Телефонная розетка rj 11 схема подключения. Пошаговая инструкция по подключению телефонной розетки своими руками

На практике, процесс подключения телефонной розетки в разы проще и доступнее, чем электрической. Главный критерий основывается на полной безопасности, ведь присутствующая величина напряжения в подводе безопасна для человека. Так телефонная розетка для начинающего домашнего мастера может стать стартовой практикой.

  • Характеристики устройств
  • Подготовка к подключению
  • Непосредственный процесс

Характеристики устройств

Ранее вопрос о подключении телефонной линии сводился к одному ответу. Ведь всего несколько лет назад установка телефонной розетки основывалась на использовании одного стандартного прибора типа РТШK-4. В современное время стандарты сменились европейским качеством в виде наиболее популярных приспособлений типа RJ11 и RJ-12 известного бренда Legrand (Легранд).

Схема подключения телефонных розеток

Аббревиатура RJ (Registered Jack) в переводе с английского языка расшифровывается, как зарегистрированное гнездо.

Известный разъем RJ11 в народе называется «евро-розетка». Стандарт RJ11 на самом деле является первым, узаконенным в США, стандартом. При этом розетка телефонная RJ 12 на самом деле не существует в виде стандарта. Обычно под данным разъемом подразумевается изделия бренда Legrand RJ-14 либо RJ-25.

Получается, что на сегодняшний день в повсеместном использовании имеются современные устройства такого типа:

  1. RJ 11 с двумя проводами.
  2. RJ 14 с контактами и 4 проводами.

Накладная двойная разводка данного типа зачастую используется в офисных помещениях для нужд подключения дополнительных телефонных линий (офисные АТС).

  1. RJ 25 – подключение телефонной розетки данного типа не рекомендуют производить собственными руками.

Подготовка к подключению

Прежде, как перейти к непосредственным монтажным работам относительно подсоединения устройств бренда Legrand, рекомендовано подготовить набор следующих инструментов:

  • Канцелярский нож либо иной другой острый предмет для зачистки изоляционной оплетки на проводах.

При установке рассматриваемых приборов компании Legrand, необходимость зачищать провода ушла. Встроенный механизм в изделиях позволяет делать самозачистку.

  • Крестовая и плоская отвертка.
  • Тестер для измерения напряжения в сети.
  • Резиновые перчатки.

Напряжение в телефонных сетях минимально (при вызове в 120В) и не приносит вреда человеческому организму. Тем не менее , рукам будет чувствительно и неприятно работать.

  • Обжимной инструмент.

Если используется даже двойная вилка евроразъемов RJ11, а так же для штекеров, необходим инструмент для обжима контактных пластин. Допустимо проигнорировать данное требование. Двойная конструкция во внутреннем исполнении, конечно, получит не столь приглядный вид, но контактные пластины можно просто задавить при помощи плоской отвертки. Стоит последовательно вдавливать каждый контакт.

Непосредственный процесс

Торговая марка Легранд выпускает телефонные гнезда разнообразных декоративных расцветок и стилистики. Примечательность изделий бренда Легранд заключается в том, что самостоятельный процесс подсоединения линии телефона состоялся просто и быстро. Особой простотой монтажа отличается накладная серия коннекторов.


Схема подключения телефонной розетки RJ-11

Схема подсоединения розетки типа RJ 11:

  1. Разбирается прибор посредством откручивания, фиксирующего крышку крепления.

Схема конструкции подразумевает подсоединение всего двух проводов по типу старого образца телефонного включения.

  1. Накладная розетка RJ 11 подсоединяется к источнику питания.

Прежде стоит проверить тестером полярность. Известно, что зачастую «минус» обозначается красным цветом оплетки провода, а «плюс» всегда в зеленой оплетке.

  1. Провода от телефонного аппарата в вилке подключаются зеркально путем поворота контактного кабеля на четверть оборота во встроенном механизме зачистки.
  2. Поднимается телефонная трубка: при отсутствии гудка, стоит поменять полярность проводов (на контактах RJ11 поменять местами провода).

Сложностей с подключением собственными руками телефонных розеток нет. Торгово-производственная марка Legrand делает все для облегчения процесса подключения и монтажа. Стоит попробовать.

Для обжима сетевого кабеля понадобится:

§ Обжимка

§ Коннектор RJ-45 (он же джек)

§ Устройство для снятия изоляции

На рисунке ниже можно посмотреть, как это выглядит

Процесс обжима сетевого кабеля

а. Убираем изоляцию с витой пары. Используем специальное приспособление. Зажимаем в нем сетевой кабель и проворачиваем на 360 градусов.


Оставляем голым участок около 20 миллиметров. После этой процедуры проверьте что бы была цела изоляция проводов


Если у вас экранированная витая пара F/UTP, необходимо убрать фольгу


Одиночный стальной проводок зажимаем назад, обрежем его чуть позже для удобства работы


б. Располагаем провода в нужной нам последовательности


Эту последовательность вы можете посмотреть на рисунке ниже


в. Необходимо удалить лишнее. Делаем замер с помощью джека RJ-45


Изоляция витой пары должна немного зайти в коннектор для надежной фиксации внутри.

г. Удаляем лишнее с помощью кусачек


или специального инструмента. Это так же удобно делать обжимкой.


Если удалите слишком много (мало оставите), то джек не сможет зафиксировать кабель и возможно со временем качество соединения ухудшиться. Если не трогать витую пару, то даже при слабом прижиме она прослужит достаточно долго. Удаляем отведенную в сторону одиночную стальную жилу


д. Вставляем витую пару в джек

Как показано на рисунке ниже

Что бы вы отчетливо видели торцы проводов

е. Заряжаем коннектор к обжимку



ж. До упора сжимаем инструмент


з. Сетевой кабель обжат . Вид сбоку

Вид с торца. При обжатии ножи в джеке разрезают изоляцию проводов и создают надежный контакт


На обратном конце кабеля делаем тоже самое.

У нас получилось прямое соединение. Можно соединить коммутатор или свитч, или маршрутизатор с рабочей станцией. Если вам необходимо соединить два компьютера между собой, не через коммутатор, то необходимо использовать кроссовый кабель.

Обжим телефонного кабеля RJ-11, RJ-12

Для обжима телефонного кабеля используют разъёмы RJ-11 RJ-14 RJ-25

Какой из них нужен — зависит от назначения кабеля, об этом заметка различие RJ-11 и RJ-12. Для обычного аналогового телефона, включаемого в стандартную телефонную розетку вполне подойдёт RJ-11, разъёмы RJ-12 (который правильнее называть RJ-25) и RJ-14 предназначены для подключения цифровых телефонных аппаратов и аналоговых 4-х проводных аппаратов (в схеме секретарь-директор), но эти разъёмы точно также можно использовать и для простого аналогового.

Цветовая маркировка не имеет особого значения (в классической телефонии используются лишь 2 средних контакта), но лучше всё-таки придерживаться принятых стандартов, дабы в следующий раз не думать, если придётся переобжимать лишь один конец кабеля.

Ниже приведена распиновка контактов всех телефонных разъемов RJ, выбирайте нужную схему в зависимости от цветовой расцветки вашего кабеля.

Распиновка разъёмов RJ-11, RJ-12 (RJ-25), RJ-14

Возможность использования 4-ех жил для сети стандарта 100 Мбит/с и 8-ми для 1 Гбит/с

Восьми жильный обжим применяется для передачи данных на скорости до 1 Гбит/с

Варианты обжатия прямого кабеля:

1. По стандарту EIA/TIA-568A

2. По стандарту EIA/TIA-568B

3. Четырех жильный обжим применяется для передачи данных на скорости до 100 Мбит/с

Существует несколько категорий кабеля витая пара, которые нумеруются от CAT1 до CAT7 и определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины. Категории неэкранированной витой пары описываются в стандарте EIA/TIA 568 (Американский стандарт проводки в коммерческих зданиях).

CAT1 (полоса частот 0,1 МГц) — телефонный кабель, всего одна пара (в России применялся кабель и вообще без скруток — «лапша» — у нее характеристики не хуже, но больше влияние помех). В США использовался ранее, только в скрученном виде. Используется только для передачи голоса или данных при помощи модема.

CAT2 (полоса частот 1 МГц) — старый тип кабеля, 2 пары проводников, поддерживал передачу данных на скоростях до 4 Мбит/с, использовался в сетях token ring и ARCNet. Сейчас иногда встречается в телефонных сетях.

CAT3 (полоса частот 16 МГц) — 4-парный кабель, использовался при построении локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных до 10 Мбит/с или 100 МБит/с по технологии 100BASE-T4. В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802.3. Также до сих пор встречается в телефонных сетях.

CAT4 (полоса частот 20 МГц) — кабель состоит из 4 скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре, сейчас не используется.

САТ5 (полоса частот 100 МГц) — 4-парный кабель, использовался при построении локальных сетей 100BASE-TX поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар. При прокладке новых сетей пользуются несколько усовершенствованным кабелем CAT5e , это и есть то, что обычно называют кабель витая пара, благодаря высокой скорости передачи, до 100 Мбит/с при использовании 2 пар, и до 1000 Мбит/с при использовании 4 пар, является самым распространённым сетевым носителем, использующимся в компьютерных сетях до сих пор. Ограничение на длину кабеля между устройствами (компьютер-свитч, свитч-компьютер, свитч-свитч) 100 м. Ограничение хаб-хаб 5 м.

CAT6 (полоса частот 250 МГц) — применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 1000 Мбит/с. Добавлен в стандарт в июне 2002 года. Существует категория CAT6a, в которой увеличена частота пропускаемого сигнала до 500 МГц. По данным IEEE, 70% сетей, установленных в 2004 году, использовали кабель категории CAT6.

CAT7 — Спецификация на данный тип кабеля пока не утверждена, скорость передачи данных до 100 Гбит/с, частота пропускаемого сигнала до 600-700 МГц. Кабель этой категории экранирован. Седьмая категория, строго говоря, не UTP, а S/FTP (Screened Fully shielded Twisted Pair).

Каждая отдельно взятая витая пара, входящая в состав кабеля, предназначенного для передачи данных, должна иметь волновое сопротивление равное 120 Ом, в противном случае форма электрического сигнала будет необратимо искажена, и передача данных станет невозможной. Причиной этого может быть не только некачественный кабель, но также наличие «скруток» в кабеле и использование розеток более низкой категории, чем кабель.

Установка дополнительной телефонной розетки не только избавит вас от мотков проводов, но и упростит подключение телефонного аппарата при его замене. В данной статье мы расскажем, как подключить телефонную розетку самостоятельно при наличии минимального набора инструментов.

Инструменты и материалы:

  • розетка телефонная
  • отвёртка
  • тестер (мультиметр)

Устаревший, но самый распространённый на просторах бывшего СССР стандарт телефонных розеток это — РТШК-4. Телефонные розетки типа подключаются при помощи двухпроводного кабеля сечением 0,3-0,5 мм2. Примером такого кабеля может быть КСПВ 2×0,5 или ТРП.

Ранее выпускались и устанавливались с конденсатором в 1 мкФ. Конденсатор нужен был для проверки линии и на время поступления вызова создавало эффект занятой линии для звонящего человека. Мог включаться только в одну розетку.

В настоящее время выпускается и устанавливается без конденсатора, что линию только улучшает. Как правило, устанавливают такие розетки только при наличии старых телефонных аппаратов, так как все новые телефоны имеют розетку RJ-11. RJ-11 (еще обозначают «4p2с» или «4p4с». «4p» значит, что разъем имеет 4 посадочных места для ножей-контактов, а «2с» и «4с» обозначает, что в эти посадочные места вставлено соответственно 2 или 4 ножа-контакта). Разъемы RJ-11 чаще всего используются для соединения телефонных аппаратов с телефонными трубками.

1. Наденьте защитные перчатки. В момент «покоя» напряжение в телефонной линии около 60 Вольт. Убить не убьёт, но если руки мокрые — ощущения будут крайне не из приятных. В момент звонка там появляется переменное напряжение около 100-120 Вольт, а это уже существенно!
2. С помощью специального приспособления или бокорезов аккуратно снимите изоляцию с проводов телефонной линии, стараясь не делать насечек на жилах. В месте насечки провод может сломаться.
3. Откройте корпус розетки. Подключите телефонную линию к красному и зеленому проводам в розетке (на снимке это верхние клеммы) — это стандарт. Бывают исключения, когда подключаться необходимо к средним 3 и 4 контактам (для розеток RJ-11) или даже к 2 и 5. Но такое встречается крайне редко.

Красный цвет провода в розетке соответствует «минусу» в телефонной линии, а зелёный — плюсу. В принципе полярность включения не важна в подавляющем большинстве случаев, хотя и встречаются некоторые капризные телефонные аппараты, желающие, чтобы «всё было правильно». Определить полярность в телефонной линии можно подключением тестера (при включении наоборот он покажет отрицательное значение напряжения). А если его нет под рукой — воткните оголённые концы кабеля в свежеразрезанную картофелину, около «плюсового» конца поменяется цвет. На практике на полярность внимание никто не обращает.

4. Обычно к телефонной розетке прилагается кусочек 2-х стороннего скотча. С его помощью корпус розетки закрепите в нужном месте и зафиксируйте саморезами.
5. Защелкните крышку розетки и опробуйте ее в работе.

Телефонная розетка скрытой установки

Инструменты и материалы

  • скрытая розетка
  • перфоратор с коронкой по кирпичу, бетону или гипсокартону
  • крепеж
  • приспособление для снятия изоляции с проводов или бокорезы
  • отвёртки
  • тестер (мультиметр)

Если вы решили подключить телефонную розетку скрытой установки, то порядок ее подключения не изменится. Предварительно необходимо провести телефонный провод до места расположения розетки по штробе, плинтусу или кабель-каналу и выполнить следующие действия:

1. Подберите насадку для перфоратора диаметром равным диаметру коробки и сделайте круглое отверстие достаточной глубины.


2. Установите коробку в отверстие и закрепите его с помощью дюбелей и саморезов.


3. Отрежьте телефонный кабель с таким расчётом, чтобы имелся запас по длине, который можно уложить в коробку вместе с корпусом розетки (около 10 см).
4. Подключите кабель, как указано в пункте 3 инструкции по монтажу накладной телефонной розетки.
5. Смонтированный корпус розетки с небольшим запасом провода поместите в коробку и надёжно закрепите распорными винтами заподлицо с поверхностью.


6. Установите внешнюю рамку и накладку.


7. Опробуйте в работе.

Особенности подключения розеток стандарта RJ11 и RJ12

RJ-11 обычно применяются в телефонии общего назначения — вы можете встретить такой разъем на шнурах современных телефонных аппаратов. и RJ-12 обычно используется в телефонных аппаратах, предназначенных для работы с офисными мини-АТС, а также для подключения кабеля к сетевым платам ARCnet

Розетка может содержать от двух до четырех контактов в виде небольших металлических вилок, между которыми необходимо заглубить жилы кабеля. Телефонные аппараты подключаются к двум центральным контактам. Для установки розеток такого типа профессионалы используют специальный инструмент — кроссировочный нож. Но если процедуру необходимо проделать 1 — 2 раза, от его покупки можно отказаться и воспользоваться обычным ножом.

1. Снимите внешнюю оплетку с кабеля на 4 см и расправьте жилы.
2. Вложите жилы в пазы и заглубите их при помощи кроссировочного или обычного ножа. Края пазов розетки заострены и сужаются к низу. При заглублении жилы они прорезают изоляцию, что обеспечивает контакт.

Подготовительная и завершающая части монтажа аналогичны вышеописанным.


РТШК-4 — советский стандарт розетки 80-х годов (4 широких контакта + ключ).

КСПВ — это кабель состоящий из медной однопроволочной жилы с изоляцией из композиции полиэтилена. Обычно оболочка у такого провода ПВХ пластикат белого цвета. Предназначается провод для внутренней стационарной прокладки.

ТРП — это распределительный телефонный провод. ТРП является однопарным, имеет медные однопроволочные жилы, которые изолированы с помощью полиэтилена, и разделительное основание.

виды монтажа и способы установки

Установка и подключение телефонной розетки, является одним из основных этапов установки стационарного телефона. Неправильный  монтаж этого элемента, не приведёт к таким негативным последствиям, как неправильная установка электрической розетки, но при некачественном выполнении работ может быть нарушена работа телефона и линии связи. Как правильно осуществить установку розетки для телефонного аппарата будет подробно изложено ниже, но вначале следует определиться какой вид арматуры требуется установить для подключения стационарного аппарата.

Виды телефонных розеток

На сегодняшний день существует огромное количество различных типов розеток, многие из которых устарели, но могут использоваться с некоторыми моделями телефонов. Виды разъёмов для подключения телефона:

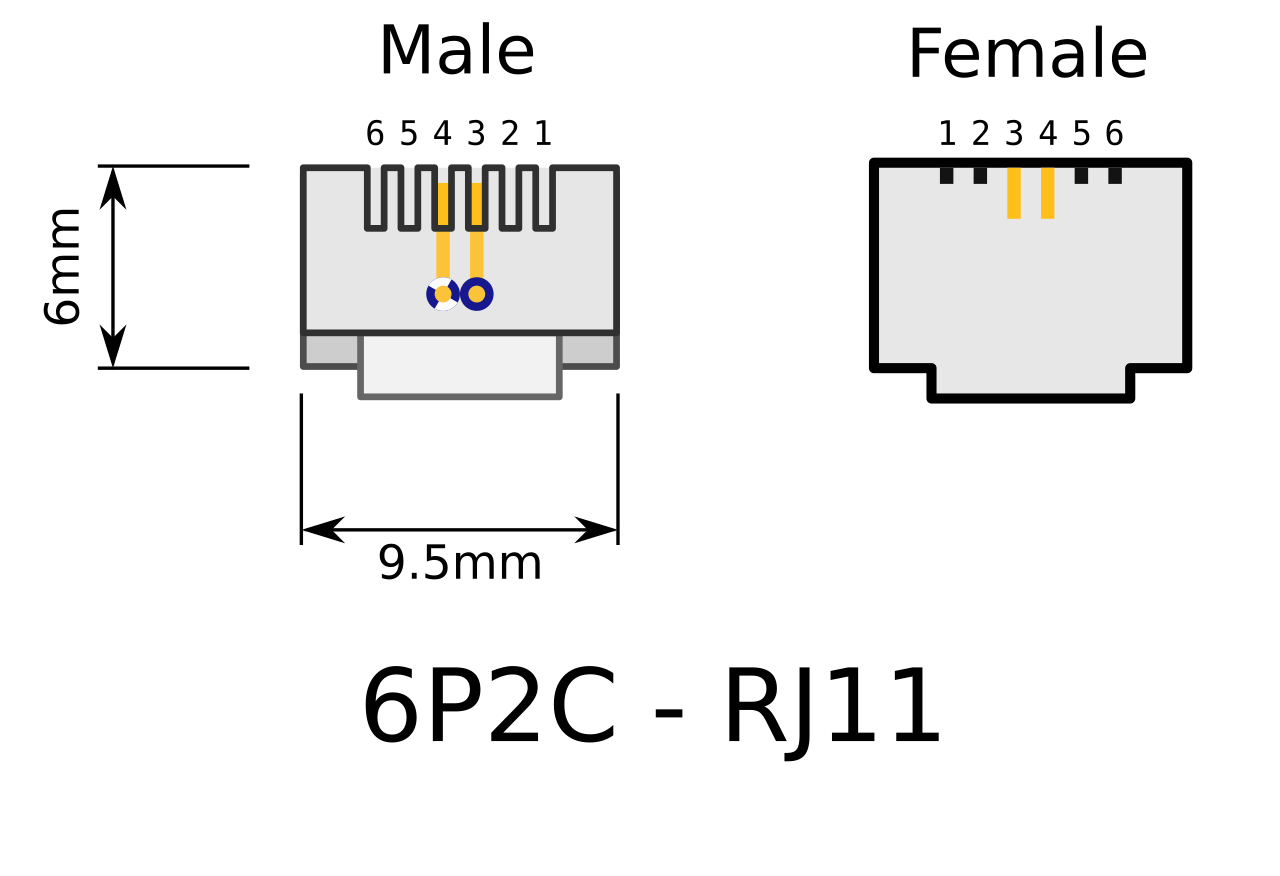

  1. 6P2C — этот вид телефонного разъёма, является самым распространённым. 6P2C полностью соответствует стандарту RJ11, по которому подключается большинство современных телефонов.
  2. 6P4C — этот стандарт разъёма отличается от 6P2C, дополнительной парой контактов. Этот вид разъёма, позволяет подключить два аналоговых аппарата или один цифровой телефон. К таким элементам арматуры могут быть подключены аппараты, имеющие стандарт подключения 6P2C. В этом случае, 2 контакта в разъёме останутся незадействованные.
  3. 6P6C — этот стандарт используется для подключения 3 линий или цифровых устройств. Он так же соответствует стандарту RJ11К разъёму этого вида можно подключаться телефонным аппаратам с кабелем стандарта 6P4C и 6P2C.
  4. РТШК-4 — устаревший стандарт, который по сей день используется для подключения телефонов старых моделей.

Подключение розетки

Для установки понадобятся следующие инструменты:

  • Электрическая дрель.
  • Отвёртка.
  • Нож.
  • Коронная насадка для подрозетников.
  • Зубило.
  • Молоток.

Вооружившись этими инструментами можно без труда установить телефонную розетку, как внутренней, так и наружной конструкции. Какой инструмент необходим для проведения работ обязательно ознакомьтесь в статье Собираем сумку электромонтажника.

При осуществлении работ с проводами телефонной линии, необходимо иметь в виду, что в момент, когда данному абоненту будет осуществлён вызов, напряжение в телефонной сети может достигать 120 В. Учитывая тот факт, что электрический ток будет переменным, то неприятные ощущения, человеку, который коснётся оголённых металлических элементов незащищённой частью тела, будут гарантированы. Чтобы избежать таких последствий все работы, следует выполнять только в прорезиненных перчатках.

Следующим этапом установки, является удаление изоляции на концах проводников. Производить эту операцию, необходимо с помощью ножа или специального устройства для очистки проводов. Если зачищать провода придётся с помощью ножа, то делать это необходимо с большой осторожностью, чтобы не повредить тонкие жилы кабеля. Каждая жила кабеля зачищается на 4 см, после чего провода зажимаются в контактах согласно схемы подключения.

Установка телефонной розетки

Установка телефонной розетки на стену начинается с определения  способа монтажа. Для того чтобы установить скрытую арматуру, потребуется сделать отверстие в стене, глубина которого должна быть достаточной для полного размещения внутренней части этого устройства. Для того чтобы сделать углубление в стене, потребуется дрель и специальная коронная насадка для подрозетников. Порядок установки подрозетника в стене обязательно прочитайте в статье. Если такой инструмент отсутствует, то можно сделать отверстие для розетки с помощью зубила и молотка. Затем к сделанному в стене монтажному отверстию необходимо прорубить штробу, в которой будет уложен телефонный кабель. Следующий этап подключения заключается в размещении  кабеля в штробе, и подводка его в подрозетник, который устанавливается в ранее сделанном отверстии. Провода подключаются согласно схеме, затем изделие устанавливается в установочную коробку и равномерным затягиванием винтов, с помощью специальных лапок, надёжно фиксируется. Как провести электромонтаж провода можете ознакомиться на нашем сайте.

Для устранения образовавшихся зазоров между установочной коробкой и стеной, необходимо приготовить гипсовый раствор и заделать все имеющиеся щели. Гипсовым раствором заделывается канал в стене, для прокладки кабеля.

Когда раствор застынет, на розетку устанавливается декоративная пластмассовая накладка.

Открытая установка

Подключение телефонной розетки накладного типа займёт намного меньше времени, чем монтаж скрытого устройства.

Открытая установка осуществляется в такой последовательности:

  • Зачищенные провода заводятся и фиксируются в клеммах устройства.
  • Розетка крепится к полу или в нижней части стены с помощью 2 саморезов или дюбелей.
  • На розетку устанавливается декоративная коробка, а поверх кабеля — электротехнический плинтус.
  • Подключается аппарат и производится проверка качества связи.

Если телефон будет работать в стандартном режиме, то монтаж телефонной розетки можно считать завершённым. Как подключить телефонную розетку видео смотрите ниже:

 Установка телефонной розетки фирмы Legrand

Продукция французской фирмы «Легранд», является наиболее качественной среди аналогичных элементов телефонной арматуры представленной на рынке. К некоторым видам розеток этой фирмы можно присоединить 2 телефонных аппаратов.  Особенностью изделий фирмы «Легранд», являются специальные зажимы, которые позволяют подсоединять к розетке провода, предварительно их не зачищая от изоляционного слоя. Соединение металлических проводников происходит за счёт специальных ножей, которые установлены в зажимах розеток. Ножи срезают защитный слой изоляции, во время затягивания специальных зажимов. Использование розеток Legrand позволяет сократить время на установку арматуры, а качество используемых для производства изделий этой фирмы материалов, позволит безупречно работать  домашней телефонной системе в течение длительного времени.

Заключение

Как подключить телефонную розетку, ясно из данного материала. Самостоятельная установка телефонной розетки займёт немного времени, также можно будет сэкономить некоторое количество денег на вызове мастера. Телефонная розетка, является обязательным элементом телефонной линии, и без неё невозможно будет произвести быструю замену телефона или правильно осуществить разводку нескольких линий. Схема подключения большинства моделей телефонов указана на корпусе устройства с нижней стороны. Каждой цветовой схеме соответствует набор проводов в телефонном кабеле, цвет которых является стандартным для всех моделей устройств, поэтому разобраться в имеющихся обозначений не составит труда. Распиновка, также может быть указана в инструкции к телефону.

Распайка проводов всегда соответствует схеме, поэтому можно смело устанавливать телефонную розетку по имеющимся обозначениям.

Чтобы правильно подключить телефонную розетку, не требуется специальных знаний в области электротехники, достаточно иметь элементарные представления о прохождении электрического сигнала по металлическому проводнику, чтобы подключить устройство по всем правилам. Телефонная связь в 21 веке приобрела новые виды, но использование проводных телефонов по прежнему актуально. Установленный стационарный телефон, позволяет пользоваться услугами связи даже в том случае, когда сотовая связь не будет принимать сигнал по причине магнитных бурь или вспышек на солнце. Стационарное устройство не прекратит работу в результате полного разряда батареи или самоуничтожения загрузочного файла. Стационарный телефон практически невозможно потерять или «утопить» на рыбалке, поэтому такие устройства будут востребованы ещё долгое время.

как подключить, что это такое RJ-11 (фото, видео)

На практике, процесс подключения телефонной розетки в разы проще и доступнее, чем электрической. Главный критерий основывается на полной безопасности, ведь присутствующая величина напряжения в подводе безопасна для человека. Так телефонная розетка для начинающего домашнего мастера может стать стартовой практикой.

Характеристики устройств

Ранее вопрос о подключении телефонной линии сводился к одному ответу. Ведь всего несколько лет назад установка телефонной розетки основывалась на использовании одного стандартного прибора типа РТШK-4. В современное время стандарты сменились европейским качеством в виде наиболее популярных приспособлений типа RJ11 и RJ-12 известного бренда Legrand (Легранд).

Схема подключения телефонных розеток

Аббревиатура RJ (Registered Jack) в переводе с английского языка расшифровывается, как зарегистрированное гнездо. Известный разъем RJ11 в народе называется «евро-розетка». Стандарт RJ11 на самом деле является первым, узаконенным в США, стандартом. При этом розетка телефонная RJ 12 на самом деле не существует в виде стандарта. Обычно под данным разъемом подразумевается изделия бренда Legrand RJ-14 либо RJ-25.

Получается, что на сегодняшний день в повсеместном использовании имеются современные устройства такого типа:

  1. RJ 11 с двумя проводами.
  2. RJ 14 с контактами и 4 проводами.

Накладная двойная разводка данного типа зачастую используется в офисных помещениях для нужд подключения дополнительных телефонных линий (офисные АТС).

  1. RJ 25 – подключение телефонной розетки данного типа не рекомендуют производить собственными руками.

Подготовка к подключению

Прежде, как перейти к непосредственным монтажным работам относительно подсоединения устройств бренда Legrand, рекомендовано подготовить набор следующих инструментов:

  • Канцелярский нож либо иной другой острый предмет для зачистки изоляционной оплетки на проводах.

При установке рассматриваемых приборов компании Legrand, необходимость зачищать провода ушла. Встроенный механизм в изделиях позволяет делать самозачистку.

  • Крестовая и плоская отвертка.
  • Тестер для измерения напряжения в сети.
  • Резиновые перчатки.

Напряжение в телефонных сетях минимально (при вызове в 120В) и не приносит вреда человеческому организму. Тем не менее, рукам будет чувствительно и неприятно работать.

  • Обжимной инструмент.

Если используется даже двойная вилка евроразъемов RJ11, а так же для штекеров, необходим инструмент для обжима контактных пластин. Допустимо проигнорировать данное требование. Двойная конструкция во внутреннем исполнении, конечно, получит не столь приглядный вид, но контактные пластины можно просто задавить при помощи плоской отвертки. Стоит последовательно вдавливать каждый контакт.

Непосредственный процесс

Торговая марка Легранд выпускает телефонные гнезда разнообразных декоративных расцветок и стилистики. Примечательность изделий бренда Легранд заключается в том, что самостоятельный процесс подсоединения линии телефона состоялся просто и быстро. Особой простотой монтажа отличается накладная серия коннекторов.

Схема подключения телефонной розетки RJ-11

Схема подсоединения розетки типа RJ 11:

  1. Разбирается прибор посредством откручивания, фиксирующего крышку крепления.

Схема конструкции подразумевает подсоединение всего двух проводов по типу старого образца телефонного включения.

  1. Накладная розетка RJ 11 подсоединяется к источнику питания.

Прежде стоит проверить тестером полярность. Известно, что зачастую «минус» обозначается красным цветом оплетки провода, а «плюс» всегда в зеленой оплетке.

  1. Провода от телефонного аппарата в вилке подключаются зеркально путем поворота контактного кабеля на четверть оборота во встроенном механизме зачистки.
  2. Поднимается телефонная трубка: при отсутствии гудка, стоит поменять полярность проводов (на контактах RJ11 поменять местами провода).

Сложностей с подключением собственными руками телефонных розеток нет. Торгово-производственная марка Legrand делает все для облегчения процесса подключения и монтажа. Стоит попробовать.

виды коннекторов, установка розетки RJ 11, схема разводки кабеля

Хотя мобильные телефоны получили в последние годы широкое распространение, многие люди продолжают использовать стационарные аппараты. Подключение телефона является простым делом, но проблемы могут возникнуть. Чаще всего эти затруднения связаны с большим разнообразием используемых аппаратов и коннекторов для их подсоединения.

Особенности конструкции

Современные телефонные аппараты превосходят старые по многим параметрам. Они стали более надежными и приобрели новые функции. Чтобы обеспечить бесперебойную работу устройства, должны соблюдаться 2 условия:

  • Наличие рабочей линии между абонентом и АТС.
  • Возможность электрического подсоединения телефона к электросети.

Технический прогресс серьезно изменил конструкцию стационарных телефонов и способы их подключения. Однако принцип их работы остался прежним. Телефонная розетка RJ 11 имеет три основных элемента:

  • Корпус — чаще всего изготовлен из пластика.
  • Контакты — латунные детали, с помощью которых обеспечивается прохождение электротока.
  • Клеммы — нужны для подсоединения проводов.

Для защиты от случайного замыкания, контактные гнезда розетки утоплены в корпус.

Виды устройств

Сегодня в продаже можно найти не только одноразъемные, но и многоразъемные модели. Процесс подключения двойной телефонной розетки не имеет серьезных отличий от установки одиночной. Существует большое количество типов коннекторов, но наиболее распространенными являются следующие:

  • RJ 11 — используется для подсоединения к линейной телефонной сети с помощью двух проводников.
  • RJ 14 — имеет 4 контакта.
  • RJ 25 — так как содержит сразу 6 контактов, то процесс ее подключения довольно сложный и лучше обратиться к специалисту.
  • RJ 9 — коннектор необходим для соединения аппарата и трубки.
  • РТШК 4 — розетка старого образца, использовавшаяся в советские времена.

В домах максимальной популярностью пользуется розетка для телефона стандарта RJ 11. В офисных помещениях зачастую применяются RJ 14 и RJ 25.

Методы установки

Подключить телефонную розетку значительно проще в сравнении с ее электрическим аналогом. Однако во время установки придется проявить осторожность и внимательность. Сначала необходимо определиться с типом монтажа:

  • Открытый — установка проводится накладным способом.
  • Закрытый — провода скрыты в стене.

Выбирая метод прокладки, необходимо ориентироваться на условия обслуживания линии, конструкцию стен, а также дизайн помещения. Если важна эстетика, то накладная розетка будет не лучшим выбором. При этом она легко обслуживается, так как ее работоспособность можно проверить за несколько секунд.

Для защиты открытой проводки от механических повреждений применяются специальные кабель-каналы, изготовленные из пластика. Они бывают не только настенными, но и напольными, внешне напоминая плинтус. Состояние проводников в них можно контролировать благодаря защелкивающимся панелям. Отдельного упоминания заслуживает выбор розеток, встроенных в плинтус. Лучшим вариантом станут устройства, лицевая часть которых плотно соприкасается с плинтусом.

Если монтаж розетки выполняется скрытым методом, то рекомендуется использовать кабель КСВП. Он имеет одну медную жилу, а его внешняя оболочка изготовлена из белого полиэтилена. Также можно применять кабель ТРП.

Рекомендации по монтажу

Процесс установки розетки не требует серьезных знаний в области электротехники. Так как в квартирах чаще всего используются коннекторы RJ 11 и RJ 12, особенности подключения устройств следует рассматривать на их примере.

Подготовительный этап

Сначала нужно внимательно изучить схему внутренней коммуникации, которая должна быть приложена к устройству. Во время подключения розетки RJ 11 (RJ 12) необходимо лишь соединить проводники соответствующей полярности. Если планируется подключить розетку RJ 25, то в домашних условиях необходимо задействовать только контакты 3 и 4. Иногда планируется использовать телефонный аппарат устаревшего образца и в такой ситуации придется купить универсальную розетку. Также потребуется провод сечением от 0,3 до 0,5 мм.

Если разводка телефонного кабеля выполняется скрытым методом, то предстоит предварительно проштробить в стене канал для проводника, а также вырезать отверстие для монтажа розетки. Для этого используется штроборез и перфоратор с коронкой. Однако поставленная задача может быть решена с помощью молотка с зубилом, но времени придется затратить значительно больше.

Подключение проводов

Телефонный кабель можно легко повредить, при его зачистке нужно проявить осторожность. Даже опытные мастера не всегда могут выполнить разделку кабеля с первого раза. Поэтому во время прокладки проводника стоит сделать некоторый запас по длине. Лишний кабель затем можно будет спрятать. Для подключения розетки достаточно зачистить около 4 см провода.

После этого необходимо раздвинуть жилы и присоединить их к клеммам коробки, ориентируясь на схему, расположенную на лицевой стороне внутреннего бока. Если проводка выполнялась скрытым способом, то для удобства подключения провода должны выступать за плоскость стены на 60−80 мм. Чтобы проверить полярность проводников, стоит воспользоваться тестером. В противном случае телефонный аппарат будет функционировать со сбоями.

Следует помнить, что напряжение в готовой к работе телефонной линии составляет от 60 до 80 В. Подведенные жилы кабеля необходимо приложить к зажиму и плотно стянуть с помощью специальных винтов. При открытой проводке на финальном этапе подключения розетки достаточно лишь закрыть крышку и закрепить ее на стене. Если монтаж кабеля проводился скрытым способом, то нужно убедиться в отсутствии переплетения проводников в подрозетнике и установить внутренний блок в стену.

Когда ему будет придано желаемое положение, остается зафиксировать конструкцию с помощью саморезов либо распорных винтов. На финальном этапе нужно замазать раствором гипса подрозетник и канал с проводниками. Когда гипс приобретет достаточную твердость, устанавливается защитная окантовка и монтируется лицевая панель.

Подключение 4-ёх проводной телефонной розетки RJ-11/12/14/25 | Схема подключения

Для монтажа вам понадобятся: розетка телефонная внешняя одинарная 6P4C (в обиходе её ещё называют розетка RJ-11/12/14/25), устройство для зачистки и обрезки витой пары, телефонный кабель, эластичные пластмассовые маркеры, отвертка.
1. Приготовьте телефонную розетку 6P4C и все необходимое для монтажа. Монтаж накруткой пригоден только для одножильного кабеля.2. Нанесите маркеры на кабель. Выполните кольцевую подрезку оболочки кабеля инструментом и снимите верхнюю изоляцию.
3. Отвинтите металлические винты в основании корпуса розетки, не вынимая их.4. Подготовка проводника перед монтажом заключается в зачистке изоляции на определенную длину. Важно не подрезать жилу во время зачистки, так как это может привести к ее обрыву.
5. Распрямите витые пары и разложите их в необходимой последовательности.6. Заведите кабель на основание розетки и накрутите зачищенные жилы на металлические винты. Электрический контакт обеспечивается за счет плотной навивки нескольких витков.
* Для того, чтобы телефонная розетка заработала, нужно два проводка (жилы) телефонного кабеля, соединить с проводами – контактами 2-3 (красный и зеленый). Подключение идентично для всех типов телефонных розеток для настенного и внутреннего монтажа..* Бывают телефонные розетки на винтовых контактах, — это уже к современным относятся (не из дешёвых). Для подключения этих розеток к линии, кабель подсоединяется к клеммам L1 и L2, остальные 2 пары кабеля подсоединяются к клеммам TX-TS.
7. Необходимо проверить, достаточно ли плотно выполнена накрутка, не перехлестнуты ли витки и не торчат ли кончики жил. После этого можно завинтить винты до упора.8. Для накрутки жилу можно использовать только один раз. Для повторного монтажа проводника надо удалить использованный ранее участок жилы и заново зачистить изоляцию на нужную длину.
9. Присоедините крышку к основанию корпуса розетки, совместив пазы и слегка надавив. Розетка крепится на стену с помощью двусторонней клеевой площадки или крепежного набора (в комплекте поставки).

Схема подключения телефонной розетки rj11

Чтобы подключить стационарный телефонный аппарат к линии, необходима работающая линия от АТС и возможность подключить к ней телефон. К линии телефоны подсоединяются с помощью телефонных розеток.

Существует несколько стандартов таких розеток, они применяются для разных целей: подключения одного или нескольких телефонов, создания выделенных линий. В квартирах чаще всего используют розетку стандарта RJ 11. Как подключить телефонную розетку этого стандарта самостоятельно?

Разновидности оборудования


С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

  • RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
  • RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
  • RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
  • RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
  • RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Способы монтажа


Телефонные розетки можно монтировать открытым или закрытым способом. Открытый способ подразумевает, что вся отделка на стене сохраняется, оборудование прикрепляют прямо на обои или краску.

Провода в таком случае убирают в кабель-канал, расположенный в плинтусе или на стене. Можно найти кабель-каналы разных цветов и размеров, плинтусы с кабель-каналом внутри. Удобны модели с защелкивающимися крышками. Также есть плинтусы со встроенными розетками. Покупая их, выбирайте те, у которых лицевая панель хорошо прилегает к основанию, иначе со временем она начнет отставать.

Иногда устройства монтируют не на стену, а на пол. При подключении открытым способом их можно даже приклеить на двухсторонний скотч.

Если подключение телефонной розетки делают закрытым (скрытым) способом, провода прокладывают в канале до того, как устанавливают розетку в подрозетник. Иногда провода прокладывают в стене, а розетку устанавливают снаружи. Используют чаще всего медный одножильный кабель КПСВ в белой полиэтиленовой оболочке или тоже медный однопарный кабель ТРП.

Чаще всего телефонные розетки монтируют не отдельно, а в составе розеточного блока, например, вместе с электрической розеткой и выключателем, как на фото.

Устройство телефонной розетки


Телефонная розетка состоит из нескольких основных элементов:

  • корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
  • контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,
  • клемм — переходников для соединения кабелей.

Контактные гнезда устройства делают утопленными в корпус. Такое их расположение предупреждает случайные замыкания.

Телефонные розетки могут быть одно- или многоразъемными. Одноразъемные модели позволяют подключить один телефонный аппарат, многоразъемные — несколько. Розетка RJ 11 относится к одноразъемным, с ее помощью можно подключить только один телефон.

Подключение RJ 11


RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

  • двужильные кабели толщиной 0,3-0,5 мм,
  • отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
  • дрель,
  • инструмент для удаления изоляции,
  • тестер,
  • инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Далее монтируют розетку на стену, а затем подключают провода к сети и проверяют устройство. При открытом способе монтажа в конце его закрывают крышкой и закрепляют ее винтами.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Схемы подключения


Телефонные розетки подключат по определенным схемам. Провода у них промаркированы цветом или цифрами, существуют разные варианты, но схема подключения телефонной розетки обычно прилагается к прибору.

Обычно полярность не так важна, но отдельные устройства могут работать неправильно, если ее не соблюдать. Схема подключения показана на рисунке.

Жилы витой пары также маркируются по разным стандартам, которые приведены в таблицах. Существует старая, новая и немецкая схемы.

Чтобы подключить стационарный телефонный аппарат к линии, необходима работающая линия от АТС и возможность подключить к ней телефон. К линии телефоны подсоединяются с помощью телефонных розеток.

Существует несколько стандартов таких розеток, они применяются для разных целей: подключения одного или нескольких телефонов, создания выделенных линий. В квартирах чаще всего используют розетку стандарта RJ 11. Как подключить телефонную розетку этого стандарта самостоятельно?

Разновидности оборудования


С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

  • RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
  • RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
  • RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
  • RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
  • RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Способы монтажа


Телефонные розетки можно монтировать открытым или закрытым способом. Открытый способ подразумевает, что вся отделка на стене сохраняется, оборудование прикрепляют прямо на обои или краску.

Провода в таком случае убирают в кабель-канал, расположенный в плинтусе или на стене. Можно найти кабель-каналы разных цветов и размеров, плинтусы с кабель-каналом внутри. Удобны модели с защелкивающимися крышками. Также есть плинтусы со встроенными розетками. Покупая их, выбирайте те, у которых лицевая панель хорошо прилегает к основанию, иначе со временем она начнет отставать.

Иногда устройства монтируют не на стену, а на пол. При подключении открытым способом их можно даже приклеить на двухсторонний скотч.

Если подключение телефонной розетки делают закрытым (скрытым) способом, провода прокладывают в канале до того, как устанавливают розетку в подрозетник. Иногда провода прокладывают в стене, а розетку устанавливают снаружи. Используют чаще всего медный одножильный кабель КПСВ в белой полиэтиленовой оболочке или тоже медный однопарный кабель ТРП.

Чаще всего телефонные розетки монтируют не отдельно, а в составе розеточного блока, например, вместе с электрической розеткой и выключателем, как на фото.

Устройство телефонной розетки


Телефонная розетка состоит из нескольких основных элементов:

  • корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
  • контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,
  • клемм — переходников для соединения кабелей.

Контактные гнезда устройства делают утопленными в корпус. Такое их расположение предупреждает случайные замыкания.

Телефонные розетки могут быть одно- или многоразъемными. Одноразъемные модели позволяют подключить один телефонный аппарат, многоразъемные — несколько. Розетка RJ 11 относится к одноразъемным, с ее помощью можно подключить только один телефон.

Подключение RJ 11


RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

  • двужильные кабели толщиной 0,3-0,5 мм,
  • отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
  • дрель,
  • инструмент для удаления изоляции,
  • тестер,
  • инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Далее монтируют розетку на стену, а затем подключают провода к сети и проверяют устройство. При открытом способе монтажа в конце его закрывают крышкой и закрепляют ее винтами.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Схемы подключения


Телефонные розетки подключат по определенным схемам. Провода у них промаркированы цветом или цифрами, существуют разные варианты, но схема подключения телефонной розетки обычно прилагается к прибору.

Обычно полярность не так важна, но отдельные устройства могут работать неправильно, если ее не соблюдать. Схема подключения показана на рисунке.

Жилы витой пары также маркируются по разным стандартам, которые приведены в таблицах. Существует старая, новая и немецкая схемы.

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

  1. Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
  2. Осуществление соединения модемов и факсов.
  3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Особенности и схема подключения

У телефонных розеток имеются свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то они обладают следующими нюансами подключения:

  1. В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
  2. Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
  3. Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
  4. Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
  5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

схема подключения

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

Однако, рекомендуется иметь в наличии сразу весь необходимый инвентарь:

  1. Отвертка, которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать поражений электрическим током.
  2. Подрозетник.
  3. Кабель, если происходит не замена старого устройства, а прокладка абсолютно нового.
  4. Перфоратор, также как и кабель, понадобится, если происходит монтаж новой розетки.
  5. Сама розетка.
  6. Нож с острым лезвием.
  7. Саморезы.
  8. Кусачки.
  9. Изоляционная лента.
  10. Универсальный мультиметр или тестер.
  11. Защитные перчатки.
  12. Односторонняя и двухсторонняя клеящая лента.
  13. Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Первоначально, будет рассмотрен простой способ подключения универсальной телефонной розетки. На сегодняшний день, наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

  1. Первоначально, потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
  2. Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
  3. При помощи тестера определить полярность контактов.
  4. Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
  5. Осуществить подключение кабельных жил, после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
  6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
  7. Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
  8. Защелкнуть крышку данного приспособления.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

  1. Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
  2. Предварительно, потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
  3. Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
  4. Надеть внешний защитный корпус, после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

При этом, необходимо знать, что абсолютно любая разновидность телефонных розеток может быть не привычным одинарным, а двойными приспособлением. Такие устройства обычно устанавливаются в офисах или иных помещениях, где присутствует несколько телефонных аппаратов с различными номерами, но иногда может возникнуть необходимость монтажа и в домашних условиях.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с одинарной конструкцией. Единственное изменение – это увеличение количества проводников, требующих подключения.

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

  1. Устройства для внешней установки.
  2. Устройства, обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

  1. Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
  2. Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

РТШК-4

Этот параметр определяется типом используемого стандарта:

  1. RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
  2. RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
  3. RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
  4. RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
  5. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
  6. РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Советы

Все основные вопросы, касающиеся установки и подключения телефонных розеток, были рассмотрены, подводя итоги можно дать ряд следующих полезных рекомендаций:

  1. Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
  2. Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
  3. На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
  4. Если происходит установка телефонной розеткистарого образца, то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

Схема подключения телефонной розетки к линии. Телефонная розетка

На самом деле, мы по большей части знакомы с механизмом подключения телефонной розетки. По сути, здесь нет ничего трудного. Если иметь базовую подготовку или даже теоретические знания, то можно управиться за полчаса с учетом прокладки проводов.

Виды телефонных розеток

Собираетесь подключить телефон? Для ответа на вопрос о том, как это сделать, сначала надо определиться с разновидностью розетки. Еще несколько лет назад этот вопрос не был бы задан, поскольку существовал только один тип — РТШК-4. В каждом доме, где был телефон, устанавливались именно такие стандартные приборы. Сегодня советские укоренившиеся стандарты сменились европейскими — RJ11 и RJ12.

RJ11 используется в квартирах и домах. Оснащен он всего двумя проводами.

RJ12 подключается к четырем проводам. Его используют в качестве разводки офисных АТС с многочисленным количеством каналов. Если вы планируете устанавливать телефон у себя дома, то лучше ориентироваться на RJ11.

Способы монтажа телефонной розетки

При наличии минимальных знаний, подключить самостоятельно телефонную сеть можно минут за 5-10. Есть два способа установки – открытый и закрытый. Открытый способ подразумевает установку на поверхности без удаления отделочного слоя.

Например, если вы уже полностью сделали ремонт и теперь необходимо провести телефон, то розетку устанавливают прямо на обои или краску. Кабель – канал при этом прячется под плинтус. Открытый способ крепления может осуществляться, вообще, без монтажа на стене — розетка может находиться на полу.

В ней находится 4 винта. Два, находящихся ближе всего к разъему, трогать не нужно. Провод крепится в двух оставшихся винтах. Далее прокладывается изоляция — жилы присоединяются к зажиму и прижимаются винтами. После этого крышка корпуса закрывается. Работа готова.

Важно знать! Всю работу по открытому монтажу следует проводить в перчатках. Лучше использовать латексные. Бывали случаи появления напряжения, когда на телефон пытались позвонить. В этот момент вас может ударить током. Удар будет, естественно, не смертельным, но чувствительным.

Скрытый способ монтажа подразумевает прокладку провода телефона до того, как будет подключена розетка. В этом случае, планируется место ее расположения.

Иногда скрывают провода в стене, а розетку выносят наружу. Визуально такой способ крепления напоминает стандартные электрические розетки. Скрытый и открытый способы монтажа называют внешним и внутренним. В целом принципиальных отличий у них не существует.

Подключение телефонной розетки RJ11

Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:


Современные розетки для телефона выпускаются разных размеров и цветов. Чтобы самостоятельно подключить RJ11, нужно придерживаться следующей схемы:


Подробнее о подключении телефонной розетки можно посмотреть на видео:

На что обратить внимание при подключении телефонной розетки

Телефонная розетка стандарта RJ11 или RJ12 содержит 2 и 4 контакта. Они выглядят, как небольшие металлические вилки. Кабель крепится между зубьями вилки. Все аппараты закрепляются только к двум контактам. Профессионалы могут использовать для закрепления кроссировочный нож, но в бытовых условиях подойдет обычный кухонный. Совершенно не обязательно тратить деньги на специальный инструмент, если подключение придется проводить один или максимум два раза.

Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.

Многие не покупают современные розетки RJ11, поскольку остались комплектующие еще с советского периода. Вот некоторые обозначения, которые наверняка вам пригодятся:

  • РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
  • КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
  • ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.

Как работать по схеме

Итак, большинство профессионалов работают во время подсоединения телефона по схеме. Если вы используете аппарат старого стандарта, а не европейского, то лучше купить универсальную розетку. В ней вмонтирован современный соединитель и разъем из четырех контактов. Пятый – пластмассовый язычок. Подключение розетки старого типа аналогично описанному выше варианту с подключением RJ11 или RJ12. Два провода разводки подсоединяются к контактам, расположенным около пластикового язычка.

Важно знать! Перед подключением розетки следует удостовериться, что в вилке, подходящей к аппарату, провода введены в зеркальном отражении на аналогичные контакты, как в розетке.

Помимо перечисленных стандартов RJ11 и RJ12, есть еще стандарт RJ25. Она оснащена шестью контактами. Такие розетки не устанавливаются дома, но бывают ситуации, когда по незнанию все же приобретаются. Если это произошло, то телефонный аппарат нужно будет подключать к третьему и четвертому контакту, как показано на картинке:

К этим контактам подключен красный и зеленый провод, поэтому их будет легко найти. К розеткам любого подтипа подключаются стандартные кабели.

Как мы видим, ничего сложного в самостоятельном подключении телефонной розетки нет. Желаем удачи!

bouw.ru

Как подключить телефонную розетку?

Монтаж информационных коммутаций с одной стороны может показаться проще, чем электрический линий. Ведь в них нет опасного для жизни человека напряжения 220/50. Но установка и подключение телефонной розетки не такое простое, как кажется на первый взгляд, дело. Это объясняется большим разнообразием стационарных аппаратов, которые используются в быту, а также коннекторов, при помощи которых и осуществляется соединение. Далее мы расскажем, как подключить розетку для телефона своими руками, предоставив все необходимые схемы и фото примеры.

Разновидности коннекторов

Ниже приведены разновидности коннекторов нового образца:


Пошаговая инструкция по монтажу

Итак, как установить и подключить розетку для телефона? В первую очередь необходимо проверить наличие схемы подсоединения устройства. Из инструментов понадобится отвертка, электрическая дрель и непосредственно сама телефонная розетка.

Примечание: в рабочем состоянии напряжение на линии может подняться до 120В. Поэтому чтобы ограничить себя от таких неприятных моментов, когда осуществляется установка и подключение телефонной розетки к сети, лучше пользоваться диэлектрическими перчатками.

Прежде чем приступать к монтажу, необходимо обесточить электрическую сеть. Затем с помощью бокорезов или ножа снять изоляцию с проводников. Делать это нужно аккуратно, чтобы не повредить жилы. Ведь если они повредились, то будут легко ломаться. Зачищать кабель нужно по длине в 4 см. О том, как снять изоляцию с кабеля, читайте в нашей статье.

С помощью тестера определить полярность проводников. Как правило, телефонная розетка имеет красный положительный проводник и зеленый – отрицательный. Но лучше проверять, так как неизвестно как была осуществлена установка и подключение. В случае если прибора под рукой не оказалось, то подсоединение делается согласно существующему плану (схема прилагается к аппарату).

Последующее действие после проверки полярности – это подключение кабельных жил, как показано на фото ниже. После этого на стене фиксируется телефонная розетка. После установки нужно осуществить подключение к сети и протестировать установленное устройство.

Следует отметить, что корпус может быть и срытого типа. Как установить и подключить скрытую розетку для телефона? В первую очередь необходимо нанести на стену разметку, где будет осуществляться установка устройства. С помощью перфоратора сделать отверстие и саморезами зафиксировать элементы конструкции. Монтаж заканчивается креплением защитного корпуса и тестированием приспособления, которое было установлено.

Если же в домашних условиях необходима установка и подключение розетки для телефона на 2 выхода (установка нескольких аппаратов с разными телефонными номерами), то следует учитывать один нюанс – монтаж происходит с большим количеством проводников. Но в целом значительных отличий в работе нет.

Схемы подключения

Методика определения полярности без прибора имеет ряд преимуществ. Она была проверена уже не один раз. Существует много вариантов цветовой маркировки проводов и когда происходит установка и подключение устройства, есть вероятность еще больше запутаться.

Телефонная розетка устанавливается по определенным схемам. Такая схема разрабатывается заранее. Как правило полярность не имеет особого значения. Но некоторые телекоммуникационные устройства могут отказать или работать некорректно, если это не учитывать. Схема подключения устройства предоставлена ниже:

Для того чтобы упростить монтаж, производители осуществляют маркировку контактов (схема и обозначение должны прилагаться к устройству). Она может быть в виде цифр, которые пишутся возле контактов или на схеме. Либо же провода обозначают определенным цветом.

Как правильно маркируются жилы кабелей витой пары, когда происходит установка и подключение розетки, указано в таблицах ниже:

Ну и последнее, что хотелось бы вам предоставить — полезные советы по подключению телефонной розетки своими руками. Итак, учитывайте следующие нюансы при монтаже:

  • На сегодняшний день самой популярной считается внутренняя розетка для телефона. Так как она способна гармонично вписаться в любой интерьер помещения и ее не сильно заметно. Но при ее установке необходимо учитывать то, что может повредиться отделка стен. Да и времени потратиться больше.
  • Покупать продукцию следует у проверенных производителей. К ним относят компании Легранд и Вико. Ведь они уже положительно зарекомендовали себя на современном рынке.
  • Если на корпусе приобретенного устройства не была указана нумерация контактов, то необходимо ознакомиться с правилами маркировки проводов по цвету. Так для обозначения положительных контактов используют зеленый, синий и оранжевый совместно с белым. Для отрицательных контактов используют такие же цвета, только без белого.
  • Телефонная розетка старого формата имеет другой стандарт маркировки. Поэтому если осуществляется установка именно такого приспособления, то необходимо знать эти правила. Например, для плюса используется черный, оранжевый и зеленый цвет. Для минуса – желтый, синий и красный.

Вот мы и рассмотрели технологию установки и подключения телефонной розетки к линии. Надеемся, предоставленная информация помогла вам выполнить монтаж своими руками!

samelectrik.ru

Подключение телефонной розетки

Чтобы подключить стационарный телефонный аппарат к линии, необходима работающая линия от АТС и возможность подключить к ней телефон. К линии телефоны подсоединяются с помощью телефонных розеток.

Существует несколько стандартов таких розеток, они применяются для разных целей: подключения одного или нескольких телефонов, создания выделенных линий. В квартирах чаще всего используют розетку стандарта RJ 11. Как подключить телефонную розетку этого стандарта самостоятельно?

Разновидности оборудования

С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

  • RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
  • RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
  • RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
  • RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
  • RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Способы монтажа

Телефонные розетки можно монтировать открытым или закрытым способом. Открытый способ подразумевает, что вся отделка на стене сохраняется, оборудование прикрепляют прямо на обои или краску.

Провода в таком случае убирают в кабель-канал, расположенный в плинтусе или на стене. Можно найти кабель-каналы разных цветов и размеров, плинтусы с кабель-каналом внутри. Удобны модели с защелкивающимися крышками. Также есть плинтусы со встроенными розетками. Покупая их, выбирайте те, у которых лицевая панель хорошо прилегает к основанию, иначе со временем она начнет отставать.

Иногда устройства монтируют не на стену, а на пол. При подключении открытым способом их можно даже приклеить на двухсторонний скотч.

Если подключение телефонной розетки делают закрытым (скрытым) способом, провода прокладывают в канале до того, как устанавливают розетку в подрозетник. Иногда провода прокладывают в стене, а розетку устанавливают снаружи. Используют чаще всего медный одножильный кабель КПСВ в белой полиэтиленовой оболочке или тоже медный однопарный кабель ТРП.

Чаще всего телефонные розетки монтируют не отдельно, а в составе розеточного блока, например, вместе с электрической розеткой и выключателем, как на фото.

Совет! Чтобы замаскировать конструкцию, располагайте их за фасадами мебели или за мониторами и телевизорами.

Устройство телефонной розетки

Телефонная розетка состоит из нескольких основных элементов:

  • корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
  • контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,
  • клемм — переходников для соединения кабелей.

Контактные гнезда устройства делают утопленными в корпус. Такое их расположение предупреждает случайные замыкания.

Телефонные розетки могут быть одно- или многоразъемными. Одноразъемные модели позволяют подключить один телефонный аппарат, многоразъемные — несколько. Розетка RJ 11 относится к одноразъемным, с ее помощью можно подключить только один телефон.

Подключение RJ 11

RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

  • двужильные кабели толщиной 0,3-0,5 мм,
  • отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
  • дрель,
  • инструмент для удаления изоляции,
  • тестер,
  • инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Важно! Работы по подключению розетки нужно проводить в резиновых или латексных перчатках. Напряжение в слаботочной сети достигает 60 В, понижающееся до 12 В, когда трубку снимают. Если на телефон попробуют позвонить, в проводах возникнет напряжение 120 В, то есть может ударить током. При таком напряжении это неопасно, но неприятно.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Схемы подключения

Телефонные розетки подключат по определенным схемам. Провода у них промаркированы цветом или цифрами, существуют разные варианты, но схема подключения телефонной розетки обычно прилагается к прибору.

Обычно полярность не так важна, но отдельные устройства могут работать неправильно, если ее не соблюдать. Схема подключения показана на рисунке.

Жилы витой пары также маркируются по разным стандартам, которые приведены в таблицах. Существует старая, новая и немецкая схемы.

Чтобы правильно подключить телефон и получить хорошо работающую линию, нужно учесть некоторые рекомендации.

  1. Чаще всего устанавливают внутреннюю (скрытую) розетку. Она хорошо вписывается в любой интерьер, но монтировать ее сложнее, кроме того, при этом можно повредить декоративную отделку стен. Розетки открытого типа легко обслуживать, устанавливать и демонтировать, при их установке не портится отделка, но выглядят они не очень эстетично.
  2. Следует отдать предпочтение продукции известных производителей. К таким относят фирмы Легранд (Legrand) и Вико.
  3. Если к розетке не прилагается схема маркировки проводов, то можно воспользоваться приведенными выше таблицами. В новой маркировке у положительного провода розетки RJ 11 цвет такой же, как у отрицательного, но с добавлением белого. По старой схеме положительный — зеленый, а отрицательный — красный. В немецком варианте отрицательный — белый, а положительный — коричневый.

Монтаж устройств других типов

Розетку RJ 11 можно заменить моделью RJ 25. Это нежелательно, но если вы случайно купили версию с 6 контактами, то для подключения используйте только 3 и 4. Они промаркированы так же, как два контакта модели RJ 11.

К телефонным аппаратам старого стандарта подойдет универсальная розетка (РТШК-4 + RJ-11). Также можно использовать переходник со старого стандарта на новый.

Заключение

Пользуясь приведенными в статье схемами и рекомендациями, вы сможете самостоятельно установить телефонную розетку нового стандарта и подключить к линии телефон. Подключение устройства с двумя контактами не представляет сложности, главное, при покупке выбирать модели известных производителей, а подключая розетку, проводить работы аккуратно и соблюдать полярность.

2proraba.com

Как самостоятельно подключить телефонную розетку?

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

  1. Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
  2. Осуществление соединения модемов и факсов.
  3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Особенности и схема подключения


розетка RJ-11

У телефонных розеток имеются свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то они обладают следующими нюансами подключения:

  1. В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
  2. Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
  3. Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
  4. Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
  5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

схема подключения

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

  1. Отвертка, которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать поражений электрическим током.
  2. Подрозетник.
  3. Кабель, если происходит не замена старого устройства, а прокладка абсолютно нового.
  4. Перфоратор, также как и кабель, понадобится, если происходит монтаж новой розетки.
  5. Сама розетка.
  6. Нож с острым лезвием.
  7. Саморезы.
  8. Кусачки.
  9. Изоляционная лента.
  10. Универсальный мультиметр или тестер.
  11. Защитные перчатки.
  12. Односторонняя и двухсторонняя клеящая лента.
  13. Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Первоначально, будет рассмотрен простой способ подключения универсальной телефонной розетки. На сегодняшний день, наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

  1. Первоначально, потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
  2. Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
  3. При помощи тестера определить полярность контактов.
  4. Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
  5. Осуществить подключение кабельных жил, после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
  6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
  7. Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
  8. Защелкнуть крышку данного приспособления.
Существуют разновидности телефонных розеток скрытого типа. Процесс подключения для них не имеет принципиальных различий с подсоединением классических вариантов устройств.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

  1. Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
  2. Предварительно, потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
  3. Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
  4. Надеть внешний защитный корпус, после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

При этом, необходимо знать, что абсолютно любая разновидность телефонных розеток может быть не привычным одинарным, а двойными приспособлением. Такие устройства обычно устанавливаются в офисах или иных помещениях, где присутствует несколько телефонных аппаратов с различными номерами, но иногда может возникнуть необходимость монтажа и в домашних условиях.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с одинарной конструкцией. Единственное изменение – это увеличение количества проводников, требующих подключения.

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

  1. Устройства для внешней установки.
  2. Устройства, обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

  1. Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
  2. Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

РТШК-4

Этот параметр определяется типом используемого стандарта:

  1. RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
  2. RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
  3. RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
  4. RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
  5. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
  6. РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.
Вне зависимости от разновидности телефонной розетки, потребуется установка внутрь данного приспособления питающего кабеля особого типа. Разные варианты не имеют конструкционных различий, все штекеры обладают схожими габаритами и разъемами, но они могут различаться по количеству имеющихся контактов. маркировка телефонных проводов

Все основные вопросы, касающиеся установки и подключения телефонных розеток, были рассмотрены, подводя итоги можно дать ряд следующих полезных рекомендаций:

  1. Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
  2. Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
  3. На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
  4. Если происходит установка телефонной розетки старого образца, то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.
0,00, (оценок: 0) Загрузка…

Подключить своими руками телефонную розетку проще, чем электрическую. А главное, более безопасно, потому что в розетке присутствует безопасная для человека величина напряжения. Но при этом учитывайте, что при вызове абонента подается в линию напряжение 120 Вольт- при этом бьет прилично по рукам.

Для подключения телефонной линии используется всего 2 провода небольшого сечения. Сложности в подключении телефона своими руками абсолютно никакой нет. А как это сделать или подключить несколько телефонных розеток Вы узнаете далее из этой статьи. Если после правильного подключения телефон не работает, что мало вероятно, тогда необходимо поменять местами провода.

В своем доме или квартире Вы можете установить любое количество телефонных розеток — все они к линии подключаются параллельно, т. е. один провод подключается на первый контакт и оттуда уходит на первый контакт последующей розетки. Второй провод приходит на другой контакт розетки и с него же уходит также, но только на второй контакт последующей.

Разбирается накладная телефонная розетка довольно просто — выкручиваем болтик или поддеваем отверткой защелки, в специально обозначенных местах. Внутренняя розетка устанавливается в монтажную коробку или блок полностью аналогично электрической по .

Схема подключения телефонной розетки

Если у Вас старый телефонный аппарат , тогда покупайте универсальную телефонную розетку, в которой установлен как современный коннектор, так и старый 4 контактный разъем с пятым пластмассовым язычком. Подключается розетка старого образца очень просто- 2 провода садятся на правые контакты относительно пластикового язычка, который будет находится внизу. Но при этом необходимо убедится, что в вилке от телефонного аппарата провода подключены зеркально на те же контакты, что и в розетке.

Сегодня используется 3 современных телефонных типа коннекторов и соответственно 3 вида телефонных розеток:

В любой тип розетки может включаться телефонный кабель с любым типом коннектора RJ11, RJ14 или RJ25. Они по размерам одинаковы и отличаются лишь количеством контактов.

Учитывайте , что согласно общепринятой схеме цветовой маркировки- для подключения одной линии в накладной розетке используются те контакты, от которых к коннектору отходят провода красного и зеленного цветов.

Для подключения телефонной розетки в доме или квартире используется двухжильный провод. Телефонная розетка в офисах может подключаться как шести-, четырёх- или двужильным плоским телефонным кабелем, так и витой парой (для компьютерной сети).

Особенности подключения телефонной розетки Legrand

При установке телефонной розетки Легранд нет необходимости в зачистке проводов, благодаря встроенному механизму самозачистки. Подключение кабеля происходит методом поворота контактного механизма на четверть оборота, как показано на рисунке.

Телефонная розетка — приспособление, с помощью которого телефон соединяется с линией или ее отдельным направлением. Устройство позволяет отключить аппарат и быстро подключить его к сети в другой комнате. Бывают разных видов, каждый из которых имеет свои особенности, причем не только внешние, но и в плане установки.

Строение и система классификации

Любая розетка под телефон состоит из таких частей:

  1. Корпус. Изготавливается из материалов-диэлектриков, обычно пластика или керамики.
  2. Подпружиненные контакты. Для их изготовления используется металл. Контакты позволяют электрическому току через телефонные провода и вилку проходить в телефон.
  3. Зажимы. Используются для соединения провода с сетью.

Подключение телефонных розеток осуществляется двумя способами — накладным (настенным, открытым) и скрытым. В первом случае проводка располагается на поверхности, а розетка устанавливается непосредственно на стену. Вторым способом розетка монтируется в специальный подрозетник, который вместе с проводами скрывается в стене под штукатуркой.

Основные стандарты

С развитием технологий устаревшие розетки заменяются новыми. Все больше потребителей меняют РТШК-4 на современную розетку RJ-11, последняя считается универсальной. Разъем у нее такой же, как и у остальных видов, отличие кроется в числе проводов, идущих в кабеле.

Выделяют 5 стандартов телефонных розеток:

  1. РТШК-4. Сейчас практически не используется. Состоит из корпуса и 4 контактов. Вилка имеет 4 пластины, выполненные из металла. В центре расположен пластиковый штырь, который обеспечивает жесткость соединения.
  2. RJ-11 и RJ-12. Эти коннекторы наиболее распространенные. Используются для подключения разных видов телефонов. Могут иметь 2, 4, 6 контактов. Подходят для домашнего применения.
  1. RJ-14. Розетки предназначены для установки в офисах, где нужно подключить телефон-факс, модемы для Интернета и подобные устройства. Иногда конструкция имеет 4 контакта, подключаемых к четырехжильным проводам. Так появляется возможность использовать одновременно две разные линии.
  2. RJ-25. Подобно предыдущему виду, встречается в офисных зданиях. 6 разъемов используются, чтобы подключить локальные сети, модемы, факсы и остальную необходимую технику.
  3. Последний стандарт называется комбинированным. По конструкции розетка представляет сочетание РТШК-4 и RJ-11.

Обратите внимание! Есть еще один стандарт, не входящий в перечень, — RJ-45. Используется для подключения сложных схем в ноутбуках, модемах и т. д.

Схемы и способы подключения

Особенности подключения телефонных кабелей меняются в зависимости от вида розеток. К примеру, установка и подсоединение самых распространенных из них — RJ-11 и RJ-12 — имеют несколько нюансов:

  1. В конструкции розетки бывает 2 и 4 контакта, отличающихся небольшими размерами. В центре обязательно должно находиться заглубление для жил питающего кабеля.
  2. Телефоны подключаются к двум центральным контактам.
  3. Для заглубления жил понадобится кроссировочный нож. Если его не оказалось, следует воспользоваться обычным.
  1. Перед расправлением жил необходимо зачистить провод примерно на 4 см.
  2. Во время скрытого монтажа специалисты советуют использовать кабель КСПВ с медной жилой. Кабель ТРП в этом случае не подходит — его лучше использовать как распределитель.

Подготовительные работы

Перед тем как выполнить установку или замену телефонной розетки, необходимо подготовить инструменты и материалы:

  • отвертка с ручкой, покрытой изоляционным материалом;
  • подрозетник;
  • кабель — пригодится в случае, если необходимо поставить новую розетку, а не просто заменить старую;
  • перфоратор;
  • непосредственно розетка;
  • несколько саморезов;
  • кусачки;
  • лента изоляционная;
  • мультиметр;
  • перчатки для защиты рук;
  • двухсторонний скотч;
  • карандаш и яркий маркер.

Набор инструментов может меняться в зависимости от способа установки.

Пошаговая инструкция

План действий по монтажу открытого типа выглядит примерно так:

  1. Защитить руки, надев резиновые перчатки. Это важно: напряжение в сети порой достигает 110 – 120В.
  2. Используя бокорез, очистить провод от изоляционного слоя примерно на 4 см. Действовать нужно аккуратно, стараясь не повредить жилы.
  3. Используя мультиметр, определить полярность контактов. Хотя считается, что соблюдать правила полярности не обязательно.
  4. Подсоединить контакты к проводникам.
  1. Подключить кабельные жилы. Закрепить с помощью специальных винтов.
  2. В конструкциях с 4 контактами при подключении следует использовать 2 центральных.
  3. Закрепить розетку на стене, используя скотч. Для большей надежности крепления лучше взять саморезы.
  4. Надеть крышку.

Подключение скрытой розетки не имеет принципиальных отличий. Но в нем есть некоторые особенности:

  1. Сразу отметить на стене разводку и месторасположение розетки.
  2. Используя перфоратор, сделать отверстие для подрозетника. Для закрепления понадобятся саморезы.
  3. Конструкция закрепляется в подрозетнике распорными винтами.
  4. После окончания монтажа подключить электричество. Если все сделано правильно, розетка будет работать.

Устройства бывают двойными и одинарными. Двойные обычно устанавливаются в офисах — при условии, что есть необходимость в использовании двух телефонов одновременно. Подключаются они одинаково.

Не допустить ошибок в монтаже поможет следование простым советам от специалистов:

  1. Лучше использовать устройства для скрытого монтажа. Они гармоничнее остальных вписываются в интерьер. Но для их установки придется нарушить целостность стен и настенного покрытия.
  2. В процессе выбора рекомендуется уделять внимание исключительно проверенным фирмам с хорошей репутацией. Это гарантия безопасности и надежности.
  3. На большинстве розеток контакты пронумерованы. Если маркировки нет, следует посмотреть на цвета. Зеленые, оранжевые или синие контакты в сочетании с белым цветом — положительные, контакты таких же цветов, но без белого, — отрицательные.
  4. Во время монтажа изделий старого стандарта не будет лишним помнить о цветовом оформлении контактов: оранжевые, черные и зеленые — положительные, красные, желтые, синие — отрицательные.

Разновидности розеток для подключения телефона отличаются конструкцией, способом монтажа и другими параметрами. Если следовать инструкции, установить эти устройства будет несложно.

За время развития средств связи создано несколько стандартов подключения стационарных телефонных аппаратов к действующим линиям. Практически все они используются в той или иной мере в быту и на промышленных предприятиях.

Внутри сетей крупных организаций, существующих несколько десятилетий, можно встретить одновременно работающие модели различных конструкций, смонтированные в разное время. Особенности их устройства необходимо учитывать перед установкой и подключением телефонного аппарата.

Назначение и стандарты телефонных розеток

Основная задача розетки сводится к обеспечению быстроразнимаемого и надежного подключения телефонных аппаратов к действующим линиям связи, создаваемого стационарно размещенной частью — розеткой или «мамой—контактом» и подвижной, вставляемой в него вилкой: «папа— контакт».

Особенности конструктивного исполнения

Любая электрическая розетка систем связи состоит из:

1. корпуса-подставки из диэлектрических материалов: пластика или керамики;

2. подпружиненных металлических контактов, обеспечивающих надежное прохождение токов сети в телефонный аппарат через вилку и шнур;

3. клеммных зажимов, обеспечивающих подключение проводов от стационарной сети.

Все эти устройства относят к слаботочным цепям. Они могут изготавливаться для монтажа:

1. скрытым в стене способом;

2. накладным методом.

Особенности монтажа влияют на типы установки и подключения розеток, которые необходимо учитывать, сочетать с конструкцией используемых телефонных аппаратов.

Особенности основных стандартов

Для телефонной линии связи раньше использовалось всего два провода, создающие замкнутую цепь для контура прохождения тока, а внутри розетки для их подключения задействовалось тоже два контакта.

Если обрезать вилку и розетку и скрутить или иным способом соединить попарно металлические жилы проводов телефонного аппарата и работающей сети, а потом обмотать слоем изоленты, то связь будет работать. Этот принцип использовался для создания неразъемного соединения через специальную отводную коробку.

Он же надежно работает и сейчас. Только для его реализации применяются современные конструкции контактных систем и надежные способы их изоляции от вредных факторов окружающей среды.

В современных условиях происходит интеграция слаботочных цепей, систем телефонных линий и компьютерных сетей. Оборудование для них постоянно обновляется, модифицируется.

Внутри слаботочных систем устанавливают розетки, созданные по разным стандартам RJ с несколькими парами контактов. Они обладают технической возможностью подключения телефонного аппарата. Этим часто пользуются специалисты, задействуя всего два контакта из всех имеющихся.

Обзор типовых моделей разъемных соединений, их виды приведен в таблице №1.

Типы стандартов слаботочных разъемов

Таблица №1

Наименование Назначение (для телефонов) Примечания
Разъемы RJ-9 (P4C4)Подключение телефонной трубки в аппаратеАналог RJ10. RJ22
Разъемы RJ-11 (P6C4, Р6С2)2 контакта подключения схемы
Разъемы RJ-14Подключение телефонного аппарата к линии4 контакта подключения схемы
Разъемы RJ-25Подключение телефонного аппарата к линии6 контактов подключения схемы
Разъемы RJ-45 (8р8с)Подключение компьютерных сетей или телефонного аппарата к линии8 контактов подключения схемы
РТШК-4Стандарт СССР для подключения телефонного аппарата к линии
Подключение телефонного аппарата к линии
Разъемы ТАЕПодключение немецких и французских моделей телефонных аппаратов к линии

Отличия разъемов

РТШК-4 — розетка телефонная на четыре контакта для штепсельного подключения с конденсатором


Стандарт работает с восьмидесятых годов. Пластиковый корпус вилки и розетки имеет диэлектрический ключ, исключающий неправильное подключение электрической схемы.

При установке нескольких телефонов на одной линии создавали соответствующее количество параллельно подключенных розеток РТШК-4. Конденсатор с емкостью в 1 стью в 1 мкф монтировали в конце линии для проведения технических тестов и создания эффектов «линия занята» на стороне звонящего пользователя.

Разъемы RJ-11

Сейчас телефонные аппараты, розетки и вилки снабжаются разъемом серии RJ, который имеет одинаковый корпус, габариты и конструкцию для подключения одной, двух, трех или четырех пар электрических цепей. Однако, они могут снабжаться разными конструкциями пластмассовых замков со специальными вырезами, исключающими установку отдельных вилок RJ11, 14, 25 в разъемы RJ45.

Их надо обязательно учитывать при соединении различных манипуляторов. Иначе можно не подучить электрический контакт или вообще нарушить разъем, сломать его корпус.

Интерфейс RJ11 создан исключительно для телефонной линии с двумя проводами. Он может использоваться не только для одного телефона, а применяться несколькими устройствами, собранными в блоки для различных приборов.

Разъем RJ11 широко применяется не только в стационарных моделях, но и для подключения базы радиотелефонов, позволяющих разговаривать на определенном удалении от нее за счет технологий радиопередачи сигналов между трубкой и базой по воздуху посредством электронного приемника и передатчика.

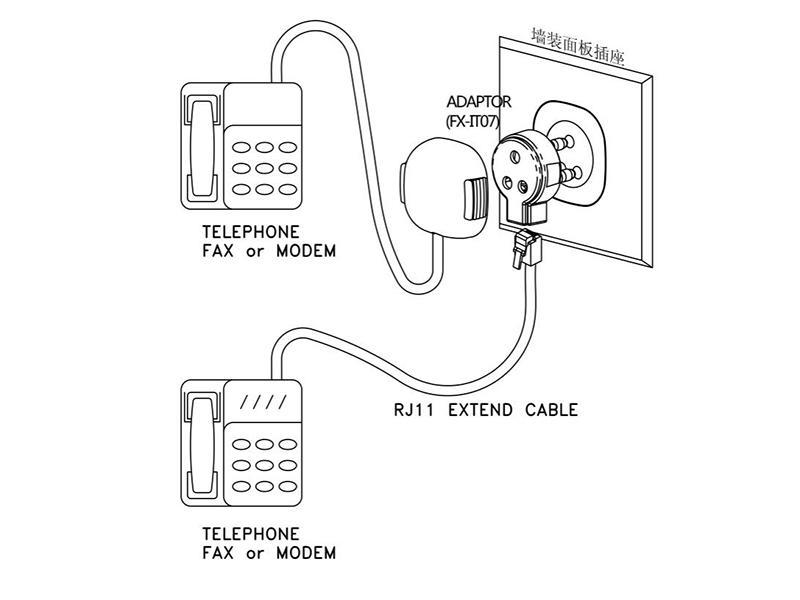

Совмещенный разъемы RJ-11 c РТШК-4

Способ подключения телефонных аппаратов через комбинированные переходники, оборудованные совмещенными разъемами реализован в составной конструкции, позволяющей упростить монтаж дополнительным аксессуаром.

Разъемы RJ-14, RJ-25

Внешний вид их соответствует предыдущей конструкции RJ11. Отличие заключается в количестве контактов и возможных различиях пластмассовых замков.

Разъемы RJ-45

Они создаются для слаботочных цепей с четырьмя парами контактов, позволяющими использовать схемы для подключения сложных средств связи и компьютерных систем, применяемых в модемах, ноутбуках и других подобных приборах.

Способы маркировки цепей коммутации

Контакты розеток подсоединяют в соответствии с заранее разработанной схемой. Конструкция телефонного аппарата чаще всего допускает не учитывать полярность подключения. Однако для некоторых устройств это технически неприемлемо: они могут некорректно работать или отказать.

Для облегчения монтажа и поиска неисправностей в схеме производители выполняют маркировку контактов. Она может осуществляться:

1. нанесением цифр около контактов или обозначением их на монтажной схеме:

2. выделением проводов определенным цветом.

На практике может встретиться несколько способов коммутации проводов. Они показаны таблицами №2, 3, 4.

Маркировка для подключения жил кабелей витой пары к розетке

Таблица №2

№ контакта Тип T/R +/—
RJ—11 RJ—14 RJ—25
1Бело-зеленыйТ+
2Бело-оранжевыйБело-оранжевыйТ+
3СинийСинийСинийR
4Бело-синийБело-синийБело-синийТ+
5ОранжевыйОранжевыйR
6ЗеленыйR

Старая маркировка для подключения жил кабелей к розетке к розетке

Таблица №3

№ контакта Наименование разъема, расцветка Тип T/R +/—
RJ—11 RJ—14 RJ—25
1ОранжевыйТ+
2ЧерныйЧерный Т+
3КрасныйКрасныйКрасныйR
4Зеленый ЗеленыйЗеленыйТ+
5ЖелтыйЖелтыйR
6СинийR

Немецкая маркировка для подключения жил кабелей к розетке

Таблица №4

№ контакта Наименование разъема, расцветка Тип T/R +/—
RJ—11 RJ—14 RJ—25
1РозовыйТ+
2ЗеленыйЗеленыйТ+
3БелыйБелыйБелыйR
4КоричневыйКоричневыйКоричневыйТ+
5ЖелтыйЖелтыйR
6СерыйR

Схемы подключения телефонных розеток и вилок

Разберем вопрос на примере разъема РТШК-4, используемого для связи не только с оконечным абонентом, но и для дополнительной линии — общения между секретарем и директором.

Одна пара контактов задействуется на линию, идущую от АТС, а вторая — для организации добавочной связи по служебному каналу.

На схеме показано место монтажа емкости в 1 мкф с рабочим напряжением 160 вольт. Сейчас от такого подключения отказались, конденсатор перестали монтировать. На качестве связи это практически не сказывается.

Конструкции разъемов РТШК-4 уже устарели. Они постепенно заменяются новыми, более удобными устройствами, которые занимают мало места. Но, электрическая схема подключения принципиально никак не изменилась. Для работы одного телефона по-прежнему достаточно просто создать замкнутую электрическую цепь с линией АТС из двух жил.

Современные телефонные розетки принято объединять в сводные блоки, используемые в составе с другими устройствами связи: компьютерным оборудованием, оптоволоконными кабельными сетями, электрическими устройствами.

Такие блоки концентрируются в одном удобном для обслуживания и скрытом от посторонних глаз месте.

Опасные факторы телефонной сети

Что бы ни говорили «опытные» электрики-связисты, которых «било» током от напряжения линии АТС, вопросам безопасности необходимо уделять внимание.

Подключение телефонной розетки обычно выполняется под напряжением покоя линии связи. Его величина составляет порядка 60 вольт. Если же удастся поймать момент входящего звонка, то в сети проходит переменная синусоида с амплитудой до 120 вольт.

Она вполне может создать путь тока через тело выполняющего подключение мастера. Если же руки влажные или на теле проступил пот, то проводимость резко возрастет. Болевые ощущения станут очень неприятными, вызовут судорожные реакции. Лучше их избегать защитой рук тонкими диэлектрическими перчатками и соблюдением других технических мероприятий правил безопасности.

Способы монтажа телефонных розеток

С учетом определённых технических моментов телефонные розетки монтируются такими же методами, как и обыкновенные электрические. Эти моменты уже описаны в статье: . Ознакомьтесь с ней: там уже раскрыты методики подготовки и крепления для открытой и закрытой систем проводки.

Также полезный материал по этому вопросу вы найдете в статье для монтажа электропроводки и слаботочных цепей. Этот метод используется в том случае, когда ремонт закончен, грязные работы выполнять нельзя, а телефонную проводку надо проложить красиво и аккуратно.

Современные пластиковые кабель-каналы можно подобрать под любой дизайн помещений. Они комплектуются многочисленными аксессуарами, включая электрические и телефонные розетки.

Таким образом, чтобы установить и правильно подключить телефонную розетку, необходимо подобрать ее модель по габаритам и техническим характеристикам, соответствующим вашему телефонному аппарату, а также учесть рекомендации, изложенные в предложенном материале.

RJ11 Телефон к разъему RJ45

Эта статья представляет мое собственное мнение и может содержать партнерские ссылки. Пожалуйста, прочтите мои раскрытия для получения дополнительной информации. Кабели Cat5, Cat5e, Cat6 часто используются для подключения телефонных разъемов. Вы можете передать до 4 телефонных линий по одному 4-парному кабелю, который заканчивается разъемом RJ45 (8P8C). Проблема в том, что большинство телефонов, даже многолинейных, не подключаются напрямую к разъему RJ45. Мы обсудим некоторые варианты подключения телефонов с разъемами RJ11 к порту RJ45.

Конфигурация Джека

Прежде чем мы перейдем к разделению телефонных линий, давайте разберемся, что происходит в разъеме. Никто больше не использует старый четырехъядерный (зеленый, красный, черный, желтый) телефонный кабель в новой проводке. В основном это кабель Cat3 или лучше, который состоит из 4 витых пар проводов синего, оранжевого, зеленого и коричневого цветов, а также их белый провод с цветной полосой (бело-голубой, бело-оранжевый, бело-зеленый, бело-коричневый). Поскольку для стандартного телефона требуется только одна пара проводов на линию, мы можем отправить до 4 линий по каждому кабелю.Это обеспечивает большую гибкость и экономит время и трудозатраты на прокладку телефонных кабелей в многолинейной системе. Даже если вы собираетесь использовать только одну телефонную линию, у вас есть место для расширения.

Для обеспечения единообразия, возможности использовать все 4 линии и экономии места в настенной розетке, телефонные установки обычно заканчиваются разъемом 8P8C (8-контактный 8-проводной). Это тот же разъем, который используется для вашего кабеля Ethernet. Это больший разъем, чем вы обычно ожидаете от телефона, который обычно меньше 6P6C или аналогичный (RJ11, RJ12 и т. Д.).6P6C поддерживает до 3 линий, 6P4C — 2 линии, а 6P2C — однолинейный разъем, но все они используют один и тот же штекер. Единственное отличие — количество жил в кабеле.

Есть три стандартных способа подключения телефонной розетки. T568A, T568B и USOC. Разница в том, какие цвета подключены к каким контактам на разъеме.

T568A — предпочтительный метод подключения телефонных разъемов и разъемов Ethernet, а также единственный метод, рекомендованный в спецификации TIA-570-B для жилых помещений. Каким-то образом T568B стал популярным в США.S. коммерческих установок, но T568A чаще используется за пределами США, и федеральное правительство определяет T568A для своих установок. Всем скептикам … Видите, иногда правительство может делать что-то лучше, чем частный сектор. 🙂 USOC больше не используется, но это тип схемы подключения телефонов.

Было бы разумно подключать порты в соответствии со спецификацией USOC, но при использовании T568A кабель впоследствии можно будет легко переключить с передачи голоса на данные или наоборот.Вы заметите, что строки 1 и 2 на T568A и USOC идентичны. Если у вас двухлинейный телефон, вы можете подключить его непосредственно к проводному разъему T568A, и обе линии будут работать. Штекеры меньшего размера RJ11 / 12 подходят непосредственно к разъему RJ45. Это не рекомендуется, так как вы можете повредить другие контакты, но он предназначен для работы таким образом.

Если вам не нужно соответствовать установленному в настоящее время плану распиновки, старайтесь всегда использовать T568A. В любом случае важно знать, как на самом деле подключены ваши разъемы.

Телефонный разъем

Сравните вышеуказанные разъемы со старыми 2-линейными телефонными разъемами, которые раньше использовались на стенах и все еще используются в телефонах. Они выглядят вот так.

Выше показано стандартное телефонное гнездо 6P4C, поддерживающее 2 телефонные линии. Линия 1 находится на центральных штырях, линия 2 — на следующем наборе внешних штифтов. Если используется витая пара, цвета будут бело-синими для зеленого, синими для красного, бело-оранжевыми для черного и оранжевыми для желтого.

Если вы подключите однолинейный телефон, он будет подключаться только к контактам 2 и 3 (линия 1).В двухлинейном телефоне вы будете использовать все 4 контакта.

Подключение стандартного телефона с 4 линиями к разъему RJ45

Джек поддерживает 4 линии, телефон поддерживает 4 линии, это должно быть легко, не так ли? Нет, обычно нет. Проблема в том, что в большинстве стандартных 4-линейных телефонов нет одного 4-линейного разъема RJ45, вместо этого у них обычно есть 2 разъема 6P4C (RJ11), каждый из которых поддерживает 2 линии.

Есть несколько способов справиться с этим правильно, но давайте сначала поговорим о том, как этого не делать. Вы можете подумать, что это упростит жизнь, если вы просто разделите пары кабелей за настенной пластиной и используете 2 гнезда для трапецеидальных искажений RJ11.Теоретически это будет работать, и, учитывая, что это просто телефон, возникнут минимальные проблемы с помехами при наличии множества открытых пар, но это может привести к проблемам. Очевидно, вы увеличите вероятность возникновения помех, провода будет легче повредить, вы займете дополнительное место в настенной пластине и потеряете возможность легко изменить этот порт на сетевой порт в будущем. Это тоже запрещено в спец.

RJ45, 4 линии на 2, RJ11, 2 линии, адаптер

Существует ряд различных разветвителей (обычно называемых 400E), таких как разветвитель Suttle 400E Cat5, которые подключаются к разъему RJ45 и имеют 2 разъема RJ11, каждый с 2 ​​линиями.Их довольно легко найти, но просто убедитесь, что у вас нет обычного телефонного разветвителя (с 1 RJ11 на 2 RJ11). У него должен быть мужской RJ45 с одной стороны и два женских RJ11 с другой.
Если внимательно присмотреться к схеме подключения, кажется, что он следует за T568B на стороне RJ45. Вы все еще можете использовать его с распиновкой T568A, но строки 2 и 3 будут поменяны местами. Если распиновка ваших телефонных разъемов соответствует USOC, этот адаптер работать не будет.

Разрыв кабеля

Если вы не можете найти сплиттер выше, вы можете сделать разрывной кабель из кабеля витой пары.

На одном конце вы обжмете разъем RJ45 в соответствии с распиновкой, используемой в вашей настенной розетке. С другой стороны, вы обжмете 1 или несколько разъемов RJ11. Если вы просто хотите вытащить одну линию для одного телефона, выберите пару проводов для нужной линии и вставьте их в центральные контакты RJ11. Вы также можете использовать 2 разъема RJ11 на 2 линии, 4 разъема RJ11 на 1 линию — все, что вам подходит.

Коробка прорыва

Производители структурированных систем электропроводки также имеют готовые разделительные коробки, которые позволят вам получить доступ к 4 линиям различными способами.Один из примеров — Leviton 47609-4×4 4×4 Breakout Module. Поскольку системы Leviton предназначены для использования в жилых помещениях, Leviton 47609-4×4 подключается в соответствии с распиновкой T568A, в отличие от разветвителя T568B, расположенного выше.

Сделай сам RJ45 — RJ11 Break Out Box

Если вы не можете найти разделительную коробку выше или у вас есть особые потребности, вы можете сделать свой собственный выходной ящик.

Вы можете сделать его в любом случае, но чтобы дать вам пример, давайте сделаем коробку с 4 портами, которая принимает входящий кабель и разделяет его на L1 и 2, L2 и 1, L3 и 4, L4 и 3, аналогично Leviton.

Нам понадобится:

Для инструментов нам понадобится:

  • Пробойник с режущим и не режущим лезвием 110
  • Модульный обжимной штекер
  • Отвертка
Мы собираемся последовательно подключить 2 пары к 2 портам для линий 1 и 2, а затем проделать то же самое с 2 другими портами для линий 3 и 4, так что у нас будет 4 разъема, подключенных следующим образом:
С помощью этой конфигурации мы можем подключить:
  • 4 отдельных телефона с 1 линией к одному разъему RJ45 для доступа ко всем 4 линиям.
  • 4 2-х линейных телефона
  • 2 телефона с 2 линиями
  • или некоторые другие варианты, такие как один 4-х линейный телефон, факсимильный аппарат и однолинейный телефон.

Идет снег, и у меня нет под рукой телефонных разъемов, поэтому я буду подключать его с помощью стандартных 8-проводных разъемов Cat5e. Тот же принцип, но я пробиваю провода к другим контактам, чем указано в инструкциях.

Шаг 1. Зачистите кабель

Зачистите внешнюю оболочку кабеля достаточно долго (может быть, 8–10 дюймов), чтобы у вас было много провода для работы.

Шаг 2: L2 и 1 Jack

Мы собираемся начать с одного из центральных домкратов (линии 2 и 1) и продвигаться по обеим сторонам. Раскрутите оранжевую пару проводов рядом с основанием (не раскручивайте пару полностью) и проткните их к контактам 3 и 4 (оранжевый и бело-оранжевый), используя неразрезной нож 110. Я использую пластиковый перфоратор, который идет в комплекте с домкратами. Повторите то же самое для синей пары на контактах 2 и 5 (бело-синий и синий).

Шаг 3: L1 и 2 Jack

Затем мы сделаем Гнездо линий 1 и 2, используя те же синие и оранжевые пары, за исключением того, что мы нанесем их на противоположные контакты, как и раньше.3 и 4 для синего и 2 и 5 для оранжевого. На этот раз, когда мы пробиваем проволоку, мы будем использовать режущее лезвие 110, чтобы обрезать излишки проволоки.

Взгляните на разъем и представьте, как вы хотите, чтобы он выглядел в коробке для поверхностного монтажа. Что касается меня, я хочу пробить следующий домкрат справа от первого. Ваши домкраты могут быть разными, поэтому остановитесь и проверьте. Помните, что при установке в коробку штифты будут сверху.

Кроме того, расположите следующий разъем достаточно далеко, чтобы у вас было достаточно проводов для размещения разъемов в портах на коробке для поверхностного монтажа.

Шаг 4: L3 и 4 Jack

Теперь с другой стороны разъема L2 и 1 мы собираемся добавить разъем для линий 3 и 4, используя зеленые и коричневые пары на контактах 3 и 4 и 2 и 5 соответственно, как показано на предыдущей диаграмме.

Используйте режущее лезвие и оставьте достаточно провода, чтобы можно было разместить домкрат в коробке для поверхностного монтажа.

Шаг 5: L4 и 3 Jack

Последний валет — это линии 4 и 3 валет. Мы проткнем зеленую пару к контактам 2 и 5, а коричневую пару — к контактам 3 и 4, используя режущее лезвие 110.

Шаг 6: Вставьте домкраты в коробку для поверхностного монтажа

Установите пылезащитные крышки на гнезда, если они есть, затем установите гнезда в порты на корпусе для поверхностного монтажа. Пометьте коробку для поверхностного монтажа над разъемом, чтобы знать, как она работает (L1 и 2, L2 и 1, L3 и 4, L4 и 3 или любая другая конфигурация, которую вы выберете).

Шаг 7: Обжать разъем

RJ45

На другом конце провода обожмите разъем RJ45, используя соответствующую распиновку для настенной розетки.Либо T568A, T568B, либо USOC.

Телефонное соединение и проводка RJ11

RJ11 — это регистровый разъем с 6 разъемами (6P6C), который обычно используется для аналоговых телефонных линий, факсимильных линий и модемов. Настоящий RJ11 — это разъем 6P2C. Зарегистрированный разъем — это стандартизация, созданная для описания физического разъема, а также его проводки и, в частности, относится к разъему, но широко используется в промышленности для обозначения модульных разъемов. В 1934 году, когда Bell Company имела монополию на телефонную промышленность, телефонная компания владела всем, что связано с телефонами.Это означает, что Белл владел кабелем, проводкой внутри дома и самим телефоном; когда они сделали это, не было возможности подключить что-либо к телефонной линии, потому что телефоны были подключены напрямую к сетевому кабелю.

Поскольку Белл владел всем, не было необходимости стандартизировать кабельные соединения, чтобы другие компании могли создавать свои собственные продукты. В конце концов, в результате усилий двух компаний, пытающихся закрепиться в телефонной индустрии, Carter Phone (1956) и Hush-a-Phone (1968), правительство США пришло к выводу, что Bell Company действительно имеет незаконную монополию и что правила должен был быть установлен на место в.Теперь телефонная компания владеет только кабелем, обеспечивающим эту услугу, и из-за этого Bell пришлось разработать универсальный стандарт для соединения глобальной сети (WAN) с локальными сетями (LAN) в каждом здании. Ответственность телефонной компании заканчивается прекращением связи в месте, называемом Минимальная точка входа (MPOE). Именно в MPOE телефонная компания завершает свой кабель, после чего частные компании создают подключения к этому кабелю, чтобы включить телефонные и / или интернет-услуги.

Наконечник и кольцо

Наконечник и кольцо — это термин, который все еще используется сегодня, и его все еще можно встретить сегодня, но он возник в первые дни телефонии. Когда появились телефонные сети, вместо машины был человек-оператор. Оператор получал вызов от кого-то в сети, к которой он был напрямую подключен, а затем подключал этот вызов к другой сети. У оператора было две вилки для подключения телефонного кабеля, называемые наконечником и кольцом, очень похоже на то, как есть два разъема на современном RJ11, наконечник был заземляющим кабелем, а кольцо передавало напряжение.Сегодня у нас есть маршрутизаторы и коммутаторы, которые выполняют работу первоначального человека-оператора.

Подключение разъема RJ11

Шесть проводов в разъеме RJ11 разделены на 3 пары: первая — с синими и белыми полосами, вторая — оранжево-белыми, а третья пара — с зелеными и белыми. Комбинация этих проводов обычно передает данные или голос. В одной телефонной линии используется только одна пара проводов. Для двух телефонной линии используются две пары, а третья пара проводов может использоваться для третьей линии.Большинство модемов коммутируемых компьютеров обычно подключаются к разъему RJ11 для подключения к Интернету или локальной сети. Гнезда RJ11 обычно используются для подключения факса, модема и телефона. Штекер RJ11 также можно вставить в гнездо RJ45.

Общие сведения о телефонных проводах и цветах проводов для правильного подключения

Кажется, есть все эти цвета, и это действительно сбивает с толку!

Телефонная проводка имеет цветовую маркировку …

В обычном доме телефонные кабели, соединяющие ваши телефоны внутри вас дома содержат четыре провода… красный, зеленый, желтый и черный. Они используются в пары для каждой телефонной линии. Ремонтники на самом деле относятся к проводам в терминах «пар», так что технически стандартный четырехпроводной телефон линия имеет две пары.

LINE 1 использует красно-зеленую пару. В строке 2 используется желто-черная пара. В кабель очень маленький, как и провода внутри, и его не следует путать с электрические провода, которые намного больше. Сами провода почти похожи на волосы, в отличие от электрических проводов, которые довольно тяжелые и трудные согнуть.

FYI, при покупке многопроволочного кабеля с 4 парами (8 цветных проводов) на четыре линий, схема подключения такая же, как и выше, с ЛИНИЕЙ 3 используется СИНИЙ + БЕЛЫЙ и ЛИНИЯ 4 — ОРАНЖЕВЫЙ + КОРИЧНЕВЫЙ.

Все телефоны, домашний телефон, розетки, соединители и т. Д., Которые вы можете купить сегодня, следуя этой схеме подключения. ВСЕ ОНИ!! НО НЕ ОБЯЗАТЕЛЬНО ПРОВОДКА …

Почему цвета вашей проводки не совпадают с моими цвета …

Это, конечно, не означает, что это та ситуация, в которой вы находитесь. домашняя проводка! Если домовладелец испортил провода, вы можете найти вещи немного перемешались.Я часто нахожу отсоединенные провода в телефонных розетках, все участки проводов к телефонным розеткам отключены в соединительном блоке, и обратная проводка.

В некоторых многоквартирных домах и в старых домах проводка может не соблюдаться цветовые обозначения современных разъемов и телефонной аппаратуры. Это особенно актуально в некоторых кондоминиумах, где обслуживают большие жгуты проводов. через ваше устройство может пройти более одного покупателя! Это действительно имеет смысл. У вас не может быть двадцати проводов, обслуживающих десять единиц, использующих четыре цвета.

Я знаю, что где-то есть подвальный склад, где хранятся секретная правительственная информация об этих кодах проводки, несомненно, рядом с останки космических пришельцев в Розуэлле. Вам, однако, не нужно взламывать проводку. код.

Вы можете определить подходящие цвета для вашей конкретной ситуации, просто наблюдение за тем, что идет к чему. Если вы откроете телефонную розетку и увидите, что КРАСНЫЙ подключается к СИНЕ-БЕЛОМУ разноцветному проводу, запишите это. так что вы не запутаетесь при повторном подключении нового позже! Так что это на самом деле не так сложно, как кажется.Просто следуйте правилам подключения, которые работают, и проблем возникнуть не должно!

Вернуться к статьям по устранению неисправностей телефона

Цветовой код наконечника и кольца телефонного разъема

Уважаемый господин Электрик. Какой цветовой код проводки телефонной розетки у меня дома? Я хочу заменить все старые телефонные розетки, но меня смущает цветовой код наконечника и звонка. В новых телефонных розетках есть красные, зеленые, желтые и черные клеммы, но телефонная проводка в моих стенах состоит из восьми проводов с разноцветными полосами.Как подключить новые телефонные розетки?

Ответ: Я составил таблицу цветовых кодов проводки телефонной розетки для жилого дома, чтобы помочь вам понять, как подключить существующую четырехпарную телефонную проводку в ваших стенах к новым телефонным разъемам. ПРИМЕЧАНИЕ. Некоторые текстовые ссылки ниже ведут к применимым продуктам на EBay или Amazon.

Четырехпарный провод может иметь четыре отдельные телефонные линии в каждом месте гнезда. Однако, если у вас дома только одна телефонная линия, вы должны использовать одну и ту же цветовую пару для каждой новой телефонной розетки, которую вы устанавливаете.

Настенная пластина со встроенной телефонной розеткой

«Наконечник» относится к той стороне двухпроводной телефонной цепи, которая подключена к положительной стороне батареи в центральном офисе телефонной компании. «Кольцо» относится к той стороне двухпроводной телефонной цепи, которая подключена к отрицательной стороне батареи в центральном офисе телефонной компании.

Обычно телефонная компания подключает телефонные линии к их оконечному блоку в определенном порядке.Синяя пара — первая, оранжевая пара — вторая, зеленая пара — третья и коричневая пара — четвертая. Таким образом, для одной телефонной линии синяя пара должна быть правильной линией для подключения.

Однако могут быть случаи, когда телефонная компания обнаруживает проблему с синей парой и должна использовать вместо нее оранжевую пару. Возможно, возникла проблема со всеми парами, входящими в ваш дом, и телефонной компании пришлось разделить пары проводов.

При снятии старых телефонных розеток обратите внимание, какие провода используются в старых розетках.

Задняя часть телефонного разъема с подключенной синей парой

Синяя пара подключена как основная телефонная линия. Сплошной синий провод — это «кольцо , » и подключается к красной клемме гнезда . Белый провод с синей полосой оканчивается на винте зеленый Tip ”.

Одна пара проводов используется для одной телефонной линии. Пары проводов скручены вместе, чтобы избежать перекрестных помех между телефонными линиями. Это помогает качеству звука.Оборачивая оголенный телефонный провод вокруг винта клеммы, закрутите провод в направлении затяжки винта (по часовой стрелке). Это приведет к тому, что петля замкнется и установит лучшее соединение.

Пара 1 Белый с
синей полосой
Синий
Пара 2 Белый с
оранжевая полоса
Оранжевый
Пара 3 Белый с
зеленой полосой
Зеленый
Пара 4 Белый с
коричневой полосой
Коричневый

Оранжевая пара подключена как основная телефонная линия

Сплошной оранжевый провод представляет собой «кольцо» и подключается к красной клемме разъема.Белый провод с оранжевой полосой оканчивается зеленым винтом «Tip».

Amazon продает телефонные розетки и адаптеры

Синяя пара и оранжевая пара подключены к телефонному разъему.

Разветвитель, подключенный к разъему, позволяет использовать две отдельные телефонные линии. Сплошной синий провод — это «кольцо» и подключается к красной клемме разъема. Белый провод с синей полосой оканчивается зеленым винтом «Tip». Сплошной оранжевый провод — это «кольцо», он подсоединяется к желтому винту домкрата.Белый провод с оранжевой полосой оканчивается на черном винте «Tip».

Разветвитель телефонного гнезда

Телефонный разветвитель позволяет использовать обе пары телефонных проводов, подключенных к гнезду, для двух отдельных телефонных линий. Доступно много типов разветвителей. Некоторые из них могут использоваться с 3-х парными и 4-х парными гнездами.

Неэкранированный телефонный провод категории 5e с четырьмя витыми парами

Доступен кабель категории 5e с экранированием каждой пары и всего кабеля. Для обычных домашних телефонных сетей обычно не требуется экранированный телефонный кабель .

Схема подключения телефонной розетки Leviton

Недавно я купил телефонную розетку в стиле Leviton Decora, и в нее была включена приведенная выше схема подключения телефонной розетки.

Ниже приведена схема четырехпарного провода на штекере и гнезде. Обратите внимание, что синяя пара находится в центре. Вы можете подключить к этому разъему стандартный двухпарный телефонный штекер для стандартной телефонной связи.

Схема подключения четырехпарных телефонных вилок и розеток

Время от времени я нахожу старый трансформатор низкого напряжения Western Electric светло-серого цвета, подключенный к электрической розетке в чьем-то подвале.Однажды я вспоминаю, как один из моих постоянных клиентов доставил меня проверить их телефонную проводку после того, как специалист по ремонту телефонов сказал им, что на их телефонных проводах есть напряжение.

Я точно знал, что вызывает напряжение на телефонных проводах. Это был уже упомянутый давно забытый трансформатор. Первоначальная цель этого трансформатора состояла в том, чтобы обеспечить питание телефона Princess Telephone , на котором загорался циферблат. Этих телефонов больше нет, но многие из их серых трансформаторов питания все еще существуют.Если вы видите один в своем доме, просто отключите его от сети.

Другие электрические схемы можно найти здесь .

Подключение к телефонной сети. Подключение телефонной розетки rj11, схема

Эти изделия представляют собой слаботочные контакты, помещенные в пластиковые корпуса различной формы, дизайна и размеров. Подключение может производиться путем закрепления контактов винтами или с помощью специально разработанного разъема.В старых изделиях используются специальные заглушки.

Подключение своими руками

Перед тем, как говорить о подключении, необходимо подвести телефонный кабель к месту, предназначенному для установки розетки.

В новых жилых помещениях прокладывается при строительных работах скрытой проводкой. Выводится только пара контактов, но можно установить и розетку.

В старых помещениях кабель часто прокладывают по плинтусам, но это непрактично, так как при уборке он может быть поврежден.Телефонный кабель принято прокладывать под плинтусами, для этого нет необходимости их демонтировать, достаточно немного сдвинуть его и уложить кабель в образовавшийся зазор. Затем установите цоколь на место.

Кабель можно подвести к месту установки прямо по стене, а можно проткнуть канал и проложить скрытую проводку.


Материалы и инструмент

Основные аксессуары, которые могут вам понадобиться при прокладке телефонной проводки:

  • бокорезы — для обрезки кабеля;
  • нож — для зачистки концов проводов;
  • отвертка — фиксация концов в розетке;
  • саморезы — крепление основания устройства к стене;
  • сверло — сверление отверстий для крепления наружного блока;
  • Сверло из карбида вольфрама — обычно 4.Диаметром 2 мм;
  • пластиковые вставки в отверстия;
  • «Шлифовщик» с диском по бетону — для выполнения скрытой проводки;
  • перфоратор с корончатым сверлом, размер сверла в соответствии с размером ящика;
  • — для уточнения полярности контактов в разъеме при подключении;
  • перчатки защитные латексные — если во время работы происходит случайный звонок на телефон, разность потенциалов может достигать 120В, что уже небезопасно при прямом контакте.


Заказ на работу

  1. Если принято решение о прокладке скрытой проводки, необходимо предварительно сделать канал для прокладки телефонного кабеля. С помощью болгарки отшлифовать канал по всей длине и уложить в него проволоку, заделать канал цементным раствором.
  2. При выполнении открытой проводки потребуются специальные пластиковые скобы для крепления кабеля к стене и электродрель с дрелью. Вставьте пластиковые вставки в отверстия глубиной около 20 мм и закрепите провод под кронштейном с помощью гвоздя или шурупа.Все крепежи продаются в комплекте, проблем с совместимостью компонентов нет.
  3. Установка под плинтус потребует использования стамески, с помощью которой плинтус снимается со стены для прокладки провода. После этого плинтус забивается на место обычными гвоздями.
  4. При установке наружного бокса его сначала необходимо подключить к кабелю. Затем закрепите его на стене. Здесь возможны варианты, определяемые конструкцией самих ящиков. Если в его основании есть отверстия для крепления, нужно прикрепить его к месту установки и разметить расположение отверстий на стене.С помощью дрели просверлите отверстия, установите вставки и закрепите основание коробки прилагаемыми винтами. Затем установите крышку, на которой для этого есть специальные защелки. Основание без монтажных отверстий можно закрепить на стене с помощью двустороннего скотча. Крепление достаточно надежное, но при отсоединении разъема желательно удерживать корпус.
  5. При установке внутреннего ящика нужно использовать перфоратор и корончатое сверло по диаметру ящика. Сделав глухое отверстие в стене, установите в него коробку, подсоедините к кабелю и закрепите в отверстии.Заменить крышку.
  6. При подключении контактов проверить тестером соответствие полюсов (расположение «+» и «-»).

Все работы просты и доступны непрофессиональному исполнителю.


Типы разъемов. Особенности применения RJ11, RJ12 и других типов

Телефонные разъемы используются не только для подключения устройств к линии связи. Они используются для связи с другими устройствами и устройствами связи.

Розетки бывают с одним, двумя или несколькими разъемами и могут обеспечивать одновременное подключение нескольких абонентов.

В большом разнообразии разъемов необходимо учитывать некоторые их разновидности:

  • RJ11 — двухпроводный вариант, применяется для подключения к линейным сетям.
  • RJ14 — оснащен четырьмя проводниками и четырьмя контактами, совместим с большинством современных моделей телефонов. Для подключения одного абонента нужно использовать 2-й и 3-й контакты. Если вам нужно подключить несколько дополнительных линий, вам нужно использовать 1-й и 4-й контакты.Если используется телефонная розетка, линия подключается красным и зеленым проводами.
  • RJ25 — имеет три пары контактов, для подключения требуется участие квалифицированного специалиста по телефонной связи.
  • РТШК-4 — наследие советских времен, но производится и используется по сей день. В комплекте специальный ключ. Подключение осуществляется неразъемным способом с отводной коробкой. Если в помещении несколько точек такого типа, их закрывают с помощью конденсатора.

Поговорим подробнее об устройствах для подключения RJ11 и RJ12:

  • Первый из этих типов изделий используется для индивидуального подключения в обычных телефонных сетях.
  • Второй используется для сетей с большими нагрузками — в офисных или общественных местах.

Эти типы соединительных устройств имеют два или четыре контакта, выполненные в виде металлической вилки, которые подключаются к контактам, расположенным в центре. Для установки желателен специальный инструмент — переходной нож, позволяющий снимать оплетку, не повредив провод, и обжимать вилку при установке на провод.


Для подключения необходимо:

  • снять оплетку с провода на длину 4 — 5 сантиметров;
  • распрямить каждую жилу кабеля, количество которых колеблется от 4 до 6;
  • уложить всю проводку в гнезда розеток;
  • проверьте контакт между разъемом и телефонным кабелем.

При запуске подключения нужно позаботиться о технике безопасности при выполнении работ. Обязательно наденьте резиновые перчатки, которые защитят вас от поражения электрическим током.

Общие стандарты розеток

указывают, что красная оплетка обычно указывает на положительный проводник, а зеленая — на отрицательный. Проверить это поможет тестер.

Способы подключения для всех розеток идентичны, но отличаются способами установки в зависимости от версии.

На практике также осуществляется установка популярных розеток Legrnd французского производства. Линейка продукции этого типа очень разнообразна, розетки доступны с любым типом установки: внешним, внутренним и любыми другими. Цветовая кодировка соответствует европейским стандартам и идентична аналогичной продукции других производителей.

Примеры цен на телефонные разъемы

Таблица 1

Рисунок Модель, описание Цена, руб) Производитель
Рексант.С функцией переходника для использования евророзеток вместе со старыми бытовыми 60 Россия
Розетка телефонная внутренняя Рексант 2-6п-4с (2 порта), цвет молочно-белый 380 Россия
Розетка телефонная внутренняя Рексант 1-6п-4с (1 порт), цвет молочно-белый 290 Россия
Телефонная розетка Proconnect 2-6p-4s 55 Марка
Телефонная розетка RJ12 1 модуль 6 контактов ABB Zenit N2117.6AN 500 Марка
Телефонная розетка 2 RJ11 Legrand Suno 774839 490 Legrand Франция
  1. При выполнении работ по прокладке телефонного кабеля нужно помнить о правилах безопасности:
    • При снятии фаски кабельной канавки в кирпиче или бетоне обязательно используйте защитные очки или маску для защиты глаз и лица. лицо.
    • Примите такие же меры предосторожности при сверлении отверстий для крепления кабеля или основания розетки.
    • При вырезании материала из желобчатых каналов, из глухого отверстия под розетку, установите на стамеску защитный диск, чтобы не повредить руки.
    • Работы с электропроводкой производить в защитных перчатках.
  2. Если тестер полярности недоступен, используйте нарезанный картофель. Воткните концы проводов в мякоть, поверхность мякоти вокруг плюсового провода скоро начнет темнеть.
  3. Современные розетки выполнены в безопасном исполнении.Однако их необходимо устанавливать в недоступном для детей месте.
  4. При зачистке концов кабеля для подключения необходимо избегать повреждения изоляции внутренних проводов и тем более самих жил. Это приводит к ухудшению качества связи и возможности обрыва линии.
  5. Если вы используете старый советский двухжильный провод в виде пластиковой ленты с проводами по краям, то скреплять его, забивая между проводами гвозди, недопустимо.Это часто приводит к разрыву строки во время установки. Когда гвоздь соприкасается с проводом, может образоваться пара заземления, ухудшающая качество соединения.

Проведя все работы продуманно и аккуратно, вы успешно справитесь с несложной задачей по электромонтажу и установке розеток. Бери его без сомнений и у тебя все получится!

Телефонная розетка по своей сути является слаботочным типом розеточных устройств, основными функциями которых являются:

  1. Подключение проводных и беспроводных устройств к соответствующей сети и обеспечение телефонной связи.
  2. Реализация подключения модемов и факсов.
  3. Подключение и организация мини-АТС.

На практике подключить телефонную розетку намного проще, чем электрическую версию. Однако этот процесс все же требует осторожности и аккуратности, так как для его выполнения необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Установка и подключение таких устройств идеально подходит для людей с небольшим опытом в этой области или новичков, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регулирующий установку таких устройств. Сегодня существует несколько европейских стандартов под названием Registered Jack (RJ). Есть несколько различных способов подключения телефонных розеток, этот процесс можно выполнить независимо с устройствами RJ-14 и RJ-25.

Характеристики и схема подключения

Розетка rJ-11

Телефонные розетки имеют свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то у них есть следующие нюансы подключения:

  1. В конструкцию прибора могут входить 2-4 контакта, которые представляют собой небольшие металлические заглушки.Между этими элементами необходимо заглубить жилы питающего провода.
  2. Подключение самих телефонов происходит исключительно через 2 центральных контакта.
  3. Для крепления фурнитуры с указанным стандартом профессиональные мастера используют специальный тип рабочего инструмента, называемый перекрестным ножом. Однако если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обычным ножом с заточенным клинком. Такой инструмент используется для заглубления стержней; при разрезании изоляционного слоя контакт будет обеспечен.
  4. Перед рихтовкой жил необходимо снять с провода внешние слои, для проведения такой зачистки достаточно 4 см.
  5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции однопроволочную жилу, чаще всего медную. Внешний кожух обычно изготавливается из пластика белого цвета. Кабель TRP чаще всего используется в качестве распределителя.


схема подключения

Необходимые инструменты и материалы

В зависимости от типа телефонной розетки и стандарта могут потребоваться различные инструменты и материалы.

  1. Отвертка , которая по типу рабочей поверхности и габаритам соответствует винтам, используемым для крепления устройства. Ручка отвертки должна быть изолирована, чтобы избежать этого.
  2. Кабель , если старое устройство не заменено, а установлено совершенно новое.
  3. Перфоратор , а также кабель понадобятся, если устанавливается новая розетка.
  4. Сама розетка.
  5. Нож с острым лезвием.
  6. Саморезы.
  7. Кусачки.
  8. Изолента.
  9. Универсальный или тестер.
  10. Перчатки защитные.
  11. Односторонняя и двусторонняя клейкая лента.
  12. Графитный карандаш и маркер с яркой краской, который понадобится для разметки.

Пошаговая инструкция

Вначале будет рассмотрен простой способ подключения универсальной телефонной розетки.Сегодня наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для их подключения необходимо придерживаться следующего алгоритма действий:

  1. Изначально потребуется отключить питание и надеть защитные перчатки, так как показатель напряжения в телефонной сети 60В , а в рабочем состоянии может достигать 110-120В.
  2. Бокорезами удалите изоляционный слой с жил, при этом важно не прикасаться к самим жилам.Зачищенный кабель должен быть около 4 см в длину.
  3. С помощью тестера определите полярность контактов.
  4. Подсоедините проводники к контактам. В телефонной розетке красный провод — отрицательный, а зеленый — положительный. Соблюдать правила подключения с учетом полярности необязательно, но есть определенный риск, что в будущем телефонный аппарат будет время от времени давать свои в процессе эксплуатации.
  5. Соедините жилы кабеля , затем затяните и обеспечьте надежную фиксацию специальными винтами для запрессовки.
  6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые имеют форму вилки, эти элементы выполнены из стали. В такой ситуации используются 2 центральных контакта.
  7. Выполните фиксацию и прикрепите телефонную розетку к поверхности стены. Сделать это можно с помощью двустороннего скотча, но самый эффективный способ — использовать саморезы.
  8. Защелкните крышку этого устройства.

Существуют разновидности скрытых телефонных розеток.Процесс подключения к ним принципиально не отличается от подключения классических устройств.

Существуют существенные отличия только в процессе их установки и заключаются в следующем:

  1. Нанесите разметку на поверхность стены будущего места расположения телефонной розетки.
  2. Предварительно нужно будет проделать дырокол в поверхности, он понадобится для последующей установки розетки.Фиксация и крепление этого элемента достигается с помощью саморезов.
  3. Крепление устройства внутри задней коробки может быть выполнено с помощью специальных распорных винтов.
  4. Наденьте внешний защитный чехол , после чего можно вернуть напряжение в сеть и протестировать установленное устройство.

При этом нужно знать, что абсолютно любые телефонные розетки могут быть не обычными одинарными, а двойными устройствами.Такие устройства обычно устанавливают в офисах или других помещениях, где есть несколько телефонов с разными номерами, но иногда может возникнуть необходимость установить их дома.

Процесс установки или подключения принципиально не отличается от работ, проводимых с единичной конструкцией. Единственное изменение — это увеличение количества проводов, которые необходимо подключить.

Типы телефонных розеток


При рассмотрении разных типов подобных устройств одной из основных классификаций является их разделение по способу установки:

  1. Устройства для внешней установки.
  2. Приборы с внутренней разводкой.

Вторичной классификацией, применимой к обоим типам, является разделение этих устройств по количеству доступных разъемов:

  1. Модели с одной розеткой предназначены для подключения 1 устройства, они являются наиболее популярным вариантом для установки в частных домах или жилые квартиры.
  2. Модели с несколькими разъемами позволяют одновременно подключать несколько разных устройств, чаще всего в офисах и офисных помещениях.

Также на современном рынке есть розетки с разными разъемами.

Этот параметр определяется типом используемого стандарта:

  1. RJ-11 — один из самых распространенных вариантов, подразумевает наличие 2-х проводников в конструкции. Такие устройства чаще всего встречаются и рекомендуются к установке при наличии телефонной магистрали линейного типа, к которой подключено устройство.
  2. RJ-12 реже, так как они редко используются в бытовых целях.Основное назначение — подключение к офисным мини-АТС или сетевым картам ряда типов.
  3. RJ-14 имеет в своей конструкции 4 проводника и такое же количество контактов. Это универсальный разъем, разработанный и подходящий для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии используются контакты 2 и 3, если по каким-то причинам требуется несколько линий, то подключение происходит через контакты 1 и 4. В розетках необходимо использовать зеленый и красный провод. , которые обычно расположены в центре приспособления.
  4. RJ-25 включает в себя сразу 3 пары рабочих контактов. Устройства этого типа чрезвычайно сложны и не подходят для самостоятельной сборки. Для выполнения этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
  5. RJ-9 — это особый вид разъемов, основная задача которых — подключить телефонную трубку напрямую к устройству.
  6. РТШК 4 — это уже технически устаревший вид розеток, которые были распространены в СССР в прошлом, в конструкцию включены 4 широких контакта и ключ.Разработан для конкретного варианта подключения универсальным способом; для его реализации обязательно наличие короба разветвительного типа. Наличие нескольких телефонных розеток в одной комнате способствует созданию особой электрической схемы; для его замыкания требуется дополнительный конденсатор.

Независимо от типа телефонной розетки внутри этого устройства необходимо проложить специальный кабель питания. Разные версии не имеют конструктивных отличий, все вилки имеют одинаковые размеры и разъемы, но могут отличаться количеством имеющихся контактов.

Маркировка телефонных проводов

Были рассмотрены все основные вопросы, связанные с установкой и подключением телефонных розеток, подводя итог, можно дать ряд следующих полезных рекомендаций:

  1. Самым популярным на сегодняшний день является прибор встраиваемого типа, так как он гармонично вписывается в любую комнату и является крайне незаметным элементом. Однако необходимо учитывать, что на его установку уйдет больше времени и пострадает отделка стен.
  2. Лучше всего приобретать устройства, которые выпускаются известными и проверенными производителями, сумевшими положительно зарекомендовать себя в этой сфере. Сегодня такими компаниями являются Legrand и Vico.
  3. На некоторых моделях нумерация контактов, обычно нанесенная на корпус устройства, может отсутствовать. В этом случае может помочь знание правил цветовой кодировки: зеленый, оранжевый или синий в сочетании с белым используются для обозначения положительных контактов; те же цвета, только однообразные и без добавления белого, указывают на отрицательный контакт.
  4. Если вы устанавливаете телефонную розетку старой модели , то не помешает также знать правила цветовой кодировки, которые использовались раньше: оранжевый, черный или зеленый провод положительный; красный, желтый или синий провод должен быть отрицательным.

Для подключения телефонной розетки необходимо:

Ну и, конечно, сама розетка.

Типы розеток

Способ ее установки зависит от того, какой тип розетки выбран.

Розетки

делятся на следующие типы:

Установка розеток советского образца — РТШК-4 ранее производилась вместе с конденсатором, который проверял линию и в момент звонка уведомлял о ее исправности. Теперь розетки устанавливаются без конденсатора, что значительно упрощает этот процесс.

Чтобы более наглядно осветить процесс подключения телефонной розетки, рассмотрим пример установки внешней универсальной розетки — RJ-11.

Как подключить внешнюю розетку

Перед установкой всегда надевайте защитные перчатки.

Важно! Во время разговора напряжение в телефонной линии увеличивается на 100-120 Вольт, поэтому работа с розеткой без перчаток представляет серьезную угрозу для жизни и здоровья.

Теперь нужно с помощью бокорезов или специального инструмента для работы с кабелем зачистить провод телефонной линии, сняв с него изоляцию на 4 см. Жилы должны быть ровными, поэтому их нужно будет расправить.


Важно! Изоляцию необходимо снимать очень осторожно, стараясь не порезать медные проводники, иначе они могут легко сломаться.

Когда провод подготовлен к предстоящим работам, можно приступать к подключению. Для этого нужно открыть корпус розетки и ознакомиться с ее содержимым.

Внутри гнезда можно увидеть:

Для подключения домашнего телефона достаточно двух клемм и двух проводов.Поэтому на первый взгляд содержимое коробки может показаться странным, ведь терминалов целых 4. Но оставшиеся 2 используются для подключения другой телефонной линии.

В нашем случае необходимо 2 терминала (на рисунке они обведены красным), к которым будет подключена телефонная линия. Далее подключите провод к красному («минус») и зеленому («плюс») проводам, прикрутив провода к саморезам по металлу.

Для того, чтобы соблюсти правильное подключение, нужно проверить полярность линии с помощью мультиметра или тестера.

Совет! Если у вас под рукой вдруг не оказалось тестера, можно использовать обычную картошку. Для этого нужно разрезать картошку пополам и вставить в нее концы кабеля: вокруг «плюса» цвет изменится.

Не для всех телефонов требуется строгое соблюдение полярности, в большинстве случаев это не важно.

После завершения всех операций крышка возвращается на место и встает на место. Затем ящик крепится к стене с помощью саморезов или двусторонней липкой накладки.

После подключения обязательно проверьте, есть ли подключение.

Установка скрытой розетки

Другой распространенный тип телефонных розеток — розетки скрытого типа.

Выглядят они так:

Они очень удобны, так как не выступают из стены и выглядят аккуратно. И хотя процесс их подключения ничем не отличается от подключения внешних розеток, повозиться все же придется, так как вам нужно будет смонтировать отверстия в стене.

Для подключения скрытой розетки, помимо всех уже перечисленных инструментов (отвертка, мультиметр, бокорезы, кабель), вам также потребуются розетка, перфоратор и крепеж.

Прежде чем приступить к устройству отверстия для прокладки кабеля, необходимо подготовить перфоратор, подобрав для него подходящую насадку диаметром, равным диаметру самого ящика. Далее необходимо просверлить круглое отверстие и установить в него соответствующую розетку.


Для того, чтобы подвести кабель к розетке, нужно выдолбить в стене выемку, которая после установки в нее провода заштукатуривается.Готовую канавку следует заполнить кабелем так, чтобы в подкровельной части оставалось около 10 см проволоки.

Затем следует такой же процесс крепления жил кабеля к клеммам, как и в случае внешней телефонной розетки.

После этого коробка устанавливается в розетку и надежно крепится к стене распорными винтами. Сверху закрепляется декоративная накладка — процесс установки окончен.

Приятно чувствовать себя хозяином своего дома и мастером на все руки.Но если процесс подключения телефонной розетки своими руками показался вам слишком сложным, то не бегите к мастерам.

Видео с описанием процесса установки телефона и розетки прояснит все непонятные моменты установки:

Телефонная розетка по своей сути является слаботочным типом розеточных устройств, основными функциями которых являются:

  1. Подключение проводных и беспроводных устройств к соответствующей сети и обеспечение телефонной связи.
  2. Реализация подключения модемов и факсов.
  3. Подключение и организация мини-АТС.

На практике подключить телефонную розетку намного проще, чем электрическую версию. Однако этот процесс все же требует осторожности и аккуратности, так как для его выполнения необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Установка и подключение таких устройств идеально подходит для людей с небольшим опытом в этой области или новичков, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регулирующий установку таких устройств. Сегодня существует несколько европейских стандартов под названием Registered Jack (RJ). Есть несколько различных способов подключения телефонных розеток, этот процесс можно выполнить независимо с устройствами RJ-14 и RJ-25.

Характеристики и схема подключения

разъем rJ-11

Телефонные розетки

имеют свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то у них есть следующие нюансы подключения:

  1. В конструкцию прибора могут входить 2-4 контакта, которые представляют собой небольшие металлические заглушки.Между этими элементами необходимо заглубить жилы питающего провода.
  2. Подключение самих телефонов происходит исключительно через 2 центральных контакта.
  3. Для крепления принадлежностей с указанным стандартом профессиональные мастера используют специальный тип рабочего инструмента, называемый перекрестным ножом. Однако если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обычным ножом с заточенным клинком. Такой инструмент используется для заглубления стержней; при разрезании изоляционного слоя контакт будет обеспечен.
  4. Перед рихтовкой жил необходимо снять с провода внешние слои, для проведения такой зачистки достаточно 4 см.
  5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции однопроволочную жилу, чаще всего медную. Внешний кожух обычно изготавливается из пластика белого цвета. Кабель TRP чаще всего используется в качестве распределителя.


схема подключения

Необходимые инструменты и материалы

В зависимости от типа телефонной розетки и стандарта могут потребоваться различные инструменты и материалы.

  1. Отвертка , которая по типу рабочей поверхности и габаритам соответствует винтам, используемым для крепления устройства. Ручка отвертки должна быть изолирована, чтобы избежать этого.
  2. Кабель , если старое устройство не заменено, а установлено совершенно новое.
  3. Перфоратор , а также кабель понадобятся, если устанавливается новая розетка.
  4. Сама розетка.
  5. Нож с острым лезвием.
  6. Саморезы.
  7. Кусачки.
  8. Изолента.
  9. Универсальный или тестер.
  10. Защитные перчатки.
  11. Односторонняя и двусторонняя клейкая лента.
  12. Графитный карандаш и маркер с яркой краской, который понадобится для разметки.

Пошаговая инструкция


Вначале будет рассмотрен простой способ подключения универсальной телефонной розетки.Сегодня наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для их подключения необходимо придерживаться следующего алгоритма действий:

  1. Изначально нужно будет отключить питание и надеть защитные перчатки, так как индикатор напряжения в телефонной сети 60В, а в рабочем состоянии может достигать 110-120В.
  2. Бокорезами удалите изоляционный слой с проводников, при этом важно не касаться самих жил.Зачищенный кабель должен быть около 4 см в длину.
  3. С помощью тестера определите полярность контактов.
  4. Подсоедините провода к контактам. В телефонной розетке красный провод — отрицательный, а зеленый — положительный. Соблюдать правила подключения с учетом полярности необязательно, но есть определенный риск, что в будущем телефонный аппарат будет время от времени давать свои в процессе эксплуатации.
  5. Соедините жилы кабеля , затем затяните и обеспечьте надежную фиксацию специальными винтами для запрессовки.
  6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые имеют форму вилки, эти элементы выполнены из стали. В такой ситуации используются 2 центральных контакта.
  7. Выполните фиксацию и закрепите телефонную розетку на поверхности стены. Сделать это можно с помощью двустороннего скотча, но самый эффективный способ — использовать саморезы.
  8. Защелкните крышку этого устройства.

Существуют разновидности скрытых телефонных розеток.Процесс подключения к ним принципиально не отличается от подключения классических устройств.

Существенные отличия есть только в процессе их установки и заключаются в следующем:

  1. Нанесите разметку на поверхность стены будущего места расположения телефонной розетки.
  2. Предварительно нужно будет проделать дырокол в поверхности, он понадобится для последующей установки розетки.Фиксация и крепление этого элемента достигается с помощью саморезов.
  3. Крепление устройства внутри задней коробки может быть выполнено с помощью специальных распорных винтов.
  4. Наденьте внешний защитный чехол , после чего напряжение может быть возвращено в сеть и установленное устройство можно протестировать.

При этом нужно знать, что абсолютно любые телефонные розетки могут быть не обычными одинарными, а двойными устройствами.Такие устройства обычно устанавливают в офисах или других помещениях, где есть несколько телефонов с разными номерами, но иногда может возникнуть необходимость установить их дома.

Процесс установки или подключения принципиально не отличается от работ, проводимых с единичной конструкцией. Единственное изменение — это увеличение количества проводов, которые необходимо подключить.

Типы телефонных розеток

При рассмотрении разных типов подобных устройств одной из основных классификаций является их разделение по способу установки:

  1. Устройства для наружной установки.
  2. Приборы с внутренней разводкой.

Вторичной классификацией, применимой к обоим типам, является разделение этих устройств по количеству доступных разъемов:

  1. Модели одинарные предназначены для подключения 1 устройства, они являются наиболее популярным вариантом для установки в частных домах или жилых квартирах.
  2. Модели с несколькими разъемами позволяют подключать сразу несколько разных устройств, чаще всего в офисах и офисных помещениях.

Также на современном рынке есть розетки с разными разъемами.

Этот параметр определяется типом используемого стандарта:

  1. RJ-11 — один из самых распространенных вариантов, подразумевает наличие 2-х проводников в конструкции. Такие устройства чаще всего встречаются и рекомендуются к установке при наличии телефонной магистрали линейного типа, к которой подключено устройство.
  2. RJ-12 реже, так как они редко используются в бытовых целях.Основное назначение — подключение к офисным мини-АТС или сетевым картам ряда типов.
  3. RJ-14 имеет в своей конструкции 4 проводника и такое же количество контактов. Это универсальный разъем, разработанный и подходящий для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии используются контакты 2 и 3, если по каким-то причинам требуется несколько линий, то подключение происходит через контакты 1 и 4. В розетках необходимо использовать зеленый и красный провод. , которые обычно расположены в центре приспособления.
  4. RJ-25 включает в себя сразу 3 пары рабочих контактов. Устройства этого типа чрезвычайно сложны и не подходят для самостоятельной сборки. Для выполнения этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
  5. RJ-9 — это особый вид разъемов, основная задача которых — подключить телефонную трубку напрямую к устройству.
  6. РТШК 4 — это уже технически устаревший вид розеток, которые были распространены в СССР в прошлом, в конструкцию включены 4 широких контакта и ключ.Разработан для конкретного варианта подключения универсальным способом; для его реализации обязательно наличие короба разветвительного типа. Наличие нескольких телефонных розеток в одной комнате способствует созданию особой электрической схемы; для его замыкания требуется дополнительный конденсатор.

Независимо от типа телефонной розетки внутри этого устройства необходимо проложить специальный кабель питания. Разные версии не имеют конструктивных отличий, все вилки имеют одинаковые размеры и разъемы, но могут отличаться количеством имеющихся контактов.

Маркировка телефонных проводов

Все основные вопросы, связанные с установкой и подключением телефонных розеток рассмотрены, подводя итог, можно дать ряд следующих полезных рекомендаций:

  1. Самый популярный на сегодняшний день , это прибор встраиваемого типа, так как он гармонично вписывается в любую комнату и является крайне незаметным элементом. Однако необходимо учитывать, что на его установку уйдет больше времени и пострадает отделка стен.
  2. Лучше всего приобретать устройства, которые выпускаются известными и проверенными производителями, сумевшими положительно зарекомендовать себя в этой сфере. Сегодня такими компаниями являются Legrand и Vico.
  3. На некоторых моделях нумерация контактов, обычно нанесенная на корпус устройства, может отсутствовать. В этом случае может помочь знание правил цветовой кодировки: зеленый, оранжевый или синий в сочетании с белым используются для обозначения положительных контактов; те же цвета, только однообразные и без добавления белого, указывают на отрицательный контакт.
  4. Если вы устанавливаете телефонную розетку старой модели , то не помешает также знать правила цветовой кодировки, которые использовались раньше: оранжевый, черный или зеленый провод положительный; красный, желтый или синий провод должен быть отрицательным.

Сотовые телефоны получили широкое распространение. Однако десятки миллионов проводных и беспроводных телефонов все еще работают, и многие люди предпочитают их сотовым.

Междугородные и международные звонки со стационарного домашнего телефона намного дешевле, нет необходимости постоянно следить за состоянием заряда аккумуляторов и периодически их менять.

Подключение одного или нескольких параллельных стационарных телефонов и радиотелефонов к линии связи своими руками — простейшая задача, по силам практически любому человеку, даже не разбирающемуся в тонкостях слаженного бизнеса.

Какое напряжение в телефонной линии

Телефонная линия находится под напряжением 40-60 В постоянного тока, если телефон не подключен или подключен, но трубка находится на телефонном аппарате. Во время разговора напряжение в линии связи становится переменным с амплитудой до 120 В.Когда вы поднимаете трубку, напряжение падает до 6-12 В. Это напряжение не опасно для жизни, но может вызвать дискомфорт. Невозможно отключить линию связи или повредить телефонный аппарат при подключении. Телефонная линия может быть отключена на несколько минут, если трубка поднимается в течение длительного времени без набора номера или при коротком замыкании проводов линии связи. Телефонная линия автоматически отключается АТС (АТС) для экономии энергии.Так что можете смело начинать самостоятельно подключать телефон к линии связи.

Перед подключением стационарного или радиотелефона к линии связи желательно, но не обязательно, проверить наличие линии связи. Линейное напряжение может быть рассчитано для измерения постоянного напряжения. Если телефон не подключен к линии или подключен, а приемник на телефоне, прибор должен показывать напряжение 40-60 В. Если нет вольтметра, можно проверить картошкой, а этого нет. шутка, но реальный способ проверки.Достаточно воткнуть отрезанные от изоляции провода лапши в разрез картофеля. Батарейки не нужны, так как провода уже находятся под напряжением.

Схема подключения проводного стационарного телефона к АТС

100-парный телефонный кабель протянут от АТС до каждого дома, который разветвляется десятью парными кабелями вдоль входов в дом. Концы десяти парных кабелей впаяны в десять парных плинтусов в подъездах дома.Плинтусы устанавливаются в коробки или крепятся к стенам. На фото плинтус с открытой крышкой.

Раньше плинтусы делали из дюралюминия, теперь — из пластика. В современных плинтусах линейные провода линий связи соединяются путем вдавливания в гребни специальным инструментом. От одной из пар плинтусов до вашей квартиры протянута линия связи телефонным проводом РВП, который связисты называют лапшой. На конце этого провода в квартире устанавливается розетка РТШК-4 (старого образца), или современная RJ-11, и к ней с вилкой подключается проводной телефон.

Как видите, схема подключения проводного стационарного телефона проста: от АТС к вашей квартире протянута отдельная пара проводов, по которым и осуществляется связь. Как видно из схемы, вилка и розетка нужны исключительно для удобства использования и не участвуют в работе телефона. Вы можете подключить телефонные провода от основной платы к телефонному кабелю, и телефон будет работать успешно.

Как подключить телефон к линии связи

Подключение телефонов, в том числе радиотелефонов, к линии осуществляется с помощью разъемного соединения — вилки и розетки.В настоящее время в эксплуатации используются телефонные разъемы двух стандартов. Морально устаревшие советские, отвечающие требованиям ГОСТ 8810-81 (СТ СЭВ 5396-85), действовавшего до 01.01.92 (РТШК-4), и современные телефонные вилки и розетки RJ-11, соответствующие международному стандарту IEC. 60669-1 и 60884-1 (623К). Также используются универсальные телефонные вилки и розетки, позволяющие соединять между собой вилки и розетки, изготовленные по новым и старым стандартам.

Вопрос кажется неактуальным, но в эксплуатации еще много телефонов, которые подключены давно, и если самостоятельно ремонтировать разъем или переносить телефон, эта информация может быть востребована.

Конечно, советский телефонный разъем громоздок, не соответствует современным эстетическим представлениям, но надежен и давно успешно выполняется, и продолжает выполнять возложенные на него функции.

Телефонная розетка имеет четыре контакта для подключения вилки и два для включения конденсатора. Позиционирование вилки при установке обеспечивается отверстиями в крышке розетки. Леска прикручена к двум правым шпилькам. Для контроля целостности линии в розетку также был установлен конденсатор, который подключали к правому верхнему контакту и левому нижнему.Когда вилку вставили в розетку, она разорвала цепь клиновидным штифтом, и конденсатор отключился. Когда необходимо было проверить линию, достаточно было удалить розетку, и связисты с АТС могли, подав переменное напряжение на пару, проверить состояние линии и таким образом определить, что именно послужило причиной неисправности. отсутствие связи, линии или телефона. Когда два телефона соединены параллельно и штекер одного из них выдернут, линия сильно загрязнена, так как переменное напряжение хорошо проходит через конденсатор.Если вы случайно забыли такую ​​розетку, подключенную к телефонной линии, обязательно отключите ее от линии или снимите конденсатор. Желательно удалить его со всех подключенных телефонных розеток, так как конденсатор не участвует в современных телефонных линиях — и поэтому не нужен.

Телефонный штекер представляет собой пластмассовую коробку, состоящую из двух половинок, одна из которых содержит четыре плоских контакта, к которым винтами крепится шнур от телефона. На фото хорошо видно, к каким контактам его подключать.Чтобы телефон работал, неважно, к каким контактам подключены провода, главное, чтобы контакты телефонной розетки, к которой идут провода линии, были подключены к контактам вилки, к которой идут провода от телефона. Штифт клиновидной формы служит для отключения тестового конденсатора от линии связи.

С появлением в обиходе телефонов иностранного производства, у которых шнур заканчивался вилкой RJ-11 6P4C, а в розетки были установлены все РТШК-4, в продаже сразу же появились переходники (переходники), позволяющие любому владельцу новинка для подключения телефона к линии без посторонней помощи.

В переходнике два верхних плоских контакта были подключены к 3 и 4 контактам RJ-11 (стандартная схема обжима), на фото слева, а нижние плоские контакты подключены к контактам 2 и 5 RJ-11. , на фото внизу адаптера.

Подключение телефона к универсальной розетке РТШК-4 623К RJ-11

Еще одно творение переходного периода — универсальная розетка, симбиоз розеток РТШК-4 и RJ-11. Не знаю, зачем они были произведены, но можно предположить, что они заменили изношенные РТШК-4, тем самым предоставив возможность подключения телефонов с вилками любых стандартов.

Контакты 3 и 4 обеих телефонных розеток RJ-11 подключены параллельно с правым РТШК-4 (стандартное подключение), а контакты 2 и 5 телефонной розетки — параллельно с левым РТШК-4.

Подключение телефона к розетке 623K RJ-11 6P4C

Современные розетки для подключения телефонов под вилку RJ-11 4P4C имеют небольшие размеры. Доступны в разных цветах корпуса, настенные, для внутренней разводки и комбинированные (для одновременного подключения телефонов к линии связи и компьютеров к локальным сетям и Интернету с помощью разъемов RJ-45).

В представленной розетке линейные провода телефонной линии должны быть подключены к зеленому и красному проводам, которые подключены к контактам 2 и 3 разъема RJ-11 4P4C. Полярность телефонного соединения не имеет значения.

Подключение телефона выдавливанием лапши в RJ-11

Можно вообще обойтись без стандартной розетки, подключив телефонный аппарат напрямую к телефонному проводу, так называемая лапша. Для этого нужно выдавить конец лапши, который подходит к телефону, в гнездо RJ-11.

Диаметр изоляции жил у лапши больше необходимого, и воткнуть их в разъем RJ-11 не получится. Для этого нужно полностью удалить утеплитель. Без изоляции обжать провода в RJ-11 будет невозможно, поэтому их нужно предварительно надеть на трубки, снятые с проводов витой пары или других проводов подходящего размера.

Теперь остается только вставить провода лапши в контакты 2 и 3 разъема RJ-11 и обжать их специальными плоскогубцами (щипцами) или вручную по технологии, описанной в статье «Как обжать кабель витой пары без зажимы ».Полярность проводов значения не имеет.

Для подключения телефона потребуется снять с него штатный провод подключения и вставить обжатый на лапке разъем RJ-11 в разъем на корпусе.

Стационарный телефон с трубкой подключается к линии телефонным шнуром с разъемами RJ-11 4P4C на концах. Из них, как правило, для подключения телефона задействованы только два средних контакта. Остальные контакты часто отсутствуют, так как предназначены для параллельного подключения двух стационарных телефонов (телефоны должны поддерживать возможность работы в этом режиме) по системе директор-секретарь.Это когда вы берете в руки один из телефонов, второй автоматически выключается.

Согласно стандарту для подключения телефона к каждому контактному номеру должен подходить определенный цветовой код провода. Это сделано для удобства ремонта и обслуживания. Неважно, к какому цвету подключен провод. Главное, чтобы провода, идущие от АТС, были подключены к двум средним контактам 2 и 3 телефонной вилки. Текущий стандарт предусматривает следующую цветовую схему для обжима линейного провода к вилке RJ-11.

Раньше действовал другой стандарт, согласно которому обжим штекера RJ-11 должен был выполняться по приведенной ниже цветовой схеме.

Полярность подключения для стационарного телефона без сопряжения не имеет значения. Есть специальный инструмент для обжима проводов в вилке RJ-11, но можно обойтись одной отверткой.

При покупке вилки RJ-11 для подключения линии следует обратить внимание на то, что ее ширина должна быть 9,5 мм. Дело в том, что вилка RJ-11 для шнура, соединяющего телефонный аппарат с трубкой, имеет точно такой же внешний вид, но его ширина равна 7.5 мм, и вы можете купить не тот штекер.

Иногда для удобства требуется подключить одно или несколько других устройств параллельно к телефонному аппарату, уже подключенному к линии связи, в том числе радиотелефонам. Это делается путем простого параллельного подключения розеток, точно так же, как подключение электрических розеток к проводке. Полярность проводов значения не имеет. Современные телефоны очень незначительно нагружают телефонную линию, и можно подключить не менее 10 телефонов параллельно.К минусам такого подключения можно отнести отсутствие конфиденциальности во время разговора. То есть во время вашего разговора человек, снимающий трубку на любом параллельно подключенном телефоне, может слышать ваш разговор. Существуют схемы блокировки, которые позволяют, когда вы снимаете трубку на одном из телефонов, блокировать все остальные телефоны.

После параллельного подключения нескольких телефонов может возникнуть ситуация, когда поступает вызывной сигнал, звонит только один телефон, а все остальные издают только короткий тихий звук.Причиной этого является наличие системы идентификации вызывающего абонента (автоматического определения номера) в вызывающем телефоне, настроенной для определения номера телефона вызывающего абонента перед поднятием трубки. Таким образом, АОН сразу автоматически поднимает трубку и уже генерирует сигнал вызова. По этой причине все остальные подключенные параллельно телефоны не звонят. Обычно в современных телефонах вы можете включить функцию идентификации вызывающего абонента, чтобы определить номер после того, как вы поднимете трубку. Затем, когда поступит сигнал вызова, все телефоны зазвонят.АОН, включенный в режим набора до снятия трубки, тоже плохо для тех, кто звонит вам на дальние расстояния. Это связано с тем, что даже если звонок поступает в ваше отсутствие, отсчет времени соединения и начисление оплаты начинается без снятия трубки. К плюсам системы АОН можно отнести то, что если телефоны без АОН будут установлены в местах отдыха, а с АОН — в другой комнате, то ночной звонок вам не помешает.

Также есть готовые решения в виде радиотелефона с несколькими трубками, которые позволяют не только заблокировать, но и переключить звонящего с снятой трубки на любую другую. Однако такие телефоны доступны далеко не всем и имеют существенный недостаток. Во время отключения электроэнергии они не работают; а в трубках у них есть аккумуляторы, которые служат несколько лет, потом нужно заменить батарею, а это по стоимости сопоставимой со стоимостью обычного кнопочного телефона… Поэтому для бесперебойной связи нужно еще держать в запасе обычный телефон.

Подключение телефонной линии к линии путем скручивания проводов

В жизни бывают ситуации, когда нужно подключить телефон к линии, а розетки нет. В этом случае можно выполнить соединение с помощью витого провода без ухудшения качества связи. Такое соединение даже надежнее разъемного. Единственный недостаток — вам придется перерезать провод, если вам нужно подключить другой.И даже тогда в современных телефонах шнуры с телефонными аппаратами соединяются вилками RJ11 и, например, в случае ремонта телефона всегда легко отключить его от линии. У меня таким образом подключен один телефон, при этом весь шнур спрятан за обшивкой двери, выходит только кусок длиной 15 см с вилкой RJ11 на конце, которая сразу вставляется в телефонную розетку.

Телефонный шнур очень гибкий; это особая проволока с сердечниками, изготовленными по специальной технологии.На хлопковую нить оборачивается очень тонкая медная лента. Такой проводник называется мишурой. Провода с мишурой широко используются при изготовлении наушников, подключении телефонных трубок к базам, то есть в тех случаях, когда провода постоянно гнутся во время работы.

В каждой жилке по несколько проводников мишуры и они тоже между собой переплетены. Паять мишуру очень сложно, а механическая прочность такой пайки невысока. Для получения надежного и механически прочного скрученного соединения его необходимо выполнять по следующей технологии.

Сначала мишуру телефонного шнура освобождают от изоляции на длину 10-15 мм и жилы линейного провода на длину 20-25 мм сдвигом ножом. Нить мишуры снимать не нужно. Затем оба провода складываются вместе, мишура загибается в сторону проводника, а сердечник линейного провода наматывается на мишуру, прижимаясь к изоляции. Достаточно сделать от трех до пяти оборотов.

Таким же образом производится скрутка со вторым проводником шнура.Как видите, это отличное соединение. Оберните полученный стык изолентой. Если у вас есть ПВХ-трубка подходящего диаметра, вы можете положить ее кусок на скрутку для изоляции. Соединение также можно выполнить прямым путем сгибания линейного провода на 180 ° перед изоляцией. В этом случае механическая прочность значительно возрастет.

Ремонт телефонной линии

Если перестает работать стационарный телефон, то обычно звонят связисту и ждут его приезда, часто в неудобное для себя время.Однако если не хочется ждать и возникнет желание, то можно восстановить связь своими руками.

Может быть две причины отключения телефона: либо телефонный аппарат вышел из строя, либо — телефонная линия. Если у вас есть запасной телефонный аппарат, подключите его вместо неиспользуемого; если связь появилась — значит в поломке виноват телефон, а если связь не появилась — виновата линия.

Проверить исправность линии можно, измерив напряжение в телефонной розетке.Если устройства нет, нужно проверить надежность подключения провода линейной связи к контактам розетки. Если соединение в розетке надежное, то по проводу можно отследить, к каким контактам печатной платы подключена ваша линия, и проверить надежность подключения к контактам на плате. Если нет возможности отследить, то вы можете проверить надежность подключения к плинтусу всех подходящих линий, ведь одна из них ваша.Если на контактах клеммной колодки есть напряжение, и ваша пара подключена надежно, то провод, идущий к месту установки телефона, обрыв. Если нет напряжения, то нужно отключить один из проводников, идущих в квартиру, и заново измерить его через 5-10 минут. Появление напряжения означает, что произошло короткое замыкание в проводе, идущем от плинтуса к розетке в вашей квартире. Чтобы проверить этот факт, достаточно снова подключить линейный провод к контактам клеммы и измерить напряжение, оно должно снова исчезнуть.

Ремонт телефонных трубок и телефонных проводов

Трубка стационарного телефона

Внешний вид телефона известен всем. Он состоит из двух пластиковых съемных частей: основания, в котором закреплены микрофон и телефонный капсюль, и крышки, которая обычно прикручивается к основанию одним или двумя саморезами. Как видно из схемы подключения телефонной трубки ниже, микрофон и телефонный капсюль соединены с помощью трех цветных исполнительных механизмов.

Один провод является общим для микрофона и телефонной капсулы (черный на схеме), второй — для микрофона (зеленый), а третий — для телефонной капсулы (красный). При замене микрофона или капсюля соблюдайте полярность их подключения, иначе появится микрофонный эффект. Это когда говорящий слышит собственный голос в трубке или может появиться свист.

Ремонт шнура стационарного телефона

В стационарных телефонных аппаратах трубки подключаются к корпусу телефона витым шнуром с двумя разъемами RJ-11 4P4C на концах.Во время разговора спиральный шнур телефонной трубки постоянно изгибается и, в конечном итоге, истирается в месте выхода из вилки, обычно на боковой стороне трубки. Телефон сначала начинает «хрипеть», и наступает момент, когда вы и ваш собеседник не слышите друг друга. Наиболее вероятная причина плохой связи — повреждение витого телефонного кабеля. Хотя это также могло быть вызвано угольным микрофоном или телефонной капсулой.

Чтобы проверить шнур, нужно пошевелить его в том месте, где он выходит из трубки или чехла для телефона.Если вы заметили, что в некоторых положениях связь становится стабильной, то в этом месте телефонный шнур изношен. Лучше заменить шнур на новый. Но можно обойтись и без похода в магазин, применив технологию опрессовки RJ-11, RJ-45 клещами или без них.

Чтобы снять штекер RJ-11 с трубки, прижмите фиксатор штекера RJ-11 к основанию пальцем и снимите штекер с трубки. Затем немного вытяните ламели и снимите шнур с вилки, укоротите на 1.5-2 см (отрезать поврежденный кусок шнура), снять изоляционную трубку на 5 мм. Снимать изоляцию с жил не требуется. Затем нужно вставить подготовленный шнур в вилку RJ-11 до упора, соблюдая цветовую схему подключения проводов. Если вы не помните, как шнур был вставлен в вилку RJ-11, то вы можете увидеть, как он был вставлен в него на другом конце шнура. Если вы вынули оба конца шнура из вилок RJ-11 и не знаете, как правильно вставить концы провода, то представленная ниже цветовая схема обжима вам поможет.

Цвет обжима телефонного штекера RJ-11

Штекеры RJ-11 на шнуре телефонной трубки имеют цветовую маркировку и повернуты на 180 градусов. Например, если на 1-м контакте вилки RJ-11 на одном конце шнура был белый провод, а на 4-м — желтый, то на втором конце шнура на 1-м контакте RJ-11 штекер там должен быть желтым, а на 4-м контакте — белым. На фото представлена ​​цветовая схема обжима витого шнура для стационарного телефона.

Я делал такой ремонт скрученных телефонных шнуров много раз, особенно в то время, когда такие стационарные телефоны с трубками, соединенными скрученными шнурами, только появились, и было невозможно купить новый скрученный шнур.

При покупке вилки RJ-11 для шнура обратите внимание на ее ширину, она должна быть 7,5 мм, поскольку вилка RJ-11 для линии имеет точно такой же внешний вид, но ее ширина составляет 9,5 мм.

Фон во время разговора

Если разговор по телефону сопровождается низкочастотным фоном 50 Гц или радиопередачей, то одной из причин такого явления может быть плохая изоляция между одним из проводов телефонной пары с землей. Тогда симметрия проводов нарушается, и наводимые на них сигналы помех от близлежащих электрических и радиолинией на концах телефонной пары не разрушаются взаимно.Чаще это можно наблюдать в дождливую погоду, при высокой влажности, из-за чего снижается сопротивление изоляции проводов. Самостоятельно найти эту неисправность без высоковольтного омметра сложно, лучше вызвать связистов. Они должны решить проблему бесплатно.

Телефонный удлинитель

Иногда возникает необходимость перенести телефон в другое место, а длина шнура, подключенного к розетке, не позволяет этого сделать.Не всем захочется демонтировать и устанавливать розетку на новом месте. Следы демонтажа дополнительно могут испортить внешний вид стены. Решить эту проблему позволит простейший телефонный удлинитель. Вы можете купить готовый удлинитель, он бывает разного цвета, любой длины и с разными типами вилок и розеток на концах. Сделать удлинитель телефонный своими руками из вилки, розетки и куска любого провода несложно.

Слева на фото самодельный телефонный удлинитель, который я сделал очень давно для удобства ремонта телефонов.Розетка прикручивается к катушке, на которую наматывается удлинитель для удобного хранения. Провод берется многожильным, и два его отрезка скручиваются вручную. Справа — заводской удлинитель для современных телефонов с разъемами RJ11 на концах. Для его установки необходимо вынуть штатный провод из телефонного аппарата и розетки, а затем вставить более длинный.

Если у вас нет вилки и розетки под рукой, вы можете построить или удлинить стандартный провод, сделав вставку в любом месте из любого двойного провода или двух одинарных проводников, скрученных вместе.Для вставки подходит любой размер провода, многожильный или одножильный. Для этого стандартный провод разрезают на две части, желательно на расстоянии 10-15 см от вилки, если вдруг в будущем потребуется восстановить его в первозданном виде, нажав на разъем. Концы соединяются по указанной выше технологии. Если вставка сделана из многожильного тонкого провода или толстого одножильного провода, то мишура не изгибается, а складывается параллельно зачищенному проводнику и наматывается на провод диаметром около 0.5 мм.

Современные шнуры для телефонов стали делать не из мишуры, а из обычного многожильного провода довольно небольшого сечения. В проводе, который я разрезал для демонстрации технологии с фотографиями, было всего 6 жил диаметром 0,2 мм. Такие тонкие провода необходимо соединять по специальной технологии.

Утеплитель снимается со сдвигом, как показано на фото. Далее провода нужно залудить и более тонкую жилу намотать на более толстую. Если провода примерно одинакового диаметра, то они просто скручены.Затем место скрутки припаивается припоем. Если вы не знакомы с техникой пайки, вы можете посетить страницу сайта Как паять паяльником. Теперь нужно заизолировать соединение несколькими витками изоленты. Чтобы придать эстетичный вид, один из проводов можно согнуть, а затем заизолировать. Подключение второй пары выполняется аналогично. Как видите, в результате получилось надежное и красивое соединение.

В качестве примера я решил продемонстрировать, как можно удлинить телефонный шнур с помощью одножильного провода для электропроводки, диаметр жилы которого составляет 1 мм.

Телефонные провода подключаются точно так же, как описано выше.

Используя вышеуказанную технологию, вы можете соединять провода любых электрических цепей, проводники в любых устройствах и устройствах, в том числе в компьютерных сетях в Интернете.

Прокладка телефонной линии в квартире

Величина тока, протекающего по проводам линии связи, не превышает 10 мА, следовательно, требований к сечению проводника практически нет, достаточно, чтобы провод был равен 0.1 мм в диаметре. Толстые сердечники предназначены для уменьшения потерь сигнала при большой длине линии и обеспечения достаточной механической прочности во время переключения. Исходя из этого, линии связи можно прокладывать практически любым проводом. Главное, чтобы жилы проходили параллельно друг другу или были скручены вместе.

При прокладке линий связи внутри жилых и промышленных зданий обычно используют двухпроводную ТРП 2 × 0,4 (диаметр жилы — 0,4 мм, сечение — 0,12 мм 2, сопротивление — 148 Ом / км) или ТРП 2 × 0,5. (диаметр жилы — 0.5 мм, сечение — 0,21 мм2, сопротивление — 94 Ом / км), с изоляцией из ПВХ (поливинилхлорида), категория CAT1. Связисты называют его «лапшой».

Использование такого провода обусловлено невысокой ценой и простотой монтажа. Поскольку соединительная полоса из пластика между проводниками достаточно широкая, можно закрепить провод к стенам, пробив его по центру шпильками.

Если нужно сделать поворот в прокладке, то провод ТРП просто гнется, как показано на фото.Иногда перерезается перемычка и проводники в точке поворота разводятся, но это хуже, так как симметрия линии нарушается.

Намного лучше смотрится провод, закрепленный на стене с помощью специальных пластиковых скоб с дюбелями. Существуют кронштейны для разных размеров проводов и кабелей, иногда они предназначены для крепления как круглых, так и плоских проводов.

Дюбель-шпильки скоб изготовлены из закаленной стали и забиваются, не прогибаясь, даже в бетонные стены.

В последнее время часто коммуникационный провод — это лапша, проложенная в кабельном канале, это позволяет проложить все провода (Интернет, телевизионный кабель, домофон и т. Д.) Вместе, что упрощает монтаж и красиво выглядит. Кабельные каналы выпускаются разных размеров, что позволяет прокладывать в них практически неограниченное количество проводов.

Внутри цоколя пола, имеющего кабельный канал, удобно прокладывать телефонный провод и провода другого назначения.

Использование витой пары Интернет


для телефонной линии

Многие люди теперь имеют дома кабель для подключения к Интернету.Этот кабель обычно использует только две пары из 4 имеющихся. Бесплатные пары можно использовать для телефонной линии. Разобраться, какая из пар свободна, поможет статья на сайте Обжимка кабеля витой пары RJ-45 для интернета. За линию связи берется одна из свободных пар, коричневая или синяя. Кабель витая пара состоит из двух скрученных вместе жил. Утеплитель одного из них окрашен в сплошной цвет, а утеплитель второго — белого цвета с полосами первого цвета.

Это очередная статья из раздела про. Сегодня почти у каждого есть домашний домашний телефон … Каждый телефон подключается к специальной розетке. В этой статье мы покажем вам, как подключить телефонную розетку.

Подключение телефонной розетки встречается не так уж и часто. По сравнению с обычными розетками их устанавливают редко. Если вам необходимо установить телефонную розетку, то об этом мы поговорим в статье.

Типы телефонных розеток

Телефонные розетки бывают нескольких типов.К основным типам относятся:

  1. Встраиваемые телефонные розетки евро.
  2. Внешние телефонные розетки.
  3. Телефонные розетки старого образца.

Эти изделия могут отличаться только внешним видом … Подключение телефонной розетки в этом случае практически ничем не отличается. Теперь можно будет визуально осмотреть телефонные розетки:


На этом фото видно, что розетка имеет 4 контакта. К этим проводам нужно будет подключить телефонный контакт.Этот тип телефонной розетки должен быть настенным. Также сегодня можно встретить встроенные телефонные розетки. Этот тип устройства вы можете увидеть на фото ниже:


Как видите, это сложная конструкция. Здесь можно увидеть не только сложность конструкции, но и сложность подключения. Если нужно, то можно прочесть.

Особенности подключения телефонной розетки

Самостоятельная установка телефонной розетки предполагает соблюдение определенных особенностей.Если вы установите телефонную розетку Langard, то зачищать провода больше не придется. Этот продукт имеет специальную функцию самоочистки. В этом случае трос будет подключен поворотом механизма на пол-оборота. Вы можете увидеть этот процесс на фотографии ниже:


После завершения этого шага вы можете снять трубку и проверить наличие гудка. Если звуковой сигнал не появляется, следует проверить полярность. Если телефон все равно не работает, то проверьте целостность контактов.

Подключение телефонной розетки по схеме

Большинство телефонных розеток имеют всего два контакта. Телефонный кабель будет иметь такое же количество контактов. В обычной телефонной розетке всего два контакта, то есть 3 и 4. Иногда в телефонной розетке могут быть ненумерованные контакты. В любом случае нужно ориентироваться на цветовую кодировку, которая показана ниже.

В процессе развития средств связи было создано несколько стандартов для подключения стационарных телефонов к существующим линиям.Практически все они в той или иной степени используются в быту и на промышленных предприятиях.

В сетях крупных организаций, существующих несколько десятилетий, можно встретить одновременно работающие модели разной конструкции, смонтированные в разное время. Перед установкой и подключением телефона необходимо учитывать особенности их устройства.

Назначение и стандарты телефонных розеток

Основная задача розетки — обеспечить быстрое и надежное подключение телефонных аппаратов к существующим линиям связи, создаваемым стационарной частью — розеткой или «мама-контакт» и вставленной в нее подвижной вилкой: «отец-контакт» «.

Особенности конструкции

Любая электрическая розетка для систем связи состоит из:

1. Корпуса подставок из диэлектрических материалов: пластмассы или керамики;

2. подпружиненные металлические контакты, обеспечивающие надежное прохождение сетевых токов в телефонный аппарат через вилку и шнур;

3. Клеммные колодки для подключения проводов от стационарной сети.

Все эти устройства относятся к слаботочным цепям. Их можно изготовить под установку:

1.скрытым в стене способом;

2. накладной метод.

Особенности установки влияют на типы установки и подключения розеток, которые необходимо учитывать в сочетании с конструкцией используемых телефонов.

Характеристики основных стандартов

Для телефонной линии раньше использовались только два провода, создавая замкнутую цепь для пути тока, а внутри розетки также использовались два контакта для их соединения.


Если отрезать вилку и розетку и скрутить или иным образом попарно соединить металлические провода телефонного аппарата и работающей сети, а затем обмотать их слоем изоленты, то соединение заработает.Этот принцип использовался для создания постоянного соединения через специальную ответвительную коробку.

Надежно работает и сейчас. Только для его реализации используются современные конструкции контактных систем и надежные методы их изоляции от вредных факторов окружающей среды.

В современных условиях происходит интеграция слаботочных цепей, телефонных линий и компьютерных сетей. Оборудование для них постоянно обновляется и модифицируется.

Внутри слаботочных систем устанавливаются розетки, созданные по разным стандартам RJ с несколькими парами контактов.У них есть техническая возможность подключить телефонный аппарат. Этим часто пользуются специалисты, используя только два контакта из всех доступных.

Обзор типовых моделей разъемных соединений, их типы приведены в таблице 1.

Стандартные типы слаботочных соединителей

Стол № 1

Имя Назначение (для телефонов) Банкноты
Разъемы RJ-9 (P4C4) Подключение трубки к машине Аналог RJ10.RJ22
Разъемы RJ-11 (P6C4, P6C2) 2 контакта для подключения цепи
Разъемы RJ-14 4 контакта для подключения цепи
Разъемы RJ-25 Подключение телефона к линии 6 контактов для подключения цепи
Разъемы RJ-45 (8p8s) Подключение компьютерных сетей или телефона к линии 8 контактов для подключения цепи
РТШК-4 Стандарт СССР на подключение телефона к линии
Подключение телефона к линии
Разъемы TAE Подключение немецких и французских моделей телефонных аппаратов к линии

Различия между соединителями

РТШК-4 — розетка телефонная на четыре контакта для штекерного соединения с конденсатором

Эталон действует с восьмидесятых годов.Пластиковый корпус вилки и розетки имеет диэлектрический ключ, что исключает неправильное подключение электрической цепи.

При установке нескольких телефонов на одну линию было создано соответствующее количество параллельно соединенных розеток РТШК-4. Конденсатор емкостью 1 мкФ был установлен в конце линии для технических испытаний и для создания эффектов «занято» на стороне вызывающего абонента.

Разъемы RJ-11

Теперь телефоны, розетки и вилки оснащены разъемом серии RJ, который имеет такой же корпус, размеры и конструкцию для подключения одной, двух, трех или четырех пар электрических цепей.Однако они могут поставляться с различными конструкциями пластиковых замков со специальными вырезами, исключающими установку отдельных заглушек RJ11, 14, 25 в коннекторы RJ45.

Их нужно учитывать при подключении различных манипуляторов. В противном случае вы можете не узнать электрический контакт или даже сломать разъем, сломать его корпус.

Интерфейс RJ11 разработан исключительно для двухпроводной телефонной линии. Его можно использовать не только для одного телефона, но и для нескольких устройств, собранных в блоки для различных устройств.


Разъем RJ11 широко применяется не только в стационарных моделях, но и для подключения базы радиотелефонов, позволяя разговаривать на определенном расстоянии от нее за счет технологий радиопередачи сигналов между трубкой и базой по воздуху. с помощью электронного приемника и передатчика.

Соединители RJ-11 комбинированные с РТШК-4

Способ подключения телефонных аппаратов через комбинированные адаптеры с комбинированными разъемами реализован в композитной конструкции, что упрощает установку с дополнительным аксессуаром.


Разъемы RJ-14, RJ-25

Их внешний вид соответствует предыдущему дизайну RJ11. Отличие заключается в количестве контактов и возможных отличиях пластиковых замков.


Разъемы RJ-45

Они разработаны для слаботочных цепей с четырьмя парами контактов, что позволяет использовать цепи для подключения сложных коммуникационных и компьютерных систем, используемых в модемах, портативных компьютерах и других подобных устройствах.


Методы маркировки коммутационных цепей

Контакты розеток подключаются по заранее разработанной схеме. Чаще всего конструкция телефонного аппарата позволяет не учитывать полярность подключения. Однако для некоторых устройств это технически неприемлемо: они могут работать некорректно или выходить из строя.

Для облегчения установки и поиска неисправностей в цепи производители маркируют контакты. Всего может быть проведено:

1.нанесение цифр возле контактов или их обозначение на схеме подключения:

2. Подсветка проводов определенным цветом.

На практике существует несколько способов переключения проводов. Они представлены в таблицах 2, 3, 4.

Маркировка для подключения жил кабеля витой пары к розетке

Таблица 2

Контактный № T / R тип +/-
RJ-11 RJ-14 RJ-25
1 Бело-зеленый Т +
2 бело-оранжевый бело-оранжевый Т +
3 Синий Синий Синий R
4 бело-голубой бело-голубой бело-голубой Т +
5 оранжевый оранжевый R
6 зеленый R

Старая маркировка для подключения жил кабеля к розетке к розетке

Таблица 3

Контактный № T / R тип +/-
RJ-11 RJ-14 RJ-25
1 оранжевый Т +
2 Черный Черный Т +
3 Красный Красный Красный R
4 зеленый зеленый зеленый Т +
5 Желтый Желтый R
6 Синий R

Немецкая маркировка для подключения жил кабеля к розетке

Таблица 4

Контактный № Название разъема, цвет T / R тип +/-
RJ-11 RJ-14 RJ-25
1 розовый Т +
2 зеленый зеленый Т +
3 Белый Белый Белый R
4 Коричневый Коричневый Коричневый Т +
5 Желтый Желтый R
6 серый R

Схемы подключения телефонных розеток и вилок

Разберем вопрос на примере коннектора РТШК-4, который используется для связи не только с конечным абонентом, но и для дополнительной линии — связи между секретарем и директором.


Одна пара контактов используется для линии, идущей от АТС, а вторая используется для организации дополнительной связи по служебному каналу.

На схеме показано место установки конденсатора 1 мкФ с рабочим напряжением 160 вольт. Сейчас от такого подключения отказались, перестали монтировать конденсатор. Это практически не влияет на качество связи.

Конструкции разъемов РТШК-4 уже устарели.На смену им постепенно приходят новые, более удобные устройства, занимающие мало места. Но принципиально схема подключения не изменилась. Для работы одного телефона все же достаточно просто создать замкнутую электрическую цепь с двухжильной линией АТС.

Современные телефонные розетки принято объединять в консолидированные блоки, которые используются в сочетании с другими устройствами связи: компьютерным оборудованием, волоконно-оптическими кабельными сетями, электрическими приборами.


Такие блоки сконцентрированы в одном месте, удобном для обслуживания и скрытом от посторонних глаз.


Опасности телефонной сети

Какими бы ни были «опытные» электрики связи, которых «избило» напряжение АТС, на вопросы безопасности нужно обратить внимание.

Телефонная розетка обычно подключается к напряжению покоя линии связи. Его значение составляет около 60 вольт. Если удастся поймать момент входящего звонка, то по сети проходит переменная синусоида амплитудой до 120 вольт.

Он вполне может создать путь тока через тело соединяющего мастера. Если руки мокрые или на теле появится пот, то проводимость резко возрастет. Болезненные ощущения станут очень неприятными, вызовут судорожные реакции. Их лучше избегать, защищая руки тонкими диэлектрическими перчатками и соблюдая другие технические меры правил безопасности.

Способы установки телефонных розеток

Телефонные розетки с учетом определенных технических моментов монтируются так же, как и обычные электрические.Эти моменты уже были описаны в статье :. Проверьте это: там уже раскрыты способы подготовки и крепления для открытых и закрытых систем электропроводки.

Также вы найдете полезный материал по этому вопросу в статье по монтажу электропроводки и слаботочных цепей. Этот способ применяется, когда ремонт закончен, грязную работу проводить нельзя, а телефонную проводку нужно проложить красиво и аккуратно.

Современные пластиковые кабельные каналы можно подобрать под любой дизайн помещения.Они оснащены множеством аксессуаров, включая электрические и телефонные розетки.

Таким образом, для установки и правильного подключения телефонной розетки необходимо выбрать ее модель по размерам и техническим характеристикам, соответствующую вашему телефонному аппарату, а также учесть рекомендации, изложенные в предлагаемом материале.

Сегодня сотовые телефоны есть у каждого человека. Однако стационарные устройства никуда не делись из квартир, офисов и административных зданий.Для их правильной установки, а также для установки модемов и факсов необходима телефонная розетка. О его типах, способах установки и схеме подключения мы расскажем ниже.

Типы телефонных розеток

Коммуникационная розетка для слаботочной сети — это место, где телефон подключается к коммуникационной сети. Внешне представляет собой коробочку , обычно белого цвета. Иногда его так и называют — «телефонная будка».

По количеству разъемов различают однослотовые и многослотовые коробки.Из множества разъемов стоит выделить несколько:

  • RJ 11 — имеется два провода. В основном используется для подключения к линейным телефонным сетям.
  • RJ 14 — с четырьмя контактами и таким же количеством проводов. Этот разъем используется в большинстве типов телефонов. Для подключения оборудования в здании, где необходимо подключить несколько линий, используются контакты №1 и №4.
  • RJ 25 — здесь три пары контактов. Самостоятельное подключение сопряжено с особыми трудностями, поэтому лучше обратиться к специалисту.Третий и четвертый контакты задействованы в подключении.
  • RJ 9 — этот тип разъема соединяет телефонную трубку с самим устройством.
  • РТШК 4 — в старых советских ящиках связи четыре контакта и ключ. Эта модель предполагает подключение «все в одном». Если таких розеток в комнате несколько, они обычно образуют небольшой контур. Для его закрытия используется конденсатор.

Двухжильный провод обычно используется для подключения розетки в квартире. В административных и офисных помещениях может применяться четырехжильный или шестжильный кабель.Иногда к розетке может подойти еще и витая пара.

Схема подключения телефонной розетки RJ 11

Подробно опишу схему подключения наиболее распространенной подключаемой коробки. Он будет иметь следующий вид:

Скрытое подключение розетки

Для проведения работ по подключению вам потребуются следующие материалы и инструменты :

Кабель связи сначала подключается к месту установки. Кабель можно проложить по цоколю, в пластиковом ящике или по ножке.

Этапы подключения:

  1. Сначала подбираем коронку для перфоратора с диаметром, равным размеру телефонной будки.
  2. Карандашом намечаем очертания розетки, после чего просверливаем отверстие в стене.
  3. Устанавливаем телефонную будку в стену и фиксируем фурнитурой.
  4. Для подключения понадобится отрезок кабеля не более 10 см. Остальное можно отрезать.
  5. Зачищаем кабель и производим подключение.Крепим монтажный корпус телефонной будки распорными винтами.
  6. Установите внешнюю раму и накладки.

Розетки предназначены для подключения электроприборов разной мощности, в любом помещении, есть и маломощные для включения конкретных устройств, в частности, телефонных. Какое подключение необходимо и сколько в них проводов — подробности ниже.

Характеристики телефонной розетки

Несмотря на развитие сотовой связи, многие люди продолжают пользоваться стационарной телефонной связью по разным причинам.Для подключения стационарного телефона требуется не только проложить кабель от АТС до дома, но и установить розетку, к которой устройство напрямую подключается.

Характеристики:

  1. Традиционно корпус телефонной розетки изготавливается из пластика, в редких случаях из керамики.
  2. В корпусе телефонной розетки есть клеммы, к которым подключается провод, протянутый в квартире от телефонного кабеля.
  3. Штекер телефона надежно фиксируется благодаря подпружиненным контактам.

Существуют и более современные схемы подключения стационарных телефонов, в которых для подключения используются не только устаревшие 4-х канальные, но и более современные 4-х проводные разъемы. Для подключения в квартире или небольшом офисе можно использовать 1 телефонный и, как следствие, 1 двухжильный провод.


Если нужно установить несколько телефонов на 1 номер, то в комнату от приборной панели вставляется 4- или 6-жильный кабель.

Телефонную розетку можно установить практически в любом месте комнаты, но с учетом того, что к ней удобно подключать телефон. Телефонную розетку следует установить так, чтобы к ней можно было без проблем подключить телефон. Телефонную розетку можно установить на полу, на стене и даже в электрическом щите на подъездной дорожке. Телефонная розетка должна быть защищена от влаги, пыли и повреждений и обеспечивать надежное соединение телефонного аппарата с телефонной линией.

Телефонную розетку можно подключить без особых проблем, но сначала необходимо определить, какой тип подключения вам понадобится. Розетки могут быть встроенными (евророзетка) или внешними, устанавливаться на любую поверхность, чаще всего на стены.

Помимо установки розетки должны быть соблюдены определенные условия:

  1. Кабель, вводимый в комнату, должен быть очищен от изоляции на расстоянии 3 см.
  2. Оголенные провода вставляются в телефонную розетку (старая модель) и подключаются к 2 клеммам.
  3. Затем закрывается крышка розетки и в розетку вставляется вилка от телефона.

Если телефон не работает, попробуйте переключить кабель на другую пару контактов. Если вы устанавливаете телефонную розетку скрытого типа, которая монтируется в стене, для ее установки необходимо сделать углубление, а также завинтить для прокладки кабеля.

Сначала к розетке этого типа подключается провод, после чего коробка устанавливается на стену с помощью дюбелей и саморезов или распорных шурупов.

После этого с помощью мультиметра проверяются контакты розетки и, если все в порядке, то сверху закрепляется декоративная накладка. Если человек плохо разбирается в монтаже разводки не только электрики, но и телефонной, особенно при подключении нескольких телефонов, следует пригласить специалиста, который правильно подключит все устройства.

Правила подключения розеток

Розетка — это устройство, служащее для подключения всего оборудования к электросети.Розетка состоит из 2-х основных частей — внешнего пластикового корпуса и рабочей части, которая установлена ​​на изолирующем основании и включает подпружиненные контакты, клеммы для подключения проводов, а также крепления, позволяющие надежно закрепить ее.

Отключение розетки включает несколько основных шагов:

  1. Сначала следует отключить напряжение, это делается выключением автоматов на панели приборов.
  2. Если это невозможно по разным причинам, следует надеть резиновые перчатки.
  3. Электропровода нужно пропустить через отверстие в розетке (если его нет, то просверлите).
  4. После этого устанавливается розетка, она фиксируется в стене с помощью строительной штукатурки.
  5. Концы проводов зачищаются на расстоянии примерно 1–1,5 см, после чего остается подсоединить к клеммам и надежно закрепить.

Рабочая часть розетки устанавливается на место и, в зависимости от конструкции, фиксируется винтами или специальными монтажными проушинами.После этого остается установить декоративную рамку, и закрепить ее саморезом.


Если розетка заземлена, будьте осторожны, чтобы не перепутать провода.

Обычно провод заземления имеет желто-зеленый, желтый или зеленый цвет оболочки. Провод «массы» подключается как обычно — заводом-изготовителем к клемме. Монтаж двух розеток, расположенных рядом друг с другом, осуществляется следующим образом — часть кабеля, используемого для электромонтажа, отрезается до необходимой длины.Сначала устанавливается первая розетка, питание и провода от кабеля закрепляются в клеммных колодках. Обрезанный кабель направляется через кабельный канал или канавку ко второму выходу, а его концы также фиксируются на месте. После остается закрепить розетки и установить декоративную планку.

Нюансы подключения телефонной розетки

Подключить телефонную розетку обычно несложно, главное сначала разобраться в их типах, так как сейчас их несколько, например, модели rj11, которые широко используются для домашнего телефона.У этой розетки всего 2 контакта. Для работы телефона необходимо правильно подключить контакты к телефонному кабелю (распиновка).

Если телефон устанавливается после проведения всех ремонтов, то в этом случае телефонная розетка устанавливается прямо на стене:

  • В стене проделано 2 отверстия;
  • Дюбели вставлены;
  • Розетка прикручивается к стене;
  • Провод к нему втягивается в кабельный канал, после чего крепится саморезами к контактам.

Если для подключения второго телефонного аппарата необходимо установить дополнительную, то следует соединить проводом 2 розетки, одна, например, в одной комнате, вторая — в другой. Главное при подключении проводов — соблюдать полярность, чтобы две розетки работали правильно.

Если нет возможности или желания установить новую линию и вторую розетку, можно приобрести радиотелефон с 2 трубками, чтобы можно было разговаривать из разных комнат.

Все работы лучше проводить в резиновых перчатках, хотя напряжение в телефонной сети небольшое, но в случае звонка напряжение может достигать 120 вольт, хотя конечно это не смертельно, но неприятные ощущения гарантированы.

Инструкция: как подключить домашний телефон

Если в дом подведены телефонные кабели, то подключить домашний телефон не составит труда. Для этого вам необходимо прийти в офис компании, где вы пишете заявку на подключение телефона.Помимо подключения, если в дом подведены универсальные оптоволоконные линии связи, вместе с телефоном можно подключить Интернет и интерактивное телевидение.


Опции:

  1. Подключение стационарных телефонов осуществляется путем подключения вилки к розетке, при этом сейчас используются современные модели.
  2. Старый тип РШТК-4 сейчас практически нигде не используется.
  3. Существуют универсальные модели розеток и вилок, позволяющие соединять между собой разные стандарты.

Прокладку телефонного провода от приборной панели до квартиры или другого помещения, как правило, проводят связисты, а затем, в зависимости от предпочтений, телефон устанавливают в любом месте комнаты.

Но, следует учитывать, что если телефон многофункциональный, то для него потребуется блок питания, и желательно устанавливать его рядом с электрической розеткой.

Если после подключения телефона он не работает, следует проверить все провода, иногда может быть виновата распайка в розетке, стоит перепаять их на другие контакты, чтобы все заработало.Обычно в инструкции приведена схема подключения телефона, но иногда бывает так, что ее нет. В этом случае придется обратиться за помощью к специалисту.

Схемы подключения для передачи голоса и данных

Документ с знаниями по подключению для передачи данных и передачи данных
Схемы и обсуждение часто встречающихся элементов.

Начнем с некоторых ложных, но обычно используемых терминов. Девяносто девять процентов людей, которые их используют (включая нас), называют 8-контактные модульные разъемы для телефона / данных разъемами RJ45.RJ45 на самом деле представляет собой схему подключения, а не тип устройства. Не беспокойтесь об этом, если вы когда-нибудь позвоните в магазин, чтобы заказать разъем или вилку RJ45, они точно поймут, о чем вы говорите. Даже Microsoft называет их в своих официальных учебных пособиях RJ45. Хм. Раз уж мы затронули эту тему, 4- или 6-позиционный штекер или разъем на самом деле не являются RJ11 … ну, может быть, но это зависит от того, как он подключен. Подробности читайте ниже. Важно знать проводку RJ11 по сравнению с RJ14.

Домкрат
Позиции
USOC
RJ61
T568A T568B
(AT&T)
10BASE-T
(LAN)
1 WHT / BRN wht / grn WHT / ORG белый / синий
2 wht / grn грн / Вт org / wht синий / белый
3 WHT / ORG WHT / ORG Вт / грн WHT / ORG
4 синий / белый синий / белый синий / белый
5 белый / синий белый / синий белый / синий
6 org / wht org / wht грн / Вт org / wht
7 грн / Вт WHT / BRN WHT / BRN
8 brn / wht brn / wht brn / wht

Вот схема обычной проводки T568B кабеля категории 5.

Вот как подключается перекрестный кабель.

Разъемы и вилки подключены в соответствии с номерами Унифицированного кода заказа услуг (USOC), первоначально разработанными Bell System и одобренными FCC. Одно конкретное оборудование может быть подключено по-разному и иметь разные номера USOC. USOC стал аббревиатурой, произносимой как «you-sock», а схемы подключения разъемов обычно называются «кодами USOC».»
Каждый из основных типов разъемов может быть подключен к разным конфигурациям RJ. Например, 6-контактный разъем может быть подключен как RJ11C (1 пара), RJ14C (2 пары) или RJ25C (3 пары) 8-контактный разъем можно подключить к таким конфигурациям, как RJ61C (4 пары) и RJ48C. К 8-контактному разъему с ключом можно подключить RJ45S, RJ46S и RJ47S. Четвертый модульный тип разъема представляет собой модифицированную версию 6-позиционный разъем (модифицированный модульный разъем или MMJ). Он был разработан Digital Equipment Corporation (DEC) вместе с модифицированным модульным разъемом (MMP), чтобы исключить возможность подключения оборудования DEC для передачи данных к голосовым линиям и наоборот.

Вот наиболее распространенные конфигурации USOC.


Разъем RJ11

Разъем RJ14

Разъем RJ25


Разъем RJ31x

RJ61 Джек

Разъем RJ48x


RJ45s Джек

RJ48s Джек

L ocal A rea N etwork Стандарты, разработанные для работы через UTP, обозначают назначение контактов / пар на модульных разъемах для передачи сигналов.Хотя конфигурации TIA / EIA (T568A и T568B) поддерживают все эти обозначения, в некоторых случаях пользователь выбирает кабельное соединение только того количества пар, которое требуется для поддержки приложений. При подключении жилого помещения, где количество кабеля, проложенного строителем, ограничено, установщик может выбрать подключение к конкретному разъему с использованием 2 пар / 10BT и сохранить последние 2 пары для телефона или другого разъема для передачи данных.Нас заставляли делать это много раз.

Вот 2 наиболее часто используемых формата разводки данных.


T568A Электропроводка

T568B Электропроводка (наиболее распространенная)

10 База T

Token Ring

TP-PMD

1000 Base T

Ниже приведена схема подключения 25-парного кабеля к блоку 66 или 110.
Если вы когда-нибудь пытаетесь поднять настроение взбесившемуся старому телефонисту,
обязательно обращайтесь к цветам проводов такими, какие они «есть», а не так, как они
технически. Например, назовите фиолетовый «пурпурный».
(Это отличный тест, чтобы увидеть, насколько идиот этот телефонист!)

Код провода / цвета

Наконечник и
Кольцо

Пара
Номер

№ контакта в 25-парном амфеноловом разъеме.

Номер строки в 66 или 110 блоке пробивкой вниз

.. белый / синий
синий / белый

Наконечник 1
Кольцо 1

Пара 1

26
1

1
2

..
.. белый / оранжевый
оранжевый / белый

Наконечник 2
Кольцо 2

Пара 2

27
2

3
4

..
.. белый / зеленый
зеленый / белый

Наконечник 3
Кольцо 3

Пара 3

28
3

5
6

..
.. белый / коричневый
коричневый / белый

Наконечник 4
Кольцо 4

Пара 4

29
4

7
8

..
.. белый / шифер
шифер / белый

Наконечник 5
Кольцо 5

Пара 5

30
5

9
10

..
.. красный / синий
синий / красный

Наконечник 6
Кольцо 6

Пара 6

31
6

11
12

..
.. красный / оранжевый
оранжевый / красный

Наконечник 7
Кольцо 7

Пара 7

32
7

13
14

..
.. красный / зеленый
зеленый / красный

Наконечник 8
Кольцо 8

Пара 8

33
8

15
16

..
.. красный / коричневый
коричневый / красный

Наконечник 9
Кольцо 9

Пара 9

34
9

17
18

..
.. красный / шифер
шифер / красный

Наконечник 10
Кольцо 10

Пара 10

35
10

19
20

..
.. черный / синий
синий / черный

Наконечник 11
Кольцо 11

Пара 11

36
11

21
22

..
.. черный / оранжевый
оранжевый / черный

Наконечник 12
Кольцо 12

Пара 12

37
12

23
24

..
.. черный / зеленый
зеленый / черный

Наконечник 13
Кольцо 13

Пара 13

38
13

25
26

..
.. черный / коричневый
коричневый / черный

Наконечник 14
Кольцо 14

Пара 14

39
14

27
28

..
.. черный / шифер
шифер / черный

Наконечник 15
Кольцо 15

Пара 15

40
15

29
30

..
.. желтый / синий
синий / желтый

Наконечник 16
Кольцо 16

Пара 16

41
16

31
32

..
.. желтый / оранжевый
оранжевый / желтый

Наконечник 17
Кольцо 17

Пара 17

42
17

33
34

..
. .. желтый / зеленый
зеленый / желтый

Наконечник 18
Кольцо 18

Пара 18

43
18

35
36

...
.. желтый / коричневый
коричневый / желтый

Наконечник 19
Кольцо 19

Пара 19

44
19

37
38

..
. .. желтый / шифер
шифер / желтый

Наконечник 20
Кольцо 20

Пара 20

45
20

39
40

...
. фиолетовый / синий
синий / фиолетовый

Наконечник 21
Кольцо 21

Пара 21

46
21

41
42

.«>.. фиолетовый / оранжевый
оранжевый / фиолетовый

Наконечник 22
Кольцо 22

Пара 22

47
22

43
44

.«>.. фиолетовый / зеленый
зеленый / фиолетовый

Наконечник 23
Кольцо 23

Пара 23

48
23

45
46

.«>.. фиолетовый / коричневый
коричневый / фиолетовый

Наконечник 24
Кольцо 24

Пара 24

49
24

47
48

. Вот несколько распространенных вопросов по подключению данных, которые нам часто задают наши клиенты.

Что такое категории 5, 5e и 6 (CAT-5, CAT-5e CAT-6)?
Это стандарты обозначения рабочих характеристик, разработанные TIA / EIA для кабеля витой пары и разъемов, рассчитанных на диапазоны частот до 550 МГц и скорости передачи данных до 1000 Мбит / с.Текущий стандарт — TIA / EIA 568.

Cat-5 работает на частоте до 100 МГц, а производительность Cat 5e — до 350 МГц. Кабель Cat-6 рассчитан на частоту до 550 МГц.

Кабель категорий 5, 5e и 6 состоит из 4-х парной неэкранированной витой пары (UTP) с сопротивлением 100 Ом и электрическими характеристиками, поддерживающими передачи до 550 МГц.

Cat-5e (350 МГц) и Cat-6 (550 МГц) улучшают исходную конструкцию Cat-5 (100 МГц), добавляя больше экранирования за счет дополнительных витков провода.Cat-6 размещает разделитель внутри внутреннего сердечника, чтобы разделить пары проводов даже больше, чем Cat-5e. Этот делитель уменьшает перекрестные помехи (NEXT) между парами проводов.

Реальные различия между кабелями категорий 5, 5e и 6 заключаются в характеристиках передачи. Кабели категорий 5e и 6 наиболее подходят для высокоскоростных сетей Ethernet 100base-T и 1000base-T (Gigaspeed). Приложения Gigabit Ethernet, достигающие 1000 Мбит / с, должны использовать кабели категории 6 для достижения наилучших результатов.


В чем разница между кабелем из ПВХ и кабелем PLENUM?
Причина использования этих двух типов кабеля — стандарты пожарной безопасности различных типов зданий. Оба типа кабеля имеют одинаковые скоростные характеристики.

ПВХ означает поливинилхлорид, который представляет собой внешнюю изоляционную оболочку, используемую вокруг медных проводов. Когда он горит, он испускает ядовитый дым (представьте, что горит пластик). В то время как куртки Plenum Rated, продукт TEFLON®, горит при гораздо более высокой температуре и не так токсичен.


Итак, когда я должен использовать ПВХ и когда я должен использовать кабель с номинальной пленкой?
ПВХ-кабель составляет примерно 1/3 стоимости кабеля с номинальной пленкой. ПВХ можно использовать практически во всех внутренних стенах или полах дома или на работе / в коммерческих помещениях. ПВХ используется более чем в 90% всех кабельных систем.

Кабель, рассчитанный на приточную камеру, используется в потолках с приточной вентиляцией коммерческих зданий, где рециркулирующий воздух проходит через потолок (может включать в себя ниспадающие потолки), а не проходит через трубы кондиционирования.Таким образом, в этой ситуации необходимо использовать нагнетательный кабель, чтобы предотвратить распространение токсичного дыма через все здание в случае пожара.

Если вы не уверены, нужно ли вам перейти на Пленум-кабель, обратитесь в Департамент строительства и безопасности вашего города или к инженеру-строителю. В разных городах действуют разные правила.


Какой самый быстрый и лучший кабель для меня. Следует ли мне перейти на кабель CAT-6?
Это очень сложный вопрос.Обычно кабель CAT5E 350 МГц отлично подходит для большинства приложений. Однако кабель Cat6 позволяет уменьшить потери пакетов во время передачи из-за более высокого отношения сигнал / шум и более низкого уровня перекрестных помех (NEXT). Таким образом обеспечивается более высокая скорость сети. Однако, если ваша сеть не передает большие объемы данных, «реальная» разница может быть незначительной. Кроме того, если вы планируете использовать широкополосный модем, ограничение обычно больше в скорости вашего соединения, чем в кабеле, соединяющем компьютер с модемом.


В чем разница между кабелем Ethernet, прямым и коммутационным кабелями?
Абсолютно ничего. Эти три термина являются синонимами при разговоре о кабеле, хотя обычно патч-кабель изготавливается из многожильного медного кабеля, поэтому его можно сгибать и изгибать, в конечном итоге, не ломая или не разрушая медь внутри, как и провод со сплошным медным сердечником.


Категория 5 и улучшенная категория 5 (5E)
Cat-5 — старый стандарт, большинство производителей кабелей даже не выпускают его.Cat-5E — это то, что следует использовать в современных высокоскоростных сетях. Cat-5E полностью обратно совместим почти со всеми продуктами и сетями Cat-5. Cat-5E основан на старой конструкции Cat-5, но добавляет больше витков в пары проводов, чтобы обеспечить более высокую скорость передачи, в 3 1/2 раза превышающую скорость передачи старого кабеля Cat-5 … от 100 МГц до 350 МГц !!

Хотя Cat-5 может работать, нет причин НЕ тратить еще несколько долларов на лучший, более чистый рабочий кабель … Cat-5E или даже Cat-6


Медный RJ-45 vs.Позолоченный разъем RJ-45 (50µ & 3µ)
Большинство людей не понимают, что существуют различия в концевых соединителях, называемых штекерами RJ-45 8p8c. Все они могут выглядеть одинаково, но разница заключается в том, из каких материалов изготавливаются контакты. Некоторые из них сделаны из меди, а другие покрыты золотом. Как вы уже догадались, золото — лучший контактный материал … но вот загвоздка! Золотые пробки бывают разной концентрации. Некоторые из них имеют толщину 3 мкм (3 микродюйма) золота, а лучшие — 50 микродюймов (50 микродюймов) золота.50µ почти в 20 раз больше толщины пробок 3µ!

Никогда не покупайте кабель с толщиной всего 3 мкм золота (быстро изнашивается) или, хуже того, с медным разъемом. Хорошие кабели (Cat 5E и Cat 6) будут иметь золотое покрытие 50 мкм. Предупреждение!! Если в рекламе не указано золотое покрытие 50µ, то ОНИ НЕ ЯВЛЯЕТСЯ !! Если там написано только «Позолоченные», то есть вероятность, что это всего лишь 3µ золота, которое стирается только после нескольких подключений и отключений от розетки.

Что такое перекрестный кабель?
Перекрестный кабель — это сегмент кабеля категории 5 (5e), ​​который пересекает контакты 1 и 2 и контакты 3 и 6.Этот кабель обычно используется для соединения двух компьютеров (одноранговый) без использования концентратора или маршрутизатора. Один кабель подключается непосредственно к задней части обоих компьютеров с помощью стандартной карты сетевого интерфейса 10 / 100BASE-T Ethernet (NIC) с портами RJ-45.


В чем разница между 10BASE-T, 100BASE-T и 1000BASE-T?
10BASE-T — это стандарт IEEE, который определяет требование для передачи информации со скоростью 10 Мбит / с по неэкранированной витой паре и определяет различные аспекты работы Ethernet на этой кабельной сети.Большинство широкополосных кабельных модемов и игровых систем соответствуют этому стандарту.

100BASE-T — это стандарт IEEE, который определяет требование для передачи информации со скоростью 100 Мбит / с по неэкранированной витой паре и определяет различные аспекты работы Ethernet в основной полосе частот по этому кабелю.

1000BASE-T (Gigaspeed Network) — это стандарт IEEE, который определяет требование к отправке информации со скоростью 1000 Мбит / с по неэкранированной витой паре и определяет различные аспекты работы Ethernet в основной полосе частот на этом кабеле.

Проблемы с электропроводкой


Розетки

Используемая основная розетка в Ирландии используется 6-контактная вилка RJ11. Большинство кабелей используется только для подключения телефона к розетке используйте 4 контакта (от 2 до 5). Точно так же сокет, используемый в Великобритании это 6-контактная розетка, но она физически другая, а также по разному распаян.

Телефонная розетка всегда четырехпозиционная. RJ-11.

В Великобритании линия от телефона обмен заканчивается на выводах 2 и 5 6-контактного разъем. В Ирландии линия от телефонной станции заканчивается на выводах 3 и 4, которые являются центральными контакты разъема RJ11. Контакты 3, 5 и 4 закольцованы к контактам 1, 2 и 6 соответственно через перемычки. Эти перемычки позволяют преобразовать розетку в полную. 6-контактная розетка. Одна или несколько вторичных розеток могут быть заканчивается на контактах 1, 2 и 6.Входящий вызывной ток (75 В AC) отключается конденсатором в главной розетке. к терминалу R. Когда появился этот сокет, большинство в телефонах использовался циклический импульсный набор, что означало, другие телефоны, подключенные параллельно, будут « звенеть », поскольку цифры были набраны. Старые телефоны используют третий провод для звонка, однако, новые телефоны используют только два провода, разъединяющие внутри вызывной сигнал. Я упал телефоны используют два провода и набор DTMF, покалывание проблема больше не существует, что устраняет необходимость в третий провод между розетками.

Рисунок 2.

На рисунке 2 показан главный разъем и первая вторичная розетка. Схема звонка трехпроводная телефон подключен к L2 и R. Если вторичный розетка неправильно подключена, L1 и L2 поменяны местами, цепь звонка теперь будет подключена к L1 и R главный сокет, которые фактически одинаковы. В цепи передачи и приема телефона по-прежнему будут работать, поскольку они останутся подключенными через L1 и L2.

Это становится важным при подключении телефон, предназначенный для рынка Великобритании и Ирландии телефонная система. В британской системе используется один и тот же мастер / вторичное расположение, но L1 и L2 находятся снаружи пара британской 4-контактной вилки, а R — один провод внутри пары.

Простая замена 4-контактная вилка BT с вилкой RJ-11 не означает, что телефон будет работать. Необходимо поменять местами внутренняя пара с внешней парой.Усложнять вещи далее провод R от розетки нужно подключить к правильные контакты телефона.

Короче золотое правило — заменить штекер BT на штекере BT для кабеля RJ-11 с RJ-11 вилку, поменяв местами внутреннюю пару с внешней парой, и переворачивая вилку вверх дном.

Может возникнуть одна сложность, особенно с более новыми модемами.

Многие модемы имеют только одна розетка RJ-11, благодаря снижению производственных затрат, и во многих случаях модем предназначен для использования в качестве только устройство, подключаемое к телефонной розетке.

Некоторые модемы завершить линию на внутренней паре сокет, оставляя внешнюю пару отключенной. Другие модемы используют реле для переключения линии на внешняя пара, когда линия не используется модемом. Такое расположение требует особого шнур адаптера, который вставляется в розетку модема, наличие двух розеток, одно для линии, прочее для телефона.
На первый взгляд это свинец, показанный на рисунке 3, может показаться похожим на небольшие телефонные адаптеры, которые легко имеется в наличии. А вот проводка другая. В переходник обычно поставляется в коробке с модем, но часто считается ненужным и выбросили вместе с коробкой.


Рисунок 3.

Потому что контакты 2 и 5 зациклены в неизмененных мастер-сокетах, подключение модема к розетке приведет к короткому замыканию замкнуть линию, то есть если розетка подключена согласно рисунку 2, а четырехжильный кабель использовал.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены и охраняются законом.
