Как включить двухпроходный переключатель. Схема подключения двухклавишного проходного переключателя. Офис в трех местах

Двухклавишный проходной выключатель (DPV) поможет сэкономить электроэнергию в проходных помещениях. Это устройство обеспечивает равное управление светом из разных мест, что делает процесс более комфортным.

При установке ДПВ важно правильно спланировать размещение проводки, исходя из геометрии помещения.Рассмотрим подробнее особенности подключения двухклавишных проходных выключателей

Суть сквозных выключателей (ПВ) заключается в возможности включать и выключать лампочки независимо с нескольких мест. Поэтому схема работы этого оборудования подразумевает наличие как минимум двух переключателей.

Функционально бытовые проходные переключатели могут иметь от 1 до 3 клавиш, каждая из которых является независимым механизмом регулировки.

Передняя панель проходного переключателя может быть оборудована светодиодами с подсветкой для лучшей видимости клавиш в темноте

Различные тумблеры переключателя управляют различными цепями осветительных устройств, поэтому DPV специально разработаны для люстр или плафонов с двумя электрическими цепями.

При увеличении точек управления освещением резко увеличивается количество проводов, участвующих в цепи. Из-за этого в бытовой электропроводке преимущественно используются два или три проходных переключателя на светильник.

По интерфейсу ПВ можно разделить на:

• механические;
• сенсорный;
• пульт.

Последние используются редко из-за непрактичности, но их можно найти в магазинах. Сенсорные переключатели хороши тем, что любое прикосновение к ним приводит к попеременному включению и выключению света.Механические клавиши более привычны для человека и позволяют тактильно ощущать изменение положения тумблера.

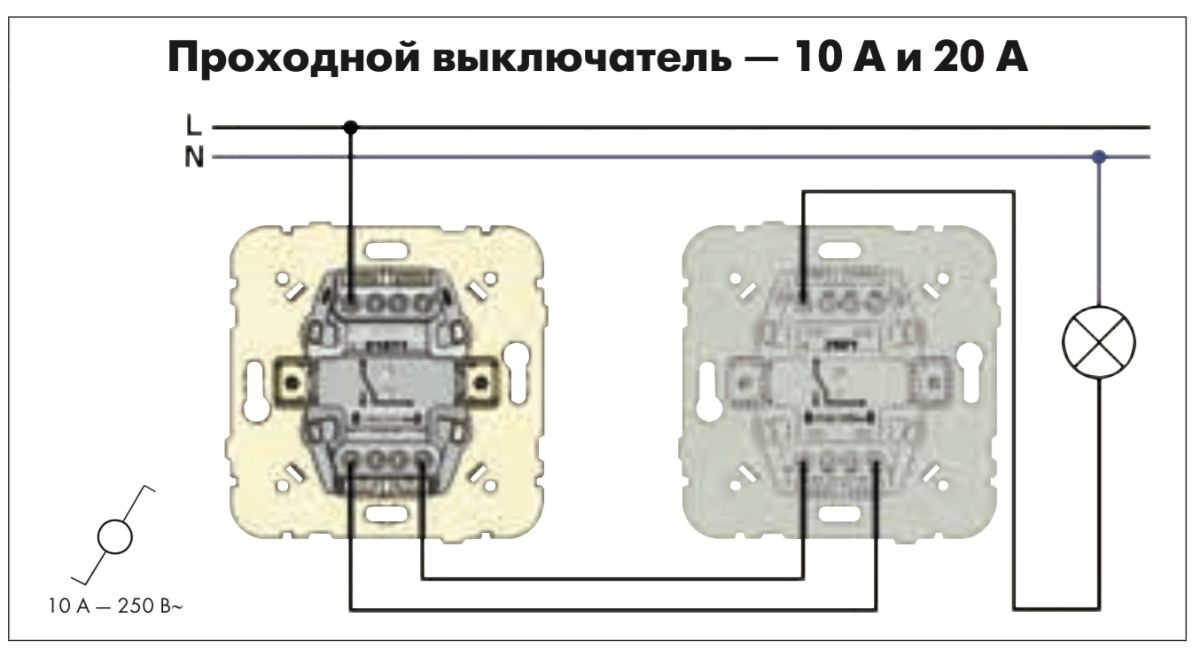

На задней панели сквозного переключателя есть схема подключения, позволяющая не запутаться и правильно их подключить

Визуальное исполнение DPV может быть самым разнообразным. В магазинах электротехники можно выбрать проходные выключатели нужного цвета, формы и дизайна. Внешние параметры устройства не влияют на его функциональность.

Места преимущественного размещения

Проходные выключатели устанавливаются в любых доступных для руки местах. Нет необходимости постоянно использовать оба устройства управления освещением. Один переключатель может быть основным, а второй можно использовать только при необходимости.

Если провода обычных выключателей были проложены в гофре, то можно заменить их переходами без повреждения стен

Чаще всего ДПВ устанавливают в таких местах:

1. На противоположных концах длинного коридора.Если посередине стоит дополнительная дверь, то рядом с ней также можно разместить концевой выключатель.
2. Большие спальни. Один ДПВ можно классически разместить на стене возле двери, а другой — возле кровати.
3. По лестничным пролетам.
4. По дорожкам и аллеям домов, коттеджей, дач. Вечером удобно выйти из дома, пройти по освещенной аллее и выключить свет у въездных ворот.
5. В больших залах с несколькими входными дверями на противоположных сторонах.

Проходной выключатель одновременно экономит энергию и обеспечивает безопасность передвижения людей. Единственный недостаток этого устройства — повышенная сложность и стоимость первоначальной установки.

Устройство и схема работы DPV

Проходной переключатель точнее назвать переключателем, потому что он не имеет определенного положения, в котором напряжение подается на осветительный прибор. Ключевые маркеры не имеют стандартных ярлыков включения / выключения или значков в виде палочки и овальных значков.Обычно на переключателе есть только две противоположно направленные стрелки, которые указывают на двойное назначение переключателя.

Если есть сомнения в правильности построения электрических схем, их можно проверить мультиметром, подключив ко входу в распределительную коробку штатную батарею.

Вариант №1 — двухзонное размещение

ДПВ желательно устанавливать перед внутренней отделкой помещения.

Ведь схема установки и подключения двухклавишного проходного переключателя предполагает наличие целых четырех стробов:

1. Один от источника питания до распределительной коробки.
2. Два от распределительной коробки до PV.
3. Один от коробки до фары.

После этого нужно определиться с количеством необходимых кабелей и количеством жил в них.

Между распределительной коробкой и первым ДПВ необходимо проложить два трехжильных или три двухжильных провода. Два провода будут использоваться для подачи напряжения на переключатель, а остальные четыре будут проходить через распределительную коробку ко второму коммутационному устройству.

Ко второму ДПВ в стробе проложены три двухжильных провода.Два из них идут к осветительным приборам, а четыре других — к первому выключателю.

К осветительным приборам можно подвести один или два провода с «нулем». Конкретное количество жил зависит от потребляемой мощности и удобства параллельного подключения ламп. К самой распределительной коробке подключается штатный двухжильный питающий провод.

Основная задача при установке фотоэлектрических модулей — правильное подключение кабеля в распределительной коробке. Он должен быть достаточно большим, чтобы вместить как минимум 16 проводов.Если вы проделаете работу медленно и прозвоните все соединения мультиметром, вы получите работоспособную электрическую цепь.

Вариант №2 — трехзонное размещение

Независимое трехзонное управление двумя цепями освещения отличается от описанного выше двухзонного управления наличием специального крестового переключателя. Он размещается исключительно в середине электрической цепи, хотя имеет те же функции, что и два других DPV.

Чтобы многоуровневая проводка не мешала дальнейшему ремонту, ее стараются вести на расстоянии 15-20 см ниже уровня потолка

Двойной кроссоверный переключатель имеет необычную конструкцию с сквозным проходом. контакт.К нему всегда подключается один из проводов, идущих от первого переключателя, независимо от положения тумблера. Он замыкается в обоих положениях ДПВ крестового типа, что обеспечивает работу всей электрической цепи.

Средний поперечный переключатель не взаимозаменяем с конечными устройствами. К рассматриваемой схеме можно добавить бесконечное количество таких промежуточных устройств, увеличивая количество зон управления включением / выключением света в помещении. Но усложнение схемы влечет за собой увеличение количества необходимых проводов и стробоскопов в стенах, что не добавит радости при самостоятельном монтаже проводки.

По мере увеличения количества зон управления сложность электромонтажа не сильно увеличивается, но количество переключателей необходимо учитывать при определении размеров распределительной коробки

Для установки дополнительного DPV необходимо будет сделать еще один паз от распределительной коробки для прокладки кабеля. Он должен вместить до 8 ядер: 4 от первого коммутатора и 4 от второго.

Если электрик устанавливается профессионалами и есть финансовая возможность установить все выключатели, то использование ДПВ с трехзонным управлением для этого — отличный вариант.

Установка распределительной коробки

Все провода при установке DPV должны быть сосредоточены в соединительной коробке. Это уменьшит количество вспышек и упростит обслуживание электропроводки в случае изменения количества ламп или их схемы включения.

Желательно разместить между двумя концевыми выключателями на уровне осветительной арматуры, расположенной в центре комнаты. Однако окончательный выбор места установки основывается на конкретной конфигурации помещения и особенностях расположения элементов электрической схемы.

Самозажимные клеммы обеспечивают плотное соединение, прочность которого не меняется со временем. Они безопасны и просты в эксплуатации

Худший вариант подключения проводов в распределительной коробке — обычная скрутка изолентой. Этот метод может привести к нагреву изоляции и последующему возгоранию. Соединять жилы лучше всего с помощью специальных клемм, поскольку они обеспечивают простоту монтажа и последующего обслуживания.

Последовательность действий при установке DPV

Самостоятельная установка двухклавишного проходного выключателя требует не только предварительной теоретической подготовки, но и знания алгоритма монтажных работ.Важно выполнить все процессы за один проход, ничего не переделывая из-за пропуска какого-либо этапа. Далее будет описана пошаговая инструкция по установке двухзонного ДПВ.

Шаг №1: проектирование … На этом этапе выполняются следующие действия:

1. Строится общая электрическая схема.
2. Расположение распределительной коробки определяется с учетом максимальной экономии на длине проводов.
3. Рассчитаны метраж необходимых электрических кабелей и их тип.
4. Расположение переключателей определяется с учетом удобства использования.
5. Выбирается тип установки: скрытая или открытая (в ящиках).

Вы можете самостоятельно спроектировать размещение ДПВ на листе бумаги. Проблем возникнуть не должно, ведь подробные аналогичные схемы доступны в Интернете.

Шаг №2: приобретите кабели , выключатели, элементы распределительной коробки. Лучше приобретать многожильные провода, чтобы их было удобно гнуть в розетках.

В розеточной коробке не должно быть слишком много проводов, чтобы они не погнулись и не сломались при фиксации выключателя

Шаг №3: установка распределительной коробки … Именно от нее и нужно для начала подвести провод к остальным устройствам. Распределительный ящик располагается в 15-30 см от потолка на видном месте. Подключать его к электросети необходимо только после полной сборки всей системы.

Шаг №4: и подготовка к монтажу осветительных приборов.

Шаг № 5: измерьте длину кабеля между точками электрической схемы и отрежьте необходимые отрезки. В этом случае необходимо сделать запас в 10-15 см для подключения каждого устройства. Провода укладывают в гофру или кабельные каналы, чтобы они не подвергались воздействию влаги во время паводков и оклейки обоев.

Гофра защитит провода от короткого замыкания в случае неожиданного затопления стен соседями или дождем, избавляя от необходимости искать зазор по всей плите

Шаг 6: соедините кабели , распределительные коробки, выключатели и лампы в единую систему.На обратной стороне DPV должна быть указана электрическая схема, которую необходимо соблюдать. В конце нужно проверить с помощью мультиметра работоспособность всех элементов системы.

Металлические части светильников должны быть заземлены. Несоблюдение этого правила может привести к поражению человека электрическим током. Кроме того, «ноль» должен идти непосредственно к осветительным приборам, а не к «фазе».

Шаг 7: подключитесь к сети и проверьте .

При успешной проверке системы можно отключить электричество в квартире и приступить к косметическому ремонту: заделать бороздки, закрыть распределительную коробку.

Самостоятельно подключить двухклавишные проходные выключатели в доме несложно. В этом случае важно строго соблюдать схему подключения и следовать описанному алгоритму действий. Результатом успешной работы станет экономия на электричестве и комфорт жителей при регулировке освещения.

Есть ли у вас личный опыт установки двухклавишных сквозных переключателей? Дайте, пожалуйста, дельный совет начинающим мастерам-мастерам. Расскажите о тонкостях установки, которые известны только вам.Оставляйте свои комментарии в блоке под статьей.

Если вы включите двухклавишный переключатель в электрическую цепь комнаты, это создаст дополнительные преимущества в управлении освещением. Например, с помощью этого переключателя, если вы установите его рядом с кроватью, вы сможете включить освещение в комнате, не вставая с постели. Или, например, одним ключом можно включить одну лампу в люстре, а другой — еще две такие же лампы, что еще больше усилит освещение.Кстати, сейчас цена на электромонтаж вполне приемлема. Доверьте эту работу специалистам.

Обычно в быту используются простые однокнопочные переключатели. Но часто по тем или иным причинам люди вынуждены заменять простой одноклавишный переключатель на двухклавишный.
Продукция этого типа имеет множество различных модификаций, но, как правило, все они работают по схеме «2 входа / 4 выхода». Теоретически получается, что это просто два однокнопочных переключателя сквозного типа, соединенных в одной конструкции.Также следует отметить, что эти устройства, несмотря на их разнообразный внешний вид, работают только парами. Включение только одного изделия в электрическую схему абсолютно бесполезно.

Как работает двухклавишный переключатель

Для того, чтобы правильно включить это устройство в схему, нужно иметь представление о том, как оно работает. Вообще его точное название не «переключатель», а «переключатель», потому что в момент нажатия клавиши контактная группа переключается (переворачивается), и ранее разомкнутая цепь замыкается или наоборот.
Для того, чтобы понять принцип работы двухклавишного переключателя, сначала следует понять, как работает переключатель с 1-м ключом, схема которого приведена ниже:
Из предоставленного чертежа становится ясно, что фазный провод подключен только к одному устройству (Off 1). Индикатор горит между следующим (Выкл. 2) и нулевым контуром. Оба устройства соединены при помощи проводов. Путем передачи (переключения) контактов появляется возможность управлять освещением. Лампа загорится, если положение в каждом переключателе одинаковое, поскольку только этот вариант будет способствовать замыканию электрической цепи.Он погаснет при изменении положения ключа в одном из переключателей, что приведет к переносу контактной группы и размыканию цепи.

Характеристики 2 кулисных переключателей

Рассмотрим следующий рисунок.

Как видно из него, 2 фазных провода подключены к 1 устройству, следовательно, есть два ключа. А значит, промежуточных проводов между переключателями тоже должно быть в 2 раза больше, то есть 4.

Эта схема называется «2 входа / 4 выхода», что, если посмотреть на нее со стороны, напоминает обычное реле с 2 парами контактов, работающее по принципу ручного переключения.Такие выключатели предназначены для работы с двумя разными лампами, светильниками или их группами, соединенными параллельно.

Порядок подключения 2-клавишного проходного переключателя

1. Соедините контактные группы устройств между собой.
2. Подключите осветительные приборы.
3. Подсоедините к ним нейтральный провод и провода от проходного устройства.
4. Проверить правильность сборки схемы.
5. Подсоедините фазный провод.

Стоит помнить, что при проведении электромонтажных работ подавать питание в схему только в крайнем случае!

Принципы подключения

Конструктивные особенности выключателей разных производителей могут несколько отличаться, но в целом принцип у них одинаковый.Перед тем как приступить к установке выключателя, необходимо его визуально изучить, чтобы определить его схему, что в большинстве случаев очень просто, к тому же схема должна входить в комплект устройства.

Варианты схем с разными методами управления

Двухпозиционное управление

это самая простая схема … Чтобы не запутаться, желательно использовать кабель, каждая жила которого имеет оплетку разного цвета. Как долго его нужно прожить? «- к выходам, 4 выхода и пара запасных.Получается минимум 8 токопроводящих жил. В том случае, если заземление предусмотрено, то еще +2 штуки и получается 10. Если по какой-то причине выйдет из строя одна из жил, проще будет использовать одну из запасных, чем полностью заменить кабель, а значит сток никогда не повредит.

При работе с двух точек схема подключения выглядит следующим образом:

Такая схема более сложная и используется очень редко, например, для включения освещения на лестничных клетках с несколькими пролетами или в просторных холлах с более чем двумя дверями.В помещениях, где у входной двери установлена ​​1 КПП, а нужно управлять освещением с других точек. В этих случаях также может потребоваться перекрестный переключатель, который монтируется в цепи вместе с вводами.

Таким образом, мы видим, что нет сложности в установке и подключении 2-х клавишного сквозного переключателя, главное определить, где фаза, а где ноль, что несложно сделать, прибегнув к простой индикатор.

Также следует обратить внимание на следующее:

• При установке устройства следует подключать только контакты одного типа, так как при возникновении путаницы сеть может работать некорректно, или вообще не работать, а в некоторых случаях может просто возникнуть короткое замыкание.
• Отличие таких переключателей от обычных заключается в том, что первые не имеют четко обозначенных положений «выключено» и «включено», управление осуществляется просто методом переключения ключа из одного положения в другое. Поэтому сначала придется заново привыкать к таким устройствам.
• Во многих многоквартирных домах нет заземляющего провода (третьего провода в кабеле электропроводки). Но там, где он проходит, не стоит забывать об этом при установке осветительной сети с проходными выключателями.
• Если используются жилы одного цвета, их концы должны быть промаркированы, что может значительно облегчить установку.

При покупке кабеля в специализированном магазине перед использованием проверьте его на наличие дефектов. Как правило, повреждение оболочки и другие внешние нарушения обнаружить несложно, а вот внутренние повреждения можно обнаружить только с помощью тестера. Часто сердечники внутри кабеля обрываются из-за неправильной намотки его на центральный барабан, либо сердечник может оборваться из-за неправильной транспортировки катушки кабеля.

Видео: Схема подключения переключателя проходного действия

Включение таких проходных выключателей в электрическую / цепь создает дополнительные удобства для управления освещением в частных домах или больших помещениях, например, на складах, в производственных помещениях и т.п. Хотя для владельцев квартир эти устройства представляют интерес. Как вариант — установка в спальне, которая отключит свет от другой «точки», расположенной возле кровати.

Но, как правило, в основном подразумеваются продукты с одним ключом.Это самый простой вариант. Разберемся, что такое двухклавишный сквозной переключатель, в чем его особенность и как правильно подключить устройство.

Двухклавишные проходные переключатели доступны в нескольких версиях. Далее — упор на наиболее распространенный вид продукции, работающий по схеме «2 входа / 4 выхода». Это не что иное, как комбинированный вариант двух однокнопочных переключателей проходного типа. Следует отметить, что такие устройства вне зависимости от модификации работают только парами.Устанавливать только одно изделие в электрическую / цепь совершенно бессмысленно.

Принцип работы переключателя проходного действия

Без базовых знаний об устройстве двухклавишного переключателя вряд ли удастся понять, по какой схеме и как подключить самостоятельно. Более точное название этого устройства, исходя из особенностей его функционирования, — выключатель, так как в момент нажатия на кнопку контактная группа перебрасывается, и цепь переключается с «замкнутого» («разомкнутого»). ) положение на противоположное.

Изучение принципа работы желательно начать с одноклавишного аналога. Схема его подключения представлена ​​на рисунке.

Из него видно, что фазный провод подводится только к одному устройству (№1). Между другой (№2) и нулевой цепью включается осветительный прибор. Оба ввода соединены проводниками. Освещением можно управлять, меняя местами контакты. Свет будет гореть, когда их положение в каждом из продуктов совпадает.Это соответствует короткому замыканию. Осветитель погаснет при условии, что в одном из устройств изменится положение клавиши и, соответственно, контактная группа.

Характеристики двухклавишных устройств

Устройство №1 имеет 2 фазных провода. Соответственно есть два ключа.

Промежуточных проводов, соединяющих выключатели, не 2, а 4.

Это называется «2 входа / 4 выхода». Двухклавишный проходной переключатель, если посмотреть на его схему, напоминает обычное реле с 2 парами контактов, только с ручным переключением.Устройство предназначено для управления работой 2-х разных светильников (или групп устройств, состоящих из образцов, соединенных параллельно).

Порядок подключения 2-х клавишного переключателя

1. Подключение контактных групп устройств друг к другу.
2. Подключение осветительных приборов.
3. Подключение к ним нулевого провода и проводов от проходного устройства.
4. Проверка правильности сборки цепи.
5. Подключение фазных проводов.При любых электромонтажных работах «питание» (мощность) подается в схему в последнюю очередь !!!

Схемы подключения

Дизайн устройств разных производителей может незначительно отличаться. Поэтому дальше — только общий порядок включения в схему. Перед тем, как приступить к установке приобретенного сквозного выключателя, необходимо внимательно изучить его схему, которая в обязательном порядке приводится в сопроводительной документации к любому электротехническому устройству.

Варианты схем по способу контроля

Изготовлено из двух точек

Схема самая простая. Чтобы избежать путаницы с кабелем, лучше всего использовать кабель с цветной оплеткой. Сколько их должно быть? На входах — 2, с выходов — 4, обязательна пара запасных. Итого — не менее 8 токопроводящих жил. Если заземление предусмотрено, то плюс 2 шт. В случае обрыва какой-либо из линий сделать 2 переключения намного проще, чем заменить кабели (провода).

При управлении в двух направлениях схема выглядит так:

Из трех точек

Это включение несколько сложнее и используется гораздо реже. Например, на лестницах с несколькими пролетами (при выключенном «секционном» освещении). Или в залах с более чем двумя дверями. В комнатах, когда у дверей ставится 1 КПП, а нужно управлять освещением с двух других точек. В таких случаях вам также понадобится перекрестный переключатель.Отдельно не монтируется — только вместе с КПП.

Оказывается, в подключении сквозного устройства с 2 ключами нет ничего сложного. Просто нужно правильно определить, где фаза и ноль в разветвлении / коробке (по индикатору).

В заметке:

• При установке устройств необходимо подключать только их контакты одного типа (из одинаковых пар). Путаница приведет к тому, что схема не будет работать!
• В отличие от обычных переключателей, на контрольно-пропускных пунктах нет фиксированных положений «включено» и «выключено».Управление освещением осуществляется только перемещением соответствующей клавиши в другое положение. Поэтому к таким устройствам, возможно, придется сначала привыкнуть.
• В большинстве многоквартирных домов в проводке отсутствует третий провод (земля). Но там, где он заложен, при подключении проходных выключателей и осветительных приборов нельзя забывать об этом.
• При использовании проводов одного цвета необходимо промаркировать их концы. Это значительно упростит их подключение на месте.

И последнее.Если провод (кабель) только что был приобретен в магазине, это не означает автоматически, что он не имеет дефектов. Внешние повреждения заметить несложно, а вот внутренние — не так-то просто. А бывают обрывы — из-за неточной намотки кабеля на катушку (барабан) на производстве, при транспортировке, погрузке / разгрузке.

Вывод — перед прокладкой кабеля (провода) в стену (под плинтус) его необходимо проверить на обрыв. Нет смысла объяснять, что такое «непрерывность» линии с помощью простого мультиметра.Кто этого не знает, независимым электронным редактированием заниматься не будет.

Удачи в «автоматизации» домашнего освещения!

Приветствую всех начинающих электриков! В этой статье мы попробуем разобраться в хитрой схеме подключения двухклавишного переключателя через него. Слово «проход» означает, что он управляет освещением из двух или более мест. Мол, он зажег свет в коридоре, ПРОШЕЛ и выключил на другом конце. Слово «двухклавишный» означает, что у него ровно две клавиши.Когда обычно используются такие переключатели? Фактически почти 100 процентов современный ремонт.

Проходные выключатели очень удобны в быту

Конкретный пример — брачная кровать и два бра (бра) над ней. Согласитесь, удобное и распространенное решение. С каждой стороны кровати по два ключа. Вот ты лежишь и рассказываешь жене невероятно интересную и захватывающую историю о рыбалке, как ты сегодня вытащил из воды здоровенного леща, а потом, как гром среди ясного неба, понимаешь, что она так «заинтересовалась», что упала давно спит.И свет горит, его нужно выключить. Возьмите и выключите весь свет со своей стороны кровати, вам не нужно никуда вставать. И вы думаете, какой вы красивый мужчина, что предусмотрели двухклавишные переключатели.

Для уже упомянутых длинных коридоров, опять же, такое решение напрашивается само собой. В ситуациях, когда ламп много, но не все они должны гореть одновременно. В целом вещь удобная и нужная. Схема двухклавишного переключателя через два места

Как подключить двухклавишный проходной переключатель из двух мест

И так как теперь все стало для всех резко понятно, приступаем к процедуре монтажа нашей схемы с двумя -ключевые проходные переключатели.

Схема управления освещением с двух мест

А так как теперь все стало для всех резко понятно, приступаем к процедуре монтажа нашей схемы — как подключить двухклавишный проходной выключатель.

1) Монтируем распределительную коробку. Туда должно пройти ровно 7 кабелей. 4 от выключателей (по 2 от каждого, т.к. контактов 6, а провода трехжильные), 2 от осветительных групп и кабель питания. 7 кабелей — это 21 провод, они разведены на 9 контактов, их легко увидеть на полной принципиальной схеме: Здесь важно понимать, что не все части схемы могут учитывать цветовое соответствие.На отрезках от коробки до переключателей этого делать нельзя и нужно вбивать болт в цвета.

2) Устанавливаем розеточные коробки в стены в тех местах, где запланированы выключатели, и прокладываем в них 2 соответствующих кабеля от распределительной коробки.

3) Чтобы не запутаться в проводниках, необходимо запастись мультиметром. В режиме звонка можно легко идентифицировать все провода, рекомендую сразу их подписать. Подключите входы и выходы согласно схеме, и будет вам счастье.Фаза поступает на оба входных контакта первого переключателя, на входы второго навешиваются провода от ламп. Выходы переключателей соединены между собой. Понятно, что без разводки можно вообще обойтись, тогда для подключения выходов проще использовать четырехжильный кабель.

Автоматический выключатель с тремя точками

Но что, если нам нужно управлять светом из трех или даже более точек? В этой непростой жизненной ситуации нам на помощь приходит так называемый двухкнопочный крестовой переключатель.В этом случае у нас будет два крайних двухклавишных переключателя и один или несколько перекрестных переключателей. Таким образом, если у нас есть управление с пяти мест, нам понадобится 2 сквозных и 3 перекрестных переключателя. Правда, такая схема становится просто чудовищной по своей сложности.

У этих монстров целых 8 контактов — 4 входа (для предыдущего переключателя) и 4 выхода (для следующего). По принципу работы такое устройство эквивалентно двум двухклавишным проходам в одном корпусе, на схеме ниже это хорошо видно.Но здесь возникает другая проблема — такие вундервалы вряд ли удастся найти в магазинах, придется делать много подключений и использовать в проводке 4-жильные провода; так что хорошенько подумайте, стоит ли оно того.

Трехточечная схема управления с перекрестным переключателем

Мы видим, что в этом случае у нас будут гореть обе лампы, но если изменить положение любого из трех переключателей, цепь разомкнется. Точно так же вы можете снова включить свет откуда угодно. Следует добавить, что из сквозного переключателя всегда можно сделать обычный переключатель, если, например, он остался лишним.Кроме того, двухклавишный сквозной переключатель можно использовать как одноклавишный кросс, для этого нужно замкнуть 2 контакта и одновременно нажать обе клавиши, либо, если конструкция позволяет, заменить 2 клавиши одной. большой.

Как видите, работать со сквозными переключателями не так уж и сложно, если вы хорошо представляете схему по соединению в голове. Что касается того, какую марку продукции лучше покупать, то профессиональные электрики чаще всего рекомендуют всем известные Legrand, Scheider Electric, ABB и Makel.Их продукция по праву пользуется популярностью благодаря надежности и дизайну.

В контакте с

Для повышения комфорта эксплуатации осветительных приборов используются контрольно-пропускные пункты, позволяющие управлять освещением помещений с двух и более мест. Иногда это не только удобство, но и необходимость.

Чаще всего схему подключения переключателя проходного на 2 места используют в следующих местах, а именно:

• … Установив коммутационные устройства на 1 и 2 этаже, вы можете включить свет, подняться или опустить и выключить свет. В домах более 2-х этажей в схему можно добавить дополнительные устройства;
• … Один выключатель установлен возле двери, другой — рядом;
• … Выключатели устанавливаются в начале и конце помещения.

Этот список можно хранить довольно долго, так как для каждого случая существует свой вариант использования для систем сквозной коммутации.Чтобы сэкономить время и деньги, все операции можно проводить самостоятельно, при соблюдении рекомендаций, которые будут даны в этой статье.

Читайте в статье

Что такое сквозной переключатель и его отличие от обычного переключателя

Сквозной переключатель — это устройство, которое позволяет управлять одним источником света из двух или более мест. Схемы их подключения к электросети несколько сложнее, так как подразумевают установку нескольких коммутационных устройств.

Освещение с проходными коммутационными аппаратами, как правило, монтируется на, в, длинном и садовом. Такая схема дает возможность включить свет в одном месте и выключить в другом, не прибегая к первому выключателю.

Чтобы понять, чем коммутатор отличается от коммутатора, необходимо сначала определить термины.

Lezard

Китайский производитель Lezard входит в состав компании Legrand, но от родного бренда остается только стильный дизайн, а иногда случаются сбои в качестве сборки.Но за такую ​​стоимость качество соответствующее.

Wessen

Wessen — один из лидеров рынка электротехники в России, дочернее предприятие Schneider Electric. Благодаря этому вся продукция проходит строгий контроль качества и оснащена новейшими технологиями, которые были разработаны в области электротехники. Компания предлагает потребителю широкий выбор товаров с универсальным дизайном, что позволяет им вписаться практически в любые.

Наибольшей популярностью у российских покупателей пользуется серия Rondo.Все изделия этой серии предназначены для скрытой установки и обладают необходимыми функциями безопасности. Кроме того, декоративные рамки переключателей легко заменяются, что дает возможность адаптировать их к любому интерьеру и воплотить собственные дизайнерские идеи.

Makel

Турецкий бренд, давно завоевавший популярность у российских потребителей. Продукция Makel функциональна, надежна и безопасна, и, несмотря на кажущуюся простую конструкцию, привлекает внимание.

Автоматические выключатели Makel обеспечивают возможность подключения петлей без использования распределительных коробок.Это делает установку изделий простой и удобной в использовании.

Модельный ряд Legrand

Обзор моделей VIKO

Lezard

Wessen

При установке выключателей обязательно убедитесь в отсутствии электрического тока по индикатору.

Наиболее удобной для удобства использования считается высота 900 мм от пола. Выключатель лучше размещать от дверного проема на расстоянии 200 мм.

Если устройство устанавливается на открытом воздухе, следует приобретать переключатели с классом защиты не ниже IP44.

Перед установкой сначала нужно по индикатору определить фазный провод и разметить его. Это облегчит дальнейшее подключение сквозного переключателя.

Как подключены 3-позиционные переключатели

Большинство из нас считают само собой разумеющимся возможность включать и выключать светильник снизу или сверху лестницы или с двух разных входов в комнату. Но настенный выключатель, который позволяет это волшебство, не является стандартным выключателем. Он называется трехпозиционным переключателем, и его разводка отличается от стандартных или однополюсных переключателей.

Основы 3-ходовой коммутации

При подключении трехпозиционного переключателя следует помнить, что трехпозиционные переключатели всегда используются парами. Другими словами, если в схеме есть трехпозиционные переключатели, то всегда их будет два. Если в той же цепи есть другие переключатели, это должны быть 4-позиционные переключатели; Трехпозиционные переключатели не используются в тех же цепях со стандартными однополюсными переключателями. Четырехпозиционный переключатель аналогичен трехпозиционному и работает вместе с парой трехпозиционных переключателей, обеспечивая управление переключением из трех или более мест.

Как определить 3-позиционный переключатель

Если смотреть спереди, стандартный однополюсный тумблер имеет маркировку «вкл / выкл» рядом (или над и под) тумблером. Трехпозиционный переключатель не имеет маркировки «включено» или «выключено», потому что тумблер может включать или выключать свет в любом положении, и это зависит от положения тумблера другого переключателя. 4-позиционный переключатель также не имеет маркировки «вкл / выкл» по той же причине.

Более точный способ идентифицировать трехпозиционный переключатель — это посмотреть на корпус переключателя и подсчитать количество винтовых клемм: трехпозиционный переключатель имеет три клеммных винта и винт заземления.Два терминала имеют светлый цвет — бронзовый или медный — и называются путешественниками . Одиночный винт темного цвета известен как общая клемма . Винт заземления обычно зеленый.

Расположение этих винтов зависит от производителя переключателя. На некоторых трехпозиционных переключателях два ходовых винта находятся на одной стороне корпуса переключателя, а общий винт изолирован с другой стороны. У других переключателей ходовые винты спарены на противоположных сторонах переключателя, а общий винт расположен на противоположном конце корпуса переключателя.

Подключение 3-позиционного переключателя

Правильная разводка трехпозиционного переключателя зависит от того, где переключатель находится в цепи. Помните, что трехпозиционные переключатели всегда появляются парами. Два переключателя могут располагаться до или после осветительной арматуры в цепи, или у вас может быть по одному переключателю с каждой стороны, а светильник посередине.

Самый важный провод, который нужно разобрать, — это тот, который подключен к общей винтовой клемме каждого переключателя. Это «горячий» провод (обычно окрашенный в черный цвет, но не всегда), он подводит питание от источника и подает его к первому переключателю, а затем от второго переключателя к осветительной арматуре.В зависимости от того, где переключатель находится в цепи, черный провод будет либо подавать питание на первый переключатель от источника питания, либо от второго переключателя к осветительной арматуре (или к приспособлению , затем ). второй переключатель, если приспособление находится посередине).

Два контакта Traveller используются для подключения «путевых» проводов. Путевые провода проходят между двумя трехпозиционными переключателями, предлагая два потенциальных пути для замыкания цепи и подачи питания на осветительную арматуру.Не имеет значения, какой бегунок идет к какому разъему на переключателе; терминалы путешественника взаимозаменяемы.

Обратите внимание, что клеммные провода также считаются «горячими», потому что они несут питание, когда переключатели включены. В качестве меры безопасности, если клеммный провод белый (обычно это «нейтральный» провод), он должен быть помечен полосой черной или красной ленты возле переключателя, указывающей, что это горячий (не нейтральный) провод.

Другие провода в цепи с 3-позиционными переключателями — это нейтраль (обычно белый) и земля (обычно голая медь или зеленый).Нейтральный провод идет в обход обоих трехпозиционных переключателей, но подключается к осветительной арматуре. Земля подключается к клемме заземления на каждом переключателе и к осветительной арматуре.

Самый простой способ заменить трехпозиционный переключатель

Если вы просто меняете старый трехпозиционный переключатель на новый, используйте этот простой трюк, чтобы правильно выполнить проводку: перед отключением любых проводов на старом переключателе найдите провод, прикрепленный к общей винтовой клемме , и пометьте его. с кусочком скотча. Затем вы можете отсоединить все три провода от переключателя, а также заземляющий провод.Поскольку два других провода (дорожные) взаимозаменяемы, не имеет значения, к какому из путевых винтов вы их прикрепите — маркировать их не нужно.

Соединительный переход и переключатели. Что такое проходной переключатель схемы подключения одноволнового переключателя с 2-мя кроватями

Включение источников света по принципу «подошел, включил — прошел, выключил» — это один из вариантов эффективного использования электроэнергии. Функциональность такой системы управления обеспечивают те же традиционные переключатели, но несколько модернизированные конструктивно.

Переключение обновлений Позволяет подключать переключатель прохода с двух или трех мест для управления источником света из каждой отдельной точки. Согласитесь, такое решение особенно удобно для длинных помещений, например коридора.

Предлагаем разобраться в принципах подключения проходного переключателя для двух и трех контрольных точек. В статье представлены рабочие схемы организации световых групп, а также описаны особенности реализации коммутационных проектов.

Логика экономии электроэнергии, потребляемой на осветительных приборах и др., Объясняется простыми действиями пользователя.

Если необходимо осветительное устройство, электричество к нему подается простым замыканием выключателя выключателя. В другом случае выполняется обратное действие.

Выключатель источника света — это интерпретируемый электрический сленговый выключатель. Предлагается принципиально новый подход в части эксплуатации электрических участков сетей, предназначенных для установки осветительных приборов (+)

Однако предположим, что помещения (жилые или другого назначения) проезжают.Затем пользователь включит световые приборы у входа, но, покидая комнату через другую дверь, больше не сможет обесточить цепь. Существует нерациональное использование электричества.

Но ситуацию исправить легко. А сделать это поможет вариант соединения из двух мест комнаты по схеме проезда.

Длинные коридоры различного назначения являются потенциальными объектами под устройством для систем управления источниками света из разных мест.Именно при эксплуатации такого помещения стоит актуальный вопрос экономии электроэнергии

Например, есть помещение с функциональным назначением — коридор. Требуется произвести управление общей группой светильников этого помещения из двух точек — у первой (проходной) и второй (проходной) дверей.

Переключение света с двух мест

Освещение дизайнерского коридора состоит из двух световых групп, поэтому в данном случае логично применить управление двумя двухблочными выключателями.

Соответственно к ним потребуются:

• два соленья;
• один;
• трешле трос.

Метаж электрических проводников должен быть рассчитан после создания макета и макета макета. Рекомендуется приобретать кабель с небольшим запасом.

Схема управления двумя световыми группами через проходные двухуровневые выключатели выглядит так:

Это тот же выключатель, но по схемотехническому исполнению он выполнен на пяти контактных выводах, два из которых закорочены перемычкой. .Группа переключения такого переключателя содержит четыре контактные площадки.

Распространенный вариант схемного решения для жилых домов: N, L — бытовая сеть; РК — распределительная коробка; L1 — легкая группа; ПВ1, ПВ2 — проходные выключатели; ПрК — перекрестный переключатель (+)

Устройство коммутации линий является дополнительным элементом схемы, в котором также предполагается наличие двух проходных переключателей.

Используются простые одиночные модели устройств.

Принцип работы схемы мелочи следующий:

1. Терминал PV1 подключается к COMMON терминалу.
2. С клемм жмыха подключены контакты 1 и 2 контакта перекрестного переключателя.
3. От 3 и 4 клемм кросс-переключателя к 1 и 2 клеммам торцевых контактов PV2.
4. Общая клемма «Common» PV2 подключается к одной клемме световой группы.
5. Второй вывод световой группы коммутирует с электрическим нулем.

Подобные решения с участием именно простых одноцветных устройств рекомендуются для помещений, где количество входов / выходов равно количеству контрольных мест.

Реализация схемного решения на рисунке 6 в «естественном» виде. Похоже, это выполненная установка внутри помещения, где нужна система управления.

Например, создавать аналогичную схему в условиях прохождения длинного коридора, на 1 входе и 1 выходе, включенном в центральной зоне, явно нецелесообразно. Очевидно, нет смысла включать свет, когда человек прошел только первую половину коридора. Между тем в сети можно встретить аналогичные рекомендации «профессиональных» электриков.

Схемы с более чем тремя местами

Количество отделений, в принципе, не ограничено. Другой вопрос, насколько сложно получаются такие решения. Чем больше устройств участвует во внедрении системы управления, тем сложнее получается схема построения.

Количество подключаемых линий, контактных клемм увеличивается. Соответственно возрастают затраты на комплектующие и установку. Однако довольно активно применяются проекты на 4-5 контрольных точек.Например, такой проект:

Здесь используется пара одноволновых переключателей простого прохода и пара переключателей с функцией реверсивного переключателя. На схеме показана только одна световая группа. Между тем, есть возможность подключения дополнительных световых групп.

Дополнительные световые группы

Дополнительные источники света (световые группы) могут отбрасываться свободными выводами и выступать в качестве источников света промежуточных переходных зон. То есть в одних и тех же длинных коридорах можно использовать схему для большего количества отделений.

Пятипозиционная схема управления системой переключения света: L1 — световая группа; N, L — сеть; ВКЛ 1, ВКЛ 2 — переключатели-переключатели; ВКЛ 3, ВКЛ 4, ВКЛ 5 — Реверсивные переключатели (+)

При этом световые группы следует разделить на зоны действия — входная, промежуточная, выходная. При таком растворе уже фактически проводится длинный коридор, выключите освещение на пройденной половине и включите свет на площади оставшейся половины.

Многоэлементные схемы, конечно же, малооборотные для жилого частного сектора, так как в проектах такого рода редко бывают длинные коридоры или помещение значительной площади на несколько дверей.Но для коммерческой сферы или производственной среды такое решение востребовано.

Принципы работы системы управления

Особенности установки для установки попутных выключателей, как правило, не существует. Все монтажные работы выполняются в стандартном исполнении, согласно правилам установки обычных коммутационных аппаратов.

Классическая деталь для монтажа внутри стен. Установлено (наглухо). Электрический кабель отображается внутри Peavercraft.Подключает управляющее устройство (двухблочное)

Если позволяет бюджет, желательно оборудовать каждый отдельный прибор распределительной коробкой. Тогда вам нужно приобрести коробки небольшого количества по количеству установленных выключателей. Но не исключен и вариант с одним РК.

Факторы выбора здесь напрямую связаны с конкретными условиями установки. Обычно выключатели представляют собой «заподлицо» поверхности стен — схема внутреннего расположения.

Между тем, реализация проектов для частной собственности (дачи) часто проходит с устройством схем «накладных» (наземных) инсталляций, несмотря на то, что такой подход считается выбросом.

В первом случае установка потребует преобразования. Для второго — накладные плиты. Эти аксессуары нужны для надежной фиксации выключателей в нишах стеновых панелей или непосредственно на стенах.

Состав кабеля строго соответствует схеме, указанной на задней панели устройства. Схема одноволнового переключателя проста. Однако несостоятельность проводов при неправильном разводе грозит выходу прибора

Электрический проводник, как правило, торчащие кабели бывают тройными, где две жилы необходимы для питания системы, а третья используется как формирование контур защитного заземления.

Светильники бытовые можно применять без «земли», если корпус неметаллический. Промышленные лампы должны иметь шину заземления.

Конечно, независимо от назначения, бытового или промышленного, смонтированная сеть всегда подключается через дополнительную защиту. Это устройство обязательно рассчитывается по отключению мощности и тока применительно к построенной системе управления проходящим светом.

Обвал возможных ошибок:

Появление и внедрение подобных устройств в электрические сети может быть не столь существенным, но все же отразилось на удобстве эксплуатации.Более того, решения, основанные на проходных переключателях, фактически приводят к экономии электроэнергии.

Между тем совершенствование устройств не прекращается. Периодически появляются новые разработки, например, похожие на сенсорные переключатели.

Есть что добавить или есть вопросы по подключению переключателя прохода? Вы можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом устройства электрооборудования. Форма для связи находится в нижнем блоке.

Правильно собранная схема подключения двойного переключателя позволяет управлять двумя разными группами освещения с двух мест независимо друг от друга. Два двухуровневых переключателя прохода будут работать в двух направлениях.

Инструкция по установке:

1. Два двухпозиционных переключателя монтируются в выбранных местах монтажных коробок (погружаются).
2. Устанавливаются все группы подключенного освещения: светильники, корки или люстра с несколькими световыми точками.К каждому источнику света следует подвести по одному трехжильному кабелю: фазный (L), защитный (земля), рабочий ноль (N).
3. Кабель нужной длины подбирается (3х1,5 мм2) с учетом того, что для выключателей подходят 6 контактов — два трехжильных кабеля.
4. В распределительной коробке (РК) провода подключаются по схеме.
5. Установить такую ​​схему можно с помощью четырех однопроходных переключателей, но замена будет нерациональной. Установка двухходовых выключателей более выгодна, так как сохраняется кабельная и распределительная коробка.

Из переключателя двойного прохода можно сделать одинарный перекрестный переключатель. Для этого контакты соединяются между собой, а ключи фиксируются вместе для совместной одновременной работы.

Это намного проще и может помочь организовать контроль электрического смещения двух точек.

Как выбрать, как выбрать и смонтировать систему вентиляции для загородного дома, вы сможете узнать, пройдя через это.

Также можно использовать любой переключатель прохода в обычном режиме.В этом случае один из контактов либо вообще не подключен, либо также подключается к другой независимой регулировке имеющейся линии освещения. Теперь вы знаете, как правильно подключить, или как говорят электрики копать, двухблочный переходной выключатель.

Текущие цены на электроэнергию заставляют задуматься об экономии там, где раньше даже не думали. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме все равно нужно платить. Раньше свет просто оставляли гореть.Сегодня думаешь выключить, но бегать вверх / вниз тоже. Оказывается, выход есть. Чтобы свет не горел постоянно, есть схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться с нескольких точек. Переключатели для этого нужны специальные. Их называют проходными. Иногда встречаются «повторяющиеся» или «стреляющие» имена. Все это один вид электрооборудования. Отличаются от обычных большим количеством контактов. Соответственно, более сложна схема подключения переключателя прохода.Однако разобраться можно.

Как выглядит сквозной переключатель

Если говорить о лицевой стороне, то единственное отличие: еле заметные стрелки на клавишах вверх и вниз.

Если говорить об электросхеме, то все тоже просто: в обычных выключателях всего два контакта, в переходах (еще называемых переключающими) три контакта, два из которых общие. Таких устройств на схеме всегда два и более, потом с помощью этих общих проводов они переключаются.

Отличие — в количестве контактов

Принцип работы прост. При изменении положения клавиши вход соединяется с одним из выходов. То есть у этих устройств всего два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Других промежуточных позиций нет. Благодаря этому все работает. Поскольку контакт переключается с одного положения на другое, электрики считают, что правильнее называть «переключателями».Таким образом, переключатель прохода также является этим устройством.

Чтобы не рассчитывать на наличие или отсутствие стрелок на клавишах, нужно осмотреть контактную часть. На корпоративных товарах должна быть нанесена схема, позволяющая понять, какой тип оборудования у вас в руках. Она определенно присутствует на продуктах LEZARD (Лесард), Legrand (Легран), Viko (Вико). В китайских копиях они часто отсутствуют.

Если такой схемы нет, посмотрите клеммы (медные контакты в отверстиях): их должно быть три.Но не всегда на недорогих экземплярах той Термины, которая стоит одного — это вход. Часто их путают. Чтобы найти, где есть общий контакт, необходимо перезвонить контактам друг с другом при разных положениях клавиши. Это необходимо сделать, иначе ничего не получится, да и сам прибор может сгореть.

Вам понадобится тестер или мультиметр. Если есть мультиметр, переведи его в звуковой режим — треснет при наличии контакта. Если в наличии стрелка тестера, по прозвищу короткое замыкание.Наденьте щуп на один из контактов, найдите, каким из двух он звонит (прибор бей или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положения щупа, измените положение ключа. Если KZ ушел, один из этих двух является обычным. Теперь осталось проверить какой. Не переключайте ключ, чтобы переместить один из щупов на другой контакт. Если есть КЗ, то контакт с которым не двигался щуп и есть общий (это вход).

Может быть понятнее, если вы посмотрите видео о том, как найти вход (общий контакт) для проходного переключателя.

Схема подключения переключателя прохода с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной, в длинном коридоре. Можно применить в спальне — выключить верхний свет у входа и возле кровати (сколько раз приходилось его включать, чтобы включить / выключить?).

Ноль и Земля (если есть) сразу приходят к лампе.Фаза подается на выход первого переключателя, второй вход запускается на свободный провод лампы, выходы двух устройств соединены между собой.

Глядя на эту схему, легко понять, как работает переключатель прохода. В положении, показанном на картинке, лампа включена. При нажатии на любое из устройств цепь рвется. Точно так же при выключении позиции переводя любую из них в другую позицию замыкаем цепь через одну из перемычек и загорится лампа.

Для наглядности, что и с чем подключать, как прокладывать провода, приводим несколько изображений.

Если говорить о комнате, то нужно проложить провода как на фото ниже. По современным правилам все они должны находиться на расстоянии 15 см от потолка. Они могут вставляться в монтажные стержни или лотки, концы проводов достигаются в монтажных коробках. Это удобно: при необходимости можно заменить перфорированный провод. Также по последним стандартам все подключения происходят только в монтажных коробках и с помощью контакторов.Если сделаете скрутку, то их лучше пить, причем сверху изолентой довольно круто.

Обратный провод лампы подключен к выходу второго переключателя. Белым обозначены провода, соединяющие выходы обоих устройств.

Как подключить все в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы можно было включать / выключать свет с трех мест, необходимо купить крестовой (крестовый) переключатель на два переключателя.От описанного ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на картинке. Если вы догадались об этом выше, это легко понять.

Как собрать такую ​​схему? Вот процедура:

1. Обнуление (и заземление, если оно есть) немедленно запускается на лампе.
2. Фаза подключена ко входу одного из проходных переключателей (с тремя входами).
3. Второй вход подключен к свободному проводу лампы.
4. Два выхода одного трехконтактного устройства достигаются на входе кросс-переключателя (с четырьмя входами).
5. Два выхода второго трехконтактного устройства срабатывают на вторую пару переключающих контактов с четырьмя входами.

Схема та же, но уже в другом ракурсе — где подключать провода на корпусах.

Но примерно так разводится по комнате.

Если вам нужна схема на четыре, пять и более точек, она отличается только количеством перекрестных переключателей (для четырех входов / выходов). Переключателей (с тремя входами / выходами) всегда на любой схеме два — в самом начале и в самом конце цепочки. Все остальные элементы кросс-устройства.

Удалите один «перекресток», получите схему управления из четырех точек. Добавлю также — уже будет схема на 6 контрольных мест.

Чтобы окончательно обдумать все, смотрите еще видео.

Переключатель проходной двухблочный: схема подключения

Для управления освещением двух ламп (или групп ламп) от одного переключателя с одного переключателя существуют двухблочные переключатели прохода. У них шесть контактов. При необходимости общие провода находят по тому же принципу, что и в обычном устройстве такого типа, только большим количеством проводов придется пренебречь.

Схема подключения двухклавишного проходного переключателя отличается только тем, что провода будут больше: фаза должна подаваться на оба входа первого переключателя, а также с двух вторых входов должна идти на две лампы (или две группы ламп, если дело касается молда).

Если вам нужно организовать управление двумя источниками света из трех и более точек, вам придется установить два перекрестных переключателя в каждой точке: их просто нет двухблочной. В этом случае одна пара контактов заведется на одну траверсу, вторая — на другую. И далее при необходимости их подключают друг к другу. На последнем в цепи двухблочный переходной переключатель подключен к выходам обоих поперечных сечений.

Как организовать управление двумя лампами четырехместных

Если вдуматься, все не так уж и сложно, да и схема подключения проходного переключателя 2-х точек в целом проста.Только проводов много …

В первую очередь перед выбором и покупкой нужно определиться, что это такое — проходной переключатель, для чего он нужен, и чем он отличается от обычного одно-, двух- и трехблочного.

Одноволновой переключатель необходим для управления одним шлейфом или линией освещения из нескольких точек, расположенных в разных частях комнаты или всего дома. То есть одним выключателем вы включаете освещение на входе в комнату или коридор, а другим, но уже в другом месте вы выключаете такое же освещение.

Очень часто используется в спальнях. Он вошел в спальню, зажег свет возле двери. Горит на кровати и изголовье или возле тумбочки выключено.
В двухэтажных особняках — включил лампочку на первом этаже, поднялся по лестнице на второй и там погас.

Выбор, конструкция и отличия проходных выключателей

Перед тем, как собрать такую ​​схему управления, вот на что стоит обратить особое внимание:

Основное отличие обычного оборота заключается в количестве контактов. Простые учебные классы имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

По простому световая цепь может быть как закрытой, так и открытой, третьего не дано.

Проход правильнее называть не переключателем, а переключателем.

Так как он определяет цепочку от одного рабочего контакта к другому.

По внешнему виду они могут быть абсолютно такими же спереди. Только на клавишах перехода может присутствовать иконка из вертикальных треугольников. Однако не стоит путать их с тортом или крестиком (подробнее о них ниже). Эти треугольники смотрят в горизонтальном направлении.

А вот с обратной стороны видна вся разница:

• при прохождении 1 терминала сверху и 2 снизу

• В обычном сверху и 1 снизу

Многих по этому параметру путают с двухблочным.Впрочем, двухблочные здесь тоже не подойдут, хотя у них тоже три клеммы.

Есть разница в работе контактов. Когда один контакт замыкается на проходных переключателях, другой автоматически замыкается, и в такой функции с двумя блокировками такой функции нет.

Причем промежуточное положение при размыкании обеих цепей на проходе вообще отсутствует.

Подключение проходного переключателя

Первым делом надо сам выключатель подключить в сам противоположный.Снимите ключевую и накладную рамы.

В разобранном состоянии хорошо видны три контактные клеммы.

Самое главное найти общий. Схема должна быть нарисована на качественных изделиях с обратной стороны. Если вы их понимаете, вы легко сможете сориентироваться.

Если у вас бюджетная модель, или для вас какие-то электрические схемы Dark Forest, то на помощь придет обычный китайский тестер в режиме кольцевой схемы, либо индикаторная отвертка с аккумулятором.

С помощью щупа тестером поочередно касайтесь всех контактов и ищите тот, на котором тестер будет «пищать» или показывать «0» в любом положении кнопки включения или выключения. Еще проще сделать индикаторную отвертку.

После того, как вы нашли общую клемму, нужно подключить фазу от силового кабеля. К остальным клеммам присоедините два оставшихся провода.

А какая из них где, существенной разницы нет. Выключатель собран и зафиксирован в обратном порядке.

Со вторым переключателем выполните ту же операцию:

• Ищите общую клемму

• Подсоедините к нему фазный провод, который будет идти на лампочку

• Для оставшихся подключенных двух других жил

Схема подключения проводки проходного переключателя в распределительном блоке

Схема без заземлителя

Теперь самое главное правильно собрать схему в распределительной коробке.В нем должно быть четыре 3 жилых кабеля:

• Кабель питания от осветительной машины

При подключении проводов удобнее ориентироваться на цвет. Если вы используете трехжильный кабель JVG, то он имеет наиболее распространенную двухцветную маркировку:

или второй вариант:

Чтобы подобрать более правильную фазу во втором случае ориентируйтесь на советы из статьи «»

Подключите нулевую жилу вводного кабеля и обнуление лампы в одной точке через клеммы Vago.

Аналогичен нулевому проводу «Земля» от вводного кабеля, соединяется с «Землей» выпускного кабеля до освещения.

Этот провод подключается к корпусу лампы.

Фаза вводного кабеля должна быть соединена с фазой отходящего провода к общей клемме проходного переключателя № 1.

А общий провод от переключателя прохода №2 — это отдельный зажим WAGO с фазным жилым кабелем к освещению.

После выполнения всех этих подключений остается только соединить соединенные между собой (вытяжные) жилы переключателем №1 и №2. И совершенно неважно, как вы их соединяете.

Можно даже перепутать цвета. Но лучше все же придерживаться цветов, чтобы в дальнейшем не запутаться.

Основные правила подключения в этой схеме, которые нужно запомнить:

• Фаза от машины должна прийти к общему проводу первого переключателя

• И такая же фаза должна выйти из общего проводника второго выключателя на лампочке

• Два других вспомогательных провода подключены к распределительному блоку

• ноль и земля подаются напрямую без переключателей сразу на лампочку

Рубильники — цепь управления освещением 3-х местная

А что, если вы хотите управлять одним освещением из трех точек и более.То есть переключателей в цепочке будет 3, 4 и т.д. Казалось бы надо взять еще один проходной переключатель и все.

Однако выключатель с тремя выводами здесь уже не подходит. Так как подключенных проводов в разводке будет четыре.

Тут вам на помощь придут, или как его еще называют Крест, крестовина, промежуточный выключатель. Его ключевое отличие в том, что у него четыре выхода — два внизу и два вверху.

И устанавливается точно так же в промежутке между двумя прохождениями.Найдите два вторичных (не основных) провода от первого и второго переключателя в распределительной коробке.

Распределите их по образцу и соедините между собой торт. Те провода, которые идут от первого, подключаются — ко входу (акцентируем внимание на arroges), а те, что идут ко второму — к выходным клеммам.

Всегда проверяйте держатели цепей! Часто вход и доступ у них с одной стороны (сверху и снизу). Например, пожарная схема для торта LEGRAND VALENA:

Естественно, сдвиг жмыха перекладывания в дозаторе не нужно.Достаточно запустить от него концы 4-го жилого кабеля. А сам выключатель, между тем, иметь в любом удобном месте — возле кровати, посреди длинного коридора и т. Д. Свет можно включать и выключать откуда угодно.

Самым важным преимуществом этой схемы является то, что ее можно изменить до бесконечности и добавить, сколько эмоций переключается. То есть всегда будет два (в начале и в конце), а в промежутке между ними 4, 5 или хотя бы 10 лепешек.

Ошибки подключения

Многие при поиске и подключении общей клеммы в переходном переключателе выдают ошибку.Без проверки схемы наивно полагать, что общая клемма — это та, где только один контакт.

Таким образом собирают схему, а то переключатели почему то некорректно работают (зависят друг от друга).

Помните, что на разных переключателях общий контакт может быть где угодно!

И лучше всего называть это так называемой «живой», тестовой или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при установке или замене переходных выключателей разных фирм.Если до этого все работало, а после замены одна схема перестала работать, перепутали провода.

Но может этот вариант состоит в том, что новый коммутатор вообще и не проходит. Также помните, что подсветка внутри изделия не может повлиять на принцип переключения.

Еще одна распространенная ошибка — неправильное представление о кресте. Когда оба провода, от прохода №1, посадить на верхние контакты, а с №2 на нижний. Между тем, у Cross Switch схема и механизм переключения совершенно разные.И соединить нужные провода крест-накрест.

Недостатки

Если вы заблокировали свет и его нужно заменить, при такой схеме не возможно понять, включен свет или нет.

Будет неприятно, когда при замене лампа просто может взорваться на глазах. В этом случае самый простой и надежный способ отключить осветительный прибор в щите.

И чем больше у вас карт, тем больше их будет в цепи раздачи. Подключение кабеля напрямую по схемам без раздаточных коробок сокращает количество соединений, но в разы может увеличивать либо расход кабеля, либо количество прожитого.

Если ваша проводка проходит под потолком, вам придется опустить провод к каждому переключателю, а затем поднять его обратно. Оптимальный вариант здесь — использование импульсных реле.

Наличие одного в большой комнате может доставить серьезные трудности при включении и выключении света. Придется преодолеть большое расстояние, чтобы нажать на заветную кнопку. В такой ситуации лучше отдать предпочтение проходному выключателю, устройству, позволяющему включать и выключать освещение сразу из нескольких мест. Предлагаем ознакомиться с отличительными особенностями этого устройства, а также с тем, как выглядит схема подключения переходного переключателя с 2-местным.После этого самостоятельно выполнить необходимые работы не составит большого труда.

Для начала необходимо определить, что это за переходной выключатель. Так называемые коммутационные устройства используются для управления одним из двух и более мест. Именно поэтому такие устройства популярны при установке системы в помещении большой площади.

Часто инсталляцию производят в длинных коридорах, концертных, спортивных залах или лестничных маршах. Установив два переключателя на значительном расстоянии друг от друга, вы можете использовать любой из них для отключения или наоборот включения освещения.

Такие выключатели используются при монтаже системы освещения в. Особенно, если площадь жилого помещения достаточно большая, имеется лестничный марш или большое количество садовых дорожек. В этом случае вы можете включить свет, будучи выключенным, а выключить — на верхнем сайте. Это не только позволит защитить человека, поднимающегося или спускающегося по лестнице, но и оптимизирует затраты на электроэнергию.

В типовых квартирах такие устройства тоже находят применение. Особенно в спальне.Очень часто один выключатель ставят прямо в комнату, а второй. В этом случае можно будет выключить освещение в комнате, не вставая с постели.

Многих интересует, чем коммутатор отличается от коммутатора? В первом случае при нажатии на клавишу происходит простое прерывание цепочки. Нажатие клавиши на переключателе приводит к переключению с одного контакта на другой путем перебрасывания контактов и создания новой цепочки. Благодаря этому и появляется возможность управлять источником света с нескольких точек.Система, включающая несколько переключателей, называется проходным переключателем.

Устройство и принцип работы проходного переключателя

Прежде чем разбираться с порядком подключения, стоит изучить принцип работы проходного переключателя. В этом случае установка может быть произведена самостоятельно без особых трудностей.

Внешне проходной переключатель практически не отличить от обычного. При этом функциональность у них очень разная.Конструкция обычного прерывателя предполагает наличие двух мест для крепления проводов. Первый используется для подключения контакта на входе, второй — на выходе. Внутри устройства есть подвижный элемент, который используется для размыкания или замыкания контактов в момент нажатия клавиши.

Типичный выключатель может работать только в двух положениях:

• «Включено» , при котором электрическая цепь замыкается, и напряжение подается на осветительные устройства, подключенные к устройству.начинают светиться;
• «Отключено» , при котором электрическая цепь размыкается. Лампы возвращаются.

Установка двух обычных выключателей в разных местах комнаты не позволит управлять светильником сразу с двух мест. Это основная проблема.

Внимание! Переключатель прохода отличается от обычной контактной системы.

Отличительной особенностью устройства выключателя подачи является наличие трех контактов, из которых два расположены на выходе, а один — на входе.Внутри устройства перекидной элемент замыкает одну из двух цепочек. Промежуточного положения в этом случае не предусмотрено. В результате всегда существует замкнутая цепь между входом и одним из двух выходов.

Как сделать переходной выключатель из обычного: порядок выполнения работ

Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу с двух точек. В этом случае возникает вопрос, как сделать переходной переход от обычного, чтобы он по своим возможностям и характеристикам не выводил покупной.Это можно сделать в следующей последовательности:

Если принято решение о приобретении готового, следует помнить, что производители предлагают диверсионные переключатели различных типов, позволяющие управлять одним или несколькими источниками света.Чтобы не возникло затруднений при эксплуатации электрической сети, следует заранее узнать, как установить переключатель прохода исходя из его конструктивных особенностей. Вот несколько вариантов, каждый из которых заслуживает особого внимания.

Как подключаются разные переключатели прохода разных типов.

В каталогах производителей можно найти переключатель прохода:

• Одноблочный , имеющий два входа и один выход;
• Двухблочный , с четырьмя выходами и двумя входами;
• Трехблочный , имеющий шесть выходов и три входа;
• Крест .Эти устройства имеют два или три входа и выход. Они позволяют управлять светом сразу из трех и более мест.

Приступая к выполнению монтажных работ, следует научиться правильно подключить переключатель выбранного типа. Это позволит избежать типичных ошибок и гарантирует безопасную работу электрической сети.

Особенности и схема подключения переключателя проходной разблокировки

Схема подключения одноволнового перекрестного переключателя имеет свои особенности.У такого устройства есть одна клавиша, с помощью которой включается и выключается освещение в доме. Особого внимания заслуживает последовательность подключения клемм. Алгоритм выполнения обычно выполняется в следующей последовательности:

Как правило, установка переключателя проходящего блока не вызывает особых затруднений. Весь объем работ можно выполнить своими силами. Из необходимых:

• Отвертка нормальная и индикаторная. С помощью первого можно фиксировать, а с помощью второго — контролировать напряжение;
• Пассия.При их отсутствии можно использовать грабли;
• Инструмент, с помощью которого можно удалить изоляцию;
• Уровень, обеспечивающий необходимое пространственное положение переключателей;
• Рулетка, чтобы можно было отмерить проволоку нужной длины;
• Перфоратор для крепления элементов системы к стене.

Особенности схемы подключения двухблочного проходного переключателя

Как подключить коммутатор: схемы видеоподключения помогут все заработать самостоятельно

Достаточно сложно, даже если схема есть, сделать установка переходного переключателя при отсутствии профильного образования.В этом случае на помощь могут прийти записанные на видео мастер-классы. В них подробно описано, как подключить переходной выключатель, и в какой последовательности это делать.

Перед просмотром необходимо определить тип выбранного устройства. Порядок подключения кросс-переключателя будет иметь ряд существенных отличий, с которыми стоит ознакомиться заранее.

Визуальная схема подключения проходного переключателя с 2-мя кроватями: видео инструкция по эксплуатации

Если речь идет о проходном переключателе, то схема подключения на 2-х точках — самый простой вариант.Это минимальное количество устройств, которые можно подключить к системе, чтобы пользователь мог включить или выключить одну лампу. В противном случае речь пойдет о обычном переключателе.

При установке двухходового выключателя можно реализовать схему подключения с двумя гнездами для двух нагрузок. Это довольно удобно, если комната имеет большую длину, и необходимо предусмотреть установку нескольких светильников для более равномерного освещения окружающего пространства. В этом случае вы можете регулировать интенсивность, решая, сколько ламп будет включено в определенный момент времени.

Следующее видео поможет более подробно со следующим видео подключить коммутатор из двух мест:

Здесь наглядно показано, как подключить провода в распределительной коробке, чтобы не возникло трудностей в ход эксплуатации. Следуя рекомендациям специалиста, можно выполнить необходимый объем работ с минимальными затратами.

Схема подключения проходного переключателя на 3 места: подробное видео-исполнение

Схему подключения проходного переключателя на 3 точки можно назвать условной.В данном случае речь идет о схеме кросс-переключателя, выступающей в качестве дополнительного звена. Как правило, монтажные работы не вызывают особых затруднений. Кросс-устройство подключается между переходами.

Более подробно схему подключения попутных стрелок с 3-х мест можно узнать, просмотрев следующее видео:

Подробная инструкция позволит разобраться с порядком выполнения работ, а также позволит узнать какой инструмент нужен для монтажа.

Схема подключения переходного выключателя на 4 спальных места: Актуальная информация

Если площадь помещения достаточно большая, двух — трех выключателей может быть недостаточно. Придется каждый раз преодолевать большое расстояние, чтобы включить или выключить освещение. В этом случае можно будет использовать схему подключения проходных переключателей к 4 точкам. В этом случае в систему дополнительно вводятся два кросс-устройства.

Внимание! При выборе подходящего варианта следует покупать модель на одинаковое количество ключей для каждой точки.

Схема Соединение четырех точек будет актуально для многоэтажной конструкции. В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, из подвала.

Обзор производителей проходных выключателей: Популярные модели

Перед тем, как купить проходной выключатель, следует познакомиться с ведущими производителями, выпускающими продукцию высочайшего качества. В этом случае сориентироваться в ассортименте профильных магазинов будет намного проще.Наиболее следует отнести к:

• Legrand;
• Schneider Electric;
• Viko;
• Lezard.

Продукция, выпускаемая под указанной торговой маркой, отличается высоким качеством сборки и длительным сроком службы. При сопоставимых технических характеристиках цена переходных выключателей может варьироваться в широких пределах. Предлагаем ознакомиться со средними ставками, чтобы вам было намного проще определиться с выбором в процессе покупки.

Legrand: Стоимость самых популярных моделей

При выборе попутного переключателя LEGRAND стоит наглядно представить, для каких целей приобретается тот или иной товар, и какую схему подключения необходимо реализовать.В каталоге производителя можно найти одно- и мультиклавные модели разного цвета и размера. Предлагаем ознакомиться со средними ценами на проходные переключатели LEGRAND:

Schneider Electric: Стоимость наиболее популярных моделей

Под известным брендом Schneider Electric выпускает качественную продукцию, имеющую стильный современный дизайн. Такие устройства способны гармонично вписаться в любой интерьер. Наличие изделий с разноцветной отделкой позволит украсить любое помещение.Ознакомьтесь со средними ценами на самые популярные модели:

ABB: Стоимость самых популярных моделей

Для изготовления выключателей WVB используются качественные материалы. Такие изделия отличаются качественной сборкой и стильным дизайном. Вне зависимости от выбранного стилистического оформления помещения всегда можно выбрать наиболее подходящий вариант. В коллекции производителя можно найти подходящий вариант для классического и декорированного интерьера.Предлагаем ознакомиться со средними расценками на самые популярные модели:

Viko: Стоимость наиболее популярных моделей

Электротехническая продукция, выпускаемая под торговой маркой VIKO, представлена ​​в достаточно большом ассортименте. Благодаря этому вы можете выбрать подходящий вариант для помещения любого назначения и площади. Среди предложенных моделей можно найти подходящий по стоимости и дизайну вариант. Средние ставки представлены в таблице.

что нужно и как подключить

Проходной переключатель, такой же, как переключатель.Некоторые называют это переключателем «переключения». Алгоритм его работы однозначно определяется названием. Переключатель обеспечивает соединение одного общего контакта с тем или другим из двух вариантов. Редко, но есть еще и трехклавишные переключатели.

Следует отметить, что цены на проходные переключатели в последнее время зачастую даже ниже, чем на обычные переключатели того же производителя (например, это касается Legrand).

Поэтому многие продавцы перестают покупать переключатели, предлагая вместо них переключатели.На самом деле ничего плохого в этом нет. Просто используйте два из трех переключающих контактов — общий и один из альтернативных. Более того, внешний вид таких устройств похож.

Управление освещением с двух мест

Использование выключателей позволяет организовать включение и выключение нагрузки (как правило, освещения) с нескольких точек. На первом рисунке показан принцип работы такой схемы. Смысл ее работы в том, что в цепочке, состоящей из двух переключателей (переключателей на чередующиеся контакты), изменение положения любого из переключателей сразу вызывает соединение или отключение общих контактов.

Рисунок 1

Для обычного переключателя состояние «включено» и «выключено» определяется положением клавиши. Для схемы из двух переключателей при любом фиксированном положении ключа одного переключателя можно включить или выключить подключенную нагрузку, изменив положение ключа другого переключателя.

Основная проблема при установке проходных выключателей — очень точное определение назначения всех контактов установленных устройств.Схема такая же Конструктивно устройство может быть реализовано совершенно по-разному.

Все три контакта могут находиться на одной стороне механизма, могут быть распределены в любом сочетании на любые точки. Переключатели производятся самыми разными производителями (Legrand, ABB, Schneider Eltctric …).

Пример расположения проходных переключателей на рисунке (Рисунок 2)

Если концепция использования выключателей для управления светом с двух мест кажется очень простой, то реальное соединение с помощью распределительных коробок требует повышенной осторожности.

Как показано на рисунке со схемой, подключаются как минимум два двухпроводных и два трехпроводных провода.

Схема подключения двух переключателей из разных мест (Рисунок 3)

При использовании двухклавишных переключателей количество подходящих к ним проводов увеличивается вдвое.

Трехместное управление освещением

Если вы внимательно посмотрите на следующий рисунок, вы увидите, что вы можете управлять освещением из трех мест и, в общем, из любого количества мест.Для этого нам просто нужно вставить дополнительное устройство в промежуток между нашими простейшими переключателями.

Это устройство называется перекрестным (или промежуточным) переключателем. Если вы внимательно посмотрите на рисунок 4, становится ясно, что это устройство состоит из двух сквозных переключателей, между которыми установлена ​​механическая связь.

Рисунок 4. Подключение с трех и более мест

С одной стороны, двухпроводная линия от первой в цепи переключателя подключена к общим контактам обоих переключателей, составляющих промежуточный переключатель.Выходные альтернативные контакты этих переключателей объединены, как показано на рисунке.

Рисунок 5. Пример расположения 3 переключателей

В результате мы имеем два рабочих состояния промежуточного переключателя. Либо входная двухпроводная линия продолжается после этого переключателя «как есть», либо после того, как линии переключателя меняются местами («перекрещенные», отсюда и название). Таким образом, у нас есть устройство, которое выполняет функцию, аналогичную той, что выполняет первый или последний переключатель в схеме.

Рисунок 6

В состоянии, показанном на рисунке, цепь замкнута. Его можно открыть, изменив состояние любого из переключающих устройств.

Монтаж такой схемы (см. Схемы подключения на рисунках) сложен только по количеству подключаемых проводов. При использовании одной распределительной коробки ее необходимо подключать в семи точках (скрутки, клеммные соединители): две двухпроводные, две трехжильные и одна четырехпроводная. Для такого количества проводов и соединений достаточно большая распределительная коробка.

Ситуацию можно несколько упростить, если использовать дополнительную распределительную коробку (как показано на следующем рисунке).

Рисунок 7. Подключение автоматических выключателей в 2 распределительных коробках

Переключатели двухклавишные

Все рассматриваемые устройства выпускаются в двухклавишном исполнении. Схема подключения двухклавишных сквозных переключателей компании Legrand представлена ​​на рисунке 8. Следует отметить, что двухклавишные переключатели конструктивно спроектированы как комбинация двух переключателей, установленных в противодействующем механизме.

Рисунок 8

При монтаже таких устройств необходимо внимательно разбираться в назначении всех контактов.

Вообще говоря, использование двухклавишных переключателей — довольно редкое явление. В этом случае количество коммутируемых проводов увеличивается вдвое по сравнению с их количеством, что необходимо при использовании одноклавишных устройств. И мы уже отметили, что количество проводов и соединений в таких схемах далеко не мало.

Несколько слов об использовании проходных и промежуточных переключателей.Прежде всего, они удобны в помещениях и на участках, размер которых большой, а вход и выход находятся далеко друг от друга. Этот прием удобно использовать для освещения дорожек в саду, прихожей или крыльца дома, очень часто их применяют для управления светом на лестнице многоэтажного дома.

Для управления освещением из большого количества точек использование проходных и промежуточных переключателей является надежным методом, но очень дорогостоящим с точки зрения затрат проводов и трудоемкости коммутационных работ.

Рисунок 9

В этом случае более подходящим является использование бистабильных (то есть имеющих два стабильных состояния) реле. Для управления такими реле используются импульсные сигналы от кнопок-переключателей (переключатели без фиксации положения). Сигналы от всех таких кнопок устанавливаются на бистабильное реле параллельно.

Рисунок 10. Бистабильное реле

Получается очень гибкая и простая в исполнении схема управления с неограниченным количеством контрольных точек.Само бистабильное реле обычно выполняется в виде стандартного модуля, устанавливаемого на DIN-рейку в коробке. Главный недостаток этой схемы в том, что купить бистабильное реле, как правило, можно только в специализированной компании.

Можно ли включить / выключить полное освещение с любого этажа на лестнице? Без труда! Для этого требуются проходные переключатели.

Вы прошли в длинный коридор, включили свет; прошел через него до выхода, выключил свет … Как это случилось? Переключение тока осуществляется с помощью проходных выключателей, поэтому одной и той же лампой можно управлять из разных мест.

Схема подключения выключателя

Переключатель ближнего света выглядит как обычный. Более того, он может работать как обычный переключатель, если к нему подключены два провода: вход и выход.

Отличие от простого в том, что сквозной коммутатор, по сути, является коммутатором. Входное напряжение передается на один из выходов; при повторном включении — одно напряжение передается на один выход с одного из двух входов.

Рис.1. Автоматический выключатель и выключатели проходные

Для коммутации светильников из разных точек схема собирается с использованием устройств:

• Переключатель проходного типа
• Перекрестный переключатель
• Двухклавишный переключатель
• Двухклавишная клавиша переключения

С помощью однопроходного переключателя вы можете переключать свет между двумя лампами или включать / выключать один.

Какой коммутатор проходной , 3-х точечная схема подключения? Это не одно устройство, а схема из нескольких — это тема предстоящего разговора.

Сначала рассмотрим, как организовать управление одной лампочкой с помощью двух сквозных переключателей, установленных на разных концах длинного коридора.

Схема подключения переключателя проходного с 2 местами

Рассмотрим схему на Рисунке 2. При показанных положениях переключателя индикатор горит.Если щелкнуть любой переключатель, он выключится. Но самое главное, если вы затем нажмете любой переключатель, лампочка снова загорится. Предельно простая схема позволяет решить задачу: как выключить свет на втором этаже, в том числе на первом; как включить свет, зайдя в спальню, и выключить, лежа в постели.

Рисунок 2. Схема включения и выключения света с двух точек

Схема включения света от трех точек

В предыдущем разделе мы рассматривали включение и выключение электричества с двух точек: схема очень простая.

Ну а если нужно включать / выключать свет с трех точек? Эта проблема возникает, когда вы пытаетесь сэкономить свет в многоэтажном доме и не ходить по лестнице в темноте. Ничего сложного в этом нет. Но нужен дополнительный переключатель, и не шлейф, а крестик.

Рис.3 Схема перекрестного переключателя

С помощью перекрестного переключателя вы можете передавать фазу с любого входа на любой выход, и вы можете отключить цепь между любой парой входов и выходов.
Используя крестовой выключатель и два проходных выключателя, можно собрать схему включения-выключения света из этих точек, например, на лестнице в трехэтажном доме:

Рис.4 Схема включения и выключения света с трех точек

На рис. 4 показано положение переключателей, при котором горит свет. Нажатие на любой из этих переключателей выключит свет. После этого стоит нажать клавишу на любом переключателе — загорится лампочка.

А если этажа не три, а пять, шесть? Можно собрать схему так, что свет будет включаться и выключаться с любого этажа.

Сквозные переключатели всегда нужны только два: в начале и в конце цепочки. Между ними поставить крестовые переключатели. Пример схемы четырехэтажной лестницы показан на рис.

Рис. 5. Схема включения и выключения света с четырех точек

Вооружившись карандашом и бумагой, вы можете рисовать разные варианты и следить за тем, чтобы нажатие любой клавиши на любом переключателе приводило к изменению ситуации: свет включается, а если свет не горит, он загорается.

Эта замечательная схема может вырасти, если вы добавите в нее новые перекрестные переключатели.

Сколько бы ни было перекрестных переключателей с четырьмя контактами, сквозных переключателей должно быть только два: в начале и в конце.

Схема подключения переключателя проходного двухклавишного

Схемы, показанные в предыдущих разделах, можно описать следующим образом: одна лампа и много переключателей, а точнее сквозных и перекрестных переключателей. Эти устройства похожи на обычные переключатели и имеют одну клавишу.

Но в продаже есть двухклавишные переключатели с ключом доступа , схема подключения на рис. 6,
, а также переключатели с кросс-ключом. Эти устройства используются, если вам нужно управлять двумя светильниками независимо друг от друга.

Рис.6 Выключатели для включения / выключения двух ламп

Необходимо различать управление несколькими лампочками, которые одновременно зажигаются и гаснут, и теми, которые могут включаться независимо друг от друга.В первом случае применяется сквозной переключатель , схема подключения на 1 ключ , во втором случае нам понадобится двухклавишный.

Одноклавишные сквозные выключатели могут включать две, три, четыре лампочки, включенные параллельно; На ограничение накладывается допустимый ток, который можно переключать контактами.

Двухклавишные переключатели — это два независимых переключателя в одном корпусе. Они могут коммутировать две независимые группы лампочек. Схемы подключения выключателей представляют собой две независимые цепочки, каждая из которых управляет своим светильником или группой светильников.

Проходной переключатель на 2 ключа

Коммутация двух светильников, в которых проходной переключатель, Schneider, электрическая схема показана на рис. 7.

Рис. 7. Схема включения и выключения 2-х лампочек из 3-х точек.

Двухклавишные переключатели требуют осторожного обращения. Если при нажатии одной клавиши индикатор либо загорается, либо гаснет (в зависимости от текущего состояния), в двухклавишном устройстве каждая клавиша отвечает за переключение своей группы приборов.

Раньше использование проходных выключателей было целесообразно только из-за планировки комнаты или пространства, когда необходимо было установить светильник, который можно регулировать из разных мест. Теперь он также служит удобством и комфортом, облегчает жизнь. Для управления лампой с нескольких точек понадобится схема подключения выключателя с 3-х мест. Потому что это основа управляемых переключателей на 5, 6 и более мест.

• Схема установки
• Пример работы освещения
• Пошаговая инструкция по установке

Где используется система из трех переключателей?

Переключатель оборудования с управлением из трех разных точек обеспечивает практичность.Исчезает необходимость пройти через всю комнату или длинный коридор, чтобы включить или выключить свет.

Пример расположения проходных выключателей в спальне

Подобную разводку рационально использовать для двора или приусадебного участка. Мы вышли из дома, включили свет, пошли в выключенный дом. Мы вернулись снова, пошли в другое учреждение.

Например, в комнате несколько кроватей. Первое устройство будет у двери, второе — у одной стороны, третье — у второй стороны кровати.То есть вставать, чтобы выключить свет, не нужно.

Или осветить проем лестницы, чтобы не подниматься и не спускаться в темноте. Один выключатель устанавливается сначала внизу, затем посередине, а третий в конце, наверху лестницы.

Удобно использовать связь с 3-мя местами в подъездах. На первом этаже была включена лампа, на втором или третьем — выключена. Это значительно экономит электроэнергию.

Актуальна установка выключателей на трех точках в вытянутых коридорах и проемах, с несколькими входами в разные помещения.В начале коридора включили, в середине или в конце выключили.

Схема управления лампой применяется как в одном помещении, так и на большом пространстве.

Такую систему освещения можно использовать даже в подъездах. В одной комнате включил, прошел комнату, в другой выключил. Удобно и экономично.

Схема установки

Для установки осветительного прибора, который можно включать и выключать из трех разных мест, необходим трехходовой переключатель.

Схема состоит из распределительной коробки, лампы, выключателей, проводов. Источником освещения может быть освещение — лампы накаливания, энергосберегающие, светодиодные. Монтаж освещения предполагает использование выключателей. Они бывают нескольких типов: проходные и переходные. Переключатель прохода также имеет названия — триггер, резервный, лестничный. Установка такого выключателя сложнее, чем установка простого.

Для управления освещением с 3-х мест необходимы 2 проходных переключателя и 1 перекрестный переключатель.

Внешний вид устройства резервного копирования напоминает одноключевое устройство. Переключатель в любом положении ключа не разрывает электрическую цепь подключения, а переключает контакты. Механизм переключения в проходном переключателе находится посередине контактов.

Чтобы сэкономить на оплате за электроэнергию, читатели советуют «Энергосберегающий ящик для экономии электроэнергии». Ежемесячные выплаты будут на 30-50% меньше, чем они были до использования экономиста. Он удаляет из сети реактивную составляющую, в результате чего снижается нагрузка и, как следствие, ток потребления.Электрические приборы потребляют меньше электроэнергии и снижают затраты на ее оплату.

Есть один ключевой и два ключевых переключателя прохода. Двухклавишный переключатель — это две отдельные клавиатуры в одной и имеет шесть контактов.

Основным преимуществом лестничных выключателей является то, что свет можно регулировать с разных точек.

На схеме показаны проходные переключатели с одной кнопкой. Эти устройства одинаковые. У них есть три контакта. К ним подключена фаза.У первого контакт для фазы, а 2 контакта для промежуточных проводов. У третьего устройства наоборот — 1 контакт подключен к промежуточному проводу, а 2 — к выходной фазе.

Конструкция посередине называется перекрестным переключателем. Тумблеры соединены электрическими проводами, а между ними крестовина, имеющая четыре контакта. Два провода на переключатель для каждого переключателя.

Когда какой-либо из переключающих переключателей замыкает промежуточный провод, загорается лампочка.Цепочка замкнута и при изменении статуса ключа свет гаснет.

Важно! Соблюдайте меры безопасности. Проверить блок питания отверткой-индикатором! Будьте осторожны при работе с электроинструментом.

Принцип действия поперечного разъединителя

Перекрестный выключатель аналогичен обычному однополюсному, разница только в наличии четырех выводов. Крест назван из-за двух электрических линий, которые он переключает, они соединены с крестом.

Поперечный разъединитель одновременно отключает первый и второй выключатель, а затем синхронно их соединяет. От этого движения контактов лампочка загорается и гаснет.

Совет! Обратите особое внимание на правильное соединение концов кабелей, иначе вся система не заработает.

Количество точек может быть разным, но чем их больше, тем сложнее переключение в распределительной коробке. При проводке необходимо четко маркировать провода, чтобы не перепутать.

Пример светотехнических работ

Необходимое оборудование и материалы

• Выключатели
• Монтажная коробка
• Лента электроизоляционная
• Клеммы
• Отвертки Phillips и обычные отвертки
• Нож установочный
• Бокорезы
• Плоскогубцы
• Ключ гаечный
• Электрический кабель

Если в комнате уже есть проводка, и вам нужно установить дублирующие переключатели, то вам нужно либо разомкнуть кабели.

Для изготовления ститронов нужен перфоратор и штоборез. Еще нужен алебастр. Он прикрепит гофтруб.

В случае открытой установки требуется распределительная коробка, которая крепится к стене с помощью гофра.

Пошаговая инструкция по установке

Концы всех кабелей подводятся к распределительной коробке и соединяются клеммами. Ноль идет к лампе.

Для оснащения переключателя проходного с 3-х местным управлением необходимо иметь навыки и точную схему подключения.Его наличие дает возможность провести правильную и качественную систему освещения. И на его основе можно легко создавать более сложные схемы подсветки.

Выключатели и розетки — важная часть электрооборудования помещения. Ведь чем лучше контакт при включении выключателя, между розеткой и вилкой, тем меньше он нагреется и, соответственно, уменьшится вероятность возгорания.
Ниже приведен список популярных электроаксессуаров
Legrand
ABB (ABB)
Polo (Поло)
Vico (Vi-ko)
Makel

Типы выключателей и схемы их подключения

Есть несколько типов переключателей и, соответственно, разные типы подключений:
,
,
,

Также есть переключатели с подсветкой, однако при подключении этого типа переключателей желательно обращать внимание на тип источника света, например люминесцентные лампы в схеме с переключателем с подсветкой, в выключенном состоянии он будет слегка светиться.

Переключатель однокнопочный. Схема подключения

Самая простая цепочка — это одноклавишный переключатель и контроллер мощности.

Одноклавишный переключатель имеет всего два контакта и что-то в нем запутать довольно сложно. Схема переключается следующим образом: Находим силовой провод: ноль и фаза, затем нейтральный провод Обслуживаем сразу на лампе (лампе, люстре), а фазу — на выключателе. После этого от выключателя перекидываем провод к источнику света. Обычно схема коммутируется через распределительную коробку, где провода правильно скручены.

Регулятор мощности также имеет два контакта, с той лишь разницей, что этот регулятор не просто включает и выключает свет, а плавно его регулирует.
Обратите внимание, что не все лампы работают с данным устройством. Поэтому перед установкой регулятора мощности желательно проконсультироваться с электриком или продавцом.

Двухклавишный переключатель. Схема подключения

Двухклавишный переключатель работает как две одноклавишные клавиши.
Единственное отличие цепочки из двух однокнопочных и одной двухкнопочной — это отсутствие дублирующих проводов.

Тех. не имеет смысла протягивать две «нейтрали» к расположенным рядом светильникам.
Двухкнопочный переключатель имеет три контакта. Образно говоря, один вход и два выхода. Важно найти общий (входящий) контакт, иначе подключив неправильно, лампы будут включаться некорректно. Важно знать, где находится вход, а смена проводов на выходе изменит только клавиши, отвечающие за включение той или иной группы ламп.

Проходной переключатель. Схема подключения

Правильнее было бы называть это не свитчем, а свитчем. Суть его в том, что он переключает подачу тока с одного провода на другой. Как правило, они используются парами. Переключатели проходные, часто используются в длинных коридорах, на лестничных клетках и т. Д. Смотрите схему, думаю, на ней понятно.

Переключатель проходной тоже имеет три контакта, как и переключатель двухклавишный, но, как видите, работает он иначе.В нем, как и в двухклавишном, один входной контакт и два выхода. Важно знать, где находится вход, и изменение проводов на выходе изменит только положение ключа. Если автоматические выключатели подключены неправильно, цепь не будет работать должным образом.

Переключатель кроссовера. Схема подключения

Этот тип автоматического выключателя применяется в том случае, когда требуется включить / выключить один источник света из трех и более мест, реже для переключения питания полярности источника питания.В первом случае он используется вместе с двумя переходами. То есть цепь переключателей должна начинаться и заканчиваться проходным переключателем, и между ними теоретически можно установить бесконечное количество пересечений.

Переключатель имеет четыре контакта: два входных, два выходных. Суть переключения заключается в том, что в одном положении первый входной провод замыкается первым проводом на выходе, второй вход замыкается вторым выходным проводом, в другом положении провода как бы меняются местами.Первый вход замыкается вторым выходом, второй вход — первым выходом. Здесь важно не перепутать и обратить внимание на обозначения, и тогда цепочка будет работать некорректно.

Установка переключателя

Как подключить комбинированный переключатель и розетку GFCI? GFCI Switch / Outlet Wiring

Как обсуждалось ранее, GFCI, также известный как прерыватель цепи замыкания на землю, представляет собой устройство защиты от поражения электрическим током, которое обнаруживает замыкания на землю и токи утечки, особенно в на открытом воздухе и в местах с повышенной влажностью, таких как ванная комната, кухня, прачечная и т. д.

Связанное сообщение: GFCI: прерыватель цепи замыкания на землю. Типы, работа и применение

В нашем предыдущем руководстве по подключению мы показали, как подключить розетку GFCI к разным защищенным и незащищенным нагрузкам. Розетка / переключатель GFCI отличается от розетки GFCI, поскольку в розетке GFCI есть две розетки и одна розетка и один переключатель в комбинированном выключателе и розетке GFCI. На задней стороне переключателя / розетки GFCI Combo есть два дополнительных провода, и мы покажем, как использовать их для управления различными нагрузками или самой комбинацией GFCI.

Дополнительные сведения см. В требованиях кода NEC для GFCI.

Перед установкой необходимо различать розетку комбинированного переключателя GFCI и обычный комбинированный переключатель / розетку. В обоих розетках клеммы линии (под напряжением, под напряжением или фазы) представляют собой узкие ножки, а клеммы нейтрали имеют широкие ножки. В розетке GFCI между верхними и нижними выводами нет отламывающихся ребер, как в обычных комбинированных розетках для линейных выводов.В обычном комбинированном выключателе-розетке линия должна быть подключена к одной клемме Line, которая соединена между собой посредством отводного ребра, т.е. обе клеммы имеют внутреннее соединение. Вторую, т.е. широкую розетку, следует подключить к нейтральному проводу, а нагрузку можно подключить через выключатель.

В сегодняшних уроках по электромонтажу мы покажем, как подключить и установить комбинированный переключатель GFCI и розетку в жилых районах, чтобы защитить выключатель света, обычную розетку / розетку, свет и переключатели, а также использовать переключатель в комбинированном переключателе GFCI для управлять розеткой в ​​нем.Вы также можете прочитать основное различие между GFCI и AFCI в предыдущем посте.

Связанное сообщение: Как подключить выход GFCI? — Схемы электрических соединений GFCI

На первой схеме подключенная нагрузка (в виде лампочки) защищена GFCI, поскольку она управляется комбинированным переключателем и подключена. к клеммам нагрузки GFCI.

На второй схеме подключения лампа подключается непосредственно к линейным клеммам GFCI (т.е.е. прямой основной источник питания). Таким образом, светом можно управлять с помощью переключателя GFCI, но это не защищенная GFCI нагрузка.

Как и вышеупомянутая проводка, обычная розетка / розетка защищена GFCI и управляется переключателем, поскольку она была подключена к клеммам нагрузки GFCI.

На следующей схеме подключения обычная розетка управляется переключателем GFCI, но не защищена GFCI, поскольку она была подключена и подключена к линейным клеммам GFCI.

В этой электрической схеме особого случая и световая, и обычная розетка подключены к клеммам нагрузки GFCI. Операцией включения / выключения света можно управлять с помощью переключателя GFCI, в то время как обычная розетка напрямую подключена к клеммам нагрузки GFCI. Таким образом, как нагрузка, то есть лампочка и розетка, так и дополнительная нагрузка, подключенная к обычной нагрузке, защищены от GFCI.

На следующей схеме подключения обычная розетка подключена к клеммам нагрузки GFCI, а лампочка подключена к линейным клеммам GFCI. Таким образом, обычная розетка защищена GFCI, а лампочка не защищена GFCI.

В этом руководстве по подключению переключатель в комбинированном переключателе GFCI — розетка управлялся с помощью переключателя в нем.Другими словами, розетку в GFCI можно включить / выключить с помощью верхнего переключателя в комбо GFCI.

Для этого просто подключите верхний провод (на задней стороне GFCI есть два встроенных провода) к линейному выводу GFCI, в то время как второй провод должен быть подключен к входящей линии (фаза, под напряжением или под напряжением) провод. Подключите клемму заземления к заземляющему проводу от основной платы. Таким образом, розеткой в ​​GFCI можно управлять (режим ВКЛ / ВЫКЛ) с помощью переключателя в комбо GFCI.

Меры предосторожности:

• Выключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН, прежде чем подключать розетку GFCI.
• Используйте переключатель подходящего напряжения и тока с соответствующим размером провода и MCB подходящего размера в соответствии с номинальной нагрузкой.
• Используйте правильную полярность, т.е. проверьте клеммы нагрузки и линии при установке GFCI для защиты. Другими словами, для правильной работы подключайте провода к правильной стороне розетки.
• Рекомендуется регулярное обслуживание, проверка и тестирование портативного GFCI перед каждой операцией.
• Обратитесь к авторизованному и лицензированному электрику для установки GFCI, если вы не уверены в схемах подключения.
• Мы использовали красный для горячего, черный для нейтрального и зеленый для заземления только для иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. Д.
• Автор не несет ответственности за любые убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете любую схему в неправильном формате.Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Связанные руководства по подключению:

Схемы подключения 4-позиционного переключателя

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ.Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

На схемах подключения на этой странице используется один или несколько 4-х позиционных переключателей, расположенных между двумя 3-х позиционными переключателями, для управления освещением из трех или более точек. Сюда включены несколько схем, которые можно использовать для отображения цепей 4- и 3-стороннего освещения в зависимости от расположения источника относительно переключателей и огней. В комплект входит схема 4-позиционного переключателя диммера и устройство, которое можно использовать для управления освещением комнаты из четырех разных мест.Здесь вы найдете информацию об устранении неполадок с 4-х позиционным переключателем и помощь по 3-х позиционным переключателям здесь. Для цепей, которые управляют освещением только из двух мест, проверьте электрические схемы по этой ссылке.

Подключение 4-позиционного переключателя с подсветкой на конце

В этой базовой 4-сторонней схеме освещения 3-проводной кабель проходит между всеми переключателями, а 2-проводный кабель проходит от последнего переключателя до источника света.

Источник электричества находится на первом трехпозиционном переключателе, и там горячий провод подключается к общему проводу. Нейтраль цепи соединяется в каждой распределительной коробке с помощью белого провода до осветительной арматуры.Черный и красный провода, идущие между коробками, подключены к путешественникам на каждом переключателе. Общая клемма на трехпозиционном переключателе в конце цепи подключается к черному проводу, идущему к горячей клемме на фонаре.

Обратите внимание, что бегущие провода от SW1 подключены к паре T1 на 4-позиционном переключателе, а бегущие провода, идущие к SW2, подключены к паре T2. Каждая пара контактных клемм на 4-х канальном переключателе должна быть подключена только к одному 3-стороннему переключателю. Не путайте пары, иначе схема не будет работать должным образом.

Электропроводка 4-позиционного переключателя с первым светом

На этой схеме показано подключение четырехполюсной цепи с источником электричества на осветительной арматуре и переключателями, идущими после. Двухжильный кабель проходит от источника света до SW1, а трехжильный кабель проходит между тремя переключателями. Нейтральный провод источника подключается непосредственно к осветительной арматуре, а горячий провод сращивается с белым проводом кабеля, идущим к SW1. На SW1 он соединен с белым проводом, идущим к 4-позиционной распределительной коробке, где он соединен с белым проводом, идущим к общей клемме на SW2.Белый провод отмечен черным на каждом стыке, чтобы определить его как горячий.

На SW1 общая клемма подключена к черному проводу, идущему к горячей клемме светильника. Черный и красный провода, проходящие между переключателями, используются для подключения путешественников к каждому переключателю.

Обратите внимание, что бегущие провода от SW1 подключены к паре T1 на 4-позиционном переключателе, а бегущие провода, идущие к SW2, подключены к паре T2. Каждая пара контактных клемм на 4-х канальном переключателе должна быть подключена только к одному 3-стороннему переключателю.Не путайте пары, иначе схема не будет работать должным образом.

Схема 4-позиционного переключателя Свет между переключателями

Здесь источник схемы находится у первого трехпозиционного переключателя, а осветительная арматура находится между ним и другими переключателями. Трехжильный кабель проходит между светом и всеми выключателями.

Горячий провод источника подключается к общему проводу SW1, а нейтральный провод соединяется напрямую с нейтральным выводом осветительной арматуры. Черный и красный провода от SW1 используются в качестве переходных, и в осветительной арматуре они соединяются с красным и белым проводами, идущими к 4-позиционному переключателю.Черный провод, идущий к 4-позиционному переключателю, подключен к горячей клемме на светильник, а в распределительной коробке он соединен с черным проводом от общего на SW2. Красные и белые используются в качестве путешественников между маршрутом 4 и SW2. Белый провод имеет черную маркировку на каждом конце, чтобы обозначить его как горячий.

4-проводной источник и середина света

На этой схеме показаны осветительная арматура и электрический источник вместе в одной коробке, расположенной между переключателями. Трехжильный кабель проходит по всей цепи, и горячий источник соединен с черным проводом, идущим к общей клемме на SW1.Нейтраль подключается непосредственно к светильнику. Четвертый путь идет сразу после осветительной арматуры, но перед вторым трехходовым переключателем, при необходимости он оказывается между двумя тремя направлениями. Его также можно установить с другой стороны от источника света, и эффект будет таким же.

Красный и белый провода от SW1 используются в качестве перемещающихся, в световом коробе они соединены с красным и белым, идущими к 4-позиционному переключателю. Белый провод имеет черную маркировку с обоих концов, чтобы обозначить его как горячий.Черный провод, идущий к 4-му выходу, подключается к горячему на приспособлении, а в распределительной коробке он соединяется с черным проводом, идущим к общему проводу на SW2. Красный и белый провода, идущие к SW2, используются как путешественники, и снова белый отмечен черным на концах.

Подключение 4-позиционного переключателя с четырьмя переключателями

Здесь два 4-х позиционных и два 3-х позиционных переключателя используются для управления освещением из четырех разных мест. Два 4-проводных провода расположены между двумя 3-проводными проводами, и бегущие провода проходят от SW1 к T1 на первом 4-проводном проводе.Т2 от этого переключателя подключается к Т1 на втором 4-канальном пути, а Т2 подключается к путешественникам на SW2.

Источник находится на SW1, а горячий провод подключен к общей клемме. Трехжильный кабель проходит между всеми переключателями, а двухжильный кабель идет от последнего переключателя до осветительной арматуры. Черный и красный провода, проходящие между переключателями, в этой схеме используются как путешественники. Белый нейтральный провод от источника сращивается на каждой распределительной коробке, чтобы провести его к нейтрали на осветительной арматуре.Черный провод от SW2 используется для подключения общей клеммы к горячей клемме светильника.

Это проводка для диммера по 4-х позиционной схеме. Трехжильный кабель проходит между всеми переключателями, а двухжильный кабель идет к свету. Чтобы эта схема работала, можно использовать трехпозиционный диммер вместо одного или обоих стандартных трехпозиционных переключателей. Фактически, диммер можно использовать таким образом вместо любого из трехпозиционных переключателей на этой странице.

3-полосный диммер имеет 4 многожильных провода: один общий, два дорожных и заземляющий. Эти многожильные провода присоединены к проводам кабеля от домашней цепи. В таком диммере общий провод обычно черный, а проводник красный. В любом случае дорожные провода будут окрашены в один цвет, чтобы отличать их от обычных.

На этой схеме источник находится на SW1, а горячий подключен к общей клемме там. Нейтраль источника соединяется с каждой распределительной коробкой, чтобы пропустить ее напрямую к нейтрали на осветительной арматуре.Черный и красный провода, проходящие между переключателями, используются в этой цепи в качестве переходных. Черный провод, идущий к свету, используется для подключения общего провода от диммера к горячему выводу на светильник.

Поиск и устранение неисправностей в цепях 4-позиционного переключателя

Наиболее вероятная причина отказа цепи — это ошибка в монтажной схеме. Убедитесь, что схема подключена правильно, следуя приведенным ниже рекомендациям.

4-позиционный переключатель должен быть подключен между двумя 3-ходовыми переключателями , как показано на схемах на этой странице.Четырехпозиционный переключатель имеет пять клемм: одна клемма заземления и 4 клеммы цепи, разделенные на две совпадающие пары, называемые дорожными. Каждая пара контактных выводов должна быть подключена к подвижным проводам от одного из трехпозиционных переключателей в цепи. Путешественники с одного трехходового соединения могут быть подключены к любому терминалу в паре, но не путайте пары на четвертом пути, иначе схема не будет работать должным образом.

Для того, чтобы четырехпозиционная схема работала, трехпозиционные переключатели должны быть правильно подключены в начале и в конце пути.Поэтому убедитесь, что общий вывод на одном из 3-х выводов подключен к горячему источнику, а общий вывод на втором 3-м выводе подключен к горячему выводу на нагрузке.

Убедитесь, что бегунковые провода подключаются только к клеммам бегунка на всех переключателях. Четырехпозиционный переключатель можно подключать только к бегущим проводам, никогда к источнику горячего питания или нагрузочному проводу и никогда к нейтральному проводу. Также убедитесь, что каждая пара путешественников на 4 пути подключена только к одному коммутатору на пару. Убедитесь, что нейтраль от источника подключена только к клемме нейтрали на нагрузке.Нейтральный провод никогда не будет подключен к стандартным 3- и 4-ходовым переключателям , хотя некоторые интеллектуальные переключатели и таймеры могут использовать нейтральный провод для управления устройством. Если вы считаете, что ваша схема подключена правильно, а свет по-прежнему не работает, возможно, неисправен один или несколько переключателей. Вы можете проверить переключатели, используя процедуру, описанную ниже.

Контрольные переключатели

Если у вас есть существующие переключатели, которые перестают работать, они могут быть изношены или винты клемм со временем ослабнут.Выключив питание и вынув устройство из розетки, проверьте надежность затяжки всех соединений с помощью отвертки. Если соединения выполняются с помощью зажимов, а не винтов, крепко потяните за провода, чтобы убедиться, что все они затянуты.

Если у вас старый или новый коммутатор, который, по вашему мнению, был подключен правильно, а цепь по-прежнему не работает, возможно, коммутатор неисправен. В этих случаях вы можете протестировать внутреннюю функциональность с помощью простой процедуры. Выключите питание и выньте выключатель из цепи, отсоединив провода.Используйте тестер целостности или мультиметр с настройкой сопротивления, чтобы определить, правильно ли он проводит электричество.

Чтобы проверить трехпозиционный переключатель, подключите один измерительный щуп к общей клемме, а другой — к одному из переходников. Поверните тумблер в одну сторону, а затем в другую. Если измеритель показывает непрерывность с тумблером в одном направлении, а не в другом, переместите зонд с этого путевого терминала на другой и повторите попытку. Если вы обнаружите, что второй путешественник показывает непрерывность с переключателем в одном направлении, а не в другом, переключатель, вероятно, работает правильно.Если, однако, вы не обнаружите непрерывности или постоянной непрерывности независимо от того, где находится датчик или как вы переключаете тумблер, вероятно, переключатель неисправен и его следует заменить.

Для проверки 4-ходового переключателя подключите один датчик к одному разъему перемещаемого устройства в паре, а другой датчик — к одному разъему перемещаемого устройства в другой паре. Поверните тумблер и убедитесь, что вы видите непрерывность в одном направлении, но не в другом. Переместите один зонд к другому терминалу в его паре и повторите попытку, чтобы получить те же результаты.Переместите второй зонд к другому выводу в его паре и снова проверьте оба устройства. Если вы обнаружите переменную непрерывность, когда вы переключаете тумблер во всех возможных положениях, ваш переключатель, вероятно, работает правильно. Если вы не обнаружите непрерывности или постоянной непрерывности ни в одном из возможных вариантов при нажатии на тумблер, скорее всего, переключатель неисправен. Одно замечание об этой процедуре: если вы имеете дело с интеллектуальным электронным переключателем или таймером, внутренняя схема не может быть протестирована таким образом.

Еще подобное на Do-It-Yourself-Help.com
