Схема подключения проходного выключателя с 2х мест на 1 лампу

Рассмотрим схему подключения проходного выключателя с 2х мест на 1 лампу, которая несколько сложнее по сравнению с классической. Но такая схема особенно практична и удобна в спальне или большом загородном доме.

Проходной выключатель

Для чего необходим проходной выключатель? Он очень удобен, когда необходимо безопасно пройти в темноте по большому и длинному помещению, где расположены на его краях два выключателя.

Схемы проходных выключателей позволяют осуществлять включение и выключение освещения с двух и более различных месть их установки. Это в некоторых случаях не просто удобно, а и очень необходимо.

К примеру, в помещении имеется длинный коридор, он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя, вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора. Очень часто такие схемы также используются для управления освещением лестниц.

Подключение проходных выключателей лучше доверить профессионалам. Если все же решились на самостоятельную установку проходного выключателя — эта статья для вас.

Виды

Проходные выключатели классифицируются так же, как и обычные.

одноклавишные;
двухклавишные;
трёхклавишные;
одно- или двухклавишные перекрёстные

(используются в тех случаях, когда управление освещением должно осуществляться из трёх или более мест).

клавишные;
сенсорные;
с ПДУ

Основным критерием при выборе проходного выключателя является количество клавиш: оно должно соответствовать числу групп одновременно включаемых элементов освещения. Тип устройства (клавиши, сенсор или что-то другое) имеет второстепенное значение и целиком зависит от личных предпочтений и бюджета.

Принцип действия

Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.

Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности.

Проходной двухклавишный переключатель, размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются). Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла.

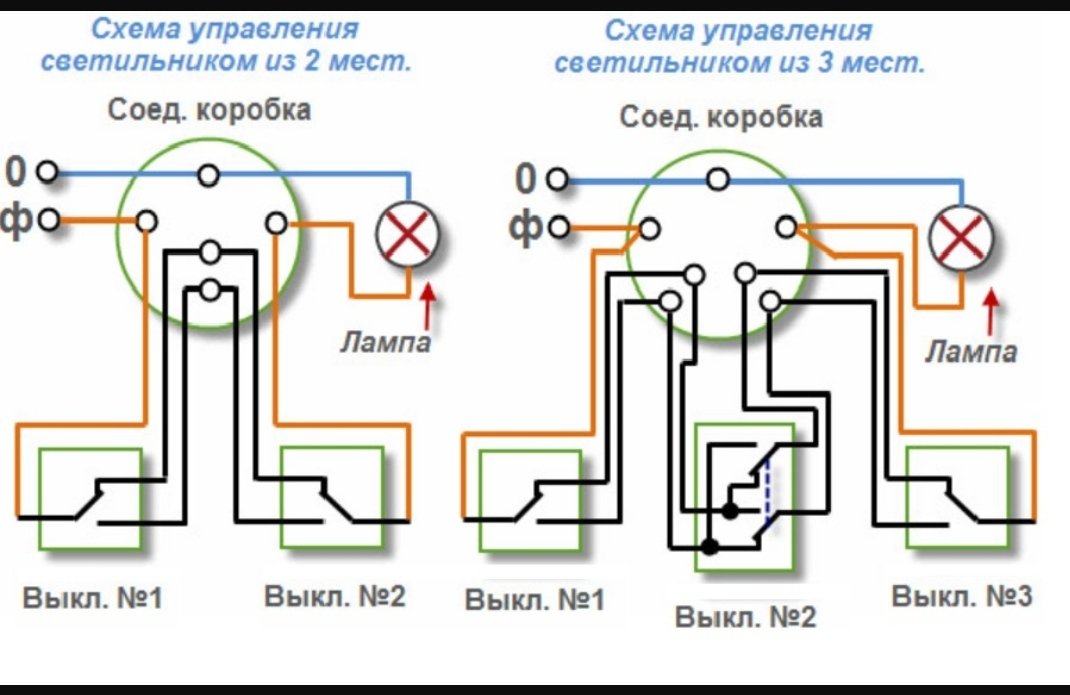

Схема подключения проходного выключателя

Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко. При смене положений переключателя ток перенаправляется на соответствующую клемму.

В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.

Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.

Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно похож, схож выбор мест для установки.

проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

Коммутаторы подключаются последовательно друг другу.
Совершается не размыкание, а переключение фазы на другую линию.
Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга.

Подключение проходного выключателя схема

Устанавливая выключатель, необходимо подготовить место для него. Нужно помнить, что важна схема подключения устройства. Она позволит включать или выключать освещение с разных точек установки проходного выключателя. Порой это необходимая мера, а в целом, очень удобная система.

Например, если в квартире или доме есть большой коридор, а свет включается у входной двери. Со схемой двойного подключения не надо будет возвращаться назад, чтобы выключить освещение. В этом и секрет 2х кнопок. Также они активно используются на лестницах – в начале и конце пролета.

В просторной комнате, где установлено много приборов освещения, с проходными выключателями вы получите возможность управлять ими легко из любой точки. Если это спальня, часто применяют три проходных выключателя, с помощью которых можно обеспечить себе управление освещением с любой точки помещения.

Чтобы понять специфику схемы подключения проходных выключателей, нужно подробно ее рассмотреть. Для изготовления такого устройства нужны будут два выключателя. Очень важно, чтобы у каждого из них было 3 контакта и 2 положения для переключений.

При этом режим выключателей имеет «перекидной характер». Это значит, что для двух контактов есть один общий. Он замыкается на каждом из них, в разных положениях. Все три контакта не могут быть замкнутыми одновременно. Перед тем как подключить проходной выключатель, нужно позаботиться о схеме.

проводок соединяет источник света и специальную коробочку, а потом уходит к лампе
другой проводок (он называется фазный) соединяет общий контакт выключателей
контакты выключателей соединяют между собой (тут используется коробка)
фазу подают с помощью контакта 2-го выключателя на 2-ой контакт светильника

Еще несколько слов о схеме: устанавливаем каждый прибор на свои места, от одного идет несколько кабелей. Затем нужно монтировать лампы (они будут идти параллельно друг другу). После этого монтируют коробку (при этом следует учесть размер кабеля и выбор удобных мест для установки коробки).

В нее нужно ввести кабель ламп собственно проходных выключателей и электропитания. Коробка позволяет соединить между собой проводки. Очень важен этап, на котором происходит выбор мест для подключения выключателя проходного.

Такие выключатели тоже имеют свои разновидности, как и обычные выключатели. Главный признак классификации – количество клавиш.

одна;
две;
три.

Выбирают их в зависимости от мест расположения. Есть и более современные устройства – с сенсорным принципом подключения. Производители внедряют и инновационные разработки – это пример выключателя с дистанционной системой подключения, точнее с управлением на расстоянии.

Не все оценивают такое решение как рациональное, зачастую данный принцип проходного выключателя называют «данью моде», тем не менее, подобные инновации также активно используются. С точки зрения рационального подхода, вместо «дистанционки» используются просто два дублирующих друг друга выключателя.

Монтаж проходных электрических выключателей может занимать разное время – как правило, это несколько часов.

модели и типа устройства;
опыта мастера, который устанавливает проходной выключатель;
особенности мест, где будет расположено устройство;
сложную ли создали для выключателя схему подключения.

Схема подключения проходного выключателя на 3 точки

Их конструктивная особенность заключается в наличии пяти клемм подключения, из которых две соединяются с первым переключателем, две – со вторым, а пятая, обеспечивающая управление из трёх мест, является транзитной.

Для управления освещением из четырёх мест потребуется установка двух перекрёстных выключателей. При наличии в помещении нескольких групп освещения используются двухклавишные перекрёстные выключатели. Проходные выключатели существенно упрощают управление освещением и делают его более удобным.

Если ранее использование подобных схем было обусловлено, в основном, особенностями планировки помещения, то в настоящее время их можно встретить практически повсеместно.

Монтаж третьей точки управления

Поскольку проходные устройства соединены последовательно, то третья и последующие точки управления устраиваются в разрыве между ними. Если в качестве третьего коммутатора использовать такое же устройство, то четвертый полюс линии окажется «подвешенным», а одна из линий – бездействующей. Конечно, можно замкнуть обе линии на выходную клемму.

Но в этом случае вы превратите его в обычный бытовой выключатель. Такая схема будет работать, но только в одном направлении.

Например, вы вошли в коридор, включили свет и дошли до места, где установлен такой коммутатор. Выключаете свет. Теперь его можно включить или с того же места, где вы вошли, или там, где выключили. Это неудобно.

Поэтому используется другой тип коммутатора – перекрестный. У него четыре клеммы. Если его разобрать, то внутри вы увидите два совмещенных подвижных контакта. Одним движением клавиши перемещаются оба. Четвертый выходной полюс так же имеет две контактные точки.

После нажатия на клавишу фазные линии условно перекрещиваются (без электрического контакта), но принцип подключения концевых устройств остается тем же. На тыльную сторону корпуса перекрестных переключателей наносится маркировка полюсов и условное направление движения фазы от распределительной коробки к потребителю.

Обе линии с одной стороны от правого или левого конца надо подключать к зажимам, которые отмаркированы стрелками, смотрящими в одну сторону. Направление не имеет принципиального значения, но в идеале стоит соблюсти и его. Это позволит в последующем не путаться с тем, где у вас начало, а где конец.

На практике можно столкнуться с тем, что в магазине электротоваров нужного элемента (перекрестного выключателя) не окажется. Это не повод отказываться от своих планов. Процесс переделки одного в другое несложен и доступен любому мастеру, знакомому с плоскогубцами и отверткой.

Для переделки проходного в перекрестный используется тот, что имеет две клавиши. У него два входных контакта и четыре выходных.

Выходные полюса замыкаются перекрестно.
Вносятся изменения в механическую часть.

Электрическая схема устройства меняется использованием токопроводящих перемычек – отрезков провода того же диаметра. Ими надо замкнуть выходные контакты по следующей схеме: крайние с крайними, центральные с центральными.

Существуют два типа конструкции проходных переключателей, различающихся расположением входных клемм – они могут быть устроены как с одной стороны корпуса, так и навстречу друг другу.

В последнем случае перемычки будут визуально перекрещиваться. Чтобы подвижные контакты работали одновременно, достаточно каким-нибудь способом объединить сами клавиши. В механическую часть устройства изменений лучше не вносить.

Переделанный проходной переключатель можно использовать в модели управления одной лампой или несколькими, включенными параллельно. Если же потребителей несколько, то число перекрестных коммутаторов должно быть таким же.

Это существенно осложняет монтажные работы. Но с точки зрения пожарной безопасности несколько отдельно подключенных устройств – это лучше, чем одна большая клеммная линейка. Поэтому возможные затраты оправданы.

Проходные выключатели схема без ответвительной коробки

Как подключить проходные выключатели без ответвительной коробки? Да, можно обойтись без ответвительной коробки. Здесь возможны два основных варианта:

На импульсных реле

Если электрический щит установлен в квартире и в нем есть дополнительное место под один модуль, то можно использовать импульсное реле для установки на DIN-рейку.

Выключатели соединяются двумя проводами параллельно, и эти два провода заводятся напрямую в щиток, провод от светильника также заводится напрямую в щиток. В этой схеме выключатель включен в цепь управления, ток нагрузки через него не протекает, поэтому можно использовать провод меньшего сечения. Нагрузкой же непосредственно управляет импульсное реле.

Если места в щите нет, то выпускаются реле для местной установки в подрозетники, ответвительные коробки, за потолком; схемы соединений зависят от конкретной модели и обычно указываются в инструкции к ним.

На проходных выключателях

Вначале давайте вспомним схему проходных выключателей из двух мест. Проходные выключатели замыкают и размыкают цепь фазного провода, подключая и отключая его от патрона светильника. При этом, через контакты выключателей протекает ток нагрузки. Поэтому необходимо использовать кабель соответствующего сечения.

Итак, схема расключения проходных выключателей из двух мест без ответвительной коробки. Вместо ответвительной коробки все провода сводятся в первый подрозетник. Т.е. питание от электрощита (ноль, фаза, заземление) в подрозетник, провод от светильника в подрозетник, ну и провод от второго проходного выключателя тоже в этот же подрозетник.

Только в этом случае нужен более глубокий подрозетник, либо отверстие под него делается глубже, а в стандартном подрозетнике вырезается дно (чтобы было где расключить провода).

Нулевой и заземляющий провода и из электрощита соединяются в первом подрозетнике, соответственно, с нулевым и заземляющим проводом от светильника. Изолируются и прячутся в подрозетнике.

Красный провод от светильника соединяется с красным проводом от второго подрозетника, изолируется и также оставляется в подрозетнике. По этому проводу будет поступать фаза к светильнику. Оставшиеся провода подключаются к клеммам проходных выключателей. В схеме из трех мест используется перекрестный выключатель. Он устанавливается между двумя проходными выключателями.

Необходимые инструменты

Что понадобится для установки? Здесь необходимо иметь отвертки (шлицевую и крестовую), отвертку с индикатором, перфоратор, нож для снятия изоляции с проводов или другое приспособление, плоскогубцы, кусачки, небольшой уровень, нужное количество провода, пластмассовые подрозетники и алебастр для их закрепления в стене.

Ставить подрозетники просто. На перфоратор одевается корона нужного размера, которая в стене сверлит отверстие. Если таковая отсутствует, тогда подойдут зубило и молоток. Такие коробки ставятся в стену на алебастр, при этом подрозетник не должен выпирать из стены.

Для прокладки провода нужны штробы, которые делаются специальным инструментом – штроборезом. К преимуществам его использования можно отнести минимальное выделение пыли при работе.

Обратите внимание! Для двойного выключателя, устанавливаемого при входе, потребуется пятижильный кабель (можно 5 одножильных, или двух и трехжильный). А ко второму выключателю нужно подвести шестижильный провод (протяните 2 трехжильных), затянуть его в гофру и закрепить в стене.

Удалите бокорезами лишний провод, оставив концы длиной в 10-15 см для подключения выключателя. Снимите с него немного изоляции (сколько нужно для подсоединения к выключателю).

Посередине отверстия, проверив уровнем, прочертите горизонтальную линию и, сделав небольшой замес алебастра, установите подрозетники так, чтобы боковые дырочки под шурупы совпадали с прочерченной линией – это поможет ровно установить выключатели.

Некоторые тонкости

Если требуется создать несколько промежуточных точек управления осветительными приборами, например, для лестничных маршей подъезда пятиэтажного дома, то все они включаются последовательно друг другу.

Через них должна пропускаться одна и та же фаза – это обязательное условие. Существует мнение, что для монтажа промежуточных точек включения-выключения осветительных приборов стоит использовать исключительно четырехжильный кабель.

Это упрощает монтажные работы. Доля правды в этом есть, но существует реальная угроза включить в линию провод ненадлежащего сечения.

Все потому, что кабели с таким количеством проводников предназначены для трехфазного тока, четвертая жила в них на треть меньше в диаметре, она подключается к заземляющему контуру. Пропускать через нее фазный ток нельзя.

Все работы по подключению дополнительной точки включения-выключения проводятся со снятым напряжением и соблюдением остальных мер электробезопасности.

Где может в доме понадобиться включать свет из трех мест? Да в принципе где угодно, например в спальне у каждой прикроватной тумбочки установить выключатель плюс выключатель около двери. Зашли в спальню, включили свет около двери, затем легли спать и выключили свет у прикроватной тумбочки- согласитесь что это удобно.

Еще вариант- освещение длинного коридора, тогда можно условно разделить его на три участка и в начале каждого участка поставить выключатель.

Или еще способ- освещение подъезда в трехэтажном доме. Зашли в подъезд- включили свет, поднялись на свой этаж- выключили. Жители подъезда могут на любом этаже включать и выключать подъездное освещение.

Важное примечание: освещение в этом случае будет включаться/отключаться одновременно на трех этажах.

Если же потребуется управлять каждой лампочкой по отдельности с любого этажа (например на первом этаже управлять лампой третьего этажа или на втором- первого этажа и т.п.) то придется на каждую лампу собирать отдельную схему управления с трех и более мест.

Принцип работы проходных и перекрестных переключателей

Проходные выключатели представляют собой механизмы, обеспечивающие координацию работы одного источника света из нескольких разных точек.

Для освещения помещения обычно использовали типичный выключатель, расположенный у входа. Это стандартный метод, применяемый повсеместно многие десятилетия. Однако сегодня его сложно отнести к разряду экономичных, особенно если учесть последние тенденции в сфере энергосберегающих технологий. Вот почему компании, специализирующиеся на производстве электрических устройств, включают в спектр своих предложений инновационный подход — размещение проходных выключателей. В чем специфика их работы, как их подключать, с какой целью устанавливаются такие механизмы и многое другое интересует современных пользователей. Попробуем разобраться во всем вместе.

Преимущества проходного выключателя

Зачем устанавливать этот механизм? Есть несколько направлений его эксплуатации:

Вы входите в спальню, зажигаете верхний свет, затем прикроватную лампу, чтобы полистать журнал или книгу, прежде чем лечь спать. Зато потом вам все равно придется снова вставать, чтобы выключить свет.

Но не всегда хочется подниматься из теплой постели. Вот зачем дополнительно под рукой нужен проходной выключатель: для отключения общего света.

Если в вашей квартире длинный коридор, можно и здесь монтировать такие механизмы: в начале и в конце. Чтобы войти и сразу включить свет, а по выходе — выключить. Это просто намного удобнее, да и экономичнее.

Предыдущий пункт относится и к межэтажным лестничным пролетам.

В квартирах с проходной комнатой тоже удобно размещение такого механизма – это позволяет экономить электроэнергию.

Нередко можно услышать о выключателях с вмонтированным датчиком времени. Да, они тоже помогают сберечь энергоресурсы. Принцип работы этого механизма заключается в том, что задается определенный временной интервал, в продолжение которого электрическая энергия направляется на источник света. И после истечения этого срока он сам выключается.

Это тоже выход. Но лучше предусмотреть максимум бытовых ситуаций. Например, поднимаетесь вы стремительно по ступеням лестницы в подъезде, и времени вполне достаточно для освещения пролета. Но если кто-то идет медленно, с грузом, и где-то в середине пролета свет выключается, в этом, согласитесь, мало приятного.

Кроме того, механизмы с датчиком времени не отличаются надежностью, это доказано в ходе эксплуатации.

Что такое проходной выключатель?

Корректнее будет назвать его переключателем: он содержит не два, а три контакта, позволяющих производить переключение фаз. Этим он принципиально отличен от стандартных аналогов.

Как управлять механизмом из двух точек?

Схема подключения предполагает корректное соединение трех контактов.

Важно! От распределительной коробки к выключателю оптимально прокладывать трехжильный кабель. Так, чтобы в коробку поступало от всех по три провода.

Как подключается этот механизм?

Если координация предполагается из двух зон:

Ведущий к распределительной коробке общий провод снабжен двумя: фазовым и нулевым. Второй присоединяется к жиле, направляемой на осветительный прибор. Фазовый — к аналогичному от какого-то выключателя.
После этого взаимно соединяются два проходных выключателя, на основе цвета жил. Обычно это красный, зеленый и белый. Белый первого механизма присоединяется к фазе единого провода, потом взаимно скрепляются зеленые и красные провода. Белый от второго выключателя соединяют с контактом светильника.

Каким образом предпочтительнее установить все составляющие? Особо жестких требований для этого нет. Основным принципом монтажа должна быть экономия стройматериалов. Речь о расходе электропровода. Вот почему сначала важно замерить пространство и выбрать правильную зону для монтажа распределительной коробки. Кроме того, стоит учесть, что внутренняя проводка подразумевает штробление стен, размещение кабеля и последующую отделку, чтобы придать пространству эстетичный вид.

На каком принципе это работает?

В системе задействованы три контакта:

К одному центральному присоединяется фаза.

К первому — от единой входной фазы, ко второму — от осветительного прибора.

Два других взаимно соединяются жилами аналогичных цветов.

В этой схеме базовый контакт – ключ (переключатель), разъединяющий или соединяющий полностью электрическую цепь.

Как управлять механизмом из трех зон?

Это тоже вполне возможно. Такой принцип подойдет в пространстве с длинным коридором с несколькими дверями. В такой ситуации удобно ко всем выходам монтировать по отдельному выключателю.

Основные требования инструкции по подключению:

Механизма понадобится три: проходные с одним перекрестным (соединенным с двумя кнопками).
Все делается так, как было описано выше (при наличии трех контактов). Перекрестный снабжен четырьмя жилами, и следовательно, столько же у него контактов.

Важно! Число точек управления одной лампой возможно какое угодно. Но есть нюанс – множество точек коммутации (соединения) в распределительной коробке.
И, чтобы избежать путаницы, надо корректно маркировать все жилы от разных выключателей.

Как правило, перекрестный выключатель монтируют между проходными и присоединяют поэтапно:

Проходные соединяют с общим кабелем и светильником по приведенному ранее принципу.
Перекрестный соединяют по двум проводам с обеих сторон. Поэтому у него четыре выхода, из расчета: по паре на каждый выключатель.
Внутри него размещено два ключа (это объясняет наличие двух кнопок на панельной поверхности): один присоединяет фазы зеленого цвета, второй — красного. Все они работают автономно.

Заметим еще, что у приборов различных брендов размещение клемм сделано с разными вариациями. Чтобы понять схему подключения, нужно отыскать ее на задней стенке прибора. При ее отсутствии там, нужно изучить упаковку. Если и там нет, следует вскрыть прибор и понажимать клавиши. Вы увидите, какой тумблер к какой клемме относится.

Исходя из этого и нужно присоединять кабеля.

Есть дополнительный нюанс. Применяя одну совокупность проходных выключателей, вы можете задействовать различные группы источников света. Так, чтобы по одной цепи координировать работу двух групп ламп, надо применять не одинарные проходные выключатели, а двойные, имеющие две кнопки. Одновременно с этим все будут снабжены шестью контактами: двумя входными, четырьмя промежуточными для взаимного соединения.

Фактически, это пара одинарных механизмов, вмонтированных в единый корпус. Если нужно задействовать обе группы ламп сразу, нажимают одновременно две кнопки на панельной поверхности. Да, в принципах подключения электроприборов этой разновидности разобраться не всегда просто, но вполне реально.

Итоги

Использование проходных выключателей всегда выгодно и экономично, что давно доказано практикой. Это главное предназначение таких приборов. Но, помимо прочего, значительно снижается потребление энергии, и сегодня это особенно актуально.

Как было показано в статье, схема подключения проходного выключателя не столь и сложна, поэтому вы сможете выполнить все самостоятельно. Основное, на что нужно обратить внимание, – правильное присоединение контактов друг к другу. Разобраться в этом можно ориентируясь по цвету жил. Все в ваших руках. А выгоду вы ощутите уже скоро!

Проходной выключатель. схема подключения проходного выключателя

Принцип действия — особенности переключения электрической цепи

Многие домашние мастеры, планирующие задействование новую систему управления освещением «Умный дом», задаются вопросом: диммер — что это такое и как его использовать? Данное устройство используется для настройки яркости осветительных приборов.

Какую схему установки диммера выбрать для конкретной системы освещения, можно узнать тут.

Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи. Проходной двухклавишный переключатель. размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются).

Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла. Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко.

При смене положений переключателя ток перенаправляется на соответствующую клемму. В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.

Перед инсталляцией современных вариантов домашнего освещения желательно убедиться в исправности источников света. Для этого необходимо знать, как проверить светодиоды мультиметром и осуществить их точное тестирование.

Чтобы правильно выбрать LED лампы для дома, достаточно внимательно ознакомиться с этой статьей. Оптимальный вид светорегуляторов для таких ламп поможет подобрать простая инструкция.

Особенностью схемы освещения с использованием проходных выключателей является обязательное наличие в ней коммутационной коробки.

Выбор приборов: выключатели vs переключатели

Прежде чем идти в магазин светотехники за необходимыми материалами, вначале надо разобраться в терминологии и различных приборах коммутации электричества.

Для большинства начинающих электриков что выключатель, что переключатель – это одно и то же. Однако они только внешне похожи друг на друга. По принципу действия эти устройства различаются кардинально.

Бытовые как выключатели, так и переключатели для света выглядят одинаково и имеют единообразные корпуса, но предназначены для принципиально разных схем соединения

Обычный «ВЫКЛЮЧАТЕЛЬ» представляет собой простейший размыкающий/замыкающий электрическую цепь ключ. У него один входящий и один выходящий провод. Плюс есть двух- и трехклавишные устройства с большим количеством контактов. Однако это просто два или три собранных вместе в едином корпусе выключателя.

«ПЕРЕКЛЮЧАТЕЛЬ» – это коммутирующее устройство, в котором одна входящая электроцепь переключается на одну из нескольких выходящих цепей. Нередко подобный прибор также называют «перекидным выключателем», так как у него имеется клавиша для перекидывания контактов из одного положения в другое.

По минимуму в таком одноклавишном приборе три контакта (один входящий и пара выходящих). Если клавиш две, то клемм уже шесть (пара на входе и четыре на выходе).

Под термином «ПРОХОДНОЙ ВЫКЛЮЧАТЕЛЬ» понимается несколько переключателей, соединенных между собой по определенной схеме. Подобный коммутатор предназначен для включения/выключения единого источника света сразу из нескольких точек в помещении или огороженной территории с освещением.

Сделать из классических выключателей «проходной» прибор, чтобы сэкономить на покупке, невозможно, для этого необходимо использовать исключительно переключатели

В итоге двухконтактный выключатель предназначен для разрыва одной электрической цепи с фазой, посредством которой запитана лампочка освещения. А трехконтактный переключатель используется для создания новых отдельных контуров электропитания.

Первый вариант нужен для прекращения подачи тока по какой-либо цепи, а второй – для переключения между цепями. Внешне оба устройства выглядят абсолютно одинаково. Это корпус с одной или несколькими клавишами. При этом переключатель применять в режиме выключателя можно, а наоборот нет.

Сделать из двухконтактного прибора трехконтактный невозможно. А вот исключить использование одной из цепей вполне допустимо. Но для организации управления светом из нескольких точек надо покупать только переключающие устройства с тремя и более контактами.

Контроль из двух мест

Если говорить о схемах проходных выключателей, то их есть несколько, а самые интересные и популярные мы с вами разберем.

Управление освещением из двух мест является весьма простым, а потому и популярным вариантом. Для этого вам нужны будут всего два одинарных проходных выключателя. Каждый из них будет обладать одним контактом на вход, и двумя на выход.

К светильнику, или лампе будет подключаться ноль. Фаза же будет сначала подключаться к первому переключателю, контакты на выходе которого дальше идут ко второму переключателю. Дальше идет соединение последнего выключателя с источником света.

Проходной своими руками

Для самостоятельного изменения мест включения света необходимы элементарные знания в электротехнике: что такое электросхема, уметь читать и рисовать электрическую схему, умение пользоваться мультиметром, прозвонкой или контролькой, знать, в чём отличие фазы от нуля и напряжения от тока.

В целях экономии вы можете самостоятельно изготовить необходимый выключатель света. Чтобы определить, какой тип переключателя необходим, нужно нарисовать план-схему переделки. Монтаж для выключателя проходного аналогичный, как и для обычных. Увеличивается только количество проводов и скруток. Подключается всё по проекту.

Рассмотрим, как сделать проходной выключатель своими руками. Чаще всего собирают одноклавишный. Здесь несколько вариантов, например, собрать проходной выключатель из обычного. Ещё из вариантов – собрать из 2-х простых выключателей от производителя. Лучший вариант – это переключатели фирмы Lezard.

У продавца уточнить, есть ли у выключателей свободные места, для дополнительных клемм. Аккуратно разобрать и переставить 2 клеммы вместе с коромыслом и толкатель с пружинкой

Важно, чтобы при переключении 1-я группа замыкалась, а 2-я – размыкалась. С любой стороны соединить клеммы

Это будет вход, а противоположные – 2 выхода. На рис. ниже показан вариант расположения клемм после переделки.

Расположение клемм выключателя после переделки

Ещё дешевле использовать перекидной тумблер, ампер на 5-10. Можно использовать тумблер с реле на 220 вольт и коммутирующим током до 5 А. Другой вариант – использовать галетные переключатели, поворотные или кнопочные. Но такая конструкция более громоздкая.

Самостоятельно изготовить проходной надёжный выключатель проблематично. Можно использовать галетные переключатели с необходимым набором, реле с переключающими контактами на 220В и тумблером для включения реле.

Переключающие трёхклавишные применяется редко, и в свободной продаже таких нет, но заменить можно с применением электроники. Это уже обойдётся дороже, дешевле заказать готовый.

Наряду с электросхемой, необходимо нарисовать монтажную схему электропроводки, показать, где и как подключить тройной выключатель и все остальные переключатели и нагрузки. Она будет как шпаргалка, когда подсоединяете проводку, чтобы не перепутать провода.

При монтаже необходимо для надёжности использовать цветные провода и кабели. Необходимо придерживаться правил эксплуатации электроустановок (ПУЭ). Нулевой провод напрямую проложить к патрону, а фазный провод, чтобы прошёл на переключатели, чтобы отключалась фаза от светильника при выключенном свете. Заземляющий провод, как и нулевой, присоединить напрямую к нагрузкам. На этих проводах предусмотреть поменьше промежуточных скруток, делать только необходимые.

Все промежуточные соединения производить в распределительной коробке методом скрутки или специальными зажимами. Подсоединённые провода уложить в пластиковые каналы. Если возможно, использовать распределительный щит.

Необходимо помнить! Общая мощность средней квартиры по нагрузке не превышает 16-25 ампер.

Желательно электропроводку разделить на группы по мощности равномерно. Если нет уверенности справиться с монтажными работами, необходимо обратиться к профессиональным работникам. При монтаже сенсорных переключателей сенсорную панель нужно снять и установить после окончания работ.

Использование современных устройств приближает каждого к проживанию в умном доме. Все чаще применяют возможности светильника с датчиком движения и другими датчиками, что позволяет экономить электроэнергию и на коммутирующей аппаратуре, проводе.

Как наладить централизованное управление освещением?

Сеть управления из нескольких мест имеет существенный недостаток — все переключатели, задействованные в ней, не имеют фиксированного положения. Потому невозможно определить включен или нет свет в комнате, если электричества нет. Установка обычного выключателя перед первым проходным устраняет эту проблему.

К уже известной схеме подключения перекидных и проходных выключателей добавляют еще один элемент — обычный одноклавишный. Размещают его в той же комнате или отводят к входной двери. Во включенном состоянии он позволит работать системе в обычном режиме. В выключенном состоянии полностью обесточит цепь и независимо от положения переключателей свет гореть не будет.

Еще лучше усовершенствовать централизованное управление можно с помощью импульсного реле. Оно обладает большим функционалом и позволяет управлять отдельной группой электрооборудования или освещением во всем доме.

Особенности подключения

Главными особенностями подключения проходных выключателей являются:

Количество проводов, необходимое для их работы

Следует обратить внимание, что от распределительной коробки к такому устройству подходит трехжильный провод, по одной из трех его жил на выключатель подается фазное напряжения, а две других являются выходящими проводами.
Особое внимание нужно обратить на порядок соединения двух представленных на схеме выключателей между собой. Для этого должна быть использована распределительная коробка

Однако на практике зачастую более целесообразной оказывается прокладка двухжильного провода непосредственно от одного устройства к другому, что позволяет значительно сэкономить. В таком случае от распределительной коробки к выключателю может приходить всего один провод вместо трех.

На рисунке изображена схема подключения одной группы осветительных приборов, управление которой может осуществляться из пяти различных точек. Первым и последним элементом представленного последовательного соединения является проходной выключатель. Количество перекрестных выключателей, которые могут быть задействованы в подобной цепи, ограничивается только соображениями практической целесообразности и удобства применения.

Устройство перекрестного выключателя является достаточно несложным. Он имеет две пары контактов, к которым присоединяется входящий и выходящий двухжильный провод. При нажатии на клавишу происходит одновременное размыкание ранее замкнутых контактов и перекрестное замыкание их друг с другом. Это позволяет изменить состояние каждого из двух проводов, проложенных между проходными выключателями, без нажатия на клавишу любого из них.

Перемычки между контактами такого устройства, которые указаны на рисунке, нужны для более наглядной демонстрации его работы. На практике такое изделие в большинстве случаев имеет только 4 контакта, что существенно облегчает процесс его подключения.

Чтобы получить возможность управления одновременно двумя группами потребителей, необходимо использовать двухклавишные выключатели. Принцип их работы не отличается от уже рассмотренного, однако схема подключения закономерно является более сложной.

Двухклавишный проходной выключатель допустимо рассматривать, как два одинарных устройства, помещенных в один корпус.

При необходимости управления группами потребителей из трех и более мест необходимо использовать двух- или трехклавишные перекрестные выключатели.

Как видно из рисунка, каждое двухклавишное устройство имеет шесть клемм для подключения проводов. Расположены они таким образом, чтобы исключить двоякое толкование расположения контактов каждой отдельной электрической цепи

И все же, следует обращать внимание на цветовую маркировку проводов. Согласно общепринятым правилам изоляция заземляющего проводника окрашивается в желто-зеленый цвет, а нулевого рабочего – в синий

Фазный проводник может быть окрашен в любой цвет, но чаще всего используется черная или коричневая изоляция.

Что касается способа монтажа проходного выключателя, то, как и прочие устройства электрической проводки, он может иметь внутренний или наружный способ установки. Каждый из них обладает своими преимуществами и недостатками, однако в большинстве случаев используется внутренняя установка, как более надежный, эстетичный и безопасный вариант.

Таким образом, процесс монтажа проходного выключателя представляется задачей, которая вполне по силам любому человеку. Главное при этом четко представлять схему подключения осветительных приборов, а также место в ней монтируемого устройства.

https://youtube.com/watch?v=9cG_VmdR4uk

Где применяется подобная система управления освещением?

Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми.

Если говорить о жилых помещениях, то местом установки проходных выключателей могут быть, например, входная дверь в комнату и место на стене рядом с прикроватной тумбой. В таком случае человек, зашедший в комнату, включит свет, нажав проходной выключатель расположенный рядом с дверью, а устроившись на кровати, не вставая сможет его выключить вторым проходным выключателем расположенный рядом с кроватью.

При помощи проходных выключателей можно управлять как одним светильником или лампой, так и их группой. Для каждого случая применяются разные типы проходных выключателей (одноклавишные, двухклавишные, трехклавишные). Главная цель, которую преследует человек, устанавливая такие выключатели, это удобство управления светом и снижение затрат на электроэнергию.

Примеры практического применения переключателей

Список ситуаций, когда может понадобиться подобное устройство, бесконечен, но стоит знать наиболее часто встречающиеся случаи.

Самым популярным является использование переключателей для контроля освещения лестниц.

При разработке схем для них зачастую применяют таймеры выключения. Это тоже является эффективным методом, но проходной выключатель более надежен и не вынуждает быть привязанным к определенному промежутку времени — скорость подъема или спуска каждого человека по лестничному пролету индивидуальна, зависит от многих факторов (даже настроения). Или человек может остановиться на середине пролета, чтобы перекинуться парой слов с кем-то, а в этот момент время таймера истекает, и свет гаснет. Поэтому использование переключателя более рационально.

Второе по популярности место, где нашли свое применение переключатели, коридоры. Особенно это актуально для коридоров большой длины и изогнутых проходов — включив освещение в одном конце, с помощью второго проходного выключателя очень просто можно выключить его в противоположном конце.

Может показаться, что использование таких устройств может потребоваться только в больших частных домах в несколько этажей или для длинных проходов, но это неверно. В условиях даже маленькой городской квартиры переключатель вполне найдет свое применение — примером могут служить проходные комнаты, которые не редкость в городской застройке. Когда человек входит в нее, свет включается, а в противоположном конце, на выходе в соседнее помещение, выключается.

То же касается и использования проходных выключателей в спальнях — тут не имеет никакого значения общий размер жилища. Одинаково удобным будет управление светом от дверей и у кровати в огромном частном особняке и в миниатюрной стандартной квартирке мегаполиса.

Переключатели могут эффективно применяться в любом месте, где требуется произвести три «стандартных действия»:

включить освещение какой-то территории;
пересечь эту освещенную территорию;
выключить свет «на той стороне».

Схемы подключения проходного переключателя

Подключение и планировка электросети с переключателями зависит от нескольких факторов: количества управляемых источников света и элементов управления, необходимости устанавливать дополнительные (промежуточные) точки отключения и других. Например, в многоэтажном здании следует просчитать возможность управлением света на всех уровнях, схема будет существенно отличаться от той, что нужна для одной комнаты.

Подключение проходного выключателя в квартире. Расположение на стенах

Подключение двух проходных переключателей

Как правило, на последних моделях с внутренней стороны есть схема подключения, которой следует руководствоваться при замыкании цепи. Два проходных устройства позволяют управлять одним источником света, максимум несколькими небольшими лампочками одной сети, например, в коридоре.

При установке следует учитывать тип переключателя – одноклавишный или двухклавишный. Последний представляет собой два механизма одноклавишного вида в одной коробке (используется для удобства и экономии места). Для шестиконтактного переключателя подводят два трехжильных провода.

Подключение нескольких параллельных потребителей

Проходные многоконтактные переключатели используют для нескольких пользователей, работающих параллельно. Отличительный момент – подключение к фазам. Клеммы на входе от распределительной коробки необходимо соединить между собой и подключить к одной единственной фазе. Если подключить разные к одному устройству, произойдет замыкание и перегорание всей электрической цепи.

Промежуточная точка управления

Дополнительный элемент управления необходим для переключения с нескольких точек – трех и больше. В этом состоит отличие выключателя проходного от перекрестного – в данном случае используют последние.

Промежуточный механизм меняет направление тока в цепи. Действие зависит от положения переключателя на двух концах проводки – на какую сеть подается напряжение с разных сторон.

Для двух переключателей на один источник света не требуется составлять сложную схему монтажа. Главная особенность – наличие трехжильного кабеля. Чтобы установить промежуточные элементы и большее количество устройств требуется помощь

Важно учитывать допустимое напряжение цепи. При необходимости от щитка протягивают дополнительный провод, устанавливают отдельную распределительную коробку

Управление освещением

В зависимости от типа предпочтительной системы освещения, осуществляется подключение проводки разными способами. Несмотря на то, что конструктивные особенности всех стандартных проходных выключателей однотипны, существует несколько отличий в схеме подключения системы с управлением двух и трёх мест.

Прежде чем приступить к самостоятельному монтажу, обязательно нужно отключить подачу электрической энергии, что продиктовано правилами безопасности.

Управление с 2х мест

Управление светом с двух мест часто бывает очень удобным решением.

Такой способ организации управления осветительными приборами чаще всего применяется при необходимости контролировать процесс включения/выключения источников света не только из самого помещения, но и из примыкающих комнат.

В этом случае, как правило, отдаётся предпочтение установке коммутационных аппаратов с целью управления пары групп потребителей:

тщательное удаление декоративных покрытий в зоне выполнения проводки;
нанесение разметки предполагаемой линии проведения проводки;
штробление по выполненной разметке, начиная от щитка с учетом свободного расстояния до верхней кромки кабель-канала размерами ½ диаметра укладываемых проводов;
проверка горизонтальности выполненных линий;
укладка электрического кабеля. Вполне возможно выполнять фиксацию уложенных электрических проводов специальными крепежами без повреждения защитной оболочки;
установка переключателей и распределительных коробки;
подсоединение проложенных электрических проводников к клеммам в соответствии с цветовой маркировкой.

Схема управления освещением с двух мест

Собранная проводка вставляется в специальные монтажные коробки, после чего выполняется их надежная и долговечная фиксация встроенными выдвижными механизмами с заостренными элементами.

Только после того, как будет проведено тестирование и подтверждена работоспособность всей осветительной системы, осуществляется цементирование кабель-каналов, отделка стеновых поверхностей и установка рамок.

Управление с 3х мест

Самостоятельное обустройство управления с трёх мест – более сложная система, способная вызывать некоторые сложности у неподготовленных монтажников. Наиболее распространенной является электрическая схема, выполняемая на основе одного перекрестного и пары проходных переключателей.

Технология проведения работ:

предварительная подготовка штроб для прокладки электрических кабелей при помощи перфоратора;
укладка электрических кабелей оптимального сечения 2,5 мм2 и более;
подключение проводов к электрическому щитку;
выбрать оптимальную, комфортную для эксплуатации коммутационного аппарата высоту расположения для монтажа выключателя;
проштробить в соответствии с заранее выполненной отметкой отверстие, которое по ширине и глубине в полтора раза больше, чем диаметр устанавливаемого устройства;
электрическая проводка подводится к переключательному устройству снизу, поэтому штроба обязательно выполняется на 50-100 см ниже, чем точка монтажа выключателя;
укладка электрических проводов в подготовленные штробы с фиксацией элементов проводки при помощи маленьких специальных гвоздей;
заведение зафиксированных в каналах электрических проводов в установочную коробку;
обрезка проводов внутри монтажной коробки до длины 10-11 см при помощи бокорезов;
удаление с проводов примерно 10-15 см изоляционного слоя;
установка проходного переключающего устройства (выключателя) с подключением к клеммам, согласно их маркировки;
установка перекрестного переключающего устройства с подводкой четырёх электрических кабелей соответствующей цветовой маркировки;
подсоединение к верхним клеммам первой пары электрических кабелей от проходного переключателя, а оставшиеся два провода фиксируются на нижние клеммы;
подсоединение последнего переключательного устройства при помощи проводов, идущих от коммуникационного перекрестного аппарата.

Подключение с трех мест

На заключительном этапе необходимо осторожно вставить механизмы приборов внутрь всех выполненных монтажных коробок, подогнув кабели к их основанию. Затем осуществляется фиксация устройств посредством специальных крепежей внутри монтажной коробки или «лапок» на зажимах

Далее прикладывается рамка, а затем монтируются клавиши переключательного устройства.

Проводка при управлении лампой из трех мест

Завершением самостоятельного монтажа выключателя для контроля системы освещения из трех разных точек является соединение осветительных приборов с электрическим кабелями, идущими от распределительной коробки, с проверкой работоспособности схемы и последующей декоративной отделкой.

Перекрёстные выключатели: схема управления освещением из трех и более мест

Проходные перекрёстные выключатели применяются в тех случаях, когда необходимо организовать управление освещением из трёх или более мест. Эти устройства могут выполнять транзитные функции, не оказывая влияния на работу проходных переключателей, и одновременно сами являются выключателем. Их конструктивная особенность заключается в наличии пяти клемм подключения, из которых две соединяются с первым переключателем, две – со вторым, а пятая, обеспечивающая управление из трёх мест, является транзитной. Для управления освещением из четырёх мест потребуется установка двух перекрёстных выключателей.

При наличии в помещении нескольких групп освещения используются двухклавишные перекрёстные выключатели.

Проходные выключатели существенно упрощают управление освещением и делают его более удобным. Если ранее использование подобных схем было обусловлено, в основном, особенностями планировки помещения, то в настоящее время их можно встретить практически повсеместно.

Схема подключения проходного выключателя с 2х мест: порядок действий

Схема подключения проходного выключателя с 2х мест является несложной. Отсюда возникает вопрос: как подключить переходной выключатель дома, не прибегая к услугам специалистов? В действительности, это можно осуществить самому без особых усилий, если соблюдать все принципы установки и правила безопасности.

Освещение с разных точек пространства

Включать и выключать осветительные приборы с нескольких точек пространства одновременно дает возможность схема подключения проходного выключателя с 2х мест.

При ее прокладывании для каждой детали в отдельности должен быть трехжильный кабель. Напротив тумблера осуществляют установку распределительной коробки.

Схема подключения выключателей с двух мест состоит из:

кабеля питания;
кабеля первого выключателя;
кабеля второго выключателя;
кабеля лампы или светильника.

Фото подключения проходного выключателя с 2х мест позволяет ознакомиться с принципами прокладывания схем наглядно. Это обеспечивает установку по всем правилам, гарантируя качество и надежность.

2х клавишные приборы регулировки света

Схема подключения на 2 клавиши проходного выключателя – это прибор, состоящий из двух клавиш. Эти элементы соединяются вместе одним корпусом. Работа схемы базируется на перекидывании контактов. Контакты выключателя делятся на 2 входа и 4 выхода. В данном случае управлять светом можно любым способом.

Схема подключения 2 клавишного проходного выключателя зависит от планировки здания, но в общем случае всегда нулевой кабель напрямую подключают к лампе:

к обеим частям прибора примыкает фазный электропровод;
для замыкания контактов предназначена первая клавиша;
электропровод подключается к контактам, а потом от них к прибору освещения.
способом такого же типа ко второй клавише присоединяются остальные провода.

Схема проходного 2х клавишного выключателя монтируется в подрозетниках, а лампы и светильники подключаются к нескольким точкам света. К выключателям подключаются трехжильные кабели. Они конструктивно имеют 6 контактов.

Схема подключения на две лампы проходного выключателя заключается в том, что для экономии времени применяется всего два кабеля. Тут используют трехжильный и двухжильный, а прокладывают их только ко второму выключателю.

2х клавишный проходной выключатель используется в том случае, когда имеется длинное помещение. Вам не нужно возвращаться в то место, где вы включили свет, он обеспечивает меньшую затрату времени.

Проходной выключатель на 2 клавиши, две точки которого обеспечивают работу системы по методу перекидывания контактов, размещается в начале и в конце коридора.

Как подключить в доме два проходных выключателя?

Режим переключения с разных точек помещения обеспечивают два двуклавишных выключателя. Схема подключения двух проходных выключателей состоит из двух выключателей, имеющих 2 клавиши переключения и 3 контакта. Система переключения клавиш должна быть «перекидной».

К обоим выключателям присоединяется фазный кабель, а ток распределяется на их левую и правую клавиши. Выключатели соединены между собой за счет промежуточных проводов. Схема подключения 2х проходных выключателей предусматривает возможность установки электропроводов разного цвета. Это обеспечивает точность при установке и исключает путаницу в кабелях.

Схема подключения двухклавишного выключателя с 2х мест обеспечивает включение в одном месте, а выключение в другом. Этот способ актуален не только для помещений длинного типа, но и для многоэтажек. Схема значительно экономит электроэнергию, а вас избавляет от ненужного передвижения по квартире или дому.

Прочтите также:
— Как правильно подключить выключатель света. Пособие знатока
— Особенности электрической проводки в зданиях из бруса
— Проводка в квартире своими руками
— Выключатели света: разновидности, характеристики, цены
— Дистанционный выключатель света с пультом
— Ретро проводка в деревянном доме

←Вернуться

Схема подключения проходного выключателя в распределительной коробке

Для электромонтажа в квартире или частном доме своими руками необходимо знать схему подключения проходного выключателя. Также, надо уметь правильно соединять провода в распределительной коробке. Для этого понадобятся принципиальная и монтажная схемы. При профессиональном монтаже: обязательна сварка всех скруток!
Для включения и выключения освещения с двух мест используются два одноклавишных проходных выключателя. Они включают и выключают один светильник или одну группу светильников. Такая схема управления освещением удобна в проходных помещениях или местах в частном доме или квартире — это коридоры, лестницы, помещения в которых есть две двери, пространство между забором с воротами и домом.
Принципиальная схема состоит из двух проходных (маршевых, лестничных) выключателей, которые по принципу своей работы являются переключателями, светильника, магистрали и ответвлений фазного, нулевого и нулевого защитного проводников:

Скачать принципиальную схему подключения проходных выключателей.
Монтажная схема соединений в распределительной коробке:

Скачать схему соединений в распределительной коробке для проходных выключателей и светильника.
Порядок действий при сборке распределительной коробки с четырьмя проводами — проводом питания, двумя проводами на проходные выключатели и проводом на светильник. Все провода трехжильные.

Зачистить, скрутить и заизолировать белую жилу провода питания с белой жилой провода на выключатель №1.
Зачистить, скрутить и заизолировать синюю жилу провода на выключатель №1 с синей жилой провода на выключатель №2.
Зачистить, скрутить и заизолировать желтую жилу провода на выключатель №1 с желтой жилой провода на выключатель №2.
Зачистить, скрутить и заизолировать белую жилу провода на выключатель №2 с белой жилой провода на светильник.
Зачистить, скрутить и заизолировать синюю жилу провода питания с синей жилой провода на светильник.
Зачистить, скрутить и заизолировать желтую жилу провода питания с желтой жилой провода на светильник.
Уложить в коробку скрутки и закрыть крышкой.

Проходной выключатель. Схема подключения — Советы на все случаи жизни — Каталог статей

Схемы проходных выключателей позволяют осуществлять включение и выключение освещения с двух и более различных месть их установки. Это в некоторых случаях не просто удобно, а и очень необходимо.

К примеру, имеется длинный коридор. Он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя, Вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора.

Давайте подробнее рассмотрим эту схему подключения, состоящую из двух проходных выключателей. Для неё потребуются два переключателя (они также называются «проходные»), каждый из которых имеет по три контакта и два положения переключения. Причём, режим переключения должен быть «перекидного характера», то есть — один контакт является общим для двух других. В одном положении он замкнут с одним из них, а в другом положении, естественно, с другим. Следовательно, общая замкнутость всех трёх контактов полностью исключена.

Схема подключения проходного выключателя для управления светильником из 2-х мест

Теперь разберёмся с нарисованными схемами. Обе схемы состоят из соединительной коробки, самих проходных выключателей, светильника и соединительных проводов (при монтаже, это будут двух, трёх и четырехжильные кабеля). На первой схеме изображена схема подключения проходного выключателя с управлением из двух разных мест.

Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.

Что касается самого монтажа данной схемы: ставятся на свои установочные места проходные выключатели, от которых выводятся трехжильные кабеля. Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель.

Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей. В этой коробке производится соединение проводов между собой, как показано на схеме.

Схема подключения проходного выключателя для управления светильником из 3-х мест

Схема подключения проходного выключателя с управлением из 3-х мест мало чем отличается от предыдущей (общий принцип одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель. То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как Вы должны были заметить, с него выходит четырёхжильный кабель.

Схемы подключения проходных выключателей подобного типа хороши тем, что относительно просты в своём конструктивном исполнении (не требуется дополнительных компонентов). Но они ограничены количеством таких мест управления.

Схема подключения проходного выключателя

Правильно подключенный проходной выключатель позволяет управлять освещением с двух и более мест, что очень удобно. Например, в доме имеется длинный коридор, включив свет в начале, вы сможете выключить свет в конце коридора вторым выключателем. Довольно часто такие схемы используют для управления освещением лестниц.

Рассмотрим типовую схему управления освещением из двух мест.

При нажатии клавиши любого выключателя можно включить или выключить лампу независимо от второго переключателя.

Реализовать схему управления освещением с двух мест несложно, несмотря на ее кажущуюся запутанность. Главное необходимо найти на переключателе общую клемму, то есть ту, которая не переключается. Как правило, эта клемма помечена красным цветом, буквой L или цифрой 1.

Определив эти клеммы, подключаем к ним на одном переключателе фазный провод, а на втором провод, идущий от лампочки. Оставшиеся две клеммы на переключателях соединяются между собой в любой последовательности. Нулевой провод приходит на лампочку по схеме напрямую из распредкоробки.

Схема подключения проходного выключателя Легранд.

Схема управления освещением из трех мест мало чем отличается от предыдущей, в ней добавлен еще один перекрестный переключатель (его еще иногда называют промежуточным), имеющий четыре клеммы подключения проводов. Как следует из названия, при нажатии клавиши происходит одновременное крестообразное переключение двух независимых электрических линий.

Представленная схема будет работоспособна при увеличении количества промежуточных переключателей. Таким образом, используя представленную схему можно управлять освещением из трех и более мест.

Схема проходного выключателя с управлением из трех мест.

Двухклавишный проходной выключатель позволяет отдельно управлять двумя независимыми линиями светильников или одной люстрой с отдельными включениями ламп.

Конструктивно двухклавишный проходной выключатель состоит из двух одноклавишных проходных, совмещенных в одном корпусе. При подключении будьте внимательны, не путайте контакты, иначе схема работать не будет.

Схема подключения проходного двухклавишного выключателя Легранд.

Материалы, близкие по теме:

Схема подключения двухклавишного проходного выключателя 2х · GitHub

Ссылка на файл: >>>>>> http://file-portal.ru/Схема подключения двухклавишного проходного выключателя 2х /

Полезные советы для правильного использования схемы подключение двухклавишного проходного выключателя
Схема подключения проходного выключателя
Подключение двухклавишного проходного выключателя с 2х местами по схеме: последовательность монтажа

Максимальный уровень удобства должен не только функциональность выключателя, но и его практичность. По сравнению с одноклавишными проходными двойными выключателями имеют ряд преимуществ, которые делают их более универсальными выключателями. У выключателя имеется 6 контактов 2 входа и 4 выхода. Выключатель имеет обозначающий указатель, который сообщает клавиши для включения света и положения для выключения света. При уже включенном свете без разницы от какого проходного выключателя можно нажимать на работу двойного выключателя и управлять освещением. При этом не имеет значение, в каком положении находилась клавиша данного проходного выключателя.Правильно собранная схема подключения двойного выключателя позволяет управлять двумя группами освещения из двух мест друг от друга. Два двухклавишных проходных выключателя будут работать на два направления. Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель. Для этого соединяются между собой соединительные части вместе для совместной работы. Схема подключения одинарного проходного выключателя значительно проще организовать управление электроосвещением из двух точек. Узнайте, как правильно выбрать сечение кабеля медными или алюминиевыми жилами в зависимости от потребляемого тока. Помните, что от правильного выбора зависит безопасность эксплуатации электросети вашего дома. Двухклавишный проходной выключатель, как и одноклавишный, может быть перекрестным. То есть для управления светом из трех и более мест задействовать два двойных двухклавишных проходных выключателей концевого вида и один или сколько требуется двойных проходных выключателей перекрестного вида.Соответствующая схема подключения выглядит так: Правильно произведенный расчетный кабель поможет создать безопасную электросеть в загородном доме или на даче. Если нет возможности спрятать водопровод, то в зимний мороз труба может перемерзнуть. Спасти ситуацию поможет греющий кабель, как его выбрать и установить читайте здесь. О том как правильно выбрать и смонтировать систему вентиляции для загородного дома можно узнать перейдя по этой ссылке. Так же любой проходной выключатель можно использовать как обычный. В этом случае один из контактов либо не подключается вообще, либо так же подключается для одной из независимых линий освещения. Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель. Пожалуйста, помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях — мы свяжемся с Вами и вместе сделаем публикацию лучше! Получать новые комментарии по электронной почте. Вы можете подписаться без комментирования.Komfortek — интернет-журнал посвященный инженерным коммуникациям загородных домов и поселков. Выбор и монтаж систем вентиляции, водо и теплоснабжения, канализации, электроснабжения. Главная Электроснабжение Автоматы и УЗ Дом Назначение и принцип работы УЗО Заземление Как сделать заземление в частном кабеле и провод Выбор сечения кабеля по мощности Расчет сечения провода или кабеля Выбор сечения кабеля или провода по току Освещение Стартеры и дроссели для люменесцентных ламп Диммеры для светодиодных ламп: Монтаж электропроводки в квартире или доме своими руками Схема подключения проходного выключателя Схема подключения двухклавишного выключателя Схема подключения проходного двухклавишного выключателя Розетка для электроплиты: Материалы из раздела Розетки и выключетели. Схема подключения проходного выключателя. Схема подключения двухклавишного выключателя. Схема подключения проходного двухклавишного выключателя. Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше? Хотите предложить для публикации фотографии по теме? Ваш комментарий появится после проверки. Электроснабжение Автоматы и УЗО Заземление Кабель и провод Освещение Розетки и выключатели Счетчики Электропроводка. Обсуждения Вера — Розетка для электроплиты: О проекте В случае полного или частичного копирования материалов активная ссылка на источник обязательна.Все права на фотоматериалы представленные на сайте их авторам.

Приказ 141 от 23.05 2016
Особенности состава затратна современных предприятий
Где забирать закладную сбербанка
0x0000003b windows 10 x64 решениеэтой

▶ ▷ ▶ ▷ схема подключения проходного двухклавишного выключателя

Интерфейс	Русский / Английский
Тип лицензии	Бесплатно
Кол-во	257
Кол-во загрузчик	132 раз
Обновление:	25. 03.2019

схема подключения проходного двухклавишного выключателя — Yahoo Search Results Yahoo Web Search Войти в почту Перейти к почте «данные -nosubject = «[No Subject]» data-timestamp = ‘short’ Справка Информация об учетной записи Главная Настройки Yahoo Главная Новости Почта Финансы Настройки Tumblr Weather Sports Messenger Хотите узнать больше? Сделайте Yahoo своей домашней страницей Получайте свежие новости каждый раз, когда открываете свой браузер Добавить сейчас Нет, спасибо Yahoo Поисковый запрос Интернет Изображения Видео Новости Местные ответы Покупки Рецепты Спорт Финансы Словарь Больше Anytime Pa st day Прошлая неделя Прошлый месяц В любое время Получайте красивые фотографии в каждом новом окне браузера. Скачать Схема подключения проходного двухклавишного выключателя elektrik24net ›…› Проходные Многим интересен вопрос подключения двухклавишного проходного выключателя самостоятельно, без вызова электриков Схема подключения проходного двухклавишного выключателя yaelectrikru ›Электропроводка Для подключения проходного двухклавиша Схема подключения Проходного Двухклавишного Выключателя — Результаты изображения Подробнее Схема подключения Проходного Двухклавишного Выключателя изображений Схема подключения проходного двухклавишного управления выключателем wwwkomfortekached / e-lektrosnabzhenie / rozetki двух мест Правильно собранная схема подключения двойного выключателя позволяет управлять разными группами освещения из двух мест друг от друга Подробная схема подключения ения двухклавишного выключателя elektrika-svoimi-rykamicom / viklushatel / Cached Подробная схема подключения проходного выключателя, подробное пошаговое рук комментариев 49 Подробная инструкция как подключить автоматический выключатель Проходной выключатель двухклавишный: схема легко подключения своими elquantaru , она позволяет установить выключатели в двух и более местах, откуда можно управлять освещением Схема для подключения двухклавишного проходного выключателя elektroguru / elektrika-v-kvartire / rozetki-i Cached Схема для подключения двухклавишного проходного выключателя legrand Когда человек оказывается в месте, в котором уровень освещенности дет дискомфорт, он должен включить свет Проходной выключатель: назначение, схема и видео подключения elektroguru / elektrika-v-kvartire / rozetki-i Cached Прежде чем переходить к монтажным работам, нужно разобраться с особенностями констр. укции двухклавишного проходного выключателя Схема подключения двухклавишного выключателя — YouTube wwwyoutubecom / watch? v = Rfk92_qp4-4 Cached Схема подключения двухклавишного выключателя Подключение двойного выключателя Схема подключения Схема подключения двухклавишного проходного выключателя build-journalru / elektrika / sxema-подключаемого-подключаемого-подключения выключателя на рисунке 2 Схема подключения проходного двухклавишника для двухместного подключения проходного выключателя: из двух и трех точек подключения-проходного кэшированного Схема подключения проходного выключателя 21072017 dyba Электрика 0 Цены на жилищно-коммунальные услуги повышаются, что заставляет задумываться об экономии, в том числе и электроэнергии Рекламные результаты для вас Скачать бесплатно | Mozilla Firefox ® Веб-браузер wwwmozillaorg Загрузите Firefox — более быстрый, умный и простой способ просмотра веб-страниц и всего Yahoo 1 2 3 4 5 Следующие 5 180 результатов Настройки Помощь Предложения Конфиденциальность (Обновлено) Условия (Обновлено) Реклама Об объявлениях Об этой странице Работает by Bing ™
