Схема подключения двухклавишного проходного выключателя

Для чего необходим проходной выключатель? Он очень удобен, когда необходимо безопасно пройти в темноте по большому и длинному помещению, где расположены на его краях два выключателя. Как это часто выглядит? Человек, придя домой с работы, очень устал, у него нет сил. А тут ещё и комната, которая заполнена различной мебелью. Проход по ней может стать настоящим испытанием, особенно если там нет порядка. Поэтому чтобы безопасно пройти, ему нужно, к примеру, выходя из зала в коридор и оттуда в спальню, включить свет в коридоре, затем выключить его в зале. Потом процедура повторяется, когда происходит переход в спальню. При этом по темному коридору нужно идти, ориентируясь на слабый луч света, который пробивается где-то из-за угла.

Если есть хоть самые скудные сведения про установку, а также известна схема подключения двухклавишного проходного выключателя, то можно провести весь монтаж самому, без чьей-либо помощи. Теперь, прочитав это, не стоит стремглав бежать всё переделывать.

Хотя на первый взгляд не всё так и сложно, однако, не помешало бы ознакомиться с простейшим подключением такого выключателя. Можно сделать это на примере одноклавишного проходного выключателя.

Сведения для новичков

Пример расположения

Чем отличается от обычного проходной выключатель, так это наличием трех контактов вместо стандартных двух. Итак, если в стене проложена всего пара жил, а желания переделать кабель с двух- на трехжильный почему-то не появилось, то ничего с монтажом выключателя такого типа не получится. Почему? Сейчас разберемся.

Если всё же возобладал здравый разум, и решено сделать монтаж трехжильного кабеля, то кроме него понадобится купить (или достать из ящика, если есть) кое-что ещё:

  • пару описываемых проходных выключателя;
  • инструмент для монтажа, в том числе и электроинструмент.

Прокладывая провод, люди привыкли к двум вариантам: либо в стене делается штроба, либо на неё крепится короб, в который будет уложен провод.

Суть работы

Зачем нужны проходные выключатели

В этом случае система работает так: линии переключаются, однако это всё работает тогда, когда через оба выключателя проходит электрический ток. На схемах в учебниках для электромонтажников обозначены выключатели, по контактам которых одновременно проходит ток. Теперь, что происходит с ними, если один из них взять и отключить – свет, конечно же, погаснет. Если же включим второй, свет загорелся. Теперь позиции у них разные – один отключен, клавиша опущена вниз, у второго, включенного, она поднята вверх. Если теперь двигаться с той же стороны комнаты, то после установки клавиши выключенного выключателя в позицию «вверх» освещение погаснет, а не включится, как это было в первом случае. Очень удобно, когда нужно пройти неосвещенное место.

Двухклавишный выключатель

Если всё понятно с подключением, можно попробовать поработать с более сложно устроенным изделием – двухклавишным проходным выключателем. Схемы для него также легко найти, благо он применяется в домах всё чаще и чаще, когда нужно осветить помещение с двух точек.

Снова вопрос – где это может пригодиться? Представьте, что придя домой, свет решили включить на втором и первом этаже, используя двухклавишный выключатель. Когда в этом случае вы уже оказались наверху, свет можно выключить в прихожей, но оставить его в той комнате, в которой вы находитесь.

Процесс установки выключателя

Подключение проходного выключателя

Место, где будет находиться данный проходной выключатель, может быть самым разным. Однако необязательно ставить его там, где площадь должна быть освещена совсем непродолжительное время. Для этой цели подойдет датчик движения для освещения.

Что понадобится для установки? Здесь необходимо иметь отвертки (шлицевую и крестовую), отвертку с индикатором, перфоратор, нож для снятия изоляции с проводов или другое приспособление, плоскогубцы, кусачки, небольшой уровень, нужное количество провода, пластмассовые подрозетники и алебастр для их закрепления в стене.

Ставить подрозетники просто. На перфоратор одевается корона нужного размера, которая в стене сверлит отверстие. Если таковая отсутствует, тогда подойдут зубило и молоток. Такие коробки ставятся в стену на алебастр, при этом подрозетник не должен выпирать из стены. Для прокладки провода нужны штробы, которые делаются специальным инструментом – штроборезом. К преимуществам его использования можно отнести минимальное выделение пыли при работе.

Схема для двухклавишных выключателей
Обратите внимание! Для двойного выключателя, устанавливаемого при входе, потребуется пятижильный кабель (можно 5 одножильных, или двух и трехжильный). А ко второму выключателю нужно подвести шестижильный провод (протяните 2 трехжильных), затянуть его в гофру и закрепить в стене.

Удалите бокорезами лишний провод, оставив концы длиной в 10-15 см для подключения выключателя. Снимите с него немного изоляции (сколько нужно для подсоединения к выключателю).

Посередине отверстия, проверив уровнем, прочертите горизонтальную линию и, сделав небольшой замес алебастра, установите подрозетники так, чтобы боковые дырочки под шурупы совпадали с прочерченной линией – это поможет ровно установить выключатели.

Видео

Подробнее о монтаже подобных выключателей смотрите в видеоматериале:

Принцип и схема подключения проходного двухклавишного выключателя.

В предыдущей своей статье Я подробно рассказывал, как работают проходные выключатели и как подключить одноклавишный вариант. Сейчас Я подробно расскажу, как подключить 2-х клавишный или двойной проходной выключатель, который позволяет отдельно управлять 2 независимыми линиями включения. Например, 2 светильников или одной люстрой с отдельными включениями ламп.

Как правило, 2 клавишные схемы применяются в комнатах, кабинетах— там где необходимо раздельное включение с разных мест двух линий освещения, а в коридорах, возле лестниц вполне хватает и одно клавишного проходного выключателя.

На клавишах наносятся указатели в виде стрелок, которые указывают на  направление её положения для выключения или включения света. Необходимо учитывать, что если свет включен при помощи любого выключателя, то если будите выключать другим, то не имеет значения положении его клавиши- просто перещелкните его. В этом и отличие от обычных выключателей у которых есть два фиксированных положения клавиш: вверх- включено, вниз-выключено.

Проходной двойной выключатель конструктивно состоит из двух одноклавишных проходных,  объединенных в одном корпусе. Они также работают по принципу “перекидывания” контактов.  У всех них для подключения используется 6 контактов, из которых 2 входных  и 4 выходных.

Принципиальная схема подключения проходного двухклавишного выключателя.

Итак давайте рассмотрим

как устроен и как подключить 2 клавишный проходной выключатель. Его устройство очень простое: он состоит из двух независимых групп контактов. Контакты 1 и 2  при нажатии клавиш переключаются с верхних двух не взаимосвязанных линий на две нижние, которые идут на второй такой же выключатель.

Как видно на данной схеме на контакт правого выключателя № 2 приходит фаза с распределительной коробки электросети дома или квартиры. Далее контакты 1 и 2 объединяются перемычкой.  А с левого 1 и 2 уходят не пересекаясь на два независимых по включению светильника. Четыре перекрестных контакта соединяются соответственно по парам между собой.  Внимание будьте внимательны, если перепутаете из разных пар подключите- схема не будет работать.
Ноль как и в обычных светильниках, идет к лампам напрямую с распределительной коробки.

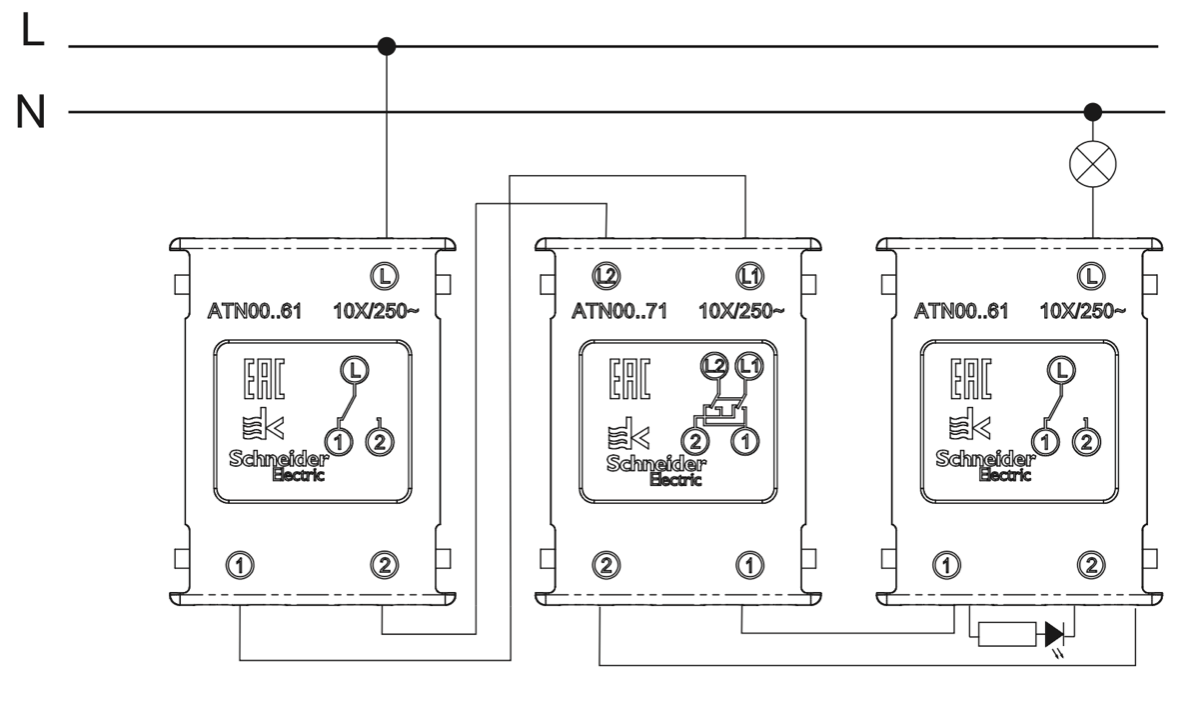

Для схемы управления из трех и более мест понадобится два двухклавишных выключателя концевого и один

(для управления из трех мест) двойной  перекрестного вида,  который устанавливается в схеме между двумя первыми.

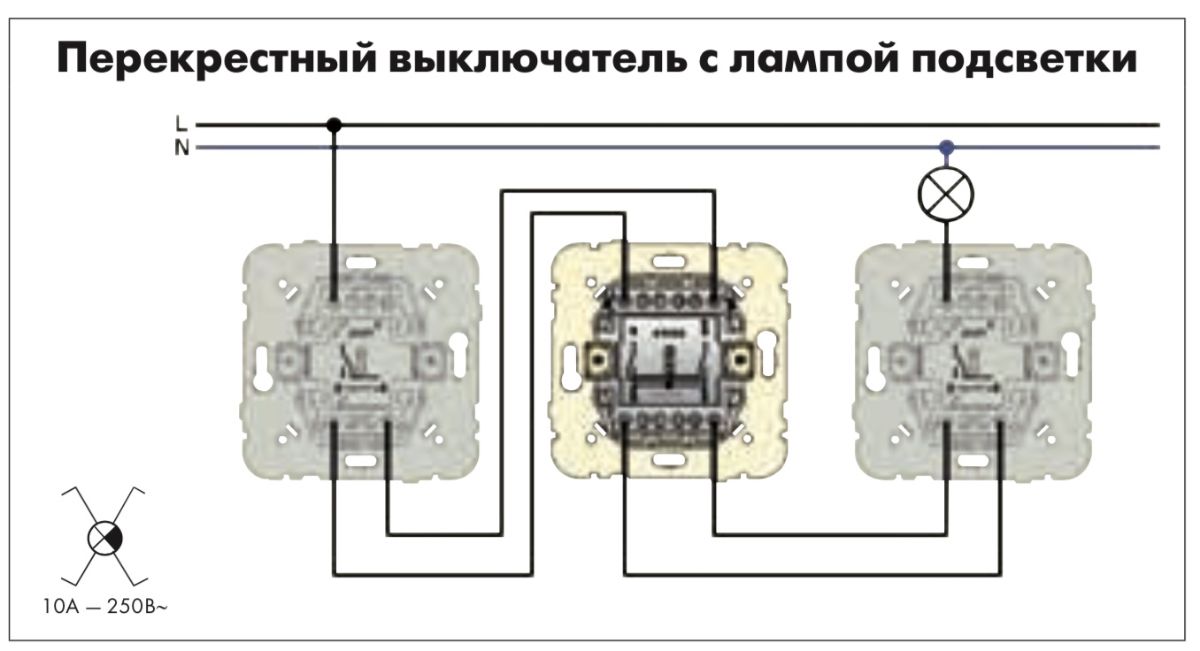

Подключить перекрестный проходной выключатель будет не сложно, но для этого понадобится его объединить 4 электрическими проводами с каждым из концевых. Как правило для этого, в одну распределительную коробку заводится с перекрестного 8 проводов и по 6 с каждого проходного выключателя концевого типа. И конечно, не забываем туда завести кабель электропитания, и два отходящих- для подключения светильников или люстры.

Если необходимо подключить 4 выключателя, значит добавляйте между перекрестным и любым концевым- еще один перекрестного типа.

При подключении двухклавишного перекрестного типа не перепутайте пары и не подключите провода с разных линий

в одно включение, иначе схема не будет работать. При монтаже своими руками, что бы исключить ошибки- всегда в голове представляйте, что Вы подключаете 2 независимых одноклавишных проходных выключателей, объединенных в одном корпусе.

Практическая схема подключения проходных двойных выключателей Legrand.

Я всегда с удовольствием ставлю и подключаю выключатели известной немецкой Legrand, которые не только выделяются качеством и долговечной и безупречной работой, а так же  их легко установить и подключить с помощью пружинных контактов.

Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта.

На расположенный слева приходит фаза на его нижний левый контакт, далее второй и третий снизу объединены проводами со 2 и 3 нижними правого выключателя, у которого с первого уходит уже коммутируемая фаза на первую линию включения светильников.

Верхние первые два контакта объединены у обоих выключателей электрическими проводами соответственно.  А с третьего контакта левого уходит фаза на вторую линию включения светильников. А у правого на третий контакт приходит фаза с ответвительной коробки электропроводки дома.  Но чаще достаточно одного фазного провода, который соответственно объединяется перемычкой со вторым входом для фазы.

В принципе, как видите проходной выключатель будет под силу самостоятельно подключить практически любому человеку. Только обязательно соблюдайте меры предосторожности. А если не будет правильно работать схема, тогда проверьте правильность всех подключений по схеме.

Проходные двухклавишные выключатели: 5 схем

Статья посвящается теме про проходные двухклавишные выключатели, схема подключения которых однозначно не простая.

Начинающие электрики часто путаются с обычными одноклавишными, проходными и перекрестными выключателями.

Поэтому я вначале подробно показываю, как они отличаются по конструкции и принципами работы, а затем демонстрирую их монтажные и электрические схемы управления освещением.

Содержание статьи

Чем проходной двухклавишный выключатель отличается от одноклавишного, обычного и перекрестного простыми словами: 2 важных принципа

При выборе любой конструкции начинающему домашнему электрику рекомендую:

  1. вначале взглянуть на обозначение корпуса с лицевой стороны;
  2. а затем — уточнить принцип работы механизма встроенных контактов.

Причем во втором случае, в силу имеющихся ошибок производителей, настоятельно советую вызванивать схему мультиметром или проверять иными электрическими методами.

Во всех приводимых ниже примерах я намеренно не буду упоминать светодиодные и иные подсветки клавиш, облегчающие ориентирование человека в темноте. Они никак не влияют на работу рассматриваемых ниже устройств.

Понимаю, что дизайн бытового прибора может сильно повлиять на интерьер комнаты. Однако этот вопрос опускаю. Своей задачей ставлю описание чисто электрических и эксплуатационных характеристик.

Как легко различить бытовые коммутационные приборы освещения по внешнему виду

Сразу замечу, что здесь рассматриваются обычные механические конструкции, не использующие принципы сенсорного управления, ибо это несколько другая тема.

Самый простой выключатель света с одной, двумя или тремя клавишами на лицевой стороне не имеет никаких особых обозначений электрической схемы. Он устанавливается стационарно для одного источника.

Каждая его клавиша механически связана с контактом, коммутирующим фазу, подключаемую проводом к светильнику. При ее манипуляциях разрывается или создается цепь для протекания тока через лампочку.

Проходной выключатель своим названием подчеркивает, что он позволяет человеку нормально проходить по длинным коридорам (проходам) и коммутировать свет не только в начале пути, но и на конечной точке.

На своих клавишах он имеет маркировку, выполненную в виде двух вертикальных равносторонних треугольников, образующих с небольшим разрывом фигуру вертикального ромба.

Перекрестный же коммутатор ставится на какой-то средней части маршрута (перекрестке). Он тоже позволяет управлять светом, но уже из этого места. На его лицевой стороне тоже нанесена фигурка ромба, но она расположена горизонтально.

3 принципа работы контактных групп внутри каждого модуля

Здесь я хочу вначале обратить ваше внимание на сложившиеся традиции названий у людей, связанные с русским языком.

Первоначально слово «выключатель» использовалось для обозначения электрического прибора, коммутирующего цепь тока: включающего и отключающего освещение. Его назвали по одной этой функции, а не двух — «включатель/выключатель».

С тех пор термин так и прижился в нашем сознании. Затем электрики создали конструкции, которые позволяют управлять светом из нескольких мест за счет переключения контактных групп.

Правильное техническое название такого прибора, передающее используемую технологию, должно быть «переключатель». Но оно за большинством подобных устройств так и не прижилось.

Подобные модули, в силу сложившейся привычки, не стали переименовывать, но добавили для разных конструкций слова «проходной» и «перекрестный». Специалисты интуитивно улавливают все эти тонкости мышления, а начинающий электрик может запутаться.

Понять это позволяет принцип работы их контактных групп. Показываю все это простеньким изображением внутренних механизмов с одной клавишей.

На левой части картинки видно, что обыкновенный выключатель при замкнутом контакте пропускает ток, а разомкнутом — разрывает.

Переключающая группа проходного модуля, показанная в середине, имеет один фиксированный контактный вход L1, на который всегда подводится потенциал фазы. Его перекидывает переключатель в положение L1-1 или L1-2 в зависимости от состояния клавиши.

Перекрестная конструкция (правая картинка) имеет два жестко скрепленных механических переключателя, соединенных с разными входами L1 и L2. Их позиция зависит от положения клавиши.

Выходные клеммы «1» и «2» объединены по паре переключающихся контактов внутреннего и наружного соединения.

При таких переключениях просто меняется направление тока на выходных клеммах, что на техническом языке называют «реверс». За счет этого свойства подобные конструкции получили дополнительное наименование — реверсивные.

Показывая последовательно две последние картинки, я попытался незаметно обратить ваше внимание на схожесть конструкций перекрестных и проходных корпусов. Это можно использовать на практике.

Достаточно на двухклавишном проходном модуле доставить перемычки на выходе и механически сблокировать клавиши для одинакового срабатывания: получится одноклавишный реверсивный переключатель. Однако не советую этим заниматься.

Перекрестная система контактной группы также применяется внутри модулей с двумя раздельными клавишами. Там помещают 2 независимых механизма.

Все типы двухклавишных выключателей тоже работают по этому принципу. Они в своих корпусах умещают по два таких раздельных друг от друга модуля.

Схемы подключения двухклавишных проходных выключателей и маркировки клеммных гнезд наносятся на тыльной стороне их корпуса.

В зависимости от производителя они могут иметь разное расположение контактных клемм для подключения входных и выходных проводов. Все это необходимо учитывать при работе.

Я еще раз подчеркиваю, что прозвонка всех цепочек контактных групп до начала монтажа позволит избежать совершения ошибок, допускаемых новичками.

Проведение предварительных электрических проверок — полезная привычка опытного мастера.

Дополнительно хочется заметить, что у проходных и реверсивных моделей отсутствуют четкие понятия «Включено» и «Отключено», присущие обычным выключателям света. Эти функции задаются положением контактных групп всех последовательно задействованных в схеме модулей.

Схема управления освещением обычными проходными выключателями из двух мест: кратко

Ее привожу потому, что она упрощает понимание принципов, заложенных в схемы подключения двухклавишных модулей, созданных для управления светом из разных точек.

Например, войдя в коридор квартиры с улицы вечером, удобно включить свет выключателем №1, повесить верхнюю одежду в настенный шкаф, зайти в спальню и из нее отключить уже ненужное освещение коридора.

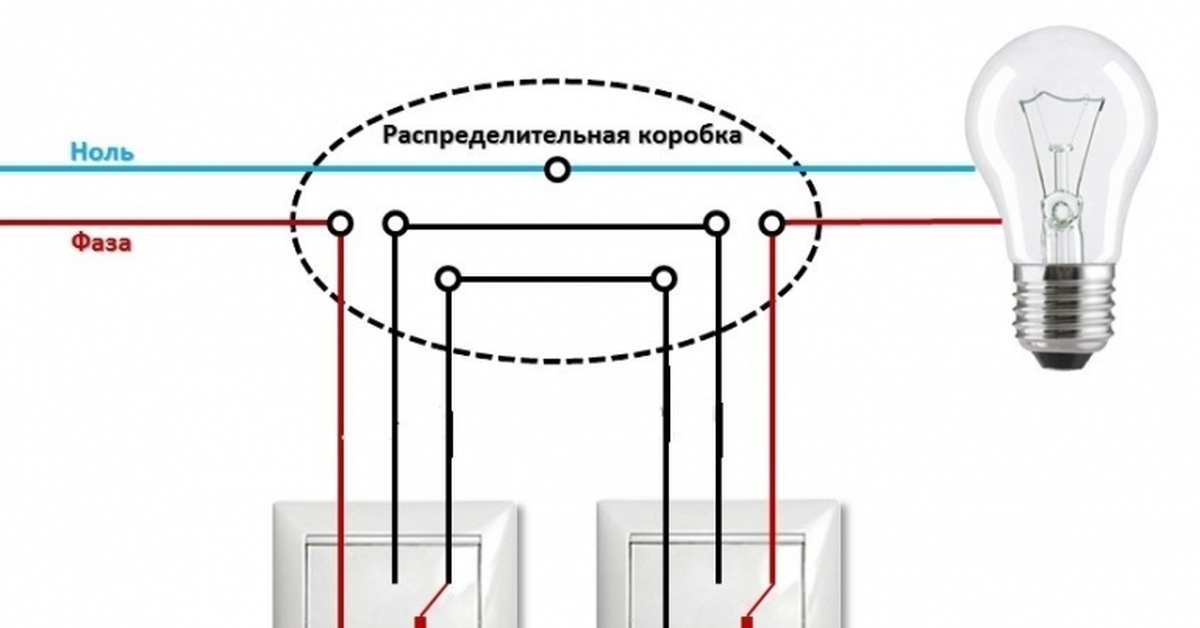

Электрическая схема коммутации проводов между светильником, распредкоробкой, выключателями №1 и №2 для этого случая показана ниже.

Потенциал нуля в ней напрямую подается на цоколь лампочки. Фаза же через коммутационные точки распаечной коробки подводится к входной клемме L1 первого переключателя, а с L1 второго направляется непосредственно на центральный контакт светильника.

Промежуточные контакты «1» и «2» обоих корпусов соединены друг с другом. В итоге получается, что фазный потенциал придет на лампочку и зажжёт ее нить тогда, когда обе проходные клавиши занимают одинаковое положение (1 или 2).

При разном сочетании клавиш свечение прекращается.

За счет размещения проходных модулей №1 и №2 в разных удаленных местах квартиры создается возможность коммутацией светильника из той части помещения, где находится человек.

На больших дистанциях потребуется увеличенная длина кабеля. Она может серьезно сказаться на конечной цене осветительной системы.

Ликбез: простая схема подключения проходного выключателя для большого количества светильников — какие таятся опасности

Здесь я показываю принцип, позволяющий управлять различным числом источников света с помощью двух проходных модулей.

В целях безопасности эту конструкцию необходимо запитывать через разделительный трансформатор ТР1 с развязанными от контура земли потенциалами вторичной обмотки. Его выходные цепи желательно использовать на безопасное напряжение 12 или 24 вольта.

В этой проводке для прерывания свечения ламп применяется принцип не разрыва фазы, как обычно, а подачи на нити накала с обеих сторон одноименных фазных или нулевых потенциалов, исключающих протекание тока (появление напряжения).

Если использовать эту разработку без разделительного трансформатора, то надо учитывать, что при любом положении клавиш на лампах всегда будет с какой-то стороны присутствовать фаза. При замене перегоревшей лампочки возникает высокий риск поражения электрическим током.

Все светильники здесь собираются в параллельную цепочку. Их количество ограничивается только токопроводящими свойствами электропроводки и разрывной мощностью контактных групп переключающих устройств.

За счет увеличения риска попадания человека под действие тока эта схема не популярна на практике ибо разделительный трансформатор редко кто решается ставить. Она обычно рассматривается в качестве теоретического примера.

Если вы встретите предложение о ее монтаже, то хорошо подумайте о реализации принципов безопасности. Я ее не рекомендую, а привел только с целью повышения ваших знаний.

Как подключить проходные двухклавишные выключатели для управления двумя источниками освещения из двух мест без ошибок

Теперь немного усложним задачу с точки зрения монтажа электрики, но значительно облегчим удобства пользования осветительными приборами внутри квартиры.

Для этого с помощью двух коммутаторов будем управлять светильниками сразу из коридора или спальни.

Теперь человеку не потребуется передвигаться в сумерках по комнатам. Проходные модули позволят управлять освещением дистанционно. Две люстры, расположенные в коридоре и спальне, можно будет зажечь и погасить любым переключателем.

Электрическая схема подключения проходных двухклавишных выключателей к двум различным светильникам выполнена по принципам предыдущей разработки, но она имеет более усложненный вид.

Здесь расход провода возрос примерно вдвое, количество коммутационных точек в распределительной коробке увеличилось с пяти до восьми, что накладывает определенные трудности при выборе ее габаритов.

В каждом подрозетнике придется подключать по шесть проводов, а это накладывает требование увеличения их внутреннего пространства.

Возможно, потребуется выполнять монтаж в двух распаечных коробках стандартного исполнения или пойти на другие ухищрения.

Частично решить эти проблемы можно за счет прямой прокладки проводов между выходными клеммами проходных модулей, минуя их соединения внутри распределительной коробки.

Таким способом можно сэкономить даже на длине кабельных магистралей, спланировав их оптимальное направление. Но, придется учесть местные условия и отразить все это в проекте.

Схема управления двумя светильниками из трех удаленных точек с нуля

Трудности с осветительными приборами могут возникнуть:

  • внутри длинных узких коридоров с последовательным расположением входов в квартиры;
  • на лестницах частного дома между пролетами каждого этажа;
  • в спальных комнатах с маленькими детьми, когда требуется оперировать светом в ночное время;
  • на дачах и частных домах, когда возникает необходимость переключать различные участки придомовой территории;
  • в других подобных ситуациях.

Здесь нам уже потребуется использовать перекрестный выключатель, дополнительно разрывающий каждую цепочку проходной схемы по принципу реверса. Размещаем его в средней точке маршрута, например, комнате №2.

Поскольку нам придется оперировать двумя светильниками, то все переключатели должны иметь по 2 клавиши.

Каждая из них у любого модуля в этой схеме работает на свой осветительный прибор. Вам потребуется смонтировать их однообразно, иначе возникнут трудности с запоминанием их назначения.

Чтобы не загромождать чертеж лишними линиями показываю принцип работы без расположения промежуточных коммутационных точек в распределительной коробке. Все кабельные соединения допустимо вести таким способом между корпусами модулей напрямую.

Здесь загорание любого светильника достигается включением трех последовательно соединенных клавиш каждого переключателя, а его отключение — разрывом этой цепочки в любой точке коммутации.

Принципы управления двумя светильниками из четырех разных комнат простыми словами

Берем все тот же самый принцип, но просто вставляем в одной средней точке такой же дополнительный модуль реверсивного типа. Картинка обвязки его проводами показана ниже.

Двухклавишные проходные выключатели здесь уместно располагать по краям кабельных трасс, а перекрестные — в средних точках маршрута.

Тщательное планирование маршрутов прокладки с замером оптимального размещения проводов позволит сократить материальные затраты, сэкономить на цене электропроводки. Будьте внимательны.

Монтаж подобной электрической проводки требует определенных навыков. Его следует выполнять в следующей последовательности:

  1. продумывается замысел работы осветительных приборов непосредственно в конкретных комнатах с разметкой мест расположения всех выключателей, светильников и распределительных коробок;
  2. учитывается коммутируемая мощность осветительной сети, рассчитывается сечение токопроводящих магистралей;
  3. по замыслу хозяина создается проект на бумаге. По нему обсуждаются все мелкие детали и возникшие вопросы, включая типы проводов и кабелей, их количество;
  4. прямо по строительным конструкциям рисуются и согласовываются маршруты кабельных трасс. Не забывайте проверять возможность их прокладки приборами поиска скрытой проводки;
  5. в соответствии с проектом закупается необходимое оборудование. При покупке проходных и реверсивных модулей сразу рекомендую вызвонить работу их контактных групп, не полагаясь на приведенную схему и заверения продавца;
  6. в зависимости от способа прокладки проводов (скрытый или открытый монтаж) устанавливаются электрические приборы на конечных точках;
  7. согласно монтажной схемы выполняются штробы для закрытой проводки или монтируются плинтуса, кабель-каналы для открытого способа прокладки;
  8. кабели и провода укладываются в подготовленные места с обязательной маркировкой каждого конца внутри монтажной коробки. Это сэкономит время на прозвонке электрических цепочек при их сборке;
  9. все концы жил маркируется по монтажной схеме. Этот процесс значительно облегчает цветовая разметка изоляции проводов, выполненная на заводе. Учитывайте это свойство заранее при покупке;
  10. последовательно собираются все электрические цепочки. Результаты каждой операции рекомендую помечать на монтажной схеме цветным карандашом, подчеркивая им каждый выполненный элемент. При необходимости соединения жил проводов между собой используйте только разрешенные ПУЭ приемы;
  11. никогда не подключайте впервые собранную проводку под действующее напряжение сети без проверки состояния ее правильности и качества изоляции. Случайно нарушенный при монтаже диэлектрический слой может стать причиной короткого замыкания или попадания незадачливого работника под действие тока. Изоляцию обязательно проверяйте и испытывайте мегаомметром, а работу контактных групп — прозвонкой их участков вместе с подключенными проводами;
  12. при первом включении собранной проводки под напряжение удалите с места работы всех лишних людей, примите повышенные меры безопасности от поражения электрическим током. На этом этапе проявляются все скрытые дефекты, которые были допущены, но не замечены.

Приведенный алгоритм действий выработан на основе большого опыта электрика. Он не раз выручал меня от возникновения серьезных проблем. Поэтому рекомендую его строго придерживаться.

На этом тема использования проходных выключателей не заканчивается. С их помощью создают более сложные схемы. В качестве примера показываю принцип управления тремя светильниками из двух комнат. Здесь уже нужны модули с тремя клавишами.

Ее тоже можно разнообразить и расширять по приведенным выше принципам. Однако постепенно, если вы заметили, получается слишком усложненная конструкция.

Любую из рассмотренных выше схем можно доработать врезкой в нее датчиков движения или таймеров. Технических сложностей здесь не должно возникнуть, а вот необходимость такой конструкции придется решать вам самостоятельно в конкретных условиях квартиры.

Отдельно хочется выделить группу популярных производителей проходных и перекрестных выключателей. Хорошо зарекомендовали себя в среде электриков:

  • французская компания промышленного электротехнического оборудования Schneider Electric;
  • акционерная компания Legrand из Франции;
  • корпорация производителей из Швеции и Швейцарии АВВ;
  • итальянский производитель дизайнерской электрофурнитуры Bticino;
  • турецкая компания Viko.

Рекомендую приобретать исключительно качественные изделия от брендовых производителей. Они надежны, отвечают требованиям безопасности, долговечны при эксплуатации.

Сложную с точки зрения монтажа и конструкции осветительную систему легко упростить другими способами. Кратко останавливаюсь на их рассмотрении ниже.

2 научных методики управления освещением удаленных территорий из любых мест

Начну их объяснение с наиболее старой и отработанной технологии.

Как работает импульсное реле в схеме освещения

Типовой малогабаритный релейный модуль импульсного типа создается в корпусе с возможностью установки на Din рейку.

Как и в любом реле здесь имеется обмотка, которая при подаче на нее управляющего сигнала, в нашем случае — импульса тока, срабатывает. Это вызывает изменение положения выходного силового контакта: он открывается или закрывается.

Конструкции подобных реле разрабатываются под разные типы напряжения и нагрузки. Для использования в схемах освещения обычно выбирают модули на 220 вольт по мощности коммутируемых лампочек.

Схема управления освещением от импульсного реле выглядит следующим образом.

Само импульсное реле защищается автоматическим выключателем и своим силовым контактом подает или снимает потенциал фазы на светильник. Оно работает от импульса, поступающего с любой кнопки.

Параллельное включение нужного количества кнопочных выключателей, работающих по принципу замыкающего контакта с самовозвратом, обеспечивает подачу управляющего импульса на реле.

Коммутировать сигнал можно с любого участка. Причем цепи создания импульса не передают больших мощностей и могут выполняться тонким проводником.

Однозначными преимуществами этой схемы по сравнению с проходными двухклавишными выключателями являются:

  1. простота и доступность элементной базы: кнопки надежнее чем проходные и реверсивные модули. В случае поломки их легко поменять;
  2. подключение реле к светильнику не требует монтажа сложных логических цепочек из толстого провода с запутанным монтажом. Кабель между ними проложить не сложно. Обвязку же кнопок вообще в большинстве случаев допустимо выполнить обычной телефонной «лапшой»;
  3. значительная экономия материальных средств за счет снижения затрат на кабельную продукцию.

К недостаткам этой конструкции относятся:

  • необходимость для каждого светильника приобретать индивидуальное импульсное реле;
  • требование разносить эти модули на небольшое расстояние друг от друга, вызванное возможностью их ложного срабатывания от импульса, поступающего на соседний близкорасположенный корпус.

Системы освещения, управляемые импульсными реле, создают серьезную конкуренцию технологиям, использующим проходные и перекрестные выключатели.

Отдельное внимание следует обратить на беспроводные конструкции.

Современная схема удаленного управления светом в системе Умный дом

Благодаря развитию научных разработок в области микропроцессорных технологий, совершенствованию проводных и беспроводных каналов передачи информации появилась возможность управлять бытовым освещением удаленно.

В качестве примера была освоена и оценена самая простая система умного дома для квартиры от компании Sonoff.

Довольно удачно и практично получилось управлять светом со смартфона через каналы информации интернет.

Однако подключение умного выключателя от Сонофф требует наличия трех проводов в подрозетнике, а в старых зданиях везде проложено только два. Мне пришлось менять этот участок. Думал, что это не вызовет сложностей.

Но от старого хозяина остался сюрприз. Пришлось прикладывать значительные усилия и смекалку для монтажа нового участка. В итоге выключатель света Sonoff с дистанционным управлением заработал нормально.

Две последние методики я привел для того, чтобы вы могли сконцентрировать свои усилия на анализе разных способов управления домашним освещением, выбрать наиболее подходящий.

Проходные двухклавишные выключатели, схема подключения которых требует хороших навыков электрика, являются не единственным средством решения подобных задач. Ищите оптимальный вариант под свои конкретные условия.

Я же вам предлагаю дополнительно ознакомиться с материалами полезного видеоролика по нашей теме.

Автор «Обо всем Это интересно» довольно просто и подробно преподносит полезную для новичков информацию.

Напоминаю, что сейчас вам удобно поделиться своим мнением в комментариях или задать вопрос для его совместного обсуждения.

Монтаж двухклавишного выключателя света — 3 ошибки, схема, видео

Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

двухклавишный проходной выключатель света двухклавишный простой выключатель

Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.

Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.

Заметьте , что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

Монтаж соединений двухклавишного выключателя в распредкоробке

В распаечную или распределительную коробку могут заходить следующие кабеля:

  • питающий кабель от автомата в щитке
  • кабель спускающийся к выключателю
  • один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

Подключение на люстре или светильнике

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза — серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Источники — //cable.ru, Кабель.РФ

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Вторая ошибка — когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно. А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Статьи по теме

Схема подключения проходного выключателя | КилоВатт


Подключение проходного выключателя: схема для управления из двух точек

Это довольно простая схема, которая не должна вызывать излишних вопросов. Отличается она от схемы подсоединения обычного выключателя двумя нюансами.

  1. Конструкцией самого выключателя. У него нет нейтрального положения «Выкл.» – он направляет электрический ток либо на одну свою клемму, либо на другую. Перенаправляя электрический ток, он замыкает или размыкает одну из возможных схем работы этой системы, и отключение осветительного прибора осуществляется в том случае, когда два проходных выключателя находятся в разных положениях.
  2. Количеством проводов, участвующих в установке проходного выключателя. Если в схеме подключения обычного одинарного выключателя задействовано всего два провода, которые представляют собой разорванную фазу, то в случае с проходным выключателем к каждому из них подводится три провода, два из которых, по сути, являются перемычками между двумя маршевыми выключателями. Третий для одного из них является подачей фазы, а для другого – выходом фазы, идущей на светильник.

Как подключить проходной выключатель схема

В отличие от принципиальной схемы, не вызывающей вопросов, на практике дела обстоят немного сложнее. Большинство людей вводит в заблуждение наличие дополнительного элемента в этой схеме – коммутационной коробки. Если монтировать электропроводку по всем правилам, то от нее никак не избавиться. Существует достаточно простой способ понять принцип коммутации – представленную наглядно схему подключения проходного выключателя нужно разорвать на две части (ровно пополам каждый проводок) и скрутить ее заново, используя изоленту. Здесь все дело в вашем воображении – если сможете разорвать правильно, то получится собрать такую проводку вне зависимости от местоположения ее элементов.

Подключение проходного выключателя схема

Схема управления светом из трех мест: подключение трех проходных выключателей

Схема управления освещением из трех разных мест ненамного отличается от предыдущего варианта решения вопроса, как подключить проходной выключатель? Разница между ними заключается в наличии третьего устройства, отличного по конструкции от типичных маршевых выключателей. Это устройство именуется «перекрестный выключатель» и позволяет использовать для управления светом сразу три схемы. Он может служить транзитным устройством, не влияя на работу двух других маршевых выключателей и одновременно самостоятельно замыкать и размыкать цепь освещения вне зависимости от двух остальных выключателей.

В отличие от проходного выключателя, этот прибор имеет не три, а пять клемм подключения – две из них используются для подсоединения с первым проходным выключателем, две другие со вторым маршевым устройством соответственно, ну а пятая является транзитной. Именно благодаря ей возможно управление светильником из трех мест – как правило, она просто соединяется перемычкой с третьей клеммой устройства.

Установка проходного выключателя схема

Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест

Прежде чем приступать к решению вопроса подсоединения двухклавишного проходного выключателя, для начала необходимо разобраться с его конструкцией. По сути, это два одинарных проходных выключателя, установленных в один корпус. Осознав этот нюанс, вы без труда сможете разобраться с его подсоединением. Выполняется оно аналогичным способом, как и монтаж обычного одноклавишного проходного выключателя за исключением двух моментов.

  1. На первый выключатель, а вернее на две его одинаковые части, подача электроэнергии осуществляется одним проводом (между собой две клеммы разных его частей просто соединяются перемычкой). На втором выключателе, с которого осуществляется подключение осветительного прибора, каждая из выходных фаз питает свой осветительный прибор.

    Подключение двухклавишного проходного выключателя

  2. Количество проводов. Если в случае с одинарным проходным выключателем прокладывается три провода к каждому из устройств, то в случае с двухклавишным его аналогом понадобится протянуть пять жил к первому и шесть ко второму. Такая разница обусловлена наличием одной общей входящей фазы на первом выключателе и двух выходящих на разные осветительные приборы на втором.

    Схема подключения двухклавишного проходного выключателя

Подводя итоги всему вышенаписанному, можно прийти к выводу, что оперируя проходными и перекрестными выключателями с разным количеством клавиш, можно строить достаточно сложные схемы, позволяющие управлять освещением из необходимого количества мест – по большому счету, их может быть много. Другое дело – целесообразность таких схем. Как правило, в быту все ограничивается максимум тремя местами управления. Редко, но все-таки возникает необходимость включать и выключать свет из четырех и даже пяти мест. Но суть не в этом – дело в том, что освоив простой одноклавишный проходной выключатель и принцип его монтажа, вы с легкостью сможете оперировать этими устройствами и создавать любые удобные для вас схемы.

Автор статьи Александр Куликов

Cхема подключения двухклавишного проходного выключателя (переключателя)

Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Соответственно, для его правильного подключения и работы требуется шесть проводов (по три на каждый проходной переключатель, составляющий его).

Так, например, один из вариантов схемы подключения двухклавишного проходного выключателя, отражающий соединение проводов в распределительной коробке, который связан с двумя одиночными проходными выключателями, выглядит следующим образом:



Схема второго возможного варианта подключения, при которой двухклавишный перекидной выключатель работает в паре с таким же двухклавишным переключателем, представлена ниже:





Как видите, для подключения каждого из них используется шесть проводов, давайте теперь рассмотрим какие есть клеммы на механизме двухклавишного переключателя и как они промаркированы.

В качестве примера двухклавишного выключателя возьмем модель двухклавишного переключателя ABB Busch-Jaeger из серии Basic 55.

На тыльной стороне которого, есть шесть клемм для подключения проводов, по три на каждую клавишу. Отличить их довольно просто, в зависимости от принадлежности той или иной клавише, клеммы пронумерованы как «1» и «2». При этом в клеммы L1 и L2 подключаются управляющие провода каждой группы света, а в клеммы оставшиеся зажимы со стрелками, подключаются провода идущиие между переключателями. Чтобы было понятнее ниже представлена наглядная схема подключения, в которой указан порядок подсоединения проводов к двухклавишному проходному выключателю ABB Busch-Jaeger из серии Basic 55.

На практике это выглядит вот так.

Во время подключения, самое главное верно подсоединить питающие провода к клеммам L1 и L2 одного двухклавишного переключателя и фазные провода, идущие к светильнику в эти же клеммы второго двухклавишного проходного выключателя в схеме. Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен.





Подробная пошаговая инструкция по подключению и установке двойного проходного переключателя описана ЗДЕСЬ.

С помощью двухклавишных проходных выключателей можно создавать множество разнообразных схем управления освещением, главное помнить — если планируется использование сразу более двух переключателей света в одной группе, необходимо использовать перекрестные переключатели, устанавливающиеся между проходными, у некоторых производителей они так же встречаются двухклавишные.

Если у вас еще остались вопросы по схеме подключения двухклавишных проходных выключателей оставляйте их в комментариях к статье, постараемся всем ответить.

Подключение проходного выключателя — схемы и способы

В домах и квартирах часто встречаются длинные коридоры и лестницы, и если выключатель находится только в одной их части, это очень неудобно. В этой ситуации отличным решением являются проходные варианты, которые позволяют контролировать освещение не только в начале и конце длинных темных помещений, но и даже на их середине.

Подключение такого устройства выглядит значительно сложнее, чем обычного. Благодаря инструкции и информации из данной статьи любой человек сможет выполнить монтаж проходных выключателей самостоятельно.

Подробнее о применении в быту

Поговорим о том, в каких конкретно случаях может возникнуть необходимость подключения проходного выключателя для управления осветительными приборами. Здесь действует простое правило – там, где неудобно использовать классический вариант, стоит установить управление освещением из двух мест.

  • На лестничных площадках в подъездах – обычно устанавливается на первом этаже. Нажав на него, человек может спокойно подняться по хорошо освещенной лестнице. Однако выключатель при этом остается внизу, и выключить свет для экономии электроэнергии не представляется возможным.
  • Длинная коридорная система с несколькими выходами – включив свет на одном его конце, нужно иметь возможность выключить его на другом, чтобы свет не оставался бесполезно гореть, мотая драгоценные киловатты.
  • Уличные фонари вдали от дома – чтобы включить свет на улице в темное время суток, придется в темноте идти к лампочке. И потом для выключения фонаря вам придется возвращаться к нему вновь, а до двери дома идти в темноте.
  • Любое другое помещение или пространство помимо длинных коридоров.

В спальне у изголовья кровати – для того случая, когда человек уже лег в постель, забыв выключить люстру.

Длинный темный коридор – идеальное место
применения проходного выключателя

Подытожим – перекидной выключатель (или перекрестный) представляет собой устройство, которое позволяет управлять одним или несколькими светильниками из двух мест одного помещения, из разных комнат, а также используя для этого разные клавиши одного устройства. Выключатели, находящиеся в такой связке, работают одновременно, сообща и независимо друг от друга. Они помогают экономить электроэнергию, выключая ненужный свет после прохода человека через темные и большие помещения.

Принцип работы основан на разном количестве контактов в сравнении с обычным вариантом. Вместо двух контактов такой выключатель имеет три, вследствие чего переключает фазу из одного на остальные два поочередно.

Классическая схема подключения

Тип лампочек и прочих электрических приборов не играет здесь роли – схема подключения проходного выключателя из двух мест работает с лампами накаливания, люминесцентными и светодиодными аналогами, а также позволяет подключить любой другой бытовой прибор, который нуждается в таком выключателе.

Технология установки

Смонтировать перекрестный или проходной выключатель своими руками можно, однако он требует вдумчивого подхода еще в самом начале работы, это позволит не допустить опасных ошибок в соединении контактов.

Разработка его начинается еще на этапе прокладки кабеля. Здесь придется использовать трехжильный, а не двухжильный кабель, как это делается обычно. Если же в системе планируется установить большее количество выключателей, то придется и вовсе проложить четырехжильный.

Схема трехжильного кабеля

Для создания системы освещения, которая будет иметь две точки управления, необходимо купить два выключателя, оснащенных двумя режимами переключения и тремя контактами. Также можно переделать обычный выключатель. Конструкции должны иметь перекидную схему, это означает, что первый узел является общим для двух других. В одном положении выключателя он замыкает первый контакт, а в другом – последующий. Таким образом, замыкание трех контактов одновременно в данной схеме не реализуется.

Помимо кабелей также понадобятся:

  • Выключатели проходные одноклавишные.
  • Распределительный короб, который будет направлять ответвления кабелей и защищать важные узлы и контакты. Он будет установлен в каждом помещении, в больших помещениях их бывает даже несколько штук на одну лампочку.
  • Светильник или группа светильников на две и более лампы, которые соединяются друг с другом последовательно.

Классическая схема подключения

Каков принцип работы проходного выключателя, и какая у него схема? От источника электричества ноль сначала проводится через распределительную коробку, после чего сразу же подается на светильники, минуя выключатели. Фаза берется из того же источника, проводится через ту же коробку, что и ноль, и подсоединяется к общему контакту первой кнопки. Два других перекидных контакта от первого выключателя проводятся через распределитель и соединяются с аналогичными контактами на втором выключателе. Фаза общего контакта от второго переключателя сразу ведется на второй контакт светильника. Ниже визуально представлена эта схема включения для наглядного понимания того, как работает проходной выключатель из двух мест.

Классическая схема подключения двух проходных выключателей

На деле установка проходного выключателя имеет четкую последовательность, которую важно соблюдать для правильного и безопасного подключения:

  • Прокладываются трех- или четырехжильные кабели к местам, где будут стоять точки управления, а также к светильникам.
  • Устанавливаются выключатели таким образом, чтобы оставался доступ к их контактам.
  • К этим контактам подключаются проложенные ранее провода.
  • Монтируется один или группа светильников (допускается даже из 3 и более штук), они подключаются между собой к обычному, двужильному кабелю.
  • Выполняется монтаж распределительной коробки. Здесь важно, чтобы она располагалась максимально удобно для доступа к ее узлам в любое время. Длина проводов при этом должна оставаться минимальной, что бывает сложно осуществить для такого выключателя.
  • Вся схема соединяется так, как описано выше, подключение проходного выключателя к сети пока не выполняется. Все провода заводятся в распределительную коробку. Пока их прятать в стены не стоит, сначала нужно убедиться, что система будет работать.
  • После обесточивания дома или квартиры выполняется подключение проходных выключателей к самой сети. Все соединения тщательно и аккуратно изолируются. Подключаемую квартиру вновь нужно подсоединить к сети, сразу после этого проходные выключатели проверяются на работоспособность. Обращайте внимание на очаги тепла при соединении проводов – это признак плохого контакта. Если такое наблюдается, обесточьте квартиру снова и переделайте их.

Для проходного выключателя схема подключения на 2 клавиши выглядит иначе. Вместо двух выключателей используется один двухклавишный. Такая схема (на рисунке ниже) позволяет двум кнопкам создать управляемое включение двух групп светильников.

Схема подключения двухклавишного проходного выключателя

Если изначально был установлен трехконтактный двухклавишный или трехклавишный переключатель, то эта схема даст ответ на вопрос, как сделать проходной выключатель из обычного двойного или тройного.

Еще несколько советов по проведению работ, они актуальны и там, где будут устанавливать двухклавишный переключатель:

  • Тщательно проверяйте, где фаза, а где ноль. Ошибка чревата замыканием вплоть до пожара.
  • Квартиру желательно обесточивать полностью с помощью рубильников или тумблеров на счетчике. Локального отключения может быть недостаточно – даже при прерванной фазе на ноле все еще может оставаться остаточный заряд, а в совокупности с нарушениями заземления это может быть очень опасно, ведь вы работаете напрямую с основной электросетью.
  • Все контакты тройного проходного выключателя должны быть максимально качественными. Прочно, но аккуратно обжимайте их, изолируйте хорошей изолентой или прочной термоусадкой.
  • Все стационарные элементы (выключатели, светильники, распределительная коробка) должны быть жестко закреплены, не шататься. Обрыв проводов проходного двухклавишного выключателя (или любого другого узла) в процессе эксплуатации очень опасен.
  • Все провода должны быть подобраны очень тщательно. Используйте жилу из такого металла, который был взят за основу в проводах основной электросети.
  • Учитывайте мощность осветительных приборов, выбирайте кабели с таким сечением, чтобы был небольшой запас. Он будет амортизировать резкие перепады напряжения без повреждения структуры подключения двойного проходного выключателя.

Люди, которые впервые сталкиваются с проходными вариантами, могут испытывать неудобства, связанные с положением переключателей. Они не имеют четко определенного положения для включения/выключения, это иногда сбивает с толку. Положение переключателей на одной точке зависит от положения на другой, поэтому оно всегда будет разным. Быстро привыкнуть к такому поможет обращение внимания, прежде всего, на состояние света, а не на положение клавиш.

Немного об альтернативах

Если хозяева по каким-то причинам не могут установить проходные выключатели, им на замену приходят бистабильные реле и датчики движения. Реле используются там, где необходима очень длинная и сложная схема подключения проходного выключателя из трех мест (и даже из четырех и более). Датчики движения избавят от установки выключателей на одну лампу вовсе – они будут автоматически включать свет тогда, когда кто-то появляется в поле зрения его детекторов, и схема управления освещением из трех мест становится неактуальной. Здесь важно правильно настроить его чувствительность и время работы, будет неприятно, когда свет погаснет посреди лестничной площадки, и человек останется стоять в кромешной тьме. В таких случаях даже наличие проходного выключателя из трех мест не будет удобным.

Заключение

Подключив перекрестный выключатель, вы решаете сложную задачу по освещению длинных коридоров и больших помещений, делая их удобными и уютными. При этом перекрестный двойной проходной выключатель значительно экономит электроэнергию, оставляя свет включенным там, где это реально необходимо. К тому же его схема доступна даже неопытному человеку.

Схема подключения

Двухконтактная коробка

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

На этой странице приведены схемы подключения двух розеток в одной коробке. В комплект входят 2 розетки в одной коробке, выключатель и розетка в одной коробке и 2 выключателя в одной коробке.

Электромонтаж двух розеток в одной коробке

На этой схеме две дуплексные розетки установлены в одной коробке и отдельно подключены к источнику с помощью косичек, соединенных для соединения клемм каждой из них. Если каждая розетка подключена собственным гибким проводом, то в случае выхода из строя одной из-за физического повреждения другая не пострадает и все равно должна работать.

Подключение двойных розеток в серии

Здесь две розетки установлены в одной коробке и подключены к клеммам устройства для их подключения. При таком расположении, если розетка №1 выходит из строя, розетка №2 также может выйти из строя. Если первая розетка в цепи каким-либо образом повреждена изнутри, это может повлиять на подачу электричества к следующим розеткам. Однако обычно это не так. Если медный язычок между винтами клемм остается целым, даже если № 1 перестанет работать, розетка № 2, скорее всего, все равно будет работать.

Подключение 2 розеток к 2 источникам

На этой схеме две розетки подключены к одной и той же коробке с отдельным источником питания 120 вольт каждая. В коробку идет трехжильный кабель. И черный, и красный провода горячие, и каждый из них подключен к одной из розеток. Белый нейтральный провод подсоединяется к каждой розетке, поэтому они имеют общий обратный путь. Это подходит для стандартных дуплексных розеток, но не должно использоваться для розеток GFCI. Для правильной работы GFCI должны иметь выделенные нейтральные соединения.Подобную схему обычно можно найти на кухне, где установлены две схемы на 20 А для подключения всех приборов, обычно встречающихся на типичной кухне, как показано на этой схеме автоматического выключателя.

Подключение розетки GFCI и выключателя света в одной коробке

На этой схеме показано подключение розетки GFCI и выключателя света в одной розетке — обычное устройство в ванной с ограниченным пространством. Горячий источник соединяется кабелем с клеммой LINE на розетке и с клеммой на выключателе света.Нейтраль соединена косичкой с GFCI и белым проводом, идущим к свету. Эта проводка обеспечивает защиту gfci в одном месте. Свет и выключатель не защищены розеткой gfci.

Подключение двух переключателей в одной коробке

В этой схеме 2 переключателя устанавливаются в одну коробку. Переключатели подключаются с помощью гибких проводов к одному источнику. Каждый черный провод, идущий к двум отдельным осветительным приборам, подключен к одному из выключателей. Нейтральный провод источника и заземляющий провод соединены с проводами, идущими непосредственно к каждой коробке осветительной арматуры.

Подключение двух переключателей в одной коробке с 2 источниками

На этой схеме показаны два переключателя в одной коробке с отдельным источником питания 120 В каждый. Трехжильный кабель служит источником питания для переключателей, а черный и красный провода подключены к одному переключателю. Черный провод от каждого источника света подключается к одному из переключателей, а нейтраль и земля источника используются двумя осветительными приборами.

Подключение переключателя и розетки в одной коробке

На этой схеме выключатель света и розетка подключены к одной и той же коробке.Оба устройства подключены к одному и тому же горячему источнику. Нейтраль соединяется кабелем с клеммой нейтрали на розетке и с белым проводом, идущим к нейтрали на осветительной арматуре, расположенной в отдельной коробке.

Электромонтаж розетки и средней цепи выключателя света

На этой схеме показаны выключатель и розетка в одной розетке, расположенной в середине цепи. Эта проводка позволяет электричеству поступать от розетки к любым другим розеткам в цепи и обеспечивает переключатель для управления осветительной арматурой или другой нагрузкой, такой как другая настенная розетка или потолочный вентилятор.

Подключение переключателя к розетке в одной коробке

На этой схеме выключатель и розетка установлены в одной коробке, и выключатель контролирует питание розетки. Источник горячего питания подключается к одной клемме переключателя, а другой разъем подключается к клемме розетки с помощью короткого провода. Нейтральный провод от источника подключается непосредственно к нейтрали розетки, а выключатель и розетка совместно используют заземление источника.

Больше похожих на эту в справке «Сделай сам».com
Подключение трехпозиционного переключателя

| Как подключить трехпозиционные переключатели

Трехпозиционный переключатель — это переключатель, который включает свет с обоих концов коридора. Эти схемы ясно показывают, как подключить пару трехпозиционных переключателей света в трех разных ситуациях.

Трехсторонние переключатели света управляют светом из двух мест, например, с обоих концов лестницы или коридора.

Трехпозиционный выключатель устроен и подключен немного иначе, чем обычный однополюсный выключатель света.Во-первых, на переключателе нет надписей «ВЫКЛ.» И «ВКЛ.», А также верха и низа. Также есть еще один терминал. Вместо двух клеммных винтов и заземляющего винта, как у обычного («однополюсного») переключателя света, трехпозиционный переключатель имеет три клеммных винта и винт заземления.

Примечание. Многие современные переключатели имеют отверстия для вставки проводов вместо винтов, фиксирующих провода. Тем не менее принцип тот же.

На большинстве трехпозиционных переключателей две клеммы одного цвета (обычно серебряные или латунные), а третья клемма, называемая «общей клеммой», имеет другой, часто более темный цвет.

Не все трехпозиционные переключатели имеют эти клеммы, расположенные в одинаковой конфигурации, поэтому при подключении необходимо обращать внимание на их цвета (и инструкции, прилагаемые к упаковке).

Переключатель, показанный здесь, имеет серебряный и золотой винты напротив друг друга и бронзовый винт в третьем положении. Зеленый винт на одном конце предназначен для заземляющего провода.

При замене существующего трехпозиционного переключателя света обязательно вставьте провода в соответствующие винтовые клеммы.Положите кусок ленты на провод, идущий к винту общей клеммы. Два других провода можно подсоединить к любой из идентичных клемм.

На рисунках ниже показано грубое подключение в каждой из этих ситуаций.

Обратите внимание, что на этих схемах предполагается, что вы соблюдаете все рекомендуемые методы безопасной установки электрических цепей.

Всегда отключайте питание цепи перед работой с оголенными проводами.

Как работает трехпозиционный переключатель

Важно понимать, что выключатель света предназначен для прерывания «горячего» провода, когда он выключен.

Имея это в виду, белый провод от источника питания всегда идет непрерывно к осветительной арматуре, а неизолированные провода заземления всегда прикрепляются к винтам заземления. Но «горячий» или «заряженный» провод, идущий от источника питания, проходит через переключатели. Подключение трехпозиционного переключателя © Дон Вандерворт, HomeTips

В трехпозиционном переключателе три провода соединяют пару переключателей — два черных «путевых» провода и третий «общий» провод.

При включении питания схемы любой из них может быть «горячим», в зависимости от того, как переключены переключатели.

Поскольку неметаллический электрический кабель «3 провода-заземление», такой как Romex, часто используется для подключения переключателей, во время установки часто вносятся небольшие изменения. Этот тип кабеля содержит белый провод, который должен служить черным проводом. По этой причине белый провод окрашен или заклеен черной лентой, чтобы идентифицировать его как черный (горячий) провод, когда кабель используется для соединения двух трехпозиционных переключателей и фонарей.

Как подключить 3-позиционные переключатели

Есть три основных способа настройки трехпозиционных переключателей для управления одним или несколькими световыми приборами.Правильный выбор для вас будет зависеть от того, где питание входит в цепь (на один из переключателей или на осветительной арматуре), а также от расположения переключателей и ламп.

Обратите внимание: все переключатели с зеленым заземляющим винтом или проводом должны быть заземлены на металлическую распределительную коробку или на оголенный или зеленый провод заземления цепи.

A) Провода от источника питания могут сначала входить в одну распределительную коробку, затем переходить к свету, а затем заканчиваться на другом переключателе. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!Обратите внимание на эту иллюстрацию, что входящий белый провод проходит через первую распределительную коробку и заканчивается у осветительной арматуры. Проводка трехходового переключателя, где питание подключается к первому переключателю, а затем к свету .

B) Провода от источника питания могут сначала войти в коробку осветительной арматуры, пройти оттуда к одному переключателю, а затем подключить этот переключатель к другому переключателю. В этой конфигурации входящий белый провод подключается непосредственно к осветительной арматуре.Черный провод подключается к белому проводу с лентой, который проходит через первую распределительную коробку и подключается к общей клемме на втором переключателе. Затем красный и черный путешественники подключают парные клеммы на обоих переключателях. Проводка трехходового переключателя, где питание идет напрямую на свет .


C) Провода от источника питания идут от переключателя к переключателю, и затем идут к свету. В этой конфигурации питание поступает на первый переключатель, а осветительный прибор размещается после второго переключателя.

Белый провод, соединенный гайками в каждой распределительной коробке, идет непрерывно от источника к осветительной арматуре. Заряженный черный провод подключается к общей клемме первого переключателя, а затем парные путешественники переносят его к парным клеммам второго переключателя. Общий вывод второго переключателя направляет черный провод к осветительной арматуре. Проводка трехходового переключателя, где питание начинается с одного переключателя и идет ко второму переключателю перед переходом к свету.

Получите предварительно экранированную локальную электрическую проводку Pro

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором домашнего журнала, автором более 30 статей книги по усовершенствованию и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт

Назначение и схема двойного проходного коммутатора — общество

Многие обладатели большого жилого дома сталкивались с проблемой пройти через темную комнату, чтобы включить свет. Такая проблема может быть устранена профессиональной ведьмой. Он будет представлен в статье
.

Содержимое

Многие владельцы больших жилых помещений сталкивались с проблемой пройти через темную комнату, чтобы включить свет.Решить такую ​​неприятность можно специальным сквозным переключателем. О нем и пойдет речь в статье.

Зачем нужны безводные переключатели?

Схема двойного проходного переключателя используется для управления источником света из двух положений, расположенных на определенном расстоянии друг от друга. Такое электрооборудование работает по принципу обычного выключателя. Таким образом, больше нет необходимости возвращаться к первому устройству, чтобы выключить освещение. Свет можно выключить из удобного места.

Такие проходные переключатели в магазинах представлены трех типов: одноклавишные, двухклавишные и трехклавишные.

Конструкция различается в зависимости от количества подключаемых к прибору осветительных ламп. Помимо клавишного управления, существуют и более продвинутые модели с выключенным касанием.

Переключатели перекрестные

Переключатели перекрестные используются для создания комфортных условий использования электрического освещения в жилых помещениях. Также при использовании таких специальных выключателей можно сэкономить на электроэнергии, которая тратится на освещение мест общего пользования в многоэтажных домах.Например, в многоквартирном жилом доме, а также в студенческих общежитиях, а также в других корпусах, где запроектированы достаточно длинные коридоры с множеством дверей в комнаты, жители включают свет при входе в здание с улицы. Если установлен крестовой выключатель, у гостя есть возможность выключить свет в коридоре в своей комнате. Это позволяет сэкономить значительную часть электроэнергии, необходимой для освещения коридора.

Все переключатели, подключенные к одному источнику света, кроме первого и последнего, являются переходными.Их отличие от затворов в том, что у первых гораздо меньше контактов внутри корпуса. Переключатель с одной кнопкой имеет четыре контакта вместо трех.

Устройство двухклавишного переключателя сквозного типа

Основное отличие схемы двойного проходного переключателя от обычной состоит в том, что первое устройство подключается сразу к трем проводам. Его принцип действия заключается в подаче напряжения с одного контакта на другой. Осветительное устройство будет работать, когда клавиши обоих переключателей проходного типа находятся в одинаковом положении, свет выключается, когда одна из клавиш меняет свое положение на любом из двух устройств.

Одним осветительным прибором можно управлять не только двумя переключателями. К электрической цепи может быть подключено любое количество переключателей.

Однокнопочный переходной переключатель оснащен тремя выводами. Двухклавишные переключатели содержат в своем корпусе сразу 5 клемм. Для подключения к другим переключателям требуются две пары, а пятая клемма — общая.

В переключателе с тремя клавишами внутренняя структура намного сложнее, но имея на руках внутреннюю схему этого устройства, не составит труда разобраться в принципе его работы.

Установка проходных выключателей

Схема двойного проходного выключателя мало чем отличается от установки классических выключателей света. Однако у проходных электроприборов к корпусу подключаются сразу три кабеля. Два из них необходимы для перемычки между переключателями, а третий используется для приема электрического тока от распределительного щита. Для подключения двух и более переключателей переходного типа необходимо дополнительно приобрести распределительную коробку, куда подключаются провода.

Для установки электроприборов по схеме двойного проходного выключателя с двумя точками управления потребуется большое количество кабеля. Каждое устройство снабжено шестью жилами электрического кабеля. Принципиальное отличие классического переключателя с двумя клавишами от сквозного в том, что последний не имеет общего вывода. Корпус переключателя проходного типа состоит из двух независимых переключателей. Схема подключения такого устройства выполняется поэтапно:

  • Сначала розеточные коробки устанавливаются в отверстие в стене, предварительно прорезанное перфоратором.К нему по стробам подключаются трехжильные провода.
  • Каждый осветительный прибор должен быть подключен к нулевой фазе кабеля, а также к заземлению. Затем следует подключить устройства к проводам.
  • В распределительной коробке фазные провода необходимо подключить к двум контактам от первого прерывателя. Второй выключатель света необходимо подключить к проводам от светильника.
  • Нейтральный провод от осветительного прибора необходимо подключить к специально отведенному месту в распределительном щите здания.

При переключении контактов в цепи двойных проходных выключателей на две лампы их общие цепи попарно размыкаются и соединяются. Это обеспечивает нормальное функционирование светильника.

Процесс подключения перемычки

Для правильного подключения устройств по схеме двойного проходного переключателя необходимо освободить один сантиметр каждого провода от изоляции, чтобы подключить их к соединительным колодкам и корпус переключателя.В коробке необходимо подключить фазный провод к входному контакту первого переключателя. Два выходных провода подключены к входу первого переключателя. Выводы должны быть подключены к таким же проводам от второго устройства. Входной контакт от второго переключателя должен быть соединен с лампой. Нулевая фаза от осветительного электроустройства должна быть подключена к нулю электрощита.

Подключение проходного переключателя на две лампы

Рассмотрим схему подключения двойного проходного переключателя сразу на два источника света.Для начала нужно определиться, какие задачи есть для правильной работы такой электросхемы:

  1. Проводка высокого напряжения.
  2. Определение места установки выключателей.
  3. Выбор места для монтажа распределительной коробки.

Чтобы правильно подключить схему двойного проходного выключателя от двух точек управления электрическим освещением в доме, следует разместить распределительный щит в подходящем для этого месте, два выключателя на определенном расстоянии друг от друга, а также должна быть установлена ​​электрическая коробка.

После этого необходимо подключить кабели ко всем устройствам в электрической цепи. В этом случае провода необходимо прокладывать в защитных кабельных каналах или гофрах.

Для правильной работы схемы необходимо подключить провода, подключенные к источнику света и переключателям в распределительной коробке. Фазу из коробки необходимо подключить ко входу выключателя. Два выхода необходимо соединить проводами от выхода второго переключателя. Общая клемма входа второго переключателя должна быть подключена к выходу источника света.

Другой выход на схеме подключения для двух двойных проходных выключателей от осветительного устройства должен быть подключен к нейтральному проводу в коробке. Сечение используемого кабеля следует выбирать по мощности электрооборудования.

Светильники подключены параллельно. Такой способ позволит лампочкам продолжать работать, если одна из них перегорит.

Подключение освещения с тремя проходными переключателями

Для правильного подключения схемы двойных проходных переключателей Legrand используются те же устройства, что и с двумя переключателями.Переключатели кроссовера используются как дополнительный элемент. У таких устройств сразу четыре входа: два входа и два выхода. Все эти выходы являются одновременно коммутируемыми элементами. Электропроводка в такой схеме должна быть четырехжильной.

В этом случае следует использовать обычные затворные переключатели в начальной и конечной точках управления освещением. В остальных местах необходимо подключить переключатели кросс-коммутации. В этой схеме можно использовать любое количество переключателей, и процедура установки усложняется.Чтобы не запутаться в большом количестве проводов, требующих подключения к оборудованию, их стоит пометить разными цветами.

Два выходных контакта первого переключателя должны быть подключены к выходам следующего переключателя перекрестного типа. Затем нужно подключиться к следующему переключателю, у которого одна общая клемма соединена с клеммой источника света.

Фазный провод должен быть подключен к входному контакту первого переключателя, второй провод от светильника должен быть подключен к нулевой фазе в распределительной коробке.

Все сквозные переключатели получают питание от трехфазных кабелей, кросс-переключатели получают питание от четырехпроводных проводов.

Подключение двухпозиционного перекрестного переключателя

В помещении также используется электрическая схема двойного проходного переключателя Legrand в сочетании с переходным переключателем света, также с двумя кнопками. Такой вариант подключения дает возможность управлять светом с трех или четырех точек. Между переключателями установлен крестовой двухкнопочный переключатель.К нему необходимо подключить 8 проводов (по 4 от каждого переключателя).

Для прокладки такого количества проводов рекомендуется использовать коробки для более удобного распределения фаз. Следует отметить, что стандартная коробка диаметром 60 мм не поместит в своем корпусе более 4-х проводов. Для подключения большого количества кабелей следует покупать короб диаметром не менее 100 мм.

Стоимость коммутаторов проходного и перекрестного типа

Цены на коммутаторы проходного типа самых бюджетных моделей начинаются от 150 рублей за штуку.Кросс-переключатели в два раза дороже, самое дешевое устройство стоит 350 рублей. Максимальная стоимость устройства достигает 1000 рублей.

Проходные и крестовые выключатели света постепенно устаревают, уступая место новым устройствам, оснащенным автоматическими датчиками. Они автоматически включаются, когда датчик обнаруживает движение в заданном радиусе.

DIY Tutorial: Как подключить коммутатор к электрическому шнуру

Как установить выключатель на шнур лампы


Есть довольно много причин, по которым вы можете захотеть добавить встроенный шнур в свой проект по восстановлению освещения или электрооборудования: возможно, у вас нет другого способа включить и выключить прибор (кроме отключения его!), Может быть, переключатель на розетке слишком труднодоступен, или, возможно, вам просто нужна дополнительная опция для облегчения доступа! Здесь мы обсудим основы установки переключателя включения / выключения с винтовыми клеммами, особенно на провод, покрытый тканью Snake Head Vintage.

Во-первых, если вы никогда раньше не работали с обтянутыми тканью электрическими шнурами, вы можете просмотреть другой пост в нашем блоге «Как зачистить и подготовить тканевые шнуры для проводки». С использованием Обтянутый тканью электрический шнур — отличный способ добавить уникального блеска, ярких цветов и аутентичного винтажного вида любому устройству!

Пошаговая инструкция — Присоединение тросового переключателя:


1) Ключ к любому переключателю шнура прост: вы ТОЛЬКО режете ГОРЯЧИЙ провод.Все остальные провода останутся неразрезанными и пройдут через канал в переключателе. Функционально переключатель действует как цепь прерыватель: в положении «выключено» выключатель — это не , завершающее соединение через провода под напряжением, в положении «включено» переключатель находится в положении , позволяя замкнуть цепь.

Горячий провод будет ЧЕРНЫМ или «немаркированным», тогда как нейтральный провод будет БЕЛЫМ или «маркированным», как в случае с трассирующим швом на ткани или полосой на проводе под тканью.Итак: горячее режет, нейтральное — нет. Если есть зеленый провод заземления (как в наших 3-проводных круглых шнурах), зеленый провод также остается неразрезанным.

Исключения: иногда цвет провода будет другим, коричневый иногда используется как горячий вместо черного, а синий иногда используется как нейтральный вместо белого. У двухжильного параллельного шнура маркировка находится на стороне провода: гладкая сторона — горячая, ребристая — нейтральная.

2) Решите, куда вы хотите поместить свой коммутатор! На что следует обратить внимание: куда пойдет этот светильник? Где будет ближайшая розетка и хочу ли я, чтобы выключатель был ближе к розетке или ближе к прибору? Если вы подключаете лампу, для которой требуется много шнура внутри, обязательно учтите это: обычное место для включения выключателя находится в 1-2 футах от основания лампы.Другие предпочтут разместить его в нескольких футах от розетки, чтобы переключатель был ближе к стене, или иногда на полпути, если это позволяет вам достаточно провисать, чтобы поднять доступ к переключателю на уровень стола или тумбочки.

3) Для скрученных шнуров обрежьте горячий провод в центре того места, где вы хотите разместить переключатель. Если вы не можете определить, какой из проводов горячий, с внешней стороны ткани, у вас есть несколько способов выяснить это: вы можете провести линию от одного конца шнура или осторожно отогнуть ткань немного. пятно на одном из проводов.Если вы угадали, отлично, разрежьте! Если вы угадали неправильно, хорошо, что это место все равно будет закрыто внутри переключателя, не беда. Отрежьте горячий провод и зачистите оба конца, вы можете использовать тонкий кусок изоленты, чтобы лучше удерживать ткань на месте и предотвратить ее истирание. Пропустите неразрезанный нейтральный провод через сквозной канал. Оберните оголенные концы горячих проводов вокруг винтов под головкой, обернув их в том же направлении, в котором будет вращаться винт: при затягивании нужно втягивать провод дальше, а не выталкивать.

4) Для круглых шнуров и шнуров с оплеткой сначала необходимо прорезать любую внешнюю ткань или виниловую оболочку, покрывающую внутренние провода. Заклейте место, где нужно разрезать, и используйте бритвенный нож, чтобы ОЧЕНЬ ВНИМАТЕЛЬНО надрезать внешнюю ткань (а если это трехжильный круглый шнур, внешняя виниловая оболочка прямо под тканью) и снимите ее, обнажив провода внутри . Отрежьте горячий провод в центре и выполните ту же процедуру, что и на шаге 3, чтобы выполнить соединения

  • Pro Совет: Мы рекомендуем эти переключатели для круглых шнуров и шнуров с оплеткой, они имеют большее отверстие, что облегчает установку проводки.Если вы решите использовать один из других наших переключателей на круглом шнуре, вы также можете немного отпилить отверстие: пластик легко подпилить, и его не нужно много, чтобы открыть для легкого размещения.

5) Для параллельного (плоского) шнура процесс аналогичен другим стилям шнура, за исключением того, что вам также придется разделить два провода друг от друга. Заклеив лентой то место, где вы собираетесь разместить выключатель, используйте бритвенный нож, чтобы сначала снять ткань со шнура, затем прорежьте центр двухжильного формованного провода и осторожно отделите два провода друг от друга.Теперь у вас будет горячий и нейтральный провод (помните, горячий — это гладкая сторона, нейтраль — это ребристая сторона). Отрежьте горячий провод и приступайте к подключению проводов так же, как мы описали в последних двух шагах.

6) После того, как все будет подключено, установите крышку на коммутатор и затяните винты на место. Включите и выключите эту качельку пару раз, узрите свою невероятную способность управлять потоком электричества одним пальцем!

Вот и все! А теперь займемся творчеством!

www.snakeheadvintage.com

Подключение потолочного вентилятора и освещения (со схемами)

Подключение потолочного вентилятора и света может показаться сложной задачей, но это не обязательно. Pro Tool Reviews дает вам наглядное руководство и пошаговые инструкции по правильному подключению для вашей конкретной установки потолочного вентилятора. По шкале от 1 до 10 уровень сложности этого проекта равен 5, хотя он может быть более сложным, если вы включите вспомогательные проекты, такие как прокладка проводки через стены и т. Д.

Главное, о чем следует подумать при подключении потолочного вентилятора и света, — это определить, как вы хотите, чтобы этот вентилятор управлялся. Для некоторых это будет любая комбинация от отсутствия переключателей (с использованием прилагаемых тяговых цепей для питания вентилятора и / или света) и наличия отдельных переключателей для света и вентилятора.

Наличие правильных инструментов поможет проекту пройти гладко. Это также гарантирует, что вы не увязнете, пытаясь использовать, например, бритву для зачистки проводов. Пара настоящих приспособлений для зачистки проводов сделает работу точнее и примерно в 10 раз быстрее.

Примечание автора: Правила и советы по безопасности
При подключении потолочного вентилятора и освещения всегда важно соблюдать местные правила и нормы. Для выполнения внутренних электромонтажных работ может потребоваться разрешение. При работе с электричеством всегда не забывайте выключать питание, проверять проводку с помощью электрического тестера (или вольтметра), чтобы убедиться, что питание отключено, закрепите коробку панели, чтобы никто не мог случайно включить питание во время работы, и проконсультируйтесь со специалистом, чтобы убедиться, что вы все делаете правильно и в рамках требований норм вашего штата и местных норм.Прочтите все инструкции и информацию по технике безопасности, прилагаемые к потолочному вентилятору.

Мы рассмотрим каждый тип методологии переключения и обсудим, что каждый влечет за собой с точки зрения подключения и управления потолочным вентилятором / светом. Вот четыре метода:

  1. Потолочный вентилятор и / или освещение с электроприводом без каких-либо переключателей (без переключателей)
  2. Включение света и использование тягово-вытяжной цепи для вентилятора (одиночный переключатель)
  3. Использование одного и того же переключателя для переключения обоих источников света и вентилятор (одиночный переключатель)
  4. Включение света и вентилятора с помощью отдельных переключателей (два переключателя)
  5. Включение света и вентилятора с помощью одного переключателя с питанием на переключателе (одиночный переключатель)

1.Электрический потолочный вентилятор и / или свет без переключателей (без переключателей)

Мы рекомендуем этот метод, если вы просто не можете включить переключатель в комнату. Это действительно требует, чтобы у вас была возможность подавать питание непосредственно на вентилятор из ближайшего места. Это, безусловно, приемлемый метод подключения, и все вентиляторы поставляются с тросовыми переключателями для управления вентиляторами и осветительными приборами. Электропроводка этого типа электрического соединения выглядит следующим образом:

Как видите, это простое соединение подает питание и на вентилятор, и на (дополнительный) комплект освещения.Заземляющий и нейтральный провода просто связываются вместе, как и следовало ожидать. Электродвигатель вентилятора обычно имеет черный цвет, в то время как у большинства современных вентиляторов также есть отдельный синий провод, который подает питание на свет. Важно подключить этот провод, даже если вы не планируете использовать комплект для освещения, так как он дает домовладельцу возможность добавить его позже, не снимая и повторно проводя вентилятор сверху.

2. Включение света и использование тягово-вытяжной цепи для вентилятора (одиночный переключатель)

Этот и следующие методы являются наиболее часто используемыми.Для них требуется только один выключатель света. Многие старые дома никогда не думали подключать второй выключатель. В основном это произошло из-за того, что в домах не было потолочного вентилятора с электроприводом. В результате многим домовладельцам приходится использовать один переключатель для управления светом и / или обоими аспектами своих потолочных вентиляторов. Электропроводка для этого типа электрического подключения выглядит так:

Как видите, мы переключили горячую линию, идущую к световому комплекту, вставив выключатель. Многие люди используют простые 12/2 (Romex) с заземляющим проводом, чтобы сделать эту петлю.В этом случае оберните оголенный белый провод черной изолентой. Это указывает (вам или кому-либо еще, кто будет работать с цепью в будущем), что это действительно «горячий» провод, а , а не — нейтральная линия.

Хотя мы показываем небольшую полоску изоленты, мы рекомендуем на самом деле обернуть ею весь оголенный белый провод. Обратите внимание, что мы решили подключить двигатель вентилятора напрямую к источнику питания. Это позволяет нам включать и выключать вентилятор за шнурок. Это также сохраняет работоспособность вентилятора независимо от положения настенного переключателя.Подключите нейтральный и заземляющий провода, и все готово.

3. Включение света и вентилятора с помощью одного переключателя (одиночный переключатель)

Это небольшая адаптация описанного выше метода. Он переключает питание как вентилятора, так и осветительного комплекта от настенного выключателя. Это позволяет включать и выключать вентилятор с помощью настенного выключателя (вместе с светом). Вам не нужно подходить и тянуть за цепь, чтобы остановить двигатель вентилятора. Этот способ подключения полностью зависит от вас.Некоторые предпочитают метод №2, в то время как другие (включая меня) обычно выбирают этот метод. Вот как выглядит это электрическое соединение:

Обратите внимание, что питание подается через коммутатор. Электродвигатель вентилятора и светового комплекта получают питание от переключателя. Как и ожидалось, нейтраль и земля просто связаны друг с другом, и все в порядке.

4. Включение освещения и вентилятора с помощью отдельных переключателей (два переключателя)

Это наиболее универсальный способ электрического подключения потолочного вентилятора с помощью комплекта освещения.Это позволяет отдельно управлять вентилятором и светом в комнате. Есть также множество действительно удобных переключателей, которые объединяют этот двойной контроль в одну аккуратную маленькую упаковку. Некоторые даже дают вам возможность приглушить свет — определенно приятный штрих! Существует бесконечный выбор комбинированных диммеров / переключателей, которые можно использовать с вентилятором или вентилятором / светом.

Конечно, вы всегда можете просто подключить два однополюсных переключателя, и все готово. А вот как будет выглядеть электрическая разводка в этой ситуации:

Выглядит сложнее, но не переживайте.Основная идея заключается в том, что ваша линия электропитания питает оба переключателя. Затем каждый переключатель питает либо вентилятор (черный провод), либо комплект освещения (синий провод). Все, что осталось на этом этапе, — это связать вместе все заземляющие и нулевые провода (соответственно). Еще раз помните, что мы предполагали 12/2 с заземлением для линий, идущих к переключателям и от них, поэтому обязательно пометьте их как «горячие» провода, обернув черную изоленту вокруг белых концов.

Несмотря на то, что код оговаривает определенные условия, обычно существуют разные способы выполнения подключения.Показательный пример: вышеупомянутый метод был показан с использованием стандартного провода 12/2. Если вы выбрали провод 12/3, вы могли бы выполнить те же соединения с двумя переключателями с немного меньшими затратами:

То, что вы здесь делаете, это использование одного горячего (черного) провода для питания обоих переключателей. Вы можете сделать это, подключив более длинный провод к обоим переключателям. Прыжок означает, что вы снимаете изоляцию с небольшого участка провода. Сделайте его достаточно большим, чтобы обхватить горячий терминал. Затем вы замыкаете оголенный провод вокруг горячего вывода первого переключателя.Наконец, оголите конец и подключите его ко второму переключателю. Горячий возврат — это красный провод и белый провод, которые вы заклеиваете черным (на обоих концах), чтобы обозначить его как горячий провод.

Вы также можете перепрыгнуть через провод заземления. Этот метод перемычки проводов хорош тем, что избавляет от необходимости использовать проволочные гайки. Это также упрощает схему подключения (и дает больше места для работы в коробке!)

Вот аналогичный способ сделать это, используя провод 12/3 с гайками вместо перемычки:

5.Включение света и вентилятора с помощью одного переключателя с питанием переключателя (одиночный переключатель)

Это идентично ситуации № 3 выше. Однако мы хотели обрисовать различия в проводке, когда на самом деле питание подается на выключатель, а не на потолок. Мы обнаружили, что этот метод встречается примерно в пятидесяти процентах случаев в старых домах. Это особенно происходит, когда электрическая проводка зародилась в подвальном помещении. Кроме того, в этом методе есть своего рода чистота.

Он также имеет два полезных преимущества.Во-первых, провода последовательны. У вас нет перемаркировки нейтральных проводов. Во-вторых, такой способ подключения упрощает замену потолочных вентиляторов. Отключение питания переключателя исключает подачу питания на потолочную коробку. Обратите внимание, что мы по-прежнему рекомендуем отключить прерыватель и проверить провода с помощью вольтметра, но, тем не менее, это стоит отметить.

Полезные советы

Обязательно проверьте источник питания перед началом работы, даже если вы уже отключили прерыватель.Мы видели несколько случаев, когда к одной потолочной коробке подключалось более одного источника питания. Когда мы вошли внутрь, нас ждал настоящий сюрприз! Также важно отметить, что хотя некоторые источники питания подключаются через коммутатор (а не сверху), основная методика, описанная здесь, не меняется. Что изменилось, так это то, что вы можете безопасно отключить потолочный вентиляторный блок, просто выключив переключатель. Это удобно при замене потолочных вентиляторов на аналогичную модель. Тем не менее, мы по-прежнему рекомендуем выключить выключатель, чтобы кто-то не подбежал к вам и не попытался включить свет!

Зачистка проводов

При зачистке проводов мы предпочитаем использовать инструмент для зачистки, а не лезвие бритвы.На рынке есть несколько инструментов, от простых инструментов для снятия изоляции за 2 доллара до более изысканных устройств для зачистки проводов с вырезами для кабеля 10/2, 12/2 и 14/2.

Не используйте прилагаемые гайки для проводов

Никогда не используйте прилагаемые «гайки для проводов», которые идут в комплекте с потолочными вентиляторами. Они почти никогда не имеют металлической внутренней обмотки и обычно имеют меньший размер. Это делает их трудными в использовании, если не небезопасными. Вместо этого не забудьте купить небольшой набор товаров в местном магазине товаров для дома или в хозяйственном магазине.Хотя обычно в этом нет необходимости, мы рекомендуем заклеить все гайки изолентой после выполнения этих соединений. Проволочные гайки обычно очень надежны, но никогда не помешает добавить дополнительный слой защиты, чтобы они никогда не раскрутились. Это просто хорошая привычка, и ее реализация практически ничего не стоит с точки зрения времени или денег.

Вот и все, ребята!

Надеюсь, это руководство поможет вам установить потолочный вентилятор и выполнить все необходимые электрические соединения для его бесперебойной работы.Потолочный вентилятор станет отличным дополнением практически любой комнаты. Это один из самых простых проектов для выполнения, и он действительно окажет влияние на ваш дом. Это также поможет вам выглядеть и почувствовать себя настоящим мастером на все руки.

Электропроводка выключателя света — электрическая 101

Типичное подключение провода заземления

Все провода заземления и клеммы устройства соединены вместе в каждой розетке.

В каждой электрической коробке все заземляющие провода соединены вместе.Земля также подключается к клемме заземления устройства (выключателя, розетки, осветительной арматуры и т. Д.).

Типовая схема подключения провода заземления

Подключение нескольких переключателей света

Подключение нескольких переключателей, 3- , однополюсный и многополюсный

Схема подключения обычного выключателя света

Альтернативная (калифорнийская) электрическая схема выключателя света

Клеммные соединения переключателя взаимозаменяемы.

Обычная проводка переключателя света

При обычном подключении переключателя света с использованием кабеля NM, кабель NM подает линейное напряжение от электрической панели к розетке переключателя света.

Другой кабель NM соединяет эту распределительную коробку с коробкой осветительной арматуры. И линия, и нейтраль перемещаются от распределительной коробки к коробке осветительных приборов.

Альтернативная проводка переключателя (в калифорнийском стиле)

При альтернативной проводке переключателя света кабель NM подает линейное напряжение от электрической панели к розетке осветительной арматуры.

Другой кабель NM соединяет коробку осветительной арматуры с распределительной коробкой. На схеме внизу справа 2-жильный кабель NM , соединяющий осветительную арматуру с переключателем, содержит 2 линейных провода (одна линия и одна коммутируемая линия).

Белый провод передает линию, черный провод — коммутируемую линию. Так как белый провод горячий, на каждый конец кладут черный кусок изоленты.

Этот альтернативный тип проводки больше не разрешен NEC с 2011 года, если нейтральный провод отсутствует внутри каждой распределительной коробки.

Диаграммы, представленные на этой странице, упрощены для наглядности. В электрические розеточные коробки можно вводить и выводить множество кабелей NM. См. Фактическую проводку распределительной коробки.

Типовая схема подключения заземляющего провода модуля

показана ниже.

Техническое обслуживание и устранение неисправностей трех- или трехходового переключателя

Эта сцена повторяется в сотнях … может быть, в тысячах домов каждый вечер …

Долгий день … очень устал… и все, что ты хочешь сделать, это пойти наверх и полежать вниз. Ой, как болят ноги! Наверху темно, и когда она щелкает выключателем внизу лестницы она воет … как ничего не происходит! Черт побери переключатель не работает. Итак, чтобы включить свет, она тщательно обходит по лестнице наверх и щелкает выключателем. Это просто не так должно быть, не так ли?

трехсторонних трасс могут стать серьезным противником.

Бесчисленные дома по всей стране страдают от неправильной разводки 3-проводных цепей доставляют не только неудобства, но и создают реальную угрозу безопасности.Они очень простые функционально, но оригинально по дизайну. Это займет всего несколько минут, немного терпение и здоровое уважение к электричеству, чтобы выполнить эту работу правильно!

Сразу же хочу сказать вам, что это не статья о проектирование 3-х ходовых цепей … это строго касается ремонта. 3-х и 4-х ходовой схемы могут сбивать с толку при проектировании и даже затруднять установку. Однако для этого не требуется доскональное знание схемотехники. ремонт … главное, чтобы схема была подключена правильно!

Что такое трехходовая схема?

Трехсторонняя цепь — это цепь освещения, которая позволяет использовать один осветительный прибор. управляется двумя настенными переключателями в разных местах.Лестничные клетки, коридоры, и большие комнаты с множественным доступом — все кандидаты для трехсторонних схем.

Есть также четырехсторонние, пятиполосные и бесчисленные трассы! Эти схемы разработаны с использованием переключателей, известных как 4-позиционные переключатели между двумя 3-позиционные переключатели. Например, схема с 4 переключателями, управляющими одним приспособление … не редкость в больших помещениях с несколькими точками доступа … есть два 3-позиционных переключателя и два 4-х позиционных переключателя.

Сердцем трехпозиционной схемы является трехпозиционный переключатель.В отличие от общей стены переключателя, трехпозиционный переключатель имеет три активных контакта (плюс заземление в современные установки). Только один из них важен для идентификации цели замены … common ТЕРМИНАЛ.

Хотя наш рисунок (слева) показывает общий вывод в определенной позиции, Дело в том, что это может быть любой терминал на вашем индивидуальном коммутаторе.

Иногда самое сложное — это идентифицировать. Если на выключателя, может использоваться крепежный винт другого цвета для общего Терминал… может быть черным (для более нового коммутатора) или может быть другого цвета, чем два терминала путешественника.

Что такое общий терминал?

Общая клемма — одна из трех электрически активных клемм на 3-канальном выключатель (не включая клемму заземления, расположенную на металлической раме монтажные ушки). Общий вывод — это «мостик» между силовыми источник питания и нагрузка (обычно это осветительная арматура). Имея это в виду, провод, который подключается к общей клемме, представляет собой (1) горячий провод от основного доска или (2) ведет к нагрузке (приспособлению).

Какие путешественники?

Путешественники — это два провода, соединяющие два 3-х позиционных переключателя вместе. Ссылаясь на рисунок (выше), два пассажирских терминала на одном 3-стороннем переключатели подключены к двум контактам на другом трехпозиционном переключателе с помощью два путевых троса. Любой путевой трос может быть подключенным к любому терминалу путешественника … это не имеет значения!

Запутались? Нужна картинка?

Рентгеновский снимок типичного трехходового контура…

Изображение выше любезно предоставлено Левитоном. Производственная компания

ПРИМЕЧАНИЕ: Если в вашей 3-сторонней цепи используется розетка или розетки, вместо светильников можно запутаться с разводкой, если розетки «разделены» … один штекер всегда включен, а другой управляется настенный выключатель.

Замена неисправного трехпозиционного переключателя …

(рисунок выше поможет вам понять текст ниже … и визу наоборот!)

Правило

NH по замене неисправных трехпозиционных переключателей: ВСЕГДА ЗАМЕНИТЕ ОБЕ ПЕРЕКЛЮЧАТЕЛИ ОДНОВРЕМЕННО ! Есть здравый смысл причина этого.Если один переключатель вышел из строя, сколько еще может другой последний? Кроме того, очень сложно определить, какой из двух переключателей стал дефектный. Так что в конечном итоге вам следует потратить несколько лишних долларов прямо сейчас. за награду, которой хватит на годы или даже десятилетия!

После того, как вы найдете общую клемму, замена неисправного переключателя будет простой:

1) Подсоедините общий провод к общей клемме нового переключателя. Оставшиеся два изолированных провода затем присоединяются к оставшемуся бегунку. терминалы.В зависимости от проводки в вашем доме оголенный провод заземления прикреплен к клемме заземления на металлической раме крепления переключателя уши. Если проводка соответствует современным нормам, общий провод будет черным. и путешественники будут белыми

2) Завинтите переключатели обратно в их коробки, наденьте крышки переключателей и включите питание, чтобы проверить переключатели. Удивительно, не правда ли! Теперь вы можете включать и выключать свет. с любого переключателя.

Что … не работает? Не повезло? Что ж, вы, должно быть, не подключили общий провод к общей клемме! Итак, теперь ваша задача — определить общий провод.

Определение общих проводов …

Иногда трехходовая цепь не работает, потому что кто-то пытался заменить неисправен выключатель и неправильно подключены провода.

Иногда выходит из строя один из переключателей.

Следующий метод решит обе проблемы сразу. Шаги, которые я собираюсь описать , могут быть не самым эффективным способом для поиска и устранения неисправностей в 3-ходовой цепи. Выложены у «всех мастеров-электриков». в виду, это позволяет вам идентифицировать общие провода в обеих распределительных коробках без возможность ошибки! Вам понадобится мультиметр для проверки напряжения и целостности цепи. в цепи.

1) Выключите питание цепи на главной панели. Отключите все три провода (или четыре, если розетка заземлена) от обоих выключателей. Отделить провода так, чтобы они находились как можно дальше друг от друга.

2) Снова включите питание. Теперь, используя мультиметр, вы собираетесь определить, какой из трех цветных проводов является HOT провод. В одной из двух распределительных коробок должен быть только один провод HOT . Это обычный провод для этого коробка.Установите мультиметр как минимум на 110 вольт. Держите один из щупов на известное заземление, такое как металлическая розетка или оголенный провод заземления. Прикоснись к другому один за другим к цветным проводам. Провод, регистрирующий напряжение, — это HOT . провод и общий провод для этой коробки.

ПРИМЕЧАНИЕ: Целесообразно также проверить три цветных провода в другой коробке на наличие напряжения. также, если вы еще этого не сделали. Не должно быть, но со странным проводку я видел на протяжении многих лет, стоит уделить этому время.С использованием измерителем напряжения прикоснитесь одним щупом к известному заземлению (металлической розетке или оголенный провод заземления) и другой щуп к каждому проводу. Ты не должен получить показание напряжения. Если вы обнаружите напряжение, это означает, что этот переключатель предназначен для управления другим прибор, свет или розетка. Возможно, вы проверяете не тот переключатель?

ТОЛЬКО ОДИН ИЗ ЭЛЕКТРИЧЕСКИХ ЯЩИКОВ ТРЕМЯ СПОСОБОМ ЦЕПЬ ПОДКЛЮЧЕНА НАПРЯМУЮ К HOT ТЕРМИНАЛ ГЛАВНОЙ ПАНЕЛИ !!

По окончании тестирования проводов

HOT , ВЫКЛЮЧИТЕ ПИТАНИЕ! Вам больше не понадобится питание, пока переключатели не будут установлены.

3) Установите первый трехпозиционный переключатель в коробку с HOT провод, присоединяющий HOT провод к общей клемме выключатель. Присоедините два других провода, путешественников, к двум другим. клеммы переключателя. Если есть оголенный провод заземления, прикрепите его к клемму заземления переключателя.

4) Перейдите к другой коробке (без провода HOT ). Установите мультиметр на бесконечное сопротивление или на «непрерывность». Коснитесь одного из щупов мультиметр к известному заземлению, например к металлической розетке или оголенному заземляющему проводу.Коснитесь другим датчиком каждого из трех проводов. Только один из них зарегистрируется сопротивление или, если у вас есть тестер непрерывности, вызовет «звуковой сигнал». У тебя есть идентифицировал общий провод для этой коробки.

5) Как и в первой коробке, подключите общий провод к общей клемме на новом выключатель. Подключите два других провода к клеммам TRAVELER, а провод заземления, если применимо.

Вверните переключатели обратно в их коробки, наденьте крышки переключателей и включите питание, чтобы проверить переключатели.

ПРИМЕЧАНИЕ: Если в вашей 3-ходовой цепи используется розетка или розетки вместо светильников можно запутаться с разводкой, если розетки «разделены» … один штекер всегда включен, а другой управляется настенный выключатель.

ВЫ МОЖЕТЕ УЗНАТЬ, ЧТО РАЗЪЕДИНИЛИ РОЗЕТКИ, Глядя на розетку. На На «горячей» стороне есть металлическая полоска, соединяющая два винта. Если это полоса сломана, тогда две заглушки независимы друг от друга. Там будут черные (горячие) провода, прикрепленные к каждой винтовой клемме, хотя только это не означает, что розетка разделена.Это может означать, что розетка подключен к другой розетке. ЕСЛИ МЕТАЛЛИЧЕСКАЯ ПОЛОСКА ОТРЕЛАЕТСЯ, ВЫ МОЖНО УБЕДИТЬСЯ, ЧТО ВЫХОД РАЗДЕЛЕН. ЕСЛИ НЕТ, ЭТО НЕ.

Первые два рисунка показывают металлическую полосу или выступ. Третий и Четвертый рисунок показывает, как язычок легко снимается с помощью набора иглы. плоскогубцы. После удаления язычка верхняя и нижняя заглушки выходят из строя. независимым, так что можно, например, управлять настенным выключателем, в то время как другой всегда включен.

Если у вас раздельная розетка, выполните те же действия по поиску и устранению неисправностей с трехпозиционным переключателем, что и с осветительной арматурой, КРОМЕ вам нужно будет определить, какая розетка всегда на.

После отсоединения всех проводов от выключателей и от включенного розетки, включите питание и проверьте проводку в розетке.

By alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
