Схемы подключения трехфазного двигателя

Из множества созданных схем специалистами для монтажа асинхронного двигателя практически используют два метода:

• Схема звезды.
• Схема треугольника.

Названия схем даны по методу подключения обмоток в питающую сеть. Чтобы на электродвигателе определить, по какой схеме он подключен, необходимо посмотреть указанные данные на металлической табличке, которая установлена на корпусе двигателя.

Даже на старых образцах моторов можно определить метод соединения статорных обмоток, а также напряжение сети. Эта информация будет верна, если двигатель уже был в эксплуатации, и никаких проблем в работе нет. Но иногда нужно произвести электрические измерения.

Схемы подключения трехфазного двигателя звездой дают возможность плавного запуска мотора, но мощность оказывается меньше номинального значения на 30%. Поэтому по мощности схема треугольника остается в выигрыше. Существует особенность по нагрузке тока. Сила тока резко увеличивается при запуске, это отрицательно сказывается на обмотке статора. Возрастает выделяемое тепло, которое губительно воздействует на изоляцию обмотки. Это приводит к нарушению изоляции, и поломке электродвигателя.

Много европейских устройств, поставленных на отечественный рынок, имеют в комплекте европейские электродвигатели, действующие с напряжением от 400 до 690 В. Такие 3-фазные моторы необходимо монтировать в сеть 380 вольт отечественного напряжения только по треугольной схеме обмоток статора. В противном случае моторы сразу будут выходить из строя. Российские моторы на три фазы подключаются по звезде. Изредка производится монтаж схемы треугольника для получения от двигателя наибольшей мощности, применяемой в специальных видах промышленного оборудования.

Изготовители сегодня дают возможность подключать трехфазные электромоторы по любой схеме. Если в монтажной коробке три конца, то произведена заводская схема звезды. А если есть шесть выводов, то мотор можно подключать по любой схеме. При монтаже по звезде нужно три вывода начал обмоток объединить в один узел. Остальные три вывода подать на фазное питание напряжением 380 вольт. В схеме треугольника концы обмоток соединяют последовательно по порядку между собой. Фазное питание подсоединяется к точкам узлов концов обмоток.

Проверка схемы подключения мотора

Представим худший вариант выполненного подключения обмоток, когда на заводе не обозначены выводы проводов, сборка схемы проведена во внутренней части корпуса мотора, и наружу выведен один кабель. В этом случае необходимо разобрать электродвигатель, снять крышки, разобрать внутреннюю часть, разобраться с проводами.

Метод определения фаз статора

После разъединения выводных концов проводов применяют мультиметр для измерения сопротивления. Один щуп подключают к любому проводу, другой подносят по очереди ко всем выводам проводов, пока не найдется вывод, принадлежащий к обмотке первого провода. Аналогично поступают на остальных выводах.  Нужно помнить, что обязательна маркировка проводов, любым способом.

Если в наличии нет мультиметра или другого прибора, то используют самодельные пробники, сделанные из лампочки, проводов и батарейки.

Полярность обмоток

Чтобы найти и определить полярность обмоток, необходимо применить некоторые приемы:

• Подключить импульсный постоянный ток.
• Подключить переменный источник тока.

Оба способа действуют по принципу подачи напряжения на одну катушку и его трансформации по магнитопроводу сердечника.

Как проверить полярность обмоток батарейкой и тестером

На контакты одной обмотки подключают вольтметр с повышенной чувствительностью, который может отреагировать на импульс. К другой катушке быстро присоединяют напряжение одним полюсом. В момент подключения контролируют отклонение стрелки вольтметра. Если стрелка двигается к плюсу, то полярность совпала с другой обмоткой. При размыкании контакта стрелка пойдет к минусу. Для 3-й обмотки опыт повторяют.

Путем изменения выводов на другую обмотку при включении батарейки определяют, насколько правильно сделана маркировка концов обмоток статора.

Проверка переменным током

Две любые обмотки включают параллельно концами к мультиметру. На третью обмотку включают напряжение. Смотрят, что показывает вольтметр: если полярность обеих обмоток совпадает, то вольтметр покажет величину напряжения, если полярности разные, то покажет ноль.

Полярность 3-й фазы определяют путем переключения вольтметра, изменения положения трансформатора на другую обмотку. Далее, производят контрольные измерения.

Схема звезды

Этот тип схемы подключения трехфазного двигателя образуется путем соединения обмоток в разные цепи, объединенные нейтралью и общей точкой фазы.

Такую схему создают после того, как проверена полярность обмоток статора в электромоторе. Однофазное напряжение на 220В через автомат подают фазу на начала 2-х обмоток. К одной врезают в разрыв конденсаторы: рабочие и пусковые. На третий конец звезды подводят нулевой провод питания.

Величину емкости конденсаторов (рабочих) определяют по эмпирической формуле:

С = (2800 · I) / U

Для схемы запуска емкость повышают в 3 раза. В работе мотора при нагрузке нужно контролировать величину токов обмоток измерениями, корректировать емкость конденсаторов по средней нагрузке привода механизма. В противном случае произойдет, перегрев устройства, пробой изоляции.

Подключение мотора в работу хорошо делать через выключатель ПНВС, как показано на рисунке.

В нем уже сделана пара контактов замыкания, которые вместе подают напряжение на 2 схемы путем кнопки «Пуск». Во время отпускания кнопки цепь разрывается. Такой контакт применяют для запуска цепи. Полное отключение питания делают, нажав на «Стоп».

Схема треугольника

Схемы подключения трехфазного двигателя треугольником является повтором прошлого варианта в запуске, но имеет отличие методом включения обмоток статора.

Токи, проходящие в них, больше значений цепи звезды. Рабочие емкости конденсаторов нуждаются в повышенных номинальных емкостях. Они рассчитываются по формуле:

С = (4800 · I) / U

Правильность выбора емкостей также вычисляют по отношению токов в катушках статора путем измерения с нагрузкой.

Двигатель с магнитным пускателем

Трехфазный электродвигатель работает через магнитный пускатель по аналогичной схеме с автоматическим выключателем. Такая схема имеет дополнительно блок включения и выключения, с кнопками Пуск и Стоп.

Одна фаза, нормально замкнутая, соединенная с мотором, подключается к кнопке Пуск. При ее нажатии контакты замыкаются, ток идет к электромотору. Необходимо учитывать, что при отпускании кнопки Пуск, клеммы разомкнутся, питание отключится. Чтобы такой ситуации не произошло, магнитный пускатель дополнительно оборудуют вспомогательными контактами, которые называют самоподхватом. Они блокируют цепь, не дают ей разорваться при отпущенной кнопке Пуск. Выключить питание можно кнопкой Стоп.

В результате, 3-фазный электромотор можно подключать к сети трехфазного напряжения совершенно разными методами, которые выбираются по модели и типу устройства, условиям эксплуатации.

Подключение мотора от автомата

Общий вариант такой схемы подключения выглядит как на рисунке:

Здесь показан автомат защиты, который выключает напряжение питания электромотора при чрезмерной нагрузке по току, и по короткому замыканию. Автоматический защитный выключатель – это простой 3-полюсный выключатель с тепловой автоматической характеристикой нагруженности.

Для примерного расчета и оценки нужного тока тепловой защиты, необходимо мощность по номиналу двигателя, рассчитанного на работу от трех фаз, увеличить в два раза. Номинальная мощность указывается на металлической табличке на корпусе мотора.

Такие схемы подключения трехфазного двигателя вполне могут работать, если нет других вариантов подключения. Длительность работы нельзя прогнозировать. Это тоже самое, если скрутить алюминиевый провод с медным. Никогда не знаешь, через какое время скрутка сгорит.

При применении схемы подключения трехфазного двигателя нужно аккуратно выбрать ток для автомата, который должен быть на 20% больше тока работы мотора. Свойства тепловой защиты выбрать с запасом, чтобы при запуске не сработала блокировка.

Если для примера, двигатель на 1,5 киловатта, наибольший ток 3 ампера, то автомат нужен минимум на 4 ампера. Преимуществом этой схемы соединения мотора является низкая стоимость, простое исполнение и техобслуживание.

Если электродвигатель в одном числе, и работает полную смену, то есть следующие недостатки:

• Нельзя отрегулировать тепловой ток сработки автоматического выключателя. Чтобы защитить электромотор, ток защитного отключения автомата устанавливают на 20% больше рабочего тока по номиналу мотора. Ток электродвигателя нужно через определенное время замерять клещами, настраивать ток тепловой защиты. Но у простого автоматического выключателя нет возможности настроить ток.
• Нельзя дистанционно выключить и включить электродвигатель.

Похожие темы:

Как подключить розетку 380 вольт

Если вы владелец частного дома, то, скорее всего, сталкивались с проблемой подключения розетки на 380 вольт. Самый простой способ, это найти подходящие схемы подключения розетки на 380 вольт. Но не всегда это возможно, особенно когда времени нет. Чтобы упростить вам эту задачу, мы предлагаем вам рассмотреть разновидности розеток на 380 вольт, также узнать, как выполняется подключение розетки 380 вольт схемы и подробные описания.

Разновидности розеток 380 вольт

Сегодня существует большое количество модификаций розеток 380 вольт. Прежде всего остановим свой взгляд на их видах. Важно заметить, что способ подключения напрямую зависит от ее модификации, поэтому определим существующие модификации.

Для начала стоит отметить, что розетка 380 вольт используется в трехфазной системе. Под этим подразумевается, что используется три провода и каждый из них фаза. Что касается напряжения между этими проводами оно составляет 220 В. То есть, это фазное напряжение. Как правило, именно такое напряжение подается в наши квартиры и частные дома для обслуживания бытовой техники. Для этой цели достаточно завести одну фазу, где имеет провод нулевой и фаза.

Что касается напряжения между фазными проводами, то оно составляет 380 вольт. Также его еще называют линейным. То есть получить в сети 380 вольт можно если использовать два фазных провода, а не все три одновременно. Большое количество электрических установок имеет именно двухфазное подключение, например, в электрической плите применяется данный способ. Также двухфазное подключение требуется и в другом оборудовании.

Важно! Любая сеть, имеющая 380 вольт согласно установленным требованиям должна иметь проводник заземления. При его отсутствии, существует большой риск поражения электрическим током человека при его соприкосновении с корпусом электрооборудования.

Итак, теперь предлагаем несколько видов розеток на 380 вольт, которые нередко подключаются в частных домах.

380В 2Р+РЕ

Данный вид розетки имеет две фазы. Также она имеет силовой контакт. Плюс ко всему, имеется заземляющий контакт.

380В 3Р+РЕ

Данный вид розетки оснащен тремя силовыми контактами. Плюс ко всему, имеется один заземляющий контакт.

380В 3Р+РЕ+N

Здесь имеется три контакта, посредством которых можно произвести подключение трех фаз. Предусматривается один контакт для заземляющего кабеля. Еще предусмотрен контакт для нулевого провода.

380В 3Р+N

Это комбинированный вариант, который включает в себя одновременно розетку и вилку. Что касается его особенностей, то это полный аналог по комплектации 3Р+РЕ. Она ничем не отличается от этой модели. И то, что ее выставляют по продаже как отдельно, определяется только наличьем вилки.

Особенности розеток 380 вольт

Итак, стоит обратить внимание и на другие особенности розеток 380 вольт. Прежде всего, у них существует блокировка вилки и розетки от возможного случая несимметричного подключения. В случае использования именно такой розетки, это крайне важно. Если произвести неправильное подключение, то это может привести к короткому замыканию.

С той целью, чтобы не допустить несимметричного подключения, производитель в каждом случае размещает на контакте соединение под особым углом. Также предусматривается разный диаметр, специальная направляющая и прочее. Как следствие, можно полностью исключить вероятность неправильного подключения розетки 380 вольт по схеме.

Существует еще одна оригинальная особенность, которая ярко отличает это изделие от обычных. Под этим подразумевается наличье блокировки, которая исключает вероятность включения при существующей нагрузке. Например, для таких розеток нагрузка в 25, 63, 125А очень высокие. Более того, этот предмет не имеет в своей комплектации дугогасящий элемент, который отключает именно эту нагрузку. Как следствие, если силой извлекать вилку, без наличья в розетке дугогасящего элемента, это может привести к следующему:

• Устройство полностью сгорит.
• Высокий риск получения теплового и электрического ожога.

Учитывая это, все производители изготавливают это устройства с электрической или механической блокировкой. Например, электрическая блокировка очень сложная при подключении. Более того, ее стоимость сравнительно высокая. По этой причине чаще всего выбирают механическую блокировку. В большинстве случаев это ручная блокировка.

Способы подключения розеток 380 вольт

Итак, предлагаем вам рассмотреть три варианта соединения:

1. Для четырехпроводной сети.
2. Для пятипроводной сети.
3. Для трехфазной розетки.

Разъемное соединение на четырехпроводной сети

Интересно рассмотреть, как было в старых розетках для четырех проводов, где использовалась схема подключение TN-C. В них имелся стальной корпус, который абсолютно ни к чему не подключался. От существующего напряжения этот корпус отделялся специальной изоляцией. Чтобы повысить безопасность, изоляцию могли увеличивать. Но в этой схеме существует одно «Но». Подключение розетки 380 схема 4 выхода таким способом повышала риск пробоя диэлектрического слоя. Как только это случалось, на корпусе могла образоваться фаза. И если к ней прикасался человек, то все заканчивалось поражением тока. Как правило, это характерное «пощипывание», а также сжатие мышц судорогой. В худших случаях могла произойти электротравма.

Итак, теперь рассмотрим конструкцию разъемного соединения. Способ подключения проводов фаз можно было осуществлять в том порядке, в котором хотелось. Объясняется это тем, что существующая нагрузка между фазами симметричная. Что касается места подключения розетки 380 схема 4 выхода к нулевому проводу, то предусматривается отдельная клемма. Ее легко было найти, так как она обозначалась тем же значком, что и заземление. Преимущественно на лицевой стороне розетки и вилки.

Разъемное соединение на пятиприводной сети

Данный способ подключения гораздо безопасней. Однако, при повышении безопасности, повышается и сложность розетки 380 подключение. В этом случае корпус розетки обязательно соединяется с нулевым кабелем питающего трансформатора. Плюс ко всему, для увеличения безопасности также предусматривается УЗО. Так, если случится утечка тока на корпус, то электричество будет блокироваться УЗО. То есть, оно отключит питание в автоматическом режиме. Как следствие, риск получения травмы человеком сводится к нолю.

Конструкция разъемного соединения для подключения розетки 380 вольт схема предусматривает дополнительный контакт. Способ их обозначения присваивается европейскому стандарту. Так, для обозначения используется английская буква «L», что означает линия. Так, могут находиться такие обозначения:

Плюс ко всему, предусматривается обозначение N. Данная буква указывает на нейтральный. Что касается защитного, то для этого используется значок заземления. Большое количество конструкций оснащены винтовым соединением с шайбой. Также известно и безвинтовое подключение.

Данный способ подключения преимущественно относится к современным моделям, где имеются особые разъемы для трехфазной сети. Благодаря постоянному усовершенствованию своих технологий. Так, она основывается на создании электрического контакта с жилой провода. Достигается это путем прорезания изоляционного слоя при помощи специализированного ножа с фиксацией.

Розетка на 380 подключается по следующей последовательности:

1. К гнезду следует поднести не зачищенную и изолированную жилу.
2. Вглубь отверстия следует вдвинуть один конец жилы так, чтобы вы почувствовали упор.
3. Далее осуществляется установка наконечника в гнездо при помощи плоской отвертки.
4. На этом этапе рукоятка приводится в положение вверх, также до упора. За счет этого достигается прокол диэлектрического тока. А посредством острого ножа образуется очень плотный контакт кабеля.

С вашей стороны останется только убедиться в том, насколько качественно все выполнено.

Подключение для трехфазной розетки

Рассмотрим два варианта:

1. На пять контактов.
2. На четыре контакта.

В первом случае для повышения безопасности используется два варианта защиты: УЗО и автомат, а также автоматический выключатель. В случае использования автоматического выключателя подразумевается, что фаза будет проходить именно через него. Через автоматический выключатель также будет проходить и ноль. существует только несколько случаев, когда нейтраль допускается подключать так, чтобы она миновала автоматический выключатель. Монтаж осуществляется безразрывным методом. То есть используется цельный кусок, который проходит от заземляющего контакта от розетки, до щитка, установленного в квартире. Что касается использования УЗО, то данный автомат врезается последовательно. Дабы сэкономить место в квартирном щитке, осуществляется дифференциальное подключение выключателя. То есть в своем корпусе выключатель сразу объединяет данные защитные устройства.

Теперь рассмотрим некоторые особенности подключения на 4 контакта. Опять, обратим внимание именно на безопасный вариант. В сравнении с предыдущим способом подключения, здесь немного проще. Упрощения связано, главным образом с подключением защитного нулевого провода. Однако, на розетке и вилке дополнительного разъема для его подключения нет. В таком случае он прокладывается напрямую. Подключение осуществляется к корпусу трехфазного оборудования. Так, если у вас используется стационарная кухонная варочная плита или имеются в цехе небольшие станки с двигателями асинхронного типа, то данный способ подключения вполне приемлемый. Однако, если встанет вопрос о том, что необходимо передвинуть то или иное электрическое оборудование, то обязательно решается вопрос и переподключения защитного нуля. При всем этом, данный вопрос решается до того, как будет осуществлено подключение к электрической сети.

Как проверить подключение трехфазной розетки

Рассмотрим, как в четыре шага можно произвести необходимую проверку:

1. Сперва осуществляется внешний осмотр. При нем следует определить прочность и состояние монтажа.
2. При отключенном напряжении берете мегаомметр, которым следует проверить или измерить прочность существующей изоляции.
3. При помощи прибора омметра вызывается короткое замыкание, с той целью, чтобы определить их соответствие схеме.
4. На заключительном этапе выполняется включение напряжения на холостой ход. Это важно сделать для того, чтобы вы могли измерить фазные и линейные величины.

Заключение

Итак, вот мы и рассмотрели с вами важный вопрос о том, какая существует схема подключения розетки 380 вольт. Надеемся, что предоставленный материал помог вам разобраться во всем, при необходимости предлагаем просмотр подготовленного видеоматериала.

Отправить комментарий

звезда, треугольник, трехфазная сеть 380В, однофазная сеть 220В

Практически ежедневно мы сталкиваемся с одним и тем же вопросом от наших клиентов: «как подключить электродвигатель к сети питания?»

Самый простой и надежный способ – обратиться к нормальному электрику и не экономить на этом, т.к. зачастую, пытаясь сэкономить, приглашают «дядю Васю», или других отзывчивых «специалистов», которые рядом, но на самом деле слабо понимают, что происходит.
В лучшем случае, эти «профи» звонят и спрашивают – правильно ли я подключаю. Тут ещё есть шанс не спалить двигатель. Сразу становится понятна квалификация «электрика», когда задают такие вопросы, от которых можно просто впасть в ступор (так как именно этому и учат электриков).

Например:
— зачем шесть контактов в двигателе?
— а почему контактов всего три?
— что такое «звезда» и «треугольник»?
— а почему, когда я подключаю трехфазный насос и ставлю поплавковый выключатель, который рвёт одну фазу, двигатель не останавливается?
— а как измерить ток в обмотках?

— что такое пускатель?
и т. п.

Если ваш электрик задаёт такие вопросы, то нужно его отправить туда, откуда он пришёл. Иначе всё закончится сгоревшим электродвигателем, потерей денег, времени, дорогостоящим ремонтом. Давайте попробуем разобраться в схемах подключения электродвигателя к электропитанию.
Для начала нужно понимать, что существуют несколько популярных типов сетей переменного тока:

1. Однофазная сеть 220 В,
2. Трехфазная сеть 220 В (обычно используется на кораблях),
3. Трехфазная сеть 220В/380В,
4. Трехфазная сеть 380В/660В.
Есть ещё на напряжение 6000В и некоторые другие редкие, но их рассматривать не будем.

В трёхфазной сети обычно есть 4 провода (3 фазы и ноль). Может быть ещё отдельный провод «земля». Но бывают и без нулевого провода.

Как определить напряжение в вашей сети?
Очень просто. Для этого нужно измерить напряжение между фазами и между нулём и фазой.

В сетях 220/380 В напряжение между фазами (U1, U2 и U3) будет равно 380 В, а напряжение между нолём и фазой (U4, U5 и U6) будет равно 220 В.
В сетях 380/660В напряжение между любыми фазами (U1, U2 и U3) будет равно 660В, а напряжение между нулем и фазой (U4, U5 и U6) будет равно 380 В.

Возможные схемы подключения обмоток электродвигателей

Асинхронные электродвигатели имеют три обмотки, каждая из которых имеет начало и конец и соответствует своей фазе. Системы обозначения обмоток могут быть разными. В современных электродвигателях принята система обозначения обмоток U, V и W, а их выводы обозначают цифрой 1 начало обмотки и цифрой 2 – её конец, то есть обмотка U имеет два вывода: U1 и U2, обмотка V – V1 и V2, а обмотка W – W1 и W2.

Однако до сих пор ещё в эксплуатации находятся старые асинхронные двигатели, сделанные во времена СССР и имеющие старую советскую систему маркировки. В них начала обмоток обозначаются C1, C2, C3, а концы — C4, C5, C6. Значит, первая обмотка имеет выводы C1 и C4, вторая — C2 и C5, а третья — C3 и C6.

Обмотки трёхфазных электродвигателей можно подключать по двум различным схемам: звездой (Y) или треугольником (Δ).

Подключение электродвигателя по схеме звезда

Название схемы подключения обусловлено тем, что при соединении обмоток по данной схеме (см. рисунок справа), визуально это напоминает трёхлучевую звезду.

Как видно из схемы подключения электродвигателя, все три обмотки своим одним концом соединены вместе. При таком подключении (сеть 220/380 В), к каждой обмотке отдельно подходит напряжение 220 В, а к двум обмоткам, соединённым последовательно, – напряжение 380 В.

Основным преимуществом подключения электродвигателя по схеме звезда являются небольшие пусковые токи, так как напряжение питания 380 В (межфазное) потребляют сразу 2 обмотки, в отличие от схемы «треугольник». Но при таком подключении мощность питаемого электродвигателя ограничена (главным образом из экономических соображений): обычно по звезде включают относительно слабые электродвигатели.

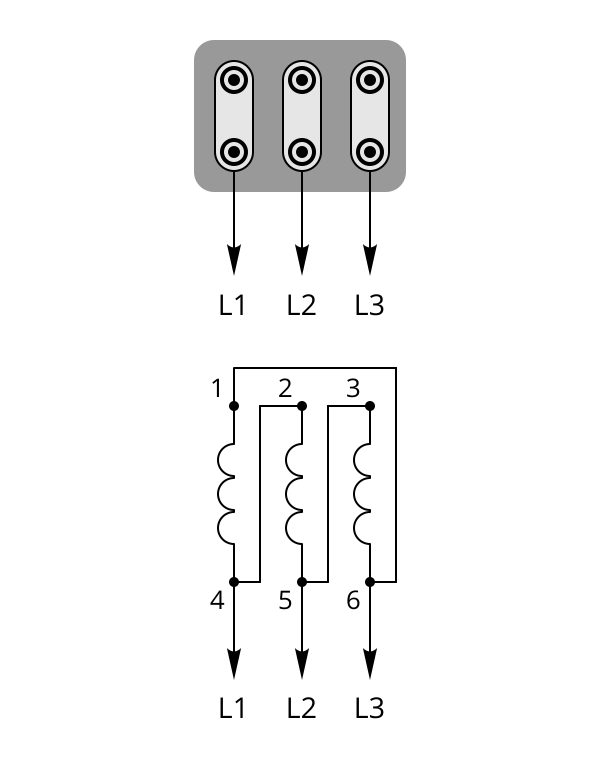

Подключение электродвигателя по схеме треугольник

Название этой схемы также идёт от графического изображения (см. правый рисунок):

Как видно из схемы подключения электродвигателя – «треугольник», обмотки подключаются последовательно друг к другу: конец первой обмотки соединяется с началом второй и так далее.

То есть к каждой обмотке будет приложено напряжение 380 В (при использовании сети 220/380 В). В этом случае по обмоткам течёт больший ток, по треугольнику обычно включают двигатели большей мощности, чем при соединении по звезде (от 7,5 кВт и выше).

Подключение электродвигателя к трёхфазной сети на 380 В

Последовательность действий такова:

1. Для начала выясняем, на какое напряжение рассчитана наша сеть.
2. Далее смотрим на табличку, которая есть на электродвигателе, она может выглядеть так (звезда Y /треугольник Δ):

Двигатель для однофазной сети 220В
(~ 1, 220В)

Двигатель для трехфазной сети
220В/380В (220/380, Δ / Y)

Двигатель для трехфазной сети 380В
(~ 3, Y, 380В)

Двигатель для трехфазной сети
(380В / 660В (Δ / Y, 380В / 660В)

3. После идентификации параметров сети и параметров электрического подключения электродвигателя (звезда Y /треугольник Δ), переходим к физическому электрическому подключению электродвигателя.
4. Чтобы включить трёхфазный электродвигатель, нужно одновременно подать напряжение на все 3 фазы.
Достаточно частая причина выхода из строя электродвигателя – работа на двух фазах. Это может произойти из-за неисправного пускателя, или при перекосе фаз (когда напряжение в одной из фаз сильно меньше, чем в двух других).

Есть 2 способа подключения электродвигателя:
— использование автоматического выключателя или автомата защиты электродвигателя

Эти устройства при включении подают напряжение сразу на все 3 фазы. Мы рекомендуем ставить именно автомат защиты электродвигателя серии MS, так как его можно настроить в точности на рабочий ток электродвигателя, и он будет чутко отслеживать его повышение в случае перегрузки. Это устройство в момент пуска даёт возможность некоторое время работать на повышенном (пусковом) токе, не отключая двигатель.
Обычный же автомат защиты требуется ставить с превышением номинального тока электродвигателя, с учётом пускового тока (в 2-3 раза выше номинала).
Такой автомат может отключить двигатель только в случае КЗ или его заклинивания, что часто не обеспечивает нужной защиты.

— использование пускателя

Пускатель представляет собой электромеханический контактор, который замыкает каждую фазу с соответствующей обмоткой электродвигателя.
Привод механизма контактора осуществляется с помощью электромагнита (соленоида).

Устройство электромагнитного пускателя:

Магнитный пускатель устроен достаточно просто и состоит из следующих частей:

(1) Катушка электромагнита
(2) Пружина
(3) Подвижная рама с контактами (4) для подключения питания сети (или обмоток)
(5) Контакты неподвижные для подключения обмоток электродвигателя (сети питания).

При подаче питания на катушку, рама (3) с контактами (4) опускается и замыкает свои контакты на соответствующие неподвижные контакты (5).

Типовая схема подключения электродвигателя с использованием пускателя:

При выборе пускателя следует обращать внимание на напряжение питания катушки магнитного пускателя и покупать его в соответствии с возможностью подключения к конкретной сети (например, если у вас есть только 3 провода и сеть на 380 В, то катушку нужно брать на 380 В, если у вас сеть 220/380 В, то катушка может быть и на 220 В).

5. Проконтролировать, в правильную ли сторону крутится вал.
Если требуется изменить направление вращения вала электродвигателя, то нужно просто поменять местами любые 2 фазы. Это особенно важно при запитывании центробежных электронасосов, имеющих строго определённое направление вращения рабочего колеса

Как подключить поплавковый выключатель к трёхфазному насосу

Из всего вышеописанного становится понятно, что для управления трёхфазным электродвигателем насоса в автоматическом режиме с использованием поплавкового выключателя НЕЛЬЗЯ просто разрывать одну фазу, как это делается с монофазными двигателями в однофазной сети.

Самый простой способ – использовать для автоматизации магнитный пускатель.
В этом случае достаточно поплавковый выключатель встроить последовательно в цепь питания катушки пускателя. При замыкании цепи поплавком будет замыкаться цепь катушки пускателя, и включаться электродвигатель, при размыкании – будет отключаться питание электродвигателя.

Подключение электродвигателя к однофазной сети 220 В

Обычно для подключения к однофазной сети 220В используются специальные двигатели, предназначенные для подключения именно к такой сети, и вопросов с их питанием не возникает, т.к. для этого просто требуется вставить вилку (большинство бытовых насосов оснащены стандартной вилкой Шуко) в розетку

Иногда требуется подключение трехфазного электродвигателя к сети 220 В (если, например, нет возможности провести трехфазную сеть).

Максимально возможная мощность электродвигателя, который можно включить в однофазную сеть 220 В, составляет 2,2 кВт.

Самый простой способ – подключить электродвигатель через частотный преобразователь, рассчитанный на питание от сети 220 В.

Следует помнить, что частотный преобразователь на 220 В, выдает на выходе 3 фазы по 220 В. То есть подключить к нему можно только электродвигатель, который имеет напряжение питания на 220 В трёхфазной сети (обычно это двигатели с шестью контактами в распаячной коробке, обмотки которых можно подключить как по звезде, так и по треугольнику). В данном случае требуется подключение обмоток по треугольнику.

Возможно ещё более простое подключение трехфазного электродвигателя в сеть 220 В с использованием конденсатора, но такое подключение приведёт к потере мощности электродвигателя приблизительно на 30%. Третья обмотка запитывается через конденсатор от любой другой.

Данный тип подключения мы рассматривать не будем, так как нормально с насосами такой способ не работает (либо при старте двигатель не запускается, либо электродвигатель перегревается из-за снижения мощности).

Использование частотного преобразователя

В настоящее время достаточно активно все стали применять частотные преобразователи для управления частотой вращения (оборотами) электродвигателя.

Это позволяет не только экономить электроэнергию (например, при использовании частотного регулирования насосов для подачи воды), но и управлять подачей насосов объёмного типа, превращая их в дозировочные (любые насосы объёмного принципа действия).

Но очень часто при использовании частотных преобразователей не обращают внимания на некоторые нюансы их применения:

— регулировка частоты, без доработки электродвигателя, возможна в пределах регулировки частоты +/- 30% от рабочей (50 Гц),
— при увеличении частоты вращения более 65 Гц требуется замена подшипников на усиленные (сейчас с помощью ЧП возможно поднять частоту тока до 400 Гц, обычные подшипники просто разваливаются на таких скоростях),
— при уменьшении частоты вращения встроенный вентилятор электродвигателя начинает работать неэффективно, что приводит к перегреву обмоток.

Из-за того, что не обращают внимания при проектировании установок на такие «мелочи», очень часто электродвигатели выходят из строя.

Для работы на низкой частоте ОБЯЗАТЕЛЬНО требуется установка дополнительного вентилятора принудительного охлаждения электродвигателя.

Вместо крышки вентилятора устанавливается вентилятор принудительного охлаждения (см. фото). В этом случае, даже при снижении оборотов вала основного двигателя,
дополнительный вентилятор обеспечит надёжное охлаждение электродвигателя.

Мы имеем большой опыт модернизации электродвигателей для работы на низкой частоте.
На фото можно видеть винтовые насосы с дополнительными вентиляторами на электродвигателях.

Данные насосы используются в качестве дозирующих насосов на пищевом производстве.

Надеемся, что данная статья поможет вам правильно подключить электродвигатель к сети самостоятельно (ну или хотя бы понять, что перед вами не электрик, а «специалист широкого профиля»).

Технический директор
ООО «Насосы Ампика»
Моисеев Юрий.

Подключение вилки 380 вольт — RozetkaOnline.

COM

Чтобы подключить к сети электрооборудование, для работы которого требуется трехфазное напряжение 380 вольт, необходима соответствующая вилка.

Довольно часто, большая часть промышленного оборудования, а также трехфазных электроприборов, используемых в быту, поставляется без электрической вилки, лишь с питающим кабелем. Чтобы обеспечить возможность простого отключения прибора от сети когда это потребуется, без вмешательства квалифицированного электрика, используются трехфазные розетки с соответствующими вилками — штекерами.

В одной из недавних статей я уже рассказывал про подключение розетки 380 Вольт — ABB 416RS6, выполненной согласно спецификации международной электротехнической комиссии, IEC 60309 и используемой повсеместно для подключения трехфазного электрооборудования. Теперь пришла очередь рассказать про электрическую вилку 380В, сделанную по этому же стандарту, которую собственно и можно подключать в данный разъем.

ABB 416-p6 — это переносная трехфазная кабельная вилка, со степенью защиты IР44, рассчитанная на ток в 16А, имеющая следующие контакты — 3Р+N+E (три фазы, рабочий ноль и защитный ноль — заземление).

В качестве примера, устанавливать эту трехфазную вилку будем на профессиональную стационарную мойку высокого давления — Portotecnica ML CMP 2860 T.

В основе данного аппарата высокого давления лежит трехфазный асинхронный двигатель, для подключения которого не требуется рабочий ноль (или просто НОЛЬ, как мы привыкли его называть), достаточно лишь трех фаз и защитного нуля (заземления), которое подключается к корпусу и другим токопроводящим частям мойки. э

Соответственно в комплекте поставки данной мойки, идет лишь четырех жильный кабель, нулевая жила в нем отсутствует.

ПОДКЛЮЧЕНИЕ ТРЕХФАЗНОЙ ВИЛКИ НА 380В

Установку начнем с разбора силового штекера ABB на составные части. Для этого не требуется откручивать никаких дополнительных болтов или шурупов, достаточно просто повернуть против часовой стрелки верхнюю, красную часть вилки.
Всего вилка на 380 вольт состоит из трех основных компонентов:

— Механизма

— Защитного корпуса

— Кабельного зажима, предназначенного для герметичного ввода питающего кабеля в вилку.

Кабельный зажим и защитный корпус трехфазной вилки АББ, необходимо надеть на питающий кабель аппарата, как показано на изображении ниже. Надевать следует в обратном порядке, а именно, сперва кабельный зажим, а затем защитный корпус.

СХЕМА ПОДКЛЮЧЕНИЯ ВИЛКИ 380 Вольт

Теперь можно подключать провода к клеммам механизма нашей вилки абб 380 вольт. При этом схема расположения контактных штырьков штекера выглядит следующим образом

Не путайте со схемой подключения проводов к клеммам трехфазной вилки.  Подсоединять провода к клеммам механизма вилки нужно согластно маркировкам напротив каждой из них. Ниже представлення подробная схема подключения трезфахной вилки.

Итак, далее производим подключение проводов к трехфазной вилке согласно схеме. При этом, как вы помните, в нашем случае нулевую клемму оставляем пустой. Для другого оборудования, где рабочий ноль требуется, подключаются все провода.

Помещаем зачищенные жилы в клеммные колодки и затягиваем крепежные винты.



После того, как мы убедились в надежности и безопасности соединения, собираем силовой штекер. В первую очередь накручиваем на механизм розетки корпус, защищающий контакты. А затем на корпус накручивается кабельный ввод-зажим.

При этом конструкция данного штекера, а именно кабельного зажима, выполнена так, что чем больше вы его закручиваете, тем надежнее фиксируется питающий кабель в вилке. Эта особенность позволяется подключать вилки на 380 вольт к трехфазному электрооборудованию с питающими кабелями различных сечений. Надежно зажатый в штекере кабель защитит от вероятности случайного выдергивания проводов из клемм.

На этом установка и подключение вилки на 380 вольт заверщена, если у вас остались какие-то ворпосы или предложенияя по статье, не стесняйтесь, пишите их в комментариях к статье, постараюсь ответить всем.

После окончания монтажа, можно включать вилку в силовую трехфазную розетку и пользоваться электрооборудованием.

Как правильно подключить розетку на 380 вольт

Обычно квартиры и жилые помещения запитываются от однофазных внешних электрических сетей. Иногда частные домовладения, гаражи, дачи имеют трехфазное электроснабжение. Для того чтобы запитать трехфазных (электродвигатели насосов и станков, сварочные аппараты, компрессоры, электроплиты), требуется наличие розетки (разъема) на 380 вольт.

Как правило, не представляет никаких трудностей сделать все соединения в однофазной розетке. В то же время, правильно выполнить подключение разъема на 380 вольт несколько сложнее — ним подходят четыре или пять кабельных жил. Важно выполнить все соединения правильно, во избежание поражения электрическим током и поломки электрооборудования.

Как правильно подключить трехфазную розетку

Перед тем как приобрести разъем, необходимо убедиться, что он соответствует вилке электрического прибора. При необходимости возможно заменить вилку электроприбора.

Важно! При покупке необходимо обратить вазъемана 380 внимание на величину тока, на которую рассчитан разъем. Она должна быть больше или в крайнем случае равна току, который потребляет подключаемое электрооборудование.

Подробнее о выборе разъемов и вилок на видео

Подключение розетки 380, общее руководство

• Обесточить линию, на которой будут производиться работы. Проверить отсутствие напряжения мультиметром или отверткой с фазоиндикатором;
• на клеммы, маркированные как L1, L2, L3, подсоединить три разноименные фазы А, В, С. Порядок подключения фаз имеет значение, только если к розетке будет подключаться электрический двигатель (в случае необходимости для изменения направления его вращения поменять местами любые две фазы автомата или магнитного пускателя, включающего двигатель). В остальных случаях порядок подключения фаз произвольный;
• подключить на контакт с меткой “земля” (как на рисунке ниже) или PE, заземляющий защитный проводник от заземляющего контура;

• на клемму с меткой N подсоединить нулевой проводник.

В России наиболее распространены четырех- или пятиконтактныерозетки и разъемы марок РС 32, 115 (125). Зарубежные аналоги имеет смысл устанавливать только при соответствующих вилках электроприборов или из эстетических соображений.













Подключение РС 32

РС32 используется только для стационарного электрооборудования (электрические духовые шкафы, стационарные водогрейные устройства с ТЭНами, кухонные плиты).

К клеммам L1, L2, L3 в произвольном порядке присоединить фазные жилы А, В, С.

На контакт, помеченный как N (выделен на рисунке синим цветом), подключить нулевой проводник.

К клемме, маркированной PE (показан на схеме зеленым цветом), присоединить заземляющую жилу.

Для электропитания стационарного электроприбора возможно использовать и четырехконтактную розетку без заземляющего контакта. В этом случае заземление металлических корпусов приборов выполняется в обход штепсельного разъема отдельным проводом. Заземляющий проводник присоединяется под болт на корпусе прибора с соответствующей пометкой. Согласно действующим нормам заземление металлических частей стационарных электроприборов обязательно. Оно должно быть выполнено неразрывным, при помощи многожильного медного провода сечением не меньше, чем сечение жил питающего кабеля.

Подключение 115 (125) 3Р+РЕ+N

Данный тип разъемов используются для подключения приборов и электрооборудования в мастерских, гаражах и т. д. Они подходят для передвижных электроприборов (например, электропил, сварочных аппаратов, компрессоров). Передвижное оборудование должно подключаться к сети с помощью гибкого медного кабеля.

Фазные проводники подключаются на контакты L1, L2, L3.

К клемме N розетки присоединить нулевую жилу, при этом необходимо учитывать, что нулевой контакт в вилке расположен зеркально, как показано на рисунке ниже.

Контакт “земля” маркированный “PE”,находится внизу около паза, препятствующего неправильному включению вилки, левее нулевого контакта.

Если от разъема 115 (125) 3Р+РЕ+N запитывается стационарное электрооборудование, он может быть и четырехконтактным. Тогда, согласно правилам, заземление корпуса делается отдельным медным многожильным проводником.

Подключение розетки на 380 вольт не представляет особых сложностей и под силу любому хоть немного технически грамотному человеку. Достаточно быть внимательным и сделать все соединения строго по схеме. Очень важно не перепутать и случайно не присоединить фазную жилу на клеммы N или PE.

Внимание! Перед подачей электроэнергии тщательно проверить все подключения. После включения проверить отсутствие фазного напряжения на корпусе при помощи фазоиндикатора или мультиметра. Затем измерить напряжение между фазами на магнитном пускателе или клеммнике в самом приборе. При правильном соединении, межфазное напряжение должно иметь значение 380 В.



Трехфазная схема распределительного щита — 5 вариантов

Трехфазные распределительные щиты 380В часто применяют в частных домах и на много реже в квартирах в новостройках. Это позволяет снизить сечение подходящего к дому кабеля и грамотно распределить нагрузку. Зачастую отведенная мощность на дом составляет 15 кВт. Это очень широко распространенная практика в нашей стране. При такой отведенной мощности нужно устанавливать вводной автоматический выключатель номиналом 25А. Также 3-х фазное электроснабжение позволяет подключать электроплиты по трехфазной схеме. Это позволяет уменьшить номинал автомата, снизить сечение кабеля и уменьшить потребление тока по фазе. Например, варочная панель мощность 7кВт при однофазном подключении будет потреблять ток 31А, а при 3-х фазном подключении будет потреблять около 10А по каждой фазе. Давайте ниже рассмотрим типовые и не типовые трехфазные схемы в с наглядными примерами реальных собранных электрощитов.

Трехфазная схема распределительного щита

Типовая схема трехфазного щита состоит из входного 3-х фазного автоматического выключателя и нескольких групповых автоматов, которые защищают только свои отходящие однофазные линии. Тут на входе стоит 3-х полюсный автоматический выключатель номиналом 25А-40А и с характеристикой выше групповых однофазных автоматов (с характеристикой С). Это необходимо для попытки соблюдения селективности и исключения одновременного срабатывания входного автомата и группового. Хотя при коротком замыкании скорее всего сработают и вводной автомат С25 и групповой В16. При такой минимальной разнице номиналов автоматических выключателей добиться селективности практически не возможно.

В схеме все нулевые проводники заводим на общую нулевую шину, все заземляющие проводники заводим на общую шину заземления, а фазные проводники на автоматические выключатели. Объединять групповые автоматы по фазам можно с помощью перемычек из провода, а лучше с помощью специальной гребенчатой шины. Ниже представлена типовая трехфазная схема распределительного щита 380В. Может кому и пригодится я сюда еще вставил счетчик электроэнергии. Здесь представлена система заземления TN-S. Если у вас система заземления TN-C, то вам обязательно нужно делать переход на систему заземления TN-C-S, т.е. разделять входящий PEN проводник на самостоятельные нулевой рабочий N и нулевой защитный PE проводники. Как это правильно организовать читайте здесь.



Вот наглядный пример подключения автоматических выключателей в 3-х фазном электрощите. Все фото сборки данного щитка можете посмотреть здесь: Сборка трехфазных электрощитов на заказ

Если у кого-то в доме помимо однофазных потребителей есть трехфазная нагрузка, например, электрическая плита, то вам должна пригодиться следующая схема трехфазного распределительного щита. В представленном варианте можно подключить один 3-х фазный прибор и несколько однофазных.

Если в щитке нет места для счетчика электроэнергии или он стоит в другом месте, то вот схема щита 380В аналогичная предыдущей, но уже без прибора учета. Тут все фазные проводники напрямую идут на групповые автоматические выключатели.

Если с предыдущими трехфазными схемами распределительных щитов все понятно, то идем дальше. Ниже для вас выложил схему, где еще присутствуют УЗО и дифавтомат. С их помощью обязательно нужно защищать все группы розеток. Этого требует ПУЭ, а также электробезопасность должна быть на первом месте. Тут дифавтомат стоит только на стиральную машину, так как в случае его срабатывания найти неисправность будет не так сложно. УЗО в паре с автоматическим выключателем стоит на группу кухонных розеток. Почему в паре можете узнать тут. Это сделано для облегчения поиска неисправности, так как в них будет включено много разных электроприборов. Если сработал автомат, то значит где-то короткое замыкание или если вы включили в сеть все электроприборы одновременно, то скорее всего перегрузка. Если сработало УЗО, то вероятнее всего появилась утечка в каком-то бытовом приборе. Ниже нарисовано как правильно подключить УЗО и подключить дифавтомат в щитке 380В.

Ниже представлен реальный пример трехфазного щита с подключением 2-х полюсных и 4-х полюсных УЗО.

Вот еще одна схемка может кому и пригодится. Она построена на одном общем (входном) и нескольких групповых УЗО.

Ниже представлены полностью готовые к монтажу трехфазные щитки. Это моя работа по сборке электрощитов на заказ. Данная услуга доступна всем желающим из любой точки нашей необъятной родины. Любые вопросы по данному вопросу пишите на адрес Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Я готов вам предложить закупку комплектующих у официальных поставщиков электроматериалов по личной скидке до 20% от розничной цены ЭТМ. При заказе сборки электрощита разработка схемы и паспорт идут бесплатно. Буду очень рад вашим заказам. С каждого собранного электрощита 50% дохода идет на погашение ипотеки. Сделаем вместе жилье доступным для электромонтажника )))

Еще вас будут радовать цветные наклейки)))

Если у вас в дом приходит однофазная сеть, то смотрите — пять разных вариантов однофазных схем распределительных щитов.

Остались вопросы? Буду рад на них ответить в комментариях. Если и после этого ничего не понятно, то не искушайте судьбу и позовите грамотного электрика.

Улыбнемся:

Электрик, химик, механик и программист едут вместе в машине. Вдруг заглох мотор.
— Электрик говорит, — «Наверно аккумулятор сел».
— Химик говорит, — «Нет, скорее всего не тот бензин».
— Механик,- «Я думаю, что это передача не работает.»
— Программист, — «Может выйдем из машины, и зайдем обратно?»

Как подключить электрическую розетку на 380 вольт

Мы уже рассматривали в предыдущей статье «как подключить розетку на 220 Вольт». Если к ней приходит два провода, то вообще ничего нельзя напутать. А если 3 провода, тогда главное не перепутать и только третий проводник заземления необходимо подключить к заземляющим контактам.

С подключением 3-х фазной розетки все гораздо сложнее. В ней необходимо подключить 4 (без заземляющего проводника) или 5 проводов, из них 3 будут фазными. Если перепутать и подключить фазу на контакт заземления или ноля- возникнет высокая вероятность поломки электроприбора или получения электротравмы.

Розетки на 380 Вольт не используются в квартирах, но иногда- в индивидуальных домах для подключения 3 фазной электроплиты или электродвигателя.

Часто электрические розетки на 380 В используются на производстве и строительстве, реже на даче или в гараже для подключения сварочных аппаратов, станков, компрессоров, электродвигателей и т. п., рассчитанных на работу от 3 фазной сети.

Общие принципы подключения электрической розетки на 380 вольт

При подключении электропотребителей на 380 вольт на просторах стран СНГ применяются в основном трех фазные розетки 3 типов.  Мы рассмотрим дальше более подробно подключение розеток на 380 Вольт отечественного производства марок РС 32 и 3Р+РЕ+N. Аналоги зарубежного производства, например Legrand стоят дорого и их целесообразно устанавливать по эстетическим соображениям только в домах с евро ремонтом.

При покупке розетки необходимо проверить, что бы подошла к ней  вилка от электроприбора. Можно купить ее вместе с розеткой и заменить установленную на подходящую вилку.

При подключении необходимо:

1. Отключить напряжение и проверить его отсутствие индикаторной отверткой по этой инструкции.
2. На контакты с пометками L1, L2, L3 подключить 3 разноименные фазы A, B и C в любом порядке. Очередность фаз влияет только на направление вращения электродвигателя. Что бы изменить вращение мотора в другую сторону, необходимо будет поменять только 2 любые фазы местами на контактах магнитного пускателя или автомата.
3. На контакт N подключается ноль.
4. На контакт PE или помеченный специальным значком, как на картине справа, подключается защитный заземляющий проводник от заземляющего контура.

Как подключить розетку на 380 В марки РС32

Этот тип розетки используется для подключения только стационарных приборов, которые не будут двигаться. Например, электроплита, духовой шкаф и т. п.

На первые три контакта L1, L2, L3 подключаются 3 фазы, на четвертый N — синего цвета ноль и на PE- заземляющий проводник.

Для подключения подойдет и 4-х контактная розетка, в которой не подключается заземляющий проводник. Но это не значит, что не нужно заземлять металлические части электроприборов. По действующим правилам и нормам заземление для стационарных устройств обязательно и необходимо делать его не разрывным. Заземляющий медный многожильный проводник соединяется напрямую в обход розетки под специальный болт на металлическом корпусе электроприбора. При чем сечение проводника должно быть не менее, чем у жилы кабеля электропитания.

Как подключить розетку на 380 В марки 115 (125) 3Р+РЕ+N 32А 380В

Этот тип розетки применяется для подключения электрооборудования в гаражах, мастерских, на строительстве и т. п. В том числе для подключения и передвижных устройств- станки, компрессоры, сварочные аппараты и т. п., но при этом к вилке должен быть подключен многожильный гибкий медный кабель.

Заземляющий контакт PE находится внизу розетки возле направляющего паза, который препятствует не правильному включению в разъем.

Ноль подключается на контакт N, расположенный справа от PE в розетке (мама). Будьте внимательны ноль в разъеме папа (аналог вилки) находится зеркально, как показано на картинке.

Фазы подключаются на оставшиеся три контакта с пометками L1, L2, L3.

Если электрическая розетка 3Р+РЕ+N будет использоваться для подключения стационарных устройств, она может и четырех контактной без PE. Но опять же заземление металлического корпуса электропотребителя должно быть обязательно выполнено отдельным многожильным проводником в обход розетки.

Подключить розетку на 380 Вольт своими руками будет под силу практически любому человеку. Только все работы выполняйте  после отключения напряжения и проверки его отсутствия индикаторной отверткой. Не перепутайте и не посадите фазу на место подключения ноля или заземления.

Рекомендую после включения  проверить отсутствие фазы на корпусе и после этого измерить величину напряжения на пускателе или клеммнике в самом устройстве, если между фазами 380 Вольт- значит Вы все правильно подключили.

Схема подключения трехфазного двигателя 380В на 220В через конденсатор

Иногда попадает в руки трехфазный мотор. Именно из этих двигателей изготавливают самодельные дисковые пилы, наждак и различные шлифовальные машины. В общем, хороший начальник знает, что с этим делать. Но беда в том, что трехфазная сеть в частных домах встречается очень редко, и потратить ее не всегда возможно. Но есть несколько способов установить этот мотор на 220В.

Следует понимать, что мощность двигателя при таком подключении, как ни старайся — значительно упадет.Так, соединение «треугольник» использует только 70% мощности двигателя, а «звезда» и того меньше — только 50%.

В связи с этим двигатель желательно посильнее.

Важно! Подключая мотор, будьте очень осторожны. Просто не торопись. Меняя схему, отключите питание и разрядите конденсатор с лампочкой. Работы производят минимум двое.

Итак, в любой схеме подключения конденсаторов. Фактически они служат третьей фазой. Благодаря ему фаза, подключенная к одному выводу конденсатора, смещена на столько, сколько необходимо для имитации третьей фазы.Несмотря на то, что движок использует одну мощность (работу), а для запуска другой (лаунчер) параллельно с работой. Хотя не всегда нужно.

Например, для газона с ножом в виде заостренного лезвия хватит агрегатов по 1 кВт и конденсаторов только рабочие без необходимости запускать цистерны. Это связано с тем, что двигатель запускается на холостом ходу и у него достаточно энергии, чтобы раскрутить вал.

Если взять циркулярную пилу, вытяжку или другое устройство, дающее начальную нагрузку на вал, то никаких дополнительных конденсаторных ячеек для запуска не обойтись.Кто-то может спросить: «а почему бы не подключить максимальную мощность, которой не только не было?». Но не все так просто. В связи с этим мотор перегреется и может выйти из строя. Не стоит рисковать техникой.

Важно! Какой бы емкости не было конденсаторов, рабочее напряжение должно быть ниже 400В, иначе они прослужат долго и могут взорваться.

Двигатели трехфазные бывают, как с тремя выводами — для подключения только «звездой», так и с шестью стыками, с возможностью выбора схем? звезда или треугольник.Классическую схему можно увидеть на рисунке. Здесь на рисунке звезда соединения sivasubramania. На фото справа показано, как он выглядит на настоящем гоночном моторе.

Видно, что для этого требуется специальная перемычка для желаемого выхода. Эти перемычки поставляются с двигателем. В случае, когда имеется только 3 контакта, соединение осуществляется звездой, уже выполненной внутри корпуса двигателя. В этом случае изменить схему подключения обмоток просто невозможно.

Некоторые говорят, что они сделали это для того, чтобы рабочие не украли единицы дома для своих нужд. Как бы то ни было, двигатели можно с успехом использовать в гаражных целях, но их мощность была бы значительно ниже, чем у соединенного треугольника.

Как видно, напряжение 220В разделено на две последовательно соединенные обмотки, каждая из которых рассчитана на такое напряжение. Так вы теряете мощность почти вдвое, но использование такого двигателя возможно во многих маломощных устройствах.

Максимальная мощность двигателя при 380В при 220В может быть достигнута только при подключении в треугольник.Помимо минимальных потерь мощности неизменным остается и количество оборотов двигателя. Здесь каждая обмотка используется при своем рабочем напряжении, а значит, и о мощности. Схема подключения этого двигателя представлена ​​на рисунке 1.

Рис.1

На фиг.2 изображено Брно с выводом 6 выводов для связности треугольника. Подаются три результирующих выхода: фаза, ноль и один вывод конденсатора. Откуда подключен второй вывод конденсатора? фаза или ноль, зависит от направления вращения двигателя.

Фото: мотор работает только без конденсаторов емкостей для работы.

Если вал будет начальной нагрузкой, необходимо использовать конденсаторы для запуска. Они включаются параллельно с работой с помощью кнопки или переключателя в момент включения. Как только двигатель достигнет максимальных оборотов, необходимо отключить возможность работы. Если это кнопка, просто отпустите ее, а если переключите, отключите. Тогда в двигателе используются только рабочие конденсаторы.Такое подключение показано на фото.

Первое, что вам нужно знать? конденсатор должен быть неполярным, то есть не электролитическим. Лучше всего использовать мощности бренда? МБГО. Их успешно применяют в СССР и в наше время. Они прекрасно выдерживают напряжение, скачки тока и разрушительное воздействие окружающей среды.

Также они имеют петли для крепления, которые позволяют без проблем разместить их в любой точке шкафа.К сожалению, достать его сейчас проблематично, но есть много других современных конденсаторов не хуже первых. Что немаловажно, как было сказано выше, рабочее напряжение не менее 400 В.

Расчет конденсаторов. Емкость рабочего конденсатора.

Чтобы не обращаться к длинным формулам и не мучить свой мозг, есть простой способ расчета конденсатора для мотора на 380В. На каждые 100 Вт (0,1 кВт) берут — 7 ст. Например, если мощность двигателя составляет 1 кВт, он рассчитывается как: 7 * 10 = 70 мкФ.Эту емкость в банке найти очень сложно и дорого. Поэтому большую часть резервуаров подключают параллельно, набрав нужную емкость.

Емкость пускового конденсатора. ↑

Это значение получено из расчета в 2-3 раза больше, чем емкость рабочего конденсатора. Учтите, что эта мощность берется в объеме работы, то есть для двигателя 1 кВт рабочая 70 мкФ, умножаем ее на 2 или 3, и получаем требуемое значение. Это пусковая установка дополнительной емкости 70-140 мкФ.В момент подключения она работает и количество оборотов — 140-210 ст.

Особенности подбора конденсаторов. ↑

Конденсаторы как рабочие, так и лаунчер можно выбрать по способу от меньшего к большему. Так что выбирая среднюю мощность, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и не имел достаточной мощности на валу. Также пусковой конденсатор выберите добавление до тех пор, пока он не будет работать плавно без задержек.

Помимо вышеуказанного типа конденсатора — МБГО, можно использовать тип — МБГК, МБГП, КГБ и им подобные.

Иногда нужно изменить направление вращения мотора. Доступен для двигателей на 380В, используется однофазный. Для этого нужно, чтобы один конец конденсатора был подключен к отдельной обмотке, оставался неразрывно связанным, а другой мог иметь одну катушку, где подключен «ноль», а в другую, где — «фазу».

Такую операцию может сделать двухпозиционный переключатель, к центральному контакту которого подключен выход конденсатора, а два крайних выхода — «фаза» и «ноль».

Подробнее можно увидеть на рисунке.

Важно! Электродвигатели трехфазные на 220В. У них каждая обмотка рассчитана на 127В, а при подключении по однофазной схеме «треугольник»? двигатель просто сгорит. Во избежание этого двигатель в однофазную сеть следует подключать по следующей схеме — «звезда».

Связанные с контентом

Конденсатор

— Как я могу заставить мой двигатель 380/380 вольт работать от 220 вольт?

Подключение конденсатора к трехфазному двигателю для однофазной работы называется подключением Штейнмеца.Если вы выполните поиск «Steinmetz connection», вы найдете довольно много информации об этом.

Если двигатель имеет только шесть выводов или клемм для внешних подключений, он может работать только при напряжении 380 В на любой из двух указанных скоростей. Для низкой скорости U4, V4 и W4 соединяются вместе, а трехфазное питание подключается к U2, V2 и W2. Для высокоскоростной работы нет подключения к U2, T2 и W2, а питание подключается к Uw, T4 и W4. Номинальная механическая мощность одинакова для обеих скоростей, поэтому крутящий момент, доступный на высокой скорости, составляет половину крутящего момента на низкой скорости.Вы можете использовать частотно-регулируемый привод (VFD) с выходом 380 В для любого из этих подключений.

Если на каждом конце каждой обмотки имеется независимое внешнее соединение, 12 выводов или клемм, обмотки могут быть соединены в параллельном треугольнике. Это должно подходить для трехфазного питания 220 вольт. Я считаю, что это все еще будет 4-полюсная низкоскоростная конфигурация. Вы можете использовать VFD с выходом 220 вольт для этого соединения.

У вас не должно возникнуть проблем с поиском частотно-регулируемого привода на 220 вольт, однофазный вход и 220 вольт, трехфазный выход.Возможно, вам удастся найти частотно-регулируемый привод со встроенной схемой повышения напряжения, обеспечивающий трехфазный выход 380 вольт и однофазный вход 220 вольт. В противном случае вам понадобится входной трансформатор для VFD и VFD на 380 В, который принимает однофазный вход.

Я не знаю, какие есть варианты с подключением Steinmetz.

Если у существующего двигателя нет специального вала или редуктора, установленного непосредственно на нем. Лучшим вариантом может быть покупка другого двигателя и, возможно, частотно-регулируемого привода для регулирования скорости.

См. Схему ниже:

Для U2, V2 и W2 две катушки двигателя соединены вместе внутри двигателя или в клеммной коробке двигателя. Если вы можете разорвать это соединение, вы можете повторно подключить катушки, как показано красными линиями. Я почти уверен, что это позволит двигателю работать на высокой скорости на 220 вольт. Для однофазной сети подключите конденсатор от одной из линий питания к точке, где должна быть подключена недостающая фаза. Это позволяет двигателю работать от однофазного тока, но его крутящий момент значительно снижается.Это связь Стейнмеца. Вы сможете найти значения конденсаторов и другую информацию, выполнив поиск «Steinmetz connection».

Подключение двигателя звезда / треугольник 380В / 220В | GoHz.com

Если двигатель спроектирован для работы по схеме звезды от трехфазного источника питания 380 В, то он не может быть подключен по схеме треугольника к «тому же» источнику питания. Это было бы эквивалентно приложению 380 вольт к обмоткам 220 в, так что двигатель явно выйдет из строя.

Обратите внимание, что в схеме звезды каждая обмотка получает корень 3 от приложенного напряжения (или 380/1.732), соединение по схеме треугольник означает, что каждая обмотка получает напряжение фаза-фаза EG 380 В.

Если двигатель рассчитан на 380 В — «соединение треугольником», то он может быть подключен звездой или треугольником, поскольку подключение двигателя с номиналом 380 В, треугольник, звездой снизит напряжение на обмотках до 220 В, что является нормальным и часто используется в схеме «звезда /». Запуск по схеме треугольника для уменьшения пускового тока. Разумеется, все 6 обмоток двигателя должны быть доступны.

Как указано выше, вы можете взять двигатель 380 В, 3-фазный, соединенный звездой, и запустить его как двигатель 220 В, соединенный трехфазным соединением треугольником.Возвращаясь к основам, это ток, управляемый напряжением, который создает магнитный поток. Плотность потока (зависит от многих факторов) является функцией тока и напряжения. Ток контролируется импедансом цепи и нагрузкой на двигатель. Поскольку большая часть изоляции, используемой в двигателях, рассчитана на 1000 В плюс, напряжение не является проблемой, пока сопротивление не станет достаточно низким, чтобы превысить ограничение тока на проводниках до точки, где температура разрушит изоляцию. Мы подключили 380 В к 525 В и наоборот в аварийной ситуации.КПД и коэффициент мощности НЕ будут соответствовать проектным, и вы должны это понимать. Настроить защиту сложно, и безопасность прежде всего, пожалуйста.

Таким образом, вы можете подавать любое напряжение на двигатель, если оно не превышает уровень изоляции и ограничения по току этого конкретного двигателя.

При замыкании имеются однофазные входы для трехфазных частотно-регулируемых приводов (VFD). Очень часто я получаю запрос, что они не могут разогнать двигатель до полной нагрузки без превышения данных, указанных на паспортной табличке.Небольшие двигатели, для которых были разработаны эти частотно-регулируемые приводы, обычно соединяются звездой. Поскольку ЧРП не может генерировать шину постоянного тока выше пикового напряжения на входе, вы никогда не сможете получить 380 В на входе 220 В. Таким образом, ЧРП выдает три фазы 220В. Двигатель должен быть подключен по схеме треугольника для работы с полной нагрузкой / мощностью.

Деталь обмотки

Чтобы понять, как работают двигатели звезда-треугольник и двигатели с запуском звезда-треугольник, мы должны обсудить терминологию подключения двигателя и пуска применительно к трехфазным двигателям.Самый простой и экономичный способ запустить трехфазный асинхронный двигатель с короткозамкнутым ротором — использовать пускатель полного напряжения. Этот метод запуска обозначается как:

.

Запуск от полного напряжения или
Запуск от сети (ATL) или
Запуск от сети (DOL)

Двигатель, рассчитанный на работу с одним напряжением, требует только трех выводов и подходит для пуска при полном напряжении. Внутренние соединения катушек двигателя могут быть соединены звездой (Y) (также известной как звезда (A) или треугольник ().Этот тип двигателя не требует схемы подключения, поскольку электрик просто подключает три провода двигателя (которые могут быть обозначены как T1, T2 и T3) к соответствующим клеммам пускателя, которые подключаются к линиям электропитания, L1, L2 и L3. Схему подключения см. На рисунке ниже.

Многие производители оригинального оборудования и большинство дистрибьюторов хотят иметь в наличии двигатели, которые могут использоваться с различными источниками питания.По этой причине мы находим много двигателей, рассчитанных на двойное напряжение. Наиболее распространенным бытовым двигателем в корпусах NEMA является 9-выводный двухвольтный двигатель с номинальным напряжением 230/460 В. Обратите внимание, соотношение напряжений 1: 2. Для работы на 230 В катушки подключаются параллельно; для работы на 460 В последовательно (см. схему ниже).

Во многих зарубежных странах есть источники питания на 380 вольт и 220 вольт, 50 герц; поэтому было бы желательно иметь двигатели с такими комбинациями напряжений.Бывает так, что соотношение между двигателем, соединенным треугольником, и двигателем, соединенным звездой, составляет 1 3 или 1: 1,173 или 220: 380 вольт, как показано на следующих схемах. Этот тип двигателя имеет шесть выводов, обозначенных, как показано ниже.

Вышеупомянутый двигатель также подходит для пуска с пониженным напряжением, известного как звезда-треугольник или звезда-треугольник, от источника питания 220 В.В пусковом режиме специальный магнитный пускатель соединяет обмотки двигателя звездой. Обратите внимание, что при соединении звездой двигатель должен иметь напряжение 380 В для развития момента полной нагрузки; но, поскольку мы подаем только 220 вольт, двигатель будет развивать только 33% крутящего момента и потребляет только 33% от нормального пускового тока. По истечении заданного времени пускатель переключает обмотки двигателя с звезды на треугольник, что является соединением для работы при полном напряжении.

Обратите внимание, что на следующем рисунке один из контакторов «S» показан пунктирной линией, поскольку некоторые производители пускателей используют только два контактора вместо трех.Также обратите внимание, что двигатель 3/50/220/380 можно также назвать двигателем 3/50/220 с пуском звезда-треугольник.

	Контакторы 1M и «S» Замыкание во время запуска
	Контакторы 1M и 2M замыкаются во время работы, S-контакторы размыкаются

Не всегда понятно, чего хочет покупатель. Типичный запрос на трехфазный двигатель может указывать, что источник питания составляет 50 Гц, 220/380 вольт.Обычно это означает 380 вольт, трехфазный / 220 вольт, однофазный.

Если требуется двигатель 3/50/220/380, заказчик может захотеть использовать двигатель от источника питания 220 В с пускателем звезда-треугольник. Он также может продавать двигатели в разные страны с питанием 220 или 380 вольт.

Изредка попадаются заявки на двигатели 3/50/380/660. Мы не можем предоставить такой двигатель с номинальными размерами NEMA, если заказчику не нужен двигатель на 380 В, подходящий для запуска по схеме звезды или треугольника.Причина, по которой мы не можем предоставить такой двигатель, заключается в том, что наша система изоляции с произвольной обмоткой, используемая в двигателях корпуса NEMA, одобрена только для напряжения 600 вольт плюс 10%. Согласно диаграмме, озаглавленной «Мировые поставки электроэнергии», есть только две страны, Финляндия и Восточная Германия, которые имеют источник питания 660 В. Есть также некоторые электростанции, которые, как правило, используют распределение 660 В. оборудование.

Есть также некоторые дистрибьюторы или производители оригинального оборудования, которые хотели бы иметь в наличии двигатели с двойным напряжением, соединенными звездой и треугольником, такие как 3/50/220/440.Этот тип двигателя требует двенадцати выводов и подключается параллельно звезда-треугольник для низкого напряжения и последовательно звезда-треугольник для высокого напряжения. См. Рисунок ниже.

220 В

440 Вольт

Деталь обмотки. В этом методе использовалась только часть (обычно половина, но иногда и две трети) обмотки двигателя, что увеличивало импеданс, видимый энергосистемой.Его следует использовать только для восстановления напряжения, и его нельзя оставлять на пусковом соединении более чем на 2–3 секунды. Предполагается, что двигатель не будет ускоряться при пусковом соединении и может даже не вращаться.

Начало обмотки детали

Стартовые характеристики:

1. Пусковой ток составляет 60-75% от нормального, в зависимости от конкретного соединения обмоток.
2. Пусковой момент очень низкий (может даже не проворачиваться вал).
3. Очень сильный нагрев обмотки при пуске.

Приложения:

Если в энергосистеме есть автоматическое восстановление напряжения, и нормальный бросок тока может вызвать недопустимое падение напряжения. Не должно оставаться на стартовом соединении более 2–3 секунд.

Подключение электродвигателя 380 на 220 В своими руками: схема

При установке оборудования в домашних условиях иногда возникает необходимость подключить электродвигатель 380 на 220 В. Выбор в большинстве случаев падает на асинхронные машины переменного тока, т. К. они обладают высокой надежностью — простота конструкции позволяет увеличить ресурс двигателя.Коллекторные двигатели с точки зрения подключения к сети проще — не нужно никаких дополнительных устройств для запуска. Асинхронным устройствам необходима конденсаторная батарея или преобразователь частоты, если их необходимо подключить к сети 220 В.

Как двигатель подключается к трехфазной сети 380 В

В трехфазных асинхронных двигателях есть три одинаковые обмотки, они соединены по определенной схеме. Схемы соединения обмоток электродвигателей всего две:

1. Звезда.
2. Треугольник.

При соединении обмоток по схеме «треугольник» достигается максимальная мощность. Но на этапе пуска возникают большие токи, для оборудования они опасны.

При подключении по схеме «звезда» запуск двигателя будет плавным, так как токи небольшие. Правда, при таком подключении добиться большой мощности не получится. Если обратить внимание на эти моменты, станет понятно, почему электродвигатели при подключении к бытовой сети 220 В подключаются только по схеме «звезда».Если выбрать схему «треугольник», то вероятность выхода из строя электродвигателя увеличивается.

В некоторых случаях, когда нужно добиться от привода высокого показателя мощности, используют комбинированное соединение. Пуск осуществляется с подключением обмоток к «звезде», а затем осуществляется переход к «треугольнику».

Звезда и треугольник

Независимо от того, какую схему вы выберете для подключения электродвигателя от 380 до 220 В, вам необходимо знать конструктивные особенности двигателя.Обратите внимание:

1. Имеются три обмотки статора, которые имеют два вывода — начало и конец. Они выведены в контактную коробку. С помощью перемычек выводы обмоток соединяются по схеме «звезда» или «треугольник».
2. Сеть 380 В имеет три фазы, которые обозначаются буквами A, B и C.

Для того, чтобы выполнить соединение по схеме «звезда», необходимо замкнуть вместе все начала обмоток. .

А на торцы подается напряжение 380 В. Это нужно знать при подключении электродвигателя 380 на 220 Вольт. Для соединения обмоток по схеме «треугольник» необходимо начало катушки замкнуть концом соседней. Получается, что вы последовательно соединяете все обмотки, образует своеобразный треугольник, к вершинам которого подключается питание.

Схема переключения переходная

Чтобы трехфазный электродвигатель плавно запустил и получил максимальную мощность, необходимо включить его по схеме «звезда».Как только ротор достигает номинальной частоты вращения, происходит переключение и включение по «треугольнику». Но у такой переходной схемы есть существенный недостаток — отменить ее нельзя.

При использовании переходной схемы для подключения электродвигателя 220/380 к сети 380 В используются три магнитных пускателя:

1. Первый соединяет начальные концы обмоток статора и фазы питания.
2. Второй пускатель необходим для подключения по схеме «треугольник».С его помощью соединяются концы обмоток статора.
3. С помощью третьего пускателя концы обмоток подключаются к сети.

В этом случае второй и третий пускатели нельзя запускать одновременно, так как возникнет короткое замыкание. Следовательно, автоматический выключатель, установленный в щитке, отключит сеть. Для предотвращения одновременного включения двух стартеров используется электрическая блокировка. В этом случае возможно включение только одного стартера.

Как работает переходная цепь

Особенности функционирования переходной цепи:

1. Включен первый магнитный пускатель.
2. Пускается реле времени, позволяющее ввести в действие третий магнитный пускатель (двигатель запускается с обмотками, соединенными по схеме «звезда»).
3. По истечении времени, указанного в настройках реле, третье реле выключается, а второй пускатель запускается в работу. В этом случае обмотки соединяются по схеме «треугольник».

Для остановки работы необходимо разомкнуть силовые контакты первого пускателя.

Особенности подключения к однофазной сети

При использовании трехфазного двигателя в однофазной сети добиться максимальной мощности не удастся. Чтобы подключить электродвигатель 380 на 220 к конденсатору, нужно придерживаться нескольких правил. И самое главное — правильно подобрать емкость конденсатора. Правда, пока мощность мотора не превысит 50% от максимальной.

Обратите внимание, что при подключении электродвигателя к сети 220 В, даже при включении обмоток по схеме «треугольник» токи не критичны. Поэтому разрешено использовать эту схему даже больше — она ​​считается оптимальной при работе в этом режиме.

Схема подключения сети 220 В

Если питание подается от сети 380, то к каждой обмотке подключается отдельная фаза. Причем три фазы сдвинуты друг относительно друга на 120 градусов.Но в случае подключения к сети 220 В оказывается, что фаза всего одна. Правда второй — ноль. Но с помощью конденсатора делается третий — делается сдвиг на 120 градусов относительно первых двух.

Обратите внимание, двигатель, рассчитанный на подключение к сети 380 В, проще всего подключить к 220 В только с помощью конденсаторов. Есть еще два способа — с помощью преобразователя частоты или статора другого двигателя. Но эти методы увеличивают либо стоимость всего накопителя, либо его габариты.

Конденсаторы рабочие и пусковые

При пуске электродвигателя мощностью ниже 1,5 кВт (при условии, что на начальном этапе нет нагрузки на ротор) допускается только рабочий конденсатор. Только при этом условии возможно подключение электродвигателя 380 к 220 без пускового конденсатора. А если ротор подвергается нагрузке и мощности двигателя более 1,5 кВт, необходимо использовать пусковой конденсатор, который необходимо включить на несколько секунд.

Рабочий конденсатор подключен к нулевому выводу и к третьей вершине треугольника.Если необходимо реверсировать ротор, то нужно просто подключить выход конденсатора к фазе, а не к нулю. Пусковой конденсатор включается кнопкой без защелки параллельно рабочему. Он участвует в работе до тех пор, пока не произойдет разгон электродвигателя.

Для выбора рабочего конденсатора при включении обмоток по схеме «треугольник» нужно воспользоваться следующей формулой:

Cp = 2800 * I / U

Пусковой конденсатор подбирается опытным путем.Его мощность должна быть примерно в 2-3 раза больше, чем у рабочего.

Как подключить прибор к 380 вольт

Для подключения мощных временных электроприемников часто используют розетки на 380 вольт. Этот вид коммутационных аппаратов позволяет обеспечить надежное и качественное подключение к электрической сети электрооборудования номинальной мощностью до 25 кВт.

При этом розетки данного типа имеют достаточно широкий ассортимент и позволяют обеспечить их подключение практически в любых электрических сетях.А конструкция большинства торговых точек обеспечивает защиту от неправильных действий персонала. Но давайте обо всем по порядку.

Обозначение и типы розеток на 380В

Прежде чем рассматривать подключение к розетке на 380 вольт, следует правильно ее выбрать. Для этого нам нужно расшифровать обозначение на розетке и разобраться с типами этих устройств.

Маркировка розеток по 380В

Прежде всего, начнем с аббревиатуры, обозначающей сокеты.Это позволит понять не только названия и размеры, но и особенности конструкции таких торговых точек.

Маркировка розеток должна быть нанесена по ГОСТ Р 51323.1-99. Согласно пункту 7.1 настоящего нормативного документа маркировка должна содержать информацию о номинальном токе, напряжении, роде тока, при наличии ограничений по этому поводу, номинальной частоте, если она отличается от 50 или 60 Гц, степени защиты и условном обозначении по расположению контактов. .

Разберем каждую из этих составляющих по отдельности.И начнем с номинального тока.

По ГОСТ Р 51323.1-99 розетка на 380 вольт может быть двух серий. Серия номинальных токов для первой серии — 16, 32, 63, 125А, для второй серии — 20, 30, 60, 100А. Обычно при изготовлении розеток используются купюры первой серии.

Итак:

• Относительно номинального напряжения , широко представлены розетки на 380 и 660В. При этом любую из этих розеток можно использовать для переключения на более низкое напряжение.То есть розетку на 660В можно использовать для переключения напряжения на 380В. Но делать наоборот запрещено.
• Что касается вида тока , то эта маркировка должна присутствовать только при наличии каких-либо ограничений. Например, для переключения только постоянного тока. Это же правило касается розеток с определенными ограничениями на переключение переменных токов разной частоты.
• Что касается степени защиты от влаги и пыли , то здесь используется маркировка, как и на других электротехнических изделиях.Для этого используется аббревиатура «IP» и цифры. Первая цифра указывает на уровень защиты от пыли, а вторая — от влаги. Чем выше число, тем выше уровень защиты.

Примечание! Каждый 380 в розетке должен содержать информацию об отсутствии или наличии блокирующего устройства. Если он доступен, это должна быть механическая или электрическая информация. Этот замок необходим для исключения ошибочных действий по выниманию вилки из розетки при работе электрического прибора или инструмента.

• Так же обязательно обратите внимание на тип крепления розеток . Ведь на рынке широко представлены как стационарные, так и розетки с вилками для носителей. Цена на эти модели иногда бывает совсем другой, из-за того, что розетки для переноски часто имеют более высокую степень защиты от влаги и пыли.

Виды розеток на 380В

Наибольшее количество вопросов вызывает маркировка типа розеток.Каждая розетка на 380в имеет разное количество контактов и соответственно разные области применения. И с этим вопросом следует разобраться до приобретения.

Любая маркировка имеет вид × P + N + PE. В этом случае символов «N» или «PE» может не быть. Символом «×» мы обозначили число, которое может быть 2 или 3. Рассмотрим это подробнее.

Итак:

• Первое число с символом «P» указывает количество фазных контактов в розетке.Их может быть 2 или 3. То есть соответственно для двухфазной и трехфазной сети.

Примечание! Некоторых смущает то, что сеть 380В может быть образована двумя проводниками. Ведь, как известно, наша сеть имеет трехэтапное исполнение. Но для некоторых устройств достаточно всего двух фаз, потому что линейное напряжение между ними будет одинаковым 380В. Третий проводник просто не используется.

• Следующий символ — «N». По правилам ЭМИ этот символ означает нулевой проводник.Если розетки на 380в имеют такую ​​маркировку, то это свидетельствует о наличии соответствующего контакта.
• Последний символ — «PE» , который в соответствии со стандартами EIR обозначает защитное заземление. В некоторых случаях этот символ обозначается символом заземления. Это не должно вас озадачивать.

Характеристики розетки 380 В

Многим может показаться неважным, какие розетки 380в и где использовать. Основное наличие необходимого количества контактов, и там мы уже понимаем, что и куда подключать.Но не все так просто.

• Дело в том, что вилка, предназначенная для розетки 2P + N + PE, не вставляется в розетку 3P + N. Хотя количество контактов у них одинаковое. Дело в том, что ГОСТ Р 51323.1-99 четко нормирует расположение контактов и их размер для каждого возможного варианта розеток.
• Каждая розетка внизу имеет направляющую, которая не позволяет вставить вилку в неправильное положение. Ведь многие мощные потребители Электроэнергия довольно чувствительна к чередованию фаз и здесь нет возможности допустить изменения.
• Кроме того, во всех розетках инструкция требует соответствия нормам ПУЭ, которые требуют обеспечить немедленное замыкание заземляющих контактов. В связи с этим контакт PE любой розетки имеет больший диаметр, а на вилке этот контакт несколько длиннее.
• Ну и напоследок строго нормировано расположение фазных, нулевых и защитных контактов в розетках. различные виды. Для розеток разных типов угол между этими контактами разный, что не позволит использовать разные вики и розетки.Более подробно с этой функцией вы можете ознакомиться на видео.

Подключение розеток на 380В

И напоследок хотелось бы коснуться вопроса подключения розеток и вилок на 380 вольт. Дело в том, что эти коммутационные устройства достаточно требовательны не только к качеству, но и к соответствию стандартам подключения.

• Прежде всего остановимся на вопросе об используемом проводе или кабеле. По таблице. 107 ГОСТ Р 51323.1-99 розетка на 16А должна обеспечивать возможность подключения проводов сечением 1.От 5 до 4 мм 2 (см.), Вилку от 1,5 до 2,5 мм 2 и заземляющий провод в обоих случаях до 6 мм 2. Соответствующие стандарты также распространяются на розетки и вилки других размеров.
• Если вы решили подключить своими руками, то в первую очередь следует вскрыть розетку и подключить кабель. После этого производим соединение фазных проводов. Их нужно подключить к контактам L1, L2 и L3 для розеток 3P.
• Затем при наличии соответствующих контактов подключаем нулевой провод и заземляющий провод.Обозначаются по нормам ПУЭ.
• После этого приступайте к подключению вилки. Здесь мы проделываем те же операции. Сначала открываем вилку и заводим кабель. Затем подключите фазные провода к соответствующим контактам. Маркировка у них такая же, как у розетки 380в.
• После этого обнуляем подключение (см.

Владельцы частных домов и коттеджей часто используют для своих построек трехфазное электроснабжение. В этом случае домашний мастер должен запитать электроплиты на 380 вольт, сварочные и т. Д. машины с асинхронными двигателями через разъемные соединения, состоящие из вилки и розетки.

В настоящее время модифицируются трехфазные бытовые сети. По государственной шкале происходит переход от четырехпроводной схемы питания к пятипроводной схеме питания.

Благодаря этому можно найти два типа электрооборудования, каждое из которых подключается по определенному стандарту: старые ГОСТы советского периода или новые требования общеевропейской электротехнической компании.

Разберем их более подробно, учитывая, что конец кабеля розетки закреплен на стороне источника напряжения постоянно, а гибкий силовой кабель от электроприбора подключен к электрической вилке.Это общее правило для всех электрических цепей.

Монтажные работы производятся при полном снятии напряжения в цепи и принятии мер по предотвращению его несанкционированной подачи.

Штекерные соединения для четырехпроводной сети

В старой системе заземления оборудования, использующей 4 провода для подключения питания потребителей по схеме TN-C, металлический корпус работающего электроприбора оставался пустым. Он был отделен от приложенного напряжения слоем изоляции.В целях безопасности он был усилен.

Пострадавшие почувствовали «покалывание», судорожные сокращения мышц, в особых случаях получили электротравмы. Защита цепи, состоящей из одного автомата или электрических вилок, в такой ситуации, как правило, не срабатывала. Автоматический выключатель создан для.

Для подключения мобильных потребителей электроэнергии к трехфазной сети по четырехпроводной схеме созданы соответствующие розетка и вилка.

Подключение проводов фаз к их контактам было практически произвольным, так как нагрузка между фазами всегда симметрична, а порядок их чередования влияет только на направление вращения асинхронных электродвигателей.

Это легко исправить при вводе в эксплуатацию, повторно подключив два произвольных фазных провода в любом месте. Для этого достаточно просто развести проводку.

Нулевой рабочий провод всегда был подключен к его клемме. Это было обозначено символом земли.

Видно на вилке и розетке спереди.

Штекерные соединения для пятипроводной сети

В этой системе конструкция соединения усложняется, а безопасность использования значительно повышается.

Принципиальная схема

Корпус электрического устройства через пятый провод, называемый PE-проводником, надежно подключается к нулю питающего трансформатора, а УЗО добавляется к защите.

В случае пробоя изоляции между потенциалом любой фазы и корпусом через проводник защитного заземления создается ток утечки, который немедленно обнаруживается дифференциальным автоматическим выключателем и исключает риск поражения электрическим током.

Разъемная конструкция

В состав многочисленных типов разъемов для трехфазной сети с пятью проводами добавлен еще один контакт.

В данной конструкции коммутация жил кабеля осуществляется по предыдущей методике, но структура их обозначений изменена на современный европейский стандарт.

Способы подключения

Для обозначения фаз используется первая буква английского слова «Line» — линия, и они нумеруются арабскими буквами.В итоге имеем:

Обозначение рабочего нуля обозначается буквой «N», означающей «нулевой провод», а защитного — символом заземления.

В большинстве конструкций для переключения проводов используется резьбовое соединение с шайбами. Но это не единственный метод.

Производители современных разъемов для трехфазной сети, постоянно совершенствуя свою продукцию, разработали удобную и безопасную технологию монтажа, основанную на создании электрического контакта с жилым проводом путем разрезания его изоляционного слоя специальным ножом с фиксацией.

Последовательность работы мастера показана на четырех фотографиях:

• № 1 — предъявление к гнезду стыка изолированного и несвязанного сердечника;
• № 2 — продвигая конец стержня глубоко в отверстие до упора;
• №3 — установка в гнездо наконечника плоской отвертки;
• №4 — поднятие рукоятки до упора, обеспечивающее прокол диэлектрического слоя и создание плотного электрического контакта через лезвие ножа.

Работнику нужно только убедиться в прочности созданного механического соединения и надежности удержания сердечника внутри розетки.

Возможные схемы подключения трехфазной розетки

Вариант надежного монтажа пятиконтактных разъемов

На практике используются два варианта использования защиты:

1. только автоматический выключатель;
автомат
2. и УЗО.

Поясним иллюстрации их подключения.

Цепь защиты розетки, автоматический выключатель

Все провода фаз и рабочего нуля от электросчетчика до розетки проходят через автоматический выключатель. В некоторых случаях нейтрали разрешается начать обход ее силового контакта.

Защитный проводник PE монтируется непрерывным способом с помощью одного отрезка провода от его шины в квартирном экране непосредственно к заземляющему контакту на розетке.

Схема защиты розетки с автоматическим выключателем с УЗО

В этой ситуации автомат монтируется так же, как и в предыдущем случае, а УЗО врезается в него последовательно после него.Для упрощения работы и экономии места в квартирном щите можно использовать подключение дифференциального выключателя, объединяющего в своем корпусе оба типа этих защит.

Дифференциальный выключатель устанавливается на место автомат. В результате вся предыдущая схема подключения остается неизменной, но к ней добавляется защита от появления тока утечки.

Вариант безопасной установки розеток с 4 контактами по пятипроводной схеме

Есть небольшое упрощение, связанное с подключением защитного нулевого провода.Поскольку для него нет места на вилке и розетке, проводник РЕ прокладывают напрямую и подключают к электрическому корпусу трехфазного потребителя.

Метод вполне нормален для стационарных электрических плит или машин с асинхронными двигателями. Когда возникнет необходимость перенести электрический прибор, например, трехфазную сварку, в более удобное место, то для обеспечения его безопасной эксплуатации необходимо будет решить вопрос о повторном подключении защитного нуля.

После сборки электрической цепи с трехфазной розеткой и вилкой их необходимо проверить путем измерения сопротивлений и напряжений.

Это важно сделать перед подключением к сети.

Способы проверки правильности подключения трехфазной розетки

Работа проводится в четыре этапа:

1. внешний осмотр оценивает состояние установки и прочность механического узла;
2. перед подачей напряжения мегомметром измеряется прочность изоляции собранной установки;
3. в режиме омметра цепи от контактов переключателя до розетки для определения их соответствия цепи и невозможности создания короткого замыкания;
4. включение напряжения на холостом ходу для измерения его линейного и фазового значений.

При правильном подключении замерим 380 вольт между фазами и 220 относительно фазных проводов с рабочим и защитным нулями. Если это условие не выполняется, то следует поискать ошибку в схеме.

Способы проверки прокладки кабеля к трехфазной вилке

Способ подключения электрического кабеля к потребителю и вилке должен соответствовать схеме измерения напряжений на контактах в розетке.

Общая нейтраль обмоток подключена к рабочему нулю, а их фазовые концы доходят до соответствующих контактов.

Для этого омметром необходимо измерить активное сопротивление прибора через кабель на вилке. Поскольку сопротивления всех фаз эквивалентны относительно нейтрали, мы обозначаем их буквой R. Мы должны видеть это значение при измерении между фазными контактами и рабочим нулем.

Защитный ноль должен четко определяться только на контакте корпуса.

Сопротивление любой комбинации фазных контактов с исправной цепью будет 2R — удвоенное сопротивление фазы.

Если эти измерения подтвердили правильность подключения вилки с кабелем к электроприбору, то ее можно устанавливать в подготовленную для этого розетку.

Контактные вилки и розетки, предназначенные для передачи электрических токовых нагрузок. На большие количества они не рассчитаны.

Если выключить работающее электрическое устройство, просто отключив его под нагрузкой, то возникает искра, которая перерастает в электрическую дугу, разрушая металл и всю конструкцию.

Для коммутации токов нагрузки используются специальные контакты пускателей, а аварийные токи разрешается отключать только силовыми машинами.

Технологию монтажа корпуса и подключения проводов дополняет видео владельца Игоря Тимошина «Установка трехфазной розетки».

Различные варианты подключения жил кабеля питания к электроплите рассмотрены в видео о димапозитивных пилях.

Для того, чтобы можно было подключать к электросети более мощное оборудование, необходимо напряжение 380 вольт.Хотя есть секреты, как подключить мощное оборудование к сети напряжением 220 вольт — об этом в нашей статье. Теперь попробуем разобраться, как подключить 380 вольт.

Инструменты

Потребуется

1. Отвертка индикаторная.
2. Индикатор фазы.
3. Нож (необходим для зачистки проводов).
4. Плоскогубцы.
5. Ключи (накидные или рожковые, размер 14х17).

Если работа будет проводиться на производстве, необходимо поставить предупреждающий плакат.

Подготовительный этап

Так как правильно подключить 380 вольт? Для этого необходимо предварительно полностью обесточить электрический щит, на котором будут проводиться работы. Для проверки напряжения необходимо использовать индикаторную отвертку. Одним концом она поочередно опирается на все контакты, при этом в момент касания пальцем нужно дотронуться до специального элемента, расположенного сверху ручки инструмента.

Шаг 1. Подготовка кабеля

В самом начале нужно поработать с кабелем.Для этого его наконечники необходимо очистить от изоляции, чтобы удобно было подключать контакты в распределительном щите. Далее по такому же принципу зачищаются и жилы кабеля. Затем нужно согнуть проводку так, чтобы они образовали полукруг (для удобства соединения). Для этого лучше всего использовать плоскогубцы или круглогубцы.

Шаг 2. Подключение

1. Кабель четырехжильный. Самый тонкий из них — «0», он подключается в первую очередь к нулевой шине.
2. Остальные провода будут фазными.Если вы перепутаете их и подключите к «0» или заземлению, весьма вероятно, что проводка сгорит. Фазы подключаются в любом порядке.
3. Если используется пятижильный провод, один из контактов должен быть заземлен.
4. Индикатор фазы используется в случае, если вам нужно подключить нагрузку на другом конце кабеля (например, двигатель). Только в этом случае важно определить последовательность фаз (ABC).

Полезную информацию о том, какой ток в розетке, вы найдете в нашей статье

.

Трехфазный асинхронный двигатель — самый распространенный из всех электродвигателей.Говорят, что электротехника — это наука о контактах. Большинство проблем, возникающих в электрических цепях, вызвано определенными контактами. В конструкции асинхронного двигателя нет контактов. Этим объясняется его надежность. При правильной эксплуатации эти двигатели работают до износа подшипников. Правильная эксплуатация обеспечивает оптимальную температуру и самое медленное изменение изоляционных свойств. Подшипники, а также нарушение изоляции обмоток являются двумя основными причинами неисправностей асинхронных двигателей.

В трехфазных электрических сетях используются две схемы обмоток двигателей — «треугольник» и «звезда». Эти схемы как раз определяют температурный режим обмоток и нагрузку на изоляцию. Напряжение 380 В действует либо на каждую обмотку при соединении «треугольником», либо на электрическую цепь двух обмоток при соединении «звездой». Следовательно, в одном устройстве обмотки, соединенные в «треугольник», работают в более тяжелых режимах напряжения и температуры. Однако при этом достигается более высокая механическая мощность на валу двигателя.

• При соединении обмоток по схеме «треугольник» получается в полтора раза больше мощности по сравнению со схемой «звезда».

Процесс перехода от пуска двигателя к постоянным оборотам ротора также более энергичен с точки зрения пускового тока. В сетях малой мощности это приведет к значительному снижению напряжения за время разгона ротора. Поэтому в таких электрических сетях рекомендуется использовать асинхронные двигатели с фазным ротором и управляющими механизмами.Из-за больших пусковых токов «звезда» является главной цепью соединения обмоток. Напряжение U для каждого двигателя является наиболее важным параметром и поэтому всегда указывается на заводской табличке и в сопроводительной документации.

Поскольку в мире выпускается большое количество моделей двигателей, перед подключением электродвигателя на 380 вольт, т.е. перед подключением его обмоток, необходимо убедиться в соответствии отечественным стандартам и моделям. Если на паспортной табличке указано более высокое напряжение, вам придется использовать треугольное соединение вместо обычно используемого соединения звездой.

Лучший способ начать

Для наиболее эффективного использования асинхронного двигателя целесообразно использовать комбинированные режимы его работы. Это означает использование коммутирующих выводов обмоток для получения выбора одного из двух вариантов соединения обмоток. Двигатель запускается и разгоняется по схеме подключения «звезда». После того, как переходный процесс завершен и пусковой ток достигнет минимального значения, он переключается на схему треугольника.

Такой контроль достигается тремя группами контактов по три контакта в каждой группе. Чтобы переход с одной цепи на другую не привел к аварии, необходимо соблюдать определенную последовательность срабатывания контактов.

• При запуске асинхронного двигателя первая и вторая группы замыкаются. Неважно, кто из них первым замкнет контакты.
• Третья группа остается открытой до конца разгона ротора.
• При разгоне ротора вторая группа размыкает контакты.
• Через некоторое время, необходимое для завершения размыкания второй группы контактов, контакты третьей группы замыкаются.
• Электродвигатель отключается от трехфазной сети 380 В размыканием контактов первой и второй групп.
• Для более безопасного перехода от одной цепи к другой необходимо отключить контакты первой группы, при этом контакты второй группы отключены, а контакты третьей группы включены.

Для схемы потребуются три магнитных пускателя с контактами, пригодными для отключения токов управляемого двигателя.

Обычно трехфазные розетки используются для питания мощных электроприборов. В последнее время производители стараются делать мощную технику для дома. Именно поэтому вам понадобится мощная розетка. Схема подключения розетки на 380 вольт поможет вам подключить эту розетку к себе.

Если подключить эту розетку, то в будущем к ней можно будет подключить:

1. Сварочный аппарат.
2. Мощный двигатель.
3. Электромашина.

Если вы планируете подключать розетку на три фазы, то соответственно и ваша электропроводка в доме тоже должна быть трехфазной. Теперь посмотрим типовую схему подключения трехфазной розетки на 32 А с заземлением.

Если вы приобрели данное устройство, то его необходимо разобрать. Во время разборки видно, что в этом устройстве 5 винтовых зажимов.

На каждом зажиме устройства есть специальные пометки.Они необходимы, чтобы вы не перепутали провода. L1, L2, L3 — фазы. N равно нулю. PE заземляет. Как видите, здесь нет ничего сложного, и вам просто нужно правильно подключить все провода. Перед тем, как подключить это устройство, попробуйте еще раз проверить.

Схема подключения трехфазной розетки на 380В будет следующая:

Особенности установки трехфазной розетки

Если вы планируете установить трехфазную розетку, то вам обязательно нужно узнайте его особенности.Здесь вы найдете отличия от подключения к обычной розетке.

Важно знать! Использование трехфазных розеток для разгрузочной электроустановки категорически запрещено. Их используют только для снятия напряжения.

Если вы хотите снять нагрузку с мощных устройств, то вам нужно использовать специальные переключатели. Они способны обеспечить высокую скорость отключения. Обычно установка таких устройств полностью стационарная. Не используйте розетки для этой работы.

Розетки используются в тех местах, где необходимо подключить достаточно мощное оборудование.

Трехфазная электрическая сеть открывает возможности для собственников. Благодаря установке трехфазной сети можно просто подключить к розетке достаточно мощные устройства. Если вы хотите, чтобы ваша сеть работала должным образом, она должна иметь уровень безопасности не ниже 3.

.

Можно ли подключить двигатель 380 В к трехфазному 220 В? — Выставка

19 июля 2018 г.

Как подключить 380В к 220В? Можно ли подключить двигатель 380 В к трехфазному 220 В? Какая смена власти?

На паспортной табличке указано номинальное напряжение 380 В, а асинхронный двигатель, подключенный звездой, может быть преобразован в соединение треугольником путем преобразования обмотки в соединение треугольником.Источник питания — трехфазный двигатель 220В, мощность — постоянная.

Измените метод:

На рисунке ниже схематически изображена распределительная коробка двигателя. Левая сторона — это метод звездообразного соединения. Соединительный элемент снимается и принимает форму правильной фигуры.

Принцип:

Мы знаем, что ключом к нормальной работе двигателя является то, что номинальное напряжение подается на каждую фазную обмотку. Когда напряжение высокое, ток становится большим, и обмотка сгорает; если он низкий, ток слишком мал для создания достаточного крутящего момента.

Схема подключения обмотки двигателя при трехфазном соединении звездой 380 В показана на рисунке ниже.

Трехфазные обмотки соединены звездой, и линейное напряжение 380 В, приложенное к каждой фазе напряжения обмотки (фазное напряжение), составляет

380Vx1 / √3 = 220V.

Для двигателя, соединенного звездой, хотя напряжение источника питания составляет 380 В, напряжение, получаемое каждой обмоткой, фактически составляет 220 В. Другими словами, фазное напряжение двигателя, подключенного звездой 380 В, составляет 220 В.

Когда обмотки двигателя соединены треугольником (принцип подключения см.
