Лучшие бытовые ваттметры в розетку для измерения мощности

Для многих розеточный счетчик может показаться бесполезной вещью, ведь существуют централизованные приборы учета электроэнергии, установленные в каждой квартире. Однако, разобравшись в преимуществах этих небольших приборов, рачительный хозяин всегда сделает выбор в их пользу.

«Умная» розетка

Бытовые ваттметры позволяют с высокой точностью измерять количество потребленной энергии, ее стоимость по двухтарифной системе день/ночь, а также контролировать мощность нагрузки. В большинстве современных портативных счетчиков предусмотрено измерениеследующих показателей:

• напряжения;
• частоты;
• потребляемого тока;
• мощности.

Компактный прибор не требует монтажа, он представляет собой небольшой блок с выходами для подключения в виде стандартных розеточных гнезд. Домашние приборы подключаются непосредственно к разъему счетчика. Информация выводится на небольшой встроенный буквенно-цифровой дисплей, на котором по умолчанию выводятся данные о потребляемой мощности и времени работы прибора. Настройки дисплея и тарифов можно менять при помощи кнопок, расположенных на корпусе, простой интерфейс доступен и понятен даже непрофессиональному пользователю.

Современные приборы учета потребления электроэнергии

Набор учета электроэнергии Cost Control 3000 Set измеряет потребляемое домашними электроприборами количество электроэнергии. В числе предусмотренных функций: напряжения сети, максимальное потребление электроэнергии, текущее потребление электроэнергии, прогноз потребления электроэнергии за день/месяц/год). В комплект входит: счетчик Cost Control 3000, 3 беспроводные розетки, пульт ДУ. Измеритель мощности VOLTCRAFT 4500 Pro RU подходит не только для домашнего, но и для профессионального применения. Расширенный функционал позволяет измерять с высокой точностью ток, мощность, частоту потребляемой энергии, а также косинус «Фи»— сдвиг фаз между током и напряжением. Значения на дисплее сохраняются даже при падении напряжения и полном отключении энергии, так как прибор снабжен встроенной литий-ионной батареей.
Электросчетчик с функцией логгера VOLTCRAFT Energy Logger 4000 позволяет вести точный учет расходаэлектроэнергии, а также выводить данные за отдельные периоды времени: конкретный день либо последние 10 дней. Информация отображается на трехстрочном буквенно-цифровом дисплее.Прибор снабжен встроенной батареей, поддерживающей его работу даже при полном отключении электричества.

Счетчик – нужен или нет

Ваттметр позволяет всегда быть в курсе точных данных о потреблении электроэнергии, как во всей квартире, так и отдельно по каждому электроприбору, контролируя свои затраты. Более того, прибор позволяет узнать потребление каждого прибора за определенный промежуток времени, а также получить дополнительную информацию о силе тока, напряжении в реальном времени. В онлайн-каталоге conrad.ru вы найдете различные модели «умных» счетчиков, с которыми вы всегда будете в курсе о величине потребляемой энергии и, соответственно, о потраченных деньгах. Доступная цена позволяет установить счетчик в каждую розетку, получать точную информацию и контролировать расход каждый день. Экономьте с умом вместе с conrad.ru!

conrad.ru

Счетчик электроэнергии в розетку 2020 год

Совершенно замечательные приборы привезли из www.Pleer.ru Это розеточные счетчики электроэнергии или бытовые ваттметры ROBITON РМ-1, РМ-2. Уникальные приборы позволяют измерять с высокой точностью количество и стоимость потребленной электроэнергии, мощность подключенной нагрузки, а РМ-2 кроме того, измеряет напряжение и частоту электросети, потребляемый нагрузкой ток и мощность, и учитывает двух-тарифную систему оплаты день-ночь. При этом цена приборов такова, что делает их доступными для любого дома.

Впрочем, обо всем по порядку!

Счетчик потребляемой электроэнергии — ваттметр ROBITON PM-2 предназначен для измерения потребления электроэнергии домашними электроприборами. В PM-2 можно ввести цену киловатт-часа и узнать суммарную стоимость потребленной электроэнергии подключенным к нему электроприбором, например, за месяц.

Поскольку, реализованы два ценовых режима (есть установка дней недели и времени смены режима) данная модель подходит для круглосуточного измерения энергопотребления бытовой техники.

Например, я подключил к РМ-2 электрический проточный водонагреватель Аристон, имеющий два тэна по 1,25 кВт, чтобы знать, какую долю счета за электроэнергию приходится на горячую воду.

Новые знания помогли по-новому взглянуть на этот вопрос. А температура на термостате Аристона теперь устанавливается исходя из реальных потребностей в горячей воде. Нужно принять душ – воду нагреваем до 50 – 60 градусов. Этого хватает. А для мытья рук хватит и 40 градусов.

В доме полезна функция измерения напряжения, поскольку оно бывает как повышенным, так и пониженным.

Ваттметр-счетчик электроэнергии PM-2 оснащен большим одноцветным ЖК-дисплеем, тремя кнопками управления и кнопкой «сброс настроек» для быстрой очистки данных.

Отображаемые параметры: время, напряжение сети, потребляемы электроприбором ток и мощность, количество потребленной электроэнергии (кВт*ч), частота переменного тока (Гц), КПД подключенного устройства (коэффициент мощности), общее время работы и стоимость потребленной электроэнергии.

Технические характеристики:

Напряжение питания: 220В, 50Гц

Максимальный ток, мощность: 16A, 3600Вт

Точность измерения напряжения: +/-1%

Диапазон измерения тока: 0,01 – 16А

Точность измерения тока: +/-1% или +/-0,01A Диапазон мощности нагрузки: 0,2 – 4416 Вт

Точность измерения мощности нагрузки: +/-1% или +/-0,2Вт

Диапазон измерения частоты: 45-65Гц

Точность часов: +/- 1 минута в месяц

Собственное потребление (без нагрузки): менее 0,5Вт

Температура эксплуатации: от 0°C до +50ºC

Элементы питания: 3×1,5В LR44/AG13 Сохранение настроек и данных без подключения к сети: 3 месяца.

Счетчик потребляемой электроэнергии — ваттметр ROBITON PM-1 является младшим братом прибора РМ-2. Он и по размеру меньше. Прибор позволяет установить цену киловатт-часа и рассчитать стоимость использованной электроприборами электроэнергии.

РМ-1 подходит лишь для однотарифного учета. Ваттметр PM-1 оснащен небольшим ЖК-дисплеем и тремя кнопками управления.

Отображаемые параметры: мощность подключенной нагрузки, количество потребленных кВт/ч, суммарная стоимость потребленной электроэнергии и цена одного кВт/часа.

Технические характеристики:

Вход: 220В, 50Гц Мax. нагрузка: 16A, 3,68 кВт

Минимальная отображаемая мощность: 0,1Вт

Точность расчета суммарного энергопотребления: +/-1%

Минимальное отображаемое энергопотребление: 0,01кВт/Ч

Собственное энергопотребление: менее 0.5W

Температура эксплуатации: От 5°C до +40°C

Зачем нужны эти приборы, если в каждом доме есть обычный счетчик электроэнергии?

Для выбора оптимального режима эксплуатации конкретных электроприборов в доме, чтобы платить меньше денег за электричество. Чтобы знать реальное потребление электроприбора, которое часто отличается от заявленного производителем (мой чайник BOSCH при заявленных 1,6 кВт кушает более 1,8 кВт).

Особенно актуален ваттметр со счетчиком в загородных домах и дачах, где нет газового отопления и горячего водоснабжения.

Например, у меня на даче ваттметр показал, что конвекторы во входной группе (вход в дом) и в подсобных помещениях потребляют «лишнюю» электроэнергию. Снижение поддерживаемой ими температуры всего на 2 градуса дало ощутимую экономию денег.

Точно так же был выбран оптимальный режим работы накопительного водонагревателя и стиральной машины.

Можно, конечно, купить один прибор РМ-2 и измерять им параметры сети и потребления техники. Но, если измерение сразу всех параметров электросети не требуется, лучше иметь несколько ваттметров, с постоянно подключенными к ним энергоемкими электроприборами.

Это позволит контролировать и корректировать энергопотребление и рационально тратить деньги на электричество. Ведь если вы видите наглядно, куда утекают деньги, то вряд ли станете включать водонагреватель на 80 градусов, чтобы несколько раз в день помыть руки в теплой воде.

Любопытно узнать энергопотребление компьютерной техники и телевизора. Так я узнал, что мой ноутбук во включенном состоянии потребляет около 20 Вт. Однако, во время включения/выключения его энергопотребление возрастает до 80 Вт. Возрастает энергопотребление компьютера и в ресурсоемких программах, типа фото-видео редакторов.

Каждому рачительному или просто любопытному хозяину ваттметр придется по вкусу!

Но, на этом польза домашнего ваттметра не исчерпана. Очень важную помощь ваттметр окажет в тех случаях, когда выделенная на дом электрическая мощность ограничена.

Ваттметр поможет измерить реальное энергопотребление энергоемкой домашней техники в разных режимах работы. Это необходимо, чтобы знать, сколько и что можно включать одновременно, чтобы не вызвать перегрузку сети и отключение вводного автомата.

При недостаточной выделенной мощности удобно использовать оптимизатор нагрузки на электросеть OEL-820. В этом случае ваттметр поможет распределить нагрузку между блоками OEL-820 для максимального снижения общей потребляемой домохозяйством мощности.

+ функциональность, простота, низкая стоимость, защита детей (шторки)

Различные электроприборы потребляют неодинаковое количество энергии. Существует масса технологий, позволяющих экономить энергию без утраты качества эксплуатации. Разработаны устройства для измерения энергопотребления, помогающие оценить все затраты. Одно из них — бытовой ваттметр в розетку.

Ваттметр — комбинированное устройство, измеритель мощности в розетках. Его можно назвать прибором учета электричества, но на этом функциональность устройства не заканчивается. Прибор служит и как вольтметр, показывая напряжение постоянного тока в сети.

Есть разные виды ваттметров в розетку:

Первые отражают всю нужную информацию на табло, вторые требуют произведения простых расчетов самостоятельно, зато стоят дешевле. Внешне ваттметр напоминает переходник в розетку. На панели есть кнопки управления и регулировки работы. Важно приобрести прибор, который можно включить непосредственно в гнездо. Если подключать устройство в розетку, оно показывает, сколько ватт потребляют приборы.

Бытовые ваттметры в розетки не требуют особых схем подключения. Если счетчик покажет лишь общую мощность в квартире, то эти мини-устройства отразят работу каждой розетки в отдельности. В их конструкции предусмотрена вилка для присоединения к розетке, гнездо для включения нагрузки.

Устройство состоит из следующих составляющих:

• датчиков тока, напряжения;
• преобразователя аналогово-цифрового;
• микроконтроллера;
• клавиатуры (средства ввода данных).

Качественные ваттметры для розеток, которые показывают, сколько прибор потребляет электроэнергии, могут параллельно измерять напряжение, коэффициент мощности, силу тока, частоту и ряд других показателей. Параметры измерения прибора — длительность работы техники, общее число киловатт, которые может расходовать техника.

Некоторые ваттметры после ввода тарифа даже отразят сумму, которую нужно заплатить за электроэнергию. Существуют ваттметры в розетки с регулятором мощности: при превышении показателя приборы издают сигналы.

В эксплуатации устройство довольно простое. Его следует включить в розетку, а через него подключить прибор, который нужно проверить. На экране будет отражена необходимая информация.

Порядок эксплуатации цифрового прибора таков:

1. Подсоединить устройство к сети.
2. Удостовериться, что оно показывает «ноль», а предыдущие цифры сброшены.
3. Включить бытовую технику.
4. Через несколько секунд оценить показания — количество ватт/час и другие.

Аналоговый счетчик устроен проще. В нем есть вращающиеся диски, по которым информацию придется вычислять с привлечением секундомера. Включив секундомер, нужно посчитать, за какое время диски развернулись. Далее нужно умножить киловатты по счетчику на 3600 и поделить на вычисленное время в секундах. Так будет получен коэффициент мощности.

Как подсчитать цену киловатт-часа электроэнергии? Нужно перемножить тариф на количество ватт/час, использованных любым бытовым прибором. Это вычисление поможет определить стоимость работы часа данного прибора.

Ряд моделей имеет отверстия для расположения аккумуляторов, батареек, которые потребуются, если предусмотрены функции сохранения измеренных параметров и анализ, сопоставление данных.

Обычно технические характеристики устройств следующие:

• номинальная мощность — 3,6 кВт;
• ток — 16А;
• напряжение — 190 – 270 В;
• частота — 50 Гц;
• минимальная измеряемая мощность — 0,1 Вт;
• точность измерения — погрешность до 1 %;
• суммарное отражаемое энергопотребление — до 10000 кВт/ч;
• собственное потребление энергии — меньше 0,5 Вт;
• оптимальная температура окружающей среды — 5 – 40 градусов.

Чаще всего при помощи ваттметров в розетки с индикатором потребляемой мощности оценивают работу чайников, стиральных машин, обогревателей, прочей бытовой техники.

К недостаткам можно отнести ограничение по максимальной нагрузке в пределах 3,6 кВт, хотя большинство домашних приборов укладываются в этот показатель. Не удастся проверить работу техники при сильном морозе: в неотапливаемом помещении работа прибора будет неправильной.

Достоинств у ваттметров множество:

• возможность оценить работу всех приборов в доме;
• простота в эксплуатации — справится даже новичок;
• отсутствие необходимости в особых схемах включения, в применении переходников;
• получение полной информации о работе техники;
• возможность подсчитать затраты и сэкономить в будущем;
• приемлемая цена, доступность.

Бытовые ваттметры — многофункциональные устройства, которые должны быть в каждом доме. Изделия заменят ряд других приборов для любителей электротехники и помогут контролировать энергопотребление в квартире.

Как выбрать счетчик электроэнергии и ваттметр

Для учета потребляемой электроэнергии устанавливаются измерительные приборы — счетчики и ваттметры. Они находят применение в бытовых, коммерческих и промышленных электросетях и подбираются под специфику эксплуатации. Чтобы купить подходящий прибор, важно разобраться в его основных параметрах.

Счетчик электроэнергии предназначен для суммарного учета расходуемой электроэнергии за длительный промежуток времени. Он является обязательным элементом электрической системы, так как по его данным определяют расход электроэнергии за расчетный период для осуществления оплаты. Счетчик устанавливается до разводки электросети любого объекта: квартиры, частного дома и т.д. На крупных предприятиях с разветвленной электросетью часто устанавливают прибор отдельно на каждый участок. Монтаж в зависимости от конструкции может осуществляться на панель с помощью винтов либо более удобным и современным способом — на DIN-рейку.

Ваттметр служит для моментального замера потребляемой электроэнергии отдельной цепи. Часто используется для тестирования электросети, например, когда надо определить суммарную нагрузку всех электропотребителей. Бытовые ваттметры подключаются к розетке и имеют розетку для присоединения электроприбора. Дисплей показывает значение потребляемой энергии в режиме реального времени. У многих моделей есть возможность указать стоимость кВт/ч по действующему тарифу и показывать результаты измерений в денежном эквиваленте. Для профессионального использования инженеры и электрики приобретают приборы с токоизмерительными контактами. Это так называемые токоизмерительные клещи, которые позволяют проводить измерения без разрыва цепи. Они работают по принципу одновиткового трансформатора, и в них используется разъемный магнитопровод, который и позволяет осуществлять бесконтактное измерение. Используются такие приборы электриками при диагностике проводки.

Индукционный счетчик имеет механическое устройство, которое состоит из катушек напряжения и тока, а также металлического диска. От катушек исходит магнитное поле, за счет чего диск вращается и приводит в движение ролики с цифровой шкалой, показывающей расход электроэнергии. К преимуществам индукционных электросчетчиков относят простую конструкцию, высокую надежность и долгий срок службы. Однако механика не отличается точностью — возможны отклонения измерений порядка 2%.

Электронный счетчик работает на полупроводниках, к которым ток идет напрямую. Расход электроэнергии определяется очень точно, полученные значения выводятся на электронное табло. Электросчетчики способны учитывать расход по нескольким тарифам, а самые современные модели имеют ряд дополнительных опций: формирование графика нагрузки, управление тарифными переходами, запоминание максимальных мощностей за определенный период, запись и сохранение данных за конкретный промежуток времени. Это важно для коммерческих и промышленных сетей, на которые оказывается большая нагрузка. Однако у электронного счетчика есть свои недостатки — высокая цена и меньший срок службы по сравнению с механическим прибором. Иногда в новые дома ТСЖ рекомендуют устанавливать электросчетчики с возможностью передачи данных через силовые цепи или радиосвязь для единого управления работой всех устройств.

Однотарифные устройства предназначены для использования в обычных электросетях, где нет разграничения по тарифам оплаты электроэнергии в зависимости от временного интервала. Многотарифные приборы устанавливаются на объектах, для которых такое разделение предусмотрено. Двухтарифные модели считают электроэнергию, потребляемую в дневное и ночное время, отдельно. Поскольку ночью стоимость ниже, это позволяет значительно экономить и в производственной сфере, где можно наладить работу станков в ночную смену, и в быту, если запустить цикл стирки или включить нагрев бойлера ночью. Трехтарифные счетчики программируют дополнительно на измерение расхода электроэнергии в пиковой и полупиковой зоне — учитываются временные интервалы, когда тариф достигает максимального и минимального значения. Применение таких приборов позволяет серьезно экономить, оптимизируя затраты на оплату счетов за электроэнергию.

Счетчики для однофазной электросети рассчитаны на напряжение в 220 – 230 В и подключаются к двум проводам. Применяются в квартирах, частных домах, на дачах. Иногда однофазные модели используют и в трехфазных сетях при условии, что на каждую фазу приходится по одному прибору — рабочее напряжение при этом составляет 220 В. Для трехфазных сетей лучше использовать счетчик, который рассчитан на напряжение в 380 В и работу с большой нагрузкой. Такие устройства находят применение на заводах, коммерческих предприятиях, а также в общих щитовых многоквартирных домов.

В электросчетчиках обычно указывается две цифры — номинальный и максимальный ток нагрузки. Первое значение определяет нагрузку при нормальной работе системы и может составлять, к примеру, 5 А. Второе число показывает, до какого значения тока при превышении нагрузки счетчик будет выдавать точные результаты. В квартирах и частных домах максимальный ток нагрузки, как правило, не превышает 50 – 60 А. В цепях коммерческих и промышленных объектов, где наблюдается большая нагрузка на сеть, устанавливаются счетчики с максимальным током от 100 А.

Стоит отметить, что в промышленных сетях с серьезной нагрузкой на сеть поставщик электроэнергии вправе обязать потребителя установить прибор для учета не только активной, но и реактивной нагрузки. По тарифу придется оплачивать 8% зарезервированной реактивной нагрузки от общей потребляемой электроэнергии. Чтобы не устанавливать на предприятии два счетчика, лучше приобрести один, фиксирующий оба параметра.

Кстати, для промышленных объектов следует использовать приборы повышенной точности класса 0,5s. Их устанавливают при суммарной потребляемой мощности свыше 670 кВт и напряжении свыше 110 кВ. Такие устройства способны также проводить часовые замеры потребляемой энергии с возможностью хранения данных в течение нескольких месяцев.

Это розеточные счетчики электроэнергии или бытовые ваттметры ROBITON РМ-1, РМ-2. Уникальные приборы позволяют измерять с высокой точностью количество и стоимость потребленной электроэнергии, мощность подключенной нагрузки, а РМ-2 кроме того, измеряет напряжение и частоту электросети, потребляемый нагрузкой ток и мощность, и учитывает двух-тарифную систему оплаты день-ночь. При этом цена приборов такова, что делает их доступными для любого дома.

Впрочем, обо всем по порядку!

Счетчик потребляемой электроэнергии — ваттметр ROBITON PM-2 предназначен для измерения потребления электроэнергии домашними электроприборами. В PM-2 можно ввести цену киловатт-часа и узнать суммарную стоимость потребленной электроэнергии подключенным к нему электроприбором, например, за месяц.

Поскольку, реализованы два ценовых режима (есть установка дней недели и времени смены режима) данная модель подходит для круглосуточного измерения энергопотребления бытовой техники.

Например, я подключил к РМ-2 электрический проточный водонагреватель Аристон, имеющий два тэна по 1,25 кВт, чтобы знать, какую долю счета за электроэнергию приходится на горячую воду.

Новые знания помогли по-новому взглянуть на этот вопрос. А температура на термостате Аристона теперь устанавливается исходя из реальных потребностей в горячей воде. Нужно принять душ – воду нагреваем до 50 – 60 градусов. Этого хватает. А для мытья рук хватит и 40 градусов.

В доме полезна функция измерения напряжения, поскольку оно бывает как повышенным, так и пониженным.

Ваттметр-счетчик электроэнергии PM-2 оснащен большим одноцветным ЖК-дисплеем, тремя кнопками управления и кнопкой «сброс настроек» для быстрой очистки данных.

Отображаемые параметры: время, напряжение сети, потребляемы электроприбором ток и мощность, количество потребленной электроэнергии (кВт*ч), частота переменного тока (Гц), КПД подключенного устройства (коэффициент мощности), общее время работы и стоимость потребленной электроэнергии.

Счетчик потребляемой электроэнергии — ваттметр ROBITON PM-2

Напряжение питания: 220В, 50Гц

Максимальный ток, мощность: 16A, 3600Вт

Точность измерения напряжения: +/-1%

Диапазон измерения тока: 0,01 – 16А

Точность измерения тока: +/-1% или +/-0,01A Диапазон мощности нагрузки: 0,2 – 4416 Вт

Точность измерения мощности нагрузки: +/-1% или +/-0,2Вт

Диапазон измерения частоты: 45-65Гц

Точность часов: +/- 1 минута в месяц

Собственное потребление (без нагрузки): менее 0,5Вт

Температура эксплуатации: от 0°C до +50ºC

Элементы питания: 3×1,5В LR44/AG13 Сохранение настроек и данных без подключения к сети: 3 месяца.

Счетчик потребляемой электроэнергии — ваттметр ROBITON PM-1 является младшим братом прибора РМ-2. Он и по размеру меньше. Прибор позволяет установить цену киловатт-часа и рассчитать стоимость использованной электроприборами электроэнергии.

РМ-1 подходит лишь для однотарифного учета. Ваттметр PM-1 оснащен небольшим ЖК-дисплеем и тремя кнопками управления.

Отображаемые параметры: мощность подключенной нагрузки, количество потребленных кВт/ч, суммарная стоимость потребленной электроэнергии и цена одного кВт/часа.

Счетчик потребляемой электроэнергии — ваттметр ROBITON PM-1

Вход: 220В, 50Гц Мax. нагрузка: 16A, 3,68 кВт

Минимальная отображаемая мощность: 0,1Вт

Точность расчета суммарного энергопотребления: +/-1%

Минимальное отображаемое энергопотребление: 0,01кВт/Ч

Собственное энергопотребление: менее 0.5W

Температура эксплуатации: От 5°C до +40°C

Ваттметр ROBITON PM-1 удобно использовать для контроля электропотребления различной бытовой техники, такой, как отопительные приборы в комнатах, чайник, стиральная машина, полотенцесушитель и т.п. Прибор маленький и самый дешевый из линейки.

Зачем нужны эти приборы, если в каждом доме есть обычный счетчик электроэнергии?

Для выбора оптимального режима эксплуатации конкретных электроприборов в доме, чтобы платить меньше денег за электричество. Чтобы знать реальное потребление электроприбора, которое часто отличается от заявленного производителем (мой чайник BOSCH при заявленных 1,6 кВт кушает более 1,8 кВт).

Использование ваттметра ROBITON PM1

Особенно актуален ваттметр со счетчиком в загородных домах и дачах, где нет газового отопления и горячего водоснабжения.

Например, у меня на даче ваттметр показал, что конвекторы во входной группе (вход в дом) и в подсобных помещениях потребляют «лишнюю» электроэнергию. Снижение поддерживаемой ими температуры всего на 2 градуса дало ощутимую экономию денег.

Точно так же был выбран оптимальный режим работы накопительного водонагревателя и стиральной машины.

Можно, конечно, купить один прибор РМ-2 и измерять им параметры сети и потребления техники. Но, если измерение сразу всех параметров электросети не требуется, лучше иметь несколько ваттметров, с постоянно подключенными к ним энергоемкими электроприборами.

Это позволит контролировать и корректировать энергопотребление и рационально тратить деньги на электричество. Ведь если вы видите наглядно, куда утекают деньги, то вряд ли станете включать водонагреватель на 80 градусов, чтобы несколько раз в день помыть руки в теплой воде.

Любопытно узнать энергопотребление компьютерной техники и телевизора. Так я узнал, что мой ноутбук во включенном состоянии потребляет около 20 Вт. Однако, во время включения/выключения его энергопотребление возрастает до 80 Вт. Возрастает энергопотребление компьютера и в ресурсоемких программах, типа фото-видео редакторов.

Каждому рачительному или просто любопытному хозяину ваттметр придется по вкусу!

Но, на этом польза домашнего ваттметра не исчерпана. Очень важную помощь ваттметр окажет в тех случаях, когда выделенная на дом электрическая мощность ограничена.

Ваттметр поможет измерить реальное энергопотребление энергоемкой домашней техники в разных режимах работы. Это необходимо, чтобы знать, сколько и что можно включать одновременно, чтобы не вызвать перегрузку сети и отключение вводного автомата.

При недостаточной выделенной мощности удобно использовать оптимизатор нагрузки на электросеть OEL-820. В этом случае ваттметр поможет распределить нагрузку между блоками OEL-820 для максимального снижения общей потребляемой домохозяйством мощности.

+ функциональность, простота, низкая стоимость, защита детей (шторки)

»

Отличная статья 0

avtoyurait.ru

Электросчетчик в розетку

Доброго дня, друзья, сегодня на обзоре, без сомнения, нужный и полезный девайс, а именно, электрический счетчик, для розеток, от неизвестного китайского производителя. Для чего нужен такой счетчик, думаю, объяснять не нужно. Но, могу, забегая вперед сказать, что для него можно задать стоимость одного киловатта, соответственно, посчитать сколько из вашего кошелька съест то или иное устройство. Но обо всем по порядку.
Прилетел этот заказ мне за 20 дней, что приятно. Упакован был в картонную коробочку, в стандартном китайском пупырчатом пакетике, внутри лежал сам девайс, обмотанный в один слой пенкой. Все стандартно. Никаких повреждений товар не получил.
Сделан счетчик из белого, крепкого пластика, и впечатления хлипкого не производит. Вилка стандартная, европейская, однако, снова, забегая вперед, скажу, что имеются и другие варианты вилок и розеток. Розетка европейская, с «землей» и защитой от дурака детей Еще имеются 4 резиновые удобные кнопки для навигации по настройкам и функциям и одна неудобная, маленькая, для сброса настроек.

Сам прибор

скрытый текст↓

В коробке, помимо самого сабжа обнаружился лист формата А4, с инструкцией на английском языке.

скрытый текст↓

Из этого руководства видно, что счетчик умеет:
1. Рассчитывать стоимость потребляемой энергии + текущее ее потребление
2. Показывает совокупное количество потребленных ватт
3. Вольтаж и частоту тока
4. Текущую силу тока
5. Минимальная мощность
6. Максимальная мощность
7. Просто цена за киловатт и время в розетке.
Сверху статично (не зависимо от режима) показывается время нахождения прибора под напряжением (сколько торчит в розетке). При извлечении из розетки, время останавливается.

Помимо всего прочего счетчик идет с аккумулятором NI-MH для подпитки энергозависимой памяти, на случай отключения электричества. (В конце обзора, выложу уже ставшие каноном фотографии разборки.)

Сам сабж от картинки ничем не отличается. Но все же выложу фото под спойлер, а заодно покажу режимы работы.

скрытый текст↓

1. Режим — текущее потребление и сколько «накапало».

2. Количество киловатт за промежуток времени.

3. Вольтаж и частота.

4. Амперы

5, 6. Минимальное и максимальное потребления.

7. Время и цена (без текущего потребления, для тех кто не любит цифры.)

Признаться, прибор очень полезный, и своих денег стоит однозначно. Благодаря этому прибору было выяснено, сколько потребляет мультимедиа-комплекс вместе с компьютером на пару, стиральная машинка, холодильник и сколько мне обходится содержание всей этой прорвы. В общем, весьма полезная информация. Почему я не захотел заморачиваться с

www.taker.im

Ваттметер / счетчик электроэнергии

Давно терзал вопрос оптимизации потребления электрической энергии в доме. По началу все рассчитывал исходя из формальных показаний с табличек на технике. Иногда задействовал мультиметр…
Со временем, нашел в сети обзоры подобных купленному мной устройств, но они меня не устраивали каждый по своей причине: некачественный экран, неоправданно малая функциональность, сомнение в точности измерений и т.д.
В итоге на eBay было выбрано сие устройство.
Оно привлекло своим внешнем видом и техническими решениями, воплощенными в устройстве.

Фото устройства (от продавца)

Технические характеристики:
Напряжение: 230В (переменное)
Частота: 50Гц
Разброс напряжений: 230В — 250В
Рабочий ток: <16А
Диапазон отображаемого времени: 0 сек — 9999 дней
Диапазон отображаемой мощности (Ватт): 0Вт — 9999Вт
Диапазон отображаемого тока потребления (Ампер): 0.000А — 16.000А
Диапазон отображаемой частоты: 0Гц — 9999Гц
Диапазон отображаемой минимальной мощности: 0.0Вт — 9999Вт
Диапазон отображаемой максимальной мощности: 0.0Вт — 9999Вт
Диапазон отображаемой стоимости электроэнергии: 0.00€/кВт — 99.99€/кВт
Диапазон отображаемой потребленной мощности и денежные затраты: 0.000кВт — 9999кВт, 0.00€ — 9999€

Режимы отображения:
1. Время работы / Потребляемая мощность / Денежные затраты;
2. Время работы / Количество полезной энергии;
3. Время работы / Напряжение / Частота;
4. Время работы / Ток / Коэффициент мощности;
5. Время работы / Минимальная потребленная мощность;
6. Время работы / Максимальная потребленная мощность;
7. Время работы / Стоимость электроэнергии;
8. Перегрузка

Кстати, в отключенном от сети состоянии, можно нажать на любую кнопку и посмотреть последние сохраненные показания.

Внешне исполнение
Внешне исполнение весьма привлекательно: пять кнопок управления, показания большими цифрами воспринимать легче.
Качество прибора высокое: толстый крепкий пластик; на поверхности экрана защитная пленка; кнопки не люфтят и не болтаются; цифры отображаются четко.
Разъем под сетевой штепсель (розетка) — отдельный разговор: контактные клеммы заземления упруги и восстанавливают свое прежнее положение. В отверстиях перегородка, не допускающая проникновение посторонних объектов.

Техническое устройство

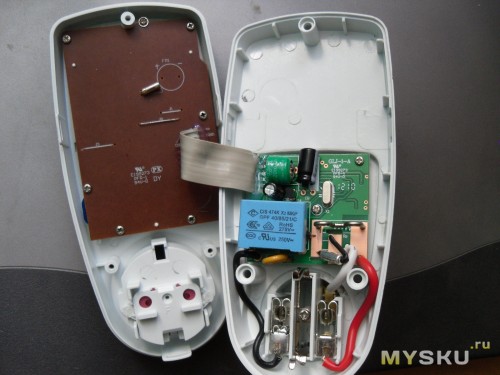

Аппарат состоит из двух плат: на одной расположен контроллер дисплея, кнопки управления, на другой — конденсаторный блок питания, полимерный (самовосстанавливающейся) предохранитель, шунт, микроконтроллер, аккумулятор NiCd.

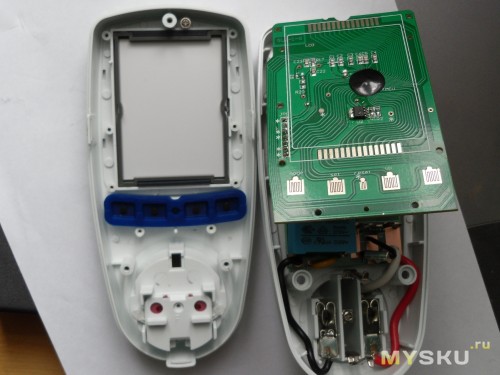

Плата дисплея. Как видно, подсветки нет и не планировалась.

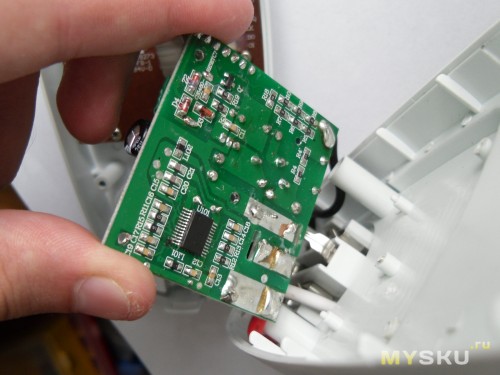

Задняя сторона платы с главным микроконтроллером.

Практическое применение
Замерил потребление энергии при зарядке планшетного компьютера Ployer MOMO9 и получил следующие результаты:

При зарядке включенного планшета с выключенным экраном имеем:

Имели место колебания в диапазоне от 5 до 4,4 ватта.

Завершающий вывод
Ваттметр и по совместительству счетчик электрической энергии нашел свое частое применение: замерив основные потребители в доме, применяю его для измерения (тестирования поведения) потребляемой мощности импульсных блоков питания и другой ремонтируемой/создаваемой техники.
Он оказался весьма качественным: корпус прочный без люфтов, качественные детали и внешне выглядит прилично.
Рекомендую к покупке!

mysku.ru

Прибор для остановки и запуска электросчетчика в розетку

ПодписатьсяПодписанОтписаться

5,261

20 апреля 2018 г.

07:26

На нашем сайте представлен особый агрегат, который может использоваться для остановки электрического счетчика. Покупатели по-разному применяют данный прибор. Кто-то его приобретает для проведения различных опытов и тестов. А кто-то для воздействия на установленные электросчетчики с целью уменьшения показаний и экономии своих денежных средств при оплате тарифов за электроэнергии. При продаже наших приборов мы настоятельно предостерегаем, что любые воздействия на бытовые счетчики противозаконны и противоправные действия могут привести к различным штрафам. Пользоваться представленным прибором легко. Вилку питания устройства подключаем в розетку 220 Вольт и подносим вплотную к самому счетчику. На приборе предусмотрена клавиша, нажимая на которую создается импульс с определенной частотой. Он проникает в счетчик и выключает его механизм вывода показаний. При этом электрическая энергия так и продолжает поступать помимо счетчика. Если вам требуется запустить в обычную работу электросчетчик, то необходимо выключить вводной автомат на 5-7 секунд и снова включить. Счетчик электроэнергии заработает в стандартном режиме. Прибор для остановки не оставляет никаких следов на корпусе счетчика и тем более внутри его, поэтому опознать его воздействие невозможно. Многих интересует вопрос: как остановить счетчик электроэнергии без магнита? Наш прибор и является решением данной задачи. Он создает высокочастотный импульс, который вводит счетчик в режим защиты и отключения. Чудо прибор был изобретен недавно и сейчас нет методов выявить его воздействие. При проверке контроллера, счетчик работает в обычном режиме. Даже, если вам на счетчик наклеили антимагнитную пломбу, от воздействия прибора она останется в целости и сохранности. Еще раз выделим, наше устройство работает за счет создания высокочастотных волн, магнитного поля в них нет. Где купить прибор для остановки счетчика электроэнергии? Это можно сделать в нашем интернет-магазине, достаточно позвонить по указанному номеру телефона: 8-910-395-75-22. Цена на прибор для остановки счетчиков электроэнергии зависит от модели. Несмотря на высокую стоимость он окупается, как правило, за 4-5 месяцев использования, а дальше он работает на вас. Но обратите внимание, что прибор изготавливается с определенным диапазоном частоты для каждого счетчик он свой. Наш хитрый прибор останавливает счетчики следующих модификаций: Меркурий 230 АМ-01, Меркурий 230 АМ-02, Меркурий 230 АМ-03, Меркурий 201.8, Меркурий 231 АМ-01 и Меркурий 201.5.

Ещё…

rutube.ru
