Привет! Давно хотел начать ознакамливать читателей блога с интересным Ютуб каналом Александра Шалагина.

Дело не в канале, конечно. Александр прекрасный печник и уже много лет радует заказчиков эксклюзивно профессиональными работами по всем последним и традиционным нормам печестроения.

Александр возле своего очередного творения.

О нем Вы можете сами почитать на сайте kamin43.ru и pechar.ru. Сейчас я дам Вам ссылку на его Ютуб канал, где он уже успел опубликовать массу полезных поучительных, образовательных и просто интересных роликов.

Смотрите: я начал публикации по подбору литья разных видов для печи. Это не просто статьи, а серия видеороликов. Заходите в публикацию: «Чугунное литье для печи — как выбрать и не ошибиться».

Сегодня я хочу показать его свежий ролик — Русская печь своими руками.

У него на канале есть видео более сложный печей, в том числе и ультрасовременные по восстановленной классической технологии — с нижним прогревом. Когда русская классическая печь без подтопка может более эффективно отапливать помещение.

Вот например интересное видео:

И там есть еще…

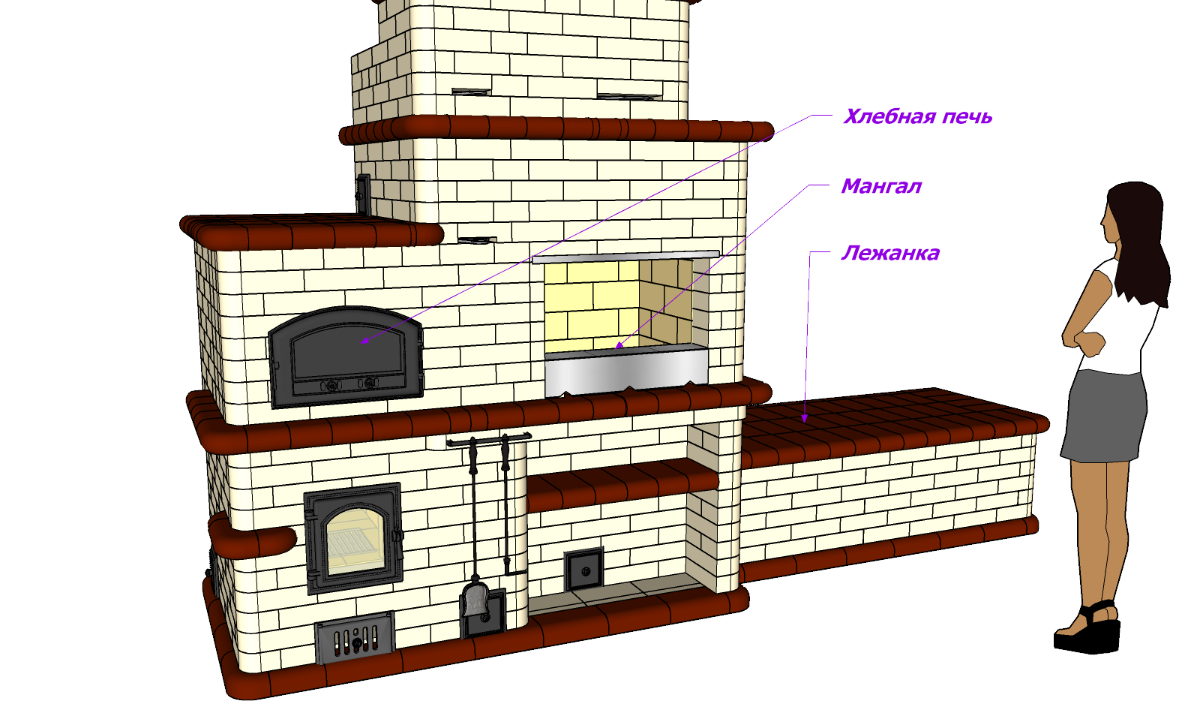

А у меня есть проект такой печи — готовый трехмерный проект-порядовка русской печи с нижним прогревом. Вот как это выглядит — общий план:

Обучение — подробно, доступно | Проекты печей

Мой блог www.domspechkoy.ru | ВК | instagram | Youtube

Бесплатная консультация, проект печи и многое другое.

Не забывайте ставить палец вверх!

Порядовка отопительной печи — комбинированный вариант

<index>

Добавил(а) Administrator

10.11.18 12:57

Отопительная Т-образная печь является довольно простой, но в тоже время достаточно эффективной в эксплуатации. Она не содержит каких-либо дефицитных печных приборов. За основу конструкции взята печь И.В Кузнецова ОИК3. В отличие от оригинала топливная камера печи имеет шамотную футеровку, что значительно повышает ее надежность.

Печь очень удобно вписывается в простенок между двумя или тремя комнатами, практически не занимая при этом полезной площади.

Конструкция печи почти полностью симметричная, что позволяет ожидать от нее относительно равномерного нагрева в каждом из горизонтальных рядов. Это в свою очередь должно исключить появление трещин на массиве печи в процессе ее эксплуатации.

Глубина топливной камеры от задней стенки до рамки дверки более 50 см, что является несомненным плюсом при эксплуатации печи.

Топливная камера при этом, в отличие от печи ОИК3, имеет футеровку, выполненную шамотным кирпичом.

Нижний прогрев печи, начиная со второго ряда, обеспечит в отапливаемом помещении комфортную температуру, начиная от самого пола.

С 21-го по 26-й ряд идет попарно повторяющаяся комбинация рядов печи. Это позволяет, убирая или добавляя аналогичную пару рядов, изменять высоту печи в необходимых пределах, подбирая ее под высоту потолков в доме.

Размеры печи в основании составляют 1670х380+640х385 мм. С 17-го ряда — 1670х380+510х385 мм. Высота печи – 2м 10см.

Теплоотдача печи при двухразовой топке – не менее 6000 Вт. Суммарный объем отапливаемых помещений до 50 м2.

Для более подробного ознакомления с устройством и конструкцией отопительной печи Вы можете посмотреть опубликованный тут видеоролик.

Полная информация, необходимая для самостоятельного повторения данной печи, находится в проекте.

Для того, чтобы отобразить проект в полно экранном режиме, нажмите на значок

, находящийся в правом верхнем углу проекта.

В открывшемся окне можно ознакомиться с проектом и скачать его в формате PDF.

По ссылке, расположенной ниже, можно скачать проект в виде ZIP-архива, содержащего PDF и DOC версии проекта.

Скачать проект печи.

Источник	Формат файла	Скачать
Я.Диск	zip(pdf,doc)
DropBox	zip(pdf,doc)

При наличии не работающих ссылок просьба сообщить об этом в комментариях.

< Предыдущая		Следующая >

Последнее обновление 10.11.18 13:38

</index>

Политика конфиденциальности

Статьи по теме

В этой статье представлена порядовка одноколпаковой отопительной печи ПТО-2300. Её размер в плане 2 на 3 кирпича или 510х770 мм (с учётом швов). Высота печи 32 ряда, что составляет 2240 мм. Мощность данной печи составляет 2,3 кВт при двух топках в сутки.

Колпак печи образован каналом квадратного сечения 260х260 мм. Дымовые газы поднимаются по данному каналу до перекрыши, образованной тремя рядами кладки, затем, остывая, опускаются вниз и через подвёртку уходят в дымовую трубу.

На рисунке ниже представлены фасад и разрезы печи ПТО-2300:

Эта печь хорошо растапливается после длительного простоя, а также не нуждается в высокой трубе, что является большим плюсом. Если печь топится не дровами, а каменным углём, то при устройстве топки (5-15 ряд) необходимо использовать шамотный кирпич.

Материалы необходимые для кладки печи:

Кирпич: обыкновенный керамический – 213 шт., шамотный – 97 шт. (количество кирпича дано без учёта фундамента и дымовой трубы)
Прочистная и поддувальная дверцы 130х140 мм – 2 шт.
Колосниковая решётка ≈250х270 мм – 1 шт.
Топочная дверца 270х230 мм – 1 шт.
Задвижка печная 130х130 мм – 1 шт.
Песок – 0,1 м3
Глина: обыкновенная – 0,1 м3, огнеупорная – 0,05 м3
Проволока вязальная – 2,5 м
Листовой асбест – 1 кг

Порядовка печи ПТО-2300:

1-й ряд. Формируем основание 510х770 мм.

2-й ряд. Устанавливаем прочистную дверцу. Формируем прочистную камеру.

3-й ряд. Продолжаем формировать прочистную камеру.

4-й ряд. Перекрываем дверцу прочистной камеры. По окончании четвёртого ряда устанавливаем колосниковую решётку.

5-й ряд. Начинаем возводить топочную камеру. При необходимости используем огнеупорный кирпич по 15-й ряд включительно. Делаем скос у кирпичей, что способствует удалению золы из топочной камеры.

6-й ряд. Устанавливаем дверцу топочной камеры 270х230 мм.

7-12 ряд. Наращиваем топочную камеру.

13-й ряд. Начинаем формировать перекрытие топочной камеры и дымовой канал.

14-й ряд. Заканчиваем перекрытие топочной камеры, продолжаем возводить дымовой канал.

15-й ряд. Последний ряд, на котором используем огнеупорный (шамотный) кирпич.

16-й ряд. Устанавливаем поддувальную дверцу 130х140 мм.

17-22 ряд. Продолжаем формировать каналы. С 21-го ряда начинается формирование колпака 260х260 мм.

23-28 ряд. Идёт чередование одинаковых рядов.

29-й ряд. Заканчиваем формирование колпака. Устанавливаем печную задвижку.

30-31 ряд. Формируем перекрышу. Продолжаем выкладывать канал для отвода дымовых газов.

32 ряд. Заканчиваем кладку самой печи.

33-й ряд. Этим рядом начинаем формировать дымовую трубу.

Порядовка печи ПТО-2300 закончена. О том, как правильно приготовить раствор для кладки печи можно прочитать здесь.

<index>

Далеко не все владельцы частных домов или загородных сооружений имеют возможность подвести к ним централизованное отопление или газ, чтобы обустроить полноценную кухню с плитой и при этом эффективно отапливать помещения. С этой целью стал применяться такой популярный вариант, как порядовка отопительно-варочной печи. Что это такое и с какой целью производится?

Особенности

По сути, порядовка представляет собой определенную схему, согласно которой будет возводиться или модифицироваться печь. Сделать это без помощи опытных специалистов возможно даже людям, не имеющим особой практики.

Достаточно не отходить от четких инструкций, а также пошаговых рекомендаций и схем, разработанных профессиональными печниками. В итоге потребитель получит экономию и эффективно работающий отопительно-варочный агрегат.

В процессе порядовки фиксируется каждый шаг печника начиная от последовательности кладки, заканчивая учетом необходимых материалов. Так можно добиться максимально высокой точности и безопасности агрегата.

Опытные мастера по возведению печей помнят подобные схемы наизусть, но если планируется впервые построить печь своими руками, то без качественной схемы-порядовки не обойтись.

В большинстве случаев чертеж не имеет размеров, ведь печь может иметь любые габариты в зависимости от конфигурации дома. На нем только последовательно зарисованы этапы печной кладки. Опытным путем доказано, что именно они несут значимую информационную нагрузку, а также помогают на практике.

Преимущества порядовки:

Позволяет не тратиться на газовое отопление. Если печь сложена по правилам и без явных недочетов, то дом будет полноценно отоплен.
Работа посильна любому, что обеспечивает значительную экономию средств.
Порядовка зарекомендовала себя как проверенный опытом метод обустройства качественно функционирующих печей, сопровождаемых лежанками, каминами и варочными поверхностями.
Схема-порядовка вполне понятна, причем она не требует от начинающего печника знаний строительных нюансов.
Выбор современных порядовок достаточно велик (их можно скачать на специальных сайтах или приобрести у опытных практикующих печников).

Возведение печи

Порядовка печей, самой популярной из которых на российском пространстве считается «шведка», состоит из нескольких шагов.

Каждый этап имеет важное значение и не может игнорироваться мастером.

Этап подготовки

Изначально надо запастись всеми необходимыми материалами: кирпичом (огнеупорным, обычным), его примерное количество вычисляется по схеме; цементом для фундаментного раствора и глиной для раствора, на который будут «сажать» кирпич; а также известью, предназначенной для штукатурки.

Важно не забыть приобрести следующие металлические элементы и фурнитуру: арматурную сетку, заслонки, металл в листах, задвижки, дверцы, шины, уголки.

Из инструментов понадобятся корыто, предназначенное для смешивания в нем раствора, уровень, отвес, сито, молоток, мастерок и лопата.

Все готово? Теперь приступают непосредственно к кладке печи.

Идеально, если отопительно-варочную печь возводят на этапе строительства дома. Это минимизирует усилия печника, а также даст возможность соорудить печь своими руками без особых проблем.

Подготовка основания для отопительно-варочной печи

Полноценный печной фундамент обеспечит нормальное функционирование агрегата в будущем, именно поэтому ему уделяют особое значение и осуществляют в несколько этапов.

Сначала делают стяжку из песка и цемента на уровне полового настила.

Сверху стяжки укладывают слой минерального картона или асбестового листа толщиной около 4 мм с запасами по углам до 30 см, а перед областью варочной поверхности – до 60 см, поверх которого накладывают тонкую оцинковку или фольгу, а затем снова слой минваты или асбеста.

После этого кладется железный лист, вырезанный с учетом тех же боковых выпадов, а сверху него размещают войлок, пропитанный в растворе из глины.

Подготовка основы считается завершенной, когда подсохнет самый верхний войлочный слой. После этого можно начинать непосредственную укладку кирпича.

Этапы непосредственной порядовки отопительно-варочной печи

Важно помнить, что огнеупорный кирпич на схеме-порядовке обозначают штриховкой и его ни в коем случае нельзя заменять на обычный: это может обнулить все старания и не позволит печи справиться со своими принципиальными задачами.

Кирпичная кладка

Этапы кирпичной порядовки выглядят следующим образом:

Начальный кирпичный ряд должен укладываться с помощью угольника, а уровни четко контролироваться. От этого зависит долговечность и эффективность будущего отопительно-варочного агрегата.
Второй ряд кладут, точно согласовывая каждый шаг с порядовкой.
Третий ряд подготавливают, учитывая его соответствие высоте дверцы поддувала.
Укладке 4-го ряда стоит уделить особое внимание. Этап кладки осуществляется в направлении вправо, здесь монтируют дверку, необходимую для удаления золы и перекрывают дверцу поддувала, а над зольником делают отверстие в виде квадрата.
Укладка 5-го ряда аналогична четвертому, но здесь еще сужают зольное отверстие.

На ряде №6 применяют шамотовый огнеупорный кирпич. Затем перед решеткой от колосника скалывают кирпич, что должно обеспечить в итоге эффективность укладки топлива на решетку. Между 6-м рядом и колосником оставляют 15-миллиметровое отверстие, заполненное золой или в крайнем случае песком, обеспечивающими компенсацию при возможном расширении материала.
На 7-м ряду делают печной канал в виде буквы П, причем его перекрывают таким образом, чтобы из него в итоге образовалось 3 канала.
Затем монтируют топочную дверь, используя в качестве основы шестой огнеупорный пласт.
8 и 9 слои аналогичны 7-му. Единственное, на чем стоит акцентировать внимание – уровни конца 9-го ряда и дверки топки обязаны совпадать. Затем стесывают кирпичи и перекрывают перегородку топки и канал слева.

Последний слой должен перекрывать дверки топки и оставлять два канала, которые имеют сечение в виде квадрата.
Финальный «аккорд» – укладка варочной поверхности. При этом необходимо перекрыть дверцы камеры для топки, а также вмонтировать заслонку и дверцу.

Затем следуют не менее важные этапы обустройства вентиляционной системы и дымохода. Именно от них зависит безопасность эксплуатации печи.

Особенности устройства дымохода

Для современных печей используют дымоходы из нержавейки, асбестоцементных труб и кирпича. Разница между ними заключается в том, что трубы и нержавейку можно купить готовыми и присоединить к уже существующей печи, а кирпичный дымоход целесообразно возводить вместе с печью.

Нормы и правила

Строительство дымоходов регламентируется специальными правилами государственного образца, ведь от того, насколько корректно они сделаны, зависит безопасность жизни людей.
Дымоходы строят, учитывая множество нюансов. К примеру, общепринято, что один дымоход может принимать дым не более, чем из 2 печей.
Для обустройства дымохода ни в коем случае нельзя использовать каналы под вентиляцию.

Размеры дымохода, согласно нормам, напрямую зависят от мощности печи и составляют 14×14 см, 14×27 см или 14×20 см. Регламентируется также и длина дымохода, которая не должна превышать пяти метров, учитывая начало в точке колосников печи и заканчиваясь в устье трубы.
Если печи работают от дров или угля, то дымоходы оборудуют заслонками, в которых проделаны дырочки диаметром 1,5 см.
Для обустройства дымохода со стенками около 12 см применяют глиняный кирпич. Труба может идти не строго вертикально, а отклоняться до 30 градусов. Устье трубы оснащают специальным гасителем искр в том случае, если поверхность крыши сделана из горючего кровельного материала.
Для минимизации атмосферных воздействий на устье трубы надевают защитный колпак, установленный таким образом, чтобы не мешать выходу дыма.

Укладка дымохода своими руками – задача даже более сложная и ответственная, чем монтаж печи, поэтому на этом этапе рекомендуется воспользоваться хотя бы рекомендациями опытного специалиста.

Дымоход может быть уложен в 4, 5 или 6 кирпичей в зависимости от мощности отопительно-варочной печи. Для создания препятствия образованию естественного конденсата, разрушающего кирпич, рекомендуют произвести гильзование дымохода, подразумевающее введение внутрь трубы из металла. Оставшиеся межу кирпичом и трубой зазоры заполняют негорючим материалом с изолирующим свойством, а конденсат собирается в специальную емкость.

Если все этапы возведения отопительно-варочной печи были осуществлены с учетом требований и нюансов, при этом не была нарушена порядовка-схема кладки, то примерно через месяц, после полной обсушки печи, ею можно будет начинать активно пользоваться.

</index>

Голландка, шведка – кто есть кто

Отличия

Печи, которые предназначены для отопления дома и приготовления пищи, с давних времен именуются «шведка». В отдельных районах можно встретить отопительные варочные печи, которые называют «голландкой». Это не совсем верно. Голландка обычно использовалась в избах как дополнение к русской печи и предназначалась для обогрева дома.

Конечно, существовали отдельные варианты, на которые устанавливались чугунные варочные поверхности, но они в основном предназначались скорее для подогрева, чем для основного приготовления пищи. Голландки, как правило, украшались изразцами, это своего рода «модница» русской избы.

Отличается и порядовка печи: отопительная печь «голландка» не предполагает установки варочной панели, как в русской печи.

Рабочая кухонная «лошадка»

«Шведка», как и русская печь – это рабочая лошадка, выполняющая сразу несколько функций. На ней можно с успехом готовить пищу, она способна обеспечить дом теплом, а отдельные варианты позволяют использовать ее как духовой шкаф, печь хлеб и не только.

Сегодня мы расскажем об устройстве своими руками как раз такого варианта. Перед нами чертежи и порядовка отопительно-варочной печи.

Отопительно варочная печь -порядовка

Корни одни – ростки другие

Рассматривая отопительно-варочные печи, замечаем, что порядовка аналогична схеме выкладки русской печи с отдельными элементами камина. Это и неудивительно, ведь используемые в нашей стране печи только название имеют западное — «шведка», а приспособлены они в первую очередь для использования в обычной русской избе.

Возведение отопительно-варочной печи «шведка»

Чтобы построить печь своими руками, нам потребуется порядовка печей из кирпича для дома. Кроме порядовки отопительно-варочных печей нам, естественно, будут нужны материалы. На этом мы не будем заострять свое внимание, так как на страницах нашего интернет-ресурса достаточно подробно написано о выборе кирпича для кладки печей и каминов своими руками, приготовлении растворов для печей, изготовлении фундамента печи.

Стандартная порядовка печи:

Ряд -1й – самый важный. Кирпичи укладываются своими руками строго по уровню, контроль углов измеряется с помощью строительного угольника.
Наша отопительно-варочная печь имеет расположенное поддувало, порядовка показывает, что напротив него, в передней части печи, применяется трехчетвертной кирпич. Для удобного удаления золы внутренние стороны кирпича стесываются под конус в сторону направления камеры.

1-й ряд

Устанавливается дверца поддувала и начинается укладка 2-го ряда.

2-й ряд

Печь отопительно варочная в 3-м ряду кладется так, как указывает порядовка. Конфигурация поддувала достигается стесыванием обеих сторон кирпича. Высота ряда совпадает с высотой дверцы.

3-й ряд

4-й ряд. Начинает выкладываться с левой стороны. Вначале устанавливается дверца для чистки. Кладка своими руками выполняется по порядовке, при этом перекрывается дверца поддувала. Отверстие над зольником выполнено в квадратной форме. Это достигается скалыванием кирпича.

4-й ряд

В 5-ом ряду отверстие зольника сужается еще больше. Весь ряд очень похож на 4-й.

5-й ряд

Для 6-го ряда потребуется огнеупорный кирпич, место укладки которого на порядовке указано штриховкой. Но если огнеупорного нет, можно применить и обычный кирпич. Кирпич перед колосниковой решеткой скалывается. Этим достигается лучшая укладка топлива на решетку. Сама решетка опирается на 5-й ряд.
Не забудьте оставить зазор между кирпичами 6-го ряда и колосниковой решеткой в пределах 10 – 15 мм. Зазор заполняется золой или песком, он компенсирует расширение металла решетки при нагреве.

6-й ряд

7-й ряд. П-образный канал перекрывается таким образом, что образуется три новых канала. Устанавливается дверца топочной камеры, которая опирается на 6-й ряд.

7-й ряд

8-й и 9-й ряды идентичны 7-му. Высота 9-го ряда находится на уровне высоты дверцы топочной камеры. Кирпичи 9-го ряда, перекрывающие перегородку топочной камеры и левого канала, стесываются с обеих сторон для плавного перехода дымовых газов из топки в канал.

8-й ряд

9-й ряд

10-й ряд выполнен из огнеупорного кирпича. Весь ряд выполняется строго вертикально с контролем строительным уровнем. Делается это потому, что порядовка, по которой устраиваются отопительно варочные печи, обязывает укладывать на них варочный настил.
Перекрывается топочная дверца. В этом ряду остается только два канала, строго квадратного сечения.

10-й ряд

Варочно-духовая камера – основное отличие

11-й ряд выполнен из обычного кирпича. Варочным настилом перекрывается топочная камера. Слева остаются два канала с квадратным сечением. Кромка кирпича, контактирующего с варочным настилом, срубается таким образом, чтобы между ними образовался зазор в 20 мм. Сам настил опирается на 10-й ряд. Тут можно будет установить большую дверцу для варочной камеры. В таком случае при необходимости она с успехом может быть использована как духовка. Лучше всего установить металлическую раму и изготовить отдельно заслонку. Все на ваш выбор. Отопительная печь не имеет данного элемента, порядовка у нее иная.

11-й ряд

12-й ряд укладывается согласно порядовке. Два левых квадратных канала соединяются в один прямоугольный.

12-й ряд

13-й ряд: прямоугольный канал перекрывается таким образом, что образуется опять два канала с квадратным сечением.

13-й ряд

14-й ряд похож на 13-й. В нем устанавливается заслонка, позволяющая использовать варочную поверхность без нагрева всей печи. Очень удобно в летнее время.Такая порядовка с открытой заслонкой позволяет агрегату работать как обычная печь отопительная.

14 -й ряд

В 15-м ряду задвижка перекрывается.

15-й ряд

16-й ряд. Выполняется перекрытие дверцы варочной камеры. Слева монтируется дверца. Она исполняет роль вентиляции варочного отдела и служит для удаления запаха, пара и гари во время приготовления пищи.

16-й ряд

В 17-м ряду вентиляционная дверца перекрывается. Кладка выполняется согласно порядовке. Вверху, над варочной камерой укладываются стальные полосы. В дальнейшем с их помощью перекроется варочная камера. Порядовка печи отопительной в большинстве случаев не предполагает такого перекрытия, там обычно выполняется куполообразная схема. Но здесь требования несколько иные.

17-й ряд

В 18-м и 19-м ряду перекрывается варочная камера. Слева остаются два канала с квадратным сечением.

18-й ряд

19-й ряд

20-й ряд. Слева остается всего один канал с квадратным сечением. Устанавливается дверца для самоварной трубы и для чистки. На перекрытую поверхность варочной камеры устанавливаются два кирпича. При этом они укладываются на ребро. Расстояние от задней стенки до уложенных кирпичей должно составлять 40 мм.

20-й ряд

21-й ряд укладывается так же, как20-й.

21-й ряд

22-й ряд. Все установленные дверцы перекрываются. Слева образуются опять два канала с квадратным сечением. Над варочной камерой образуется три продольных канала. Средний имеет ширину 50 мм, крайние по 110 мм.

В 23-м ряду левые квадратные каналы остаются. Длинные каналы над варочной камерой перекрываются поперек. Кирпич кладется на ребро на расстоянии, как и в 20-м ряду.

23-й ряд

24-й ряд повторяет 23-й.

24-й ряд

Ряды 25-й и 26-й выполняются так же, как 22-й.

25-й ряд

26-й ряд

27-й ряд. На ребра устанавливаются три кирпича, установленные на одинаковом расстоянии друг от друга и от стенок печи. Опять остается всего один канал с квадратным сечением.

27-й ряд

28-й ряд идентичен 27-му. Внимательно следите за перевязкой швов.

28-й ряд

Ряд 29-й. Слева один канал с квадратным сечением. С передней стороны уложите пару кирпичей. Они укладываются вплотную к передней стенке, утапливаются на половину своей толщины и опираются на кирпичи, уложенные на ребро.

29-й ряд

В 30-м ряду полностью перекрывается тепловая камера. Остается один дымовой канал, в котором устанавливается задвижка.

30 -й ряд

Ряды 31-й и 32-й выполняются согласно порядовке. Таким образом, над тепловой камерой образуется три ряда, обеспечивая тем самым прекрасную пожарную безопасность.

31-й ряд

32-й ряд

Печь готова, теперь ее надо украсить, как это сделать? Вам поможет наша статья Отделка печей. При выполнении отделки своими руками, убедитесь, что выбранный вариант соответствует интерьеру дома.

Дымоход – окончание работы

Важная часть любой печи для дома — дымоход, прочитать о том, какой выбрать дымоход, рекомендуем в статье Выбираем дымоход. Все последующие ряды образуют трубу с дымовым каналом. Соблюдайте перевязку швов.

1. Порядовка — печь отопительно-варочная

2. Порядовка — печь отопительно-варочная

3. Порядовка — печь отопительно-варочная

4. Порядовка — печь отопительно-варочная

5. Порядовка — печь отопительно-варочная

Двухъярусная конструкция

Помимо традиционной русской печи или «шведки», для обогрева дома можно соорудить своими руками двухъярусную печь с нижним прогревом. Отличием от русской печи является наличие верхней камеры. Обе части конструкции с нижним прогревом имеют одинаковую конструкцию. В теплоагрегатах с нижним прогревом используется бесканальная система дымооборота.

Печь с нижним прогревом обеспечивает теплоотдачу в нижней части – 3200 ккал/час, а в верхней немного больше – 3600 ккал/час. Конструкция печи с нижним прогревом отличается простотой кладки, поэтому такую печь для дома несложно сложить своими руками.

Печь с нижним прогревом может иметь разную форму, поэтому такая модель хорошо впишется в интерьер любого дома. Сложить своими руками проще всего печь с нижним прогревом квадратной формы.

—>Используемые источники:

http://air-hot. ru/index.php/pechiikaminy/otopitelnyepechi/140-t-pech-op
https://remsovet.com/72-prostaya-otopitelnaya-pech-svoimi-rukami.html
https://x-teplo.ru/otoplenie/pechi-kaminy/poryadovka-varochnoj.html
http://sdelaikamin.ru/pech-dlya-doma/poryadovka-otopitelnoj-pechi-132

Русская печь — камин с варочной панелью, готовый проект, порядовка

Камин в одном блоке с русской печью никогда не проектировался. Предлагаемая конструкция состоит из камина, способного обогреть помещение площадью до 20 м2, и современной усовершенствованной русской печи с нижним прогревом. Теплоотдача печи и достаточно высокий ее кпд позволяют обогреть помещение площадью около 30 м2. Русская печь отвечает всем современным бытовым требованиям пользователя. В горниле печи можно готовить традиционные блюда сельского жителя.

На кухонной плите готовятся, как обычно, первые и вторые блюда. При рациональном расположении конструкции в помещении на печи устраивается достаточно просторная теплая лежанка для двоих-троих взрослых людей. В основании печи устроена ниша-кладовая внушительных размеров, прогреваемая с боков и сверху. Таким образом из нее поступает в помещение дополнительное тепло. В лютые морозы в таком подпечье можно согревать молодняк домашних животных. В дровницах хранятся щепки для растопки камина или кухонной плиты. В семи печурках хранятся и сушатся мелкие предметы. К тому же, печурки — украшение печи. Каскад арок и полков придают камину и печи нарядный вид.

Русская печь при сжигании дров на поду топится в двух режимах. При традиционной русской топке убирается заслонка «9» и открывается задвижка «1». Чтобы переключиться на второй режим, при кото-ром интенсивней прогревается горнило, открыть задвижки «2» и «4», а также топочную дверку варочной плиты «10». Задвижку «1» закрыть, а заслонкой «9» закрыть горнило. Топочная дверка выполняет роль поддувальной. Дымовые газы из горнила через открытые задвижки «4» и «2» направятся в дымовую трубу.

Варочная плита топится в трех режимах. Дрова сжигаются на колосниках «7» топливника. В первом режиме горячие дымовые газы через хайло «13» и открытые задвижки «3» и «2» напрямую поступают в дымовую трубу, не нагревая печь. Для переключения на второй режим открыть задвижку «4», а задвижку «3» закрыть. Горнило закрыто заслонкой «9». Горячие дымовые газы сменят свое направление и через другое хайло и окно «18» поступят в горнило.

Прогрев горнило, через открытые задвижки «4» и «2» поступят в дымовую трубу. Для переключения на третий режим достаточно закрыть задвижку «4». Горячие дымовые газы перед окном «18» сменят свое направление, опустятся в дымообороты нижнего прогрева печи «16». Прогрев по периметру нижний массив печи, достаточно остывшими, через окно «17» поступят в дымовую трубу и далее, через открытую задвижку «2» направятся в атмосферу. В третьем режиме интенсивно прогревается и ниша-кладовая.

Автор Г.И.Резник

устройство, преимущества и недостатки, изготовление своими руками, возведение фундамента, технология кладки, установка приборов

С бурным ростом индивидуального строительства русская печь с лежанкой вернула свою актуальность. Однако сегодня не известны стопроцентно безупречные системы для отопления частных домов и дач. Например, электроотопление при всех его положительных сторонах перестаёт быть эффективным при банальном отключении электроэнергии, что для загородной местности не редкость.

Устраивать же более сложные системы отопления на даче, не предназначенной для постоянного проживания, просто экономически нецелесообразно. В этом случае наиболее экономичным и эффективным способом отопления дачи является именно печное отопление, для которого нужно только лишь наличие дров или угля.

Разновидности русских печей

Конструкции подобного рода можно классифицировать по различным принципам:

По размерам (ширина, длина):

большие (от 1,5 м на 2,3 м и более)
средние (1,5 м на 1, 75 м)
малые (менее 1,5 м на 1, 75 м) русские печи

По конструктивной схеме:

традиционные печи с загрузкой топлива только в горнило (варочный отсек) и без дополнительной топки под шестком
усовершенствованные модели: печь типа «Теплушка» с дымооборотными каналами между фундаментом печи и подом горнила; русская печь с подтопком – дополнительной топкой под перетрубьем, перекрытой вместо шестка варочной чугунной поверхностью с конфорками.

По форме свода:

с бочкообразным сводом
с купольным (полуциркулярным)
с трехцентровым

Особые формы свода обеспечивают правильную внутреннюю циркуляцию дымовых газов и равномерный нагрев варочного отсека.

Вы можете также узнать об отоплении загородного дома.

Достоинства и недостатки русских печей

Русская печка обладает неплохим КПД. Если традиционную модель топить со снятой с устья заслонкой, то упомянутый показатель будет порядка 30–35%. Однако, если закрыть устье, то он поднимется до 50 %.
Недостатком традиционной печи является выделение тепла только выше пода в горниле, т. е. на высоте почти метра от пола.
У современных сооружений в нижней части размещают дымооборотные каналы, чтобы печь прогревалась на всю высоту. КПД усовершенствованных вариантов типа «Теплушка» достигает 68 % (как у ТЭЦ на твердом топливе), а у отдельных конструкций печей с нижним прогревом он достигает 80%.
Присущи русской печки и недостатки, связанные с её массивностью и сложностью конструкции. Однако нужно отметить, что нередкие на современных дачах печки голландской и шведской конструкции также занимают немало места.
Конечно, русскую печь нельзя считать идеальным устройством, не имеющим своих эксплуатационных недочетов. Чтобы успешно приготовить в ней пищу, у хозяйки дома должна быть немалая сноровка, поскольку ухватом подать внутрь и вынуть обратно горшки сможет далеко не каждая из современных женщин.
Ежедневно печь нуждается в топке, т.е. в свеженаколотых дровах.

Русская печка с дымооборотами

В отличие от традиционных печей, агрегаты с улучшенной конструкцией прогреваются по всему объему до самого пола. Однако выложить их своими руками довольно сложно, ибо потребуются определенные навыки.

У печек, объединяемых названием «Теплушка», полное пространство от пола до свода разделено подом на две части:

верхний варочный отсек
нижний отопительный отсек

Варочный отсек такой же, как в традиционной русской печке, он так же прикрывается заслонкой, но куда более плотно. В отопительном пространстве выполнены кирпичные столбики для поддержки пода, а также дымооборотные каналы, имеющие выход в дымоход.

Отопительный и варочный отсеки соединены четырьмя отверстиями по краям пода. Имеется также топливный отсек с колосниковой решеткой, перекрывающей зольник, в котором горячие газы попадают сначала в варочный отсек, отделенный от перетрубья плотно прикрытой заслонкой, где прогревают пищу, а затем через вышеупомянутые отверстия опускаются в отопительный отсек, нагревая нижнюю половину печи, и только после этого направляются в дымоход.

В такой печи только небольшой объем горячих газов выпускают из варочного отсека в дымоход, а основной их объем проходит предварительно через дымообороты.

Вас может заинтересовать статья «Дымоходы для дачи: особенности и преимущества».

Какой должна быть русская печка (видео)

Советы по собственноручной кладке конструкции

Если вы намереваетесь класть печь своими руками, то запомните, что это трудоемкое и нетерпящее суеты дело, включающее следующие этапы:

Подготовка фундамента

Дно котлована под фундамент должно быть ниже, чем уровень промерзания, но не глубже, чем фундамент самого здания. Размеры котлована всегда шире размеров фундамента на 5–10 см в обе стороны.
В котлован заливается цементный раствор и выкладывается камень по его периметру с периодическим добавлением в середину раствора и забутовыванием.
Последний слой фундамента образует хорошо обожженный или пережженный кирпич, покрытый слоем раствора и выровненный.
После высыхания укладывают слой гидроизоляции и начинают своими руками класть печь.

Этапы кладки

Кладка русской печки своими руками – это не то же самое, что и кирпичная кладка стен зданий, поэтому схема ее должна быть в наличии.
Начиная работу, следует по схеме насухо разложить первый ряд кирпичей и определить положение передней стенки печи и дымохода.
С потолка спускают отвесы, определяющие место прохода дымовой трубы через крышу.
После проверки прямых углов в первом ряду кладки угловые кирпичи укладываются на раствор строго по уровню. Затем укладывают наружные ряды кирпичей.
По чертежу кладут второй ряд. При использовании одномерного кирпича, сухую раскладку, как на первом ряду, можно не делать.
Кладочные швы следует заполнять раствором на всю их глубину для исключения просачивания дымовых газов.

Важно! Раствор укладывается только рукой. Мастерок можно использовать только внизу печи при укладке топливника на дно дымканалов.

Старайтесь делать внутреннюю поверхность кладки гладкой путем затирки (швабровки) ее каждые 4–5 рядов.
Арочный свод горнила печи кладется при помощи выпуклой опалубки в виде короба из досок с полукруглым верхом.

Установка печных приборов

Если ставится дверца топки, то на ее рамку наматывают асбестовый шнур или делают зазор 3–4 мм между рамкой и кладкой. При отсутствии зазора нагретая дверца, расширяясь, будет раздвигать кладку.
Дверку для топки следует крепить обручным железом, наклепываемым на ее рамку.
Для крепления вьюшек, поддувал и прочистных дверок используется проволока диаметром 2 мм, концы которой заделываются в кладку.

Русская печка является многофункциональным устройством. Если вы преодолеете трудности ее строительства, то она станет на вашей даче и отопительным прибором, и плитой, и обогреваемым спальным местом. Так что дерзайте и добивайтесь успеха! О кирпичной печке для дачи расскажет эта статья.

устройство, схема, пошаговая инструкция с фото и видео и прочее

При упоминании о русской печи возникают ассоциации со сказкой и волшебством. А ещё — с невероятно вкусными и ароматными блюдами и тёплой атмосферой. Поражает то, что огонь её простого очага не угас даже в нашу технологическую эпоху. Благодаря возрождению индивидуального строительства этот замечательный отопительный агрегат и сегодня в почёте у владельцев загородных домов. Сделать его своими руками, имея под рукой подробную инструкцию, будет не так и сложно.

Почему русские печи так популярны

Невероятная «живучесть» русской печи заключается в её функциональности — она используется и как варочный, и как отопительный агрегат, причём последнее, вопреки распространённому мнению, является отнюдь не первичной функцией. В простейшем виде конструкция представляет собой очень глубокий камин, по сути, габаритную топку с трубой.

Русская печь традиционной конструкции

Благодаря толстым стенкам и массивному своду, теплоаккумулирующей способности русской печи может позавидовать любой другой твердотопливный агрегат. Этот же фактор играет и на пользу экономичности. Сооружение может оставаться тёплым в течение суток, поэтому не требуется много дров, чтобы поддерживать температуру в комфортных пределах. Здесь же невозможно не упомянуть и о чрезвычайно удобной конструкции с лежанкой или полатями.

Конструкция русской печи уникальна и в плане создания кулинарных шедевров. Широкий температурный градиент топки очень удобно использовать во время приготовления пищи. При необходимости получить быстрый нагрев чугунок с содержимым пододвигают поближе к очагу. Если же требуется уменьшить интенсивность кипения, то его перемещают на периферию, поближе к бокам. К слову, русская печь обладает уникальной способностью, которой не имеет ни один другой отопительно-варочный агрегат. Разогретые до высокой температуры стенки и свод печи способны сохранять очень высокую температуру даже после полного прогорания топлива. Излучаемые поверхностью инфракрасные лучи позволяют длительное время запекать или томить продукты, получая ни с чем не сравнимый вкус и румяную аппетитную корочку. Достоинство такого способа приготовления пищи заключается ещё и в том, что она не контактирует ни с огнём, ни с газовой средой, поэтому ни о каких канцерогенах не может быть и речи.

Сегодня русская печь представляет собой чрезвычайно функциональний отопительный прибор с варочной плитой, водонагревателем и место для отдыха

Современные отопительные приборы можно классифицировать по наличию одного из следующих признаков:

Наличие плиты и подтопки. Варочную поверхность встраивают непосредственно в тело печи, получая так называемый шесток, который выполнялся глухим в канонической модели.
Размещение на тыльной стороне печи камина, который выходит в смежную комнату. Практичность такого способа чрезвычайно высока, поскольку при существовании двух отопительных приборов не требуется сооружать отдельные дымоходы и фундаментные плиты.
Пристроенная к печи груба или топчан. Они всё так же, как и прежде повышают комфорт и удобство отопительного прибора, хоть габариты современных лежанок и не сравнить с размерами традиционных печей, которые рассчитывались на 3–4 человека.

Интеграция плиты в массив русской печи не только расширила её варочные возможности, но и дала возможность отапливать боковой обогревающий щиток и нижнюю часть конструкции. По этому фактору выделяют агрегаты с боковым подогревом, которые используются для отопления соседней комнаты, а также теплогенераторы с нижним обогревом. Наличие у последних подтопка позволяет прогревать стенки, которые находятся ниже уровня пода. За счёт повышения теплоотдачи появляется возможность отапливать помещение увеличенной площади без необходимости расширения габаритов прибора.

Нижний обогрев значительно увеличивает тепловую производительность

Достоинства и недостатки (таблица)

Плюсы	Минусы
Высокий КПД — от 50 до 70%.	Способность работать только на таких видах топлива, которые не требуют повышенного притока воздуха. Перевести её на газ или мазут не получится.
Безопасная конструкция.	Громоздкость конструкции. Дополнительная нагрузка на перекрытие — устанавливать её можно только на первом этаже.
Нетребовательность к материалам — при постройке печи можно обойтись только кирпичом, песком и глиной.	После выстуживания агрегат требует длительного прогрева.
Равномерная теплоотдача.	Неэффективный дымооборот — при просчётах в строительстве отопительный прибор может дымить.
Долговечность.	Неудобство при чистке топливника от золы.
Возможность отопления смежного помещения.
Удобство и комфорт лежанки.
Поверхность лежанки может длительное время излучать ИК-энергию, что имеет прекрасный терапевтический эффект.

Кроме того, русская печь потребует от хозяйки умения обращаться с ухватом, сковородником, горшками и чугунками, а это не каждой современной женщине придётся по душе. Если же вы готовы смириться с небольшими неудобствами, то этот в прямом смысле сказочный агрегат сможет отблагодарить хозяина не только теплом и вкусной едой, но ещё и здоровым сном, а также чудесными оздоровляющими процедурами.

Смотрите также пошаговое руководство по возведению печи-голландки своими руками: https://aqua-rmnt.com/otoplenie/pech-gollandka-rukovodstvo-po-izgotovleniyu-dlya-domashnego-mastera.html.

Устройство и особенности конструкции

Построенная по всем канонам печь имеет множество конструктивных элементов.

Схематическое изображение основных частей русской печи

Подпечье. Углубление у основания печи предназначается для хранения и сушки дров. Сегодня многие владельцы отказываются от подпечья для упрощения и удешевления конструкции и делают это совершенно напрасно. Более удобного и практичного места для топлива найти невозможно.
Печурка — холодная ниша для хранения посуды.
Шесток — ровная горизонтальная поверхность перед горнилом. Здесь можно оставить вытащенную из очага пищу, чтобы она долгое время была горячей. Существуют конструкции печей, у которых в этом месте обустраивают варочную плиту.
Под или лещадь — расположенное под небольшим уклоном к шестку днище горнила (варочной камеры). Отклонение от горизонтали к выходу позволяет легко передвигать тяжёлые чугунки.
Горнило — пространство внутри печи, которое одновременно выполняет функции топливника и варочной камеры. Как и в случае с лещадью, потолок горнила имеет уклон к выходу. Это позволяет задерживать раскалённые газы под сводом, благодаря чему они успевают прогревать массив отопительного прибора. Между подом и шестком расположен загнёток, или загнетка, – своего рода переходная зона между горизонтальными участками печи с разной температурой.
Перетрубье — то же, что и хайло. В русской печи это дымосборник, расположенный над шестком. За ним начинается дымовая труба.
Самоварник (по-другому душник) – узкий канал, ведущий прямо в дымоход, который предназначается для подключения трубы самовара. В современных печах душник не обустраивают.
Вертикальный газоход над шестком
Вьюшка — лючок, которым полностью перекрывается дымоход. Через окошко вьюшки есть доступ к задвижке 10, которой регулируется тяга в печи.
Задвижка дымовой трубы.
Лежанка.

На другой иллюстрации прекрасно видно устройство внутренних камер сооружения. Печурка, которую можно заметить на нижнем рисунке, предназначается для сушки фруктов, грибов и ягод. Как видите, толщина стенок между нишей и горнилом — не больше кирпича, что фактически превращает печурку в некое подобие современных духовок шведских дровяных теплогенераторов.

Строение внутреннего пространства русской печи

Огромное влияние на производительность отопительного прибора оказывает загнёток, который является своеобразным рекуператором: поступающий поток воздуха подогревается дымовыми газами. Смешивания не происходит по причине различной плотности газов, причём эксперименты показали отсутствие турбулентности даже на границе раздела двух газовых потоков. Чтобы избежать завихрений, поверхности хайла и загнётка делают максимально гладкими. В противном случае турбулентность будет уносить часть кислорода, что повысит газогенерирующую способность отопительного прибора.

Поступающий в печь кислород поддерживает интенсивное горение топлива. При этом разогретые газы устремляются к своду горнила. Благодаря его наклону в сторону устья и небольшому порожку, который препятствует свободному выходу газов к хайлу, создаются две устойчивые зоны циркуляции газов. Именно в них и заключается вся сила русской печи, вот только для образования вихрей следует точно придерживаться основных размеров.

Кроме того, вращающиеся потоки длительное время удерживают несгоревшие частицы в зоне высокотемпературного пламени, за счёт чего повышается полнота сгорания топлива. Разогретый свод и стены варочной камеры активно излучают энергию в инфракрасном диапазоне, равномерно нагревая то, что готовится в горниле. Что же касается загнётка, то он выступает не только в роли теплового экономайзера, но ещё и позволяет весь день поддерживать пищу в горячем виде. Для этого достаточно перекрыть дымоход, а устье закрыть деревянной заслонкой.

Благодаря особенностям дымооборота печь длительное время остаётся тёплой

Как можно заметить, дымооборот русской печи отличается минимальным температурным градиентом. Постоянство температуры разогретых газов, а также их постоянная циркуляция в рабочей зоне приводит к тому, что в горниле без остатка сгорают мельчайшие частицы топлива. И вот тут-то проявляется ещё одно немаловажное преимущество такой простой, но тщательно продуманной конструкции. Дело в том, что зола в отопительном агрегате конечно же присутствует, а вот касаемо сажи и копоти, то они практически не осаживаются на стенках печи — чистить её придётся всего несколько раз за всю жизнь.

На нашем сайте представлено большое количество инструкций по самостоятельному монтажу печей разных конструкций и сложности, в их числе и печка Кузнецова: https://aqua-rmnt.com/otoplenie/pech-kuznecova-poshagovaya-instrukciya-po-izgotovleniyu.html.

Размеры, чертежи и порядовки

Существует множество вариантов русских печей. Чертежи некоторых из них мы приводим в качестве примера.

Фотогалерея: примеры чертежей и порядовок

: Русская печь: чертежи и порядовки

: Чертёж русской печи с нижним подогревом

: Чертёж русской печи с варочной плитой

: Чертёж русской печи с лежанкой

Сегодня мы не будем останавливаться на простых конструкциях. Наша цель — соорудить практичный и функциональный агрегат с варочной плитой и водогреющим баком, который удовлетворит любого владельца загородного жилья. Ниже вы можете увидеть его чертежи и порядовки, а в дальнейшем мы предоставим полную инструкцию по изготовлению печи, обустройству дымохода и порядке запуска агрегата в работу.

Чертёж и порядовки к русской печи (фотогалерея)

Инструменты и материалы

Чтобы возвести русскую печь своими руками, не придётся покупать никаких специальных инструментов. Тем не менее подготовьте всё необходимое заранее — это сэкономит время и поможет правильно организовать работу. Вот то, что понадобится в первую очередь:

Пара разноразмерных мастерков из нержавеющей стали.
Расшивка для швов, если планируется такой вид отделки.
Молоток-кирка каменщика.
Резиновая киянка.
Угловая шлифмашина (болгарка) с отрезным кругом.
Электрическая дрель с набором свёрл.
Инструмент для контроля точности кладки (уровень, отвес, угольник и шнур-причалка).
Ножницы для работы по металлу.
Ёмкости для смешивания раствора.
Сетка для просеивания глины и песка.
Рулетка.
Плоскогубцы.

Сегодня в продаже можно найти печное литьё любого типа и функциональности

Список материалов:

Кирпич красный (марка не ниже М-150) – 1900 шт.
Песок — 300 кг.
Глина (как можно более жирная) – 250 кг.
Картон базальтовый или другой негорючий уплотнитель.
Рубероид для влагоизоляции фундамента.
Варочная панель двухконфорочная размерами 400х700 мм.
Топочные дверцы размерами 250х210 мм и 250х180 мм.
Колосниковая решётка 200х280 мм — 2 шт.
Колосниковая решётка 250х380 мм.
Дымовая задвижка 180х260 мм.
Прочистные дверцы 130х130 мм — 2 шт. и 130х200 мм — 1 шт.
Поддувальная дверца — 250х150 мм.
Заслонка горнила — 380х450 мм.
Бак водогрейный 120х280х500 мм.
Уголок стальной с полкой 60 мм — 1.5 м.
Металл листовой толщиной 5 мм.

Кроме этого, необходимо озаботиться и материалами для строительства фундамента — щебнем, песком, цементом и досками для обустройства опалубки.

Подготовительные мероприятия

На этапе подготовки к строительству выбирают место для строительства печи, монтируют надёжный фундамент и подготавливают рабочий раствор.

Выбор места

Место установки русской печи прежде всего зависит от особенностей помещения. В деревянном доме между отопительным прибором и стенами здания должен быть выдержан воздушный зазор шириной не менее 40 см. Кроме того, зоны с повышенной температурой нагрева должны дополнительно защищаться негорючими материалами, например, плитами из базальтового картона. Немаловажно и то, что при этом сохраняется доступ к боковым поверхностям обогревающего агрегата, необходимый для их периодической ревизии. Если же печь планируют установить в простенке между двумя комнатами, то проём защищают кирпичной кладкой, отделяя её от дерева прокладкой из негорючего материала.

Варианты возможного расположения печи в доме

Лучше всего размещать отопительный агрегат таким способом, чтобы топить его можно было с кухни или веранды, а лежанку или камин вывести в гостиную или спальню.

Строительство фундамента

Поскольку русская печь представляет собой габаритную, массивную конструкцию, то её основание должно обеспечивать устойчивость и надёжность всего сооружения. Для обустройства фундамента требуется выкопать котлован глубиной от 0.5 до 0.7 м. Естественно, в рыхлых и нестабильных грунтах этот параметр потребуется увеличить.

На дне котлована сооружают подушку из дренажных материалов. Для этого яму заполняют 150–200 мм слоем песка, который тщательно утрамбовывают и заливают водой для лучшего уплотнения. Сверху песок засыпают щебнем, мелким бутом или битым кирпичом, поднимая дно котлована ещё на 100–150 мм. Поверхность дополнительно обрабатывают трамбовкой, после чего выравнивают тонким песчаным слоем, который также подвергают проливанию.

Конструкция фундамента для русской печи

Подушку из песка и щебня застилают влагонепроницаемым материалом, поверх которого устанавливают изготовленную из обрезных досок опалубку. Чтобы избежать вытекания цемента через щели короба, его стенки укрывают полиэтиленом.

Бетон для фундамента должен иметь такой состав: 1 часть цемента М-400, 3 части песка и 5 частей щебня или другого заполнителя. Раствор доводят до состояния густой сметаны, после чего заливают до половины высоты опалубки. После этого бетон подвергают штыкованию и на его поверхность укладывают армировочную сетку. Далее раму до края заполняют бетоном и выравнивают поверхность при помощи длинного правила.

Бетонное основание выстаивают несколько дней, пока бетон основательно не схватится, после чего накрывают рубероидом.

Как приготовить раствор

Для того чтобы работа приносила удовольствие, кладочный раствор должен быть мягким и эластичным. Это даст возможность полностью заполнять швы и не прикладывать чрезмерных усилий при укладке кирпичей. Кроме того, смесь не должна давать трещин при высыхании, чего на самом деле добиться не так просто. Дело в том, что избежать растрескивания поверхности можно только одним способом — уравняв параметры температурного расширения кладочного раствора и кирпича. Конечно, можно приобрести специальную смесь для кладки печей в строительном магазине, однако настоящая русская печь должна создаваться из экологичных материалов, не так ли? А на эту роль отлично подходит недорогой традиционный состав из глины и песка.

Качество глиняного раствора оказывает решающее влияние на прочность кладочных швов

Определённая сложность возникает в подборе правильных пропорций, что связано с различной жирностью глины. Хотите узнать секрет нерастрескивающегося раствора? Он достаточно прост — необходимо брать максимально жирную глину, добавляя в неё до 3 частей песка.

Для приготовления раствора глину очищают от инородных компонентов, разминают комки и на 24 часа замачивают в холодной воде. После этого тщательно смешивают её с песком, доводя до полужидкой консистенции.

Чтобы приготовить оптимальный по составу раствор делают несколько миниатюрных замесов с различным содержанием песка, фиксируя пропорции на бумаге. После этого из каждой пробы формируют плоские лепёшки, которые оставляют на несколько дней до полного высыхания. Лучшим считается тот состав, который меньше всего растрескался в процессе сушки.

Не следует приготавливать слишком много раствора. Дело в том, что при отстаивании он будет разделяться на составляющие: песок сядет на дно. Повторного перемешивания глиняного состава не избежать, а это всё — ненужная трата времени и сил.

В нашем следующем материале вы найдёте пошаговое руководство по строительству печи-шведки с расчётами и порядовкой: https://aqua-rmnt.com/otoplenie/pech-shvedka-svoimi-rukami.html

Кладка русской печи: пошаговая инструкция

Внешний вид будущей печи

Прежде всего, позвольте дать несколько советов, которые сделают работу более простой, а построенное сооружение — безопасным.

Используйте только качественный кирпич, в теле которого нет трещин.
При заполнении швов внутри не должно быть пустот и промежутков, а их толщина должна укладываться в пределы 5–8 см. Помните, что обмазывать стены глиной для их герметичности — не лучший вариант, поскольку при этом падает теплопроводность.
Перед тем как укладывать кирпич, его рекомендуется вымочить — в таком случае он не будет вытягивать жидкость из раствора.

Кирпич перед кладкой вымачивают ещё и по другой причине. Во время сушки он будет обезвоживаться одновременно с раствором, что будет способствовать лучшему сцеплению и упрочнению стенок.

Чтобы конструкция была аккуратной, выдавливаемые из швов излишки глины надо сразу же подбирать, не допуская их высыхания. Стенки печи могут выкладываться в кирпич или полкирпича, тогда как внутренние камеры — в половину, а то и в четверть его размера. Опытные мастера печь средних размеров чаще всего выполняют толщиной до 15 см, аргументируя это тем, что так она быстрее прогревается и не требует дополнительного топлива на предварительную топку.

Кладку удобно вести, ориентируясь на порядовку. Для этого схему распечатывают на отдельных листах бумаги, чтобы в процессе работы следовать выбранной инструкции.

Первый ряд выкладывают с особой тщательностью, ведь он задаёт геометрическое соответствие и ровность сооружения. Начинающим печникам лучше начертить контуры печи мелом на основании или же сначала произвести пробную укладку насухо. При работе придерживаются следующего порядка: сначала выкладывают внешний периметр конструкции, а затем заполняют его согласно схеме порядовки.
Кладка 1-го ряда выполняется всплошную
Вторым рядом начинают формировать стенки, прочистные каналы и низ зольника.
Кладкой 2-го ряда начинают формировать внутренние камеры
Прежде чем начать третий ряд, устанавливают дверцу поддувала и люк прочистной камеры. Надёжно закрепить их в кладке помогут отрезки стальной проволоки, которую одним концом прикручивают к дверным рамкам, а другим укладывают в межкирпичный шов.
Приступая к 3-му ряду устанавливают чугунные дверцы
Чтобы места примыкания печной чугунины не растрескивались во время эксплуатации, металлические элементы можно обмотать асбестовым шнуром или уплотнить зазоры при помощи базальтового уплотнителя.
Четвёртый ряд закрывает полости, расположенные у стенок, и формирует перекрытие подового канала.
Кладка 4-го ряда
Начиная пятый ряд, устанавливают колосники и начинают формировать топку. Часто в этих целях используют распущенный на две части шамотный кирпич. На этом же уровне монтируют дверцу малой топливной камеры, которая располагается ниже подового канала.
5-й ряд: монтаж колосниковой решётки и топочной дверцы
На шестом ряду выкладывают топку и монтируют водонагреватель.
Установка водогреющего бака в 6 ряду
Седьмой ряд. Установка колосников малой топливной камеры и большой топочной дверцы. Правую стенку стягивают металлической полосой, которую укладывают в шов и фиксируют за наружные края кирпичей вертикальными зацепами. Как и боковые поверхности топки, её задняя стенка выкладывается насухо. При этом части топливника, примыкающие к внешним стенкам, выполняют с зазорами для улучшения теплоотдачи.
Особенности кладки 7-го ряда
Восьмым и девятым рядом продолжают наращивать внутренние каналы, а также закрепляют малую топочную дверцу.
Кладка 8 и 9-го ряда
В десятом ряду соединяют своды обеих топок, одновременно выкладывая днище горнила. При этом проёмы каналов, расположенных у задней стенки, должны быть открытыми. Здесь же несколькими кирпичами перекрывают бак для воды.
10-м рядом формируют днище горнила
На 11 ряду подготавливают основание под варочную плиту, для чего над топочными дверцами крепят стальной уголок. Кроме этого, в задней части большой топки устанавливают колосниковую решётку.
11-й ряд: монтаж варочной плиты
12-й и 13-й ряд — формируют основание дымохода и стенки варочной камеры (горнила). Здесь же устанавливают задвижку, которой будет перекрываться канал между главной камерой и дымоходом.
12-ый и 13-ый ряд
14-м рядом начинают обустраивать боковой ход из горнила в дымовой канал, наращивают стенки варочной камеры и выполняют отверстие под задвижку.
14-й ряд: формируем канал для отвода продуктов сгорания
С 15 ряда начинают сужать кладку для перекрытия горнила и ведут дальнейшую выгонку дымового канала.
В 15-м ряду начинают формировать основание свода горнила
На 16 ряду боковые стенки печи скрепляют металлическими полосами подобно тому, как это было сделано с правой стороной агрегата в седьмом ряду.
Особенности кладки 16-го ряда
17 ряд. Укладывают второй металлический уголок над нишей варочной плиты и обустраивают боковые основания свода варочной камеры.
Работы, которые проводят при кладке 17-го ряда
На 18 ряду устанавливают куполообразный шаблон и выкладывают арочный свод горнила.
Арочный свод 18-го ряда
В 19 ряду металлической полосой укрепляют стенку в устье печи. Продолжают наращивать боковые стенки, которые нужны, чтобы удерживать засыпку.
Крепление металлической полосы в 19-м ряду
20-й ряд. Увеличивают высоту стенок ещё на один кирпич, после чего свод для лучшей теплоизоляции засыпают песком.
После укладки 20-го ряда наружную сторону свода печи засыпают песком
21-й ряд формирует перекрытие печи. Здесь же начинают сужать перетрубье.
21-й ряд: перекрытие, закрывающее печную засыпку
Для снижения скорости газового потока в 22-м ряду устанавливают металлический лист с вырезанным круглым проёмом. Продолжают уменьшать сечение перетрубья.
Особенности сооружения печи в 22-м ряду
В 23-м ряду в дымовой канал монтируют прочистную дверцу и наращивают выходной канал.
23-й ряд: начало дымового канала и обустройство прочистки дымохода
Начиная 24-й ряд, устанавливают задвижку для регулировки тяги.
24-й ряд: монтаж задвижки
25 и 26-й ряд нужны для перекрытия пространства над регулировочной заслонкой.
Особенности порядовки 25 и 26-го ряда
С 27-го по 29-й ряд объединяют перетрубье и дымоход.
Последние ряды печи объединяют перетрубье с дымоходом

После этого работу по сооружению печи считают завершённой. Остаётся соорудить дымоход, после чего можно будет проводить пробную топку.

Обустройство дымохода

Дымоход, необходимый для работы русской печи, абсолютно ничем не отличается от дымовой трубы любого стацинарного твердотопливного агрегата, будь то «голландка», «шведка» или какая-нибудь новомодная колпаковая печь, рассчитанная с помощью компьютерного моделирования. Конструкцию и порядовки дымохода можно взять с приведённого ниже чертежа.

Устройство дымохода для русской печи с порядовками

В процессе работы рекомендуем соблюдать несколько простых правил:

Устройство и место установки трубы для отвода продуктов сгорания должны отвечать нормам действующего СНиП.
В месте перехода из потолка в чердак труба должна утолщаться.
Нижнюю часть дымохода кладут на такой же раствор, как и печь.
Внутреннее сечение дымового канала должно отвечать мощности отопительного прибора.
Выше кровли дымоход сооружают на растворе с добавлением цемента.
Места прохождения трубы через перекрытия изолируют при помощи негорючих и гидроизоляционных материалов.

В процессе работы постоянно контролируют геометрию конструкции и отклонение от вертикали при помощи уровня или отвеса.

Способы отделки русских печей

Декорирование русской печи выполняется несколькими способами:

расшивкой кирпичной кладки;
оштукатуриванием;
отделкой керамической плиткой или изразцами.

Расшивка по кирпичной кладке является самым простым способом, который весьма неплох для современных интерьеров. Главное, чтобы подобный способ декорирования планировался с самого начала, поскольку эстетичность конструкции напрямую зависит от качества материала и аккуратности кладки. Как правило, для кладки наружных стен используют облицовочный кирпич с гладкими боковыми стенками.

Если преследуется цель построить русскую печь согласно старинным канонам, то она должна быть оштукатурена специальным глиняным раствором с добавлением мякины. После высыхания наружные поверхности покрывают раствором белой глины в воде. Подобная побелка является экологически чистым, безопасным для окружающих покрытием. Кроме того, благодаря ей готовится основа для финальной отделки — росписи. Узоры, которыми покрывают стенки печи, могут повторять национальный орнамент или сцены из сказок, представлять собой флористические завитушки, стилизацию под гжель, хохлому и т. д. – всё зависит от создаваемого настроения и предпочтений владельца. Широкий выбор штукатурных смесей позволяет заменить старинный состав более современным «короедом» или «барашком».

Для отделки керамической плиткой используются только термостойкие виды кафеля — терракот, майолику, жаропрочный клинкер или керамогранит. Кроме того, русские печи нередко выкладывают изразцами. Заметим, что хоть декорирование керамической плиткой и является одним из наиболее красивых и практичных способов отделки, после него в дизайне начинает проглядываться высокомерие и роскошь «голландок», а это не каждому придётся по душе.

Как можно декорировать русскую печь (фотогалерея)

Если планируется не расшивать кладку, а облицовывать её керамической плиткой или оштукатуривать, то обязательно закрепите на поверхности стен металлическую сетку. Иначе декоративная отделка при нагревании конструкции будет отваливаться.

Порядок запуска отопительного прибора в работу

Построив печь, ни в коем случае не стоит спешить испробовать её отопительные способности на полную силу. Обращаться с ней надо бережно и аккуратно, поскольку при интенсивной топке стенки, расположенные ближе к очагу, будут просыхать гораздо быстрее удалённых поверхностей. Разница в тепловом расширении влажных и сухих материалов довольно существенна, поэтому есть опасность появления трещин на границах швов. Чтобы избежать неприятностей, все проёмы печи открывают и сушат при естественных условиях в течение двух недель.

Из-за необходимости длительной сушки печи, приступать к её возведению рекомендуется в тёплое время года.

Для ускорения процесса удаления влаги или при сушке сооружения при неблагоприятных погодных условиях в горнило и топливник можно поместить тепловентилятор или мощную электролампу. При этом дверцы печи закрывают, а каналы оставляют открытыми.

Очаг разжигают только после полного высыхания стенок

Топку печи начинают только после завершения периода предварительной сушки. Для этого в течение первых двух дней в агрегат закладывают не более 3–4 кг дров, добавляя каждые сутки по 1 кг топлива в течение декады. О готовности печи к полноценной работе судят по отсутствию конденсата на внутренних поверхностях металлических деталей. Отопительный прибор несколько раз испытывают на половинной мощности, после чего проверяют работу агрегата на максимальном режиме. Во время «обкатки» обязательно осматривают поверхности стенок на предмет появления трещин и их возможного увеличения. Заделывают появившиеся изъяны только после того, как печь несколько раз будет протоплена на полную силу.

Несколько советов по безопасной эксплуатации

После длительного простоя обязательно проверьте все видимые поверхности на герметичность швов. Появившиеся трещины необходимо заделать глиняным раствором.
Перед каждой топкой проверяйте наличие тяги. Если в помещение идёт дым из горнила, печь ни в коем случае нельзя эксплуатировать. Возможно, закрыта одна из задвижек или требуется чистка дымохода.
Закрывать вьюшку можно только после полного прогорания дров.
Рекомендуется удалять сажу с внутренних поверхностей печи в начале каждого сезона. На деле же печь загрязняется очень слабо и после постройки не потребует чистки в течение нескольких лет. Впрочем, всё зависит от дымности и качества используемого топлива.

Видео: создаём русскую печь из кирпича своими руками

Правильно и аккуратно построенная русская печь не только обеспечит помещение комфортным теплом, но ещё и создаст неповторимый самобытный стиль, настолько родной и близкий, что любой гость будет навсегда очарован и покорён интерьером вашего дома. Если же вы ещё и будете использовать отопительный прибор для готовки, то в полной мере сможете ощутить вкус и аромат настоящих русских пирогов, суточных щей или ароматной томлёной каши.

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками. Оцените статью: Поделитесь с друзьями!

Русская печь с камином порядовка

Как устроена русская печь с камином, как ее построить и где разместить

История развития науки и техники полна парадоксов. Сколько известно случаев, когда реальные конструкции создавались на практике гораздо раньше, чем они были теоретически обоснованы. Для доказательства этого достаточно вспомнить, что пик развития физики тепловых явлений приходится на 19 век, а такой незаменимый атрибут в доме, как русская печка, уже фигурирует в 16 веке.

Это устройство, которое обогревало всю семью в зимнюю стужу, недаром воспето в народном фольклоре. Печку наделяли живыми качествами и при описании использовали только самые нежные и теплые эпитеты.

Русская печь являлась своеобразным центром в деревенском доме, и дело даже не в расположении конструкции. Она могла собрать подле себя всю многочисленную семью. Хозяйка хлопотала у горнила, готовя обед, дети игрались на теплой лежанке, дедушка мог читать газету, сидя у духовки, а бабушка вязала у притопка. К печке нужно было относиться с уважением, так как она обладала магической силой. За ней скрывался известный всем детям Бабай, которым пугали непослушных деток и Домовой – хранитель семейного очага.

Параллельно развивается еще одна история – история использования в некоторых странах Европы живого очага в доме, который был назван камином. Между камином и печью есть существенная разница, она заключается в конструкции устройств, их эффективности, основном виде теплопередачи, КПД, габаритах. И казалось бы, никогда не сойдутся вместе русская душа и европейский аристократизм…

Современные печи

Все лучшие знания и мастерство наших предков не ушли в прошлое, но и аналогию современных устройств и старинных печей уже трудно отыскать. Тем не менее в современных домах, даже при возможности использования современных перспективных систем отопления, обустраиваются русские печи, которые по внешнему виду напоминают знакомые из сказок устройства. Только изменились технологии, материалы, способы облицовки.

Камин в доме выполняет отнюдь не отопительную функцию, связано это с чрезвычайно низким КПД. Он хорош для получения локального тепла, чтобы в ненастную погоду быстро согреться, пока система отопления будет разогревать весь дом. А как приятно было бы провести отдых перед очагом, в котором потрескивают дрова. Блики играющего пламени, отраженные на стенах, создают атмосферу умиротворения. Само присутствие камина уже считается декором, так как он своим внешним видом придает комнате определенный и неповторимый стиль.

И самым ярким шагом современности стало объединение этих двух конструкций в одну. Образованная русская печь с камином стала настоящим действенным многофункциональным устройством. Это не декоративная постройка, а самая настоящая конструкция, способная эффективно отдавать тепло в помещение, позволяющая готовить пищу, нагревать воду, сушить фрукты и, конечно же, наблюдать за горением дров, слушая своеобразный «разговор» очага.

С помощью отделочных материалов печь может быть отделана в различных стилевых направлениях:

Популярными считаются классические кирпичные модели, в которых из способов отделки производится лишь разделка швов.
Изразцовые плитки украшают печь единым узором, параллельно усиливая ее аккумулятивные свойства.
Декоративная штукатурка отлично вписывает конструкцию в современные стили оформления.

Еще один элемент русской печи широко используется в современной интерпретации. Лежанка, которая обогревается за счет каналов с горячим воздухом, способна разместить на себе несколько человек. Может она и не используется для сна, как раньше, зато трудно себе отказать полежать на теплой поверхности, особенно в зимние морозы.

Устройство объединенной конструкции

Несмотря на то что печи и камины имеют различное конструктивное устройство, все же удалось найти общие узлы, чтобы совместить их вместе. Камин в своем строении имеет топку и прямой дымоход, отсюда и довольно низкий КПД, так как огромная доля тепла уходит вместе с продуктами сгорания наружу. Печь же эффективно использует внутреннюю энергию горячего воздуха и отводит тепло, пока дым идет по лабиринтам канала.

Топки камина и печи тоже имеют отличительные особенности. Топочная камера печи должна всего лишь вместить в себя поленья дров. Камин же обладает более объемной топкой, так как созерцать на пламя в ограниченном пространстве не совсем приятно. Объединяют печь и камин общим дымоходом или общей топкой.

При объединении общим дымоходом камин может работать автономно. Для того чтобы разжечь его, не нужно разжигать всю печь, что очень удобно летом. Можно любоваться живым пламенем и не получать лишнее тепло от печи. Дым из дымосборника попадает в ту часть дымохода, которая имеет вертикальный прямой канал.
При втором способе объединения топка печи расширяется и вместо привычной дверцы устанавливается стеклянная. Получается обычная печь, в которой можно наблюдать за процессом горения дров. Естественно, камин, как отдельное устройство, использовать нереально.

Место установки

Раньше каждый сельский дом отапливался печью, поэтому место ее расположения не вызывало никаких вопросов. Чтобы эффективно использовать выделившееся тепло, необходимо, чтобы стенки печи были открытыми. Обычно устройство устанавливалось в центре избы, одновременно деля ее на несколько комнат. Еще при строительстве сруба начинали готовить место под печь, предусматривая ее изоляцию от воспламеняющихся элементов постройки.

Сегодня подобная мотивация важна, однако, к ней добавляются вопросы дизайна. Большая роль в выборе местоположении печи отводится планировке комнаты. Так, устройства, оснащенные духовкой и варочной панелью, устанавливаются таким образом, чтобы они были обращены в сторону кухни, в то время как камин радовал посетителей гостиной.

Идея зонирования помещения не всегда уместна в домашней планировке, и существуют пристенные модели, установленные в одной комнате. Но в таком случае частью несущей стены является стенка печи.

Основные этапы строительства

Закладка фундамента под печь, проводимая в начале строительных работ, значительно облегчит задачу по возведению конструкции, однако и в готовом доме можно начать возводить настоящую русскую печку. Это достаточно длительный процесс, который требует усилий, затраты средств, навыка мастера.

На многих ресурсах можно встретить высказывания, утверждающие, что построить печь не составит труда, мы же сразу отметим, что это не так. Если нет опыта работы по кладке кирпича, то лучше доверить строительство профессионалам. Допущенные ошибки дорого будут стоить начинающему мастеру, а в худшем случае станут опасными для жизни.

Строительство печей производится по выбранному проекту, это своеобразный план действий. Без проекта сегодня не приступит к работе ни один мастер. Известны времена, когда печник выполнял кладку, помня все элементы наизусть, но это была одна определенная модель. Современные требования привели к тому, что таких видов разработано десятки и запомнить их порядовку невозможно.

Печь, как и любое кирпичное сооружение, нуждается в фундаменте. Он заливается по той же технологии, что и фундамент дома, только глубина котлована не такая большая. Она составляет всего лишь 0,7 м. Армирующие элементы позволяют поднять фундамент до уровня пола. Для приготовления раствора используется цемент и песок, здесь огнеупорные элементы не нужны.

Сам корпус печи претерпевает постоянные изменения температуры. Такой режим способен выдержать только определенный огнеупорный кирпич. Однако для выкладки топки и его свойств оказывается недостаточно. Жаропрочный шамотный кирпич применяется в самых активных зонах печи и камина.

Выкладка кирпича ведется согласно порядовке, это графическая схема, которая показывает расположение кирпичей друг относительно друга в каждом ряду. Алгоритм начинается с формирования основания и заканчивается дымовым каналом. Дымоход, как правило, в порядовку не включается.

Не стоит забывать, что всякий камин в русской печи может быть открытым или закрытым.

Камины открытого типа образованы топкой из шамотного кирпича. В верхней части формируется отражающий экран и дымовой зуб.
В каминах закрытого типа присутствуют те же элементы, только входное отверстие защищено дверцей из огнеупорного стекла.

Для упрощения монтажа часто пользуются готовыми встраиваемыми очагами. Они выполнены из металла и представляют собой корпус, который достаточно установить в заранее подготовленную нишу.

Приготовление раствора – это теория, которая содержит множество нюансов. Опять же хочется опровергнуть слова об элементарных способах приготовления раствора для кладки печей. Весь процесс осложняется тем, что требуется строгая дозировка компонентов, одним из которых является глина. Но не каждый сорт глины пригоден для раствора. Поэтому лучше оставить попытки, ведь на сегодняшний день есть множество предложений готовых сухих смесей.

Несколько слов об этапе отделки уже было сказано. Остается лишь добавить, что существуют некоторые ограничения в выборе отделочного материала. Так, не может быть использовано дерево, пластик, МДФ, ПВХ. Самым безопасным и практичным способом отделки считается облицовка искусственным камнем.

Технология работ схожа со способами укладывания кафельной плитки. Но здесь можно пытаться оттачивать свое мастерство, так как текстура материала позволяет допускать мелкие неточности.

Русская печь — камин с варочной панелью, готовый проект, порядовка

Простая порядовка Русской печи “Экономка”

Описание и подробная порядовка Русской печи «Экономка» 2D

Простая порядовка Русской печи “Экономка”

М одернизированная русская печь «Экономка» меньше по размеру и проще по устройству по сравнению с традиционной русской печью. В ее конструкции предусмотрено два топливника: основной и дополнительный .

В процессе горения топлива в таких печах дымовые газы поступают из большого топливника в первую секцию подподовой камеры. Оттуда они идут через подвертки во вторую секцию, а потом — в верхнюю варочную камеру через щель в поду. Они проходят над сводом и через отверстие в передней части свода. Затем выходят в дымовую трубу. Дымовые газы из дополнительного топливника сначала попадают в большой топливник, а затем повторяют путь дымовых газов из большого топливника. Печь имеет вентиляционную задвижку и водогрейную коробку. Для ее установки требуется 750 штук кирпича.

Печи «Экономка» кладут без водогрейной коробки и с водогрейной коробкой.

1. Для первого ряда можно использовать битые кирпичи. Они укладываются посередине. Наружные стены возводятся из целых.

Так же есть други прекции

Объемная порядовка Русской печи “Экономка”3D “Экономка”

Разрезы и описание Русской печи “Экономка” Разрезы “Экономка”

Строительство русской печи «Экономка» требует соблюдения последовательность рядов и качественной кладки.

Печной комплекс 3 в 1 с мини-русской печью: сделай сам

Темы на портале, где рассказывается, как построить варочную уличную печь из кирпича или мангал своими руками, традиционно вызывают повышенный интерес. Причина — популярность у загородных жителей печных комплексов, размещённых, например, в беседке. Продуманную самодельную конструкцию предлагает пользователь портала StooDent.

После строительства беседки я задумался о возведении кирпичной печи для приготовления пищи. Долго размышлял, как её сделать. Изучал информацию на FORUMHOUSE, в интернете и, наконец, определился с проектом. Это — универсальный печной комплекс 3 в 1 с варочной панелью под казан, мангалом для приготовления шашлыков и мини-русской печью для разных вкусностей.

А это пироги, которые получаются в этой печи.

Теперь расскажем, как сделать такой печной комплекс из кирпича своими руками.

Этапы строительства уличной кирпичной печи для приготовления пищи в беседке.
Какие материалы и инструменты нужны для изготовления печного комплекса и барбекю.
Смета на строительство мини-русской печи с варочной панелью и мангалом из кирпича.

Строительство своими руками уличного печного комбайна: поэтапное описание

StooDent, до возведения кирпичной печи, как городской житель, не имел опыта работы по кладке кирпича. Тем не менее, уличный печной комплекс удался на славу. Причины:

Тщательное обдумывание конструктива.
Разработка проекта с точной порядовкой.
Прямые руки.

Перед началом строительства пользователь расписал основные требования:

Наличие мангала и варочной поверхности для казана или сковороды.
Возможность встроить в конструкцию русскую печь-мини.
Комплекс должен поместиться в уже построенной беседке.
Сечение кирпичной трубы печи должно соответствовать особенностям кровельного пирога беседки.

Возведение печного комплекса началось со строительства фундамента.

На участке пользователя есть перепад высот. Беседка уже построена.

Поэтому, чтобы не тратить много сил и средств на возведение полноразмерной бетонной плиты, StooDent залил сваи ТИСЭ.

А сверху сделал бетонное перекрытие с двойным армированием.

На плиту уложили гидроизоляцию из рубероида, а кирпичи (первые ряды) сначала выложили «на сухую», чтобы удостовериться в правильности порядовки.

Строим русскую печь из кирпича. Услуги печника в Москве и Московской области.

Русская печь накормит и обогреет

Русской печкой называют массивную печь с лежанкой. Ее используют для отопления дома и приготовления пищи. Это наиболее популярная разновидность печи в России, Белоруссии и на Украине.

Печь топят дровами из сосны, липы, осины, березы. Нередко используют щепки, кору, уголь. В районах, где нет дремучего леса, в топку идет торф, кизяки, солома и бурьян.

Особенности конструкции русской печи

Варочная камера находится в глубине конструкции и оснащена стенкой, которая отделяет ее от устья. Данное решение обеспечивает более эффективное сгорание топлива и дает возможность использовать простой дымоход.

Главное преимущество русской печки – способность невероятно долго поддерживать жар.

От дыма комнату защищают специальные заслонки. Основа печи – опечек – это деревянный сруб небольшого размера. Русская печь оснащена полками и нишами, где можно хранить кухонную утварь.

В разных регионах русские печи строили по разному. Например, средняя полоса России известна тем, что печную трубу здесь устанавливают перед перетрубьем, а в Каргаполье, например, трубу располагают позади лежанки.

Приготовление пищи в русской печке

Издавна приготовление пищи было основным предназначением печи. Пышущее жаром жерло способно варить, парить, жарить, печь, греть и томить… Хозяйка располагала горшок с пищей в зависимости от метода приготовления:

для жарки использовали вход перед огнем,
для варки и готовки «на пару»
топку догорающей печи,
для подогрева лучше всего шестка,
для несладкой выпечки и топления пищу помешали позади топки.

Печь для выпечки хлеба

С особым вниманием относились к приготовлению хлеба. Печь тщательно очищали от золы и угля. Следили, чтобы внутри был «изволочный жар» — оптимальная температура выпекания. Чтобы определить момент, когда можно загружать хлеб, на под выкладывали пригоршню муки: если она становилась коричневой, но не сгорала, начинали печь хлеб.

Русская печь остывает медленно, поэтому хлеб в ней получается особенно вкусный: с ароматной корочкой и мягкой сердцевиной. Говорят, что приготовить такое удовольствие в электрической хлебопечи не получится, как ни старайся.

Для приготовления пищи использовали чугунки, которые помещали внутрь печи при помощи ухвата. В ходу также были сковородки из чугуна и горшки из глины. В наше время для русской печи чаще используют алюминиевую посуду.

Тепло от русской печи

Отопительный период на Руси начинался в районе октября, после праздника Покрова. Топить продолжали до апрельского праздника Благовещенья. Печь располагалась в центре дома, отапливая все комнаты одновременно. На печи был лежак, где обычно спали старики и дети – всего до 5 человек. Даже в самые лютые морозы лежанка обеспечивала температуру на уровне 24-25 градусов тепла.

Строительство каменного каменного кирпича в России — Сделай сам

Незадолго до рассвета истории было обнаружено, что кирпичи обладают особой способностью временно сохранять тепло и выделять его с довольно равномерной скоростью. Поэтому, когда ваша прабабушка каталась на санях, она сначала нагревала кирпич и взяла его с собой в качестве переносного обогревателя. Шло время, люди строили из кирпича различные виды печей, печей и т. Д. И использовали этот принцип для выравнивания тепловыделения древесины.

В Восточной Европе и некоторых частях Скандинавии зимы были суровыми, и проблема обострилась, поскольку запасы древесины стали настолько истощенными, что временами приходилось использовать солому, щетку или навоз животных, чтобы согреться. Воспользовавшись способностью кирпича сохранять тепло помимо простого камина, они начали строить каменные печи, которые были закрытыми (так, чтобы воздух подавался наружным воздухом, а не уже нагретым внутренним воздухом), и они спроектировали дымоход так, чтобы Горячие газы, образующиеся при пожаре, проходили через длинный кирпичный лабиринт.Из-за этого большая часть тепла впитывалась в кирпич, а не поднималась по дымоходу. По мере того, как тепло проникает в кирпичи, газы охлаждают и сжимаются, создавая вакуум, который всасывает воздух из воздухозаборника и заставляет эти печи иметь огромную тягу, что делает их высокоэффективными системами сжигания, которые можно очень успешно заправлять практически чем угодно. выгорающий.

На домашней выставке в Сиэтле я увидел одну из этих русских (или финских) печей. Это выглядело как хороший ответ на мою проблему.Одним из вариантов, показанных с ним, была труба конденсатора, которая обеспечивала выход горячей воды из печи. Его можно протянуть по всему дому, чтобы распределять тепло печи. Отлично! Но есть одна проблема: цена. Каменщики больше не работают дешево, а каменщики со специальностью еще менее дешевы. (Продавец кирпичной компании сказал мне, что его выгнал со стройки каменщик, который строил русскую печь, но не хотел, чтобы кто-нибудь видел, как это сделать.) Минимальная цена, которую я назвал, составляла 6500 долларов за самую маленькую, которую они сделали. — без излишеств, без горячей воды, не считая дорожных расходов.

Хотя я и не кладовщик кирпича, я построил несколько вещей из кирпича. В студенческие годы я смешивал и носил сырье для укладки кирпича, поэтому знаю основы. На самом деле, чтобы начать, нужно четыре ингредиента: упорный труд, хороший глаз, много-много терпения. . . и библиотека. После непродолжительных поисков я наткнулся на книгу в публичной библиотеке, в которой были подробные планы и инструкции по постройке русской дровяной печи из кирпича. Даже автор этой книги намекнул, что если вы любитель, вы должны быть немного псих, чтобы попытаться построить свою собственную печь.Как выяснилось, он ошибался, но я все равно оценил совет.

Материалы для строительства русской дровяной печи из кирпича

Сначала я начал искать того, кто продал бы мне дверь и нагревательный змеевик для печки. Я выяснил, что производители железных печей не будут продавать вам только дверь, потому что они должны тратить непомерно большие суммы денег на получение государственного разрешения на продажу своей продукции, и они опасаются, что если кто-то купит дверь со своим государственным номером на ней, Затем он изготовит свою собственную печь, не тратя деньги на утверждение своей конструкции.Наконец, я нашел парня, который строил русские печи, который продавал комплектующие. Я начал подозревать, что он не верил, что кто-то действительно доведет дело до конца и построит свою собственную печь, и что, продав мне детали, он меня «зацепит» и, в конце концов, получит контракт на постройку моей печи. Как бы то ни было, через некоторое время он придумал дверь из закаленного стекла и змеевик, который я хотел. Он также дал небольшой совет. Он был знаком с дизайном, который мы получили из библиотеки. Он сказал, что это сработало, но в некоторых местах было слишком светло.Он посоветовал нам выложить еще один полный слой кирпича снаружи. Это сделало и без того крупный проект намного крупнее. Но его доводы казались оправданными, поэтому мы сделали это. Всего требуется кирпичей: 1900 штук.

Мне нужен был еще один специальный предмет: труба, проходящая через пол. Подойдет медная трубка, но меня немного беспокоило то, что со временем она может вступить в реакцию с химическими веществами в бетоне и вызвать коррозию. Как только материал окажется в бетоне, вы не сможете его заменить или отремонтировать.На той же домашней выставке я видел выставку шведского производителя системы теплого пола с использованием пластиковой трубы. Это был трехслойный бутерброд из очень прочного пластика. Теоретически он должен пережить дом. От дистрибьютора я получил полные спецификации, прейскурантные цены и т. Д. Однако, когда я хотел сделать заказ, они сообщили мне, что они всего лишь дистрибьютор, и что мне придется покупать у одного из их дилеров, которых в моем районе было три. . Когда я связался с дилерами, они сообщили мне, что продают только подрядчикам, и, если у меня нет лицензии подрядчика, это не продажа.В этот момент я немного рассердился — эмоция, которая иногда окупается. Я позвонил дистрибьютору и устно отчитал его за то, что он продал мне продукт, который я не мог купить. Он извинился и согласился продать мне то, что я хотел, напрямую по дилерской цене! Его горячие дилеры только что вышли из какого-то бизнеса.

Одна неприятность дровяной печи заключается в том, что вам нужно вытаскивать золу. Я по натуре разносчик, и перетаскивание пепла на ковер в гостиной казалось верным источником жалоб от моей жены.Так как тепловые трубы не выходили в гостиную, где должна была быть печь, мы сделали пол в гостиной на нижней стороне из дерева. Печь вошла в эту деревянную часть пола. Мы залили большой кусок бетона в качестве основания для печи, а затем убрали под пол.

Теперь я просто снимаю решетку, которая находится над вентиляционным отверстием. Затем я беру садовую мотыгу и вытаскиваю золу в топку, позволяя ей стечь через вентиляционное отверстие в пространство у основания печи.Таким образом, немного наклонив голову, я могу убрать золу под домом и снаружи, не испортив дом внутри. Эта конструкция также имеет то преимущество, что используется то же заднее отверстие, что и для забора наружного воздуха.

Кладка дровяной печи кирпичей

В какой-то момент моя семья начала понимать, что я серьезно отношусь к размещению огромной (32 дюйма на 76 дюймов на 7 1/2 футов высотой) кучи кирпичей прямо посреди дома, и что это будет самым заметным предметом в доме. наша гостиная-столовая.Мой сын Джефф — перфекционист и очень озабочен тем, как все будет выглядеть. Он действительно не думал, что старик будет достаточно терпеливым и осторожным, чтобы убедиться, что этот предмет был прекрасным, а не бельмом на глазу. Я показал ему, как смешивать раствор и как класть кирпич. (В конце концов, я все равно смешал большую часть раствора.) Он внимательно изучил книгу, и хотя до того времени он никогда не клал ни одного кирпича и не видел, чтобы это было сделано, он объявил, что построит печь.

Добавление второго слоя дало нам возможность сделать несколько ошибок, которые не проявились.Используя старую пилу с лезвием для пилы по кирпичу, я разрезал кирпичи, которые нужно было разрезать. Я также смонтировал дверь и зачистку. Внутреннюю часть сделали из мягкого садового кирпича (дешевле и легче резать). Топка и дымоходы, которые будут получать много тепла, выложены огнеупорным кирпичом. Для внешней оболочки мы использовали твердый кирпич (дорогой и труднее резать). Печь стоит посередине комнаты на высоте семи с половиной футов с еще семи футов кирпичного дымохода наверху. После того, как мы пробили потолок, мы не увидели причин идти на все работы, чтобы проложить крышу из кирпича, поэтому мы установили металлический дымоход, который все равно почти не видно снаружи.Возможно, у меня есть предубеждения, но я не верю, что профессионал справился бы лучше.

Сжигание в дровяной печи

Чтобы в доме было тепло, нужно всего лишь один-два часа сжечь его утром. Потом, когда горячих углей еще много, перекрываем и заслонку, и воздухозаборник. Это задерживает горячий воздух в плите, и он остается горячим около 24 часов и теплым в течение 48 часов. Максимальный нагрев поверхности наступает примерно через 30 минут после выключения печи, настолько короткий, что очень горячие ожоги являются наиболее эффективными.Когда вы достигли максимальной температуры, дополнительное горение в основном нагревает дымоход. В самую холодную зимнюю погоду температура в помещении за ночь падает примерно на три-четыре градуса. (В очень холодную погоду мы обычно также сжигаем вечером.) Вы должны быть осторожны, чтобы не дать огню погаснуть, не выключив его. Если вы забудете, холодный воздух продолжит циркулировать через печь, и вы потеряете большую часть тепла.

Топка имеет длину 40 дюймов, поэтому идеальная длина дров составляет около 36 дюймов.Однако, если вы случайно получите один из них немного длиннее, в нижней части первого дымохода будет около фута места, куда вы можете засунуть конец, так что вы действительно можете разместить четырехфутовый кусок дерева. Он идеально подходит для сжигания длинной тонкой ольхи, которую я убираю, чтобы освободить место для хвойных деревьев. Кроме того, на некоторых участках участка слишком много хвойных деревьев прижато друг к другу для хорошего роста. Прореживатели из этих областей очень хорошо подходят для печи. Тогда, конечно, есть много подводных камней. Чем меньше диаметр древесины, тем быстрее (а значит, эффективнее) она горит.

После разжигания горячего огня из дымохода не выходит видимый дым. К тому времени, когда дымовые газы прошли около 35 футов от топки до потолка, они едва ли теплые. Тепло проникает в кирпичи. Возгорание дымохода невозможно. Примерно раз в месяц я открываю две дверцы для очистки на дне дымоходов и вытаскиваю скопившуюся там небольшую часть летучей золы. Креозота не накапливается, хотя иногда я нахожу его на внутренней стороне дверей.Я считаю, что это формируется, поскольку пожар только начинается и еще не набирает обороты.

Помимо физического тепла, которое дает печь, вид пламени через дверь «согревает сердца» Зимними вечерами мы иногда разжигаем небольшой костер, чтобы получить это свечение. Это помогает сделать дом домом. Иногда меня не дает уснуть по ночам из-за болей в спине. Когда это происходит, я сажусь спиной к раскаленному кирпичу и впитываю тепло. Не дает мне дотянуться до аспирина.

Друг подарил нам двухдюймовый клен, только что распиленный.Мы разрезали его и отшлифовали, чтобы получились каминные полки для каждой стороны печи. J-образные болты (закрепленные во внутреннем кирпиче, когда мы строили) обеспечивают прочный анкер для кронштейнов из клена, которые удерживают эти каминные доски.

Распределение тепла внутри пола работает не так хорошо, как ожидалось. Это в первую очередь связано с тем, что мы не сжигаем печь достаточно часто, чтобы бетон оставался нагретым, а дополнительный бетон и сталь, которые они заставили нас положить, увеличили размер блока, который мы должны нагреть. Однако нам удается сохранять достаточно тепло и комфорт.Нам повезло, что мы построили, когда мы это сделали, потому что в соответствии с сегодняшними строительными правилами нам все равно пришлось бы устанавливать тепловой насос, независимо от того, нужен он нам или нет — а мы, конечно же, этого не делаем.

Вы должны научиться управлять своим течением. По той же причине, что требуется много времени, чтобы остыть, также нужно много времени, чтобы нагреться. Если вы подождете, пока плита остынет (около 48 часов, чтобы полностью остыть), чтобы разжечь огонь, вас ждет долгий период холода, прежде чем он нагреется, потому что около 90% вашего тепла впитывается в кирпичи.Лишь очень немного излучается из двери. (Если бы я делал это заново, я мог бы включить боковое окно, чтобы сразу же излучалось больше тепла.)

Лучшая часть системы отопления — это то, чего в ней нет — счет за топливо в конце месяца.

Дровяные печи: сталь, железо или камень?

• Стальные печи предназначены для излучения как лучистого, так и конвективного тепла. Конвекционное тепло — это когда комнатное тепло втягивается в камеру вокруг топки, нагревается, а затем отправляется обратно в комнату.

• Чугун в первую очередь выделяет лучистое тепло (тепло, исходящее от материала) и он красивее, поскольку его можно заливать в декоративные формы. Чугун медленнее нагревается и медленнее остывает.

• Мыльный камень красив и лучше поглощает тепло, чем сталь или чугун.

Первоначально опубликовано: октябрь / ноябрь 1997 г.

Загорать в гостиной: печи и обогреватели

————————————————— ————————————————— ——————————————

————————————————- ————————————————— ——————————————-

Большинство людей думают, что металлическая печь была преемницей костра и камина, и если вы посмотрите только на США, это правда.В Новом Свете никогда не было недостатка в дровах и, следовательно, не было стимула улучшать неэффективный камин. Но в Европе и Северной Азии между камином и металлической печью существовала важная и успешная связь.

Она известна как русская, австрийская, финская, шведская или немецкая печь, или как «какелугн» (в Швеции), «печка» (в России), «качелёфен» или «стейнёфен» (в Германии и Австрии), и как «туликиви» (в Финляндии).

Более общие термины: изразцовая печь, кирпичная печь, керамическая печь, изразцовая печь, каменная печь или каменная печь.Эта технология больше связана с традиционной духовкой, чем с металлической плитой, поэтому немецкий термин «kachelöfen» (духовка) лучше всего описывает ее как общий термин.

Духовки уже появляются на рисунках и картинах 1300-х годов (см. Иллюстрации вверху и внизу). Фактически, это первые настоящие отопительные приборы в истории. Раньше римляне изобрели гипокауст, предшественник центрального отопления, но эти знания были в значительной степени утеряны, когда их цивилизация рухнула.

Духовые печи традиционно работают на дровах, но сегодня они также могут быть оборудованы для работы на газе или поочередно на обоих видах топлива. Они даже могут работать с системой центрального отопления. Духовка может иметь любую форму и размеры: она может быть почти невидимой, встроенной в стену или под лестницей, или это может быть впечатляющее произведение искусства, стоящее посреди гостиной.

Камень против металла

Самая важная особенность духовки состоит в том, что она сделана из камня или кирпича, в то время как все наши современные нагревательные приборы сделаны из стали.Металл быстро нагревается, но так же быстро остывает. Следовательно, металлический отопительный прибор должен работать на топливе практически непрерывно.

Камню требуется больше времени, чтобы нагреться, но как только он нагреется, он удерживает тепло намного дольше. Печь топят только на короткое время, от четверти часа до одного или двух часов, и только один или два раза в день. Средняя духовка излучает тепло не менее 12 часов.

Дымовые каналы

Основная часть отопительного прибора состоит из лабиринта дымовых каналов и коптильных камер.Их цель — как можно дольше удерживать теплые газы внутри духовки, чтобы камень мог поглотить тепло до того, как выйдет из дымохода.

Энергетическая отдача духовки составляет от 80 до 90 процентов, по сравнению с 40-50 процентами для металлических печей или приборов центрального отопления, и только от 10 до 15 процентов для камина, где большая часть тепла уходит через дымоход. Одной из самых ярких особенностей печи с духовкой (на дровах) является кочегарка, которая выглядит смехотворно маленькой по сравнению с самой печью.

Благодаря высокой производительности скромной каменной печи или изразцовой печи (обогревающей комнату площадью 60 квадратных метров) требуется всего 6 кубометров дров в год: одно дерево. Если у вас даже небольшой сад, вы можете легко заправить печь своими черенками — тонкая древесина очень хорошо подходит для изразцовых печей, хотя она должна быть достаточно сухой.

Лучистое тепло

Все наши современные отопительные приборы нагревают дом или комнату в основном за счет конвекции: они нагревают воздух.Духовка делает это за счет лучистого тепла: инфракрасного излучения, сравнимого с солнечным теплом. В помещении, которое отапливается духовкой, градусник практически ничего не может измерить.

Эффект сравним с эффектом лыжника, который наслаждается шнапсом во время принятия солнечных ванн, несмотря на низкие температуры. Лучистое тепло нагревает не только воздух, но и тело лыжника.

Духовка-плита действует так же, как солнце: она нагревает не столько воздух, сколько пол, стены, мебель и людей в комнате.Эти объекты, в свою очередь, излучают тепло, поглощаемое окружающей их средой — подобно тому, как город излучает тепло после долгого жаркого летнего дня, когда стены и тротуар медленно отводят тепло от солнца.

Это может показаться немного странным для компьютерных волшебников 21 века, но до 150 лет назад отопление по определению было лучистым отоплением. Конвекционное отопление — изобретение совсем недавно, и у него больше недостатков, чем преимуществ.

Воздушный шар

Конвекция вызывает постоянное движение воздуха в доме, потому что горячий воздух выталкивается вверх (принцип воздушного шара), а холодный воздух всасывается (все конвекторы нуждаются в постоянной подаче воздуха).Теплый воздух поднимается к потолку, а те, кто должен его согреть, оказываются на полу. Это не очень эффективно. Более того, рядом с батареей или плитой всегда слишком жарко, а в другом конце комнаты — слишком холодно.

Во-вторых, конвекция — это не здорово. В доме начинает кружиться пыль, которая раздражает дыхательную систему. В сочетании с осушающим эффектом теплого воздуха и опалением пыли металлическими поверхностями радиаторов и печей это приводит к неприятному щелочному климату воздуха, который может вызвать головные боли.

Эту проблему в основном решают увлажнители воздуха или электрические водонагреватели, которые нагнетают смесь пара и воздуха в комнату. К сожалению, это создает идеальные условия для клещей домашней пыли и противных грибков. Нельзя открывать окно для проветривания, потому что тогда теплый воздух быстро уходит.

Сон на плите

Духовка не имеет этих недостатков. Поскольку он почти не нагревает воздух, нет циркуляции пыли.Поскольку поверхность духовки не нагревается так сильно, как поверхность металлической плиты или радиатора, не происходит опаивания пыли.

И поскольку воздух не поднимается вверх, тепло распределяется по комнате равномерно, а не поднимается к потолку (или по открытой лестнице на верхние этажи). Это означает, что вы можете открыть окно наверху, чтобы проветрить дом, не теряя энергии.

Поскольку внешняя поверхность духовки не становится слишком горячей, нет опасности получить ожоги.Это качество иногда используется для интеграции скамейки или кушетки в печь — роскошь, которую не может предложить ни один другой отопительный прибор. В России было принято ставить кровати на духовку.

Благодаря своей теплой (но не слишком теплой) внешности духовки предлагают больше возможностей. Они очень хорошо подходят для сушки кастрюль и сковородок или сушки белья — металлические печи или радиаторы в большинстве случаев слишком горячие для этого. Керамическую плиту можно оборудовать конфоркой и духовкой, так что ее тоже можно будет использовать как кухонный прибор.

Полное сгорание

Духовки — альтернатива всем современным отопительным приборам, но по сравнению с дровяными печами у них есть еще одно важное преимущество. Все больше и больше людей выбирают древесину в качестве источника энергии для отопления, чтобы не зависеть от непредсказуемых цен на энергоносители на нефть и газ.

В каком-то смысле это неплохая вещь, поскольку в отличие от газа и нефти, древесина является возобновляемым и CO2-нейтральным топливом (CO2, образующийся при сжигании древесины, был унесен деревом из атмосферы в течение нескольких лет до этого). ).Проблема в том, что дровяные печи не очень эффективны и сильно загрязняют окружающую среду.

Древесину можно сжигать, не загрязняя воздух слишком сильно, но при этом температура должна быть достаточно высокой: от 1100 до 1200 градусов Цельсия. В этом случае 99 процентов древесины превращается в CO2 и водяной пар почти без дыма. Однако металлическая дровяная печь достигает температуры только от 650 до 700 градусов, что приводит к неполному сгоранию дров.

Древесина на две трети состоит из горючих газов и на одну треть из горючего материала.В случае неполного сгорания эти газы выходят в виде дыма через дымоход. В регионах, где многие люди используют дровяное отопление, качество воздуха резко ухудшается (неполное сжигание древесины более загрязняет окружающую среду, чем сжигание нефти или газа).

Перегрев

В дровяной печи пожар тушат уменьшением притока воздуха; в противном случае комната могла бы перегреться из-за быстрого выделения тепла металлическим прибором. Поскольку духовка не выделяет тепло огня сразу, а временно сохраняет его в массе кладки, дрова можно сжигать при очень высокой температуре, не перегревая комнату.

Духовка всегда топится на полную мощность, даже если требуется более низкая температура: в этом случае вы просто топите меньшую часть дров или топите реже.

Полное сгорание не только выгодно с точки зрения качества воздуха и эффективности, но и является более безопасным. В случае неполного сгорания дымоход все более плотно засыпается креозотом, что может привести к возгоранию дымохода, когда однажды печь будет работать на полную мощность (причина, по которой дымоход необходимо регулярно чистить).

Мгновенный нагрев

Духовки имеют и недостатки, но ни один из них не является непреодолимым. Вероятно, самым большим недостатком является тот факт, что изразцовая печь или каменный обогреватель не дает мгновенного тепла, к которому мы привыкли.

Если включить газовую плиту, то почти сразу награждаешься теплом. Но духовке требуется пара часов, прежде чем она начнет излучать тепло. Это не проблема в длительные холодные периоды, потому что после запуска цикла и короткого розжига печи каждое утро в доме всегда тепло.

Это менее очевидно в периоды сильных колебаний температуры или когда вы много путешествуете. Вы можете извлечь из этого максимум пользы, например, одевшись теплой одеждой или менее технологичным способом, установив в той же комнате дополнительный нагревательный прибор, например, газовую плиту.

Этот второй нагревательный генератор также может быть изразцовой печью гораздо меньшего размера или керамической печью (небольшой изразцовой печью, предназначенной исключительно для приготовления пищи). Затем маленький можно использовать для относительно быстрого нагрева комнаты, в то время как большой нагревается.Изразцовая печь с двумя топками, большая для обогрева и меньшая для приготовления пищи, предлагает такую же возможность.

Перегрев

Каменный обогреватель не обеспечивает точной настройки температуры, как у других нагревательных приборов. Если дровяная или газовая плита перегревает комнату, вы просто понижаете ее, и температура быстро снижается. С изразцовой печью это сделать невозможно.

Если утром вы сжигаете слишком много дров или газа, это решение нельзя будет отменить в течение дня.Не остается другого выхода, кроме как открывать окна, и это уже не так эффективно. Таким образом, для обогрева комнаты до нужной температуры требуется некоторая практика и целеустремленность, особенно в климате, не похожем на Россию или Финляндию.

Третий недостаток изразцовой печи — следствие лучистого тепла. Духовка только нагревает то помещение, в котором она стоит. Открытие двери не согреет комнату рядом с ней, потому что она в значительной степени лежит в «тени» лучистого тепла.

Это снова сравнимо с теплым солнцем в зимний день: если вы выйдете из-под солнца в тень, лучистое тепло исчезнет, и вы почувствуете только температуру воздуха. Газовая или дровяная печь тоже не справятся с этой задачей, но система центрального отопления, похоже, является бесспорным победителем. Однако изразцовая печь не исключает системы центрального отопления.

Тепловые стены

Обогрев стен или полов — еще один способ использования лучистого тепла. Здесь теплая вода проходит не через пластинчатые стальные радиаторы, как в обычной системе центрального отопления, а через пластиковые шланги, встроенные в стены (или в поддельные стены).Каменная стена из-за пористой поверхности не нагревает воздух, она излучает как изразцовая печь.

Тепловые стены можно комбинировать с духовкой. Печь подключена к котельной, которая распределяет теплую воду по шлангам в стенах или полу по всему дому. Таким образом, одна изразцовая печь (при условии, что она достаточно мощная) может обогреть все комнаты в доме, что в противном случае невозможно. Таким же образом изразцовая печь может доставлять теплую воду в дом.

Тепловые стены также можно комбинировать с существующим центральным отопительным прибором. Это уже шаг в правильном направлении, потому что потребление энергии снижается (вода не обязательно должна быть такой теплой, как в случае традиционной системы центрального отопления, потому что тепло излучается на большую площадь поверхности), и вы получить лучший микроклимат в салоне.

В качестве третьей возможности духовку можно также подключить к сети металлических радиаторов (как в этой церкви), но в этом случае вы теряете преимущество лучистого тепла.Радиаторы из листовой стали нагревают воздух.

Тяжелый, громоздкий и дорогой

Еще один, довольно принципиальный недостаток — духовки довольно большие и тяжелые. Скромная изразцовая печь весит не менее 800 килограммов, а большие (особенно в США и бывшем Советском Союзе) могут весить до 5 тонн и более. Существуют более мелкие модели, но они теряют некоторые преимущества по сравнению со своими более крупными братьями (их нужно чаще топить, и они не всегда достигают полного сгорания древесины или такой же энергоэффективной мощности).

Каменный обогреватель должен быть большим и тяжелым, с этим ничего не поделаешь. Металлические обогревательные приборы обладают неоспоримым преимуществом компактности.

Каменные печи также стоят в 2–3 раза дороже, чем другие системы отопления. Поскольку затраты на энергопотребление ниже, а хорошо построенная духовка прослужит всю жизнь, эти вложения через некоторое время окупятся. Однако вы должны иметь возможность позволить себе покупку.

В Финляндии, крупном производителе обогревателей из мыльного камня, покупка печи с духовкой субсидируется государством, в результате чего в 90 процентах новых домов они находятся внутри.

Духовки дорогие, потому что они произведены вручную. Они не совсем подходят для массового производства (хотя прилагаются усилия) и поэтому не представляют особого интереса для отопительной промышленности. Они предпочитают продавать, например, печи на пеллетах.

Пеллетные печи

Печь на гранулах — единственная дровяная печь, которая достигает полного сгорания, как духовка. Для этого используются передовые технологии, что также является слабым местом этой системы отопления.

Печи на гранулах требуется электричество для питания всех высоких технологий (конвейерная лента, вентиляция, регулирование температуры и т. Д.), А это означает, что это потребление электроэнергии следует учитывать при расчете экологической оценки. Кроме того, печь на гранулах перестает отдавать тепло при поломке.

В печь на гранулах можно подавать только пеллеты, небольшие деревянные стержни, которые обрабатываются на заводе. Подрезанная древесина или пиленая древесина бесполезны в печи на гранулах.Производство этих пеллет требует много энергии.

Еще одним следствием является то, что вы снова зависите от непредсказуемых цен поставщика энергии. Кроме того, печь на гранулах в основном нагревает воздух и практически не излучает лучистое тепло, поэтому нет никакого преимущества для здоровья по сравнению с дровяной печью, газовой плитой или системой центрального отопления. Однако благодаря высокотехнологичному внутреннему устройству печь на гранулах стоит столько же, сколько духовка.

Духовки духовки искусственные

Теперь, когда печи-печи снова набирают популярность, производители металлических отопительных приборов стараются заполучить кусок пирога.Некоторые начали предлагать их в соответствии с традиционными методами, посылая каменщиков к вам домой, чтобы они построили любую духовку, которую вы пожелаете.

Большинство производителей, однако, теперь используют лучистое тепло в качестве стратегии продвижения «зеленой воды». Сейчас на рынке есть печи, которые похожи на духовку, только не так. Это обычные металлические печи, обтянутые плиткой. Они выдают себя решетками, чтобы впустить прохладный воздух, в чем духовка не нуждается (см. Рисунок ниже).

Конечно, плитка нагревается при работающей плите, но остывает так же быстро, когда она выключена.Эти устройства позиционируются как идеальное сочетание обеих технологий, но это просто конвекционные печи. Они почти не излучают лучистое тепло, опаляют пыль и имеют более низкую производительность. Тем не менее, они продаются.

Другой пример — немецкая дровяная печь, изображенная ниже. Ее с энтузиазмом рекламируют как современный вариант духовки, и она понравится стимпанкам и выжившим, но это всего лишь обычная дровяная печь, не очень эффективная и очень загрязняющая окружающую среду.

Сжигание леса

Печь с духовкой — единственная технология, которая позволяет чистое сжигание дров без дополнительных затрат энергии, и, таким образом, это единственная технология, которая обещает экологически безопасную альтернативу истощающимся ресурсам газа и нефти.

Главный вопрос заключается в том, может ли земля производить достаточно древесины, чтобы согреться значительное количество людей. Сегодняшний энергетический кризис — не первый в истории человечества. Начиная с 15 века, некоторые страны Европы уже столкнулись с серьезной нехваткой дров, и это стало острой проблемой в 17 и 18 веках, которая была «разрешена» только с приходом угля.

Кажется невозможным, чтобы нынешнее европейское население снова могло быть согрето дровами, потому что сейчас здесь намного больше людей, чем в те времена.Но есть некоторая надежда, что потенциал больше, чем ожидалось.

Массовая вырубка леса в средние века была следствием камина, для которого требуется в десять раз больше топлива, чем для печной печи (дерево также было основным строительным материалом). Несмотря на то, что изразцовой печи почти 10 веков, она прорвалась в больших масштабах только в 19 веке, да и то только в некоторых европейских странах.

Потенциал технологии никогда не был полностью раскрыт из-за начала промышленной революции и обилия угля.Исследования еще не показали, насколько большим может быть потенциал древесины в качестве топлива, если мы будем использовать духовки, но он, безусловно, больше, чем если бы мы вернулись к дровяным печам.

Более низкотехнологичное отопление:

————————————————- ————————————————— ——————————————-

Фотографии:

————————————————- ————————————————— ——————————————-

Статьи по теме:

На главную

————————————————- ————————————————— ——————————————-

Штаб-квартира Low-tech Magazine:

Нет, конечно: это комната Лютера в Вартбурге, Германия (16 век)

————————————————- ————————————————— ——————————————-

RMH vs.Русская печь? (Форум дровяных печей в перми)

Привет всем, сумасшедшие, перми! Мне нужно собрать несколько знающих мозгов, и я знаю, что они здесь прячутся!

У нас с женой есть одноэтажный надземный дом на плите 1152sf (32×36 ‘) с фермовой крышей на плите (затычка, но пока этого достаточно) на нашем маленьком участке. Это довольно открытая планировка, за исключением двух спален в южной части дома. Мы отапливаем это место земной печью 1980-х годов, обычным стальным листом, окном впереди и кожухом над задней дровяной печью.Маленькая топка, чтобы в нее поместились прутья, она должна быть 18 дюймов или меньше, и она не будет гореть всю ночь, если мы не сделаем ОГРОМНУЮ кашу из углей. Кроме того, поскольку мы используем дымоход, установленный предыдущими владельцами, печь в северном углу дома — неплохое место, но требуется время, чтобы тепло достигло южного угла. Нам повезло в том, что только заказчик снабдил стены спальни гипсокартонными стенами высотой до восьми футов (внешние стены 10 футов) ), что позволяет теплу проходить через них и опускаться в две закрытые спальни… в конце концов.

Я подумываю о создании массового обогревателя и не могу выбрать между RMH и русской печью. Оба они основаны на идее, что можно извлечь почти все доступное тепло из небольшой массы дерева и сохранить его, чтобы тепло обогревать жилое пространство, а не направлять его в дымоход. RMH, как мы знаем, использует каменистую камеру дожигания для создания эффекта доменной печи, а также для обеспечения работоспособной варочной панели, прежде чем направлять оставшееся тепло через скамейку для початков, чтобы отвести оставшееся тепло перед его выходом из дома. .RS, с другой стороны, не имеет рабочей поверхности (хотя некоторые бесстрашные души включили небольшие печи в дымоход), но помещает все имеющееся тепло в кирпичи и направляет дымоход через зигзагообразный путь вверх и вниз к дымоходу. увеличьте время (и пространство) дымохода внутри жилища, чтобы сохранить все доступное тепло в помещении, а не подниматься в дымоход. Он также имеет горизонтальную камеру горения 3-4 фута, что позволяет использовать длинные ветви вместо того, чтобы требовать повторной подачи небольших пучков палочек.

Плюсы и минусы, как я их понял, следующие:

RMH Плюсы: Простота конструкции, низкая стоимость запчастей.
RMH Минусы: Увеличенная работа по смешиванию и формированию початков, источник лучистого тепла ограничен внешней стеной из-за горизонтального дымохода. Кроме того, поскольку известно, что RMH плохо работает с вертикальными дымоходами, это исключает возможность его размещения где угодно, кроме внешней стены, где будет потеряно некоторое количество тепла.

RS Pros: Централизованный, полностью излучающий источник тепла, требует меньше питания, вертикальный дымоход позволяет разместить его в любом месте жилого помещения.
RS Минусы: Дорого (если не разбирается в очистке кирпичей, включая огнеупорный кирпич), трудоемкое строительство, занимает ценное пространство в центре пола.

Учитывая все это, а также любую информацию, которую вы можете внести (и я, конечно, приветствую), какой из них будет работать лучше всего? Я склоняюсь к русской печи, потому что мне нравится идея держать отопительную массу как можно ближе к центру дома. Мне тоже не нравится спать на початках, хотя с приличным ковриком я попробую все.

Ник

Ищу планы каменных печей (форум дровяных печей в Перми)

Кэти Кертис писала: Русский печник Игорь Кузнецов предоставляет рабочие чертежи для многих печей. Его веб-сайт:
http://www.stove.ru/index.php?lng=1&rs=16
Если вы посмотрите вниз в левой части страницы до «рабочих чертежей», вы найдете большое количество чертежей.
Я построил одну из его печей десять лет назад.Вот рабочие чертежи того, что я построил:
http://www.stove.ru/index.php?lng=1&rs=138
Вот видео сборки:
Эта печь потрясающая. Чудесное тепло вырабатывается на очень небольшом количестве древесины. У меня в жизни было много печей, но ничто не сравнится с этой.

Хорошая сборка.

«Русская ракета» тоже создана по его рисункам. Отличная идея пометить каждый курс своим номером.Единственное, на что следует обращать внимание, — это на разницу в размерах кирпича. Русский огнеупорный кирпич больше, чем у нас в Северной Америке. И, конечно, если для облицовки использовать глиняный кирпич, он снова станет меньше. Таким образом, ваш готовый размер может быть меньше, чем указано на рисунке. Также любой из наборов фотографий Wild Acres построек почти как план на сайте MHA.

В качестве примечания для тех, кто думает, что это слишком дорого, для этих планов были построены обогреватели из самодельного сырцового кирпича, которые работают хорошо.Это хорошо сделать, по крайней мере топка из огнеупорного кирпича … в топке использует примерно такое же количество огнеупорного кирпича, как RMH из книги делает, и он использует более дешевую высокую плотность при этом. Эти огнеупорные кирпичи бесплатны, если вы найдете кого-нибудь, кто тушит костер. Я получил свой от человека, который был счастлив, что я взял столько, сколько я хотел (и больше), чтобы ему было меньше проблем (мне еще предстоит что-то построить с ними). Для раствора используйте глиняный шликер (тонкий брусчатку без сена), но не портландцемент! Огнеупорный цемент / строительный раствор, конечно, подойдет, если у вас есть деньги.

Каменная печь — WebsiteBuilder Website

Наша каменная печь — Дровяная печь — Разжигаем «микроволновую печь»!

Многие в настоящее время готовят в микроволновой печи. Это называется «микро», потому что высокочастотная радиоволна, используемая для колебания молекул воды в пище, имеет очень короткую длину волны. Мы называем нашу плиту макроволнами, потому что, хотя она использует излучаемую инфракрасную энергию (тепло), которая имеет гораздо более высокую частоту и даже более короткую длину волны, сама печь намного больше.

Поскольку мы живем в районе Северной Америки, где существует 4 различных сезона (или 5, если считать «грязевой» сезон), отопление нашего дома с использованием возобновляемых источников энергии является приоритетной задачей. Наш дом спроектирован с использованием принципов пассивной солнечной энергии, когда солнечный свет, падающий прямо на темный массивный, сохраняющий тепло пол, обеспечивает около 50% наших сезонных потребностей в отоплении. Остальные 50% получают за счет сжигания местных деревьев, упавших из-за болезней, повреждений ветром, или просто в результате их прореживания для лучшего, более здорового и ровного роста.

Отопление дровами часто не поощрялось, особенно в густонаселенных районах, из-за неэффективности, загрязнения и нелокальных источников дров («черный углерод», выделяемый неэффективными дымными дровами, лесными и пастбищными пожарами и дизельным выхлопные газы примерно в 900 раз сильнее влияют на повышение глобальной температуры, чем углекислый газ, из Science News, 5 октября 2013 г.). Но все 3 известные проблемы могут быть решены путем сжигания древесины, полученной на месте, более чистым способом. Для нас это означало строительство каменной печи или печи с сохранением тепла.Чтобы узнать больше об истории и технологии обогрева кирпичной кладки, мы предлагаем: «Книгу каменных печей» Дэвида Лайла. Сжигание древесины быстро, горячо и с большим количеством воздуха, а также с каменной кладкой, улавливающей большую часть тепла, дает КПД более 80%, гораздо меньше улетучивающихся частиц, и это возобновляемый ресурс, который распадается на CO2, сжигаете ли вы его или позволяете. он гниет на земле. Мы вырезаем только мертвые упавшие деревья или используем «прореживание» маленьких саженцев, чтобы улучшить жизнеспособность соседних деревьев, чтобы получить достаточно «растопки» древесины и повысить уровень калия в золе, что делает их лучшим удобрением на почвах с низким содержанием калия. .

В нашем предыдущем собственном доме было 2 поколения печей, построенных с нуля. Первый был построен в основном для выпечки хлеба. Его дверь была далеко не герметичной. Но у него была каталитическая камера сгорания в верхней камере печи, ведущая к поверхности плиты с двумя отверстиями, которая обеспечивала действительно горячую зону для приготовления пищи. Его простая арочная форма, внутренняя часть из переработанного брусчатки, средний слой изолирующего вермикулитового цемента и ферроцементная внешняя оболочка работали очень хорошо и стоили недорого.Но трещины на внешней обшивке не внушали ни большой веры в его долговечность, ни множества эстетически восторженных отзывов посетителей.

Вторая версия, построенная на цементном фундаменте своего предшественника, предназначалась для отопления. Переработанная дверная рама была герметичной. Внутренние слои переработанной тротуарной плитки имеют окружные камеры для максимальной передачи тепла в массу кирпича. А внешний облицовочный слой кирпича был выбран по внешнему виду и изолирован от внутреннего кирпича небольшим воздушным пространством (созданным за счет использования гофрированного картона между слоями кладки, который в конечном итоге превращается в пепел).Это предотвратило появление трещин во внешнем кирпиче, вызванных неравномерным расширением и сжатием кладки. Он все еще используется.

Наша текущая модель

Нашему новому дому требовался непосредственный источник тепла, но мы планировали использовать принцип удерживаемого тепла, как только мы переехали. Поэтому мы использовали стиль, распространенный в Германии, — гибридную каменную печь. В качестве топки используется стальная или чугунная печь, но кладка оборачивается вокруг металла с 4 или 5 сторон, за исключением загрузочной дверцы и, по желанию, варочной панели.Мы добавили большую каменную камеру за печью, чтобы дымовые газы могли циркулировать через дополнительную массу, увеличив общий вес кладки до 2 тонн. На этой фотографии дымоходы показаны черным цветом, а воздухозаборник — серебристым. Посмотрите на рисунок ниже, и вы точно увидите, что происходит. Дымовая труба только что засыпается огнеупорным цементом и окружена кирпичом на этом этапе строительства.

В разгар зимы, если ночная температура опускается ниже 20 ° F., а Солнце в тот день не использовалось в качестве источника тепла, мы зажжем костер ближе к вечеру. Его используют для приготовления ужина, так как он немного повышает температуру воздуха (иногда до 80F, если мы знаем, что ночью будет очень холодно), а затем нагревает кирпичную массу, чтобы обеспечить мягкий тепловой импульс. ночь на пролет. Сам огонь активно горит только около 2 часов при «полном газе», получая весь кислород, необходимый для очень полного, высокотемпературного, с низким содержанием загрязняющих веществ и высокоэффективного сгорания.К утру, в зависимости от температуры наружного воздуха, в доме может быть от 60F до 65F.

При первом зажигании печи дымовые газы проходят прямо вверх по дымоходу, обеспечивая максимальную «тягу» и очень быстрое включение. Когда внешняя температура Трубы печи достигает 500 ° F., мы поворачиваем ручку на твердом проект демпфера, который заставляет газы через дополнительные 12 футов печь трубы, обвитые по крайней мере 8 дюймов огнеупорного цемента и кирпича. А когда огонь утихает до «углей», мы обычно включаем дополнительный регулятор на плите, который пропускает газы через вторичный керамический «дожигатель», разработанный производителем печи Harman Stoves в Пенсильвании.

Вот большая причина, по которой мы купили эту печь. Он может вместить множество кастрюль. В одном у меня был рис, в другом — бобы, в воке было немного овощей на пару, а за ним — немного кабачков, а сковорода с круглой прихваткой — наша версия духовки для лепешек. Есть форма для выпечки из нержавеющей стали с тестом в чугунной сковороде, с чугунной прокладкой под ней, крышкой из нержавеющей стали над ней и изолирующей прихваткой над ней. Этого было достаточно для пары приемов пищи, и все за один короткий выстрел из охапки «коробочного бузины» (Manitoba Maple или Acer Nigundum).

И последнее дополнение к нашим вариантам приготовления / выпечки находится прямо рядом с каменной печью. Это электрическая духовка на 660 ватт и 12 вольт, построенная из переработанных резервуаров из нержавеющей стали. Подробности можно найти в нижней части нашей страницы Energy-Wise Canning & Cooking. Его высокие температуры, большая емкость, прочная изоляция, высокая эффективность (благодаря круглой форме и нержавеющей стали, отражающей инфракрасное излучение) и использование солнечного электричества делают его долгожданным дополнением к дому.

Основы

Это фотография бумажного эскиза, показывающего двумерный путь дыма.Воздух из помещения поступает через основание дверцы печи (обозначено как «Воздухозаборник в помещении»). Выхлопные газы (красные стрелки) проходят вверх по дымовой трубе длиной 3 фута и диаметром 6 дюймов к горизонтальной «Т». Если заслонка открыта (горизонтально), газы уходят вправо, а затем обратно через «L» (90 -градусный изгиб) в кладку. Затем они переходят в вертикальную букву «Т», поворачиваясь вверх по дымоходу. Если заслонка закрыта (вертикально), газы уходят влево и назад через букву «L» в кладку. Затем, они переходят в вертикальную букву «Т» и текут вниз по левой трубе.Достигнув пола, они поворачивают направо, затем поворачивают вверх, в конце концов поднимаясь по дымоходу. В процессе они протекают через 12 футов дополнительной дымовой трубы, покрытой каменной кладкой, передавая основную часть своего тепла массе. Отверстия для очистки (заглушки для труб) включены в двух точках, так что я могу пропускать дымоходную щетку по трубам один раз в год, удаляя около 1/2 галлона «летучей золы».

Эта 1/4-дюймовая дровяная печь из стальных пластин была разработана с еще одной особенностью, которая сделала ее идеальной для нашего плотно защищенного от непогоды дома, показанного на фотографии сзади, но не показанного на эскизе.В основании теплообменника печи расположен прямоугольный порт, предназначенный для подключения внешнего вентилятора. Вентилятор обычно продувает воздух через теплообменник, обеспечивая дополнительную эффективность нагрева и обеспечивая циркуляцию теплого воздуха дальше от печи. Но мы использовали этот порт для подогрева свежего воздуха снаружи.

В плотно закрытом доме любое устройство для сжигания нуждается в выделенном источнике воздуха. Горючие газы в печи поднимаются по дымоходу и втягивают воздух в печь, чтобы обеспечить кислород для горения.В обычном доме этот воздух просачивается через трещины в сайдинге, краях окон или дверных косяках. В нашем доме это изолированный 4-дюймовый воздуховод, который начинается за пределами нашего крыльца и заканчивается там, где вентилятор будет устанавливаться на нашу плиту. Поэтому, когда печь втягивает застоявшийся прохладный воздух из помещения для сгорания, создаваемый при этом частичный вакуум втягивает свежий холодный воздух через этот канал. Теплообменник печи превращает его в свежий теплый воздух, удаляя излишнюю влажность в помещении и обеспечивая жителей кислородом.

Для получения дополнительных сведений о принципах конструкции и дизайна щелкните здесь, чтобы загрузить файл Adobe PDF (требуется Adobe Reader).

Солнечный теплообменник

В солнечные зимние дни, когда дровяная печь не используется, мы обмениваем воздух с помощью другого «пассивного» устройства. На южной стене нашего дома мы построили подогреватель воздуха длиной 24 фута и высотой 1 фут. Солнце нагревает лист алюминия, окрашенного в черный цвет, закрепленный за 2 слоями переработанного стекла двери патио и бокового света.По обе стороны от металла есть воздушные пространства, которые действуют как воздуховоды. Солнце также генерирует электричество в небольшой фотоэлектрической панели мощностью 8 Вт. Эта панель приводит в действие охлаждающий вентилятор переработанного суперкомпьютера Cray, который проталкивает воздух через 2 воздуховода. Холодный, свежий, сухой воздух поступает в подогреватель и выходит в наш дом с температурой 130 ° F, свежего, сухого воздуха. Затхлый, прохладный, влажный воздух выходит из дома через дымоход дровяной печи, обеспечивая как воздухообмен, так и тщательную вентиляцию нашего дома.

А чтобы лучше использовать небольшую фотоэлектрическую панель летом, когда она нам не нужна для питания подогревателя воздуха, мы добавили переключатель, который позволяет нам запитать еще один 12-вольтовый вентилятор на пике крыши нашего крыльца.Когда солнце нагревает крыльцо, оно также включает вентилятор, выталкивая горячий воздух из крыльца и втягивая более прохладный воздух через экранированные окна.

Каменная печь также обеспечивает большую часть нашей горячей воды в зимние месяцы, а в солнечные дни она дополняется избыточной фотоэлектрической энергией. Часть дровяной печи снабжена 7 петлями медной трубы 1/2 дюйма, обернутой вокруг трубы печи, прямо там, где она впервые выходит из печи. Лучистое тепло приводит к тому, что вода в этом змеевике становится менее плотной.Он поднимается наверх изолированного электрического водонагревателя емкостью 10 галлонов. Холодная вода в нижней части этого резервуара стекает в нижнюю часть нагревательного змеевика, заменяя всплывающую горячую воду плотной холодной водой, продолжая пассивный «термосифон». Это дает нам накопленную горячую воду под давлением, когда печь работает. Когда аккумуляторные батареи в солнечной электрической системе нашего дома заряжены, дополнительная электроэнергия поступает на 12-вольтный нагревательный элемент в резервуаре для воды, который подает горячую воду альтернативным способом.

Новости от кого-то, кто знает, что они делают

Обсуждая нашу печь на доске объявлений по пермакультуре, Permies.com, настоящий каменщик вмешался, чтобы сообщить людям, что дорогой огнеупорный цемент, который мы использовали для внутренних дымоходы могли оказаться ненужными. Он предложил вместо этого использовать «топочный миномет». Он состоит из 3 частей (по объему) песка, 1 части портландцемента и 1 части порошкообразного шамота. Шамот в основном изготавливается из мелко измельченного фарфора с небольшим добавлением извести.Он сказал, что он доступен в 50-фунтовых мешках, а обычная торговая марка, которую используют гончары, строящие печи, — это «Gladding McBean». Мы не пробовали его, но, по крайней мере, это звучит как менее дорогой вариант, независимо от того, работает он или нет.

И еще одно обновление каменной печи

В 2017 году мы добавили два ленточных нагревателя на 1000 Вт и 120 вольт сбоку от каменной печи, используя мощность от 2 дополнительных киловатт фотоэлектрических солнечных батарей. Подробнее об этом вы можете прочитать на этой странице нашего блога.

Каменный обогреватель • Вместо

Также известен как каменные печи, качелофены, русские камины, финские камины, шведские печи, изразцовые печи, противоточные камины, излучающие камины и камины массового хранения.

Зачем нужен каменный обогреватель?

Внутри каменные печи горят сильнее, чем металлические дровяные печи, и их извилистый лабиринт дымоходов (перегородок) нагревает окружающую каменную кладку, которая затем выделяет тепло в течение 18–24 часов. Температура внутри некоторых каменных обогревателей может достигать 2000 градусов (против 700 внутри металлической печи), но они остаются комфортными на ощупь на поверхности.При таких высоких внутренних температурах углеводородные газы воспламеняются, оставляя минимальное загрязнение.

Как работает каменный обогреватель

При сжигании древесины около 30% выделяемого тепла обеспечивается твердыми частицами древесины, а 70% тепла содержится в выделяемых газах. Если летучие газы не полностью сгорают, они улетучиваются в виде потерь тепла и загрязняющих выбросов твердых частиц. Зажигание и последующее извлечение тепла из дымовых газов превращает почти каждую унцию древесины в энергию.Медленное горение, низкотемпературное горение с низким содержанием кислорода приводит к образованию смол и углеводородов, быстрое, горячее горение с подачей воздуха сжигает загрязняющие вещества. Добавьте аккумуляторную батарею (кладку), и вы получите очень эффективную, экологически чистую систему отопления. Металлическая печь быстро отдает тепло, таким образом, никогда не позволяя внутренней температуре горения достичь 1100 градусов по Фаренгейту, необходимых для воспламенения всех газов.

Каменный обогреватель использует меньше древесины

Поскольку накопленное тепло медленно излучается из кирпичной кладки, в большинстве случаев необходимо разжигать огонь только один раз в день.В очень холодных условиях вам может понадобиться разжигать два костра в день. За металлическими дровяными печами необходимо следить, чтобы они постоянно колебались от пиковых высоких температур до полного отсутствия тепла, когда огонь погас.

Если вы утопите дымоход в металлической дровяной печи, вы увеличите выбросы загрязняющих веществ, так как дрова сгорают не полностью. Каменный обогреватель всегда сжигает древесину при максимальной температуре, если вы хотите меньше тепла, вы просто используете меньше древесины. В хорошо изолированном доме каменный обогреватель будет использовать на 1/3 (или намного) меньше древесины, чем дом, отапливаемый старинной металлической дровяной печью.Хорошо спроектированный каменный обогреватель может легко превзойти большинство металлических дровяных печей с рейтингом EPA. И, как и дровяная печь, каменный обогреватель может выходить через металлический дымоход.

Каменный обогреватель: древняя зеленая технология

Каменная печь использовалась в самых разных формах почти во всех древних северных культурах, от печи Канг возрастом 7200 лет в Китае до Гипокоста в Древнем Риме. В Северной Европе 500-600 лет назад из-за продолжительных холодов местной древесины стало не хватать, и каменные обогреватели стали обычным явлением из-за их эффективности.

За последние сто лет каменный обогреватель заменили грязный уголь, затем масло. Древесина является возобновляемым ресурсом и поглощает CO2 по мере роста. При сжигании выделяется примерно такое же количество окиси углерода, углекислого газа и метана, которое могло бы произойти, если бы древесина разлагалась естественным образом на лесной подстилке. извлекается эффективно и чисто.

Хотя эти эффективные обогреватели были и остаются популярными в России и Северной Европе, в Соединенных Штатах никогда не было дефицита дров, поэтому каменный обогреватель был заменен дровяной металлической печью.Учитывая, что каменные обогреватели эффективны и мало загрязняют окружающую среду, Соединенным Штатам следует присмотреться к ним повнимательнее.

Как имитировать каменный обогреватель

Окружите сердечник обогревателя камнем, кирпичом, штукатуркой или плиткой. Хотя комплекты доступны, это не проект для новичков в каменной кладке (см. Раздел ресурсов). А пока, прежде чем построить одну, я просто сложу большие камни вокруг дровяной печи.

36 Удивительные вдохновения для каменного обогревателя

1) Качелофен

Каменный обогреватель — новая печь, основанная на старой конструкции.Качелофен — это дровяная печь, облицованная керамической плиткой, внутри которой выложены каменные каналы, похожие на лабиринт. Извилистый выхлопной газ нагревает окружающую кладку, которая затем медленно излучает тепло. Небольшая дверца без окон позволяет огню разгораться внутри обогревателя очень сильно. Высокая температура и добавление второй камеры сгорания сжигают загрязняющие летучие газы и эффективно превращают их в тепло. Дополнительные примеры см. На сайте biofireinc.com.

2) Качел Плитка

Качелофен облицован методом биофайринка.com. Внутренний огнеупорный кирпич окружен специальной плиткой «качель».

3) Лепнина и плитка

Утеплитель для лепнины и плитки. Дополнительную информацию можно найти на сайте fliesen-ofen-ritter.at.

4) Старинный обогреватель

Старомодный каменный обогреватель, облицованный лепниной и плиткой. Fliesen + Ofenbau Ritter GmbH, дополнительную информацию можно найти на своем веб-сайте.

5) Каменный обогреватель в деревенском стиле

Этот каменный обогреватель с черной отделкой придает элегантность любой комнате.

6) Под влиянием Азии

Каменный обогреватель с азиатским влиянием. Только специальная «Kachel» плитка может коснуться внутреннем огнеупорный кирпич, все остальные плитки должны быть расположены на расстоянии от внутренней кладки, в противном случае они будут трескаться. Дополнительные изображения можно найти на fliesen-ofen-ritter.at.

7) Обогреватель с лепниной

Обогреватель для лепнины и плитки. biofireinc.com Маленькая дверца удерживает тепло внутри, что упрощает достижение высоких температур сгорания.

8) Схема качелофена

Внутри качелофена.Каналы или перегородки эффективно отводят тепло от выхлопных газов.

9) Финский каменный обогреватель

Изразцовый каменный обогреватель в Финляндии. Правительство Финляндии поощряет использование каменных обогревателей с помощью налоговых льгот. Программа оказалась настолько успешной, что 90% новых домов имеют каменные обогреватели. Другие вдохновляющие фотографии можно найти на contura.eu.

10) Какелугн

Шведская печь или какелугн. В интерьере каменные перегородки, снаружи — изогнутая плитка.Внутри на самом деле много кирпичной кладки, чтобы впитать тепло. На сайте Contura есть и другие замечательные примеры.

11) Скамья с подогревом

Обогреватель для кирпичной кладки с подогреваемой скамьей в Дании. Утеплитель с толщиной фасада 3-4 дюйма дает умеренную теплопередачу, не слишком быструю, не слишком медленную. Автор Ларс Хельбро. Первоначально можно найти на stenovne.dk

12) Горный обогреватель

Каменный обогреватель может быть отличным способом обогрева хижины или горного дома. Эти обогреватели не только привлекают внимание, но и эффективны.

13) Уютный уголок для чтения

Каменка для кирпичной кладки в Дании от Lars Helbro. Для получения дополнительных идей посетите stenovne.dk.

14) Стена обогрева

Этот каменный обогреватель действует как стена между двумя комнатами в Квебеке, Канада. Автор: maconneriegillesgoyette.

15) Обогреватель из регенерированного кирпича

Обогреватель из регенерированного кирпича, сделанный из регенерированного кирпича, песчано-известкового раствора, сиреневого голубого камня и сердечника обогревателя Heat-Kit. Автор Уильям Дэвенпорт, turtlerockheat.com. Чтобы уменьшить напряжение, каменные обогреватели в Северной Америке обычно строятся с системой двойных стен; огнеупорный сердечник включая топку и каналы или перегородки, а также отдельную, неприсоединенную кладку шпону.В противном случае тепло огнеупорного кирпича может треснуть фасад, хотя кирпич является наименее вероятно, следует подчеркнуть.

Циркуляция нагревателя каменной кладки

Направление дымовых газов через ряд перегородок нагревает окружающую кладку. Перегородки могут изгибаться во многих направлениях. Некоторые перегородки печки перемещают выхлоп из стороны в сторону, некоторые вверх и вниз, некоторые спереди назад и наоборот. В основании каменки всегда есть источник воздуха, питающий огонь.

Тем не менее, слишком длинные и извитые дымоходы могут ограничивать тягу через систему, поскольку каждое изменение направления создает сопротивление потоку газа и снижает всасывающую тягу дымохода.Эта диаграмма и информация изначально были найдены на сайте «energybible. ru / bio_energy / masonry_stoves.html ».

16) Carsten Homestead

Обогреватель для каменной кладки с обогревом вокруг обогреваемой скамьи, печью с прямым огнем (со стороны кухни) и хранилищем дров от Carsten Homstead из Массачусетса. Первоначально найдено на homespunworks.com.

17) Rustic Heater

В этой каменной печи в Берлингтоне, штат Вермонт, на кухне установлена печь для выпечки. Масоны: Уильям Давенпорт, Спенсер Блэквелл, Норберт Сенф.На сайте Turtle Rock Heat есть больше информации и идей. Первоначально найдено на turtlerockheat.com

18) Нагреватель с сердечником

Каменный обогреватель с сердечником из набора тепла. Если масса фасада слишком велика, 5 дюймов и более, масса может замедлить теплообмен. Эффективный обогреватель должен производить тепло с той же скоростью, с которой оно отводится (излучается). Размер топки также должен соответствовать размеру каменки и жилища.

19) Внутреннее отопление

Неэффективно устанавливать обогреватель на наружную стену.На внешней стене та часть кладки, которая обращена наружу, будет просто нагревать наружный воздух. Этот обогреватель представляет собой внутреннюю стену. Каменный обогреватель Vermont от smithandvansant.

20) Обогреватель из Канады

Дымоход каменного обогревателя может быть керамическим или металлическим. Большие топки снижают эффективность сгорания и производят более высокие выбросы. Если окно оставлено маленьким, тепло будет поглощаться кладкой. Канадский обогреватель от bien-o-chaud-portail-poeles-et-foyers.Первоначально можно найти на сайте bien-o-chaud-portail-poeles-et-foyers.com

21) Обогреватель из мыльного камня

Плитка из мыльного камня придает модернизированный стиль этому каменному обогревателю.

22) Каменный обогреватель

Кирпичный обогреватель. Нет причин, по которым некоторые обогреватели не могут быть низкими и длинными. На противоположной стороне каменки находится дровяная плита. Больше изображений можно найти на stenovne.dk. Первоначально можно найти на stenovne.dk

23) Централизованное расположение

Каменные обогреватели лучше всего размещать в центре дома.Кухонная сторона каменки облицована кирпичом. Обогреватель Массачусетса от Стива Бушуэя, ultimateridgehook. Ядро от heatkit.

24) Сланцевый обогреватель

Местный сланец покрывает этот каменный обогреватель Уильямом Давенпортом в Вермонте. Каменка имеет дверцы с обеих сторон. Более подробная информация представлена на сайте Turtle Rock Heat. Первоначально можно найти на сайте turtlerockheat.com

25) Бетонный обогреватель

Каменный обогреватель, который простирается в комнату с другой стороны стены. Бетонные плиты по индивидуальному заказу, сталь, верх коробки из черного ореха, голубой камень, сиреневый голубой камень.Первоначально их можно найти по адресу turtlerockheat.com/charlotte.html

26) Обогреватели Tulikivi

Обогреватели из мыльного камня бывают самых разных форм и размеров. Мыльный камень по своим тепловым свойствам превосходит любой другой камень, кирпич или лепнину. Эти обогреватели Tulikivi находятся в выставочном зале virginiaradiant. Фотографии собираемого Туликиви: mha-net.org

27) Обогреватель с окном

Каменный обогреватель с большими прозрачными окнами. Большая топка снижает эффективность сгорания и производит более высокие выбросы.Прозрачные обогреватели также увеличивают количество тепла, выходящего из топки, и, следовательно, понижают температуру сгорания и производят более высокие выбросы. Посетите brunner.de для получения дополнительной информации.

28) Ванная комната с подогревом

Каменный обогреватель в ванной от Peacedesign. Если расстояние от сердцевины до поверхности печи очень велико (5 дюймов или более) или сложно (много слоев), тепло будет излучаться очень медленно. Эффективный обогреватель должен производить тепло с той же скоростью, с которой оно отдается (излучается).Массивный обогреватель также будет намного медленнее реагировать на изменения температуры.

29) Обогреватель мозаики

Обогреватель лепнины и мозаики. Ядро от Heat-kit. Более подробная информация доступна на mha-net.org.

30) Утеплитель в Нью-Йорке

Плитка серого цвета имеет чистый внешний вид, что делает ее идеальным вариантом для современного стиля.

31) Дровяная печь

Дровяная печь снизу, кафель Качелофен сверху. Эта печь будет передавать вам быстрое и прямое тепло, проходящее через металл, и более медленное, лучистое тепло от верхних перегородок, облицованных плиткой.Однако из-за того, что металл так быстро отдает тепло, эта печь может не достичь внутренней температуры, необходимой для сжигания всех углеводородов. Другие деревянные печи можно найти на сайте ofenhaus-hoppe.de. Первоначально найдено по адресу ofenhaus-hoppe.de/kachel%C3%B6fen.html

32) Каменный обогреватель для двухэтажного дома

В двухэтажном доме это одно из лучших мест для каменного обогревателя. Полная галерея этого обогревателя доступна на erdwerk-keramik.at.

33) Miodula Hotel

Каменный обогреватель в отеле Via Miodula, Польша.Вы можете найти больше изображений на сайте villamiodula.pl.

34) Французская печь

Каменная печь во Франции от poele-cuisiniere.fr. Помните, что если нет пламени, половина древесины тратится впустую в виде дыма…

35) Обогреватель с глиняной штукатуркой

Этот каменный обогреватель облицован той же глиняной штукатуркой, что и стены основного этажа. На скамейке с подогревом, покрытой песчаником, в зимние дни можно согреться. Автор: Gimme Shelter Construction. Больше фотографий и описаний можно найти на gimmeshelteronline.com.

36) Утеплитель для тротуарной плитки

Каменный утеплитель из тротуарной плитки. Но этот обогреватель, скорее всего, не будет передавать код в США. Подробнее об этом обогревателе можно узнать на envisioneer.net.

Как работает противоточный обогреватель

Схема противоточного обогревателя

Когда огонь горит, воздух втягивается через воздухозаборник первичного воздуха (b), проходит вверх через решетку в полу топки (c) и питается горящий лес. Из-за конструкции топки и ее наклонного потолка тепло, излучаемое от огня, отражается от стен топки обратно в огонь, помогая получить температуру топки 600 градусов по Цельсию.предпосылка для вторичного воспламенения.

Воздух из забора вторичного воздуха ( d ), расположенного в загрузочных дверях, пламя и несгоревшие газы устремляются вверх через узкое горло в потолке топки ( e ) и попадают во вторичную камеру сгорания ( f ) . Из-за наклонного потолка пламя, воздух и газы находятся под небольшим давлением.

Пройдя через горловину, они расширяются, переворачиваются и перемешиваются, обеспечивая вторичное сгорание и температуру около 900 градусов C (2200 градусов F).Горячие газы проходят через верхнюю часть боковых стенок вторичной камеры сгорания в вертикальные дымоходы по обеим сторонам каменки. ( г ) Горячий воздух, вытягиваемый вытяжкой из дымохода, течет по дымоходам, передавая свое тепло. к стенкам дымохода перед входом в дымоход у основания каменки ( г ). Via: pyromasse.ca

Обратите внимание на рисунки справа: каналы (перегородки) могут изгибаться вверх и вниз, из стороны в сторону или и то, и другое. Изначально графика пришла с сайта www.бостон. ru / realestate / news / article / 2009/01/11 / masonry_heaters ».

Марк Твен о каменной печи (Кахелофен)

«Возьмем, к примеру, немецкую печь — где ее можно найти за пределами Германии? Я уверен, что никогда не видел, чтобы немецкий язык не был языком региона. И все же это, по большому счету, лучшая печь, самая удобная и экономичная из всех, что когда-либо были изобретены. Необразованному незнакомцу это ничего не обещает; но вскоре он обнаружит, что это мастерски исполнитель, несмотря на все это.

В нем есть небольшая дверь, в которую нельзя попасть — дверь, которая по глупости кажется несоразмерной остальной части здания; тем не менее, дверь правильная, поскольку нет необходимости, чтобы в нее попадало громоздкое топливо. Топливо используется малогабаритное, и его на удивление мало. Дверь открывается в крошечную пещеру, в которой не будет больше топлива, чем ребенок может унести на руках. Процесс стрельбы быстрый и простой. В половине восьмого холодным утром тендер приносит небольшую корзину, полную тонких сосновых прутьев — скажем, модифицированную охапку — и кладет половину из них, зажигает спичкой и закрывает дверь.Они сгорают через десять-двенадцать минут. Затем он вставляет остатки, запирает дверь и уносит ключ. Работа сделана. Он не придет до следующего утра.

В течение всего дня и до полуночи во всех частях комнаты будет восхитительно тепло и комфортно, не будет ни головной боли, ни чувства близости или угнетения. В американской комнате, отапливаемой паром, горячей водой или открытым огнем, самая теплая зона возле регистра или камина — тепло неравномерно распределяется по комнате; но в немецкой комнате комфортно как в одной ее части, так и в другой.Находясь рядом с плитой, ничего не приобретается и не теряется. Его поверхность не горячая; на него можно положить руку и не обжечься. Подумайте об этих вещах. Одного выстрела хватает на день; стоимость почти ничего; выделяемое тепло одинаково в течение всего дня, а не поочередно слишком жарко и слишком холодно; можно спокойно погрузиться в свои дела; ему не нужно беспокоиться о пожаре; весь его день — это осуществленная мечта о телесном комфорте.

Америка могла бы принять эту печь, но разве Америка это делает? Американская дровяная печь любой породы — это ужас.Там, где он есть, не может быть спокойствия ума. Требует большего внимания, чем младенец. Его нужно кормить время от времени, за ним нужно все время наблюдать; и за любую награду вы половину своего времени обжариваете, а другую половину замораживаете. Он не согревает ни часть комнаты, а свою часть; он вызывает головные боли и удушье, вызывает ощущение сухости и лихорадки на коже; и когда приходит ваш счет за древесину, вы думаете, что поддерживали вулкан ». — Из Europe and Elsewhere , опубликовано посмертно в 1923 году.

Как построить каменный обогреватель

Ресурсы каменного обогревателя

Каменный обогреватель: двери

Качелофен Планы

Сертифицированный каменный обогреватель

Модульные / отдельно стоящие каменные обогреватели

Винтажные каменные каменки

старинные каменные печи
.com
Обогреватели каменной кладки
Горение гранул в каменной печи на дровах. heatkit.com
Вставки для каменных нагревателей
Лучшие книги по каменным нагревателям
Каменные нагреватели: проектирование, строительство и жизнь с кусочком солнца, Кен Матес
Книга каменных печей: заново открывая старый способ утепления Дэвид Лайл
Моя каменная печь и другие
Посещение или разговор с кем-нибудь с каменной кладкой
Вы сошли с ума, если не навещаете или, по крайней мере, не разговариваете с некоторыми людьми, у которых есть каменная печь, прежде чем решиться на ее покупку.Компании, которые их продают и строят, могут связать вас с прошлыми клиентами. Если вы сможете поехать в мой дом (в Уильямспорте, штат Пенсильвания, вверх по Бутл-Ран-роуд, в 3 милях к западу от Лайкоминг-Крик-роуд / шоссе 15), я могу показать вам свой каменный обогреватель. Предполагая, что вы прочитали эту страницу, я буду рад ответить на вопросы и уточнить детали по телефону или электронной почте. Для меня нет ничего необычного в том, чтобы тратить 20 минут на телефонную трубку — и я счастлив делать это, — но у меня нет бесплатных звонков. Так что вам придется перезвонить мне, если меня не будет дома — не ждите, что я перезвоню на междугородние звонки.Я Слейтер (рифмуется со словом «позже»)
Моя плита и другие конструкции
Есть как минимум два способа купить каменный обогреватель. Я купил ядро в компании в Торонто, Канада, а всю остальную работу сделал сам. Некоторые люди нанимают местные каменщик затем построить фундамент, дымоход и облицовку, Tapcon двери, в и т.д. Есть в настоящее время достаточно каменщиков в Северной Америке, чтобы построить нагреватели с нуля, на месте с огнеупорным кирпичом. Я слышал, это занимает около 3 дней.
Я не хотел уточнять, где я купил сердечник своей печи, но все спрашивают, так вот оно — хорошее и плохое.Компания была TempCast. Причина, по которой я остановился на Tempcast, заключается в том, что я хотел сделать как можно больше работы, но не был уверен, что построю его полностью с нуля. В то время — в начале 1990-х — они были единственными, кто продавал такой комплект — большие блоки, которые были соединены вместе. Вероятно, ландшафт изменился, так что посмотрите вокруг.
Что касается времени, я доволен продуктом TempCast, но иногда я задавался вопросом, не совершил ли я ошибку.Было ощутимое отличие от того, что было раньше, когда я был потенциальным покупателем; после того, как я заплатил свои деньги. Когда ядро прибыло, один из гигантских 80-фунтовых блоков сломался надвое. Я задокументировал это у экспедитора. Я предполагал, что его заменит, но Джон сказал мне просто склеить его огнеупорным цементом. Я настоял на замене, но был вынужден оплатить доставку этого 80-фунтового блока из Канады. Потом, когда я собирал печку, один блок был деформирован. Был огромный разрыв, и он качался.И снова Джон сказал мне просто залить его огнеупорным цементом. Это был явный производственный дефект, и он знал об этом. Я наполнил его, и вроде бы все в порядке, но это и другие подобные вещи после того, как я заплатил свои деньги, оставили дурной вкус.
Тем не менее, инструкция была достаточно ясной, чтобы такой человек, как я, без большого опыта в кладке, мог сделать нижний колонтитул, стену из блоков, усиленную подушку, собрать блоки, повернуть их лицом, вставить дверь и т. Д. Джон ответил на мою конструкцию вопросов. И это хорошо сработало, это экономит мне более тысячи долларов в год, и мне это нравится.Просто посмотрите вокруг и поговорите с множеством людей, прежде чем тратить деньги. Теперь, когда каменные печи становятся все более распространенными, есть больше вариантов.
Некоторые детали конструкции
Когда я столкнулся с сердечником камнем, я сначала обернул его расширенной стальной рейкой, чтобы предотвратить растрескивание, и это сработало. Но я поговорил с другим парнем, который столкнулся с кирпичом — без просечно-вытяжного металла позади — и открылась трещина.
Я закончил тем, что удалил каменную вату сверху.
Через пару лет провод к верхней заслонке дымохода изнашивается и рвется в месте прохождения стенки дымохода.Лучше оставить его надолго, отсоединить и перемещать примерно на фут каждые пару лет, прежде чем он сломается — это огромная проблема, чтобы снова его продеть.
Дополнительная информация / ссылки
Ниже приведены несколько хороших ссылок о каменных обогревателях. И вы можете найти там другие ссылки на интересные темы, такие как старомодные дровяные печи для выпечки. Множество великолепных фотографий, над которыми можно пускать слюни.
Эта ассоциация каменных нагревателей (MHA) — место, с которого можно начать. Прокрутите вниз, и вы увидите каталог участников с контактной информацией, составляющей ассоциацию.И загляните в красивую галерею. Мне понравилось читать о некоторых работах члена группы в деревне в Гватемале с кухонными плитами.
На этой странице просто интересно посмотреть, как делают каменную печь для выпечки — это то, что я всегда хотел сделать. Сейчас на YouTube есть несколько хороших видеороликов об этом.
Это фантастическое видео, которое показывает «Что такое пламя?»
Что Марк Твен сказал о каменных обогревателях:
«Взять, к примеру, немецкую печь — где ее найти за пределами Германии? Я уверен, что никогда не видел, чтобы немецкий язык не был языком региона.И все же это, по большому счету, лучшая печь, самая удобная и экономичная из всех, что когда-либо были изобретены.
Необразованному незнакомцу он ничего не обещает; но вскоре он обнаружит, что это мастерски исполнитель, несмотря на все это. В нем есть небольшая дверь, в которую нельзя заглянуть — дверь, которая по глупости кажется несоразмерной остальной части здания; тем не менее, дверь правильная, поскольку нет необходимости, чтобы в нее попадало громоздкое топливо. Топливо используется малогабаритное, и его на удивление мало.Дверь открывается в крошечную пещеру, в которой не будет больше топлива, чем ребенок может унести на руках. Процесс стрельбы быстрый и простой. Холодным утром в половине восьмого слуга приносит небольшую корзину, полную тонких сосновых прутьев — скажем, модифицированную охапку — и кладет половину из них, зажигает спичкой и закрывает дверь. Они сгорают через десять-двенадцать минут. Затем он вставляет остатки, запирает дверь и уносит ключ. Работа сделана. Он не придет до следующего утра.
В течение всего дня и до полуночи во всех частях комнаты будет восхитительно тепло и комфортно, не будет ни головной боли, ни чувства близости или угнетения. В американской комнате, отапливаемой паром, горячей водой или открытым огнем, самая теплая зона возле регистра или камина — тепло неравномерно распределяется по комнате; но в немецкой комнате комфортно как в одной ее части, так и в другой. Находясь рядом с плитой, ничего не приобретается и не теряется.Его поверхность не горячая; на него можно положить руку и не обжечься.
Подумайте об этих вещах. Одного выстрела хватает на день; стоимость почти ничего; выделяемое тепло одинаково в течение всего дня, а не поочередно слишком жарко и слишком холодно; можно спокойно погрузиться в свои дела; ему не нужно беспокоиться о пожаре; весь его день — это осуществленная мечта о телесном комфорте.
Америка могла бы принять эту печь, но разве Америка это делает? Американская дровяная печь любой породы — это ужас.Там, где он есть, не может быть спокойствия ума. Требует большего внимания, чем младенец. Его нужно кормить время от времени, за ним нужно все время наблюдать; и за любую награду вы половину своего времени обжариваете, а другую половину замораживаете. Он не согревает ни часть комнаты, а свою часть; он вызывает головные боли и удушье, вызывает ощущение сухости и лихорадки на коже; и когда приходит ваш счет за древесину, вы думаете, что поддерживали вулкан.
У нас в Америке много и много разных видов угольных печей, а также — дьявольские штуки, каждая из них.Базовые горелки пьянящие и не требуют особого внимания; но ни один из них, какой бы то ни было, не распределяет тепло равномерно по комнате, не поддерживает постоянную температуру или не забирает жизнь из атмосферы и не оставляет ее душной, душной и оглушающей… » — Из Европы и других стран
Пожалуйста, поделитесь своим опытом использования каменных печей, чтобы я мог передать его другим.
.

Русская печь своими руками! +видео. | ДОМ С ПЕЧКОЙ

Порядовка отопительной печи — комбинированный вариант

Статьи по теме

Материалы необходимые для кладки печи:

Порядовка печи ПТО-2300:

Особенности

Преимущества порядовки:

Возведение печи

Этап подготовки

Подготовка основания для отопительно-варочной печи

Этапы непосредственной порядовки отопительно-варочной печи

Кирпичная кладка

Особенности устройства дымохода

Нормы и правила

Похожие статьи

Голландка, шведка – кто есть кто

Отличия

Рабочая кухонная «лошадка»

Корни одни – ростки другие

Возведение отопительно-варочной печи «шведка»

Варочно-духовая камера – основное отличие

Дымоход – окончание работы

Двухъярусная конструкция

Русская печь — камин с варочной панелью, готовый проект, порядовка

устройство, преимущества и недостатки, изготовление своими руками, возведение фундамента, технология кладки, установка приборов

Разновидности русских печей

Достоинства и недостатки русских печей

Русская печка с дымооборотами

Какой должна быть русская печка (видео)

Советы по собственноручной кладке конструкции

Подготовка фундамента

Этапы кладки

Установка печных приборов

устройство, схема, пошаговая инструкция с фото и видео и прочее

Почему русские печи так популярны

Достоинства и недостатки (таблица)

Устройство и особенности конструкции

Размеры, чертежи и порядовки

Фотогалерея: примеры чертежей и порядовок

Чертёж и порядовки к русской печи (фотогалерея)

Инструменты и материалы

Подготовительные мероприятия

Выбор места

Строительство фундамента

Как приготовить раствор

Кладка русской печи: пошаговая инструкция

Обустройство дымохода

Способы отделки русских печей

Как можно декорировать русскую печь (фотогалерея)

Порядок запуска отопительного прибора в работу

Несколько советов по безопасной эксплуатации

Видео: создаём русскую печь из кирпича своими руками

Русская печь с камином порядовка

Как устроена русская печь с камином, как ее построить и где разместить

Современные печи

Устройство объединенной конструкции

Место установки

Основные этапы строительства

Русская печь — камин с варочной панелью, готовый проект, порядовка

Простая порядовка Русской печи “Экономка”

Простая порядовка Русской печи “Экономка”

Так же есть други прекции

Печной комплекс 3 в 1 с мини-русской печью: сделай сам

Строим русскую печь из кирпича. Услуги печника в Москве и Московской области.

Русская печь накормит и обогреет

Особенности конструкции русской печи

Приготовление пищи в русской печке

Печь для выпечки хлеба

Тепло от русской печи

Строительство каменного каменного кирпича в России — Сделай сам

Материалы для строительства русской дровяной печи из кирпича

Кладка дровяной печи кирпичей

Сжигание в дровяной печи

Дровяные печи: сталь, железо или камень?

Загорать в гостиной: печи и обогреватели

RMH vs.Русская печь? (Форум дровяных печей в перми)

Ищу планы каменных печей (форум дровяных печей в Перми)

Каменная печь — WebsiteBuilder Website

Каменный обогреватель • Вместо

Зачем нужен каменный обогреватель?
