Розетки в разных странах мира (14 типов): фото с названиями
На сегодняшний день в мире насчитывается свыше 10 видов розеток и вилок. Именно поэтому, уезжая в отпуск, очень важно заранее узнать, какие розетки используются в выбранной вами стране. В противном случае вы можете оказаться в ситуации, когда зарядное устройство от ноутбука либо мобильного телефона попросту нельзя подключить у себя в гостиничном номере. В лучшем случае придется идти и покупать «местное» зарядное устройство или переходник, но если ваше место отдыха — это острова-резорты, как на Мальдивах, тогда решить проблему будет гораздо сложнее. В этой статье мы решили рассказать читателям сайта Сам Электрик, какие бывают розетки в разных странах мира и почему нет одного единого стандарта, что казалось бы логичным решением.
- Почему розетки различаются
- Мировые стандарты розеток
- Важно знать и понимать
Почему розетки различаются
После открытия и нахождения способов применения электрического тока на планете, каждая компания-монополист старалась «подбить» рынок под себя, путем стандартизации отличающихся от конкурентов частоты тока, напряжения и даже рода электрического тока.
И несмотря на то, что передача переменного тока по проводам выиграла гонку, все же было узаконено 2 основных стандарта: 230 Вольт/50 Герц и 110 Вольт/60 Герц. Все же первый стандарт используется в большей части мира (165 из 214 стран), это можно увидеть наглядно на карте:
А вот что касается розеток и вилок, в разных странах из-за появления на рынке новых электроприборов, стала задача сделать их подключение к сети быстрым и безопасным. Так каждая страна, а в частности и компании-производители, стали предлагать на рынке собственные разъемы, что в дальнейшем привело к их стандартизации в конкретных регионах.
Были попытки сделать стандартным один разъем по всему миру, но всем известные мировые войны сводили на нет каждую такую попытку. К тому же из-за разницы в напряжениях в разных странах, если бы тип розеток был единым, то вы могли бы сжечь устройство, подключив в сеть с отличным напряжением от его номинала. В результате внегласно стало принятым разработка и дальнейшее использование переходников и трансформаторов, что позволило не только использовать импортную технику, но и пользоваться собственной за пределами страны.
Итак, давайте же разберемся, какие бывают типы розеток в разных странах мира.
Мировые стандарты розеток

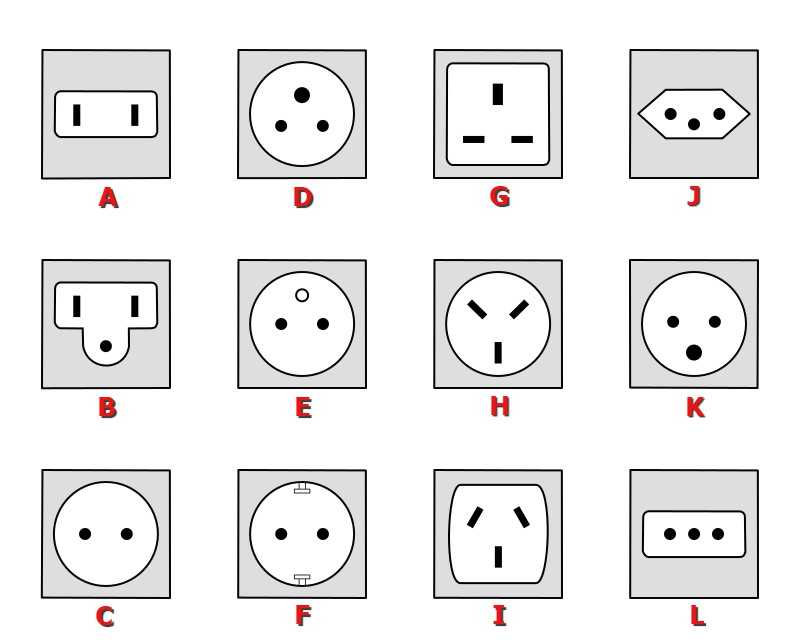

В мире существуют следующие типы розеток и вилок (перечислим их с названиями): A, B, C, D, E, F, G, H, I, J, K, L, M, N, O. Итого 14, но есть еще и другие классификации, мы перечислили наиболее популярные и известные типы. Рассмотрим, где какие используются и как они выглядят.

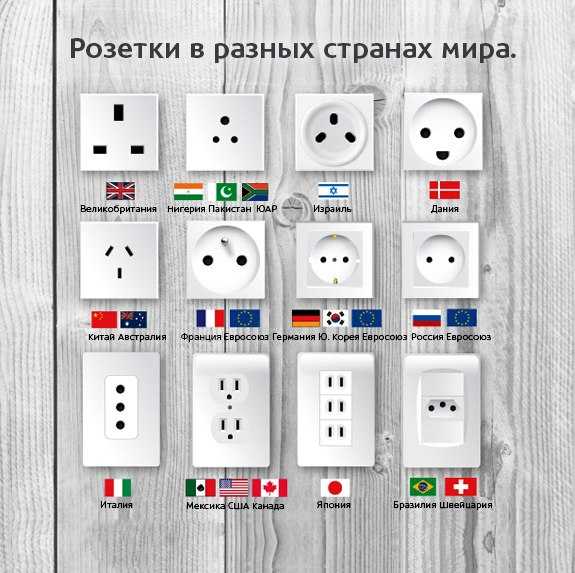

Сразу же предоставляем к вашему вниманию так называемую розеточную карту мира:
Тип A и B (Северная и Центральная Америка, Канада, Япония). Отличаются они только наличием дополнительного заземляющего контакта — третий разъем в розетке и третий штырь в вилке (у типа B). Поэтому вилку А можно подключать к розетке B, но наоборот не получится, хотя в сети есть информация, что некоторые умельцы просто откусывают третий контакт (заземляющий) и тогда можно подключить вилку B к розетке A. Но делать так не нужно. Еще один момент, в японской «версии» розеток и выключателей штыри и разъемы одинаковые, а в американской один штырь больше другого.
Поэтому японские вилки можно подключать в американские розетки, а наоборот не получится.
Наиболее известные страны мира, где используются розетки и вилки типа A/B: Мексика, Багамы, Бразилия, Доминикана, Колумбия, Корея, Куба, Перу, Саудовская Аравия, Тайвань, Филиппины, Япония. Учтите, что в некоторых из этих стран популярностью пользуются и другие стандарты.
Важно! Только розетки типа A и B питаются от напряжения 100-127 Вольт, все остальные типы, за исключением N, питаются от напряжения 220-240 Вольт. Класс N работает от напряжения 100-240 Вольт.
Розетки типа C ранее использовали практически во всех европейских странах, а также в странах бывшего СССР, в том числе и России. Исключение составляют только Великобритания, Ирландия, Кипр и Мальта. Это устаревший вариант, который на сегодняшний день уже практически не пользуется популярностью (разве что дешевые китайские приборы могут поставляться с такими вилками).
Тип D применяется в бывших британских колониях: в Индии (на ГОА в том числе), Непале, Намибии и на Шри-Ланке.
Важно отметить, что тип D — это устаревший образец британской вилки типа G, которая сейчас используется в современных электроприборах. Поэтому встретить розетки и вилки типа D можно только в устарелом жилом фонде.
Следующий тип, E — это французские розетки и вилки. Они более привычны для нас за исключением штыря в розетке, расположенного над двумя стандартными разъемами. Это заземление, соответственно в вилке расположено специального углубление для заземляющего контакта. Встретить такое исполнение электрических розеток вы можете во Франции, Словакии Бельгии и Тунисе. Помимо этого розетки типа E встречаются в таких известных странах мира, как Камерун, Канарские острова, Мадагаскар, Марокко, Польша, Сирия и Чехия.
Розетки типа F широко применяются в России, Белоруссии, на Украине и в странах Европы. Это немецкий стандарт, который завоевал наибольшую популярность среди отечественной аудитории. Причина — способность выдерживать токи до 16А и удобное исполнение.
Немецкий стандарт можно встретить в таких туристических странах, как Австрия, Болгария, Венгрия, само собой Германия, Греция, Грузия, Дания, Испания, Исландия, Италия, Индонезия, Монако, Нидерланды, Португалия, Турция, Хорватия, Черногория и др. Так что если будете на Бали, не переживайте о несоответствии вилок и розеток.
Тип G — британские розетки и вилки. Кроме Великобритании они широко применяются в Ирландии, Малайзии, Сингапуре, Гонконге, Доминикане, во Вьетнаме, а также на Кипре. Важно отметить, что этот стандарт является чуть ли не единственным, который используют в Арабских Эмиратах (ОАЭ). У электрических вилок класса G не только специфический внешний вид, но и конструкцией предусмотрено наличие предохранителя, что весьма необычно. Так что если будете, например, в Англии, учитывайте последнюю особенность.
Тип H достаточно редкий и применяется только в Израиле, на фото видно как он выглядит:
Розетки и вилки типа I немного похожи на предыдущие (H), но разъемы и штыри расположены под другим углом.
Их можно встретить в Китае, Австралии, Аргентине и Новой Зеландии.
Дальше по алфавиту идут розетки класса J, которые встречаются в Швейцарии и Лихтенштейне, и то достаточно редко. Важно отметить, что вилки типа C могут подключаться к розеткам J, однако наоборот подключение невозможно из-за наличия третьего контакта.
Очень многие видели «улыбающиеся розетки», напоминающие смайлик, а некоторым даже похожи на крик. Такие милые устройства используют на Мадагаскаре, в Гренландии, а также Дании, им присвоена буква K. Вилки советского образца (тип C) могут подключаться в эти радостные розетки.
Розетки, у которых разъемы стоят в ряд, относятся к типу L. Их можно встретить в Италии, в Северной Африке, а также в Уругвае и Чили. Вилки с тонкими штырями типа C могут подключаться в такие розетки.
Очень похожими на стандарт D являются розетки и вилки типа M. Они часто встречаются в таких странах как Свазиленде и Лесото, а также в Южной Африке.
Также практически одинаково выглядят розетки типа J, о которых мы уже говорили, и N. Небольшая разница в расстоянии от центрального разъема к двум остальным, тем не менее устройства между собой не совместимы. Применяется класс N в Бразилии, совместим с вилками класса C.
Ну и последний тип розеток, о которых пойдет речь в пределах данной статьи — это O. Найти их можно в Таиланде, совместимы разъемы со штекерами C.
Важно знать и понимать
Как мы уже указывали выше, в Америке, Канаде, Японии и некоторых странах, находящихся вблизи, напряжение и частота переменного тока отличается от привычных нам 230 Вольт 50 Герц. И если решить проблему с несоответствием вилки и розетки можно путем использования переходника, то подключив технику, несовместимую с параметрами «заграничной» сети, вы выведете ее из строя. Хорошо если обойдется без травм и чрезвычайных происшествий.
Именно поэтому обращайте внимание на характеристики электроприборов, которые вы собираетесь подключать в отеле, и сопоставляйте их с характеристиками электрической сети той страны, куда решили поехать.
Есть такие электроприборы, которые могут без дополнительных трансформаторов работать при напряжении 100-240 Вольт. Если же это не ваш случай, заранее приобретите специальный понижающий/повышающий трансформатор и подключайте технику через него.
Вот мы и рассмотрели, какие бывают виды и типы электрических розеток в разных странах мира. Надеемся, предоставленные фото и краткие сведения помогли вам изучить данный вопрос и найти нужный ответ. Если же мы какую-то страну упустили, пишите в комментариях, будем рады оперативно ответить!
Материалы по теме:
- Величайшие открытия Николы Тесла
- Как понизить напряжение в сети
- Как повысить напряжение в сети
- Чем отличается переменный ток от постоянного
Типы розеток в разных странах (памятка путешественнику)
Типы розеток в разных странах (памятка путешественнику)
Каждый раз, собираясь в путешествие в какую-нибудь страну, лезу в интернет и пытаюсь выяснить какие там розетки.
Решил собрать информацию в один пост и иметь под рукой. Сохраните и вы себе, чтобы сэкономить лишние деньги на переходниках, которые втридорога продаются в аэропортах…
Всего существует 15 типов электрических розеток. Различия состоят в форме, размере, максимальном токе, наличии соединения для заземления. Все типы розеток закреплены законодательно в странах в рамках стандартов и норм. Хотя на изображении ниже розетки и могут быть похожи по формам, они различаются по размеру гнезд и штырей (штепселей).
Все типы по американской классификации имеют обозначение вид Тип X (Type X).
| Название | Вольтаж | Ток | Заземление | Страны распространения |
| Тип A | 127В | 15A | Нет | США, Канада, Мексика, Япония |
| Тип B | 127В | 15A | Да | США, Канада, Мексика, Япония |
| Тип C | 220В | 2. 5A | Нет | Европа |
| Тип D | 220В | 5A | Да | Индия, Непал |
| Тип E | 220В | 16A | Да | Бельгия, Франция, Чехия, Словакия |
| Тип F | 220В | 16A | Да | Россия, Европа |
| Тип G | 220В | 13A | Да | Великобритания, Ирландия, Мальта, Малайзия, Сингапур |
| Тип H | 220В | 16A | Да | Израиль/td> |
| Тип I | 220В | 10A | Да/Нет | Австралия, Китай, Аргентина |
| Тип J | 220В | 10A | Да | Швейцария, Люксембург |
| Тип K | 220В | 10A | Да | Дания, Гренландия |
| Тип L | 220В | 10А, 16A | Да | Италия, Чили |
| Тип M | 220В | 15A | Да | Южная Африка |
| Тип N | 220В | 10A, 20А | Да | Бразилия |
| Тип O | 220В | 16A | Да | Тайланд |
В большинстве стран стандарты обусловлены их историей.
Так, например, Индия, будучи Британской колонией до 1947 года, переняла и ее стандарт. До сих пор в некоторых гостиницах Великобритании можно встретить старый стандарт Типа D.
Список стандартов розеток по странам
| Австралия | I | 230 В | 50 Гц |
| Австрия | C, F | 230 В | 50 Гц |
| Азербайджан | C, E, F | 220 В | 50 Гц |
| Азорские острова | C, F | 220 В | 50 Гц |
| Албания | C, F | 220 В | 50 Гц |
| Алжир | C, F | 230 В | 50 Гц |
| Американское Самоа | A, B, F, I | 120 В | 60 Гц |
| Ангилья | A, B | 110 В | 60 Гц |
| Ангола | C | 220 В | 50 Гц |
| Андорра | C, F | 230 В | 50 Гц |
| Антигуа | A, B | 230 В | 60 Гц |
| Аргентина | C, I | 220 В | 50 Гц |
| Армения | C, F | 230 В | 50 Гц |
| Аруба | A, B, F | 127 В | 60 Гц |
| Афганистан | C, D, F | 240 В | 50 Гц |
| Багамские острова | A, B | 120 В | 60 Гц |
| Балеарские острова | C, F | 220 В | 50 Гц |
| Бангладеш | A, C, D, G, K | 220 В | 50 Гц |
| Барбадос | A, B | 115 В | 50 Гц |
| Бахрейн | G | 230 В | 50 Гц |
| Беларусь | C, F | 220 В | 50 Гц |
| Белиз | A, B, G | 110 В | 60 Гц |
| Бельгия | C, E | 230 В | 50 Гц |
| Бенин | C, E | 220 В | 50 Гц |
| Бермудские острова | A, B | 120 В | 60 Гц |
| Болгария | C, F | 230 В | 50 Гц |
| Боливия | A, C | 220 В | 50 Гц |
| Бонайре | A, C | 127 В | 50 Гц |
| Босния | C, F | 220 В | 50 Гц |
| Ботсвана | D, G, M | 230 В | 50 Гц |
| Бразилия | IEC 60906-1 | 220В | 60 Гц |
| Бруней | G | 240 В | 50 Гц |
| Буркина-Фасо | C, E | 220 В | 50 Гц |
| Бурунди | C, E | 220 В | 50 Гц |
| Бутан | D, F, G, M | 230 В | 50 Гц |
| Вануату | I | 230 В | 50 Гц |
| Великобритания | G (Изредка D и M) | 230 В | 50 Гц |
| Венгрия | C, F | 230 В | 50 Гц |
| Венесуэла | A, B | 120 В | 60 Гц |
| Виргинские острова | A, B | 110 В | 60 Гц |
| Восточный Тимор | C, E, F, I | 220 В | 50 Гц |
| Вьетнам | A, C | 220 В | 50 Гц |
| Габон | C | 220 В | 50 Гц |
| Гаити | A, B | 110 В | 60 Гц |
| Гайана | A, B, D, G | 240 В | 60 Гц |
| Гамбия | G | 230 В | 50 Гц |
| Гана | D, G | 230 В | 50 Гц |
| Гваделупа | C, D, E | 230 В | 50 Гц |
| Гватемала | A, B | 120 В | 60 Гц |
| Гвинея | C, F, K | 220 В | 50 Гц |
| Гвинея-Бисау | C | 220 В | 50 Гц |
| Германия | C, F | 230 В | 50 Гц |
| Гибралтар | G, K | 240 В | 50 Гц |
| Гондурас | A, B | 110 В | 60 Гц |
| Гонконг | D,G,M | 220 В | 50 Гц |
| Гренада | G | 230 В | 50 Гц |
| Гренландия | C, K | 220 В | 50 Гц |
| Греция | C, F, «Триполики» | 230 В | 50 Гц |
| Грузия | C | 220 В | 50 Гц |
| Гуам | A, B | 110 В | 60 Гц |
| Дания | C, E, K | 230 В | 50 Гц |
| Джибути | C, E | 220 В | 50 Гц |
| Доминика | D, G | 230 В | 50 Гц |
| Доминикана | A, B | 110 В | 60 Гц |
| Египет | C | 220 В | 50 Гц |
| Замбия | C, D, G | 230 В | 50 Гц |
| Западное Самоа | I | 230 В | 50 Гц |
| Зимбабве | D, G | 220 В | 50 Гц |
| Израиль | C, H, M | 230 В | 50 Гц |
| Индия | C, D, M | 230 В | 50 Гц |
| Индонезия | C, F, G | 220 В | 50 Гц |
| Иордания | B, C, D, F, G, J | 230 В | 50 Гц |
| Ирак | C, D, G | 230 В | 50 Гц |
| Иран | C, F | 220 В | 50 Гц |
| Ирландия | G (Изредка D, M и F) | 230 В | 50 Гц |
| Исландия | 230 В | 50 Гц | |
| Испания | C, F | 230 В | 50 Гц |
| Италия | C, F, L | 230 В | 50 Гц |
| Йемен | A, D, G | 230 В | 50 Гц |
| Кабо-Верде | C, F | 220 В | 50 Гц |
| Казахстан | C, E, F | 220 В | 50 Гц |
| Каймановы острова | A, B | 120 В | 60 Гц |
| Камбоджа | A, C, G | 230 В | 50 Гц |
| Камерун | C, E | 220 В | 50 Гц |
| Канада | A, B | 120 В | 60 Гц |
| Канарские острова | C, E, F, L | 220 В | 50 Гц |
| Катар | D, G | 240 В | 50 Гц |
| Кения | G | 240 В | 50 Гц |
| Киргизия | C | 220 В | 50 Гц |
| Кирибати | I | 240 В | 50 Гц |
| Китай | A, C, I | 220 В | 50 Гц |
| Колумбия | A, B | 120 В | 60 Гц |
| Коморы | C, E | 220 В | 50 Гц |
| Конго (Браззавиль) | C, E | 230 В | 50 Гц |
| Конго (Киншаса) | C, D | 220 В | 50 Гц |
| Корфу | C | 220 В | 50 Гц |
| Коста Рика | A, B | 120 В | 60 Гц |
| Кот-д’Ивуар | C, E | 230 В | 50 Гц |
| Куба | A, B | 110 В | 60 Гц |
| Кувейт | C, G | 240 В | 50 Гц |
| Лаос | A, B, C, E, F | 230 В | 50 Гц |
| Латвия | C, F | 220 В | 50 Гц |
| Лесото | M | 220 В | 50 Гц |
| Либерия | A, B, C, E, F | 120 В | 50 Гц |
| Ливан | A, B, C, D, G | 240 В | 50 Гц |
| Ливия | D, L | 127 В | 50 Гц |
| Литва | C, F | 220 В | 50 Гц |
| Лихтенштейн | C, J | 230 В | 50 Гц |
| Люксембург | C, F | 230 В | 50 Гц |
| Маврикий | C, G | 230 В | 50 Гц |
| Мавритания | C | 220 В | 50 Гц |
| Мадагаскар | C, D, E, J, K | 127 В | 50 Гц |
| Мадейра | C, F | 220 В | 50 Гц |
| Макао (Китай) | D, M, G, F | 220 В | 50 Гц |
| Малави | G | 230 В | 50 Гц |
| Малайзия | G,M | 240 В | 50 Гц |
| Мали | C, E | 220 В | 50 Гц |
| Мальдивы | A, D, G, J, K, L | 230 В | 50 Гц |
| Мальта | G | 230 В | 50 Гц |
| Марокко | C, E | 127 В | 50 Гц |
| Мартиника | C, D, E | 220 В | 50 Гц |
| Мексика | A, B | 127 В | 60 Гц |
| Микронезия | A, B | 120 В | 60 Гц |
| Мозамбик | C, F, M | 220 В | 50 Гц |
| Молдова | C, F | 230 В | 50 Гц |
| Монако | C, D, E, F | 220 В | 50 Гц |
| Монголия | C, E | 230 В | 50 Гц |
| Монтсеррат | A, B | 230 В | 60 Гц |
| Мьянма/Бирма | C, D, F, G | 230 В | 50 Гц |
| Намибия | D, M | 220 В | 50 Гц |
| Науру | I | 240 В | 50 Гц |
| Непал | C, D, M | 230 В | 50 Гц |
| Нигер | A, B, C, D, E, F | 220 В | 50 Гц |
| Нигерия | D, G | 240 В | 50 Гц |
| Антильские острова | A, B, F | 220 В | 50 Гц |
| Нидерланды | C, F | 230 В | 50 Гц |
| Никарагуа | A, B | 120 В | 60 Гц |
| Новая Зеландия | I | 230 В | 50 Гц |
| Новая Каледония | E | 220 В | 50 Гц |
| Норвегия | C, F | 230 В | 50 Гц |
| Нормандские острова | C, G | 230 В | 50 Гц |
| Объединённые Арабские Эмираты | C, D, G | 220 В | 50 Гц |
| Окинава | A, B | 100 В | 60 Гц |
| Оман | C, G | 240 В | 50 Гц |
| Остров Мэн | G | 240 В | 50 Гц |
| Острова Кука | I | 240 В | 50 Гц |
| Пакистан | C, D, G, M | 230 В | 50 Гц |
| Панама | A, B | 110 В | 60 Гц |
| Папуа Новая Гвинея | I | 240 В | 50 Гц |
| Парагвай | C | 220 В | 50 Гц |
| Перу | A, B, C | 220 В | 60 Гц |
| Польша | C, E | 230 В | 50 Гц |
| Португалия | C, F | 220 В | 50 Гц |
| Пуэрто-Рико | A, B | 120 В | 60 Гц |
| Кипр | G | 240 В | 50 Гц |
| Македония | C, F | 220 В | 50 Гц |
| Реюньон | E | 220 В | 50 Гц |
| Россия | C, F | 220 В | 50 Гц |
| Руанда | C, J | 230 В | 50 Гц |
| Румыния | C, F | 230 В | 50 Гц |
| Сальвадор | A, B | 115 В | 60 Гц |
| Сан-Томе и Принсипи | C, F | 220 В | 50 Гц |
| Саудовская Аравия | A, B, F, G | 220 В | 60 Гц |
| Свазиленд | M | 230 В | 50 Гц |
| Северная Корея | C | 220 В | 50 Гц |
| Сейшельские острова | G | 240 В | 50 Гц |
| Сектор Газа | C, H | 230 В | 50 Гц |
| Сенегал | C, D, E, K | 230 В | 50 Гц |
| Сен-Пьер и Микелон | E | 230 В | 50 Гц |
| Сент-Винсент | A, C, E, G, I, K | 230 В | 50 Гц |
| Сент-Китс и Невис | A, B, D, G | 220 В | 60 Гц |
| Сент-Люсия | G | 240 В | 50 Гц |
| Сербия | C, F | 220 В | 50 Гц |
| Сингапур | G (M для мощных приборов) | 230 В | 50 Гц |
| Сирия | C, E, L | 220 В | 50 Гц |
| Словакия | C, E | 230 В | 50 Гц |
| Словения | C, F | 230 В | 50 Гц |
| США | A, B | 120 В | 60 Гц |
| Сомали | C | 220 В | 50 Гц |
| Судан | C, D | 230 В | 50 Гц |
| Суринам | C, F | 127 В | 60 Гц |
| Сьерра-Леоне | D, G | 230 В | 50 Гц |
| Таджикистан | C, I | 220 В | 50 Гц |
| Таиланд | A, B, C, F, I без заземления | 220 В | 50 Гц |
| Таити | A, B, E | 220 В | 60 Гц |
| Тайвань | A, B | 110 В | 60 Гц |
| Танзания | D, G | 230 В | 50 Гц |
| Тенерифе | C | 220 В | 50 Гц |
| Того | C | 220 В | 50 Гц |
| Тонга | I | 240 В | 50 Гц |
| Тринидад и Тобаго | A, B | 115 В | 60 Гц |
| Тунис | C, E | 230 В | 50 Гц |
| Туркменистан | B, F | 220 В | 50 Гц |
| Турция | C, F | 230 В | 50 Гц |
| Уганда | G | 240 В | 50 Гц |
| Узбекистан | C, I | 220 В | 50 Гц |
| Украина | C, F | 220 В | 50 Гц |
| Уругвай | C, F, L и I | 230 В | 50 Гц |
| Фарерские острова | C, K | 220 В | 50 Гц |
| Фиджи | I | 240 В | 50 Гц |
| Филиппины | A, B, C | 220 В | 60 Гц |
| Финляндия | C, F | 230 В | 50 Гц |
| Фолклендские острова | G | 240 В | 50 Гц |
| Франция | C, E | 230 В | 50 Гц |
| Французская Гвиана | C, D, E | 220 В | 50 Гц |
| Хорватия | C, F | 230 В | 50 Гц |
| ЦАР | C, E | 220 В | 50 Гц |
| Чад | D, E, F | 220 В | 50 Гц |
| Черногория | C, F | 220 В | 50 Гц |
| Чехия | C, E | 230 В | 50 Гц |
| Чили | C, L | 220 В | 50 Гц |
| Швейцария | C, J | 230 В | 50 Гц |
| Швеция | C, F | 230 В | 50 Гц |
| Шри Ланка | D, M, G | 230 В | 50 Гц |
| Эквадор | A, B | 120 В | 60 Гц |
| Экваториальная Гвинея | C, E | 220 В | 50 Гц |
| Эритрея | C | 230 В | 50 Гц |
| Эстония | C, F | 230 В | 50 Гц |
| Эфиопия | C, E, F, L | 220 В | 50 Гц |
| ЮАР | C, M, IEC 60906-1 | 220 В | 50 Гц |
| Южная Корея | A, B, C, F | 220 В | 60 Гц |
| Ямайка | A, B | 220 В | 50 Гц |
| Япония | A, B | 100 В | 50 Гц |
Подписывайтесь на мой канал в Youtube
Подписывайтесь на обновления в ЖЖ
ССЫЛКИ НА МОИ СОЦСЕТИ
ПОЛЕЗНЫЕ ССЫЛКИ ДЛЯ ПУТЕШЕСТВЕННИКОВ
✈ Бесплатная поездка на Uber
✈ Лучшие цены на отели
✈ Лучшая симка для путешествий
✈ Лучший подбор туров
✈ Лучшая медстраховка
✈ Лучший кэшбек
✈ Лучшие цены на ЖД билеты
✈ Лучший интернет-магазин
- Кельн — родина одеколона и пристанище геев
- Полярная ночь
- Кельн — родина одеколона и пристанище геев
- Полярная ночь
Сетевая вилка и розетка Тип G
Последнее обновление: 24 января 2022 г.
ТИП G
Тип G в основном используется в Великобритании, Ирландии, Кипре, Мальте, Малайзии, Сингапуре, Гонконге и на Аравийском полуострове. (Нажмите здесь, чтобы просмотреть полный список всех стран, в которых используется тип G)
Эта вилка на 13 ампер имеет три прямоугольных штыря, образующих равнобедренный треугольник. Центральный штырь заземления имеет размеры 4 на 8 мм и длину 22,7 мм. Линейный и нейтральный контакты имеют размеры 4 на 6,35 мм и длину 17,7 мм, расстояние между центрами составляет 22,2 мм. Межцентровое расстояние между заземляющим контактом и серединой воображаемой линии, соединяющей два силовых контакта, составляет 22,2 мм. 9Изолирующие гильзы длиной -мм предотвращают случайный контакт с оголенным разъемом при частично вставленной вилке.
Британский стандарт BS 1363 требует использования трехпроводной вилки с заземлением и предохранителем для всех подключений к электросети. Двухпроводные приборы класса II не заземляются и часто имеют пластиковый заземляющий штырь, который служит только для открывания заслонок розетки.
Отсутствие такого заземляющего штыря на вилке типа C делает невозможным подключение ее к розетке типа G, хотя на самом деле ее можно вставить в розетку, воткнув острый предмет в центральное отверстие розетки, которое открывается. два других отверстия. Просто чтобы быть совершенно ясным, это не совет; это просто наблюдение…
Незаземленная вилка с пластиковым контактом заземления.
В Великобритании электрические розетки в доме подключаются с помощью кольцевых цепей , которые защищены автоматическими выключателями на 32 А. Этот тип проводки редко используется за пределами Великобритании и требует использования вилок с предохранителями . Небольшие бытовые приборы, такие как зарядные устройства для мобильных телефонов, обычно имеют патронный предохранитель на 3 А внутри вилки; приборы для тяжелых условий эксплуатации, такие как кофеварки, имеют вилку с плавким предохранителем на 13 ампер.
Почти везде в мире 9Используются радиальные контуры 0017 . В этой системе каждая настенная розетка или группа розеток имеет автоматический выключатель на главном распределительном щите, поэтому нет необходимости в предохранителях вилок. В результате, если вы везете какой-либо иностранный прибор в Великобританию, вы можете использовать адаптер, но технически он должен включать предохранитель правильного номинала. У большинства был бы 13-амперный, например, слишком большой для компьютеров. Вилки и розетки типа G начали появляться в 1946 году, а стандарт был впервые опубликован в 1947 году.50-х годов он заменил более ранние розетки типа D (BS 546) в новых установках в Великобритании, а к концу 1960-х годов большинство более ранних установок были переведены в соответствии с новым стандартом. Розетки типа G почти всегда оснащены выключателями для дополнительной безопасности.
Вилки для Великобритании, без сомнения, являются одними из самых безопасных в мире, но также и одними из самых громоздких и громоздких.
Вот почему люди часто подшучивают над ними, говоря, что британская вилка в большинстве случаев больше, чем прибор, к которому она подключена… Более того, конструкция вилки с утяжеленным дном делает ее идеальной кастрюлей.
Тип B
Тип C
Тип D
Тип E
Тип F
Тип G
Тип H
Тип I
Тип J
Тип K
Тип L
Тип M
Тип N
Тип O
Тип A
Сетевая вилка и розетка Типы A и B
Последнее обновление: 24 января 2022 г.
ТИПЫ A и B
Канада, Япония и Центральная Америка: незаземленный тип A (NEMA 1-15) и заземленный тип B (NEMA 5-15). (Полный список стран, в которых используются типы A и B, можно найти здесь.)
ТИП A
Эта незаземленная вилка класса II с двумя плоскими параллельными штырями является стандартной в большинстве стран Северной и Центральной Америки. Он известен как NEMA 1-15 и был изобретен в 1904 году Харви Хаббеллом II.
Вилка имеет два плоских лезвия толщиной 1,5 мм, длиной 15,9–18,3 мм и расстоянием между ними 12,7 мм. Вилки типа A, как правило, поляризованы и могут быть вставлены только одним способом, поскольку два штыря имеют разную ширину. Лезвие, соединенное с нейтралью, имеет ширину 7,9 мм, а ширина горячего лезвия — 6,3 мм. Эта вилка рассчитана на 15 А. Начиная с 1965, незаземленные розетки типа А больше не разрешены в новостройках в США и Канаде, но их все еще можно найти в старых зданиях.
Вилки типа A и B имеют два плоских штыря с (часто, но не всегда) отверстием на конце. Эти дыры не существуют без причины. Если бы вы разобрали розетку типа A или B и посмотрели на контактные скребки, в которые вставляются штыри, вы бы обнаружили, что в некоторых случаях на них есть выпуклости. Эти выступы вставляются в отверстия, чтобы розетка могла более плотно захватывать штыри вилки. Это предотвращает выскальзывание вилки из розетки из-за веса вилки и шнура. Это также улучшает контакт между вилкой и розеткой.
Некоторые розетки, однако, не имеют этих выступов, а только две пружинные пластины, которые захватывают боковые стороны штифта вилки, и в этом случае отверстия не нужны.
Также есть специальные розетки, которые позволяют зафиксировать шнур в розетке, просунув стержни в отверстия. Таким образом, торговые автоматы и тому подобное нельзя отключить от сети. Более того, электрические устройства могут быть опломбированы производителем с помощью пластиковой стяжки или небольшого висячего замка через одно или оба отверстия штыря вилки. Например, производитель может надеть пластиковую ленту через отверстие и прикрепить ее к бирке с надписью: «Вы должны сделать X или Y, прежде чем подключать это устройство». Пользователь не может подключить устройство, не сняв метку, поэтому пользователь обязательно увидит метку.
ТИП B
Эта вилка класса I соответствует американскому стандарту NEMA 5-15. Он имеет два плоских лезвия толщиной 1,5 мм, расположенных на расстоянии 12,7 мм друг от друга, длиной 15,9–18,3 мм и шириной 6,3 мм.
Он также имеет круглый или U-образный заземляющий контакт диаметром 4,8 мм, который на 3,2 мм длиннее двух плоских контактов, поэтому устройство заземляется перед подключением питания. Межцентровое расстояние между заземляющим штифтом и серединой воображаемой линии, соединяющей два силовых лезвия, составляет 11,9.мм. Вилка рассчитана на 15 ампер.
В некоторых частях Центральной и Южной Америки заземленные розетки типа B до сих пор встречаются редко. Поэтому люди часто просто отрезают заземляющий контакт вилки типа B, чтобы соединить его с двухполюсной незаземленной розеткой.
Вилки типов A и B неизолированы (т. е. стержни штифтов не снабжены гильзами; они не имеют черного покрытия по направлению к корпусу вилки, как вилки типов C, G, I, L или N), а выходы не утоплены в стены, а это означает, что если вилка вынута наполовину, ее штыри все еще подключены к розетке. Розетки типа A и B, как известно, опасны, поскольку расстояние между розеткой и частично вынутой вилкой достаточно велико, чтобы можно было коснуться контактов пальцами или металлическим предметом, например чайной ложкой.
