С выхода одного блока присоединяете контроллер, с другого — усилитель.

На контроллере есть два разъема.

Там где написано Power или стоят значки «+-» подается напряжение 12/24В от источника питания.

Там где буквы «RGBV+», подключаете провода идущие на лед ленту.  Плюс здесь один (V+), все остальные буквы являются минусовыми контактами.

На усилителе два входа и один выход. Прежде всего это питание Power 12/24В от блока.

Есть кстати модели, где напряжение можно подать двумя способами. Через клеммную колодку, либо через специальный втычной разъем.

Второй вход Input — это куда подключаются провода и подается сигнал напрямую от контроллера, либо от предыдущего конца светодиодной ленты.

Output Ch2, Ch3, Ch4, Ch5 — выход на следующий отрезок Led ленты №2,3 и т.д.

В итоге получаем следующую картинку. Сигнал от контроллера подается на две пятиметровые катушки и на вход усилителя.

К выходу последнего подключается еще две катушки. Все что остается — подать напряжение и проверить работоспособность всей схемы.

Микроконтроллер и микроусилитель

При малых мощностях светодиодной ленты, можно обойтись без всех этих громоздких коробочек и блоков.

Воспользуйтесь микроконтроллерами и микроусилителями RGB.

При уменьшении габаритов в десятки раз, они сохраняют все свои функциональные возможности. Единственное, что у вас исчезает — это клеммы для подключения проводов.

Все проводники из этих микроустройств уже изначально выведены наружу и подключаются посредством пайки или на специальных коннекторах и разъемах.

Это очень удобно при монтаже подсветки за подвесным потолком, когда нет свободного места куда спрятать крупногабаритные квадратные коробки.

Ошибки подключения

Некоторые ошибочно думают, что эта коробочка несет в себе какие-то волшебные свойства, и раз она называется «усилитель», соответственно через нее можно запитывать подсветку большей длины, чем разрешено в обычных условиях через простой блок питания.

Это не так. Подключили 5 метров — отрезали ленту, поставили данную штуку усиливающую сигнал, подключили еще 5 метров и т.д. Но не более 5 метров через одно устройство.

Допустим, у вас есть одноцветная белая светодиодная лента длиной 5м и общей мощностью 72Вт. При этом вы купили RGB усилитель на 100Вт и решили подключить весь этот метраж к нему.

Так делать нельзя. На один канал устройства (R или G или B) отводится всего 100/3=33Вт, не более. Соответственно общую мощность указанную на корпусе, вам нужно делить на три.

Поэтому в данном случае, вы сможете дополнительно подключить только 2 метра монохромной ленты, а не все пять.

Те, кто впервые вплотную сталкивается со светодиодными лентами предполагают, что изначально выбрав блок питания в 100Вт и присоединив к нему дополнительно еще один усилитель на 100Вт, они смогут в итоге подключить RGB ленту в 200Вт, ну или по крайней мере в 150Вт.

По факту, ничего светиться у вас не будет. Общий блок питания должен быть именно такой мощности, как итоговая мощность всей протяженности светодиодной ленты (+20%).

Если ее не хватает, ставьте дополнительный блочок.

svetosmotr.ru

устройство, принцип работы, основные элементы и подключение

Светодиодная лента RGB или RGBW — осветительный прибор, состоящий из нескольких монохромных светодиодов, светящихся белым, красным, зеленым или синим цветами. Свое название она получила благодаря трем последним цветам — были взяты первые буквы их английского перевода (Red, Green, Blue — красный, зеленый и синий соответственно).

При ее прямом подключении к источнику постоянного тока с напряжением 12/24 В невозможно реализовать цветовые эффекты, ради которых такая лента и создавалась. Чтобы обеспечить разнообразие цветов и яркости, между источником питания и платой устанавливают специальный контроллер с приемником для управления пультом дистанционного управления (ПДУ). Этот приемник задает различные программы, по которым функционирует светодиодная лента RGB.

RGB-технология

Многоцветная лента была изобретена в ходе многочисленных научных работ, в рамках которых ученые пытались сформировать белое свечение светодиодов. Изначально для его получения использовались люминофорные диоды синего цвета со специальным белым покрытием. Позже в этих целях начали использовать ленту с тремя светодиодами — красным, зеленым и синим. Все три устанавливаются в одной ячейке, а испускаемый свет воспринимается человеком как белый — это и есть RGBW-технология.

Изменяя яркость того или иного светодиода, вы можете получать другие цвета и их оттенки. Число последних превышает несколько сотен тысяч. Это основное преимущество RGB-технологии над люминофорными светодиодными лентами.

Устройство

Конструктивно это гибкая печатная плата, к которой прикреплены светодиоды и резисторы, предназначенные для понижения тока. Выпускается разной ширины — от 5 до 30 мм. Наиболее востребованы LED-ленты с набором из шести выводов, в которых светодиоды собираются внутри единого корпуса.

Светодиоды классифицируются по типоразмерам. Самыми распространенными считаются SMD 5050 с габаритами 5х5 мм. Один погонный метр RGB-ленты может содержать около 30 светодиодов (изделие с двойной плотностью — 60). Мощность и световой поток зависят от числа диодов и их типоразмера.

Ленты различаются по степени защищенности (IP00 и т. д.). Чем ниже этот параметр, тем меньше вариантов применения осветительного прибора. К примеру, слабо защищенные приборы эксплуатируются исключительно в сухих помещениях, а изделия в силиконовой оболочке не страшатся даже полного погружения под воду (IP68).

Для размещения ленты на поверхностях с ее тыльной стороны крепится двусторонний скотч. Всегда можно разрезать ее на части, выбрав необходимую длину. Производители приборов самостоятельно отмечают пунктирными линиями места разрезов, там же изображен символ «ножниц». Перерезайте гибкую плату на этих участках, поскольку только здесь установлены контактные площадки для подключения к источнику питания с последующей спайкой или применением коннекторов.

Контроллер для RGB-ленты

Чтобы воспользоваться всеми возможностями RGB-ленты, подключите к схеме контроллеры, выполняющие ряд функций:

• управление ПДУ;
• изменение яркости LED-диодов;
• изменение цвета свечения;
• выбор режима — переключение частоты смены цветов и их переливания;
• комбинация основных цветов с целью получения новых оттенков.

При выборе RGB-контроллера учитывайте два основных критерия — совместимость с подключаемой лентой и способ управления.

Такой контроллер может управляться:

• через сеть Wi-Fi при помощи планшета или смартфона;
• пультом ДУ с инфракрасными диодами;
• без пульта (переключателем на стене).

Последний вариант актуален, если отсутствует необходимость в частом переключении режимов ленты.

Основной физический параметр, характеризующий RGB-контроллер, — его номинальная мощность. Для ее расчета возьмите формулу Mk = Ml*L*Km, где:

• Mk — номинальная мощность контроллера;
• L — длина отрезка в метрах;
• Ml — мощность ленты в Вт/м;
• Km — коэффициент мощности изделия.

Напряжение, необходимое для питания контроллера, должно быть таким же, как и у RGB-ленты.

Усилитель для RGB-ленты

Еще один элемент, используемый при подключении RGB-плат, — усилитель. Если длина ленты превышает пять метров, обойтись без него нельзя.

Изделие оснащено двумя клеммами — Input (входа) и Output (выхода), причем каждая из них имеет те же контактные площадки, что и сама лента — R, G, B и «+». Есть клеммы для подключения питания — «плюс» и «минус» (VDD и GND соответственно).

При достаточной мощности напряжение 12 или 24 В подается от дополнительного блока. Общие концы ленты подключите к клеммам Input на усилителе, после этого подсоедините клемму Output. В конце коннектится управляющий блок через плюсовую и минусовую клеммы VDD и GND. Очень важно соблюдать полярность, иначе диоды не будут светиться.

В итоге алгоритм соединения следующий: блок питания, контроллер, первый отрезок ленты, усилитель, второй отрезок. Управление такой электрической цепью осуществляется с помощью одного ПДУ.

В случае необходимости применения нескольких лент длиной от пяти метров и более к схеме подключаются вторые усилитель и блок управления. Наличие или отсутствие последнего определяется мощностью свечения. Строго запрещено параллельное соединение источников питания — только при помощи диодного моста.

Усилитель — громоздкий электротехнический элемент, поэтому не всегда хватает места для его удобного размещения. В случае необходимости его можно заменить на микромодель уменьшенной мощности (убедитесь, что ее достаточно для функционирования ленты).

Важно! Если мощность основного усилителя немного ниже требуемой для светодиодной ленты, докупите к комплекту микроусилитель и последовательно подключите к имеющемуся.

Блок питания

Светодиодные RGB-ленты функционируют от источников питания напряжением 12 или 24 В. При выборе блока управления обратите внимание на несколько важных физических условий:

• напряжение и мощность блока должны соответствовать заявленным требованиям для RGB;
• в зависимости от места монтажа прибор должен характеризоваться той или иной степенью влагозащищенности.

Важно! Если допустить ошибки при выборе, блок будет сильно перегреваться и спустя короткий промежуток времени выйдет из строя.

Есть несколько разновидностей блоков питания, которые можно найти на рынке:

• с алюминиевым корпусом, высокой герметичностью и защитой от проникновения влаги, но высокой стоимостью;
• мини-изделие в пластиковом корпусе, частично защищенном от влаги, по более низкой стоимости;
• открытый блок, расположенный в перфорированном корпусе, характеризуется наибольшими габаритами и высокой мощностью, нуждается в дополнительных средствах защиты от влаги;
• сетевой блок — средняя мощность.

Ознакомьтесь с инструкцией, которая прилагалась к RGB-ленте. Там указана мощность для одного погонного метра. Умножьте эту величину на длину гибкой платы, затем полученное значение увеличьте на 30 % (всегда должен быть запас мощности). В итоге узнаете мощность блока питания, необходимого для выбранной LED-ленты.

Популярные схемы подключения

Реализация любой схемы требует небольших знаний, в том числе и понимания, как правильно делить электротехническое изделие на части.

Стандартная схема подключения

Соблюдайте следующий порядок монтажа:

1. Соедините контроллер с блоком питания через клеммы выходного (пониженного) напряжения.
2. Плюсовые провода выделяют красным цветом, минусовые — черным.
3. Подключите светодиодную ленту к контроллеру через три контактные площадки — R, G, B (управление тремя основными цветами) и VDD (плюс).

Вариант подключения двух светодиодных лент

Если требуется питание одновременно двух светодиодных лент, учтите следующие моменты:

• понадобятся два блока питания и два усилителя для RGB;
• соблюдайте порядок подключения провода в соответствии с цветовой маркировкой;
• схема пригодна для подачи тока на отрезки плат, длина которых достигает 10 метров.

Основное правило: если в схему подключаются не менее двух лент, обеспечивается их параллельное соединение (последовательное уменьшит мощность напряжения для светодиодов, расположенных на дальних концах от источника питания и усилителя).

Подключение RGB-ленты длиной в 20 метров

При выборе мощного блока питания можно использовать схему подключения «контроллер-усилитель-блок». Во всех остальных случаях требуются два и более блока.

Пошаговая инструкция по монтажу

При самостоятельном подключении цветной RGB-ленты требуется четкое соблюдение алгоритма:

1. Поиск места установки и подготовка поверхности. Для начала определитесь с местом установки, а затем выровняйте поверхность, к которой будет крепиться светодиодная лента. Ею может быть потолок, дверь и т. д. Обязательно обезжирьте ее с помощью любого растворителя, иначе двусторонний скотч спустя короткий промежуток времени отойдет. При креплении к металлическим поверхностям требуется дополнительная электрическая изоляция.
2. Большинство светодиодных RGB-лент самоклеющиеся — снимите с тыльной стороны защитную пленку и аккуратно прижмите изделие к поверхности выбранного места. При выполнении изгибов их радиус должен быть не более 20 мм, в противном случае могут возникнуть неполадки. Разрезайте ленту в строго обозначенных местах. При соединении разных частей пользуйтесь специальными коннекторами или паяльником (подробнее об этом рассказано в отдельной статье).
3. Подключение электрической цепи. Выберите схему соединения светодиодной ленты из предложенных выше. Объедините изделие с контроллером, усилителем и блоком питания. Последний включите в сеть при помощи электрической вилки. Черный провод блока соедините с клеммой V- на усилителе, красный — V+. Провода светодиодной ленты объедините с контактными площадками контроллера в соответствии с их цветом и обозначением: красный — R, зеленый — G, синий — B. Последний провод подключается к плюсовой клемме — V+.
4. Подсветка работает от сети 220 В. Проверьте ее работоспособность при помощи пульта ДУ.

Правильные подключение и эксплуатация светодиодной RGB-ленты позволят создать неповторимую атмосферу дома, украсить офисные или жилые помещения, уличную беседку. Наличие тех или иных электротехнических изделий в выбранных схемах зависит от длины платы, количества и типоразмера используемых LED-диодов.

Светодиодная лента RGB: устройство, принцип работы, основные элементы и подключение

220.guru

Гайд по адресной светодиодной ленте

Итак, данный гайд посвящен адресной светодиодной ленте, я решил сделать его познавательным и подробным, поэтому дойдя до пункта “типичные ошибки и неисправности” вы сможете диагностировать и успешно излечить косорукость сборки даже не читая вышеупомянутого пункта. Что такое адресная лента? Рассмотрим эволюцию светодиодных лент.

Обычная светодиодная лента представляет собой ленту с напаянными светодиодами и резисторами, на питание имеет два провода: плюс и минус. Напряжение бывает разное: 5 и 12 вольт постоянки и 220 переменки. Да, в розетку. Для 5 и 12 вольтовых лент нужно использовать блоки питания. Светит такая лента одним цветом, которой зависит от светодиодов.

RGB светодиодная лента. На этой ленте стоят ргб (читай эргэбэ – Рэд Грин Блю) светодиоды. Такой светодиод имеет уже 4 выхода, один общий +12 (анод), и три минуса (катода) на каждый цвет, т.е. внутри одного светодиода находится три светодиода разных цветов. Соответственно такие же выходы имеет и лента: 12, G, R, B. Подавая питание на общий 12 и любой из цветов, мы включаем этот цвет. Подадим на все три – получим белый, зелёный и красный дадут жёлтый, и так далее. Для таких лент существуют контроллеры с пультами, типичный контроллер представляет собой три полевых транзистора на каждый цвет и микроконтроллер, который управляет транзисторами, таким образом давая возможность включить любой цвет. И, как вы уже поняли, да, управлять такой лентой с ардуино очень просто. Берем три полевика, и ШИМим их analogWrit’ом, изи бризи.

Адресная светодиодная лента, вершина эволюции лент. Представляет собой ленту из адресных диодов, один такой светодиод состоит из RGB светодиода и контроллера. Да, внутри светодиода уже находится контроллер с тремя транзисторными выходами! Внутри каждого! Ну дают китайцы блэт! Благодаря такой начинке у нас есть возможность управлять цветом (то бишь яркостью r g b) любого светодиода в ленте и создавать потрясающие эффекты. Адресная лента может иметь 3-4 контакта для подключения, два из них всегда питание (5V и GND например), и остальные (один или два) – логические, для управления.

Лента “умная” и управляется по специальному цифровому протоколу. Это означает, что если просто воткнуть в ленту питание не произойдет ровным счётом ничего, то есть проверить ленту без управляющего контроллера нельзя. Если вы потрогаете цифровой вход ленты, то скорее всего несколько светодиодов загорятся случайными цветами, потому что вы вносите случайные помехи, которые воспринимаются контроллерами диодов как команды. Для управления лентой используются готовые контроллеры, но гораздо интереснее рулить лентой вручную, используя, например, платформу ардуино, для чего ленту нужно правильно подключить. И вот тут есть несколько критических моментов:

alexgyver.ru

Светодиодная лента RGB: устройство, схемы подключения, видео

В последние годы наряду с традиционными источниками света (лампы накаливания, люминесцентные лампы) стали широко применяться светотехнические приборы на основе свехъярких светодиодов (LED). Компактные размеры светодиодов, их малое энергопотребление позволяют создавать источники света, обладающие новыми свойствами. Так, например, для подсветки витрин и рекламных щитов, для организации дизайнерского освещения интерьеров квартир широко применяются светодиодные ленты. Одним из таких типов является светодиодная лента RGB.

RGB технология

Физические принципы работы светодиодов не позволяют непосредственно получить «белый» свет. Однако ученым удалось обойти это ограничение. Для получения белого света были изобретены люминофорные светодиоды, в которых «белый свет» испускается особым покрытием, нанесенным на синий сверхъяркий светодиод.

Другим способом получения белого света является применение трех светодиодов: красного, зеленого и синего свечения. Ячейка из трех LED испускает свет трех цветов, которые воспринимается человеком как белый цвет. Такой способ получения «белого» света называется RGB технология. Эта аббревиатура составлена из первых букв английских названий цветов (Red, Green, Blue).

Регулируя яркость светодиодов можно получать не только белый свет, но и множество цветов и оттенков. Количество оттенков может достигать сотен тысяч. Поэтому светодиодные ленты RGB обладают значительно большими возможностями, чем люминофорные светодиодные ленты.

Устройство

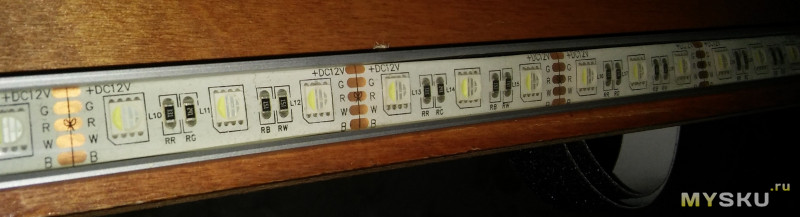

Светодиодная RGB лента представляет собой гибкую печатную плату, на которой размещаются светодиоды и резисторы, ограничивающие ток диодов. Ширина может варьироваться от 8 до 20 мм. Существуют ленты, на которых светодиоды различных цветов размещены рядом друг с другом. Однако наибольшее распространение получили led-ленты со светодиодами собранными в одном корпусе. Такой RGB LED имеет шесть выводов.

Светодиоды имеют несколько типоразмеров. Наиболее распространены светодиоды LED-RGB-SMD 5050 размером 5х5 мм. На погонном метре светодиодной ленты могут размещаться 30 или 60 светодиодов (двойная плотность). В зависимости от количества светодиодов, их типоразмера зависит потребляемая мощность и световой поток.

Для крепления к различным поверхностям с тыльной стороны светодиодных RGB лент приклеивается двойной скотч. LED-ленты выпускаются с различными степенями защиты (IP). Изделия с невысокой степенью защиты могут применяться только в сухих помещениях. Ленты в силиконовой оболочке не бояться прямого попадания влаги и даже могут погружаться в воду (IP68).

Стандартная длина светодиодной RGB ленты составляет 5 метров. Однако ее можно разрезать на отрезки различной длины. Места, где можно произвести разрезы, производители помечают пунктирной линией и символом «ножницы». В местах разреза имеются контактные площадки, к которым подсоединяется питание. Назначение контактных площадок маркируется буквами R, G, B и знаком «плюс».

Подключение

Для питания и управления светодиодной лентой необходимы блок питания и специализированный контроллер. Мощность блока питания и контроллера должны соответствовать мощности потребляемой RGB лентой. Лучше если их мощности будут выбраны с небольшим запасом.

Схема подключения довольно проста. Выход 12В (24В) блока питания подключается к соответствующим клеммам контроллера с соблюдением полярности. Управляющие напряжения с контроллера подаются на светодиодную ленту. При этом также необходимо следить за правильностью подключения проводников: R к R, G к G и так далее.

Соединения между блоком питания и контроллером лучше выполнять с помощью двухжильного кабеля, а между контроллером и лентой – четырехжильного. Сечение жилы кабеля не должно быть меньше 0.25 мм². Присоединять проводники к отрезкам светодиодной ленты можно с помощью пайки, однако лучше применять специальные коннекторы и шлейфы. Более подробно о подключении можно почитать здесь.

Контроллер для RGB-ленты

Микропроцессорные контроллеры для RGB лент позволяют регулировать цвет и яркость освещения, создавать различные световые эффекты. По способу управления различают:

• Контроллеры с ИК управлением;
• Контроллеры, управляемые по радиоканалу.
• Контроллеры с управлением через Wi-Fi.

В первых двух случаях управление контроллером осуществляется с помощью пульта дистанционного управления. Отличаются только способы передачи управляющих сигналов – инфракрасные лучи или радиоволны. Управление через Wi-Fi может осуществляться с ноутбука, планшета, смартфона или других устройств. Протокол Wi-Fi, программное обеспечение, контроллер и разноцветная светодиодная лента могут создавать множество интересных световых эффектов.

К одному контроллеру нельзя подключать больше одной LED ленты. Он может не выдержать нагрузки! В случае необходимости подключения нескольких, нужно использовать специальный усилитель.

Усилитель для RGB-ленты

Назначения усилителя во многом схоже с назначением контроллера. Он повторяет на своих выходах сигналы управления контроллера. Так же как и контроллер, он подключается к блоку питания. Схема подключения нескольких лент показана на рисунке.

Схема подключения через усилитель

Усилитель

Видео

Рекомендуем посмотреть интересный видео обзор светодиодной ленты RGB 5050.  На видео видно на сколько ярко она светит,  и какие цвета принимает. Все манипуляции проводятся с пульта дистанционного управления.

Подводя итоги

Используя для освещения светодиодные RGB ленты, можно создать уютную атмосферу в доме (например, сделать светодиодную подсветку шкафов на кухне), сэкономить немало электроэнергии, на десятилетия забыть о замене лампочек.

ledno.ru

Схемы подключения RGB светодиодной ленты через контроллер

Разноцветная светодиодная RGB лента – основной тренд 2018-2019 года. Разберем как ее правильно подключить, что такое RGB контроллер, усилитель и зачем они нужны.

Что такое RGB светодиодная лента

RGB (Red, Green, Blue – красный, зеленый, синий) – это светодиодная лента, способная при работе менять свой цвет. В каждом LED модуле находятся три светодиода – красный, синий и зеленый. Изменяя отдельно яркость свечения каждого кристалла, вы получаете любой цвет видимого спектра.

Внешне RGB led отличается от моноцветной только количеством выводов. Здесь их 4 – три из них для питания каждого отдельного кристалла и один общий плюс.

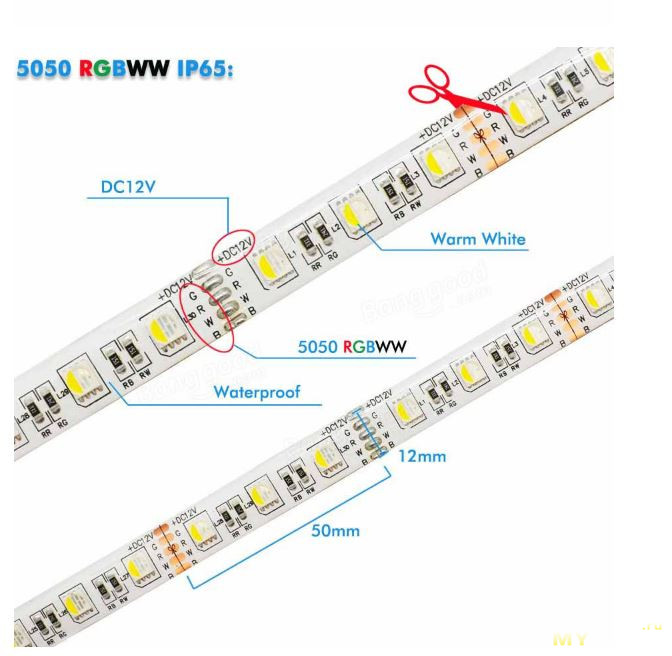

Существуют особые led ленты с пятью выводами. Маркируются они как LED RGB W (W – white). Пятый вывод отвечает за белый свет. Дело в том, что в трехцветном диоде белый цвет получается смешивая все три цвета в равных пропорциях. Такой «белый» отличается от чистого моно- света. Поэтому появился тип led с четвертым кристаллом белого цвета.

Эти ленты (как и моноцветные) имеют несколько классов пыле- влагозащиты:

• IP20 – без защиты, боится влаги и пыли;
• IP67-69 – не боится пыли, может быть использована во влажной среде (ванна, аквариум).

Что нужно для подключения RGB ленты

Разберемся как правильно подключить светодиодную RGB ленту. Для полноценной схемы освещения нам понадобится:

• Светодиодная лента;
• блок питания;
• RGB-контроллер с пультом управления;
• RGB-усилитель (опционально).

Блок питания

Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения. Рассмотрим на примере SMD5050 60 led. Потребляемая мощность – 14,4 Вт/м.

При длине в 5 метров, необходимая мощность БП будет:

5м * 14,4Вт * 1,25 (коэффициент запаса) = 90Вт

Если длина 15 метров, то БП соответственно нужен в 3 раза мощнее – 270W. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.

Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.

Подробнее про расчет блока питания для светодиодной ленты.

RGB контроллер

Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.

Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.

Например. Нужно подключить 10 метров SMD5050 60 led. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.

По принципу управления различают: проводные – чаще монтируются на стену; беспроводные с управлением через:

• Инфракрасный порт (ИК) – пульт должен находиться в зоне прямой видимости;
• радио-канал – позволяет пользоваться в пределах дома;
• Wi-Fi – позволяют как управлять с пульта, так и с приложения на смартфоне.

После установки и подключения, вы сможете:

1. Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
2. Регулировать яркость – аналогично обычному диммеру (подробнее про диммеры).
3. Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.

А если мощности RGB контроллера не хватает, чтобы подключить все освещение (больше 20 метров)? Можно установить 2 контроллера, но управлять светом одной комнаты придется с двух пультов, что не удобно и дорого. Второй (правильный) вариант — использовать RGB усилитель.

RGB усилитель (led amplifier)

Этот прибор позволяет усиливать и передавать дальше по цепи сигнал от контроллера. Таким образом, задействовав несколько усилителей, можно собрать контур освещения любой длины.

Усилитель устанавливается в разрыв ленты и имеет отдельное подключение к блоку питания (про подключение ниже). Мощность подбираем исходя из остатка ленты, которой не хватает мощности контроллера.

Некоторые думают, что усилитель нужен для увеличения яркости и его нужно использовать даже для отрезка до 5 метров. Это в корне не верно.

Наглядный пример. Нужно подключить 20м SMD 3528 (14,4 Вт/м), общей мощностью 288 Вт. В наличии у нас только контроллер с мощностью 216 Вт и блок питания на 300W. Соответственно нужен усилитель:

288 Вт — 216 Вт = 72 Вт

Мощность БП 300 Вт, его достаточно для питания контроллера и усилителя. В случае если мощности БП недостаточно (например 250W), нужен отдельный БП для усилителя.

Подключение светодиодной RGB ленты

Правильный порядок подключения элементов цепи выглядит следующим образом:

Запомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.

Что будет, если подключить последовательно?

Во-первых, вы заметно потеряете в яркости на конце участка. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.

Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.

Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.

Подробнее как соединять rgb ленту между собой.

Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-). При подключении следующих элементов цепи важно соблюдать полярность.

RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.

В результате готовая схема в сборе должна иметь вид:

Усилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты. Подключается по схеме:

Разберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.

Схема подключения RGB светодиодной ленты без усилителя

Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.

Для подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:

Схема подключения ленты с RGB усилителем

Усилитель используем, если не хватает мощности контроллера. Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:

Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:

По такой схеме наращивать суммарную длину ленты можно сколько угодно. Вся она будет управляться с одного пульта.

Помимо последовательного подключения, как в примерах выше, усилители можно подключать параллельно.

Схема параллельного подключения нескольких RGB усилителей с одним блоком питания.

Схема с несколькими параллельными усилителями с отдельным питанием.

Если клемм нет – используйте паяльник и монтажный провод, НО не перегревайте контактные площадки. Подробнее как соединять ленту.

Правильная схема подключения 20 метров RGB ленты показана на видео.

Типичный ошибки при подключении

Последовательное подключение более 5 метров ленты. Этого делать нельзя.

Скрутки вместо пайки проводов (или коннекторов). Если не хотите паять, используйте коннекторы, они копеечные.

Несоблюдение порядка подключения: блок питания ⇒ контроллер ⇒ лента ⇒ усилитель ⇒ лента.

Экономия на блоке питания, покупая «впритык» по мощности. К сожалению, светодиоды гуляют как в плюс так и минус по потребляемым Ваттам. Покупая БП без 20-25% запаса, он будет работать на износ и через год вы купите новый, но уже с запасом.

Покупка контроллера излишней мощности. Хуже не будет, но деньги переплатите. Правильно подбирать по мощности 1 к 1.

Выбор очень мощных лент и монтаж без теплоотвода. Например SMD5050 120 led/m потребляет 28,8 Вт/м. При такой мощности светодиоды греются достаточно сильно и конструкцию нужно монтировать на теплоотвод – алюминиевый профиль. В противном случае диоды начинают деградировать, терять мощность и перегорать.

Готовые RGB лампочки под цоколь с пультом управления

Отдельно стоит упомянуть про готовые RGB изделия под цоколь E14 или E27.

Такие лапочки бывают в совершенно корпусах и исполнениях. Внутри лампа содержит компактный драйвер для питания от сети 220В, контроллер и трехцветные светодиоды.

Для полноценного освещения комнаты она не подойдет, т.к. несколько ламп синхронизировать в одну систему не получится. Используется как ночник или декор. Потребление 1-3 Вт/ч. Стоимость стартует от 3$ за Китай.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

svetodiodinfo.ru

Светодиодная лента RGBW — что это, в чем ее отличия и какова мощность

Лента пришла вместе с другим товаром, запакованная в черный пакет. Сама лента была закутана во вспененный полиэтилен.

Упаковка

Бобина с лентой упакована в фольгированный пакет:

Еще пакет

Заявленные технические характеристики следующие:
Напряжение: DC12V
Потребляемая мощность: 60 Вт
Источник света: светодиод 5050 SMD
Водонепроницаемость: IP65
Цвет: RGB + W/WW (белый / теплый белый)
Угол рассеивания: 120 градусов;
Рабочая температура: -25 ~ + 60 ° C
Температура хранения: -40 ~ +80 ° C
Ширина ленты: 12 мм.
Длина: 5 метров;
Расстояние между контактами: 2 мм.

Наличие белого светодиода позволяет получить более-менее нормальный белый свет, не смешивая три цвета, а отдельным сегментом света белого светодиода.

Длина катушки стандартная — 5 метров, а ширина ленты — 12 мм.

Длина одного сегмента также стандартная — 5 см.:

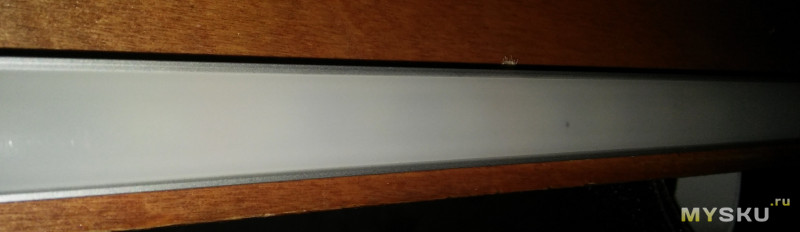

Лента также свободно размещается в алюминиевых держателях для лент:

Я заказывал вариант IP65, так как он больше защищен от воздействия атмосферы, да и свет от светодиодов лучше рассеивается в изоляции.

Вот несколько примеров свечения

Посмотрим на светодиоды поближе:
Выдержка: 1/2000. ISO 400:

Выдержка: 1/2000. ISO 400:

Выдержка: 1/160. ISO 400:

Выдержка: 1/250. ISO 200:

Выдержка: 1/200. ISO 200:

Вот так светится белый светодиод:
Выдержка: 1/160. ISO 200:

Выдержка: 1/2000. ISO 400:

Выдержка: 1/80. ISO 400:

Видео со сменой цветов:

А теперь главный вопрос: стоит ли эта лента столько, сколько за нее просят, ведь обычную RGB можно купить почти раза в 2 дешевле? На мой взгляд, есть несколько сфер применения:
1. Моддинг ПК, на материнской плате которого есть разъем RGBW (как у меня):

2. Использовать в интерьере: RGB как декоративную подсветку, а белый цвет — как обычную подсветку.
3. Использовать в ландшафтном дизайне.

Поэтому если рядом прокладывать 2 ленты (RGB и белую), по по цене выйдет даже дороже. А для использования в ПК и дома в качестве подсветки можно взять 1-2 бобины даже по такой цене, ведь светодиодная лента будет работать лет 20 точно.

Подведем итоги:

Достоинства:
+ Объединение RGB и белого светодиода в одном корпусе;
+ RGB и белый светодиод разделены в корпусе;

Недостатки:
— Цена.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru
