Сплит-система — Википедия

Наружный блок сплит-системы Настенный внутренний блок СКВ

Сплит-система (англ. split — «разделять») — кондиционер, система кондиционирования воздуха (СКВ), состоящая из двух блоков: внешнего (компрессорно-конденсаторного агрегата) и внутреннего (испарительного). Внешний блок монтируется вне кондиционируемого помещения. Внутренний блок монтируется внутри кондиционируемого помещения или в вентиляционную систему здания. Друг с другом блоки соединяются медными теплоизолированными трубами[1]

Типология систем кондиционирования воздуха с раздельной компоновкой, получивших наибольшее распространение:

  • Настенные (1,5-8,0 кВт),
  • Напольно-потолочные (4,0-13,0 кВт),
  • Канальные (5,0-18 кВт),
  • Колонного типа (5,0-18 кВт),
  • Кассетного типа (5,0-14,0 кВт),
  • Центральные кондиционеры,
  • Крышные (Руф-топ) кондиционеры.

Находящийся во внешнем блоке компрессор сжимает хладагент, который нагревается при сжатии и отдаёт тепло через теплообменник, находящийся во внешней среде, например на улице. Затем сжиженный фреон переносится по медным трубкам во внутренний блок, где испаряется и через теплообменник охлаждает воздух в помещении. Многие сплит-системы способны не только охлаждать, но и обогревать помещение. При переключении системы на обогрев испарение фреона происходит в наружном блоке, а конденсация во внутреннем.

Сплит-система состоит из внешнего и внутреннего блоков.

Внешний блок[править | править код]

Внешний блок располагают вне охлаждаемого помещения: на фасаде здания, на крыше, на открытой лоджии или на балконе, в некоторых случаях (офисные и торговые строения) — в общих коридорах и лестничных маршах, вестибюлях метрополитена. Внутренний и внешний блок соединяют между собой с помощью фреоновых магистралей, а также электрического соединения, также от внутреннего блока выводится дренажная магистраль.

Наружный блок сплит-системы состоит из компрессора, конденсатора, капиллярной трубки, 4-ходового клапана, фильтра-осушителя или ресивера, вентилятора, в отдельных случаях и иных сопутствующих элементов — реле силовой коммутации компрессора, платы управления инверторной или мульти-сплит-системы, фильтра «кислородного душа», блока управления «зимним комплектом».

Обычно внешний блок неинверторной сплит-системы не содержит электронных блоков, а конденсаторные электродвигатели компрессора и вентилятора и 4-ходовой клапан непосредственно подключаются через силовой кабель к электронике внутреннего блока.

Расположение компрессора во внешнем блоке снижает шум внутри охлаждаемого помещения. Уровень шума внутреннего блока сплит-систем составляет около 24-26 дБ. Уровень шума внешнего блока ничем не нормируется, что иногда беспокоит соседей.

Внутренний блок[править | править код]

Внутренний блок, в зависимости от типа, может располагаться на потолке, полу, стенах или встроен в подвесной потолок. Современные сплит-системы имеют ряд дополнительных функций: дистанционное управление, фильтры различной степени очистки воздуха (от дыма, пыли и т. д.), таймер и управление температурой в помещении от +16 до +30 °C. Пульт сплит-системы обычно оснащен дисплеем, который отображает полную информацию о заданных параметрах микроклимата. Следует отметить, что бытовая система — как правило, настенный кондиционер. Другая компоновка внутренних блоков значительно реже встречается в дешёвых сплит-системах.

Электроника внутреннего блока измеряет, рассчитывает и управляет большим количеством параметров сплит-системы.

  1. Обеспечивает взаимодействие с пультом дистанционного управления, в том числе, реализуется функция измерения температуры в помещении пультом дистанционного управления (функция I Feel
    ).
  2. Измеряет температуру поступающего в испаритель воздушного потока и по нему оценивает температуру внутри помещения.
  3. В соответствии с заданным пользователем температурным режимом и температурой входящего воздушного потока для неинверторного кондиционера управляет цикличностью включения/выключения компрессора и вентилятора внешнего блока. Вне зависимости от заданной с ПДУ температуры, при работающем компрессоре температура выходящего воздушного потока составляет примерно +10 °С, которая формируется из температуры испарителя (3-5 °С) и значения [[температурный напор|температурного напора]
  4. Поддерживает достаточно точно температуру испарителя внутреннего блока путём регулирования скорости вращения тангенциального вентилятора внутреннего блока и цикличности включения компрессора. Отклонение температуры испарителя от расчётного может привести к интенсивному образованию конденсата воды в непредназначенных для этого частях, и, как следствие, захвата воды вентилятором и подтеканию её из полости вентилятора внутреннего блока. Точный контроль температуры испарителя не позволяет ему обмерзать.
  5. Управляет шаговыми двигателями жалюзи направления воздушного потока.
  6. Следит за временем между включением компрессора и его последним выключением. Предотвращает старт компрессора раньше установленного времени, предотвращая его поломку.
  7. Следит за температурой конденсатора внешнего блока и/или током компрессора. Для предотвращения выхода из строя, компрессор отключается электроникой внутреннего блока при превышении предельных параметров.
  8. При работе на обогрев регулярно переводит кондиционер на охлаждение для размораживания радиатора внешнего блока.
  9. Реализует функцию таймера на включение и выключение сплит-системы.
  10. В инверторной сплит-системе взаимодействие внутреннего и внешнего блока производится по цифровому каналу.

Обогрев помещения с помощью сплит-систем[править | править код]

Современные сплит-системы имеют возможность нагрева воздуха. Для этого с помощью 4-ходового клапана изменяют направление перекачивания компрессором хладагента. Этот клапан управляется соленоидом, на который от внутреннего блока подаётся напряжение питающей сети (230 В).

При обогреве сплит-системой радиатор внешнего блока охлаждается и на нём образуется большое количество конденсата. При установке сплит-системы не на фасаде здания (на лоджии, внутри строений) от внешнего блока требуется отвод конденсата.

При работе сплит-системы в режиме теплового насоса происходит интенсивное охлаждение конденсатора внешнего блока и возможно последующее его обмерзание. Обогрев помещения с помощью сплит-системы используют осенью или весной, при положительной уличной температуре. При отрицательных температурах фреон не закипает в радиаторе внешнего блока, а в жидком виде поступает на вход компрессора и приводит к его поломке. Электроника качественных сплит-систем не позволит включить обогрев при низких уличных температурах.

Так называемый «зимний комплект»

[2] предназначен исключительно для охлаждения в зимнее время закрытых помещений с интенсивным тепловыделением — серверных, аппаратных комнат и т. п. При охлаждении помещения внешний блок нагревается, что не даёт ему замерзнуть. «Зимний комплект», как правило, состоит из контроллера управления вентилятором (отключает постоянный режим вентилятора и включает его при разогреве конденсатора), подогрева дренажной трубки и, редко, подогрева картера компрессора перед стартом.

Использование сплит-системы при высоких уличных температурах[править | править код]

При высоких уличных температурах для конденсации фреона во внешнем блоке требуется более высокое давление. Верхнее значение давления и температуры ограничивается критической точкой хладагента. Для R-410A критическая точка соответствует +72 °С, а значит максимальная температура такой сплит-системы примерно +45-50 °С. Для R22 критическая точка соответствует +96 °С, а значит максимальная температура — примерно +65-70 °С. Столь высокие температуры воздуха могут быть достигнуты при неправильной установке внешнего блока в зеркале крыши здания или торгового ларька.

При повышении уличной температуры компрессор должен работать при большей разности давлений на входе и выходе, а из-за большей разницы давлений капиллярная трубка пропускает больше фреона, он также должен перекачивать больший объём газа. Таким образом компрессор должен выполнять больше работы и потреблять больший ток. В результате он перегревается и отключается электроникой или термотоковым реле. Обычно сплит-системы рассчитываются на максимальную температуру +35-40 °С.

В некоторых случаях, для эксплуатации сплит-систем при предельно высоких температурах используют нештатные режимы работы. Так если значительно сократить массовую пропускную способность капиллярной трубки, компрессор сможет обеспечивать большую разницу давлений на входе и выходе при меньшем перекачиваемом объёме газа. Для этого значительно снижают объём заправленного фреона в системе, и, в результате, через капиллярную трубку проходит газо-жидкостная смесь вместо жидкости. Общая циркуляция вещества по контуру снижается, и сплит-система сохраняет работоспособность, при значительном снижении производительности. Разумеется, эксплуатация такой системы в нормальных температурных условиях становится невозможной, и такой режим значительно сокращает её срок службы.

Сплит-система может быть оснащена несколькими внутренними блоками. Такое устройство называется мульти-сплит-системой. Его отличительной особенностью является наличие одного внешнего блока и подключённых к нему нескольких внутренних блоков. Такие системы являются идеальным решением для поддержания микроклимата в нескольких офисах, магазинах, больших жилых помещениях. Наличие небольшого количества наружных блоков позволяет сохранить эстетический вид здания. Внешний блок может быть объединён с несколькими внутренними разного типа: напольным, потолочным, кассетным и т. д. Более высокая цена мульти-сплит-систем объясняется как маркетинговыми стратегиями производителей (специальный сегмент рынка), так и инженерными (дополнительный контроллер во внешнем блоке для контроля температурных режимов и управления вентилятором и компрессорами).

Мульти-сплит-системы бывают одно- и многокомпрессорными. При однокомпрессорной реализации электроника внешнего блока получает информацию по цифровому каналу от внутренних блоков, обрабатывает её и определяет режим работы инверторного компрессора, а также управляет системой перепускных клапанов на фреоновой магистрали.

Многокомпрессорные мульти-сплит-системы применяются при двух (редко — трёх) внутренних блоках. Такой внешний блок состоит из двух (трёх) комплектов (компрессоров, конденсаторов, 4-х ходовых клапанов, капиллярных трубок и т. д.) и одного вентилятора. Обычно внутренние блоки конструктивно и по электрическим сигналам не отличаются от внутренних блоков сплит-систем и даже имеют отдельный провод подключения к сети. Контроллер внешнего блока пересчитывает сигналы и поведение внутренних блоков и реализует свой алгоритм управления компрессорами и вентилятором. Многокомпрессорные мульти-сплит-системы бывают как инверторные, так и неинверторные.

  • Внутренние блоки всех систем кондиционирования воздуха, вне зависимости от стоимости СКВ, установленных фильтров и систем самоочистки должны проходить обязательное техническое (санитарное) обслуживание. Из-за конденсата воды примерно на второй год эксплуатации рёбра испарителя и турбина тангенциального вентилятора обильно покрываются грибками плесени. Если не проводить ТО внутреннего блока, то значительно (до 50 %) снижается производительность СКВ, присутствует неприятный запах, а споры плесени распространяются по кондиционируемому помещению. Техническое и санитарное обслуживание проводится с полной разборкой внутреннего блока с использованием чистящих и дезинфицирующих средств и, как правило, перегретого пара профессиональными сервисными организациями.
  • Большинство фильтров имеет больше маркетинговую цель, чем пользу при эксплуатации. Так, катехиновые фильтры должны эксплуатироваться не более месяца. По прошествии этого срока они не только бесполезны, но и создают в помещении несильный болотный запах. Об ограниченном сроке службы фильтров потребители систем, как правило, плохо информированы.
  1. Коляда В. В. Кондиционеры. Принцип работы, монтаж, установка, эксплуатация. Рекомендации по ремонту/Коляда В. В. — М.: СОЛОН-Пресс, 2002. — 240 с.
  • Маргарита Третьякова, Монтаж и установка сплит-систем, Деловой Портал DP.TJ, 9-05-2013
  • ОБЗОР МИРОВОГО КЛИМАТИЧЕСКОГО РЫНКА (результаты 2008 г., прогнозы 2009 г.) / Журнал «Мир Климата» № 56 «Китай. Из 23,2 миллиона сплит-систем, проданных там, 20,3 миллиона — бытового назначения .. В США объём рынка сплит-систем составил 15,2 миллиона штук»
  • Монозональные сплит-кондиционеры / Научный журнал НИУ ИТМО. Серия «Холодильная техника и кондиционирование» № 3, 2015

Режимы функции кондиционеров и сплит систем. Режимы работы

Главное предназначение кондиционера — это охлаждение. Но помимо этого он умеет греть, осушать воздух и работать в режиме вентилятора.

Охлаждение

Охлаждение – главное назначение кондиционера. Их работа в данном направлении очень высокопроизводительна – на 1 кВт затрачиваемого электричества, они способны производить до 3 кВт холода. Правильнее будет сказать, что они не производят сам холод, а производят его перенос. Минимальный диапазон температуры, который он способен производить – 17-18 градусов. При желании можно изобразить иллюзию – включить вентилятор и воздух будет казаться еще холоднее.

Обогрев

Обогрев – второе, что умеет кондиционер. Хотя некоторые модели кондиционеров производятся без функции обогрева. Кондиционеры, работающие с целью обогрева – носят название «тепловые насосы». Существуют всего два источника, откуда кондиционер берет тепло – окружающий воздух и тепло, вырабатываемое компрессором. Чем ниже температура за окном, тем сложнее сплит системе получить производить выдачу тепла. При включении на режим «тепло» при низких температурах внешней среды следует опасаться выхода из строя компрессора (возможен гидравлический удар, либо перегрев компрессора).

Осушение

На сегодня практически каждый кондиционер, помимо охлаждения, способен еще и осушать воздух. При повышенной влажности воздуха жара кажется еще более не выносимой. Сплит система, не меняя температуру воздуха, заметно способна снижать содержание влаги.

Ионизация

Молекулы, содержащиеся в воздухе, несут в себе положительный, либо отрицательный заряд. Доказано, что отрицательно заряженные частицы оказывают благотворное влияние на людей. Поэтому начали выпускать специальные модели кондиционеров, которые ионизируют воздух (наполняют отрицательными ионами).

Очистка воздуха

Еще одной важной функцией кондиционера является фильтрация воздуха. Любая сплит система на сегодня оснащена фильтром грубой очистки. Есть кондиционеры с количеством фильтров более одного, и есть кондиционеры с многоуровневой системой фильтрации. Фильтр грубой очистки представляет из себя воздушно-механическую систему очистки воздуха. Он способен очистить воздух от пыли и другого уличного мусора. Дополнительные фильтры – фильтры тонкой очистки. Такие фильтры задерживают в себе более мелкие частицы и микроорганизмы.

Возврат к списку

инструкция по эксплуатации, управление и настройка

Содержание статьи:

После приобретения климатической техники необходимо ознакомиться с правилами использования и всеми возможностями устройства. Полный функционал описан в базовой инструкции по эксплуатации кондиционера. Если соблюдать все указанные правила, срок работы оборудования будет продолжительным и не потребует частых ремонтов.

Виды бытовых кондиционеров

Устройство мобильного кондиционера

Кондиционер – устройство, способное контролировать климат и температуру воздуха в помещении. Условно технику можно разделить на 3 типа. У каждого есть положительные и негативные стороны, касающиеся эксплуатации. В зависимости от вида техники предлагаются дополнительные функции.

  • Мобильный. Монтаж устройства не требует специального оборудования – при необходимости его легко перенести в другое место. Использовать можно в любом помещении. Недостаток – шумный, часто возникают проблемы в процессе эксплуатации. Радиус перемещения в пределах одной комнаты – до 2 метров.
  • Оконный. Занимает мало места и недорого стоит. Уже установленный аппарат трудно перенести на другое место, так как корпус монтируется в оконный проем. Чтобы кондиционирование было эффективным, не следует завешивать аппарат шторами. Издает много шума. Применение возможно в помещениях, где люди находятся минимум времени.
  • Сплит-системы. Сложный монтажный процесс требует профессионального подхода. Шумная часть находится снаружи, а охлаждающий блок внутри помещения – на полу, на стене или на потолке. Много дополнительных функций: увлажнение, очистка, обогрев, ионизация и т.д. Управление кондиционером возможно с помощью пульта или внешней панели.

При установке устройства для контроля микроклимата в помещении нужно знать, как им правильно пользоваться, обслуживать для полноценного и качественного функционирования. Со временем на корпусе портится краска, загрязняются фильтры, выходят из строя детали.

Общая инструкция по использованию кондиционеров

Инструкция любого оборудования начинается с рекомендаций по установке. От качества монтажа зависит эффективность и срок работы без поломок. Без опыта самостоятельно такую работу лучше не делать. Профессионалы быстро установят технику, выдадут на руки владельцу акт выполненных работ и гарантийные документы.

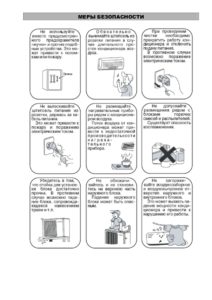

Важные рекомендации:

  • Во время работы устройства не вставляйте посторонние предметы между решетками.
  • Не допускайте детей к кондиционеру в период работы и отдыха устройства.
  • Для охлаждения помещения выставляйте температуру 21-23 градуса. Если установить температурный режим ниже, можно заболеть.
  • Непрерывный темп работы приведет к поломке компрессора, поэтому стоит давать время на отдых.
  • В момент работы кондиционера закройте окна и двери, защитите от прямых солнечных лучей.
  • Не эксплуатируйте климатическую технику в помещениях с высокой влажностью.
  • Периодическое обслуживание аппаратуры заключается в чистке фильтров. Осуществляйте процедуру каждые 2 недели.
  • Включайте устройство после проверки качества подключения к сети и целостности проводов.

Важно знать, при какой температуре можно включать кондиционер: для наружной части сплит-системы минимальный предел -5 для внутренней максимальный предел +37 градусов. Ограничения могут варьироваться в зависимости от влажности на улице или в доме. Если на улице влажность высокая, минимальный порог не должен опускаться ниже -2.

Беспрерывно техника может работать около 6 часов. Рекомендуется выключать кондиционер на некоторое время каждые 2 часа. Пуск устройства не возможен, если корпус теплый или горячий. Промежуток отдыха и работы должны быть соизмеримы.

В момент эксплуатации климатической техники не рекомендуется находиться в зоне охлаждающего воздушного потока. Риск простуды в этом случае высок даже при оптимальной температуре воздуха.

Регулировать работу кондиционера можно только чистыми и сухими руками – это самое главное правило безопасности при работе с электрическим приборами.

Если устройство не использовалось продолжительный период, нужно включить его в тестовом режиме. Даже минимальный период застоя требует чистки фильтров и корпуса устройства перед запуском. Для удаленного управления можно использовать смартфон или другой телефон, если существует подключение к системе «умный дом».

Перед началом работы аппарат нужно настроить.

Как правильно включить устройство

Перед включением необходимо:

  1. Проверить наличие фильтров в корпусе.
  2. Убедиться, что решетка для воздуховода свободна.
  3. По максимуму очистить пространство вокруг устройства.

Дальнейшая настройка кондиционера касается операционной системы и работы с выставлением режимов.

Обозначения на дисплее ПУ

Есть два варианта запуска климатической техники – с пульта и с помощью кнопки на корпусе устройства. Обычно кнопки подписаны на английском языке, поэтому стоит посмотреть значение в инструкции.

На панели управления кроме включения/выключения можно менять режимы работы, регулировать температуру, задавать элементарные команды. В зависимости от модели и производителя панель может размещаться внизу или вверху. Ярко обозначена кнопка «запуск». Режимы выбираются с помощью кнопки «mode». Умный дисплей покажет выполняемые действия. Условие качественной работы – выполнение требований, указанных в руководстве, прилагаемом к покупке.

Устанавливать удаленный доступ с помощью пульта легче, чем управлять с панели. На ПУ присутствует табло, на котором указана информация относительно функциональности режимов, заряда батареи, работы таймеров и индикаторов.

Краткая инструкция ПУ кондиционера:

  • Кнопка ON/OFF – запуск и выключение климатического оборудования.
  • Кнопки «▲»/«▼» регулируют тепло и охлаждение.
  • Кнопка «MODE» позволяет выбрать режим.
  • Кнопка «FAN SPEED» для контроля скорости вращения кулера.

Режимы климатической техники

Включать кондиционер можно в нескольких режимах: зимой – обогрев, летом – охлаждение, вентиляция, осушение. Каждый параметр имеет свои особенности. Можно установить тестовый режим, который поможет определить условия работы. Авторестарт позволяет после включения использовать ранее установленные параметры.

Установка температурного режима

Кнопки «▲» или «▼» – установка значения температуры с шагом в 1 градус. Сколько градусов выставлено, можно посмотреть на дисплее. Уходить из помещения в момент работы климатустройства не нужно, если все параметры заданы верно, без резких перепадов.

Режимы работы кондиционера

Режим холод/нагрев

Настроить кондиционер на охлаждение помещения или нагрев можно используя ПУ или панель на устройстве. Нужно войти в меню со списком режимов, выбрать нужный.

В режиме вентилятора контролировать температуру посредством такого алгоритма невозможно. Сначала нужно поставить паузу.

В простом бюджетном устройстве в режиме обогрева слегка подогревается воздух в радиусе вентилирования, поэтому отопление заменить он не сможет. В зимний период домашний кондиционер практически не используется для обогрева.

Запуск других режимов

Пользоваться кондиционером можно не только для обогрева или охлаждения воздуха – назначение сплит-системы более широкое. Предусматриваются режимы увлажнения, самоочистки, сушки и др. Чтобы выбрать необходимые параметры работы, нужно перейти в меню для выбора режимов работы. Для осушения – функция DRY, для автоматической работы – Auto. Все обозначения прописаны в руководстве по эксплуатации.

Работать в каждом режиме кондиционер может с потерей некоторых дополнительных функций: невозможно управлять скоростью вращения турбины, менять температуру. Предварительно стоит настроить комфортный микроклимат.

Чистка кондиционера

Инструкция к кондиционеру предусматривает правильный уход. Особенно, если устройство активно и регулярно работает. Сплит-система должна периодически очищаться, чтобы не терять вакуум.

Рекомендуется чистить фильтры дважды в месяц

Чистка внутреннего блока.

  1. Снимите крышку и достаньте фильтры. Помойте их в теплой воде с неагрессивным моющим средством.
  2. Аккуратно снимите роторный вентилятор и протрите лопасти влажной тряпкой.
  3. Аккуратно почистите теплообменник с помощью пылесоса. Для труднодоступных мест используйте тонкую кисточку.
  4. После полного высыхания комплектующих установите их на место.

Принудительная сушка фильтров запрещена. Под воздействием горячего воздуха решетки могут деформироваться. Осушение труб также происходит естественным образом.

Если на корпусе есть ржавчина, необходимо вызвать специалиста. Возможна утечка фреона.

Чистка внешнего блока

  1. Уберите ветки, листья и крупный мусор с решетки и лопастей вентилятора.
  2. Снимите крышку. Почистите поверхности тряпкой или с помощью пылесоса. Следите, чтобы вода не попала на электрические части.
  3. Радиаторные пластины помойте с помощью большого напора воды: душ, шланг, прибор для мойки машин.
  4. Установите все части на место.

Внешний блок не нуждается в чистке так же часто, как внутренний. Однако важно убирать крупный мусор вовремя, чтобы устройство не перегревалось.
