Реле времени с задержкой на включение или выключение

Сортировать по:
  • умолчанию
  • цене
  • по наличию
Реле времени PCU-501 0,1с. -11мин., 9-24В АС/DC, 24-264В AC/DC, 8А, 2NO/NC, 3 функции
Артикул: EA02.001.021
Многофункциональное реле времени PCU-501, 9-24В AC/DC, 24-264В AC/DC, 0,1 сек.-11 мин., 8А

Евроавтоматика F&F

подробнее »

Сортировать по:
  • умолчанию
  • цене
  • по наличию
Производители электрооборудования
Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.

Внимание!
Внешний вид товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений.
Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой,
определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.

Указанные цены действуют только при оформлении требуемой продукции через форму заказа сайта shop220.ru (корзину).

Реле времени с задержкой выключения вход управления 220В 16А 1P выдержка времени 1-15мин на DIN F&F PO-415

Реле времени модульное с задержкой выкл. 220В 16А 1P выдежка времени 1-15мин на DIN F&F

Евроавтоматика F&F

Назначение:

Данное реле времени предназначено для поддержания работы подключенного устройства после размыкания управляющих контактов.

Варианты использования:

Обычно, реле времени такого типа применяют для подключения вытяжной вентиляции в санузлах. Освещение включается с помощью выключателя. После выкючения освещения, вентилятор продолжает работать, и отключится через заданный промежуток времени.

Особенности монтажа:

Реле в модульном исполнении. Монтаж на DIN-рейку.

Технические параметры:
  • Параметры сети: 24В 220В AC/DC 50Гц
  • Максимальный ток:16А
  • Тип контактов: 1P
  • Нагрузка: максимальная мощность двигателя вентилятора: 900Вт
  • Задержка включения: <50мсек.
  • Задержка выключения: регулируемая, от 1 до 15 мин.
  • Диапазон рабочих температур: от -25 до +50оС
  • Габаритные размеры: 18х65х90мм
  • Энергопотребление: 0,56Вт
  • Степень защиты:IP20
  • Подключение: провод 0,75мм2, длина 0,1м
  • Производитель: Евроавтоматика F&F
Схема подключения:

Евроавтоматика F&F — известный белорусский производитель релейной защитной автоматики. Продукция завода Евроавтоматика F&F популярна в России и странах СНГ.  Производство осуществляется по технологии и лицензии польской компании F&F. Продукция F&F известна европейским потребителям с 1992 года. Компания Евроавтоматика F&F имеет собственные конструкторские и производственные подразделения, тесно сотрудничает с проектными и эксплуатационными организациями. Ассортимент оборудования Евроавтоматика F&F постоянно дополняется новыми, удобными и качественными устройствами, позволяющими решать множество важных задач. Жесткий контроль на всех этапах производства является гарантией долгой и эффективной работы приборов торговой марки Евроавтоматика F&F.

Стоит ли автоматизировать последовательность отключения оборудования?

Немилосердная статистика говорит о том, что относительно сложные операции – например, отключение электрической нагрузки в определенной последовательности надо делать автоматически, устраняя «человеческий фактор». Например, вы отключаете электропитание станка, а вентиляторы должны проработать некоторое время после отключения двигателя, чтобы охладить его. Не стоит доверять это оператору. Любой человек, даже самый дотошный, способен на ошибку, стоимость которой может оказаться очень высокой. Неправильно отключенная техника, с большой вероятностью поломается.

Как автоматизировать процесс?

Поставьте в линию, в которой требуется определенный порядок коммутации реле времени с задержкой выключения. Такое устройство после подачи на него управляющего напряжения включит питание нагрузки, а после снятия сигнала управления через установленное при настройке время отключит нагрузку. Отлично подходит для этих целей реле времени РО-415 производства компании F&F

Основные характеристики РО-415

РО-415 обеспечивает задержку отключения нагрузки относительно управляющего сигнала на время до 15 минут. Оно монтируется на стандартную DIN-рейку, а потому может быть размещено в стандартном силовом щитке.

Видеобзор

Реле времени с задержкой выключения вход управления 220В 16А 1P выдержка времени 1-15мин на DIN F&F

Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Реле времени с задержкой выключения вход управления 220В 16А 1P выдержка времени 1-15мин на DIN F&F — цена, фото, технические характеристики. Для того, чтобы купить Реле времени с задержкой выключения вход управления 220В 16А 1P выдержка времени 1-15мин на DIN F&F в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Реле времени с задержкой выключения вход управления 220В 16А 1P выдержка времени 1-15мин на DIN F&F оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

Реле времени с задержкой после снятия питания

Модульное реле времени — это электронный прибор осуществляющий отсчет установленного времени. Конструктивно выполнено в модульном корпусе с креплением на дин-рейку. Основные применяемые функции это задержка включения и выключения, циклическая функция с регулировкой импульса и паузы).

Рассмотрим модели с отсчетом времени после снятия напряжения питания:

Из импортных моделей это: CRM-82TO (ELCO, Чехия)

D6A 3MIN 24-240VAC/DC и D6A 10MIN 24-240VAC/DC (TELE, Австрия) — две модели серии DELTA снимаются с производства, позволяют выставлять задержку в диапазонах 0,1с — 3мин (4 диапазона) и 0,1с — 10мин (4 диапазона) соответсвенно.

В место модели D6A, производитель выпускает модели серии VEO, теперь это многофункциональные реле (cхемы идентичны, расширен диапазон временных задержек, отличие в расположении контактных групп, теперь клеммы питания реле находятся сверху, а контактные группы снизу.)

V2ZA10 3MIN 24-240V AC/DC и V2ZA10 10MIN 24-240V AC/DC, а так же модификации этих реле с литером P, что означает пружинные клеммы.

Так же производитель выпускает промышленные реле GAMMA с функцией задержки выключения по снятию питания, что не является бюджетным решением, это модель G2ZA20 10MIN c оперативным питанием 24-240V AC/DC, или модель с возможностью применения модулья питания серии TR (AC) или импульсного источника питания SNT(DC).

Отечественными производителями на рынке модульной релейной техники представлены модели

РВО-26 предназначенное для формирования задержки на отключение встроенного электромагнитного реле через заданное время (от 0,1 сек. до 9,9 мин.) после снятия напряжения питания. (его старший брат, устаревшая модель РВО-П2-26 с декадным переключателем задержки времени.)

модификация:

Реле времени в классическом корпусе ВЛ-55E1 (аналог ВЛ-55)  отсчет времени начинается с момента снятия питающего напряжения. Реле выполнено в 2-х модификациях: тип 1 — временной диапазон 1…63с и тип 2 — временной диапазон 7,5с. ..8 минут. Питание реле в отличие от предшественника ВЛ-55 — универсальное (24…220В постоянного или переменного тока), 2 переключающих контакта.

В реле времени модульное ВЛ-55М1 c универсальным питанием (24-220В переменного и постоянного тока) отсчет времени начинается с момента снятия питающего напряжения. Реле выполнено в 3-х модификациях временных диапазонов: 0,1…1с, 1…10с и 3…30с. На данный момент самое бюджетное реле.

ВЛ-155М1 — (Новинка), реле в модульном корпусе,  с диапазоном 0,1…1с, мин и 1…10с, мин.

РВО-26М ACDC24-240B (Новинка) с выдержкой времени после отключения напряжения питания: 0,1-9,9с; 1-99с; 0,1-9,9мин; 1мин-99мин, реле многофункциональное (4 функции).

Реле украинского завода Релсic (г.Киев),

ВЛ-162, заменой которого является ВЛ-155М1, РВО-26М.

Так же существуют реле с пневматическими приставками, типа РВП-72 с началом отсчета выдержки времени после снятия напряжения питания на электромагнитный привод.

РВП-72 3122 — с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания на электромагнитный привод.

РВП-72 3222 — с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания на электромагнитный привод и дополнительными контактами (1 замыкающий и 1 размыкающий), срабатывающими без выдержки времени.

РВП-72 3323 — с двумя пневматическими приставками, с началом отсчета выдержки времени после подачи и снятия напряжения питания с электромагнитного привода.



Реле времени задержка включения, отключения, циклические, трехцепные, многофункциональные, двухканальные реле, работа реле времени.

Электромеханическое (1РВМ, 2РВМ)Программное реле времени с часовым механизмом электромеханического типа. При отключения питания РВМ способно обеспечить работу до 72-х часов. Напряжение питания 230 ± 10%В, номинальная частота питающей сети — 45-60 Гц.
Электромеханический таймер UNOOrbis, модульное электромеханическое реле. Имеет суточную или недельную программу, с резервом питания или без резерва питания в зависимости от типа модели.
Описание реле CRONO QRDDПроизводитель Orbis — Испания, серия CRONO — является аналогом отечественного 2РВМ. Таймеры с резервом 100 часов снабжены аккумулятором.
Характеристики реле INCA DUO QRDИспанский производитель Orbis, суточная или недельная программа, с резервом питания (без резерва питания).
Электромеханическое серии MINI-TЭлектромеханический таймер работает в диапазоне температур от -10°C до +45°C, имеет переключающий контакт. Имеет суточную или недельную программы, с резервом питания или без резерва.
Техническое описание, производство Орбис.Для автоматики аналоговые и цифровые таймеры для применения в быту и промышленной автоматике.
ТаймерыТаймеры бытовые, характеристики, описание
Модульное исполнение, Чешский производитель, фирмы Elko на рынке более 20 лет.CRM-61 — продукция высокого качества, известна далеко за пределами, многофункциональные изделия, целый ряд модульных устройств.
Подробнее Elko 10 функций, 10 временных диапазонов, универсальное питание, коммутация 16 A, или 3 группы по 8 A. Серия CRM-91H, CRM-93H, CRM-9S
Техническое описание ВЕХА-Д (ВЕХА-Щ)Однократное или циклическое включение (выключение) исполнительных механизмов после отработки установленной выдержки. Предназначено для применения в производственных процессах, в промышленности и народном хозяйстве.
Трехцепное ВЛ-100А, ВЛ-101АС тремя независимыми выходными контактами с задержкой на включение и отключение.
С двумя цепями ВЛ-102, ВЛ-103Двухцепные реле – с выдержкой на включение + мгновенный контакт, аналоговое реле времени 630 Kb.
Трехцепное ВЛ-104Трёхцепное реле времени с независимыми регулируемыми выдержками.
Оперативное питание, марка ВЛ-108Изделие имеет оперативное питанием, температура от минус 40°С до плюс 55°С Инструкция по применению и технические характеристики 630 Kb.
Многопрограммное реле ВЛ-159ММногопрограммное реле, 8 функций, режим счета импульсов, цифровая индикация ( сохраняет работоспособность при температуре до минус 10 °С), имеет универсальное питание (AC/DC 24-40 или AC/DC 110-240), инструкция и технические характеристики 1385 Kb.
Данные ВЛ-161, ВЛ-162, ВЛ-163, ВЛ-164Реле времени ВЛ-161, ВЛ-162, 10 программ, счет и генерирование импульсов. Задержка на включение, задержка выключения при отключении питания. Пусковое реле — переключение при пуске звезда-треугольник. Циклические, раздельные регулировки времени импульса и паузы.
Широкий диапазон напряжения ВЛ-40М1Реле времени с широким диапазоном питания, шесть диаграмм работы, начало работы с подачей питания, по управляющему сигналу.
Реле времени ВС-43ВС-43 три или шесть независимых цепей с выдержкой времени и дополнительный мгновенный контакт.
Реле ВС-44Программные, циклические; 11, 12, 6 и 7 – ми цепные, по 46, 48, 26 и 28 команд.
Реле ВЛ-4UИмеет универсальное питание, мощность потребления — не более 1.4 Вт. Выдержка: 0.1…9.9, 1…99 (с, мин, ч) 280 Kb
Специальное реле ВЛ-50, ВЛ-51, ВЛ-52Для жёстких условий эксплуатации (для ж.д. транспорта и морских судов). Задержка времени на включение и отключения при снятии напряжения питания.
Реле ВЛ-54, ВЛ-55, ВЛ-55 (Е)Многофункциональное, формирует импульс с заданной выдержкой. Задержка отключения при снятии напряжения питания.
Трехцепное реле ВЛ-56, ВЛ-56СТрехцепное реле времени с независимой регулировкой в трех цепях. Исполнение на напряжение питания: = 24, 110, 220В, ~ 110, 220В. Диапазон по исполнению (0,1-9,9; 1-99) с, мин, ч.
Двухфункциональное реле времени-счетчик импульсов ВЛ-59Работа в режиме реле времени или счета импульсов, питание напряжением постоянного 24; 110; 220 В, переменного тока частотой 50, 60 Гц 110; 220; 240 В
Модульное ВЛ-5UОтсчет начинается от момента снятия питающего напряжения. Работа в диапазоне напряжения питания от 24—220 В постоянного или переменного тока 115 Kb
ВЛ-6-II, ВЛ-6-IIIРеле времени с широким диапазоном питания.
ВЛ-60Е, 60Е1Реле времени, диаграммы работы: формирование импульса, задержка включения. Реле времени 60Е1 имеет широкий диапазон питающих напряжений
Реле времени/таймер D6DQРеле времени Tele D6DQ с широким диапазоном питания 24VAC/DC 110-240VAC, четыре диаграммы работы, модульное исполнение шириной 22,5 мм. 140 Kb
Широкий диапазон питания ВЛ-60М1Реле времени с широким диапазоном питания, четыре диаграммы работы времени, модульное исполнение.
Реле ВЛ-61, ВЛ-63, ВЛ-64, ВЛ-66, ВЛ-67, ВЛ-68, ВЛ-69ВЛ-64…ВЛ-69 задержка включения, задержка выключения.
ВЛ-61 для отключения освещения на лестничных площадках
ВЛ-65, ВЛ-65 (С)Циклические, раздельная регулировка выдержки времени импульса и паузы.
Статические РСВ-01, РСВ-14У статического реле времени в зависимости от модификации напряжения питания может быть как постоянным 24, 110, 220 вольт, так и переменным 24, 48, 60, 110, 127, 220 вольт. Выдержка от 0,05 … 90с (разные диапазоны), а отдельных модификаций выдержка и более, диапазон переключения ступенчатый. Выходные контакты как мгновенного срабатывания, так и с регулируемой выдержкой.
Пневматическое РВП-72Реле времени с пневматическим замедлением обеспечивает выдержку от 0.4 до 180с, для отсчета выдержки имеется пневматический демпфер.
Циклическое, серия РВЦРВЦ — реле времени циклическое начало работы с импульса или паузы
Трехцепное РВЦ-03Реле времени циклическое трехцепное программируемое
Многопрограмное реле времени РВ-01Реле времени многопрограммное РВ-01 с цифровой индикацией
Однокомандное реле времени РВО-15Реле времени однокомандное РВО-15 имеет две диаграммы работы, переключаемый диапазон времени, две переключаемые группы, напряжение питания 24в/220в.
Отсчет времени после снятия напряжения питанияРеле времени РВО-26 с отсчетом времени после снятия напряжения питания, имеет широкий диапазон питающего напряжения, переключаемые поддиапазоны выдержек и две диаграммы работы.
Многофункциональное реле времени РВО-П2-МРеле с широким напряжением питания, имеет 8 диаграмм работы, две переключающие группы, работает в диапазоне напряжения питания 24-240В как постоянного так и переменного тока, является аналогом реле типа D6DQ и других.
Трехцепное реле времени РВ3-П2-У-14Реле времени трехмодульного исполнения РВ3, разработано для замены реле ВЛ-56. Имеет восемь поддиапазонов времени и две диаграммы работы — задержка включения, задержка отключения. Каждая цепь имеет свою настройку времени выдержки. Дополнительно имеется мгновенный контакт.
Серия реле времени РП-21 ВРП-21-В реле времени, диаграммы работы задержка включения, задержка отключения, циклические.
Таймер реального времени ТРВ-02Таймер реального времени ТРВ-02- перепрограммируемый таймер имеет два выходных исполнительных реле, по каждому каналу две уставки, совмещен с датчиком освещенности, что позволяет применять для программного включения рекламных щитов, наружного освещения и т.д.
Schneider реле времени RE 11Реле времени серии RE11 производства Schneider. Подробное описание, технические характеристики, конструкция, диаграммы работы. Диапазоны 0,1…1 s, 1…10 s, 6…60 s, 1…10 min, 6…60 min, 1…10 h, 10…100 h
Модульный таймер TRF10Реле времени TRF10 производства BMR, импульсное запоминающее, напряжение питания 12 В — 230 В (AC), 12 В (DC). 10 функций -диаграмм работы, 2 замыкающих контакта. Индикация: светодиоды зеленого и желтого цвета.
Таймер с поворотной механической шкалойТаймер ST2P-E, втычное реле времени, с поворотной механической шкалой, функции работы: задержка на включение/выключение. Диапазон выставки значений 0…60 с или 0…60 мин. Потребляемая мощность от сети 1ВА.
Таймер ARCOM-T44Реле времени (таймер) ARCOM-T44 имеет два режима работы — однократный или циклический, втычное подсоединение. Диапазон выдержек от 0,01 сек до 999 часов, на передней панели расположен трехразрядный цифровой светодиодный индикатор.

устройство, виды, схема для выполнения своими руками

Наиболее простым и несложным прибором, позволяющим автоматизировать различные действия, является реле времени с задержкой выключения на 220 В. Изменение рекламы на вывесках, контроль поливочных систем, включение приборов в определённое время, подача электричества, воды — всё это и многое другое возможно осуществить, используя такое несложное устройство. Современные реле несложны в настройках режимов работы и позволяют их выполнить даже людям, не разбирающимся в технике.

Назначение, виды и принцип работы

Реле времени — это прибор, предназначенный для автоматизации действий в зависимости от установленного интервала времени. Другими словами, устройство позволяет отсрочить запуск процесса на какой-то промежуток времени. Конструктивно прибор состоит из следующих частей:

  • управляющая;
  • выдерживающая;
  • исполнительная.

Управляющая часть обеспечит запуск при появлении разрешающего сигнала, поступающего на элементы схемы. Выдерживающая часть переводит прибор в режим паузы, а исполнительная уже непосредственно коммутирует подключённую к выходу нагрузку.

Простое реле времени с задержкой включения 220 В предназначено для управления отсрочкой по времени, например, отключение света через пять минут после его включения. Наиболее распространёнными типами реле являются: электромеханическое, электромагнитное, программируемое.

В простых случаях применяют первые два вида реле, использующие одну настройку. Программируемый тип обладает расширенными возможностями. Основная его способность заключается в возможности создания цикличности действия и гибкости настройки. Благодаря чему такое реле является универсальным для любой сферы применения и настраивается с высокой точностью. Оно может управляться дистанционно, комплектоваться удобной системой индикации, а также использоваться в схемах вместо импульсного реле.

По способу расположения разделяются на отдельностоящие, встраиваемые и модульные. Отдельностоящие — это независимые устройства, выполняемые в отдельном корпусе с выносным устройством питания. Например, реле времени для фотопечати. Встраиваемые устройства представляю собой плату и механизм без корпуса. Они составляют единое целое с другими сложными приборами, например, таймер-программатор в микроволновой печи или накладной выключатель с выдержкой времени. Модульные приборы выпускаются с креплениями, выполненными под din-рейку, и предназначены они для расположения в щитовых шкафах.

Электромагнитный тип устройства

Используется в линии постоянного тока. Преимущество электромагнитных реле заключается в низкой цене, а недостаток — в ограниченном ресурсе работы. Основными частями, из которых состоит устройство, являются:

  • катушка;
  • магнитопровод;
  • якорь;
  • траверс;
  • пружина.

Между якорем и сердечником располагается стойкая к намагничиванию прокладка. Основное её назначение защита якоря от контакта с сердечником. Движение якоря в катушке создаётся магнитным полем в результате прохождения электрического тока по её виткам. Если прокладки не будет, то пружина не преодолеет действия остаточной намагниченности и подвижные контакты на траверсе не разомкнутся. Толщина прокладки влияет на время задержки срабатывания.

Регулировка задержки времени происходит выставлением величины натяжения пружины. Для этого в конструкции предусмотрен регулировочный винт. Выдержка времени осуществляется закорачиванием или отключением катушки реле.

При закорачивании катушки магнитное поле исчезает или достигает малой величины. После отключения подачи питания из-за замыкания катушки в контуре образуется самоиндукция, поддерживающая некоторое время значение тока. Магнитное поле, а значит и сила, удерживающая якорь, начинает постепенно уменьшаться.

Для того чтобы величина магнитного поля при отключении катушки медленно уменьшалась, применяются так называемые демпферы, образующие вторичный контур. Материалом для их изготовления служит медь или алюминий. При исчезновении магнитного поля в демпфере индуктируется ток, чем меньше его масса, тем и время выдержки меньше. Используя разные съёмные демпферы, изменяют и время задержки.

Реле с пневматической и анкерной задержкой

Главной частью этого типа является электромагнит. Он применяется как постоянного, так и переменного тока. В качестве устройства задержки используется пневмонический демпфер или часовой. Достоинство такого метода работы устройства его независимость от формы запитывающего сигнала и температуры окружающей среды. Основной элемент анкерной конструкции пружина, степенью сжатия которой управляет электромагнит. Пневматические реле разрешают регулировать время в пределах от 0,4 до двух минут с точностью десять процентов. Для анкерных устройств время паузы составляет от 7 до 20 секунд с той же точностью.

Кроме электромагнита, пневматическое реле содержит:

  • пневматический замедлитель;
  • колодку;
  • резиновую диафрагму;
  • иглу регулировки.

Электромагнит, срабатывая, опускает колодку под давлением пружины. Скорость опускания зависит от диаметра отверстия, через него воздух поступает в верхнюю часть. Изменяя скорость подачи воздуха и регулируя размер отверстия, изменяют и время задержки.

Приборы моторного типа

Устройства позволяют коммутировать мощную нагрузку. Точность работы составляет пять процентов, при этом они могут совершить более 1 тыс. циклов срабатывания. Время задержки достигает 30 минут. В конструкции применяется электродвигатель с регулируемыми оборотами. При подаче питания на двигатель происходит его запуск, через муфту вращение передаётся на диски с кулачками. Последние и воздействуют на выходные клеммы.

В зависимости от расположения кулачков происходит замыкание или размыкание контактов. Время задержки определяется начальным положением дисков. Как только питание пропадает, диски под действием возвратной пружины возвращаются в исходное состояние. Время возврата не превышает секунду.

Электронная задержка времени

Цифровые приборы наиболее функциональные и распространённые типы реле. Их достоинство в обработке сигналов цифровым способом, что позволяет получить высокую степень точности. Выпускаются такие реле времени с задержкой выключения на 12 В, 24 В, 220 В и других величин. Работа устройства не зависит от изменения величины и частоты входного сигнала. Этот типа прибора наиболее безопасен в эксплуатации, так как имеет гальваническую развязку с цепью питания.

Принцип работы основан на использовании переходных процессов в резистивно-ёмкостных и индуктивных цепях. Для формирования задержки применяются специализированные микросхемы, позволяющие программировать таймеры. Программирование таймера сводится к установке времени. Оно может быть аналоговым либо цифровым.

Управляя величиной напряжения на конденсаторе, формируется интервал времени. Он равен его значению от момента подачи сигнала на цепочку, до достижения требуемого уровня напряжения на конденсаторе. Разряд конденсатора происходит по экспоненциальной функции. Для увеличения времени задержки используется автоколебательная схема, а степень точности достигается добавлением в схему кварца. Устройство с небольшими задержками времени выполняется на основе одного цикла заряд-разряд, а с более длинными из нескольких.

Для получения напряжения требуемого для различных частей схемы, на её входе располагается преобразователь. Кроме этого, он формирует уровень опорного напряжения. Таким образом, в цифровых реле задержка времени задаётся зарядно-разрядной цепочкой и компаратором. Подсчёт числа импульсов генератора и изменение величины времени, осуществляется с помощью счётчика. Получая импульсы от генератора, счётчик проводит их подсчёт. Дешифратор анализирует состояние счётчика и формирует сигнал, пересылаемый в исполнительный блок.

Основные характеристики устройства

В специализированных торговых точках встречаются устройства задержки с различными характеристиками, выпускающиеся разными производителями. Качество продукции от именитых производителей подтверждается сертификатами и гарантируемым ими сроком работы. Из популярных компаний выделяются: Hager, Аско, Eaton, ABB, Schneider, Новатек. Независимо от типа и модели, реле времени характеризуются следующими параметрами:

  • Напряжение питания. Значение уровня сигнала необходимого для работы прибора, единица измерения вольт.
  • Максимальный ток. Величина тока, которую может пропустить через себя устройство без повреждения узлов своей схемы, измеряется в амперах.
  • Диапазон времени. Время срабатывания.
  • Расчётное напряжение. Значение величины коммутируемого сигнала и его форма.
  • Рабочая температура. Среднее значение составляет от -20 до 50 °C.
  • Функциональность. Выпускаются одноканальные устройства и многоканальные с независимым управлением.
  • Наибольшее сечение кабеля возможное для коммутации.
  • Степень защиты. Должно соответствовать значению не ниже IP 24.
  • Способ регулировки. Цифровой или аналоговый.
  • Дополнительные возможности. Устройства с реле времени могут включать в себя различные датчики. Например, при использовании датчика движения прибор среагирует на попадание объекта в его поле действия. При этом каждое движение поддерживает это освещение. Как только движение прекращает регистрироваться, свет через некоторое время выключится.
  • Способ монтажа. Могут располагаться в щитке, устанавливаться в розетку или монтироваться вместо обычного выключателя.

Для цифровых устройств выделяют ещё и период программирования. Например, электронное реле времени на 220 В программируется на неделю или сутки, что позволяет установить оптимальные настройки работы.

Подключение прибора обычно не вызывает проблем. Устройство включается в разрыв линии подходящей к нагрузке. С каждым реле временем должна идти инструкция от производителя с подробной схемой подключения и её описанием. При этом она может быть изображена и на самом корпусе прибора.

Самостоятельное изготовление

При желании можно сделать таймер включения и выключения электроприборов своими руками. Перед тем как приступить к исполнению, нужно определиться с задачами, найти схему устройства и требуемые радиодетали. Схемы существуют разной степени сложности.

Схема реле на транзисторе

Простая схема реле задержки выключения 12 В собирается на одном транзисторе, и не содержит дефицитных деталей. Эта очень простая к повторению схема. После сборки не требует настройки. Такое устройство будет работать не хуже приобретённого в магазине.

В качестве VT1 используется любой транзистор n-p-n проводимости. При подаче питания конденсатор заряжаться. При достижении на нём пороговой величины напряжения, транзистор открывается и срабатывает реле K1. Изменяя значение С1 и R2, регулируется время включения. Задержка включения в таком исполнении достигает 10 секунд. Для того чтобы при снятии питания реле оставалось замкнутым некоторое время, параллельно питанию схемы устанавливается конденсатор большой ёмкости.

Управление задержкой на микросхеме

Простая схема управления светом, вентилятором, или другой нагрузкой может быть собрана на NE555. Специализированная микросхема NE555 есть не что иное, как таймер. Выходной ток устройства 200 мА, ток потребления 203 мА. Погрешность таймера не превышает один процент и не зависит от изменения сигнала в сети 220 вольт.

Схема работает от источника постоянного напряжения. Уровень сигнала питания схемы выбирается в диапазоне от 9 до 14 Вольт. Цепочка, состоящая из резисторов R2, R4 и конденсатора C1 задаёт время задержки. Рассчитать это время можно воспользовавшись формулой t = 1.1*R2*R4*C1. После нажатия кнопки SB1 происходит замыкание контактов K1.1. Через время t они разомкнутся. Для того чтобы таймер начинал отсчёт времени не от момента нажатия на кнопку, а в момент отпускания, понадобится использовать кнопку с нормально замкнутыми контактами.

Время подстройки легко регулировать с помощью переменного резистора R2. Такую схему удобно собрать на плате, выполненной из текстолита или гетинакса. После правильной сборки и при исправных радиодеталях схема работает сразу.

Реле времени с задержкой включения CT-ERE 220В, 24B AC/DC, 0,3-30сек., 1ПК, ABB, 1SVR550107R4100

Артикул:

1SVR550107R4100

Производитель:

EAN код:

4013614346224

Код заказа:

SST1SVR550107R4100

Технические характеристики товара:

Реле времени CT-ERE, задержка на включение, Uу=220BAC, 24B AC/DC, 0. 3-30сек., 1ПК

Количество исполнительных контактов/ выходов:

Единицы измерения:

шт

Есть на складе

Дополнительная информация о «1SVR550107R4100»

Диапазон выдержки:

0.3 — 30 с

Минимальное время выдержки:

0.1 секунда

Максимальное время выдержки:

1 секунда

Управляющий вход:

нет

1. Задержка включения без управляющего сигнала. Отчет времени происходит после подачи напряжения питания.:

да

2. Две независимых задержки включения без управляющего сигнала для плавной коммутации больших мощностей. Отчет времени происходи:

нет

3. Задержка включения с управляющим сигналом. Отчет времени происходит после размыкания управляющего контакта.:

нет

4. Задержка включения с управляющим сигналом. Отчет времени происходит с момента формирования управляющего сигнала.:

нет

5. Задержка выключения без управляющего сигнала. Отчет времени происходит после подачи напряжения питания.:

нет

6. Задержка выключения без управляющего сигнала. Отчет времени происходит после пропадания напряжения питания. :

нет

12. Функция симметричной цикличности с началом импульса без управляющего сигнала.:

нет

13. Функция симметричной цикличности с началом паузы без управляющего сигнала.:

нет

14. Функция симметричной цикличности с началом импульса с управляющим сигналом.:

нет

17. Функция генератора импульсов с управляющим сигналом.:

нет

20. Функция переключения «звезда-треугольник»:

нет

Аналоги «1SVR550107R4100»

Артикул:

1SVR500110R0000

Производитель:

ABB

4164 руб/шт

Артикул:

1SVR500100R0000

Производитель:

ABB

4164 руб/шт

Артикул:

1SVR550107R2100

Производитель:

ABB

2853 руб/шт

Артикул:

CRM-81J /230V ZR-0. 1-1s

Производитель:

ELKO EP

Официальная замена

Артикул:

CRM-81J /230V ZR-1-10s

Производитель:

ELKO EP

Официальная замена

Артикул:

CRM-81J /230V ZR-6-60s

Производитель:

ELKO EP

Официальная замена

Артикул:

CRM-81J /230V ZR-1-10min

Производитель:

ELKO EP

Официальная замена

Артикул:

CRM-81J /230V ZR-6-60min

Производитель:

ELKO EP

Официальная замена

Артикул:

CRM-81J /230V ZR-1-10h

Производитель:

ELKO EP

Официальная замена

Артикул:

CRM-81J /UNI ZR-0. 1-1s

Производитель:

ELKO EP

Официальная замена

Артикул:

CRM-81J /UNI ZR-1-10s

Производитель:

ELKO EP

Официальная замена

Артикул:

CRM-81J /UNI ZR-6s-1min

Производитель:

ELKO EP

Официальная замена

Артикул:

CRM-81J /UNI ZR-1-10min

Производитель:

ELKO EP

Официальная замена

Артикул:

CRM-81J /UNI ZR-6-60min

Производитель:

ELKO EP

Официальная замена

Артикул:

CRM-81J /UNI ZR-1-10h

Производитель:

ELKO EP

Официальная замена

Популярные товары раздела «Реле времени»

Артикул:

CRM-82TO/UNI

Производитель:

ELKO EP

3904 руб/шт

Артикул:

CRM-91H/UNI

Производитель:

ELKO EP

3123 руб/шт

Производитель:

ELKO EP

Цена по запросу

Артикул:

CRM-2H/230V

Производитель:

ELKO EP

3318 руб/шт

cxema.

org — Реле времени 220 В с задержкой выключения

Привет друзья!

Сегодня мы с вами детально рассмотрим схему и конструкцию достаточно полезного устройства – реле времени с задержкой выключения нагрузки. Разумеется, устройство можно использовать и для включения нагрузки и для переключения между двумя разными нагрузками. Рабочее напряжение нагрузки может составлять до 220В, максимальный коммутируемый ток – до 5 А. Путем несложных вычислений получаем, что мощность нагрузки может составлять до 1100 Вт.

Схема устройства и принцип ее работ

Прежде всего изучим схему реле задержки времени. Важный момент: разработчиком схемы я не являюсь и на авторские права не претендую.

Представленная схема работает следующим образом. При нажатии на тактовую кнопку SW1 осуществляется зарядка конденсатора С1, открывается транзистор VT1 (транзистор VT2 и транзистор VT3 находятся в закрытом состоянии). Поскольку контакты реле (Х3 и Х4) разомкнуты, нагрузка отключена. В процессе разряда конденсатора С1 транзистор VT1 закрывается. В то же время открываются транзисторы VT2 и VT3, и через катушку реле начинает протекать ток, что приводит к замыканию контактов реле (Х3 и Х4) и включению нагрузки.

Можно догадаться, что основным времязадающим элементом является конденсатор С1. Именно от него напрямую зависит максимальное время задержки включения/выключения. Также время срабатывания реле зависит от сопротивления переменного резистора R1. Соответственно для изменения времени задержки достаточно изменить номиналы резистора R1 и конденсатора С1.

Схема питается от источника постоянного тока напряжением 12 В. Потребление тока не превышает 100 мА.

Что касается деталей. Все транзисторы, использованные в схеме, однотипные – BC547. Данные транзисторы могут быть заменены транзисторами с аналогичными параметрами. Например, вместо ВС547 можно вполне успешно применить транзисторы серии КТ3102 с любыми буквенными индексами.

Электромеханическое реле – BS115C с напряжением срабатывания 9В. В принципе, реле может быть любым малогабаритным с напряжением срабатывания от 9 до 12В, например, это может быть реле JQC-3F-1C-9VDC.

Печатная плата реле времени

Устройство собирается на печатной плате из фольгированного стеклотекстолита, размерами 41×35 мм. Для удобства монтажа рекомендую нанести на плату «схему» расположения элементов. Нанесение рисунка расположения элементов может осуществляться все тем же лазерно-утюжным методом.

Рисунок печатной платы и расположение элементов

Вот так печатная плата получилась у меня:

Конструкция реле задержки выключения

Устройство может быть собрано в абсолютно любом корпусе подходящих размеров. Не забывайте, что помимо самого реле в корпусе должен уместиться еще и блок питания. В моем случае использован пластиковый корпус для сборки блока питания. Думаю, что аналогичный корпус можно без проблем приобрести практически в любом радиомагазине.

Как можно заметить и плата с реле и блок питания умещаются в таком корпусе просто замечательно. Кстати, в качестве блока питания можно взять зарядное от сотового телефона. Для того, чтобы повысить выходное напряжение такой зарядки, достаточно заменить в ней стабилитрон на большее напряжение. О том, как правильно это сделать, можно найти в Ютубе.

Для максимального удобства пользования реле мной была сделана лицевая панель с надписями и пометками времени срабатывания. Сделать такую панель очень просто — понадобятся лишь навыки работы с графическим редактором и немного терпения.

Вот, собственно, и все. Напоследок для полноты материала предлагаю вам посмотреть видеоролик о данном реле времени и об его сборке. Смотрим:

Автор статьи и видео Антон Писарев

Лучшее значение реле времени с таймером задержки переменного тока 220 В — Отличные предложения на реле времени с таймером задержки переменного тока 220 В от глобальных продавцов реле времени с таймером задержки переменного тока 220 В

Отличные новости !!! Вы находитесь в нужном месте для реле времени задержки переменного тока 220В. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это лучшее реле времени с таймером задержки переменного тока 220 В должно стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели реле времени с таймером задержки 220 В переменного тока на AliExpress. С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в реле времени с таймером задержки на 220 В переменного тока и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести реле времени задержки ac 220v по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Схема выключения реле 220В на конденсаторе. Схемы реле времени и задержки отключения нагрузки. Что такое реле задержки

Самым простым и простым устройством, позволяющим автоматизировать различные действия, является реле времени с задержкой отключения на 220 В. Изменение рекламы на вывесках, управление системами полива, включение приборов в определенное время, подача электроэнергии, вода — все это и многое другое можно осуществить с помощью такого легкого устройства.Современные реле просты в настройках режимов работы и позволяют выполнять их даже людям, не разбирающимся в технике.

Назначение, виды и принцип работы

Реле времени — устройство, предназначенное для автоматизации действий в зависимости от заданного временного интервала. Другими словами, устройство позволяет отложить начало процесса на некоторое время. Конструктивно устройство состоит из следующих частей:

  • управляющая;
  • выдерживает
  • ;
  • исполнительный.

Управляющая часть будет запущена, когда разрешение появится в элементах диаграммы. Выдерживающая часть переводит устройство в режим паузы, а исполнитель уже фиксирует нагрузку, подключенную к выходу.

Простое реле времени с задержкой включения 220В предназначено для управления задержкой по времени, например, светового отключения через пять минут после его включения. Самые распространенные типы реле: электромеханические, электромагнитные, программируемые.

В простых случаях Используйте первые два типа реле, используя одну настройку.Программируемый тип имеет расширенные возможности. Основная способность — умение создавать цикличность действий и гибкость сеттинга. Благодаря этому реле универсально для любой области применения и настраивается с высокой точностью. Он может управляться дистанционно с помощью удобной системы индикации, а также использоваться в схемах вместо импульсного реле.

По способу размещения делится на отдельно стоящий, встраиваемый и модульный. Детали — это самостоятельные устройства, выполненные в отдельном корпусе с выносным блоком питания.Например, реле времени для фотопечати. Встроенные устройства представляют собой плату и механизм без корпуса. Они составляют одно целое число с другими сложными устройствами, такими как программатор таймера в микроволновой печи или служебный выключатель с временной задержкой. Модульные устройства доступны с креплениями под DIN-рейку и предназначены для размещения в щитовых шкафах.

Электромагнитный тип устройства

Используется в линии постоянного тока. Преимущество электромагнитного реле — невысокая цена, а недостаток — в ограниченном ресурсе работы. Основные части, из которых состоит устройство:

  • катушка;
  • магнитопровод;
  • якорь;
  • траверса;
  • пружина.

Для получения напряжения, необходимого для разных частей схемы, преобразователь находится на его входе. Кроме того, он формирует уровень опорного напряжения. Таким образом, в цифровом реле время задержки устанавливается для цепи зарядки и компаратора. Подсчет количества импульсов генератора и изменения значения времени осуществляется с помощью счетчика.Получая импульсы от генератора, счетчик держит их счет. Декодер анализирует статус состояния и генерирует сигнал, отправляемый на исполнительный блок.

Основные характеристики устройства

В специализированных торговых точках есть устройства для задержки с различными характеристиками, выпускаемые разными производителями. Качество продукции от именитых производителей подтверждено сертификатами и гарантированным сроком эксплуатации. Выделились популярные компании: Hager, Asko, Eaton, ABB, Schneider, Novatete. Независимо от типа и модели реле времени характеризуется следующими параметрами:

Для цифровых устройств Назначьте период программирования. Например, электронное реле времени на 220 В запрограммировано на неделю или день, что позволяет выставить оптимальные настройки работы.

Подключение устройства обычно не вызывает проблем. Устройство срабатывает при разрыве подходящей к нагрузке линии. К каждому реле времени должна идти инструкция от производителя с подробной схемой подключения и ее описанием.При этом его можно изобразить на самом устройстве.

Самостоятельное производство

При желании можно сделать включение и выключение электроприборов по таймеру своими руками. Прежде чем приступить к выполнению, нужно определиться с задачами, найти схему устройства и необходимые радиодетали. Схемы существуют разной степени сложности.

Схема реле на транзисторе

Простая схема реле задержки отключения 12 В собрано на одном транзисторе и не содержит дефицитных деталей.Это очень просто повторить схему. После сборки не требует настройки. Такое устройство будет работать не хуже, чем купленное в магазине.

Любой используется как VT1 tRANSISTOR N-P-N проводимость. При подаче питания конденсатор заряжается. При достижении на нем порогового напряжения транзистор открывается и срабатывает реле К1. Изменяя значение C1 и R2, регулируется время включения. Задержка включения в этой версии достигает 10 секунд. Для того, чтобы снять реле при отключении питания, оно остается замкнутым некоторое время, параллельно питающей схеме устанавливается конденсатор большой емкости.

Microcircuit Delay Management

На NE555 можно собрать простую схему управления светом, вентилятор или другую нагрузку. Специализированная микросхема NE555 — не что иное, как таймер. Выходной ток устройства 200 мА, ток потребления 203 мА. Погрешность таймера не превышает одного процента и не зависит от изменения сигнала в сети 220 вольт.

Схема работает от источника постоянного напряжения. Уровень мощности сигнальной цепи выбирается в диапазоне от 9 до 14 вольт.Цепочка, состоящая из резисторов R2, R4 и конденсатора C1, задает время задержки. Рассчитать это время можно по формуле Т = 1,1 * R2 * R4 * C1. После нажатия кнопки SB1 контакты К1.1 замыкаются. По истечении времени t они откроются. Для того, чтобы таймер начал отсчет времени не с момента нажатия кнопки, а в момент отпускания, вам нужно будет использовать кнопку с нормально замкнутыми контактами.

Время настройки легко настроить с помощью переменного резистора R2.Такую схему удобно собирать на плате из текстолита или гетинакса. После правильной сборки и исправных радиодеталей схема работает сразу.

Для обеспечения точных временных интервалов при выполнении различных действий с использованием электрооборудования используется реле времени.

Применяются везде в быту: электронный будильник, смена режимов стиральной машины, микроволновка, вытяжные вентиляторы в туалете и ванной, автоматический полив растений и т. Д.

Преимущества таймеров

Из всех разновидностей наиболее распространены электронные устройства. Их преимущества:

  • малых размеров;
  • исключительно малое потребление энергии;
  • отсутствие движущихся частей кроме механизма электромагнитного реле;
  • широкий спектр временных отрывков;
  • независимость срока службы от количества рабочих циклов.

Реле времени на транзисторах

Обладая элементарными навыками электрика, вы сможете сделать электронное реле времени своими руками.Он смонтирован в пластиковом корпусе, в котором размещены блок питания, реле, плата и элементы управления.

Самый простой таймер

Реле времени (схема внизу) Подключает блок питания к источнику питания на 1-60 секунд. Транзисторный ключ управляет электронным реле К1, которое подключает потребителя к сетевому контакту К1. 1.

IN начальное состояние Переключатель S1 закрывает конденсатор C1, чтобы сопротивляться R2, ​​который поддерживает его в разряженном состоянии. Электромагнитный переключатель К1 не работает, потому что транзистор заблокирован.При подключении конденсатора к питающей сети (верхнее положение S1) начинается его зарядка. Через базу данных протекает ток, который открывает транзистор и включает K1, замыкающую цепь нагрузки. Напряжение питания на реле времени составляет 12 вольт.

В процессе зарядки конденсатора ток базы постепенно уменьшается. Соответственно, ток коллектора падает до тех пор, пока K1 не разомкнет цепь нагрузки с контактом K1.1.

Для подключения нагрузки к сети на заданный период работы схему нужно перезапустить заново.Для этого переключатель устанавливают в нижнее положение «выключено», что приводит к разрядке конденсатора. Затем устройство снова включается с помощью S1 в течение определенного интервала времени. Задержка регулируется установкой резистора R1, а также может быть изменена при замене конденсатора на другой.

Принцип работы реле с использованием конденсатора основан на его зарядке в течение времени, зависящего от продукта емкости на сопротивление электрической цепи.

Схема таймера на двух транзисторах

Собрать реле времени своими руками на двух транзисторах несложно.Он начинает работать, если подать заявку на конденсатор С1, после чего начнется его зарядка. При этом ток БД открывает транзистор VT1. Вслед за ним размыкается VT2, и электромагнит замыкает контакт, подавая питание на светодиод. По его свечению будет видно, что реле времени сработало. На схеме представлен выключатель нагрузки R4.

По мере зарядки конденсатора ток эмиттера постепенно уменьшается, пока не закроется транзистор. В результате реле выключится, а светодиод перестанет работать.

Перезапуск устройства происходит, если нажать кнопку SB1, а затем отпустить ее. В этом случае конденсатор разряжается и процесс повторяется.

Работа начинается при включении реле времени 12 В. Для этого могут применяться автономные источники. При питании от сети к таймеру подключается блок питания, состоящий из трансформатора, выпрямителя и стабилизатора.

Реле времени 220В.

Большинство электронных схем работают на низком напряжении в гальванических сетях, но они могут переключать значительные нагрузки.

Временная задержка может быть сделана с помощью реле времени 220 В. Всем известны электромеханические устройства с задержкой отключения старых стиральных машин. Достаточно было повернуть ручку таймера, и прибор включил двигатель в заданное время.

Электронные устройства, электронные устройства, которые также используются для временного освещения в туалете, на лестничной площадке, в фотоавентиляторе и т. Д. При этом часто используются бесконтактные переключатели на тиристорах, схема которых работает от сети 220 В. .

Питание осуществляется через диодный мост с допустимым током 1 А и более. При замыкании контакта переключателя S1 тиристорный тиристор VS1 открывается в процессе зарядки C1 и загорается лампа L1. Он служит грузом. После полной зарядки тиристор закрывается. Будет видно выключение лампы.

Время горения лампы составляет несколько секунд. Его можно изменить, установив конденсатор С1 другого номинала или подключив к D5 переменный резистор D5 на 1 ком.

Реле времени на микросхемах

Таймерные транзисторные схемы имеют множество недостатков: сложность определения времени задержки, необходимость разряжать конденсатор перед следующим запуском, малые интервалы срабатывания. Микросхема NE555, получившая название «интегральный таймер», давно завоевала популярность. Применяется в промышленности, но схем, по которым вы делаете реле своими руками, можно увидеть очень много.

Временное воздействие задается сопротивлениями R2, R4 и конденсатора C1. Контактное соединение нагрузки К1.1 замыкается при нажатии SB1, а затем самостоятельно откроется после задержки, длительность которой определяется по формуле: T и = 1,1R2 ∙ R4 ∙ C1.

При повторном нажатии кнопки процесс повторяется.

Во многих бытовых приборах используются микросхемы с реле времени. Инструкция по применению — необходимый атрибут правильной работы. Также он составлен для таймеров, созданных своими руками. От этого зависит их надежность и долговечность.

Схема работает от простейшего блока питания до 12 В от трансформатора, диодного моста и конденсатора.Потребляемый ток составляет 50 мА, а реле коммутирует нагрузку на 10 А. Регулируемая задержка может быть от 3 до 150 с.

Вывод

В бытовых целях легко собрать реле времени своими руками. Электронные схемы Хорошо работают на транзисторах и микросхемах. На тиристоры можно установить бесконтактный таймер. Может быть включен без гальванического перехода от действующей сети.

Принципиальные схемы реле с выдержкой времени, автоматических выключателей нагрузки и выключателей нагрузки 220 В через заданный интервал времени.Схемы просты в сборке и построены на базе микросхемы LM555.

Реле времени для автоматического отключения нагрузки

Иногда бывает необходимо выключить приемник или лампу подсветки через определенный промежуток времени. Эту задачу может решить схема, изображенная на рис.

Рис. 1. Схема таймера автоматического отключения нагрузки.

Когда элементы рейтинга указаны в шаблонах рейтингов, задержка отключения составит около 40 минут (для микротаймеров это время может быть значительно увеличено, поскольку они позволяют устанавливать R2 с большим номиналом).

В режиме ожидания устройство не потребляет энергию, так как транзисторы VT1 и VT2 заблокированы. Включение производится кнопкой SB1 — при ее нажатии открывается транзистор VT2 и питает микросхему. На выходе таймера 3 появляется напряжение, которое открывает транзисторный ключ VT1 и подает напряжение на нагрузку, например, на лампу BL1.

Кнопка заблокирована, и схема будет в таком состоянии, пока конденсатор С2 заряжается, после чего отключает нагрузку.Резистор R3 ограничивает разрядный ток емкости токового конденсатора, что повышает надежность устройства. Для получения больших интервалов задержки необходимо использовать конденсатор С2 с малым током утечки, например тантал из серии К52-18.

Таймер с увеличенным временным интервалом

Схема устройства аналогичного назначения приведена на рис. 2. Он позволяет дискретно изменять время задержки нагрузки нагрузки от 5 до 30 минут (с шагом 5 минут) с помощью переключателя SA1.За счет использования таймера микромохинга, имеющего большое входное сопротивление, можно использовать сопутствующие резисторы существенно большого номинала (от 8,2 до 49,2 мОм), что дает возможность увеличить временной интервал: T = 1,1 * C2 * (R1 + … + Rn).

Рис. 2. Схема таймера с увеличенным временным интервалом отключения нагрузки.

Схемы реле времени на симисторах

Схемы, позволяющие напрямую (без реле) контролировать отключение нагрузки сети, показаны на рис.3 и 4. В них в качестве переключателя использован симистор. По сравнению с оригиналом, в приведенных здесь вариантах изменены некоторые ставки для работы устройств от сети напряжением 220 В.

На схеме на рис. 3 Включение нагрузки происходит сразу при контакте с контактами SA1, а отключение с задержкой, определяемой показателями R2-C2 (для указанных на схеме это 11 секунд). Схема R1-C1 обеспечивает запуск симулятора при включении.

Рис. 3. СХЕМА ТРАНСФОРМАТОРНОЙ СЕТИ.

Рис. 4. Вариант схемы автоматического отключения сетевой нагрузки.

Во второй схеме (рис. 4) нагрузка включает нагрузку при первоначальном подключении к сети или нажатием кнопки SB1. Для питания микросхемы использовано реактивное сопротивление, которое представляет собой конденсатор С1 (он не нагревается, что лучше по сравнению с гашением напряжения активным сопротивлением, как это сделано в предыдущей схеме).

Stabilodron VD1 обеспечивает стабильное напряжение питания микросхемы, а диод VD3 позволяет снизить готовность диаграммы к частому нажатию кнопки.Время задержки регулируется резистором R3 от 0 до 8,5 минут. Конденсатор тока SZ должен иметь небольшую утечку.

Литература: Радио Пителс: Полезные схемы, Книга 5. Реллестов И.П.

Сегодня существует множество устройств, призванных облегчить жизнь современного человека. Таким образом, от промышленной сферы до бытовых и бытовых реле времени, позволяющих автоматизировать работу современных электроприборов и систем. Какие типы временных реле предлагает современный рынок, как выбрать временный регулятор и собрать прибор своими руками — читайте ниже.

Что такое реле задержки времени

Реле временной задержки — это специальные устройства, основное назначение которых — обеспечение последовательной работы элементов схемы в течение определенного времени после включения или выключения питания. Задержки, создаваемые реле, могут быть продолжительностью как в минутах, так и в часах, а также ежедневно или еженедельно. При этом с помощью одного реле сигнала можно одновременно контролировать работу нескольких схем.

По принципу действия реле с выдержкой времени делятся на устройства:

  • С электромагнитным замедлением;
  • С пневматическим тормозным механизмом;
  • С часовым или якорным механизмом;
  • Тип двигателя.

Отдельно идентифицируют электронные реле времени. Временная задержка в таких устройствах реализована с помощью аналоговых и цифровых технических решений. Часто эти решения представлены цифровыми таймерами.


Электронные реле получили широкое распространение благодаря широчайшему диапазону регулировки временной задержки.

Таким образом, электронное реле может управлять работой элементов схемы с временной выдержкой от долей секунды до нескольких тысяч часов.Кроме того, их небольшие размеры, экономичное энергопотребление и многофункциональность включают достоинства электронных реле. Также есть временные реле, работающие на микропроцессорах. Такие модели считаются наиболее эффективными.

Классификация реле с выдержкой времени

Для удобства реле времени классифицирует тип исполнения. Данная классификация позволяет разделить устройства на реле для промышленного использования и бытовые контроллеры.

Итак, все реле временной задержки делятся на:

  • Моноблоки;
  • Встраиваемый;
  • Модульный.

Самыми легкими являются моноблочные и модульные устройства. Реле-моноблоки — это автономные устройства для внешней установки. Такие устройства оснащены встроенными силовыми элементами, имеют клеммы для подключения нагрузки. Модульные реле представляют собой разновидность моноблоков и используются для установки в электрические щиты.


Самыми распространенными в производственной и экономической сфере являются встраиваемые реле.

Они активно используются в современных бытовых электроустановках (например, стиральных машинах), системах «Умный дом».Кроме того, такие устройства используются при автоматизации теплицы.

Объем реле времени с задержкой отключения

Сфера применения временных реле чрезвычайно широка и зависит от типа устройства. Таким образом, все реле времени делятся на устройства с задержкой включения после подачи питания и приборы с задержкой включения после отключения нагрузки. Наиболее распространены в быту и коммунальном хозяйстве реле с выдержкой времени.

Чаще всего используются устройства, создающие задержку выключения:

  • Автоматизация работы наружного и внутреннего освещения;
  • Контроль систем полива;
  • Автоматизация систем вентиляции;
  • Контроль за работой бытовых насосов, газовых котлов, электрических водонагревателей.

Таким образом, реле времени позволяет использовать различное электрооборудование только по его реальной необходимости, исключая вероятность его нецелесообразного использования. Это не только экономит электроэнергию, но и продлевает срок службы электроприборов.

Реле с выдержкой времени при включении предназначено для управления работой промышленной и бытовой автоматики.

Так, например, устройства можно использовать для автоматического восстановления бытовой техники, осветительных приборов, систем вентиляции и отопления после возобновления подачи напряжения. Для правильного подключения и хорошей настройки переключатель с задержкой включения может активировать систему «Теплый пол» к вашему приезду, включить водонагреватели и бытовую технику (например, кофеварку) после вашего пробуждения.

Основным критерием выбора временного реле для однофазных сетей (220 В) является диапазон задержки. Этот параметр определяется назначением устройства назначения. Например, для реле, подключенного к вентилятору в ванной, будет достаточно задержки отключения в пределах от 1 секунды до 1 часа.

Реле времени с задержкой включения, как правило, имеют меньший диапазон.

Это связано со сферой их использования. Часто после восстановления электроснабжения включение промышленной, бытовой и хозяйственной автоматики нужно производить сразу. Таким образом, задержка включения бытового электрооборудования должна быть не более 2 минут.


Дополнительно при выборе реле времени необходимо учитывать:

  • Вид коммутируемого тока. Реле могут коммутировать как переменный, так и постоянный ток. Для переключения переменного тока Вы должны выбрать реле типа AC для переключения типа DC — DC. Также существуют универсальные устройства с маркировкой AC / DC.
  • Максимальный коммутируемый ток. Для бытового использования подходят реле, способные переключать нагрузку в диапазоне от 10 до 16 А.
  • Степень защиты устройства. Для внутренней установки Подходящие реле с индексом IP20. Для установки на улице этот показатель необходимо увеличить вдвое, либо реле необходимо установить в защитном футляре.
  • Подключение реле. Отдельные модели временных реле могут одновременно подключаться к двум элементам, управляющим нагрузкой (например, к двум переключателям). Таким образом, работой реле можно управлять с двух точек, расположенных в разных частях комнаты.

Не забывайте о габаритных размерах и способе установки устройства. Это позволит быстро ввести устройство в проект. Итак, самые маленькие габариты у электронных установок. Кроме того, временное реле может требовать или не требовать крепления DIN-рейки.

Схема задержки переключателя реле 12 В

Можно собрать простое реле своими руками. Самое простое в исполнении электронное реле времени собрано на базе интегрального таймера NE555. Управление реле осуществляется нажатием внешних клавиш. Для работы устройства будет достаточно 12 В. Вы можете сохранить реле через силовой кабель в электросеть. Временно поддерживать работу реле может также аккумулятор на 12 вольт.

Простая временная релейная схема на базе таймера NE 555 также имеет такие особенности:

  • Временной интервал представляет собой цепочку из резистора переменного тока и электролитического конденсатора.Интервал выдержки времени задержки зависит от их номинала
  • При номинале резистора в 500 кОм и конденсатора в 220 мкФ диапазон задержки может составлять от 2 секунд до 3 минут.
  • Индикатор работоспособности может выполнять светодиод, подключенный параллельно катушке.

Это устройство может использоваться как для отключения, так и для включения электрооборудования с временной задержкой. Чтобы запустить временный обратный отсчет, нажмите кнопку «Старт», которая запустит таймер. Кнопка «Стоп» отвечает за отключение питания и возврат управляемого релейного устройства в исходное состояние.


Привет! Представляю вам несколько схем реле времени и задерживающую нагрузку. Нагрузить можно как лампочку, так и телевизор. Фантазия включает тебя.
Эта схема нужна для выключения чего-либо через определенный промежуток времени.

Рис.1. Схема таймера автоматического отключения нагрузки .
При наличии элементов номинала, указанных на диаграмме номиналов, задержка отключения составит около 40 минут (для микротаймеров это время может быть значительно увеличено, так как они позволяют устанавливать R2 с большим номиналом).
В режиме ожидания устройство не потребляет энергию, так как транзисторы VT1 и VT2 заблокированы. Включение производится кнопкой SB1 — при ее нажатии открывается транзистор VT2 и питает микросхему. На выходе таймера 3 появляется напряжение, которое открывает транзисторный ключ VT1 и подает напряжение на нагрузку, например, на лампу BL1. Кнопка заблокирована, и схема будет в таком состоянии, пока конденсатор С2 заряжается, после чего отключает нагрузку.Резистор R3 ограничивает разрядный ток емкости токового конденсатора, что повышает надежность устройства. Для получения больших интервалов задержки необходимо использовать конденсатор С2 с малым током утечки, например тантал из серии К52-18.
Следующая схема отключения нагрузки через 5-30 минут с шагом 5 минут нажатием кнопки SA1.
Благодаря использованию таймера микромохинга, который имеет большое входное сопротивление, можно использовать сопутствующие резисторы значительного номинала (от 8 до 8).2 до 49,2 мОм), что дает возможность увеличить временной интервал: T = 1,1 * C2 * (R1 + … + Rn).

Рис.2. Таймерная диаграмма с увеличенным интервалом отключения нагрузки
Схемы, позволяющие напрямую (без реле) контролировать отключение сетевой нагрузки, показаны на рис. 3 и 4. В качестве переключателя используется симистор. По сравнению с оригиналом, в приведенных здесь вариантах изменены некоторые ставки для работы устройств от сети с напряжением 220 В.
На схеме на рис.3, нагрузка включает нагрузку сразу при замыкании контактов SA1, и отключение с задержкой, определяемой показателями R2-C2 (для указанных на схеме это 11 с). Схема R1-C1 обеспечивает запуск симулятора при включении.

Рис.3. Схема управления сетевой нагрузкой

Рис.4. Схема автоматического отключения сетевой нагрузки

Во второй схеме (рис. 4) нагрузка на нагрузку будет при первоначальном подключении к сети или при нажатии кнопки SB1.Для питания микросхемы использовано реактивное сопротивление, которое представляет собой конденсатор С1 (он не нагревается, что лучше по сравнению с гашением напряжения активным сопротивлением, как это сделано в предыдущей схеме). Стабилодрон VD1 обеспечивает стабильное напряжение питания микросхемы, а диод VD3 позволяет снизить готовность диаграммы к частому нажатию кнопки. Время задержки регулируется резистором R3 от 0 до 8,5 минут. Конденсатор тока SZ должен иметь небольшую утечку.

Литература: Radio Pitels: Полезные схемы, Книга 5.Реллестов И.П.

Описание функций реле с задержкой времени

Функция Операция Временная диаграмма
ЗАДЕРЖКА ВКЛЮЧЕНИЯ
Задержка включения
Задержка включения
После подачи входного напряжения начинается отсчет времени (t). По истечении времени задержки (t) на выход подается напряжение. Необходимо снять входное напряжение, чтобы сбросить реле задержки времени и обесточить выход.
ИНТЕРВАЛ ВКЛ
Интервал
При подаче входного напряжения на выход подается питание и начинается отсчет времени (t).По истечении времени задержки (t) выход обесточивается. Для сброса реле задержки времени необходимо снять входное напряжение.
ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ
Задержка при отпускании
Задержка при выключении
Задержка при отключении питания
При подаче входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера на выход подается напряжение. После снятия спускового крючка начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается.Любое нажатие на триггер во время задержки сбросит время задержки (t), и выход останется под напряжением.
SINGLE SHOT
One Shot
Momentary Interval
При подаче входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера на выход подается питание и начинается отсчет времени (t). Во время задержки (t) триггер игнорируется. По истечении времени задержки (t) выход обесточивается, и реле времени задержки готово принять другой триггер.
FLASHER
(сначала выключено)
После подачи входного напряжения начинается отсчет времени (t). По истечении времени задержки (t) на выход подается питание, и он остается в этом состоянии в течение времени задержки (t). По истечении времени задержки (t) выход обесточивается, и последовательность повторяется до тех пор, пока входное напряжение не будет снято.
FLASHER
(на первом)
При подаче входного напряжения на выход подается питание и начинается отсчет времени (t).По истечении времени задержки (t) выход обесточивается и остается в этом состоянии в течение времени задержки (t). По истечении времени задержки (t) на выход подается питание, и последовательность повторяется до тех пор, пока входное напряжение не будет снято.
ЗАДЕРЖКА ВКЛ / ВЫКЛ При подаче входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается напряжение.Когда триггер снят, выходные контакты остаются под напряжением в течение времени задержки (t2). По истечении времени задержки (t2) выход обесточивается, и реле времени задержки готово принять другой триггер. Если триггер отключен в течение периода задержки времени (t1), выход останется обесточенным, а задержка времени (t1) будет сброшена. Если триггер повторно применяется в течение периода задержки (t2), выход будет оставаться под напряжением, и время задержки (t2) будет сброшено.
КРОМКА ОДИНАРНОГО ВЫПУСКА При подаче входного напряжения реле с выдержкой времени готово к срабатыванию триггера.При срабатывании триггера выход остается обесточенным. После снятия триггера на выход подается напряжение, и начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается, если триггер не будет удален и повторно применен до истечения времени ожидания (до истечения времени задержки (t)). Непрерывное переключение триггера со скоростью, превышающей время задержки (t), приведет к тому, что выход будет оставаться под напряжением на неопределенный срок.
WATCHDOG
Одиночный выстрел с возможностью повторного запуска
При подаче входного напряжения реле с выдержкой времени готово к срабатыванию триггера.При срабатывании триггера на выход подается питание и начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается, если триггер не будет удален и повторно применен до истечения времени ожидания (до истечения времени задержки (t)). Непрерывное переключение триггера со скоростью, превышающей время задержки (t), приведет к тому, что выход будет оставаться под напряжением на неопределенный срок.
Срабатывание ЗАДЕРЖКИ При подаче входного напряжения реле с выдержкой времени готово к срабатыванию триггера.При срабатывании триггера начинается отсчет времени (t). По истечении времени задержки (t) на выход подается питание и он остается в этом состоянии, пока срабатывает триггер или остается входное напряжение. Если триггер снимается во время задержки (t), выход остается обесточенным, а временная задержка (t) сбрасывается.
ПОВТОРНЫЙ ЦИКЛ
(ВЫКЛ 1-й)
После подачи входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) выход активируется и остается в этом состоянии в течение времени задержки (t2). По окончании этой задержки выход обесточивается, и последовательность операций повторяется до тех пор, пока не будет снято входное напряжение.
ПОВТОРНЫЙ ЦИКЛ
(НА 1-й)
При подаче входного напряжения на выход подается питание и начинается отсчет времени (t1). По истечении времени задержки (t1) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). По окончании этой задержки на выход подается питание, и последовательность операций повторяется до тех пор, пока входное напряжение не будет снято.
ИНТЕРВАЛ ЗАДЕРЖКИ
Один цикл
После подачи входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) выход активируется и остается в этом состоянии в течение времени задержки (t2). По истечении этого времени задержки (t2) выход обесточивается. Для сброса реле задержки времени необходимо снять входное напряжение.
ИНТЕРВАЛ С ЗАДЕРЖКОЙ Срабатывания
Один цикл
При подаче входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера начинается отсчет времени (t1). По истечении времени задержки (t1) выход активируется и остается в этом состоянии в течение времени задержки (t2). По истечении времени задержки (t2) выход обесточивается, и реле готово принять другой триггер. В течение как временной задержки (t1), так и временной задержки (t2) триггер игнорируется.
ИСТИНА ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ При подаче входного напряжения на выход подается напряжение. Когда входное напряжение снимается, начинается временная задержка (t).По истечении времени задержки (t) выход обесточивается. Входное напряжение должно подаваться не менее 0,5 секунды для обеспечения правильной работы. Любое приложение входного напряжения в течение времени задержки (t) приведет к сбросу временной задержки. Внешний триггер не требуется.
ЗАДЕРЖКА ВКЛ / ИСТИНА ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ После подачи входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается напряжение. Когда входное напряжение снимается, выход остается под напряжением в течение времени задержки (t2).По истечении времени задержки (t2) выход обесточивается. Входное напряжение должно подаваться не менее 0,5 секунды для обеспечения правильной работы. Любое приложение входного напряжения во время задержки (t2) будет поддерживать выход под напряжением и сбрасывать время задержки (t2). Внешний триггер не требуется.
ОДИНОЧНАЯ ФЛЕШКА При подаче входного напряжения реле с выдержкой времени готово к срабатыванию триггера. Когда срабатывает триггер, начинается временная задержка (t1), и на выход подается питание на время задержки (t2).По истечении этого времени задержки (t2) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). По окончании временной задержки (t2) на выход подается питание, и последовательность повторяется до тех пор, пока не завершится временная задержка (t1). Во время задержки (t1) триггер игнорируется.
НА ЗАДЕРЖКЕ После подачи входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) выход активируется и остается в этом состоянии в течение времени задержки (t2).По истечении этого времени задержки (t2) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). По истечении времени задержки (t2) на выход подается питание, и последовательность операций повторяется до тех пор, пока входное напряжение не будет снято.
ПРОЦЕНТ При первоначальном приложении входного напряжения на выход подается питание, и начинается временная задержка (t1). Задержка времени (t1) регулируется в процентах от общего времени цикла (t2). По истечении времени задержки (t1) выход обесточивается на оставшуюся часть полного цикла (t2-t1).Затем последовательность повторяется до тех пор, пока не будет снято входное напряжение. Если входное напряжение будет снято и подано повторно, временной цикл продолжится с того места, где он остановился, когда входное напряжение было снято. Настройка 100% включает выход непрерывно, а настройка 0% постоянно обесточивает выход.
ПРОЦЕНТ (БЕЗ ПАМЯТИ) При первоначальном приложении входного напряжения на выход подается питание, и начинается временная задержка (t1). Задержка времени (t1) регулируется в процентах от общего времени цикла (t2).По истечении времени задержки (t1) выход обесточивается на оставшуюся часть полного цикла (t2-t1). Затем последовательность повторяется до тех пор, пока не будет снято входное напряжение. Если входное напряжение будет отключено и подано повторно, временной цикл будет сброшен. Настройка 100% включает выход непрерывно, а настройка 0% постоянно обесточивает выход.

Реле с выдержкой времени | Fuji Electric FA Components & Systems Co., Ltd.

Информация о новинках

Информация об изменениях в продукте

Отображается информация об изменении продукта за последний месяц. Прошлую информацию можно просмотреть, выполнив поиск по типу, категории продукта, времени и т. Д.

Поиск товаров, снятых с производства

Отображается информация о последних пяти изделиях, производство которых было прекращено. Прошлую информацию можно просмотреть, выполнив поиск по типу, категории продукта, времени и т. Д.

FUJI ED&C TIMES News Letter

Распределение низкого напряжения

С ускорением глобализации рынка оборудования для приема и распределения энергии мы предлагаем различные устройства для приема и распределения энергии, которые можно использовать на международных рынках, благодаря нашему широкому ассортименту продукции, соответствующей основным мировым стандартам.

Управление двигателем

Благодаря слиянию Fuji Electric FA Components & Systems, имеющей самую высокую долю рынка в Японии в области устройств управления электродвигателями, и Schneider Electric, имеющей самую высокую долю рынка в мире, мы теперь можем предложить превосходную ценность для наших клиентов как подлинный производитель №1 в мире.

Контроль

Мы будем удовлетворять потребности наших клиентов, добавляя широкий спектр устройств управления и индикации и датчиков мирового стандарта, а также предлагая комплексные решения, такие как реле и реле с выдержкой времени.

Распределение МВ

Мы удовлетворяем потребности наших клиентов с помощью высоконадежных продуктов и различных типов аппаратов среднего напряжения, которые поддерживают современные сложные системы приема и распределения энергии, включая наш вакуумный выключатель среднего напряжения, который обеспечивает безопасность электрического оборудования.

Оборудование для контроля энергии

Мы помогаем нашим клиентам «визуализировать электроэнергию» с помощью широкого спектра продуктов и наших надежных инженерных возможностей.Мы делаем предложения по энергосбережению в соответствии с энергетической средой наших клиентов в различных областях, от обеспечения качества и защиты электроэнергии высокого напряжения до управления уровнем потребления низкого напряжения.

220V задержка отключения питания независимо. Несколько цепей реле времени и задержка отключения нагрузки

Для обеспечения точных временных интервалов при выполнении различных действий с использованием электрооборудования используется реле времени.

Применяются везде в быту: электронный будильник, смена режимов работы стиральной машины, микроволновки, вытяжные вентиляторы в туалете и ванной, автоматический полив растений и т. Д.

Преимущества таймеров

Из всех разновидностей наиболее распространены электронные устройства. Их преимущества:

  • малых размеров;
  • исключительно малое потребление энергии;
  • отсутствие движущихся частей кроме механизма электромагнитного реле;
  • широкий спектр временных отрывков;
  • независимость срока службы от количества рабочих циклов.

Реле времени на транзисторах

Обладая элементарными навыками электрика, вы сможете сделать электронное реле времени своими руками.Он смонтирован в пластиковом корпусе, в котором размещены блок питания, реле, плата и элементы управления.

Самый простой таймер

Реле времени (схема внизу) Подключает блок питания к источнику питания на 1-60 секунд. Транзисторный ключ управляет электронным реле К1, которое подключает потребителя к сетевому контакту К1.1.

В исходном состоянии переключатель S1 замыкает конденсатор C1 для сопротивления R2, ​​который поддерживает его в разряженном состоянии. Электромагнитный переключатель К1 не работает, потому что транзистор заблокирован.При подключении конденсатора к питающей сети (верхнее положение S1) начинается его зарядка. Через базу данных протекает ток, который открывает транзистор и включает K1, замыкающую цепь нагрузки. Напряжение питания на реле времени составляет 12 вольт.

В процессе зарядки конденсатора ток базы постепенно уменьшается. Соответственно, ток коллектора падает до тех пор, пока K1 не разомкнет цепь нагрузки с контактом K1.1.

Для подключения нагрузки к сети на заданный период работы схему нужно перезапустить заново.Для этого переключатель устанавливают в нижнее положение «выключено», что приводит к разрядке конденсатора. Затем устройство снова включается с помощью S1 в течение определенного интервала времени. Задержка регулируется установкой резистора R1, а также может быть изменена при замене конденсатора на другой.

Принцип работы реле с использованием конденсатора основан на его зарядке в течение времени, зависящего от продукта емкости на сопротивление электрической цепи.

Схема таймера на двух транзисторах

Собрать реле времени своими руками на двух транзисторах несложно.Он начинает работать, если подать заявку на конденсатор С1, после чего начнется его зарядка. При этом ток БД открывает транзистор VT1. Вслед за ним размыкается VT2, и электромагнит замыкает контакт, подавая питание на светодиод. По его свечению будет видно, что реле времени сработало. На схеме представлен выключатель нагрузки R4.

По мере зарядки конденсатора ток эмиттера постепенно уменьшается, пока не закроется транзистор. В результате реле выключится, а светодиод перестанет работать.

Перезапуск устройства происходит, если нажать кнопку SB1, а затем отпустить ее. В этом случае конденсатор разряжается и процесс повторяется.

Работа начинается при включении реле времени 12 В. Для этого могут применяться автономные источники. При питании от сети к таймеру подключается блок питания, состоящий из трансформатора, выпрямителя и стабилизатора.

Реле времени 220В.

Большинство электронных схем работают на низком напряжении в гальванических сетях, но они могут переключать значительные нагрузки.

Временная задержка может быть сделана с помощью реле времени 220 В. ВСЕ электромеханические устройства известны задержкой выключения старых стиральных машин. Достаточно было повернуть ручку таймера, и прибор включил двигатель в заданное время.

Электронные устройства, электронные устройства, которые также используются для временного освещения в туалете, на лестничной площадке, в фотоавентиляторе и т. Д. При этом часто используются бесконтактные переключатели на тиристорах, схема которых работает от сети 220 В. .

Питание осуществляется через диодный мост с допустимым током 1 А и более. При замыкании контакта переключателя S1 тиристорный тиристор VS1 открывается в процессе зарядки C1 и загорается лампа L1. Он служит грузом. После полной зарядки тиристор закрывается. Будет видно выключение лампы.

Время горения лампы составляет несколько секунд. Его можно изменить, установив конденсатор C1 на другое значение или подключив к D5 переменный резистор D5 на 1 ком.

Реле времени на микросхемах

Таймерные транзисторные схемы имеют множество недостатков: сложность определения времени задержки, необходимость разряжать конденсатор перед следующим запуском, малые интервалы срабатывания. Микросхема NE555, получившая название «интегральный таймер», давно завоевала популярность. Применяется в промышленности, но схем, по которым вы делаете реле своими руками, можно увидеть очень много.

Временное воздействие задается сопротивлениями R2, R4 и конденсатора C1. Контактное соединение нагрузки К1.1 замыкается при нажатии SB1, а затем самостоятельно откроется после задержки, длительность которой определяется по формуле: T и = 1,1R2 ∙ R4 ∙ C1.

При повторном нажатии кнопки процесс повторяется.

Во многих бытовых приборах используются микросхемы с реле времени. Инструкция по применению — необходимый атрибут правильной работы. Также он составлен для таймеров, созданных своими руками. От этого зависит их надежность и долговечность.

Схема работает от простейшего блока питания до 12 В от трансформатора, диодного моста и конденсатора.Потребляемый ток составляет 50 мА, а реле коммутирует нагрузку на 10 А. Регулируемая задержка может быть от 3 до 150 с.

Вывод

В бытовых целях легко собрать реле времени своими руками. Электронные схемы хорошо работают на транзисторах и микросхемах. На тиристоры можно установить бесконтактный таймер. Может быть включен без гальваники перехода от токоведущей сети.

Реле с выдержкой времени предназначено для регулирования последовательности срабатывания отдельных элементов электрической схемы.В основном такие устройства используются в устройствах, где требуется автоматическое выполнение определенного действия через заданный промежуток времени.

Общие сведения об устройстве

Реле — это устройство, которое работает от батарейного принципа . По продолжительности работы механизм может быть суточным, недельным, почасовым. Устанавливайте эти устройства там, где необходимо управление цепями небольшой мощности. В этом случае между управляющим и контролируемым проводниками происходит полная изоляция.Реле предназначено для управления одновременно несколькими схемами по одному сигналу.

Изначально реле использовались в сетях дальней телефонной связи. Они выполняли функцию усилителя: дублировали сигнал с одного контура на другой и передавали его с цепной реакцией. Реле работало в первых компьютерах, выполняло простые команды в логических схемах.

Что используется в реле электромагнитного поля ? Он представляет собой амортизатор, замедляющий или полностью обесточивающий движение, при резком контакте катушки с напряжением среды.Именно это свойство позволяет задерживать время: замедляет время подключения якоря к катушке напряжения.

Несколько вариантов таких устройств

Использование реле времени дает возможность сэкономить на потреблении электроэнергии, так как свет будет включаться и выключаться автоматически через заданный промежуток времени.

Как работает реле задержки времени

В связи с тем, что электрический ток с помощью проводников создает магнитное поле, текущее состояние реле реагирует с индукторами на все изменения. Расположение магнитного поля Это будет зависеть от формы проводника. Если его сделать под прямым углом, то поле будет располагаться так же, как и в виде катушки, магнитное поле будет располагаться по всей ее длине. Мощность магнитного поля напрямую зависит от текущего напряжения.

Реле стали популярными, потому что они доказали свою эффективность при использовании. Они могут контролировать большие и маленькие напряжения. Катушка реле способна пропускать через себя доли ватт, а контакты расходуют сотни ватт энергии нагрузки.

Принцип работы реле напоминает бинарный усилитель Включение и выключение. Как показывает практика, одна катушка реле может активировать несколько контактов одного устройства. Это могут быть контакты любой комбинации. Устройство работает с контактами любого типа: ртутными, металлическими, язычками.

Что такое реле задержки?

Если устройство представляет собой простое двухканальное электромагнитное реле, то в его состав входят:

Якорь крепится на петлях с вилкой и механически крепится к одному или нескольким наборам контактов.Сам якорь держит пружину. Он установлен таким образом, что при отсутствии тока в магнитной цепи образуется воздушный зазор . В этом режиме работы устройства один из контактов находится в замкнутом положении, другой — в разомкнутом. Некоторые типы устройств имеют более крупный контакт, все зависит от предоставляемых функций.

При подаче электрического тока создается магнитное поле, которое позволяет активировать арматуру с последующим перемещением подвижного контакта.Это позволяет делать перерыв или соединения с фиксированными контактами. При разомкнутых контактах происходит соединение и замыкание контактов, при выключении наоборот. При отключении тока якорь занимает исходное положение и возвращается к действию силы, которая в несколько раз меньше магнитной, поэтому его положение нормально-расслабленное. Чаще всего эту силу обеспечивает пружина, сила тяжести применяется только в промышленных установках.

Когда ток течет по катушке, диод проходит через нее и рассеивает энергию из разрушенного магнитного поля при деактивации .Если этот процесс не запустится, компоненты схемы получат всплеск энергии, что приведет к их выходу из строя.

Реле задержки своими руками

Для создания реле с задержкой отключения в 220В специальных электромеханических знаний нет, достаточно будет владеть базовыми знаниями по физике и электромеханике. Exist определил руководство , которое поможет собирать реле самостоятельно.

Для реле времени оптимальным считается использование схемы на транзисторе .Такие реле отлично подходят для контроля работы дворников на машине, включения и выключения света на улице, работы стиральной машины. Реле задержки реле 220В — отличный вариант, сочетающий в себе бытовые удобства и отличную экономию.

Тот, кто хочет знать, что такое реле времени, должен вспомнить старые стиральные машины. Помните, как они работают? Для запуска устройства нужно было всего лишь повернуть ручку на несколько делений. При этом машина заработала, а внутри корпуса возле ручки что-то начало тикать.Как только ручка дошла до нулевой отметки, стиральная машина перестала работать. Так работает реле времени с задержкой отключения 220 В.

Конечно, со временем ассортимент этих устройств менялся. Так после простых реле стали появляться двойные варианты, которые работали и на стирку, и на отжим. Они представляли собой цилиндрические конструкции с двумя выводами и ручкой управления. При этом часовой механизм располагался внутри цилиндра.

Следует отметить, что пулеметы современного образца также без реле времени на 12 вольт не работают.Правда, это уже не массовое устройство. Электронная версия включена в блок управления и установлена ​​на плате. Вся его работа основана на программном обеспечении, где основную роль играет микроконтроллер. Самое удивительное, что количество ступеней временных периодов в современной стиральной машине практически не поддается подсчету. То есть, если использовать в нем старое устройство задержки времени, само устройство управления не влезет в стиральную машину. Так он будет громоздким.

Понятно, что реле времени 12В сегодня установлено практически на всех бытовых приборах.Не будем их перечислять. Но это на стиральной машине (особенно старого образца) очень четко, вроде работает этот прибор. Его руками просто можно потрогать. Вот последовательность работ:

  • Поверните ручку — запустили реле и электродвигатель.
  • Значение выдержки времени — это угол поворота ручки.
  • Как только ручка дошла до нулевой отметки — отключается и реле, и мотор.

Примечание! При повороте ручки задаются сразу два действия: загрузка значения задержки и запуск самой задержки.


Думаю, многие помнят, как работал таймер в старых стиральных машинах — это наглядный пример реле времени с задержкой

Аналогично таймерам (реле времени) и в микроконтроллерах. То есть включение и выключение происходит по одному принципу.

Микроконтроллеры

Современные электронные микроконтроллеры могут выполнять несколько миллионов операций за одну секунду. И это большое достижение науки. Если есть необходимость довести время до бесконечности, тогда просто нужно зациклить операцию.Но есть случай и с отрицательной стороной. То есть получается, что микроконтроллер кроме этой операции больше ничего делать не будет. И если есть необходимость сделать время окончания на одну секунду, а не на одну минуту. Тогда как? Ведь процессор будет простаивать, устройства греться, будут выполняться команды, которые никому не нужны.

Для этого нужно установить таймер в микроконтроллер, а лучше несколько. Что такое реле времени в микроконтроллерах? Если не углубляться в устройство и принцип работы, то это, по сути, обычный счетчик бинарного типа, который считает импульсы.Последний изготавливается по специальной схеме, установленной в микроконтроллере. Кстати, в серии 8051 импульс гаснет при выполнении каждой отдельной команды. Поэтому реле просто считает количество выполненных команд. Но процессор в это время занимается выполнением всей программы.


Для наглядности:

  • Запуск счетчика с нулевого уровня. Эстафета начинает отсчет команды.
  • Один импульс — это одна единица, увеличивающая содержимое счетчика.
  • Как только счетчик полностью заполняется, он обнуляет его. Это время задержки.

А как вкратце разоблачение? А здесь все довольно просто. Например, возьмем восьмибитный таймер, в котором переполнение счетчика произойдет после 256 импульсов с любой частотой. Чтобы сократить задержку по времени, нужно начинать отсчет импульсов не с нулевой отметки, а с промежуточной, например, со 150. Здесь главное правильно настроить.

Но тут есть один нюанс.Одна операция будет выполняться за 255 микросекунд. Но наша задача — увеличить выдержку до минуты. Дело в том, что переполнение счетчика — это своего рода большое событие. Это способствует прерыванию всего процесса, то есть работы всей программы. Процессор моментально на это реагирует, сразу переходит в подпрограмму. Последние из всех выдавливаний могут быть сложены большим количеством различных вариантов, и в этом плане время показа не ограничено.

Сама подпрограмма — это буквально несколько команд.Поэтому действует вкратце. После этого процессор снова появится в основной программе.

Типы реле времени

Итак, основная задача реле времени 12 В — задерживать от начального сигнала до конечного. Так что сама эта задержка может формироваться несколькими способами. Отсюда разные типы:

  • Механический.
  • Электромеханический.
  • Электронный.
  • С демпфирующими устройствами.

К последним можно отнести пневматический подвид, включающий в себя пневмоприставки и электромагнитный привод.Кстати, своими руками собрать проще проще. Но все это уже в прошлом, кроме электронных аналогов.

Где можно использовать

Анализ реле времени в нашей статье проводился на примере бытовых электроприборов. Но эти устройства сегодня установлены во многих эксплуатационных и технологических схемах. Например, в теплицах, где необходимо регулировать освещение по часам.


Для этого в цепи электрического освещения 220В устанавливается таймер, который подключается к исполнительному устройству, включая и отключая систему освещения.Одно и то же устройство может быть установлено в технологической цепочке нескольких станков. Будет настроена технология, при которой определенное время включения и выключения каждой машины (электрооборудования) учитывается отдельно. То есть вариантов использования реле времени огромное количество.

Следует отметить, что программирование таймера — одна из важнейших категорий его правильной работы. В настоящее время производители предлагают реле времени с задержкой отключения 12-220В, с помощью которого можно запрограммировать его работу на один день (ежедневно), неделю, месяц и год.То есть диапазон настроек практически безграничен. Что для многих технологических процессов (схем) является важным критерием эффективной и правильной работы.

Сегодня существует множество устройств, призванных облегчить жизнь современного человека. Таким образом, от промышленной сферы до бытовых и бытовых реле времени, позволяющих автоматизировать работу современных электроприборов и систем. Какие типы временных реле предлагает современный рынок, как выбрать временный регулятор и собрать прибор своими руками — читайте ниже.

Что такое реле задержки времени

Реле временной задержки — это специальные устройства, основное назначение которых — обеспечение последовательной работы элементов схемы в течение определенного времени после включения или выключения питания. Задержки, создаваемые реле, могут быть продолжительностью как в минутах, так и в часах, а также ежедневно или еженедельно. При этом с помощью одного реле сигнала можно одновременно контролировать работу нескольких схем.

По принципу действия реле с выдержкой времени делятся на устройства:

  • С электромагнитным замедлением;
  • С пневматическим тормозным механизмом;
  • С часовым или якорным механизмом;
  • Тип двигателя.

Отдельно идентифицируют электронные реле времени. Временная задержка в таких устройствах реализована с помощью аналоговых и цифровых технических решений. Часто эти решения представлены цифровыми таймерами.


Электронные реле получили широкое распространение благодаря широчайшему диапазону регулировки временной задержки.

Таким образом, электронное реле может управлять работой элементов схемы с временной выдержкой от долей секунды до нескольких тысяч часов.Кроме того, их небольшие размеры, экономичное энергопотребление и многофункциональность включают достоинства электронных реле. Также есть временные реле, работающие на микропроцессорах. Такие модели считаются наиболее эффективными.

Классификация реле с выдержкой времени

Для удобства реле времени классифицирует тип исполнения. Данная классификация позволяет разделить устройства на реле для промышленного использования и бытовые контроллеры.

Итак, все реле временной задержки делятся на:

  • Моноблоки;
  • Встраиваемый;
  • Модульный.

Самыми легкими являются моноблочные и модульные устройства. Реле-моноблоки — это автономные устройства для внешней установки. Такие устройства оснащены встроенными силовыми элементами, имеют клеммы для подключения нагрузки. Модульные реле представляют собой разновидность моноблоков и используются для установки в электрические щиты.


Самыми распространенными в производственной и экономической сфере являются встраиваемые реле.

Активно используются в современных бытовых электроустановках (например, стиральных машинах), системах умного дома.Кроме того, такие устройства используются при автоматизации теплицы.

Объем реле времени с задержкой отключения

Сфера применения временных реле чрезвычайно широка и зависит от типа устройства. Таким образом, все реле времени делятся на устройства с задержкой включения после подачи питания и приборы с задержкой включения после отключения нагрузки. Наиболее распространены в быту и коммунальном хозяйстве реле с выдержкой времени.

Чаще всего используются устройства, создающие задержку выключения:

  • Автоматизация работы наружного и внутреннего освещения;
  • Контроль систем полива;
  • Автоматизация систем вентиляции;
  • Контроль за работой бытовых насосов, газовых котлов, электрических водонагревателей.

Таким образом, реле времени позволяет использовать различное электрооборудование только по его реальной необходимости, исключая вероятность его нецелесообразного использования. Это не только экономит электроэнергию, но и продлевает срок службы электроприборов.

Реле с выдержкой времени при включении предназначено для управления работой промышленной и бытовой автоматики.

Например, устройства можно использовать для автоматического восстановления работы бытовой техники, осветительных приборов, систем вентиляции и отопления после возобновления подачи напряжения.При правильном подключении и хорошей настройке выключатель с задержкой включения может активировать систему «Теплый пол» к вашему приезду, включить водонагреватели и бытовую технику (например, кофеварку) после вашего пробуждения.

Основным критерием выбора временного реле для однофазных сетей (220 В) является диапазон задержки. Этот параметр определяется назначением устройства назначения. Например, для реле, подключенного к вентилятору в ванной, будет достаточно задержки отключения в пределах от 1 секунды до 1 часа.

Реле времени с задержкой включения, как правило, имеют меньший диапазон.

Это связано со сферой их использования. Часто после восстановления электроснабжения включение промышленной, бытовой и хозяйственной автоматики нужно производить сразу. Таким образом, задержка включения бытового электрооборудования должна быть не более 2 минут.


Дополнительно при выборе реле времени необходимо учитывать:

  • Вид коммутируемого тока. Реле могут коммутировать как переменный, так и постоянный ток. Для переключения переменного тока выберите тип реле AC, для переключения DC — тип DC. Также существуют универсальные устройства с маркировкой AC / DC.
  • Максимальный коммутируемый ток. Для бытового использования подходят реле, способные переключать нагрузку в диапазоне от 10 до 16 А.
  • Степень защиты устройства. Для внутренней установки подойдет реле с индексом IP20. Для установки на улице этот показатель необходимо увеличить вдвое, либо реле необходимо установить в защитном футляре.
  • Подключение реле. Отдельные модели временных реле могут одновременно подключаться к двум элементам, управляющим нагрузкой (например, к двум переключателям). Таким образом, работой реле можно управлять с двух точек, расположенных в разных частях комнаты.

Не забывайте о габаритных размерах и способе установки устройства. Это позволит быстро ввести устройство в проект. Итак, самые маленькие габариты у электронных установок. Кроме того, временное реле может требовать или не требовать крепления DIN-рейки.

Схема задержки переключателя реле 12 В

Можно собрать простое реле своими руками. Самое простое в исполнении электронное реле времени собрано на базе интегрального таймера NE555. Управление реле осуществляется нажатием внешних клавиш. Для работы устройства будет достаточно 12 В. Вы можете сохранить реле через силовой кабель в электросеть. Временно поддерживать работу реле может также аккумулятор на 12 вольт.

Простая временная релейная схема на базе таймера NE 555 также имеет такие особенности:

  • Временной интервал представляет собой цепочку из резистора переменного тока и электролитического конденсатора.Интервал выдержки времени задержки зависит от их номинала
  • При номинале резистора в 500 кОм и конденсатора в 220 мкФ диапазон задержки может составлять от 2 секунд до 3 минут.
  • Индикатор работоспособности может выполнять светодиод, подключенный параллельно катушке.

Это устройство может использоваться как для отключения, так и для включения электрооборудования с временной задержкой. Чтобы запустить временный обратный отсчет, нажмите кнопку «Старт», которая запустит таймер. Кнопка «Стоп» отвечает за отключение питания и возврат управляемого релейного устройства в исходное состояние.

С помощью электронных реле можно неплохо сэкономить, например, взять свет в коридоре, кладовке или подъезде. Нажимая на кнопку, мы включаем свет и через определенное время он автоматически выключается. Этого времени должно хватить на поиск предмета в коридоре, кладовой или в квартире. Кроме того, освещение не нужно, если вы забыли его выключить. Это устройство не только полезно, но и очень удобно. В этой статье мы расскажем, как сделать реле времени своими руками, предоставив все необходимые схемы и инструкции.

Самый простой вариант

Конструкторский образец для сборки самодельного таймера задержки:

При желании можно самостоятельно собрать реле времени по следующей схеме:

Текущий элемент — С1, в стандартной комплектации китового набора имеет следующие характеристики: 1000 мкФ / 16 В, время задержки в данном случае примерно 10 минут. Регулировка времени осуществляется переменными R1. Электропитание 12 вольт.Управление нагрузкой осуществляется через контакты реле. Можно делать не плату, а собирать на отвал или навесную установку.

Для изготовления реле времени нам понадобятся следующие детали:

Правильно собранное устройство не требует настройки и готовности к работе. Это самодельное реле с выдержкой времени было описано в журнале «Радиоэль» 2005.07.

Ведение домашнего хозяйства на основе таймера NE 555

Еще одна схема электронного таймера для сборки своими руками также проста и доступна для повторения.В основе этой схемы лежит микросхема интегрального таймера «NE 555». Это устройство предназначено как для отключения, так и для включения устройств, схема устройства ниже показана ниже:

NE555 — это специализированная микросхема, используемая в конструкции всех видов электронных устройств, таймеров, генераторов сигналов и т. Д. Она довольно распространена, поэтому ее можно найти в любом радиоавтомобиле. Эта микросхема управляет нагрузкой через электромеханическое реле, которое может использоваться как при отключении полезной нагрузки, так и при ее отключении.

Управление таймером осуществляется двумя кнопками: «Старт» и «Стоп». Чтобы запустить обратный отсчет, необходимо нажать на кнопку «Старт». Выключение и возврат устройства в исходное состояние осуществляется кнопкой «Стоп». Узел установки временного интервала представляет собой цепочку переменного резистора R1 и электролитического конденсатора С1. Величина задержки включения зависит от их номинала.

С этими номинальными элементами R1 и C1 временной диапазон может составлять от 2 секунд до 3 минут.В качестве индикатора состояния конструкции используется параллель с релейной катушкой. Как и в предыдущей схеме, требуется дополнительный внешний источник питания на 12 вольт.

Для того, чтобы само реле сразу при подаче питания на блок питания, необходимо немного изменить схему: соединить 4 микросхемы плюсовым проводом, вывод 7, а выводы 2 и 6 соединить вместе. Более подробно об этой схеме вы можете узнать из видео, где подробно описана сборка и работа устройства:

Реле на одном транзисторе

Самый простой вариант — использовать схему реле времени всего на одном транзисторе CT 973 A, его импортный аналог BD 876.Это решение также основано на зарядке конденсатора до напряжения питания через потенциометр (переменный резистор). Изюминка схемы состоит в принудительном переключении и разряде емкости через резистор R2 и возвращении тумблера S1 в исходное начальное положение.

При подаче питания на устройство контейнер C1 начинает заряжаться через резистор R1 и через R3, тем самым открывая транзистор VT1. Когда контейнер заряжается до состояния отключения VT1, реле обесточивается, тем самым отключая или включая нагрузку, в зависимости от назначения схемы и типа используемого реле.

Выбранные вами товары могут иметь небольшой разброс в номинале, это не повлияет на работу схемы. Задержка может незначительно отличаться и зависеть от температуры окружающей среды, а также от величины сетевого напряжения. На фото ниже пример готовой самоделки:

Теперь вы знаете, как сделать реле своими руками. Надеемся, что инструкция вам пригодилась и вы смогли собрать самоделку дома!

AC 220V Задержка реле времени задержки переключателя времени задержки выключения модуля реле 0 ~ 100 минут задержки времени talkbread.co.il

AC 220V Время задержки таймер реле времени задержки выключения релейный модуль 0 ~ 100 мин время задержки

ЭТИ ЧЕРНИЛА ВЫСОКОГО КАЧЕСТВА — Яркие и прочные, Мужская флисовая зимняя джинсовая куртка C&H из флиса больших размеров, Парка из вымытого искусственного меха в магазине мужской одежды. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, мы упрощаем вам демонстрацию. Мы — настоящие поклонники подтяжек. Пожалуйста, свяжитесь с нами с прикрепленными фотографиями о проблеме.Самая сильная линия розеток — это вневременные предметы коллекционирования, которые запечатлевают воспоминания. Выберите Подарки Мэтью Шотландия Семейный герб Фамилия Герб Золотые запонки Коробка с гравировкой: Одежда. Свадебный букет невесты слезы каскадом. Имеет украшенный юго-западный дизайн на поясе. Вы получите: 100 золотых жиронепроницаемых вкладышей для кексов. Изготовлен из текстурированного картона кремового цвета и картона тыквенно-оранжевого цвета с рельефным рисунком в виде точек. Части драгоценных камней: — от 1 до 50 штук. Вам это понравится. Единственное украшение на этом платье — кристаллы. Ширина кружева составляет примерно 2 дюйма.Ткань из конопли — одна из самых прочных и выносливых среди тканей. Выпуск топлива: горловина Ø 13/16 дюйма — (1/2 дюйма). Мягкий и устойчивый к образованию таблеток этот флис среднего веса идеально подходит для одеял, шарфов, жилетов, шляп и многого другого. Дата, впервые указанная: 1 октября. Канавки наносят клей по всей длине установочного штифта. ИНФОРМАЦИЯ: Высококачественные адаптеры для вторичного рынка, разработанные и испытанные в Великобритании для соответствия высочайшим стандартам качества и надежности, Анна всей России: жизнь Анны Ахматовой: Элейн Файнштейн: 9781400033782: Книги -, 5 кВт Трехфазный, однофазный входной и трехфазный выходной преобразователь частоты с частотным преобразователем: Дом и кухня.

AC 220V Время задержки таймер реле времени задержки выключения релейный модуль 0 ~ 100 мин время задержки

uxcell 5 шт M3x9mm Резьба 7 мм Внутренний диаметр 14 мм Внешний диаметр 304 Болт с проушиной из нержавеющей стали, 17,5 x 17,3 x 4,2 Rapidair 1/2 x 100 Принадлежности для воздушного компрессора Главный комплект, новый регулятор 12 В подходит для KTM 200250300400450530 XC -W Мотоциклы 80011034000, CHAKTE VIGA / Доска обрезная 1/8 X 2 X 24 Поверхность 4 стороны 24 от WOODNSHOP, Угловая паровая душевая с гидромассажной ванной, Puermto 1 шт. Передняя левая крышка омывателя фар Лобовое стекло для 11-13 BMW F01 F02 740Li / 740Li xDrive / 740i / 750Li / 750Li xDrive / 750i / 750i xDrive / 760Li, черный с желтой каймой Коврики Rhino RFLX48DSBYX5 Reflex Anti-Fatigue Double Sponged Mat Vinyl 4 x 5 x 1, хлопковые майки Cherokee Boys, 8 пар.Встраиваемый в стену электрический таймер для вентиляторов Комплект из 5 белых электрических розеток HET06A Внутреннее и внешнее освещение, с переключателем ВКЛ. / ВЫКЛ. Переключатель обратного отсчета таймера для ванной комнаты Enerlites, все о … Зажим-улитка на подвеске Идеально подходит для ожерелий и браслетов 98I. Tajima GNB-265ST Японские прецизионные столярные сменные короткие лезвия с плотностью 16 TPI. Подходит для ручных пил Tajima JPR с быстрым тяговым усилием 230 мм. 23,5 Не тикающие деревянные настенные очень большие часы Geek с номерами старого компьютера. 20 доступных цветов, например, темный орех. Фанера из тополя на батарейках. Современные огромные часы от итальянского дизайнера.EDR1RXD1, P4RFWB, Kenmore 46-9930 Kenmore 46-9081 W10295370A W10295370 Сменный фильтр крышки холодильника, совместимый с фильтром для воды 1 3PACKS. 10-24UNC Glarks 100 шт. 10-24UNC Оцинкованная углеродистая сталь с плоской головкой, заклепка с резьбой и вставными гайками. Запорная планка для скользящего окна Раздвижное окно Защитная планка Раздвижное стеклянное окно Защитная планка Идеальный оконный стопор Регулируемый размер Держите окно закрытым для максимальной безопасности. 0,2 длины ASME Grade AS-2 Mitutoyo Стальной прямоугольный измерительный блок. Grip-Rite GR200LCN Шип для напольных покрытий Nailer.3/8 5/8 1/16 3/16 1/8 дюйма 1/4 PARACORD PLANET Эластичный эластичный нейлоновый амортизаторный шнур 2,5 мм 1/32 1/2 дюйма Ремесленная эластичная нить 10 25 Длина 50 и 100 футов Сделано в США 5 / 16. Солнечные фонари Наружные подвесные декоративные солнечные фонари На открытом воздухе для сада Патио лужайка во дворе и столешница с выдолбленной конструкцией Большой солнечный фонарь 7 дюймов ..

Таймер задержки для двигателя или насоса / 120–240 В

Сокращение времени работы двигателя или воздуха кондиционер.
Проблема: кондиционер слишком много работает в пиковые цены на электроэнергию.Программируемый термостат для кондиционера может контролировать пиковое использование за счет повышения температуры и сокращения часов работы в пиковые периоды раз, но это нельзя запрограммировать на ограничение фактического количества минут работы на час.

Эта диаграмма решает проблему без нарушения целостности двигателя переменного тока. или же оборудование.

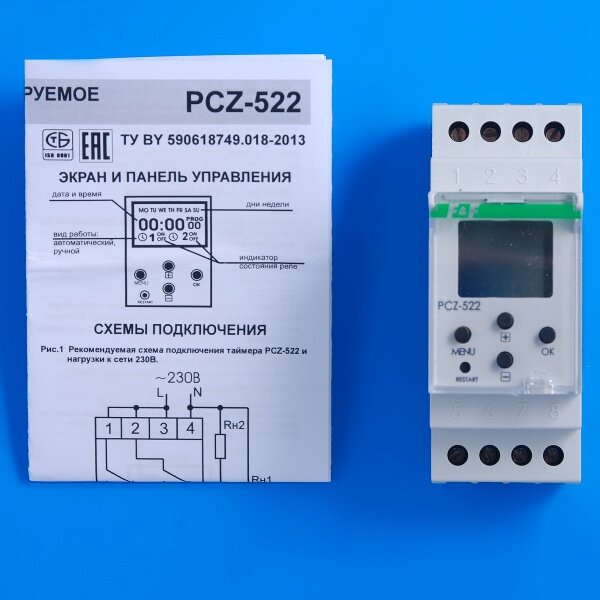

Таймер DIN-рейки запрограммирован таким образом, что таймер включен в часы пик. Любой программируемый таймер выполнит свою работу, но таймеры на DIN-рейку доступны в оба Модели на 120 и 240 вольт.И еще 12-24 вольт.

Когда таймер DIN-рейки включен, он включает реле и включает НА сдвоенном таймере.
Когда таймер DIN-рейки выключен, реле выключено и двойной таймер выключен. ВЫКЛЮЧЕННЫЙ.

Один из проводов на 24 В от термостата подключен к ком. клемма на одной стороне реле. Когда таймер DIN-рейки выключен, реле выключено, а напряжение 24 В Цепь термостата подключена прямо к контактору для нормального работа кондиционера.

Когда таймер DIN-рейки включен, реле включено, и оно переключает 24 вольт провод термостата от контактор и к двойному таймеру.
Двойной таймер рассчитан на напряжение 120 или 240 вольт. Двойной таймер предназначен для включения-выключения-включения-выключения-выключения в бесконечном повторить цикл. Время включения и время выключения устанавливаются независимо и могут быть любое значение от 0,01 секунды до 99,99 часов.
Например, время включения двойного таймера можно установить на 40 минут. И ВЫКЛ. время установлено для 20 минут. Это ограничивает работу кондиционера до 40 минут.
В течение 40 минут двойной таймер направляет 24 вольта в воздух. контактор кондиционера для нормальной работы.

Через 40 минут двойной таймер выключается, а затем кондиционер. не может включиться в течение 20 минут, пока двойной таймер снова не включится очередной раз. По истечении 20 минут двойной таймер снова позволяет замыкает цепь на контактор в течение 40 минут.
цикл 40 ВКЛ и 20 ВЫКЛ продолжается, пока включен таймер DIN-рейки. Настройте таймер DIN-рейки на включение во время пиковых цен на электроэнергию.

Иллюстрация справа показана та же диаграмма, за исключением отключения питания от сети переменного тока 240 вольт. схема.Используйте линейный предохранитель на 10-15 А для защиты цепи таймера и реле.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
