Реле времени для фотопечати
Поскольку автору Instructables под ником ElectroGuruji понравилось, что я перевёл его статью, я решил перевести ещё одну. Старожилы вспомнят, как когда-то были популярны реле времени для фотопечати. Любое уважающее себя периодическое издание для самодельщиков публиковало не менее трёх схем таких самоделок в год. Сегодня плёночная фотография возрождается, а значит, снова возникает небоходимость в этих приборах-помощниках, позволяющих получать более качественные фотоотпечатки при меньших трудозатратах.
Реле времени выполнено на микросхеме таймера 555 (КР1006ВИ1), особенностью которой является неизменность выдержки при изменении напряжения питания в допустимых пределах. Но поскольку реле, коммутирующее фотоувеличитель, взято с 12-вольтовой обмоткой, напряжение питания устройства следует выбрать близким к этому значению. Слишком мало — реле будет срабатывать неуверенно, слишком много — перегреется или даже перегорит. Автомобильные реле не годятся — они не обеспечивают достаточной изоляции.
Микросхема 555 может работать в режимах триггера Шмитта, мультивибратора и одновибратора. Режим определяется схемой включения, в предлагаемом реле времени микросхема включена как одровибратор. В момент пуска одновибратора времязазающий конденсатор разряжается до напряжения ниже 1/3 напряжения питания, и выдержка начинается. Конденсатор медленно заряжается со скоростью, определяемой сопротивлением времязадающего резистора. Как только напряжение на конденсаторе достигает 2/3 напряжения питания, выдержка прекращается. Схема прибора показана ниже:
Пока длится выдержка, на выходе таймера присутствует логическая единица. Если нагрузка включена между плюсом и выходом, она выключается, а по окончании выдержки — снова включается. Если между выходом и общим проводом — наоборот, что и требуется в реле времени для фотопечати. Ток, потребляемый нагрузкой, может достигать 200 мА. Хотя этого достаточно для управления реле напрямую, мастер решил добавить промежуточный ключ на транзисторе. Он также включает в себя резистор для ограничения тока базы и защитный диод, включённый параллельно обмотке реле в обратном направлении.
Кнопка, соединяющая общий провод с выводом 2 микросхемы, служит для запуска выдержки, а соединяющая общий провод с выводом 4 — для её досрочного прекращения. Когда кнопки отжаты, резисторы подтягивают соответствующие выводы вверх.
Печатную плату автор изготавливает ЛУТом. Файлы: исходники (схема, плата) под GPL v3, прямая ссылка на PDF для печати. Так выглядит плата в теории и на практике:
Видео об изготовлении платы:
При сборке мастер снова, как и в предыдущей статье, использует в качестве «третьей руки» тиски. Конечно, поступать так рекомендуется лишь в случае, если вы сможете точно рассчитать силу зажатия. Собранная плата с двух сторон:
При проверке мастер использует в качестве нагрузки стандартную индикаторную светодиодную лампу, похожую на AD22DS. Цифры 22 обозначают диаметр посадочного отверстия — 22,5 мм. Бывают также лампы AD16DS под отверстия соответствующего диаметра.
Мастер настраивает выдержку:
Запускает реле времени:
Лампа горит:
Видео о пользовании реле времени, показано действие кнопок пуска и досрочного сброса:
Мастер не показывает добавление предохранителя или автомата для защиты блока питания и лампы фотоувеличителя, изготовление корпуса и шкалы для переменного резистора, а также её градуировку. Но на всё это нужно потратить время обязательно. И на столе фотографа-плёночника окажется удобный электронный прибор-помощник.
Источник
Доставка новых самоделок на почтуПолучайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.схема на 12в (фото, видео)
Реле времени сегодня является электронным устройством, которое устанавливается на любые бытовые приборы, для которых имеет значение отсчет времени. Поэтому большой интерес для любителей электроники является самостоятельная сборка реле времени.
При этом, выдержки времени нужны не только для включения и выключения приборов, но также и для мощности нагрева, как это предусматривают микроволновые печи. В зависимости от времени включения происходит ее нагрев.
Устройство
Наши рекомендации:
Если вы ищете хороший интернет-магазин Электрики, советуем посетить магазин 220 ВОЛЬТ. Если же вы не хотите сами заморачиваться с Электрикой, мы рекомендуем поискать профессионального мастера на сайте Ремонтник.ру
Для того, чтобы понять, как устроено электронное реле, полезно вспомнить старые механические регуляторы времени. Скажем, у прежних стиральных машин поворот вынесенной на корпус ручки включал исполнительный механизм. Одновременно запускалась выдержка. По прошествии заданного времени исполнительный механизм отключался. По такому алгоритму работают любые включатели времени либо таймеры, даже находящиеся в микроконтроллере (МК).
Хотя сегодня, в век электроники, существуют очень много электронных часовых механизмов и реле, то возникает вопрос о необходимости изготовления механизма, регулирующего время своими руками. Ответить на него очень просто. Часто дома приходится делать что-то, где потребуются дозированные временные границы. Поэтому простые механизмы регулирования временивозможно собрать и самому, своими руками.
Простая радиосхема
Схема печатной платы реле на 12 в
Наши рекомендации:
Если вы ищете хороший интернет-магазин Электрики, советуем посетить магазин 220 ВОЛЬТ. Если же вы не хотите сами заморачиваться с Электрикой, мы рекомендуем поискать профессионального мастера на сайте Ремонтник.ру
Приведем одну из наиболее простых схем. Для наглядности приводится схема и изображение печатной платы реле на 12 в.
Представим, что кнопка sb1 выключена. На обкладке конденсатора с1 сейчас напряжения нет. В результате этого, транзисторы закрыты и в обмотках реле ток отсутствует. После включения кнопки происходит заряд емкости с1, открывающий транзистор vt1, к базе которого прикладывается отрицательное напряжение. В итоге будет открыт второй транзистор и сработает реле k1.
Если отпустить кнопку, то произойдет разряд конденсатора по цепи: r2-r3 эмиттер vt1-r4.
Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.
Реле остается включенным, до того момента, когда напряжение на контактах емкости не снизится до 2-3 вольт. На протяжении этого времени соединения реле будут пребывать в одном из положений: либо включенном, либо отключенном.
Наши рекомендации:
Если вы ищете хороший интернет-магазин Электрики, советуем посетить магазин 220 ВОЛЬТ. Если же вы не хотите сами заморачиваться с Электрикой, мы рекомендуем поискать профессионального мастера на сайте Ремонтник.ру
Временная выдержка регулируется в пределах, которые зависят от емкости с1 и суммы сопротивлений подключенных к ней цепей. Задержка по длительности может регулироваться с помощью сопротивления r3. Получение более увеличенных пределов выдержек возможно с помощь увеличения номиналов с1 и r3. Схема простая, микросхемы отсутствуют.
Если нужно изготовить реле времени на 220 в, то можно воспользоваться следующей схемой. Здесь представлена очень простая схема подключения.
Схема
Наши рекомендации:
Если вы ищете хороший интернет-магазин Электрики, советуем посетить магазин 220 ВОЛЬТ. Если же вы не хотите сами заморачиваться с Электрикой, мы рекомендуем поискать профессионального мастера на сайте Ремонтник.ру
С включением соединенияs1 емкость с1 будет заряжаться, на управляющую ножку тиристора подается плюс, тиристор откроется и при этом загорится последовательно соединенная в цепь лампа L1. Пока конденсатор заряжается, по нему перестает проходить ток. Соответственно тиристор закрывается и происходит выключение лампы.
При выключении контакта s1 емкость разряжается посредством резистора r1 и реле времени возвращается в первоначальное положение. Продолжительность горения лампы будет около 4 -7 секунд. Для того, чтобы увеличить задержку, нужно изменить емкость конденсатора. Такое реле можно поставить для включения освещения на лестничной площадке или подключить к АВР.
10 часовой таймер на микросхемах К155ЛА3 и К176ИЕ5
В данной схеме основной упор сделан на микросхему D1. Подобная микросхема может работать с различными устройствами на 12 в.Вся же схема, собранная своими руками, тоже имеет различное применение. Например, если ее подключить к контактору, то можно дистанционно управлять электроприборами, как пускателем. Подобные контакторы, управляемые слабыми токами, могут использоваться в различных автоматических системах, например, открывать ворота гаража или включать в нем освещение.
Наши рекомендации:
Если вы ищете хороший интернет-магазин Электрики, советуем посетить магазин 220 ВОЛЬТ. Если же вы не хотите сами заморачиваться с Электрикой, мы рекомендуем поискать профессионального мастера на сайте Ремонтник.ру
На одном контакторе возможно своими руками собрать схему АВР. Такие схемы АВР устанавливаются для включения и *выключения устройств телемеханики и уличного освещения. Автоматическое включение резерва (АВР) необходимо для быстродействия при отключении питания. Система АВР содержит в себе часовой механизм, который через минимальную задержку времени отключает цепь силового трансформатора. Обычно такие АВР, использующие именно часовые механизмы работают на электрических подстанциях.
Многофункциональные релейные устройства
Своими руками можно собрать и многофункциональные релейные устройства, которые могут быть применены в домашнем хозяйстве. Ими можно организовать включение и выключение отопления, вентиляции, освещения. Многофункциональные устройства могут работать с любыми заданными промежутками времени. Задержку можно настроить в интервале от 0,1 сек и до 24 суток, при этом напряжение питание может быть от 12 до 220в переменного или постоянного тока.
Главными функциями работы реле в таких случаях считаются:
- Задержка выключения, происходящую за счет переключающихся контактов,
- Задержка срабатывания устройства.
как выбрать, виды и фото, для чего оно нужно, подключение к розетке
Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о программируемом реле времени TS-T01, которое позволяет включать/выключать различное электрооборудование в заранее запрограммированное время с интервалом в 1 минуту. Реле рассчитано на подключение к бытовым розеткам и коммутацию нагрузки с суммарным током потребления не более 16A. В обзоре будет небольшое тестирование и разборка, поэтому, кому интересно, милости прошу под кат.Общий вид реле времени TS-T01:
Покупалось реле для бойлера в магазине GearBest. В ближайших магазинах похожий прибор нужно было еще поискать и цены начинались от 500р. С учетом поинтов и бэка вышло около 300р.
Пруф:
ТТХ:
— Наименование модели – TS-T01
— Материал корпуса – белый пластик
— Рабочее напряжение – 230VAC
— Максимальный ток коммутации – до 16А
— Тип вилки/розетки — евростандарт
— Режимы работы реле – ручной или автоматический
— Количество программ — 10 программ
— Минимальный интервал — 1 минута
— Питание таймера – энергонезависимое (встроенный NiMH аккумулятор)
— Дополнительная функция – отображение времени
— рабочая температура – от -10°С до +40°С
Упаковка:
Реле времени TS-T01 поставляется в небольшой картонной коробочке из гофрокартона без каких-либо надписей:
Внутри коробки, помимо реле, можно найти лишь инструкцию на английском языке.
Внешний вид:
Программируемое реле времени TS-T01 выполнено в пластиковом корпусе белого цвета, в котором размещены электроника управления с дисплеем, евровилка и розеточное гнездо:
Благодаря скошенным граням, реле имеет приятный внешний вид и не портит внутридомовой интерьер:
В отличие от большинства щитовых реле, устанавливаемых на DIN рейки, данный прибор относится к приборам бытового класса и предполагает установку непосредственно во внутридомовые розетки. Сетевая вилка и розеточное гнездо выполнены по евростандарту, т.е. имеют два штырька/гнезда и контакты заземления:
С тыльной стороны корпуса присутствуют основные спецификации прибора:
Размеры дисплея – 36мм*15мм, подсветка отсутствует. Несмотря на это, читаемость символов отличная:
Размеры прибора около 135мм*60мм*73мм, вот сравнение с коробком спичек:
Разборка:
Разобрать прибор достаточно просто. Для этого необходимо выкрутить два самореза с тыльной стороны корпуса и отогнуть защелки. После этого корпус раскроется на две половинки:
Как можно заметить, силовая часть выполнена отдельно от управляющей. Питание микроконтроллера обеспечивает NiMH аккумулятор, по внешнему виду напоминающий ионистор (зеленый). По заявлению производителя, он обеспечивает бесперебойную работу более 100часов. В действительности, заряда хватает намного дольше. При подключении реле в сеть, аккумулятор подзаряжается. Для этого в схеме добавлен простейший БП. Отличительной особенностью схемы является применение помехоподавляющих конденсаторов X2 (желтый) и Y2 (синий):
Силовое реле имеет маркировку AFE BPD-SS-124DM и рассчитано на коммутацию токов до 16А при 250V, работает от напряжения 24V. Силовые провода к розеточным контактам приварены и имеют достаточное сечение 14AWG (около 2 квадратов):
Защитные штоки в розетке по желанию можно убрать:
Управление:
Программируемое реле времени TS-T01 имеет 10 независимых таймеров (программ), т.е. на каждом таймере можно установить произвольное время включения и выключения нагрузки. Все элементы управления расположены с передней стороны:
Коротко по управлению:
— WEEK, HOUR, MINUTE — установка текущего времени и дня недели (при одновременном нажатии кнопки CLOCK), а также даты и времени срабатывания реле
— RES/RCL — сброс текущего таймера (программы)
— CLOCK — для установки текущего времени и дня недели, а также для выхода из режима программирования таймера (программы)
— TIMER — поочерёдный вход в режим программирования таймеров (программ). Доступно 10 таймеров (программ). Первой показывается таймер (программа) включения (1on), затем таймер (программа) выключения (1off). Настройка времени и дня срабатывания устанавливается кнопками HOUR, MINUTE, WEEK, быстрый сброс кнопкой (RES/RCL), выход из программирования таймеров кнопкой CLOCK
— ON/AUTO/OFF – выбор режима работы (включен постоянно, по таймеру, выключен)
— RANDOM – произвольный режим работы
— CLEAR – сброс всех настроек
Итого, для корректной работы программируемого реле необходимо настроить текущее время и день недели, а затем уже программировать таймеры (программы). Для этого зажимаем кнопку CLOCK и нажимаем требуемую кнопку WEEK, HOUR, MINUTE. Кнопка WEEK отвечает за установку дня недели: понедельник (MO), вторник (TU), среда (WE), четверг (TH), пятница (FR), суббота (SA) и воскресенье (SU). Кнопка HOUR отвечает за установку текущего часа (24 часовой формат), а кнопка MINUTE – установка минут. После установки даты и времени, можно перейти к программированию реле. Напомню, что прибор может как включать потребители в заданное время, так и выключать, т.е. может либо включить нагрузку на определенное время, либо наоборот, выключить ее на определенное время. Для входа в режим программирования таймеров (программ), необходимо нажать кнопку TIMER. После этого станут поочередно доступны 10 независимых таймеров (программ). Каждая программа имеет лишь две функции: включить в заданное время и выключить в заданное время. Для установки дня срабатывания, в режиме программирования нажимаем кнопку WEEK. Доступно 16 предустановленных режимов: все дни (каждый день), только будни (рабочие дни), только выходные дни, все дни, кроме воскресенья, пн. – ср. — пт., вт. – чт. – сб, пн. – вт. – ср., чт. – пт. – сб., пн. – ср. – пт. – вс., и конкретный день (7 отдельных).
Думаю, тут все понятно, но на всякий случай поясню. Предположим, нам требуется включение какого-нибудь электроприбора два раза в сутки на 5 минут (например, в 12:00 и 20:00) семь дней в неделю (каждый день). Для этого выбираем первый режим (все дни недели), ставим время срабатывания 12:00 (1on) и время отключения 12:05 (1off) для первого таймера (программы) и аналогично для второго таймера (программы), только там ставим 20:00 и 20:05 соответственно. После этого нажимаем кнопку CLOCK или ждем 45 секунд. На этом, программирование таймера закончено. Подключенное электрооборудование будет включаться ровно в 12:00 и 20:00 (по часам на реле) на пять минут каждый день. Минимальное время включения/выключения – 1 минута. Программируемых таймеров всего 10, но для домашнего применения этого хватит. Если требуется включение нагрузки с периодичностью в 1 час круглые сутки – таймеров (программ) как раз хватит, а вот если периодичность нужна, предположим, полчаса или 10 минут, то увы, на сутки таймеров не хватит.
Отличительной особенностью реле является быстрая смена режимов работы: включен постоянно, по таймеру, выключен. Для выбора нужного режима необходимо поочередно нажать кнопку ON/AUTO/OFF.
Тестирование:
Думаю не секрет, что чем старше город, тем коммуникации там более изношены и следовательно, в летний период учащаются отключения горячей воды на профилактику или ремонт. Особенно это становится заметно в начале и конце отопительного сезона при плановых гидравлических испытаниях. Именно по этой причине я и приобрел накопительный водонагреватель, ибо в течение года, в общей сложности, около месяца не бывает горячей воды. Притом, учитывая привычку соседей экономить на всем, даже после подачи воды, нормально пользоваться ей день-два невозможно, ибо она грязная, холодная, вонючая (да, у нас однотрубная схема горячего водоснабжения, в подъезде много пожилых людей). Учитывая всю полезность водонагревателей, каких-либо собственных таймеров они не имеют, лишь терморегулятор, и в большинстве случаев могут «молотить» целый день. Я, конечно же, утрирую, но со временем полиуретановая термоизоляция начинает терять свои свойства и бачок сохраняет тепло все хуже, тэна включается все чаще. Да и собственно, зачем бойлеру работать полдня, когда никого нет дома, к тому же без присмотра. Вот поэтому я и приобрел программируемое реле времени, чтобы за полчаса до ориентировочного прихода домой, вода была теплая. Примерно так выглядит все хозяйство в работе:
К тому же, часы на кухне весьма полезная вещь:
Для демонстрации работы, я установил таймер на включение бойлера в 22:24:
Выключение нагрузки в 22:25, т.е. проработать он должен 1 минуту:
Не забываем включать режим AUTO (работа по таймеру), на фото выше реле выключено. Вот так все это выглядит в работе:
С нагрузкой в 2kW справляется (ток 8-9А), в работе уже около 3 месяцев, нареканий нет. Я хотел бы заострить внимание на двух нюансах, касающихся работы в данной реализации, а именно более быстрый износ бака из-за частых перепадов температур и более энергозатратный режим. По первому поясню: изготовить бак методом горячей штамповки невозможно, поэтому торцевую часть и фитинги для подвода/вывода воды приваривают. Самым надежным считается бак из нержавейки, который сваривают аргонно-дуговой сваркой, но при массовом производстве возможен небольшой брак (непропаи, окисление части шва и т.д.). При нагреве воды, за счет температурного расширения металлов, возможно появление микротрещин, через которые может появиться течь в результате окисления бракованной части шва. Не сразу, конечно, но через некоторое время самое слабое звено даст о себе знать. Особенно это относится к бакам из бюджетной стеклокерамики. И тут даже несколько магниевых анодов ничего не решат. Второй нюанс, на мой взгляд, сомнительный и неподтвержденный – количество затраченной энергии на нагрев холодной воды чуть больше, нежели ее постоянный подогрев. Извините, данный факт не проверял, но на мой взгляд, он имеет право на жизнь. Такой режим эксплуатации более предпочтителен для тех, кто хочет продлить срок службы водонагревателя, хотя придется раскошелиться на запасную тену, особенно в районах с жесткой водой.
Ну и пару слов по поводу экономичности — при двухтрубной схеме ГВС (сразу течет горячая вода, концевая заглушка на трубе отсутствует), водонагреватель невыгоден. При однотрубной схеме ГВС (горячую воду нужно пропускать, ибо сначала бежит прохладная), водонагреватель чуть выгоднее, но свою стоимость окупит не скоро (у нас стоимость за 1kWh — 3,65р, за куб горячей – около 120р). Я пока остановился на использовании бойлера только на время отключения горячей воды и совсем недавно приобрел на пробу щитовое программируемое реле (на DIN рейку), но о нем, возможно позже…
Вывод: достаточно качественное бытовое программируемое реле времени с неплохой сборкой и схемотехникой. Внешний вид довольно приятный и не портит домашний интерьер. Максимальный рабочий ток – 16А, но на продолжительное время я бы не рискнул питать через него более 2,2kW (около 10А). Да я и не уверен, что большинство бытовых розеток на такое способны, учитывая, что преобладающее большинство в электротоварах – китайские поделки, нагревающиеся уже при 5-7 амперах. Но тут дело даже не в токопроводах, а в самом реле, уж больно компактное. В любом случае, до 10А можно использовать смело, поэтому рекомендую к покупке…
4-х канальное программируемое реле времени
Бескорпусное четырехканальное программируемое реле времени, питается от DC12V, управляет нагрузкой DC 0-48V / 6A; АС 85-250V / 5A (так заявлено в описании товара на сайте продавца), хотя на управляющих реле указано 10А 250V AC / 10A 30V DC. Время задержки от 1 сек. до 99 ч. 59 мин. 59 сек. Количество циклов 1-99 либо бесконечный цикл. Все 4 канала независимые,т.е. не влияют на работу друг друга, и программируются индивидуально. Вход и выход гальванически развязаны. Потребляемый ток:
при включенном дисплее: все реле ВКЛ — 185мA; все реле ВЫКЛ — 59мA;
при выключенном дисплее: все реле ВКЛ — 145мA; все реле ВЫКЛ — 19мA.
Цель обзора — рассказать о довольно интересном (с моей точки зрения) устройстве.
Реле приобреталось с целью создания системы управления обслуживания аквариума (свет, автокормушка и т.д), но проект еще в разработке.
Я не специалист в электронике, поэтому могу допускать неточности и ошибки. Прошу не злорадствовать и не насмехаться, а подсказать и поправить.
Итак, продолжим.

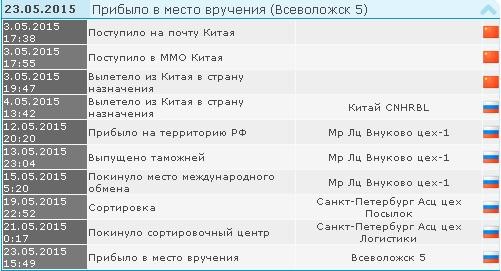

Трек (время доставки 20 дней, что довольно быстро).
Распаковка посылки (4 фото).
Размещаю эти фото, чтобы показать, что упаковка надежная, продавец заботится о сохранности товара.
Довольно толстенький мягкий пакет.
Под пупыркой еще один слой защиты.
И еще одна прокладка, я был удивлен.
Размер платы: 114x80x20 Вес: 94g
Общий вид .
Фото продавца.
Фото полученного изделия.
Обратная сторона платы. (чтоб вы не уснули, фото вниз головой)
Каждый канал имеет независимый управляющий вход (т.н. триггер).Есть защита от переполюсовки питания.
Погрешность отсчета времени заявлена продавцом 0,1% (не проверял).
Основные элементы устройства
Имеется светодиодная индикация наличия питания и включения реле.
Фото свечения индикаторов
Инструкция по настройке и использованию в бумажном или электронном виде не прилагается. На странице продавца в описании товара имеется подробная инструкция, поэтому полностью приводить ее не буду.
Скажу лишь, что каждый канал имеет 8 параметров настройки:
1. Выбор режима — 5 режимов.
2. Таймер Т1 секунды — диапазон от 00 до 59 секунд.
3. Таймер Т1 минуты — диапазон от 00 до 59 минут.
4. Таймер Т1 часы — диапазон от 00 до 99 часов.
5. Таймер Т2 секунды — диапазон от 00 до 59 секунд.
6. Таймер Т2 минуты — диапазон от 00 до 59 минут.
7. Таймер Т2 часы — диапазон от 00 до 99 часов.
8. Количество циклов — от 01 до 99 циклов, или бесконечный цикл.
О циклах — по умолчания выставлено 01, это 1 цикл (однократное срабатывание), 00 — бесконечный цикл.
Режимы:
1. F0 — После подачи питания реле открыто, при замыкании триггера реле закрывается, через время Т1 открывается.
2. F1 — После подачи питания реле закрыто, при замыкании триггера реле открывается, через время Т1 закрывается.
3. F2 — После подачи питания реле открыто, при замыкании триггера через время Т1 реле закрывается, через время Т2 открывается.
4. F3 — После подачи питания реле закрыто, при замыкании триггера через время Т1 реле открывается, через время Т2 закрывается.
5. F4 — После подачи питания реле открыто, через время Т1 реле закрывается, через время Т2 открывается.
6. F5 — После подачи питания реле закрыто, через время Т1 реле открывается, через время Т2 закрывается.
(реле открыто — контакт разомкнут, реле закрыто — контакт замкнут)
Резюме:
плюсы — интересное, редко встречающееся устройство с большим потенциалом применения.
минусы — отсутствие внятной инструкции в бумажном или электронном виде.
Реле времени 12в №7
Универсальный мини таймер 12 вольт №7
Характеристики:
1. Три диапазона времени (Р0): 0-999 S(Р0=1), 0-999 мин(Р0=2)., 0-999 часы(Р0=3
2. Размеры: табло 48 мм * 29 мм; установка 45,5 мм * 26 мм
3. Настройка функции: 6 видов работы
4. Коммутация реле: 5/10A мощность
5. Напряжение питания: 12 В
Параметры:
1. Двойной светодиодный дисплей: на два времени T1 и T2, Время считается по убывающей.
2. Для настройки продолжительности времени работы нажмите кратковременно кнопку SET, замигает индикатор Т1 и можно менять время двумя кнопками больше меньше, расположенные слева, после настройки для перехода на Т2 нажмите еще один раз кнопку SET при условии что таймер еще находился в режиме настройки , (настройка Т2 нужно только для циклического режима Р1=2,3,4,5).
Три диапазона времени (Р0=0 0-999 секунды), (Р0=1 0-999 мин )(Р0=2 0-999 часы) для настройки надо нажать и держать кнопку SET пока на индикаторе Т1 не появится Р0.
3. Шесть режимов логики работы реле времени (Р1=0,1,2,3,4,5) для настройки надо нажать и держать кнопку SET 5 секунд, пока на индикаторе Т1 не появится Р0 и повторным коротким нажатием выбрать Р1.
0 Режим разовая задержка включения: после подачи питания идет задержка включения реле, на T1 происходит отсчет времени, потом включится реле и замкнет контакты и удерживает до бесконечности.
(аналог регтайм 2).
1 Режим разовое включение: после подачи питания сразу включается реле, которое замыкает контакты, на индикаторе T1 происходит отсчет времени. После отработки времени на Т1, реле отключается и размыкает контакты. (аналог регтайм 1)
2 Режим одноразовый цикл: после подачи питания идет задержка включения, на индикаторе T1 идет время. После отработки Т1, реле включается и идет отсчет времени на индикаторе Т2, после истечения времени на Т2 реле отключается и размыкает контакты, и замирает в таком состоянии.
3 Режим разовый цикл: после подачи питания включается реле, на индикаторе T1 идет время. После отработки Т1, реле отключается и идет отсчет на индикаторе Т2, и по окончании времени реле включается и замыкает контакты, и замирает в таком включенном состоянии.
4 Режим круговой циклический старт с задержкой включения: после подачи питания идет задержка включения, на индикаторе T1 время, (T1 индикатор). После отработки Т1, реле включается и идет отсчет на индикаторе Т2, далее цикл повторяется до бесконечности.
5 Режим круговой циклический старт с включения: после подачи питания включается реле, на индикаторе T1 время, (T1 индикатор). После отработки Т1, реле отключается и идет отсчет на индикаторе Т2, далее цикл повторяется до бесконечности.
Напряжение питания: 12 в, при питании от автомобильной сети требуется поставить стабилизатор питания, для защиты таймера от возможных всплесков напряжения при работе двигателя.
Реле времени ТМ21
Реле времени ТМ21 суточно недельное 10программ 1.5квт
Описание Розетка с таймером ТМ21
У нас можно купить розетки с таймером тм21:
Розетки производства Ферон, нормального качества, на порядок лучше работают чем других производителей, особенно продаваемых в Ашане.
Количество выходов, каналов 1
Пиковая мощность, Вт 3600 номинальная 1-1.5 квт.
Рабочее напряжение 220в
Напряжение питания: 230/240В, 50Гц.
Максимальная нагрузка: 16А, 3600Вт
Резервная батарея NiMh 1.2В > не менее 100 часов
10 вкл/выкл программ на день или неделю с минимальным шагом 1 мин
Точность +/-1мин в месяц.
Температура окружающей среды от -10 до +40 град.
Выбор режимов MANUAL ON/AUTO/MANUAL OFF (включение/авто/выключение нагрузки, неопытным пользователям поначалу не стоит нажимать на эту кнопку, при неправильном выходе нарушится алгоритм работы)
Нажмите кнопку “ON/AUTO/OFF” для выбора одного из трех режимов. 2. Программы могут выполняться только в режиме “AUTO”. Если выбран режим “AUTO”, таймер работает в соответствии с настройками. Если выбраны режимы “MANUAL ON” или“MANUAL OFF”, все программы игнорируются, а таймер не работает. Если выбран режим “MANUAL ON”, выход электропитания всегда включен. Если выбран режим “MANUAL OFF”, выход электропитания постоянно отключен. 3. Если поменять режим “MANUAL ON” на “AUTO”, таймер сохранит настройку “MANUAL ON” до следующей настройки таймера.
Выбор 12 или 24-х часового режима
Функция перевода на летнее время
Класс защиты (IP44)
Функция случайного включения с плавающим интервалом от 0 до 32 минут с 18:00 до 6:00
16 комбинаций дней недели:
Условия эксплуатации
Включение розетки
1. Включите розетку в сеть 230/240V и заряжайте аккумуляторную батарею в течение примерно 12 часов.
2. Удалите всю текущую информацию после зарядки, нажав на кнопку “MASTER CLEAR” острым предметом, напр. ручкой или карандашом.
3. Можно делать настройки таймера.
Установка текущего времени
1. Нажмите и удерживайте кнопку “CLOCK”, нажимайте кнопку “WEEK” пока не появится текущий день, далее таким же образом установите текущее время, нажимая кнопки “HOUR”, “MIN”. Для быстрой установки кнопки “WEEK”, “HOUR”, “MIN” можно держать нажатыми пока не появится нужный день недели, час или минута.
2. Установив правильное время, отпустите кнопку “CLOCK”.
Установка программ
Проверяя программы, убедитесь, что настройки не накладываются, особенно при использовании блока вариантов. Если программные настройки накладываются, включение и выключение таймера будет выполняться в соответствии с установленным в программе временем, а не с номером программы. Программа OFF будет иметь преимущество перед программой ON.
1. Нажмите и отпустите кнопку “TIMER”, на дисплее появится “ON 1”. Теперь можно делать первую настройку времени включения.
2. Нажимайте кнопку “WEEK”, чтобы установить нужный день или несколько (группу) дней. Установите время, нажимая “HOUR”, “MIN”.
3. Нажмите “TIMER” для завершения первой установки времени включения и приступайте к настройке времени отключения, на дисплее появится “OFF 1”, повторите действия п.2.
4. Снова нажмите “TIMER”, чтобы закончить настройку отключения и начните вторую настройку включения. Повторяйте п.п.2и3 для программирования оставшихся настроек. Нажмите кнопку “TIMER” и удерживайте секунды две для быстрого просмотра заданных настроек.
5. Завершив настройки, нажмите кнопку “CLOCK”. Таймер готов к работе.
Пример
Нужно запрограммировать включение в 17:15, выключение в 22:30 каждый день.
a) Нажмите и отпустите кнопку “TIMER”. На дисплее – “ON 1”.
b) Нажимайте “WEEK”, пока на дисплее не появится “MO,TU,WE,TH,FR,SA,SU”.
c) Нажимайте “HOUR”, пока на дисплее не появится 17:00.
d) Нажимайте “MIN”, пока на дисплее не появится 17:15.
e) Нажмите и отпустите кнопку “TIMER”, на дисплее “OFF 1”.
f) Для настройки выключения повторяйте п.п. c и d, пока на дисплее не появится 22:30
Настройка — включение/авто/выключение
Рабочие режимы не могут быть изменены во время программных настроек.
1. Нажмите кнопку “ON/AUTO/OFF” для выбора одного из трех режимов.
2. Программы могут выполняться только в режиме “AUTO”. Если выбран режим “AUTO”, таймер работает в соответствии с настройками. Если выбраны режимы “MANUAL ON” или “MANUAL OFF”, все программы игнорируются, а таймер не работает. Если выбран режим “MANUAL ON”, выход электропитания всегда включен. Если выбран режим “MANUAL OFF”, выход электропитания постоянно отключен.
3. Если поменять режим “MANUAL ON” на “AUTO”, таймер сохранит настройку “MANUAL ON” до следующей настройки таймера.
Функция плавающего включения
1. Нажмите кнопку “RANDOM”, на дисплее появится надпись “RANDOM”, это означает, что функция “RANDOM” активирована.
2. Если включена эта функция, настройки будут выполняться с плавающим опережением от 0 до 32 минут между 18:00 и 6:00.
3. Чтобы отменить эту функцию, снова нажмите “RANDOM”, эта функция не может быть установлена во время настройки программ.
Режим 12/24 часа
Для перевода времени на дисплее в 12 или 24-х часовой формат нажмите одновременно кнопки “CLOCK” и “TIMER”.
Перевод на летнее время
1. Нажмите “CLOCK” и “ON/AUTO/OFF” одновременно, на дисплее – “SUMMER”. Часы будут идти на один час вперед.
2. Для перевода на зимнее время снова нажмите две кнопки, часы передвинутся на один час назад. Надпись “SUMMER” исчезнет.
