Реле контроля фаз — Википедия
Материал из Википедии — свободной энциклопедии
Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 4 июля 2018; проверки требует 1 правка. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 4 июля 2018; проверки требует 1 правка. Самодельное реле контроля фаз (справа) на испытательном стендеРеле контроля фаз — устройство, предназначенное для защиты электродвигателя или электроустановки, питаемой от трёхфазной сети, в случаях:
Кроме того некоторые конструкции реле контроля фаз предусматривают регулировку уставок срабатывания по минимальному и максимальному напряжению, а также времени срабатывания. Обычно в качестве выходного элемента в реле контроля фаз применяют набор релейных «сухих» контактов (нормально замкнутых и нормально разомкнутых). Реле может быть снабжено также индикационными элементами наличия фаз и вида ненормального режима.
Принцип действия реле контроля фаз основан на выделении гармоник обратной последовательности (кратных двум от основной), которые появляются в сети при перекосах и обрывах фаз. Для выделения напряжений обратной последовательности применяются фильтры обратной последовательности, в простейшем случае это пассивные аналоговые фильтры с активными и реактивными элементами (резистивно — конденсаторные цепочки) двухплечевого типа, на выходе которого включается электромагнитное реле.
Одним из представителей реле контроля фаз относится реле Е — 511 (СССР), обычно называемое «реле обрыва фаз», модификации которого выпускались на линейное напряжение 100 В, 220 В и 380 В, при этом уставки по напряжению были нерегулируемыми. Современные реле контроля фаз (например серий ЕЛ — 11, 12, 13, 15 производства «ООО «Реле и автоматика»») снабжаются регулировками уставок по напряжению и времени.
- «Справочник по наладке электроустановок», под ред. А. С. Дорофеюка, А. П. Хечумяна, М., «Энергия», 1975 г
- Чернобровов Н.В. «Релейная защита», М., «Энергия», 1974 г.
Схема Подключения Реле Контроля Фаз
В некоторых реле предусмотрена возможность изменения уставок по верхнему и нижнему пределу U, а также T времени срабатывания. Выбор реле Выбор нужного нам типа реле зависит непосредственно от технических характеристик подключаемого устройства и самого реле.
Видео Задачей автоматических выключателей является защита от перегрузок и коротких замыканий, а УЗО , устанавливаемые вместе с ними, защищают от токовых утечек. Схема подключения и монтаж реле напряжения Большинство реле монтируются в распределительном щитке на DIN-рейку.
Выводы и полезное видео по теме Видеоролик посвящен описанию и обзору отдельно взятого изделия от компании EKF.
Рассмотрим, какое реле лучше выбрать нам на примере подключения АВР автомата ввода резервного питания. Плюсы использования устройств Преимущественная сторона токовых защитных реле по отношению к реле контроля напряжения очевидна.
При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров, если они в норме реле включается контакты размыкаются, контакты — замыкаются. Принципиальная схема работы В нормальном режиме к цепи питания от источника ЭДС E1 рисунок 2 подается напряжение к потребителю, будь то двигатель, станок или другое оборудование.

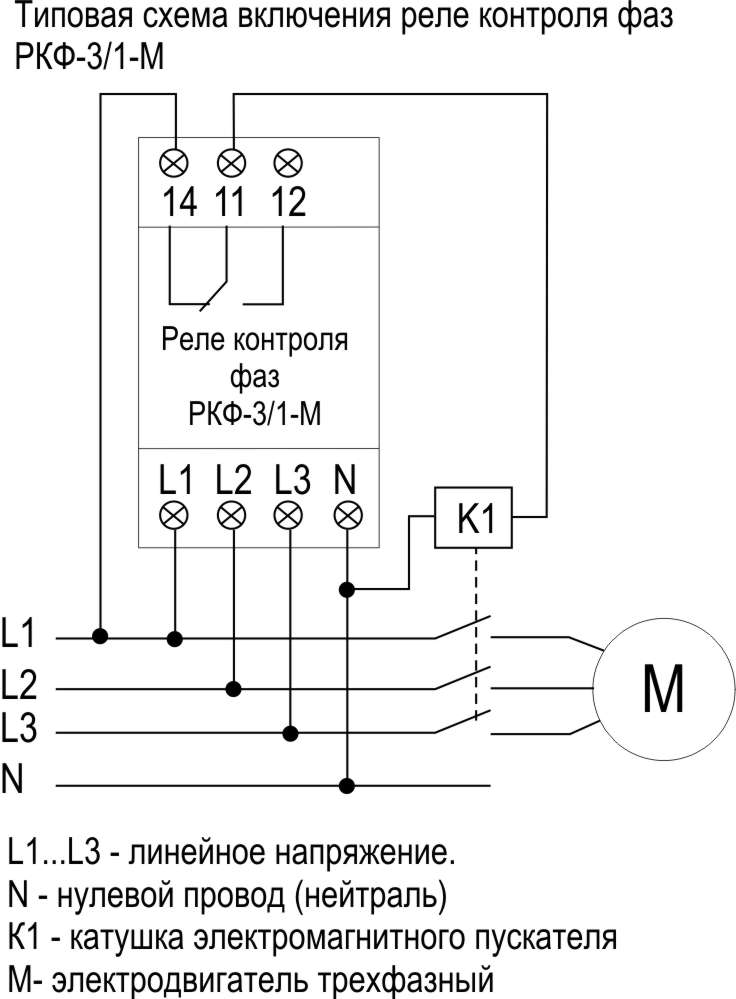

Рассмотрим схему подключения с нулем.

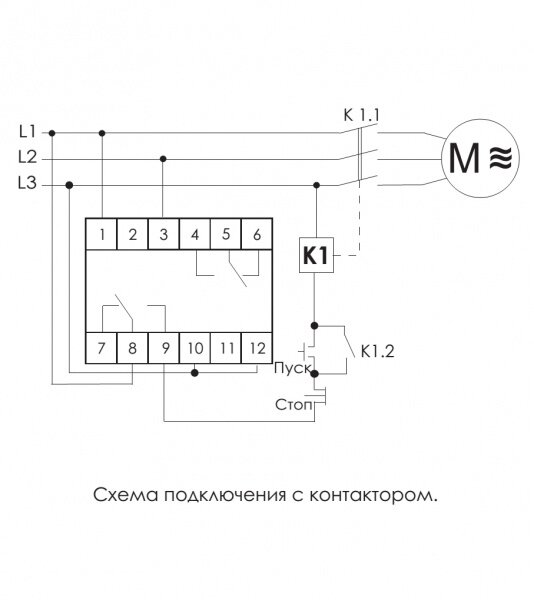

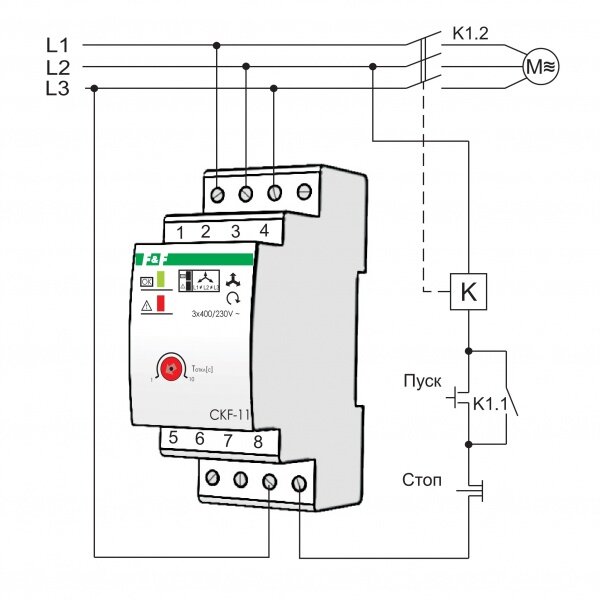

На выходе устройства с помощью силового контакт подсоединяем контактор, который одним концом своей обмотки подключён к нулевому проводу, а вторым концом к выходу одной из фаз. На верхней кнопке треугольник направлен вершиной вверх, а на нижней — вершиной вниз.
Применяется для контроля U в 3-фазных сетях без 0-го проводника.
Схема АВР с приоритетом на контакторах и реле контроля фаз.
Принцип работы реле контроля фаз
Далее верхнюю кнопку следует нажимать до того момента, пока не установится нужное значение верхнего предела отключения. Как подключить устройство?
Они зависят от назначения конкретного реле и сферы применения. Попытка его запустить в однофазном режиме приведет к блокировке ротора и двигатель не запустится.
Отечественной промышленностью выпускается достаточное количество различных типов реле для трехфазной и однофазной сети, однако наибольшее применение получили реле серии ЕЛ — ЕЛ11Е, ЕЛЕ, ЕЛЕ, которые были разработаны для работы в наших электрических сетях, и где каждый тип реле этой серии имеет свою область применения. Реле также контролирует порядок чередования фаз фазировка , что позволяет определить корректность питающего напряжения, приходящего к потребителю.
Схема реле контроля фаз собирается на транзисторах или микроконтроллере.
Защита электродвигателя, организованная через реле контроля.
Технические характеристики ЕЛЕ и других модификаций серии.
В некоторых реле предусмотрена возможность изменения уставок по верхнему и нижнему пределу U, а также T времени срабатывания. В отличии от реле, работающих только по напряжению обеспечивает действующую защиту от регенерированного напряжения, вырабатываемого обратными ЭДС.
Реле выбора фаз. Как? Зачем? Схемы
Схемы применения и подключения реле контроля фаз и напряжения РНЛ-1
Модель потребляет меньше 2 ВА. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках.
Преимущества реле контроля фаз В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ: в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока; позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов; в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам; способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции; не требует формирования дополнительной трансформации со стороны рабочего напряжения. Сгоревшая обмотка статора мотора — можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим.
В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети. Так выглядит одна из моделей реле контроля напряжения.
На практике применяется для контроля наличия U и правильности симметрии. При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка при условии нахождении в границах нужного диапазона продолжает работать. Следующие две буквы А — регулирование с помощью потенциометра и тип монтажа под дин-рейку.
Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, — нанести физический вред обслуживающему персоналу. Максимальное напряжение составляет В. Такая ситуация чаще всего возникает из-за ошибки подключения. Число производимых товаров превышает единиц.
Установка коммутирующих устройств на выход реле
Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Установкой каждого из них в то или иное положение создается требуемая конфигурация. Важно учесть, что сфера применения изделия зависит от их типов реле контроля фаз напряжения ЕЛ : 11 и 11 МТ — защита источников питания, участие в системе АВР, питание преобразователей и генераторных установок. Если напряжение основного ввода в норме, то контакт реле KV1. Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании.
Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз. Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств. Это устройство контролирует трехфазную сеть при обрыве одной и более фаз, неправильном чередование фаз, асимметрии напряжения или перекосе фаз. Яркий пример — компрессор винтового типа, неправильное подключение которого и включение на срок больше пяти секунд приводит к поломке дорогостоящего изделия. Принципиальная схема устройства показана ниже.
Таким образом, контроль происходит автоматически, при аварийной ситуации реле отключает нагрузку, а при восстановлении параметров сети включает напряжение трехфазной сети автоматически. К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока. Это позволяет значительно увеличить их мощность. Изделия этого предприятия активно применяются как на гражданских объектах, так и в крупных промышленных организациях.
Подключение и работа реле контроля фаз ЕЛ-11Е
4. Схема АВР с применением реле контроля фаз ЕЛ-11Е.
Конструкции реле, осуществляющих контроль фаз, при всем имеющемся обширном ассортименте изделий, имеют унифицированный корпус. Кроме того, ЕЛМ реагирует на факт повышения или снижения U выше ниже установленного параметра.
Монтаж нулевого проводника на таких устройствах обычно не предусматривается, но этот момент конкретно определяется исполнением реле — типом модели.
Поэтому реле контроля фаз в этом случае просто необходимо. Напряжение на внутреннюю схему, как правило, подается с первой фазы L1.
При появлении проблем в одной из фаз срабатывает ответственное реле, а по остальным фазам продолжает поступать нагрузка. В обеспечении нормальной работы прибора важную роль играет правильная настройка времени повторного отключения.
Статья по теме: Энергетическое обследование это
Назначение устройства
Тонкости выбора При выборе реле контроля фаз напряжения нужно ориентироваться на технические параметры устройства, которое подключается к цепи. Различные схемы реле контроля фаз приведены ниже.
Кроме того, при выборе нужно учитывать модификацию реле. На что реагирует устройство защиты и посылает по цепям питания через клеммы 24 и 21 на катушку контактора соответствующий сигнал на отключение.
Рекомендации, касающиеся подключения
Наступает и перегорание бытовой техники, включенной в трехфазную цепь. Назначение схемы: Контроль напряжения питания и привода на обрыв с применением устройств плавного пуска или частотного преобразователя. При асимметрии напряжения или при обрыве одной фазы, встроенное реле выключается через время t, заданное пользователем. В основе деятельности компании лежит разработка и изготовление устройств промышленной автоматики.
Для этого собирается стенд. На практике изделие применяется при частом переносе оборудования, когда при изменении фазировки возможно его повреждение или некорректная работа.
EKF Реле контроля фаз РКФ
125 фото лучших моделей, преимущества и недостатки применения
Реле контроля фаз представляет собой специальное оборудование, которое устанавливают в местах частых перегрузок на электрической сети и промышленном оборудовании. Они позволяют создать максимальную защиту приборов от преждевременной поломки.
Данная конструкция имеет ряд преимуществ, среди которых выделяют следующие достоинства:
- продлевает срок службы двигателям;
- сокращает стоимость ремонта;
- минимизирует простои в результате дефектов двигателя;
- защищает от удара электрического тока в процессе работы устройства.
Основное назначение реле контроля фаз заключается в соблюдении правильного полюса электрических фаз. Например, его используют для промышленного оборудования, которое передвигается с одного места в другое.
В ходе подключения станка рекомендуется соблюдать правильное расположение электромагнитных полюсов. В этом случае этот прибор позволяет сократить возникновение каких – либо погрешностей.
Краткое содержимое статьи:
Как работает реле контроля?
В строении каждого промышленного и бытового оборудования должен присутствовать правильный порядок фаз. Благодаря этому все составляющие механизма выполняют свое прямое предназначение. Если в процессе подключения были перепутаны какие – либо отделы, то наблюдают возникновение сбоев, которые приведут к появлению перегрузок на электрической сети.
| РЕЛЕ КОНТРОЛЯ ФАЗ | |
| ЕЛ-11У НОВИНКА | |
 |
|
 |
|
 |
|
 |
|
| РКФ-612 НОВИНКА | |
 |
|
| РКФ-613 НОВИНКА | |
 |
|
| ЕЛ-11М-15 | |
 |
|
| ЕЛ-12М-15 | |
 |
|
 |
|
 |
|
 |
|
|
|
 |
|
 |
|
 |
|
| РКФ-М08-1-15 РКФ-М08-2-15 РКФ-М08-3-15 | |
 |
|
Реле контроля чередования и обрыва фаз, наличия и качества сетевого напряжения
Реле контроля наличия фаз и напряжения предназначено для защиты электрооборудования от отклонений параметров питающей трёхфазной электросети.
К основным факторам, на которые реагируют приборы этого класса, относятся:
- превышение питающим напряжением установленного верхнего предела (уставки) или его падение ниже допустимого уровня;
- нарушение симметричности трёхфазной системы питания, обрыва одной или двух фаз, как крайнего случая проявления не симметрии;
- изменение порядка чередования фаз;
- обрыв нулевого провода (опционально в некоторых конструкциях).
Отдельные экземпляры трёхфазного реле контроля фаз обладают возможностями регулирования уставок верхнего и нижнего пределов отклонения напряжения, а также установки желаемого времени срабатывания.
Для удобства визуального наблюдения и контроля отдельные модели реле могут быть оборудованы индикаторными устройствами, фиксирующими значение фазных параметров.
Реле контроля чередования, обрыва фаз и напряжения содержит несколько функциональных блоков.
УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ
Основными компонентами фазового реле являются:
- блок измерений;
- устройство обработки информации;
- исполнительная (коммутационная) часть.
БЛОК ИЗМЕРЕНИЙ
Эта часть схемы реле осуществляет непрерывный контроль параметров электропитания – фазных токов и напряжений. Для фиксации искажений симметрии трёхфазной питающей системы напряжений устройство содержит фильтр гармонических составляющих обратной последовательности.
Гармонические составляющие или высшие гармоники представляют собой высокочастотные сигналы, сопутствующие основной частоте промышленного тока и кратные ей.
Теоретически кривые каждого из фазных напряжений, вырабатываемых генераторами электростанций должны иметь строго синусоидальную форму. На практике любой источник напряжения даёт некоторые искажения синусоиды.
Свой вклад в дело ухудшения синусоидальности вносят также разнообразные потребители, содержащие нелинейную нагрузку. В результате, питающее напряжение электрической сети никогда не является синусоидальным на 100%.
В соответствии с теоремой Фурье любая сложная периодическая функция может быть представлена суммой простых гармонических функций.
Примечание. Гармонической называют функцию, изменяющуюся по закону синуса или косинуса.
Таким образом, любое отклонение от синусоидальности влечёт за собой появление высших гармоник – слагаемых формулы разложения Фурье. Каждая из функций – слагаемых имеет частоту, в n раз превышающую частоту основной функции, где n – порядковый номер слагаемого.
То есть применительно к системе питания промышленной частоты 50 Гц, 1-я гармоника обладает частотой 50 Гц, 2-я – 100 Гц, 3-я – 150 Гц и так далее. Амплитуда гармоник уменьшается с увеличением их порядкового номера.
Вся совокупность гармоник образует три последовательности фазных чередований:
- составляющие 1, 4, 7, 10 … образуют прямую последовательность;
- 2, 5, 8, 11… — соответствуют обратному фазному чередованию;
- 3, 6, 9, 12… — составляют нулевую последовательность.
Нарушения симметрии системы характеризуются увеличением гармоник обратной последовательности, что и является критерием отклонения от нормы, применяемым в алгоритме контроля при работе реле.
БЛОК ЛОГИКИ
Данные, полученные из блока измерения, подвергаются здесь сравнению с условиями, определёнными выставленными уставками. Блок логики формирует команды, которые передаются исполнительному органу.
Следует заметить, что в схемотехнике реле контроля бывает невозможно выделить компоненты, относящиеся к блокам логики и измерений. В некоторых моделях используются многофункциональные микропроцессорные чипы, объединяющие эти блоки.
ИСПОЛНИТЕЛЬНЫЙ ОРГАН
Отключение защищаемой электроустановки или части сети производится «сухими» контактами электромагнитного реле или пускателя.
Термин «сухой контакт» является устойчивым жаргонным выражением проектировщиков автоматизированных систем. Выражение заимствовано из жаргона англоязычных коллег путём прямого перевода слов dry contact. Данное выражение никак не связано с отсутствием влаги.
Означает оно то, что контакт не имеет гальванической связи с цепями управления, не заземлён и не подключен к источнику питания.
В различных моделях реле контроля фаз применяются исполнительные органы двух типов, коммутирующие нагрузку непосредственно или воздействуя на промежуточный элемент – магнитный пускатель.
В первом случае устройство имеет три входа для подключения трёхфазного питания и три выхода для непосредственного присоединения к нагрузке. Коммутация нагрузки осуществляется внутри устройства.
При подключении реле контроля фаз второго типа подразумевается использование пускателя. В этих приборах имеются выходы контактов исполнительного реле, предназначенных для работы в цепях отключения. Сухие контакты реле контроля фаз коммутируют катушку пускателя.
Такие комбинации используются для защиты оборудования большой мощности, непосредственная коммутация которого невозможна контактами исполнительного органа.
ОБЛАСТЬ ПРИМЕНЕНИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Основным оборудованием, нуждающимся в защите от несимметричных режимов и нарушений порядка чередования фаз, являются трёхфазные асинхронные электродвигатели.
Ассимметрия трёхфазного питания приводит к снижению рабочего и пускового моментов электродвигателя, снижает его КПД и увеличивает величину скольжения.
Полное отсутствие одной из фаз в системе питания приводит к повреждению электродвигателя вследствие перегрева. Усугубляет опасность этого режима небольшой ток потребления и нечувствительность к нему максимальных токовых защит.
Обратное чередование фаз непосредственно двигателю вреда не наносит, но при этом меняется направление его вращения. Такой режим чаще всего губителен для механизмов, приводимых двигателем, и как минимум нарушает технологический процесс.
Изменение порядка чередования фаз возникает в результате ошибки персонала при подключении кабельных линий или шлейфов воздушных линий электропередачи после выполнения ремонтных работ. Это может произойти как на территории потребителя, так и в электроустановках электросетевой компании.
К основным параметрам настройки реле относятся:
- регулирование уставки срабатывания при повышении уровня напряжения;
- установка нижнего предела напряжения питания;
- установка времени повторного включения.
Пределы допустимого изменения параметров питающей электросети устанавливаются исходя из характеристик питаемого оборудования.
Повторное включение происходит после восстановления нормального режима питающей сети. После отключения нагрузки в результате работы реле напряжения и контроля чередования фаз, орган измерения продолжает осуществлять непрерывный контроль состояния сети.
При возвращении параметров электропитания к норме происходит автоматическое повторное включение нагрузки. Время повторного включения выбирают с учётом характеристики сети питания.
Необходимость задержки включения обусловлена отстройкой от колебаний параметров переходного режима и возможной неуспешностью попыток включения линий питания.
© 2012-2020 г. Все права защищены.
Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов
для чего необходим, и как работает
Необходимо отметить тот факт, что к современным видам оборудования предъявляются достаточно жесткие требования в плане их качества и корректной работы. Но корректность в основном будет зависеть от параметров питающей электрической сети, особенно от напряжения. Не секрет, что отечественные ЛЭП похвастаться стабильностью этого показателя не могут. Поэтому на питающих контурах устанавливаются различные электронные приборы, обеспечивающие защиту оборудования от перепадов напряжения. Одним из таких приборов является реле напряжения и контроля фаз РНПП 311М.
Этот прибор устанавливается в трехфазных сетях, он контролирует не только напряжение, но и перекос фаз, это когда в разных фазах присутствует разное напряжение. Именно такое положение приводит к перегреву обмоток трансформаторов и электродвигателей, которые обязательно перегорят, и оборудование выйдет из строя. Как один из часто встречающихся случаев – это обрыв фазы.
Есть еще одна ситуация, которая приводит к поломке электрического оборудования. Нормальная работа электрооборудования – это строгий порядок чередования фаз. Нередко можно встретиться с ситуацией, когда в трехфазной сети в каждой фазе находится 220 вольт (относительно земли), но при этом две фазы замкнуты между собой. Такая ситуация называется слипание фаз.
К тому же есть большая вероятность, что напряжение может отклониться от номинального в больших пределах, как вниз, так и вверх. Если напряжение будет завышенным, то его не выдержит ни одно электрооборудование. С пониженным попроще, но и здесь работать электрооборудование с механическим приводом тоже не будет. Моторы просто начнут гореть.
РНПП 311М
Итак, переходим к рассмотрению прибора – реле напряжения и контроля фаз марки РНПП 311М. Это многофункциональное электронное устройство микропроцессорного типа. Почему многофункциональное? Потому с его помощью контролируется и напряжение, и перекос фаз, и слипание фаз (их последовательность). Самое главное, что даже после отключения нагрузки, реле продолжает работать и контролировать питающую сеть. И если что-то в сети не так, он не подаст электричество на оборудование. Как только параметры электрической сети придут в норму, устройство тут же в автоматическом режиме включает питание.
Внимание! Это уникальный прибор, который не только показывает наличие напряжение в каждом фазном контуре и ее величину, но и появление аварийной ситуации, плюс причину этой ситуации.
Настройка защитного прибора достаточно проста, она производится с помощью специальных DIP-переключателей, которые расположены на лицевой стороне корпуса. Какие параметры можно устанавливать с помощью переключателей:
- установить контроль (полный) над напряжением в сети;
- при этом учитывать минимальное и максимальное его значение;
- контролировать напряжение в каждой фазе – ее наличие и величину;
- контроль перекоса фаз;
- контроль определенного их чередования, то есть, определения слипания фаз.
Кстати, это устройство может быть использовано и для защиты импортного оборудования, в котором максимальный предел напряжения равен 400 вольт, по сравнению с отечественным 380 В. Плюс ко всему к прибору может быть подключено так называемое оперативное питание, оно может быть как постоянным, так и переменным. Вообще, отличный экземпляр, который показал себя только с положительной стороны.
Что еще можно добавить относительно конструкции и наполнения реле контроля фаз РНПП 311М? Добавим, что дополнительно конструкция прибора снабжена двумя потенциометрами. С их помощью выставляется время: первый выставляет диапазон отключения, второй включения. Есть возможность увеличить порог срабатывания в пределах 5-50%, это по показателю напряжения. Плюс ко всему, это небольшие габаритные размеры, которые позволяют провести установку в любой электрический шкаф. Монтаж производится на DIN рейку.
Технические характеристики
О некоторых технических характеристиках выше уже упоминалось. О них больше говорить не будем. Остальные же обозначим списком.
- Реле работает при частоте тока 45-65 Гц.
- При минимальном напряжении реле срабатывает через 12 секунд.
- Если произошел обрыв фазы, то отключение сети производится через 0,2 миллисекунды.
- То же самое можно сказать и об автоматическом включении.
- Номинальный перекос фаз (величина) – 60 вольт.
- выдерживает нагрузку не больше 3,0 ВА.
- Сила тока на контактах реле – 5 ампер.
- Может эксплуатироваться при температурах от минус 35С до плюс 55С.
- Вес – 200 грамм.
- Габариты: 35х92х58 мм.
Модификации
Существует достаточно широкая модельная линейка этого электронного устройства. И если марка РНПП 331М предназначается для трехфазной сети, то реле напряжения РН 113 для однофазной. Именно его сегодня часто используют электрики, собирая распределительный шкаф для частных домов и квартир, куда входит однофазная линия на 220 вольт.
Этот прибор предназначен для одного – разорвать питающую сеть при скачках напряжения. Конечно, на реле напряжения РН 113, как и на предыдущей модели, можно сделать настройки, выставив минимальный и максимальный показатель. Также здесь выставляется время, после которого устройство должно включиться автоматически при выравнивании до номинальной величины.
По отзывам многих специалистов реле напряжения РН 113 – один из лучших приборов данной модели, используемый в однофазных сетях. В эту же категорию можно отнести реле напряжения РН 111М и РН 116. Кстати, последний может устанавливаться под нагрузку до 3,5 кВт.
Подключить все виды реле несложно. На корпусе есть схемы, в которых разобраться будет не трудно.
Реле контроля напряжения и фаз РКНФ

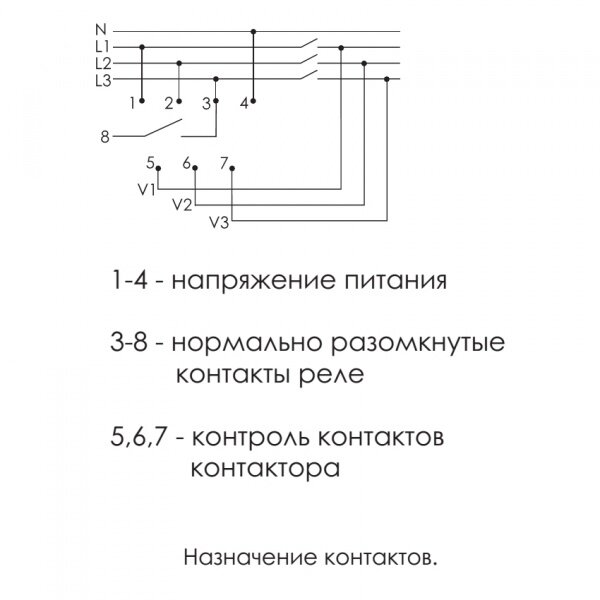

РКНФ
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Количество каналов контроля напряжения | 1 |
| Номинальное входное напряжение (50Гц), В | 220 |
| Диапазон входного питающего напряжения, В | 150 – 400 |
| Диапазон допустимых отклонений напряжения от номинала, В | 0 – 80 |
| Время интегрирования неисправности (время задержки срабатывания), с | 0 – 16 |
| Мощность, потребляемая от сети (по одному каналу), ВА | не более 6 |
Сопротивления выходов для различных состояний шкафа
| Сигнальный выход | Состояние, сопротивление выходаКонтакты реле разомкнуты | Состояние, сопротивление выходаКонтакты реле замкнуты | |
| Питание | Питание ШКП в норме, цепи питания двигателя в норме Rл = 5,1 кОм | Авария питания или обрыв цепи питания двигателя Rл = 1,17 кОм | |
| Автоматика | Управление отключено Rл = 5,1 кОм | Ручное управление Rл = 2,5 кОм | Автоматика включена Rл = 1,17 кОм |
| Двигатель | Двигатель отключён Rл = 5,1 кОм | Двигатель включён Rл = 1,17 кОм |
РКНФ двухканальный
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Количество каналов контроля напряжения | 2 |
| Номинальное входное напряжение (50Гц), В | 220 |
| Диапазон входного питающего напряжения, В | 150 – 400 |
| Диапазон допустимых отклонений напряжения от номинала, В | 0 – 80 |
| Время интегрирования неисправности (время задержки срабатывания), с | 0 – 16 |
| Мощность, потребляемая от сети (по одному каналу), ВА | не более 6 |
