Регулятор теплого пола

Теплый пол – это отличительная система отопления, которое не просто нагревает напольное покрытие. Такая система представляет собой продуманную конструкцию, которую необходимо правильно установить, а потом осуществлять контроль тепла внутри комнаты.

Для того чтобы данной отопительной системой эффективно пользоваться, а также сэкономить свои денежные средства, необходим регулятор водяного теплого пола. Тогда вы сможете наслаждаться теплым электро полом.

Определение температурного регулятора

Система отопления начнет работать, если просто подключить теплый пол к электричеству. Однако работа будет осуществляться непродолжительное время, и стоить будет все огромных денег. Также вы вообще не сможете насладиться комфортом и уютом. Терморегулятор для теплого пола поможет обеспечить надежность и длительность работы всей обогревательной конструкции, а также создаст благоприятные условия.

Терморегулятор для теплого пола подразделяется на три разновидности, которые будут рассматриваться ниже. Благодаря данному прибору вы получите в помещениях несколько термостатов. Термостаты – это устройства, поддерживающие постоянное тепло. Термостат является регулятором.

Регулятор для теплого пола разделяются по некоторым особенностям. Данное устройство может иметь различное местоположение. Устройство может располагаться непосредственно внутри помещения либо может находиться в электрическом щите, который имеет расположение снаружи дома. В принципе прибор может располагаться в абсолютно любом месте, но нужно помнить об одном нюансе.

Регулятор не должен находиться внутри помещения с высоким уровнем влажности, например, в ванной комнате. В данном случае его установка проводится снаружи.

Приборы также имеют различную конструкцию. Есть терморегуляторы теплого пола встроенные, а есть накладные. В данной ситуации выбор той или иной модели устройства зависит только от вас. Необходимо помнить, что если прибор располагается слишком низко, то для того, чтобы управлять придется опускаться на пол.

Также существует другие нюансы, на которые следует обратить свое внимание. К примеру, обыкновенное устройство регулирования тепла может управлять только 3 кВт мощности. Следовательно, необходимо правильно оценить мощность нагревателей, которые были уложены. Возможно, придется прибегнуть к использованию специально предназначенных двухзонных температурных регуляторов.

Данный прибор имеет также другую сферу применения. Для каждого помещения применяется свое устройство для регулирования температуры. Но двухзонный вид позволяет осуществлять контроль сразу в двух помещениях, которые находятся рядом друг с другом.

Регулировка температуры

Во время подготовки поверхности к монтированию данной обогревательной системы необходимо определить ее мощность, которая нужна для комнаты. Максимум температуры необходим только в начале, а не всегда.

Электрическая энергия максимально у электрических полов тратится только при подключении, потому что именно в данный момент происходит разогрев покрытия. К примеру, провод, который является греющим, сначала производит разогрев поверхности пола, затем нужно только осуществлять поддержку тепла. Проходит данный процесс при помощи терморегулятора.

Правильнее всего сказать, что регулятор отвечает за регулирование мощности, которую потребляет данная система обогревания.

Разновидности регулятора

Регулятор теплого пола подразделяется на три разновидности в зависимости от своей работы:

Электромеханический регулятор температуры, самый простейший из трех видов. Однако при помощи данного устройства провести регулировку необходимого тепла внутри помещения можно.
Цифровой температурный регулятор, упрощает контроль благодаря дисплею, который отображает значение температуры.
Программируемый терморегулятор, позволяет включить обогревание в заданное время. То есть, когда вы станете в утреннее время, пол уже будет нагретым. Когда вас дома нет, то обогревание будет выключено. Когда придете, пол электрический начнет свою работу.

Давайте рассмотрим каждый вид в отдельности более подробно:

Электромеханический. При помощи данного устройства невозможно задать точную температуру. Как он работает? На регуляторе вы проводите установку желаемой температуры, и она будет поддерживаться. После ее можно регулировать, то есть делать температуру больше либо меньше. Регулировка проводится при помощи колесика. Основными преимуществами данного вида является то, что стоит он совсем недорого и его легко использовать.
Цифровой. Данный вид практически аналогичен с электромеханическим. Однако задать температуру можно при помощи сенсорной панели или обыкновенных кнопок. Цифровой регулятор может контролировать какое-то определенное точное значение температуры.
Программируемый. Данное устройство не только поддерживает необходимую температуру, а также выполняет и другие функции. Например, когда в доме никого нет, обогрев напольного покрытия автоматически отключается. Можно установить время включения обогревания и уже, когда вы вернетесь домой, пол будет теплым.

Вы можете пользоваться удобным для вас регулятором.

Процедура регулирования температуры

В основание работы находятся сигналы. За формирование таких сигналов отвечает температурный датчик данной обогревательной температуры. Некоторые регуляторы дают возможность подключать внешний датчик, а также применение другого датчика, который встроен. Благодаря встроенному термодатчику осуществляется изменение температуры теплого пола.

Поэтому во время монтирования температурный датчик устанавливают под напольным покрытием (плитка, линолеум, ламинат и так далее). Если укладывается кабель нагревания, то датчик заливается стяжкой из цемента. Если же вместо нагревательного кабеля используются обогревательные маты, то данное устройство располагают в слое клея. Установка термодатчика – это отдельная процедура во время монтажа электрической системы.

Также дополнительно применяется гофротруба. В ней и размещают термодатчик, а также необходимые провода. Гофрированная труба размещается в штрабе, который пробит в стене, а также стяжку из цемента. Такой трудный монтаж температурного датчика нужен для того, чтобы в будущем при необходимости провести демонтаж.

После того, как вы подключите термодатчик к регулятору, устройство (датчик) будет измерять температуру и передавать ее значение в прибор. Задача регулятора состоит в том, чтобы осуществлять изменение величины мощности, которая поступает на нагреватели.

Когда вы осуществите покупку регулятора, в комплекте с ним вам дадут температурный датчик. Иногда система включает в себя использование сразу нескольких датчиков, но это необходимо тогда осуществляется обогрев помещений больших размеров. В квартире достаточно использование одного датчика.

Может получиться так, что придется проводить управление большей мощностью, чем той, что допускает температурный регулятор. Или возможно необходимо осуществлять обогрев нескольких комнат, то в данном случае надо использовать двухзонный регулятор температуры. Его можно без проблем приобрести, каждая зона обогревания будет иметь свой датчик температуры.

Особенно необходимо правильно осуществлять контроль температуры в детской комнате, чтобы избежать перегревания. Для такого помещения понадобится цифровой температурный регулятор.

Разновидности датчиков

Регуляторы могут взаимодействовать с датчиками. Обыкновенный регулятор взаимодействует с одним датчиком. Основная функция заключается в том, что датчик осуществляет замер температуры. Однако это далеко не наилучший вариант. Обогревательная конструкция электрических теплых полов может применяться в разнообразных условиях. Это означает, что потребуется проводить более сложный контроль.

Если электрический теплый пол является основной отопительной системой в помещении, то для контроля температуры понадобится только датчик воздуха.

Однако одновременно, если напольным покрытием у вас является ламинат, линолеум или паркет, то необходимо контролировать, чтобы пол не перегрелся. Температура нагревания не должна превышать 26-27 градусов по Цельсию. В данной ситуации необходимо устройство для электрического теплого пола дополнительно оснастить датчиком, чтобы осуществлять замер температуры.

Подразделяются регуляторы температуры на следующие типы:

со встроенным датчиком;
регуляторы с внешним подключением датчиков.

Регуляторы, к которым можно подключить два датчика, предназначены для того, чтобы обеспечить работу обогревания пола, как главной системы отопления помещения. Для квартиры необходимо приобрести терморегулятор для инфракрасного теплого пола с датчиком. Если регулятор является цифровым, то можно проводить контроль температуры у напольного покрытия.

От вида прибора зависит его монтаж. Если в устройстве встроен датчик, то необходимо отметить место в стене, где оно будет располагаться. К терморегулятору осуществляется подключение всех других компонентов электрического пола.

Подключение к электричеству проводится от розетки. Также для подключения может быть использован специально предназначенный кабель. Для того чтобы использовать последний вариант, необходимо на электрическом щите провести установку устройства защитного отключения (УЗО).

Инфракрасные (пленочный) электрические теплые полы могут укладываться без использования данного устройства. Но у такой инфракрасной (пленочного пола) конструкции есть много недостатков. Инфракрасная система будет обеспечена автономностью работы после установки данного устройства. Приобретение данного прибора окупается сразу после определенного периода использования инфракрасных (пленочных) полов. Пленочный пол работает благодаря нагреванию электричеством компонентов пленки.

Регулятор – необходимый компонент, как для пленочного теплого пола, так и для электрического. Теплый пол может быть основной отопительной системой, которая нуждается в обязательном контроле температуры. Особенно это важно в детской комнате, когда у теплого пола должна сохраняться приемлемая температура. Конструкция не должна перегреваться.

У «теплой» конструкции» также должен быть датчик, чтобы осуществлять замер температуры тепла. Благодаря этому вы сможете достичь настоящего термостата. Тогда вы сможете с наслаждением ходить по теплому полу. Главной отопительной конструкцией будет являться электрическим полом. Вся ваша семья сможет наслаждаться теплыми полами.

teplota.guru

Повреждён датчик тёплого пола в Анапе, электрик Анапа

Давайте рассмотрим такую ситуацию, когда датчик тёплого пола по той или иной причине невозможно использовать. К примеру датчик оказался неисправным или вышел из строя, или его кто то случайно повредил после монтажа (а он достаточно хрупкий).

При попытки извлечь датчик для замены вполне может оказаться, что он забетонирован намертво вследствие плохой герметичности гофротрубки, или угол изгиба трубки в месте перехода с стены на пол в которой он находится не позволяет это сделать по причине маленького радиуса.

Допустим вам удалось извлечь датчик но не факт, что вы сможете пропихнуть обратно новый т.к. провод достаточно тонкий и эластичный, а гофратрубка в диаметре как правило всего 16мм. и провод после 10-15см. начинает складываться в «гармошку» и стопорится.

Ну и последняя ситуация — датчик просто «забыли» установить.

Да, бывает и такое, если монтаж производили непрофессионалы. Возникает вопрос что делать? Есть несколько вариантов решения этой проблемы:

Вариант №1. Переустановить новый датчик (вскрыв полы).

Теоретически это возможно, а практически почти нереально. Почти — это потому, что такую операцию не всякий сможет выполнить. Риск повредить нагревательный кабель очень высок, поэтому потребуется большая аккуратность и приличное количество времени. Если уже имеется кафель придется поднимать плитку и штробить борозду в цементной стяжке. Для этого желательно иметь монтажную схему или фото укладки нагревательного кабеля. Не стоит работать перфоратором и тем более болгаркой — повреждение кабеля практически неминуемо. При использовании нагревательного мата может получиться так, что он «поднимется» вместе с плиткой. В этом случае отделить греющий кабель мата от плитки будет весьма непросто.

Подводя итог можно сказать, что это самый трудоёмкий и затратный вариант, если вы решились на такое, то не ждите чудес — мучения будут долгими.

Вариант №2. Купить терморегулятор который работает с датчиком температуры окружающего воздуха.

Этот вариант намного проще первого но так же требует понести затраты на покупку терморегулятора, работающего по показаниям датчика температуры окружающего воздуха. Цена на апарель 2015г. в среднем 3500р. Однако следует учесть, что в случае работы терморегулятора с датчиком окружающего воздуха, контроль над температурой может быть частично утерян. Это связано с погрешностью измеряемой температуры датчиком воздуха — пока до него дойдет тепло от нагретого пола, может случиться так, что последний будет сильно перегрет. Можно поступить по-другому — например, купить терморегулятор, имеющий в комплекте выносной датчик температуры (например, инфракрасный) и установить его в соответствующем месте.

Вариант №3. Установить для управления тёплым полом регулятор мощности.

Это наиболее разумный вариант. Тем более что сейчас в магазинах можно приобрести как регулятор мощности в «чистом виде», так и терморегулятор, имеющий функцию регулятора мощности. Такая функция терморегулятора предусмотрена для того, чтобы прибор мог управлять «теплыми полами» при неисправном или неустановленном датчике температуры (так называемый «защитный режим»).

Регулятор мощности теплого пола — прибор, который вообще не нуждается в датчике температуры. Клеммник регулятора имеет всего четыре контактных гнезда: два — для подключения питания 220В. и два — для подключения концов нагревательного кабеля. Регулировка температуры в данном случае осуществляется косвенно путем установки на регуляторе процентного соотношения «нагрев-пауза». Это соотношение представляет собой процесс распределения времени между включенным (нагрев) и отключенным (охлаждение). В общем виде это можно представить так: Например, для удобства понимания возьмём рабочий цикл 10 минут. При установке на регуляторе мощности 50%, время между нагревом и охлаждением распределится поровну — 5 минут на нагрев, 5 минут на охлаждение. Если же мы поставим на регуляторе — 10%, время предназначенное для нагрева, значительно уменьшится — 1 минута на нагрев, 9 минут на охлаждение. В этом случае «теплый пол» большую часть времени будет обесточен, следовательно, нагрев поверхности пола при этом будет весьма незначительным. И соответственно количество циклов можно установить разное на сутки/неделю.

Таким образом, можно сделать вывод, что применение регулятора мощности (или терморегулятора с такой функцией) наиболее благоразумное решение проблемы, но так же не самое дешёвое. Цена на апрель 2015г. в среднем 6000р.

Вариант №4. Есть альтернатива регулятору мощности такая, как — реле времени.

Так-как на каждый «тёплый пол» должен идти отдельный провод, можно установить в силовом щите на него реле времени. Есть как механические, так и электронные. В программе задаёте цикл включения отключения на сутки/неделю. К примеру умеренная температура пола, около +25С^обудет если поставить 20 минут на нагрев (вкл.) и 60 минут остывание (откл.). Такие режимы достаточно щадящие для тёплых полов и исключают перегрев электрических матов. Цена на реле времени в апреле 2015г. в среднем 2000р. Не стоит забывать, что в этом варианте при смене зимнего периода на летний вам надо включать/отключать это реле вручную.

Вот собственно и всё. Теперь вам известна ещё одна маленькая но нужная хитрость электрика.

Так же читайте → Электрический тёплый пол, ошибки при монтаже

С уважением А.Е.

Полезная информация? Поделитесь с друзьями!

НАЗАД

elektrik193.ru

Регулятор теплого пола: подключение, установка, схема

Электрический теплый пол набирает большую популярность. За счет своей универсальности эта отопительная система может быть установлена практически в любой комнате или на застекленный балкон. Регулятор теплого пола — важный элемент системы, управляющий температурным режимом, он также позволяет существенно оптимизировать расход электроэнергии.

В отличие от водяного теплого пола, где можно обойтись без подобного элемента, в электрических системах схема подключения, в обязательном порядке, предусматривает установку регулятора. Для справки, в системах теплого пола, где вода является носителем тепловой энергии, иногда используются терморегуляторы, управляющие насосом или клапанами. Но, такая реализация скорее является исключением, чем правилом.

На рисунке показан принцип, как осуществляется подключение регулятора температуры для управления нагревом термоэлементов.

Упрощенная схема подключения

На схеме обозначено:

А — тепловой регулятор;
В – датчик, отслеживающий уровень температуры;
С – нагревательные элементы (нагревательный кабель или инфракрасные панели).

Такой принцип подключения практически у всех устройств, контролирующих режим работы теплого пола (ABB, Bticino, Caleo, Schneider, Devi, Terneo, Тhermoreg и т.д.).

Классификация

В зависимости от конструктивных особенностей терморегулятор может быть:

механический, в таком устройстве уровень температуры выставляется вручную. Заметим, что такой тип приборов более надежен в эксплуатации;

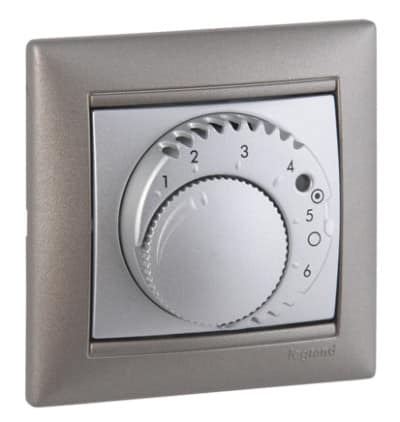

Терморегулятор Легранд (Legrand) с механическим таймером
