Регулятор для теплых полов | Термостат для теплого пола

Термостат предназначен для управления температурой теплого пола, чтобы она не отклонялось от заданного значения температуры.  Обычно все подобные термостаты для теплых полов комплектуются совместно с самими теплыми полами. Но есть и универсальные термостаты, которые могут управлять любыми теплыми полами. Причем последние могут быть любого принципа действия и, в частности, могут быть подключены для обогрева инфракрасного теплого пола. Так, например, компания Nobo выпускает универсальные термостат для управления теплыми полами любого бренда и для системы любого принципа действия, причем управление возможно даже удаленно, через Интернет.

Какие разновидности термостатов существуют на рынке управления электрическими теплыми полами?

В качестве управляющего элемента может служить не только колесико, но и бегунок. Положительные и отрицательные моменты такие же, как и у термостата с колесиком.

Более дорогой терморегулятор с электронным управление и выставлением температуры на цифровом табло на самом термостате — намного удобнее, чем предыдущий регулятор. Температура, которая должна поддерживаться данным термостатом выставляется с помощью кнопок и высвечивается на световом или жидкокристаллическом дисплее.

Последние разработки в области управления теплыми полями касаются программируемых термостатов для электрического, водяного или другого всевозможного типа нагрева теплых полов. Такие регуляторы могут комплектоваться с самим теплым полом или продаваться отдельно, они вполне могут называться универсальными.

 Подобные термостаты обычно также имеют цифровое регулирование и дисплей. Функционал таких терморегуляторов может быть минимальным, так, например,: с таймером включения/выключения, или с расширенными возможностями, которые имеют возможность программировать различные числовые значения температур, в течение дня, по дням недели, по времени.

Компания Nobo выпускает именно такие терморегуляторы. Причем такой регулятор может работать как обычный термостат в ручном режиме управления, так и в режиме управления через смартфон, планшет или в режиме удаленного управления через Интернет. Причем функциональные возможности термостата не меняются в зависимости от способа управления.

Независимо от вида термостата он устанавливается на стене на уровне локтя опущенной руки, это от 80 до 100 см от пола. Чаще терморегулятор встраивается в стену в стандартную электрическую подразетницу. Реже регуляторы бывают накладные, они удобнее и не требуется делать отдельное отверстие в стене для его крепления.

Как происходит процесс регулирования и поддержание температуры теплого пола?

Иногда датчик заливают в полу без гофры, но при этом уже невозможно его вытащить. Есть ложное мнение, что в таком случае датчик точнее замеряет температуру пола.

Как и у некоторых термостатов, терморегулятор Nobo NTB 2R имеет свой второй пола. В некоторых случаях регулировку нагрева пола удобно осуществлять по температуре воздуха в помещении. Такой способ используется, когда теплый пол является основным способом отопления. В настройках термостата можно принудительно задать регулирование температуры пола по выносному или встроенному датчику.

У терморегулятора Nobo NTB 2R есть еще одна функция, которая практически не встречается у других подобных регуляторов. Термостат может работать вообще без датчиков температуры. В настройках их можно отключить и включить процентное соотношение включено/выключено работы теплого пола. Есть общий период программирования работы – 20 минут. Эти 20 минут можно разбить на периоды включения работы нагрева и период выключения нагрева. Например: выставляем в настройках 30%. Это значит в течение каждых 20 минут, 6 минут (это 30% от 20 минут) термостат будет подавать электричество и нагревать пол, а 14 минут (это 70% от 20 минут) отключать подачу электричества на теплый пол и, соответственно, нагрева не будет. Так будет повторяться каждые 20 минут.

Как выбрать терморегулятор и какие ошибки могут быть?

1. Немаловажную роль играет безопасность работы термостата и, соответственно, теплого пола. Некачественное оборудование может привести к замыканию или возгоранию. Поэтому термостаты должны быть надежным. Здесь следует порекомендовать термостат Nobo NTB 2R изготовленной норвежской компанией Nobo, которая существует уже более 100 лет и все производство и комплектующие только европейского исполнения – норвежские и шведские
2. Самая частая ошибка — когда температурный датчик навсегда замуровывают в пол, и если что-то выходит из строя, то менять приходится чуть ли не всю систему управления. Поэтому лучше сделать датчик с возможностью замены.
3. К выбору терморегулятора стоит подходить изначально с сознанием того, что хотите получить от его работы и захотите ли усовершенствовать управление процессом нагрева? Если есть желание управлять дистанционно, то следует остановиться на регуляторе Nobo NTB 2R. Причем изначально можно управлять термостатом в ручном режиме, а далее можно без особых проблем усовершенствовать и включить удаленное управление через Интернет.
4. Следует обратить внимание — на какую мощность рассчитан данный термостат? Обычно это 16 А. Если вспомнить формулу:

где: Р – мощность подключаемой нагрузки, Вт. В нашем случае мощность теплого пола;
U – напряжение сети, В. В России это 220 В.
I – сила тока в сети в зависимости от подключаемой нагрузки, А. В нашем случае это 16 А.
тогда
Р=U*I=220*16=3520 Вт.

Из этого следует понимать, что больше чем 3500 Вт подключать нельзя, это может привести к пожару или поломке терморегулятора. Поэтому если мощность подключаемого теплого пола больше 3500 Вт, то следует разделить на несколько элементов, не превышающих каждый 3500 Вт и каждый нагревательный элемент подключить через свой термостат. Второй вариант подключения мощности больше 3500 Вт – через промежуточное реле. В этом случае лучше обратиться к специалистам, сертифицированным в этой области. Регуляторе Nobo NTB 2R рассчитан именно на подключение нагрузки в 16А.

Как выбрать терморегулятор для теплого пола

В данной статье будут подробно освещены нюансы выбора терморегуляторов для теплых полов,  разобраны их основные модификации и особенности.

Терморегулятор – это электронный прибор, с помощью которого поддерживается необходимая вам температура теплого пола в помещении.

Первое и главное условие в выборе термостата:

       1. 1 Номинальная мощность терморегулятора должна быть всегда больше мощности самой системы теплого пола с минимальным её запасом порядка 10-20%. Допустим мощность вашего теплого пола составляет 3300 Вт ( 15 м.кв. термопленки под ламинат,  линолеум, ковролин). Большинство терморегуляторов на российском рынке имеет номинальную мощность 3,5кВт (3500Вт, I = 16A) т.е. при выборе такого термостата для данного теплого пола, терморегулятор будет вынужден работать практически «на пределе своих возможностей», что будет сопровождаться его собственным перегревом и серьезно уменьшит его эксплуатационный ресурс. А очередной перепад в электросети может и вовсе стать для него фатальным. Т.е. в данном случае, лучше выбрать терморегулятор с номинальной мощностью в 4000Вт (4кВт) и выше (EASTEC Е-37 и EASTEC Е-36).

1. 2  В том случае, если суммарная мощность от теплых полов в одном большом помещении превышает номинальную мощность самого терморегулятора (самый мощный термостат в арсенале компании ИСТЭК – накладной EASTEC E36 — 6кВт)  либо теплый пол должен делиться на несколько зон и для каждой устанавливаться свой термостат, либо перед терморегулятором устанавливается более мощный контактор на который заводится вся суммарная нагрузка (электрические провода со всех теплых полов) и уже от контактора кидается управляющий провод минимального сечения к самому терморегулятору
2. 2″>3  Важный нюанс, который следует учитывать в случае подключения двух комплектов теплого пола (установленных каждый в своей комнате) на один терморегулятор: т.к. сам термостат имеет только один выносной датчик температуры, то в случае, если один комплект теплого пола установлен, скажем, на солнечной кухне, а второй – в прохладной ванной, прогрев этих помещений будет осуществляться неравномерно: если датчик температуры установить на кухне, то термостат будет отключаться раньше, чем прогреется пол в душевой, а если наоборот: датчик смонтировать в более прохладной ванной, то на кухне будет перегрев. В общем, учитывая все вышесказанное, а также наличие моделей терморегуляторов доступных по цене, проще и надежней в установке теплых полов руководствоваться принципом: 1 помещение – 1 терморегулятор

Второе основное условие, точнее правило, характерное для всех терморегуляторов:

        Установка высоких значений температуры на термостате ещё не означает достижение таковой вашим теплым полом на деле и напрямую зависит от удельной мощности теплого пола на 1 м. кв. Другими словами, если Вы приобрели теплый пол с мощностью 150-160 Вт/м² (кабельный мат на сетке) с целью получить температуру внешней поверхности пола (плитка, керамогранит) в 40°С или выше, то в данном случае достичь такой температуры не получится  т.к. мощность теплого пола для этих целей должна быть от 200Вт/м² и выше. Плюс, надо учитывать высоту раствора поверх теплого пола и уровень теплопотерь (количество окон, высота потолков, этажность и т.д.). В данном случае идеально подойдет универсальный Комплект теплого пола в бухте EASTEC ЕСС с мощностью от 170 до 300Вт/м² (регулируется шагом укладки греющего кабеля)

Третье правило:

        Абсолютное большинство регуляторов, в связи с особенностями конструкции, имеют низкий уровень влагозащиты (IP 20) Поэтому рекомендуется их установка ВНЕ влажных помещений.

Далее приводится подробная информация об особенностях и отличиях терморегуляторов:

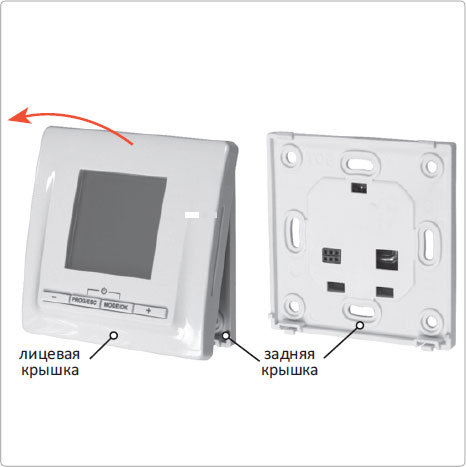

        Тип монтажа (Накладной либо Встраиваемый).

Опять же, большинство терморегуляторов относятся к Встроенному типу, т. е. для их установки потребуется штробить стену и проводить ряд мероприятий, аналогичный монтажу стандартных выключателей света в квартире. Но, иногда Встроенный тип монтажа не совсем удобен (например, нет особого желания проводить «грязные» работы и требуется провести максимально быстрый монтаж термостата с минимальной трудоёмкостью) Для этих целей используется  Накладной терморегулятор, который устанавливается прямо НА стену без процедуры её штробления. Как правило, в ассортименте большинства производителей полноценный накладной термостат отсутствует, зато присутствует рамка-переходник, которая прикручивается на саморезы к стене и уже в неё монтируется сам терморегулятор.

Выглядит это сочетание сильно «на любителя», глубина от лицевой стороны термостата до стены составляет более 8 см, а между рамкой и термостатом есть зазоры. Самый большой ассортимент полноценных (без переходных рамок) Накладных термостатов представлен в компании EASTEC, а самая ходовая модель накладного регулятора EASTEC E-35 имеет весьма скромные габариты и глубину всего в 3,3 см.

        Тип датчика (диаметр сенсора).

Как правило, терморегуляторы, произведенные в Китае (R=10кОм), имеют датчики белого цвета с диаметром сенсора около 8 мм . «Ахиллесовой пятой» таких термостатов очень часто являются сами датчики, которые периодически  «давят» финишным покрытием (ламинатом, паркетом), что происходит вследствие создания недостаточного по высоте углубления в черновом полу для сенсора (очень часто его даже и не делают, ограничиваясь вырезом в трёхмиллиметровой подложке,  что приводит к серьёзной механической нагрузке 8-ми миллимитрового сенсора со стороны ламината.

       Терморегуляторы, произведенные в Корее (R=5 кОм), имеют датчики преимущественно либо красного, либо черного цвета и сенсор в два раза меньший по диаметру (порядка 3,5 мм), который даже при самом минимальном углублении в черновой пол, очень трудно раздавить финишным покрытием. К несомненным плюсам, также можно отнести их надёжность, высокий эксплуатационный ресурс и универсальность (подходят ко всем видам теплых полов, включая кабельные, пленочные, водяные (модель EASTEC E-35)

       Тип регулировки температуры (полностью Сенсорный, кнопочный с Цифровым дисплеем, либо Механический с регулировочным колесом и фиксированной шкалой температуры на лицевой стороне корпуса).

«Цифровой» термостат также как и его Сенсорный собрат, позволяет видеть температуру теплого пола в реальном времени  что, к примеру, очень актуально для ламината, которому не рекомендуется нагрев выше 30 °С.  Кнопочное управление более точное и конкретное в отличие от регулировочного колеса. Цифровые регуляторы, как правило, служат дольше механических, в связи с отсутствием у них недостатков, характерных для «механики», основным плюсом которых является их доступность для потребителя, благодаря низкой стоимости (самая популярная модель RTC 70.26 Китай).

В настоящее время модели терморегуляторов RTC 70.26; 51.716; 91.716 производятся на многочисленных китайских заводах с весьма разным уровнем комплектующих, качества сборки, тестирования готовой продукции, что напрямую отражается на их долговечности и, конечно же, розничной стоимости.

Компания EASTEC более 10 лет является партнером

        Уровень надёжности и долговечности термостата.

Развивая тему, указанную выше,  можно отметить, что помимо качественного Китая (MENRED) и Некачественного Китая (имеется ввиду определенные заводы-производители Поднебесной,  а уж на упаковочной коробке терморегулятора может быть указана любая страна: Швеция, Англия, Голландия, Германия, Украина и т.д.) существует ещё и

          Функция программирования по дням недели.

При определенных условиях, позволяет дополнительно экономить электроэнергию, путем выставления на каждый день недели своих интервалов включения – выключения теплых полов. Терморегуляторы EASTEC Е 51.716, EASTEC Е 91.716

      Возможность монтажа терморегулятора в электроустановочные изделия разных производителей.

Довольно популярная тенденция в последнее время, ведь терморегулятор устанавливается в один ряд с выключателями, розетками одной марки (например  Legrand, WERKEL, Gira, Schneider, ABB и пр), что одновременно и стильно, и удобно (все выключатели в одном месте) Более того, одна и та же модель терморегулятора является универсальной и может быть установлена в несколько разных эл.уст. изделий путем замены рамки-вставки ( например, такие модели в компании EASTEC: корейские терморегуляторы E-30 (белый и светло кремовый цвет) и Е-34 (белый, черный, серебро).

       Расположение клемм подключения.

Практически все термостаты имеют заднее расположение клеммных колодок, т.е. все провода заводятся со стороны, обратной лицевой, фиксируются зажимными винтами и далее терморегулятор устанавливается в монтажную коробку в стене. Переднее расположение клеммных колодок на лицевой стороне под защитной крышкой серьезно упрощает и ускоряет монтаж, а также снижает риск плохого контакта подводящего провода с клеммой термостата (корейские терморегуляторы с передним подключением EASTEC Е-35, EASTEC Е-37, EASTEC Е-38).

        Наличие дополнительного датчика воздуха на корпусе.

Помимо основного выносного датчика температуры пола, некоторые модели термостатов оснащены дополнительно датчиком температуры воздуха, расположенным на корпусе. Как правило, наиболее верный и точный процесс регулировки температуры теплого пола происходит благодаря работе выносного датчика (тот самый сенсор на белом, красном либо черном проводе). Но иногда бывает необходимо обеспечить обратную связь по температуре воздуха (к примеру, монтажники забыли провести датчик температуры к теплому полу или вам нужен термостат для водяных теплых полов). Для таких целей подойдут корейский терморегулятор EASTEC E-35, а также регуляторы китайского завода MENRED EASTEC E 51.716, EASTEC E 91.716, EASTEC E 7.36.

NB. В связи с проведением определенных заводских тестов, терморегуляторы EASTEC E 51 поступают в продажу с выставленным датчиком воздуха в качестве основного, рабочего датчика. Для того, чтобы переключить терморегулятор E 51 в режим работы по выносному датчику пола, необходимо выполнить следующий алгоритм:

1. Нажимаем кнопку выключения терморегулятора.

Появляется надпись «OFF» на экране.

2. Нажимаем крайнюю левую кнопку «книжка» (звучит звуковой сигнал), далее, продолжая удерживать «книжку», нажимаем кнопку включения термостата. На экране появляется меню настроек. Отпускаем все кнопки.

3. Еще раз нажимаем «книжку»

Появляется надпись » 2 SEN   IN » — что означает работу терморегулятора по датчику воздуха, расположенному в передней части корпуса

4. Нажимаем клавишу ∆ (вверх)

Появляется надпись «2 SEN OUT» — что означает работу термостата по выносному датчику пола.

Для сохранения настроек нажимаем кнопку выключения регулятора. Надпись «OFF»

Терморегулятор готов к работе по выносному датчику пола.

        Уровень шума при работе терморегулятора.

Практически все терморегуляторы для теплых полов в момент подачи питания на теплый пол (нагрузку) и в момент её отключения, производят хорошо слышимый щелчок (срабатывает механическое реле). В каких-то моделях он громче (как правило, в более бюджетных),  в каких-то звучит более слабо. Единственный термостат, использующий симисторную технологию, а потому Полностью Бесшумный — EASTEC Е-38 (Ю.Корея), что делает его незаменимым помощником для достижения тихой атмосферы в вашей спальне.

         Функция блокировки клавиш (Защита от Детей).

Предотвращает случайное изменение заданной температуры путем блокировки кнопок управления. Для разблокирования, как правило, достаточно одновременно нажать кнопки увеличения и уменьшения температуры  (˅ ˄ ) в течение 5 сек. Терморегуляторы EASTEC Е 51. 716 и EASTEC Е 91.716. Ограничение максимальной рабочей температуры есть также и в модели EASTEC E 7.36. (К примеру, при выставлении её в режим 30°С, как бы ни крутилось в сторону увеличения регулировочное колесо, рабочая температура не будет превышать 30°С.

         Возможность работы терморегулятора БЕЗ датчика температуры.

Полезная функция подстраховки основного рабочего режима по температуре пола. В случае выхода из строя термодатчика, либо если датчик забыли установить, а ремонт уже закончен и термостат смонтирован, он автоматически переходит в режим работы «без датчика», который представляет собой определенные интервалы включения и отключения теплого пола. Всего таких режимов 10. Например, режим №1 – 18 секунд работы и 162 сек простоя, режим №5 – 90 сек работы и 90 сек простоя, режим №10 – 180 сек работы, 0 сек простоя.

При подключении исправного датчика к такому термостату, он автоматически переходит в обычный режим регулирования по температуре пола (0°С…99°С).

Реализовано в корейских терморегуляторах EASTEC (E-32, Е-34, E-35, Е-36, Е-37, Е-38)

        Терморегулятор на DIN-рейку в шкаф управления (ШУ).

Часто используется при монтаже систем обогрева крыш, водостоков, ступеней, дорожек. А также теплых полов в таких помещениях, где вся силовая и управляющая часть должна находиться в одном ШУ.  Надёжный, корейский терморегулятор EASTEC Е32 (собственная разработка компании ИСТЭК) наиболее предпочтителен для данных целей. Цифровая индикация температуры на электронном табло, кнопочное управление. Диапазон поддерживаемой температуры от -10 до +60°С точностью до 1°С. Встроенная опция увеличения максимальной контролируемой температуры до 99°C. Регулятор снабжен выносным датчиком температуры для влажных помещений, устойчивым к отрицательным температурам. Длина датчика 2 м, при необходимости можно удлинить на 50 м. двужильным кабелем сечением 0,5 мм² без заметной погрешности уровня температуры от сенсора. Компактные размеры, доступная цена, легкое подключение, простое управление, мощность 3,5 кВт.  В случае превышения номинальной мощности терморегулятора нагрузкой (теплым полом, саморегулирующим кабелем и т.д.), устанавливается контактор большей мощности перед терморегулятором, и вся нагрузка заводится на него. А EASTEC Е35 выполняет только управление нагревом.

         Защита от перепадов напряжения в сети.

Позволяет осуществлять свои функции термостату при перепадах напряжения от 85 до 265 В. Весьма актуально для частного сектора. Встроенная функция для всех корейских терморегуляторов EASTEC

         Защита от сброса выставленного значения температуры при отключении питания.

Другими словами, при повторном включении терморегулятора автоматически выставляется последняя сохраненная температура. Встроенная функция для всех терморегуляторов EASTEC.

Вы всегда можете обратиться в ближайший филиал компании EASTEC (раздел Контакты на сайте www.eastec.ru) за консультацией в подборе терморегулятора,  а также расчета Вашей системы обогрева.

Как выбрать терморегулятор для теплого пола?

Терморегулятор (термостат) с датчиком температуры – устройство, автоматически поддерживающее заданный тепловой режим в помещении — является самой важной составной частью комплекта теплого пола. Терморегулятор — единственная часть теплого пола, которая находится «на виду», поэтому внешний вид терморегулятора не менее важен, чем его функции. Принцип действия терморегулятора прост — покупатель задает необходимую температуру на шкале прибора или на дисплее, а дальше терморегулятор сам включит теплый пол, когда температура на поверхности пола ниже заданной, и выключит его, когда заданная температура будет достигнута.

Есть несколько общих правил по выбору терморегуляторов.

Первое, и самое важное: при выборе терморегулятора следует помнить, что большинство предлагаемых терморегуляторов поддерживают заданную Вами температуру в ЛЮБОЙ момент времени. Но, как правило, в среднем 12 — 16 часов в будние дни дома никого нет и теплый пол работает «вхолостую». Аналогичная ситуация и в ночной период (6 – 8 часов) – когда все спят, в теплом полу также нет необходимости. Таким образом, 12 – 18 часов в сутки (в будние дни) в поддержании высокой, комфортной температуры на поверхности пола нет объективной необходимости и, кроме того, это лишние энергозатраты и лишние деньги за оплату электроэнергии. Причем, чем больше площадь теплого пола, тем больше его мощность и энергопотребление. В такой ситуации настоятельно рекомендуем использовать программируемые термостаты, в которых реализованы энергосберегающие режимы.

Второе правило: в том случае, если мощность подключаемых к одному терморегулятору секций превышает предельно допустимую нагрузку на него, необходимо подключать эти секции к терморегулятору через магнитный пускатель.

Третье правило: на кухню и в санузлы, как правило, ставят терморегуляторы только с датчиком температуры пола, так как при использовании датчиков температуры воздуха, возможно их срабатывание при включении горячей воды или газовой колонки, в то время как «общая» температура воздуха в помещении не изменялась.

В качестве системы управления теплыми полами мы предлагаем Вам терморегуляторы ENERGY и OJ Electronics. Гарантия на терморегуляторы и датчики составляет 24 месяца.

Базовыми моделями являются ENERGY OTN 1991 и ENERGY ТК 04. Термостаты комплектуются датчиком температуры пола и предназначены для внутреннего монтажа в стандартную монтажную коробку. Терморегулятор крайне прост в работе – на проградуированном колесике регулировки температуры покупатель достаточно выставить желаемую температуру и в дальнейшем терморегулятор будет ее поддерживать самостоятельно. Горящий индикатор указывает на то, что теплый пол в данный момент работает (нагревается). Имеется выключатель, с помощью которого можно выключить теплый пол на время долгого отъезда или жаркой погоды. В терморегуляторе ENERGY OTN 1991 предусмотрена также защита от маленьких детей, которых хлебом не корми – дай что-нибудь покрутить в пределах досягаемости и, в частности, изменить установленную температуру: Вы можете установить ограничение максимальной и минимальной температуры.

Tерморегулятор OTN 1991:
Диапазон регулирования от +5 °С до +40 °С.
Точность +/- 0,4 °С.
Максимальная нагрузка – 3,4 кВт.
Класс защиты IP 21.
Длина датчика температуры пола – 3 м.

Терморегулятор ТК 04:
Диапазон регулирования от 0 °С до +40 °С.
Точность +/- 0,5 °С.
Максимальная нагрузка – 3,2 кВт.
Класс защиты IP 21.
Длина датчика температуры пола – 2 м.

Аналогичный принцип действия, а именно автоматическое поддержание заданной температуры, имеют модели ENERGY ТК 02 и ENERGY ТК 07. Терморегулятор ENERGY ТК 02 оснащен большим ЖК-дисплеем с оранжевой подсветкой. Установка желаемой температуры на данной модели производится всего двумя кнопками управления. Терморегулятор ENERGY ТК 07 имеет, в отличие от ENERGY ТК02 большой сенсорный дисплей с синей подсветкой. Данные терморегуляторы оснащены крупной индикацией, которая отображает значения текущей, либо желаемой температуры пола.

Терморегулятор ТК 02:
Диапазон регулирования от +5 °С до +40 °С.
Точность +/- 0,5 °С.
Максимальная нагрузка – 3,2 кВт.
Класс защиты IP 21.
Длина датчика температуры пола – 2 м.

Терморегулятор ТК 07:
Диапазон регулирования от 0 °С до +40 °С.
Точность +/- 0,5 °С.
Максимальная нагрузка – 3,2 кВт.
Класс защиты IP 21.
Длина датчика температуры пола – 2 м.

Для бережливых хозяев, которые понимают, что расходы на теплый пол делятся на единовременные (те деньги, которые Вы платите в магазине за комплект теплого пола), и постоянные (деньги, которые необходимо платить ежемесячно за электроэнергию, потребляемую теплым полом) – предназначены электронные программируемые терморегуляторы ENERGY ТК 03 , ENERGY ТК 08. Эти приборы позволяют существенно экономить энергозатраты, сохраняя при этом комфорт в нужное для Вас время суток.

Программируемые терморегуляторы имеют возможность установки 4-х программ для дней с понедельника по пятницу и 2-х программ для субботы и воскресенья. Дни недели обычно разбиты на 4 режима («утро», «день», «вечер», «ночь»), которые отображаются на дисплее соответствующим символами. Термостаты уже имеют установленные заводские программы, которые подходят для большинства пользователей. А также, согласуясь со своим ежедневным графиком, Вы можете задать время начала и конца каждого периода и температуру поверхности пола, которая будет поддерживаться в этот период. С помощью этого экономится электроэнергия и Ваши затраты на нее за счет того, что теплый пол реже включается в те периоды, когда Вас нет дома, или когда в теплом полу нет необходимости. Использование таких терморегуляторов позволяет уменьшить время работы теплого пола на 40 – 70 % по сравнению с использованием обычных терморегуляторов!

Кроме того, программируемые терморегуляторы имеют функцию адаптации, позволяющую автоматически вычислять время включения системы обогрева таким образом — требуемая температура будет достигнута к заданному времени! После трех дней работы адаптивная функция точно знает время включения нагрева.

Разумеется, программируемый термостат может работать как под управлением заданной программы пользователя (либо под управлением заводской программы), так и в «ручном» режиме, просто поддерживая заданную температуру пола в течение суток.

Терморегулятор ТК 03:
Диапазон регулирования от +5 °С до +40 °С.
Точность +/- 0,5 °С.
Максимальная нагрузка – 3,2 кВт.
ЖК дисплей с оранжевой подсветкой, функция адаптации.
Длина датчика температуры пола – 2 м.
Возможность программирования, использования предустановленных программ.

Терморегулятор ТК 08:
Диапазон регулирования от +5 °С до +40 °С.
Точность +/- 0,5 °С.
Максимальная нагрузка – 3,2 кВт.
Длина датчика температуры пола – 2 м.
Сенсорный дисплей (!) с синей подсветкой, функция адаптации.
Возможность программирования, использования предустановленных программ.

Особого внимания заслуживает терморегулятор с идеальным набором функций ENERGY OCD4 1999 (Дания). Это специальный программируемый терморегулятор с датчиком температуры воздуха в помещении и датчиком-ограничителем температуры пола. Терморегулятор способен управлять Вашей системой обогрева, включая ее в назначенное время в различные дни недели. Каждый день Вы можете разбить на четыре периода со своей заданной температурой.

Главная особенность термостата OCD4 1999 в том, что он совмещает в себе функции четырех приборов:

• программируемый терморегулятор с датчиком пола;
• программируемый терморегулятор с датчиком воздуха;
• программируемый терморегулятор с датчиком воздуха и датчиком-ограничителем температуры пола;
• регулятор мощности (возможность работы в режиме регулятора без датчика, что может быть необходимо в условиях реконструкции, когда нельзя использовать датчик температуры пола).

Терморегулятор имеет простое анимированное навигационное меню на 8 языках. Комплектуется датчиком теплого пола длиной 2 метра, а также имеет совместимость со всеми существующими типами датчиков.

Терморегулятор OCD4 1999:
Диапазон регулирования от +5 °С до +40 °С.
Точность +/- 0,5 °С.
Максимальная нагрузка – 3,6 кВт.
Возможность программирования, использования предустановленных программ.
Функция адаптации, контроль потребления электроэнергии, защита от детей.

Все вышеописанные терморегуляторы предназначены для монтажа в стандартную электромонтажную коробку. С помощью специальной рамки (приобретается отдельно) возможен настенный монтаж.

Для офисных или промышленных зданий или помещений (детские сады, больницы и т.п.), где есть необходимость ограничить доступ к терморегулятору, идеально подойдет электромеханический терморегулятор OJ Electronics ETV 1991 (Дания). По функциям – это аналог терморегуляторов ENERGY ТК 04, ENERGY OTN 1991, но с монтажом на DIN-рейку, как правило — в распределительный щит, что и позволяет ограничить к нему доступ посторонних лиц. Кроме того, благодаря минимальному значению диапазона регулирования в 0 °С, возможно его использование для систем снеготаяния, антиобледенительного подогрева ступеней и т.п.

Терморегулятор ETV 1991:
Диапазон регулирования от 0 °С до +40 °С.
Точность +/- 0,4 °С.
Максимальная нагрузка – 3,2 кВт.
Класс защиты IP 20.
Монтаж на DIN-рейку.

Также для монтажа на DIN-рейку подходит электромеханический терморегулятор Energy TK05, главные преимущества которого: простая установка, высокая надежность и выгодная цена. Находящийся на передней панели терморегулятора светодиод показывает текущее состояние системы теплый пол: загорается при включении системы и гаснет при ее отключении.

Терморегулятор Energy TK05:
Диапазон регулирования от +5 °С до +40 °С.
Точность +/- 0,5 °С.
Максимальная нагрузка – 3,6 кВт.
Класс защиты IP 20.
Монтаж на DIN-рейку.

Терморегулятор для теплого пола (38 фото): какой прибор лучше

Отопление в частном доме можно организовать несколькими способами. Сегодня огромную популярность приобретают теплые полы, позволяющие максимально использовать нагрев от теплоносителя. Подобная система довольно сложна в устройстве, так как состоит из множества узлов и датчиков. Перед тем как приступать к сооружению подобных систем, следует уточнить особенности терморегуляторов для теплого пола. Это позволит правильно настраивать температурный режим внутри дома или квартиры.

Особенности

Терморегулятор представляет собой специальный прибор, задачей которого является контроль показателей температуры теплого пола и помещения в целом. Он используется совместно с несколькими датчиками, размещенными в самом теплом полу или близко от него.

Датчики для теплого пола используются для автоматицеского включения обогревателя при падении температуры ниже установленного порога. С помощью таких устройств можно сэкономить до 40-50% электрической энергии, которая применяется для нагревания теплых полов.

Сами датчики располагаются непосредственно в комнате, где и осуществляется их настройка. Диапазон регулируемых температур может изменяться от 5 до 45 градусов в зависимости от производителя и предназначения системы. Современные модели могут дополняться сенсорным экраном, который упрощает настройку всех характеристик. Конструкции такого типа могут работать практически со всеми видами отопительных систем. Здесь очень важно правильно подсоединить их к нагревателям.

Термостаты – это универсальные системы, выполняющие несколько дополнительных функций, главными из которых являются:

• автоматизация включения и выключения нагревателя теплого пола;
• контроль мощности обогрева;
• защита от перегрева (в случае критических ситуаций происходит отключение системы).

Виды и принцип работы

Терморегуляторы – сложные конструкции, которые работают в паре с различными вспомогательными устройствами.

Принцип функционирования этих систем можно описать такой последовательностью операций:

1. Датчики считывают показатели температуры внутри теплого пола или вблизи него. После этого они посылают полученное значение терморегулятору.
2. Накладной термостат сравнивает данные с установленными человеком показателями с помощью регулятора температуры. Если пол перегревается, происходит отключение системы отопления. Когда же температура слишком низкая, терморегулятор включает нагрев.

Организовать работу с электрическими теплыми полами намного проще, чем с водяными системами. Для этого достаточно обеспечить конструкцию специальным реле, которое будет включать или выключать подачу тока. Водяное же отопление организовывается с помощью двухходового или трехходового термостатического клапана.

Эти системы нужны для смешивания холодной и горячей воды. В конструкции термостата для водяного пола присутствует специальный сервопривод, который может открывать или перекрывать канал с водой в зависимости от показателей датчика. Подобный подход позволяет анализировать только температуру воды, что не всегда актуально для создания комфортных условий внутри помещения.

Современный рынок терморегуляторов насыщен устройствами, которые можно разделить на несколько видов.

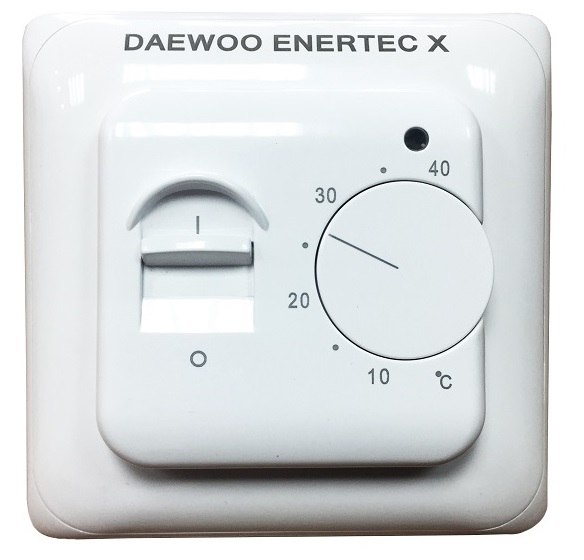

Механические

В таких термостатах температура выставляется с помощью поворотной ручки. Эти приборы поддерживают температуру на определенном значении, поэтому для создания комфортных условий человек должен подстраивать систему вручную в зависимости от температуры пола.

Эти терморегуляторы зачастую устанавливают на водяные полы, так как они могут работать совместно с трехходовыми клапанами, изменяя поток воды. Некоторые улучшенные модификации такого типа могут воздействовать также и на электрические схемы, контролируя сам нагреватель.

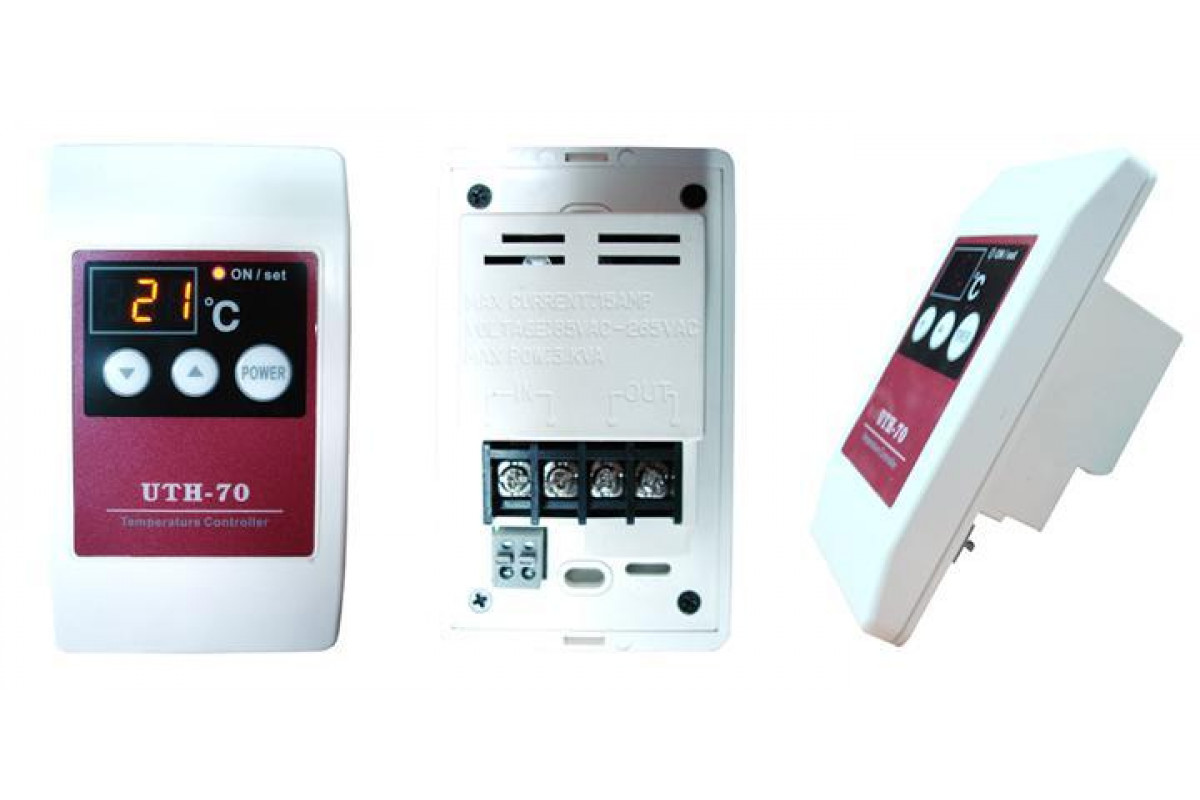

Цифровые

Термостаты такого типа во многом похожи на механические системы. Их отличительной особенностью является наличие цифрового дисплея и специальных кнопок для установки температуры. С помощью этих устройств можно более точно выставить значения, что делает их более популярными.

Одной из разновидностей таких регуляторов являются сенсорные модификации. Управление всеми параметрами в них выполняется с помощью тачскрина.

Программируемые

Терморегулятор такого типа является самым сложным. Он позволяет настраивать температуру не только в конкретный момент, но и программировать ее на конкретный период времени.

Эти устройства дополняются таймерами, с помощью которых можно указать, как должен греться пол в определенный день, ночью или конкретного числа в определенном месяце.

Программируемые термостаты также дополняются внешними датчиками, которые считывают температуру воздуха внутри комнаты. Это позволяет поддерживать оптимальные параметры в любое время дня и ночи.

Одним из преимуществ данных систем является значительная экономия электроэнергии. Достигается это за счет периодического нагревания, а не постоянной работы системы.

Практически все терморегуляторы работают только с конкретной комнатой. Сегодня же появились двухзонные системы, которые подключаются к нескольким помещениям. Это позволяет управлять температурным режимом с одной точки.

Как выбрать?

Термостат для теплого пола является одним из самых важных элементов. Поэтому к его выбору следует подойти внимательно.

Правильно подобрать терморегулятор можно, следуя нескольким простым рекомендациям:

• Механические регуляторы являются оптимальным вариантом для комнат с небольшой площадью. Когда же габариты помещения значительные, тогда лучше применять программируемые термостаты. Они позволяют экономить много энергии.
• Конструкции с трехходовыми клапанами целесообразно применять в случае, когда отопление организовано с помощью отдельной системы подогрева воды.

• Анализируйте технические параметры терморегуляторов. Они должны быть рассчитаны на конкретную мощность системы, а также выдерживать перепады напряжения. Специалисты рекомендуют брать регуляторы с небольшим запасом всех технических параметров.
• Покупайте продукцию только известных марок. Это является своеобразной гарантией их долгой и надежной службы. Не используйте дешевые аналоги, которые не имеют никаких сертификатов и подтверждающих качество документов.
• Обращайте внимание на количество выходов для подключения. Некоторые модификации могут работать сразу с несколькими точками. Но если такое вам не нужно, тогда лучше покупать стандартную модель.

Как подключить своими руками?

Технология подключения терморегулятора к теплому полу состоит из таких последовательных действий:

• Подготовка места под термостат. Стандартные модификации устанавливаются в обычные коробки внутри стены, но бывают и накладные модели. Если вы приобрели встраиваемую модель, тогда нужно под нее проделать отверстие в стене.
• Расположение датчиков. Эти элементы располагаются внутри цементной стяжки недалеко от греющего кабеля. Прячут датчики в специальной закрытой гофрированной трубе, чтобы туда не попал бетон. От датчиков следует вывести кабель к месту крепления терморегулятора.

• Подключение к электричеству. Изначально к термостату подводят провода от центральной электрической сети. Отвести их можно от розетки или другого подобного источника. Подключаются кабеля соответственно специальной схеме на регуляторе. На нем присутствуют 3 выхода, которые предназначаются для фазы, нуля и заземления. Подключать их нужно в соответствии со схемой, нанесенной на каркас устройства. После этого к входам также подсоединяют кабели от термодатчика.
• Подключение греющего кабеля. Здесь существует два варианта. Если внутри кабеля всего два провода, тогда первая пара подключается к фазе и нулю, а оставшиеся – к заземлению. Когда же применяют двужильные провода, подсоединяют только одну сторону кабеля. Для этого последовательно все три провода подключаются к соответствующим выходам. Здесь важно соблюдать рекомендации и пользоваться схемой, которая предоставляется производителями.

Как проверить?

После установки терморегулятора, следует обязательно проверить систему на работоспособность.

Для этого нужно выполнить несколько простых действий:

1. Изначально переводим устройство на минимальную температуру. После этого нужно переключиться на максимум. Во время этого вы должны услышать своеобразный негромкий щелчок. Если он есть, то устройство работает исправно.
2. Если терморегулятор программируемый, тогда следует установить любую программу или указать последовательность включения механизма. После этого на протяжении дня следует просто следить за тем, как ведет себя теплый пол. Важно, чтобы все операции точно совпадали с настройками термостата.

Управление

Терморегуляторы делают максимально простыми для пользователя. Но внутри этих систем может быть спрятано множество сложных узлов и конструкций.

Управление подобными устройствами может осуществляться несколькими способами:

• Механический. Для таких целей производители предусматривают специальные поворотные ручки. В зависимости от их положения выполняется настройка расходомеров воды или подача тока. Подобные системы очень часто применяются с водными «гребенками», которые и осуществляют распределение жидкости. Недостатком такого способа является то, что сложно добиться точной установки значения с разницей меньше 5 градусов.

• Кнопочное. Этот подход является более совершенным, так как позволяет контролировать температуру в более узком режиме. Настройка термо реле осуществляется либо классическими кнопками, либо с помощью сенсорного экрана. Здесь меняется только интерфейс, а принцип работы от этого практически не меняется.
• Удаленное управление. Терморегуляторы устанавливают на так называемые wi-fi котлы. Эти устройства способны принимать радиосигналы и на их основе изменять настройки регулятора. Данные механизмы довольно сложные и зачастую применяются только в так называемых «умных» домах, где все полностью автоматизировано и требует минимального вмешательства человека.

Некоторые модификации терморегуляторов требуют регулировки головки, воспринимающей температуру. Это позволяет синхронизировать системы, чтобы получать точные значения во время эксплуатации.

Инструкция по эксплуатации

Работа терморегуляторов довольно простая и требует минимального вмешательства человека. Здесь важно только правильно выставить температуру, которая должна быть в системе.

Но важно при этом придерживаться нескольких простых правил:

1. Не используйте термостаты во влажных помещениях. Если все-таки нужно их здесь установить, тогда применяйте только специализированные изделия.
2. Поддерживайте температуру пола не выше 35-37 градусов. При сильном и постоянном нагревании можно повредить декоративное напольное покрытие. К примеру, дерево может начать рассыхаться и трескаться.
3. При использовании терморегулятора обязательно следуйте инструкции производителя. Читайте ее перед выполнением настройки сложных программ.

Неисправности

Термостат является сложным механизмом, поэтому есть высокий риск его выхода из строя.

Следует отметить несколько неисправностей, которые часто встречаются у таких приборов:

• Щелкание терморегулятора. Зачастую причиной является плохой контакт между устройством и входными проводами. Чтобы проверить это, следует разобрать корпус и проанализировать качество креплений. В некоторых случаях нужно также измерить сопротивление датчика.
• Отсутствие нагрева пола. Если такое происходит при максимальном положении регулятора, это может означать, что термодатчик установили очень близко к кабелю.
• Мигающий сигнал красной лампочки. Она свидетельствует о том, что датчик температуры сломался и нужна его замена.

• Отсутствие тока. Причин здесь может быть несколько. В первую очередь следует проверить, правильно ли подключены все питающие провода к терморегулятору. Если контакт хороший, тогда нужно искать поломку внутри термостата. Зачастую подобные неисправности не всегда поддаются ремонту. Поэтому устранением неисправности станет только полная замена терморегулятора.
• Устройство не прогревает пол до установленной температуры и отключается раньше. Это легко проверить, если установить прибор на максимум. Исправные системы сразу перейдут в режим нагрева. Если этого не произойдет, следует восстанавливать систему.

Ремонт термостатов предполагает наличие определенных навыков работы с электрическими схемами, поэтому лучше подобные операции доверять проверенным специалистам или организациям.

Производители и отзывы

Терморегуляторы позволяют качественно настраивать температурный режим теплого пола. Поэтому они должны быть качественными и надежными. Сегодня на рынке представлено несколько видов подобных устройств, среди которых можно выделить несколько хороших марок:

• Danfos. Программируемые системы прекрасно справляются со своими задачами. Продукция поставляется вместе с устойчивыми датчиками температуры, позволяющими обеспечить высокую точность настройки устройства.

• Eberle. Под этой маркой выпускают несколько видов терморегуляторов. Особое внимание следует уделить механическим устройствам, которые используются для регулировки температуры на промышленных объектах. Здесь также присутствуют термостаты, способные работать даже при высокой влажности.
• Devi. Терморегуляторы из Дании отличаются высокой точностью и надежностью. Компания выпускает несколько видов регуляторов, которые дополняются качественным программным обеспечением.

• Legrand. Одна из самых надежных марок термостатов. Здесь можно найти как обычные механические, так и программируемые системы. Некоторые модификации также адаптированы к высокой влажности.
• Теплолюкс. Терморегуляторы этой марки довольно широко распространенные. Они отличаются многофункциональностью. Но, согласно отзывам многих владельцев, некоторые модификации служат плохо и быстро выходят из строя. При этом компания некачественно исполняет их гарантийное обслуживание.

Этот рейтинг терморегуляторов не является полным, так как на рынке существует множество качественной продукции, которая подходит для решения конкретных задач.

Терморегуляторы являются универсальным решением, позволяющим обеспечить оптимальную работу теплого пола независимо от его типа. Используйте для таких целей только качественную продукцию, которая соответствует всем нормативам и стандартам.

Об особенностях термурегуляторов для теплого пола можете узнать из видео.

Порядок проведения монтажа регуляторов тепла в системе «теплый пол»

При подключении системы теплого пола в помещении должна постоянно поддерживаться оптимальная температура. Для решения этого вопроса применяется в работе терморегулятор для теплого пола. Без него нельзя обойти, когда производиться монтаж. Это неотъемлемая часть работы всей системы.

Понятие

Никакого удовольствия теплый пол принести не сможет, если его просто подключить к электрической сети. И это не смотря на то, что работать все же он сможет. Правда, не такой продолжительный срок, и с большими финансовыми вложениями. За длительность работы, а также его правильность, будет отвечать терморегулятор теплого пола. С его помощью создаются благоприятные условия в комнатах квартиры или дома.

Данных приборов существует большое количество классификаций. Все они будут отличаться между собой по определенным признакам, функциям, которые он способен выполнить в процессе эксплуатации.

При подключении теплого пола к терморегулятору, в помещениях будет поддерживаться необходимая температура. Он «считывает» информацию с датчика температуру, после чего, при достижении предельных значений, автоматически отключает от питания. Некоторые посчитают, что в этот момент сам термостат также уходит в режим ожидания. В действительности все не совсем так. Он продолжает следить за показаниями, а при необходимости, когда допустимая температура опуститься ниже предела, запускается вновь электропитание.

Каждый из терморегуляторов имеет свою комплектность. Основное из них – температурный датчик, коробка для монтажа, клеммы, инструкция, позволяющая осуществлять монтаж, а также эксплуатировать в нужном направлении.

Функции и достоинства

Среди всех возможных функций работы терморегулятора можно выделить самую основную – поддерживать температуру в помещении на необходимом уровне. Это получается при включении или отключении элементов подогрева теплого пола. Таким образом, он дополнительно сокращает расходы электроэнергии, так как включение питания происходит с периодичностью. Если использовать термостат для теплого пола, экономятся средства на отоплении. Многие скажут, что данное устройство стоит приличных денег. Это действительно так, особенно если дело касается качественной продукции. Но это окупается в течение первых месяцев использования. Все будет зависеть от конкретной стоимости термостата.

Можно сюда же отнести еще один очень важный фактор, указывающий на терморегулятор теплого пола с положительной стороны. Никакого перегрева нагревательных приборов не будет происходить, если система работает правильно и без сбоев. Такое решение увеличивает срок их использования, а также не позволит их сломаться при повышенных температурах.

Система теплого пола прекрасно может обойтись без данного устройства. При этом все следует выполнять самостоятельно. Постоянно контролировать уровень температуры, включать питание и отключать его при достижении определенной температуры. Это приводит к снижению до минимума комфортного уровня, отвлечению от домашних дел и постоянной работы, несколько повышенных расход электроэнергии.

Если самостоятельно контролировать работу теплого пола, очень часто происходит перегорание элементов из-за не вовремя выключенного питания. Не всегда по часам можно это осуществлять. Забыть может каждый и от этого избавиться никак нельзя. Следовательно, гораздо приятнее и проще будет приобрести терморегулятор, установить его по правилам, наслаждаться его работой.

Виды

Есть много показателей, по которым может классифицироваться термостат для теплого пола. Это может быть тип и вид датчика, расположения внутри помещения и прочее. Основной принцип из всего возможного – принцип действия. По нему устройства делятся на следующие:

1. Электронный (цифровой). Совпадает по принципу работы с электронно-механическим вариантом, но имеет главное отличие – способ, по которому задается температура в датчике. Здесь не используется колесика для изменения показателей, а есть сенсорное устройства и соответствующие кнопки. Дополнительная информация выводиться на дисплей, который может иметь различные параметры.
2. Электронно-механический. Работа совпадает по принципу действия утюга. Конкретной температуры здесь не задается. Но при достижении предельной температуры, терморегулятор выключается и включается вновь, когда остынет система. Достаточно будет снижение температуры воздуха на несколько градусов, чтобы работа возобновилась, и питание было включено. Чтобы повысить предельные показатели или понизить, руководствуются собственной интуицией. При жаре в комнате, колесико направляется в одну сторону, при холоде – в обратную. Есть у данного прибора свои главные плюсы, которые заключаются в том, что имеют приемлемую стоимость, да и к тому же очень просты в установке и обращении в процессе эксплуатации.
3. Программируемый. Данные термостаты можно назвать даже «умными». Они способны не только поддерживать температуру, но и вводить программу по включению или выключению в определенное время, оставить в рабочем состоянии на определенное время, или же отключить например на ночь. Возможности будут зависеть от совершенства прибора, производителя и стоимости.

Последний вариант терморегулятора не рекомендуется для небольших по площади помещений. Это связано с тем, что нагрев потребоваться может в совершенно любое мгновение и происходит это моментально.

Но это лишь одна из классификаций прибора. Кроме этого можно выделить и следующие виды термостатов для теплого пола:

• По мощности. Прибор полноценно не сможет работать свыше предельно допустимой нагрузки. Следует внимательно изучить данный пункт во время покупки и до подключения. В необходимых случаях их можно использовать в отдельно взятых помещениях, чтобы разделить нагрузку. Чтобы не было допущено перегрузок системы, дополнительно приобретается магнитный пускатель, который создает защитный барьер в данном направлении.
• По варианту монтажа. При установке встраиваемых термостатов, делается отверстие в стене. А накладных – используется специальный короб для монтажа, который просто крепится к стене. К каждому агрегату прилагается во время покупки схема. Ею и следует руководствоваться при монтаже.
• Управление системой со встроенными или выносными датчиками теплого пола.
• По количеству функционала.
• По внешнему виду и т.д.

Место установки

Практически нет серьезных ограничений по тому, где именно производить установку терморегулятора для теплого пола. Главное, чтобы полноценно работал датчик температуры для теплого пола. Есть лишь основные пожелания. Не рекомендуется монтировать их низко, так как затруднит управление ими, созданием программы. Особое место занимают влажные помещения (ванная, сауна), когда прибор может быть расположен лишь за пределы его, то есть вне. Это позволит сохранить его в рабочем состоянии в течение всего срока эксплуатации.

Термостаты практически все относятся к числу негерметичных. При повышенном уровне влажности они начинают некорректно работать, выходить из строя. Никакого класса защиты они не имеют, что приводит к созданию определенных условий для сохранности.

Экономия начинается при монтаже устройства в смежных помещениях. Можно установить двузонный термостат, способный вести контроль за уровнем температуры в отдельно взятой комнате. Никакого вреда друг другу они нести не будут.

Подключение термостата к водяным теплым полам

При использовании в работе водяного теплого пола, терморегулятор представлен в виде прибора, способного управлять сервоприводом. Он регулирует подачу носителя тепла в места обогрева. Управление у них может быть не только ручным, но и электронным. Здесь датчик терморегулятора теплого пола контролирует температуру воздуха, а не пола. Все связано с большой инерционностью нагрева. Последовательность действий по монтажу выглядит следующим образом:

• Высота расположения датчика составляет 1.0-1.2 метра от уровня пола. Его крепят даже вместе с терморегулятором. При этом сама стена, где фиксируются приборы, не должна дополнительно прогреваться отопительными радиаторами.
• Происходит монтаж цепей датчика и питания термостата.
• Когда применяется электрический вариант устройства – прокладывается необходимый кабель.
• Радиоуправляемый датчик настраивается в нужном режиме.
• Внешний термометр позволяет проверить работоспособность всей системы. Температура измеряется на протяжении нескольких часов. В течение всего этого времени она не должна сильно отклоняться от средних показателей.

В процессе работы могут быть использованы различные материалы для теплого пола, среди которых выделяют фитинги для теплого пола. Во время монтажа следует отключить автоматический выключатель электропитания для собственной безопасности.

Соединение с электрическими теплыми полами

До начала работ по монтажу терморегулятора, следует грамотно и правильно устроить сам электрический теплый пол. Для этого проводятся все подготовительные мероприятия, прокладывается греющий кабель или инфракрасная пленка. После этого делается выбранная стяжка пола, после чего укладывается напольное покрытие или другая финишная поверхность. Только затем можно начинать настраивать и подключать термостат для теплого пола строго по пунктам:

1. Определяется место расположения устройства в помещении. Оно должно быть в обязательном порядке подключено к электрической сети с напряжением 220В переменного тока.
2. Выбирается место крепления датчика температуры теплого пола. Обычно выбирают место, близкое к самому терморегулятору. При этом не должно быть никакой мебели рядом расположенной. Несколько иным образом происходит фиксация датчика с инфракрасных полов – с изнаночной стороны пленки, после чего подключают к проводке, которая идет к термостату.
3. Кабельные теплые полы заливаются стяжкой. Следовательно, стоит побеспокоиться о датчике тепла, который помещается в гофротрубу. В нее бетон не должен попадать, ни при каких обстоятельствах. В последующем труба выводится на стену, где происходит установка основного прибора. Регулятор устанавливается только после того, как будет выполнена стяжка пола.
4. В необходимых случаях используется магнитный пускатель, если мощность контактов системы регуляция тепла меньше мощности инфракрасного пола или используемого греющего кабеля. В остальных случаях используется прямое подключение.
5. Во время монтажа следует строго соблюдать фазировку. Для этого существуют цвета проводов: для фазы подбираются коричневые, черные или белые провода, нулевой провод остается синим. В остальных моментах лучше использовать индикаторную отвертку.

Правильный выбор

Когда происходит выбор терморегулятора теплого пола, он должен выполнять функции не только подключения или отключения питания всей системы, но и контроля уровня температуры в помещении. При этом должна полностью соблюдаться коммутируемая мощность. Обычно она составляет 3 кВт.

Если дело касается датчика уровня температуры воздуха, то тут стоит быть внимательным и аккуратным. На тепло могут воздействовать сквозняки, работы электроприборов и бытовой техники, потоки воздуха и многие другие причины.

Наибольшей популярностью пользуются именно электронные устройства, имеющие датчики пола. Их отличает приемлемая стоимость продукции, удобство в применении, высокий уровень надежности в процессе эксплуатации. В определенных ситуациях одни датчики и приборы могут быть неэффективны для работы и поддержания температурных режимов в помещении.

В любом случае, монтаж терморегуляторов способствует сокращению расходов электроэнергии, финансовых вложений. Они очень быстро окупаются и в последующем используются по назначению.

Видео:

Видео:

Видео:

Видео:

Видео:

Регулятор температуры водяного теплого пола. Терморегулятор в системе отоплениях. Что это за прибор?

Регулятор температуры водяного теплого пола. Терморегулятор в системе отоплениях. Что это за прибор?

Терморегулятор, используемый для теплого водяного пола — это устройство, посредством которого осуществляется регулировка температуры теплоносителя в системе отопления. Прибор оснащается чувствительным термоэлементом, благодаря которому быстро реагирует на изменение интенсивности нагрева теплоносителя. Диапазон изменения температуры варьируется в пределах 5-45⁰С. Изменения в системе происходят мгновенно, что очень удобно и эффективно.

Терморегулятор или термостат, другое название прибора, сегодня используется как в ручном режиме, так и в комплекте с контроллерами (датчики температуры воздуха), которые фиксируют температурные изменения внутри отапливаемого помещения и на поверхности пола. Правильная настройка терморегулятора и постоянная взаимосвязь контроллеров с термостатом являются ключевыми факторами успешной работы теплых водяных полов.

На сегодняшний день используются различные типы термостатов, каждый из которых имеет свою сферу применения.

Виды регуляторов температуры

Для теплых полов используются различные типы устройств, которые могут отличаться различными технологическими показателями. Речь идет о типе прибора, виде используемого датчика и места установки.

Основное различие для всех устройств, заключается в принципе действия. В системах водяных теплых полов сегодня используются следующие типы терморегуляторов:

• Электромеханический прибор. Принцип действия данного устройства заключается в следующем. Достижение внутри помещения установленной на регуляторе температуры, фиксируется датчиком температуры воздуха, который посылает сигнал на термостат. Прибор отключается, останавливая подачу теплоносителя в систему отопления. Снижение температурных параметров внутри помещения дает сигнал на прибор, который снова приводится в действие, включая подачу горячей воды в водяные отопительные контуры.

На заметку: электромеханический термостатический смесительный клапан работает по принципу домашнего утюга, не имея конкретных значений температуры, а лишь включаясь и отключаясь при повышении или при понижении температуры воды.

Управляется прибор интуитивно, настраиваясь в соответствии вашими личными ощущениями. Если в комнате прохладно, головка прибора вращается в одну сторону. Если становится жарко, то колесико крутится в обратную сторону. Для данного вида термостатов характерны низкая цена и простота эксплуатации.

Электронные термостаты – это приборы, которые действуют аналогично, как и электронно-механические приборы. Единственное и существенное отличие данного вида устройств, наличие возможность зафиксировать заданную температуру. Здесь вращающаяся термостатическая головка заменена электронными сенсорами. Управление кнопочное, а вся текущая информация выводится на дисплей.

Такое оборудование обладает высокой точностью и способно чутко реагировать на малейшие изменения температурного режима внутри отапливаемого помещения.

Программируемое устройство. Третий вид термостатов, которые являются полностью автоматизированными и автономными системами. В дополнение к своей основной функции, эти приборы наделены дополнительными функционалами. Их можно запрограммировать на длительный период, делая управление отопительной системой гибким и удобным.

По своей функциональности все термостатические устройства можно разделить на три вида:

• модели, оснащенные индикаторами температуры воздуха;
• модели, оборудованные датчиками температуры нагрева водяного пола;
• устройства, имеющие на вооружении два датчика.

Терморегулятор для теплого пола. Как выбрать терморегулятор для теплого пола

Нормальная эксплуатация теплого пола невозможна без терморегулятора, позволяющего сэкономить значительное количество энергии и денежных средств. При выполнении поставленных задач этот прибор всего лишь осуществляет включение и выключение подогрева в установленный промежуток времени или в соответствии с показаниями термометра. При выборе терморегулятора необходимо обязательно учитывать его мощность, которая должна соответствовать мощности теплого пола.

От работы терморегулятора во многим зависит создание наиболее комфортных условий в помещении, а также сохранность напольного покрытия. При слишком высокой температуре покрытие полов может деформироваться, растрескаться и потерять свои качества. Поэтому какой терморегулятор для теплого пола лучше выбрать является важным вопросом при устройстве систем обогрева.

Среди огромного количества моделей и конструкций терморегуляторов, специалисты выделяют несколько основных групп:

• Приборы, обеспечивающие экономичный режим работы, позволяющие снизить расход электроэнергии при отсутствии хозяев. В это время происходит снижение мощности обогрева на несколько градусов.
• Модели с программируемым таймером, позволяющим задавать любые временные промежутки, в течение которых помещение будет обогреваться с заданной интенсивностью. Все команды с таймера передаются на терморегулятор, который, в свою очередь, поддерживает необходимый уровень температуры.
• Существуют высокоинтеллектуальные конструкции, где могут программироваться и задаваться целые режимы работы, при которых чередуются периоды обогрева и экономии. Команда от прибора поступает непосредственно к нагревательному элементу в установленное время в зависимости от внешних факторов и заданных установок.
• Терморегуляторы с использованием встроенного ограничителя, представляющего собой специальный датчик, защищающий от перегрева напольное покрытие и сам нагревательный элемент. Такие приборы наиболее эффективны для ламината , который не должен нагреваться свыше 260С. В противном случае начнется выделение вредных токсических веществ.

Как регулировать теплый пол на гребенке. Распределение по контурам

Далее теплоноситель попадает на распределительную гребенку. Если водяной теплый пол сделан в одном небольшом помещении (ванной, например), в котором уложена всего одна петля из труб, этого узла может и не быть. Если петель несколько, то между ними необходимо каким-то образом распределять теплоноситель, а потом его каким-то образом собрать и отправить в обратный трубопровод.

Эту задачу и выполняет распределительная гребенка или, как еще называют, коллектор теплого пола. По сути это две трубы — на подаче и обратке, к которым подключены входы и выходы всех контуров теплого пола. Это самый простой вариант.

Смесительный узел теплого пола с возможностью автоматического поддержания температуры

Если теплый пол сделан в нескольких помещениях, то лучше ставить коллектор с возможностью регулировки температуры.

Во-первых, в разных помещениях требуется разная температура: кто-то предпочитает в спальне +18°C, кому-то необходимо +25°C. Во-вторых, чаще всего, контуры имеют разную длину, и передать могут разное количество тепла. В-третьих, есть помещения «внутренние» — у которых на улицу выходит одна стена, а есть угловые — с двумя или даже тремя наружными стенами.

Естественно, количество тепла в них должно быть разным. Обеспечивают это гребенки с термостатами. Оборудование недешевое, схема сложнее, но такая установка позволяет поддерживать заданную температуру в помещении.

Терморегуляторы есть разные. Одни контролируют температуру воздуха в помещении, вторые — температуру пола.

Тип выбираете сами. Независимо от этого, они управляют сервомоторами, установленными на гребенке подачи. Сервомоторы в зависимости от команды увеличивают или уменьшают проходное сечение, регулируя интенсивность потока теплоносителя.

Теоретически (и практически бывает) может возникнуть ситуации, когда подача на все контуры окажется перекрытой.

В таком случае циркуляция прекратится, котел может закипеть и выйти из строя. Чтобы этого не случилось, обязательно делают байпас, через который проходит часть теплоносителя. При таком построении системы котел в безопасности.

Термоклапан для водяного теплого пола. Как выбрать термостатический клапан для тёплого пола?

Для напольной водяной системы обогрева рекомендуют установить блок автоматического управления. Оборудование позволяет контролировать температуру в помещении, регулировать работу жидкостной магистрали.

Самым простым устройством для управления обогревом является трёхходовой клапан. Его работу можно осуществлять вручную, посредством вентилей, но достичь определённого режима в помещении будет сложно.

Приобретают термостатическое оборудование. Его используют в Москве и других крупных городах. Оно позволяет сделать напольный обогрев автономным. Как устроен термостат? Какова схема его работы?

Характеристика оборудования

Теплоноситель из котла проходит по магистрали труб к коллектору. Из него жидкость поступает в напольный трубопровод. Отдавая тепло, она возвращается обратно к коллектору, который имеет отдельный обратный выход для охлаждённого теплоносителя. Циркуляционный насос нагнетает воду обратно в котёл.

При ручном управлении температурного режима на контуре с холодной водой и теплоносителе высокой температуры устанавливают вентили. Если комната прогрелась достаточно хорошо, то вентиль с горячей водой закрывают. Если в помещении холодно, то вентиль открывают.

Для автоматического регулирования режима отопления устанавливают трёхходовой смеситель с термостатом и выносным термодатчиком. Данная система образует термостатический клапан. Его устанавливают на входе в коллектор. Оборудование производится из латуни или из бронзы.

• Трёхходовой клапан имеет 3 выхода для горячей, холодной воды и для теплоносителя, который подаётся в напольную магистраль. На корпусе маркерами обозначено направление потоков различных температур.
• Для смешивания жидкости различной температуры предусмотрена смесительная камера.
• На корпусе располагается термостат, с регулятором температуры.
• Термодатчик расположен на термостате.
• Клапаны перекрывают выходы для холодного и горячего потока. Они могут быть тарельчатыми или игольчатыми. Их работа зависит от термостата.
• Термостат представляет собой систему, которая состоит из капсулы с жидкостью и подпружиненным штоком. К нему прикрепляются клапаны.
• Датчик температуры имеет цифровую панель, на которой обозначены режимы отопления.

Термостат может находиться в термоголовке или в сервоприводе. Устройства имеют различную схему, но одинаковый принцип работы. Термоголовка представляет собой термостат, работа которого осуществляется с помощью жидкости: она чувствительна к перемене температуры.

Сервоприводы функционируют от электрической сети. Жидкость заключена в ёмкость. В ней находится нагревательная пластина. Сервопривод устанавливают на коллектор.

Трёхходовой смеситель предназначен для системы отопления больших площадей. В отдельных помещениях или в дачных домиках к коллектору подключают двухходовой вентиль. Его устанавливают на контур с теплоносителем высокой температуры. Вода проходит через него только в одном направлении.

Как функционирует автоматика?

Термостатический трёхходовой клапан для тёплого пола подключают перед коллектором. На датчике устанавливают определённый температурный режим обогрева. Устройство начинает работать при изменении параметров.

1. Устройство состоит из полупроводника, который имеет температуру теплоносителя, поступающего в магистраль. Энергия передаётся жидкости термостата.
2. При увеличении нагрева жидкость расширяется и давит на шток, который опускается.
3. При этом перекрывается выход из горячей трубы и открывается выход из обратного контура.
4. Охлаждённый теплоноситель поступает в камеру трёхходового смесителя, где соединяется с горячей водой из котла. Процесс смешивания может проходить по Т-образной схеме: горячий и холодный поток теплоносителя поступают в термостатический смесительный клапан симметрично с двух сторон. Выход жидкости в магистраль происходит под углом 900. При L-образной схеме горячая вода поступает в смесительную камеру с боку.
5. Температура теплоносителя снижается. Он поступает в напольную магистраль в охлаждённом виде. Режим обогрева стремится достичь установленной нормы.
6. При снижении температуры жидкость в термостате сужается. Подпружиненный шток выпрямляется, закрывается выход холодной воды, которая идёт по обратной трубе. В магистраль вновь поступает горячий теплоноситель.

Как отключить водяной теплый пол. Регулировка нагрева водяных полов

Чаще всего для обустройства водяного обогрева пола используют соединение отопительных контуров посредством коллектора, на который заходят оба конца трубопровода: один из них подает теплоноситель, а второй — возвращает его обратно. На вход в каждый из отопительных контуров поступает горячая вода, имеющая одинаковую температуру.

Поскольку протяженность трубопроводов разная, то каждое из помещений прогревается до разной температуры. Например, для ванной данный параметр должен составлять 25 градусов, а для жилых комнат он не может превышать 22 градуса. Чтобы добавить или убавить степень обогрева помещения, нужно изменить количество носителя тепла, подаваемого в контур.

Наиболее простым способом, как регулировать температуру водяного теплого пола, считается оснащение коллектора специальными вентилями на вход и выход (подробнее: » Схема коллектора теплого пола – как всё должно работать «). Путем поворота их головок можно корректировать количество носителя тепла, подаваемого в каждый из контуров. В этом случае ориентироваться приходится только на собственные ощущения, а такой способ регулировки обогрева нельзя назвать удобным.

Последовательность действий при этом следующая:

• регулировочные вентили подкручивают;
• ожидают в течение некоторого времени, пока не прогреется пол;
• оценивают результат;
• снова подкручивают вентили и т.д.

Поскольку температура на улице практически никогда не бывает одинаковой в течение даже одних суток, хозяевам дома приходится вращать вентили очень часто, причем вручную.

С целью автоматизации и механизации регулировки подачи тепла применяют специальные регулировочные устройства: контролирующий и управляющий термостат для водяного теплого пола, и исполнительный сервопривод

Термостаты, изображенные на фото, обычно размещают в каждом помещении, где смонтировано напольное покрытие с водяным обогревом. В свою очередь сервоприводами оснащают каждый контур на гребенке подачи носителя тепла. Они согласно сигналам увеличивают либо уменьшают количество воды, поставляемой в контур. Термостаты связывают с конкретными сервоприводами и подают на них команды управления.

Регуляторами контролируется либо температура теплого водяного пола, либо воздушной массы в комнате. При этом отслеживать температурный режим воздуха в комнате приходится тогда, когда обогрев напольной поверхности является единственным способом отопления в доме.

В продаже имеются модели, которые способны одновременно отслеживать оба показателя. В данном случае, основным параметром оценки до того, как настроить водяные теплые полы, является температура воздуха, а вторичным – пола.

Принцип функционирования регулятора пола с обогревом:

1. На корпусе оборудования устанавливают нужную температуру (напольной поверхности или воздуха в зависимости от конкретной модели).
2. В случае отклонения параметра в ту или иную сторону, на сервомоторы приходит сигнал, после чего подача носителя тепла либо увеличивается, либо снижается. В итоге через некоторый временной период температура приходит в норму.

Когда трубы залиты стяжкой, необходимо время на то, чтобы весь бетонный массив нагрелся или остыл. При наличии настильной системы обогрева пола инерционность меньше и тогда изменения наступают быстрее.

Видео регулировка теплого пола используем терморегулятор для водяного теплого пола

Все о напряжении: когда использовать 120 В вместо 240 В для изделий с подогревом пола

Когда дело доходит до напряжения, большинству из нас не нужно много думать об этом, пока мы не поедем за границу или не сделаем покупки для крупной бытовой техники. Но при выборе ковриков или кабелей для теплого пола важно иметь базовое представление о напряжении, чтобы вы могли найти правильный продукт, который обеспечит вам долгие годы безотказной работы. Но как выбрать между 120 В и 240 В? Вы можете обратиться к онлайн-форуму и получить доброжелательный, но плохой совет, который может привести к дополнительным расходам.Вместо этого прочтите это руководство, которое поможет вам выбрать правильное напряжение для вашего проекта теплого пола.

Напряжение такое же, как у мощности?

№ . Номинальное напряжение продукта не указывает, сколько энергии оно потребляет. Напряжение — это просто разница в потенциальной электрической силе между двумя точками. Но что это значит? Часто используется аналогия, чтобы сравнить электричество с водой в ваших трубах дома. Вода внутри вашего водонагревателя почти не движется, пока вы не откроете кран.Когда вы включаете горячую воду в кране, вода течет из водонагревателя по трубам в раковину. Давление воды — это напряжение (В), управляющее скоростью и силой, с которой вода вытекает. Количество протекающей воды будет силой тока (I). А мощность (P) в ваттах — это напряжение, умноженное на силу тока, что указывает на потребляемую мощность. Эта полезная формула позволяет рассчитать ватт: P = V x I.

Верно ли, что изделия на 240 В выделяют больше тепла, быстрее нагреваются, дешевле в эксплуатации и работают более эффективно, чем при 120 В?

Нет, нет, нет и нет .Это большое заблуждение, которое всплывает на форумах в Интернете. Допустим, вы берете две системы матов одинаковой площади в квадратных футах, одну 120 В, а другую 240 В. Если они спроектированы с одинаковой мощностью в ваттах на квадратный фут (промышленный стандарт — 12 Вт / кв.фут), оба продукта будут использовать одинаковую мощность и одинаковую мощность. Это связано с тем, что система на 120 В потребляет вдвое больше ампер на квадратный фут, чем система на 240 В, а система на 240 В потребляет половину ампер на квадратный фут системы на 120 В. Закон Ома гласит, что при уменьшении напряжения пропорционально возрастают токи.Например, предположим, вы хотите отапливать площадь в 100 квадратных футов. Согласно спецификациям производителя, мы знаем, что обе системы потребляют около 1200 Вт, и мы знаем напряжение, поэтому мы находим усилители по формуле: V x I = P или P / V = ​​I. (Эта формула является частью Закон Ома, который требует также значения сопротивления R ):

Итак, хотя 240V звучит так, будто у него вдвое больше мощности, он генерирует такое же количество тепла (ватт) на квадратный фут, что и система 120V, нагревается с той же скоростью и будет стоить примерно столько же за квадрат ногой для обогрева пола.А для стандартных источников питания на 120 и 240 В подходящие продукты одинаково эффективны (от 120 до 120 В против 240 В против 240 В).

Должны ли кабели или маты соответствовать напряжению источника питания?

Есть . Ниже мы рассмотрим почему, но если есть один важный вывод о напряжении и тепле пола, это то, что напряжение вашего мата или кабеля должно как можно точнее соответствовать напряжению вашего источника питания. Почти во всех домах в США и Канаде есть электрические панели на 120 и 240 В переменного тока.Если вы хотите использовать существующую схему, выберите то, что доступно. Если вы используете новую электрическую цепь, а площадь теплого пола меньше 120–150 квадратных футов, мы всегда рекомендуем 120 В. Вы можете выбрать 240 В для новой схемы для небольших участков, но это будет стоить вам дороже и займет дополнительный слот на вашей панели. В общем, площадь обогреваемой площади является одним из основных факторов при выборе продуктов на 120 и 240 В, о которых мы поговорим дальше.

Так зачем выбирать систему на 240 В вместо 120 В и наоборот?

At Warm Your Floor мы рекомендуем системы на 120 В для отапливаемых помещений менее 150 квадратных футов (при 12 Вт / кв.фут) и системы на 240 В для отапливаемых территорий более 150 квадратных футов.Причина этого в том, что один термостат может регулировать 15 ампер. Используя числа в предыдущем вопросе, системы на 120 В потребляют более 15 А на площади 150 квадратных футов, поэтому производители предлагают системы на 240 В для больших площадей. Используя приведенный выше пример, система на 240 В может нагревать до 300 квадратных футов и по-прежнему управляться одним термостатом.

Иногда источник питания потребителя имеет нестандартное напряжение. Некоторые товары для улицы Warm Your Floor, которые можно носить с собой, могут быть специально заказаны у производителя (SunTouch и Nexans — два) в соответствии с конкретными требованиями.Это подводит нас к следующему вопросу…

Что происходит, если номинальное напряжение продукта не соответствует напряжению источника питания?

Мы рассмотрели тот факт, что вам нужно согласовать напряжение источника питания с напряжением коврика, но что произойдет, если коврик на 240 В будет подключен к источнику питания на 120 В?

Коврик SunTouch мощностью 12 Вт на квадратный фут выделяет только 25% тепла. Это будет неэффективно для обогрева пола.

Обратный случай, когда изделие на 120 В подключается к источнику питания на 240 В, приводит к перегрузке системы, вызывая повреждение мата и термостата, преждевременный выход из строя и дорогостоящую переустановку:

Увеличив тепловую мощность в 4 раза по сравнению с нормальной!

Но в особых случаях может потребоваться рассогласование напряжений между источником питания и изделиями для теплого пола.Стандартные напряжения, которые несет Warm Your Floor, составляют 240 В и 120 В, но у некоторых клиентов есть внутренние блоки питания с номинальным напряжением 208 В. В этом случае изделие с более высоким напряжением и номиналом 240 В может быть подключено к источнику питания с более низким напряжением на 208 В, но выделяемое тепло (ватт на квадратный фут) будет уменьшено на 25 процентов при работе на 75% мощности. Чтобы найти это число, мы разделим меньшее напряжение на большее и возведем результат в квадрат:

(208 В / 240 В) ² = 0,75 = 75%

Чтобы компенсировать это сокращение на 25%, некоторые производители рекомендуют располагать кабели немного ближе друг к другу, поэтому для обогрева меньшей площади потребуется больше кабеля.Но этот метод ограничен максимальной нагрузкой на термостат 15 А. И это работает не со всеми продуктами, поскольку некоторые производители требуют заданного расстояния между кабелями. Мы можем порекомендовать изделия для теплого пола, которые обеспечивают большую ватт на квадратный фут, чтобы компенсировать это снижение. Но обязательно проконсультируйтесь с квалифицированным электриком, который поможет вам спланировать компоновку, которая безопасно и эффективно отвечает вашим потребностям.

Есть еще вопросы? Свяжитесь с нами сегодня, и мы поможем вам найти подходящие продукты для вашего проекта теплого пола.

Все о теплых полах | tekmar

Решение

Для обогрева пола в системе лучистого теплого пола используется теплая вода, протекающая по пластиковым трубкам, установленным в полу. Теплая вода циркулирует по полу с помощью насосов и клапанов и нагревается бойлером.Котел можно отапливать природным газом, пропаном, мазутом, электричеством или дровами, а также есть варианты солнечных панелей для нагрева воды для обогрева вашего дома.

Лучистые полы с подогревом обладают рядом преимуществ для комфорта и здоровья. Обеспечить контроль температуры в помещении для каждой комнаты или зоны дома очень просто. Это позволяет поддерживать тепло и комфорт в обычных жилых помещениях, снижая при этом температуру в редко используемых гостевых комнатах. Внутреннее зонирование может обеспечить максимальный комфорт для каждой комнаты, давая возможность контролировать ваши затраты на электроэнергию.

Найдите термостат, разработанный специально для теплого пола.

В наших термостатах используется широтно-импульсная модуляция и технология обратной связи по температуре в помещении, чтобы периодически подавать в пол нужную температуру воды, чтобы пол поддерживал постоянную постоянную температуру, тем самым обеспечивая оптимальный комфорт.

Они также включают возможность установки датчика температуры пола, который, в свою очередь, предоставляет следующие возможности:

• Ограничение температуры пола из твердых пород дерева.Полы из твердых пород дерева могут высохнуть и получить повреждения из-за теплового расширения. Термостаты Tekmar позволяют устанавливать максимальную температуру пола. Многие компании, производящие паркетные полы, указывают максимальную температуру 85ºF (30ºC).
• Поддерживайте минимальную температуру пола. Это особенно полезно в ванных комнатах. Поддерживая температуру пола от 80 до 85ºF (от 25 до 30ºC), пол становится теплым на ощупь.
• Сохраняйте комфорт в комнатах с большим количеством стеклянных окон, выходящих на южную сторону.Эти комнаты часто перегреваются днем ​​из-за солнечного излучения, проникающего через окна. Обычно это может привести к тому, что светлый пол станет холодным в течение дня. Поддерживая температуру пола близкой к желаемой температуре воздуха в помещении, комната остается комфортной, даже когда солнце садится вечером.

В целях экономии энергии наши термостаты также предлагают возможность создания программируемого графика ночного понижения температуры. Термостат снижает температуру в ночное время, обеспечивая тем самым экономию энергии.Затем термостаты могут использовать функцию оптимального запуска вместе с обратной связью по температуре в помещении, чтобы гарантировать, что настройки комнаты и пола вернутся к температуре, когда вы проснетесь утром.

У нас есть решения для управления котлом, зонирования, эксплуатации систем охлаждения и удаленного доступа в Интернет для вашей системы лучистого теплого пола. Наслаждайтесь максимальным комфортом с системой лучистого теплого пола с термостатами Tekmar.

Электрические системы водяного отопления для требовательных приложений

Электрические системы подогрева пола, в которых используются системы электрообогрева, идеально подходят для требовательных приложений домовладельцев и застройщиков.Наши продукты для электрического обогрева пола — это доступное и экономичное решение для обогрева, которое может использоваться как автономное отопление или как дополнение к существующей системе обогрева во многих различных областях.

Будь то кухня, ванная комната, крытая веранда, прихожая, коммерческий туалет или другое применение, эти решения обеспечивают наиболее равномерную температуру в любой комнате при минимальных затратах на установку среди любых конкурирующих продуктов.Мы можем спроектировать систему, которая идеально подходит для вашего проекта из ассортимента продукции для теплого пола Warmup, и вы можете быть уверены, что это лучшая из возможных систем напольного отопления на рынке, поскольку она поставляется с пожизненной гарантией .

Обладая более чем 30-летним опытом в проектировании и поставке систем теплого пола, мы предоставляем комплексные услуги, предлагая дизайн и решения для ваших индивидуальных потребностей в теплых полах. Если вас интересует система водяного отопления полов для новостройки или в качестве ремонта / дополнения к существующему дому, вы можете быть уверены в нашем качестве и индивидуальном дизайне.Не дайте себя обмануть. Всегда лучше работать с профессионалом, чтобы спроектировать правильную систему, так как в конечном итоге установка будет стоить меньше, и тогда система будет гарантированно работать, как рекламируется.

Особенности и преимущества систем теплого пола

• Минимальное потребление энергии
• Не требует обслуживания
• Нет воздуховодов, радиаторов или вентиляционных отверстий
• Скрыт от глаз и не занимает ценного места
• Обеспечивает равномерное распределение тепла для максимального теплового комфорта
• Нет движения воздуха, что помогает предотвратить накопление частиц пыли
• Бесшумно и безопасно
• Добавляет ценность вашему дому
• Соответствует стандартам UL
• Гарантия производителя 20 лет
• Без движущихся частей
• Малая высота конструкции позволяет создавать минимальную высоту пола
• Отсутствие ржавчины в таких помещениях, как коммерческие туалеты и подъезды

Электрические системы обогрева полов с подогревом

Электрические коврики для подогрева пола — это проверенная технология, которая является безопасной, надежной и энергоэффективной.Наша уникальная клейкая система с двойным креплением экономит 70% времени на установку. Коврики сертифицированы по безопасности для влажных помещений, имеют одноточечное соединение с двухжильным кабелем, а с предварительно нанесенным на сетку из стекловолокна нагревательным кабелем вы можете быть уверены, что будете получать равномерное тепло при каждом включении. Стандартные коврики бывают как на 120 В, так и на 240 В, начиная с площади покрытия от 10 кв. Футов до 145 кв. Футов на одном коврике. И 120-вольтовые, и 240-вольтовые маты обладают одинаковой эффективностью, но 240 В рекомендуется для больших площадей, чтобы снизить потребляемую мощность, что позволяет разместить больше места на одном термостате.

Для многих областей применения мы можем разработать план с использованием комбинации матов в зависимости от размера и формы вашей комнаты, чтобы получить наиболее эффективное покрытие. Коврики можно быстро раскатать по полу, что сокращает время монтажа на 35%, а ультратонкий нагревательный кабель имеет двойную изоляцию с усовершенствованным фторполимерным сердечником, что делает его невероятно прочным.

Все наши системы теплых матов под полом одобрены UL и соответствуют высочайшим стандартам безопасности для максимального душевного спокойствия.

Пленочные обогреватели для ламинатных и деревянных полов

Пленочный обогреватель от Warmup — это ультратонкая электрическая система водяного обогрева пола, предназначенная для использования под ламинатом, ковром, паркетом и другими плавающими полами. Его можно установить под отделку пола в сухих помещениях без необходимости в дополнительных заземляющих решетках, поскольку фольговые панели имеют толщину всего 1/8 дюйма и практически не поднимают уровень пола, поскольку они погружаются в прокладку или слой изоляции.Пленочный обогреватель прост в установке и обеспечивает равномерное распределение тепла, но он должен быть установлен поверх подходящей мягкой изоляции. Это необходимо для предотвращения выхода обогревателя из строя при добавлении веса мебели и людей на полу.

Повышенной экономии можно добиться, используя изоляционную подложку (WIU) под нагревателем, так как это сокращает время нагрева как минимум на 50%. Warmup® Insulated Underlay — это тонкий изоляционный барьер, который отражает тепло вверх, делая систему подогрева пола более эффективной и действенной.Это также снижает контактный шум. Основа из фольги также действует как эффективный барьер для влаги.

Электрические теплопроводные системы для теплых полов

В новом строительстве мы обычно рекомендуем вам позволить нам спроектировать идеальную систему с использованием электрического нагревательного кабеля, поскольку это наиболее экономичный способ спроектировать и установить индивидуальную систему.

В рамках наших услуг мы разработаем и предоставим индивидуальный план установки. Наша команда будет работать с каждым приложением, чтобы убедиться, что оно установлено правильно, что тепло равномерно распределяется по комнате, что области вокруг препятствий (туалеты, раковины, душевые) могут быть нагреты и что все необходимые аксессуары указаны для работы. работа правильная.

Кабель поставляется на 120 В или 240 В, в катушках длиной до 5000 футов, а толщина кабеля легко покрывается тонким раствором, что позволяет выполнить одностадийную укладку плитки или камня.

Изоляционные плиты Ultralight ™ для пола

Как правило, изоляционные плиты под полом всегда улучшают эффективность вашей системы теплого пола, позволяя быстрее нагреться, поскольку тепло не теряется, уходя от поверхности пола.

Изоляционные плиты Warmup Ultralight ™ не пропускают тепло от обогревателя к черновому полу, что означает, что все тепло отводится вверх на поверхность пола, куда вы хотите отвести тепло.Быстрая тепловая реакция, обеспечиваемая изоляционным и диффузионным слоем PEF, позволяет напольному покрытию нагреваться быстрее, в результате чего получается более энергоэффективный и удобный пол с подогревом.

Мембранная система для защиты от движения основания

Система разъединения DCM-PRO для электрического теплого пола сочетает в себе нагревательный кабель и мембрану, препятствующую разрыву, доступна в вариантах с флисовой подкладкой или с отрывом и приклеиванием. Это единственная мембранная система, одобренная UL в Северной Америке. Из-за несущего веса и структурных движений чернового пола отделка пола может быть повреждена, а плитка особенно склонна к растрескиванию. Инновационная конструкция отсоединения мембраны DCM-PRO обеспечивает значительную защиту плиточного пола за счет создания нового слоя между черным полом и отделкой пола.

Термостаты электрического теплого пола

4iE Интеллектуальный программируемый термостат

4iE® — это просто самый умный термостат сетевого напряжения на рынке.Мы разработали его так, чтобы вам не пришлось его использовать. Он может программировать себя, используя местоположение вашего смартфона и время от времени игнорируя его. Возможность Wi-Fi также позволяет изменять настройки в зависимости от зоны. Но не волнуйтесь: ваш 4iE® порекомендует наилучшие настройки для каждой комнаты в зависимости от использования.

На Warmup мы разработали 4iE®, чтобы вы могли зонировать свое отопление, устанавливать различные уровни комфорта и иметь возможность управлять всеми этими зонами из приложения MyHeating или веб-портала my.warmup.com.Лучистое отопление — не только самый удобный источник тепла, но и самый доступный по цене.

Программируемый термостат Tempo

Подходит ко всем системам теплого пола Warmup, термостат Tempo позволяет вам контролировать температуру вашей системы теплого пола, чтобы обеспечить комфорт, тепло и роскошь в вашем доме.

Tempo был разработан с простыми функциями и доступным интерфейсом. Tempo предоставляет все необходимые вам эффективные функции программирования по очень конкурентоспособной цене.

Гарантия на установку защитной сетки

Если вы случайно повредите систему обогрева во время установки, верните ее в Warmup, и мы бесплатно заменим ее на другой обогреватель той же марки и модели.Никто другой в отрасли не предлагает своим клиентам такой уровень обслуживания.

, контроллер температуры для электрического теплого пола с Alexa Google Home — покупайте по низким ценам на платформе электронной коммерции Joom

Умный термостат Контроллер температуры Вода теплый пол Работает Amazon Alexa Echo Google Home Tuya APP Control

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип ： Электрический теплый пол Источник питания ： 95 ~ 240 В переменного тока, 50 ~ 60 Гц Текущая нагрузка ： 3A (водонагреватель / водогрейный котел / газовый котел) ； 16A (электрическое отопление) Датчик ： NTC3950, 10K Точность ： + — 0.5’C или + -0,1’F Заданная температура. Диапазон ： 5 -35’C Dispaly Temp. Диапазон ： 5 -99’C Температура окружающей среды. ： 0 -45’C Влажность окружающей среды ： 5 ~ 95% относительной влажности (без конденсации) Температура хранения: ：-5 ~ 45 ° C Потребляемая мощность ： <1,5 Вт Ошибка синхронизации ： <1% Материал корпуса: ПК + АБС (огнестойкий) Монтажная коробка ： 86 * 86 мм квадратная или европейская круглая коробка 60 мм Клеммы для проводов ： Провод 2 * 1,5 мм2 или 1 * 2,5 мм2 Класс защиты ： IP20 Кнопки ： Емкостные сенсорные кнопки

СПИСОК УПАКОВКИ Термостат 1 шт. Руководство пользователя 1 шт. QC прошел 1 шт. Винты 2шт «Датчик пола (2.5 м) 1 шт. (Датчик температуры пола не является обязательным) «

ОПРЕДЕЛЕНИЕ МОДЕЛИ: BHT-002-GA: Водяное отопление, 3А BHT-002-GB: Электрический подогрев пола, 16А BHT-002-GC: Водогрейный котел, 3A

BHT-002-GALW: Водонагреватель с Wi-Fi / голосовым управлением, 3A BHT-002-GBLW: Электрический подогрев пола с Wi-Fi / голосовым управлением, 16A BHT-002-GCLW: Водогрейный котел с Wi-Fi / голосовым управлением, 3A

НА ФУНКЦИОНАЛЬНОСТИ 1. Доступны мощные функции, такие как BACnet / Modbus / WIFI и т. Д. 2. Точность 0,5 ° C позволяет поддерживать температуру в пределах установленного вами уровня.3. «C» и «F» могут быть изменены (настраиваемая функция). 4. Память данных при выключенном питании. 5. Шесть программируемых периодов 5 + 2 для максимального комфорта и экономии.

УСТАНОВКА Ваш термостат подходит для установки в стандартную коробку диаметром 86 мм или европейскую коробку диаметром 60 мм. Шаг 1. Не выключайте питание. Шаг 2. Снимите монтажную пластину, повернув часть ЖК-дисплея. Шаг 3. Подключите источник питания, загрузите в соответствующие клеммы. Шаг 4. Закрепите монтажную пластину в стене винтами в коробке.Шаг 5. Закрепите корпус термостата и монтажную пластину путем вращения. Шаг 6. Установка завершена. Брендовое название: MOES

Тип продукта: Управление умным домом

Лучистое отопление | Министерство энергетики

Системы лучистого отопления поставляют тепло непосредственно к полу или панелям в стене или потолке дома. Системы во многом зависят от лучистой теплопередачи — доставки тепла непосредственно от горячей поверхности к людям и объектам в помещении с помощью инфракрасного излучения.Лучистое отопление — это эффект, который вы ощущаете, когда чувствуете тепло горячей плиты через всю комнату. Когда лучистое отопление расположено в полу, его часто называют лучистым подогревом пола или просто подогревом пола.

Лучистое отопление имеет ряд преимуществ. Он более эффективен, чем обогрев плинтуса, и обычно более эффективен, чем воздушное отопление, поскольку исключает потери в воздуховоде. Люди, страдающие аллергией, часто предпочитают лучистое тепло, потому что оно не распространяет аллергены, как системы принудительной вентиляции.Гидравлические (жидкостные) системы потребляют мало электроэнергии, что является преимуществом для домов, не подключенных к электросети или в районах с высокими ценами на электроэнергию. Гидравлические системы могут использовать широкий спектр источников энергии для нагрева жидкости, включая стандартные газовые или мазутные котлы, дровяные котлы, солнечные водонагреватели или комбинацию этих источников. Чтобы узнать больше о различных типах источников энергии и системах распределения тепла для отопления дома, ознакомьтесь с нашей инфографикой Energy Saver 101 о домашнем отоплении.

Несмотря на свое название, лучистое отопление пола во многом зависит от конвекции, естественной циркуляции тепла в помещении, когда воздух, нагретый от пола, поднимается вверх.Системы лучистого теплого пола существенно отличаются от излучающих панелей, используемых для отделки стен и потолка. По этой причине в следующих разделах излучающий теплый пол и излучающие панели рассматриваются отдельно.

Тепло излучающих полов

Существует три типа излучающих полов: полы из лучистого воздуха (воздух является теплоносителем), полы с электрическими излучающими полами и полы с теплой водой (гидронные). Вы можете дополнительно классифицировать эти типы по установке. Те, в которых используется большая тепловая масса бетонной плиты пола или легкого бетона поверх деревянного чернового пола, называются «мокрыми» установками, а те, в которых установщик «заживает» трубы излучающего пола между двумя слоями фанеры или прикрепляет трубы. Под чистым полом или черным полом называют «сухой монтаж».»

Типы излучающих полов

Излучающие полы с воздушным обогревом

Воздух не может удерживать большое количество тепла, поэтому излучающие воздушные полы нерентабельны в жилых помещениях и устанавливаются редко. Хотя их можно комбинировать с солнечными батареями. системы воздушного отопления, эти системы страдают очевидным недостатком, заключающимся в том, что они производят тепло только в дневное время, когда тепловые нагрузки обычно ниже. Неэффективность попытки обогреть дом с помощью обычной печи путем прокачки воздуха через полы ночью перевешивает преимущества использование солнечного тепла в течение дня.Хотя в некоторых ранних системах солнечного нагрева воздуха в качестве теплоносителя использовались камни, этот подход не рекомендуется (см. Системы солнечного нагрева воздуха).

Электрические излучающие полы

Электрические излучающие полы обычно состоят из электрических кабелей, встроенных в пол. Также доступны системы с матами из электропроводящего пластика, установленными на черновом полу под напольным покрытием, например плиткой.

Из-за относительно высокой стоимости электроэнергии электрические излучающие полы обычно рентабельны только в том случае, если они включают в себя значительную тепловую массу, такую ​​как толстый бетонный пол, и ваша электроэнергетическая компания предлагает ставки по времени использования.Нормы времени использования позволяют «заряжать» бетонный пол теплом в непиковые часы (примерно с 21:00 до 6:00). Если тепловая масса пола достаточно велика, тепло, накопленное в нем, будет поддерживать комфорт в доме в течение восьми-десяти часов без дополнительных электрических подключений, особенно когда дневные температуры значительно выше, чем ночные. Это экономит значительное количество долларов за электроэнергию по сравнению с отоплением по пиковым тарифам на электроэнергию в течение дня.

Электрические лучистые полы также могут иметь смысл для дополнения дома, если было бы нецелесообразно расширять систему отопления в новом помещении.Однако домовладельцам следует изучить другие варианты, такие как тепловые насосы с мини-сплит-системой, которые работают более эффективно и имеют дополнительное преимущество в виде охлаждения.

Hydronic Radiant Floors

Hydronic (жидкостные) системы являются наиболее популярными и экономичными системами лучистого отопления для климата с преобладанием отопления. Системы водяных теплых полов перекачивают нагретую воду из бойлера по трубам, проложенным под полом. В некоторых системах управление потоком горячей воды через каждый контур трубопровода с помощью зонирующих клапанов или насосов и термостатов регулирует температуру в помещении.Стоимость установки водяного водяного пола варьируется в зависимости от местоположения и зависит от размера дома, типа укладки, напольного покрытия, удаленности участка и стоимости рабочей силы.

Типы напольных покрытий

Независимо от того, используете ли вы кабели или трубы, методы установки электрических и водяных систем отопления в полах аналогичны.

Так называемые «мокрые» установки заключают кабели или трубы в твердый пол и являются старейшей формой современных систем теплого пола.Трубку или кабель можно заделать в толстую бетонную фундаментную плиту (обычно используемую в «плиточных» домах на ранчо, у которых нет подвалов) или в тонкий слой бетона, гипса или другого материала, установленного поверх чернового пола. Если используется бетон, а новый пол не на твердой земле, может потребоваться дополнительная опора пола из-за дополнительного веса. Чтобы определить несущую способность пола, проконсультируйтесь с профессиональным инженером.

Толстые бетонные плиты идеально подходят для хранения тепла от солнечных энергетических систем, которые имеют переменную тепловую мощность.Обратной стороной толстых плит является их медленное тепловое время отклика, что делает такие стратегии, как ночные или дневные задержки, трудными, а то и невозможными. Большинство специалистов рекомендуют поддерживать постоянную температуру в домах с этими системами отопления.

Благодаря недавним инновациям в технологии полов, так называемые «сухие» полы, в которых кабели или трубы проходят в воздушном пространстве под полом, набирают популярность, главным образом потому, что сухой пол является более быстрым и менее дорогостоящим. строить. Но поскольку сухой пол предполагает обогрев воздушного пространства, система лучистого отопления должна работать при более высокой температуре.

Некоторые «сухие» установки включают подвешивание труб или кабелей под черным полом между балками. Этот метод обычно требует просверливания балок перекрытия для установки трубы. Под трубками также должна быть установлена ​​светоотражающая изоляция, чтобы направлять тепло вверх. Трубы или кабели также могут быть проложены над полом между двумя слоями черного пола. В этих случаях трубки для жидкости часто вставляются в алюминиевые диффузоры, которые распределяют тепло воды по полу, чтобы нагреть пол более равномерно.Трубки и диффузоры крепятся между планками обрешетки (шпалами), которые выдерживают вес нового чернового пола и готовой поверхности пола.

По крайней мере одна компания улучшила эту идею, сделав фанерный материал основания пола, изготовленный с канавками для труб и встроенными в них алюминиевыми пластинами рассеивателя тепла. Производитель заявляет, что благодаря этому продукту система лучистого пола (для нового строительства) значительно дешевле в установке и быстрее реагирует на изменения температуры в помещении.Такие продукты также позволяют использовать вдвое меньше труб или кабелей, поскольку теплопередача пола значительно улучшена по сравнению с более традиционными сухими или влажными полами.

Напольные покрытия

Керамическая плитка — наиболее распространенное и эффективное напольное покрытие для лучистого теплого пола, поскольку оно хорошо проводит тепло и добавляет теплоаккумулятор. Можно также использовать обычные напольные покрытия, такие как винил и листы линолеума, ковровые покрытия или дерево, но любое покрытие, изолирующее пол от комнаты, снизит эффективность системы.

Если вам требуется ковровое покрытие, используйте тонкий ковер с плотной набивкой и укладывайте как можно меньше коврового покрытия. Если в некоторых комнатах, но не во всех, будет напольное покрытие, тогда в этих комнатах должен быть отдельный контур для труб, чтобы система обогревала эти помещения более эффективно. Это связано с тем, что вода, протекающая под крытым полом, должна быть более горячей, чтобы компенсировать напольное покрытие. Деревянный пол должен быть ламинированным, а не массивным, чтобы уменьшить вероятность усадки и растрескивания древесины в результате высыхания под воздействием тепла.

Излучающие панели

Настенные и потолочные излучающие панели обычно изготавливаются из алюминия и могут нагреваться либо электричеством, либо трубами, по которым проходит горячая вода, хотя последнее создает опасения по поводу утечек в системах, устанавливаемых на стене или потолке. Большинство имеющихся в продаже излучающих панелей для домов имеют электрическое отопление.

Как и любой другой тип электрического обогрева, излучающие панели могут быть дорогими в эксплуатации, но они могут обеспечивать дополнительный обогрев в некоторых комнатах или могут обеспечивать обогрев пристройки дома, когда расширение традиционной системы обогрева нецелесообразно.

Излучающие панели имеют самое быстрое время отклика среди всех отопительных технологий и — поскольку панели можно индивидуально контролировать для каждой комнаты — функция быстрого отклика может привести к экономии затрат и энергии по сравнению с другими системами, когда комнаты нечасто заполняются. Входя в комнату, человек может увеличить температуру и почувствовать себя комфортно в течение нескольких минут. Как и в любой системе отопления, установите термостат на минимальную температуру, которая предотвратит замерзание труб.

Панели излучающего отопления работают в пределах прямой видимости — вам будет наиболее комфортно, если вы окажетесь близко к панели. Некоторые люди считают потолочные системы неудобными, потому что панели нагревают им верхнюю часть головы и плечи более эффективно, чем остальную часть тела.

Теплый пол, система теплого пола из лучистой плитки, термостат для теплой плитки

Для больших помещений к одному термостату можно подключить более одного комплекта кабелей или ковриков Warm Tiles®, если общая суммарная сила тока комплектов не превышает 15 ампер.Если для обогреваемой зоны требуется нагрузка более 15 Ампер, вы можете разделить зону на несколько зон, каждая со своим собственным термостатом, или установить комплект реле

Что такое комплекты реле?

представляют собой переключатели на 24 А, которые управляются одним термостатом. Подобно термостату, к каждому реле можно прикрепить два комплекта кабелей или ковриков, но оно может выдерживать нагрузку до 24 А вместо максимальной нагрузки в 15 А на термостате. В сочетании с мощностью термостата 15 А можно контролировать нагрузку системы подогрева пола до 39 А с помощью комбинации термостат / реле.Если это все еще не охватывает область, которую вы хотите контролировать с помощью одного термостата, добавьте еще одно реле для дополнительных 24 А нагрузочной способности. С комбинацией термостат / реле / ​​реле можно контролировать нагрузку до 63 А с помощью одного термостата. Однако имейте в виду, что, как и термостаты, реле требуют для работы электрической цепи (обычно 30 А каждая) и должны быть подключены к термостату и друг другу в соответствии с инструкциями, прилагаемыми к каждому комплекту реле. Для этого требуется возможность установить соответствующий кабелепровод во время чернового процесса или иметь доступ во время ремонта.В заключение отметим, что реле

Комнатные регуляторы водяного теплого пола
