Принцип работы регулятора давления воды в системе отопления и водоснабжения

Каков принцип работы регулятора давления воды? За счет чего он повышает или понижает напор в системе? Чем отличаются разные типы регуляторов и какой лучше? Ответы на эти и другие вопросы вы найдете в этой статье.

Из этой публикации вы узнаете, как работает регулятор давления воды и как он устроен, какие бывают типы регуляторов по назначению и внутренней конструкции. Также мы дадим советы по их выбору, установке и настройке.

Виды регуляторов давления воды

Существует пять видов регуляторов давления воды:

  • Проточные:
  • Мембранные;
  • Поршневые;
  • Автоматические;
  • Электронные.

По принципу монтажа и использования различают два типа регуляторов:

  • До себя;
  • После себя.

Регулятор «до себя» выравнивает давление в системе, находящейся перед ним. Такие регуляторы используются там, где нужно защитить магистраль и сантехприборы от гидроудара и повышенного давления. Например, в системах отопления, охлаждения.

Регулятор давления воды «после себя» выравнивает напор воды на выходе. Такие регуляторы используются там, где вода подается к конечному потребителю:

  • В системе водоснабжения в квартире;
  • Системы орошения;
  • Скважины, колонки, бюветы;
  • Подача воды для технических нужд.

Что касается материалов, из которых изготавливают регуляторы давления воды, они могут быть:

  1. Чугунными;
  2. Стальными;
  3. Латунными;
  4. Титановыми.

Отличаются они и комплектацией. В качестве опций в комплект могут входить:

  • Манометр;
  • Фильтр механической очистки;
  • Шаровые краны;
  • Запасной комплект прокладок;
  • Воздухоотводчик.

Проточные регуляторы давления

Это самое простое по конструкции устройство, которое по принципу работы является редуктором давления. Внутри него одна магистраль разделяется на несколько меньших по сечению потоков разной длины. За счет этого напор воды в системе понижается.

Из-за того, что в проточных регуляторах нет механических движущихся деталей, они имеют большой срок работы. Но для регулирования потока на выходе необходимо устанавливать дополнительный регулятор.



Принцип работы мембранного регулятора давления воды после себя

Такой регулятор давления состоит из следующих частей (см. рис):

Последние публикации:

  • A – Вход клапана;
  • B – Выход клапана;
  • C – Патрубок к мембранной камере;
  • D – Мембранная камера;
  • E – Пружина;
  • F – Запорный диск.

Letyshops [lifetime]

Работает он следующим образом:

  1. Когда давление воды после запорного диска увеличивается, она наполняет мембранную камеру;
  2. По мере заполнения мембранной камеры, мембрана давит на шток, соединенный с запорным диском;
  3. Диск перекрывает отверстие в клапане и давление после клапана снижается.

При уменьшении давления происходит следующее:

  1. Вода из мембранной камеры по патрубку возвращается в клапан;
  2. Давление в камере уменьшается, пружина оттягивает запорный диск;
  3. Поток воды через отверстие в клапане увеличивается и давление поднимается.

Letyshops [lifetime]

Как работает мембранный регулятор давления воды до себя

Устройство регулятора давления воды до себя сложнее, чем работающего по принципу после себя. Он состоит из (см. рис):

  • A – Вход клапана;
  • B – Выход клапана;
  • C – Патрубок от входа клапана к пилотному регулятору;
  • D – Патрубок от мембранной камеры к выходу клапана;
  • E – Пилотный регулятор;
  • F – Мембранная камера;
  • G – Запорный диск.

Letyshops [lifetime]

Принцип работы регулятора давления воды до себя можно разделить на два этапа: повышение давления и понижение. Когда давление на входе клапана повышается, происходит следующее:

  1. Вода по патрубку из входа в клапан поступает в пилотный регулятор, где давит на пружину;
  2. Пилотный регулятор открывает отверстие между мембранной камерой и патрубком к выходу из клапана;
  3. Вода выходит из мембранной камеры, пружина оттягивает запорный диск;
  4. Давление на входе в клапан понижается.

При понижении давления на входе в клапан происходит следующее:

  1. Вода из пилотного регулятора возвращается по патрубку ко входу в клапан;
  2. Пружина пилотного регулятора разжимается и открывается отверстие между мембранной камерой и патрубком ко входу в клапан;
  3. Мембранная камера наполняется водой и запорный диск перекрывает отверстие;
  4. Давление на входе в клапан повышается.

Letyshops [lifetime]

Последние публикации:

Поршневой регулятор воды: принцип работы

В поршневом регуляторе баланс входящего и выходящего давления достигается за счет пружины, толкающей поршень (см. рис. ниже). Работает он следующим образом:

Вода попадает в первую камеру, из которой переходит во вторую через пропускное отверстие. При повышении давления во второй камере, она толкает поршень, который сжимает пружину. Запорный диск перекрывает проходное отверстие и давление во второй камере понижается.

При понижении напора воды давление в первой камере понижается. Пружина выталкивает поршень и запорный диск. Через пропускное отверстие вода попадает во вторую камеру и давление повышается.

Letyshops [lifetime]

Регулировать силу потока можно перемещая пружину и поршень по второй камере. Для это в таких устройствах есть регулировочный винт. Закручивая его, вы уменьшаете давление на выходе, откручивая – увеличиваете.

Как работает автоматический регулятор давления

По своему принципу работы автоматический регулятор похож на поршневой. Разница лишь в том, что в роли поршня в нем выступает мембрана (см. рис), а заслонка подпружинена.

Letyshops [lifetime]

При повышении давления входящей воды, она толкает мембрану вверх. Та тянет за собой заслонку и отверстие частично перекрывается. При этом давление выходящего потока уменьшается.

При уменьшении давления входящего потока мембрана опускается вниз, опуская заслонку. Отверстие протока открывается больше и давление на выходе повышается.

Последние публикации:

Отличительной особенностью автоматических мембранных клапанов является наличие второй пружины на заслонке. Она позволяет более точно регулировать давление. настройка необходимого давления на выходе осуществляется с помощью регулировочного винта.

Электронные регуляторы

На нынешний момент это самые продвинутые и точные устройства. Они могут работать в режимах до себя и после себя. Их принцип работы следующий:

  1. Датчик на входе и выходе определяет давление воды;
  2. Сигналы от датчиков поступают в управляющее устройство;
  3. Устройство приводит в действие запорный механизм, либо регулирует работу циркуляционного насоса.

Электронные регуляторы давления воды позволяют максимально точно выставить настройки. Благодаря этому они используются в системах, предназначенных для специфических нужд. Но и стоимость их велика.

Letyshops [lifetime]

Выбираем с умом

При выборе регулятора давления воды нужно обратить внимание на следующее:

  1. Максимальное рабочее давление устройства (он

vteple.xyz

Регуляторы давления до и после себя

Основные типы регуляторов давления


    Мембранные редукционные клапаны с пилотным управлением (Астима, Россия)
 DN: 50…500  Серия: АСТА – Р01/02
 PN: 16 бар            Материал корпуса: чугун СЧ
 t° макс: +70°С  Присоединение: фланцевое

    Мембранно-плунжерные редукционные клапаны с пилотным управлением (Астима, Россия)

 DN: 50…1200
 Серия: АСТА – Р02/02
 PN: 16/25 бар  Материал корпуса: чугун ВЧ
 t° макс: +70°С  Присоединение: фланцевое

    Редукционные клапаны (Астима, Россия)

 DN: 15…150  Серия: АСТА – Р04/02
 PN: 16/25 бар  Материал корпуса: бронза
 t° макс: +95°С/+190°С  Присоединение: резьбовое, фланцевое
    Редукционные клапаны для систем теплоснабжения (Астима, Россия)

 DN: 50…150  Серия:
АСТА – Р05
 PN: 16/40/64 бар  Материал корпуса: чугун ВЧ / углеродистая сталь
 t° макс: +150°С  Присоединение: фланцевое

    Редукционные клапаны из нержавеющей стали (Астима, Россия)
 DN: 15…25  Серия: АСТА – Р06/02
 PN: 25 бар  Материал корпуса: нержавеющая сталь AISI 316t°
 t° макс: +100°С  Присоединение: резьбовое
    Редукционные клапаны для систем водоснабжения (CSA, Италия)
 DN: 50…150  Серия:
CSA — VRCD
 PN: 16/25 бар  Материал корпуса: чугун ВЧ
 t° макс: +80°С  Присоединение: фланцевое

 DN: 50…150  Серия: CSA — RDA
 PN: 64 бар  Материал корпуса: углеродистая сталь
 t° макс: +80°С  Присоединение: фланцевое

    Редукционные клапаны для пара (Valsteam ADCA Engineering, Португалия)
 DN: 15…25  Серия: ADCA — PRV25/2S
 PN: 25 бар  Материал корпуса: углеродистая сталь
 t° макс: +250°С  Присоединение: резьбовое, фланцевое

    Редукционные клапаны для пара (Valsteam ADCA Engineering, Португалия)
 DN: 15…150  Серия: ADCA — RP45G / RP45S
 PN: 16/40 бар  Материал корпуса: чугун ВЧ / углеродистая сталь
 t° макс: +250°С/+300°С  Присоединение: фланцевое

    Редукционные клапаны для пара из нержавеющей стали (Valsteam ADCA Engineering, Португалия)
 DN: 15…25  Серия: ADCA — PRV25I
 PN: 25 бар  Материал корпуса: нержавеющая сталь
 t° макс: +250°С  Присоединение: резьбовое, фланцевое

    Редукционные клапаны для пара из нержавеющей стали (Valsteam ADCA Engineering, Португалия)
 DN: 15…150  Серия: ADCA — RP45I
 PN: 16/40 бар  Материал корпуса: нержавеющая сталь
 t° макс: +250°С/+300°С  Присоединение: фланцевое

    Пилотные редукционные клапаны (Valsteam ADCA, Engineering, Португалия)
 DN: 15…80  Серия: ADCA — PRV47
 PN: 25/40 бар  Материал корпуса: углеродистая / нержавеющая сталь
 t° макс: +300°С  Присоединение: фланцевое
    Редукционные клапаны для жидкостей (Valsteam ADCA Engineering, Португалия)
 DN: 32…100  Серия: ADCA — RP4D / RP4P
 PN: 16/40 бар  Материал корпуса: углеродистая сталь/ нержавеющая сталь
 t° макс: +350°С / +400°С  Присоединение: фланцевое

    Редукционные клапаны для газов (Valsteam ADCA Engineering, Португалия)
 DN: 32…100  Серия: ADCA — RP6D / RP6P
 PN: 16/40 бар  Материал корпуса: углеродистая сталь/ нержавеющая сталь
 t° макс: +350°С / +400°С  Присоединение: фланцевое

    Поршневые редукционные клапаны для малых расходов (Valsteam ADCA Engineering, Португалия)
 DN: 1/4»  Серия: ADCA — P20P
 PN: 320 бар  Материал корпуса: нержавеющая сталь
 t° макс: +80°С  Присоединение: резьбовое

    Mембранные редукционные клапаны (Valsteam ADCA Engineering, Португалия)
 DN: 1/4»… 1/2»  Серия: ADCA — P20D
 PN: 63 бар  Материал корпуса: нержавеющая сталь
 t° макс: +80°С  Присоединение: резьбовое

    Mембранные редукционные клапаны (Valsteam ADCA Engineering, Португалия)
 DN: 15…50  Серия: ADCA — PRV30SS
 PN: 63 бар  Материал корпуса: нержавеющая сталь
 t° макс: +80°С  Присоединение: резьбовое, фланцевое
    Высокоточные редукционные клапаны (Valsteam ADCA Engineering, Португалия)
 DN: 1/4»…3/8»  Серия: ADCA — P7 / P7SS
 PN: 40 бар  Материал корпуса: углеродистая / нержавеющая сталь
 t° макс: +300°С  Присоединение: резьбовое

    Высокоточные редукционные клапаны (Valsteam ADCA Engineering, Португалия)
 DN: 15…50  Серия: ADCA — PRV300
 PN: 16 бар  Материал корпуса: нержавеющая сталь
 t° макс: +80°С  Присоединение: резьбовое, фланцевое

    Поршневые редукционные клапаны (Valsteam ADCA Engineering, Португалия)
 DN: 15…50  Серия: ADCA — PRV31SS
 PN: 63 бар  Материал корпуса: нержавеющая сталь
 t° макс: +80°С  Присоединение: резьбовое, фланцевое

    Поршневые редукционные клапаны (Valsteam ADCA Engineering, Португалия)
 DN: 1/4», 3/8», 1/2»  Серия: ADCA — PRV41SS
 PN: 320 бар  Материал корпуса: нержавеющая сталь
 t° макс: +80°С  Присоединение: резьбовое, фланцевое

    Редукционные клапаны для стерильных сред с корпусом на хомутах (Valsteam ADCA Engineering, Португалия)
 DN: 10…25  Серия: ADCA — P130C
 PN: 16 бар  Материал корпуса: нержавеющая сталь
 t° макс: +150°С  Присоединение: быстросъёмное TRI-clamp, по запросу другие присоединения

    Редукционные клапаны для стерильных сред (Valsteam ADCA Engineering, Португалия)
 DN: 10…25  Серия: ADCA — P130
 PN: 16 бар  Материал корпуса: нержавеющая сталь
 t° макс: +150°С  Присоединение: быстросъёмное TRI-clamp, по запросу другие присоединения

 DN: 20…50  Серия: ADCA — P160
 PN: 16 бар  Материал корпуса: нержавеющая сталь
 t° макс: +150°С  Присоединение: быстросъёмное TRI-clamp, по запросу другие присоединения

 DN: 32…50  Серия: ADCA — P173
 PN: 16 бар  Материал корпуса: нержавеющая сталь
 t° макс: +150°С  Присоединение: быстросъёмное TRI-clamp, по запросу другие присоединения

    Мембранные перепускные клапаны с пилотным управлением (Астима, Россия)
 DN: 50…500  Серия: АСТА – Р01/03
 PN: 16 бар            Материал корпуса: чугун СЧ
 t° макс: +70°С  Присоединение: фланцевое
    Мембранно-плунжерные перепускные клапаны с пилотным управлением (Астима, Россия)
 DN: 50…1200  Серия: АСТА – Р02/03
 PN: 16/25 бар            Материал корпуса: чугун ВЧ
 t° макс: +70°С  Присоединение: фланцевое
    Перепускные клапаны для систем водоснабжения (CSA, Италия)
 DN: 50…150  Серия: CSA — VSM
 PN: 16/25 бар  Материал корпуса: чугун ВЧ
 t° макс: +80°С  Присоединение: фланцевое
    Перепускные клапаны для пара (Valsteam ADCA Engineering, Португалия)
 DN: 15…100  Серия: ADCA — PS45G / PS45S / PS45I
 PN: 16/40 бар  Материал корпуса: чугун ВЧ / углеродистая /  нержавеющая сталь
 t° макс: +200°С  Присоединение: фланцевое

    Поршневые перепускные клапаны (Valsteam ADCA Engineering, Португалия)
 DN: 15…50  Серия: ADCA — PS31SS
 PN: 63 бар  Материал корпуса: нержавеющая сталь
 t° макс: +80°С  Присоединение: резьбовое, фланцевое
    Мембранные перепускные клапаны (Valsteam ADCA Engineering, Португалия)
 DN: 15…25  Серия: ADCA — PS4S / PS4I
 PN: 40 бар  Материал корпуса: углеродистая сталь/ нержавеющая сталь
 t° макс: +80°С  Присоединение: резьбовое

    Мембранные перепускные клапаны (Valsteam ADCA Engineering, Португалия)
 DN: 15…50  Серия: ADCA — PS30SS
 PN: 63 бар  Материал корпуса: нержавеющая сталь
 t° макс: +80°С  Присоединение: резьбовое, фланцевое

    Пилотные перепускные клапаны (Valsteam ADCA Engineering, Португалия)
 DN: 15…50  Серия: ADCA — PS47
 PN: 25/40 бар  Материал корпуса: углеродистая / нержавеющая сталь
 t° макс: +300°С  Присоединение: резьбовое, фланцевое

    Регуляторы перепада давления (Астима, Россия)
 DN: 15…200  Серия: АСТА – Р07
 PN: 16/25 бар  Материал корпуса: чугун СЧ / чугун ВЧ
 t° макс: +150°С/+200°С  Присоединение: фланцевое
    Редукционные клапаны для систем бланкетирования (Valsteam ADCA Engineering, Португалия)
 DN: 25  Серия: ADCA — BKRI
 PN: 16 бар  Материал корпуса: нержавеющая сталь
 t° макс: +130°С  Присоединение: резьбовое, фланцевое

    Редукционные клапаны для систем бланкетирования (Valsteam ADCA Engineering, Португалия)
 DN: 25  Серия: ADCA — BKVI
 PN: 16 бар  Материал корпуса: нержавеющая сталь
 t° макс: +130°С  Присоединение: резьбовое, фланцево

    Редукционные клапаны для систем бланкетирования для чистого пара (Valsteam ADCA Engineering, Португалия)
 DN: 25  Серия: ADCA — BKR2
 PN: 16 бар  Материал корпуса: нержавеющая сталь / хастеллой
 t° макс: +130°С  Присоединение: быстросъёмное TRI-clamp, по запросу другие присоединения
    Перепускные клапаны для систем бланкетирования для чистого пара (Valsteam ADCA Engineering, Португалия)
 DN: 25  Серия: ADCA – BKV2
 PN: 16 бар  Материал корпуса: нержавеющая сталь / хастеллой
 t° макс: +130°С  Присоединение: быстросъёмное TRI-clamp, по запросу другие присоединения

asteama.ru

Регуляторы давления до себя. Редукционные клапаны, регуляторы перепада давления

Регулятор давления до себя — это арматура, которая находится в системе отопления или теплоснабжения и служит для автоматического выравнивания давления воды, контроля и поддержания правильных показателей рабочей среды. Прибор предназначен для поддержания уровня давления воды с помощью изменения клапанного сечения в регуляторе.

Принцип работы

Регулятор давления до себя работает по особому принципу, который заключается в том, что при увеличении давления до максимальных показателей прибор автоматически открывает отверстие для вывода лишней воды до тех пор, пока показатель значения давления не придет в норму.

Связано это с тем, что при сильном нагревании объем воды максимально увеличивается и создает сильное давление, которое грозит негативными последствиями для отопительной системы. Регулятор давления воды «до себя» работает, применяя энергию рабочей среды и жесткостью пружинного блока, чтобы управлять конусом клапана. Степень изменения положения конуса клапана аналогично его движению корректируется настройкой пружины и в связи с этим такой вид арматуры имеет название пропорциональный регулятор прямого действия.

Преимущества

Регулятор давления «до себя» устанавливают на разных объектах и системах теплоснабжения, таких как: котельные, насосные подстанции, ИТП, ЦТП, БТП и предназначен для подпора и перепуска воды. Стоимость прибора зависит от качества устройства, его модификации, производителя, функциональности.

Регулятор давления «до себя» имеет ряд достоинств, к которым можно отнести:

  • простота настройки и регулирования отопительной системы;
  • длительный срок эксплуатации;
  • большой ассортимент;
  • снижение риска гидроудара, поломки, аварии;
  • надежность и прочность
  • не требует дополнительного источника питания;
  • максимальная точность показателей давления
Минусы устройства

Регулятор давления «до себя» имеет некоторые отрицательные характеристики:

  • высокая стоимость;
  • высокие требования к элементам отопительной системы;
  • ограничение спектра давлений уровнем сжатия пружины.
Технические характеристики

Прибор – это закрытый клапан, который открывается при превышении некоторого установленного значения давления. К теплоснабжающей системе устройство крепится фланцевым или резьбовым методом. Диаметр регулятора может быть от 15 до 400 мм в зависимости от типа прибора. Перепады давления могут колебаться в широком диапазоне значений и зависят от жесткости пружины.

Данный тип арматуры оборудован двумя (или одной) пружинами настройки, которые имеют свойство работать одновременно или по раздельности. Главной их функцией является установить границы изменения параметров давления. Прибор очень быстро реагирует на любые даже малейшие перепады. Удобные габариты позволяют проводить его монтаж в любом выбранном месте. Регулятор незаменим для любой системы теплоснабжения. Именно он защищает элементы отопления от постоянных поломок, а саму систему от аварий.

Особенности

Регулятор давления «до себя» также называют: перепускным клапаном, регулятором подпора. Если прибор не получилось купить его можно заменить специальным клапаном с электроприводом, который открывается и закрывается за счет импульса контролера.

Прибор регулирования обязательно перед монтажом проверяют на отсутствие дефектов и целостность корпуса. Специалисты рекомендуют предварительно установить фильтр, который защищает работу устройства от загрязнений.


gardarikamarket.ru

Назначение, преимущества и принцип работы работы регуляторов «после себя»

Срок службы и соблюдение правил его эксплуатации зависят не только от правильной его установки, но и от качества напора воды в трубах. Резкие скачки, перепады давления и гидроудары часто становятся причиной поломки дорогостоящего оборудования. По этой же причине случаются протечки, ведущие к существенным финансовым затратам. Уберечь себя от подобных неприятностей можно, если установить на систему водоснабжения регулятор давления после себя.

Клапан давления воды: способ установки

Основное назначение, которым обладает клапан давления воды, заключается в обеспечении стабильного давления воды внутри инженерных коммуникаций, в независимости от их типа. В зависимости  места установки различают регулятор давления «после себя»  и «до себя».  Первый регулирует давление воды при ее выходе через устройство, а второй – на входе.

Клапан давления воды

Клапан водяной: конструктивные особенности

Регулирующие клапаны воды могут быть: проточными, мембранными, поршневыми, автоматическими и электронными. Наиболее простую конструкцию имеют проточные клапаны. Поршневые не так надежны из-за вероятности образования коррозии, связанной с примесями, содержащимися в воде.
При использовании мембранного регулятора можно быть уверенным в его долговечной и корректной работе. Устройство такого регулятора основано на наличии двух камер и диафрагмы между ними. Очистка такого регулятора производится гораздо реже, чем других разновидностей.

Какие вопрос решают регулирующие клапаны воды

Регулирующие клапаны воды  применяются для решения следующих вопросов при организации системы водоснабжения:

  • За счет стабилизации давления внутри водопроводной магистрали обеспечивается соблюдение требований относительно оптимальных допустимых параметров.
  • Вероятность возникновения гидроудара в системе, приводящего к протечкам и выходу из строя оборудования, сводится к нулю.
  • За счет стабилизации давления воды устройства, корректность работы которых напрямую связана с показателями давления жидкости на входе, работают в штатном режиме.
  • За счет установки клапана регулировки давления воды, обеспечивается ее экономичный расход.
  • При возникновении протечки клапан автоматически закрывается и вода не так быстро поступает в помещение.
  • Исчезает дискомфортный шум, который сопровождает открытие крана при высоком давлении и повышенном напоре воды.



Как работает мембранный  регулятор давления «после себя»

Регулятор давления «после себя»  состоит из следующих элементов:

  • Входного и выходного отверстия клапана.
  • Патрубка, ведущего к камере с мембраной.
  • Камеры с мембраной.
  • Пружины.
  • Запирающего диска.

Принцип действия такого регулятора состоит в том, что при повышении водяного давления и заполнения камеры с мембраной срабатывает шток, который соединен с запирающим диском. Мембрана давит на него, и диск блокирует поступление воды (полностью или частично).
При стабилизации давления внутри камеры, запорный диск открывает отверстие. Регулятор срабатывает и при понижении давления в системе. В этом случае происходит возвращение жидкости в клапан через патрубок из мембранной камеры. За счет уменьшения давления в камере происходит открытие запирающего диска и увеличение напора воды с повышением ее давления до оптимального значения.
Основное преимущество такого устройства заключается в его надежности и простой эксплуатации.

Особенности и преимущества клапанов марки «bermad»

Регулирующий клапан марки «bermad» обладает следующими достоинствами:

  • При изготовлении устройства учитываются действующие международные стандарты.
  • Устройство изготавливается на основе уникальной запатентованной технологии.
  • Для изготовления устройства применяются современные, технологичные материалы из металла и композитов.
  • Устройство универсально и работает в одинаковом режиме независимо от качества и состава пропускаемой жидкости.
  • Компанией разработаны специализированные и многоцелевые устройства, которые применяются в зависимости от назначения и эксплуатационных условий.

Клапан марки Bermad

prom-water.ru

Регулятор давления прямого действия «до себя» (РА-В)

Диаметр номинальный DN 15 20 25 32 40 50 65 80 100 125 150 200
Условная пропускная способность, Kvy, м3 0,16
0,25
0,4
0,63
1,0
1,6
2,5
3,2
4,0
1,6
2,5
4
6,3
1,6
2,5
4,0
6,3
8
10
6,3
10
16
10
16
20
25
10
16
25
32
40
25
40
50
63
40
63
80
100
63
100
125
100
125
160
160
280
250
360
450
630
Давление номинальное PN, МПа 1,6
Температура рабочей среды, оС -15…+150
Диапазон настройки давления регулятора, МПа (кгс/см2) 0,01..1,2 (0,1..12)
Номер диапазона настройки стабилизирующего давления


0 – от 0,01 до 0,1 МПа (цвет пружины – СЕРЫЙ)

1 – от 0,04 до 0,16 МПа (цвет пружины – ЖЕЛТЫЙ)

2 – от 0,1 до 0,4 МПа (цвет пружины – КРАСНЫЙ)

3 – от 0,3 до 0,7 МПа (цвет пружины – СИНИЙ)

4 – от 0,6 до 1,2 МПа (цвет пружины – ЧЕРНЫЙ)

Зона пропорциональности, %, не более 6
Зона нечувствительности, %, не более 2,5
Постоянная времени, сек, не более 25
Относительная протечка, %, не более 0,05 от Kvy
Присоединение к трубопроводу фланцевое (исполнение 1 по ГОСТ 12815-80)
Температура окружающей среды, оС -5…+55

kpsr.by

назначение оборудования, преимущества и принцип работы

От того, насколько тщательно подобрано сантехническое оборудование и соблюдена технология его монтажа, зависит его срок службы и правильное функционирование. Однако не редки случаи, когда поломки происходят из-за внезапного скачка воды в центральном водопроводе. Защитить дорогостоящую сантехнику и ремонт в ванной поможет регулятор давления воды.

Для чего нужен клапан давления воды

В независимости от типа инженерных коммуникаций, клапан давления воды стабилизирует давление жидкости внутри них. По принципу действия существует две разновидности регулирующих клапанов.
Регулятор давления «после себя» стабилизирует водяное давление на выходе, а прибор с принципом работы «до себя» корректирует давление в ветках расположенных до прибора.
Конструктивно регулирующие клапаны воды бывают поршневыми и мембранными. Первые являются менее надежными из-за чувствительности к наличию примесей в воде и высокой вероятности образования коррозии. Мембранные устройства отличаются неприхотливым уходом за счет образования двух камер, разделенных диафрагмой, одна из которых не контактирует с влагой и служит для установки большего числа элементов регулятора. При эксплуатации такого устройства можно забыть о периодической очистке его от загрязнений.

Клапан давления воды

Регулятор давления «до себя»

Регуляторы водяного давления этого типа основано на изменении проходного сечения клапана, благодаря чему давление в трубах поддерживается автоматически. Клапан открыт до установки заданной величины давления в трубах.
Оборудованием этого типа рекомендуется оборудовать насосные станции и отопительные системы. Пропорциональность пропускной способности отклонениям моментальных значений от установочных параметров послужило тому, что такие устройства стали называться пропорциональными.

Регулятор давления «после себя»

Регулятор давления «после себя» контролирует и поддерживает стабильный напор воды. Сечение клапана так же, как и в ранее описанном приборе, участвует в регулировке давления, но при повышении установленного значения устройство блокирует частично или полностью поступление жидкости. Когда напор понижается, клапан открывается.
Такое устройство обладает высокой надежностью и неприхотливостью в эксплуатации. Настройка не вызывает трудностей, при этом оборудование не нуждается в техническом обслуживании и применении электричества.

Задачи, которые решают регулирующие клапаны воды

Регулирующие клапаны воды решают следующие задачи:

  • Защищают инженерные коммуникации и оборудование от скачков давления жидкости внутри магистрального трубопровода, превышающих допустимые параметры. Ситуация, когда допустимые параметры значительно превышаются, актуальна для многоквартирных высотных домов. Результатом становится образование протечек и поломка дорогостоящего оборудования, подключенного к водопроводу (стиральная и посудомоечная машина, водонагреватель, термостат и смеситель).
  • Защищают бытовое оборудование и инженерные коммуникации от гидроудара.
  • Уменьшают давление на входе при подключенном оборудовании, работа которого зависит от соблюдения определенных параметров подачи воды, установленных производителем. Так, некоторые водонагреватели оборудованы встроенной защитой, которая препятствует включению устройства при недостаточном или превышающем норму показателе давления воды на входе. А при наличии накопительного бойлера, оборудованного предохранительным клапаном, настроенным на 6 атмосфер, будет происходить регулярный сброс нагретой жидкости в канализацию при повышенном входном давлении.
  • Влияют на экономное потребление воды, снижая давление в трубах до оптимального значения. В частном доме такое устройство позволяет снизить объем стоков.
  • В случае нарушения герметичности системы вода будет с меньшей скоростью поступать в помещение, что позволит сократить ущерб от затопления.
  • Неприятный результат повышенного давления воды и сильного напора – шум и гул при открытии крана.

Клапаны «bermad»: преимущества

Клапаны «bermad» обладают следующими преимуществами:

  • Изготавливаются с учетом международных стандартов.
  • Соответствуют сертификату качества ISO 900.
  • В основе имеют уникальную запатентованную технологию.
  • При изготовлении регуляторов давления используются высокотехнологичные металлические и композиционные материалы.
  • Устройства одинаково отлично работают с водой любого качества и состава.
  • Изделия, в зависимости от назначения и условий эксплуатации, бывают многоцелевыми и специализированными.

 Клапаны bermad

prom-water.ru

Регуляторы давления «до себя» RDT-S

Наименование параметров,
единицы измерения
Значения параметров
Условный диаметр, DN, мм1520253240506580100125150
Условная пропускная способность Kvs, м³/час0,25
0,4
0,63
1,0
1,6
2,5
4,0
2,5
4,0
6,3
4,0
6,3
8,0
10
6,3
10
12,5
16
10
16
20
25
16
20
25
32
25
32
40
50
32
40
63
80
100
63
100
125
160
100
125
160
200
160
200
250
280
Коэффициент начала кавитации Z0,60,550,50,450,40,350,3
Температура рабочей среды Т, С                                      +5…+150 С°
Условное давление PN, бар (МПа)                                          16 (1,6)
Рабочая средавода, этиленгликоль, пропиленгликоль с температурой до 150 С°
Тип присоединения                                       фланцевый

Исполнения диапазона настройки регулятора, бар (МПа)





1.10,16-1,8 (0,016-0,18)(оранжевая пружина)
1.20,24-3,0 (0,024-0,30) (серая пружина)
1.30,4-4,8 (0,04-0,48) (оранжевая пружина + серая пружина)
2.10,5-5,8 (0,05-0,58) (красная пружина)
2.20,9-10,0 (0,09-1,0) (желтая пружина)
2.31,4-15,8 (0,14-1,58) (красная пружина + желтая пружина)
Зона пропорциональности, % от верхнего предела настройки, не более6
Относительная протечка, % от Kvs, не более0,05%
Окружающая средавоздух с температурой от +5 до +50 и влажностью 30-80%
Материалы:
корпусчугун
крышкасталь 20
штокнержавеющая сталь 40X13
плунжернержавеющая сталь 40X13
седлонержавеющая сталь 40X13
сменный блок уплотнения штоканаправляющие – PTFE, прокладки – EPDM
уплотнение в затворе«металл по металлу»
мембаранEPDM на тканевой основе



 Комплектная поставка регулятора давления «До себя»:

Для Ду 15-100:

  • медной импульсной трбукой Ду 6х1 мм длиной 1,0 м — 1 шт;
  • латунной гайкой с внутренней резьбой М10х1 — 1 шт;
  • латунным штуцером с наружной трубной резьбой G1/2″
    (для подключения к шаровому крану) — 1 шт;

Для Ду 125-150:

  • медной импульсной трубкой Лу 10х1 мм длиной 1,0 м — 1шт.
  • латунной гайкой с внутренней резьбой М14х1,5 — 1 шт;
  • латунным штуцером с наружной трубной резьбой G1/2″
    (для подключения к шаровому крану) — 1 шт.

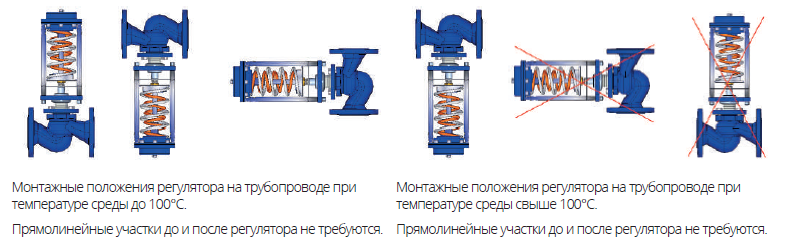

Установка регулятора давления «До себя»



Требуется подобрать регулятор давления «До себя» на обратный трубопровод ИТП для обеспечения давления до регулятора Pув = 4,7 бар.

Расход сетевого теплоносителя: 9 м³/ч.

Давление в подающем трубопроводе 6 бар.

Давление в обратном трубопроводе 2,5 бар, температура 70°С.



в соответствии с рекомендациями по подбору клапанов регуляторов прямого действия:

  1. По формуле (2) определяем минимальный условный диаметр клапана:

Dу = 18,8*√(G / V) = 18,8*√(9 / 3) = 32,6 мм

Скорость в выходном сечении V клапана выбираем равной максимально рекомендуемой (3 м/с) для клапанов в ИТП в соответствии с рекомендациями по подбору регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП.

  1. По формуле (6) определяем расчетный перепад давления на регуляторе.

∆P = Pув – P2 = 4,7-2,5 = 2,2 бар.

      3. По формуле (3) определяем требуемую пропускную способность клапана:

Kv = kзап1 G / √ΔP = 1,2 * 9 / √2,2 = 7,3 м³/ч.

     4. Из таблицы (раздел «Технические характеристики») выбираем регулятор давления «До себя» (Тип RDT-S) с ближайшим большим условным диаметром Dу и ближайшей большей условной пропускной способностью Kvs:

Dу = 40 мм, Кvs = 16 м³/ч.

     5. По формуле (7) определяем фактический перепад на полностью открытом клапане при максимальном расходе 9 м³/ч.

ΔPф = (G / Kvs)² = (9 / 16)² = 0,32 бар.

     6. Из таблицы (раздел «Технические характеристики») для ∆P = 2,2 бар, выбираем исполнение диапазона настройки регулятора 1.3 (1,0-4,5 бар).

     7. Определяем по формуле (9) и значению Рнас для температуры теплоносителя 70°С максимальный перепад давле- ний, который может на себе «погасить» регулятор:

ΔPпред = Z (Pвх – Pнас) = 0,55 (5,7 – (–0,69)) = 3,5 бар.

     8. Так как расчетный перепад давления на регуляторе ∆P = 2,2 < ΔPпред = 3,5 бар, то регулятор подобран корректно: кавитация на клапане регулятора на заданные параметры отсутствует.

     9. Номенклатура для заказа: RDTS-1.3-40-16



где RDT-S-X1-X2-X3 это:

— RDT — S – обозначение регулятора давления «До себя»;

 Х1— исполнение диапазона настройки регулятора;

— Х2 — значение условного диаметра;

— Х3 — значение условной пропускной способности.

teplo-sila.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
