Для чего нужен расширительный бачок в автомобиле?

В автомобилях присутствует незначительный, на первый взгляд, но неотъемлемый и очень необходимый элемент системы жидкостного охлаждения – это расширительный бачок. Он работает как компенсатор колебаний объёмов охлаждающей жидкости при изменении температурных режимов. В зависимости от сложности конструкции охлаждающей системы, он может быть как обычным резервуаром для лишней жидкости, так и устройством, которое регулирует давление в системе охлаждения.

Назначение расширительного бачка

Охлаждающие жидкости на основе водного раствора пропилен- или этиленгликоля имеют более высокий коэффициент теплового расширения, чем у дистиллированной воды. Если таким охладителем наполнить радиатор «под завязку», то при запуске двигателя жидкость под воздействием высоких температур значительно расширится, образовав излишки. Далее она начнёт выдавливаться наружу из радиатора через предохранительный клапан и попадёт в тот самый такой простой расширительный бачок, который служит резервуаром для накопления излишков антифриза.

Когда двигатель заглушат, и он остынет, объём охлаждающей жидкости в радиаторе снова нормализуется, и в охладительной системе возникнет разрежение. Клапан радиаторной крышки сработает и засосёт воздух, таким образом, высока вероятность появления воздушных тромбов в «охлаждающих «рубашках». Это повлечёт за собой более глобальные нарушения процесса теплообмена и перегрев силового агрегата. Вот поэтому и возникла потребность в установке дополнительной ёмкости для излишней жидкости, которая бы не давала поступать воздуху в радиатор, заполняя свободное пространство антифризом. Таким элементом и стал расширительный бачок.

На сегодняшний день имеют место для существования такие системы, в которых клапан, схожий с перепускным на радиаторной крышке, присутствует на крышке расширительного бачка. Его назначение – выпускать лишний пар и даже перегретый тосол. В данном случае на расширительный бачок возлагается функция своеобразной верхней части радиатора, что даёт ему полное право считаться важным элементом системы охлаждения.

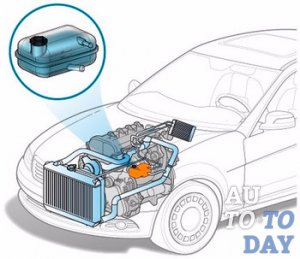

Расположение расширительного бачка

Располагается данное устройство близко к радиатору и крепится прямо к автомобильному кузову. Расширительный бачок на половину своего размера выступает над радиатором. Это необходимо для того, чтобы имел место быть эффект сообщающихся сосудов. Они соединяются между собой с помощью шланга. Он с одной стороны крепится к нижней части расширительного бачка, с другой – к заливной горловине радиатора.

Благодаря такому конструктивному решению излишки разогретой охлаждающей жидкости попадают в расширительный бачок, а при остывании мотора происходит компенсация объёма охлаждающей жидкости в системе из содержимого расширительного бачка. При таком процессе в радиатор не может попадать и скапливаться воздух.

Конструкция расширительного бачка

По своей конструкции данный элемент предельно прост. Он имеет вид пластиковой ёмкости, в которую вмонтирован специальный датчик, который реагирует на изменение нормального уровня охлаждающей жидкости. Бачок герметично закрыт крышкой с клапаном, регулирующим давление, который срабатывает при излишнем давлении в системе выше номинального.

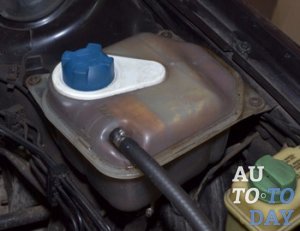

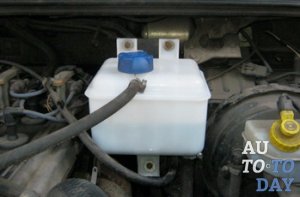

Корпус

Расширительные бачки по большей части изготавливаются из полупрозрачного пластика. На боковой стенке имеется специальная шкала, при помощи которой можно следить за уровнем охлаждающей жидкости в системе. Нижняя метка показывает, сколько необходимо иметь ОЖ по минимуму. Максимальный уровень охлаждающей жидкости при остывшем двигателе не должен превышать трёх сантиметров над верхней отметкой шкалы, нанесённой на боковину расширительного бачка.

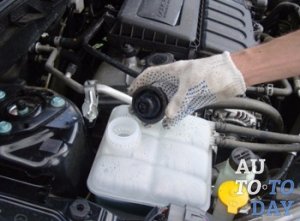

Крышка расширительного бачка

Крышка расширительного бачка системы охлаждения силового агрегата содержит в себе всего три элемента: резиновое крепление, пружинное кольцо и верхушку. Последний элемент является единственным блоком впускного воздушного и выпускного парового клапанов.

Когда двигатель начинает нагреваться, давление ОЖ в системе охлаждения, а также и в расширительном бачке, соответственно, постепенно начинает расти. Когда давление достигает максимум 120 кПа, происходит открывание выпускного клапана. Если давление падает ниже 83,4 кПа, происходит его закрытие. Если давление в системе вырастает чрезмерно сильно, это может стать причиной повреждения шлангов и даже самого радиатора. Выпускной клапан пробки расширительного бачка предотвращает повышение давления в системе охлаждения до критической отметки.

Когда зажигание отключается и двигатель остывает, давление в системе начинает снижаться, и происходит её разрежение. Когда давление в системе падает ниже 3 кПа, открывается впускной клапан расширительного бачка, и в него попадает воздух. Давление начинает понемногу нормализовываться благодаря компенсации объёма ОЖ из содержимого бачка.

Возможные неисправности

Учитывая простейшую конструкцию расширительного бачка, даже не может прийти в голову, что в нём имеется нечто, что может поломаться. Это же просто контейнер с резиновой крышкой, но вот как раз она и является не простым элементом. Это пропускной клапан давления, как мы уже говорили ранее. Именно от её корректной работы и зависит нормальное функционирование системы охлаждения мотора. Также

наиболее распространёнными поломками по справедливости можно считать протекание и разрыв РБ.

Разрыв расширительного бачка

При разрыве расширительного бачка значительно снижается объём ОЖ, который необходим для нормального функционирования системы охлаждения двигателя, а это приводит к неизбежному выходу её из строя. Если РБ лопнул, продолжать движение категорически запрещено. Лопнувший расширительный бачок нужно сразу же заменить и залить номинальный объём охлаждающей жидкости. Доливать ОЖ категорически запрещается, так как это может привести к повреждению ГБЦ. Это значительная поломка и она серьёзно повлияет на эксплуатацию вашего автомобиля.

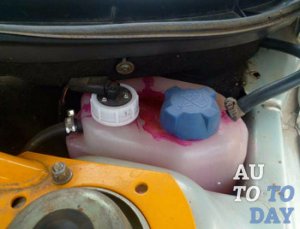

Течь расширительного бачка

Он начинает подтекать из-за нарушения целостности корпуса в результате какого-либо механического повреждения, дефекта соединительного шланга или сломанной либо просто неплотно прилегающей крышки.

Поломка клапанов крышки расширительного бачка

Если крышка расширительного бачка износилась, её разъело или распались клапаны, происходит разгерметизация системы охлаждения двигателя. В результате этого она наполняется излишним воздухом, который повышает давление и выводит из строя элементы системы. Это, конечно же, ведёт к неизбежному перегреву силового агрегата. Также лишний воздух провоцирует «тромбообразование» системы охлаждения, в результате чего перестаёт работать печка.

Если клапаны крышки засоряются, тогда их функции также нарушаются. Опять же лишний воздух не выходит из системы, она разгерметизируется, повреждаются патрубки, а двигатель повреждается. Если крышка засорена несильно, но клапаны не успевают своевременно втягивать воздух и выпускать его, то это пагубно отражается на радиаторе, он начинает течь. Также ломаются термостат и помпа.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

зачем бак, его назначение, функции, ставить ли

Расширительный бак — обязательный компонент автономной отопительной сети, обеспечивающий её безопасную и бесперебойную работу.

Устройство стабилизирует давление в контуре, принимая излишки теплоносителя.

Оно защищает теплосеть от разрывов и преждевременного износа.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Назначение расширительного бачка в системе отопления

Объём жидких веществ увеличивается при нагревании. Поскольку вода несжимаемая жидкость, то даже незначительный нагрев приводит к нарастанию давления в герметичной системе отопления.

Чтобы компенсировать избыток теплоносителя в сети теплоснабжения монтируют расширительные баки. Они выполняют следующие функции:

• удаление излишков воды при нагреве;
• возврат жидкости в контур при охлаждении;
• поддержание стабильного давления в сети отопления при помощи регулировки объёма теплоносителя;
• защита всех элементов системы отопления от гидравлических ударов;
• накопление и вывод паров воздуха, появляющихся при нагревании водного теплоносителя.

Справка! Вода содержит растворённые газы, которые при подогреве принимают вид пузырьков, попадают в закрытый отопительный контур, вызывая образование воздушных пробок.

Для чего нужен

Объём килограмма воды при 20°C — 1,002 дм³ (л), при нагреве до 90°C он увеличивается на 3,4% и достигает 1,036 л.

При циркуляции 200 л жидкости разница может составлять 6,8 литров. Для замкнутой сети отопления, это немалое количество и распределить по трубам его не получится.

Для решения проблемы устанавливают расширительный бак — специальный резервуар, подключённый одним выходом к системе.

Во время нагрева давление внутри контура компенсируется объём

ogon.guru

Расширительный бачок системы охлаждения двигателя: в чем его миссия?

Автомобильный мотор, как и любой двигатель внутреннего сгорания, при работе нагревается, поэтому требуется постоянно его охлаждать. Для этой цели предназначены системы охлаждения. По принципу работы они бывают двух видов: жидкостные и воздушные. Наибольшее распространение получили первые, хотя они и более сложны конструктивно. «Воздушники» при своей простоте, намного более склонны к перегреву.

Поскольку все двигатели сегодня работают с жидкостным охлаждением, в моторном отсеке любого авто находится небольшая емкость из полупрозрачного пластика с крышкой, предназначенная для заливки тосола. Это и есть расширительный бачок системы охлаждения двигателя. У разных моторов объем расширительного бака колеблется от 1,5 до 8 литров.

Его назначение

Для чего нужен расширительный узел? Дело в том, что любая жидкость при нагревании увеличивается в объеме. Так, объем воды при нагревании до 100°C возрастает на 4,5%, антифриза и тосола — до 6%. Чтобы при нагревании охлаждающей жидкости (ОЖ) она не выливалась из системы, нужен расширительный бак, являющийся своего рода буфером или компенсатором.

До середины прошлого века расширительные бачки под капотом отсутствовали, поскольку в качестве ОЖ использовалась обыкновенная вода, а роль компенсатора играл верхний бачок радиатора, который не доливали «под завязку». С появлением ОЖ на основе этиленгликоля (антифризы), коэффициент объемного расширения которых больше, чем у воды, появляются дополнительные расширительные бачки, чтобы не увеличивать радиатор.

Таким образом, расширительный бак (РБ) предназначен для компенсации объемного расширения ОЖ при повышении ее температуры. Располагается РБ в моторном отсеке таким образом, чтобы уровень жидкости находился примерно на середине высоты бачка.

При этом жидкость в радиаторе и бачке располагается на одном уровне по принципу сообщающихся сосудов. Поскольку РБ расположен выше радиатора, в качестве заливной горловины используется крышка расширительного бачка, про которую будет рассказано ниже.

Устройство и работа

Расширительный бак состоит из полипропиленового корпуса, крышки и двух патрубков для присоединения шлангов жидкостной системы. С помощью нижнего шланга устройство подключается к охлаждающей магистрали, верхний служит для отведения паров и воздушных пузырей из системы. На современных моделях часто устанавливаются поплавковые датчики уровня ОЖ.

Для этой опции расширительный бачок сверху оснащается еще одной горловиной, предназначенной для установки датчика. На боковой поверхности емкости нанесены несколько контрольных рисок, от нижней — min до верхней — max. В этом промежутке и должен располагаться уровень ОЖ.

Как работает устройство? Сначала немного теории. В таблице показаны температурные режимы работы современных моторов. Как видим, двигатели работают в критических температурных условиях.

Температура двигателя, °C		Рабочая	Кратковременно
		80 — 100	120 — 125
Температура закипания жидкостей, °C (при атмосферном давлении)	воды	100
	тосола	105 — 110
	антифриза	120

Чтобы поднять планку допустимой температуры, конструкторы повышают давление в ОЖ (больше атмосферного), благодаря чему температура ее закипания повышается. Для этого система закрывается герметично, и в ней поддерживается избыточное давление. Для разных двигателей эта величина находится в пределах от 0,1 до 0,5 бар (кг/см²).

В то же время недопустимо и значительное разрежение (больше 0,03 — 0,1 кг/см²) в свободном пространстве расширителя, поскольку в систему будет подсасываться воздух, что приведет к появлению воздушных пробок, затрудняющих циркуляцию ОЖ и, следовательно, к перегреву двигателя. Поддержание давления в ОЖ на требуемом уровне возложено на специальный регулятор, расположенный в заливной крышке.

Крышка бачка — два в одном

Итак, крышка РБ, помимо защитной функции, выполняет еще задачу регулятора давления. Как было изложено выше, давление внутри бачка должно составлять до 1,1 — 1,5 кг/см². Как же это достигается?

Для этой цели в крышке смонтированы два клапана: предохранительный и вакуумный. Первый представляет собой подпружиненную резиновую диафрагму, которая прижимается снаружи и срабатывает, когда давление превышает усилие пружины. Второй состоит из резиновой шайбы с малой пружиной, установленной внутри большой.

При рабочей температуре ОЖ оба клапана закрыты, давление в бачке не превышает расчетного. Поскольку расширительный бак закрыт герметично, с повышением температуры давление возрастает, в результате чего предохранительный клапан открывается и стравливает часть воздушных паров, возвращая клапан в прежнее положение.

Отсутствие предохранительного механизма привело бы к появлению протечек ОЖ, повреждению соединений и даже к разрыву радиаторов охлаждения и печки.

После остановки двигателя жидкость в системе остывает и уменьшается в объеме, что приводит к возникновению разрежения внутри бачка. Результатом может быть подсос воздуха через соединения, который при последующем пуске приведет к образованию воздушных пузырей. А это может привести к перегреву и выходу из строя двигателя.

Тут и приходит на помощь другой маленький клапан — вакуумный. Под действием разрежения он открывается и уравнивает давление в бачке с атмосферным.

Неисправности РБ и причины

Понижение уровня ОЖ:

• течь пластикового корпуса бачка вследствие старения материала, в частности, это было хронической болезнью бачков автомобилей ВАЗ;
• не работает предохранительный клапан, в результате чего повышенное давление выдавливает тосол через места соединений.

Перегрев двигателя:

• из-за уменьшившегося объема жидкости вследствие утечек;
• не работает вакуумный клапан, в результате чего в жидкости появляется воздух («завоздушливание»).

Видимые потеки жидкости:

• течет расширительный бак;
• неисправность предохранительного клапана.

Проверяем работоспособность крышки

Упрощенная проверка: работают ли клапаны?

Заводим мотор и, соблюдая осторожность, отворачиваем крышку: если слышится шипящий звук спущенной камеры — перепускной клапан работает (однако, правильно или нет, — неизвестно).

Сняв крышку, сожмем рукой любой шланг охлаждающей системы. Продолжая удерживать его таким образом, установим крышку на место. Если он после этого восстанавливает свою форму, по всей видимости, вакуум заполняется. А вот если еще до запуска мотора шланги выглядят как бы сплюснутыми, вакуумный клапан точно не работает.

Более точно предохранительный клапан можно проверить с помощью насоса и манометра. Насос присоединяем к нижнему подводящему патрубку бачка, а верхний заглушаем с помощью подручных средств: болта или цилиндрического сверла, туго входящих в подводящий шланг.

Насосом создаем давление и контролируем момент, когда срабатывает предохранительный клапан (шипящий звук). Величина давления, зафиксированная на шкале прибора, показывает фактическое давление срабатывания.

Если предохранительный клапан излишне тугой, его можно отремонтировать. Зачем тратить лишние деньги, когда достаточно укоротить пружину давления на один-два витка, и пружина станет мягче. Разбирается узел легко, главное — не потеряйте мелкие детали. И не переусердствуйте, откусывая витки. Делайте это понемногу, проверяя результат.

Доливка охлаждающей жидкости

Уровень жидкости в бачке контролируют по двум крайним рискам: min и max. Как правильно доливать ОЖ в расширительный бак:

1. Проверьте уровень жидкости на холодном или остывшем двигателе (дайте ему хорошо остыть).
2. Откройте крышку РБ (если двигатель недостаточно остыл, прихватите крышку тряпкой) и медленно поворачивайте ее до выхода пара.
3. Долейте жидкость, не доходя до риски max.
4. Закройте крышку и заведите мотор при выключенном отоплении. Прогрейте двигатель около 3 мин на 2000 об/мин и дождитесь, пока не включится вентилятор принудительного охлаждения.
5. Проверьте уровень ОЖ и долейте его до отметки max.

Небольшой совет: следите за внешним состоянием бачка и всех элементов системы охлаждения. Потеки жидкости в моторном отсеке зачастую свидетельствуют о неисправности расширительного бачка, в первую очередь крышки.

Как следует из написанного, от такого, второстепенного на первый взгляд, узла, как расширительный бачок системы охлаждения, на самом деле зависит — насколько стабильно будет работать двигатель вашего автомобиля.

avtodvigateli.com

Зачем нужен расширительный бак для системы отопления?

Расширительные баки от https://piramida24.com.ua/rasshiritelnye-baki/ созданы для выполнения двух значимых функций. Во-первых, они обеспечивают компенсацию теплового расширения в отопительной системе. Это означает, что в процессе нагрева увеличивается объем теплоносителя.

При этом, для защиты котла от повреждений и используется расширительный бак, поскольку без данного агрегата избыток тепловой энергии стал бы искать иной путь к выходу, отчего росло бы давление в системе, и в уязвимом месте появилась бы течь.

Во-вторых, расширительный бак обеспечивает защиту от гидроударов в отопительной системе, работая как защитный буфер. Это связано с тем, что циркуляционный автоматический насос можно как включать, так и выключать в зависимости от потребности. В момент включения насоса давление резко повышается на короткий промежуток времени, это и есть так называемый гидравлический удар. Для исключения пагубного влияния такого удара на всю систему отопления и применяется расширительный бак, способствующий компенсации избытка давления.

Какие расширительные баки бывают?

Расширительные баки в широком ассортименте представлены на сайте https://piramida24.com.ua/. Раньше в старых отопительных системах баки, как правило, устанавливали в самой верхней точки, туда уходили все излишки тепла. Однако, если система представлена закрытым типом, этим излишкам деваться некуда. Для этого и были изобретены современные виды расширительных баков.

Все баки для отопительных систем окрашиваются в красный цвет. Их вы можете также найти на сайте Пирамида24. Если бак имеет синюю окраску, значит, он предназначен для систем водоснабжения. Такие баки мало чем отличаются от агрегатов для отопления. Единственной разницей является наличие диафрагмы из пищевой резины, в баках для отопления диафрагма изготавливается из технической резины.

Если бак используется для монтажа настенных газовых котлов, он должен иметь плоскую форму, он устанавливается внутри самого котла на задней стенке либо сбоку рядом с котлом.

Также существуют баки белого цвета. Производители таких устройств утверждают, что их можно использовать и для горячего, и для холодного водоснабжения. Как правило, таки баки монтируются вкупе с бойлерами косвенного нагрева, а их основная функция — компенсация расширения воды внутри бойлера.

31 октября, Рекламная статья

spokoino.ru

Для чего нужен мембранный расширительные бак в системе отопления?

Главная > Статьи > Для чего нужен мембранный расширительные бак в системе отопления? 03.02.2014



Расширительный бак – это один из важных элементов системы отопления. Он необходим для приёма избытка воды, который образуется при тепловом расширение воды в результате нагревания.

Назначение:
Вся система отопления внутри заполнена теплоносителем (водой). А у воды есть особенность, при повышении температуры она увеличивается, а при понижении — уменьшается. Однако эти свойства воды не должны отражаться на работоспособности системы отопления и, прежде всего, не должны приводить к превышению предела прочности любых её элементов. Во избежании проблем и устанавливают расширительный бак, что бы в нём поместить образовавшиеся объём воды.

Мембранный расширительный бак состоит из герметично закрытого металлического корпуса. С нижней стороны бака находится отверстие для присоединения к системе отопления. С верхней стороны находится ниппель, через который закачивается воздух.
Внутри бака находится мембрана.

Работа расширительного бака:
Когда бак пустой, мембрана занимает меньшую часть объёма. Остальной объём занимает воздух.
При нагреве воды, она начинает поступать в полость между корпусом и мембраной.
При остывании воды, при уменьшении её объёма, сжатый воздух начинает выдавливать воду обратно в систему.

Установка расширительного бака:
Расширительный бак можно устанавливать в любом месте системы отопления, где будет удобно, но чтобы он был доступен. Но предпочтительней подключить его к обратному контуру, так как там самая низкая температура и нагрузка на мембрану будет минимальной.
В начале эксплуатации необходимо проверить давление воздуха в расширительном баке. При необходимости его можно понизить путем открытия ниппеля либо повысить, подкачав воздух насосом.
Расширительный бак подсоединяется к системе отопления через запорную арматуру, защищает от отключения бака от системы отопления.

Уход за расширительным баком:
Ежегодно следует проводить профилактический осмотр бака с проверкой начального давления в его воздушной камере и давления воды в системе.

При подборе расширительного бака необходимо знать:
Какой теплоноситель будет использоваться в системе отопления. Так как вода и антифриз имеют разные коэффициенты расширения.
Вычислить объём расширения теплоносителя можно по формуле:
V = (E x C / 1 – Рmin / Pmax.) / Кзап.

С – Общий объем теплоносителя в системе.
Е – коэффициент расширения теплоносителя.
Рmin – начальное давление в расширительном баке (в атм.). Рmin. не должно быть меньше, чем гидростатическое давление системы отопления в точке расположения расширительного бака.
Pmax – максимально допустимое значение давления (в атм.). Pmax. соответствует давлению настройки предохранительного клапана с учетом возможного дополнительного давления, возникающего от перепада высоты расположения предохранительного клапана и мембранного расширительного бака.
Кзап — Коэффициент заполнения расширительного бака при заданных условиях работы, который показывает максимальный объем жидкости (в процентах от полного объема расширительного бака), который может вместить бак. Рассчитывается по таблице:

Пример:
Теплоноситель: вода
Объем теплоносителя в системе = 600 литров
Коэффициент температурного расширения воды при температуре 85 С = 0,034
Начальное давление = 1,5 атм.
Максимально давление = 4 атм.
Коэффициент заполнении бака, берем значения Pmax и Pmin и смотрим по таблице = 0,5
V = (0,034 х 600 / 1 – 1,5 / 4) / 0,5 = 65,2 литра
Далее берем коэффициент запаса равный 1,25 (или 25%) и рассчитаем полный необходимый объем расширительного бака для нашей системы отопления.
Vполный 65,2 х 1,25 = 81,5 литра.
Теперь выбираем ближайший по объему бак и покупаем. В нашем случае подойдет бак объемом 80 литров.

Можно так же пользоваться таблицей (теплоноситель вода):

 Если нет совпадения, то берётся бак большим объёмом: В системе отпления 120 литров, то бак нужен 24 литра.

Особенности применения расширительных баков. Практические советы:
Как влияет антифриз на мембранный бак в системах отопления?
 Стоит помнить, что выбирая расширительный бак необходимо учитывать некоторое отличие коэффициента объемного расширения (на 20-25% в сторону увеличения) такой жидкости, как антифриз. Следовательно, размер расширительного бака должен составлять 15% от всего объема отопительной системы.

Какой расширительный бак купить?
Лучше покупать расширительный бак, в котором в случае поломки мембраны, её можно заменить.


Как определить, нужен ли дополнительный расширительный бак к настенному газовому котлу?
При монтаже системы отопления необходимо рассчитать объём воды и сравнить с баком, который находиться в котле. Если он меньше по объёму, то установите дополнительный расширительный бак.
Если Вы не правильно рассчитали, то это можно будет увидеть на манометре (установлен на котле). Если при нагревании системы отопления стрелка поднимается, а при остывании опускается. То вам надо дополнительный расширительный бак.





termocity.by

предназначение, конструкция и принцип работы

Вопросов, касающихся расширительных бачков для отопления открытого типа, сегодня встречается немало. Не все обыватели понимают, для каких целей устанавливают этот резервуар, и какие функции он выполняет. Поэтому имеет смысл рассмотреть этот вопрос и разобраться в нем досконально. Тем более что многие обыватели спрашивают, можно ли изготовить расширительный бачок своими руками.

Зачем нужен расширительный бачок?

Система отопления с насосной циркуляцией

Начнем с разбора вопроса, что такое расширительный бачок. По сути, это обычная емкость размером в 1/10 объема всего теплоносителя в системе отопления открытого типа. При заполнении системы теплоносителем бачок загружается не полностью. Воздушная часть резервуара предназначена для того, чтобы при нагреве расширяющаяся часть теплоносителя могла куда-то деться. То есть это своеобразный балластовый объем. И в этом его первое назначение.

Второе — расширительный бачок предназначен для того, чтобы воздух, который попадает в систему отопления дома при закачке теплоносителя, куда-то выводился. Ведь все знают, что воздушные пробки — это причина неэффективной работы отопления в целом, а иногда и ее полного отказа. Воздух под действием законов физики поднимается в жидкой среде вверх, поэтому и собирается в баке, который устанавливается в самой верхней точке трубной системы.

Вот такие две функции выполняет расширительный бак.

Место установки

Немаловажная позиция — место установки. Поскольку мы говорим о системе отопления открытого типа, необходимо определить, почему она имеет такое название.

В настоящее время используются две системы:

• Открытая.
• Закрытая.

Нас интересует открытая. Название говорит само за себя. В данном случае теплоноситель в одной из точек контура соприкасается с внешним воздухом. И эта точка не что иное, как расширительный бак. В его конструкции есть верхняя крышка, через которую теплоноситель соприкасается с воздухом.

Внимание! Сразу же оговоримся, что в открытой системе отопления действует принцип естественной циркуляции теплоносителя. Если вы решили установить в отоплении насос, то сразу же ставьте и расширительный бак закрытого типа.

Установка бачка в системе отопления

Теперь несколько моментов, касающихся конструкции отопительной системы:

• Во-первых, необходимо учитывать одноуровневую расстановку всех радиаторов. То есть все они должны располагаться на одном уровне без перепадов высоты.
• Во-вторых, небольшой уклон подающего и обратного контура. Первый идет с уклоном от котла, второй — к нему. Это дает возможность теплоносителю двигаться свободно с естественным направлением и правильно выводить воздух вверх.
• В-третьих, расширительный бак врезается в подающий контур у стояка, который ведет от отопительного котла к верхней трубной разводке. Это самое удачное место, потому что основное скопление воздуха отмечается в радиаторах.

Иногда случается, что в трубной отопительной системе образуется так называемый карман. Это большая редкость, зависящая от особенностей архитектуры здания. Так вот в этом кармане обязательно будет собираться воздух в больших количествах, и его необходимо как-то стравливать.

Специалисты предлагают именно здесь установить еще один дополнительный расширительный бачок. Он по объему будет меньше основного. Важно лишь грамотно подобрать размеры прибора и соорудить слив теплообменника. Если карман не очень большой, то можно обойтись и без бачка. Тогда в трубе устанавливается на сгоне обычный воздушный сбросник.

Полезные советы

Выше уже говорилось о том, что объем расширительного бака равен 10% от объема всего теплоносителя в отопительной системе дома. Конечно, это приблизительный показатель. Чтобы точно определить его, необходимо учесть большое количество всевозможных коэффициентов, которые входят в сложную формулу. Самостоятельно, если вы не специалист, сделать такой расчет будет сложно. Поэтому берите вышеуказанное соотношение за основу.

Кстати, если предохранительный клапан срабатывает очень часто, знайте, что с объемом вы промахнулись. Скорее всего, вы неправильно подсчитали общий объем теплоносителя. Не спешите в этом случае менять установленный расширительный бачок на новый с большим объемом. Можно просто рядом врезать другой, чтобы он компенсировал недостающие литры.

Когда встает вопрос, как установить трубную разводку расширительного бачка, то необходимо учитывать всего лишь две позиции:

1. Теплоноситель в него должен поступать с верхней точки.
2. А уходить с самого низа.

Расширительные баки открытого и закрытого типа

Именно таким способом можно избежать смешивания воздуха с водой внутри бака.

Очень часто от обывателей звучит вопрос, почему кипит расширительный бак? Здесь две причины:

• Неправильно выбран диаметр трубы контурной разводки. Обычно к закипанию приводит сниженный диаметр, поэтому специалисты советуют использовать трубы не меньше 32 мм. Но учитывайте и факт правильной установки радиаторов отопления. Они должны не разрывать трубную систему, а врезаться в нее.
• Отсутствие уклона контуров, о которых мы уже говорили выше. Поэтому придется переделывать систему отопления или устанавливать в нее циркуляционный насос.

Несколько слов о насосе. Выше уже упоминалось, что отопление открытого типа и циркуляционный насос не всегда совместимы. Если увеличить объем теплоносителя, то насос небольшой мощности можно врезать в контур. И этим проблема будет решена. Кстати, устанавливают его на обратном контуре около котла. А как увеличить объем теплоносителя? Вариант один — увеличить диаметр труб разводки. Можно еще нарастить секции радиаторов отопления. В общем, надо будет все рассчитать и продумать. Не стоит принимать скоропалительных решений.

Как изготовить расширительный бак своими руками

Бачок своими руками

Самодельный расширительный бак для системы отопления открытого типа изготавливается достаточно просто. Вариантов моделей много. Изготовить его можно из металла или пластмассовой емкости. Если решено установить металлический вариант, то вам придется освоить навыки работы с такими инструментами, как болгарка и электросварка.

Для изготовления понадобятся металлические листы толщиной 2–4 мм. Чем толще металл, тем дольше будет работать бак. Сечение емкости может быть прямоугольным или круглым — это не столь важная характеристика. Важнее правильно подсчитать объем. Часто мастера под бак используют различные металлические емкости или резервуары, и вовсе не обязательно, чтобы они были стальными. Хотя высокопрочная сталь — это гарантия долгосрочной эксплуатации.

Пластмассовые емкости — тоже неплохой вариант. Но здесь необходимо подбирать изделие из пластмассы, выдерживающей температуру теплоносителя. Понятно, что может произойти, если бак вдруг начнет плавиться.

Добавим, что пластмассовые емкости обладают практически вечным сроком службы. И это их большой плюс. Единственное, на что обращают внимание мастера — это места стыковки емкости и труб системы отопления открытого типа. Здесь важно добиться стопроцентной герметизации, поэтому жаропрочная резина и высокого качества герметик — основные материалы для соединения.

Заключение по теме

Итак, расширительный бачок открытого типа — это обычная емкость без верхней части. Ее конструкцию определяет основной принцип — соприкосновение с воздухом. Часто емкость снабжают крышкой, которая служит в качестве прикрытия внутреннего объема прибора от мусора. Это простой резервуар без запорной арматуры, уплотнительных элементов и других приспособлений. Это просто бак.

gidotopleniya.ru

Расширительный бачок системы охлаждения двигателя

Как  известно, во время работы ДВС выделяет большое количество тепла. При этом важно удерживать температуру агрегата в заданных пределах для максимально эффективного сгорания топлива, снижения уровня токсичности выхлопа, увеличения ресурса и т.д.

Другими словами, нельзя как сильно охлаждать мотор, так и допускать его перегрев.  Для поддержания необходимой рабочей температуры в устройстве современных двигателей используется комбинированная система, которая объединяет в себе жидкостное и воздушное охлаждение.

В устройстве жидкостной системы охлаждения важным элементом является расширительный бачок. Далее мы поговорим о том, для чего нужен расширительный бачок системы охлаждения двигателя, каково его основное предназначение, а также  какие неисправности расширительного бачка системы охлаждения двигателя встречаются чаще всего.

Читайте в этой статье

Для чего предназначен и где находится расширительный бачок системы охлаждения двигателя

Итак, достаточно открыть капот, чтобы обнаружить указанный бачок. Как правило, данный элемент всегда на виду, чтобы водитель мог с легкостью контролировать уровень ОЖ, а также доливать тосол или антифриз при необходимости. На разных автомобилях бачок может быть установлен слева или справа от силового агрегата, ближе к моторному щиту или дальше от него.

Главной функцией бачка является компенсация изменяющегося объема ОЖ. Такой эффект возникает в результате изменения температуры жидкости. Устройство системы охлаждения может отличаться, в одних случаях бачок является простой емкостью для избытков жидкости, тогда как в других это целое устройство, способное регулировать давление в системе.

Расширительный бачок необходим жидкостной системе на современных ДВС. Дело в том, что ОЖ (тосол, антифриз) являются водным раствором на основе этилен или пропиленгликоля. Такая жидкость отличается более высоким коэффициентом теплового расширения по сравнению с водой.

Если просто, залив такую жидкость в радиатор, после нагрева ДВС и его выхода на рабочие температуры, жидкость также нагреется и произойдет ее расширение. Получается, фактически образуются излишки, происходит рост давления и т.д.

Если же заглушить мотор, после остывания ОЖ снова происходит уменьшение объема жидкости, а в системе создается разрежение. Это приводит к тому, что через клапан в крышке радиатора засасывается наружный воздух. Вполне очевидно, что в этом случае будут создаваться воздушные пробки, которые становятся причиной нарушения теплообмена, перегревов двигателя, некорректной работы системы охлаждения и т.п.

Для того чтобы этого не происходило, устанавливается отдельная емкость (бачок системы охлаждения), куда попадают излишки горячей ОЖ из радиатора. Также наличие жидкости в бачке позволяет избежать создания разрежения и образования воздушных пробок, так как при уменьшении объема в результате остывания жидкость из бачка заполняет собой пустоты.

Сегодня конструкторы пошли еще дальше, перенеся перепускной клапан, который раньше был в крышке радиатора,  на крышку расширительного бачка. Получается, сброс давления и излишков антифриза при закипании происходит через крышку бачка. Другими словами, бачок взял на себя функцию верхней части радиатора и перестал быть простым резервуаром.

Как уже было сказано выше, бачок может быть установлен в разных местах в подкапотном пространстве, однако место его установки должно быть реализовано так, чтобы добиться эффекта сообщающихся сосудов. Емкость и радиатор соединяются при помощи патрубков.

Такое решение позволяет реализовать доступ для излишков горячего антифриза в расширительный бачок. При остывании ОЖ также получается добиться компенсации недостающего объема в системе путем поступления жидкости из бачка. Такая схема исключает попадание воздуха в радиатор и образование воздушных пробок в системе.

Устройство расширительного бачка

Конструктивно данная емкость очень простая. Материалом изготовления выступает полупрозрачный пластик. Также в бачок может быть дополнительно встроен датчик, который сигнализирует водителю о критическом снижении уровня ОЖ.

Сверху бачок закрыт крышкой, в которую установлен клапан для регулировки давления. Если давление в системе растет, тогда происходит срабатывание клапана.

Также на стенке бачка имеется указатель уровня в виде отметок «минимум» и «максимум», позволяя контролировать уровень жидкости. Важно понимать, что на холодном моторе уровень не должен опускаться ниже минимального. Также не допускается превышение максимального уровня.

Что касается крышки бачка с клапаном, она на холодном ДВС герметично закрывает емкость. Однако когда двигатель выходит на рабочую температуру и происходит нагрев ОЖ, в системе охлаждения и в бачке давление закономерно повышается.

Если рост давления дошел до отметки, в среднем, 120 кПа, происходит открытие клапана. Когда давление снижается до средней отметки около 83.4 кПа, клапан закрывается. Такая работа клапана необходима для того, чтобы избежать разрыва патрубков, повреждений радиатора и т.д.

Параллельно с этим после остывания мотора давление в системе начинает падать, объем ОЖ уменьшается и создается разрежение. При падении давления, в среднем, ниже отметки в 3 кПа, происходит открытие впускного клапана расширительного бачка для забора воздуха. В результате разница давлений нивелируется, а недостающий объем жидкости компенсируется из бачка.

Распространенные неисправности

Как правило, большинство проблем не связаны с самой емкостью. Не так часто отмечаются случаи, когда  сам бачок трескается и начинает течь без явных причин. Однако даже с учетом простой конструкции проблемной частью вполне может оказаться именно крышка расширительного бачка системы охлаждения двигателя.

Выйти из строя может клапан, встроенный в крышку. Также недостаточное уплотнение может возникать по причине деформации резинового кольца. В результате подобных неисправностей крышка может начать пропускать антифриз, система завоздушивается и т.д.

Если клапан в крышке начинает работать некорректно, тогда  в подобном случае неизбежны отклонения в работе системы охлаждения ДВС. Кроме образования воздушных пробок, такая ситуация в ряде случаев приводит к критическому росту давления и разрыву расширительного бачка. В подобной ситуации бачок нужно менять на новый. Не рекомендуется предпринимать попытки восстановить поврежденную емкость путем запаивания трещин.

Если говорить о крышке, ее повреждения и дефекты, а также нарушения в работе клапанов по  причине засорения или выработки являются поводом для замены крышки. В отдельных случаях крышку чистят, пытаясь восстановить функциональность, однако такой метод срабатывает не всегда. С учетом невысокой стоимости элемент лучше сразу заменить.

Что в итоге

Как видно, в устройстве современного автомобиля к системе охлаждения двигателя и ее корректной работе выдвигаются повышенные требования. По этой причине для эффективного функционирования в конструкции дополнительно используется специальный бачок.

Еще нужно знать о том, если в схеме задействован указанный расширительный бачок системы охлаждения двигателя, что заливать в систему крайне желательно только антифриз или тосол, а не воду. Что касается поломок, если в системе охлаждения растет давление или образуются воздушные пробки, необходимо отдельное внимание уделить крышке расширительного бачка.

Нарушение работы клапанов в крышке часто приводит к тому, что повреждаются патрубки, быстрее выходит из строя термостат, страдает насос системы охлаждения (помпа), двигатель может перегреваться и т.д.

Читайте также

krutimotor.ru
