Как сделать самому консольный кабель Cisco
- Pantryk
- 17886
Если вам нужно подключиться к консоли сетевого оборудования Cisco, а фирменного кабеля у вас нет, то его можно сделать самостоятельно
Для этого понадобится кусок витой пары, 8p8c коннектор (в народе RJ-45) и DB-9 Female коннектор. Вместо куска витой пары и коннектора можно использовать заводской патч-корд, у которого один коннектор откусить. Для такого случая на рисунке указаны цвета жил. Если обжимать будете самостоятельно, то придерживаться цветов нет необходимости.
Тоже самое, но в виде таблицы
8p8c (RJ-45) DB-9 Female ════════════╤═════════════ RTS 1 │ 8 CTS DTR 2 │ 6 DSR TXD 3 │ 2 RXD GND 4 │ 5 GND GND 5 │ 5 GND RXD 6 │ 3 TXD DSR 7 │ 4 DTR CTS 8 │ 7 RTS
Ниже приведены номера и назначения контактов RS-232 (COM-port) и Console портов. Назначения контактов Console порта приведены для коммутаторов серий 4500/4000 с Supervisor Engine II/II+/III/IV. Стоит иметь в виду, что хоть указанный кабель подходит к большому количеству устройств Cisco, но в некоторых моделях распиновка Console порта не совместима и лучше всего свериться инструкцией по подключению на официальном сайте для вашей модели.
DB-9 pinout Cisco Catalyst 4500/4000 Supervisor Engine II/II+/III/IV, 2948G, 2980G, and 4912G console pinout ╔═══╦═════╦═════════════════════╦═══════╗ ╔═══╦═════╦═════════════════════╦═══════╗ ║Pin║ Sig ║ Signal name ║DTE(PC)║ ║Pin║ Sig ║ Signal name ║DTE(PC)║ ╠═══╬═════╬═════════════════════╬═══════╣ ╠═══╬═════╬═════════════════════╬═══════╣ ║ 1 ║ DCD ║ Data Carrier Detect ║ in ║ ║ 1 ║ RTS ║ Request to Send ║ out ║ ║ 2 ║ RXD ║ Receive Data ║ in ║ ║ 2 ║ DTR ║ Data Terminal Ready ║ out ║ ║ 3 ║ TXD ║ Transmit Data ║ out ║ ║ 3 ║ TXD ║ Transmit Data ║ out ║ ║ 4 ║ DTR ║ Data Terminal Ready ║ out ║ ║ 4 ║ GND ║ Signal Ground ║ -- ║ ║ 5 ║ GND ║ Signal Ground ║ -- ║ ║ 5 ║ GND ║ Signal Ground ║ -- ║ ║ 6 ║ DSR ║ Data Set Ready ║ in ║ ║ 6 ║ RXD ║ Receive Data ║ in ║ ║ 7 ║ RTS ║ Request to Send ║ out ║ ║ 7 ║ DSR ║ Data Set Ready ║ in ║ ║ 8 ║ CTS ║ Clear to Send ║ in ║ ║ 8 ║ CTS ║ Clear to Send ║ in ║ ║ 9 ║ RI ║ Ring Indicator ║ in ║ ╚═══╩═════╩═════════════════════╩═══════╝ ╚═══╩═════╩═════════════════════╩═══════╝
Удачной сборки 🙂
Com порт компьютера распиновка – Тарифы на сотовую связь
70 пользователя считают данную страницу полезной.
Информация актуальна! Страница была обновлена 16.12.2019
Распиновка COM порта RS232
Правильная распиновка СOM-порта RS232
Распиновка COM порта — RS232 интерфейс был сконструирован более пятидесяти лет тому назад. А после этого был стандартизирован. В различных периодах усовершенствования технических возможностей компьютеров успешно применялся для подключения к телефонной линии с помощью модема. На данный момент такой интерфейс считается как уже вчерашний день. В основном его невостребованность заключается слишком низким быстродействием. Так как там задействованы линейные сигналы в однофазной форме. То-есть не дифференциальные.
Наружный вид девяти-контактного коннектора RS232
В современных устройствах на смену интерфейсу RS-232 пришел новый, отличающейся существенным быстродействием — USB. Тем не менее, и до настоящего времени их можно встретить в действительности огромное количество в различных аппаратах. Последовательный порт, цоколевка которого описана ниже, очень востребован в изделиях предназначенных для промышленных целей, а также для медицинского оборудования.
В бытовых условиях необходимость в применении стыковочных проводов для соединения с COM-портом в большинстве случаев появляется в определенные моменты. Например: когда возникает необходимость работы с периферией ранних лет изготовления, и требующих создать взаимосвязь с персональным компьютером. Помимо этого, его можно часто обнаружить в девайсах для загрузки программы в микроконтроллер.
Характерные особенности порта
Что касается самой контактной колодки интерфейса RS-232 и ее кабельной составляющей, то они собраны на 9-пиновом разъеме D-Sub. Штыревые контакты размещенные в двухрядном варианте, для обеспечения точности подсоединения вилки к разъему, форма колодки имеет несимметричную конструкцию. Все контактные штырьки обозначены номерами, подробнее как делается распиновка COM порта обозначено в приведенной ниже таблице.
Таблица
Номер контакта | Назначение | Обозначение |
1 | Активная несущая | DCD |
2 | Прием компьютером | RXD |
3 | Передача компьютером | TXD |
4 | Готовность к обмену со стороны приемника | DTR |
5 | Земля | GND |
6 | Готовность к обмену со стороны источника | DSR |
7 | Запрос на передачу | RTS |
8 | Готовность к передаче | CTS |
9 | Сигнал вызова | RI |
Множество устройств во время своей работы задействует не все контакты, а только необходимую им часть, поэтому исходя из этого обусловливается реальная распиновка COM-порта. Необходимая информация об это имеется прилагаемой документации к соответствующему оборудованию.
Соединительный кабель
Если нет необходимости задействования все контактной группы, то в таком случае можно использовать обычную витую пару. При этом ее отдельные провода припаиваются к вилке и контактам в колодке разъема. Ввиду ограниченного пространства в самой колодке, в местах пайки провода желательно помещать в кембрик.
Наибольшее расстояние связи относительно стандарта должна быть более 15 метров. Если требуется ее увеличение, тогда для этого нужно использовать экранированный провод.
COM порт — лекция
Распиновка COM порта RS232
Правильная распиновка СOM-порта RS232
Распиновка COM порта — RS232 интерфейс был сконструирован более пятидесяти лет тому назад. А после этого был стандартизирован. В различных периодах усовершенствования технических возможностей компьютеров успешно применялся для подключения к телефонной линии с помощью модема.
На данный момент такой интерфейс считается как уже вчерашний день. В основном его невостребованность заключается слишком низким быстродействием. Так как там задействованы линейные сигналы в однофазной форме. То-есть не дифференциальные.
Наружный вид девяти-контактного коннектора RS232
В современных устройствах на смену интерфейсу RS-232 пришел новый, отличающейся существенным быстродействием — USB. Тем не менее, и до настоящего времени их можно встретить в действительности огромное количество в различных аппаратах. Последовательный порт, цоколевка которого описана ниже, очень востребован в изделиях предназначенных для промышленных целей, а также для медицинского оборудования.
В бытовых условиях необходимость в применении стыковочных проводов для соединения с COM-портом в большинстве случаев появляется в определенные моменты. Например: когда возникает необходимость работы с периферией ранних лет изготовления, и требующих создать взаимосвязь с персональным компьютером.
Характерные особенности порта
Что касается самой контактной колодки интерфейса RS-232 и ее кабельной составляющей, то они собраны на 9-пиновом разъеме D-Sub. Штыревые контакты размещенные в двухрядном варианте, для обеспечения точности подсоединения вилки к разъему, форма колодки имеет несимметричную конструкцию. Все контактные штырьки обозначены номерами, подробнее как делается распиновка COM порта обозначено в приведенной ниже таблице.
Таблица
Номер контакта | Назначение | Обозначение |
1 | Активная несущая | DCD |
2 | Прием компьютером | RXD |
3 | Передача компьютером | TXD |
4 | Готовность к обмену со стороны приемника | DTR |
5 | Земля | GND |
6 | Готовность к обмену со стороны источника | DSR |
7 | Запрос на передачу | RTS |
8 | Готовность к передаче | CTS |
9 | Сигнал вызова | RI |
Множество устройств во время своей работы задействует не все контакты, а только необходимую им часть, поэтому исходя из этого обусловливается реальная распиновка COM-порта. Необходимая информация об это имеется прилагаемой документации к соответствующему оборудованию.
Соединительный кабель
Если нет необходимости задействования все контактной группы, то в таком случае можно использовать обычную витую пару. При этом ее отдельные провода припаиваются к вилке и контактам в колодке разъема. Ввиду ограниченного пространства в самой колодке, в местах пайки провода желательно помещать в кембрик.
Наибольшее расстояние связи относительно стандарта должна быть более 15 метров. Если требуется ее увеличение, тогда для этого нужно использовать экранированный провод.
COM порт — лекция
При вычислении последовательный порт представляет собой последовательный интерфейс связи, через который информация передается или выдается за раз. На протяжении большей части истории персональных компьютеров данные передавались через последовательные порты на устройства, такие как модемы, терминалы и различные периферийные устройства.
Хотя такие интерфейсы, как Ethernet, FireWire и USB, все отправляют данные в виде последовательного потока, термин «последовательный порт» обычно идентифицирует аппаратное обеспечение, более или менее совместимое со стандартом RS-232, предназначенное для взаимодействия с модемом или с аналогичной связью Устройства.
Современные компьютеры без последовательных портов могут потребовать конвертеры с последовательным интерфейсом, чтобы обеспечить совместимость с последовательными устройствами RS-232. Серийные порты все еще используются в таких приложениях, как системы промышленной автоматизации, научные приборы, системы продаж и некоторые промышленные и потребительские товары. Серверные компьютеры могут использовать последовательный порт в качестве консоли управления или диагностики. Сетевое оборудование (например, маршрутизаторы и коммутаторы) часто используют последовательную консоль для конфигурации. Серийные порты по-прежнему используются в этих областях, поскольку они просты, дешевы, а их консольные функции высоко стандартизированы и широко распространены.
Распиновка COM порта(RS232)
Существует 2-е разновидности com порта, 25-и пиновый старый разъем и сменившей его более новый 9-и пиновый разъем.
Ниже приведена схема типового стандартного 9-контактного разъема RS232 с разъемами, этот тип разъема также называется разъемом DB9.
- Обнаружение несущей(DCD).
- Получение данных(RXD).
- Передача данных(TXD).
- Готовность к обмену со стороны приемника(DTR).
- Земля(GND).
- Готовность к обмену со стороны источника(DSR).
- Запрос на передачу(RTS).
- Готовность к передаче(CTS).
- Сигнал вызова(RI).

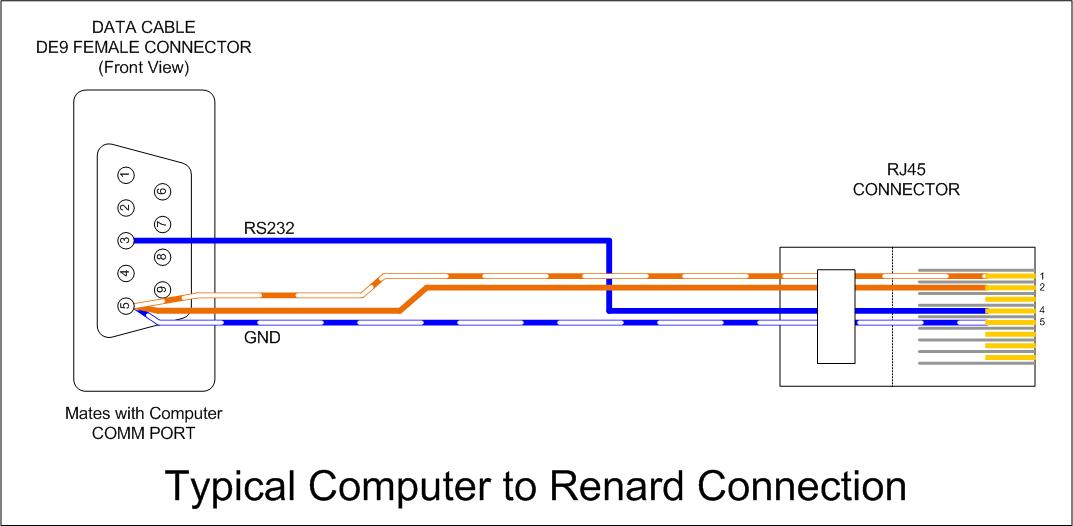

RJ-45 к DB-9 Информация о выводе адаптера последовательного порта для коммутатора
Консольный порт представляет собой последовательный интерфейс RS-232, который использует разъём RJ-45 для подключения к управляющему устройству, например ПК или ноутбуку. Если на вашем ноутбуке или ПК нет штыря разъема DB-9, и вы хотите подключить ноутбук или ПК к коммутатору, используйте комбинацию адаптера RJ-45 и DB-9.
DB-9 | RJ-45 | |
---|---|---|
Получение Данных | 2 | 3 |
Передача данных | 3 | 6 |
Готовность обмену | 4 | 7 |
Земля | 5 | 5 |
Земля | 5 | 4 |
Готовность обмену | 6 | 2 |
Запрос на передачу | 7 | 8 |
Готовность к передаче | 8 | 1 |
1 Черный
2 Коричневый
3 Красный
4 Оранжевый
5 Желтый
6 Зеленый
7 Синий
8 Серый (или белый)
Внимание. Цвет проводом может отличатся.
Распиновка rj45 и rs232(вторая разновидность).
Rs232 rj12 распиновка. Распиновка COM порта(RS232). Параллельные и последовательные
Правильная распиновка СOM-порта RS232
Распиновка COM порта — RS232 интерфейс был сконструирован более пятидесяти лет тому назад. А после этого был стандартизирован. В различных периодах усовершенствования технических возможностей компьютеров успешно применялся для подключения к телефонной линии с помощью модема. На данный момент такой интерфейс считается как уже вчерашний день. В основном его невостребованность заключается слишком низким быстродействием. Так как там задействованы линейные сигналы в однофазной форме. То-есть не дифференциальные.
Что касается самой контактной колодки интерфейса RS-232 и ее кабельной составляющей, то они собраны на 9-пиновом разъеме D-Sub. Штыревые контакты размещенные в двухрядном варианте, для обеспечения точности подсоединения вилки к разъему, форма колодки имеет несимметричную конструкцию. Все контактные штырьки обозначены номерами, подробнее как делается распиновка COM порта обозначено в приведенной ниже таблице.
Таблица
Множество устройств во время своей работы задействует не все контакты, а только необходимую им часть, поэтому исходя из этого обусловливается реальная распиновка COM-порта. Необходимая информация об это имеется прилагаемой документации к соответствующему оборудованию.
Соединительный кабель
Если нет необходимости задействования все контактной группы, то в таком случае можно использовать обычную витую пару. При этом ее отдельные провода припаиваются к вилке и контактам в колодке разъема. Ввиду ограниченного пространства в самой колодке, в местах пайки провода желательно помещать в кембрик.
Наибольшее расстояние связи относительно стандарта должна быть более 15 метров. Если требуется ее увеличение, тогда для этого нужно использовать экранированный провод.
COM порт — лекция
Про RS-232 (распайка кабелей, разъемов, краткое описание)
Контакты RS-232C
Распайка «модемного» кабеля интерфейса RS-232C
Обмен данными и интерфейс RS-232
Устранение неполадок при связи через RS-232
Контакты разъема DB-9 интерфейса RS-232C
Распайка «нуль-модемного» кабеля интерфейса RS-232C
Распайка кабеля RS-232C для коммутаторов Kramer
При работе в потенциально зашумлённых условиях нам нужны надёжные средства для передачи данных. Самым распространённым стандартом всё ещё остаётся архаичный RS-232C (Recommended Standard 232 Version С), принятый ассоциацией электронной промышленности EIA (Electronic Industries Association) в августе 1969 г.
Достоинства RS-232:
Популярность — все компьютеры РС (но не Mac) оборудованы по крайней мере одним портом RS-232
Лёгкость приобретения готовых кабелей
Возможность применения аппаратного управления процессом передачи (зачастую не используется!)
Недостатки RS-232:
Связь типа «точка-точка» (DTE? DCE)
Низкая, по современным меркам, скорость (обычно 9600 бод [бит в секунду])
Работает только на небольших расстояниях (до 10 м)
Состав линий связи между устройствами DTE и DCE точно не определён. Стандарт описывает функции до 25 соединительных линий, но не указывает, должна или не должна использоваться та или иная линия. Лучше (технологически) обстоят дела в стандарте RS-422. По этому стандарту связь осуществляется по двум парам проводов, а передаваемый сигнал может приниматься более чем одним устройством. Согласно стандарту RS-485 (улучшенный RS-422) используется одна пара проводов, которая используется для передачи или приёма многими устройствами.
Характеристики и преимущества RS-422 / RS-485:
Может использоваться для многоточечных соединений
Является стандартном де-факто для значительной части вещательной видео индустрии!
Может использоваться на расстояниях до 1,2 км
Высокая помехоустойчивость за счёт использования дифференциальных (балансных) линий связи
Удлинитель линии связи KRAMER VP-43 Range Extender:
Предназначен для преодоления ограничений по расстоянию для наших продуктов, имеющих управление через RS-232.
Осуществляет преобразование в интерфейс RS-422, а затем назад, в RS-232, что позволяет использовать в качестве физического носителя две пары проводов.
Может быть использован для увеличения расстояния связи для любого нуль-модемного соединения RS-232.
Также может быть использован для управления нашими изделиями через RS-422, либо к качестве преобразователя общего назначения из RS-232 в RS-422 и обратно.
Расширитель портов KRAMER VP-14 Port Extender:
Предназначен для преодоления ограничения интерфейса RS-232, который может осуществлять только соединения типа «точка-точка». Позволяет осуществлять связь между несколькими устройствами с интерфейсами RS-232.
Данные, которые поступают на любой из портов устройства, пересылаются на остальные 3 порта.
Может быть использован для управления коммутатором от 3 устройств DTE (например, компьютеров).
Работает во всех режимах связи (число битов, скорость, чётность и т. д.) и не требует настройки этих параметров.
Ниже приведены меры, которые могут помочь разрешить проблемы, возникающие при связи с устройствами Kramer через интерфейс RS-232.
1. Убедитесь, что между устройством (коммутатором, маршрутизатором) и управляющим компьютером (РС) установлено нуль-модемное соединение.
Проще всего (при использовании 25-контактного порта на РС) использовать нуль-модемный адаптер, прилагаемый к устройству. Подключите такой переходник 25-контактным разъёмом к последовательному порту РС, после чего прямым кабелем — т. е. с распайкой один к одному — соедините 9-контактный разъём адаптера с последовательным портом на устройстве. (Если адаптер используется с неполным кабелем, то необходимо, как минимум, соединить на 9-контактных разъёмах с обоих концов: контакт 2 с контактом 2, 3 — с 3 и 5 — с 5.)
При непосредственном подключении 25-контактного порта на РС к 9-контактному разъёму на устройстве (т. е. без нуль-модемного адаптера) соедините следующее:
Контакт 2 на 25-контактном разъёме — с контактом 2 на 9-контактном
Контакт 3 на 25-контактном разъёме — с контактом 3 на 9-контактном
Контакт 7 на 25-контактном разъёме — с контактом 5 на 9-контактном
Закоротите вместе контакты 6 и 20 на 25-контактном разъёме
Закоротите вместе контакты 4, 5 и 8 на 25-контактном разъёме
При непосредственном подключении 9-контактного порта на РС к 9-контактному разъёму на устройстве соедините следующее:
Контакт 2 на разъёме РС — с контактом 3 на разъёме устройства
Контакт 3 на разъёме РС — с контактом 2 на разъёме устройства
Контакт 5 на разъёме РС — с контактом 5 на разъёме устройства
Закоротите вместе контакты 4 и 6 на разъёме РС
Закоротите вместе контакты 1, 7 и 8 на разъёме РС
2. Убедитесь, что на устройстве правильно выставлены все DIP-переключатели.
3. Убедитесь, что установки для скорости передачи данных на РС и на устройстве совпадают, а на РС выбран правильный com-порт.
4. Если несколько устройств используются одновременно, убедитесь, что все они включены. Если в системе, работающей по схеме «ведущий/ведомый» (master/slave), какое-либо из устройств выключено, обмен в такой системе не будет надёжным.
5. Если в устройстве имеется функция «DISABLE TXD» (Отключить TXD), убедитесь, что эта функция выключена; аналогично, если для «отключения ответа» используется DIP-переключатель, убедитесь, что ответ разрешён.
6. Контакт 3 на разъёме RS-232 устройства используется для отправки данных в РС (это TXD устройства и RXD на РС). Контакт 2 на разъёме устройства используется для приёма данных от РС (это RXD устройства и TXD на РС). Может оказаться полезным с помощью цифрового запоминающего осциллографа убедиться в том, что устройство передаёт/принимает данные на указанных контактах.
7. В большинстве устройств используется «двунаправленный» протокол обмена. Это значит, что один и тот же код используется как для передачи в устройство команды на выполнение определённого действия, так и в качестве ответа от устройства (в РС) при нажатии кнопки на его передней панели для выполнения аналогичного действия. Например, если пользователь нажал кнопки и скоммутировал вход 4 на выход 5, устройство посылает в компьютер шестнадцатеричный код 7В; в то же время при получении устройством кода 7В оно также отработает подключение входа 4 на выход 5. Для такого протокола может оказаться полезным анализировать коды, посылаемые устройством при нажатии кнопок на его передней панели с тем, чтобы разобраться в протоколе обмена.
8. При устранении неполадок может оказаться полезным применять коммуникационную программу вроде Procomm или Viewcom чтобы вначале проанализировать коды, посылаемые устройством. Затем можно попробовать посылать такие коды назад (см. пункт 7), проверяя, что устройство правильно на них реагирует. Наконец, можно послать код, по которому устройство вернёт своё состояние.
9. Если должна использоваться написанная пользователем программа, по возможности вначале с помощью фирменной программы убедитесь в том, что связь между РС и устройством работает нормально.
10. Для оборудования, в котором управление через RS-232 предусмотрено в качестве опции и вводится установкой дополнительной аппаратной платы, проверьте, что такая плата правильно установлена (как описано в руководстве). В частности, для серии коммутаторов Х02 проверьте прямой кабель, подключаемый к модулю, и убедитесь, что на разъёмах нет замятых контактов.
11. Некоторые устройства могут получать управление от других элементов оборудования и могут настраиваться на работу через RS-232 с таким оборудованием, а не с компьютером. В этом случае необходимо правильно настроить устройство. Например, модели BC-2216 и BC-2616 (матричные коммутаторы звуковых сигналов 16X16) настраиваются на заводе (по умолчанию) на работу с BC-2516 (матричным коммутатором видео 16X16). В этом случае звуковая матрица получает управление от РС через видеоматрицу. Если звуковой матрицей надо управлять независимо, её следует соответственно перенастроить (на работу в режиме устройства, переключающего «только звук»).
12. Если необходимо выслать несколько команд, то перед отправкой дополнительной команды следует убедиться в том, что устройство отработало предыдущую команду. Для этого дождитесь получения ответа на предыдущую команду перед отправкой следующей.
13. Убедитесь в том, что для связи с устройством используется настоящий интерфейс RS-232! Некоторое оборудование (например, стандартный последовательный порт Macintosh), хотя и аналогичен RS-232, использует иные режимы обмена данными.
14. При использовании РС с операционной системой Windows NT4.0 (и ниже) следует принять дополнительные меры. Эта система не имеет функции «plug and play» и поэтому настройка портов компьютера в ней — непростая задача. Обратитесь к документации на Windows NT! Даже если Ваша программа работает на компьютере с иной операционной системой, возможно, что под Windows NT порт не будет правильно инициализироваться.
15. Учтите, что рабочее расстояние для RS-232 (по определению) не превышает 10 метров! Если требуется большая длина связи, следует использовать наш «удлинитель линии связи» VP-43.
16. По определению, интерфейс RS-232 предназначен для осуществления обмена между 2 портами (в нашем случае это РС и коммутатор). Если надо соединить вместе несколько устройств с интерфейсами RS-232, можно использовать VP-14 (например, если коммутатором надо управлять от 2-х компьютеров и контроллера BC-2000).
(ПРИМЕЧАНИЕ: Для некоторых изделий из нашей линейки допускается управление несколькими такими устройствами при их последовательном соединении прямыми кабелями — что кажется неправильным в свете вышесказанного! На самом деле мы настраиваем устройства в режимы «ведущий/ведомый» (master/slave), при этом с компьютером через RS-232 связано только одно, ведущее устройство. При таком включении ведущее устройство передаёт информацию на и от РС к ведомым устройствам, а интерфейсом RS-232 порты оказываются связанными попарно. )
При вычислении последовательный порт представляет собой последовательный интерфейс связи, через который информация передается или выдается за раз. На протяжении большей части истории персональных компьютеров данные передавались через последовательные порты на устройства, такие как модемы, терминалы и различные периферийные устройства.
Хотя такие интерфейсы, как Ethernet, FireWire и USB, все отправляют данные в виде последовательного потока, термин «последовательный порт» обычно идентифицирует аппаратное обеспечение, более или менее совместимое со стандартом RS-232, предназначенное для взаимодействия с модемом или с аналогичной связью Устройства.
Современные компьютеры без последовательных портов могут потребовать конвертеры с последовательным интерфейсом, чтобы обеспечить совместимость с последовательными устройствами RS-232. Серийные порты все еще используются в таких приложениях, как системы промышленной автоматизации, научные приборы, системы продаж и некоторые промышленные и потребительские товары. Серверные компьютеры могут использовать последовательный порт в качестве консоли управления или диагностики. Сетевое оборудование (например, маршрутизаторы и коммутаторы) часто используют последовательную консоль для конфигурации. Серийные порты по-прежнему используются в этих областях, поскольку они просты, дешевы, а их консольные функции высоко стандартизированы и широко распространены.
Распиновка COM порта(RS232)
Существует 2-е разновидности com порта, 25-и пиновый старый разъем и сменившей его более новый 9-и пиновый разъем.
Ниже приведена схема типового стандартного 9-контактного разъема RS232 с разъемами, этот тип разъема также называется разъемом DB9.
- Обнаружение несущей(DCD).
- Получение данных(RXD).
- Передача данных(TXD).
- Готовность к обмену со стороны приемника(DTR).
- Земля(GND).
- Готовность к обмену со стороны источника(DSR).
- Запрос на передачу(RTS).
- Готовность к передаче(CTS).
- Сигнал вызова(RI).
RJ-45 к DB-9 Информация о выводе адаптера последовательного порта для коммутатора
Консольный порт представляет собой последовательный интерфейс RS-232, который использует разъём RJ-45 для подключения к управляющему устройству, например ПК или ноутбуку. Если на вашем ноутбуке или ПК нет штыря разъема DB-9, и вы хотите подключить ноутбук или ПК к коммутатору, используйте комбинацию адаптера RJ-45 и DB-9.
DB-9 | RJ-45 | ||
---|---|---|---|
Получение Данных | 2 | 3 | |
Передача данных | 3 | 6 | |
Готовность обмену | 4 | 7 | |
Земля | 5 | 5 | |
Земля | 5 | 4 | |
Готовность обмену | 6 | 2 | |
Запрос на передачу | 7 | 8 | |
Готовность к передаче | 8 | 1 |
Цвета проводов:
1 Черный
2 Коричневый
3 Красный
4 Оранжевый
5 Желтый
6 Зеленый
7 Синий
8 Серый (или белый)
RS-232 — интерфейс передачи данных между двумя устройствами на расстоянии до 15 метров. Обмен производится по проводам цифровыми сигналами с двумя уровнями напряжения.
Логический «0» передается положительным напряжением (от +5 до +15 В для передатчика), а логическая «1» передается отрицательным напряжением (от -5 до -15 В для передатчика).
Распиновка RS-232 для разъема DB-9
Контакт | Обозначение | Направление | Название | Описание |
1 | CD | Вход | Carrier Detect | Обнаружение несущей |
2 | RXD | Вход | Receive Data | Прием данных |
3 | TXD | Выход | Transmit Data | Передача данных |
4 | DTR | Выход | Data Terminal Ready | Готовность оконечного оборудования |
5 | GND | — | System Ground | Общий провод |
6 | DSR | Вход | Data Set Ready | Готовность оборудования передачи |
7 | RTS | Выход | Request to Send | Запрос на передачу |
8 | CTS | Вход | Clear to Send | Готов передавать |
9 | RI | Вход | Ring Indicator | Наличие сигнала вызова |
Тип кабеля, используемый в нашей продукции
В выпускаемых нами преобразователях интерфейсов используется модемный (прямой) кабель. Это означает, что на стороне преобразователя заменены
местами Tx и Rx. Служебные сигналы «Handshaking» не используются, не преобразуются и не передаются. Со стороны преобразователя, контакты 1,4,6,7,8,9 не подсоединены.
Расстояние и скорость передачи данных
Длина кабеля зависит от Максимальной скорости передачи данных.
Чем длинее кабель, тем больше его емкость и для надежной передачи требуется более низкая скорость.
Максимальным расстоянием принято считаеть 15 м, но это не стандартизовано.
В таблице ниже приведена примерная зависимость длины кабеля от скорости обмена данными.
Стартовый бит — обязательный бит, означающий начало передаваемого байта.
Данные — 7 или 8 бит данных. Первым передается менее значимый бит.
Бит четности — необязательный бит. Может использоваться в следющих целях:
— проверка на четность (EVEN), дополняет передаваемый символ так, чтобы количество единиц в передаваемом символе было четным;
— проверка на нечетность (ODD), дополняет передаваемый символ так, чтобы количество единиц в передаваемом символе было нечетным;
— маркировка байта (MARK) в 9-битном режиме выставляется единицей для выделения байта адреса устройства;
— маркировка байта (SPACE) в 9-битном режиме выставляется нулем для указания байта данных передаваемого пакета;
Если бит четности не используется, то в соответствующих настройка COM-порта выставляется «NONE».
Стоповый бит — обязательный бит, означающий завершение передачи байта.
Под обозначениями RS-232, RS-422 и RS-485 понимаются интерфейсы для цифровой передачи данных. Стандарт RS-232 более известен как обычный СОМ порт компьютера или последовательный порт (хотя последовательным портом также можно считать Ethernet, FireWire и USB). Интерфейсы RS-422 и RS-485 широко применяются в промышленности для соединения различного оборудования.
В таблице приведены основные отличия интерфейсов RS-232, RS-422 и RS-485.
Название | RS-232 | RS-422 | RS-485 |
---|---|---|---|
Тип передачи | Полный дуплекс | Полный дуплекс | Полудуплекс (2 провода),полный дуплекс (4 провода) |
Максимальная дистанция | 15 метров при 9600 бит/с | 1200 метров при 9600 бит/с | 1200 метров при 9600 бит/с |
Задействованные контакты | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND* | TxA, TxB, RxA, RxB, GND | DataA, DataB, GND |
Топология | Точка-точка | Точка-точка | Многоточечная |
Макс. кол-во подключенных устройств | 1 | 1 (10 устройств в режиме приема) | 32 (с повторителями больше, обычно до 256) |
* Для интерфейса RS-232 не обязательно использовать все линии контактов. Обычно используются линии данных TxD, RxD и провод земли GND, остальные линии необходимы для контроля над потоком передачи данных. Подробнее вы узнаете далее в статье.
Информация, передаваемая по интерфейсам RS-232, RS-422 и RS-485, структурирована в виде какого-либо протокола, например, в промышленности широко распространен протокол Modbus RTU.
Описание интерфейса RS-232
Интерфейс RS-232 (TIA/EIA-232) предназначен для организации приема-передачи данных между передатчиком или терминалом (англ. Data Terminal Equipment, DTE ) и приемником или коммуникационным оборудованием (англ. Data Communications Equipment, DCE ) по схеме точка-точка.
Скорость работы RS-232 зависит от расстояния между устройствами, обычно на расстоянии 15 метров скорость равна 9600 бит/с. На минимальном расстоянии скорость обычно равна 115.2 кбит/с, но есть оборудование, которое поддерживает скорость до 921.6 кбит/с.
Интерфейс RS-232 работает в дуплексном режиме, что позволяет передавать и принимать информацию одновременно, потому что используются разные линии для приема и передачи. В этом заключается отличие от полудуплексного режима, когда используется одна линия связи для приема и передачи данных, что накладывает ограничение на одновременную работу, поэтому в полудуплексном режиме в один момент времени возможен либо прием, либо передача информации.
Информация по интерфейсу RS-232 передается в цифровом виде логическими 0 и 1.
Логическому «0» (SPACE) соответствует напряжение в диапазоне от +3 до +15 В.
В дополнение к двум линиям приема и передачи, на RS-232 имеются специальные линии для аппаратного управления потоком и других функций.
Для подключения к RS-232 используется специальный разъем D-sub, обычно 9 контактный DB9, реже применяется 25 контактный DB25.
Разъемы DB делятся на Male – «папа» (вилка, pin) и Female – «мама» (гнездо, socket).
Распиновка разъема DB9 для RS-232
Распайка кабеля DB9 для RS-232
Существует три типа подключения устройств в RS-232: терминал-терминал DTE-DTE, терминал- коммуникационное оборудование DTE-DCE, модем-модем DCE-DCE.
Кабель DTE-DCE называется «прямой кабель», потому что контакты соединяются один к одному.
Кабель DCE-DCE называется «нуль-модемный кабель», или по-другому кросс-кабель.
Ниже приведены таблицы распиновок всех перечисленных типов кабеля, и далее отдельно представлена таблица с переводом основных терминов на русский язык.
Распиновка прямого кабеля DB9 для RS-232
Распиновка нуль-модемного кабеля DB9 для RS-232
Таблица с распиновкой разъемов DB9 и DB25.
DB9 | DB25 | Обозначение | Название | Описание |
---|---|---|---|---|
1 | 8 | CD | Carrier Detect | Обнаружение несущей |
2 | 3 | RXD | Receive Data | Прием данных |
3 | 2 | TXD | Transmit Data | Передача данных |
4 | 20 | DTR | Data Terminal Ready | Готовность оконечного оборудования |
5 | 7 | GND | System Ground | Общий провод |
6 | 6 | DSR | Data Set Ready | Готовность оборудования передачи |
7 | 4 | RTS | Request to Send | Запрос на передачу |
8 | 5 | CTS | Clear to Send | Готов передавать |
9 | 22 | RI | Ring Indicator | Наличие сигнала вызова |
Для работы с устройствами RS-232 обычно необходимо всего 3 контакта: RXD, TXD и GND. Но некоторые устройства требуют все 9 контактов для поддержки функции управления потоком передачи данных.
Структура передаваемых данных в RS-232
Одно сообщение, передаваемое по RS-232/422/485, состоит из стартового бита, нескольких бит данных, бита чётности и стопового бита.
Стартовый бит (start bit) — бит обозначающий начало передачи, обычно равен 0.
Данные (data bits) – 5, 6, 7 или 8 бит данных. Первым битом является менее значимый бит.
Бит четности (parity bit) – бит предназначенный для проверки четности. Служит для обнаружения ошибок. Может принимать следующие значения:
- Четность (EVEN), принимает такое значение, чтобы количество единиц в сообщении было четным
- Нечетность (ODD), принимает такое значение, чтобы количество единиц в сообщении было нечетным
- Всегда 1 (MARK), бит четности всегда будет равен 1
- Всегда 0 (SPACE), бит четности всегда будет равен 0
- Не используется (NONE)
Стоповый бит (stop bit) – бит означающий завершение передачи сообщения, может принимать значения 1, 1.5 (Data bit =5), 2.
Например, сокращение 8Е1 обозначает, что передается 8 бит данных, используется бит четности в режиме EVEN и стоп бит занимает один бит.
Управление потоком в RS-232
Для того чтобы не потерять данные существует механизм управления потоком передачи данных, позволяющий прекратить на время передачу данных для предотвращения переполнения буфера обмена.
Есть аппаратный и программный метод управления.
Аппаратный метод использует выводы RTS/CTS. Если передатчик готов послать данные, то он устанавливает сигнал на линии RTS. Если приёмник готов принимать данные, то он устанавливает сигнал на линии CTS. Если один из сигналов не установлен, то передачи данных не произойдет.
Программный метод вместо выводов использует символы Xon и Xoff (в ASCII символ Xon = 17, Xoff = 19) передаваемые по тем же линиям связи TXD/RXD, что и основные данные. При невозможности принимать данные приемник передает символ Xoff. Для возобновления передачи данных посылается символ Xon.
Как проверить работу RS-232?
При использовании 3 контактов достаточно замкнуть RXD и TXD между собой. Тогда все переданные данные будут приняты обратно. Если у вас полный RS-232, тогда вам нужно распаять специальную заглушку. В ней должны быть соединены между собой следующие контакты:
DB9 | DB25 | Соединить |
---|---|---|
1 + 4 + 6 | 6 + 8 + 20 | DTR -> CD + DSR |
2 + 3 | 2 + 3 | Tx -> Rx |
7 + 8 | 4 + 5 | RTS -> CTS |
Описание интерфейса RS-422
Интерфейс RS-422 похож на RS-232, т.к. позволяет одновременно отправлять и принимать сообщения по отдельным линиям (полный дуплекс), но использует для этого дифференциальный сигнал, т.е. разницу потенциалов между проводниками А и В.
Скорость передачи данных в RS-422 зависит от расстояния и может меняться в пределах от 10 кбит/с (1200 метров) до 10 Мбит/с (10 метров).
В сети RS-422 может быть только одно передающее устройство и до 10 принимающих устройств.
Линия RS-422 представляет собой 4 провода для приема-передачи данных (2 скрученных провода для передачи и 2 скрученных провода для приема) и один общий провод земли GND.
Скручивание проводов (витая пара) между собой позволяет избавиться от наводок и помех, потому что наводка одинаково действует на оба провода, а информация извлекается из разности потенциалов между проводниками А и В одной линии.
Напряжение на линиях передачи данных может находится в диапазоне от -6 В до +6 В.
Логическому 0 соответствует разница между А и В больше +0,2 В.
Логической 1 соответствует разница между А и В меньше -0,2 В.
Стандарт RS-422 не определяет конкретный тип разъема, обычно это может быть клеммная колодка или разъем DB9.
Распиновка RS-422 зависит от производителя устройства и указывается в документации на него.
При подключении устройства RS-422 нужно сделать перекрестие между RX и TX контактами, как показано на рисунке.
Т.к. расстояние между приемником и передатчиком RS-422 может достигать 1200 метров, то для предотвращения отражения сигнала от конца линии ставится специальный 120 Ом согласующий резистор или «терминатор». Этот резистор устанавливается между RX+ и RX- контактами в начале и в конце линии.
Как проверить работу RS-422?
Для проверки устройств с RS-422 лучше воспользоваться конвертером из RS-422 в RS-232 или USB (I-7561U). Тогда вы сможете воспользоваться ПО для работы с СОМ портом.

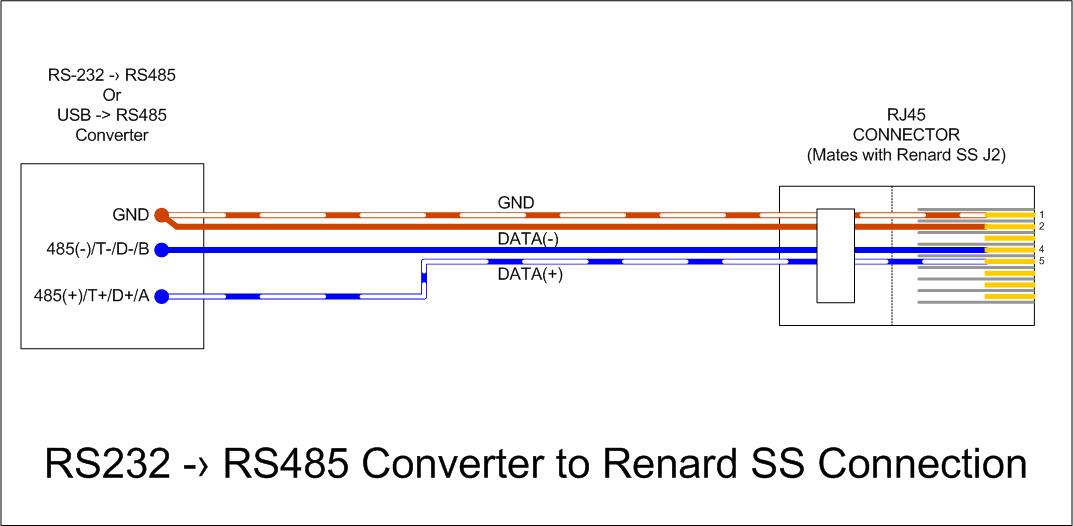

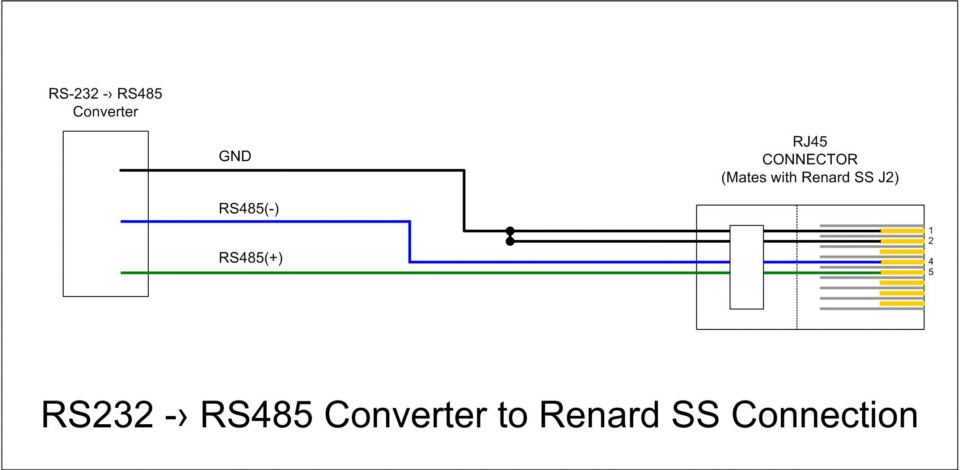

Описание интерфейса RS-485
В промышленности чаще всего используется интерфейс RS-485 (EIA-485), потому что в RS-485 используется многоточечная топология, что позволяет подключить несколько приемников и передатчиков.
Интерфейс RS-485 похож на RS-422 тем что также использует дифференциальный сигнал для передачи данных.
Существует два типа RS-485:
- RS-485 с 2 контактами, работает в режиме полудуплекс
- RS-485 с 4 контактами, работает в режиме полный дуплекс
В режиме полный дуплекс можно одновременно принимать и передавать данные, а в режиме полудуплекс либо передавать, либо принимать.
В одном сегменте сети RS-485 может быть до 32 устройств, но с помощью дополнительных повторителей и усилителей сигналов до 256 устройств. В один момент времени активным может быть только один передатчик.
Скорость работы также зависит от длины линии и может достигать 10 Мбит/с на 10 метрах.
Напряжение на линиях находится в диапазоне от −7 В до +12 В.
APC Back-UP CS 500. Переделка data-порта под USB
Сегодня речь пойдет о доработке консольного порта ИБП APC Back-UPS CS 500
И так, в чем же суть доработки выше обозначенного упса ? А все предельно просто — на консольный порт, являющийся розеткой RJ50 (в отличии от RJ45 — обычной Ethernet-розетки), имеющиму 10 контактов, выведен полноценный USB и еще пара мутных линий, используемых при подключении по RS232 (вот тут — если не вру !).
Просьба оратить ВНИМАНИЕ на то, что отчет распиновки идет от 10 к 1 (сверху вниз), если смотреть на розерку ! Обычно считают от вилки, но тут проще показать именно на том, что будем выпаивать и выбрасывать, дабы не путаться с зеркалированием и т.д.
Вот и дата-портРазобрать упс сможет и младенец, поэтому на этом не тормозим, а едем дальше. В принципе, достаточно от платы отключить только разъемы батареи. Остальное вытаскивается так и при пайке совершенно не мешает. Перепутать подключение батареи назад надо еще умудриться. На плате есть маркировка.
После изятия платы. Вид со стороны монтажа. Нумерация слева направо — 10->1Теперть о распиновке и соответствии RJ50 — USBRJ50…..USB
1……..+5в
4……..масса
7……..тоже масса
9……..Data-
10…….Data+
— Т.е. если совсем лениво, можно задублировать 1 и 10 контакты на 5 и 6 (благо не используются и висят в воздухе), тем самым использовать в RJ50 джек RJ45.
— Как вариант номер 2 — все тоже самое, но с перепайкой разъема под RJ45
— Найти RJ50 и собрать провод-переходник.
UPD. 16.09.2016Как раз благодаря Дмитрию из комментариев, который дал ссылку на картинку размещенную ниже, можно наглядно оценить что требуется сделать, если Вы решили делать просто переходник USBRJ50. Думаю с ней все становится вообще ясно как 2 рубля.
Вот и дата-портНу а поскольку «это не наш мэтод» (с), едем дальше.
А причина в том, что я на 100% уверен — если от упса отрубить дата-кабель, то через какое-то время его невозможно будет найти в квартире. Поэтому решено было использовать самый обычный шнур USB A — USB B которым подрубается свинское количество переферии к компу.
Вот этого друга мы и будем впаиватьПереходная «плата»ПрикидкаПереходная плата использовалась для того, чтобы не сверлить под USB плату упса, т.е. если обратить внимание — распайка RJ50 лесенкой, а USB — «квадратно-гнездовая». Да и места под монтаж не развернуться, так что решено было USB лепить вверх-ногами, напаивать плату (для надежности) и подпаиваться 4 проводками обычной витухи.
Распиновка разъемов USBПровода уже припаяны. Распиновка слева направо 1->10Прикидка. Пайка валенком, так что качество прет !Сзади. Перекрестие для удобство монтажа.Намертво крепим стяжкой через фикс.отверстия от RJ50Под задник разъема подложена второпластовая изолирующая полоскаСтандартный аццкий прием ! Вклеено насмерть ! «Как скала» (с).А это вид уже собранного упсаДальше натюр-испытания с зажмуренными глазами и мольбами. Ну я так всегда делать… с детства 😄. Втыкаем упс в 220, в упс суем usb-шнур и … винда увидела что-то новое. Дальше ставятся в автома дрова и вуаля ! Устройство готово к работе.
Детект и установкаУперед ! К пропаже электричества !ЗЫ.
Родной APC софт, как и ранее, оказался косым убожеством. При отрубании упса на стенде, завернул винду в сон, по возвращениею из которого, отвалилась клава до перезагрузки машины. Но как известно — 7 бед, 1 ресет !
Короче все пашет ! А кто подскажет софт, для НЕ Smart APC упсов и способный пахать по USB а не только COM-порту — милости в комменты.
Разъем стандарта rs 232. Распиновка COM порта(RS232)
RS -232 – это название стандарта (RS– рекомендуемый стандарт, 232 – его номер), который был разработан в 60-х годах прошлого века для подключения к компьютеру внешних устройств (принтера, сканера, мыши и др.), а также связи компьютеров между собой. ИнтерфейсRS-232 разрабатывался для соединения устройств двух видов: терминального и связного. Терминальное оборудование (DTE), например компьютер, может посылать или принимать данные по последовательному интерфейсу. Связное оборудование (DCE) понимается как устройство, которое может практически реализовать последовательную передачу данных.
Наиболее часто в качестве DCEиспользуется модем, организующий обмен информацией с использованием телефонных линий связи. Возможно также соединение двухDTE-устройств, например, компьютеров непосредственно с помощью интерфейсаRS-232 без использования модемов. СтандартRS-232 описывает виды и параметры сигналов, способы их передачи, типы разъемов.
Разъемы RS -232. Применяются 25-контактный разъемDB-25 или более компактный 9-контактный вариантDB-9.
Сигналы RS -232. Стандарт предусматривает асинхронный и синхронный режимы обмена, но в настоящее время практически используется только асинхронный, тем более, чтоCOM-порты поддерживают только асинхронный режим. В интерфейсе имеются две линии сигналов последовательных данных:TxD– передаваемые иRxD– принимаемые, а также несколько линий сигналов управления:RTSиCTS– первая пара квитирования,DTRиDSR– вторая пара квитирования,DCDиRI– сигналы состояния модема. Имеется общий проводSG- сигнальное заземление и линияPG– защитное заземление (корпус).
В интерфейсе используется небалансный метод передачи сигналов с несимметричными передатчиками и приемниками. Соединение передатчика и приемника приведено на рис. 14.1, где приняты следующие условные обозначения: T(Transmitter) – передатчик;R(Receiver) – приемник;TI(TransmitterInput) – цифровой вход передатчика;RO(ReceiverOutput) – цифровой выход приемника;U T – линейное напряжения на выходе передатчика иU R – на входе приемника.
Рис. 14.1. Соединение передатчика и приемника в интерфейсе RS-232
Уровни сигналов на выходах передатчиков должны быть в диапазоне от -15 до -5 В для представления логической 1 и в диапазоне от +5 до +15 В для представления логического 0. На практике величина напряжений логических уровней сигналов не превышает ±12 В.
Форматы передачи данных. В интерфейсе RS-232 используется асинхронный метод передачи последовательных данных. В отсутствие передачи сообщений линии данных находятся в состоянии логической 1. Сообщения передаются кадрами. Каждый кадр состоит из стартового бита, битов данных, бита паритета и стоповых битов. Старт-бит всегда имеет уровень логического 0. Количество битов данных по стандарту может быть 5, 6, 7 и 8. Чаще всего используются 8 или 7 битов. Количество стоп-битов: 1 или 2. Стоповые биты всегда имеют уровень логической 1. Биты данных передаются, начиная с младшего. Скорость передачи в RS-232 может выбираться из ряда: 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с. Синхронизация генератора приемника осуществляется в момент поступления старт-бита из линии связи от передатчика.
Для преобразования параллельных данных в последовательные и наоборот, устройства, подключаемые к интерфейсу RS-232, должны иметь модуль универсального асинхронного приемопередатчика UART. Этот модуль работает, как правило, с сигналами ТТЛ-уровней. Для преобразования этих сигналов в уровни интерфейса RS-232 и наоборот используются передатчики и приемники.
Соединение устройств интерфейса. Стандарт RS-232 предполагает непосредственное соединение контактов разъемов устройств DTE и DCE. Если аппаратура DTE, например, два компьютера подключаются без модемов, то их разъемы соединяются между собой нуль-модемным кабелем. При этом возможно несколько вариантов подключения. На рис. а приведено соединение с полным протоколом квитирования. Оно требует 7 проводов кабеля. На рис. б приведен пример нуль-модемного соединения, которое требует только трех проводов кабеля для двустороннего обмена данными. Для того, чтобы устройства могли передавать данные по интерфейсу, их выходы RTS соединяются со своими входами CTS, а выходы DTR – со своими входами DSR и DCD. Таким образом, оба устройства DTE-1 и DTE-2 всегда будут готовы к передаче.
Соединение компьютеров нуль-модемным кабелем:
а) — с полным протоколом квитирования; б) — без сигналов квитирования
Управление потоком данных означает возможность остановить, а после этого возобновить передачу данных без их потери. Могут использоваться два варианта протокола: аппаратный и программный.
Аппаратный протокол управления потоком обычно использует пару сигналов квитирования RTS/CTS. При этом контакт RTS разъема одного устройства соединяется с контактом CTS разъема другого устройства. На рис. 14.3,а приведена схема подключения устройства DTE-1 (например, компьютера) к устройству DTE-2 (например, принтеру или контроллеру) при односторонней передаче.
Когда приемник (DTE-2) готов к приему, он устанавливает сигнал на контакте своего разъема RTS. Передатчик (DTE-1), получив этот сигнал на контакте CTS своего разъема, передает очередной байт данных. Если сигнал CTS на разъеме передатчика будет сброшен, то он прекращает передачу. Сообщение, которое уже начало передаваться, задержать сигналом CTS невозможно. Если необходима двусторонняя передача (дуплексный обмен), то аппаратный протокол требует перекрестного соединения линий RTS и CTS, как показано на рис. 14.3,б.
Программный протокол управления потоком заключается в посылке принимающей стороной специальных символов останова передачи XOFF и возобновления передачи XON. При этом предполагается наличие двунаправленного канала обмена данными. Работу этого протокола можно описать следующим образом. Передающее устройство посылает данные на контакт своего разъема TxD, а приемное принимает их с контакта RxD своего разъема. Если приемное устройство не может принимать данные, то оно посылает на линию связи (контакт TxD) байт-символ XOFF. Передатчик, приняв этот символ с контакта RxD, останавливает передачу. Затем, когда принимающее устройство снова становится готовым к приему данных, оно посылает байт-символ XON. Приняв его, передающее устройство возобновляет передачу.
Рис. 14.3. Соединение двух DTE с аппаратным протоколом управления потоком RTS/CTS: а) — при односторонней передаче; б) — при двусторонней передаче
Длина соединительного кабеля. Длина кабеля влияет на максимальную скорость передачи информации. Максимальная длина стандартного кабеля 15 метров при скорости передачи 19200 бит/с. При уменьшении скорости передачи длина кабеля может быть существенно увеличена.
Достоинства интерфейса RS -232 : большой парк работающего оборудования, использующего этот стандарт; простота и дешевизна соединительного кабеля; простота и доступность программного обеспечения для работы с интерфейсом.
Недостатки интерфейса : невысокая скорость обмена; малая длина соединительного кабеля; невысокая помехоустойчивость; интерфейс предназначен для соединения, как правило, только двух устройств (передатчика и приемника).
Этот стандарт соединения оборудования был разработан в 1969 году рядом крупных промышленных корпораций и опубликован Ассоциацией электронной промышленности США (Electronic Industries Association — EIA). Международный союз электросвязи ITU-T использует аналогичные рекомендации под названием V.24 и V.28.
Интерфейс RS-232 обеспечивает соединение двух устройств, одно из которых называется DTE (Data Terminal Equipment) — ООД (Оконечное Оборудование Данных) и второе — DCE (Data Communications Equipment) — ОПД (Оборудование Передачи Данных).
Как правило, DTE (ООД) — это компьютер, а DCE (ОПД) — это модем, хотя RS-232 использовался и для подключения к компьютеру периферийных устройств (мышь, принтер, прибор), и для соединения с другим компьютером или контроллером. Обозначения DTE и DCE используются в названиях сигналов интерфейса и помогают разобраться с описанием конкретной реализации.
Интерфейс RS-232 (стандарт EIA-232) использует 25 контактные разъемы DB и служит для подключения последовательных устройств DTE и DCE (как в синхронном, так и в асинхронном режиме). Существуют также варианты этого интерфейса для 26-контактного разъема UD-26 (EIA-232-E/RS-232E ALT A) и усеченный вариант — для 9-контактного DB-9 (EIA-574) и RJ-45 (EIA-561) наиболее распространенные в настоящее время.
Контакт | Сигнал | От устройства DCE | К устройству DCE | |
Передача (Transmitted Data, TD) | ||||
Прием (Received Data, RD) | ||||
Запрос на передачу (Request to Send, RTS) | ||||
Готовность к передаче (Clear to Send, CTS) | ||||
Готовность данных (Data Set Ready, DSR) | ||||
Сигнальная » земля » (Signal Gnd/Common Return) | ||||
Детектирование несущей (Rcvd. Line Signal Detector, CD, DCD) | ||||
Тестовое напряжение (+) | ||||
Тестовое напряжение (-) | ||||
Не используется | ||||
Детектирование несущей, возврат (Rcvd. Line Signal Detector, CD) | ||||
Готовность к передаче, возврат (Secondary Clear to Send) | ||||
Передача, возврат (Secondary Transmitted Data) | ||||
Прием, возврат (Secondary Received Data) | ||||
Тактирование приема (Receiver Sig. Element Timing, RSET) | ||||
Локальный шлейф (LL) | ||||
Запрос на передачу, возврат (Secondary Request to Send) | ||||
Готовность терминала (Data Terminal Ready, DTR) | ||||
Детектирование качества сигнала (Sig. Quality Detector) | ||||
Индикатор вызова (Ring Indicator) | ||||
Выбор скорости (Data Sig. Rate Selector (DCE)) | ||||
Тактирование передачи (Transmitter Sig. Element Timing, TSET) | ||||
Не используется |
D — данные, C — управление, T — синхронизация
Широко используемый последовательный интерфейс синхронной и асинхронной передачи данных, определяемый стандартом EIA RS-232-C и рекомендациями V.24 CCITT. Изначально создавался для связи центрального компьютера с терминалом. В настоящее время используется в самых различных применениях.
Интерфейс RS-232-C соединяет два устройства. Линия передачи первого устройства соединяется с линией приема второго и наоборот (полный дуплекс). Для управления соединенными устройствами используется программное подтверждение (введение в поток передаваемых данных соответствующих управляющих символов). Возможна организация аппаратного подтверждения путем организации дополнительных RS-232 линий для обеспечения функций определения статуса и управления.
Порядок обмена по интерфейсу RS- 232C
Наименование | Направление | Описание | Контакт | Контакт |
Carrier Detect | ||||
Receive Data | ||||
Transmit Data | ||||
Data Terminal Ready | ||||
System Ground | ||||
Data Set Ready | ||||
Request to Send | ||||
Clear to Send | ||||
Ring Indicator |
Интерфейс RS- 232C предназначен для подключения к компьютеру стандартных внешних устройств (принтера, сканера, модема, мыши и др.), а также для связи компьютеров между собой. Основными преимуществами использования RS- 232C по сравнению с Centronics являются возможность передачи на значительно большие расстояния и гораздо более простой соединительный кабель. В то же время работать с ним несколько сложнее. Данные в RS- 232C передаются в последовательном коде побайтно. Каждый байт обрамляется стартовым и стоповыми битами. Данные могут передаваться как в одну, так и в другую сторону (дуплексный режим).
Компьютер имеет 25-контактный (DB25) или 9-контактный (DB9) разъем для подключения RS- 232C . Назначение контактов разъема приведено в таблице.
Назначение сигналов следующее:
FG — защитное заземление (экран).
TxD — данные, передаваемые компьютером (логика отрицательная).
RxD — данные, принимаемые компьютером (логика отрицательная).
RTS(Request to Send) — сигнал запроса передачи. Активен во все время передачи.
CTS(Clear to Send) — сигнал сброса (очистки) для передачи. Активен во все время передачи. Говорит о готовности приемника.
DSR — готовность данных. Используется для задания режима модема.
SG — сигнальное заземление, нулевой провод.
DCD — обнаружение несущей данных (детектирование принимаемого сигнала).
DTR — готовность выходных данных.
RI — индикатор вызова. Говорит о приеме модемом сигнала вызова по телефонной сети.
Наиболее часто используются трех- или четырехпроводная связь (для двунапрaвленной передачи). Схема соединения для четырехпроводной линии связи показана на рисунке 1.1.
Для двухпроводной линии связи в случае только передачи из компьютера во внешнее устройство используются сигналы SG и TxD. Все 10 сигналов интерфейса задействуются только при соединении компьютера с модемом.
Формат передаваемых данных показан на рисунке 1.2. Собственно данные (5, 6, 7 или 8 бит) соопровождаются стартовым битом, битом четности и одним или двумя стоповыми битами. Получив стартовый бит, приемник выбирает из линии биты данных через определннные интервалы времени. Очень важно, чтобы тактовые частоты приемника и передатчика были одинаковыми, допустимое расхождение — не более 10%). Скорость передачи по RS- 232C может выбираться из ряда: 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с.
Рис. 1.1 Схема 4-проводной линии связи для RS- 232C .
Все сигналы RS- 232C передаются специально выбранными уровнями, обеспечивающими высокую помехоустойчивость связи (рис.1.3.). Отметим, что данные передаются в инверсном коде (логической единице соответствует низкий уровень, логическому нулю — высокий уровень).
Для подключения произвольного УС к компьютеру через RS- 232C обычно используют трех- или четырехпроводную линию связи (см. рис. 1.1), но можно задействовать и другие сигналы интерфейса.
Рис. 1.2 Формат данных RS- 232C
Обмен по RS- 232C осуществляется с помощью обращений по специально выделенным для этого портам COM1 (адреса 3F8h…3FFh, прерывание IRQ4), COM2 (адреса 2F8h…2FFh, прерывание IRQ3), COM3 (адреса 3F8h…3EFh, прерывание IRQ10), COM4 (адреса 2E8h…2EFh, прерывание IRQ11). Форматы обращений по этим адресам можно найти в многочисленных описаниях микросхем контроллеров последовательного обмена UART (Universal Asynchronous Receiver/Transmitter), например, i8250, КР580ВВ51.
Рис.1.3 Уровни сигналов RS- 232C на передающем и принимающем концах линии связи.
Ключевые моменты:
1. Любая программа, способная обращаться к COM-портам c номерами от 5 и выше, скорее всего использует вызовы Windows API и потому есть большая вероятность того, что она будет работать и с USB»шным COM-портом.
2. Прикладная программа, работающая через специфические драйверы, может вызвать проблемы: «заказные» драйверы могут отсылать портам специальные команды, не распознаваемые Windows. Такая ситуация может не позволить обращаться к COM-порту через USB.
3. В случаях, когда прикладное ПО требует от пользователя указать адрес ввода-вывода и IRQ, есть большая вероятность того, что это ПО не распознает адаптер USB / RS232.
При вычислении последовательный порт представляет собой последовательный интерфейс связи, через который информация передается или выдается за раз. На протяжении большей части истории персональных компьютеров данные передавались через последовательные порты на устройства, такие как модемы, терминалы и различные периферийные устройства.
Хотя такие интерфейсы, как Ethernet, FireWire и USB, все отправляют данные в виде последовательного потока, термин «последовательный порт» обычно идентифицирует аппаратное обеспечение, более или менее совместимое со стандартом RS-232, предназначенное для взаимодействия с модемом или с аналогичной связью Устройства.
Современные компьютеры без последовательных портов могут потребовать конвертеры с последовательным интерфейсом, чтобы обеспечить совместимость с последовательными устройствами RS-232. Серийные порты все еще используются в таких приложениях, как системы промышленной автоматизации, научные приборы, системы продаж и некоторые промышленные и потребительские товары. Серверные компьютеры могут использовать последовательный порт в качестве консоли управления или диагностики. Сетевое оборудование (например, маршрутизаторы и коммутаторы) часто используют последовательную консоль для конфигурации. Серийные порты по-прежнему используются в этих областях, поскольку они просты, дешевы, а их консольные функции высоко стандартизированы и широко распространены.
Распиновка COM порта(RS232)
Существует 2-е разновидности com порта, 25-и пиновый старый разъем и сменившей его более новый 9-и пиновый разъем.
Ниже приведена схема типового стандартного 9-контактного разъема RS232 с разъемами, этот тип разъема также называется разъемом DB9.
- Обнаружение несущей(DCD).
- Получение данных(RXD).
- Передача данных(TXD).
- Готовность к обмену со стороны приемника(DTR).
- Земля(GND).
- Готовность к обмену со стороны источника(DSR).
- Запрос на передачу(RTS).
- Готовность к передаче(CTS).
- Сигнал вызова(RI).
RJ-45 к DB-9 Информация о выводе адаптера последовательного порта для коммутатора
Консольный порт представляет собой последовательный интерфейс RS-232, который использует разъём RJ-45 для подключения к управляющему устройству, например ПК или ноутбуку. Если на вашем ноутбуке или ПК нет штыря разъема DB-9, и вы хотите подключить ноутбук или ПК к коммутатору, используйте комбинацию адаптера RJ-45 и DB-9.
DB-9 | RJ-45 | ||
---|---|---|---|
Получение Данных | 2 | 3 | |
Передача данных | 3 | 6 | |
Готовность обмену | 4 | 7 | |
Земля | 5 | 5 | |
Земля | 5 | 4 | |
Готовность обмену | 6 | 2 | |
Запрос на передачу | 7 | 8 | |
Готовность к передаче | 8 | 1 |
Цвета проводов:
1 Черный
2 Коричневый
3 Красный
4 Оранжевый
5 Желтый
6 Зеленый
7 Синий
8 Серый (или белый)
Строго говоря, интерфейс RS 232 — это название стандарта (RS — recommended standard — рекомендованный стандарт, 232 — его номер), описывающего интерфейс для соединения компьютера и устройства передачи данных.
Стандарт был разработан достаточно давно, в 60-х годах 20-го века. В настоящее время действует редакция стандарта, принятая в 1991 году ассоциациями электронной и телекоммуникационной промышленности, под названием EIA/TIA-232-E .
Тем не менее, большинство людей по-прежнему использует название RS-232, которое накрепко приросло к самому интерфейсу.
Устройства
Интерфейс RS-232 обеспечивает соединение двух устройств, одно из которых называется DTE (Data Terminal Equipment) — ООД (Оконечное Оборудование Данных), второе — DCE (Data Communications Equipment) — ОПД (Оборудование Передачи Данных).
Как правило, DTE (ООД) — это компьютер, а DCE (ОПД) — это модем, хотя RS-232 использовался и для подключения к компьютеру периферийных устройств (мышь, принтер), и для соединения с другим компьютером или .
Важно запомнить эти обозначения (DTE и DCE). Они используются в названиях сигналов интерфейса и помогают разобраться с описанием конкретной реализации.
Типы разъемов
Изначально стандарт описывал применение 25-контактного соединителя, типа DB25. DTE-устройство должно оснащаться вилкой (male — «папа»), DCE-устройство — розеткой (female — «мама»). Позднее, с появлением IBM PC, стали использовать усеченный вариант интерфейса и 9-контактные соединители DB9, наиболее распространенные в настоящее время.
Распайка RS-232
В приведенной ниже таблице показано назначение контактов 9-контактного соединителя DB9. Таблица показывает распайку вилки оборудования обработки данных (DTE) , например, ПЭВМ. Розетка устройства передачи данных (DCE) распаяна так, что два разъема стыкуются напрямую, или через кабель, распаянный «контакт в контакт».
1 — Carrier Detect (CD) Наличие несущей частоты
2 — Received Data (RD) Принимаемые данные
3 — Transmitted Data (TD) Передаваемые данные
4 — Data Terminal Ready (DTR) Готовность ООД
5 — Signal Ground Общий
6 — Data Set Ready (DSR) Готовность ОПД
7 — Request To Send (RTS) Запрос на передачу
8 — Clear To Send (CTS) Готов передавать
9 — Ring Indicator (RI) Наличие сигнала вызова
Для передачи данных предназначены цепи RD и TD. Остальные цепи предназначены для индикации состояния устройств (DTR, DSR), управления передачей (RTS, CTS) и индикации состояния линии (CD, RI). Полный набор цепей используется только для подключения к ПЭВМ внешнего модема. В остальных случаях, например при подключении к ПЭВМ промышленного контроллера, используется ограниченный набор цепей, зависящий от аппаратной и программной реализации стыка в контроллере.
Схема кабеля RS-232
Как было сказано выше, для соединения строго соответствующих стандарту устройств DTE и DCE нужен кабель «контакт в контакт». Для соединения двух DTE-устройств используют так называемые нуль-модемные кабели, в которых провода «перекрещиваются» в соответствии с назначением сигналов. На практике перед распайкой кабеля всегда следует разобраться с документацией на оба соединяемых устройства.
Стартовый бит всегда идет уровнем логического нуля, стоповый — единицей. Состояние бита паритета определяется настройкой передатчика. Бит дополняет число единичных битов данных до нечетности (parity odd), четности (parity even), может не использоваться (parity none), быть всегда единицей (mark) или нулем (space).
Перспективы
На самом деле перспектив у RS-232 нет. В настоящее время появляется всё больше компьютеров, не оснащенных этим интерфейсом. Однако в эксплуатации находится большое число устройств с интерфейсом RS-232. Для стыковки ПЭВМ с такими устройствами используют переходники USB — RS-232.
После подключения такого переходника и установки драйверов в ПЭВМ появляется виртуальный COM-порт, через который можно общаться с устройством.
Широко используемый последовательный интерфейс синхронной и асинхронной передачи данных,
определяемый стандартом EIA RS-232-C и рекомендациями V.24 CCITT. Изначально создавался
для связи компьютера с терминалом. В настоящее время используется в самых различных применениях.
Интерфейс RS-232-C соединяет два устройства. Линия передачи первого устройства соединяется с линией приема второго и наоборот (полный дуплекс) Для управления соединенными устройствами используется программное подтверждение (введение в поток передаваемых данных соответствующих управляющих символов). Возможна организация аппаратного подтверждения путем организации дополнительных RS-232 линий для обеспечения функций определения статуса и управления.
Порядок обмена по интерфейсу RS-232C
Наименование | Направление | Описание | Контакт (25-контактный разъем) | Контакт (9-контактный разъем) |
DCD | IN | Carrie Detect (Определение несущей) | 8 | 1 |
RXD | IN | Receive Data (Принимаемые данные) | 3 | 2 |
TXD | OUT | Transmit Data (Передаваемые данные) | 2 | 3 |
DTR | OUT | Data Terminal Ready (Готовность терминала) | 20 | 4 |
GND | — | System Ground (Корпус системы) | 7 | 5 |
DSR | IN | Data Set Ready (Готовность данных) | 6 | 6 |
RTS | OUT | Request to Send (Запрос на отправку) | 4 | 7 |
CTS | IN | Clear to Send (Готовность приема) | 5 | 8 |
RI | IN | Ring Indicator (Индикатор) | 22 | 9 |
Интерфейс RS-232C предназначен для подключения к компьютеру стандартных внешних устройств (принтера, сканера, модема, мыши и др.), а также для связи компьютеров между собой. Основными преимуществами использования RS-232C по сравнению с Centronics являются возможность передачи на значительно большие расстояния и гораздо более простой соединительный кабель. В то же время работать с ним несколько сложнее. Данные в RS-232C передаются в последовательном коде побайтно. Каждый байт обрамляется стартовым и стоповыми битами. Данные могут передаваться как в одну, так и в другую сторону (дуплексный режим).
Компьютер имеет 25-контактный (DB25P) или 9-контактный (DB9P) разъем для подключения RS-232C. Назначение контактов разъема приведено в таблице.
Назначение сигналов следующее.
FG — защитное заземление (экран).
-TxD — данные, передаваемые компьютером в последовательном коде (логика отрицательная).
-RxD — данные, принимаемые компьютером в последовательном коде (логика отрицательная).
RTS — сигнал запроса передачи. Активен во все время передачи.
CTS — сигнал сброса (очистки) для передачи. Активен во все время передачи. Говорит о готовности приемника.
DSR — готовность данных. Используется для задания режима модема.
SG — сигнальное заземление, нулевой провод.
DCD — обнаружение несущей данных (детектирование принимаемого сигнала).
DTR — готовность выходных данных.
RI — индикатор вызова. Говорит о приеме модемом сигнала вызова по телефонной сети.
Наиболее часто используются трех- или четырехпроводная связь (для двунапрвленной передачи). Схема соединения для четырехпроводной линии связи показана на рисунке 1.1.
Для двухпроводной линии связи в случае только передачи из компьютера во внешнее устройство используются сигналы SG и TxD. Все 10 сигналов интерфейса задействуются только при соединении компьютера с модемом.
Формат передаваемых данных показан на рисунке 1.2. Собственно данные (5, 6, 7 или 8 бит) соопровождаются стартовым битом, битом четности и одним или двумя стоповыми битами. Получив стартовый бит, приемник выбирает из линии биты данных через определннные интервалы времени. Очень важно, чтобы тактовые частоты приемника и передатчика были одинаковыми, допустимое расхождение — не более 10%). Скорость передачи по RS-232C может выбираться из ряда: 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с.
Рис.1.1 Схема 4-проводной линии связи для RS-232C
Все сигналы RS-232C передаются специально выбранными уровнями, обеспечивающими высокую помехоустойчивость связи (рис.1.3.). Отметим, что данные передаются в инверсном коде (лоической единице соответствует низкий уровень, логическому нулю — высокий уровень).
Для подключения произвольного УС к компьютеру через RS-232C обычно используют трех- или четырехпроводную линию связи (см. рис. 1.1), но можно задействовать и другие сигналы интерфейса.
Рис.1.2 Формат данных RS-232C
Обмен по RS-232C осуществляется с помощью обращений по специально выделенным для этого портам COM1 (адреса 3F8h…3FFh, прерывание IRQ4), COM2 (адреса 2F8h…2FFh, прерывание IRQ3), COM3 (адреса 3F8h…3EFh, прерывание IRQ10), COM4 (адреса 2E8h…2EFh, прерывание IRQ11). Форматы обращений по этим адресам можно найти в многочисленных описаниях микросхем контроллеров последовательного обмена UART (Universal Asynchronous Receiver/Transmitter), например, i8250, КР580ВВ51.
Распиновка кк 9 8 6 а 250v
РАСПАЙКА РАЗЪЁМОВ
Распайка USB
Распайка COM 9
Распайка COM 25
Распайка SCART
Распайка S-Video
Распайка клавиатурного разъема AT
Распайка PS/2 (разъем клавиатуры)
Распайка AT (разъем питания)
Распайка ATX (разъем питания)
Распайка LPT
Распайка разъема Macintosh Serial 9 pin
Распайка разъема Game port
Распайка разъема CGA
Распайка разъема EGA
Распайка разъема PGA
Распайка VGA
Распайка DVI
Распайка разъема IDE HDD
Распайка разъема IDE FDD
Распайка разъема Serial ATA (SATA)
Распайка разъема SIMM 30
Распайка разъема SIMM 72
Распайка разъема PCMCIA
Распайка разъема VGA Feature connector
Распайка Ethernet 10/100Base-T
Распайка Ethernet 10/100Base-T4
AUD_EXT connector on SB-Live!
Распайка разъема Macintosh Video
Распайка разъема SCSI Internal (Single-ended) Connector
Распайка разъема Sun Video
Распайка разъема Macintosh Keyboard
Распайка Compact Flash
Нуль-модемный кабель COM
Нуль-модемный кабель LPT
Распайка кабеля Cisco Console RJ45 – DB9
Предыстория
RS232 – стандарт асинхронного интерфейса (последовательный порт), являлся в свое время наиболее популярным интерфейсом для цифровых устройств различного назначения. В первых компьютерах его физическое присутствие было обязательным. Даже в настоящее время операционная система Windows способна эмулировать некоторое количество виртуальных COM, не имея их физических реализаций. Некоторые наверное помнят компьютерные мыши, принтеры, сканеры и другие периферийные устройства, подключаемые к компьютеру посредством этого порта.
Сейчас ситуация изменилась, компьютерная периферия подключается к ПК при помощи более быстрых USB портов. Но в устройствах КИП и А, RS232 по праву занимает главенствующее положение, редко можно увидеть цифровой прибор, настраиваемый компьютером без этого интерфейса. Довольно часто RS232 порт служит переходным звеном к RS485 интерфейсу, подключаемому посредством миниатюрного переходника.
Информация по RS232 передается в дуплексном режиме
- Логический «0» – положительное напряжение от +5 до +15 В
- Логическая «1» – отрицательное напряжение от -5 до -15 В
В силу конструктивных особенностей, длина линии связи небольшая, обычно не более 10 метров.
Первоначально разъем RS232 интерфейса проектировался как 25-и контактный. В этом DB25 разъеме предусматривался и вторичный RS232 последовательный канал. Но на практике, реализовался только один канал. Компьютеры, в которых были представлены оба канала были очень редки, например Sun SparcStation 10/20 и Dec Alpha Multia. Также на некоторых модемах присутствовал вторичный канал, он сигнализировал статус модема, в то время когда первичный был занят передачей данных. В наше время, более прижилась 9-и контактная DB9 версия RS232.
Распиновка разъема RS232
На схеме 25-и контактного разъема RS232 черным цветом отмечены выводы, общие для обоих типов разъемов. На рисунке и таблице ниже показана распайка переходника с 25-контактного разъема на 9-и контактный.
Переходной кабель с 25 pin RS232 на 9 pin
DB9 | DB25 | Назначение |
1 | 8 | Data carrier detect |
2 | 3 | Receive data |
3 | 2 | Transmit data |
4 | 20 | Data terminal ready |
5 | 7 | Signal ground |
6 | 6 | Data set ready |
7 | 4 | Request to send |
8 | 5 | Clear to send |
9 | 22 | Ring indicator |
Заглушка для RS232
Ниже представлена распайка разъемов RS232 для тестирования компьютерного последовательного порта. Линии данных и квитирования соединены. В этом случае, посылаемые данные немедленно возвращаются назад и анализируются стандартным программным обеспечением проверки последовательного порта.
DB9 | DB25 | Назначение |
1 + 4 + 6 | 6 + 8 + 20 | DTR -> CD + DSR |
2 + 3 | 2 + 3 | Tx -> Rx |
7 + 8 | 4 + 5 | RTS -> CTS |
Нуль-модемные кабеля для RS232
Простейшим способом соединить между собой два компьютера является использование нуль-модемного кабеля RS232. Для простого решения достаточно трехпроводной схемы RS232, где один провод является сигнальной землей, второй – приемником, третий – передатчиком. Но в зависимости от типа программного обеспечения, может потребоваться какой-то вид квитирования. Ниже представлены наиболее популярные типы нуль-модемных кабелей для RS232.
Простой нуль-модемный кабель без квитирования
Эта простейшая распайка кабеля не позволяет осуществить контроль приема-передачи данных на «железном уровне», но на программном уровне контроль возможен с помощью анализа XOFF и XON символов. Далеко не все программы способны работать с таким кабелем. Это скорее теоретическая концепция. Существуют также конструкции кабелей с симуляцией квитирования на «заглушке» и частичным квитированием без возможности контроль приема-передачи данных на «железном уровне». Ниже представлена распайка кабеля RS232 с полным квитированием, рекомендованная Microsoft.
Нуль-модемный кабель RS232 с полным квитированием
Здесь используются семь жил, и эта распайка RS232 стала по существу стандартной.
Компьютерный блок питания (или, сокращенно, блок питания, БП) — вторичный источник электропитания, предназначенный для снабжения узлов компьютера электроэнергией постоянного тока, путём преобразования сетевого напряжения до требуемых значений.
Виды внутренних и внешних разъемов в ПК и ноутбуке
Компьютерный порт — это интерфейс или точка соединения между компьютером и его периферийными устройствами. Вот некоторые из распространенных периферийных устройств — это мышь, клавиатура, монитор или дисплей, принтер, динамик, флэш-накопитель и другие. Основная функция компьютерного порта — выступать в качестве точки подключения, куда можно подключить кабель от периферийного устройства и обеспечить передачу данных от устройства и к устройству.
Порт компьютера также называют портом связи, поскольку он отвечает за связь между компьютером и его периферийным устройством. Обычно гнездовой конец разъема называется портом, и он обычно находится на материнской плате. В компьютерах порты связи можно разделить на два типа в зависимости от типа или протокола, используемых для связи. Это последовательные порты и параллельные порты. Последовательный порт — это интерфейс, через который периферийные устройства могут быть подключены с использованием последовательного протокола, который предполагает передачу данных по одному биту за раз по одной линии связи. Наиболее распространенный тип последовательного порта — это D-Subminiature или D-sub разъем, по которому передаются сигналы RS-232. С другой стороны, параллельный порт — это интерфейс, через который связь между компьютером и его периферийным устройством осуществляется параллельно, то есть данные передаются или выводятся параллельно с использованием более чем одной линии или провода связи. Порт принтера — это пример параллельного порта. В статье дается краткое введение в различные типы портов и их приложения.
PS/2
Разъем PS / 2 разработан IBM для подключения мыши и клавиатуры. Он был представлен в серии компьютеров IBM Personal Systems / 2, отсюда и название разъема PS / 2. Разъемы PS / 2 имеют пурпурный цвет для клавиатуры и зеленый для мыши.
PS / 2 — это 6-контактный разъем DIN. Схема выводов гнездового разъема PS / 2 показана ниже.
Несмотря на то, что распиновка портов PS / 2 для мыши и клавиатуры одинакова, компьютеры не распознают устройство при подключении к неправильному порту.
Порт PS / 2 теперь считается устаревшим портом, поскольку порт USB заменил его, и очень немногие современные материнские платы включают его в качестве устаревшего порта.
Последовательный порт
Последовательный порт Хотя связь в PS / 2 и USB является последовательной, технически термин «последовательный порт» используется для обозначения интерфейса, соответствующего стандарту RS-232. Есть два типа последовательных портов, которые обычно встречаются на компьютере: DB-25 и DE-9.
DB-25DB-25 — это вариант разъема D-sub и оригинальный порт для последовательной связи RS-232. Они были разработаны как основной порт для последовательных подключений по протоколу RS-232, но для большинства приложений не требовались все контакты. Следовательно, DE-9 был разработан для последовательной связи на основе RS-232, в то время как DB-25 редко использовался в качестве последовательного порта и часто использовался как параллельный порт принтера как замена 36-контактного параллельного разъема Centronics.
DE-9 или RS-232 или COM портDE-9 является основным портом для последовательной связи RS-232. Это разъем D-sub с оболочкой E, который часто ошибочно называют DB-9. Порт DE-9 также называется COM-портом и обеспечивает полнодуплексную последовательную связь между компьютером и его периферией. Некоторые из приложений порта DE-9 — это последовательный интерфейс с мышью, клавиатурой, модемом, источниками бесперебойного питания (ИБП) и другими внешними устройствами, совместимыми с RS-232.
Распиновка порта DE-9 представлена ниже.
Использование портов DB-25 и DE-9 для связи сокращается и заменяется USB или другими портами.
Параллельный порт или 36-контактный порт Centronics
Параллельный порт — это интерфейс между компьютером и периферийными устройствами, такими как принтеры, с параллельной связью. Порт Centronics — это 36-контактный порт, который был разработан как интерфейс для принтеров и сканеров, поэтому параллельный порт также называется портом Centronics. До широкого использования портов USB параллельные порты были очень распространены в принтерах. Позже порт Centronics был заменен портом DB-25 с параллельным интерфейсом.
Аудио порты
Аудиопорты используются для подключения динамиков или других устройств вывода звука к компьютеру. Аудиосигналы могут быть аналоговыми или цифровыми, и в зависимости от этого порт и соответствующий ему разъем различаются.
Разъемы объемного звука или разъем TRS 3.5 ммЭто наиболее часто встречающийся аудиопорт, который можно использовать для подключения стереонаушников или каналов объемного звука. Система с 6 разъемами включена в большинство компьютеров для вывода звука, а также для подключения микрофона. 6 разъемов имеют цветовую маркировку: синий, салатовый, розовый, оранжевый, черный и серый. Эти 6 разъемов можно использовать для конфигурации объемного звука до 8 каналов.
S / PDIF / TOSLINK
Формат цифрового интерфейса Sony / Phillips (S / PDIF) — это аудиосвязь, используемая в домашних медиа. Он поддерживает цифровой звук и может передаваться с помощью коаксиального аудиокабеля RCA или оптоволоконного разъема TOSLINK. Большинство компьютерных домашних развлекательных систем оснащены S / PDIF через TOSLINK. TOSLINK (Toshiba Link) - это наиболее часто используемый цифровой аудиопорт, который может поддерживать 7.1-канальный объемный звук с помощью всего одного кабеля.
Видео порты
Порт VGAПорт VGA используется во многих компьютерах, проекторах, видеокартах и телевизорах высокой четкости. Это разъем D-sub, состоящий из 15 контактов в 3 ряда. Разъем называется ДЭ-15. Порт VGA — это основной интерфейс между компьютерами и более старыми ЭЛТ-мониторами. Даже современные ЖК-мониторы и светодиодные мониторы поддерживают порты VGA, но качество изображения ухудшается. VGA передает аналоговые видеосигналы с разрешением до 648X480.
С увеличением использования цифрового видео порты VGA постепенно заменяются портами HDMI и Display. Некоторые ноутбуки оснащены встроенными портами VGA для подключения к внешним мониторам или проекторам. Распиновка порта VGA показана ниже.
Цифровой видеоинтерфейс (DVI)
DVI — это высокоскоростной цифровой интерфейс между контроллером дисплея, таким как компьютер, и устройством отображения, таким как монитор. Он был разработан с целью передачи цифровых видеосигналов без потерь и замены аналоговой технологии VGA.
Существует три типа разъемов DVI в зависимости от передаваемых сигналов: DVI-I, DVI-D и DVI-A. DVI-I — это порт DVI со встроенными аналоговыми и цифровыми сигналами. DVI-D поддерживает только цифровые сигналы, а DVI-A поддерживает только аналоговые сигналы. Цифровые сигналы могут быть как одинарными, так и двойными, где одиночный канал поддерживает цифровой сигнал с разрешением до 1920X1080, а двойной канал поддерживает цифровой сигнал с разрешением до 2560X1600. На следующем изображении сравниваются структуры типов DVI-I, DVI-D и DVI-A вместе с распиновкой.
Mini-DVIПорт Mini-DVI разработан Apple как альтернатива порту Mini-VGA и физически аналогичен таковому. Он меньше обычного порта DVI. Это 32-контактный порт, способный передавать сигналы DVI, композитный, S-Video и VGA с соответствующими адаптерами. На следующем изображении показан порт Mini-DVI и совместимый с ним кабель.
Micro-DVIПорт Micro-DVI, как следует из названия, физически меньше Mini-DVI и способен передавать только цифровые сигналы. К этому порту можно подключать внешние устройства с интерфейсами DVI и VGA, при этом требуются соответствующие адаптеры. На следующем изображении порт Micro-DVI можно увидеть рядом с портами для наушников и USB.
Display Port
Display Port (DP) — это интерфейс цифрового дисплея с дополнительным многоканальным звуком и другими формами данных. Display Port разработан с целью замены портов VGA и DVI в качестве основного интерфейса между компьютером и монитором. Последняя версия DisplayPort 1.3 поддерживает разрешение до 7680 X 4320.
Порт дисплея имеет 20-контактный разъем, что намного меньше по сравнению с портом DVI и обеспечивает лучшее разрешение. Схема выводов порта дисплея показана ниже.
Разъем RCA
Разъем RCA может передавать композитные видео- и стереофонические аудиосигналы по трем кабелям. Композитное видео передает аналоговые видеосигналы, а разъем выполнен в виде разъема RCA желтого цвета. Видеосигналы передаются по одному каналу вместе с импульсами строчной и кадровой синхронизации с максимальным разрешением 576i (стандартное разрешение). Красный и белый разъемы используются для стереофонических аудиосигналов (красный для правого канала и белый для левого канала).
Компонентное видео
Компонентное видео — это интерфейс, в котором видеосигналы разделяются более чем на два канала, и качество видеосигнала выше, чем у композитного видео. Как и композитное видео, компонентное видео передает только видеосигналы, и для стереозвука необходимо использовать два отдельных разъема. Компонентный видеопорт может передавать как аналоговые, так и цифровые видеосигналы. Порты обычно встречающегося компонентного видео используют 3 разъема и имеют цветовую кодировку: зеленый, синий и красный.
S-Video
Разъем S-Video или Separate Video используется для передачи только видеосигналов. Качество изображения лучше, чем у композитного видео, но имеет меньшее разрешение, чем у компонентного видео. Порт S-Video обычно черного цвета и присутствует на всех телевизорах и большинстве компьютеров. Порт S-Video выглядит как порт PS / 2, но состоит всего из 4 контактов.
Из 4 выводов один вывод используется для передачи сигналов интенсивности (черный и белый), а другой вывод используется для передачи цветовых сигналов. Оба этих контакта имеют соответствующие контакты заземления.
HDMI
HDMI — это аббревиатура от High Definition Media Interface. HDMI — это цифровой интерфейс для подключения устройств высокого и сверхвысокого разрешения, таких как компьютерные мониторы, телевизоры высокой четкости, проигрыватели Blu-Ray, игровые консоли, камеры высокого разрешения и т. Д. HDMI можно использовать для передачи несжатого видео и сжатых или несжатых аудиосигналов. Порт HDMI типа A показан ниже.
Разъем HDMI состоит из 19 контактов и последней версии HDMI, т.е. HDMI 2.0 может передавать цифровой видеосигнал с разрешением до 4096 × 2160 и 32 аудиоканала. Распиновка порта HDMI выглядит следующим образом.
USB
Универсальная последовательная шина (USB) заменила последовательные порты, параллельные порты, разъемы PS / 2, игровые порты и зарядные устройства для портативных устройств. Порт USB может использоваться для передачи данных, действовать как интерфейс для периферийных устройств и даже действовать как источник питания для устройств, подключенных к нему. Есть три типа портов USB: тип A, тип B или мини-USB и Micro USB.
На рисунке показаны разъемы USB различных поколений (USB 1.1/2.0/3.0) разделенные по двум видам критериев:
1) тип разъема
2) размер разъема
- стандартный разъем USB
- mini USB разъем
- micro USB разъем
Порт USB Type-A представляет собой 4-контактный разъем. Существуют разные версии USB-портов типа A: USB 1.1, USB 2.0 и USB 3.0. USB 3.0 является общепринятым стандартом и поддерживает скорость передачи данных 400 Мбит / с. Также выпущен USB 3.1, поддерживающий скорость передачи данных до 10 Гбит / с. USB 2.0 имеет черный цвет, а USB 3.0 - синий. На следующем изображении показаны порты USB 2.0 и USB 3.0.
Распиновка порта USB Type — A показана ниже. Распиновка общая для всех стандартов Типа — А.
USB типа BРазъемы USB типа B, официально называемые разъемами Standard-B, имеют квадратную форму с небольшим закруглением или большим квадратным выступом наверху, в зависимости от версии USB. Разъемы USB Type-B поддерживаются во всех версиях USB, включая USB 3.0, USB 2.0 и USB 1.1. Второй тип разъема «B», называемый Powered-B, также существует, но только в USB 3.0. Разъемы USB 3.0 типа B часто имеют синий цвет, а разъемы USB 2.0 типа B и USB 1.1 типа B часто черные. Это не всегда так, потому что разъемы и кабели USB Type B могут быть любого цвета по выбору производителя.
Разъемы USB типа B чаще всего встречаются на больших компьютерных устройствах, таких как принтеры и сканеры. Вы также иногда найдете порты USB типа B на внешних устройствах хранения, таких как оптические приводы, дисководы для гибких дисков и корпуса жестких дисков. Штекеры USB типа B обычно находятся на одном конце кабеля USB A / B. Штекер USB типа B вставляется в гнездо USB типа B на принтере или другом устройстве, а штекер USB типа A входит в гнездо USB типа A, расположенное на главном устройстве, например, компьютере.
Разъемы USB типа B в USB 2.0 и USB 1.1 идентичны, что означает, что штекер USB типа B от одной версии USB подходит к розетке USB типа B как собственной версии, так и другой версии USB. Разъемы USB 3.0 типа B имеют другую форму, чем предыдущие, поэтому вилки не подходят к предыдущим розеткам. Однако новый форм-фактор USB 3.0 типа B был разработан таким образом, чтобы позволить предыдущим разъемам USB типа B от USB 2.0 и USB 1.1 подходить к розеткам USB 3.0 типа B. Другими словами, штекеры USB 1.1 и 2.0 типа B физически совместимы с гнездами USB 3.0 типа B, но штекеры USB 3.0 типа B несовместимы с гнездами USB 1.1 или USB 2.0 типа B. Причина изменения заключается в том, что разъемы USB 3.0 Type B имеют девять контактов, что на несколько больше, чем четыре контакта, обнаруженных в предыдущих разъемах USB Type B, чтобы обеспечить более высокую скорость передачи данных USB 3.0. Эти штифты нужно было куда-то пропустить, поэтому форму типа B пришлось несколько изменить.
На рисунке выше показан разъем USB 3.0 Type micro B
USB типа CUSB Type-C является последней спецификацией USB и представляет собой двусторонний разъем. USB Type-C должен заменить типы A и B и считается перспективным в будущем.
Порт USB Type-C состоит из 24 контактов. Распиновка USB Type-C приведена ниже. USB Type-C может выдерживать ток 3А. Эта функция обработки высокого тока используется в новейшей технологии быстрой зарядки, при которой батарея смартфона полностью заряжается за очень короткое время.
RJ-45
Ethernet — это сетевая технология, которая используется для подключения вашего компьютера к Интернету и связи с другими компьютерами или сетевыми устройствами. Интерфейс, который используется для компьютерных сетей и телекоммуникаций, известен как Registered Jack (RJ), а порт RJ-45, в частности, используется для Ethernet по кабелю. Разъем RJ-45 представляет собой модульный разъем типа 8 — 8 контактов (8P — 8C). Новейшая технология Ethernet называется Gigabit Ethernet и поддерживает скорость передачи данных более 10 Гбит / с. Ниже показан порт Ethernet или LAN с разъемом типа 8P — 8C вместе с кабелем RJ-45 с вилкой. Модульный разъем 8P — 8C без ключа обычно обозначается как Ethernet RJ-45. Часто порты RJ-45 оснащены двумя светодиодами для индикации передачи и обнаружения пакетов.
RJ-11
RJ-11 — это еще один тип зарегистрированного разъема, который используется в качестве интерфейса для подключения телефона, модема или ADSL. Несмотря на то, что компьютеры почти никогда не оснащены портом RJ-11, они являются основным интерфейсом во всех телекоммуникационных сетях. Порты RJ-45 и RJ11 похожи друг на друга, но RJ-11 — это меньший по размеру порт, в котором используется 6-контактный 4-контактный разъем (6P-4C), хотя достаточно 6-канального-2 контакта (6P-2C). Ниже показано изображение порта RJ-11 и совместимого с ним разъема.
Следующее изображение можно использовать для сравнения портов RJ-45 и RJ-11.
е-SATA
e-SATA — это внешний разъем Serial AT Attachment, который используется в качестве интерфейса для подключения внешних запоминающих устройств. Современные разъемы e-SATA называются e-SATAp и расшифровываются как Power e-SATA ports. Это гибридные порты, способные поддерживать как e-SATA, так и USB. Ни организация SATA, ни организация USB официально не одобрили порт e-SATAp и должны использоваться на риск пользователя.
На изображении выше показан порт e-SATAp. Он показывает, что можно подключать как устройства e-SATA, так и USB.
Разъемы последовательного порта(RS232). Распиновка и сигналы разъема последовательного порта
Рис.1 RS232 / V.24 DB9
Штифт | Имя | Описание |
---|---|---|
1 | CD | Обнаружение несущей |
2 | RXD | Прием данных |
3 | TXD | Передача данных |
4 | DTR | Терминал данных готов |
5 | GND | Системное заземление |
6 | DSR | Набор данных готов |
7 | РТС | Запрос на отправку |
8 | CTS | Разрешение на отправку |
9 | RI | Индикатор звонка |
Х.21 на разъеме DB 15
Рис. 2. Разъем X.12 DB15
RJ-45 Разъем RS232
EIA-561 определяет RS232 на разъеме RJ 45 (модульный). Его можно использовать только для несинхронных приложений, потому что он не имеет синхронных сигналов синхронизации. Примечание. Вывод RI (# 1) иногда может использоваться как DSR.
Рис 3. Разъем RJ-45 RS232
Разъемы RJ45 RS232D (такие же, как телефонные разъемы)
Pin No. | Описание сигнала | Сокр. | DTE | DCE |
---|---|---|---|---|
1 | DCE Ready, индикатор звонка | DSR / RI | «- | — » |
2 | Детектор принятого линейного сигнала | DCD | «- | — » |
3 | Готовность к DTE | DTR | — » | «- |
4 | Сигнальная земля | SG | ||
5 | Полученные данные | RxD | «- | — » |
6 | Переданные данные | TxD | — » | «- |
7 | Отменить отправку | CTS | «- | — » |
8 | Запрос на отправку | РТС | — » | «- |
DB25 В.24 распиновка и сигналы
Рис.4. Разъем RS232 V.24
Распиновка и сигналы DB25 V.24 (разъем ALT A)
Рис.5. Разъем RS232 V.24 (ALT A)
RS232 DB25 все контакты (для некоторых приложений требуется больше контактов)
Рис.6. Разъем RS232 DB25
Наше программное обеспечение позволяет отслеживать, регистрировать, отлаживать и тестировать любые ваши RS232- или COM-порты.
Пожалуйста, выберите страницу с таблицей данных Индекс ——— Интерфейс последовательного порта ——— Введение ——— Распиновка и сигнал ——— Разъемы и сигналы Распиновка RS232 и сигналы Распиновка и сигналы последовательного порта Полная Распиновка и сигналы порта RS232 DB25 Кабель последовательной передачи данных Распиновка и сигналы DB9 Распиновка и сигналы DB25 (CheckIt) PC DB25 последовательный (RS232) шлейф (Norton) PC DB9 последовательный (RS232) шлейф (CheckIt) PC DB9 последовательный (RS232) шлейф (Norton) Последовательный принтер ——— Кабели и сигналы ——— Монитор последовательного порта и порта RS232 Кабели RS232 двухпроводный модемный кабель (DB25-DB25) Двухпроводной модемный кабель RS232 (DB9-DB25) Модемный кабель RS232 (DB25-DB25) Модемный кабель RS232 (DB9-DB25) Модемный кабель RS232 (DB9-DB15) Нулевой модемный кабель (DB25-DB25) Нулевой модемный кабель (DB9-DB25) Нулевой модемный кабель (DB9 -DB9) Последовательный кабель принтера (DB25-DB25) Последовательный кабель принтера (DB9-DB25)
Подключение последовательного устройстваYost: RS232 на RJ45
Об авторе: Ламмерт Бис папа, муж и полиглот.Он занимается разработкой встраиваемых систем с восьмидесятых годов. Использовал машинное обучение до того, как у него появилось название. Специализируется на соединении компьютеров, роботов и людей. Был защитником Google Mapmaker и выступал на нескольких международных конференциях Google с 2011 года до тех пор, пока Mapmaker не отключили в 2017 году. Бухантер из Google. В настоящее время распространяет искусственный интеллект в самых диких местах производственной среды. Он никогда не перестает учиться.Введение в стандарт электропроводки Йоста
Подключение RS232 всегда было проблемой.Первоначально стандарт был определен для DTE, оконечного оборудования данных к DCE, подключения оборудования передачи данных, но вскоре люди начали использовать интерфейс связи для соединения двух DTE напрямую с помощью нуль-модемных кабелей. Стандарт не был определен для нуль-модемных соединений с RS232, и вскоре после их введения несколько различных схем подключения стали обычным явлением. С помощью DECConnect компания Digital Equipment Corporation попыталась определить свой собственный стандарт последовательного соединения компьютерных устройств с модифицированными модульными разъемами MMJ.Этот стандарт интерфейса стал доступен на большей части их оборудования, но не был принят другими производителями компьютеров. Может потому, что DEC использовала нестандартный вариант модульного гнезда.
КабелиUTP и FTP с разъемами RJ45 стали де-факто стандартом в офисных кабельных системах, и люди начали искать способы передачи сигналов RS232 по этой кабельной системе. Стандарт RS-232D (правильнее называть EIA / TIA 561) был официальной попыткой стандарта для передачи RS232 через RJ45.К сожалению, эта попытка не привела к внутреннему перекручиванию кабеля. Поэтому он в первую очередь оставался стандартом для соединения DTE с DCE в мире, где главным образом RS232 использовался для прямого соединения DTE.
Очень интересен стандарт разводки RS232 — RJ45, предложенный Дэйвом Йостом в 1987 году, основанный на более ранних схемах разводки, используемых в Университете Беркли. Он попытался определить стандарт, сравнимый с DECConnect, где и DTE, и DCE могли быть соединены с помощью одного типа кабеля. Этот стандарт был опубликован в Справочнике по системному администрированию Unix в 1994 году и с тех пор является стандартом подключения для многих организаций.Мы подробно обсудим этот стандарт здесь.
Цели стандарта электропроводки устройства Йост
Беспорядок с проводкой RS232 широко известен. Это было причиной запуска этого сайта. Дэйв Йост хотел решить этот беспорядок раз и навсегда, достигнув как можно большей из следующих целей:
- Все кабельные разъемы должны иметь одинаковый тип разъема (RJ45)
- Все кабельные разъемы должны иметь одинаковый пол разъема (вилка)
- DTE и DCE должны иметь одинаковую проводку разъема
- Все кабели должны быть идентичны (за исключением длины )
- Нет необходимости в нуль-модемах или других специальных кабелях для особых ситуаций
Эти цели очень близки к целям, которые DEC хотела достичь с помощью DECConnect.Однако стандарт Йоста имеет одно основное преимущество. Поскольку используются разъемы RJ45, доступно восемь контактов, что позволяет передавать почти все сигналы RS232. Поэтому стандарт Yost можно использовать с гораздо большим количеством оборудования, чем DECConnect.
Кабель Йост
Один кабель для всех решений — основа стандарта Yost. Этот кабель не является прямым соединительным кабелем с двумя разъемами RJ45, обжатыми на каждом конце, а перекрестным кабелем, в котором контакт 1 подключен к контакту 8, контактам 2-7 и т. Д.Базовая схема этого кабеля показана ниже. На этом рисунке используется плоский кабель, специально разработанный для использования с разъемами RJ45. Не используйте перекрестные кабели, которые продаются в некоторых компьютерных магазинах. Эти кабели пересекают несколько пар, чтобы сделать соединение двух компьютеров с сетевыми картами Ethernet возможным без концентратора, но эти кабели не рекомендуются для систем Yost.
Базовый кабель Yost с двумя соединителями RJ45, перекрестно соединеннымиЗаглушка RJ45 1 | Заглушка RJ45 2 | Функция | |
---|---|---|---|
1 | 8 | CTS ◄ RTS | |
2 | 7 | CD6 DTR6 | 6Rx ◄ Tx |
4 | 5 | Сигнальная земля | |
5 | 4 | Сигнальная земля | |
6 | 3 | Tx ► Rx | 7 2 | DTR ► CD |
8 | 1 | RTS ► CTS |
Я использовал здесь названия сигналов DTE, как и обычно для интерфейса DECConnect .DTE — это правило, DCE — исключение в этом подходе. Сигнальная земля разделена на две линии для симметричной схемы. На разъеме RJ45 отсутствуют два общих сигнала RS232. Индикатор RI звонка часто не нужен, потому что большинство модемов также сигнализируют о входящих звонках с текстом «RING» в строках данных. Готовый к набору данных DSR не реализован, поскольку его можно легко эмулировать, подключив линии DTR и DSR в адаптере на стороне DTE.
Если с разъемами RJ45 используется витая пара, рекомендуется использовать следующие пары для минимизации перекрестных помех между линиями: 1-2, 3-4, 5-6 и 7-8.При таком скручивании обе линии данных скручиваются с собственной сигнальной линией заземления, что добавляет некоторую помехозащищенность. Скручивание линий рукопожатия менее критично. Точная цветовая схема для подключения кабеля витой пары к разъемам RJ45 не важна для функциональности кабеля, но для вас важно использовать только одну цветовую схему во избежание ошибок. Если вы не знаете, какую цветовую схему использовать, я советую следующее: это модифицированная версия цветового кодирования EIA / TIA-568B.
Кабель Йост с разводкой витая параПодключение адаптера Yost DTE
Теперь, когда мы знаем, как подключены кабели, пора определиться с разводкой адаптера для различного оборудования. В зависимости от типа оборудования используются разъемы DB9 или DB25. Здесь показаны схемы обоих разъемов разъема RJ45 для оборудования DTE. Цвета определены стандартом Йоста. Подключение DTR к DSR не является обязательным. Пожалуйста, используйте руководство устройства или программного обеспечения, чтобы решить, нужна ли эта петля.В большинстве случаев это не повредит, если вы подключите обе линии, даже в системах, которые не используют входной сигнал DSR.
Подключение последовательного адаптера DTE Yost DB9 к RJ45 Подключение последовательного адаптера DTE Yost DB25 к RJ45RJ45 | Функция | Цвет | DB9 | DB25 | ||
---|---|---|---|---|---|---|
1 | CTS | Синий | 8 | 5 | Оранжевый | 8 |
3 | Rx | Черный | 2 | 3 | ||
4 | SG | Красный | 5 | 7 | ||
5 | SG | 7 | ||||
6 | Tx | Желтый | 3 | 2 | ||
7 | DTR | Коричневый | 4 | 20 | ||
7 | DS(дополнительно) | 6 | 6 | |||
8 | RTS 90 016 | Белый | 7 | 4 |
Особое примечание о принтерах
В стандарте Йоста Дэйв Йост определяет принтеры как устройства DCE, что, по ИМХО, неверно.С исторической точки зрения принтеры являются лишь предшественниками терминала, а телетайп — промежуточным звеном. Кроме того, все известные мне электрические схемы последовательного интерфейса RS232 для принтеров используют модифицированную версию нуль-модема для подключения к компьютеру, а не прямое соединение, которое было бы в случае, когда принтер был подключен как DCE.
Но хотя определение принтеров как DCE может быть неправильным, примечания в стандарте Йоста об особых мерах предосторожности с сигналами подтверждения связи все еще применяются.Поскольку не существует стандарта для подключения сигналов квитирования последовательных принтеров, я советую заглянуть на страницу моего последовательного принтера или, если возможно, в техническом руководстве вашего устройства, чтобы узнать, какие сигналы квитирования RS232 используются. Затем подключите адаптер соответствующим образом.
Электропроводка адаптера Yost DCE
Подключение адаптера Yost RS232 к RJ45 для DCE более или менее является зеркалом проводки адаптера DTE. Стандарт Йоста определяет схему подключения разъемов DB9 и DB25.Поскольку разъемы DB9 редко используются в DCE, здесь есть только изображение более крупной версии. В таблице перечислены распиновки для DB9, когда это необходимо в конкретной ситуации.
Подключение последовательного адаптера DCE Yost RJ45 к DB25RJ45 | Функция | Цвет | DB9 | DB25 |
---|---|---|---|---|
1 | RTS | Синий | 7 | 4 |
Оранжевый | 20 | |||
3 | Tx | Черный | 3 | 2 |
4 | SG | Красный | 5 | 7 |
5 | SG | 7 | ||
6 | Rx | Желтый | 2 | 3 |
7 | CD | Коричневый | 1 | 8 |
8 | CTS | Белый | 8 | 5 |
Я не проиграл.Я нашел 10 000 способов, которые не работают. ТОМАС АЛЬВА ЭДИСОН |
Распиновка последовательного порта — Zenitel Wiki
Коммутаторы AlphaCom XE имеют два последовательных порта. В AlphaCom XE20 и XE26 они доступны на разъемах RJ45. В AlphaCom XE7 последовательный порт 0 находится на 9-контактном разъеме DSUB, а последовательный порт 1 — на разъеме RJ45.
Последовательный порт 0 только RS232, последовательный порт 1 может быть RS232, RS422 или RS485.
Распиновка разъема RJ45
Распиновка RJ45 | |
---|---|
RS232 | 3 = TX 6 = RX 4 и 5 = GND |
RS422 | 1 = RX- 2 = RX + 7 = TX- 8 = TX + |
RS485 | 1/7 = Данные — 2/8 = Данные + |
Распиновка 9-контактного разъема D-SUB
Переходный кабель от RJ-45 к 9-контактному гнезду D-SUB
RJ45 — AlphaCom E | 9 p Женский DSUB |
---|---|
3 | 2 |
4 и 5 | 5 |
6 | 3 |
AlphaCom — кабельная разводка RIO
Кабельное соединение между блоком RIO и AlphaCom XE с использованием многоточечного интерфейса RS485:
AlphaCom RIO # 1 RIO #n Последовательный порт 15-контактный DSUB 15-контактный DSUB RJ45 1 ------------------------- + - 2 - + ---------------- + - 2 | | | --- 4 --- --- 4 2 ------------------------- + - 9 - + ---------------- + - 9 | | | --- 11 --- --- 11 5 --- Земля (необязательно) -------- + - 5 - + ---------------- + - 5
В 15-контактном DSUB блока RIO контакты 2 и 4, 9 и 11 должны быть соединены вместе.
GND-соединение между AlphaCom и RIO в режиме RS485 обычно не требуется. Как правило, в каналах RS485 соединение третьего провода (GND) между источником и приемником может быть выполнено для ограничения синфазного напряжения, которое может подаваться на входы приемника.
Обратите внимание, что при использовании RS485 переключатель S601-8 на AMC-IP должен быть установлен в положение RS422, а две перемычки должны быть перемещены из положения RS422 в положение RS485. Эти перемычки расположены на плате фильтра AMC-IP для XE20 и 26, а также на объединительной плате AlphaCom XE7.На AlphaCom XE1 вам нужно открыть крышку, чтобы получить доступ к перемычкам.
Кабельное соединение между блоком RIO и AlphaCom XE с использованием двухточечного интерфейса RS232:
AlphaCom RIO Последовательный порт 9-контактный DSUB RJ45 3 (TX) --------------- + - 2 - + 6 (RX) --------------- + - 3 - + 5 (ЗЕМЛЯ) -------------- + - 5 - +
Все, что вам нужно знать о распиновке последовательных разъемов
Последовательные разъемы
Устройства последовательной связи используют 9- или 25-контактные разъемы D-типа для кабельных соединений.Они обычно обозначаются как DB-9 или DB-25 с номером, используемым для различения количества выводов. Названия различных производителей могут заменять БД в спецификациях. Вилки содержат розетки и контакты, каждый из которых пронумерован и промаркирован. Схема последовательного подключения представлена ниже.
Протокол RS232 использует 9-контактный последовательный порт, который может иметь разъемы типа «папа» или «мама». Самая последняя версия протокола известна как RS232C.
RS232C сохраняет функции RS232, но использует 25 контактов, а не 9-контактную последовательную распиновку.Независимо от того, используется ли последовательная распиновка DB9 или 25-контактное соединение, для подключения оконечных устройств требуются только три контакта.
Распиновка и конфигурация COM-портаRS232 управляет обменом данными между DTE и DCE с использованием последовательных выводов DB9 или DB25. Эти разъемы D-sub могут заканчиваться распиновкой «мама» RS232 или контактами «вилка» DB25 или DB9. Каждый штырь в распиновке последовательного разъема 9 или 25 имеет свою особую функцию. Вы также можете узнать распиновку RS485.
Функциональное описание:
Помимо определения электрических характеристик, RS232 определяет сигналы, используемые в разводке выводов последовательного кабеля и последовательных портах. В эти спецификации включены знакомые элементы, такие как временные сигналы и заземление.
Ниже приводится список сигналов, используемых в распиновке COM-порта RS232:
Защитное заземление — Этот сигнал подключается к заземлению шасси металлического разъема.
Общая земля — нулевой уровень опорного напряжения для всех сигналов управления.
TxD (контакт передачи) — для передачи данных от DTE к DCE.
RxD (контакт приема) — отправляет данные от DCE к DTE.
DTR (Data Terminal Ready) — DTE готово принять запрос.
DCD (обнаружение носителя данных) — DCE принимает носителя от DTE, расположенного в удаленном месте.
DSR (Data Set Ready) — DCE готов отправлять и получать информацию.
RI (индикатор звонка) — Обнаруживает входящий сигнал вызова на телефонной линии.
RTS (Запрос на отправку) — DTE вызывает DCE для отправки данных.
RTR (готово к приему) — DTE настроено для приема данных, исходящих от DCE.
CTS (Clear To Send) — DCE находится в состоянии готовности к приему данных, поступающих от DTE.
Эти сигналы являются первичными сигналами RS232, но протокол также допускает вторичные сигналы. К ним относятся вторичное DTE, RTS, DCD, TxD и RxD. Вторичные сигналы используются для дополнительного подключения оборудования DTE и DCE.
Кабели RS-232
Нулевое модемное соединение
Нулевые модемы обеспечивают последовательную связь между DTE и устройствами DCE. Распиновка нуль-модема RS232 связывает контакт Tx вилочного разъема с контактом Rx на розетке RS232, а контакт вилки Rx с контактом Tx розетки.
Используя протокол RS232, вы можете соединить два компьютера без модемов с помощью нуль-модемного кабеля. Это подчеркивает одно из первоначальных применений протокола RS232, которое было разработано для того, чтобы позволить телетайпам общаться друг с другом через свои модемы.
Прямой кабель
Другой тип кабеля RS-232 — это прямой кабель. Это разъем типа «один к одному», он передает вывод одного устройства, который подключен к выводу передачи другого устройства, а вывод приемника одного устройства соединен с выводом приемника другого устройства.
Заключение:
В современных конструкциях оборудования используются инновационные протоколы последовательной связи, такие как USB, Ethernet и Wi-Fi.
Но все же RS232 доказал свою применимость.Причина в том, что сигналы RS232 распространяются на большие расстояния. К тому же у него лучшая помехозащищенность. Доказано, что он совместим с различными производителями для взаимодействия компьютера и модемов.
DB9 ПрямойПримечания: Пример сигналов RS-232 и их кроссоверное преобразованиеАдаптер: GENERIC-DB9-DB9 Вход: Распиновка RS-232 на разъеме DB9 Выход: Распиновка RS-232 на разъеме DB9
| DB9 КроссоверПримечания: Пример сигналов RS-232 и их кроссоверное преобразованиеАдаптер: GENERIC-DB9-DB9 Вход: Распиновка RS-232 на разъеме DB9 Выход: Распиновка RS-232 на разъеме DB9
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Переходник DB9 на Digi (SPC)Примечания: Перемычки для последовательного адаптера консоли SPC DB-9 — RJ45 DigiАдаптер: SPC-DB9-RJ45 Вход: Digi распиновка на разъеме RJ-45-8 Выход: Распиновка RS-232 на разъеме DB9
| Переходник DB9 на Cyclades (SPC)Примечания: Перемычки для последовательного адаптера консоли SPC DB-9 — RJ45 CycladesАдаптер: SPC-DB9-RJ45 Вход: Cyclades Распиновка на разъеме RJ-45-8 Выход: Распиновка RS-232 на разъеме DB9
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Консольный порт Netra / Cisco RJ45 для DigiПримечания: Это стандартный кабель, который мы используем для Netras и коммутаторов .Адаптер: 4 пары-UTP-RJ-45 Вход: Распиновка Cisco / Netra на разъеме RJ-45-8 Выход: Digi распиновка на разъеме RJ-45-8
| Консольный порт Netra / Cisco RJ45 для CycladesПримечания: Это стандартный кабель, который мы используем для Netras и коммутаторов .Адаптер: 4 пары-UTP-RJ-45 Вход: Распиновка Cisco / Netra на разъеме RJ-45-8 Выход: Cyclades Распиновка на разъеме RJ-45-8
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Кабель Digi to Cyclades xoverПримечания: Подключает Digi к последовательному порту CycladesАдаптер: 4 пары-UTP-RJ-45 Вход: Cyclades Распиновка на разъеме RJ-45-8 Выход: Digi распиновка на разъеме RJ-45-8
| Кабель от Digi до Cyclades stПримечания: Подключает Digi к последовательному порту CycladesАдаптер: 4 пары-UTP-RJ-45 Вход: Cyclades Распиновка на разъеме RJ-45-8 Выход: Digi распиновка на разъеме RJ-45-8
|
Выводы портов и кабелей | WTI
РаспиновкаWTI
- Кабели RJ 45: прямые кабели vs.Кабели для переворачивания
- Порты: консольные порты WTI RJ45 и консольные порты DB9
- Адаптеры: адаптеры WTI RJ45, адаптеры DB9 и адаптеры DB25
Кабели RJ45: прямые и переключаемые кабели
В большинстве случаев для подключения консольных портов WTI к консольным портам на различных устройствах, таких как серверы, маршрутизаторы, коммутаторы и ноутбуки, используется либо прямой кабель RJ45, либо переключаемый кабель RJ45.
Прямые кабели: В прямых кабелях контакты на каждом разъеме связаны с тем же номером контакта на разъеме на другом конце кабеля; например, контакт 1 на правом разъеме связан с контактом 1 на левом разъеме, как показано ниже.
WTI RJ-45 Прямые кабели доступны четырех различных длин:
RJ45 Rollover Cables: В Rollover Cables порядок контактов обратный; Контакт 1 на правом разъеме будет связан с контактом 8 на левом разъеме, как показано ниже.
WTI также предлагает ассортимент кабелей для переворачивания консоли Cisco RJ-45:
Порты: консольные порты WTI RJ45 и консольные порты DB9
Все устройства WTI включают либо консольные порты формата RJ45, либо консольные порты формата DB9.Вообще говоря, консольные порты RJ45 присутствуют на всех устройствах WTI, за исключением наших консольных серверов серии RSM, которые имеют консольные порты формата DB9. Распиновка консольных портов WTI RJ45 и DB9 показана ниже.
Адаптеры и кабели:
WTI предлагает широкий ассортимент кабельных адаптеров и кабелей, которые могут помочь упростить процесс подключения устройств. Если описанные здесь кабели или адаптеры не соответствуют вашим потребностям, WTI также может создать специальные кабельные адаптеры по вашему запросу.Для получения дополнительной информации обратитесь в службу технической поддержки WTI.
72-3383-01 Кабель консоли Cisco Rollover, синий, DB9 — RJ45, 6 футов
Используется для консольного соединения между ПК и устройствами Cisco. Консольный кабель Cisco 72-3383-01 — это тот же кабель, который поставляется с коммутаторами Cisco, межсетевыми экранами, маршрутизаторами, беспроводными устройствами и т. Д., И будет работать как с новыми, так и с более старыми устройствами Cisco.
RJRJ-ROLL Переходник с переходом от RJ45 к RJ45
Адаптер RJ45 — RJ45, одновременное нажатие клавиш
DX9F-DTE-RJ Cisco, адаптер Sun DB9
Адаптер DB-9F — RJ-45, закрепленный для консолей Cisco / Sun RJ-45
DX9F-NULL-RJ WTI Адаптер нулевого кабеля
Адаптер RJ45 — DB9F, закрепленный для нулевого кабеля
DX9M-RJ-KIT Комплект переходников RJ45M на DB9M
Комплект переходника DB-9M на RJ45, закрепленный как переходник сигнала
DX25M-DTE-RJ Терминальный адаптер DTE
Адаптер RJ45 — DB25M для устройств с последовательным консольным портом DB25F
Нуль-модемный кабель NC-9F9F-6FT (6 футов)
Нуль-модемный кабель RS-232, DB9F — DB9F, DTE — DTE
Распиновка консольного сервера RS232 RJ45 10/100/1000 Мбит / с
Ограниченный бюджет и нехватка ИТ-персонала делают управление удаленными критически важными ИТ-инфраструктурой, сетью и устройствами питания с одновременным соблюдением требований к бесперебойной работе предприятия сложной задачей для ИТ-менеджеров.
Решение — это безопасный последовательный сервер с распиновкой Cisco. Этот высоконадежный и многофункциональный консольный сервер упрощает внеполосное управление вашей сетью, сервером и инфраструктурой питания в центрах обработки данных и удаленных объектах.
Используйте его для простого и доступного внеполосного доступа к маршрутизаторам, коммутаторам, PDU, межсетевым экранам и другим последовательным консолям. Сервер обеспечивает видимость и контроль вашей сети и ее физической среды, обеспечивая надежную круглосуточную работу без выходных. Он обеспечивает подключение к последовательному порту консоли и поддерживает мониторинг окружающей среды, управление питанием и мониторинг, а также удаленное хранение журналов в автономном режиме.
Консольный сервер имеет все необходимое, чтобы сделать удаленное управление и восстановление после сбоев простым и доступным: интуитивно понятная панель мониторинга состояния, упреждающие предупреждения, независимое от поставщика управление питанием и простой безопасный доступ к устройствам. Вы сможете максимально увеличить время безотказной работы, сократив при этом хлопоты и расходы, связанные с поездками на грузовиках и удаленными посещениями объектов.
Интеллектуальное внеполосное управление
Secure Serial Server предоставляет вам функции, которые выходят далеко за рамки традиционных устройств внеполосного управления.Используйте его для упреждающего обнаружения неисправностей до того, как они станут неисправностями. Вы можете отслеживать и регистрировать состояние системы и физические условия окружающей среды, такие как температура, влажность, движение и т. Д. Вы также можете использовать сервер для мониторинга и управления ИБП и PDU на предмет сбоев, скачков напряжения и циклического отключения питания. Интуитивно понятная встроенная панель инструментов дает вам представление об общем состоянии с первого взгляда.
Два порта для встроенного резервирования.
В дополнение к традиционным соединениям последовательного порта консоли RS-232, консольный сервер поддерживает прямой порт USB 2.0 к одному или двум консольным портам Cisco USB (просто используйте встроенный терминал AJAX для доступа к подключенным последовательным устройствам). Два порта USB позволяют подключать периферийные устройства, такие как накопители и USB-консоли.
Два порта Gigabit Ethernet позволяют подключаться к первичным и вторичным сетям. Сервер обнаруживает любой сбой связи на основном порту и автоматически переключается на второе соединение RJ-45. Вы можете удаленно включать и выключать питание и перезагружать компьютеры, даже если их операционная система не отвечает.
Расширенный мониторинг окружающей среды и питания
Secure Serial Server с Cisco Pinout поддерживает расширенный мониторинг окружающей среды, оповещения и функции уведомления о событиях, связанных с питанием.Оповещения можно отправлять по электронной почте, SMS и ловушкам SNMP. Кроме того, консольный сервер поддерживает плавное завершение работы, ping обнаруживает перезагрузки и запуск пользовательских сценариев при срабатывании предупреждений.
Например, вы можете настроить его на цикл включения питания на управляемом устройстве при возникновении определенного события предупреждения или отправить несколько уведомлений по электронной почте при срабатывании предупреждения. (Консольный сервер использует операционную систему Linux с доступом к исходному коду и имеет специальный комплект для разработки.)
Потому что вы можете использовать консольный сервер для управления портами на PDU, ИБП и устройствах мониторинга окружающей среды — и, в процессе, сокращать потребление энергии, снижение счетов за коммунальные услуги и уменьшение воздействия на окружающую среду.Это отличное дополнение для любого ИТ-отдела или компании, желающей внедрить «чистые технологии» в области энергосбережения.
Решение для поставщиков услуг
Консольный сервер также идеально подходит для поставщиков услуг, которым необходим доступ к устройствам на стороне клиента, даже тем, которые расположены за межсетевыми экранами.
