Провод ПВС — кабель ПВС: характеристики, расшифровка

Соединительный кабель востребован во многих областях: на производстве и в бытовых условиях. С данным проводом мы сталкиваемся ежедневно в быту при подключении техники разного рода.

Провод ПВС обладает отличными техническими характеристиками и имеет несколько разновидностей. Строительная длина согласуется с потребителем. Цена зависит от размера сечения токопроводящих жил. Реализуется кабель ПВС обычно в бухтах намоткой по 100 метров.

Изоляционный материал: описание

Своим названием провод в виниловой оболочке соединительный обязан материалу, который используется для изоляции токоведущих частей —поливинилхлоридной смоле. Она не горит на воздухе, морозоустойчива и неуязвима для воздействия кислот, щелочей, растворителей и минеральных масел.

Всевозможные химические элементы: тальк, карбонат кальция и каолин, пластификаторы и стабилизаторы входят в состав пластмассы и улучшают ее эксплуатационные характеристики.

Красители позволяют получать изоляцию разных цветов. ПВХ изоляция экологически безопасна и не наносит вред окружающей среде. Она является главным плюсом кабеля, так как изготовлена из материала, стойкого к возгоранию.

Кабель ПВС: конструкционные особенности

ПВС включает в себя гибкие, многопроволочные медные изолированные жилы малого и среднего сечения. Они скручены между собой и покрыты ПВХ оболочкой. Их количество может варьироваться от 2 до 5. При этом класс жилы по ГОСТ 22483 не ниже 5. Различают провода с заземляющей жилой и без нее.

Кабель устойчив к коррозии, плесени, грибку и не токсичен. Медные жилы обладают многочисленными преимуществами. Среди которых:
  • хорошая токопроводность;
  • высокая гибкость;
  • отличные показатели сопротивления;
  • стойкость к коррозии;
  • легкость в обслуживании.
Конструкция состоит из 4 частей:
  • Токопроводящая жила или круглый провод 5 класса по ГОСТ 22483.
  • Изоляция из поливинилхлоридного пластиката разного цвета. Стандартные цвета – красный, коричневый, черный для фаз, синий – ноль, а заземление обозначено зеленым цветом.
  • Скрутка без наполнителя. Пятижильные провода можно скручивать вокруг сердечника.
  • Оболочка белого или черного цвета имеет круглую форму. Накладывается таким образом, чтобы заполнять промежутки между жилами.

Эксплуатационные особенности

Гибкий соединительный провод наделен продолжительным эксплуатационным ресурсом, который составляет не менее 6 лет при подвижном использовании и 10 лет при стационарном применении.

Он способен превосходно выдерживать температурные колебания – максимально высокие в жару и низкие в холод: от — 40 до + 40 градусов. Предел нагрева токопроводящей жилы ПВС составляет +70°С. При условии одиночной прокладки не распространяет горение.

Кабель имеет напряжение:
  • номинальное 380/660 В;
  • испытательное 2000 В.

Производители дают гарантийные обязательства в течение 2 лет с момента ввода изделия в строй. Для розничной торговли гарантия исчисляется с момента продажи, а для потребления вне рынка – с периода ввода в эксплуатацию. ПВС отвечает стандартам ГОСТа 7399-97.

От чего зависит стоимость провода ПВС?

Так как разные маркоразмеры проводов ПВС отличаются друг от друга количеством жил и площадью их сечения, то вполне понятно, что они будут отличаться друг от друга и по цене. Зависимость между конструкцией провода и его стоимостью достаточно прозрачная: чем больше жил и площадь сечения, тем больше цена кабельной продукции данного вида.

Разница может довольно ощутимой. Так, провод ПВС с максимальным числом жил – 5 и наибольшей (для проводов ПВС) площадью сечения 16 стоит почти в 42 раза дороже, чем тонкий ПВС 2Х0,5.

Как выбрать сечение провода ПВС?

При покупке кабеля в первую очередь следует принимать во внимание ожидаемый ток нагрузки. Удельное электрическое сопротивление токопроводящих жил постоянному току — 0,01724 Ом• мм2/м (при температуре окружающей среды 20°С). Номинальная токовая нагрузка, которую способен выдерживать провод зависит от его сечения и составляет:
  • 6 А — для сечения 0,75 мм2;
  • 10 А — для сечения 1,0 мм2;
  • 16 А — для сечения 1,5 мм2.

Следует помнить, что максимально возможный ток может снижаться при повышении температуры окружающей среды. Таблицы снижающих коэффициентов приведены в Правилах устройства электроустановок (ПУЭ). Также дополнительные ограничения могут возникать при значительной протяженности кабеля.

Сферы применения провода в виниловой изоляции

ПВС кабель нашел широкое применение в качестве проводника для подключения приборов с небольшой мощностью. Способность сгибаться без повреждений при малом радиусе делает его универсальным и незаменимым элементом для изготовления бытовой техники.

В обычной жизни он применим при подсоединении к сети электрических приборов различного назначения: кондиционеров, пылесосов, холодильников, стиральных машин. Также он подходит для проводки в жилых помещениях и для работы техники в области садоводства и огородничества, для специализированных средств малой механизации.

Промышленное производство задействует данный вид кабеля на некоторых этапах. Свойство выдерживать большое число перегибов и подвергаться деформации позволяет использовать его для изготовления разной длины удлинителей (переносок), а также при монтаже уличного освещения и световой рекламы.

Провод ПВС – характеристики, область применения

Выбираем ПВС провод

ПВС провод это гибкий медный провод со скрученными жилами имеющий поливинилхлоридную изоляцию и такую же оболочку. Достаточно часто его путают с ПВСП проводом, который имеет такую же структуру, но параллельное расположение жил. В нашей статье мы рассмотрим основные характеристики провода ПВС, а также сферы применения и свойства.

Расшифровка и основные параметры провода ПВС

Характеристики проводов ПВС позволяют его применять для решения широко спектра задач. И дабы правильно сделать выбор следует знать не только технические характеристики провода, но и его эксплуатационные особенности.

Расшифровка провода ПВС

У ПВС провода расшифровка достаточно проста – «П» — означает провод, «В» — обозначает наличие виниловой изоляции (это сокращенное название ПВХ) и «С» — соединение в единой оболочке всех жил. В этом случае провод имеет круглое сечение. Добавление же символа «П» обозначает параллельное расположение жил. В этом случае провод имеет овальную форму.

Расшифровка проводов ПВС

Итак:

  • Маркировка на провод наносится на его наружную поверхность. Кроме обозначения марки провода она содержит еще ряд цифр. Давайте разберемся и с их значением. А поможет нам в этом видео представленное на сайте.
  • Первая цифра после буквенной маркировки это «2», «3», «4» или «5». Это число обозначает количество жил в кабеле.
  • После этого идет знак «×» и второе число, которое может быть «0,75», «1,00», «1,50», «2,50». Это число означает сечение всех жил провода.

Обратите внимание! Согласно ГОСТ 22483 – 77 номинальное и фактическое сечение жил может отличатся. Главным требованием является соответствие электрического сопротивления провода стандартам.

  • Например, мы имеет провод гибкий ПВС 3х1 5.
    Это значит, что данный провод имеет три жилы с номинальным сечением в 1,5 мм2 каждая.

Основные параметры провода ПВС

Теперь давайте разберем основные характеристика провода ПВС. Ведь именно исходя из них осуществляется выбор провода и места его монтажа.

Технические характеристики проводов ПВС

Итак:

  • Согласно ГОСТ 22483 – 77 жилы проводов ПВС относится к 5 классу. Исходя из этого выбирается сечение единичных проволок в общем сечении жилы. Например, для провода с номинальным сечением жилы в 1,0 мм2 сечение единичной проволоки должно быть не более 0,21 мм2. А для жилы в 2,5 мм2 значение единичной проволоки должно быть уже не больше 0,26 мм2.
  • Что касается изоляции, то на провод ГОСТ 7399 – 97 ПВС устанавливает значения, зависящие от сечения жил. Так толщина изоляции жилы колеблется от 0,6 до 0.8 мм. А толщина оболочки колеблется от 0,8 до 1,2 мм. При этом изоляция должна обеспечивать сопротивление изоляции не менее приведенных в данном ГОСТе.

Обратите внимание! Согласно п.4.1.1.6 ГОСТ 7399 – 97 оболочка провода не должна иметь выпуклостей или вмятин. Кроме того, оболочка должна быть выполнена таким образом, чтоб между жилами не было пустот. Допускается для этого применять дополнительные материалы. Но в любом случае отделение жил от оболочки не должно вызывать трудностей.

  • Рабочими температурами для провода ПВС считается диапазон от — 25⁰с до +40⁰С. При этом максимальная рабочая температура не должна превышать +70⁰С. А минимальная температура для монтажа должна быть не ниже -20⁰С
  • Инструкция предполагает, что оболочка провода не распространяет горения. При этом сама она подвержена воздействию температур.
  • Срок службы ПВС провода ГОСТ отмеряет 6 годами. Но обычно этот срок значительно больше, если только провод не подвержен воздействию агрессивных сред.

Эксплуатационные характеристики и сфера применения провода ПВС

Широкое применение провода ПВС получил благодаря своим эксплуатационным характеристикам. Ведь в отличие от проводов других марок он имеет ряд весомых преимуществ. А главным его недостатком может являться цена, которая в сравнении с другими подобными изделиями из алюминия значительно выше.

  • Одной из главных особенностей провода ПВС является его гибкость. Благодаря структуре жил, которые выполнены из большого количества мелких проволок изгибание провода под любыми углами не вызывает никаких проблем.
  • Наличие защитной оболочки, которую устанавливает ГОСТ ПВС провода, делает жилы мене восприимчивыми к механическим повреждениям.

Переноска из провода ПВС

  • Разные типы цветовой окраски жил провода позволяют упростить его монтаж. Кроме того, это увеличивает простоту его ремонта. Ведь даже при повреждении в центре провода позволит по цветовой маркировке (см. Маркировка проводов и кабелей по правилам) легко определить назначение поврежденной жилы.
  • Что касается сферы применения, то характеристики провода ПВС позволяют применять его в широком диапазоне. Так его достаточно часто применяют для подключения электроинструмента.
  • Гибкая структура и наличие дополнительной оболочки позволяют его применять для создания переносок и удлинителей.
  • Так как согласно ПУЭ на освещение жилых зданий с 2001 года допускается применять только медные провода, то провода ПВС и ПВСП нашел широкое применение и в этой сфере.

На фото представлен провод ПСВП

  • Неплохие характеристики при эксплуатации вне помещений, обеспечили проводу широкое применение в наружных электросетях и садоводстве.
  • Простота монтажа своими руками обеспечили проводу широкое применение в электронике и электрических устройствах.

Вывод

Благодаря тому, что ПВС провода характеристики имеют более чем удовлетворительные, их сфера применения растет с каждым днем. Простота монтажа, удобство эксплуатации и высокие технические параметры позволяют применять его практически для любых целей как профессионалами, так и любителями. А вполне доступная цена на медные провода ПВС еще больше расширяют сферу их применения.

технические характеристики, расшифровка, расцветка, применение

На тематических форумах периодически возникают споры касательно сферы применения провода ПВС, порой приводимые при этом оппонентами аргументы не имеют под собой серьезных оснований. В результате противоречивая информация может ввести неспециалиста в заблуждение. Чтобы не допустить этого мы детально расскажем о ПВС, уделив внимание эксплуатационным особенностям.

Что такое провод ПВС и его расшифровка

Исходя из названия это провод (на это указывает первая буква — П), заключенный поливинилхлоридную изоляцию (вторая буква в аббревиатуре — В), используемый в качестве соединительного (С). Ниже представлена таблица, в которой приведены характерные особенности для различных видов данного провода, в соответствии с систематизацией по ГОСТу 7399-97.

Таблица систематизации.

НаименованиеФормаКонструктивные особенностиХарактерные особенности~Uном
Кол-во жилГибкостьТип изоляции и оболочки
ПВСкруглая2-5гибкийПВХ380 В
ПВС нгПВХДопускается групповая укладка
ПВС нг-LSПВХ с низким дымовыделениемДопускается групповая укладка
ПВСПплоская2ПВХ

Маркировка осуществляется по следующему принципу: [ТИП] [количество жил] – [сечение]. Наносится она на внешнюю оболочку.

Пример маркировки провода ПВС

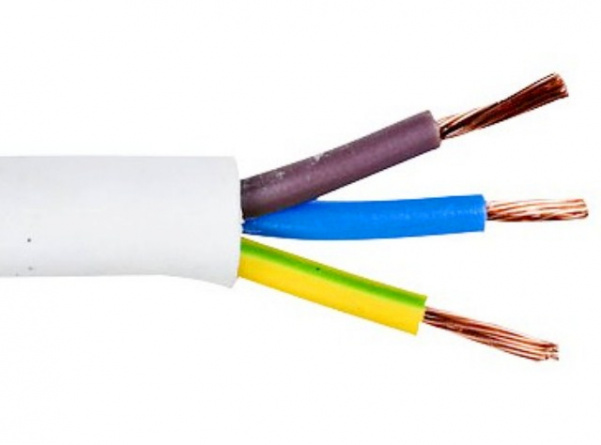

Конструкция провода ПВС

Строение провода можно назвать типичным, в качестве примера на рисунке 1 показана конструкция ПВС в трехжильном исполнении.

Конструкция ПВС провода

Обозначение:

  • А – жилы, их изготавливают из скрученных проводков, в качестве материала используется медь.
  • В – изоляционное покрытие жил, для его изготовления используется поливинилхлоридная смола и специальные добавки, для повышения пластичности и улучшения эксплуатационных характеристик.
  • С – внешнее покрытие (данная изоляция изготавливается из того же материала, что и для жил).

Говоря об изоляции необходимо рассказать о принятых стандартах расцветки.

Принятая расцветка

К окраске внешней изоляции вышеуказанный ГОСТ особых требований не предъявляет, допускаются 10 вариантов цветов: белый, черный, серый и т.д.

Что касается окраски изоляции жил, то она должна соответствовать приведенной ниже таблице.

Таблица окраски изоляции жив в зависимости от их назначения и количества:

Кол-во жилПринятый стандарт расцветки
имеется заземляющая жилаОтсутствует заземляющая жила
2коричневая, голубая
3желто-зеленая, коричневая, голубаячерная, коричневая и голубая
4желто-зеленая, черная, коричневая, голубаяголубая, черная, коричнева, черная или коричневая
5желто-зеленая, голубая, черная, коричнева и черная или коричневаяголубая, черная, коричнева, черная или коричневая, черная или коричневая

Назначение в зависимости от окраски изоляции представлено на рисунке 3.

Рисунок 3. Расцветки по ГОСТу для нулевой, защитной и фазной жилы

Обратим внимание, что иногда встречается и белая окраска изоляции фазной жилы, что допустимо по номам международного стандарта.

Закончив с конструктивными особенностями и цветовым обозначением, перейдем к описанию основных параметров.

Технические характеристики и условия эксплуатации

Согласно действующему ГОСТу данный тип провода должен отвечать следующим нормам:

  • Нижняя граница рабочего температурного диапазона 20° С ниже нуля, допустимый долгосрочный нагрев 40-50° С, краткосрочный не более 70° С. Возможно морозоустойчивое исполнение, в этом случае нижний порог опускается до -40°С.
  • Величина номинального напряжения — 380 В, но при этом изоляция должна выдерживать краткосрочное повышение до 2000 В (не менее 5 минут). Именно при таких условиях должны поводиться испытания производителем.
  • Изоляция ПВС любого типа не должна распространять огонь, если осуществлялась одиночная прокладка. При групповой прокладке это требование распространяется только на провода, имеющие пометку «нг» в маркировке.
  • Безотказное время работы в часах – не менее 5000, при эксплуатации в стационарных установках этот параметр возрастает до 12000, в годах это 6 и 10 лет, соответственно.
  • Порог допустимой относительной влажности не должен быть ниже 98%.
  • Обязательная устойчивость к деструктивному воздействию грибков и плесени.

Остальные параметры приведены в таблице ниже.

Применение

Собственно, область применения указана в названии – «провод соединительный». Основное его предназначение заключается в подключении к сети различного стационарного или передвижного (переносного) электрооборудования, запитанного от напряжения не более 380 В.

Учитывая гибкость провода данного типа провода, он отлично подходит в качестве шнура для бытового удлинителя.

Бытовой удлинитель

Но при этом необходимо учитывать, что изоляция ПВС не рассчитана на использование вне помещений. Она разрушается под ультрафиолетовым излучением и подвержена воздействию влаги.

Теперь перейдем к вопросу об использовании ПВС при монтаже электропроводки. Делать не это нельзя. Чтобы сразу исключить, аргумент, в котором указывают, об отсутствии в ПУЭ прямого запрета. Приведем выдержки, чтобы поставить точку в этом споре.

Выдержки из СП и ПУЭ

Одного этого достаточно, чтобы возникли проблемы при получении страховки в случае возникновения пожара в квартире или доме.

Обратив внимание, что согласно вышеизложенным выдержкам, допускается монтаж проводом ПВС нг. Но против этого варианта есть следующие аргументы:

  1. Обратите внимание на срок эксплуатации, даже для стационарных установок он 12 лет, далее сохранение изоляцией своих свойств не гарантировано. Проводка, проложенная ВВГ кабелем, прослужит практически втрое дольше.
  2. ПВС нг стоит дороже ВВГ.

Перечисленных аргументов вполне достаточно, чтобы показать абсурдность такого решения.

Особенности монтажа

Они такие же, как и у других медных многопроволочных жил. При подключении к штепсельным вилкам, автоматам или другим устройствам с концов провода снимается изоляция, жилы лудятся или выполняется их опрессовка специальными наконечниками.

Наконечники и инструмент для опрессовки

При наличии необходимого инструмента технология опрессовки довольно простая, алгоритм действий следующий:

  • Снимется слой внешней изоляции (примерно 12-15 мм).
  • Концы жил также освобождаются от изоляционной оболочки на расстоянии 10-13 мм от края.
  • На конец провода надевается наконечник и обжимается пресс-клещами (как они выглядят можно глянуть выше).

Процедуру можно существенно ускорить, если для снятия изоляции пользоваться специальными клещами.

При помощи этих инструментов процесс опрессовки делается в считанные минуты, быстро и в соответствии с нормами. На всякий случай, напоминаем, что ПУЭ не знает, что такое скрутка.

Как выбрать провод ПВС?

В первую очередь необходимо определиться с количеством жил, их может быть от двух до пяти. В быту, как правило, достаточно трехжильного провода (фаза, ноль, земля). Решив этот вопрос, подбирается сечение, в зависимости от мощности подключаемого оборудования. Чтобы не утруждать себя расчетами, приведем рекомендованное сечение провода, в зависимости от тока нагрузки:

Таблица допустимого максимального тока для типовых сечений жил провода ПВС.

Сечение жил (мм2)Imax(A)
0,756,0
1,0010,0
1,5014,0
2,5020,0

Учитывая появления большого числа контрафактной продукции, перед покупкой обязательно проверяйте наличие сертификата соответствия.

Что касается рекомендаций производителей, то в данном вопросе трудно дать однозначный ответ, чтобы он не прозвучал, как реклама. При соответствии ГОСТу любая продукция будет отвечать поставленной задаче.

Провод, кабель ПВС: расшифровка, характеристики, применение

Вступление

Кабельная продукция под названием провод ПВС, по факту не является проводом. Это электрический кабель. Какие еще особенности в изделие «провода ПВС» и где купить провод ПВС в этой статье.

Расшифровка ПВС провода

Часто задают вопрос, как расшифровывается аббревиатура ПВС, применительно к кабельной продукции. ПВС расшифровывается как, провод в виниловой изоляции соединительный.

Отсутствие буквы «А» в начале маркировки означает, что жилы этого кабеля сделаны из меди и её сплавов. Рабочее напряжение кабеля ПВС до 380 Вольт, в установках 380/660 Вольт.

Кабель ПВС конструкция

Несмотря на обманчивое название «провод», ПВС это кабель. То есть, каждая токопроводящая жила в конструкции защищена изоляцией, все провода кабеля защищены общей оболочкой.

И изоляция жил, и изоляция оболочки выполнена из поливинилхлорида. Он также гибок, не боится мороза, фактически не горит, устойчива, практически к любой не опасной химии.

Интересна в конструкции кабеля ПВС конструкция токопроводящих жил. Это несколько тонких медных проволок скрученных в единую жилу. Количество проволок в жиле и их сечение зависит от сечения жилы, оба параметра нормируется. Сам кабель нормируется ГОСТ 7399-97 (межгосударственный).

Такая особенность в конструкции жил ПВС специализирует их подключение. Подключается провод ПВС через обжимные гильзы или специальные клеммы.

Материал для изготовления провода ПВС

Жилы ПВС провода выполнены из медных проволок, скрученных между собой в токопроводящий жгут. Из-за этого, жилы ПВС называют многопроволочными.

Такой многопроволочный жгут медных проволок делает сам кабель ПВС очень гибким. По нормативам он может выдержать пару тысяч сгибаний-разгибаний.

Именно эта особенность дает возможность и предполагает его использование, как соединительного кабеля.

Применение кабеля ПВС

Позиционируемое назначение ПВС, как соединительного кабеля, является основным, но не единственным. ПВС сечениями жил от 0,75 до 2,5 кв. мм, можно подключать бытовые приборы и силовые установки с нагрузками по току от 6 до 20 Ампер. ПВС 4 и 6 мм, выдержат токи нагрузки 24 и 32 А соответственно.

По ГОСТ ПВС используется для подключения (соединения):

  • Бытовых электрических приборов;
  • Электрического инструмента для ремонта жилья;
  • Подключения электрических плит;
  • Стиральных машин;
  • Холодильников и кондиционеров;
  • Садовой техники;
  • Изготовления удлинителей и переносок.

Возможно использование в освещении.

Основные электротехнические характеристики ПВС

  • Количество жил от 2 до 5;
  • Цвет изоляции жил (по ГОСТ):  бел., гол., жел., зел., корич., серый, крас., син., черн., оранж.;
  • Жила заземления: возможна;
  • Сечение жил: от 0,75 до 2,5 мм, 4 и 6 мм.
  • Токи нагрузки: от 6-20 А, 24 и 32 А.

Вывод

Провод, кабель ПВС незаменим в быту, как средство подключения (подсоединения). По нормативам не используется как, средство монтажа силовой электропроводки. Основное назначение – бытовое, а также для ремонтных и строительных работ.

©ehto.ru

Еще статьи

Провод ПВС. Виды и устройство. Характеристики и применение

В настоящее время широко используются различные бытовые приборы и устройства, которые соединяются с сетью питания с помощью безопасного, простого и надежного провода — это провод ПВС. Он производится в виде кабеля, имеющего токопроводящие скрученные жилы, и изолированные поливинилхлоридом, а также покрытые снаружи общей оболочкой ПВХ.

Провод ПВС может применяться для сетей напряжением до 380 вольт. Он отличается пластичностью, гибкостью, малым радиусом изгиба, который не вызывает повреждения изоляции или разрывов жил.

Устройство и виды

Конструкция провода ПВС включает в себя изолированные медные жилы, размещенные в оболочке ПВХ. Внешняя форма сечения кабеля круглая. Материал диэлектрической изоляции имеет в своем составе специальные добавки, которые защищают жилы, и не поддерживают возгорание.

Провод ПВС выпускается с числом жил от двух до пяти, каждая из которых состоит из скрученных тонких проволочек. Каждая жила изолирована цветной изоляцией. Это упрощает электромонтажные работы. Чаще всего провода фаз окрашены в голубой, коричневый или черный цвета, а заземляющая жила имеет желто-зеленый цвет изоляции. Внешняя изоляционная оболочка имеет широкую гамму цветов.

Провод ПВС расшифровывается следующим образом:
  • П – провод.
  • В – материал изоляции «поливинилхлорид».
  • С – соединительный.

Основными параметрами провода являются число и поперечное сечение жил.

Существует несколько видов этого провода:
  • Наружный. Он включает в себя три проводника: фаза, ноль, заземление, используется для подачи напряжения от внешнего питающего трансформатора к распределительному щиту в помещение.
  • Внутренний. Его устройство аналогично наружному проводу. Отличие состоит в том, что он менее защищен от климатических условий и влаги, так как чаще всего используется внутри помещений.
  • Медный. Этот провод имеет медные жилы, обладает малым сопротивлением, устойчив к коррозии, пластичен, имеет повышенную проводимость тока, высокую прочность.
  • Алюминиевый. В его конструкции вместо медных жил используются алюминиевые проводники. У такого провода есть свои преимущества, которые заключаются в экономии на материале жил, так как алюминий дешевле меди, а также окисление алюминиевых жил оксидом алюминия, что способствует повышению срока службы кабеля.
  • По числу жил и сечению кабель разделяется на типоразмеры, указанные в таблице.

  • Аналог кабеля ПВСнг – LS. Такой негорючий вариант кабеля применяется в различных областях с требованием высокой пожаробезопасности. Маркировка кабеля после первых трех символов расшифровывается: кабель негорючий, малое газо- и дымовыделение. По конструкции этот кабель практически не отличается от обычного, кроме специальной негорючей изоляции. Приведем некоторые технические параметры негорючего аналога кабеля ПВС:
    — при групповой укладке не способствует распространению горения;
    — кабель подвергается проверке: на один час кабель помещают в воду при температуре 20 градусов. После этого он проверяется напряжением 2000 вольт и частотой 50 герц;
    — допустимая наибольшая температура эксплуатации кабеля +70°С;
    — номинальная рабочая температура -40 +40°С;
    — исполнение кабеля по климату – УХЛ.
    Негорючий кабель ПВСнг поставляется в торговой сети намотанным на деревянном барабане, либо в бухтах, которые упакованы в полиэтиленовую пленку. Бухта или барабан имеют наклейку, на которой обозначается: дата производства, маркировка кабеля с числом токопроводящих жил и площади сечения, длина кабеля, вес бухты, сертификация, номер бухты.
Техническая характеристика
При приобретении кабеля необходимо обращать внимание на следующие параметры:
  • Число жил.
  • Диаметр жил.
  • Эксплуатационные данные.

Свойства ПВХ оболочки таковы, что кабель можно монтировать даже в помещениях с повышенной влажностью, где вода может попасть на его оболочку. В этом случае нужно придерживаться правил соединения проводов. Скрутки и соединения необходимо качественно изолировать. Оптимальным способом в этом случае считается изоляция с помощью термоусадочных трубок.

Особенности всех видов провода ПВС
  • Срок эксплуатации может составлять 6-10 лет, в зависимости от вида соединения (подвижное или неподвижное).
  • Провод обладает высокой механической прочностью в отношении усилия на изгиб. Благодаря особой структуре токопроводящих жил, выполненных из множества мелких проволочек, провод легко изгибается практически под любыми углами.
  • Защитная оболочка делает жилы невосприимчивыми к механическим воздействиям. Хорошие показатели кабеля при его внешней эксплуатации позволяют широко применять его в садоводстве и других наружных сетях.
  • Класс огнестойкости – стандартный. Материал диэлектрической изоляции не поддерживает горение, и не горит при воздействии наружного пламени.
  • Цветовая гамма изоляции жил упрощают его подключение и ремонт.
  • Простота самостоятельного электромонтажа провода дает возможность широкого использования в электрических и электронных устройствах.
  • Температура нагревания ограничивается показателем в 70°С.
  • Наибольшая величина напряжения – 380 вольт.
  • Доступная стоимость кабеля расширяет сферу его использования.
Применение

Чаще всего провод ПВС применяется в качестве токопроводящей линии для передачи электрической энергии к бытовым устройствам и приборам. Данный вид кабеля не рекомендован для прокладки стационарной электропроводки в помещении, так как срок его эксплуатации невелик, так же как и противопожарные свойства.

Провод ПВС целесообразно применять для временных соединений. Он широко используется в бытовых условиях в качестве сетевого шнура и различных удлинителей для подключения бытовых приборов.

Провод ПВС хорошо подходит для прокладки электропроводки в труднодоступных местах, там, где невозможно использовать для прокладки стационарный вид провода. Это особенно актуально при использовании мощных кабелей более 16 мм2. В таких случаях проведения электропроводки необходимо помнить, что срок службы такого провода намного меньше стационарной модели, даже, несмотря на качественную изоляцию.

Гибкие кабели и провода, оснащенные многопроволочными токопроводящими жилами и имеют общий недостаток. По правилам, определяющим подключение и электромонтаж проводов, все жилы в обязательном порядке необходимо опрессовывать наконечниками и пропаивать. Наличие соединительных клеммников не освобождает от этого правила. Только после пропайки и оконцовки гибкие проводники можно подключать к различным защитным и коммутирующим устройствам, счетчикам и другим аппаратам.

Проблему концевой заделки решает опрессовка наконечника. Эта работа не связана с большой трудоемкостью и стоимостью. Опрессовка наконечника выполняется с использованием специальных обжимных клещей. Также применяют прессы со съемными матрицами. Опрессовка выполняется методом сплошного обжатия, либо местного вдавливания.

Технические параметры этого вида провода позволяют применять его в некоторых областях промышленного производства. Из него выполняют переноски, удлинители различной длины, подключается наружное освещение, световая реклама.

Похожие темы:

ШВВП или ПВС. Выбираем правильно!

Удлинители RUCELF, продажи которых стартовали в начале 2018 года, с каждым  месяцем стабильно увеличивают коэффициент востребованности у пользователей. Покупатели по достоинству оценили высокое качество и эффективную работоспособность этих изделий.

Удлинители RUCELF можно приобрести у официальных дистрибьюторов. Посмотрите СПИСОК всех  дистрибьюторов.

Ассортимент удлинителей RUCELF включает в себя  широкий модельный ряд устройств. Пользователь может выбрать удлинитель с необходимым количеством розеточных гнезд (от 2 до 4), длиной шнура до 7м включительно, а также изделие с дополнительной защитой от короткого замыкания или без такого.

Отдельное внимание при выборе стоит уделить типу питающего провода устройства. Удлинители RUCELF представлены в двух вариантах: модели Эконом со шнуром ШВВП и модели Стандарт и Премиум  со шнуром ПВС.

Значение маркировок

Провод ШВВП – это плоский гибкий кабель, предназначенный для подключения бытовой техники. При этом питающее напряжение не должно  превышать 380В.

Значение букв в маркировке ШВВП

ШВВП
Шнур. Главное отличие шнура от провода – его повышенная гибкость и обязательную изоляцию.Обозначает материал внешней изоляции кабеля. В данном случае – винил. Другое название – оболочка из ПВХ пластика.Обозначает материал внутренней изоляции проводников кабеля. В данном случае винил. Другое название – оболочка из ПВХ пластика.Обозначает форму кабеля. В данном случае – форма плоская.



Не менее важные факторы, влияющие на рабочие характеристики питающего шнура – количество жил (проводников) и их сечение. Удлинители RUCELF модели Эконом  укомплектованы кабелями с 2 жилами, сечение которых 0,75мм2. Такие изделия выдерживают номинальную токовую нагрузку равную 6А, что оптимально для использования с домашней бытовой техникой.

Схема ШВВП

1 – Многопроволочная медная проводящая жила

2 – Внутренняя изоляция из ПВХ-пластика

3 – Внешняя изоляция из ПВХ-пластика

Провод ПВС – гибкий электрический кабель широкого спектра применения: прокладка проводов внутри помещения, подключение техники, как с низкой потребляемой мощностью, так и профессионального электрооборудования с номинальным напряжением до 660В.

Значение букв в маркировке ПВС

ПВС
Провод. Менее гибкий, чем шнур. Однако имеет чуть более прочную структуру.Обозначает материал изоляции кабеля. В данном случае – винил. Другое название – оболочка из ПВХ пластика.Обозначает, что кабеля является соединительным. Т.е. его нельзя использовать для прокладки электрических сетей.



ПВС шнуры удлинителей RUCELF представлены в нескольких вариантах от 20,75мм2 до 31мм2. Таким образом пользователь может подобрать модель изделия подходящую под конкретные нужды или выбрать универсальный вариант.

Параметры, мм2РасшифровкаНоминальный ток, А
2*0,752 жилы (проводника), сечение которых 0,75мм26
2*12 жилы (проводника), сечение которых 1мм210
3*0,753 жилы (проводника), сечение которых 0,75мм26
3*13 жилы (проводника), сечение которых 1мм210



Схема ПВС

1 – Изоляция из ПВХ-пластика

2 — Многопроволочная медная проводящая жила

Отличия ПВС от ШВВП

На первый взгляд может показаться, что данные виды проводов не имеют существенных отличий. Однако конструкция каждого шнура выполнена с учетом его эксплуатационных данных.

Так, кабель ШВВП предназначен для менее мощной техники, чем ПВС. Обусловлено это тем, что жилы в ПВС проводе скручены и покрыты более толстым слоем изоляционного материала, а это обеспечивает более высокие показатели надежности. Проводники в ШВВП кабеле расположены параллельно друг другу. Такая конструкция более экономична с точки зрения расходных материалов, но менее устойчива к внешним воздействиям.

Общие сравнительные характеристики ШВВП и ПВС проводов.

ХарактеристикиШВВППВС
Номинальное рабочее напряжение, кВТ0,40,66
Температура эксплуатации, °СОт -25 до +40 От -40 до +40
Форма проводаПлоскаяКруглая
Число жил, штОт 2 до 3От 2 до 5
Сечение жил, мм2От 0,5 до 4От 0,75 до 16
Расчетная масс, кг/км32,5 (2*0,75)57,6 (2*0,75)
ЦенаНиже, чем у ПВСВыше, чем у ШВВП



Небольшой вывод

Подводя итог, можно отметить, что каждый из представленных видов питающих шнуров имеет ряд преимуществ. Однако, выбирая удлинитель, необходимо заранее определить, с какой именно техникой будет взаимодействовать изделие. Для бытовой и небольшой офисной техники подойдут удлинители с проводом ШВВП. А для более мощного или профессионального оборудования – выбирайте устройства с ПВС шнуром.

Преимущественные отличия ШВВП и ПВС проводов

ХарактеристикиШВВППВС
Рекомендуемая подключаемая техникаБытовые приборы, офисная техникаБытовые приборы, офисная техника, профессиональное оборудование, мощная электротехника
ГабаритыКомпактные размеры, небольшой вес, повышенная гибкость шнураКомпактные размеры, тяжелее ≈1.5 раз по сравнение с аналогичной моделью ШВВП, повышенная прочность шнура
ЦенаНиже, чем у ПВСВыше, чем у ШВВП



Обратите внимание и на другие технические характеристики удлинителей RUCELF в нашем КАТАЛОГЕ.

Свои вопросы и замечания направляйте на [email protected]

Ещё больше электрооборудования бренда RUCELF  на официальном сайте компании производителя.

Мы будем рады общению! Смело пишите и звоните нам.

Воспользуйтесь любой удобной формой связи на нашем сайте.

Остались вопросы? Звоните +7 (496) 619-28-03.

Похожее

Провод ПВС: расшифровка, характеристики, применение

Грамотное использование кабелей и проводов — залог безопасности вас и вашего жилища. И не только. Это еще и беспроблемная эксплуатация электроприборов. Поэтому подбирать кабели и провода надо точно в соответствии с их назначением, не надеяться на «авось» и не экономить. Электрика — это последнее место, где есть смысл в экономии. Например, провод ПВС иногда используют для внутренней скрытой проводки, а он для этого не предназначен. Не те у него характеристики и свойства. О том, где его лучше применять и почему — читайте в статье.

Содержание статьи

Расшифровка маркировки

По маркировке кабельной продукции можно определить характеристики проводов/кабелей. Так что не помешает знать, как расшифровывается название ПВС:

  • П — провод.
  • В — виниловая оболочка.
  • С — соединительный.

То есть, это провод в виниловой оболочке, соединительный. Если говорить проще — провод ПВС рекомендован для переносок, замены сетевых шнуров бытовой техники и другого оборудования. Использовать его для проводки (как силовой) не рекомендуют.

Жила у ПВС медная, состоит из множества жестких медных проволок. Проволока скручена в жгут с определенным шагом. При количестве жил от пяти и больше, они могут быть скручены вокруг сердечника.

Так выглядит провод ПВС

У провода ПВС двойная изоляция. Каждая жила имеет собственную защитную оболочку из винила, затем все жилы залиты общим слоем винила. Оболочка провода наложена с заполнением промежутков. Изоляция жил — цветная, соответствует цветовой маркировке. В изделии с тремя и более жилами, желто-зеленый используют для подключения к заземлению, голубой — как нейтраль, остальные жилы фазные. По условиям эксплуатации, провод ПВС может прокладываться только открыто. В штукатурку прятать нельзя, так что для внутренней проводки он не подходит. Его можно проложить открыто — в качестве ретро-проводки.

Деление проводов по классам гибкости

Вообще, сам провод ПВС гибкий (5-й класс гибкости). Минимальный радиус изгиба зависит от количества проводников и их диаметра. Самый гибкий — двужильный с тонкими проводами 2*1,0. Его радиус изгиба не менее 32,5 мм. Чем больше проводов и площадь их сечения, тем хуже гнется.

Характеристики провода ПВС

Назначение провода ПВС — для подключения электрооборудования, установленного вдалеке от внутренней проводки. Из него можно сделать переноску (удлинитель). Еще одна область применения — использовать как соединительный кабель к электрическому духовому шкафу, варочной поверхности, электроплите и любой другой бытовой технике. Сечение проводника подбирается в зависимости от максимальной мощности оборудования и типа нагрузки (220 В или 380 В).

Диаметр проводников в зависимости от мощности

Подходит он и в качестве шнуров к осветительным приборам — лампам, торшерам и т.д.  Только сечение проводов в этом случае небольшое — 0,5-1,5 мм. Срок службы провода ПВС для стационарного  подключения электрооборудования — 10 лет. Не так уж и мало. Особенно если учесть, что бытовую технику зачастую мы меняем чаще.

Провод ПВС можно использовать на улице, но не в северных регионах. Верхний предел температур около +40°C, так что летнее использование не проблема почти везде. А вот оставлять на открытом воздухе зимой можно только ближе к югу. Нижняя граница температурного диапазона зависит от материала оболочки. У одних производителей нижний предел температур -15°C, у других -25°C. Для некоторых регионов этого достаточно, для других — нет. Только один момент: на улице срок службы — не более 6 лет. При этом гарантийный срок — 2 года.

Кстати, есть специальные морозостойкие модификации. Они могут эксплуатироваться при температуре до -40°C. Такие изделия в маркировке имеют дополнительную букву «м» — ПВСм.

Масса одного метра и максимально допустимый ток

Длительно допустимый нагрев жил кабеля — до +70°C, но его лучше не допускать. Кабель и провод перегреваются, когда диаметр жилы не соответствует нагрузке. Поэтому при выборе сечения жил лучше брать с запасом — целее будет. Причем речь и не только о целостности самой проводки, но и вашего жилища.

Еще одна важная характеристика: горючесть. Провод ПВС — стойкий к распространению пламени, но только в случае одиночной его прокладки. То есть, прокладка в кабель-каналах в пожароопасных помещениях не рекомендуется.

Виды, поперечное сечение

Характеристики и параметры провода ПВС описаны в ГОСТ 7399-97. Согласно этому документу, сечение жилы от 0,75 мм² до 2,5 мм², количество жил — от двух до семи. Максимально допустимое напряжение — 600 В, работает с постоянным и переменным током. Может быть круглым или плоским.

Могут быть следующие модификации:

  • ПВСм. Морозостойкий с температурным диапазоном эксплуатации от -40 °С до +40 °С.
  • ПВСмп. Морозостойкий с дополнительной оболочкой — скрученные изолированные жилы обмотаны синтетической лентой. Поверх залиты слоем ПВХ. Более прочная модификация.
  • ПВСн — не предназначенный для армирования. Точное отличие от обычного может дать только производитель.
  • ПВСу. Есть только у отдельных производителей. Иногда обозначает меньшее количество жил (по сравнению с ГОСТом). Иногда буква «У» обозначает умеренный климат. Что точно значит эта маркировка, тоже надо уточнять у производителя.

    Если вы купили провод с вилкой для подключения стиральной машины, электроплиты, посудомойки, то скорее всего, это провод ПВС

  • ПВСт. Изолированные жилы скручены вокруг несущего троса (обычно количество жил 5  больше). Есть другой вариант — где «т» обозначает тропическое исполнение.
  • ПВСЛ — луженая круглая медная жила (в обычном она полированная). Это снова-таки у отдельных производителей.
  • ПВСП — плоский.
  • ПВСПнг(A)-LS. Плоский провод, негорючий вариант. «ПН» — пониженной горючести, LS- пониженное выделение вредных веществ при горении.
  • ПСВЛ-Т.

Как видите, провод ПВС имеет различные модификации. Самые полезные — это морозостойкий ПВСм, пониженной горючести ПВСПнг(A)-LS, может быть полезен плоский — ПВСП.

Технические характеристики и выбор

Как уже говорили, все параметры провода ПВС описаны в ГОСТ 7399-97. Там регламентируется все: от количества жил до их диаметра для каждого сечения. И, кстати, есть одна приписка. Суть ее в том, что при соответствии удельного сопротивления, допускаются отклонения в сечении. Это несколько усложняет выбор. Проверить сечение проводника по диаметру несложно, а вот измерить его сопротивление более проблематично. Для этого надо иметь кусок провода и измерительный прибор. Как выход можно посоветовать купить небольшой кусок, измерить сопротивление и сечение, а затем принимать решения насчет того, покупать или нет.

Технические характеристики ПВС

Еще при выборе стоит обратить внимание на изоляцию. Она должна иметь одинаковую толщину, не должно быть наплывов, тем более — трещин и других повреждений. Так как кабель гибкий, его легко можно согнуть, при этом никаких повреждений в изоляции быть не должно. Еще должен быть сопроводительный документ, в котором указан производитель, марка и параметры кабеля. При наличии этого минимума, можно кабель покупать.

Какие преимущества ПВХ в конструкции кабеля?

Процесс нанесения ПВХ-покрытия на кабели.

ПВХ — удивительно полезный материал, который используется в самых разных отраслях промышленности.
ПВХ — поливинилхлорид. Это термопластичная смола, что означает, что ее можно размягчить при нагревании, и ее получают с помощью процесса, известного как полимеризация.

ПВХ

является прочным и устойчивым к истиранию, а также имеет приличную механическую прочность, особенно по сравнению с его относительно небольшим весом.Кроме того, ПВХ очень устойчив к коррозии, ударам, истиранию, атмосферным воздействиям и даже химическому гниению. По этой причине его, как правило, используют для изготовления многих товаров для улицы, а также продуктов, требующих длительного срока службы.

Широко известен благодаря применению в изоляции кабелей. Такие производители, как SK Wiring, признают его наиболее часто используемым материалом в своей отрасли, прежде всего из-за простоты использования и огнестойкости. По оценкам, он может прослужить до ста лет, что означает, что он превышает срок службы большинства современных зданий.

Популярная изоляция кабеля
ПВХ вообще не проводит электричество. По этой причине это идеальный материал для использования в электрических приложениях, таких как изоляция проводов и кабелей, где он может иметь срок службы около четырех десятилетий.

Увеличенное изображение процесса нанесения оболочки из ПВХ на кабели.

Кроме того, ПВХ чрезвычайно безопасен. Он был тщательно исследован и протестирован и соответствует всем международным требованиям по охране здоровья и безопасности.Он совершенно нетоксичен и считается, что он не оказывает большего воздействия на окружающую среду, чем различные альтернативы.

Хотя ПВХ будет гореть при воздействии огня, он самозатухает — если убрать источник возгорания, он не продолжит горение. Наконец, он трудно воспламеняется и выделяет мало тепла, а также имеет тенденцию обугливаться, а не производить горящие капли, а это означает, что опасность распространения огня значительно снижается.

ПВХ

легко снимается и прост в обращении, и большинство современных ПВХ-компаундов теперь также обладают хорошей огнестойкостью, хотя при использовании в зонах повышенного риска все же лучше указать марку с низким дымом и низким содержанием галогенов. Обычный или стандартный ПВХ — тип, обычно используемый в бытовой электропроводке — имеет максимальную рабочую температуру 85 ° C, хотя некоторые термостойкие соединения могут оставаться в рабочем состоянии при температурах до 105 ° C.

Дополнительные преимущества
Производство ПВХ не требует больших затрат, и его гораздо больше, чем других природных ресурсов, что значительно снижает его стоимость. Тот факт, что он имеет такой долгий срок службы, только делает его более рентабельным — его не нужно заменять или ремонтировать в течение относительно длительного времени, что делает его разумным вложением средств за сравнительно небольшие деньги.

Благодаря легкости и легкости формы, его можно использовать в самых разных стилях и стилях. Его можно с легкостью резать, изменять форму, соединять и сваривать, и с ним легко обращаться, потому что он не тяжелый.

Предоставлено SK Wiring
www.skwiring.com

Провода и кабели из ПВХ, типы, использование, производство, покупка, руководство

Типы проводов и кабелей из ПВХ

Ниже приведены некоторые распространенные типы проводов и кабелей из ПВХ, которые подходят для различных нужд.

Специальные провода и кабели из ПВХ

Специальный ПВХ, как говорится в словах, проявляет особые свойства для изоляции проводов и оболочки кабелей.

ПВХ, используемый в специальных проводах и кабелях из ПВХ, обладает очень хорошими электрическими и механическими характеристиками по сравнению со средними стандартами.

Кроме того, этот тип кабелей и проводов из ПВХ обладает хорошей гибкостью и прочностью, чтобы соответствовать жестким или сложным требованиям к проводке / прокладке кабелей. Температурный диапазон этого типа проводов и кабелей из ПВХ следующий.

  • Фиксированная прокладка: от -40 ° C до + 70 ° C
  • Гибкое применение: от + 5 ° C до +70 ° C

Хладостойкий ПВХ

Хладостойкий ПВХ известен своей экстремальной морозостойкостью даже при отрицательных температурах. Этот тип хладостойких проводов и кабелей из ПВХ отличается превосходной механической прочностью и гибкостью.

Тем не менее, он также показывает хорошие характеристики при различных или экстремальных погодных условиях. Температурный диапазон этого типа проводов и кабелей из ПВХ следующий.

  • Фиксированная прокладка: от -40 ° C до + 70 ° C
  • Гибкое применение: от -20 ° C до +70 ° C

Термостойкий ПВХ

Этот тип проводов и кабелей из ПВХ может выдерживать экстремальные температуры до + 105 ° C . Материалы изоляции и оболочки, используемые в этом типе, обладают отличными электрическими и механическими характеристиками, чтобы выдерживать более высокие температуры.

Тем не менее, не многие кабели или провода этого типа могут выдерживать температуру, превышающую максимальную, и при воздействии на нее, превышающей максимальную температуру, это может сократить срок службы провода или кабеля.Температурный диапазон этого типа проводов и кабелей из ПВХ следующий.

  • Фиксированная прокладка: от -40ºC до + 90º C
  • Гибкое применение: от +5 ºC до +90 ° C
  • Кратковременное использование: от — до + 150 ° C

Маслостойкий ПВХ

В этом типе Кабель и провода ПВХ, используемые смеси маслостойкие. Смесь в основном используется в качестве материала оболочки в кабелях, но также может использоваться в проводах в качестве изоляции. Температурный диапазон этого типа проводов и кабелей из ПВХ следующий.

  • Фиксированная прокладка: от — 40ºC до + 70º C
  • Гибкое применение: от +5 ºC до +70 ° C

ПВХ также может быть классифицирован как горючий из-за его химического состава. Однако некоторые элементы могут быть выброшены через ПВХ-провод или кабель во время пожара, который опасен для людей, природы, зданий и машин.

Теперь, когда вы знаете, какие типы проводов и кабелей из ПВХ доступны, давайте посмотрим на их применение.

Гибкий ПВХ в проволоке и кабеле [информационный бюллетень] — Пластификаторы

Провода и кабели являются крупнейшим сектором применения гибкого ПВХ в Европе.Они широко используются для питания бесчисленных бытовых приборов и электрического оборудования. От холодильников, стиральных машин, тостеров и телевизоров до постоянно растущей популярной бытовой электроники, такой как ПК, ноутбуки, смартфоны, планшеты и другие ИТ-устройства, кабели из ПВХ являются прочным и надежным средством спасения, соединяющим дома и офисы по всему миру.

Пластификаторы делают ПВХ гибким и мягким, необходимым для производства проводов и кабелей. ПВХ обладает некоторыми присущими ему свойствами, которые делают его идеальным выбором для различных областей применения.Например, ПВХ является антипиреном и может уменьшить или подавить горение в случае пожара и предотвратить распространение пламени.

Высокие стандарты безопасности должны соблюдаться во всех кабелях, независимо от того, используются они внутри или вне помещений. ПВХ обеспечивает изоляцию, прочность и защиту в широком диапазоне рабочих температур. Это очень важно в случае внутренних электрических проводов, кабелей и оптоволокна, используемых при очень низких температурах (когда они закопаны под землей или под водой) и при очень высоких (когда они расположены рядом с мощными двигателями, как это имеет место в автомобильной промышленности). .Гибкий ПВХ — разумный выбор для кабелей и проводов, поскольку он доступен по цене, долговечен, является хорошим изолятором и может быть переработан. Провода и кабели из ПВХ могут прослужить до 80 лет при нормальных условиях эксплуатации.

СТАНДАРТ ДЛЯ БЫТОВОЙ ЭЛЕКТРОНИКИ

Практически все крупные производители бытовой электроники используют в своей продукции гибкий ПВХ. Силовые кабели из ПВХ были промышленным стандартом для подключения персональных компьютеров и электронных экранов с 1980-х годов.Сегодня кабели из ПВХ также используются для зарядки смартфонов, умных часов, цифровых фотоаппаратов, MP3-плееров и других устройств последнего поколения. Не говоря уже о проводах и кабелях, используемых при строительстве жилых, частных и общественных зданий, которые соединяют их с электросетью для питания всех этих устройств и освещения.

Выдающиеся химические и физические свойства — не единственные преимущества ПВХ. Согласно оценке жизненного цикла при производстве бытовой техники — телевизоров, радиоприемников, DVD-плееров и т. Д.- в рамках Международной инициативы по производству электроники (INEMI) 1 замена ПВХ на альтернативные материалы значительно снизит экологические стандарты в отрасли. ПВХ производит в три раза меньше парниковых газов, чем материалы, которые могут быть использованы для его замены. Фактически, воздействие ПВХ на окружающую среду продолжает уменьшаться, поскольку он перерабатывается в растущих количествах по всему ЕС.

Что касается любой возможной замены, то также стоит упомянуть, что ПВХ и пластификаторы, необходимые для его гибкости, сегодня легко доступны в объемах и по ценам, которые могут удовлетворить растущий спрос производителей электроники, в то время как для разработки и тестирования потребуются время и ресурсы. и коммерциализировать жизнеспособные альтернативы.

Кабели без ПВХ?

Несколько компаний пытались заменить кабели из ПВХ под давлением групп, оказывающих давление на окружающую среду. Например, в 2009 году Apple стала первым и единственным крупным производителем бытовой электроники, прекратившим использование ПВХ. Компания отказалась от кабелей из ПВХ и изменила конструкцию и материалы, используемые в кабелях питания, используемых для зарядки MacBook, iPhone и других продуктов.

Однако вскоре стало очевидно, что новые кабели не так хороши, как кабели из ПВХ.Они будут легче ломаться и служить меньше, в результате чего покупатели новых продуктов Apple будут в замешательстве. В ноябре 2011 года группа разочарованных потребителей организовала и выиграла коллективный иск, который вынудил Apple заменить сломанные кабели питания MacBook [2]. Совсем недавно кабели для зарядки iPhone 5 подверглись резкой критике из-за низкой отказоустойчивости, а также из-за перегрева и повреждения кожи у пользователей [3].

ПЕРЕРАБОТКА

Еще одно преимущество кабелей из ПВХ состоит в том, что они легко перерабатываются.Благодаря добровольной программе VinylPlus (www.vinylplus.eu), учрежденной в 2000 году европейскими производителями винила, ежегодно перерабатывается около 100 000 тонн отработанных кабелей. Только в 2014 году в рамках программы было переработано более 481 000 тонн ПВХ, включая оконные профили, жесткие пленки из ПВХ, трубы и фасонные части, а также гибкие ПВХ-покрытия, такие как кровельные и гидроизоляционные мембраны, полы и ткани с покрытием.

Процесс переработки кабелей из ПВХ включает отделение оболочки из ПВХ от других ценных металлов — обычно меди или алюминия, которые можно легко восстановить.Кабели и провода — одна из основных областей применения, успешно перерабатываемых на инновационном предприятии по переработке отходов Vinyloop © в Ферраре, Италия. Этот процесс направлен на отделение ПВХ-смесей от других материалов (других пластиков, резины, металла, текстиля и др.) Путем избирательного растворения и фильтрации.

Директива REACH и RoHS, способствующая безопасности потребителей

Использование гибкого ПВХ в Европейском Союзе строго регулируется REACH (Регистрация, оценка, авторизация и ограничение химических веществ), самым строгим химическим регламентом в мире.Власти ЕС отрегулировали использование всех пластификаторов, запретив использование тех очень немногих, которые оказывают негативное воздействие на здоровье. Пластификаторы, используемые в текущих применениях гибкого ПВХ, безопасны и не представляют опасности для здоровья потребителей и окружающей среды.

Безопасность ПВХ в кабелях и проводах также регулируется Директивой об ограничении использования опасных веществ (RoHS). Европейская комиссия приняла запрет на использование DEHP, BBP, DBP и DiBP в электрическом оборудовании, добавив их в список веществ с ограниченным доступом, изложенный в Приложении II Директивы ЕС по ограничению использования опасных веществ (RoHS2) в электрическом оборудовании. и электронное оборудование.Страны-члены ЕС должны будут ввести запрет до 31 декабря 2019 года. REACH и RoHS в сочетании с твердой приверженностью гибкой производственно-сбытовой цепочке ПВХ гарантируют, что ПВХ, производимый в Европе, соответствует самым высоким стандартам, обеспечивающим безопасность потребителей.

2 http://techcrunch.com/2011/11/10/class-action-lawsuit-forces-apple-to-replace-frayed-magsafe-power-cords/
3 http://www.upi.com/ Top_News / World-News / 2014/04/17 / iPhone-кабель-может-вызвать-ожоги-корейское-агентство-говорит / 1931397759814/

ПВХ-покрытие на проводе — разница между ними

Поливинилхлорид является третьим по популярности и производимым пластмассам.Его основное применение — строительство, поскольку он очень прочен, прост в сборке и дешев. Основное применение ПВХ — покрытие проводов; Провода с покрытием из ПВХ и провода с изоляцией из ПВХ имеют большие преимущества. ПВХ чаще всего используется для изоляции электропроводки. Одним из наиболее важных аспектов ПВХ является то, что он предотвращает опасность возгорания; этот аспект делает его очень популярным в области электротехники.

Когда вы имеете дело с электропроводкой, важно, чтобы безопасность была на первом месте.Риск пожара значительно возрастает, если электрическая проводка не проведена должным образом. Провода с ПВХ-покрытием могут выделять пары HCl; хлор помогает в устранении свободных радикалов и вызывает замедление огня. HCl с другой стороны разжижается. В результате провод с покрытием или изоляцией служит жизненно важной цели в области электричества для создания силового кабеля и т. Д.

Силовой кабель с покрытием из поливинилхлорида не только предотвращает опасность возгорания, но и сохраняет защиту от влаги и воды.

ПВХ

имеет низкую стоимость и обладает отличной коррозионной стойкостью.Он обладает замедленными окислительными, изоляционными и упругими свойствами, что делает его отличным материалом для покрытия медных и алюминиевых проводов в силовых кабелях и кабелях электропитания. Проволока с покрытием из ПВХ имеет более длительный срок службы и поставляется в различных цветах, если у клиентов появляется больший выбор. В основном они бывают в дефиците, белые и зеленые.

Стальная проволока с покрытием из ПВХ также широко используется в качестве ограждений из звеньев цепи, используемых в основном в промышленных ограждениях, на теннисных кортах, а также на автострадах.Ограждения с ПВХ-покрытием считаются одним из наиболее популярных видов ограждений, обеспечивающих эстетичный вид. Он также может столкнуться с чрезвычайно суровой погодой, включая жару до 50 градусов по Цельсию; он также устойчив к ультрафиолетовым лучам. Длина проволоки с ПВХ-покрытием бывает от 2,0 мм до 6,0 мм. Они устойчивы к коррозии, старению и различным погодным условиям.

Для изготовления электропроводки используются различные металлы с покрытием из ПВХ. Продукция из проволоки включает медь, железную проволоку, проволоку из нержавеющей стали, проволоку из оцинкованного железа, а также латунную проволоку.Однако в основном покрытие из ПВХ по-прежнему используется для изготовления электропроводки с использованием меди. Проволока с покрытием из ПВХ значительно снижает опасность возгорания и делает проводку более безопасной. Предполагается, что с ростом использования ПВХ общее производство ПВХ превысит 40 миллионов тонн в течение нескольких лет.

Кабели из поливинилхлорида (ПВХ) — Сетевая энциклопедия

Определение кабелей из поливинилхлорида (ПВХ) в сетевой энциклопедии.

Что такое кабели из поливинилхлорида (ПВХ)?

Поливинилхлоридные кабели, или просто ПВХ, представляют собой сетевые кабели, в которых в качестве внешней защитной изолирующей оболочки используется пластик из поливинилхлорида (ПВХ).Кабели из поливинилхлорида дешевы и гибки, но при горении выделяют опасные газы. Строительные нормы и правила обычно требуют, чтобы вместо поливинилхлоридных кабелей использовались кабели статического давления для горизонтальных участков от коммутационных шкафов до стеновых панелей.

Кабели из поливинилхлорида обычно используются для подключения настенных панелей к компьютерам. Как коаксиальные, так и витые пары обычно доступны в поливинилхлоридных или пленочных оболочках. ПВХ-кабели

Преимущества поливинилхлоридных кабелей

Кабель с ПВХ-изоляцией или оболочкой является огнестойким, что является важным фактором для электрических кабелей в большинстве приложений.ПВХ можно сделать устойчивым к широкому спектру химикатов, включая масла, кислоты и щелочи, и он прочен, долговечен и устойчив к истиранию. Добавление различных добавок может улучшить его температурный диапазон, обычно от -40 до 105 ° C, а также повысить устойчивость к солнечному свету, снизить дымовыделение и улучшить водостойкость.

Производство ПВХ не требует больших затрат, и его гораздо больше, чем других природных ресурсов, что значительно снижает его стоимость.Тот факт, что он имеет такой долгий срок службы, только делает его более рентабельным — его не нужно заменять или ремонтировать в течение относительно длительного времени, что делает его разумным вложением средств за сравнительно небольшие деньги.

ПВХ по сравнению с камерой статического давления и LS0H

Выбираете ли вы стояк (ПВХ), камеру статического давления или оболочку LS0H, зависит от того, где вы собираетесь проложить кабель.

Кабель из ПВХ имеет внешнюю оболочку из поливинилхлорида, которая выделяет токсичные пары при горении. Обычно он используется для горизонтальных прокладок от центра коммутации.Вы можете использовать его для вертикальных проходов между этажами, но только если в здании есть автономная система вентиляции, проходящая через воздуховод.

Пленум-кабель используется между этажами в здании. Имеет специальное огнестойкое покрытие.

Здание с кабелем водоотводящего канала (красный) и кабелем стояка (синий).

Пленум — это пространство внутри здания, созданное элементами здания, предназначенное для движения окружающего воздуха.

ПВХ стяжная проволока для тюкования, изготовления поделок и плетения сетки

Проволока из ПВХ также называется проволокой из ПВХ, проволочной связкой из ПВХ, проволокой с покрытием из ПВХ, проволокой с покрытием из ПВХ.Это разновидность проволоки с покрытием из ПВХ, доступная в различных цветах и ​​размерах.

Проволока ПВХ

доступна во многих цветах, например, темно-зеленом, синем и черном.

  • Сырье: проволока железная , проволока оцинкованная, проволока отожженная, проволока из нержавеющей стали, проволока перетяжка.
  • Тип покрытия: Покрытие из поливинилхлорида.
  • Цвета: зеленый, серый, белый, синий, черный, желтый, красный и т. Д.
  • Диаметр проволоки: 0.3мм — 4мм.
  • Калибр провода: калибр 8-30.
  • Предел прочности на разрыв: Мин. 210 — 220 кг / см 2 .
  • Относительное удлинение: 8% — 15%.
  • Слой с ПВХ покрытием: 0,4–1,5 мм. (+ 0,05 мм / -0,05 мм макс.).
  • Особенности: против старения, растрескивания, коррозии и истирания, прочный.

Приложения:

  1. Используется при плетении сеток, изготовлении поделок, ежедневном переплете.
  2. Используется для изготовления плечиков для одежды.
  3. Используется для связывания цветов.
  4. Используется для изготовления ограждений из цепных звеньев для защиты зоопарков, парков, животноводческих ферм, стадионов, лесного хозяйства, аквакультуры, заводов и т. Д.

Упаковка:

  • В бухтах или катушках. 10 — 100 кг / бухта.
  • Внутри — полиэтиленовая пленка, снаружи — ткань; внутри полиэтиленовой пленкой и снаружи тканым мешком.

Наши продукты могут быть изготовлены в соответствии с вашими требованиями.

Проволока из ПВХ

может быть заклеена пластиковой лентой.

Связующая проволока

с покрытием из ПВХ с хорошей коррозионной стойкостью имеет более длительный срок службы, чем обычная проволока.

Проволока ПВХ

может поставляться в бухтах.

Проволока из ПВХ

может быть использована для изготовления сетки из звеньев цепи и проволочной сетки.

Запрос на наш продукт

При обращении к нам просьба предоставить подробные требования.
Это поможет нам дать вам верное предложение.

Проволока из ПВХ, предназначенная для резки проволоки, проволоки U-типа, контурной проволоки и катушек из ПВХ

Проволока из ПВХ Проволока с покрытием из ПВХ, изготовленная из оцинкованной железной проволоки, обеспечивает превосходную коррозионную стойкость и более длительный срок службы по сравнению с обычной оцинкованной проволокой. Он идеально подходит для защиты прибрежных территорий, а также растений и животных с агрессивной средой. В этих условиях сетка из оцинкованной сетки прослужит долго, так как цинк не устойчив к воздействию соленого воздуха.Но покрытия ПВХ справляются с этим фактором. Но цена покрытия ПВХ немного выше, чем цена оцинкованной проволоки.

Проволока ПВХ выдерживает экстремальные температуры, кроме того, покрытие ПВХ не выгорает при воздействии солнечных лучей. Толщина ПВХ-покрытия на проволоке составляет не менее 0,25 мм (при диаметре проволоки 2 мм включительно) и не менее 0,35 мм (при диаметре проволоки более 2 мм).


PW-01: Прямая и отрезанная проволока из ПВХ
PW-02: Провод с покрытием из ПВХ (провод типа U)
PW-03: ПВХ стяжки с двойной петлей
PW-04: Катушки с покрытием из ПВХ

Спецификация провода ПВХ 1:

  • Материалы: Электрооцинкованная или горячеоцинкованная проволока, черная железная проволока.
  • Диаметр: 2,0 мм, 1,4 мм, 1,6 мм и т. Д.
  • Прочность на разрыв: 3565 кг / мм 2 .
  • Цвет: Зеленый, синий, красный, желтый, оранжевый, серый цвет и т. Д.
  • Упаковка: На подкладке из полос ПВХ и обернуты тканью из ПВХ или гессиана.

Проволока с покрытием из ПВХ, спецификация 2:

  • Применение: Усиление тентового каркаса.
  • Диаметр: Перед нанесением покрытия 3.0 мм / После покрытия 5,0 мм.
  • Покрытие ПВХ: 2,0 мм.
  • Цвет: Темно-зеленый.
  • Предел прочности на растяжение: мин. 1960 Н / мм 2 .
  • Упаковка: бухт по 27 кг (500 м) и бухт по 2,7 кг (50 м).

Три обвязочные проволоки с покрытием из ПВХ, новый размер и упаковка:

  • Внутренний диаметр: 1,4 мм.
  • Внешний диаметр: 2 мм.
  • Вес: 10 кг / рулон.
  • Цвет: Темно-зеленый.
  • Упаковка: Каждый рулон обернут в полиэтиленовый тонкий лист, а затем в ткань.
  • Внутренний диаметр: 1,5 мм.
  • Внешний диаметр: 2 мм.
  • Вес: 15 кг / рулон.
  • Цвет: зеленый.
  • Упаковка : Каждый рулон обернут в полиэтиленовый тонкий лист, а затем в ткань.
  • Внутренний диаметр: 1,7 мм.
  • Внешний диаметр: 2,3 мм.
  • Вес: 18 кг / рулон.
  • Цвет: зеленый.
  • Упаковка: Каждый рулон обернут в полиэтиленовый тонкий лист, а затем в ткань.

PW-05: Проволока ПВХ 5
PW-06: Проволока ПВХ 6
PW-07: Проволока ПВХ 7
PW-08: Проволока ПВХ 8
PW-09: Проволока ПВХ 9
PW-10: Проволока ПВХ 10
PW-11: Проволока ПВХ 11
PW-12: Проволока ПВХ 12
PW-13: Проволока ПВХ 13
PW-14: Проволока ПВХ 14
PW-15: Проволока ПВХ 15
PW-16: Проволока ПВХ 16
PW-17: Проволока ПВХ 17
PW-18: Проволока ПВХ 18

Заявка:

  1. Проволока с покрытием из ПВХ Может быть использована для вязания проволоки, проволоки U-типа, прямой и отрезанной проволоки и стяжки с двойной петлей.
  2. Наиболее популярное применение для вязальной проволоки и проволоки с покрытием из ПВХ — инфраструктура, строительство ограждений из цепных звеньев для промышленных ограждений, автострад и теннисных кортов.
  3. Связующая проволока с покрытием из ПВХ
  4. широко используется в повседневной жизни и в различных отраслях промышленности. Связующая проволока из ПВХ имеет отличную коррозионную стойкость и гладкую поверхность для электроснабжения.

Запрос на наш продукт

При обращении к нам просьба предоставить подробные требования.Это поможет нам дать вам действительное предложение.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
