Цветовая раскладка витой пары. Распиновка коннектора RJ45 по цветам. Варианты обжимки кабеля.
В статье собраны цветовые распиновки разьемов rj-45 для трех основных типов патчкордов — прямого (straight through), перекрестного (crossover), перевернутого (rollover).
Вид разьемов rj-45
Прямой кабель (straight through cable)
Наиболее часто встречающийся тип кабеля, используется для соединения сетевой карты компьютера и коммутатора (switch).
Единственное различие между двумя цветовыми кодами заключается в том, что оранжевые и зеленые пары взаимозаменяемы. Каждый сплошной цветной проводник соединен с «белым» проводником, который представляет собой полосатую комбинацию белого и сплошного цвета.
Для кабелей категории стандартов эти проводники оканчиваются на концах мужчин и женщин. Часто штепсели продаются как патч-корды с заводским завершением, но не редкость создавать патч-корды в полевых условиях.
Цветовая схема обжимки концов прямого патч-корда.
Примечание: для изготовления прямого сетевого кабеля можно использовать только две пары оранжевую и зеленую (используем pin 1,2,3,6), однако скорость при этом скорость соединения будет только до 100 Мбит/c. Для скорости 1 Гбит/с необходимо задействовать все четыре пары.

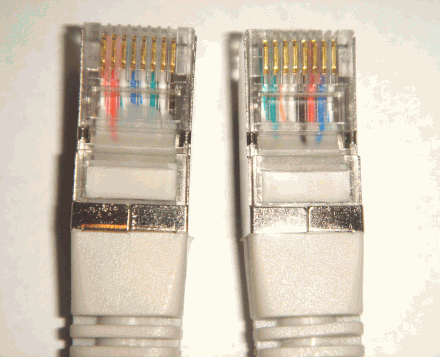

Перекрёстный кабель (crossover cable)
Изначально использовался для соединения однотипного оборудования (например, коммутатора с коммутатором, компьютера с компьютером и т.п.). Однако в последнее время все современное сетевое оборудование поддерживает технологию автоматического распознания и подстройку под разный тип обжима кабеля (Auto MDI/MDI-X), т.
Что нам понадобится
Многие современные устройства могут автоматически обнаруживать соединения и при необходимости передавать передачу кроссовера. Цветовое кодирование гнезд зависит от проводки внутри модуля. Как вы можете видеть на изображении с различными гнездами, цветовое кодирование гнезда меняется; обязательно внимательно прочитайте этикетку. Различные производители — и даже разные разъемы от одного производителя — могут иметь разные цветовые коды.
Для получения дополнительных советов и рекомендаций по завершению конференции посетите наш сайт или свяжитесь с нами по адресу. Вы также можете видеть, что как синие, так и коричневые пары проводов на контактах 4, 5, 7 и 8 не используются ни в одном стандарте. Так зачем беспокоиться об использовании этих проводов, так что с одной стороны проще просто установить соединение со всеми проводами, сгруппированными вместе.
Цветовая схема обжимки концов перекрестного патч-корда.
Примечание: для изготовления перекрестного кабеля всегда используются все четыре пары.
Перевернутый кабель (rollover cable)
Перевернутый кабель часто еще называют консольным кабелем (console cable), т.к. он в основном используется для подключения к консольным портам устройств. Является наиболее редким типом кабеля, если вы неявляетесь сетевым администратором он скорее всего вам никогда непонадобиться.
Другой способ запоминания цветового кодирования — просто переключить зеленый набор проводов на место с оранжевым набором проводов. Будьте осторожны, чтобы не прорезать провода, иначе вам нужно будет начать все заново. Распределите, раскрутите пары и расположите провода в порядке желаемого конца кабеля. Держите клип лицом вниз или подальше от вас. Плотно вставьте провода в вилку. Проверьте, что каждый провод плоский, даже спереди вилки. Убедитесь, что куртка установлена прямо напротив упора.
- Вытяните кабель с катушки на нужную длину и вырежьте с помощью или.
- Сгладьте конец между большим и указательным пальцами.
- Сгладьте и убедитесь, что между проводами нет промежутков.
Цветовая схема обжимки концов перевернутого патч-корда.
Вот и все. Мы рассмотрели три типа патчкордов — прямй (straight through), перекрестный (crossover), перевернутый (rollover).
Компьютерная локальная и интернет сеть создается с помощью специальных кабелей. А для того чтобы уменьшить воздействие различных помех используется витая пара, которая прокладывается от роутера к компьютеру или между ПК. Специалисты портала «2 Схемы» подробно расскажут про виды таких кабелей, их , монтаж и особенности использования. Конструкция кабеля представляет собой 8 жил, которые свиты между собой и помещены в общую оплётку.
Чтобы определить используемый код, сначала нужно решить, что будет делать соединение.
Таким образом, вход «прием» на сетевой карте должен быть передан данными с выхода «передачи» другого устройства. Поэтому, если оборудование соответствует этому стандарту, прямое контактное соединение — это все, что требуется.
Снижение скорости интернета или сети
Рассмотрите кабели, установленные с патч-панели, на стену или в розетку. Не все из них используются во всех сетях, но это нормально, когда все пары готовы к будущим обновлениям. Обратите внимание, что это цветовые коды. Они не обозначают ничего особенного. Таким образом, оба цветовых кода будут иметь одинаковый эффект, если цветовой код будет одинаковым на обоих концах прогона кабеля.
Виды цветовых схем обжима LAN кабелей
Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима lan кабеля витых пар (патч-кордов) в коннектор RJ-45 для соединения компьютеров с роутером, хабом, свичем или подключения двух компьютеров межу собой.
Пока соединения на обоих концах одинаковы, все будет хорошо.
Выберите схему, которая соответствует установленному оборудованию. Если вы начинаете с нуля, некоторые патч-отсеки будут иметь пробивные терминалы, устроенные в соответствии с той или иной схемой, поэтому сначала проверьте их!
Здесь нам нужен «кроссовер». И волшебным образом поменял пары, так что передача соединяется для приема в обоих направлениях. Восьмипозиционный модульный кабель. Удостоверьтесь, что штыри не обращены вспять, просматривая прозрачные вилки, вы должны видеть цветные провода в том же порядке слева направо на обоих концах. Сетевой шнур с витой парой также будет работать, и лучше всего на несколько футов. Не нужно, чтобы оно было защищено.
В чем же отличие патч-корда от кабеля витых пар? Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например компьютер с хабом, свичем или двух компьютеров между собой. Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались.
Для обжима такого кабеля используются специальные коннекторы RJ-45.
При открытии печенья имеется 8 цветных проводов. Используйте внутренние винты для подключения кабеля следующим образом. Эти пары находятся на разных контактах, а пары передачи и приема меняются местами. Кабели могут передавать информацию по их длине, но чтобы фактически получить ту информацию, в которой она должна идти, вам нужно сделать правильные соединения.
Ваш прогон кабеля должен быть завершен в разъем, и для этого разъема необходим разъем для подключения. Доступны несколько конфигураций, сделанных с учетом простой установки. Хотя эти стандарты очень похожи и часто могут быть выбраны в соответствии с предпочтениями установщика, есть несколько существенных различий между ними, и очень важно знать об этом, прежде чем вы начнете строить или расширять свою сеть.
Разновидности кабелей для интернета
Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т.
д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.
Как узнать, какой из них использовать?
Пары в этом типе кабеля основаны на четырех цветах, каждая из которых состоит из сплошной проволоки, скрученной вместе с другим проводом того же цвета, но полосатым белым. Но когда расширяется существующая сетевая инфраструктура, очень важно выяснить, какая схема подключения была первоначально использована, и продолжить ее в рамках этого стандарта. Почему так важно, чтобы обновления и дополнения кабелей были выполнены в соответствии с исходным стандартом проводки сети?
Как это работает, хотелось бы показать здесь. Эта страница предназначена для взлома страха. Штепсель должен устанавливаться только в том случае, если кабель должен проходить через стену. Затем вилка слишком большая для отверстия около 7 мм. Какой кабель? Поэтому кабель имеет 4 пары проводов. Из-за скручивания магнитные поля в значительной степени отменяют друг друга, что приводит к экранированию и уменьшению количества разговоров.
- Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
- Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP, присутствует один общий внешний экран в виде фольги;
- Защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
- Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
- Незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.
Нагревательное напряжение подавалось на трубчатые радиаторы с витыми проводами.
Это было бы спасено, однако, с неправильным концом. Прокладка кабелей занимает много времени, а кабели дороги. Поэтому все ядра используются для получения максимальной скорости передачи в будущем.
Существуют прокладки кабелей и патч-кабелей. В случае прокладки кабелей провода изготовлены из сплошной проволоки. Поэтому они не подходят для обжима разъемов, хотя иногда это происходит как-то. Прокладка кабелей используется для укладки и под штукатуркой. Поэтому отдельные сердечники состоят из множества тонких проводов, которые создают косу. Но есть и знаменитые исключения и трюки, но это не всегда достаточно профессионально. Прокладка кабеля имеет несколько меньшее затухание, чем патч-кабель. На практике разницы не будет.
Обжимка витой пары отверткой
Обжать сетевой кабель можно и без обжимника. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой.
Наконец, кабели все еще экранированы и неэкранированы.
В подавляющем большинстве случаев используются неэкранированные кабели. Но дополнительные затраты низкие. Разъем такой же. В случае экранированных кабелей используется вилка с металлической клетью, которая должна быть подключена к экрану, чтобы получить экранирующий эффект. Тогда есть кабели, которые сделаны не из меди, а из алюминия, снабженного тонким слоем меди. Диапазон этих кабелей, предположительно, составляет всего около 60 метров, в отличие от 100 метров с чистыми медными кабелями.
Отверткой действительно можно надёжно обжиматься — ничего сложного тут нет, главное хорошо разладить заранее провода так, чтобы они ровно зашли и держались в коннекторе, а затем аккуратно вдавливать отверткой металлические пластины перевернув и положив коннектор на плоскую поверхность. Вы чётко почувствуете, что давить хватит — оплетка пробита и провод надежно зафиксирован. Нажимать инструментом нужно до тех пор, пока защелка перестанет выступать за края коннектора. Только в этом случае электропровод будет надежно зафиксирован и закреплен.
Варианты обжимки кабеля
Кроме того, этот материал может быть припаян плохо для других целей, и он ломается намного раньше. Для патч-кабелей используется обжимной инструмент. Достаточно провести несколько патч-кабелей в своей квартире вдоль стены и просверлить отверстие в соседней комнате под подножкой. Тот, кто, однако, должен обойтись без сетевых гнезд, рискуя перерывом в кабеле, который может быть устранен только путем сокращения и обжатия соединителя из-за неизбежных движений. По этой причине в коммерческом офисе с сотрудниками рассматриваются только сетевые сокеты.
Видео — как правильно обжимать без инструмента
Технология разводки кабеля в розетке
Распиновка розетки RJ45 не требует никакого специализированного оборудования, вам понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием. Вот последовательность действий:
Технология разводки кабеля в розетке
Подробности объясняются в следующем тексте.
Вставной монтаж: Ниже приведено руководство с аннотированными изображениями. Сумма потребляется быстрее, чем вы думаете. В основном, метр печатается на кабеле. Так выглядит кабель после снятия куртки. Зачистка производится специальным инструментом, который часто следует интегрировать в обжимной инструмент.
Эта последовательность цветов должна соблюдаться. Эти восемь ядер после дезадаптации пары проводов. Цветовая последовательность непосредственно между пальцами — как на фотографии. Важно использовать пальцы, чтобы разделить отдельные кабели в обоих направлениях аккуратно прямо и гладко.
- Срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
- Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
- Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
- Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
- Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.
Последовательность цвета: хотя различные цветовые комбинации были бы возможны и также использовались, мы рабски придерживаемся этой цветовой комбинации, чтобы не путать их с путаницей позже. Сначала мы скручиваем коричневую проволочную пару и держим ее между большим и указательным пальцами левой руки. Коричневая жилка спускается вниз и коричнево-белые полосы выше. Следующая последовательность должна наблюдаться, как видно на фотографиях сверху вниз.
Контакт 1 — Оранжевый полосатый контакт 2 — Оранжевый контакт 3 — Зеленый полосатый контакт 4 — Синий контакт 5 — Синий полосатый контакт 6 — Зеленый контакт 7 — Коричневый полосатый контакт 8 — Коричневый.
Как упоминалось выше, мы сначала держим коричневую вену между пальцами, затем коричнево-полосатую, зеленую, синюю полоску и так далее.
При монтаже сетевой розетки на стену, разъемы всегда должны быть направлены вниз. Это предохраняет контакты от засорения пылью и попадания влаги и при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене.
Снижение скорости интернета или сети
Если кабель дешевый и очень длинный, то как правило поднять скорость на таком варианте на практике редко когда можно более чем в 10 мегабит — сама система понизит её перейдя на единственно возможно стабильный вариант работы. Еще низкая скорость возможна потому, что коннекторы были плохо обжаты — контактные пластинки не четко пробили оплетку провода.
Разъем RJ45 распиновка
Что произойдет, если последовательность цветов неверна: это может привести к увеличению межканальных цепочек. Это отражает мои собственные переживания снова, когда зеленая полосатая обменивается с синей полосой.
С помощью режущего инструмента обжимных плоскогубцев сердечники теперь отрезаны на одной и той же длине. С некоторыми клещами, которые сжимают больше, чем разрезы, это происходит не потому, что отдельные вены не могут быть введены. сердечники должны быть чистыми, чтобы они соответствовали направляющим.
Мы выбираем довольно длинную длину в первом прогоне. Позже мы сможем сократить наши позиции в меру наших возможностей. Существует еще одна цветовая последовательность, которая разрешена. Здесь это вариант для экранированных кабелей. В неэкранированном кабеле отсутствует металлическая клетка.
Обжим кабеля витая пара, 4 жилы
В этой статье расскажу, как обжимать кабель витая пара, 4 жилы. Вообще, когда речь идет о кабеле витая пара, то подразумевается в большинстве случаев восьмижильная витая пара, если у вас такой кабель, читайте статью по ссылке: как обжимать кабель витая пара 8 жил.
Сетевой 4-х жильный кабель витая пара, стал популярен в период массового распространения проводного интернета в стране.
Все дело в том, что по сравнению с 8-ми жильным кабелем он стоит раза в 2 дешевле. Поэтому провайдеры в целях экономии денег, любят применять его при подключении проводного интернета. Есть еще одна особенность при 4-х жильном исполнении кабеля, это ограничение по скорости передачи данных до 100 Мбит/с. Если у вас сетевой адаптер в компьютере или ноутбуке 100 мегабитный, то построение сети или изготовление патч-корда с помощью 4-х жильного кабеля экономически оправдано, если планируете применять в дальнейшем гигабитное оборудование, остановитесь на выборе восьмижильного кабеля.
Инструмент для обжатия витой пары 4 жилы
Как и в случае с восьмижильным кабелем, это тот же коннектор RJ-45, обжимные клещи и сам провод нужной длинны естественно.
Схемы обжима витой пары, 4 жилы
Здесь важно знать, что бывают различные варианты цветовой маркировки проводников в самом кабеле витая пара. Ниже на рисунке, приведена схема распиновки, разводки, для обжима 4-х жильного кабеля витой пары (несколько вариантов).
Если у вас такой вариант расцветки проводников, то распиновка будет следующая:
1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
6: Зелёный
В другом варианте, вместо бело-зеленого и зеленого используется бело-синий и синий соответственно.
Распиновка витой пары будет такой:
1: Бело-оранжевый
2: Оранжевый
3: Бело-синий
6: Синий
На рисунке ниже, перечислены, пожалуй, все встречающиеся цветовые схемы 2-х парной витой пары. Главное запомнить номера задействованных контактов: 1,2,3 и 6
Используйте нижеследующую схему, для изготовления кроссовер (crossover) кабеля, при соединении двух компьютеров напрямую.
Ну, вот и все, что касается теоретической части обжатия 4-х жильной (2-х парной) витой пары. Практические советы (как обжимать) были даны ранее в статье — как обжать витую пару, читайте, смотрите их там. В качестве завершения статьи предлагаю посмотреть видео, где я показываю, как обжать витую пару из четырех жильного провода.
Добавить комментарий
Как Обжать Витую Пару RJ-45
Поговорим про то, как обжать экранированный кабель витой пары. Простыми словами, как присоединить к штекеру сетевой провод для подключения интернета с коннектором RJ-45, состоящего из 8 или 4 жил. С его помощью также соединяются между собой роутер, компьютер и другие устройства. В данной статье хочу поделиться схемами с цветами и опытом работы с инструментом — клещами или кримпером.
Навык пригодится каждому, кто имеет дело с сетевым оборудованием любой категории. Например, если разболтался коннектор интернет кабеля от провайдера в результате многократных подключений, либо чтобы подсоединить новый компьютер к роутеру.
Инструменты для обжима витой пары RJ-45 из 8 (4) жил
Наверняка многие сталкивались с такой ситуацией, когда «вилка» интернет кабеля в ходе эксплуатации замусоливалась, ломалась (особенно часто это происходит с пластмассовой защелкой), в результате чего контакты отходили, и интернет плохо работал. Лечится все просто — надо заново обжать сетевой кабель (витую пару) коннектором RJ-45.
Для этого нам потребуется:
- Собственно кабель от интернета (Ethernet) — витая пара.
- Несколько коннекторов RJ-45 для подключения к роутеру (потребуется один, а остальные про запас)
- Обжимные клещи, или кримпер — специальный инструмент, который можно приобрести на любом радиорынке
Схемы и цвета распиновки восьмижильного сетевого кабеля интернет
Прежде всего надо определиться, по какой схеме будем обжимать кабель.
А их есть две. Надежнее всего посмотреть, как он был обжат раньше — на откусанном коннекторе. Если же обжимаете витую пару с нуля, то придется подумать.
Прямой тип обжима по цветам
Прямой тип обжима — подойдет для интернет кабеля или сетевого патчкорда, с помощью которого можно подключить компьютер к роутеру. Называется прямым, потому что оба конца обжимаются одинаково. Поскольку, один конец уже подключен в коробке вашего провайдера, нам нужно проделать эту процедуру только 1 раз. Если же вам надо соединить ПК с роутером, то второй конец обжимаем точно также, как первый — поэтому такой тип и называется «прямым».
Показать результатыПроголосовало: 2442
Стоит отметить, что для стандарта Ethernet 100Base-T (скорость до 100 мб/с) используется только 4 проводка — оранжевые и зеленые. Остальные же зарезервированы для более скоростного 1000 Мб-ного стандарта. И для прямого обжима есть еще два подтипа — «A» и «B». Разница между ними в том, что поменяны местами оранжевые и зеленые проводки (вместо оранжевого — зеленый, вместо оранжево-белого — зелено-белый).
Перекрестная схема распиновки RJ-45
Еще один вид сетевого кабеля RJ-45, который подойдет только для соединения напрямую двух компьютеров — перекрестный или кроссовый (от англ. «cross» — крест). Здесь два конца имеют разный порядок проводов — один по типу «А», а второй по типу «В».
Как обжать витую пару с помощью инструмента «клещи»?
- Прежде чем обжать витую пару, надо откусить и сохранить старый коннектор — он будет примером нам в дальнейшем.
- Далее аккуратно, не повредив «витые пары», очистить конец нового кабеля от изоляции. Для этого можно использовать специальный двойной нож на приобретенных клещах или просто вскрыть и очистить изоляцию перочинным ножиком.
- Перед вами окажутся 4 витые пары из 8 цветных жил проводков. Необходимо их отсоединить друг от друга и ровно обкусить, чтобы все они были одной длины.
- После этого распрямляем все жилы из сетевого кабеля и складываем их в нужной последовательности соответственно схеме — главное не перепутать цвета проводов витых пар.
- Далее самое ответственное — берем в левую руку коннектор защелкой вниз, в правую — сетевой кабель. И аккуратно вставляем в пазы проводки — главное, чтобы не нарушилась их последовательность, иначе ничего не будет работать. При этом общая внешняя оплетка должна войти внутрь коннектора для надежной фиксации и предотвращения повреждения мелких проводков.
- Вставляем до упора, после чего берем обжимные клещи, вставляем коннектор в соответствующий «разъем» — их бывает несколько для разных типов кабелей.
- Теперь осталось только обжать витую пару — плотно зажимаем клеoи до упора, чтобы проводки на коннекторе прорезали изоляцию и соприкоснулись с проводами из кабеля.
Если все было сделано правильно, то при подключении патч-корда к компьютеру у вас должен заработать интернет. Как видите, ничего сложного в том, чтобы обжать сетевой кабель нет!
Видео, как соединить интернет кабель к штекеру
Для закрепления знаний рекомендую посмотреть наглядное видео, после просмотра которого рекомендую подписаться на обновления блога — обещаю, что Вас ждет еще много интересной практической информации из мира IT технологий.
Цены в интернете
Александр
Опытный пользователь WiFi сетей, компьютерной техники, систем видеонаблюдения, беспроводных гаджетов и прочей электроники. Выпускник образовательного центра при МГТУ им. Баумана в Москве. Автор видеокурса «Все секреты Wi-Fi»
Задать вопрос
Распиновка кабелей для IP-камер видеонаблюдения
Видеонаблюдение на основе цифровых технологий сегодня является лучшим решением при построении системы безопасности высокого качества. IP-камеры обладают широким функционалом и способны обеспечить надежную охрану объектов.
Однако часто при подключении таких камер возникают проблемы с правильной распиновкой кабеля.
Для крепления кабеля нужен специальный обжимной инструмент — кримпер. Разъем и кабель коммутируются с помощью него. Это приспособление можно без проблем отыскать в специализированных точках продаж, которые торгуют компьютерными комплектующими. Но лучше, что бы обжим кабеля делал человек, знающий как это делать. Для этого можно обратиться в мастерскую по ремонту компьютеров. После обжатия готовые к использованию кабели называются «патч-кордами», и могут использоваться для подсоединения камеры видеонаблюдения. Если вы делаете обжим самостоятельно, то сначала с помощью ножа нужно зачистить изоляцию с одной из сторон шнура.
Нужно отметить, что сетевые кабели разделяются на два основных типа:
- Straight-through или «прямой», который может применяться для подключения коммутатора или модема к компьютеру. Здесь применяется соединение определенного контакта определенного разъема с каждым определенным контактом на другом разъеме.
- Cross-over или «нуль-хабный» позволяет осуществлять коммутацию двух компьютерных устройств посредством сетевой карты. Схема подключения здесь простая и не требуется применение какого-либо другого оборудования, к примеру, коммутатора и др. Для соединения контактов здесь применяется совсем другой способ.
Готовые кабели можно и купить, однако при этом стоит объяснить продавцу для каких именно целей он будет использован. От этого будет зависеть выбор типа кабеля.
Для IP-камер обычно используется кабель UTP (8 жил, витая пара), который имеет разъем RJ45. Если камера устанавливается на небольшой дистанции от коммутатора (до 20м), то можно отказаться от ШВВП кабеля и вместо него использовать свободные жилы UTP кабеля. Дело в том, что при простом интернет-соединении скоростью до 100 Мбит используются лишь 1, 2, 3 и 6 проводники. Остальные провода можно использовать под питание камеры, например, синий и коричневый.
Если дистанция больше, – лучше использовать ШВВП или PoE.
Процесс обжатия не сложен, главное помнить, что в разъем RJ45 вставляем жилы в следующем порядке:
Выбранные для питания коричневый и синий зачищаем и устанавливаем разъем питания. Коричневый проводник зажимаем в клемму штекера питания с пометкой «+», а синий в клемму с пометкой «–». Последовательная распиновка кабеля для IP камеры позволит в дальнейшем не ошибиться при подключении источника питания IP камеры и поможет избежать так называемой «переполюсовки», которая может испортить видеокамеру.
В случае, когда речь идет об IP-камере с WiFi, то при монтаже к камере ведем только кабель питания.
После этого обрезаем проводники до длинны 1 см и вставляем их, не меняя цветовой последовательности, в разъем RJ 45, расположив его контактной группой вверх.
Затем производим обжим кримпером, вторую сторону кабеля и пока оставляем как есть.
Далее вставляем разъемы питания и LAN в соответствующие гнезда ранее установленной видеокамеры и производим протяжку проводов до места, где будет установлен коммутатор, видеорегистратор или компьютер, в зависимости от того, куда будет записываться видео с камер.
После подключения кабеля IP камеры подключаем провод питания к источнику питания соблюдая полярность, это важно!
Обжимаем разъем RJ45 на вторую сторону кабеля UTP согласно вышеприведенной методике и подключаем его к видеорегистратору, либо к персональному компьютеру напрямую, либо используя коммутатор, если видеокамер несколько.
После проверки соблюдения полярности и правильности обжима UTP кабеля можно включать источник питания в сеть 220 В.
Обжим витой пары и сетевого кабеля
Обжим витой пары одновременно простая и сложная процедура, которую может проделать любой. Главное, подойти к обжимке витой пары внимательно и ответственно.Достаточно часто на форумах можно найти вопросы, как обжать сетевой кабель. Давайте разберемся в этом основательно и начнем с того, что нам понадобиться при обжиме сетевого кабеля.
Обжимка витой пары – какие инструменты нужны
Итак, вы решили провести сеть или сделать проводной интернет, который кстати имеет ряд преимуществ, перед беспроводным WiFi соединением (например, стабильность связи).
Как это сделать? Все просто, для этого нам понадобиться.
- Сетевой кабель или, как его еще называют, витая пара. Здесь уж мы не будем описывать, откуда и куда он должен идти, поскольку ситуации бывают разные. Главное, что обжатие витой пары подразумевает его непосредственное наличие. Конечно, сетевой кабель предназначен для компьютера или ноутбука, в которых должна стоять сетевая карта. Выглядит он так:
- Специальный инструмент, – обжимка. Им нужно будет обжимать сетевой провод. Обычно, обжимка выглядит так:
- Джеки. Это специальные разъемы RJ-45, которые необходимо соединить, с помощью обжимки с кабелем. Вот как они выглядят:
Итак, все необходимое у нас есть. Перейдем к непосредственному обжатию сетевого кабеля.
Распиновка витой пары
Схема обжима витой пары, то есть ее распиновка, стандартизирована и если вы решили сделать сетевой кабель своими руками, то придется следовать конкретной схеме расположения проводов сетевого провода.
А таких схем всего две, и запомнить их не так сложно. Здесь надо заметить, что если вы решили сделать соединение витой пары или просто увеличить сеть, то в зависимости от ситуации, нужно применять нужную схему обжима. А если вы решили просто подключить компьютер к роутеру, то мы советуем не отходить от общепринятых стандартов, и обжать витую пару по схеме B. Как это сделать? Читайте далее!
Итак, как мы и сказали, существует 2 схемы распайки витой пары для подключения компьютера через роутер. Все подробно показано на картинке:
На рисунке видно, как должны располагаться проводки витой пары, чтобы правильно подключить компьютер к сети. На нем представлены две схемы, – A и B. В принципе, при соединении витой пары и просто при подключении, они равнозначны. Но на практике, чаще используют схему B.
Далее отметим, что для того, чтобы подключить компьютер или ноутбук к сети через маршрутизатор или свитч, нужно обжимать оба конца кабеля одинаково.
А если вы решили обойтись без роутера, то обжимку провода нужно делать методом “Кросс” или, как еще называют “Кроссовер”, как на картинке:
При таком методе, патчкорд (витая пара, обжатая с двух концов) будет иметь разные последовательности на каджом конце провода. Как сделать сетевой кабель для компьютера в теории мы рассказали, перейдем к практическим советам.
Правильная обжимка сетевого кабеля
Конечно, когда вы будете первый раз производить обжим витой пары, возникнут определенные трудности. Следующие наши советы, как правильно обжать сетевой кабель, помогут вам быстрее и качественнее сделать данную работу. Давайте попробуем сделать все последовательно:
- Аккуратно надрезаем изоляцию кабеля, снимаем ее с витой пары.
- Распутываем провода и выпрямляем их, чтобы было проще выставить в нужном порядке.
- Выравниваем их и аккуратно вставляем в разъем RJ-45. Важно вставить провода полностью, до конца, и не перепутать начало последовательности. Подробнее можно посмотреть на картинке:
Подробнее можно посмотреть на картинке:- Постарайтесь сделать так, чтобы оплетка витой пары вошла разъем RJ-45. Это защитит провода от повреждений и сделает кабель надежным.
- Вставляем витую пару с надетым разъемом в обжимку и обжимаем кабель.
Если все делать аккуратно, у вас обязательно получится.
Подключение витой пары
Подключение сетевого кабеля дело не хитрое. Достаточно вставить витую пару в разъем сетевой карты компьютера или ноутбука, а вторым концом воткнуть в роутер или другую сетевую плату.
Если распиновка сетевого кабеля была правильной, то сеть будет работать стабильно и без потери пакетов с данными. Многие провайдеры подключают интернет через сетевой кабель, что сегодня является обыденным практически в любом городе России. Надеемся, что статья оказалась полезной, и теперь вы разобрались, как сделать сетевой кабель самостоятельно. Читайте SMARTRONIX.
RU!
Помогла ли вам эта статья?
ДаНет
Инструкция по обжиму витой пары для спутниковых ресиверов Триколор
Обладатели спутниковых ресиверов от ТриколорТВ, оснащенных сетевыми интерфейсами (клиент-серверное оборудование GS E501, GS C591, GS E212 и др.), не редко сталкиваются с проблемами при соединении оборудования между собой, либо подключении ресивера к другому сетевому устройству (роутеру, wifi мосту и т.п.).
Рассмотрим по порядку последовательность действий при подключении сетевых устройств:
Витая пара (сетевой кабель)
Витой парой (Рис.1) называется специальный кабель, состоящий из одной или нескольких пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой. Для подключения триколоровского оборудования используется витая пара 5 категории (CATe5).
Рис.1 Витая пара
Разъём 8P8С (RJ-45)
Триколоровское оборудование между собой и другими сетевым устройствами подключается при помощи разъёма 8P8C (Рис.
2) (иногда его ошибочно называют RJ45).
Рис.2 Разъем 8P8C (RJ45) и нумерация контактов
Инструмент для обжима разъемов 8P8C (RJ45)
Для качественной установки 8P8C-разъемов Вам понадобится специальный инструмент — пресс-клещи (Рис.3). При отсутствии инструмента, можно обойтись тонкой отверткой, качество опресовки при этом конечно же пострадает.
Рис.3 Инструмент для обжима разъемов 8P8C (RJ45)Распиновка витой пары
Под распиновкой витой пары понимается схема ее обжима. Схема обжима сетевого кабеля стандартизована. Существует два стандарта обжима EIA/TIA-568B (Рис.5) (самый распространенный стандарт) и EIA/TIA-568А (Рис.4)
Рис.4 Схема обжима витой пары по стандарту TIA/EIA-568AРис.5 Схема обжима витой пары по стандарту TIA/EIA-568B (наиболее распространенный стандарт)
Последовательность действий при изготовлении сетевого кабеля
- Зачищаем витую пару (аккуратно снимаем пластиковую изоляцию на 20-30 мм)
- Распутываем провода и распрямляем их.
- Распределяем проводники согласно выбранному стандарту (Рис.4, Рис.5)
- Обрезаем излишки проводников и вставляем их в разъем RJ-45. Провода должны быть вставлены в разъем полностью, оболочка кабеля также должна заходить в разъем.
- Вставляем витую пару с надетым на нее разъемом в прес-клещи и обжимаем ее.
Все! Кабель готов к использованию!
Нами был рассмотрен так называемый «прямой обжим«, используемый для соединения типа компьютер-свитч/хаб, свитч/хаб-маршрутизатор. Кроме этого вида обжима также существует обжим перекрестного кабеля (Crossover), используемый для соединения типа компьютер-компьютер, свитч/хаб-свитч/хаб, маршрутизатор-маршрутизатор.
В настоящий момент, практически всё современное сетевое оборудование (в том числе спутниковые ресиверы от ТриколорТВ) поддерживает технологию Auto-MDIX, которая позволяет использовать кабель как с прямым так и с перекрестным обжимом.
По этой причине, подключая спутниковый ресивер, не имеет смысла использовать перекресный обжим.
Какой патч-корд нужен для роутера
Существует два метода подключения конечного оборудования к маршрутизатору:
- беспроводной — по вай-фай;
- проводной — посредством патч-корда.
Обычно вопросов касательно доступа в интернет по вай-фай не возникает: для этого нужна простая настройка. Что касается интернет кабеля, то тут тоже все просто: один конец кабеля вставляется в роутер, а другой — в компьютер или ноутбук.
Рассказываем, как правильно выбрать патч-корд для соединения конечного устройства с маршрутизатором.
Параметр №1: Тип коннектора и его соединения с кабелемПатч корд — это отрезок кабеля типа витая пара, оба конца которого обжаты коннекторами.
Для интернет-соединения необходимо выбрать модель, которая оконцована наконечниками RJ-45 с обеих сторон.
Итак, с типом наконечников разобрались. Теперь поговорим о типе их соединения с кабелем. По этому признаку патч корды делят на литые и не литые. У не литых моделей хорошо заметно место соединения провода с наконечником. Такие патч-корды менее надежны, но стоят дешевле. У литых коммутационных шнуров наконечники крепко спаяны с проводом. Такое соединение — более надежное и характеризуется лучшей проводимостью сигнала.
Примечание: если у вас есть отрезок кабеля без коннекторов, можно приобрести наконечники и обжать провод самостоятельно. Но чтобы сделать кабель патч корд самому, нужны навыки работы с зачистным инструментом — стриппером, а также с инструментом для обжима — кримпером. К тому же литое соединение не получится.
Параметр №2: Материал проводникаВнутренние проводники изготавливают из алюминия, стали, комбинации этих материалов.
Они также могут быть омедненными. Есть варианты, которые полностью сделаны из меди. Вот такие — самые надежные: они характеризуются лучшей проводимостью, к тому же являются более устойчивыми к изгибам.
Принадлежность патч-корда к определенной категории отражает его максимальную пропускную способность. Так, модели кат.5 и 5е обеспечивают скорость передачи данных в пределах 100-1000 Мбит/сек. Коммутационные шнуры кат. 6 и 6а, 7 и 7а — до 10 Гбит/сек. Однако стоит учитывать, что скорость не будет выше установленного провайдером предела.
Совет: если решились обжимать интернет кабель RJ45 коннекторами самостоятельно, выбирайте разъемы идентичной категории.
Параметр №4: Тип экранированияЭкранирование — это механическая защита от электромагнитных помех, выполненная в виде фольги и/или оплетки из металла. Модели с защитными экранами маркируются как:
- FTP — общее экранирование из фольги для всех пар.
- STP — общее экранирование + стальная оплетка.
Также встречаются другие варианты.
Если же защищать сигнал от радиочастотных помех не надо, стоит выбрать UTP патч-корд — неэкранированный.
Важно! Для реализации защиты от помех тип экранирования должен быть одинаковым у всех компонентов сети. Кроме того, должно быть организовано заземление. По этой причине в домашних условиях редко применяются экранированные патч-корды.
Параметр №5: ДлинаПроизводители выпускают патч-корды длиной от 0,33 до 20 метров. Но брать максимально длинный кабель не советуем. Если провод будет чересчур длинным, он будет путаться, да и вид получается неэстетичный. Впрочем, покупать кабель для интернета впритык — тоже нехорошо: можно зацепиться и вырвать разъемы. Как же быть? Нужно отмерить необходимую длину и добавить небольшой запас — процентов в 5-10.
Итак, идеальный патч-корд для роутера — это модель с медными проводниками и литым соединением кабеля с наконечниками RJ-45.
Категория и экранирование должны подбираться в зависимости от требований сети к скорости и защите от электромагнитного излучения. Длину же стоит подбирать, основываясь на особенностях размещения маршрутизатора и конечного устройства.
Отметим, что иногда нужно обеспечить обмен данными по оптоволоконной линии. Для этого существуют оптические патч-корды. Волоконно-оптические кабели оснащаются другими коннекторами. Это могут быть FC, ST, LC или SC наконечники. Хорошо брать модели, чьи разъемы отшлифованы методом UPC и APC. Такая полировка обеспечит качественную передачу видео и голосового трафика.
Если нужен оптоволоконный патч-корд для роутера, обратите внимание на его тип: одномодовый или многомодовый. Что выбрать, зависит от особенностей сети.
Описание выводов прямого, перекрестного и перекрестного кабеля
Когда мы говорим о разводке выводов кабелей, мы часто получаем вопросы о разнице в прямой, перекрестной и перекрестной разводке кабелей и о предполагаемом использовании каждого типа кабеля.
Эти термины относятся к способу подключения кабелей (какой контакт на одном конце соединен с каким контактом на другом конце). Ниже мы попытаемся пролить свет на этот часто сбиваемый с толку вопрос.
Прямые проводные кабели
Прямой относится к кабелям, у которых есть назначение контактов на каждом конце кабеля.Другими словами, контакт 1 разъема A подключается к контакту 1 разъема B, контакт 2 — к контакту 2 и т. Д. Прямые проводные кабели обычно используются для подключения хоста к клиенту. Когда мы говорим о патч-кабелях cat5e, прямой проводной патч-кабель cat5e используется для подключения компьютеров, принтеров и других сетевых клиентских устройств к коммутатору или концентратору маршрутизатора (хост-устройству в данном случае).
- Разъем A
- Штифт 1
- Штифт 2
- Штифт 3
- Штифт 4
- Штифт 5
- Штифт 6
- Штифт 7
- Штифт 8
- Разъем B
- Штифт 1
- Штифт 2
- Штифт 3
- Штифт 4
- Штифт 5
- Штифт 6
- Штифт 7
- Штифт 8
Проводные кроссоверные кабели
Перекрестные проводные кабели (обычно называемые перекрестными кабелями) очень похожи на прямые кабели, за исключением того, что линии TX и RX пересекаются (они находятся в противоположных положениях на обоих концах кабеля.
Используя стандарт 568-B в качестве примера ниже, вы увидите, что контакт 1 разъема A переходит в контакт 3 разъема B. Контакт 2 разъема A идет к контакту 6 разъема B и т. Д. Чаще всего используются перекрестные кабели. подключите два хоста напрямую. Примерами могут быть подключение компьютера напрямую к другому компьютеру, подключение коммутатора напрямую к другому коммутатору или подключение маршрутизатора к маршрутизатору. Примечание. Раньше при прямом подключении двух хост-устройств требовался перекрестный кабель. В настоящее время большинство устройств имеют технологию автоопределения, которая обнаруживает кабель и устройство и при необходимости пересекает пары.
- Разъем A
- Штифт 1
- Штифт 2
- Штифт 3
- Штифт 4
- Штифт 5
- Штифт 6
- Штифт 7
- Штифт 8
- Разъем B
- Штифт 1
- Штифт 2
- Штифт 3
- Штифт 4
- Штифт 5
- Штифт 6
- Штифт 7
- Штифт 8
Проводные кабели для переворачивания
Проводные кабели для одновременного нажатия клавиш, чаще всего называемые кабелями для одновременного нажатия клавиш, имеют противоположные назначения контактов на каждом конце кабеля, или, другими словами, они «перекручены».
«Контакт 1 разъема A будет подключен к контакту 8 разъема B. Контакт 2 разъема A будет подключен к контакту 7 разъема B и так далее. Для подключения к консольный порт устройства для внесения изменений в программирование устройства. В отличие от перекрестных и прямых кабелей, переключаемые кабели не предназначены для передачи данных, а вместо этого создают интерфейс с устройством.
- Разъем A
- Штифт 1
- Штифт 2
- Штифт 3
- Штифт 4
- Штифт 5
- Штифт 6
- Штифт 7
- Штифт 8
- Разъем B
- Штифт 1
- Штифт 2
- Штифт 3
- Штифт 4
- Штифт 5
- Штифт 6
- Штифт 7
- Штифт 8
RJ45 Руководства по цветам проводки Ethernet
Просмотрите наш Bulk Cable
Просмотрите наши Модули Модулей
Просмотрите наши домкраты
В этой видеолекции объясняются контакты и проводка в кабелях Ethernet и разъемах RJ45.
Мы рассмотрим цветовые коды 568A и 568B, что они означают и почему они важны. Мы также обсуждаем, когда и почему использовать цвет соединительного кабеля прямого подключения Ethernet по сравнению с цветовым кодом проводки перекрестного кабеля Ethernet.
Кабель Ethernet
Цветовая маркировка проводки является отраслевым стандартом кабельной разводки. Это позволяет специалистам по кабельным системам надежно прогнозировать, как кабель Ethernet заканчивается на обоих концах, чтобы они могли следить за работой других специалистов, не догадываясь и не тратя время на расшифровку функций и соединений каждой пары проводов.Разводка разъемов кабеля Ethernet соответствует стандартам T568A и T568B.
Нет электрической разницы между последовательностями проводов T568A и T568B , так что ни один из них по своей сути не лучше. Единственная разница между ними заключается в том, как часто они используются в конкретном регионе или типе организации.
Таким образом, ваш выбор цветового кода — какой из них «правильный» — во многом будет зависеть от страны, в которой вы работаете, и от того, для каких организаций вы устанавливаете.
Какой из них использовать?
В большинстве случаев приемлем любой стандарт.Вы можете использовать любой из них, если будете последовательны. При входе в новое задание вы можете захотеть взглянуть на любую уже существующую кабельную разводку, чтобы узнать, какой стандарт уже используется в этом месте.
T568B — это стандарт, которому соответствует большинство установок Ethernet в США для цветового кода RJ45. Это наиболее распространенный стандарт, используемый при прокладке кабелей на предприятиях.
T568A — это стандарт большинства стран Европы и Тихого океана.Он также используется во всех государственных учреждениях США.
Руководство по подключению соединительного кабеляEthernet | by Aria Zhu
Соединительный кабель Ethernet уже стал неотъемлемой частью нашей повседневной жизни.
Обычно он используется для соединения практически всех сетевых компонентов, обеспечивая гибкий и экономичный способ передачи голоса, данных и мультимедиа по интегрированным сетям.Имея дело с патч-кабелями Ethernet, мы иногда не понимаем, какие схемы подключения соединительных кабелей и когда их следует использовать. В этой статье мы попытаемся пролить свет на эту часто запутанную тему.
Патч-кабель Ethernet и стандарт проводки
Поскольку схемы подключения разных патч-кабелей Ethernet различаются, нам лучше узнать его категории, а также стандарт проводки. В основном, соединительные кабели Ethernet бывают двух типов: прямые кабели и перекрестные кабели.Что касается стандарта проводки, существуют существующие T568A и T568B, определенные в стандарте ANSI / TIA-568-C.2 для 4-парных (8-контактных, 8-проводных) интерфейсов RJ45. При использовании традиционным способом нет функциональной разницы между патч-кордами со стандартами подключения T568A или T568B. Оба стандарта проводки приемлемы и, по сути, взаимозаменяемы. Единственное различие между спецификациями T568A и T568B — ориентация зеленой и оранжевой пар проводов.
Схема подключения соединительного кабеля Ethernet
В предыдущей части мы упомянули распространенные типы соединительных кабелей Ethernet.Итак, далее мы более подробно объясним их особенности и подробно проиллюстрируем схему подключения каждого из них.
Прямые кабели
Прямые кабели получили свое название из-за того, что оба конца имеют одинаковую конфигурацию. Этот тип соединительного кабеля Ethernet часто использует один и тот же стандарт проводки: либо T568A, либо T568B. Это означает, что из 8 контактов на обоих концах кабеля Ethernet каждый контакт подключается к одному и тому же контакту на противоположной стороне. Большинство коммутационных кабелей Ethernet на рынке являются прямыми кабелями, и они обычно используются для подключения различных устройств, таких как подключение маршрутизатора к концентратору, компьютера к коммутатору и порта LAN к коммутатору, концентратору или компьютеру.
Перекрестные кабели
Судя по внешнему виду, перекрестные кабели напоминают прямые. Однако на самом деле разница заключается в порядке расположения проводов: пары передачи и приема в этом кабеле пересекаются от одного разъема модуля к другому. В кроссоверных кабелях используются два разных стандарта проводки: на одном конце используется стандарт проводки T568A, а на другом — стандарт проводки T568B. Этот патч-кабель Ethernet предпочтителен для прямого соединения между одними и теми же устройствами: ПК с другим ПК, концентратор с концентратором или коммутатор с коммутатором.
Как отличить соединительный кабель Ethernet?
Знание разницы между двумя типами соединительных кабелей Ethernet оказалось полезным, особенно при их подключении к различным компонентам. Давайте посмотрим, как эффективно идентифицировать каждого.
Самый простой способ определить, какой у вас патч-кабель Ethernet, — это посмотреть на оба его конца вместе.
Если оба конца кабеля настроены в соответствии со стандартом T568A или T568B для обоих концов разъема, то кабель представляет собой прямой патч-корд.Но если соединительный кабель подключен в соответствии со стандартом T568A на одном конце, а T568B на другом конце, кабель является перекрестным. Перекрестные кабели иногда имеют оранжевую или желтую оболочку, чтобы их было легче идентифицировать.
Заключение
Патч-кабель Ethernet облегчает нашу жизнь в различных аспектах, а также сыграл значительную роль в разработке универсальных и структурированных кабельных систем. Я надеюсь, что эта статья поможет устранить путаницу в отношении характеристик и схем подключения различных соединительных кабелей Ethernet.FS.COM предлагает широкий выбор кабелей Ethernet ( Cat5e / Cat6 / Cat7 ) и аксессуаров. Для получения дополнительной информации и руководств посетите www.fs.com .
Источник : http://www.china-cable-suppliers.
com/ethernet-patch-cable-wiring-guide.html
Что нужно знать о разъемах прямого подключения
Важный компонент модульного оконечная ссылка plug имеет характеристики, которые вы должны знать перед ее использованием.
Тим Лехотски,
WSPВ отрасли структурированных кабельных систем определенный тип разъемов называется «вилкой прямого подключения» или «вилкой с полевой заделкой».Проще говоря, это вилка, которая устанавливается на конце горизонтального кабеля, позволяя напрямую подключать кабель к конечному устройству (например, камере или точке беспроводного доступа). Я часто слышал, как клиенты спрашивают: «Что вы имеете в виду, я не могу обжать разъем на конце горизонтального кабеля и подключить его к своей точке беспроводного доступа?» Что ж, теперь ты можешь.
Это вилка прямого подключения Hubbell, доступная в категории 6 и категории 6A.
Чтобы прояснить некоторую возможную путаницу, давайте сначала обсудим использование термина «вилка», особенно в том, что касается отрасли структурированных кабелей.
Многие люди — и даже некоторые технические документы — будут называть разъем на конце патч-корда «разъемом RJ-45». В этой статье не будет обсуждаться, почему термин «RJ-45» является технически некорректным, но обратите внимание на использование термина «гнездо». «Разъем» — это широко используемый термин, но в нашей отрасли разъем, который вставляется в разъем коммутационной панели, точку беспроводного доступа или сетевую карту компьютера, технически называется вилкой.
Итак, теперь, когда мы понимаем, почему это вилка с полевой заделкой, а не разъем, что плохого в прозрачной пластиковой вилке, которую вы можете купить в своем любимом магазине электроники и обжать на конце кабеля?
Типичная лицевая панель розетки, такая как эта от Hubbell, будет иметь идентификационный номер для всей розетки.
Некоторое время назад я помог другу построить одноранговую сеть в офисе его отца. Я проложил кабели (категория 5 в то время), и он установил Novell Netware 3.12 (что должно дать вам представление о том, как давно это было).
Я не отличал патч-панель от гнезда на лицевой панели, от J-образного крюка. Я обжал RJ-45 с обоих концов. Когда мы запускали каждую рабочую станцию, примерно половина не работала. Я не только узнал, что делает световой индикатор, я также узнал, как и почему эти разъемы — плохая идея.Да, я уверен, что есть специалисты, которые отлично справляются с установкой этих разъемов, но у этого разъема есть присущие ему особенности, которые всегда делают его менее надежным, чем у установленного на заводе разъема. Во-первых, на разъеме нет цветовой кодировки, поэтому вам нужно запомнить распиновку проводов. Во-вторых, если вы не используете достаточное сжатие, провода вырвутся из контактов или оболочка выйдет из устройства снятия натяжения. В-третьих, то, что может визуально казаться (и даже первоначально проверяться) как правильно установленный разъем, может со временем выйти из строя, если к кабелю приложить натяжение, ослабляя таким образом разгрузку от натяжения и, возможно, смещая соединения между контактами разъема и скрученным парный кабель.
Новое поколение устанавливаемых на месте вилок, описанных в этой статье, предлагает такие улучшения, как цветовое кодирование, заделку проводов со смещением изоляции в стиле 110 и улучшенное снятие натяжения кабеля.
Где мы его используем?
Если вы почитаете литературу от производителей, вы заметите, что многие по-прежнему рекомендуют традиционный метод подключения разъемов и патч-панелей. Тем не менее, они признают практичность и упрощенную установку использования оконечного оборудования этого типа.Также стоит отметить, что органы по стандартизации теперь признают их использование и существуют традиционные методы тестирования для подтверждения их установки. Кроме того, производители скажут вам, что это не рентабельный способ производства патч-кордов; их использование предназначено для подключения периферийных устройств, а не внутри телекоммуникационной комнаты (например, от коммутационной панели к коммутатору). Некоторые из распространенных приложений, не предназначенных для конечных пользователей, для которых они хорошо подходят, включают следующие.
- IP-камеры видеонаблюдения
- Точки беспроводного доступа
- Планировщики помещений
- Аудиовизуальные камеры
- IPTV
- HDBase-T
- PoE-освещение
- Датчики с поддержкой IP
Почему мы его используем?
Некоторые из этих примеров будут очевидны для тех, кто установил эти устройства, но для тех, кто увидит устройство только после его установки, преимущества разъема могут быть менее очевидными.Иногда оконечное устройство (в данном примере камера или планировщик помещения) устанавливается непосредственно на электрическую коробку, которая устанавливается в полости стены и имеет резьбовые отверстия, к которым будет крепиться оконечное устройство. В таком сценарии, как этот, нецелесообразно устанавливать обычную лицевую панель и домкрат настенной розетки, потому что это скроет резьбовые отверстия внутри задней коробки и предотвратит установку на нее оконечного устройства.
Более того, даже если бы существовал способ закрепить устройство на верхней части лицевой панели, вероятно, не хватило бы места для установки короткого патч-корда между разъемом на лицевой панели и портом в оконечном устройстве.Именно в этом типе примера вилка с прямым подключением становится практичной и выгодной. В данном случае вилка с прямым подключением может быть установлена на конце горизонтального кабеля и аккуратно намотана внутри задней коробки, чтобы ее можно было вытащить, подключить к оконечному устройству, а затем оконечное устройство можно прикрепить к задней части. коробка. (Примечание: если вы планируете наматывать соединительный кабель внутри задней коробки, обязательно учитывайте длину разъема и радиус изгиба кабеля.) В данном случае использование вилки с прямым подключением значительно упрощает установку структурированные кабельные системы.
Потолочная розетка с одним или двумя портами — иногда называемая коробкой для печенья — обычно используется для поддержки точки беспроводного доступа. Использование вилки с оконечной нагрузкой позволяет исключить такое устройство.
Устройство планировщика помещений иногда может создавать дополнительные проблемы. Мы видим все больше и больше таких устройств; это крошечное устройство с сенсорным экраном, которое покажет, используется ли конференц-зал, и может позволить кому-то зарезервировать комнату. Обычно эти устройства устанавливаются на поверхность на вертикальном металлическом каркасе (стойке), разделяющем стеклянные панели, когда конференц-зал имеет стеклянную стену.В этом сценарии невозможно установить электрическую коробку, так как в стене нет полости, только стекло и каркас. В прошлом при установке структурированных кабелей, соответствующих стандартам, требовалась потолочная розетка и патч-корд, который устанавливался внутри стойки. При использовании заглушки для полевого подключения эту потолочную розетку можно не устанавливать.
Другой пример — точка беспроводного доступа 802.11. Они часто поддерживаются сеткой, используемой для акустического потолка (некоторые устройства точек беспроводного доступа поставляются с этими зажимами).Обычная конструкция, которую мы часто видим, представляет собой небольшую пластиковую коробку с повышенным давлением (иногда называемую коробкой для печенья) с одним или двумя гнездами; он будет установлен над потолочной системой и подвешен на J-образном крючке. Эта сборка более сложна, чем вы думаете (состоящая из двух частей пластиковая коробка, разъем, ярлыки и т. Д.), Особенно по сравнению с простотой горизонтального кабеля с заглушкой для полевых устройств. Использование вилки с оконечной заделкой позволяет исключить «розетку коробки для печенья» и упростить установку.
В связи с тем, что Ethernet продолжает доминировать в качестве стандарта LAN для проводных сетей, а также с распространением датчиков умных зданий и других устройств Интернета вещей (IoT), мы ожидаем увидеть растущий спрос на штепсельные вилки с полевой оконечной нагрузкой.
Поставщики и спецификации
Заглушки с полевой заделкой поначалу медленно поступали на рынок из-за опасений по поводу того, как проверить их установку. Однако новые конструкции и развивающиеся процедуры испытаний решили эти проблемы, положив начало их внедрению на рынок.На момент написания этого документа, по крайней мере, один производитель объявил о выпуске вилок с полевой оконечной нагрузкой. Мы ожидаем, что к моменту публикации в июне 2018 года продукты представят дополнительные производители. Заглушки с полевой заделкой, включенные в эту статью, — это те, с которыми мы знакомы и с которыми работали. Информация в таблицах взята непосредственно из технических паспортов и другой литературы, выпущенной этими производителями. Также доступны вилки других производителей.
ТАБЛИЦА 1. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель | Категория 6 | Категория 6A 9353 | STP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Belden | RVAF-PUBK-S1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
33 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Левитон | 6AP60003 | 6AP60003 | OCCUFP6A | OCCS-FP6A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ortronics Legrand | OR-FTPU-C6A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Panduit | каждый разъем совместим с любым типом кабеля.Некоторые работают только с одножильными проводниками, другие — также с многожильными. У каждого производителя есть диапазон размеров проводов и наружных диаметров кабеля, которые они могут поддерживать. Некоторые выпускают вилки с полевой заделкой, которые совместимы как с экранированной, так и с неэкранированной витой парой. Также важно отметить, что не все заглушки рассчитаны на герметичность. Кроме того, обратите внимание на расширенную гарантию производителя, если она применима к вашей установке. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ТАБЛИЦА 2. | ||||||||
Производитель | Внешний диаметр оболочки кабеля (дюймы) | Размеры отдельных проводников (AWG) | Однопроволочные / Многожильные / Оба | Н / Д | Н / Д | НЕТ | Нет | |
CommScope | CommScope | Все кабели 9 CommScope9 Оба | Нет | |||||
Hubbell | 0.236-0,315 | 23-26 | Цельный | Да | ||||
Левитон | 0,240-0,310 | 0,240-0,310 | 5 Оба Да | |||||
OCC | 0,216-0,335 | 22-24 | Н / Д | Да | ||||
22-26 (многожильный) 23-27 (жесткий) | Оба | Нет | ||||||
Panduit | 0.200-0,330 | 22-26 | Оба | Нет | ||||
Процесс подключения кабеля к этим разъемам варьируется от производителя к производителю. Удивительно, но ни один из протестированных нами разъемов не использует оконечное оборудование типа 110. Некоторые используют инструменты, специально созданные для их оконечного оборудования, и в обоих этих случаях один и тот же инструмент будет использоваться для оконечной нагрузки других разъемов того же производителя.Многие производители требуют использования плоских фрез и / или плоскогубцев с параллельными губками.
ТАБЛИЦА 3. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Изготовитель | 110-образный инструмент для вырубки | 9352 9352 | Фрезы заподлицо инструмент | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Belden | Нет | Нет | Нет | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
9359 | Нет | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Хаббелл | Нет | Да | Нет | Нет | № 9033 9 | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
OCC | Нет | Да | Да | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Да | Нет | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Panduit | Нет | Да | Да | 39 Физические размеры стола пробки.При оценке вилки с прямым подключением, когда речь идет о ее физическом размере, следует учитывать как минимум две вещи. Во-первых, если разъем будет установлен на кабеле, а затем храниться в электрическом ящике, посмотрите на общую длину разъема (включая пылезащитный колпачок, если таковой имеется) и требуемый радиус изгиба кабеля, к которому он подключен. Во-вторых, посмотрите на расстояние между портами, чтобы убедиться, что две заглушки подходят, если они установлены в соседние порты (например, точка беспроводного доступа с несколькими портами Ethernet).
Номинальные значения, спецификации, диапазон температур PoEуказаны для использования Температурный режим может иметь решающее значение, когда заглушки с полевой заделкой устанавливаются в потолочной камере возвратного воздуха или в механическом пространстве. Кроме того, при установке в камере статического давления требуется заглушка, рассчитанная на камеру статического давления, и не все соединители рассчитаны на герметичность.Некоторые производители указывают количество циклов стыковки и количество раз, когда вилка может быть заменена, но при этом соответствует критериям эффективности. Заглушки с прямым креплением различаются по ширине, высоте и длине от производителя к производителю. Степень защиты IP определяется стандартом IEC 60529. Он классифицирует степени защиты от проникновения твердых предметов (включая такие части тела, как руки и пальцы), таких как пыль, случайный контакт и вода. Рейтинг IP 20 означает защиту от пальцев и твердых предметов более 12.5 мм, но не имеет защиты от попадания воды.
Power over Ethernet или PoE может быть темой отдельной статьи.Если вы вернетесь и посмотрите список устройств, которые, как мы ожидаем, будут использовать эти типы разъемов, вы заметите, что это почти все устройства PoE. Стандарты IEEE PoE развиваются (IEEE 802.3af, 802.3at, 802.3bt). Производители по-разному перечисляют свою совместимость с PoE — одни с точки зрения того, с каким стандартом совместим разъем, другие просто указывают максимальную мощность в ваттах. Таблица 6 включает информацию о совместимости PoE, взятую непосредственно из соответствующих технических паспортов производителей.
Другие особенности и проблемыРанее мы обсуждали некоторые технические характеристики этих плагинов.Некоторые производители включили и другие примечательные особенности, о которых стоит упомянуть, в том числе варианты цвета, пылезащитные колпачки и лючки расширенного выпуска. Вам также следует учитывать некоторые другие особенности при рассмотрении ваших вариантов. T568B — это основное назначение выводов проводников для разъемов и вилок. Однако в случаях, когда используется стандарт проводки T568A, это может представлять проблему, поскольку не все рассмотренные нами разъемы совместимы как с T568A, так и с T568B. Кроме того, эти заглушки могут обеспечивать разгрузку от натяжения различными способами; некоторые используют простую стяжку, другие используют сжатие, когда кабель сжимается двумя параллельными кусками материала.Некоторые даже используют форму сжатия, которая, кажется, равномерно сжимает периметр кабеля. Наконец, мы указали ранее, что некоторые производители определили, сколько раз их вилки с полевой заделкой могут быть повторно использованы, но мы обнаружили, что, хотя некоторые производители конкретно не указывают, сколько раз их вилка может быть повторно подключена, они указывают в своей документации по продукту. что их можно использовать повторно. Маркировка и идентификация по-прежнему потребуют некоторого творческого подхода в отношении заглушек с полевой заделкой.Лицевая панель розетки часто имеет идентификационный номер для всей розетки (например, 7A-101: этаж 7, комната связи A, розетка 101). Хотя во многих случаях вилка с заделкой на месте может состоять только из одного кабеля с заделкой, рассмотрите вариант применения, в котором может быть несколько кабелей. Несколько кабелей, подключенных к гнездам, установленным на лицевой панели, легко организовать и идентифицировать, а также пометить в соответствии со стандартами TIA 606. Однако два или более кабеля с полевыми вилками, свернутые в потолок и подвешенные на J-образном крючке, не сгруппированы на лицевой панели.За исключением использования двух горизонтальных кабелей разного цвета, четкое различие между двумя кабелями потребует некоторой предусмотрительности. Это не проблема, которую невозможно преодолеть, просто нужно указать на это. Если бы заглушки для оконечной нагрузки были доступны в нескольких цветах, это помогло бы.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
