Как установить прожектор с датчиком движения для улицы

Прожектор с датчиком движения на базе светодиодов выполняет сразу несколько функций: обеспечивает эффективное свечение на территории, экономит электроэнергию благодаря использованию в конструкции диодных ламп и автоматического блока управления. Внешне подобные осветительные приборы очень сходны вне зависимости от модели. Отличаются они интенсивностью свечения и мощностью.

Где используются

Такие устройства, как светодиодный прожектор с датчиком, очень популярны сегодня ввиду широкой области применения. Эффективность функционирования при довольно компактных габаритах, сравнительно небольшая мощность, экономичность диодных ламп, также важно, чтобы схема подключения предусматривала монтаж датчика движения – это основные факторы, позволяющие задействовать такого рода осветительные приборы для освещения крупных территорий любого целевого назначения.

Так, освещение на базе светодиодных прожекторов организуется на пограничных территориях страны, промышленных объектах, складах, автомобильных стоянках и даже на придомовых участках. Освещение улицы может быть организовано не только посредством прожекторов функционального назначения, но и с помощью декоративной подсветки (направленный или рассеянный свет на фасад здания).

Принцип работы датчика движения

Уличный прожектор на базе светодиодов, оснащенный автоматическим блоком управления (датчиком движения), позволяет значительно экономить электроэнергию, так как освещение включается лишь при появлении в зоне радиуса действия прибора любого движущегося объекта. Устройство этого типа отслеживает изменение уровня инфракрасного излучения.

Механизм устроен таким образом, что ИК-излучение посредством встроенных линз и отражателей перенаправляется на специальный сенсор, который, в свою очередь, выдает реакцию на изменение уровня ИК-излучения. Затем с помощью реле происходит подключение нагрузки к питающей сети.

Уличный прожектор, оснащенный датчиком движения, имеет немало достоинств:

1. Длительность функционирования, так как диодные лампы могут служить на протяжении десятков лет без необходимости замены.
2. Простота подключения.
3. Не требует регулярного обслуживания, в том числе и частой замены лампочек.
4. Экономичность, что достигается не только за счет использования энергоэффективных светодиодов, но еще и благодаря автоматическому блоку управления, который включает и отключает прожектор по мере необходимости в освещенности участка, в частности, при появлении в радиусе действия прибора движущегося объекта.
5. Полная безопасность при эксплуатации, так как механизмом не предусмотрено использование вредных для организма человека веществ.
6. Повышенная стойкость к вибрациям, звуковым волнам и механическим повреждениям.
7. Быстрая реакция при включении и отключении прибора.
8. Установка на любой поверхности: горизонтальной, вертикальной. Это может быть столб, стены, перекрытие.
9. Устойчивость к перепадам температур, в том числе и к воздействию пограничных значений данного параметра.

Если сравнивать прожекторы на базе светодиодов и галогенный источник света (или иной аналог газоразрядных ламп), то последний из названных вариант отличается повышенным потреблением электроэнергии и повышенной необходимостью в регулярном обслуживании.

Подключение и настройка

Установка прожектора должна производиться после оценки местности, где он будет располагаться. При этом учитываются следующие факторы:

• Высота расположения прибора, чтобы он был недоступен для злоумышленников;
• Радиус действия датчика движения должен соответствовать площади участка, где нужно организовать освещение;
• Возможность обслуживания осветительного прибора.

Для подключения автоматического блока потребуется трехжильный провод, площадь сечения которого определяется мощностью лампы. Конструкция должна быть заземлена, для чего может использоваться выделенный заземляющий проводник или же проводник питающего кабеля. Схема подключения предусматривает необходимость соединения трех проводов: фаза, ноль, питающий кабель. Как и прожектор, так и датчик оснащены клеммными коробками, в которых спрятаны провода. Все соединения выполняются посредством болтового соединения.

Как правило, схема подключения указана в сопроводительной документации осветительного прибора. После монтажа оборудования следует произвести его настройку. На корпусе датчика движения присутствуют несколько переключателей:

• Чувствительность прибора – определяет уровень эффективности работы;
• Датчик освещенности – позволяет установить временные рамки для работы прожектора, в частности, организовать включение только в вечернее время;
• Время работы – позволяет задать промежуток, на протяжении которого прожектор будет оставаться включенным после срабатывания датчика движения.

Настройка прибора чувствительности

Установив эти три переключателя на требуемый уровень, можно добиться максимально эффективного функционирования источника света.

Монтаж прожектора

Этот осветительный прибор должен подключаться к электросети посредством трехжильного кабеля и обязательно через автоматический выключатель. Рекомендованная величина тока защиты «автомата» – в три раза выше значения мощности лампы осветительного прибора. Схема подключения должна быть составлена так, чтобы именно автоматический выключатель отключал фазовый провод сети.

Нормы установки прожекторов и требования, предъявляемые к такому виду осветительных приборов, регламентирует соответствующий СНиП. Основные положения:

• прожекторы могут быть установлены на отдельно стоящих опорах и на фасадах зданий;
• в качестве крепления используется кронштейн или трос;
• для подсветки архитектурных объектов и памятников задействуются прожекторы направленного или рассеянного света.

Таким образом, источник света на базе светодиодов с ИК датчиком можно назвать одним из наиболее экономически выгодных решений при обустройстве уличного освещения на крупных территориях. Основные плюсы таких приборов: невысокое энергопотребление, включение только при появлении движущегося объекта, отсутствие необходимости в частом обслуживании.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Прожектор для улицы с датчиком движения: разновидности, подключение, настройка

Прожектор для улицы с датчиком движения может использоваться в качестве элемента охранной системы. Он позволяет экономить электроэнергию, включая освещение только в случае присутствия в зоне действия движущегося объекта.

Разновидности датчиков движения

Кроме фотодатчиков, охранные светильники могут быть оснащены автоматикой другого принципа действия. Беспроводные датчики движения необходим для определения присутствия в радиусе действия движущегося объекта. Различают автоматику следующих типов.

1. Инфракрасный беспроводной датчик движения: его действие основано на анализе ИК-излучения, не видимого глазу. Источником такого излучения является тело человека или животного. Регулировка датчика движения такого типа позволяет исключить срабатывание системы на движение животных, температура тела которых выше, чем у человека.
2. Пироэлектрический: генерируемые электрические сигналы реагируют на присутствие в охраняемой зоне источника тепла (человека). Датчик сравнивает уровень излучаемого и принимаемого сигнала и, в случае превышения установленного значения разницы, подает сигнал на включение света.
3. Ультразвуковой уличный беспроводной датчик: основан на приеме отраженного звукового сигнала в недоступном для человеческого уха диапазоне. В случае изменения времени прохождения и направления распространения сигнала датчик включает прожектор.

Используются также и устройства комбинированного действия. Для улицы чаще всего используют инфракрасные фотодатчики.

Как работает фотодатчик

Уличный датчик движения – компактный прибор в корпусе герметичного исполнения. Он реагирует на изменение интенсивности инфракрасного излучения, которое улавливается и направляется специальными линзами на датчик. В свою очередь, фотодатчик подает сигнал исполнительному устройству (электромеханическому реле), ответственному за подключение осветительного прибора.

Сфера применения

Интеллектуальные системы уличного освещения востребованы для оборудования следующих объектов:

• автомобильных стоянок;
• промышленных и предприятий;
• торговых площадок;
• складов под открытым небом;
• частных владений, в том числе приусадебных территорий;
• военных объектов;
• государственных границ.

Популярность датчиков движения уличных объясняется их преимуществами.

1. Продолжительный срок службы (для светодиодных приборов).
2. Легкий монтаж.
3. Отсутствие необходимости специального обслуживания.
4. Экономичное расходование электроэнергии благодаря характеристикам светодиодов и подключенному датчику, который можно настроить на срабатывание только при появлении движущегося объекта в радиусе действия устройства.
5. Устойчивость к посторонним шумам, вибрациям, перепадам температур.
6. Большая скорость срабатывания.
7. Возможность установки в любом месте при наличии прочной основы.

Как подключить осветительный прибор

Перед тем как подключить фотореле к освещению, следует убедиться в соблюдении следующих правил.

1. Определяется место установки. Для этого может быть использована опора ЛЭП, фронтоны кровель, столбы оград, стены высотных зданий. Крепятся приборы с помощью винтов, стяжек, тросов, кронштейнов. Необходимо, чтобы устройство было защищено от легкого доступа к нему.
2. Проверяется соответствие зоны действия фотодатчика площади территории, которую необходимо осветить.
3. Проверяется возможность доступа к осветительному прибору для ремонта или регулировки.

Подключается фотодатчик к светильнику тремя одножильными проводами. Обычно для этого достаточно сечения 1,5 мм². Клеммник прибора от электросети к соответствующим контактам (обозначены литерами «L» – линия и «N» – нейтраль) подключаются два провода. Для заземления выделяется отдельный провод. Питающий кабель от датчика (подключается к третьей клемме) присоединяется к одной из клемм светильника. Нулевой провод к светильнику присоединяется от соответствующей клеммы фотореле. Винты должны быть плотно затянуты.

Важно: прожекторы с датчиками движения подключаются к сети через автоматический выключатель, номинал которого по току подбирается соответственно потребляемой мощности осветительного устройства. Автомат монтируется в разрыв фазного питающего провода сети.

Настройка прибора

Светодиодный прожектор с датчиком движения снабжен несколькими переключателями. С их помощью можно настраивать:

• чувствительность фотореле – от этого параметра зависит его реакция на крупные и мелкие объекты;
• освещенность: можно отрегулировать время активности прожектора, например, установить его срабатывание только в сумеречные часы;
• время работы – задается временной интервал для уличного освещения, в течение которого прожектор будет работать после срабатывания фотореле.

Настраивая прибор для уличного освещения, добиваемся его оптимальной работы с точки зрения режима и экономии электроэнергии.

Видео о датчике движения

Подключение прожектора с датчиком

Светодиодная продукция появилась на рынке несколько лет назад, став настоящим прорывом в светотехнике. Эти универсальные, долговечные и надежные устройства характеризуются массой других достоинств, к числу которых можно отнести высокую экономичность и многофункциональность.

Неудивительно, что люди интересуются, как подключить светодиодный прожектор. Ведь приборы используются на административных, производственных объектах, для декоративного освещения дачных участков, садов и внутренней территории загородных домов.

Выполнение данных действий требует наличия определенного уровня знаний в области электрики. Профессиональные монтажники не рекомендуют самостоятельно выполнять подключение светодиодных прожекторов, поскольку это может привести к возникновению неполадок и полному выходу из строя софита. Тем не менее, если вы будете действовать внимательно и отнесетесь с ответственностью к работе на каждом этапе, то результат будет положительным.

Сфера использования

Области применения данных приборов обширны. Они затрагивают бытовую, промышленную и торговую сферы жизни. При использовании прожекторов для декоративного освещения архитектурных сооружений следует выбирать конструкцию со степенью защиты от проникновения пыли и влаги IP65 и выше. При таком раскладе гарантируется работоспособность оборудования в температурном диапазоне от -45 до +50 град. Цельсия, противостояние атмосферным осадкам, включая дождь и снег. Прожекторы размещаются на возвышенностях, а срок эксплуатации превышает 50000 часов.

Устройства СДО 5 могут использоваться для освещения складских помещений, производственных цехов, что обусловлено низким потреблением электроэнергии и малыми финансовыми затратами. Высокая стоимость изделий быстро окупается из-за экономичности, поскольку на таких объектах они эксплуатируются практически круглосуточно.

Диодные прожекторы применяются для освещения различных открытых территорий с выставочными витринами, футбольными полями и другими спортивными площадками. В данном случае важен выбор мощности и цветовой температуры, что позволит избежать отбрасываемых объектами теней и в точности передать цвета, подчеркнув достоинства товара (в случае с торговыми витринами). Оборудование применяется для освещения рекламных щитов, позволяя правильно расставить акценты.

Нередко можно встретить прожекторы на led-диодах в театральных и киноконцертных залах. С их помощью организуется эффективное освещение с возможностью управления.

Одно из преимуществ, которое обусловило распространенность светодиодных прожекторов во всем мире, является экологическая безопасность. В случае выхода из строя прибор утилизируется как обычный мусор.

Конструкция светодиодного прожектора

Большинство прожекторов данного типа изготавливается на основе алюминиевого корпуса, содержащего стеклянные или пластиковые рефлекторы для рассеивания света или формирования узконаправленных световых пучков. Наличие нескольких наклонных зеркал внутри корпуса или специальных панелей (не обязательно стеклянных) позволяет задавать нужное направление светового потока.

Рабочая часть прожектора называется светодиодной матрицей. Она состоит из одного или нескольких полупроводников, впаянных в обычную плату. Несмотря на то, что матрица не выделяет тепло наружу, она нагревается изнутри. От того, насколько качественно будет организован отвод тепла, зависит продолжительность эксплуатации устройства.

В этих целях используются специальные радиаторы. В процессе нагрева температура по подложке с минимальным сопротивлением уходит на радиатор (обязательно наличие термопасты).

Для стабильной и продолжительной работы светодиодам необходимо постоянное напряжение с минимальными перепадами. За соблюдение данного требования отвечает дополнительный элемент – драйвер (блок питания). Эта небольшая деталь содержит трансформатор, диодный мост, конденсатор и стабилизаторы. Может быть дополнена иными электротехническими компонентами.

К уличным прожекторам нередко подключают датчики движения, поэтому они работают только при необходимости, когда сенсор регистрирует приближение человека. Датчик движения характеризуется разными параметрами, среди которых – чувствительность и диапазон действия. От первой характеристики зависит, будет ли устройство реагировать на передвижение собаки и других мелких существ, от второй – на каком расстоянии должен находиться от прожектора человек, чтобы включился свет.

Еще одним новшеством в схеме подключения светодиодных прожекторов является автоматический коммутатор. Он реагирует на уровень освещенности окружения и в зависимости от того, насколько в комнате/на территории темно, включает осветительный прибор на определенную мощность. К примеру, днем в солнечную погоду прожектор и вовсе не включится.

Техника безопасности и рекомендации по эксплуатации

Несоблюдение правил электротехнической безопасности при монтаже, подключении и эксплуатации осветительных приборов приведет к неприятным и трагическим последствиям.

Руководствуйтесь следующими рекомендациями:

1. Независимо от того, устанавливаете вы прибор к сети 220 В или монтируете устройство на 12 В, питаемое от аккумулятора, перед работой никогда не мочите руки. Избегайте взаимодействия с электротехникой, если руки влажные или вспотевшие. Никогда не выполняйте какие-либо операции с уличным освещением, если на улице сыро и пасмурно.
2. Обязательно отключайте цепь от сети питания, что позволит избежать поражения электрическим током.
3. Замерьте напряжение в сети и убедитесь, что его значение не превышает 220 В (допустимы небольшие отклонения — на 5-6 %).
4. Избегайте близкого расположения прожектора к маломощным приборам.

1. Старайтесь не использовать рядом со светодиодными устройствами какие-либо химикаты.
2. Если заметили перебои в работе led-прожектора, то отключите его от сети питания. Различные перепады могут быть связаны с неисправностью матрицы, отдельного диода или скачками напряжения в сети.
3. Несмотря на универсальность и неприхотливость светодиодной продукции, продумайте план технического обслуживания и ухода за изделием.

к содержанию ↑

Этапы выполнения работ

Работы по монтажу и подключению диодных прожекторов делятся на три этапа: поиск места установки, подготовка инструмента и материалов, непосредственно подключение.

Определение места

Здесь нужно двигаться «с конца»: определите территорию, которая должна освещаться прожектором, после чего выберите место его установки так, чтобы световой поток падал на нужную зону. В идеале надо составить схему или начертить эскиз. Убедитесь в том, что рядом находятся источники питания, либо проложите проводку. Важно, чтобы имеющиеся кронштейны надежно крепились к стене или выбранному объекту.

Прожекторы могут крепиться к потолку, опорам, стенам, а главным условием является наличие гладкой поверхности для монтажа. Высота установки зависит от габаритов и мощности изделия, освещаемой территории и т.д. Небольшие прожекторы рекомендуется монтировать на максимальную высоту не более 16 м. Помните, что это многофункциональные устройства, позволяющие с легкостью задавать определенный угол наклона.

Инвентарь и материалы для подключения к электросети

В процессе выполнения работ вам пригодятся:

• бокорезы;
• канцелярский нож или специальный инструмент для зачистки провода;
• паяльник со всеми принадлежностями;
• изолента;
• отвертка.

Подключение светодиодного прожектора с заземлением и без него

Внимательно прочитайте инструкцию. Если в ней ничего не указано насчет полярности, то при подключении к сети ее можно игнорировать. Чтобы подсоединить прожектор, используйте гибкий медный или любой другой проводник, который устойчив к высоким температурам (до 160 град. Цельсия). Не всегда есть необходимость в заземлении, поэтому желто-зеленый провод можете просто хорошенько заизолировать и спрятать в задней части прибора.

Подключение устройства к той или иной сети зависит от модификации. Это могут быть приборы, работающие от сети переменного тока напряжением 220 В, либо оборудование, функционирующее от источников постоянного тока на 24 В. В последнем случае может применяться обычный бытовой выпрямитель тока.

Перед монтажом изучите корпус прожектора и убедитесь в отсутствии видимых повреждений механического типа. Освободите клеммную колодку, удалив крышку, чтобы получить доступ к клеммам и узлам заземления. Выкрутите сальниковый ввод и обесточьте помещение, отключив подачу электроэнергии с общего распределительного щитка.

При замене прожектора на новый нужно выбросить старый, предварительно сняв с него все провода. Желательно подбирать такие устройства, для которых подходит идентичная крепежная конструкция. Установите чехол на пустое место – этот элемент обеспечит защиту проводов от попадания воды.

Разместите прожектор, наживив винты и шурупы, достаньте провода из коробки и соедините с нужными в соответствии с электросхемой. При помощи паяльника обеспечьте надежное крепление и хороший контакт на проводах. Выполните изоляцию, спрячьте соединения внутрь клеммной коробки и верните на место крышку, закрутив болты. В этих целях могут использоваться и специальные защелки.

Закрутите винты на прожекторе, чтобы намертво прикрепить его к месту установки. Подайте напряжение и убедитесь, что осветительный прибор функционирует.

Особенности подключения led-прожектора с датчиком движения

Процесс подключения прожектора через датчик движения требует небольшой корректировки инструкции, обозначенной выше. Последовательность выглядит следующим образом:

1. Разверните прожектор и отыщите клеммную коробку. Открутите винты, чтобы получить доступ к тройной колодке с клеммами, подключенными к светодиодам.
2. В корпусе прибора есть специальные отверстия, через которые нужно завесить провода. Если данное отверстие герметичное, то вы увидите резиновый уплотнитель с гайкой. Проведите провод и обязательно затяните эту гайку.
3. Подключите «плюс» к «плюсу». Обычно такие провода окрашиваются в коричневый или красный цвет, обозначаются L – фаза.
4. Соедините «минус» с «минусом». Это нейтраль, которая обозначается буквой N и окрашивается в более холодные оттенки – светло-синий, черный.
5. Практически во всех случаях требуется заземление. Найдите полосатый провод (обычно смесь желтого и зеленого цветов) с обозначением RE.

Датчик движения имеет минимум два провода – «плюс» и «минус». В некоторых случаях он оснащен заземлением. Минусовой кабель соедините с прожектором напрямую, поскольку он всегда должен быть включен в цепь.

По сути, вы подсоединяете устройство через выключатель, который работает не в ручном, а в автоматическом режиме при регистрации движения, тепла или звука. По этой причине плюсовое значение будет подаваться на прожектор лишь в том случае, если сработал датчик. Нужная клемма прожектора будет обозначена латинской буквой A.

Если датчик встроен в прожектор, то последний будет содержать клеммную коробку с тремя проводами и аналогичными обозначениями.

Многие сенсорные элементы поддерживают регулировку основных параметров:

1. Чувствительность. Если слишком высок процент ложных срабатываний, то уменьшите данное значение.
2. Светочувствительность. Специальный фотоэлемент регистрирует освещенность, и, к примеру, в дневное время суток не даст прожектору включаться.
3. Таймер – позволяет задать время, в течение которого устройство будет функционировать после регистрации движения, звука или теплового объекта. Пороговые значения бывают разными. Минимальная планка составляет несколько секунд, максимальная – вплоть до часа.

Как видите, установка светодиодных прожекторов максимально проста. Главное, соблюдать правила и рекомендации, чтобы не нарушить требования к электротехнической и пожарной безопасности. Конструкция приборов максимально проста, а для их эксплуатации достаточно соединить три кабеля – минусовой, плюсовой и заземляющий. Даже при наличии датчика движения или светочувствительного элемента процесс монтажа усложняется незначительно.

Чтобы осветить участок на даче, подход к подъезду, тоннель, арку на улице, провести свет в гараж и другие постройки используют мощные осветительные приборы — прожектора. Современные технологии позволяют сделать этот вид освещения экономным и автоматическим. Такие задачи решает подключение к световому прибору датчика движения. Смонтировать устройство, контролирующее появление человека, к светильнику не сложно. Выполнить работы может даже человек без специальных знаний.

Принципы работы

Основная задача датчика движения включать прожектор при появлении в контрольной зоне человека и отключать свет через определенный промежуток времени до следующего включения. При правильном монтаже эта система экономит до 70% электроэнергии. Кроме того световой прибор с датчиком внезапным включением может отпугнуть непрошенных гостей, выполняя охранную функцию.

Работа осветительного прибора осуществляется за счет подключения к электропитанию в случае выявления сенсором инфракрасного излучения, отличного от окружающей среды. При помощи линзы Френеля определяется наличие движения в контролируемой территории. При перемещении объекта электрическая цепь замыкается, включая прожектор.

Датчик движения можно приобрести отдельно или в комплекте с осветительным прибором. Вопрос, как подключить датчик движения к прожектору, возникает при начальном монтаже светового прибора или при реконструкции действующей осветительной системы.

Схема подключения

Неправильное включение сенсора в электрическую сеть чревато поломкой прибора или замыканием. Инструкция к датчику движения обязательно содержит схему подключения прибора. Но даже при ее отсутствии подключить прибор достаточно просто.

Перед подключением следует определить оптимальные места расположения датчика движения и прожектора. Они могут отличаться. Сенсор должен быть ориентирован на место предполагаемого появления людей. Следует учитывать угол обзора и максимальные расстояния реагирования. Устройства следует расположить так, чтобы учесть размер нужного кабеля и легко установить систему после проверки.

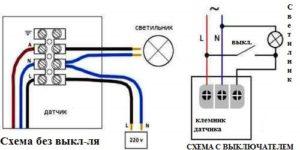

На рисунке представлена стандартная схема подключения приборов.

L (коричневый провод) – входящая фаза;

N (синий или голубой провод) – ноль;

А (красный провод) — выходящая (коммутируемая фаза).

Соблюдение правил маркировки электропроводов упрощает задачу. Чтобы включить датчик движения в электрическую сеть на нем необходимо открыть крышку, предназначенную для подсоединения проводов.

Определить фазу можно прозвонив кабель тестером. Фазный провод подключается к клемме датчика с коричневым проводом. Ноль должен быть присоединен и к прожектору, и к прибору (синий провод). Затем следует соединить оставшуюся клему ИК-сенсора с красным проводом со свободной линией светильника.

Часто полезно оставить в схеме выключатель. Подключив его параллельно, можно в необходимых случаях оставлять свет включенным на более длительное время, чем это предусмотрено при автоматическом управлении. Схема, как подключить прожектор с датчиком движения и выключателем, на следующем рисунке.

В этом случае автоматическое включение прожектора будет срабатывать только при разомкнутом положении выключателя.

Возможны ситуации когда к светильнику необходимо подключить несколько сенсоров. Это требуется в ситуациях наличия нескольких подходов к освещаемому месту, или при недостаточной зоне охвата одним датчиком. В этом случае ИК-сенсоры подключаются параллельно. Светильник включается при подаче питания через любой датчик. На следующем рисунке представлена схема подключения прожектора с двумя сенсорами.

Лучше всего прожектор с датчиком движения подключать к щитку с автоматами. Однако кабель можно присоединить к ближайшей розетке через вилку или непосредственный контакт.

Некоторые прожекторы имеют провод заземления желто-зеленого цвета. При его наличии подключение обязательно.

Некоторые светильники сразу сконструированы с датчиком движения. Это самый простой вариант. Для подключения прожектора с датчиком движения нужно соединить провода устройства с электропроводкой, соблюдая цветовое соответствие.

Регулировка ИК-сенсора

Современные датчики движения имеют два или три регулятора.

Первый — «SENS» предназначен для управления чувствительностью прибора. Меняя положение можно установить размер объекта, на который будет реагировать сенсор, расстояние до объекта.

Второй — «TIME» определяет длительность свечения лампы после срабатывания автомата. Можно выставить несколько секунд. Специалисты советуют ставить 1-2 минуты, чтобы исключить постоянное срабатывание прибора.

Третий — «DAY LIGHT» регулирует время работы сенсора в зависимости от светового дня. Возможно включение прибора только в темное время, или в любое время суток.

Пользователь определяет положение регуляторов опытным путем. Сами датчики могут двигаться вверх-вниз, вправо-влево в зависимости от модели. Это позволяет определить оптимальный угол наклона и территорию охвата прибором.

Классификация прожекторов с датчиками движения

Представленные на рынке датчики движения можно поделить по нескольким параметрам.

• По способу крепления — настенные и потолочные;
• По защищенности от пыли и влаги. Для уличного использования рекомендуют сенсоры с уровнем защиты не меньше IP65.

Световые приборы могут использовать разные источники освещения. Лампы накаливания из-за своей ненадежности и большого потребления энергии редко эксплуатируются в прожекторах. До недавнего времени наибольшей популярностью пользовались галогенные лампы. Однако низкий срок службы и высокое энергопотребление галогенных прожекторов ведут к их замене более современными светильниками.

Лучшими считаются прожектора со светодиодами. Они потребляют меньшее количество энергии и долго служат.

Схема подключения прожекторов не зависит от источника света. Однако датчики движения должны подбираться с учетом мощности используемых ламп.

Видео по теме

Назначение, виды, устройство и работа прожекторов с датчиком движения

Прожектор с датчиком движения выполняет те же функции, что и аналогичные осветительные приборы без устройства автоматического управления. Он обеспечивает яркое освещение ограниченного участка на территории или в помещении лучом, форма и угол распределения света которого определяются конструкцией светильника устройства. Датчик подает электропитание на светильник при обнаружении движения в зоне своего обзора. Прожектор остается включенным от 5 секунд до 15 минут. Это время устанавливается на датчике. Если за этот интервал вновь будет обнаружено движение, отсчет начнется сначала.

Датчик движения может располагаться:

• в корпусе светильника;
• в отдельном корпусе, который жестко закреплен на прожекторе;
• в отдельном корпусе, который можно установить в любом нужном месте.

С какими типом лампы и мощности выбрать прожектор – вопрос личных предпочтений и необходимости. Для бытовых целей – освещения собственного участка или гаража – в основном предлагаются компактные устройства со светодиодными, галогенными и энергосберегающими источниками света мощностью от нескольких до 500 Вт. Они позволят решить любую задачу по освещению придомовой территории или внутри построек и удовлетворить индивидуальные запросы каждого потребителя. Также эти прожекторы можно использовать на общественных и промышленных объектах, если необходимо освещать небольшую площадь.

Прожектор с датчиком движения

Наиболее предпочтительными и прогрессивными практически по всем характеристикам являются светодиодные устройства. Одно из главных их преимуществ – экономичность. Светодиодные прожектора по сравнению с галогенными потребляют на 85% меньше электроэнергии.

Для уличного освещения следует выбирать прожектор, имеющий класс защиты от пыли и влаги не ниже IP 44.

Приобретая устройство, необходимо также обратить внимание на характеристики зоны обзора его датчика: угол и дальность (радиус). От них зависит степень охвата выбранной для освещения территории – то есть в каких местах участка относительно своей точки установки датчик будет обнаруживать движение и срабатывать, включая прожектор.

Монтаж и подключение «умного» прожектора

К каждому прожектору должна прилагаться инструкция с описанием как его подключить. Но даже если ее не оказалось, подготовить осветительный прибор к работе будет достаточно просто. Все электромонтажные работы в уже имеющейся сети следует проводить при отключенной электроэнергии (выключенном щитке).

Фиксируем прожектор на выбранном месте установки посредством крепежных элементов на его корпусе либо специального кронштейна, поставляемого в комплекте. Для подключения к электрической сети используем провод ПВС либо ШВВП. Он должен быть 3-жильный, если прожектор будет подсоединяться к заземлению. Если нет – достаточно 2-жильного. Сечение провода должно быть не менее 0,5 мм 2 для светодиодного осветительного прибора. Для галогенового может потребоваться кабель большего сечения – это зависит от мощности его лампы.

Если вблизи прожектора есть розетка с подводящими проводами подходящего сечения, способными выдержать нагрузку, то можно воспользоваться ей. Достаточно отмерить у кабеля нужную длину и подсоединить к нему вилку либо напрямую подключить его к контактам розетки. Но обычно провод приходится тянуть до ближайшей распредкоробки электросети. Идеальное решение в любом случае – проложить кабель до щитка дома и подсоединить в нем через автоматический выключатель, рассчитанный на 6–10 А и установленный отдельно специально для прожектора.

При протягивании провода по постройкам прокладываем его в гофротрубе с внутренним диаметром 16–20 мм, которую крепим к стене. Если надо кабель завести на большое расстояние или до уличного фонаря на столбе, способ следует использовать воздушный или подземный.

Самое простое подключение прожектора с датчиком движения, который встроен или жестко закреплен на корпусе осветительного прибора. В этом устройстве датчик и лампа уже подсоединены друг к другу. Надо всего лишь открыть крышку контактной коробки прожектора, завести внутрь провод через предназначенное для этого отверстие и подключить его в соответствии с цветовой и буквенной маркировкой:

• черный либо синий к такому же проводу и клемме со значком 0 или N – это ноль;
• красный либо коричневый к Ф или L – это фаза;
• желто-зеленый к клемме с 3-я черточками и палочкой сверху – это заземление.

Установка осветительного прибора

У некоторых осветительных приборов отрезок кабеля уже подсоединен и выведен из корпуса прожектора. Коммутируем его со своим проводом согласно цветовой маркировке, лучше через отдельную клеммную коробку, закрепленную рядом.

Если датчик установлен отдельно, то придется еще тянуть кабель между ним и прожектором, а также правильно подключить их. В этом случае тоже надо следовать цветовой маркировке. Главное, не ошибиться с подсоединением датчика, иначе его можно сжечь. Его коричневый провод (обозначение клеммы – L) подключаем к фазе, а красный (контакт A) – к одному из выводов прожектора. Второй проводник светильника и синий датчика (клемма N) подсоединяем на ноль.

Настройка работы датчика движения

Положение непосредственно датчика движения в большинстве моделей устройств, срабатывающих на перемещение объектов, можно регулировать по вертикали и горизонтали. Это позволяет менять дальность обнаружения движения, а главное, угол разворота сектора обзора относительно неподвижного корпуса датчика. То есть можно менять контролируемый участок территории. Благодаря этому прожектор с встроенным или жестко закрепленным управляющим устройством можно установить таким образом, чтобы его луч освещал нужное место, а сам он включался при перемещении, происходящем под некоторым углом к нему.

Возможность такой регулировки надо выяснить еще при монтаже осветительного прибора и сразу его максимально сориентировать в нужном направлении, исходя из допустимой настройки угла зоны обзора датчика. Последний тоже надо развернуть в предполагаемую сторону возникновения движения.

Регулировка работы датчика

Дальнейшая настройка работы прожектора производится вращением ручек регуляторов на корпусе датчика. Их может быть 2 или 3. Это зависит от модели датчика. Обязательно будут регуляторы DayLight и Time.

DayLight (может быть другое обозначение – Lux) – для установки уровня естественного освещения (на улице или в помещении), начиная с которого датчик будет срабатывать при обнаружении движения. Когда регулятор повернут в крайнее левое (до упора) положение, прожектор будет включаться только ночью или в абсолютно темном помещении. Если установлен в крайнее правое – датчик сработает независимо от освещенности, даже в самый светлый солнечный день. Возможность такой регулировки необходима, например, чтобы не тратить время на настройку, когда прожектор с датчиком движения должен включаться в помещении с плохим естественным освещением.

Рекомендуем ознакомиться

Time – для регулировки времени, на которое будет включаться освещение, если не произойдет повторной фиксации движения. В зависимости от модели датчика диапазон настройки составляет от 5–30 секунд до 2–15 минут.

Третий регулятор, который есть не на всех управляющих устройствах – Sens. Им настраивают чувствительность датчика движения. От положения этого регулятора зависит на каком расстоянии в границах зоны обзора и у насколько крупного объекта будет зафиксировано перемещение. При установке высокой чувствительности прожектор может включаться даже от качающихся веток. Так что при большом количестве ложных срабатываний чувствительность стоит уменьшить.

Как подключить прожектор с датчиком движения – подробная инструкция

[contents]

Как устроен прожектор с датчиком движения

Прожектор с датчиком движения – уже далеко не новинка в нашем обиходе. Его часто можно наблюдать во дворах при освещении ворот или дорожки к дому, при освещении улиц, туннелей или арок домов, а так же в других местах в ночное время суток, не требующих постоянной подсветки. Кроме улицы, его можно применять и в домах, например, в коридорах, туалете и прочих помещениях, где Вам он покажется целесообразным. Это весьма удобное устройство помогает решить сразу несколько задач:

• освещенность пространства, которую можно организовать только там, где это необходимо;
• экономия электроэнергии, которую мы получаем за счет использования света только тогда, когда это необходимо;
• защита от незваных гостей, которых будет отпугивать внезапно включающийся свет или, по крайней мере, включенным светом вы будете оповещены об их присутствии.

Вы можете проконсультироваться на этом сайте – http://anrj-led.ru/catalog/svetodiodnye-prozhektory/ – о выборе того или иного светодиодного прожектора с датчиком движения для решения именно вашей задачи, а так же почитать отзывы пользователей.

Конструкция фонаря с датчиком движения

Прожектор с датчиком движения

В конструкцию этого устройства входит светильник с лампой (накаливания, галогенной или светодиодной), к которому прикреплен инфракрасный датчик движения. Также оно оснащено кронштейном для крепления (в наборе к нему, как правило, идут дюбеля и саморезы).
Подключение прожектора с датчиком движения
В комплекте к приобретенному прожектору должна идти инструкция по его подключению, но если вы ее не обнаружили, не отчаивайтесь, ведь подключение этого прибора достаточно просто:

1. Для подключения к электросети используется 2-х или 3-х жильный провод (в зависимости от наличия заземления в доме) ШВВП или ПВС с минимальным сечением 0,5 мм кв для светодиодного фонаря (галогенный, в зависимости от мощности лампы, может потребовать провод большего сечения, что значительно удорожит бюджет его подключения). К выбранному месту подключения провод обязательно прокладывается в гоффротрубе, которая крепится к стене дома.
2. Закрепите кронштейн крепления светильника к выбранному месту.
3. Открутите крышку клемника (контактной коробки) устройства, проведите кабель через специальное отверстие, закрепите зажимом и подсоедините контакты в соответствии с их расцветкой: синий или черный – ноль(0 или N), коричневый или красный – фаза(L или Ф), и желто-зеленый – заземление, если оно есть. Затяните зажимные болты контактов и крепежа кабеля. Закройте контактную коробку и закрутите в ее крышке болты.

Ниже приведена схема подключения:

Схема подключения

4. Прикрепите устройство к кронштейну, боковыми болтами прожектора отрегулируйте его угол наклона.

Настройка датчика движения

На панели датчика имеются 3 регулятора, которые помогут Вам настроить работу прожектора:
Sens (Чувствительность) – фактически регулирует размер объектов и степень их движения, на которые будет реагировать прибор: HIGH – высокая, т.е. свет будет включаться при движении веток от ветра или пробежавшей кошке, LOW – низкая чувствительность, т.е. прибор будет реагировать на перемещение только крупных объектов, например людей. В различных моделях этот регулятор может быть дискретным и иметь только два крайних положения, а может регулироваться плавно.
Time (Время) – регулирует время, в течение которого будет включена лампа (как правило имеет диапазон 5сек – 15 мин). Повторное срабатывание датчика во время свечения фонаря, вызывает новый отсчет времени.
Lux (Свет) или DeyLight (Дневной свет) – устанавливается степень дневного освещения, при котором фонарь начнет включаться. Т.е. этим регулятором можно ограничить включение фонаря только в ночное время суток, либо позволить ему включаться при движении круглосуточно.

Зона действия прожектора с датчиком движения

Различные датчики движения характеризуются степенью охвата территории по площади, точнее, углом обзора и радиусом (дальностью) действия (эту информацию Вы можете получить в технических характеристиках устройства). Поворачивая датчик по вертикали и горизонтали, Вы можете регулировать, какой именно участок территории он будет контролировать.

Наиболее прогрессивными по многим параметрам являются прожекторы именно со светодиодными лампами: они очень экономичны, безопасны, с минимальным нагреванием, имеют высокий КПД, мгновенно загораются. Согласно статистике, светодиодные прожекторы позволяют экономить до 85% по сравнению с галогенными аналогами.

Регулировка прожектора с датчиком движения для улицы. Как настроить датчик движения для освещения – инструкция.

Одной из лучших мер для увеличения безопасности дома, а также промышленных, складских площадей и стоянок автомобилей является установка прожектора с датчиком движения. Осветительные приборы с датчиками движения обеспечат яркое освещение подконтрольной территории в темное время суток. Злоумышленник вряд ли осмелится совершить преступление, если неожиданно вокруг него загорится свет. Кроме того, прожектор с датчиком движения включится при приближении автомобиля владельца дома, осветив ночную дорогу и позволив легко найти входную дверь или ворота.

Как выбрать прожектор с датчиком движения

В продаже имеются различных конфигураций и в широком ценовом диапазоне. Лучшие модели оснащены регулируемыми таймерами, позволяющими осветительному прибору гореть на протяжении ограниченного времени после включения. Эта функция автоотключения позволяет значительно сэкономить электроэнергию. Простота установки, возможность регулировки, устойчивость к погодным условиям и длительный гарантийный срок являются ключевыми факторами при выборе прожектора с датчиком движения. В комплект также может входить настенный выключатель, позволяющий при необходимости вручную отключать светильник.

В конструкцию прибора входит фотоэлемент. Его ячейка, чувствительная к солнечному свету, автоматически отключает прожектор с датчиком движения в светлое время суток, что также служит для экономии электричества. Как у любого устройства, у прожектора с датчиком движения существует несколько недостатков. Посторонние движения, такие как колеблемые ветром ветви ближайших деревьев или животные, перемещающиеся в диапазоне чувствительности датчика, вызывают ложное включение освещения. Иногда датчики движения устанавливают так, что в поле их действия попадает проезжая часть с оживленным потоком машин, вызывающим его включение. Мокрый или грязный датчик может тоже вызвать нежелательное включение прожектора.

Главной деталью при выборе прожектора с датчиком движения являются электрические лампы, которые в нем используются. Для обеспечения правильной работы прибора следует применять лампы соответствующей мощности, указанной в инструкции детектора движения. Кроме того, необходимо учитывать, что лампы накаливания обеспечивают рассеянное освещение, яркость которого не всегда достаточна на больших площадях. Светодиодные лампочки, с другой стороны, создают яркий, сфокусированный свет, обеспечивающий лучшую видимость. Однако они не охватывают большого пространства. Большинство прожекторов с датчиками движения позволяют использовать оба типа ламп.

Не так давно на рынке появились прожекторы на солнечных батареях. Аккумуляторы, которые используются в таких прожекторах, позволяют отказаться от подключения к домашним и промышленным электрическим сетям. Таким образом, прожекторы могут быть установлены в любом месте.

Что представляет собой прожектор

Прожектор — это мощный осветительный прибор, имеющий в своей конструкции серию отражателей для создания точно направленного луча света. Изобретенные в конце 19 века, прожекторы используются в военных операциях, в морской навигации, на транспорте, в строительстве, на стадионах, во время культурно-зрелищных мероприятий, в рекламе и для охраны объектов. Изначально созданные как стационарные модели, сегодня прожекторы имеют ряд поворотных механизмов, которые помогают сделать устройство универсальным. Секретом прожектора является мощный луч света, который излучается устройством. Источник света и отражатели, расположенные определенным образом, создают поток параллельных лучей, сосредоточенных в одном направлении, которые служат для освещения определенного пространства.

Прожектор состоит из защитного стекла, рефлектора и патрона для электрической лампы, заключенных в корпус, защищающий их от воздействия неблагоприятных погодных условий. В его конструкцию также может входить дроссель для использования газоразрядных дуговых электроламп. Для крепления прожектора предусмотрен кронштейн, позволяющий регулировать угол наклона и поворота прибора.

Внутри прожектора установлены клеммы для подключения электрических проводов, которые питают электролампу. К корпусу подключается заземляющий провод, защищающий пользователя от поражения электрическим током в случае замыкания электропроводки внутри светильника на корпус.

Где лучше установить прожектор

Высота установки прожектора должна соответствовать требуемому освещению и мощности электролампы. Кроме того, при выборе места установки необходимо учесть, что прибор требует технического обслуживания, для чего может потребоваться лестница, подъемный механизм или другие пути подхода к прожектору.

Таким местом может быть: осветительная мачта, опора линии электропередач, стена здания, крыша здания с ограждениями, вышка, труба котельной и т.д. Необходимо принять во внимание, что прожектором и датчиком движения должен быть соединять электрический кабель, прокладка которого требует соблюдения правил пожарной безопасности и правил устройства электроустановок.

Выбор места установки датчика движения, соединенного с прожектором

Для корректной работы комплекта необходимо правильно выбрать его место установки. Оно должно быть таким, чтобы при приближении движущегося объекта (автомобиля или человека) он оказался в зоне чувствительности датчика. Сам датчик при этом должен быть недоступен для повреждения злоумышленниками. Поэтому следует выбирать такой прибор, который будет выполнять оба этих требования, то есть если он используется для охранных целей, его радиус действия должен быть достаточно широким. Для освещения придомовой территории, напротив, будет достаточно устройства с небольшим радиусом действия.

Устанавливая датчик, необходимо точно определить, территория какой площади должна попадать в зону его действия. От этого будет зависеть угол его наклона. Если эта площадь будет небольшой, например, вдоль стены здания, угол наклона должен быть около 90 градусов. Для охвата большой территории датчик должен стремиться к горизонтальному положению.

Схема подключения прожектора к электрической сети

Подключение прожектора к электрической сети должно осуществляться квалифицированным специалистом. Светильник подключается к электрической сети напряжением 220 В частотой 50 Гц трехжильным кабелем через автоматический выключатель, ток защиты которого должен в три раза превышать мощность электролампы. Автоматический выключатель должен выключать фазовый провод сети.

Патрон электролампы в прожекторе необходимо подключить таким образом, чтобы нулевой провод сети был подключен к резьбе цоколя лампы, а фазовый провод — к выводу лампы. Современный электрический кабель имеет световую маркировку, в которой фаза подключается коричневым проводом, а ноль – проводом синего цвета. Вся проводка согласно правилам пожарной безопасности и правилам устройства электроустановок должна выполняться с помощью болтовых соединений.

Инструкция по подключению прожектора к датчику движения

Для подключения прожектора к датчику движения необходим электрический кабель, сечение которого позволяет использовать мощность предусмотренной конструкцией электролампы. Кроме того, не надо забывать о защитном заземлении корпуса прожектора. Это можно сделать при помощи отдельного заземляющего проводника, или использовать проводник питающего кабеля.

В датчике движения предусмотрено клеммное устройство, позволяющее с помощью болтового соединения подключить осветительный прибор. Между обоими приборами желательно установить устройство защиты – предохранитель или автоматический выключатель, который защитит датчик движения от возможного короткого замыкания в проводке прожектора в случае ее повреждения.

Фазовый провод электрической сети подключается к коричневому проводу датчика движения согласно схеме прибора, а нулевой провод – к его синему проводу. Прожектор посредством электрического кабеля подключают к синему и красному проводам клеммного устройства датчик

Прожектор с датчиком движения — инструкция по подключению

Светодиодный прожектор с датчиком движения – полезное техническое решение для освещения любой территории, будь то приусадебный участок, вход в гараж, территория предприятий, складские помещения, частный двор и участок перед двором и прочее. Польза такого прожектора заключается не только в том, что нет необходимости включать свет при помощи выключателя, а и в огромной экономии электроэнергии.

Принцип работы датчика движения

Экономия достигается благодаря тому, что свет не горит постоянно, а включается только при приближении какого-либо объекта. Для этого и снабжают прибор датчиком движения – инфракрасным лучевым пучком, который захватывает определенный спектр территории и срабатывает, когда на лучи попадает движущийся объект.

Датчик движения имеет панель настройки, снабженную тремя ручками, каждая из которых отвечает за свой спектр действия. Это освещение, время работы и чувствительность. То есть вы можете выбрать интенсивность освещения – чем она выше, тем больший размер участка будет освещаться; продолжительность освещения – сколько будет включен свет; чувствительность лучевого пучка – поставив его на максимум ваш прожектор будет захватывать ( в зависимости от силы чувствительности) от кошечек-собачек до грызунов.



Регулировка датчика движения также происходит сверху вниз и из стороны в сторону. То есть он имеет поворачивающуюся ножку, по принципу шарнира.

Из чего состоит датчик движения

Конструкция состоит из собственно прожектора, датчика движения под ним и кронштейна, крепящего прожектор к стене, забору или другой опоре.

Отдельно стоит сказать, что плафон может быть оснащен галогеновой лампой или светодиодной. Мощность лампы можно подбирать по своему усмотрению, как и в обычной домашней люстре.

Как подключить прожектор с датчиком движения к системе электропитания

Подключение к системе электропитания происходит элементарным образом и не требует особых навыков, только немного сообразительности и знания простых норм безопасности при работе с электричеством. К тому же к устройству наверняка прилагается инструкция, в которой есть схема подключения проводов.

Если рядом с местом установки плафона нет розетки, для подключения прожектора, то следует кинуть провод к месту подключения уличного освещения. Для этого в целях безопасности и электроизоляциииспользуют гофрированную трубу диаметром примерно два сантиметра или при помощи тросовых растяжек закрепленных на дюбеля.

Далее прожектор крепят к опоре и подключают к кабелю. Для этого открывают его заднюю крышку и присоединяют провода кабеля к соответствующим клеммам, где синий – это 0, коричневый – (англ. L или рус. Ф) фаза, а зеленый – заземление. Клеммы с заземлением может не быть, но если она есть, то ее следует обязательно подключать.

После этого другой конец кабеля подведите либо к вилке, чтобы подключать ее к розетке, либо уберите розетку (предварительно обесточив помещение) и подключите кабель напрямую к системе электропитания, тщательно заизолировав контакты и закрыв отверстие, где раньше была розетка, для этого можно использовать элементарный алебастр или финишную шпаклевку. Цемент лучше не использовать.

Ваш прожектор с датчиком движения присоединен! Если у вас остались какие-либо вопросы вы всегда можете получить профессиональную консультацию по светодиодному освещению на сайте http://anrj-led.ru, где специалисты в области уличного освещения с радостью ответят на ваш вопрос.

светодиодные фонари для улицы, особенности светильников на солнечных батареях

Владельцы частных загородных домов или летних дач хорошо понимают, насколько важным является наличие освещения на приусадебной территории. Система света служит не только для комфорта проживания, но и обязательным элементом в организации безопасности. На сегодняшний день благодаря современным технологиям потребителям представлен широкий выбор всевозможных ламп. Большим спросом пользуются прожекторы с датчиком движения, суть работы которых заключается в том, что свет загорается только тогда, когда система распознаёт движение вблизи.

Безусловно, это отличный вариант для улицы, ведь таким образом можно не только сэкономить свет, но и обезопасить себя от нежелательных гостей, которых лучи света, несомненно, заставят отказаться от злого умысла.

Характеристики и назначение

Наиболее частая причина, по которой люди приобретают прожекторы – освещённость территории у входа и по всему периметру загородного дома или дачи. Часто их устанавливают вдоль дорожек, освещая путь. Такой вариант поступления света идеально подходит для любого ландшафта вокруг, фонарь может украсить разнообразные элементы личного участка земли.

Особой популярностью пользуются диодные прожекторы, оснащённые датчиком движения. Они считаются более экономичными и служат довольно долго, без каких-либо перебоев. К помощи LED-устройств обращаются, когда в тёмное время суток нужно создать дневной свет, например, на автомобильных стоянках, у подъезда, в парках и туннелях, на улицах и мостах, на складах или каких-либо промышленных объектах, работающих или охраняющихся круглосуточно. А также светодиоды служат одним из способов обеспечения сигнализации в пограничных зонах.

Подобное изделие состоит из следующих элементов: корпуса, блока питания, всевозможных проводов и лампочек. Для установки светодиодов на некоторую поверхность используют кронштейн. Специальные отражатели способны регулировать световые потоки, которые даёт устройство. Более того, составляющими аппарата являются защитное стекло, рефлектор и патрон для лампочки.

Принцип работы

Из названия светодиода ясно, что он не работает постоянно, а реагирует на движение человека или предмета вблизи. Обычно зона детекции составляет 12 метров, то есть именно на этом расстоянии должен кто-то находиться и двигаться, чтобы прожектор дал свет. Сенсоры, реагирующие на движение, начинают работать путём электромагнитного излучения. Линза Френеля помогает собрать все тепловые потоки, затем они фокусируются, а после подаются на инфракрасный сенсор. Здесь полученные данные обрабатываются особенными устройствами.

Кроме того, специалисты разработали такие светодиодные прожекторы, которым не нужно движений для начала работы. Они включаются самостоятельно, когда вокруг смеркается. Уже утром, когда день полностью входит в свои права, специально настроенные на это фотоэлементы отключают устройство.

Плюсы и минусы

К видимым достоинствам прожектора с датчиком движения можно отнести следующие его особенности.

• Сфера, в которой применяются такие устройства, довольно широка. Их можно применять на многих площадках: от участка загородного дома до огромного складского помещения.
• Экономичный расход электроэнергии получается за счёт того, что прожекторы не находятся в работе постоянно, а только в то время, когда вблизи происходят какие-либо подвижности. К тому же стоимость самого аппарата приемлемая в сравнении с другими осветительными приборами.
• Неоспоримая надёжность. Судя по отзывам большинства пользователей, прожекторы такого вида стойко переносят повреждения, падения и даже вибрацию.
• Какого-то особенного обслуживания прожекторы не требуют. Необходимость в замене светодиодов возникает крайне редко.
• Благодаря отличной работе светодиодов освещённость территории действительно хорошая, дополнительных источников света не требуется.
• Прожекторы с датчиками движения без труда переносят низкие и высокие температуры в любое время года. Чаще всего производители устанавливают температурный интервал от -60 до +50 градусов.
• Прожекторы имеют высокие показатели защиты от различных осадков, хотя это зависит от характеристик определённой модели.
• Несколько смешной, но по-настоящему действенный плюс прожекторов с датчиком движения – отсутствие необходимости поиска выключателя. Он загорается только в определённый момент, когда сенсоры улавливают движение, что, безусловно, экономит электроэнергию.

В качестве недостатков прожектора с датчиком движения можно назвать куда меньше факторов.

• Часто на загородном участке основным создателем суеты выступает животное, которое двигается в любые стороны. По этой причине прожектор может включаться и выключаться несколько раз подряд совершенно без необходимости. Конечно, это не всегда удобно и может действовать на нервы.
• Если смена режима с «включено» на «выключено» будет слишком частой, то в скором времени вы будете вынуждены сменить лампы.
• Часто случается так, что свет прожектора нужен на продолжительное время, а прибор прекращает его подавать, так как сенсоры не распознают стоящего без движения человека. Это не всегда удобно, так как нужно произвести хотя бы какое-то движение частью тела.

Виды

Сейчас на рынке домашних и уличных светильников представлен широкий выбор всевозможных прожекторов различных моделей. Рассмотрим самые популярные из них.

Светодиодные

Такие прожекторы со встроенным датчиком движения чаще всего применяются для освещения краткого пути к гаражу или к дому. В их устройстве есть система регулировки чувствительности, что позволяет произвести подстройку под ваши потребности. Специалисты продумали специальную регулировку, с помощью которой можно самому установить определённый промежуток времени, когда устройство будет подавать свет после реакции на движение.

На солнечных батареях

Такие источники света используют в тех ситуациях, когда возникают трудности с подключением к сети или этой возможности попросту нет. Здесь важно учитывать, что солнечная панель выступает отдельным элементом, который необходимо закрепить так, чтобы лучи попадали прямо на неё. Прожекторы на солнечных батареях аккумуляторные, то есть в дневное время устройство копит энергию, а когда наступают сумерки, подаёт яркий свет.

С галогеновой лампой

В устройстве галогенного аппарата установлен инфракрасный датчик движения, реагирующий на тепловую энергию, которую излучат объект, находящийся неподалёку. Дальность действия такого аппарата достигает 12 метров, а мощность его обычно равна 150 Вт. Более того, он не теряет своих способностей даже при низких температурах и обильных осадках.

А также стоить выделить другие, не столь популярные, но всё же предлагаемые на рынке прожекторы. Например, потребители часто покупают фонари с люминесцентными лампами, но такие устройства не всегда могут удовлетворить потребность в ярком свете, поскольку их лучи не особо мощные.

Как выбрать?

Рассмотрим основные критерии, по которым потребители делают выбор в пользу того или иного источника освещения с датчиком движения. Основным, конечно, выступает показатель мощности. Всё зависит от потребностей покупателя. Одним, например, будет достаточно 10 или 20 Вт, а для других потребуется 30, 50 или даже 100 Вт.

Расположение

Модели прожекторов с датчиком движения различаются по такому признаку, как расположение этих самых датчиков. Например, существуют такие фонари, где он располагается внутри устройства, то есть вам необходимо лишь установить аппарат без каких-либо дополнительных настроек. На рынке представлены и такие модели, где датчик крепится непосредственно на корпус прожектора. Такой вариант часто устанавливают над входной секцией в дом. Модели, в которых датчик существует отдельно от прожектора, позволяют располагать его в том месте, где удобно владельцу.

Мощность

Для прожектора, который планируется использовать в домашних условиях, мощность варьируется от 20 до 140 Вт. Здесь всё зависит от ваших предпочтений и того, насколько большой участок необходимо озарять лучами. А если вам необходимо освещение в промышленной зоне, то потребуется прибор мощностью 500 Вт. При использовании прожектора с датчиками движения напряжение сети является стандартным – от 180 до 240 Вт.

Температура излучения

Оптимальная температура (по-другому ее называют цветностью излучения) может колебаться от 2700 до 6500 Кельвин. Это идеальный вариант для глаза человека. Свечение владелец также выбирает самостоятельно, но стоит заметить, что наиболее комфортным выступает белый свет в интервале 3500–5000 Кельвин.

Угол обзора

Этот критерий указывает на ту ширину, на которую распространяется излучаемый прожектором свет. Стоит отметить, что чем выше этот показатель, тем больше требуется затрат электроэнергии для снабжения работы прибора. Чаще всего для домашнего пользования приобретают устройства с углом обзора в 180 градусов.

Защитные оболочки конструкции

Поскольку предполагается, что прожектор будет использоваться в условиях улицы, он должен быть оборудован различными элементами, которые защищали бы его от воздействий окружающей среды. Безусловно, обязательным фактором здесь служит влагозащитный элемент, дабы избежать неприятных последствий при попадании дождя или снега.

Для удобства выбора производители разработали отдельные классы. Например, IP20 означает, что прожекторы не подходят для использования на улице – они устанавливаются дома. А присвоенный класс IP67 говорит о том, что корпус устройства полностью изолирован, оно легко переносит все осадки.

А также важно следить, чтобы были антивандальные защиты.

Как установить?

Произвести установку прожектора с датчиком движения можно на любую ровную поверхность. Чаще всего в этих целях используют стены здания или столбы. Для крепления необходимо подобрать надёжные метизы, чтобы они смогли выдержать вес прожектора. За дополнительным укреплением следует обратиться к помощи хомутов. Многие владельцы предпочитают создавать специальную нишу, куда можно поместить прожектор, тем самым скрыть его корпус и выгодно вписать в любой дизайн.

Важно следить, чтобы датчик движения, если он не встроен в прожектор, был скрыт от глаз возможных злоумышленников, а зона охвата могла «увидеть» всё, что позволяется её техническими характеристиками.

Как настроить?

В настройке прожектора с датчиком движения нет ничего сложного, но для этого важно понимать порядок производимого процесса. Многие устройства имеют три возможных критерия, которые влияют на режимы работы прожектора. Подстройка, называемая Day Light, поможет отрегулировать «чувства» датчика к уличному свету. Благодаря ей прожектор будет реагировать на движение и гореть не постоянно, а только тогда, когда на улице темнеет.

Если вы устанавливаете левое положение, то прибор начинает свою работу только в темноте, а если в правое – его деятельность при движении происходит постоянно.

Подстройка Time помогает установить интервалы времени, в течение которого прибор будет подавать тёплый свет. На большинстве моделей минимальный промежуток равен 5 секундам, а максимальный – 5 минутам.

Подстройка под названием Sens присутствует не в каждом устройстве. Она помогает установить ограничения на размер того предмета, при движении которого свет включается. Например, такая функция помогает прибору не реагировать на пробежавшую мимо кошку или собаку. В дальнейшем подстройку можно отключить. Освещённость территории у частного дома или на складском помещении – важный фактор для комфортного и безопасного пребывания там.

Прожекторы с датчиком движения станут вашими идеальными помощниками в тёмное время суток.

О том, как правильно подключить прожектор с датчиком движения, смотрите в следующем видео.
