схема и монтаж электропроводки своими руками, как правильно сделать заземление

Для многих владельцев гараж относится к категории часто посещаемых мест, и используется он не только для стоянки автомобиля, но и в качестве мастерской, склада или подсобного помещения.

Электричество в гараже всегда необходимо, ведь нередко возникает необходимость в подзарядке аккумулятора или накачке спущенного колеса, да и тем владельцам, которые хранят в яме урожай, электричество тоже крайне важно.

Особенности

Несмотря на площадь, гараж, как правило, имеет сходную схему электрификации с квартирой или частным домом, и сделать разводку своими руками в гараже – вполне посильная задача. Но тем не менее каждый владелец все делает по-своему и не всегда соблюдают правила. При энергоснабжении многое зависит от размера гаража, внутренней отделки и обустройства, но главное требование к электропроводке – безопасность и функциональность.

В любом случае важно правильно расположить лампочки, розетки и выключатели.

Электросхема составляется с учетом всех необходимых параметров.

В этом случае все зависит от того, какие приборы и энергопотребители должны находиться в гараже:

  • Центральное освещение. Для этого отлично подходит мощная лампа, расположенная под потолком. Специалисты настоятельно рекомендуют выбирать для гаража пылезащищенные светильники и распределить их по периметру гаража таким образом, чтобы они полноценно освещали все помещение, а не только крышу машины.
  • Смотровая яма или яма для хранения урожая
    обязательно должна иметь освещение. Спускаться с фонариком в руках – занятие не совсем удобное. Для полноценного пользования ямой внутри необходимо расположить стационарную подсветку, а также две розетки с защитными крышками. Но если розетками внизу не планируется пользоваться, то стоит рассмотреть вариант в пользу удлинителя. Но не стоит забывать разместить одну розетку наверху, неподалеку от ямы, чтобы можно было без особых проблем протянуть удлинитель вниз.
  • Розетки. Их количество зависит от индивидуальных пожеланий. Вполне вероятно со временем понадобится розетка для электрического обогревателя, а также неплохо выделить место для чайника и плитки. Розетки необходимо разместить по углам гаража.
  • Электрощиток. Он значительно отличается от домашнего варианта. Щиток в гараже включает в себя счетчик, входной и разделительный автомат. Количество автоматов может быть увеличено при необходимости, но, как правило, для одной линии электропроводки такого количества вполне достаточно.

Правила безопасности

Перед тем как переходить к подключению электричества в гараже, необходимо изучить основные требования безопасности. Из-за повышенной влажности, широкого диапазона температур и токопроводящих стен гараж является помещением повышенной опасности.

Поэтому все электротехнические изделия должны соответствовать классу безопасности IP44, то есть быть защищены от пыли и влаги.

Необходимо принимать во внимание все основные правила СНиП:

  • Проводка прокладывается строго горизонтальными или вертикальными линиями, а все соединения должны быть выполнены под прямым углом. Никакие зигзаги и диагональные линии недопустимы.
  • Если гараж входит в состав кооперативного владения, то необходимо получить соответствующее разрешение о подключении электричества, потому что, как правило, кооперативы подключены к собственной подстанции. Всю необходимую информацию по перечню документов и срокам получения одобрения необходимо уточнять у администрации.
  • Проводка прокладывается по стене на расстоянии 10 см до потолка. Также нужно выдерживать отступ в 15-20 см от проходящих коммуникаций и углов.
  • Расположить розетки нужно на высоте 50-60 см от пола – это оптимальное расстояние для комфортной работы в гараже. Для выключателей оптимальным расстоянием считается 150 см от пола.
  • Розетки и выключатели должны быть изготовлены из материалов, не поддерживающих горение.
  • При составлении плана и выборе кабеля нужно учитывать максимальную нагрузку всех электроприборов. Суммарная мощность необходима для того, чтобы подобрать по сечению и номинальному току кабели и автоматы. Правильно подобранный кабель выдержит нагрузку мощных электрических устройств.

Материалы и оборудование

Электропроводка бывает двух видов: закрытая и открытая. Разница заключается в том, прокладывается ли проводка по стене или скрыта внутри.

Закрытая проводка защищена от механических повреждений и воды, но требует проведения более кропотливой работы. Еще одно преимущество закрытого типа – при воспламенении проводки огонь не распространится внутри гаража, а быстро потухнет по причине отсутствия кислорода. Также нельзя не отметить более привлекательный и законченный внешний вид.

Открытая проводка прокладывается быстро и дает возможность при необходимости в короткие сроки заменить провод или кабель. К тому же не требуется подготавливать стены и делать штробу.

Как правило, владельцы небольших гаражей выбирают открытую электропроводку, поскольку ее легче обслуживать, хотя она всегда остается на виду. Если необходимо провести электричество в гараж на загородном участке, то владельцу следует рассмотреть вариант с капитальной электропроводкой закрытого типа. Но при любых обстоятельствах кабели и провода для электрооборудования должны быть защищены электротехническими изделиями: гофрированными трубами, кабельными каналами или металлорукавом.

Если проводка будет проходить по стене, отделанной пожаробезопасными материалами, то можно использовать кабельный канал. Он представляет собой пластиковый лоток с защелкивающимися крышками. В таком случае в любой момент без особых проблем можно произвести замену кабеля или провода.

Для открытой проводки по легковоспламеняющимся покрытиям лучше использовать металлорукав, так как он не требует дополнительных аксессуаров и может укладываться даже под прямым углом.

При закрытой проводке не стоит закрывать кабель и провод внутри стен. Разумнее скрыть в перекрытиях гофрированные трубы, в которых можно протягивать кабели и провода. В таком случае даже через несколько лет не потребуется вскрывать стены и перекрытия и делать полноценный ремонт для замены проводки – достаточно будет лишь достать старые провода и протянуть новые.

Для крепления труб к вертикальным и горизонтальным поверхностям используются специальные аксессуары – крепежи. Также все соединения должны быть герметичны – для этого современные производители предлагают специальные муфты.

Все соединения и ответвления линий должны быть закрыты в разветвительной коробке. Не стоит вмуровывать коробку непосредственно в стену – необходимо оставить прибор доступным.

Для самой проводки специалисты рекомендуют выбирать трехжильный провод с фазой, нулем и заземлением.

Провод заземления необходим для защиты человека от поражения током, а также для сохранения работоспособности приборов. Для этого отлично подойдет медный кабель с изоляцией из негорючих материалов.

При прокладке проводки в гофрированной трубе, кабельном канале или металлорукаве можно использовать кабель марки ВВГнг 3х1,5. Для монтажа проводки отрытым типом или укладке по легковоспламеняющимся поверхностям отлично подходит кабель марки ВВГнг LS 3х1,5. Кабель с алюминиевыми жилами стоит в несколько раз дешевле, но имеет меньший срок эксплуатации. К тому же на изгибах провод может заломаться, а при повторном ремонте вполне вероятно потребуется полная замена кабеля.

Пошаговая технология монтажа

Для работы понадобится подготовить все необходимые материалы и инструменты:

  • уровень и краску с кистью для нанесения разметки будущей электропроводки;
  • молоток и монтажное зубило;
  • отвертка-индикатор;
  • бокорезы;
  • монтажный нож;
  • плоскогубцы с пластиковыми рукоятками;
  • дрель со сменными сверлами;
  • крепежные элементы;
  • изоленту;
  • резиновые перчатки.

Все инструменты обязательно должны иметь изолированные ручки.

Протянуть электричество самостоятельно в гараж можно только для однофазной сети 220 В. При проведении трехфазной сети 380 В необходимо получить разрешение в местном предприятии электроснабжения. В таком случае ситуация усложняется также составлением и согласованием проекта, но всеми работами, связанными с проводкой, будет заниматься уполномоченная организация. К тому же напряжение 380 В необходимо в больших мастерских и капитальных гаражах для нескольких автомобилей и габаритной техники.

Для сети в 220 В понадобится электрощиток в 50 А – тогда будет запас по току нагрузки. Поместить щиток лучше рядом с входной дверью.

Подготовка

Для начала необходимо составить схему электрификации внутри гаража. В ней должны быть указаны особенности строения и внутреннее обустройство. Следует составить чертеж и указать, в каких местах должны находиться выключатели, приборы освещения и розетки, а также для чего они будут использоваться. Также на чертеже должны быть указаны все линии электрических коммуникаций. В этом случае необходимо выбрать схему, соответствующую последней версии правил устройств электроустановок.

На ней должны быть указаны:

  • место вводной линии кабеля, подходящего к гаражу;
  • вводный распределительный щит;
  • розетки;
  • выключатели;
  • приборы освещения;
  • кабели и провода.

Также необходимо полностью укомплектовать распределительный щиток. В него должны входить следующие элементы:

  • автоматические выключатели – они необходимы для защиты от коротких замыканий и перегрузок;
  • прибор учета электроэнергии – является неотъемлемой частью электрической сети;
  • устройство защитного отключения – повышает электробезопасность человека;
  • реле для контроля напряжения – отвечает за отключение тех участков сети, на которых напряжение достигло максимально допустимой точки;
  • ограничители перенапряжения – необходимы для защиты сети от коммутационных и грозовых перенапряжений.

Внутри помещения

Качество и безопасность электропроводки зависит также и от кабеля. Сечение провода определяет не толщину жилы, а его максимально допустимую нагрузку.

Для каждого прибора необходимо подобрать определенное сечение:

  • Розетки. Минимальное разрешенное сечение провода не должно быть меньше 2,5 кв. мм, а сами розетки должны быть рассчитаны на предел тока 16 А. Этого вполне достаточно для подключения прибора мощностью до 3 кВт.
  • Если планируется подключать в гараже мощное оборудование, то стоит установить специальную розетку с отдельной линией. На всякий случай специалисты рекомендуют установить одну такую розетку.
  • Освещение. Считается менее нагруженной линией, поэтому провод должен иметь сечение не менее 1,5 кв. мм.

Подробная схема работы должна показать, как правильно провести проводку своими руками:

  • Любые работы с электричеством проводятся только при полном отсутствии напряжения.
  • Развести электропроводку проще по уже готовой разметке. Для этого нужно расчертить на стене схему, где будет проходить проводка. Такой подход облегчит работы на последующих этапах. Также можно выполнить разметку выключателей, розеток, соединительных коробок и приборов освещения.
  • Затем нужно протянуть вводный кабель в гараж. Чтобы провести электропроводку, достаточно одной линии, от которой будут питаться несколько групп. После этого можно переходить к установке щитка и протяжке кабеля по всему помещению согласно схеме.
  • Для прокладки кабеля необходимо использовать электротехнические изделия. Чтобы протянуть кабель внутри трубы или металлорукава, стоит использовать специальный зонд. Такими протяжками многие производители уже снабдили электротехническую продукцию. Принцип работы довольно прост: внутри трубы находится проволока, которая выступает с двух сторон. С одной стороны прикрепляется кабель и надежно обматывается проволокой. После этого с другой стороны кабель протягивается внутри трубы при помощи проволоки.
  • Все соединения проводов необходимо производить в распределительной коробке.
  • После этого нужно установить светильники и розетки.
  • Затем необходимо подключить проводку к светильникам, розеткам, выключателям и электрическому щитку.
  • В завершении процесса необходимо проверить работоспособность системы. Для этого нужно включить автомат и убедиться в корректной работе.

Уличные работы

По улице можно провести электричество по воздуху или под землей. Воздушная линия может вестись от столба или от дома.

Если расстояние от объекта до гаража превышает 25 м, то необходимо дополнительно позаботиться об установке дополнительных столбов. В таком случае нужен подходящий по мощности многожильный кабель и стальная несущая проводка для более надежного крепления.

В случае если проводка ведется из жилого дома, то она должна быть защищена домашним автоматом, а когда ведется дополнительная отдельная линия от столба, то необходимо установить в гараже счетчик. При этом провод на месте ввода в гараж должен иметь дополнительную изоляцию.

Основные требования по высоте для подключения электричества воздушным путем:

  • возле зданий – не менее 2,75 м;
  • над пешеходной частью – не менее 3,75 м;
  • над проезжей частью – минимум 6 м.

В случае если высота гаража меньше 2,75 м, то для воздушного подключения необходимо дополнительно установить на крыше сооружения специальную стальную трубу, которая будет служить для подключения кабеля.

Чтобы проложить линию под землей необходимо использовать специальные гофрированные трубы ПВХ или ПНД – это зависит от покрова. Если кабель будет засыпаться землей, то вполне хватит трубы из ПВХ, а когда необходимо в дальнейшем залить коммуникации бетоном, то подойдет только тяжелая труба из ПНД. Но в любом случае изначально подготавливается траншея в 80 см глубиной, на дно которой насыпается песок толщиной около 10 см.

Полезные рекомендации

Укладка проводки требует определенных знаний и опыта работы. Но руководствуясь несколькими рекомендациями и правилами, даже новичок справится с этой задачей.

  • При подключении осветительных приборов внутри гаража неплохо продумать освещение и снаружи. Для этого понадобится установить два отдельных выключателя или один двухклавишный.
  • Если подключение розетки производится шлейфом, то такая линия должна включать не более трех розеток.
  • Устройство защитного отключения защищает не технику, а человека. При коротком замыкании устройство за доли секунды разомкнет цепь и защитит от утечки тока.
  • Чтобы защитить цепь от перегрузки или короткого замыкания, используется автоматический выключатель.
  • Не допускается скрутка проводов, особенно из разнородных металлов. Вместо устаревшей скрутки с изолентой, необходимо использовать спайку и специальные наконечники, которые можно приобрести в магазине электрики.
  • Дополнительное заземляющее устройство, установленное на вводе в распределительный щит, увеличит безопасность работы с электроприборами. Для этого можно использовать металлические прутья диаметра 15-16 мм. Их необходимо соединить стальной лентой и вкопать в землю.
  • Если владелец пользуется погребом, то обязательно нужно провести вниз хотя бы один осветительный прибор. Неплохо поместить дополнительное освещение возле лестницы, чтобы спуск и подъем не сопровождался какими-либо проблемами.
  • Для ввода электропроводки внутрь гаража воздушным путем отверстие в стене необходимо сделать под наклоном наружу – это позволит предотвратить поступление воды с улицы внутрь.
  • При работе на высоте стоит использовать деревянные стремянки или специальные козлы и помосты. Нельзя использовать для подъема металлические бочки, столы, стулья и прочую мебель.

О том, как сделать освещение в гараже самостоятельно, смотрите далее.

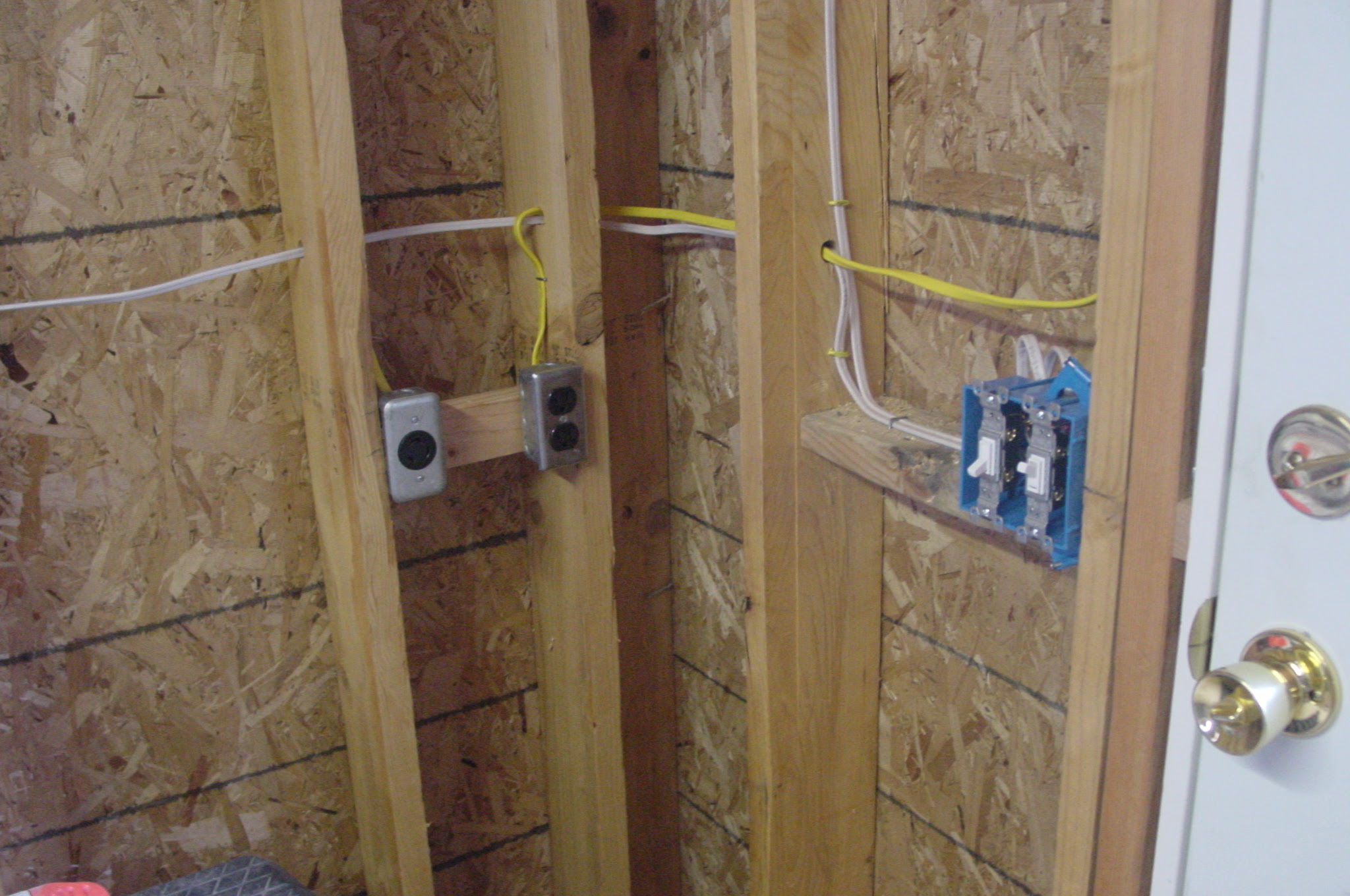

Электропроводка в гараже своими руками, фото и видео.

В простейшей схеме могут даже не перерезаться, а уходить сразу в короб распределения питания, если этот провод имеет одну трассу. В случае, если разводка производится от щита электропитания по нескольким трассам — на лампы освещения, розетки, выключатели и т.д., в щите монтируются три контактные линейки, к которым подключаются провод «фаза» от электросчетчика и провода «нуль» и «земля».

В случае использования не пластмассового, а металлического щита контактные линейки «фазы» и «нуля» монтируются на изолирующих прокладках, контактная линейка заземления закрепляется непосредственно на корпусе электрощитка.

Как правило, даже при монтаже простейшей схемы электропитания, предусматривается одна розетка, к которой могут подключаться мощные электропотребители, такие, как бетономешалка. В этом случае в распределительном щитке устанавливается второй автомат защиты, как правило, на 25 ампер.

При этом на линию освещения гаража и смотровой ямы, а также на такие потребители, как электроинструмент (дрель, болгарка, электроточило), зарядное устройство и на розетки достаточным есть автомат защиты на 16 ампер.

Для того, чтобы автоматы защиты не срабатывали при перегрузках, перед их покупкой необходимо рассчитать по Закону Ома максимальный ток нагрузки, с небольшим запасом, для чего разделить суммарную потребляемую мощность одновременно используемого оборудования и электроинструмента на 220 вольт,

Например, суммарная мощность бетономешалки, зарядного устройства, ламп освещения составляет 5 киловатт. Делим 5000 ватт на 220 вольт, получаем 22,72 ампера. Значит, необходимо установить автомат защиты на 25 ампер. В гаражах для подключения розеток используется, как правило, провод типа ВВГ3х2,5,для подключения ламп освещения — ВВГ3х1,5.

Сечение провода для подключения высоковольтной розетки рассчитывается исходя из мощности используемого электрооборудования.

Проводка в гараже. Способы монтажа. Схема и материалы

Проводка в гараже монтируется совсем не так, как в собственном доме, либо в городской квартире. Вряд ли удастся обойтись без квалифицированного электромонтера, так как необходимо подвести электроэнергию от столба к щитку в гараже, а самому лезть на столб и производить разветвление от центральной линии вряд ли получится, да и для этого нужно разрешение, а также допуск для работы под напряжением. Специалист поможет подключить автоматические выключатели, трансформатор и другие электроустройства.

Но стоимость установки всей проводки в гараже существенно снизит ваш семейный бюджет. Если вы сами сделаете монтаж проводки и всех устройств в гараже, то электромонтеру нужно будет только подвести питание от сети к гаражу. Установка своими руками линии разводки проводов позволяет экономить деньги, а также получить практические навыки в работах по прокладке проводов.

После того, как самостоятельно будет произведена проводка в гараже, лучше вызвать специалиста для проверки качества проделанной работы, чтобы быть уверенным в электробезопасности.

Разработка схемы

Перед началом работ необходимо составить подробную схему установки электрической проводки в гараже. На ней нужно указать место захода силового кабеля, центрального щита, ламп освещения, розеток, выключателей и других электроприборов.

Для самостоятельной разработки схемы проводки для гаража лучше придерживаться некоторых требований:

  • Провода по стенам необходимо прокладывать горизонтально и вертикально. Изгибы проводов производить только на 90 градусов.
  • Для создания безопасности от повреждений линию проводов располагать на расстоянии более 15 см от потолка и отопительных труб, если они имеются.
  • Выключатель располагают в 15 см от двери и в 1,5 метрах от пола.
  • Розетки устанавливаются на расстоянии 0,6 м от пола, из расчета на 6 м² одну розетку, или на каждые 4 метра.
  • Распределительные коробки располагают на расстоянии 20 см от потолка.
  • В ремонтной яме и подвале, который находится в гараже, установка розеток, а также выключателей запрещена по причине повышенной влажности в этих помещениях.
  • На лампы освещения, а также розетки устанавливают приборы защитного отключения, автоматы. При необходимости ремонта розеток отключают ее питание автоматом и при работающем освещении производят ремонт.
  • Для освещения ремонтной ямы применяют низковольтные светильники на 12 вольт. Для таких целей в щитке должен быть понижающий трансформатор.
  • Оптимальным решением будет установка в гараже трехфазной сети питания, так как однофазная сеть выдерживает не все нагрузки современных устройств и электроустановок. Если это для вас невозможно, то необходимо сделать правильный выбор сечения кабеля, который бы выдержал нагрузку мощных электрических устройств.

Проводка в гараже с ямой

Для групп освещения применяют выключатель двойного типа.

Чтобы создать схему лучше применить для этого план гаража, который выполнен по точным размерам. Это удобно для разработки правильной схемы электропроводки.

Материалы

Переходим к расчету необходимых материалов. Для этого считаем длину кабеля. Проводка в гараже будет наружная и внутренняя. При расчете это нужно учесть. Для наружного кабеля лучше применить кабель с медными жилами сечением более 10 мм2.

Кабели с жилами из алюминия требуют большего сечения. К тому же, его эластичность ниже. Для правильного расчета сечения кабеля нужно определиться с видами и количеством электроприборов, которые вы хотите установить в гараже. Общая мощность всех потребителей умножается на 1,2 для того, чтобы был запас мощности. Для розеток применяют провода сечением выше 4 мм2. Для освещения хватит провода 1,5 мм2.

Длину кабеля выбирают также с запасом, потому что во время монтажа возможны разрезания проводов на части для разных участков цепи.

Нет смысла делать в гараже менее двух розеток. Из них одна для переносного ремонтного удлинителя, вторая для других нужд. Две розетки – это минимальное количество, но лучше установить розеток больше, так как лишними они не будут и вполне пригодятся для подключения разных потребителей электричества.

Выключателей также необходимо иметь минимум два. Для смотровой ямы должен быть отдельный выключатель, второй для основного света. Если есть такая необходимость, то можно добавить количество выключателей.

Светильники заслуживают отдельного внимания. Сегодня очень популярны светильники на светодиодах, а также с люминесцентными лампами. Светодиодные светильники долго служат, имеют малый расход энергии, однако имеют довольно высокую стоимость.

Для открытого монтажа проводники определяют количество гофр, кабель-каналов, крепежных элементов. Скрытая в стены проводка в гараже не рекомендуется, потому что это более трудоемкая работа, а особый интерьер в гараже не требуется, наружный монтаж проводов его не испортит. После расчета и приобретения материалов можно переходить непосредственно к делу.

Монтаж
Проводка в гараже разделяется на три этапа:
  1. Подготовка.
  2. Наружный монтаж.
  3. Внутренняя установка проводки.

Каждый этап рассмотрим в деталях, чтобы знать, как сделать эту работу своими руками.

Подготовка
  • Сначала нарезаем кабель и готовим стены к прокладке. Кабель нужно резать с запасом 10 см для каждого куска.
  • Размечаем стены по подготовленной схеме. Удобно для разметки стен применять специальный разметочный шнур, так как это создает удобство и простоту работы. Шнур фиксируют в начальной точке, далее протягивают его до конца линии, либо до разветвления.

Шнур окрашен специальным красителем. Чтобы на стене осталась окрашенная линия, шнур натягивают вдоль стены, резко отпускают один конец шнура. Окрашенная линия на стене готова. Она и является разметкой.

Основной задачей является натяжка шнура строго горизонтально, либо вертикально, чтобы разметка соответствовала схеме. Для этого применяют строительный уровень, либо отвес с грузом. Существует также лазерный уровень, но его стоимость высока, а для гаража вполне хватит и строительного устройства.

  • Готовим штробы для проводов, если укладка будет скрытой.

Скрытую проводку обычно выполняют в бетонном гараже. Можно пустить провода по проему в плитах, но это не всегда возможно. Для выполнения штроб применяют болгарку с инструментом для бетона, или перфоратор. Если у вас нет электроинструмента, то можно выдалбливать штробы зубилом и молотком, но это долго и трудоемко.

Глубина канавки должна быть не более 2 см, шириной по размеру кабеля. После готовности всех штроб, переходим к следующему шагу. Можно отметить, что в кирпичных стенах иногда можно уложить провода между стыками кирпичей, вместо штроб.

Наружные работы

Протяжку внешней линии лучше поручить специалисту электрику. Способ прокладки обычно выбирают воздушный, потому что он требует меньше средств и времени. Если от гаража до столба более 25 метров, то необходима промежуточная опора для кабеля.

Воздушная линия выполняется по правилам:
  • Высота над дорогой не меньше 6 м.
  • Высота над тротуаром не меньше 3,50 м.
  • Высота захода кабеля в гараж не меньше 2,75 м.

Гараж обычно строится невысоким, а если заводить кабель в крыше, то необходима изоляция от проникновения воды. В таком случае рядом с гаражом ставят стойку из трубы, которую изгибают в верхней части.

Если прокладывать проводку под землей, то таких проблем не будет. Нужно выкопать траншею длиной от линии питания до щитка и расположить в ней бронированный кабель. В фундаменте гаража нужно сделать заранее отверстие для заведения кабеля.

Во избежание повреждений кабеля, рекомендуется его укладка в короб из металла. Сверху на короб укладывают резиновую ленту, на которой закрепляют табличку с надписью: «Не копать, кабель». Линию под фундаментом нужно проложить в трубе диаметром в два раза больше кабеля. Край трубы должен торчать наружу не более 5 см.

Недостатком такого способа прокладки является высокая цена бронированного кабеля, трудоемкие работы. Но этот способ обеспечивает долговечность конструкции.

Внутренняя прокладка

Проводка в гараже не вызывает особых проблем. Проводку прокладывают скрытым и открытым способом.

При скрытом способе кабель размещают в подготовленные штробы, закрепляют его. Для фиксации применяют пластиковые хомуты или скобы. Можно фиксировать кабель в штробах алебастром. Прихватка производится через каждые 30 см кабеля.

Далее, устанавливают распредкоробки, подключают выключатели и розетки. После соединения электропроводка проверяется тестером. Соединение концов проводов необходимо производить только с применением клеммных колодок, которые надежно соединяют провода, имеют невысокую стоимость. Если проверка показала, что все нормально, то стены подлежат штукатурке, с последующей сушкой.

Перед отделкой стен лучше сделать фотографии линии проводки. В будущем это поможет найти неисправный участок.

Наружная прокладка

Если предстоит прокладка проводов в металлическом или деревянном гараже, то линию прокладывают открытым способом, который намного удобнее и проще, так как не нужно долбить стены, если вам понадобилось подключить новую дополнительную розетку.

Провода размещаются в кабель-каналах, которые имеют эстетичный вид, безопасны, так как изготовлены из самозатухающего материала. Провода можно прокладывать на диэлектрических опорах. Но тогда вид гаража станет не очень эстетичным, тем более, что безопасность будет ниже.

Такая технология установки электропроводки в гараже своим руками позволяет добиться качественного уровня работы и безопасности. После окончания лучше вызвать специалиста для проверки работы.

Проводка в гараже трудоемкое занятие, но вполне под силу любому владельцу гаража с элементарными знаниями электротехники.

Похожие темы:

Электропроводка в гараже своими руками

Каждый гараж, обустроенный на загородном участке, нуждается в электричестве. Оно нужно как для подключения различных электроприборов, так и для освещения помещения. Обустроить электропроводку необходимо еще на этапе строительства гаража.

Особенности

  • Во-первых, для проведения электричества в гараж необходимо получить разрешение от местного органа Энергонадзора.
  • Во-вторых, самостоятельные работы по подведению электричества можно проводить, только имея соответствующий опыт.
Ввод кабеля в гараж

Электропроводка в гараже своими руками выполняется из двух частей: наружной и внутренней. Подводка электричества к отдельной постройке проводится по стенам, карнизам или навесам. Если необходимо иметь розетку снаружи, она должна быть атмосферостойкой.

Ввод кабеля через крышу

Для подключения к электричеству отдельного строения, в данном случае гаража, необходимо использовать электрощит.

Электрощиток
Обратите внимание! Перед тем как приступать к разведению электропроводки внутри гаража, нужно составить схему электропроводки для данного помещения. В ней должно быть отражено размещение линий электропроводки, расположение розеток, а также порядок их соединения друг с другом, в том числе и осветительных приборов.

В яму, если таковая предусмотрена в гараже, осветительные приборы проводить не рекомендуется. Дело в том, что ни один прибор, на какой стене он был бы расположен, не сможет целиком и полностью осветить место ремонта. Поэтому специалисты предлагают провести в яму только розетку, для подключения мощного переносного фонаря.

Подводка проводки

Если на одну клавишу придется несколько светильников, придется протянуть кабель до первого осветительного прибора, а от него – перемычке в виде шлейфа или параллельного подключения. Для подключения нескольких независимых осветительных приборов потребуется все провода объединить кабелем электропитания.

Примерная схема электропроводки Схема электропроводки в гараже
Обратите внимание! Обыкновенный медный кабель, чаще всего используемый при разводке электричества, способен выдержать нагрузку от 3,2 до 5 кВт. Составляя схему электропроводки, нужно ориентироваться на это значение максимальной нагрузки.

Все выключатели в гараже должны располагаться на высоте не менее 1,5-1,7 м от пола, а розетки – около метра от пола.

Монтаж электропроводки
Обратите внимание! Основной особенностью разводки электричества для гаража является расположение проводов не внутри стен, а прямо на них. Это позволит максимально быстро произвести ремонт при необходимости.

Внутреннее разведение может быть реализовано несколькими способами:

  • размещение проводки по стенам производится в открытом виде;
  • размещение проводки в специальных пвх-трубах;
  • комбинированное размещение проводки.
Проводка в гофре

Для гаража больше всего подходит комбинированное размещение проводки. Оно позволяет закрыть пластиковыми элементами главные узлы электропроводки, а обычные кабели прижать к стене с помощью специальных крепежных элементов.

Необходимые инструменты и материалы

  • кусачки, острый нож;
  • дрель или перфоратор;
  • крестовая отвертка;
  • розетки, выключатели, электрический автомат и щиток, осветительные приборы.

Этапы монтажа

Двухполюсный автомат типа C

  1. Перед началом работ необходимо выбрать электрический автомат для гаража. Наиболее подходящим вариантом является двухполюсный автомат типа С. В электрический ящик, который должен быть расположен в гараже, нужно расположить и автомат, и счетчик. Поэтому при выборе ящика, который будет представлять собой щиток, требуется ориентироваться на размеры и автомата, и счетчика.
  2. К электрощитку присоединяется кабель, подведенный к гаражу снаружи. Он подходит к счетчику, и потом – к автомату. Количество автоматов зависит от точек освещения, запланированных в гараже. Например, для розеток и верхнего освещения гаража достаточно двух.
  3. После подведения кабеля к электрощитку можно начинать разводку проводов по гаражу. Провода могут проходить по стенам как открытым способом – то есть присоединяться к стене специальными зажимами, так и закрытым. Второй способ может включать в себя как штробление стен для прокладки проводов, если гараж построен из кирпича, так и монтаж специальных пвх-коробов для коммуникаций. Первый способ, хоть и не так эстетичен, значительно экономит силы и время.
  4. Подключение розеток и осветительных приборов можно производить как от щитка, так и к нему. Первый способ предусматривает протягивание провода к розетке или осветительному прибору, второй – от установленных на заранее определенном месте розетки или осветительного прибора к щитку.
Освещение гаража

Выполняя работы по подведению фазного провода к автомату, необходимо полностью обесточить гараж для собственной безопасности.

Разводка электричества в гараже

После подключения всех розеток и осветительных приборов, закрепления проводов к электрощитку, можно провести тестовое включение электрического автомата. Проведение электропроводки в гаражевполне постижимая задача при наличии хотя бы небольшого опыта в работе с электричеством.

Видео

Какие автоматы поставить, делая проводку гаража, смотрите ниже:

Разводка электропроводки в гараже своими руками

Начало работ: заводим электричество в гараже

Важно! Прежде, чем что-либо делать с электропроводкой, отключите электричество на щитке (или выкрутите пробку на счетчике) и убедитесь, что участок проводки, с которым вы работаете, не находится под напряжением. Как же лучше подключиться к домашней сети и провести электрический кабель в гараж? Если у вас в доме установлен распределительный щиток, то проще и надежнее всего подключиться к нему

Как же лучше подключиться к домашней сети и провести электрический кабель в гараж? Если у вас в доме установлен распределительный щиток, то проще и надежнее всего подключиться к нему.

Другой вариант — это «скрутка» проводов, которая обычно идет сразу после счетчика. Нужно снять изоляцию с каждого из проводов и как можно надежнее примотать к скрутке провода, которые потянутся в гараж. После этого нужно снова заизолировать место соединения.

Однако будьте внимательны. Часто электричество на приусадебные участки заведено алюминиевым проводом. Его нельзя напрямую скручивать с медью. При контакте с медью поверхность алюминиевого провода окисляется и начинает хуже проводить ток. Сопротивление возрастает, и место такой скрутки начинает сильно нагреваться. Алюминиевые провода с медными нужно соединять специальными клеммными колодками. Они продаются в электромонтажных отделах строительных супермаркетов и в небольших строительных магазинах, где есть электротовары.

Как только вы завели провод в гараж, первым делом поставьте щиток с автоматами. Это значительно повысит безопасность вашей домашней электросети и облегчит поиск неисправностей, если таковые возникнут.

Автомат отключает нагрузку в случае если ток, протекающий по проводнику, значительно превышает номинальный ток, на который рассчитан автомат. По большому счету это предохраняет от короткого замыкания и больших перегрузок. Для освещения достаточно будет автомата на 10 Ампер. Для розеток стоит поставить автомат мощнее. Например, 25А.

Важно! У автомата две клеммы, но это не «ноль» и «фаза». Автомат — это по сути выключатель, который автоматически разрывает провод в случае перегрузки

В него заводится фаза, и фаза же из него и выходит. «Нулевой» провод при этом не разрывается — он пускается в обход автомата.

Совет! Жилы в кабеле чаще всего маркированы разными цветами. С самого начала выберите для себя цвет фазы, нуля и земли и придерживайтесь этого выбора. Это не только облегчит и ускорит монтаж, но и убережет вас от ошибок.

В современных щитках предусмотрены крепления для шин. Шина — это по сути длинная металлическая пластина с отверстиями для фиксации проводников. Шины здорово облегчают монтаж. Вы просто заводите фазу, ноль и землю (если она предусмотрена) на свои шины, а дальше подключаете каждую линию к шине, проводя фазу через соответствующий автомат. Выглядит это так:

Когда вы проводите электричество в гараже стоит предусмотреть минимум два автомата. Один для освещения, а другой — для розеток. При желании вы можете также выделить в отдельные линии — оснастив их автоматами — под насос, уличное освещение, розетку для сварки, деревообрабатывающего станка или другого специального оборудования.

В гараже нет смысла скрывать проводку в стенах. Во-первых, для этого потребуется бить штробы в стенах, а это пыльная и неприятная работа. А во-вторых, открытая проводка позволяет легко обнаружить и устранить неисправности, и кроме того, если вам вдруг понадобится еще одна розетка или вы захотите провести освещение в соседний сарай, вам будет гораздо легче это сделать.

Проводку в гараже лучше пустить по верху по двум причинам. Во-первых, вверху установлена деревянная обвязка для крыши, и к ней легко крепить провода обычными гвоздиками.

Во-вторых, наверху проводам будет спокойнее. Вы не повредите их мебелью или инструментами.

Хотя строго говоря, крепить провода прямо к деревянным конструкциям — не правильно и даже пожароопасно. Если вы планируете включать мощные приборы или инструменты, то лучше дополнительно упрятать провода в специальную пластиковую гофру или кабельные каналы.

Если у вас в гараже есть яма, и вы хотите провести в нее стационарное освещение, то учтите: проводить 220 вольт в нее нельзя. Освещение в яме обязательно должно быть низковольтным (от 12 до 36 вольт) — того требуют соображения безопасности. Поэтому делается это через понижающий трансформатор.

На первый взгляд может показаться, что все это сложно, но как только вы возьметесь за дело и подключите свою первую розетку, вы поймете, что ничего сложного в том, чтобы сделать своими руками электропроводку в гараже, — нет!

Провести электричество в гараже не трудно, и, научившись этой несложной работе, вы сможете самостоятельно сделать электрическую проводку не только в гараже, а практически где угодно.

Электричество в гараже: базовые принципы

Что же нужно знать, чтобы самостоятельно осилить электрическую проводку в гараже? Во-первых, важно понимать, что для того, чтобы подключить точку (розетку или лампочку), необходимо подвести к ней два провода: фазу и ноль

Кроме того, вам понадобятся некоторые инструменты. Среди них:
— острый нож для зачистки провода
— кусачки
— пара отверток (плоская и крестовая)
— пробник

Выбираем провод

Электрические кабели бывают очень разными. Это продиктовано различными сферами их применения и отличаются они по многим параметрам. Однако в квартирах и домах (а также и в гаражах) обычно применяют многожильный медный провод.

Важно, чтобы в самом кабеле было два, а лучше три провода. Один из них станет вашей «фазой», другой — «нулем», а третий — «землей»

Маркировка кабеля указывает на количество жил и сечение каждой из них. Например, в кабеле 2х0,75 две жилы, каждая сечением 0,75 мм.кв. Такого кабеля вполне достаточно для проводки под освещение.

Совет! Даже если у вас в данный момент нет заземления, прокладывайте проводку с «землей». В таком случае сделать заземление в дальнейшем будет сравнительно несложно. А вот если вы выполните проводку двухжильным проводом, то, чтобы потом заземлиться, вам придется полностью ее переделывать.

Как выбрать сечение провода

Здесь можно приводить рассчеты и доводы, но мы дадим простой практичный совет. Для подключения лампочек нет смысла тянуть толстый провод. Как уже упоминалось выше, для освещения в гараже вполне подойдет многожильный медный провод 2х0,75. Такой провод выдерживает до 3кВт.

Для розеток нужен провод посерьезнее. В общем случае достаточно будет кабеля 3х2,5 (или 2х2,5 без заземления). Этого хватит для любых бытовых приборов и для большей части электроинструментов. Если вы планируете регулярно пользоваться мощным инструментом (например, сваркой), то лучше провести для этого дополнительную линию проводом 3х4 и оснастить ее отдельным автоматом.

Совет! При выборе кабеля также обращайте внимание на качество изоляционного материала. Чем мягче и эластичнее оболочка кабеля, тем легче и удобнее с ним работать

При этом изоляция должна быть прочной.

Рекомендации по безопасности

Важно учитывать следующие рекомендации:

  1. Выполнять любые работы по реставрации и замене электропроводки допускается исключительно в случае полного отсутствия напряжения.
  2. Рекомендуется надеть удобную обувь, которая не затрудняет движение.
  3. Электрические приспособления должны быть целыми, без поврежденного кабеля. Соединение должно быть качественным.
  4. Рукоятки на инструменте должны быть заизолированными.
  5. Если планируется выполнять работы на большой высоте, то понадобится подготовить помосты. Использование бочек, пеноблоков, стульев на столах и других конструкций не допускается.
  6. Все работы следует выполнять неспешно.

К работе следует подходить ответственно, так как правильная установка электропроводки в гаражном помещении гарантирует ее бесперебойную эксплуатацию на протяжении 30 лет. Малейшая ошибка может привести к поломке всей электросети. Если выполняется скрытая проводка, то понадобится выполнять тяжелые работы по ремонту. Соответственно, если опыта работы нет, то рекомендуется пригласить высококвалифицированных специалистов.

Для работы будет необходима помощь специалиста, который сможет подвести электричество от столба к электрощиту, подключить трансформатор, электросчетчик и устройства для выключения. Обойтись без вызова мастера не получится, так как для внешнего ответвления провода от центральной ЛЭП нужно иметь лицензию для выполнения работ с повышенным напряжением.

Технология установки электропроводки существенно отличается от варианта с частным домом или квартирой. Рекомендуется заплатить опытному мастеру, чтобы после окончания подсоединения кабеля он помог проверить качество скрепления проводов и правильность выполненных работ. Сумма выйдет небольшая, однако не нужно будет беспокоиться о безопасности.

Нюансы устройства

Как правило, эстетическая часть вопроса отходит на второй план. Раньше гаражная проводка вообще делалась с применением самых дешевых материалов.

Гаражи редко имеют отделку внутри и используются в основном для технических целей

По этой причине особое внимание уделяется безопасности, а не внешней красоте проводки

Разводка электропроводки в гараже делается скрытой, так как такой вариант считается наиболее надежным с точки зрения безопасности. Кабель можно проложить в стене или под полом, но первый вариант выполнить легче. Находясь в стенах, провода не будут случайно повреждены. Это правило действует для бетонных и кирпичных конструкций. Если гараж металлический, проводку в гараже придется монтировать в специальный короб: это может быть металлорукав, гофра, прочие предназначенные для кабелей приспособления, являющиеся изоляционным материалом.

Для того чтобы повысить безопасность, схемой проводки в гараже должен быть предусмотрен не только щиток, но и отдельное заземление. Его можно изготовить из обычной арматуры или металлического стержня. Для этого потребуется использовать изделие не тоньше 16 мм. Его вбивают в землю на глубину около 40 см, верхние части соединяют металлической полосой. Такая конструкция будет иметь небольшое сопротивление, около 4 Ом, которого вполне хватит, чтобы заземлить всю проводку.

Необходимые инструменты для монтажа

Чтобы выполнить монтаж проводки, соединить между собой кабель в зависимости от выбранного способа сращивания (скрутками, на клеммных колодках или переходниках) понадобятся:

  1. Плоскогубцы.
  2. Кусачки.
  3. Рулетка.
  4. Хозяйственный нож.
  5. Отвертка (со сменными насадками или с прямым и крестовым шлицем).
  6. Перфоратор или ударная дрель.

Заранее приобретенный провод необходимо разрезать по мерным кускам, зачистить, закрепить. Для этого нужны плоскогубцы, кусачки и нож. При монтаже автоматов, прибора учета (счетчика) не обойтись без инструмента для пробивания стен – перфоратора или дрели. А отвертки предназначены для затягивания болтовых соединений, саморезов, винтов. Это самый необходимый набор оборудования.

Прокладка наружной проводки

Если речь идёт об электрификации гаража, расположенного в кооперативе, то:

  • на его подключение предварительно должно быть получено разрешение от местной электроснабжающей организации;
  • выполнять работу должны представители этой организации. Теоретически разрешается проводить эти работы самостоятельно, либо с привлечением третьей стороны, при условии наличия соответствующей лицензии и квалификационной группы. Однако, в этом случае, предварительно придётся проходить большое количество всевозможных согласований. Проще заплатить за подключение «от столба до ГРЩ».

Подключение может быть проведено одним из двух способов: воздушным или подземным. Первый, дешевле и не такой трудоёмкий. Однако имеет ряд ограничений:

  • если от ближайшего, установленного на улице, столба ЛЭП до гаража более25 м, то требуется дополнительная установка промежуточной опоры;
    • над проезжей частью электропроводка должна проходить на высоте ≥ 6м;
    • над пешеходными зонами ≥ 3,75м;
    • ввод в помещение выполняется на высоте ≥ 2,75м.

последнее требование при подаче электропитания в гараж выполнить практически невозможно, т.к. его высота, в подавляющем большинстве случаев, значительно ниже. Поэтому требуется предварительная установка высокой изогнутой металлической трубы, через которую и выполняется ввод.

Подземный ввод выполняется в траншее с использованием бронированного кабеля, укладываемого в специальном стальном коробе. Поверх последнего укладывается лента с информацией о том, что ниже проложен кабель.

Этот вариант значительно дороже и достаточно трудоёмкий. Но затраты компенсируются большей долговечностью.

Щиток и заземление

Перед тем, как подключить электричество, и перед началом монтажа кабельных линий следует установить щиток с автоматами и сделать контур заземления (при возможности).

Место установки щитка должно быть рядом с вводом кабельной линии в гараж. При этом электрощиток для гаража своими руками набирается из автоматов, ток которых определен расчетами потребляемого тока станками и освещением. Расположение автоматов всегда следующее:

  1. Вводной автомат, желательно с УЗО. Он ставится в верхний ряд крайним слева (первым в ряду).
  2. Далее с права от него должны располагаться остальные автоматы по мере убывания значений тока, начиная с большего.
  3. Если щиток имеет 2 ряда автоматов, то нижняя планка набирается также по принципу убывания значений тока.

Для соединения автоматов внутри щитка рекомендуется использовать провод типа ПВ-3 с сечением минимум 2,5 квадрата. Далее следует помнить, что вводные провода подаются на автоматы всегда сверху. При этом, чтобы сэкономить на проводе, для соединения автоматов (кроме вводного) рекомендуется использовать медную шину.

Зарядные устройства

Опытные автомобилисты рекомендуют устанавливать модели щитов, к которым можно подключать зарядное устройство для подзарядки автомобильного аккумулятора. К особенностям таких распределительных щитков относят следующее:

  • Они должны быть силового типа, так как такое оборудование может правильно работать с зарядными приборами.
  • Необходимо выбирать щиты, работающие с нагрузкой 2 А. Этого достаточно, чтобы обеспечить стабильное напряжение в 220-250 В.
  • При установке электрического щита и распределении по помещению проводки придется следить за тем, чтобы не было скрутки. Специалисты советуют пользоваться клемниками, которые не только предотвратят появление скруток в проводке, но и сделают контактные соединения более надежными.

Среди преимуществ трансформаторов, которые могут работать с зарядками, выделяют:

  • Возможность использования гальванического типа развязки. Это позволяет разделить напряжение в сети на вторичное и первичное.
  • Увеличение выходной мощности при серьезных нагрузках. При подключении зарядных приборов трансформатор увеличивает мощность.

Как сделать электропроводку в гараже своими руками — пошаговая схема

Шаг 1: Подготовка и безопасность

Вынесите из гаража емкости (канистры) с бензином,  а также с керосином или краской (если таковые имеются). По правилам пожарной безопасности заправлять автомобиль в гараже нельзя. Также нельзя и пользоваться промывочными керосиновыми материалами. Если вы все-таки не можете соблюсти эти правила, то помещение будет отнесено в классу В-la, а значит при установке проводки должны использоваться газоводопроводные трубы, а все лампы относиться к классу взрывобезопасных. Также придется все предохранители и выключатели (от осветительных цепей) установить отдельно во взрывобезопасном помещении. Как вариант – на улице.

Шаг 2: Выбираем провод

Для нашей электропроводки можно закупить как медный, так и алюминиевый провод (первый предпочтительнее).

Сколько закупить проводов – об этом лучше спросить у электрика или поинтересоваться у продавца (существуют специальные таблицы по расчету электропроводки). Решаем, какую проводку выбрать лучше (открытую по стенам или скрытую – которая будет спрятана под слоем штукатурки).  Для скрытой требования к изоляции будут ниже (нужен только один слой). Если будет и часть открытой, то кабель понадобится уже с двойной изоляцией.

Шаг 3: Проводим провод через стену

Тянуть линии нужно через трубы с уплотненным заполнителем (волокнистым). Для освещения территории гаража можете купить светильники. Их удобно расположить в проемах стен. Лампы должны быть напряжением не больше 36 В, если речь идет о переносных лампах, то вообще – до 12 В. Для запитки переносных электроприборов можно использовать гибкий провод (он должен быть с медными жилами, плюс резиновая изоляция). Использовать кабели например с полиэтиленовой изоляцией стандартами вообще запрещено. Сама система гаражного освещения должна подключаться только в одном месте (не как с выключателями на каждый квартирный светильник), это фактически приводит к установке двух проводок.

Шаг 4: Устанавливаем розетки

Разные блоки устанавливаемых розеток должны подключаться отдельными друг от друга силовыми кабелями  (чтобы не было перегрузки при подключении). Розетки для будущих электроприборов желательно вывести за пределы взрывоопасной зоны. Либо закупить розетки с учетом пожарной безопасности помещения. Подобные устройства желательно установить в большом количестве (по всему периметру гаража: не бойтесь, их много все равно не будет), а высоту, советуют специалисты, выбрать в метре от пола. Кабель к каждой их них должен быть максимального сечения. Розетки хорошо иметь рядом с дверью и возле ворот (если вам понадобится пользоваться инструментом на улице).

Шаг 5: Занимаемся защитной аппаратурой

Обратите внимание на тип отделочных материалов и проводят они ток или нет, а также учтите, из чего вообще построен ваш гараж (из бетона, камня или металла). Желательно защитить себя от пожара защитной аппаратурой

Кабели внутренней проводки монтируют через электрический щиток (для этого понадобится металлический шкаф небольших размеров с дверцей). Нужно установить электросчетчик с группой автоматов, подключить к счетчику кабель. Каждый кабель провести к фазному проводу.

Прочитайте еще раз все внимательно и воспользуйтесь советами, чтобы потом не думать о ремонте электропроводки.

Пошаговый план построения электросети

Схема устройства распределительного щитка

Порядок составления электрической схемы для гаража выглядит следующим образом:

  • Первым делом, необходимо нарисовать план гаражного помещения и графически обозначить место расположения главного распределительного щита с указанием расстояния от стен. Далее распределяется электропроводка в гараже, схема которой должна содержать разводку кабелей, места установки осветительных приборов.
  • Затем на плане указываются точное местоположение рабочего стола и других электроприборов стационарного базирования, таких как токарный станок, сварочный аппарат, компрессор и так далее.
  • Затем делается схема каждой стены, на которой будет размещена розетка. На схеме указывается расположение электрических приборов, их высота и план подвода к ним розетки.
  • Электрический распределительный щит также устанавливается при входе, для того, чтобы можно было полностью обесточить помещение, покидая его.
  • Возле выключателя общего освещения нужно установить распределительную коробку, для того, чтобы каждый из светильников имел отдельный кабель питания. Если все светильники подключены параллельно от одного кабеля, то распределительная коробка не нужна.

Виды часто используемых кабелей в проводке для гаража

  • Схемы электропроводки в гараже должны содержать указания по использованию нужного вида кабелей в зависимости от нагрузки. Медные кабели с сечением жилы в 1,5 мм рассчитаны на нагрузку в 3 Киловатта, кабели с сечением 2,5 мм выдерживают нагрузку до 5 Киловатт. При выборе кабеля всегда нужно делать запас нагрузки в 20-25%.
  • Настоятельно не рекомендуется подключать розетки последовательно, одну от другой. Лучшим вариантом будет провести общий кабель от щитка и подключить к нему каждую розетку по отдельности через распределительную коробку, как показано на фото ниже. Обычно кабель с разводкой и коробками укладывается под потолком.

Схема подключения розеток в гараже

Рекомендуется, чтобы схема подключения электричества в гараже для розеток предусматривала наличие устройства УЗО с отдельным автоматом. Такое устройство защитит пользователя от случайного поражения электрическим током в результате повреждения проводки или электроприбора. К тому же цена такого устройства – это ваша жизнь. Сила тока перегрузки для отключения подачи энергии не должна превышать 16 Ампер для кабеля с сечением 1,5 мм, и 25 Ампер для кабеля с сечением 2,5 мм.

https://youtube.com/watch?v=0J4NsDyicWw

Прокладка кабелей

После установки щитка начинается монтаж внутренней электропроводки. Кабеля прокладывают согласно схеме или в гибких гофрированных рукавах, или без них. Чтобы закрепить кабель (при прокладке не в рукаве) следует приобрести скобы (или специальные крепления для проводов). Однако многие осуществляют крепеж алебастром. Его легко осуществить своими силами, без привлечения электриков или помощников. При этом крепления для проводов на стену (скобы) требуют либо дрель (шуруповерт), либо молоток.

Провод прокладывается и закрепляется скобами с шагом 0,5-0,6 метра для горизонтальной плоскости, а на подъемах/спусках с шагом 0,3-0,4 метра. Скобы рекомендуется приобретать металлические, при этом между скобой и проводом должна находиться резиновая прокладка.

Необходимые материалы

Правильно составленная схема электропроводки поможет быстро рассчитать количество кабеля, автоматики, розеток и т. д. В первую очередь рассчитывается сечение и длина вводного кабеля. Для этого можно использовать специальную таблицу, расположенную ниже.

Таблица расчет сечения кабеля в зависимости от мощности сети

К примеру, рассчитаем параметры кабеля и других компонентов для схемы № 1, которая была обозначена в прошлом разделе:

  • Сечение вводного кабеля — в данном случае в гараже не планируется устройство полноценной автомастерской, поэтому идеально подойдёт медный кабель на 4–4,5 кв. мм.
  • Электрический щиток — достаточно щитка на 9 модулей.
  • Сечение кабеля для розеточной группы — мощность инструмента, применяемого для обслуживания и ремонта автомобиля, редко превышает 3 кВт. С учётом этого подбирается сечение кабеля — 1,5–2 мм. кв., но в целях безопасности рекомендуется использовать медный кабель сечением 2,5 мм. кв.

    Кабель для проводки различного сечения

  • Автоматы розеточной группы — для подбора автомата следует рассчитать силу тока: I = P/U, где I — сила тока (A),P — мощность нагрузки (кВт), U — напряжение сети (В). С учётом наших данных получается, что I = 3000 / 220 = 13,65 А. Получается, что на каждую группу розеток понадобиться по одному модульному автомату на 16 А.
  • УЗО — устройство на проходящий ток мощностью не менее 20 А. Ток срабатывания, при котором устройство отключиться — строго 10–30 мА.
  • Розетки — рассчитанные на номинальный ток в 16 А с заземлением.

    УЗО и автоматический выключатель для электросети

  • Сечение кабеля для осветительной сети — рассчитается с учётом общей мощности осветительных приборов. Например, на потолке располагается два светильника мощность 100 Вт, на стенах по два светильника мощностью 60 Вт каждый. В итоге получается, что общая мощность приборов составляет 220 Вт. Для данной мощности хватить алюминиевого кабеля сечением 1,5 мм. кв.
  • Автоматы для освещения — общая мощность тока составляет не более 400 Вт, даже если поставить обычные лампочки по 100 Вт в каждый осветительный прибор. При правильно выбранном сечении кабеля хватит однополюсного автомата на 10 А.

Длина кабеля определяется исходя из оптимального маршрута. Кабель приобретается с запасом 10%. Крайне не рекомендуется покупать очень дешёвые изделия. Оптимально, если это будет проводка с двойной изоляцией и изолирующими проводниками.

Проводка в гараже: требования правил

Не делая подробных ссылок на нормы электроснабжения гаража СНИП и ПУЭ (правила устройства электроустановок), и прочие правила, что сделало бы статью громоздкой и трудночитаемой, все же необходимо выписать саму суть.

Если гараж находится в кооперативном владении, то потребуется получить разрешение для его электрификации. Узнать подробности можно у администрации кооператива.

Для подключения к трехфазной сети 0.4 кВ (380 В) необходимо обратиться в местное предприятие электроснабжения. Если все делается по правилам, то они же составят проект по требованиям заказчика. (На самом деле такой проект возникает как согласование пожеланий заказчика с возможностями и ограничениями правил.)

Можно сделать своими руками монтаж электропроводки в гараже, а также выполнить все монтажные работы. Но это только тогда когда речь идет об однофазной сети 220 В. Для подведения трехфазной сети потребуется разрешение. А монтаж до отдельного счетчика будет делать уполномоченная организация (местный электроснаб).

В случае сети 220 В позаботьтесь о счетчике, рассчитанном на ток в 50 Ампер, чтобы в случае необходимости был запас по току нагрузки. Разумеется, кабели от ввода должны этот ток обеспечивать. Эта работа также делается специалистами при контроле энергонадзора.

Если ваш счетчик уже такой ток обеспечивает (видно на самом счетчике), то можно делать подключение к гаражу, по воздуху, или под землей.

Как сделать проводку в гараже своими руками — фото:

Как провести электропроводку в гараже? Сначала обсудим то, что можно делать самостоятельно, своими силами. Из дома можно провести электричество в гараже по воздуху или под землей. Воздушную линию делают кабелем и подвешивают на стальной несущей проволоке диаметром 3 мм.

Линию под землей тянут в гофрированной трубе из пластика, в траншее глубиной 80 см, на подушке из песка, толщиной 10 см. Эта линия подключается к домашнему счетчику и является, таким образом, частью квартирной проводки, в качестве отдельной линии, также защищенной автоматом.

В самом помещении устанавливается сделанный своими руками электрический щиток в гараж для дальнейшего распределения электроэнергии (схему электрощитка для гаража смотрите ниже). И этот электрический щиток для гаража начинается с главного автомата, такого же, как и в квартире. О выборе номинального тока для них скажем ниже.

Схема распределительного электрощитка для гаража своими руками:

Составление схемы электропроводки для гаража

Как и любая работа по электромонтажу, прокладка проводки в гаражном помещении невозможна без составления предварительной схемы. Здесь вашему вниманию представлена схема подключения гаража к электросети.

Сначала следует хорошо обдумать, сколько лампочек, розеток и выключателей вам нужно, затем определить их расположение, чтобы и доступ к ним был удобным, и одновременно они не мешали движению. Желательна проводка для трансформатора снижающего напряжение. Зачем? Чтобы не допустить самовольного возгорания всяких пожароопасных вещей, в гараже начиная от канистр и тряпок и заканчивая парами бензина. А вот вам схема электропроводки для смотровой ямы в гараже.

Рекомендуется следующая схема подсветки: 2 общих светильника на одной ветке и отдельная ветка на смотровую яму и погреб. Розетки желательно разместить на двух противоположных стенах гаража, чтобы иметь к ним доступ даже когда авто в помещении. Подсчитав все точки, можно начинать монтировать электрощиток.

Сборка

Если человек планирует самостоятельно собрать электрощиток и установить его в гараже, придется разобраться с основными нюансами выполнения такой работы. При подсоединении элементов щита придерживаются следующих рекомендаций:

  • Подключение основного кабеля с тремя жилами. Его заводят внутрь гаража от главной линии столба, расположенного неподалеку. Этот провод должен надежно защищаться от осадков и поэтому его проводят внутри стальной или металлопластиковой трубы. Специалисты советуют проводить его через заднюю стену щита.
  • Соединения блока УЗО. Этот компонент отвечает за защиту оборудования от перегрузки и коротких замыканий. Для его работы придется подключить пакетники, обеспечивающие работу осветительных приборов и розеток.
  • Установка соединительных колодок. Такие коммутационные компоненты соединяют силовые провода с проводкой освещения и розетками, которые потребляют около 12-15А.

Молниезащита

Любые строения надо защищать от ударов молний, и гараж – не исключение.

Защита крупных жилых и промышленных зданий выполняется стационарно на этапе возведения строений. Когда гараж находится поблизости какого-то высотного здания, то в принципе ничего страшного не будет, если на нём нет громоотвода. Маловероятно, что молния попадёт в него. В случае, когда строится гаражный кооператив, молниезащита тоже выполняется централизовано. А вот если он расположен отдельно, вдали от высоких зданий, позаботьтесь об установке громоотвода ещё до того, как начнёте делать монтаж электропроводки в гараже.

Здесь особых сложностей у вас не возникнет. Вся система состоит из трёх основных элементов:

  • приёмника молний;
  • проводника, отводящего ток в землю;
  • заземлителя.

В качестве приёмника используют стальной прут диаметром не меньше 1 см, длиною не меньше 20 см. Его монтируют в вертикальном положении на самом высоком месте гаража. Применение стального прута связано с тем, что в момент удара молнии, материал приёмника должен выдержать механическую и тепловую нагрузку.

Прут соединяется с токоотводящим проводником, это делают при помощи сварки, пайки либо болта с гайкой. Между приёмником и заземлителем необходимо выбрать самый короткий путь.

Заземлители могут быть искусственные и естественные. В случае с гаражом, вряд ли подойдёт вариант естественного заземлителя, так как в качестве него чаще всего используют различные трубопроводы. Для монтажа искусственного заземлителя подойдут старые рессоры, металлические пруты и уголки.

Заземлитель нужно закопать в землю. Расстояние от него до входных ворот в гараж и дорожек, по которым постоянно ходят люди, должно быть не меньше чем 5 м.

Чаще всего в качестве заземлителя используют металлические пруты. Их размер зависит от того, какая в данном месте почва и насколько близко подходят к поверхности грунтовые воды. В случае, когда почва сухая, а уровень воды низко, достаточно будет взять пруты длиною 2-3 м. Их вбивают в грунт, а на глубине 0,5 м увязывают между собой при помощи металлической перемычки.

Полезные советы

Чтобы правильно составить схему электропроводки, составьте список необходимых электроприборов

В отличие от жилого дома, гараж не требует размещения розеток и выключателей во всех углах помещения. Достаточно установить несколько точек электропитания рядом с рабочим столом. Количество гнезд в помещении должно быть не менее двух. Одна из электророзеток должна быть рассчитана на подключение мощной техники.

При проектировании схемы рекомендуется найти и использовать план постройки. В нем уже имеются все необходимые данные с нужными размерами.

На осветительную группу нужно отдельно поставить автоматические выключатели и УЗО.

По возможности рекомендуется сделать в гараже трёхфазный ввод. Он понадобится при подключении трёхфазных асинхронных двигателей, которые устанавливаются  в большинстве станков, как самодельных, так и фирменных. Это позволит не покупать конденсаторы и сэкономит средства. Также это позволит подключить нагрузку большей мощности при том же токе вводного автомата.

При расчете нужной длины провода нужно учитывать, что кабель будет установлен как на улице, так и в самом гараже.

Порядок проведения электричества в гараже

Электропроводка открытого типа

Работа проводится в несколько этапов – подготовка, протяжка кабеля, монтаж электропроводки своими руками в гараже, подключение света и розеток.

Важно перед началом работ отключить электроэнергию. Работать под напряжением запрещено!. Подготовительный этап начинается с создания подробного чертежа и расчета сечения кабелей

Должна быть создана схема разводки проводов на стене. Нужно учитывать, что кабели должны прокладываться строго горизонтально или вертикально. Сама электропроводка должна лежать на расстоянии не менее 10-15 см от сопряжения стен с полом или потолком. Также кабель должен располагаться на расстоянии не менее 15 см от систем отопления. Электросхему нужно начертить карандашом на стене

Подготовительный этап начинается с создания подробного чертежа и расчета сечения кабелей. Должна быть создана схема разводки проводов на стене. Нужно учитывать, что кабели должны прокладываться строго горизонтально или вертикально. Сама электропроводка должна лежать на расстоянии не менее 10-15 см от сопряжения стен с полом или потолком. Также кабель должен располагаться на расстоянии не менее 15 см от систем отопления. Электросхему нужно начертить карандашом на стене.

Далее проводится внешняя электропроводка. Для этого нужно получить законный документ о возможности электрификации гаража у местных органов. Перед тем как сделать внешнюю проводку в гараже, нужно выбрать способ прокладки. Можно укладывать кабели под землей и по воздуху. Воздушная линия проводится с помощью кабеля, который подвешивают на стальную проволоку диаметром 3 мм. Провода не должны касаться деревьев и кустов, иначе на линии будут происходить помехи. Подземный кабель укладывается в гофрированную трубку в траншею. Глубина должна быть 80 см, трубка укладывается на песчаную подушку высотой 10 см.

Чтобы ничего не перепутать, каждый провод необходимо подписать

Пошаговая инструкция, как сделать проводку в гараже:

  1. По нанесенной метке в стене делают пропилы глубиной 2,5-3 см с помощью болгарки.
  2. Устанавливают электрический щиток в заранее выбранное место.
  3. Устанавливают модули в щиток. Желательно сделать на них метку с обозначением того, за что отвечает конкретный модуль.
  4. Подключают модули к проводам.
  5. Подключают УЗО, автоматы, счетчик.
  6. Подключают силовой кабель.
  7. Проводят провода по кабель-каналам или ПВХ трубе.
  8. Монтируют коробку и протягивают провода на розетки в гараже.
  9. Аналогичным образом протягиваются провода к осветительной группе.

Маленькие подсказки из нажитого опыта

Вы просмотрели все этапы подключения гаража к электросети, и теперь пришло время поделиться небольшими подсказками. Хорошо бы выбрать заранее место для различных ремонтных и других работ, где будет стоять рабочий стол. Сюда можно кинуть отдельный медный провод с жилой 4 мм и вывести несколько розеток, так как иногда приходится включать несколько электроприборов одновременно. Нужен здесь и автомат, позволяющий быстро вырубить ток. Ведь используемые здесь инструменты, такие как сверлильный или шлифовальный станки, часто довольно мощные и могут расплавить хлипкую проводку. Нередко в гараже так необходима циркулярная пила или точильный станок.

Как видите, подключение гаража к электросети – это несложно. Поместить розетки возле рабочего места можно в глубокий ПВХ профиль. При ширине ПВХ профиля 100 мм сюда поместятся минимум три нужные розетки.

Рекомендуем прочесть: инструмент домашнего электрика.

Проводка в гараже своими руками

Электропроводка в гараже необходима для возможности подключения различных приборов и освещения помещения. Её установка имеет некоторые отличительные особенности, которые следует учитывать перед тем, как сделать электропроводку в гараже. Электромонтаж следует осуществлять по все правилам. Провода необходимо брать с небольшим запасом, поскольку проводка рассчитывается на использование множества приборов. Поэтому электропроводка в гараже своими руками должна осуществляться с таким расчетом, чтобы избегать перегрузок.

Способы монтажа проводки

Гараж для автовладельца часто становится не только местом хранения автомобиля, но и мастерской, в которой он проводит большое количество времени. Функциональность, безопасность и удобство использования электропроводки должны стоять на первом месте. Для того чтобы максимально обезопасить человека и придать помещению эстетичный вид, используют разные варианты монтажа и маскировки проводов. Сделать это можно одним из следующих способов:

  • провести провода по стенам
  • использовать ПВХ короб
  • использовать накладные коробки, в которых провода будут изолированы тонкими коробами

Первый вариант нельзя проложить по легковоспламеняющимся поверхностям: фанере, дереву. Такой способ не эстетичен и небезопасен. Поэтому для таких поверхностей нужно использовать металлические короба.

Правила, которые необходимо знать, осуществляя установку электропроводки

Монтаж системы освещения гаража имеет свою специфику. Место, где находится рабочий стол или станки и оборудование, должно освещаться лучше, чем все другие. Там можно установить дополнительные точечные светильники. Следует учесть, что в гараже часто бывает сыро, поэтому розетки и выключатели должны быть с защитой от попадания влаги и пыли.

Проводка в гараже своими руками будет служить длительное время, если соблюдать некоторые общие правила, а именно:

  • провод укладывают строго горизонтально или вертикально, повороты осуществляют под углом 90 градусов
  • разводка проводится на расстоянии от потолка и отопительных труб
  • установка розеток, выключателей также осуществляется на удобной высоте от пола и расстоянии от входной двери
  • розетки в погребе или смотровой яме не устанавливаются, потому что это места повышенной влажности
  • лучше установить трехфазную проводку, чем однофазную сеть, которая небезопасна

В арсенале необходимо иметь все инструменты, которые помогут правильно сделать необходимые работы. К такому инвентарю относят следующие приборы и материалы:

  • молоток, отвертки, зубило
  • дрель и сверла
  • перфоратор
  • дюбеля, шурупы, саморезы
  • приборы для измерения
  • медный или алюминиевый кабель
  • короба, гофрированные трубы
  • розетки, выключатели, светильники, переходники и трансформаторы

Ход выполнения работы

Монтаж электропроводки предусматривает подготовительные, внутренние и внешние работы. Подготовка заключается в разметке стен, проводить которую лучше окрашенным шнуром. Он крепится в начальной и концевой точке, натягивается и оставляет отпечаток. Если укладка кабеля производится в стене, то следующим этапом будет её штробление. Глубина каждой штробы должна составлять максимум 2 см, а толщина её зависит от размера кабеля. Если кабель будет находиться внутри, то проводку следует прокладывать заранее, до начала проведения чистовых работ.

Наружные или уличные работы заключаются в необходимости подвести линию электропередач. Выполнять такую работу должны специалисты с соответствующим оборудованием и допуском. Это можно сделать по воздуху или под землей. Второй способ долговечный, но и более дорогой, по сравнению с первым.

Подвести электричество самостоятельно достаточно просто. Для этого нужно иметь для начала базовое понимание процесса. Для начала составляется схема электроснабжения с составлением плана гаража, отметкой на нем всех розеток, выключателей, электрощита. Перед тем как осуществлять непосредственно монтаж, необходимо измерить точное количество материалов, осветительных приборов и длину кабеля. После осуществления всех покупок, нужно правильно приступать к установке приборов. Затем прокладывается кабель одним из выбранных способов, подключается к щитку, розеткам и выключателям. В последнюю очередь осуществляется монтаж распределительной коробки, установка розеток и проверяется работа всей системы. Подвести электричество в гараж можно своими руками. Целесообразно устанавливать два автомата для освещения. Один из них будет отвечать непосредственно за гараж, а второй – за подвал или смотровую яму. Это удобно, потому что свет будет гореть только в том помещении, где необходимо.

Дополнительные нюансы в работе

Провести монтаж электричества в гараже своими руками достаточно просто. Но перед этим лучше продумать, где в помещении будет находиться рабочее место, стол и стеллажи для оборудования, деталей и инструментов. Это делается для того, чтобы впоследствии иметь представление о месте расположения осветительных приборов, розеток и выключателей. Монтаж необходимо осуществлять со всей ответственностью и не пренебрегать мерами безопасности. От качества проделанной работы зависит безопасность и удобство дальнейшего использования. Следует позаботиться и об освещении улицы или дороги возле гаража. Это будет целесообразно, потому что освещать вход фарами не всегда удобно. Для этого необходимо подвести кабель наружу и установить автоматический датчик освещения.

Обустроить своими руками гараж таким образом, чтобы в нем было комфортно пребывать и работать, можно достаточно просто. Некоторые работы лучше поручить специалистам, имеющим допуск к их проведению. Но монтаж электрики легко выполнить и самостоятельно, руководствуясь вышеизложенными советами.

Электропроводка в гараже своими руками

Гараж – это прекрасный способ защитить свою машину от угона или повреждений, от атмосферных осадков и выгорания красок. Также это помещение может служить местом, где можно устроить ремонтную яму, чтобы с её помощью лучше заботиться о своем транспорте, вовремя меняя вышедшие из строя запчасти. Для проведения таких работ необходимо хорошее освещение, поэтому следует узнать, как сделать электропроводку в гараже, особенно если лишних средств для того, чтобы нанять профессионального электрика, у владельца автомобиля нет.

Проектирование

Схема проводки в гараже

Не следует думать, что в гараже можно обойтись одним светильником, выключателем и парой розеток.

Нет, здесь не всё так просто как кажется. Чтобы правильно спроектировать проводку, нужно всё рассчитать. Для начала разберемся с габаритами гаража – если он немаленький, то нужно установить много светильников, или же понадобятся лампы большей мощности. Какие источники освещения лучше всего использовать? Есть несколько вариантов:

  • небольшие прожекторные светильники с детектором движения;
  • обычные круглые светильники типа «Таблетка»;
  • светильники под люминесцентные лампы (18 или 36 Вт).

Применение ламп

Схема подключения проходных выключателей

Если говорить о первом типе, то лампы с датчиком движения прекрасно подходят в тех случаях, когда ворота открываются автоматически, а до выключателя идти далеко, а ничего не видно. Такая лампа включится сама на короткое время, которое устанавливается на датчике регулятором, который можно отрегулировать для свечения лампы от 5 секунд до минуты и более. Кстати, это не единственная возможность освещения темных мест. Возможно использование нескольких проходных выключателей, которые будут включать свет в одном месте, например, у входа, а выключать в другом (у ворот), и наоборот.

При их покупке светильников следует обращать внимание на диаметр цоколя, и удобство замены лампы.

Если цоколь нестандартный, могут быть проблемы с закупкой ламп. Важно и то, позволяет ли длина светильника поместить его под плафон, закрывающий корпус, крупногабаритную лампу. Если он не соответствует этим требованиям – возможно, лучше поискать более практичный вариант. В большинстве из светильников лампы можно с легкостью заменить, достаточно лишь провернуть плафон или открутить фиксирующие винты.

Люминесцентные лампы – это прекрасный вариант осветить площадь гаража ярким светом. Есть некоторый недостаток таких ламп – поставив их в гараже, можно в скором времени столкнуться с тем, что стартеры, находящиеся в них, часто выходят из строя, из-за чего лампа начинает мигать или не зажигается. Поэтому для обеспечения надежной работы необходимо закупать эти расходные материалы и лампы у надежных поставщиков, желательно, не китайского производства.

Расположение светильников

Светильники в яме

Это тоже важный момент. Разместить светильники можно где угодно, даже в полу, если использовать специальные напольные устройства для освещения. Итак, где же лучше всего их повесить? Обычно местами для освещения могут служить:

  1. стены;
  2. потолок;
  3. стенки ямы;
  4. пол (как упоминалось выше).

Прокладка проводки

Монтаж электропроводки

Проводка может быть разного типа:

  • открытая;
  • закрытая;
  • смешанная.

Для гаража нежелательно использовать открытую проводку. Конечно, такой вариант монтируется проще и быстрее, но зато менее надежен. Причина в том, что провода, проложенные в гофре или коробе, могут быть зацеплены, сорваны или будут постоянно подвергаться воздействию сырости.

Лучше всего прятать кабель в стене, поэтому проводку прокладывать нужно заранее, ещё до штукатурных работ. Этому поможет план, который должен быть составлен вначале.

Где размещать выключатели? Первый должен быть возле входа, остальные нужно установить недалеко от светильника, чтобы любому, кто войдет в гараж, не пришлось угадывать, что и как включается. Розетки же лучше установить возле дверей, ворот и над рабочим столом, если таковой предусмотрен в гараже. Наиболее качественными являются те розетки, которые имеют подпружиненные контакты, потому что вилка, даже советского образца, не будет греться или выпадать. Если же вилка выполнена по европейским стандартам, то пружины подадутся назад, зафиксировав её, а после извлечения станут на место. Согласитесь, это удобно, к тому же такая розетка будет более долговечной.

Уличное освещение

Светильник с датчиком движения

Не менее важно позаботиться о подсветке на улице. Понятно, что хозяина мало волнуют прохожие, но о себе-то нужно подумать, ведь каждый раз подсвечивать фарами ворота гаража не очень удобно, поэтому светильник с датчиком движения будет весьма кстати. Стоит упомянуть еще об одном нюансе – о воротах на электрическом приводе. Если такое удобство планируется сделать, то не забудьте подвести питание к месту его установки, иначе потом придется всё переделывать!

Видео

В этом видеоролике рассказывается, как сделать монтаж электропроводов для освещения гаража или других подсобных помещений.

Основы электромонтажа в гараже | HGTV

В наши дни мы просим у наших гаражей больше, чем когда-либо прежде, и нам необходимо оборудовать их, чтобы обеспечить мощность, необходимую для работы всех наших инструментов и устройств. Пара розеток тут и там резать не собираются. Слишком большое количество электроинструментов и специализированного оборудования может легко перегрузить плохо спланированную электрическую систему, что может привести к опасным условиям, таким как электрический пожар.

Прежде всего, определите, какие действия вы планируете делать в гараже, для которых потребуется электричество.Если место просто для парковки машин или хранения, то будет достаточно нескольких стандартных торговых точек. Большинство пристроенных гаражей для домов, построенных за последние пару десятилетий, имеют соответствующую электропроводку и достаточное количество розеток для удовлетворения этих потребностей. Незакрепленный, недавно построенный гараж или ремонт существующего отдельно стоящего гаража без электричества потребуют отдельной отдельной системы.

Если вы планируете добавить водонагреватель, установить стиральную технику, заняться деревообработкой или тяжелыми автомобильными работами, вам необходимо убедиться, что вы правильно подключили оборудование.Многие приборы, такие как водонагреватели и сушилки для одежды, требуют напряжения в сети 240 вольт. То же самое и с некоторым сверхмощным оборудованием, таким как столярная пила (настольная пила промышленного уровня).

Если вы планируете запускать большое количество оборудования одновременно, лучше всего настроить на 240 В с проводкой большего сечения (толщины), чтобы предотвратить перегрузку системы и срабатывание выключателей. При напряжении 240 вольт электроинструмент будет потреблять вдвое меньше ампер во время работы, чем при напряжении 120 вольт.Чем выше потребляемая мощность усилителя, тем ближе вы подойдете к сработавшему выключателю, и если вы используете несколько инструментов одновременно, это легко может произойти.

Гаражи также подвержены воздействию влаги: дождь, проникающий через открытые двери, вода, капающая с транспортных средств, или поломка водонагревателя или стиральной машины. Следовательно, необходимы защитные розетки с защитным устройством от замыкания на землю (GFCI). Это розетки, которые вы найдете в ванных комнатах и ​​кухнях, которые в основном защищают вас от поражения электрическим током, если вы соприкоснетесь с водой во время работы с электроприбором.

Удобство — еще один фактор для гаражной электросистемы. Стандартные розетки расположены на расстоянии около фута от пола. Если вы планируете разместить верстаки вдоль стен, вам также понадобятся розетки на той же высоте, что и на кухне. Таким образом, вам не придется опускать шнур за столешницу.

Для специализированных рабочих станций вы также можете установить розетку с кабелем питания, которая позволит вам подключать инструменты над головой, чтобы вы не протягивали шнуры по полу.Если вы добавляете устройство для открывания гаражных ворот, вам потребуются розетки на потолке для их питания. Эти розетки также можно использовать для установки выдвижной катушки для шнура питания, которая также может использоваться как ответвительный шнур и предоставит вам доступ к электросети через весь гараж, при необходимости простираясь до подъездной дорожки. Для дополнительного доступа извне установите одну или две розетки на внешней стене гаража или внутри возле дверей.

Имейте в виду, что когда вы ремонтируете или строите, и стены открыты для оголенных гвоздей, это лучшее время для выполнения электромонтажных работ.Возвращаться и добавлять проводку позже будет дороже и отнимет много времени.

Установить электропроводку гаража

Вопросы о Электропроводка гаража



Вопрос от JD, домовладельца из Северной Калифорнии:
Следует ли мне использовать в гараже автоматические выключатели GFCI Ground Fault или ARC?

Весной следующего года будем делать ремонт и расширение пристроенного гаража в жилом доме. Это будет пещера для увлечений пенсионеров.Все вилки будут на 20 Ампер с проводом №10. Раньше я использовал электрические обжимные устройства Buchanan с рукавами и крышками. Мне они нравятся больше, чем крутить проволочные гайки.

Моя проблема в том, что у меня в городе, а не в моем будущем доме для пенсии, который нужно переоборудовать, есть полный магазин торгового оборудования 1930-х и 1940-х годов, которое я полностью восстановил. Если какое-либо из этих устройств подключено к цепи замыкания на землю или замыкания дуги, старые двигатели каждый раз отключают цепь.

Я знаю, что старый код годами допускал «прямые» розетки в гаражах, потому что люди кричали о том, что их старый холодильник или морозильные камеры отключают эти цепи, я даже читал это в справочных материалах по разработке старого кода.

Но поскольку большая часть этого старого оборудования была заменена за последние 25 лет, специалисты по кодексу NEC добавили гаражи к способу работы с дуговым замыканием на землю.

Проблема для таких людей, как я. Итак, нужно ли мне играть в игру и все заменять после того, как работа сделана? Должен ли я использовать прерыватели GFCI Ground Fault или ARC Fault, а затем просто поменять их местами?

Меня будут штопать, если я заменю каждый электродвигатель на моем восстановленном оборудовании.

Есть предложения?

Ответ Дейва:
GFCI Защита от замыканий на землю для гаражных цепей

JD, я слышал, откуда вы, но я бы хотел попробовать новые розетки и автоматические выключатели ARC Fault и GFCI.Я тоже помню, когда появились эти новые устройства, было много неприятных отключений, но было несколько улучшений, которые сделали эти устройства намного более надежными. При работе в гараже с заземленным бетонным полом важно иметь защиту от GFCI, особенно при использовании старых неизолированных двигателей и оборудования с металлическим каркасом. Если ваши старые двигатели продолжают отключать GFCI, я бы посоветовал вам выполнить некоторые проверки целостности двигателей и заменить любую изношенную тканевую проводку или потрескавшиеся изолированные провода новым проводом.У меня также есть коллекция старого электрооборудования, которое я буду использовать, по крайней мере, для демонстрации старинной истории электричества.

Винтовые соединители для проводов по сравнению со старыми обжимными и гильзовыми соединениями Бьюкенена
После нескольких лет работы в области электротехники и работы с тысячами вопросов по этому предмету стало очевидным, что расширение и сжатие металлических компонентов электрических цепей поспособствует ослаблению соединения, что приведет к сбою электрического соединения и повреждению оборудования.Поскольку разъем обжимного типа был популярным продуктом, я поддерживаю использование винтового разъема для проводов для соединений цепи с меньшей силой тока, особенно для типов с внутренней пружиной, которая изгибается при колебаниях температуры. При этом я использую обжимные изделия для более крупных проводов с помощью утвержденного обжимного инструмента, который обеспечивает плотный обжим и хорошее соединение. Мы видим, что обжимные соединители для проводов широко используются в промышленности, однако единственный способ сделать эти соединения надежными — это использовать инструмент для обжима с четырьмя выемками и диэлектрическую смазку, необходимую для конкретного применения.

Будьте осторожны и наслаждайтесь своим новым гаражным проектом!


Вопрос от Джима, разнорабочего из Огайо:
Как установить люминесцентный свет в гараже?

У моего сына есть отдельный гараж на одну машину, и единственный свет в гараже у него — от открывателя двери. У меня есть три четырехфутовых люминесцентных светильника, которые я хотел бы установить, но не знаю, как это сделать. В гараже есть как минимум одна розетка.

Ответ Дейва:
Как правило, для источника питания может использоваться розетка, где проводку можно продлить до выключателя, а затем и до осветительных приборов.


Как подключить новый гараж

Электромонтаж нового гаража и планирование электрических цепей: В нем содержатся все основные требования к электрической схеме для предлагаемого гаража…


Как восстановить потерянную мощность в гараже

Стив из Калифорнии спрашивает: Я закоротил розетку в гараже, и теперь не работает электричество, как я могу это исправить? Как исправить проблему с пропаданием энергии в гараже.


Электроснабжение гаража

Как мне подключить автоматический выключатель GFCI к электрической панели гаража? Электропроводка гаража, Как подключить автоматический выключатель GFCI.


Как установить проводку для освещения гаража

Как добавить светильник к существующему свету? Электропроводка для дополнительных светильников.


Как подключить люминесцентный светильник в гараже

Как установить проводку для осветительной арматуры: При установке люминесцентного освещения для гаража, который будет отделан листовым камнем, кабель NM или Romex может быть установлен в том месте, где будет установлен светильник после того, как листовой камень будет закончен и окрашен


Правила электрооборудования для розеток и розеток GFI в гараже

Как спланировать и установить электрическую проводку для гаражных розеток и цепей освещения: электрические нормы и правила, касающиеся защиты GFCI для розеток 15A и 20A, 125V в гаражах.


Планирование электрощита гаража

Как я могу установить электропроводку и дополнительную панель в гараже? Планировка и установка гаражной подпанели.


Электрика и отдельно стоящий гараж

Размер кабеля для гаражной подпанели

Вопрос от Ko:
Электрика и отдельно стоящий гараж.
У меня есть переделка в отдельно стоящем гараже (с жилой площадью наверху), подземный водовод 3/4 дюйма.ПВХ. Он имеет длину 53 фута с изгибом радиуса 4 дюйма (90 градусов) на обоих концах. Какой самый большой набор кабелей можно протянуть через ПВХ диаметром 3/4 дюйма для питания вспомогательной панели (горячий / горячий / нейтральный / заземленный)? Я оцениваю # 6 для обеих ног и нейтраль и # 8 для земли.

Ответ Дэйва
Ко, похоже, вы можете быть ограничены медными THW / THWN №6 и №8. Размер ПВХ и количество изгибов могут быть проблемой. Используйте много смазки для проволоки. Урок здесь в том, чтобы всегда увеличивать размер трубы из ПВХ.ПВХ стоит недорого, так что планируйте заранее, пока траншея открыта! Для получения дополнительной информации о заполнении кабелепровода: https://ask-the-electrician.com/wire-in-conduit.html


Обнаружение проблемы в электрической цепи

Эд спрашивает:
Я добавил несколько лампочек, выключателей и розеток в свой гараж. Источников энергии было два. Один был от существующего трехпанельного переключателя, который работал повсюду. Все сработало.
Но я все испортил с другой строкой.Первоначально он питал только две розетки: одну на потолке рядом с устройством для открывания гаражных ворот (которое было подключено к нему), а другое выходное отверстие было выключателем (GFI?) На задней стене. Мой план состоял в том, чтобы подключить к этой линии три светильника и три розетки (исходные два плюс еще один). Но когда я был готов проверить это, один переключатель еще не был установлен, но провода были на месте, скручены вместе (и зачищены). Так оно замкнулось. После того, как я разъединил провода, я сбросил выключатель без питания. Я выключил основное питание, вошел в панель и переключил черный провод с линии на прерыватель, который, как я знал, работал, но по-прежнему ничего.Возможно, провода были повреждены?
Спасибо за любой совет, который вы можете дать.
Эд в Де Ленд Флорида

Ответ Дэйва:
Эд, очень возможно, что когда вы восстанавливаете питание в цепи, электричество будет до точки, где соединение разорвано, поэтому будьте очень осторожны. Здесь пригодится тестер напряжения клещевого типа, чтобы вы могли видеть, где напряжение и где оно останавливается, что, скорее всего, даст четкое указание на местонахождение проблемы.


Электропитание для гаражного электрощита

Майкл из Полсона, штат Монтана, спрашивает:
У меня есть главная электрическая панель Cutler Hammer. Я хочу добавить еще один выключатель на 100А для своей гаражной панели. Кажется, что на панели нет места для подключения другого выключателя. Придется ли мне заменить панель, или я чего-то упускаю?

Ответ Дэйва:
Майкл, в зависимости от конкретной панели Cutlet Hammer, которая у вас есть, возможно, удастся поменять несколько полноразмерных автоматических выключателей и заменить их тандемными автоматическими выключателями, которые освободят необходимое место для автоматического выключателя на 100 А для гаражной панели. .


Статический от электронного балласта осветительной арматуры

Джоди спрашивает:
Я установил новый электронный балласт в люминесцентный светильник. На моем радио теперь есть статические помехи. Как мне это остановить?

Ответ Дэйва:
Привет, Джоди, да, некоторые из этих осветительных приборов действительно производят линейный шум, особенно экономичные светильники для магазинов. Сначала убедитесь, что прибор заземлен. Затем приобретите штекер, который имеет встроенные средства подавления и кондиционирования линии, которые должны устранить линейный шум.Имейте в виду, что шум также может передаваться прямо в сигнал антенны. В этом случае вам может потребоваться обновить прибор до более качественной марки.
Подробнее о контактных полосках с кондиционированием

Советы по электромонтажу в гараже | 2020

Вот уже 7 лет, как я обходился без электричества, сбегал в свой гараж — Я бы хотел, чтобы я не ждал так долго, чтобы сделать это .

Когда мы впервые переехали в наш дом недалеко от Гарлема и Хиггинса в районе Норвуд-Парк в Чикаго, в подземном гараже было электричество, которое не было проложено в трубопроводе.Проволока была старой и небезопасной, и ее эффективно удалили, когда мы добавили дорожку для брусчатки.

Семь лет спустя я, наконец, использовал свое ремесло в качестве электрика, чтобы установить электроэнергию в гараже. Позвольте мне рассказать вам, как я это сделал и почему мне хотелось бы сделать это раньше.

С чего начать

Запустить мощность в мой отдельно стоящий гараж, даже будучи в торговле, казалось сложной задачей. Я смотрел на тротуар, под который нам пришлось залезть, ПЛЮС 30-футовую траншею, которую нужно вырыть, чтобы проложить трубопровод в гараж.Я подумал, что трубопровод должен быть под землей, но я не люблю копать, даже несмотря на то, что у нас в магазине есть траншеекопатель, работающий на газе, который сделает большую часть работы.

Итак, я пошел на компромисс. У нас не было выбора, кроме как пойти под тротуар, поэтому мы разрезали бетонный тротуар достаточно широко, чтобы по нему можно было уложить брусчатку. Канал в бетоне был достаточно большим, чтобы его можно было выкопать тонкой лопатой. Он был как раз подходящего размера для брусчатки, поэтому не было бетона, который нужно было ремонтировать или подбирать.

Мы заложили в канал около семи кирпичей, чтобы закрыть траншею, сделав ее безопасной и ровной дорожкой. Мы выбрали что-то простое, зная, что в ближайшие несколько лет мы все равно будем рвать бетон, чтобы расширить дорожку для мощения кирпича до той стороны дома, где выходила труба.

Затем, вместо того, чтобы вытаскивать траншеекопатель или рыть траншею вручную, мы установили канал на нашем заборе со стороны двора. Этот метод работает очень хорошо и является отличным вариантом , чтобы избежать ремонта газона или риска испортить клумбы или огороды.Это также упрощает будущий ремонт и, что очевидно, позволяет избежать повреждений под землей из-за ландшафтных или садовых проектов.

Результат

Выполняя этот проект, мы смогли добавить в гараж цепи на 3-20 А. Мы использовали одну цепь для питания розеток в гараже, что позволило мне запустить мою настольную пилу и компрессор для выполнения моих работ по деревообработке.

Вторую цепь мы использовали для включения внутреннего рабочего освещения, а также нового внешнего освещения для нашего внутреннего дворика, а также некоторого охранного освещения.Последняя 20-амперная цепь используется для управления одной внешней розеткой GFCI для питания насоса для бассейна, который будет размещен на нашем внутреннем дворике.

Этот проект был приостановлен на долгое время, и мне жаль, что я не ждал так долго. Мы действительно хотели больше использовать гараж из-за COVID-19 и размещения заказов на жилье. Мы знали, что можем использовать наш задний двор И наш гараж намного больше, чтобы обеспечить больше занятий для всей семьи. Оглядываясь назад, можно сказать, что было бы очень полезно иметь власть раньше и сделать жизнь намного проще раньше, чем позже.

Не ждите!

Если вам нужна помощь с проектом электропроводки в отдельном гараже или вам нужна помощь с любыми другими электрическими проектами вокруг вашего дома, компания Arnold Electric Services, Inc всегда готова помочь. Свяжитесь с нами СЕГОДНЯ! Позвоните по телефону 773-647-1120, чтобы записаться на консультацию к лицензированному электрику.

Как провести подземную проводку до гаража

Описание проекта

Навык

5 из 5 Жесткий Требуется лицензированный электрик для завершения окончательных подключений.

Стоимость

От 300 до 500 долларов в среднем

Расчетное время

От 4 до 6 часов

В этом видео электрик Скотт Кэрон показывает домовладельцу, как подвести электроэнергию в отдельно стоящий гараж.

Шагов:

1. Позвоните в местную коммунальную компанию и попросите их проверить, нет ли подземных труб или проводов.

2. Арендуйте землеройную машину на газе и выкопайте траншею глубиной не менее 12 дюймов от дома до гаража.

3. Просверлите отверстие диаметром 1,5 дюйма в стене дома и в подвал с помощью дрели и кольцевой пилы. Расположите отверстие прямо над концом траншеи.

4. Отрежьте кусок пластикового трубопровода диаметром ¾ дюйма от дна траншеи до отверстия в стене дома.

5. При необходимости используйте пропановую тепловую пушку, чтобы согнуть кабелепровод, чтобы он соответствовал фундаменту.

6. Присоедините пластиковый корпус выпускного отверстия кабелепровода к концу кабелепровода.

7. Протолкните отрезок электрического кабеля ультрафильтрованного (подземного) кабеля в кабелепровод, затем пропустите конец кабеля через отверстие в стене дома.

8. Из подвала протяните кабель до главной электрической панели. Закрепите кабель на подвесных балках скобами.

9. Выйдите на улицу и проложите кабель в траншею, проложив его до гаража.

10. В гараже повторите шаги с 3 по 7, чтобы установить пластиковый кабелепровод и кабель.

11. После подачи кабеля в гараж прикрутите корпус отвода кабелепровода к внешней стене гаража. Прикрутите второй корпус кабелепровода к стене дома.

12. Нанесите акрилово-латексный герметик для наружного применения вокруг корпуса выпускного отверстия кабелепровода для герметизации воды.

13. Покройте кабель примерно 2 дюймами песка, затем наложите на песок ленту с предупреждением по всей траншее.

14. Засыпьте траншею вынутым грунтом.

15. Поручите квалифицированному электрику выполнить окончательное подключение проводов в гараже и к главной электрической панели.

Наружные гаражные фонари: 8 шагов по установке

Описание проекта

Навык

3 из 5 Умеренный Все детали маленькие и легкие, но их много, и сборка кабелепровода требует времени и терпения.

Стоимость

От 40 до 80 долларов в зависимости от светильника

Расчетное время

От 4 до 6 часов

Один из самых простых и эффективных способов повысить безопасность вашего дома — это установить в гараже прожектор с датчиком движения.Модель с двумя лампами, установленная здесь, включается автоматически, если что-то или кто-то пересекает ее поле зрения.

Если вы не решаетесь работать с электричеством, не волнуйтесь. Мы значительно упростили этот процесс, безопасно подключившись к существующей цепи гаража и пропустив провода через металлические трубки, установленные на поверхности, которые называются кабелепроводами. Этот метод ускоряет установку, устраняя необходимость вслепую протягивать провода через стены и потолок.

Все материалы, необходимые для этого проекта, продаются в хозяйственных магазинах и домашних центрах, в том числе тонкостенный металлический трубопровод, называемый EMT для электрических металлических труб.

Открытый гаражный светильник с датчиком движения Обзор

Иллюстрация Грегори Немека

Показанный здесь уличный светильник для гаража имеет две лампы и инфракрасный датчик движения, который автоматически включает свет, если к гаражу приближается человек или транспортное средство (они выключаются через несколько минут). Подобные домашние электрические проекты обычно требуют, чтобы вы подключили провода к главной электрической панели, а затем выловили их за стенами, под полом и над потолком — задача не из легких.

Однако проводка этого прожектора на проезжей части проложена только в гараже, поэтому вы можете подключиться к существующей электрической розетке, а затем использовать простой в установке металлический кабелепровод для поверхностного монтажа для прокладки проводки.

Труба диаметром 1⁄2 дюйма, известная как EMT (электрическая металлическая трубка), продается в домашних магазинах и у поставщиков электроэнергии примерно по 20 центов за фут. Вы также можете приобрести угловые соединители для кабелепровода (4 доллара США) и предварительно отформованные изогнутые колена (3 доллара США), которые позволяют поворачивать углы с помощью жесткого металла.

Мастер-электрик Аллен Галлант предлагает заменить розетку с двумя вилками комбинированной розеткой GFCI и выключателем (22 доллара США), вынесенным из стены с помощью удлинительной коробки (4,50 доллара США). Он предпочитает собирать приспособление из отдельных частей (всего около 60 долларов), а не покупать единицу, потому что таким образом он может улучшить качество датчика движения.

ВНИМАНИЕ: Перед тем, как начать этот проект, отключите электричество в гараже на главной электрической панели.Затем проверьте розетку в гараже, подключив радио или лампу, чтобы убедиться, что питание отключено.

Как установить наружное гаражное освещение (с датчиками движения)

1. Присоедините удлинительную коробку

Фото Ричарда Ховарда
  • После отключения электричества в гараже удалите одну из имеющихся настенных розеток.
  • Прикрутите металлическую монтажную пластину, которая идет в комплекте с удлинительной коробкой, к электрической коробке в стене.
  • С помощью отвертки подденьте круглую заглушку на верхней части удлинительной коробки. Присоедините металлический соединитель кабелепровода 1/2 дюйма к верхней части коробки.
  • Прикрепите удлинительную коробку к монтажной пластине двумя длинными винтами из комплекта.

2. Подсоедините кабелепровод

Фото Ричарда Ховарда
  • Измерьте расстояние от верхней части удлинительной коробки до потолка гаража, а затем вычтите 1 1/2 дюйма.Выпилите кусок кабелепровода нужного размера и сглаживайте все острые неровности напильником.
  • Наденьте угловой соединитель на один конец кабелепровода. Другой конец вставьте в разъем на коробке расширения.
  • Поместите держатель для кабелепровода на кабелепровод. Убедитесь, что кабелепровод ровный, затем отметьте положение подвески.
  • Переместите кабелепровод и прикрутите кронштейн к стене. Вставьте кабелепровод на место и закрепите, затянув винт на подвеске.

Наконечник: Используйте магнитный торпедный уровень, который прикрепляется к кабелепроводу.

3. Установите предварительно отформованный отвод кабелепровода

Фото Ричарда Ховарда
  • Прижмите колено кабелепровода к углу стены и отрежьте кусок кабелепровода, чтобы он поместился между коленом и угловым соединителем.
  • Вставьте кабелепровод в угловой разъем; если он длиннее 12 дюймов, установите кронштейн для кабелепровода.
  • Присоедините колено к кабелепроводу с помощью прямой муфты.
  • Продолжайте прокладывать кабелепровод через переднюю стену, заканчивая его над центром ворот гаража. Используйте вешалки каждые 12 дюймов.

4. Просверлить стену гаража

Фото Ричарда Ховарда
  • Измерьте расстояние от верха дверного проема до потолка и вычтите 1 дюйм. Затем выйдите наружу и отметьте сайдинг на этот размер выше от центра двери.
  • Просверлите ровное отверстие в стене гаража с помощью лопаты диаметром 7/8 дюйма.
  • Внутри подключите распределительную коробку к кабелепроводу, проходящему через переднюю стену. Затем прикрутите короб к потолку.
  • Пропустите неметаллический кабель 14/2 (Romex) от распределительной коробки через отверстие на улицу.

5. Присоедините круглую выпускную коробку

Фото Ричарда Ховарда
  • Прикрепите кабельный соединитель к отверстию в основании круглой выпускной коробки.
  • Пропустите неметаллический кабель через разъем, затем затяните винт разъема.
  • Заполните отверстие в стене силиконовым герметиком или шпатлевкой.
  • Прижмите круглую выпускную коробку к сайдингу и закрепите двумя шурупами с гальваническим покрытием длиной 2 дюйма.

Совет: Используйте разъем везде, где кабель или провод входит в коробку.

6. Протяните провода через кабелепровод

Фото Ричарда Ховарда
  • Снимите крышку с углового соединителя кабелепровода, ближайшего к удлинительной коробке настенной розетки.
  • Вставьте ленту электрика в этот разъем и протолкните ее через кабелепровод, пока она не выйдет из удлинительной коробки.
  • С помощью электротехнической ленты прикрепите по одному из черных, белых и зеленых многожильных медных проводов 14-го калибра к рыболовной ленте.
  • Потяните за ленту, пока провода не выйдут из разъема, затем расстегните ленту.
  • В распределительной коробке протолкните ленту в кабелепровод. Подключите к нему три провода, затем протяните их в коробку.

7.Соберите уличное гаражное освещение

Фото Ричарда Ховарда
  • Осторожно ввинтите датчик движения в центральное отверстие в круглой крышке патрона лампы.
  • Вставьте два патрона лампы в отверстия с обеих сторон датчика движения.
  • Затяните от руки датчик движения и патроны лампы; не пользуйтесь плоскогубцами. Окончательная затяжка и регулировка не выполняются до тех пор, пока светильник не будет установлен на стене гаража.

Совет: При желании покрасьте распылением наружные гаражные фонари в тон дома. Но только не сенсор — краска может помешать его работе.

8. Выполните соединения

Фото Ричарда Ховарда
  • Обрежьте кабель, идущий от круглой выходной коробки, до 6 дюймов и с помощью канцелярского ножа срежьте пластиковую оболочку.
  • Используйте инструменты для зачистки проводов, чтобы удалить 1/2 дюйма пластиковой изоляции с черного и белого проводов.
  • Присоедините кабель к гаражному фонарю.
  • Прикрепите светильник для гаража с помощью крепежных винтов и вставьте лампочки.
  • Подключите провода к распределительной коробке и переключателю. Затем включите питание и отрегулируйте патроны лампы и датчик движения.

Инструменты

электрика — Электромонтаж металлического отдельно стоящего гаража?

Мне нужно сказать следующее: Будьте очень осторожны, , , прибегать к определенному способу подключения только потому, что вы знакомы с ним и привыкли к нему.Подумайте, что и где вы подключаете, и будьте готовы расширить свой набор навыков.

Например, вы пробуете идею кабелепровода, но хотите остаться со знакомым кабелем NM. Большинство новичков сначала так думают. Но это дает очень трудный кабель для протягивания, без какой-либо пользы от этого.

1а. Можете ли вы запустить ЯМ без защиты в этой структуре?

Первая проблема, которую я вижу, — это правило, согласно которому для кабеля NM нужны защитные пластины, если он находится в пределах 1-1 / 2 дюйма от поверхности стены.Romex, установленный в пазах сайдинга, будет уязвим для того, чтобы кто-то прибил или вкрутил его снаружи здания. Кроме того, если ваша фанера не смещена внутрь металлического каркаса, вам понадобятся защитные пластины и внутри.

Я считаю, что трубопровод из ПВХ бесполезен с точки зрения защиты ногтей, и я привык работать с металлическим кабелепроводом EMT, который компактен, а по своей сути обеспечивает защиту ногтей, не говоря уже о заземлении, если он используется в качестве метода подключения.Вам придется это проверить, но похоже, что канал 1/2 «EMT может пройти через канавку между сайдингом и каркасом.

1б. Могу ли я использовать металлическую конструкцию здания в качестве кабелепровода / кабельного канала?

Оборудование, включая кабелепроводы / кабельные каналы, должно быть одобрено. NEC 110.2. Можно с уверенностью сказать, что если дорожка качения внесена в список UL, инспектор одобрит ее. В противном случае это остается на усмотрение инспектора. Так что «может быть», но сначала ты можешь проверить.

  1. Вам нужно покрыть поверхность стены?

Абсолютно для кабеля Romex (NM / UF), чтобы защитить кабель от повреждений из-за прислоненных к нему предметов и т.п.Вам также понадобится металлическая пластина для защиты проволоки или отступ на 1-1 / 2 дюйма от кабеля для защиты от повреждения гвоздями.

Для металлического кабелепровода EMT все готово, дополнительное покрытие стен не требуется. Видишь, почему мне это нравится?

  1. Следует ли использовать кабелепровод, какого типа и размера, и кабель в кабелепроводе?

Я бы сделал кабудл в кабелепроводе ЕМТ 1/2 дюйма, если вы не ожидаете, что где-нибудь будет работать большая мощность. ЕМТ позволяет использовать провода нормального размера с до 4 цепей на кабелепровод (эквивалент 8, если вы используете многопроволочную ветвь схемы).ЕМТ 1/2 дюйма прост в работе, режет любой ножовкой, снимает заусенцы с помощью многофункционального инструмента для снятия заусенцев, а фитинги очень дешевы. Добавьте к этому удобные коробки за 1 доллар США или коробки 4×4, и это будет легко. Вам действительно нужно трубогиб, и вам нужно научиться делать изгибы со смещением, но это довольно просто. Вам не нужно делать сложные изгибы; вы можете просто разрезать EMT в этой точке и получить муфту.

Что касается провода в кабелепроводе, то это зависит. Если вы полностью соедините систему металлическими коробками и заземление будет непрерывным, то я бы использовал многожильный провод THHN, его неоправданно легко тянуть, , а 2 провода — все, что вам нужно.Соедините ваши розетки сплошным проводом; Комбинировать сплошной + многожильный на гайке провода просто, но посадить многожильный на винт гнезда сложно. Земля находится в кабелепроводе (а также в местах, где она крепится к зданию). Если вы используете ЕМТ только в качестве защиты от повреждений и планируете выйти из ЕМТ и проложить местами голый незащищенный кабель, тогда вам необходимо проложить кабель NM. Однако внутренний диаметр кабелепровода должен составлять 138% ширины кабеля в широком измерении, и 2 кабеля в 1 кабелепроводе не допускаются.(ну, размер кабелепровода был бы недопустимым).

  1. Нужен ли для субпанели заземляющий стержень?

Для дополнительной панели требуется соответствующий заземляющий проводник электрода в соответствии с Кодексом. Это необходимо для заземления Ufer, залитого в бетон, металлической водопроводной трубы или двух заземляющих стержней, расположенных на расстоянии не менее 6 футов, если только один из них не пройдет испытание, которое может выполнить только электрик.

  1. Прерыватель GFCI против приема GFCI?

Если честно, шесть из одного, полдюжины из другого.Помимо цены, конечно. С GFCI мы обычно не заботимся о защите проводки в стенах. Это касается AFCI, и он должен быть у выключателя, если только путь к первому приемнику не является металлическим трубопроводом.

Как проложить электрический провод к гаражу

Большинство домов будет иметь пристроенный гараж, где электричество и электричество уже будут доступны для использования. Однако, если в вашем доме есть отдельный гараж или сарай, вам придется подводить электроэнергию к нему отдельно.Стандартный вариант — проложить воздушную электропроводку в гараж от дома. Сегодня мы расскажем, как проложить электрический провод до гаража, а также шаги, которые необходимо предпринять, чтобы подать электроэнергию в свой сарай или отдельный гараж.

2 причины включить электричество в частный гараж

Есть несколько причин, по которым вы должны беспокоиться о подаче электроэнергии в свой отдельный гараж —

  1. Управляйте оборудованием в гараже или относитесь к нему как к рабочему месту, и в этом случае это будет то же самое, что подавать электроэнергию в мастерскую.
  2. Силовое наружное освещение, прикрепленное к вашему сараю или гаражу.

Мощность вашего гаража / сарая

Есть несколько способов провести электричество из своего дома в сарай или отдельный гараж —

  1. Подземное электроснабжение — проложить подземную проводку.
  2. Электроснабжение — проложить провода до гаража.

В любом случае вам придется полагаться на несколько цепей.Более того, будет лучше добавить к отдельно стоящему зданию дополнительную панель для распределения электроэнергии.

Какие детали мне нужны для подачи электроэнергии в мой отдельно стоящий гараж?

Запасные части, которые вам понадобятся для подвесного электроснабжения вашего гаража, составляют —

  1. Погодостойкие мачты
  2. Стяжные муфты
  3. Растяжка
  4. Жесткий кабелепровод
  5. Электропроводка или кабельная разводка
  6. Изоляционный материал
  7. провод Отвод Кабельные стяжки

Как проложить воздушный провод в гараж — установка антенного провода в гараж

Бывают случаи, когда проложить линию под землей непрактично.Более того, вы часто будете сталкиваться с препятствиями, включая подъездную дорожку, внутренний дворик или другие сооружения вокруг вашего дома, которые будут мешать проложить провод под землей, не создавая большого беспорядка. В этих случаях вам придется проложить провод, чтобы запитать отдельно стоящий гараж . Вот как —

Шаг 1 — Убедитесь, что воздушные кабели не проходят через общие служебные зоны вокруг вашего дома , включая подъездную дорожку и внутренние дворики. Кроме того, убедитесь, что вы не протягиваете провода через бассейн, гидромассажные ванны или джакузи.Все это представляет собой серьезную угрозу безопасности, и вам следует избегать их любой ценой. Кроме того, у вас могут возникнуть проблемы с местными строительными законами, если вы не проложите воздушные кабели на безопасном расстоянии от водных объектов вашего дома. Чтобы узнать точное число, обратитесь в местное управление строительного надзора.

Шаг 2. Для этого следующего шага вам нужно освежить свои навыки столярного дела и кровли. Установите кабелепроводы высотой 13 футов: один сбоку от вашего основного дома, откуда вы будете пропускать электричество, а другой — напротив отдельно стоящего гаража, куда вы направите электроэнергию.Чтобы настроить их правильно, вам необходимо обладать базовыми навыками столярного дела. В противном случае вам придется полагаться на наемную помощь, чтобы выполнить эту часть. Установка водоводов высотой 13 футов обеспечивает удобство, так как вы можете легко добраться до вершины с помощью удлиненной лестницы, а для большинства транспортных средств это высота свободного пространства.

Шаг 3 — Проложите растяжку между двумя независимыми опорами, такими как кабелепроводы, прикрепленные к вашему дому и гаражу. Вам понадобится оттяжка, потому что электрические кабели и провода не выдерживают их веса, поэтому вам потребуется добавить механическую опору с оттяжкой.Убедитесь, что вы должным образом изолировали растяжку, и она достаточно жесткая, чтобы выдержать вес кабеля. Для этого вы можете использовать National Hardware N267-013 2573BC Guy Wire , который сделает эту работу за вас. Кроме того, убедитесь, что растяжка провисает, так как она будет сжиматься и расширяться в зависимости от температуры наружного воздуха. Если вы не будете осторожны, провод в конечном итоге порвется, когда станет слишком холодно.

Шаг 4 — Оберните электрические кабели вокруг растяжки через каждые 12–14 дюймов. Убедитесь, что вы оставляете провисание между каждым зазором, чтобы провода могли сжаться в холодную погоду. Вместо того, чтобы обматывать провод, вы также можете использовать кабельные стяжки, чтобы удерживать проводку на месте.

Шаг 5 — Убедитесь, что верхняя часть кабелепровода защищена от атмосферных воздействий, чтобы вода не попала на основные электрические панели.

И это все, что нужно знать о прокладке электрического провода снаружи над землей. С новым прямым антенным проводом в гараж вы сможете управлять уличным освещением, или электроинструментом.

Верхний электрический кабель к сараю или гаражу — FAQ

1. Сколько стоит провести электричество в гараж по воздушной проводке?

В зависимости от длины проводки, установки мачт и трубопроводов, материалов, сверления, обшивки панелей и типов устанавливаемых вами выключателей, , проложив электрический кабель к вашему сараю или отдельному гаражу, обойдется вам в сумму от 1000 до 2000 долларов. . Для электропроводки можно использовать Southwire 28827423 100 ′ 14/2 провода .У них довольно приличные обзоры на Amazon.

2. Могу ли я прокладывать электрические провода снаружи или вдоль стены?

, лучше не прокладывать электрические кабели вдоль стен; вместо этого используйте изолированный и жесткий кабелепровод.

3. Какие бывают типы проводников для воздушных кабелей?

Четыре распространенных типа электрических проводников, используемых в воздушных кабелях, включают —

a. Полностью алюминиевый проводник
b. Проводник из полностью алюминиевого сплава
c. Алюминиевый проводник, армированный сталью
d. Армированный алюминиевым сплавом проводника

4. Прерыватель какого размера я должен использовать для своего отдельно стоящего гаража?

В зависимости от типа оборудования, которое вы используете в своем гараже, вам придется довольствоваться выключателями с большей силой тока.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
