Марки медных проводов и кабелей
В продаже представлены десятки тысяч наименований различных проводов и кабелей. Часть из них выполнена по стандартам ГОСТ, а остальные представляют собой зарубежные аналоги. Среди всего многообразия широкое распространение получили изделия из меди. О них и пойдет сегодня речь. Чтобы не плутать в терминологии, для начала проясним, что такое медный кабель и провод.
Краткое содержимое статьи:
Базовые понятия
Под проводом понимают одиночную или многожильную конструкцию, которая может быть голой (без изоляции) или в оплетке из резины, пластмассы. Примерами использования проводов являются обмотки двигателей, детали радиоаппаратуры и ЛЭП.
Кабель – это сборка из одной и более изолированных жил, имеющих единую оболочку. Для защиты от повреждений поверх ставят броню.
Преимущества медных проводников
Медь неспроста выбирают в качестве заготовок для изготовления кабельной продукции. По сравнению с алюминием она обладает рядом достоинств:
- Сопротивление медных проводов ниже, чем у алюминиевых. Это позволяет использовать меньший диаметр сечения и снизить потери при нагревании.
- Хорошая коррозионная стойкость. Полная замена сетей снабжения производится после 30-35 лет эксплуатации.
- Пластичность. Медная проволока очень гибкая, что облегчает процесс укладки и избавляет от изломов.
Изоляционный слой
Не секрет, что изоляция медных проводов предотвращает контакт человека с потенциально опасным токоведущим контуром. Еще одна ее роль — предотвратить короткое замыкание между соседними фазами.
electrikexpert.ru
Медные провода и кабели: марки, сечения, характеристики
В современной электропроводке жилых, торговых, складских и промышленных помещений используется в основном медь. Исключения составляют случаи, подключения мощного потребителя толстым кабелем – тогда может применяться алюминий. Во всех остальных случаях применяют медь: в цепях освещения, розеточных группах, вся проводка между комнатами, частями здания. Однако как бы популярны медные провода не были, у них есть свои достоинства и недостатки. В этой статье мы их рассмотрим, какие бывают марки медных проводов и кабелей.
Преимущества и недостатки меди
В электропроводке в частных домах и квартирах в настоящее время используются провода и кабели из меди. Алюминиевые кабели сечением ниже 16 кв. мм запрещены ПУЭ. Давайте рассмотрим плюсы и минусы проводов и кабелей с медными жилами.
Преимущества:
- Жилы выдерживают многократные сгибания, что повышает ремонтопригодность проводки, вы можете без проблем раскрутить старую скрутку и скрутить заново, добавив туда провод, например. Алюминий в такой ситуации может даже не раскрутится и лопнуть.
- Медные кабели любых сечений производятся и с мягкими гибкими многопроволочными жилами. Это даёт возможность использовать их для подключения подвижных потребителей, например утюг или фен, и другие электроприборы. Таких кабелей с алюминиевыми жилами просто не бывает.
- Сопротивление меди практически в 2 раза меньше чем у алюминия. Это значит, что при одинаковом сечении медь выдерживает больший ток, чем алюминий.
- Медь тверже, чем алюминий. Поэтому у нее меньшая текучесть, и при подключении провода к винтовому зажиму вы получаете более качественный контакт.
- Медь не окисляется. Вернее окисляется, но очень медленно, в отличие от алюминия.
Недостатки:
- Главным недостатком меди является то, что её стоимость до двух раз дороже, чем алюминия.
- Вес медного провода больше чем вес алюминиевого в два раза. Значит нужно устанавливать больше опор, при прокладке кабеля по воздуху, и их конструкция должна выдерживать более тяжелые проводники.
Марки медных проводов
ПВС – медный провод в виниловой двойной изоляции. Снаружи имеет округлую форму, оболочка нанесена с заполнением междужильного пространства. Количество жил от 2 до 5. Площадь поперечных сечений от 0,5 до 25 кв. мм. Номинальное напряжение до 660 В, при частоте 50 Гц. Может применяться для домашней электропроводки, но рекомендуется использовать в качестве провода для подключения подвижного электрооборудования, достаточно гибкий и имеет толстый слой изоляции.
ПУНП (ПУГНП) – провода этих марок запрещены для использования в электропроводке, по причинам не соответствия стандартам ПУЭ (по толщине изоляции). Однако присутствует на рынке и продается дешевле аналогов, для не очень ответственных цепей и времянок вполне допустим. Максимальное напряжение – 450 В переменного тока 50 Гц, 1000 В постоянного. У ПУНП монолитная однопроволочная жила, а у ПУГНП многопроволочная гибкая минимум из 7 проволок. Материал жил – медь. Изоляция из ПВХ. Количество жил от 2 до 3, а площади поперечных сечений от 0,35 до 6 кв. мм для двухжильного и до 4 кв. мм для трёхжильного провода.
РКГМ – термостойкий провод. Может использоваться для вывода концов обмоток электродвигателей, подключения питания нагревательных приборов, электроплит, утюгов и прочего. Состоит из медной жилы в резиновой изоляции, покрытой термостойким стекловолокном, для повышения устойчивости к температурам оно пропитано кремнийорганическим лаком и эмалью. Номинальное напряжение 660 В. Количество жил – 1, диапазон сечений от 0,75 до 120 кв. мм.
ШВВП – не провод, а шнур с двумя слоями виниловой изоляции. Оболочка плоской формы близкой к прямоугольной. Может использоваться для подключения электрооборудования в цепях 220/380 В. Количество жил 2 или 3. Диапазон сечений от 0,35 до 2,5 кв. мм. Номинальное напряжение 220/380 В 50 Гц.
ПВ-1,2,3,4 – установочный провод, подходит для подключения силовых и осветительных цепей, сборки внутренних схем устройств, электрощитов. ПВ-1 состоит из монолитной медной жилы и виниловой изоляции. Провод жесткий. ПВ-3 и ПВ-4 состоят из одной многопроволочной жилы и слоя виниловой изоляции, отличаются классом гибкости – 3,4 и 4,5 классы соответственно. Она легко гнется. Вариант с резиновой изоляцией называется ПР.
М-10 – Медный провод без изоляции, который используется в воздушных линиях высоковольтных ЛЭП. Состоит из свитых медных проволок.
Марки медных кабелей
ВВГ – один из наиболее распространенных видов кабелей для электропроводки в квартирах, на производстве. Используется для стационарного подключения к питающей сети любого электрооборудования. Номинальное напряжение и частота 0,66 кВ 50 Гц. Состоит из однопроволочной медной жилы покрытой двойной виниловой изоляцией – индивидуально на каждой жиле и общей оболочки. Количество жил может быть от 1 до 5, в диапазоне сечений от 1,5 до 300 кв. мм. Подходит для использования квартирах и частных домах во внутренней и наружной прокладке. Устанавливают на силовую проводку, розеточные группы и осветительные цепи. Эта марка кабеля может быть использована для ввода в дом, а также для уличных линий. В деревянном доме используют усовершенствованный вариант (негорючий) — ВВГнг.
NYM – считается зарубежным аналогом марки ВВГ. Количество жил от 2 до 5. Изолирующий слой – ПВХ, заполнение из негорючего материала – невулканизированной резиновой смесью, оболочка тоже из ПВХ. Жилы в кабеле скручены в повив. Предназначен для работы в сетях с напряжением до 0,66 кВ. Под воздействием прямых солнечных лучей эксплуатация не рекомендуется, в таком случае нужно использовать гофротрубы, металлические трубы, либо кабель-каналы.
КГ – кабель гибкий. Эта марка используется для подключения электрододержателя к сварочному аппарату, благодаря его гибкости сварщику удобно работать. Также используется как гибкая подвесная линия на грузоподъёмных кранах и кран-балках. Количество жил от 1 до 5. Производится в диапазоне сечений от 1 до 240 кв. мм.
ПвПг – высоковольтный медный кабель с изоляцией жил из сшитого полиэтилена, поверх которой расположен экран, оболочка также из полиэтилена. Возможна его прокладка под землей, на дне водоемов. Используется в сетях 6 кВ и 10 кВ. Количество жил – 1, её сечение от 50 до 800 кв. мм.
ЦСПГ в зависимости от индекса может предназначаться для 6, 10 кВ сетей. Это медный кабель в бумажной изоляции. Жилы могут быть однопроволочными в диапазоне сечений от 25 до 50 кв. мм, тогда в названии есть пометка «ОЖ». В диапазоне сечений 25-240 кв. мм жилы многопроволочные. Бумажная изоляция пропитана вязким или нестекающим составом, что позволяет использовать кабель на вертикальных участках трассы. Поясная изоляция также бумажная. Присутствует свинцовая оболочка, битумная подушка, стальная проволочная броня.
ПВВНГ(A)-LS – в конце названия присутствует индекс 10, 20, 35, что соответствует количеству кВ в сети, для которой он предназначен. Медный кабель с изоляцией из полиэтилена. Количество жил – 1 или 3. Поверх жил экран из проводящего материала на основе полиэтелена, следом электропроводящая бумага или проводящая полимерная лента, поверх которой, повив из медной проволоки. В трёхжильных кабелях межфазное расстояние заполнено слоем ПВХ пониженной пожароопасности, оболочка выполнена из этого же материала. Также подходит для прокладки в земле и на дне водоемов. Может использоваться, например, для распределительных сетей.
Медные провода и кабели бывают различных марок. Каждая из них предназначена для определенных задач. Объединяет их материал, из которого они выполнены и его особенности. А к вопросам выбора кабельной продукции при ремонте и строительстве стоит подходить ответственно. Ведь от этого зависит не только надежность энергоснабжения, но и безопасность жизнедеятельности.
Похожие материалы:
samelectrik.ru
реальность или миф? / Инструменты / iXBT Live
Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о медных многожильных проводах в силиконовой изоляции сечением 12AWG. В обзоре будет небольшое сравнение с российскими проводами, плюсы и минусы, поэтому кому интересно, милости прошу…
Характеристики:
- — Тип – провод многожильный
- — Цвет – на выбор (черный)
- — Изоляция – холодо и термостойкий силикон
- — Сечение – 12AWG
- — Материал жилок – луженая медь
- — Количество жилок и диаметр – 680 проволочек по 0,08мм
- — Напряжение – до 600V
- — Вес 1 метра — 48г
Назначение:
Назначение проводов самое разнообразное. Мне понадобились качественные многожильные провода для изготовления щупов, шунтирования силовых проводников в некоторых изделиях, подключения электронной нагрузки и нагрузочного стенда. В местных магазинах электротоваров ничего подобного не нашел, там присутствовали только распространенные марки проводов и кабелей для монтажа электроустановок, причем сечение гибких проводов зачастую не превышало 1,5мм2. Ехать за многожильными проводами в райцентр себе дороже, да и там сечение более 2,5мм2 найти проблематично. Можно, конечно, раздербанить силовые многопроволочные кабеля, но они дорогие, зачастую изоляция из пластика, да и проволочки в жилах толще, отчего он не такой мягкий (гибкий) и для щупов подходит не очень. Есть еще акустические провода, но нужно быть внимательным и не купить омедненный (алюминий покрытый медью) провод. В общем, кому где удобно, тот там и покупает.
Внешний вид:

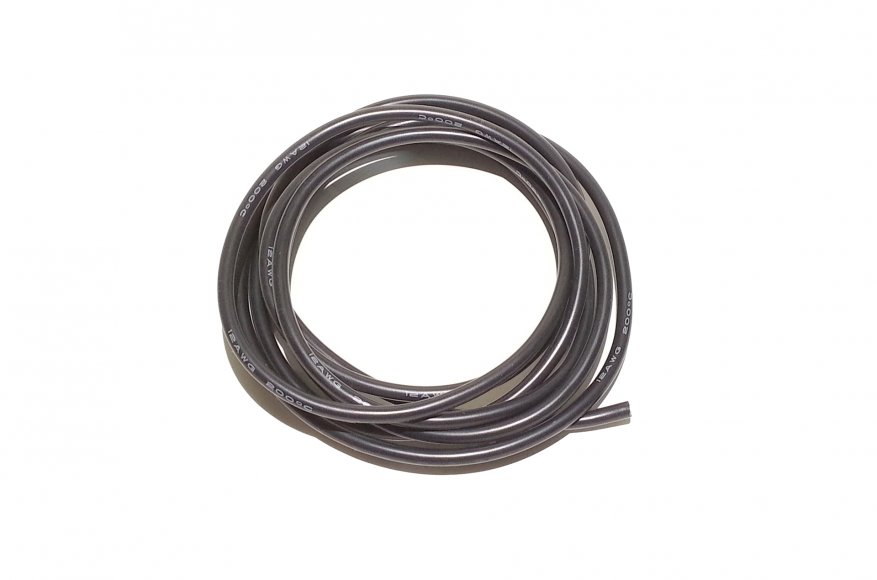

Провод приехал в обычном почтовом пакетике. Посылка была отправлена Латвийской почтой, трек-номер отслеживался полностью. Внутри небольшая бобинка провода:
Я заказывал 2м и продавец резать его не стал, а еще и дополнительно отмотал 5 сантиметров, за что ему огромное спасибо. Напомню, что лот включает 1 метр провода сечением от 12AWG до 30AWG и 5 цветов на выбор. Я выбрал два черных сечением 12AWG:
Напомню, что аббревиатура AWG расшифровывается как американский калибр проводов и чем ниже цифра, тем сечение больше и, следовательно, меньше нагрев и потери напряжения, что особенно важно при высокой нагрузке. Примерное сечение многожильного провода сечением 12AWG в переводе на наши метрические величины составляет около 3,3мм2.
Сам провод добротный, увесистый, два метра с копейками весят почти 96г:
Есть небольшой запах, но через пару дней он улетучивается полностью. На срезе виден красноватый оттенок меди:
Данный провод сечением 12AWG включает в себя 680 проволочек диаметром по 0,08мм каждая:
Пересчитывать я, конечно же, не стал, но похоже, что так и есть:
Основное преимущество таких проводов заключается в наличии множества тонких медных проволочек, отчего провод получается мягким (гибким) и имеет минимальное сопротивление. Диаметр одной жилки точно 0,08мм:
Не каждый провод так сможет:
Как известно, общее сопротивление при параллельном подключении проводников всегда меньше самого минимального из них, поэтому на практике широко распространено так называемое шунтирование. Здесь примерно та же картина. Ну и дополнительно в качестве изоляции здесь применен силикон, который не дубеет на холоде и не плавится при высоких температурах:
По термостойкости все отлично – когда паял, изоляция не «сползала», как это обычно бывает с ПВХ-пластикатом, ну и ближе 5-7 сантиметров держать провод неприятно, обжигает. Это еще раз доказывает, что жилки медные и хорошо передают тепло.
Недостатков я не нашел, ну разве что провод не сертифицирован американской конторой Underwriters Laboratories Inc. и не прошел некоторые тесты. За сертификацию придется платить и стоимость провода несколько увеличится. Как говорится, «вам шашечки или ехать!?».
Тестирование:
Для интереса я решил взять несколько различных проводников одинаковой длины и посмотреть просадку напряжения на них при фиксированном токе. В закромах нашлись вот эти претенденты:
Марка проводов сверху-вниз, тесты будут в аналогичном порядке:
- — сабж сечением 12AWG
- — акустический провод из бескислородной меди сечением 2,5мм2
- — провод ШВВП сечением 0,75мм2
- — провод от компьютерного БП сечением 18AWG
- — жила кабеля ВВГ сечением 4мм2 (ГОСТ)
- — жила кабеля ВВГ сечением 2,5мм2 (ГОСТ)
- — жила кабеля ВВГ сечением 2,5мм2 (ТУ), но реально там 2,1мм2
- — жила алюминиевого кабеля сечением около 10мм2 (диаметр 3,5мм)
Многожильные более крупно:
В ходе экспериментов еще добавился советский проводочек МГТФ. Для создания одинаковых условий, обозреваемые проводники были приведены к одной длине, за исключением алюминия и залужены концы:
По фото выше можно заметить, как «поплыла» ПВХ-изоляция у ШВВП и ВВГ при пайке и чуть меньше у провода 18AWG. Сабж и акустик выдержали, ходя для лужения им требовалось больше времени, т.к. жилок много.
Дабы не было холиваров по точности, приведу небольшое сравнение приборов. Сравнение с источником образцового напряжения (ИОН) на базе самой точной из серии микросхемы AD584LH:
Для измерения тока будут использованы самодельный амперметр и мультиметр UNI-T UT61E. В качестве источника питания – БП Gophert CPS3010, выходное напряжение 10V.
Итак, первым идет обозреваемый провод сечением 12AWG:
При токе 9А в проводе просело 8mV. Провод практически не греется, потери минимальные.
Далее идет акустический провод сечением 2,5мм2:
Здесь уже просадка 18mV, а ведь сечение лишь немногим меньше предыдущего, 2,5 vs 3,3.
Следом идет многожильный ШВВП 0,75мм2 с просадкой 66mV:
Далее на очереди распространенный провод от блоков питания сечением 18AWG:
При среднем сечении 0,85мм2 (18AWG) он выглядит получше предыдущего.
Ну и для интереса посмотрим как обстоят дела с одножильными проводниками. Для начала жила из ГОСТовского кабеля ВВГ сечением 4мм2:
При том же токе просадка всего 13mV. ГОСТ’овский ВВГ 2,5мм2 показал уже 18mV:
ТУ’шный ВВГ 2,5мм2 оказался не хуже гостовского, но все же для ответственных цепей его лучше не приобретать:
МГТФ с термостойкой изоляцией из фторопласта явно не для таких токов:
Просадка 0,26V (262mV) и сильный нагрев.
Ну и напоследок алюминиевая жилка сечением около 10мм2:
Просадка всего 18mV, практически как у медного 2,5мм2, а ведь у алюминиевого сечение около 10мм2. К тому же последний нельзя часто гнуть. Вот почему отказались от алюминия…
Выводы:
Плюсы:
- + качественный
- + медный
- + термостойкая изоляция
- + жилки луженые
Минусы:
- — не сертифицирован
Бонусы:
- + продавец не режет провод, если брать несколько метров
- + продавец делает небольшой запас по длине
Итого, перед нами хороший многожильный провод в холодо/термостойкой изоляции. Он мягкий (гибкий), хорошо подойдет для изготовления щупок или шунтирования силовых линий, где штатного провода недостаточно. Могу смело рекомендовать к покупке…
Я покупал здесь
Потом нашел более выгодный лот на 3м здесь
Лот 10м с сечением от 8AWG до 24AWG здесь
За остальные не ручаюсь…
Не проходите и мимо подборок:
Приспособления для радиолюбителя ЗДЕСЬ, остальные в профиле
Распродажа на Алиэкспресс ЗДЕСЬ, остальные в профиле
Подборка автотоваров ЗДЕСЬ, остальные в профиле
www.ixbt.com
Сечение обмоточного провода в таблице, диаметры обмоточных проводов
Таблица приведенная ниже, применяется профессиональными обмотчиками электромашин. Если по каким либо причинам нет возможности использовать необходимый диаметр обмоточного провода, то используя эту таблицу, можно заменить его другими диаметрами обмоточных проводов, двумя или больше.
Способы применения таблицы:
Способ№1
Предположим, что нам нужен обмоточный провод диаметром 1,25. В колонке справа от диаметра (S мм2 )написана его площадь, которая равна 1,23 мм2 . Предположим, что мы решили мотать в два провода («в две жилы»). Для этого нужно площадь сечения 1,25 разделить на кол-во проводов.
1,23 мм2 / 2 = 0,62 мм2
Теперь в колонке площадей ищем подходящую цифру. Замечу, что погрешность может составлять +/-5%, т.е необходимый нам провод может быть от 0,59 мм2 до 0,65 мм2 . Находим в колонке площадей 0,636 мм2 . В колонке диаметров (слева от колонки площадей) видим, что этой площади соответствует провод 0,90. Это означает, что провод диаметром 1,25 может заменит двойной провод 0,90.
Способ№2 «Сложение площадей»
Как говорят профессионалы «Можно мотать хоть сотней разных проводов, главное чтобы они все влезли в паз». Суть этого способа проста, не важно кол-во проводов, важно что бы сумма их площадей совпадала с заменяемым.
Возьмем уже известный 1,25 с площадью 1,23 мм2 . От нас требуется по таблице найти либо 2 либо несколько проводов, чья сумма их площадей составляла примерно 1,23 мм2 с погрешностью +/-5%, т.е 1,17-1,29 мм2 . Находим такие цифры и складываем
0,159 мм2 + 0,353 мм2 + 0,709 мм2 = 1,221 мм2
В колонке диаметров (слева от колонки площадей) видим, что этой площади соответствуют проводам диаметрами 0,45 0,67 и 0,95. Все эти провода вместе заменяют провод 1,25
| d мм | S мм2 | d мм | S мм2 | d мм | S мм2 |
| 0,02 | 0,000314 | 0,355 | 0,099 | 1,04 | 0,849 |
| 0,03 | 0,000707 | 0,38 | 0,113 | 1,06 | 0,882 |
| 0,04 | 0,00126 | 0,4 | 0,126 | 1,08 | 0,916 |
| 0,05 | 0,00196 | 0,41 | 0,132 | 1,12 | 0,985 |
| 0,06 | 0,00283 | 0,44 | 0,152 | 1,16 | 1,06 |
| 0,063 | 0,00312 | 0,45 | 0,159 | 1,18 | 1,09 |
| 0,07 | 0,00385 | 0,47 | 0,173 | 1,2 | 1,13 |
| 0,071 | 0,00396 | 0,49 | 0,189 | 1,25 | 1,23 |
| 0,08 | 0,00503 | 0,5 | 0,196 | 1,3 | 1,33 |
| 0,09 | 0,00636 | 0,51 | 0,204 | 1,32 | 1,37 |
| 0,1 | 0,00785 | 0,53 | 0,221 | 1,35 | 1,43 |
| 0,11 | 0,0095 | 0,55 | 0,238 | 1,4 | 1,54 |
| 0,112 | 0,00985 | 0,56 | 0,246 | 1,45 | 1,65 |
| 0,12 | 0,0113 | 0,57 | 0,255 | 1,5 | 1,77 |
| 0,125 | 0,0123 | 0,59 | 0,273 | 1,56 | 1,91 |
| 0,13 | 0,0133 | 0,62 | 0,302 | 1,6 | 2,01 |
| 0,14 | 0,0154 | 0,63 | 0,312 | 1,62 | 2,06 |
| 0,15 | 0,0177 | 0,64 | 0,322 | 1,68 | 2,22 |
| 0,16 | 0,0201 | 0,67 | 0,353 | 1,7 | 2,27 |
| 0,17 | 0,0227 | 0,69 | 0,374 | 1,74 | 2,38 |
| 0,18 | 0,0254 | 0,71 | 0,396 | 1,8 | 2,54 |
| 0,19 | 0,0284 | 0,72 | 0,407 | 1,81 | 2,57 |
| 0,2 | 0,0314 | 0,74 | 0,43 | 1,88 | 2,78 |
| 0,21 | 0,0346 | 0,75 | 0,442 | 1,9 | 2,84 |
| 0,224 | 0,0394 | 0,77 | 0,466 | 1,95 | 2,99 |
| 0,23 | 0,0415 | 0,8 | 0,503 | 2 | 3,14 |
| 0,25 | 0,0491 | 0,83 | 0,541 | 2,02 | 3,2 |
| 0,27 | 0,0573 | 0,85 | 0,567 | 2,1 | 3,46 |
| 0,28 | 0,0616 | 0,86 | 0,581 | 2,12 | 3,53 |
| 0,29 | 0,0661 | 0,9 | 0,636 | 2,24 | 3,94 |
| 0,31 | 0,0755 | 0,93 | 0,679 | 2,26 | 4,01 |
| 0,315 | 0,0779 | 0,95 | 0,709 | 2,36 | 4,37 |
| 0,33 | 0,0855 | 0,96 | 0,724 | 2,44 | 4,68 |
| 0,35 | 0,0962 | 1 | 0,785 | 2,5 | 4,91 |
Основные параметры медных проводов
| Диаметр провода по меди, мм | Сечение провода по меди, мм2 | Диаметр провода с изоляцией, мм | Сопротивление 1 м провода при 20°С, Ом | Допустимый ток при плотности | ||||||||
| ПЭВ-1 | ПЭВ-2 | ПЭЛ | ПЭТВ | 2 А/мм2, А | 3 А/мм2, А | 4 А/мм2, А | 5 А/мм2, А | |||||
| 0.02 | 0.00031 | 0.027 | — | 0.035 | — | 61.5 | 0.0006 | 0.0009 | 0.0012 | 0.0015 | ||
| 0.025 | 0.00051 | 0.034 | — | 0.04 | — | 37.16 | 0.001 | 0.0015 | 0.002 | 0.0025 | ||
| 0.03 | 0.00071 | 0.041 | — | 0.045 | — | 24.7 | 0.0014 | 0.002 | 0.0028 | 0.0035 | ||
| 0.032 | 0.0008 | 0.043 | — | 0.046 | — | 18.4 | 0.0016 | 0.0024 | 0.0032 | 0.004 | ||
| 0.04 | 0.0013 | 0.055 | — | 0.055 | — | 13.9 | 0.0026 | 0.004 | 0.005 | 0.0065 | ||
| 0.05 | 0.00196 | 0.062 | 0.08 | 0.07 | — | 9.169 | 0.004 | 0.0058 | 0.008 | 0.01 | ||
| 0.06 | 0.00283 | 0.075 | 0.09 | 0.085 | 0.09 | 6.367 | 0.0057 | 0.0084 | 0.011 | 0.014 | ||
| 0.063 | 0.0031 | 0.078 | 0.09 | 0.085 | 0.09 | 4.677 | 0.0063 | 0.0093 | 0.012 | 0.015 | ||
| 0.07 | 0.00385 | 0.084 | 0.092 | 0.092 | 0.1 | 4.677 | 0.0071 | 0.011 | 0.014 | 0.019 | ||
| 0.071 | 0.00396 | 0.088 | 0.095 | 0.095 | 0.1 | 4.71 | 0.0078 | 0.012 | 0.015 | 0.02 | ||
| 0.08 | 0.00503 | 0.095 | 0.105 | 0.105 | 0.11 | 6.63 | 0.01 | 0.015 | 0.02 | 0.025 | ||
| 0.09 | 0.00636 | 0.105 | 0.12 | 0.115 | 0.12 | 2.86 | 0.013 | 0.018 | 0.025 | 0.031 | ||
| 0.1 | 0.00785 | 0.122 | 0.13 | 0.125 | 0.13 | 2.291 | 0.016 | 0.023 | 0.035 | 0.04 | ||
| 0.112 | 0.0099 | 0.134 | 0.14 | 0.125 | 0.14 | 1.895 | 0.021 | 0.03 | 0.042 | 0.05 | ||
| 0.12 | 0.0113 | 0.144 | 0.15 | 0.145 | 0.15 | 1.591 | 0.023 | 0.034 | 0.045 | 0.055 | ||
| 0.125 | 0.0122 | 0.149 | 0.155 | 0.15 | 0.155 | 1.4 | 0.025 | 0.036 | 0.047 | 0.06 | ||
| 0.13 | 0.0133 | 0.155 | 0.16 | 0.155 | 0.16 | 1.32 | 0.026 | 0.04 | 0.053 | 0.065 | ||
| 0.14 | 0.0154 | 0.165 | 0.17 | 0.165 | 0.17 | 1.14 | 0.03 | 0.047 | 0.06 | 0.07 | ||
| 0.15 | 0.0176 | 0.176 | 0.19 | 0.18 | 0.19 | 0.99 | 0.035 | 0.053 | 0.07 | 0.085 | ||
| 0.16 | 0.0201 | 0.187 | 0.2 | 0.19 | 0.2 | 0.873 | 0.04 | 0.06 | 0.08 | 0.1 | ||
| 0.17 | 0.0227 | 0.197 | 0.21 | 0.2 | 0.21 | 0.773 | 0.045 | 0.066 | 0.09 | 0.11 | ||
| 0.18 | 0.0254 | 0.21 | 0.22 | 0.21 | 0.22 | 0.688 | 0.051 | 0.075 | 0.1 | 0.125 | ||
| 0.19 | 0.0283 | 0.22 | 0.23 | 0.22 | 0.23 | 0.618 | 0.057 | 0.084 | 0.12 | 0.14 | ||
| 0.2 | 0.0314 | 0.23 | 0.24 | 0.23 | 0.24 | 0.558 | 0.063 | 0.093 | 0.125 | 0.154 | ||
| 0.21 | 0.0346 | 0.24 | 0.25 | 0.25 | 0.25 | 0.507 | 0.07 | 0.1 | 0.14 | 0.17 | ||
| 0.224 | 0.0394 | 0.256 | 0.27 | 0.26 | 0.27 | 0.445 | 0.08 | 0.11 | 0.16 | 0.19 | ||
| 0.236 | 0.0437 | 0.26 | 0.285 | 0.27 | 0.28 | 0.402 | 0.088 | 0.13 | 0.17 | 0.215 | ||
| 0.25 | 0.049 | 0.284 | 0.3 | 0.275 | 0.3 | 0.357 | 0.098 | 0.147 | 0.196 | 0.245 | ||
| 0.265 | 0.0552 | 0.305 | 0.315 | 0.305 | 0.31 | 0.318 | 0.111 | 0.165 | 0.222 | 0.275 | ||
| 0.28 | 0.0615 | 0.315 | 0.33 | 0.315 | 0.33 | 0.285 | 0.124 | 0.183 | 0.248 | 0.3 | ||
| 0.3 | 0.0708 | 0.34 | 0.35 | 0.34 | 0.34 | 0.248 | 0.143 | 0.21 | 0.248 | 0.34 | ||
| 0.315 | 0.078 | 0.35 | 0.365 | 0.352 | 0.36 | 0.225 | 0.16 | 0.23 | 0.316 | 0.39 | ||
| 0.335 | 0.0885 | 0.375 | 0.385 | 0.375 | 0.38 | 0.198 | 0.177 | 0.26 | 0.35 | 0.44 | ||
| 0.355 | 0.099 | 0.395 | 0.414 | 0.395 | 0.41 | 0.177 | 0.2 | 0.29 | 0.4 | 0.495 | ||
| 0.38 | 0.113 | 0.42 | 0.44 | 0.42 | 0.44 | 0.155 | 0.226 | 0.34 | 0.452 | 0.55 | ||
| 0.4 | 0.126 | 0.44 | 0.46 | 0.442 | 0.46 | 0.14 | 0.251 | 0.37 | 0.5 | 0.63 | ||
| 0.425 | 0.142 | 0.465 | 0.485 | 0.47 | 0.47 | 0.124 | 0.283 | 0.42 | 0.566 | 0.7 | ||
| 0.45 | 0.16 | 0.49 | 0.51 | 0.495 | 0.5 | 0.11 | 0.32 | 0.48 | 0.64 | 0.8 | ||
| 0.475 | 0.177 | 0.525 | 0.545 | 0.495 | 0.53 | 0.099 | 0.35 | 0.53 | 0.7 | 0.85 | ||
| 0.5 | 0.196 | 0.55 | 0.57 | 0.55 | 0.55 | 0.09 | 0.39 | 0.58 | 0.78 | 0.98 | ||
| 0.53 | 0.22 | 0.58 | 0.6 | 0.578 | 0.6 | 0.0795 | 0.44 | 0.66 | 0.88 | 1.1 | ||
| 0.56 | 0.247 | 0.61 | 0.63 | 0.61 | 0.62 | 0.071 | 0.5 | 0.74 | 0.95 | 1.2 | ||
| 0.6 | 0.283 | 0.65 | 0.67 | 0.65 | 0.66 | 0.062 | 0.56 | 0.84 | 1.12 | 1.4 | ||
| 0.63 | 0.313 | 0.68 | 0.7 | 0.68 | 0.69 | 0.056 | 0.626 | 0.93 | 1.25 | 1.56 | ||
| 0.67 | 0.352 | 0.72 | 0.75 | 0.72 | 0.75 | 0.05 | 0.7 | 1.0 | 1.4 | 1.76 | ||
| 0.71 | 0.398 | 0.76 | 0.79 | 0.77 | 0.78 | 0.044 | 0.8 | 1.2 | 1.6 | 2.0 | ||
| 0.75 | 0.441 | 0.81 | 0.84 | 0.81 | 0.83 | 0.039 | 0.884 | 1.32 | 1.768 | 2.2 | ||
| 0.8 | 0.503 | 0.86 | 0.89 | 0.86 | 0.89 | 0.035 | 1.0 | 1.5 | 2.0 | 2.5 | ||
| 0.85 | 0.567 | 0.91 | 0.94 | 0.91 | 0.94 | 0.031 | 1.13 | 1.7 | 2.26 | 2.8 | ||
| 0.9 | 0.636 | 0.96 | 0.99 | 0.96 | 0.99 | 0.0275 | 1.27 | 1.9 | 2.55 | 3.18 | ||
| 0.93 | 0.679 | 0.99 | 1.02 | 0.99 | 1.02 | 0.0253 | 1.33 | 2.0 | 2.66 | 3.4 | ||
| 0.95 | 0.712 | 1.01 | 1.04 | 1.02 | 1.04 | 0.0248 | 1.42 | 2.13 | 2.84 | 3.56 | ||
| 1.0 | 0.785 | 1.07 | 1.1 | 1.07 | 1.11 | 0.0224 | 1.57 | 2.35 | 3.14 | 3.9 | ||
| 1.06 | 0.884 | 1.13 | 1.16 | 1.14 | 1.16 | 0.0199 | 1.765 | 2.64 | 3.53 | 4.4 | ||
| 1.08 | 0.916 | 1.16 | 1.19 | 1.16 | 1.19 | 0.0188 | 1.83 | 2.73 | 3.66 | 4.6 | ||
| 1.12 | 0.985 | 1.19 | 1.22 | 1.2 | 1.23 | 0.0178 | 1.97 | 2.94 | 3.94 | 4.9 | ||
| 1.18 | 1.092 | 1.26 | 1.28 | 1.26 | 1.26 | 0.0161 | 2.185 | 3.27 | 4.37 | 5.46 | ||
| 1.25 | 1.227 | 1.33 | 1.35 | 1.33 | 1.36 | 0.0143 | 2.45 | 3.68 | 4.9 | 6.1 | ||
| 1.32 | 1.362 | 1.4 | 1.42 | 1.4 | 1.42 | 0.013 | 2.72 | 4.0 | 5.44 | 6.8 | ||
| 1.4 | 1.539 | 1.48 | 1.51 | 1.48 | 1.51 | 0.0113 | 3.078 | 4.6 | 6.156 | 7.695 | ||
| 1.45 | 1.651 | 1.53 | 1.56 | 1.53 | 1.56 | 0.0106 | 3.306 | 4.95 | 6.612 | 8.25 | ||
| 1.5 | 1.767 | 1.58 | 1.61 | 1.58 | 1.61 | 0.0093 | 3.5 | 5.3 | 7.0 | 8.8 | ||
| 1.56 | 1.911 | 1.63 | 1.67 | 1.64 | 1.67 | 0.00917 | 3.876 | 5.73 | 7.752 | 9.55 | ||
| 1.6 | 2.01 | 1.68 | 1.71 | 1.68 | 1.71 | 0.0086 | 4.02 | 6.03 | 8.04 | 10.05 | ||
| 1.7 | 2.269 | 1.78 | 1.81 | 1.78 | 1.81 | 0.0078 | 4.54 | 6.78 | 9.08 | 11.3 | ||
| 1.74 | 2.378 | 1.82 | 1.85 | 1.82 | 1.85 | 0.00737 | 4.75 | 7.13 | 9.5 | 11.89 | ||
| 1.8 | 2.544 | 1.89 | 1.92 | 1.89 | 1.92 | 0.00692 | 5.0 | 7.63 | 10.0 | 12.72 | ||
| 1.9 | 2.81 | 1.99 | 2.02 | 1.99 | 2.02 | 0.00612 | 5.6 | 8.43 | 11.2 | 14.05 | ||
| 2.0 | 3.141 | 2.1 | 2.12 | 2.1 | 2.12 | 0.00556 | 6.3 | 9.42 | 12.6 | 15.7 | ||
| 2.12 | 3.529 | 2.21 | 2.24 | 2.22 | 2.24 | 0.00495 | 7.0 | 10.56 | 14.0 | 17.6 | ||
| 2.24 | 4.011 | 2.34 | 2.46 | 2.34 | 2.46 | 0.00445 | 8.02 | 12.03 | 16.04 | 20.05 | ||
| 2.36 | 4.374 | 2.46 | 2.48 | 2.36 | 2.48 | 0.00477 | 8.75 | 13.11 | 17.5 | 21.5 | ||
| 2.5 | 4.921 | 2.6 | 2.63 | 2.6 | 2.62 | 0.00399 | 9.85 | 14.7 | 19.7 | 24.6 | ||
Видео: Обмоточный провод ПЭТВ-2
Видеообзор на обмоточный провод ПЭТВ-2
transformator220.ru
Неизолированный медный провод марки М для воздушных линий электропередачи
Неизолированный провод марки М состоит из одной или скрученный из нескольких медных проволок круглой формы 2-ого класса ГОСТ 22483.Перейти к проводу МГ
Чтобы купить продукцию «Медный провод М» у завода-производителя АО «РОССКАТ» и запросить прайс-лист с ценой, позвоните по телефону 8 (800) 555-73-14 или оформите заявку.Оформить заявку Провод неизолированный самонесущий марки М является изделием цветного проката производства завода РОССКАТ, предназначен для распространения энергии в воздушных линиях электропередачи, в атмосфере воздуха типов II и III на суше и воде всех климатических районов и производится в строгом соответствии требованиям ГОСТ 839-80.
Предельно допустимая температура проводов марки М при эксплуатации не более +90°С
-Свернуть таблицу+Развернуть таблицу Скачать полную таблицу| Номин. сечение, мм | Значения параметров для проводов марки М | ||||||
| Число проволок, шт | Номин. диаметр проволок, мм | Диаметр провода, мм | Строит. длина, не менее, м | Эл. сопр. пост. току 1 км провода при 20°С, Ом, не более | Разрывное усилие провода, Н, не менее | Масса 1 км провода, кг | |
| 16 | 7 | 1,7 | 5,1 | 4000 | 1,1573 | 6031 | 142 |
| 25 | 7 | 2,13 | 6,4 | 3000 | 0,7336 | 9463 | 224 |
| 35 | 7 | 2,51 | 7,5 | 2500 | 0,5238 | 13141 | 311 |
| 50 | 7 | 3 | 9 | 2000 | 0,3688 | 17455 | 444 |
| 70 | 19 | 2,13 | 10,7 | 1500 | 0,2723 | 27115 | 612 |
| 95 | 19 | 2,51 | 12,6 | 1200 | 0,1944 | 37637 | 850 |
| 120 | 19 | 2,8 | 14 | 1000 | 0,156 | 46845 | 1058 |
| 150 | 19 | 3,15 | 15,8 | 800 | 0,1238 | 55151 | 1338 |
| 185 | 37 | 2,51 | 17,6 | 800 | 0,1001 | 73303 | 1659 |
| 240 | 37 | 2,84 | 19,9 | 800 | 0,0789 | 93837 | 2124 |
| 300 | 37 | 3,15 | 22,1 | 600 | 0,0637 | 107422 | 2614 |
| 350 | 37 | 3,45 | 24,2 | 600 | 0,053 | 128827 | 3071 |
| 400 | 37 | 3,66 | 25,5 | 600 | 0,0471 | 144988 | 3528 |
Оформить заявку Срок службы неизолированных медных проводов марки М не менее 45 лет.
Гарантийный срок эксплуатации 4 года с момента ввода проводов в эксплуатацию. Чтобы купить продукцию «Медный провод М» у завода-производителя АО «РОССКАТ» и запросить прайс-лист, позвоните по телефону 8 (800) 555-73-14 или оформите заявку.
Оформить заявку
www.rosskat.ru
Предназначены для изготовления обмоток трансформаторов, дросселей, электромагнитных реле, катушек колебательных контуров и т. п. Эти провода могут иметь покрытие (изоляцию) из эмали, волокнистых материалов или комбинированное покрытие из эмали и волокнистых материалов. Эмаль обладает лучшими электроизоляционными свойствами, чем волокнистые материалы, по этому эмалированные провода имеют меньшие диаметры, чем провода с изоляцией из волокнистых материалов. Таблица 1. Типы наиболее часто применяемых проводов.
Высокочастотные обмоточные провода (литцендраты), предназначены для изготовления высокочастотных катушек индуктивности с высокой добротностью. Эти провода представляют собой пучок эмалированных проводов, диаметром 0,05…0,2 мм, перевитых особым способом, благодаря чему в пучке ослабляется поверхностный эффект и, следовательно, уменьшается сопротивление провода токам высокой частоты. Таблица 2. Типы наиболее часто применяемых высокочастотных проводов.
Таблица 3.
Основные параметры медных проводов.
Поделись с друзьями:
| ||||||||||||
vprl.ru
