Проверка и замена пускового конденсатора



Для чего нужен пусковой конденсатор?

Пусковой и рабочий конденсаторы служат для запуска и работы элетродвигателей работающих в однофазной сети 220 В.

Поэтому их ещё называют фазосдвигающими.

Место установки — между линией питания и пусковой обмоткой электродвигателя.

Условное обозначение конденсаторов на схемах



Графическое обозначение на схеме показано на рисунке, буквенное обозначение-С  и порядковый номер по схеме.



Основные параметры конденсаторов



Ёмкость конденсатора-характеризует энергию,которую способен накопить конденсатор,а также ток который он способен пропустить через себя. Измеряется в Фарадах с множительной приставкой (нано, микро и т.д.).

Самые используемые номиналы для рабочих и пусковых конденсаторов от 1 мкФ (μF) до 100 мкФ (μF).

Номинальное напряжение конденсатора- напряжение, при котором конденсатор способен надёжно и долговременно работать, сохраняя свои параметры.

Известные производители конденсаторов указывают на его корпусе напряжение и соответствующую ему гарантированную наработку в часах,например:

• 400 В — 10000 часов
• 450 В —  5000 часов
• 500 В —  1000 часов



Проверка пускового и рабочего конденсаторов



Проверить конденсатор можно с помощью измерителя ёмкости конденсаторов, такие приборы выпускаются как отдельно, так и в составе мультиметра- универсального прибора, который может измерять много параметров. Рассмотрим проверку мультиметром.

• обесточиваем кондиционер
• разряжаем конденсатор, закоротив еговыводы
• снимаем одну из клемм (любую)
• выставляем прибор на измерение ёмкости конденсаторов
• прислоняем щупы к выводам конденсатора
• считываем с экрана значение ёмкости



У всех приборов разное обозначение режима измерения конденсаторов, основные типы ниже на картинках.



В этом мультиметре режим выбирается переключателем, его необходимо поставить в режим Fcх. Щупы включить в гнёзда с обозначением Сх.

Переключение предела измерения ёмкости ручное. Максимальное значение 100 мкФ.



У этого измерительного прибора автоматический режим, необходимо только его выбрать, как показано на картинке.



Измерительный пинцет от Mastech также автоматически измеряет ёмкость, необходимо только выбрать режим кнопкой FUNC, нажимая её, пока не появится индикация F.





Для проверки ёмкости, считываем на корпусе конденсатора её значение и ставим заведомо больший предел измерения на приборе. (Если он не автоматический)

К примеру, номинал 2,5 мкФ (μF), на приборе ставим 20 мкФ (μF).

После подсоединения щупов к выводам конденсатора ждём показаний на экране, к примеру время измерения ёмкости 40 мкФ первым прибором — менее одной секунды, вторым — более одной минуты, так что следует ждать.

Если номинал не соответствует указанному на корпусе конденсатора, то его необходимо заменить и если нужно подобрать аналог.



Замена и подбор пускового/рабочего конденсатора



Если имеется оригинальный конденсатор, то понятно, что просто-напросто необходимо поставить его на место старого и всё. Полярность не имеет значения, то есть выводы конденсатора не имеют обозначений плюс «+» и минус «-» и их можно подключить как угодно.

Категорически нельзя применять электролитические конденсаторы (узнать их можно по меньшим размерам, при той же ёмкости, и обозначению плюс и минус на корпусе). Как следствие применения — термическое разрушение. Для этих целей производители специально выпускают неполярные конденсаторы для работы в цепи переменного тока, которые имеют удобное крепление и плоские клеммы, для быстрой установки.

Если нужного номинала нет, то его можно получить параллельным соединением конденсаторов. Общая ёмкость будет равна сумме двух конденсаторов:

С_общ=С₁+С₂+…С_п

То есть, если соединить два конденсатора по 35 мкФ, получим общую ёмкость 70 мкФ, напряжение при котором они смогут работать будет соответствовать их номинальному напряжению.

Такая замена абсолютно равноценна одному конденсатору большей ёмкости.

Если во время замены перепутались провода, то правильное подключение можно посмотреть по схеме на корпусе или здесь: Схема подключения конденсатора к компрессору

Типы конденсаторов

Для запуска мощных двигателей компрессоров применяют маслонаполненные неполярные конденсаторы.

Корпус внутри заполнен маслом для хорошей передачи тепла на поверхность корпуса. Корпус обычно металлический, аллюминиевый.

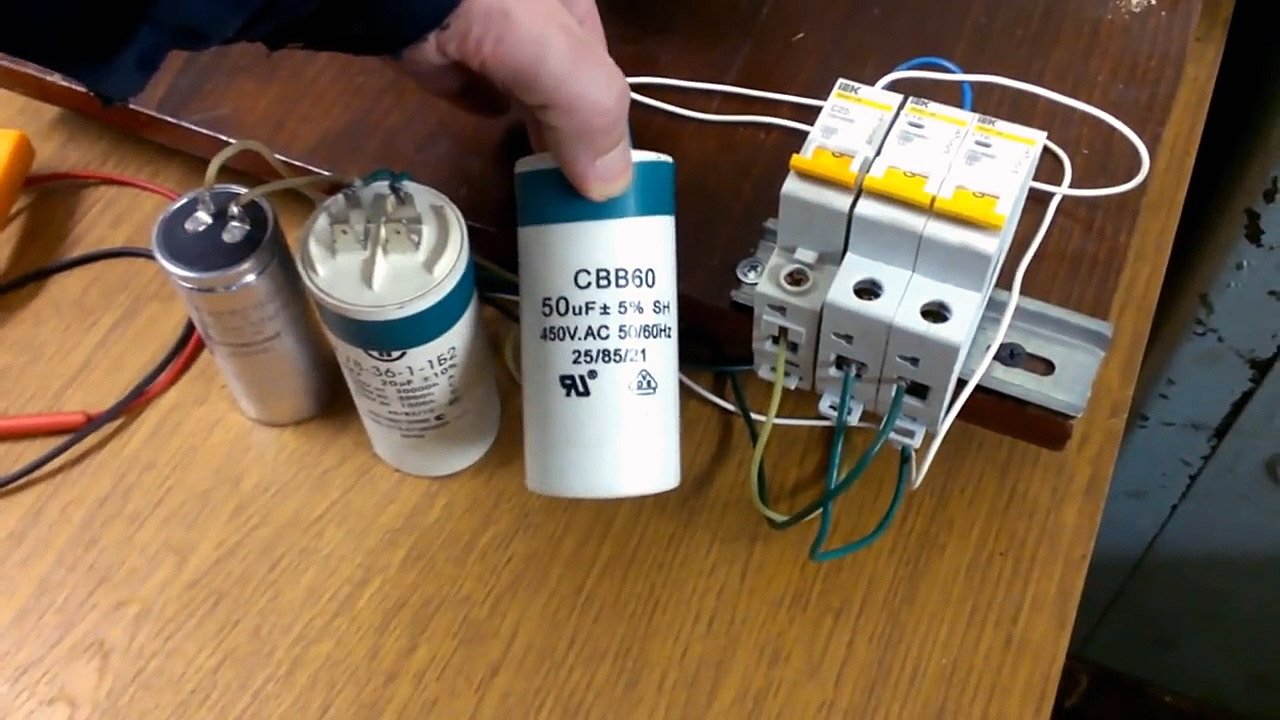

Самые доступные конденсаторы такого типа CBB65.



Для запуска менее мощной нагрузки, например двигателей вентиляторов, используют сухие конденсаторы, корпус которых, обычно, пластмассовый.

Наиболее распространённые конденсаторы   этого типа CBB60, CBB61.

Клеммы для удобства соединения сдвоенные или счетверённые.



Как проверить пусковой конденсатор | Мастер-класс своими руками

Рассмотрим, как проверить пусковой конденсатор циркуляционного насоса. По этому принципу исследуются любые пусковые конденсаторы.
Для вращения турбины насоса используется асинхронный двигатель. Что бы запустить якорь, необходимо создать смещение фаз на начальном этапе запуска. Это действие достигается при помощи конденсатора, размещенного на вспомогательной обмотке.
Принцип действия.
Конденсатор состоит из двух параллельно размещенных, относительно друг друга, металлических пластин и соединённых между собой диэлектрической прокладкой. Чем больше площадь пластин, тем значительней его емкость, которая измеряется в микрофарадах, пикофарадах и т. д. При подаче на контакты конденсатора положительного напряжения происходит накопление этой энергии между пластин, а при появлении отрицательного напряжения осуществляется ее отдача в цепь. Так как переменное напряжение состоит из постоянно меняющихся отрицательных и положительных зарядов, благодаря конденсатору достигается выравнивание колебаний в сторону положительного напряжения. Это способствует созданию, на начальном этапе работы асинхронного двигателя, магнитного поля, которое и вращает якорь.
Признаки неисправности.
При поломке или потери емкости конденсатора более, чем на ± 15 % от его номинального значения, в первом варианте циркуляционный насос не запустится, во втором случаи двигатель будет вращаться рывками.
Проверка конденсатора.
Существуют несколько способов проверки конденсаторов. Безопасный способ — для проверки используется специальный прибор для проверки конденсаторов или омметр, и опасный способ – выводы о его работоспособности делаются по разрядке заряженного конденсатора. Так же поломанный конденсатор имеет внешние характерные признаки неисправности: утечка электролита, вздутый корпус. Провести измерение емкости конденсатора специальным прибором не сложно. Для этого, всего лишь, нужно его включить и выставив рычаг на больший чем проверяемый номинал, дотронуться щупами до контактов. После чего сравнить полученное значение с указанной информацией на корпусе.

Если отклонения небольшие (± 15 %), деталь исправна, если значения отсутствуют или ниже допустимого диапазона, тогда пусковой конденсатор следует заменить. Опасный метод мы рассматривать не будем, так как он нарушает технику безопасности при работе с конденсаторами.
Остановимся на косвенном способе определения состояния накопительного устройства при помощи омметра.
Исследование работоспособности конденсатора омметром.
Для проверки работоспособности пускового конденсатора:
1. Отсоедините его контакты от двигателя.
2. Для удобства осуществления замера показаний в некоторых циркуляционных насосах следует разъединить внешнюю крышку и клеммы.

3. Перед проверкой разрядите конденсатор, для этого замкните его контакты, например, отверткой с плоским профилем.
4. Переключите мультиметр в позицию проверки сопротивления на 2000 килоом.
5. Осмотрите выводы на наличие механических повреждений, окисленностей. Некачественное соединение будет отрицательно влиять на точность измерения.
6. Подсоедините щупа к выводам конденсатора и следите за числовыми показателями. Если значения начинают меняться таким образом: 1… 10…102…159…1, значит, конденсатор исправен. Цифры могут быть другими, главное, что происходят изменения от 1 до 1. Если значения прибора не изменяются (на дисплеи светится цифра 1) или высвечивается ноль, тогда деталь неисправна. Для повторной проверки, конденсатор следует разрядить и заново повторить пункт № 5.

Предоставленный способ не позволит полноценно провести измерение емкости конденсатора, но зато выявит его состояние без специального прибора.

Как проверить пусковой конденсатор стиральной машины

Стартовые конденсаторы распространены в бытовой технике и всех видов климатического оборудования. Если двигатель на вашей стиральной машины делает жужжащий звук, но он не запускается, проверьте пусковой конденсатор. Вы можете выполнить простой тест, чтобы узнать, ваш конденсатор полностью разряжен или если он все еще ​​имеет некоторую емкость оставшуюся в нем. См Шаг 1 для получения дополнительной информации.

Основные факторы

1. Снять пусковой конденсатор. Самый простой и удобный способ разрядки конденсатора, нужно прикрепить к контактам с низкой номинальной мощностью 120В лампочку (около 20 Вт ) к клеммам конденсатора. Это будет безопасно разряжать электричество , которое все еще ​​может быть сохранено в нем. Будьте очень осторожны , что не замкнуть клеммы подключив их одного к другому, пока конденсатор заряжен. Это может ранить или убить вас. Будьте предельно осторожны при выполнении работ с конденсатором.

2. Проверьте конденсатор на выпуклости и следы жидкости. Признаки того, что в верхней части конденсатор слегка выпирает, как будто расширяется, является признаком того, что конденсатор может быть мертв. Точно так же, проверьте нет ли любой темной жидкости , которая появляются на верхней части конденсатора. Если вы видите, любой из этих прихнаков, конденсатор скорей всего мертв, но это все еще хорошая идея, чтобы проверить с помощью вольтметра, так как это занимает всего несколько секунд.

3. Используйте аналоговый или цифровой вольтметр . Оба они работают по существу таким же образом , и оба подходят для этой работы. Установите измеритель на 1k Ом , чтобы начать тест.

4. Возьмите два шупа с измерительными проводами вольтметра. Основная проверка включает в себя прикосновения щупами к контактам конденсатора сравнивая реакцию. Коснитесь измерительными шупами к клеммам , а затем уберите их. Игла в вашем приборе должна качаться до 0 Ом и качели обратно в бесконечность на аналоговом измерителе, и должен показывать открытую линию каждый раз, когда вы меняете полярность. Если нет никакой разницы конденсатор мертв.

5. Проверьте емкость конденсатора. Если у вас есть мультиметр, вы можете использовать режим проверки емкости для выполнения быстрой проверки. Если число находится относительно близко к номеру , указанному на конденсаторе, он находится в хорошей форме.

Другие статьи

Как выбрать новую стиральную машину

Купить хорошую стиральную машину, очевидно, не является легкой задачей. ..

Как проверить пусковой конденсатор. Как проверять конденсаторы мультиметром?

Причиной поломки электротехники часто является выход из строя конденсатора. Для проведения ремонта нужно знать, как проверить конденсатор мультиметром. Из инструментов еще потребуется паяльник, поскольку деталь придется выпаивать из платы.

Полярные конденсаторы легко проверить в режиме омметра. Если сопротивление детали бесконечно большое (горит единица в левом углу), это означает, что произошел обрыв.

Тестирование емкости конденсатора

Электролитический конденсатор со временем высыхает, и его емкость изменяется. Чтобы ее измерить, нужен специальный прибор. Как проверить электролитический конденсатор мультиметром? Прибор подключается к детали, и переключателем выбирается необходимый предел измерения.

При появлении на индикаторе сигнала о перегрузке, инструмент переключается на меньшую точность. Аналогично измеряется емкость неполярных конденсаторов.

Виды неисправностей конденсаторов

• Емкость снизилась по причине высыхания.
• Повышенный ток утечки.
• Выросли активные потери в цепи.
• Пробой изоляции (замыкание обкладок).
• Обрыв внутри между обкладкой и выводом.

Визуальный контроль конденсаторов

Неисправности возникают из-за механических повреждений, перегрева, скачков напряжения и др. Чаще всего наблюдается выход из строя конденсатора по причине пробоя. Его можно увидеть по следующим дефектам: потемнению, вздутию или трещинам. У отечественных деталей при вздутии может произойти небольшой взрыв. Зарубежные конденсаторы защищены от него крестовидной прорезью на торце детали, где происходит небольшое вздутие, различимое глазом. Деталь с данной неисправностью может иметь нормальный вид, но при этом быть неработоспособной.

Для проверки элемент выпаивается из платы, иначе протестировать его невозможно. Проверку можно сделать по карте сопротивлений на плате, но для конкретной модели она не всегда имеется под рукой, даже при сервисном обслуживании.

Диагностика неисправностей неполярных конденсаторов

У неполярного конденсатора замеряется сопротивление. Если оно имеет величину меньше 2 мОм, здесь налицо неисправность (утечка или пробой). Исправная деталь обычно показывает сопротивление более 2 мОм или бесконечность. При замерах нельзя касаться щупов руками, поскольку будет измеряться сопротивление тела.

Тестирование на пробой также можно проводить в режиме проверки диодов.

Обрыв у конденсаторов малой емкости косвенным методом обнаружить невозможно. Как проверить емкость конденсатора мультиметром в подобной ситуации? Здесь нужен прибор, где есть необходимая функция.

Проверка электролитических конденсаторов

Существуют небольшие отличия, как проверить конденсатор мультиметром в режиме омметра. Полярные конденсаторы проверяются аналогично, но порог измерения у них составляет 100 кОм. Как только устройство зарядится и показание перевалит за эту величину, здесь можно судить о том, что деталь исправна.

Важно! Перед тем как проверить работоспособность конденсатора мультиметром, его следует разрядить путем соединения выводов. Высоковольтные детали из блоков питания подключаются на активную нагрузку, например через лампу накаливания. Если заряд оставить, можно испортить прибор или получить ощутимый разряд, дотронувшись до выводов руками.

К конденсатору подсоединяются щупы, показывающие рост сопротивления у исправной детали. Черный щуп с отрицательной полярностью подключается к минусовому проводнику, а красный — к положительному. На поверхности электролитического конденсатора минус обозначается белой полосой на боковой стороне.

На стрелочных приборах подобную проверку производить удобней, поскольку по скорости перемещения стрелки можно судить о величине емкости. Можно протестировать исправные детали с известными показателями и составить таблицу, по которой приблизительно определяется емкость по показаниям скорости падения напряжения.

После того, как конденсатор зарядится при тестировании (обычно до 3 В), на нем замеряется величина напряжения. Если она составляет 1 В или меньше, деталь нужно заменить, поскольку она не зарядилась. После проверки исправный конденсатор припаивается обратно, но его следует предварительно разрядить, закоротив ножки щупом.

Гарантия на электролитический конденсатор означает, что в течение заданного времени величина его емкости не выйдет за указанные пределы, обычно не превышающие 20 %. Когда срок службы превышен, деталь остается работоспособной, но величина емкости у нее другая, и ее необходимо контролировать. Как проверить конденсатор мультиметром в этом случае? Здесь емкость измеряют специальным прибором.

Обрыв трудно обнаружить с помощью омметра. Его признаком служит отсутствие изменения показаний в режиме омметра.

Как проверить конденсатор мультиметром не выпаивая

Сложность проверки конденсатора без демонтажа заключается в том, что с ним соседствуют такие элементы, как обмотки трансформаторов или индуктивности, обладающие незначительным сопротивлением постоянному току. Измерения можно производить обычным способом, когда рядом нет низкоомных деталей.

Заключение

Домашний мастер должен знать, как проверить конденсатор мультиметром. Для этого существуют прямые и косвенные методы. Не следует забывать о необходимости разрядки конденсатора перед каждым измерением.

Конденсатор – это важный элемент, обеспечивающий эффективную работу электронных схем по своему функциональному назначению. Прежде чем ознакомиться с методами, как проверить конденсатор мультиметром, рассмотрим виды этих деталей и принципы их работы. Тогда проверку мультиметром работоспособности конденсаторов можно будет делать осознанно, с пониманием того, какие параметры в заданных пределах измеряются.

Проверяем конденсатор мультиметром

Устройство и принципы работы

Практически все электронные схемы включают в свой состав конденсаторы, за исключением отдельно взятых микросхем.

Конденсаторы выполняют роль накопителя энергии, применяются в электронных схемах разного назначения:

• в фильтрах выпрямителей и стабилизаторов источников питания;
• передают сигналы между каскадами усилительной аппаратуры;
• на их основе строятся частотные фильтры, разделяющие звуки на высокие и низкие частоты;
• в таймерах задаются временные интервалы пусковой системы электродвигателей стиральной машины или режимов микроволновки;
• в генераторах подбирается определенная частота колебаний и многие другие функции.

Классическая конструкция конденсатора представляет собой две токопроводящие пластины, расположенные друг против друга. Между ними находится диэлектрическая прокладка, в качестве которой может быть даже воздух.

Формула для расчета емкости

е – диэлектрическая проницаемость прокладки;
S – площадь пластин в кв/м;
С – фарады, емкость.

Соотношение формулы показывает, что емкость увеличивается при увеличении площади пластин и уменьшении расстояния между ними.

В промышленности плоские конденсаторы изготавливаются с малыми емкостями, для получения больших емкостей используются технологии изготовления деталей цилиндрической формы. Так, в цилиндрическом корпусе сворачиваются две полоски из фольги, между которыми бумажная лента, пропитанная трансформаторным маслом. Такая конструкция позволяет достичь больших площадей пластин, малых расстояний между ними, получить большую емкость конденсатора.

Классический пример работы конденсатора

Схема работы конденсатора

Конденсатор заряжается до напряжения источника питания за время Т = RC = 500 ОМ х 0,002 Ф = 1 сек. При переключении тумблера накопленный заряд разрядится на лампочку, при этом можно будет заметить кратковременную вспышку.

Виды конденсаторов

Все конденсаторы делятся на два вида: без полярности и полярные – электролитические,

По конструктивным особенностям их разделяют на:

• простые;
• диэлектрические;
• с фиксированной и переменной емкостью.

Электролитические полярные конденсаторы в схемах подключаются обязательно с соблюдением полярности: контакты со знаком «+» на плюсовую дорожку платы, «–» – на минусовую дорожку. Другие конденсаторы можно припаивать на плату любыми выводами, не обращая внимания на полярность.

Причины неисправности

Простые конденсаторы с постоянной или переменной емкостью практически не выходят из строя – нечему ломаться, если только при механическом повреждении токопроводящих пластин.

Электролитические диэлектрические конденсаторы имеют ограниченные сроки службы, со временем диэлектрический слой между пластинами теряет свои свойства.

Полярные конденсаторы в схемах подключаются строго по полюсам, ошибка приводит к потере конденсатором заданных параметров или полному пробою, обрыву цепи или короткому замыканию.

При замене конденсаторов даже новые надо обязательно проверять, электролитический слой может просто высохнуть за время его хранения.

Проверка конденсаторов мультиметром

Мультиметр – это универсальный прибор, с помощью которого можно измерять целый ряд параметров электротехнических цепей и отдельных деталей:

• величину переменного и постоянного тока;
• напряжение;
• сопротивление и другие элементы.

Рассмотрим, как проверить конденсатор.

Существует два вида мультиметров: аналоговые и цифровые. На цифровом варианте измеряемые параметры отображаются в виде чисел в жидкокристаллическом дисплее. Аналоговый прибор имеет стрелочный индикатор с градуировкой на шкале – для проверки конденсаторов этот вариант более удобный. Измеряемые параметры и пределы устанавливаются переключателем, который находится на корпусе, концы проводов для измерения оборудованы контактными клеммами и щупами.

Проще всего проверяются конденсаторы, которые не имеют полярности. Для этого надо установить переключатель мультиметра в режим измерения «мегомы», на шкале переключателя он обозначен как 2000k. Один провод вставить в гнездо со знаком VОм.mA, второй – в гнездо со знаком заземления. Затем нужно подсоединить концы щупов к контактам конденсатора; показания стрелки или чисел на дисплее должны быть на уровне 2Мом или выше. При сопротивлении ниже 2Мом конденсатор считается неработоспособным.

Двухполюсные электролитические конденсаторы надо проверять на исправность обязательно с соблюдением полярности. На корпусе конденсатора есть маркировка с указанием допустимого напряжения в вольтах и максимальной емкости в микрофарадах.

На импортных моделях со стороны отрицательного вывода на корпусе ставят знак минуса черным цветом. На отечественных конденсаторах возле ножек стоят знаки «–» и «+».

Маркировка на корпусе конденсатора для соблюдения полярности

Переключатель мультиметра выставляется в режим измерения сопротивления или прозвонки. Затем подсоединяют щупы к выводам конденсатора, соблюдая полярность. На конденсатор подается постоянное напряжение с элементов питания мультиметра, он начинает заряжаться.

Стрелка индикатора при этом постепенно отклоняется в правую сторону, на цифровом варианте значение цифры увеличивается, сопротивление растет. Значение сопротивления может дойти до бесконечности, это зависит от номиналов конденсатора.

Если стрелка прибора остается на значении «0», значит в цепи конденсатора есть обрыв; при резком повороте стрелки в пределы бесконечности пластины конденсатора короткозамкнуты. В этих случаях пробитые детали подлежат замене.

Особенности проверки

Для того чтобы правильно проверить работоспособность конденсаторов тестером или мультиметром, очень важно знать некоторые особенности этой методики.

По причине технических ограничений в пределах измерений мультиметром или тестером можно проверить только конденсаторы емкостью выше 0,25 микрофарад. Другие конденсаторы проверяются специальным прибором LC- метром.

Перед замерами конденсаторы надо обязательно разряжать, особенно высоковольтные – выше 100В. Для этого используются лампы накаливания. Если напряжение конденсатора более 220 Вольт, подключается несколько ламп последовательно.

В процессе эксплуатации заряд конденсатора может оставаться длительное время; при соединении его клемм с контактами ламп происходит разряд, при этом лампы могут кратковременно вспыхнуть. Низковольтные конденсаторы можно разряжать, перемыкая контакты отверткой. При таком замыкании максимум будет небольшая искра, которая не явится угрозой здоровью.

Нельзя прозванивать конденсаторы в схеме, обязательно надо выпаивать и проверять отдельно. Остальные детали в цепи схемы будут влиять на измерения, что помешает получить истинные значения сопротивления конденсатора. Допускается отпаять одну ножку и сделать замеры, но это не всегда удается, выводы на печатных платах у деталей очень короткие.

Проверяем конденсатор на пригодность

Не стоит тратить время на конденсаторы с явными признаками неисправности, отечественные изделия при превышении допустимого напряжения или ошибки в подключении полярности может разорвать на части.

В импортных электролитических конденсаторах предусмотрены крестообразные оттиски в верхней части корпуса. В этих местах толщина стенок тоньше, при пробое энергия прорывает эти полосы, остается маленькое выжженное отверстие. Внимательно осматривайте и отбраковывайте такие элементы.

Проверка. Видео

Видео на практике покажет, как проверить конденсатор мультиметром, чтобы у читателей и вовсе не осталось вопросов.

Конденсаторов. Сейчас Я подробно расскажу как его проверить при помощи недорого и распространенного измерительного прибора- мультиметра, а так же как, его используя при наличии соответствующий функции, узнать величину емкости.

Перед проверкой конденсатор необходимо выпаять из схемы, потому что не выпаивая это сделать практически невозможно из-за влияния на измерения других компонентов схемы. В большинстве случаев, не выпаивая из схемы можно лишь проверить мультиметром только на пробой, при котором на выводах конденсатора будет короткое замыкание.

Некоторые радиолюбители используют метод для проверки на плате при помощи зарядки — разрядки конденсатора, меняя полярность перестановкой концов мультиметра или тестера. Сомнительный метод, Я один раз попробовал данным методом воспользоваться и у меня ничего не получилось проверить, потому что в схеме было много других конденсаторов. Рекомендую, если внешним осмотром ничего выявить не удалось, для правильной проверки выпаивать конденсатор.

Помните, что приступая к любым работам с конденсаторами — необходимо перед этим разрядить его выводы. Я для этого использую отвертку с изолированными ручкой, за которую держась необходимо замкнуть контакты конденсатора. Мощные модели во избежания повреждения искровым разрядом металлической части отвертки, лучше разрядить при помощи лампочки накаливания. Необходимо держась за изолированную часть проводов коснуться выводов конденсатора. Лампочка вспыхнет и погаснет, после этого произойдет полный разряд. Но одной лампочкой необходимо только разряжать при рабочем напряжении 220 Вольт, для 380 Вольт- используйте 2 последовательно соединенные между собой лампочки.

Как проверить конденсаторы внешним осмотром

Прежде чем выпаивать со схемы конденсатор сделайте внешний его осмотр. Очень часто визуально неисправность определяется при осмотре электролитических конденсаторов.

Если Вы обнаружили подтеки электролита в нижней части и следы коррозии (левая картинка) или вздутие в области перекрестия сверху (правая картинка), то такие конденсаторы необходимо заменить.

Довольно просто в большинстве случаев удается проверить конденсаторы на 220 Вольт следующим методом:

1. Проверяем пробником или тестером на отсутствие короткого замыкания внутри конденсатора.
2. Заряжаем конденсатор от электросети рабочим напряжением с соблюдением мер предосторожности.
3. Отключаем его от электропитания.
4. Закорачиваем или подключаем лампочку, как было описано выше- увидели искровой разряд или вспышку в лампочке, значит конденсатор в порядке.

Как проверить конденсатор мультиметром

Конденсаторы бывают полярные и неполярные. К полярным относятся только электролитические. Они впаиваются в схемы только с соблюдением полярности к плюсу плюсовой контакт, к минусу- минусовой контакт. Минус напротив контакта указывается галочкой на золотистой или светлой продольной линии на корпуса конденсатора.

Неполярные- без разницы какими контактами подключать или впаивать в схему.

Перед началом проверки не забываем закоротить выводы. После этого берем мультиметр и переключаем его в режим . У исправного конденсатора сразу после подключения начнется зарядка постоянным током и сопротивление на табло будет минимальным (рисунок 1). Далее сопротивление будет плавно расти пока не достигнет максимально большого значения или бесконечности (рисунок 2).

При неисправности конденсатора:

• При проверке мультиметром сразу высвечивается бесконечность . Это говорит о том, что внутри конденсатора произошел обрыв.
• Мультиметр пищит и показывает нулевое сопротивление- в конденсаторе произошел пробой изолятора и возникло короткое замыкание.

В обоих случаях конденсаторы подлежат замене.

Неполярные конденсаторы проверяются гораздо проще. Устанавливаем предел измерения сопротивления на мультиметре Мега Омы и касаемся измерительными щупами контактов конденсатора. У неисправного конденсатора сопротивление будет меньше 2 Мега Ом.

Вы должны учитывать , что большинство моделей тестеров позволяют проверить лишь на короткое замыкание неполярные и полярные конденсаторы номиналом менее 0.25 мкФ.

Как определить емкость конденсатора

Все параметры наносятся на корпусе конденсаторов, для проверки соответствия емкости или если эту величину невозможно прочесть- необходимо воспользоваться мультиметром с функцией измерения емкости «Сх».

Для измерения величины емкости переключите мультиметр в режим Cx с предполагаемым максимальным пределом измерения для данного конденсатора. В некоторых моделях есть специальные гнезда для проверки небольших конденсаторов, в которые вставляются контактные ножки согласно пределам измерения. В других- для этого используются измерительные щупы.

На рисунке показан пример измерения конденсатора на 9.5 Микрофарад, поэтому предел выставлен на 20 Микрофарад.

Не забывайте только перед проверкой всегда разряжать конденсаторы.

Похожие материалы:

Иногда возникает необходимость проверки электронных элементов, в том числе и конденсаторов.
По разнообразным причинам конденсаторы выходят из строя, это может быть внутреннее короткое замыкание, увеличение тока утечки пробой конденсатора в следствие превышения максимально допустимого напряжения или же обычное уменьшение емкости — причина которая со временем постигает почти все электролитические конденсаторы.

Методы проверки конденсатора, мы рассмотрим, довольно простые, здесь главное умение пользоваться тестером или мультиметром и правильно применять данную инструкцию.

Для начала необходимо знать что все конденсаторы разделяются на полярные и неполярные. К полярным относятся электролитические конденсаторы, к неполярным все остальные.

Полярные конденсаторы в схеме должны стоять таким образом чтоб на обозначенном минусовом выводе был минус питания, а на плюсовом контакте плюс, только так ы не иначе.

Если нарушить полярность то минимум что будет это конденсатор выйдет из строя, но при достаточном напряжение он вздуется и взорвется, для того чтоб при аварийной ситуации конденсатор не разрывало на осколки, в импортных конденсаторах, в верхней части корпус сделан с тонкого материала и нанесены специальные разделительные прорези, при взрыве такой конденсатор просто выстреливает вверх и не задевает при этом элементы вокруг себя.

Проверка конденсаторов

Перед проверкой конденсатор необходимо обязательно разрядить любым металлическим предметом закоротив его выводы, и так перед каждой проверкой.
Если проверяемый конденсатор находится на плате, необходимо хотя бы один его вывод освободить от схемы и приступить тогда уже к замерам. Но так как большинство современных конденсаторов имеют достаточно низкую посадку — лучше конденсатор выпаять полностью.

Проверка конденсатора мультиметром

С помощью мультиметра можно проверить практически любой конденсатор по емкости больше 0.25 микрофарад.

Полярность конденсатора обозначена на корпусе в виде поздовжной полосы с знаками минус — это минусовой вывод конденсатора.

И так выставляем тестер в режим или прозвонки или сопротивления. Мультиметр в таком режиме будет иметь на своих щупах постоянное напряжение.
Касаемся щупами контактов конденсатора и видим как показатель сопротивления плавно растет — конденсатор заряжается.
Скорость заряда будет напрямую зависеть от емкости конденсатора. Через определенное время конденсатор зарядится и на дисплее мультиметра будет значение «1» или по другому говоря «бесконечность» это уже говорит о том что конденсатор не пробит и не замкнут.

Но если при касание щупами контактов конденсатора мы сразу наблюдаем значение «1» то это говорит об внутреннем обрыве — конденсатор не исправен.
Бывает и другое, значение «000» или близкое очень малое значение которое не меняется (при зарядке) иногда мультиметр пищит, это говорит о пробое или коротком замыкание пластин внутри конденсатора.

Неполярные конденсаторы проверяются довольно просто, тестер выставляем в режим измерения сопротивления (мегаОмы), касаясь щупами контактов конденсатора — сопротивление должно быть не меньше 2 МегОм. Если наблюдается меньше то конденсатор неисправен, но убедитесь что вы в момент замера не касались пальцами щупов.

Проверка конденсаторов стрелочным тестером Проверяя стрелочным прибором. Суть проверки та же что и мультиметром, но здесь можно уже более наглядно наблюдать процесс зарядки конденсатора потому как мы видим отклонения стрелки а не мигающие цифры на дисплее.

Исправный конденсатор при контакте с щупами, не забываем разряжать, должен сначала отклонить стрелку а затем медленно и плавно возвращать стрелку назад, скорость возврата стрелки будет зависеть от емкости конденсатора.
Если стрелка не отклоняется или же отклонившись не возвращается это говорит о явной неисправности конденсатора.

Но если емкость конденсатора очень мала, «зарядки» можно и не заметить — практически сразу же стрелка уйдет в бесконечность, то есть не сдвинется с места. Для конденсатора же более 500 микрофарад — такая картина практически сразу же будет говорить о внутреннем обрыве.
Хорошим способом будет проверка заведомо исправного конденсатора (для наглядности) и сравнение с испытуемым. Такой способ даст возможность более уверено ответить на вопрос — рабочий ли конденсатор?

Проверка переменным напряжением

Так как невозможно наблюдать столь быстрый процесс заряда для проверки конденсаторов малой емкости есть специальный способ который с точностью определит нет ли обрыва в нем.
Собирается небольшая схемка состоящая с последовательно соединенных конденсатора, амперметра переменного тока и токоограничительного резистора.
Соединенную цепь подключают к источнику переменного напряжения, с напряжением не больше 20% от максимального напряжения конденсатора.
Если стрелка амперметра не отклоняется это говорит об внутреннем обрыве конденсатора

Проверяем емкость конденсатора

Для проверки емкости нам нужно убедится что реальная емкость конденсатора соответствует указанной на его корпусе.
Все электролитические конденсаторы со временем (в процессе работы) «подсыхают» и теряют свою емкость, это естественный процесс и для каждой конкретной схемы существуют свои припуски и отклонения.

Проверяют емкость мультиметром в режиме «Cx» выбирают примерную емкость с максимальным пределом.
Конденсатор разряжают об металлический предмет, например пинцет и вставляют в гнездо проверки конденсаторов.
Для более точных показаний необходимо следить за тем чтоб в мультиметре стояла новая и не розряженая «крона».

Применяют и специальные приборы внешне схожие с мультиметром, которые специализированы конкретно для проверки конденсаторов и имеют достаточно широкий диапазон измерений емкости, от единиц пикофарад до десятков тысяч микрофарад, не каждый профессиональный мультиметр может похвастаться и половиной того диапазона емкостей.

Но если у вас под рукой нет ни мультиметра ни «микрофарадметра» можно достаточно приблизительно замерить емкость стрелочным омметром .
Как писалось выше, конденсатор заряжают прикасаясь щупами к его контактам — «засекаем» время отклонения стрелки назад и сравниваем время с заведомо исправным (новым) конденсатором, если время сильно не отличается то емкость в пределах нормы и конденсатор исправен.

Таким же способом можно определить ток утечки конденсатора . Для этого конденсатор щупами заряжают до отклонения стрелки назад.
С интервалом несколько секунд (зависит от емкости) щупы прикладывают снова, если стрелка снова проделывает такой же весь путь то это говорит о повышенном токе утечки и уже частичном неисправности конденсатора. В исправного же конденсатора в течение несколько секунд, чем больше емкость тем больше времени, должен сохранятся «заряд» и стрелка уже не должна показывать столь низкое сопротивление вначале как при первой зарядке.

«Зарядка напряжением» .
Такой способ проверки аналогичной ситуации подходит для более высоковольтных конденсаторов так как на малом напряжение (от тестера) может быть не понятна вся ситуация.
И так суть способа заключается в том что конденсатор заряжают от источника постоянного напряжения, для этого напряжение выбирают немного меньше максимального и заряжают контакты конденсатора, как правило хватит 1-2 секунды. После чего «зарядку» отсоединяют и мультиметром измеряют напряжение на контактах конденсатора, оно должно быть практически таким же что и использовалось при зарядке, если это ни так и оно сильно занижено то у конденсатора большой ток утечки и он неисправен.

Мултиметром наблюдают напряжение в течение некоторого времени, конденсатор будит плавно терять напряжение, скорость будит зависеть от емкости и ESR (внутреннего сопротивления).

Как проверить конденсатор без приборов?
В некоторых ситуациях при отсутствие омметра или вольтметра, исправность электролитического конденсатора можно проверить только лишь при наличие источника подходяще допустимого напряжения. Конденсатор в течение 1-2 секунд заряжают, а затем нужно замкнуть его контакты металлической отверткой.
У исправного конденсатора должна появится яркая искра. Если же она тусклая или же едва заметная то это говорит о том что конденсатор неисправен и плохо держит заряд.

Рассмотрим, как проверить пусковой конденсатор циркуляционного насоса. По этому принципу исследуются любые пусковые конденсаторы.
Для вращения турбины насоса используется асинхронный двигатель. Что бы запустить якорь, необходимо создать смещение фаз на начальном этапе запуска. Это действие достигается при помощи конденсатора, размещенного на вспомогательной обмотке.
Принцип действия.
Конденсатор состоит из двух параллельно размещенных, относительно друг друга, металлических пластин и соединённых между собой диэлектрической прокладкой. Чем больше площадь пластин, тем значительней его емкость, которая измеряется в микрофарадах, пикофарадах и т. д. При подаче на контакты конденсатора положительного напряжения происходит накопление этой энергии между пластин, а при появлении отрицательного напряжения осуществляется ее отдача в цепь. Так как переменное напряжение состоит из постоянно меняющихся отрицательных и положительных зарядов, благодаря конденсатору достигается выравнивание колебаний в сторону положительного напряжения. Это способствует созданию, на начальном этапе работы асинхронного двигателя, магнитного поля, которое и вращает якорь.
Признаки неисправности.
При поломке или потери емкости конденсатора более, чем на ± 15 % от его номинального значения, в первом варианте циркуляционный насос не запустится, во втором случаи двигатель будет вращаться рывками.
Проверка конденсатора.
Существуют несколько способов проверки конденсаторов. Безопасный способ — для проверки используется специальный прибор для проверки конденсаторов или омметр, и опасный способ – выводы о его работоспособности делаются по разрядке заряженного конденсатора. Так же поломанный конденсатор имеет внешние характерные признаки неисправности: утечка электролита, вздутый корпус. Провести измерение емкости конденсатора специальным прибором не сложно. Для этого, всего лишь, нужно его включить и выставив рычаг на больший чем проверяемый номинал, дотронуться щупами до контактов. После чего сравнить полученное значение с указанной информацией на корпусе.

Если отклонения небольшие (± 15 %), деталь исправна, если значения отсутствуют или ниже допустимого диапазона, тогда пусковой конденсатор следует заменить. Опасный метод мы рассматривать не будем, так как он нарушает технику безопасности при работе с конденсаторами.
Остановимся на косвенном способе определения состояния накопительного устройства при помощи омметра.
Исследование работоспособности конденсатора омметром.
Для проверки работоспособности пускового конденсатора:
1. Отсоедините его контакты от двигателя.
2. Для удобства осуществления замера показаний в некоторых циркуляционных насосах следует разъединить внешнюю крышку и клеммы.

3. Перед проверкой разрядите конденсатор, для этого замкните его контакты, например, отверткой с плоским профилем.
4. Переключите мультиметр в позицию проверки сопротивления на 2000 килоом.
5. Осмотрите выводы на наличие механических повреждений, окисленностей. Некачественное соединение будет отрицательно влиять на точность измерения.
6. Подсоедините щупа к выводам конденсатора и следите за числовыми показателями. Если значения начинают меняться таким образом: 1…10…102…159…1, значит, конденсатор исправен. Цифры могут быть другими, главное, что происходят изменения от 1 до 1. Если значения прибора не изменяются (на дисплеи светится цифра 1) или высвечивается ноль, тогда деталь неисправна. Для повторной проверки, конденсатор следует разрядить и заново повторить пункт № 5.

Предоставленный способ не позволит полноценно провести измерение емкости конденсатора, но зато выявит его состояние без специального прибора.

Пусковой конденсатор компрессора – диагностика неисправностей

Функция пускового конденсатора холодильника

Конденсатор — это элемент, который хранит электрический заряд, а затем выпускает его. Конденсаторы используются для запуска работы электродвигателей на охлаждающей и нагревательной бытовой технике. Конденсатор — важный элемент компрессора холодильника.

Если двигатель не запускается или нестабильно работает, есть повод проверить исправность конденсатора. Следуйте указанным в статье инструкциям, только если имеете опыт обслуживания бытовых электроприборов.

Мы не гарантируем успешного результата диагностики и настоятельно рекомендуем вызвать мастера по ремонту холодильников на дом.

Внимание! Перед диагностикой обязательно снимите остаточный заряд с конденсатора, закоротив его контакты!

Когда требуется замена конденсатора компрессора холодильника

Исправный пусковой конденсатор выглядит так:

Начнем диагностику с визуального осмотра. О капитальной проблеме будет говорить деформация конденсатора или следы утечки. Заметили, что конденсатор вспучило — замените его.

Если видимых признаков повреждения конденсатора нет, его нужно проверить. Расскажем о двух методах проверки — с помощью аналогового омметра и с помощью цифрового тестера.

Первый способ поможет понять, способен ли конденсатор хранить, а затем отдавать электрический заряд. Диагностика может быть выполнена с использованием аналогового омметра.

Перед работой с конденсатором вы должны снять потенциально сохраненный заряд, чтобы избежать травм. Сделайте это, замкнув отверткой с изолированной ручкой все контакты конденсатора. Будьте осторожны — не касайтесь металлической части отвертки!

Приступаем к диагностике.

Установите селектор омметра на измерение сопротивления 1000 Ом или выше. При необходимости калибровки прибора замкните щупы друг с другом и выставьте стрелку на ноль. Чтобы проверить конденсатор, прикоснитесь щупом к одной из клемм, вторым щупом коснитесь второго контакта.

Стрелка омметра должна отклониться в сторону нуля Ом и потом вернуться к бесконечному сопротивлению. Поменяйте щупы местами — вы должны увидеть такой же результат. Если стрелка не двигается или остается около нуля, то конденсатор сломан.

Чтобы проверить двойной конденсатор, проведите измерение между общим контактом и каждым из других контактов. Общий контакт обозначается буквой C, другие контакты маркируются надписями FAN, HERM или COM.

Чтобы проверить цепь FAN, один щуп присоедините к общей клемме, а второй — к разъему FAN. Стрелка, как и пре проверки одинарного конденсатора, должна отклониться в сторону нуля и вернуться к бесконечному сопротивлению. Таким же способом проверьте цепи HERM илиCOM.

Короткое замыкание конденсатора компрессора холодильника: как проверить

Продолжаем пользоваться стандартным тестером. Один щуп поместите на контакт, второй — на корпус. Повторите процедуру со вторым контактом. Если прибор покажет сопротивление, налицо короткое замыкание на корпус. Замените конденсатор.

Диагностика конденсатора двигателя по параметру электрической емкости

Пусковой конденсатор холодильника обязательно имеет электрическую емкость. Емкость конденсатора — это тот «объем» энергии, который он способен накопить и пропустить. Проверить исправность элемента можно через измерение электрической емкости в микрофарадах.

Убедитесь, что ваш мультиметр оснащен функцией проверки конденсаторов путем замера мкФ.

На конденсаторах указывается емкость в мкФ — международное обозначение µF или MFD. Найдите этот показатель и выставите соответствующий диапазон на мультиметре.

Разместите щупы на контактах и нажмите кнопку, чтобы увидеть значение в мкФ. Показания должны быть приближены к данным, указанным на маркировке.

Двойные конденсаторы имеют два значения мкФ. Большая величина — показатель для контакта HERM или COM, меньшая — для FAN. Проведите диагностику каждой цепи. Показания должны быть близки к маркировке. Если на мультиметре низкое значение емкости, замените конденсатор.

Успехов в диагностике!

Автор перевода Elremont

Как вызвать мастера

Для вызова мастера по ремонту бытовой техники на дом:

• Позвоните по телефону:
  • в Москве +7 (499) 35-01-794
  • в Санкт-Петербурге +7 (958) 498-30-42
• Или заполните заявку на сайте указав город: вызов мастера on-line.

При обращении по телефону сообщите:

1. Вид техники, торговую марку и по возможности модель;
2. Что именно сломалось — опишите своими словами;
3. Укажите дату и удобное время для проведения ремонта;
4. Контактные данные: телефон, адрес, ФИО, ближайшую станцию метро.

Проверяем пусковой конденсатор мультиметром.

Выход из строя пускового конденсатора – одна из наиболее часто встречающихся и легко устраняемых неисправностей бытовой техники. Затрудненный пуск, падение мощности и перегрев электродвигателя, с большой вероятностью указывают на выход из строя емкостного элемента. Встречаются следующие неисправности конденсаторов:

• обрыв внутри элемента – чаще встречается у бумажных конденсаторов;
• короткое замыкание обкладок;
• падение емкости – чаще встречается у электролитических конденсаторов, крайне редко у бумажных;
• физическое разрушение элемента, вследствие подачи повышенного напряжения (авария сети) или подачи переменного напряжения на полярный электролитический конденсатор.

Перед тем как заменить элемент на новый, необходимо проверить «подозреваемого», и убедиться, что причина неработоспособности прибора именно в нем.

Измерение емкости мультиметром

После визуального осмотра конденсатора, убедившись в отсутствии внешних повреждений, его необходимо отключить от схемы прибора. Перед выполнением любых манипуляций с емкостными элементами, не забывайте их разрядить. Сохранившийся остаточный заряд, с большой вероятностью выведет из строя ваш измерительный прибор, а в худшем случае, может привести к серьезной электротравме. Более щадящий способ – разряд через контрольную лампу. Конденсатор небольшой емкости, можно разрядить простым замыканием его контактов, например, отверткой с изолированной ручкой.

Большинство моделей современных мультиметров имеют функцию измерения емкости. Для проверки конденсатора, прибор должен иметь соответствующий диапазон измерения. Наибольшую сложность представляет проверка элементов с большой емкостью. Не стоит ожидать от недорогого прибора большой точности, погрешность в 10% считается нормальной. В эти проценты входят как погрешность самого прибора, так и разброс параметров конденсаторов. Предварительно разряженный конденсатор подключается к измерительному прибору, с установленным диапазоном измерения, соответствующим емкости проверяемого элемента. Если емкость соответствует указанной в маркировке (плюс-минус 10%), то конденсатор исправен. Если же существенно отличается от заявленной, то такой элемент нужно заменить.

Проверка работоспособности стрелочным тестером

Для проверки конденсатора аналоговым прибором, он должен быть переведен в режим измерения сопротивления. При подключении тестера к предварительно разряженному элементу, стрелка покажет резкое падение сопротивления (в этот момент происходит зарядка конденсатора), а затем вернется к отметке «бесконечность». Измерить емкость конденсатора мы таким способом не сможем, но в его работоспособности убедимся. При внутреннем обрыве, тестер никак не отреагирует на подключенный конденсатор, останется в режиме «бесконечность». Замыкание обмоток отобразится нулевым сопротивлением, как при замыкании щупов прибора друг с другом.

При работе с конденсаторами, к обычным мерам электробезопасности добавляется необходимость следить за тем, чтобы конденсатор постоянно был разряжен. Поражение электрическим током от конденсаторных батарей большой емкости, может привести к трагическим последствиям.

пошаговая инструкция, как прозвонить электролитический, пусковой конденсатор, не выпаивая

С помощью такого инструмента, как мультиметр, измеряется напряжение, сила тока и другие важные параметры. Можно проверить работу электродеталей, емкость и сопротивление. В зависимости от типа и вида диэлектрика, проверить конденсатор мультиметром можно разными способами.

Особенности проверки

Конденсатор проверяется на исправность различными методами. Основной способ — с выпаиванием из схемы. Иногда можно проверить работоспособность без выпаивания. Но результаты исследования не будут точны — на него влияют прочие компоненты. Для проверки в цепи применяются тестеры с крохотным напряжением на щупах. Малое напряжение предотвращает повреждение остальных элементов платы.

Вне зависимости от особенностей моделей, все электролитические конденсаторы обладают высокой мощностью. При выполнении проверки происходит их подзарядка. Ее продолжительность составляет всего несколько секунд. В процессе зарядки наблюдается увеличение уровня сопротивления, с движением стрелки тестера или изменением цифровых показателей в электронном мультиметре.

Полярные конденсаторы

Эти электролитические кондеры обладают полярностью. При включении в сеть необходима проверка правильного подсоединения. Плюсы соединяем с плюсами, а минусы — с минусами. Игнорирование этого правила приводит к взрыву электролита.

Электролит бывает твердым или жидким. Емкость элементов составляет 0,1—100000 мкФ. Предназначение элементов — выравнивание и фильтрация сигналов. Метки «-» и «+» нанесены на корпусе. Положительный вывод имеет большую длину. При перепутывании полярности происходит пробой диэлектрика, в результате чего электролит мгновенно испаряется и корпус разрывает. Диэлектриком является бумага, пропитанная электролитом. Современные корпуса сверху вдавлены и рассечены крестом. При взрыве распадается не весь, а только верхняя часть. Учитывая специально ослабленные элементы, при неисправности видно вспучивание верхней части.

Неполярные конденсаторы

Отличить визуально неполярный от полярного просто — у него не будет маркировки полярности на корпусе. У неполярных материал диэлектрика другой. Состоит из керамики или стекла. Ток саморазрядки намного меньше, учитывая большую диэлектрическую сопротивляемость, чем у бумаги. Ток утечки тем ниже, чем выше сопротивляемость диэлектрической перегородки.

Соблюдать полярность при включении в схему совсем необязательно. Иногда такие кондеры изготавливают очень маленькими и включают в схему в больших количествах.

Емкость деталей небольшая — от микрофарадов до пикофарадов.

Как проверить конденсатор мультиметром

Промышленность выпускает несколько видов проверочного оборудования для измерения электрических параметров. Цифровые более удобны для измерений и дают точные показания. Стрелочные предпочитают за визуальное движение стрелки.

Если кондер с виду абсолютно цел, проверить его без приборов невозможно. Осуществлять проверку лучше с выпаиванием из схемы. Так показатели считываются точнее. Простые детали редко выходят из строя. Зачастую механически повреждаются диэлектрики. Основная характеристика при проверке — пропуск только переменного тока. Постоянный проходит исключительно в самом начале в течение короткого промежутка времени. Сопротивление детали зависит от существующей емкости.

Предпосылка проверки полярного электролитического конденсатора мультиметром на работоспособность — емкость более 0,25 мкФ.  Пошаговая инструкция проверки:

1. Разряжают элемент. Для этого металлическим предметом закорачиваются его ножки. Замыкание характеризуется появлением искры и звука.
2. Переключатель мультиметра ставится на значение сопротивления.
3. Прикасаются щупами к ножкам конденсатора с учетом полярности. Красным к плюсовой ножке, черным тыкаем в минусовую. Это необходимо только при работе с полярным устройством.

Конденсатор начинает заряжаться при подключении щупов. Сопротивление растет до максимума. Если при щупов мультиметр запищит при нулевом значении, значит произошло короткое замыкание. Если сразу на циферблате высвечивается значение 1, то в элементе внутренний обрыв. Такие кондеры считаются неисправными — замыкание и обрыв внутри элемента неустранимы.

Если значение 1 появилось спустя некоторое время, элемент считается исправным.

Проверить неполярный конденсатор еще проще. На мультиметре выставляем измерение на мегаомы. После касания щупами смотрим на показания. Если они окажутся менее 2Мом — деталь неисправна. Более — исправна. Полярность соблюдать ни к чему.

Электролитический

Как следует из названия, электролитические кондеры в алюминиевом корпусе наполнены электролитом между обкладками. Габариты самые разные — от миллиметров до десятков дециметров. Технические характеристики могут превышать таковые у неполярных на 3 порядка и достигать больших величин — единиц mF.

В электролитических моделях появляется дополнительный дефект, связанный с ЭПС (эквивалентным последовательным сопротивлением). Этот показатель еще обозначают аббревиатурой ESR. Такие конденсаторы в схемах с высокими частотами отфильтровывают несущий сигнал от паразитных. Но возможно подавление ЭМП, сильно снижая уровень и играя роль резистора. Это ведет к перегреву конструкции детали.

Из чего складывается ESR:

• сопротивление обкладок, выводов, узлов соединения;
• неоднородность диэлектриков, влага, паразитные примеси;
• сопротивление электролита за счет изменения химических параметров при нагреве, хранении, высыхании.

В сложных схемах показатель ЭПС особенно важен, но измеряется только специальными приборами. Некоторые мастера самостоятельно их изготавливают и используют в связке с обычными мультиметрами.

Керамический

Сначала осматриваем устройство визуально. Особенно внимательно, если в схеме использованы детали, бывшие в употреблении. Но и новые керамические материалы могут быть бракованными. Сразу заметны кондеры с пробоем — потемневшие, вздутые, прогоревшие, с растресканным корпусом. Такие электродетали однозначно выбраковываются даже без инструментальной проверки — ясно, что они неработоспособны или не выдают назначенных параметров. Лучше озаботиться поиском причин пробоев. Даже новые экземпляры с трещиной в корпусе являются «миной замедленного действия».

Пленочный

Пленочные устройства применяются в цепях постоянного тока, фильтрах, стандартных резонансных схемах. Основные неисправности устройств с малой мощностью:

• снижение рабочих показателей в результате иссыхания;
• увеличение параметров тока утечки;
• повышение активных потерь внутри цепи;
• замыкание на обкладках;
• потеря контакта;
• обрыв проводника.

Измерить емкость конденсатора возможно в режиме тестирования. Стрелочные модели реагируют отклонением стрелки со скачком и возвратом к нулю. При небольшом отклонении стрелки диагностируют утечку тока при малой емкости.

Малая эффективность с низким уровнем мощности при большом токе утечки мешает широкому применению данных конденсаторов и не позволяет его потенциалу полностью раскрыться. Поэтому использование этого вида кондеров нецелесообразно.

Как проверить не выпаивая

Прозвонить конденсатор мультиметром без выпаивания возможно. Для такой проверки подбираем исправный экземпляр с аналогичными характеристиками и впаиваем его в схему параллельно исследуемому. Рабочее устройство скажет о проблеме в первом элементе. Способ не применяется на схеме с высоким напряжением.

Проверить мощный пусковой конденсатор мультиметром можно не выпаивая на наличие искры. Заряженный кондер замыкается отверткой или иным инструментом с изолированной ручкой. Характерный звук с искрой покажут работоспособность прибора.

Замеривать без специальных приборов нежелательно. Легко получить удар током на высоковольтных образцах, да и точные значения не выявить.

Меры предосторожности при проверке

Разрядка конденсатора является обязательной. Особенно это касается высоковольтных деталей — могут вывести мультиметр из строя или поразить человека электротоком. Разряжают касанием ножек металлическим предметом или подключением лампы. Второй способ процесс разряда делает более плавным.

Во время измерения нельзя касаться руками открытых частей щупа — человеческое тело имеет малое сопротивление и высокий показатель утечки. В этом случае замер окажется неправильным. Ток пойдет по пути наименьшего сопротивления и показатели покажут значение, не имеющее отношения к конденсатору.

Измерение на высоковольтных конденсаторах выполняются в резиновых перчатках и изолированными приборами.

Штатно работающий электронный компонент способен накапливать и отдавать некоторое количество электричества. Поломки при работе определяются не только визуально, но и посредством мультиметра. Тестирование измерительным прибором способно прояснить пригодность элемента для дальнейшего использования.

Испытание рабочего конденсатора | Клиника ремонта своими руками

Если электродвигатель вентилятора вашего центрального воздушного конденсатора или электродвигателя вентилятора печи не работает, или ваша микроволновая печь не нагревается, причиной может быть неисправный рабочий конденсатор. Рабочий конденсатор — мощный компонент. Настолько мощный, что сохраняет мощный электрический заряд, даже когда прибор или продукт, в который он установлен, отключен от сети или отключен источник питания.

Что делает рабочий конденсатор?

Проще говоря, одинарный или двойной рабочий конденсатор накапливает электрический заряд, а затем высвобождает его.Компонент чаще всего используется для привода двигателей и компрессоров, его можно найти в центральных компрессорных установках, печах и других системах отопления и охлаждения. Конденсаторы также можно найти в таких приборах, как микроволновые печи, холодильники и даже стиральные машины. Конденсатор одиночной работы поддерживает одиночный электродвигатель и обычно используется в небольших кондиционерах и микроволновых печах; двойной рабочий конденсатор будет поддерживать два двигателя, первый из которых является компрессором, а второй — двигателем вентилятора.Продукты, которые имеют как компрессор, так и двигатель вентилятора, такие как печи и центральные воздушные конденсаторы, всегда будут полагаться на конденсатор двойного хода.

Как определить неисправность конденсатора

Со временем рабочий конденсатор может ослабнуть и потерять способность удерживать полный заряд. Он также может полностью выйти из строя. Двигатель или компрессор, питаемые от конденсатора, будут иметь проблемы с плавной работой или могут вообще не работать. Часто вы можете сказать, что конденсатор вышел из строя, потому что его корпус вздувается или протекает.Если вы заметите какое-либо вздутие или утечку, конденсатор потребует немедленной замены. Если нет видимых признаков повреждения, конденсатор можно проверить, чтобы определить, правильно ли он работает.

Проверка рабочего конденсатора мультиметром

Вы можете использовать аналоговый омметр, чтобы проверить способность конденсатора накапливать и высвобождать электрический заряд. Вы также можете протестировать компонент, чтобы определить, имеет ли он надлежащую номинальную емкость, измерив микрофарады, присутствующие в конденсаторе.Этот второй тест можно выполнить с помощью тестера конденсаторов или мультиметра с функцией тестирования конденсаторов. ВАЖНО: Во избежание поражения электрическим током перед работой с конденсатором следует высвободить потенциально накопленный электрический заряд, поместив лезвие отвертки на каждый набор клемм. При этом не дотрагивайтесь до лезвия отвертки.

Вот как вы можете использовать аналоговый омметр, чтобы убедиться, что один рабочий конденсатор может правильно накапливать и высвобождать заряд:

• Поверните диск выбора диапазона измерителя на значение 1000 Ом или выше.
• Откалибруйте глюкометр, если необходимо, соприкоснув красный и черный щупы вместе при установке стрелки на «0».
• Используйте один щуп для прикосновения к одной из клемм конденсатора, а другой щуп для прикосновения к другой клемме. Стрелка измерителя должна отклониться в сторону нуля Ом и вернуться к бесконечному сопротивлению.
• Поменяйте местами датчики, и вы должны получить тот же результат.
• Если стрелка не двигается или остается около нуля Ом, конденсатор неисправен.

При проверке двойного рабочего конденсатора вы будете проверять между общей клеммой и каждой из других клемм:

• Чтобы проверить цепь вентилятора, прикоснитесь одним датчиком к общей клемме (часто обозначается буквой «C»), а другой датчик — к клемме вентилятора (обычно обозначается как «FAN»).Как отмечалось выше, стрелка должна отклониться в сторону нуля Ом, а затем вернуться к бесконечному сопротивлению.
• Вы можете повторить тест, чтобы определить, правильно ли работает третий терминал, обычно обозначаемый как «HERM» или «COMP».

Для определения замыкания конденсатора на массу также можно использовать стандартный омметр:

• Поместите по одному щупу на каждую из клемм, прикасаясь вторым щупом к стороне корпуса. Ни один терминал не должен отображать непрерывность — непрерывный электрический путь.
• Если на дисплее счетчика отображается , указывающее на целостность цепи, конденсатор закорочен и его необходимо заменить.

Также важно подтвердить, что номинальная емкость конденсатора действительно соответствует значению, указанному на этикетке компонента. Для этого теста вам потребуется специальный тестер конденсаторов или мультиметр с функцией тестирования конденсаторов. Чтобы определить номинальную емкость одного рабочего конденсатора:

• Обратите внимание на номинал в микрофарадах на этикетке конденсатора (Пример: 7.5%).
• Выберите аналогичную настройку на тестере или измерителе.
• Подключите щупы к клеммам и нажмите кнопку тестера или измерителя, чтобы отобразить рейтинг в микрофарадах. Рейтинг должен быть близок к тому, который указан на этикетке. Если на дисплее показано, что микрофарады ниже, конденсатор разрядился и его необходимо заменить.

Конденсаторы двойного хода имеют два номинала микрофарад: более высокий номинал типичен для схемы HERM или COMP (пример: + 6%), а более низкий номинал типичен для цепи вентилятора (пример: -6%).Вам следует протестировать каждую цепь отдельно, чтобы определить, соответствуют ли показания дисплея значениям, указанным на этикетке.

Найдите подходящий рабочий конденсатор в Repair Clinic

Поскольку доступны буквально тысячи конденсаторов, убедитесь, что покупаете подходящую замену. Здесь вам может помочь Repair Clinic. Начните с ввода полного номера модели деталей вашего прибора или изделия для обогрева и охлаждения в строке поиска веб-сайта Repair Clinic.Затем выберите «Конденсатор» в фильтре категорий деталей, а затем, при необходимости, укажите соответствующее название детали, чтобы определить конкретный конденсатор, необходимый для вашего приложения. В Repair Clinic есть оригинальные конденсаторы от ведущих производителей, таких как Goodman, Lennox, Carrier, GE, Samsung, LG, Frigidaire и Whirlpool, поэтому вы обязательно найдете то, что вам нужно.

Тестирование конденсаторов

, пошаговое руководство

Это руководство по тестированию конденсаторов покажет вам, как определить, не работает ли рабочий конденсатор. требует замены.Хотя запчасти относительно недорогие, вызов мастера для диагностики и заменить его будет стоить более 100 долларов. С помощью этого руководства вы можете сохранить эти деньги.

Конденсатор — это электрическое устройство, которое накапливает электрический заряд. Они используются в двигателях вентиляторов и компрессоры в системах вентиляции и кондиционирования. У них есть два электрических номинала. Первый рейтинг — это емкость, выраженная в микрофарадах (мфд). Это мера заряда устройства. можно хранить с заданным напряжением.Второй рейтинг — это номинальное напряжение, которое говорит о том, что напряжение питания, на которое рассчитана установка. Обычно это 370 В переменного тока или 440 В переменного тока в системах ОВК. Это важно знать, потому что, если приложить значительно более высокое напряжение, конденсатор будет преждевременно выйти из строя.

Типы конденсаторов

Есть два различных типа конденсаторов, которые используются в блоках ОВК. Первый тип называется рабочий конденсатор и используется в печах, кондиционерах и тепловых насосах.Эти конденсаторы используются с вентиляторами и компрессорами. Они поддерживают относительно постоянное напряжение питания этих двигателей. и увеличивают их крутящий момент при запуске. Второй тип называется пусковым конденсатором. Они используются в некоторые кондиционеры и тепловые насосы. Они обеспечивают дополнительный крутящий момент при запуске компрессора. А потенциальное реле автоматически отключает их от компрессора после запуска компрессора.

Capacitor Testing

Для тестирования конденсаторов требуется мультиметр.Некоторые цифровые измерители имеют емкость параметр. Сначала следует отключить источник питания, затем должны быть отключены две клеммы на конденсаторе. закоротил отверткой. Это разрядит устройство, поэтому вы не получите удара током. Отсоедините провода от конденсатора. Затем выводы измерителя помещаются на клеммы. и получается чтение. Полученное вами значение должно быть в пределах 6% от номинального значения конденсатора. Если ваше значение более чем на 6% ниже номинального, конденсатор следует заменить.Если у тебя есть В измерителе аналогового типа конденсатор проверяется с помощью измерителя, установленного для измерения сопротивления. Выключить питание, разрядите конденсатор и отсоедините присоединенные к нему провода. Затем с включенным счетчиком установка максимального сопротивления, подсоедините провода к клеммам конденсатора. Чтение сопротивления должен начинаться с нуля и доходить до максимума. Некоторые очевидные признаки того, что конденсатор неисправен, выпирают устройства или утечки маслянистого вещества.

** ПРИМЕЧАНИЕ ** Только вы можете оценить свою способность выполнять эту задачу.Это руководство и не может предоставить все подробности для каждой ситуации.

Как измерить емкость цифровым мультиметром

Мультиметр определяет емкость, заряжая конденсатор известным током, измеряя результирующее напряжение и затем вычисляя емкость.

Предупреждение: Хороший конденсатор сохраняет электрический заряд и может оставаться под напряжением после отключения питания. Перед тем, как прикасаться к нему или проводить измерение: а) выключите все питание, б) используйте мультиметр, чтобы убедиться, что питание отключено, и в) осторожно разрядите конденсатор, подключив резистор к его проводам (как указано в следующем абзаце).Обязательно используйте соответствующие средства индивидуальной защиты.

Для безопасной разрядки конденсатора: После отключения питания подключите 5-ваттный резистор 20 000 Ом к клеммам конденсатора на пять секунд. Используйте мультиметр, чтобы убедиться, что конденсатор полностью разряжен.

1. Используйте цифровой мультиметр (DMM), чтобы убедиться, что питание цепи отключено. Если конденсатор используется в цепи переменного тока, настройте мультиметр на измерение переменного напряжения. Если он используется в цепи постоянного тока, установите цифровой мультиметр на измерение постоянного напряжения.
2. Осмотрите конденсатор. Если утечки, трещины, вздутия или другие признаки износа очевидны, замените конденсатор.
3. Переведите шкалу в режим измерения емкости. Символ часто разделяет точку на циферблате с другой функцией. В дополнение к регулировке шкалы обычно необходимо нажать функциональную кнопку, чтобы активировать измерение. За инструкциями обратитесь к руководству пользователя мультиметра.

4. 4. Для правильного измерения необходимо удалить конденсатор из цепи.Разрядите конденсатор, как описано в предупреждении выше.

   Примечание: Некоторые мультиметры предлагают относительный (REL) режим. При измерении малых значений емкости можно использовать относительный режим для удаления емкости измерительных проводов. Чтобы перевести мультиметр в относительный режим измерения емкости, оставьте измерительные провода открытыми и нажмите кнопку REL. Это удаляет значение остаточной емкости измерительных проводов.

5. Подключите измерительные провода к клеммам конденсатора. Оставьте измерительные провода подключенными в течение нескольких секунд, чтобы мультиметр автоматически выбрал правильный диапазон.
6. Прочтите отображаемое измерение. Если значение емкости находится в пределах диапазона измерения, мультиметр отобразит значение конденсатора. Он будет отображать OL, если а) значение емкости выше диапазона измерения или б) конденсатор неисправен.

Обзор измерения емкости

Устранение неисправностей однофазных двигателей — одно из наиболее практичных применений функции емкости цифрового мультиметра.

Однофазный двигатель с конденсаторным пуском, который не запускается, является признаком неисправного конденсатора.Такие двигатели будут продолжать работать после запуска, что затрудняет поиск и устранение неисправностей. Отказ конденсатора жесткого пуска компрессоров HVAC — хороший пример этой проблемы. Двигатель компрессора может запуститься, но вскоре перегреется, что приведет к срабатыванию прерывателя.

Однофазные двигатели с такими проблемами и шумные однофазные двигатели с конденсаторами нуждаются в мультиметре для проверки правильного функционирования конденсаторов. Почти все моторные конденсаторы имеют значение в микрофарадах, указанное на конденсаторе.

Трехфазные конденсаторы коррекции коэффициента мощности обычно защищены плавкими предохранителями.Если один или несколько из этих конденсаторов выйдут из строя, это приведет к неэффективности системы, скорее всего, увеличатся счета за коммунальные услуги и могут произойти непреднамеренные отключения оборудования. Если предохранитель конденсатора перегорел, необходимо измерить предполагаемое значение микрофарад конденсатора и убедиться, что оно находится в пределах диапазона, указанного на конденсаторе.

Стоит знать о некоторых дополнительных факторах, связанных с емкостью:

• Конденсаторы имеют ограниченный срок службы и часто являются причиной неисправности.
• Неисправные конденсаторы могут иметь короткое замыкание, разрыв цепи или могут физически выйти из строя до точки отказа.
• При коротком замыкании конденсатора может перегореть предохранитель или повредить другие компоненты.
• Когда конденсатор размыкается или выходит из строя, цепь или ее компоненты могут не работать.
• Износ может также изменить значение емкости конденсатора, что может вызвать проблемы.

Ссылка: Принципы цифрового мультиметра , автор — Глен А. Мазур, American Technical Publishers.

Ресурсы по теме

Как проверить пусковой конденсатор на двигателе воздушного компрессора — испытание конденсаторов

Я, как и многие другие, благодарен за следующую информацию об испытании конденсаторов от анонимного посетителя, который взял ее на себя чтобы я мог поделиться с вами этой информацией.Нужно проверить конденсаторы воздушного компрессора? Вот как!

Информация о проверке конденсаторов копируется сюда точно в том виде, в котором она была получена. Он / она и я надеемся, что вы сочтете это полезным и поможем решить одну из многих причин, по которым время от времени ваш воздушный компрессор не запускается.

Тестирование конденсаторов

«Я, наверное, слишком поздно помогать оригинальному плакату, но кто-то может найти эту ветку и быть благодарен за небольшое понимание.

Существуют различные способы проверки конденсаторов, но для среднего человека есть простой способ определить, хорошие они или плохие.

Как правило, сами конденсаторы выходят из строя одним из двух способов: они становятся разрывом цепи или полным коротким замыканием. Когда они полностью закорочены, они обычно отключают выключатель или взрываются, поэтому, скорее всего, он не закорочен полностью. Я расскажу вам, как это проверить, после того, как сообщу вам о других «отказах конденсатора», которые столь же распространены, как и сам конденсатор.

Пусковой конденсатор для одной модели воздушного компрессора Bostitch показан ниже.

Конденсатор двигателя воздушного компрессора

Отказ подключения конденсатора

Это сбой подключения.Внимательно посмотрите на клеммы, к которым подключается конденсатор. Они ржавые? Ослаблены ли вставные соединители? Они обесцвечиваются, как будто перегреваются? Есть ли вокруг расплавленный пластик? Все это могло означать плохое соединение … У меня даже был такой, где клеммы и соединители проводов были в порядке, но заклепки, удерживающие клемму (нажимной язычок) на конденсаторе, были достаточно заржавевшими, и соединения не было. Электрический тест заклепки показал исправный конденсатор, но не разъем.

Вам нужен вольтметр / омметр

Хорошо, для проверки конденсатора вам понадобится вольтметр / омметр. Не касайтесь клемм конденсатора пальцами или металлическими предметами, пока не убедитесь, что конденсатор не заряжен! Оно может иметь напряжение в 1,4 раза больше, чем принимает двигатель (фактическое пиковое напряжение, достигаемое линией 120 В переменного тока, на самом деле превышает 170! 120 В — это просто эквивалентное напряжение постоянного тока или среднеквадратичное значение синусоидальной волны … но это другая история).

Шаг первый в тестировании конденсаторов

Шаг первый — ПРОВЕРЬТЕ НАПРЯЖЕНИЕ на конденсаторе, установив вольтметр на постоянное напряжение. Обязательно проверьте все клеммы на ваших конденсаторах и надавите на датчики с достаточной силой, чтобы они могли проткнуть грязь или окисление поверхности. Читается ли оно близко к нулю? Отлично. Если вы прочтете это точно, то кончик отвертки не расплавится, и вы закоротите контакты, чтобы быть уверенным. Опять же, нажмите на нее достаточно сильно, чтобы обеспечить надежный надежный контакт с обоими клеммами, но не с другим металлом (и убедитесь, что вы не касаетесь отвертки или чего-либо, что может привести к удару).Если вы ошиблись в показаниях или не включили вольтметр, будет действительно сильный звук! — искра, которая может расплавить кусок вашей отвертки.

Шаг 2 в проверке конденсаторов

Теперь, когда вы уверены, что конденсатор не заряжен, если вы еще не отсоединили к нему провода, отметьте, куда они пошли, и отсоедините их.

Step 3

Переключите вольтметр на диапазон Ом, возможно, около сотни Ом, если он не является автоматическим.Проверьте глюкометр, соприкоснув два провода вместе — измеритель должен сразу опуститься до нуля, если все настроено правильно и у вас есть хорошая батарея.

Хороший конденсатор заряжается до этого напряжения, поэтому, когда вы подключите измеритель к исправному конденсатору, вы увидите, что сопротивление начинается с низкого уровня и становится очень высоким, когда конденсатор заряжается до 1,5 вольт или любого другого значения вашего измерителя. использует.

Это может произойти за несколько секунд или всего за полсекунды.

Рабочий конденсатор воздушного компрессора Campbell Hausfeld показан ниже.

Конденсаторы двигателя воздушного компрессора

Step 4

Вот трюк — подключите щупы к противоположным клеммам конденсатора. Теперь конденсатор заряжен противоположно тому, что вы измеряете, поэтому омметр на мгновение покажет отрицательное число! который будет перемещаться по диапазону к нулю и обратно к большому числу или бесконечности, как это было раньше (или, если ваш счетчик не цифровой, он ударит иглу по стержню, поскольку он разряжает конденсатор и заряжает его другим способом) .

Я обычно переключаю щупы назад и вперед пару раз, чтобы убедиться, что я получаю тот эффект емкости, который посылает отрицательное число и медленно поднимается обратно. Только конденсатор делает это. И не будет, если конденсатор закорочен или разомкнут.

Это даст вам примерно 95% уверенности в том, что конденсатор исправен … опять же, значение конденсатора редко изменяется настолько существенно, чтобы повлиять на работу двигателя. Кроме того, у большинства двигателей есть пусковой конденсатор, который используется только для ПУСКА двигателя.Конденсатор и пусковые обмотки используются только для разгона двигателя. Некоторые двигатели (обычно более крупные) также имеют рабочий конденсатор. Хотя метод проверки конденсаторов тот же самый, все это обсуждение касается рабочих конденсаторов, потому что речь идет о двигателе, не имеющем мощности, чтобы продолжать работать при более высоких нагрузках …

Выдувные выключатели

И еще одно, что я бы проверил, если вы обдув прерывателей зависит от того, слишком ли у вас длинный или слишком легкий удлинитель. Возможно, вы теряете много мощности по шнуру, поэтому ваш двигатель потребляет больше ампер для продолжения работы, и это может привести к срыву ваших выключателей.

Чтобы понять, не возникает ли проблема, попробуйте проверить напряжение на компрессоре во время его работы, особенно когда он падает. Если оно значительно ниже 110 или 220 вольт, вы можете увеличить мощность своего двигателя и посмотреть, работает ли он по-прежнему.

Слабый конденсатор?

Если конденсатор просто слабый и не перегорел полностью, диагностировать это затруднительно. Другой анонимный участник дал следующий совет.

«Довольно сложно проверить конденсатор без мультиметра, который имеет функцию, позволяющую напрямую проверять емкость.

Чтобы проверить, соответствует ли ваш конденсатор техническим характеристикам, установите измеритель в режим измерения емкости и подключите измерительные провода к клеммам — это займет несколько секунд, поскольку измеритель фактически заряжает конденсатор, а затем считывает его в фарадах. Будьте осторожны при тестировании конденсаторов, потому что они действительно держат заряд, который иногда может быть опасным.

Тестер целостности сообщит вам, разорван ли он или закорочен, поэтому, если единственный измеритель показывает бесконечность или почти ноль владеет конденсатором, это поджаривается.Если это всего лишь неделя, старый счетчик будет очень трудно правильно интерпретировать. Надеюсь это поможет.»

Интеллектуальное (и простое) тестирование рабочих конденсаторов

При тестировании рабочего конденсатора многие технические специалисты отсоединяют провода и используют настройку емкости на своем измерителе для проверки конденсатора. В системе, которая не работает, в этом тесте нет ничего плохого. Однако, когда вы ПОСТОЯННО проверяете конденсаторы в рамках регулярного тестирования и технического обслуживания, этот дополнительный этап отсоединения разъемов может занять много времени.В этих случаях это также совершенно не нужно. Тестирование конденсаторов ПОД НАГРУЗКОЙ (во время работы) — отличный способ подтвердить, что конденсатор выполняет свою работу в условиях реальной нагрузки, что также является более точным, чем снятие показаний при выключенном устройстве.

Во-первых, если вы привыкли проверять конденсаторы на этапе «очистки» PM, вам нужно будет изменить свои методы и проводить тесты на этапе «тестирования». Вы будете снимать эти показания одновременно с другими показаниями силы тока и напряжения во время рабочего теста.

Этот практичный метод представляет собой сочетание двух различных методов тестирования —

1. Считайте показания вольт (ЭДС) и ампер (ток), как обычно, и запишите свои показания.

2. Измерьте силу тока только на пусковом проводе (проводка, соединяющая пусковую обмотку). Это будет провод между вашим конденсатором и компрессором. Когда дело доходит до 4-проводных двигателей, это обычно коричневый провод, а НЕ коричневый с белой полосой. Обратите внимание на силу тока на этом проводе.

3. Измерьте напряжение между двумя выводами конденсатора. Для компрессора это будет между HERM и C; для двигателя вентилятора конденсатора, это будет между FAN и C. Запишите показания напряжения.

4. Теперь возьмите показания ампер, которые вы сняли на стартовом проводе (провод от конденсатора), и умножьте на 2652 (некоторые говорят, что 2650, но 2652 немного точнее). Затем разделите полученную сумму на измеренные вами вольты конденсатора. Простая формула: ампер пусковой обмотки X 2 652 ÷ напряжение конденсатора = микрофарады.

5. Прочтите заводскую табличку MFD на конденсаторах и сравните ее со своими фактическими показаниями. Большинство конденсаторов допускают допуск 6% +/-. Если он выходит за пределы этого диапазона, то может потребоваться замена конденсатора. Всегда перепроверяйте свои математические расчеты, прежде чем цитировать клиента. Мы должны быть уверены в точности рекомендаций по ремонту.

6. Повторите этот процесс для всех рабочих конденсаторов, и вы будете уверены, полностью ли они работают под нагрузкой или нет.

7. Имейте в виду, что установленный конденсатор может быть НЕ ПРАВИЛЬНЫМ конденсатором. Двигатель или компрессор могли быть заменены, или кто-то поставил неправильный размер. В случае сомнений обратитесь к паспортной табличке или техническим характеристикам конкретного двигателя или компрессора.

Если вам нужна наглядность, мы добавили несколько хороших видео по этой теме в конце этой статьи. Обратите внимание, что некоторые будут использовать 2650, некоторые 2652 и некоторые 2653. Все зависит от того, сколько знаков после запятой они используют в своих вычислениях, но все они приведут к достаточно точному выводу для нашего использования.

Сначала это может занять на несколько минут больше. Тем не менее, в конечном итоге вы будете действовать быстрее, будете иметь меньше ошибок (вы забудете вернуть клеммы на место), лучше поймете, как работает оборудование, и получите более точные показания.

После замены конденсатора всегда перепроверяйте свои показания, чтобы убедиться в правильности показаний нового конденсатора под нагрузкой.

Также рекомендуется проверять конденсаторы, которые вы удалили, используя настройку емкости на вашем измерителе в качестве контрольной точки.

Хотя этот метод хорош, он хорош настолько, насколько хороши ваши инструменты и ваша математика. Если сомневаетесь, перепроверьте… и всегда сомневайтесь.

—Bryan

Связанные

Как проверить конденсатор для оконного переменного тока | Home Guides

В оконных устройствах переменного тока используются два типа конденсаторов — рабочие конденсаторы и пусковые конденсаторы. Некоторые производители объединяют в одном блоке как рабочий, так и пусковой конденсаторы.Пусковой конденсатор обеспечивает дополнительный пусковой момент, необходимый компрессору для запуска под нагрузкой, и подключается только во время цикла запуска. С другой стороны, рабочий конденсатор остается подключенным все время и служит для повышения эффективности двигателей вентиляторов испарителя / конденсатора компрессора. Тестирование этих конденсаторов — простой процесс, который даже новичок может сделать правильно и безопасно с первого раза.

Отключите оконный кондиционер от специальной настенной розетки.Снимите блок с крепления к окну и поместите на пол или устойчивый стол. Некоторые из этих юнитов могут быть довольно тяжелыми, поэтому вам может понадобиться помощь помощника.

Удалите винты, удерживающие металлическую оборачивающую крышку на месте. Соблюдайте осторожность при снятии крышки. Края листового металла очень острые и могут порезать руки. Замените винты в раме для безопасного хранения.

Найдите рабочий и пусковой конденсаторы. Рабочие конденсаторы представляют собой маслонаполненные конденсаторы, а пусковые конденсаторы — электролитические; Рабочие конденсаторы представляют собой металлические банки серебристого цвета круглой или овальной формы, пусковые конденсаторы — круглые, трубчатые, черные.Эти конденсаторы, как правило, располагаются на компоненте, который они обслуживают, то есть на двигателе компрессора или вентилятора, или в непосредственной близости от него.

Разрядите конденсатор, закоротив его выводы вместе с помощью металлического стержня отвертки. Поместите металлический стержень отвертки с пластиковой ручкой между клеммами, соединяющими их вместе. Во время разрядки конденсатора держите пальцы подальше от металлического вала. Конденсатор в хорошем состоянии может сохранять электрический заряд в течение нескольких часов, даже месяцев, после того, как устройство отключено от источника питания.Помните, что электричество опасно, и удар от одного из этих конденсаторов может убить вас.

Сфотографируйте, как провода подключаются к конденсатору с помощью цифровой камеры, или нарисуйте схему соединений. Снимите провода с конденсатора, вытащив клеммы-розетки из клемм-вилок на конденсаторе с помощью плоскогубцев.

Проверка конденсатора цифровым мультиметром

Снимите провода с конденсатора и снова закоротите клеммы вместе с металлическим стержнем отвертки, чтобы убедиться, что на конденсаторе нет остаточного заряда.Остаточный заряд — это минутный заряд, который повлияет на тест, но не представляет опасности для людей.

Установите функциональный переключатель на цифровом мультиметре в положение проверки конденсатора и прикоснитесь измерительными щупами к клеммам конденсатора. ЖК-дисплей измерителя должен отображать фактическую емкость конденсатора в микрофарадах. Большинство конденсаторов имеют допустимый допуск ± 10 процентов. Если показание попадает в этот диапазон, конденсатор исправен. Номинальная емкость указана на корпусе конденсатора.

Переверните датчики расходомера и повторите тест. Если показание отличается более чем на 10 процентов от номинального значения, замените конденсатор.

Тестирование конденсатора аналоговым измерителем

Удалите конденсатор из цепи и снимите резистор утечки через клеммы конденсатора, чтобы предотвратить ложный результат теста. Аналоговый измеритель покажет сопротивление резистора и покажет, что исправный конденсатор имеет внутреннее короткое замыкание с высоким сопротивлением.

Установите функциональный переключатель измерителя на шкалу «R X 1000». Поднесите щупы измерителя к клеммам конденсатора. Следите за стрелкой счетчика. Стрелка быстро переместится вправо, а стрелка медленно вернется влево, чтобы найти хороший конденсатор.

Переверните щупы расходомера и повторите тест. Показания счетчика бесконечного сопротивления, указатель, оставшийся слева от шкалы, указывают на обрыв конденсатора в цепи и его необходимо заменить. Постоянное показание измерителя при нулевом сопротивлении, когда указатель щелкает вправо и остается там, указывает на короткое замыкание конденсатора и необходимость его замены.

Ссылки

Ресурсы

Биография писателя

Джерри Уолч из Колорадо-Спрингс, штат Колорадо, пишет статьи для рынка DIY с 1974 года. Его работы были опубликованы в журнале «Family Handyman», «Popular Science» ». «Популярная механика», «Хенди» и другие издания. Уолч проработал 40 лет в сфере электротехники и получил степень младшего специалиста по прикладным наукам в области прикладных технологий электротехники в колледже Элвина.

Тестовые конденсаторы

Конденсатор HVACR можно проверить после выключения питания, отсоединения проводки и сброса оставшегося напряжения перед тестированием.Это можно сделать с помощью мультиметра с настройкой мкФ или МФД.

На рабочем конденсаторе большая часть напряжения будет стекать с конденсатора во время цикла выключения двигателя. Это связано с тем, что рабочий конденсатор прикреплен к двигателю, когда он все еще вращается после отключения напряжения.

В случае пускового конденсатора напряжение все еще будет накапливаться в конденсаторе, если между двумя выводами конденсатора не будет постоянно установлен спускной резистор. Если нет спускного резистора, пусковой конденсатор будет накапливать напряжение, потому что такой компонент, как потенциальное реле, термистор PTC или пусковое реле тока, выбил конденсатор из электрической цепи в течение первой доли секунды времени работы, в то время как в нем все еще есть напряжение.

Рабочий конденсатор обычно бывает круглым или овальным, серебристого или серого цвета, но также может иметь форму прямоугольника и черного цвета. Пусковые конденсаторы обычно круглые и черные.

Конденсаторы можно визуально проверить перед измерением мкФ / мкФ. Конденсатор считается плохим, если он имеет одну из следующих визуальных подсказок:

1. утечка диэлектрической жидкости из конденсатора

2. верхняя крышка конденсатора влажная от масла

3. наблюдается рост грибов верхней крышки конденсатора

4.корпус конденсатора выглядит расширенным

Конденсатор может быть плохим, даже если он не показывает явных признаков проблемы. Чтобы проверить конденсатор, выключите питание устройства, отметьте, к каким клеммам подключены провода, и отсоедините провода. Завершите разряд конденсатора, используя резистор от 10 000 до 20 000 Ом между клеммами от C к Herm и C к Fan. (Если клеммы заржавели, можно использовать напильник, чтобы обнажить оголенный металл на контактах.) Если резистор недоступен, конденсатор может быть закорочен, если взять отвертку за пластиковую часть и приложить неокрашенный металлический край отверткой от C к Herm и от C к Fan.Если конденсатор не является конденсатором двойного хода с тремя ответвлениями, то это стандартный одинарный конденсатор только с двумя ответвлениями. Просто поместите резистор между двумя выводами, чтобы разрядить напряжение. Если напряжение не разряжено, мультиметр не сможет считывать емкость в мкФ MFD.

Чтобы определить, исправен ли конденсатор, мкФ MFD должен быть в пределах 5–6% от номинальной емкости накопителя uF MFD, указанной на стороне конденсатора. Если конденсатор плохой визуально или измерения выходят за пределы 5–6% номинальной емкости, конденсатор следует заменить.Конденсатор следует заменить новым, имеющим тот же номинал мкФ MFD, что и старый. Номинальное напряжение должно быть таким же или выше старого.

Если номинальные параметры конденсатора изношены из-за старого конденсатора, поищите номинал мкФ MFD на стороне вентилятора конденсатора и компрессора.

Компрессор всегда выше, чем MFD вентилятора. Чтобы измерить герметичную часть конденсатора, поместите один щуп мультиметра на клемму C и один щуп на клемму Herm.Подождите десять секунд для получения точных показаний. Чтобы измерить вентиляторную часть конденсатора, поместите один датчик на клемму вентилятора, а другой — на клемму C. Если конденсатор представляет собой всего лишь один конденсатор, то есть только две клеммы. Не имеет значения, какой датчик подключен к какому терминалу. Также при подключении нового конденсатора не важно, какая сторона конденсатора является входом, а какая — выходным напряжением.

Чтобы узнать больше о конденсаторах HVACR, просмотрите эти видео —

https: // www.youtube.com/watch?v=ObTpixRWzyQ&list=PLxnHR5_D2ojwj2amJSXUKVkv4KV4Az5_Y

Ознакомьтесь с нашей книгой «Заправка хладагентом и процедуры обслуживания для кондиционирования воздуха».

Полный текст доступен по адресу https://www.acservicetech.com/the-book

Если вы уже купили нашу книгу, обязательно расскажите местным инструкторам по HVACR о нашей книге и о том, что вы о ней думаете. Нам бы очень хотелось, чтобы книга попала в руки следующего поколения технических специалистов по HVACR!

Опубликовано: 18.
