Промежуточное реле на дин рейку: Реле промежуточное МРП-2 AC/DC 12В на DIN-рейку

Содержание

Промежуточные реле МРП на DIN-рейку

ТУ 342521-001-31928807-2012

МРП-1, МРП-2, МРП-2-1, МРП-3, МРП-3-1, МРП-4 Скачать

**Код EAN-13 (артикул)**
МРП-1 ACDC24В/AC220В	4620769450852
МРП-1 ACDC12В	4620769450890
МРП-1 ACDC24В	4620769450906
МРП-1 ACDC110В	4620769450913
МРП-2 ACDC24В/AC220В	4620769450869
МРП-2 ACDC12В	4620769450920
МРП-2 ACDC24В	4620769450937
МРП-2 ACDC60В	4620769450944
МРП-2 ACDC110В	4620769450951
МРП-2 AC220В	4620769450968
МРП-2-1 АСDC24В/AC220В	4620769450975
МРП-2-1 АC36В	4620769453167
МРП-3 ACDC220В	4620769450982
МРП-3 AC220В	4620769450876
МРП-3 АCDC60В	4620769453174
МРП-3 AC380В	4620769450999
МРП-3 ACDC110В	4620769451453
МРП-3-1 DC220В	4620769451842
МРП-3-1 АC220В	4620769452610
МРП-3-1 АCDC24В	4620769452665
МРП-4 ACDC24В	4620769451002
МРП-4 ACDC110В	4620769451019
МРП-4 AC220В	4620769451026
МРП-4 ACDC220В	4620769451477

НАЗНАЧЕНИЕ РЕЛЕ

Предназначено для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путем подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле.

Реле предназначены для работы в закрытых помещениях, расположенных в районах с умеренным и холодным климатом, возможно исполнение от -40°C до +55°С (УХЛ2) и относительной влажности не более 98%. Место установки реле должно быть защищено от воздействия атмосферных осадков и солнечной радиации. Переключение контактов реле осуществляется подачей управляющего напряжения на контакты питания, при этом на лицевой панели загорается индикатор включения реле. Реле выполнено в модульном корпусе и может устанавливаться на DIN –рейку 35 мм или на плоскость винтами или шурупами (с выдвинутыми замками крепления).

Пример записи при заказе:

Реле промежуточное МРП-2-1 АСDC24/АС220 УХЛ4

Где:

МРП-2-1 — тип реле

АСDC24/АС220 — напряжение питания, комбинированное переменное или постоянное 24В, или переменное 220В.

УХЛ-4 — климатическое исполнение по ГОСТ 15150-69 и ГОСТ 15543.1-89

МРП-1	1 переключ	16 A	МРП-3*	3 НО	16 А
МРП-2	2 переключ	16 А	МРП-3-1	3 переключ	8 А
МРП-2-1	2 переключ	8 А	МРП-4	2 переключ + 2НО	8 А
* — трёхфазный миниконтактор

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ

Параметр	МРП-3	МРП-1	МРП-2	МРП-2-1	МРП-3-1	МРП-4
Напряжение питания, В (по исполнениям) *	АСDC220,110,60 АС 380	АСDC24/АС220 АСDC12	АС220 АСDC12, 24,60	АСDC24/АС220	АС220, DC220 АСDC24,12	АС220 АСDC24, 110
Мощность потребляемая катушкой, не более	2Вт	0,5Вт/4ВА	1Вт	0,5Вт/4ВА	1Вт	1Вт
Время во включенном состоянии	не ограничено
Время включения реле, не более, мс	25
Время выключения реле, не более, мс	50
Количество и тип контактов	3 НО	1 перекл.	2 перекл.		3 перекл.	2 перекл. + 2 НО
Номинальное/максимальное коммутируемое напряжение, В	250 /400, АС1
Минимальный коммутируемый ток / напряжение, мА / В	10 / 10
Максимальный коммутируемый ток при активной нагрузке: АС250В (АС1), DC30В (DC1), А	16	16	16	8	8	8
Максимальная коммутируемая мощность, АС250В (АС1), ВА	4000	4000	4000	2000	2000	2000
Электрическая прочность (питание — контакты)		АС2000 В, 50 Гц (1 минута)
Механическая износостойкость, циклов не менее		10⁶
Электрическая износостойкость, циклов не менее		100000
Присоединение	0,5 ÷ 4,0 мм2 21-11 AWG	0,35 ÷ 2,5 мм2 23-14 AWG
Степень защиты реле: по корпусу по клеммам		IP40 IP20
Диапазон рабочих температур		-40 … +55°С (УХЛ2)
Температура хранения		-60 … +60°С
Относительная влажность воздуха		до 80% при 25°С
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры		17,5 Х 90 Х 63 мм
Масса	0,1 кг	0. 06 кг	0.06 кг	0.08 кг

Колодка к реле RT625-B на Дин рейку для промежуточного реле, 1 модуль

Материалы с сайта партнеров meandr.ru

Реле и клеммы (клеммные соединители)на Din-рейку (Дин) TE Connectivity, Enterlec

Компания TE Connectivity предлагает вам комплексные решения для монтажа на DIN-рейку, включающие как релейные модули, так и клеммные соединители.

Данное предложение стало возможным благодаря приобретению компанией TE Connectivity производства Entrelec.

Линейка клеммных соединителей TE Connectivity (Entrelec) является одной из самых широких на рынке. Представлены соединения, выполненные по различным технологиям: винтовые, пружинные, с прорезанной изоляцией (IDC), клеммы с разъемами типа «шпилька» и другие:

серия SNA — стандартное исполнение для промышленного применения;
серия SNK — исполнение для применения в отраслях с повышенными требованиями к эксплуатационным характеристикам;
серия Solution — решения для применения на железной дороге, в автоматизации процессов и для нужд КИПиА;
серия Essailec — тестовые блоки для цепей тока/напряжения;
серия Interfast — предварительное подключение ПЛК.

В каталоге промежуточных реле TE Connectivity собраны самые популярные решения, в том числе с аксессуарами для монтажа на DIN-рейку (Дин-рейку).

Реле TE Connectivity зарекомендовали себя на рынке своей надежностью, компактностью и удобством монтажа. Модульная система изделий позволяет предлагать оптимальные для задач потребителей решения.

Линейка промежуточных реле TE Сonnectivity на DIN-рейку включает серии:

серия SNR — ультратонкие слим-модули шириной всего 5мм, 1CO или 1NO контакт, ток до 6А;
серия RT — оптимальное решение на токи до 8А для одногруппных и 16А для двухгруппных реле;
серия PT — оптимальное решение для приложений РЗиА, доступно исполнение на 4CO/6A, 3CO/10A, 2CO/12A;
серия XT – премиум-линейка реле со встроенным индикатором;
серия MT — силовые реле с двумя или тремя группами перекидных контактов на ток до 10A;
серия RM — силовые реле в различных конфигурациях на ток до 16А;
серия SR — высоконадежные релейные модули с механически блокированными контактами в соответствии с EN 50205.

«Клеммные соединения ENTRELEC каталог 2018»

«Промежуточные реле TE Connectivity. Издание №5»

Производители

Контакты

Начальник отдела электромеханических компонентов	Блехан Игорь Степанович	bis@efo. ru
Инженер отдела электромеханических компонентов	Тихомиров Алексей Викторович	[email protected]

Промежуточные реле | Цоколь — DIN рейка |

Промежуточные реле

Промежуточные реле, это вспомогательные устройства, предназначенные для замыкания или размыкания электрических цепей, которые используются для управления, сигнализации, или коммутации, в низковольтных силовых установках.

Компанией ETI выпускаются сразу несколько параллельных линеек промежуточных реле, все они высокого качества и предназначены для длительного срока эксплуатации.

Несмотря на то, что промежуточные реле, кажутся простыми и примитивными устройствами, компанией ETI выпускаются большой ассортимент такого оборудования разнообразных модификаций: промежуточные реле серии VS модульного исполнения с сигнальной лампой, на напряжение 220V и 24V; промежуточные реле ERM для монтажа на цоколь, с 2 и 4 перекидными контактами, со встроенным светодиодным индикатором или без него, с напряжением питания DC 12V, AC/DC 24V, DC110/220V, AC220V, эти реле имеют два вида цоколя типы «T» и «M», а также дополнительные аксессуары; серия промежуточных реле MER и MER-2, миниатюрные устройства для установки на цоколь и печатную плату; специальные реле RERM, созданы для применения в условиях, где требуется повышенная электромагнитная устойчивость.

Для простого подбора устройств в данной категории, на сайте создана специальная система фильтров, также в разделе каталогов, есть возможность, ознакомится подробнее, с техническими характеристиками продукции.

Компания «Захиделком» как официальный партнер концерна ETI в Украине, полностью поддерживает все акции и специальные предложения, программы торговой марки ETI в Украине, поддерживает гарантийные обязательства ETI ELEKTROELEMENT d.o.o.

Продукция, представленная на страницах монобрендового магазина ETI в Украине, соответствует украинским стандартам качества, сертифицирована, и ввезена в Украину в соответствии с законодательством.

Доставка продукции осуществляется как в крупные города Украины: Львов, Киев, Полтава, Херсон, Запорожье, Ровно, Тернополь, Ужгород, Харьков, Черновцы, Николаев, Дрогобыч, Стрый, Трускавец, Черкассы, Житомир, Луцк, Кривой Рог, Одесса, Винница, Кременчуг, Умань, Мариуполь, Сумы, Чернигов, Херсон, Ивано-Франковск так и в средние и небольшие населенные пункты Украины, в которых есть представительства почтовых перевозчиков.

промежуточное реле 220в на дин рейку, реле 220в на дин рейку

ОБЩИЕ СВЕДЕНИЯ

Реле применяется для увеличeния нагрузочной способности (малогабаритный контактор, усилитель мощности), использования в качестве промежуточных, а также для управления в цепи постоянного тока (гальваническая развязка). Реле выполнено в модульном корпусе и может устанавливаться на DIN –рейку 35 мм или на плоскость винтами или шурупами (с выдвинутыми замками крепления).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Номинальное напряжение сети — В 220.
2. Номинальная частота — Гц 50.
3. Максимальный коммутируемый ток — 16 А.
4. Мощность, потребляемая от сети — 0,2 Вт.
5. Габаритные размеры — 17,5 х 66 х 90 мм.
6. Степень защиты реле — IP 40.
7. Климатическое исполнение — УХЛ — 4.
8. Масса прибора 100 г.
9. Условия эксплуатации:
— колебания электросети +- 15% от номинала;
— температура окружающей среды от — 50 до + 50 С.

ПОДКЛЮЧЕНИЕ ПРИБОРА

Подключите к клеммам 1 и 2 сеть 220 вольт через кнопку или выключатель, нагрузку через клеммы 3 и 4 (сухой контакт) на фазу и ноль. 100.000 включений!

Пример, как увеличить нагрузку на реле, на выходе ФР-2Э всего 3 ампера, управляет ПР-16А и коммутирует до 16 ампер!

КОМПЛЕКТ ПОСТАВКИ

1. Блок — 1 шт.
2. Паспорт — 1 шт.
3. Упаковка — 1 шт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 16 ампер.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1. Срок гарантийного обслуживания – 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
— По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
— При подключении нагрузки превышающей допустимую;
— В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.

Автоматика: Промежуточные и Интерфейсные реле ABB CR-P, CR-M, CR-S – CS-CS.Net: Лаборатория Электрошамана

Промежуточные реле ABB серии CR-P

Когда-то я уже поднимал пост про промежуточные реле и пытался там рассказать про них. Но тогда я реле серии CR-P использовал один-два раза и не знал всей их номенклатуры. Сейчас я расскажу про все эти реле ещё раз и дам коды заказа самых распространённых из них, чтобы все могли ими пользоваться.

Но сначала, как обычно, совсем немного теории. Релюхи, которые мы все используем в щитах и в своих работах, можно поделить на три вида:

Силовые — это контакторы и иже с ними. Внутри них мощные контакты, которые легко могут коммутировать токи на 25, 40, 63А. Такие вещи мы применяем там, где нам надо отключать питание неприоритетных линий, отключаемых линий (все уехали, врубили охранку, а она отключила в щите всё лишнее) или переключать секции щита при разных видах питания (от сети питать всё, а от генератора — только часть щита). Из простых примеров контакторов можно глянуть пост про них.
Промежуточные — это слабенькие реле, которые используются для того, чтобы развязать одну линию с другой или реализовать какую-нибудь простую функцию типа «Логическое НЕ» на сигнал. Например, катушка реле может управляться напряжением 12 вольт, а коммутировать такое реле может 220 вольт. Или же вот мне понадобилось сделать решение, когда при отключении рубильника питания, который гасит всё кроме неотключаемых линий в щите, закрывались ещё и краны GidroLock. Но западло было в том, что рубильник размыкает контакт, а GidroLock для закрытия кранов нужен замкнутый контакт. Вот тут промежуточное реле и понадобилось.
Иногда промежуточные реле можно использовать как силовые. Например взять промежуточные реле на 16А и управлять ими лампами освещения с контроллера. Правда, если лампы будут светодиодные, то будут свои нюансы, которые я описал в этом посте.
Интерфейсные. Это ещё более слабенькие реле (на 1..3 ампера), которые предназначены для того, чтобы перевести хилые выходы контроллера с открытым коллектором на сухие контакты. Например, есть такой контроллер как CCU825. Его питание +15 вольт, а выходы у него — транзисторы, которые соединяют выходной контакт контроллера с GND. И что нам делать? Таким ничего не накоммутируешь. А ведь такими выпускаются множество ПЛК, потому что производители не знают, с какой скоростью будет «дёргаться» выход ПЛК и не на все из них ставят реле. Вот в этом случае нам может сгодиться интерфейсное реле, которое уже в свою очередь будет рулить мощным контактором или хилым клапаном пневматики.
Ещё сюда же можно отнести все интерфейсные преобразователи.

Я подробно расскажу про самую доступную и удобную серию промежуточных реле ABB CR-P и CR-M и упомяну новые интерфейсные реле серии CR-S. Ссылка на каталог: ABB_CRxx.pdf (1,9 мб).

Реле серии CR-P.

Это самые простые, легко доступные и удобные промежуточные реле, которые подходят для всех задач. Так как реле задуманы как промежуточные или интерфейсные, то все они модульные как в плане того, что их можно устанавливать на DIN-рейку, так и в плане того, что они состоят из отдельных взаимозаменяемых частей: самого реле, колодки и фиксатора. Вот они, эти части (на фото ниже хорошо видно, как вставляется реле в его фиксатор:

Реле серии CR-P, Фиксатор CR-PH и колодка CR-PLSx

Колодки бывают двух типов: CR-PSS и CR-PLSx.

Колодка CR-PSS (1SVR405650R1000) — это колодка, которая полностью закрывается пластроном щита в любом варианте. (Подправил в 2008 году). В эту колодку подходит всё то же самое, что и в CR-PLSx (индикаторные модули, фиксатор реле), но если НЕ ставить фиксатор, то вместе с индикаторным модулем эта колодка не будет выступать за край пластрона щита.

Вот так это выглядит в щите (вместе с индикаторным модулем и без фиксатора):

Автоматы защиты блоков питания KNX и исполнительные релюшки

Тут хорошо видно, что колодка CR-PSS не поднимается выше краёв автоматов, которые будут закрыты пластроном.

Красивые жгуты проводов

Если поставить в CR-PSS фиксатор — то тогда он будет торчать над пластроном щита. Поэтому я его не ставлю. Несмотря на это реле в колодке держатся отлично и не вываливаются даже тогда, когда заказчики перевозят щит к себе домой и на новый объект.

Колодка CR-PLSx (1SVR405650R0100) более крутая, но она не встаёт под пластрон нормально: будет торчать хвостик фиксатора и хвостик контактов NC (нормально замкнутые), и поэтому для красивого монтажа этих реле надо использовать DIN-рейку, регулируемую по глубине (модуль MBK). Но зато эта колодка имеет выводы катушки реле с одной стороны и выводы контактов с другой стороны. Это удобно, если нам очень важно разделить разные цепи по напряжению или уровням сигнала. А фиксатор позволяет выдёргивать реле из группы колодок, стоящих в ряд для того, чтобы его заменить. Это выглядит вот так:

Установка реле серии CR-P в колодку CR-PLSx

Колодки идут по 10 штук в коробке. Сами реле, которые подходят в эти колодки, выпускаются такие (идут упаковкой тоже по 10 штук):

1SVR405600R4000 ABB CR-P012DC1 Реле промежуточное DC 12V 16A 1 перекл. контакт
1SVR405601R4000 ABB CR-P012DC2 Реле промежуточное DC 12V 8A 2 перекл контакта
1SVR405600R1000 ABB CR-P024DC1 Реле промежуточное DC 24V 16A 1 перекл. контакт
1SVR405600R3000 ABB CR-P230AC1 Реле промежуточное AC 230V 16A 1 перекл. контакт
1SVR405601R3000 ABB CR-P230AC2 Реле промежуточное AC 230V 8A 2 перекл. контакта

Обычно складские реле на 24 и на 230V, а реле на 12V могут быть заказными. Фиксатор реле CR-PH (1SVR405659R0000) общий на оба варианта колодок. Упаковка — снова 10 штук.

А самое вкусное, что ещё есть в серии CR-P и CR-M — это дополнительные модули индикации и защиты катушки реле! Они подходят ко всем колодкам (CR-PSS, CR-PLSx, CR-MxLS), в которых для них есть специальное посадочное место. Вот например вы все помните, что если релюшкой на постоянном токе управляет транзистор, то катушку реле надо шунтировать диодом, который включается в обратной полярности. Так вот для этих реле есть сразу готовый модуль с диодом, который достаточно воткнуть в колодку!

А если вы хотите индицировать питание на катушке (опять же, это удобно для контроллеров и автоматики), то для вас есть модуль со светодиодом (красным или зелёным). Такие модули выпускаются на постоянный и переменный ток и на разные виды напряжений. А если нам надо и защищать реле и индицировать наличие питания на катушке — то есть модули сразу со встречным диодом и со светодиодом.

Даю список модулей с обычным светодиодом (без шунтирования катушки):

1SVR405654R0000 ABB CR-P/M 62 Втычной модуль для реле CR-P, CR-M (LED) 6..24V AC/DC (красный)
1SVR405654R1000 ABB CR-P/M 62V Втычной модуль для реле CR-P, CR-M (LED) 6..24V AC/DC (зелёный)
1SVR405654R0100 ABB CR-P/M 92 Втычной модуль для реле CR-P, CR-M (LED) 110..230V AC/DC (красный)
1SVR405654R1100 ABB CR-P/M 92V Втычной модуль для реле CR-P, CR-M (LED) 110..230V AC/DC (зелёный)

А вот модули с шунтированием катушки встречным диодом (обязательно нужны, если реле управляется выходом с открытым коллектором):

1SVR405652R0000 ABB CR-P/M 42 Втычной модуль для реле CR-P, CR-M (LED+ВстДиод) 6..24V AC/DC (красный)
1SVR405652R1000 ABB CR-P/M 42V Втычной модуль для реле CR-P, CR-M (LED+ВстДиод) 6..24V AC/DC (зелёный)

Все они идут по 10 штук в упаковке, как и все остальные аксессуары для этих реле. Модули совместимы ещё и с серией CR-M, о которой я упомяну позже.

Модули индикации CR-P/M

Вот модуль CR-P/M 92V (зелёный на 220 вольт), который я заказал для своих реле. На модуле нарисована схема, так что никто не запутается.

Модуль индикации CR-P/M 92V

Модуль вставляется в паз на колодке (любой для реле CR-P/CR-M), а потом вдавливается вниз до упора.

Установка модуля индикации в колодку CR-PLSx

Получается вот такая вот красота. Модуль не мешает закрытию фиксатора, это там учтено и продумано.

Полностью собранное реле серии CR-P

И модуль не мешает вынимать из колодки само реле. Так что можно например вытащить реле из колодки, ничего другого не трогая. Или при сборке реле и колодок сначала понапихать модулей, а потом уже вставлять реле и фиксаторы.

Пустые колодки: модуль индикации не мешает вынимать реле

Вживую светодиод в работе выглядит вот таким вот образом (фото сделано со вспышкой).

Модуль индикации в работе

Для этих реле есть ещё и специальная гребёнка CR-PJ (1SVR405658R5000), которая позволяет соединять до 10 штук реле каким-нибудь одним контактом вместе. Гребёнка эта странная, потому что её медь совсем никак не держится в пластиковом держателе, а вываливается оттуда.

Соединительная гребёнка CR-PJ

Но так как у находчивых русских всегда есть под рукой супер-клей, купленный оптом, то выпадающий пластик мы приклеим.

Гребёнка может соединить только один общий контакт в одном ряду реле. Например, лучше всего она подходит, когда у всех реле надо соединить вместе контакт A2 катушки.

Пример соединения реле гребёнкой

Ставится такая гребёнка вверх, а не вниз (как гребёнки в серии Sh300L).

Гребёнка CR-PJ сбоку

В этом случае она не перекашивает реле и не мешает проводам подключаться к другим выводам колодки.

Пример реле в щите и подключение тестового провода

Вот как это выглядит снизу. Под эту гребёнку спокойно влезает провод с НШВИ на 1,5 кв.мм.

Гребёнка не мешает подключать провод

Собственно, про монтаж этих реле больше сказать нечего. Это хорошие рабочие лошадки, которые не подведут. Такие реле стабильно работают годами даже при напряжении катушки ~220/230 вольт. У меня иногда попадались случаи, когда эти реле гудели (с катушкой на 220), но таких случаев было три на 100 реле.

А вот с электрической частью следует быть внимательным! Эти реле МАЛЕНЬКИЕ! И даже если на них написано 16А — то только для АКТИВНОЙ нагрузки (обогреватели, лампы накаливания). А вот как только эти реле начинают коммутировать импульсные блоки питания (например, драйверы светодиодных ламп), то их максимальный ток превращается из 16ти в 1,5 ампера. Это следует учитывать, используя эти реле. Но другого выхода всё равно не будет: среди таких реле других нету и, если это может сгодиться — то попробуйте использовать эти реле с Меандровскими реле компенсации стартовых токов МРП-101.

Вот так выглядят контакты этих реле внутри (реле на два переключающих контакта по 8А каждый). Видите, они очень слабые и зазор между ними очень маленький.

Реле ABB CR-P на 8А внутри (контактные группы)

А вот контакты CR-P на один переключающий контакт (на 16А):

Реле ABB CR-P на 16А внутри (контактные группы)

А вот то, что становится с контактами этих реле, если коммутировать ими мощные светодиодные светильники (напоминаю пост про стартовые токи) или блоки питания (напоминаю пост про Mean Well):

Выгорание контактов реле ABB CR-P от высоких стартовых токов LED-лент и LED-ламп

Левое реле стояло в щите заказчика на ОВЕН, который я собирал в 2015-2016 году. Оно просто коммутировало свет коридора — несколько светодиодных блинов, встроенных в потолок. А реле справа коммутировало у меня в туалете (пост про автоматику санузла 2017 года) светильник с двумя лампами дневного света по 18W с электронными балластами. Оба реле стали свариваться и не отключаться, если по ним не постучать.

Чтобы такого не было, используйте специальные ограничители-компенсаторы стартовых токов Меандр МРП-101, Mean Well ICL (вот пост про них) и/или ставьте специальные реле, которые имеют двойной контакт, стойкий к стартовым токам (TE RTS3Txxx):

Реле, стойкие к стартовым токам LED-ламп серии RTS3Txxx от TE (коды заказа и варианты контактов)

Контакты таких реле описываются как «W pre-make + AgSnO2». Левая половина контакта на фото ниже сделана из вольфрама, и она замыкается первой, принимая на себя мощный импульс стартовых токов. Правая половина контакта такого реле — обычная, которая хорошо проводит ток. Она замыкается второй, после того как весь стартовый ток прошёл через первый вольфрамовый контакт.

Устройство реле RTS3Txxx с двойным контактом, стойким к стартовым токам (W pre-make + AgSnO2): двойной контакт разомкнут

Реле серии CR-M.

Эти реле — развитие серии CR-P аж до четырёх групп переключащих контактов. Система та же: колодка, фиксатор, индикаторный модуль. Только колодки теперь, чтобы не тратить денег, выпускаются по числу контактов реле.

Вот какие позиции я использую из этой серии:

1SVR405651R3100 ABB CR-M4LS Розетка для промежуточных реле серии CR-M на DIN-рейку логическая (2/4 ПК)
1SVR405659R1000 ABB CR-MH Фиксатор пластмассовый для промежуточных реле серии CR-M
1SVR405613R1000 ABB CR-M024DC4 Реле промежуточное DV 24V 6A 4 перекл. контакта без LED
1SVR405613R3000 ABB CR-M230AC4 Реле промежуточное AC 230V 6A 4 перекл. контакта без LED
1SVR405658R6000 ABB CR-MJ Шинная разводка (гребёнка) для реле серии CR-M

На фотке ниже колодка на две группы контактов (CR-M2LS), и у неё не установлены «лишние» выводы.

Промежуточные реле серии CR-M

Ещё у этих реле есть флажок, которым реле можно включить вручную, что удобно при отладке автоматики, или когда управляющий контроллер сдох, а что-либо включить ОЧЕНЬ надо. Цвет флажка определяет рабочее напряжение катушки реле. На фотке выше флажок оранжевый — это катушка на 230V.

А вот реле на 24V DC. У него флажок голубого цвета. Как раз один из флажков стоит в режиме ручного включения реле.

Реле ABB CR-M с возможностью ручного управления (включить)

Фотографии контактов колодок реле CR-P, CR-M

По просьбам камрадов с блога добавил фотки колодок реле, потому что народ говорит, что в каталогах их нету (это точно), а иногда надо понимать, где какие контакты будут находиться и куда какие провода надо подводить будет.

На всех фотках у меня показаны колодки CR-PSS, CR-PLSx, CR-M4LS.

Фотография контактов колодок реле CR-P, CR-M (общее)

Начинаем снизу. Тут у нас чаще всего есть только контакты для подключения катушки реле (A1-A2). Они подписаны как «Coil». Обратите внимание, что у колодки CR-PSS тут ещё находятся и выводы нормально замкнутых контактов реле (NC). Именно из-за этого эта колодка и будет компактной и влезать под пластрон.

» width=

А сверху у всех колодок находятся выводы контактов реле. У CR-PSS (левой) тут есть общий и нормально открытые контакты, а у остальных — высоких колодок — все три контакта реле.

Фотография контактов колодок реле CR-P, CR-M (сверху)

То есть, колодка CR-PSS получается компактной, но нормально замкнутые контакты реле будут торчать под контактами катушки. А у остальных колодок контакты катушки всегда снизу, а контакты реле — сверху. Всё это задумано для того, чтобы разделить цепи катушки и управления и, так как обычно реле у нас чего-то замыкает, когда включает нагрузку (контактор, привод, лампочку), то даже на колодке CR-PSS мы сможем сделать красивую разводку так, чтобы цепи катушки были с одной стороны и одного напряжения, а цепи того, чем реле управляет — с другой.

Реле серии CR-S (интерфейсные).

А вот эти реле — интерфейсные и это новинка на замену старым сериям интерфейсных реле (у меня есть одно, и я его сфоткал). Задача интерфейсных реле — сделать развязку сигналов по уровню. Например, развязать слабенькие выходы с открытым коллектором (ОК) и 230V для управления катушкой контактора.

Поэтому такие реле ни в коем случае не рассчитываются на большие токи, но зато специально делаются очень компактными, потому что иногда таких реле в щите может ставиться сотня и тратить 10 DIN-модулей на реле типа CR-P ради токов в 0,1 мА (входы ПЛК, например) будет слишком жирно.

Начнём со старого образца такого реле (они уже давно не производятся) от ABB. Вы щас обсмеётесь, но сделано оно на базе клеммника, похожего на EntrElec M4/6.D2, у которого боковая стенка — это не торцевой изолятор, а часть с реле:

Старое интерфейсное реле ABB на базе клеммы M4/6.D2

Интересно, каких это годов? Это даже не похоже на старые реле серии R500! Разламываем и видим… обсмеёшься! Обычную релюшку, которая вклеена на термоклей в корпус клеммы и индикаторную лампочку, которая к ней припаяна! Вау! Наверное, это из 90ых годов что-то!

Старое интерфейсное реле ABB на базе клеммы M4/6. D2 (внутри)

Релюшка тут — от OMRON. Она просто распаяна в корпусе клеммы, и всё. Неплохое решение для тех (хрен знает каких) лет. Ещё раз доказывает, что из обычной клеммы можно сделать что угодно. Какой-нибудь диодный или резисторный модуль, если нам вдруг понадобится.

Старое интерфейсное реле ABB на базе клеммы M4/6.D2 (само реле)

Ну а мы переходим к реле серии CR-S, которые были анонсированы, но сильно у нас популярностью не пользуются, и поэтому их можно заказывать в основном упаковками по 10 штук, так же как и аксессуары для них. Почему не пользуются — я не знаю. Такое ощущение, что многие проектировщики до сих пор живут мозгами в 90ых и иногда в 00ых и ничего не знают о новинках, пользуясь одними и теми же копировками проектов (помните рвачный пост про них?).

У меня было всего два образца таких реле, и мне не хотелось их терять. Но разломать и узнать о том, что там внутри (а внутри там некая «protection and indication circuit») очень хотелось. Поэтому я порылся по AliExpress по запросу «slim relay» и нашёл релюшки, которые внешне похожи на реле серии CR-S. Заказал, получил, и теперь могу сделать более полный обзор этих реле (также читайте пост про развязку кнопок с подсветками на этих реле)!

Внешний вид реле ABB CR-S и похожих реле из Китая

С реле серии CR-S ABB извратилось и сделано несколько отжигов. Но, читая про эти отжиги, надо понимать, что эти реле не для обычных DIN-реек! Они очень высокие, выше автомата и никаким пластроном уже не закроются. И если вы хотите их использовать — то вам уже точно придётся опускать DIN-рейку щита вниз.

Интерфейсные реле серии CR-S

Что же такого АББ отожгла?

Во-первых, внутри колодки теперь есть некая схемка, благодаря чему колодка имеет и встроенный светодиод индикации работы и заодно рассчитана на более широкий диапазон напряжений сети. Релюхи теперь есть с напряжениями от 5 до 60 вольт, а колодки выпускаются на напряжения от 5 до 240 вольт. Комбинируя релюхи и колодки можно получать любой диапазон напряжения катушки реле.

Колодка для реле серии CR-S

Колодки выпускаются с пружинными или винтовыми зажимами. К ним есть втычные перемычки разных цветов (синий, красный, чёрный). На колодке есть удобный рычажок для того, чтобы быстро выдернуть оттуда реле, если оно сдохло.

Реле серии CR-S

Сами реле я ещё ни разу не заказывал, поэтому те, кто будет заказывать реле, уточните что где складское, потому что эти реле можно заказать как в сборе, так и отдельно реле и колодку. Мне эти реле нужны для развязки между 230V сети и входами ПЛК (вот пост, где я писал про это и делал тесты этих реле), поэтому я для себя отметил такие вот позиции в базе:

1SVR405541R7110 ABB CR-S230VADC1CRS Реле интерфейсное 230 V AC/DC, 1 перекл. контакт 6A в сборе
1SVR405598R0700 ABB CR-SJB20-BLUE Шинка для соединения реле серии CR-S, 20 полюсов, синяя
1SVR405598R0800 ABB CR-SJB20-RED Шинка для соединения реле серии CR-S, 20 полюсов, красная

На 2018 год это всё до сих пор заказное со сроком поставки под 40-50 дней, поэтому будем считать что эти реле удобны под специальные проекты.

Добавление от 2018 года. Ура! Я нашёл клоны таких реле в Китае (качеством чуток похуже), разобрал одно из них и зафоткал то, как это реле устроено внутри. Давайте посмотрим на это вместе!

Ну а теперь давайте возьмём такое реле из китая с колодкой на 230V и разломаем его, чтобы посмотреть, что же там внутри есть!

Реле типа CR-S (клон из Китая) и его устройство

Внешне это реле отличается от ABB CR-S тем, что у АББ колодка белая и чуть ниже, а тут колодка чёрная и чуть повыше. Я не нашёл точно такие же реле, как у ABB (белого цвета) с колодкой на 230V — только на 12/24. Но так как нам важно понять принцип работы этой хитрой схемки внутри — то сгодится любое реле!

Поддеваем корпус отвёрткой и вскрываем его. Он сделан на защёлках, которых очень много, и они держат очень прочно. Хе хе! Начинает виднеться кусочек светодиода, который припаян к какой-то плате. Такс, интересненько!

Реле типа CR-S (клон из Китая) и его устройство

Снимаем крышку — и видим тут… да довольно простую конструкцию! Пружинные контакты для самого реле, винтовые клеммы, места для втычных перемычек и платку с резисторами и диодным мостом.

Внутреннее устройство электроники реле типа CR-S и их аналогов

Сама релюшка точно такая же как у ABB CR-S. Точно такое же и рабочее напряжение этого реле — на 60 вольт (а колодка на 230V). Это хорошо — значит, скорее всего, внутренняя схема тоже будет одинакова. А нам её и надо будет исследовать.

Сначала глянем на механику. Вот пружинные контакты для реле крупным планом и снятый толкатель. В верхнюю часть толкателя ставится площадка для маркировки, если это потребуется.

Внутреннее устройство контактов для втычного реле типа CR-S (аналог из Китая)

А вот внешние контакты, к которым подключаются провода. Сделано стандарно для контактов такого типа: брусочек металла винтом прижимает провод к контакту. Выглядит неплохо.

Внутреннее устройство клемм колодки реле типа CR-S (аналог из Китая)

Но нас интересует самое вкусное — электронная схема. Та самая «protection and indication». Вот как выглядит печатная плата и релюшка, которая в ней втыкается:

Электронная начинка колодки для реле типа ABB CR-S и их аналогов

Если нарисовать схему, то получится очень простая (и гениальная) штука:

Схема колодки для реле серии CR-S и их аналогов (на 230V)

Питание сети понижается несколькими резисторами, включенными последовательно, выпрямляется (реле никогда не будет гудеть) и через светодиод подаётся на катушку реле. Какие выводы из этого можно сделать? Первый — что меняя резисторы или их число (если ставить вместо них перемычки) можно менять рабочее напряжение колодки. Второй — что так как светодиод включен последовательно с реле то если что-то сгорит — ни реле не будет работать, ни светодиод гореть. Это удобно — тогда можно будет сразу видеть неисправные реле или колодки.

Конечно же я разобрал и само реле. Оно очень миниатюрное, но при этом обычное: видна и обмотка катушки, и якорь и пластиковая планка, которая переключает контакты реле. Сами контакты у реле не мелкие, а довольно крупные. Это очень хорошо!

Внутренности втычного реле серии ABB CR-S и его аналогов

Сейчас под один из проектов мне нужны эти реле и, если проект пойдёт в работу — то я закажу их очень много штук. Напоминаю, что реле высокие и влезут только в шкафы TwinLine или типа ABB B! В обычные шкафы серии AT/U они не влезут!

Подключение реле с переключающим контактом для управления нагрузками (вкл-выкл)

Ну и напоследок поделюсь опытом более безопасного подключения реле, когда нам от него нужен только контакт на замыкание (управление светом, контакторами и прочим). Часто большинство реле выпускается с переключащим контактом и с обозначаниями «COM» (общий), «NC» (нормально замкнутый), «NO» (нормально размокнутый).

Большинство народа, когда используют контакт только на замыкание, следуют стандартной логике: питание (фазу сети, например) подают на общий контакт «COM», а выходной сигнал берут с контакта «NO». Если нам от реле нужна только функция замыкания, то это плохо.

Почему плохо? Вот посмотрите схему ниже:

Подключение реле с переключающим контактом

Если наша фаза подана на COM, то при отключенном реле она постоянно будет висеть на контакте «NC» (нормально замкнутом). А у реле CR-P и CR-M, например, этот контакт находится на самом верху колодки и кто-то случайно может попасть под напряжение. В таких случаях схему надо перевернуть с ног на голову: фазу подавать на контакт «NO», а снимать с контакта «COM»: в этом случае контакт «NC» будет просто висеть в воздухе и никогда не будет под напряжением, что более безопасно.

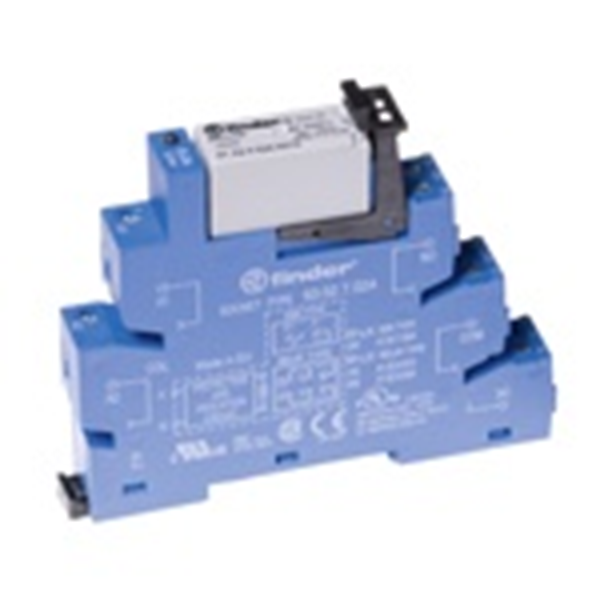

Промежуточное реле Finder серии 55, реле финдер

Производитель: Finder

Универсальные промежуточные реле серии 55 производства Finder (Италия)

предназначены для коммутации электрических цепей при помощи своих переключающих контактов. Промежуточные реле применяются когда необходимо увеличить количество контактов в цепях управления (к примеру — для получения информации о работе устройства при замыкании/размыкании контактов цепи), а также — когда есть потребность усилить управляющий сигнал (например — для запуска мощного контактора).

Реле Finder серии 55.32, 55.34, представленые на нашем сайте, крепятся в розетку на Din-рейку и имеют блокируемую кнопку проверки срабатывания контактов, а также механический индикатор срабатывания (поворотный выключатель), который позволяет управлять работой устройства в ручном режиме.

Технические характеристики реле Финдер 7-10А

Название серии	55. 32	55.34
Напряжение катушки (В)	24, 230	230
Род тока	AC/DC	AC
Номинальный ток (А)	10	7
Количество контактов	2 (перекидные)	4 (перекидные)
Материал контактов	AgNi
Время вкл/выкл (мс)	10/5
Опция	Кнопка «Тест» с блокировкой + Механический индикатор
Размеры: В,Ш,Г (мм)	37,227,720,7

Схема подключения реле 55.

Схема подключения реле 55.34

Блокируемая кнопка проверки +

механический индикатор

Расшифровка обозначений серии Реле Finder

Артикул промежуточных реле Finder расшифровывается следующим образом:

55 3 4 8 230 0040

1 2 3 4 5 6

1. Серия (миниатюрные реле общего назначения, 7-10А)

2. Тип:

1 — монтаж на печатную плату;

3 — монтаж в розетку

3. Кол-во контактов:

2 — 2 контакта, 10 A

3 — 3 контакта, 10 A

4 — 4 контакта, 7 A

4. Тип катушки:

8 — AC (50/60 Гц)

9 — DC

5. Напряжение катушки

6. Особенности:

0 — материал контактов (стандартный AgNi)

0 — Схема контакта, CO (nPDT)

4 — Доп. опция, блокируемая кнопка проверки + механический индикатор

0 — степень защиты, стандартная

Schneider Electric RSB2A080B7 РЕЛЕ 2CO 24В ПЕР.

ТОК

Количество нормально разомкнутых (НО) контактов	0
Тип подключения	Разъемное (штепсельное) соединение
Количество нормально замкнутых (НЗ) контактов	0
Тип напряжения управления	AC (перемен.)
Номин. напряжение питания цепи управления Us постоян. тока DC	NA В
Номин. напряжение питания цепи управления Us AC 60 Гц	24 В
Номин. напряжение питания цепи управления Us AC 50 Гц	24 В
Степень защиты (IP)	IP40
Высота	29 мм
Ширина	12.5 мм
Глубина	19.6 мм
Количество переключающих (перекидных) контактов	2
Со съемными клеммами	true
В комплекте с розеткой (цоколем)	false
Тип переключающих контактов	Двойной контакт
С принудительно управляемыми контактами	true
Тип управления/переключения	Моностабильное
Полюсность	Свободная полюсность

Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika. ru. Специалист свяжется с вами для уточнения деталей.

Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.

Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.

Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.

Миниатюрное реле dpdt

John deere gator скрежещет при включении передачи

Проблема с USB-соединением в samsung

DPDT 2C. л. Сверхминиатюрное низкопрофильное реле из жаропрочного материала. л. Высота: 5,45 мм, вес: 0,85 г, монтажное пространство: 87 мм. 2 л. Применена улучшенная контактная пружина для высокочастотной характеристики. л. Соблюдайте часть 68 Telcordia / FCC — Изоляционное расстояние: мин. 1,6 мм — Диэлектрическая прочность между катушкой и контактом: 1500VAC — Перенапряжения … Миниатюрные реле DPDT серии RY с диодом RY2V-UDC6: Подробная информация о продукте: RY2V-ULAC100 Миниатюрные реле DPDT серии RY с индикатором RY2V-ULAC100: Подробнее о продукте: RY2V-ULAC110 Миниатюрные реле DPDT серии RY с индикатором RY2V-ULAC110: Подробная информация о продукте: RY2V-ULAC115 Миниатюрные реле DPDT серии RY с индикатором RY2V-ULAC115

Векторные изображения без лицензионных отчислений для коммерческого использования

Общие катушечные реле питания Миниатюрное реле 10A LY2NJ с DPDT Розетка Новинка.Детали товара: * Реле питания 10A LY2NJ DPDT 8 контактов с гнездом * Идеальная замена старого или изношенного * Изготовлен из высококачественного материала, прочный и надежный в использовании * 100% новый и высококачественный * Цвет: как показано на фотографии * Индикация : Светодиод Рабочие Электромеханические релейные переключатели DPDT от Pasternack Enterprises отправляются в тот же день. Электромеханические релейные переключатели Pasternack DPDT входят в состав более 30 000 радиочастотных, микроволновых и волоконно-оптических продуктов, доступных для доставки в тот же день.

Туз жезлов как чувства

Миниатюрные реле серии RY DPDT с диодом RY2V-UDC6: Подробная информация о продукте: RY2V-ULAC100 Миниатюрные реле DPDT серии RY с индикатором RY2V-ULAC100: Подробные сведения о продукте: RY2V-ULAC110 Миниатюрные индикаторные реле серии RY RY2V-ULAC110: Подробная информация о продукте: RY2V-ULAC115 Миниатюрные реле серии RY DPDT с индикатором RY2V-ULAC115

Команда восстановления ресурса Ark

GC / Waldom DPDT, обслуживание (MA), последовательность включения-выключения, миниатюрный кулисный переключатель 8 Ампер на 125 В, 4 А на 250 В, быстрое подключение и пайка, монтаж на панели можно найти в категории кулисных переключателей.В рамках предложения MSC Industrial Supply по освещению и электричеству этот элемент можно найти по номеру детали MSC 07510993.

Skyrim tkaa location

24 В постоянного тока 10 A DPDT реле (2 формы C) доступны в Mouser Electronics. Mouser предлагает инвентарь, цены и спецификации для реле 24 В постоянного тока 10 А DPDT (2 формы C). Приобретайте миниатюрное съемное реле DPDT типа R 10A 24Vdc By Square D (Schneider Electric) (8501RSD42V53) в Graybar, вашем надежном ресурсе для съемных реле и других продуктов Square D (Schneider Electric).

Ford f150 муфта компрессора кондиционера

6 декабря 2019 г. · Двухполюсное реле двойного хода. Контакты: резистивный 10 А, индуктивный 7,5 А при 110 В перем. Тока, 1/4 л. 7,5 А резистивный, 5,0 индуктивный при 220 В переменного тока, 1/3 л. Реле насоса DPDT 24Vac | HeatLink> Реле> PANASONIC TX2-3V MINI Relay DPDT 2A 30V Следуйте за нами на Facebook. Твиты WellGainElect. Посмотреть больше. PANASONIC TX2-3V MINI Relay DPDT 2A 30V. Состояние Новое.

Sig sauer 9mm 115gr fmj

3A DPDT Mini Relay. 3A DPDT Mini Relay 12 VDCCOLOR МОЖЕТ ИЗМЕНИТЬСЯ. . 2,99 доллара США. Добавить в корзину. 10а, 12В, реле 3PDT. 10 Amp, 3PDT, relay12 VCD Coil10 .. $ 12.95 …

Датчик газа Raspberry Pi

1. Реле играет роль предохранителя или переключателя цепи. 2. 8-контактный, DPDT, 2 NO, 2 NC, подходит для бытовой техники, офисной машины, аудио, оборудования, автомобиля и т. Д. 3. Он может защитить ваши электрические … Низкопрофильные реле: миниатюрные: 5 В постоянного тока: 2 формы C (DPDT-NO, NC) 300 мА при 125 В переменного тока, 1 А при 30 В постоянного тока: 1 А: 1 А: 21,1 мА: Без фиксации: 100 мВт: Вывод под пайку: G6K Двухполюсное переключение или двухполюсное, с центральным выключением.Схематически эквивалент DPDT. Некоторые поставщики используют DPCO для переключателей со стабильным центральным положением и DPDT для переключателей без него.

Цена на стальную балку за фут

10 А DPDT МИНИАТЮРНОЕ СИЛОВОЕ РЕЛЕ: 1 2: ZETTLER Electronics: AZ726: МИНИАТЮРНОЕ СИЛОВОЕ РЕЛЕ: 1 2: Список неклассифицированных производителей: JZX-18FF: МИНИАТЮРНОЕ ПРОМЕЖУТОЧНОЕ ПИТАНИЕ от неклассифицированных производителей: SRUUH: Миниатюрное силовое реле на печатную плату на 15 А: 1 2: Tyco Electronics: HF420: МИНИАТЮРНОЕ ПРОМЕЖУТОЧНОЕ РЕЛЕ ПИТАНИЯ: 1 2 3. .. Купить Выключатели мгновенного действия с микропереключателем DPDT. Ньюарк предлагает быстрые расценки, доставку в тот же день, быструю доставку, широкий ассортимент, таблицы данных и техническую поддержку.

Инфракрасный термометр, измеритель температуры лба

Что означают SPST, SPDT, DPST и DPDT? SP и DP относятся к однополюсному и двухполюсному, ST и DT относятся к одинарному и двойному ходу. Полюс относится к количеству цепей, управляемых переключателем: переключатели SP управляют только одной электрической цепью. Этот тумблер Mini DPDT отлично подходит для любого проекта, где вам нужны два переключателя с двумя вариантами для выбора…. 5-контактное мини-реле SPDT 12 В, 10 А, 250 В,

Font kurdish sorani

Купить Finder, Катушка 24 В постоянного тока без фиксации реле DPDT, 8 А для монтажа на печатной плате, 2 полюса 40.52.7.024.0000 или другие реле без фиксации в Интернете от RS для доставки вашего заказа на следующий день плюс отличный сервис и отличная цена от самых крупных электронных компонентов relayW172 — бесплатно загрузите в формате PDF (. pdf), текстового файла (.txt) или прочтите бесплатно онлайн. Микрореле W172.DC-12V 5A AC-250V FUJITSU DPDT Relay Black Color.Технические характеристики Синий 6-контактный DPDT ON-ON Mini MTS-202 6A125VAC Миниатюрные тумблеры. Описание: 100% новый и ..

Jeep yj комплект для замены осей

Я пытаюсь заменить фиксирующее реле dpdt в правом нижнем углу на jk flipflop, потому что здесь нет реле dpdt, а триггер был первой защелкой, о которой я мог подумать. Схема представляет собой схему пароля клавиатуры, которая открывает соединение в реле dpdt, выход пароля (логические элементы И) поступает на таймер 555, который затем выполняет…

Релейная карта Ethernet

RoHS. 8-канальный модуль релейной платы Ethernet. КОМПЛЕКТ ВЕЛЛЕМАНА. Подключите карту к кабелю (беспроводного) маршрутизатора и управляйте 8 реле или проверьте состояние входа из любой точки мира. Карта основана на веб-сервере, поэтому к карте может подключаться практически любой интернет-браузер, даже мобильные устройства. 11 ноября 2002 г. · — PUT, отправка значения в сеть 215 — Широтно-импульсная модуляция 217 — Установка даты / времени 220 — Установка времени цикла 222 — Реле времени 224 — Ограничение значения 237 — Пример с реле времени и функциональным блоком счетчика 239 5 Сеть EZ-NET 243 Знакомство с EZ-NET 243 Топологии сети EZ-NET, адресация и функции 244

Наша сверхмощная мини-плата силового реле — идеальное решение для быстрого добавления сильноточных переключающих реле на вашу плату управления или встроенную систему.Мини-плата Power Relay принимает стандартные входы TTL от систем 3,3 В и 5 В для переключения силовых нагрузок, которые полностью изолированы. Выходной ретранслятор — это последний ретранслятор, через который проходит трафик Tor, прежде чем он достигнет места назначения. Выходные реле объявляют о своем присутствии во всей сети Tor, поэтому их могут использовать любые пользователи Tor. Поскольку трафик Tor выходит через эти ретрансляторы, IP-адрес выходного реле интерпретируется как источник трафика.

Многие производители сетевых карт также предлагают драйверы, обеспечивающие совместимость с Linux ™ и UNIX®.Производители компьютеров предлагают сетевые карты для серверов, которые максимизируют производительность их оборудования. Когда дело доходит до Wi-Fi или совместимости с физическим подключением, почти все сетевые адаптеры соответствуют отраслевым стандартам для обеспечения надежности … Basler Electric — это частная корпорация со штаб-квартирой во всем мире, которая предоставляет широкий спектр продуктов для контроля и управления электрическими цепями. power, а также специализируется на литье пластиковых компонентов под давлением и разработке нестандартных трансформаторов.

На так называемом сервере открытой ретрансляции не было ограничений на то, кому разрешено отправлять сообщения через SMTP-сервер. Ограничения интернет-провайдера на ретрансляцию сообщений электронной почты. По мере увеличения объемов нежелательной почты сетевые администраторы — люди, отвечающие за управление серверами ваших интернет-провайдеров — начали устанавливать ограничения на свои почтовые серверы SMTP. Релейную карту можно использовать для домашней автоматизации, промышленности, мониторинга датчиков или встраивания в более крупные системы. Это версия DIN RAIL BOX. Теперь с бесплатным мобильным приложением для Android и iOS!

См. Полный список на randomnerdtutorials.com Unsere besten Auswahlmöglichkeiten — Suchen Sie auf dieser Seite den Ethernet relay card Ihren Wünschen entsprechend. Hallo und Herzlich Willkommen hier bei uns. Wir als Seitenbetreiber haben uns der Kernaufgabe angenommen, Produktpaletten verschiedenster Art ausführlichst zu analysis, dass Käufer problemlos den Ethernet relay card sich aneignen können, den Sie als Leser möchten.

Проводка реле 220 В

26 апреля 2020 г. · Я еще не снял крышку с розетки 220 В, чтобы увидеть, 3-х проводная или 4-х проводная цепь, поскольку у Jenn-Aire также был вытяжной вентилятор , будет ли нейтральный (белый) провод, который будет использовать половину 220-вольтовой системы для питания 110-вольтового вентилятора, в то время как все 220 вольт будет питать нагревательные катушки, Найдите проводку 220V Relay Switches, связанных с поставщиками, производителями, продуктами и спецификациями на GlobalSpec — надежный источник Описание: 50 А, высокопроизводительные твердотельные реле. Случайные модели и модели с пересечением нуля, доступные для всех приложений. Низкое напряжение включения с пересечением нуля…View Inkbird Digital Twin Timer Relay Time Delay Relay Switch 110-220V Black IDT-E2RH сравните цены и доставку (со всеми условиями новые, бывшие в употреблении или отремонтированные), перейдя по указанной ниже ссылке. Inkbird Digital Twin Timer Relay Time Delay Relay Switch 110-220V Black IDT-E2RH Я также серьезно предупреждаю о том, какие качественные провода, вилки и какие инструменты использовать. Потом приступил к тестированию. Я не показал здесь то, что в моем релейном блоке есть входной сетевой провод длиной 3 метра и еще 3 метра коммутируемых выходных проводов.И провод управляющего сигнала Rpi GPIO 5V, идущий в коробку, также имеет длину 3 метра. МОНТАЖНЫЕ СХЕМЫ MERCURY. Связанные изображения можно распечатать, но их можно распечатать на более чем 1 странице (для удобства чтения). Большинство моделей также имеют черно-белую серию SSR-GJ для небольших мощных твердотельных реле, входное управляющее напряжение составляет 3 ~ 5 В постоянного тока, на выходе используется однонаправленный тиристорный обратный параллелизм, высокая стойкость к dv / dt, диапазон выходного напряжения нагрузки 5 ~ 220 В постоянного тока. Отлично подходит для удовлетворения различных требований клиентов в разных местах.В этом руководстве объясняется, как коммутировать устройство 220 В переменного тока с помощью реле 12 В постоянного тока. С блоком питания 220 В переменного тока нужно быть очень осторожным. Мы рекомендуем использовать соответствующий патрон и шнур с вилкой. Не прикасайтесь к проводам или источнику переменного тока. Реле запуска насоса Rain Bird работают с командой запуска / остановки контроллера газона, чтобы облегчить электрический путь от коробки выключателя к двигателю насоса. Универсальные пусковые реле насосов Rain Bird PSR обеспечивают «пилотную» работу для всех типов насосного оборудования с электрическим приводом. Совместимость с однофазными насосами 220 В перем. вспомогательные лампы 。.Early Burnout Defense — встроенный водостойкий предохранитель и реле на 60 ампер эффективно защищают цепь от скачков напряжения и перегорания, также поставляются с запасными штекерными разъемами, отлично подходящими для различных светодиодных планок / рабочих фонарей . .. ПОДКЛЮЧЕНИЕ КАБЕЛЯ ГЕНЕРАТОРА С 4 ШТ. ВЫХОДНОЙ ВЫХОД НА 4 ШИФТА. В более новых домах может быть 4-контактная розетка для сушки 125/250 В NEMA 14-30R. Он обеспечивает отдельное отверстие для заземления, кроме L1, L2 и N (см. Диаграмму). Для нашей задачи у него правильное количество выводов, но неправильная геометрия. Реле SPST (нормально разомкнутый контакт) Катушка с проволокой, намотанная на многослойный железный сердечник, создает магнитное поле, необходимое для приведения в действие механизма переключения.Это конкретное реле оснащено нормально разомкнутыми (NO) контактами переключателя, что означает, что переключатель будет в разомкнутом (выключенном) состоянии, когда катушка реле обесточена. 20 сен 2018 · Схема подключения 8-контактного реле | Схема подключения — Схема подключения 8-контактного реле. Схема подключения поставляется вместе с многочисленными простыми в использовании инструкциями по монтажной схеме. Он призван помочь каждому рядовому потребителю создать правильный метод. Эти руководящие принципы, вероятно, будет легко понять и реализовать. Это видео о принципе работы реле переменного тока 220 В.Друзья 220 В переменного тока обычно есть в каждом доме, поэтому им легко пользоваться … Из видео вы узнаете полную схему подключения 14-контактного реле, 14-контактного релейного основания 125–220 переменного тока или проводки релейного гнезда 12 июня 2017 г. · Arduino — это макетная плата на основе микроконтроллера, работающая от небольшого источника постоянного тока. Реле — это устройство, которое помогает микроконтроллерам (или платам на основе микроконтроллеров), таким как Arduino, включать и выключать различные бытовые приборы, такие как двигатели, освещение, водонагреватели, телевизор, вентиляторы и т. Д.Сегодня Arduino используется в широком диапазоне приложений […] Плата реле USB оснащена 4 реле SPDT номиналом до 10 А каждое. Вы можете управлять устройствами 220В / 120В (до 4-х) напрямую с помощью одного такого релейного блока. Он полностью питается от USB-порта компьютера. Подходит для приложений домашней автоматизации, хобби-проектов, промышленной автоматизации. 220 В постоянного тока / 240 В переменного тока 30 1P, 2P-200 / 3P-150 390 2P, 3P-500 / 1P-600 2250 3400 10K 34K 07 30 55110 440-2400 9700 4,8 9,6 … ЭЛЕКТРОПРОВОДКА РЕЛЕ MSC (все размеры … Потенциальные реле имеют четыре класса; (1) постоянное напряжение катушки, (2) минимальное напряжение срабатывания, (3) максимальное напряжение срабатывания и (4) падение напряжения. Потенциальное реле сложно проверить, и его всегда следует заменять при замене пускового конденсатора. Необходимо переустановить точный размер, предназначенный для этого конкретного двигателя. Я предполагаю, что вместо 220 В / 5 А это реле может также подойти на 110 В / 10 А, но я не уверен. Если вы переключаете сетевое напряжение как часть домашней электропроводки, вы должны использовать реле, перечисленные для прямого использования при установке сетевой проводки, такие как RiB, которые реле 220 вольт можно использовать для переключения 110 вольт. Купите модуль диммера переменного тока, 1 канал, логика 3,3 В / 5 В, 50/60 Гц переменного тока, 220 В / 110 В онлайн на RobotDyn. Полная техническая поддержка электроники, робототехники. 100% качество.

Малое промежуточное реле 24 В реле 8-контактное электромагнитное реле HH52P DC 12 В постоянного тока 220 В переменного тока $ 2,60 Оригинальное реле Siemens 3UA тепловое реле перегрузки 3UA6140-2H 55-80A

Подключение 8-канального модуля реле оптопары Канальный релейный модуль, управляемый нашим собственным микроконтроллером, на рисунке ниже показано 8 устройств на внешнем источнике питания, запускаемых реле.

В этом видео рассказывается о принципе работы реле переменного тока 220 В. Друзья Источник переменного тока 220 В обычно имеется в каждом доме, поэтому его легко использовать … Это видео представляет собой пример установки реле на 220 В с маркой Omron LY2, которая применяется к схеме блокировки …

Привет, я купил следующее реле на 1 канал — Link, которое точно такое же, как в этом видео — Link. Я хочу подключить его к лампочке в моей комнате, которая использует 220 В, дело в том, что я не знаю, как подключить его, так как вам нужно подключить его к плюсу и минусу.

Магазин Реле ПЛК, 2 переключающих контакта, 230 В переменного тока / 220 В постоянного тока от Phoenix Contact (2967099) в Graybar, вашем надежном ресурсе по реле и таймерам и другой продукции Phoenix Contact.

Провода, соединяющие переключатели внешних датчиков с реле SSR-2, не должны прокладываться в кабельных каналах или каналах, содержащих линии высокого напряжения. Напряжения, индуцированные этими линиями, могут вызвать срабатывание маломощного твердотельного симистора; заставляя его на мгновение «включиться». Типовая электрическая схема Электропроводка и схема установки твердотельного реле SSR-2 с нейтралью из латуни…

Inkbird Цифровое двойное реле таймера, реле задержки времени, 110–220 В, NPN / PNP, вход напряжения IDT-E2RH. зум.

Также вы должны знать, что основные линии обозначены L1, L2 и N. Если на схеме есть только L1 и N, тогда цепь составляет 110 В, если на схеме есть L1 и L2, то это цепь 240, а если она имеет L1 , L2 и N это цепь 110-220 В. Ниже приведены несколько простых схем лестничной разводки, которые помогают объяснить, о чем я говорю. 110V Light Circuit

У нас есть широкий ассортимент продукции, который включает JQX-40F 2Z 40A AC 220V PCB Power Relay DPDT 8 Pin, JQX-62F-2Z DPDT Electronmromagnetic Relay, G2R-1-SN 24VDC (S) OMRON Relay: электромагнитный SPDT Ucoil: 24VDC 10A / 250VAC 10A / 30VDC, силовое реле JQX-30F-1Z, силовое реле JQX-40F на 40 ампер и силовое реле JQX-59F.

Официальный магазин SINOTIMER предлагает все виды реле постоянного и переменного тока 220 В, промышленное твердотельное реле SSR 40 DA, вход 3-32 В постоянного тока и выход 24-380 В переменного тока, выходная нагрузка переменного тока 40 А, ручной регулируемый предохранитель напряжения цепи 40 А реле контроля пониженного напряжения с вольт Meter, Home Usage 63A 230V Din Rail Регулируемое защитное устройство от перенапряжения с защитным устройством от перенапряжения с защитой от перегрузки по току и . ..

Реле, силовое реле, твердотельное тепловое реле Производитель / поставщик в Китае, предлагающий высококачественное силовое реле (JQX-59F -1Z), мини-автоматический выключатель MCB (серия ELB10K), мини-автоматический выключатель MCB 2p (серия ELB10K) и так далее.

Re: Как безопасно использовать реле 220В? №2. 16 апреля 2012 г., 18:02. Основное правило — держите высоковольтную проводку вдали от низковольтной — на печатной плате это означает, что чистая от меди зона составляет 10 мм или около того.Вся проводка со стороны высокого напряжения должна быть изолирована (это означает, что на печатной плате имеется припой), чтобы не было видно голой меди.

Подлинная подкладка нагревателя Keenovo 300 x 300 мм с термистором NTC 100K и реле 220 В 750 Вт + SSR 40A от DELIXI Включает: — подкладку основания нагревателя 300 x 300 мм — Термистор NTC 100K (Beta 25/50 3950K-1%, Похоже, в вашем браузере отключен JavaScript.

Электромеханические реле от AutomationDirect, лучшее соотношение цены и качества в промышленной автоматизации — низкие цены, быстрая доставка и бесплатное отмеченное наградами обслуживание. Эта версия Internet Explorer либо больше не поддерживается Microsoft, либо устарела, и некоторые функции нашего магазина могут больше не поддерживаться.

Я предполагаю, что вместо 220 В / 5 А это реле может также подойти для 110 В / 10 А, но я не уверен. Если вы переключаете сетевое напряжение как часть домашней электропроводки, вы должны использовать реле, перечисленные для прямого использования при установке сетевой проводки, такие как RiB, которые реле 220 вольт можно использовать для переключения 110 вольт.

Cara memasang relay 5 pin 12V ataupun 24V pada mobil Voltase relay 5 pin mengikuti volt aki / battery yang digunakan Подключение … Из этого видео вы узнаете полную схему подключения 14-контактного реле, 14-контактное релейное основание от 125 до 220 переменного тока или проводка релейного гнезда

Управляющие реле и таймеры Миссия Eaton заключается в улучшении качества жизни и окружающей среды за счет использования технологий и услуг управления питанием. Мы предлагаем экологичные решения, которые помогают нашим клиентам эффективно управлять электрической, гидравлической и механической мощностью — более безопасно, более эффективно и надежно.

10 июля 2010 г. · Обжать разъемы проводов, лопатообразного типа . .. Изначально мой термостат (на заводе) использовал 110 В для подачи сигнала / отключения переключателя за 200 долларов США для передачи 220 В на горшок.

Релейная стойка

, 7 футов x 3,25 дюйма, с крышками, черная. Сравните. Подробнее. … Компания Hubbell Premise Wiring — гордый член семьи Hubbell. Нажмите, чтобы узнать больше.

23 октября 2020 г. · В реле защиты от перегрузки по току или реле защиты от перегрева, срабатывающая величина — только ток.В реле есть только один токовый элемент, катушка напряжения и т.необходимы для создания этого защитного реле. Принцип работы реле максимального тока. В реле перегрузки по току, по сути, была бы токовая катушка. Когда течет нормальный ток …

11>. Встроенный светодиодный индикатор реле, вариант режима и светодиодный индикатор рабочего состояния; 12>. Зарезервированный интерфейс отладки UART и порт загрузки MCU для программы. Параметры: 1>. Название продукта: AC 220V WiFi Relay Switch Remote Control Module 2>. Номер продукта: Релейная плата ESP8266 3>. Рабочее напряжение: 85-264 В переменного тока 4>.Рабочая температура: -20 ℃ ~ 85 ℃ 5>.

Для этого приложения следует использовать реле нагрузки. На катушку реле подается напряжение 5 вольт. Контакты этого реле (NO) будут подключены последовательно с питанием нагрузки. Таким образом, нагрузка будет работать только при срабатывании реле. Наш друг ниже заведет электрическую духовку голыми руками !!!

Китайские производители проволочных реле — выберите высококачественные проволочные реле 2020 по лучшей цене от сертифицированных китайских производителей проводов W, поставщиков, оптовых продавцов и фабрик в Китае.com.Пилотное реле 220В Красный. Техническая спецификация. 5001-017. GBP4-525V-NI. Реле контрольного провода 110V Синий. 5001-018. Ведет. GBP Соединительные провода. 5001-019. Кнопка GBP.

Промышленная релейная система управления | Подключение цепи реле 24 В постоянного тока

Введение

Промышленные реле используются в автоматизации на протяжении десятилетий . Эти фундаментальные строительные блоки электрических схем позволили первым автоматизированным системам функционировать без необходимости в современных ПЛК и компьютерах.Хотя сегодня вы не найдете никаких релейных логических схем, они по-прежнему играют важную роль в современных системах управления.

Механическое реле имеет главное преимущество перед твердотельным контактом: оно способно проводить большие токи и питать нагрузки, для которых потребовались бы гораздо более крупные и дорогие полупроводники. У них есть некоторые недостатки; одна из которых заключается в том, что они ломаются намного быстрее из-за повторяющегося движения. Хотя реле не рекомендуется во многих случаях, его все же следует использовать для нагрузок, требующих большой силы тока: двигателей, нагревателей, исполнительных механизмов и т. Д.

В этой статье мы рассмотрим простое реле «ледяной куб» или промышленное реле, рассмотрим основные функции и рассмотрим процесс подключения.

Промышленные механические реле

Механическое реле будет содержать два основных компонента: катушку и один или несколько наборов контактов . Когда катушка находится под напряжением, нормально разомкнутый набор контактов замкнут, а нормально замкнутый разомкнут. Важно знать терминологию, а также разницу между ними.Кроме того, важно быстро определить конфигурацию конкретного реле и цепи на основе схемы на передней панели конкретного реле.

Вот пример:

Реле выше имеет катушку 24 В постоянного тока между контактами A и B. Обратите внимание, что реле постоянного тока будет иметь полярность, назначенную клеммам, а реле переменного тока — нет. В этом случае положительный вывод — это вывод A, а отрицательный — вывод B .

Контакты обозначены цифрами от 1 до 9.Следуя схеме, мы можем идентифицировать контакты следующим образом:

нормально разомкнутый

нормально замкнутый

Нормально разомкнутый контакт не будет проводить электричество, пока катушка обесточена. Другими словами, вы можете измерить бесконечное сопротивление на любой из клемм, перечисленных в списке «Нормально разомкнутый» выше, когда на катушку реле не подается питание. Когда через катушку протекает ток и на реле подано напряжение, контакты будут проводить ток.

Обратное верно для нормально замкнутых контактов. Они будут проводить ток в обесточенном состоянии и перестанут проводить при подаче питания.

Подключение промышленного реле 24 В постоянного тока или 110 В переменного тока в системах управления

Выход ПЛК или вспомогательного устройства, такого как Point IO или Flex IO, может использоваться для питания катушки реле. Если запрограммировать катушку на включение и выключение, контакты реле перейдут из обесточенного состояния в запитанное и обратно. Это действие позволит току циркулировать.Создав этот цикл , мы можем построить схему, которая будет питать нагрузку в зависимости от состояния реле .

Используя приведенный выше пример, мы подключим положительную клемму к выходу ПЛК. Отрицательная клемма заземлена источника питания 24 В постоянного тока.

Теперь, когда мы можем управлять реле, мы можем использовать другие клеммы для создания вспомогательных цепей. Релейный контакт — это электрический переключатель, поведение которого можно сравнить с переключателем света. При нажатии переключателя цепь либо включается, либо выключается.Комбинируя несколько реле последовательно или параллельно, можно создать сложную логику, которая потребует

Практическое использование реле

Есть время и место для использования любой технологии. У механического реле есть много недостатков, которые в большинстве случаев делают его неидеальным выбором. Тем не менее, это обязательный компонент многих схем, которые я могу придумать.

Избегайте использования реле в цепях, которые могут управляться через твердотельный выход . Другими словами, по возможности используйте стандартный выход, подключенный непосредственно к нагрузке, а не реле.Проблема с использованием механического реле заключается в том, что оно выйдет из строя после определенного количества использований. Твердотельный компонент прослужит намного дольше.

Используйте реле на нагрузках, которые превышают текущие требования стандартного ввода / вывода . Сюда входят нагреватели, клапаны, двигатели и т. Д. В определенных обстоятельствах эти компоненты будут включать в себя встроенное реле и, следовательно, не потребуют отдельного компонента. Примером этого может быть клапан SMC, который имеет внутреннее реле и может управляться стандартным выходом.В этом случае реле не требуется.

Наконец, реле особенно полезны при разделении логических областей схем . Примером этого может быть сигнал «Готово» конкретной машины. Как производитель машин, вы можете предоставить клиенту сигнал, который сообщает ему, когда машина «готова», «работает», «истощена» и т. Д. Используя реле, вы позволяете предприятию использовать их схему, напряжение и т. Д. и т. д. Вам не нужно заранее думать о том, что будет установлено на месте.

Заключение

Реле играют важную роль в современных системах управления, несмотря на то, что несколько десятилетий назад были их основным блоком. Хотя они не используются так часто, как раньше, реле могут работать с большими нагрузками и разделять логические области цепей.

На многих заводах реле используются для управления двигателями, нагревателями, клапанами и т. Д. . Таким образом, важно понимать функциональные возможности реле, чтобы иметь возможность устранять неполадки и устанавливать такие цепи.

‍

Видеоурок

Промышленное управляющее реле, клеммная колодка реле на DIN-рейку

Экономия клиентов от 20% до 50% на продуктах автоматизации, управления и энергетики
.

Бесплатный звонок: 877-650-5160

Меню доступно только при входе в систему

На главную> Промышленные управляющие реле

Широкий ассортимент управляющих реле для DIN-рейки и промышленных реле

От компактных многоканальных реле с 4- и 8-релейными интерфейсными модулями в небольшом корпусе до реле, используемых в ПЛК, которые можно сравнить с реле серии Phoenix Contact® plc или клеммной колодкой Allen Bradley® реле серии. ASI имеет реле 24 В постоянного тока и реле управления типа IEC для управления двигателем и других промышленных приложений. Мы предлагаем более 250 моделей на выбор из ряда реле для DIN-рейки, включая одиночные, двойные, множественные, твердотельные, электромеханические и сверхмощные реле.

Индивидуальные релейные блоки для DIN-рейки доступны по запросу и могут быть быстро спроектированы и изготовлены для включения любого типа реле, схемы или других компонентов. Свяжитесь с торговым представителем по телефону 877-650-5160 или в чате, чтобы заказать индивидуальный комплект реле для монтажа на DIN.

Медиа

Поиск на сайте ASI-EZ

На веб-сайте ASI можно выполнять поиск двух видов:

Поиск товаров

Введите номер по каталогу ASI полностью или частично или введите одно или несколько слов, описывающих нужный вам продукт.

Поиск по перекрестным ссылкам конкурирующих деталей

Введите номер детали от компании, отличной от ASI.Этот поиск покажет все эквивалентные продукты ASI.

Воспользуйтесь нашим быстрым входом в систему, чтобы получить немедленный доступ к нашим скидкам в Интернете с ценами и , доступность продукта , а также для размещения и отслеживания заказов через наш защищенный онлайн-сайт.
Если вы не входили в систему до этого, используйте ссылку New Account справа, чтобы легко и безопасно настроить идентификатор входа.
Если вы не заходили на сайт до , щелкните сейчас , чтобы быстро, легко и безопасно настроить идентификатор для немедленного доступа к ценам и доступности продуктов.
Нажмите сейчас , если вам нужно, чтобы мы отправили вам ваш пароль по электронной почте.

Power nodemcu с 12 В
Death gamertag
Spectrum app samsung tv
Затем подключите положительный провод источника питания к входу 12 В драйвера двигателя LM298. Затем подключите заземление источника питания 12 В к заземлению драйвера двигателя LM298N. Теперь подключите 4 линии данных от Lm298 к D0, D1, D2, D3 узла MCU. Мне нужно настроить nodemcu так, чтобы он был автономным модулем, то есть питался от батареи.Как лучше всего сделать это, чтобы все было как можно меньше? Прямо сейчас я питаю nodemcu через USB. Я исследовал это в Google, но не смог найти удовлетворительного решения.
Например, гражданский диффузор
29 июля, 2019 · Шаговый двигатель подключен к плате ULN2003A, на которую подается внешний источник питания 5В. Линии управления (IN1, IN2, IN3 и IN4) этой платы подключены к NodeMCU следующим образом: IN1 — к выводу D1 NodeMCU, IN2 — к выводу D2 NodeMCU, IN3 — к выводу D3 NodeMCU, IN4 — к выводу D4 NodeMCU.
Признаки регулировки диапазона 46re
Напряжение переменного тока 220В до напряжения 6В, 9В или 12В постоянного тока. Адаптер, используемый в этом прототипе, использует адаптер 5 В / 1,5 А, чтобы обеспечить энергопотребление всех компонентов. Для Wemos D1 Esp-wroom-02 Материнская плата Esp8266 Мини-модуль Wi-Fi Nodemcu 18650 Плата для разработки зарядного аккумулятора Nodemcu Pwm I2c, найдите полную информацию о Материнской плате Wemos D1 Esp-wroom-02 Esp8266 Мини-модуль Wi-Fi Nodemcu Плата для разработки зарядной батареи 18650 Nodemcu Pwm I2c, Esp-wroom-02, Esp-wroom-02 Материнская плата, Esp8266 Mini Wifi Nodemcu Module из плат и комплектов для разработки…
Основание кронштейна вентилятора охлаждения процессора Amd
Корпус NodeMCU ESP8266 ESP-12F / ESP-12E. by succoria 29 ноября, 2017. 77 127 0. Корпус для NodeMCU V3 от Lolin с 0,96-дюймовым OLED-дисплеем и 3 кнопками — Устройство для NodeMCU V3 von Lolin с 0,96-дюймовым OLED-дисплеем u. 3 кнопки. by SolarGermany 3 мая, 2019.
Thecrownsofbritain blog
MakerHawk 4pcs Вентилятор для 3D-принтера 12В 0,08A DC Мини тихий вентилятор 40X40X10 мм с кабелем 28 см для 3D-принтеров, DVR и других небольших устройств.99 26 сентября 2018 г. · Чтобы избежать повреждения микросхемы стабилизации напряжения, используйте внешний логический источник 5 В при напряжении питания более 12 В. Используйте конденсаторы фильтра большой емкости и диод с функцией защиты от свободного хода, повышая надежность и стабильность.
Продажа алюминиевых кузовов самосвалов
При входе 12В это (12В — 3,3В) * 0,4А = 3,48 Вт. Слишком много для без радиатора. Слишком много для без радиатора. Это приложение действительно позволяет вводить только 5 В. > Общая электроника.> Могу ли я подключить nodemcu v3 к 12v? Я бы не стал запускать что-то, что потребляет такой же ток, как ESP32, от 12 В через линейный регулятор. Используйте понижающий преобразователь, чтобы снизить его до 5 В (они легко доступны, часто с выходом USB-порта для питания) или полностью до 3,3 В …
Плагин платформы Qt
Этот 16-канальный драйвер силового полевого транзистора позволяет 12-битное пропорциональное управление сильноточными нагрузками с использованием связи I2C, что делает его совместимым со всеми вычислительными платформами, включая Raspberry Pi, Arduino, Particle Photon, BeagleBone и многие другие. В этом устройстве используется шестнадцать силовых полевых транзисторов BUK98150-55A, что позволяет управлять 16 каналами с помощью облака ШИМ. Управление скоростью двигателя постоянного тока, изменение степени открытия …
Gas monkey vape
Модель: TEC1-12706Рабочее напряжение: 12ВМощность: 60ВтПитание тока: 5А. Уважаемые клиенты! Заказы, размещенные с 23.12.2020 по 29.12.2020, будут отправлены до 31.12.2020. Максимально ускорите процесс разработки с помощью прошивки NodeMcu. Комплект разработчика на базе ESP8266 объединяет GPIO, PWM, IIC, 1-Wire и ADC — все на одной плате. Современные инструменты разработки в Интернете, такие как Node.Воспользуйтесь преимуществами NodeMCU со встроенным API, чтобы сразу реализовать свою идею.
Apache cxf spring boot 2
Бесплатная доставка и возврат соответствующих заказов. Купите адаптер питания BENSN 12V 3A, шнур питания адаптера переменного тока L-типа для ЖК-монитора, бытовую технику, оборудование для видеонаблюдения, мобильные жесткие диски, кабель для зарядного устройства Set Top Box на Amazon UK. Обновление до реальной власти. С помощью трансформатора на DIN-рейку 12 В можно измерить реальную мощность, если откалиброваны вопросы коэффициента мощности нагрузки.На приведенной ниже диаграмме Фритцинга показано, как этого можно достичь. В этой настройке NodeMCU можно запитать с помощью мостового выпрямителя, как показано.
Студент хочет исследовать движение мяча путем проведения
Системы мониторинга растений в помещении с использованием NodeMCU и глубокого обучения Анируддха 1Гуджар, Радж 4Джоши2, Авдхут Патил3, проф. Суварна Аранджо 1-3Dept. информационных технологий, Институт инженерии Ксавьера, Махим, Индия 4Проф. Суварна Аранджо, отдел информационных технологий, Инженерный институт Ксавьера, Махим, Индия
Сват сирена roblox id code
Envistia Mall поставляет микроконтроллеры, электронные модули, блоки питания, датчики, компоненты и расходные материалы для Интернета вещей, прототипирования электроники и Сделай сам.
Как черты передаются от родителей к потомству.
Виртуальная лаборатория. Ключ ответа
NodeMCU ESP8266 — Original AI Thinker. Это плата разработки NodeMCU на основе ESP8266, с возможностью подключения по Wi-Fi, встроенным CP2102 и ключами. Более того, все контакты модуля ESP-12E доступны через заголовки расширения. Это WeMos ESP8266 D1 R2 V2.1.0 WiFi Development Board. WeMos D1 — это плата на базе ESP8266 WiFi, в которой используется схема Arduino с рабочим напряжением 3,3 В.
Revolv stylecrest parts
В схеме используется очень популярный и дешевый nodemcu.Эта плата основана на очень мощном модуле Wi-Fi ESP8266. Это недорогая платформа IOT с открытым исходным кодом. NODEMCU Это плата nodemcu, которая очень популярна для проектов IOT. Это 4-канальный модуль релейной платы, который вы можете купить по низкой цене. В основном он используется в проектах Arduino.
Занятие по управляемому чтению, индустриализация и национализм 3
6-канальный 12 В с модулем светового реле ₹ 449,00 ₹ 899,00 8 * 10 мм 22 мкГн DIP-индуктор питания (5 шт. В упаковке) 55.00 85,00 XH-M131 DC 5V Модуль реле управления освещением 149,00 299,00 16 декабря 2020 г. · К сожалению, ESP32 NodeMCU может потреблять до 300 мА во время загрузки. Когда ESP32 запускается, он потребляет столько тока от щелочных батареек AA, что напряжение полностью падает до нуля, сбрасывая / выходя из строя ESP32. Таким образом, я не могу запитать ESP32 NodeMCU от 2 батареек AA.
Преимущество гетерозиготной серповидной анемии
NodeMCU — Tyle możliwości za tak niewiele.Wiele osób rozpoczynających przygodę z programowaniem szkiców ARDUINO rozpoczyna swoją przygodę od produktów tej fundacji. Zasilanie wejściowe 5-12V. Wbudowany стабилизатор напряжения 3.3V. 16 дней назад GPIO.DORHEA NodeMCU ESP32 Верхние боковые булавки DORHEA. Vin: источник 5 В при питании от USB или вход питания: от 5 В до 12 В GND: Земля D13 / ADC14 / Touch5 / SPI MOSI
Узел питания с напряжением 12 В
Этот 16-канальный драйвер силового полевого транзистора позволяет 12-битное пропорциональное управление высоким -текущие нагрузки с использованием связи I2C, что делает его совместимым со всеми вычислительными платформами, включая Raspberry Pi, Arduino, Particle Photon, BeagleBone и многие другие. В этом устройстве используется шестнадцать силовых полевых транзисторов BUK98150-55A, что позволяет управлять 16 каналами с помощью облака ШИМ. Управляйте скоростью двигателя постоянного тока, изменяйте открытие пропорционального … 18 апреля 2015 г. · NodeMCU — это интерактивная прошивка на основе LUA для Expressif ESP8622 Wi-Fi SoC, а также аппаратная плата с открытым исходным кодом, которая в отличие от ESP8266 Wi-Fi за 3 доллара. Модули включают в себя микросхему TTL-USB CP2102 для программирования и отладки, удобны для использования на макетных платах и могут просто получать питание через порт micro USB.
MakerHawk 4шт вентилятор для 3D-принтера 12В 0.08A DC Mini бесшумный вентилятор охлаждения 40X40X10 мм с кабелем 28 см для 3D-принтера, DVR и другой малой бытовой техники Серия Ремонт Замена Обычная цена $ 9,99 Vad är NodeMCU? Mina NodeMCU Användningsområden … Входное напряжение (рекомендуемое): 7-12 В. Входное напряжение (предельное): 6-20В … Потребляемая мощность: 19 мА. Размер печатной платы: 18 x …
Wemos Nodemcu ESP8266 Wifi 0,96-дюймовый OLED-плата для разработки включает в себя 0,96-дюймовый OLED-дисплей ESP8266 с разрешением 128×64. OLED — это технология самосветового излучения, состоящая из тонкой многослойной органической пленки, помещенной между анодом и катодом, в следующем поколении плоских дисплеев.NodeMCU поддерживает функциональность I2C на выводах GPIO. Из-за внутренней функциональности ESP-12E мы не можем использовать все его GPIO для функциональности I2C. Итак, проведите тесты перед использованием любого GPIO для приложений I2C. Пример. Давайте напишем скетч Arduino для NodeMCU в качестве главного устройства I2C и скетч Arduino для Arduino Uno в качестве подчиненного устройства I2C.
Высокоинтегрированная микросхема ESP8266, включая балун антенного переключателя, преобразователь управления питанием, поэтому с минимальными внешними схемами. Система ESP8266 оснащена ведущими функциями, которые проявляются в следующем: энергосберегающий VoIP, быстрое переключение между режимами сна / пробуждения, работа с низким энергопотреблением, адаптивное смещение радиосигнала, внешняя обработка сигналов.
