Сравнение использования погружного и поверхностного насоса
В представлении большинства жителей современной России, дача – это небольшой загородный домик на участке земли в 6-8 соток. Такие домовладения, как правило, не использовалось для постоянного проживания, а постройки характеризовались минималистическим дизайном и отсутствием привычных удобств. Сегодня же, по данным ВЦИОМ, более 85% владельцев дач предпочитают проводить там свой ежегодный отпуск, а это не менее 2-3 недель. В таких условиях обустройство водопровода видится одной из приоритетных задач по обеспечению комфорта во время отдыха.
Ключевым моментом в этом процессе, кроме расчетов естественно, является правильный, аргументированный выбор насоса: поверхностного либо погружного. Какому из них отдать предпочтение в конкретной ситуации, попробуем разобраться далее.
Проблема водоснабжения
В Федеральном законе «О садоводческих, огороднических и дачных некоммерческих объединениях граждан» среди прочего говорится, что на дачном участке можно возвести жилое строение, но зарегистрировать его, как место постоянного проживания нельзя. Формально, узаконить его можно и тот же ФЗ этому не препятствует, но, как показывает практика, это утомительная бюрократическая волокита.
Из этой информации можно сделать логический вывод: раз дачи не используются, как место постоянного жительства, то ни о каком централизованном водо- и газоснабжении кооперативов речь не идет. При желании его конечно же можно организовать, но учитывая финансовую и техническую сторону вопроса это делать целесообразно только при участии всего дачного поселка.
Следовательно, прежде чем приступить к выбору насоса, владельцу участка придется предпринять шаги по обустройству источника водозабора. Вариантов здесь в принципе два: колодец или скважина. От того, какой из них будет реализован на практике, в конечном счете зависит возможность и эффективность применения погружного или поверхностного оборудования для подачи воды.
В чем отличие?
В этом случае рекомендуется бурить скважину:
- «На песок». Глубина не превышает 20-30 м при диаметре ствола (трубы) не более 100-120 мм. Забор ведется из так называемого водоносного песка;
- «На известняк». Артезианские скважины достигают глубины в 60 и более метров, но диаметр обсадных труб и здесь невелик – до 130 мм.
В процессе выбора насоса придется учитывать не только его напорно-расходные характеристики, но и размеры колодца/скважины, которые ограничивают габариты и тип оборудования.
Погружной насос или поверхностный насос, что лучше?
Для владельцев любой индивидуальной застройки, будь то дачный участок, загородный дом или коттедж, весьма важно наличие автономного водоснабжения. То есть возможность быстро получать воду и при этом не испытывать зависимости от какого-нибудь агентства, коммунального хозяйства и им подобным. Прежде всего для этого необходимо иметь доступ к какому-нибудь источнику воду, во многих случаях это скважина, иногда колодец (источник грунтовой воды есть не во всех случаях). Если такой источник есть, остается только каким-либо образом обеспечить подъем воды на поверхность, на помощь в данном случае могут прийти насосы, данный опрос посвящен двум типам насосов: погружным и поверхностным, которые широко представлены на современном рынке, в качестве примера укажем компанию Лига инструментПогружной насос
Погружной насос – это насос, который размещают в толще воды, погружают его в жидкость, отсюда и получено такое название. Данный тип насоса обеспечивает подъем воды с довольно большой глубины, поверхностный насос этого дать не может. Как правило эти насосы довольно мощные, например нефть из скважин качают насосы именно такого типа.Плюсы погружного насоса:
- Так как погружной насос находиться в воде, он практически лишен риска получить перегрев, тем более что грунтовые воды обладают довольно низкой температурой.
- От работы погружных насосов меньше шума, причина опять же в том, что он находиться на глубине.
- Утеплять на холодное время года следует лишь верхнюю часть скважины, грунтовые воды как правило зимой не заледеневают, следовательно риск замерзнуть у погружного насоса минимален.
- Удобство в использовании, данный тип насоса можно опустить в довольно узкую скважину, на поверхности не остается каких-либо крупных надстроек.
- В случае поломки с погружным насосом больше хлопот, особенно зимой, так как с насосом извлекается шланг, который на морозе может замерзнуть.
- Большинство моделей погружных насосов имеют более высокую стоимость, по сравнению с поверхностными насосами.
- Существует большая вероятность, по сравнению с поверхностными насосами, что погружной насос может быть украден. Это актуально для неблагополучных районов и участков, которые владельцы иногда покидают на длительный срок, например дачи.
Поверхностный насос

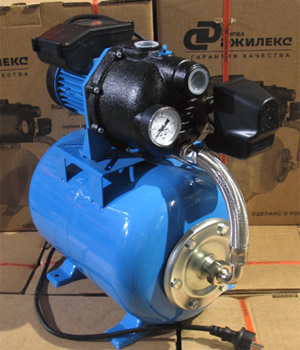

Наружный насос или другое название насосная станция – это насос, который находиться на поверхности, отсюда и название. В воду при данной конструкции опускается шланг, труба и т.д. Поверхностные насосы удобны тем, что их можно разместить прямо в жилом помещении, например в загородном доме. Удобство в том, что некоторые модели таких насосов автоматически заполняют емкости с водой, тем самым обеспечивают наличие жидкости, например, для кухни, ванны и т.д. Если есть необходимость в горячей воде, то вода поступает в накопительный или проточный водонагреватель. (справедливости ради отметим, что то же самое можно сделать и при использовании погружного насоса). Поверхностный насос также может находиться на участке, в саду, в случае необходимости его заносят внутрь помещения.Плюсы поверхностного насоса:
- Стоимость насосов такого типа как правило ниже, чем у погружных насосов
- Простота и легкость в обслуживании
- Мобильность, поверхностные наосы можно переносить с места на места, например для того, чтобы качать из разных источников. Это может быть актуальным для полива растений на участке, качая воду из баков или ещё откуда-нибудь, поливать огород водой поступающей из скважины не рекомендуется, так как она слишком холодная.
- Шум от работы насосов такого типа несоизмеримо выше, чем от работы погружных насосов.
- Главный недостаток поверхностных насосов в том, что им порой просто не хватает мощности для подъема воды с большой глубины, для погружных насосов эта проблема отсутствует.
Погружной или поверхностный насос: сравнительные характеристики
Погружной и поверхностный насосы для колодцев.
Поверхностные механизмы
На сегодняшний день существует два вида насосов — поверхностные и погружные. Поверхностный насос, оснащенный специальным устройством, называемым инжектором, способен поднять воду с глубины в 8 м. При этом прибор должен располагаться рядом со скважиной.
Использование поверхностного насоса.
Небольшое удаление приспособления от места расположения воды приведет к его работе в режиме кавитации, что не только не позволит получить требуемое количество жидкости, но и ускорит выход приспособления из строя. Учитывая все факторы, влияющие на работу данных устройств, производители заявляют гарантированные параметры всасывания при глубине в 8 м. На практике известны случаи, когда такой насос поднимал воду и с большей глубины, но при этом риски выхода из строя существенно увеличиваются.
Кроме вышеописанных бытовых приспособлений существует еще один вид поверхностного оборудования, предназначенного для подъема жидкости с глубины до 40 м. Этот механизм оснащен глубинным эжектором. В отличие от обычных, приспособления с эжектором имеют не одну, а две трубы, в конце которых и располагается эжектор.
Принцип работы устройств с эжектором таков, что они способны накачать меньше жидкости, чем приспособления с инжектором. Так, первый вид механизмов обеспечивает подачу воды около 4 м³/ч, тогда как эжекторные механизмы накачивают не более 1,5 м³/ч.
Вернуться к оглавлению
Вам может быть интересно: Сайт о сантехнике.
Погружные изделия
В отличие от приспособлений, работающих на поверхности, любые глубинные насосы имеют конструктивные особенности, позволяющие осуществлять подъем жидкости с глубины более простым способом.
Схема погружного вибрационного насоса.
Так, обычные колодезные бытовые приспособления позволяют обеспечить расход воды до 16 м³/ч, при этом ее напор будет составлять от 150 до 200 м.
Такие параметры способны составить серьезную конкуренцию изделиям, опускаемым в скважины. Например, если требуется приобрести оборудование для скважины или колодца диаметром более 10 см, которое должно обеспечивать доставку жидкости с глубины до 40 м при расходе воды не более 1,5 м³/ч или с глубины до 8 м при потреблении около 1,5 м³/ч, придется столкнуться с решением задачи о правильности выбора насоса.
Здесь определить, какое изделие будет более эффективным, поможет сравнение характеристик, производимое по нескольким критериям:
- необходимая для работы оборудования мощность;
- издаваемый шум;
- надежность.
Вернуться к оглавлению
Сравнение характеристик
Схема подключения поверхностного насоса.
Принцип работы поверхностных изделий не зависит от страны-производителя. Любое оборудование, обеспечивающее расход воды около 1,8 м³/ч при напоре в 30 м имеет мощность в 0,9 кВт или чуть больше. При таких же параметрах использования погружной насос имеет потребляемую мощность не более 0,75 кВт.
Такая разница в показателях обусловлена отсутствием необходимости у погружных механизмов тратить часть мощности на всасывание. Вся потребляемая электроэнергия идет на создание напора в трубе устройства. Если говорить о мощности, которую потребляют погружное устройство и поверхностный насос эжекторного типа, то здесь разница между показателями еще более заметна. Самые мощные приспособления этого класса способны потреблять более 2 кВт.
В результате сравнения мощности механизмов удалось выяснить, что при наличии равных условий погружные устройства будут иметь преимущество перед расположенными на земле. Такая же ситуация и при сравнении уровня шума, издаваемого устройствами. Двигатель погружного устройства охлаждается водой, за счет чего он не издает звуков. Оборудование другого типа охлаждается воздухом, при этом шум лопастей охлаждающего элемента достаточно значителен.
Выявить преимущественные показатели при сравнении надежности как глубинных, так и поверхностных изделий, практически невозможно. И те, и другие изготавливаются производителями, гарантирующими качество своего товара. Здесь все зависит от факторов, влияющих на механизмы: они могут прослужить и несколько лет, и несколько месяцев.
Чтобы выбор оборудования был правильным, необходимо обращать внимание на основные критерии и характеристики. Это позволит использовать устройства длительное время без необходимости их замены или ремонта.
Насос для колодца его виды, какой выбрать лучше для дачи и дома
Если на дачном участке в качестве источника воды выкопан колодец, то можно сегодня спокойно организовать небольшой водопровод. Для этого придется купить насос для колодца, установить его и провести от прибора до дома трубу. А уже внутри по своему усмотрению смонтировать трубную разводку по помещениям до сантехнических приборов. Это самая простая разновидность водопровода. Главное – правильно подобрать насос, ведь на рынке он представлен в огромном ассортименте.
Чем отличается поверхностный насос от погружённого
Но если посмотреть на эти агрегаты с чисто эксплуатационной позиции, то их можно разделить на две группы: погружные и поверхностные. Первые опускаются в шахту колодца и погружаются в воду. Отсюда, в принципе, и их название.
Схема работы погружного насоса.
Вторые располагают у края гидротехнического сооружения, а в воду опускают трубу или шланг, на конце которого устанавливают сетчатый фильтр.
Схема работы поверхностного насоса.
Есть поверхностные модели небольшой массы, которые иногда опускают в сам колодец, где устанавливается платформа или поплавок. На это устройство насос и закрепляется. Это делается специально для того, чтобы эксплуатировать прибор зимой. Ведь внутри колодца температура даже в сильные морозы положительная.Рассмотрим две обозначенные позиции по отдельности.
Поверхностный насос
Сразу надо оговориться, что у этих насосов небольшая водозаборная высота. Она не превышает 8 м. То есть если уровень воды внутри ствола в пределах 6 м, то это для данной разновидности насосного оборудования нормальный показатель. Потому что в сам водяной слой водозаборный патрубок с фильтром должен опуститься, как минимум, на 2 м. А до дна он не должен доставать 1 м.
Если глубина залегания водяного слоя ниже указанных параметров, а выбор пал на погружной насос для колодца, то можно изменить глубину водозабора, установив в сеть трубы (шланга) специальное устройство – эжектор. Но это приспособление снижает производительность. Поэтому придется выбирать: или водозабор из глубины, или большая подача воды.
Плюсы и минусы поверхностных насосов
Самый большой плюс насосного оборудования данного типа – он располагается на поверхности. Его видно, за ним легко присматривать, обслуживать и при необходимости ремонтировать. Но это и минус. Открытый «всем ветрам», он подвергается негативному воздействию атмосферных осадков, перепадам температур.
Если эксплуатируют насос только летом, то проблем меньше. Небольшой навес решает их полностью. Если водопровод будет работать и зимой, тогда агрегат придется перенести в утепленное или отапливаемое помещение: подвал, сарай, подсобку внутри дома.
И, казалось бы, проблема-то небольшая. Но здесь придется проводить ряд дополнительных мероприятий:
- Выкопать траншею для трубы, в которую последнюю надо уложить с утеплением.
- Провести монтаж насоса, подготовив под него прочное и ровное основание. К примеру, железобетонную плиту или металлоконструкцию.
Есть у поверхностного насоса и другие отрицательные качества. Во-первых, он во время работы шумит. И если установить его внутри дома, то степень комфортного проживания резко снижается. Во-вторых, если неправильно провести монтаж, то прибор начинает вибрировать, что скажется на качественном состоянии стыком между ним и трубой.
Схема утепленного поверхностного насоса.
Разновидности поверхностных насосов
По чисто конструктивным особенностям поверхностные насосы делятся на две группы: центробежные, вихревые. Отличаются они друг от друга только крыльчаткой, а точнее, формой лопаток этой детали.
У центробежных лопатки расположены перпендикулярно оси. За счет этого вода перекачивается под действием центробежной силы, которая толкает ее к стенкам корпуса, где расположен выходной патрубок. Именно центробежная сила создает давление водяного столба.
В вихревых моделях лопасти крыльчатки располагаются под углом с небольшим загибом. При вращении внутри камеры создается завихрение, которое толкает жидкость по спирали, перегоняя ее в выходной патрубок.
Внимание! Все поверхностные насосы, используемые для водозабора из колодцев и скважин, являются агрегатами самовсасывающими. То есть в них необходимо при первом пуске налить немного воды, чтобы она заполнила камеру, где располагается крыльчатка. При вращении последней внутри камеры образуется вакуум, который тянет воду из источника.
Погружной насос
В тех гидротехнических сооружениях, где вода располагается ниже отметки 8 м, необходимо устанавливать погружной насос для колодца. Его опускают в толщу воды, поэтому сам агрегат изготавливают из материалов, не подверженных ржавлению. При этом сборка прибора производится с максимальной степенью герметичности.
Но надо отметить, что погружные насосы сильно уступают глубинным по степени глубины водозабора. В этом плане разница такая. Погружные могут качать воду с глубины 30 м максимум, глубинные 200-300 м.
Погружные агрегаты представлены на рынке широким модельным рядом. Отличаются они друг от друга способом закачки воды и конструкцией привода. Во втором случае это штанговые приборы и бесштанговые. Первые – это насосы, у которых электродвигатель располагается на поверхности гидротехнического сооружения, а камера забора воды внутри водяного слоя. Между собой обе части соединены штангой – металлическим стержнем, передающим вращающийся момент от мотора к крыльчатке.
Штанговые модели не являются бытовыми, поэтому на даче используют бесштанговые насосы. То есть те, в которых электродвигатель и камера забора воды находятся в одном корпусе.
Есть другая классификация погружных насосов, в которой отличительной особенностью является рабочий орган. Здесь приборы делятся на две группы: центробежные и вибрационные.
Центробежные насосы
Здесь, как и в случае с поверхностными, главный рабочий орган – крыльчатка. Она располагается в нижней части корпуса насоса после всасывающего патрубка. Вращаясь с большой скоростью, крыльчатка затягивает воду, отбрасывая ее к стенкам. Здесь и создается высокое давление, которое толкает жидкость вверх через камеру, где располагается электродвигатель. В сам мотор вода не попадает, камера герметична. Но таким образом происходит охлаждение.
Достоинства
- Минимальное количество шума при работе
- Срок эксплуатации выше, чем у других прогружных насосов
- Не страшен песок который может попасть вместе с водой
- Может работать на очень больших глубинах и легко транпартирует воду по трубопроводной системе
Недостатки
- Сложная конструкция , соответственно обслуживание и ремонт дорогие
- Высокая цена обарудования
- Если жидкая среда грязная, значительно сокращается срок эксплуатации
- после всасывающего клапана располагается поршень, соединенный с электромагнитом штоком;
- за ним ниже диафрагма;
- поршень давит на мембрану, она опускается вниз, затягивая за собой воду;
- поршень двигается верх, диафрагма принимает первоначальное положение, толкая воду от себя;
- а так как всасывающий клапан является и обратным, то через него жидкость из камеры выйти наружу не может;
- она двигается по каналам, попадает в камеру выходного патрубка, то есть выходит из насоса и двигается вверх по трубам (шлангу).
- Несмотря на покрываемый водяной слой насос издает сильный шум.
- Грязная вода, а именно присутствие песка и мелких камней плохо влияет на оборудование.
- Такие насосы не комплектуются элементами автоматики изначально, покупать их придется отдельно либо самим сдедить за работой устройства.
- Вибрационные насосы обладают малой производительностью труда.
Видеообзор погружной центробежный насос Водолей
Вибрационные погружные насосы
Этот колодезный насос от предыдущего отличается разительно. Во-первых, в его конструкции нет крыльчатки. Ее заменяет резиновая мембрана (диафрагма), двигающаяся вверх-вниз, создавая разность давлений в камерах, которые она разделяет.
Сама мембрана так вибрировать не может. Для этого внутри насоса установлен электромагнит, соединенный с поршнем. Именно последний и толкает мембрану. Скорость вибрации электромагнита, а соответственно поршня и мембраны – 100 вибраций в секунду. Этого достаточно, чтобы создать разницу давлений.
Устройство погружного вибрационного насоса.
Многие производители изготавливают насосы этого типа. Один из самых популярных – марка «Малыш». У нее всасывающий клапан располагается верхней части. Здесь же рядом находится и выходной патрубок. То есть работает он вот по такому принципу:
А так как это все происходит быстро с частотой 100 раз в секунду, то и количество воды, подаваемой наружу, будет достаточным, чтобы обеспечить дом для бытовых нужд. Производительность же насоса в данном случае будет зависеть от объема камеры всасывания. Чем она больше, тем больше воды в нее может поместиться.
Схема установки погружного вибрационного насоса
Надо отметить, что электромагнит располагается в самом низу корпуса, в герметичной камере, залитой специальным компаундом. Последний обеспечивает защиту от протечек. К тому же окружаемая корпус вода охлаждает электромагнит.
Сегодня производители комплектуют погружные насосы вибрационного действия поплавковыми выключателями. С их помощью контролируется уровень воды в колодце. Как только он доходит до критического значения, поплавок опускается в самую низкую точку, отключая агрегат от питания. Колодец начинает пополняться водой, поплавок всплывает, а присоединенный к нему рычаг поднимает концевик, включая питание прибора.
Плюсы и минусы
Вибрационный погружной насос имеет целый список недостатков о которых мы должны коротко рассказать:Из плюсов стоит выделить невысокую цену, способность поддерживать высокое давление в трубопроводе, простота конструкции и высокий уровень надежности.
Насосы с гидроаккумуляторами зачем их используют
Что такое гидроаккумулятор. Это бак, внутри которого находится резиновая груша, наполненная воздухом под давлением. Соединяется он с насосом, в него последний воду и закачивает.
Схема работы гидроаккамулятора.
То есть вода, попадая в гидроаккумулятор, сдавливает грушу, которая сама давит на воду. Получается так, что внутри бака жидкость находится под давлением. Это делается для того, чтобы внутри автономной водопроводной сети вода всегда была под давлением. То есть открыл кран, а она льется, как обычно, под напором. И это при отключенном насосе.
Как только давление воды в гидроаккумуляторе падает до критической точки, включается насос для колодца, который опять закачивает ее в бак. Такие резервуары сегодня продаются во всех строительных магазинах. Они голубого цвета, разного объема. Последний подбирается из расчета расхода воды в доме и количества сантехнических приборов.
Внимание! Сегодня производители предлагают поверхностные насосы с гидроаккумуляторами, как частью наносного агрегата. Их называют насосными станциями. Погружные модели таких конструктивных особенностей не имеют. Для них придется приобретать отдельный бак.
Выбор по техническим характеристикам
У всех насосов всего лишь два главных параметра: производительность и напор. Их и принимают, когда стоит задача выбора.
Производительность зависит от того, сколько людей постоянно проживает в доме. Ведь один человек потребляет в сутки до 200 литров воды. К примеру, если жильцов – 4 человека, то 200х4=800 л. Соответственно и производительность насоса не должна быть меньше.
Но это значение не учитывает полив растений в саду и огороде дачного участка. Сюда придется добавить 3-4 литра на 1 м2 поливаемой площади. Правда, все будет зависеть от сезона полива. Поэтому опытные дачники рекомендуют устанавливать в колодец два насоса: один для бытовых нужд, второй для полива.
Теперь, что касается напора. Этот параметр обозначает, что насос для колодца должен качать воду с определенным неизменным давлением, поднимая жидкость на определенную высоту. Последняя зависит от глубины гидротехнического сооружения. При этом обязательно надо учитывать, что потери давления (напора) находятся вот в таком соотношении: на 10 м глубины происходит падение напора на 1 м.
Но и это еще не все. Часть водопровода – это горизонтально уложенная труба. Так вот в ней падение напора происходит тоже, но незначительно. Соотношение на 10 м длины 0,2 м напора. При небольшом удалении колодца от строения этот показатель сильно не скажется на характеристике прибора. Но если расстояние значительное, то напор упадет сильно.
Видео — как выбрать насос для колодца
На что обратить дополнительно внимание при выборе насоса для колодца
Важный критерий – цена оборудования. Сегодня она не является ориентиром качества. На рынке огромное количество колодезных насосов, особенно от отечественных производителей, которые прекрасно справляются со своими функциями, потому что адаптированы под российские условия эксплуатации. Их стоимость намного ниже, чем у зарубежных аналогов.
Надо обратить внимание, а снабжены ли насосы системой автоматики. Именно она дает возможность продлить срок эксплуатации агрегатов. Хотя ее наличие – это повышение цены. Поэтому производители предлагают простые системы типа выше обозначенного поплавкового выключателя. Или более сложные в виде блоков, которые отвечают за сухой ход, перегрев электродвигателя.
И третий критерий – материал, из которого приборы изготавливаются. Предпочтение лучше отдать нержавейке, а не пластику
выбираем между погружным и поверхностным
Узнаем о том, что такое насос для колодца, каких типов он бывает, в чем отличия поверхностного от погружного. Выберите оптимальную модель, ознакомившись с критериями выбора.
Устроив у себя на участке колодец, вы столкнётесь с необходимостью поднимать из него воду. Можно обойтись по-старинке — ведром, и именно это одно из положительных отличий колодца от скважины: вы всегда сможете получить воду, даже если отключат электричество. Многие так и делают. А можно упростить процесс, поставив насос.
Как выбрать насос для колодца
Насос — это гидравлическая машина. Она преобразует механическую энергию — мускульную или двигателя, в энергию потока жидкости или газа (в нашем случае — воды). Благодаря этой энергии мы можем поднять воду из глубины, переместить её на определённое расстояние, в том числе по вертикали, и задать скорость протока.
Первый насос, известный учёным, изобрёл древнегреческий инженер и математик Ктезибий, живший в 300-х годах до н. э. Ктезибий, считающийся «отцом» гидравлики и пневматики, описал общий принцип, на котором основано действие многих разработанных впоследствии насосов: плунжерного, крыльчатого, роторного, импеллерного и других. Но перейду к практической стороне — какой выбрать насос для колодца на даче?
Погружной или поверхностный?
Для конечного пользователя не так уж важен принцип действия агрегата: поднимает он воду с помощью поршня, шестерней, кулачков, мягкого ротора или синусоидного диска. Все бытовые насосы для перекачки жидкости делятся на два типа:
- погружные, у которых механизм находится в перекачиваемой жидкости;
- поверхностные — устанавливаются на поверхности, а в жидкость погружается только всасывающий патрубок.

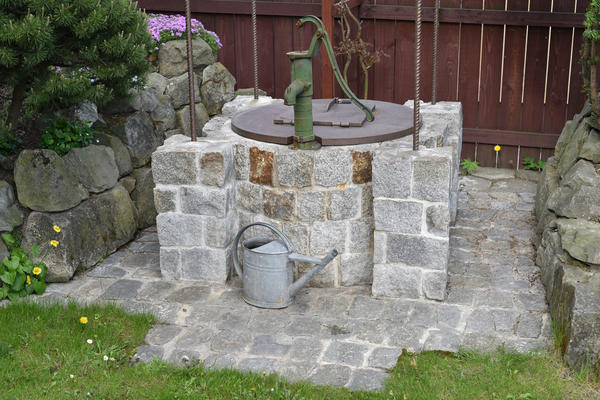

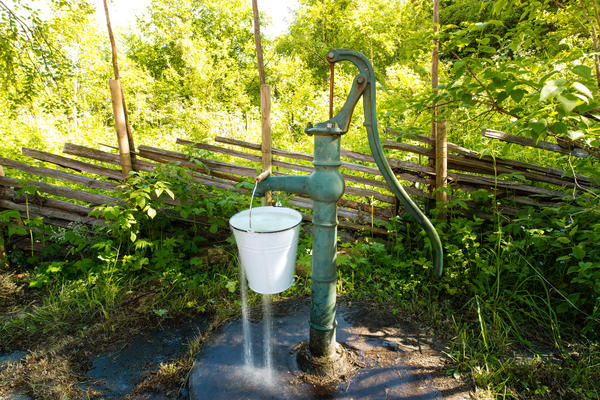

Ручной поверхностный насос
Прежде чем отправиться за покупкой, определите, погружной или поверхностный насос вам подходит. И тут придётся вспомнить уроки физики.
«На каждого человека, даже партийного, давит атмосферный столб …». Остап Бендер
Помните главу из учебника про открытие атмосферного давления Эванджелисты Торричелли — опыты с трубками и ртутью? Насос не втягивает воду. Он создаёт разряжение в камере своего корпуса, в которую атмосферным давлением «заталкивается» вода.
Поэтому поверхностный насос не сможет поднять воду с глубины, большей чем 10,3 м. Именно на эту высоту поднимается в трубке вода, вытесняемая давлением атмосферы на зеркало воды в колодце.

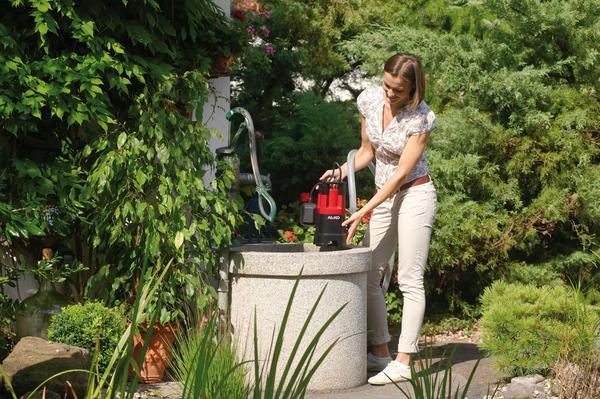

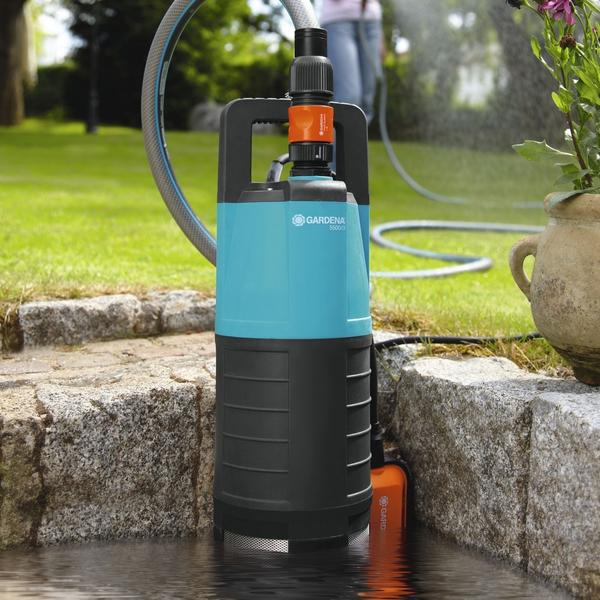

Погружной насос для колодца
Также не стоит забывать, что 10,3 м — это величина, справедливая только для идеальных условий (как в школьном задачнике). В реальности глубина, с которой насос может поднять воду, меньше: если колодец находится выше уровня моря, эта величина снижается. Также на неё влияют потери на трение и прочее.

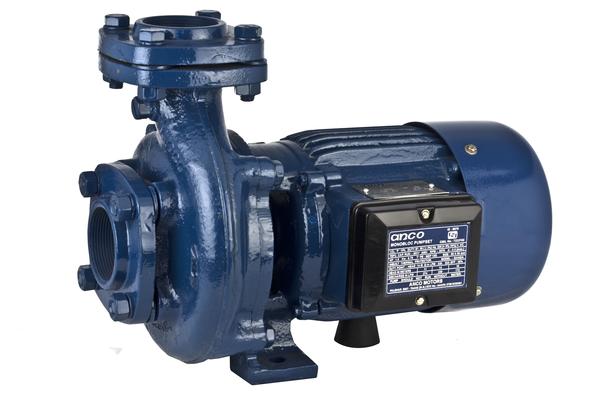

Поверхностный центробежный насос
Поэтому производители насосов говорят о 9 м, которые на практике уменьшаются ещё больше — метров до 7. То есть можно уверенно сказать, что насос поднимет воду с 5 м без снижения напора. Если, конечно, ваша дача находится не в горах.
Как бороться с законами физики
Чтобы победить одни законы физики, на помощь могут прийти другие её законы. Обыкновенный поверхностный насос подойдёт для неглубоких колодцев — в пределах 7 м. Если уровень воды находится глубже, то можно попробовать приблизить сам агрегат к воде, разместив поверхностный насос внутри колодца на устроенной в шахте площадке или «плотике».

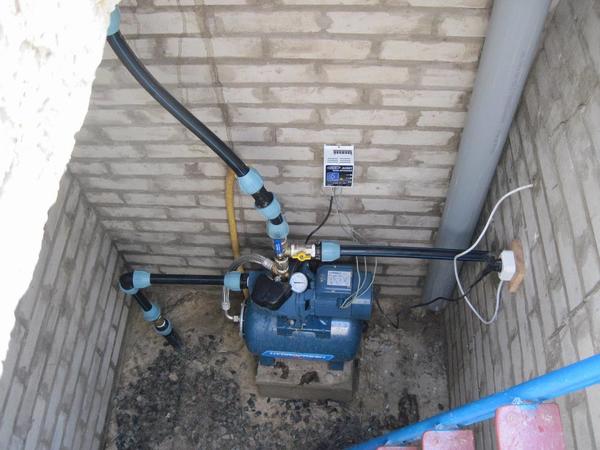

Насосное оборудование, размещённое в кессоне
Другой вариант — размещение насоса в кессоне рядом с колодцем, глубина которого компенсирует «лишние» метры. Этот же способ работает, если вода вам нужна для водоснабжения дома и есть подвал, который и послужит кессоном. Правда, устраивать кессон и подвал глубже 4 метров может быть нецелесообразно.
Если источник воды находится ниже 7 м, то до некоторой степени (всё равно есть предел) проблему решит другой физический закон — закон Бернулли. На его принципе работает эжектор — устройство, подающее в трубу насоса струю воды или газа, имеющую больший напор. Это усиливает мощность и основной поднимаемой струи.

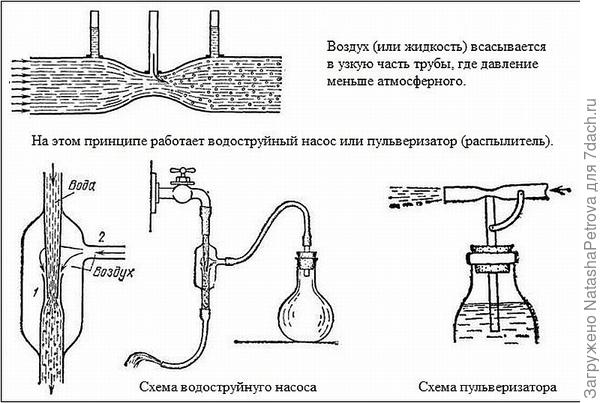

Закон Бернулли
Насосные станции, оборудованные эжектором, способны поднимать воду с глубины 25-40 м. Учитывайте, что КПД насоса с эжектором будет невысоким.
Если вода в колодце ещё глубже — тогда вам в отдел, где продают погружные насосы. Определившись с типом агрегата (поверхностный или погружной), можно переходить к другим параметрам выбора.
Производительность насоса
Производительность насоса (расход) — количество воды, которое насос перекачивает за единицу времени. Измеряется в кубических метрах в час (м³/ч) или литрах в секунду (л/с). Потребители стараются приобретать более продуктивные — чтобы точно хватило.
Во многих источниках предлагают выбирать производительность насоса, подсчитав максимальный расход воды, то есть с учётом одновременного включения всех водопотребителей в доме: раковин, ванн, душей, стиральных и посудомоечных машин. Называются и ориентировочные нормы расхода — 1000 л на человека в час. Не знаю, как можно вылить куб воды за час, учитывая среднюю скорость протока в обычном смесителе 4 л в минуту.
Производительность насоса — количество воды, перекачиваемое за единицу времени
Предлагаемые для подсчёта таблицы составлены для подбора насосного оборудования для крупных объектов — производственных предприятий, многоквартирных домов. На мой взгляд, такие величины потребления нужны для того, чтобы объяснить, зачем продаются насосы с производительностью, например, 4500 л/час. Такие мощные агрегаты актуальны для высокопроизводительных скважин. Владельцам же колодцев стоит в первую очередь ориентироваться не на собственное водопотребление, а на дебит своего источника воды, потому что приток в колодце за час может быть меньше производительности насоса.
В этом случае стоит устроить систему водоснабжения с водяным аккумулятором — ёмкостью, объём которой заведомо превышает суточное потребление воды в доме. Тогда насос с небольшой производительностью, сообразной с дебитом колодца, будет наполнять ёмкость, из которой вода будет подаваться к кранам в доме.

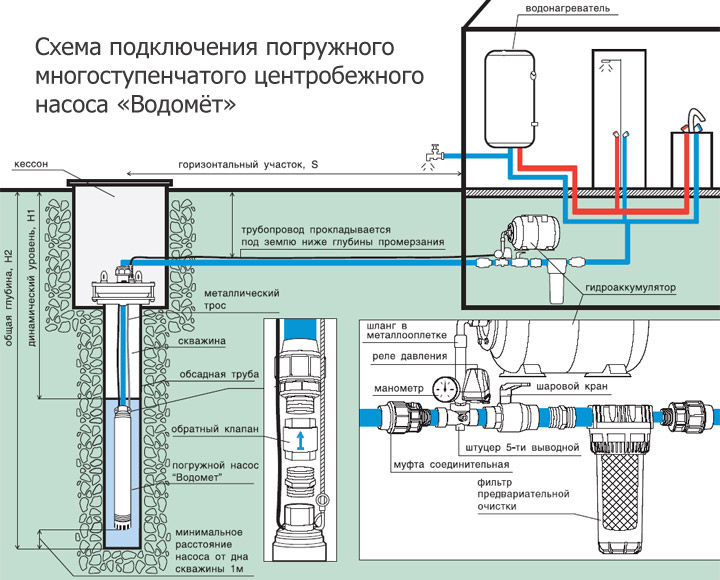

Напор насоса
Другая важная характеристика для подбора оборудования — напор насоса. Как уже говорилось выше, насос — это гидравлическая машина, то есть устройство, преобразующее энергию. Конструкция его такова, что сила (двигателя или мускулов), приложенная к насосу, не только позволяет перекачивать воду, но и сообщает ей потенциальную и кинетическую энергию. Количественная характеристика суммы энергии называется напором насоса — это сила, создаваемая конструкцией насоса, для того чтобы двигать перекачиваемую среду, в нашем случае — воду.

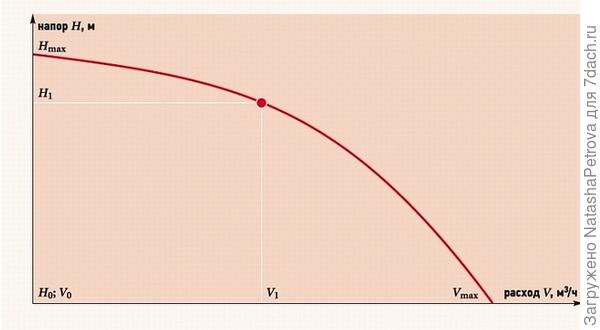

Соотношение напора и расхода насоса
Напор насоса принято измерять в метрах. И при расчётах учитывают только вертикальное направление перемещения воды, то есть, на какую высоту может быть заполнена вертикальная труба, присоединённая к выпускному патрубку насоса.
Так как пользователь заинтересован не только в доставке воды в максимально высокую точку, но и чтобы в этой точке работал смеситель, то кроме высоты подъёма интересно ещё и давление. В стандартных системах водоснабжения рабочее давление от 1,5 до 3 атмосфер. Оно расходуется на преодоление гидравлического сопротивления: трение воды о стенки труб, прохождение поворотов, горизонтальное перемещение. А также на создание струи определённой мощности из излива смесителя — кому понравится мыться под душем, из которого вода еле-еле сочится?
Приятно мыться под душем
Рабочее давление в водопроводе зависит от напора насоса, а значит, от высоты подъёма. Каждые 10 м подъёма равны 1 атмосфере. То есть, если в характеристике насоса указано, что максимальная высота подъёма равна 50 м, это означает, что либо на выходе из насоса будет создано давление в 5 атмосфер, либо вода может подняться на высоту 50 м, либо положенные 3 атмосферы в системе будут на высоте 20 м.
КПД насоса
Коэффициент полезного действия любого агрегата рассчитывается как соотношение полезной мощности к затраченной. КПД насоса обусловливается его конструкцией, а также видом перекачиваемой жидкости или газа.
Насос упростит процесс подъёма воды
Полезное действие, совершаемое насосом, зависит не только от самого агрегата, но и от всей гидравлической системы: большое количество поворотов, сужений и расширений трубопровода увеличивает вихревые потери, что в свою очередь снижает эффективность насосного оборудования. В целом КПД погружного агрегата выше, чем поверхностного: насосу, который находится в воде, не нужно тратить силы на всасывание воды.
Вот и все важные параметры выбора насоса. А с брендом и стоимостью каждый сможет определиться самостоятельно. опубликовано econet.ru Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.
P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet
выбираем между погружным и поверхностным
Устроив у себя на участке колодец, вы столкнётесь с необходимостью поднимать из него воду. Можно обойтись по-старинке — ведром, и именно это одно из положительных отличий колодца от скважины: вы всегда сможете получить воду, даже если отключат электричество. Многие так и делают. А можно упростить процесс, поставив насос.
Как выбрать насос для колодца
Насос — это гидравлическая машина. Она преобразует механическую энергию — мускульную или двигателя, в энергию потока жидкости или газа (в нашем случае — воды). Благодаря этой энергии мы можем поднять воду из глубины, переместить её на определённое расстояние, в том числе по вертикали, и задать скорость протока.
Первый насос, известный учёным, изобрёл древнегреческий инженер и математик Ктезибий, живший в 300-х годах до н. э. Ктезибий, считающийся «отцом» гидравлики и пневматики, описал общий принцип, на котором основано действие многих разработанных впоследствии насосов: плунжерного, крыльчатого, роторного, импеллерного и других. Но перейду к практической стороне — какой выбрать насос для колодца на даче?
Погружной или поверхностный?
Для конечного пользователя не так уж важен принцип действия агрегата: поднимает он воду с помощью поршня, шестерней, кулачков, мягкого ротора или синусоидного диска. Все бытовые насосы для перекачки жидкости делятся на два типа:- погружные, у которых механизм находится в перекачиваемой жидкости;
- поверхностные — устанавливаются на поверхности, а в жидкость погружается только всасывающий патрубок.
Ручной поверхностный насос
Прежде чем отправиться за покупкой, определите, погружной или поверхностный насос вам подходит. И тут придётся вспомнить уроки физики.
«На каждого человека, даже партийного, давит атмосферный столб …». Остап Бендер
Помните главу из учебника про открытие атмосферного давления Эванджелисты Торричелли — опыты с трубками и ртутью? Насос не втягивает воду. Он создаёт разряжение в камере своего корпуса, в которую атмосферным давлением «заталкивается» вода.Поэтому поверхностный насос не сможет поднять воду с глубины, большей чем 10,3 м. Именно на эту высоту поднимается в трубке вода, вытесняемая давлением атмосферы на зеркало воды в колодце.
Погружной насос для колодца. Фото с сайта gipostroy.ru
Также не стоит забывать, что 10,3 м — это величина, справедливая только для идеальных условий (как в школьном задачнике). В реальности глубина, с которой насос может поднять воду, меньше: если колодец находится выше уровня моря, эта величина снижается. Также на неё влияют потери на трение и прочее.
Поверхностный центробежный насос. Фото с сайта peakpx.com
Поэтому производители насосов говорят о 9 м, которые на практике уменьшаются ещё больше — метров до 7. То есть можно уверенно сказать, что насос поднимет воду с 5 м без снижения напора. Если, конечно, ваша дача находится не в горах.
Как бороться с законами физики
Чтобы победить одни законы физики, на помощь могут прийти другие её законы. Обыкновенный поверхностный насос подойдёт для неглубоких колодцев — в пределах 7 м. Если уровень воды находится глубже, то можно попробовать приблизить сам агрегат к воде, разместив поверхностный насос внутри колодца на устроенной в шахте площадке или «плотике».
Насосное оборудование, размещённое в кессоне. Фото с сайта bkankor.ru
Другой вариант — размещение насоса в кессоне рядом с колодцем, глубина которого компенсирует «лишние» метры. Этот же способ работает, если вода вам нужна для водоснабжения дома и есть подвал, который и послужит кессоном. Правда, устраивать кессон и подвал глубже 4 метров может быть нецелесообразно.
Если источник воды находится ниже 7 м, то до некоторой степени (всё равно есть предел) проблему решит другой физический закон — закон Бернулли. На его принципе работает эжектор — устройство, подающее в трубу насоса струю воды или газа, имеющую больший напор. Это усиливает мощность и основной поднимаемой струи.
Закон Бернулли. Фото с сайта met-all.org
Насосные станции, оборудованные эжектором, способны поднимать воду с глубины 25-40 м. Учитывайте, что КПД насоса с эжектором будет невысоким.
Если вода в колодце ещё глубже — тогда вам в отдел, где продают погружные насосы. Определившись с типом агрегата (поверхностный или погружной), можно переходить к другим параметрам выбора.
Производительность насоса
Производительность насоса (расход) — количество воды, которое насос перекачивает за единицу времени. Измеряется в кубических метрах в час (м³/ч) или литрах в секунду (л/с). Потребители стараются приобретать более продуктивные — чтобы точно хватило.Во многих источниках предлагают выбирать производительность насоса, подсчитав максимальный расход воды, то есть с учётом одновременного включения всех водопотребителей в доме: раковин, ванн, душей, стиральных и посудомоечных машин. Называются и ориентировочные нормы расхода — 1000 л на человека в час. Не знаю, как можно вылить куб воды за час, учитывая среднюю скорость протока в обычном смесителе 4 л в минуту.
Производительность насоса — количество воды, перекачиваемое за единицу времени
Предлагаемые для подсчёта таблицы составлены для подбора насосного оборудования для крупных объектов — производственных предприятий, многоквартирных домов. На мой взгляд, такие величины потребления нужны для того, чтобы объяснить, зачем продаются насосы с производительностью, например, 4500 л/час. Такие мощные агрегаты актуальны для высокопроизводительных скважин. Владельцам же колодцев стоит в первую очередь ориентироваться не на собственное водопотребление, а на дебит своего источника воды, потому что приток в колодце за час может быть меньше производительности насоса.
В этом случае стоит устроить систему водоснабжения с водяным аккумулятором — ёмкостью, объём которой заведомо превышает суточное потребление воды в доме. Тогда насос с небольшой производительностью, сообразной с дебитом колодца, будет наполнять ёмкость, из которой вода будет подаваться к кранам в доме.
Напор насоса
Другая важная характеристика для подбора оборудования — напор насоса. Как уже говорилось выше, насос — это гидравлическая машина, то есть устройство, преобразующее энергию. Конструкция его такова, что сила (двигателя или мускулов), приложенная к насосу, не только позволяет перекачивать воду, но и сообщает ей потенциальную и кинетическую энергию. Количественная характеристика суммы энергии называется напором насоса — это сила, создаваемая конструкцией насоса, для того чтобы двигать перекачиваемую среду, в нашем случае — воду.
Соотношение напора и расхода насоса. Фото с сайта c-o-k.ru/
Напор насоса принято измерять в метрах. И при расчётах учитывают только вертикальное направление перемещения воды, то есть, на какую высоту может быть заполнена вертикальная труба, присоединённая к выпускному патрубку насоса.
Так как пользователь заинтересован не только в доставке воды в максимально высокую точку, но и чтобы в этой точке работал смеситель, то кроме высоты подъёма интересно ещё и давление. В стандартных системах водоснабжения рабочее давление от 1,5 до 3 атмосфер. Оно расходуется на преодоление гидравлического сопротивления: трение воды о стенки труб, прохождение поворотов, горизонтальное перемещение. А также на создание струи определённой мощности из излива смесителя — кому понравится мыться под душем, из которого вода еле-еле сочится?
Приятно мыться под душем
Рабочее давление в водопроводе зависит от напора насоса, а значит, от высоты подъёма. Каждые 10 м подъёма равны 1 атмосфере. То есть, если в характеристике насоса указано, что максимальная высота подъёма равна 50 м, это означает, что либо на выходе из насоса будет создано давление в 5 атмосфер, либо вода может подняться на высоту 50 м, либо положенные 3 атмосферы в системе будут на высоте 20 м.
КПД насоса
Коэффициент полезного действия любого агрегата рассчитывается как соотношение полезной мощности к затраченной. КПД насоса обусловливается его конструкцией, а также видом перекачиваемой жидкости или газа.
Насос упростит процесс подъёма воды. Фото с сайта ozon.ru
Полезное действие, совершаемое насосом, зависит не только от самого агрегата, но и от всей гидравлической системы: большое количество поворотов, сужений и расширений трубопровода увеличивает вихревые потери, что в свою очередь снижает эффективность насосного оборудования. В целом КПД погружного агрегата выше, чем поверхностного: насосу, который находится в воде, не нужно тратить силы на всасывание воды.
Вот и все важные параметры выбора насоса. А с брендом и стоимостью каждый сможет определиться самостоятельно.
|
Причем нельзя забывать о следующем: если от поверхностного насоса до источника воды довольно большое расстояние, глубина всасывания становится меньше. Пропорции таковы: горизонтальный отрезок в 10 метров приравнивается метру всасывающей магистрали. Когда же насос размещен в 10 м от скважину, максимум, которого способна достигать глубина, равняется вертикальному отрезку длиной 8 метров. Отдалив агрегат в горизонтальной плоскости на расстояние в 30 м, глубина всасывания для нормального функционирования оборудования должна составлять не более 6 м. Преимущества поверхностных систем:
Недостатки поверхностных систем:
Погружную автоматическую систему водоснабжения с использованием насосов «Водомет» можно установить в любые источники. Традиционно погружное оборудование находит применение, когда зеркало воды располагается глубже 9 м. Однако в действительности такие системы устанавливают также, когда вода залегает совсем неглубоко. Например, когда зеркало расположено лишь в паре-тройке метров от поверхности земли. Причиной тому является общее соотношение преимуществ и недостатков данной системы. Недостатки автоматической погружной системы
Достоинства:
Схема подключения автоматической системы с применением насосов «Водомёт»
|
Один из основных параметров, по которому выбирают тип насоса – это глубина залегания вод. В том случае, когда глубина составляет не больше 9 м, достаточно приобрести поверхностный насос или же отечественную станцию «Джамбо». Если же глубина более 9 м, следует отдать предпочтение погружному насосу «Водомет».
