устройство выключателя, чертеж и материалы

Содержание статьи:

Двухклавишные выключатели используют, когда требуется подключить осветительный прибор, оснащенный несколькими лампочками. Они позволяют управлять ими из одной точки, также они помогают регулировать яркость освещения.

Устройство выключателя с двумя клавишами

Накладной двухклавишный выключатель

Конструктивные особенности не имеют принципиальных отличий от одноклавишных электротехнических устройств. Единственное отличие – наличие двух выходных клемм вместо одной. Также в состав устройства входят следующие детали:

• две клавиши;
• декоративная панель и механизм;
• две выходные клеммы;
• одна входная клемма.

Механизм двухклавишного выключателя

Клеммы представляют собой специальные зажимные механизмы для обеспечения надежного контакта. Для коммутации провода требуется его предварительно зачистить и вставить в клеммник, зажать с помощью прищепки или винта (зависит от модификации выключателя).

Общая или входная клемма находится, как правило, отдельно и имеет маркировочный знак L.

С противоположной стороны находится две выходные клеммы. Они имеют маркировки 1,2  или L1, L2. Некоторые модели могут быть оснащены не клеммниками, а винтовыми зажимами. Отдавать им предпочтение не рекомендуется, поскольку крепление регулярно ослабляется и появляется необходимость регулярно разбирать конструкции и поджимать контакты.

Монтировать электротехнический прибор нужно таким образом, чтобы при включении освещения требовалось нажимать на верхнюю половину клавиши.

Верхнюю и нижнюю часть элемента можно определить с помощью специальной индикаторной отвертки, которая работает на замыкание. Для этого берут кусочек провода или гвоздь и касаются им одного контакта, к другому присоединяют индикатор, придерживая большой палец вверху на контактной площадке. Если при этом огонек внутри не загорится, значит контакты разомкнуты. При включенном положении хотя бы одной из клавиш, он должен светиться.

Преимущества и недостатки двойного подключения

Двухклавишный выключатель оптимизирует используемое пространство

Приступать к электромонтажным мероприятиям нужно с оптимизации работы всех электрических приборов, которые объединены в одну цепочку.

Наглядный пример оптимизированного контура – традиционная организация освещения блока в туалетной и ванной комнате. В коридоре, как правило, монтируют выключатель, оснащенный двумя клавишами. Одна клавиша управляет освещением в ванной, а вторая в туалетной комнате.

Монтаж общего выключателя на несколько комнат целесообразен в том случае, если они смежные или расположены близко. Для удаленных друг от друга комнат рекомендуется устанавливать отдельные электротехнические установки.

Также двойной выключатель рекомендуется устанавливать, если в комнате есть бра или люстра, оснащенные несколькими лампочками. Раздельное управление из одной точки позволяет расширить функциональные возможности прибора и регулировать интенсивность горения.

Установка двухклавишного выключателя для осветительных приборов позволяет оптимизировать управление и регулировать яркость, а также экономить потребление электроэнергии, монтажные материалы.

Необходимые инструменты и материалы

Бокорез S&R Ergo 160×20 мм

Перед тем как подключить 2 выключателя на 2 лампочки, требуется подготовить все необходимые инструменты и рабочие материалы. Чтобы работу выполнить качественно, также нужно изучить схему подключения двойного выключателя. Если знать принцип работы устройства, схему можно составить самостоятельно.

При составлении схемы важно учесть, что через двухклавишный выключатель должен проходить только один фазный провод. Следовательно, нейтральный и заземляющий провод должны подсоединяться сразу к контактам лампочек осветительного устройства. Все подключения и соединения важно проводить в распределительных коробках, это гарантия безопасности в дальнейшем.

Для проведения работ потребуется иметь под рукой электропровода с необходимой площадью сечения, а также сам выключатель.

Из инструментов нужно подготовить плоскую и крестовую отвертку, бокорезы, монтажный нож с острым лезвием и плоскогубцы с уровнем.

Электромонтажники советуют отдавать предпочтение известным производителям, которые отвечают за качество сборки и используемого материала при производстве инструментов.

Как подключить двойной выключатель на две лампочки

Правила расположения проводки

Сначала требуется подобрать наиболее подходящее для выключателя место. Какие-либо требования к размещению законодательством не предусмотрены. Ранее оптимальная высота была около 2 метров, теперь чаще выбирается высота опущенной руки взрослого человека. Это позволяет использовать выключатель практически всем жильцам дома.

Места, где есть определенные требования к размещению розеток и переключателей – ванная комната и баня. Учитывается месторасположение открытого душа и умывальника. На электротехническое устройство не должны попадать капли воды, либо оно должно иметь соответствующую степень защиты.

Следующий этап – выполнить все подготовительные работы. Первым делом обесточить сеть, поскольку электричество опасно и несет потенциальную угрозу здоровью и жизни человека.

Отключение общего водного автомата перед установкой выключателя

Правила безопасности при работе с электричеством:

• отключить электричество, проверить наличие напряжения индикаторной отвертки на выходе;
• не прикасаться к подключенным электрическим приборам мокрыми и влажными руками;
• для закрепления электрических кабелей запрещается использовать металлические скобы;
• не перегружать электрическую сеть;
• поврежденные провода рекомендуется не ремонтировать, а заменять новым;
• устанавливать выключатель требуется с помощью инструментов с заизолированными ручками.

Приступая к установке, требуется определиться с электропроводами по цветовой маркировке. Она используется для сокращения потраченного времени при проведении монтажных работ и для создания безопасных условий.

Чтобы гарантировать правильное соединение применяют следующие обозначения:

• фаза – как правило, имеет красный или коричневый окрас;
• защита всегда имеет один цвет окраса – желто-зеленый;
• ноль – всегда синего цвета.

Также может быть использована буквенно-цифрровая маркировка.

Если в ходе выполнения работ выяснилось, что какие-либо маркировочные знаки отсутствуют, требуется обозначить кабель самостоятельно с помощью цветной изоляции или разноцветной термоусадочной трубки.

Электропроводка в гофре

Монтаж выключателей в новостройках ограничивается подключением электротехнического элемента к ранее подготовленной электрической сети. В старых постройках, где проводка нуждается в модернизации или полной замене, дополнительно требуется делать новые штробы и прокладывать кабель. Если использовался открытый способ монтажа, каждый провод подводится непосредственно к выключателю в специальных кабель-каналах или изолирующих гофротрубах.

От способа монтажа проводки зависит модификация выключателей и используемый способ монтажа. Устройства, предназначенные для открытой установки, включают в себя изолирующую декоративную крышку, внутренний механизм и плоский подрозетник. Конструкция располагается полностью над поверхностью стены, а не в ней.

Начинают с установки подрозетника. Процедура проводится с помощью специальных элементов крепежа. Для подсоединения проводов надежно фиксируют механизм выключателя и надевают на него декоративную изолирующую крышку. Большинство производителей уже продумали отверстие для проводника. Завершающий этап – надевается крышка, скрывая весь внутренний механизм, и надежно фиксируется с помощью защелок.

Для установки выключателя скрытой проводки используют специальные монтажные коробки. В стене проделывается небольшое отверстие. Во время установки нужно следить, чтобы электротехнический элемент был установлен ровно и без перекосов.

Распространенные ошибки

Распространенной ошибкой становится неправильный завод фазы

Наиболее распространенная ошибка, которую допускают неопытные электромонтажники – завести на выключатель ноль, а не фазу, как положено. Переключатель в ходе эксплуатации должен разрывать фазный проводник, но ни в коем случае не нулевой. Если пренебречь этим правилом, цоколь в осветительном приборе всегда будет оставаться под напряжением и элементарная замена лампочки может нанести серьезные увечья.

Еще одна распространенная ошибка – неопытные специалисты заводят фазный проводник не на общий клеммник выключателя, а на один из выходных. В этом случае схема будет неработоспособной. Лампочки будут загораться только в тот момент, когда обе клавиши будут одновременно включены.

Если люди заехали на съемную квартиру или приобрели новую жилплощадь, и осветительные приборы ведут себя непредсказуемо, скорее всего, был произведен неверный монтаж питающих кабелей. Нужно разобрать выключатель и проверить правильно ли реализована схема подключения двухклавишного выключателя на две лампочки.

Если возникают сложности при самостоятельном монтаже, можно обратиться к электромонтажнику в частном порядке или посетить ЖЭК/РЭС/управляющую компанию и оставить заявку.

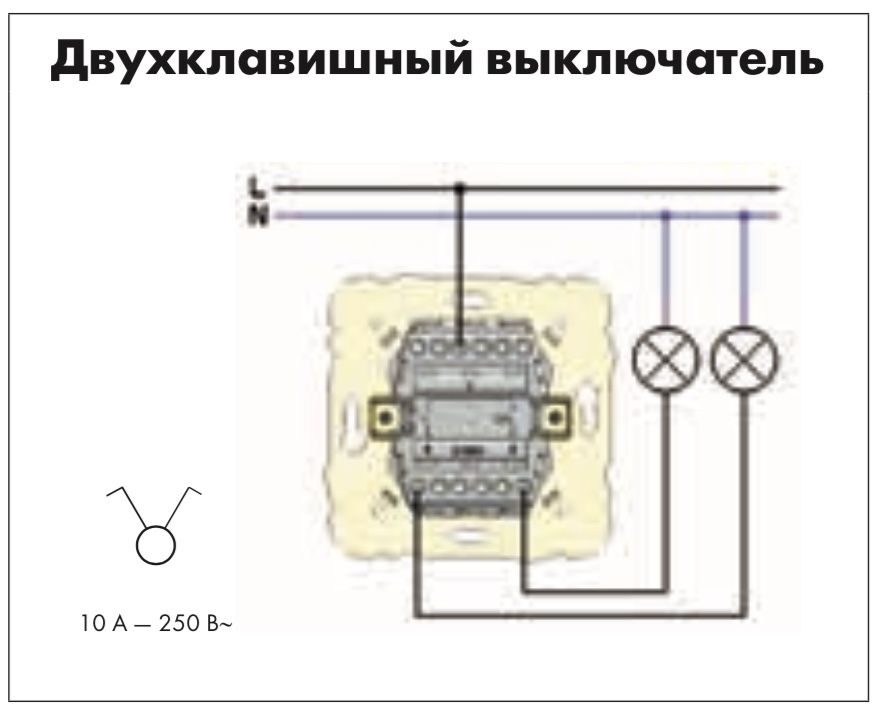

Как подключить двойной выключатель на две лампочки (двухклавишный): схема и видео подключения

При выполнении работ по монтажу электрических сетей освещения 220В бытовых и промышленных помещений, часто возникает необходимость управления несколькими приборами освещения из одной точки. Для этих целей используется выключатель с двумя клавишами. Устройства такого исполнения обеспечивают включение и выключение осветительных приборов, имеющих две и больше лампы. Иногда, схема размещения электропроводки сети освещения предусматривает управление несколькими группами светильников или отдельных ламп на одном светильнике. Двухклавишный для этих целей также подходит.

Для правильной работы двойного выключателя необходимо правильно осуществить его подключение. При этом следует придерживаться определённой последовательности действий для обеспечения личной безопасности и безопасности окружающих. Рекомендации по безопасному монтажу на две лампочки рассмотрены ниже.

Возможные ошибки и пути их решения

Устройство и принцип работы

С помощью таких переключателей одним и тем же источником света удается управлять из двух точек и более, включая его в одном месте, а выключая – в другом (или наоборот). Благодаря чему во время перемещения коридор будет постоянно освещен на всем протяжении пути.

Вид с тыльной стороны двухклавишных проходных выключателей разных производителей показан на рисунке ниже.

Схему подключения двойного проходного выключателя удается реализовать посредством одноклавишного прибора, так что вполне закономерен вопрос: для чего тогда нужна вторая клавиша?

Для ответа на него потребуется разобраться в следующих разъяснениях:

• Двухклавишный выключатель проходного типа также содержит перекидные контакты, но в этом случае число переключающих групп ламп увеличивается с одной до двух.
• Число проводников, соединяющих два разнесенных в пространстве коммутирующих прибора, увеличивается до 4-х.
• При этой схеме подключения двухклавишных проходных выключателей появляется возможность коммутировать сразу две осветительные лампочки (одну включать, а другую – выключать).
• Чтобы увидеть различие между двухклавишными и одноклавишными выключателями нам поможет их непосредственное сравнение. Для этого потребуется вспомнить схему подключения проходного выключателя, в которой соединение обустраивается только на двух проводах.

Важно! При совместном рассмотрении двух схем сразу видно отличие не только по количеству соединителей, но и по функциональности используемых устройств.

Если в случае единственной клавиши коммутировалась только одна группа (лампа включалась и выключалась), то в цепочке с двухклавишным переключателем таких групп уже две. Согласно схеме проходных двухклавишных приборов в данной ситуации можно будет включать первую из 2-х лампочек, одновременно выключая вторую и наоборот.

Поэтапная инструкция по монтажу

Теоретически, процесс подключения коммутационного устройства можно поделить на несколько основных этапов. Начинать монтаж необходимо с кабелей. Так, если же проводка достаточно старая, то она обязательно должна быть заменена на новую. После этого требуется произвести правильное соединение проводов в распределительной коробке, а после и в самом выключателе. С целью монтажа светильника или люстры необходимо использовать инструкцию от производителя, специально разработанную для того или иного источника света.

Первый этап – подготовка стен

Этап штробления стен является очень важным, и его необходимо пропускать только в случае проложения новой проводки с медными жилами подходящего сечения. Если же имеются какие-либо сомнения, то лучше проконсультироваться со специалистом. Если же проводка старая, обязательно меняем ее на новую.

С целью освещения подойдет самый обыкновенный провод ВВГнг, сечение которого составляет 1,5 мм² в квадрате. Если же наряду с освещением будет производиться подключение розеток, то лучше отдать предпочтение тому же проводу, но уже с сечением в 2,5 мм².

На этапе подготовки стен должно быть произведено штробление и обустройство, подготовка мест, на которых будет производиться монтаж распределительных коробок и подрозетников. На данном этапе специалисты рекомендуют устанавливать также и дополнительный автоматический выключатель в электрощиток. Это отдельное устройство будет не лишним, особенно в ситуациях, когда на линии освещения необходим будет ремонт. С помощью такого простого защитного устройства можно будет осуществить отключение только одного контура, при этом остальные будут продолжать работу в стандартном режиме.

Стоит отметить, что в случае деревянных домов значительно отличается тип проводки, поэтому скрытый способ монтажа не используется, поскольку это дополнительное повышение уровня пожарной опасности. В связи с этим кабеля должны быть максимально изолированы.

Монтаж проводов осуществляется с наружной стороны с помощью специальных изоляторов. При этом производится установка не внутренних, а накладных выключателей, однако основной принцип подключения жил к клеммам остается таким же.

После того, как штробление стен разных материалов завершено (это может быть и бетон, и кирпичь, и пенобетон), канавки для укладки проводов необходимо заделать с помощью строительной смеси или алебастра. Далее можно переходить уже к штукатурке, производить декоративную отделку стен. Рекомендуется сохранить месторасположение проводов на схеме, чертеже, чтобы в будущем ремонт и замена проводки не вызвали проблем.

Схема управления освещением с двух мест

При подключении двойных проходных выключателей удается управлять двумя лампочками поочередно из двух мест. Такая схема содержит пару двухклавишных выключателей, что позволяет включать одну из ламп при входе, выключая одновременно другую. При выходе из длинного коридора, например, второй прибор позволяет производить обратную операцию. Таким образом, управление освещением осуществляется поочередно из 2-х мест.

Важно! При этом направление передвижения по коридору не имеет принципиального значения.

Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя. Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях.

Порядок монтажа

Перед подключением проходных двухклавишных выключателей и осветителей сначала подбираются места для их установки (первые должны находиться у самого выхода-входа в помещение). После этого переходят к основным работам, производимым в следующей последовательности:

1. Прежде всего, в выбранных точках специальной коронкой в стенах высверливаются установочные ниши, диаметр которых выбирается 72 или 80 мм (в зависимости от корпуса приборов).
2. Затем в них фиксируются специальные пластиковые коробки (их называют «подрозетниками»).
3. При наружной прокладке проводки корпуса коммутационных изделий крепятся на стене посредством саморезов.
4. По завершении установки двухклавишных проходных выключателей переходят к монтажу двух групп осветителей, в каждой из которых лампы включаются параллельно (это исключит вероятность полного обесточивания цепи при перегорании одной из них).
5. Затем от установленных люстр или плафонов до распределительной коробки прокладывают два фазных провода и один – нулевой.

Поскольку требованиями ПУЭ предписывается заземлять любую соединительную проводку с нагрузками – от светильников прокладывается кабель с тремя жилами.

Обратите внимание: Место для установки распредкоробки (РК) рекомендуется выбирать посередине помещения, что позволяет сэкономить на длине проводов.

Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм – от него до РК потребуется проложить два 3-х жильных кабеля. При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме.

Предлагаем посмотреть видео – как подключить двухклавишные проходные выключатели без распределительной коробки.

Внимание! В этом варианте монтажа подрозетники должны быть глубокими.

Конструкция и принцип действия двухклавишного выключателя

По типу выключатели делятся на устройства для открытой и скрытой проводки. Вне зависимости от типа проводки схема устройства двухклавишного выключателя включает в себя несколько деталей:

1. Две качающиеся клавиши, изготовленные из пластика.
2. Декоративная пластиковая рамка, которая монтируется вокруг клавиш. При открытой проводке вместо рамки используется пластиковый корпус, прилегающий к стене.
3. Крепежные винты для рамки.
4. Неразборный корпус, в котором установлена монтажная стальная рама и сердечник из диэлектрического материала.

В корпусе расположены клеммы для зажима проводов и сами механизмы переключения. Для фиксации может использоваться пластиковая защелка или винт. Также в нем имеются распорные клинья, при помощи которых устройство фиксируется в монтажной коробке. На наружной части стальной рамки имеются отверстия для крепления выключателя к коробке при помощи саморезов. Внутренний корпус выключателя для открытой проводки имеет отверстия для саморезов крепления к поверхности стены.

В состав механизма переключения входят 3 контакта, каждый из которых подключается к проводке. Под контактами имеются поджимные пружины, которые удерживают деталь во включенном или выключенном состоянии. Переключение режимов выполняется пластиковыми качалками, установленными на одной оси. Сверху на качалки надеты декоративные клавиши. Прибор обеспечивает 3 режима работы:

1. Первая зона минимального освещения, расположенная на одной клавише.
2. Вторая зона более яркой подсветки, подключаемая нажатием второй клавиши.
3. При одновременном включении клавиш активируются обе зоны подсветки.

Опционально в схеме выключателя может присутствовать светодиод подсветки. Эта деталь позволяет найти клавиши в темноте. После замыкания фазы свечение диода прекращается.

Схема управления освещением с трех мест

Для того чтобы управлять освещением сразу с трех мест – использованную ранее схему с двумя двухклавишными приборами потребуется дополнить еще одним (его называют перекрестным). Этот переключатель может быть размещен в любой точке помещения, находящейся между двумя уже установленными изделиями.

Конструктивно перекрестный двойной проходной выключатель представляет собой два двухклавишных прибора, совмещенных в одном корпусе. В этом изделии на обычный перекидной механизм вместо двух установлена одна общая клавиша, за счет чего коммутация обеих линий осуществляется синхронно. Для понимания того, как подключить тройной двухклавишный выключатель достаточно поставить перемычки на клеммы обычного перекрестного переключателя.

Схема подключения на 3 точки организуется таким образом, что нулевой провод заводится сразу на обе осветительные группы, а фазовый поступает на каждый из входов первого двухклавишного переключателя. Независимо от позиции клавиш ток будет протекать только по 2-м из 4-х входных клемм. С первого проходного выключателя ток через перемычки попадает на вход перекрестного переключателя, а затем на второй проходной выключатель.

Такое положение клавиш выключателей определяет путь прохождения тока через осветительные приборы. Если данная группа находится в рабочем состоянии (лампочки светятся) – достаточно нажать на клавишу любого из переключателей, чтобы снять питание с нее. То же самое происходит и с их включением: при изменении положения любой клавиши цепь питания тут же восстанавливается.

Обычный выключатель на одну лампу

Схема подключения лампы к обычному выключателю
Начинать следует с наиболее простого варианта, а потому имеет смысл начать с азов. При монтаже выключателя нужно помнить, что ставится он на разрыв фазного провода, следовательно, ноль будет идти напрямую на источник света. При установке выключателя на нулевой, контакты устройства могут быстро прогореть. Наверняка многие замечали, что при плохом контакте в розетке чаще всего подгорает ноль. Происходит это по причине большей нагрузки при прохождении тока именно на нулевом контакте.

Еще одна причина разрыва выключателем именно фазного провода – это возможность быстрого снятия напряжения с потребителя при возникновении внештатной ситуации, в то время как разрыв нуля не обеспечит обесточивания, а лишь разъединит цепь.

Главное правило – выполняются работы по монтажу электропроводки, выключателей и светильников строго при полностью снятом напряжении. При невозможности определения фазного провода по цвету допускается кратковременная подача электроэнергии с целью «прозвона». При этом необходимо предварительно убедиться в отсутствии замыканий оголенных проводов.

Схема управления освещением из четырех мест

Для организации управления осветительными приборами сразу из 4-х точек (на два направления) в помещении потребуется установить уже пару перекрестных коммутирующих изделий. При наличии нескольких осветительных групп предпочтение отдается двухклавишным переключателям перекрестного типа. При их последовательном включении усложняется не только электрическая разводка, но и монтаж самих изделий по уже рассмотренному выше алгоритму.

В этом случае перемычки потребуется устанавливать дважды (сразу в обоих проходных выключателях схема которых приведена выше). При расключении таких систем рекомендуется четко следовать прорисованному заранее эскизу с указанными на нем обозначениями контактов и перемыкающих проводников.

Подключение ламп с преобразователем

В наши дни при освещении помещений точечными потребителями возможно их подключение как в сеть с напряжением 220 В, так и через преобразователь на 12 В. Такие устройства к тому же обеспечивают задержку включения на пару секунд, после чего плавно подают нагрузку на приборы.

Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения способствует увеличению срока службы световых приборов.

В случае использования такого преобразователя выключатель монтируется в цепь до него, и на это есть причины.

Подключение лампы с преобразователем

Во-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны. Проще говоря, контакты выключателя или отгорят, или «залипнут». А во вторых, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится. Электричество будет поступать резким скачком сразу после нажатия клавиши. А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.

При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии. При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.

Также не стоит забывать, что все подобные приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном монтаже не стоит.

Схема подключения трехклавишного проходного выключателя

При ознакомлении со схемой проходного трехклавишного переключателя необходимо обратить внимание на следующие моменты:

• Рассматриваемые устройства имеют 6 выходных контактов, что позволяет контролировать три группы осветителей, находясь в одной точке доступа.
• Перед тем как подключить проходной выключатель на три клавиши – сначала потребуется смонтировать его нагрузки и расключить их согласно осветительному плану.
• Трехклавишный проходной выключатель схема которого приведена на рисунке справа, предназначается не для проходных целей.
• Основное назначение этих приборов – экономия на проводке, обеспечиваемой за счет управления нескольким осветителями из фиксированной точки.

В заключение отметим, что техника монтажа двухклавишного проходного выключателя с двух мест и все последующие ее модификации (с трех и четырех точек) напоминает те же операции для одноклавишных приборов. Ее незначительное усложнение оправдано существенным расширением функциональных возможностей системы, дополненной еще одним осветителем, коммутируемым «в противофазе» с первым.

Подключение от розетки

Но бывают случаи, когда необходимо подключить дополнительный светильник с отдельным выключателем. Тогда возможен монтаж проводки от существующей розетки. Выбор способа ведения (наружный или внутренний) сейчас разбирать не имеет смысла, к данной теме это не относится. Логичнее рассмотреть варианты подключения. При установке одноклавишного выключателя никаких сложностей не возникает, нужен лишь двухжильный провод и непосредственно само устройство включения.

Если прерыватель напряжения устанавливается над розеткой, то из нее выводится нулевой и фазный провода. Фаза прерывается внутри выключателя, при этом ноль остается целым. Остальное световое оборудование, подключающееся к схеме, питается согласно вышеприведенным схемам.

Схема подключения от розетки

При подобном монтаже двухклавишного выключателя потребуется три жилы провода (на выходе – ноль, фаза, фаза), а если клавиши у прерывателя три, то нужно 4 жилы (ноль и 3 фазы).

Какие инструменты и материалы понадобятся для монтажа и подсоединения

Перед тем, как подключить двойной выключатель на две лампочки, необходимо приготовить инструменты. Для проведения монтажных работ потребуется:

• электродрель;
• сверло;
• отвертки;
• индикаторная отвертка;
• нож или прибор для зачистки изоляции;
• пассатижи;
• дюбели;
• маркеры.

Важно! Все инструменты должны иметь заизолированные рукоятки, чтобы избежать поражения током.

Нужные материалы для подключения:

• сам выключатель;
• электропровода с сечением 1,5 кв.мм.;
• монтажная коробка;
• клеммники;
• изолента.

Для подключения к скрытой электропроводке дополнительно потребуется коронка для сверления и строительная смесь для закрепления корпуса.

Сведения для новичков

Пример расположения
Чем отличается от обычного проходной выключатель, так это наличием трех контактов вместо стандартных двух. Итак, если в стене проложена всего пара жил, а желания переделать кабель с двух- на трехжильный почему-то не появилось, то ничего с монтажом выключателя такого типа не получится. Почему? Сейчас разберемся.

Если всё же возобладал здравый разум, и решено сделать монтаж трехжильного кабеля, то кроме него понадобится купить (или достать из ящика, если есть) кое-что ещё:

• пару описываемых проходных выключателя;
• инструмент для монтажа, в том числе и электроинструмент.

Прокладывая провод, люди привыкли к двум вариантам: либо в стене делается штроба, либо на неё крепится короб, в который будет уложен провод.

Подключение на люстре или светильнике

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза — серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Источники — https://cable.ru, Кабель.РФ

Сфера использования

Часто применяют проходной выключатель для длинных коридоров

Установка двойного проходного выключателя по причине коммутационной способности в 16 А допускается только для управления линией с нагрузкой до 3 кВт. Устройство применяется:

• для управления светом в ванной и туалете с одного элемента;
• регулирования яркости лампы на люстре;
• включения/выключения светодиодной ленты натяжного потолка;
• активации и отключения ночников;
• создания освещения в комнате с несколькими лампами;
• группового управления лампочками в холлах и коридорах.

Применение двойных переключателей обеспечивает экономию провода, направленного к одинарным моделям.

Монтаж электрических проводов

Перед проведением подключения нужно провести проверку используемых проводов. Для этого необходимо провести тестирование и определить, какой из проводов является фазовым. Для тестирования используется индикаторная отвертка, которая покажет наличие тока светодиодным сигналом. Нужно отметить фазовый провод, чтобы впоследствии не перепутать его с нулевым.

Перед началом установки двойного выключателя следует грамотно проложить электропроводку до места локализации устройства. В случаях использования скрытого способа проводки разводку проводов проводят до момента оштукатуривания стен. Только после этого на места устанавливают выключатели и светильники, а затем их подключают. Прокладка проводов производится согласно предварительно составленной схеме.

При использовании открытого способа проводка укладывается в кабель-каналы или гофрированные трубы. В случаях замены электропроводки скрытый способ считается более трудоемким, поскольку сначала нужно демонтировать старую проводку, а затем установить новую. Открытый способ электропроводки является более экономичным и не требует затрат и труда. Довольно легко удалить старую проводку и подключить новую.

Подготовительный этап подключения

После того, как кабель размещен на назначенное место, начинают процесс подключения выключателей. В период укладки и подключения необходимо обесточить помещение, в котором будут происходить работы.

Важно! Для отключения тока достаточно выключить автоматический переключатель, стоящий в начале ветки.

В грамотно спроектированном распределительном щитке все автоматы-выключатели маркированы, и поэтому обесточить нужный автомат не составит труда. Если провода не подписаны, то автомат можно обнаружить методом подбора.

После разводки проводов начинают монтаж двухклавишного включателя.

Работа начинается с зачистки кончиков проводов. Подключить двойной выключатель света можно с использованием 3 проводков: первый – вводной, который обеспечивает вхождение тока, и 2 выводных, которые подсоединяются к приборам освещения. Кончики проводов зачищают от изоляции, расстояние зачистки составляет примерно 10 см.

Затем очищенные провода подсоединяют к клеммам. Этот крепеж в системе обозначается буквой «L». Такой зажим расположен в одной стороне конструкции, то есть — отдельно, и его нельзя перепутать. Такой способ используют для двухклавишных включателей, если их конструкция не модульная.

Для модульных выключателей подключение происходит по-иному. В этом случае вводной кабель подключается в клемму первого модуля. Такая клемма обозначается также буквой «L», только она соединяется тонким проводом со вторым модулем. Именно так происходит подсоединение к фазному проводу. Выводные клеммы обозначаются на схеме в виде стрелок, и подсоединение к ним проводков производится аналогичным образом.

Различают несколько вариантов подключения двойного выключателя:

1. Простейший способ характеризуется равным количеством проводов от потолка и осветительного прибора. Для соединения таких проводов достаточно просто их скрутить между собой.

1. Если на потолке 3 провода, а люстра имеет большее количество плафонов, то в этом случае проводят распределение проводов на секции и их подключение к фазовому проводу.
2. Если из потолка выходят 4 провода, в этих случаях провода скручивают между собой. Один из четырех проводов является заземляющим, его можно определить по светло-зеленому цвету и маркировке «РЕ».

На конструкции по бокам располагаются 2 винтика, с помощью которых можно регулировать фиксацию лапок. В случаях, если устройство болтается, с помощью винтов можно его подкрутить и закрепить покрепче. Для этого понадобится фигурная отвертка.

Коробку монтируют в специально подготовленное углубление, после чего устанавливают верхнюю декоративную рамку. Затем выключатель крепят в подрозетнике. Для крепления используют болты или зажимы. Этот процесс зависит от конструкции купленного вами включателя. Есть разновидности, имеющие съемные рамки и кнопки для нажатия. Эти элементы снимают перед подключением и устанавливают после выполнения всего объема работ.

Действия при большом количестве проводов

Для работы двойного выключателя необходимы фаза и два провода, идущие на потребители. А что делать, если их больше? Алгоритм действий следующий:

При помощи отвертки-индикатора найти и отметить фазу. Мультиметром в режиме прозвонки находят идущие к потребителям два провода.

Оставшийся провод – скорее всего, заземление. Его можно либо скрутить с фазой и подсоединить, либо просто заизолировать и не подсоединять, если на потребителе не предусмотрено заземление.

Не стоит спешить скручивать провода. Мультиметром проверяют, заземление данный провод или ноль. Для этого измеряют напряжение между фазой и непонятным проводом с помощью щупов. При значении 220 В это ноль, если меньше 220 В – тогда заземление.

Внимание! Если перепутать между собой при подключении ноль с фазой, выключатель будет работать, но даже в выключенном состоянии будет под нагрузкой. Пользование им создает угрозу для жизни, даже при замене лампочки можно получить удар током.

Достоинства двойных выключателей

Устройства с двумя клавишами обладают следующими преимуществами:

• один прибор может контролировать работу нескольких ламп или осветительных приборов;
• обеспечение контроля за интенсивностью и яркостью света в помещениях. Одинарный выключатель при одном нажатии включает все лампочки осветительного прибора, однако двойной можно использовать не на полную силу, включив одну клавишу;
• возможность регулировать освещение сразу в двух помещениях;
• экономное расходование электроэнергии;
• рациональное использование кабелей и проводов;
• допускается включение одного светильника, что благотворно сказывается на здоровье глаз. Всем известно ощущение, когда происходит подключение сразу всех лампочек, такое происходит при одинарном выключателе;

• удобство при подключении двухклавишных выключателей для сырых помещений или уличного освещения, так как одно устройство гораздо удобнее маскировать от непогоды или ударов. При монтаже на улице выключатели должны быть защищены специальными кожухами.

Важно! Для создания равномерного освещения возможно использовать диммер, который позволяет регулировать свет.

Что же в итоге?

Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».

Основные выводы

Двухклавишный выключатель – это приспособление, делающее жизнь пользователя проще. С его помощью можно управлять двумя светильниками или группами, регулируя уровень освещенности в помещении. Также подобная схема применима для раздельных санузлов. Главное преимущество двухклавишного выключателя – он занимает мало места и для его установки требуется меньше материалов.

Перед монтажом нужно убедиться, что проводка подходит для подобных работ. Установка выключателя проводятся профессиональным инструментом. Также важно соблюдать технику безопасности при работе с электропроводкой.

Предыдущая

ОсвещениеКак нужно правильно подключать лампочку к электросети через выключатель

Следующая

ОсвещениеКак соединить выключатель с розеткой при подключении светильника

Особенности распайки двухклавишного ПВ

Соединительные клеммы WAGO

При выполнении схемы двухклавишного проходного выключателя необходимо продумать способ фиксации проводов. К популярным технологиям относятся скрутка с последующей пропайкой или сваркой концов.

Популярным способом крепления является крепление элементов проводки с пружинными зажимами на контактах. Для прочности электрического соединения и быстрой сборки целесообразно использовать:

• Клеммы WAGO. Многоразовые зажимные фиксаторы, которые снимаются на время ремонта линии.
• Зажимы Werkel. Находятся на концах контактов. По нажатию кнопки на клемме открывается отверстие. В него вставляется конец провода без изоляции.

Фазный конец подкидывается на первый контакт. Между ним и первым делают перемычку.

Особенности двухклавишного коммутатора

2-х клавишный проходной выключатель с подсветкой

Двухклавишный переключатель подсоединяется к схеме освещения через второй перекидной контакт каждого коммутатора с двумя кабелями между ними. Фактически прибор является сдвоенной одноклавишной моделью с четырьмя проводами. Электроцепь каждой жилы – автономный элемент осветительной линии, обеспечивающий запитку конкретной лампы без взаимодействия с остальными частями.

В зависимости от бренда на входах и выходах прибора присутствует от 2 до 4 клемм. К примеру, выпускаются выключатели с 1-й фазной клеммой, 1 выводной клеммой на лампочку, 4 клеммами для промежуточных кабелей.

Удобство двухклавишных моделей заключается в возможности активации света с разных углов комнаты.

Разновидности приборов

Перед тем как подключать ДПВ нужно разобраться с классификацией. Знание особенностей монтажа, типа активации поможет правильно подобрать коммутатор.

По способу установки

Накладной проходной выключатель

Существует две разновидности:

• Внутренние, или «утопленные». Располагаются в стене как элемент скрытой проводки. Кабель прокладывается в штробе или внутри ГКЛ. Чтобы подсоединить переключатель, понадобится дополнительно поставить в отверстие подрозетник для рабочей части. На него подводятся монтажные канавки.
• Наружные. Устанавливаются в случае прокладки проводов в гофре или коробе поверх стены. На фарфоровых изоляторах в коробах не укладываются. Наружные выключатели оправданы в деревянных дачах, хозпостройках и подсобках.

Используйте наружные модели для временной проводки.

По типу работы клавишной пружины

Двухклавишный переключатель функционирует по таким принципам:

• Сжатие: при надавливании на кнопку сила поступает на шарик, который сжимает пружину. Элемент скользит по оси качания коромысла, и двигаясь по его плечу, обеспечивает перемещение активного узла с контактами.
• Растяжение: на клавише находится рамка, прижатая к основанию пружины. Деталь качается по оси, разрывая или создавая электроконтакт.

Вне зависимости от механизма переключается активная часть.

По способу коммутации элементов

Перекидной выключатель с винтовыми зажимами

Подключить ДПВ можно при помощи винтовых или безвинтовых зажимов.

При установке на винтовые зажимы основная сложность работ – отсутствие маркировки контактов. Для поиска входа понадобится индикаторная отвертка. Гнезда под фазу находятся вверху керамического корпуса. Перед подключением с проводов на 0,7 см снимают изоляцию.

На верхний контакт подводят фазу, вставляя зачищенный участок в зазор, образовавшийся при раскручивании винта. Два оставшихся контакта подсоединяют аналогично.

У безвинтовых моделей контакт проводников осуществляется при помощи токопроводящей арматуры. С провода снимается на 8-10 см длины изоляционный слой. Фазную жилу подкидывают на контакт входа вверху панели. Он определяется по маркеру 1 или L.

Зачищенную часть провода помещают в специальный проем. Фиксация происходит при помощи внутреннего пружинного узла. Остальные жилы без изоляционного покрытия устанавливаются в гнезда для контактов выхода.

Винтовые зажимы требуется периодически подтягивать.

Места преимущественного размещения

Проходные выключатели устанавливаются в любых доступных для рук местах. Не обязательно использовать постоянно оба устройства для контроля за освещенностью. Основным может быть один выключатель, а второй использоваться лишь при необходимости.

Если провода обычных выключателей были проложены в гофре, то есть возможность заменить их на проходные без повреждения стен

Преимущественно ДПВ устанавливаются в таких местах:

1. В противоположных концах длинного коридора. Если посреди есть дополнительная дверь, то около неё также можно разместить концевой выключатель.
2. В больших спальнях. Один ДПВ может размещаться классически на стене около двери, а другой – у кровати.
3. На лестничных маршах.
4. На тропинках и дорожках домов, коттеджей, дач. Удобно выйти вечером из дома, пройтись по освещенной алее и выключить свет около входной калитки.
5. В больших залах, имеющих несколько входных дверей на противоположных сторонах.

Проходной выключатель одновременно экономит электроэнергию и обеспечивает безопасность передвижения людей. Единственным минусом этого устройства является повышенная сложность и затратность первоначального монтажа.

Процесс подключения пошагово

1. Изучить расположение и предназначение контактов, иногда дополнительная информация об этом имеется на обратной стороне устройства. Однако, если она отсутствует, то разобраться будет несложно: контактов с выводом в данной разновидности должно быть 2 и традиционно они располагаются на противоположной стороне от единственного входного.
2. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
3. Желательно подключать выключатель таким образом, чтобы центральный контакт располагался в нижней части.
4. Соединить 3 нулевых провода: от распределителя и от каждого из источников освещения.
5. Фазный провод, выходящий из распределителя, подключается к единственному входному контакту в выключателе.
6. В выключателе имеется 2 фазных провода, каждый из них соединяется с аналогичным проводником, идущим от светильника.
7. Внутри распределителя, эти фазные провода должна быть подключены к группам ламп или раздельным источникам освещения, которыми планируется управлять. После этого, оба проводника будут являться коммутируемыми фазами двух групп ламп.
8. В распределителе необходимо идентифицировать нулевой провод, который соединяется с аналогичным проводником, уходящим на источники освещения. Механизм может коммутировать исключительно фазы различных групп устройств.
9. После всех соединений приступать к пайке и скрутки изоляционным слоем, но перед этим рекомендуется осуществить проверку всех совершенных подключений.

В разрыв, то есть на выключатель, делают именно фазу, а не нуль, потому что такой способ наиболее безопасен. При отключении питания, переведения выключателя в положение «выключено», правильным будет, если на патроне лампы не останется напряжение, а при подключении нуля в разрыв именно это произойдет, и простая замена перегоревшей лампы может превратиться в ежесекундную подверженность опасности поражения электрическим током.

Установка двойной разновидности выключателя должна производиться исключительно в подрозетник, диагональ которого равна 67 мм. Подрозетники старого образца имеют диагональ 70 мм, поскольку старые устройства были больше, и плохо подходят под современные модели. К тому же, раньше их изготавливали из металла, а не из пластика. И не забываем использовать кабеля нужного диаметра, о чём было подробно рассказано по ссылке.

Как подключить двойной выключатель на две лампочки

Подробная схема подключения двухклавишного выключателя на две лампочки

С трудом представляется жизнь без искусственного освещения.

Складывается некое впечатление возвращения к каменному веку, когда люди жили в темных пещерах.

Но даже на тот момент в качестве освещения использовали огонь. Так чем мы, высокоинтеллектуальные индивидуумы, создавшие и изучившие такую чудесную науку, как «электрика», хуже пещерного человека?!

Мы – не пещерные люди, мы создаем будущее. Задумайтесь на секундочку: первую лампу накаливания создал еще в начале XIX века англичанин Деларю, а сегодня в XXI веке мы с вами пытаемся разобраться в том, как установить двухклавишный выключатель для ламп. Забавная штука прогресс, не находите?

Не спешите стыдиться своей неопытности или неумения разбираться с электронными приборами. По прочтению этого текста вы будете обладать всеми знаниями для установки и составления схемы подключения двухклавишного выключателя на две лампочки.

Устройство

Как же подключить двухклавишный выключатель к двум лампочкам? Перед тем как перейти к описанию процедуры подключения, давайте для начала ознакомимся со структурой устройства. Итак, элемент состоит из 3 ключевых «К» :

В других версиях вместо клеммников находятся винтовые зажимы. Суть их работы одна и та же – принятие тока на входе.

Параллельным соединением к выключателю подсоединяются два провода. Контакты смыкаются и размыкаются от нажатия клавиш. Они закрепляются клеммами или винтовыми зажимами.

Чтобы подключить кабель к клеммникам, зачистите провод и вставьте его конец в отверстие клеммы. Винтовая система помимо вставки провода предполагает закрутку винтов для надежного закрепления кабелей. Делается это с помощью стандартной крестовой отвертки.

Не стоит перетягивать зажимы — это скажется неблагоприятно на износостойкости проводов.

Помимо прочего, современные выключатели выпускаются с наличием индикатора и/или подсветки. Первое – своеобразный сигнализатор того, замкнута или нет сеть в данный момент, последнее – удобное приспособление, способное упростить поиск выключателя в темноте. Есть и настоящие ноу-хау приспособления в этой области, но это не меняет особенностей монтажа и их подключения .

Схематическое изображение

Рисунок ниже – схема подключения двойного выключателя на две лампы в доме/квартире с заземлением типа TN-C.

Разъяснения. фаза L подключается к выключателю. От него она идет к светильнику 1 и 2. Земля и рабочий ноль из распределительной коробки подключаются напрямую к обоим светильникам.

Стандартную схему подключения двойного выключателя к 2 лампочкам представит это видео:

Инструменты и материалы

Для установки двухклавишного устройства потребуется наличие инструментов:

• отвертки: одна – крестовая, другая – с прямым шлицем;
• монтажный нож;
• уровень;
• пассатижи;
• бокорезы;
• молоток;
• зубило.

Последние два инструмента используются для создания отверстия в стене.

• выключатель;
• электропровода с сечением от 1,5 мм²;
• монтажная коробка для выключателя;
• клеммники или винтовые затяжки;
• изолента.

Собрались с мыслями, материалом и инструментами? Приступаем к монтажу.

Подготовка к работе и монтаж проводов

Подготовительные работы начинают с подготовки электропроводов. Если здание еще строится, то проблем с прокладкой кабеля нет: ее проводят по планировке с соблюдением всех требований, включая пожарную безопасность. Кабеля при этом размещают по отдельным каналам или специальным гофрированным трубкам .

Перед тем как начать любые работы, связанные с монтажом электропроводки и подключению различных устройств, отключайте питание на щитке. Соблюдайте правила безопасности!

Если же здание устарело и есть проблемы с электропроводкой, то придется попотеть:

• не сильно, если провода смонтировали открытым способом ;
• сильно, если закрытым .

При последнем варианте заново делаются штробы и прокладываются провода .

Для более подробного ознакомления с темой, как подключить двойной выключатель и подсоединить его на две лампочки, рекомендуем просмотреть видео:

Установка блока

В первую очередь, зачищают концы проводов: один входной и два выходных. которые подключаются напрямую к светильникам. Очищают провода от изоляционного слоя на 10 см.

Входную фазу подключают к клемме или винтовому зажиму, что находится по отдельности от других отверстий и называется входным. Два выходных провода крепятся с помощью двух других клемм/зажимов. Этот вариант подключения подойдет для двухклавишных устройств, не имеющих дополнительных модулей.

Модульное устройство подключается несколько иным образом. Входной кабель вставляют в ту клемму модуля, которая подписана латинской буквой L. Рядом находится вторая клемма. Они обе соединяются с помощью провода малой длины. Выходные провода подключают так же, как и на однокорпусных устройствах.

После завершения процедуры, выключатель устанавливается в монтажную коробку и закрепляется болтами в подрозетнике. Некоторые модели имеют съемные клавиши и рамки. Крепятся они в конце установки.

Предлагаем вашему вниманию ещё одно обучающее видео, как подключить два светильника к двойному выключателю:

Учитесь делать все собственноручно – в жизни пригодится!

Итак, теперь вы знаете, как соединить двухклавишный выключатель на две лампочки и подключить его к двум люстрам или светильникам. Оно не только повышает самооценку любого мужчины, но и существенно экономит средства, которые ранее уходили на вызов электрика.

Как подключить две лампочки на двойной выключатель?

Что такое двойной выключатель и где применяется?

Двойной выключатель используется для управления двух электрических приборов одним устройством либо для включения и выключения двух групп на одном бытовом приборе.

Зачастую такие выключатели используются для включения разных секций многоламповых люстр – клавиши выключателя отвечают за разные группы лампочек в люстре, при нажатии обеих кнопок загораются все лампочки в люстре.

Перед тем как устанавливать выключатель необходимо провести этап подготовительных работ:

• приобрести выключатель, который подходит вашим требованиям;
• изучить особенности расположения контактов;
• подготовить место для проведения работ и необходимые инструменты;
• тщательно придерживаться правил безопасности.

Устройство двухклавишного выключателя

Все двухкнопочные выключатели трехконтактные – имеют один ввод, а выводов два. Провод с фазой необходимо подключить к общему вводу, а выводы включают и выключают разные секции в бытовых приборах.

При монтаже выключатель располагают так, что контакт ввода находится снизу, а выводы, предназначенные для подключения осветительного прибора – сверху. Так как такой выключатель трехконтактный, то и зажимов под провода предусмотрено также три.

Почему фаза должна разрываться выключателем?

Какой бы не была конструкция электроприбора, фаза должна разрываться выключателем. Это необходимо для обесточивания электроприборов.

Таким образом, при ремонтном обслуживании прибора (например, при замене перегоревшей лампочки) обеспечивается безопасность при включенном автомате.

Схема подключения двойного выключателя

Перед установкой выключателя необходимо отключить поступление электротока на распределительном щитке и убедиться, что на проводах нет электронапряжения. От электрощита в распределительную коробку идут синий и красный провода, отвечающие за ноль и фазу соответственно.

Для подключения двойного выключателя необходимо соединить между собой нулевые провода светильников и электрического щита, а к фазному проводу электрощитка подключить провод, который подсоединяется к общему контакту выключателя.

Таким образом, с выключателя выходит синий провод (фаза первого светильника) и желтый (фаза второго светильника). Каждый из них подключается к соответствующим фазным проводам каждого светильника.

В коробке распределения они подключаются к нужным лампочкам или светильникам. То есть эти провода являются коммутируемыми фазами разных групп электрических приборов.

К синему проводу (нулевому) на распределительном щите подключается синий провод (нулевой), который идет на электроприбор. Выключателем соединяются фазы двух секций светильника.

Выполнив все соединения необходимо проверить правильность проведенной работы. Если сделано се правильно, то можно переходить к спайке и изоляции.

Особенности подключения или как не допустить ошибок

Соединяя провода одного и того же цвета можно использовать винтовые соединители, которые просты в использовании и очень надежны. Такое соединение важно применять при одновременном использовании медных и алюминиевых проводов.



Ведь соединив такие провода, напрямую зачастую возникает окисление, контакт становится неплотным и может вызывать нагрев провода, что в свою очередь может привести к выгоранию и пожару.

Что такое проходной выключатель и где его используют?

Выключатель, который выключает и включает электроприборы с двух разных мест, называется проходным. Применяют их для рационального использования электричества. Например, в длинном коридоре удобно включать свет в одном конце, а выключать в другом.

Выключатель проходного типа имеет три контакта для подводимых проводов. Чтобы иметь возможность управлять электроприборами из нескольких мест, необходимо использовать четырехконтактные или шестиконтактные выключатели перекрестного типа.

Схема подключения проходного выключателя

Двойной переходной выключатель имеет две независимых друг от друга группы контактов. Чтобы подключить такой выключатель необходимо соединить нулевой провод электрощита с нулевым проводом распределительной коробки, а затем соединить эту коробку с лампой.

Это действие необходимо выполнить для первого и второго переключателя. После этого нужно соединить между собой переключаемые контакты обоих переключателей. Затем из каждого переключателя выводится кабель, монтируются светильники и параллельно соединяются друг с другом.

Когда эта работа выполнена, можно переходить к установке распределительной коробки. В нее вводят кабель, идущий со светильника и провода от переключателей и электрощита. Для выбора расположения распределительной коробки нужно найти такое место, чтобы она никому не мешала и требовала короткие провода.

После выполнения работ необходимо сделать проверку – пощелкать переключателем и посмотреть искрит или нет.

Проверка устройства защитного отключения на срабатывание

УЗО выполняет важную функцию – при утечке электротока отключает напряжение. Поэтому нужно систематически проверять устройство на срабатывание.

Выполнить проверку можно несколькими способами:

нажать кнопку «Тест», УЗО сразу же должно сработать. Такую проверку рекомендуется проводить ежемесячно;

использовать контрольную лампу – одним концом провода соединиться с фазой, другим концом – с нулем в розетке. УЗО должно моментально среагировать;

имитировать утечку электротока с помощью реостата.

Если устройство защитного отключения не сработало, то это свидетельствует о его неисправности, или поломке одной из его внутренних деталей. Особым случаем является поломка механизма имитации утечки тока. В этом случае устройство защитного отключения функционирует и справляется со своей задачей.

Но в любом случае специалисты рекомендуют поменять такое устройство, ведь нет никаких гарантий в его надежности. Тем более, что жизнь человека дороже, чем цена на устройство защитного отключения.

Схема подключения двойного выключателя на две лампочки
Схема подключения двойного выключателя

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.

В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.

Схема подключения двухклавишного выключателя мало отличается от схемы подключения одноклавишного. По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.

Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя. где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.

Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.

Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.

Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

Схема подключения двухклавишного выключателя

Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.

В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).

Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.

Подключение двухклавишного проходного выключателя

Одноклавишные выключатели все меньше используются в современных квартирах с трех- или пятиламповыми люстрами. Предлагаем рассмотреть, как подключить двухклавишный выключатель с подсветкой, с розеткой, также фото и схема в нашей статье.

Типы выключателей

Существует два способа подключения проводов к выключателю света: винтовыми зажимами и самозажимными клеммами. В первом случае, кабеля размещаются в специальной колодке и стянуты винтом. Единственный недостаток такого соединения в том, что со временем винты раскручиваются и нуждаются в подтяжке. Т.е. в любой момент может произойти мини-замыкание.

Крупные производители используют для создания своей продукции второй вариант. Он считается более дорогим, но и обладает большей эффективностью. К тому же, в последнее время все чаще стала использовать модульная технология.

Схема: пример подключения двухклавишного выключателя

Как подключить выключатель

Ниже мы представили схему работы выключателя и его установки. Двухклавишный евровыключатель – это два одинарных прибора, но в одном корпусе. Их фазы объединены, и в тот момент, когда у одного перемыкает контакты (и он начинает подавать питание на свою группу приборов), второй обрывает цепь, и перестает принимать сигналы от кабеля фазы от розетки или проводки в квартире. Это происходит, потому что провод с заземлением и нуль фазы присоединены напрямую к светильнику, а через выключатель проходит фаза.

Схема подключения двухклавишного выключателя к люстре

Для работы понадобится:

Плоскогубцы

Отвертки (индикатор, плоская и крестовая)

Канцелярский нож

Уровень.

Первоначально отключаем электричество. Далее нужно подготовить провода в установочной коробке, для этого зачищаем их плоскогубцами. Необходимо оставить приблизительно 10 сантиметров провода, лишнее отрезаем канцелярский ножом. Теперь можно соединять проводку и провода выключателя. Если проводка трехфазная, то особого труда этот процесс не составит.6 просто соединяем соответствующие по цветам кабеля к 3 фазам и нулю.



Если же проводка двухфазная, то нужно скрепить клеммой провода выключателя, и получив в итоге две шутки вместо трех, присоединить их к питанию электрической сети.

Установите защитные пластины и включите питание. В идеале, оба переключателя должны быть в верхнем или нижнем положении, когда свет выключен. Если необходимо, снимите второй электрический выключатель, поверните его на 180 градусов в коробке, затем установите его как две позиции тумблера.

Видео: Как подключить двухклавишный выключатель

Подключать люстру также не сложнее. Определенные лампы объединяются в группы, причем если групп может быть, только две, то ламп – любое количество: с двумя рожками, пятью или даже шестью.

Установка выключателя

Основная сложность заключается не в подключении проводов на две независимых лампы. А в установке выключателя в разветвительную коробку. Импортные выключатели (simon, wessen, lezard, schneider electric, anam, legrand-легранд, valena).

Нужно при помощи отвертки закрепить выключатель непосредственно в установочном отверстии и закрутить его винтами или болтами (которые чаще всего идут в комплект). После устанавливаем не него коробку с клавишами, прижимаем и закрепляем (если нужно), болтами поверх.

Очень интересная практика – монтаж выключателя с индикацией скрытой установки. Этот вид электроприборов популярен в «умном» доме и в квартире, где дизайн и стилистика играет большую роль. Его установка производится в углублении в стене, от распределительной коробки к кабелям проводки, все полностью аналогично обычному монтажу, но на завершающем этапе нужно прикрепить специальную закрывающуюся крышку (иногда используются датчики с перекидной заслонкой).

Рассмотрим процесс установки, если есть две сети электричества. Объединяем одну сеть – в одну группу, вторую – в другую. Теперь соответственно соединяем кабеля. Один провод должен замыкаться, когда размыкается другой, так что внимательно проверяйте соединения.

Один выключатель на две лампы

Как уже говорилось, приборы контролируют две группы светильников, а значит можно установить ванную и коридор на двуклавишный выключатель. Для этого провода от обеих ламп выводим к проводам и месту расположения выключателя, объединяем каждый из них в отдельные группы, соединяем клеммами и крепим к выключателю. Для больших помещений рекомендуем прочитать статью, как подключить проходной двухклавишный выключатель.

Точно также производится и установка выключателя освещения на две комнаты.

• объединяйте группы продуманно (к примеру, кухня-туалет, коридор-ванна, гостиная-комната, и т.д.) тогда не будет перерасхода кабеля
• устанавливайте выключатели в зонах досягаемости: не за креслом или шкафом
• на светильник и вентилятор нужно подсоединять более мощный выключатель, учитывая, что помимо основных кабелей, там есть провод, отвечающий за питание непосредственно вентилятора
• советуем использовать выключатели с индикацией simon
• чтобы правильно подключить прибор, обязательно нужно просмотреть разводку проводки, особенно это касается при подключении к двум источникам питания
• если ранее подобного опыта работы не было, советуем предварительно просмотреть видео, как устанавливается выключатель.

Как подключить двухклавишный выключатель. Схема подключения

У многих из нас возникает вопрос: Как самому подключить двухклавишный выключатель?- вопрос простой, нужно только немного разобраться в способе такого подключения. Рассмотрим первоначально более простые схемы с подключением выключателя света на две клавиши. Способ подключения двухклавишного выключателя света в общем то ничем не отличается от подключения выключателя с одной клавишей.

Преимущество в установке и в подключении двухклавишного выключателя состоит в том, что при подобных электрических схемах с применением выключателя на две клавиши, можно как бы управлять освещением.

Схема подключения двухклавишного выключателя

Наглядный пример такого выбора освещения представлен в электрической схеме рис.1, когда в электрическую цепь светильника. включается либо одна лампа либо другая, либо включаются все две лампы. Выключатель здесь так же подключается в электрической цепи последовательно на фазном проводе. Лампы в люстре подключены параллельно, #8212 внешнему источнику электрической энергии.

Подключение люстры-к двойному выключателю

При подключении люстры с тремя лампами к двухклавишному выключателю света рис.2, нулевой провод в данной схеме подключения является общим на две группы ламп, то есть выбор освещения люстры имеет подключение:

Подключение двух люстр

Подключение двухклавишного выключателя света в данной схеме, с подключением двух светильников, #8212 типично как и для других представленных электрических схем. Схему можно представить, как подключение двух люстр с управлением через двухклавишный выключатель (рис. 3).

Как подключить люстру-на 6 ламп

Подключение люстры с шестью лампами через двухклавишный выключатель света рис.4 указывает на способ такого подключения ламп. Здесь так же все просто. Провода L1 и L2 от выключателя имеют разветвление как и нулевой провод,- на две группы ламп светильника.

Монтаж с последующим подключением двухклавишного выключателя света для подобного типа светильника,- не требует подробного объяснения. Выбор освещения от двухклавишного выключателя осуществляется следующим образом включения ламп, где в электрическую цепь включается:

первая группа из трех ламп

вторая группа из трех ламп

светильник полностью #8212 из шести ламп.

Как разобрать двуклавишный выключатель света

Разборка двухклавишного выключателя первоначально проводится со снятия двух клавиш,- с последующей разборкой.

Как подключить двухклавишный выключатель

На фотоснимке ниже, наглядно показан способ соединения проводов к винтовым контактам двухклавишного выключателя.

Провод с фазным потенциалом соединяется к одному винтовому контакту двухклавишного выключателя. Два других провода поступающих на нагрузку,- по отдельности соединяются к контактам от двух клавиш выключателя, как это показано в представленных электрических схемах.

Как установить и подключить выключатель света

Время от времени у каждого человека, активно использующего освещение в доме, возникает необходимость в замене вышедшего из строя или из моды выключателя. Далеко не всегда это может сделать квалифицированный специалист – мастер-электрик, поэтому знать азы самостоятельного монтажа необходимо для собственного спокойствия. Важно знать, как установить выключатель света, чтобы работа, выполненная своими руками, была качественной.

Выключатель: история и эволюция

Привычные сегодня выключатели появились в конце 1870-х годов, благодаря изобретению Эдисона. Уже через несколько лет – в 1893 году свет увидел прообраз современного выключателя – рубильник с пружинным механизмом и автоматом. В начале ХХ века выключатели стали потихоньку обретать свою привычную форму. В конце 40-х начале 50-х годов XX века, стали появляться изделия одноклавишные, позднее приобрести стало возможно и варианты с 2-3-мя клавишами. Сегодня этот элемент домашней электросети оснащается подсветкой, имеет различные формы и уже не кажется, чем–то необычным.

Выбор регулятора освещенности: с одной или двумя клавишами?

Удобство управления светом в помещении зависит от многих факторов:

• собственного вкуса
• расположения комнат
• интенсивности освещения.

Одно- и двухклавишные элементы включения/выключения являются оптимальным решением для бытовых целей, поскольку отлично справляются с нагрузкой, но не выдержат, если придется работать с мощными профессиональными осветительными приборами– это важно учитывать.

Они подходят для работыкак со старыми лампочками накаливания, так и с новыми, современными изобретениями – люминесцентными осветительными приборами или диодными лампами, лентами.

Количество клавиш напрямую зависит от поставленных перед изделием задач – так, для включения света в санузле раздельного типа, лучше приобретать элемент с двумя клавишами, чтобы экономить электроэнергию. В небольших помещениях идеален одноклавишный вариант.

Хитрости выбора контролера освещения: подключение без проблем

Прежде чем переходить к подключению, важно узнать хитрости выбора. Сегодня существует множество моделей, позволяющих контролировать уровень освещения в комнатах. Если выбор пал на реостатные модели, то важно помнить, что они позволяют выбирать уровень света, плавно регулировать яркость свечения лампочки. Вместе с тем, такой вариант является самым выгодным, но он пригоден только для самых простых ламп накаливания и, установив такой контроллер света,придется все время пользоваться исключительно им.



Корпус должен быть выполнен из прочного и обязательно огнестойкого пластика. Внутренняя основа может быть выполнена из керамики. Если установлена подсветка, что очень часто используют в современных моделях, то необходимо помнить, что такой выключатель все время находится под напряжением.

Как правильно установить элементы регулирования: определение количества света, подготовительные работы, подключение и инструменты

Прежде чем приступать к установке, необходимо определиться с тем, где будут расположены выключатели, поскольку от этого зависит удобство управления светом в помещении.Подключение само по себе не сложное, поэтому желаемое количество света легко достичь. После этого важно проверить наличие всех необходимых для работы инструментов:

• выключатель/и
• распределительная коробка
• провода для соединения
• изолента.

Монтажные работы: способы установки элементов подключения света

Существует несколько способов, как правильно подключить контроллеры света. Все они не сложные, нетребуют много времени и сил, но некоторые знания в этом деле обязательны, чтобы потом источники света радовали глаз и могли отвечать потребностям людей.

Иногда включать/выключать свет в комнатах необходимо из разных мест, особенно если помещение большое. Для этой цели, обычно устанавливаются разные светильники. Пример, человек захочет управлять освещением в комнате из прихожей и, собственно, из самой комнаты, в люстре находится 4 – 5 лампочек, именно для этого необходимо знать, как подключить свет через выключатель, чтобы играть с освещением по собственному желанию.

По сути, необходимо сделать так, чтобы управлять можно было разными группами лампочек в люстре, например, в комбинации 1, 2, 5-4-5 штук одновременно.

Для того, чтобы изменять количество лампочек в группе и необходимо знать, как подключить выключатель света.

Схема подключения

Чтобы произвести подключение,потребуются непосредственно сами элементы управления – одинарные или двойные – зависит от нужды и желания самих людей, делающих ремонт. Удобнее пользоваться двухклавишными проходными выключателями, если речь идет о прихожей.

Вот так он выглядит в разобранном состоянии, полностью готовом к установке:

У двойного или, как его еще называют, двухклавишного элемента управления освещением – имеется всегдашесть контактов – соответственно, два входа и четыре выхода. Подключение производится исходя из этих особенностей.

Схема подключения выглядит так:

По сути – это два одинарных элемента, соединенных в одном надежном корпусе. Здесь видно, как подключить двойной выключатель света, чтобы дальнейшая эксплуатация была максимально безопасной для человека, удобной и практичной.

Схема, предназначенная для управления освещением одновременно из трех мест в помещении, мало чем отличается от предыдущей. Разница заключается в том, что в нее включен еще один элемент двойного типа – перекрестный, которыйотличается от одинарных и двойных, так как имеет четыре контакта, а не шесть, как ранее – по два входа и два выхода, соответственно. Во время нажатия на двойной спаренный выключатель, сразу же срабатывают на переключениедва независимых друг от друга контакта.

Важно отметить, что общее количество мест управления освещением с одного выключателя, установленного в комнате, не ограничивается двумя или тремя, оно может без труда достигать и пяти – шести. Это осуществляется следующим способом – выключатель используется одинарный на три контакта, в связке с ним, установлен еще один —на четыре контакта.

Начало работ по созданию идеального света в помещении

Необходимо проверить наличие всех инструментов заранее, чтобы подключение прошло спокойно, поскольку потом оставлять недоделанный элемент управления будет просто опасно. После этого, следует проверить, исправно ли работает проводка и осветительные приборы, установленные в помещении.

Одноклавишный вариант встроенного типа, устанавливается обычно в коридоре или прихожей. Таквыглядят одно- и двухклавишный варианты:

С помощью этихразработок удобно создавать идеальное освещение в коридоре.

Схема подключения одноклавишного выключателя – самая простая, поскольку на один выключатель приходится всего 2 провода. Подключить выключатель света на одну лампочку можно с квартирного электрощитка, здесь фаза — провод красного цвета, ноль — провод синего цвета. Напряжение приходит в распределительную коробку, которая располагается в коридоре.

Фаза соединяется в распределительной коробке с проводом красного цвета, который идет непосредственно на выключатель. С него провод, обозначенный на схеме оранжевым цветом, уходит обратно в распределительную коробку, где соединяется с проводом также оранжевого цвета, идущему в осветительный прибор, являющегося одновременно нагрузкой в этой схеме.

Ноль в свою очередь соединяется в распределительной коробке с проводом, обозначенным синим цветом, который сразу уходит на лампочку. Для соединений проводов в распределительной коробке удобно использовать клеммы – с ними подключение пройдет быстрее и надежнее.

Важно помнить. Выключатель всегда должен разрывать именно фазу, но не ноль.

При замене лампы, достаточно будет отключить всего лишь выключатель, и в патронене будет напряжения. Если же перепутать и разорвать ноль, то при замене лампы, она в любом случае останется под напряжением. Так происходит, если выключатель снабжен светодиодом, который всегда светится в темноте. Подключение новых элементов в этом случае будет происходить под напряжением.

Нюансы работы: подключение света

Существует два типа установки – с открытой и закрытой проводкой. В том случае, если речь идет об установке с открытой проводкой, то на помощь придет подрозетник, который устанавливается в стене. На него уже и крепится выбранный выключатель по приведенной выше схеме.

Крепления производятся шурупами, дюбелями или саморезами – выбор крепежей зависит от материала стены и типа выключателя. Отверстия, в которые потом будет закручен выключатель, сверлятся заранее при помощи дрели. После соединения проводов накладывается изолирующая крышка и завинчивается при помощи специальных зацепок. Клавиша, при помощи которой будет производиться регулирование количества света в помещении, ставится в самую последнюю очередь. Как видно подключение света – дело доступное для большинства людей, необходимо лишь внимательно изучить инструкцию и действовать по схеме.

Вот так выглядят подрозетники:

Так – разобранные выключатели, готовые к установке

На видео можно посмотреть весь процесс работ и наглядно увидеть все особенности, которые могут поджидать человека во время установки:

Установить выключатель самостоятельно можно, даже не имея специального образования. Сложности могут поджидать лишь тех, кто боится работать с напряжением, так как им придется преодолевать свой страх. В остальном, сегодня имеются подробные пособия и видеоуроки, позволяющие произвести любые работы самостоятельно, не прибегая к помощи мастеров, которых иногда приходится ждать по нескольку дней. Однако, если человек чувствует в себе неуверенность или боязнь – лучше не рисковать и не экспериментировать, а воспользоваться услугами специалиста – так безопаснее и надежнее. Таким образом, подключение не отнимет много сил, времени и нервов.

Простые полезные советы

Прибить доску накрепко: Для того чтобы доску прибить накрепко, нужно забивать гвозди при небольшом наклоне угла по отношению к вертикали и под разным сторонам наклона.

Очистить стекло ото льда: Удалить лед со стекла можно раствором обычной поваренной соли. Нужно смачивать стекло пока лед не растает.

Комментариев пока нет!

Схема подключения двухклавишного выключателя на две лампочки: инструкция для электромонтажа | Стройка/Ремонт (своими руками)

Чтобы жить в комфорте, необходимо иметь возможность управлять освещением и менять его интенсивность в зависимости от потребностей. Для этого покупают люстру с двумя контурами для которой требуется подключить двойной выключатель по схеме, об этом подробно рассказано в настоящей публикации. Двукнопочные включатели – устройство позволяющее устанавливать три типа освещения различной интенсивности, если включать клавиши поочередно или одновременно

Общие сведения о двухклавишном выключателе

Одно из применений данного устройства – организация управление включением ламп в смежных помещениях. В квартирах чаще всего это раздельный санузел, когда туалет с ванной не совмещены, но не имеет смысла устанавливать два разъединяющих устройства. Второе назначение схема подключения двухклавишного выключателя на две лампочки – управление многорожковой люстрой, которая может работать в трех режимах. Например, это одна горящая лампочка, три других или все вместе.

Для реализации этих задач достаточно одного включателя, но с двумя клавишами. Тем более, в данном случае управлять освещением можно из одной точки, так как правильно реализованная схема – это один двухклавишный выключатель вместо двух однокнопочных. Такой вариант подключения удобен для кухни, когда есть верхний и нижний свет, которые можно зажигать порознь или вместе в зависимости от пожелания жильцов. Но главное, чтобы выполнить монтаж не нужно быть инженером-строителем или электриком. Достаточно воспользоваться рекомендации профессионалов.

Особенности монтажа двойного выключателя

Схема подключения двухклавишного выключателя – это не просто информация, а руководство, которое станет подспорьем при выполнении монтажных работ.

Фаза в данном случае одна, а нулевых разъемов два – по количеству контуров. Запитав силовой кабель от распределительной коробки, необходимо подсоединить шнур к включателю. Второй провод направляется к одному комплекту ламп, третий к другому. Оба вывода направляются в распредкоробку. Каждая клавиша положении «ВЫКЛ» разрывает именно фазу, чтобы обесточить контур. А пошаговая инструкция подключения состоит из шести этапов.

Выполнение подготовительных работ

В первую очередь, что необходимо сделать – обустроить «гнездо» для монтажа подрозетника. При этом в соответствии со схемой двухклавишного выключателя и его целевого назначения штробятся стены. Фаза одна, а значит от распредкоробки тянется один двужильный шнур, тогда как после включателя их может быть два, если нужно организовать два независимых, отдельно стоящих осветительных прибора.

Выполнить работы не получится без:

• Перфоратора с буром. Это наконечник из сплава, способного пробурить бетон или кирпич.
• Дрели, электролобзика, которые прекрасно справляются с гипсокартонном.
• Однополюсно автомата с устройством защитного отключения (УЗО) для обеспечения безопасности потребителей и пользователей.
• Собственно выключателя, оснащенного двумя клавишами, размыкающими контуры соответственно.
• Распредкоробки и заблаговременно приобретенной люстры или двух индивидуальных источников света.
• Подрозетника, он же подрозетник, который является кожухом, защищающим внутренности выключателя.
• Электрических кабелей достаточного сечения, чтобы выдерживать проектную нагрузку энергопотребления.
• Изоленты и специализированных крепежных элементов, обеспечивающих безопасное, надежное соединение проводов.
• Отвертки (крестовой или фигурной, плоской) с изолированными ручками, изготовленными из пластика, резины, полиуретана.
• Ножа (канцелярского, сапожного), кусачек, пассатижей, рукоятки которых также изготовлены из изолятора.

Когда используется двухклавишный выключатель, подключение предполагает установку распределительной коробки и прокладки силового кабеля. Предварительно система обесточивается на вводе. А на рубильник надевается табличка «Не включать! Идут работы».

Монтаж производится после полного высыхания штукатурки, грунтовки, обойного клея. УЗО и автомат устанавливаются в «входе». Их задача отреагировать на скачок напряжения или перегрузку сети, и своевременно отключить точки потребления, если подобное произойдет. Тогда короткое замыкание исключено.При установке двухклавишного выключателя защитные устройства монтируют в щитовой. При ее отсутствии – на деревянной, пластиковой, текстолитовой рейке в квартире после счетчика.

Выбор и установка подходящего водрозетника

Это несложное приспособление позволяет исключить возможность взаимодействия влаги с контактами даже в случае затопления. Не имеет значения, какая стена – кирпичная, железобетонная, изготовлена из газоблока, пеноблока, дерева, шлакобетона или бутового камня.

При подключении двойного выключателя на две лампочки потребуется один «стакан» для выключателя. К светильникам контакты выводятся без дополнительного счаливания проводов.

Главное его закрепить с помощью:

• Цементного раствора для кирпичной, бетонной стены.
• Механически при наличии гипсокартонной обшивки.
• Затворенного водой гипса для газобетона, пенобетона.

По окончании подготовительных мероприятий необходимо дать просохнуть смесям, используемым для фиксации. Провода прокладываются под гипсокартонном или в желоба, которые нужно заблаговременно проштробить. Их закрепляют также цементным раствором, шпаклевкой или затворенными сухими смесями.

Каждый подрозетник оснащен распортными элементами для дополнительного фиксирования в стеновой панели. Для гипсовых, деревянных, фанерных и конструкций из ДСП или ОСБ используют специальные модификации. Но при выборе необходимо также обращать внимание на параметры.

Сейчас в продаже чаще всего встречаются изделия, изготовленные по двум стандартам. Отличаются они диаметром: 67 или 70 мм. Современные выключатели с подсветкой или без – это 67-миллимитровые устройства, о чем сказано в техническом паспорте к изделию.

Металлически подрозетники используются реже. У пластиковых аналогов часть имеются проушины для винтов крепления рамки включателя. Поэтому лучше покупать все вместе, когда можно убедиться лично, что крепеж соответствует, и будет надежным.Еще один нюанс, на который необходимо обратить внимание – наличие распорного механизма. Исходя из его параметров определяется размер высверленного отверстия, чтобы выключатель не двигался, не прокручивался, не выпадал.

Тонкости работы с проводами

Всегда хорошо, когда кабель цельный. Счаливание двух отрезов предполагает плотное скручивание оголенных концов с последующим изолированием. Перед тем, как подключить две лампочки к одному выключателю, убедитесь, что сечения силового подающего кабеля достаточно, чтобы выдержать максимальную паспортную нагрузку.

Материал жил – алюминий или медь. Наличие изоляции обязательно. Имеет смысл использовать разноцветные шнуры, когда, например, красный или черный используется для фазы, а белый (желтый) – нуль.

Покупая двужильный провод, убедитесь, что есть два изоляционных слоя: по одному для каждой из жилы, и общий. Изначально тянут проводку от защитных приспособлений к распредкоробке, а уже затем от нее к выключателю и двум лампочкам.

Соединяют контакты, когда все трассы проложены и закреплены. Если подрозетник или разъединитель оснащен винтовым зажимом, не игнорируйте возможность дополнительно зафиксировать контакты. Но зажимайте не сильно, чтобы не повредить изоляционный слой.

При работе с неподключенными проводами можно браться за кабели голыми руками. В противном случае, даже если помещение обесточено, лучше использовать диэлектрические перчатки.

В местах загиба следите, чтобы на проводе не появлялся излом. В этом месте под изоляцией может образоваться разрыв жилы, и в процессе эксплуатации оно будет перегреваться. Всему виной дуга, образующаяся в местах разъединения проводника. Результат – перерасход электроэнергии, риск пожара, выход из строя бытовых приборов, необходимость укладки новой проводки.

Установка и подключение выключателя

Если вы хотите правильно подключить двойной выключатель на два лампочки, чтобы он прослужил долго, нужно придерживаться схемы. Используется специальный кабель, котрый имеет три жилы и заземляющий слой. В первую очередь проводят силовой кабель от защитных устройств к распределителю. Затем подключают все остальные жилы согласно схеме. последний шаг – подсоединение контактов размыкающего устройства и подключение «нулевой» линии.

В гнезде распредкоробки должен быть свободный кабель, длиной порядка 150 мм. В выключателе и коммутирующем отделе светильника по 100 мм. УЗО подбирается исходя из несущей способности провода и номинальной (максимально) нормы потребления светильника.

При подключении двухклавишного выключателя можно использовать два устройства защиты на каждый контур. Но чаще всего на комнату используется по одному прибору принудительного отключения. Тогда в случае короткого замыкания обесточится только одно помещение.

Для соединения провода оголяются на 10-15 мм от среза, это лучше делать ножом. Главное не повредить саму жилу. Перед подсоединением элементов цепи проследите, чтобы они не соприкасались. Лучше надеть «кембрик» или намотать изоленту. Сначала монтируются все элементы системы, а только замет подсоединяется ввод и вывод, ведущий к распредкоробке. Только после этого можно подключать фазу и включать рубильник. При этом включатель должен находиться в нормальном положении – ВЫКЛ.Когда же оголяются жилы, необходимо, чтобы подача электроэнергии была приостановлена. Подключайте так, чтобы по цвету провода было понятно, фаза это или ноль. В противном случае пользуйтесь принципом: сверху кабель с напряжением, снизу без (или наоборот). Но если выбрали принцип размещения, придерживайтесь его на всех участках цепи. Заземление остается незадействовано, если дом построен по проекту, не предусматривающую подобное подключение. В противном случае соедините соответствующий проводник и заземляющему кабелю. Но это возможно, если производитель светильника также предусмотрел этот способ защиты от скачков напряжения. В остальных случаях монтаж двухклавишного включателя производится по стандартной схеме, описанной в ГОСТе.

Неиспользованные жилы изолируются, что особенно важно для кухни, ванной, туалета (санузла), где влажность всегда выше. Но если есть возможность организовать заземление, не игнорируйте ее, так как это основная защита жильцов от поражений током.

Завершение монтажных работ

Размыкающий механизм скрыт от глаз клавишами, работающими в качестве крышки. Вокруг них есть рамка, скрывающая крепеж. Дизайн может быть иным, но чаще всего двукнопочный выключатель выглядит именно так.

Для монтажа необходимо «отстегнуть» с помощью отвертки клавиши и снять декоративную рамку, которая крепится к металлическому каркасу. Здесь предусмотрены защелки, пользоваться которыми необходимо аккуратно, чтобы не сломать пластик.

После разборки для подключения выключателя на 2 лампочки необходимо оголить и зачистить контакты на 10 мм. Некоторые производители размещают на обратной стороне включателя схему, из которой следует, как правильно подсоединять провода. Если ее нет, пользуйтесь схемой с сайта. Вход всегда один. С обратной стороны есть два выхода. И если первый – это фаза, оба последних – нулевые выходные разъемы (по одному на лампу). Когда маркировка отсутствует, пользуйтесь этой логикой: где один зажим, туда заводите силовую жилу.В качестве обозначений используется латинская буква L и стрелки. L – это фазный разъем, стрелками обозначаются «нолевые» выводы от каждого подключаемого светильника. Используя цветовую маркировку жил, подсоедините провода. Для этого послабьте крепежные винты, а после затяните их, зажав провод до полной фиксации. Здесь излишние усилия не нужны. Помните, алюминий, медь и сплав, из которого изготовлен крепежный узел – мягкие металлы. Главное добиться, чтобы не произошло разъединения контактной группы.

Иногда вместо винтового соединения используются пружинные зажимы, которые самозатягиваются при попытке высвободить жилу. Чтобы действовать как профессионал, сориентируйте выключатель следующим образом: сверху разъем для фазы, снизу для «нулей». Теперь аккуратно вставьте внутренности в подрозетник, и зафиксируйте их. Для этого предусмотрены специальные распорки, приводимые в действие при закручивании соответствующих винтов. Только после этого наденьте рамку и установите кнопки.

Проверка работоспособности схемы

Предварительно проводку укладывают в штробы. Вся конструкция должна быть целостной. Подсоединение к двум лампочкам организуют при помощи специальных разъемов, где винтовые контактные зажимы находятся внутри электронепроводящего корпуса. Только когда все элементы соединены в одну единую цепь, приступают к проверке. Чтобы не ошибиться при определении фазы используют тестер или щуп и диодом, который загорается при касании жала к проводу под напряжением.

Скрутка в местах подсоединения делается «мощнее». Для этого оголяется до 40 мм каждый контактный провод. При монтаже пользуются пассатижами, чтобы витки были прочными, надежными, фиксированным. По окончании процедуры соединение изолируется при помощи изоленты. Оголенных участков быть не должно. Также можно использовать пайку, прессовку или сжимные механизмы. С заземлением поступают точно также, чтобы нигде не был виден металл, и контакты были защищены от влаги и механических воздействий.

После визуального осмотра устанавливают лампы в патроны. Выключатель ставят в положение Выкл. УЗО и автомат включают, что предполагает подачу электроэнергии в цепь. Выждите несколько минут, обращая внимание, не ли задымлений или возгораний. В этих случаях немедленно обесточьте помещение. Перед тем, как следующий раз подключить двойной выключатель на свет, найдите причину сбоя. Если же вы действовали согласно рекомендациям и сделали все правильно, переведите кнопки в положение ВКЛ. Лампы загорятся.

Сначала включите один контур, а после его отключения – второй. Затем пускай загорится весь комплект осветительных приборов. Несколько раз повторите процедуру. Оставьте устройство включенным, и убедитесь, что его элементы не нагреваются. То же сделайте с распределительной коробкой. Если температура выше комнатной, есть повод думать, что где-то есть плохой контакт. Тогда отключите электроенергию, откройте крышку, проверьте надежность соединений. Затем повторите процедуру еще раз.

Выводи и полезные видео по теме

Из вышесказанного видно, что подключить двукнопочный включатель света несложно. И работы может сделать каждый желающий, тем более, что для этого необходим минимальный комплект инструмента. Однако есть масса тонкостей, которые на словах передать сложно, и мастер-класс от профессионального электрика позволит устранить пробел знаний и нехватку навыков. Ставьте видео на паузу и делается все вместе с электриком. Тогда ошибок не будет, и ваше жилище будет освещено. Кстати, на видео видно, чем отличается монтаж подрозетник в стены из различным материалов. Рассмотрены различные конструкции выключателей, типы подключений, особенности разводки и т.д

Источник: https://vodatyt.ru/elektrika/dvoynoy-vyklyuchatel.html

Вам была полезна эта статья? Ставьте палец вверх! Подпишитесь на мой канал и давайте общаться в комментариях!

С уважением, Пётр Андреевич.

Как подключить две лампочки на двойной выключатель

На чтение 5 мин. Просмотров 1.2k.

Что такое двойной выключатель и где применяется?

Двойной выключатель используется для управления двух электрических приборов одним устройством либо для включения и выключения двух групп на одном бытовом приборе.

Зачастую такие выключатели используются для включения разных секций многоламповых люстр – клавиши выключателя отвечают за разные группы лампочек в люстре, при нажатии обеих кнопок загораются все лампочки в люстре.

Перед тем как устанавливать выключатель необходимо провести этап подготовительных работ:

• приобрести выключатель, который подходит вашим требованиям;
• изучить особенности расположения контактов;
• подготовить место для проведения работ и необходимые инструменты;
• тщательно придерживаться правил безопасности.

Устройство двухклавишного выключателя

Все двухкнопочные выключатели трехконтактные – имеют один ввод, а выводов два. Провод с фазой необходимо подключить к общему вводу, а выводы включают и выключают разные секции в бытовых приборах.

При монтаже выключатель располагают так, что контакт ввода находится снизу, а выводы, предназначенные для подключения осветительного прибора – сверху. Так как такой выключатель трехконтактный, то и зажимов под провода предусмотрено также три.

Почему фаза должна разрываться выключателем?

Какой бы не была конструкция электроприбора, фаза должна разрываться выключателем. Это необходимо для обесточивания электроприборов.

Таким образом, при ремонтном обслуживании прибора (например, при замене перегоревшей лампочки) обеспечивается безопасность при включенном автомате.

Схема подключения двойного выключателя

Перед установкой выключателя необходимо отключить поступление электротока на распределительном щитке и убедиться, что на проводах нет электронапряжения. От электрощита в распределительную коробку идут синий и красный провода, отвечающие за ноль и фазу соответственно.

Для подключения двойного выключателя необходимо соединить между собой нулевые провода светильников и электрического щита, а к фазному проводу электрощитка подключить провод, который подсоединяется к общему контакту выключателя.

Таким образом, с выключателя выходит синий провод (фаза первого светильника) и желтый (фаза второго светильника). Каждый из них подключается к соответствующим фазным проводам каждого светильника.

В коробке распределения они подключаются к нужным лампочкам или светильникам. То есть эти провода являются коммутируемыми фазами разных групп электрических приборов.

К синему проводу (нулевому) на распределительном щите подключается синий провод (нулевой), который идет на электроприбор. Выключателем соединяются фазы двух секций светильника.

Выполнив все соединения необходимо проверить правильность проведенной работы. Если сделано се правильно, то можно переходить к спайке и изоляции.

Особенности подключения или как не допустить ошибок

Соединяя провода одного и того же цвета можно использовать винтовые соединители, которые просты в использовании и очень надежны. Такое соединение важно применять при одновременном использовании медных и алюминиевых проводов.

Ведь соединив такие провода, напрямую зачастую возникает окисление, контакт становится неплотным и может вызывать нагрев провода, что в свою очередь может привести к выгоранию и пожару.

Что такое проходной выключатель и где его используют?

Выключатель, который выключает и включает электроприборы с двух разных мест, называется проходным. Применяют их для рационального использования электричества. Например, в длинном коридоре удобно включать свет в одном конце, а выключать в другом.

Выключатель проходного типа имеет три контакта для подводимых проводов. Чтобы иметь возможность управлять электроприборами из нескольких мест, необходимо использовать четырехконтактные или шестиконтактные выключатели перекрестного типа.

Схема подключения проходного выключателя

Двойной переходной выключатель имеет две независимых друг от друга группы контактов. Чтобы подключить такой выключатель необходимо соединить нулевой провод электрощита с нулевым проводом распределительной коробки, а затем соединить эту коробку с лампой.

Это действие необходимо выполнить для первого и второго переключателя. После этого нужно соединить между собой переключаемые контакты обоих переключателей. Затем из каждого переключателя выводится кабель, монтируются светильники и параллельно соединяются друг с другом.

Когда эта работа выполнена, можно переходить к установке распределительной коробки . В нее вводят кабель, идущий со светильника и провода от переключателей и электрощита. Для выбора расположения распределительной коробки нужно найти такое место, чтобы она никому не мешала и требовала короткие провода.

После выполнения работ необходимо сделать проверку – пощелкать переключателем и посмотреть искрит или нет.

Проверка устройства защитного отключения на срабатывание

УЗО выполняет важную функцию – при утечке электротока отключает напряжение. Поэтому нужно систематически проверять устройство на срабатывание.

Выполнить проверку можно несколькими способами:

1. нажать кнопку «Тест», УЗО сразу же должно сработать. Такую проверку рекомендуется проводить ежемесячно;
2. использовать контрольную лампу – одним концом провода соединиться с фазой, другим концом – с нулем в розетке. УЗО должно моментально среагировать;
3. имитировать утечку электротока с помощью реостата.

Если устройство защитного отключения не сработало, то это свидетельствует о его неисправности, или поломке одной из его внутренних деталей. Особым случаем является поломка механизма имитации утечки  тока. В этом случае устройство защитного отключения функционирует и справляется со своей задачей.

Но в любом случае специалисты рекомендуют поменять такое устройство, ведь нет никаких гарантий в его надежности. Тем более, что жизнь человека дороже, чем цена на устройство защитного отключения.

Фото подключения двухклавишного выключателя на две лампочки

Существует две основные схемы подключения двойных выключателей, применяемые при монтаже освещения в квартире или доме, в этой статье мы их подробно рассмотрим.

Двойные выключатели используются для включения:

– Двух отдельных ламп, люстр, групп освещения

– Светильника (люстры, бра) у которого несколько плафонов или ламп, которые разделены на две группы

Наглядно, эти системы управления светом показаны на изображении ниже:

В первом случае, каждой клавише механизма, соответствует своя люстра.

Во втором, люстра с двумя лампами, каждая из которых по отдельности включается одной из клавиш двойного выключателя.

Двухклавишные механизмы здесь используются одинаковые, но схемы подключения, а значит и электропроводка различаются.

Схематический план устройства двойного выключателя в сравнении с одноклавишным, показаны на изображении ниже:

Как видите, в него заходит один фазный проводник, а выходит к источникам света два, каждый размыкается своей клавишей. Давайте теперь рассмотрим основные варианты его подключения.

Схема подключения двойного выключателя на две лампочки

Если планируется включать два различных источника света – то в такой системе применяются трехжильные кабели (для квартиры это ВВГнг-LS 3х1,5). Они прокладываются от распределительной коробки до каждого компонента: Источника тока – электрического щитка, двух независимых светильников и двухклавишного выключателя.

При этом, вы должно быть заметили, что в представленной схеме нарушена цветовая маркировка жил электрических проводов, ведь желто-зеленый и голубой цвет не используется для обозначения фаз. Это сделано намеренно, так как обычно, при электромонтаже, используется именно такие кабели. И вам в распределительной коробке достаточно соединить всё в таком же порядке как на схеме, чтобы она правильно работало.

Схематически же это выглядит следующим образом:

Схема подключения двойного выключателя к люстре с двумя лампами

Для случаев, когда 2-ой выключатель управляет 2-мя лампами (или их группами) одной люстры, электропроводка делается по-другому. Главное отличие – использование вместо двух трехжильных кабелей, идущих до светильников, одного четырехжильного.

Схема при этом следующая:

Фазные оба фазных проводника от каждой клавиши, через распределительную коробку, идут к люстре, вместе с нулевым и заземлением, именно поэтому применяется 4х жильный кабель. Других отличий нет.

Схематически это выглядит так:

Теперь, вы знаете все основные способы подключения и можете самостоятельно выполнить электропроводку и соединение проводов в квартире или доме.

Кроме того, хапомните если:

– в подрозетнике, где должен стоять выключатель, находятся три провода – то, скорее всего, механизм используется двухклавишный.

– из потолка, в месте установки люстры, выходит 4 жилы, то там устанавливается светильник под двухклавишный выключатель, с двумя или более плафонами.

– к источнику света подходят лишь три провода, а выключатель на стене двухклавишный, то наверняка где-то есть еще вывод под светильник.

Двухклавишный выключатель является очень важным элементом для регулировки степени освещения квартиры или частного дома. Лампочки могут располагаться группами или по одной, свет на них может подаваться отдельной клавишей.

Очень часто во время ремонта при проведении новой проводки возникает вопрос, как же все-таки подключить двухклавишный выключатель, чтобы обеспечить несколько режимов освещения. Как осуществить подключение двухклавишного выключателя с учетом необходимых мер безопасности – читайте далее!

Конструкция и принцип действия двухклавишного выключателя

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

1. Двух клавиш (двигающиеся вверх-вниз части).
2. Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
3. Клеммников (те места, к которым подводят напряжение или ток).

Редко третий элемент – клеммники – может заменяться в конструкции на винтовые зажимы. Отличие состоит в том, что первые долго и надежно держат провод, а вторые делают то же, но не зажимая провод, а закручивая его, поэтому первый вариант подключается проще и эксплуатируется дольше. Также в конструкцию может входить дополнительная подсветка – диммер, расположенная на каждой клавише. О подключении двухклавишного выключателя с диммерами читайте чуть ниже.

Внутри двухклавишного выключателя без подсветки находятся два провода, идущие параллельно друг другу и вход для фазы. Каждая из клемм, подходящая к клавишам, может независимо от другой размыкать либо смыкать контакт, вследствие чего включается одна лампа (часть ламп), вторая лампа, или все лампы вместе

.

Обратите внимание! Если нужно подавать ток не на одну, а сразу на несколько лампочек. Стоит обязательно использовать многожильные провода. Это как раз позволяет сделать двухклавишная модель выключателя.

Принцип действия выключателя заключается в вариативности степени освещения:

1. Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
2. Есть возможность включить вторую клавишу – освещение изменится, так как одни части комнаты будут хорошо видны, а другие – немного затемнены.
3. Третий вариант – включение “на полную катушку” – в положении “вкл” находятся обе клавиши – тогда комната получает максимум освещения.

Кстати, некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:

Самостоятельное выполнение электромонтажных работ позволяет сэкономить немало денег и времени. Чтобы выполнить такие операции, нужно изучить их особенности, порядок выполнения и т.п.

Именно этими вопросами мы и займемся в нашей статье, рассмотрев особенности выполнения электромонтажных работ. Информация представлена в форме пошаговой инструкции, снабженной детальными фото, на которых проиллюстрирован поэтапный процесс монтажа.

И хотя схема подключения двухклавишного выключателя на две лампочки сначала может показаться сложной, но, разобравшись в принципе функционирования такого устройства, с монтажом справится даже начинающий электрик.

Общие сведения о двухклавишном выключателе

Выключатель этого типа используют чаще всего для освещения в двух смежных помещениях или для управления многорожковой люстрой. Первый вариант традиционно применяют для раздельного варианта санузла или для светильников, установленных в разных комнатах.

Если оба осветительных прибора удобно включать из одной точки, разумнее установить одно устройство с двумя клавишами, а не два одинаковых одноклавишных выключателя.

Если организовать таким способом управление люстрой, можно регулировать освещенность комнаты, включая только часть лампочек или все одновременно. Такая схема может пригодиться и на кухне, например, для включения верхнего и нижнего света.

Не слишком опытному мастеру может быть не просто разобраться со схемами и порядком подключения выключателя с двумя клавишами. Но если понять принцип и последовательность выполнения работ, то проблем не возникнет.

Особенности монтажа выключателя

Предположим, что наша задача заключается в оснащении электропроводкой новостроя, которого еще не касалась рука электрика. Рассмотрим особенности выполнения электромонтажных работ по этапам.

Этап #1 — выполнение подготовительных работ

Для начала следует подготовить необходимые инструменты и материалы:

• однополюсной автомат и УЗО;
• выключатель с двумя клавишами;
• распределительную коробку;
• два светильника;
• din – рейку, чтобы установить устройства для защиты проводки и хозяев;
• подходящий по размерам и типу подрозетник;
• электрокабель;
• изоленту;
• ленту с перфорацией для монтажа кабеля;
• крепежные элементы;
• отвертки, крестовую и плоскую, или шуруповерт с насадками;
• индикатор напряжения;
• нож, кусачки, пассатижи и т.п.

Начинают подключение с подготовительного этапа. Сначала нужно установить распределительную коробку, в которой будут собраны и соединены в соответствии со схемой все провода.

Чтобы защитить цепь от поломок и перегрузок, понадобится автомат, а для защиты владельцев помещения от ударов в случае утечке тока потребуется УЗО. Эти устройство нужно монтировать в распределительном щитке дома или квартиры, где для них предусмотрено подходящие места.

Если по каким-то причинам такой монтаж невозможен, УЗО и автомат устанавливают на монтажной рейке, закрепленной прямо на стене. После этого нужно поставить подрозетник для выключателя.

Подрозетник нужно выбирать в зависимости от материала стены: под бетон или гипсокартон. Устройства для бетона используют и на других подобных основаниях: для кирпича, газо- и пенобетона, керамзитовых блоков и т.п. В стене делают отверстие нужного размера, а затем фиксируют коробку гибсовым или цементным раствором.

Этап #2 — выбор и установка подходящего подрозетника

Для работ по гипсокартонной плите используются другие модели и способы монтажа подрозетников. Они снабжены распорными элементами, которые позволяют зафиксировать устройство в отверстии. Такие же подрозетники берут для установки на стене с обшивкой из ДСП, фанеры и т.п.

Теперь можно начинать прокладку проводов. В соответствии с составленной схемой нужно сделать разметку и проложить штробы, если запланирована скрытая прокладка кабеля.

Выбирая подрозетник для выключателя, нужно обратить внимание на такой нюанс. Новые модели таких устройств выполняют из пластика, они имеют диагональ 67 мм. Старые, обычно металлические, аналоги немного больше, у них диагональ 70 мм. Эта небольшая разница может стать решающей.

Современные двухклавишные выключатели отлично подходят к 67-миллиметровым подрозетникам. Зафиксировать механизм внутри можно с помощью распорных ножек или на винтах.

В металлических моделях три дополнительных миллиметра могут сильно затруднить установку выключателя, поскольку длины распорных ножек, которые обычно находятся на боковых сторонах механизма, может не хватить для его надежного закрепления.

Если установка выполняется в подрозетник нового образца, помимо распоров следует использовать более надежный способ крепления винтами, для которых на металлической рамке выключателя имеются отверстия. Перед началом работ следует убедиться, что на коммуникациях отсутствует напряжение.

Этап #3 — тонкости работы с проводами

Для двухклавишного выключателя нужно взять трехжильный провод, который дополнен заземляющей жилой. Такие кабели имеют двойную изоляцию: внутреннюю, для каждой отдельной жилы, и наружную, для всего кабеля.

Сначала питающий кабель, подводят к защитным устройствам, затем прокладывают линию от защитного устройства к распределительной коробке.

От коробки провод ведут к подрозетнику, а затем еще две линии – на светильники. В распределительной коробке нужно оставить концы около 150 мм, а для подрозетника хватит задела в 100 мм.

Теперь нужно установить УЗО и автомат. Номинал устройств защиты определяется отдельно для каждого конкретного случая в зависимости от мощности освещения.

Чаще всего в квартирах устанавливают УЗО на два полюса для отключения при необходимости двух отдельных линий, на входе в каждую из них ставят однополюсной автомат. Обе линии в случае незначительного энергопотребления могут подключаться для защиты к однополюсному УЗО, после которого в цепь включают по однополюсному автомату для защиты проводки.

Затем нужно выполнить соединение отдельных отрезков кабеля в общую сеть. Для этого следует снять слой наружной изоляции. Обычно начинают с провода, ведущего к распределительной коробке от защитных устройств, потом освобождают от изоляции отдельные жилы.

Под изоляцией находится три провода, изоляция на которых различается по цвету.

Одна жила предназначена для нуля, вторая – для заземления, третья – для фазы. Нужно запомнить, провод какого цвета выделен для каждой функции.

Перед подключением концы аккуратно освобождают от изоляции. При этом нужно проследить, чтобы цветовая маркировка на жилах, подключенных к автомату, совпадала с теми, что из него выходят. Если нулевой провод проходит вверху по правой стороне, то и внизу он тоже должен быть справа.

Заземление для осветительных приборов не всегда предусмотрено в стандартных квартирных схемах. В этом случае третий провод остается неиспользованным.

Если же контур заземления имеется, следует его подключить, чтобы дополнительно защитить освещение от возможных аварий. Этот контур присоединяют к соответствующим контактам на осветительных приборах. В новых моделях светильников обычно есть контакты для заземления.

Такая мера предосторожности при подключении двухклавишного выключателя на две лампочки обязательна, если освещение устанавливают в ванной комнате или другом помещении с высокой влажностью. Жилы заземления, которые не были использованы, следует заизолировать и уложить так, чтобы они не мешали проведению дальнейших монтажных работ.

Этап #4 — установка и подключение выключателя

Снаружи стандартная модель выключателя состоят из двух клавиш и декоративной рамки, хотя дизайн может и различаться. За ними находится рабочий механизм. Чтобы открыть его, нужно снять клавиши. Для этого каждую из них поддевают отверткой и отсоединяют. Некоторые производители делают на краях клавиш небольшие выступы, чтобы облегчить процесс разборки устройства.

После того, как клавиши сняты, нужно удалить декоративную рамку. Для этого следует отвинтить крепеж или открыть защелки. Контакты прибора могут различаться в зависимости от модели. Обычно их делают винтовыми или самозажимными. Теперь можно провести подключение и установку выключателя.

После снятия наружного слоя изоляции с каждой жилы нужно удалить примерно по 10 мм изоляционного покрытия – зачистить. Предварительно стоит изучить особенности конструкции устройства, обратив внимание на тип контактов. Выключатель нужно развернуть оборотной стороной и рассмотреть.

Здесь обычно имеется схема, с помощью которой можно правильно выполнить подключение. Если на приборе подобной информации не имеется, ее нужно поискать в инструкции или использовать приборы, чтобы определить, какой контакт предназначен для входа фазы, а какие два являются выходами.

Отсутствие необходимой маркировки – редкий случай, характерный для некоторых старых моделей выключателя еще советских времен или для дешевых устройств низкого качества, изготовленных в Китае. Иногда помогает простая логика: вход и выход практически всегда расположены на противоположных сторонах. Вход только один, а выходов в таких выключателях всегда два.

Обычно буквой L обозначают место подключения входа фазового провода, а стрелками на противоположной стороне – место подсоединения проводов, отвечающих за работу отдельной клавиши.

Жилу, которая чаще всего покрыта белой изоляцией, нужно присоединить к входу фазы, а остальные две жилы, которые на фото имеют голубой и желто-зеленый цвет, к соответствующим гнездам. После того, как все контакты подключены, нужно развернуть устройство и установить его в подрозетник.

В моделях с самозажимными контактами подключение выполняется исключительно просто. Зачищенный край провода нужно просто вставить в место подключения. Там установлен зажим, который автоматически фиксирует соединение пружиной. Таким образом подключают все три провода.

Нужно внимательно следить за цветовой маркировкой отдельных жил. После того, как они вставлены в разъемы, нужно немного потянуть обратно, чтобы убедиться, что соединение надежное. Если же необходимо вынуть зафиксированные жилы из зажимных контактов, то соединение нужно отключить.

Для этого рядом с каждым зажимом предусмотрены кнопки, они могут быть расположены на торцах устройства. При нажатии кнопки зажим размыкается, и провод можно будет легко вынуть. На выключателях с винтовыми фиксаторами контактов обозначение входа и выхода для проводов часто отсутствует.

Обычно сверху расположен вход фазы, в внизу – два выхода. В конструкции таких устройств имеется пластина, к которой присоединены подвижные выходные контакты, их назначение очевидно. Чтобы зафиксировать контакты в таком устройстве, нужно открутить зажимной винт, вставить в отверстие зачищенный край провода, в затем завернуть крепеж обратно.

При этом нужно проследить, чтобы край изоляции не оказался в месте зажима. Еще два винта в таких устройствах служат для фиксирования прижимных распорных лапок. Их отвинчивают, чтобы завершить установку выключателя в подрозетник. Теперь можно приступать к подключению светильников.

Этап #5 — завершение монтажных работ

Нужно взять провод подходящей длины и уложить его в подготовленный канал или на стену/потолок в соответствии с разметкой. Нужно зачистить жилу и подключить ее к нужному контакту. Если для этого используется стандартный пластиковый клеммник, то достаточно зачистить 5 мм провода.

Точно так же подводят питание и ко второму светильнику. Неиспользованные здесь провода заземления нужно заизолировать. Теперь следует взять питающий провод, который соединит распределительную коробку и провод, идущий из распределительной коробки к выключателю. Концы этих проводов следует освободить от наружной изоляции.

Жилы зачищают примерно на 40 мм. После этого нужно соединить в скрутку два фазовых провода. Движения рекомендуется производить по часовой стрелке.

Скручивание сначала можно выполнить вручную, но затем нужно укрепить соединение с помощью пассатижей. Следует оставить только 5-7 витков скрутки, излищек удаляют кусачками.

Этот способ соединения электрокоммуникаций считается устаревшим и даже запрещен в ПУЭ п2.1.21.

Профессионалы рекомендуют использовать для монтажа электропроводов следующие методы:

• пайку;
• сварку;
• опрессовку;
• сжимные соединения (винты, зажимы и т.п.)

Особенности популярных и надежных способов соединения проводов мы рассмотрели в следующей статье.

Если жила заземления на этом этапе не использована, рекомендуется снова позаботиться о ее изоляции. Теперь нужно очистить от наружного и внутреннего покрытия конец фазового провода, ведущего к светильнику. Его нужно соединить с одним из проводов, которые выходят из выключателя.

Точно также нужно поступить с проводом фазы, который ведет от второго светильника, его соединяют со второй жилой, выходящей из выключателя.

Снова следует заизолировать все невостребованные жилы заземления и уложить их в распределительную коробку. Если же заземление предусмотрено, соответствующие провода нужно последовательно соединить. Остается выполнить соединение нулевых жил: одну от провода питания и еще две от светильников. Их просто скручивают между собой.

Этап #6 — проверка работоспособности схемы

Теперь остается вкрутить лампочки в патроны светильников и проверить работу схемы.

Сначала нужно включить УЗО и автомат. После этого поочередно проверяют работу каждой клавиши выключателя, а затем включают и выключают оба светильника одновременно.

Если все выполнено правильно, лампы загорятся и погаснут в соответствии с положением клавиш выключателя

После этого нужно выключить защитные устройства и заизолировать все места соединения и завершить монтаж двухклавишного выключателя, установив декоративную рамку.

Выводы и полезное видео по теме

Наглядный процесс монтажа двухклавишного выключателя можно посмотреть здесь:

На деле выполнить подключение такого устройства не сложно, нужно только разобраться с порядком всех операций и соблюдать требования безопасности. Лучше и проще использовать современные приборы и материалы, поскольку их легче устанавливать и они лучше сочетаются между собой.

Хотите уточнить непонятные моменты по монтажу выключателя, которые мы недостаточно подробно осветили в этой статье? Или желаете дополнить изложенный выше материал ценными замечаниями/советами, исходя из личного опыта? Пишите, пожалуйста, свои вопросы в блоке комментариев, выражайте свое мнение, добавляйте полезные рекомендации.

Схема двухклавишного выключателя на две лампочки

Схема двухклавишного выключателя на две лампочки только на первый взгляд может вызвать опасение своей сложностью. Даже рядовой потребитель разберется в таком устройстве, ознакомившись с особенностями его функционирования. Немного терпения и желания разобраться в принципе работы – вот все, что потребуется от электрика-любителя для установки подобного приспособления.

Конструкция и принцип работы двухклавишного выключателя

В комплектацию входят три основных составляющих:

1. Хорошо изолированные корпуса.
2. Клавиши для включения.
3. Винтовые зажимы или клеммники для принятия тока на входе.

К устройству подключается пара проводов. Они зачищаются на концах и надежно крепятся в зажимах или клеммных соединениях.

Во избежание излома кабеля не стоит слишком перетягивать места его фиксации в винтовой системе.

Многие современные модели снабжены подсветкой и индикаторами. Первая деталь значительно упрощает обнаружение устройства в темном помещении. Индикатор показывает замкнута ли сеть на выключатель в данный момент или нет.

Схематическое изображение

Более наглядно схема показана на следующем рисунке.

Здесь представлен вариант с заземлением типа TN-C. К светильникам 1 и 2 идет подключенная к устройству фаза L. Напрямую к каждому из элементов освещения присоединяется рабочий ноль и земля.

Подготовительный этап

Для начала стоит определиться, какой способ регулирования требуется – управление люстрой в одной комнате или в двух смежных помещениях. Сам процесс обязательно требует правильного обустройства электропроводов. В новостройках такую задачу легко решить, сделав монтаж кабелей в гофрированных трубках или каналах. А вот в старых зданиях зачастую не обойтись без изготовления штроб.

Для удобного и быстрого выполнения всех необходимых операций потребуются такие материалы и инструменты:

• крестообразная и с прямым шлицем отвертки;
• пассатижи и специальный монтажный нож;
• молоток средних размеров;
• зубило, бокорезы и пассатижи;
• строительный уровень;
• двухклавишный выключатель;
• коробка для монтажа;
• провода с параметрами сечения не менее 1,5 мм² и изоляционная лента;
• затяжки винтового типа и клеммники.

Теперь можно приступать к монтажным работам.

Первый шаг – установка распределительной коробки, в которой в соответствии с планом происходит сборка и подключение проводов. В распредщитке квартиры для обеспечения защиты при утечке тока монтируется УЗО.

В отдельных случаях допускается установка автомата на размещенной на поверхности стены монтажной рейке.

Подрозетники

Отличие деталей для работ с ДСП, фанерой и гипсокартоном заключается в наличии распорных элементов, способных обеспечить надежную фиксацию в отверстиях. Схема подключения двухклавишного выключателя на две лампочки используется для выполнения разметки и прокладывания штроб.

Существенный нюанс – разница в диаметре подрозетников современных модификаций и образцов выпуска прошлых лет. 3 лишних миллиметра устаревших металлических подрозетников иногда становятся проблемой по причине недостаточной для надежного крепления длины ножек.

Все работы производятся только после проверки на отсутствие напряжения в зоне монтажа.

Провода

Выключатель данной конструкции требует наличия провода с тремя жилами с дополнение в виде заземляющего проводника. Особенности изоляции – внутренняя оболочка для каждого отдельного токопроводника и наружный слой для кабеля в целом. Последовательность укладки провода – питающая часть вначале соединяется с устройствами защиты, а далее монтируется линия из данного участка к коробке распределения.

Грамотно составленная схема подразумевает дальнейшую прокладку кабеля непосредственно к подрозетнику и последующий монтаж на светильники двух линий. Производим установку УЗО и автомата с параметрами, соответствующими мощности освещения.

В завершение отрезки кабелей подключаются к сети общего пользования. Снимаем слой изоляции с токопроводника между коробкой и защитными устройствами, затем оголяем концы трех разных по цвету проводов.

Следует проследить за совпадением цветовой маркировки на подключенных и выходных жилах автомата.

Важно предусмотреть подсоединение контактов заземления к контуру, что особенно актуально для комнат с высоким уровнем влажности.

Выключатель

Снимаем клавиши для вскрытия рабочего механизма. Делается это очень просто – поддеваем их отверткой и вынимаем. Затем раскручиваем крепеж декоративной рамки и открываем защелки. Все готово для установки выключателя.

На самом приборе обычно есть маркировка, помогающая определиться с последовательностью шагов по подключению выключателя. При отсутствии данной инструкции поможет обычная логика – в устройстве на противоположных сторонах имеется один вход и два выхода.

После фиксации каждой жилы рекомендуется слегка попробовать потянуть ее обратно, чтобы убедиться в надежности крепления. При потребности выполнить изъятие проводов из контактов можно воспользоваться кнопками, располагающимися рядом с зажимами.

При винтовом монтаже следует проверить отсутствие под зажимами краев изоляционного слоя. И в завершение подключаются светильники.

В заранее подготовленный канал уложим провод и зачищенную жилу подсоединяем к контакту осветительного прибора. Такая же операция производится и для другого светильника. Изолируются оставшиеся невостребованными заземляющие провода. Зачищаем провод, направленный от коробки к выключателю, и питающий кабель. Делаем из фазных жил скрутку.

Но монтаж такого типа находится под запретом в ПУЭ, и профессиональные электрики советуют применять при установке опрессовку, пайку, соединения зажимного формата и сварку.

Остается установить лампочки и проверить работу. Поочередное и совместное тестирование клавиш делается при включенном автомате и УЗО.

устройство выключателя, чертеж и материалы

Содержание статьи:

Двухклавишные выключатели используют, когда требуется подключенный осветительный прибор, оснащенный использованием лампочками. Они позволяют управлять ими из одной точки, также они позволяют регулировать яркость освещения.

Устройство выключателя с двумя клавишами

Накладной двухклавишный выключатель

Конструктивные особенности не имеют принципиальных отличий от одноклавишных электротехнических устройств.Единственное отличие — наличие двух выходных клемм вместо одной. Также в состав устройства входят следующие детали:

• две клавиши;
• декоративная панель и механизм;
• две выходные клеммы;
• одна входная клемма.

Механизм двухклавишного выключателя

Клеммы предоставьте собой специальные зажимные механизмы для обеспечения надежного контакта. Для коммутации провода требуется его зачистить и вставить в клеммник, зажать с помощью прищепки или винта (зависит от модификации выключателя).Общая или входная клемма находится, как правило, отдельно и имеет маркировочный знак L.

С противоположной стороны находится две выходные клеммы. Они имеют маркировки 1,2 или L1, L2. Некоторые модели могут быть не клеммниками, винтовыми зажимами. Отдельное предпочтение не рекомендуется, поскольку крепление регулярно ослабляет и вызывает необходимость регулярно разбирать конструкции и поджимать контакты.

Монтировать электротехнический прибор нужно таким образом, чтобы при включении требовалось нажимать на верхнюю половину клавиш.

Верхнюю и нижнюю часть элемента можно определить с помощью специальной индикаторной отвертки, которая работает на замыкание. Для этого берут кусочек провода или гвоздь и касаются им одного контакта, к другому присоединяют индикатор, придерживая большой палец вверху на контактной площадке. Если при этом огонек внутри не загорится, значит контакты разомкнуты. При включенном положении хотя бы одной из клавиш, он должен светиться.

Преимущества и недостатки двойного подключения

Двухклавишный выключатель оптимизирует используемое пространство

Приступать к электромонтажным мероприятиям для оптимизации работы всех электрических приборов, которые объединены в одну цепочку.

Наглядный пример оптимизированного контура — традиционная организация освещения блока в туалетной и ванной комнате. В коридоре, как правило, монтируют выключатель, оснащенный двумя клавишами. Одна клавиша управляет освещением в ванной, а вторая в туалетной комнате.

Монтаж выключателя на несколько комнат целесообразен в том случае, если они общего выключателя или расположены близко. Для удаленных друг от друга комнат рекомендуются отдельные электротехнические установки.

Также двойной выключатель рекомендуется устанавливать, если в комнате есть бра или люстра, оснащенные лампочками. Раздельное управление из одной точки позволяет расширить возможности прибора и регулировать интенсивность горения.

Установка двухклавишного выключателя для осветительных приборов позволяет оптимизировать управление и регулировать яркость, а также экономить потребление электроэнергии, монтажные материалы.

Необходимые инструменты и материалы

Бокорез S&R Ergo 160 × 20 мм

Перед тем как подключить 2 выключателя на 2 лампочки, требуется подготовить все необходимые инструменты и рабочие материалы.Чтобы выполнить работу качественно, также нужно изучить схему подключения двойного выключателя. Если знать принцип работы устройства, схему можно составить самостоятельно.

При составлении схемы важно учесть, что через двухклавишный выключатель должен проходить только один фазный провод. Следовательно, нейтральный и заземляющий провод подключите сразу к контактам осветительного устройства. Все и соединения важно проводить в распределительных коробках, это гарантия безопасности в дальнейшем подключения.

Для проведения работ необходимо иметь под рукой электропровода с необходимой площади сечения, а также сам выключатель.

Из инструментов нужно подготовить плоскую и крестовую отвертку, бокорезы, монтажный нож с острым лезвием и плоскогубцы с уровнем.

Электромонтажники советуют отдавать предпочтение известного производителям, которые отвечают за качество сборки и используемого материала при производстве инструментов.

Как подключить двойной выключатель на две лампочки

Правила расположения проводки

Сначала требуется подобрать наиболее подходящее для выключателя место.Какие-либо требования к размещению правила не указаны. Ранее оптимальная высота была около 2 метров, теперь чаще выбирается высота опущенной руки взрослого человека. Это позволяет использовать выключатель практически всем жильцам дома.

Места, где есть требования к размещению розеток и переключателей — ванная и баня. Учитывается месторасположение открытого душа и умывальника. На электротехническое устройство не должно попадать капли воды.

Следующий этап — все выполнить подготовительные работы. Первым делом обесточить сеть, поскольку электричество опасно и несет потенциальную угрозу здоровью и жизни человека.

Отключение общего водного автомата перед установкой выключателя

Правила безопасности при работе с электричеством:

• отключить электричество, проверить наличие индикатора напряжения отвертки на выходе;
• не прикасаться к подключенным электрическим приборам мокрыми и влажными руками;
• для закрепления электрических кабелей запрещается использовать металлические скобы;
• не перегружать электрическую сеть;
• поврежденные провода рекомендуется не ремонтировать, а заменять новым;
• устанавливает выключатель требуется с помощью инструментов с заизолированными ручками.

Приступая к установке, требуется определиться с электропроводами по цветовой маркировке. Она используется для сокращения потраченного времени при проведении монтажных работ и создания безопасных условий.

Чтобы безопасное соединение применяют следующие обозначения:

• фаза — как правило, имеет красный или коричневый окрас;
• защита всегда имеет один цвет окраса — желто-зеленый;
• ноль — всегда синего цвета.

Также может быть буквенно-цифрровая маркировка.

Если в ходе выполнения работ отсутствуют, какие-либо маркировочные знаки отсутствуют, требуется обозначить кабель самостоятельно с помощью цветной изоляции или разноцветной термоусадочной трубки.

Электропроводка в гофре

Монтаж выключателей в новостройках ограничивается подключением электротехнического элемента ранее подготовленной электрической сети. В старых модификациях, где проводка нуждается в модернизации или полной замене, делать новые штробы и прокладывать кабель.Если использовался открытый способ монтажа, каждый провод подводится непосредственно к выключателю в специальном кабеле-канале или изолирующих гофротрубах.

От способа монтажа проводки зависит модификация выключателей и способ монтажа. Устройство, предназначенное для открытой установки, включает в себя изолирующую декоративную крышку, внутренний механизм и плоский подрозетник. Конструкция рассчитана полностью над поверхностью стены, а не в ней.

Начинают с установки подрозетника.Процедура проводится с помощью специальных элементов крепежа. Для подсоединения проводов надежно фиксируют механизм выключателя и надевают на него декоративную изолирующую крышку. Большинство производителей уже продумали отверстие для проводника. Завершающий этап — надевается крышка, скрывая весь внутренний механизм, и надежно фиксируется с помощью защелок.

Для установки выключателя скрытой проводки используют специальные монтажные коробки. В стене проделывается небольшое отверстие.Во время установки нужно следить, чтобы электротехнический элемент был установлен ровно и без перекосов.

Распространенные ошибки

Распространенной ошибкой становится неправильный завод фазы

Наиболее распространенная ошибка, допускают неопытные электромонтажники — завести на выключатель ноль, а не фазу, как положено. Переключатель в ходе эксплуатации должен разрывать фазный проводник, но ни в коем случае не нулевой. Если пренебречь этим правилом, цоколь в осветительном приборе всегда будет оставаться под напряжением и элементарная замена лампочки может нанести серьезные увечья.

Еще одна распространенная ошибка — неопытные специалисты заводят фазный проводник на общий клеммник выключателя, а на один из выходных. В этом случае схема будет неработоспособной. Лампочки будут загораться только в тот момент, когда обе клавиши будут одновременно включены.

Если люди заехали на съемную квартиру или приобрели новую жилплощадь, осветительные приборы ведут себя непредсказуемо, скорее всего, произведен неверный монтаж питающих кабелей. Нужно разобрать выключатель и проверить правильно ли реализована схема подключения двухклавишного выключателя на две лампочки.

Если возникла сложности при самостоятельном использовании электромонтажных работ, можно обратиться к ЖЭК / РЭС / управляющую компанию и оставить заявку.

Как подключить двойной выключатель на две лампочки (двухклавишный): схема и видео подключения

При выполнении работ по монтажу электрических сетей освещения 220В бытовых и промышленных помещений, часто возникает необходимость управления приборами освещения из одной точки.Для этих целей используется выключатель с двумя клавишами. Устройство такого включения и выключение осветительных приборов, имеющего две и больше лампы. Иногда, схема размещения электропроводки сети освещения обеспечивает управление отдельными лампами на одном светильнике. Двухклавишный для этих целей также подходит.

Логической работы двойного выключателя необходимо правильно осуществить его подключение. При этом следует придерживаться рекомендаций по правильной работе для личной безопасности.Рекомендации по безопасному монтажу на две лампочки рассмотрены ниже.

Возможные ошибки и пути их решения

Устройство и принцип работы

С помощью таких переключателей одним и тем же светом удается управлять из двух точек и более, включая его в одном месте, а выключая — в другом (или наоборот). Благодаря чему во время перемещения коридор будет постоянно освещен на всем пути.

Вид с тыльной стороны двухклавишных проходных выключателей разных производителей показан на рисунке ниже.

Схему подключения двойного проходного выключателя реализовать посредством одноклавишного прибора, так что вполне закономерен вопрос: для чего тогда нужна вторая клавиша?

Для ответа на него потребуется разобраться в следующих разъяснениях:

• Двухклавишный выключатель проходного типа также содержит перекидные контакты, но в этом случае число переключающих групп ламп увеличивается с одной до двух .
• Число проводников, соединяющих два разнесенных в рекламе коммутирующих приборов, увеличивается до 4-х.
• При этой схеме подключения двухклавишных проходных выключателей появляется возможность коммутировать сразу две осветительные лампочки.
• Чтобы увидеть различие между двухклавишными и одноклавишными выключателями нам поможет их непосредственное сравнение. Для этого потребуется вспомнить схему подключения проходного выключателя, в которой соединение обустраивается только на двух проводах.

Важно! При совместном рассмотрении двух схем сразу видно отличие не только по количеству соединителей, но и по функциональности устройств устройств.

Если в случае единственной клавиши коммутировалась только одна группа (лампа включалась и выключалась), то в цепочке с двухклавишным переключателем таких групп уже две. Согласно схеме проходных двухклавишных приборов в данной ситуации можно будет включить первую из 2-х лампочек, одновременно выключая вторую и наоборот.

Поэтапная инструкция по монтажу

Теоретически, процесс подключения коммутационного устройства можно поделить на несколько основных этапов.Начинать монтаж необходимо с кабелей. Так, если же проводка достаточно старая, то она обязательно должна быть заменена на новую. После этого требуется правильное соединение проводов в распределительной коробке, а после и в самом выключателе. С целью монтажа светильника или люстры необходимо использовать инструкцию от производителя, специально разработанную для того или иного источника света.

Первый этап — подготовка стен

Этап штробления является очень важным, его необходимо пропускать только в случае проложения новой проводки с медными жилами подходящего сечения.Если имеются какие-либо сомнения, то лучше проконсультироваться со специалистом. Если же проводка старая, обязательно меняем ее на новую.

С целью освещения подойдет самый обыкновенный провод ВВГнг, сечение которого составляет 1,5 мм² в квадрате. Если же с освещением будет производиться подключение розеток, то лучше отдать предпочтение тому же проводу, но уже с сечением в 2,5 мм².

На этапе подготовки стен будет произведено штробление и обустройство, подготовка мест, на которых будет производиться монтаж распределительных коробок и подрозетников.На данном этапе специалисты рекомендуют устанавливать также и дополнительный автоматический выключатель в электрощиток. Это отдельное устройство будет не лишним, когда на линии освещения будет необходим ремонт. С помощью такого простого защитного устройства можно будет осуществить отключение только одного контура, при этом остальные будут продолжать работу в стандартном режиме.

Стоит отметить, что в случае деревянных домов значительно отличается тип проводки, поэтому это повышение уровня пожарной опасности.В связи с этим кабелем должны быть максимально изолированы.

Монтаж проводов осуществляется с наружной стороны с помощью специальных изоляторов. При этом производится установка не внутренних, а накладных выключателей, однако основной принцип подключения жил к клеммам остается таким же.

После того, как штробление стен разных материалов завершено (это может быть и бетон, и кирпичь, и пенобетон), канавки для укладки проводов необходимо заделать с помощью строительной смеси или алебастра.Далее можно переходить уже к штукатурке, печатать декоративную отделку стен. Рекомендуется сохранить месторасположение проводов на схеме, чертеже, чтобы в будущем ремонт и замена проводки не вызвали проблем.

Схема управления освещением с двух мест

При подключении двойных проходных выключателей удается управлять двумя лампочками поочередно из двух мест. Такая схема содержит пару двухклавишных выключателей.При выходе из длинного коридора, например, второй прибор позволяет выполнять обратную операцию. Таким образом, управление освещением осуществляется поочередно из 2-х мест.

Важно! При этом направлении передвижения по коридору не имеет принципиального значения.

Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя. Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях.

Порядок монтажа

Перед подключением проходных двухклавишных выключателей и осветителей сначала подбираются места для их установки (первые должны находиться у самого выхода-входа в помещение). После этого переходят к основным работам, производимым в следующую последовательность:

1. Прежде всего, в выбранных точках специальной коронкой в ​​стенах высверливаются установочные ниши, диаметр которых выбирается 72 или 80 мм (в зависимости от корпуса приборов).
2. Затем в них фиксируются специальные пластиковые коробки (их называют «подрозетниками»).
3. При наружной прокладке проводки корпуса коммутационных изделий крепятся на стене посредством саморезов.
4. По завершении установки двухклавишных проходных выключателей переходят к монтажу двух осветителей, каждая из которых лампы включаются (это исключит вероятность полного обесточивания цепи при перегорании одной из них).
5. Затем от устройства люстр или плафонов до распределительной коробки прокладывают два фазных провода и один — нулевой.

Монтажное устройство для связи между собой.

Обратите внимание: Место для установки распредкоробки (РК) рекомендуется выбирать посередине помещения, что позволяет сэкономить на длине проводов.

Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм — от него до РК потребуется проложить два 3-х жильных кабеля.При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме.

Предлагаем посмотреть видео — как двухклавишные проходные выключатели без распределительной коробки.

Внимание! В этом варианте монтажа подрозетники должны быть глубокими.

Конструкция и принцип действия двухклавишного выключателя

По типу выключатели делятся на устройства для открытой и скрытой проводки. В зависимости от типа проводки схема устройства двухклавишного выключателя включает в себя несколько деталей:

1. Две качающиеся клавиши, изготовленные из пластика.
2. Декоративная пластиковая рамка, которая монтируется вокруг клавиш. При открытой проводке рамки вместо используется пластиковый корпус, прилегающий к стене.
3. Крепежные винты для рамки.
4. Неразборный корпус, в котором установлена ​​монтажная стальная рама и сердечник из диэлектрического материала.

В корпусе установлены клеммы для зажима проводов и сами механизмы переключения. Для фиксации может быть пластиковая защелка или винт.Также в нем имеются распорные клинья, при помощи устройство фиксируется в монтажной коробке. На наружной части стальной рамки имеются отверстия для крепления выключателя к коробке при помощи саморезов. Внутренний корпус выключателя для открытой проводки имеет отверстия для саморезов крепления к поверхности стены.

В состав механизма переключения входят 3 контакта, каждый из которых подключается к проводке. Под контактами имеются поджимные пружины, которые удерживают деталь во включенном или выключенном состоянии.Переключение режима выполняется пластиковыми качалками, установленными на одной оси. Сверху на качалки надеты декоративные клавиши. Прибор обеспечивает 3 режима работы:

1. Первая зона минимального освещения, расположенная на одной клавише.
2. Вторая зона более яркой подсветки, подключаемая нажатием второй клавиши.
3. При одновременном включении активируются обе зоны подсветки.

Опционально в схеме выключателя может присутствовать светодиод подсветки.Эта деталь позволяет найти клавиши в темноте. После замыкания фазы свечение диода прекращается.

Схема управления освещением с трех мест

Для того чтобы управлять освещением сразу с трех мест — использованную ранее схему с двумя двухклавишными приборами потребуется дополнить еще одним (его называют перекрестным). Этот переключатель может быть размещен в любой точке помещения, находящейся между двумя уже установленными изделиями.

Конструктивно перекрестный двойной проходной выключатель представляет собой два двухклавишных прибора, совмещенных в одном корпусе.В этом режиме работы на обычный перекидной механизм вместо двух установленная одна общая клавиша, за счет чего осуществляется синхронно. Для понимания того, как подключить тройной двухклавишный выключатель достаточно поставить перемычки на клеммы обычного перекрестного переключателя.

Схема подключения на 3 точки органически таким образом, что нулевой провод заводится сразу на обе осветительные группы, фазовый переход на каждый из входов первого двухклавишного переключателя.Независимо от позиции клавиш ток будет протекать только по 2-м из 4-х входных клемм. С первого проходного выключателя ток через перемычки попадает на вход перекрестного переключателя, а затем на второй проходной выключатель.

Такое положение клавиш выключателей определяет путь прохождения тока через осветительные приборы. Если соответствующая группа находится в рабочем состоянии (лампочки светятся) — нажмите на выбор любого из переключателей, чтобы снять питание с нее. То же самое происходит и с их включением: при изменении положения клавиш любой цепь питания тут же восстанавливается.

Обычный выключатель на одну лампу

Схема подключения лампы к обычному выключателю
Начинать следует с наиболее простых вариантов, поскольку имеет смысл начать с азов. При построении выключателя нужно помнить, что ставится он на разрыв фазного провода, следовательно, ноль будет идти напрямую на источник света. При установке выключателя на нулевой, контакты устройства могут быстро прогореть. Наверняка многие замечали, что при плохом контакте в розетке чаще всего подгорает ноль.Происходит это по причине большей нагрузки при прохождении тока именно на нулевом контакте.

Еще одна причина разрыва выключателя именно этого провода — это возможность быстрого снятия напряжения с потребителя при возникновении внештатной ситуации, в то время как разрыв нуля не обеспечит обесточивания, а лишь разъединит цепь.

Главное правило — выполняются работы по монтажу электропроводки, выключателей и светильников строго при полностью снятом напряжении. При невозможности определения фазного провода по цвету кратковременная подача электроэнергии с целью «прозвона».При этом необходимо убедиться в замыкании оголенных проводов.

Схема управления освещением из четырех мест

Для организации управления осветительными приборами сразу из 4-х точек (на два направления) потребуется установить уже пару перекрестных коммутирующих изделий. При наличии нескольких осветительных групп предпочтение отдается двухклавишным переключателям перекрестного типа. При их последовательном включении усложняется не только электрическая разводка, но и монтаж изделий по уже рассмотренному выше алгоритму.

В этом случае перемычки потребуется установить дважды (сразу в обоих проходных выключателях схема приведена выше). При расключении таких систем рекомендуется следовать прорисованному заранее эскизу с указанными на нем обозначениями контактов и перемыкающих проводников.

Подключение ламп с преобразователем

В наши дни при освещении помещений точечными потребителями возможно их подключение как в сети с напряжением 220 В, так и через преобразователь на 12 В.Такие устройства к тому же обеспечивает задержку включения на пару секунд, после чего плавно подавно нагрузку на приборы.

Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения увеличения срока службы световых приборов.

В случае использования такого преобразователя выключатель монтируется в цепи до него, и на это есть причины.

Подключение лампы с преобразователем

Во-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны.Проще говоря, контакты выключателя или отгорят, или «залипнут». А во втором, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится. Электричество будет поступать резким скачком сразу после клавиш. А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.

При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии.При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.

Также не стоит забывать, что все электрические приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном устройствеже не стоит.

Схема подключения трехклавишного проходного выключателя

При ознакомлении со схемой проходного трехклавишного переключателя необходимо обратить внимание на следующие моменты:

• Рассматриваемые устройства имеют 6 выходных контактов, что позволяет контролировать три группы осветителей, находясь в одной точке доступа.
• как подключить проходнойатель на три клавиши — сначала потребуется смонтировать его нагрузку и расключить их согласно осветительному плану.
• Трехклавишный проходной выключатель которого приведена на рисунке справа, предназначается не для проходных целей.
• Основное назначение этих приборов — экономия на нескольких осветителях из фиксированной точки.

В заключение отметим, что техника монтажа двухклавишного проходного выключателя с двух мест и все последующие ее модификации (с трех и четырех точек) напоминает те же операции для одноклавишных приборов.Ее незначительное усложнение оправдано существенным расширением функциональных возможностей системы, дополненной еще одним осветителем, коммутируемым «в противофазе» первым.

Подключение от розетки

Но бывают случаи, когда необходимо подключить дополнительный светильник с контактором. Тогда возможен монтаж проводки от существующей розетки. Выбор метода ведения (наружный или внутренний) сейчас разбирать не имеет смысла, к данной теме это не относится. Логичнее рассмотреть варианты подключения.При установке одноклавишного выключателя никаких сложностей не возникает, требуется лишь двухжильный провод и само устройство включения.

Если прерыватель напряжения устанавливается над розеткой, то из нее выводится нулевой и фазный провода. Фаза прерывается внутри выключателя, при этом ноль остается целым. Остальное световое оборудование, подключаемое к схеме, питается согласно вышеприведеннымам.

Схема подключения от розетки

При подобном строении двухклавишного выключателя потребуется три жилы провода (на выходе — ноль, фаза, фаза), если клавиши у прерывателя три, то нужно 4 жилы (ноль и 3 фазы).

Какие инструменты и материалы понадобятся для монтажа и подсоединения

Перед тем, как подключить двойной выключатель на две лампочки, необходимо приготовить инструменты. Для проведения монтажных работ потребуется:

• электродрель;
• сверло;
• отвертки;
• индикаторная отвертка;
• нож или прибор для зачистки изоляции;
• пассатижи;
• дюбели;
• маркеры.

Важно! Все инструменты должны иметь заизолированные рукоятки, чтобы избежать поражения током.

Нужные материалы для подключения:

• сам выключатель;
• электропровода с сечением 1,5 кв.мм .;
• монтажная коробка;
• клеммники;
• изолента.

Для подключения к скрытой электропроводке дополнительно коронка для сверления и строительная смесь для закрепления корпуса.

Сведения для новичков

Пример расположения
Чем отличается от обычного проходной выключатель, так это наличием трех контактов вместо стандартных двух.Итак, если в стене проложена всего пара жилого помещения, а желания переделать кабель с двух- на трехжильный почему-то не появилось, то ничего с монтажом выключателя такого типа не получится. Почему? Сейчас разберемся.

Если всё же возобладал здравый разум, и решено сделать монтаж трехжильного кабеля, то кроме него понадобится купить (или достать из ящика, если есть) кое-что ещё:

• пару описываемых проходных выключателей;
• инструмент для монтажа, в том числе и электроинструмент.

Прокладывая провод, привыкли к ней варианту: либо в сделанном штроба, либо на крепится коробится, в который будет уложен провод.

Подключение на люстре или светильнике

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах.Фаза — серый или темного цвета проводник должен заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Источники — https://cable.ru, Кабель.РФ

Сфера использования

Часто применяют проходной выключатель для длинных коридоров

Установка двойного проходного выключателя по коммутационной способности в 16 А разрешении только для управления линией с нагрузкой до 3 кВт.Устройство применяется:

• для управления светом в ванной и туалете с одного элемента;
• регулирования яркости лампы на люстре;
• включение / выключение светодиодной ленты натяжного потолка;
• активации и отключения ночников;
• создания освещения в комнате с использованием лампами;
• группового управления лампочками в холлах и коридорах.

Применение двойных переключателей обеспечивает экономию провода, направленного к одинарным моделям.

Монтаж электрических проводов

Перед проведением подключения нужно провести проверку проводов. Для этого необходимо провести тестирование и определить, какой из проводов является фазовым. Для тестирования используется индикаторная отвертка, которая покажет наличие тока светодиодным сигналом. Нужно отметить фазовый провод, чтобы не перепутать его с нулевым.

Перед началом установки двойного выключателя следует грамотно проложить электропроводку до места локализации устройства.В случаях использования скрытого метода проводки разводку проводов проводят до момента оштукатуривания стен. Только после этого на места устанавливают выключатели и светильники, а затем их подключают. Прокладка проводов произведена согласно составленной схеме.

При использовании лучшего способа проводка укладывается в кабель-каналы или гофрированные трубы. В случае замены электропроводки скрытый способ более трудоемким, поскольку сначала нужно демонтировать старую проводку, а затем установить новую.Открытый способ электропроводки является более экономичным не требует затрат и труда. Довольно легко удалить старую проводку и подключить новую.

Подготовительный этап подключения

После того, как кабель размещен на назначенном месте, начинается процесс подключения выключателей. В период укладки и подключения необходимо обесточить помещение, в котором будут происходить работы.

Важно! Для отключения тока достаточно выключить автоматический переключатель, стоящий в начале ветки.

В грамотно спроектированном распределительном щитке все автоматы-выключатели маркированы, и поэтому обесточить нужный автомат не составит труда. Если провода не подписаны, то автомат можно построить методом подбора.

После разводки проводов начинают монтаж двухклавишного включателя.

Работа начинается с зачистки кончиков проводов. Подключить двойной выключатель света можно с использованием 3 проводов: первый — вводной, который обеспечивает вхождение тока, и 2 вывода, которые подключаются к приборам освещения.Кончики проводов зачищают от изоляции, расстояние зачистки составляет примерно 10 см.

Затем очищенные провода подсоединяют к клеммам. Этот крепеж в системе обозначается буквой «L». Такой зажим расположен в одной стороне конструкции, то есть — отдельно, и его нельзя перепутать. Такой способ использовать для двухклавишных включателей, если их конструкция не модульная.

Для модульных выключателей подключение происходит по-иному. В этом случае вводной кабель подключается в клемму первого модуля.Такая клемма обозначается также буквой «L», только она соединяется тонким проводом со вторым модулем. Именно так происходит подключение к фазному проводу. Выводные клеммы обозначаются на схеме в виде стрелок.

Различают несколько вариантов подключения двойного выключателя:

1. Простейший способ равным самым проводов от потолка и осветительного прибора. Для соединения таких проводов достаточно просто их скрутить между собой.

1. Если на потолке 3 провода, люстра имеет большее количество плафонов, то в этом случае проводят распределение проводов на секции и их подключение к фазовому проводу.
2. Если из потолка выходят 4 провода, в этих случаях провода скручивают между собой. Один из четырех проводов является заземляющим, его можно определить по светло-зеленому цвету и маркировке «РЕ».

На конструкции по бокам располагаются 2 винтика, с помощью которых можно регулировать фиксацию лапок.В случаях, если устройство болтается, с помощью винтов можно его подкрутить и закрепить покрепче. Для этого понадобится фигурная отвертка.

Коробку монтируют в специально подготовленное углубление, после чего устанавливают верхнюю декоративную рамку. Затем выключатель крепят в подрозетнике. Для крепления используют болты или зажимы. Этот процесс зависит от конструкции купленного вами включателя. Есть разновидности, имеющие съемные рамки и кнопки для отдельных. Эти элементы снимают перед подключением и устанавливают после выполнения всего объема работ.

Действия при большом количестве проводов

Для работы двойного выключателя необходимы фаза и два провода, идущие на пользователя. А что делать, если их больше? Алгоритм действий следующий:

При помощи отвертки-индикатора найти и отметить фазу. Мультиметром в режиме прозвонки находят идущие к потребителям два провода.

Оставшийся провод — скорее всего, заземление. Его можно скрутить с фазой и подключить, либо просто заизолировать и не подключитьять, если на потребителе не предусмотрено заземление.

Не стоит спешить скручивать провода. Мультиметром проверяют, заземление данный провод или ноль. Для этого измеряют напряжение между фазой и непонятным проводом с помощью щупов. При значении 220 В это ноль, если меньше 220 В — тогда заземление.

Внимание! Если перепутать между собой при подключении ноль с фазой, выключатель будет работать, но даже в выключенном состоянии будет под нагрузкой. Использование даже при замене лампочки можно получить удар током.

Достоинства двойных выключателей

Устройства с двумя клавишами обладают преимуществами:

• Один прибор может управлять работой нескольких ламп или осветительных приборов;
• обеспечение контроля за интенсивностью и яркостью света в помещениях. Одинарный выключатель при одном включает все лампочки осветительного прибора, однако двойной можно использовать не на полную силу, включив одну функцию;
• возможность регулировать освещение сразу в двух помещениях;
• экономное расходование электроэнергии;
• рациональное использование кабеля и проводов;
• включение одного светильника, что благотворно сказывается на здоровье глаз.Всем известно ощущение, когда происходит подключение сразу всех лампочек, такое происходит при одинарном выключателе;

• удобство при подключении двухклавишных выключателей для сырых помещений или уличного освещения, так как одно устройство удобнее маскировать от непогоды или ударов. При этом же на улице выключатели должны быть защищены специальными кожухами.

Важно! Для создания равномерного освещения возможно использовать диммер, который позволяет регулировать свет.

Что же в итоге?

Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное — не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы действуют только при отключенном напряжении, ведь 220 вольт — опасный ток, который может привести к летальному исходу или серьезным повреждениям организма.

Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту.Ведь при плохом качестве соединения возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь — один раз отрежь».

Основные выводы

Двухклавишный выключатель — это приспособление, делающее жизнь пользователя проще. С его помощью можно управлять двумя светильниками или группами, регулируя уровень освещенности в помещении. Также подобная схема применима для раздельных санузлов. Главное преимущество двухклавишного выключателя — занимает мало места и для его установки требуется меньше материалов.

Перед монтажом нужно убедиться, что проводка подходит для подобных работ. Установка выключателя профессиональным инструментом. Также важно соблюдение технику безопасности при работе с проводкой.

Предыдущее

Освещение фиксация проводов.Популярной технологиям распространения скрутка с предыдущей пропайкой или сваркой концов.

Популярным способом крепления является крепление элементов проводки с пружинными зажимами на контактах. Для прочности электрического соединения и быстрой сборки целесообразно использовать:

• Клеммы WAGO. Многоразовые зажимные фиксаторы, которые снимаются на время ремонта линии.
• Зажимы Werkel. Находятся на концах контактов. По разию кнопки на клемме открывается отверстие.В него вставляется конец провода без изоляции.

Фазный конец подкидывается на первый контакт. Между ним и первым делают перемычку.

Особенности двухклавишного коммутатора

2-х клавишный проходной выключатель с подсветкой

Двухклавишный переключатель подключается к схеме освещения через второй перекидной контакт каждого коммутатора с двумя кабелями между ними. Фактически прибор является сдвоенной одноклавишной моделью с четырьмя проводами.Электроцепь каждой лампы — автономный элемент осветительной, обеспечивающий запитку линии сети без взаимодействия с остальными частями.

В зависимости от бренда на входах и выходах прибора присутствует от 2 до 4 клемм. К примеру, выпускаются выключатели с 1-й фазной клеммой, 1 выводной клеммой на лампочку, 4 клеммы для промежуточных кабелей.

Удобство двухклавишных моделей заключается в возможности активации света с разных углов комнаты.

Разновидности приборов

Перед тем как подключать ДПВ нужно разобраться с классификацией.Знание устройства монтажа, типа активации поможет правильно подобрать коммутатор.

По способу установки

Накладной проходной выключатель

Существуют две разновидности:

• Внутренние, или «утопленные». Располагаются в стене как элемент скрытой проводки. Кабель прокладывается в штробе или внутри ГКЛ. Чтобы вставить переключатель, дополнительно поставить в отверстие подрозетник для рабочей части. На него подводятся монтажные канавки.
• Наружные. Устанавливаются в случае прокладки проводов в гофре или коробе поверх стены. На фарфоровых изоляторах в коробах не укладываются. Наружные выключатели оправданы в деревянных дачах, хозпостройках и подсобках.

Используйте наружные модели для временной проводки.

По типу работы клавишной пружины

Двухклавишный переключатель работает по таким принципам:

• Сжатие: при надавливании на кнопку силы поступает на шарик, который сжимает пружину.Элемент скользит по оси качания коромысла, и двигаясь по его плечу, обеспечивает перемещение активного узла с контактами.
• Растяжение: на клавише находится рамка, прижатая к основанию пружины. Деталь качается по оси, разрывая или создавая электроконтакт.

Вне зависимости от механизма переключается активная часть.

Способ коммутации элементов

Перекидной выключатель с винтовыми зажимами

Подключить ДПВ можно при помощи винтовых или безвинтовых зажимов.

При установке на винтовые зажимы основная сложность работ — отсутствие маркировки контактов. Для поиска входа понадобится индикаторная отвертка. Гнезда под фазу находятся вверху керамического корпуса. Перед подключением с проводов на 0,7 см снимают изоляцию.

На верхний контакт подводят фазу, вставляя зачищенный участок в зазор, образовавшийся при раскручивании винта. Два оставшихся контакта соединяют аналогично.

У безвинтовых моделей контакт проводников осуществляется при помощи токопроводящей арматуры.С провода снимается на 8-10 см изоляционный слой. Фазную жилу подкидывают на контакт входа вверху панели. Он определен по маркеру 1 или L.

Зачищенную часть провода помещают в специальный проем. Фиксация происходит при помощи внутреннего пружинного узла. Остальные жилы без изоляционного покрытия устанавливаются в гнезда для контактов выхода.

Винтовые зажимы требуется периодически подтягивать.

Места преимущественного размещения

Проходные выключатели устанавливаются в любых доступных для рук местах.Не обязательно использовать постоянно оба устройства для контроля за освещенностью. Основным может быть выключатель, а второй штат только при необходимости.

Если провода обычных выключателей были проложены в гофре, то есть возможность заменить их на проходные без повреждений стен

Преимущественно ДПВ устанавливаются в таких местах:

1. В противоположных концах длинного коридора. Если посреди есть дополнительная дверь, то около нее также можно link концевой выключатель.
2. В больших спальнях. Один ДПВ может размещаться классически на стене около двери, а другой — у кровати.
3. На лестничных маршах.
4. На тропинках и дорожках домов, коттеджей, дач. Удобно выйти вечером из дома, пройтись по освещенной алее и выключить свет около входной калитки.
5. В больших залах, имеющих несколько входных дверей на противоположных сторонах.

Проходной выключатель одновременно экономит электроэнергию и обеспечивает безопасность передвижения людей.Единственным минусом этого устройства является повышенная сложность.

Процесс подключения пошагово

1. Изучить расположение и предназначение контактов, иногда дополнительную информацию об этом имеется на обратной стороне устройства. Однако, если она отсутствует, то разобраться будет несложно: контактов с выводом в данной разновидности должно быть 2 и традиционно они располагаются на противоположной стороне от единственного входного.
2. К вводному контакту производит подключение фазы, тянущейся распределителя, контакты с выводами предназначены для управления источниками освещения, их количество элементов, в данном случае их будет 2.
3. Желательно подключить выключатель таким образом, центральный контакт располагался в нижней части части.
4. Соединить 3 нулевых провода: распределителя и от каждого из источников освещения.
5. Фазный провод, выходящий из распределителя, подключается к единственному входному контакту в выключателе.
6. В выключателе имеется 2 фазных провода, каждый из них соединяется с аналогичным проводником, идущим от светильника.
7. Внутри распределителя, эти фазные провода должны быть подключены к группам ламп или раздельным источникомм освещения, предназначенным для управления. После этого, оба проводника будут коммутируемыми фазами двух групп ламп.
8. В распределителе необходимо идентифицировать нулевой, который соединяется с аналогичным проводником, уходящим на источники освещения.Механизм может коммутировать исключительно фазы различных групп устройств.
9. После всех соединений приступать к пайке и скрутки изоляционным слоем, но перед этим рекомендуется осуществить проверку всех совершенных подключений.

Разрыв, то есть на выключатель, делает это фазу, а не нуль, потому что такой способ наиболее безопасен. При отключении питания, переведения выключателя в положение «выключено», правильное будет, на патроне лампы не останется напряжение, при подключении нуля в разрыве это произойдет, и простая замена перегоревшей лампы может превратиться в ежесекундную подверженность опасности поражения электрическим током.

Установка двойной разновидности выключателя должна производиться исключительно в подрозетник, диагональ которого равна 67 мм. Подрозетники старого образца имеют диагональ 70 мм, поскольку старые устройства были больше, и плохо подходят под современные модели. К тому же раньше их изготавливали из металла, а не из пластика. И не забываем использовать кабель нужного диаметра, о чём было подробно рассказано по ссылке.

Схема подключения двухклавишного выключателя на две лампочки: инструкция для электромонтажа | Стройка (своими руками)

жить в комфорте, чтобы иметь возможность управлять освещением и его интенсивностью в зависимости от потребностей.Для этого покупают люстру с двумя контурами для которой требуется подключить двойной выключатель по схеме, об этом подробно рассказано в настоящей публикации. Двукнопочные включатели — устройство, позволяющее устанавливать три включенных устройства освещения, включить включение поочередно или одновременно

Общие сведения о двухклавишном выключателе

Одно из применений данного устройства — организация управления включением ламп в смежных помещениях. В квартирах чаще всего это раздельный санузел, когда туалет с ванной не совмещены, но не имеет смысла устанавливать два разъединяющих устройства.Второе назначение схема подключения двухклавишного выключателя на две лампочки — управление многорожковой люстрой, которая может работать в трех режимах. Например, это одна горящая лампочка, три других или все вместе.

Для реализации этих задач достаточно одного включателя, но с двумя клавишами. Тем более, в данном случае управлять освещением можно из одной точки, так как правильно реализованная схема — это один двухклавишный выключатель вместо двух однокнопочных. Такой вариант подключения удобен для кухни, когда есть верхний и нижний свет, которые можно зажигать порознь или вместе в зависимости от пожелания жильцов.Но главное, чтобы выполнить монтаж не нужно быть инженером-строителем или электриком. Достаточно воспользоваться рекомендации профессионалов.

Особенности монтажа двойного выключателя

Схема подключения двухклавишного выключателя — это не просто информация, а руководство, которое станет подспорьем при выполнении монтажных работ.

Фаза в данном случае одна, а нулевых разъемов два — по количеству контуров. Запитав силовой кабель от распределительной коробки, необходимо подключить шнур к включателю.Второй провод направляется к одному комплекту ламп, третий к другому. Оба вывода направляются в распредкоробку. Каждое клавиша положения «ВЫКЛ» разрывает именно фазу, чтобы обесточить контур. А пошаговая инструкция подключения состоит из шести этапов.

подготовительных работ

В первую очередь, что необходимо сделать — обустроить «гнездо» для монтажа подрозетника. При этом в соответствии со схемой двухклавишного выключателя и его целевого назначения штробятся стены.Фаза одна, а значит от распредкоробки тянется один двужильный шнур, тогда как после включения их может быть два, если нужно организовать два независимых, отдельно стоящих осветительных прибора.

Выполнить работы не получится без:

• Перфоратора с буром. Это наконечник из сплава, способного пробурить бетон или кирпич.
• Дрели, электролобзика, прекрасно справляются с гипсокартонном.
• Однополюсно автомата выполнить защитное отключение (УЗО) для обеспечения безопасности потребителей и пользователей.
• Собственно выключателя, оснащенного двумя клавишами, размыкающими контурами соответственно.
• Распредкоробки и заблаговременно использовать люстры или двухканальные источники света.
• Подрозетника, он же подрозетник, который является кожухом, защищающим внутренности выключателя.
• Электрические безопасного сечения, чтобы выдерживать проектную нагрузку энергопотребления.
• Изоленты и обеспечивающие крепежные элементы, безопасное, надежное соединение проводов.
• Отвертки (крестовой или фигурной, плоской) с изолированными ручками, изготовленными из пластика, резины, полиуретана.
• Ножа (канцелярского, сапожного), кусачек, пассатижей, рукоятки которых также изготовлены из изолятора.

Когда используется двухклавишный выключатель, подключение предполагает установку распределительной коробки и прокладки силового кабеля. Предварительная система обесточивается на вводе. А на рубильник надевается табличка «Не вход! Идут работы ».

Монтаж производится после полного высыхания штукатурки, грунтовки, обойного клея. УЗО и устанавливаются в «входе». Их задача отреагировать на скачок напряжения или перегрузку сети, и своевременно отключить потребление точки, если подобное произойдет. Тогда короткое замыкание исключено.При установке двухклавишного выключателя защитные устройства монтируют в щитовой. При ее отсутствии — на деревянной, пластиковой, текстолитовой рейке в квартире после счетчика.

Выбор и установка подходящего водрозетника

Это несложное приспособление позволяет исключить возможность взаимодействия с контактами даже в случае затопления.Не имеет значения, какая стена — кирпичная, железобетонная, изготовлена ​​из газоблока, пеноблока, дерева, шлакобетона или бутового камня.

При подключении двойного выключателя на две лампочки потребуется один «стакан» для выключателя. К светильникам контакты выводятся без дополнительного счаливания проводов.

Главное его закрепить с помощью:

• Цементного раствора для кирпичной, бетонной стены.
• Механически при наличии гипсокартонной обшивки.
• Затворенного водой гипса для газобетона, пенобетона.

По окончании подготовительных мероприятий необходимо дать просохнуть смесям, используемым для фиксации. Провода прокладываются под гипсокартонном или в желоба, которые нужно заблаговременно проштробить. Их закрепляют также цементным раствором, шпаклевкой или затворенными сухими смесями.

Каждый подрозетник оснащен распортными элементами для дополнительного фиксирования в стеновой панели. Для гипсовых, деревянных, фанерных и конструкций из ДСП или ОСБ используют специальные модификации.Но при выборе необходимо также обращать внимание на параметры.

Сейчас в продаже чаще всего встречаются изделия, изготовленные по стандарту. Отличаются они диаметром: 67 или 70 мм. Современные выключатели с подсветкой или без — это 67-миллимитровые устройства, о чем сказано в техническом паспорте к изделию.

Металлически подрозетники используются реже. У пластиковых часть имеются проушины для винтов крепления рамки включателя. Поэтому лучше покупать все вместе, когда можно убедиться лично, что крепеж соответствует, и будет надежным.Еще один нюанс, на который необходимо обратить внимание — наличие распорного механизма. Исходя из его параметров определяется размер высверленного отверстия, чтобы выключатель не двигался, не прокручивался, не выпадал.

Тонкости работы с проводами

Всегда хорошо, когда кабель цельный. Счаливание двух отрезов предполагает плотное скручивание оголенных концов с последующим изолированием. Перед тем, как подключить две лампочки к одному выключателю, убедитесь, что сечения силового подающего кабеля, чтобы выдержать максимальную паспортную нагрузку.

Материал жил — алюминий или медь. Наличие обязательно. Имеет использовать смысл разноцветные шнуры, когда, например, красный или черный используется для фазы, а белый (желтый) — нуль.

Покупая двужильный провод, убедитесь, что есть два изоляционных слоя: по одному для каждой из жилы, и общий. Изначально тянут проводку от защитных приспособлений к распредкоробке, а уже затем от нее к выключателю и двум лампочкам.

Соединяют контакты, когда все трассы проложены и закреплены.Не игнорируйте возможность использовать возможность зафиксировать контакты. Но зажимайте не сильно, чтобы не повредить изоляционный слой.

При работе с неподключенными проводами можно браться за кабели голыми руками. В противном случае, даже если помещение обесточено, лучше использовать диэлектрические перчатки.

В местах загиба следите, чтобы на проводе не появлялся излом. В этом месте под изоляцией может образоваться разрыв жилы, и в процессе эксплуатации оно будет перегреваться.Всему виной дуга, образующаяся в местах разъединения проводника. Результат — перерасход электроэнергии, риск пожара, выход из строя бытовых приборов, необходимость укладки новой проводки.

Установка и подключение выключателя

Если вы хотите правильно подключить двойной выключатель на два лампочки, чтобы он прослужил долго, нужно придерживаться схемы. Используется специальный кабель, котрый имеет три жилы и заземляющий слой. В первую очередь проводят силовой кабель от защитных устройств к распределителю.Затем подключают все остальные жилы согласно схеме. последний шаг устройства — подключение контактного размыкающего и подключения «нулевой» линии.

В гнезде распредкоробки должен быть свободный кабель, порядка 150 мм. В выключателе и коммутирующем отделе светильника по 100 мм. УЗО подбирается исходя из несущей способности провода и номинальной (максимально) нормы потребления светильника.

При подключении двухклавишного выключателя можно использовать два устройства защиты на каждый контур.Но чаще всего на комнату используется по одному прибору принудительного отключения. Тогда в случае короткого замыкания обесточится только одно помещение.

Для соединения провода оголяются на 10-15 мм от среза, это лучше делать ножом. Главное не повредить саму жилу. Перед подключением элементов цепи проследите, чтобы они не соприкасались. Лучше надеть «кембрик» или намотать изоленту. Сначала монтируются все элементы системы, а только присоединяется ввод и вывод, ведущий к распредкоробке.Только после этого можно подключить фазу и вход рубильник. При этом включатель должен находиться в нормальном положении — ВЫКЛ.Когда же оголяются жилы, необходимо, чтобы подача электроэнергии была приостановлена. Подключайте так, чтобы по цвету провода было понятно, фаза это или ноль. В случае пользуйтесь принципом: сверху кабель с напряжением, снизу без (или наоборот). Если выбрали размещение, используйте его на всех участках цепи. Заземление остается незадействовано, если дом построен по проекту, не предусматривает подобное подключение.В соедините соответствующий проводник и заземляющему кабелю. Но это возможно, если производитель предлагает также этот способ защиты от скачков напряжения. В остальных случаях двухклавишного включателя производится по стандартной, описанной в ГОСТе.

Неиспользованные жилы изолируются, что особенно важно для кухни, ванной, туалета (санузла), где влажность всегда выше. Но если есть возможность заземления, не игнорируйте ее, так как это основная защита жильцов от поражения током.

Завершение монтажных работ

Размыкающий механизм скрыт от глаз клавишами, работающими в качестве крышки. Вокруг них есть рамка, скрывающая крепеж. Дизайн может быть иным, но чаще всего двукнопочный выключатель выглядит именно так.

Для монтажа необходимо «отстегнуть» с помощью отвертки клавиш и снять декоративную рамку, которая крепится к металлическому каркасу. Здесь предусмотрены защелки, которые можно использовать аккуратно, чтобы не сломать пластик.

После разборки для подключения выключателя на 2 лампочки необходимо оголить и зачистить контакты на 10 мм. Производители размещают на обратной стороне включателя схему, из которой подключено, как правильно подключить провода. Если ее нет, пользуйтесь схемой с сайта. Вход всегда один. С обратной стороны есть два выхода. И если первый — это фаза, оба последних — нулевые выходные разъемы (по одному на лампу). Когда маркировка отсутствует, пользуйтесь этой логикой: где один зажим, туда заводите силовую жилу.В качестве обозначений используется латинская буква L и стрелки. L — это фазный разъем, стрелками обозначаются «нолевые» выводы от каждого подключаемого светильника. Используя цветовую маркировку жил, подключите провода. Для этого послабьте крепежные винты, а после затяните их, зажав провод до полной фиксации. Здесь излишние усилия не нужны. Помните, алюминий, медь и сплав, из которого изготовлен крепежный узел — мягкие металлы. Главное добиться, чтобы не произошло разъединения контактной группы.

Иногда вместо винтового соединения используются пружинные зажимы, которые самозатягиваются при попытке высвободить жилу. Чтобы действовать как профессионал, сориентируйте следующим образом: сверху разъем для выключения, снизу для «нулей». Теперь аккуратно вставьте внутренности в подрозетник, и зафиксируйте их. Для этого предусмотрены специальные распорки, приводимые в действие при закручивании соответствующих винтов. Только после этого наденьте рамку и установите кнопки.

Проверка работоспособности схемы

Предварительно проводку укладывают в штробы.Вся конструкция должна быть целостной. Подсоединение к двум лампочкам организуют при помощи специальных разъемов, где винтовые контактные зажимы находятся внутри электронепроводящего корпуса. Только когда все элементы соединены в одну единую цепь, приступают к проверке. Чтобы не ошибиться при использовании используется тестер или щуп и диодом, который загорается при касании жала к проводу под напряжением.

Скрутка в месте подсоединения делается «мощнее». Для этого оголяется до 40 мм каждый контактный провод.При изложении пользуются пассатижами, чтобы витки были прочными, надежными, фиксированным. По окончании процедуры соединение изолируется при помощи изоленты. Оголенных участков не должно быть. Также можно использовать пайку, прессовку или сжимные механизмы. С заземлением поступают точно также, чтобы нигде не был виден металл, и контакты были защищены от влаги и механического воздействия.

После визуального осмотра устанавливают лампы в патроны. Выключатель ставят в положение Выкл. УЗО и автомат включают, что предполагает подачу электроэнергии в цепь. Выждите несколько минут, обращая внимание, не ли задымлений или возгораний. В этих случаях немедленно обесточьте помещение. Перед тем, как следующий раз подключить двойной выключатель на свет, найти причину сбоя. Если же вы действовали рекомендации и сделали все правильно, переведите кнопки в положение ВКЛ. Лампы загорятся.

Сначала включите один контур, а после его отключения — второй. Затем пускай загорится весь комплект осветительных приборов.Несколько раз округа. Оставьте устройство включенным, и убедитесь, что его элементы не нагреваются. То же сделайте с распределительной коробкой. Если температура выше температуры, есть повод думать, что где-то есть плохой контакт. Тогда отключите электроенергию, откройте крышку, проверьте надежность соединения. Затем выберите еще раз.

Выводи и полезные видео по теме

Из вышесказанного видно, что подключить двукнопочный включатель света несложно. И работы может сделать каждый желающий, тем более, что для этого необходим минимальный комплект инструмента. Однако есть масса тонкостей, которые на словах сложно, и мастер-класс от профессионального электрика позволяет устранить пробел знаний и нехватку навыков. Ставьте видео на паузу и делается все вместе с электриком. Тогда ошибок не будет, и ваше жилище будет освещено. Кстати, на видео видно, чем отличается монтаж подрозетник в стены из различных материалов. Рассмотрены различные конструкции выключателей, типы подключений, особенности разводки и т.д

Источник: https://vodatyt.ru/elektrika/dvoynoy-vyklyuchatel.html

Вам была полезна эта статья? Ставьте палец вверх! Подпишитесь на мой канал и давайте общаться в комментариях!

С уважением, Пётр Андреевич.

Как подключить две лампочки на двойной выключатель

На чтение 5 мин.Просмотров 1,2 тыс.

Что такое двойной выключатель и где примен?

Двойной выключатель используется для управления двух электрических приборов одним либо для включения и выключения двух групп на одном бытовом приборе.

За соединение такие выключатели используются для включения разных секций многоламповых люстр — клавиш выключателя за разные группы лампочек в люстре, при нажатии двух кнопок загораются все лампочки в люстре.

Перед тем как установить выключатель необходимо провести этап подготовительных работ:

• приобрести выключатель, который подходит вашим требованиям;
• изучить особенности расположения контактов;
• подготовить место для проведения работ и необходимые инструменты;
• тщательно придерживаться правил безопасности.

Устройство двухклавишного выключателя

Все двухкнопочные выключатели трехконтактные — имеют один ввод, а выводов два. Провод с фазой необходимо подключить к общему вводу, выводы включают и выключают разные секции в бытовых приборах.

При вводе выключателя находится так, что контакт ввода находится снизу, а выводы, предназначенные для подключения осветительного прибора — сверху. Так как такой выключатель трехконтактный, то и зажимов под провода предусмотрено также три.

Почему фаза должна разрываться выключателем?

Какой бы не была конструкция электропривода, фаза должна разрываться выключателем. Это необходимо для обесточивания электроприборов.

Таким образом, при ремонтном обслуживании прибора (например, при замене перегоревшей лампочки) обеспечивается безопасность при включенном автомате.

Схема подключения двойного выключателя

Перед установкой выключателя необходимо отключить электротока на распределительном щитке и убедиться, что на проводах нет электронапряжения.От электрощита в распределительной коробку идут синий и красный провода, отвечающие за ноль и фазу соответственно.

Для двойного выключателя необходимо соединить между собой нулевые провода светильников и электрического щита, а к кному проводу электрощитка подключить провод, который подсоединяется к общему контакту выключателя.

Таким образом, с выключателя выходит синий провод (фаза первого светильника) и желтый (фаза второго светильника). Каждый из них подключается к индивидуальным фазным проводам каждого светильника.

В коробке распределения они подключаются к нужным лампочкам или светильникам. То есть эти провода являются коммутируемыми фазами разных групп электрических приборов.

К синему проводу (нулевому) на распределительном щите подключается синий провод (нулевой), который идет на электроприбор. Выключателем соединителя фазы двух секций светильника.

Выполнив все соединение необходимо проверить правильность проведенной работы. Если сделано се правильно, то можно перейти к спайке и изоляцией.

Особенности подключения или как не допустить ошибок

Соединяя провода одного и того же цвета можно использовать винтовые соединители, которые просты в использовании и очень надежны. Такое соединение важно при одновременном использовании медных и алюминиевых проводов.

Ведь соединив такие провода, часто вызывает окисление, контакт становится неплотным и может вызвать нагрев провода, что в свою очередь может привести к выгоранию и пожару.

Что такое проходной выключатель и где его используют?

Выключатель, который выключает и включает электроприборы с двух разных мест, называется проходным. Применяют их для рационального использования электричества. Например, в длинном коридоре удобно свет в одном конце, а выключать в другом.

Выключатель проходного типа имеет три контакта для подводимых проводов. Чтобы иметь возможность управлять электроприборами из нескольких мест, необходимо использовать четырехконтактные или шестиконтактные выключатели перекрестного типа.

Схема подключения проходного выключателя

Двойной переходный выключатель имеет две независимые друг от друга группы контактов. Чтобы подключить такой выключатель необходимо соединить нулевой провод электрощита с нулевым проводом распределительной коробки, а затем соединить эту коробку с лампой.

Это действие необходимо выполнить для первого и переключателя. После этого нужно соединить между собой переключаемые контакты обоих переключателей. Затем из каждого переключателя выводится кабель, монтируются светильники и параллельно соединяются друг с другом.

Когда эта работа выполнена, можно переходить к установке распределительной коробки. В нее вводят кабель, идущий со светильника и провода от переключателей и электрощита. Для выбора распределительной коробки нужно найти такое место, чтобы она никому не мешала и требовала короткие провода.

После выполнения работ необходимо сделать проверку — пощелкать переключателем и посмотреть искрит или нет.

Проверка устройства защитного отключения на срабатывание

УЗО сила функции при утечке электротока отключает напряжение.Поэтому нужно систематически проверять устройство на срабатывание.

Выполнить контроль можно использовать методы:

1. нажать кнопку «Тест», УЗО сразу же должно сработать. Такую рекомендуется рекомендуем ежемесячно;
2. использовать контрольную лампу — одним концом провода соединить с фазой, другим концом — с нулем в розетке. УЗО должно моментально среагировать;
3. имитировать утечку электротока с помощью реостата.

Если устройство защитного отключения не сработало, то это свидетельствует о его неисправности, или поломке одной из его внутренних деталей.Особым случаем является поломка механизма имитации утечки тока. В этом случае устройство защитного отключения функционирует и справляется со своей заботой.

. В любом случае специалисты рекомендуют поменять такое устройство, ведь нет никаких гарантийных обязательств в его надежности. Тем более, что жизнь человека дороже, чем цена на устройство защитного отключения.

Как подключить двойной выключатель на лампочки

Подробная схема подключения двухклавишного выключателя на две лампочки

С трудом представляется жизнь без искусственного освещения.Складывается некое впечатление возвращения к каменному веку, когда люди жили в темных пещерах.

Но даже на тот момент в качестве освещения использовали огонь. Так чем мы, высокоинтеллектуальные индивидуумы, создавшие и изучившие такую ​​чудесную науку, как «электрика», хуже пещерного человека ?!

Мы — не пещерные люди, мы создаем будущее. Задумайтесь на секундочку: первую лампу накаливания создал еще в начале XIX века англичанин Деларю, а сегодня в XXI веке мы с вами пытаемся разобраться в том, как установить двухклавишный выключатель для ламп.Забавная штука прогресс, не находите?

Не спешите стыдиться своей неопытности или неумения разбираться с электронными приборами. По прочтению этого текста вы получите все знания для установки и составления схемы подключения двухклавишного выключателя на две лампочки.

Устройство

Как же подключить двухклавишный выключатель к двум лампочкам? Перед тем как перейти к описанию процедуры подключения, давайте для начала ознакомимся со структурой устройства.Итак, элемент состоит из 3 ключевых «К» :

Другие версиих вместо клеммников находятся винтовые зажимы. Суть их работы одна и та же — принятие тока на входе.

Параллельным соединением к выключателю подключаются два провода. Контакты смыкаются и размыкаются от клавиш . Они закрепляются клеммами или винтовыми зажимами.

Чтобы подключить кабель к клеммникам, зачистите провод и вставьте его конец в отверстие клеммы. Винтовая система включает вставки провода предполагает закрутку винтов для надежного закрепления кабелей .Делается это с помощью стандартной крестовой отвертки.

Не стоит перетягивать зажимы — это скажется вредно на износостойкости проводов.

Помимо прочего, современные выключатели выпускаются с наличием индикатора и / или подсветки. Первое — своеобразный сигнализатор того, замкнута или нет сеть в данный момент, последнее — удобное приспособление, способное упростить поиск выключателя в темноте. Есть и настоящие ноу-хау приспособления в области, но это не меняет монтаж и их подключения .

Схематическое изображение

Рисунок ниже — схема подключения двойного выключателя на две лампы в доме / квартире с заземлением типа TN-C.

Разъяснения . фаза L подключается к выключателю. От него она идет к светильнику 1 и 2. Земля и рабочий ноль из распределительной коробки подключаются напрямую к обоим светильникам.

Стандартную схему подключения двойного выключателя к 2 лампочкам представит это видео:

Инструменты и материалы

Для установки двухклавишного устройства потребуется наличие инструментов:

• отвертки: одна — крестовая, другая — с прямым шлицем;
• монтажный нож;
• уровень;
• пассатижи;
• бокорезы;
• молоток;
• зубило.

Последние два инструмента для создания отверстия в стене.

• выключатель;
• электропровода с сечением от 1,5 мм²;
• монтажная коробка для выключателя;
• клеммники или винтовые затяжки;
• изолента.

Собрались с мыслями, инструментами и инструментами? Приступаем к монтажу.

Подготовка к работе и монтаж проводов

Подготовительные работы начать с подготовки электропроводов .Если здание еще строится, то проблем с прокладкой кабеля нет: ее проводят по планировке с соблюдением всех требований, включая пожарную безопасность. Кабеля при этом размещают по нашему каналу или специальным гофрированным трубкам.

Перед тем как начать любые работы, связанные с монтажом электропроводки и подключением различных устройств, отключайте питание на щитке. Соблюдайте правила безопасности!

Если же здание устарело и есть проблемы с электропроводкой, то придется попотеть:

• не сильно, если провода смонтировали открытым способом ;
• сильно, если закрытым .

При последнем варианте заново делаются штробы и прокладываются провода .

Для более подробного ознакомления с темой, как подключить двойной выключатель и подключить его на две лампочки, просмотреть видео:

Установка блока

В первую очередь, зачищают концы проводов: один входной и два выходных . которые подключаются напрямую к светильникам. Очищают провода от изоляционного слоя на 10 см.

Входную фазу подключают к клемме или винтовому зажиму, что находится по отдельной от других отверстий и называется входным.Два выходных провода крепятся с помощью двух других клемм / зажимов. Этот вариант подключения подойдет для двухклавишных устройств, не имеющий дополнительных модулей.

Модульное устройство подключается несколько иным образом. Входной кабель вставляют в ту клемму модуля, которая подписана латинской буквой L . Рядом находится вторая клемма. Они обе соединяются с помощью провода малой длины. Выходные провода подключают так же, как и на однокорпусных устройствах.

После завершения процедуры выключатель устанавливается в монтажную коробку и закрепляется болтами в подрозетнике. Некоторые модели имеют съемные клавиши и рамки. Крепятся они в конце установки.

Предлагаем вниманию ещё одно обучающее видео, как подключить два светильника к двойному выключателю:

Учитесь делать все собственноручно — в жизни пригодится!

Итак, теперь вы знаете, как соединить двухклавишный выключатель на две лампочки и подключить его к двум люстрам или светильникам.Прежде всего, качественные автоценки.

Как подключить две лампочки на двойной выключатель?

Что такое двойной выключатель и где применяется?

Двойной выключатель используется для управления двумя электрическими приборами одним либо одним способом включения и выключения на одном бытовом приборе.

За выход таких выключателей используются для разных секций многоламповых люстр — клавиши выключателя соответствуют за разные группы лампочек в люстре, при каждом нажатии кнопок загораются все лампочки в люстре.

Перед тем как установить выключатель необходимо провести этап подготовительных работ:

• приобрести выключатель, который подходит вашим требованиям;
• изучить особенности контактов;
• подготовить место для проведения работ и необходимые инструменты;
• тщательно придерживаться правил безопасности.

Устройство двухклавишного выключателя

Все двухкнопочные выключатели трехконтактные — имеют один ввод, а выводов два.Провод с фазой необходимо подключить к общему вводу, выводы включают и выключают разные секции в бытовых приборах.

При вводе подключения осветительного прибора ввод снизу, а выводы, предназначенные для подключения осветительного прибора — сверху. Так как такой выключатель трехконтактный, то и зажимов под провода предусмотрено также три.

Почему фаза должна разрываться выключателем?

Какая бы не была конструкция электроприбора, фаза должна разрываться выключателем.Это необходимо для обесточивания электроприборов.

Таким образом, при ремонтном обслуживании прибора (например, при замене перегоревшей лампочки) обеспечивается безопасность при включенном автомате.

Схема подключения двойного выключателя

Перед установкой выключателя необходимо отключить электротока на распределительном щитке и убедиться, что на проводах нет электронапряжения. От электрощита в распределительной коробку идут синий и красный провода, отвечающие за ноль и фазу соответственно.

Для подключения двойного выключателя необходимо соединить между собой нулевые провода светильников и электрического щита, а к фазному проводу электрощитка подключить провод, который подключается к общему контакту выключателя.

Таким образом, с выключателя выходит синий провод (фаза первого светильника) и желтый (фаза второго светильника). Каждый из них подключается к индивидуальным фазным проводам каждого светильника.

В коробке распределения они подключаются к нужным лампочкам или светильникам.То есть эти провода являются коммутируемыми фазами разных групп электрических приборов.

К синему проводу (нулевому) на распределительном щите подключается синий провод (нулевой), который идет на электроприбор. Выключателем соединителя фазы двух секций светильника.

Выполнив все соединение необходимо проверить правильность проведенной работы. Если сделано се правильно, то можно перейти к спайке и изоляцией.

Особенности подключения или как не допустить ошибок

Соединяя провода одного и того же цвета можно использовать винтовые соединители, которые просты в использовании и очень надежны.Такое соединение важно при одновременном использовании медных и алюминиевых проводов.

приводит к возникновению проблем, связанных с нагревом провода.

Что такое проходной выключатель и где его используют?

Выключатель, который выключает и включает электроприборы с двух разных мест, называется проходным.Применяют их для рационального использования электричества. Например, в длинном коридоре удобно свет в одном конце, а выключать в другом.

Выключатель проходного типа имеет три контакта для подводимых проводов. Чтобы иметь возможность управлять электроприборами из нескольких мест, необходимо использовать четырехконтактные или шестиконтактные выключатели перекрестного типа.

Схема подключения проходного выключателя

Двойной переходной выключатель две независимых друг от друга группы контактов.Чтобы подключить такой выключатель необходимо соединить нулевой провод электрощита с нулевым проводом распределительной коробки, а затем соединить эту коробку с лампой.

Это действие необходимо выполнить для первого и второго переключателя. После этого нужно соединить между собой переключаемые контакты обоих переключателей. Затем из каждого переключателя выводится кабель, монтируются светильники и параллельно соединяются друг с другом.

Когда эта работа выполнена, можно переходить к установке распределительной коробки.В нее вводят кабель, идущий со светильника и провода от переключателей и электрощита. Для выбора распределительной коробки нужно найти такое место, чтобы она никому не мешала и требовала короткие провода.

После выполнения работ необходимо сделать проверку — пощелкать переключателем и посмотреть искрит или нет.

Проверка устройства защитного отключения на срабатывание

УЗО силовая функция — при утечке электротока отключает напряжение.Поэтому нужно систематически проверять устройство на срабатывание.

Выполнить защиту можно использовать методы:

нажать кнопку «Тест», УЗО сразу же должно сработать. Такую рекомендуется рекомендуем ежемесячно;

использовать контрольную лампу — одним концом провода соединить с фазой, другим концом — с нулем в розетке. УЗО должно моментально среагировать;

имитировать утечку электротока с помощью реостата.

Если устройство защитного отключения не сработало, то это свидетельствует о его неисправности, поломке одной из его внутренних деталей.Особым случаем является поломка механизма имитации утечки тока. В этом случае устройство защитного отключения функционирует и справляется со своей заботой.

. Но в любом случае специалисты рекомендуют поменять такое устройство, ведь нет никаких гарантийных обязательств в его надежности. Тем более, что жизнь человека дороже, чем цена на устройство защитного отключения.

Схема подключения двойного выключателя на две лампочки
Схема подключения двойного выключателя

Двухклавишный выключатель для включения и выключения одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении всех клавиш включается полностью люстра.

В каждой из групп может быть разное количество лампочек — это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя лампами.

Очень часть двухклавишных выключателей устанавливаются в коридорах у входных частных дверей частных домов.В этом случае одна из клавиш включает свет в коридоре, а другая — на улице.

В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле — ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.

Схема подключения двухклавишного выключателя мало отличается от схемы подключения одноклавишного.По своей сути двухклавишный выключатель представляет собой одноклавишных, два в один корпус.

Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя. где изображены нормально разомомкнутые контакты в выключенном положении и общий вывод.

В двойном выключателе имеется три контакта — общий и два отдельных вывода. К вводу подключается фаза от распределительной коробки, два вывода управляют включением групп ламп люстры или другими источниками света.

Как правило, выключатель нужно монтировать так общий контакт располагался внизу.

Если схема на обратной стороне выключателя отсутствует, то контакт находится следующим образом: вводной контакт находится с одной стороны выключателя, к которому подключаются осветительные приборы — с другой стороны выключателя.

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов — один на входном контакте, и по одному на двух выходных.

Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством — техника безопасности.

Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод.Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.

Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.

Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

Схема подключения двухклавишного выключателя

Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.

В распределительную коробку фаз электрического щита приходит два провода — красный (красного цвета) и нулевой (синего цвета).

Схема подключения двухклавишного выключателя показывает такой: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.

Подключение двухклавишного проходного выключателя

Одноклавишные выключатели все меньше используются в современных квартирах с трех- или пятиламповыми люстрами.Предлагаем рассмотреть, как подключить двухклавишный выключатель с подсветкой, с розеткой, а также фото и схему в нашей статье.

Типы выключателей

Существует два способа подключения проводов к выключателю света: винтовыми зажимами и самозажимными клеммами. В первом случае кабель размещается в специальной колодке и стянуты винтом. Единственный недостаток такого соединения в том, что со временем винты раскручиваются и нуждаются в подтяжке. Т.е. в любой момент может произойти мини-замыкание.

Крупные производители используют для создания своей продукции второй вариант. Он считается более дорогим, но считается большей эффективностью. К тому же, в последнее время все чаще стала использовать модульная технология.

Схема: пример подключения двухклавишного выключателя

Как подключить выключатель

Ниже мы представили схему работы выключателя и его установки. Двухквишный евровыключатель — это два одинарных прибора, но в одном корпусе.Их фазы, и в тот момент, когда у одного перемыкает контакты (и он начинает подавать питание на свою группу приборов), второй обрывает цепь, и перестает принимать сигналы от кабеля фазы от розетки или проводки в квартире. Это происходит, потому что провод с заземлением и нуль фазы присоединены напрямую к светильнику, а через выключатель проходит фаза.

Схема подключения двухклавишного выключателя к люстре

Для работы понадобится:

Плоскогубцы

Отвертки (индикатор, плоская и крестовая)

Канцелярский нож

Уровень.

Первоначально отключаем электричество. Далее нужно подготовить провода в установочной коробке, для этого зачищаем их плоскогубцами. Необходимо оставить 10 сантиметров провода, лишнее отрезаем канцелярский ножом. Теперь можно соединять проводку и провода выключателя. Если проводка трехфазная, то этот процесс не составит.6 просто соединяем соответствующий цветам кабеля к 3 фазам и нулю.

Если же проводка двухфазная, то нужно скрепить клеммой провода выключателя, и в итоге получить две шутки вместо трех, присоединить их к питанию электрической сети.

Установите защитные пластины и включите питание. В идеале, оба переключателя должны быть в верхнем или нижнем положении, когда свет выключен. Если необходимо, снимите второй электрический выключатель, поверните его на 180 градусов в коробке, установите его как две позиции тумблера.

Видео: Как подключить двухклавишный выключатель

Подключить люстру также не сложнее. Определенные лампы объединяются в группы, причем если групп может быть, только две, то ламп — любое количество: с двумя рожками, пятью или даже шестью.

Установка выключателя

Основная сложность заключается не в подключении проводов на две независимых лампы. А в установке выключателя в разветвительную коробку. Импортные выключатели (simon, wessen, lezard, schneider electric, anam, legrand-легранд, валена).

Нужно при помощи отвертки закрепить выключатель непосредственно в установочном отверстии и закрутить его винтами или болтами (которые чаще всего идут в комплект). После установки не он коробку с клавишами, прижимаем и закрепляем (если нужно), болтами поверх.

Очень интересная практика — монтаж выключателя с индикацией скрытой установки. Этот вид электроприборов популярен в «умном» доме и в квартире, где дизайн и стилистика играет большую роль. Его установка в углублении в корпусе распределительной коробки к кабелю проводки, все аналогично обычному монтажу, но на завершающем этапе прикрепить специальную закрывающуюся крышку (иногда используются датчики с перекидной заслонкой).

Рассмотрим процесс установки, если есть две сети электричества.Объединяем одну сеть — в одну группу, вторую — в другую. Теперь соответственно соединяем кабель. Один провод должен замыкаться, когда размыкается другой, так что внимательно проверяйте соединение.

Один выключатель на две лампы

Как уже говорилось, приборы контролируют две группы светильников, а значит, можно установить в коридоре на двуклавишный выключатель. Для этого провода от них разных ламп выводим к проводам и месту расположения выключателя, объединяем каждый из них в отдельные группы, соединяем клеммы и крепим к выключателю.Для больших помещений рекомендуем прочитать статью, как подключить проходной двухклавишный выключатель.

Точно также производится и установка выключателя освещения на две комнаты.

• объединяйте группы продуманно (к примеру, кухня-туалет, коридор-ванна, гостиная-комната и т.д.) тогда не будет перерасхода кабеля
• устанавливает выключатели в таблице досягаемости: не за креслом или шкафом
• на светильник и вентилятор, подключенный к более мощному выключателю, кроме того, что включает в себя основные кабели, там есть провод, отвечающий за питание непосредственно вентилятора
• советуем использовать выключатели с индикацией simon
• , чтобы правильно подключить прибор, обязательно просмотреть разводку проводки, особенно это касается при подключении к двум источникам питания
• если ранее подобного опыта работы не было, советуем просмотреть видео.

Как подключить двухклавишный выключатель. Схема подключения

У многих из нас вопрос возникает: как самому подключить двухклавишный выключатель? — вопрос простой, нужно только немного разобраться в способе такого подключения. Рассмотрим более простые схемы с подключением выключателя света на две клавиши. Способ подключения двухклавишного выключателя света в общем то ничем не отличается от подключения выключателя с одной клавишей.

Преимущество в установке и подключении двухклавишного выключателя в том, что при подобных электрических схемах с применением выключателя на две клавиши, можно как бы освещением.

Схема подключения двухклавишного выключателя

Наглядный пример такого освещения представлен в схеме рис.1, когда в электрическую цепь светильника. включается либо одна лампа либо другая, либо включаются все две лампы. Выключатель здесь так же подключается в электрической цепи последовательно на фазном проводе. Лампы в люстре подключены параллельно, # 8212 внешнему источнику электрической энергии.

Подключение люстры-к двойному выключателю

.

При подключении люстры с тремя лампами к двухклавишному выключателю света рис.2, нулевой провод в данной схеме подключения является общим на две группы ламп, то есть освещение выбор люстры имеет подключение:

Подключение двух люстр

Подключение двухклавишного выключателя света в данной схеме, с подключением двух светильников, № 8212 типично и для других представленных электрических схем. Схему можно представить, как подключение двух люстр с управлением через двухклавишный выключатель (рис. 3).

Как подключить люстру-на 6 ламп

Подключение люстры с шестью лампами через двухклавишный выключатель света рис.4 указывает на способ такого подключения ламп. Здесь так же все просто. Провода L1 и L2 от выключателя имеют разветвление как и нулевой провод, — на две группы ламп светильника.

Монтаж с последующим подключением двухклавишного выключателя света для подобного типа светильника, — не требует подробного объяснения. Выбор освещения от двухклавишного выключателя осуществляется следующим образом включения ламп, где в электрическую цепь включается:

первая группа из трех ламп

вторая группа из трех ламп

светильник полностью # 8212 из шести ламп.

Как разобрать двуклавишный выключатель света

Разборка двухклавишного выключателя используется со снятия двух клавиш, — с предыдущей разборкой.

Как подключить двухклавишный выключатель

На фотоснимке ниже, наглядно показан способ соединения проводов к винтовым контактам двухклавишного выключателя.

Провод с фазным потенциалом соединяется к одному винтовому контакту двухклавишного выключателя. Два других провода поступающих на нагрузку — по отдельности соединяются контакторы от двух клавиш выключателя, как показано в представленных схемах электрических выключателей.

Как установить и подключить выключатель света

Время от времени у каждого человека, активно использующее освещение в доме, необходимость в замене вышедшего из строя или из моды выключателя. Далеко не всегда это может сделать квалифицированный специалист — мастер-электрик, поэтому знать азы самостоятельного монтажа необходимо для собственного спокойствия. Важно знать, как установить выключатель света, чтобы работа, выполненная своими руками, была качественной.

Выключатель: история и эволюция

Привычные сегодня выключатели появились в конце 1870-х годов, благодаря изобретению Эдисона. Уже через несколько лет — в 1893 году свет увидел прообраз современного выключателя — рубильник с пружинным механизмом и автоматом. В начале ХХ века выключатели стали потихоньку обретать свою привычную форму. В конце 40-х начале 50-х годов XX века стали появляться изделия одноклавишные, позднее стало возможно приобрести варианты с 2-3-мя клавишами.Сегодня этот элемент домашней электросети оснащается подсветкой, имеет различные формы и уже не кажется, чем – то необычным.

Выбор регулятора освещенности: с одной или двумя клавишами?

Удобство управления светом в помещении зависит от многих факторов:

• собственного вкуса
• расположения комнат
• интенсивности освещения.

Одно- и двухклавишные элементы включения / выключения предназначены для оптимального решения для бытовых целей, поскольку они отлично справляются с нагрузкой, но не выдержат, если приходится работать с мощными осветительными приборами — это важно.

Они подходят для работы со старыми лампочками накаливания, так и новыми, современными изобретениями — люминесцентными осветительными приборами или диодными лампами, лентами.

Количество клавиш напрямую зависит от поставленных перед изделием задач — так, для света в санузле раздельного типа, лучше приобретать элемент с двумя клавишами, чтобы экономить электроэнергию. В небольших помещениях идеален одноклавишный вариант.

Хитрости выбора контролера освещения: подключение без проблем

Прежде чем переходить к подключению, важно узнать хитрости выбора.Сегодня существует множество моделей, позволяющих контролировать уровень освещения в комнатах. Если выбор пал на реостатные модели, то важно помнить, что они позволяют выбирать уровень света, плавно регулировать яркость свечения лампочки. Вместе с тем, такой вариант является самым выгодным, но он пригоден только для самых простых ламп накаливания и, установив такой контроллер, придется все время пользоваться исключительно им.

Корпус должен быть выполнен из прочного и обязательно огнестойкого пластика.Внутренняя основа может быть выполнена из керамики. Если установлена ​​подсветка, что очень часто использовать в современных моделях, то необходимо помнить, что такой выключатель все время находится под напряжением.

Как правильно установить элементы регулирования: определение количества света, подготовительные работы, подключение и инструменты

Прежде чем приступать к установке, необходимо определиться с тем, где установлены выключатели, поскольку от этого зависит удобство управления светом в помещении.Подключение само по себе не сложное, необходимое количество света легко достичь. После этого важно проверить наличие всех необходимых для работы инструментов:

• выключатель / и
• распределительная коробка
• провода для соединения
• изолента.

Монтажные работы: способы установки элементов подключения света

Существует несколько способов, как правильно подключить контроллеры света. Все они не сложные, нетребуют много времени и сил, но некоторые знания в этом деле обязательны.

Иногда выключать свет в комнатах необходимо из разных мест, особенно если большое. Для этой цели обычно устанавливаются разные светильники. Пример, человек захочет управлять освещением в комнате из прихожей и, собственно, из самой комнаты, в люстре находится 4-5 лампочек, именно для этого необходимо знать, как подключить свет через выключатель, чтобы играть с освещением по собственному желанию.

По сути, необходимо сделать так, чтобы управлять можно разными группами лампочек в люстре, например, в 1, 2, 5-4-5 штук одновременно.

Для того, чтобы измерить количество лампочек в группе и необходимо знать, как подключить выключатель света.

Схема подключения

Чтобы произвести подключение, потребуются сами элементы управления — одинарные или двойные — зависит от нужды и желания самих людей, делающих ремонт. Удобнее пользоваться двухклавишными проходными выключателями, если речь идет о прихожей.

Вот так он выглядит в разобранном состоянии, полностью готовом к установке:

У двойного или, как его еще называют, двухклавишного элемента управления освещением — имеется всегда четыре контакта — соответственно, два входа и выхода.Подключение произведено из этой особенности.

Схема подключения выглядит так:

По сути — это два одинарных элемента, соединенных в одном надежном корпусе. Здесь видно, как подключить двойной выключатель света, чтобы дальнейшая эксплуатация была максимально безопасной для человека, удобной и практичной.

Схема одновременно предназначенная для управления освещением из трех мест в помещении, мало чем отличается от предыдущей. Разница заключается в том, что в нее включен еще один элемент двойного типа — перекрестный, которыйотличается от одинарных и двойных, так как имеет четыре контакта, а не шесть, как ранее — по два входа и два выхода, соответственно.Во время другого двойного спаренного выключателя, сразу же срабатывает на переключателя независимого друг от друга контакта.

Важно отметить, что общее количество мест управления освещением одного выключателя, установленного в комнате, не ограничивается двумя или тремя, оно может без труда достигать и пяти — шести. Это осуществляется следующим способом — выключатель используется одинарный на три контакта, в связке с ним, установлен еще один —на четыре контакта.

Начало работ по созданию идеального света в помещении

Необходимо проверить наличие всех инструментов заранее, чтобы подключение прошло спокойно, поскольку потом оставить недоделанный элемент управления будет просто опасно.После этого, следует проверить, исправно ли работает проводка и осветительные приборы, установленные в помещении.

Одноклавишный вариант встроенного типа, устанавливается обычно в коридоре или прихожей. Таквыглядят одно- и двухклавишный варианты:

С помощью этихразработок удобно создать идеальное освещение в коридоре.

Схема подключения одноклавишного выключателя — самая простая, поскольку на один выключатель приходится всего 2 провода. Подключить выключатель света на одну лампочку можно с квартирного электрощитка, здесь фаза — провод красного цвета, ноль — провод синего цвета.Напряжение приходит в распределительную коробку, которая входит в коридоре.

Фаза соединяется в распределительной коробке с проводом красного цвета, который непосредственно идет на выключатель. С его помощью, обозначенная на схеме оранжевым цветом, переходит обратно в распределительную коробку, где соединяется с проводом также оранжевого цвета, идущему в осветительный прибор, являющимся одновременно нагрузкой в ​​этой схеме.

Ноль в свою очередь соединяется в распределительной коробке с проводом, обозначенным синим цветом, который сразу уходит на лампочку.Для соединений проводов в распределительной коробке удобно использовать клеммы — с ними подключение пройдет быстрее и надежнее.

Важно помнить. Выключатель всегда должен разрывать именно фазу, но не ноль.

При замене лампы, достаточно будет отключить всего лишь выключатель, и в патронене будет напряжение. Если же перепутать и разорвать ноль, то при замене лампы, она в любом случае останется под напряжением. Так происходит, если выключатель снабжен светодиодом, который всегда светится в темноте.Подключение новых элементов в этом случае будет происходить под напряжением.

Нюансы работы: подключение света

Существует два типа установки — с открытой и закрытой проводкой. В том, если речь идет об установке с открытой проводкой, то на помощь придет подрозетник. На него уже и крепится выбранный выключатель по приведенной выше схеме.

Крепления производятся шурупами, дюбелями или саморезами — выбор крепежей зависит от материала и типа выключателя.Отверстия, в который будет закручен выключатель, сверлятся заранее при помощи дрели. После соединения проводов накладывается изолирующая крышка и завинчивается при помощи специальных зацепок. При помощи которой будет производиться регулирование количества в помещении, ставится в последнюю очередь. Как видно подключение света — дело доступное для людей, необходимо лишь внимательно изучить инструкцию и действовать по схеме.

Вот так выглядят подрозетники:

Так — разобранные выключатели, готовые к установке

На видео можно посмотреть весь процесс работ и наглядно увидеть все особенности, которые могут поджидать человека во время установки:

Установить выключатель самостоятельно, даже не имея специального образования.Сложности могут поджидать лишь тех, кто боится работать с напряжением, так как им придется преодолевать свой страх. В остальном, сегодня имеются подробные пособия и видеоуроки, позволяющие использовать любые работы самостоятельно, не прибегая к помощи мастеров, иногда приходится ждать по нескольку дней. Однако, если человек чувствует в себе неуверенность или боязнь — лучше не рисковать и не экспериментировать, используйте услуги специалиста — так безопаснее и надежнее. Таким образом, подключение не отнимет много сил, времени и нервов.

Простые полезные советы

Прибить доску накрепко: Для того, чтобы доску прибить накрепко, нужно забивать гвозди при небольшом наклоне угла по отношению к вертикали и под разным сторонам наклона.

Очистить стекло от льда: Удалить лед со стекла можно обычной поваренной солью. Нужно смачивать стекло пока лед не растает.

Комментариев пока нет!

Как подключить два выключателя на две лампочки: схема, советы мастера

В доме, квартире, осветительные приборы, невозможно представить современное существование.Для освещения нужен сам светильник и включатель. Но если проблем с подключением одной лампы к одному выключателю не возникает, часто возникает вопрос, как подключить два выключателя на две лампочки.

Схема подключения двух выключателей на две лампочки

Прежде, чем ответить на вопрос, как подключить два выключателя на две лампочки необходимо изучить схему. Схема подключения двух выключателей отображается на фото.

Как можно прокладываются только фазные провода, а остальные будут подключаться непосредственно к лампам. От включателя будет проходить пара кабелей, которые подключаются к одной и другой лампе или светильнику . Подключение проводов внутри электрического щитка, благодаря представленной схеме можно узнать, как подключить два выключателя на две лампочки.

Для проведения работы нужно подготовить следующие материалы:

1. Провод, у которого будет двойное сечение, длина его зависит от того, куда нужно тянуть;
2. Два двойных выключателя;
3. Коробка для монтажа включателя;
4. Клеммники и изолента.

Монтаж проводки

Перед тем, как подключить два выключателя на две лампочки, потребуется проложить проводку. Если квартира только начала ремонтироваться и дом свежепостроенный, то проблем, сложностей с проведением и скрытием проводки не будет возникать. Все провода надо проложить до момента оштукатуривания стен, после чего подключить осветительные приборы с включателем к подготовленной проводке . Проводка прокладывается по схеме представленной выше.

Если будет проводиться открытая установка проводов, то все кабели нужно будет прокладывать по отдельности в специальный кабель-каналх или гофрах. Если квартира уже построена давно и проводится ремонт, то при смене выключателей и освещения потребуется переделывать проводку . Если кабель установлен открытым, то проблемы не будут появляться, в противном случае, когда вся электрическая разводка спрятана в стены, за слоем штукатурки, то нужно будет штробить, провода или прокладывать новые.

Когда вся необходимая разводка смонтирована в стене по своему местам, проводится подключение двухклавишного выключателя на две лампочки. Перед тем как сделать два выключателя нужно обесточить квартиру или дом, чтобы не случилось неприятностей . Для этого достаточно будет сместить тумблер на щитке и проверить после этого провода на наличие тока. Очень удобно, когда в щитке каждый тумблер имеет свою подпись, тогда легко ориентироваться.

Когда все подготовлено, установлены в свои места по представленной схеме, можно провести подключение двухклавишного выключателя на две лампочки.

Подключение лампочек к выключателям

Подключение проводится в 2 этапа:

• Подготовка концов проводки . На выходе должно быть три провода, которые непосредственно подключатся к одним осветительным приборам.Каждый конец кабеля нужно зачистить при помощи ножа, чтобы снять изоляцию.
• Поиск клемм и зажимов . Для подключения на включите увидеть, где клемма, где в них будут входить разные провода. Зажим всегда помечается буквой «L». Он всегда один и сообщает с одной стороны и используется для фазы. В противоположной стороне будут клеммы для проводки что выходит.

Подобный вариант подключения позволяет задействовать, у которого две кнопки и каждая из них будет работать на разные лампы. В двойном двигателе нет модуля, но существуют и модульные устройства, которые могут регулировать освещение . Технология подключения в данном случае будет иной.

Когда работа будет закончена, потребуется проверить работоспособность, проводку заизолировать и плотно зафиксировать выключатель в стене. Специалисты рекомендуют придерживаться следующих правил:

1. После соединения всех частей надо несколько раз включить и выключить свет, а также внимательно смотреть, нет ли искр.
2. Для создания подобного освещения рекомендуется использовать кабель с сечением от 1,5 мм. Желательно, чтобы материал был медным.
3. Всегда использовать индикаторную отвертку при работе с электричеством, которая покажет есть ли ток.
4. Перед монтажом надо на обычном листке нарисовать схему, которая будет понятна и удобна, а также можно расписать план работы.
5. Чем больше будет снято изоляция кабеля для скруток, тем удобнее будет работать, ведь лишнее всегда можно отрезать.
6. Размещать включатели лучше в удобных местах, которые можно интуитивно нащупать даже в темноте.
7. Выбирая включатель лучше первым делом смотреть не на дизайн, а на качество креплений и контактов.

Придерживаясь описанной процедуры работы и советов, можно будет выполнить модернизацию освещения в своем доме, без помощи мастера. Главное придерживаться техники безопасности и не отступать от правил. И если вы меняете проводку, лучше купить медный кабель, который более безопасен и практичен.

Как подключить проходной выключатель | Потомственный мастер

Схема проходного переключателя, схема подключения проходного выключателя с двух мест, схема подключения двухклавишного проходного выключателя, нестандартные схемы подключения проходного выключателя, проходной переключатель, схема проходного переключателя, подключение проходного переключателя — эти и другие вопросы будут подробно рассмотрены в этой статье.

Что такое проходной выключатель. Что такое проходной переключатель

Здравствуйте.Для начала определимся, как правильно называть устройства, которые пойдет речь в этой статье: выключатели, переключатели или переключатели и почему такая путаница.
Мы привыкли почему-то называть включателями выключателями. Но это беда небольшая, изначально, чтобы выключить, надо включить. Большую часть времени это устройство находится в выключенном (нерабочем) состоянии, поэтому правильнее будет называть выключатель — включатель.Однако, если включатель-выключатель вызывает небольшую сумятицу, то устройство, о котором пойдёт речь — исключительно ПЕРЕключатель. А называется он так потому, что у него нет состояния, в котором он не проводит электрический ток. У переключателя три (и более, если говорить вообще о переключателя) контакта, из которых один общий, а два других по очереди с ним соприкасаются. На рисунке вы видите школьный лабораторный рубильник, который как нельзя лучше демонстрирует работу проходного переключателя.Контакты «1а» и «1б» всегда замкнуты либо с контактами третьей группы, либо второй. Только в рубильнике переключаются сразу обе группы, а в двухклавишном проходном переключателе по отдельности. По сути, половина такого рубильника, это одноклавишный проходной переключатель. Один из стандартных переключателей, один из которых соединяется, соединяются все остальные контакты, которые используются в проходных переключателях, добавление одной клавиши в одно соединение одного «рубильника».Попробую объяснить по другому, чтобы точно было понятно. Одноклавишный выключатель имеет два контакта, двух — три контакта, трех — четыре контакта и т.д. Одноклавишный переключатель имеет три контакта, двух — шесть, трех — девять и т.д.

Оглавление:

Схема подключения одноклавишного проходного выключателя

Схема подключения перекрестного переключателя. Управление светом с трех и более мест.

Схема подключения одноклавишного проходного выключателя

Нестандартные схемы включения проходных выключателей

Схема подключения одноклавишного проходного выключателя

Изобретение таких переключателей позволяет проектировать схемы управления освещением, которые получают название проходные из-за их особенности управлять лампочкой с двух мест и более.Рассмотрим классическую схему одноклавишного проходного выключателя.

Я специально нарисовал ее немного иначе, чем это везде рисуется, чтобы проще было понять смысл работы. Фаза «L» подается на управляющий контакт первого проходного переключателя «1а», по двум проводам с управляющими контактами «2а» и «3а» идет на управляющие контакты второго переключателя «2б» и «3б» и с управляющего контакта «1б» поступает на лампу, а ноль поступает на лампу напрямую. Если есть схема включения в сеть, то лампа загорится, но стоит только изменить положение переключателя на противоположное, лампа погаснет.Отсюда мы узнаем одно правило: неважно с какой стороны, но стоит только положение поворота на одном из переключателей состояние освещения изменится на противоположное: если лампа горела — значит погаснет и наоборот. Мы можем сделать и один интересный вывод: если у обычного выключателя есть фиксированные положения «вкл-выкл», когда, например, «вкл» будет строго вверх, то у проходных выключателей сделать включение строго вверх не получится. Посмотрите внимательно на рисунок и поймете, когда обе клавиши подняты вверх или опущены вниз.Когда же одна клавиша клавиша поднята вверх, а вторая опущена вниз — свет гореть не будет.

Практический пример подключения одноклавишного проходного выключателя

Существует две практических возможности подключения одноклавишного проходного переключателя:

1. Соединения проводов выполняются в распределительной коробке
2. Соединения проводов выполняются в проходном переключателе.

Соответственно, смотрим две схемы и выбираем, которая понравится больше.

Схема подключения одноклавишного проходного выключателя №1

В этой схеме используется один двухжильный кабель от распределительной коробки к первому выключателю и трехжильный соединительный кабель между переключателями (не заходя в распределительную коробку). Схема очень простая. Буквами я обозначил цветовую маркировку: Б — белый (фаза), С — синий, Ж / З — желто-зеленый. В данном случае все так или иначе будут фазными (периодически), причем два провода будут фазными чаще, причем провод идущий от распределительной коробки будет фазным всегда, он же является управляющим (раздающим), а белый провод от второго переключателя является управляемым (принимающим фазу) ).

Схема подключения одноклавишного проходного выключателя №2

Во второй схеме почти ничего не изменилось, но все соединения выполнены в распределительной коробке. На оба переключателя теперь идет по одному трехжильному кабелю, а на лампочку либо двух- либо трехжильный кабель (в зависимости от того, требуется ли наличие земли или нет).

Схема подключения перекрестного переключателя. Управление светом с трех и более мест.

Когда для управления освещением требуется более двух проходных переключателей в ход идут специальные перекрестные переключатели. Они имеют другую схему соединения внутри себя и на каждый перекрестный переключатель требуется уже по 4 контакта. Говорят, что есть двухклавишные перекидные переключатели, но в руках я их еще не держал. Поэтому будем рассматривать одноклавишный. Когда дойдем до двухклавишных переключателей, схему я, конечно же, нарисую, но сможете ли вы ее реализовать — большой вопрос.

Вы видите, что добавилось еще одно устройство — перекрестный переключатель. Таких выключателей может быть сколь угодно большое количество. На каждый такой переключатель должно быть приходить два провода и уходить два провода. Если два перекрестных выключателя, значит восемь проводов, три — двенадцать проводов и т.д.

Да, согласен, схема выходит громоздкой. Все потому, что она аналоговая. Электронные схемы выглядят значительно проще. Их мы еще коснемся.

Практический пример подключения двухклавишного проходного выключателя

По сути, схема ничем не отличается от подключения одноклавишного переключателя, просто их теперь становится два и увеличивается количество проводов.Можно сэкономить один провод в первом проходном переключателе, но во втором сделать уже не получится. Точно так же, можно «придумать» две схемы подключения двухклавишного проходного переключателя:

Схема подключения двухклавишного проходного выключателя №1

Как видите, добавилось три «лишних» провода, за исключением первого проходного переключателя. Тут мы немного «обманываем судьбу», устанавливаем перемычку между контактами, которые «раздают» фазу. Помните, я говорил, что в переключателях контакты между собой никак не связаны.

Схема подключения двухклавишного проходного выключателя №2

Во второй схеме я бы порекомендовал использовать две распределительные коробки, возникает серьезный перерасход кабеля. Одно дело, когда между распределительными коробками четырехжильного кабеля, другое дело, когда от переключателя до переключателя тянется шести жильный, затем четырехжильный к светильникам, делится на два трехжильных… Мрак одним словом.

Рисовать схему подключения двухклавишного перекрестного переключателя я смысла не вижу.Встречается редко, но догадаться сопоставив две схемы несложно. Тем более, что я старался рисовать максимально подробно.

Нестандартные схемы включения проходных выключателей

Схема включения двухклавишного выключателя как одноклавишного проходного и обычного выключателя.

Обратите внимание, что у первой клавиши проходного переключателя подключена только одна пара. Такое подключение позволяет использовать переключатель, как обычный выключатель.В одном положении рабочие контакты замкнуты — лампа светится, в другом положении рабочие контакты разомкнуты — лампа не светится. При этом вторая клавиша используется как обычный проходной одноклавишный выключатель. Таким образом, мы имеем две лампы, но одна «проходная», а другая «обычная».

Схема включения нескольких двухклавишных выключателей.

Возможно такая схема вам пригодится. Помните, я говорил, что двухклавишный переключатель это два целиковых одноклавишных переключателя в одном корпусе? А теперь представьте картину.Вы входите на веранду, включаете свет одноклавишным переключателем, проходите в коридор, одной клавишей двухклавишного переключателя выключаете свет на веранде, другой включаете в коридоре, проходите в комнату, одну клавишей двухклавишного переключателя выключаете свет в коридоре, а другой включаете в комнату, и наконец , возле кровати одноклавишным переключателем отключаете свет в комнате. Поняли, что мы сделали? Мы поставили по одноклавишному проходному выключателю на трех участках: веранда-веранда, коридор-коридор, комната-комната.Но у нас есть два места, где одноклавишные переключатели стали «соседями». А поскольку двухклавишный = два одноклавишных, мы и меняем их на двухклавишный. Посмотрите на схему ниже, в следующем абзаце и поймете о чем я говорю.

Самая хитрая схема включения двухклавишных выключателей

Теперь осталось «доработать напильником» предыдущую схему. А что если вместо первого одноклавишного переключателя поставить двухклавишный и подключить к нему уличное освещение? Проще простого!

На этой схеме, если присмотритесь, зеленым цветом я выделил «проходную» часть, а черным остальную.
