Подключение проходного выключателя — 2 ошибки и недостатки. схема подключения с двух и 3-х мест.

Принцип работы

Проходные выключатели своим внешним видом не имеют отличий от стандартных устройств для включения и выключения, а разница заключается в конструктивных особенностях контактной группы, скрытой под корпусом.

Простые выключатели способствуют замыканию и размыканию электрической цепи с применением одного провода. Принцип работы устройств проходного типа представлен размыканием одной и одновременным замыканием другой цепи в результате изменения положения клавиши.

Принципиальная схема работы проходного выключателя

Процесс перекидывания контактов в проходном выключателе способствует размыканию одного участка осветительной цепи и замыкания другого участка.

Следует отметить, что выключатели такого типа устанавливаются исключительно попарно с другими устройствами. С практической точки зрения вполне допускается подключение в схему выключателя проходного типа таким образом, чтобы устройство срабатывало как простое, но в этом случае будет полностью потерян смысл использования всех конструктивных элементов.

В плане технического решения такой вид элемента в системе освещения правильнее было бы обозначить не проходным выключателем, а классическим переключателем.

Управление

Задача может оказаться немного сложнее, и несмотря на то, что количество точек проходного выключателя не меняется, может добавиться большее количество лампочек в одной люстре, или же добавиться еще одна зона – кроме спальни выключатель будет управлять и светом в коридоре, например.

В таком случае простой инструкции, как сделать проходной выключатель из простых будет мало. Дело в том, что такой выключатель будет уже обладать двумя контактами на входи, и четырьмя на выход.

Кроме того, что вам нужны двухкнопочные выключатели, а не однокнопочные, как было в первом примере, вам еще нужно будет разобраться со схемой их подключения. Если у вас есть проблемы с электрическими схемами, то лучше доверить эту задачу электрику. Если же вы уверены в себе, или же опыта уже хватает, то вам нужно будет сначала подключить ноль к нужным вам источникам света.

Все это будет происходить в переключательной коробке. Из нее же будет подключаться фаза на два входных контакта первого выключателя.

Дальше нужно соединить соответствующие выходные контакты на двух выключателях. После чего входные контакты второго выключателя подсоединить к источникам света.

Управление освещением с двух мест с помощью проходных выключателей

Внешне проходные выключатели, а правильное их название проходные переключатели выглядят как обычный одноклавишный выключатель.

А почему- переключатель? Тут дело в том, что это устройство при любом положении клавиши не разрывает электрическую цепь, а только переключает с одного контакта на другой. потому и- переключатели.

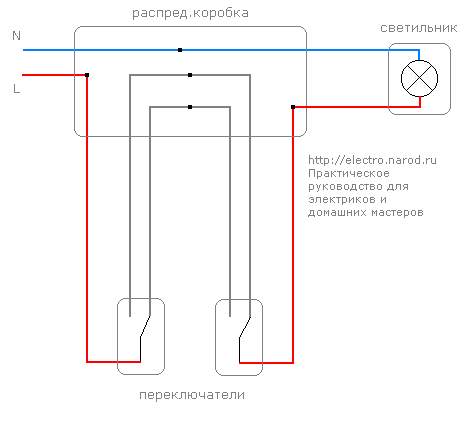

Вот типовая схема управления освещением с двух мест с помощью проходных переключателей:

При нажатии на клавишу любого переключателя можно включить/выключить лампу независимо от того в каком положении находится другой переключатель.

Фазный провод у меня показан красным цветом, нулевой- синим, переключатели для удобства подписаны №1 и №2.

При нажатии на клавишу переключателя №2 лампочка погаснет, так как в нем при этом “рвется” фазный провод, в том месте где кончается красная линия (зеленая стрелка показывает в какую сторону двигается контакт):

После этого нажимаем на клавишу проходного переключателя №1 и включаем лампу- путь прохождения электрического тока по фазному проводу обозначен красной линией (так будет на всех рисунках ниже):

Нажимаем клавишу проходного выключателя №2, контакт перекидывается вверх и гасит лампу освещения:

Затем нажимаем переключатель №1, его контакт перекидывается вверх и включает лампочку:

Так работает схема проходного выключателя для управления освещением с двух мест. Запомнить ее в принципе не сложно, несмотря на ее кажущуюся сложность.

Надо главное найти на переключателе общую клемму контакта, то есть ту клемму, в которой он не переключается и где контакт зафиксирован одной стороной.

Найдя эти клеммы на обоих переключателях просто к одному переключателю подключаем на эту клемму фазный провод, а ко второму- провод от лампочки.

А две оставшиеся клеммы между переключателями соединяем в любой последовательности- без разницы. Нулевой провод как обычно в схеме выключателя идет на лампочку напрямую через распредкоробку.

Итого в распредкоробке у этой схемы проходного выключателя будет 5 соединений проводов.

Кстати проходные переключатели бывают еще и двойные- то есть в одном корпусе размещены два отдельных независимых проходных переключателя, выглядит как обычный двухклавишный выключатель и имеет шесть клемм.

С этой схемой закончил, сейчас далее-

Основные ошибки при установке переключателей

Последовательное соединение ламп при повреждении элемента приводит к выходу из строя всей линии

В процессе подключения двухклавишных моделей выключателей новички допускают несколько ошибок:

• Маленькая длина провода. В распредкоробе должно оставаться 15-20 см для скрутки.
• На кабеле остается изоляция. С верхней части покрытие снимается почти полностью, с жил – на 3-5 см. Это нужно для удобства реализации схемы и качественной скрутки.
• Лампочки подключаются последовательно. Параллельное подсоединение обеспечивает нормальную работу линии при перегорании одного элемента.
• На ДПВ заводят нейтраль. Нужно брать фазу, чтобы предотвратить замыкание линии, приводящее к поломкам бытовой техники.
• Распредкороб и подрозетники садят на гипс без завода концов кабелей. Прикосновение к оголенным проводам небезопасно.

Подрозетники стоит замаскировать декоративными панелями.

Особенности управления светильником с трёх мест

имеет аналогичную схему с управлением светильником

Первым шагом будет установка выключателей в подрозетниках, закреплённых в стене. Эта схема подразумевает подключение 12 проводов в распределительной коробке.

На следующем этапе выполняется установка двух отдельных источников света и прокладки к ним кабеля с задействованным нулём.
Кабель обрезается по необходимой длине, при этом используют трёхжильный провод

К концевым выключателям подводится 6 жил, а двухклавишный проходной перекрёстный переключатель имеет 8 контактов.
Фаза подводится к первому выключателю с двумя клавишами проходного типа, а дальше следуя схеме к остальным приборам.
Подключение второго конечного выключателя проходного типа будет происходить непосредственно от осветительного прибора.
Очень важно при прокладке схем повышенной сложности правильно промаркировать все кабеля и отдельные жилы. Чтобы не ошибиться в хитросплетении проводов, нужно выполнять пошаговую маркировку начиная с первого провода и продолжая от контакта к контакту

Нужно маркировать даже на первый взгляд простые в подключении кабели.
Как стало известно из практики, монтаж такой схемы требует использования увеличенной коробки или спаренного её аналога.

Это в первую очередь обусловлено тем, что в стандартном распределительном коробе попросту не хватит места для качественного соединения проводов или же из-за большого количества соединительных колодок не удастся закрыть крышку.

Также любые двухклавишные выключатели проходного типа можно использовать как обычные аналоги. С этой целью одну контактную группу либо, вообще, не используют, либо через неё подключают ещё один отдельно взятый осветительный прибор. Ознакомившись с вышеприведёнными способами управления светильниками с разных мест можно разобраться, что такое схема подключения или как говорят электрики, схема расключения проходного выключателя.

Функции перекрёстного выключателя

Коммутационный аппарат, предназначенный для отключения и включения света и называемый перекрёстным, стал популярным из-за создания комфортных условий потребления искусственного света. Но главная причина стремления большинства людей установить в доме или квартире перекрёстный выключатель — это возможно сэкономить финансы, затрачиваемые на электроэнергию.

В подобных местах без перекрёстных выключателей не обойтись

Чаще всего обсуждаемый коммутационный аппарат монтируют в местах общего пользования в жилых домах в 5–9 этажей. Необходимость в этом возникает из-за обустройства в таких зданиях длинных коридоров с большим количеством дверей и отсутствия лифтов. В подобных местах перекрёстные выключатели устанавливают на выходах из квартир и при входе в общий коридор. Например, владелец какой-либо квартиры, выйдя из неё, может посредством перекрёстного выключателя сразу подать свет в подъезд, а придя туда, выключить его.

При такой системе подачи света функцию перекрёстных выключателей выполняют все коммутационные аппараты, находящиеся между первой и последней кнопкой подведения тока к осветительному прибору. Выключателей, позволяющих подавать свет из разных точек дома, может быть установлено более двух.

Схема подключения проходного светильника с управлением из 3-х мест.

Иногда возникает необходимость для обеспечения не двух пунктов управления светильниками, а трех и более. Например, на лестнице многоэтажного дома свет должен на каждом этаже включаться и выключаться. С длинным коридором, в который выходят двери нескольких комнат – ситуация такая же.

Для реализации данной схемы, кроме простых проходных выключателей, понадобятся также еще и перекрестные выключатели. Такие выключатели имеют уже не три контакта, а четыре – два входных и два выходных, которые представляют собой две пары одновременно переключаемых контактов. К таким выключателям требуется соответственно подводить четырехжильный провод.

Примеры использования трех проходных включателей

В длинном коридоре без проходных выключателей не обойтись

Такая система освещения предусматривает наличие одного светильника, к которому подключаются три включатели. Конечно, они размещаются в разных местах. Это очень удобно, поскольку включать/выключать лампочку можно из разных мест.

Лучше всего такая система проявила себя на лестничных маршах, в спальных комнатах, коридорах и длинных пролетах, а также на прилегающей к частному или дачному дому территории.

Если говорить о лестничных маршах, то проходные выключатели могут размещаться на первом, втором и высших этажах в тех местах, в которых есть выход на лестницу.

Думаю, что здесь не надо напоминать об уровне удобства или безопасности, поскольку, как только вы попали на лестницу, вы сразу можете осветить ее, а после поднятия или опускания на определенный этаж выключить осветительный прибор.

Другим примером использования проходных выключателей, которые монтируются в трех местах, является длинный коридор, в котором при этом есть несколько дверей.

То есть коридор имеет начало и конец и при этом посередине него находится еще вход в какую-то комнату. Получается так, что когда вы зашли в коридор, вы включаете светильник. Далее можете пройти до середины коридора и на входе в комнату выключить свет. Кроме этого можете пройти до конца коридора и там уже выключить свет. Это очень удобно. Не так ли?

Аналогичным образом можно подсвечивать и ландшафтные участки.

Подытоживая, можно сказать, что монтаж проходных выключателей является целесообразным в том помещении или на той территории, которая имеет два и больше выходов. Каждый проходной выключатель будет размещаться на каждом выходе.

Устройство одноклавишного прибора

Внешне такой механизм практически не отличается от простых выключателей. Если речь идет о лицевой стороне, то у одноклавишных проходных выключателей стоят две стрелочки на кнопке переключения.

Основным же отличием является большее количество контактов. В обычных устройствах их только два, а у одноклавишного механизма их три, причем пара из них — общие. Если у стандартного выключателя одно положение является рабочим, а второе — нет, то у проходного оба положения действующих, поэтому правильно их следует называть переключателями, то есть они не включают и выключают, а переключают вход с одного выхода на другой. Таким образом, у них оба положения рабочих. Любые другие положения выключателя отсутствуют.

На качественных заводских устройствах всегда нанесена схема, по которой можно определить, что это за механизм: простой или проходной

Если схемы нет, то следует обратить внимание на количество медных контактов: их должно быть три. Обычно с одной стороны выключателя расположен один контакт, а с другой — два

Кстати, одна клемма не означает, что это вход, зачастую они перепутаны. Тогда необходимо прозвонить тестером и найти общие контакты при разных положениях выключателя.

Оставляя щупы на месте, меняют положение клавиши, если стрелка не отклонилась, то, значит, одна из двух клемм — общая. Затем следует определить, какая именно. Для этого один щуп перемещают на третью клемму, при этом клавишу не трогают. Если стрелка переместилась, то та клемма, с которой не убирали щуп, и будет входом.

Характеристики сенсорных моделей выключателей

Сенсорный проходной выключатель

Сенсорный переключатель источников света коммутирует ток посредством высокомощного транзистора или тиристора. Сигнал для открытия или закрытия гаджета подается с датчика, реагирующего на внешний раздражитель.

В качестве сенсора используются два типа датчиков – акустические или движения. Существуют модели с емкостными датчиками, реагирующими на касания с 1-3 см. Управление приборами осуществляется дистанционно, что повышает их функциональные возможности.

Внешне сенсорный одноклавишный переключатель имеет вид гладкой стеклянной панели. Световая индикация заметна в момент подключения. Красный цвет отображает включение, голубой – отключение. К приборам могут подключаться лампы накаливания или газоразрядные. Группа из сенсорного выключателя и светодиодного светильника работает со сбоями, но проблема устраняет посредством специального адаптера.

Разновидности приборов

Перед тем как подключать ДПВ нужно разобраться с классификацией. Знание особенностей монтажа, типа активации поможет правильно подобрать коммутатор.

По способу установки

Накладной проходной выключатель

Существует две разновидности:

• Внутренние, или «утопленные». Располагаются в стене как элемент скрытой проводки. Кабель прокладывается в штробе или внутри ГКЛ. Чтобы подсоединить переключатель, понадобится дополнительно поставить в отверстие подрозетник для рабочей части. На него подводятся монтажные канавки.
• Наружные. Устанавливаются в случае прокладки проводов в гофре или коробе поверх стены. На фарфоровых изоляторах в коробах не укладываются. Наружные выключатели оправданы в деревянных дачах, хозпостройках и подсобках.

По типу работы клавишной пружины

Двухклавишный переключатель функционирует по таким принципам:

• Сжатие: при надавливании на кнопку сила поступает на шарик, который сжимает пружину. Элемент скользит по оси качания коромысла, и двигаясь по его плечу, обеспечивает перемещение активного узла с контактами.
• Растяжение: на клавише находится рамка, прижатая к основанию пружины. Деталь качается по оси, разрывая или создавая электроконтакт.

Вне зависимости от механизма переключается активная часть.

По способу коммутации элементов

Перекидной выключатель с винтовыми зажимами

Подключить ДПВ можно при помощи винтовых или безвинтовых зажимов.

При установке на винтовые зажимы основная сложность работ – отсутствие маркировки контактов. Для поиска входа понадобится индикаторная отвертка. Гнезда под фазу находятся вверху керамического корпуса. Перед подключением с проводов на 0,7 см снимают изоляцию.

На верхний контакт подводят фазу, вставляя зачищенный участок в зазор, образовавшийся при раскручивании винта. Два оставшихся контакта подсоединяют аналогично.

У безвинтовых моделей контакт проводников осуществляется при помощи токопроводящей арматуры. С провода снимается на 8-10 см длины изоляционный слой. Фазную жилу подкидывают на контакт входа вверху панели. Он определяется по маркеру 1 или L.

Зачищенную часть провода помещают в специальный проем. Фиксация происходит при помощи внутреннего пружинного узла. Остальные жилы без изоляционного покрытия устанавливаются в гнезда для контактов выхода.

Схема подключения на две лампочки

Самостоятельная коммутация осветительных приборов из разных точек основана на сборке схемы с применением устройств, представленных:

• проходным переключателем;
• перекрестным переключателем;
• двухклавишным переключателем проходного типа;
• двухклавишным переключателем перекрёстного типа.

Схема подключения двухклавишного выключателя на две лампочки

Применение одного проходного переключателя позволяет осуществлять переключение света между парой ламп, а также включать и выключать всего один источник освещения.

Подключение одноклавишного выключателя

Монтажные работы при использовании одноклавишных выключателей начинаются с разметки под установку распределительного короба. Коробку нужно монтировать под потолком, на одинаковом расстоянии от выключателей. От щитка к коробу проводится «ноль» и «фаза», после чего от распределителя до места установки выключателя прокладывается штроба под укладку трёхжильного кабеля. Перфоратором и специальной насадкой в стене проделывается углубление для установки подрозетника, который фиксируется гипсовой шпаклёвкой.

Подключение двух одноклавишных переключателей

Внутрь подрозетника заводится кабель, одна из жил которого подключается к фазе и входу на арматурный электрический элемент, а пара других – на выход выключателя, и в коробку-распределитель, где выполняется соединение с выходами на втором выключателе.

На заключительном этапе подключения входной провод от второго выключателя заводится на элементы осветительного прибора. В результате такого монтажа, включение светильника обеспечивается одновременным подключением в единый контур пары выключателей.

Подключение одноклавишного выключателя позволяет задействовать все электротехнические приборы для включения освещения и его отключения.

Подключение двухклавишного выключателя

Самостоятельное выполнение установки двухклавишного выключателя отличается от монтажа одноклавишной конструкции только количеством кабельных жил, подводимых к устройству, а также количеством клавиш. Процесс подключения двухклавишных проходных элементов требует заведения пяти отдельных кабельных жил на первую конструкцию, и шести жил кабеля – на второе устройство.

На первый выключатель запитывается фаза. Подключение фазного провода осуществляется к паре клемм или одному контакту на вход. Группа на выход, как правило, представлена четырьмя клеммами, поэтому подключение выполняется по типу «кабельная жила – провод».

Схема подключения двухклавишного выключателя

Все подключаемые жилы должны подводиться к распределительной коробке, где выполняется подсоединение к четырём клеммам на входе второй конструкции.

В процессе подключения необходимо правильно распределить все пары электрических проводов

Очень важно пару кабельных жил от первого выключателя подсоединить к двум жилам второго арматурного элемента, используемого для включения осветительного прибора

Пара выходов на втором подключаемом выключателе последовательно подсоединяется на отдельный осветительный прибор, и именно эти электрические провода отвечают за питание «фазы».

Сфера использования

Часто применяют проходной выключатель для длинных коридоров

Установка двойного проходного выключателя по причине коммутационной способности в 16 А допускается только для управления линией с нагрузкой до 3 кВт. Устройство применяется:

• для управления светом в ванной и туалете с одного элемента;
• регулирования яркости лампы на люстре;
• включения/выключения светодиодной ленты натяжного потолка;
• активации и отключения ночников;
• создания освещения в комнате с несколькими лампами;
• группового управления лампочками в холлах и коридорах.

Применение двойных переключателей обеспечивает экономию провода, направленного к одинарным моделям.

Конструкция и отличия перекидных выключателей

Маркировка переключателя

Проходной переключатель применяется для включения и выключения света из разных концов комнаты или коридора. Активация источников света обычно осуществляется около входа в помещение, а отключение – из другой зоны.

Дублирующие модели внешне могут выглядеть как стандартные переключатели. На лицевой подвижной стороне имеется маркировка в виде стрелок, направленных вверх-вниз. Если у стандартного выключателя есть один вход и один выход, то у перекидного их по два. Подобный конструктивный прием исключает разрыв тока – он перенаправляется на выход.

Перекидные изделия имеют 3 медных контактных клеммы. Под корпусом можно посмотреть схему подсоединения. У простого выключателя – двухжильная коммутация, у проходного – трехжильная, для перенаправления напряжения с контакта на контакт.

Подключать для одного источника света нужно парные приборы, с подводом к каждому фазы и нуля. Изменяя положение кнопки, пользователь обеспечивает замыкание цепи – лампа загорится. Размыкание фазного кабеля происходит при выключении – свет тухнет.

Клавиши в одном положении – свет включен. В разных положениях – выключен.

Параметры выбора

Таблица степеней защиты

Перед приобретением коммутирующего устройства необходимо принять во внимание:

• тип управления – клавиша, сенсор или пульт ДУ;
• способ установки – монтаж осуществляется накладным (открытая проводка, на дюбель-саморезы) и встроенным (скрытая проводка, в подрозетниках на распорках) методом;
• совместимость с источниками света – для люминесцентных ламп подойдут модели Х и АХ, для лампочек накаливания – А;
• степень защиты – в спальнях допускается устанавливать коммутаторы с IP03, в ванных – с IP04-IP05, на улице – с не ниже IP55;
• контактные зажимы – промежуточный аппарат оснащается винтовыми фиксаторами с прижимными пластинами или безвинтовым крепежом.

Основные ошибки при подключении

Одной из ошибок подключения является неправильный выбор общей клеммы

В процессе сборки синхронной конструкции начинающие мастера делают несколько ошибок:

• Использование более 2-х переходных выключателей. Увеличиваются затраты на кабель и распредкоробки.
• Неправильный выбор общей клеммы. Элемент с одним контактом может быть где угодно. Для его поиска нужно сделать прозвонку мультиметром или индикаторной отверткой.
• Перепутанные провода. Проблема возникает при монтаже устройств разных производителей.
• Неправильное подключение перекрестных моделей. Два кабеля прибора № 1 ставят на верхние контакты, а прибора № 2 – на нижние. Нужно произвести расключение и поставить их крест-на-крест.

Порядок монтажа схемы с двухклавишными проходными выключателями

Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

Например схема подключения перекидного Legrand Valena: Естественно сам перекидной запихивать в распаечную коробку не нужно. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. Инструкция по монтажу: Схема управления с двух мест Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга.

Что особенного в коммутаторе с двумя клавишами

При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия. В схеме с трех мест устройство находится в любой точке между двумя остальными. Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель.

Монтаж проходных выключателей при существующей проводке Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов: 1. Затем присоединяются четыре промежуточных проводника. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Разновидности перекрестных и проходных переключателей

Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи. Для данной схемы подключения необходимо качественно и правильно выполнить 12 соединений проводов. По принципу работы такое устройство эквивалентно двум проходным двухклавишникам в одном корпусе, на схеме ниже это наглядно видно.

Схема подключения проходного выключателя | КилоВатт

Схема подключения проходного выключателя

Подключение проходного выключателя: схема для управления из двух точек

Это довольно простая схема, которая не должна вызывать излишних вопросов. Отличается она от схемы подсоединения обычного выключателя двумя нюансами.

1. Конструкцией самого выключателя. У него нет нейтрального положения «Выкл.» – он направляет электрический ток либо на одну свою клемму, либо на другую. Перенаправляя электрический ток, он замыкает или размыкает одну из возможных схем работы этой системы, и отключение осветительного прибора осуществляется в том случае, когда два проходных выключателя находятся в разных положениях.
2. Количеством проводов, участвующих в установке проходного выключателя. Если в схеме подключения обычного одинарного выключателя задействовано всего два провода, которые представляют собой разорванную фазу, то в случае с проходным выключателем к каждому из них подводится три провода, два из которых, по сути, являются перемычками между двумя маршевыми выключателями. Третий для одного из них является подачей фазы, а для другого – выходом фазы, идущей на светильник.

Как подключить проходной выключатель схема

В отличие от принципиальной схемы, не вызывающей вопросов, на практике дела обстоят немного сложнее. Большинство людей вводит в заблуждение наличие дополнительного элемента в этой схеме – коммутационной коробки. Если монтировать электропроводку по всем правилам, то от нее никак не избавиться. Существует достаточно простой способ понять принцип коммутации – представленную наглядно схему подключения проходного выключателя нужно разорвать на две части (ровно пополам каждый проводок) и скрутить ее заново, используя изоленту. Здесь все дело в вашем воображении – если сможете разорвать правильно, то получится собрать такую проводку вне зависимости от местоположения ее элементов.

Подключение проходного выключателя схема

Схема управления светом из трех мест: подключение трех проходных выключателей

Схема управления освещением из трех разных мест ненамного отличается от предыдущего варианта решения вопроса, как подключить проходной выключатель? Разница между ними заключается в наличии третьего устройства, отличного по конструкции от типичных маршевых выключателей. Это устройство именуется «перекрестный выключатель» и позволяет использовать для управления светом сразу три схемы. Он может служить транзитным устройством, не влияя на работу двух других маршевых выключателей и одновременно самостоятельно замыкать и размыкать цепь освещения вне зависимости от двух остальных выключателей.

В отличие от проходного выключателя, этот прибор имеет не три, а пять клемм подключения – две из них используются для подсоединения с первым проходным выключателем, две другие со вторым маршевым устройством соответственно, ну а пятая является транзитной. Именно благодаря ей возможно управление светильником из трех мест – как правило, она просто соединяется перемычкой с третьей клеммой устройства.

Установка проходного выключателя схема

Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест

Прежде чем приступать к решению вопроса подсоединения двухклавишного проходного выключателя, для начала необходимо разобраться с его конструкцией. По сути, это два одинарных проходных выключателя, установленных в один корпус. Осознав этот нюанс, вы без труда сможете разобраться с его подсоединением. Выполняется оно аналогичным способом, как и монтаж обычного одноклавишного проходного выключателя за исключением двух моментов.

1. На первый выключатель, а вернее на две его одинаковые части, подача электроэнергии осуществляется одним проводом (между собой две клеммы разных его частей просто соединяются перемычкой). На втором выключателе, с которого осуществляется подключение осветительного прибора, каждая из выходных фаз питает свой осветительный прибор.

   Подключение двухклавишного проходного выключателя

2. Количество проводов. Если в случае с одинарным проходным выключателем прокладывается три провода к каждому из устройств, то в случае с двухклавишным его аналогом понадобится протянуть пять жил к первому и шесть ко второму. Такая разница обусловлена наличием одной общей входящей фазы на первом выключателе и двух выходящих на разные осветительные приборы на втором.

   Схема подключения двухклавишного проходного выключателя

Подводя итоги всему вышенаписанному, можно прийти к выводу, что оперируя проходными и перекрестными выключателями с разным количеством клавиш, можно строить достаточно сложные схемы, позволяющие управлять освещением из необходимого количества мест – по большому счету, их может быть много. Другое дело – целесообразность таких схем. Как правило, в быту все ограничивается максимум тремя местами управления. Редко, но все-таки возникает необходимость включать и выключать свет из четырех и даже пяти мест. Но суть не в этом – дело в том, что освоив простой одноклавишный проходной выключатель и принцип его монтажа, вы с легкостью сможете оперировать этими устройствами и создавать любые удобные для вас схемы.

Автор статьи Александр Куликов

Схема подключения двухклавишного проходного выключателя

Проходные выключатели – это устройства для управления источником освещения с двух и более мест. Внешне они ничем не отличаются от обычного отключателя и функции выполняет те же – замыкает и размыкает цепь. Разница в контактном механизме – у обычного выключателя в момент отключения подвижный контакт при разрыве цепи остается незадействованным, а в проходном, наоборот. То есть при нажатии кнопки «Вкл», подвижный контакт перебрасывается из одного контакта на второй, тем самым создавая условия для образования новой цепи. По этой причине проходные часто называют перекидными.

Сфера применения перекидных отключателей:

1.Многоэтажные помещения. Для регулирования освещением выключатели устанавливаются на каждом этаже. Например, человек включил свет на первом этаже, дошел до пятого и там уже отключил освещение. Это не только удобно, но еще и экономно.

• 2.Большие коридоры. Отключатели устанавливаются на разных концах коридора, а в некоторых случаях, еще и посередине.3.Спальни. Многим, наверное, знакома ситуация, когда, чтобы отключить свет, нужно вставать с кровати. Установите перекидные отключатели возле кровати и входа, — проблема решена.

Существует несколько типов проходных выключателей, с помощью которых можно управлять двумя и более источникам света, — это одноклавишные, двухклавишные и трехклавишные выключатели.

Схема монтажа одноклавишных проходных отключателей значительно проще, чем остальных типов. Давайте сначала рассмотрим схему подключения одноклавишного перекидного выключателя, а затем – двухклавишного.

Подключение одноклавишных проходных выключателей

Подключение двухклавишных проходных выключателей

Проанализировав оба варианта, можно заметить, что они имеют много общего, точнее схема подключения двухклавишного выключатели – это удвоенная схема одноклавишного.

Говоря обычным языком, каждая отдельная клавиша проходного двухклавишного отключателя – это в своем роде независимый проходной одноклавишный выключатель. По сути, мы можем использовать в этой схеме два одноклавишных выключателя вместо двухклавишного.

На данном этапе никаких сложностей нет. Они появляются тогда, когда необходимо установить 3-клавишный перекидной отключатель или несколько 2-хклавишных.

Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов:

1.Средний отключатель имеет несколько другую конструкцию и число проводов, проходящих через него, чем крайние.

2.Количество проводов растет пропорционально увеличению количеству клавиш. Посмотрите сами, одноклавишные крайние отключатели использует три жилы, а центральный – четыре. У двухклавишного отключателя крайние используют уже 6 жил, а промежуточные – восемь, то есть в два раза большем, чем одноклавишные. Логика в целом ясна.

Такая тенденция при увеличении количества подключенных проводов при монтаже проходного трехклавишного выключателя с управлением из трех мест, приведет к проблеме с большим количеством проводов. Несомненное, это минус подобной системы. Приходится дополнительно оплачивать работу мастера, да и сами материлы не из дешевых. В связи с этим такие схемы с тремя и более двух и трехклавишными отключателями встречаются довольно редко.

Все же, прежде чем перейти к более простому решению проблемы, предлагаем все же ознакомиться со схемой подключения трех и более проходных отключателей.

Схема подключение трех проходных двухклавишных выключателей

Как уже упоминалось выше, схемы с управлением освещением из трех мест встречаются довольно редко.

Обычно данная проблема решается следующим образом – установкой два одноклавишных проходных промежуточных отключателя в одну рамку. То есть по сути все, что нужно понимать в данном случае, это подключение в схему с проходными двухклавишными выключателями проходного одноклавишного отключателя параллельным образом. Разобравшись с этим, никаких проблем с пониманием принципа работы 2-хклавишного проходного выключателя у вас не будет.

И в конце пару слов о решении проблем по организации проходных отключателей многоклавишного типа с управлением из трех и более мест. Чтобы избежать вышеперечисленные недостатки таких систем, можно использовать импульсное реле.

Видео о подключении двухклавишных проходных выключателей из двух мест.

Схема подключение двухклавишного проходного выключателя

Наличие одного выключателя в большом помещении может доставить серьезные трудности при включении и выключении света. Придется преодолевать большое расстояние, чтобы нажать на заветную кнопку. В такой ситуации лучше отдать предпочтение проходному выключателю, устройство которого допускает включение и выключение освещения сразу из нескольких мест. Предлагаем ознакомиться с отличительными особенностями данного устройства, а также с тем, как выглядит схема подключения проходного выключателя с 2х мест. После этого выполнить необходимые работы собственными силами не составит особого труда.

Внешний вид проходного выключателя

Для чего может понадобится схема ПВ света на 2 выключателя?

Проходной выключатель на 3 места Возможно ли подключить большее количество переключателей для управления освещением одной лампы? Промежуточного положения в данном случае не предусматривается.

При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

В любом случае, необходимо обзавестись тестером для обнаружения кабеля под штукатуркой и проверить его наличие там, где Вы собираетесь что-то делать.

Обеспечиваем электрический потенциал через фазовый провод L. Используется с той же целью для управления тремя группами светильников.

Решение на три точки управления Организация систем проходной коммутации во многом определяется площадью помещений протяжённостью , количеством ходов дверей. Поднимаемся по освещенной лестнице вверх и выключаем свет Для освещения лестницы маршевые переключатели являются необходимостью: управление освещением в гостиной на первом этаже; три светильника на лестничном переходе; управление освещением на площадке второго этажа.

Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Схемы с управлением более чем из трёх мест Число мест управления, в принципе, не ограничено. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы. Как подключить двухклавишный проходной и перекрёстный переключатель с двух и более мест

См. также: Снип прокладка силового кабеля

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

1. Ноль (и заземление, если есть) заводится сразу на лампу.
2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
3. Вход второго подается на свободный провод лампы.
4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

О правилах соединения проводов в распределительной коробке читайте тут.

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.

Пример устройства разводки для жилого помещения из категории стандартных проектов.

Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.

Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов. Как подключить проходной выключатель

Что такое проходной выключатель и его отличительные особенности

Для начала стоит определиться с тем, что это такое проходной выключатель. Так называют коммутационные аппараты, используемые для управления из двух или более мест одним осветительным прибором. Именно поэтому такие устройства пользуются популярностью при монтаже системы освещения в помещении большой площади.

Достаточно часто установку выключателей производят в длинных коридорах, концертных, спортивных залах или лестничных маршах. Установив два выключателя на значительном расстоянии друг от друга, можно будет воспользоваться любым из них, чтобы отключить или наоборот включить освещение.

Подобные выключатели находят применение при монтаже системы освещения в загородных домах. Особенно если площадь гостиной достаточно большая, есть лестничный марш или большое количество садовых дорожек. В этом случае включать свет можно, находясь снизу лестницы, а выключать – на верхней площадке. Это не только позволит обезопасить поднимающегося или спускающегося по лестнице человека, но оптимизирует затраты на электричество.

Для помещений большой площади лучше предусмотреть два переключателя

В типовых квартирах такие аппараты тоже находят применение. Особенно в спальне. Очень часто один выключатель располагают непосредственно у входа в комнату, а второй у изголовья кровати. В этом случае можно будет отключить освещение в помещении, не вставая с кровати.

Многих интересует, чем выключатель отличается от переключателя? В первом случае при нажатии на клавишу происходит простое прерывание цепи. Нажатие клавиши на переключателе приводит к коммутации с одного на другой контакт за счет перекидывания контактов, и создания новой цепи. Благодаря этому и появляется возможность управления источником света из нескольких точек. Система, включающая несколько переключателей, называется проходным выключателем.

Примеры практического применения

Цифровой прибор следует перевести переключателем в режим прозвонки.

В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Проходной выключатель позволяет замкнуть одну из двух цепей Как сделать проходной выключатель из обычного: порядок выполнения работ Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. Соединение проводников с помощью специальных зажимов WAGO.

Посмотрим на следующую принципиальную схему: На ней изменились три вещи: К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения. Выделяют ПВ открытого для соединения с открытой проводкой и закрытого тип Для соединения с проводкой, идущей внутри стен. Схема с двумя проходными выключателями, допускающее управление двумя нагрузками Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео: Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей.

Электрическое освещение — незаменимый спутник любой современной квартиры. Первое используется для подключения контакта на входе, второе — на выходе. Для их соединения в простейшем случае необходимо два двухжильных кабеля. При этом их функциональные возможности сильно отличаются.

Места использования Помимо спальни похожие ситуации могут возникать достаточно часто. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба. Перекрестное устройство подсоединяется между проходными. Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.

Разновидности перекрестных и проходных переключателей

При современном электромонтаже более часто стали применяться проходные переключатели, которые способны выключать или включать, например, освещение в комнате при входе в комнату и одновременно возле кровати или, например, с двух сторон коридора. Для первого случая на монтаж потребуются подрозетники. Также выгодно использовать подобную схему в небольших домах, величиной этажей. Схема электрическая включения лампы из трех мест. Обычный выключатель только замыкает и размыкает цепь Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема. Выводы и полезное видео по теме Как происходит на практике применение схем по подключению проходных выключателей из нескольких мест, можно узнать из представленных видеороликов. Благодаря этим перемычкам, фаза на источник освещения может быть подана либо с одного, либо второго выключателя, что позволит включить освещение с нескольких мест. Подобные решения пригодятся в больших домах и маленьких квартирах. Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. Схема подключения двухклавишного проходного и перекрёстного переключателя с двух и более мест.

Преимущества и недостатки схемы

При использовании включения освещения из нескольких точек преимущества очевидны:

• отсутствует необходимость длительных переходов в помещении для подачи/отключения питания к потребителю;
• экономия электрической энергии.

В качестве недостатков выделяют необходимость нести дополнительные затраты на покупку электротехнических изделий. В случае проведения работ в эксплуатируемом помещении, неудобства связаны с проведением монтажных работ в помещении. В заново отстраиваемом доме разница в схеме прокладки проводов не важна с позиции создания лишней пыли.

Схема проходных выключателей с двух мест чувствительна к изменениям нагрузки.

В случае широкого применения сложной разводки для нескольких световых точек количество “скруток” в разветвительных коробках резко увеличится. При условии некачественного выполнения соединений, ненадлежащей фиксации контактов возможны отказы в работе переключателей, нарушение целостности всей цепи. Кроме того, кратно увеличивается расход кабельной продукции. В масштабах коттеджа или офисного здания дополнительно проложенный кабель будет измеряться в километрах.

При обслуживании светильников не совсем понятным остается состояние электрической цепи.

Замена лампочки в патроне может стать опасной для человека, если она просто взорвется в руках. В таком случае работы безопаснее проводить при отключенном автомате. В крайнем случае после демонтажа перегоревшего элемента тестируют состояние контактов патрона.

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

О проходных выключателях простыми словами

Проходные выключатели
(схемы и подключение)

              Отличие проходных выключателей (переключателей) от обычных выключателей состоит в переключении фазной линии с 1-го контакта на 2-й контакт, что и определяет их функциональность. Одноклавишные выключатели отличаются от двухклавишных простым размыканием цепи и количеством групп переключения (в двухклавишных их две — 2 группы по 3 контакта). Применение таких выключателей делает возможным управление линией освещения из нескольких точек включения/выключения. Используют схемы подключения проходных выключателей в коридорах, спальнях, на лестницах в квартирах и загородных домах.

Схемы подключения проходных выключателей (переключателей)

Пр 1кл – одноклавишный переключатель.

Рис. 1 Схема подключения проходного выключателя.

               На рис. 1 показана самая простая схема подключения проходных выключателей с двумя точками включения/выключения, при которой на вход одного переключателя подаётся фаза, на другой подключается провод, идущий к системе светильников.

Пр 2кл – двухклавишный переключатель.

Рис. 2 Схема подключение двухклавишного проходного переключателя на две линии.

              Как видно на схеме рис. 2, используются два двухклавишных переключателя, на одном из которых стоит перемычка, в месте, куда заводится фаза, а к другому выводится вторая линии систем светильников.

Рис. 3 Схема подключения двух одноклавишных проходных переключателей на три точки включения/выключения.

            Схема на рис. 3 позволяет добавить любое количество точек включения/выключения освещения. Главным отличием от простой схемы является использование двухклавишного переключателя с одной клавишей. Проще говоря, задействуется две группы по 3 контакта одной клавишей. Необходимо установить две перемычки с групп переключения на выключатели и все. На схеме показано три точки переключателей, но добавляя средний блок из двухклавишного переключателя, можно увеличить до любого, необходимого количества мест, где можно включать или выключать светильники, независимо друг от друга.

Рис. 4 Схема подключения двух проходных одноклавишных переключателей на две линии, с использованием двухклавишного переключателя.

               Иногда необходимо объединить две независимые линии освещения в одной точке переключения. Если два крыла освещения, или лестницу и верх с низом, или подвал, где необходима точка доступа с одного (главного) места, схема на рис. 4 поможет Вам. Принцип простой, две линии объединяются в двухклавишном переключателе и разводятся по направлениям. Количество точек к каждому направлению можно увеличить с помощью схемы подключения двухклавишной системы с одной клавишей, добавлением в цепь необходимого количества выключателей.



Всегда рады плодотворному, взаимовыгодному партнёрству!!!

Благодарим Вас за посещение нашего сайта!!!

Подключение двухклавишного переключателя света

Для того чтобы правильно подключить двухклавишный переключатель света, давайте сперва рассмотрим схему его работы и разберемся в ней.

Чаще всего, двухклавишными выпускаются именно проходные переключатели, но некоторые производители в коллекциях своих электроустановочных изделий предлагают и двухклавишные перекрестные переключатели, подключение которых различается.

В данном случае представлена схема подключения системы из двух двойных проходных переключателей. Из неё ясно видно, что такой двойной проходной выключатель представляет из себя объединенные в одном корпусе два одинарных, каждый со своей клавишей. Соответственно и подключение проводов выполняется аналогично, т.е. если вы знаете как подключить одноклавишный проходной выключатель, вы с легкостью установите и такой. Единственная разница заключается в количестве одновременно подключаемых проводов, чтобы не запутаться, ниже представлена схема подключения проводов к двухклавишному переключателю света.



В качестве примера для установки возьмем механизм двухклавишного проходного выключателя ABB Busch-Jaeger, из уже хорошо знакомой нам серии Basic55.

Как и большую часть работ в электромонтаже, начинать установку следует с отключения подачи электрического тока. Обычно для этого необходимо выключить автоматический выключатель или иные защитные устройства для этой группы в учетно-распределительном щите.

Установку двойного проходного переключателя начинаем с подготовки проводов к подключению. Согласно стандартной схеме, рассмотренной нами ранее, для работы ему требуется шесть проводов, обычно это пара трехжильных кабелей. Укорачиваем их, провода должны выступать от края подрозеткника на 60-80мм.

Затем снимаем оплетку и изоляцию с концов жил на расстояние 10-14мм, как показано на изображении ниже.

Для большего удобства, на суппорте механизма розетки ABB Busch-Jaeger серии Basic55 отмечены допустимые размеры снятия изоляции с жил проводов, по которым можно ориентироваться.

После этого можно приступать к подключению проводов к механизму проходного выключателя. Маркировка клемм на его тыльной стороне выглядит следующим образом, подробное описание назначения которых вы можете узнать из нашей статьи «Cхема подключения двухклавишного проходного выключателя (переключателя)».

Как видите по маркировкам, все зажимы на механизме переключателя разделены на две группы «1» и «2», что соответствует количеству проходных выключателей, из которых он состоит. Самое главное при подключении верно подсоединить общие управляющие провода к контактам “L1” и “L2″, в нашем случае это БЕЛЫЕ жилы кабелей.

Для удобства, лучше всего подключать последвательно, сперва первую группу проводов в клеммы с обозначением «1».

А затем вторую группу, в клеммы с маркировкой «2». В итоге у вас должно получится следующее.



Далее, аккуратно укладываем провода в подрозетнике и устанавливаем механизм двойного проходного выключателя.

Выравниваем строго горизонтально, по уровню и затягиваем крепежные винты, лучше всего использовать те, что идут вместе с подрозетником. Фиксация на «ушках», встроенных в механизм не всегда достаточно надежна и применяется лишь в случаях, когда нет другой возможности.

После чего устанавливаем рамку. В нашем случае двойной проходной выключатель света совмещен в одном блоке с розеткой, поэтому у них общая двойная рамка.

Для её крепления используется спецальный пластиковый фиксатор, которы вставляется в пазы суппорт и надежно крепит декоративную рамку.

Осталось установить клавиши на проходной выключатель, после чего можно включить подачу электричества и проверить его работу. Если все работает правильно, то на этом установка двухклавишного переключателя света завершена.



Если у вас возникли сложности при подключении или вы не нашли ответов на свои вопросы по двухклавишному проходному переключателю в статье, пишите их в комментариях к материалу, постараемся всем помочь!

Cхема подключения двухклавишного проходного выключателя (переключателя)

Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Соответственно, для его правильного подключения и работы требуется шесть проводов (по три на каждый проходной переключатель, составляющий его).

Так, например, один из вариантов схемы подключения двухклавишного проходного выключателя, отражающий соединение проводов в распределительной коробке, который связан с двумя одиночными проходными выключателями, выглядит следующим образом:



Схема второго возможного варианта подключения, при которой двухклавишный перекидной выключатель работает в паре с таким же двухклавишным переключателем, представлена ниже:





Как видите, для подключения каждого из них используется шесть проводов, давайте теперь рассмотрим какие есть клеммы на механизме двухклавишного переключателя и как они промаркированы.

В качестве примера двухклавишного выключателя возьмем модель двухклавишного переключателя ABB Busch-Jaeger из серии Basic 55.

На тыльной стороне которого, есть шесть клемм для подключения проводов, по три на каждую клавишу. Отличить их довольно просто, в зависимости от принадлежности той или иной клавише, клеммы пронумерованы как «1» и «2». При этом в клеммы L1 и L2 подключаются управляющие провода каждой группы света, а в клеммы оставшиеся зажимы со стрелками, подключаются провода идущиие между переключателями. Чтобы было понятнее ниже представлена наглядная схема подключения, в которой указан порядок подсоединения проводов к двухклавишному проходному выключателю ABB Busch-Jaeger из серии Basic 55.

На практике это выглядит вот так.

Во время подключения, самое главное верно подсоединить питающие провода к клеммам L1 и L2 одного двухклавишного переключателя и фазные провода, идущие к светильнику в эти же клеммы второго двухклавишного проходного выключателя в схеме. Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен.





Подробная пошаговая инструкция по подключению и установке двойного проходного переключателя описана ЗДЕСЬ.

С помощью двухклавишных проходных выключателей можно создавать множество разнообразных схем управления освещением, главное помнить – если планируется использование сразу более двух переключателей света в одной группе, необходимо использовать перекрестные переключатели, устанавливающиеся между проходными, у некоторых производителей они так же встречаются двухклавишные.

Если у вас еще остались вопросы по схеме подключения двухклавишных проходных выключателей оставляйте их в комментариях к статье, постараемся всем ответить.

Подключение проходного выключателя — 2 ошибки и недостатки. схема подключения с двух и 3-х мест.

Принцип работы

Проходные выключатели внешним видом не имеют отличных стандартных устройств включения и выключения, а разница в конструктивных особенностях контактной группы, скрытой под корпусом.

Простые выключатели способствуют замыканию и размыканию электрической цепи с применением одного провода. Принцип работы устройств проходного типа представлен размыканием одного и одновременным замыканием другой цепи в результате изменения положения клавиш.

Принципиальная схема работы проходного выключателя

Процесс перекидывания контактов в проходном выключателе размыкания одного участка осветительной цепи и замыкания другого участка.

Следует отметить, что выключатели такого типа устанавливаются исключительно попарно с другими устройствами. С практической точки зрения возможно подключение в схему выключателя проходного типа таким образом, чтобы устройство срабатывало как простое, но в этом случае будет полностью потерян смысл использования всех конструктивных элементов.

В плане технического решения такой вид элемента в системе освещения правильным было бы обозначить не проходным выключателем, классическим переключателем.

Управление

ча может оказаться немного сложнее, и несмотря на то, что количество точек проходного выключателя не меняется, может добавить большее количество лампочек в одной люстре, или же добавиться еще одна зона — кроме спальни выключатель будет управлять и светом в коридоре, например.

В таком случае простые инструкции, как сделать проходной выключатель из простых будет мало.Дело в том, что такой выключатель будет уже обладать двумя контактами на входах, и четырьмя на выход.

Кроме того, что вам нужны двухкнопочные выключатели, а не однокнопочные, как было в первом примере, вам еще нужно будет разобраться со схемой их подключения. Если у вас есть проблемы с электрическими схемами, то лучше доверить эту задачу электрику. Если же вы уверены в себе, или же опыта уже хватает, то вам нужно сначала подключить ноль к нужным вам источнику света.

Все это будет происходить в переключательной коробке. Из нее же будет подключаться фаза на два входных контакта первого выключателя.

Дальше нужно соединить соответствующие выходные контакты на двух выключателя. После чего входные контакты второго выключателя подключить к источнику света.

Управление освещением с двух мест с помощью проходных выключателей

Внешне проходные выключатели, правильное их название проходные переключатели выглядят как обычный одноклавишный выключатель.

А почему- переключатель? Тут дело в том, что это устройство при любом положении положения не разрывает электрическую цепь, а только переключает с одного контакта на другой контакт. потому и- переключатели.

Вот типовая схема управления освещением с двух мест с помощью проходных переключателей:

При нажатии на любое положение переключателя можно включить / выключить лампу независимо от того, в каком положении находится другой переключатель.

Фазный провод у меня обозначен синим цветом, нулевой- переключатели для удобства подписаны №1 и №2.

При переключении лампочка погаснет, так как в нем при этом «рвется» фазный провод, в том месте где кончается красная линия (зеленая стрелка показывает в какую сторону двигается контакт):

После этого нажимаем на проходного переключателя №1 и включаем лампу- путь прохождения электрического тока по фазному проводу обозначен красной линией (так будет на всех рисунках ниже):

Нажимаем выезд проходного выключателя №2, контакт перекидывается вверх и гасит лампу освещения:

Затем нажимаем переключатель №1, его контакт перекидывается вверх и включает лампочку:

Так работает схема проходного выключателя для управления освещением с двух мест. Запомнить ее в принципе не сложно, несмотря на ее кажущуюся сложность.

Надо главное найти в переключателе общую клемму контакта, то есть ту клемму, при которой он не переключается и где контакт зафиксирован одной стороной.

Найдя эти клеммы на обоих переключателях просто к одному переключателю подкем на эту клемму фазный провод, а второму- провод от лампочки.

А две оставшиеся клеммы между переключателями соединяем в любой установить- без разницы.Нулевой провод как обычно в схеме выключателя идет на лампочку напрямую через распредкоробку.

Итого в распредкоробке по этой схеме проходного выключателя будет 5 соединений проводов.

Кстати, проходные переключатели имеют в одном корпусе размещены два независимых проходных переключателя, как обычный двухклавишный выключатель и имеет шесть клемм.

С этой схемой закончил, сейчас далее-

Основные ошибки при установке переключателей

Последовательное соединение ламп при повреждении элемента приводит к выходу из строя всей линии

В процессе подключения двухклавишных моделей выключателей новички допускают несколько ошибок:

• Маленькая длина провода. В распредкоробе должно оставаться 15-20 см для скрутки.
• На кабеле остается изоляция. С верхней части покрытие снимается почти полностью, с жил — на 3-5 см. Это нужно для удобства реализации и качественной скрутки.
• Лампочки подключаются последовательно. Параллельное соединение обеспечивает нормальную работу при перегорании одного элемента.
• На ДПВ заводят нейтраль. Нужно брать фазу, чтобы предотвратить замыкание, приводящее к поломкам бытовой техники.
• Распредкороб и подрозетники садят на гипс без завода концов кабелей. Прикосновение к оголенным проводам небезопасно.

Подрозетники стоит замаскировать декоративными панелями.

Особенности управления светильником с трёх мест

имеет аналогичную схему с управлением светильником

Первым шагом будет установка выключателей в подрозетниках, закреплённых в стене. Эта схема подразумевает подключение 12 проводов в распределительной коробке.
На следующем этапе выполняется установка двух отдельных источников света и прокладки кабеля с задействованным нулём.
Кабель обрезается по необходимой длине, при этом используйте трёхжильный провод

К концевым выключателям подводится 6 жил, а двухклавишный проходной перекрёстный переключатель имеет 8 контактов.
Фаза подводится к первому выключателю с двумя клавишами проходного типа, а дальше по схеме к остальным приборам.
Подключение второго конечного выключателя проходного типа происходит непосредственно от осветительного прибора.
Очень важно при прокладке схем повышенной сложности правильно промаркировать все кабеля и отдельные жилы. Чтобы не ошибиться в хитросплетении проводов, нужно выполнять пошаговую маркировку начиная с первого провода и продолжая от контакта к контакту

Нужно маркировать даже на первый простой взгляд в подключении кабели.
Как известно из практики, монтаж такой схемы требует использования увеличенной коробки или спаренного аналога. Это в первую очередь обусловлено тем, что в стандартном распределительном коробе попросту не хватит места для качественного соединения проводов или же из большого количества соединительных колодок не удастся закрыть крышку.

Также любые двухклавишные выключатели проходного типа можно использовать как обычные аналоги. С помощью этой цели можно использовать один из способов осветительного прибора. Ознакомившись с вышеприведёнными способами управления светильниками с разных мест можно разобраться, что такое схема подключения или как говорят электрики, схема расключения проходного выключателя.

Функция перекрёстного выключателя

Коммутационный аппарат, предназначенный для отключения и включения света и называемый перекрёстным, стал популярным из-за создания комфортных условий потребления искусственного света. Но главная причина стремления людей установить в доме или квартире перекрёстный выключатель — это возможно сэкономить финансы, затрачиваемые на электроэнергию.

В подобных местах без перекрёстных выключателей не обойтись

Чаще всего обсуждаемый коммутационный аппарат в зоне общего пользования в жилых домах 5–9 этажей. Необходимость в этом случае из-за обустройства в таких зданиях длинных коридоров с большим количеством дверей и отсутствия лифтов.В подобных местах перекрёстные выключатели устанавливают на выходах из квартир и при входе в общий коридор. Например, владелец какой-либо квартиры, выйдя из нее, может посредством перекрёстного выключателя сразу подать свет в подъезд, а придя туда, выключить его.

При такой системе подачи света функции перекрёстных выключателей включаются все коммутационные аппараты, находящиеся между первой и последней работой подведения тока к осветительному прибору. Выключателей, позволяющих подавать свет из разных точек дома, может быть установлено более двух.

Схема подключения проходного светильника с управлением из 3-х мест.

Иногда возникает необходимость для обеспечения не двух пунктов управления светильниками, а трех и более требуется. Например, на лестнице многоэтажного дома свет должен на каждом этаже включаться и выключаться. С длинным коридором, в который выходят двери нескольких комнат — ситуация же.

Для реализации схемы данной, кроме простых проходных выключателей, понадобятся также еще и перекрестные выключатели.Такие выключатели имеют уже не три контакта, а четыре — два входных и два выходных, которые имеют две пары одновременно переключаемых контактов. К таким выключателям требуется соответственно подводить четырехжильный провод.

Примеры использования трех проходных включателей

В длинном коридоре без проходных выключателей не обойтись

Такая система освещения предусматривает одного светильника.Конечно, они размещаются в разных местах. Это очень удобно, поскольку происходит / выключать лампочку можно из разных мест.

Лучше всего такая система проявила себя на лестничных маршах, в спальных комнатах, коридорах и длинных пролетах, а также на прилегающей к частному или дачному дому территории.

Если говорить о лестничных маршах, то проходные выключатели размещаются на первом, втором и высших этажах в тех местах, в которых есть выход на лестницу.

Думаю, что здесь не надо напоминать об уровне удобства или безопасности, поскольку вы можете сразу осветить ее, а после поднятия или опускания на определенный этаж выключить осветительный прибор.

Другим примером использования проходных выключателей, которые монтируются в трех местах, является длинный коридор, в котором есть несколько дверей.

То есть коридор имеет начало и конец при этом посередине находится еще вход в какую-то комнату. Получается так, что когда вы зашли в коридор, вы включаете светильник. Далее можете до середины коридора и на входе в комнату выключить свет. Кроме этого можете пройти до конца коридора и там уже выключить свет. Это очень удобно. Не так ли?

Аналогичным образом можно подсвечивать и ландшафтные участки.

Подытоживая, можно сказать, что монтаж проходных выключателей является целесообразным в том помещении или на территории, которая имеет два и больше выходов. Каждый проходной выключатель будет размещаться на каждом выходе.

Устройство одноклавишного прибора

Внешне такой механизм практически не отличается от простых выключателей. Если речь идет о лицевой стороне, то у одноклавишных проходных выключателей стоят две стрелочки на кнопке переключения.

Основным же отличием является большее количество контактов. В обычных устройствах их только два, а у одноклавишного механизма их три, причем пара из них — общие. Если у стандартного выключателя одно положение является рабочим, а второе — нет, то у проходного рабочего положения, поэтому правильно их следует называть переключателями, то есть они не включают и переключают, а переключают вход с одного выхода на другой. Таким образом, у них оба положения рабочих. Любые другие положения выключателя отсутствуют.

На качественных заводских устройствах всегда нанесена схема, по которой можно определить, что это за механизм: простой или проходной

Если схемы нет, то следует обратить внимание на количество медных контактов: их должно быть три. Обычно с одной стороны выключателя расположен один контакт, а с другой стороны — два

Кстати, одна клемма не означает, что это вход, зачастую они перепутаны. Тогда необходимо прозвонить тестером и найти общие контакты при разных положениях выключателя.

Оставляя щупы на месте, меняют клавиши, если стрелка не отклонилась, то, значит, одна из двух клемм — общая. Затем следует определить, какая именно. Для этого один щуп перемещают на третью клемму, при этом не трогают. Если стрелка переместилась, то та клемма, с которой не убирали щуп, и будет входом.

Характеристики сенсорных моделей выключателей

Сенсорный проходной выключатель

Сенсорный переключатель источников света коммутирует ток посредством высокомощного транзистора или тиристора.Сигнал для открытия или закрытия гаджета с датчика, реагирующего на внешний раздражитель.

В качестве сенсора используются два типа датчиков — акустические или движения. Существуют модели с емкостными датчиками, реагирующими на касания с 1-3 см. Управление приборами осуществляется дистанционно, что повышает их функциональные возможности.

Внешне сенсорный одноклавишный переключатель имеет вид гладкой стеклянной панели. Световая индикация заметна в момент подключения.Красный цвет отображает включение, голубой — отключение. К приборам могут подключаться лампы накаливания или газоразрядные. Группа из сенсорного выключателя и светодиодного светильника работает со сбоями, но проблема устраняет посредством специального адаптера.

Разновидности приборов

Перед тем как подключать ДПВ нужно разобраться с классификацией. Знание устройства монтажа, типа активации поможет правильно подобрать коммутатор.

Способ установки

Накладной проходной выключатель

Существует две разновидности:

• Внутренние, или «утопленные».Располагаются в стене как элемент скрытой проводки. Кабель прокладывается в штробе или внутри ГКЛ. Чтобы вставить переключатель, дополнительно поставить в отверстие подрозетник для рабочей части. На него подводятся монтажные канавки.
• Наружные. Устанавливаются в случае прокладки проводов в гофре или коробе поверх стены. На фарфоровых изоляторах в коробах не укладываются. Наружные выключатели оправданы в деревянных дачах, хозпостройках и подсобках.

По типу работы клавишной пружины

Двухклавишный переключатель функционирует по таким принципам:

• Сжатие: при надавливании на кнопку силы поступает на шарик, который сжимает пружину. Элемент скользит по оси качания коромысла, и двигаясь по его плечу, обеспечивает перемещение активного узла с контактами.
• Растяжение: на клавише находится рамка, прижатая к основанию пружины. Деталь качается по оси, разрывая или создавая электроконтакт.

Вне зависимости от механизма переключается активная часть.

По способу коммутации элементов

Перекидной выключатель с винтовыми зажимами

Подключить ДПВ можно при помощи винтовых или безвинтовых зажимов.

При установке на винтовые зажимы основная сложность работ — отсутствие маркировки контактов. Для поиска входа понадобится индикаторная отвертка. Гнезда под фазу находятся вверху керамического корпуса. Перед подключением с проводов на 0,7 см снимают изоляцию.

На верхний контакт подводят фазу, вставляя зачищенный участок в зазор, образовавшийся при раскручивании винта. Два оставшихся контакта соединяют аналогично.

У безвинтовых моделей контакт проводников осуществляется при помощи токопроводящей арматуры. С провода снимается на 8-10 см изоляционный слой. Фазную жилу подкидывают на контакт входа вверху панели. Он определяется по маркеру 1 или L.

Зачищенную часть провода помещают в специальный проем. Фиксация происходит при помощи внутреннего пружинного узла. Остальные жилы без изоляционного покрытия устанавливаются в гнезда для контактов выхода.

Схема подключения на две лампочки

Самостоятельная коммутация осветительных приборов из разных точек на сборке схемы с использованием устройств, представленных:

• проходным переключателем;
• перекрестным переключателем;
• двухклавишным переключателем проходного типа;
• двухклавишным переключателем перекрёстного типа.

Схема подключения двухклавишного выключателя на две лампочки

Применение одного проходного переключателя позволяет осуществлять переключение света между парой ламп.

Подключение одноклавишного выключателя

Монтажные работы при использовании одноклавишных выключателей начинаются с разметки под установку распределительного короба. Коробку нужно монтировать под потолком, на одинаковом расстоянии от выключателей.От щитка к коробу проводится «ноль» и «фаза», после чего от распределителя до места установки выключателя прокладывается штроба под укладку трёхжильного кабеля. Перфоратором специальной насадки в стену проделывается углубление для установки подрозетника, который фиксируется гипсовой шпаклёвкой.

Подключение двух одноклавишных переключателей

Внутрь подрозетника заводится кабель, одна из жил которого подключается к фазе и входу на арматурный электрический элемент, а пара других — на выход выключателя, и в коробку-распределитель, где выполняется соединение с выходами на втором выключателе.

На заключительном этапе входной провод от второго выключателя заводится на элементы осветительного прибора. В результате такого монтажа, включение светильника обеспечивается одновременным подключением в единый контур пары выключателей.

Подключение одноклавишного выключателя позволяет задействовать все электротехнические приборы для включения освещения и его отключения.

Подключение двухклавишного выключателя

Самостоятельное выполнение установки двухклавишного выключателя отличается от монтажа одноклавишной конструкции только кабельных, подводимых к устройству, а также устройствам.Процесс подключения двухклавишных проходных элементов требует отдельных пяти кабельных жил на первую конструкцию, и шести жилого кабеля — на второе устройство.

На первый выключатель запитывается фаза. Подключение фазного провода осуществляется к паре клемм или одному контакту на вход. Группа на выход, как правило, представляет собой четырьмя клеммами, поэтому подключение выполняется по типу «кабельная жила — провод».

Схема подключения двухклавишного выключателя

Все подключаемые жилы должны подводиться к распределительной коробке, где выполнено подключение к четырём клеммам на входе второй конструкции.

В процессе подключения необходимо правильно распределить все пары электрических проводов

Очень важно пару кабельных жил от первого выключателя подключить к двум жилам второго арматурного элемента, используемого для включения осветительного прибора

Пара выходов на втором подключаемом выключателе подключается на отдельный осветительный прибор, и эти электрические провода соответствуют за питание «фазы».

Сфера использования

Часто применяют проходной выключатель для длинных коридоров

Установка двойного проходного выключателя по причине коммутационной способности в 16 Разрешение только для управления линией с нагрузкой до 3 кВт.Устройство применяемое:

• для управления светом в ванной и туалете с одним элементом;
• регулирования яркости лампы на люстре;
• включение / выключение светодиодной ленты натяжного потолка;
• активации и отключения ночников;
• создания освещения в комнате с использованием лампами;
• группового управления лампочками в холлах и коридорах.

Применение двойных переключателей обеспечивает экономию провода, направленного к одинарным моделям.

Конструкция и отличия перекидных выключателей

Маркировка переключателя

Проходной переключатель для включения и выключения света из разных комнат или коридора. Активация источников света обычно осуществляется около входа в помещение, а отключение — из другой зоны.

Дублирующие модели внешне могут выглядеть как стандартные переключатели. На лицевой подвижной стороне имеется маркировка в виде стрелок, направленное вверх-вниз.Если у стандартного выключателя есть один вход и один выход, то у перекидного их по два. Подобный конструктивный прием исключающий разрыв тока — он перенаправляется на выход.

Перекидные изделия имеют 3 медных контактных клеммы. Под корпусом можно посмотреть схему подключения. У простого выключателя — двухжильная коммутация, у проходного — трехжильная, для перенаправления напряжения с контакта на контакт.

Подключить для одного источника света нужно парные приборы, с подводом к каждой фазы и нуля.Изменяя положение кнопки, пользователь выполнение замыкания цепи — лампа загорится. Размыкание фазного кабеля происходит при выключении — свет тухнет.

Клавиши в одном положении — свет включен. В разных положениях — выключен.

Параметры выбора

Таблица степеней защиты

Перед приобретением коммутирующего устройства необходимо принять во внимание:

• тип управления — клавиша, сенсор или пульт ДУ;
• способ установки — монтаж осуществляется накладным (открытая проводка, на дюбель-саморезы) и встроенным (скрытая проводка, в подрозетниках на распорках) методом;
• совместимость с источниками света — для люминесцентных ламп подойдут модели Х и АХ, для лампочек накаливания — А;
• степень защиты — в спальнях коммутаторы с IP03, в ванных — с IP04-IP05, на улице — с не ниже IP55;
• контактные зажимы — промежуточный аппарат оснащается винтовыми фиксаторами с прижимными пластинами или безвинтовым крепежом.

Основные ошибки при подключении

Одной из ошибок подключения неправильного выбора общей клеммы

В процессе сборки синхронной конструкции начинающие мастера делают несколько ошибок:

• Использование более 2-х переходных выключателей. Увеличиваются затраты на кабель и распредкоробки.
• Неправильный выбор общей клеммы. Элемент с одним контактом может быть где угодно. Для его поиска нужно сделать прозвонку мультиметром или индикаторной отверткой.
• Перепутанные провода. Проблема возникает при монтаже устройств разных производителей.
• Неправильное подключение перекрестных моделей. Два кабеля прибора № 1 ставят на верхние контакты, а прибор № 2 — на нижние. Нужно произвести расключение и поставить их крест-на-крест.

Порядок монтажа схемы с двухклавишными проходными выключателями

Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

Например, схема подключения перекидного Legrand Valena: Естественно сам перекидной запихивать в распаечную коробку не нужно. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это снижает затраты на электроэнергию, потребляются кабель меньшего сечения, что сокращает финансовые затраты.

Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

К сожалению, далеко не все производители маркировку контактов на корпусе устройства.Инструкция по монтажу: Схема управления с двух мест Правильно собранная схема подключения двойного выключателя позволяет управлять двумя группами освещения из двух мест независимо от друга.

Что особенного в коммутаторе с двумя клавишами

При ее отсутствии придется использовать мультиметром для доставки клемм. В схеме с трех мест устройство находится в любой точке между двумя остальными. Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель.

Монтаж проходных выключателей при существующей проводке Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше поможет нам сделать несколько выводов: 1. Затем выполнить четыре промежуточных проводника. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Разновидности перекрестных и проходных переключателей

Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя.Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи. Для данной схемы подключения необходимо качественно и правильно выполнить 12 соединений проводов. По принципу работы такое устройство эквивалентно двум проходным двухклавишникам в одном корпусе, по схеме ниже это наглядно видно.

Схема подключения проходного выключателя | КилоВатт

Схема подключения проходного выключателя

Подключение проходного выключателя: схема для управления из двух точек

Это довольно простая схема, которая не должна вызывать излишних вопросов.Отличается она от схемы обычного выключателя двумя нюансами.

1. Конструкцией самого выключателя. У него нет нейтрального положения «Выкл.» — Он направляет электрический ток либо на одну свою клемму, либо на другую. Перенаправляя электрический ток, он замыкает или размыкает одну из схем работы системы, когда два проходных выключателя находятся в разных положениях.
2. Количеством проводов, участвующих в установке проходного выключателя.Если в схеме подключения обычного одинарного выключателя задействовано всего два провода, которые включают в себя разорванную фазу, то в случае с проходным выключателем к каждому из них подводится три провода, которые по сути являются перемычками между двумяшевыми выключателями. Третий для одного из них является подачей фазы, а для другого — выходом фазы, идущей на светильник.

Как подключить проходной выключатель схема

В отличие от принципиальной схемы, не вызывающей вопросов, практического дела немного сложнее.Большинство людей вводит в заблуждение наличие дополнительного элемента в этой схеме — коммутационной коробки. Если монтировать электропроводку по всем правилам, то от нее никак не избавиться. Существует достаточно простой способ понять принцип коммутации — представленную наглядно схему подключения проходного выключателя, нужно разорвать на две части (ровно пополам каждый проводок) и скрутить ее заново, используя изоленту. Здесь все дело в вашем воображении. Произойдет сборка такой проводки вне зависимости от местоположения ее элементов.

Подключение проходного выключателя схема

Схема управления светом из трех мест: подключение трех проходных выключателей

Схема управления освещением из разных мест ненамного отличается от предыдущих вариантов решения вопроса, как подключить проходной выключатель? Разница между ними заключается в наличии третьего, отличного по конструкции типичных маршевых выключателей. Это устройство именуется «перекрестный выключатель» и позволяет использовать для управления светом сразу три схемы.Он может служить транзитным переключателем, не влияяя на работу двух других маршевых выключателей и одновременно замыкать и размыкать цепь освещения вне зависимости от двух других выключателей.

В отличие от проходного выключателя, этот прибор имеет не три, пять клемм подключения — две из них используются для подключения с первым проходным выключателем, две со вторым маршевым выключателем другим соединением соответственно, ну а пятая является транзитной. Именно благодаря ей возможно управление светильником из трех мест — как правило, она просто соединяется перемычкой с третьей клеммой устройства.

Установка проходного выключателя схема

Двухклавишный проходной выключатель: двумя группами светильников из нескольких мест

Прежде чем приступать к вопросу подключения двухклавишного проходного выключателя, для начала необходимо разобраться с его конструкцией. По сути, это два одинарных проходных выключателя, в один корпус. Осознав этот нюанс, вы без труда сможете разобраться с его подключением. Выполняется оно аналогичным способом, как и монтаж обычного одноклавишного проходного выключателя за исключением двух моментов.

1. На первый выключатель, вернее на две одинаковые части, подача электроэнергии осуществляется одним проводом (между собой две клеммы разных его частей просто соединяются перемычкой). На втором выключателе, через который осуществляется подключение осветительного прибора, каждая из выходных фаз питает свой осветительный прибор.

   Подключение двухклавишного проходного выключателя

2. Количество проводов.Если в случае с одинарным проходным выключателем прокладывается три провода к каждому из устройств, то в случае с двухклавишным его аналогом понадобится пять жил к первому и шесть ко второму. Такая разница обусловлена ​​наличием одной общей входящей на первом выключателе и двух выходящих на разные осветительные приборы на втором.

   Схема подключения двухклавишного проходного выключателя

Подводя итоги всему вышенаписанному, можно прийти к выводу, что оперируя проходными и перекрестными выключателями с разным переключателем, можно строить достаточно сложные схемы, позволяющие управлять освещением из необходимого количества мест — по большому счету, их может быть много.Другое дело — целесообразность такой схем. Как правило, в быту все ограничивается двумя местами управления. Редко, но все-таки инициируемый переход. Простым одноклавишным выключателем и принципом его монтажа, вы с легкостью оперировать устройством и создать любые удобные для вас схемы.

Автор статьи Александр Куликов

Схема подключения двухклавишного проходного выключателя

Проходные выключатели — это устройство для управления освещением с двух и более мест.Внешне они ничем не отличаются от обычного отключателя и функции их — замыкает и размыкает цепь. Разница в контактном механизме — у обычного выключателя в момент отключения подвижный контакт при разрыве цепи остается незадействованным, а в проходном, наоборот. То есть при нажатии кнопки «Вкл», подвижный контакт перебрасывается из одного контакта на второй, тем самым создавая условия для образования новой. По этой причине проходные часто называют перекидными.

Сфера применения перекидных отключателей:

1.Многоэтажные помещения. Для контроля освещением выключатели устанавливаются на каждом этаже. Например, человек включил свет на первом этаже, дошел до пятого и там уже отключил освещение. Это не только удобно, но еще и экономно.

• 2.Большие коридоры. Отключатели устанавливаются на разных концах коридора, а в некоторых случаях еще и посередине.3.Спальни . Многим, наверное, знакома ситуация, когда, чтобы отключить свет, нужно вставать с кровати. Установить перекидные отключатели возле кровати и входа, — проблема решена.

состоит из нескольких типов проходных выключателей, с помощью которых можно управлять двумя источниками света, — это одноклавишные, двухклавишные и трехклавишные выключатели.

Схема монтажа одноклавишных проходных отключателей значительно, проще чем остальных типов. Давайте сначала рассмотрим схему подключения одноклавишного перекидного выключателя, а затем — двухклавишного.

Подключение одноклавишных проходных выключателей

Подключение двухклавишных проходных выключателей

Проанализированные оба варианта, можно заметить, что они имеют много общего, точнее схема подключения двухклавишного выключателя — это удвоенная схема одноклавишного.

Говоря обычным языком, каждая отдельная клавиша проходного двухклавишного выключателя — это в своем роде независимый проходной одноклавишный выключатель. По сути, мы можем использовать в этой схеме два одноклавишных выключателя вместо двухклавишного.

На данном этапе никаких сложностей нет. Они появляются тогда, когда установить 3-клавишный перекидной отключатель или несколько 2-хклавишных.

Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов:

1. Средний отключатель имеет несколько другую конструкцию и число проводов, проходящих через него, чем крайние.

2.Количество проводов растет пропорционально количеству клавиш. Посмотрите сами, одноклавишные крайние отключатели использует три жилы, а центральный — четыре. У двухклавишного отключателя крайние используют уже 6 жил, а промежуточные — восемь, то есть в два раза большем, чем одноклавишные. Логика в целом ясна.

Такая тенденция при увеличении количества подключенных проводов при использовании традиционного трехклавишного выключателя с управлением из трех мест, к проблеме с большим проводов.Несомненное, это минус подобной системы. Приходится дополнительно оплачивать работу мастера, да и сами материлы не из дешевых. В связи с этим такие схемы с тремя и более двух и трехклавишными отключенными встречаются довольно редко.

Все же, прежде чем перейти к более простому решению, предлагаем все же ознакомиться со схемой подключения трех и более проходных отключателей.

Схема подключения трех проходных двухклавишных выключателей

Как уже упоминалось выше, схемы с освещением из трех мест встречаются довольно редко.

Обычно проблема решается следующим образом — установкой два одноклавишных промежуточных промежуточных отключателя в одну рамку. То есть по сути все, что нужно понимать в данном случае, это подключение в схеме с проходными двухклавишными выключателями проходного одноклавишного отключателя параллельным образом. Разобравшись с этим, никаких проблем с пониманием принципа работы 2-хклавишного проходного выключателя у вас не будет.

И в конце пару слов о решении проблем по организации проходных отключателей многоклавишного типа с управлением из трех и более мест.Чтобы избежать вышеперечисленные недостатки таких систем, можно использовать импульсное реле.

Видео о подключении двухклавишных проходных выключателей из двух мест.

Подключение проходного выключателя, схема подключения из двух и более мест

Проходной выключатель — что это такое

Исходя из элемента экономии начинаешь задумываться, как не жечь свет круглыми сутками. Освещение в разных комнатах особенно на разных этажах.Свой ли дом или многоквартирный проблема у всех одна. В недалеком прошлом свет горел везде не выключаясь. Как же сделать подключение, которое позволит решить эту проблему. И выход есть. Чтобы свет не горел постоянно, существует возможность контроля из разных мест.

Включать и выключать светильники возможно из разных мест. И возможность такая благодаря проходным выключателям. Они могут называться «дублирующие» или «перекидные». Но это все один тип оборудования. От обычных они отличаются большим контактом.По этому и этим подключение выключателей более сложное. И так разбираемся с проходным выключателем.

Как работает проходной выключатель

• Принцип работы выключателя
• Схема подключения выключателя с двух мест
• Схема на три точки
• Двух клавишный выключатель: схема подключения

заметная стрелочка на клавише вверх и вниз.

Выключатель проходной одноклавишный

Выглядит проходной одно клавишный выключатель, есть двойные стрелочки контакта

Схема выключателя в простом выключателе еще дублирующими) три контакта, два из которых — общие. В схеме присутствуют всегда два или больше таких выключателей, при помощи общих проводов они и собираются.

Подключение проходного выключателя — количество контактов

Простой принцип, изменяя положения клавиши вход переключается на одно из выходов. У проходных выключателей только два рабочих положения:

• вход на выход 1;
• вход на выход 2.

Других положений просто нет. Вследствие чего это все и работает.Контактный контакт переключается из одного положения в другое, правильнее называть их «переключатели». По этому проходной переключатель — это то же самое устройство.

Даже если стрелочки на клавишах не наблюдаются, разбираем контактную часть. На стандартных изделиях указывается схема подключения, позволяющая понять, оборудование какого типа у вас в руках. У всех более-менее уважающих себя производителях эта схема есть. На многих китайских эта схема отсутствует.

Проходной выключатель с тыла

Если схемы нет, посмотрев на контакты (медные зажимы в отверстиях): вы обнаружите три контакта. Очень часто отдельный контакт, особенно у недорогих производителей, является входом. Часто они перепутаны. Для определения общего контакта, нужно просто прозвонить при разных клавишах. Необходимо это сделать в любом случае, иначе возможно не будет работать, а сам выключатель может и сгореть.

С помощью тестера или мультиметра определяем какой из этих трех — общий.

Посмотрев это видео вы поймете как войти (контакт) для проходного выключателя.

Как найти общую клемму на 2-х клавишном проходном выключателе

Посмотрите это видео на YouTube

Подключение проходного выключателя с двух мест

Такое подключение понадобится на лестнице двухэтажного дома или в длинном коридоре.Также можно применять даже в этом спальне — выключить верхний свет у входа и возле кровати (вспомните сколько раз вы с мучились)

Схема подключения проходного выключателя с двух мест

Выключатель проходной это система подключения, когда ноль и земля (если есть) подаются сразу на светильник. Фаза подключается на выход первого выключателя, второй вход подключается на свободный провод светильника, выходы двух выключателей соединяются между собой.

Посмотрев на схему, сразу понятно, как работает выключатель. Светильник на рисунке во включенном положении. При использовании на компьютер любого из устройств цепь разрывается. Также, при выключении положения, мы замкнем цепь через одну из перемычек и лампа загорится.

Для наглядности приведем несколько примеров.

Выключатель схема

Разводка проводов на проходном выключателе

Говоря о помещении, то разводку нужно сделать начиная с электро-щита с автоматами и УЗО и продолжая, как показано на фото ниже.По правилам они должны находиться на расстоянии 15 см от потолка. Укладка их возможна как в гофре, так и короба, заводятся провода в монтажные коробки. Для удобства возможной замены провода. По последним нормативам все соединения производятся только при помощи контакторов в монтажных коробках. При использовании скрутки их нужно пропаять и хорошо заизолировать.

Возвратный провод лампы подключяем ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Разводка провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Подключение проходного выключателя на три точки

Для регулировки выключателем из трех мест, к двум выключателям добавляем перекрестный (крестовой) переключатель. От ранее описанных отличается он наличием двух входов и двух выходов. Переключает он сразу пару контактов. Схему подключения, смотрите на рисунке. Если разобрались с тем, что было выше, понять эту не составит труда.

Схема подключения с трех точек

1. Ноль (и заземление, если есть) заводится сразу на лампу.
2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
3. Вход второго подается на свободный провод лампы.
4. Два выхода одного трех контактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
5. Два выхода второго трех контактного устройства заводятся на второй пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если необходима схема на четыре, пять и боле точек, то отличие только в количестве перекрестных переключателей (на четыре входа / выхода). Выключателей (с тремя входами / выходами) всегда два — в начале и в конце цепи.Все остальные — перекрестные переключатели.

Подключения проходных выключателей на 5 точек

Если убрать один «перекрестник», получается схема управления из четырех точек. Добавите еще — будет уже схема на 6 точек управления.

Посмотрите еще это видео.

Как подключить перекрестный промежуточный выключатель переключатель с трехместным переключателем схема перекрестного

Посмотрите это видео на YouTube

Схема подключения проходного выключателя двух клавишного

Для управления несколькими местами двумя или более лампами (или группой ламп) необходимо использовать двух клавишные проходные местные выключатели.У двух клавишного выключателя шесть контактов. Найти общие провода можно по тому же принципу, как и в обычном устройстве этого типа, увеличится только количество проводов.

Двухклавишный проходной выключатель — схема

Схема включения 2-х клавишного проходного выключателя отличается большим проводом: фаза входит на оба входа первого выключателя, так же как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Для организации управления двумя или более источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. А в дальнейшем они между собой соединяются. На двухклавишный переходной выключатель, который в цепи — подключают выходы обоих перекрестников.

Информация на заметку : Электропроводка в, Электропроводка в квартире

Схема подключения двухклавишного проходного выключателя

Наличие одного выключателя в большом помещении может доставить серьезные трудности при включении и выключении света. Придется преодолевать большое расстояние, чтобы расстояние на заветную кнопку. В такой ситуации лучше отдать предпочтение проходному выключателю, устройство которого допускает включение и выключение сразу из нескольких мест.Предлагаем ознакомиться с отличительными особенностями данного устройства, а также с тем, как выглядит схема подключения проходного выключателя с 2х мест. После этого необходимы необходимые работы собственными силами.

Внешний вид проходного выключателя

Для чего может понадобится схема ПВ света на 2 выключателя?

Проходной выключатель на 3 места Возможно ли подключить большее количество переключателей для управления освещением одной лампы? Промежуточного положения в данном случае не предусматривает.

При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплее прибора. В таком случае, лучше посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

В любом случае необходимо обнаружение кабеля под штукатуркой и проверить его наличие там, где Вы собираетесь что-то делать.

Обеспечиваем электрический потенциал через фазовый провод L.Используется с той же целью для управления группами светильников.

Решение на три точки управления Организация проходной коммутации во многом систем площадью помещений протяжённостью, начало ходов дверей. Поднимаемся по освещенной лестнице вверх и выключаем свет Для освещения лестницы маршевые переключатели необходимы: управление освещением в гостиной на первом этаже; три светильника на лестничном переходе; управление освещением на площадке второго этажа.

ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Схемы с управлением более чем из трёх мест Число мест управления, в принципе, не ограничено. Как уже было сказано выше, при отсутствии схемы контактов лучше вызвать при разных положениях клавиши. Фазный провод на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы. Как подключить двухклавишный переключатель проходной и перекрёстный переключатель с двух и более мест

См.Также: Снип прокладка силового кабеля

Схема на 3 точки

Чтобы получить возможность включить свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую ​​схему? Вот порядок действий:

1. Ноль (и заземление, если есть) заводится сразу на лампу.
2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
3. Вход второго подается на свободный провод лампы.
4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то она отличается только несколько перекрестных переключателей (на четыре входа / выхода). Выключателей (с тремя входами / выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

О правилах соединения проводов в распределительной коробке читайте тут.

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включить или выключить один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке.

Пример устройства разводки для жилого помещения из категории стандартных проектов.

Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контактов лучше вызвать при разных положениях клавиши.

Именно поэтому возникает вопрос, как сделать возможным включение лампочек сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе.Что касается дешевых китайских выключателей, то в основном таких схем нет, поэтому приходится концы вызывать прибором. Автоматическое выключение света при выходе из зоны зоны можно организовать с помощью таймеров или датчиков, фиксирующих перемещение.

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя разъемами.Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, как проекты подобного рода редко длинные коридоры или комнаты площади на нескольких дверях. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, это считается наиболее распространенным выполнением систем освещения в домах, квартирах или офисах.

Требуемые проблемы управления освещением с двух мест. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно воспользоваться схемой подключения проходных выключателей на 4 точки. После использования на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально пройти длинный коридор до половины пути, выключить освещение на пройденной половине и включенный свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривает.Параллельный переключатель в отличие от проходного содержит 5 контактов, которые обеспечивают более сложную схему управления освещением, имеющим большее количество вариантов. Как подключить проходной выключатель

Что такое проходной выключатель и его отличительные особенности

Для начала стоит определиться с тем, что это такое проходной выключатель. Так называют коммутационные аппараты, используется для управления из двух или более мест одним осветительным прибором. Именно поэтому такие устройства популярностью при использовании системы освещения в помещении большой площади.

Достаточно часто установку выключателей производят в длинных коридорах, концертных, спортивных залах или лестничных маршах. Установив два выключателя на значительном расстоянии друг от друга, можно будет воспользоваться любым из них, чтобы отключить или включить освещение.

Подобные выключатели находят применение при использовании системы освещения в загородных домах.Особенно если площадь гостиной достаточно большая, есть лестничный марш или большое количество садовых дорожек. В этом случае входящий свет можно, находясь снизу лестницы, а выключать — на верхней площадке лестницы. Это не только обезопасить поднимающегося или спускающегося по лестнице человека, но оптимизирует затраты на электричество.

Для помещений большой площади лучше рассмотреть два переключателя

В типовых квартирах такие аппараты тоже находят применение. Особенно в спальне. Очень часто один выключатель работает непосредственно у входа в комнату, а второй у изголовья кровати. В этом случае можно отключить освещение в помещении, не вставая с кровати.

Многих интересует, чем выключатель отличается от переключателя? В первом случае при вызове происходит простое прерывание цепи. Нажатие клавиш на переключателе приводит к коммутации с одного на другой контакт за счет перекидывания контактов, и создания новой цепи. Благодаря этому и появляется возможность управления света из нескольких точек.Система, включающая несколько переключателей, называется проходным выключателем.

Примеры практического применения

Цифровой прибор следует перевести переключателем в режим прозвонки.

В этом случае одной и той же лампой можно будет управлять с каждого этажа и при желании, с подвала.

Проходной выключатель позволяет замкнуть одну из двух цепей Как сделать проходной выключатель из обычного: порядок выполнения работ Не всегда удается быстро найти подходящую модель устройства, позволяющую управлять освещением сразу из двух точек. Соединение проводников с помощью специальных зажимов WAGO.

Посмотрим на следующую принципиальную схему: На ней изменились три вещи: коммутационная коробка S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения. Выделяют ПВ открытого для соединения с открытой проводкой и закрытого типа Для соединения с проводкой, идущей внутри стен. Схема с двумя проходными выключателями, допускающее управление двумя нагрузками Более детально разобраться со схемой подключения переключателя с двумя местами следующего видео: Здесь наглядно показано, как соединить провода в распределительной коробке, чтобы в процессе эксплуатации не находло труд.

Электрическое освещение — незаменимый спутник любой современной квартиры. Первое используется для подключения на входе, второе — на выходе. Для их соединения в простейшем случае необходимо два двухжильных кабеля. При этом их функциональные возможности сильно отличаются.

Места использования спальни похожие ситуации возникают достаточно часто. Перед началом работы с помощью тестера убедитесь, что на силовых кабелях нет электрического, предпочтительно на всех выводах выходящих из короба.Перекрестное устройство подключается между проходными. Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки. Требуется так называемые проходные выключатели.

Разновидности перекрестных и проходных переключателей

Современные электромонтаже более часто стали проходные переключатели, которые позволяют выключать, например, освещение в комнате при входе в комнату и возле одновременной кровати или, например, с двух сторон коридора.Для первого случая на монтаж потребуются подрозетники. Также выгодно использовать подобную схему в небольших домах, величиной этажей. Схема электрическая включения лампы из трех мест. Обычный выключатель только замыкает и размыкает цепь Установка двух обыкновенных выключателей в разных местах комнаты позволяет управлять лампой сразу из двух мест.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема. Выводы и полезное видео по теме Как происходит практика применения схем по подключению проходных выключателей из нескольких мест, можно узнать из представленных видеороликов.Благодаря этому перемычкам, фаза на источник освещения может быть подана либо с одного, либо второго выключателя, что позволит включить освещение с нескольких мест. Подобные решения пригодятся в больших домах и маленьких квартирах. Чтобы не ошибиться, что за выключатель, ознакомьтесь со схемой включения, которая присутствует на корпусе выключателя. Схема подключения двухклавишного проходного и перекрёстного переключателя с двух и более мест.

Преимущества и недостатки схемы

При использовании освещения из нескольких точек преимущества очевидны:

• отсутствует необходимость длительных переходов в помещении для подачи / отключения питания к потребителю;
• экономия электрической энергии.

В качестве недостатков требуют дополнительные затраты на покупку электротехнических изделий. В случае проведения работ в эксплуатируемом помещении, неудобства связаны с проведением монтажных работ в помещении. В заново отстраиваемом доме разница в схеме создания лишней пыли.

Схема проходных выключателей с двух мест чувствительна к изменениям нагрузки.

В случае широкого применения сложной разводки для нескольких световых точек количество «скруток» в разветвительных коробках резко увеличится.При условии некачественного выполнения соединений, ненадлежащей фиксации контактов возможны отказы в работе переключателей, нарушение целостности всей цепи. Кроме того, кратно увеличивается расход кабельной продукции. В масштабах коттеджа или офисного здания дополнительно проложенный кабель будет измеряться в километрах.

При обслуживании светильников не совсем понятным остается состояние электрической цепи.

Замена лампочки в патроне может стать опасной для человека, если она просто взорвется в руках.В таком случае работы безопаснее проводить при отключенном автомате. В крайнем случае после демонтажа перегоревшего элемента тестируют состояние контактов патрона.

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об этом там, где раньше об даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть.Сегодня задумываешься о том, чтобы его выключить, но бегать вверх / вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных контактов.Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

О проходных выключателейх простыми словами

Проходные выключатели
(схемы и подключение)

Отличие проходных выключателей (переключателей) от обычных выключателей включает переключение фазной линии с 1-го контакта на 2-й контакт, что и определяет их функциональность.Одноклавишные выключатели отличаются от двухклавишных размыканием цепи и одноклавишных переключателей (в двухклавишных их двух группах по 3 контакта). Применение таких выключателей делает возможным управление линией освещения из нескольких точек включения / выключения. Используют схемы подключения проходных выключателей в коридорах, спальнях, на лестницах в квартирах и загородных домах.

Схемы подключения проходных выключателей (переключателей)

Пр 1кл — одноклавишный переключатель.

Рис. 1 Схема подключения проходного выключателя.

На рис. 1 самая простая схема подключения проходных выключателей с двумя точками включения / выключения, при которой к входу переключателя подаётся фаза, на другой подключается провод, идущий к системе светильников.

Пр 2кл — двухклавишный переключатель.

Рис. 2 Схема подключения двухклавишного проходного переключателя на две линии.

Как видно на схеме рис.2, используются два двухклавишных переключателя, на одном из которых стоит перемычка, в месте, куда заводится фаза, а к другому выводится вторая линии систем светильников.

Рис. 3 Схема подключения двух одноклавишных проходных переключателей на три точки включения / выключения.

Схема на рис. 3 позволяет добавить любое количество точек включения / выключения освещения. Главным отличием от простой схемы является использование двухклавишного переключателя с одной клавишей.Проще говоря, задействуется две группы по 3 контакта одной клавишей. Необходимо установить две перемычки с групп переключения на выключатели и все. На схеме показаны три точки переключателей, но добавляя средний блок из двухклавишного переключателя, можно увеличить до любого, необходимого количества мест, где можно включить или выключить светильники независимо друг от друга.

Рис. 4 Схема подключения двух проходных одноклавишных переключателей на две линии, с использованием двухклавишного переключателя.

Иногда необходимо объединить независимые линии освещения в одной точке две точки переключения. Если два крыла освещения, или лестницу и верх с низом, или подвал, где необходима точка доступа с одного (главного) места, схема на рис. 4 поможет Вам. Принцип простой, две линии объединяются в двухклавишном переключателе и разводятся по направлениям. Количество точек к каждому направлению можно увеличить с помощью схемы подключения одной клавишей, добавлением в цепь необходимого количества выключателей.

Всегда рады плодотворному, взаимовыгодному партнёрству !!!

Благодарим Вас за посещение нашего сайта !!!

Cхема подключения двухклавишного проходного выключателя (переключателя)

Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя . Соответственно, для его правильного подключения и работы требуется шесть проводов (по три на каждый проходной переключатель, составляющий его).

Так, например, один из вариантов схемы подключения двухклавишного проходного выключателя, отражающий провод в распределительной коробке, который связан с двумя одиночными проходными выключателями, выглядит следующим образом:

Схема второго возможного варианта подключения, при которой двухклавишный перекидной выключатель работает таким же двухклавишным переключателем, представленный ниже:

Как видите, для подключения каждого из них используется шесть проводов, давайте теперь рассмотрим какие есть клеммы на механизме двухклавишного переключателя и как они промаркированы.

В качестве примера двухклавишного выключателя возьмем модель двухклавишного переключателя ABB Busch-Jaeger из серии Basic 55.

На тыльной стороне которого есть шесть клемм для подключения проводов, по три на каждом подключении. Отличить их довольно просто, в зависимости от характеристик той или иной клавише, клеммы пронумерованы как «1» и «2». При этом в клеммах L1 и L2 подключаются управляющие провода каждой группы света, а в клеммы оставшиеся зажимы со стрелками, подключаются провода идущиие между переключателями.Чтобы было понятнее представлена ​​наглядная схема подключения, в которой указан порядок подключения проводов к двухклавишному проходному выключателю ABB Busch-Jaeger из серии Basic 55.

На практике это выглядит вот так.

Во время подключения, самое главное подключите питающие провода к клеммам L1 и L2 одного двухклавишного переключателя и фазные провода, идущие к светильнику в эти же клеммы второго двухклавишного проходного выключателя в схеме.Порядок проводов, которые по схеме проложены между переключателями и подсоединяемыми клеммами со стрелками, не критичен.

Подробная пошаговая инструкция по подключению и установке двойного проходного переключателя описана ЗДЕСЬ .

С помощью двухклавишных проходных выключателей можно создать множество производителей различных систем управления освещением, главное помнить — если предполагается использование сразу более двух переключателей света в одной группе, использовать перекрестные переключатели, устанавливающиеся между проходными, у некоторых они так же встречаются двухклавишные.

Если у вас остались вопросы по схеме подключения двухклавишных проходных выключателей, оставьте их в комментариях к статье, постараемся всем ответить.

.
