Подробная схема подключения люминесцентной лампы, устройство

Люминесцентные лампы обычно используют для освещения супермаркетов, учебных аудиторий, промышленных объектов, общественных закрытых помещений и прочего. С появлением более современных видов, которые выпускаются со стандартным цоколем E27, их начали использовать и в домашних условиях.

По истечении времени они набирают всё большей популярности. Но схема включения люминесцентных ламп достаточно сложная и требует особых познаний в этой области. Обычно подключают двумя схемами, о которых мы и поговорим дальше. Но сначала следует разобраться в принципе работы и строении такого светильника.

Принцип работы

Давайте разберём, что такое люминесцентная лампа, и как она работает. Представляет из себя стеклянную трубку, которая начинает работать за счёт разряда, который зажигает газы внутри её оболочки. На обоих концах установлен катод и анод, именно между ними и происходит разряд, который вызывает пусковое загорание.

Пары ртути, которые помещают в стеклянный футляр, при разряде начинаю излучать особый невидимый свет, который активизирует работу люминофора и других дополнительных элементов. Именно они и начинают излучать тот свет, который нам необходим.

Принцип работы лампы

Благодаря разным свойствам люминофора, такой светильник излучать большой спектр разнообразных цветов.

Подключаем, используя электромагнитный балласт

Электромагнитный Пускорегулирующий аппарат, сокращённой аббревиатурой для него является ЭмПРА. Также часто называют дросселем. Мощность такого устройства должна быть равной той мощности, которую потребляют лампы при работе. Довольно старая схема, с помощью которой раньше подключали люминесцентные лампы.

Схема с электромагнитным балластом

Принцип работы такого устройства состоит в следующем. После начала подачи тока, он попадает на стартер, после чего на небольшой период времени биметаллические электроды замыкаются.

Благодаря этому, весь ток, который появляется в цепи, замыкается между электродами и ограничивается только сопротивлением дросселя.

Таким образом, он возрастает примерно в три-четыре раза, и электроды начинают практически моментально разогреваться.

Таким образом, именно дроссель образует сильный разряд в среде газов, и они начинают выделять свой свет. После включения, напряжение в схеме будет равно примерно половине от входящего с сети.

Такого показателя мало для создания повторного импульса, из-за чего лампа начинает стабильно работать.

Какими недостатками она обладает:

1. Сравнивая со схемой, где применяется электронный балласт, расход электроэнергии выше на десять-пятнадцать процентов.
2. В зависимости от того, сколько лампа уже проработала времени, период запуска будет увеличиваться и может дойти до трёх-четырёх секунд.
3. Такая схема подключения люминесцентных ламп со временем способствует появлению гудения. Такой звук будет исходить от пластин дросселя.
4. В процессе работы светильника будет довольно высокий коэффициент пульсации света. Такое явление негативно сказывается на зрении человека, а при продолжительном нахождение действие таких мерцающих лучей может стать причиной ухудшения зрения.
5. Неспособны работать при низкой температуре. Таким образом, отпадает возможность использовать такие лампы на улице или в неотапливаемых помещениях.

Подключаем лампу, используя электронный балласт

Главным отличием такой системы от электромагнитной то, что напряжение, которое доходит до самой лампы имеет повышенную частоту начиная от 25 и доходит до 140 кГц. Благодаря повышению частоты тока, значительно уменьшается показатель мерцания, и он находит на таком уровне, который уже не является слишком вредным для человеческого глаза.

Подключение с ЭПРА

Система ЭПРА используется специальный автогенератор в своей схеме, такое дополнение включает трансформатор и выходной каскад на всех транзисторах. Зачастую производители указывают схему прямо на задней части блока светильника. Таким образом, у вас сразу есть наглядный пример, как правильно подключить и установить устройство для работы от сети.

Преимуществами стартерной схемы подключения

• Стартерная система продлевает период работы светильника.
• Особый принцип работы также продлевает период службы примерно на десять процентов.
• Благодаря принципу действия, устройство экономит около двадцати-тридцати процентов потребляемой электроэнергии.
• Облегчённая установка, так как производитель указывает схему, по которой должна происходить установка взятого вами светильника.
• Во время работы практически полностью отсутствует мерцание и шум от светильника. Такие явления присутствуют, но они незаметны для человека и никак не влияют на здоровье.

Существуют модели, которые поддерживают установку диммера в качестве регулятора. Установка таких приборов несколько отличается от стандартной установки.

Подведём итог

Мы постарались раскрыть вопрос как подключить люминесцентную лампу, показали схемы, с помощью которых происходит подключение люминесцентных ламп. Разобравшись со схемой электромагнитного и электронного балласта, вы можете решить какую лучше использовать именно в вашем случае. Но так как первая имеет ряд значительных недостатков, то скорей всего выбор ляжет именно на электронный балласт.

Причины неисправностей — решение проблем

Схема электронного дросселя была придумана позже, и разрабатывалась специально для того, чтобы убрать все недостатки электромагнитного аналога, с целью максимального повышения качества освещения с помощью люминесцентных ламп.

Установка таких устройств уже не составляет особого труда, как это было раньше. Производители начали указывать схему, по которой производится установка на тыльной стороне прибора что значительно облегчает работу монтажника.

Подключение люминесцентных ламп — схема и варианты монтажа

Отличительный принцип схемы подключения люминесцентных светильников заключается в необходимости включения в нее приборов пускового типа, от них зависит длительность эксплуатации.

Для того чтобы разбираться в схемах необходимо понимать принцип работы данных светильников.

Технические характеристики люминесцентных ламп

Устройство светильника люминесцентного типа – это герметичный сосуд, наполненный особой консистенцией из газа. Расчёт смеси производился с целью растрачивания меньшей энергии ионизации газов в сравнении с обычными лампами, за счет этого можно хорошо сэкономить на освещении дома или квартиры.

Для постоянного освещения необходимо удержание тлеющего разряда. Этот процесс обеспечивается с помощью подачи нужного напряжения. Проблема заключается лишь в следующей ситуации — такой разряд появляется от подающего напряжения, которое выше рабочего. Но и эта задача была решена производителями.

На двух сторонах лампы устанавливаются электроды, которые принимают напряжение, и поддерживают разряд. Каждый электрод имеет два контакта, с которыми происходит соединение источника тока. За счет этого происходит нагревание зоны, которая окружает электроды.

Светильник загорается впоследствии нагрева каждого электрода. Происходит это за счет воздействия на них высоковольтных импульсов и последующей работы напряжения.

При воздействии разряда газы находящиеся в емкости лампы активизируют излучение ультрафиолетового света, который не воспринимается глазом человека. Для того чтобы зрение человека различало это свечение колба внутри покрыта люминофорным веществом, которое смещает частотный интервал освещения в видимый интервал.

Изменяя структуру данного вещества происходит изменение гаммы цветовых температур.

Важно! Нельзя попросту включить светильник в сеть. Дуга появится после обеспечения прогревания электродов и импульсного напряжения.

Специальные балласты помогают обеспечить такие условия.

Подключение через электромагнитный балласт

Нюансы схемы подключения

Цепь данного вида должна включать в себя наличие дросселя и стартера.

Стартер выглядит как небольшой по мощности источник неонового освещения. Для его питания необходима электросеть с переменным значением тока, также он оснащен некоторым количеством биметаллических контактов.

Подключение дросселя, стартерных контактов и электродных нитей происходит последовательно.

Другой вариант возможен при замещении стартера на кнопку от входного звонка.

Напряжение будет осуществляться удержанием кнопки в состоянии нажатия. Когда светильник зажжётся ее необходимо отпустить.

1-й способ подключения люминесцентных ламп

• подключенный дроссель сохраняет электромагнитную энергию;
• с помощью стартерных контактов поступает электричество;
• перемещение тока осуществляется с помощью вольфрамовых нитей нагревания электродов;
• нагрев электродов и стартера;
• затем размыкаются контакты стартера;
• энергия, которая аккумулируется с помощью дросселя освобождается;
• светильник включается.

Для того чтобы увеличить показатель полезного действия, уменьшить помехи в модель схемы вводятся два конденсатора.

Плюсы данной схемы:

— простота;

— демократичная цена;

— она надежна;

Недостатки схемы:

— большая масса устройства;

— шумная работа;

— лампа мерцает, что не хорошо сказывается на зрении;

— потребляет большое количество электроэнергии;

— включается устройство около трех секунд;

— плохое функционировании при минусовых температурах.

Очередность подключения

Подключение с помощью вышеописанной схемы происходит со стартерами. Рассматриваемый ниже вариант имеет модель стартера S10 мощностью 4-65Вт., лампу на 40Вт и такую же мощность у дросселя.

Этап 1. Подключение стартера к штыревым контактам лампы, которые имеют вид нитей накаливания.

Этап 2. Остальные контакты подключается к дросселю.

Этап 3. Конденсатор подключается к контактам питания параллельным образом. За счет конденсатора компенсируется уровень реактивной мощностью, и происходит уменьшение количества помех.

Подключение люминесцентных ламп через электронный балласт

Особенности схемы подключения

За счет электронного балласта лампе обеспечивается долгий период функционирования и экономия затрат электроэнергии. При работе с напряжением до 133 кГц свет распространяется без мерцания.

Микросхемами обеспечивается питание светильников, подогрев электродов, тем самым повышается их продуктивность и увеличиваются сроки эксплуатации. Имеется возможность совместно с лампами данной схемы подключения использовать диммеры – это устройства, которые плавно регулируют яркость свечения.

Электронный балласт преобразует напряжение. Действие постоянного тока трансформируется в ток высокочастотного и переменного вида, который переходит на нагреватели электродов.

Повышается частота за счет этого происходит уменьшение интенсивности нагревания электродов. Использование электронного балласта в схеме подключения позволяет подстроиться под свойства светильника.

Плюсы схемы данного вида:

• большая экономия;
• лампочка плавно включается;
• отсутствует мерцание;
• бережно прогреваются электроды лампы;
• допустимая эксплуатация при низких температурах;
• компактность и маленькая масса;
• долговременный срок действия.

Минусы схемы данного вида:

• усложненность схемы подключения;
• большая требовательность к установке.

Порядок подключения ламп

Светильник подключается в три этапа:

— происходит прогревание электродов, за счет чего аккуратно и размеренно запускается устройство;

— создается мощный импульс, который требуется для поджигания;

— рабочее напряжение балансируется и подается на лампу.

Подключение люминесцентных ламп последовательно

Очередность подключения

Этап 1. Параллельное подсоединение стартера к каждой лампе.

Этап 2. Последовательное подсоединение с помощью дросселя свободных контактов к сети.

Этап 3. Параллельное подсоединение конденсаторов к контактам лампы. За счет этого происходит снижение помех, а также компенсирование реактивной мощности.

Видео — Подключение люминесцентных ламп

Поделитесь если вам понравилось:

Похожие материалы

Схемы подключения люминесцентных ламп дневного света

Схема включения люминесцентных ламп гораздо сложнее, нежели у ламп накаливания.
Их зажигание требует присутствия особых пусковых приборов, а от качества исполнения этих приборов зависит срок эксплуатации лампы.

Чтоб понять, как работают системы запуска, нужно до этого ознакомиться с устройством самого осветительного устройства.

Люминесцентная лампа представляет из себя газоразрядный источник света, световой поток которого формируется в главном за счёт свечения нанесённого на внутреннюю поверхность колбы слоя люминофора.

При включении лампы в парах ртути, которыми заполнена пробирка, случается электронный разряд и возникшее при всем этом уф-излучение воздействует на покрытие из люминофора. При всем этом происходит преобразование частот невидимого уф-излучения (185 и 253,7 нм) в излучение видимого света.
Ети лампы обладают низким потреблением электроэнергии и пользуются большой популярностью, особенно в производственных помещениях.

Схемы

При подключении  люминесцентных ламп используется особая пуско-регулирующая техника – ПРА. Различают 2 вида ПРА : электронная – ЭПРА (электронный балласт) и электромагнитная – ЭМПРА (стартер и дроссель).

Схема подключения с применением электромагнитный балласта или  ЭмПРА (дросель и стартер) Более распространённая схема подключения люминесцентной лампы – с использованием ЭМПРА. Это стартерная схема включения.




Принцип работы:  при подключении электропитания в стартере появляется разряд и
замыкаются накоротко биметаллические электроды, после этого ток в цепи электродов и стартера ограничивается лишь внутренним сопротивлением дросселя, в следствии чего же возрастает практически втрое больше  рабочий ток в лампе и мгновенно нагреваются электроды люминесцентной лампы.
Одновременно с этим остывают биметаллические контакты стартера и цепь размыкается.
В то же время разрыва дроссель, благодаря самоиндукции создает запускающий высоковольтный импульс (до 1 кВольта), который приводит к разряду в газовой среде и загорается лампа. После чего напряжение на ней станет равняться половине от сетевого, которого станет недостаточно  для повторного замыкания электродов стартера.
Когда лампа светит стартер не будет участвовать в схеме работы и его контакты будут и останутся разомкнуты.

 Основные недостатки

• В сравнении со схемой с электронным балластом на 10-15 % больший расход электричества.

•  Долгий пуск  не менее 1 до 3  секунд (зависимость от износа лампы)

•  Неработоспособность при низких температурах окружающей среды. К примеру, зимой в неотапливаемом гараже.

• Стробоскопический результат мигания лампы, что плохо оказывает влияние на зрение, при чем  детали станков, вращающихся синхронно с частотой сети-  кажутся неподвижными.

• Звук от гудения пластинок дросселя, растущий со временем.

Схема включения с двумя лампами но одним дросселем. Следует заметить что индуктивность дросселя должна быть достаточной по мощности етих двух ламп.
Следует заметить что в последовательной схеме включения  двох ламп применяются стартеры на 127 Вольт,  они не будут работать в одноламповой схеме, для которой понадобятся стартеры на 220 Вольт

Ета схема где, как видите, нет ни стартера ни дроселя, можна применить если у ламп перегорели нити накала. В таком случае зажечь ЛДС можно при помощи повышающего трансформатора Т1 и конденсатора С1 который ограничит ток протекающий через лампу от сети 220вольт.

Ета схема подойдет все для тех же ламп у которых перегорели нити накала, но сдесь уже ненада повышающего трансформатора что явно упрощает конструкцию устройства

А вот такая схема с применением диодного выпрямительного моста устраняет ее мерцание лампы с частотой сети, которое снановится очень заметным при ее старении.

или сложнее

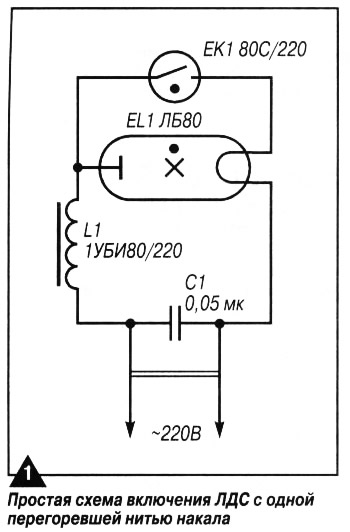

Если в вашем светильнике вышел с строя стартер или мигает постоянно лампа (вместе с стартером если присмотрется под корпус стартера) и под рукой нечем заменить, зажечь лампу можна и без него — достаточно на 1-2 сек. закоротить контакты стартера или поставить кнопку S2 (осторожно опасное напряжение)

тот же случай но уже для лампы с перегоревшей нитей накала

Схема подключения с применением электронного балласта или ЭПРА

Электронный Пускорегулирующий Аппарат (ЭПРА) в отличии от электромагнитного  подает на лампы  напряжение не сетевой частоты, а высокочастотное от 25 до 133 кГц. А это полностью исключает вероятность появления приметного для глаз мерцания ламп. В ЭПРА используется автогенераторная схема, включающая трансформатор и выходной каскад на транзисторах.

Основные преимущества схем с ЭПРА

•   Повышение срока эксплуатации люминесцентных ламп, благодаря особому режиму работы и пуска.

•   В сравнении с ПРА до 20% экономия электричества.

•   Отсутствие в ходе работы шума и мерцания.

•   Отсутствует в схеме  стартер, который часто ломается.

•   Особые модели выпускаются с возможностью диммирования  либо регулировки яркости свечения.

Схема подключения конкретного электронного балласта изображена на каждом конкретном устройстве и не составляет особой проблемы в подключении

Внутри такого электронного «дросселя» как правило схема на подобие етой…

Схемы подключения люминесцентных ламп | ehto.ru

Вступление

Существует два способа подключения люминесцентных ламп: при помощи стартера и дросселя (ЭМПРА) и при помощи электронного пускового аппарата (ЭПРА). Нельзя сказать, что они отличаются принципиально, но в схемах подключения задействованы различные устройства.

Схемы подключения люминесцентных ламп при помощи ЭМПРА

ЭМПРА это электромагнитный пускорегулирующий аппарат, а по сути, обычный дроссель. В схеме подключения ЭМПРА обязательно задействуется стартер, который создает первый импульс для начала свечения люминесцентной лампы.

Читать, ЭПРА и ЭмПРА. В чем отличия пускорегулирующих аппаратов

Схема подключения люминесцентной лампы ЭМПРА

Данная схема подключения используется в большинстве стандартных одноламповых светильниках местного освещения эконом класса.

Схема индуктивная реализация

• Напряжение питания 220 Вольт;
• Дроссель (LL) подключается последовательно к проводу питания и выводу 1 лампы;
• Стартер подключается параллельно к выводам 2 и 3 лампы;
• Вывод  4 лампы подключается ко второму проводу питания;
• В схеме участвует конденсатор, который снижает импульс напряжения, увеличивает срок службы стартера и снижает радиопомехи при работе светильника.

Схема индуктивно-ёмкостная реализация

Вторая схема подключения называется индуктивно-ёмкостной. В ней дроссель и конденсатор (индуктивное и ёмкостное сопротивление схемы) включаются последовательно. Стартер по-прежнему подключен параллельно вывода 2-3 лампы.

Схема подключения 2-х люминесцентных ламп до 18 Вт (ЭМПРА)

Несколько меняются схемы подключений при двух лампах. Наиболее распространены две схемы для ламп до 18 Вт (последовательная) и ламп 36 Вт (параллельная).

В первой схеме, по-прежнему участвуют два стартера, один стартер для каждой лампы. Дроссель подключается, как в схеме с индуктивной реализацией. Мощность дросселя подбирается суммированием мощности ламп.

Важно! В данной (последовательной) схеме необходимо использовать стартеры на 127 (110-130) Вольт. Мощность ламп не может быть больше 22 Вт.

Во второй параллельной схеме, участвуют уже два дросселя (LL1 и LL2). Стартеров по-прежнему два, один стартер для каждой лампы.

Важно! В данной схеме используются стартеры на 220-240 Вольт. Мощность ламп до 80 Вт.

Важно замечание. Современные ЭмПРА выпускаются в едином корпусе. Для подключения на корпусе есть только выводы контактов. Схема подключения ламп указывается на корпусе.

Схемы подключения люминесцентных ламп при помощи ЭПРА

ЭПРА это электронное пускорегулирующие устройство. По сути это сложная электронная схема которая обеспечивает и запуск и стабильную работу люминесцентных ламп (светильников).

Отмечу, что каждый производитель ЭПРА по-своему выводит контакты для подключения к ним ламп. Схема подключения люминесцентных ламп указана на корпусе или в паспорте ЭПРА Пример на фото.

Для информации публикую подбор схем подключения различных ламп к ЭПРА различной маркировки.

Схемы подключения компактных люминесцентных ламп к нерегулируемым ЭПРА (OSRAM), марки QT-ECO

Схемы подключения нерегулируемым ЭПРА QTP-DL, QTP-D/L, QTP-DVE, лампы 2х55, 1х10-13, 2х16-42.

Схемы подключения нерегулируемым ЭПРА QTP5 лампы 2х14-35Вт, 2х24-39Вт, 2х54Вт, 1х14-35Вт, 1х24-39Вт, 1х54Вт, 1х80.

Схемы подключения ЭПРА QT-FQ, QT-FC ламп Т5 (трубчатые)

©Ehto.ru

Еще статьи

Как подключить люминесцентную лампу с традиционным электромагнитным дросселем, с электронным дросселем, с перегоревшими нитями разогрева, а также полезные советы для увеличения срока эксплуатации ламп

Схема подключения люминесцентных ламп — это графическое изображение соединения различных деталей, совместная работа которых обеспечивает излучение света осветительным прибором.

Правильно выполненное подключение обеспечит максимально возможное время эксплуатации ламп, снизит создающее некомфортность гудение электромагнитного балласта, но и обеспечит существенную экономию электроэнергии по сравнению с лампами накаливания – более пятнадцати процентов. Люминесцентные  лампы при работе излучают намного меньшее количество тепла, чем традиционные лампы накаливания. Это дает возможным применять для дизайнерского оформления светильников даже те материалы, которые представляют опасность с позиций легкой возгораемости.

Подключить люминесцентную лампу намного сложнее, чем обычную лампу накаливания. Это вызвано характером получения видимого света, используемого для освещения.



Как происходит процесс включения лампы дневного света

Люминесцентная лампа — это своеобразный трансформатор, преобразующий частоты света – недоступного зрению ультрафиолетового излучения в видимый свет, излучаемый атомами вещества, из которого изготавливается слой внутреннего покрытия лампы.

Как происходит включение люминесцентной лампы

Конструкционно люминесцентная лампа выполнена как герметичнаф стеклянная колба, внутрь которой закачена специальная смесь газов. Состав смеси подбирается так, чтобы потребность в электроэнергии для процесса ионизации атомов газовой смеси требовалось значительно меньше, чем для обеспечения работы лампы накаливания такой же мощности.

Для того, чтобы люминесцентная лампа служила постоянным источником света необходимо постоянная ионизация. Для этого в системе постоянно поддерживается тлеющий разряд с помощью непрерывной подачи необходимого напряжения на ламповые электроды.

Отличается от ламп накаливания и процесс, в результате которого начинают светиться люминесцентные лампы. Чтобы начался процесс ионизации требуется высоковольтный разряд, который происходит после прогрева смеси газов вокруг электродов. Чтобы обеспечить протекание этого процесса в лампе имеются две тонкие спирали подогрева. При подаче на спирали электрического тока они разогреваются и этот разогрев делает более легким выход анионов – отрицательно заряженных частиц. Напряжение в сети, то есть 220 вольт, поданное непосредственно на спирали, вызовет их перегорание, поэтому используют схемы запуска через индуктивный дроссель. В этом элементе при подаче переменного напряжения начинают возникать электромагнитные процессы, ограничивающие силу тока, который протекает по цепи, в результате чего достигается ограничение сетевого напряжения. Для протекания этого процесса на электроды подается высоковольтный импульс.

Индуктивный дроссель также служит генератором импульса высоковольтного напряжения благодаря которому  осуществляется пробой газовой смеси в внутреннем пространстве люминесцентной лампы. Высокая электродвижущая сила возникает в результате внутренней самоиндукции дросселя. Для получения импульса требуется включение в схему элемента, который обеспечит в цепи кратковременное прерывание. Такую функцию выполняет электрический стартер.

Таким образом в целом схематически протекание электрического тока в включаемой люминесцентной лампе можно представить следующим образом:

• сетевое напряжение подается на индуктивный дроссель;
• пройдя через индуктивный дроссель ток подается на первую разогревающую спираль лампы;
• пройдя первую разогревающую спираль ток идет на стартер – его контакты разогреваясь замыкаются и ток разогревает спирали нагрева до 900˚С, a затем размыкаются вызывая высоковольтный импульс дросселя;
• импульс подается на ламповые электроды и вызывает пробой и инициирование работы лампы.

Чтобы обеспечить такое прохождения тока создаются различные схемы для подключения люминесцентных ламп.

Классическая схема c использованием электромагнитного балласта

Совокупность дросселя и стартера также называют электромагнитным балластом. Схематически такой вид подключения можно представить в виде нижерасположенного рисунка.

Неисправность дросселя легко можно проверить при помощи обычной лампы накаливания. Один провод подсоединяют непосредственно к патрону лампы, а второй провод – через проверяемый дроссель. Если дроссель исправен, то при включении цепи в сеть лампочка должна гореть.

Для увеличения коэффициента полезного действия,a также уменьшения реактивных нагрузок в схему вводятся два конденсатора – они обозначены С1 и С2.

• Обозначение LL1- дроссель, иногда его называют балластником.
• Обозначение Е1 – стартер, как правило он представляет собой небольшую лампочку тлеющего разряда c одним подвижным биметаллическим электродом.

Изначально, до подачи тока эти контакты разомкнуты, поэтому ток в схеме напрямую на лампочку не подается, а нагревает биметаллическую пластину, которая нагреваясь выгибается и замыкает контакт. В результате возрастает ток, нагревающий нити нагрева в люминесцентной лампе, а самом стартере ток уменьшается и электроды размыкаются. В балласте начинается процесс самоиндукции, приводящий к созданию высокого импульса напряжения, обеспечивающего образование заряженных частиц, которые взаимодействуя с люминофором покрытия, обеспечивают возникновение светового излучения.

Такие схемы с использованием балласта имеют ряд достоинств:

• небольшая стоимость требуемого оборудования;
• простота в использовании.

К недостаткам таких схем можно отнести:

• «мерцающий» характер светового излучения;
• значительный вес и крупные габариты дросселя;
• долгое зажигание люминесцентной лампы;
• гудение работающего дросселя;
• почти 15% потерь энергии.
• невозможно использовать совместно с устройствами, которые плавно регулируют яркость освещения;
• на холоде включение значительно замедляется.

Для того, чтобы снизить потери энергии, в цепь схемы можно включить конденсатор ёмкостью до 5 мкФ. Включение выполняют параллельно сети.

Дроссель выбирают строго в соответствии c инструкцией к конкретному виду люминесцентных ламп. Это обеспечит полноценное выполнение им своих функций:

• ограничивать в требуемых значениях величину тока при замыкании электродов;
• генерировать достаточное для пробоя газовой среды в колбе лампы напряжение;
• обеспечивать поддержку горения разряда на стабильном постоянном уровне.

Несоответствие выбора приведет к преждевременному износу ламп. Как правило, дроссели имеют ту же мощность, что и лампа.

Среди наиболее распространенных неисправностей светильников, в которых используют люминесцентные лампы, можно выделить такие:

• отказ дроселля, внешне это появляется в почернении обмотки, в оплавлении контактов: проверить его работоспособность можно самостоятельно, для этого понадобится омметр – сопротивление исправного балласта составляет порядка сорока Ом, если омметр показывает менее тридцати Ом – дроссель подлежит замене;
• отказ стартера – в этом случае лампа начинает светиться только по краям, начинается мигание, иногда лампочка стартера светится, нол сам светильник не зажигается, устранить неисправность можно только заменой стартера;
• иногда все детали схемы исправны, но светильник не включается, как правило, причиной является потеря контактов в ламподержателях: в некачественных светильниках они изготавливаются из некачественных материалов и поэтому плавятся – устранить такую неисправность можно только заменой гнезд ламподержателей;
• лампа мигает по типу стробоскопа, по краям колбы наблюдается почернение, свечение очень слабое – устранение неисправности замена лампы.

При использовании электромагнитного балласта вместо стартера можно применить обычную кнопку для входного звонка. Он включается в схему так, чтобы после его нажатия происходила подача электроэнергии, а после того как люминесцентная лампа засветится, можно прекратить удержание кнопки.

Схема для подключения нескольких ламп

Преимущественно во всех светильниках используют не одну люминесцентную лампу, а несколько, минимум две. B этом случае элементы соединяют в схеме последовательно: А между проводами фазы и ноля устанавливается конденсатор. Их включают в схемы для предотвращения помех в общей электросети, а также для компенсирования возникающей реактивной мощности.

Недостаток такой схемы – параллельность подключения. Если испортится один элемент схемы – все остальные также не будут работать.

Использование электронного балласта для подключении люминесцентных ламп

На сегодняшний день подобные схемы подключения светильников c лампами дневного света наиболее распространены. Они лишены тех недостатков, которые присущи работе светильников c применением электромагнитного балласта. Среди преимуществ – такие схемы не требует наличия стартера.

Выбирая светильник с люминесцентными лампами нужно уделять внимание качеству выключателей – повышенные стартовые токи могут стать причиной «залипания» контактов.

Современные электронные балласты дают возможность экономить электроэнергию, увеличить срок работы светильников. При этом свет при таких схемах подключения в отличие от схем с использованием дросселей, не мигающий эффект стробоскопа отсутствует. Это достигается благодаря тому, что рабочее напряжение для ламп имеет частоту, отличную от частоты в сетях – до 133 kGz.

Применение микросхем позволило значительно снизить вес пусковых устройств, уменьшить их габариты. Это дало возможность непосредственно встраивать балласт непосредственно в цоколь лампы, предложить потребителям люминесцентные лампы, которые можно прямо вкручивать в обычный патрон подобно лампочке накаливания.

Использование микросхем дало возможность обеспечить плавный нагрев электродов в лампах, а это не только повышает эффективность их работы, но и значительно удлиняет время эксплуатации.

Электронный балласт дает возможность применять люминесцентные лампы совместно c устройствами, которые предназначены для плавной регулировки освещенности – диммерам.

К достоинствам светильников, в которых применяется такая схема можно отнести нанесение изображения порядка подключения контактов на устройство, что делает такие приборы очень удобными для пользователей, которые не являются электриками-профессионалами.

Устройство электронного балласта

Как видно из принципиальной схемы, пускатель в виде электронного баласта является своеобразным преобразователем напряжения. Миниатюрный инвертор преобразует постоянный ток в переменный высокой частоты. Этот ток подается на электроды-нагреватели. Интенсивность нагревания этих электродов повышается. Включение преобразователя сделано так, что на первых этапах частота тока имеет высокую частоту. Сама люминесцентная лампа включена в контур, у которого резонансная частота меньше, чем начальная частота преобразователя. B дальнейшем частота уменьшается, a напряжение, a напряжение на колебательном контуре и на лампе растет,  в результате чего контур начинает приближаться к резонированию. Одновременно увеличивается степень нагрева электродов. Это приводит к созданию условий возникновения разряда в газовой смеси и люминофорное покрытие колбы начинает светиться.

Электронный балласт составляется таким образом, чтобы регулирующее устройство могло подстраиваться под те характеристики, которые имеет люминесцентная лампа. Это дает возможность сохранять изначальные световые характеристики осветительного прибора в течение продолжительного времени. По мере износа люминесцентные лампы требуют все большего напряжения для достижения момента начального разряда. Электронный балласт самостоятельно подстраивается под произошедшие изменения и качество освещения остается прежним.

По сравнению с дроссельным, электронный балласт имет несколько достоинств:

• он обеспечивает большую экономичность при эксплуатации;
• дает возможность создать условия для бережного нагревания электродов;
• обеспечивает плавное включение лампы;
• использование электронного баланса дает возможность преодолеть такой недостаток люминесцентного освещения, как мерцание;
• дает возможность применять люминесцентные лампы в условиях холода;
• увеличивает временные эксплуатационные характеристики;
• имеет намного меньший вес и размеры.

К недостаткам электронного балласта можно отнести высокие требования, предъявляемые к качеству комплектующих,a также точности выполнения монтажа, усложненность схемы подключения.

Как подключают люминесцентную лампу, у которой сгорели нити накала

Существуют схемы включения, которые позволяют пользоваться светильником даже в тех случаях, когда лампа не горит при использовании умножительного устройства.

Чтобы вернуть такую лампу к жизни достаточно включить в цепь перед стартером включают конденсатор мощностью в 4 Мкф.

Опытные электрики советуют раз в год переворачивать лампу дневного света, меняя местами контакты подключения – такая маленькая хитрость значительно увеличивает эксплуатационный срок люминесцентных ламп.

Такое изменение возобновит свечение, но устранить мерцание по краям оно не сможет.

Существуют схемы для включения люминесцентных ламп, у которых вышли из строя нити накала, которые не только восстанавливают осветительный прибор, но и устраняют такой недостаток, как гудение электромагнитного дросселя.

Как включают люминесцентные лампы без стартера и с перегоревшей нитью накала можно узнать из видеоролика

Подключение люминесцентных ламп с дросселем

Люминесцентные светильники намного экономнее ламп накаливания по электропотреблению, поскольку меньше тратят на образование тепла. Свет от них более рассеянный и может быть выбран по цвету в широком диапазоне, хотя наиболее популярны светильники белого дневного спектра.

Что касается недостатков люминесцентных ламп, то для их работы необходимы дополнительные устройства, обеспечивающие высокое напряжение до и ограничение тока после розжига.

Внутри лампы имеется азот, а как известно любой газ является плохим проводником электрического тока. Чтобы облегчить ионизацию газа внутрь закачивают небольшое количество паров ртути. Но для начального пробоя всё равно требуется напряжение выше сетевого. Также для облегчения пробоя внутри делаются спирали, которые во время первых секунд пуска накаляются и испускают массовый поток электронов из металла в газ.

Простое подключение лампы дневного света к сети 220 В не подойдет. Так как при таком подключении, во-первых, не может создаться импульс повышенного напряжения, необходимый для стартового розжига этого источника света; во-вторых, даже если лампа запустится, при искрении в розетке, то сразу же перегорит. Светящаяся лампа с плазмой внутри имеет отрицательное дифференциальное сопротивление, и за неимением в цепи другого импеданса, через неё течет ток короткого замыкания. Поэтому уже давненько придумали простую и надежную схему подключения с дросселем и стартером. Первым по этой схеме срабатывает стартер.

Стартер

Маленький бочонок внутри представляет собой газоразрядную лампу с нормально разомкнутыми биметаллическими электродами с параллельно соединенным конденсатором малой емкости 0,003–0,1 мкФ. Крошечный конденсатор растягивает скачок напряжения по фронту, чтобы хватило времени на создание газового разряда в лампе, а также он подавляет радиопомехи от замыкания электродов стартера.

Для запуска люминесцентной лампы требуется создать тлеющий разряд внутри неё. Тлеющий разряд случается при нагреве нитей лампы до температуры 800–900 градусов, когда через газ начинает проходить электрический ток порядка 30 мА. Только благодаря стартеру и происходит кратковременный накал спиралей при замыкании его внутренних электродов.

При размыкании биметаллических электродов стартера в работу подключается дроссель.

Дроссель

Катушка, включенная как электромагнитный балласт, ограничивает силу переменного тока, протекающего через неё за счет индуктивного сопротивления. Что спасает люминесцентную лампу от короткого замыкания, после того как в ней произойдет зажигание плазмы.

Дроссель крайне важен для запуска лампы, поскольку в предложенных схемах только он может повысить напряжение. Всё благодаря внутренней самоиндукции катушки. После того как электроды стартера размыкаются, дроссель выдает накопленную ЭДС импульсом на концы лампы.

Конденсатор

Электрическая емкость, подключенная на входе питания светильника, гасит реактивную мощность, которую всегда при работе тянет дроссель. Светильник без этого сетевого фильтра заработает, но будет потреблять больше электроэнергии из сети.

Конденсатор по напряжению следует подбирать с запасом выше сетевого, по емкости его выбор производится в зависимости от мощности люминесцентной лампы:

• 2 мкФ — от 4 до 15 Вт;
• 4 мкФ — от 15 до 58 Вт;
• 7 мкФ — от 58 Вт до 100 Вт.

Подключение двух ламп

В случае подсоединения одной люминесцентной лампы подбирать элементы просто: лампа мощностью 40 Вт, значит и дроссель на 40 Вт, а стартер на напряжение 220 В.

При подсоединении двух ламп до одного дросселя, к работе нужно отнестись повнимательнее. В этом случае для двух 40 ваттных ламп нужен дроссель мощностью не ниже 80 Вт, также следует найти два стартера на напряжение 127 В. Если детально разобрать схему, то станет очевидно, что оба стартера соединены последовательно, следовательно, на каждый из них приходится лишь половина сетевого напряжения.

Предложенное тандемное подключение имеет лишь один недостаток — при выходе из строя одной лампы, вторая тоже перестанет работать.

Схема подключения и принципы работы люминесцентных ламп.

Среди всех источников искусственного света самыми распространенными сегодня являются люминесцентные лампы. Благодаря тому что они в 5-7 раз экономичнее ламп накаливания и гораздо дешевле самых сверхэффективных на сегодня- светодиодных.

Люминесцентные лампы сегодня можно встретить на каждом шагу. Они используются преимущественно для освещения в магазинах, супермаркетах, учебных заведениях, общественных зданиях, а после появления компактных вариантов, подходящих под обычные патроны E27 и E14 домашних светильников и люстр, люминесцентные лампы стали широко применяться для освещения в многоквартирных квартирах и частных домах.

Принцип работы.

Люминесцентная лампа — это газоразрядный источник света, внутри стрелянной трубы протекает электрический разряд между двумя спиралями (катодом и анодом), расположенными  с обоих сторон. Пары ртути под воздействием электрического разряда излучают невидимое для наших глаз ультрафиолетовое излучение, которое затем преобразовывается в видимый свет при помощи нанесенного по внутренней поверхности лампы люминофора, состоящего из смеси фосфора с другими элементами.

Схема подключения с применением электромагнитный балласта или  ЭмПРА.

ЭмПРА — это сокращенная аббревиатура- Электромагнитный Пускорегулирующий Аппарат. Часто называемый, как дроссель. Его мощность должна соответствовать общей мощности подключаемым к нему лампам.
Это довольно старая (активно применяемая еще в советское время) простая стартерная схема подключения к электросети  люминесцентной лампы дневного света.

Стартер — это миниатюрная лампочка с неоновым наполнением с  двумя биметаллическими электродами внутри, которые разомкнуты в нормальном положении.

Принцип работы: при включении электропитания в стартере возникает разряд и замыкаются накоротко биметаллические электроды, после чего ток в цепи электродов и стартера ограничивается только внутренним сопротивлением дросселя, в результате чего возрастает почти в три раза больше  рабочий ток в лампе и моментально разогреваются  электроды люминесцентной лампы. Одновременно с этим остывают биметаллические контакты стартера и цепь размыкается.
В этот момент разрыва дроссель, благодаря самоиндукции создает запускающий высоковольтный импульс (до 1 кВольта), который приводит к разряду в газовой среде и зажигается лампа. После этого напряжение на ней будет равняться половине от сетевого, которого будет недостаточно  для повторного замыкания электродов стартера.
Если лампа светит стартер не будет участвовать в схеме работы и его контакты всегда будут разомкнуты.

Часто встречается последовательная схема включения  2 ламп, для работы в которой применяются стартеры на 127 Вольт,  но они не будут работать в одноламповой схеме, для которой понадобятся стартеры на 220 Вольт!



Недостатки  схемы ПРА:

1. По сравнению со схемой с электронным балластом на 10-15 % больший расход электроэнергии.
2. Долгий запуск  не менее 1 до 3  секунд (зависимость от износа лампы).
3. Звук от гудения пластин дросселя, возрастающий со временем.
4. Стробоскопический эффект мерцания лампы, что негативно влияет на зрение, при чем  детали станков, вращающихся синхронно с частотой сети-  кажутся неподвижными.
5. Неработоспособность при низких температурах окружающей среды. Например, зимой в неотапливаемом гараже.

Схема подключения с применением электронного балласта или ЭПРА.

Электронный Пускорегулирующий Аппарат (сокращенно-  ЭПРА) в отличии от электромагнитного-  подает на лампы  напряжение не сетевой частоты, а высокочастотное от 25 до 133 кГц. А это полностью исключает возможность появления заметного для глаз мигания ламп. В ЭПРА используется автогенераторная схема, включающая трансформатор и выходной каскад на транзисторах.

Схемы подключений бывают разные, как правило они наносятся сверху на блоке и не вызывают трудности в подключении. Давайте рассмотрим пример.

Слева, L – фаза и N- ноль от электропитания. Один провод общий на контакты с левой стороны и два — раздельные.
Справа, 4 контакта. По два на каждую нить накала. Только соблюдайте схему подключения на каждую лампу с обоих сторон.

Преимущества схем с ЭПРА:

• Увеличение срока службы люминесцентных ламп, благодаря специальному режиму работы и запуска.
• По сравнению с ПРА до 20% экономия электроэнергии.
• Отсутствие в процессе работы шума и мерцания.
• Отсутствует в схеме  стартер, который часто ломается.
• Специальные модели выпускаются с возможностью диммирования  или регулирования яркости свечения.

Как Вы уже поняли у ЭПРА  много преимуществ,  именно поэтому Мы только и рекомендуем их использовать.
Дополнительно прочитайте по этом теме нашу статью  ”Характеристики люминесцентных ламп и светильников”.

Схема цепи двухтрубного светильника

Схема цепи двухтрубного светильника

Как мы знаем, ламповый светильник представляет собой ртутно-газоразрядную лампу низкого давления, или иначе называемую люминесцентным светом, и в основном излучает белый свет. В наши дни продукты освещения КЛЛ и СИД производятся в больших масштабах, хотя светодиодные лампы не могут полностью заменить ламповые лампы. , потому что ламповый свет дает ровный яркий свет, но пока светодиод не может.


В этой статье дается подробная информация о соединении двухтрубных осветительных приборов с использованием одинарного балласта или дросселя (некоторые электронные дроссели не поддерживают такое соединение), прежде чем устанавливать этот тип соединения, проверьте характеристики балласта и уровень мощности.

Схема подключения

Здесь используются две ламповые лампы, в нашем случае каждая по 20 Вт, каждая ламповая лампа будет иметь две нити накала с четырьмя выводами, подключите стартовый элемент к любой стороне лампы, после этого подключите фазовую линию к балласту (дросселю) через переключатель. Подключите другую клемму балласта к клемме первой ламповой лампы, затем последовательно подключите ламповую лампу 2 к первой, как показано на рисунке. Наконец вывести нейтраль из лампы 2.

Для подключения однотрубного светильника см. Здесь.

Соблюдайте особую осторожность и меры безопасности при работе с напряжением переменного тока

Стартер

Пускатель

, расположенный параллельно нити накала трубки, содержит небольшую неоновую лампу с фиксированным контактом, биметаллическую полосу и небольшой конденсатор.Стартер обеспечивает путь прохождения тока к нити накала трубки в начальный момент времени. Он становится неактивным после ионизации газа и протекания тока в трубке.

Балласт или штуцер

Это электрическое устройство, вырабатывающее высокое напряжение за счет использования низкочастотного переменного напряжения. Он помогает ионизировать газообразный ртутный легкий газ, и после ионизации этот балласт или дроссель снижает уровень выходного напряжения.

Люминесцентная лампа — электрическая волна

Принцип работы — Люминесцентные лампы работают за счет ионизации паров ртути в стеклянной трубке.Это заставляет электроны в газе испускать фотоны на УФ-частотах. УФ-свет преобразуется в стандартный видимый свет с помощью люминофорного покрытия внутри трубки.

Рабочий — Трубчатый светильник / стержень, если он состоит из стеклянной трубки длиной 4 фута, внутренняя сторона которой покрыта люминофором и заполнена парами ртути. Он имеет два металлических электрода / нити на обоих концах. Для его работы необходимы еще два элемента — 1) дроссель и 2) стартер.

Когда мы включаем свет, ток проходит через дроссель, затем один из электродов доходит до стартера.Изначально через стартер ток не течет, поскольку контакты стартера разомкнуты, эти контакты окружены газом. Этот газ начинает нагреваться и ионизирует газ, и через него течет ток. Когда ток начинает течь через стартер, газ начинает охлаждаться, что останавливает прохождение тока, поскольку он деионизирует газ в стартере. Этот процесс повторяется. Во время процесса ионизации / деионизации газа в стартере дроссель генерирует высокое напряжение, которое вызывает ионизацию инертного газа в трубке.

За несколько попыток газ внутри трубки полностью ионизируется (возникает дуга) между двумя электродами, и ток начинает течь от одного электрода к другому, и световые индикаторы трубки светятся (или излучается свет). Как только газ ионизируется, высокое напряжение в значительной степени снижается для нормальной работы лампового освещения, ток через стартер не течет.

Ионизация газообразной ртути заставляет электроны в газе испускать фотоны в ультрафиолетовом свете (или частотах, или излучении).Ультрафиолетовый свет попадает на люминофорное покрытие внутри него, и покрытие светится, давая видимый свет.

НАЗНАЧЕНИЕ ДРОССЕЛЯ —

В люминесцентных лампах используются два типа дросселей — электромагнитные и электронные.

Дроссель (или Магнитный дроссель / балласт) — Дроссель предназначен для создания очень высокого напряжения между двумя электродами (на двух концах трубки). Как только газ ионизируется, создается путь (возникает дуга) между двумя электродами, и через него начинает течь ток, тогда ток через стартер не будет.Пускатель перестает работать, а дроссель дает низкое напряжение.

Дроссель ограничивает ток также при возникновении дуги между двумя электродами, чтобы предотвратить перегорание лампы или отказ источника питания.

Дроссель

может вырабатывать высокое напряжение с помощью стартера . Стартер очень часто включает и выключает ток (проходящий через дроссель) (вызывает мерцание света), что создает очень высокое напряжение на дросселе и, следовательно, между концами трубки.

Стартер будет продолжать работать до тех пор, пока газ не будет ионизирован внутри трубки.
Поскольку пусковой механизм прекращает работу, на дросселе больше нет высокого напряжения. И напряжение на дросселе (и между нитями накала) очень сильно снижается.

Электронный балласт — Электронный балласт выполняет функцию как дросселя, так и стартера. Когда электронный дроссель используется со светом, стартер не требуется. Электронный балласт преобразует переменный ток в постоянный, а затем обратно в переменный с более высокой частотой для работы лампы.Электронный балласт выполняет две основные функции:

1. Для обеспечения начального высокого напряжения, необходимого для ионизации газа, тем самым создавая дугу между двумя электродами.
2. Для ограничения тока через трубку после ее запуска. Если ток не контролируется, это может привести к скачку напряжения, что приведет к повреждению лампы.

Другие функции электронного балласта включают зажигание, прогрев, постоянный контроль мощности, коррекцию коэффициента мощности и защиту от любых неисправностей лампы и балласта.Электронный балласт работает на частоте 20–80 кГц, в отличие от магнитного балласта, который работает на частоте 50–60 Гц. На высоких частотах лампа требует меньше входной мощности, тем самым повышая эффективность. Электронный балласт используется для работы люминесцентной лампы, неоновой лампы или разрядной лампы высокой интенсивности (HID).

Схема подключения люминесцентной лампы с ЭПРА —

ФУНКЦИЯ СТАРТЕРА —

Стартер состоит из небольшой колбы, содержащей газ (обычно аргон) и биметаллического контакта (обычно не соприкасающегося друг с другом).Когда питание подается на приспособление и ток не может проходить через люминесцентную лампу, в пускателе возникает дуга (через газообразный аргон), в нем течет ток, и газ в пускателе нагревается, и один из металлических контактов начинает изгибаться. Когда газ достаточно нагревается, биметалл выходит из положения и создает прямой путь для тока в пускателе. Теперь через нити / электроды люминесцентной лампы протекает максимальный ток, который нагревает газ в лампе.

Между тем, в этой ситуации в стартере не возникает дуги, и стартер начинает охлаждаться, а биметаллический контакт начинает изгибаться обратно в исходное положение. Этот процесс повторяется до тех пор, пока пары ртути в лампе не ионизируются и через них не начинает течь ток. После успешного запуска люминесцентной лампы лампа стартера продолжает охлаждаться, и в конечном итоге биметаллический контакт возвращается в свое «исходное» положение. Стартер специально разработан так, чтобы иметь более высокое напряжение пробоя, чем люминесцентная лампа с гораздо большей длиной.У стартера также есть сопротивление двух нитей накала люминесцентной лампы как части его электрической цепи.

Некоторые стартеры также содержат конденсатор (также известный как конденсатор), который может снизить электрические помехи и помочь в процессе запуска.

ДИАПАЗОН ЛЮМИЧЕСКИХ ЛАМП —

Люминесцентные лампы доступны в различных формах и размерах — T5, T8 и T12. Где Т означает трубчатая форма, форма, а число указывает диаметр трубки.Например, — T5, где 5 означает 5/8 ”. Трубчатые фонари T12 были первыми трубчатыми фонарями диаметром 38 мм (= 12/8 дюйма). Лампы T8 имеют диаметр (25 мм = 8/8 дюйма) меньше, чем T12, в то время как лампы T5 (16 мм) имеют меньший диаметр, чем T8. В настоящее время Т12 больше не производятся из-за неэффективности. На рынке доступны следующие типы ламп —

.

• По длине — 4 фута и 2 фута
• По диаметру — Т12, Т8 и Т5,

Доступны следующие мощности — 36 Вт при длине 4 фута, 18 Вт при длине 2 фута и т. Д.

Схема подключения люминесцентных ламп и принцип их работы

Сегодня люминесцентные лампы — один из самых распространенных источников искусственного освещения. Это связано с тем, что лампы этого типа в несколько раз экономичнее привычных нам стандартных приборов лампы накаливания и дешевле светодиодных.

Флуоресцентные частицы сегодня встречаются почти на каждом шагу: в офисах, больницах, школах и домах.

Люминесцентная лампа представляет собой газоразрядное устройство, внутри которого формируется разряд между парами спиралей.Информационная спираль не имеет ничего общего с анодом и катодом, они расположены с двух сторон. Видимый свет появляется при ультрафиолетовом излучении паров ртути. Этому способствует осаждение на внутренней поверхности лампы люминофора — вещества, в состав которого входят фосфор и другие элементы.

Люминесцентные лампы работают через специальное устройство — балластный аппарат, другое название дросселя. Многие модели импортного производства функционируют как штатный штуцер, так и с устройством для автоматической работы.Последние распространены как электронно-балластные машины.

Преимущества устройств на ЭПРА

Среди положительных качеств этих моделей можно выделить следующие:

• отсутствие мерцания;
• без шума;
• относительно легкий вес;
• лучшее зажигание;
• экономия электроэнергии.

Каждая люминесцентная лампа имеет ряд преимуществ перед стандартной лампой накаливания:

• прочность;
КПД
• ;
• большая светоотдача.

Однако у этой технологии есть существенный недостаток — если температура в помещении не более пяти градусов, зажигание такой лампы происходит медленно, а свет от нее более тусклый.

Есть несколько схем подключения люминесцентных ламп.

При использовании электронных балластов схема подключения выглядит следующим образом:

• С компенсационным конденсатором;
• LL– дроссель;
• EL– люминесцентная лампа;
• SF– стартер.

Как правило, на практике наиболее распространены лампы, в которых используются два последовательно соединенных преобразователя. В этой схеме они подключаются так:

A — для люминесцентных моделей 20 (18) Вт

Для светящихся моделей мощностью 40 (36) Вт

При использовании двух ламп можно уменьшить пульсации общего светового потока. Это связано с тем, что пульсации отдельных ламп не синхронны, то есть небольшой сдвиг во времени.В связи с этим никогда не будет равным нулю значение полного светового потока. Другое название схемы при применении от двух ламп — это схема с разделением фаз. Важным преимуществом является то, что не требуется дополнительных мер по повышению коэффициента мощности. Еще одно преимущество состоит в том, что при более низком напряжении общий световой поток остается стабильным.

При подключении обязательно учитывать, что мощности дросселя и лампы должны быть одинаковыми. Если емкость вторая большая, то можно использовать два дросселя.

Однако, несмотря на все очевидные достоинства, необходимо указать на один недостаток таких моделей. Все они содержат это опасное вещество, поскольку ртуть находится в жидкой форме. На сегодняшний день существует проблема утилизации таких вышедших из строя устройств, поэтому использование люминесцентных ламп представляет угрозу для окружающей среды.

Если при установке лампа случайно выскользнула из руки и разлетелась, можно увидеть маленькие шарики ртути, которые катятся по земле.

Ниже описана подробная электрическая схема с электромагнитным балластом.

• Включите цепь. Затем он проходит через дроссель и нити, а затем к клеммам стартера;
Стартер
• — нет ничего лучше неоновой лампочки с двумя контактами. Один из этих контактов — сварная биметаллическая пластина;
• напряжение начинает ионизировать неон. Через стартер начинает течь ток большой мощности, греющий газ и пластину биметалла;
• пластина начинает гнуться и замыкать выводы стартера;
• электрический ток проходит по замкнутой цепи, в результате чего нить накала нагревается;
• это прогрев и дает толчок появлению свечения ламп в условиях пониженной нагрузки;
• в момент, когда лампа начинает гореть, на стартере начинает падать напряжение.Он падает до такого уровня, когда ион больше не может ионизироваться. Стартер автоматически отключается, и нити перестают находиться под действием тока.

Для обеспечения работы ламп установите дроссель. Это устройство используется для ограничения тока до необходимого значения в зависимости от мощности. Благодаря самоиндукции дает возможность надежно запускать лампы.

Конструкция и схема этих светильников довольно просты. Однако, несмотря на это, они отличаются высокой надежностью и относительно невысокой стоимостью, но имеют недостатки.

Среди них:

• нет гарантии запуска при низкой температуре;
• мерцание;
• вероятность появления низкочастотного гула;
• повышенное потребление электроэнергии;
• довольно много по весу и габаритам.

Многие современные люминесцентные лампы такого типа подходят для освещения производственных помещений. Однако для домашнего использования они неудобны из-за большого размера и неподходящего дизайна. Технология не стоит на месте и сегодня созданы такие устройства, которые имеют малогабаритный электронный балласт.Запатентованная компактная люминесцентная лампа была получена в 80-х годах прошлого века, однако в быту они стали применяться не так давно. Сегодня размеры компактных люминесцентных моделей не превышают привычный стандарт. Что касается принципа работы, то все осталось прежним. На концах колбы есть две нити накала. Это между ними, и вы получаете дуговый разряд, который производит ультрафиолетовые волны. Под действием этих волн находится люминофор.

Компактный производитель лампы, должно быть около десяти тысяч часов.Однако из-за постоянной нестабильности сетевого напряжения срок службы устройств значительно сокращается. Для сокращения срока службы и частоты включения и выключения в цепи, а также работы в условиях высоких или, наоборот, слишком низких температур. По статистике, наиболее частая причина выхода из строя этих устройств — перегоревший канал накала.

Связанные с контентом

Люминесцентная лампа

— обзор

7.6.3 Сравнение с люминесцентными лампами

В случае светодиодных «ламповых» ламп и люминесцентных ламп T8 (или T5) уравнение сложнее, но улучшается.В начале 2013 года поступали сообщения о лампах> 100 лм / Вт (светодиодные лампы Green Ray, например, www.greenrayled.com), однако замена лампы по-прежнему не рекомендуется, поскольку светильники разработаны с учетом флуоресцентных ламп и не являются оптимальными. для светодиодных (направленных). Хотя светодиодные чипы достигли эффективности> 200 лм / Вт, эти диоды еще не производятся серийно, а светодиодная лампа будет иметь все компоненты, упомянутые в предыдущих разделах, и « неэффективность » этих компонентов снизит общую эффективность светильника. (в данном случае светильник — светодиодная трубка).Светодиодные лампы улучшаются [19], и ожидается, что в ближайшие два года или около того, их замена станет возможной. Сегодня есть много предприятий, которые решили провести модернизацию светодиодных трубок и довольны результатами. При использовании современных светодиодных трубок оптимистическая экономия составляет 20%, а при довольно большой разнице в ценах окупаемость более длительная, чем приемлемая (если отсутствуют привлекательные местные стимулы). Кроме того, срок службы люминесцентных ламп хорошего качества может достигать 30 000 часов.

Хотя замена ламп всегда будет предпочтительнее для предприятий с ограниченными денежными средствами, лучший способ замены люминесцентных трифонов (прямоугольных встраиваемых люминесцентных светильников) на светодиоды — это замена всего светильника на светодиодный. Это в основном связано с тем, что призматические линзы и параболические светильники оптимально разработаны для люминесцентных ламп и формируют световую диаграмму светильника в соответствии со световой диаграммой от ламп, которая является всенаправленной. Светодиоды однонаправлены (как объяснялось в предыдущих разделах), и поэтому эти люминесцентные светильники плохо работают со светодиодами.Замена светодиодных светильников 2 фута x 4 фута (60 см x 120 см) или 2 фута x 2 фута (60 см x 60 см), которые подходят к потолочной плитке, имеют отличные характеристики (100 лм / Вт от Cree, например [20]), эстетичны, имеют индекс цветопередачи 92 (что отлично подходит для замены в розничной торговле), легко управляемы (с регулировкой яркости и с датчиком) и превосходят характеристики типичного люминесцентного светильника. Дополнительную экономию часто можно получить, используя элементы управления, встроенные в светодиодные светильники, которые сложнее для люминесцентных ламп.Экономическое уравнение остается немного сложным для проектов чистой модернизации, если кто-то желает изменить приспособление, но для новых или реконструируемых проектов окупаемость может быть <3 лет по сравнению с эквивалентным приспособлением T8.

Одна из основных экологических причин, по которым некоторые потребители могут отказаться от люминесцентных ламп (КЛЛ или ламп), заключается в том, что эти лампы содержат ртуть, и, хотя переработка приветствуется, она, к сожалению, не так распространена, как хотелось бы. Вместо этого использование светодиодов устраняет эту проблему.

Еще один побочный комментарий о лампах: применение, в котором замена светодиодов T8 была чрезвычайно успешной, — это холодильники (в продуктовых магазинах) и складские помещения, где из-за низких температур экономия значительна. Проникновение светодиодных «палочек для холодильников», как их еще называют, в США почти 100%. Если вы войдете в Walmart, Target, Walgreens, Whole Foods и многие другие крупные сети, вы увидите только светодиоды в их холодильниках. В Великобритании Tesco также оснастила все свои холодильники светодиодами.

Хотя это не является основной темой данной главы, я хотел бы вкратце остановиться на заменах галогенидов металлов, поскольку они становятся все более распространенными. Уличные фонари, прожекторы и настенные светильники, в которых используются металлогалогенные лампы, получают хорошую конкуренцию со стороны светодиодных светильников. В этом случае заменой редко (если вообще когда-либо) является светодиодная лампа, так как мощность, необходимая для светодиодных ламп, высока (> 30 Вт для прожекторов и> 100 Вт для уличных фонарей), а радиатор должен быть хорошо спроектирован и должен получить достаточную циркуляцию воздуха, это светодиодный светильник.Есть несколько светодиодных светильников, которые могут поместиться в существующий MH (металлогалогенный) светильник (например, голова кобры), но только некоторые из них хорошо спроектированы. Как правило, экономия составляет 50%. Несколько городов по всему миру проводят большие испытания светодиодного уличного освещения, чтобы определить, какие типы являются оптимальными, включая Лондон, Лос-Анджелес, Сан-Диего, Роли, Нью-Йорк и несколько крупных городов Китая. Самые большие проблемы возникают в местах с очень высокими температурами, например, в регионе Персидского залива на Ближнем Востоке или в Аризоне и Неваде в США.В этих регионах ночные температуры могут оставаться довольно высокими, и поэтому износ светодиодных светильников, вероятно, будет более быстрым, поэтому необходимо выбирать соответствующие светильники. Абу-Даби в ОАЭ (Объединенные Арабские Эмираты) планирует заменить свои традиционные уличные фонари на светодиодные и туннельные светильники после 18-месячного тестирования, которое дало очень удовлетворительные результаты.

Основной момент, который следует понять из этой главы, заключается в том, что существует множество модификаций светодиодов и светильников, которые являются отличной заменой для существующих галогенных ламп / ламп накаливания, а также других технологий, но, как указано в ссылке [19] и ранее в этом документе. глава, покупатель, будьте осторожны! Убедитесь, что для светильника доступны данные LM-79, а также данные о сроке службы, если возможно, этикетка с фактическими данными об освещении или рейтинг Energy Star (в противном случае — еще один хороший вариант — Design Lights Consortium).

Электронные и электромагнитные пускорегулирующие аппараты для люминесцентных ламп, пускорегулирующие аппараты, электронные пускорегулирующие аппараты, электронные пускорегулирующие аппараты, электромагнитные пускорегулирующие аппараты, блок пусковых люминесцентных ламп, электронный пускорегулирующий аппарат, блок питания, ламповый свет, дроссель для ламп, контактор для ламп

Электронный и электромагнитный источник питания (ПРА) для запуска люминесцентных ламп

Электронные балласты

Электронный балласт, или балласт, предназначен для перезапуска цепей люминесцентных ламп.Этот метод обеспечивает более высокую надежность и долговечность ламп. Также при использовании электронного балласта при пуске электросхемы часто не возникает гула и мерцания. Еще одним преимуществом использования электронных балластов является их относительно небольшой вес и габариты.

Схема подключения ЭПРА

Дроссели электромагнитные

ПРА электромагнитные для люминесцентных ламп предназначены для подключения ламп с использованием стартера.Стартер работает только в момент подачи питания на систему зажигания лампы, а после того, как он замкнул цепь и загорелась лампа, напряжение, подаваемое на стартер, снижается. Эта схема подключения менее надежна по сравнению с использованием электронных балластов для ламп, поскольку стартерные двигатели не имеют достаточно длительного срока службы и их необходимо часто менять. А без исправного стартера в этой схеме невозможно зажигание лампы. Также частое включение / выключение ламп создает большую нагрузку на нить накала, что сокращает срок службы ламп.Другими недостатками использования электромагнитных балластов являются: возможное мерцание ламп, относительно длительный срок службы, более высокое потребление энергии по сравнению с электронным балластом, возможное грохотание дроссельной заслонки.

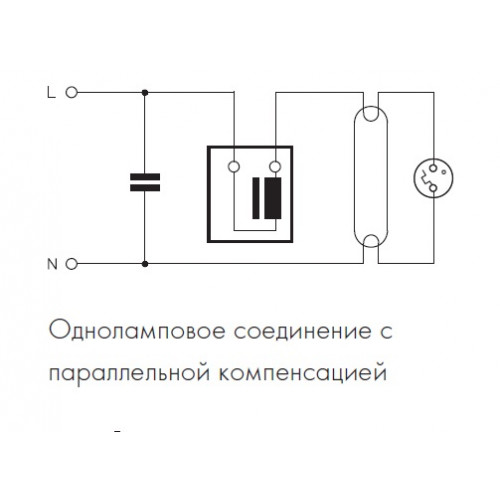

Схема подключения электромагнитного индуктора

Как работают люминесцентные ламповые лампы? Пояснение и схема в комплекте

В середине 1930-х годов, когда на рынке появились первые люминесцентные ламповые лампы, они стали настоящим откровением.Люди были поражены, увидев, что их дома и офисы освещены так же ярко, как прохладный дневной свет. Узнайте, как они работают здесь.

Что внутри люминесцентной лампы?

• Люминесцентная лампа в основном состоит из длинной стеклянной газоразрядной трубки. Его внутренняя поверхность покрыта фосфором и заполнена инертным газом, обычно аргоном, с примесью ртути.

• Затем трубку окончательно герметизируют при низком давлении двумя нитевыми электродами на обоих концах.

• Эти электродные нити используются для предварительного нагрева трубки и инициирования быстрой проводимости электронов между двумя концевыми электродами. Первоначально процесс требует относительно большого количества энергии.

• Энергия также преобразует часть ртути из жидкости в стекло. Затем электроны сталкиваются с атомами газообразной ртути, увеличивая количество энергии. Когда электроны возвращаются к своему первоначальному уровню энергии, они начинают излучать свет. Однако излучаемый ими свет является ультрафиолетовым и невидимым невооруженным глазом, поэтому необходимо сделать еще один шаг, прежде чем мы сможем увидеть свет.

• Вот почему трубка была покрыта фосфором. Люминофор излучает свет при воздействии света. Под воздействием ультрафиолетового света частицы излучают белый свет, который мы можем видеть.

• Когда электронная проводимость между электродами завершена, больше не требуется нагрев нитей, и вся система работает при гораздо меньшем токе.

Подключение люминесцентных ламп

Вот один пример лампового светильника, состоящего из большого тяжелого квадратного «дросселя» или «балласта» и маленького цилиндрического «стартера».«Давайте попробуем понять, как работает вся система. При чтении следующих пунктов обращайтесь к принципиальной схеме справа:

• Дроссель на самом деле представляет собой большую катушку индуктивности. Он состоит из длинной медной обмотки поверх железных пластин.

• Катушка индуктивности по своей природе всегда имеет тенденцию отбрасывать накопленный в ней ток каждый раз, когда через нее отключается питание. Этот принцип дросселя используется при освещении люминесцентной лампы.

• Когда переменное напряжение подается на ламповый светильник, напряжение проходит через дроссель, стартер и нити лампы.

• Нити накаливания загораются и мгновенно нагревают трубку. Стартер состоит из разрядной колбы с двумя электродами рядом с ней. Когда через него проходит электричество, между двумя электродами возникает электрическая дуга. Это создает свет, однако тепло от лампы заставляет один из электродов (биметаллическую полоску) изгибаться, вступая в контакт с другим электродом.Это мешает заряженным частицам создавать электрическую дугу, которая создаёт свет. Однако теперь, когда тепло от света уходит, биметаллическая полоса остывает и отклоняется от электрода, снова размыкая цепь.

• В этот момент балласт или дроссель «откидываются», в нем накапливается ток, который снова проходит через нити и снова зажигает лампу.

• Если трубка не заряжается в достаточной степени, последующие толчки доставляются дросселем из-за быстрого переключения стартера, так что в конце трубка ударяется.

• После этого дроссель действует только как ограничитель тока с низким импедансом для лампы, пока светится свет.

Распространенной проблемой, связанной с этими типами приборов, является гудение или жужжание. Причина этого кроется в плохо закрепленном дросселе на приспособлении, который вибрирует в соответствии с частотой 50 или 60 герц нашей сети переменного тока и создает жужжащий шум. Затягивание винтов воздушной заслонки может мгновенно устранить проблему.

Принцип работы современных электронных балластов заключается в том, чтобы избегать использования стартеров для предварительного нагрева. К тому же они очень легкие. Они подавляют начальное мерцание лампового света, которое обычно наблюдается в обычных ламповых светильниках, изменяя частоту сетевого питания на гораздо более высокие 20 000 герц или более. Кроме того, электронные балласты очень энергоэффективны.

Надеюсь, это обсуждение предоставило вам достаточно информации о том, как работают люминесцентные лампы.

Ссылки

Все, что вам нужно знать о светодиодных лампах

Замена люминесцентных ламп на светодиодные может быть запутанным и пугающим процессом. Мы составили это руководство, чтобы прояснить все тонкости замены люминесцентных ламп на светодиодные ламповые.

1) Преимущества светодиодных трубок перед люминесцентными

Многие преимущества светодиодных трубок перед люминесцентными лампами описаны довольно подробно, поэтому мы не будем углубляться в подробности, но три основных преимущества:

• Более высокая эффективность , экономия энергии (до 30-50%)


• Более длительный срок службы (обычно 50 тыс. часов)


• Без ртути

2) Размеры люминесцентных ламп и модернизация светодиодных ламп

Поскольку люминесцентные светильники устанавливаются часто в потолки и подключены непосредственно к электросети, они относительно дороги и их сложно заменить полностью.

В результате часто бывает наиболее экономичным просто использовать тот же люминесцентный светильник, но заменить люминесцентную лампу на светодиодную лампу.

Таким образом, важно понимать, какие типы люминесцентных ламп были разработаны, чтобы правильно установить светодиодную лампу на место.

За прошедшие годы производители люминесцентных ламп разработали множество различных размеров и типов.

• T8 4 фута: 4 фута люминесцентные лампы T8 сегодня являются наиболее часто используемым типом.Их длина составляет 48 дюймов, а диаметр лампы — 1 дюйм.


• T12 4 фута: 4-футовые люминесцентные лампы T12 менее эффективны по сравнению с лампами T8. Они такой же длины, как лампы T8, но имеют больший диаметр лампы на 1,5 дюйма.


• T5 4 фута: 4-футовые люминесцентные лампы T5 обычно являются наиболее эффективными, а также одними из новейших типов ламп, представленных в 2000-х годах в США. Обычно они обозначаются T5HO (высокая мощность) и обеспечивают большую яркость, чем их аналоги T8.Они немного короче четырех футов (45,8 дюйма). Лампы T5 бывают различной длины, например, 1 фут, 2 фута и 3 фута, и обычно используются в непотолочных светильниках, таких как настольные лампы.

Трубки T8 и T12 также доступны с другой длиной, например, 8 футов, но 4 фута остаются наиболее распространенными типами. Светодиодные ламповые лампы

повторяют механические размеры, чтобы гарантировать, что они могут быть настоящей заменой при модернизации, и имеют те же названия форм-факторов (например,грамм. 4-футовый светодиодный трубчатый светильник T8).

Крепления T8 и T12 обычно имеют одинаковую длину и используют одни и те же штыри, поэтому механически они обычно перекрестно совместимы.

Светильники T5 НЕ совместимы с лампами T8 и T12 из-за их различных размеров штырей и фактической длины.

3) Люминесцентные балласты и модернизация светодиодных ламп

Во всех люминесцентных лампах используется устройство, называемое балластом, для регулирования яркости лампы по мере ее нагрева. Эти устройства необходимы для люминесцентных ламп и отличаются от ламп накаливания, которые можно подключать непосредственно к электросетям.

В светильниках люминесцентных ламп обычно балласт находится внутри светильника, и доступ к нему без снятия светильника с потолка невозможен. Переделку балласта люминесцентных ламп должны производить только те, кто хорошо разбирается в электромонтажных работах.

Source

Люминесцентные лампы T5, T8 и T12 работают немного по-разному и, следовательно, имеют разные типы люминесцентных балластов.

Светодиодные лампы, с другой стороны, работают иначе, чем люминесцентные лампы, и не используют балласт (но используют электронные компоненты, составляющие драйвер светодиода).

Ранние светодиодные ламповые лампы требовали удаления или обхода люминесцентного балласта. Теперь многие светодиодные ламповые лампы совместимы с люминесцентными балластами, что позволяет легко заменить люминесцентную лампу без повторного подключения проводки. Ниже мы обсудим общие термины, используемые для каждой из этих конфигураций.

3A) Светодиодная трубка UL типа A — Совместимость с балластом

Обычно конструкция «UL Type A» — эти светодиодные трубчатые лампы совместимы с люминесцентными балластами.Они наиболее просты в использовании, поскольку не требуют переналадки люминесцентного светильника.

Светодиодная трубка UL типа A по существу ведет себя так же, как люминесцентная лампа, и ее легко заменить.

Идеально подходит для: Потребителей, которые не хотят или предпочитают избегать электромонтажных работ, осветительных установок, где затраты на оплату труда электриков высоки.

Недостатки : люминесцентные балласты могут выйти из строя, требуя постоянного обслуживания и возможной замены или обхода балласта; потенциальные проблемы с совместимостью люминесцентных балластов; снижение общего электрического КПД из-за балласта.

3B) Светодиодные трубчатые лампы UL типа B — байпас балласта

Светодиодные трубчатые лампы со спецификацией «UL типа B» несовместимы с люминесцентными балластами. Они не могут использоваться с люминесцентным балластом и должны быть подключены непосредственно к электросети. Однако светодиодный драйвер встроен в саму светодиодную трубку.

Светодиодные трубки UL типа B можно разделить на одно- и двухсторонние.

В односторонней конфигурации используются только два контакта на одном конце трубки (один контакт = ток, один контакт = нейтраль), а два контакта на другом конце электрически не работают и используются только для удерживая лампу на месте.

Для несимметричных конфигураций важно направление установки лампы — неправильная конфигурация может привести к тому, что лампа не загорится, или к потенциально опасному возгоранию. В односторонних конфигурациях на одном конце трубки обычно имеется наклейка с надписью «AC INPUT» или аналогичной. Некоторые несимметричные конфигурации могут принимать питание с любого конца.

В двусторонней конфигурации два контакта на каждой стороне трубки имеют одинаковую полярность.Следовательно, патроны на одном конце трубки должны быть подключены к [нейтрали], а другой — к [плюсу].

Идеально подходит для: инсталляций, в которых возможно изменение электропроводки; более высокая эффективность и более низкие затраты на обслуживание

Недостатки : требуется комфорт и знания в области электропроводки и электробезопасности.

3C) Светодиодная трубка UL типа C — дистанционный драйвер

Светодиодные трубки UL типа C относительно редки, но обеспечивают наибольшую гибкость и эффективность для системы освещения.В отличие от светодиодных трубок UL типа B, в них отсутствует светодиодный драйвер, интегрированный в светодиодную трубку, и поэтому требуется отдельное устройство светодиодного драйвера, которое должно быть подключено между светодиодной трубкой и электросетью.

Идеально для: минимальных затрат на техническое обслуживание, поскольку драйверы светодиодов можно заменить без замены всей светодиодной трубки; дополнительные параметры драйвера светодиодов, такие как регулировка яркости 0-10 В и другие возможности подключения к Интернету вещей.

Недостатки : Требуется больше всего электромонтажных работ, так как люминесцентный балласт необходимо удалить, а затем заменить драйвером светодиода.

3D) Шунтированные и нешунтированные надгробия

Надгробия — это «розетки» или патроны, в которые будут устанавливаться светодиодные ламповые лампы, обеспечивающие как механическую поддержку, так и электрический ток.

Надгробные плиты имеют два электрических контакта, соответствующих двум контактам люминесцентной / светодиодной лампы. Два электрических контакта могут быть:

i) не подключены к какому-либо источнику электроэнергии

ii) один подключен к току, другой подключен к нейтрали

iii) оба подключены к фазе или нейтрали

Сценарий ii) называется без -shunted, в то время как сценарий iii) называется shunted.«Шунтирование» относится к объединению двух отдельных цепей в одну. В результате шунтирования оба контакта надгробного камня соединяются с одинаковой электрической полярностью.

В общем, люминесцентные светильники, которые никогда не заменялись светодиодными или пусковыми балластами с мгновенным запуском, имеют нешунтированные надгробные плиты , в то время как те, которые были заменены на светодиоды или пусковые балласты с мгновенным запуском, могли иметь шунтированные надгробные плиты .

Иногда надгробные плиты шунтируются снаружи, как показано на фотографии выше, где вводы проводов открыты только с одной стороны.Однако в некоторых случаях надгробные плиты можно шунтировать изнутри, когда вводы проводов с обеих сторон открыты, но соединены внутри надгробия.

Поскольку некоторые надгробные плиты внутренне шунтируются, визуальная проверка надгробий не дает окончательного результата. Мы настоятельно рекомендуем проверить два контакта надгробия с помощью вольтметра, чтобы определить, существует ли замкнутая или разомкнутая цепь. Замкнутая цепь укажет на шунтированные надгробия.

3E) Определите, совместим ли ваш светодиодный трубчатый светильник с шунтированной или нешунтированной конфигурацией надгробия.

Если ваш светодиодный трубчатый светильник является односторонним, он НЕ совместим с шунтированными надгробиями.Это связано с тем, что каждый из двух контактов в надгробной плите должен иметь противоположную полярность, чтобы однотактный светодиодный ламповый светильник работал. Однако в случае шунтированного надгробия это невозможно из-за внутреннего короткого замыкания.

Если у вас шунтированные надгробия, вам нужно будет перемонтировать или заменить их и подключить в соответствии со схемой проводки производителей односторонних светодиодных трубок.

Если ваш светодиодный трубчатый светильник двусторонний, он, вероятно, совместим как с шунтированными, так и с шунтированными надгробиями.Причина в том, что два контакта на каждом конце светодиодной трубки имеют одинаковую полярность, поэтому, шунтируются они или нет, не должно влиять на окончательную результирующую схему.

Имейте в виду, что в этом разделе обсуждается, является ли само надгробие шунтированным или не шунтируемым — обязательно правильно подключите провода к надгробной плите, чтобы они соответствовали электрической схеме производителя, чтобы обеспечить безопасную установку.

3F) Что делать, если вы не хотите обо всем этом беспокоиться?

Установка светодиодной трубки неправильного типа может привести к преждевременным отказам и потенциально опасным коротким замыканиям и пожару.

Мы рекомендуем искать светодиодные лампы, которые совместимы с любой из потенциальных электрических конфигураций люминесцентного светильника, например, светодиодные лампы 3-в-1 Waveform Lighting T8.

Обычно называемые совместимыми 3-в-1, эти светодиодные трубки совместимы с любой из следующих конфигураций:

i) Без снятия люминесцентного балласта (UL типа A / совместимость с балластом)

ii) С удалением или обходом люминесцентного балласт (UL тип B / байпас балласта) и шунтированные или нешунтированные надгробные плиты (двусторонние)

iii) с удалением или обходом флуоресцентного балласта (UL тип B / байпас балласта) и нешунтированные надгробные плиты (односторонние)

4) Фотометрические характеристики светодиодных ламп — цветовая температура (CCT), люмены и индекс цветопередачи (CRI)

Обычно называемые основными фотоэлектрическими характеристиками, также важно, чтобы качество излучаемого света было таким же или превышало качество вашего текущего освещения люминесцентными лампами.

Коррелированная цветовая температура (CCT)

Большинство люминесцентных ламп имеют коррелированную цветовую температуру (CCT) 4000K или 5000K, поскольку они считаются наиболее подходящими для розничной торговли и офисных помещений соответственно. Однако за последние годы многие разработки люминесцентных ламп позволили использовать широкий диапазон цветовых температур.

Точно так же доступны светодиодные трубчатые лампы с широким диапазоном цветовых температур. Как правило, внешний вид светодиодной трубки и люминесцентной лампы с одинаковым рейтингом цветовой температуры будет одинаковым.

Световой поток

Световой поток, измеряемый в люменах, измеряет общее количество света, излучаемого лампой, и является наилучшей мерой для определения яркости лампы.

Лучший способ сравнить яблоки с яблоками — это сравнить значение светового потока люминесцентной лампы со светодиодной трубкой. Обычно люминесцентная лампа T8 мощностью 35 Вт излучает около 2500 люмен.

Одна вещь, которую следует отметить в светодиодных ламповых лампах, заключается в том, что они имеют тенденцию направлять свет вниз, а не на полные 360 градусов в люминесцентных лампах.Следовательно, при установке в потолочный светильник светодиодный трубчатый светильник может давать более полезные люмены, поскольку свет направлен вниз, а не обратно в светильник, как в люминесцентной лампе.

Индекс цветопередачи (CRI)

Индекс цветопередачи (CRI) измеряет степень, в которой цвета объектов выглядят точными и точными под источником света. Большинство люминесцентных ламп имеют индекс цветопередачи около 80, и большинство светодиодных ламп также имеют индекс цветопередачи около 80. 80 CRI приемлем для большинства приложений, но для улучшенного качества цвета и сред, где цветовое восприятие важно, ищите более высокий рейтинг CRI в светодиодной трубке.

5) Стоимость и финансирование светодиодных трубок

Наконец, мы немного поговорим о соображениях стоимости при покупке светодиодных трубок. В последние годы цена на ламповые светодиодные лампы снизилась до уровня, позволяющего конкурировать с люминесцентными лампами, поэтому закупочная цена ламп делает светодиодные ламповые лампы очень привлекательным вариантом.

Если, однако, выбранная вами светодиодная трубка не является лампой UL типа A, вы понесете затраты на ремонт электрической проводки. Для крупной или коммерческой установки эти затраты могут быть значительными в зависимости от сложности изменения проводки, необходимой для люминесцентного светильника.Как правило, на каждый 4-ламповый люминесцентный прибор у квалифицированного электрика может уйти 15-25 минут.

Если предположить, что электрику, заряжающему 100 долларов в час, требуется час, чтобы завершить перемонтаж трех люминесцентных светильников с 4 лампами, мы можем рассчитать затраты на рабочую силу более 8 долларов на лампу. Вы можете увидеть, как затраты на рабочую силу быстро увеличивают первоначальную стоимость проекта, добавляя привлекательности светодиодных ламповых светильников, совместимых с UL типа A.

Подсчитайте, сколько затрат на электроэнергию и техническое обслуживание сэкономят светодиодные ламповые лампы, и определите период окупаемости.Как правило, чем короче, тем лучше!

Также следует учитывать гарантийные условия производителя. В идеале период окупаемости короче гарантии, так как таким образом вы застрахованы от любых преждевременных отказов продукта, которые ставят под угрозу экономию затрат при использовании светодиодных ламп.

.
