Автоматика для откатных ворот, которой дополнительно можно оснастить любые модификации ворот, позволяет управлять всеми действиями с пульта дистанционного управления. Давайте рассмотрим более подробно варианты и схемы подключения автоматизации ворот.

Откатные ворота, или, как их еще называют, сдвижные ворота, являются конструкцией, в которой одна или две ставни сдвигаются вдоль неподвижной стены или забора по специальным полозьям. Для их открытия требуется минимальное пространство, что позволяет использовать их даже в ограниченном пространстве.

Сложность монтажа таких систем заключается в правильной регулировке полозьев на фундаменте, а специальные регулировочные площадки позволяют выполнять открытие плавно и равномерно. Комплект автоматики для откатных ворот может отправлять команду на открытие с пульта дистанционного управления, при подъезде к ним. Это очень удобная опция, особенно в холодное или дождливое время года.

Автоматика для откатных ворот

Комплект автоматизации откатных ворот включает в себя:

• двигатель привода;
• система фотоэлементов;
• сигнальная лампа;
• антенна приема сигнала;
• блок управления.

Двигатель привода выполняет основную роль в открытии ворот, так как по команде с блока управления выполняет открытие либо закрытие ворот. Двигатель, как правило, используется маломощный на напряжение питания 220 вольт. Для усиления передачи крутящего момента применяется чаще всего червячный редуктор. Схема подключения двигателя гарантирует его работу в реверсивном режиме.

Система фотоэлементов сдвижных либо раздвижных ворот обеспечивает блокировку их работы, если в зоне действия лучей находится препятствие. Такая несложная конструкция является лучшим гарантом от преждевременного срабатывания механизма ворот. Монтаж и настройка данной системы должна выполняться профессионалами.

Сигнальная лампа применяется для оповещения жителей о том, что ворота находятся в движении, и будет происходить въезд или выезд автомобиля. Обычно устанавливается проблесковый маячок оранжевого цвета. Автоматика производит включение и выключение сигнальной ламы по командам с блока управления.

Антенна приема сигнала устанавливается на столб ворот, для обеспечения качественной связи на длинные дистанции. Радиус действия данной антенны может измеряться сотнями метров и позволяет своевременно передать сигнал на открытие или закрытие ворот.

Блок управления принимает и преобразует полученный радиосигнал и при соответствии всем условиям начинает передавать команды на двигатель. Кроме того, блок управления контролирует систему фотоэлементов и сигнальную лампу. Монтируется подобный блок в герметичный контейнер, для избегания попадания атмосферных осадков.

Автоматика для откатных ворот своими руками

Для создания автоматических ворот своими руками начинать нужно с электрического привода. В нем важным элементом является электрический двигатель асинхронного типа. Если напряжение питающей сети трехфазное и позволяет использовать двигатель на 380 вольт, лучше остановиться на нем. Большим плюсом является возможность соединения по типу звезды, которая обеспечит простейший пуск двигателя и использует с максимальной эффективностью ресурсы электродвигателя.

В случае отсутствия питающей сети на 380 вольт, возможно использование электродвигателя на напряжение питания 220 вольт, с запуском через систему конденсаторов. Мощность электродвигателя берется в пределах от 1 до 2,5 кВт. Наиболее распространены в этом качестве крановые электродвигатели с частотой вращения 500-1000 об/мин.

Следующим важным моментом при изготовлении идет зубчатое колесо привода. Его вращение не должно превышать 100 об/мин, что регулируется применением одноступенчатого редуктора, который обеспечивает простоту и надежность преобразования крутящего момента с электродвигателя. Для состыковки электродвигателя с редуктором применяются специальные жесткие или полужесткие муфты.

Заменить редуктор поможет ременная передача. При этом для того чтобы правильно определить передаточное значение, размер большого шкива, установленного на приводное колесо, разделяется на размер меньшего, находящегося на валовой части мотора.

Далее устанавливаются выключатели концевого типа. Для их фиксации на поверхности рейки используют болты. Выделяют два варианта выключателей:

1. Магнитные.
2. Механические.

Первый вариант отличается большей эффективностью работы, так как данные выключатели работают даже при неблагоприятных погодных условиях. Магнит устанавливается на рейку с зубьями, проходя определенный участок на воротах через крюк, начинает срабатывать.

Подключать электрический привод необходимо согласно инструкции от производителя. Для дополнительных настроек используется дистанционный пульт управления. Кроме того, дополнительно устанавливаются фотоэлементы, которые улавливают световые сигналы. Фотоэлементы должны быть закреплены друг напротив друга. Они могут устанавливаться на ранее обустроенные столбы. Для того чтобы подключить провода, соорудите в трубе отверстие и проведите их от источника электроснабжения.

Вывод из данного обзора можно сделать такой, что лучшая идея по запуску раздвижных ворот – это обращение в специализированную фирму, которая производит строительство домов, строит бани сауны и бассейны. Специалисты смогут точно рассчитать и залить фундамент, для которого требуется арматура. Кроме того, в магазине обычно сложно приобрести определенные детали и механизмы отдельно. А компания сможет выполнить все работы по ключ, с определенной гарантией. В этом случае ваши ворота прослужат долго и качественно.



Порядок самостоятельной установки автоматики откатных ворот на примере модели Miller Technics 1000

В качестве примера взята модель Miller Technics 1000, которая может быть установлена практически на любые ворота – «потянет» створку длиной до 10 м и весом до 1000 кг.

Минимальная комплектация для получения работоспособной автоматической системы

Избавить себя от открывания ворот вручную можно при помощи всего лишь 3-х обязательных составляющих. Это будут: • ПриводПодразумевается, что блок управления встроен в него, концевые выключатели, ключ разблокировки и монтажные принадлежности также являются составляющей частью. • Устройство управленияКак правило, в комплекте предлагается пара пультов дистанционного управления, а радиоприемник изначально встроен в плату управления. • Зубчатая рейка

Принято включать в набор 4-ре метровых элемента для 3-х метровых проездов. При большей ширине проема следует докупить нужное количество реек, чтобы общая длина примерно на 1м превышала просвет ворот.

Технические параметры модели Miller Technics 1000

Питание	Напряжение 220 В переменного тока (50 Гц)
Количество оборотов	1400 об/мин
Максимальный ток	3А
Диапазон рабочих температур	От -30°С до +55°С
Наличие температурной защиты двигателя	Предусмотрено, 120°С
Максимально допустимый вес ворот	1000кг

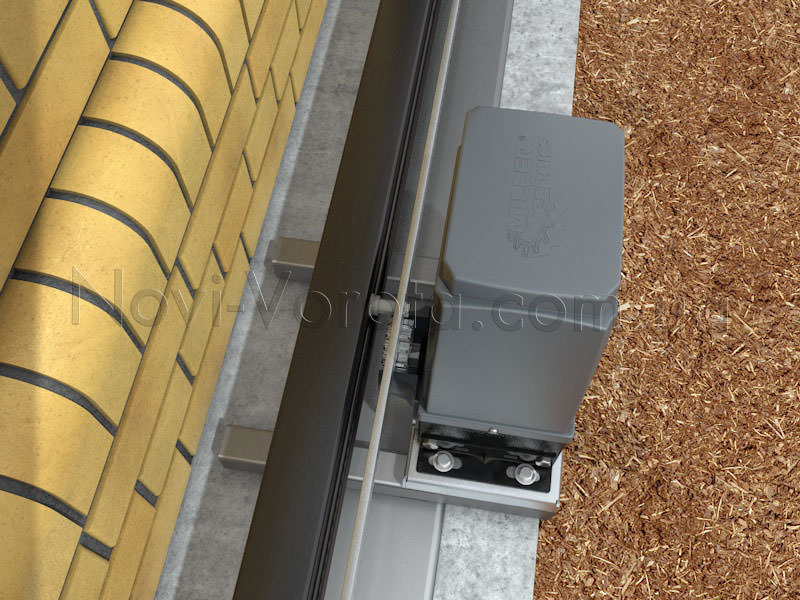

Установка привода

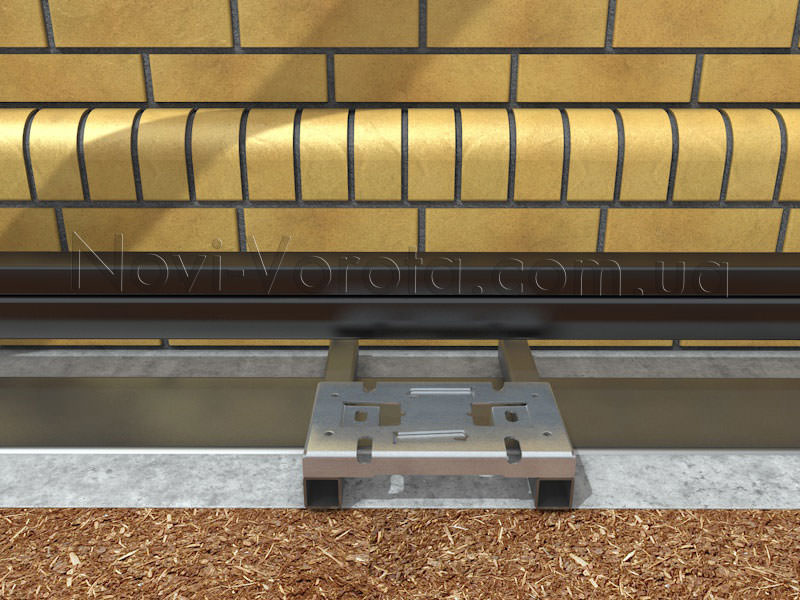

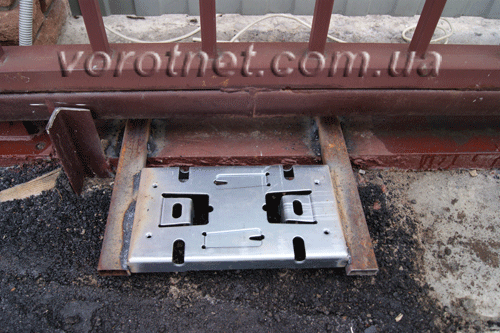

Подготавливают подставку под привод. Ее можно выполнить из пары отрезков труб прямоугольного или квадратного сечения длиной по 30 см. Достаточно элементов размерами 40*40 мм или 40*60 мм.

Размещают данные трубы между роликовыми каретками на швеллере-закладной. Приваривать их пока рано – следует просто уложить в запланированном месте.

Сверху также пока без крепления устанавливают монтажное основание из комплекта.

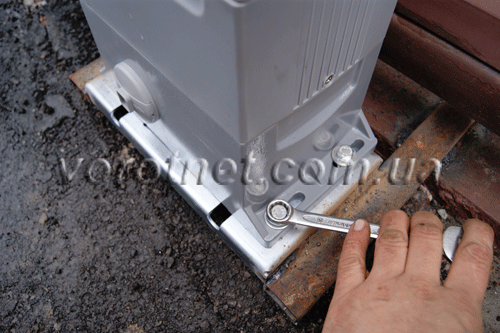

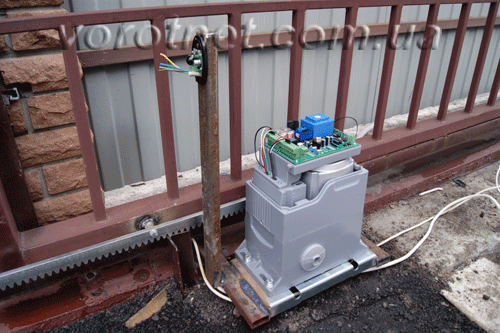

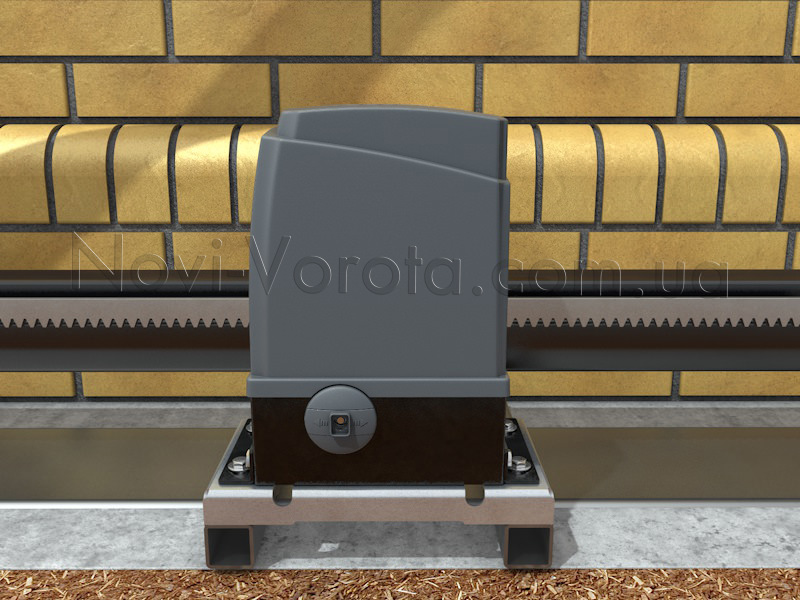

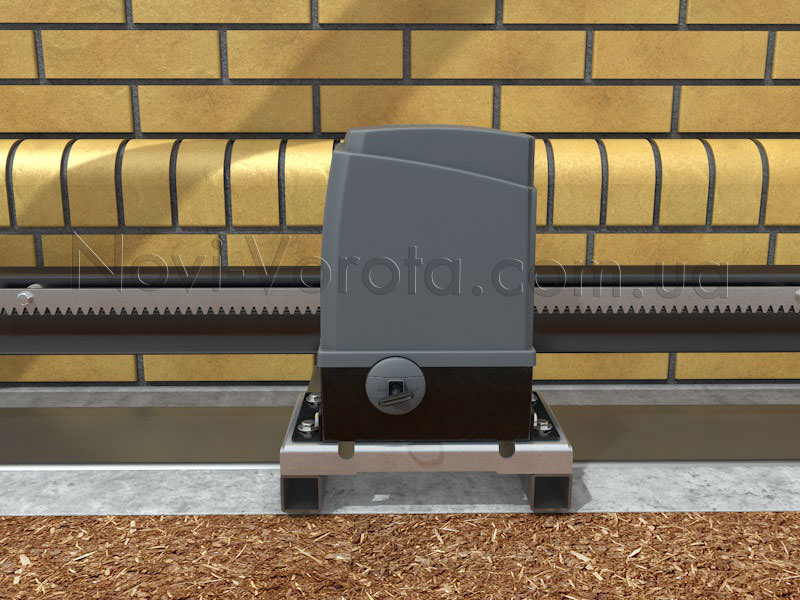

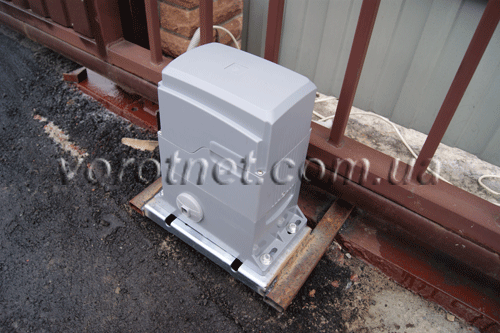

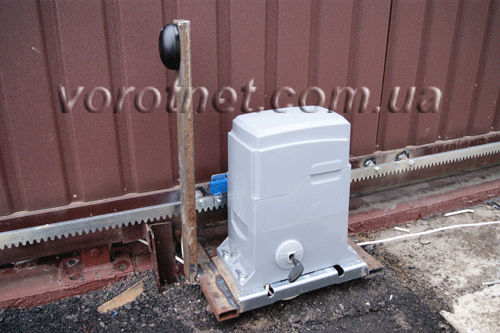

Привод ставят на основание. На данном этапе, можно обойтись без прикручивания.

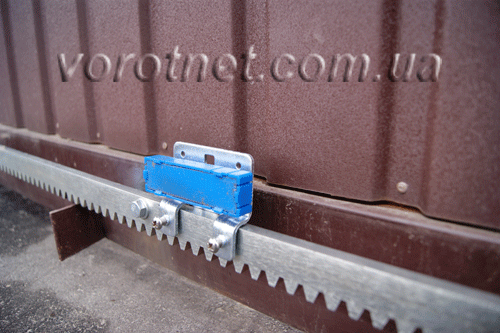

На отрезки зубчатой рейки прикручивают «бонки» (крепежные элементы), утолщением наружу и со сдвигом к гладкому верхнему краю (отверстия овальные, поэтому позволяют такой сдвиг).

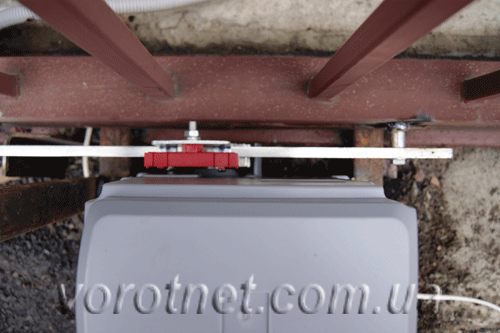

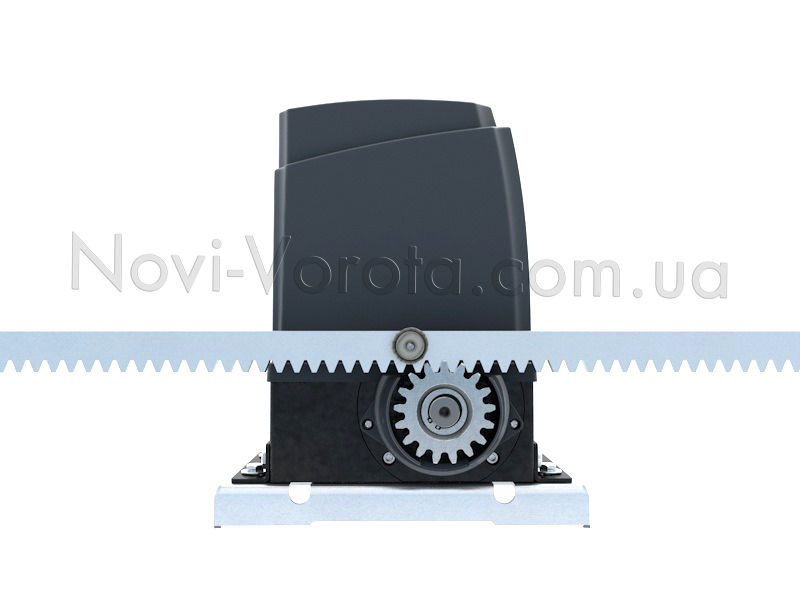

Зубчатую рейку устанавливают на внешнюю шестерню привода таким образом, чтобы она прошла посредине элемента. Всю конструкцию (привод на основании и подставке вместе с зубчатой рейкой) подвигают к створке.

«Бонки» должны соприкоснуться с нижней трубой каркаса ворот.

Внимание! «Бонки» не привариваются к направляющему профилю, так как рельс при этом может деформироваться.

Если «бонки» оказываются выше или ниже трубы каркаса, то следует заменить трубы-подставки на элементы подходящего сечения.

Когда размеры подставки подобраны оптимально, позволяя «бонкам» расположиться строго против трубы каркаса, приваривают к швеллеру выбранные трубы, а к ним – монтажное основание. После этого привод прикручивают болтами из комплекта крепежа.

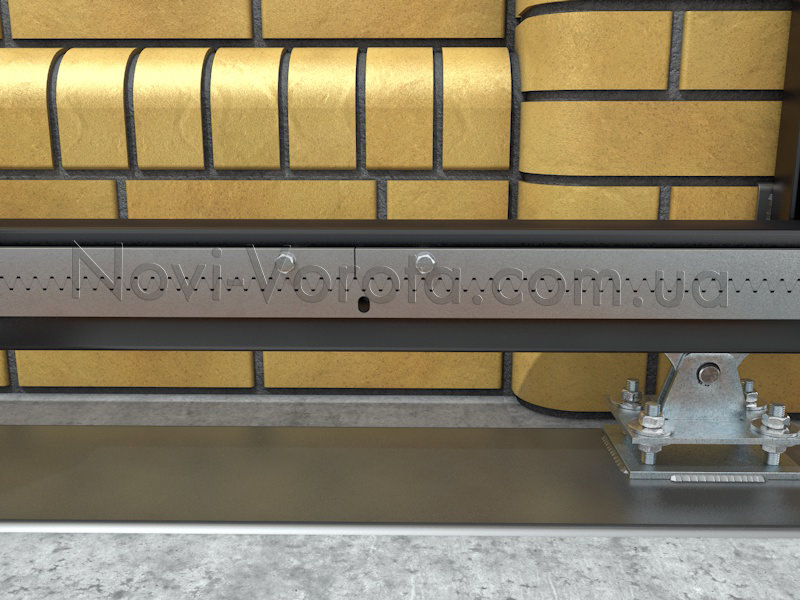

Крепление зубчатой рейки

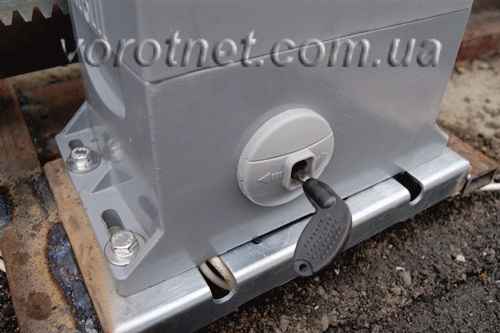

Предварительно разблокируют привод специальным ключом, а ворота полностью закрывают.

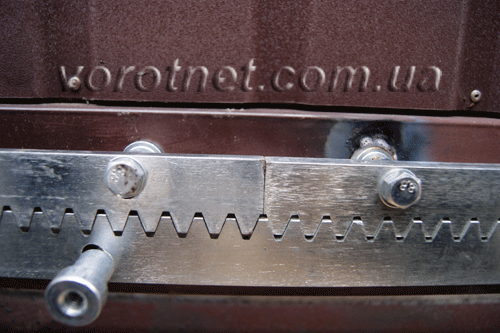

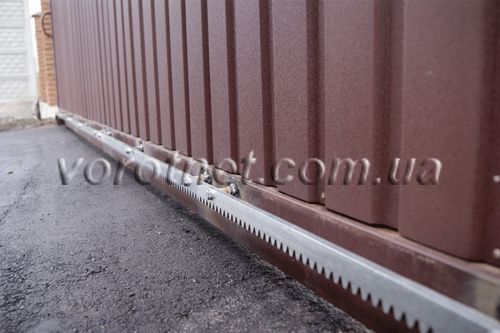

Зубчатая рейка поставляется отрезками по 1 метру. Крепят их последовательно.

Первый элемент устанавливают на шестерню привода таким образом, чтобы в сторону «хвостовика» ворот выступал отрезок длиной 30-50 см.

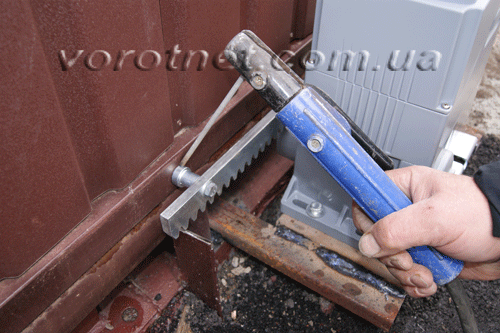

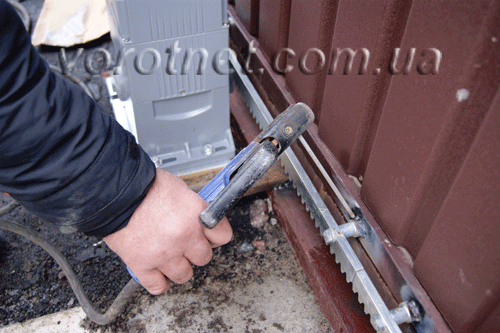

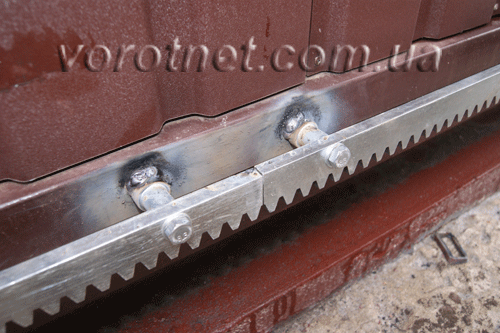

«Бонки» прихватываются сваркой к нижней трубе рамы. Окончательное обваривание будет производиться лишь после проверки идеального положения зубчатой рейки по всей длине. Такой подход позволяет в процессе монтажа легко устранять ошибки – достаточно срезать болгаркой такую прихватку и скорректировать положение элемента.

После крепления первого элемента ворота приоткрываются на метр.

Второй отрезок устанавливается на шестерню, а место стыка с уже закрепленной частью снизу подпирается перевернутой свободной рейкой. Это позволяет получить «идеальный зуб» без перепадов высоты в месте соединения кусков.

Отклонение от этого правила может привести к тому, что в местах стыков наружная шестерня будет получать сильные удары, опасные для нее и всего редуктора в целом.

Только после получения «правильного зуба» «бонки» нового элемента можно прихватить к каркасу сваркой.

Аналогично второму устанавливаются все последующие куски зубчатой рейки.

После монтажа последнего отрезка необходимо по всей длине обеспечить зазор примерно в 1 мм между зубчатой рейкой и шестерней привода.

За счет удлиненных отверстий под крепление «бонок» можно сдвинуть рейку немного вверх. Регулировка осуществляется вручную на ощупь и не представляет особых сложностей.

При разблокированном мотор-редукторе наружную шестерню следует взять снизу и попробовать сдвинуть. Если движения нет или оно сильно затруднено, то зубчатую рейку стоит приподнять выше.

Зазор между зубьями шестерни и рейки должен быть одинаковым на всем протяжении ворот.

Описание регулировки словами выглядит сложнее, чем этот процесс оказывается на практике. При выполнении описанных действий Вы сможете убедиться, что все довольно просто.

После выставления каждого отрезка в оптимальное положение требуется надежно зафиксировать его монтажными болтами.

После выставления зазора в 1 мм по всей длине зубчатой рейки производится тестирование легкости хода ворот (пока вручную). Если замечаний нет, то «бонки» обваривают окончательно уже сплошными швами. Места сварки зачищаются, грунтуются и окрашиваются.

Электроподключения

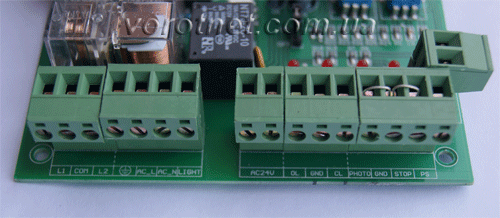

Типовая схема подразумевает подключение самого привода и важных дополнительных устройств, а именно фотоэлементов и сигнальной лампы. На практике аксессуары ставятся не всегда – система и без них может работать, но с пониженным уровнем безопасности. Если установка датчиков преграды и лампы не предусмотрена, то и электропроводку для них выполнять не потребуется.

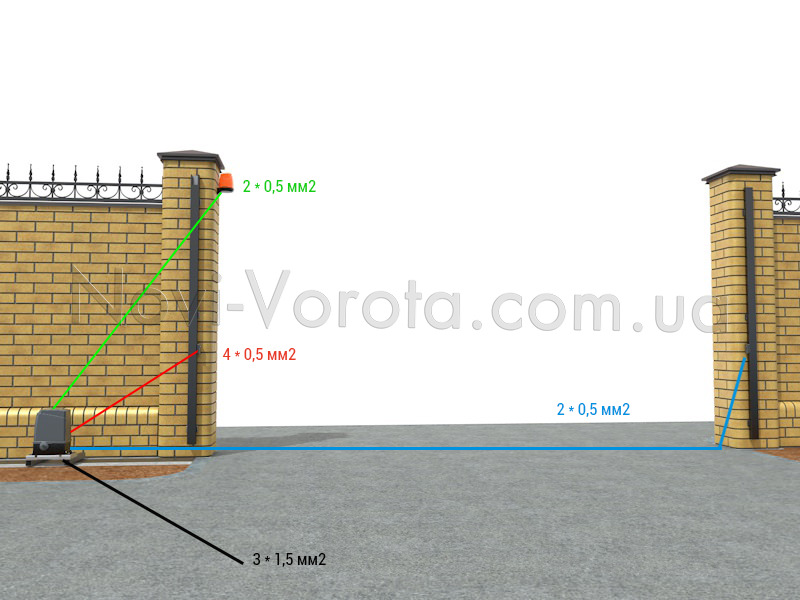

Разводка кабелей

Проводка обычно выполняется скрытой еще до укладки дорожного покрытия. Выкапываются траншеи глубиной не меньше 70 см, по дну которых и прокладываются провода с внешней защитой. При этом под проездом в качестве гильзы рекомендуется брать пластиковую водопроводную трубу, диаметр которой может быть 15-20 мм. В грунте вне проезда достаточно гофротрубы.

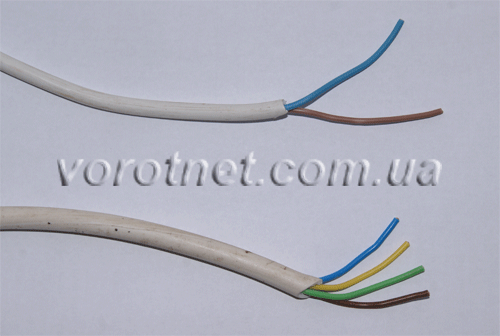

Изначально трехжильный кабель сечением 1,5 кв.мм подводится от источника электропитания (напряжение 220 В) к плате управления (расположена внутри привода). Остальные кабеля (2-х и 4-х жильные по 0,5 кв.мм) разводятся уже от платы к аксессуарам согласно схеме.

Подключение платы управления к питанию

Кабель от источника питания (переменный ток, напряжение 220В) подводится к приводу и подключается к контактам платы управления с маркировкой «L» и «N».

Кодирование пультов ДУ

Для выполнения дальнейших настроек автоматической системы потребуется запрограммировать пульт ДУ, чтобы получить возможность подавать команды приводу.

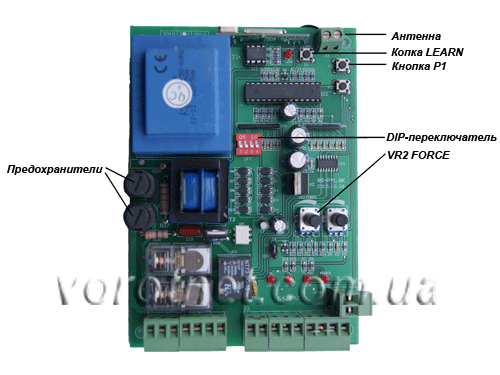

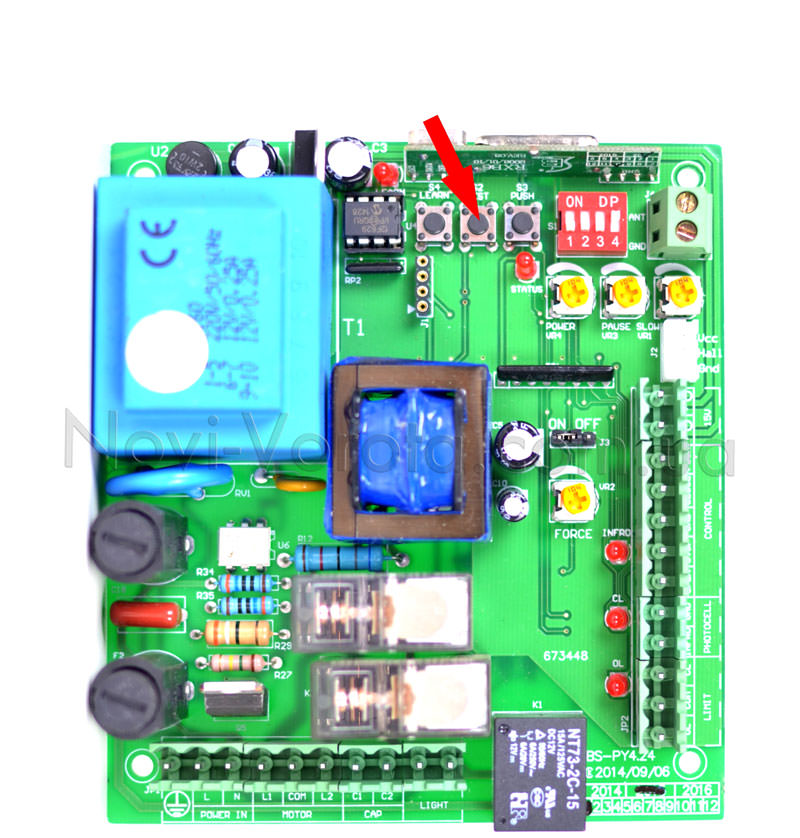

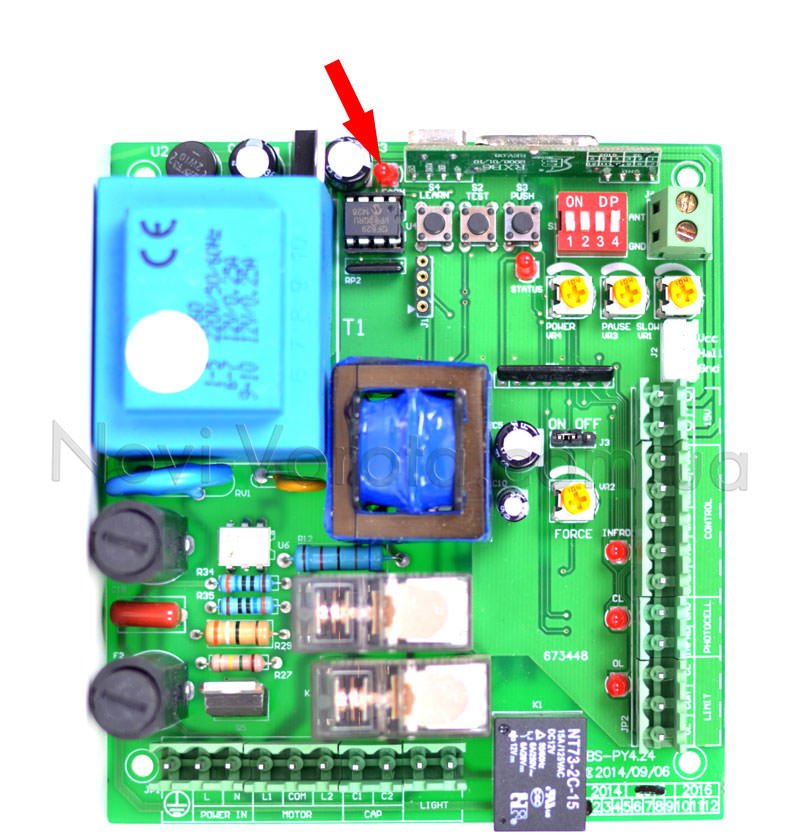

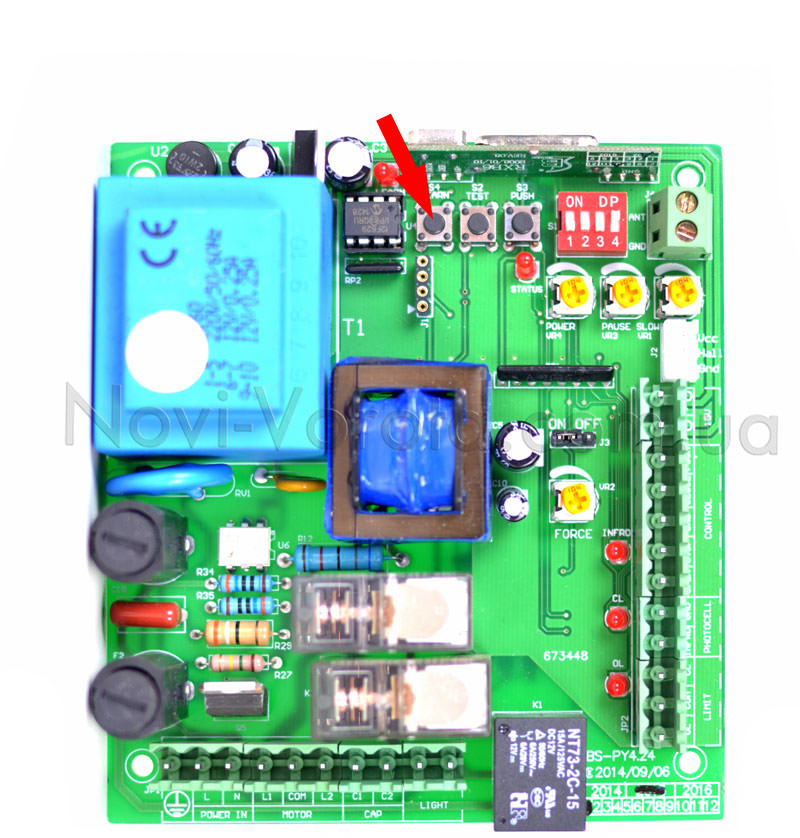

На плате управления есть специальная кнопка «Learn», которую требуется нажать и отпустить.

Данное действие приводит к тому, что загорается красный светодиод рядом с кнопкой.

Далее нажимают ту кнопку пульта, с которой предполагается управлять воротами, и ее канал будет прописан в память приемника.

Данный процесс сопровождается сигналом светодиода: он должен дважды моргнуть и потухнуть. Это будет подтверждением записи пульта.

Выставление магнитных концевых выключателей

Для своевременной остановки привода в конце маневра предназначены магнитные концевые выключатели. Пара кронштейнов-магнитов крепятся на зубчатую рейку таким образом, чтобы подходить к датчику внутри привода в момент полного открывания и закрывания.

Принцип действия: приближение кронштейна к датчику-геркону приводит к размыканию реле под воздействием магнитного поля. Это служит сигналом к остановке двигателя.

Магниты имеют разную полярность, чтобы система «понимала» положение створки (открыта или закрыта). При креплении элементов на зубчатой рейке следует убедиться в правильном размещении. Если перепутать левый с правым, то ворота останавливаться автоматически не будут.

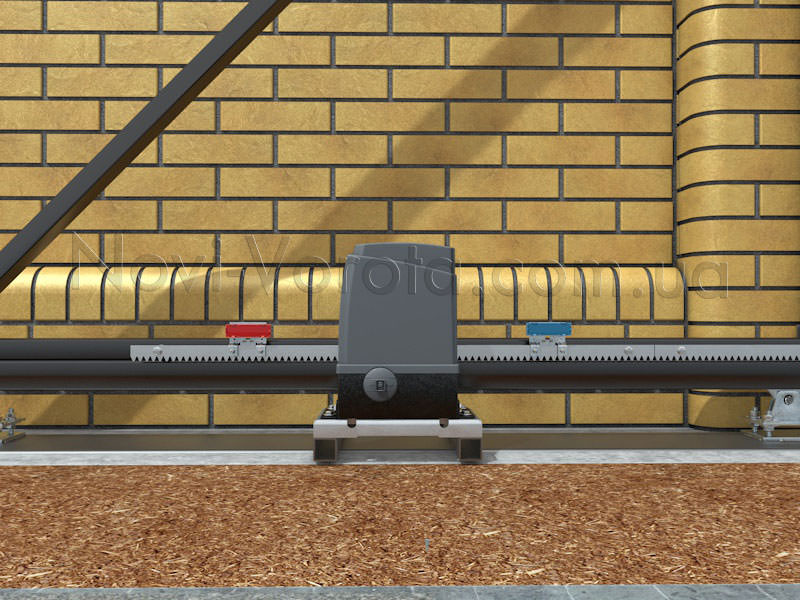

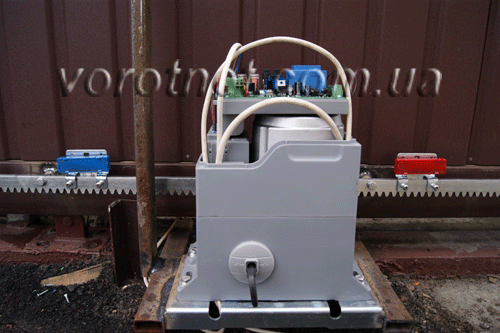

Для корректного монтажа магниты сначала ставят на зубчатую рейку на расстоянии 10-20 см от корпуса привода при полуоткрытом положении ворот.

Дав команду с пульта на движение ворот, наблюдают за поведением автоматики в момент подхода магнита. Если двигатель остановится, то полярность соблюдена. Если створка «проскочит» дальше, то ход ворот останавливают пультом, а магниты меняют местами.

Убедившись, что магниты расположены с правильных сторон, определяют точное место их размещения на зубчатой рейке ближе к ее краям.

Магнит считается правильно установленным, если ворота последние пару сантиметров плавно докатываются по инерции, не продвигаясь дальше положенного. Ни в коем случае створка не должна ударяться в уловитель при закрывании, напротив, между их стенками должен оставаться небольшой зазор.

Уже на данном этапе ворота можно считать автоматизированными и пригодными к использованию.

Выполнение ряда дополнительных настроек позволит активировать полезный функционал блока управления. Управление воротами получится более комфортным. Для повышения безопасности эксплуатации автоматики стоит подключить периферийные устройства.

Задание времени работы автоматики

По умолчанию время работы привода установлено на 30 секунд. Заводские настройки можно сменить на индивидуальные.

Обычно остановка двигателя происходит по сигналу магнитных выключателей. Но если один из них будет поврежден или створка упрется во что-то, то как раз функция отключения по времени спасет двигатель от перегорания.

Для задания конкретного времени работы створку полностью закрывают, после чего нажимают и удерживают в течение 3 секунд кнопку «Test».

Ворота самостоятельно пройдут полный цикл по магнитным концевым выключателям (откроются и закроются). После остановки время работы привода будет автоматически зафиксировано в памяти платы управления.

Корректировка чувствительности к препятствиям

Есть функция, позволяющая задать максимально допустимое усилие. Превышение данного порога приводит к автоматическому отключению двигателя. К примеру, если створка упирается в препятствие, то нагрузка возрастает, что требует адекватной реакции на ситуацию – остановки ворот.

Необходимое усилие можно выставить с помощью триммера «FORCE», вращая его в ту или иную сторону.

Установка и подключение фотоэлементов

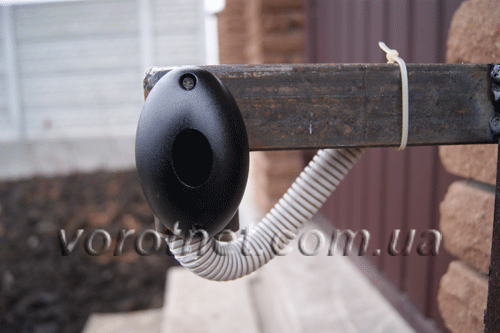

В основном фотоэлементы устанавливаются на опорные столбы.

Как вариант – их можно прикрепить к нащельникам. Рекомендованная высота – 50-60 см над землей, чтобы не перекрывались сугробами, но «замечали» капот авто и пешеходов.

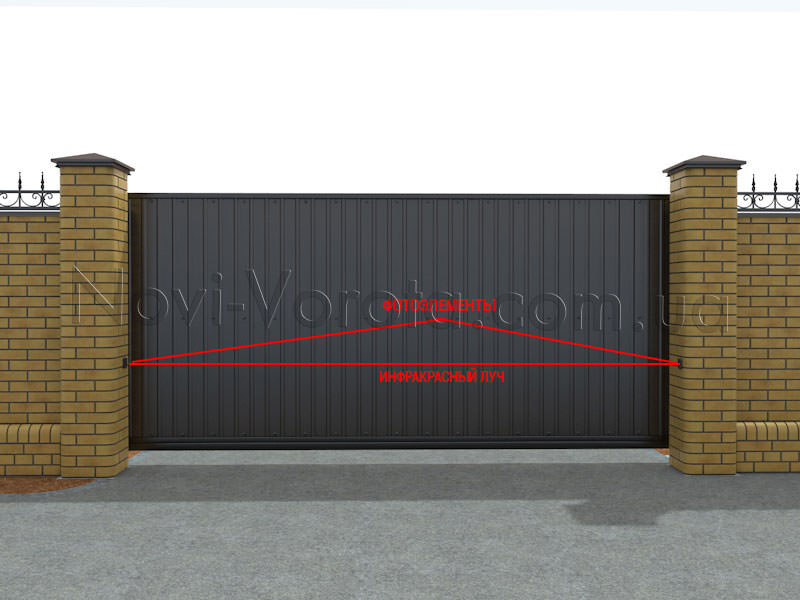

Парные датчики располагают друг напротив друга. При этом между ними не должно быть никаких преград, мешающих идти инфракрасному лучу от передатчика к приемнику. Именно этот луч сканирует проезд, а его обрыв дает сигнал о наличии препятствия на пути створки.

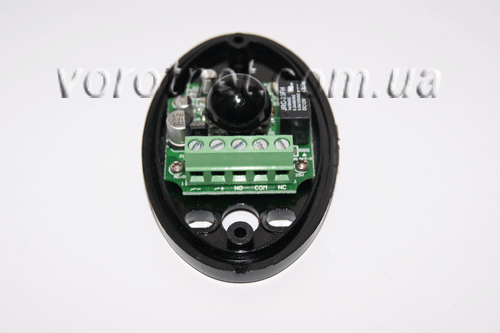

Подключение датчиков безопасности.

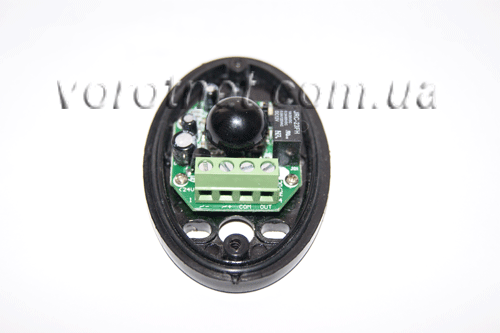

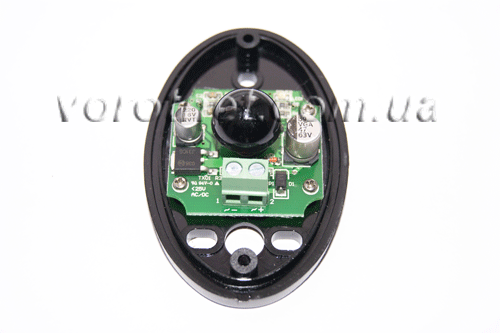

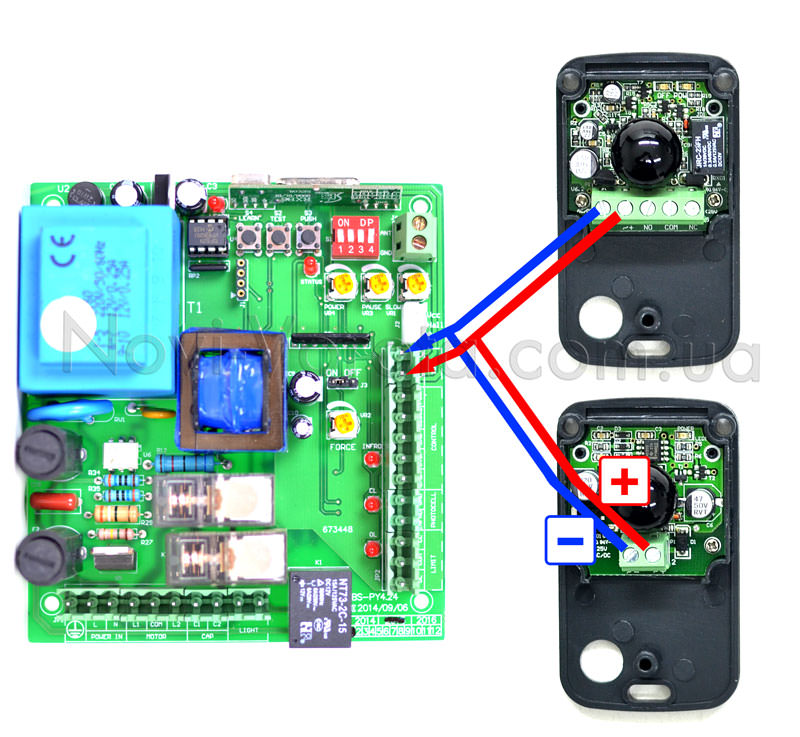

Сначала подключают тот фотоэлемент, что расположен ближе к блоку управления:

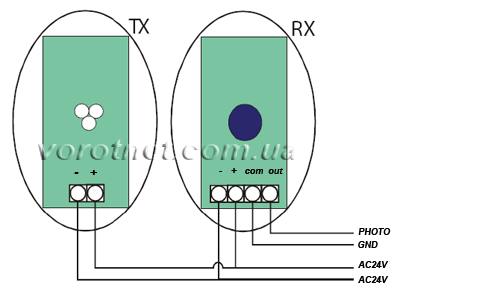

• контакты «+» и «-» фотоэлемента подключаются к питанию 15 В платы управления;

• контакт «COM» фотоэлемента подводится к контакту «GND» платы;

• контакт «NC» датчика подключается к «INFRO» платы.

Для дальнего фотоэлемента необходимо подвести лишь питание, т.е. его «+» и «-» подключить к питанию 15 В платы.

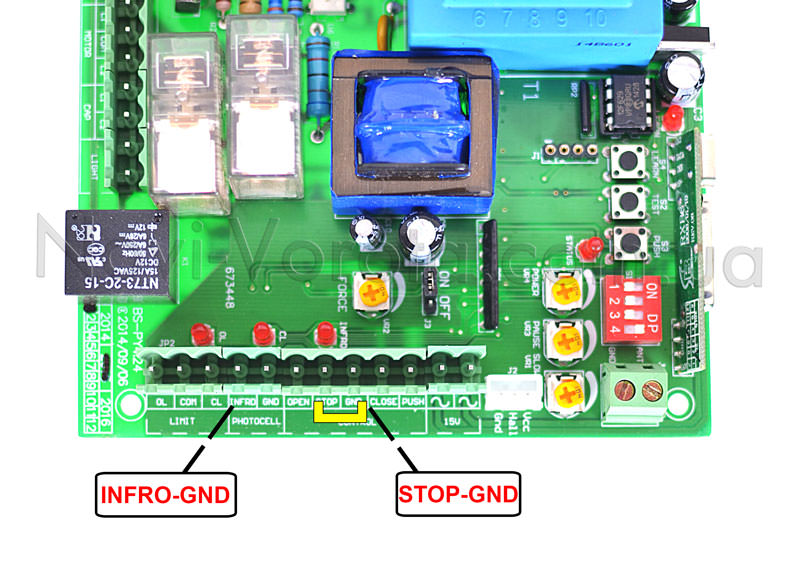

Установленную на заводе перемычку «INFRO-GND» на плате необходимо снять, при этом перемычка «STOP-GND» остается на месте.

После установки и подключения фотоэлементов требуется проверить их эффективность. При обрыве луча при закрывающейся створке автоматика должна реверсировать движение, т.е. ворота должны начать открывание. Если створка открывается, то обрыв луча либо игнорируется, либо приводит к остановке – опасности удара створкой не наблюдается, реверс не нужен.

Если реакции на разрыв луча при закрывании створки нет, и ворота продолжают движение как ни в чем не бывало, то следует поменять местами две пары контактов:

• OL и CL

• L1 и L2

Подключение фотоэлементов производится только после установки, подключения и проверки работы основного оборудования.

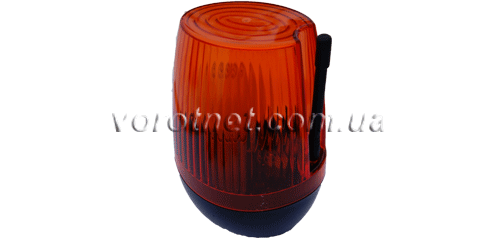

Монтаж и подключение сигнальной лампы

Для установки лампы подбирают такое место, чтобы ее было видно с любой стороны ворот.

Подключение сигнальной лампы

Идущие от лампы кабели подключаются к клеммам «Light» платы управления.

Преимущества модели Miller Technics 1000 для откатных ворот

• Наличие мощного двигателя, позволяющего устанавливать привод на створки до 1000 кг весом и 10 м длиной.
• Полупромышленное назначение позволяет использовать данную автоматику на въездах во дворы многоквартирных домов или в гаражные кооперативы. Приводу под силу совершать до 200 циклов в сутки.
• Редуктор выполнен исключительно из металла, так что служить может без поломок не менее 10 лет.
• Магнитная система концевых выключателей позволяет автоматике работать без сбоев и летом, и зимой.
• На привод Miller Technics 1000 дается гарантия на 3 года. Более того, данная модель в течение года может просто тестироваться. Это значит, что после покупки Вы можете установить и использовать автоматику, но если работа привода в тестовый период не понравится, то можно вернуть технику обратно. Мы же вернем деньги в полном объеме.
• Не требуется никакой предоплаты. Вы получаете и проверяете комплектацию, а потом оплачиваете заказ.
• Предоставляются подробные пошаговые инструкции по установке и подключению автоматики.
• При монтаже техники можно позвонить нашим специалистам для бесплатной консультации по назревшим вопросам.

Установка автоматики на откатные ворота

Если вы читаете эту статью, значит, у вас уже установлены откатные ворота, а сейчас вы хотите провести монтаж автоматики, чтобы они стали более удобными и практичными.

Начнем с предупреждений!

Если ворота плохо двигаются, есть проблемы с открытием, то монтаж автоматики не поможет в этой проблеме. Установка электронных автоматических систем просто выведет новые откатные ворота из строя. Ни один инженер при производстве не может учесть особенности установки именно.
Сделаем вывод: перед установкой автоматики откатные ворота должны быть четко выровнены и правильно установлены. Только в этом случае система будет работать.

А теперь к инструкциям

Далее отходим от лирики и расскажем подробнее об установке автоматики для откатных ворот. Понадобится оборудование и качественные материалы. Перечислим, что должно быть в комплекте:

• Электронный привод для откатных ворот.
• Рейка с зубцами.
• Пульты для ДУ.
• Элементы для безопасности.
• Лампа – «сигналка».

Какое еще нужно оборудование:

• Сварка.
• Дрель и сверла для металла.
• Электроприводы для питания.
• Приводы для подключения элементов безопасности
• Приводы для подключения сигнальной лампы.

Все это оборудование должно у вас быть в наличии, если вы ставили своими руками откатные ворота. А теперь поговорим об установке автоматики. Вам потребуется швеллер с двумя крепкими каретками. На швеллере будет установлен электрический привод.

Как устанавливается автоматика?

Сначала выбираем место для установления электропривода. Нам потребуется основание монтажа, идущее в наборе. Устанавливаем на него привод. Потом устанавливаем все это на швеллер между каретками. Затем настраиваем автоматику ворот в рабочее положение, чтобы определить место для установки привода. Следует положить на рейку с зубцами электропривод, проследить, вычислить, куда нужно направить привод, чтобы рейка с зубцами расположилась в середине шестеренки и закрепилась на трубе профиля на наружном каркасе.

Место рассчитано. Кладем на него все остальное оборудование для монтажа и привариваем по периметру. Иногда привод следует приподнять для установки на несколько см повыше. Для этого берем профильную трубу и привариваем к ней привод. Размер трубы берем необходимый (40х20, 50х50, 60х30 и т.д.). После установки швеллера на монтажную основу привариваем к нему электрический привод и закрепляем с помощью болтов.

Закрепление зубчатой рейки

Ворота должны быть полностью открыты, устанавливаем в середине привода рейку с шестерней. Учитывайте, что для закрепления концевых выключателей нужно оставить немного рейки с зубцами.
Далее привариваем к профильной трубе рейки с зубцами. Протягиваем за рейку полотна. После установки следующей рейки выполняем ту же процедуру. Учтите, что между стыками не должно быть разрывов. Должен выйти один «зуб».
Все элементы крепежа автоматики откатных ворот нужно еще раз приварить. Затем между приводом и шестерней устанавливаем 1-миллиметровый зазор.

Установка концевых выключателей

Их нужно закрепить болтами на концевой рейке. Выключатели бывают механическими и на магнитах. Магнитные срабатывают даже во время суровых погодных условий. На зубчатой рейке осуществляют монтаж магнита и при прохождении определённого места ворот она останавливается. При этом выключатели нужно поделить на левый и правый – один со знаком «плюс», а второй со знаком «минус».

Лучше всего производить настройку и монтаж магнитных выключателей на расстоянии (минимум 1 м). Монтаж механических концевых выключателей откатных ворот производить очень просто, на самом деле. Они работают с помощью элементарной пружины.

Подключение привода

Для его подключения у вас должна быть схема и инструкция. Для тестирования пользуемся пультом: привод, после приведения в действие, должен не до конца закрывать ворота. Для регуляции времени закрывания ворот нажимаем на пульте кнопку Р1 3 раза, или на 3 секунды – они совершат полный цикл открывания и закрывания. Советуем до подключения элементов безопасности отрегулировать привод.

Установка фотоэлементов безопасности

Их монтаж осуществить несложно. Фотоэлементы представляют собой 2 аппарата – один из них посылает луч света, а второй принимает его. Откатные ворота будут нормально двигаться, пока есть сигнал света. При появлении заслонки для луча (человек, машина, животное), ворота перестают закрываться.

Рекомендуем произвести монтаж элементов безопасности при установке автоматики ворот. Починка автомобиля будет стоить дороже установки фотоэлементов.

Монтаж фотоэлементов для ворот можно произвести разными способами.

Все, что требуется – это закрепить их друг против друга для попадания светового сигнала и подключить. Можно сделать специальные столбики, или постаменты, приварить к ним. Еще один простой способ – сделать столбики из остатков профильной трубы и сделать монтаж фотоэлементов. Как видите, вариантов много, а ваша задача – выбрать оптимальный вариант.

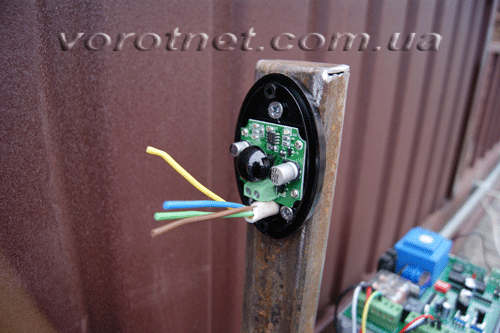

Для подключения проводов делаем в трубе отверстия и проводим их под проезжей частью. Для избегания обрывов прячем провод в гофрированный шланг. Фотоэлементы можно закрепить при помощи обычных саморезов.

Подключение сигнальной лампы

Лампу нужно установить на проезжую часть лицом, чтобы она информировала о подъезжающих машинах, или подходящих людях. А нужна ли вам такая лампа, подумайте сами. Мы бы рекомендовали устанавливать все элементы безопасности. Лампы можно закрепить классическими саморезами. Чтобы подключить, возьмите провода 2х0,5 мм или 2х0,75 мм. Берете схему с нструкцией и подсоединяете все по ней.

Выводы

Как видите, для установки автоматической системы много усилий не потребуется. Если у вас возникнут затруднения, не хватит опыта, времени, стоит обратиться к профессионалам, у которых есть необходимые навыки и оборудование. Телефоны и адреса сервисных центров можно узнать в Интернете.

Установка электропривода на откатные ворота

Сейчас все чаще можно увидеть в загородных коттеджах, частных домах или на въезде на различные охраняемые территории конструкции, работающие в автоматическом режиме. Для функционирования автоматических откатных ворот используется привод, позволяющий открывать и закрывать створки, независимо от погодных условий и прочих факторов.

Такая большая популярность этих конструкций обусловлена их практичностью, надежностью и безотказностью, что гарантирует чрезвычайно длительный период эксплуатации.

На отечественном рынке представлен большой выбор различных моделей приводов для откатных ворот, которые, несмотря на качество комплектующих и отличия в дизайне, работают по одинаковому принципу. При этом процесс установки таких устройств осуществляется в одинаковой последовательности.

Оборудование и комплектующие для монтажа привода.

Предварительно следует установить ворота и подготовить место для монтажа привода. Для нормального функционирования автоматики откатные конструкции должны легко открываться и закрываться. Таким образом можно обеспечить бесперебойную и длительную эксплуатацию всей конструкции. Если посредством монтажа привода попытаться решить проблему открывания заклинивающих створок ворот, то такие меры могут привести только к выходу из строя всего устройства и дополнительным финансовым затратам.

Комплект для установки автоматического привода состоит из следующих элементов:

• Электронный привод.
• Специальная зубчатая рейка.
• Пульты дистанционного управления (ДУ).
• Дополнительные элементы системы безопасности.
• Сигнальный фонарь.

Дополнительно потребуются следующие комплектующие и оборудование:

• Детальная схема установки.
• Аппарат для электросварки.
• Электродрель и сверла по металлу разного диаметра.

Для обеспечения электропитанием устройств необходимы провода сечением:

• Привод — 2х1,5 или 2х2 мм.
• Два фотоэлемента — 4х0,5 (4х0,75) и 2х0,5 (2х0,75) мм.
• Сигнальная лампа — 2х0,5 (2х0,75) мм.

Если у Вас появились вопросы, позвоните нам: +7 (495) 783-06-56

ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Монтаж привода.

Привод, обеспечивающий автоматическое открытие и закрытие подобных воротных конструкций, представляет собой сборочный механизм, который включает в себя:

• Крепежные элементы.
• Площадку для установки автоматики.
• Непосредственно привод.
• Защитный короб.

Перед монтажом автоматики следует предварительно отрегулировать ход ворот и позаботиться о том, чтобы в процессе открывания конструкции отсутствовали какие-либо скачки и не приходилось прилагать чрезмерных усилий. Также чрезвычайно важно использовать уровень, чтобы с его помощью выставить идеально ровно площадку, на которой будет производиться установка автоматики, что существенно ускорит и облегчит монтаж оборудования. Только после этого можно приступать непосредственно к установке.

Сам процесс монтажа привода происходит в несколько этапов:

1. Определение местоположения привода.

На швеллере, оснащенном двумя прочными роликовыми каретками (бетонируется в процессе установки ворот), необходимо выбрать место оптимально подходящее для монтажа электропривода. Для этого потребуется на шестерню электропривода положить зубчатую рейку и продвинуть ее до того момента, пока она не займет положение ровно посредине, что обеспечит ее надежное и правильное закрепление на профильной трубе наружного каркаса.

2. Монтаж автоматики.

После проведения всех необходимых расчетов необходимо на выбранное место на швеллере установить монтажное основание, изготовленное из качественной стали и обварить его по периметру электросваркой. Затем при помощи специальных болтовых соединений (обычно идут в комплекте) на него крепится привод.

Перед началом монтажа нужно тщательно осмотреть устройство на наличие на нем различных механических повреждений. При обнаружении каких-либо дефектов ни в коем случае нельзя устанавливать устройство, а следует обратиться к производителю для его замены.

В некоторых случаях в процессе монтажа требуется слегка приподнять привод. Для этих целей можно воспользоваться профильной трубой 40х20, 50х50 и других размеров, к которой следует приварить устройство.

Для функционирования системы автоматики требуется электричество. Поэтому для работы привода нужно предварительно подвести к месту его монтажа кабель для электропитания.

3. Установка зубчатой рейки.

В процессе установки зубчатой рейки стандартной длиной в 1 метр и имеющей три овальных регулировочных отверстия требуется терпение, предельное внимание и максимальная точность. Ведь если в ходе монтажа будут допущены ошибки и неточности, то двигатель будет во время открывания ворот пробуксовывать, что приведет к его перегреву и быстрому выходу из строя.

Кроме этого, главное условие нормальной работы ворот – это наличие зазора в 1 мм между рейкой и шестерней привода. Прогиб полотна всего в 5 мм может привести к тому, что в одном конце воротной конструкции привод будет хватать рейку за конец зуба. При этом примерно посередине, ворота уже будут двигаться на шестерне привода, а не на роликовых каретках. В свою очередь, это приводит к ускоренному износу шестерни, подшипников устройства и перегоранию электродвигателей.

Для того чтобы избежать таких фатальных последствий лучше всего приварить крепление под рейку по месту без зазора. Причем если понадобится получить зазор, то перед установкой рейки можно подложить под электродвигатель несколько шайб толщиной не более 1 мм, которые после завершения работы нужно будет удалить. Также можно просто поднять зубчатую рейку на 1 мм. Конечно же, во время монтажа рейки таким способом от сварки пострадает полотно ворот. Однако эту проблему можно очень просто решить с помощью баллончика с краской.

4. Закрепление зубчатой рейки.

Следует учитывать, что наряду с зазором, в процессе установки нескольких реек, необходимо выдержать между ним определенное расстояние, чтобы обеспечить получение «правильного зуба». Для выполнения этой задачи рекомендуется взять две рейки и вложить в них на месте стыка еще один аналогичный элемент, что позволит определить оптимальный зазор между зубами.

После этого можно приступать к процедуре монтажа зубчатой рейки. Установка этого элемента состоит из нескольких действий, которые нужно выполнять в определенной последовательности:

• Перед началом процедуры ворота должны быть полностью открыты, а электропривод переключен в режим разблокировки.
• Затем следует установить в середине привода зубчатую рейку с шестеренкой. При этом нужно обязательно оставить на рейке место под крепление для концевых выключателей.
• Потом необходимо поставить на шестеренку электродвигателя первую рейку и приварить ее непосредственно к полотну откатных ворот.
• Далее воротная конструкция передвигается в сторону на 1 метр и на шестерню электропривода устанавливается следующая рейка, которая пристыковывается к первой (с учетом получения «правильного зуба») и также приваривается. В конечном итоге должна получится идеально ровная рейка.
• Происходит регулировка зазора между шестеренкой привода и зубчатой рейкой, который не должен превышать 1 мм. Только в этом случае гарантируется плавное движение воротной конструкций. В том случае, если люфт превышает допустимые параметры, то открытие ворот будет осуществляться с усилием, рывками и сопровождаться характерными стуками.
• После завершения всех работ, связанных с монтажом и регулировкой зубчатой рейки, необходимо еще раз обварить все крепежные элементы.

Для регулировки зазора между рейкой и шестерней достаточно проделать несколько элементарных манипуляций. Для этого необходимо просто отвинтить крепежные болты на зубчатой рейке и выставить ее таким образом, чтобы она при движении и соприкосновении с шестеренкой привода издавала характерное цоканье, а не стук.

5. Установка концевых выключателей.

После окончания монтажа привода и зубчатой рейки проводится установка концевых выключателей, которые бывают двух типов:

• Механические.
  Такие устройства пользуются большой популярностью благодаря высокой надежности и элементарной установке. Также они отличаются простым принципом действия. На привод устанавливается специальная пружинка, а на рейку – концевик. Во время прохода над устройством он отклоняет пружинку в сторону, что обеспечивает выключение привода и приводит к моментальной остановке ворот.
• Магнитные..
  Такие элементы отличаются высокой надежностью и отлично справляются со своей задачей независимо от погодных условий. Функционирование подобных концевых выключателей основывается на полярности магнитных элементов. Данные элементы устанавливают непосредственно на зубчатую рейку. После прохождения магнита над приводом происходит активация специального механизма, обеспечивающего полную остановку устройства.

Практически все виды откатных ворот независимо от компании-производителя оснащаются современными и надежными концевыми выключателями на базе магнитов, а их механические аналоги уже почти не встречаются.

6. Настройка магнитных концевиков.

В процессе установки данных элементов следует учитывать, что в зависимости от полярности, они бывают левыми и правыми (плюсом и минусом). Таким образом, если один концевик расположен к приводу плюсом, то другой обязательно должен быть размещен стороной с минусом. Причем если магниты перепутать местами, то ворота просто не будут останавливаться и их элементарно заклинит. Специально для удобства установки концевые выключатели окрашиваются в красный и синий цвета.

Настройка этих элементов не отличается особой сложностью. Для этого необходимо установить концевые выключатели на расстоянии 1 метра напротив друг друга и запустить привод. В том случае, если после прохождения над электроприводом концевика ворота останавливаются, то это является наглядным свидетельством правильного расположения магнитов. В обратном случае, следует просто поменять выключатели местами. Как правило, такие испытания проводятся на середине воротной конструкции для того чтобы при возникновении проблем успеть остановить привод посредством пульта ДУ. Причем даже если не удастся вовремя остановить ворота и их заклинит, то для разблокировки достаточно просто открутить рейку и привести привод в соответствующий режим.

Удостоверившись в правильности установки магнитных концевых выключателей, остается раздвинуть их по краям воротной конструкции. Для закрепления магнитных концевых выключателей на зубчатой рейке используются специальные болты.

Следует принимать во внимание, что после срабатывания концевика ворота по инерции продолжают движение еще несколько сантиметров. Поэтому чтобы предотвратить преждевременный выход из строя редуктора из-за большой ударной нагрузки на шестерни и электродвигатель, лучше всего оставить определенный зазор в улавливателе еще во время регулировки.

7. Подключение и проверка.

Закончив установку всех основных элементов привода нужно обязательно проверить его работоспособность. Для этого необходимо подключить устройство к источнику электропитания согласно схеме и после этого приступать к тестированию.

Для начала проверки магнитных выключателей следует нажать на кнопку «Р1» на пульте ДУ, и привод автоматически начнет закрывать ворота до момента срабатывания концевика. Для настройки времени, за которое будет осуществляться открывание откатной конструкции, необходимо при полностью закрытых воротах нажать кнопку «Р1» и удерживать ее в таком состоянии на протяжении 3 секунд. В течение этого периода произойдет полное открывание и закрывание конструкции, а время будет зафиксировано в плате управления. Таким образом, если по каким-то причинам электропривод не остановится концевым выключателем, это произойдет в автоматическом режиме, после окончания времени, отведенного на осуществление данной операции.

Благодаря этому предотвращается выход из строя электродвигателя (иначе он просто будет работать вхолостую и перегорит, в случае попадания между воротами какого-нибудь мусора, обледенения уловителя, отпадания магнитного концевого выключателя и др.)

Монтаж и подключение периферийных устройств.

Только после того как все механические и прочие элементы автоматики привода будут установлены и протестированы, подключаются такие периферийные устройства, как фотоэлементы безопасности и сигнальная лампа.

Разумеется ворота могут функционировать и без этих дополнительных элементов. Тем не менее они требуются для обеспечения должного уровня безопасности и помогают избежать множества проблем в процессе эксплуатации данной откатной конструкции.

Особенности монтажа фотоэлементов.

Комплекс фотоэлементов безопасности состоит из передающего и принимающего устройства, которые размещаются перед воротами друг напротив друга. Между приборами на перманентной основе проходит световой луч. Причем пока между фотоэлементами проходит световой сигнал, то функционирование воротной конструкции происходит в нормальном режиме. Если в какой-то момент сигнал прерывается из-за появления на его пути транспортного средства, человека, собаки или любого другого неодушевленного предмета, то это приводит к автоматической остановке и запуску механизма обратного хода. Ворота начинают двигаться в обратном направлении, что позволяет избежать получения различных травм человеком или предотвратить повреждение транспортного средства.

Детальный процесс установки фотоэлементов.

Существует большое количество способов монтажа фотоэлементов, однако все они сходятся к проведению сходных по смыслу манипуляций. В частности, процедура монтажа таких приборов состоит из нескольких шагов:

Вначале необходимо установить передающее и принимающее устройства напротив друг друга, чтобы обеспечить беспрепятственное прохождение между ними светового луча. Фотоэлементы могут быть установлены на специальных металлических постаментах, которые нужно приварить к столбикам с нижним уловителем и верхними роликами. Также можно отдельно изготовить специальные столбики из стальной профильной трубы размером 50х50 мм и уже на них закрепить эти приборы при помощи обычных саморезов.

После этого можно приступать к подключению фотоэлементов непосредственно к приводу. Для этого потребуется в столбиках просверлить отверстия и провести провода сечением 4х0,5 (4х0,75) и 2х0,5 (2х0,75) под проезжей частью. Для обеспечения дополнительной защиты проводов от негативных внешних факторов, а также чтобы исключить возможность обрыва, их лучше поместить в гофрированный шланг.

Подключение фотоэлементов к приводу осуществляется по схеме, которая входит в комплект устройства.

Установка сигнального фонаря.

В завершение процесса монтажа привода рекомендуется дополнительно установить специальный сигнальный фонарь. Основное предназначение данного элемента входящего в систему безопасности откатного устройства заключается в информировании транспортных средств, двигающихся по проезжей части, о выезде с территории автомобиля. Именно поэтому такой фонарь нужно установить со стороны дороги, чтобы обеспечить его хороший обзор всем участникам движения.

Для крепления лампы можно использовать обычные саморезы. Для подключения к питанию потребуются провода сечением 2х0,5 мм или 2х0,75 мм. Естественно, можно вообще не устанавливать такой сигнальный фонарь на откатную конструкцию, однако в этом случае следует подготовиться к финансовым затратам на кузовной ремонт и покраску автомобиля 🙂

Заключение.

Таким образом, монтаж привода откатных ворот представляет собой достаточно трудоемкую и сложную процедуру, для осуществления которой требуются знания, опыт и профессиональное оборудование. Именно поэтому установку привода стоит доверить квалифицированным специалистам компании Брами, которые не только аккуратно и точно проделают такую работу, но и предоставят на нее длительную гарантию.

Автоматика для откатных ворот. Сборка электрической схемы

Из этой части руководства по монтажу откатных ворот вы узнаете про сборку электрической схемы управления своими руками. Мы расскажем, как подключить разные типы двигателей и собрать пусковое оборудование, а также раскроем секреты плавного пуска и остановки автоматических откатных ворот.

В зависимости от выбранного типа двигателя, вы можете использовать разные способы подключения. Отличаться будет не только схема электрических соединений, но и допустимые параметры тока.

Внимание! При работе с электрической частью не забывайте о мерах предосторожности: приварите к стационарной раме болт, который будет использован для подключения к заземляющему контуру.





Подключение электродвигателя



Трехфазный двигатель на номинальное напряжение 380/220 В должен иметь соединение обмоток «в звезду» при подключении к трехфазной сети питания. Поменять направление вращения можно, поменяв местами подключение любых двух фаз из трех.

Если вы пытаетесь подключить трехфазный двигатель к однофазной сети, отдайте предпочтение емкостному способу. При этом используйте пусковой конденсатор заведомо завышенной емкости (в 2–3 раза) и добавьте пару компенсирующих конденсаторов для двух оставшихся обмоток в рабочую сборку, либо предусмотрите отключение пускового конденсатора с помощью реле времени. Емкость рабочего конденсатора подбирается из расчета 70–80 мкФ на 1 кВт мощности, а номинал составляет 450 В.

Однофазный конденсаторный двигатель имеет в сборке четыре провода, то есть по два конца пусковой и рабочей обмотки. Стандартная маркировка выводов клеммной колодки такова:

1.  Клеммы U1 и U2 (или B1 и B2) — основная обмотка.

2.  Клеммы W2 и V2 (или С1 и С2) — пусковая обмотка.

3.  Клеммы V2 и V1 — пусковой конденсатор.

Подключение пусковой обмотки остается постоянным, в то время как полярность питания рабочей обмотки можно изменить для смены направления вращения.

Примечание: полярность определяется положением перемычек на клеммной планке двигателя, замыкание которых будет выполняться дистанционно через контактор.





Пусковая аппаратура



Для сборки электрической схемы понадобится два магнитных пускателя IEK КМИ 1121 с напряжением питания катушек 230 В, либо один реверсивный пускатель ПМЛ 2561 (преимущество последнего в наличии механической блокировки). Основных контактов должно быть три.

Также необходимо наличие блока вспомогательной контактной группы, включающей по одному нормально открытому и нормально закрытому контакту. Дополнительно потребуется кнопочный корпус IEK КП103 с тремя кнопками «Пуск», «Реверс» и «Стоп». Для установки поста с уличной стороны рекомендуется комплектовать его кнопками с блокировкой под ключ. Все коммутационное электрооборудование должно быть смонтировано в металлическом ящике со степенью защиты IP54 и сальниковыми вводами для проводов.

Подключите входные контакты двух пускателей параллельно, подав на них фазу и ноль от сети 220 В через защитный автомат. С обратной стороны пускателей подключите два провода питания пусковой обмотки.

На примере двигателя АИРЕ 80, питание нужно подавать на клеммы V1 и W2. Учтите, что полярность остается неизменной вне зависимости от того, какой пускатель включен. Выводы U1 и U2 принадлежат концам рабочей обмотки и должны быть подключены к двум пускателям в разной последовательности.

Питание на катушки каждого пускателя нужно подавать через собственные нормально открытые и нормально закрытые контакты второго пускателя. Это обеспечит самоподхват и удержание катушки во включенном состоянии, а также обеспечит электрическую блокировку встречного пуска.





Кнопочные посты и концевые выключатели



Управление приводом осуществляется одним или несколькими кнопочными постами. Фазный провод пропускается через последовательно соединенные нормально закрытые контакты кнопок «Стоп», что необходимо для возможности обрыва цепи удержания катушек с любой кнопки.

Далее питание поступает на нормально закрытые контакты кнопок «Пуск» и «Реверс», затем с клемм каждой кнопки подается питание на нормально открытую пару противоположной. Эти контакты управляют включением катушек соответствующих пускателей. Перекрестное подключение через размыкающие контакты необходимо, чтобы избежать непреднамеренного встречного включения пускателей.

Чтобы привод сам и своевременно выключался, когда ворота достигают крайних точек открывания и закрывания, электрическую схему нужно дополнить концевыми выключателями. Подойдут выключатели ВПК-2112 или МЕ 8104 с одним нормально закрытым контактом. Рекомендуется использовать изделия, оснащенные роликом.

Концевые выключатели нужно жестко закрепить на стационарной раме ворот таким образом, чтобы ролик находился в 1–2 мм от любого продольного элемента ворот. Это может быть несущая рама или рельсовая направляющая, главное, чтобы боковая поверхность была абсолютно ровной. Ворота нужно поставить сначала в открытом, затем в закрытом положении и отметить места контакта с роликами.

Примечание! Поскольку массивные ворота продолжают движение по инерции, рекомендуется сместить метки на несколько сантиметров в обратную сторону, чтобы концевик срабатывал с небольшим упреждением.

По нанесенным меткам нужно наварить небольшие выступы, высота которых будет достаточной для уверенного срабатывания выключателя. Также важно, чтобы метка имела достаточную длину и удерживала ролик, а не проскакивала через него, кратковременно включая концевик. Выключатель должен находиться в положении срабатывания вплоть до начала движения в обратную сторону, когда он сойдет с метки и снова замкнет цепь.

Электрическое подключение концевых выключателей можно выполнить двумя способами.

Схема подключения кнопочных постов и концевых выключателей



Способ № 1. Нормально закрытые контакты соединены последовательно и включены в цепь удержания катушек контактора. Место включения находится между последовательно соединенными кнопками «Стоп» и нормально открытыми контактами пускателей. Недостаток такого способа в том, что при включении ворот требуется определенное время удерживать кнопку нажатой, пока выключатель не выйдет из положения срабатывания.



Способ № 2. Подразумевает независимое включение концевиков в цепи удерживания катушек каждого пускателя. Нормально закрытый контакт выключателя расположен по схеме между нормально открытым дополнительным контактом пускателя и клеммой катушки. Также допускается ставить выключатель в цепь электрической блокировки: между катушкой одного и нормально закрытым контактом второго пускателя. Таким образом, выключатели работают независимо друг от друга, а значит, не требуется задержка времени при включении привода.





Управление воротами через преобразователь частоты



Поскольку преобразователи частоты в последнее время становятся все более доступными и популярными, их уместно использовать для управления приводом ворот, тем более что для этого имеется не один повод:

1.   Поскольку преобразователь частоты подает на привод трехфазное напряжение, вы экономите, покупая более распространенный двигатель меньшей мощности.

2.   Частота вращения двигателя не имеет значения.

3.   Исключены трудности с подключением трехфазного мотора.

4.   Вы избегаете проблем с пуском привода под нагрузкой.

5.   Преобразователь плавно, но быстро разгоняет и останавливает ворота, открывание происходит за считанные секунды.

6.   Не нужно покупать и устанавливать редуктор.

7.   Нет необходимости в пускателях, простая электрическая схема.

8.   Существенно увеличивается срок службы двигателя.

Средняя стоимость аппарата с выходной мощностью 2–2,5 кВт составляет $250–300, поэтому его приобретение вполне оправдано с учетом отказа от покупки редуктора и пускателей.

Преобразователь частоты CFM-240 — это бюджетный вариант устройства, он также имеет наиболее распространенную схему подключения и управления. По его примеру вы легко сможете разобраться с аналогичными устройствами.

Подключение преобразователя частоты



Клеммы L и N используются для подачи, соответственно, фазы и нуля от сети 220 В, здесь важно соблюдать полярность. Клеммы U, V и W дают выходное напряжение для питания трехфазного асинхронного двигателя на напряжение 380/220 В, обмотки которого соединены в треугольник. Управление происходит путем замыкания одного из управляющих контактов DI1-DI3 на общую клемму GND. Соответственно, при замыкании DI1 и GND происходит пуск двигателя, DI2 и GND запустят привод в обратном направлении, а DI3 и GND остановят его.





Принцип настройки преобразователя частоты



Настройка преобразователя выполняется путем изменения значений каждого из 70 параметров. Полное описание функций и задаваемых значений указаны в паспорте устройства. Для корректировки значений нужно войти в меню выбора параметров, нажимая кнопку «Режим» до тех пор, пока на дисплее не отобразится Р—. Затем нужно нажать «ввод» и с помощью стрелок «вверх» и «вниз» выбрать номер нужного параметра, снова нажать «ввод», установить нужное значение и нажать «ввод» еще раз для сохранения.

Использование преобразователя частоты дает некоторые дополнительные возможности. Например, вы можете использовать функцию позиционирования, передавая на преобразователь данные с датчика положения ворот. Это позволит использовать устройство в режиме шагового двигателя. Он плавно разгонит ворота и мягко остановит их в крайней точке, запомнив оба крайних положения полотна. Это более удобная и продвинутая замена системы концевых выключателей. Требуется только установить счетчик типа «квадратурный энкодер» на вал приводного механизма.

Счетчик имеет два провода питания, которые подключаются к клеммам +12V и GND, а также два сигнальных провода, которые подключаются на клеммы DI5 и DI6. Включение функции позиционирования производится присвоением значения «2» параметру 60. Далее нужно задать значение «1» параметру 61, чтобы установить нужный тип датчика. Затем, меняя значения параметров 62 и 63, определить соотношение между количеством импульсов и пройденным расстоянием.

К примеру, вал двигателя может сдвигать ворота на 25 см за один оборот, а энкодер, закрепленный на валу, выдает за один оборот 200 импульсов. Это значит, что на каждые 1000 мм, заданных в значении параметра 62, будет приходиться по 800 импульсов датчика, устанавливаемых в значении параметра 63.

Параметр 66 определяет тип торможения, ему нужно присвоить значение «1». Параметр 67 определяет частоту вращения двигателя, до которой будет снижена максимальная рабочая скорость, а значение параметра 68 определяет требуемую длину тормозного пути. Настроив указанные параметры, вы можете выйти в главное меню и указать расстояние, которое ворота должный пройти, в миллиметрах. После выполнения задания счетчик обнулится и будет готов к новому циклу, отсчет ведется в обоих направлениях.

Номинальная скорость вращения двигателя задается значением выходной частоты (Гц) в главном меню программы. Вы можете изменять ее в режиме реального времени и увеличивать до тех пор, пока механизм передачи сохраняет стабильную работу. Не забывайте также, что слишком большой разгон не позволит преобразователю эффективно снизить скорость в конце пути. Время разгона привода до максимальной скорости задается значением в секундах параметра 10.





Настройка торможения ворот при помощи преобразователя частоты



Слишком массивные ворота нуждаются в торможении приводом. Для этого в преобразователе частоты предусмотрена функция, включаемая параметром 21. Сила торможения и время, за которое выполняется полная остановка, задаются соответственно параметрами 27 и 28. При торможении приводом нужно использовать компенсацию нагрузки. Для этого к силовым клеммам Br нужно подключить силовые резисторы сопротивлением не менее 70 Ом и мощностью свыше 350 Вт (их также можно заменить связкой из 4–5 последовательно соединенных ламп накаливания).

Теперь вы располагаете несколькими вариантами подключения двигателя и можете выбрать способ, который подойдет именно под ваши потребности. Каждый способ подключения может иметь дистанционную схему управления, о которой мы расскажем в следующей статье.

Редрик Шухарт, рмнт.ру





http://www.rmnt.ru/ — сайт RMNT.ru



советы по выбору автоматики, чертежи

Установка привода для откатных ворот своими руками поднимет вашу самооценку, вселит уверенность в качестве выполнения работ и, что немаловажно, сохранит вам значительную часть средств. Устанавливать электропривод и выполнять монтаж автоматики нужно в четком соответствии с инструкцией. Это позволит избежать ремонта или замены компонентов за свой счет.

Схема подключения элементов автоматики откатных ворот.

Инструменты и материалы

Начинать нужно с приобретения всего необходимого.

Список оборудования и материалов:

Монтаж привода откатных ворот.

• зубчатые рейки;
• привод;
• сигнальная лампа;
• комплект фотоэлементов;
• питающий провод 3*1,5 мм²;
• провод подключения сигнальной лампы 2*0,75 мм²;
• провод подключения передатчика из комплекта фотоэлементов 2*0,35 мм²;
• провод подключения приемника из комплекта фотоэлементов 4*0,35 мм²;
• гофротруба для прокладывания проводки;
• наконечники проводов;
• стабилизатор напряжения;
• сварочные электроды;
• обрезки профильной трубы, стальных уголков, полосы.

Зубчатая рейка является универсальным элементом и подходит к приводу любой мощности от любого производителя. Она предлагается мерными кусками по 1 м. Участки обычно собираются по системе шип-паз. Чтобы вычислить необходимое количество реек, нужно к ширине проема прибавить 1 м.

Привод представляет собой двигатель, редуктор, концевые выключатели и управляющую плату, соединенные в одном защищенном от атмосферных осадков корпусе. Его главным показателем является мощность. Для легких бытовых откатных ворот достаточно 250-300 Вт. К любому приводу в комплекте поставляются 2 пульта дистанционного управления. При желании всегда можно докупить и настроить еще несколько.

Схема монтажа автоматики с указанием количества жил кабеля и их сечения.

Стабилизатор напряжения не считается обязательным элементом. Но, отказываясь от него, знайте: управляющая плата привода чувствительна к перепадам напряжения и часто выходит из строя из-за его скачков. Фотоэлементы и сигнальная лампа являются компонентами, повышающими безопасность. Система будет функционировать и без них.

Покупать провода с сечением больше рекомендованного не стоит. Больших токов в сетях быть не должно, а колодки на плате управления рассчитаны на сечение жилы до 1,5 мм². Наконечники проводов могут не применяться. Но для надежного контакта их лучше использовать.

Список инструментов:

• рулетка;
• маркер;
• сварочный аппарат;
• дрель;
• отвертки;
• гаечные ключи;
• пассатижи;
• нож;
• обжимной инструмент;
• угольник.

Прокладка проводки

Наглядная схема обустройства фундамента откатных ворот.

Привод может устанавливаться в любом месте консоли, но чаще его размещают поближе к опорному столбу. Сказывается это только на длине проводки к периферийным устройствам. Длина рейки не меняется, она просто смещается по полотну к приводу.

Смонтировать автоматический исполнительный механизм откатных ворот будет проще, если еще на стадии бетонирования фундамента установить стальную закладную и подвести проводку через отверстие в ней. Снабдить приводом нетрудно и уже существующие откатные ворота. В этом случае площадку приваривают к закладной фундамента ворот. Она приподнимается над основанием. Это позволяет завести проводку в устройство, как и положено, снизу, чтобы не переживать о возможном затекании воды в корпус.

Провода прокладываются в специальных гофротрубах или обычных стальных трубах в земле. В уложенные в грунте трубы нужно заранее заложить проволоку. Затем к проволоке прикручивается конец провода и протягивается в трубу. Питающий провод идет от точки подключения в доме или другом месте. Для стабилизатора желательно найти место, где он меньше будет раздражать щелчками.

Провод передатчика фотоэлемента проходит под проездом. Для защиты от повреждения его помещают в стальную трубу и закапывают поглубже. Провода фотоэлементов и сигнальной лампы желательно провести внутри ограничивающих проезд столбов. В случае кирпичных столбов тонкие провода прячут в швах кладки и заделывают раствором. Фотоэлементы размещают в проеме перед воротами на высоте порядка 60 см. Сигнальную лампу поднимают на верхушку ближнего столба.

Установка исполнительного устройства

Электромеханический привод линейного типа для распашных ворот.

Начинать монтаж нужно с зубчатой рейки. На легких воротах выбор места для ее закрепления небогатый, поэтому положение привода подгоняется к рейке, а не наоборот. Рейки бывают стальные и полимерные. Полимерные прикручивают кровельными саморезами к профильной трубе над направляющей ворот.

Стальные снабжаются резьбовыми бобышками, которые нужно приваривать к основанию. Бобышки можно приваривать к той же профильной трубе над направляющей ворот или к самой направляющей. Стальную или полимерную рейки стоить прикручивать повыше. Это обеспечит большую свободу при выборе положения привода.

Привод комплектуется нижней монтажной рамкой с отверстием для входа проводки. Важно изначально выбрать правильное положение для рамки. Для этого ведущую шестерню вводят в зацепление с рейкой. При совмещении должен оставаться зазор в 2-3 мм. Нужно стремиться выдержать перпендикулярность оси ведущей шестерни к передней плоскости рейки. Чтобы выставить редуктор в нужном положении, придется сварить небольшой самодельный опорный столик из стального проката.

Найденное положение отмечается на основании, монтажная рамка снимается с устройства и приваривается к опоре. Важно не забыть продеть проводку в отверстие рамки до ее фиксации. С привода снимается верхний кожух и производится подключение питающего провода к плате управления. Маркировка и размещение клемм может отличаться у разных производителей. Схема подключения берется в инструкции. Провода фотоэлементов и сигнальной лампы подключаются в последнюю очередь, после настройки и проверки работоспособности основного функционала.

Настройка привода

Когда подключение питающего провода к фазному, нулевому и заземляющему произведено, можно производить настройку концевых выключателей. На большинстве современных моделей используются магнитные концевые. Они крепятся на рейку на определенной высоте. Высота задается кронштейнами с возможностью перемещения магнитов.

Когда магниты проходят напротив чувствительного элемента устройства, вращение двигателя останавливается.

Положение концевых выбирается экспериментально. В процессе приходится учитывать инерцию ворот.

Выключатель открытия должен срабатывать, когда полотно уже полностью вышло из проема, но концевой ролик еще не дошел до передней опоры. Выключатель закрытия требует более тонкой настройки. В идеале створка должна входить в улавливатель с зазором 5.10 мм. Контактные концевые старых моделей нажимают на рычажный выключатель на корпусе устройства. В остальном все то же.

Передатчик фотоэлемента на дальнем столбе подключается только к питанию 2-х-жильным проводом. С приемником сложнее, 2 его жилы отвечают за питание, 2 — за управляющий сигнал. Если все подключено верно, то автоматика должна срабатывать следующим образом: при перекрывании луча между передатчиком и приемником движение створки на закрытие прекращается, и она отводится в положение «открыто».

Сигнальная лампа подключается к клеммам, на которые подается питание при движении ворот в любом направлении. Большинством моделей приводов поддерживается установка автоматики, увеличивающей функциональность устройства.

К ним можно подключать любую нормально разомкнутую кнопку для открытия ворот по нажатию. Вместо кнопки можно использовать считыватели кодированного сигнала различных типов. Внешняя антенна позволяет улучшить качество и дальность приема сигнала брелка дистанционного управления. Внешний приемник сигнала позволяет эксплуатировать привод с несколькими сотнями брелков.

Главное — это внимательно изучать инструкцию, не путать цвета и сечения жил. Тогда автоматизировать откатные ворота своими руками будет нетрудно.

Поделись статьей:

Оцените статью:

Загрузка…

Монтаж автоматики для откатных ворот Professional IZ

Модель автоматики для откатных ворот Professional IZ является живой легендой на украинском рынке, ведь она занимает около 80% рынка приводов для откатных ворот. Поэтому ей мы посвящаем этот обзор по установке автоматики на откатные ворота.

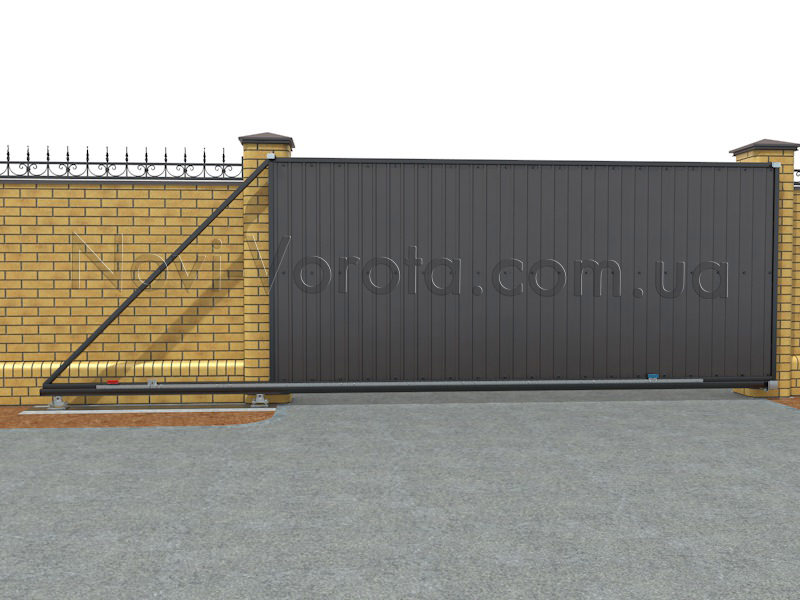

Прежде всего нам необходимо приварить монтажную пластину, которая поставляется в комплекте с приводом для откатных ворот.

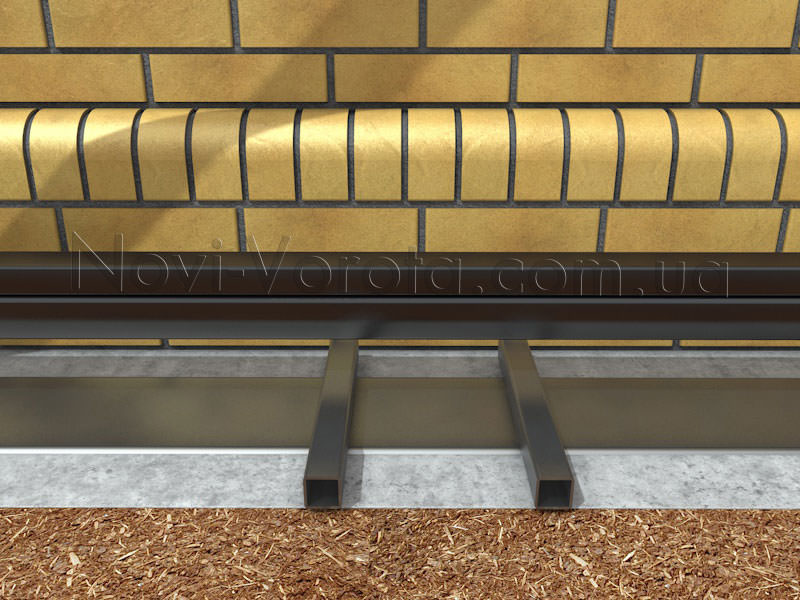

Для этого можно использовать две профильные трубки, которые мы привариваем к швеллеру, а к трубкам уже приваривается монтажное основание, на которое и будет крепиться электропривод.

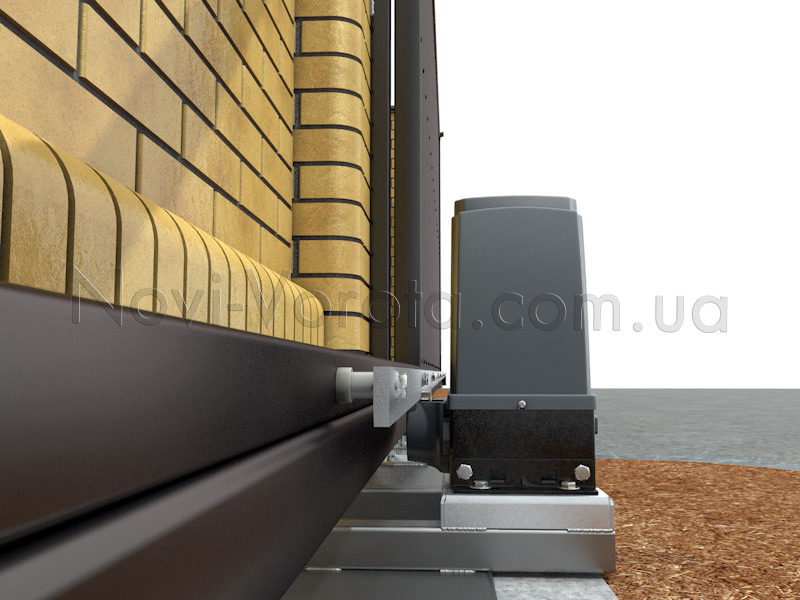

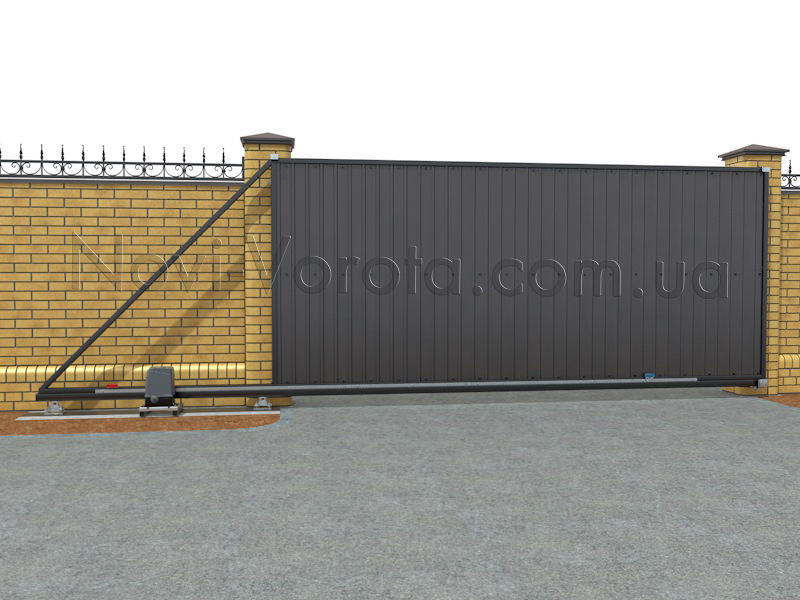

Далее нам необходимо установить двигатель и привинтить его к основанию при помощи болтов, которые идут в комплекте.

Теперь мы имеем установленный на основание двигатель. Пришла пора крепить зубчатую рейку.  С зубчатой рейкой надо будет немного повозится: здесь необходимо терпение. Как сделать так, что бы зубчатая рейка получилась как одно целое, что бы двигатель без заеданий и стуков тянул ворота. Здесь есть несколько секретов.

В конце установки мы должны получить между стальной зубчатой рейкой и приводом для ворот зазор 1мм. Некоторые установщики приваривают зубчатую рейку еще в цеху, да бы не жечь свежую краску при установке автоматики на ворота. Но мы противники такого метода, так как практически невозможно добиться зазора, так как направляющая с каркасом ворот по любому имеет прогиб, который практически не заметен на большой длине полотна ворот. Прогиба полотна ворот всего в 5 мм достаточно, что бы в одном конце ворот привод хватал рейку за конец зуба (или пробуксовавал), а на средине  ворота ездили уже не на роликовой каретке, а на шестерне привода (или точнее на его подшипнике). Из-за этого изнашиваются шестерни, подшипники привода, горят электродвигатели. Мы рекомендуем более удобный и точный способ, единственным недостатком которого является необходимость подкрасить полотно ворот после установки рейки. Его суть в том, что рейка приваривается «по месту», без зазора. Зазор мы можем получить двумя способами:

• установить под двигатель перед монтажом рейки тонкие шайбы (толщиной около 1 мм), а затем их удалить

• поднять рейку на 1мм


Каждая зубчатая река имеет длину 1м и три отверстия овальной формы, которые позволяют отрегулировать зазор между шестерней двигателя и зубчатой рейкой.

Но кроме зазора необходимо выдержать расстояние между зубчатыми рейками таким образом, что бы получился «правильный зуб». Для этого необходимо положить две рейки (которые стыкуются), а снизу вложить еще одну рейку, которая «подскажет» необходимый зазор между зубчатыми рейками.

Электропривод для ворот необходимо перевести в разблокированный режим.

 Далее ставим на шестерню двигателя первую зубчатую рейку и привариваем ее к полотну ворот.

Передвигаем ворота на 1м, ставим на шестерню двигателя вторую рейку и пристыковуем к первой и привариваем.

Не забываем о том, что должен получиться «правильный зуб» на переходе реек

У нас получилась идеально ровная зубчатая рейка. Теперь регулируем зазор между шестерней и рейкой любым из описанных выше способов. Необходимо проверить зазор между шестерней привода для ворот и рейкой возле каждого крепления зубчатой рейки.  Должен получиться еле заметный люфт. Правильно отрегулированный зазор обеспечивает плавное движение ворот во всем диапазоне движения. Если ворота идут с усилием или издают стук — проверяйте зазор.

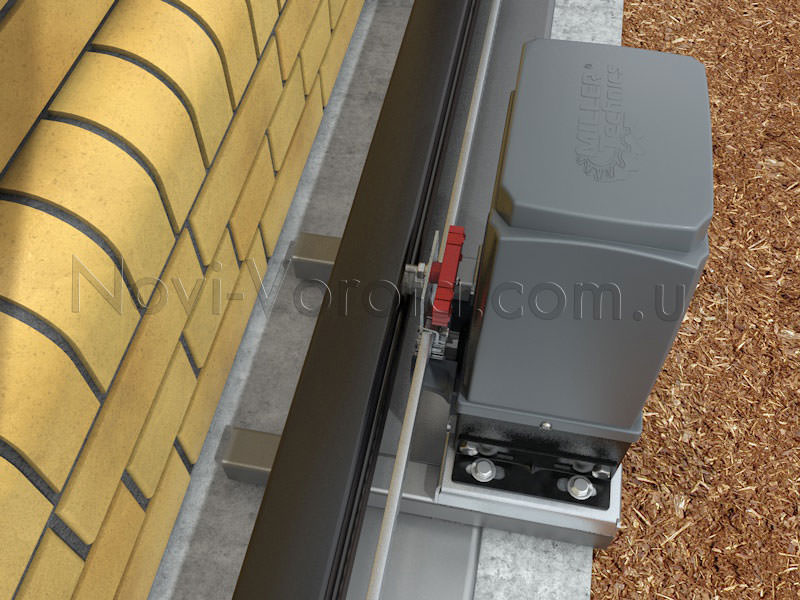

Теперь настала пора установить концевые выключатели (магнитные). Остановка двигателя осуществляется в момент нахождения магнита (который устанавливается на зубчатую рейку и движется вместе с воротами) в зоне действия геркона (датчика, который находится внутри привода)

Концевой выключатель прикручивается винтами к зубчатой рейке.

Двигатель, концевые выключатели с завода уже подключены к плате, пульты дистанционного управления воротами уже настроены и готовы работе. Вам необходимо только подключить питание. Подключите питание к плате управления. Фаза — «AC-L», ноль — «AC-N».

Открываем вручную ворота до половины, устанавливаем магниты и нажимая на пульт проверяем, правильно  ли мы их установили. На фото установленный привод для ворот и два концевых выключателя, расположенных на небольшом расстоянии друг от друга. Синий и красный магнит имеют разную полярность, и если Вы их спутаете местами, то ворота не будут останавливаться на магнит. Все испытания проводим на середине ворот для того, что бы успеть остановить ворота пультом (если магниты установлены не правильно), иначе ворота заклинят. Но даже если ворота у Вас заклинили (а новички часто грешат таким) — не расстраивайтесь и не ломайте ключ разблокировки. Просто открутите зубчатую рейку в месте заклинивания — и привод для ворот можно будет спокойно перевести в разблокированный режим.

Если Вы установили магнитные концевые выключатели корректно и ворота останавливаются, раздвиньте их к краям ворот и отрегулируйте остановку ворот таким образом, что бы оставался зазор после срабатывая концевика. Учтите, что ворота после срабатывания концевого выключателя движутся по инерции несколько сантиметров. Если вы слышите удар и нет зазора в улавливателе — такой редуктор долго не проходит, так как каждый раз будет ударная нагрузка на шестерни. Поэтому лучше оставить небольшой зазор в уловителе, да бы избежать ударных нагрузок на редуктор и двигатель. Ресурс автоматики для ворот в Ваших руках.

На пульте управления воротами будет активна только одна кнопка — она используется и для открывания, и для остановки, и для закрывания. Остальные кнопки вы можете использовать для других ворот. Таким образом Вы можете управлять четырьмя воротами при помощи одного пульта.

Концевики отрегулированы, движемся дальше. Проверяем работу привода. Двигатель проезжает метр — полтора и самопроизвольно останавливается. Не пугайтесь — так должно быть. Это срабатывает основная защита привода для откатных ворот Professional IZ. Благодаря ей не сгорел еще НИ ОДИН двигатель Professional IZ. Ее суть состоит в том, что в плату записывается время работы привода от магнита до магнита, и по истечении этого времени плата отключает двигатель. А теперь представьте ситуацию — между воротами попал мусор, кирпич, обмерз льдом уловитель, слетел магнит……. и т.п. Каждая из этих причин способна сжечь электродвигатель привода для ворот, который будет часами мычать и греться. А функция отключения по времени предотвращает самосжигание мотора. Но вернемся к нашим баранам. На заводе в плату записывается короткое время работы створки — около 5 секунд, что соответствует 1-1,5м хода створки, по истечении которого она отключается.

Закрываем полностью ворота и нажимаем кнопку Р1 на плате управления (удерживаем ее около 3-х секунд). Двигатель должен дойти до противоположного магнитного концевика, самостоятельно остановиться и закрыться (то есть выполнить полный цикл). Если цикл получился не полным (открылся, но не закрылся), то повторяем операцию уже из открытого положения полотна ворот, при этом двигатель должен закрыть и открыть полностью ворота (то есть выполнить полный цикл). Этой операцией Вы прописываете время работы своей створки откатных ворот, что защитит двигатель от сгорания в критических ситуациях. Если Вы все сделали правильно, то теперь ворота спокойно должны открываться / закрываться.

И только теперь следует заняться подключением периферийных устройств типа фотоэлементов безопасности и сигнальной лампы. Основная ошибка людей, монтирующих автоматику для откатных ворот в первый раз, состоит в том, что они пытаются запустить все системы сразу, и у них ничего не получается, так как где-то все равно закрадется ошибка. А из-за этой ошибки двигатель движется только в одну сторону, не настраивается время работы и т.п. Фотоэлементы и лампу подключайте в самом конце, когда Вы настроили нормальную работу ворот. Ворота могут прекрасно работать долгие годы без этих устройств.

Теперь настала пора установить фотоэлементы, лампу, затянуть в привод провода и подключить к плате управления.

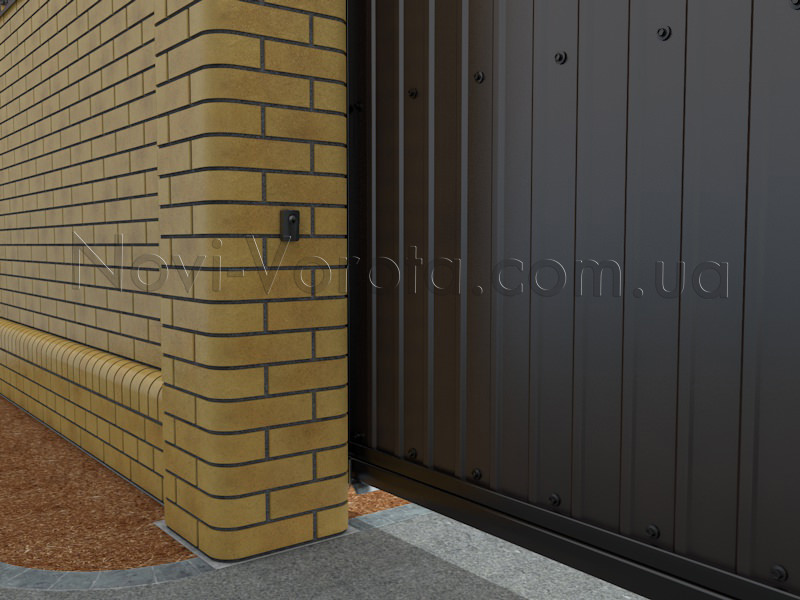

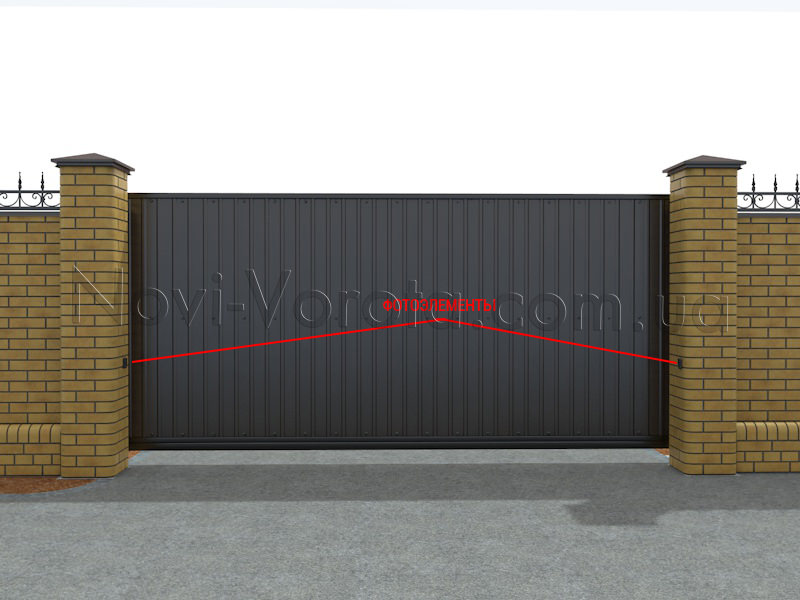

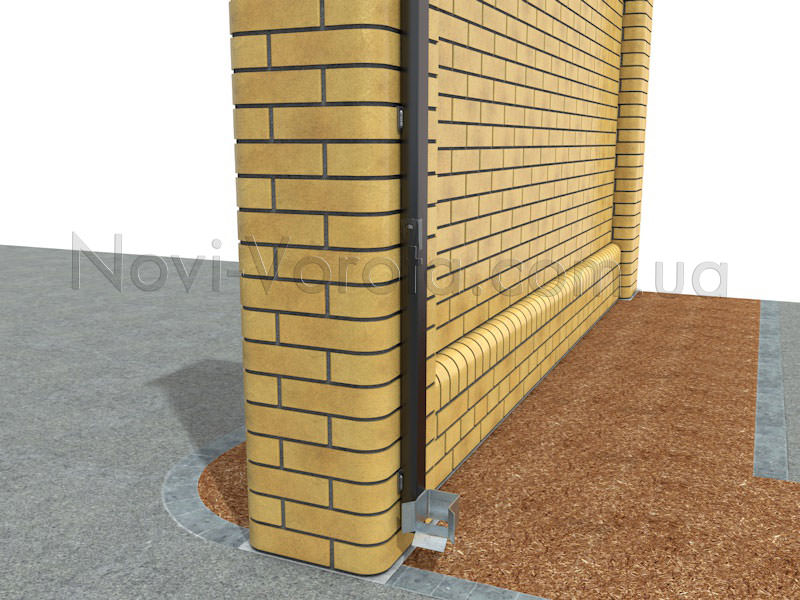

Устанавливаем на стойку один фотоэлемент — приемник, а на другую — передатчик. Не имеет принципиального значения, на каком столбе приемник, а на каком передатчик. Единственное условие — они должны более-менее ровно «смотреть» друг на друга.

Одеваем крышечки на фотоэлементы и прикручиваем их винтиками. Не забудьте одеть уплотнительные резинки, которые поставляются в комплекте. Иначе фотоэлемент может сгореть из-за попадания влаги.

Подключение фотоэлементов следует проводить кабелем ПВС — двухжильным для передатчика (2*0,75мм) и четырехжильным (4*0,75мм)  для приемника. Не рекомендуется использовать вместо четырехжильного кабеля два по две жилы, так как высока вероятность спутать провода и сжечь фотоэлементы или плату.

Устанавливаем фотоэлемент — передатчик. На нем всего два контакта — «-» и «+». Эти контакты соединяем с разъемом «АС24V» на блоке управления двигателем. Куда какой не имеет значения, так как с блока управления все равно выходит переменный ток.

Фотоэлемент- приемник имеет четыре контакта — «-«, «+», «сом» и «out». Контакты «-» и «+» подключаем аналогично первому датчику к контактам «АС24V» на блоке управления двигателем. Контакт «сом» подключаем к контакту «gnd», а контакт «out» к контакту «photo» на блоке управления.

Также иногда встречается пятиконтактная версия приемника — «-«, «+», «no», «com» и «nc». Контакты «-» и «+» подключаем к контактам «АС24V» на блоке управления двигателем. Контакт «сом» подключаем к контакту «gnd», а контакт «nc» к контакту «photo» на блоке управления. Контакт «no» подключать не нужно.

На этом рисунке изображена схема подключения фотоэлементов привода для откатных ворот Professional IZ

Внимание! При подключении фотоэлементов необходимо снять проволочную перемычку между контактами «gnd» и  «photo» на плате управления. Вторую перемычку (между контактами «gnd» и  «stop» снимать не надо, так как после снятия привод для ворот вообще работать не будет. Если Вы не собираетесь подключать фотоэлементы безопасности, то не трогайте перемычки вообще!

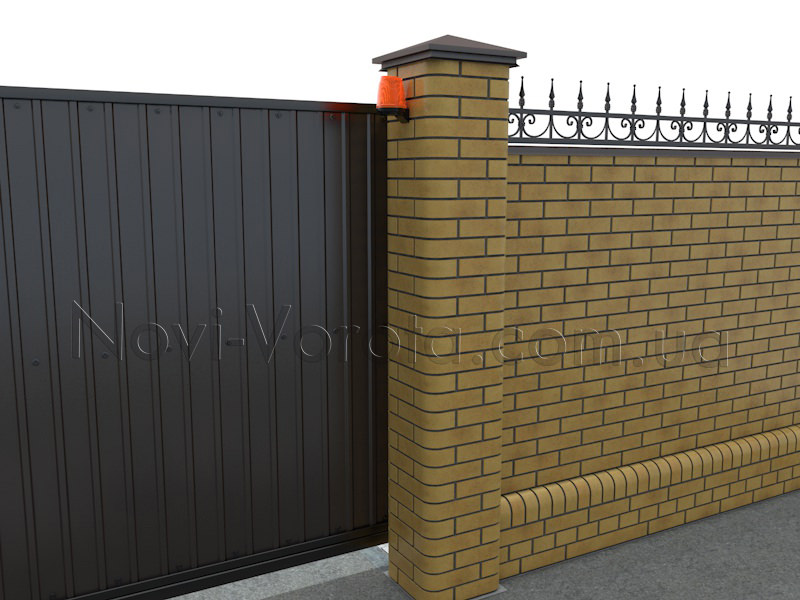

Лампа подключается к контактам «AC-N»  и  «LIGHT» на блоке управления.

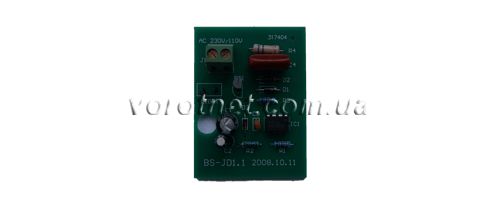

А маленькую плату прерывателя, которая находится внутри сигнальной лампы, лучше выбросить, так как еще один прерыватель находится на основной плате в приводе. Из-за двух установленных прерывателей лампа будет светить тускло, а также есть большая вероятность перегорания одной из плат. Это аппендикс, который необходимо удалять, пока он не наделал беды.

На сигнальной лампе находится антенна, предназначенная для усиления сигнала. Советуем подключить ее коаксиальным кабелем, иначе радиус действия брелков будет маленьким. Как это сделать — читайте в статье монтаж внешней антенны. К контакту, к которому подключен черный проводок на плате (контакт «ANT») — подключаем центральный электрод кабеля, а к контакту «GND» — экран (оплетку)

Все подключено, все готово. Осталось только проверить работоспособность всех систем. Случается, что фотоэлементы срабатывают не корректно — ворота закрываются при срабатывании фотоэлементов, хотя должны открываться. Это зависит от того, на какую сторону с завода запрограммирован двигатель и с какой стороны (левой или правой) Вы устанавливаете электропривод ворот. Если ворота срабатывают на препятствие не корректно — это не повод для паники. Просто поменяйте местами провода на контактах L1 и L2, а также OL и CL и все станет на свои места.

Если есть желание, можно ограничить максимальное усилие, развиваемое двигателем при помощи регулировки датчика определения препятствий. Необходимо регулятором «VR2 Force» отрегулировать необходимое усилие. Учтите, если сделать его достаточно малым, то при наступлении морозов или попадании мусора ворота будут беспричинно останавливаться, так как сопротивление хода ворот возрастает. Поэтому рекомендуется выставлять усилие с запасом так, что бы взрослый человек с большим трудом останавливал ворота.

Четырехпозиционный DIP-переключатель  красного цвета лучше не трогать (все микровыключатели должны быть OFF — выключены). Заложенные в них функции мягкого старта / стопа и замедления не работают корректно в системах с двигателем 220В. Плавной работы можно достигнуть только на 24В двигателях, так как там мощность двигателя регулируется подачей тока на якорь ротора при  помощи щеток. В системах с двигателем 220В мягкий старт и стоп будет напоминать агонию двигателя, он движется рывками — в результате ресурс деталей редуктора да и самого мотора снижается в десятки раз из-за ударных нагрузок! Были случаи, когда через пару месяцев такой «мягкой» работы двигатель откручивался от редуктора, разбив при этом резьбу в корпусе. Лечение — перерезать резьбу на более крупную и выключить функцию. И пусть Вас не пугает резкий старт двигателя, напоминающий удар по воротам — это ни на что не влияет. Зато он в любую погоду откроет ворота, любой мороз ему нипочем. И прослужит намного дольше.

Немного лирики. У наших соседей на относительно небольших воротах с шириной проезда около 3,5м установлен итальянский привод для откатных ворот Nice Robus 350, рассчитанный на вес створки 350кг. Этот привод имеет двигатель 24В с мягким пуском и стопом. Ворота легкие, зашитые с одной стороны профнастилом, их вес не превышает 150 кг.  Но соседи по нескольку раз в неделю (зимой) вынуждены прыгать через забор, да бы помочь приводу сорвать ворота с места. У нас же установлен привод Professional IZ — такого не происходило ни разу на протяжении нескольких зим, ворота невозможно удержать усилием двух человек.

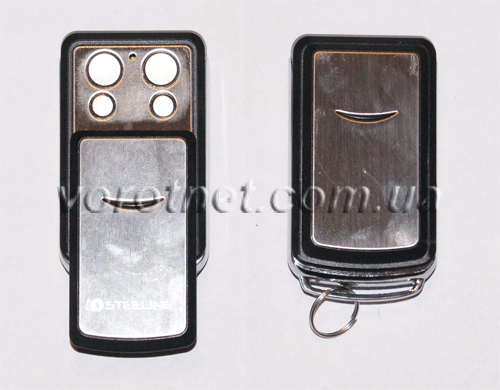

В комплекте идет два пульта дистанционного управления воротами, которые уже настроены (записаны в приемник). Пульты находятся под крышкой двигателя, на плате управления. Если вы хотите записать еще один пульт в систему — нажмите на плате управления кнопку «LEARN» — на плате управления засветится красный диод (находится рядом с кнопкой «LEARN»)- затем нажимаем кнопку на пульте — диод мигнет и погаснет, а пульт записан в приемник. Так что все очень просто.

Если Вы умудрились сжечь предохранитель (который НИКОГДА не сгорит без причины), не советуем ставить жучек, так как это практически 100% шанс купить новую плату. Замените предохранитель на аналогичный, рассчитанный на такую же силу тока.

Надеемся, что советы, изложенные в данной статье, помогут победить Ваш страх перед самостоятельной установкой привода для откатных ворот, а также помогут  избежать грубых ошибок. Дерзайте!
