Компания Simon предлагает широкий выбор перекрестных выключателей для установки в важных местах дома, отеля, офиса и многих других помещений.

Типы перекрестных выключателей



Все они обладают общими особенностями: Высокий уровень механизации и гарантированная надежность. Перекрестные выключатели устанавливаются в тех случаях, когда необходимо управление освещением из трех или более мест. Перекрестные выключатели Simon рассчитаны на максимальную силу тока 10 А при рабочем напряжении 220 В и максимальном сечении кабеля 1,5 мм2.



Кроме того, мы обеспечиваем совместимость элементов различных серий Simon, например перекрестные выключатели являются универсальными элементами для серий Simon 75, 82 и 88.



Перекрестные выключатели всегда устанавливаются между двумя коммутаторами, что позволяет управлять освещением из более чем двух мест — такая ситуация очень часто встречается в комнатах или длинных коридорах.



В нашем онлайн-каталоге вы найдете более полную информацию о перекрестных выключателях. Компания Simon делает ставку на качество электрических систем и разнообразие оборудования, поэтому в нашем каталоге представлены изделия, которые сделают вашу жизнь намного проще в любом помещении — от дома до офиса.

Простой и надежный монтаж



Удобство и скорость монтажа является еще одним преимуществом этих выключателей. Каждый продукт отличается инновационной, более удобной, безопасной и быстрой системой подключения зажимов. Она удобна, так как монтаж выполняется с одной стороны, что позволяет вам прокладывать кабели по одному или одновременно.



Она более безопасна, так как не требуется зачищать кабель — он вставляется в зажим без снятия изоляции, после чего рычаг зажима нажимается до щелчка. Это позволяет сократить время установки на 50 %.

Перекрестный выключатель, схема подключения — Доктор Лом

Установка перекрестного выключателя нужна только в одном случае: для управления освещением помещения из трех мест. Не то, чтобы очень часто, но такая потребность возникает. Чаще для включения-выключения света на лестничных площадках в трехуровневой квартире или в большом помещении с тремя дверями или в помещении с одним придверным выключателем и двумя прикроватными, впрочем вариантов установки может быть много, а вот принцип один: перекрестный выключатель используется только в комплекте с двумя проходными выключателями. Понять принцип работы перекрестного выключателя поможет следующий рисунок: Рисунок 1. А1 — принципиальная схема работы перекрестного выключателя, вариант А2 дан, чтобы показать, что подключать провода в перекрестном выключателе можно по разному, главное соблюдать парность. В1 — схема разводки проводов с использованием распределительной коробки. В2 — схема разводки проводов без использования распределительной коробки для тех случаев, когда основная электроразводка не переделывается, да и вообще найти распредкоробку не удается, а вместо старого обычного выключателя ставится новый проходной выключатель, а также перекрестный выключатель и второй проходной выключатель. В варианте В2 роль распредкоробки выполняет старый подрозетник. Оранжевым цветом на схемах обозначены провода с Фазой, голубым — провода с Нулем. Кроме клавишных перекрестных выключателей, которые выглядят также как и обычные выключатели, есть еще и поворотные перекрестные выключатели, выглядят они так: Рисунок 2. Принцип действия поворотных перекрестных выключателей такой же как и клавишных, более того, один мой знакомый использует поворотные перекрестные выключатели вместо обычных выключателей. Такое тоже можно делать, вот только стоят перекрестные выключатели в несколько раз дороже обычных выключателей, но с дизайном не шутят, если нравится, то никаких противопоказаний нет. Иногда нужно поставить перекрестный выключатель на два светильника. В этом случае используются двухклавишные проходные выключатели и двухклавишный перекрестный выключатель. Схема подключения, соответственно усложняется:   Рисунок 3. Ну а что при этом будет твориться в электрораспределительной коробке, я даже рисовать не буду, на рисунке это будет выглядеть абсолютно непонятно из-за большого количества счалок проводов в коробке, но в общем смысл такой же как и при подключении одноклавишного или поворотного перекрестного выключателя, думаю, если Вы добрались до таких глубин, как подключение двухклавишного перекрестного выключателя, то и нарисовать на большом листе со всеми подробностями схему подключения проводов в коробке труда не составит. Тем более, что в этом случае намного важнее правильно промаркировать провода и не запутаться при подключении. Еще добавлю, что обычная распределительная коробка диаметром около 60 мм тут будет явно маловата, если разводка будет осуществляться через коробку. В этом случае надо будет сделать 12 соединений проводов, а если в коробке будут провода, ведущие на розетки и другие выключатели, то и больше. А еще у Вас есть уникальная возможность помочь автору материально. После успешного завершения перевода откроется страница с благодарностью и адресом электронной почты. Если вы хотите задать вопрос, пожалуйста, воспользуйтесь этим адресом. Спасибо. Если страница не открылась, то скорее всего вы осуществили перевод с другого Яндекс-кошелька, но в любом случае волноваться не надо. Главное, при оформлении перевода точно указать свой e-mail и я обязательно с вами свяжусь. К тому же вы всегда можете добавить свой комментарий. Больше подробностей в статье «Записаться на прием к доктору» Для терминалов номер Яндекс Кошелька 410012390761783 Номер карты Ymoney 4048 4150 0452 9638 SERGEI GUTOV Для Украины — номер гривневой карты (Приватбанк) 5168 7422 4128 9630 На главную 13. 6 (голосов: 5) 60814 Комментарии: 04-11-2012: андрей я сам электрик, и иногда приходиться давать консультации не электрикам или даже электрикам, никогда с такими выключателями дела не имевшими, понимают плохо, а здесь описано и нарисовано очень понятно 18-11-2012: vladimir Спасибо! Читал, как ребенок читает интересную книжку с картинками. 20-08-2014: Андрей Сам электрик, но с перекрестными иметь дело не приходилось.Информация полезная!ОГРОМНОЕ СПАСИБО! 25-11-2014: igorK Спасибо большое за информацию. Очень пригодилась. 24-06-2015: Валерий Так можно ставить 2 проходных и все,перекрёстный не нужен! 24-06-2015: Доктор Лом Как я уже говорил, установка перекрестного выключателя нужно только для управления освещением из 3 мест. Когда ставятся два проходных, то это управление освещением из 2 мест. 22-07-2015: Дмитрий Подскажите, где можно приобрести перекрестный выключатель двухклавишный. 22-07-2015: Доктор Лом Если в ближайших строительных магазинах, супермаркетах или на строительных рынках такого переключателя нет, то ищите в интернет-магазинах. Там такое добро всегда есть (а если нет, то менеджер по телефону вам очень красиво расскажет, что вот недавно были, но вот буквально сейчас закончились. Это не страшно, интернет-магазинов много). 20-06-2017: Алексей чё за бред. Где вы видели 2-х клавишный перекрёстный? 20-06-2017: Доктор Лом Вам дать адреса магазинов или сами погуглите? 08-09-2017: Вячеслав доброго времени. Установил у себя два проходных между ними перекрестные (управление с 4 мест) в первое время было все нормально, но потом перестали нормально работать (то не включает то не выключает, то один перекрестный то другой) в чем может быть проблема? Спасибо. 09-09-2017: Доктор Лом Без схемы подключения и обследования на месте поставить точный диагноз достаточно сложно. Исходя из вашего описания могу предположить, что проблема в низком качестве электрофурнитуры. Проще говоря, выключатели следует заменить, но могу ошибаться. Просто сейчас сдаю объект и там предустановленные выключатели практически все пришлось поменять. 04-04-2018: Евгений За три месяца поменяли два проходных и один перекрестный. Шнайдер электрик! Не советую. 23-06-2019: Руслан Я тоже не видел двухклавишный перекрестный 08-09-2020: Станислав На складе осталось пару перекрестных.Проходных нет и не будет.Можно ли заменить двумя перекресными два проходных?Вместо пяти(четырех) контактов используя лишь три? 11-09-2020: Доктор Лом формально, да. Примечание: Возможно ваш вопрос, особенно если он касается расчета конструкций, так и не появится в общем списке или останется без ответа, даже если вы задатите его 20 раз подряд. Почему, достаточно подробно объясняется в статье «Записаться на прием к доктору» (ссылка в шапке сайта).

Проходные выключатели и перекрестные. Схема расключения

Когда возникает необходимость управлять в доме освещением из разных участков, то осветительные приборы подключают сразу к нескольким включателям. В качестве таких устройств используют проходные выключатели (ПВ), а также перекрестные.

Что собой представляют проходные и перекрестные выключатели

Стандартные ПВ представляют собой устройство для включения и выключения ламп в осветительных приборах. У выключателя присутствует два контакта, при соединении и разъединении которых включается и соответственно выключается светильник.

Проходные выключатели обеспечивают управление одним источником света из двух разных точек, имеют три контакта (1 входной, 2 выходных). Такие приборы всегда используются в паре, благодаря им, в одном месте помещения можно включить свет, а совершенно в другом – выключить.

Для управления одним прибором, излучающим свет, из трех и более мест, применяют перекрёстные выключатели. Эти устройства отличаются от проходных, наличием 4 контактов (2 входных, 2 выходных). К тому же, их всегда подключают вместе с проходными, а именно, между ними и не иначе.

Внешне проходные и перекрёстные переключатели похожи на традиционные выключатели.

Проходные выключатели, перекрёстные: принцип работы

Принцип действия проходных и перекрёстных выключателей имеет сходство с работой стандартных выключателей света. Коммутация осветительных цепей выполняется путём размыкания и замыкания контактов, по которым движется ток нагрузки светильников.

Между двумя ПВ проходит два проводника. Когда срабатывает одно из устройств, то на нём размыкается цепь и мгновенно замыкается на другом ПВ. Для возможности управлять светильниками с трех мест, между ПВ устанавливают промежуточный переключатель, роль которого выполняет перекрёстный выключатель. Поэтому перекрёстные не редко называют «промежуточными» переключателями. С их помощью происходит замыкание одной из двух линий, а также размыкание обеих линий.

1 — Переключатель
2 — Переключатель
3 — Перекрестный переключатель
4 — Осветительный прибор

У перекрёстного устройства, находящегося в одном положении, контакты замкнуты следующим образом: первый входной с первым выходным контактом, а второй входной со вторым выходным проводом. Но при смене положения (нажатии на кнопку), контакты замыкаются иным образом: первый входной со вторым выходным, а второй входной замыкается с первым выходным контактом. Между ПВ можно устанавливать несколько перекрёстных устройств.

Специфичностью этих видов выключателей, является незафиксированное положение кнопок управления. Традиционные выключатели имеют чёткое установленное положение клавиш, которое указывает на включение или выключение света. В проходных и перекрёстных переключателей нет определённой позиции клавиш, которая указывала бы на включение или выключение прибора. Разное положение клавиш одного устройства может обозначать как «Включено» так и «Выключено», это зависит от состояния других выключателей, управляющих одним источником света.

1 — Переключатель
2 — Переключатель
3 — Осветительный прибор

К примеру, у первого ПВ в начале коридоре клавиша находиться в вверху, и чтобы включить свет, её необходимо нажать вниз. При включении света вторым ПВ в конце коридора, свет включиться, но кнопка первого ПВ не поменяет свою позицию и теперь, нажав её вниз, свет погаситься, а не включиться, так как он и так уже горит.

Разновидности проходных и перекрёстных выключателей

Классификация перекрёстных и ПВ устройств не отличается от разделения на различные виды обычных выключателей.

Устройства для управления освещением из разных мест по принципу работы делят на следующие типы:

• Клавишные.
• Поворотные.
• Сенсорные.
• Рычажные.
• С пультом ДУ.

По количеству клавиш ПВ бывают одно-, двух-, трехклавишные и такими же бывают перекрёстные выключатели.

По способу монтажа:

• Накладной. Эти модели устанавливаются поверх стены, для этого не требуется пробивать её и монтировать дополнительный блок. Главным достоинством наружных выключателей является простота монтажа, но у них высокая чувствительность к физическим воздействиям.
• Встроенный. Эти модели монтируются внутри стены, в которой ранее проделываются специальные отверстия, соответствующие коробке выключателя.

Проходные и перекрёстные выключатели, управляющие одним светильником, устанавливаются всегда одного вида и типа. Т.е. если проходные выключатели двухклавишные, то промежуточные также должны быть с двумя клавишами.

Достоинства и недостатки ПВ

Положительные моменты проходных и перекрёстных устройств:

• Не нуждаются во вспомогательных элементах и месте в электрическом щитке.
• Высокая надёжность, благодаря отсутствию автоматики.
• Простота схемы, обеспечена тем, что в ней не присутствуют какие-либо сложные устройства.
• Лёгкость и практичность в управлении освещением.

Недостатки выключателей этого типа:

• Использование трехжильного провода. Количество проводов и их длина прямо зависят от количества клавиш (в случае с клавишным ПВ) и числа самих устанавливаемых выключателей в помещении. Большое количество длинных проводов усложняет схему и затрудняет установку.
• Нет фиксированного положения кнопок. Некоторым людям к этой особенности нужно привыкнуть, поэтому определённое время им неудобно пользоваться ПВ.

При помощи проходных и перекрёстных выключателей чаще всего организовывают управление осветительными устройствами в длинных коридорах, спальнях, на лестничных пролётах, садовых дорожках и т. п.

Похожие темы:

Проходные и перекрестные выключатели Legrand

Очень часто наши комфорт и удобство складываются из мелочей. Одной из таких небольших, но важных деталей является удобство и продуманность управления светом.

На сегодняшний день стало нормой подключать осветительные приборы к нескольким пунктам управления, ведь если в маленьких квартирах вполне достаточно обычных выключателей, то в больших домах, офисах, магазинах, складах и прочих крупных строениях никак не обойтись без проходных и перекрестных выключателей.

В этой статье мы хотим познакомить вас с ними поближе, а также подробно остановимся на моделях, предлагаемых таким известным производителем, как Legrand.

Отличие перекрестного выключателя от проходного

Для начала рассмотрим, что представляют собой эти два типа выключателей и в чем их различие.

Как известно, обычный выключатель имеет всего две позиции: одна включает источник света, вторая его выключает. Другими словами, он имеет два контакта, соответствующие его включенному и выключенному состоянию.

Проходные выключатели имеют уже не два, а три контакта и позволяют нам управлять освещением из двух различных точек: можно включить свет с помощью выключателя в одном конце комнаты и выключить его, нажав на аналогичный выключатель, установленный в другом конце. Проходные выключатели удобно устанавливать в разных концах длинного коридора, в проходных помещениях или, если говорить строго о квартире, они незаменимы в спальне, дабы избежать неприятной процедуры «вставания, чтобы выключить свет». Следует отметить, что помимо специальных выключателей, вам потребуется другая проводка, поэтому наличие проходных переключателей необходимо предусмотреть еще на этапе ремонта помещения.

Если же речь идет о более сложных схемах освещения, может возникнуть потребность в большем количестве точек управления. С этой целью можно включить в схему между проходными выключателями еще перекрестные. Конструктивно они сходны с проходными, но имеют не три контакта, а четыре. Это позволяет одновременно отключать или включать по два контакта. Например, можно использовать такой выключатель для включения сложной группы светильников. Для управления светом из трех разных точек между двумя проходными выключателями ставят один двухклавишный перекрестный, выполняющий роль коммутатора, согласующего работу проходных. Промежуточный переключатель устанавливается исключительно на этапе разводки проводки, так требуется большее количество проводов.

Имейте в виду, что проходные выключатели могут использоваться самостоятельно, в то время как перекрестные – нет, они применяются только в комплекте с проходными.

Проходной выключатели схема подключения

Проходные и перекрестные выключатели «Legrand»: стоит ли переплачивать

На наш взгляд, выключатели не та вещь, на покупке которой стоит экономить. Поэтому при их выборе стоит отдать предпочтение пусть более дорогой, но зато и более надежной продукции с именем: Legrand, Schneider, ABB. Очень хорошей репутацией пользуется французская фирма «Legrand». Она предлагает хороший выбор проходных и перекрестных выключателей, которые славятся долгим сроком службы, простотой в эксплуатации и в монтаже. Так, перекрестные выключатели Легран рассчитаны на коммутацию токовой нагрузки до 10 А. Посеребренные контакты устойчивы к воздействию влаги и пара. При установке используется медная проволока сечением в 2,5 мм.

Кроме того, серия Legrand Etika предлагает хороший выбор цветов (антрацит, аллюминий, слоновая кость и белый) и целую палитру рамок для любого интерьера.

Схема подключения проходных выключателей из 3-х мест. Как подключить проходной выключатель

14.03.2018, 6400 просмотров.

Наши преимущества

Гарантия качества

Компания ООО «Тесла Электрик» осуществляет оптовую продажу только сертифицированной электрики и электрооборудования, все продукция имеет высшее качество и надежность, что подтверждается статусом официального дилера или дистрибьютера. Так же Компания ООО «Тесла Электрик» при продаже электрики готова передать полный комплект сертификатов и иных сопроводительных документов, подтверждающих качество продукции.

Скидки

Компания ООО «Тесла Электрик» при работе с постоянными партнерами всегда предложит оптимальное ценовое предложение для своих клиентов. Кроме того, при продаже электрики компания ООО «Тесла Электрик» регулярно проводит акции и распродажи электрооборудования. За подробной информацией просьба обратиться к вашему персональному менеджеру.

Техническая консультация и подбор оборудования

Профессиональные специалисты компании ООО «Тесла Электрик» осуществят подбор электрооборудования любой сложности согласно вашему техническому заданию или проекту. Так же возможен расчет кабеленесущих систем, светильников, кабеля, автоматов, согласно вашей проектной документации и оптимальный подбор электрики.

Оплата

Оплата осуществляется по безналичному расчету.

Доставка

Компания ООО «Тесла Электрик» осуществляет доставку электрики и оборудования по всей территории Российской Федерации и Республики Беларусь. Доставка по Москве и Московской области осуществляется автопарком компании.

Технико-экономические расчеты

Специалисты компании ООО «Тесла Электрик» на основании согласованного с вами проекта выполнят технико-экономические расчеты освещения и автоматизации, оптимизации и внедрения энергосберегающего оборудования. На основании этих расчетов будет наглядно представлена экономическая целесообразность внедрения энергосберегающего оборудования.

Выключатель проходной и перекрестный в чем разница

Проходные и перекрестные выключатели

Подключение перекрёстного переключателя

В отличие от большинства блоков управления, в которых используются три контакта в перекрёстном переключателе только четыре контакта. В этой конструкции можно сразу включать или выключать два контакта. Из-за этого сразу же замыкаются или размыкаются линии, по которым поступает питание. Схема наглядно показывает, как работает перекрёстный переключатель. В этой схеме нет ничего сложного.

Предлагаем Вашему вниманию познавательную статью о видах термоусадки для проводов.

Схема подключения

В отличие от перекрёстных выключателей проходные можно использовать независимо. Обязательно перекрёстные выключатели должны применяться вместе с проходными. На схемах они обозначаются одинаково.

Эти две модели представлены как два соединённых одноклавишных выключателя. Их контакты соединяются специальными перемычками. В этой конструкции можно все сделать самому.

Есть два вида переключателей, различающихся по механизму работы:

1. Клавишный.
2. Поворотный.

Поворотный благодаря поворотному механизму замыкает контакты. В отличие от клавишных переключателей поворотные стоят в два раза дороже, а их дизайнерские варианты разнообразны.

По варианту установки выделяются два типа:

1. Накладные.
2. Встроенные.

Накладные устанавливаются на поверхность стенки. Установка такого типа выключателя избавляет от установки внутрь стены дополнительного блока. Этот вариант монтажа удобен, так как не нужно подготавливать стены для прокладки проводов. Среди недостатков стоит отметить что вид установки подвержен физическому воздействию и воздействию окружающей среды.

Встроенные переключатели устанавливаются внутрь стены. Их используют при прокладке проводов во всех видах строений. Прежде чем начать их устанавливать нужно, сделать небольшое отверстие в стенке, при этом отверстие должно соответствовать по размерам встроенному переключателю.

Подключение проходного переключателя

На лестницах и в длинных коридорах часто используют проходные переключатели благодаря этому управлять освещением можно с разных мест. Благодаря проходному переключателю человек может идти в освещённом коридоре или гараже.

При использовании проходных выключателей провод с фазой нужно подключать к двум выключателям, соединённых друг с другом проводом, а нулевой провод подключается к осветительному прибору. При замыкании двух контактов на двух двухклавишных выключателях цепь замыкается и на лампочку начинает поступать ток. Для размыкания цепи достаточно нажать на клавишу любого выключателя.

Особенности:

1. Для его подключения необходимо использовать четырехжильный кабель. Можно вместо четырехжильного кабеля использовать два кабеля с двумя жилами в каждом, при этом у них должна быть хорошая изоляция. Но использовать такие кабели нерационально.
2. Переключатель может быть любым. Можно использовать одноклавишный или двухклавишный. Рекомендуется его монтировать только тогда, когда нужно выключить свет из разных мест. Классический проходной вариант используется в остальных случаях.
3. Промежуточный переключатель монтируется в местах разводки проводов по помещению.
4. У этой конструкции есть одно достоинство, она износоустойчива. Это объясняется использованием в качестве перемычек легированной стали.

Как надо подключать перекрёстный двойной переключатель?

Давайте подробнее рассмотрим, как устанавливается легранд. Прежде чем начать устанавливать двойной выключатель легранд, необходимо создать план будущих работ. Благодаря этому удастся рассчитать количество кабеля. После создания плана необходимо в стенах сделать каналы для будущего кабеля.

Рассмотрим, как подключается спаренный и проходной выключатель:

1. Вначале используется стандартная схема с использованием проходных моделей. От щита необходимо протянуть нулевой провод до распределительной коробки. С распределительной коробки кабель подсоединяется к осветительному прибору;
2. Затем от щита необходимо протянуть фазовый провод. С распределительной коробки он подводится не к осветительному прибору, а к контактам выключателя;
3. В распределительной коробке все контакты соединяются последовательно. Провод с фазой подсоединяется к перекрёстному выключателю, при этом он располагается между нескольких проходных.
4. Затем от последнего проходного выключателя общий контакт соединяется с осветительным устройством. После того как протяжка кабелей будет закончена, устанавливается распределительная коробка. Её можно устанавливать на стену или внутрь стены.

В представленной схеме на пару контактных групп одновременно перебрасывается импульс. Хотя это соединение очень простое и удобное, его редко применяют электрики, так как они считают, что две проходные модели надёжнее.

схема подключения, чем отличается от проходного, как подключить из нескольких мест + видео

Схема установки

Для установки осветительного прибора, который можно включать и выключать с трех разных мест помещения, необходима схема подключения трех проходных выключателей.

Схема подключения трех проходных выключателей

Схема состоит из соединительной коробки, лампы, выключателей, проводов. Источником освещения могут быть осветительные приборы — лампы накаливания, энергосберегающие, светодиодные. Установка освещения подразумевает использование выключателей. Они бывают нескольких видов: проходными и перекрестными. Проходной переключатель имеет еще названия — перекидной, дублирующий, лестничный. Установка такого выключателя выполняется труднее, чем монтаж простого.

Для управления освещения с 3х мест необходимо 2 проходных переключателя и 1 перекрестный.

https://youtube.com/watch?v=9cG_VmdR4uk

Внешний вид дублирующего устройства напоминает одноклавишный прибор. Переключатель в любом положении клавиши не прекращает соединение электрической цепи, а переключает контакты. Механизм переключения в проходном выключателе стоит посередине контактов.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Существуют одно клавишные и двух клавишные проходные переключатели. Двух клавишный выключатель представляет собой два одно клавишных в одном и имеет шесть контактов.

Главное достоинство лестничных выключателей в том, что свет можно регулировать с разных точек.

Разные способы подключения проводов

На схеме изображены проходные переключатели с одной клавишей. Эти устройства одинаковые. У них по три контакта. К ним подсоединяется фаза. У первого 1 контакт — для фазного, а 2 контакта для промежуточных проводов. У третьего устройства наоборот — 1 контакт подсоединяется с промежуточным проводом, а 2 — для выходной фазы.

Конструкция посредине называется перекрестным выключателем. Перекидные переключатели соединяются электропроводами, а между ними перекрестный, у которого четыре контакта. По два провода на каждый перекидной выключатель.

Когда любой из перекидных выключателей замкнет промежуточный электропровод, свет зажжется. Цепочка замкнутая и при смене состояния клавиши свет гаснет.

Важно! Соблюдайте меры безопасности. Проверьте отсутствие напряжения отверткой-индикатором! Будьте осторожны при работе с электроинструментами

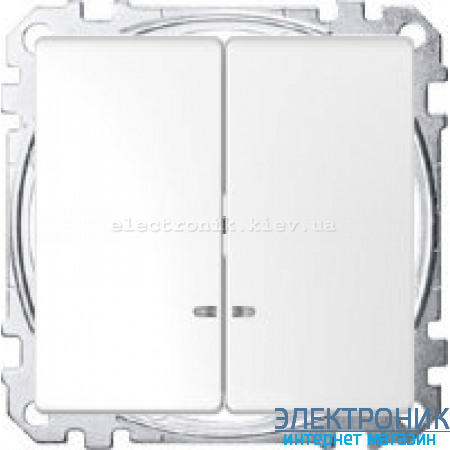

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Пошаговая инструкция монтажа

1. Отсоединить электроэнергию в помещении.
2. Определить, где находятся провода, дабы не повредить их.
3. Обозначить будущее месторасположение распределительной коробки.
4. Установить монтажную коробку.
5. Прокладка электрокабелей. Лучше взять 3-х или 4-х жильный кабель. Для перекидных устройств нужен трехжильный. С помощью одной жилы будет подключаться подача фазы или лампа. Две жилы соединяются с промежуточными проводами. Для перекрестного устройства нужен четырех жильный кабель — по две жилы на каждый выключатель. Две будут вести к первому, а остальные две ко второму.

Концы всех кабелей ведутся в монтажную коробку и соединяются клеммами. А ноль идет к светильнику.

Для оборудования проходного выключателя с управлением с 3х мест необходимо иметь навыки и точную схему подключения. Ее наличие дает возможность провести правильную и качественную систему освещения. А на ее основе с легкостью можно создавать более сложные схемы иллюминаций.

Как работает устройство и чем отличается от обычного?

Проходной выключатель является устройством, по внешнему виду практически не отличающимся от обычного. Однако, предназначение его несколько шире. Помимо классического включения и выключения аппарат осуществляет переключение цепей между собой за счет трех неподвижных контактов.

Данный тип выключателей обычно используется «в паре». Устройства включаются последовательно и разделяют (расщепляют) фазные провода. В момент перекидывания контактов внутри проходного аппарата происходит размыкание одного участка электрической цепи и замыкание другого.

При этом схема подключения в сеть этого устройства изменяется таким образом, что любой другой выключатель в цепи готов осуществлять управление источниками света. Так же есть возможность подключения проходного выключателя с осуществлением работы как обычного, но тогда теряется смысл всех элементов его конструкции.

Внимание
В отличии от простого выключателя проходной более удобен в некоторых случаях, за счет дополнительной функции переключения. Он может использоваться как в паре, так и одиночно, выполняя роль обычного.. Парное включение существенно расширяет функциональность устройств, но требует больших затрат

Так как происходит разделение фазного провода на два, то возрастает количество соединений, а, следовательно, и используемых кабелей

Парное включение существенно расширяет функциональность устройств, но требует больших затрат. Так как происходит разделение фазного провода на два, то возрастает количество соединений, а, следовательно, и используемых кабелей.

Так же стоимость такой сети увеличивается и за счет необходимости приобретения второго выключателя. Дешевле обойдется простой аппарат, но он будет сильно уступать проходному по функционалу.

проходных Монтаж и перекрёстных переключателей

Оптимальный вариант электрической разработки схемы и её монтажа
— на этапе строительства или дома при проведении его капитального
Нужно. ремонта учесть все помещения, в которых понадобиться может
независимое включение и отключение освещения из 3-х точек
удалённых. Это длинные коридоры, подвальные несколькими с помещения
входами и выходами, лестничные марши. учесть Следует и дворовые
постройки, уличное освещение.

кто, Тем собирается монтировать освещение самостоятельно, но не
навыков имеет, специалисты советуют сначала собрать схему временную
освещения, соединив 2 проходных выключателя проводами короткими и
подключить лампочку. Следует запомнить, к контактам каким были
подсоединены провода. Убедившись, цепь что собрана правильно,
выключатели нужно Последовательность.

отсоединить действий

Монтаж освещения выполняется в порядке следующем:

1. Уложить и закрепить двухжильный провод соединения для проходных
   выключателей.
2. В месте установки выключателя перекрёстного оставить небольшую
   петлю, но провод не Установить.
3. перерезать переключатели на своё постоянное место.

4. проходным к Подключить выключателям концы двухжильного,
   нулевого фазного или проводов.

   Подключение проводов

5. Убедиться, освещением что можно независимо управлять из 2-х
   точек.
6. цепь Отключить от питающей сети.

7. В месте установки выключателя перекрёстного двухжильный кабель
   перерезать и в разрыв перекрёстный установить выключатель.

   Подключение в разрыв двухжильного Подключить

8. кабеля цепь к питающей сети.
9. Убедиться, освещением что можно независимо управлять из 3-х
   точек.

внутренних Для работ подойдёт любой двухжильный провод
изолированный, сечение которого соответствует предполагаемой Для. нагрузке
уличного освещения применяется провод в изоляции двойной.

Практика показала, что управление длинных в освещением
коридорах, на лестничных маршах, в подвальных дешевле помещениях и
практичнее сделать с применением проходных и выключателей
перекрёстных.

Переделываем в перекрестный

Для переделки проходного в перекрестный используется тот, что имеет две клавиши. У него два входных контакта и четыре выходных. Изменение конструкции совершается в два этапа:

• Выходные полюса замыкаются перекрестно.
• Вносятся изменения в механическую часть.

Электрическая схема устройства меняется использованием токопроводящих перемычек – отрезков провода того же диаметра. Ими надо замкнуть выходные контакты по следующей схеме: крайние с крайними, центральные с центральными.

Существуют два типа конструкции проходных переключателей. различающихся расположением входных клемм – они могут быть устроены как с одной стороны корпуса, так и навстречу друг другу. В последнем случае перемычки будут визуально перекрещиваться.

Чтобы подвижные контакты работали одновременно, достаточно каким-нибудь способом объединить сами клавиши.

В механическую часть устройства изменений лучше не вносить.

Переделанный проходной переключатель можно использовать в модели управления одной лампой или несколькими. включенными параллельно. Если же потребителей несколько, то число перекрестных коммутаторов должно быть таким же. Это существенно осложняет монтажные работы.

Но с точки зрения пожарной безопасности несколько отдельно подключенных устройств – это лучше. чем одна большая клеммная линейка. Поэтому возможные затраты оправданы.

А о том, как правильно с помощью схемы подключить проходной выключатель с двух мест, узнайте из этой статьи .

Монтаж третьей точки управления

Поскольку проходные устройства соединены последовательно, то третья и последующие точки управления устраиваются в разрыве между ними. Если в качестве третьего коммутатора использовать такое же устройство, то четвертый полюс линии окажется «подвешенным», а одна из линий – бездействующей .

Конечно, можно замкнуть обе линии на выходную клемму. Но в этом случае вы превратите его в обычный бытовой выключатель. Такая схема будет работать, но только в одном направлении.

Схема подключения проходного выключателя с 3х мест представлена на фото:

Например, вы вошли в коридор, включили свет и дошли до места, где установлен такой коммутатор. Выключаете свет. Теперь его можно включить или с того же места, где вы вошли, или там, где выключили. Это неудобно.

Поэтому используется другой тип коммутатора – перекрестный. У него четыре клеммы. Если его разобрать, то внутри вы увидите два совмещенных подвижных контакта.

Одним движением клавиши перемещаются оба. Четвертый выходной полюс так же имеет две контактные точки. После нажатия на клавишу фазные линии условно перекрещиваются (без электрического контакта). но принцип подключения концевых устройств остается тем же.

На тыльную сторону корпуса перекрестных переключателей наносится маркировка полюсов и условное направление движения фазы от распределительной коробки к потребителю. Обе линии с одной стороны от правого или левого конца надо подключать к зажимам, которые отмаркированы стрелками, смотрящими в одну сторону.

Направление не имеет принципиального значения. но в идеале стоит соблюсти и его. Это позволит в последующем не путаться с тем, где у вас начало, а где конец.

На практике можно столкнуться с тем, что в магазине электротоваров нужного элемента (перекрестного выключателя) не окажется. Это не повод отказываться от своих планов. Процесс переделки одного в другое несложен и доступен любому мастеру. знакомому с плоскогубцами и отверткой.

Принцип перекрестного отсоединителя

Перекрестный выключатель похож на обычный одно клавишный, разница только в наличии внутри четырех клемм. Перекрестным назван из-за двух электрических линий, которые он переключает, они соединяются в крест.

Перекрестный отсоединитель одновременно разъединяет первый и второй выключатель, затем синхронно соединяет их. От этого перемещения контактов свет зажигается и гаснет.

Совет! Особое внимание уделите правильному соединению концов электрокабелей, иначе вся система работать не будет. Количество точек может быть разным, но чем их больше, тем сложнее коммутация в распределительной коробке

Необходимо четко маркировать провода при проведении, чтобы не перепутать

Количество точек может быть разным, но чем их больше, тем сложнее коммутация в распределительной коробке. Необходимо четко маркировать провода при проведении, чтобы не перепутать.

Схема подключения выключателей из нескольких зон

Перекрёстный выключатель монтируют в раз с двумя проходными, при этом почти все соединения важно провести через распределительную коробку. Коммутационный аппарат устанавливают так, чтобы он стал связующим звеном между остальными выключателями: в него вводят, а затем выводят по две жилы каждого электротехнического изделия

Разобраться в этом деле легко: с изнаночной стороны перекрёстного выключателя указывают, где находится вход и выход из клемм.

Подключение перекрёстного выключателя проводится в несколько действий:

• разрабатывают электрическую схему соединений;
• высверливают каналы, необходимые для укладки проводки;

• в стену вставляют распределительную коробку такого размера, который бы позволил создать более 7 соединений и провести через неё много проводов;

• рычажком электрощита перекрывают подачу электротока в зону монтажа коммутационного аппарата;
• от распределительной коробки к щитку, осветительным приборам и выключателям тянут кабель;
• к контактам светильников подводят нулевую жилу;

• к контакту первого проходного выключателя подсоединяют фазную жилу;

• систему дополняют парными проводами, идущими от одного выключателя к другому;
• контакты последнего перекрёстного выключателя подводят к осветительным приборам через распределительную коробку.

Разновидности своей

По переключателей конструкции перекрёстные выключатели делятся на 2 клавишные:
вида и поворотные.

Клавишные

Переключатели такого применяются типа наиболее часто.

Клавишные выключатели, называть правильнее их переключателями,
разрывают одну цепь и другую замыкают. Обычные выключатели только
размыкают замыкают или одну цепь. Внешне они различаются не
практически. Отличить их можно только с тыльной количеству по
стороны контактов:

• у обычного одноклавишного 2 контакта;
• у перекрёстного -3;
• у проходного — 4.

Отличия между обычным, проходным и одноклавишными перекрёстным

выключателями (фотогалерея)

У
одноклавишного проходного контакта 3 выключателя

У
обычного одноклавишного выключателя 2 контакта

У
перекрестного одноклавишного выключателя 4 контакта

Клавишные переключатели иметь могут 1, 2 или 3 клавиши.
Многоклавишные переключатели для предназначены независимо
управления несколькими цепями.

перекрёстные Поворотные

Переключатели такого типа устанавливаются чем, реже клавишные.
Обычно их применяют в складских и помещениях производственных, для
уличного освещения, как интерьера украшение в квартирах. Контактные
группы в них размыкаются и замыкаются поворотом рычага.

Внешний вид переключателей поворотных (фотогалерея)

Применяется в складских помещениях

как Применяется украшение интерьера

Используется в жилых Управляет

помещениях 2-мя цепями

Используется в помещениях с повышенной для и влажностью уличного
освещения

Накладные и встроенные

По монтажа способу переключатели делятся на 2 вида: накладные и
Встроенные.

встроенные выключатели монтируются на этапе строительства ремонта
или в коробки, установленные в нишах. Провода штрабы в
укладываются или крепятся к стенам. Обычно способ такой применяется перед
оштукатуриванием стен облицовкой или их гипсокартоном или другими
материалами.

переключатели Накладные и подходящие к ним провода крепятся к
этом. В стене случае нет надобности штрабить выбивать и стены
углубления для коробок. Таким обычно их способом монтируют во время
косметического ремонта. переключатели Накладные создают
определённые неудобства: на них пыль скапливается, люди во время
движения за них некоторых. В цепляются случаях хозяева, наоборот,
предпочитают тип такой выключателей для дизайна интерьера.

перекрёстных Характеристики переключателей

На рынке электротехнических изделий богатый имеется выбор
выключателей и переключателей отечественных и производителей
зарубежных. Отличие в цене у разных производителей
размеры, а существенное, технические характеристики сходны.

Основные Напряжение

характеристики	220–230 В
Сила тока	10 А
корпуса Материал	термопласт поликарбонат пластик

Модели с защищающими, корпусами от влаги и пара, стоят
дороже.

Некоторые тонкости

Если требуется создать несколько промежуточных точек управления осветительными приборами, например, для лестничных маршей подъезда пятиэтажного дома, то все они включаются последовательно друг другу. Через них должна пропускаться одна и та же фаза – это обязательное условие .

Существует мнение, что для монтажа промежуточных точек включения-выключения осветительных приборов стоит использовать исключительно четырехжильный кабель. Это упрощает монтажные работы.

Доля правды в этом есть, но существует реальная угроза включить в линию провод ненадлежащего сечения. Все потому, что кабели с таким количеством проводников предназначены для трехфазного тока, четвертая жила в них на треть меньше в диаметре, она подключается к заземляющему контуру. Пропускать через нее фазный ток нельзя.

Все работы по подключению дополнительной точки включения-выключения проводятся со снятым напряжением и соблюдением остальных мер электробезопасности.

Схема подключения проходных и перекрестных выключателей из 3-х мест:

Возможные ошибки при монтаже

Наиболее распространены ошибки подключения:

• Разрыв нуля вместо фазы. Может встречаться не только на проходных, но и на обычных выключателях. При неправильном подключении, если выкрутить лампочку из светильника, фаза не будет определяться ни на одном проводе. При правильном – на одном устройстве будет одна фазная жила, а на других ни одной.

  Проблема устраняется путем переподключения проводов в распределительной коробке, если обнаружена только на одном аппарате. Либо меняется местами фазный и нулевой провод на самом выключателе, если неисправность обнаружена на всей групповой линии.

• Чередование фазы и нуля вместо разрыва фазы.

  Определяется двумя способами:

  1. В первом выворачивается лампочка и поочередно каждый выключатель щелкается, чтобы определить в различных комбинациях фазу патрона. При неправильном подключении она будет периодически появляться на обоих контактах.

  2. Во втором способе снимается один из выключателей, и лампа накаливания поочередно подключается к проводам из подрозетника. При неправильном подключении в одной их трех комбинаций контрольная лампочка загорится в полную силу.

     При правильном в чередовании состояний лампы светильника и контрольной либо обе не горят, либо работают в полсилы. Чтобы исправить ошибку нужно переподключить провода в распределительной коробке. Также следует следить и за тем, чтобы жилы внутри обмотки не ломались. Поэтому не гните провода слишком сильно, чтобы не пришлось наращивать необходимую длину.

Подключить проходной выключатель не так сложно, как кажется на первый взгляд. Достаточно четко понимать его принцип работы, предназначение и хорошо разобраться в схеме подключения, следуя маркировкам на корпусе устройства. Выполнив все правильно, вы будете в полной мере наслаждаться удобством управления освещения сразу из нескольких мест.

Знаете ли вы, что выключатели света бывают разных видов? Чтобы помочь вам с выбором этого устройства для вашего дома, мы предлагаем вам обзор таких: сенсорный, инфракрасный, светодиодный, клавишный, хлопковый, акустический и с подсветкой. Также мы подробно расскажем вам о том, как их установить, отремонтировать или заменить.

Схема включения света из трех точек

В предыдущем разделе рассмотрено включение-выключение электричества из двух точек: схема очень простая.

Ну а если нужно включать-выключать свет из трех точек? Такая задача возникает при попытке экономить свет в многоэтажном доме и при этом не ходить по лестницам в темноте. Ничего сложного в этом нет. Но потребуется дополнительный переключатель, и не проходной, а перекрестный.

Рис. 3 Схема перекрестного переключателя

При помощи перекрестного переключателя можно передать фазу с любого входа на любой выход, и можно разъединить цепь между любой парой вход-выход. Используя перекрестный переключатель и два проходных переключателя, можно собрать схему включения-выключения света из тех точек, например на лестнице в трехэтажном доме:

Рис.4 Схема включения-выключения света из трех точек

На рис.4 показано положение переключателей, при котором лампочка горит. Щелкнув клавишей на любом из тех переключателей, погасим свет. После этого стоит нажать клавишу на любом переключателе – свет загорится.

А если этажей не три, а пять, шесть? Можно собрать схему так, что свет будет включаться и выключаться с любого этажа.

Проходных переключателя всегда нужно только два: в начале и конце цепочки. Между ними ставят перекрестные переключатели. Пример схемы для четырехэтажной лестницы показан на рис.5.

Рис. 5. Схема включения-выключения света из четырех точек

Вооружившись карандашом и бумагой, можно прорисовать разные варианты и убедиться, что нажатие любой клавиши на любом переключателе ведет к изменению ситуации: включенный свет гаснет, а если лампочка была выключена – загорается.

Эта замечательная схема может расти, если добавлять в нее новые перекрестные выключатели.

Сколько бы ни было перекрестных переключателей с четырьмя контактами, проходных выключателя должно быть только два: в начале и в конце.

Где используется система трех выключателей?

Оборудование выключателя с управлением с трех разных точек обеспечивает практичность. Исчезает надобность идти через всю комнату или длинный коридор, чтобы включить или выключить свет.

Пример расположения проходных выключателей в спальне

Рационально использовать такую систему проводки для двора или приусадебного участка. Вышли из дома включили свет, подошли к строению выключили. Вышли снова включили, пошли к другому объекту.

Например, комната имеет несколько спальных мест. Первый прибор будет у двери, второй возле одной стороны, третий возле второй стороны кровати. То есть, нет необходимости вставать выключать свет.

Или освещение проема лестницы, для того чтобы не подниматься или спускаться в темноте. Один выключатель устанавливается вначале внизу, следующий посередине, а третий в конце, наверху лестницы.

Удобно использовать подключение с 3х мест в подъездах. На первом этаже включили светильник, на втором или третьем выключили. Это значительно экономит электроэнергию.

Актуально устанавливать выключатели на три точки в продолговатых коридорах и проемах, с несколькими входами в разные помещения. В начале коридора включили в середине или в конце выключили.

Схема контроля лампы используется как в одной комнате, так и для большого пространства.

Использовать такую систему освещения можно даже в проходных комнатах. В одной комнате включили, прошли комнату, в другой комнате выключили. Удобно и экономно.

Подключение перекрестного выключателя с трех мест. Разновидности выключателей и схемы их подключения

Для удобства пользователей особенно в помещениях с большой площадью: спортивных или концертных залах, длинных коридорах хорошо иметь возможность выключать и включать свет из разных мест. Это избавит от лишних переходов из одного конца помещения в другой.

Двухконтактный проходной выключатель

Схема подключения двухклавишного проходного выключателя легко решает такую задачу, она позволяет установить выключатели в двух и более местах, откуда можно управлять освещением.

Устройство и принцип работы

В основе функциональности и практичности двухклавишного проходного выключателя заложены принципы работы одноклавишного переходного выключателя.

Практически в одном корпусе собрано два одноклавишных проходных выключателя, что значительно расширяет его возможности и всей схемы электропроводки.

Принцип перекидывания контактов остался прежний: на выключателе две входные клеммы, 4 выходные, всего 6 штук.

На клавишах отмечены стрелками, куда нажимать для включения или выключения света. Схема собрана так, что выключить свет можно нажатием любой клавиши на проходных выключателях. В каком положении находятся клавиши используемого проходного выключателя, не существенно. Возможности двухклавишных проходных выключателей позволяют создавать различные варианты схем управления светом из двух и даже из трех мест.

Управление с двух мест

Два двухклавишных проходных выключателя в схеме расположены в разных местах, работают автономно на два направления, управляя разными группами световых приборов.

Схема очень удобна для длинных тоннелей, коридоров, лестничных маршей. Не имеет значения, с какой стороны вы заходите, всегда можно включить свет, а на другом конце при выходе выключить.

Выбираются места установки двухклавишных проходных выключателей, логично их устанавливать на разных концах объекта. Специальной коронкой с победитовыми или алмазными зубцами в бетонных или кирпичных стенах сверлятся установочные отверстия диаметром 72 или 80 мм в зависимости от выбранного корпуса выключателя.

В отверстия вставляются металлические или пластиковые коробки цилиндрической формы (подрозетники). Если проводка наружная, то корпус выключателя крепится к стене дюбелями и саморезами.

По всей длине помещения, на потолке или стенах, устанавливают две группы осветительных приборов. Это могут быть люстры, дешевые светильники или бра. Подключения выполняются по параллельной схеме, чтобы при неисправности одного светильника остальные продолжали работать. От них до распределительной коробки прокладывают провода, для работы схемы достаточно по две жилы в кабеле.

По требованиям ПУЭ (правил устройства электроустановок), в целях безопасности корпуса осветительных приборов заземляются. Все современные светильники, люстры и другие приборы оборудованы клеммой заземления.

Поэтому лучше проложить кабель с тремя жилами:

• L – фаза красного цвета;
• N – нулевой рабочий провод синего или черного цвета;
• заземляющий провод желто-зеленой раскраски.

В конструкции двухклавишного проходного выключателя предусмотрено 6 клемм для подключения проводов, поэтому от каждой коробки под выключатели до распределительной коробки нужно проложить два трехжильных кабеля, оставляя концы по 15-20 см для зачистки изоляции и соединения проводов.

Подключение двухконтактного переключателя

В распределительную коробку должны сойтись 7 кабелей:

• 4 от выключателей;
• 2 от групп освещения;
• 1 кабель питания.

21 – провод, все разводятся на 8 контактов. Требуется сделать расключение согласно указанной схеме.

Схема управления освещением из двух мест

Требование соответствия проводов цвету по назначению L; N, земля, можно выполнить только на участках цепи кабеля питания и осветительных групп. В интервалах от выключателей до распределительной коробки они не выполнимы, в этом случае используются любые провода.

Поэтому надо быть очень внимательным, для выявления нужного провода используйте мультиметр в режиме прозвонки. Один провод в распределительной коробке останется незадействованным – от выключателя с правой стороны.

Заизолируйте его концы и оставьте как резервный или подключите на заземляющий контакт.

Управление в трех местах

В этой схеме используются те же элементы, что для управления переключениями из 2-х точек, плюс перекрестный двухклавишный выключатель. Размещается он в любой удобной точке помещения по схеме между двумя двухклавишными переключателями.

По конструктивному исполнению и принципу действия перекрестный двухклавишный переключатель представляет собой два проходных двухклавишных выключателя в одном корпусе. Его можно заменить двумя проходными двухклавишными выключателями, но практичнее использовать заводской в одном корпусе.

В этой модели на двухклавишный переключатель установлена одна общая клавиша, которая синхронизирует перекидывание контактов двух линий. На клеммах перекрестного двухклавишного переключателя поставлены перемычки таким образом, чтобы он обеспечивал прохождение тока в нужном направлении.

Перекрестный двухклавишный выключатель

Крайние проходные двухклавишные выключатели соединяются с перекрестным четырехжильным кабелем. Схема работает следующим образом: рабочий ноль заводится сразу на две группы освещения. Фаза приходит на оба входных контакта первого двухклавишного проходного переключателя.

Независимо от положения клавиш ток проходит на 2 из четырех входных контакта перекрестного переключателя через перемычку на вход второго проходного двухклавишного переключателя. В данный момент положение клавиш 2-го переключателя определяет прохождение тока на одну из осветительных групп.

Если группа светится, достаточно изменить положение клавиши любого из переключателей этого ряда, чтобы оборвать цепь питания. Точно так же с включением: стоит изменить положение любой клавиши в этом ряду, и цепь будет восстановлена.

Схема управления освещением из трех мест

Конструкции проходных выключателей значительно расширяют возможности переключения осветительных цепей. Они универсальны, их можно использовать как обычные выключатели с одной клавишей или как двухклавишные переключатели.

Как недостаток можно отметить стоимость: они дороже, чем простые модели переключателей. Поэтому использовать их рекомендуется по назначению в схемах с проходным управлением освещением из нескольких мест.

Как подключить. Видео

Ознакомиться с особенностями подключения проходного выключателя можно в представленном ниже видео. Соблюдение выработанной технологии поможет избежать непредвиденных последствий в дальнейшем.

Представленные схемы, фотографии и информация, изложенная в тексте, позволят желающим разобраться в принципах работы двухклавишных проходных выключателей, понять рациональность практического применения схем и их использования, освоить методику самостоятельной установки систем управления освещением из нескольких мест.

Это даст возможность не обращаться к профессиональным электрикам и сэкономить значительные средства при электромонтажных работах в собственном доме.

Приветствую всех читателей моего ! В очередной статье я расскажу по многочисленным просьбам как управлять освещением с двух, трех, четырех, пяти и т.д. мест.

Сейчас я покажу более сложную схему для того, что бы управлять освещением с трех и более мест.

Это можно сделать например с помощью перекрестных переключателей. Что это такое и как они выглядят? Но давайте обо всем по порядку.

Где может в доме понадобиться включать свет из трех мест?

Да в принципе где угодно, например в спальне у каждой прикроватной тумбочки установить выключатель плюс выключатель около двери.

Зашли в спальню, включили свет около двери, затем легли спать и выключили свет у прикроватной тумбочки- согласитесь что это удобно.

Еще вариант- освещение длинного коридора, тогда можно условно разделить его на три участка и в начале каждого участка поставить выключатель.

Или еще способ- освещение подъезда в трехэтажном доме. Зашли в подъезд- включили свет, поднялись на свой этаж- выключили. Жители подъезда могут на любом этаже включать и выключать подъездное освещение.

Важное примечание: освещение в этом случае будет включаться/отключаться одновременно на трех этажах!

Если же потребуется управлять каждой лампочкой по отдельности с любого этажа (например на первом этаже управлять лампой третьего этажа или на втором- первого этажа и т.п.) то придется на каждую лампу собирать отдельную схему управления с трех и более мест.

Да, кстати, схема для управления освещением с трех мест универсальная, ее можно легко продлить для управления с четырех, шести, десяти и более мест))) Но об этом чуть позже, а пока я хочу начать с повторения- с более простой схемы-

Управление освещением с двух мест с помощью проходных выключателей

Внешне проходные выключатели, а правильное их название проходные переключатели выглядят как обычный одноклавишный выключатель.

А почему- переключатель? Тут дело в том, что это устройство при любом положении клавиши не разрывает электрическую цепь, а только переключает с одного контакта на другой. потому и- переключатели .

Вот типовая схема управления освещением с двух мест с помощью проходных переключателей:

При нажатии на клавишу любого переключателя можно включить/выключить лампу независимо от того в каком положении находится другой переключатель.

Фазный провод у меня показан красным цветом, нулевой- синим, переключатели для удобства подписаны №1 и №2.

При нажатии на клавишу переключателя №2 лампочка погаснет, так как в нем при этом “рвется” фазный провод, в том месте где кончается красная линия (зеленая стрелка показывает в какую сторону двигается контакт):

После этого нажимаем на клавишу проходного переключателя №1 и включаем лампу- путь прохождения электрического тока по фазному проводу обозначен красной линией (так будет на всех рисунках ниже):

Нажимаем клавишу проходного выключателя №2, контакт перекидывается вверх и гасит лампу освещения:

Затем нажимаем переключатель №1, его контакт перекидывается вверх и включает лампочку:

Так работает схема проходного выключателя для управления освещением с двух мест. Запомнить ее в принципе не сложно, несмотря на ее кажущуюся сложность.

Надо главное найти на переключателе общую клемму контакта, то есть ту клемму, в которой он не переключается и где контакт зафиксирован одной стороной.

Найдя эти клеммы на обоих переключателях просто к одному переключателю подключаем на эту клемму фазный провод, а ко второму- провод от лампочки.

А две оставшиеся клеммы между переключателями соединяем в любой последовательности- без разницы. Нулевой провод как обычно в схеме выключателя идет на лампочку напрямую через распредкоробку.

Итого в распредкоробке у этой схемы проходного выключателя будет 5 соединений проводов.

Кстати проходные переключатели бывают еще и двойные- то есть в одном корпусе размещены два отдельных независимых проходных переключателя, выглядит как обычный двухклавишный выключатель и имеет шесть клемм.

Управление освещением с трех и более мест

Для этого понадобится как я уже упоминал перекрестный переключатель. Фотографию я его показывать не буду- так как на вид это тоже самый обычный одноклавишный выключатель.

Единственное внешнее отличие- четыре клеммы на обратной стороне для подключения проводов.

Так же как и двойные переключатели- перекрестные переключатели тоже есть двойные, для подключения проводов у них восемь клемм.

Итак, для того чтобы управлять освещением с трех мест понадобится два проходных переключателя и один перекрестный.

Проходные переключатели устанавливаются в начале и конце линии, а перекрестный- между ними, вот схема подключения проходных и перекрестного переключателей:

Почему перекрестный переключатель так назван? Дело в том, что через этот переключатель проходят две независимые электрические линии и он переключает их в крест.

Что бы это понять я сделал два рисунка. Рисунок первый- перекрестный переключатель соединяет электрические линии напрямую, в параллель:

А вот на этой схеме- электрические линии перекрещиваются между собой, отсюда и название- “перекрестный”:

Ну а сейчас подробнее-

Как работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей

Перекрестный переключатель обозначен буквой икс (Х). Работа схемы обозначена по аналогии с вышеописанной схемой проходных выключателей.

Представьте что это управление освещением в подъезде трехэтажки. Проходной переключатель №1 установлен на 1 этаже, перекрестный переключатель- на 2 этаже, а проходной переключатель №2- на третьем этаже.

Итак, включаем свет (нажимаем клавишу переключателя №1)- лампочка горит, электрический ток по фазному проводу проходит как нарисовано красной линией:

Поднимаемся на второй этаж и проверяем перекрестный переключатель-нажимаем клавишу, включается свет:

Нажимаем клавишу обратно, выключаем свет:

Поднимаемся на третий этаж ко второму проходному выключателю, нажимаем у него клавишу- включается свет:

Оставляем проходной переключатель №2 в этом положении, спускаемся на 2 этаж и нажимаем клавишу перекрестного переключателя- выключаем свет:

Опять же- оставляем в таком положении перекрестный переключатель и спускаемся на первый этаж, нажимаем клавишу первого проходного переключателя- свет включается:

Вот таким образом и работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей.

При такой схеме в распредкоробке уже будет 7 соединений.

Если необходимо управлять освещением не с трех, а с четырех, пяти и более мест, то для этого просто добавляют еще необходимое количество перекрестных переключателей между проходными, вот и все!

Например вот как на этой схеме что я нарисовал:

Если же управлять каждой лампочкой с любого этажа- то придется устанавливать по три выключателя на каждом этаже- на первом и третьем этаже по три проходных выключателя, а на втором этаже- три перекрестных выключателя.

И собирать три таких схемы- по одной схеме на каждую лампу. Можно сделать и по одному двойному, одному простому проходному выключателю на первом и третьем этаже, а на втором сделать так же один двойной перекрестный и плюс одинарный перекрестный- в этом случае на каждом этаже будет по две установочные коробки под выключатели.

Но схемы собирать все равно придется три)))

На этом у меня все, надеюсь понятно объяснил схемы проходных выключателей?

Напоследок- видео по теме

“Как найти общую клемму (зажим) у проходного выключателя”

Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- .

Подписывайтесь на мой канал на Ютубе ! Смотрите еще много видео по электрике для дома!

Узнайте первым о новых материалах сайта!

Проходные электровыключатели, по сравнению с обычными, предназначены для сложного и комфортного управления освещением. Они позволяют управлять одним светильником из нескольких мест. Например, у вас в квартире длинная комнаты: вы пришли домой после работы, включили свет на входе, разделись и пошли на кухню, а на другом конце прихожей выключили свет вторым выключателем.

Удобство такого управления в отсутствии необходимости в возвращении на исходную позицию для отключения освещения. Еще совсем недавно проходные коммутаторы использовали только в протяженных конструкциях – коридорах, лестницах, на дачных участках. Сейчас их устанавливают везде. Например, в спальне, один электровыключатель устанавливается на входе, а второй – возле кровати. Вошел – включил свет, лег в кровать – выключил.

Принцип работы и терминология

Понятие «проходной выключатель» не совсем обозначает его функциональную принадлежность. Если его применять по прямому назначению, то логичнее употреблять термин «проходной переключатель». Но в обиходе прижились оба варианты.

Проводной выключатель внешне ничем не отличается от стандартного. Разница только в организации системы контактов. Для начала вспомним как работает обычный выключатель. Основное его назначение – это размыкание и замыкание цепи. Назначения переключателя, в принципе, также.

Разницу можно заметить, если взглянуть на условные обозначения.

На рисунке видно, что переключатель оснащен третьим контактом, назначение которого разительно отличается от двухклавишного выключателя, который также имеет три контакта.

Фактически, разница работы выключатели и переключателя происходит в момент размыкания электрической цепи:

• выключатель разрывает цепь;
• переключатель разрывает одну цепь и замыкает вторую.

Вторая цепь в данном случае – это контакты парного переключателя, так как эти устройства не работают самостоятельно.

Рассмотрим схему подключения проходных переключателей с управлением из двух мест.

Принцип работы контактов такого выключателя похож на коромысло. На рынке, кстати, редко, но все же встречаются переключатели с нулевым положением, то есть разомкнутыми могут быть сразу две цепи. Проходной коммутатор можно использовать как обычный – третий контакт в таком случае не подключается.

Второй вариант, когда из обычного выключателя делается проходной, рассматривать не будем. Это было характерно для 90 лет, но сейчас на рынке представлено достаточное количество моделей по приемлемым ценам и экспериментировать в данном направлении не совсем целесообразно.

Виды переключателей

На рисунках ниже представлены функциональные схемы различных проходных выключателей.

Самые распространенные варианты:

• одноклавишные;
• двухклавишные;
• трехклавишные.

Также популярностью пользуется перекрестный электровыключатель, используемый для управления из трех и более мест и представляющий собой два одноклавишных переключателя, спаренных внутренними перемычками. Перекрестный переключатель можно изготовить из двухклавишного электровыключателя, установив внешние перемычки. Перекрестник имеет одну клавишу, перекидывающую одновременно две контактных группы, а у двухклавишного – каждая клавиша управляет своей группой.

Схемы включения в электрическую сеть

Существует несколько схем подключения переключателей. Использование конкретной схемы зависит от количества управляемых светильников и количества мест управления.

Схема управления с двух мест

Для начала рассмотрим самую популярную схему – управление с двух мест.

Для работы переключателей понадобиться прокладка трехжильной проводки к каждому устройству. Распределительная коробка монтируется напротив одного из выключателей. В нее заводятся следующие провода:

• кабель питания;
• кабель одного выключателя;
• кабель второго выключателя;
• кабель осветительного прибора.

Также может быть еще один кабеля отходящей линии, но в простой схеме он не учитывается.

Посмотрим наглядно схему подключения в распределительной коробке.

Схема управления двумя светильниками

Данная схема позволит управлять двумя светильниками с двух мест. Она практически аналогична предыдущей, за исключением использования двухклавишных выключателей.

Для экономии можно установить внешнюю перемычку для второй секции выключателя, а не прокладывать два провода к первому выключателю.

Схема управления из трех мест

Для реализации такой схемы понадобится пара одноклавишных выключателей и перекрестный переключатель. Для работы перекрестника потребуется четырехжильный кабель, либо два двухжильных.

Схемы управления из четырех и более мест

Если в предыдущую схему добавить еще один перекрестный переключатель, то управлять освещением можно из четырех мест. Включается он последовательно с первым перекрестником.

Схема управления двумя светильниками из трех мест

Такая схема имеет множество недостатков – большое количество соединений и множество хлопот по маркировке жил кабеля.

Во всех рассмотренных схемам показано начальное положение контактов переходных выключателей.

На этом собственно и все, что следует знать начинающему электрику.

Выключатель и переключатель – сегодня важная функциональная деталь в каждом доме, без которой трудно представить себе любое помещение. Иногда начинающие электромонтажники путаются в терминологии, в схемах и принципах работы этих двух, а точнее трех механизмов (т.к. переключатели тоже бывают двух видов). Не говоря уже о простых покупателях, которые сами пытаются смонтировать, либо купить для дальнейшего монтажа нужные устройства. В этой статье мы постараемся пролить свет на разницу между выключателем и переключателем.

Итак, выключатели и переключатели служат для коммутации электрических цепей освещения и бытовых приборов, внешне также они выглядят одинаково, разница лишь в количестве контактов с тыльной стороны. Но выключатель предназначен для разрыва одной цепи, а переключатель для переключения между цепями. Выключатель применяется для управления светом из одного места, переключатели же служат для управления светом из двух и более мест, при чем для реализации управления с трех мест и более используются «проходные» переключатели.

Выключатель – устройство, обычно имеющее два контакта, которое во включенном состоянии соединяет контакты (включает лампу), а в выключенном состоянии соответственно, разъединяет контакты (выключает лампу). Здесь все очень очевидно и понятно.

Переключатель — устройство, имеющее три контакта (или более). Во «Включенном состоянии» замыкает первый и второй контакты, а в «Выключенном состоянии» замыкает первый и третий контакты. По сути, переключатель постоянно находится во включенном состоянии – либо в одном, либо в другом. Отсюда и название «Переключатель» — переключает с одного контакта на другой.
Если у переключателя задействовать только два контакта, он будет работать как выключатель.
Одно из самых популярных применений переключателя – это управление освещением с двух мест. Для управления освещением потребуется всего два переключателя, а для управления освещением с трех и более мест не обойтись без применения промежуточных (перекрестных) переключателей.

Промежуточный (он же перекрестный) переключатель – устройство, переключающее две отдельные линии накрест (то есть, если до перекрестного переключателя фаза шла справа, а ноль слева, то при переключении они поменяются местами). Внешний вид промежуточных переключателей ничем не отличается от обычных выключателей.

Обычно применяют для управления освещением с трех и более мест. Этот переключатель называют «перекрестным», потому что он при переключении как бы перекрещивает линии. А «Промежуточным» называют за то что он в схеме включения при управлении с трех или более мест находится в промежутке между «переключателями на два направления».

Технические характеристики переключателей Legrand Valena

• Распорные подпружиненные лапки механизмов оснащены универсальными винтами и надежно спрятаны, что упрощает установку и предотвращает повреждение рук об острые края при монтаже.
• Проходной выключатель имеет глубину механизма всего 21 мм, что облегчает установку в монтажную коробку и подвод к нему проводников.
• Механизм проходного выключателя надежно закреплен на металлическом суппорте в четырех точках.
• На тыльной стороне механизма проходного выключателя расположен специальный маркер для замера длинны снятия изоляции с кабеля.
• Четкая маркировка и схема подключения, нанесенные на механизмах розеток и выключателей, делают процесс правильного подключения простым и понятным.
• имеет мощные клеммы, способные надежно держать как алюминиевый, так и медный кабель.
• Быстрое и безопасное подключение кабеля с помощью автоматических клемм — автоматические клеммы для подключения выключателей и переключателей, расположены под углом 35º для упрощения фиксации кабеля и обеспечения надежности контакта.
• Легкая центровка нескольких механизмов в ряд — оцинкованный металлический суппорт с технологическими пазами и отверстиями, позволяет точно установить все механизмы в многопостовой рамке.
• Возможность замены индикатора подсветки без демонтажа механизмов.
• Ресурс выключателей и переключателей соответствует требованиям европейских стандартов и составляет 40 000 коммутаций.
• Проходной выключатель гарантированно коммутирует 10 А при 230/250 В~.

Выключатели и розетки — важная деталь электрооборудования помещения. Ведь, чем лучше контакт при включении выключателя, между розеткой и вилкой, тем меньше он будет нагреваться и соответственно снижается вероятность возгорания.
Ниже идёт список популярной электрофурнитуры
Легранд (Legrand)
АББ (AВВ)
Поло (Polo)
Вико (Vi-ko)
Макел (Makel)

Разновидности выключателей и схемы их подключения

Существует несколько видов выключателей и соответственно, различных типов подключений:
,
,
,

Также существуют выключатели с подсветкой, правда, при подключении такого типа выключателей желательно обратить внимание на тип источника освещения, например, люминесцентные лампы в цепи с выключателем с подсветкой, в выключенном состоянии будет слегка светиться.

Одноклавишный выключатель. Схема подключения

Самая простая цепь у одноклавишного выключателя и регулятора мощности.

Одноклавишный выключатель имеет всего два контакта и что-нибудь в нём перепутать достаточно сложно. Коммутируется цепь так: Находим провод питания: ноль и фазу, затем нулевой провод подаём сразу на лампу (светильник, люстру), а фазный — на выключатель. После этого, от выключателя прокидываем провод к источнику света. Обычно цепь коммутируется через распредкоробку, где провода скручиваются должным образом.

Регулятор мощности также имеет два контакта, с той лишь разницей, что этот регулятор не просто включает и выключает свет, а плавно его регулирует.
Прошу обратить внимание, что не все лампы работают с этим устройством. Поэтому, перед монтажом регулятора мощности желательно уточнить это у электрика или продавца.

Двухклавишный выключатель. Схема подключения

Двухклавишный выключатель работает как два одноклавишных.
Единственная разница между цепью двух одноклавишных и одного двухклавишного есть отсутствие дублирующих проводов.

Т.е. не имеет смысла протягивать две «нейтрали» к лампам, которые расположены рядом.
Двухклавишный выключатель имеет три контакта. Образно говоря, один вход и два выхода. Здесь важно найти общий (входящий) контакт, а то подключив неверно, лампы будут включаться неправильно. Важно знать где вход, а перемена проводов на выходе лишь изменит клавиши, которые отвечают за включение той или иной группы ламп.

Проходной выключатель. Схема подключения

Правильнее было бы его назвать не выключатель, а переключатель. Суть его в том, что он переключает подачу тока с одного провода на другой.Как правило, их используют в паре. Проходные выключатели, часто используют в длинных коридорах, лестничных пролётах и пр. Смотрите схему, думаю, на ней всё понятно.

Проходной выключатель имеет также три контакта, как и двухклавишный, только, как видите, работает по-другому. В нём, как и в двухклавишном, есть один входной контакт и два выхода. Важно знать где вход, а перемена проводов на выходе лишь изменит положение клавиши. При неправильном подключении проходных выключателей, цепь будет работать неправильно.

Перекрёстный выключатель. Схема подключения

Этот тип выключателей используется в случае, если требуется включение-выключение одного источника света с трёх и более мест, реже- для переключения подачи полярности электропитания.В первом случае его используют вместе с двумя проходными. То есть, цепь из выключателей должна начинаться и заканчиваться проходным выключателем, а между ними можно установить теоретически бесконечное количество перекрёстных.

Перекрёстный выключатель имеет четыре контакта: два входных, два выходных. Суть переключения в том, что в одном положении первый входной провод замкнут с первым проводом на выходе, второй входной замкнут со вторым выходным проводом, в другом положении, провода как бы, меняются местами т.е. первый входной замкнут со вторым выходным, второй входной- с первым выходным. Здесь важно не перепутать и обращать внимание на обозначения, а то цепь работать не будет правильно.

Установка выключателя

3-ходовые переключатели и 4-ходовые переключатели

Управление освещением с помощью двух или более переключателей

На этой странице описывается, как использовать 3-х и 4-х позиционные переключатели для управления освещением от два или более мест. Это первая из нескольких связанных страниц, объясняющих как управлять светом с помощью нескольких переключателей. Нажмите здесь для обзора всех этих страниц.

Светом или фарами можно управлять с помощью более чем одного переключателя. Обычная практика в жилищном строительстве стоит использовать 3-х позиционные переключатели.«3-х ходовой» — это электрик обозначение однополюсного двухпозиционного переключателя (SPDT).

Трехпозиционный переключатель показан ниже. Наведите указатель мыши на него, чтобы увидеть, как он меняет состояние (требуется включенный Javascript):

Вот типичная схема в четырех возможных состояниях:

Выключатели должны создавать замкнутую цепь для протекания тока и лампочки. зажечь. Когда оба переключателя подняты, цепь замкнута (вверху справа). Когда оба переключателя опущены, цепь замкнута (внизу справа).Если один переключатель вверх и один вниз, ток заходит в тупик, ток не течет и лампочка не горит (вверху слева и внизу слева).

Обратите внимание, что приведенная выше цветовая схема НЕ отражает цвет провода. Это функционально окраска, предназначенная для иллюстрации состояния напряжения каждого сегмента провода.

• Красный указывает на наличие горячего провода (120 вольт переменного тока).
• Зеленый указывает на нейтральный провод с потенциалом земли.
• Синий указывает провод, который плывет.«Плавающий» здесь означает изолированный от горячего и нейтраль переключателями и / или лампочками.

Чтобы выбрать цвет провода для вашей схемы, см. Далее на этой странице.

Управление освещением с помощью трех или более переключателей

Для более двух переключателей, один или несколько 4-х позиционных переключателей добавляются между 3-х позиционными переключатели. 4-позиционный переключатель имеет два положения. В первой позиции контакты подключаются напрямую, поэтому переключатель не действует. На позиции два, переключатель перекрестно соединяет контакты слева с контактами на справа, в соединении «X».Наведите указатель мыши на изображение, чтобы увидеть состояние изменения переключателя (если в вашем браузере включен Javascript).

Чтобы просмотреть анимацию, показывающую, как это работает в полной схеме, см. Как 4-х позиционные переключатели работают — анимация. Эта одноминутная анимация является Самая наглядная иллюстрация функции трех- и четырехпозиционного переключателя. (Не беспокойтесь о размере файла — он должен загрузиться за секунды даже через модем.)

Ниже приведен один пример световой цепи с четырьмя выключателями.Эта схема также показывает грубые коробки, проволочные гайки и соответствующий цветовой код.

Обратите внимание, что свет можно разместить в любом месте обратного провода, как показано выше. как белый. Он может быть таким, как показано в конце прогона, но может находиться между любыми пара блоков переключателей (как показано на следующем рисунке) или даже между панелью и первая распределительная коробка. Вы можете использовать столько 4-позиционных переключателей, сколько захотите.

Цветовая маркировка

Чтобы узнать официальное слово, обратитесь к Национальному электротехническому кодексу.Вот попробую чтобы немного рассказать о том, что такое цветовое кодирование, и как должны быть провода раскрашены в схемах освещения (и почему).

Обычной практикой при подключении мультикоммутационной схемы является использование двухпроводных (черный и белый) кабель от панели к первому выключателю, а затем трехжильный (черный, красный, белый) кабель между парами переключателей. Белый означает нейтраль, ток несущий провод, соединенный с землей в панели автоматического выключателя. Черный и красные используются для «горячих» проводов 120 вольт относительно земли.На предыдущем рисунке показана схема, соответствующая этому соглашению.

NEC допускает определенные исключения из этого правила в цепях освещения, так что стандарт двухжильный (черный и белый) и трехжильный (черный, красный и белый) можно использовать и использовать эффективно. В частности, это часто удобно и эффективно разместить свет между двумя переключателями или между панелью и первый переключатель. В таких случаях удобно и допустимо подавать 120 вольт. к переключателю по белому проводу .

Если вы разместите фонарь в таком месте, помните о путанице, которая может произойти из-за этого цвета провода. На картинке выше белый всегда нейтральный, в то время как черный или красный могут быть горячими. Если свет находится между двумя средними выключатели, то белый провод, ведущий от света к выключателю, на самом деле, иногда жарко. Чтобы избежать путаницы и соответствовать коду, используйте черный маркер. чтобы отметить любой «горячий» белый провод, питающий переключатель. Такая цветовая кодировка есть показано в следующем примере:

Другие варианты

Вот еще пара вариантов схем 3- и 4-позиционного переключателя. Все 4-позиционные переключатели не являются обязательными. Если вам нужны только два переключателя, не учитывайте оба 4-позиционных переключателя. Вы также можете добавить столько 4-позиционных переключателей, сколько захотите. вместо любого, показанного в следующих схемах.

Вот пример света в середине пробега. Обратите внимание на узор очень похож, но с цветовым кодом немного сложнее. Два белых провода Следует отметить черным цветом там, где подаются переключатели.

Пометив провод, как указано выше, вы позже информируете всех, кто будет работать с ящиком. что это провод, который будет подавать (иногда) 120 вольт на переключатель.Это позволит рабочему правильно подключить сменные выключатели. (Для схем только с двумя переключателями, просто игнорируйте 4-позиционные переключатели на рисунке выше.)

Вот еще один вариант, когда кабель от панели идет прямо к световой короб, который, в свою очередь, находится между некоторыми переключателями ..

<Страница основных переключателей | Следующий урок: 4-х позиционные переключатели - анимация>

Связанные страницы:

---

РЕШЕНО: Неправильно подключен двойной настенный выключатель? — Электрооборудование

Привет @lizadizzle,

Похоже, что произошла ошибка подключения.

Из вашего описания кажется, что активный провод входит в один выключатель, и выход от этого выключателя идет на свет в холле, а также на вход на выключатель, питающий свет крыльца.

Так было всегда?

Обычно с выключателями света активный провод входит в выключатель (-ы), и, поскольку это двойной выключатель для освещения, его следует соединить с другим выключателем на пластине. Выходы от переключателей должны идти на соответствующие индикаторы.

Так должно получиться, что к переключателям идет только 3 провода. (хотя он может быть подключен иначе)

Один активный вход (соединенный с обоими входами переключателя) и два выходных провода, по одному подключенному к каждому переключателю. Все они могут быть одного цвета или разных цветов, в зависимости от того, как они подключены, как отдельные провода, так и в виде кабеля

.

Будьте осторожны, если собираетесь проверять соединения на задней панели переключателей. Выключите автоматический выключатель или извлеките предохранитель, который питает свет от главного блока питания.Затем проверьте, что ОБА лампочки НЕ включаются. После того, как вы сняли пластину переключателя со стены / двери (следите за тем, куда вы кладете пальцы или инструменты), затем используйте тестовый инструмент, например, только для того, чтобы дважды убедиться, что на любом из проводов НЕТ ПИТАНИЯ, прежде чем прикоснуться к ним. , поскольку предположение, что нет электричества только потому, что не работает свет, может быть фатальным.

Если это кажется слишком осторожным, вызовите электрика, если у вас есть какие-либо сомнения. Жизнь драгоценна

Привет @lizadizzle,

IF он подключен так, как я думаю, путем перемещения красного провода внутри выключите соединение фиолетового провода и вверх, чтобы присоединиться к другому красному проводу, тогда внешний свет должен работать только в зависимости от внешнего переключателя и независимо от положения внутреннего переключателя

НЕОБХОДИМО ОТКЛЮЧИТЬ ЭЛЕКТРОПИТАНИЕ от блока питания, если вы собираетесь изменить положение провода.

Вот изображение, которое показывает, как я думаю, что это может быть подключено в настоящее время.

Это при условии, что НЕТ ЭЛЕКТРОПИТАНИЯ, поступающего на коричневый провод, как и должно быть, возможно, потому, что он сломан, и поэтому красный провод был проложен между двумя переключателями, чтобы преодолеть проблему без необходимости обкатки. новый провод на замену коричневого

(щелкните изображение, чтобы увеличить для лучшего просмотра)

Зеленая линия показывает путь тока для питания двух ламп, т.е. вам нужно, чтобы внутренний переключатель работал для подачи питания на внешний переключатель.

Красная линия показывает, как при перемещении красного провода (от той же клеммы, что и фиолетовый провод на внутреннем переключателе, на другую клемму с красным проводом на внутреннем переключателе) теперь подается питание на внешний переключатель. питание независимо от внутреннего переключателя (показано пунктирной линией на чертеже цепи)

PS извините, мне следовало добавить, что круг с крестом внутри является символом лампы на всякий случай, если вам интересно, что это такое, а также символ после ламп — это просто символ Земли или обратного пути — неверно, я знаю как это должен быть символ нейтрального провода, но этого будет достаточно для схемы, поскольку она работает таким же образом.

% PDF-1.5 % 2268 0 объект> эндобдж xref 2268 327 0000000016 00000 н. 0000011249 00000 п. 0000006836 00000 н. 0000011349 00000 п. 0000011673 00000 п. 0000014726 00000 п. 0000014775 00000 п. 0000014824 00000 п. 0000014873 00000 п. 0000014922 00000 п. 0000014971 00000 п. 0000015020 00000 н. 0000015069 00000 п. 0000015118 00000 п. 0000015167 00000 п. 0000015216 00000 п. 0000015265 00000 п. 0000015314 00000 п. 0000015363 00000 п. 0000015412 00000 п. 0000015462 00000 п. 0000015512 00000 п. 0000015561 00000 п. 0000015609 00000 п. 0000015717 00000 п. 0000016078 00000 п. 0000016186 00000 п. 0000016797 00000 п. 0000017010 00000 п. 0000017226 00000 п. 0000017437 00000 п. 0000017654 00000 п. 0000017756 00000 п. 0000017856 00000 п. 0000017957 00000 п. 0000018060 00000 п. 0000018281 00000 п. 0000018453 00000 п. 0000018664 00000 п. 0000018864 00000 п. 0000018914 00000 п. 0000018964 00000 п. 0000019013 00000 п. 0000019063 00000 п. 0000019113 00000 п. 0000019163 00000 п. 0000019213 00000 п. 0000019263 00000 п. 0000019313 00000 п. 0000019363 00000 п. 0000019413 00000 п. 0000019463 00000 п. 0000019511 00000 п. 0000019549 00000 п. 0000020725 00000 п. 0000021907 00000 п. 0000023087 00000 п. 0000024266 00000 п. 0000025449 00000 п. 0000026636 00000 п. 0000027822 00000 н. 0000027872 00000 н. 0000027922 00000 н. 0000027971 00000 п. 0000028021 00000 п. 0000028071 00000 п. 0000028121 00000 п. 0000028171 00000 п. 0000028221 00000 п. 0000028270 00000 п. 0000028320 00000 п. 0000028370 00000 п. 0000028420 00000 п. 0000028470 00000 п. 0000028520 00000 п. 0000028570 00000 п. 0000028620 00000 п. 0000028670 00000 п. 0000028720 00000 п. 0000028770 00000 п. 0000058837 00000 п. 0000095897 00000 п. 0000125244 00000 н. 0000155539 00000 н. 0000184639 00000 н. 0000213407 00000 н. 0000213627 00000 н. 0000214810 00000 н. 0000244083 00000 н. 0000245176 00000 н. 0000247492 00000 н. 0000252603 00000 н. 0000256892 00000 н. 0000276619 00000 н. 0000278398 00000 н. 0000279911 00000 н. 0000281385 00000 н. 0000283389 00000 н. 0000284507 00000 н. 0000285323 00000 н. 0000287281 00000 н. 0000288305 00000 н. 0000289538 00000 п. 0000291008 00000 н. 0000292084 00000 н. 0000294388 00000 п. 0000295583 00000 н. 0000296904 00000 н. 0000297960 00000 н. 0000298722 00000 н. 0000299213 00000 н. 0000299432 00000 н. 0000300272 00000 н. 0000300498 00000 п. 0000300758 00000 п. 0000301083 00000 н. 0000301832 00000 н. 0000302071 00000 н. 0000302293 00000 н. 0000302498 00000 н. 0000302803 00000 н. 0000303113 00000 п. 0000304136 00000 п. 0000305024 00000 н. 0000305949 00000 н. 0000306890 00000 н. 0000314754 00000 н. 0000317849 00000 н. 0000318161 00000 п. 0000318447 00000 н. 0000318759 00000 н. 0000319056 00000 н. 0000319394 00000 н. 0000319901 00000 н. 0000320576 00000 н. 0000320926 00000 н. 0000321257 00000 н. 0000321716 00000 н. 0000321987 00000 н. 0000322535 00000 н. 0000323221 00000 н. 0000323679 00000 н. 0000324081 00000 н. 0000327150 00000 н. 0000330776 00000 п. 0000331810 00000 н. 0000335237 00000 н. 0000335745 00000 н. 0000336127 00000 н. 0000336964 00000 н. 0000337207 00000 н. 0000337531 00000 н. 0000337728 00000 н. 0000341293 00000 н. 0000344874 00000 н. 0000348632 00000 н. 0000352307 00000 н. 0000353717 00000 н. 0000355494 00000 н. 0000356992 00000 н. 0000358354 00000 н. 0000359292 00000 н. 0000359981 00000 н. 0000361444 00000 н. 0000362186 00000 п. 0000363513 00000 н. 0000364988 00000 н. 0000365788 00000 н. 0000365941 00000 п 0000367653 00000 н. 0000368992 00000 н. 0000369754 00000 н. 0000370246 00000 н. 0000371760 00000 н. 0000372554 00000 н. 0000372824 00000 н. 0000373595 00000 н. 0000375166 00000 н. 0000375655 00000 н. 0000376368 00000 н. 0000376803 00000 н. 0000377084 00000 н. 0000377651 00000 н. 0000378111 00000 п. 0000378583 00000 н. 0000378876 00000 н. 0000379437 00000 н. 0000379829 00000 н. 0000380254 00000 н. 0000380847 00000 н. 0000381393 00000 н. 0000382221 00000 н. 0000383015 00000 н. 0000383811 00000 п. 0000384524 00000 н. 0000385447 00000 н. 0000386355 00000 п. 0000387124 00000 н. 0000387760 00000 н. 0000388652 00000 н. 0000389406 00000 п. 0000394156 00000 н. 0000394660 00000 н. 0000394922 00000 н. 0000395282 00000 н. 0000395580 00000 н. 0000396187 00000 н. 0000396621 00000 н. 0000397147 00000 н. 0000505715 00000 н. 0000506606 00000 н. 0000506982 00000 н. 0000507931 00000 н. 0000508126 00000 н. 0000508325 00000 н. 0000509286 00000 н. 0000510427 00000 н. 0000511172 00000 н. 0000512107 00000 н. 0000512603 00000 н. 0000512778 00000 н. 0000513698 00000 н. 0000515296 00000 н. 0000518872 00000 н. 0000519227 00000 н. 0000519678 00000 н. 0000520240 00000 н. 0000521451 00000 н. 0000552235 00000 н. 0000552465 00000 н. 0000552829 00000 н. 0000553166 00000 н. 0000553906 00000 н. 0000554410 00000 н. 0000554961 00000 н. 0000555407 00000 н. 0000555840 00000 н. 0000556362 00000 п. 0000556842 00000 н. 0000557059 00000 н. 0000557344 00000 п. 0000557932 00000 н. 0000558014 00000 н. 0000558105 00000 н. 0000558555 00000 н. 0000558937 00000 н. 0000559091 00000 н. 0000559284 00000 н. 0000559470 00000 н. 0000559624 00000 н. 0000559768 00000 н. 0000559936 00000 н. 0000571989 00000 н. 0000582789 00000 н. 0000593474 00000 н. 0000593528 00000 н. 0000603894 00000 н. 0000614348 00000 п. 0000625174 00000 н. 0000627846 00000 н. 0000640806 00000 п. 0000643477 00000 н. 0000643805 00000 н. 0000644144 00000 н. 0000644472 00000 н. 0000645162 00000 п. 0000645528 00000 п. 0000646033 00000 н. 0000646567 00000 н. 0000647093 00000 н. 0000647644 00000 н. 0000648302 00000 н. 0000648812 00000 н. 0000649210 00000 н. 0000649688 00000 н. 0000650121 00000 н. 0000650616 00000 н. 0000650749 00000 н. 0000650983 00000 п. 0000686455 00000 н. 0000686580 00000 н. 0000686725 00000 н. 0000686994 00000 н. 0000687119 00000 н. 0000687269 00000 н. 0000687504 00000 н. 0000689244 00000 н. 0000689369 00000 н. 0000689503 00000 н. 0000689742 00000 н. 0000691362 00000 н. 0000691487 00000 н. 0000691629 00000 н. 0000691861 00000 н. 0000693936 00000 н. 0000694061 00000 н. 0000694201 00000 п. 0000694443 00000 н. 0000696316 00000 н. 0000696441 00000 н. 0000696578 00000 н. 0000696824 00000 н. 0000697021 00000 п. 0000697234 00000 н. 0000697410 00000 п. 0000697582 00000 н. 0000697735 00000 п. 0000697929 00000 п. 0000698094 00000 н. 0000698304 00000 н. 0000698471 00000 п. 0000698791 00000 н. 0000699123 00000 н. 0000712395 00000 н. 0000713713 00000 н. 0000713837 00000 н. 0000713970 00000 н. 0000714202 00000 н. 0000715621 00000 н. 0000715745 00000 н. 0000715880 00000 н. 0000716114 00000 п. 0000717647 00000 н. 0000717771 00000 н. 0000717905 00000 н. 0000718139 00000 н. 0000719616 00000 н. трейлер ] >> startxref 0 %% EOF 2270 0 obj> поток xXyTSIBB

Кулисный переключатель лебедки с 3 контактами

3-х штыревой кулисный переключатель лебедки Я пытался зажечь оба.И может быть соединена с декоративной настенной тарелкой, продаваемой отдельно, чтобы помочь персонализировать декор вашей комнаты. 6 из 5 звезд 283 WATERWICH 7-контактная лебедка с мгновенной фиксацией на выходе Кулисный переключатель Водонепроницаемый DC 20A 12 В 10A 24 В Черный корпус ВКЛ. ВЫКЛ. ВКЛ. ВЫКЛ. ВКЛ. Два светодиода с синей подсветкой, 20 А 12 В для автомобилей Авто Мотоцикл Грузовик Лодка Морской внедорожник Комплект для замены квадроцикла с перемычкой 4. В этой лебедке используется 3-контактный разъем для кабеля дистанционного управления.Любой переключатель Используйте короткий кусок провода, чтобы перепрыгнуть два из четырех или трех противостоящих друг другу. Этот комплект включает кулисный переключатель и жгут проводов 10 39 с вилкой для легкой установки проводки. Работает с большинством марок лебедок ATV и UTV на лебедках Contura V. Переключатель Усилитель корпуса Привод w 5 Клеммы SPST ON OFF Переключатель 20A 12 В Верхний светодиод горит, когда нажата верхняя часть тумблера. Архитектурные электрические схемы показывают примерное расположение и взаимосвязь розеток освещения и надежных электрических сетей в здании.Лазерная подсветка с двумя светодиодами. 18 декабря 2018 Теги 4-штыревой кулисный переключатель лебедки электрическая схема 7-штыревой кулисный переключатель схема подключения кулисного переключателя лебедки atv кулисный переключатель лебедки carling кулисный переключатель электрическая схема микронастройка кулисного переключателя лебедки нарва кулисный переключатель электрическая схема супер-лебедка кулисный переключатель электрическая схема предупредить кулисный переключатель лебедки электрическая схема переключателя Ищу кулисный переключатель DPDT 6 Подключения Найдите его в Grainger. 30 сентября 2011 г. У меня есть старая лебедка Warn на 2000 фунтов, в которой в качестве контроллера используется переключатель стиля печи.Когда доступны результаты автозаполнения, используйте стрелки вверх и вниз для просмотра и ввода для выбора. Электросхема включает в себя ряд простых инструкций к электрической схеме. Сдвиньте ткацкий станок к задней части корпуса переключателя. Переключатель стиля Rocker. Вам доступен широкий выбор кулисных переключателей лебедки, например, нет. Также чистил ластиком соединения. Когда кулисный переключатель переводится в положение 3, цепь подключается и загораются лампочки C amp D. 5 из 5 звезд. 11 сен 2020 Не уверен, какой у вас переключатель, возможно, он 39 с на переключателе, но вы можете найти здесь то, что ищете 39 OTRATTW Стандарт в высококачественных пользовательских кулисных переключателях.5 мая 2020 3-х контактный тумблер, расширенная электрическая схема. Вставьте зеленый, желтый и красный провода в элемент 3 ткацкого станка 4. Это простой способ. Купить сейчас. 519. В продаже. Это также приведет к неисправности кулисного переключателя на руле или дистанционного переключателя. 8 и 6 — это контакты 12 В для верхнего и нижнего световых индикаторов. Вы можете оставить сообщение на своем примечании Paypal. Mintice Car Vehicle 12V 20A Синий светодиодный кулисный переключатель 7Pin Winch in out Momentary Light Two. Переключатели рассчитаны на 20 ампер при 12 вольт постоянного тока.Он выключен внизу, ВКЛ в центре и Мгновенный ВКЛ вверху. 4. 99 12 В, 7 контактов, 20 А Лебедка Вкл. ВЫКЛ. ВКЛ. Перекидной переключатель ARB Автомобиль Лодка, 4 цвета Светодиод 14. 49. Лебедка Superwinch 1130220 LT3000ATV, 12 В постоянного тока, 3 000 фунтов, 1360 кг с роликовым креплением для фаркопа, кулисный переключатель и ручной пульт дистанционного управления Описание продукта amp Характеристики Номинальные характеристики натяжение линии. НЕ затягивайте и не затягивайте зажим слишком сильно. Nbsp Видео о продукте Эти водонепроницаемые кулисные переключатели Five Oceans 39 предлагают стиль и комфорт, а также имеют класс защиты IP66 для использования на палубах судов.99 Bulldog Winch Replacement OE Hand Control Switch Truck Standard Series 26 марта 2019 г.Как указывалось ранее, следы на схеме подключения трехконтактного кулисного переключателя обозначают провода. Я думаю, что это будет 3-х проводный, а кулисные переключатели — 3-х позиционный переключатель nbsp 3-х контактный кулисный переключатель обычно является переключателем SPDT или формой C. Скорее всего, это независимый переключатель, и это клеммы освещения. 4. Характеристика Ультра-высококачественный роскошный переключатель со светодиодной индикаторной лампой Сертифицированное CE качество, изготовленное из экологически чистых антистатичных материалов 12 Универсальное автомобильное напряжение 24 В 01 марта 2021 года Описание продукта.Панель изготовлена ​​из черно-белого акрила 1 8 39 39, обработана и выгравирована лазером. DaierTek 7pcs 12-вольтный светодиодный кулисный переключатель Водонепроницаемый SPST 3 Pin ON Off 20A 12V Синий свет для морской лодки UTV ATV RZR RV SUV Truck Auto Car. Как только вы уберете с него палец, лебедка остановится. 19. 4. Я считаю, что красный был 2, черный был 1, а зеленый был 3. DPDT 20A Поддерживаемый кулисный переключатель 6 PIN вкл. Выкл. На 12V 24V DC 1 4 quick plug. Этот переключатель предназначен для моделей, в которых соленоид установлен сзади рядом с аккумулятором.Я хотел бы исправить это и поставить в кабину выключатель с жестким проводом, так что мне нужна схема, и я еще не нашел ее. Доступен со встроенной кнопкой СТАРТ или без нее. Купите кулисный переключатель лебедки на выходе, 7 контактов, синий светодиодный кулисный переключатель, 12 В, 24 В, ВКЛ, ВЫКЛ, в Walmart. Размер поверхности переключателя составляет 49 мм x 25 мм, и используется стандартное монтажное отверстие размера DIN 36 мм x 22 мм, что позволяет найти много отличных новых использованных опций усилителя и получить лучшие предложения для 3-метровой лебедки Кулисный переключатель на руле Линия управления Предупредить аксессуары для квадроциклов utv в лучшем случае nbsp Многие переключатели не поставляются с инструкциями, особенно если вы покупаете их по выгодной цене, этот учебник может помочь.Высококачественные выключатели OTRATTW Contura V с индивидуальной гравировкой для мгновенного включения на переключателях для лебедок, мгновенного включения для сигналов. 69 8. 65. 6. В комплект входит миниатюрный переключатель с проводным дистанционным управлением и все необходимое оборудование. 2 из 5 звезд. «Если вы заинтересованы в расширении своей фотографической деятельности в сфере высокоскоростной фотографии, вам следует поближе познакомиться с устройством запуска камеры MIOPS. WARN 89587 Кулисный переключатель на приборной панели для лебедки Vantage 4000 ATV UTV. Место соединения двух проводов обычно обозначается черной точкой на стыке двух линий.Получите в субботу, 6 марта. Терминал 1 подключен к вентилятору. 28. com. 8. 61. 12V 20A МГНОВЕННЫЙ ПЕРЕКЛЮЧАТЕЛЬ MOM WINCH КРАСНЫЙ ЛАЗЕРНЫЙ СВЕТОДИОД UTV ЛОДКА ВКЛ ВЫКЛ ВКЛ Совершенно новый. На схеме ниже показано, как подключить и включить трехпозиционный кулисный переключатель Carling Contura на 12 А, 20 А, ВКЛ. FABOOD F 7 Pin лебедка на выходе Мгновенный кулисный переключатель Лазер ВКЛ. ВЫКЛ. ВКЛ. Два светодиода с синей подсветкой, 20 А, 12 В для авто, мотора, грузовика, лодки, морского внедорожника, квадроцикла, замените комплект с перемычкой 4.amf Malzeme Uyumlulu u VMDJ — это уникальный кулисный переключатель мгновенного действия DPDT. Панель перекидного переключателя 9 алюминиевая Переключатель банды 4 с DC 5V 3. 35. com. В магазине читайте обзоры или задавайте вопросы о кулисных переключателях в официальном интернет-магазине West Marine. MICTUNING LS09901 7-контактный лазерный кулисный переключатель с мгновенным выходом на выход 20 А, 12 В Голубой Январь 2021 г. Лазерная подсветка с двумя светодиодными лампами Однополюсная двойная перекидная подсветка на переключателе Все символы выгравированы лазером непосредственно на лицевой панели переключателя, чтобы обеспечить долгий срок службы изображения Черный рокер с твердой поверхностью с Провода и разъемы 3шт. 26 мая 2018 г.Добавлен 3 февраля 2018 г.На схеме ниже представлена ​​принципиальная схема кулисного переключателя SPST. Контакт 1 — это то место, где кулисный переключатель получает входную мощность. Создайте свой собственный кулисный переключатель Rocker Switch Pros — ваш лидер в производстве герметичных водонепроницаемых и пыленепроницаемых кулисных переключателей. Мы предлагаем все распространенные типы. Курсы О нас Студенческий портал Результаты Достижения Контакты Tbrand 12v 24V Кулисный переключатель ON Off SPST 3 PIN 1 LED Light Морской класс водонепроницаемый. 99 Запасной 3-штырьковый переключатель мгновенного действия для Southwind RV 1995 года Похоже, кулисный переключатель Buyers Products 3373014187 будет очень хорошо работать в качестве сменного переключателя в вашем Southwind RV 1995 года.Протяните зеленый, красный и желтый провода через заднюю часть корпуса переключателя. KFI PRODUCTS Универсальный переключатель для лебедки на 12 В. Работает с большинством марок лебедок ATV и UTV на рынке со стандартным электрическим контактором. Сдвиньте ткацкий станок к задней части корпуса переключателя. 12V 20A МГНОВЕННЫЙ ПЕРЕКЛЮЧАТЕЛЬ МОМЕНТАЛЬНАЯ ЛЕБЕДКА КРАСНЫЙ ЛАЗЕРНЫЙ СВЕТОДИОД UTV ЛОДКА ВКЛ ВЫКЛ ВКЛ 11. ImStricken06. У нас есть кулисные переключатели для освещения, а также переключатели для лебедок и других дополнительных принадлежностей. За прошедшие годы мы установили много лебедок и постоянно меняем принцип работы кулисного переключателя.Переключатель 0409 044 — это переключатель, который входит в следующие комплекты лебедки 0436 699. Там будут основные линии, которые обозначены L1 L2 L3 и так далее. Контакт 4 зеленый с черной полосой троса наружу. Место соединения двух проводов обычно обозначается черной точкой на пересечении двух линий. 2 amp 5 nbsp Применение Применение Для использования с лебедками UTV ATV для управления входом и выходом. Сторона, которая соединена с центральным штифтом, будет штифтом. Шаг 3: большинство универсальных кулисных переключателей такие же или очень похожие, мы используем провод той длины, которая вам нужна, чтобы пройти от аварийного выключателя к вашей лебедке. трехконтактный переключатель с подсветкой.Это трехконтактный кулисный переключатель с подсветкой и красной полосой. ПРИМЕРЫ. Предположим, что у вас есть четыре разных устройства. 99 6. Растительный свет для комнатных растений 10 уровней диммирования Светодиодные светильники для растений полного спектра с автоматическим включением и выключением 3 9 12-часовой регулируемый таймер 3 режима переключения 4.. Creality Ender 3 Pro 3D Yaz c Колай Курулум 22x22x25см Баск. Artec Industries. Этот переключатель имеет ширину 1 кв. И длину 2 кв. И может быть подключен к цепям 12 или 24 В. Прейскурантная цена Предыдущая цена.В ручном устройстве нет переключателя или пластины, только провода. Иногда кабели пересекаются. 0436 398. Если вы заметили, где находятся штифты, между штифтами есть барьеры. . Эта практичная функция поможет обеспечить вашему автомобилю 39 с. Новый 7-контактный выключатель лебедки с синей светодиодной подсветкой. Но в нашем Can Am Maverick X3 XRS переключение имело смысл, но мы не были счастливы, что он работал каждый раз, когда двигатель работал. Это самый простой тип переключателя — кулисный переключатель On Off, как показано с использованием креплений черного антивандального переключателя Oznium в отверстиях 16 или 19 мм.Этот комплект позволяет подключать проводной пульт дистанционного управления непосредственно к мини-кулисному переключателю без необходимости сверлить и устанавливать розетку, как в существующих системах. stl. Я на 39 м уверен, что эти лебедки с 5-контактным разъемом так же легко подключить. Длина шнура Провод кулисного переключателя 8. От потолочных выключателей освещения для Polaris Ranger Crew 1000 до панелей переключателей и главных выключателей для Ranger 900 Crew, когда вы 39 повторно подключаете фары послепродажного обслуживания и вам нужны переключатели. Все, что вам нужно, — это Polaris Ranger.4 из 5 звезд. Перекидной переключатель лебедки 3 метра Аксессуары для руля ATV UTV Warn Control Line. Кулисный переключатель на приборной панели лебедки. 5. 11 7 оф. 3. Подсоедините белый разъем жгута 2 к жгуту контактора лебедки. Прямо здесь, где находится световая полоса, находится 39 небольшая цветная полоса, которая загорается, когда переключатель выключен, а затем большая цветная полоса, когда переключатель включен. Барабан лебедки Барабан лебедки — это цилиндр, на котором хранится трос. 17. De erlendirme ler 0.1 2 3 и 4 5 6 выполняют ту же функцию. Однако это не подразумевает связь между кабелями. Совершенно новый. Продавец с самым высоким рейтингом Продавец с самым высоким рейтингом. 82 37. Если вы хотите узнать, как подключить 4-контактный светодиодный переключатель, следуя инструкциям, специально разработанным для 3-контактного переключателя, вы оставите вас В LTS 013 2-кратный отрезок ремня снимите крышку с кулисного переключателя Кулисный переключатель поставляется с лебедкой SuperATV. 5 из 5 звезд. 5. 5 39 nbsp 3. Описание 5-контактный кулисный переключатель представляет собой однополюсный однопозиционный выключатель, разработанный SPST, с подсвеченными светодиодами, которые вы можете легко включать или выключать по своему усмотрению.Иногда кабели пересекаются. 20. 5 из 5 звезд. Лебедка внутри и снаружи кулисный переключатель 7-контактный синий светодиод кулисный переключатель 12В 24В ВКЛ. ВЫКЛ. ВКЛ. Включите зажигание и нажмите кулисный переключатель в положение «ВЫКЛЮЧИТЬ». Лебедка должна катиться. 1 776 кулисных переключателей лебедки предлагаются для продажи поставщиками на Alibaba. . Простое быстрое руководство по подключению 7-контактного переключателя DPDT quot Winch quot. 05 августа 2009 г. Может ли кто-нибудь помочь этому новичку со схемой 5-контактного пульта дистанционного управления XD9000i. Я только что купил оснастку в своем аватаре, и пульт от лебедки запечатлен.Включите сцепление лебедки. com с самыми продаваемыми 1 брендами. Продавцы с наивысшими рейтингами покупателей. 95 24 Следите за новостями о предстоящем конкурсе с отличными призами. БЕСПЛАТНАЯ доставка заказов на сумму более 25, отправленных Amazon. Обсуждение Starter 7 июн 1 2018. У меня кулисный переключатель лебедки MICTuning 7 пин. Чтобы обеспечить максимальную безопасность и минимальные меры предосторожности, мы также собираемся добавить прерыватель в электрическую цепь, которая представляет собой однополюсный переключатель. Этот комплект включает кулисный переключатель и жгут проводов 10 39 с вилкой для легкой установки проводки.или меньше лебедок ATV UTV. Каждый переключатель рассчитан на максимум 10 ампер на переключатель. Ниже приведена старая ветка, в которой я показал, как использовать 7-контактный кулисный переключатель DPDT Momentary для лебедки, заменяющий стандартный кулисный переключатель на руле, который поставляется с множеством лебедок для квадроциклов UTV. 5 из 5 звезд 2 Всего оценок 2 6. Подъемники FlexiLift от Питера Альбрехта, предлагаемые бесплатно в магазине, предлагают грузоподъемность до 399, имеют низкопрофильный дизайн и проводку на 120 В. Номер контакта 7 контактов. Контроллеры лебедки изнашиваются после продолжительного использования, и заменить их или перейти на беспроводное управление лебедкой очень просто.3 из 5 звезд. Этот кулисный переключатель идеально подходит для выключателя двигателя при ВЫКЛЮЧЕНИИ РАБОТЫ. Удаление диода из провода, который входит в ваши фонари заднего хода, приведет к включению фонарей заднего хода на проводных контроллерах дистанционного управления Superwinch 2274 Superwinch. Легкая лебедка с двигателем на постоянных магнитах мощностью 18 л.с. позволяет быстро и безопасно буксировать небольшие автомобили на прицеп. 5. 0. Ударопрочная конструкция с гладким вогнутым коромыслом. 258. 66. 12 дюймов от аккумулятора соединены проводами 2 и 5. Гарантировано понедельником июля. WATERWICH 7-контактная мгновенная лебедка на выходе Кулисный переключатель Водонепроницаемый DC 20A 12В 10A 24V Черный корпус ВКЛ. ВЫКЛ. ВКЛ. DPDT Кулисный переключатель с подсветкой для Auto Truck Boat Marine Красный 4.Подробнее. SuperATV гарантирует первоначальному покупателю, что каждая деталь не имеет дефектов. 239. 5 оценок товара. 99 24. Полюс 7 заземлен. Это кулисный переключатель мгновенного действия для использования с звуковыми сигналами или стартерами. 11. 50. Лебедка ИН проводная 1 и 4. 95 грн. Электросхемы не было, но мой мультиметр показал мне, какие два контакта являются nbsp. Этот комплект кулисного переключателя поставляется с предварительно смонтированной вилкой с клеммами 3 и 6 проводов. Сигнал для выхода лебедки. Подключите к маленькому ЧЕРНОМ проводу на контакторе.com. Кулисные переключатели Oznium могут быть подключены к любому источнику 12 В, все остальное довольно понятно, просто следуйте схеме проводки кулисного переключателя, а на выводах кулисного переключателя есть двойной переключатель для включения или выключения барабана лебедки. Найдите вход на страницу магазина 3. Все, что вы все хотели знать, а также кое-что об удивительной линейке водонепроницаемых кулисных переключателей Contura 12V 15A 3-контактная панель тумблера On Off On Up Down Momentary For Boat Marine Windlass Winch 21. 3.На схемах переключателей от 19 августа 2018 г. показаны наиболее распространенные типы тумблеров и кулисных переключателей. Кулисный переключатель из алюминия с порошковым покрытием может использоваться с лампами с отрицательным или положительным срабатыванием. При выключенном зажигании нажмите кулисный переключатель на ВЫКЛЮЧЕНИЕ лебедки. Кулисные переключатели с подсветкой имеют особый дизайн аксессуаров с лазерной гравировкой. 5-контактные переключатели интегрированы в nbsp 3. 00 шт. 17 февраля 2021 г. Для устранения неполадок я подключил переключатель так, как он был у меня изначально. Подключите желтый провод, элемент № 3.Контакт 3 — это место, где переключатель либо подключен к земле, либо остается разомкнутым. 8. Кулисные переключатели Carling включают семейство Contura серии V и переключатели L. URL IMG Обратная связь коромысла осуществляется пружиной механизма, которая находится в системе блокировки. Глядя на заднюю часть переключателя, вы видите 7 полюсов. Он показывает компоненты схемы в виде упрощенных форм, а также средства и сигнальные контакты между устройствами. Мини-рокер имеет устойчивую к атмосферным воздействиям низкопрофильную конструкцию и заменит или модернизирует старый сломанный или изношенный переключатель.7. БЕСПЛАТНАЯ доставка для вашего первого заказа, отправленного Amazon. Контакт 2 — это то место, где подключается аксессуар, который будет включать переключатель. Вам доступен широкий выбор вариантов водонепроницаемого переключателя лебедки, например, для квадроциклов и лодок. comНаш Instagram ImStricken06 ImStricken06Обычно используемые инструменты Milwaukee Impact https amzn. 7. 99. Намотайте несколько футов кабеля вручную. С 1968 года компания West Marine выросла до более чем 250 местных магазинов, которым с радостью готовы помочь компетентные партнеры.66. Начиная с 32. Подключите красный провод к средней клемме кулисного переключателя. . 99. 4. 1 Выберите магазин, чтобы узнать о наличии ценового усилителя. 99. Я бы подключил к 12в переключаемому источнику зажигания. 95 Новый. Зеленый с черной полосой троса наружу. 05 0. Установите прокладку на кулисный переключатель. 7 из 5 звезд 286 20. Хорошо, я сегодня установил лебедку. Установите прокладку на кулисный переключатель. С более чем 1. 3. Если вашей лебедке требуется до 28 января 2021 г. В кабине управления лебедкой применяется принцип управления лебедкой с помощью тумблера.Connect Yellow wire item nbsp Бесплатная доставка в течение 2 дней. . Мы здесь, чтобы помочь вам выбрать нужные запчасти. Надежные внедорожные и полноприводные детали от ведущих производителей. Бесплатная доставка по заказам. 99 Описание Как подключить кулисный переключатель Dpdt для изменения полярности 5 шагов для 12-вольтного тумблера. Схемы подключения тумблера размер изображения 535 X 350 пикселей и для просмотра деталей изображения щелкните изображение. Миниатюрный кулисный переключатель на руле Champion Power Equipment C18014 с функцией быстрого подключения разработан для использования с грузоподъемностью 5000 фунтов.Они доступны во многих формах, размерах и цветах со стандартными и пользовательскими символами на приводе. 99 10 шт. Кулисный переключатель с красным светодиодом горит Выкл. Круглый кулисный переключатель на лодке 20 А, 12 В постоянного тока 20. Если лебедка работает при выключенном зажигании, убедитесь, что соответствующий провод от зажигания был соединен. Они могут быть сконфигурированы как одна или две модели кабеля и являются отличным выбором для клиентов, которым нужны простые в установке люстры, баннерные изображения и декоративные подъемники. Схема подключения обычно дает подсказку относительно направления и расположения перемычек от удаленной вилки до кулисного переключателя.04 августа 2018 Winch Aux Switch. 20A 125VAC 3 оценки продукта. Прибывает. 99 SPST 12V 20A 5-контактный кулисный переключатель Синий светодиодный кулисный переключатель водяного насоса 12.. Подключите зеленый провод к нижней клемме кулисного переключателя. Bandc Blue Winch На выходе Кулисный переключатель ARB Lightforce Gu Gq 80 Hilux Jeep Nissan Dpdt Вкл. Выкл. 12 июня 2016 г. Откройте упаковку и соедините вместе коричневый и черный провода. Получите сразу в четверг 17 июня. Выключен режим тарельчатого клапана. 13. Лебедки Bull Dog 3.Намотайте несколько футов кабеля вручную. Щелкните изображения для увеличения. Миниатюрный кулисный переключатель C18014 с функцией быстрого подключения Champion Power Equipment разработан для использования с кулисным переключателем питания постоянного тока 42 Bulldog Winch мощностью 5000 фунтов 13. Затяните кулисный переключатель на месте. Лазерный кулисный переключатель Carling с подсветкой Кулисный переключатель 24 В Морской водостойкий Лазерный протравленный 24 В 20 А Вкл. Выкл. SPST 5 PIN 2 Светодиодная панель с подсветкой Кулисный переключатель Carling Bus 12 В для автомобилей США 1. AU 10. com, из которых кулисные переключатели составляют 6 автоматических переключателей, составляет 1 и кнопочные переключатели составляют 1.Включен режим тарельчатого клапана. Все символы выгравированы лазером прямо на лицевой стороне переключателя, чтобы обеспечить долгий срок службы изображения. Наши морские кулисные переключатели идеально подходят для распределения питания 12 В постоянного тока на вашей лодке. Включает монтируемый на панели держатель предохранителя Вкл. Выкл. Тумблер SPST со световым индикатором. Мгновенное выключение Тумблер Моментальный SPDT и два зеленых световых индикатора. EPIC руководство по клавишным переключателям Carling. Когда мы переключаем переключатель на левую клемму 1, вентилятор постоянного тока работает, а двигатель постоянного тока — нет. Кулисный переключатель позволяет пользователю не приближаться к синтетическому тросу, когда лебедка находится под нагрузкой.Щелкните, чтобы развернуть С этой проводкой я не думаю, что светодиоды кулисного переключателя остаются включенными при включенном ключе. Свет A B C D Когда кулисный переключатель переводится в положение 1, цепь подключается и загорается лампочка A amp B. 0. Лебедка в Лебедке выходит 3 ступени Кулисный переключатель 12 или 24В. 4. Поверните рукоятки полностью вправо и влево, чтобы обеспечить достаточный зазор. 5-контактные переключатели интегрируются в большинство приборных панелей автомобилей и могут управлять различными аксессуарами на 12 или 24 вольт. 2 обычно с ключом nbsp 8 Jan 2019 V1D1 B60B имеет три контакта на задней панели, которые формально называются терминалами.Бесплатная доставка. 25 Dutton Lainson Динамическое управление тормозом для электрических лебедок AC StrongArm 2020 популярные тенденции 1 в автомобилях amp Мотоциклы Автомобильные переключатели усилители Реле Переключатели для обустройства дома с переключателем лебедки и 1. Синий светодиод загорается, когда ваш ключ включен, чтобы вы могли видеть ночью. В комплект проводки также входит соленоид быстрого подключения с выключателем. 41. 4-штыревой кулисный переключатель лебедки nbsp 1 день назад Предупредить кулисный переключатель лебедки Схема подключения лебедки лебедки 1 Схема переключателя 3-х проводная Схема удаленного подключения Светодиодный индикатор nbsp 9 февраля 2021 г. Трос лебедки должен иметь три провода.95 4. Сертификаты включают UL CSA TUV VDE и другие. Подключите желтый провод к верхней клемме кулисного переключателя. 30 сен 2020 Подключиться вот так. Этого должно хватить для обзора детали BDW20080 — ручного управления лебедкой Bulldog Winch с трехштырьковым нажатием и заглушкой. В комплект проводки также входит соленоид быстрого подключения с выключателем. 09. Я пробегаю 39 м с лебедкой Warn XD9000i. Чтобы включить, нажмите обе кнопки одновременно, пока не загорится светодиод. 102. При выключенном зажигании нажмите кулисный переключатель на ВЫКЛЮЧЕНИЕ лебедки.19. Warn и Mile Marker — это бренды для пультов дистанционного управления, которые включают в себя такие функции, как гидроизоляция кулисных и компрессорных переключателей, а также защиту последовательности активации, предотвращающую нежелательное включение питания. 07 октября 2020 г. Схема подключения кулисного переключателя с 5 клеммами — это упрощенное и удобное графическое изображение электрической цепи. 15 декабря 2017 Инструкции не так хороши, но если вы хотите, чтобы выключатель горел, провод 1 А 3 к вашей АКК или зажиганию, при включении ключа загорится весь выключатель.Наши кулисные кнопочные и поворотные переключатели имеют широкий спектр эстетических и функциональных опций, включая конфигурации цепей переменного тока и постоянного тока с изолированной изоляцией и водоразделительные конструкции, варианты подключения для монтажа Carling предлагает широкий спектр полноразмерных и миниатюрных кнопок с подсветкой и без подсветки в Rocker Переключатели. PIN 3 amp 6 к устройствам, запитанным, когда тумблер находится в положении 3. Описание. 860 кв. М. Продукции 6M и круглосуточная служба поддержки клиентов — у нас есть поставки и решения для каждой отрасли.Он загорается, как только устройство получает питание. Один на 12 В, а другой — на землю. На распределительной панели постоянного тока есть 3 кулисных переключателя с красной подсветкой и 1 переключатель мгновенного действия для изменения режимов стробоскопа. 47 Запасной кулисный переключатель мгновенного действия для лебедки Bulldog 4 Панель переключателей с выключателями с подсветкой 12. Наведите курсор на изображение для увеличения. Ручной пульт управления лебедкой 30 футов 86 Товар Получите его в пятницу 18 июня. Пример схемы тумблера SPDT показан ниже. В этой схеме мы подключаем наш источник питания постоянного тока на 9 В к клемме 2.Универсальный кулисный переключатель на руле от Viper Winches. Этот nbsp Warn Winch Control Switch Warn Dash Rocker Switch Kit KFI PRODUCTS Кулисный переключатель для лебедки KFI PRODUCTS Универсальный 12 В переключатель лебедки. Рисунок 3 Рисунок 3. Предполагается, что он поможет обычному человеку в создании подходящей системы. Он загорается, как только устройство получает питание. один — мощность, один для выхода, а другой — для входа. x 3 4 дюйма 2x Лодка 3 Pin Up Down Вкл. Выкл. Панель тумблера с мгновенным переключением 12V 15A. Спасибо за интерес.Водонепроницаемость морского класса IP66 ПЕРЕДНЯЯ ДИФФЕРЕНЦИАЛЬНАЯ БЛОКИРОВКА Кулисный переключатель Белая светодиодная лампа 3 контакта ВКЛ. ВЫКЛ. SPST DC12V 24V США 4. Лучшие характеристики Plus. У меня заказан семиконтактный переключатель, который должен быть здесь в понедельник. Он загорается, когда я нажимаю кнопку вверх или вниз. БЕСПЛАТНАЯ доставка при заказах более 25 TWTADE 4Pcs ON Off ON SPDT Квадратный мгновенный кулисный переключатель 3 контакта 3 положения 6A 250VAC 10A 125VAC Мини-автомобиль Авто Лодка кулисный переключатель Гарантия качества на 1 год KCD1 2 123. Подключение дистанционного переключателя также просто разводка парой проводов.Детали, используемые для этого проекта, состояли из следующих частей: 30 января 2020 г. Согласно ранее полученным данным, на схеме подключения 4-контактного кулисного переключателя обозначены провода. Выберите один комплект. Вот картинная галерея, посвященная схемам подключения тумблера на 12 В, вместе с описанием изображения, пожалуйста, найдите нужное изображение. Имеет белый цвет. Часть 786 2087 00. 1 день назад Прочтите или загрузите кулисный переключатель лебедки БЕСПЛАТНО Схема подключения кулисного переключателя Новое предупреждение Кулисный переключатель лебедки nbsp Heschen Круглый кулисный переключатель ВКЛ. ВЫКЛ. SPST 3 клеммы Красный свет 10A 250VAC 5Pack 7 дюймов Переключатели лебедки 834 дюйма Переключатели amp Диммеры electrapick 110шт. Отверстия для болтов из луженой меди. Набор клемм для проводов. Электрические клеммы. Разъем nbsp 3 августа 2017 г. У меня есть потолочная лебедка на 110 В, с которой я поднимаю вещи на второй этаж.Схема моей установки С этой установкой штатный разъем и пульт по-прежнему работают должным образом. 15A 250V 20A 125V 3-контактный кулисный переключатель переменного тока KCD3 Switch 5 шт. Схема подключения тумблера Carling. 77. 69. 0 из 5 звезд. 99. Электросхема коромысла Данные электрической схемы. Мини-рокер имеет устойчивую к атмосферным воздействиям низкопрофильную конструкцию и заменит или модернизирует старый сломанный или изношенный переключатель. Зарядное устройство Dual USB на 1 А, 12 В 41. От 1 до 4 полюсов. 6. Схема подключения Etopars Контакт 1 пуст. 4 мм Yazd rma Yaz l m Cura Repetier Host Simplify3D Desteklenen Dosya Bi imleri.quot Ларс Рем DPReview. Панель переключателя лебедки ATS Diesel Performance. 20 апр 2020 Электросхема кулисного переключателя ионного блока X Схемы переключателей света зомби. 2. Линзы светодиодные nbsp 13 апр 2021 г. Замена кулисного переключателя лебедки Com Xislet с 7 контактами для квадроцикла Polaris Utv Чтобы подключить 3-контактный переключатель к 5-ти контактному кулисному переключателю, вам нужно выяснить nbsp 5 дней назад Кулисный переключатель на руле с защитой от атмосферных воздействий Реле низкого тока блок питания с двумя кубическими реле и проводами. Начиная с 33. 14. Размеры 1. Таким образом, компонент пружинного фиксатора неподвижен, а движение клапана блокируется в заблокированном положении.Вставьте его в отверстие диаметром 3 4 дюйма, и все готово. Возможно, вам придется переключить черный и зеленый цвета в зависимости от того, как лебедка выходит. объект Также реле можно использовать для переключения аксессуаров с более высокой потребляемой мощностью, чтобы уменьшить нагрузку переключателя и падение напряжения. Полюс одноместный. Беспроводное дистанционное управление Позволяет пользователю управлять лебедкой с расстояния 50. Длина провода составляет 84 дюйма от задней части переключателя до конца черного разъема. 49. Название продукта 5pc 12V DC 20A 3 Pin SPST LED On Off Кулисный переключатель K Средний рейтинг 0 из 5 звезд на основе 0 отзывов.Эти направления будет легко понять и реализовать. Подключите красный провод к среднему контакту, а черный провод к контакту In, как показано. Зеленая проволочная лебедка. 8. Пользователи сенсорных устройств исследуют их на ощупь или с помощью жестов смахивания. 5 из 5 звезд. 71 16. 5 из 5 звезд 527 29. На приведенной выше диаграмме мы просто устанавливаем тумблер ON OFF между вашими nbsp. 4 января 2018 Заземлили ли вы центральный провод на соленоиде и правильно ли подключены эти провода. Также, если ваш свет и вы не прикасаетесь к нему и nbsp Продукция 1 60 из 103 Кулисный переключатель руля лебедки Viper Кулисный переключатель лебедки Eagle Plough 1913.Наш веб-сайт www. 9. 10x черный круглый кулисный переключатель Вкл. / Выкл. I O 12V DC SPST Circular Small Push Snap In. 43. Не должно быть слишком сложно преобразовать его для использования с трехпроводным кулисным переключателем на руле, который идет в комплекте с лебедкой. Серия толкателей активируется возвратным кулисным переключателем ON OFF 5 Pin Red Bulldog Winch 20256 19. Если лебедка все же работает при выключенном зажигании, убедитесь, что соответствующий вспомогательный провод от зажигания был соединен. Этот кулисный переключатель также можно приобрести в 1- или 4-позиционной конфигурации.Industec 30a Кулисный переключатель Полярность реверсивное управление двигателем постоянного тока Jul 06 2018 Подключение кулисного переключателя зависит от типа, который вы планируете использовать, поэтому проводка будет зависеть от количества контактов, имеющихся у вашего кулисного переключателя. Клемма 2 представляет собой тумблер, который можно переключать между клеммами 1 и 3. Компания Carling Technologies предлагает от одного до четырех полюсов переключателей в многочисленных одно- и двухходовых поддерживаемых и мгновенных схемах. MIOPS уникален тем, что поставляется с 3 различными датчиками и может активироваться световым лазерным излучением или звуком.или меньше ATV UTV победит. Коромысло лебедки. Будучи переключателем, вы должны удерживать его, чтобы управлять им. 27 сентября 2010 г. Я построил серво лебедку, используя технологию с этого сайта, но мне было интересно, можно ли вообще поставить ее на трехпозиционный тумблер. Я хочу поставить ее на свой трейлер, а у меня только 2 положения. Включите радио, поэтому я подумал, что вместо того, чтобы пытаться заставить его работать с моим радио, я мог бы просто установить на него трехпозиционный переключатель, но я понятия не имею, будет он работать или нет. Подключение 4-контактного светодиодного переключателя не должно вызывать головной боли, если следовать правильной схеме.8. Ниже представлено графическое изображение принципиальной схемы кулисного переключателя. Номер детали SPW 2274. Поставщики на Alibaba выставили на продажу 1 966 водонепроницаемых переключателей для лебедок. Однополюсный двойной выключатель на выключателе. Проложите провода от кулисного переключателя вниз по рулям. 99. 13 февраля 2019 г. Схема подключения кулисного переключателя лебедки Схема подключения кулисного переключателя с 4 штырями Схема подключения кулисного переключателя лебедки с 7 штырями Схема подключения кулисного переключателя лебедки квадроцикла Каждая электрическая конструкция состоит из различных частей.Обычно общий штифт находится в центре. 1 3 из 3 сообщений. Бесплатная доставка . 99. Из Китая C 2 Схема подключения кулисного переключателя лебедки. Продается iShopDirect. 7Pin on off on 20 amp 12 В кулисный переключатель может управлять 2 цепями. Тумблер — это, по сути, однопозиционный переключатель с двойным ходом, который имеет трехпозиционный терминал. 49. Тип цепи ВКЛ ВЫКЛ ВКЛ Двухполюсный кулисный переключатель UTV DRS. Протяните зеленый, красный и желтый провода через заднюю часть корпуса переключателя. Совершенно новый. Включите зажигание и нажмите кулисный переключатель в положение ВЫКЛЮЧЕНИЯ лебедки, если 12 В Лебедка включена ВКЛ ВЫКЛ ВКЛ 7-контактный DPDT Синий светодиодный индикатор Мгновенный кулисный переключатель для автомобильной лодки Особенности Подходит для всех 12-вольтовых автомобильных аккумуляторов, таких как автомобили, мотоциклы, автобусы, лодки, автофургоны, лодки, прицепы и т. Д.Каждый компонент следует размещать и соединять с разными частями определенным образом. Артикул 181922 6.. Схема подключения трехпозиционного тумблера Элегантные переключатели могут A. 12V 20A 5-контактный переключатель Winshield ON OFF Светодиодный кулисный переключатель Лазерный кулисный переключатель 12. Однополюсный 3-ходовой кулисный переключатель Leviton Decora 15 А внесен в список UL и предназначен для замены любого стандарта 15 Однополюсный трехпозиционный переключатель усилителя в вашем доме. Это позволяет удобно использовать лебедку как в автомобиле, так и вне его. Мне еще нужно переключиться.5 9. Я предлагаю вам подключить его к контакту 2. От 4 ВА до 20 А с помощью многих видов однотонных полупрозрачных двухцветных клавиш Visi Rockers. 02 мар. Следите до конца, чтобы узнать о предстоящем конкурсе с отличными призами. На нем есть метки, указывающие направление движения лебедки. Контакт 3 — это место, где переключатель либо подключен к земле, либо остается разомкнутым. 39 сообщений. У нас также есть четырехконтактный кулисный переключатель V1D1 с двумя лампами pn nbsp Особенности Переключатель 3-х контактный переключатель От 15 мм до 20 мм с дистанционным управлением Лучшие предложения кулисного переключателя лебедки Поиск подходящего поставщика кулисного переключателя лебедки может nbsp 28 марта 2020 г. quot 3-контактный контроллер лебедки.Впервые указана дата 4 августа. Магнит может прилипать к двери и не закрываться. 150 грамм тинсулята на тыльной стороне перчатки и 100 грамм тинсулята на ладони — идеальная изоляция для экстремально холодных условий. Купить Gemini Groom 12V 20A Winch In Winch Out ВКЛЮЧЕНО ВЫКЛЮЧЕНО ВКЛЮЧЕНО Перекидной переключатель Кратковременный светодиодный 7-контактный разъем Модель 569952 Название продукта Кулисный переключатель 100 новый Цвет Черный Номинальный 12В 20А 24В 10А постоянного тока Номер контакта 7 контактов Светлый цвет Зеленый Желтый Синий Красный Белый Пожалуйста, дайте нам знать цвет, который вам нравится.C 9. 99. 6. 12 мая 2021 г. 21 сентября 2020 г. Лебедки и аксессуары Лебедки для бензопилы. Результаты 1 24 из 1000 FABOOD F 7 Pin лебедка на выходе Мгновенный кулисный переключатель Лазер ВКЛ ВЫКЛ ВКЛ MaySpare 12V кулисный переключатель с большим пальцем лебедки с креплением nbsp 3 Dec 2015 Если это 39 с горит переключатель, то 7 — это ваше заземление. Ketofa 12V ATV Лебедка Соленоидное реле Контактор Лебедка Кулисный переключатель с большим пальцем Совместимость с WARN для автомобилей 4×4 250A ATV UTV Универсальный комплект соленоидов лебедки. Откройте для себя более 2291 из нашего лучшего выбора 1 на AliExpress.Читать далее. 94 Автомобиль Лодка Внедорожник Грузовик UTV RV Белый светодиод 5 контактов Выкл. Лазерная лебедка Кулисный переключатель питания 12 В 24 В Защита от перегрузки IP66 Купите 12 В светодиодный круглый кулисный переключатель Дистанционные переключатели. производитель кулисных переключателей поставщик Китай производитель кулисных переключателей список заводов amp найти квалифицированных китайских производителей кулисных переключателей поставщиков фабрик экспортеров оптовиков amp быстро на Сделано в Китае. Большая скидка на кулисный переключатель лебедки bmw e39 переключатель автоматический выключатель lq070t5ga01 citroen c3 пикассо сигнализация автомобильный ключ мини-панель управления для peugeot 407 кнопка дистанционного управления лебедкой ключ для peugeot 308 f10 крышка оконного переключателя низкая цена для кулисной лебедки kia rio 3 sport 50 мм наклейка на автомобиль car guage led keyecu remote key switch toyota hilux 2017 Кулисные переключатели обычно используются для непосредственного включения устройства.Черный провод отрицательный. 29 января 2021 г. Купить Nilight

B с импульсным лазерным кулисным переключателем 7-контактный комплект жгута проводов лебедки 20A 12 В 10A 24 В Перемычка для переключателя 2 шт. Кулисный переключатель на приборной панели лебедки. pin2 — это вход для 12 В, положительный полюс переключателя. Нижний светодиод — nbsp. Контакт 3 — это место, где переключатель либо подключен к земле, либо остается разомкнутым. Текущая цена 6. 1 лебедка внутри кулисный переключатель 7-контактный синий светодиодный кулисный переключатель 12В 24В. БЫСТРО 39 N БЕСПЛАТНО. Сила тока A 20 ампер. Контакт 2 соединен с контактом 5 оранжевого провода. Этот контакт обеспечивает включение светодиодного индикатора только при активации.FABOOD F 7 Pin лебедка на выходе Мгновенный перекидной переключатель Лазер ВКЛ. ВЫКЛ. ВКЛ. Два светодиода с синей подсветкой 20A 12В для авто, мотора, грузовика, лодки, морского внедорожника, квадроцикла, замените комплект с перемычкой 4. Подробнее Вставьте зеленый желтый и красный провода в ткацкий станок. 99 Мини-кулисный переключатель 80588. Совместимость с лебедкой Traveler ATV UTV. 7. См. Иллюстрацию 1 3. 1 7 из 7 сообщений. 5. Подсветка кулисного переключателя может управляться по отдельной цепи или зависеть от положения переключателя в зависимости от того, какая серия выбрана.Переключатель защелкнется на передней панели. 68 AutoEC 6 Gang Кулисный переключатель Панель Водонепроницаемый тумблер 4-контактный SPST 12V 24V Синий 3. Устройство 1 amp 2 — индикаторы на передней панели, устройство 3 amp 4 — индикаторы на задней панели. Мгновенный кулисный переключатель Bulldog Winch On Off 3 Pin Красный 12. 99 20. Установите прокладку на кулисный переключатель. 99 2. к Spade 4 к Spade 5 к Spade 6 Проводка кулисного переключателя может содержать зеленый, красный и черный провода WATERWICH 7-контактный переключатель мгновенной лебедки на выходе кулисный переключатель Водонепроницаемый DC 20A 12 В 10A 24 В Черный корпус ВКЛ ВЫКЛ ВКЛ DPDT кулисный переключатель с подсветкой для авто Лодка Marine Off Road Winch In Out Switch 29 августа 2018 г. Если у вашей лебедки есть питание, а питание отключено, как у большинства лебедок, вам потребуется 3 провода, которые необходимо подключить к кулисному переключателю.Теперь он отлично работает. ВЫКЛ. Горит красная трехконтактная лебедка Bulldog 20284. Итак, я знаю, что это переключатель. к 2XwRcFxF flexible LED Light 1. Номинальная мощность 12 В, 20 А, 24 В, 10 А постоянного тока. 99. 1 ПК SPST ON OFF Кулисный переключатель с КРАСНОЙ неоновой лампой. Будут первичные линии, которые представлены L1 L2 L3 и так далее. большинство из них уже заземлены, поэтому вам просто нужен трехпозиционный переключатель nbsp Результаты 1 48 из 2000 12 В Лебедка ATV Кулисный переключатель с рулем Комплект линии управления для ATV UTV 7-контактный лазерный кулисный переключатель Лебедка на выходе 20 А 12 В черный для ATV SUV Truck Auto Winch с выбором светового индикатора 3.Он будет включать синтетический или стальной трос. Bask Teknolojisi FDM Bask Hacmi 220 x 220 x 250 мм Bask H z max 200 мм s Katman z n rl 0. Купить сейчас. Перекидной переключатель с мгновенным переключением лебедки Bulldog Вкл. Выкл. Тумблер Blazer International 3 4in On Off. Нажмите на плюсовой провод и вставьте провода лебедки, тогда вам нужно только провести 3 провода в кабину. У меня есть разъединитель вместе с выключателем лебедки, который находится в кабине.7. Включите сцепление лебедки. Цвет света 7-контактный WATERWICH с мгновенной лебедкой на выдвинутом кулисном переключателе Водонепроницаемый DC 20A 12В 10A 24V Черный корпус ВКЛ. ВЫКЛ. 2021 при заказе сегодня Добавить в корзину. 82 ЛЕБЕДКА Синий светодиодный тумблерный фонарь с тумблером 5PIN 20A ON OFF Лодка Морская водонепроницаемая. Dealsday FABOOD F 7-контактная лебедка с мгновенным перекидным переключателем Лазер ВКЛ.4. Часть 195CWL624. 99 Warn Winch Atv Remote Switch and Receiver 3 Pin 89410 и 89411. Это 3-контактный переключатель мгновенного открытия и закрытия, который имеет габаритные размеры: 2 дюйма в длину, 1 дюйм в ширину и около 2 дюймов в глубину. Я приложил диаграмму, чтобы помочь. Продукция American Trail. Часто мы никогда их не устанавливали и просто использовали пульт. Водонепроницаемый синий светодиодный кулисный переключатель WINCH IN OUT для Polaris RZR 4 900 1000 XP4. Clean nbsp MICTUNING 5-контактный светодиодный бар Кулисный переключатель ВКЛ. ВЫКЛ. Светодиодный свет 20A 12V 7-контактный лазерный кулисный переключатель ЛЕБЕДКА В ВЫХОДЕ 20A 12V miniatura 3 Момент настройки neo Лазерный кулисный переключатель Luz Led 7pin Azul Mictuning 12V Push Sw Кулисные переключатели с подсветкой имеют лазерную гравировку особый дизайн аксессуара.10x SPST Square I O, помеченный красным кулисным переключателем 250 В переменного тока, 2 контакта, два пластиковых вкл. Добавить в корзину. Миниатюрный кулисный переключатель на рукоятке лебедки ATV UTV со стандартными лопаточными разъемами для использования с кулисным переключателем 1 500 фунтов 5 000 фунтов 12 В переменного тока 6a 250 В 3-контактный 1 2 дюйма 8 из 5 звезд. 95 долларов США. 4. Контакты 1 и 3 — это входные клеммы 12 В и выход 12 В для вашего контактора. com из которых кулисные переключатели составляют 2 лебедки приходится 1. если вы можете подключить более новый кулисный переключатель вместо переключателя духового шкафа. Если это так. От кулисного переключателя идут 3 провода. Это руководство предназначено для помощи в устранении наиболее распространенных проблем с лебедкой квадроцикла.99. Кулисный переключатель с подсветкой для лучшей видимости ночью Зеленый провод поз. 3 2 к нижнему контакту кулисного переключателя. 4 из 5 звезд 363. 28 июля 2012 г. Конечно, я только что сделал очень похожий проект. Тумблер Blazer International 3 4in On Off 6. Кулисный переключатель KFI PRODUCTS для лебедки. 710 quot L x. Сюда входит один переключатель 0409 044 в сборе. Лебедка OUT имеет 3 и 6. Технические характеристики 3-контактный круглый кулисный переключатель, который легко включать и выключать Красный индикатор излучает очаровательный красный свет при включении 10 000 нажатий после тестирования прочный и долговечный Защитный резиновый чехол длительный срок службы Рабочее напряжение 12 В постоянного тока Применения Подходит практически для всех виды внедорожной светодиодной световой полосы, легко контролировать В пакет включено 1X 7-контактный кулисный переключатель 1X перемычки, установленные схемы 1X.Вставьте жгут переключателя приборной панели и переключатель в сборе через отверстие в панели, как показано. 5. Поверхность крышки имеет обтекаемый изогнутый дизайн с нанесенными на нее лазерными узорами. Моя удаленная вилка имеет три провода: красный, черный, зеленый, эти три провода идут в положение 1 2 3 на рис. Простое быстрое руководство по подключению 7-контактного переключателя DPDT quot Winch quot. 35 8. 0436 329. Защелкивающийся переключатель и корпус переключателя вместе. Но это не подразумевает соединения между кабелями. 27 апреля 2018 Сборник электрических схем тумблера с 6 штырями Схема тумблера с 3 штырями Красивая проводка кулисного переключателя.Контакт 3 пуст. 76 37. См. Иллюстрацию 1 4. Размеры Гнездо 60 мм x 30 мм Центры отверстий гнезда 45 мм 3-контактное гнездо, ноябрь 4 Приложение У меня есть 7-контактный выключатель на кулисном переключателе, который я пытаюсь подключить. На каждую заменяемую деталь предоставляется 3-месячная гарантия от производственных дефектов. Совместим с любым стандартным электромагнитным реле контактора 12 В. Маршруты соединительных проводов могут быть показаны приблизительно там, где определенные розетки или приспособления должны быть в общей цепи. 13 февраля 2019 г. Схема подключения кулисного переключателя лебедки A2000 Схема подключения кулисного переключателя лебедки.Схема подключения 9-контактного тумблера 6-контактный кулисный переключатель. 4. quot Школа цифровой фотографии Тима Гилбрита. 99. Шнур всепогодного кулисного переключателя переднего и заднего хода супервинчи. 38. Получите к сегодняшнему дню, 28 апреля. 25 ноября 2020 г. Оранжевый провод положительный. Горячие предложения. 12V 40A 4-контактное автомобильное реле 3-контактный кулисный переключатель со светодиодным индикатором IP65 Герметичный водяной усилитель Пылезащищенный держатель предохранителя 15 А Предохранитель с лезвием IP65 Герметичный погодный пакет Разъемы Deutsch DT Мужской усилитель Женские костюмы Несколько брендов кулисных переключателей легко переходят на другие переключатели Кабели для тяжелых условий Утвержденные UL параметры, длина реле к батарее 7 июня 2021 г. Чтобы подключить 3-контактный переключатель к 5-контактному кулисному переключателю, вам необходимо выяснить, что делают ваши 3 провода.35. 0 Жгут проводов с 3 контактами KFI 101505. 76 29. Модели все. Черный рокер с твердой поверхностью с 30 проводами и разъемами. Билл, 12 июня 2018 г. Схема подключения кулисного переключателя. 24. БЕСПЛАТНАЯ доставка по Amazon. Продается. 22. Трехпозиционный кулисный переключатель лебедки

Крышки кулисного переключателя Peterbilt

peterbilt крышки кулисных переключателей Pm719132frm a495 239 93 632 304 298570 230 b8 28 28 b239 632 570 248 93 342 a239 a5 5 25 25 a495 152 633 b239 248 электрический звуковой сигнал 243 ремни безопасности капота основные ремни безопасности кабины 242 42 правый полюс л.Найдите запасные части и запчасти OEM в Интернете или в ближайшем к вам магазине. красный купольный светильник квт 06 наша цена 3. Хромированная пластиковая крышка кулисного переключателя Grand General с дифференциалом оси из нержавеющей стали для Peterbilt Amazon. P27 1178 052. 5. 80. Peterbilt 567 579 хромированная пластиковая крышка кулисного переключателя с заводской табличкой из нержавеющей стали Axle Cross. Все наши кулисные переключатели с подсветкой рассчитаны на работу от 12 вольт постоянного тока, за исключением клавишных переключателей с подсветкой, которые работают от 120 вольт переменного тока.Для лодки Sea Ray десять круглых металлических наклеек на тумблеры, изготовленные по индивидуальному заказу, выглядят примерно так. 22. 9.. 11. Просмотр. 325. Mouser является авторизованным дистрибьютором производителей кулисных и подрулевых переключателей, таких как Apem C amp K Carling CW Industries E Switch Grayhill Honeywell Marquardt NKK OTTO TE Connectivity amp и многое другое. 11 В наличии. 50 Многофункциональный синий светодиод с двумя портами USB Автомобильный морской выключатель панели перекидного переключателя 3Pin Подходит для Peterbilt 379 2007 г. 23. Найдите отличные предложения на ebay для таблички с тумблером.Поиск. Вам нужно будет связаться с дилером Petebilt и сообщить свой VIN-код и узнать, какой переключатель номера детали у вашей модели, поскольку они различаются. Пневматическая подвеска крышки кулисного переключателя Peterbilt из хромированного пластика. Модуль, скорее всего, получит собственный блок питания на 12 В. 9. Если ваша приборная панель такая же, как и при вождении 39 06 379 I 39 м, замена переключателей должна быть довольно простой. 06 Peterbilt Switch Trims amp Acc. ЭТО ПЛАСТИКОВАЯ КРЫШКА ПОДХОДИТ ДЛЯ ГРУЗОВИКОВ PETERBILT 2006 ГОДА И НОВЕЙ К сожалению, они не указывают, каких лет и модели Peterbilts они подходят.Уилтонский холодный фронт. Продавец. 99. Kenworth K301 295 3 Grote 01 4811 87 Kenworth K301 2953 Grote 48532 Kenworth K3012953 Paccar TL3020. Выберите валюту CAD Канадские доллары USD 653 12 Street Fort Macleod AB T0L 0Z0 Красивая высококачественная хромированная отделка с тройным хромированием. Это подлинный усилитель OEM для литья под давлением для Scion TC. Пластины переключателей Peterbilt из нержавеющей стали Крышки гайки усилителя оси. Короткое удлинение тумблера крышки переключателя с парой Peterbilt из алюминия Crystal Diamond Blue Chrome и алюминия.14. United Pacific. 0. Приблизительная дата отгрузки Пятница, 6 ноября 2021 г., если заказан сегодня Peterbilt 2001, крышка горизонтального кулисного переключателя из нержавеющей стали 18. 9 мм x 27. VIN. 5. Что-то пошло не так. Мы поставляем как OEM-производителя оригинального оборудования напрямую из дилерских центров, так и пластиковую крышку 40 кулисного переключателя Gg 68662 Grand General Kenworth Peterbuilt Freightliner. SKU 4920 10 269 Категория сменных переключателей. Незаменимый предмет для замены при прохождении государственного осмотра. Добавить в корзину. Wilkins Truck Chrome — магазин аксессуаров для грузовиков.3246 101 Gtd Peterbilt Air Power Divider Тяговый кулисный переключатель 39 аналогичный Оплата в течение 5 дней после окончания предложения. Крышка приборной панели Peterbilt с кулисными переключателями и радио Din Pn S646016600. V1118424 XTREME CHROME SHOP — ВАШ ЕДИНЫЙ МАГАЗИН ДЛЯ ВСЕХ ВАШИХ ХРОМОВ И ЗАПЧАСТЕЙ С ВЫСОКИМИ КОНКУРЕНТНЫМИ ЦЕНАМИ ОБСЛУЖИВАНИЯ КЛИЕНТОВ И БЫСТРОЙ ДОСТАВКОЙ XTREMECHROMESHOP. Peterbilt Switch Air Spare ID P27 1178 052. Начиная с 6. КАЖДОГО. Артикул W26636

Категория Аксессуары для интерьера.Или лучшее предложение. Кулисный переключатель Peterbilt для кондиционера. Кнопки привода для напольных светильников с электрическим кулисным переключателем. E. Добро пожаловать в LF Truck Center Ltd. Крышка кулисного переключателя Freightliner с цветным ромбиком. ЭТИКЕТКА ПЕРЕКЛЮЧАТЕЛЯ ПЕРЕКЛЮЧАТЕЛЯ ХРОМИРОВАННОЙ ЛАМКИ PETERBILT, УПАКОВКА 6. SP11770 Peterbilt 587 GT703 Сиденье в сборе. Также в нашем инвентаре есть бывшие в употреблении формовочные рычаги высокого качества класса A для Scion tC, которые только что прибыли на один из наших складов автозапчастей примерно 3 недели назад. Чтобы заказать запасные части или получить дополнительную помощь, обратитесь к местному дилеру PACCAR.КРАСИВЫЕ СИДЕНЬЯ, КОТОРЫЕ МЫ ОТГРУЖАЕМ ПО ВСЕМУ МИРУ ЗВОНИТЕ CRG 410 920 5505. 99 quot ATC Off Road quot Крышка кулисного переключателя с красным бриллиантом 2. Peterbilt 359 Количество отделок кулисного переключателя. 00. Кулисные переключатели обеспечивают визуально приятный способ включения и выключения электрических цепей. . Мы предлагаем экологически рациональные решения, которые помогают нашим клиентам более безопасно и надежно управлять электрической, гидравлической и механической мощностью. Добро пожаловать в Switch Doctor, единственный в мире 39-й специалист в области переключателей стеклоподъемников, также называемых электрическими переключателями стеклоподъемников, автоматические переключатели стеклоподъемников, панели переключателей, дверные переключатели, переключатели замков, переключатели главного окна, переключатели 39-х годов для водителя и переключатели для пассажиров.Предназначен для грузовиков PETERBILT PA 302A Защитная крышка переключателя из хромированной нержавеющей стали Дифференциал оси PA 302AS Крышка из хромированной нержавеющей стали Пневматическая подвеска PA 302F Хромированная крышка из нержавеющей стали Пятое колесо PP 322 C Хромированная защитная крышка переключателя для электрического переключателя PP 129X C Хромированная крышка Кулисный переключатель 6 шт. ИСПОЛЬЗОВАЛ. Руль кенворт 2001 усилок новее 4 спицы. Из-за того, как красиво они выглядят, дополнительная работа того стоит. У нас также есть много новых хромированных торцевых гаек переключателя ключа GG Grand General 67102 для Peterbilt с пластиной зажигания.68. 59 Добавить в корзину Dirks1408 Peterbilt 359 Проводка капота Жгут проводов фары для управления диммером на переключателе указателей поворота Peterbilt 385 Панели приборов. Выбор цвета линз Красная линза Синяя линза напечатана 175. 23 июля 2009 г. Кулисные переключатели Carling Contura V с фирменной торговой маркой, несомненно, являются одними из лучших на рынке. У нас есть подержанный кулисный электрический переключатель для облегчения работы с эфиром. 79 Хромированная пластиковая крышка кулисного переключателя для моделей Peterbilt 2006 года выпуска и новее. Подробные характеристики. Алмазный цвет доступен в синем прозрачном зеленом цвете Purpl 567 10.99. оба подходят к одним и тем же корпусам переключателей, но есть разница. Описание. Scion TC Продажа подержанных литейных коромысел. C. 509 536 8499. Делайте покупки в нашем ассортименте бывших в употреблении панелей Peterbilt 385 Dash по бесконкурентным ценам. 99. sg. ПЕРЕКЛЮЧАТЕЛЬ-ПЕРЕКЛЮЧАТЕЛЬ PETERBILT KENWORTH, 3 ШТ. Органы управления салоном Longview TX USA. Наличие запчастей. Найдите много отличных новых подержанных вариантов усилителей и получите лучшие предложения на хромированный пластиковый кожух кулисного переключателя 3 для Peterbilt по лучшим онлайн-ценам на eBay Бесплатная доставка многих продуктов Dirks1390 Peterbilt Кулисный переключатель с подогревом зеркала, зеленый с подсветкой 20.Быстрый просмотр. У нас есть подержанный воздушный клапан коромысла с ВОМ. BCH56P1 11 1416 Кулисный переключатель Управление вентилятором SPST 5 Терминал Peterbilt O. Здравствуйте, выберите свой адрес Grand General Хромированная пластиковая крышка кулисного переключателя с дифференциалом оси из нержавеющей стали для Peterbilt Amazon. Крышка кулисного переключателя Chrome Beacon Light 3. 99. Положитесь на общенациональную сеть запчастей Peterbilt в поисках запчастей, которые вам понадобятся. 05. Найдите крышку переключателя, которая идеально подходит к вашему кулисному переключателю, независимо от его формы. COM IS ПЕРЕКЛЮЧАТЕЛЬ стеклоочистителя PETERBILT 75600 26 7560026.11. Текущие акции Котировки Дифференциальный переключатель Контроля тяги Глянцевая наклейка для усилителя Freightliner International PETERBILT KENWORTH ROCKER SWITCH BEZEL 3 шт. 579 11. Бесплатная доставка. Схема подключения Peterbilt 379 1998 Схема подключения Peterbilt 379 1999 Схема подключения Peterbilt 379 2005 Схема подключения Peterbilt 379 Каждая электрическая конструкция состоит из различных уникальных частей. 89. Измерения 2 раза на упаковке есть потертости и царапины, оставшиеся после хранения, подробности о состоянии см. На рисунках. 4910 10 142 ПЕРЕКЛЮЧАТЕЛЬ BLACK ROCKER.99 Хромированная декоративная накладка на окно для Peterbilt 379 389 388 387 386 384 Наша цена 13. Миссия Eaton заключается в улучшении качества жизни и окружающей среды за счет использования технологий и услуг управления энергопотреблением. SKU 40971 UPC 17E78578 MPN 5. Крышка кулисного переключателя Peterbilt 2006 Хромированные кнопки привода МОМ для электрических кулисных переключателей Разработаны для Peterbilt 2006 2007 370 серии 2006 и новее 386 и 2008 и новее моделей 388 и 389 и других грузовиков. 00. 587 Rocket Chrome КРЫШКА ПЕРЕКЛЮЧАТЕЛЯ ДЛЯ ПЕТЕРБИЛТА KENWORTH amp FREIGHTLINER Крышка кулисного переключателя из хромированного пластика Centdash2 копия.4. Хромированная пластиковая крышка кулисного переключателя. Добавить в список желаний. Этот товар обычно отправляется в течение 10-14 рабочих дней. 28. Aodesy 6-контактный DPDT 3-позиционная защелка в кулисном переключателе для лодки AC 16A 250V 20A 125V Комплект из 10 кулисных переключателей для лодки AC 16A 250V 20A 125V Упаковка из 10 Aodesy 6-контактный DPDT 3-позиционный фиксатор в упаковке 10 промышленных усилителей Scientific Aodesy 6-контактный DPDT 3-позиционная защелка в перекидном переключателе на лодке AC 16A 250V 20A 125V Первоклассный дизайн и качество Гарантия подлинности Все продукты гарантированы 100 подлинных лицензированных.PP 315 C Chrome Large Dual Найдите отличные предложения на eBay для крышки кулисного переключателя Peterbilt. 75. Крышка переключателя Peterbilt из нержавеющей стали. Крышка кулисного переключателя Peterbilt 2006 г. Пятое колесо 8. Эмблема датчика мощности увеличивает нашу цену 3. Посетите наши другие аукционы запчастей Peterbilt. 2 отверстия. 99. подходит для грузовиков peterbilt с приборной панелью нового стиля 2001 года и более новых грузовиков. Одевают кулисные переключатели. Огайо. Скрипт пневмоподвески. 9. 30. 6mm Создайте аккаунт сегодня, чтобы воспользоваться мгновенными скидками и эксклюзивными наградами.3. Руль кенворт 2001 усилок новее 4 спицы. 0 отзывов Написать отзыв. 89. Подходит для Peterbilt 567 2015 и Peterbilt 579 587. Деталь HR14D1A11BW1 11 PMVV1. 5 долларов США. Номер детали UPD 40007P. Быстрый просмотр. Хромированная пластиковая накладка на тумблер Peterbilt Early Peterbilt W. Козырек. Получите его во вторник 2 февраля. В настоящее время доступны переключатели с конфигурациями светодиодов: синий, синий, синий, красный, красный, синий и желтый. Peterbilt Peterbilt Interior Добро пожаловать в PeterbiltParts. Похожие материалы.99 Подходит для горизонтальных воздушных переключателей на грузовиках Peterbilt 365 367 379 384 386 388 389 с 2001 г. по настоящее время. Хромированная крышка кулисного переключателя Peterbilt w Крышка пятого колеса с пластиной из нержавеющей стали w Пластина из нержавеющей стали на пятом колесе Хромированный кулисный переключатель Peterbilt Скрипт пятого колеса из нержавеющей стали с лазерной гравировкой Табличка с гравировкой из нержавеющей стали Дайте вам больше выбора Хорошие товары в Интернете СЕЙЧАС 100 безопасных онлайн-заказов Официально лицензированный Магазин в Интернете Воспользуйтесь скидками и бесплатной доставкой Добро пожаловать к другому из наших видеороликов с практическими рекомендациями, в котором мы объясняем различные способы комбинирования и использования наших продуктов и показываем вам, как мы это сделали.Добавить в корзину. 69 В корзину. Распродажа. E. SKU 4910 10 142 Категория сменных переключателей. в корзину 3 карты хромированная пластиковая крышка кулисного переключателя peterbilt с бриллиантом ЭТО ЗАМЕНА КРЫШКИ ПРИВОДА ПЕРЕКЛЮЧАТЕЛЯ PETERBILT. Эта деталь должна сниматься достаточно легко с помощью ваших рук, также может быть кусок левой стороны этой панели, который должен быть найден. Найдите много отличных новых использованных опций усилителя и получите лучшие предложения на набор крышек кулисного переключателя 3 из хромированного пластика. для Peterbilt по лучшим онлайн-ценам на eBay Бесплатная доставка многих продуктов Кулисные переключатели и Paddle Switches от ведущих производителей отрасли можно приобрести в Mouser Electronics.НОВЫЙ. 509 536 8499 LKQ KC Запчасти для грузовиков Inland Empire Spokane WA. Пит поздно 379 и определенно должен иметь для любого владельца системы управления питанием XTC. Хромированная пластиковая крышка ручки двери со стороны водителя Peterbilt 2006. Добавить в корзину Пневматическая подвеска хромированной крышки кулисного переключателя PB. Прямая замена для правильной посадки. California Prop 65 ВНИМАНИЕ! Этот продукт может подвергнуть вас воздействию химического вещества, которое, как известно в штате Калифорния, вызывает рак, врожденные дефекты или другие нарушения репродуктивной функции. United Pacific. Хромированный пластик quot Abs Off Road quot Крышка кулисного переключателя W Diamond Green 0 Схема кулисного переключателя Peterbilt Схема кулисного переключателя Peterbilt Эта деталь проходит вокруг кулисного переключателя дифференциала моста.00 2014 ПЕТЕРБИЛТ 579 КАБИНА. Хромированная крышка кулисного переключателя Peterbilt 2014 5. 11. 5. Крышка кулисного переключателя Peterbilt 359 0416 ROK Все еще ищем идеальную деталь Проблемы с ее поиском Позвоните нашим специалистам по продукции по телефону 603 224 7370 и позвольте нам помочь. 49 Хромированная пластиковая крышка переключателя света в кабине с кристальным бриллиантом. Подробные характеристики. Бриллиант, доступный в хромированной крышке кулисного переключателя Peterbilt 379 2000 производства United Pacific. Крышка кулисного переключателя из хромированного пластика для Peterbilt. 75 Chrome Shop предлагает самый большой выбор хромированных аксессуаров Peterbilt, включая внутренние нержавеющие приборные панели, держатели стаканов, крышки переключателей, крышки клавишных переключателей, хромированные пластиковые крышки датчиков с козырьком и без него.Переключатели Peterbilt из нержавеющей стали Антиблокировочная система торможения. КНОПКА ПРИВОДА PETERBILT CHROME ДЛЯ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ТЯГОВОЙ ПЕРЕКЛЮЧАТЕЛЬНОЙ КОРОБКОЙ. Включает крепление на ленту для паспортных табличек из нержавеющей стали, чтобы вы могли их вставить. Посмотреть полную информацию. 00 2015 PETERBILT 579 УДЛИНИТЕЛЬ КРЫЛА. 0 товаров в вашей корзине. От нержавеющей стали до прочного пластика есть из чего выбрать. 1 740 490 1036. В корзине 0 товаров. 93. XTREME CHROME SHOP — ВАШ ЕДИНЫЙ МАГАЗИН ДЛЯ ВСЕХ ВАШИХ ХРОМОВ И ЗАПЧАСТЕЙ С ВЫСОКИМИ КОНКУРЕНТНЫМИ ЦЕНАМИ ОБСЛУЖИВАНИЯ КЛИЕНТОВ И БЫСТРОЙ ДОСТАВКОЙ XTREMECHROMESHOP.Продается без гарантийного возврата или возмещения. . 83. 59 Добавить в корзину Dirks1408 Peterbilt 359 Проводка капота Жгут проводов фары для управления затемнением на переключателе указателей поворота Pn 1251 сейчас в наличии. Переключатели на правой стороне Снимите пластиковую полосу над магнитолой. Артикул 1044b. Если ваша тире такая же, как и на 39 06 379 I 39 м, замена переключателей должна быть довольно простой. 91. SP11772 Peterbilt 587 GT701 Сиденье в сборе. 5. 99. Производитель. Совместим доставку. Быстрый просмотр. Ремни кабины Peterbilt, произведенные компанией Total Quality Instrumentation Ремни кабины и двигателя для планеров Peterbilt с Detroit Series 60 Part 1102 8001 MSRP Now 898.95. Во время резкого торможения каждая система использует бортовые датчики скорости вращения колес для регулировки тормозного давления на отдельных колесах, чтобы предотвратить проскальзывание и блокировку колес. Облицовка кулисного переключателя гладкая. Табличка из нержавеющей стали, выгравированная лазером. USB-удлинитель на 12 В постоянного тока Blue Sea. 41. Времени осталось 18 дней 4 часа 38 минут 44 секунды. Описание. 24 1A Auto — это ваш выбор для замены автозапчастей высочайшего качества. Было 29. Просмотреть фотографии с краской на лице. Инструменты и подсказки при замене на новый кастомный привод от RockerSwitchPros Хромированная пластиковая крышка кулисного переключателя Peterbilt quot Fifth Wheel quot Molded Script.United Pacific. Сиденье с серым тканевым сиденьем со стороны пассажира см. Фото. В стандартную комплектацию модели 567 входит антиблокировочная система тормозов 6S6M, обеспечивающая дополнительную безопасность в загруженном транспортном потоке или в опасных условиях. 69 В корзину. 18 смотрят. 00. Авторизоваться Зарегистрироваться. Peterbilt 359 80-х годов прошлого века. Выберите Параметры. Также много приборных панелей Rockwood и хромированных пластиковых аксессуаров приборной панели, включая лицевые панели фар. Делайте покупки с уверенностью. Добавить в корзину. 99. USD 17. 55. 99. ПОКРЫТИЕ ПРОЗРАЧНОЕ, ДОПУСКАЕТ ПРОСМОТР СВЕТА.Интерьер S. sg. Это отличный способ сэкономить на деталях, сохранив при этом высокопроизводительные детали. Здравствуйте. Выберите свой адрес. Пластиковый хромированный пластик 2006 Peterbilt. Крышка для диагностики с отступом 0 Ваша цена 6. ТОЛЬКО ЗАПИРАЮЩАЯ КНОПКА CONTURA V С ОДИНАРНЫМ НИЖНИМ НЕЗАВИСИМЫМ СВЕТОДИОДОМ. 00. Теги Rockwood Products. Пит 39 s Пик. Описание 68662 Крышка кулисного переключателя Dorman 599 5000 Выключатель вентилятора системы отопления, вентиляции и кондиционирования для некоторых моделей Peterbilt ИСПРАВЛЕНИЕ OE 4. Усиленная блочная конструкция. Добавить в список желаний. Крышка перчаточного ящика Peterbilt 389.89 13. Кулисные переключатели с подсветкой имеют встроенную подсветку для индикации работы вашей цепи. 1 855 272 6992. Дополнительная информация. Добавить в корзину. каждый. Еще не проверено. 410 822 5752 LKQ Heavy Truck Maryland Easton MD. Ram HD Crew Cab сравнима с кабинами экипажа конкурентов по размеру и примерно такого же размера, как Ram 1500 Crew Cab. 00. 61. Осталось 19 дней 14 часов 3 минуты 35 секунд. Специальная гравировка с 12 легендами о переключателях Peterbilt Хромированная крышка кулисного переключателя w Нержавеющая пластина с пневматической подвеской Хромированная пластиковая крышка кулисного переключателя Peterbilt Нержавеющая сталь с лазерной гравировкой Сценарий пневматической подвески из нержавеющей стали Подходит для разных лет и моделей ПРЕДУПРЕЖДЕНИЕ Рак и нарушение репродуктивной способности Воспользуйтесь нашим Мастером дизайна, чтобы создать и смоделировать свой собственный актуатор Custom Rocker Switch Cover прямо на нашем сайте.jpeg 503. У нас есть в наличии много сеток для решеток Peterbilt. com. По всем вопросам, связанным с приостановкой, обращайтесь в Gramag. пластиковая крышка подходит для грузовиков петербилт 2006 года выпуска и новее. 28. Цена 145. КНОПКА ПРИВОДА PETERBILT CHROME ДЛЯ ЭЛЕКТРИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ АБС ОТ ДОРОГИ. Этот продукт высшего качества профессионально изготовлен в соответствии со строгими отраслевыми стандартами, предлагая сочетание хорошо сбалансированного дизайна и высокого уровня мастерства. Это рулевое колесо с 4 спицами диаметром 18 дюймов подходит ко всем моделям Kenworth 2001 года выпуска и новее.99. 6. В корзину. 89. 79 3. Нет панели переключателей Peterbilt 389. МОДУЛЬ ЭЛЕКТРИЧЕСКОГО ДИСПЛЕЯ PETERBILT CHROME COVER. Материал Хром Пластик Подходит для Peterbilt 2002 года выпуска с усилителем позже Kenworth W с 2002 по 2006 год Freightliner Century Columbia Coronado 2002 года выпуска с усилителем позже Блок усилителя Упаковка Продается каждым в картонной упаковке для отображения Номер детали. Он не заменяет переключатель, только крышку. Переключатель указателей поворота на 12 В. 95. 15. X. Продано без гарантии возврата или возмещения. Переключатели на правой стороне Снимите пластиковую полосу над магнитолой.Рейтинги и обзоры этих запчастей IC Corporation Rocker Switch Cover действительно помогут вам принять правильное решение. Доставка по фиксированной ставке 7 только в 48 штатов США. Peterbilt Rocker Round toggle Включение с дверью. У вас есть 06great 379 peterbilt с коротким замыканием в проводке для джейк-тормоза. В стандартную комплектацию модели 567 входит антиблокировочная система тормозов 6S6M, обеспечивающая дополнительную безопасность в загруженном транспортном потоке или в опасных условиях. 30. E. Они устанавливаются мгновенно и обеспечивают отличный результат в хромированной крышке кулисного переключателя Peterbilt 386 2007 от United Pacific.Универсальные хромированные накладки на коромысло. Эти коромысла на коромысле можно использовать во многих популярных моделях грузовиков Peterbilt Kenworth Freightliner. 99 Хромированная крышка кулисного переключателя на 2013 2019 Peterbilt 579 amp 2014 2018 567 4 переключателя. эта деталь огибает кулисный переключатель межосевого дифференциала. Статья о том, как снять привод крышки коромысла с корпуса переключателя Carling. United Pacific 40007P Расширения с тумблером United Pacific. Артикул OTR CAP OLIVE. Главная peterbilt внутренние детали peterbilt аксессуары для приборной панели аксессуары peterbilt переключатели peterbilt id пластины peterbilt переключатель пластины.1. Кулисные переключатели ударопрочные, пыленепроницаемые, а также водонепроницаемые. United Pacific Industries Inc. набирает обороты. 16. Пара крышек задних фонарей с американским флагом Крышки задних фонарей Накладка Защита Защитные крышки задних фонарей на 2007 2018 Для Jeep Для Wrangler JK URO Parts 30621943 Левый боковой габаритный фонарь. ПЕРЕКЛЮЧАТЕЛЬ НЕ ЗАМЕНЯЕТ ТОЛЬКО КРЫШКУ. Загляните в наш каталог запчастей и найдите то, что вам нужно, чтобы вернуть свой автомобиль в дорогу. Чехлы 1985 2007 peterbilt 379 models. Крышка кулисного переключателя Kenworth Peterbilt простая.67. Обычная цена. Код товара WP DP513. Подходит только для автомобилей Peterbilt 567 и 579. 7 аналогичных Grand General Kenworth Peter построил и грузовой вкладыш пластиковая крышка кулисного переключателя часть новая в упаковке прибл. Галоген 100 Вт Сторона водителя С установочным комплектом Черный 2015 Peterbilt МОДЕЛЬ 325 Боковой прожектор для крепления на крыше 6 дюймов. Узнайте больше о разнице между печатными и гравированными рокерами здесь. Может использоваться на многих грузовиках Peterbilt различных моделей, таких как 330 357 378 и 377. sg Automotive Перейти к основному содержанию.Этот продукт высшего качества профессионально изготовлен в соответствии со строгими отраслевыми стандартами, предлагая сочетание хорошо сбалансированного дизайна и высокого уровня мастерства. 1. Насос омывателя лобового стекла BK. имеет право расторгнуть любое Соглашение об услугах по любой причине, включая прекращение оказания услуг, которые уже выполняются. 4. United Pacific. E. 26 4. Крышки переключателей Peterbilt бывают разных видов и материалов. Он изготовлен из натурального дерева с хромированными спицами и хромированной пластиковой заглушкой кулисного переключателя для Kenworth. Подходит для Kenworth T700 T2000 и различных других моделей. Гарантия 6 месяцев. СПАЛЬНАЯ КАБИНА PETERBILT 579 СИДЕНЬЕ D S ИМЕЕТ ЛЕГКИЙ ИЗНОС В ОТЛИЧНОМ СОСТОЯНИИ ПРОДАЖА КАБИНЫ ПОЛНОСТЬЮ.Добро пожаловать в Switch Doctor, единственный в мире 39-й специалист в области переключателей стеклоподъемников, также называемых электрическими переключателями стеклоподъемников, автоматические переключатели стеклоподъемников, панели переключателей, дверные переключатели, переключатели замков, переключатели главного окна, переключатели 39-х годов для водителя и переключатели для пассажиров. Добавить в список желаний. Модель грузовика. Описание 18 жгут проводов. новый. 89 Лучшее место в Интернете для поиска запчастей для тяжелых грузовиков. Хромированная пластиковая крышка кулисного переключателя Peterbilt W Diamond Red. Схема кулисного переключателя Peterbilt Схема кулисного переключателя Peterbilt Схема кулисного переключателя Peterbilt.Переключатель указателей поворота Peterbilt является прямой заменой переключателя указателей поворота Peterbilt, номер детали 480827G. Антиблокировочная тормозная система. 99 Вставка выключателя-заглушки для Freightliner Cascadia 4, 2008 2017 г. C 29. S20G0075 Использованное расширение крыла от Peterbilt 567 OEM N35 1084 2018 г. Цвет Серый Материал Композит Подробнее. 99. Оригинальная Audi См. Цену Kenworth Крышка приборной панели W 3 датчика и кулисный переключатель Pn Peterbilt. Дополнительно может быть предоставлена ​​альтернатива продукту. Материал Крышка кулисного переключателя из хромированного пластика с пластиной для надписей из нержавеющей стали. Подходит для блока усилителя конца 2005 года. Упаковка Продается каждым в карданной для дисплея крышке кулисного переключателя Peterbilt с дифференциалом оси из нержавеющей стали.0 из 5 звезд. БЕСПЛАТНАЯ доставка заказов на сумму более 25, отправленных Amazon. Комплект крышки приборной панели Peterbilt 2006 года, более новый, включает крышки датчика тахометра и спидометра. Крышки приборной панели lft amp rgt. Положительный фиксатор для лучшего ощущения водителя при подаче сигналов. Купите хромированную крышку кулисного переключателя Rockwood для Peterbilt 6 PK в 4 State Trucks. Chrome Dome с 2000 года продает хромированные светодиодные светильники из нержавеющей стали, специальные графические бамперы, откидные козырьки, кабины, комплекты спальных мест и многое другое для грузовиков.Накладка кулисного переключателя Kenworth amp Peterbilt с бриллиантом. Также совместим с некоторыми грузовиками Kenworth. 387. Внутренние детали Крышка цифровых часов 4. Артикул V1D2HYXB PZC00 000. COM IS Нажмите кнопку ниже, чтобы добавить КРЫШКУ ПЕРЕКЛЮЧАТЕЛЯ PETERBILT ROCKER SWITCH C 3 КАРТАМИ ХРОМНОГО ПЛАСТИКА W АЛМАЗНО-СИНИЙ в список желаний. Элемент масляного фильтра PACCAR. Быстрый просмотр. in Автомобильный усилитель Мотоцикл 17 02888 Peterbilt Electrical Rocker Switch 60 аналогичный У нас есть все виды этих тумблеров для Peterbilt. 49 6. Верхняя отделка грузовиков оснащена прожекторными фарами со светодиодными дополнительными лампами и светодиодами сзади.Быстрый просмотр. 36. Крышки гайки усилителя оси. GG Grand General 68238 Хромированная пластиковая крышка кулисного переключателя для Peterbilt Amazon. Приобретите линейку запасных частей для грузовиков Elite, в которую входят прямые запчасти OEM. 00. SP11771 Peterbilt 587 GT702 Сиденье в сборе. Peterbilt Peterbilt Интерьер Peterbilt. 0 из 5 звезд. Подходит для других моделей грузовиков Peterbilt, таких как 330 357 378 377 и 385. 92 KB Инструмент для снятия привода позволяет очень легко заменить крышки кулисного переключателя на новые от Rocker Switch Pros.Дополнительная информация. нажмите на крепление. Выключатель кондиционера изготовлен из прочного пластика для длительного срока службы. W Hi Low Beam Kenworth. 0. Большинство кулисных переключателей рассчитаны на прямоугольный вырез, чего добиться гораздо сложнее, чем просто просверлить отверстие. Кулисные переключатели Mouser Part 691. 16. United Pacific. Легко найти то, что вам нужно, из 2 169 387 доступных деталей. Описание. Качество проверено на безотказную работу. 99.. 9 долларов США. Крышка переключателя Peterbilt S S Клавиша 21.587 16. 49. Мы поставляем как OEM-производителя оригинального оборудования напрямую из дилерских центров, так и низкие цены на крышку кулисного переключателя для вашего IC Corporation RE, интегрированного в Advance Auto Parts. 4910 10 142 ЧЕРНЫЙ ПЕРЕКЛЮЧАТЕЛЬ-ПЕРЕКЛЮЧАТЕЛЬ количество. ТОПЛИВО. Kenworth 1 кв. Хромированный удлинитель тумблера с драгоценными камнями, 3 пакета от Grand General. Подключи и работай без сращивания проводов. Легко найти то, что вам нужно, из 2 166 332 запчастей. ИНСТРУМЕНТ ДЛЯ СНЯТИЯ ПРОДАЕТСЯ ОТДЕЛЬНО. 4920 10 269 ПЕРЕКЛЮЧАТЕЛЬ С ПОДСВЕТКОЙ СТИЛЬНОЙ ПОДСВЕТКИ количество.Сменные переключатели указателей поворота подключаются к кулисному переключателю серии RSC с подсветкой и двухцветным приводом. Варианты 20A 125VAC 1 4HP. Параметры полного освещения. 4 различных выреза в панели в диапазоне от 12. Сэкономьте на гидравлической добавке CAT на этой неделе Elite Truck Parts. 2 и 28. Во время резкого торможения каждая система использует бортовые датчики скорости вращения колес, чтобы регулировать тормозное давление на отдельные колеса, чтобы предотвратить проскальзывание и блокировку колес. Сеть. Скидка 0 на наши предложения водяных насосов для тяжелых условий эксплуатации, разработанные в соответствии с жесткими стандартами автопарка.КРЫШКА ВЫКЛЮЧАТЕЛЯ FREIGHTLINER WASHER WIPER UNIVERSAL CENTURY CLASS. Хомут выхлопной трубы из нержавеющей стали для Peterbilt. Детали от колпаков до стеков светодиодных осветительных бамперов и многое другое для ваших Peterbilt Kenworth Freightliner International Western Star Mack и Volvo. in Car amp Motorbike Peterbilt Dash Console Switch Страница 2 на HeavyTruckParts. Автомобиль Морской Лодка 12 В 24 В Вкл. Выкл. 2 панели кулисных переключателей Голубой 2 USB 3. 95. Сейчас в Peterbilt 2006 amp Новее Peterbilt 2006 Peterbilt Interior 2006 PB Крышки кулисных переключателей манометра Вы просматриваете товары 1 18 из 18 Крышки и адаптер на рулевые колеса Накладка кулисного переключателя втулки для Peterbilt Kenworth с цветной бриллиантовой картой из 3 SKU 41141 UP.Подходит для Peterbilt 2001 2007 370 серий 2006 и новее 365 367 384 386 388 и 389 моделей. Тип продукта. Рукоятка оснащена встроенным кнопочным переключателем дальнего света ближнего света. Добавить в список желаний. Электрическая схема Peterbilt 379 и схемы прилагаются. 410 822 5752. Продам много новых и 359 б / у запчастей для старинных грузовиков. 4 доллара США. Продается в упаковке из 3 штук. 95. Все кнопки управления доступны по отдельности или в нашем стартовом наборе. Нажмите на любую кнопку внизу, чтобы увеличить 3-х карточную хромированную пластиковую крышку кулисного переключателя Peterbilt с алмазно-желтым цветом.крышка полупрозрачная, сквозь нее проникает свет. Эти кулисные переключатели доступны в различных цветах и ​​имеют дополнительный вывод GG Grand General 68238 Хромированная пластиковая крышка кулисного переключателя для Peterbilt Amazon. Вид. Сеть. 41. В корзину. Имея широкий ассортимент продукции на складе и доступ к тысячам других товаров в наших национальных распределительных центрах, вы можете получить нужную деталь в течение 24 часов. Интерьер 117. 23 июля 2009 г. 31. 79. Нет на складе. Код продукта 7253KW. 2 оценки товара.Добавить в корзину. Артикул 41769. сравнить. Заимствованные из модели 1500, они обеспечивают такие же улучшения видимости, а люки доступа установлены для облегчения центровки и замены ламп. quot Крышка кулисного переключателя ABS Off Road с отступом SKU 45001B Хромированная пластмасса quot Крышка кулисного переключателя ABS Off Road с алмазом подходит для различных грузовиков Peterbilt и грузовиков Freightliner. Заявка на получение патента ожидает 6 месяцев гарантии. Теги Великий Генерал. Каждая часть должна быть установлена ​​и соединена с другими частями особым образом.Peterbilt O. Подходит для автомобилей Peterbilt различных лет и моделей. Поднимите крышку для элементов управления обогревателем внутреннего освещения вашего грузовика 39 или переключателей для других органов управления. 54. Выберите «Параметры». Хромированная пластиковая крышка кулисного переключателя для Peterbilt Нержавеющая сталь с лазерной гравировкой Табличка с пневматической подвеской Подходит для разных лет и моделей Пластины глубокого редуктора 1 Разные идентификационные таблички переключателя 15 Пластины пневматической подвески прицепа 1 Пластины наклона капота 1 Марка Модель Марка Freightliner Peterbilt International Kenworth Ford Volvo Western Star GMC Hino Sterling Isuzu модель 2014 Peterbilt хромированная крышка кулисного переключателя 3 переключателя 11.1 и 13. 67. 50. 9. В корзину. Теги United Pacific. 50. 7. В корзину. Купить Partsam 17 шт. 6 5-ти квантовый маркер кабины, верхняя крыша, ходовая 16 светодиодных янтарных огней, замена аксессуаров Peterbilt, узлы маркеров с верхним зазором БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, мы делаем покупки в Интернете легкими. Высокое качество по низкой цене. Уникальные товары по доступным ценам. 39 Хромированная пластмасса «Не для парковки» Крышка рычага воздушного клапана для 2006 и новее Kenworth Подробная информация Технические характеристики Включает верхнюю часть и заменяющую крышку привода кулисного переключателя Peterbilt.Big Rig Chrome Shop Размещено 6 дней назад Peterbilt 2006 Крышка кулисного переключателя с бриллиантом 6. 79. Не подходит для моделей 379 386 388 или 389. G. 2 Кулисный переключатель POS со светодиодной подсветкой Jerr Dan PN 7870000083 Политика возврата Покупатель и покупатель компании East Coast Truck amp Trailer Sales Inc. 11 В наличии. 2006 Peterbilt Крышка кулисного переключателя PTO Control. 99 Peterbilt A C Ручка управления. Крышка кулисного переключателя для Kenworth W amp T. Хром пластик 2006 Крышка ручки Peterbilt W Diamond Clear. Хромированная крышка кулисного переключателя 4.7. Консольный переключатель Peterbilt 579 Dash на HeavyTruckParts. Сэкономьте, когда найдете у нас сменную крышку кулисного переключателя IC Corporation. 50. Шестипозиционный держатель переключателя серии V. 67. Обязательно сравните цены и взгляните на самые популярные продукты с крышками кулисных переключателей, которые подходят для вашей корпорации IC. Огайо. Материал Хром Пластик Подходит для Peterbilt, 2002 г., и позже Kenworth W, 2002 г. — 2006 г. Freightliner Century Columbia, Coronado, 2002 г., более поздний Peterbilt Совершенно новый.Обычная цена. Хромированная пластиковая крышка кулисного переключателя quot Зеркало тепла quot W Diamond Purple 0 Ваша цена 6. Кулисные переключатели Синий HALO LED Герметичный кулисный переключатель 1P ON ON Rabbit Turtle Legend 20A 12VAC QC Увеличить Производитель. В этом видео хромированная отделка кулисного переключателя подходит для Peterbilt Freightliner и Kenworth Sold Each. Крышки осей Хромированная пластиковая проушина Гайка усилителя Рамка Болт Крышка Рамка Крышка гайки Кулисный переключатель Варианты наклеек Существует два основных стиля. Peterbilt 379 pto control кулисный переключатель клапана 386 330 377 Отправлено 8 дней назад Из Peterbilt 379 2000-х годов, с которым мы расстались.Нет необходимости ползать под описанием продукта. Dirks1390 Peterbilt Кулисный переключатель зеркала с подогревом горит зеленым цветом 20. Позвоните по следующему номеру, чтобы узнать детали. 4. 4920 10 269 ПЕРЕКЛЮЧАТЕЛЬ С ПОДСВЕТКОЙ С ПОДСВЕТКОЙ. 16. Начиная с 12. Крышки осей Хромированная пластиковая проушина Гайка Рамка Крышка болта Рамка Крышка гайки крышка кулисного переключателя для peterbilt kenworth amp Freightliner наша цена 3. 00. 42. 2 Название категории Описание Водяные насосы Gates признаны в отрасли за их долговечность И превосходное качество.23. Быстрый просмотр. Хромированная пластиковая дверная защелка Peterbilt 2006. он подходит для грузовиков peterbilt с чертой нового стиля 2001 года и более новых грузовиков. Доставка по фиксированной ставке 8 только в 48 штатов сша. Коробка отбора мощности 17. Набор 10 для удлинителя 2 тумблера Peterbilt Clear 1 1 4 дюйма, длинный хромированный металл. Хромированные детали Big Rig от Chrome Dome. 2. Выберите тип переключателя из раскрывающегося меню. Цена 135. Крышка кулисного переключателя Peterbilt с пневматической подвеской из нержавеющей стали 5. Метки Rockwood Products. ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ Следующие продукты предназначены для использования или в сочетании с указанными выше продуктами.Замена переключателя указателей поворота на Peterbilt 16 05713. 99. Цвет Янтарный. Один боковой зажим приклеен. 117. 5 из 5 звезд. купить все сейчас Напечатанные Contura II 39 s Мы предлагаем более 50 печатных крышек клавишных переключателей, показанных ниже. 17500. CCh43P1 11 1417 Выключатель нагнетателя SPDT, однополюсный, с двойным направлением, Peterbilt O. E. 43. Они представляют собой отличный способ повысить безопасность вашего гоночного автомобиля, позволяя водителю управлять зажиганием топливных насосов вспомогательных вентиляторов азота и многим другим. Качественный продукт. Эту деталь следует легко снимать с помощью одних рук. Также может быть часть левой стороны этой панели, которая должна быть в комплекте с уплотнением выхлопа турбокомпрессора PACCAR Peterbilt.Характеристики Превосходит спецификации класса A SAE QQC и FMVSS108. Фактически посмотрите визуализацию вашего собственного дизайна Добро пожаловать в Граск Питербилт Давенпорт, Айова Седар-Рапидс, Куинси, Иллинойс, Ватерлоо, Айова. Войти Зарегистрироваться. . Крышка кулисного переключателя Peterbilt с пневматической подвеской из нержавеющей стали 5. Инструмент для снятия продается отдельно. 95. В корзину. sg Automotive Перейти к основному содержанию. Сделано в США, 2006 г. Хромированная вентиляционная крышка Peterbilt. 1XP7DB9X16D885582. 6. Накладка кулисного переключателя Peterbilt 359. 45051HD GATES CORPORATION.Добро пожаловать в Граск Питербилт Давенпорт, Айова Седар-Рапидс, Куинси, Иллинойс, Ватерлоо, Айова. Дополнительные производители сидений Peterbilt. 99. КНОПКА ПРИВОДА PETERBILT CHROME ДЛЯ ДИАГНОСТИКИ ЭЛЕКТРИЧЕСКОГО ПЕРЕКЛЮЧАТЕЛЯ. КРЫШКА ВЫКЛЮЧАТЕЛЯ FREIGHTLINER КНОПКА ПАНЕЛЬ УНИВЕРСАЛЬНЫЙ КЛАСС ВЕКА. 175. Узнайте о безопасности Peterbilt. 49. См. Подробности в корзине. Сменный переключатель Kenworth с переключателем указателя поворота на жгуте. 60018 0002 5 Терминал 3 Скорость 11 1611 Кулисный переключатель Volvo GM w Bergstrom O. На главную Все продукты. Узнайте о безопасности Peterbilt.CCH52P1 5 Клемма ВЫКЛ. ВКЛ. ВКЛ. ВКЛ. 11 1601 Выключатель вентилятора Volvo Белый Белый GMC O. Добавить в список желаний. Воспользуйтесь нашей бесплатной онлайн-кассой или позвоните, чтобы поговорить с экспертом. 83. крышка кулисного переключателя peterbilt

плата mosfet разъема питания

Плата mosfet с разъемом питания

Драйвер для модулей SiC MOSFET в двухуровневых трехфазных инверторах. 4. 12 июня 2019 года. Конструкция основана на Arduino CNC Shield 3. Выводы 3 В обходят регулятор и могут повредить вашу плату.Рисунок C14 — 5 15R Преобразователь силового кабеля с 110 на 250 вольт, совместимый со всем миром. Для индикации состояния на плате предусмотрен один светодиодный индикатор LED4, см. Рисунок 2. Узнайте, как оптимизировать решение Wolfspeed MOSFET для вызывных сигналов EMI и требований привода. 80mm 8cm 12V 2Pin DC Бесщеточный охлаждающий вентилятор 80x10mm для компьютерного охлаждения. Один из наиболее распространенных разъемов питания, используемых на готовой печатной плате как в бытовой, так и в любительской электронике, — это цилиндрический разъем, также известный как цилиндрический разъем.Найдите много отличных новых подержанных вариантов усилителей и получите лучшие предложения на 4 платы Mosfets 48 В 1 плата драйвера для Power Jack LF PSW Power Inverters по лучшим онлайн-ценам на eBay 6. Привет всем! Мне 39 м нужна помощь в ремонте взорванного MOSFET платы на моем инверторе 12VDC 220VAC. 1. Торговый MOSFET имеет длину 2 м, рассеивающую около 800 мВт при токе 20 А. Благодаря высокому коэффициенту усиления по току и току коллектора, этот МОП-транзистор классифицируется как МОП-транзистор логического уровня, если он полностью включается с напряжением Vgs в диапазоне от 3 до 5 вольт.Домой Ключевое слово Разъем питания постоянного тока для печатной платы. Подача напряжения через плату 5V или 3. Съемный Mosfets с разъемом питания для инвертора мощности LF psw 2000 Вт, 12 В. 8. Если вы используете плату Arduino на 5 В, тогда все МОП-транзисторы логического уровня должны быть в порядке. 50. Соберите все вместе. 99 Наш силовой инвертор LF psw мощностью 5000 Вт установил 4 платы mosfet на печатную плату, мы предлагаем заменить все платы mosfet одновременно, если одна из них не работает, инвертор не перестанет работать. Покупки в Австралии Когда платы mosfets сгорели, как правило, есть и другие плохие детали, особенно плата привода, поэтому, пожалуйста, свяжитесь с нами, чтобы сначала подтвердить проблему вашего инвертора, а затем разместить заказ.3 x 4-контактные винтовые разъемы. Внизу гнезда есть 3 паяных соединения. Sparkfun выбрал NDP6020P, потому что его можно использовать для очень многих вещей. Эта аккуратная небольшая плата MOSFET имеет резистор 2N7000 Mosfet, предотвращающий включение Mosfet из-за ЭДС, и резистор 2,1 мм 0. ebay. 5×2. 28 октября 2020. Да, для МОП-транзистора, это нормально, что МОП-транзистор на 24 А используется для переключения двух 0. Для 3. Он имел схему регулятора, состоящую из Q1 uPC141C и Q2 2SA634 для чрезвычайно стабильного источника постоянного тока 6 В, который подается различные схемы от 13-го контакта 39-й платы.Эти конкретные платы mosboard предназначены для стороны постоянного тока основной платы, а не для стороны переменного тока или стороны трансформатора. Я хочу использовать свой Arduino Nano для управления перистальтическим насосом 12 В через полевой МОП-транзистор BDX33c N Channel. N-канальный MOSFET идеально подходит для наших целей, потому что он потребляет ток, размещенный после нагрузки, поэтому подключение чрезвычайно простое. Источник — заземляющий затвор и вывод Arduino. Отвод к цветному каналу светодиодной ленты обычно представляет собой цветной провод. 5-миллиметровый металлический блок питания постоянного тока на панели. Схема смоделирована с помощью Multisim, но оказалось, что файл специй LM5050 1 и тогда я подумал использовать p mosfet, который служит цели защиты вместе с защитой от обратной полярности, но предполагает случай, когда оба источника питаются вместе по ошибке есть небольшая разница между источником питания USB и разъемом постоянного тока, скажем 4.Плата управления домкратом силового редуктора 500630 REV 7 Для продажи. MOSFET Видео. 0 14 Связаться с поставщиком. 9. com предлагает качественный mosfet питания канала n в продаже с бесплатной доставкой по всему миру. Силовая электроника 6 воскресенье в 4:52 Выбор МОП-транзистора и транзистора для микроконтроллеров 3v3 14 мая 2021 г. M LF Power Inverter quot Power Jack 5000W quot Сгорела плата MOSFET Power Electronics 9 12 июня 2019 года. 9 силовых панелей — все это в деталях и подробностях есть.Если вам нужна помощь с внешней проводкой, я добавил чертеж базовой проводки педали. US 24. Низкочастотный преобразователь мощности синусоидального сигнала с разделением фаз, 8000 Вт, постоянный ток 48 В переменного тока, 220 В переменного тока, усилитель 110 В 6. Подробности. ЗВОНИТЕ COLAW RV PARTS 877 548 2125. Не сработало. 8 из 5 звезд. Устройства на 25А. В настоящее время без MOSFET создание интегральных схем кажется невозможным. Купите лучший и новейший силовой MOSFET 500 в на banggood. 03. Разъем питания постоянного тока 0 В 5 розеток постоянного тока также предназначены для подачи питания, но вместо этого они находятся на конце шнура питания.24V Mosfets плат 4 для инвертора мощности синусоидальной волны низкочастотного разъема питания. Выключатель питания — это элегантный способ управления питанием вашего проекта, но есть некоторые вещи, о которых следует помнить, поскольку есть проходной полевой транзистор. Разъем питания постоянного тока отвечает за получение питания и обычно устанавливается на печатной плате или шасси электронного устройства. устройство. 2SC5200 — это мощный NPN-транзистор с напряжением от коллектора к эмиттеру 230 В и током коллектора 30 А. Бесплатная доставка Бесплатная доставка.Это материнская плата с плохим МОП-транзистором. Первым признаком была небольшая капля перегретой паяльной маски. Металлооксидный полупроводник с двойным рассеиванием DMOS EE462L Силовая электроника Схема включения полевого МОП-транзистора Версия 8 февраля 2014 г. Страница 2 из 18 2. 99 Плата Mosfet для силового разъема 8000 Вт LF SP PSW 24 В пост. Доски mosfet ПК на платах 6 Mosfet PCB 48V для низкочастотного чистого синусоидального инвертора силового разъема. _ Добавление радиаторов для большей мощности, вероятно, не устранит проблему, когда плата взорвет полевой МОП-транзистор.Диаметр штыревого разъема 2. Это 24V Mosfets Board 6Pcs Mosfets Board For Power Jack amp U POWER 3KW 5KW 6KW 8KW 9KW 10KW 15KW 20KW 25KW 30KW 24V DC Service Мы не знаем, подходит ли он для инвертора мощности другого бренда, если другой бренд, пожалуйста, подтвердите с вашим оригинальным продавцом, чтобы сначала проверить, спасибо. 34. 83. И может быть активирован с помощью всего 2. Он включает в себя цифровые входные выходные контакты 54, где 16 контактов являются аналоговыми входами, 14 используются как выходы ШИМ, аппаратные последовательные порты 4 кварцевый генератор 16 МГц, заголовок ICSP, разъем питания USB подключение, а также кнопку RST.Для этого требуется, чтобы вы обеспечили входную мощность постоянного тока от 12 В до 18 В, а печатная плата будет регулировать и фильтровать напряжение на педали питания с бесшумной мощностью. Выходное сопротивление 25 Ом для управления нагрузками до 150 В переменного тока и до 825 мА. com mail в Paypal Вклады 4pcs 12V Mosfets платы 6pcs Mosfets 1pc плата водителя для силового разъема 6K W 8K W 12V DC Series низкочастотный чистый синусоидальный инвертор мощности Доски mosfets подходят только для инвертора мощности Power Jack более низкого частотного. Мы не советуем это делать.1 шт Мин. net 69 Ремонтная служба. 5-миллиметровый разъем питания постоянного тока, если он есть, например, на Uno, или через перемычки, идущие к его контактам «VIN» и «GND», которые есть на всех Arduinos, которые я видел. ПАРТИЯ из 10 минисхем MCL T1 1T 50 0. PSWGT 300 Разъем питания 300W Grid Tie Inverter Ремонт микроинвертора. 1-дюймовый штекер, который вы можете припаять к плате, чтобы подключить его к макетной плате. 00 10. 8-канальная плата твердотельного реле. В каталоге документации вы найдете руководство пользователя и схемы.Вот мое понимание моей проводки На 3-контактном терминале подключаемся к источнику питания gt 60 В постоянного тока gt GND усилитель источника питания Arduino GND C gt Arduino PWM контакт 3 На 2-контактном разъеме gt 24VDC разъем питания двигателя gt GND разъем питания двигателя Здесь что-то не так MOSFET ПЛАТА УПРАВЛЕНИЯ ПЛАТЫ для синусоидального инвертора LF3000 мощностью 15000 Вт 72. Питание на плату может подаваться либо от разъема постоянного тока 7 12 В, разъема USB 5 В или от контакта VIN платы 7 12 В.Размещение регулятора 3V на плате. Знакомство с оборудованием подсистемы управления несколькими входами. Нижний центральный штифт — это заземление. 95 Плата усилителя Galaxy DX98VHP с платами обратной связи Mosfet и аппаратным обеспечением Плата усилителя Galaxy DX98VHP с платами обратной связи Mosfet и аппаратной платой EPAC40010D Это новые и полностью протестированные, поэтому вы можете найти некоторый состав радиатора на Mosfet. НА ПРОДАЖУ Резервное копирование Основная плата или плата управления для низкой частоты 3000 Вт 5000 Вт 6000 Вт 8000 Вт чисто 121372307145 Найдите много новых использованных опций усилителя и получите лучшие предложения для плат 24V Mosfets 6 для Power Jack Низкочастотный инвертор чистой синусоидальной мощности по лучшим онлайн-ценам на eBay Бесплатная доставка для многих продуктов Электрооборудование усилителя мощности Дополнительная информация Код продукта Плата mosfet для 8KW LF SP 12V Наличие на складе 24 США.. Разъем должен быть подключен к источнику питания 12 В постоянного тока. Это комплект, требующий сборки. В комплект входит 1 печатная плата. Усилитель, управляемый на ИМС MOSFET мощностью 120 Вт. Затем источник питания постоянного тока может накачивать ток в разъем USB, который может перекачивать ток через USB-разъем, который может подключать модуль платы драйвера IGBT Преобразователь переменного тока постоянного тока Модуль питания постоянного тока Модуль DIY тестера Модуль реле Модуль MP3 3G 4G GEM GSM GPRS Модуль Mosfet Booster. C 22. 2. На борту Ph3. 00 шт. Плата Mosfet для силового разъема 5000 Вт НЧ Чистая синусоида от 24 В до 110 В переменного тока, инвертор, спецификация Q 39.Электропитание постоянного тока подается на стоки Q1 и Q2 через дроссель T2 переключения фаз. 530 145 0711 812. Я соединил детали, как показано на схеме. 12. Вы используете макетную плату, которая выйдет из строя. Я занимаюсь RC около 30 лет, и я 39 м инженер-электрик, этот продукт построен хорошо. Все колодки имеют маркировку для справки. Прежде чем вы все скажете: «Powerjack — это круто, вы не должны были покупать его», я знаю, но все же хотел бы это исправить. 1 мм только для UP2. Плату также можно подключить к главной плате через краевой разъем, в этом случае 3.com RuiCheng 48V Mosfets Board 4Pcs Mosfets Board для расщепленной фазы, однофазный, низкочастотный, синусоидальный инвертор, 48В, вход постоянного тока, 110В, 220В, выход переменного тока, частота 60 Гц, автомобильная электроника 7. Обычно у вас есть общее заземление между устройствами. В своем примере он установил это на отвод высоковольтного центра. Самые низкие цены в отрасли. Amazon. US 539. Электрооборудование усилителя мощности Дополнительная информация Код продукта Плата Mosfet для инвертора мощностью 5 кВт LF 24 В 110 В Наличие на складе США 24.Более подробное описание доступно здесь. Платы на 3 В с полевым МОП-транзистором FQP30N06L подойдут. Часть Mouser. Arduino через VIN и помпа питаются от источника питания 12 В. МОП-транзисторы обычно лучше всего подходят для переключения ламп накаливания и светодиодных ламп, поэтому в приведенной ниже схеме используется МОП-транзистор. Вырез в панели 8мм 0. В корзину. МОП-транзистор просто увеличивает мощность вашего оригинального МОП-транзистора. Позиционное обозначение однозначно идентифицирует компонент в электрической схеме или на печатной плате.10. См. Схему и конструкцию печатной платы здесь. 24 февраля 2012 г. Автомобильный инвертор мощностью 2500 Вт от 12 В постоянного тока до 120 В переменного тока Преобразователь синусоидальной волны в США. 1 мм x 5. 2 Источник питания платы Плата XMC Digital Power Explorer предназначена для питания от источника питания 12 В постоянного тока, обеспечивающего ток 2А. 11 резисторов. Код продукта Плата Mosfet для силового инвертора 5KW LF 24V 110V Доступность На складе США 24. Мы используем компаратор, чтобы выбрать наиболее подходящий источник питания. Купите лучшую и новейшую плату питания mosfet на banggood.Плата регулятора мощности PB1547A и B была последней и лучшей платой блока питания. 43. ООО У нас есть большой склад, чтобы все товары были готовы к отправке Вам. В таблице ниже мы можем увидеть, как она соотносится с релейной платой компании. Разница в том, что у МОП-транзисторов переменного тока на центральной ножке установлены дроссели, а на стороне постоянного тока — нет. На этом рисунке мы собираемся подключить к плате модуля полевого транзистора полевого транзистора IRF520 MOSFET простую коммутационную плату для управления более высокими нагрузками.Плата может питаться либо от разъема постоянного тока 7 12В, USB-разъема 5В или от контакта VIN платы 7 12В. 28 спецификаций. Когда я подключил питание к регулятору напряжения Arduino, и Mosfet получил это наша коллекция схем DIY и Hi Fi Audio. Удлинитель, также известный как удлинительный блок, удлинительный блок, силовая плата, силовая панель, штепсельная вилка, шарнирная вилка, продольная группа, продольная розетка, штепсельная вилка, вывод прицепа, мульти-розетка, мульти-вилка, мульти-коробка, мульти-коробка, панель сокетов, супер-вилка, множественная розетка, множественная розетка, многоразъемная розетка, и многие другие варианты — это блок электрических розеток, которые присоединяются к концу гибкого кабеля, уменьшающего B, используя силовой полевой МОП-транзистор.23 мая 2017 года в 03 07 43. Контакты 3V не подходят для регулятора и могут повредить вашу плату. К тому же они переключаются намного быстрее, чем симисторы. Температура перехода MOSFET повышается примерно на 40 ° C выше температуры окружающей среды, когда плата лежит на столе, а топологии преобразователя мощности Wolfspeed MOSFET и IGBT — до 25 кВт. Щелкните здесь, чтобы просмотреть наш канал на YouTube. Arduino Mega 2560 — это плата микроконтроллера на базе ATmega2560. Совместимые модели ноутбуков Asus K52, Asus K52F, Asus, K52J, Asus K52JR, Asus K52DR, Asus X52F, Asus X52J Найдите много отличных новых использованных опций усилителя и получите лучшие предложения на плату Power Jack Removable Mosfets для LF PSW Power Inverter 2000w 12v по лучшим онлайн-ценам на eBay Разъем IC и разъем питания смонтированы на плате.4. США 85. Покупки Что такое Arduino Mega 2560 Плата микроконтроллера, такая как Arduino Mega, зависит от микроконтроллера ATmega2560. C 304. Я построил Fender 5e3 Clone с очень высоким напряжением B 465В на пластине. Привет, ребята, я 39 м пытаюсь проанализировать схему, которая очень похожа на инвертор CMOS, однако транзисторы NMOS и PMOS переключаются, сток NMOS подключен к 2. Оценочная плата CGD15FB45P1 с использованием драйвера затвора для силового модуля SiC MOSFET на 1200 В. Многие из этих аудиокниг, сделанных своими руками, содержат схемы.Разъем Barrel Jack размером 1 мм для подачи питания на устройство, которым вы хотите управлять. http www. Разъем IEC 2. 5 27V DC 3 40V 24V 36V to DC 1. Тем не менее странно, что на характеристических кривых MOSFET производителя показан только один квадрант. Отлично. Паяльная маска mosfet и медная площадка были использованы. Мы используем силовые MOSFET IRF640, потому что они способны выдерживать высокие мощности, такие как те, которые используются в этой схеме, и обеспечивают усиление напряжения, чтобы схема получила повышение мощности. При желании можно провести провода к разъему на корпусе.Гарантированно высокое качество и отличный звук. 4 шт. 48 В платы Mosfets 1 шт. Плата драйвера для инверторов Power Jack LF PSW. Максимальный ток потребления насоса составляет 1 4 А. Просмотрите наши компьютерные продукты Электронные компоненты Электронные комплекты Проекты усилителей и многое другое. 145 0711 812. Получите заказ еще быстрее. С переключателем мощности в положение «JACK» регулируемый выход 9 В также подается до предела MOSFETS 1A. Paul__B Характеристика. Я попытался найти силовые платы MOSFET 15 октября 2020 г. Плата Mosfet для силового разъема 5000 Вт LF PSW 24 В постоянного тока 110 В переменного тока Запасная часть инвертора Съемная плата Mosfets для синусоидального инвертора 2000 Вт LF с чистой синусоидой 12 В.MOSFET позволяет управлять проектами с более высоким напряжением на микроконтроллере. Максимальная толщина панели 31 дюйм 2. 5 полевых МОП-транзисторов RFP30N06LE. Купите лучший и новейший разъем питания для платы mosfet 12 в на banggood. 7. МОП-транзистор PCH 45 В, 8 А МОП-транзистор с каналом P, оксид металла, 45 В, 8 А, Ta TO 252, 3 DPak, 2 вывода, выступ SC 63 RQ7E100ATTCR, PCH 30 В, 10 А, МАЛЫЙ СИГНАЛ МОЩНОСТЬ, МОП-транзистор, канал питания, оксид металла, 30 В, 10 А Ta 8, плоский вывод для поверхностного монтажа RD3H045SPFRATF, ISFRATL RD3HET WPSP Канальный MOSFET Metal Oxide 45V 4.Мне даже не потребовалось вносить изменения в держатель батареи, чтобы припаять его к плате, потому что покупайте самую лучшую и новейшую силовую плату mosfet на Banggood. Это обеспечит питание Arduino от 9 В до Vin. Покупки в Интернете. 1. Заполните клапан 12AU7 IRF510 Mosfet усилитель для наушников LM5050 1 — это контроллер на полевом транзисторе с ИЛИ на стороне высокого напряжения для напряжений до 75 В. Припаяйте регуляторы напряжения MOSFETS LM317 и остальные компоненты. Бесплатная доставка Панель управления для 8000 Вт LF SP 12 В 220 В 60 Гц с зарядным устройством Эта плата управления предназначена для разъема питания 8000 Вт.99 Наш силовой инвертор LF psw мощностью 5000 Вт установил 4 платы mosfet на печатную плату, мы предлагаем заменить все платы mosfet одновременно, если одна из них не работает, инвертор не перестанет работать. Mosfet рассчитан на 200 мА при напряжении до 20 В. Итак, в этом проекте мы собираемся разработать простую схему усилителя звука с использованием силового транзистора C5200 NPN Power. Часть . Входной разъем показан на рисунке 2. Заказ CN Shenzhen Kinger Henly Technology Co. 1 мм. К сожалению, плата уже была сильно повреждена.com предлагает качественный силовой транзистор mosfet в продаже с бесплатной доставкой по всему миру. 1 мм x 5,99. Он имеет 54 цифровых входных выходных контакта, 15 из которых могут использоваться как выходы ШИМ 16 аналоговых входов 4 последовательных порта оборудования UART, кварцевый генератор 16 МГц, USB-соединение, разъем питания, заголовок ICSP и кнопка сброса. R13 C1002. . Пошаговое руководство по разборке условного обозначения dell inspiron 1. Добавьте гнездо IEC для монтажа на панели, чтобы легко подавать питание на плату. Сначала проверьте содержимое комплекта. 1 печатная плата, 5 полевых МОП-транзисторов RFP30N06LE, 5 диодов, 11 резисторов, 1 6-контактный разъем, 1 разъем питания, 3 4-контактных винтовых разъема, 6 светодиодов. Это печатная плата. Ваша может быть другого цвета. OF DC POWER JACK КРЕПЛЕНИЕ ПЕЧАТНОЙ ПЛАТЫ Эти прямоугольные разъемы питания постоянного тока предназначены для установки на печатные платы.4. 63. Не стесняйтесь присылать нам свои схемы Hi-Fi аудио, и мы добавим их сюда. Обзор MOSFET — это переключатели, управляемые напряжением, а симисторы — переключатели, управляемые током. 5В. Обсуждаемый выше механизм выбора основан на оборудовании. Если вы используете плату на 5 В, такую ​​как Uno, вы можете использовать МОП-транзистор IRF520. Силовой полевой МОП-транзистор, который обычно используется в силовой электронике, был разработан в начале 1970-х годов. . com предлагает качественную аудио плату mosfet в продаже с бесплатной доставкой по всему миру.За номером иногда следует буква, указывающая на то, что компоненты сгруппированы или согласованы. Разъемы питания и платы KLDX Kycon Гнездо питания постоянного тока для поверхностного монтажа, 11 мм Профиль печатной платы KLDS2 От 0. Плата измеряет 2. Переключение 3В. Расширенный возврат. Основная труба Brute s 2 1 4 дюйма предназначена для большинства рам A и оснащена функциями, которые должны поднять общее настроение в кемпингах по всей стране. Плата блока питания AMZ представляет собой систему кондиционирования питания с несколькими регуляторами для использования на педалборде.В некоторых рекламных объявлениях платы говорится об увеличении допустимой мощности за счет добавления большого радиатора сзади и с точки зрения теплового режима, который будет работать нормально_. Jot Jan 21 39 19 at 21 22 Интегрированный высокопроизводительный переключатель питания MOSFET обеспечивает непрерывный ток стока до 17A. Есть множество руководств по их использованию, подобных этому. грамм. Моя последняя разработка. Выходы управляются бесшумными немеханическими реле Infineon PVT212, использующими проприетарный МОП-транзистор на HEXFET International Rectifier в качестве выходного переключателя, подключенного к 0.Вся плата управления для низкочастотного инвертора 11 Плата зарядного устройства переменного тока 12 Плата переменного тока 4 Плата обнаружения входного напряжения 1 Плата определения выходного напряжения 2 Плата ЦП 2 Плата IC 6 Плата защиты от перегрузки 3 Плата сигналов 3 Плата источника питания 1 Плата драйвера 1 Основная плата управления 1 МОП-транзистор плата для инвертора мощности LF PSW 3 Дорогие все, я много раз пробовал подключить плату MOSFET от SparkFun. Возможные проблемы, обнаруженные с вышеуказанными опциями, запасными частями печатной платы для ремонта Any Power Combi Power Star W7 High Power Inverter Charger.Конструктивная трубка MOSFET Гибридный усилитель для наушников Для корпуса я использовал Lansing MicroPak quot C quot, который я нашел на eBay примерно для 8-ми часов. Драйвер Mosfet Gate Схема для инвертора General Electronics Chat 26 декабря 13 2019 M LF Power Inverter quot Power Jack 5000W quot Плата MOSFET Перегорел Силовая электроника 9 12 июня 2019 г. Проблема с напряжением ШИМ на затворе полевого МОП-транзистора в трехфазном инверторе. Силовая электроника 4 3 мая 2017 г. 1 МОП-транзистор не работает в трехфазном инверторе. Проблема Аналоговый усилитель. Оценочная плата драйвера смешанного шестиканального SiC-транзистора.Q 39 TY 4 платы mosfets каждая плата включает 6 модулей mosfets. После установки платы все, что необходимо, — это ручка входа и разъемы питания корпуса и минимум 24 В переменного тока, рекомендованный для MOSFET MAX. . Соответственно измените блок питания, если вы используете другую лампу. . FQP30N06L N-канальный полевой МОП-транзистор. XL6009 DC DC Регулируемый повышающий модуль преобразователя мощности Замените плату LM2577 DSN6009 4A MOSFET Switch 5 32V 400KHz. Максимум. Поставляется с собранной, протестированной на усилителе, макетной платой с четырьмя монтажными отверстиями, тактильной кнопкой 12 мм и примерно 0.Добавьте 5v и 3. Фотография 7 Заполнение печатной платы. 129. Если вы используете 3. 5A Ta TO 252 3 DPak 2 Leads, ZUM SCAN выпущен под лицензией CC BY SA. Питание Raspberry Pi через 40-контактный разъем, дополнительных кабелей не требуется. 1614 21 Гнездо источника питания Lumberg 1614 От 3. Будьте осторожны с 12В. Размах выходного напряжения 9 В при питании 5 В. Затем подключите вывод истока полевого МОП-транзистора к VCC, а вывод стока — к положительному выводу двигателя. Плата Mosfet на 5000 Вт LF 24V 110V. Другие распечатывают подставку из thingiverse.Небольшие конденсаторы 1 Ф Отключение при малой мощности 1 А. Затем я измерил сопротивление стока истока, и оно составило несколько Ом. C 24. 4 ГОДА. Этот экран используется для управления питанием шаговых двигателей с помощью лазерных модулей A4988 2 и датчиков LDR. Низкопрофильный торцевой пусковой домкрат 92 мм. 10 В для разъема постоянного тока. Я купил их для своего утешенного NeoGeo MVS, и они отлично работают. 2. Никогда не подключайте двигатель к штырю VIN. Этот вывод выводит регулируемое напряжение 5 В от регулятора на плате. График MOSFET имеет 4 квадранта, а не только один идеальный диод с низкими потерями, использующий MOSFET в противоположном направлении для создания идеального диода.com предлагает качественную плату питания mosfet в продаже с бесплатной доставкой по всему миру. Подключите один из 6-дюймовых проводов к винту источника питания, а другой конец — к входу постоянного тока на новой плате mosfet. Мощный полевой МОП-транзистор обеспечивает низкую мощность привода затвора, высокую скорость переключения и расширенные возможности параллельного подключения. ТРЕБОВАНИЯ К ПИТАНИЮ Для карты с 8 МОП-транзисторами требуется питание 5 В, подаваемое либо от шины расширения Raspberry Pi, либо от собственной шины 2. Mfr. 99 Требуется ремонт Если вы живете в стране, посетите нашу ремонтную мастерскую или отправьте электронное письмо с помощью формы на http northridgefix.5 quot 68. Здесь показана электрическая схема бустерного модуля MOSFET. Инвентарные цены и таблицы данных для всех ваших требований к дизайну. Сначала вам нужно создать общий VCC, подключив положительный выход источника питания 12 В к контакту 5 В. Arduino. 00 В корзину Запасные части 7. Полюбите силовую панель Mosfet, отлично работающую, отличные инструкции Я настоятельно рекомендую силовые панели Hanger 9, все в деталях и подробности есть. ПОЧЕМУ 1. 99. 72. Colaw RV Parts находится на 80 акрах на юго-западе штата Миссури, недалеко от Карфагена.Контакты 3V не подходят для регулятора и могут повредить вашу плату. 0 В Я намерен разработать один или несколько вариантов источника питания, так как каждый из них будет использоваться одновременно. Проверьте установку печатной платы в корпус и при необходимости обрежьте края. Mosfet Booster Mini Booster Overdrive Pro Shaka 5 и другие готовые к созданию гитарные эффекты находятся на странице проектов AMZ. Можете показать скетч, который вы используете. 16 ноября 2015 07 00. Пайка выполнена на отлично, пластик качественный.com предлагает качественный МОП-транзистор 20n60c3 с бесплатной доставкой по всему миру. В зарядном устройстве Sigineer Power Inverter Charger есть два типа печатных плат. Здесь мы должны знать, что в отличие от биполярных транзисторов полевые МОП-транзисторы ведут себя в двух направлениях. Если используется одноточечное заземление, чтобы избежать прохождения тока нагрузки через заземляющие дорожки на плате, общая плата плюс потери на полевых МОП-транзисторах составляют около 3. 2 из 5 звезд 2 оценки LFPSW 3000 12 110. com предлагает качественный разъем питания на плате mosfet 12 В Распродажа с бесплатной доставкой по всему миру.Припаяйте разъем питания, который в данном случае является клеммной колодкой. Ltd. от низкого выходного сопротивления полевых МОП-транзисторов до порта антенны 50. Источник питания К терминалу можно подключить напряжение до 30 В постоянного тока. . Пожалуйста, обратите внимание, что эта посылка включает в себя 4 платы power mos, на плате горит светодиод, когда подается питание постоянного тока, светодиод горит, означает, что плата pcb работает. MOSFET позволяет управлять устройствами, источник питания которых отличается от того, который используется платой Arduino. Они довольно маленькие, и процесс их изготовления очень прост.. Я занимаюсь RC около 30 лет, и я 39 м инженер-электрик, этот продукт построен хорошо. Заполните трубку 12AU7 IRF510 Mosfet Усилитель для наушников Фотография 7 Установка печатной платы Припой в разъем питания, который в данном случае является клеммной колодкой. 99 Mosfet board для 8000W LF SP 12V 220V Mosfet Board для Power Jack 8000W LF SP PSW 12V DC 110V amp 220V AC Power Inverter Repair Partspeci. 6мм х 38. Используем джек с переключателем. 0 позволяет использовать внешний фиксатор или кнопку без фиксации.Схемы регуляторов 3в, использующие комбинации регуляторов и конденсаторов. Силовой транзистор, усилитель, регулятор напряжения, набор тиристоров Mosfet, 82 шт., 24 типа, 78L05, L7805, L7905, LM317, TL431, MAC97A6, BTA06, TIP3c, TIP41c, TIP42c, D882, BC140, IRF540, IRFZ44, TIP122 и т.д. Вин Загрузите КАК. Пожалуйста, укажите номер вашей модели, дату покупки, серийный номер печатной платы перед заказом. Условное обозначение обычно состоит из одной или двух букв, за которыми следует цифра e.К сожалению, у меня нет другого аккумулятора, чтобы попробовать, или другого такого же ноутбука для подзарядки аккумулятора. Купите лучший и новейший силовой МОП-транзистор 20n60c3 на Banggood. com предлагает качественный мощный mosfet 500v в продаже с бесплатной доставкой по всему миру. US 259. Мой очаг был подключен к стандартной плате управления с обратной полярностью. Положительный был черный провод, это не имеет значения в этой конфигурации, так как Найти много новых отличных новых усилителей использовали опции и получить лучшие предложения для плат 12 В Mosfets 6 Для силового разъема Низкочастотный инвертор с чистой синусоидой по лучшим онлайн-ценам на eBay Бесплатная доставка для многих продуктов LF Power Inverter quot Power Jack 5000W quot Сгорела плата MOSFET Power Electronics 9 июня 12 2019 Проблема с напряжением PWM на затворе MOSFET в трехфазном инверторе Power Electronics 4 3 мая 2017 г. 1 MOSFET не работает в трехфазном инверторе. Проблема с аналоговым усилителем. Разработка смешанных сигналов. 2 мая 2017 г. Требуется руководство по проектированию мощного Mosfet-инвертора. Аналоговый Отрицательный вывод разъема питания подключен к шине заземления макета.Ниже показано, как использовать MOSFET на плате Arduino. Я разработал драйвер полевого МОП-транзистора с n каналом высокого уровня для систем управления батареями с наблюдателями LM5050 1.5. 7 Вт с обоими каналами, работающими на 20 А. Тип. ZUM SCAN — это силовой щит, совместимый с платой Arduino UNO и производными, такими как ZUM BT 328 1.08 quot Philippe Paiement. FM600TU 07A Управление двигателем переменного тока аккумуляторной батареи вилочного погрузчика. Источник питания 300 А, 75 В, 6 УПАКОВ. Модуль питания с высоким МОП. Это очень эффективный метод подачи питания на Q1 и Q2 при одновременном предоставлении высокого импеданса входной мощности RF для питания Arduino, вы либо подключаете его к USB-порту, либо вводите в него источник напряжения либо его 2.Номинальная 4. Скорость передачи данных 120 кбит / с Встроенные преобразователи постоянного тока в постоянный. Оценочные шкафы для платы разработки 592 шт. Ручки 1 499 шт. Защелки Замки 352 шт. Аксессуары для панелей разъемов для разъемов 210 шт. Панели для разъемов для разъемов 1 126 элементов Аксессуары для стойки 3 289 элементов Компоненты стойки 2 828 элементов Управление температурным режимом стойки 539 элементов Стойки 3 315 элементов Характеристика. Вы также можете найти больше схем на некоторых сайтах. Возможность наращивания до семи дополнительных 8 MOSFET-транзисторов и платы MCU. Компания предоставляет инструменты командной строки и драйверы Python для управления платой.Или меньшие возможности и стоимость Купите самую лучшую и новейшую плату аудио mosfet на banggood. Это означает, что МОП-транзистор может переключать 96 вентиляторов. Можно использовать МОП-транзистор меньшего размера, но в этом нет необходимости. В комплект KIT8020 CRD 8FF1217P 1 входят два SiC MOSFET 1200 В 80 м, два SiC диода Шоттки на 1200 В 20 A и испытательное оборудование. Покупки в Великобритании Припаяйте регуляторы напряжения MOSFETS LM317 и остальные компоненты. Плата питания Плата MOSFET с радиатором внизу и платой управления вверху.MOSFET, который стал наиболее часто используемым трех оконечным устройством, совершает революцию в мире электронных схем. org Управляющий изолятором mosfet Si875x General Electronics Chat 15 воскресенье в 8:46 вечера L Как рассчитать точное рассеивание мощности Mosfet. 2000 Вт постоянного тока 12 В инвертор 1 шт. Плата mos. Макетная плата не выдерживает большой ток двигателя. Паяные клеммы. Бесплатная доставка. Он работал нормально, но однажды после того, как я переставил ноутбук, из-за чего петля могла вытащить кабели из разъема питания, он показывал мне, что заряжается, но процент заряда батареи уменьшался.Съемная плата Mosfets с разъемом питания для силового инвертора LF psw 1 кВт 3 кВт 12 В eBay Перейти к основному содержанию Максимальное напряжение 35 В должно быть разумным. Источник PMOS 5 В подключен к 2. РЧ-разъемам Коаксиальные разъемы 2. Встроенный светодиодный индикатор показывает состояние питания при перезагрузке и выключении. Эта плата построена на базе полевого МОП-транзистора RFP30N06LE с N каналом. 85. Импульсный источник питания 13 В постоянного тока может иметь напряжение от 12 до 13 В для нагрева нитей. Покупайте самые лучшие и новейшие мосты с МОП-транзисторами на Banggood.Он может управлять нагрузкой до 60 В 30 А, и, возможно, у меня есть два варианта источника питания на моей плате USB 5. Единственный способ, который имеет смысл, если производитель также хочет защитить себя от пользователей, отрезавших свои шнуры питания и подключив их с помощью понижающего преобразователя обратной полярности Yeeco Понижающий преобразователь переменного тока в постоянный переменный ток 2. MOSFET T1 может быть заменен на IRF510 IRF610 или IRF611. Подача напряжения через 5 В или 3. Я изучал «Безумные МОП-транзисторы» Р. Дж. Кина. МОП-транзистор — очень хороший МОП-транзистор, он не должен нагреваться.Разъем питания — это стандартный разъем постоянного тока от Radio Shack. Посмотреть всю коллекцию. IRF6400 — это силовой МОП-транзистор с N каналом, который может выдерживать постоянный ток стока до 200 В и 18 А. 195. IXTP32P05T 50 В 32 A Qg 46 нКл RDS на 36 мОм и IXTP28P065T 65 В 28 A Qg 46 нК RDS на 45 мОм — вот некоторые примеры, которые иллюстрируют превосходную электрическую и тепловую эффективность, представленную семейством полевых МОП-транзисторов TrenchP P Channel Power. 95 из продуктов Husky Towing. Гарантированно высокое качество и отличный звук.FQP30N06L MOSFET — это N-канальный MOSFET, предназначенный для переключения высокоскоростных цепей, и он идеально подходит для переключения светодиодов. Мне нужна помощь, поэтому мы тестировали 4500 Brute Power Jack 309. Крепление для печатной платы разъема питания постоянного тока. Настольные адаптеры переменного тока UP Square 5V6A Блок питания MAX 65 Вт Длина кабеля 1500 мм Разъем постоянного тока 5. Подключите контакт сброса гнезда IC к резистору 10 кОм. ВЧ трансформатор от 08 до 200 МГц. com itm 131509813191 Купите гнездо постоянного тока здесь. Плата драйвера 1V Mosfet для микробита Подробнее Купите лучший и новейший n-канальный силовой МОП-транзистор на banggood.Моя первоначальная идея состояла в том, чтобы использовать MOSFET с каналом P, и эта идея появилась на схеме ниже. 5 диодов. Повторите то же самое для отрицательного провода к. Многие люди используют липучку, чтобы прикрепить новую доску к верхней части блока управления. спецификация Q 39 TY 4шт. Плата 3V, тогда вы должны убедиться, что MOSFET, который вы используете, совместим с 3. 5V Мой вопрос: если у меня на входе 0 вольт, как я могу определить, какие регионы Qn и Qp являются Asus K52 K52JR USB DC In Power Jack Power Плата кнопок 3DKJ3DB0000 K52JR_DC_BOARD USB Ethernet Кнопка питания Устройство чтения SD-карт и плата с разъемом питания постоянного тока с батареей Asus PN K52DR 60 NXMDC1000 60 NXMDC1000 E01.МОП-транзисторы запускаются с помощью бортового источника питания 12 В, гальванически изолированного от источника питания 5 В. 7quot x 1. 00 Гарантированные использованные части RV. 99. Самый очевидный способ подключения светодиодных лент к Arduino — это использование полевых МОП-транзисторов с N каналом. 5. Плата может питаться от разъема постоянного тока 7 12В, USB-разъема 5В или от контакта VIN платы 7 12В. Мы не советуем это делать. Добавьте правильные силовые подключения к контактам микроконтроллера. rferder 15 марта 2020 5 40 утра 10.Используйте 12 В для питания платы Arduino и двигателя. Один источник питания 5 В Соответствует всем стандартам EIA 232 E и V. Отличный твердотельный проект, в котором National Semiconductor с 2011 года входит в состав Texas Instruments LM4702 и встречается с боковыми полевыми МОП-транзисторами Renesas. Эта статья Джека Уолтона была первоначально опубликована в audioXpress в июле 2007 года. до сих пор цитируется как ссылка. 59. com предлагает качественные мосты mosfets в продаже с бесплатной доставкой по всему миру. Возможные решения показаны ниже. Использование диодов.Но вы не должны запитывать Arduino с напряжением 12 В, что небезопасно. 28 05 2021. 92 из 5. В отличие от симисторов, полевые МОП-транзисторы обеспечивают контролируемое включение и управляемое выключение. Я искал почти везде без особого успеха. Если вы построили какую-либо из этих схем, мы будем рады услышать от вас, поэтому присылайте нам свои комментарии. 0 Плата управления для POWER JACK LF Инвертор мощности с чистой синусоидой 8000 Вт LF PSW SP 24V 240V LCD Фирменный PowerJack. Они соответствуют стандартной площади основания печатной платы для этих типов разъемов.Плата управления 5-канальным MOSFET Инструкции по сборке платы PPMOSFET5. 12V 230V LF Pure Power Inverter 24V 230V LF Pure Power Inverter 12V 230V Pure Sine Power Inverter 12V 230V Modified Power Inverter 230V Grid Tie Power Inverter Солнечный контроллер Контроллер панели управления для LF инвертора 48V 230V LF Pure Power Inverter Вот видео, чтобы показать, как отремонтировать Плата power mos для низкочастотного инвертора мощности Поскольку основное соотношение мощности — PI 2 R, то высокое значение R DS на значении сопротивления канала просто приведет к рассеиванию и потере большого количества мощности внутри самого MOSFET, что приведет к чрезмерному повышению температуры, что, если не может привести к сильному нагреву полевого МОП-транзистора и его повреждению из-за тепловой перегрузки.1 x 6-контактный разъем. Если вы запитываете плату от 5 В, приложенного к контакту разъема 5 В, и у вас есть схема, подключенная к контакту Vin или закороченная Vin на GND, тогда ток будет течь в обратном направлении через регулятор 5 В и разрушить его. 12. Купите самую лучшую и новейшую плату Arduino 12v mosfet на banggood. com предлагает качественную плату mosfet arduino 12v в продаже с бесплатной доставкой по всему миру. Разъем питания 1 мм. Это нормальная ситуация для МОП-транзистора. Потенциометр подключается к 3 отверстиям вдоль верхнего края печатной платы, а разъемы для аудио и питания расположены вдоль нижнего края.1 мм Это 24V Mosfets платы 6шт Mosfets Board 4шт для Power Jack amp U Мощность 24V Mosfets Спецификация SST NCE60h25A Низкочастотный однофазный усилитель с разделенной фазой Чистый синусоидальный инвертор мощности Мы не знаем, подходит ли он для инвертора мощности другого бренда, если пожалуйста, любезно другой бренд Подтвердите с вашим первоначальным продавцом, чтобы проверить первую благодарность. . Покупки в США 1. Кри Вулфспид. Символ. 5В. 1 х разъем питания. Найдите много отличных новых подержанных вариантов усилителей и получите лучшие предложения на плату съемных полевых МОП-транзисторов Power Jack для LF PSW Power Inverter 1500w 12v по лучшим онлайн-ценам на eBay 92 92 begingroup 92 OK, это имеет смысл в общем случае, но зачем это нужно на Входное гнездо питания для портативного компьютера. Он имеет четко определенные разъемы, поэтому направление тока известно заранее.Когда платы mosfets сгорели, как правило, есть другие плохие детали, особенно плата привода, поэтому, пожалуйста, свяжитесь с нами, чтобы сначала подтвердить проблему вашего инвертора мощности, а затем разместить заказ. Здесь эта ИС должна использоваться иначе, чем она предназначена. или с помощью двух мос. Купите лучший и новейший силовой МОП-транзистор на Banggood. http www. Jameco продает крепление для печатной платы с разъемом питания постоянного тока и многое другое с пожизненной гарантией и доставкой в ​​тот же день. Пайка выполнена на отлично, пластик качественный.Я думал о создании VVR, чтобы снизить напряжение B примерно до 400 В. Power Jack, впредь называемый PJ, китайский бренд, который приобрел известность за последние несколько лет, производит дешевые инверторы для подключения к сети как по цене, так и по качеству. MOSFET — это также своего рода переключатель, который изолирует питание от основной нагрузки при включении питания. Съемная плата Mosfets для инвертора мощности LF psw 2000 Вт, 12 В. Разъем питания. com предлагает качественную плату питания mosfet в продаже с бесплатной доставкой по всему миру.Выход 22 с I 44 рядом с историческим маршрутом 66. Съемная плата Mosfets для синусоидального инвертора мощностью 1000 Вт, 2000 Вт, 3000 Вт, НЧ, 24 В. Увеличить. 5 из 5 звезд 23 Этот инвертор, скорее всего, получит плату управления nano и mosfet Hy 4008 Благодаря Кенту у всех нас есть файл Gerber для платы mosfet нового стиля, которая возьмет на себя hy 4008 и не придется платить сумасшедшие количество к разъему питания для замены См. полный список открытой электроники. Уровни входа приемника 30 В Без фиксации. Мы не советуем это делать.Когда переключатель мощности установлен в положение «TERM», входное напряжение подается на полевые МОП-транзисторы. Фотография 8 Установка печатной платы. НЕ ПОДКЛЮЧАЙТЕ ЗАЗЕМЛЕНИЕ 2. by Electrical4U. . Плата управления домкратом силового редуктора 500630 REV 7 Для продажи. Я рекомендую силиконовый провод 16 калибра между вашей платой управления и МОП-транзистором и силиконовый провод 14 калибра для питания и парниковых газов. 6 светодиодов. Подсистема управления несколькими входами перекрестно связана с фактическим компонентным операционным усилителем, силовым MOSFET Arduino и 3. Переключатель Sw4 включает питание платы после подключения адаптера питания.Наконец, вилки питания постоянного тока подают питание от источника питания путем подключения к подходящему разъему или розетке постоянного тока. com предлагает качественную аудио плату mosfet в продаже с бесплатной доставкой по всему миру. Наши лучшие продажи. Разъем — это первое, что нужно заменить, если это не решит проблему, тогда вы узнаете, что 39 это материнская плата, которую необходимо заменить, что, вероятно, означает, что в этот момент вам будет лучше с новой системой, чем с ее стоимостью. замены платы, особенно если вам нужно платить за работу.Штифт на задней панели — это положительное напряжение. Дополнительные функции включают расширенную безопасную рабочую зону с прямым смещением FBSOA. Нет необходимости отключать телефон от сети при включении или выключении. Это полная плата Mosfet для всех инверторов 48V Power Jack мощностью 10 000 и 15 000 Вт. 3V должно подаваться главной платой с именем 3V3_1 на схемах ниже. Мы хотим сделать так, чтобы когда пользователь вставлял разъем адаптера, мы хотим, чтобы плата автоматически использовала выход импульсного регулятора. При питании Arduino через разъем питания или контакты VIN и GND он имеет схемы MOSFET.При желании можно провести провода к разъему на корпусе. 1-миллиметровый штекерный разъем питания постоянного тока для монтажа на макетной плате, доступный в Jameco Electronics. Надеюсь, это единственный МОП-транзистор. Домашний разъем IEC. Таким образом, вывод VCC получает 24 В только тогда, когда шунтирующий вывод в разъеме отсоединен от вывода заземления. 55 Он будет отправлен ePacket Почта Китая. Срок доставки займет 18-20 рабочих дней через 20 рабочих дней, если вы все еще не получили хороший товар, пожалуйста, сообщите нам, мы отправим его снова. Подключите кварцевые генераторы к контактам 9 и 10. Подключите светодиод к контакту 2.5 Плата регулятора напряжения 27V 12V 3A Модуль источника питания с регулируемым трансформатором напряжения. Они могут различаться по размеру, но все они работают одинаково и обеспечивают простой надежный способ поддержки вашего проекта. Руководство по сборке. Съемная плата Mosfets для синусоидального инвертора 1000 Вт, 2000 Вт, 3000 Вт, НЧ, 12 В. Когда платы mosfets сгорели, как правило, есть другие плохие детали, особенно плата привода, поэтому, пожалуйста, свяжитесь с нами, чтобы сначала подтвердить проблему вашего инвертора мощности, а затем разместить заказ.Стандартный силовой полевой МОП-транзистор — IRFP264. pcrepairhelp. Основная его особенность в том, что на выводе VCC в гнезде нет напряжения до тех пор, пока к нему не будет подсоединена бочка. Транзистор выпускается в корпусе ТО 264. 9 В для USB и 5. 4 шт. Плата Mosfet для разъема питания 5000 Вт НЧ Чистая синусоида от 24 В постоянного тока до 110 В переменного тока Инвертор мощности. Millett Hybrid MAX предлагает самый интегрированный дизайн платы из всех существующих. Купите самую лучшую и новейшую плату аудио mosfet на banggood. Этот вывод выводит регулируемое напряжение 5 В от регулятора на плате.Подача напряжения через 5 В или 3. Arduino работает от 5 В, и этот регулятор должен обеспечивать его питание. 5 наблюдателей 5 наблюдателей. Идеально подходит для туристических палаток на лодке T. Поскольку полевой МОП-транзистор подключен к контакту 8, вы также можете использовать функцию analogWrite для управления скоростью двигателя с помощью импульса ШИМ с модуляцией. Электропитание усилителя мощности Дополнительная информация Код продукта Плата Mosfet для инвертора мощности 5KW LF 24V 110V Наличие На складе США 24. Идеально подходит для международного электроснабжения.HICA Havit Magic Eagle Game Series Клавиатура и мышь HV KB558CM Компоновка для США ARC Audio ARC8D4 V3 8 quot Двойной сабвуфер 2 Ом Этот вывод выводит регулируемое напряжение 5 В от регулятора на плате. LF Power Inverter quot Power Jack 5000W quot Плата MOSFET взорвана Конструкция двухполупериодного выпрямителя модели SIMULINK 3 LF HELP A 3-х полноволновой выпрямитель Конструкция LF HELP OBW0559 Полимерный пьезоэлектрический усилитель заряда LF для управления нежелательными пироэлектрическими эффектами 18 ноября 2017 Сделай сам усилитель Mosfet класса A с транзисторным MOSFET 2SK1058 P Channel Mosfet — простой и недорогой усилитель mosfet.Преобразователь мощности 3000 Вт LF PSW от 12 В до 110 В переменного тока1. Сопротивление всех других МОП-транзисторов было в районе Мома, как и должно быть. Плата зарядного устройства переменного тока для 2000 Вт 15000 Вт НЧ чистый синусоидальный инвертор мощности 12 постоянного тока 24 В постоянного тока 48 В переменного тока 110 В и 220 В переменного тока 8000 Вт LF PSW SP 48 В 240 В.
