подключение к домовой сети вручную, полуавтоматически и через автоматическую систему

Проблемы с перебоями в энергоснабжении существуют, пожалуй, со времен открытия электричества и знакомы каждому. Одним из выходов из создавшегося положения может стать резервный электрогенератор, на который можно перейти до устранения проблемы. Переключиться на него несложно и вручную, но если объект ответственный или у вас нет желания возиться с рубильниками, эту задачу можно возложить на автомат — АВР для генератора.

Требования к оборудованию резервного питания

Необходимость перехода на резервный источник, как правило, вызвана либо аварийной, либо нештатной ситуацией. В связи с этим нередко все переключения осуществляются неквалифицированным персоналом и зачастую в сложных условиях — в темноте, тесноте, под открытым небом. Именно поэтому требования к резервирующему оборудованию достаточно жесткие:

1. Безопасность для оператора. Все резервное электрооборудование не должно иметь открытых токоведущих и движущихся частей (за исключением приводных ручек), а его металлические шасси и кожухи нужно заземлить. Отправляя даже неподготовленного человека на переключение, вы должны быть уверены, что он не попадет под напряжение и не повредит руки какими-нибудь фиксаторами или тягами, даже работая при плохом освещении.
2. Безопасность для электрооборудования. Схема коммутации должна быть такой, чтобы даже при не полностью или не в той последовательности выполненном переключении оператор не смог создать аварийной ситуации — подать встречное напряжение, переключить не все фазы, вызвать короткое замыкание и пр. Все это обеспечит сохранность основных и резервных цепей даже при неумелых или ошибочных действиях человека.
3. Оперативность. Переход на резервный генератор должен требовать минимум манипуляций и производиться по возможности быстро. Сами устройства коммутации должны быть максимально доступны, чтобы к ним не нужно было взбираться по стремянкам или лазить по люкам. Это особенно важно для ответственных объектов и специального электрооборудования (холодильные установки, системы микроклимата, котлы, печи и пр.).
4. Наглядность и простота. Конструкция переключателей и рубильников должна быть максимально простой, а схема переключения — наглядной и интуитивно понятной. Это существенно сокращает вероятность ошибки человека и выхода из строя оборудования. Такие схемы проще обслуживать, а ремонт при их поломке будет стоить дешевле.

Стоит отметить, что каким бы методом переключения на резервное питание вы ни пользовались, ручным или автоматическим, все условия должны быть по возможности максимально соблюдены. Ведь именно от этого будет зависеть не только обеспечение бесперебойного питания объекта, но и безопасность людей.

Методы подключения резервного генератора

В зависимости от конкретных требований и возможностей (наличие или отсутствие дежурного персонала, его квалификации, финансов предприятия и пр.) переход на резервный источник может осуществляться одним из трех способов:

1. Ручное переключение.
2. Полуавтоматический переход.
3. Автоматическое переключение.

Для небольших объектов и частных домов вполне подойдет ручная схема подключения бензогенератора к домашней сети. Оборудование таких систем стоит недорого, а присутствие людей в жилом доме подразумевается само собой. Полуавтоматический способ переключения требует участия оператора на том или ином этапе коммутации, а значит, он отлично подойдет как для частных домов, так и для объектов с постоянным, пусть даже неквалифицированным персоналом.

Полностью автоматический переход обычно используется на автоматизированных и ответственных объектах или участках, а также там, где постоянный персонал отсутствует.

Ручное подключение

Для реализации этого метода достаточно обычного перекидного рубильника на нужное количество полюсов и резервного генератора, подходящих мощности и напряжения.

Схема подключения генератора к сети дома через перекидной рубильник

Для того чтобы запитать дом от резервного источника, здесь достаточно лишь повернуть ручку рубильника, на оси которой находятся переключатели А и В. При этом ножи устройства сначала отключат потребителя от основного источника (сети), и лишь затем подключат его к резервному (генератору). В схеме необходимо коммутировать однофазную цепь, рубильник имеет два переключателя или, как принято говорить, полюса. Но существуют и многополюсные приборы, коммутирующие трехфазные линии.

Трехполюсные перекидные рубильник (слева) и переключатели

Первым на рисунке приведен двухпозиционный рубильник, два последних — переключатели, имеющие по три позиции. Рубильник позволяет подключить нагрузку либо к сети, либо к резервному источнику. Третьего не дано. Трехпозиционные приборы имеют третье (промежуточное) положение, в котором нагрузка уже отключена от сети, но еще не подключена к генератору.

Если потух свет, рубильник переключается на бензиновый или дизельный генератор и этот самый генератор запускается. Во время пуска на выходе напряжение частота начнут плавно увеличиваться от нуля до номинала.

В это время двигатели электроприборов сгорят. Будь в вашем распоряжении трехпозиционный переключатель, вы бы смогли сначала просто отключить дом от сети, потом спокойно запустить генератор, вывести его на режим, а уж затем переключиться к резервному электропитанию.

Полуавтоматический переход на другой источник

Этот метод подразумевает автоматизацию тех или иных (не всех) процессов переключения. Участие человека в таком типе переключения все равно необходимо, но сама коммутация становится намного проще и безопаснее как для человека, так и для оборудования.

Автомат переключения на резерв

Этот узел, который несложно собрать своими руками, предназначен для автоматического переключения нагрузки с основного на резервный источник при пропадании первого и наоборот. Для его реализации понадобится электромагнитный пускатель или реле, срабатывающие от 220 В и с контактами, выдерживающими ток домовых потребителей. В качестве примера взято электромагнитное реле РЭК77/3 с тремя группами переключающих контактов:

Электромагнитное реле РЭК77/3 с обмоткой 220 В / 50 Гц

Устройство выдерживает ток до 10 А, и вполне может использоваться в качестве автоматического переключателя на небольшом объекте или в частном доме. Схема же автомата будет выглядеть следующим образом:

Здесь реле исполняет роль автоматического перекидного выключателя. Одна группа контактов переключает фазу, другая — ноль, третья не используется. Обмотка реле питается от основной сети. В исходном положении в линии «Сеть» присутствует напряжение, реле включено и подает напряжение на нагрузку. При пропадании сети реле отпускает и переключает нагрузку на питание от генератора. При возобновлении электроснабжения реле К1 вновь срабатывает, и схема возвращается к питанию от основного источника.

Это полный автомат ввода резерва, но лишь в том случае, когда сам резервный источник всегда под напряжением. Если же в качестве резерва используется бензогенератор, а это чаще всего именно так, то понятно, что система будет полуавтоматической — генератор придется запускать вручную.

С запуском бензогенератора

Эта конструкция в состоянии самостоятельно запустить генератор. Единственное условие — сам генератор должен иметь стартер и дистанционную систему пуска хотя бы кнопкой. Для реализации этой идеи понадобится еще одно реле и пусковой таймер произвольной конструкции:

Подключение бензогенератора к сети дома, схема с автостартом

Здесь реле К1 исполняет те же функции — переключает нагрузку при пропадании основного напряжения. Но дополнительно оно своей третьей группой контактов подает напряжение на стартер и реле времени. Реле периодически пытается завести генератор, с его запуском появляется напряжение на резервной линии. При этом срабатывает реле К2 и своими контактами отключает систему автозапуска бензогенератора.

Но и эта конструкция не является полным автоматом. Во-первых, если генератор по каким-либо причинам не запустится (холодно, плохая регулировка пуска, нет топлива и пр.), устройство будет пытаться заводить его до тех пор, пока не сожжет стартер или не посадит пусковой аккумулятор. Во-вторых, при появлении основного напряжения автоматика переключит нагрузку на него, но не заглушит генератор.

Полный автомат ввода резерва

Для того чтобы полностью автоматизировать процесс, необходимо нечто большее, чем 2 реле — полноценная система контроля. Такая система существует и называется АВР — Автоматический Ввод Резерва. Создаются подобные устройства на базе программируемых AVR контроллеров, имеют в своем составе множество датчиков обратной связи и регуляторов. Сделать такое оборудование самостоятельно сможет лишь квалифицированный специалист.

Но оснастить свой дом или любой другой объект подобным автоматом можно — они есть в продаже, хотя и стоят недешево. Зато список функций, выполняемых стандартным АВР, достаточно велик:

1. Отключение потребителей от основного источника при пропадании в нем питающего напряжения.
2. «Умный» запуск генератора с контролем неудачного старта.
3. Вывод бензогенератора на рабочий режим.
4. Подключение потребителей к линии генератора.
5. Подсчет моточасов, контроль температуры двигателя, расхода топлива и пр.
6. Контроль напряжения, частоты и тока с автоподстройкой режима работы генератора.
7. Автоматическое переключение на основной источник при возобновлении штатного электроснабжения.
8. Остановка бензогенератора.
9. Зарядка аккумулятора стартера.

Сегодня купить блок АВР можно как в комплекте с бензогенератором, так и отдельно. Первый вариант, конечно, проще (узлы адаптированы и подключены друг к другу уже производителем), но финансово неоправдан, если генератор уже есть. В этом случае достаточно приобрести АВР, но перед покупкой обязательно проконсультируйтесь со специалистом о том, сможет ли конкретная модель автомата работать именно с вашим генератором. Структурная же схема подключения генератора с АВР в домовую сеть будет выглядеть примерно так:

Общая схема подключения генератора с блоком АВР

pochini.guru

Автоматический переключатель между основной и резервной линиями

Это устройство нужно для автоматического переключения нагрузки между основной (приоритетной) и резервной питающими линиями. Если совсем уж на пальцах — то для того, чтобы при отключении электричества в загородном доме можно было запустить генератор и продолжить сидеть в интернете до устранения аварии в электросети 🙂

Результат: можно брать
Под катом несколько фотографий суммарным объемом примерно 4-5 мегабайт

Хотел написать очередной увлекательнейший обзор про пауэрбанк, или про зарядку B6, или про пистон от сяоми, но это в будущем. Пока почитайте скучный обзор про штуку с моторчиком — Карлсона автоматический переключатель

Вещь хоть и нужная, но достаточно редко применимая в обычной жизни, поэтому буду стараться придерживаться основного принципа: «краткость — с. т.»

Итак.
На случай отключения электричества в загородном доме есть бензиновый генератор. В щитке стоит специальный рубильник, который подключает дом либо к электричеству со столбов, либо к электричеству от генератора. Раньше пользовался реверсивным рубильником от известной фирмы ABB, но это штука тугая в переключении и достаточно дорогая (на текущий момент рубильник на ток 63А стоит $100-120).

Чуть меньше года назад дом на 2/3 сгорел, поэтому сейчас отстроились заново, и опять приходится решать вопрос переключения между основной линией и генератором. Решил сэкономить и купить за копейки подобное устройство у китайцев
upd. Отдельно поясню — дом сгорел из-за прогоревшей трубы в бане, а не из-за электрики. А слова насчет копеек следует интерпретировать так, что 120$ за простейший ручной переключатель, в котором нет даже захудалого резистора, так это, на мой взгляд, перебор. Цена ему $15 в базарный день, на что и был расчёт

В процессе поиска наткнулся на автоматический переключатель за $16.56, и после недельных раздумий было решено попробовать сыграть в китайскую рулетку, т. к. обзоров на данную штуку или какой-то другой информации не нашлось, да я особо и не искал

Бесплатной доставки не было, самая дешевая платная была через SPSR, обошлась в $17.25. Жаба, конечно, протестовала, но суммарные $33.81 все равно меньше маячащих на горизонте $100, поэтому проявил силу воли и нажал кнопку «Buy from this seller»

В итоге неделя ожидания перед отправкой, потом ещё 12 дней путешествий по континенту, и в итоге заветная коробочка лежит в постамате в 3 минутах езды от дома. Для тех, кто ещё не сталкивался, постамат (почтамат) — такая штука из множества ячеек для быстрого получения почтового отправления. Вводишь секретный код из СМС в терминал, открывается ячейка с твоим товаром, забираешь и радуешься

Упаковано стандартно: немного пупырчатой плёнки, картонная коробка, внутри в полиэтиленовом пакете сам переключатель

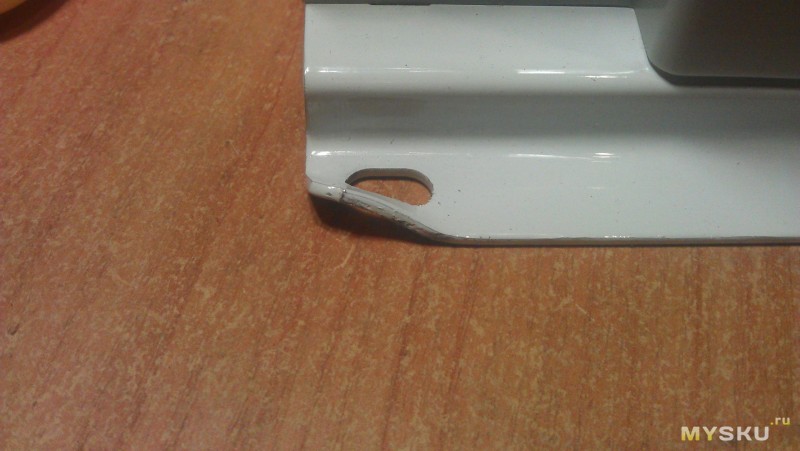

То, что за доставку берут деньги, совершенно не означает, что к ней будут относиться хоть сколько-нибудь бережнее. Мою, судя по всему, уронили. Металл толщиной около 1 мм загнулся, хорошо хоть не пластиком вниз уронили, он бы наверняка раскололся

Первое, что бросается в глаза — достаточно большой вес и габариты. Высота 12 см., ширина 15 см., глубина 13 см. Вес около полутора килограмм. Таким образом, в ширину этот модуль будет занимать место аж в 7.5 DIN. Впрочем, это не сильно больше, чем у ABB

В комплекте два болта для крепления ручки и две наклейки на оную. Зачем? Видимо, не жалко. Плюс стандартная «попрошайка» о «five-star positie feedback» (в итоге поставил 4 звезды, но об этом ниже)

Второе — корпус с большими зазорами. Сам пластик обычный, не пахнет, достаточно толстый. Но вот крепится к металлическому основанию на слабенькие клипсы, из-за чего зазоры между крышкой и основанием достигают 1 мм.

Стоит лишь сжать две половинки, и зазоры исчезают

Вид снизу

Ну да ладно, зазоры — это не страшно. В конце концов оно будет стоять в щитке, куда заглядывать особенно незачем. Снимем «одежду» в ожидании технопорно

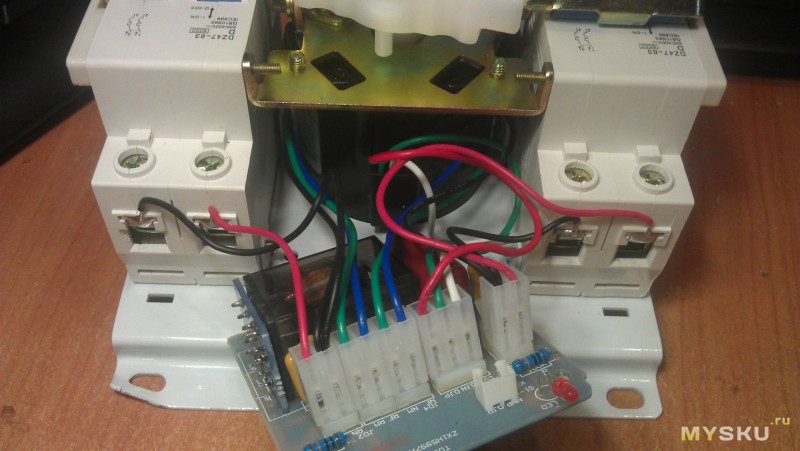

Ну-у-у, не порно, конечно, но техно. Простейшее устройство — два пакетника, два концевика и реверсивный моторчик. Спорная конструкция, на мой взгляд, но вспоминая про 16.5$, понимаю, что это придирка

На лицевой стороне прибора 4 светодиода. Светодиод светится, если на соответствующих контактах рядом есть напряжение. Таким образом можно контролировать состояние основной и резервной линий. Также эти светодиоды можно продублировать на лицевую сторону щитка, подключив лампы-индикаторы к зелёному разъему

Всё выглядит достаточно аккуратно, внутренний перфекционист особенно не возмущается

А вот пайка слегка подкачала. Дядюшка Ляо мелко саботировал свою однообразную работу по припаиванию светодиодов

Один светодиод плохо пропаян, припой отвалился, нога болтается, но на фото не очень хорошо видно

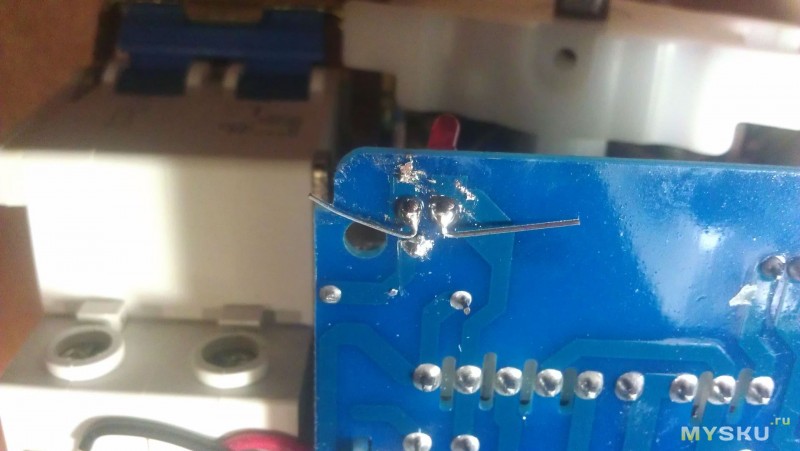

Второй светодиод печалит больше: у него забыли откусить выводы и понавешали знатных соплей припоем

Ладно, паяльник и кусачки под рукой, устраняется за полминуты. Осматриваем остальную электронику, вроде, без косяков

Можно подключать к электричеству.
Переключатель работает. Причем достаточно быстро (время переключения в районе 1 секунды) и тихо, от такого мотора ожидал больше шума. Если красным выключателем перевести в ручной режим переключения, ручка поворачивается достаточно тяжело, но легче, чем в упомянутом выше рубильнике от ABB

Подводя итог: вполне себе нормальное устройство, думаю, проблем с ним не будет в эксплуатации, ломаться там нечему. Рекомендую, но с визуальным осмотром перед вводом в эксплуатацию. В преддверии 11.11 продаван поднял цену на полтора бакса, зато участвует в акции с ценой $16.50 🙂
upd. В комментариях рекомендуют поменять китайские автоматы на российские аналоги, чтобы исключить потенциально слабое звено, кто знает, как они внутри устроены (я потом поменяю и добавлю в обзор разобранный автомат)

Один нюанс забыл упомянуть. Он очевидный, но всё же. Эта штука только переключает линии, но не включает генератор. Поэтому когда отключат электричество, достаточно будет сходить и запустить генератор (он запускается с кнопки). Как только на резервной линии появится напряжение, автоматический переключатель переведёт дом на питание от генератора. Если в это время появится электричество, переключатель переведёт дом обратно на него, генератор нужно будет пойти и выключить

Автоматизация этой части хоть и возможна, но не актуальна, так как отключение электричества связаны в основном только с авариями в горсети, которые довольно редки и устраняются достаточно оперативно

Спасибо за внимание. Задавайте вопросы, критикуйте, хвалите. Первопост всё-таки

upd.
Выложил видео, спасибо madeweb!
На видео слышны посторонние звуки — жена рукодельничает, на машинке шьет. Не пугайтесь 🙂

upd2.
Здесь хоть и стоят автоматические выключатели (D63A), но при перегрузке по току отработать им не даст поворотный кулак. При включении автомата кулак подпирает его снизу, а так как сам мотор очень тугой, отщёлкивания не произойдёт, автомат останется во включенном состоянии. Имейте это в виду.

upd3.
Меня поправили, что автоматический выключатель должен отработать даже при зажатом рычаге, поэтому если автомат не кривой, дополнение upd2 не имеет значения

mysku.ru

Как подключить бензогенератор к сети дома

Бензиновый генератор или его дизельный аналог, при их небольшой стоимости, – наиболее подходящий источник аварийного энергообеспечения частного дома либо дачи. Подобные установки удобны в транспортировке и эксплуатации. К электромонтажу бензогенератора, как и к его выбору, требуется ответственный подход. Неверное подсоединение может стать причиной поломки бытовой техники или короткого замыкания проводов в доме, не говоря уже о том, что оно представляет опасность для жизни. Но если знать, как подключить бензогенератор к сети дома правильно, восстановить работу электроприборов можно быстро и безопасно.

Как делать нельзя?

При подключении бензогенератора к дому нельзя подсоединить его к любой находящейся рядом розетке, заблаговременно выключив автоматы на распределительном щитке.

Мощность генератора может быть намного больше пропускной способности розетки (обычно последняя рассчитана на 3500 Вт). Результат – короткое замыкание из-за превышения максимальной нагрузки, возгорание.

Если при этом еще и не отключать автоматы основной линии, то подача энергии в сеть приведет к поломке генератора.

Подключение питания дома через розетку допускается только для маломощных (до 4 кВт) установок. Но даже в этом случае лучше подсоединять к генератору электроприборы через удлинитель. Для мощных станций необходимо использовать систему автозапуска – АВР либо рубильник реверсивного типа.

Основные задачи подключения

При электромонтаже нужно учитывать следующие показатели:

• необходимость в автоматике;
• месторасположение в плане экономичности и безопасности;
• выбор запаса;
• частоту отключения сети;
• потребляемую мощность с учетом потерь.

Немаловажно создание подходящей схемы подключения бензинового генератора.

Автоматизация процесса — дорогостоящая и нуждается в квалифицированном обслуживании. Подключение вручную для частного дома – наиболее щадящий режим. Такие переключатели производятся двух видов: рубильник перекидного типа (старого образца) либо реверсивный (трехходовой). Более подробно о них можно узнать ниже. Также используют частичную автоматизацию, ведь полуавтоматы обходятся недорого. Вне зависимости от выбранного способа, нужно присматривать за работой системы.

Где разместить станцию?

Помещение должно быть сухим, с хорошей вентиляцией. Кроме того, от генератора при работе исходит очень неприятный гул. С учетом этих нюансов, лучше поставить и подключить электроустановку в гараже, хозпостройке или под навесом.

Установка электрогенератора производится на основание, не имеющее жесткой связи со зданием. Можно поставить аппарат на специальные амортизаторы либо на подушку из резины. Это помогает снизить звук генератора.

Установка специальных шумозащитных кожухов тоже способствует уменьшению гула.

Инструкция по подключению к сети

После выбора подходящего способа подключения можно приступать к электромонтажу.

Самый простой способ – приборы подключаются к розетке генератора. Дополнительные манипуляции в этом варианте не требуются. Но чтобы подключить мощный бензогенератор к дому, этот метод не подойдет. Здесь нужно действовать по следующей инструкции:

• Заземляем электроустановку.

• Обеспечиваем отдельный ввод. Его выполняем медным кабелем высокого сечения (не менее 4 мм2) и протягиваем от распределительного щитка до места установки бензогенератора.

• Устанавливаем рядом со щитком перекидной рубильник либо трехходовой переключатель для того, чтобы выполнить подключение бензогенератора.

Подключать генератор можно с помощью полуавтоматической системы или АВР – об этом можно прочитать ниже.

Схемы подключения

Как правильно подключить бензогенератор через рубильник либо трехходовой переключатель? От них идет три провода. К одному подключается сеть генератора, к другому — коммунальная сеть, к третьему – электрооборудование. Сверху к переключателю подсоединяют питание от энергосети, снизу – провод от бензогенератора. К средним контактам подключают потребителей электричества. Рубильник устанавливают после счетчика, но перед вводными автоматами.

Можно применить схему полуавтоматического подсоединения. После отключения центрального энергоснабжения нужно запустить аппарат. Дополнительно установленное реле времени включает контактор бензогенератора после прогрева двигателя.

При появлении основного электрообеспечения произойдет переключение на него, а дополнительное реле остановит генератор.

Автоматическое подключение еще легче. Система АВР автономно запускает резервный источник энергии при отключении городской сети. Блок подключается к распределительному щитку. Соединение с бензогенератором осуществляется кабелем.

Дополнительно к использованию АВР возможно применять следующие устройства: стабилизатор напряжения, инвертор, ИБП.

Схема подключения домашней сети к трехфазному генератору сложнее, своими руками без опыта ее не сделать: работу с сетями лучше доверить профессионалам.

Но подсоединять трехфазное устройство необходимо при наличии трехфазных потребителей, например, электрических двигателей станков.

Возможные ошибки

Помимо подключения к розетке мощной энергостанции, владелец дома способен допустить следующие ошибки:

• Установить агрегат в непродуваемом подвале, что чревато перегревом и концентрацией токсичных выхлопных газов.
• Поставить генератор под открытым небом – устройство способны испортить снег или дождь.
• Не сделать заземление.
• Неверно подобрать сечение кабеля ввода.
• Выполнять переключения рубильника либо реверсивного устройства под нагрузкой.

Все эти ошибки способны вызвать короткое замыкание в цепи генератора с непредсказуемыми последствиями.

Автозапуск генератора

Подсоединение энергоустановки к домашней сети через систему автозапуска – АВР —  упрощает подключение дома к резервному источнику питания. Система оснащается электростартером. Устройство автоматического запуска контролирует основную сеть сразу после подачи на него питания. Перевод на резервное электроснабжение домашней сети с АВР происходит через 10 секунд после потери напряжения в городской магистрали. Потом внешняя сеть выключается и запускается бензогенератор. После прогрева мотора в течение 20 секунд установка подключается к сети дома.

При появлении напряжения в общегородской магистрали источник отключается, и домашняя сеть начинает работать в стандартном режиме.

Затем заглушается мотор электрогенератора.

Применение перекидного рубильника

При выключении вводного автомата перекидной рубильник подключает питание от электростанции. Это происходит поэтапно:

1. Отключение автоматических выключателей нагрузки.
2. Подсоединение провода переключателя к генератору.
3. Запуск и прогрев генератора.
4. Подача питания на рубильник.
5. Включение автоматических выключателей нагрузки.

При появлении электроэнергии в основной сети генератор отключают, производя вышеуказанные действия в обратном порядке.

Отдельное подключение нагрузки

Автономные источники, как правило, не снабжают питанием весь дом. Вполне хватит энергии от бензогенератора для основных потребителей: освещения и некоторых бытовых приборов. Разумно переделать домашнюю сеть, чтобы не производить множество переключений. Для этого протяните независимую линию к дежурному освещению и отдельным от общей сети розеткам холодильника, телевизора, ноутбука.

Реверсивный переключатель

Перевод на электроснабжение от бензинового генератора осуществляется реверсивным блоком. Как правило, он имеет три положения ручки: крайние —  замыкающие, а средние – размыкающие. Для подсоединения автономного источника к домашней сети с низкой мощностью потребления, к примеру, на даче, подойдет однофазная схема. Вводные клеммы находятся сверху, а выводные – снизу.

На щитке монтируются индикаторные лампы, сообщающие о подключении сети или генератора.

Применение ABP

Система автозапуска более дорогая по сравнению с ручной, но она постоянно отслеживает напряжение в сети. При исчезновении напряжения контактор прерывает связь АВР с центральной электросетью. Включается стартер, и генератор начинает работу. Большинство владельцев генераторов отдают предпочтение применению более дешевой частичной автоматизации, работающей следующим образом:

1. Подсоединение магистрального питания идет через контактор, размыкающийся при отключении ввода.
2. Бензогенератор запускается вручную. В него устанавливается реле времени для прогрева мотора и автоматического перевода на подсоединение резерва к домашней сети.
3. При восстановлении электроснабжения контактор отключается, и нагрузка снова подается с общей сети.

Полностью автоматизированная система энергоснабжения регулирует работу бензогенератора с помощью микропроцессоров.
Видео на эту тему

Монтаж контура заземления

Для самостоятельного заземления электрогенератора потребуется медный провод, металлический стержень длиной 150 см и сечением 1,5 см. Стержень вбивается практически на всю длину в почву. К нему приваривается специальный зажим или обычный болт для более простого подключения заземляющего провода. Медный кабель идет от стержня к соответствующей клемме на резервном источнике.

Либо в качестве заземлителя используют железный лист размером 0,5х1 м. Заземлитель закапывают в грунт и проводом с помощью зажимов соединяют с агрегатом.

При трехфазном питании в доме специалисты советуют сделать резервной только одну фазу для подключения к бензогенератору. С нее будет питаться необходимое оборудование: холодильник, освещение, компьютер.

Перекос фаз при трехфазном подключении — частое явление, и оно может вывести из строя электропроводку дома.

Если даже после прочтения руководства по эксплуатации вы не знаете, как безопасно подключить бензогенератор к сети дома, стоит обратиться за помощью к специалистам.

generatorexperts.ru

АВР для генератора: сборка, схема подключения

Содержание:

1. АВР для генератора: что это такое
2. Подключение АВР
3. Как самому изготовить АВР
4. Видео: Схема АВР на двух пускателях

Среди альтернативных источников энергии широкое распространение получили различные виды генераторов электрического тока. Они наилучшим образом подходят для загородных домов и дач, а также других мест, где нередко случаются перебои с электроснабжением. При внезапном исчезновении электроэнергии возникает необходимость в быстром запуске резервного источника, чтобы предотвратить нарушение жизнеобеспечения объекта. Ручной запуск достаточно сложен и требует специальный знаний. Поэтому в подобных ситуациях, а также при полном отсутствии людей, функция запуска выполняется автоматически.

Преимущественно используется АВР для генератора, скомпонованный на специальном щите. Данная система позволяет в считанные секунды включить агрегат и возобновить подачу питания. В рабочем процессе участвуют два магнитных пускателя и реле, контролирующее наличие напряжения в щите и систему автозапуска в самом генераторе.

АВР для генератора: что это такое

АВР — расшифровывается как автоматическое включение (ввод) резерва. Под резервом подразумевается какой-либо генератор, вырабатывающий электрический ток, в случае прекращения энергоснабжения объекта. Основной функцией АВР является своевременное переключение нагрузки между двумя источниками. Некоторые АВР настраиваются вручную, однако большинство устройств управляются автоматически, по сигналу о потере напряжения, в том числе и АВР для бензогенератора.

Одним из важнейших показателей, необходимых для автоматического управления служит напряжение, которое контролирует первичная обмотка. Сам переключатель обеспечивает изоляцию резервного генератора от переменного тока, поступающего из общей электрической сети. В этот период генератор находится во включенном состоянии и обеспечивает подачу временного питания потребителям.

Работа автоматического ввода резерва осуществляется следующим образом:

• При отключении электричества через АВР генератору поступает команда о начале работы.
• После поступления на устройство сигнала о готовности генератора, АВР осуществляет его соединение с домашней электрической сетью.
• При возобновлении подачи электроэнергии в частный дом, АВР получает соответствующий сигнал и отключает резервное устройство.
• Одновременно автоматически переключается проводка между генератором и домашней сетью.

В случае необходимости можно выполнить настройку переключений с целью обеспечения питания только наиболее важных электрических цепей и участков. В качестве приоритетных назначаются системы отопления помещений, охлаждения оборудования и другие дополнительные схемы. Более сложные распределения применяются для крупных систем резервных установок, образующих мягкую нагрузку, плавно переходящую из синхронизированного генератора туда и обратно. Как правило эти установки применяются для того, чтобы сократить величину пиковых нагрузок.

Подключение АВР

Перед тем как выполнять подключение, необходимо правильно разместить все детали в электрическом щите. Они устанавливаются таким образом, чтобы не было пересечений проводников, обеспечивался свободный доступ к контактам и клеммам. После этого выполняется подключение силовой части АВР и контроллеров в соответствии с принципиальной электрической схемой.

Коммутация силовой части и контроллеров осуществляется с помощью контакторов. После всех подключений выполняется непосредственное соединение АВР с генератором. Правильность и качество подключений и соединений проводников и других элементов проверяется с помощью мультиметра.

При использовании обычного режима, когда подача напряжения производится от обычной ЛЭП, в системе АВР срабатывает автоматика для генератора и происходит включение первого магнитного пускателя, подающего напряжение к щиту частного дома. С наступлением аварийного режима, при котором напряжение в сети отсутствует, при помощи реле выполняется отключение магнитного пускателя № 1 и подача сигнала генератору на производство автозапуска. После начала работы генератора в щите АВР наступает срабатывание второго магнитного пускателя, через который напряжение начинает поступать на распределительный щит домашней электрической сети.

Работа в таком режиме будет продолжаться до появления основной подачи электричества или до окончания горючего в самом генераторе. Когда основное напряжение включается в сеть, генератор и магнитный пускатель № 2 выключаются, а магнитный пускатель № 1, наоборот, включается, и вся система переходит на обычный режим работы.

Установка щита автоматического ввода резерва выполняется после электросчетчика. Таким образом, во время работы генератора учет потребленной электроэнергии не производится. Кроме того, щит АВР для генератора устанавливается до основного щита домашней сети. В результате, он оказывается установленным между счетчиком электроэнергии и распределительным щитом.

Если суммарная мощность потребителей, имеющихся в доме, превышает возможности генератора или сам агрегат недостаточно мощный, на его линию подключаются только те приборы и оборудование, которые действительно необходимы для обеспечения нормальной жизнедеятельности объекта до того момента, пока не будет включено основное электропитание.

Как самому изготовить АВР

Устройства, оборудованные автозапуском отличаются высокой стоимостью, поэтому рекомендуется собрать АВР для генератора своими руками, используя те же элементы, что и в заводских моделях.

Основной и наиболее дорогостоящей частью автомата является универсальный контроллер. В качестве силовой части используются контакторы, выполняющие непосредственное переключение с общей сети на локальную сеть генератора. Для размещения всех деталей понадобится щит или шкаф, наиболее подходящий по размерам для данного устройства. В качестве блока питания схема АВР для генератора рекомендует использовать специальный центр управления на 1-3А, а в переключателе должны быть три уровня рабочих режимов. Следует заранее приготовить электрические инструменты, кабель и соединители.

Для обеспечения качественной сборки avr для генератора необходимо соблюдать определенные рекомендации и порядок действий. При самостоятельном выборе контроллера нужно обращать внимание на наличие инверсной воздушной заслонки. Данный элемент очень полезен для генератора, оборудованного механической заслонкой. Выбирая контакторы, следует ориентироваться на их пропускную способность. При отсутствии в приборе электромеханической защиты, ее нужно приобрести отдельно.

Для того чтобы собрать АВР своими руками, схема предусматривает автоматическое контролирующее устройство, которое должно иметь нормальное постоянное напряжение. Выполнение этого условия возложено на блок питания. Обычно используется аккумулятор повышенной мощности, поскольку при значительных нагрузках он очень быстро разряжается. С помощью этого блока питания происходит регулировка выходящего напряжения. Все детали рекомендуется приобретать только в проверенных специализированных торговых точках, отдавая преимущество продукции наиболее известных производителей.

Сборка начинается с установки внутри электрического щита всех деталей и элементов. Монтаж осуществляется таким образом, чтобы не было пересечений проводников между собой, а контакты и клеммы были доступны. Для сборки используется схема подключения АВР к генератору. После этого подключаются контроллеры и силовая часть.

Следует обратить серьезное внимание на недопущение параллельного включения генератора с городской электрической сетью. В этом случае агрегат может быть серьезно поврежден, вплоть до полного выхода из строя. Для того чтобы избежать подобных негативных последствий, рекомендуется воспользоваться специальными щитами, обеспечивающими автоматическое или ручное переключение на автоматический ввод резерва. Это могут быть различные виды сильноточных коммутаторов нагрузки или автоматических регуляторов напряжения генератора.

При подключении нужно учитывать наличие двух кабелей, входящих в щит АВР. Один из них относится к основной сети, а другой – к резервной. При различных алгоритмах работы происходит их поочередное переключение. На выходе к потребителям протягивается единственный силовой кабель.

Схема АВР на двух магнитных пускателях

electric-220.ru

3 схемы автоматического ввода резерва для дома. Ввод 1 — Ввод 2 — Генератор.

При сборке схемы автоматического ввода резерва можно выбрать три варианта. Два более простых и один посложнее.

Рассмотрим каждый из вариантов схемы поподробнее.

Простая схема АВР на 2 ввода

Простейшая схема АВР для двух однофазных вводов собирается всего лишь на одном магнитном пускателе. Для этого понадобится контактор с двумя парами контактов:

• нормально разомкнутым

• нормально замкнутым

Если таковых в вашем контакторе не оказалось, можно использовать специальную приставку.

Только учтите, что контакты у большинства из них не рассчитаны на большие токи. А если вы решите подключать через АВР нагрузку всего дома, то уж точно не стоит этого делать, используя блок контакты расположенные по бокам стандартных пускателей.

Для этих целей лучше выбирать аппаратуру, изначально в своей конструкции имеющую именно силовые замкнутые и разомкнутые контакты. Подойдут такие марки как VS 463-33 или ESB-63-22, МК-103 от DeKraft, КМ ИЭК.

Вот самая простая схема АВР:

Описание и принцип работы

Катушка магнитного пускателя подключается на один из вводов. В нормальном режиме напряжение поступает на катушку, она замыкает контакт КМ1-1, а контакт КМ1-2 размыкается.

SF1 и SF2 в схеме – это однополюсные автоматические выключатели.

Напряжение через контактор поступает к потребителю. Дополнительно в схеме могут быть подключены сигнальные лампы. Они визуально будут показывать какой из вводов в данный момент подключен. Немного измененная схемка с лампочками:

Если напряжение на первом вводе исчезло, контактор отпадает. Его контакты КМ1-1 размыкаются, а КМ2-1 замыкаются. Напряжение начинает поступать к потребителю с ввода №2.

Если вам в нормальном режиме просто нужно проверить работоспособность схемы, то выключите автомат SF1 и смотрите как реагирует сборка. Все ли работает исправно.

Самое главное здесь изначально проконтролировать на какой ток рассчитаны эти самые нормально замкнутые и разомкнутые контакты.

При этом обратите внимание, что эту простейшую схему можно собрать двумя способами:

• без разрыва ноля

• с разрывом нулевого провода

Схема ввода резерва с разрывом ноля

Без разрыва можно применять в том случае, если у вас есть две независимые линии эл.передач или кабельных ввода, от которых вы собственно и подключаете весь дом. А вот когда резервной линией является какой-то автономный источник энергии – ИБП или генератор, то здесь придется разрывать как фазу, так и ноль.

Так как основная сеть в 90% случаев выполнена с глухозаземленной нейтралью, а от генератора или ИБП идет с изолированной. Здесь объединять нулевой рабочий проводник от сети, с нулем от генератора нельзя.

Естественно, что все контакторы подключаются после счетчика kWh. QF – это модульные автоматы в щитке дома.

Если у вас второй источник питания подает напряжение не автоматически, например бензиновый генератор без пусковой аппаратуры. Который нужно сначала вручную завести, прогреть и только потом переключиться, то схемку можно немного изменить, добавив туда одну единственную кнопку.

За счет нее не будет происходить автоматического переключения. Вы сами выберите для этого нужный момент, нажав ее когда потребуется. Монтируется эта кнопка SB1 параллельно катушке контактора.

Когда у вас напряжение на основном вводе не исчезает на долго, а периодически пропадает и появляется (причины могут быть разными), в этом случае не желательны постоянные переключения контакторов туда-обратно. Здесь целесообразно использовать специальную приставку к контактору типа ПВИ-12 с задержкой времени.

Схема АВР на два ввода 380В

Трехфазная схема практически аналогична однофазной.

Только особо следите за правильной фазировкой АВС. Она должна совпадать на вводе-1 с вводом-2. Иначе 3-х фазные двигатели после переключения будут крутиться в обратную сторону.

Схема АВР на 2 пускателя

Вторая схема немного посложнее. В ней используется уже два магнитных пускателя.

Допустим, у вас есть два трехфазных ввода и один потребитель. В схеме применены магнитные пускатели с 4-мя контактами:

• 3 нормально разомкнутые

• 1 нормально замкнутый КМ1

Катушка пускателя КМ1 подключается через фазу L3 от первого ввода и через нормально замкнутый контакт КМ2. Таким образом, когда вы подаете питание на ввод №1, катушка первого пускателя замыкается и вся нагрузка подключается к источнику напряжения №1.

Второй контактор при этом отключен, так как нормально замкнутый разъем КМ1, будет в этот момент размокнут, и питание на катушку второго пускателя поступать не будет. При исчезновении напряжения на первом вводе, отпадает контактор-1 и включается контактор-2. Потребитель остается со светом.

Самый главный плюс этих схем – их простота. А минусом является то, что подобные сборки называть схемами автоматизации можно с очень большой натяжкой.

Стоит лишь исчезнуть напряжению на той фазе, которая питает катушку включения и вы легко можете получить встречное КЗ.

Можно конечно усовершенствовать всю систему, выбрав катушку контактора не на 220В, а на 380В. В этом случае будет осуществлен контроль уже по двум фазам.

Но на 100% вы все равно себя не обезопасите. А если учесть момент возможного залипания контактов, то тем более.

Кроме того, вы никак не будете защищены от слишком низкого напряжения. Пускатель №1 может отключиться, только если U на входе будет ниже 110В. Во всех остальных случаях, ваше оборудование будет продолжать получать не качественную электроэнергию, хотя казалось бы, рядом и есть второй исправный ввод.

Чтобы повысить надежность, придется усложнять схему и включать в нее дополнительные элементы:

• реле напряжения

• реле контроля фаз и т.п.

Поэтому в последнее время, для сборки схем АВР, все чаще стали применяться специальные реле или контроллеры — ”мозги” всего устройства. Они могут быть разных производителей и выполнять функцию не только включения резервного питания от одного источника.

Вдруг перед вами стоит более сложная задача. Например, нужно чтобы схема управляла сразу двумя вводами и вдобавок еще генератором. Причем генератор должен запускаться автоматически.

Алгоритм работы здесь следующий:

1.При неисправном вводе №1 происходит автоматическое переключение на ввод №2.
2.При отсутствии напряжения на обоих вводах осуществляется запуск генератора и переключение всей нагрузки на него.

Схема АВР на 3 ввода с генератором

Как и на чем реализовать подобный ввод резерва? Здесь можно применить схему АВР на базе AVR-02 от компании ФиФ Евроавтоматика.

На сегодняшний день, стоимость таких устройств сопоставима с ценой хорошего корпуса эл.шкафа от ABB. Но там вы получите пустую железную коробку, а здесь умные мозги, которые будут управлять и защищать всю ваше домашнюю электросеть.

В принципе есть смысл один раз потратиться и защитить себя и свое оборудование раз и навсегда.

AVR-02 блок ввода резерва

Данное устройство является многофункциональным и с помощью него можно построить 8 разных схем АВР. Чаще всего применяются три из них:

• ввод№1+ввод№2

• ввод№1+генератор

• ввод№1+ввод№2+генератор

Рассмотрим сначала самую сложную, которая с двумя вводами и генератором. Второй ввод может быть как от отдельной ВЛ-0,4кв или непосредственно КЛ с ближайшей ТП, так и собран на аккумуляторном ИБП с гибридными инверторами.

При этом, на варианте с источником бесперебойного питания, следует предусмотреть ситуацию, когда аккумуляторы разряжаются до допустимого максимума, а потом происходит переключение на генератор. Это очень удобно, дабы не гонять дизельгенератор при кратковременных перерывах в электроснабжении.

Какими функциональными возможностями обладает AVR-02?

• она управляет силовыми элементами – контакторами или пускателями. Также могут использоваться мотор приводы.

• контролирует чередование фаз

• контролирует синфазность вводов

• формирует сигнал запуска генератора

• может работать от внешней батареи 12В

• измеряет уровень напряжений и отключает неисправную линию с низким или высоким напряжением, автоматически переводя питание на ту, где все нормально

• формирует сигнал авария

На передней панели AVR-02 расположены:

• двухстрочный жидкокристаллический дисплей

• кнопки навигации

• светодиодные индикаторы №1 и №2 – показывают подключенный ввод

• К1,К2,К3,К4 – состояние исполнительных реле

Принцип работы AVR 02

Как же работает схема собранная на базе AVR-02? Вот основные ее элементы:

• КМ1.1, КМ2.1, КМ3.1 – это силовые контакты пускателей

• KV1 – реле контроля трехфазной сети

• контакты №18,19,20 – предназначены для контроля аварийных цепей в мотор приводах

Если произошла неисправность в мотор приводе, на них поступает напряжение и работа реле блокируется.

• S1 – это что-то вроде кнопки, с помощью которой можно подать сигнал и принудительно заблокировать работу AVR-02

Вдруг вам понадобится провести какие-либо пусконаладочные работы. Здесь можно использовать модульный вариант от ИЭК КМУ11.

• SB1 – кнопка Reset

Нужна для сброса, после поступления сигнала на контакты №18,19,20. Нажимаете ее и работа реле восстанавливается.

• КМ4 – промежуточное реле

Благодаря его контактам, напряжение на катушки может поступать как от двух вводов, так и от генератора. Можно использовать тип РК-1Р.

Рассмотрим три алгоритма работ и три ситуации для данного АВР.

Ввод №1 и ввод №2 исправны

Первый ввод является основным, второй – резервным. Устройство посредством контактов А1,В1,С1 через защитный автомат QF2 следит за напряжением на вводе-1.
То же самое происходит по вводу-2, через контакты А2,В2,С2.

Так как на всех этих контактах все в норме, AVR-02 должен подать напряжение на катушку КМ. Как это происходит?

Контакт 1 и 11 формируют сигнал управления посредством реле К5. Данное реле К5, если уровень напряжения нормален на обоих вводах, должно включить ввод№1.
То есть находится в том положении, как на изначальной схеме. Напряжение через него попадает на 10 контакт и идет до катушки КМ4. Это промежуточное реле. Его контакты обозначены КМ4.1 и КМ4.2

Реле срабатывает, замыкая свои контакты и напряжение через них попадает на 22-й контакт. Далее AVR включает реле К1. Через него и контакт №24 фаза достигает катушки включения КМ1. При этом другие реле К2,К3,К4 остаются разомкнутыми.

Алгоритм №2 — ввод №1 неисправен

Напряжение на вводе №1 исчезло. AVR-02 видит, что на А1,В1,С1 напряжения нет, зато на А2,В2,С2 оно есть. Поэтому К5 переключается в позицию №11.

Далее U с ввода-2 поступает через 11 на 10 и потом вся схема повторяется как было рассмотрено ранее.

Только в этом случае происходит замыкание не К1, а К2. И соответственно катушки контактора КМ2.

При этом устройство следит за тем, чтобы напряжение на №13,14,15 отсутствовало. Дабы не получилось встречного включения питания (при залипании контактов и восстановлении эл.снабжения).

Если же напряжение хотя бы на одном из разъемов 13-14-15 есть, то катушка КМ2 никогда не сработает. Это и есть защита от встречного напряжения.

АВР с автозапуском генератора

А как будет запускаться генератор, если исчезнет питание с обоих вводов? Контакт №12 служит для подключения к АВР внешнего источника питания +12В.

Когда у вас пропало напряжение на двух вводах, все контакты К1,К2,К3 получаются в разомкнутом состоянии. При этом автоматически происходит замыкание внутреннего контакта реле К4. За счет этого, формируется сигнал запуска для генератора.

Большинство генераторов с возможностью АВР, управляют заслонкой своей собственной автоматикой. Для этого им нужен только сигнал на старт. Вы его как раз и подаете.

Если у вас этого нет, то можно смастерить такую систему самостоятельно.

После подачи импульса, происходит запуск ДГУ и его прогрев. Когда он прогрелся, напряжение на реле KV1 достигает нормы. KV1 представляет из себя, что-то вроде реле защиты трехфазных двигателей.

Оно необходимо для контроля напряжения 3-х фазной сети (правильное чередование фаз и их номинальное значение). Подойдет например такое — CKF-317.

После срабатывания, реле KV1 замыкает свой контакт KV1.1 и напряжение достигает разъема №16. Также U поступает на контакт №9 (он управляет внутренними цепями AVR) и №22.

AVR это видит и подает сигнал на замыкание реле К3 и катушки КМ3. После чего включаются силовые контакты пускателя генератора КМ3.1 Вся нагрузка запитывается от генератора.

Ввод№1+генератор (резерв)

Ну и напоследок рассмотрим чаще всего применяемую схему АВР для частного дома – ввод№1+генератор.

Далеко не все имеют два независимых ввода, плюс еще и ДГУ. Зато наличие отдельно генератора у владельцев особняков, не такая уж и большая редкость.

Основное эл.снабжение осуществляется от первого ввода. Принцип работы здесь такой же как и рассмотренный выше.

При изменение параметров напряжения на выходе за его номинальные значения (резко упало или повысилось, исчезло), происходит смена источника оперативного напряжения. Контакт КМ3.1 размыкается, а контакт КМ3.2 замыкается.

Также размыкаются контакты 22 и 24. Пускатель QF2 выключается. Спустя три секунды AVR 02 дает сигнал на запуск генератора. После его прогрева, происходит замыкание контактов 22-26. Подается напряжение на катушку КМ2 и включается пускатель QF8.

Вся нагрузка переводится на генератор.

Если на первом вводе U вновь появилось или нормализовалось, то контакты 1-10 снова замыкаются и КМ3 включается. Через заданное время контакты на разъемах №22-№26 отключаются, а вслед за ними отключается и КМ2+QF8.

Опять же, спустя установленное время, происходит замыкание №22-№24, после чего включается КМ1 и QF2. Питание восстанавливается от основного ввода. При этом контакты 29-30 будут замкнуты пока генератор не охладится.

Время расхолаживания ДГУ лучше выставлять в районе 3-5 минут.

Статьи по теме

domikelectrica.ru

Подключаем электрогенератор в доме | Электрик

В частном доме никогда не помешает запасной источник электроэнергии, на случай ситуаций с аварийными или плановыми отключениями электроснабжения в сети.
Бывает случаи когда дом может оставаться без света не одни сутки, а например зимой когда система отопления напрямую зависит от электричества, без дополнительного источника электроэнергии не обойтись.
Но выход из ситуации можно найти обустроив в своем доме дополнительный источник электроэнергии в виде бензинового или дизельного генератора (электростанции).

Но как правильно обустроить всю систему чтоб она работала безопасно, просто и налажено? Рассмотрим все варианты…

В основном существует две принципиальные схемы подключения (управления):

1. Ручная, когда коммутация осуществляется вручную, с помощью перекидного рубильника или автомата в паре с контактором.

2. Автоматическая. Автоматическую схему управления поддерживают не все электростанции. Кроме самой электростанции нужно приобретать «систему авто запуска»
Принцип работы состоит в том что при отключение электричества в сети (на входе), «система авто запуска» переключает «дом» на генератор, при этом сама и запускает его.
При возобновление электричества на входе — система сама отключает бензиновою электростанцию и подключает дом напрямую.

Очень часто применяя генератор принято не заворачиваются и просто «подкидывать» питание от генератора к ближайшей розетке таким способом запитав весь дом. Но делать так категорически нельзя, за исключением редких единичных случаев. Но почему?

1. Проводная линия питания отдельной розеточной группы не рассчитана принимать на себя магистральную нагрузку. Есть исключения когда для этого проведена отдельная линия от щитка с проводом большого сечения и отдельным соответствующим автоматом.

2.Есть вероятность что вы забудете отключить вводной автомат в щитке, при этом запустив и подключив электростанцию. Что может произойти?
В лучшем случае вы запитаете от генератора всех «соседей» подключенных к вашей линии, что обязательно вызовет перегруз и постоянное срабатывания защитного автомата.
В худшем случае — и это наиболее частая причина поломок генератора — вы словите «встречку» и на долгое время попрощаетесь с своей электростанцией.

3. Удобство и налаженность переключения источников электроэнергии. Всего один поворот рубильника или работа в полностью автоматическом режиме и вы будете чувствовать себя спокойно и в безопасности.

Необходимый минимум для подключения
(Переходной рубильник)

1. Обеспечить отдельный ввод в щиток, отдельную линию от генератора в главный щиток дома, проводом не менее 4 мм2.

2. Перекидной рубильник. Для бытовых нужд применяется множество вариантов подобных устройств в модульном исполнении для монтажа на 35 мм DIN-рейку.
Рубильники имеют простейшую схему включения и принцип работы. На нижние контакты, как правило, подключают общую шину отходящих нагрузок. С обратной стороны, там, где контакты парные, подключают два отдельных ввода. Клавиша переключения имеет три положения, в среднем все цепи разомкнуты. Практически во всех сериях устройства могут быть многополюсными, что значительно облегчит работу с трёхфазной сетью и сложной системой заземления/зануления.

Следует понимать что такой рубильник не обладает защитными свойствами автоматического выключателя, поэтому каждый ввод нуждается в защите отдельными автоматами

В крайних случаях, когда не имеется возможности найти подобное устройство, можно изготовить его аналог с помощью двух двухполюсных автоматов одного номинала и производителя. Их нужно поставить рядом, один перевернуть вверх ногами, а затем сцепить вместе клавиши, вставив стальной штифт в штатное отверстие.

Автоматическое коммутирование с помощью контактора
(полуавтоматическое АВР)

Если «щиток управления» расположен в труднодоступном месте или вы просто не желаете каждый раз выполнять переключение вручную, можно применить устройство автоматического переключения.
Для автоматического и безопасного перехода с централизованного электроснабжения на автономное можно применить контактор.Такая система обладает максимальной дешевизной и простотой, при етом обладая свойствами промышленных систем АВР!

Схема АВР включается после вводного автомата домового распределительного щита, в разрыв перемычки между вводным автоматом и групповыми автоматами. Ввод после вводного автомата подключается к точке «основной ввод», нулевая шина к «нулю», генератор к точкам «резерв» и нулевой шине. Генераторы не имеют «нуля» и «фазы», и подключение генератора к АВР производится в произвольной последовательности.

Применяемое в схеме электромагнитное реле контактора должно иметь обмотку на 220 вольт и обладать переключаемой контактной группой на ток не менее тока вставки вводного автомата, и обязательно быть рассчитанным на продолжительный режим работы во включенном состоянии.

Работа с такой схемой АВР очень проста. При пропадании электричества в сети необходимо просто запустить генератор и в доме появится электричество. Помните, что генератор не сеть и его не стоит зря перегружать, особенно при запуске, поэтому лучше отключить мощные потребители, без которых вы можете обойтись. Чтобы генератор не работал постоянно, необходимо регулярно наблюдать за лампой «Свет есть», и как только она загорится, заглушите генератор.

Функция глушения генератора

Для подобной реализации устройства необходимо уже два контакторы (реле) подключенные параллельно.
Второе реле можно поставить на небольшой ток, но не менее 5 ампер. Оно должно также, как и первое реле, содержать контактную группу на переключение, нормально замкнутые контакты которой подключаются параллельно выключателю зажигания генератора.
Для предотвращения падения напряжения в цепи зажигания данное реле можно вынести непосредственно к генератору.
Кроме того в схему можно добавить выключатель принудительного глушения, в нормальном режиме этот выключатель всегда должен находиться в положении «включен» и в отсутствие света генератор все же можно будет заглушить за ненадобностью, например прямо из щитка.

Как работает схема? При пропадании электричества в сети нужно будит запустить генератор оставив его выключатель зажигания в положении «выкл», в доме снова загорится свет (от электростанции).
Если у генератора есть электростартер, то после пуска двигателя стартером нужно вернуть ключ в положение «выкл».

После того, как свет дадут снова, схема АВР автоматически переведёт дом на основное питание (сети), а второе реле, разомкнувшись, заглушит генератор. Если вам будет необходимо завести генератор при наличии основного питания, просто поставьте его выключатель зажигания в положение «Вкл.» и заведите его.

По окончании любых работ с генератором не забывайте всегда переводить выключатель зажигания в положение «выкл» для восстановления работоспособности функции автоматического глушения. Если вам необходимо принудительно заглушить генератор когда света нет, а генератор запущен, то разомкните дополнительный выключатель принудительного глушения генератора, в нормальном режиме этот выключатель должен быть постоянно замкнут.

Блок АВР с авто запуском генератора
(автоматическая АВР)

Принцип работы автоматического АВР чем-то похож на работу полуавтоматического, описанного выше, но в данном случае АВР самостоятельно запустит, прогреет генератор, после чего произведет переключение нагрузки на резервный источник электричества (генератор).
Кстати в полуавтоматическом для безопасной работы (функция прогрева) — можно применить модульное реле времени которое подаст напряжение после запуска двигателя с некоторой задержкой для прогрева бензодвигателя.

Основной минус подключения электрогенератора через АВР — это стоимость как самого оборудования так и монтажных работ связанных с переделкой миниэлектростанции для работы с автоматикой. Самостоятельно подключить автоматику к генератору не обладая необходимыми навыками достаточно сложно.
Например при неправильной организации работы велик риск испортить оборудование. Если генератор имеет поломку моторной части, например, его принудительный многократный запуск вызовет, по меньшей мере, глубокий разряд аккумулятора, а в худшем случае приведёт к выходу из строя обмоток электростартера.

Есть два варианта автоматических АВР:

1.Штатный блок электронного управления, поставляемый вместе с генератором устанавливается с ним в одном помещении. Такой блок подключается согласно инструкции и схеме и управляет он только запуском и остановкой двигателя, в некоторых случаях берёт на себя задачу регулировки оборотов и выдаваемой мощности.

Основная коммутация резервного ввода выполняется контакторами по ранее описанных схемах.
Только в этом случае нормально разомкнутый контакт на основном вводе протягивается сигнальным слаботочным проводом до блока управления, чтобы текущее состояние городской линии давало понять электронике, когда следует запускать или останавливать генератор.

2. Комплектные устройства АВР с авто запуском. Такие устройства требуют установки на генератор дополнительного оборудования: электрического привода дроссельной заслонки и стартера с аккумулятором.
Преимущество таких систем в том, что они имеют всё необходимое «из коробки» и полностью заменяет вводно-распределительное устройство, включая встроенные защиты по току, а иногда даже имеют систему защиты от перенапряжений и утечек. Всё что нужно для подключения — присоединить жилы вводов и шины потребителей на устройства коммутации, а также соединить вторичную клеммную колодку с дополнительным оборудованием генератора с помощью четырёх или пяти жильного провода.

Автоматическая АВР выполняет следующие функции:

1. Постоянно следит за напряжением сети

2. Автоматически подключает и отключает нагрузку

3. Запускает электростанцию включая стартер двигателя

4. После достижения нужных оборотов двигателя электростанции — с помощью контакторов подключает дом к электростанции

Правила безопасности и размещения электростанции

Помещение где будет находится бензиновая электростанция должно быть защищено от влаги, но при етом иметь хорошую вентиляцию. В таком помещение не должно быть высокой температуры. Так как вы имеете дело с горючим топливом, не забывайте об этом!
Кроме этого при установке генератора вы должны учитывать, что от такой техники будет издаваться довольно грубый шум. Учитывая это, рекомендуется установить и подключить электростанцию в гараже либо другой садовой постройке, например как на фото.

При подключение контактов нельзя оставлять незащищенные места, все соединения должны бить герметичны и закрыты.
Заправляя генератор, нужно его выключать, а пролитые следы топлива тщательно удалять!
По возможности избегайте контактов с работающим генератором. Не подходите в развивающихся одеждах, ведь вентилятор внутри может затягивать ткань и другие элементы одежды.
Заземление обязательно для дизельных и бензогенераторов!

Заземление для электростанции

Для генератора будет необходимо обустроить индивидуальный контур заземления.
Вам может потребоваться металлический прут, трубка или оцинкованное железо. Диаметр «штырей» — около 50мм и по 1.5м длиной.
Соединятся штыри будут при помощи листового (оцинкованного) железа 500*1000 мм. Также будет необходим металлический прут диаметром 15мм.
Штыри вбиваются в землю практически на всю длину, после чего, по кругу металлической полосой все штыри привариваются вместе. Затем к одному из штырей приваривается металлический прут который от контура заводится в сухое помещение, в котором будет произведено его соединение с медным проводом сечением 4мм через болтовое соединение. Такое соединение размещается внутри герметичной соединительной коробки. А другой конец медного провода соединяется с массой (корпусом) металлической рамы электростанции генератора.
Для небольших электростанций необязательно делать заземление в виде контура из нескольких штырей, достаточно одного но длинного, близко 2м штыря забитого в влажную почву.

Схемы подключения электрогенератора в трехфазной системе

elektt.blogspot.com
