SMD светодиоды – характеристики, даташиты, онлайн калькулятор

Воспользовавшись справочными данными из нижеприведенной таблицы с техническими характеристиками наиболее популярных SMD светодиодов, Вы сможете при самостоятельном изготовлении подсветок и светильников, или, покупая готовые источники света, рассчитать и оценить их светотехнические возможности. С помощью данных из таблицы сможете определить параметры светодиодной ленты в случае отсутствия на ней маркировки.

Кликнув по надписи синего цвета, обозначающей типа светодиода, Вы можете ознакомиться с даташитом от производителя, хранящегося непосредственно на сайте. В даташитах приведены более подробные технические характеристики обыкновенных и сверхярких светодиодов с учетом величины протекающего через них тока и температуры окружающей среды.

Электрическая схема расположения кристаллов в светодиоде LED-RGB-SMD5050 и схема его включения в светодиодной ленте приведена в статье сайта Подключение RGB светодиодных лент.

В настоящее время подавляющее число ламп, светильников, светодиодных лент и модулей изготовлены с использованием одного из типов светодиодов, приведенных в таблице. Срок службы SMD светодиодов по заявлению производителей составляет не менее 80000 часов.

Калькулятор для расчета

параметров токоограничивающего резистора для LED

При самостоятельном изготовлении светодиодных источников света и светильников необходимо рассчитать номинал и мощность токоограничивающего резистора. Для упрощения этой задачи представляю в помощь специальный онлайн калькулятор, с помощью которого Вы сможете рассчитать сопротивление и мощность требуемого резистора в зависимости от типа светодиода, их количества и напряжения источника питания. Параметр «Напряжение падения на одном LED» берется наибольшее значение из последней колонки таблицы, «Максимально допустимый ток через LED» из предпоследней колонки.

Если в наличии нет резистора нужной мощности, то его можно заменить несколькими резисторами одинакового номинала меньшей мощности, включив их последовательно или параллельно.

При этом мощность, рассеиваемая на одном резисторе, будет равна расчетной мощности, деленной на количество резисторов. Величина резисторов при последовательном включении уменьшится и будет равна расчетной величине, деленной на количество резисторов. При параллельном включении нужно брать резисторы, номиналом, равным требуемому умноженному на количество резисторов.

Например, в результате расчета необходим резистор мощностью 1 ватт и номиналом 200 Ом. Этот резистор можно заменить четырьмя включенными последовательно резисторами мощностью 0,25 ватт номиналом по 50 Ом. При этом если светодиодов, например, пять, то впаять резисторы можно по одному между диодами.

Подключать непосредственно к источнику питания, батарейке или аккумулятору один или несколько соединенных последовательно светодиодов без токоограничивающего резистора недопустимо, так как это приведет к выходу их из строя.

При питании светодиодов от аккумулятора (батарейки), необходимо учесть, что во время работы светодиодов происходит, в зависимости от степени разряда и емкости аккумулятора, снижение напряжения на его выводах до 20%. Если напряжение холостого хода аккумулятора будет близко к напряжению падения на светодиоде, то он будет светить с пониженной яркостью.

Онлайн калькуляторы для определения номинала резисторов

по цветовой маркировке

Если номинал резистора на корпусе обозначен в виде четырех или пяти цветных колец, то величину его можно определить с помощью одного из нижеприведенного онлайн калькулятора.

Онлайн калькулятор для определения сопротивления резисторов

маркированных 4 цветными кольцами

Онлайн калькулятор для определения сопротивления резисторов маркированных

5 цветными кольцами
Игорь 06.03.2017

Александр, здравствуй!
Подскажи, будь добр, 12 светодиодов мощностью 3 вата будет 36 ватт. А начинаешь считать по формуле получается другое, 12×3,4В=40,8В×0,7А=28,56 вата.
И ещё, рекомендуют драйвер на 0,6 А, а прислали на ток 0,5 А, говорят пойдёт. Так, то всё работает, но почему драйвер не перегорает?
И ещё, советуют драйвер брать на 20-30% мощнее, то получается что который прислали подходит?

Александр

Здравствуйте, Игорь.
3 ватта – это паспортная потребляемая мощность светодиода. Расчетная – это реальная. При этом надо учесть, что 3,4 В это тоже справочное значение напряжения и может на практике отличаться, быть от 3,2 до 3,8. Так что рассчитываете вы все правильно. Чем на меньший ток рассчитан драйвер, тем слабее будут светить светодиоды, так как падение напряжения на них будет прежним.
Драйвер должен быть рассчитан не только на ток, но и иметь запас по напряжению. Для вашего случая напряжение должно быть около 55 В, если меньше 40 вольт, то светодиоды могут и не засветить. Если напряжения недостаточно, то нужно уменьшить количество последовательно соединенных светодиодов, например, до 8. Тогда заработают.

Драйвер, рассчитанный на меньший ток, чем номинальный для светодиодов брать можно, просто яркость свечения светодиодов будут немного меньше. Это как раз Ваш случай. А вот на больший ток недопустимо, так как от перегрева кристалла светодиоды быстро выйдут из строя. Запас по мощности рекомендуется для блоков питания, для драйверов мощность должна быть равна расчетной.

Характеристики и внешний вид SMD-светодиодов

SMD означает Surface Mounted Device, что с английского переводится как компоненты, предназначенные для поверхностного монтажа. Эта технология изготовления электронных компонентов на печатной плате. Основным отличием технологии от традиционной (сквозного монтажа в отверстия) выступает то, что компоненты монтируются без отверстий и только со стороны токопроводящей дорожки. Их приклеивают, а затем припаивают.

Особенности SMD-светодиодов

Первые LED-светильники производились с применением обычных светодиодов. Они оснащены аксиальными (проволочными) достаточно длинными выводами, которые предназначены для монтажа в отверстия в плате.

У светодиодов типа SMD есть только небольшие контактные площадки, которыми устройства монтируются прямо на плату. Это планарные (плоские) выводы, не требующие отверстий в плате. Ввиду простоты такого монтажа после появления SMD-компонентов его доверили роботизированным системам, которые делают все автоматически. Это сделало изготовление осветительных приборов более экономичным.

Еще одним преимуществом SMD-светодиодов стала возможность изготовления миниатюрных, но мощных диодов. Это связано с улучшенным отводом тепла от кристаллов. Они почти лежат на плате, а еще имеют короткие и массивные выводы. Этим и обусловлена возможность эффективного отвода тепла от мощных кристаллов. Хотя многие из них все-таки нуждаются в подборе и расчете радиатора. Снаружи для защиты от окружающей среды их заливают компаундом, часто с добавлением люминофора, который выравнивает цветовую характеристику диода.

Характеристики и виды SMD-светодиодов

Первое, с чем стоит разобраться, – это маркировка SMD-светодиодов. В общем виде в обозначении присутствует аббревиатура SMD и 4 цифры, например, SMD 3528. Это один из самых распространенных типоразмеров SMD-светодиодов. В данной маркировке отражаются только размеры в миллиметрах: 3528 означает 3,5х2,8 мм. Соответственно, SMD 5050 имеет размеры 5,0х5,0 мм, а SMD 5730 – 5,7х3,0 мм.

Различия наблюдаются и в отношении ряда других параметров. Самые значимые характеристики SMD-светодиодов приведены в таблице.

Тип SMD	Размеры SMD-светодиода	Рабочий ток, мА	Кол-во кристаллов	Световой поток, лм	Мощность, Вт	Примечания
2835	2,8х3,5 мм	60, 150, 300	1	20, 50, 100	0,2, 0,5 или 1	Однокристалльный светодиод малой мощности, выпускаемый в трех вариантах с разным световым потоком и мощностью. По размерам корпуса аналогичен SMD 3528, но имеет прямоугольную, а не круглую линзу.
3014	3,0х1,4 мм	30	1	9-11 в зависимости от цвета свечения кристалла	0,12	Компактный светодиод с умеренной мощностью и достаточным световым потоком. Может давать белый свет разной цветовой температуры, а также цветное свечение. Часто встречается в точечных светильниках, светодиодных лентах, автомобильных лампах.
3528	3,5х2,8 мм	20	1 или 3	0,6-5 в зависимости от цвета свечения кристалла	0,06 или 0,2	Может быть однокристалльным (одного цвета – белого, синего, желтого, красного, зеленого) или трехкристалльным (RGB). В связи с этим часто используется в LED-подсветке.
5050	5,0х5,0 мм	60, 80	3 или 4	2-14	0,2 или 0,26	Имеет только трех- или четырехкристалльное исполнение. Одноцветный светодиод имеет в 3 раза большую яркость, чем однокристалльный SMD 3528, поскольку все кристаллы светят одним цветом.
5630 5730	5,6х3,0 мм 5,7х3,0 мм	150 150, 300	1 1 или 2	50 50, 158	0,5 0,5 или 1	Светодиоды SMD 5630 и 5730 во многом схожи за исключением некоторых характеристик. Диоды SMD 5730 вдвое мощнее и могут давать больший световой поток, поскольку имеют исполнение с двумя кристаллами. Оба диода используются для создания мощных лент, прожекторов и ламп.

Ранее наиболее популярными были SMD 3528 и 5050, но сегодня они используются в основном в светодиодных лентах. Для светильников используют SMD 5630 как более современные диоды. Количество светодиодов на ленте может составлять от 30 до 240 шт./м. От этого зависит удельная мощность и яркость LED-ленты.

Важные вопросы относительно SMD-светодиодов

Решая вопрос, как определить полярность SMD-светодиода, необходимо обратить внимание на корпус изделия. На лицевой части обычно есть срез – с этой стороны находится катод (минус).

Как узнать параметры светодиода SMD? Очень просто, достаточно линейкой измерить его размеры, а уже по ним определить тип диода и в таблице посмотреть его характеристики. Таким простым способом даже можно рассчитать мощность светодиодной ленты, если она не указана производителем на упаковке или у вас нет паспорта.

Проверка SMD светодиодов осуществляется с помощью мультиметра. Его переключают в специальный режим «Диоды», после чего красный щуп подсоединяется к аноду, а черный – к катоду. На экране должно показаться напряжение. После этого нужно поменять полярность подключения и посмотреть, нет ли падения напряжения. Если нет, значит, светодиод полностью рабочий. Это один из способов проверки светодиодной ленты на исправность.

Светодиоды: принципы работы, виды, характеристики, области применения | LIGHT-RU.RU

Светодиоды различных цветов

Сегодняшний мир невозможно себе вообразить без электрического освещения. Огромные мегаполисы и самые отдаленные уголки земного шара освещаются всевозможными электрическими источниками искусственного света. Однако, непрерывное развитие технологий приводит к тому, что мастодонт электрического освещения — «лампочка Ильича» — уверенно уступает лидирующие позиции современным высокотехнологичным и высокоэкономичным источникам электрического света, среди которых, безусловно, безоговорочно лидируют светодиоды.

Содержание статьи

Что такое светодиод и история его изобретения

Принцип действия светодиода

Светодиод — это полупроводниковый прибор, излучающий фотоны определенной частоты при пропускании через него электрического тока.

Часто термин «светодиод» заменяется англоязычной аббревиатурой LED от «led emitting diod» — светоизлучающий диод. Русскоязычный аналог данного словосочетания — СИД — используется значительно реже.

Эффект испускания фотонов достигается благодаря наличию в этих приборах электронно-дырочного перехода, рекомбинация электронов и дырок в котором сопровождается переходом электронов с одного энергетического уровня на другой, в результате чего избыток энергии высвобождается в виде свободного фотонного излучения.

Олег Лосев, советский ученый, изобретатель, один из праотцов светодиода

Впервые подобное явление было обнаружено в далеком 1907 году английским исследователем Генри Раундом. Позднее независимо от него советский ученый Олег Лосев в 1923 году также зафиксировал электролюминесценцию в точке контакта карбида кремния и стали под воздействием электрического тока и даже смог запатентовать своё изобретение под названием «Световое реле» в 1927 году. Но, как часто бывает, открытие не было должным образом оценено современниками и до победного шествия светодиодов оставались долгие десятилетия.

Технология создания инфракрасных светодиодов была освоена в США лишь в 1961 году, а первый реально применимый светодиод в видимом диапазоне спектра (красный) был создан в 1962 году Ником Холоньяком. Позднейшие исследования привели к созданию в 1971 году синего светодиода, а в 1972 году был создан первый жёлтый светодиод и были разработаны способы десятикратного увеличения яркости красных светодиодов.

Тем не менее, несмотря на очевидный прогресс в развитии светодиодной техники, светодиоды оставались чрезмерно дорогими вплоть до конца 60-х годов ХХ века. Их широкое промышленное производство и применение начинается лишь в 70-х годах ХХ века, а производство дешевых синих светодиодов началось лишь после 1990 года, когда японским ученым, получившим позднее за это Нобелевскую премию, удалось критически усовершенствовать технологию их создания.

Виды светодиодов в зависимости от химического состава полупроводников

Поскольку светодиоды являются полупроводниковыми приборами, то и материалы, используемые для их создания, являются традиционными для полупроводниковой техники. Самый распространенный, безусловно, галлий в химических соединениях с другими элементами. Широко применяются также индий, алюминий, кремний.

Использование разнообразных соединений дает возможность получать светодиоды, испускающие свет в диапазоне от инфракрасного до ультрафиолетового. А использование дополнительно нанесенных люминофоров и цветных пластиков еще больше расширяет цветовую палитру получаемого света.

Виды полупроводниковых материалов, используемых в светодиодах для получения излучения различного спектра

	Цвет	Длина волны, нм	Падение напряжения, В	Полупроводниковые материалы
	Инфракрасный	λ > 760	ΔU	Арсенид галлия (GaAs) Алюминия галлия арсенид (Aluminium gallium arsenide AlGaAs)
	Красный	610	1,63	Алюминия-галлия арсенид (AlGaAs) (Aluminium gallium arsenide AlGaAs) Галлия арсенид-фосфид (GaAsP) Алюминия-галлия-индия фосфид (AlGaInP) Галлия(III) фосфид (GaP)
	Оранжевый	590	2,03	Галлия фосфид-арсенид (GaAsP) Алюминия-галлия-индия фосфид (AlGaInP) Галлия(III) фосфид (GaP)
	Жёлтый	570	2,10	Галлия арсенид-фосфид (GaAsP) Алюминия-галлия-индия фосфид (AlGaInP) Галлия(III) фосфид (GaP)
	Зеленый	500	1,9	Индия-галлия нитрид (InGaN) / Галлия(III) нитрид (GaN) Галлия(III) фосфид (GaP) Алюминия-галлия-индия фосфид (AlGaInP) Алюминия-галлия фосфид (AlGaP)
	Синий	450	2,48	Селенид цинка (ZnSe) Индия-галлия нитрид (InGaN) Карбид кремния (SiC) в качестве субстрата Кремний (Si) в качестве субстрата — (в разработке)
	Фиолетовый	400	2,76	Индия-галлия нитрид (InGaN)
	Пурпурный	Смесь нескольких спектров	2,48	Двойной: синий/красный диод, синий с красным люминофором, или белый с пурпурным пластиком
	Ультрафиолетовый	λ	3,1	Алмаз (235 нм) Нитрид бора (215 нм) Нитрид алюминия (AlN) (210 нм) Нитрид алюминия-галлия (AlGaN) Нитрид алюминия-галлия-индия (AlGaInN) — (менее 210 нм)
	Белый	Широкий спектр	ΔU ≈ 3,5	Синий/фиолетовый диод с люминофором

Типоразмеры SMD светодиодов

SMD — Surface Mount Device — электронные детали или устройства, монтируемые на поверхность (как правильно, на поверхность платы). Именно такой тип монтажа стал самым распространенным в мире электроники и, соответственно, самыми распространенным являются и SMD светодиоды, т.е. светодиоды, предназначенные для поверхностного монтажа. Иногда их называют чип-светодиодами, но такое название скорее редкость.

Существует несколько самых распространенных размеров SMD светодиодов. Как правило, разные производители придерживаются общепринятых стандартов, хотя, например, световой поток светодиодов одного типоразмера у разных изготовителей может отличаться.

SMD 3528

Светодиод SMD 3528

Светодиоды для поверхностного монтажа типоразмера 3528 являются, пожалуй, одним из наиболее распространенных вариантов. Они имеют прямоугольную форму со сторонами 3,5 и 2,8 миллиметра. Толщина составляет 1,4 мм. Для облегчения монтажа на корпусе светодиода со стороны катода делается срез угла, позволяющий однозначно определить правильное расположение элемента. Светоизлучающая поверхность сформирована в виде круга и, как правило, покрыта люминофором, отличающимся в зависимости от целей использования светодиода. Существенной особенностью данных светодиодных элементов является сильная зависимость их яркости от температуры. Так, при нагревании светодиода до 80 °C его яркость может упасть на 25% и более.

SMD 5050

Светодиод SMD 5050

Светодиоды SMD 5050 обладают квадратным корпусом размером 5,0 на 5,0 мм, внутри которого расположены три кристалла по своим характеристикам идентичных тем, которые устанавливаются в SMD 3528. Фактически SMD 5050 можно считать более совершенной версией светодиодов 3528. Возможность установки трёх кристаллов в один корпус позволяет создавать более мощные и яркие светодиоды, а наличие возможности независимого управления каждым кристаллом позволяет создавать многоцветные RGB светодиоды, способные излучать практически весь видимый человеческим глазом световой спектр.

SMD 5630

Светодиод SMD 5630

Появление нового типа светодиодов с габаритами корпуса 5,6 на 3,0 мм засвидетельствовало не только внешние изменения привычных размеров SMD, но и ознаменовало внесение в их конструкцию заметных улучшений, влияющих на существенные показатели их работы. Применение новых материалов и инженерных решений позволило увеличить мощность и светоотдачу светодиодов 5630 по сравнению с их более ранними собратьями.

Несмотря на наличие в SMD 5630 четырёх выводов используется всего два из них. Второй является отрицательным катодом, а четвертый положительным анодом. При этом ключ катода расположен возле первого вывода. Размещение чипов SMD 5630 на металлической подложке является хорошим тоном, так как способствует значительному улучшению отвода тепла из рабочей зоны и, соответственно, продлению срока службы высокотехнологичного устройства.

На следующем рисунке наглядно представлена разница между направлением светового потока и углами обзора у светодиодов 3528, 5050 и 5630. Невооруженным глазом заметен рост данных показателей с увеличением форм-фактора чип-светодиода.

Сравнительная характеристика направления и угла излучения светодиодов 3528, 5050 и 5630

SMD 5730

Светодиод SMD 5730

Братья-близнецы светодиодов 5630 — светодиоды SMD 5730 — появились на рынке практически одновременно со своими младшими соплеменниками и во многом являются их аналогами. Среди конструктивных отличий необходимо отметить, что светоизлучающие диоды 5,7 на 3,0 мм имею лишь два контакта, в отличие от светодиодов 5630. При этом они несколько выше (приблизительно на 0,5 мм). Также светодиоды 5730 подразделяются по потребляемой мощности на два класса: 0,5 Вт и 1 Вт, и часто обозначаются соответственно SMD 5730-05 и SMD 5730-1. Устройства обоих этих классов являются высокоэффективными светоизлучающими устройствами с низким тепловым сопротивлением кристалл/подложка около 4 °C, что значительно повышает энергоэффективность и долговечность оборудования на их базе.

Сравнительные характеристики чип-светодиодов SMD5730-05 и SMD5730-1

Параметр SMD	Максимально допустимое значение		Единица измерения
	SMD5730-05	SMD5730-1
Прямой ток	180	350	mA
Импульсный прямой ток	400	800	mA
Рассеиваемая мощность	0. 5	1.1	W
Температура перехода	130	130	°C
Рабочая температура	— 40 / + 65	— 40 / + 65	°C
Температура хранения	— 55 / + 100	— 55 / + 100	°C
Температура пайки	300°C в течении 2 сек.	300°C в течении 2 сек.

Как видно из приведенных данных, светодиоды 5730-1, имея вдвое большую рассеиваемую мощность, функционируют и при больших токах. Таким образом, при выборе между светодиодами 5730-05 и 5730-1 необходимо учитывать как условия отвода тепла в готовом изделии, так и электротехнические параметры работы светоизлучающего диода.

Сравнительная характеристика светодиодов различных типоразмеров

Параметр	3528	5050	5630	5730 (0,5 Вт)	5730 (1 Вт)
Световая отдача (Лм/Вт)	5	15	40	40	100
Мощность, Вт	0,06	0,2	0,5	0,5	1,0
Температура, °C	+65	+65	+80	+80	+80
Ток, А	0,02	0,06	0,15	0,15	0,30
Напряжение, В	3,3	3,3	3,3	3,4	3,4
Размеры, мм	3,5 х 2,8	5,0 х 5,0	5,6 х 3,0	5,7 х 3,0	5,7 х 3,0

SMD 3014

Светодиод SMD 3014

Сравнительно недавно появившиеся светоизлучающие диоды форм-фактора 3,0 на 1,4 мм не только имеют существенно меньшие внешние размеры, чем более ранние SMD, но и обладают значительно более высокой энергетической эффективностью.

Данные светодиоды работают при максимальном токе 30 мА, что позволяет отнести их к слаботочным устройствам. Также при их монтаже необходимо учитывать, что контакты анода и катода не только выведены на боковые поверхности, но и уходят под нижнюю часть изделия. Целью данного изменения было увеличение теплоотвода от меньшего по размеру, но более мощного потребителя.

SMD 2835

Светодиод SMD 2835

Светодиоды SMD 2835 вобрали в себя, пожалуй, самые лучшие черты других LED SMD. Несмотря на то, что размеры светодиодов 2835 совпадают с размерами светодиодов 3528 (3,5 х 2,8 мм), SMD2835 имеют иную конструкцию светоизлучающей поверхности, выполненной в форме прямоугольника, что снижает неэффективные потери энергии и повышает оптические показатели, в частности, угол обзора.

Конструктивные особенности светодиодов 2835 (использование контактов анода и катода в качестве теплоотводящей подложки) сближает эти устройства с SMD3014, в которых реализован такой же принцип. По электротехническим же характеристикам наиболее близкими к SMD2835 являются SMD5730-05

Энергетическая эффективность различных светодиодов

Развитие LED технологий направлено в первую очередь на увеличение их энергоэффективности. Средние показатели световой отдачи для различных типов чип-светодиодов составляют следующие значения:

• SMD 3528 — 70 лм/Вт
• SMD 5050 — 80 лм/Вт
• SMD 5630 — 80 лм/Вт
• SMD 5730-05 — 80 лм/Вт
• SMD 5730-1 — 100 лм/Вт

Из приведенных данных видно, что со сменой поколений светодиодов кардинального роста световой отдачи не произошло. В тоже время, если сравнить светодиоды SMD3528 и светодиоды SMD5730-1, то можно обнаружить, что световой поток вырос почти в 22 раза, в то время как потребление энергии возросло всего в 15 раз.

Подключение светодиодов в электрическую цепь

Обозначение светодиода на электрической схеме

Штатное функционирование светоизлучающих диодов возможно только при подаче на анод положительного потенциала, а на катод — отрицательного, т.е. при прохождении через него тока только в прямом направлении.

Поскольку p-n переход имеет резко возрастающую вольт-амперную характеристику, светодиод должен подключаться к источнику тока. При подключении светодиода к источнику напряжения должна предусматриваться установка ограничивающих ток элементов (например, резисторов). Роль таких элементов может выполнять сама электрическая цепь. Модели светодиодов некоторых производителей поставляются с уже встроенными токолимитирующими элементами. В таких случаях в техническом описании к светодиодам указываются максимальные и минимальные допустимые значения подаваемого на светоизлучающий диод напряжения.

Вольт-амперная характеристика p-n перехода в светодиодах

Выход из строя светодиода может быть связан с подачей на его контакты напряжения, превышающего заявленные производителем пределы. В этом случае на светодиоде выделяется количество тепла, которое не может быть отведено теплоотводящими элементами, что приводит к перегреву SMD светодиода и его необратимому выходу из строя.

Токолимитирующая цепь для маломощных светодиодов (простейший вариант) может представлять собой элементарный резистор, включенный последовательно со светодиодом. В более сложных случаях, когда существует необходимость защиты мощных светодиодов, применяются схемы с широтно-импульсной модуляцией. Такой вариант позволяет решить сразу две задачи: во-первых, поддерживает среднее значение тока, идущего через светодиод на безопасном уровне и, во-вторых, позволяет диммировать светодиод, т.е. регулировать яркость его свечения.

Необходимо помнить, что при использовании источников питания с низким внутренним сопротивлением, не допускается подача на светодиод напряжения обратной полярности, т. к. у большинства светодиодов обратное пробивное напряжение составляет всего несколько вольт. В том случае, если светодиод используется в схеме, где есть вероятность появления обратного напряжения, светодиод следует защищать путём установки параллельно с ним обычного диода в обратной полярности.

Варианты защиты светодиодов от обратного напряжение (на примере подключения к сети переменного тока 220В)

Защита светодиодов от обратного напряжения диодом

Встречно-параллельное подключение светодиода и диода

Встречно-параллельное подключение двух светодиодов

Преимущества светодиодов по сравнению с другими источниками света

Являясь качественно новыми источниками электромагнитного излучения, светодиоды обладают рядом существенных преимуществ перед своими предшественниками, что способствует их широкому перманентному внедрению в различных областях народно-хозяйственного комплекса.

Среди преимуществ светодиодов необходимо выделить следующие их качества и характеристики:

• Отсутствие в LED светодиодах чувствительных к механическим воздействиям конструктивных элементов (таких, например, как нить накаливания) определяет их повышенную вибро- и механическую стойкость к неблагоприятным воздействиям во время изготовления, транспортировки, монтажа и эксплуатации.
• Крайне эффективное преобразование светодиодами электрической энергии в световую определяет крайне высокий коэффициент их световой отдачи. Натриевые газоразрядные и металлогалогенные лампы, бывшие многие десятилетия бесспорными лидерами на рынке по показателю световой отдачи, в настоящее время утратили свои лидирующие позиции из-за появления не менее эффективных светоизлучающих диодов. Так, если показатель световой отдачи у натриевых газоразрядных ламп составляет около 150 лм на Вт потребляемой мощности, то у самых современных светодиодов он достиг 146 лм/Вт и продолжает повышаться вместе с развитием технологий и применением новых конструкторских решений.
• Срок эксплуатации светодиодов составляет от 30 тыс. до 100 тыс. часов, что значительно превышает показатели источников света, изготовленных по другим технологиями. Недостатком светоизлучающих диодов является то, что при длительной эксплуатации и/или неэффективном отводе тепла их кристаллы подвержены так называемой деградации, приводящей к плавному снижению яркости излучения.
• Существенным плюсом светодиодов является независимость длительности их службы от количества итераций включения-выключения. Этим они выгодно отличаются от других светоизлучающих устройств (например, газоразрядных ламп и ламп накаливания), чувствительных к количеству циклов включения-выключения.
• Излучению светодиодов имманентно присуща спектральная чистота, в то время как в других устройствах она достигается за счет использование различных светофильтров. Спектрографический анализ излучения красного светодиода
• Экологическая безопасность LED обусловлена тем, что в их производстве не используются опасные элементы и соединения (ртуть, фосфор, галогениды металлов). Также в спектре их излучения отсутствует ультрафиолет, что приводит к отсутствию необходимости создания защиты от него.
• Светодиоды безопасны в эксплуатации, т.к. обычно они питаются относительно низкими напряжениями и, благодаря высокой светоотдаче, редко нагреваются выше 50-60 °C
• Немаловажным фактором, способствующим широкому применению светодиодов, является отсутствие инерционности их включения: максимальная яркость излучения достигается сразу после включения, в то время как у энергосберегающих люминесцентных ламп время включения колеблется от 1 секунды до 1 минуты, а выход на стопроцентную яркость происходит в течение 3-10 минут после начала работы (в зависимости от температуры окружающей среды и особенностей лампы).
• Практически нулевая чувствительность светодиодов к низким и ультранизким температурам позволяет использовать их вне помещений в странах с суровым климатом. В тоже время, как уже отмечалось, светодиоды (как и любые другие полупроводниковые приборы) чувствительны к высоким температурам. В связи с этим при монтаже LED устройств всегда необходимо уделять особое внимание наличию достаточного уровня отвода тепла.
• Широкое варьирование угла излучения у различных видов светодиодов (от 15° до 180°) позволяет решать различные конструкторские и технологические задачи при создании устройств с их использованием.
• Наличие широкого спектра белых светодиодов (белый теплый, белый дневной, белый холодный) дает возможность использовать различные их типы для решения различных задач в зависимости от конкретной ситуации и необходимости получения того или иного эффекта от освещения.
• Относительно низкая стоимость светодиодов (особенно индикаторных).
• Высокие показатели коэффициента цветопередачи CRI.

Применение светодиодов

Благодаря широкому спектру преимуществ, светодиодные источники излучения нашли применения в разнообразных областях. Основными направлениями использования LED являются:

• Исторически первой областью применения светодиодов было приборостроение. Именно здесь светодиоды стали массово применяться в качестве устройств индикации. Индикаторами могут быть как одиночные LED (например, индикатор включения в сеть), так и собранные в различные табло (цифровые, цифро-буквенные).
• В последние десятилетия стали широко использоваться так называемые светодиодные кластеры. По сути это массив светодиодов, находящихся под общим цифровым (как правило) управлением. Обывателю такие кластеры знакомы в виде бегущих строк, больших экранов, размещаемых на улицах городов.
• Также светодиоды обеспечивают подсветку жидкокристаллических экранов мобильных устройств, телевизоров и мониторов персональных компьютеров и ноутбуков.
• Мощные и сверхмощные светодиоды нашли своё применение в фонарях уличного освещения, а также в современных светофорах. Применение LED излучателей в светофорах крупных городов не только способствует оптимизации потребления электроэнергии, но и за счет высокой светоотдачи и цветопередачи способствует снижению аварийности на дорогах.
• Повышению безопасности на дорогах способствует и внедрение принципиально новых элементов дорожной обстановки: дорожных знаков на основе светодиодов. Такие знаки прекрасно видны в любое время суток и практически в любую погоду.
• В последние годы светодиоды получили широкое распространение в качестве основных источников промышленного и бытового освещения. Светильники на основе LED, а также светодиодные ленты уверенно вытесняют с рынка другие виды источников света. В первую очередь это происходит за счет лавинообразного снижения цен на светодиоды в последнее время, а также благодаря появлению множества локальных производителей достаточно качественной светодиодной продукции.
• Использование LED технологий в растениеводстве позволяет создавать узкоспециализированные источники освещения (фитолампы) с особым спектром излучения, обеспечивающим максимальную эффективность процесса фотосинтеза в листьях сельскохозяйственных растений. Применение подобных приборов особенно перспективно на территориях с северным климатом.
• Стремительное развитие информационных технологий также обуславливает значительный спрос на светодиодную продукцию. Использование LED в качестве легкодоступных источников модулированного электромагнитного излучения широко распространено при создании систем передачи информации по оптическим волокнам.
• Заняли свою нишу светодиоды и в сфере дизайна в виде цветных светодиодных лент, гибких шнуров дюралайт, светодиодных гирлянд. С их помощью оформляются как интерьеры жилых помещений, так и архитектурные и арт-объекты, а также концертные и выставочные залы, бары, дискотеки, ночные клубы.
• Дешевизна и чарующая привлекательность LED привела к их повсеместному использованию в игрушках, детских играх, различных USB-устройствах.
• Менее известно, но от того не менее широко распространено использование светодиодов в оптронах, позволяющих создавать разнообразные детекторы наличия, дискретные спидометры, детекторы начала и конца, а также устройства передачи сигнала без передачи электрического напряжения. Устройство и обозначение оптрона (оптопары)

LIGHT-ru.RU — С НАМИ СВЕТЛЕЕ!

Виды светодиодов, маркировка и параметры

Светодиоды вытеснили обычные электролампы из нашего повседневного обихода. Сегодня светоизлучающие диоды применяются повсеместно, от обычного фонарика до светильников и прожекторов. Пользователи светодиодной продукции мало знают про ее особенности и постоянно задают вопросы специалистам компании «Ледрус». Очень часто нас спрашивают: какие типы светодиодов выпускаются, как определить маркировку светодиода, как определить характеристики светоизлучающего диода.

Эта статья отвечает на популярные вопросы наших покупателей, раскрывает все секреты smd-светодиодов, рассказывает о критериях выбора светодиодных излучателей по маркировке и параметрам. Вам будет интересно узнать, что зачастую достаточно обычной линейки, чтобы найти всю нужную информацию про изделие.

Обзор видов светодиодов

Первые светодиоды появились в 60-х годах XX века и представляли собой, по сути, прототипы с малой энергетической эффективностью. Дальнейшее развитие технологии производства на основе новых материалов, таких как полупроводниковые гетероструктуры, позволило изготавливать мощные светоизлучающие диоды с высокой яркостью и малым энергопотреблением. Познакомимся с классификацией светоизлучающих диодов по различным критериям.

Тип корпуса: выводные и smd светодиоды

Промышленность выпускает два основных вида светодиодов, имеющих абсолютно разную конструкцию, технологию изготовления, внешний вид и назначение:

• выводные DIP для ручного монтажа;
• SMD для поверхностного монтажа вручную или на автоматизированной линии.

Выводные LED можно легко распознать по двум выводам (анод и катод), предназначенным для крепления и пайки на печатной плате. Основная сфера применения: индикация на приборах различного назначения. Отдельные модификации устанавливаются, например, в бытовые фонарики или, так называемые, «лазерные» указки.

Выводные светодиоды изготавливаются в трех вариантах корпусов:

Круглые светодиоды 3, 5, 8 мм

Прямоугольные светодиоды «Пиранья»

Цилиндрические светодиоды

Светоизлучающие диоды, используемые для поверхностного монтажа, производятся на основе светодиодного чипа (кристалла), который помещается в корпус той или иной формы. Для пайки на плате и подключения к схеме электропитания предусмотрены специальные выводы. Международная классификация определяет основные типы корпусов:

SMD-LED

Что такое smd светодиоды

Для лучшего понимания дальнейшей информации остановимся более подробно на особенностях СМД-светодиодов. Поскольку именно они служат источниками света в светодиодных лентах, светильниках, лампах и прожекторах.

Процесс создания SMD-светодиода подразделяется на четыре этапа: по выращиванию кристаллической структуры, планарной обработке пленок, бинированию (сортировке чипов на категории – бины), размещению чипа (один или несколько кристаллов) в корпус.

Выращивание кристалла осуществляется методом металлоорганической эпитаксии. Происходит послойное наращивание кристаллической структуры с созданием контактов к p-n переходам.

Светоизлучающие диоды устанавливаются на общей подложке, отводящей излишнее тепло от кристалла. Подобное решение позволяет выпускать изделия, излучающие мощный световой поток с выделением значительной тепловой энергии. Теплоотвод гарантирует нормальную работу SMD-LED со стабильными рабочими характеристиками.

На готовые чипы наносится оптическое покрытие, например, люминофор. На мощные модификации монтируется пластиковая фокусирующая линза, которая направляет световое излучение под заданным углом.

В результате, сборка из маломощных SMD-светодиодов, установленная в светильник, позволяет добиться высокой яркости свечения.

Одно-, двух-, трехкристальные SMD светодиоды

Однокристальные светоизлучающие диоды для поверхностного монтажа выпускаются в модификациях, отличающихся уровнем мощности и яркости.

Величина тока маломощных моделей находится в пределах 20 мА из-за ограничения отводимого тепла. Встречаются варианты с уровнем яркости 5 – 50 mCd и 100 – 2000 mCd. Сверху обычно устанавливается плоская или сферическая линза. Сфера применения: электронные табло с высоким разрешением.

Более мощные светодиоды на одном кристалле работают с током от 50 мА до 1 А и имеют более эффективный теплоотвод. Используются в осветительных приборах, на рекламных экранах.

Многокристальные, например, трехкристальные светодиоды изготавливаются с различным количеством и сочетанием кристаллов, позволяющим варьировать яркость и цвет излучения. Рабочее напряжение варьируется у разных производителей. К примеру, компания Cree выпускает серии многокристальных LED с питанием 6 – 72 вольта и мощностью до 25 ватт. Назначение этой продукции весьма разнообразно – от приборов освещения до цветных электронных табло на стадионах.

Классификация по цвету свечения светодиода

Светоизлучающие диоды поверхностного монтажа производятся в двух вариантах излучаемого цвета:

• монохромные (одноцветные) – выпускаются модели (однокристальные) с белым, желтым, синим, красным, зеленым свечением;
• полихромные (многоцветные) – по международным правилам обозначаются как RGB (Red/Green/Blue). Структура – трехкристальная. Каждый кристалл размещается на единой подложке и работает совершенно независимо. Три световых потока объединяются оптической линзой или пространственно по общей оси излучения. Яркость и интенсивность света каждого излучающего элемента регулируется отдельным контроллером.

Интернет-магазин «Ледрус» предлагает широкий модельный ряд светодиодов всех видов и цветов свечения.

Размеры светодиодов smd

Познакомимся с наиболее распространенными типоразмерами смд светодиодов в корпусах типа SMD-LED. Для их идентификации используется четырехзначное число, обозначающее размеры изделия.

SMD3528 – это одна из первых разработок небольшой мощности и с невысокой энергоэффективностью. Наиболее экономичный по стоимости вариант на основе одного кристалла. Отличается прямоугольной формой. Размеры: 3,5х2,8х1,4 мм. Два выводных контакта.

SMD5050 – это матрица, состоящая из трех кристаллов 3528 зеленого, красного и синего цветов свечения. Отдельное управление кристаллами с помощью контроллеров. Размеры 5,0х5,0х1,6 мм. Сила светового потока 5050 в три раза превышает аналогичный параметр 3528.

SMD2835 – более современный вариант со сниженным энергопотреблением. Размеры 2,8х3,5х0,8 мм. За счет увеличения контактных площадок улучшен теплоотвод. Нанесено люминофорное покрытие, увеличивающее интенсивность излучения.

SMD5630 – мощный светоизлучающий прибор с повышенной светоотдачей. Размеры 5,6х3,0х0,77 мм. 4 вывода для распайки на плате.

SMD5730 – почти полный аналог 5630 с размерами 5,7х3,0х0,8мм и двумя выводами. Встречаются модификации 5730-05 и 5730-1.

Помимо рассмотренных выше производятся SMD-светодиоды с типоразмерами 3014, 3030, 7020, 8520, которые применяются довольно редко. Производители постоянно расширяют модельный ряд и выпускают новые модификации изделий с другими размерами.

Маркировка светодиодов

Стандартная маркировка smd-светодиодов напрямую связана с рассмотренными выше типоразмерами изделий. Для примера расшифруем обозначение SMD 2835 UWC 5. Итак расшифровка маркировки: перед нами светоизлучающий диод в корпусе SMD-LED с габаритными размерами 2,8×3,5 мм, мощностью 500 мВт, белым свечением (Ultra White Color).

Можно просто измерить длину и ширину корпуса обычной линейкой и найти в таблице светодиодов соответствующую позицию:

Тип SMD	Кол-во кристаллов	Габариты, мм
3528	1	3,5х2,8х1,4
5050	3 / 4	5х5х1,6
5630	1	5,6х3х0,75
5730	1 / 2	5,7х3х0,75
3014	1	3х1,4х0,75
2835	1	2,8х3,5х0,8

Основные параметры светодиодов

Характеристики светодиодов являются главным критерием их применения в разных моделях светодиодных светильников, прожекторов, дисплеев и других устройствах. Рассмотрим несколько основных параметров, влияющих на выбор того или иного LED-источника для решения индивидуальных задач.

Характеристики SMD-светодиодов

Ток потребления

Производители выпускают светодиоды со средней величиной силы стабилизированного тока на одном кристалле примерно 200 мА. Для многокристального чипа этот параметр кратно возрастает. Токовая девиация (отклонение) отрицательно влияет на интенсивность излучения, сокращает период службы прибора. При увеличении тока повышается цветовая температура чипа, меняется оттенок свечения.

Напряжение

Светодиоды питаются от драйвера, поддерживающего постоянное значение тока. Напряжение может изменяться в пределах заданного диапазона, например, 12 – 36 В. Но для светодиодной ленты с токоограничивающими резисторами наоборот требуется постоянное стабилизированное напряжение, а величина тока задается резисторами.

Мощность

Это важный параметр, который требуется для расчета и выбора драйвера. Можно вычислить его по всем известной школьной формуле P = U х I.

По мощности устройства делятся на 3 группы: малая – до 500 мВт; средняя – от 500 мВт до 3 Вт; большой – свыше 3 Вт.

Светоотдача, угол свечения

Особенностью светового потока LED-матрицы является его направленность с повышенным пятном яркости по центру потока. Величина угла рассеивания составляет 100 – 120 градусов. Можно изменять фокусировку посредством установки купольных линз.

Цветовая температура

Цветовая температура светового потока определяет вариант освещенности и комфортность восприятия света в помещении человеческими глазами. Существует несколько категорий белого света:

• 2700-3500 K – теплый;
• 3500-5000 K – нейтральный или дневной;
• более 5000 K – холодный.

Площадь излучения

От площади источника света зависит яркость освещения. Световой поток может излучаться круглой или прямоугольной площадкой в зависимости от модели прибора.

Цветовой диапазон

Сейчас можно купить светодиод любого цвета и оттенка. Например, технология трехцветного смешения RGB позволяет получить свыше 1 миллиона оттенков. Новые материалы и технологические решения постепенно вытесняют получение основных цветов при помощи легирующей примеси и нанесения люминофорного покрытия. В паспорте изделия обычно указывается вариант цвета, выбранного по длине волны, преобладающей в спектре излучения.

Как определить параметры смд светодиода по внешнему виду

Для определения характеристик светодиода необходимо узнать его типоразмер, а затем посмотреть нужные данные в таблице. Самый простой способ – измерить габариты LED обычной линейкой. По таблице находим типоразмер и видим все основные параметры.

Тип SMD	Кол-во кристаллов	Габариты, мм	Мощность, Вт	Ток, мА	Светопоток, Лм
3528	1	3,5х2,8х1,4	0,02 / 0,06	20	5-7
5050	3 / 4	5х5х1,6	0,02	60 / 80	18-20
5630	1	5,6х3х0,75	0,2-0,4	150	58
5730	1 / 2	5,7х3х0,75	0,5 / 1	150 / 300	50 / 158
3014	1	3х1,4х0,75	0,1-0,12	30	9-13
2835	1	2,8х3,5х0,8	0,2 / 0,5 / 1	60 / 150 / 300	20 / 50 / 100

Как определить полярность светодиода

Производители позаботились, чтобы пользователи смогли правильно определить полярность светодиода, уверенно распознать его анод и катод. Проще всего с выводными светоизлучающими диодами. На рисунке видны анодный (плюс) и катодный (минус) контакты:

Для непрозрачного SMD-корпуса нашли особые решения. При внимательном осмотре можно увидеть специальный срез на углу корпуса светодиода, который отмечает катод. А с обратной стороны располагается теплоотвод, всегда смещенный к аноду.

На небольших SMD-диодах подсказкой служат пиктограммы в форме треугольника, букв П или Т. Буквенный выступ и вершина треугольника направлены в сторону катода.

Вот и все, что мы хотели рассказать в сегодняшней статье. Надеемся, что этот материал будет полезен Вам, а информация пригодится в повседневной жизни. Впереди наших читателей ожидают новые статьи с интересными обзорами светодиодной продукции, которую можно купить в «Ледрус».

Воспользуйтесь консультацией специалиста

Вы можете связаться с менеджером «Ледрус» для консультации и помощи в выборе светодиодов и блоков питания для решения задач по освещению и декору помещений любого назначения. У нас большой выбор, приятные цены и дружелюбные специалисты. Здесь всегда рады покупателям и их хорошему настроению.

Параметры светодиоды. Технические характеристики светодиодов. Сравнительные таблицы

Параметры светодиоды. Технические характеристики светодиодов. Сравнительные таблицы

Условно все светодиоды можно разделить на две большие группы:

Осветительные это те, которые могут обеспечить световой поток не меньше, чем у традиционных источников света. Некоторые модели даже их превосходят.
К ним можно отнести 4 популярных вида:

К индикаторным относится dip светодиоды. Рассмотрим сперва их.

Сокращение DIP расшифровывается как Direct In-line Package. Именно их в первую очередь начали массово выпускать в недалеком прошлом.

Трудно представить, но первые неказистые экземпляры для рядовых пользователей стоили от 200$ за штуку.

На сегодняшний день они уже не так распространены, но все же применяются:

• в устройствах индикации

• в панелях электронных приборов

• световых табло

• или елочных украшениях

По форме корпуса они могут быть круглыми, овальными или прямоугольными. Самые популярные типоразмеры с выпуклыми линзами – 3,5,8,10мм.

Напряжение питания 2,5-5В, при токе до 25мА.

Бывают разноцветными и многоцветными (RGB). Это когда в одном корпусе спрятано 3 перехода, а внизу есть 4 вывода.

В электрических схемах все светодиоды обозначаются как обычный диод с двумя стрелочками.

Обратите внимание

Несмотря на малые размеры и свою “древность”, отдельные модели из-за специфической формы корпуса, могут выдать в 1,5-2 раза больше яркости, чем некоторые SMD.

К тому же потребление энергии у DIP меньше чем SMD, да и стоят они дешевле. Однако SMD технология не стоит на месте и с каждым годом их параметры стремительно сближаются.

Вот таблицы с основными техническими характеристиками (сила света, рабочее напряжение, сила тока, угол свечения, цена) для индикаторных светодиодов DIP разных типоразмеров.

А также расшифровка маркировки их названий и обозначений (для просмотра нажмите на соответствующую вкладку):

Данный вид на сегодня является самым популярным. SMD расшифровывается с английского = Surface-Mount-Device.

В своей конструкции они имеют полупроводниковый чип или кристалл, установленный на подложку. Снизу расположены контакты для подключения.

Каждый такой светодиод закрывается в корпусе, который напрямую можно припаивать к любой поверхности. Поэтому то их и называют ”изделиями поверхностного монтажа”.

Несмотря на одинаковое название “СМД”, в продаже можно встретить модели обладающие абсолютно разными:

О популярности данного типа могут говорить следующие цифры. Общее количество производимых светодиодов SMD, только в одном корпусе 2835, за год составляет несколько миллиардов штук.

Почему они так популярны? Конечно из-за своих достоинств:

• продолжительный срок службы

• ну а самое главное – высокая светоотдача

Именно SMD вид используется в большинстве светодиодных лампочек и светильников.

Таблицы всех технических характеристик наиболее популярных марок светодиодов марки SMD 2835, 3528, 5050, 5730:

COB – Chip On Board. У этого вида большое количество маленьких кристаллов размещено на единой подложке и все это собрано в одном корпусе.

Схема соединения этих кристаллов – последовательно параллельная. Сверху они заливаются люминофором.

По-другому их называют светодиодными матрицами. Их достоинства:

• разнообразная форма сборки светодиодов

Все эти преимущества очень кстати подошли для изготовления ярких и компактных прожекторов. Также КОБы активно применяют там, где нужна акцентированная и декоративная подсветка.

Однако из-за близости расположения кристаллов друг к другу, происходит сильный нагрев корпуса, даже если вы и обеспечите нормальное охлаждение. Поэтому если вам нужна качественная фокусировка, придется использовать силиконовую оптику.
Она стойка не только к высоким температурам, но самое главное выдерживает без последствий огромное количество циклов нагрев-остывание.

На абы какую поверхность COM матрицы ставить нельзя. Ее необходимо предварительно подготовить.

Как определить марку SMD светодиода. Описание, виды и особенности маркировки SMD диодов

Светодиод – полупроводниковый прибор, преобразующий электрический ток в световое излучение. В отличие от ламп накаливания и энергосберегающих, долговечней и энергоэффективней. По исполнению делятся на два основных типа – DIP и SMD (СМД).

Различаются по конструкции корпуса и расположением контактов. В статье мы расскажем про SMD диоды.

Что такое smd

Surface Mounted Device (SMD) – прибор, монтируемый на поверхность. Говоря другими словами, если DIP светодиод имеет длинные контактные ножки и монтируется через отверстия в электрической плате, то СМД аналоги – прямо на плату или в светодиодную ленту, так как имеют маленькие контакты.

Япония – лидер развития технологий светодиодов, СМД диода в частности. Поэтому лучшая продукция у них.

Корпуса smd элементов

Основной тип – пластмассовый корпус прямоугольной формы.

Массовое производство налажено именно для такого типа. Если брать обычные диоды, а не источники света, то там ещё есть корпус металлостеклянный цилиндрической формы. Для нужд именно освещения смысла в таком исполнении нет.

Более важны размеры СМД светодиодного элемента. Их можно узнать по маркировке.

Маркировка smd полупроводников

Четыре цифры в маркировке обозначают длину и ширину в сотых миллиметра. Например, диод 1206 длинной 12 мм и шириной 6 мм.

Приписка RGB обозначает, что светодиод может выдавать один из трех цветов – красный, зеленый или голубой.

Для радиолюбителя обычно достаточно знания этих двух параметров в маркировке СМД диодов.

Краткие технические характеристики и применение

Популярны СМД светодиоды с маркировками 5050, 3528 и 5630 (5730). Именно в светодиодной ленте используются такие SMD кристаллы, благодаря чему получили широкое распространение.

Но других типоразмеров достаточно много. Вот основные из них (краткая характеристика и сферы применения, наиболее распространенных из них):

0603. Мощность 1,9 – 2, 3 ватт. Обычно применяется в приборных панелях автомобиля и в подсветки экрана в некоторых мобильных телефонах.

2835. Мощность 0, 2 – 1. Применяются в LED-лампочках, в карманных и тактических фонариках. Хорошо экономят энергию. Но в основном только белый цвет.

3528. Появился давно. В отличие от 2835 выпускается в разных цветах: теплый и холодный белый, красный, зеленый, желтый и синий.

3014. Мощность 0, 1 Вт. Современные светодиоды. Конкретную сферу применения назвать сложно, в интернете информации мало.

3030. 1,5 — 2, 2 Вт. Для ремонта ЖК и LED телевизоров.

3535. 1-3 Вт. Заняли твердое место на рынке из-за высокой теплоотдачи. Активно применяются в уличном освещении и на производстве.

5050. 0, 2 или 0, 26 Ватт. В сущности, это просто три диода 3528 в одном корпусе. Используется для красивого общего освещения – барах, ресторанах, гостиницах и проч.

5630. 0, 5 Ватт. Лучшее применение в светодиодных лентах. Требуют хорошего охлаждения, потому почти не используются в других сферах.

0805 и 1206 мало распространены. Применяются в основном радиолюбителями или для подсветки телефонов (смартфонов).

5730. Мощность от 0,5 до 1 ватта. Средние характеристики и невысокая цена. Встречается в светильниках всех видов: от декоративного освещения до уличного и промышленного. Один из самых распространенных кристаллов.

Полезное

В заключение

Светодиодные системы сегодня вытесняют лампы накаливания и энергосберегающие аналоги. Промышленники и жильцы домов любят их за низкое потребление электроэнергии и долгий срок службы. Дизайнеры за высокое качество света и безопасность. Радиолюбители за компактность и множество сфер применения. И наиболее популярные типы светодиодов – это SMD (СМД).

Пишите комментарии и делитесь статьей в социальных сетях, если узнали что-то новое и полезное о маркировке или сферах применения осветительных диодов.

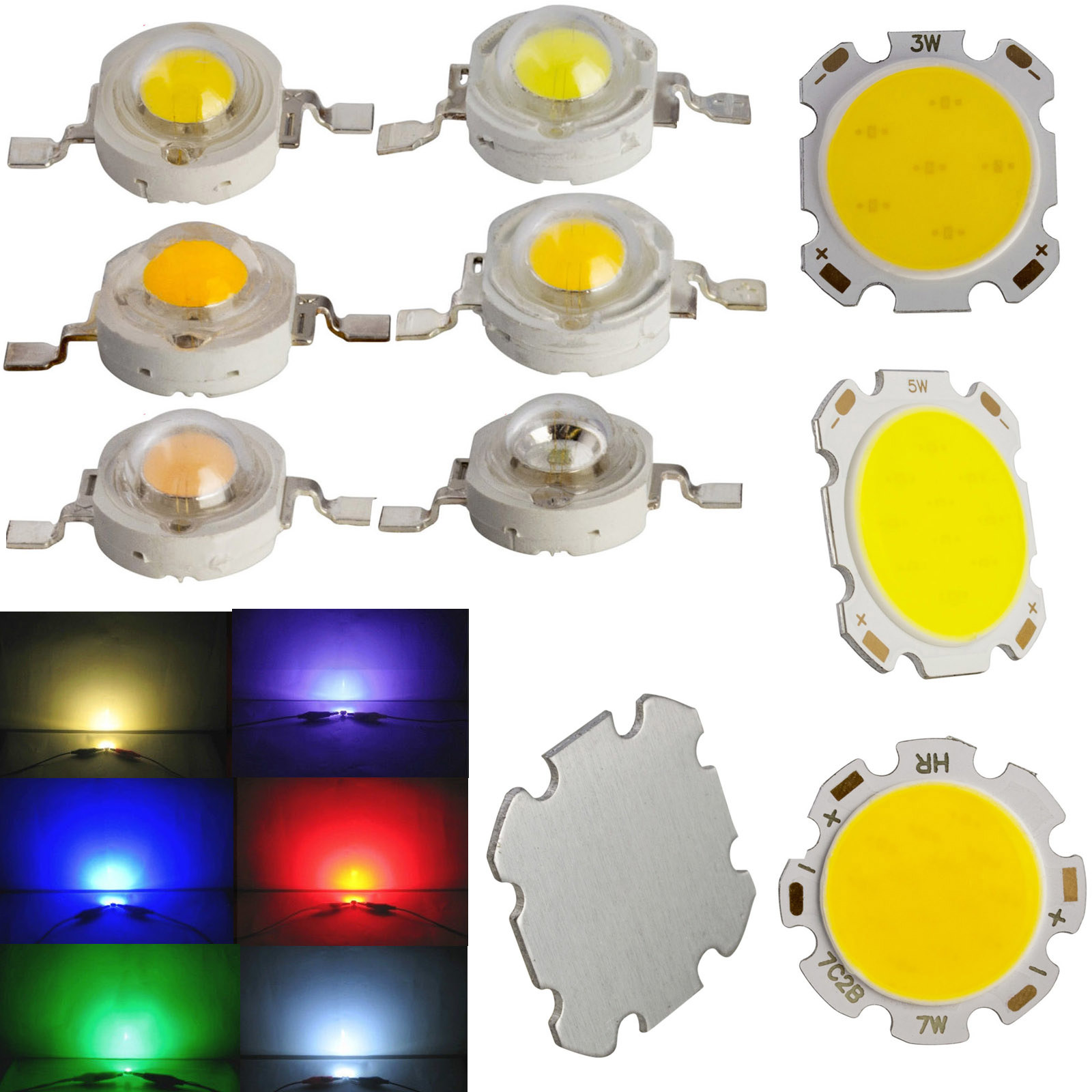

Сверхяркие светодиоды характеристики. Конструкция мощного светодиода и угол рассеивания света

Мощные сверхяркие светодиоды устроены почти так же, как и стандартные. Различие состоит лишь в расположении кристаллов. В стандартном диоде они установлены на специальном основании, в ультраярком установочная площадка оснащена теплоотводом. По этой причине прибор может генерировать световой поток 100 Лм.

Компоненты, которые входят в состав мощного полупроводникового осветительного прибора:

1. Корпусным основанием служит металлокерамическая подложка, имеющая высокую теплопроводность. За счет этого достигается минимум теплового сопротивления и корпус кристалла электрически изолирован от теплоотвода.
2. Кристаллы из карборунда.
3. Подложка. Она изготовлена на основе карборунда и алюмонитрида. В результате в кристалле не возникают механические напряжения при смене температуры.
4. Отражатель. Данную функцию выполняет металлический корпус.
5. Линза плавающая. Материал, из которого она произведена, — кварцевое стекло. Линза не закреплена жестко в корпусе. Ее положение сохраняется за счет сцепления с желеобразным герметиком. Благодаря этому исключено появление механического напряжения и выполняется автофокусировка в широком температурном интервале.

Полупроводниковые осветительные приборы отличаются от стандартных углом рассеивания.

Последние излучают свет равномерно во все стороны пространства. Светодиод может иметь угол рассеивания 15-120? Для увеличения указанного параметра используют рассеивающую линзу. Собирательную применяют для сужения угла, например, для создания точечного освещения.

Яркость светового потока диода изменяется в пределах угла. Максимальная освещенность достигается в центре, минимальная — по краям угла рассеивания. Данная характеристика влияет на стоимость светодиода. Например, у прибора, имеющего угол 180 гр, цена выше, чем у светодиода с параметром 60 гр.

Основные характеристики светодиодов. Классификация светодиодов по их области применения

Изначально светодиоды применялись в качестве индикаторов

Элементы led-освещения различаются по области их применения. Основные типы светодиодов: индикаторные и осветительные. Устройства не одинаковы, каждые имеют свои отличительные особенности и технические параметры.

Индикаторные светодиоды

Первый LED-светильник появился в середине прошлого века. Прибор имел тусклое красноватое свечение, небольшую энергетическую эффективность. Несмотря на недостатки, разработки в данном направлении были продолжены. Спустя 20 лет появились варианты с желтым и зеленым оттенком. К началу 90-х сила светового потока достигла 1 Люмена. К началу 2000-х значение достигло уровня 100 Люменов.

В 1993 году японские инженеры представили светодиод синего цвета. Свет устройства стал значительно ярче предшественников. С этого момента на рынке стали появляться устройства с разным свечением – сочетание синего, зеленого, желтого и красного позволяют создавать любой цвет и оттенок.

В настоящее время разработки продолжаются. Появляются новые виды светодиодов. При этом сохраняется низковольтное потребление при увеличении силы светового потока.

Осветительные светодиоды

Первые модели с низкой светимостью (DIP) были пригодны для индикаторной работы (например, в темноте виден выключатель – горит небольшой красный светодиод). Современные устройства позволяют освещать значительные площади – бытовые и промышленные помещения. Мощность светодиода выросла – LED-прибор для фонарика с показателем 3Вт аналогичен лампе накаливания на 25-30Вт. Потребление электроэнергии меньше примерно в 10 раз.

Такие светодиоды получили название осветительные благодаря основной области применения. Используются в лентах, фарах, лампах, других изделиях. Изготавливаются в отдельных корпусах, которые допускают поверхностный монтаж.

Основное отличие – выдают только белый свет холодного или теплого оттенков. Классификация:

• SMD – популярны модели с рассеивающим элементом на 100-130°; подложка для лампы из меди или алюминия, не нагреваются;
• СОВ – более мощные, сверхъяркие, состоят из множества небольших кристаллов, угол рассеивания значительный;
• Filament – обладают самым низким КПД (в сравнении с SMD), часто используются как декоративные элементы, изготавливаются различных размеров и форм.

Исходя из назначения и параметров помещения, выбирают оптимальный вариант. Характеристики осветительных устройств указаны на упаковке и в технической документации.

Ток светодиода. Как делают светодиоды

Светодиоды – это кристаллы, выращенные или наращенные из химических элементов на основе полупроводников. Они помещаются в специальный для каждого вида светодиодов корпус. Технологии изготовления светодиодов разнятся в зависимости от вида светодиода. Изготавливают светодиоды с добавлением различных химических элементов. Среди них полупроводники и не полупроводниковые металлы и их соединения. А также легирующие, то есть придающие составу определенные характеристики, примеси.

Изготовление светодиодов

Процесс изготовления светодиодов выглядит, примерно, следующим образом:

Пластины, служащие в качестве подложки будущих кристаллов светодиодов, помещают в специальную герметичную камеру. Такие пластины изготавливают из удобных для наращивания светодиодов материалов. Например, из искусственного сапфира, у которого подходящая для этого кристаллическая решетка. Прежде всего камеру заполняют смесью газообразных химических веществ на основе полупроводников и легирующих добавок. Затем внутренность такой камеры начинают нагревать. В процессе этого нагрева химические элементы, находящиеся до этого в газообразном состоянии, осаждаются на пластинах.

Процесс длится несколько часов. В итоге на подложке наращивается несколько десятков слоев общей толщиной лишь несколько микрон. Отличие в толщине пластины до и после наращивания не различимо на глаз.

Затем с помощью трафарета на пластину напыляются золотые контакты. После чего ее разрезают на мельчайшие части. Каждая такая часть – это отдельный кристалл светодиода со своими контактами. Размеры ее очень малы. По крайней мере, разглядеть ее в деталях можно лишь под микроскопом.

На следующем этапе готовые кристаллы вставляют в корпус. После того, по необходимости покрывают слоем люминофора. Тип корпуса и количество кристаллов зависят от того, где и как данный светодиод будет использоваться.

Все светодиоды отличаются друг от друга как отпечатки пальцев. То есть нет двух идентичных по своим характеристикам светодиодов. Потому на следующем этапе и происходит сортировка светодиодов по двум-трем сотням параметров. Чтобы отобрать наиболее близкие друг другу по мощности, цветовой температуре и другим характеристикам светодиоды.

В конце концов светодиоды проверяют на работоспособность на испытательных стендах. И лишь затем из них изготавливают светодиодные лампы, ленты или используют в других сферах применения.

Видео светодиоды. Основные параметры

маркировка и характеристики. Расшифровка маркировки светодиодов

Что такое smd светодиоды? Surface Mounted Device – радиоэлементы, не имеющие дополнительных монтажных отводок. Они крепятся непосредственно на поверхность монтажной платы.

Этот тип сверхъярких светодиодов широко используется в осветительных конструкциях. Благодаря отсутствию корпуса увеличивается плотность монтажа и существенно снижается вес конечной конструкции.

Расшифровка маркировки светодиодов

Рассмотри маркировку на примере SMD 3528 матрицы теплого белого света.

LED-WW-SMD3528

• LED – светодиод;
• WW – warm white – тёплый белый;
• SMD – диод для поверхностного монтажа;
• 3528 – размеры матрицы.

Многие производители пытаются уникализировать свой товар различными уловками. Так появляются серии 5636, 5736. Характеристики их полностью идентичны базовым моделям, а последняя цифра говорит лишь о незначительных изменениях типоразмера.

Технические характеристики SMD 3528 (datasheet)

SMD 3528 – однокристальная матрица с малым потреблением тока и относительно небольшой яркостью. Но именно благодаря этому можно конструировать любую подсветку не заботясь о дополнительном теплоотводе. Эта сборка применяется в лентах ночного освещения, в системах подсветки рекламных лайтбоксов, светящихся указателей.

В варианте (RGB) в матрице используется три кристалла.

Тип свветодиода	Цвет свечения	Размер, мм	Световой поток, Лм	Угол, град.	Ток, мА	Напряжение, В
LED-WW-SMD3528	Белый теплый	3,5 x 2,8	4,5-5,0	120-140	20	2,8-3,2
LED-CW-SMD3528	Белый
LED-B-SMD3528	Синий		0,6-0,85
LED-G-SMD3528	Зеленый		2,8-3,5
LED-Y-SMD3528	Желтый		1,2-1,6			1,8-2,0
LED-R-SMD3528	Красный
LED-RGB-SMD3528	RGB		0,6	120-140	20	2,0-2,8
			1,6		20	3,2-4,0
			0,3		20

Размеры SMD 3528

Типоразмеры 3528

Оригинальный datasheet SMD 3528 можете скачать по ссылке .

Технические характеристики SMD 5050 (datasheet)

SMD 5050 – трехкристальная матрица. Мощность светодиода 5050 пропорциональна трём матрицам 3528, помещенных в один корпус. 5050 применяется в системах поверхностного монтажа, где требуется повышенная яркость подсветки при ограниченной площади светоизлучателя.

Тип свветодиода	Цвет свечения	Размер, мм	Световой поток, Лм	Угол, град.	Ток, мА	Напряжение, В
LED-WW-SMD5050	Белый теплый	5,0 x 5,0	10,0-12,0	120-140	3 x 20	3,2-3,4
LED-CW-SMD5050	Белый
LED-B-SMD5050	Синий		2,0-2,5
LED-G-SMD5050	Зеленый		8,0-8,5
LED-Y-SMD5050	Желтый		4,5-5,0			1,9-2,2
LED-R-SMD5050	Красный
LED-RGB-SMD5050	RGB		1,6	120-140	20	1,6-2,0
			2,5		20	2,8-3,2
			0,6		20

Размеры SMD 5050

Размеры 5050

Оригинальный datasheet SMD 5050 можете скачать по ссылке .

Технические характеристики SMD 5630 и 5730 (datasheet)

Сравнительные таблицы параметров

Общая таблица технических характеристик 3528, 5050, 5630, 5730:

Сравнительная таблица технических характеристик 3528, 5050, 5630, 5730

Тип светодиода различают по строению кристалла и цветности:

Исключение представляет светодиоды с тремя кристаллами на светодиодной матрице.

Трехкристальная SMD матрица, например, в серии 5050, имеет три анода и три катода. Подключается она как три самостоятельных элемента. Для RGB модели 5050 характеристики в datasheet прописаны для каждого диода, так как у них различные параметры энергопотребления.

Светодиоды 5050 — схема включения

Такие требования к подключению вызваны тем, что даже у абсолютно одинаковых кристаллов будут различия в токе питания и подключение без токоограничителя попросту выведет один из них из строя.

ЗАПОМНИТЕ!

1. Не рекомендуется подключать любые модели светодиодов к источнику питания без резистора. При использовании одного резистора допустимо только последовательное подключение одного типа светодиодов.
2. В случае использования трехкристальный диодов, каждый канал подключается через отдельный резистор и соединяется с таким же диодом в следующем модуле.
3. Не подключайте светодиоды с разными нагрузочными характеристиками. Простыми словами не подключайте вместе 3528 и 5050.
4. Категорически противопоказано использовать резисторы с сопротивлением меньше номинального. Это увеличит нагрузочный ток светодиода и сократит срок его службы.

Светодиодное освещение основано на способности полупроводников преобразовывать электрический ток в световой поток. По назначению устройства делятся на две группы: индикация и освещение. Первый тип имеет низкую мощность и используется для индикации приборов. Второй вид устанавливается в осветительных приборах. СМД светодиоды являются наиболее распространенным вариантом осветительных элементов.

Что такое SMD светодиоды

SMD светодиоды

Полупроводниковые приборы, изготовленные по технологии поверхностного монтажа, называются smd светодиодами. От других устройств они отличаются конструктивными особенностями. Электронный чип собирается на печатной плате из меди или алюминия. В роли чипа используется кристалл. Метод поверхностного монтажа упрощает производство и снижает стоимость светодиодов.

СМД электронные компоненты характеризуются максимальным приближением полупроводника к подложке, отводящей тепло. Для создания белого света кристалл покрывается слоем люминофора. Основные особенности устройства:

• высокая яркость;
• монохромный кристалл излучает один цвет – белый, красный, синий, желтый;
• состоит из одного или нескольких кристаллов;
• модули способны создать освещение с углом рассеивания от 100 до 160°;
• smd диоды работают на постоянном токе.

Для всех полупроводниковых приборов характерен высокий рабочий ресурс.

Маркировка производителей

Маркировка светодиодов

Стандартную маркировку светодиодов, расшифровка которой дает сведения о линейных размерах устройства, наносят все производители. Цифровое обозначение показывает длину и ширину LED-чипа в долях миллиметра. В некоторых случаях кроме типоразмера корпуса наносятся и другие параметры – цвет и мощность. Например: SMD 2835 UWC 5 – размер матрицы 2,8×3,5 мм, цвет – белый (Ultra White Color), мощность 0,5 Вт. Для электронных компонентов поверхностного монтажа существует специальный код smd 2l.

Характеристики светодиодов

Параметры устройств влияют на возможность использования их в различных сферах. К основным характеристикам изделий относятся: вольтаж, мощность, угол свечения, цветовая температура, световой поток.

Величина тока потребления

Средняя величина силы тока на кристалле составляет 0,02 А. Для чипов с несколькими кристаллами характеристика увеличивается кратно их количеству. Колебания параметра негативно сказываются на интенсивности свечения и сроке службы. Увеличение тока повышает цветовую температуру чипа, меняет оттенок свечения. Для обеспечения стабильности характеристик подключают токоограничивающие резисторы.

Светоотдача, угол свечения, мощность

Световой поток LED-матрицы отличается от света, создаваемого лампой накаливания. Он направленный, поэтому более яркий в центральной части. Обычно угол рассеивания находится в диапазоне 100-120°. Для изменения параметра применяют линзы. По мощности устройства делятся на 3 группы:

• малой мощности – до 0,5 Вт;
• средней – 0,5-3 Вт;
• большой – от 3 Вт.

Характеристика необходима при расчете блока питания. Она вычисляется по формуле – сила тока умноженная на напряжение.

Номинальное напряжение диодов низкое, оно составляет 1,1-4 В. Величина меняется из-за разницы цветов и материалов электронных компонентов. Устройство белого цвета имеет самое высокое напряжение.

Цветовая температура

Типы освещенности в зависимости от цветовой температуры света

Интенсивность излучения или цветовая температура важна для комфортного восприятия освещения человеческим глазом. Существует несколько категорий белого света:

• 2700-3500 – теплый;
• 3500-5000 – нейтральный или дневной;
• выше 5000 – холодный.

Цветовая температура указывается в Кельвинах (K), она обозначается в маркировке.

Габариты и их влияние на свойства LED-источников

Разница в освещенности и направленность угла освещения

В зависимости от типа меняется размер smd светодиодов. Яркость элементов возрастает вместе с габаритами. Площадь свечения может быть круглой или прямоугольной. Чем больше параметр, тем ярче освещение. Светопоток также зависит от количества кристаллов. В различных моделях их бывает от 1 до 4 штук. Мощность устройства зависит от размера кристалла. Характеристика указывается производителем в «mil», 1 mil=0,0254 мм. Например: чип размером 45×45 mil – мощность 1 W, 24×24 mil – 0,5 W.

Цветовой диапазон

Цвет светодиода зависит от материала полупроводника и легирующих примесей. Основные цвета: красный, синий, зеленый и желтый. Белый цвет получают путем нанесения слоя люминофора на кристалл синего свечения. Двухцветные устройства используют для индикации. Трехцветные применяют в дисплеях.

Описание основных smd светодиодов

Количество типоразмеров источников LED-освещения постоянно увеличивается. Наибольшее распространение получили несколько видов.

SMD 2835

Модель размером 2,8×3,5 мм демонстрирует высокую эффективность светоотдачи. Ее параметры:

• ток – 60, 150, 300 мА;
• мощность – 0,2, 0,5, 1 ВТ;
• светопоток – 20-100 Лм.

Корпус изготовлен из термостойкого полимера, рассчитанного на нагрев до 240-260°. Излучающая площадка прямоугольной формы, покрыта люминофором.

SMD 5050

Светодиодная матрица состоит из трех кристаллов, помещенных в один корпус. Его габариты – 5,0×5,0 мм. Технические характеристики LED-компонентов аналогичны параметрам диода смд 3528:

• суммарный ток составляет – 0,02×3= 0,06 А;
• мощность – 3×0,7=0,21 Вт;
• Световой поток – 18-20 Лм.

Чип способен излучать все оттенки белого, синий, красный, желтый, зеленый цвет или трехцветные RGB. Используется в гибких лентах, лампах. Возможна регулировка режим свечения.

SMD 5630

Новый класс приборов поверхностного монтажа, его габариты 5,6×3,0 мм. Модели смд 5630 отличаются улучшенными характеристиками яркости:

• номинальный ток – 0,1-0,15 А;
• световой поток – 32-57 Лм;
• напряжение – 3-3,6 В.

Чтобы исключить перегрев кристалла, чип устанавливает на алюминиевую подложку. Прибор применяют в уличном и промышленном освещении.

SMD 5730

Геометрические параметры корпуса 5,7×3,0 мм. Крупное устройство относится к числу сверхъярких диодов. Полупроводник изготавливается из новых материалов, повышающих мощность. Характеристики:

• номинальный ток – 0,15,0,18 А;
• мощность – 0,5-1 Вт;
• световой поток – 45 Лм.

Угол освещения составляет 120°. Прибор устойчив к вибрации, влаге, обладает продолжительным сроком службы.

SMD 3014

Диод в корпусе 3,0×1,4 мм один из новых вариантов. Модель средней мощности с хорошим отведением тепла. Параметры:

• напряжение – 2,7-3.3 В;
• ток – до 0,3 А;
• свечение – 9-11 Лм.

Устройства дают все оттенки белого света.

SMD 3528

Один из наиболее популярных и недорогих чипов. Длина его сторон 3,5×2,8 мм. Рабочая площадка круглая, на нее нанесен слой люминофора. Характеристики:

• рабочий ток – 0,2-0,25 А;
• напряжение – 3-3,2 В;
• световой поток – до 7 Лм.

Яркость модели зависит от температуры, повышение параметра приводит к ускоренной деградации кристалла. При 75-80° прибор светит слабее на 25%.

Применение и требования к подключению

Область применения LED-устройств включает бытовое, коммерческое и уличное освещение. В зависимости от размеров смд светодиоды размещаются в лампах или ленточной подсветке. Несколько чипов, помещенных на плату, заменяют стандартные лампы накаливания и энергосберегающие люминесцентные. Устройства с широким углом освещения используются в прожекторах. Светодиодные матрицы заменили лампы в карманных фонариках, фарах, указателях, светофорах и вывесках.

Разнообразие SMD светодиодов расширяется с каждым днем. SMD светодиоды 3528, 2835, 5050, 3014, 5630 и 5730 – лишь основные типоразмеры, которые уже обрели всемирную популярность. Параллельно с ними под знаком «Made in China» штампуют планарные светодиоды самых разных размеров с непредсказуемыми параметрами.

Если проверенные временем характеристики светодиодов SMD 3528 и SMD 5050, в большинстве своем, соответствуют заявленным параметрам, то к светоизлучающим диодам нового форм-фактора много вопросов. Китайцы лихо научились подделывать всё-то, что востребовано на потребительском рынке, включая LED-продукцию. Учитывая, что светодиодные лампы и ленты именитых европейских компаний тоже собираются в Китае, какое качество в них заложено?

Чтобы внести ясность и увидеть отличия среди наиболее применяемых ныне светодиодных чипов для поверхностного монтажа, предлагаем сравнить их электрические, оптические и конструкционные параметры. Но сначала несколько фраз о сфере их применения.

Область применения

SMD LED используют везде, где нужно что-то осветить, подсветить или попросту украсить. Они стали базовым элементом в лампочках общего освещения, в индикаторных панелях и ЖК-телевизорах, в системах аварийного освещения. Самым популярным товаром, собранным на SMD светодиодах по-прежнему остаётся светодиодная лента, а также её модификации в виде линеек и модулей.

В новой вариации многоцветные ленты конструируют на группах, которые состоят из четырёх мощных светодиодов разного цвета «R+G+B+W». В сумме их светоотдача намного больше, чем у привычных светодиодов SMD 5050, а наличие независимого white LED расширяет световые оттенки.

Краткие технические характеристики

Теперь рассмотрим каждый наиболее популярный типоразмер в индивидуальном порядке. С помощью цифр мы постараемся дать объективную оценку каждому виду, раскрыть сильные и слабые стороны.

Компания-изготовитель имеет право изменять опто-электрические показатели SMD светодиодов, указывая об этом в паспортных данных. Например, SMD 5730 от Samsung и Sanan будут немного отличаться световым потоком.

Планарные светоизлучающие диоды этого типа можно смело назвать первопроходцами, благодаря им технология поверхностного монтажа достигла нынешних высот и продолжает прогрессировать. LED SMD 3528 имеет прямоугольную форму с соотношением сторон 3,5 на 2,8 мм и высотой 1,4 мм. С каждой из противоположных сторон меньшей длины видно по два контакта. На корпусе со стороны катода виден срез (ключ). Рабочая поверхность имеет круглую форму, покрытую люминофором.

Падение напряжения при номинальном токе 20 мА зависит от цвета излучения. Для белых LED оно может быть в пределе 2,8-3,4В, а световой поток 7,0-7,5 лм. Яркость SMD 3528 сильно зависит от температуры и при 80°C она снижается на 25%.

Этот тип светодиода можно назвать усовершенствованной версией SMD 3528. Конструкция SMD 5050 позволила реализовать многоцветные светодиоды на базе синего, красного и зелёного кристаллов с возможностью раздельного управления каждым цветом. Внутри корпуса 5,0 на 5,0 мм расположено три кристалла с техническими параметрами идентичными SMD 3528.

Соответственно производитель не рекомендует превышать значение рабочего тока более чем 60 мА. При этом прямое напряжение составит 3,3В, а световой поток 18 лм. Суммарное энергопотребление одного SMD 5050 равняется 200 мВт в диапазоне рабочих температур -40/+65°C.

Со светодиодами осветительные приборы шагнули на новую ступень развития. В корпусе размером 5,6 на 3,0 мм ученые сделали не только новый форм-фактор, но ещё и полупроводниковый прибор с некоторыми конструктивными особенностями, изготовленный с применением новых материалов. В отличие от предшественников, SMD 5630 характеризуется большей мощностью и светоотдачей.

Световой поток может достигать 58 лм, измеренный при прямом токе 150 мА. Через фирменные SMD 5630 разрешается пропускать до 200 мА постоянного и до 400 мА импульсного тока с коэффициентом заполнения 25%. Величина прямого напряжения зависит от оттенка белого света и может составлять от 3,0 до 3,6В.

Светодиод SMD 5630 имеет 4 вывода с ключом около первого контакта. Из них задействовано всего два вывода: 2 – катод (-) и 4- анод (+). Как и во многих современных LED SMD чипах снизу есть подложка, способствующая улучшению отвода тепла.

SMD 5730

Светоизлучающие диоды этой модификации появились почти одновременно с корпусом 5630 и являются их аналогами. В свою очередь они подразделяются на два вида: SMD 5730-05 и SMD 5730-1 с мощностью потребления 0,5 и 1,0 Вт соответственно. Оба вида относятся к разряду высокоэффективных светодиодов с тепловым сопротивлением всего 4°C/Вт. В отличие от SMD 5630 светодиоды 5,7 на 3,0 мм визуально выше (на 0,5 мм) и, вместо четырёх, имеют два контакта.

SMD 5730-05 выдерживает ток до 180 мА, рассеивая при этом 0,5 Вт активной мощности. Также он прекрасно работает в импульсном режиме с амплитудой импульса до 400 мА, длительность которого не более 10% от периода. Работая на номинальном постоянном токе, SMD 5730-05 обеспечивает яркость до 45 лм.

SMD 5730-1 можно эксплуатировать на постоянном токе до 350 мА и импульсном токе с коэффициентом заполнения не более 10% до 800 мА. Типовое падение напряжение в рабочем положении – 3,2В с мощностью до 1,1 Вт. Кристалл выдерживает температуру p-n-перехода в 130°C и нормально функционирует в пределах от -40 до +65°C. В сравнении с SMD 5050 он обладает меньшим тепловым сопротивлением и в 6 раз большим световым потоком, который в фирменном исполнении достигает 110 лм.

SMD 3014

SMD 3014 – относительно новый типоразмер, относящийся к классу слаботочных светодиодов. Максимальный прямой ток кристалла не должен превышать 30 мА. Зона прямого напряжения 3,0–3,6В. У белых светодиодов теплых оттенков светоотдача минимальна (8 лм), а у холодных – максимальна (13 лм). Размеры SMD 3014 составляют 3,0х1,4х0,75 мм. Выводы анода и катода не ограничиваются пайкой с торцов. Они уходят на нижнюю часть корпуса, что должно учитываться во время изготовления печатной платы. Увеличенный размер контактных площадок улучшает отвод тепла и крепление светодиода. Вывод анода в 2 раза длиннее катода.

Разработчики SMD 2835 снабдили его самыми лучшими качествами, которые были у предшественников. Типоразмер 28 на 35 мм повторяет форму SMD 3528. Но у нового SMD 2835 гораздо больше эффективная площадь излучения, которая имеет прямоугольную форму покрытую люминофором. Высота элемента не более 0,8 мм. Несмотря на столь малые размеры, заявленный световой поток может достигать 50 лм.

По остальным электрическим характеристикам SMD 2835 очень схож с SMD 5730-05. В свою очередь, конструктив элемента идентичен светодиоду SMD 3014, когда выводы анода и катода выполняют функцию теплоотводящей подложки.

Особенности

По мере исследования китайских SMD LED нового формата этот раздел можно расширять бесконечно. Пока больше всего вопросов к мощности потребления. Приобретая, к примеру, несколько SMD 5730 для сборки светильника своими руками или линейку на SMD 3014 пользователь рассчитывает получить световой поток, приведенный в data sheet. Однако нередко простой замер тока нагрузки и несложные вычисления показывают, что реальная мощность одного светодиода ниже в 3–4 раза. Почему так?

Потому что размер 5,7 на 3,0 мм не означает, что внутри смонтирован соответствующий кристалл. Таким искусным способом китайцы вводят покупателей в заблуждение. Самое интересное то, что у покупателя практически нет выбора. Найти фирменный товар с правильно подобранными параметрами сложно.

При проектировании источника питания своими руками, нужно стремиться к тому, чтобы реальный ток в нагрузке составлял примерно 95% от указанного в технических характеристиках. Немного недогружая светодиод, можно добиться увеличения рабочего ресурса даже в случае с некачественными китайскими светодиодами.

У всех моделей светодиодов значения светового потока указаны для цветовой температуры 5000–5500°K. Более тёплые тона будут иметь светоотдачу меньше на 10%, а более холодные – больше на 10%. Кроме этого стоит помнить о погрешности во время тестирования, которая может достигать 7%. Так что не удивляйтесь, если вместо заявленных 50 люмен чип выдаст не больше 43 лм.

Перед первым включением всегда проверяйте светодиод мультиметром, так как цоколёвка, в случае с подделкой, может не совпадать. Возле ключа может быть как анод, так и катод чипа.

В дешёвых монохроматических светодиодных лентах SMD 5050 можно увидеть, как все три чипа одного светодиода включены в параллель и запитаны от одного резистора. Такой подход упрощает разводку токоведущих дорожек гибкой печатной платы, уменьшает количество используемых резисторов, а значит, снижает затраты на производство. Конечно, срок службы такой ленты тоже снижается.

Китайские умельцы научились создавать SMD светодиоды любой произвольной формы, в чём можно легко убедиться. Достаточно снять защитный рассеиватель с нескольких лампочек разных фирм (цоколь Е14, Е27) и прочесть тип установленного светодиода на плате. Кажется, разнообразию нет предела. Технические характеристики подобных чипов предугадать невозможно.

Читайте так же

Светодиоды используются в различных областях светотехники.

Самые распространенные SMD светодиоды – кристаллы, установленные на поверхность платы.

Такое исполнение позволяет получить максимальную мощность при минимальных размерах.

У этой технологии имеются как достоинства, так недостатки, над устранением которых ведущие производители работают непрерывно.

Этот вид светодиодов – плата, на поверхности которой закреплен кристалл, выращенный при помощи технологии металлоорганической эпитаксии. Самый важный этап производства – создание контактов и их покрытие пленками из металла.

Каждый диод монтируется в корпус, оснащается выводами, покрывается составом, отводящим или излучающим свет. Белые светодиоды покрываются люминофором. На кристалл устанавливается купол, фокусирующий свет. Тепло отводится через подложку, если диод мощный, устанавливается радиатор. Электрический ток превращается в свет в p-n- переходе (так же, как в любом другом диоде).

Основное преимущество СМД конструкции – максимальное приближение кристалла к подложке, отводящей тепло. На одну плату монтируется один или несколько светодиодов. Если в одном осветительном приборе их большое количество, свет достаточно мощный без установки дополнительных оптических систем. Достаточно обыкновенного стекла, потери из-за которого не превышают 8%.

Корпуса SMD отличаются по форме и размерам, они напрямую соединяются с монтажной платой при помощи контактной площадки.

Внимание! Благодаря простоте установку может выполнить неспециалист.

Как расшифровать маркировку

Маркировка обозначает тип светодиода (устанавливаемый на поверхности – от английского «surface mounted device»), и указывает типоразмеры корпуса диода в миллиметрах. Например, длина и ширина платы SMD 5050 5х5 мм. В производстве приборов для освещения используется технология поверхностного монтажа (Surface-mount technology).

Краткие технические характеристики

При изготовлении осветительных приборов производители руководствуются несколькими характеристиками:

• габаритами платы;
• количеством кристаллов;
• вольтажом и током;
• светопотоком;
• температурой среды эксплуатации.

Таблица самых распространенных SMD светодиодов:

Тип SMD	Количество кристаллов	Габариты (мм)	Мощность (Вт)	Ток (мА)	Светопоток (лм)	Температура среды
3528	1	3,5х2,8х1,4	0,02 или 0,06	20	5-7	-40 – +85
5050	3 или 4	5х5х1,6	0,02	60 или 80	18-20	-40 – +60
5630	1	5,6х3х0,75	0,2-0,4	150	58	-25 – +65
5730	1 или 2	5,7х3х0,75	0,5 или 1	150 или 300	50 или 158	-40 – +65
3014	1	3х1,4х0,75	0,1-0,12	30	9-13	-40 – +85
2835	1	2,8х3,5х0,8	0,2, 0,5 или 1	60, 150 или 300	20, 50 или 100	-40 – +85

Эти лампочки могут быть одно-, двух- и многоцветные. Из них можно создавать жесткие и гибкие модули любой формы (круглые, прямоугольные, линейные, с цоколем). Круглый радиатор используется в прожекторах.

Справка! Количество диодов в модуле постепенно уменьшается благодаря появлению высоковольтных SMD (на 15 и даже 45 В).

Led SMD 3528 прямоугольные, благодаря им прогрессирует Surface-mount technology. На коротких сторонах расположено по 2 контакта, минус обозначен срезом. Поверхность, покрытая люминофором, круглая, яркость излучения зависит от температуры – чем она выше, тем ниже яркость (при достижении +80 снижается четверть). Основная сфера применения – изготовление лент, состоящих из 30, 60 или 120 диодов на один метр.

Читайте также Формула и пример расчета ограничительного резистора для светодиода

В 5050 3 таких же светодиода, как в 3528, то есть, мощность повышена в 3 раза. На поверхности 6 анодов и 6 катодов на срезе (по 2 от каждого кристалла). Это более совершенный вариант 3528, позволяющий изготавливать цветные светодиоды (из красных, зеленых и синих кристаллов). Цветами возможно управлять раздельно. Напряжение 3,3 В, на метр ленты устанавливается 30 или 60 диодов.

SMD 5630 и 5730

SMD 5630 обозначили новую ступень развития технологии. На производствах используются другие материалы, позволяющие увеличить мощность и световой поток, доступны изделия RGB. В ленты на один метр монтируется 60 шт., в металлические линейки – 72 шт.

SMD 5730 конструктивно похожи на 5630, основные отличия – увеличенный поток света и всего 2 контакта. Модификация с током 300 мА может работать в импульсном режиме, температура кристалла может достигать +130оС. Для повышения мощности СМД 5630 и 5730 устанавливаются на металлическую плату, эффективно отводящую тепло.

SMD 3014

SMD 3014 относятся к группе сравнительно новых светодиодов, работающих от 3-3,6 В. Минимальная светоотдача у кристаллов в белом исполнении, максимальная – у цветных. Анод и 2 катода располагаются на нижней части корпуса. Компактные габариты облегчают установку. В лентах 30-120 элементов, реже – 240 на метр.

У Led 2835 прямоугольная площадка, покрытая люминофором, яркость в 2-3 раза превышает показатели 3528. Корпус тоньше (если сравнивать с 5050), площадки контактов больше. На метр ленты устанавливается 30, 60 или 120 таких диодов.

Справка! Led SMD 3528, 2835, 5050 и 5630 – это один светодиод, отличающийся по количеству кристаллов и форме корпуса. Именно эти параметры определяют яркость и мощность. У 5050 и 5630 (5730) для вывода светового потока более широкое окно, обеспечивающее повышенные показатели эффективности в расчете на лм/Вт.

Применение SMD светодиодов

В качестве элементов общего освещения светодиоды СМД стали использовать недавно (после достижения интенсивности излучения 120 лм/Вт). Это позволила производить светодиодные лампы, способные заменить люминесцентные и с нитью накала. Производители заботятся о том, чтобы потребителям при замене не нужно было менять или перестраивать систему освещения, покупать другие светильники и прожекторы. Из СМД Led просто собрать любые матрицы и встроить в стандартные корпуса люминесцентных и галогеновых ламп.

SMD светодиоды представляют собой современные осветительные приборы, которые устанавливаются в качестве дополнительной подсветки. Они стали базовыми комплектующими в индикаторах ЖК-панелей, в системах аварийного освещения и общего. Самой популярной модификацией стала , используемая для украшения квартир и коммерческих предприятий.

Особенности маркировки

Каждый светодиод smd имеет символьное обозначение, при помощи которого можно узнать габаритные размеры чипа. Это значит, что если размер равен 4,5х2,0, то маркировка соответственно – SMD 4520. Самыми популярными типоразмерами для современной светодиодной ленты считаются — 3528, 5050 и 5630, в этот список также можно добавить 5730. При помощи них выполняется полное освещение жилых и коммерческих помещений. Они практически заменяют стандартные лампы накаливания.

Среди всех указанных, самым ярким считается 5630 тип, который зачастую используют в комнатах с большими окнами. Каждый диод smd отличается своими параметрами:

Яркость и мощность освещения;

Энергопотребление;

Рассеивающая способность;

Срок эксплуатации;

Температура освещения.

Все эти аспекты учитываются при покупке светодиодной ленты или диодов по-отдельности. Особенно важен параметр температуры и рассеивания, которые существенно влияют на количество света и его цветность. Более дешевые модели обладают неприятным желтым оттенком, а более дорогие – холодными, светлыми тонами.

Разновидности

Первопроходец: SMD 3528

СМД 3528 можно назвать одними из первых диодов, которые положили начало развития такой технологии освещения. Их размеры составляют 3,5 на 2,8 (что можно узнать из маркировки), высота – 1,4 мм. На обеих сторонах расположены два контакта, а со стороны катода – ключ. Сверху покрыт люминофорным светящимся порошком.

Стандартный рабочий ток равен 20 мА и влияет на цветность освещения. Производительность диода также зависит от общей температуры: при достижении 80С – показатель понижается практически на треть. Световой поток составляет 7,0 Лм.

Обновленные: 5050

Новая технология позволила реализовать разноцветные светодиоды, и возможность регулировать их цветность раздельно. Размер корпуса составляет 5х5, внутри которого расположены 3 кристалла по типу вышеописанной модели.

Не советуется повышать максимальную мощность более, чем 60 мА из-за потери качества. Рабочая температура составляет: от -45 до +65 С. Световой поток не более 18 Лм.

Новейшая разработка: SMD 5630Х

Характеристики светодиодов smd были улучшены, вместе с данной вариацией. В небольшом корпусе 5,6х3,0 был реализованы новые размеры и полупроводник. В сравнении с предыдущими версиями, показывает высокую эффективность и светоотдачу.

Рассеивание может достигать отметки 58 Лм, при мощности в 150 мА. Уровень напряжения напрямую зависит от уровня белого освещения. Благодаря небольшой подложке, отвод тепла происходит намного быстрее и проще. Обладает четырьмя выводами, расположенными рядом с меткой первого контакта.

Аналогом данного варианта можно назвать 5730, работающие в сети импульсивного тока. Обладает меньшим световым сопротивлением и увеличенным потоком, достигающим отметки 110 Лм.

С минимальным потреблением

Считаются наиболее эффективными и простыми в использовании. SMD led такого формата, обладают уменьшенным размером корпуса, что существенно влияет на возможность их размещения более плотно на платах. Максимальное рассеивание составляет до 13 Лм, а минимальное всего 8 Лм. Использование именно их, позволяет достичь более яркого света, но и существенно уменьшить энергопотребление целой ленты.

Заключение

Форматы светодиодов могут быть самыми разными: те, что используются в подсветке экранов, для освещения целых помещений или отдельных объектов. Их основные характеристики влияют на общее энергопотребление, а рассеивающая способность — на возможность организовать правильную подсветку при помощи светодиодных лент. Современные технологии не стоят на месте и можно заметить уже новые, ультра-яркие варианты, используемые в электронной технике или определенной категории оборудования.

Справочная таблица параметров популярных smd светодиодов

Прежде чем купить и установить светодиодные лампы, вам необходимо рассчитать их мощность и световые характеристики. То же самое нужно сделать при самостоятельном изготовлении ламп. Справочные данные таблицы помогут ознакомиться с техническими характеристиками SMD светодиодов. Эти расчеты окажут помощь при определении параметров светодиодной ленты, если на ней отсутствует маркировка.

Справочная таблица основных технических характеристик наиболее популярных SMD светодиодов используемых для освещения
Внешний вид светодиода	Тип светодиода	Цвет свечения	Размер, мм	Световой поток, лм	Ток, мА	Напряжение, В
	LED-WW-SMD3528	белый теплый	3,5?2,8	4,5-5,0	20	2,8-3,2
	LED-CW-SMD3528	белый	3,5?2,8	4,5-5,0	20	2,8-3,2
	LED-B-SMD3528	синий	3,5?2,8	0,6-0,85	20	2,8-3,2
	LED-G-SMD3528	зеленый	3,5?2,8	2,8-3,5	20	2,8-3,2
	LED-Y-SMD3528	желтый	3,5?2,8	1,2-1,6	20	1,8-2,0
	LED-R-SMD3528	красный	3,5?2,8	1,2-1,6	20	1,8-2,0
	LED-RGB-SMD3528	RGB	3,5?2,8	0,6	20	2,0-2,8
			3,5?2,8	1,6	20	3,2-4,0
			3,5?2,8	0,3	20	3,2-4,0
	LED-WW-SMD4530-1	белый теплый	4,5?3,0	70	600	2,9-3,8
	LED-WW-SMD5050	белый теплый	5,0?5,0	10,0-12,0	3?20	3,2-3,4
	LED-W-SMD5050	белый	5,0?5,0	11,0-14,0	3?20	3,2-3,4
	LED-B-SMD5050	синий	5,0?5,0	2,0-2,5	3?20	3,1-3,6
	LED-G-SMD5050	зеленый	5,0?5,0	8,0-8,5	3?20	3,1-3,5
	LED-Y-SMD5050	желтый	5,0?5,0	4,5-5,0	3?20	1,9-2,2
	LED-R-SMD5050	красный	5,0?5,0	4,5-5,0	3?20	1,8-2,2
	LED-RGB-SMD5050	RGB	5,0?5,0	1,6	20	1,6-2,0
			5,0?5,0	2,5	20	2,8-3,2
			5,0?5,0	0,6	20	2,8-3,2
	LED-SMD5730-05	белый	5,7?3,0	45	180	3,1-3,3
	LED-SMD5730-1	белый	5,7?3,0	110	350	3,1-3,3
	LED3500Am1W-A120	белый теплый	5,0?5,0	40-60	350	3,2-4,0
	LED6000Am1W-A120	белый	5,5?5,5	75-85	350	3,0-4,0
	LED470Am1W-A120	синий	5,5?5,5	15-20	350	3,2-4,0
	LED515Am1W-A120	зеленый	5,5?5,5	40-50	350	3,2-4,0
	LED625Am1W-A120	красный	5,5?5,5	30-40	350	2,0-2,8

С прогрессом технологий, появляются светильники, модули и светодиодные ленты, которые изготавливаются из SMD светодиодов, являющихся популярными. Как заявляют производители, данные светодиоды могут служить не менее чем 80000 часов.

Калькулятор для расчета параметров токоограничивающего резистора для LED

Если вы надумали своими силами изготовить светильники или освещение на светодиодах, придется рассчитать мощность и номинал резисторов, выступающих в роли токоограничителя. Для этого был создан калькулятор, позволяющий производить онлайн расчет всех необходимых параметров. С его помощью можно высчитать мощность резистора, сопротивление в зависимости от количества источников питания, а так же их типа, напряжения. Из последней колонки таблички берем параметр «Напряжение падения на одном LED» (учтите, брать нужно максимальное значение). Из предпоследней колонки выписываем «Максимально допустимый ток через LED».

Если оказалось, что под рукой нет резистора, мощность которого велика, включите последовательно резисторы меньшего номинала, пока их мощность не будет равна той, что вам требуется. Исходя из этого, мощность одного резистора будет равна мощности, которая поделена на их количество. Следовательно, величина уменьшится и будет равна величине, которая делена на количество используемых резисторов. Допустим, таблица показала, что нам нужен резистор, мощность которого 1 Вт, номинал 200 Ом. Такого резистора нет в наличии. Заменим его четырьмя последовательно подключенными резисторами, мощность которых равна 0, 25 Вт, номинал составляет 50 Ом. Если в схеме 5 светодиодов, резисторы можно впаять по одной штуке между диодами.

Калькулятор для определения номинала резисторов по цветовой маркировке

Если на резисторе имеется цветная маркировка в виде колец, величина резистора определяется при помощи онлайн калькулятора.

По материалам сайта: ydoma.info

(PDF) Моделирование спектров маломощных светодиодов SMD в зависимости от температуры окружающей среды

RAYPAH

et al.

: МОДЕЛИРОВАНИЕ СПЕКТРОВ SMD-светодиодов малой мощности 1185

согласование экспериментальных и смоделированных спектров.

Кроме того, были рассчитаны цветовые координаты ϕν и CIE

при 348 K. Изменение цвета количественно определяется разницей цветности

(E) в цветовом пространстве CIE 1976 с использованием уравнения

E =  (u

2 − u

1) 2+ (ν

2 − ν

1) 2 (13)

где (u

1, ν

1) и (u

2, ν

2) — точки цветности

двух цветовых точек [6].Значение E of CIE, представленное в

Таблице V, остается меньше или приблизительно равным

типичному значению радиуса трехступенчатого эллипса Макадама, которое составляет

около 0,006 [38]. Следовательно, разумное соответствие между

измеренных и рассчитанных ϕν и цветовых координат CIE также

подтверждает валидацию расширения модели спектра, использованного в этой статье

.

VI. ЗАКЛЮЧЕНИЕ

В этой статье спектральный поток излучения маломощных светодиодов SMD

как функция температуры окружающей среды оценивается с помощью

, расширяя уравнение спектра излучения.Спектры маломощных SMD-светодиодов

InGaAlP были измерены при возбуждении

токов и температуре окружающей среды от 30 до 100 мА,

,

и от 298 до 358 К соответственно. Спектр при 298

K для каждого светодиода был построен для предсказания спектров при

при любой температуре окружающей среды. В это расширение было включено изменение температуры несущей, пиковой частоты

и ширины запрещенной зоны с температурой окружающей среды

. Разумное согласие

между экспериментальными и теоретическими результатами спектров, светового потока

и цветовых координат CIE подтверждает расширение спектральной модели светодиода малой мощности в этой статье.

СПИСОК ЛИТЕРАТУРЫ

[1] Т. Гессманн и Э. Шуберт, «Высокоэффективные светоизлучающие диоды AlGaInP

для твердотельных систем освещения», J. Appl. Phys., Т. 95, нет. 5,

pp. 2203–2216, 2004.

[2] А. В. Ортега, И. Н. Сильва, «Модель нейронной сети для проектирования

автомобильных устройств с использованием SMD-светодиодов», Междунар. J. Automotive Technol., Том 9,

нет. 2, pp. 203–210, 2008.

[3] Дж. Лин, «Структура светоизлучающего диода для устройств поверхностного монтажа»,

U.S. Patent 2004 0 099 875 A1, 27 марта 2003 г.

[4] Р. Виндиш и др. «Тонкопленочные светодиоды InGaAlP с высокой световой эффективностью

», Proc. SPIE, т. 5366, pp. 43–52,

Jun. 2004.

[5] П. Далапати, Н.Б. Маник и А.Н. Басу, «Влияние температуры

на характеристики мощного излучения красного света на основе AlGaInP —

. тинговый диод », Опт. Квантовая электроника, т. 47, нет. 5, pp. 1227–1238,

May 2015.

[6] П. Маннинен и П.Орреветеляйнен, “О спектральном и тепловом поведении

светодиодов AlGaInP при широтно-импульсной модуляции”, Прим.

Phys. Lett., Vol. 91, нет. 18, стр. 181121, 2007.

[7] Х. Чен и С. Ю. Хуэй, «Динамическое прогнозирование коррелированного цвета

температуры и индекса цветопередачи белого света с люминофорным покрытием —

излучающих диодов», IEEE Trans. Ind. Electron., Vol. 61, нет. 2, pp. 784–797,

Feb. 2014.

[8] М. Б. Паниш и Х.К. Кейси-младший, «Температурная зависимость

запрещенной зоны в GaAs и GaP», J. Appl. Phys., Т. 40, нет. 1,

pp. 163–167, 1969.

[9] S. Chhajed et al., «Температура перехода в светодиодах

, оцененная различными методами», Proc. SPIE, т. 5739, pp. 16–24,

Mar. 2005.

[10] М.Э. Райпа, Б.К. Содипо, М. Девараджан и Ф. Сулейман, «Оценка оптической мощности

и низкого коэффициента рассеивания тепла. — мощность

светодиода SMD в зависимости от тока инжекции и температуры окружающей среды —

температура », IEEE Trans.Электронные устройства, т. 63, нет. 1, pp. 408–413,

Jan. 2016.

[11] ME Raypah, BK Sodipo, M. Devarajan, F. Sulaiman,

«Оценка светового потока и световой эффективности маломощных

Светодиод SMD как функция тока инжекции и температуры окружающей среды —

ture », IEEE Trans. Электронные устройства, т. 63, нет. 7, pp. 2790–2795,

Jul. 2016.

[12] A. Keppens, WR Ryckaert, G. Deconinck, P. Hanselaer, “Mod-

eling Спектры мощных светодиодов и их изменение температуры перехода

», J.Прил. Phys., Т. 108, нет. 4, стр. 043104,

2010.

[13] F. Reifegerste и J. Lienig, «Моделирование зависимости спектров светодиодов от температуры и тока

», J. Light Vis. Environ., Т. 32, нет. 3,

pp. 288–294, 2008.

[14] H.-Y. Чжоу и Т.-Х. Янг, «Зависимость спектров излучения светодиодов

от температуры перехода и тока возбуждения», J. Light Vis. Environ.,

т. 32, нет. 2. С. 183–186, 2008.

[15] S.Чхаджед, Я. Си, Я.-Л. Ли, Т. Гессманн и Э. Ф. Шуберт, «Влияние

температуры перехода на цветность и свойства цветопередачи

трехцветных источников белого света на основе светодиодов»,

J. Appl. Phys., Т. 97, нет. 5, стр. 054506, 2005.

[16] S. S. Jeong and J.-H. Ко. Анализ спектральных характеристик

светодиодов белого цвета в различных тепловых средах // Журн. Инф.

Дисплей, об. 13, вып.1. С. 37–42, 2012.

[17] Ю. Учида, Т. Тагучи, «Теория освещения и световые характеристики

белых светодиодов», Опт. Англ., Т. 44, нет. 12, стр. 124003,

2005.

[18] Й. Оно, «Соображения по дизайну спектра для цветного рендеринга белых светодиодов —

ing», Опт. Англ., Т. 44, нет. 11, стр. 111302-1–111302-9, 2005.

[19] К. Ман и И. Эшдаун, «Точная колориметрическая обратная связь для светодиодных кластеров

RGB», Proc. SPIE, т.6337, стр. 633702-1–633702-8,

сентябрь 2006 г.

[20] Э. Ф. Шуберт, Т. Гессманн, Дж. К. Ким, Светоизлучающие диоды.

Хобокен, Нью-Джерси, США: Wiley, 2005.

[21] Y. Xi, J.-Q. Кси, Т. Гессманн, Дж. М. Шах, Дж. К. Ким, и

Э. Ф. Шуберт, «Измерения температуры перехода и температуры носителей в глубоких ультрафиолетовых светодиодах

с использованием трех различных методов», Прил.

Phys. Lett., Vol. 86, нет. 3, стр. 031907, 2005.

[22] Z.Вайтонис, П. Витта, А. №

Жукаускас, «Измерение температуры перехода

в мощных светодиодах на высокоэнергетическом крыле полосы электролюминесценции

», J. Appl. Phys., Т. 103, нет. 9,

с. 093110, 2008.

[23] Э. Хонг и Н. Нарендран, «Метод прогнозирования срока службы светодиодных систем освещения

», Proc. SPIE, т. 5187, pp. 93–99, Jan. 2009.

[24] Дж. Чо, К. Сон, Ю. Парк и Э. Юн, «Измерение температуры перехода

пература светодиодов из III-нитрида. с использованием электролюминесценции

сдвиг // Физ. мезомех.Статус Solidi A, vol. 202, нет. 9, pp. 1869–1873, Jul. 2005.

[25] S. Naritsuka, Y. Nishikawa, H. Sugawara, M. Ishikawa, Y. Kokubun,

«Исследования фотолюминесценции на слоях InGaAlP, выращенных низко- давление

Металлоорганическое химическое осаждение из паровой фазы, J. Electron. Матер., Т. 20,

нет. 9, pp. 687–690, Sep. 1991.

[26] Г. Б. Стрингфеллоу, М. Г. Крафорд, Светоизлучающие диоды высокой яркости

. США: Academic Press, 1997.

[27] Y.Варшни П. Температурная зависимость ширины запрещенной зоны в полупроводниках // Физика. 34, нет. 1, pp. 149–154, 1967.

[28] A. Keppens, D. De Smeyter, WR Ryckaert, G. Deconinck и

P. Hanselaer, «Термические характеристики одиночных и многополюсных кристаллов. светодиоды большой мощности », Тр. SPIE, т. 7058,

pp. 70580H-1–70580H-12, Sep. 2008.

[29] Н. Тиба, Л. К. Ю, Л. К. Кенг, П. Анитамбигай, К. Динаш, и

Д.Мутарасу, «Исследование изменения теплового сопротивления и температуры перехода

светодиодов на основе GaN с использованием измерения тепловых переходных процессов»,

в Proc. 3rd Asia Symp. Качественный Электрон. Design (ASQED), июль 2011 г.,

с. 310–314.

[30] Э. Ф. Шуберт, Дж. К. Ким, Х. Луо и Ж.-О. Си, «Твердотельное освещение —

Благоприятная технология», сообщает Progr. Phys., Т. 69, нет. 12, стр. 3069,

2006.

[31] Л. Йи и др., «Исследование стабильности длины волны излучающих диодов

синего света на основе GaN», Acta Phys.Синица, т. 53, нет. 8, pp. 2720–2723, 2004.

[32] A. Keppens, W. Ryckaert, G. Deconinck, P. Hanselaer, «Оценка

влияния тока и температуры на светоизлучающий диод большой мощности

эффективности », в Proc. CIE Conf. Будапешт, 2009.

[33] Д. Г. Тодоров, Л. Г. Каписазов, «Управление тепловым режимом светодиодов», в

Proc. Электрон., 2008. С. 139–144.

[34] A. Groh, S. Brückner и T. Q. Khanh, «Температурно-зависимые изменения фотометрических и колориметрических параметров

современных светодиодов высокой мощности

», в Proc.7-й Int. Symp. Auto-Motive Lighting, Мюнхен,

2007, стр. 622–629.

Характеристики светодиодов SMD 3528, 5050, 5630, 5730

Рассматривать технические характеристики светодиодов с точки зрения потребителя, не будут считаться лишними параметры, которые особо не влияют, не предоставляются. Остановимся только на важных характеристиках, потому что в основном нас интересует, как на него оказать давление и чтобы он светился ярче и дольше.

Среди множества типов диодов наибольшую популярность получили SMD 3528, SMD 5050, SMD 5630, SMD 5730.По номеру канала можно увидеть, какие светодиоды современные, чем выше числовое обозначение, тем новая модель светодиода.

Реальная мощность китайских светодиодов

90% китайских товаров, например базара Алиэкспресс, производятся на маломощных диодах, которые намного слабее марки. Бренд — продукция Samsung, LG, Philips и других. Китайцы его активно используют, указывая параметры, как будто он самсунг установлен. После покупки стоит то, что яркость и меньшая мощность в 3-4 раза больше, чем обещал продавец.

	китайский 5630, 5730 тип №1	китайский 5630, 5730 тип №2	китайский 5050
Мощность	0,09 Вт	0,15 Вт	0,1Вт
Яркость	7 лм	12 лм	8 люмен

Получается, что китайский 5630 (5730) слабее корпоративный 0,15W, 5050 на 0,2W.Будьте внимательны при выборе товара.

Таблица фирменных светодиодов

Параметр	3528	5050	5630	5730-05	5730-1
Световой поток	5	15	40	40	100
Мощность	0,06 Вт	0,2 Вт	0,5 Вт	0,5 Вт	1 Вт
Температура	+ 65	+ 65	+80	+80	+80
Сила тока	0.02	0,06	0,15	0,15	0,300
Напряжение В	3,3	3,3	3,3	3,4	3,4
Размеры, мм	3,5 х 2,8	5 х 5	5,3 х 3	4,8 х 3	4,8 х 3

В таблице приведены средние характеристики светодиодов белого света с наиболее популярными вариантами. Лампы теплого белого и холодно-белого света обычно имеют меньший световой поток.При такой же яркости белый светодиодный свет обеспечивает лучшее освещение, чем другие.

В основном характеристики зависят от производителя качели плюс-минус 15%. Лучшие варианты курсов предоставляют именитые европейские, японские, китайские бренды. Светодиодные диоды неизвестных производителей конечно хуже, но даже у них нет гарантий заявленного срока службы. Худший вариант, когда вам по невысокой цене предлагают светодиоды с маркировкой бренда, но неизвестно, кем они были произведены. В основном подделку бренда можно отличить, только измерив все параметры и сопоставив заявления.

Бюджетные светодиоды неизвестного производителя обычно очень слабенькие, вместо 0,5Вт будет всего 0,15Вт и 0,09Вт. Так делают китайцы, чтобы выдать подлую компанию. Но их количество в три раза больше диодов. Эти диоды работают максимум 20 000 часов. Чаще всего встречается на кукурузе и светодиодной ленте SMD 5630.

Сравните размер и яркость

Сравнить диоды на светодиодной ленте 5050, 3528, 5630. В большой самодельной коробке производим замеры освещенности каждого диода. Хорошо видна разница в освещенности и направлении угла освещения.

Сравнение энергоэффективности светодиодных диодов

Световой поток Люмен на ватт:

• SMD 3528 — 70 лм / Вт;
• SMD 5050 — 80 лм / Вт;
• SMD 5630 — 80 лм / Вт;
• SMD 5730-05 — 80 лм / Вт;
• SMD 5730-1 — 100 лм / Вт;

Развитие светодиодной технологии направлено на увеличение количества люмен на единицу площади. Соответствие подсветки на блоке питания со сменой поколений диодов ДВС не сильно меняется.Если сравнивать светодиоды SMD 3528 и 5730-1, то практически на одной площади световой поток светоизлучающего элемента увеличился в 22 раза и в 15 раз больше потребляемой мощности.

Характеристики 5730 SMD светодиодов

Основы мощного светодиодного освещения

Светодиоды

подходят для многих систем освещения, они предназначены для получения большого количества света за счет малого форм-фактора, сохраняя при этом фантастическую эффективность. Здесь, в LEDSupply, есть множество светодиодов для всевозможных осветительных приборов, главное — знать, как их использовать.Светодиодная технология немного отличается от другого освещения, с которым знакомо большинство людей. Этот пост здесь, чтобы объяснить все, что вам нужно знать о светодиодном освещении: как безопасно подключать светодиоды, чтобы получить как можно больше света и как можно более длительный срок службы.

Что такое светодиод?

Светодиод — это тип диода, преобразующего электрическую энергию в свет. Для тех, кто не знает, диод — это электрический компонент, который работает только в одном направлении. По сути, светодиод — это электрический компонент, который излучает свет, когда электричество проходит в одном направлении, от анода (положительная сторона) к катоду (отрицательная сторона).LED — это аббревиатура от « L ight E mitting D iode». По сути, светодиоды похожи на крошечные лампочки, им просто требуется намного меньше энергии для освещения и они гораздо более эффективны в производстве высокой светоотдачи.

Типы светодиодов

В целом мы предлагаем два разных типа светодиодов:

Сквозное отверстие 5 мм и поверхностное крепление.

Светодиоды 5мм

5-миллиметровые светодиоды — это диоды внутри линзы диаметром 5 мм с двумя тонкими металлическими ножками внизу.Они используются там, где требуется меньшее количество света. 5-миллиметровые светодиоды также работают с гораздо более низкими токами возбуждения, максимально около 30 мА, тогда как светодиоды для поверхностного монтажа требуют минимум 350 мА. Все наши 5-миллиметровые светодиоды от ведущих производителей доступны в различных цветах, интенсивности и схемах освещения. Светодиоды со сквозным отверстием отлично подходят для небольших фонарей, вывесок и всего, где вы используете макетную плату, поскольку их можно легко использовать с их проводами. Ознакомьтесь с нашим руководством по настройке 5-миллиметровых светодиодов, чтобы узнать больше об этих крошечных источниках света.

Светодиоды для поверхностного монтажа (SMD)

Рисунок 1 — Эмиттер без покрытия

Светодиоды для поверхностного монтажа — это диоды, которые можно разместить на подложке (печатной плате) с кремниевым куполом над диодом для его защиты (см. Рис. 1). Мы поставляем мощные светодиоды для поверхностного монтажа от лидеров отрасли Cree и Luxeon. Оба на наш взгляд отличные, поэтому мы их все-таки носим. Некоторые предпочитают одно другому, но это приходит с опытом и знанием того, что искать. Cree, как правило, имеет более высокие показатели мощности Lumen и является лидером на рынке светодиодов высокой мощности.Luxeon, с другой стороны, имеет отличные цвета и терморегулятор.

Светодиоды высокой мощности

поставляются в виде неизолированных эмиттеров (как показано на рис. 1) или устанавливаются на печатную плату с металлическим сердечником (MCPCB). Платы изолированы и содержат токопроводящие дорожки для упрощения подключения цепей. Наши 20-миллиметровые платы со звездообразным расположением 1 и 3 являются бестселлерами. Мы также предлагаем QuadPod, которые могут содержать 4 светодиода высокой мощности на плате, которая немного больше 20-миллиметровой звезды (см. Рис. 2). Все наши варианты светодиодов высокой мощности также могут иметь линейную конструкцию.LuxStrip вмещает 6 светодиодов на фут и легко подключается до 10 футов в длину.

Рисунок 2 — Опции MCPCB

Полярность имеет значение: светодиоды подключения

Электронная полярность указывает, является ли схема симметричной или нет. Светодиоды представляют собой диоды, поэтому ток может течь только в одном направлении. Когда нет тока, не будет света. К счастью, это означает, что если мы подключим светодиод в обратном направлении, он не сожжет всю систему, он просто не загорится.

Положительная сторона светодиода — это анод, а отрицательная сторона — катод.Ток течет от анода к катоду и никогда не течет в другом направлении, поэтому важно знать, как отличить анод от катода. Для светодиодов для поверхностного монтажа это просто, поскольку соединения промаркированы, но для 5-миллиметровых светодиодов подходит более длинный вывод, который является анодом (положительным), посмотрите на Рисунок 3 ниже.

Рисунок 3 — Поиск анода и катода светодиода

Варианты цвета

Одна из замечательных особенностей светодиодов — это различные варианты и виды света, которые вы можете получить от них.

Белые светодиоды

Коррелированная цветовая температура (CCT) — это процесс создания разного белого света при разных температурах. Цветовая температура указывается в градусах Кельвина (K), которые представляют собой шкалу температур, в которой ноль соответствует абсолютному нулю, а каждый градус равен одному Кельвину. При более низких температурах от 3000K до 4500K белый цвет становится более теплым или нейтральным. Более высокие температуры 5 000K + — это холодные белые цвета, также известные как «дневной белый».

Цветные светодиоды

Для цветов на самом деле важна длина волны в нанометрах (нм).Для некоторых применений цвета необходимы для визуального эффекта, но иногда для таких применений, как лечение, выращивание, освещение рифовых аквариумов и многое другое, необходимы определенные длины волн. См. Рис. 4, где показано, при каких длинах волн и температурах получаются определенные цвета.

Рисунок 4 — Цвета светодиодов и цветовая температура

Мы стараемся обеспечить одинаковую цветовую температуру и длину волны для каждой марки и типа светодиодов. Вы всегда можете найти цвет или длину волны наших светодиодов в подразделе страницы продукта и даже можете выполнить поиск по цвету в раскрывающемся меню светодиодов на главной странице.В белом цвете мы несем 3000K, 4000K, 5000K и 6500K. Что касается цветов, мы работаем от 400 до 660 нм.

Яркость светодиода

Светодиоды

известны не только своими цветами, но и намного ярче, чем другие источники света. Иногда трудно сказать, насколько ярким будет светодиод, потому что он измеряется в люменах. Люмен — это научная единица измерения светового потока или общего количества видимого света от источника. Обратите внимание, что светодиоды диаметром 5 мм обычно указываются в милликанделах (мкд). Угол обзора 5-миллиметровых светодиодов также влияет на световой поток, который они излучают, подробнее об этом см. Здесь.

Зачем нужен ток…

Количество света (люмен), излучаемого светодиодом, зависит от величины подаваемого тока. Ток измеряется в миллиамперах (мА) или амперах (А). Мощные светодиоды выдерживают ток от 350 мА до 3000 мА. Светодиоды различаются по своим текущим параметрам, поэтому обязательно следите за этим при выборе светодиода и драйвера.

Определение яркости

А теперь самое сложное — выбрать комбинацию светодиода и драйвера, которая будет выдавать необходимый свет.Мы проделали большую работу здесь, в посте, измеряющем яркость каждого светодиода высокой мощности при разных токах возбуждения. Обратите внимание, что это меры для звезд 1-Up, поэтому, если вы хотите больше света, светодиоды 3-Up — хороший вариант, поскольку они в три раза больше света в том же месте.

Указанный выше ресурс всегда можно использовать для определения светоотдачи светодиода, но найти его вручную не очень сложно.

Для этого необходима информация из технического паспорта светодиода.На всех наших светодиодных страницах мы ссылаемся на технические данные производителя в нижней части страницы.

Пример: определение яркости Cree XP-L при 2100 мА

В этом примере мы используем Cree XP-L. Сначала найдите таблицу характеристик потока (рисунок 5). Мы коснемся группировки позже, которая помечена в столбце «Группа», но предположим, что мы собираемся использовать холодный белый XP-L из самого верхнего контейнера (v5). Выделенное число — это типичный поток при 1050 мА, который является током, при котором измеряется XP-L.Справа от него указаны типичные значения люменов для управляющих токов 1500, 2000 и 3000 мА.

Рисунок 5 — Таблица светового потока светодиода

Для этого примера предположим, что мы хотим запустить этот светодиод с драйвером светодиода BuckBlock 2100 мА, и нам нужно определить, какой будет световой поток. При управлении промежуточным приводным током, которого нет в списке, найдите график относительного потока в зависимости от тока в таблице данных, который выглядит как график справа.

Стрелка — проверенный (базовый) выход (при 100% относительном потоке).Следуя кривой до 2100 мА (?), Мы видим, что это увеличение освещенности на 75%. Если взять 460 люмен сверху и умножить его на 1,75, мы увидим, что холодный белый XP-L при 2100 мА дает около 805 люмен.

При переходе на светодиоды может быть трудно найти светодиоды и световой поток, необходимый для этого. Это связано с тем, что свет всегда измерялся мощностью лампочки. Светодиоды имеют гораздо лучшую эффективность, что делает практически невозможным измерение таким образом, поскольку светодиод на 50 Вт будет значительно ярче, чем лампа накаливания на 50 Вт.На рисунке 7 показаны различные лампы накаливания и количество люменов, которые они дают. Это помогает лучше понять, какое количество света ожидать от светодиода и будет ли оно таким же ярким, как и старое освещение.

Рисунок 6 — Мощность лампы накаливания в люменах

Угол обзора и оптика

У наших 5-миллиметровых светодиодов указаны углы обзора для каждого, поэтому просто найдите тот, который вам подойдет. Что касается светодиодов для поверхностного монтажа, большинство из них излучают очень широкий угол в 125 градусов! К счастью, светодиодные звездообразные платы совместимы и просты в использовании со светодиодной оптикой.Эта вторичная оптика используется для фокусировки света, они могут отражать свет от светодиода в пятно, среднее пятно, широкое пятно или эллиптические и овальные узоры.

Как видно на Рисунке 8, оптика 1-Up имеет форму конуса и требует держателя оптики. В случае наших светодиодных панелей держатели оптики имеют четыре ножки, которые входят в пазы звезды. Тройные светодиодные звезды также совместимы с оптикой Carclo, в плате которой есть три отверстия для ножек оптики.

Рисунок 7 — Светодиодная оптика и держатели

Как подключить светодиоды

Светодиоды

известны своей лучшей эффективностью среди всех других источников света.Эффективность — это мера того, насколько хорошо источник света излучает видимый свет, также называемый люменами на ватт. Другими словами, сколько света мы получаем на наш ватт мощности. Чтобы найти это, сначала выясните мощность используемого светодиода. Чтобы найти ватты, вам нужно умножить прямое напряжение (напряжение, при котором ток начинает течь в нормальном направлении) на ток возбуждения в амперах (обратите внимание, что он ДОЛЖЕН быть в амперах… а не в миллиамперах). Давайте посмотрим на светодиод Cree XP-L 1-up в качестве примера.

Рисунок 8 — Прямое напряжение светодиода

Допустим, мы используем Cree XP-L при 2000 мА. Из рисунка 8 видно, что при таком токе возбуждения прямое напряжение равно 3,15. Итак, чтобы найти ватт, мы умножаем 3,15 (прямое напряжение) на 2 А (2000 мА = 2 А), что дает 6,3 Вт.

Итак, теперь, чтобы определить эффективность, нам просто нужно разделить 742 люмен (проверенное количество люмен для этого светодиода при 2000 мА) на 6,3 Вт. Таким образом, эффективность (люмен / ватт) этого Cree XP-L составляет 117,8. Это большая эффективность, но также следует отметить, что Cree может похвастаться тем, что светодиод XLamp XP-L имеет прорывную эффективность 200 люмен / ватт при токе 350 мА.Приятно знать, что эффективность снижается по мере того, как вы пропускаете больший ток на светодиод, поскольку это увеличивает нагрев, что делает светодиод немного менее эффективным. Иногда вам придется смириться с этим, если вам нужно, чтобы светодиод был очень ярким, но если вы хотите получить максимальную эффективность, вам следует использовать светодиоды с более низким током. Все это помогает определить, сколько энергии потребуется вашим приложениям, а также сэкономить энергию в будущем.

Подробнее о драйверах для светодиодов

Это означает, что вам нужно найти драйвер светодиода, который может управлять светодиодами с током, который вам нужен, чтобы получить желаемое количество люменов.Драйвер светодиодов — это электрическое устройство, которое регулирует мощность светодиода или цепочки светодиодов. Драйвер реагирует на меняющиеся потребности светодиода, подавая на светодиод постоянное количество энергии, поскольку его электрические свойства меняются с температурой. Хорошая аналогия для понимания этого — автомобиль с круиз-контролем. Когда автомобиль (светодиод) движется по холмам и долинам (изменения температуры), круиз-контроль (водитель) следит за тем, чтобы он оставался на постоянной скорости (свет), регулируя при этом газ (мощность), необходимый для этого.Драйвер так важен, потому что светодиоды требуют очень специфической электроэнергии для правильной работы. Если напряжение, подаваемое на светодиод, ниже требуемого, через переход проходит очень небольшой ток, что приводит к слабой освещенности и плохой работе. С другой стороны, если напряжение слишком велико, на светодиод течет слишком много тока, и он может перегреться и серьезно повредиться или полностью выйти из строя (тепловой разгон). Всегда проверяйте техническое описание светодиодов, чтобы знать, какой ток рекомендуется использовать, чтобы избежать этих проблем.

Какое напряжение мне нужно, чтобы загорелся светодиод?

Это часто задаваемый вопрос, и на самом деле его довольно легко понять. Все, что вам нужно знать, это прямое напряжение ваших светодиодов. Если у вас есть несколько светодиодов, включенных последовательно, вам необходимо учитывать все прямые напряжения вместе взятые, если у вас параллельная схема, вам нужно учитывать только прямое напряжение того количества светодиодов, которое у вас есть на цепочку. Подробнее о настройке проводки см. Здесь. Рекомендуется поддерживать как минимум 2-вольтовые накладные расходы, поскольку некоторые драйверы (например, драйверы LuxDrive) требуют этого для правильной работы драйвера.Так что, если ваше общее прямое напряжение для последовательной цепи составляет 9,55, вы должны быть в безопасности с источником питания 12 В. Для автономных драйверов (вход переменного тока) просто знайте выходное напряжение, на которое они рассчитаны, и убедитесь, что вы защищены, поэтому драйвер входа переменного тока с выходным диапазоном 3–12 В постоянного тока также подойдет для этого приложения.

Контроль нагрева

Определение мощности вашей системы также поможет вам узнать больше о необходимом вам регуляторе нагрева. Поскольку эти светодиоды обладают большой мощностью, они выделяют тепло, что может быть очень плохим, как вы можете узнать здесь.Слишком большое количество тепла приведет к тому, что светодиоды будут излучать меньше света, а также сократят срок службы. Мы всегда рекомендуем использовать радиатор и говорим, что на каждый ватт светодиодов приходится около 3 квадратных дюймов. Для большей мощности я бы порекомендовал поискать радиатор, который рекомендован для той мощности, которую вы используете.

Светодиодный биннинг и качество

В связи с тем, что индустрия светодиодов сейчас растет довольно быстрыми темпами, важно понимать разницу в светодиодах. Это частый вопрос, поскольку светодиоды могут варьироваться от очень дешевых до очень дорогих.Я был бы осторожен при покупке дешевых светодиодов, так как вы всегда получаете то, за что платите. Да, светодиоды могут сначала работать отлично, но обычно они не работают так долго или быстро перегорают из-за плохого тестирования.

Все светодиоды, представленные здесь, на LEDSupply, тщательно отобраны. У нас есть только лучшие марки и цветовые температуры. Наш обширный опыт в отрасли помог нам понять важность качественного производства и сборки светодиодов. При производстве светодиодов характеристики могут отличаться от средних значений, указанных в технических паспортах.По этой причине производители разделяют светодиоды по световому потоку, цвету и прямому напряжению. Мы выбираем бункеры с самым высоким световым потоком (видимый свет) и самым низким прямым напряжением, так как это гарантирует, что у нас есть светодиоды с максимальной эффективностью. Большое количество светодиодной продукции производится дешево и не документируется должным образом, что приводит ко многим неудачным проектам и заставляет людей думать, что светодиоды на самом деле не служат так долго, как говорят. Благодаря нашему опыту и покупательной способности мы можем предложить лучшие продукты по разумным ценам.

Это должно дать вам хорошее начало для понимания светодиодов и того, что искать, но если у вас есть дополнительные вопросы или вы хотите получить дополнительную информацию об определенном продукте и о том, подойдет ли он для вас, мы здесь, чтобы помочь. Просто напишите нам по адресу [email protected] или позвоните по телефону (802) 728-6031, чтобы поговорить с нашей очень хорошо осведомленной командой технической поддержки.

Светоизлучающий диод: основы, типы и характеристики

Светодиод или светоизлучающий диод — это полупроводниковое устройство, излучающее свет за счет эффекта электролюминесценции.Светодиод в основном представляет собой PN-диод, который излучает свет при прямом смещении.

Светодиоды есть почти везде. Вы можете найти светодиоды в автомобилях, велосипедах, уличных фонарях, домашнем освещении, офисном освещении, мобильных телефонах, телевизорах и многом другом.

Причина столь широкого внедрения светодиодов в их преимуществах перед традиционными лампами накаливания и современными компактными люминесцентными лампами (КЛЛ). Ниже приведены некоторые преимущества светодиодов перед источниками света накаливания и КЛЛ:

• Низкое энергопотребление
• Малый размер
• Быстрое переключение
• Физическая надежность
• Долговечность

Благодаря этим преимуществам светодиоды стали довольно популярными среди большой набор людей.Инженеры-электронщики, любители электроники и энтузиасты электроники часто работают со светодиодами для различных проектов.

Следовательно, статья о светоизлучающих диодах, посвященная различным темам, таким как основы светодиодов, типы светодиодов и характеристики светодиода, принесет пользу всем. Итак, давайте начнем с основ светодиодов.

Основы светодиодов (светоизлучающих диодов)

Как упоминалось во введении, светодиод — это полупроводниковый источник света. Он состоит из диода с PN-переходом, и когда на светодиод подается напряжение, электроны и дырки рекомбинируют в PN-переходе и выделяют энергию в виде света (фотонов).

Свет, излучаемый светодиодом, обычно монохроматический, то есть одноцветный, и цвет зависит от ширины запрещенной зоны полупроводника.

Светоизлучающие диоды могут быть изготовлены для излучения всех длин волн видимого спектра, то есть от красного (620–750 нм) до сине-фиолетового (380–490 нм).

Электрический символ светодиода аналогичен символу PN переходного диода. На следующем изображении показан красный светодиод вместе с символами PN-диода и светодиода.

Характеристики светодиода (светоизлучающего диода)

Перед тем, как подключить светодиод в цепь и начать ее использовать, есть несколько характеристик светодиода, которые стоит знать (на самом деле, они очень важны). Если вы обратитесь к любому из технических паспортов, предоставленных производителем, вы можете найти спецификацию партии, соответствующую электрическим характеристикам, абсолютным максимальным номинальным характеристикам, физическим размерам и т. Д.

Я не буду утомлять вас всеми характеристиками, а только тремя важными. .Это полярность, прямое напряжение и прямой ток.

Полярность светодиода

Полярность указывает на симметричность электронного компонента. Светоизлучающий диод, аналогичный диоду с PN-переходом, не является симметричным, то есть позволяет току течь только в одном направлении.

В светодиодах положительный вывод называется анодом, а отрицательный вывод называется катодом. Для правильной работы светодиода анод светодиода должен иметь более высокий потенциал, чем катод, поскольку ток в светодиодах течет от анода к катоду.

Что будет, если подключить светодиод в обратном направлении? Что ж, ничего не происходит, так как светодиод не проводит. Вы можете легко идентифицировать анодный вывод светодиода, поскольку они обычно имеют более длинные выводы.

Прямой ток светодиода

Светодиоды — очень чувствительные устройства, и величина тока, протекающего через светодиод, очень важна. Кроме того, яркость светодиода зависит от силы тока, потребляемого светодиодом.

Каждый светодиод рассчитан на максимальный прямой ток, который может безопасно проходить через него, не перегорая светодиод.Да. Если допустить ток, превышающий номинальный, светодиод фактически сгорит.

Например, наиболее часто используемые светодиоды 5 мм имеют номинальный ток от 20 мА до 30 мА, а светодиоды 8 мм имеют номинальный ток 150 мА (точные значения см. В таблице данных).

Как регулировать ток, протекающий через светодиод? Чтобы контролировать ток, протекающий через светодиод, мы используем резисторы, ограничивающие ток.

Дополнительная информация о светодиодах и токоограничивающих резисторах SIMPLE LED CIRCUITS.

Прямое напряжение светодиода

Светоизлучающие диоды также рассчитаны на прямое напряжение, то есть на величину напряжения, необходимого для того, чтобы светодиод проводил электричество. Например, все 5-миллиметровые светодиоды имеют номинальный ток 20 мА, но прямое напряжение меняется от одного светодиода к другому.

Красные светодиоды имеют максимальное номинальное напряжение 2,2 В, синие светодиоды имеют максимальное номинальное напряжение 3,4 В, а белые светодиоды имеют максимальное номинальное напряжение 3,6 В.

Простая светодиодная схема

На следующем изображении показана схема простой светодиодной схемы, состоящей из 5-миллиметрового белого светодиода с источником питания 5 В.

Поскольку это белый светодиод, номинальные значения тока и напряжения следующие: типичный прямой ток составляет 20 мА, а типичное прямое напряжение — 2 В.

Итак, чтобы регулировать ток и напряжение, мы использовали резистор 180 Ом, рассчитанный на Вт рассеиваемой мощности.

Типы светодиодов

Светодиоды для сквозных отверстий

Они доступны в различных формах и размерах, наиболее распространенными из которых являются светодиоды 3 мм, 5 мм и 8 мм. Эти светодиоды доступны в разных цветах, таких как красный, синий, желтый, зеленый, белый и т. Д.

Светодиоды SMD (светоизлучающие диоды для поверхностного монтажа)

Светодиоды для поверхностного монтажа или SMD — это специальные корпуса, которые можно легко установить на печатной плате. Светодиоды SMD обычно различаются по физическим размерам. Например, наиболее распространенными светодиодами SMD являются 3528 и 5050.

Двухцветные светодиоды

Следующим типом светодиодов являются двухцветные светодиоды, как следует из названия, могут излучать два цвета. Двухцветные светодиоды имеют три вывода, обычно два анода и общий катод.Цвет будет активирован в зависимости от конфигурации проводов.

Светодиод RGB (красный — синий — зеленый светодиод)

Светодиоды RGB — самые любимые и самые популярные светодиоды среди любителей и дизайнеров. Даже компьютерные сборки очень популярны для реализации светодиодов RGB в корпусах компьютеров, материнских платах, ОЗУ и т. Д.

Светодиод RGB содержит 3 светодиода на одном кристалле, и с помощью метода, называемого ШИМ (широтно-импульсная модуляция), мы можем контролировать выход RGB-светодиода для получения широкого диапазона цветов.

Светодиоды высокой мощности

Светодиод с номинальной мощностью не менее 1 Вт называется светодиодом высокой мощности. Это связано с тем, что обычные светодиоды имеют рассеиваемую мощность в несколько милливатт.

Светодиоды высокой мощности очень яркие и часто используются в фонариках, автомобильных фарах, прожекторах и т. Д.

Поскольку рассеиваемая мощность светодиодов высокой мощности высока, требуется надлежащее охлаждение и использование радиаторов. Кроме того, потребляемая мощность этих светодиодов обычно очень высока.

В этой статье мы рассмотрели основы светодиодов и несколько важных характеристик светодиодов. В следующем уроке мы увидим, как работает светодиод и как устроен светодиод.

Компьютерные советы, хитрости, … для всех …

Я возился со светодиодными лентами уже несколько лет, и иногда мне задают вопрос: «Что означают рейтинги IP?».

На этот вопрос есть краткий ответ: указывает уровень защиты от воды и пыли.

Очевидно, это мало что говорит, и все немного продвинуто, чем это.
Итак, в этой статье я кратко расскажу о том, с какими рейтингами IP вы можете столкнуться и что они означают.
Таким образом, вы можете решить, в какой среде вы хотели бы использовать светодиодную ленту, и найти соответствующий IP-код.

Обнаружена блокировка рекламы

Пожалуйста, отключите блокировку рекламы на нашем веб-сайте.
Мы полагаемся на эти объявления, чтобы иметь возможность запускать наш веб-сайт.
Вы, конечно, можете поддержать нас и другими способами (см. Раздел «Поддержка нас» слева).

В определенных сценариях можно сэкономить время и избежать ошибок, если использовать один или несколько шаблонов для обычных сообщений электронной почты.
К сожалению, Apple Mail, поставляемая с macOS, не имеет механизма шаблонов… или он есть?

С помощью простого трюка мы можем использовать «шаблоны» в Apple Mail под macOS, и в этой статье я покажу вам, как…

MovieScanner2, преемник MovieScanner, представляет собой небольшую утилиту, которая анализирует ваш видеофайл и сохраняет обнаруженные потоки в базе данных.
Обнаруженные потоки включают все встроенные видеопотоки, аудиопотоки, потоки субтитров и наиболее распространенные файлы внешних субтитров.

Для каждого файла детали собираются с помощью ffProbe (из проекта ffMPEG), например, разрешение, 3D, HDR, типы кодеков, аудиоканалы и макет, языки аудио и субтитров и т. Д.

MovieScanner2 полностью бесплатен и доступен для Windows, Linux (GTK и QT5) и MacOS X.

К сожалению, регистрация на нашем форуме прошла не совсем так, как хотелось бы.
Из-за небольшой ошибки новые пользователи не получали электронное письмо с активацией, что, конечно, затрудняет завершение регистрации.

Мне удалось найти причину этой проблемы; небольшая ошибка в программном обеспечении форума.
Теперь проблема должна быть решена, и исправление было передано разработчикам плагина форума.

Для тех, кто пытался зарегистрироваться раньше: не стесняйтесь связаться со мной, указав адрес электронной почты, который вы использовали для регистрации.
Я могу либо активировать вашу учетную запись, либо удалить ее, чтобы вы могли снова зарегистрироваться с тем же адресом электронной почты.

Приносим извинения за неудобства и благодарим всех, кто сообщил об этой проблеме.

Обнаружена блокировка рекламы

Пожалуйста, отключите блокировку рекламы на нашем веб-сайте.
Мы полагаемся на эти объявления, чтобы иметь возможность запускать наш веб-сайт.
Вы, конечно, можете поддержать нас и другими способами (см. Раздел «Поддержка нас» слева).

Мой небольшой скрипт для изменения размера изображений прямо из Finder и, при необходимости, прикрепления их сразу к новому электронному письму, был обновлен, чтобы исправить некоторые проблемы, обнаруженные с выпуском Big Sur.

Эта версия содержит исправление для сообщения об ошибке «События изображения : произошла ошибка: изображение« »не понимает сообщения об ошибке« сохранить »сообщение и решает проблему с зависанием Apple Mail при попытке прикрепить изображения. на новый адрес электронной почты.

Вы можете найти загрузку и задать вопросы в оригинальной статье: MacOS X Image Resizer — щелкните правой кнопкой мыши изображение, чтобы изменить его размер, и / или отправьте его по электронной почте.

Иногда нам нужен сертификат, чтобы мы могли зашифровать и расшифровать сетевую связь, например, для всех видов сетевых устройств (например,NAS, устройства IoT, локальный веб-сервер и т. Д.).

К сожалению, для некоторых из этих приложений мы не можем получить действительный сертификат от CA (центра сертификации) из-за определенных ограничений.
В этой статье я покажу вам, как самостоятельно создать такой бесплатный самозаверяющий сертификат для Windows, macOS и Linux.

Я также кратко укажу на ограничения и потенциальные проблемы, связанные с самоподписанным сертификатом или CERT.

Для тех, кто знаком с модами Beat Sabre: Beat Sabre — самое интересное, когда вы добавляете свои собственные песни.

К сожалению, когда вы загружаете некоторые из этих пользовательских песен, например, с beatsaver.com или beatsaber.com, вы обнаружите, что имена файлов могут быть немного беспорядочными. Например, такие имена файлов, как: «8e7e553099436af31564adf1977a5ec42a61cfff.zip» или «141 (Gangnam Style — greatyazer) .zip».

Здесь может оказаться полезным этот простой небольшой инструмент, позволяющий с помощью нескольких щелчков мыши переименовать эти файлы в имя файла в формате «Исполнитель — Название (поддерживаемые уровни) .zip».

Приложение бесплатное и доступно для macOS, Linux (64-разрядная версия) и Windows (32-разрядная версия).

Обнаружена блокировка рекламы

Пожалуйста, отключите блокировку рекламы на нашем веб-сайте.
Мы полагаемся на эти объявления, чтобы иметь возможность запускать наш веб-сайт.
Вы, конечно, можете поддержать нас и другими способами (см. Раздел «Поддержка нас» слева).

В этой статье я покажу, как легко скачать видео с YouTube в Windows, macOS или Linux.
Все, что вам нужно, это Free VideoLAN VLC и ваш веб-браузер.
Таким образом, нет необходимости в каких-либо схематичных сторонних веб-сайтах или коммерческих инструментах.

Осторожно, : соблюдайте правила Условий использования YouTube, а также местные законы!
В соответствии с политикой Условий использования YouTube, вам нужно будет запросить разрешение либо у YouTube, либо у соответствующих правообладателей .

Flush DNS — Иногда мы сталкиваемся с проблемами сети, а иногда это вызвано повреждением кеша DNS на вашем компьютере.

В этой статье представлен быстрый и простой обзор того, как очистить кэш DNS на вашем компьютере для нескольких операционных систем:

• Windows (от Windows 95 до Windows 10)
• macOS (10.6 Snow Leopard до 11.0 Big Sur)
• Linux (несколько методов)

Иногда вы просто хотите попробовать новое приложение, не нарушая настройки Windows, или, может быть, вы нашли приложение в Интернете и не совсем уверены, насколько оно схематично (со всеми вредоносными программами, вирусами и т. Д.)В эти дни).

В этой статье я покажу вам, как использовать функциональные возможности песочницы, имеющиеся в Windows 10, для безопасного тестирования приложений в экранированной среде (песочнице).

Примечание. Похоже, это доступно только для Windows 10 Pro или Enterprise, начиная с версии 1903 (впервые она стала доступна в сборке Insider 18305).

Обнаружена блокировка рекламы

Пожалуйста, отключите блокировку рекламы на нашем веб-сайте.
Мы полагаемся на эти объявления, чтобы иметь возможность запускать наш веб-сайт.
Вы, конечно, можете поддержать нас и другими способами (см. Раздел «Поддержка нас» слева).

Сегодня была выпущена новая версия (3.0.7) ConnectMeNow, инструмента, предназначенного для упрощения монтирования сетевых ресурсов в MacOS.

В этой новой версии вы найдете такие функции, как:

• Улучшенное пробуждение по локальной сети (улучшения специально для некоторых устройств NAS)
• Монтировать при появлении — подключает общий ресурс, когда сервер становится доступным в сети (необязательно)
• Mount on Network change — при смене сети ConnectMeNow будет пытаться найти ваш сервер автоматически.
• Улучшенная поддержка NFS и SSH

Эта версия включает все изменения и обновления, обнаруженные в бета-версиях (3.0.6 сборка 146).

Вы можете найти новую версию в исходной статье «ConnectMeNow v3 — быстро и легко монтировать сетевые ресурсы на Mac».

В наши дни, когда все записывают видео на свой смартфон, мы иногда сталкиваемся с проблемой, что видео нужно повернуть, а иногда также обрезать или обрезать.

Все это звучит довольно сложно, но с Handbrake (бесплатно — доступно для Windows, Linux и macOS) это не так уж и сложно.

В этой статье: как обрезать, кадрировать и / или поворачивать видео.

В этой статье я покажу вам, как я начал использовать ESP8266 в качестве замены Arduino, а они очень дешевы!

ESP8266, похоже, был продан как щит для Arduino, чтобы обеспечить функциональность WiFi для Arduino.Довольно круто!
Но что еще круче: для большинства приложений вам даже не понадобится Arduino, поскольку ESP8266 может работать как автономный микроконтроллер с WiFi на борту и даже более эффективен, чем большинство Arduino.

Это может показаться странным, но после моего первого опыта работы с ESP8266;
Я начинаю задумываться, как часто я буду использовать Arduino Uno в будущем. Маленький ESP8266 настолько крут, быстрее, мощнее и имеет больше памяти по смешной цене около 5 долларов. И все это в меньшем размере с включенным Wi-Fi!

Обнаружена блокировка рекламы

Пожалуйста, отключите блокировку рекламы на нашем веб-сайте.
Мы полагаемся на эти объявления, чтобы иметь возможность запускать наш веб-сайт.
Вы, конечно, можете поддержать нас и другими способами (см. Раздел «Поддержка нас» слева).

После того, как у меня появился Oculus Rift, а теперь и Oculus Quest, я собрал несколько советов и приемов для игры в VR, которыми я хотел бы поделиться с другими.
Это советы и приемы, которые я использую для себя, а также при знакомстве людей с виртуальной реальностью, так что, надеюсь, эти приемы будут полезны и для вас…

Примечание : Несмотря на то, что эта статья в основном основана на Oculus Quest, большинство этих советов и приемов также применимы к гарнитурам VR других производителей.

Примечание : Чтобы показать друзьям и семье все о VR, я перетаскивал свои HMD (гарнитуры VR) повсюду, даже на разные континенты.
Oculus Quest особенно хорошо подходит для переноски, так как Quest очень легко начать.Просто положите Quest на лицо, включите его, и готово.
(в отличие от некоторых других HMD, где вам нужно сначала настроить базовые станции, что занимает немного времени и усугубляет ситуацию)

Одна вещь, которая разочаровала меня в VR в целом, — это то, как плохо приложения и игры обрабатывают создание снимков экрана.
Пользователь либо должен перепрыгнуть через несколько обручей, чтобы получить посредственный снимок экрана, либо пользователь должен вслепую выяснить, где, черт возьми, его клавиатура, чтобы нажать кнопку скриншота. Довольно плохой пользовательский опыт, если вы спросите меня.

Раздражение стало еще хуже, когда я получил Half-Life: Alyx (очень рекомендую его для игроков VR!), Где я хотел поделиться скриншотами забавных вещей, которые я нашел или сделал в игре.

В этой статье, посвященной Oculus Quest , я покажу вам, как мне удалось заставить SteamVR (!) Привязать снимок экрана к долгому нажатию джойстика на левом контроллере моего Oculus Quest — в любом месте игру (или где-нибудь в SteamVR, если на то пошло).

Примечание: это настройка для SteamVR!
— скорее всего, он будет работать и с другими совместимыми со SteamVR HMD (например, Valve Index, Oculus Rift, HTV Vive и т. Д.).
— но он не будет работать для Oculus Quest родных игр VR — только для игр и приложений, работающих в SteamVR.
— изначально предназначен для использования с Oculus Quest , поскольку стандартный метод конфликтует с назначенными функциями кнопок.

В этом трюке используется отличный VR-компаньон для пользователей SteamVR: OpenVR-AdvancedSettings, необходимый всем пользователям SteamVR.

Техническое описание светодиода мощностью 3 Вт | Проекты самодельных схем

В следующей статье объясняются основные технические характеристики и характеристики 3-ваттных белых светодиодов. Давайте узнаем больше об их рабочих параметрах и ограничениях по безопасной эксплуатации.

Основные характеристики

1. Исключительная светимость
2. Максимальный срок службы> 50 000 часов.
3. Очень низкое термическое сопротивление.
4. Технология SMD позволяет упорядочивать встроенные печатные платы.
5. Дизайн полностью без УФ-излучения
6. Улучшенная защита от электростатического разряда

Изображение предоставлено — https://www.led-display.cc/High-Power-LED/Q1B/LP5W-80-SERIES:-5-watt-high- power-LED.jpg

Детали пайки и размеры типичного 3-ваттного светодиода можно проверить на следующей диаграмме:

Размеры указаны в миллиметрах.

Анодную сторону светодиода можно определить по отверстию на этой конкретной стороне.

Подушка радиатора печатной платы должна плотно прилегать к металлу корпуса или выступу устройства. Помните, что металл корпуса нейтрален и не связан ни с анодом, ни с катодом устройства, и не должен быть связан ни с одним из выводов светодиода.

Линза устройства чувствительна к грубым ударам, поэтому соблюдайте осторожность, чтобы не задеть линзу твердым или корявым материалом, который может значительно снизить интенсивность света от светодиода

Технические параметры устройства:

Световой поток — 100 до 120 лм

прямое напряжение — 3.Максимум от 3 до 4 В. Это минимальный и максимальный пределы для работы светодиода.

Оптимальный угол обзора — 90 градусов.

Абсолютные максимальные рейтинги

Это значения, которые указывают на крайние пределы соответствующих параметров, при превышении которых устройство может быть немедленно повреждено.

Ток в прямом направлении — 1 ампер

Рассеиваемая мощность — 4 Вт

Температура перехода — 125 градусов Цельсия

Рабочая температура — от минус 30 до 85 градусов Цельсия

ПРЕДУПРЕЖДЕНИЕ — ОБЪЯСНЕНИЕ СИД 3 ВАТТ ДОЛЖЕН РАБОТАТЬ ТОЛЬКО С ВЫШЕУКАЗАННЫМИ ПАРАМЕТРАМИ ПОСЛЕ УСТАНОВКИ НА ПЛАТУ С ПОДХОДЯЩИМ РАДИАТОРОМ.УСТРОЙСТВО НЕ ПРОДОЛЖАЕТ РАБОТУ БОЛЕЕ 5 СЕКУНД БЕЗ ПОДХОДЯЩЕГО РАДИАТОРА, ПРИКРЕПЛЕННОГО К КОРПУСУ.

Предоставлено — https://www.futurashop.it/pdf_eng/8220-L-HP3PW.pdf

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть запрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

Технические параметры полосы SMD 5050

Технические параметры полосы SMD 5050 — SnowDragonledHK.com

интернет-магазин обуви xkshoes, здесь вы можете проверить последние модели обуви yeezy, нажав здесь.

узнайте больше о новостях Nike и adidas о футбольных бутсах 2020 года, проверьте shopcleat и wpsoccer.

Цвет	Длина волны или цветовая температура	Яркость (MCD)	Угол свечения	Мощность на группу (Вт)	Напряжение / группа (В)	Текущее / группа (MA)
Дневной белый	6000-8000	4800-5000	120	0.26-0,28	12	18-20
теплый белый	3000-4000	4600-5800	120	0,26-0,28	12	18-20
Холодный белый	8000-10000	4800-5000	120	0,26-0,28	12	18-20
зеленый	515-520	5000-6000	120	0,26-0,28	12	18-20
Синий	465-470	800-1000	120	0.26-0,28	12	18-20
Красный	625-630	500-600	120	0,3–0,34	12	20-25
Желтый	590-595	500-600	120	0,3–0,34	12	20-25
Розовый	610-625	1000-1200	120	0,26-0,28	12	18-20
Фиолетовый	475-480	800-1000	120	0.26-0,28	12	18-20
Оранжевый	605-610	400-500	120	0,3–0,34	12	20-25
Янтарь	620-625	400-500	120	0,3–0,34	12	20-25

Примечание:

1. В каждой группе по 3 лампы для каскада, ток: 18-20МА для белого, синего, зеленого, розового.Фиолетовый 20-25MA. Самым коротким может быть 5ММ-6М для желтого, оранжевого янтаря; Разноцветные огни / семь цветных — это 9 лампочек для 1 группы, ток 65-70 мА, RGB по три лампы в каждой группе. Ток 65-70 мА.
2. Печатная плата: масляные стеклянные панели FPC и жесткая стекловолоконная плита FU-4, кабели: 2835 # Исходящая линия: 80 см. Клей: эпоксидная смола;
3. Рабочая температура: ниже нуля: 40 градусов, выше нуля 90 градусов. Уровень водонепроницаемости: IP68. Срок службы: 80000 часов или почти
4. Особенности: широкое назначение, безопасное напряжение, энергосбережение и защита окружающей среды, например, автоматическая отделка, дверные рамы, аквариумы, потолок / гостиная / чердак / высококачественная мебель, комод, ультратонкий световой короб, надписи на канале, большие -супермаркеты отеля, дискотеки, бара и т. д., просты в установке, могут быть мягко изогнуты.Анти-УФ, без вреда для человеческого тела или глаз.
5. 1000 часов непрерывного свечения, затухание светодиода не превышает 5%.
