Как поднять воду на высоту без насоса: подъем воды без насоса

В древние времена и эпоху средневековья перед людьми нередко стояла задача подъема воды на высоту. Она реализовывалась различными способами, которые может вспомнить любой домовладелец, оставленный на земельном участке на долгое время без электричества. В случае большой глубины источника водозабора и острой нужды в воде использование древних способов принесет определенную пользу в расширении кругозора, укреплении здоровья и получении дополнительных инженерно-строительных навыков.

Содержание статьи:

Методы подъема воды без электронасоса

Если вы решаете, как поднять воду на высоту, без насоса вам не обойтись. Только для подъема придется использовать не электрические, а ручные самодельные устройства, для работы которых потребуется приложение мускульной силы или энергия текущего водного потока.

 Архимедов винт

Изобретение винтового устройства для подачи воды на высоту с целью наполнения оросительных каналов было сделано Архимедом приблизительно в 250 году до нашей эры.

Рис.1 Принцип действия винтового насоса Архимеда

Устройство состоит из полого цилиндра, внутри которого вращается винт, при работе оно опускается в источник водозабора под углом. При вращении лопасти винта захватывают воду и винт поднимает ее вверх по трубе, в верхней точке труба заканчивается и вода выливается в емкость или оросительный канал.

В древние времена рабочее колесо вращали рабы или животные, в наше время с этим могут быть проблемы и придется дополнительно строить ветряное колесо для приведения винта во вращение или самостоятельно укреплять мускулатуру.

Рис.2 Разновидность колеса Архимеда – насос из трубки

Устройство является аналогом современных шнековых насосов, может иметь различные модификации: винт вращается вместе с цилиндром или имеет форму полой трубки, намотанной на шток.

Метод гидротарана Монгольфье

Механик Монгольфье в 1797 придумал устройство, названное гидравлическим тараном. В нем используется кинетическая энергия воды, текущей сверху вниз.

Рис. 3 Принцип действия гидроударного водяного насоса

Принцип действия устройства основан на том, что при резком перекрытии водного потока в жесткой трубе вода через обратный клапан под давлением вытесняется в расположенный вверху гидробак. В его нижней части располагается штуцер, на который одевается выходной шланг для воды, идущий к потребителю. Обратный клапан не дает возможности воде вытечь обратно — таким образом происходит постоянное циклическое наполнение бака и непрерывный подъем и подача воды.

Запорный клапан устройства работает автоматически, поэтому присутствие человека и организации его работы кроме установки оборудования не требуется.

Рис. 4 Внешний вид промышленного гидроударного насоса

Следует отметить, что подобные устройства нет необходимости делать самостоятельно, они выпускаются промышленным способом в небольших объемах.

Аэролифт

Родоначальником метода является немецкий горный инженер Карл Лошер, придумавший способ в 1797 году.

Рис. 5 Принцип действия аэролифтового насоса и его разновидности

Аэролифт (эрлифт) — разновидность струйного насоса, для подъема воды используется воздух. Устройство представляет собой полую вертикальную трубу, опущенную в воду, к нижней части которой подключен шланг. При подаче через шланг в трубу воздуха под давлением, его пузырьки смешиваются с водой, и полученная пена вследствие легкой удельной массы подымается вверх.

Воздух можно подавать при помощи обычного ручного насоса через ниппель, препятствующий его выходу обратно.

Рис. 6 Автоматическая подача воды аэролифтом с использованием компрессора

Подобное устройство для подачи воды при отсутствии насоса довольно просто сделать своими руками и автоматизировать процесс, если имеется подающий воздух компрессор.

 Подъем воды поршневым насосом

Рис. 7 Принцип действия самодельного поршневого насоса

Можно сделать устройство для подачи воды на высоту методом всасывания при помощи поршня. Устройство представляет собой трубу с системой обратных клапанов, внутри цилиндрической поверхности которой движется поршень. При возвратном движении вода всасывается в корпус цилиндра, при поступательном перемещении поршня обратные клапаны закрываются и вода выталкивается наружу.

Рис. 8 Поршневая помпа в организации ручного водоснабжения.

Поршневой насос с длинной трубой для подъема воды с больших глубин держать в руках и качать воду — занятие для подготовленных культуристов, его удобнее приспособить для подъема воды из узкой скважины, закрепив на внешней колонке с ручкой.

Для быстрого подъема воды с небольших глубин из узких расщелин можно использовать простейшее промышленное устройство. Для этого берется ручная помпа для воды и на ее входной клапан одевается длинная пластиковая трубка. Самодельный насос опускается в воду длинным концом трубки и она качается при помощи многократных нажатий на кнопку помпы.

Рис. 9 Ручная помпа для подъема воды

Методы подъема воды без электронасоса малоэффективны и требуют серьезных затрат и усилий для изготовления работоспособного и удобного устройства, несопоставимых не только со стоимостью самого дешевого электронасоса, но и дорогих моделей. Их применение оправдано при проживании в районах с полным отсутствием электроэнергии, что можно отнести к экстремальным способам выживания.

Советуем почитать: Обратный клапан для воды для насоса

Возможно вам также будет интересно почитать:

Пользуясь сайтом

oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

Насосы для откачки воды с поверхности пола насухо обзор и характеристики

Разновидности насосов

Насосы для  питьевой воды и для грязной

Насосы для технической воды

Подразделяются на два вида:

• фекального вида;
• дренажного вида.

Однако, дренажные насосы способны совершать перекачку жидкости с крупными твердыми  элементами. Поэтому чтобы не повредить агрегат, на трубу крепится фильтр с мелкой сеткой. Это  исключит попадание крупных отходов внутрь агрегата. Такой вид насоса универсален и может быть использован не только для подвальных помещений и погребов. Его используют при чистке грязных  бассейнов, искусственно созданных водоемов, колодцев.

В фекальном насосе такого нет. Он не предназначен для откачивая жидкостей, содержащих  твердые элементы. Некоторые модели таких устройств могут иметь режущий механизм для  измельчения крупного мусора.

Погружной насос «Малыш»

Представителем данного вида насосного оборудования служит погружной насос «Малыш». Насос  погружается в воду, причем лежать на дне он не должен, т. к. он осуществляет забор жидкости  нижней частью, а на дне расположены илистые отложения способные его засорить. Прибор не  требует специального охлаждения элементов электрического двигателя потому, что сточные массы  сами по себе имеют низкую температуру.

Прибор может быть оборудован автоматическим выключателем. Так при достижении  жидкости конкретной точки, с помощью поплавка, устройство отключается от сети. При превышении максимального уровня сточной воды, агрегат снова включается в работу.

Корпус Малыша оснащен надежной гидроизоляцией. При нарушении герметичности корпуса вода  может попасть в двигатель и вывести его из строя. Поэтому периодически нужно извлекать прибор  из воды, и проверять целостность корпуса.

Насосы погружные и наружные

Принцип работы

Данные виды в зависимости от способов работы делятся погружные и наружные. Работа  погружного насоса подразумевает его полное погружение в воду.

Данные насосы должны соответствовать таким требованиям, как:

• стойкость к химическим веществам;
• к коррозийным образованиям;

Наружные насосы опускаются в жидкость только частично, основная часть устройства находится на  поверхности воды. В основном, эти устройства мобильные, однако менее мощные, чем погружного  типа, что способствует экономии электроэнергии.

Особенности наружных насосов

Эти устройства предназначены для периодической откачки воды. Длительное их  использование сильно нагружает механизм, что приводит к поломке.

Забор жидкости происходит гибким рукавов. Таким способом возможна откачка жидкости до  одиннадцати метров глубиной. Причем допустимо нахождение в воде крупных частиц до десяти  миллиметров.

Конструкция агрегата центробежного типа

Агрегат имеет насосную камеру и моторный отсек. Ротором(валом) происходит соединение  рабочего отсека и двигателя. На вале расположены колеса, имеющие лопатки, предназначенные  для перекачивания жидкости и поддержания высокого давления линии.
Такой насос прост в установке. В основном корпус выполняется из полимера или нержавеющей  стали.

Производителями данных насосов являются такие мировые бренды, как Gardena, Pedrollo,  Karcher,  Dab.  Также имеются  и отечественные  производители — Джилекс и  Спрут. Самой  популярной  маркой  приборов  для выкачивания грязной  воды является Pedrollo Pkm60.  Эта модель  способна  поддерживать  давление до сорока  метров, а также  перекачивать  за  1 ч до двух тысяч литров воды. Оснащен чугунным корпусом.

Также следует выделить насос OPTIMA JET 80S-PL, зарекомендовавший себя среди собственников  загородных домов как лучший. Выполнение корпуса стальное, обладает мощностью до восемьсот  ватт. Удерживает давление на расстоянии до тридцати трех метров. Способен перекачивать воды до 3 куб. м/час.

Центробежные агрегаты

Корпус центробежных насосов бывает монолитным или консольным. Верх устройства выполняет защитную функцию, а внизу расположение рабочей области. Камера содержит рабочие колеса с  крыльчаткой по кругу. Под колесами расположен фильтр с сеткой. На нижней части прибора имеется подставка. Обладают пропускной способностью не больше двух — двух с половиной сантиметров.

Выделяют такие марки погружных насосов Aquatica, Grudfos, Джилекс, Metabo, Sturm.

Самым распространенным можно назвать насос Aosta AB SMP 400SS DO, обладающий  мощностью до четырехсот ватт. В агрегате имеется вспомогательный нагнетательный штуцер.  Автоматизированная работа происходит за счет поплавочного коммутатора. Может работать на  глубине до пяти метров. Выдерживает давление воды на дистанции до десяти метров. Способен  перекачивать жидкости до 298л/мин.

Также можно выделить отечественный насос Дренажник 200/25, выпускаемого компанией  Джилекс.

Вибрационные агрегаты

Производят перекачку жидкости посредством осциллирующих движений  резонатора. Центробежные аппараты представлены динамическими аппаратами, а вибрационные   объемными приборами.

Рабочая камера таких приборов имеет мембрану, которая служит закрытием моторного отсека. Она закрепляется на металлическом штоке. Движок тут заменен конденсатором, притягивающем при  рабочем процессе жидкость.

При этом происходит расширение рабочей камеры, и посредством  вакуума втягивается вода. При сужении камеры происходит выталкивание жидкости в трубу и  закрытие входа с помощью инверсного вентиля. Таким образом, обеспечивается подача воды без  рывков. По производительным способностям данный вид уступает центробежному.

Водные насосы как погружного, так и поверхностного типа достаточно дорогостоящие. Так  для периодического использования не всегда целесообразно приобретать дорогой электрический  насос. Лучшим вариантом здесь будет приобретение ручного насоса. Это устройство выполнено по  типу пневматического ручного насоса. Здесь поршень представляет рабочий орган.

При поднятии ручки наверх, происходит подтягивание штока и цилиндра. При этом камера  наполняется разреженным воздухом и вода начинает всасываться. При поворачивании ручки к низу, происходит повышение давления и жидкостью перекрывается вентиль во всасывающем отверстии и  вся вода под давлением выводится через трубу.

Естественно, по функциональным характеристикам прибор ручного типа не может конкурировать с  электрическими аппаратами, но по легкой эксплуатации может поспорить с электроприводными  моделями.

Рекомендации по эксплуатации

Чтобы насос для откачки грязной воды работал без перебоев и частых поломок, необходимо соблюдать определенные правила его использования. Сюда относятся и условия, которые требуется создавать при эксплуатации дренажного насоса.

• Температура внешней среды, в окружении которой работает самовсасывающий насос для грязной воды, не должна превышать значения 40°.
• Плотность жидкости, для откачивания которой используются самовсасывающие насосы дренажного типа, не должна быть больше 1000–1200 кг/м3.
• Количество твердых включений в жидкой среде, которую будет откачивать дренажный насос, не должно превышать 10 %.
• Промышленные гидромашины для загрязненной воды подключаются к трехфазной электрической сети с напряжением 380 В, бытовые модели – к однофазной (с напряжением 220 В и частотой 50 Гц).

Как выбрать подходящую модель

Среди моделей дренажных насосов для грязной воды как выбрать лучший вариант? Приобретая насос для откачки воды из подвала или погреба, следует сначала определиться с перечнем задач, для решения которых будет использоваться такое оборудование. Перечислим параметры, по которым выбираются дренажные, а также колодезные или скважинные электронасосы.

Характеристики перекачиваемой жидкости

Имеются в виду ее тип, степень загрязнения, а также максимальный размер частиц твердых включений, содержащихся в ее составе. От данной характеристики, в частности, зависят диаметры входного и напорного патрубков выбираемого насоса, а также объем его внутренней рабочей камеры.

Фильтр-сетка из нержавеющей стали надежен и долговечен

Производительность

Данный параметр характеризует объем жидкости, которую насос способен перекачать в единицу времени. Следует ориентироваться на степень интенсивности, с которой планируется использовать насосное оборудование, а также на количество грязной воды, которую ему предстоит откачивать.

Создаваемый напор

От этого параметра зависят степень загрязнения жидкости, которую сможет откачать из погреба или подвала насос определенной модели, и расстояние, на которое будет транспортироваться по горизонтальному участку трубопровода или шланга перекачиваемая жидкость. От значения напора, создаваемого электронасосом, также зависит глубина, с которой такое оборудование сможет осуществлять откачивание жидкой среды. Если вы думаете, как откачать воду из колодца или скважины и обеспечить ее транспортировку по оросительной или водопроводной системе, учитывайте не только глубину подземного источника и суммарную длину горизонтального участка трубопровода, но и высоту, на которую перекачиваемую насосом воду необходимо поднять над поверхностью земли.

Удобство использования также будет немаловажным критерием выбора насоса. Например, легкая регулировка уровня откачки путем перемещения датчика или быстрое присоединение напорного шланга

Место расположения входного патрубка

Принимающий патрубок может находиться в верхней или нижней части корпуса насоса, а также на его боковой стороне. В том случае, если выбираемую гидромашину планируется использовать для откачки жидкой среды из затопленных погребов или подвальных помещений, предпочтение следует отдавать моделям с нижним расположением патрубка. Если же при помощи дренажного насоса вода будет откачиваться из заиленных водоемов, лучше выбрать оборудование с верхним расположением этого элемента.

Наличие дополнительных опций

Если вас интересует приобретение по-настоящему хорошего дренажного насоса, лучше останавливать свой выбор на моделях, в оснащении которых предусмотрены все необходимые элементы автоматики. Сюда, в частности, относятся датчики холостого хода и перегрева, а также выключатели поплавочного типа. При этом надо знать следующий факт: если для откачивания воды из подвалов, траншей или погребов беспоплавковые дренажные насосы подобрать можно, то для перекачивания жидкой среды из колодцев, септиков или выгребных ям применять их не рекомендуется.

Если не учитывать престиж производителя, то на стоимость дренажных насосов значительно влияет их производительность и возможность перекачки жидкостей с крупными твердыми частицами

Режимы работы универсальных насосов

Выбирая для обустройства пула универсальный насос, владелец бассейна может задать несколько режимов его работы. Так, действуя в режиме «циркуляция», насос решает следующие задачи:

— равномерный прогрев воды;

— ее подача на систему фильтров;

— предотвращение цветения;

— помощь в очистке.

Режим «подогрев» также может быть использован пользователем. Он подразумевает работу, как на закачку воды, так и на ее слив, а еще помогает в процессе смешивания подаваемых слоев воды. В результате температура на разной глубине будет одинаковой и пловцы в бассейне почувствуют максимальный комфорт во время водных забав.

Выбор насосного узла в соответствии с типом пула

Если на участке установлен мобильный надувной или каркасный бассейн, который владельцы монтируют от сезона к сезону, тратиться на дорогостоящее стационарное оборудование насосной группы нет нужды. Воду можно вычерпать из чаши ведрами при условии, что она имеет небольшой объем, а остатки слить самотеком, используя обыкновенный садовый шланг. Также можно пользоваться и портативными фильтрационными насосами, которые обычно поставляются в комплекте с переносными пулами.

Однако такой вариант совершенно не подходит для капитальных бассейнов из монолитного бетона, которые построены в доме или на приусадебной территории. Для таких пулов нужно добротное оборудование, правильно подобранное по мощности и функциональности.

Критерии выбора

Помимо основного критерия – мощности насоса и его формата, в процессе покупки оборудования в магазине внимание покупателя должно быть сфокусировано и на других технических характеристиках, определяющих сферу использования и функциональные возможности. Среди них:. — пропускная способность;

— пропускная способность;

— габариты и вес корпуса;

— параметры сети;

— наличие гарантии от производителя;

— простота использования;

— особенности работы двигателя;

— назначение;

— комплектация оборудования;

— диаметр патрубков;

— материал изготовления.

Косвенные параметры также важны. Поэтому тщательного рассмотрения заслуживает перечень следующих позиций — уровень шума, издаваемый насосом, наличие в нем опций аварийного выключения двигателей, возможность бесперебойной продолжительной работы, удобство обслуживания и эксплуатации прибора.

Видео: погружной насос для откачки воды из бассейна

Грамотно подобрав насосное оборудование для откачки воды из бассейна, застройщик сможет избежать множества проблем. По необходимости он сможет быстро осушать чашу, подготавливая пул к консервации на зиму или же занимаясь очисткой стен бассейна в рамках планового обслуживания сооружения.

Компактные насосные станции бытового назначения

Для бесперебойного и эффективного функционирования систем автономного водоснабжения дач и частных домов в автоматическом режиме в последнее время все более активно используются компактные насосные станции. Применение таких станций, в состав которых входит несколько технических устройств, позволяет минимизировать участие человека в управлении работой насосного оборудования за счет элементов автоматики. Компактные габариты бытовых насосных станций для перекачки воды, которые, несмотря на небольшие размеры, отличаются высокой производительностью и способны создавать хороший напор в трубопроводной системе, позволяют устанавливать такое оборудование в любом удобном месте, в том числе и в подвальном помещении жилого строения.

В состав бытовой насосной станции входят следующие технические устройства:

• центробежный насос погружного типа, откачивающий воду из подземного источника;
• фильтровальная установка, в которой вода из подземного источника очищается от твердых включений;
• циркуляционный насос, предназначенный для перекачки воды из фильтровальной установки в гидроаккумулятор станции;
• гидроаккумулятор, внутренняя камера которого, наполняемая водой, оснащена специальной мембраной (задача данного устройства состоит в том, чтобы поддерживать постоянное давление жидкой среды в системе автономного водоснабжения, а также обеспечивать эту систему водой в те моменты, когда насос станции не работает из-за поломки или отсутствия электропитания).

Автоматическая насосная станция для систем индивидуального водоснабжения и небольших садовых участков

Работу бытовой насосной станции в автоматическом режиме обеспечивает реле давления, которое автоматически отключает насосное оборудование в том случае, если уровень давления воды в гидроаккумуляторе повышается до критической отметки, а также включает его, когда такое давление падает ниже допустимого значения.

Мини-насосы активно применяются не только в быту, но и в промышленности, в частности на предприятиях пищевой отрасли. Для перекачки жидких и вязких сред, используемых в технологических процессах на предприятиях данной отрасли, нужны специальные пищевые насосы, элементы конструкции которых изготавливаются из материалов, обладающих высокой устойчивостью к окислению и не выделяющих в перекачиваемую среду вредных веществ.

Обзор возможных вариантов

Бассейн в подвале, на приусадебной территории или в доме должен гарантировать безопасность пловцов. Поэтому наличие в чаше цветущей воды, не соответствующей требованиям санитарно-гигиенических норм допускать ни в коем случае нельзя. Для предотвращения проблем и своевременной чистки стен чаши, осуществляется периодическая откачка воды из бассейна с применением различных насосов.

1. Погружной формат – сочетание простой конструкции и впечатляющей функциональности

Используя для своего пула погружное оборудование насосной группы, застройщик сможет откачивать воду через решетку, расположенную в его корпусе. Пользоваться оборудованием очень просто – его помещают на дно бассейна и запускают мотор, после чего вода перекачивается и подается вверх. Применяют прибор не только для пулов, а и для осушения колодцев, выгребных ям, подвалов и погребов.

Из плюсов насоса стоит выделить распространенность, легкий вес, компактные габариты и ценовую доступность. Недостатки также нельзя игнорировать. Они представлены ограниченной производительностью.

2. Поверхностный насос – удобство эксплуатации и высокая мощность

Если по каким-либо причинам возможность применять погружное оборудование застройщик не рассматривает, у него остается вариант применения поверхностного насоса. Он имеет совершенно другой формат. Размещают оборудование над поверхностью водной глади, а в чашу с водой опускают специальный фланг, подсоединенный к корпусу. Когда мотор оборудования запускают, начинается откачивание воды из резервуара.

Обзор моделей и производителей

Подбор оборудования начинается с осмотра, сколько стоит та или иная модель

Но важно обращать внимание и на производителя. Вот несколько вариантов оборудования для выкачки/откачки воды, которое пользуется заслуженной популярностью:

1. Водомет – оборудование, предназначенное для откачки потоков из колодца/скважины. Пропускная способность нерастворимых вкраплений малая, цена от 80 $
2. Малыш – конструкция, идеально подходящая для дачных участков. Невысокая производительность сказывается на малой цене (от $ 40).
3. Ручеек — прибор для подачи воды из колодцев и скважин средней глубины. Неприхотливость к проценту загрязнений, отличные эксплуатационные качества, простота монтажа и легкость прибора дополняются невысокой стоимостью (от $ 30), но вот продолжительность эксплуатации составляет не более 3-5 лет.
4. Модельный ряд Джилекс – оборудование, предназначенное для бытового применения как в системах водоснабжения, так и для канализации. Отличные практические качества, работа с разными глубинами, неприхотливость к загрязнениям, очень долгий срок эксплуатации и хорошая ремонтопригодность – явные плюсы марки. Стоимость оборудования от 200 $
5. Беламос – модели используются для подачи чистой питьевой воды и полива. Имеют встроенный блок управления, что облегчает пользование агрегатами, и могут работать в ручном, автоматическом режиме и по расписанию. Также есть фильтр для улучшения качества подаваемого потока, защита от перегрузок, производительность до 2800 л/час, глубина подачи до 8 метров. Цена от 150 $
6. Gardena – марка оборудования повышенной надежности. Универсальные приборы способны справляться с подачей жидкости без перебоев на высокие этажи, использоваться для полива и при этом неприхотливы к загрязнениям, так как оснащены качественным фильтром. Мощность до 4000 л/час, готовность к эксплуатации сразу после покупки, наличие 2-х выходов для шланга (для полива и подачи питьевой воды), низкий шумовой порог и дренажная трубка для сливания жидкости добавляют плюсов прибору. Цена от 120 $
7. Водолей – идеальный насос для скважин до 45 метров глубины. Надежность агрегата подтверждается исполнением деталей из латуни и нержавеющей стали, есть тепловое реле, а также полная неподверженность перепадам подачи питания (снизится производительность, а прибор не сломается). Бесшумная работа также плюс, но использовать агрегат лучше на чистых потоках. Цена от 120 $
8. Вихрь – насосы для глубоких скважин (от 60 метров). Хромированные детали, прочный корпус, напор до 100 метров и цена от $ 100 – плюсы агрегата. А вот потребление энергии до 1100 Вт – недостаток. Однако, наличие функций защиты от перегрева, плавный ход, большой напор, качественная сборка превышают недостатки.

Все представленные модели от российского производителя обладают уникальными особенностями – они адаптированы под перебои подачи питания, отличаются стойкостью к механическому воздействию и просты в установке. Для пользователей, предпочитающих более дорогие агрегаты, есть альтернативные варианты:

• Модельный ряд Grundfos – предложение от германских производителей. Компания занимается выпуском оборудования для подачи и выкачки жидкостей из колодцев, скважин, резервуаров. Приборы оснащены датчиками перегрева, перегрузки, защитой от сухого хода и перепадов напряжения. Подобный функционал значительно продляет сроки эксплуатации приборов, но поднимает цену до $ 150. Однако сколько бы ни стоили агрегаты, они заслуживают своей цены – марка, по мнению потребителей, считается лидером в своей области.
• Unipump – марка оборудования, показанная для применения на скважинах с повышенным содержанием нерастворимых вкраплений (до 100 г/куб). Высота подачи до 52 метров, производительность до 4,8 м3/час. Имеется защита от перегрева, плавный пуск, работа в автоматическом режиме, но придется быть осторожными в пользовании, если жидкость отличается повышенной жесткостью. Цена от $ 110, экономичность и бесшумность – плюсы, а вот слабый сетевой привод – минус оборудования.

Предварительный анализ потребностей, конструкции источника водозабора, определение длины подачи потока и функциональных особенностей водоснабжения позволит не только выбрать прибор хорошего качества, но и правильно определить, сколько именно насосов потребуется для бесперебойного обеспечения водой дома, хозяйства или дачного загородного участка.

Откачка воды и ливниевых стоков

Канализационные системы улучшают качество жизни любого современного человека. Это очередное благо цивилизации, доступное каждому, требует систематической чистки. Внезапная поломка или не соблюдение элементарных правил эксплуатации может спровоцировать неожиданные проблемы.

Затопление подвала нечистотами, протечка воды, прорыв канализационной трубы или системы водоснабжения – неприятность знакомая каждому. Решить эту проблему под силу только настоящим профессионалам.

Откачка воды и бытовых отходов: специфика работы

От прогнившей канализации, засорившихся труб, которые могут спровоцировать аварийное затопление подвалов, цокольных помещений и других похожих локаций, в первую очередь, страдают владельцы частных домов, магазины, офисы и другие учреждения, располагающиеся на первом или цокольном этаже.

Только обратившись к специалистам, которые располагают опытом и соответствующим оснащением, можно быстро решить столь досадную и неприятную проблему. В сферу услуг, оказываемых предприятием, входят откачка воды, устранение канализационных масс, посредством использования дренажно-фекальных насосов.

Проблемы с водой: время вызывать специалистов

Форс-мажор может возникнуть в любое время и в любом месте. Аварии канализационных и водопроводных систем случаются довольно часто. При ошибках в процессе формирования отвода грунтовых вод или дождевых потоков, различные котлованы, колодцы, подвалы, погреба могут быть затоплены.

Единственное решение – откачка воды с помощью специальной техники. Подобные проблемы трудно предугадать, поэтому важно быстро среагировать на поломку и принять меры для устранения.

Комбинированные машины: идеальная техника на все случаи

Откачивать воду, иловые накопления и канализационные массы различного характера можно с помощью:

• классических ассенизационных машин;
• илососов;
• комбинированных устройств.

Последний вариант предполагает использование ультрасовременных технологий, ускоряющий процесс очистки и откачки отходов и улучшая качество выполнения самой работы.

Одномоментное размывание ила комбинируют с непосредственной чисткой затопленного резервуара или сточной ямы, а также производят промывку канализационной коммуникации. Средняя длина, на которой работать можно максимально мощно и эффективно – 40 – 60 метров.

Как откачать воду из ямы без насоса: совет специалиста

Если отсутствует дренаж и отводная система, то необходимо искать другие способы, как откачать воду. При этом особые проблемы возникают, если откачку следует выполнить из ямы без насоса. Существует несколько способов, включая Архимедов винт и гидротаран Монгольфье, но самым простым и эффективным является так называемый механический вариант.

Какие инструменты понадобятся

За счёт давления на ручку механический клапан создаёт всасывающий эффект, который, в свою очередь, втягивает жидкость со дна источника

Реализация процедуры откачивания значительно упрощается при наличии насоса, но даже при его отсутствии возможно самостоятельно удалить воду достаточно быстро и качественно. С этой целью следует приготовить поршневое устройство или подручные средства, такие как металлическое ведро, крепкую верёвку и специальную ёмкость для сбора поднимаемой жидкости.

Вариант с подручными средствами является общедоступным, но относительно сложным, а поршневое устройство для водоподачи на высоту можно изготовить своими руками. Внутри трубы с обратными клапанами двигается поршень, активно выталкивающий воду наружу.

Как откачать яму без насоса

Использование так называемого механического «дедовского» способа оправдано только в условиях полного отсутствия электрической энергии

Стандартная технология с использованием подручных средств делает рабочий процесс довольно неприятным, но вполне эффективным:

1. При необходимости выполните гомогенизацию жидкости внутри ямы специальными веществами.
2. Переоденьтесь в подходящую рабочую одежду, хорошо защищающую от случайно попадающей воды.
3. На ручке ведра надёжно зафиксируйте прочную, но не слишком толстую верёвку.
4. Воду из ямы вычерпывайте при помощи ведра и поднимайте наверх посредством верёвки.
5. Поднятую жидкость переливайте в специальную ёмкость с целью последующей утилизации.

Яму после опустошения следует промыть водой под давлением, чтобы предотвратить образование на резервуарных стенках наслоений, значительно уменьшающих общий объём.

Способы откачивания воды без электрического насоса являются трудозатратными и требуют много времени на сооружение удобного в работе и практичного устройства.

Насосы для откачки воды с поверхности пола насухо: обзор и характеристики

Во многих случаях владельцы загородных домов и участков сталкиваются с необходимостью откачки загрязненной воды из искусственных прудов, бассейнов, колодцев, приямков, затопленных при весенних паводках помещений. При этом в большинстве случаев желательно откачивать воду до дна, в первую очередь это относится к затопленным помещениям.

Обычно откачивание жидкости осуществляется при помощи поверхностного или погружного электрических насосов центробежного принципа действия. В первом случае откачивание производят с помощью шланга или трубы, помещенных на дно водозаборной емкости — в этом случае напорный шланг на входе всасываемой жидкости необходимо оборудовать подходящим фильтром с обратным клапаном, а также придется продумать конструкцию автомата для отключения насосного оборудования в случае падения уровня воды до минимума. Это ведет к дополнительным финансовым и затратам и потере времени, к тому же поверхностные насосы не всегда могут откачивать воду с крупными размерами частиц.

Поэтому эффективнее, дешевле и проще использовать для откачивания жидкостей специально разработанные для этих целей дренажные электронасосы, единственная проблема в этом случае — подавляющее большинство моделей не приспособлены для откачивания воды до самого дна.

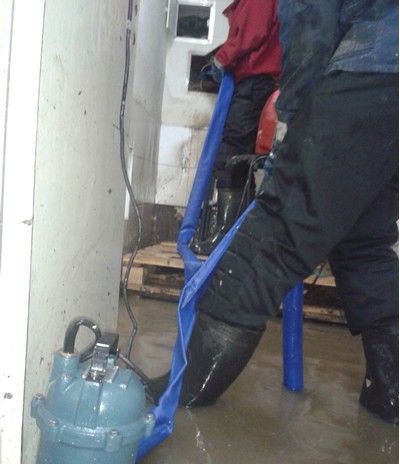

Рис. 1 Насосы для откачки воды с полов насухо

Каким должен быть погружной насос для откачки воды с пола насухо

Выпускаемые промышленностью погружные дренажные насосы для откачки загрязненной воды можно разделить в зависимости от конструктивных особенностей на две большие группы: обычные дренажники для забора воды с высоким уровнем и класс моделей, рассчитанных на сбор жидкости с пола до уровня 1 — 10 мм.

Первые виды в основном используют в тех ситуациях, когда полная перекачка воды не играет существенной роли или их корпус можно опустить ниже уровня дна водозаборной емкости (бассейны, котлованы, канавы, пруды, погреба, дренажные ямы или подвалы с песчаным дном). Их конструкция рассчитана на установку с размещением водозаборных отверстий на некотором расстоянии от дна (насосы устанавливаются на ножки или подставки), при этом поплавковый выключатель не позволяет устройству работать при низком уровне жидкости.

Рис. 2 Дренажные помпы для воды — варианты установки поплавкового выключателя

Насосы для полной откачки воды рационально использовать в затопленных жилых помещениях с ровным полом, по сравнению с обычными дренажниками они имеют конструктивные отличия и должны удовлетворять следующим требованиям:

• Производить забор воды низкого уровня. Данная функция реализуется путем расположения водозаборных отверстий не сбоку корпуса, как у стандартных моделей, а на дне.
• Работать в загрязненной среде. Для фильтрации всасываемой жидкости используют сетчатые фильтры, в некоторых моделях ведущих производителей они бывают съемными (Karcher SP Flat, Grundfos Unilift) — это позволяет производить откачку воды с разной производительностью в зависимости от степени загрязнения.

Рис. 3 Внешний вид водяных насосов с датчиками, откачивающих воду досуха

• Иметь электролитическую систему отключения. Поплавковая система отключения дренажного насоса для реализации автоматического режима работы электродвигателя (отключения в случае полной откачки жидкости) становится бесполезной ввиду низкой чувствительности. Поплавок не отключит электронасос при уровне жидкости 2 — 3 мм или отключит его при 20 — 40 мм., поэтому все модели для низкого забора отечественного и зарубежного производства с поплавковым выключателем при работе требуют визуального надзора или устройства автоматической системы управления с датчиками (реле потока, давления или сухого хода).

Рис 4. Конструкция помпы для выкачивания воды с эффективной системой охлаждения электродвигателя

• Система охлаждения. В подавляющем количестве дренажных насосов выходной патрубок находится внизу боковой части корпуса — в этом случае вода частично охлаждает корпус электродвигателя, что не критично при больших объемах откачиваемой жидкости. Иначе обстоит дело дренажными помпами для откачки низкоуровневых жидкостей — здесь объемы перекачиваемой воды и производительность электронасоса существенно падают, что приводит к недостаточному охлаждению корпуса. Поэтому предпочтительнее выбирать модели с выходным патрубком, установленным в верхней части корпуса дренажного насоса (Grundfos Unilift, Homa Sensoflat).

Зарубежные производители насосов для откачки воды низкого уровня разработали специальные водные электролитические реле (вода проводит ток между двумя контактами), которые при погружении замыкают цепь питания двигателя через электронную схему управления или отключают ее, когда вода не касается сенсорных контактов. Электролитические сенсорные датчики располагаются на корпусе самого электронасоса (Karcher) или могут устанавливаться на дно рядом с дренажником (Homa Sensoflat).

Насос для полной откачки воды Karcher SP6 Flat Inox

Рис. 5 Karcher SP6

Примером высокой функциональности, удобства в работе, отличного дизайна и использования современных технологий является дренажный погружной насос Karcher SP6 Flat Inox (стоимость 140 у. е.) от известного немецкого производителя бытовой техники.

Насос имеет следующие отличительные особенности:

1. Съемный сетчатый фильтр, предназначенный для эксплуатации дренажной помпы в емкостях с грязной водой.
2. 2 Складные ножки в нижней части корпуса позволяют использовать электронасос для выкачки воды с поверхности до уровня 1 мм.
3. В конструкции использованы высокотехнологичные износостойкие керамические сальники, препятствующие проникновению воды в масляную камеру электродвигателя.
4. Сенсорный датчик уровня перемещается по ручке и позволяет точно устанавливать минимальный уровень жидкости, при котором насос отключается.
5. Все основные узлы корпуса и фильтрующей сетки сделаны из нержавеющего металла.
6. Система Quick Connect позволяет легко и быстро подключить напорные шланги диаметром 1″, 1 1/4″, 1 1/2″.
7. В отличие от других моделей дренажных помп, выкачка воды под ноль устройством может производиться в автоматическом режиме за счет использования электролитического реле. Помпа оснащена системой защиты от перегрева.

Рис. 6 Основные узлы Karcher SP6

Технические характеристики

• глубина установки под воду: до 7 м.;
• напор: до 9 м.;
• производительность: 14 куб. м./час;
• энергопотребление: 550 Вт.;
• размер частиц: до 5 мм.;
• температура жидкости: не более 35 C.;
• кабель: 10 м.;
• масса: 5,7 кг.

Рис. 7 Karcher SP — конструкция

Для откачки воды с пола насухо рациональнее всего использовать специально разработанные для этих целей модели дренажных помп. Только некоторые из них с электролитическим датчиком уровня позволяют обеспечить откачку под ноль в автоматическом режиме, остальным, с поплавковыми датчиками, необходимо ручное управление.

Советуем почитать: Биологическая очистка сточных вод

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

Вода в подвале частного дома

Погружные насосы

Принцип их работы такой же, как и у поверхностных, но конструкция немного другая. Оборудование опускают в котлован со стоками. Засасывание воды проводится не через входной шланг, а самим агрегатом, через отверстия в его дне. Дно аппарата защищает сетчатый фильтр, препятствующий попаданию камней либо иных крупных частиц в импеллер насоса, чтобы предотвратить ремонт оборудования.

При скоплении определенного объема стоков включение погружного агрегата происходит автоматически из-за поплавка или пузыря из пластика. По причине, что оборудование погружают в жидкость, производителями оно снабжается качественной электроизоляцией в целях предупреждения возможного замыкания и чтобы не пришлось производить ремонт. Использоваться такие насосы могут как для бытовых нужд, так и для промышленных, технических и строительных.

Основными характеристиками дренажных насосов, которые работают в жидких средах, являются:

•  безопасность при использовании;
•  надежность и долговечность;
•  мощность дренажного насоса, напрямую определяющая производительность.

Для чего нужен откачивающий насос

Насосы для откачивания воды необходимы в случае наличия подземных строений, таких как подвалы, погреба, цокольные этажи и прочее. Однако, это далеко не единственное их предназначение.

Откачивающий насос  используют так же в следующих случаях:

• осушение траншей и котлованов при проведении строительных работ;
• подготовка придомовой территории к зиме: осушение бассейнов, фонтанов и прочих резервуаров;
• полив сада и огорода из открытых источников: озер, бочек, ручья и т.д.;
• замена воды в бассейнах и декоративных водоемах;
• тушение пожаров.

Погружной дренажный насос в подвале

Это далеко не все случаи, когда может быть использован откачивающий насос. Данное устройство – незаменимый помощник в любых ситуациях, когда воду нужно откуда-то откачать или куда-то закачать.

Использование дренажных насосов

Решая, для чего нужен дренажный насос, следует рассмотреть все возможные области его применения.

• При расположении жилого дома на заболоченной местности в помещения, расположенные ниже уровня земли, может регулярно поступать вода, которую не в состоянии удалить обычная ливневая канализация. Для решения проблемы в полу делается приямок, из которого откачивается вода в автоматическом режиме.
• Обычно в частном секторе отсутствует канализация, и бытовые сточные воды поступают в выгребную яму. При интенсивном использовании воды в домашнем хозяйстве или затянувшейся дождливой погоде она довольно быстро заполняется. В этом случае освободить яму поможет дренажный электронасос, который отведет воду на значительное расстояние в сточную канаву или на бесхозную территорию за пределами приусадебного участка.
• В частном домостроении, после обильных дождей или таяния снегов, может возникнуть ситуация, когда погреба, подвальные или цокольные помещения будут подтоплены, при этом для дренажного насоса нет достойной альтернативы в использовании.

Рис. 2 Дренажники — внешний вид

• В строительстве вырытые углубления в земле нередко бывает подтопленными, иногда на приусадебных участках в низинах может собираться вода в лужах. Эффективно избавиться от лишней жидкости поможет только дренажник.
• Оборудованные на участке искусственные водоемы (пруд, бассейн, фонтан) нуждаются в регулярной замене воды. С помощью дренажников не сложно произвести данные работы.
• Колодец или скважина на участке подвержены загрязнению или заиливанию. Дренажник поможет их очистить или углубить, откачав взвешенные в воде частицы песка или грязи.
• Насосы можно подбирать и использовать для забора воды из загрязненных водоемов с целью полива приусадебного участка.
• Хотя использование дренажного насосного оборудования менее эффективно, в отличие от специально предназначенных для этого помп, такое устройство в случае необходимости можно применять для перекачки чистой воды.

Методы откачки сливной ямы

Если индивидуальная сточная система не присоединена к централизованной канализации, то такая процедура, как откачивание выгребной ямы, является для хозяина регулярной. Но как откачать выгребную яму самостоятельно, чтобы все получилось быстро и недорого и чтобы потом не было необходимости делать дорогостоящий ремонт?

Обычно чтобы откачать отходы из выгребной ямы обращаются в специализированную контору, но бывают случаи, когда это можно сделать самостоятельно.

Выкачать выгребную яму можно разными способами, самый простой из них заключается в обращении в специализирующую компанию.

Заказ ассенизаторского автомобиля является самым простым решением, но это может стоить дорого. В том случае, если выгребная яма небольшого размера, поступление стоков в нее нерегулярно, и их количество небольшое (если, например на дачу приезжают раз в неделю не больше 3 человек, то откачать ее своими силами не составить труда. Но для этого нужен специальный насос. Если септик или герметическая выгребная яма больших размеров и объемов, то лучше сразу отказаться от затеи осуществить очистку самостоятельно и вызвать ассенизаторский автомобиль.

Откачка выгребной ямы своими руками

В том случае, если выгребная яма небольшая и ее отходы в основном составляют воду, то почистить ее можно самостоятельно.

Для того чтобы выкачать сливную яму своими руками, нужно следующее:

• водяной или фекальный специальный насос
• емкость, куда следует собрать нечистоты для того, чтобы в последующем их вывезти.

Что касается емкости для сбора и транспортировки нечистот, то она должна быть большой и накрываться крышкой. Если использовать такую емкость, то можно управиться за один раз и вывести все сразу, что значительно сэкономит время.

Теперь следует приступить непосредственно к откачке выгребной ямы. Если для этой цели планируется использовать водяной насос, то сначала его нужно оборудовать дополнительными фильтрами, что делается для того, чтобы в процессе работы насос не забивался, иначе понадобится ремонт, который может обойтись недешево. Однако все же предпочтительнее воспользоваться специальным насосом для фекалий. Для того чтобы такое оборудование функционировало нормально, рекомендуется все жидкости в выгребной яме предварительно гомогенизировать. Можно использовать современные фекальные насосы со специальным режущим механизмом для измельчения. Такое оборудование отличается надежностью и удобством, и если им пользоваться умеючи, то ремонт не понадобится долго.

В том случае, если сливная яма имеет небольшие объемы и размеры, наполняется за короткое время, то предпочтительнее не извлекать насос из ямы, а держать его там постоянно. Нужно учитывать, что современные фекальные насосы способны функционировать в автоматическом режиме. Это очень удобно, так как при заполнении ямы до определенного уровня такое оборудование автоматически фильтрует и откачивает все нечистоты.

Как откачать сливную яму без насоса?

Для того чтобы очистить сливную яму. необязательно иметь в наличии насос, вполне можно воспользоваться старым #8220 дедовским#8221 методом. Такой метод заключается в том, что на веревку привязывается ведро, и нечистоты из ямы аккуратно вычерпываются. Такая работа должна выполняться только в специальной одежде, скрывающей все участки кожи. Эта работа подразумевает мало приятного, многие их тех, кто сделал ее один раз, больше предпочитают этого не делать и ищут более приемлемые варианты очистки ямы.

Современные методы откачки выгребных ям

Если речь идет о пластиковых выгребных ямах, то их очисткой должны заниматься специалисты. Откачка сливной ямы из пластика может осуществляться только при условии подъезда ассенизаторского автомобиля в определенное место, еще должно быть обеспечение электроэнергией и водой. Для того чтобы очистить герметичный септик, в том числе и пластиковый, все чаще применяются биопрепараты. Основу таких биопрепаратов составляют микроорганизмы, которые должны максимально утилизировать канализационные стоки. Бактерии для сливных ям расщепляют и перерабатывают стоки. Засыпать яму такими биопрепаратами очень эффективно, но перед тем как засыпать яму, следует знать, что такие бактерии для септика являются микрогранулами из натурального полисахарида, в таких микрогранулах и живут микроорганизмы.

Назначение откачивающего оборудования для выгребной ямы

Специализированная ассенизаторская техника для очистки автономных систем слива комплектуется насосами для выгребных ям – высокомощными приспособлениями, оснащенными также системами эффективной фильтрации сточных вод. Услуги очистки предлагаются многими профильными компаниями и организациями, но некоторые дачники, привыкшие справляться собственными силами, предпочитают самостоятельную очистку и принимают решение купить насос для откачки в качестве разумной альтернативы разлагающим отходы биопрепаратам.

Насосы для откачки выгребных ям, или дренажные насосные установки, применяются в качестве составляющей системы водоснабжения частного дома и могут использоваться также для устранения затопления погребов или для откачки воды из колодца.

В некоторых случаях насосы для очистки сточных ям применяются также для осушения водоемов. Как правило, это мощные высокопроизводительные модели

Виды оборудования для откачки выгребных ям

В соответствующем сегменте рынка представлены три основные разновидности насосов для выгребных ям:

Схема установки насоса в выгребной яме

• фекальные;
• дренажные;
• оборудованные измельчителем.

Фекальный насос обладает небольшим диаметром трубы (не более 35 мм) и не оснащается системой фильтров. Его предназначение – откачивание сточной воды бытового типа, в составе которой нет крупных и плотных, нерастворимых включений.

Дренажный насос устойчив к твердым наполнителям, которые могут оказаться в сливной воде. Конструкция такого агрегата предполагает наличие фильтр-сетки, которая задерживает крупные включения, но следует помнить, что крупные инородные элементы могут спровоцировать выход системы из строя. Именно дренажным насосом рекомендуется комплектовать систему водоотвода в загородном доме, в котором постоянно живут люди.

Насос с измельчителем способен очистить выгребную яму, в составе сточной жидкости которой наблюдаются также крупные вкрапления. Система дробления обеспечивает их измельчение до состояния пропускной способности агрегата, благодаря чему увеличивается производительность и качество очистки.

Способ установки

Ключевым фактором в выборе оборудования является частота очистки сточного резервуара, от которой зависит и тип оборудования по принципу установки:

• наружные насосы предназначены для сухой установки и применяются в том случае, если сливной резервуар обладает глубиной до 5 м;
• погружной насос устанавливается непосредственно в выгребную яму с помощью металлических креплений и предназначается для перекачивания воды, в составе которой нет твёрдых примесей и фракций;
• полупогружное устройство оснащено поплавком, благодаря которому удерживается на поверхности, и заборным штоком, опущенным в воду.

Эффективность работы любого типа насоса для выгребных ям обусловлена также качеством сточных масс и процентным содержанием волокнистых и инородных нерастворимых вкраплений. Чем оно меньше, тем выше производительность оборудования и скорость откачивания.

Насос для выгребной ямы с измельчителем

На работу агрегата влияет также концентрация песка, ила и фрагментов почвы, если речь идет о необходимости устранения последствий затопления подвальных помещений.

Как обустроить дренаж

Такой метод допускает бороться с высоким уровнем расположения грунтовых вод. Но данный способ допускается использовать не в любом случае.

Устройство дренажной системы — это отведение воды:

• Через канавы. Рытье глубоких канав на участке достаточно опасно и не украшает его внешний вид, что делает этот процесс в бытовых целях не применяемым. С их помощью можно, например, высушить болото для организации места под огород.
• Специальные дренажные трубы. Обычно это труба диаметром 100 мм, на которой просверлены по всей поверхности мелкие отверстия. Закапывается труба на глубину осушения, которая находится ниже уровня пола помещения под уклоном от дома, со свободным выходом воды.

Устройство дренажной системы

Дренажная система, установленная вокруг дома отдельно или в сочетании с другими методами по осушению подвала, дает отличный результат и устраняет первопричину затопления.

Принцип работы дренажного насоса

Дренажный насос, откачивая стоки, отводит их от здания во внешнюю канализацию или в очистное сооружение, расположенное в стороне от дома. Зачастую местом для установки насосов становится углубление, откуда необходимо откачивание воды.

Для качественной работы насоса содержание волокнистых включений должно быть минимальным, а наибольший размер твердых частиц – не превышать 5 мм. Что касается глубины монтажа, то чем она меньше, тем лучше, ведь в экстренных случаях так легче организовать быстрый доступ к оборудованию.

Стоит заострить внимание на том, что работа дренажных насосов в сточных водах, для которых характерны повышенные температуры, ограничена определенным временем, так как охлаждение мотора происходит путем отдачи тепла в перекачиваемую жидкость. Многие изготовители агрегатов указывают температуру 500 С максимальной

Естественно, существует квалифицированное оборудование, предназначенное для функционирования в специальных, нестандартных условиях, но подробно на нем мы останавливаться не будем.

Откачка выгребной ямы своими руками

В том случае, если выгребная яма небольшая и ее отходы в основном составляют воду, то почистить ее можно самостоятельно.

Для того чтобы выкачать сливную яму своими руками, нужно следующее:

• водяной или фекальный специальный насос;
• емкость, куда следует собрать нечистоты для того, чтобы в последующем их вывезти.

Что касается емкости для сбора и транспортировки нечистот, то она должна быть большой и накрываться крышкой. Если использовать такую емкость, то можно управиться за один раз и вывести все сразу, что значительно сэкономит время.

Теперь следует приступить непосредственно к откачке выгребной ямы. Если для этой цели планируется использовать водяной насос, то сначала его нужно оборудовать дополнительными фильтрами, что делается для того, чтобы в процессе работы насос не забивался, иначе понадобится ремонт, который может обойтись недешево. Однако все же предпочтительнее воспользоваться специальным насосом для фекалий. Для того чтобы такое оборудование функционировало нормально, рекомендуется все жидкости в выгребной яме предварительно гомогенизировать. Можно использовать современные фекальные насосы со специальным режущим механизмом для измельчения. Такое оборудование отличается надежностью и удобством, и если им пользоваться умеючи, то ремонт не понадобится долго.

В том случае, если имеет небольшие объемы и размеры, наполняется за короткое время, то предпочтительнее не извлекать насос из ямы, а держать его там постоянно. Нужно учитывать, что современные фекальные насосы способны функционировать в автоматическом режиме. Это очень удобно, так как при заполнении ямы до определенного уровня такое оборудование автоматически фильтрует и откачивает все нечистоты.

Причины появления воды

Успех в строительстве частного дома – это обеспечение максимально комфортных условий для всех домочадцев. Функционирование систем жизнеобеспечения дома помогает создать оптимальные условия для проживания, а нарушение технологий и специфики может привести к возникновению неприятных ситуаций. Одной из таких проблем является проникновение воды в подвал частного дома. Главные причины в следующем:

• возникновение трещин в фундаменте зданий;
• подъем уровня грунтовых вод;
• выпадение обильных сезонных осадков.

В первом случае проблема затопления возникает из-за некорректно проведенных мероприятий по укладке фундамента и ошибок в технологическом процессе. Кроме трещин часто бывают случаи капиллярного проникновения влаги в подвал дома, в результате чего появляется плесень и грибок. Это является следствием нарушения технологий строительства, а также малоэффективная гидроизоляция и дома. Основной источник повышения уровня грунтовых вод – это сезонное таяние снега и другие атмосферные осадки. Кроме погодных условий, имеют значение также особенности рельефа местности. Выполняя строительные мероприятия, нужно помнить, что грунтовые воды и глубина их пролегания – крайне важный фактор строительства. Повышение уровня грунтовых вод может нанести серьезный урон не только имуществу, но и прочности фундамента. Во время затопления зданий в подвальном помещении вымывается кальций из бетона, что снижает показатели прочности и надежности

Чтобы избежать “водной катастрофы”, важно выполнить мероприятия, направленные на устранение проблемы

Как убрать воду

Существует несколько методов, как выкачать воду из подвала без насоса. Для всех них рекомендуется заранее составить план и схемы для автоматической откачки воды из погреба.

Приямок

Достаточно легкий способ избавления от воды. Практически каждый человек сможет сделать его.

Инструкция, как сделать приямок для откачки воды:

1. В центре подвала выкопать яму, размером 1 м3. Больше для больших помещений.
2. В центре выкопать ямку размером с ведро.
3. Установить ведро из нержавеющего материала и утрамбовать его.
4. Обложить кирпичом стены приямка. Зафиксировать их цементом.
5. Смонтировать пояс из прутьев арматуры. Ширина должна быть такой, чтобы можно было без проблем откачать воду с помощью дренажного насоса.
6. В приямке сделать небольшие каналы и обложить их при помощи плитки. Швы между плитами будут выполнять функцию водоотворота.

Дренажная система

Достаточно эффективный метод. Но он более сложный и затратный.

Для создания системы нужно:

1. Сделать по периметру дома траншею, около метра в глубину.
2. С каждой стороны траншеи сделать канавы по 5 метров.
3. На другой стороне канавы сделать углубление. Его диаметр равен бетонному кольцу при создании дренажного колодца.
4. В самый низ траншеи положить геотекстиль. Он нужен для гидроизоляции.
5. Засыпаем мелким щебнем.
6. Теперь устанавливаем трубу под уклоном. Она будет отводить воду.
7. Засыпаем траншею. Первый слой – 12 сантиметров мелкого щебеня. Следующий – 10 сантиметров песка. Последний – 15 сантиметров крупного щебня. У основания здания заливаем бетоном. Через каждые 6 м делаем смотровые гидросооружения.

Цель такого канала – уменьшить количество воды под землей и отвести ее подальше от дома. В некоторых зданиях такие каналы приходится делать прямо под полом.

Гидроизоляция

Нужна, если в подвале постоянно появляется вода. Для ее создания нам нужно:

1. Материалы, которые мы будем расходовать: мастика на основе битума, цемент, песок, проникающая гидроизоляция и штукатурная сетка.
2. Набор инструментов: шпатель, железная щетка, кисточка, миксер для постройки и емкость для смеси.
3. Приготовить подвальное помещение. Нужно его высушить. Откачать воду можно насосом. Очистить поверхность, убрав пыль, грязь, а углы и швы затереть щеткой.

Шаги проведения работ:

1. Обработать пол и стены раствором, защищающим от воды.
2. Замазать швы и трещины мастикой. Обработать не всю поверхность. Толщина слоя – около 3 сантиметров.
3. Примонтировать к стенам железную решетку. Она нужна, чтобы нанести штукатурку. Готовим раствор из цемента и песка. Нанесите слой штукатурки 3,5 сантиметра в толщину.
4. То же самое с полом.
5. Ждем, пока бетон высохнет.

Все перечисленные методы позволяют откачивать воду из подвала без насоса.

Данные методы откачки воды из подвала самые распространенные. Но их намного больше. Выберите тот, который подходит для вашего дома и бюджета.

Как обустроить водонепроницаемый барьер в подвале

Решить проблему затопления погребов в домах, где участки плоские помогает организация внутри сооружения водонепроницаемого барьера или своего рода «корыта», расположенного по всем поверхностям стен и пола.

Для этого:

• Засекается уровень расположения грунтовки, что будет служить верхней границей гидроизоляции.
• Определяется, что конкретно необходимо выполнить для создания этого барьера.

Здесь есть два варианта:

• Если подвал представляет собой железобетонный монолит-корыто, который залит за один раз, то можно лишь обработать его изнутри пропиточной гидроизоляцией, которая проникая в поры и микротрещины бетона, благодаря содержащимися в ней добавками, кристаллизуется в воде. Образуемые кристаллы все поры в бетоне закупоривают, образуя тем самым водонепроницаемый барьер.
• В любом другом случае, включая железобетонный монолит, но заливаемый в несколько раз, который не может считаться монолитом полноценным, поскольку при каждой новой заливке по существующему бетону, образуется сильно проницаемая граница между другими слоями, что для воды является почти трещиной. В этом случае проникающая гидроизоляция, которая может закупоривать лишь микротрещины и поры, здесь станет бессильной.
  Нельзя такой вариант использовать если стены выполнены из кирпича или бетонных блоков, а пол — монолит. Здесь нужно делать из гидроизоляционных материалов дополнительный внутренний слой.
  Обмазочная или оклеечная гидроизоляция имеет в этом случае повышенный риск отслоения, что усиливается особенно под действием давления воды. Возникает необходимость использования материалов с высокой адгезией к бетонным и кирпичным поверхностям, которые создают высокопрочный, не трескающийся со временем, слой.

Для создания такого барьера необходимо приобрести материалы и инструменты:

• Смесь из песка и бетона.
• Гидроизоляция для пропитки.
• Гидроизоляция для армирования.
• Миксер и емкость для подготовки замеса.
• Кисточки, валики, щетки.
• Строительные шпатели.

Для примера взят подвал со стенами из бетонных блоков и монолитным полом, который был залит после возведения стен. Каждый год, с приходом весны или затяжных дождей, происходит затопление подвала.

Главными проблемными местами, совершенно очевидно, являются участки примыкания стен и пола и швы между плитами.

Инструкция проведения работ:

Откачивается вода из подвала. Для этого используются любые насосы для откачки воды из подвалов или ручными средствами.

В конце насос помещается в большое ведро и сюда же отчерпываются остатки воды подходящим инструментом.

Откачка воды из подвала

• Остатки воды сметаются щеткой в одну лужу и затем откачиваются. Помещение получается почти сухое.
  Хотя вода и будет прибывать, но если медленно, не мешая проводить работы, то можно продолжать процесс. Иначе работу придется отложить до наступления более подходящего времени.
• Обрабатываются места примыкания стен и пола, и стыковые швы. Замешивается пескобетонная смесь и шпателем формируются плинтусы по всему периметру помещения высотой и шириной примерно от 40 до 50 мм.
• Этой же смесью шпаклюются швы между плитами.
• Оставляются сохнуть.
• Обработка пропиточной гидроизоляцией. Наличие повышенной влажности в подвале не помешает, пропитка работает в воде.
• Замешивается миксером гидроизоляционная смесь.
• С помощью кисти, полученной сметанообразной массой, покрывается вся обрабатываемая поверхность.
• Остается сохнуть.
• Наносится второй слой.

При необходимости снова откачивается вода.
Замешивается бронирующий раствор.
Аналогично проникающей гидроизоляции, кистью наносится полученный раствор на всю обрабатываемую плоскость

Особое внимание уделяется швам между плитами.
Первый слой является базовым.
Выдерживается для схватывания положенное время и наносится второй слой. Контролируются все огрехи, которые представляют собой сочащиеся микроотверстия

Вода оставляет видимые следы и хорошо видно место протекания.
Замешивается раствор немного большей густоты и обрабатываются места протечек.
Сметанообразным замесом заливается весь пол.

В итоге получается очень прочный, водонепроницаемый слой гидроизоляции. Такие способы осушения подвала позволяют избавиться от воды и защитить подвальное помещение от высокой влажности.

Чем откачать воду из подвала хорошо рассказывает наша статья и показывает видео. Сухой и чистый подвал – залог долгого хранения продуктов.

Устройство и принцип действия дренажного насоса

Устройство дренажного насоса довольно просто, его основными элементами являются:

Рис. 3 Внутреннее устройство дренажного электронасоса

Корпус

Типовой дренажник имеет два корпуса: наружный и внутренний. Во внутреннем корпусе размещается основной узел устройства — электродвигатель, который охлаждается омывающим его водным потоком, следующим между корпусами к выводному отверстию, расположенному вверху.

Внешний корпус устройства оснащен удобной ручкой для переноса или подвешивания в толще воды, также в нем расположена выходная труба (патрубок), к которой подключаются шланги.

Внутренний корпус для организации лучшего охлаждения выполнен из металла, материалом наружного обычно является металл (нержавеющая сталь) или ударопрочный пластик.

Электродвигатель

Во внутреннем, полностью изолированном корпусе насоса, расположен электродвигатель, состоящий из статора с обмоткой и ротора, вал которого вращается на верхнем и нижнем подшипниках. Питание к электродвигателю подводится при помощи кабеля через узел герметичного ввода, для осуществления запуска встроен конденсатор.

Для смазки и охлаждения подшипников предусмотрены специальные камеры в нижней части внутреннего корпуса, наполненные техническим маслом. Там же находятся уплотнительные кольца, препятствующие проникновению воды внутрь двигателя.

Рабочее колесо

Рабочее колесо в форме диска, на котором размещены загнутые лопатки, закреплено на валу двигателя. Обычный материал его изготовления — металл, иногда оно делается из высокопрочного пластика.

Внизу корпуса насоса располагается подставка с ножками, на которую обычно ставится насос. Чуть выше расположена крышка с заборными отверстиями для воды (фильтр), исключающими возможность проникновения в электронасос частиц с размерами, превышающими его технические характеристики.

Поплавковый выключатель

Практически все конструкции дренажников оснащены этой системой. Выключатели автоматизируют работу дренажного , прекращая подачу напряжения на его электродвигатель при понижении уровня жидкости, и вновь подавая питающее напряжение при наполнении рабочего резервуара.

Рис. 4 Дренажник в разрезе

Принцип работы дренажного насоса состоит в следующем. При поступлении напряжения на электродвигатель начинает вращаться рабочее колесо. Оно втягивает в себя жидкость сквозь отверстие, размещенное по центру корпуса электронасоса, а центробежная сила выталкивает жидкость наружу через выводной канал.

Дренажники могут работать в среде с разной степенью загрязненности, которая определяется условиями эксплуатации, поэтому перед тем, как выбрать дренажный насос, следует обратить внимание на размер частиц или фильтр. Выбирая нужное изделие, лучше отдать предпочтение устройствам в металлическом корпусе с рабочим колесом из металла, для бытовых условий достаточно производительности около 10 м. куб./ч.

Facebook

Twitter

Вконтакте

Одноклассники

как сделать насос для откачки своими руками

После приобретения земельного участка дачник начинает решать наиболее важные проблемы: нужно же с чего-то начинать, чтобы обжиться. Самое главное – это обеспечить себя водой. Действительно, с тех пор, как жизнь зародилась в воде, без неё всё живое долго не может существовать. Привозить воду откуда-то можно, но только для личных нужд. Проблему полива таким методом не решить. Хорошо, если вода есть хотя бы поблизости от участка. Устроит любой, даже небольшой, водоём: речка или хотя бы ручеек. Идеальным вариантом является родник, но так везёт редко. Осталось обзавестись насосом. Кстати, на первых порах подойдет самодельный насос для воды. Его использование снимет остроту проблемы.

Такая модель насоса, для работы которого не нужно электричество, может быть использована умельцами, которым повезло приобрести участок на берегу небольшой, но очень бурной речушки.

Шланг в бочку укладывается ровными витками без заломов и перегибов. И всё сооружение в целом выглядит довольно незатейливо, но вода с его помощью исправно поставляется на берег

Для создания насоса понадобится:

• бочка диаметром в 52см, длиной в 85см и весом примерно в 17 кг;
• шланг, накрученный в бочке, с диаметром в 12мм;
• выпускной (подающий) шланг 16мм в диаметре;

Есть ограничения и для среды погружения: рабочая глубина потока не должна быть менее 30см, скорость перемещения воды (течения) – 1,5 м/сек. Такой насос обеспечивает подъём воды на высоту не более 25 метров по вертикали.

Составляющие элементы: 1- выпускной шланг, 2- втулочная муфта, 3-лопасти, 4 –пенополистероловые поплавки, 5 – спиральная намотка шланга, 6 – входное отверстие, 7- дно конструкции. Бочка отлично держится на плаву

Подробности использования этого насоса можно рассмотреть на видео.

В работе этого насоса тоже используются преимущества, которые обеспечивает находящаяся поблизости от участка река. В водоёме без течения такой насос вряд ли будет эффективен. Чтобы его изготовить, потребуются:

• гофрированная труба типа «гармошка»;
• кронштейн;
• 2 втулки с клапанами;
• бревно.

Труба может быть как из пластика, так и из латуни. В зависимости от материала «гармошки» нужно корректировать и вес бревна. Латунной трубе будет соответствовать бревно весом более 60кг, а для пластиковой подойдет и не такой тяжелый груз. Как правило, вес бревна подбирают практическим путем.

Этот вариант насоса подойдет для речки и не с самым бурным течением, важно чтобы оно просто было, тогда «гармошка» будет сокращаться, а вода нагнетаться

Оба конца трубы закрывают втулками, имеющими клапана. С одной стороны труба крепится к кронштейну, с другой – к бревну, помещенному в воду. Работа устройства непосредственно зависит от перемещения воды в реке. Именно её колебательные движения должны заставлять «гармошку» действовать. Ожидаемый эффект при скорости ветра в 2м/сек и при возросшем давлении до 4-х атмосфер может составить примерно 25 тыс. литров воды в течение суток.

Как вы понимаете, насос представлен в упрощенном варианте. Его можно усовершенствовать, если исключить для бревна нежелательный крутящий момент. Для этого зафиксируем его в горизонтальной плоскости, установив на подъёмнике при помощи болта кольцевой ограничитель. Теперь насос прослужит дольше. Ещё один вариант улучшений: впаянные наконечники на концах трубы. Втулки на них можно просто навинчивать.

Особое внимание следует уделить и предварительной подготовке бревна. Не забываем, что оно будет помещено в воду. Готовим смесь из натуральной олифы и керосина из расчета один к одному. Само бревно пропитываем смесью 3-4 раза, а запилы и торцы, как наиболее гигроскопичные, шесть раз. Смесь в процессе работы может начать застывать. При прогревании на водяной бане она вернет текучесть без потери остальных свойств.

Умельцы, чья идея воплотилась в этом чуде инженерной мысли, назвали своё детище «печь-насос». Им, конечно, виднее, но на начальной стадии своей работы этот насос похож на самовар. Впрочем, воду он действительно не греет, а создаёт разницу в давлении, за счет чего и осуществляется его работа.

Для такого насоса необходимо:

• стальная бочка на 200 литров;
• примус или паяльная лампа;
• патрубок с краном;
• сетчатая насадка для шланга;
• шланг резиновый;
• дрель.

Патрубок с краном нужно врезать в нижнюю часть бочки. Сверху бочку закрыть резьбовой пробкой. В этой пробке предварительно просверливают отверстие и вставляют в него шланг из резины. Сетчатая насадка нужна для того, чтобы закрыть второй конец шланга перед тем, как него опускают в водоём.



Такой вариант насоса можно даже назвать остроумным и, что самое главное, этот «прибор» наверняка будет хорошо работать

В бочку наливают примерно два литра воды. Под бочку ставят нагревательный элемент (примус или паяльную лампу). Можно просто развести под днищем костер. Воздух в бочке нагревается и выходит по шлангу в водоём. Это будет заметно по бульканью. Огонь гасят, бочка начинает остывать, а из-за низкого внутреннего давления в неё нагнетается вода из водоёма.

Чтобы наполнить бочку, в среднем, нужно не менее часа. Это при условии диаметра отверстия в шланге в 14 мм и расстояния в 6 метров от места, откуда предстоит поднять воду.

Вот уж для этого изделия потребуются специальные приспособления. Откуда, например, у вас возьмется черная решетка, в полых трубках которой содержится сжиженный пропан-бутан? Впрочем, если эта часть задачи будет решена, остальное не вызывает особых затруднений. Итак, решетка есть, и она соединена с резиновой грушей (баллоном), которая помещена в бидон. В крышке этого бидона имеются два клапана. Один клапан впускает воздух внутрь ёмкости, а через другой воздух с давлением в 1атм выходит в воздуховод.

Решетку действительно лучше делать черного цвета, потому что черные изделия всегда активнее нагреваются под ярким летним солнцем

Работает система так. Поливаем в солнечный день решетку холодной водой. Пропан-бутан охлаждается, а давление газовых паров понижается. Баллон из резины сжимается, а в бидон поступает воздух. После того, как солнце высушит решетку, пары снова раздуют грушу, а воздух под давлением начнет поступать через клапан прямо в трубу. Воздушная пробка становится своеобразным поршнем, который выгоняет воду чрез душевую головку на решетку, после чего цикл повторяется.

Конечно, нас интересует не сам процесс поливания решетки, а та вода, которая собирается под ней. Специалисты утверждают, что насос прекрасно функционирует даже в зимнее время. Только на этот раз в качестве охладителя используется морозный воздух, а нагревает решетку вода, извлекаемая из-под земли.

Если вода находится в бочке или другой ёмкости, то использовать в этом случае шланг для полива представляется проблематичным. На самом деле всё не так уж сложно. Можно буквально из подручных материалов сконструировать самодельный насос для откачки воды, который будет работать по принципу компенсации уровня жидкости в сообщающихся сосудах.

Нагнетание воды происходит в результате нескольких поступательных движений. Клапан, который размещается под крышкой, не позволяет воде вернуться в бочку, что вынуждает при увеличении её объёма, вытекать наружу. Несерьёзное, на первый взгляд, сооружение является основательным подспорьем в дачной работе.

Для ручного насоса необходимо:

• пластиковая бутылка, в крышке которой обязательно должна быть прокладка-мембрана из пластика;
• шланг, подходящий по длине;
• стандартная трубка, диаметр которой соответствует размеру горлышка бутылки.

Как именно можно собрать такой насос и как он будет функционировать, смотрите на видео, где всё подробно разъяснено.

Привычка покупать новые вещи, когда есть старые аналоги, очень разорительна. Соглашусь, что старая стиральная машинка уже не способна конкурировать с новыми моделями, но её насос ещё может послужить вам на славу. Например, с его помощью можно откачать воду из дренажного колодца.

Стиральная машинка давно отслужила своё. Её попросту вытеснили новые модели с новыми возможностями. Но её сердце – насос ещё способен послужить владельцу

Для двигателя такого насоса нужна сеть в 220В. Но лучше для его питания применить разделительный трансформатор с надежной изоляцией входной и выходной обмотки. Не забываем и про качественное заземление сердечника или металлического корпуса самого трансформатора. Соизмеряем мощность трансформатора и двигателя.

Мы используем центробежный тип насоса, поэтому ставим клапан на конце шланга, опущенного в воду, а систему заполняем водой. Обратный клапан, который в разобранном виде представлен на фото, тоже можно снять со стиральной машинки. А голубая притертая пробочка просто идеально подошла, чтобы лишнее отверстие тоже оказалось закрытым. Наверняка в ваших запасах найдется нечто подобное.

Буквально из мусора, как оказалось, можно собрать вполне функциональную вещь, которая не просто работает, а делает свою работу хорошо и быстро

Получившийся самодельный насос очень хорошо работает, откачивая с глубины примерно в 2 метра воду с приличной скоростью. Важно его вовремя отключать, чтобы воздух не попал в систему, и не пришлось её опять заполнять водой.

Все прекрасно помнят историю про винт, изобретенный Архимедом. С его помощью осуществлялось водоснабжение ещё в древних Сиракузах, не знавших электричества. Очень остроумный вариант применения Архимедова винта придумали в Африке. Насос-карусель служит одновременно и развлечением для местной детворы, и вполне функциональным сооружением, обеспечивающим водой небольшое поселение. Если у вас есть дети, а у них – друзья, которые любят кататься на карусели, возьмите этот опыт себе на вооружение.

1– детская карусель, 2- насос, 3- пласт водоносный, 4- резервуар с водой, 5-колонка с водой, 6- возвращающая воду труба на случай переполнения резервуара

Как видите, возможностей для водоснабжения великое множество. И электричество в этом вопросе может вообще не участвовать. Оказалось, некоторые насосы для воды своими руками может сделать даже школьник. Важно, чтобы было желание, светлая голова и умелые руки. А идеи мы вам подкинем.
