При электромонтажных работах, связанных с обустройством линий электропередач или формированием ответвлений воздушного кабеля от основной магистрали полагается использовать соединительные переходники. Орех электрический – одна из разновидностей таких соединителей, обеспечивающих качественный переходной контакт и его надежную защиту от внешних воздействий. Чтобы понять принцип работы ответвляющего сжима под названием «орех», потребуется ознакомиться с его конструкцией и особенностями применения.
Конструкция и особенности монтажа

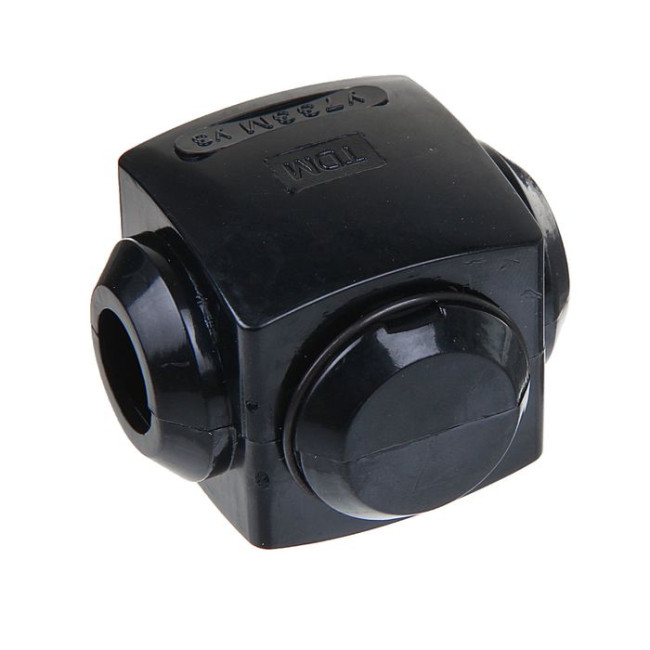

Электрические орехиОрех электрический соединительный получил свое название из-за внешнего сходства с известным плодом, что напрямую связано с конфигурацией его корпусной части.
В официальной и рабочей документации этот тип промежуточных соединителей называется ответвляющим зажимом или проще – сжимом.
Снаружи орех для соединения проводов защищен прочным и легким корпусом, изготовленным из поликарбоната и состоящим из двух половинок. При сборке эти части конструкции легко защелкиваются, образуя форму, схожую с орехом. Внутри конструктивного элемента находится сердечник, состоящий из 2-х стальных плашек и прокладочной пластины. Для получения надежного контакта они вместе с пластинкой сжимаются посредством специальных стяжных болтов.
Назначение и преимущества соединителей
Маркировка кабельных зажимовЗажим-орех для электропроводов особо востребован в ситуациях, когда необходимо подготовить ответвление от магистрального провода без необходимости его разрезания. Показательный пример применения этого соединителя – использование в этажных подъездных щитках, от которых электроэнергия подается в квартиры по ответвлениям от основной кабельной линии. При оформлении очередного отвода в жилое помещение магистральный провод на каждой площадке прокладывается неразрывным способом.
Питание в отдельные квартиры подается за счет обустройства ответвления с применением «орехов» электромонтажных.
В случае разрыва магистрального кабеля и оформления отводов на площадке с помощью обычных контактных колодок надежность подачи питания к отдельным потребителям резко снижается.
При такой организации пропадание контакта на втором этаже здания, например, приведет к одновременному исчезновению питания во всех квартирах, расположенных в верхних его этажах.
Орехи для проводов допускается устанавливать в линиях электроснабжения с рабочим напряжением до 660 Вольт, в пределах которого удается получить надежное подключение отходящего провода к магистральной кабельной трассе. Благодаря использованию этих электротехнических элементов на выполнение соответствующих монтажных работ времени расходуется значительно меньше. При этом от монтажника не требуется особых умения и усилий.
Орешки для соединительных проводов не гарантируют абсолютной герметичности, поскольку в определенных условиях в них может попадать пыль или влага.
Чтобы избежать этой неприятности, специалисты советуют после образования соединения обматывать корпус сжима «орех» изоляционной лентой.
К бесспорным преимуществам зажимов этого типа относят:
- С их помощью удается подключать ответвления без разрыва кабеля.
- Для работы с этими соединительными элементами не требуется специальной подготовки и высокой квалификации.
- Посредством орехов для соединения электрических проводов удается совмещать разнородные материалы (медь и алюминий, в частности).
Последнее преимущество особо важно при монтаже проводящих линий, поскольку в этом случае исключается окисление контактов и возможность полного прерывания подачи электроэнергии к потребителю.
Пример применения и порядок сборки
В качестве примера применения изделий типа «орех» обычно рассматривается трехфазный кабель, от которого отводится проводка сечением 1,5 мм2. Правильный подход к обустройству такого ответвления предполагает следующий порядок действий:
- На кабельной линии сечением 6 мм2 в месте отвода снимается изоляция на длину прижимной пластины соединителя.
- Проводится подготовка самого ореха, для чего берется отвертка и с ее помощью сначала поддевается, а затем удаляется стопорное кольцо, имеющееся на корпусе.
- Половинки изделия разъединяются.
- Нужно выкрутить прижимные болты из контактных пластин.
- С отводящей жилы с меньшим сечением также снимается защитная изоляция на длину, соответствующую размеру прижимной пластины.
На заключительном этапе работ оголенные части сначала заправляются в пазы под плашки разъема, а затем с усилием затягиваются винтами.
Между пластинами обязательна установка латунной прокладки, позволяющей получить большую площадь соединения и исключить контакт разнородных металлов.
При затягивании винтов не следует прикладывать слишком больших усилий, способных привести к повреждению резьбы сжимов. По завершении этой операции переходят к сборке корпуса ореха. При этом важно различать две половинки, в которых имеется четыре целевых отверстия. Одно из них просто запаяно, другое предназначается для вывода отходящего провода, а еще два – для проводки магистрального кабеля.
Части собранного корпуса надежно фиксируются специальными стопорными кольцами.
Объединение шин из различных материалов
Соединение медного и алюминиевого проводов зажимом орехПодключение проводов с применением электрических орехов допускается выполнять не одним методом ответвления. Благодаря простоте конструкции и надежности образующегося соединения эти элементы применяются на любых участках действующих электросетей, включая распределительные коробки. При их использовании внутри установочных изделий нужно учитывать размеры самих сжимов и подбирать короба соответствующих габаритов.
При необходимости соединения алюминиевых и медных жил зажимы для проводов «орешки» электромонтажные просто незаменимы. Потребность в них объясняется следующими причинами:
- При непосредственном контакте алюминиевых и медных проводов металлы в зоне соединения со временем окисляются.
- При длительной эксплуатации скрутки она постепенно разрушается и может ослабнуть настолько, что цепь, по которой протекает нагрузочный ток, окончательно разрывается.
- В результате этого разрушения энергоснабжение подключенного к ней объекта полностью прекращается.
При формировании соединений типа «орех» сначала медный и алюминиевый провода освобождаются от изоляции на ширину пластины. После этого сначала ослабляется крепеж, а в освободившиеся пазы вставляются соответствующие провода. На завершающем этапе сборки они затягиваются ослабленными ранее винтами. За счет того, что между медным и алюминиевым проводами в орехе помещается латунная пластина, непосредственного контакта между ними не образуется.
Отвод от столба высоковольтной линии
Отвод от столба высоковольтной линииСогласно положениям действующей нормативной документации работы по подключению кабеля, протягиваемого от столба ЛЭП до ввода в дом, проводятся специализированными организациями. Это объясняется тем, что открытая часть общей трассы подвода электроэнергии очень важна с точки зрения правильности ее обустройства.
Такие работы могут выполняться только специалистами, которые при монтаже используют особые приемы прокладки линий, включая оформление ответвлений от типового кабеля СИП.
Согласно требованиям ПУЭ, при воздушном способе подводки допускается использовать следующие типы проводного материала:
- Медные жилы сечением 4 мм квадратных при расстоянии от столба до дома порядка 10 метров;
- такой же кабель, но с медными жилами сечением 6 мм квадратных – при удалениях от 10 до 15 метров;
- алюминиевые провода сечением не менее 16-ти мм в диаметре – во всех случаях, когда в целях экономии их медный заменитель не используется.
Обустройство отвода от столба, расположенного на улице около дома – это как раз тот случай, когда потребуется сквозное соединение типа «орех». При использовании этого объединительного элемента удастся обеспечить надежный контакт жил алюминиевого кабеля высоковольтной линии с медным отводом в сторону жилого строения.
Зажимы орех для проводов 220В пользуются огромной популярностью у специалистов по прокладке высоковольтных линий. Они применяются везде, где хватает места для их размещения, и гарантируют надежное соединение проводов без их непосредственного контакта.
Сжим ответвительный у731м типа «орех». Орехи электрические соединительные
При производстве электромонтажных работ, которые связанны с вводом в работу нового электрооборудования или прокладкой электропроводки, возникает необходимость в подключении кабельной линии, отходящей от магистрального кабеля. Для выполнения ответвления от основного кабеля используются специальные устройства ― сжимы ответвительные, которые также известны под названием «кабельные орехи». Они получили широкое распространение при монтаже электросетей бытового и производственного назначения, подключения осветительного оборудования и т. п.
Мне как электрику часто приходится сталкиваться с проблемой отсутствия напряжения.
И нужно сказать, что 60 % проблем отсутствия напряжения у потребителя связанно именно по причине плохого контакта в щитках, распределительных коробках и прочих силовых пунктах.
Безусловно, немаловажным фактом во всех этих проблемах является то, что за последние пол столетия электрическая нагрузка у бытовых потребителей резко возросла. У каждого дома имеется водонагреватели, электрочайники, варочные панели, стиральные машинки и другая мощная техника. Мы стараемся сделать свое окружение как можно комфортней и уютнее.
По сравнению с прошлым веком, когда практически везде использовалась скрутка, на сегодняшний день известно очень много способов качественного соединения электрических проводов это различные самозажимные и винтовые клеммники, опрессовка проводов гильзами, пайка, сварка.
Если рассматривать тему соединения проводов то нельзя не оставить без внимания один очень практичный способ соединение проводов с помощью зажимов типа «орех».
Орехи электрические соединительные
Приветствую Вас друзья на моем сайте «Электрик в доме».
Очередная статья, которую мне бы хотелось опубликовать будет посвящена электрическому контакту в плане ответвления и соединения проводов. Я очень много внимания уделял темам соединения проводов, но в этот раз рассмотрим соединительные зажимы типа «орех». На первый взгляд из выражения «орех» может сложиться негативное впечатление, но это очень простое и надежное устройство. Немого позже станет ясно, почему его так называют.
В моей практике довольно часто встречаются варианты соединения проводов с помощью ответвительных зажимов типа «орех».
Их часто применяют, если необходимо сделать ответвление от магистрального провода не разрываю основную линию. Примером тому послужит схема этажного распределительного щитка. Дело в том, что в многоквартирных домах электроэнергия поступает в квартиры ответвлением от основной магистральной линии.
Попробую объяснить. Например, есть девятиэтажный дом. На каждом этаже расположен свой распределительный щиток. С первого этажа на последний через каждый щиток проходит кабельная линия — три фазы и ноль (система TN-C).
В щитке от этого кабеля идет отвод питания в каждую квартиру. Но чтобы обеспечить надежность питания для всех потребителей дома, магистральная линия не разрывается на каждом этаже, а идет цельным проводом. А питание в квартиры поступает методом ответвления как раз вот с помощью таких ответвительных сжимов типа «орех».
Если же сделать наоборот, например, разрывать все четыре провода в щите на каждом этаже и подключать их на какую-нибудь клеммную колодку то в таком случая надежность питания у всех потребителей дома резко ухудшается. Скажем, если пропадет контакт по одной фазе на втором этаже без напряжения останутся квартиры семи верхних этажей в доме, которые подключены к этой фазе. А это никому не нужно.
Что собой представляет зажим «орех»?

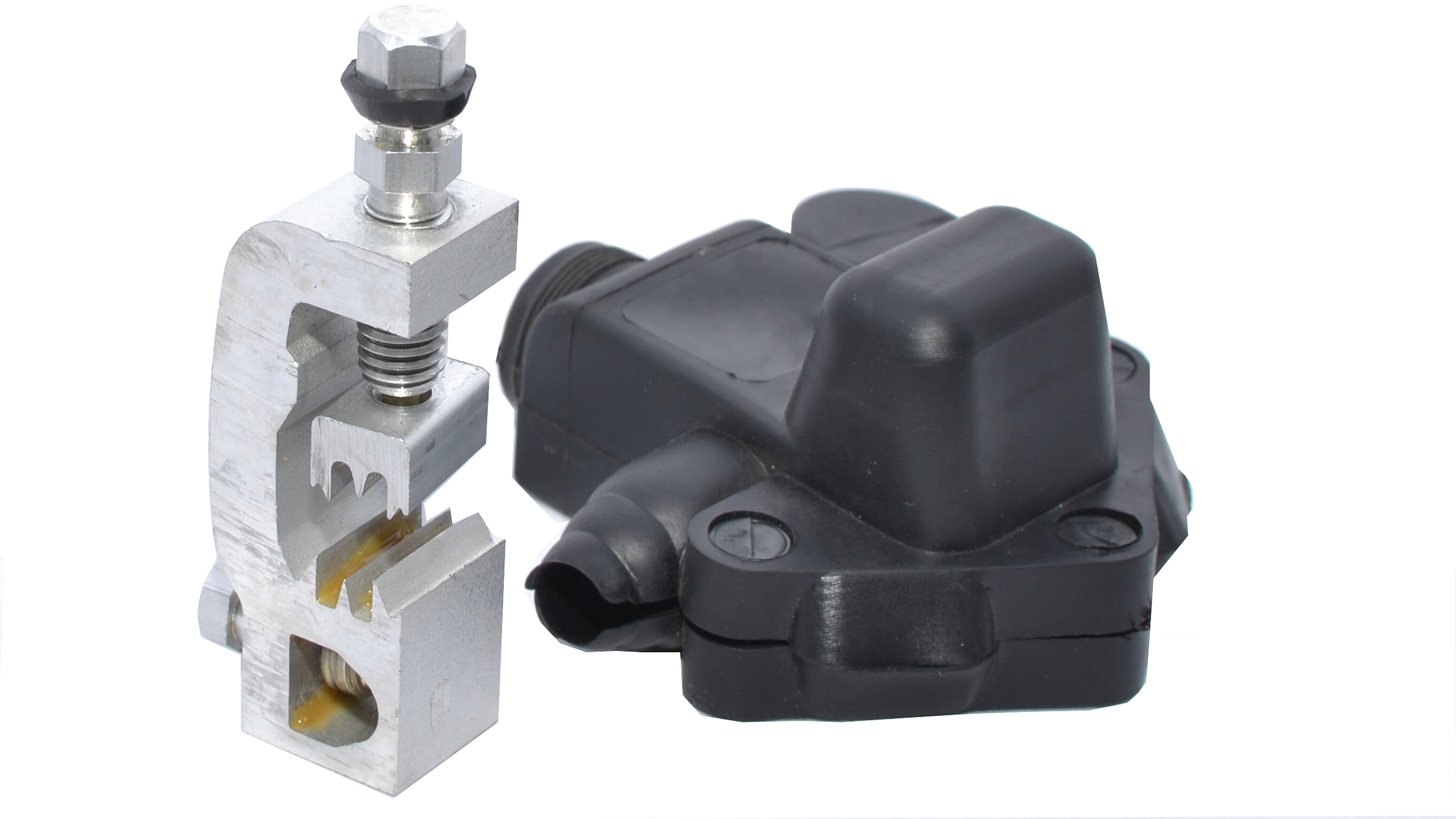

Конструктивно зажим «орех» изготавливается в закрытом изолированном корпусе из поликарбоната.
Внутри находится стальной сердечник, состоящий из пары плашек и промежуточной пластины, которые после установки сжимаются при помощи стяжных болтов.
Чтобы добраться к внутренним частям сжима, необходимо разобрать его корпус. Для этого снимаем два стопорных кольца, которые расположены по бокам.
В плашках имеются пазы для кабельных жил определённого сечения.
Для обеспечения надёжной и прочной установки зажима необходимо правильно выбрать его типоразмер в зависимости от сечения жил соединяемых кабелей. Подбор ответвительных сжимов производится в соответствии с прилагаемой таблицей.

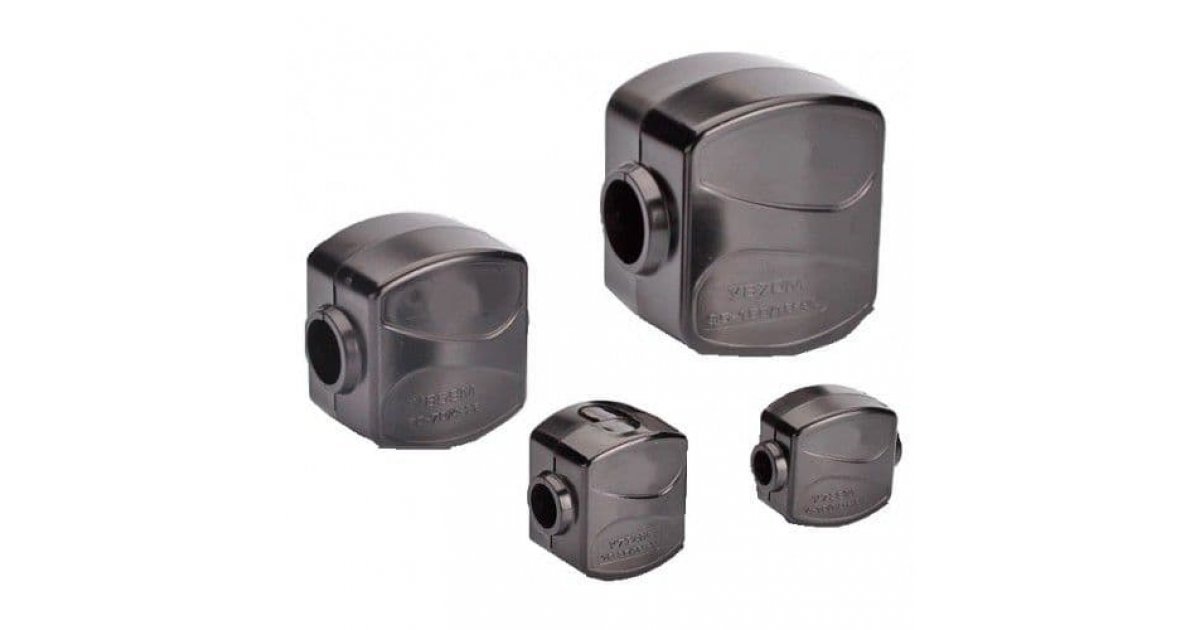

| Модель ответвительного сжима | Сечение магистрального провода, мм2 | Сечение ответвительного провода, мм2 |
| У731М | 4 ÷ 10 | 1,5 ÷ 10 |
| У733М | 16 ÷ 35 | 1,5 ÷ 10 |
| У734М | 16 ÷ 35 | 16 ÷ 25 |
| У739М | 4 ÷ 10 | 1. 5 ÷ 2.5 |
| У859М | 50 ÷ 70 | 4 ÷ 35 |
| У870М | 95 ÷ 150 | 16 ÷ 50 |
| У871М | 95 ÷ 150 | 50 ÷ 95 |
| У872М | 95 ÷ 150 | 95 ÷ 120 |
Почему зажим называют «орехом»? Посмотрите на него и на обычный грецкий орех. Не правда ли, что между собой они очень похожи. На самом деле выражение «орех» это профессиональный сленг у электриков нигде, в технической документации такого выражения вы не найдете. А правильней его называть ответвительный сжим. Например, сжим ответвительный у731м (где у731м тип устройства).
Основным достоинством ответвительных зажимов типа орех в том, что с их помощью можно подключать электрические провода без разрыва магистральной линии, а также соединять медные и алюминиевые провода между собой, не опасаясь их окисления.
Например, если у Вас проложен магистральный провод из алюминия, а Вам нужно подключить от него медный провод, зажим «орех» справится с этим как никто лучше.
Я специально собрал ореха неправильно (пластины собираются пазами перпендикулярно друг другу), чтобы показать пазы в пластинах.
Соединение проводов зажимами типа «орех»
Теперь давайте рассмотрим пример, как сделать ответвление проводов от магистральной линии с помощью
Подготавливаем орехи. Поддеваем стопорные кольца плоской отверткой и разбираем корпус. Выкручиваем прижимные болты из пластин. Магистральный провод сечением 6 мм2. Аккуратно разрезаем и снимаем с него изоляцию в месте соединения.
С отходящего провода также снимаем изоляцию на длину пластины. Больше снимать, смысла нет, так как лишние оголенные части нам ни к чему.
Оголенные части проводов вставляем в пазы на плашках и закручиваем винтами. Между пластинами обязательно должна быть латунная пластина. Затягиваем винты с усилием чтобы контакт был хорошим, но без фанатизма :), иначе можно сорвать резьбу.
Теперь можно собирать корпус ореха. Корпус состоит из двух половинок, в котором имеется четыре отверстия. Одно из них глухо запаяно, одно предназначено для отходящего провода, два других для магистрали. Корпус скрепляем стопорными кольцами. Соединение проводов зажимами типа «орех» выполнено.
Устройство такого типа применяется в сетях электроснабжения с напряжением до 660В и обеспечивает надёжное и долговечное крепление отходящей кабельной линии к магистральному кабелю. Благодаря применению ответвительных сжимов выполнение данного вида работ занимает минимум времени и не требует излишних усилий.
Следует помнить, что такое соединение не обеспечивает полной герметичности стыков и в зависимости от условий эксплуатации в него может проникать пыль или вода. Для решения этой проблемы корпус устройства достаточно плотно обмотать изоляционной лентой.
Конструкция сжимов предусматривает соединение жил кабелей без их разрезания. Монтаж не требует специальной подготовки и оборудования, достаточно удалить изоляцию с мест соединения и установить зажим.
Соединение алюминиевых и медных проводов сжимом «орех»
Электрическими орехами можно выполнять соединение проводов не только методом ответвления. Благодаря простому и в тоже время надежному способу соединения проводов их можно применять везде, даже в распределительных коробках. Но в этом случае нужно учитывать габариты самих сжимов и подбирать коробки соответствующих размеров.
Давайте рассмотрим, как можно выполнить соединение алюминиевых и медных проводов зажимом типа «орех». Все мы знаем, что соединять алюминиевые и медные провода между собой прямым способом нельзя, так как со временем начинается процесс окисления.
Снимаем изоляцию с обеих проводов на величину пластины. Ослабляем винты, вставляем провода в пазы плашек и затягиваем винты. Благодаря тому, что между алюминиевым и медным проводом расположена латунная пластина, прямого контакта между ними нет.
Понравилась статья — поделись с друзьями!
Соединение проводов с помощью зажимов типа «орех»
Соединение проводов с помощью зажимов типа «орех» встречаются довольно часто. Их широко используют в этажных распределительных щитках для отвода питания от магистральных линий в квартиры. Такой зажим правильно называется сжим ответвительный, а словом «орех» его назвали электрики, так как он внешним видом очень на него похож.
Соединение проводов через «орех» очень простое, но если хотите более подробно узнать про это соединение, то тогда читайте данную статью.
Для чего предназначены сжимы ответвительные?
Основная их задача заключается в выполнении ответвлений от разных магистральных проводов без разрезания самого проводника.
Вот пример некоторых этажны щитков с «орехами»
«Орехи» состоят из металлического сердечника и диэлектрического корпуса из поликарбоната. Сердечник состоит из двух плашек и промежуточной пластины, соединяемых между собой болтами. Каждая плашка имеет паз под определенное сечение провода.
Для того чтобы правильно выбрать сжим необходимо знать сечение соединяемых проводников. Ниже выкладываю таблицу, по которой можно быстро выбрать нужный тип «ореха».
| Тип сжима ответвительного | Сечение магистральных проводов, мм2 | Сечение ответвительных проводов, мм2 | Габаритные размеры |
| У731М | 4-10 | 1,5-10 | 42х41х31 |
| У733М | 16-35 | 1,5-10 | 42х41х31 |
| У734М | 16-35 | 16-25 | 42х41х31 |
| У739М | 4-10 | 1,5-2,5 | 42х36х23 |
| У859М | 50-70 | 4-35 | 62х61х43,5 |
| У870М | 95-150 | 16-50 | 84х85х60 |
| У871М | 95-150 | 50-95 | 84х85х60 |
| У872М | 95-150 | 95-120 | 84х85х60 |
Сжимы ответвительные продаются в любых магазинах электротоваров.
С их помощью можно соединять медные и алюминиевые провода. Также возможна их комбинация, т.е. можно соединять медный с алюминиевым проводником через промежуточную пластину.
Еще запомните, что корпус сжимов типа «орех» не герметичный и туда свободно может попасть вода, пыль или мелкий мусор. Поэтому для надежности стоит их изолировать изолентой.
Соединение проводов с помощью зажимов типа «орех»
Теперь давайте рассмотрим сам процесс соединения.
Сначала необходимо разобрать корпус сжима. Для этого тонкой отверткой поддеваем стопорные кольца и снимаем их.
Зачищаем провода на длину плашек и ослабляем (откручиваем) болты.
Вставляем провода в специальные пазы в плашках. Если соединяете алюминиевый провод с медным, то обязательно между ними должна быть промежуточная пластина. Медь с алюминием не должна контактировать на прямую, так как это будет вызывать быстрое окисление металлов и в последствии в месте соединения будет плохой контакт.
Затягиваем болты так, чтобы туда больше не лазить, но осторожно, чтобы не сорвать резьбу.
Теперь укладываем плашку с проводами в корпус «ореха». Для прохождения проводников в нем есть специальные отверстия.
Закрываем корпус и одеваем стопорные кольца, чтобы он не раскрылся.
Вот и все! Мы соединили два провода с помощью зажимов типа «орех».
Ответвительный провод подключается к магистральному аналогично. Только у магистрального снимается часть изоляции без его разрезания.
Сегодня в этажных щитках большинство таких соединений находятся в плачевном состоянии, так как за ними никто не следит. Это видно по двум верхним фотографиям. Часто помимо основных проводников к ним подключают домофон, освещение подъезда, какую-нибудь розетку, связисты свое оборудование и т.д. Обычно все это делают на авось и не преследую цели сделать надежное соединение.
А у вас в этажном щитке сжимы типа «орех» в каком состоянии находятся?
Улыбнемся:
В трамвае:
— Ваш билетик?
— А ваш?
— Я кондуктор!?!
— А я электрик! Так что, мне за свет не платить?
Орех для соединения проводов: маркировка и правила пользования
Сжим ответвительный типа «орех»
При производстве электромонтажных работ, которые связанны с вводом в работу нового электрооборудования или прокладкой электропроводки, возникает необходимость в подключении кабельной линии, отходящей от магистрального кабеля.
Для выполнения ответвления от основного кабеля используются специальные устройства ― сжимы ответвительные, которые также известны под названием «кабельные орехи». Они получили широкое распространение при монтаже электросетей бытового и производственного назначения, подключения осветительного оборудования и т. п.
Мне как электрику часто приходится сталкиваться с проблемой отсутствия напряжения. И нужно сказать, что 60 % проблем отсутствия напряжения у потребителя связанно именно по причине плохого контакта в щитках, распределительных коробках и прочих силовых пунктах.
Безусловно, немаловажным фактом во всех этих проблемах является то, что за последние пол столетия электрическая нагрузка у бытовых потребителей резко возросла. У каждого дома имеется водонагреватели, электрочайники, варочные панели, стиральные машинки и другая мощная техника. Мы стараемся сделать свое окружение как можно комфортней и уютнее.
По сравнению с прошлым веком, когда практически везде использовалась скрутка, на сегодняшний день известно очень много способов качественного соединения электрических проводов это различные самозажимные и винтовые клеммники, опрессовка проводов гильзами.
пайка, сварка.
Если рассматривать тему соединения проводов то нельзя не оставить без внимания один очень практичный способ соединение проводов с помощью зажимов типа «орех» .
Орех для соединения проводов
Соединение проводов с помощью зажимов типа “орех” встречаются довольно часто. Их широко используют в этажных распределительных щитках для отвода питания от магистральных линий в квартиры. Такой зажим правильно называется сжим ответвительный, а словом “орех” его назвали электрики, так как он внешним видом очень на него похож.
Соединение проводов через “орех” очень простое, но если хотите более подробно узнать про это соединение, то тогда читайте данную статью.
Для чего предназначены сжимы ответвительные?
Основная их задача заключается в выполнении ответвлений от разных магистральных проводов без разрезания самого проводника. Т.е. в месте соединения на магистральном проводе снимается изоляция и на это место крепится сжим и ответвительный проводник.
Они используются в сетях напряжением до 660В.
Вот пример некоторых этажны щитков с “орехами”
“Орехи” состоят из металлического сердечника и диэлектрического корпуса из поликарбоната. Сердечник состоит из двух плашек и промежуточной пластины, соединяемых между собой болтами. Каждая плашка имеет паз под определенное сечение провода.
Для того чтобы правильно выбрать сжим необходимо знать сечение соединяемых проводников. Ниже выкладываю таблицу, по которой можно быстро выбрать нужный тип “ореха”.
| Тип сжима ответвительного | Сечение магистральных проводов, мм 2 | Сечение ответвительных проводов, мм 2 | Габаритные размеры |
| У731М | 4-10 | 1,5-10 | 42х41х31 |
| У733М | 16-35 | 1,5-10 | 42х41х31 |
| У734М | 16-35 | 16-25 | 42х41х31 |
| У739М | 4-10 | 1,5-2,5 | 42х36х23 |
| У859М | 50-70 | 4-35 | 62х61х43,5 |
| У870М | 95-150 | 16-50 | 84х85х60 |
| У871М | 95-150 | 50-95 | 84х85х60 |
| У872М | 95-150 | 95-120 | 84х85х60 |
Сжимы ответвительные продаются в любых магазинах электротоваров.
С их помощью можно соединять медные и алюминиевые провода. Также возможна их комбинация, т.е. можно соединять медный с алюминиевым проводником через промежуточную пластину.
Еще запомните, что корпус сжимов типа “орех” не герметичный и туда свободно может попасть вода, пыль или мелкий мусор. Поэтому для надежности стоит их изолировать изолентой.
Соединение проводов с помощью зажимов типа “орех”
Теперь давайте рассмотрим сам процесс соединения.
Сначала необходимо разобрать корпус сжима. Для этого тонкой отверткой поддеваем стопорные кольца и снимаем их.
Зачищаем провода на длину плашек и ослабляем (откручиваем) болты.
Вставляем провода в специальные пазы в плашках. Если соединяете алюминиевый провод с медным, то обязательно между ними должна быть промежуточная пластина. Медь с алюминием не должна контактировать на прямую, так как это будет вызывать быстрое окисление металлов и в последствии в месте соединения будет плохой контакт.
Затягиваем болты так, чтобы туда больше не лазить, но осторожно, чтобы не сорвать резьбу
Теперь укладываем плашку с проводами в корпус “ореха”.
Для прохождения проводников в нем есть специальные отверстия.
Закрываем корпус и одеваем стопорные кольца, чтобы он не раскрылся.
Вот и все! Мы соединили два провода с помощью зажимов типа “орех”.
Ответвительный провод подключается к магистральному аналогично. Только у магистрального снимается часть изоляции без его разрезания.
Сегодня в этажных щитках большинство таких соединений находятся в плачевном состоянии, так как за ними никто не следит. Это видно по двум верхним фотографиям. Часто помимо основных проводников к ним подключают домофон, освещение подъезда, какую-нибудь розетку, связисты свое оборудование и т.д. Обычно все это делают на авось и не преследую цели сделать надежное соединение.
А у вас в этажном щитке сжимы типа “орех” в каком состоянии находятся?
{SOURCE}
Монтаж сетей при помощи гильз
Такой вариант претендует на звание наиболее надежного способа соединения. Любых по нагрузкам и качеству проводов.
Опрессовка проводов гильзами
Токопроводящие жилы вставляют в специальную трубку – гильзу, и обжимают с определённым усилием. Есть одно, но. Сечение проводов не должно превышать самого сечение монтируемых гильз. Вставив и обжав обойму, гильза тщательно изолируется термоусадочной трубкой, либо с помощью других изоляционных материалов.
Общая оценка. Отличный способ надежного соединения проводов. Направление проводников может быть с различных сторон трубки или с одной стороны. Гильзы стоят совсем недорого. Хороший способ как надёжно соединить провода между собой.
Есть и недостатки. Одноразовое использование гильз, они не разборные. Для производства таких работ понадобится инструмент: прессовочные клещи, которые также применяют как специальный инструмент. Ими снимают изоляцию. У них в арсенале присутствует обжимное устройство, а электромонтажные работы занимают чуть больше времени.
Конструкция соединителя
Начать следует со знакомства с внутренним устройством изделия, изучение которого поможет понять принцип образования ответвления и почему его так называют.
Дело в том, что по своей форме этот разъем со стальными зажимами очень похож на орех (фото ниже).
Такой соединитель состоит из следующих частей:
- Диэлектрической внешней оболочки овальной формы, являющегося корпусом изделия с расположенными на нем защелками.
- Своеобразной «сердцевины», представляющей собой конструкцию из металлических пластин, стягиваемых болтами.
После разборки ореха видны две плашки с имеющимися на каждой них выборками (пазами), предназначенными для фиксации и зажима оголенных концов проводов. Их глубина и ширина зависят от того, на какое сечение рассчитан данный образец ответвительного сжима. Наиболее распространенные модели изделий этого класса и сечения фиксируемых в них жил указаны в размещенной ниже таблице.
Приведенные в ней образцы сжимов типа «орех» применяются в сетях переменного тока с действующим напряжением до 660 Вольт включительно.
Способы соединения алюминиевых и медных проводов
Существует множество ситуаций, при которых возникает острая необходимость в организации подобных соединений.
И далеко не всегда можно быстро и беспроблемно заменить старую алюминиевую проводку в доме на новую медную. Если при попытке подключить новое электрическое оборудование выяснилось, что проводка в доме алюминиевая, то обязательно воспользуйтесь одним из доступных соединителей.
Перечислим основные разновидности электромонтажных соединителей для разных проводников:

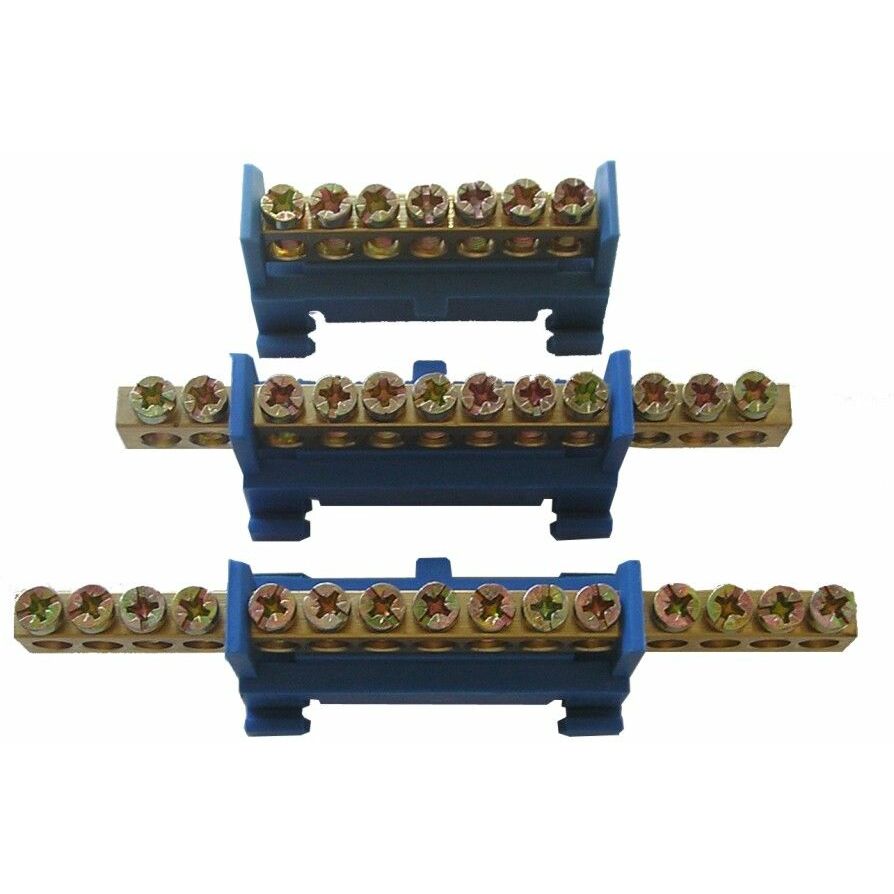

Клеммная колодка (клеммник)
Данные устройства заслуживают отдельную статью для рассмотрения, а пока обратим ваше внимание на основные нюансы их эксплуатации. Для надежного контакта алюминиевого и медного проводников в устройстве винтового или самозажимного типа нужно изготавливать пластины из нейтральных материалов
В качестве альтернативы их поверхность следует покрыть специальной пастой, изготовленной исключительно для подобных действий. Эта информация должна указываться на маркировке или в инструкции к изделию.
«Орешки». О них мы писали выше. Свое название изделия получили благодаря строению: роль скорлупы играет пластиковый корпус из карболита, начинки – зажимные пластины для хорошего контакта.
Вы без проблем задействуете ответвительные сжимы. Для начала магистраль из алюминиевой жилы зачищается в месте коммутации, после чего помещается в канал одной из зажимных пластин. Медная жила нового оборудования устанавливается в другой пластине без контакта с внешним каналом. Изделия с сечением 120-150 кв. мм используются преимущественно профессиональными электриками, 1,5-4 кв. мм – в домашних условиях.
Прокалывающий зажим коммутируется напрямую к самонесущему изолированному проводу (СИП) на магистрали. Выполнение подобных ответвлений лучше всего доверить квалифицированным специалистам. Если решите делать это самостоятельно, то прибор следует подключить к проводникам без нарушения изоляции (не зачищая кабель). Крепко затяните гайку, что приведет к прокалыванию и обеспечит контакт.
Самодельный соединитель можно изготовить из одного болта, трех латунных шайб, гайки и изоленты. Для коммутации алюминиевого и медного проводников зона их прямого контакта разделяется тремя шайбами. Такой метод считается временным соединением, но по факту узел прослужит в течение нескольких десятилетий.
Маркировка соединителей
Как подобрать колпачок? Ведь размеры и сечения скрутки у них разные и классифицируются по суммарной площади поперечного сечения жил. Эта площадь указывается в номере соединителя, который может быть от одного до пяти. Чем больше номер, тем больше проводов колпачок способен соединить.
Но с такими цифрами нужно быть внимательным, так как есть два вида устройств: отечественные и европейские. Обозначение у обоих стандартов одинаковое – цифры, только европейские номиналы намного меньше отечественных
Поэтому, покупая СИЗ, лучше обращать внимание на суммарное сечение, чем на его номер. Все это прописывается на упаковке
Маркировка изделия осуществляется следующим образом: сначала прописывается аббревиатура СИЗ, затем помечается тип корпуса (с выступами или без них). Выступ необходим для лучшей фиксации пальцами зажима. После типа корпуса прописывается суммарное поперечное сечение проводов, которые соединяются в зажиме. Сечение колеблется от 0,5 до 10 мм2.
Как правило, в зависимости от типа и размера изделия, их корпуса окрашивают в определенный цвет, чтобы было удобно использовать колпачки. В таблице ниже указывается цветовое решение в зависимости от типа корпуса, благодаря чему вам станет понятнее, как выбрать СИЗ для скрутки:
Также следует помнить, что колпачками можно пользоваться только в том случае, когда осуществляется соединение двух одинаковых проводов. Если требуется соединить провода из алюминия и меди, то сделать это с помощью СИЗ уже невозможно. В этом случае можно применить клеммник, металлический зажим (орешек) или болт.
Объединение шин из различных материалов
Соединение медного и алюминиевого проводов зажимом орех
Подключение проводов с применением электрических орехов допускается выполнять не одним методом ответвления. Благодаря простоте конструкции и надежности образующегося соединения эти элементы применяются на любых участках действующих электросетей, включая распределительные коробки.
При их использовании внутри установочных изделий нужно учитывать размеры самих сжимов и подбирать короба соответствующих габаритов.
При необходимости соединения алюминиевых и медных жил зажимы для проводов «орешки» электромонтажные просто незаменимы. Потребность в них объясняется следующими причинами:
- При непосредственном контакте алюминиевых и медных проводов металлы в зоне соединения со временем окисляются.
- При длительной эксплуатации скрутки она постепенно разрушается и может ослабнуть настолько, что цепь, по которой протекает нагрузочный ток, окончательно разрывается.
- В результате этого разрушения энергоснабжение подключенного к ней объекта полностью прекращается.
При формировании соединений типа «орех» сначала медный и алюминиевый провода освобождаются от изоляции на ширину пластины. После этого сначала ослабляется крепеж, а в освободившиеся пазы вставляются соответствующие провода. На завершающем этапе сборки они затягиваются ослабленными ранее винтами.
За счет того, что между медным и алюминиевым проводами в орехе помещается латунная пластина, непосредственного контакта между ними не образуется.
Отвод от столба высоковольтной линии
Отвод от столба высоковольтной линии
Согласно положениям действующей нормативной документации работы по подключению кабеля, протягиваемого от столба ЛЭП до ввода в дом, проводятся специализированными организациями. Это объясняется тем, что открытая часть общей трассы подвода электроэнергии очень важна с точки зрения правильности ее обустройства.
Такие работы могут выполняться только специалистами, которые при монтаже используют особые приемы прокладки линий, включая оформление ответвлений от типового кабеля СИП.
Согласно требованиям ПУЭ, при воздушном способе подводки допускается использовать следующие типы проводного материала:
- Медные жилы сечением 4 мм квадратных при расстоянии от столба до дома порядка 10 метров;
- такой же кабель, но с медными жилами сечением 6 мм квадратных – при удалениях от 10 до 15 метров;
- алюминиевые провода сечением не менее 16-ти мм в диаметре – во всех случаях, когда в целях экономии их медный заменитель не используется.
Обустройство отвода от столба, расположенного на улице около дома – это как раз тот случай, когда потребуется сквозное соединение типа «орех». При использовании этого объединительного элемента удастся обеспечить надежный контакт жил алюминиевого кабеля высоковольтной линии с медным отводом в сторону жилого строения.
Электромонтажный орех
Для соединения жил проводов и кабелей широко применяются клеммы. Для соединения необходимо удалить изоляцию и вставить зачищенную жилу в клемму. Но вовсе не обязательно ограничиваться зачисткой концов проводников. Изоляция может быть удалена в любом месте. При этом провод можно не разрезать, а использовать клемму специальной конструкции – сжим. Этим приспособлением можно соединить два провода, не разрезая их в месте соединения.
Но чаще всего оно используется для получения ответвлений от главного провода, который в таком случае аналогичен электрической шине.
Главная деталь этого изделия, которое также называется электриками «орех», состоит из нескольких стальных пластин. Обычно их три:
- Верхняя и нижняя снабжены желобком.
- Средняя пластина плоская.
Желобки взаимно перпендикулярны и предназначены для охвата жилы подходящего диаметра.
Размеры желобков определяют ту или иную модель «ореха», которую рекомендуется применять для соединения проводников с определенными сечениями. На изображении далее видно, что жилы в этом соединении не соприкасаются. Следовательно, в «орехе» можно соединять алюминиевый провод с медным. Металлическая деталь помещена в пластиковый корпус. В некоторых моделях он герметичен.
Соединитель сжима, называемый «плашкой»
Одна из моделей сжима с разобранным корпусом
Каким способом лучше всего соединять провода в распределительной коробке
Выше представленны все разрешенные методы, которыми можно соединять электрические провода в распределительной коробке, при монтаже проводки в квартире или доме.
Каждый из них имеет свои особенности, сильные и слабые стороны. Очевидно, что выбор стоит делать между двумя:
1. Сварку проводов, однозначно нужно рассматривать в первую очередь, т.к. такой метод соединения проводов гарантирует максимальную надёжность всей проводки. Если вы хотите быть полностью уверенными в своей электросети, а как известно соединения самые узкие места любой электропроводки, я рекомендую взять сварочный аппарат в аренду, купить или собрать самому, чтобы иметь возможность сварить провода в коробках.
2. Соединение проводов самозажимными клеммами, подойдёт для тех, кто хочет сделать проводку быстро, при этом получив достаточно качественное соединение
Очень важно в таком случае, правильно рассчитать электропроводку и не перегружать её. Очень многие электромонтажники, не только самоучки, выбирают в последнее время именно клеммы, из-за простоты и скорости монтажа
Выполнять опрессовку, я бы рекомендовал лишь в случаях, когда у вас уже есть специализированное оборудование (пресс-клещи) и материал — гильзы.
А если вы знаете, еще удобные разрешенные способы соединения проводов при электромонтаже – оставляйте комментарии. Кроме того, напишите о вашем опыте, какому способу соединения и почему вы отдаёте предпочтение. Думаю, это будет полезно всем! Так же, как обычно, приветствуются любые комментарии по теме, вопросы, обсуждения!
Пример применения и порядок сборки
В качестве примера применения изделий типа «орех» обычно рассматривается трехфазный кабель, от которого отводится проводка сечением 1,5 мм2. Правильный подход к обустройству такого ответвления предполагает следующий порядок действий:
- На кабельной линии сечением 6 мм2 в месте отвода снимается изоляция на длину прижимной пластины соединителя.
- Проводится подготовка самого ореха, для чего берется отвертка и с ее помощью сначала поддевается, а затем удаляется стопорное кольцо, имеющееся на корпусе.
- Половинки изделия разъединяются.
- Нужно выкрутить прижимные болты из контактных пластин.
- С отводящей жилы с меньшим сечением также снимается защитная изоляция на длину, соответствующую размеру прижимной пластины.
На заключительном этапе работ оголенные части сначала заправляются в пазы под плашки разъема, а затем с усилием затягиваются винтами.
При затягивании винтов не следует прикладывать слишком больших усилий, способных привести к повреждению резьбы сжимов. По завершении этой операции переходят к сборке корпуса ореха
При этом важно различать две половинки, в которых имеется четыре целевых отверстия. Одно из них просто запаяно, другое предназначается для вывода отходящего провода, а еще два – для проводки магистрального кабеля
Части собранного корпуса надежно фиксируются специальными стопорными кольцами.
Назначение и преимущества соединителей
Маркировка кабельных зажимов
Зажим-орех для электропроводов особо востребован в ситуациях, когда необходимо подготовить ответвление от магистрального провода без необходимости его разрезания.
Показательный пример применения этого соединителя – использование в этажных подъездных щитках, от которых электроэнергия подается в квартиры по ответвлениям от основной кабельной линии. При оформлении очередного отвода в жилое помещение магистральный провод на каждой площадке прокладывается неразрывным способом. Питание в отдельные квартиры подается за счет обустройства ответвления с применением «орехов» электромонтажных.
При такой организации пропадание контакта на втором этаже здания, например, приведет к одновременному исчезновению питания во всех квартирах, расположенных в верхних его этажах.
Орехи для проводов допускается устанавливать в линиях электроснабжения с рабочим напряжением до 660 Вольт, в пределах которого удается получить надежное подключение отходящего провода к магистральной кабельной трассе. Благодаря использованию этих электротехнических элементов на выполнение соответствующих монтажных работ времени расходуется значительно меньше. При этом от монтажника не требуется особых умения и усилий.
Орешки для соединительных проводов не гарантируют абсолютной герметичности, поскольку в определенных условиях в них может попадать пыль или влага. Чтобы избежать этой неприятности, специалисты советуют после образования соединения обматывать корпус сжима «орех» изоляционной лентой.
К бесспорным преимуществам зажимов этого типа относят:
- С их помощью удается подключать ответвления без разрыва кабеля.
- Для работы с этими соединительными элементами не требуется специальной подготовки и высокой квалификации.
- Посредством орехов для соединения электрических проводов удается совмещать разнородные материалы (медь и алюминий, в частности).
Последнее преимущество особо важно при монтаже проводящих линий, поскольку в этом случае исключается окисление контактов и возможность полного прерывания подачи электроэнергии к потребителю
Пайка либо сварка проводов
Этот способ надежен. Обычно такой способ соединения в распределительной коробке, подразумевает вначале зачистку и скрутку концов, после их окунают в разогретый припой.
Соединение проводов алюминий с алюминием желательно проводить пайкой. Затем их изолируют с помощью термотрубки или изоляционной ленты.
Способ скрутки проводов
Категорически не рекомендуется сразу охлаждать спаянные провода в воде, микротрещины, возникающие при таком виде охлаждения, влияют на качество соединения. Они не долговечны.
Оценка метода пайки. Он даёт крепкие контакты цепи и отличное качество, не дорог, он самый надежны с способ соединения электрических проводов в распаянной коробке.
Технологический недостаток. Без паяльника тут не обойтись. Скорость выполнения работ не высока. Соединение естественно не разъемное. Из этого следует, что пайку делают в крайних случаях, применяя более современные методы соединения. Среди мастеров он давно не пользуется популярностью, поскольку занимает больше времени.
Существует также не часто встречающийся метод соединение электрических проводов, сваркой. Процесс похожий, но требует применения специального сварочного аппарата, естественно, и определённых навыков.
Правила соединения проводов
Для соединения нужного проводника с магистральным электрическим кабелем сначала следует разобрать зажим. Чтобы это осуществить, необходимо снять стопорные кольца, находящиеся по бокам «ореха». После этого выкручиваются болты, соединяющие плашки и пластину между ними.
Затем требуется снять изоляцию с кабеля в соответствии с длиной промежуточной пластины внутри сжима. Счищать изоляцию больше не целесообразно.
Как соединить провода дальше? Очень просто! Оголенные участки проводников вставляются в пазы плашек, после чего закручиваются винтами. Теперь получившаяся конструкция укладывается обратно в изолированный поликарбонатный корпус «орешка». Можно заметить, что в корпусе есть четыре отверстия. Первое отверстие наглухо запаяно, второе предназначается для ответвительного кабеля, через оставшиеся два отверстия протягивают магистральный электрический проводник. Таким вот образом и производится соединение электрических кабелей орехом.
Не стоит забывать, что соединение типа «орех» не способно гарантировать герметичность всех стыков, поэтому в процессе эксплуатации при разных климатических и погодных условиях внутрь корпуса может попадать пыль, грязь и влага.
Чтобы обеспечить некоторую степень защиты, корпус сжима нужно заизолировать или, иными словами, просто обмотать изолентой.
Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как соединить провода с помощью зажима типа орешек:
Соединение проводов зажимами типа «орех» | Энергофиксик
Ответвительный зажим (или на профессиональном сленге «орех») довольно распространенный тип соединения проводов, когда необходимо сделать ответвление от магистральной жилы без ее разрыва. В этой статье я расскажу, где в основном применяются такие «орешки», а также какие преимущества и недостатки присущи такому типу соединения. Итак, начнем.
Конструкция соединителя
Итак, давайте узнаем внутреннее устройство изделия и наконец, поймем, почему электрики его так называют.
Внешняя оболочка представляет собой диэлектрический корпус, выполненный из поликарбоната, отогнув защелки и раскрыв корпус, мы увидим «сердцевину» нашего орешка. «Ядром» орешка является конструкция из металлических пластин, соединяемых между собой болтами.
В обеих плашках вы можете увидеть специальные пазы, и именно в них укладываются зачищенные от изоляционного материала провода. Величина этих пазов напрямую связана с тем, на какое сечение рассчитан наш ответвительный сжим. Наиболее распространенные модели и сечения, на которые они рассчитаны, приведены в таблице:
yandex.ruyandex.ru
Такие сжимы используются в сетях электроснабжения до 660 Вольт включительно.
Как правильно соединять провода с помощью сжима
На самом деле технология использования «орешков предельно проста. Для этого разбираем сам зажим, зачищаем магистральную жилу от изоляции на длину нашей металлической пластины (больше зачищать просто не имеет смысла), также убираем изоляцию с другого провода.
А затем собираем конструкцию следующим образом:
Теперь осталось просто основательно затянуть болты, только не переусердствуйте (не сорвите резьбу). И обратно надеть корпус.
Плюсы и минусы такого соединения
Как и любое другое соединение сжим типа «орех» имеет как сильные, так и слабые стороны. Итак, к плюсам можно отнести следующие моменты:
Плюсы
1. Возможность соединения алюминиевого и медного проводников. Так как в конструкции сжима используется латунная разделительная пластина, то с помощью «орешка» можно соединять алюминиевые и медные провода. Эта разделительная пластина не позволит создать гальваническую пару, а значит, соединение не будет излишне нагреваться.
2. Выполнение ответвления без разрыва магистрального провода. Это главное достоинство такого типа соединения, ведь мы не разрываем проводник, чтобы выполнить ответвление, а всего лишь снимаем небольшой слой изоляции. И при этом получаем надежное и безопасное соединение, отвечающее всем правилам.
3. Простота и скорость монтажа. Для выполнения такого соединения требуется минимальный набор инструментов, а именно: отвертка, нож для снятия изоляции и сам «орех».
4. Дешевизна изделия. Это тоже является несомненным преимуществом.
К минусам же такого изделия можно отнести следующие моменты:
Минусы
1. Корпус ореха выполнен из диэлектрического материала со степенью защиты IP20, которая не гарантирует стопроцентной герметизации и поэтому внутрь такого соединения вполне может попасть и пыль и влага. Поэтому желательно использовать такой тип соединения в сухих помещениях с незначительным содержанием пыли.
2. Монтаж «ореха» может осуществляться только со снятым напряжением. Это тоже можно отнести к недостаткам, так как для безопасного монтажа придется полностью обесточить рабочее место.
3. Такой зажим нельзя применить в распределительной коробке из-за значительных габаритов изделия.
Это, пожалуй, все недостатки и достоинства соединительного сжима типа «орех».
Где применяются такие зажимы
Такие соединения можно встретить, например, в распределительных щитах многоквартирных домов. Где проходит магистральная питающая жила и для того, чтобы обеспечить максимальную надежность электроснабжения, ее не разрывают на каждом этажном распределительном щитке, а с помощью «орехов» выполняют ответвления.
yandex.ruyandex.ru
Если этого не делать, а пропускать магистральный провод через клеммную колодку, то тем самым в значительной степени снижается надежность снабжения потребителя, то есть если из-за плохого контакта на клеммнике пропадет напряжение, например, на первом этаже, то все вышерасположенные квартиры, запитанные именно от этой фазы, будут обесточены.
А соединение типа «орех» исключает такой вариант полностью и гарантирует, что если пропадет напряжение в одном распределительном щитке, остальные останутся в нормальном режиме работы.
Заключение
Это все, что я хотел вам рассказать о таком виде соединение проводов типа «орех», если эта статья вам понравилась, то оцените ее.
И спасибо за ваше внимание!
Что такое «орехи»?
Чаще всего во время прокладки электросети появляется большое количество вопросов, которые изначально при планировании всей работы не казались столь существенными. К подобным нюансам относится специальный зажим для СИП (электрики его часто между собой называют «орехом»).
Чаще всего во время прокладки электросети появляется большое количество вопросов, которые изначально при планировании всей работы не казались столь существенными. К подобным нюансам относится специальный зажим для СИП (электрики его часто между собой называют «орехом»).
На протяжении всего срока эксплуатации воздушной электросети (а это больше 30 лет) в зажимах должен поддерживаться бесперебойный и постоянный контакт. Если иногда могут использоваться кустарные крюки для подвеса и это не уменьшает надежность линий электропередач, то соединение самонесущих проводов должно осуществляться с использованием качественных заводских деталей.
Преимущественно, данные виды зажимов используются с целью ввода электроэнергии, подсоединения к ВЛ, при этом не нужно проводить отключение. В данном оборудовании на контактных пластинах располагаются острые зубцы, обеспечивающие прокол изоляционного покрытия на проводе во время монтажа.
Данные зажимы могут использоваться для разнообразных видов проводов: изолированные провода и голые жилы без изоляционного слоя. Со стороны для подсоединения голой жилы не предусмотрены зубцы, чтобы прокалывать изоляцию. А другой провод, который выходит из «ореха» подводится к вводному автомату, чтобы провести дальнейшую разводку сети в помещении.
Как устроены «орехи» и принцип их работы

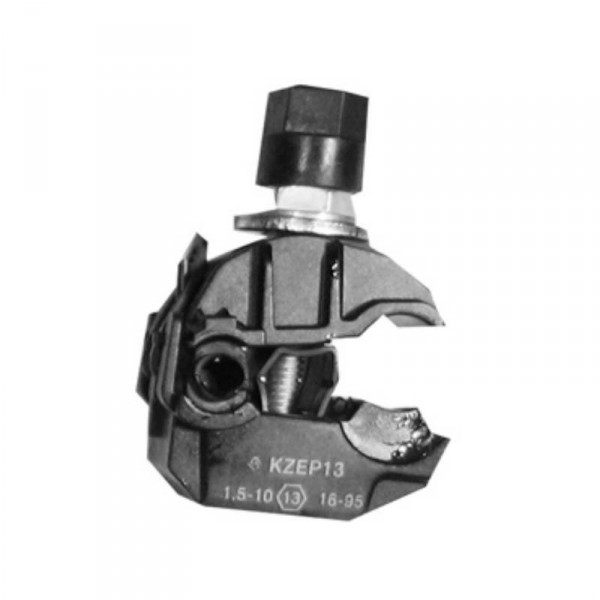

Прокалывающий зажим – это гарантия выполнения требуемого соединения СИП, не снимая изоляционный слой. Конструкция данных изделий предусматривает корпус, внутри которого есть токопроводящие колодки и острые зубцы для соединения 2-х проводников.
Есть модели, где зубцы размещены с 2-х сторон или же только с одной. Первый вариант используется для подсоединения оголенной жилы. Принцип установки и особенности конструкции данного оборудования могут отличаться в зависимости от компании-производителя.
Во время монтажа зажимов следует принимать во внимание несколько нюансов:
- У зажимов предусмотрено по 1-2 болта, которые имеют срывные шляпки. Их необходимо затянуть с использованием головки для ключа (берите инструмент с изолированной рукояткой) до срыва шляпки. Так удастся прочно затянуть соединение, не применяя динамометрический ключ.
- В зажимы требуется продеть 2 жилы. В то же время нужно смотреть, чтобы большим отверстием зажим был надет на магистральную жилу, а в маленькое отверстие нужно вставить ответвительную жилу (зачастую ответвление имеет сечение в несколько раз меньше, в сравнении с основной линией).
В герметичных зажимах внешняя часть зачастую имеет диэлектрическое покрытие.
Это означает, что их можно монтировать на любом участке линии. Если же используете негерметичный зажим, то его требуется монтировать ближе к опоре и ни в коем случае не на середине, где провод провисает, поскольку в данное место стекают осадки.
Установка самонесущих проводов предусматривает, что прокалывающие зажимы будут монтированы совместно с использованием натяжных анкеров. Во время установки «ореха» необходимо сделать сквозные проколы через изоляционный слой, которым покрыты жилы. Не стоит считать, что это может снизить прочность электроустановки. Перед монтажом не забудьте убедиться в герметичности места, где будет делаться прокол.
Основные разновидности зажимовВ продаже удастся встретить «орехи» разнообразных видов и конструкции, но данное оборудование возможно разделить на несколько групп по определенным характеристикам:
- Сечение подсоединенного провода. Зачастую с одноболтовым зажимом не больше 95-120 мм. кв, с двуболтными зажимами (предназначены для более толстой жилы), к примеру, до 240 мм.кв.
- Количество болтов. С одним или двумя болтами, отличаются по допустимому сечению и допустимой силе тока, проходящего через зажим.
- Класс защиты. Можно приобрести герметичный зажим или негерметичный.
- Соединение проводов. За счет зажимов возможно соединить голые провода+СИП (нужно приобрести изделие с прокалывающими зубцами на одной стороне), СИП+СИП (на контактной панели зубцы расположены с обеих сторон).
кв, с двуболтными зажимами (предназначены для более толстой жилы), к примеру, до 240 мм.кв.
Также во время покупки данных изделий стоит помнить, что болтовые шляпки должны соответствовать применяемому гаечному ключу. В ассортименте оборудования зачастую можно встреть головки на 13 мм, также иногда попадаются болты на 17 мм. Всю необходимую информацию можно узнать из маркировки, там указываются максимальное и минимальное значение сечения проводов. Эта информация также информирует о толщине магистрали. Выбор подходящей модели «ореха» станет довольно простой задачей, если разобраться в основных технических свойствах зажима.
Стоит учитывать, что устанавливать прокалывающий ответвительный зажим удастся только единожды. Демонтировать изделие в будущем не получится. Также не удастся использовать его второй раз после первичного монтажа.
Сжим ответвительный У-859М (50-70 мм.кв.; 4-35 мм.кв.) EKF PROxima
Технические характеристики Ответвительного сжима (ореха) У-859М (50-70 мм.кв. 4-35 мм.кв.) EKF PROxima
Количество проводников на кабель: 1.
Вес: 0,1.
Номинальное сечение основного проводника: 50-70.
Со сдвигом головки: нет.
Номинальное сечение ответвления проводника: 4-35.
Серия: PROxima.
Гарантия, лет: 7
Преимущества Ответвительного сжима (ореха) У-859М (50-70 мм.кв. 4-35 мм.кв.) EKF PROxima
Материал контактной части анодированная сталь
Используется для медных и алюминиевых проводников
Быстрый, удобный и экономичный способ подключения токоведущей жилы
Подключение проводника без нарушения его целостности
Контактная часть: профилированные под типоразмер кабеля плашки, затягивающиеся болтами
Кольца для фиксации корпуса
Применение Ответвительного сжима (ореха) У-859М (50-70 мм.
кв. 4-35 мм.кв.) EKF PROximaПредназначен для ответвлений от магистральных линий медных и алюминиевых проводов, напряжением до 660 В, с предварительным снятием изоляции на месте установки, без разрезания проводника.
- Ширина 0.062 м.
- Код товара EKF#oreh50704
- Высота 0.046 м.
- Глубина 0.08 м.
- Тип соединения Винтовое/болтовое соединение
- Вес 0.163 кг.
- Тип подключения Винтовое
-
Номин. поперечное сечение магистрали
50..70 мм²
- Номин. поперечное сечение ответвления 4..35 мм²
- Материал проводника магистрали Алюминий/медь
- Материал проводника ответвления Алюминий/медь
- Поверхность Анодированная
- Тип канала зажима проводника магистрали Открыто с обеих сторон
- Тип канала зажима проводника ответвления Открыто с одной стороны
-
Номинальное сечение главного провода, SE
50. .70 мм²
- Номинальное сечение главного провода, SM 50..70 мм²
- Номинальное поперечное сечение ответвления, SE / RE 4..35 мм²
- Номинальное поперечное сечение ответвления, SM / RM 4..35 мм²
поперечное сечение магистрали
50..70 мм²
.70 мм²
»Гайки с шестигранной головкой
Шестигранные муфты используются для соединения двух частей материала с резьбой. Шестигранные и тяжелые шестигранные муфты имеют правую резьбу. Если требуется соединитель с правой и левой стороны, подумайте об использовании накидной гайки.
См. Нашу таблицу совместимости гаек, чтобы определить совместимую шестигранную муфту для конкретного сорта болта. Поскольку горячее цинкование обычно добавляет толщину от 2,2 до 5 мил к резьбовой части крепежа, оцинкованные муфты имеют резьбу большего размера, чтобы компенсировать коррозионно-стойкое покрытие на болтах.
Акция
Диаметр: 1/2 ″ — 1 ″
Происхождение: отечественное и импортное
Поверхностное покрытие: простое и горячее цинкование
Марки: A563 (сорта A и DH)
В наличии
Диаметр: 1/2 ″ — 6 ″
Происхождение: отечественное и импортное
Поверхность: простая и горячеоцинкованная
Марки: A563 (сорта A, C и DH), A194, класс 2H
Размеры
Готовая шестигранная муфта
Щелкните по таблице, чтобы просмотреть чертеж| Номинальный размер | F | С | H | Номера деталей | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Ширина по квартирам | Ширина по углам | Длина / Толщина | Импорт | |||||||
| Базовый | Макс | мин. | Макс | мин. | Базовый | Макс | мин. | Обычная | Оцинкованный | |
| 1 ⁄ 2 | 11 ⁄ 16 | 0.688 | 0,663 | 0,794 | 0,756 | 1 3 ⁄ 4 | 1,760 | 1,690 | 12338 | 17525 |
| 5 ⁄ 8 | 13 ⁄ 16 | 0,813 | 0,782 | 0,939 | 0,891 | 2 1 ⁄ 8 | 2.135 | 2,067 | 12559 | 18195 |
| 3 ⁄ 4 | 1 | 1.000 | 0,963 | 1,155 | 1.097 | 2 1 ⁄ 4 | 2,260 | 2,190 | 12557 | 17526 |
| 7 ⁄ 8 | 1 1 ⁄ 4 | 1. 250 | 1,212 | 1.443 | 1,382 | 2 1 ⁄ 2 | 2,510 | 2,440 | 12558 | 19504 |
| 1 | 1 3 ⁄ 8 | 1,375 | 1,325 | 1,588 | 1,511 | 2 3 ⁄ 4 | 2,760 | 2.690 | – | 18494 |
| 1 1 ⁄ 8 | 1 1 ⁄ 2 | 1,500 | 1,450 | 1,732 | 1,653 | 3 | 3,010 | 2,940 | 18394 | – |
| 1 1 ⁄ 4 | 1 5 ⁄ 8 | 1.625 | 1,575 | 1.876 | 1,825 | 3 | 3,010 | 2,940 | 18994 | 17529 |
| 1 1 ⁄ 2 | 2 | 2 000 | 1,950 | 2. 309 | 2,275 | 3 1 ⁄ 2 | 3,510 | 3,440 | – | – |
| Размеры согласно ASME B18.2.2 2010 Некоторые размеры могут отличаться в зависимости от поставщика | ||||||||||
Тяжелая шестигранная муфта
Щелкните по таблице, чтобы просмотреть чертеж| Номинальный размер | F | С | H | Номера деталей | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Ширина по квартирам | Ширина по углам | Толщина | A563DH Внутренний | |||||||
| Базовый | Макс | мин. | Макс | мин. | Базовый | Макс | мин. | Обычная | Оцинкованный | |
| 1 ⁄ 2 | 7 ⁄ 8 | 0. 875 | 0,850 | 1.010 | 0,969 | 1 1 ⁄ 2 | – | – | 17541 | 17542 |
| 5 ⁄ 8 | 1 1 ⁄ 16 | 1,062 | 1.031 | 1,227 | 1,175 | 1 7 ⁄ 8 | – | – | 17543 | 17544 |
| 3 ⁄ 4 | 1 1 ⁄ 4 | 1.250 | 1,212 | 1.443 | 1,382 | 2 1 ⁄ 4 | – | – | 17528 | 17527 |
| 7 ⁄ 8 | 1 7 ⁄ 16 | 1,438 | 1,394 | 1,660 | 1,589 | 2 5 ⁄ 8 | – | – | 19501 | 19502 * |
| 1 | 1 5 ⁄ 8 | 1. 625 | 1,575 | 1.876 | 1,796 | 3 | – | – | 12344 | 12343 |
| 1 1 ⁄ 8 | 1 13 ⁄ 16 | 1,812 | 1,756 | 2,093 | 2,002 | 3 3 ⁄ 8 | – | – | 12348 | 12349 |
| 1 1 ⁄ 4 | 2 | 2.000 | 1,938 | 2.309 | 2.209 | 3 3 ⁄ 4 | – | – | 17547 | 17548 |
| 1 1 ⁄ 2 | 2 3 ⁄ 8 | 2,375 | 2.300 | 2,742 | 2,622 | 4 1 ⁄ 2 | – | – | 17551 | 17552 |
| 1 5 ⁄ 8 | 2 9 ⁄ 16 | 2. 562 | 2.481 | 2,959 | 2,828 | 4 7 ⁄ 8 | 4,91 | 4,83 | – | – |
| 1 3 ⁄ 4 | 2 3 ⁄ 4 | 2,750 | 2,662 | 3,175 | 3,035 | 5 1 ⁄ 4 | 5.29 | 5,21 | 17553 | 17554 |
| 1 7 ⁄ 8 | 2 15 ⁄ 16 | 2,938 | 2,844 | 3,392 | 3,242 | 5 5 ⁄ 8 | 5,67 | 5,58 | – | – |
| 2 | 3 1 ⁄ 8 | 3.125 | 3,025 | 3,608 | 3,449 | 6 | 6,04 | 5,95 | 17555 | 17556 |
| 2 1 ⁄ 4 | 3 1 ⁄ 2 | 3,500 | 3,388 | 4,041 | 3,862 | 6 3 ⁄ 4 | 6,80 | 6. 70 | – | – |
| 2 1 ⁄ 2 | 3 7 ⁄ 8 | 3,875 | 3,750 | 4,474 | 4,275 | 7 1 ⁄ 2 | 7,55 | 7,44 | – | – |
| 2 3 ⁄ 4 | 4 1 ⁄ 4 | 4.250 | 4,112 | 4,907 | 4,688 | 8 1 ⁄ 4 | 8,31 | 8,19 | – | – |
| 3 | 4 5 ⁄ 8 | 4,625 | 4,475 | 5,340 | 5,102 | 9 | 9,06 | 8,94 | – | – |
| 3 1 ⁄ 4 | 5 | 5.000 | 4,838 | 5,774 | 5,515 | 9 3 ⁄ 4 | 9,81 | 9,68 | – | – |
| 3 1 ⁄ 2 | 5 3 ⁄ 8 | 5,375 | 5. 200 | 6,207 | 5,928 | 10 1 ⁄ 2 | 10.57 | 10,43 | – | – |
| 3 3 ⁄ 4 | 5 3 ⁄ 4 | 5,750 | 5,562 | 6,640 | 6,341 | 11 1 ⁄ 4 | 11,32 | 11,17 | – | – |
| 4 | 6 1 ⁄ 8 | 6.125 | 5,925 | 7.073 | 6,755 | 12 | 12,08 | 11,92 | – | – |
| 4 1 ⁄ 2 | 6 7 ⁄ 8 | 6,875 | 6.650 | 7,939 | 7,581 | 13 1 ⁄ 2 | – | – | – | – |
| 5 | 7 5 ⁄ 8 | 7. 625 | 7,375 | 8,805 | 8,408 | 15 | – | – | – | – |
| Размеры тяжелой муфты не определены в ASME 18.2.2. Ширина по краям и углам соответствует размерам тяжелой шестигранной гайки. * Оцинкованные муфты 7/8 «имеют длину 3». | ||||||||||
09.09.2016
Гайки и болты соединителя: крепежные детали Apex Гайки и болты соединителя
используются для соединения любых двух частей или части вместе, с законченным внешним видом.Чаще всего используется для соединять панели вместе, такие как шкафы, книжные шкафы и другие мебельная фурнитура. Шестигранный привод обеспечивает максимальное усилие и усилие. быть примененным к соединению.Эти застежки имеют низкий профиль и скошенные края на открытых голова, представляющая декоративный и законченный вид.
| Номер продукта | Резьба | L Длина Под головой | L1 Длина резьбы | D Диаметр хвостовика | Шестигранный привод | Диапазон захвата Гайка 12 мм | Диапазон захвата Гайка 17 мм | Материал | Отделка |
|---|---|---|---|---|---|---|---|---|---|
| BP4478-A | 1 / 4-20 | 20 мм (. 787 «) | 17 мм (0,669 дюйма) | 5,4 мм (0,213 дюйма) | 4 мм (0,157 дюйма) | 21-25 | 21-30 | Сталь | Обычная |
| BP4479-A | 1 / 4-20 | 23 мм (0,906 дюйма) | 13 мм (0,512 дюйма) | 5,4 мм (0,213 дюйма) | 4 мм (0,157 дюйма) | 24-28 | 24-33 | Сталь | Обычная |
| БП4480-А | 1 / 4-20 | 25 мм (.984 «) | 22 мм (0,866 дюйма) | 5,4 мм (0,213 дюйма) | 4 мм (0,157 дюйма) | 26-30 | 26-35 | Сталь | Обычная |
| BP4481-A | 1 / 4-20 | 30 мм (1,181 дюйма) | 20 мм (0,787 «) | 5,4 мм (0,213 дюйма) | 4 мм (0,157 дюйма) | 31-35 | 31-40 | Сталь | Обычная |
| BP4482-A | 1 / 4-20 | 35 мм (1. 378 «) | 30 мм (1,181 «) | 5,4 мм (0,213 дюйма) | 4 мм (0,157 дюйма) | 36-40 | 36-45 | Сталь | Обычная |
| BP4483-A | 1 / 4-20 | 40 мм (1,575 дюйма) | 30 мм (1,181 «) | 5,4 мм (0,213 дюйма) | 4 мм (0,157 дюйма) | 41-45 | 41-50 | Сталь | Обычная |
| BP4484-A | 1 / 4-20 | 45 мм (1.772 «) | 30 мм (1,181 «) | 5,4 мм (0,213 дюйма) | 4 мм (0,157 дюйма) | 46-50 | 46-55 | Сталь | Обычная |
| BP4485-A | 1 / 4-20 | 50 мм (1,969 дюйма) | 30 мм (1,181 «) | 5,4 мм (0,213 дюйма) | 4 мм (0,157 дюйма) | 51-55 | 51-60 | Сталь | Обычная |
| BP4486-A | 1 / 4-20 | 60 мм (2. 362 «) | 40 мм (1,575 дюйма) | 5,4 мм (0,213 дюйма) | 4 мм (0,157 дюйма) | 61-65 | 61-70 | Сталь | Обычная |
| BP4487-A | 1 / 4-20 | 70 мм (2,756 дюйма) | 40 мм (1,575 дюйма) | 5,4 мм (0,213 дюйма) | 4 мм (0,157 дюйма) | 71-75 | 71-80 | Сталь | Обычная |
| BP4488-A | 1 / 4-20 | 80 мм (3.150 «) | 40 мм (1,575 дюйма) | 5,4 мм (0,213 дюйма) | 4 мм (0,157 дюйма) | 81-85 | 81-90 | Сталь | Обычная |
| BP4489-A | 1 / 4-20 | 90 мм (3,543 дюйма) | 40 мм (1,575 дюйма) | 5,4 мм (0,213 дюйма) | 4 мм (0,157 дюйма) | 91-95 | 91-100 | Сталь | Обычная |
| БП4490-А | 1 / 4-20 | 100 мм (3. 937 «) | 40 мм (1,575 дюйма) | 5,4 мм (0,213 дюйма) | 4 мм (0,157 дюйма) | 101-105 | 101-110 | Сталь | Обычная |
| BP4491-A | 1 / 4-20 | 110 мм (4,331 дюйма) | 40 мм (1,575 дюйма) | 5,4 мм (0,213 дюйма) | 4 мм (0,157 дюйма) | 111-115 | 111-120 | Сталь | Обычная |
| BP4492-A | 1 / 4-20 | 120 мм (4.724 «) | 40 мм (1,575 дюйма) | 5,4 мм (0,213 дюйма) | 4 мм (0,157 дюйма) | 121-125 | 121-130 | Сталь | Обычная |
| BP4493-A | 5 / 16-18 | 40 мм (1,575 дюйма) | 30 мм (1,181 «) | 7 мм (0,276 дюйма) | 5 мм (0,197 дюйма) | НЕТ | 41-50 | Сталь | Обычная |
| БП4494-А | 5 / 16-18 | 50 мм (1. 969 «) | 30 мм (1,181 «) | 7 мм (0,276 дюйма) | 5 мм (.197 «) | НЕТ | 51-60 | Сталь | Обычная |
| BP4495-A | 5 / 16-18 | 60 мм (2,362 дюйма) | 40 мм (1,575 дюйма) | 7 мм (0,276 дюйма) | 5 мм (.197 «) | НЕТ | 61-70 | Сталь | Обычная |
| BP4496-A | 5 / 16-18 | 70 мм (2.756 «) | 40 мм (1,575 дюйма) | 7 мм (0,276 дюйма) | 5 мм (.197 «) | НЕТ | 71-80 | Сталь | Обычная |
| БП4497-А | 5 / 16-18 | 80 мм (3,150 дюйма) | 40 мм (1,575 дюйма) | 7 мм (0,276 дюйма) | 5 мм (.197 «) | НЕТ | 81-90 | Сталь | Обычная |
| BP4498-A | 5 / 16-18 | 100 мм (3. 937 «) | 40 мм (1,575 дюйма) | 7 мм (0,276 дюйма) | 5 мм (.197 «) | НЕТ | 101-110 | Сталь | Обычная |
Стальные соединительные болты (с буртиком)
Доступны из гладкой стали или со следующей отделкой:
Черный оксид, бронза, никель, латунь или цинк *
| Номер продукта | Резьба | L Длина Под головой | L1 Длина резьбы | L2 Плечо Длина | Шестигранный привод | Диапазон захвата Гайка 12 мм | Диапазон захвата Гайка 17 мм | Материал | Отделка |
|---|---|---|---|---|---|---|---|---|---|
| BP4467-A | 1 / 4-20 | 23 мм (. 906 «) | 13 мм (0,512 дюйма) | 10 мм (0,394 дюйма) | 5 мм (0,197 дюйма) | 24-28 | 24-33 | Сталь | Обычная |
| BP4468-A | 1 / 4-20 | 30 мм (1,181 дюйма) | 20 мм (0,787 «) | 10 мм (0,394 дюйма) | 5 мм (.197 «) | 31-35 | 31-40 | Сталь | Обычная |
| BP4469-A | 1 / 4-20 | 35 мм (1.378 «) | 25 мм (0,984 дюйма) | 10 мм (0,394 дюйма) | 5 мм (.197 «) | 36-40 | 36-45 | Сталь | Обычная |
| BP4470-A | 1 / 4-20 | 40 мм (1,575 дюйма) | 30 мм (1,181 «) | 10 мм (0,394 дюйма) | 5 мм (.197 «) | 41-45 | 41-50 | Сталь | Обычная |
| BP4471-A | 1 / 4-20 | 45 мм (1. 772 «) | 35 мм (1,378 дюйма) | 10 мм (0,394 дюйма) | 5 мм (.197 «) | 46-50 | 46-55 | Сталь | Обычная |
| BP4472-A | 1 / 4-20 | 50 мм (1,969 дюйма) | 40 мм (1,575 дюйма) | 18 мм (0,709 дюйма) | 5 мм (.197 «) | 51-55 | 51-60 | Сталь | Обычная |
| BP4473-A | 1 / 4-20 | 60 мм (2.362 «) | 35 мм (1,378 дюйма) | 18 мм (0,709 дюйма) | 5 мм (.197 «) | 61-65 | 61-70 | Сталь | Обычная |
| BP4474-A | 1 / 4-20 | 70 мм (2,756 дюйма) | 35 мм (1,378 дюйма) | 18 мм (0,709 дюйма) | 5 мм (.197 «) | 71-75 | 71-80 | Сталь | Обычная |
| BP4475-A | 1 / 4-20 | 80 мм (3. 150 «) | 35 мм (1,378 дюйма) | 18 мм (0,709 дюйма) | 5 мм (.197 «) | 81-85 | 81-90 | Сталь | Обычная |
| BP4476-A | 1 / 4-20 | 90 мм (3,543 дюйма) | 35 мм (1,378 дюйма) | 18 мм (0,709 дюйма) | 5 мм (.197 «) | 91-95 | 91-100 | Сталь | Обычная |
| BP4477-A | 1 / 4-20 | 100 мм (3.937 «) | 35 мм (1,378 дюйма) | 18 мм (0,709 дюйма) | 5 мм (.197 «) | 101-105 | 101-110 | Сталь | Обычная |
Стальные гайки соединителя
Доступен в исполнении из гладкой стали или со следующей отделкой:
Черный оксид, бронза, никель, латунь или цинк *
| Номер продукта | Резьба | L Длина ствола | L1 Глубина резьбы | D3 Диаметр ствола | Материал | Отделка |
|---|---|---|---|---|---|---|
| BP4452-A | 1 / 4-20 | 12 мм (. 472 «) | 8 мм (0,315 дюйма) | 9 мм (0,354 дюйма) | Сталь | Обычная |
| BP4456-A | 1 / 4-20 | 17 мм (0,669 дюйма) | 13 мм (0,512 дюйма) | 9 мм (0,354 дюйма) | Сталь | Обычная |
| BP4460-A | 5 / 16-18 | 17 мм (0,669 дюйма) | 13 мм (.512 «) | 11 мм (0,433 дюйма) | Сталь | Обычная |
| * ЗАМЕНИТЕ «A» В НОМЕРА ИЗДЕЛИЯ С СЛЕДУЮЩИМ КОДОМ ДЛЯ ДРУГОЙ ОТДЕЛКИ ЧЕМ ОБЫЧНАЯ СТАЛЬ | |
|---|---|
| BX | ПОКРЫТИЕ ЧЕРНЫМ ОКСИДОМ |
| BZ | БРОНЗОВОЕ ПОКРЫТИЕ |
| NI | НИКЕЛЬ |
| BR | ЛАТУНЬ |
| ЗН | ОЦИНКОВАННЫЙ |
Стяжные гайки | Компания Copper State Bolt and Nut Co.
Стяжные гайки 101Вы когда-нибудь сидели по плечу в капоте своей машины, борясь за каждый сантиметр торцового ключа? Стяжные гайки — это крепежные детали с внутренней резьбой, используемые для соединения двух стержней с внешней резьбой. По сути, это простое оборудование выступает в роли революционного удлинителя для болтов в тех случаях, когда вам нужно немного больше места.
Варианты
Шестигранная конструкция является наиболее распространенным типом соединителей. Подобно стандартному шестигранному болту или шестигранной гайке, он имеет шесть плоских сторон, которые позволяют затягивать его с помощью гаечного ключа.Базовые версии предназначены для соединения двух стержней с одинаковым шагом резьбы и диаметром.
Уменьшенная накидная гайка является разновидностью шестигранной конструкции. Это соединение соединяет два стержня с разными размерами резьбы, в конечном итоге уменьшая или увеличивая размер головки болта.
Менее распространенная стяжная гайка с проушиной немного отличается, поскольку весь ее узел прикреплен к балке или ферме, служащей для вертикального подвешивания стержня или болта с резьбой.
Материал
Большинство стяжных гаек изготовлено из углеродистой стали, которую можно дополнительно оцинковать или оцинковать для уменьшения коррозии.Общая прочность, определяемая ASTM, основана на размере и марке материала, при условии, что расстояние между резьбой равно диаметру резьбы или превышает его.
Размеры
Размер определяется шириной отверстия или стержня с внешней резьбой. Обычные размеры варьируются от 3/8 дюйма до 1 1/14 дюйма в диаметре. Точно так же шаг относится к расстоянию между резьбами, которое может достигать 16 единиц на дюйм. Несмотря на то, что шарниры также различаются, в большинстве случаев размер составляет от 1 до 3 дюймов.
Казалось бы, простые, но удивительно полезные накидные гайки выполняют множество промышленных и бытовых функций.
Не забудьте заказать пару соединительных муфт для вашего ящика с инструментами на случай, если вам когда-нибудь понадобится этот дополнительный дюйм. Позвоните сегодня по телефону (800) 603-6887 , чтобы узнать больше о стяжных гайках, доступных в Copper State.
Стяжные гайки, шестигранные или толстые шестигранные
Стяжные гайки используются для сборки длинных узлов рулевой тяги из более коротких стержней и для облегчения сборки двух крепежных деталей или фитингов, оба из которых имеют наружную резьбу.Размеры стяжной гайки описаны Институтом промышленных креплений в IFI-128.
УКАЗАНИЯ ПО ПРОЧНОСТИ
* Если указаны высокопрочные стержни, могут быть предоставлены стяжные гайки, изготовленные в соответствии с классом DH ASTM A563 и классом 2H A194. Эти детали будут соответствовать всем химическим и механическим свойствам, указанным в этих спецификациях.
ОТДЕЛКА: Стандартная отделка — гладкая, с обработкой холоднотянутым или горячекатаным прокатным станом, в зависимости от типа используемой прутковой заготовки.Доступно горячее цинкование, а также гальваническое цинкование.
Стяжные гайки
| Диаметр резьбы | Размер в плоскости | Размер в точках | Длина | Вес (фунты) |
|---|---|---|---|---|
| 1/2 | 3/4 | 7/8 | 1 1/2 | 0,12 |
| 5/8 | 1 | 1 1/8 | 1 7/8 | 0,30 |
| 3/4 | 1 1/8 | 1 5/16 | 2 1/4 | 0.42 |
| 7/8 | 1 5/16 | 1 7/16 | 2 5/8 | 0,56 |
| 1 | 1 1/2 | 1 3/4 | 3 | 0,99 |
| 1 1/8 | 1 5/8 | 1 7/8 | 3 3/8 | 1,23 |
| 1 1/4 | 1 7/8 | 2 3/16 | 3 3/4 | 1,93 |
| 1 3/8 | 2 | 2 5/16 | 4 1/8 | 2.31 |
| 1 1/2 | 2 1/4 | 2 5/8 | 4 1/2 | 3,33 |
| 1 5/8 | 2 3/4 | 3 3/16 | 4 7/8 | 6,17 |
| 1 3/4 | 2 3/4 | 3 3/16 | 5 1/4 | 6,16 |
| 1 7/8 | 3 | 3 7/16 | 5 5/8 | 8.01 |
| 2 | 3 1/4 | 3 7/16 | 6 | 7.9 |
| 2 1/4 | 3 1/2 | 4 1/16 | 6 3/4 | 12,7 |
| 2 1/2 | 3 7/8 | 4 1/2 | 7 1/2 | 17,2 |
| 2 3/4 | 4 1/4 | 4 15/16 | 8 1/4 | 22,7 |
| 3 | 4 5/8 | 5 5/16 | 9 | 29,2 |
| 3 1/4 | 5 | 5 3/4 | 9 3/4 | 36.8 |
| 3 1/2 | 5 3/8 | 6 3/16 | 10 1/2 | 45,8 |
| 3 3/4 | 5 3/4 | 6 5/8 | 11 1/4 | 56,0 |
| 4 | 6 1/8 | 7 1/16 | 12 | 68 |
| 4 1/2 | 6 7/8 | 7 15/16 | 13 1/2 | 96 |
| 5 | 7 5/8 | 8 13/16 | 15 | 130 |
| RS Pro
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 7200
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | M8
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 24мм
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | Стали
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | – | Покрытие ярким цинком
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | ||
| RS Pro
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 3200
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | M6
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 18мм
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | Стали
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | – | Покрытие ярким цинком
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | ||
| RS Pro
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 860
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | M10
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 30мм
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | Стали
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | – | Покрытие ярким цинком
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | ||
| RS Pro
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 660
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | M8
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 24мм
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | Нержавеющая сталь
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | A2 304
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | Простой
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | ||
| RS Pro
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 610
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | M6
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 18мм
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | Нержавеющая сталь
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | A2 304
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | Простой
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | ||
| RS Pro
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 420
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | M8
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 24мм
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | Нержавеющая сталь
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | A4 316
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | Простой
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | ||
| RS Pro
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 420
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | M16
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 48мм
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | Стали
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | – | Покрытие ярким цинком
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | ||
| RS Pro
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 184
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | M10
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 30мм
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | Нержавеющая сталь
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | A2 304
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | Простой
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | ||
| RS Pro
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 160
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | M12
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 36мм
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | Нержавеющая сталь
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | A2 304
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | Простой
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | ||
| RS Pro
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 110
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | M20
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 60мм
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | Стали
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | – | Покрытие ярким цинком
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | ||
| RS Pro
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 70
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | M12
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 36мм
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | Стали
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | – | Покрытие ярким цинком
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | ||
| RS Pro
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 64
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | M20
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 60мм
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | Нержавеющая сталь
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | A2 304
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | Простой
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | ||
| RS Pro
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 28 год
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | M16
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 48мм
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | Нержавеющая сталь
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | A2 304
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | Простой
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | ||
| RS Pro
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 4
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | M10
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 30мм
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | Нержавеющая сталь
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | A4 316
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | Простой
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | ||
| RS Pro
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | Проверить уровни запасов | M6
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | 18мм
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | Нержавеющая сталь
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | A4 316
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | Простой
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | ||
| Аббатрон
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | Проверить уровни запасов | – | – | Нейлон
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на номер продукта, который вас интересует. | – | – |
Орехи | |
|---|---|
Шестигранные гайкиСтандартная шестигранная гайка.
Подробности Скрыть подробности | Гайки с шестигранной головкойШестигранная гайка меньшего размера для крепежного винта диаметром менее 1/4 .
Подробности Скрыть подробности |
Шестигранные стопорные гайки с нейлоновой вставкойШестигранная гайка с нейлоновым кольцом для предотвращения ослабления.
Подробности Скрыть подробности | Шестигранные гайкиБолее тонкий вариант шестигранной гайки.
Подробности Скрыть подробности |
Шестигранные контргайки с нейлоновой вставкойБолее тонкий вариант стопорной гайки с нейлоновой вставкой.
Подробности Скрыть подробности | K-стопорные гайкиГайка с прикрепленной к ней свободно вращающейся стопорной шайбой с внешним зубом.
Подробности Скрыть подробности |
Барашковые гайкиГайка, устанавливаемая вручную.
Подробности Скрыть подробности | Шайба барашковаяГайка, устанавливаемая вручную со встроенной шайбой.
Подробности Скрыть подробности |
Т-гайкиТип гайки, используемый для создания внутренней машинной резьбы в дереве или аналогичных материалах.
Подробности Скрыть подробности | Фланцевые гайкиГайка со встроенной шайбой.
Подробности Скрыть подробности |
Гайки фланца с зубьямиГайка со встроенной шайбой с зубцами для предотвращения ослабления.
Подробности Скрыть подробности | Гайки фланца увеличенного размера с зубцамиГайка со встроенной шайбой увеличенного размера с зубцами для предотвращения ослабления. Подробности Скрыть подробности |
Фланцевые гайки, нейлоновая вставкаГайка со встроенной шайбой и нейлоновой вставкой для предотвращения ослабления.
Подробности Скрыть подробности | Фланцевые гайки, преобладающий момент затяжкиЦельнометаллическая контргайка со встроенной шайбой, часто используемая при высоких температурах.Такой тип контргайки деформирует резьбу сопряженной застежки. Может быть куполообразным или плоским. Подробности Скрыть подробности |
Квадратные орехиГайка с четырьмя гранями.
Подробности Скрыть подробности | Конструкционные гайки А194 марки 2НПодходит для использования с конструкционными болтами A325.
Подробности Скрыть подробности |
Конструкционные гайки А563 марки DHПодходит для использования с конструкционными болтами A325. Подробности Скрыть подробности | Тяжелые шестигранные гайкиВерсия стандартной шестигранной гайки с более тяжелым рисунком.
Подробности Скрыть подробности |
Тяжелые шестигранные контргайкиВерсия стандартной шестигранной контргайки с более тяжелым рисунком.Также известна как гайка гребного винта. Подробности Скрыть подробности | Стяжные гайкиДлинная гайка, используемая для соединения частей стержня с резьбой или других крепежных элементов с наружной резьбой.
Подробности Скрыть подробности |
Стяжные гайки редуктораДлинная гайка, используемая для соединения двух разных диаметров стержня с резьбой или других крепежных деталей с наружной резьбой. Подробности Скрыть подробности | Верхние стопорные гайкиТип преобладающей контргайки крутящего момента. Также называется tri-loc. Такой тип контргайки деформирует резьбу сопряженной застежки. Подробности Скрыть подробности |
Пин-стопорные гайкиЭти оригинальные гайки Anco pn-loc не требуют высокого крутящего момента при установке и могут устанавливаться и сниматься без повреждения резьбы. Подробности Скрыть подробности | Двусторонние двусторонние стопорные гайкиТип преобладающей контргайки крутящего момента, которая может быть установлена любой стороной вверх. Часто используется при высоких температурах. Такой тип контргайки деформирует резьбу сопряженной застежки.
Подробности Скрыть подробности |
Преобладающие контргайки крутящего моментаЦельнометаллическая стопорная гайка, которая часто используется при высоких температурах.Такой тип контргайки деформирует резьбу сопряженной застежки. Подробности Скрыть подробности | Замковые орехиГайка, используемая вместе со шплинтом.
Подробности Скрыть подробности |
Шлицевые гайкиГайка, используемая вместе со шплинтом. Подробности Скрыть подробности | Колпачковые гайкиГайка с готовой вершиной, закрывающая конец болта. Болты должны быть подходящей длины.
Подробности Скрыть подробности |
Желудь ореховНакидная гайка с высокой коронкой, используемая для внешнего вида.Болты должны быть подходящей длины. Подробности Скрыть подробности | Гайки очень высокие круглыеГайка с готовой вершиной, закрывающая конец болта. Эти гайки имеют полную резьбу и допускают большее количество резьбы, чем стандартные колпачковые гайки. Подробности Скрыть подробности |
Гайки сверхвысокие плоскиеГайка с готовой вершиной, закрывающая конец болта.Эти гайки имеют полную резьбу и допускают большее количество резьбы, чем стандартные колпачковые гайки. Подробности Скрыть подробности | Кованые гайки с ушкомКованые гайки с овальным звеном для крепления троса, проволоки и цепи.
Подробности Скрыть подробности |
Тяжелые кованые гайки с ушкомКованые гайки с овальным звеном и большей номинальной нагрузкой, используемые для крепления троса, троса и цепи.
Подробности Скрыть подробности | |
Соединительные гайки для двойного соединения RICON®
Соединительные гайки для двойного соединения RICON®
Варианты продукта: Verbundmutter M5 8×48 мм Verbundmutter M5 8×53 мм Verbundmutter M5 8×58 мм Verbundmutter M5 8×78 мм Verbundmutter M8 10×36 мм Verbundmutter M8 10×48 мм Verbundmutter M8 10×53 мм Verbundmutter M8 10×58 мм Verbundmutter M8 10×68 мм Verbundmutter M8 10×78 мм
.
