Подключение и схемы обвязки бойлера косвенного нагрева

Для того, чтобы не было проблем с горячей водой, никаких внезапных отключений, перебоев устанавливают бойлер косвенного нагрева. Кроме нагрева воды к его функциям относится и обогрев жилых помещений. Это может быть не только загородный дом, как считают многие. Бойлер можно установить и в квартире, на производственной площадке. Спектр применения очень широк.

Но, эффективность монтажа такой системы определяется схемой обвязки, причём её установкой не обязательно заниматься профессионалам. Монтаж и обвязку можно выполнить самому. Необходимо лишь разбираться в непростой схеме обвязки.

Правила подключения

Система косвенного нагрева – это ещё один контур, помимо имеющегося, который производит, нагрев дополнительной емкости, которую и называют бойлером. В него подается самая обычная вода из водопровода, которая нагревается при помощи змеевика. В такой системе нет прямого взаимодействия между теплоносителем и получаемой горячей водой. Поэтому она получила название косвенной.

До того, как приступить к монтажу, не лишним будет ознакомиться с некоторыми правилами.

• Вода должна входить в нижнюю часть бойлера. А выход необходимо делать из верхней.
• Циркуляция теплоносителя такой системы должна идти сверху вниз.

Если использовать эти правила, то система будет работать с максимальным КПД.

В нижеследующем видео наглядно показаны некоторые варианты обвязки бойлера косвенного нагрева.

Виды обвязки

Под обвязкой бойлера косвенного нагрева имеют ввиду соединение трубопроводов самого котла с водоснабжением. От того, как будет проведена установка, зависит работа системы в целом.

Обвязка с помощью сервопривода и трехходового распределительного клапана

Это наиболее простой способ обвязки. Его применяют, когда расходуется большое количество воды.

Котёл соединяется с основным контуром и дополнительным. Первый используется для распределения тепла в батареи, второй контур нагревает воду в самом котле. Для грамотного разделения потоков подсоединяют трехходовый распределительный клапан.

Терморегулятор наблюдает за температурой воды в баке, и когда она доходит до заданной величины, подается сигнал сервоприводу. А он уже отправляет поток нагретой воды в главный контур, для отопления. Если температура воды опять снизится, произойдет переключение в обратную сторону и теплоноситель вернется в змеевик.

Самый важный момент настройки – температуру, которая задаётся на терморегуляторе, необходимо установить выше той температуры, которая установлена в нагревателе! По-другому не получится нагреть воду до отметки, на которой произойдет переключение в отопительный контур.

Обвязка с двумя насосами

Ещё один вариант обвязки – с параллельным использованием двух насосов. Один монтируется на отопительный контур, другой на горячее водоснабжение. Управление насосами также, как и первом случае доверено терморегулятору. Именно он производит переключение режима работы.

Качество отопления при этом остается на высоком уровне. Главное – при обвязке двумя насосами обязательно смонтировать обратные клапаны на выходе из каждого. Делается это, чтобы не произошло перемешивание встречных потоков внутри теплоносителя.

Обвязка с гидравлической стрелкой

Если в отопительной системе множество ответвлений, таких как многоконтурная система батарей или отдельная ветка на тёплый пол, тогда имеет смысл воспользоваться таким видом обвязки.

Чтобы избежать трудностей с системой, в которой каждый из контуров оснащен собственным насосом рециркуляции, используют гидравлический распределитель.

Гидрострелка должна уравновесить давление в каждом направлении и предотвратить тепловой удар. Что касается этого вида обвязки, то здесь возможны трудности. Поэтому такую задачу, как монтаж и последующую наладку такой системы лучше доверить профессионалам.

Рециркуляция теплоносителя

В том случае, если горячая вода нужна как можно быстрее, то правильнее будет применить систему рециркуляции. За счет того, что в системе образуется кольцевая магистраль теплоносителя. Постоянное движение воды по ней приводит к нагреву. Именно поэтому время ожидания горячей воды сводится к минимуму.

Чтобы обеспечить непрерывное движение воды, в такую систему устанавливают рециркуляционный насос. Такой поток горячей воды необходимо смонтировать так, чтобы он проходил через установки, которым постоянно нужен нагрев. Полтенцесушитель – пример такого прибора.

Подключение бойлера к газовому котлу

Для правильного функционирования бойлера с газовым котлом в его составе есть датчик температуры. Чтобы они работали совместно подключают трёхходовой клапан. Клапан регулирует поток между главным контуром и контуром ГВС.

К одноконторному газовому котлу

Для такого соединения применяют обвязку с двумя насосами. Именно она способна прийти на замену схеме с трехходовым датчиком. Главное – разделить потоки теплоносителя. В таком случае правильнее будет сказать о синхронной работе двух контуров.

К двухконтурному газовому котлу

Основным в этой схеме подключения станут два магнитных клапана. Суть такая – бойлер используется, как буфер. Холодная вода поступает из водопроводной сети. Клапан для входа ГВС перекрыт. Если его открыть, то вначале будет поступать вода из буфера, которым является бойлер. В буфере находится нагретая вода, потребление которой регулируется вместимостью бойлера и установленной температурой.

Схема с применением гидроколлектора

Чтобы уравнять потоки теплоносителя в системах с использованием нескольких контуров есть приспособление называемое распределитель или ещё его называют гидравлический коллектор. Он то и позволяет сбалансировать разные давления в контурах. Его можно и исключить, но это вызовет дополнительные трудности, связанные с добавлением в схему балансировочных вентилей. А это затрудняет монтаж и наладку всей системы.

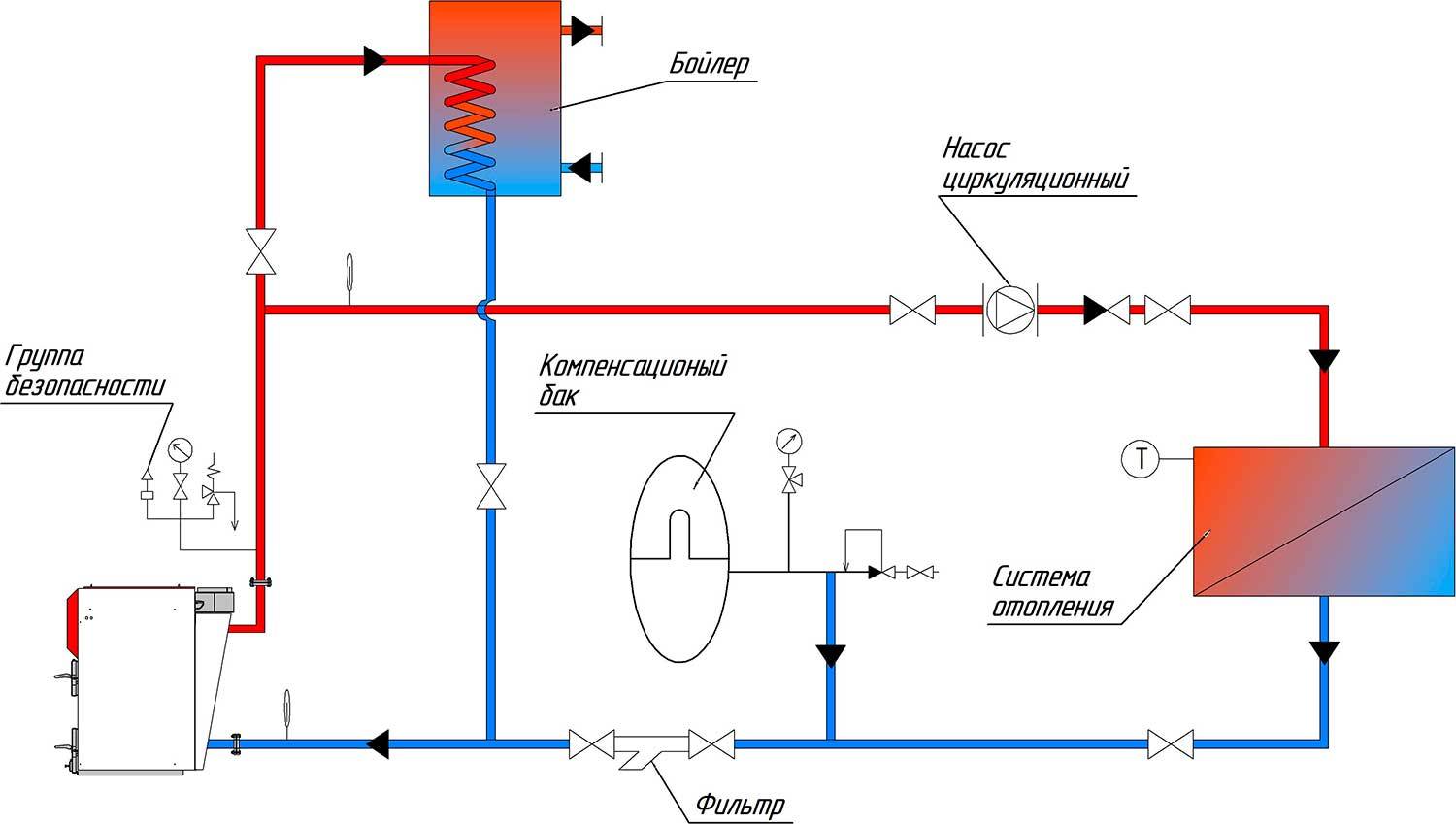

Обвязка твердотопливного котла с бойлером косвенного нагрева

Соединение водонагревателя с твердотопливным котлом решает сразу две задачи:

• получение горячего водоснабжения;
• получение способа сброса теплоносителя в случае аварии.

Благодаря тому, что такой системе на батарее размещён термостатический вентиль, повышается комфорт. Но возникает опасность перегрева котла. Эта же угроза возникает при перебоях с энергоснабжением. Если установлен бойлер увеличенной емкости, этот процесс не представляет никакой опасности. Потому что лишнее тепло расходуется на нагрев воды в водонагревательном баке. Соответственно, для нормальной работы этой системы нужен бойлер с естественной вентиляцией.

Один из вариантов обвязки твердотопливного котла с бойлером смотрите в следующем видео.

Частые ошибки при монтаже

При монтаже или в процессе наладки нужно постараться избежать ряда ошибок:

• Бойлер и котёл установлены далеко друг от друга. Их установка должна быть произведена не только как можно ближе друг к другу. Но, и для упрощения монтажа, правильно выставлены патрубки.
• Неверное соединение трубопровода с теплоносителем.
• Неграмотный монтаж циркуляционного насоса.

Грамотный монтаж, наладка и настройка гарантируют стабильное горячее водоснабжение и позволят всем системам и приборам работать в нормальном режиме. Что позволит не допустить износа деталей и сэкономить на преждевременном ремонте.

3 схемы подключения бойлера косвенного нагрева к котлу

Бойлер косвенного нагрева можно сравнить с электрическим накопительным водонагревателем. Однако в них вместо теплового нагревательного элемента (ТЭН) проходит труба, по которому циркулирует горячая вода, нагреваемая газовым или электрическим котлом. Так же бывают бойлеры по типу бак в баке, но принцип работы остается аналогичным.

В этом материале поговорим о 3 самых популярных схемах подключения косвенных водонагревателей к котлу.

Принцип работы

Бойлеры напольные, настенные, а так же комбинированные с теплообменником и встроенным тепловым нагревательным элементом. В отличии от ТЭНовых водонагревателей, где происходит прямой контакт с нагревателем, в бойлерах косвенного нагрева чаще всего встроен змеевик в виде трубы из нержавеющей стали. Принцип работы заключается в отдачи тепла от теплоносителя, движущегося по змеевику воде, которой заполнен бак.

За счет такой схемы работы, нагрев воды происходит значительно быстрее, чем с обычным ТЭНом, минимизируется образование накипи и бак значительно реже будет нуждаться в обслуживании.

В данной статье мы рассмотри схемы подключения бойлера косвенного нагрева:

• к газовому котлу настенному;
• к газовому котлу напольному;
• электрокотлу;
• к твердотопливному котлу.

Схемы подключения

Подключение к настенному одноконтурному котлу

Обычно, настенные газовые котлы укомплектованы встроенным циркуляционным насосом и клапаном, отвечающим за переключение между отоплением и контуром нагрева бойлера. В таком случае нет необходимости в дополнительной установке циркуляционного насоса или трехходового клапана. Достаточно подключить 2 трубы – подачу и обратку, докупить температурный датчик для бойлера и пользоваться полноценной системой.

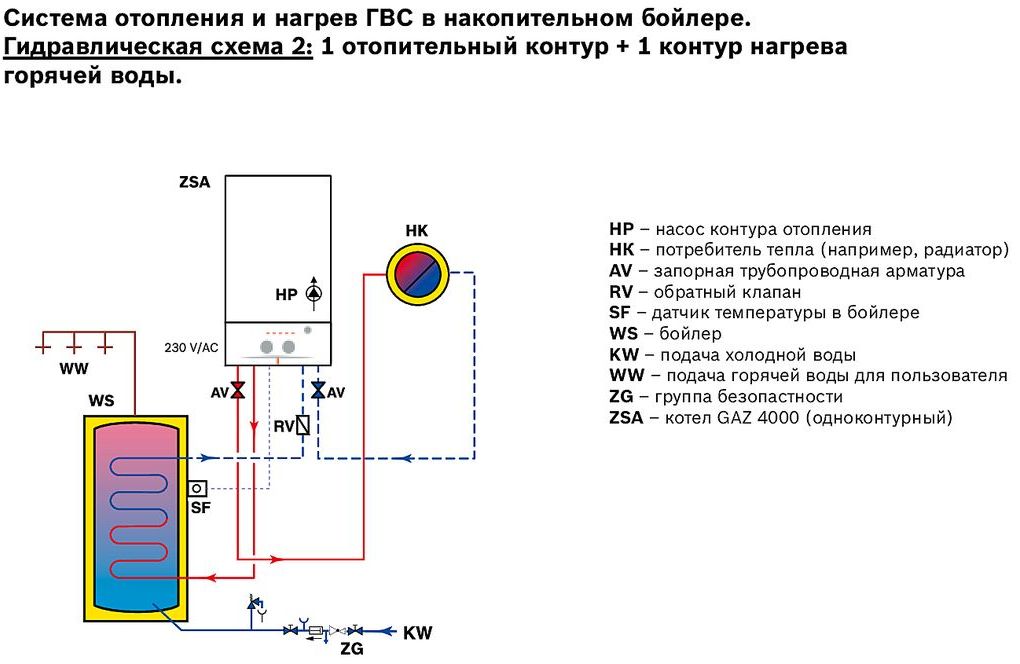

Пример подключения бойлера косвенного нагрева к котлу Buderus Logamax U072. Все подключение находится ближе к стене за бойлером.

К верхней части теплообменника от котла подается теплоноситель, проходящий через змеевик и возвращающийся по трубе в котел. Такой принцип подключения котла к бойлеру косвенного нагрева используется для того, чтобы при поступлении воды в бак. Сперва она начинала подогреваться относительно холодным участком теплообменника, а затем более горячим.

Схема обвязки бойлера косвенного нагрева с настенным одноконтурным котлом

Между двумя системами на подаче и на обратке, должна стоять запорная арматура. Шаровые краны устанавливаются возле котла или на входе и выходе, непосредственно на водонагревателя. Бойлер подключается через быстроразъемное соединение. Такое соединение предусмотрено для легкого обслуживания или замены бойлера при необходимости.

Если шаровый кран монтируется возле бойлера на подаче и обратке, то разъемные соединения устанавливаются между краном и водонагревателем. Настенные одноконтурные котлы подключаются к бойлеру косвенного нагрева по разным схемам – если есть только один выход, допустим подача, то обратка может быть общая с системой отопления. Бывает 2 выхода, и на подачу, и на обратку. У некоторых электроотлов и газовых котлов не бывает выхода для обвязки бойлера косвенного нагрева. В таком случае необходимо приобрести комплект для подключения бойлера. Но, в комплекте должны быть включены клапан и сервомотор,  которые следует использовать для подключения к автоматике котла.

Вот это выглядит на примере газового котла Baxi Ecofour:

А комплект котлу Baxi Luna 3 уже будет таким (там трехходовой клапан уже встроен в сам котел):

Подключение к напольному одноконтурному котлу

Подключение к одноконтурному котлу первого типа в принципе ничем не отличается от второго. В них также есть подача и обратка – подача подается сверху, а обратка возвращается снизу. Единственный нюанс заключается в том, что в верхней части может образоваться воздушная пробка. Для предотвращения этого, необходимо установить автоматический воздухоотводчик.

Как подключить бойлер косвенного нагрева к напольному котлу? У напольных котлов нет встроенного насоса и 3-ходового клапана, поэтому дополнительно надо будет установить либо 3-ходовой клапан, либо циркуляционный насос. Давайте подробнее рассмотрим на схему, как обвязать бойлер к напольному котлу с циркуляционным насосом.

Обратку от бойлера подключаем непосредственно к напольному газовому котлу с помощью тройников. Устанавливаем циркуляционный насос на обратку либо на подачу. Не забываем про запорную арматуру – монтируем шаровый кран до насоса и после насоса, а также фильтр и обратный клапан. При подключении бойлера устанавливаем разъемные соединения: шаровый кран устанавливаем только на обратке, потому что на подаче шаровый кран у нас уже установлен возле насоса. При такой схеме подключения, насос управляется автоматикой котла – включается и отключается в зависимости от того, когда нужно подогреть бойлер.

Подключение через коллектор или гидрострелку

При втором варианте подключения, подача и обратка от бойлера со своим отдельным насосом подключается уже после гидрострелки. После гидрострелки обычно устанавливается коллекторная разводка со своими отдельными насосами, допустим на контур теплых полов, на контур радиаторный и туда же подключается контур подогрева бойлера, со своим отдельным насосом. В этом случае понадобится дополнительная автоматика, которая будет управлять котлом и всеми насосами, которые присутствуют в этой схеме.

Такая схема подключения хорошо применима для больших домов в два-три уровня. От котла подача идет до коллектора, а там уже распределяется на отопление каждого этажа и на бойлер косвенного нагрева.

Остается решить только одну проблему – понять, когда нужно нагревать бак. Для этого нужно смонтировать термостат с погружной колбой и подключить его к циркуляционному насосу. Когда бойлер остынет, термостат подаст сигнал насосу на включение и наоборот.

Естественно, есть и другие варианты подключения бойлера и котла, но мы рассказали про наиболее распространенные схемы на сегодняшний день.

Подключение к двухконтурному котлу

Двухконтурные котлы выполняют 2 функции: обеспечивают пользователя горячей водой, как проточный водонагреватель, и отоплением. Для того, чтобы использовать котел лишь для обогрева или для горячей воды, то есть подключить бойлер к двухконтурному котлу и при этом сделать его однофункциональным, необходимо закрыть кран подачи горячей воды из контура ГВС.

Далее вы подключаете котел, как одноконтурный, докупив к нему специальный комплект для обвязки бойлера.

Подключение гидроаккумулятора

Рассмотрим подключение бойлера по схеме горячего водоснабжения – как настенный газовый котел, подключенный к бойлеру, греет теплообменник. Холодная вода, поднимаясь по трубе, проходит фильтр грубой очистки и далее идет по стене, прямиком к бойлеру. Перед тем как подключить трубу холодной воды к бойлеру, необходимо установить шаровый кран с разъемным соединением, который должно быть направлен в сторону бака. Затем следует установить предохранительный обратный клапан, так называемый два в одном. После этого установить тройник для подключения гидроаккумулятора (расширительного бака), и только потом подключить трубу холодной воды к бойлеру.

При подключении холодной воды нужно следовать именно вышеуказанной последовательности:

• шаровый кран;
• предохранительный обратный клапан;
• расширительный бак;
• подключение к бойлеру.

Желательно такую обвязку делать именно на входе, то есть рядом с бойлером. Предохранительный обратный клапан для бойлера, как правило, идет в комплекте с водонагревающим устройством. При его отсутствии в комплекте или при потере, необходимо его приобрести. Купить предохранительный обратный клапан можно в готовом варианте или по отдельности, то есть отдельно предохранительный клапан и отдельно обратный клапан и соединить их между собой. Холодная вода после шарового крана должна пройти через обратный, а затем через предохранительный клапан и направится к расширенному баку.

Пример предохранительного клапана для бойлера

Прежде чем купить предохранительный обратный клапан, нужно посмотреть в паспорте бойлера, при каком давлении должен он сработать. Таким образом, холодную воду в бойлер мы подали, так как правильно все обвязали. На выходе горячей воды нам достаточно установить шаровый кран с разъемным соединением, который необходимо установить между краном и бойлером. При необходимости расширительный бак для бойлера разрешается установить и на выходе горячей воды для этого устанавливается тройник между краном и бойлером и подключается расширительный бак. Баки бывают универсальные, для горячего или холодного водоснабжения или только для горячего водоснабжения. Главное чтоб температура воды была рабочая — до +70 градусов.

Расширительные баки, которые идут на отопление, для горячего водоснабжения не подходят. Расширительные баки для систем ГВС подбираются в зависимости от емкости бойлера. Как правило, не меньше 10% от общего объема.

Рекомендуется подобрать гидроаккумуляторы немножко с запасом:

• на 150 литров – 18 литровый бак;
• на 200 литров – 25 литровый бак.

Подключение рециркуляции

Допустим, что бойлер косвенного установлен на расстоянии 15 метров до крана. В таком случае, если откроете кран, придется подождать некоторое время, чтобы полилась с него горячая вода. Для реализации схемы рециркуляции мы находим самую дальнюю точку горячего водоснабжения и с помощью тройника подключаем еще одну трубу, возвращая ее обратно в бойлер. Получается, что мы закольцовываем систему, устанавливаем специальный циркуляционный насос для рециркуляции, для ГВС и после этого у нас в кольце постоянно будет циркулировать горячая вода, нагретая в бойлере. Теперь даже в самой дальней точке открыв кран, в ту же секунду польется горячая вода.

Чтобы минимизировать потерю тепла все трубы, по которым идет циркуляция горячей воды от бойлера, нужно изолировать теплоизоляцией. У большинства бойлеров уже есть специальный выход для подключения линии рециркуляции. На линии устанавливается специальный насос, рассчитанный именно для рециркуляции ГВС. Насосы, которые используются для отопления не подходят для этой цели. Насос обычно устанавливается в пределах полутора метра от бойлера и обвязывается двумя кранами. Также рекомендуется установить сетчатый фильтр и обратный клапан. При подключении трубы – линии рециркуляции к самому бойлеру достаточно установить быстроразъемное соединение. Кран можно не монтировать, так как кран имеется на самом насосе. Если в бойлере нет специального выхода для подключения линии рециркуляции, тогда берем тройник и устанавливаем на входе холодной воды, перед бойлером.

Сборка данного узла подключения происходит последовательно:

• шаровый кран с разъемным соединением в сторону бойлера;
• предохранительный обратный клапан;
• тройник для подключения расширительного бака;
• тройник для подключения линии рециркуляции;
• на выходе горячей воды после бойлера устанавливаем только шаровый кран с разъемным соединением в сторону бойлера.

При данной схеме обвязки, при необходимости расширительный бак можно перенести на линию выхода горячей воды из бойлера. Установка производится между краном и бойлером. Насос циркуляционный обвязываем 2 шаровыми кранами с разъемными соединениями. Разъемные соединения должны быть со стороны насоса. Также не забываем установить обратный клапан. После установки данной схемы получаем такой же эффект как и при схеме подключения бойлера, у которой есть специальный выход для подключения и рециркуляционной линии.

Читайте так же:

Как подключить бойлер косвенного нагрева к одноконтурному котлу

Бойлер косвенного нагрева устанавливают в связке с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходима обвязка, выполненная в согласии с руководством производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства ёмкостного накопителя. Существует несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

Арматура для обвязки БКН

Принцип работы бойлера связан с использованием тепла, взятого из системы отопления для нагрева ГВС. Обвязка БКН должна решить несколько важных задач:

1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
2. предотвратить гидравлический и термический удар;
3. поддерживать заданную температуру нагрева воды в автоматическом режиме.

При монтаже бойлера используется следующая запорная и регулирующая арматура:

• Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
• Предохранительный клапан — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
• Группа безопасности бойлера косвенного нагрева — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
• Датчик температуры бойлера — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
• Трехходовой клапан — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
• Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Комплект подключения может меняться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров. В обвязке может присутствовать дополнительное оборудование: гидравлическая стрелка, система фильтрации.

Материал труб для обвязки БКН

К бойлеру подключается холодный и горячий водопровод, подача и обратка системы отопления. Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки:

• Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
• Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.
  Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.

Альтернативой полипропилену может быть труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95°C. Монтируется с помощью обжимных и пресс фитингов.

Место установки бойлера сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена тем, что для нагрева ГВС теплоноситель нужно разогреть до 90-95° C. Серьезная тепловая нагрузка наблюдается на участке между котлом и бойлером. Этот участок обвязки рекомендуется выполнить стальной или медной трубой.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условия. Значение имеет источник тепла, количество точек водоразбора, присутствие в системе теплых полов, радиаторов отопления. Способы обвязки выбираются индивидуально в каждом случае, с упором на технические условия ГВС и системы обогрева.

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют самотечные системы, в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

Обвязка БКН с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при одновременном подключении к бойлеру нескольких источников тепла (котла, солнечных коллекторов, теплового насоса). БКН монтируют сразу после отопителя. На подачу врезают циркуляционный насос, ставят трехходовой клапан.

Преимуществ решения несколько:

• быстрый нагрев ГВС;
• экономия при постоянном использовании бойлера;
• возможность автоматизации нагрева воды.

Трехходовой клапан перенаправляет подачу теплоносителя с системы отопления на БКН до тех пор, пока температура в бойлере не достигнет заданных значений. После нагрева ГВС теплоноситель в полной мере возвращается в отопительную систему.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда бойлер планируют использовать только время от времени. Требует подключения двух циркуляционных насосов. Первый ставят на отопление, второй непосредственно на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе обогрева здания.

Циркуляционный насос на накопитель подключен к термодатчику. При снижении температура нагрева ГВС дается сигнал на включение. Создается давление, достаточное, чтобы изменить движение теплоносителя и направить его через БКН. Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидрострелку

Схема используется в промышленных целях, а также при обвязке больших накопителей свыше 200 л. Подключение через гидрострелку используется и для разветвлённых сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла, вместе с солнечными коллекторами.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для выполнения лучше обратиться за профессиональной помощью.

Обвязка в самотёчной системе

Гидравлические схемы подключения, используемые при энергонезависимых котлах отопления. Бойлер и сопутствующее оборудование поднимают выше котла. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь разрыв по крайней мере 1 м в высоту.

Гравитационная система имеет несколько недостатков связанных с особенностью работы. Вода прогревается медленнее, температура нагрева и запас воды в емкости будет меньше, чем в системах с принудительной циркуляцией. Главное достоинство: возможность работы при отсутствии электричества. При частых отключениях напряжения в сети самотечная система вне конкуренции.

Монтаж рециркуляции ГВС с БКН

В обычном режиме при пользовании горячей водой какое-то ее количество постоянно остается в трубопроводе между БКН и точкой водоразбора. В сложных системах ГВС, без рециркуляции, на этом отрезке может находится несколько десятков литров жидкости.

При повторном открытии крана из него сначала стекает уже остывшая вода, что снижает комфорт использования бойлера. Рециркуляция нужна чтобы обеспечить моментальную подачу горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически ничем принципиально не отличается от обычного подключения. Разница в том, что перед самим смесителем или краном водоразбора устанавливается тройник, соединенный с обратным трубопроводом. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Рециркуляция имеет несколько недостатков:

• снижение температуры нагрева ГВС;
• увеличение расходов на топливо;
• энергозависимость.

В конструкции европейских бойлеров косвенного нагрева, компаний Drazice, ACV, Baxi и других предусмотрен патрубок для монтажа рециркуляции.

Обвязка БКН с двухконтурным котлом

Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана и до фактической подачи горячей воды. На практике происходит следующее:

• При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
• Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.

По некоторым подсчетам всего 1 точка водоразбора при интенсивном пользовании тратит впустую около 70 л воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме работает также, как и одноконтурный. Тепло от системы отопления поступает и аккумулируется в накопителе. При включении ГВС потребителю сразу подается горячая вода. Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.

Главный минус схемы: зависимость работы БКН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше изначально подсоединить к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и используется в основном если необходимо модифицировать уже существующую систему отопления и ГВС.

пошаговая инструкция + схема подключения (видео)

Бойлер косвенного нагрева справедливо может считаться одним из самых рациональных вариантов организации горячего водоснабжения как в квартире, так и в частном доме. Данное устройство эффективнее и мощнее стандартного проточного нагревателя, но при этом гораздо экономичнее и легче в обслуживании. Кроме того, бойлер позволяет наладить рециркуляцию, что дает возможность обеспечить быструю подачу горячей воды. Но чтобы оборудование успешно функционировало, нужно грамотно выполнить его обвязку. А для этого следует предварительно определиться со схемой подключения прибора и ознакомиться с пошаговой инструкцией ее реализации, чем и предлагаем заняться далее – к вашему вниманию правила, основные варианты и видео подсоединения бойлера косвенного нагрева.

Общие принципы

Под процедурой обвязки бойлера подразумевается его соединение с системой отопления и магистралью водоснабжения. От качества выполнения работы напрямую зависит продуктивность системы водонагрева.

Именно поэтому монтаж бойлера должен производиться не по произвольной технологии, а с соблюдением следующих обязательных принципов:

1. Подача воды — через патрубок в нижней зоне бойлера.
2. Забор горячей воды должен выполняться через патрубок в верхней части оборудования.
3. Точка рециркуляции должна проходить по центру бойлера.
4. Теплоноситель заходит в емкость бойлера сверху вниз – через патрубок в верхней зоне. А выходить, то есть возвращаться в систему, – через нижнюю зону.

Устройство бойлера

Если соблюсти все четыре принципа, вода на выдаче в верхней зоне бойлера всегда будет горячей, что позволит добиться максимального КПД оборудования.

Совет. Размещайте бойлер как можно ближе к нагревательному котлу – чем меньше расстояние между ними, тем эффективнее выполняется теплообмен и нагрев воды.

Рассмотрим специфику разных способов обвязки.

Схема подключения с трехходовым клапаном

Этот метод подходит для жилищ с большими затратами горячей воды. Он предполагает создание двух контуров отопления: главного – для перемещения воды, подающейся в отопительную систему, и дополнительного – для нагрева непосредственно бойлерной воды. Для правильного распределения потоков воды по контурам применяется трехходовой клапан, работа которого регулируется специальным бойлерным термостатом.

После подключения бойлера система функционирует таким образом: когда вода в бойлерной емкости охлаждается до нижней пороговой температурной отметки, терморегулятор переключает трехходовой клапан с контура отопительной системы на контур бойлера, а когда вода в емкости получает тепло и нагревается до запрограммированной температуры, клапан переключается обратно и возобновляет подачу теплоносителя на главный отопительный контур.

Схема подключения с трехходовым клапаном

Центральную роль в этой системе играет термостат – он осуществляет контроль за показателями температуры нагрева воды и тем самым защищает рабочее оборудование от деформации. Но дабы термостат корректно выполнял свою работу, его нужно правильно настроить. Тут важно отметить, что, если запрограммированная температура подогрева воды в бойлерной емкости будет выше, нежели базовая температура носителя в отопительном котле, подогрев воды в бойлере будет выполняться на постоянной основе – клапан не будет переключаться на главный отопительный контур, так как максимум заданной температуры не будет достигнут. Это все в совокупности может спровоцировать нарушение работы и бойлера, и котла.

Схема монтажа с двумя насосами

Еще одна распространенная схема подсоединения бойлера косвенного нагрева – с задействованием двух насосов. В данной схеме настраиваются два отдельных, параллельных друг другу, контура: отопления и самого бойлера – каждый из них снабжен собственным насосом рециркуляции.

Приоритетное место в данной системе отводится бойлерному контуру, поэтому насос бойлерной системы монтируется перед отопительным насосом. Обязательный компонент схемы – обратный клапан, который не дает двум потокам воды смешиваться и обеспечивает правильное распределение жидкостей по контурам. Также тут не обходится без уже знакомого термодатчика, который подает сигналы клапану, тем самым управляя работой насосов.

Схема монтажа с двумя насосами

Схема обвязки бойлерного прибора с двумя насосами наилучшим образом подходит для систем с двумя обособленными котлами нагрева. Каждый из них должен иметь самостоятельное питание и обеспечивать нагрев жидкости в отдельных контурах: один котел должен отвечать за общее отопление жилища, а второй – за нагрев бойлерной воды для бытового использования. В таком случае схема функционирует следующим образом: когда вода в бойлерном баке остывает до нижней отметки, поток теплоносителя переключается для ее нагрева, а после достижения запрограммированной температуры вновь возвращается в основной отопительный контур.

Такой вариант выполнения обвязки ценится благодаря быстрому нагреву воды: за счет оперативности работы оборудования при переключении нагрева на контур бойлера теплоноситель в главной отопительной системе не будет успевать остывать.

Схема подключения с гидрострелкой

Во многих современных квартирах и домах система отопления имеет довольно сложное строение – она включает в себя сразу несколько независимых контуров: для основных радиаторов, для бойлера, для теплого пола и др. Каждое из данных разветвлений должно снабжаться собственным рециркуляционным насосом. Вследствие такого сложного строения системы возникает необходимость строгого регулирования водопотоков между контурами и стабилизации разницы давления в них. Именно с данной целью используется гидравлическая стрелка, которая позволяет избежать сразу нескольких серьезных проблем:

• разбалансировка отопительной системы;
• деформация оборудования;
• сильный нагрев радиаторов отопления даже при неработающих насосах;
• гидроудары и, как результат, выход из строя отдельных элементов отопительных приборов.

Схема подключения с гидрострелкой

Обвязка с задействованием гидравлической стрелки обосновано считается самым сложным вариантом подсоединения бойлера косвенного нагрева, поэтому требует тщательного проектирования системы. Особое внимание при расчетах и монтаже должно уделяться расположению и работе регулирующих устройств, на которые возлагается задача нейтрализации перепадов давления в самостоятельных контурах.

Совет. Для выравнивания давления водопотоков в разветвленной системе отопления лучше всего использовать балансировочные вентили – они наиболее надежные в своей категории устройств, но при этом понятны в использовании.

Перед вами три варианта – какой из них будет наиболее уместен конкретно в вашем жилище, зависит от: характера отопительной системы, мощности используемого оборудования и объемов затрат горячей воды. Но какую бы схему вы не выбрали, обязательно придерживайтесь правил ее подключения, иначе на максимальную эффективность оборудования можете не рассчитывать.

Подключение бойлера: видео

Бойлер косвенного нагрева схема подключения, обвязка бойлера

Простые схемы отопления с бойлером

Применение бойлера косвенного нагрева дает определенную свободу по количеству доступной горячей воды, бесперебойную подачу необходимого количества воды на несколько потребителей и комфортные условия при создании схемы рециркуляции горячей воды.

Бойлеры косвенного нагрева имеют два контура по которым течет вода (теплоноситель). Первый — греющий контур, в котором циркулирует вода или антифриз от водогрейного котла. Второй контуру — контур горячей питьевой воды, в котором вода поступает от системы холодного водоснабжения и нагревается до необходимой температуры 50 — 65 ° С.

В данной статье мы рассмотрим возможные и наиболее распространенные схемы подключения бойлера к котлу и системе отопления дома.

1. Схема с трехходовым клапаном и севроприводом

Данная схема может использоваться как с настенным, так и напольным котлом. Схема предполагает наличие одного основного контура отопления (радиаторного или напольного отопления) и контура нагрева бойлера. Контур бойлера (контур ГВС) имеет приоритет над другим контуром.

Группа безопасности, насос и расширительный бак могут находиться в котле (например, настенные котлы).

При понижении температуры питьевой воды в бойлере, переключается термостат бойлера, что в свою очередь заставляет переключиться трехходовой клапан и весь поток теплоносителя начинает идти по контуру бойлера. После нагрева воды в бойлере до необходимой температуры клапан возвращается в первоначальное положение и весь тепловой поток от котла идет через контур отопления.

Схема с трехходовым клапаном очень часто используется с настенным котлом, в котором уже есть насос и другая автоматика. Управление приводом клапана осуществляется либо контактами термостата бойлера, либо котлом, но по сигналу того же термостата.

Схема одноконтурный котел и бойлер используется когда необходим хороший запас горячей воды для комфортного применения ее в большом количестве, либо в случае, когда холодная питьевая вода очень жесткая, что будет приводить к очень быстрому выходу из строя второго контура (контура горячей воды).

2. Схема с двумя насосами

В данной схеме также применяется принцип приоритета ГВС. При понижении температуры питьевой воды, включается насос бойлера, насос основной линии отопления отключается.

При этом весь поток теплоносителя протекает через бойлер.

Для исключеня протекания паразитных потоков или встречного потока, в линии бойлера и основного отопления (например, после насосов) нужно установить обратные клапана.

Автоматика некоторых котлов позволяет подключить к ним сигнал от термостата бойлера, и он сам будет включать и выключать насосы отопления.

В вышеизложенных схемах, при нагреве воды в бойлере, основная линия отопления остается отключенной. Но это не приводит к сильному подению температуры в доме, т.к. для поддержания температуры в бойлере требуется не так много времени. На первоначальный нагрев бойлера конечно уйдет не меньше часа.



Схемы с приоретемом ГВС также достаточно часто применяют и в сложных развлетвленных системах отопления. Как показано на рисунке выше, один котел всегда работает на систему отопления, второй котел работает на систему отопления и переключается на нагрев ГВС.



3. Подключение бойлера и других контуров отопления через гидравлическую стрелку

В системах отопления с большим числом контуров отопления (более 3) в большинстве случаев испльзуют гидравлические стрелки и распределительные коллекторы. Наиболее распространенная система состоит из: контур нагрева бойлера, контур теплых полов, и контур радиаторного отопления. На рисунке представлена гидравлическая стрелка (гидроколлектор), в место нее можно применить отдельно гидравлическую стрелку и распределительные коллектора, либо испльзовать гидравлический модуль совмещенный с коллекторами — Перейти в каталог гидравлических распределителей.

Системы из 3х и более контуров будут работать и без гидравлической стрелки (только с коллекторами), но тогда необходима установка балансировочных вентилей, так как перепад давления отдельных контуров будет значительно отличаться. Система также будет работать и без балансировки, но может оказаться, что радиаторы греют не так сильно как бы хотелось или котел проработает намного меньше чем планировалось. Более подробно о гидравлической стрелке ( гидравлическом разделителе) можно прочитать в нашей статье — «Применение гидравлической стрелки».

В данном варианте необходимо учитывать следущее: для быстрого нагрева воды в бойлере необходимо практически всю мощность котла направить в контур нагрева бойлера (мощность теплообменника бойлера от 20 до 40 Квт). Для этого необходимо с помощью автоматики производить отключение насосов других контуров (радиаторного отопления, теплого пола, кроме котлового контура), например при срабатывании реле температуры воды в бойлере. Без отключения работы других контуров, может оказаться, что вода греется очень долго.

Специалисты нашей компании всегда предложат наиболее подходящую и оптимальную схему отопления для Вашего дома, составят спецификацию оборудования и материалов, помогут скомплектовать их и доставить до объекта, а также смонтировать данную систему отопления с высоким качеством за доступные средства.

Ищете не дорогой и надежный бойлер? Наша компания предлагает бойлеры косвенного нагрева Hajdu (Венгрия).

обвязка котла с бойлером, схема подключения, установка, как подключить

Содержание:

Пользоваться благами цивилизации, в частности, горячей водой, сегодня уже не роскошь, а привычная необходимость. Удобный и экономичный способ организации горячего водоснабжения в частном домовладении — установка бойлера косвенного нагрева.

Выполнить монтажные работы не сложно, если знать принцип работы, устройство бойлера и познакомиться с возможными схемами его подключений к отопительному агрегату.

Что представляет собой бойлер косвенного нагрева

Чтобы понять устройство бойлера косвенного нагрева, надо представить большой бак, наполненный водой, внутри которого встроен теплообменник. Он нагревается от отопительного котла, у которого есть возможность подключения к водяному контуру.

Нагретая котлом вода циркулирует по змеевику, через стенки отдавая тепло воде, которая залита внутри бака. Бойлер устроен так, что при расходе воды, он наполняется новой порцией, и процесс продолжается. «Косвенным» бойлер называют потому, что ГВС в данном случае — это «побочный» или «косвенный» эффект от теплообменника котла, главная задача которого — отопить помещение.

Важно. Для защиты от коррозии стенок бака в него монтируют магниевый анод. С этой деталью агрегат служит значительно дольше.

Какими бывают бойлеры

Бойлеры косвенного нагрева бывают двух разновидностей:

• c встроенной системой управления нагрева горячей воды;
• без автоматики.

При встроенном управлении подсоединение бойлера косвенного нагрева к котлу выглядит просто: от котла подводят для змеевика подачу (вывод) горячей воды, к баку подводят холодную воду, вверху предусматривают патрубок выхода подогретой воды для раздачи. Остаётся лишь наполнить бойлер водой и «цивилизацией» можно пользоваться. У таких устройств предусмотрены свои датчики температуры, и автономное управление, которое открывает или закрывает поступление воды от котла в теплообменник. В основном, отопление бойлером оправдывает себя с финансовой точки зрения.

Существуют варианты, когда бойлер функционирует в паре с автоматизированным котлом. В определённое место устанавливают температурный датчик, который связывают с отопительным агрегатом. Затем выполняют обвязку котла с бойлером косвенного нагрева по схеме. При этом, обвязка бойлера косвенного нагрева должна выполняться опытным специалистом. Есть возможность подсоединения водонагревателей и к энергонезависимым котлам.

На рынке есть бойлеры, изготовленные из различных материалов: из нержавеющей стали, стальные со специальным эмалированным покрытием. Среди последних моделей водонагревателей хорошо показали себя алюминиевые баки. У них нет швов, и они могут противостоять коррозии.

Важная особенность, о которой нужно знать: температуру воды в бойлере нельзя нагреть выше температуры теплоносителя змеевика. Таким образом, если отопительный агрегат настроен на 45 градусов, выше этого порога вода в бойлере не нагреется.

Это небольшое неудобство можно обойти, если установить комбинированный водонагреватель со встроенным ТЭНом. При этом основной нагрев воды будет идти за счёт змеевика от котла, а электрический нагреватель температуру подкорректирует. Хорошо показала себя такая система, если в качестве главного источника тепла стоит твердотопливный котёл: вода останется тёплой при прогоревшем топливе. Бойлер для твердотопливного котла — это идеальный вариант удобного получения горячей воды.

К каким отопительным агрегатам можно подключать

Подходит бойлер косвенного нагрева для твердотопливного котла, при этом вода долго остаётся горячей. Хорошо сочетается бойлер с газовым, электрическим, или работающим на жидком топливе отопительных агрегатах. Ограничений по виду топлива нет. То есть монтаж бойлера косвенного нагрева выполняют в паре с любым котлом, у которого есть выход на водяной контур. Комбинированный тип решит проблему, когда нагрев основного теплообменника будет отключен.

Монтаж зависит от того, какая модель выбрана: с автономной системой регулировки нагрева воды или нет. Автономная система управления гораздо удобнее. Во втором случае придётся продумать систему контроля температуры. Подключение бойлера косвенного нагрева к одноконтурному котлу — ответственный процесс, к которому нужно подходить подготовленным. В любом случае, если в доме стоит одноконтурный котёл, то бойлер считается наилучшим решением для организации ГВС.

Совет. Если бойлеры большие по объёму, есть смысл установить несколько теплообменников, чтобы сократить время подогрева воды. Для этой же цели, а так также для того, чтобы вода долго держала температуру, бойлеры изготавливают с теплоизоляцией.

Способы монтажа и формы бойлеров

Бойлеры бывают настенного и напольного исполнения, горизонтальные или вертикальные модели. Вместимость изделия, который крепится на стену, естественно, ниже: не превышает 200 литров. Напольные устройства могут вместить и полторы тысячи литров. На стену бойлеры крепят с помощью стандартных кронштейнов и подходящих дюбелей. Наиболее распространены бойлеры цилиндрической формы.

Рабочие патрубки для подключения системы для удобства и в эстетических целях выведены сзади агрегата. На передней панели есть температурный датчик и термореле. Существуют модели с возможностью дополнительного подключения ТЭНов, если мощности главного источника тепла недостаточно.

Важно. Схема подключения к котлу бойлера косвенного нагрева хорошо работает только в том случае, если позволяют мощностные характеристики отопительного прибора.

Принципы подключения и схемы

 Принципиальная разница схем при подключении одноконтурного котла заключается в том, что в одном случае в приоритете оказывается ГВС, в другом — отопительная система. Преимущества и недочёты этих схем:

1. Если в приоритете отопление дома, то на подогрев воды идёт лишь часть теплоносителя. Поэтому вода греется долго. Это особенно ощущается при больших расходах ГВС. Однако эта система будет вынужденной, когда мощность котла предельная для обогрева дома.
2. Если в приоритете горячее водоснабжение, весь объём теплоносителя проходит через бойлер. Для этого нужно определённое время. Только после того, как заданный температурный уровень будет достигнут, теплоноситель направится в отопительную систему. Регулировка температуры происходит с помощью датчика, термостатического клапана или термореле. Схема работоспособна при запасе мощности отопительного агрегата в 20-30 процентов.

Этот способ предпочтительней тем, что горячая вода будет всегда, а на отоплении это практически не отразится. Вода нагревается за 15-35 минут, чтобы выровнять температуру, потребуется примерно 5 минут. Помещение за это время не успеет остыть. Обвязка твердотопливного котла с бойлером косвенного нагрева ничем не отличается от схем с газовым отоплением.

Общие требования

Чтобы система обвязки одноконтурного котла с бойлером работала нормально, без перебоев и аварийных ситуаций, нужно выдержать следующие требования:

1. На выходе из бойлера устанавливают расширительный бак по объёму не менее 10 процентов от бойлера. (не путать с расширительным баком для отопления). Он играет роль нейтрализатора при тепловом расширении воды.
2. Обязательно на всех трубах, которые ведут к бачку врезают шаровые краны. Они понадобятся при ремонте или профилактическом обслуживании циркуляционного насосов, трёхходового клапана или других элементов системы.
3. Бойлер считается более безопасным в процессе эксплуатации, если он оснащён термостатом для предотвращения от чрезмерного перегрева. В базовой комплектации такие водонагревательные аппараты оснащены предохранительными клапанами, выпускающими пар от горячей воды и предотвращающими разрыв корпуса бака.

В целях безопасности на трубе подачи воды в бойлер нельзя ставить обратный клапан, чтобы не допустить противотока.

Монтаж с принудительной циркуляцией теплоносителя

Как подключить бойлер к отоплению, когда в системе отопления на подаче теплоносителя действует циркуляционный насос? От котла нужно делать монтаж отдельного водяного контура. При такой схеме происходит параллельное подключение бойлера и системы отопления.

Обвязка котла с бойлером косвенного нагрева происходит следующим образом:

1. Возле циркуляционного насоса врезают трёхходовой клапан. Его работа управляется температурным датчиком от бойлера.
2. Трёхходовой клапан подключают к бойлеру, чтобы соединить с системой отопления.
3. На обратке перед котлом устанавливают тройник, в который подключают патрубок для теплоносителя.

Вот как эта схема работает в реальности:

1. От датчика на клапан поступает сигнал о том, что уровень температуры в бойлере упала.
2. Трёхходовой клапан переводит поток теплоносителя к бойлеру.
3. Водяной контур отопительной системы отключается. Теплоноситель устремляется в змеевик и нагревает воду.
4. Когда температура воды достигнет заданного показателя, клапан переводит поток на отопительный контур.

Монтаж с двумя циркуляционными насосами

Подключение бойлера косвенного нагрева к газовому котлу можно произвести и по другому сценарию, без использования трёхходового клапана. При этом нужно делать монтаж сразу двух циркуляционных насосов. Один из них может быть смонтирован на подающей трубе, либо на обратке. Контур подсоединяют простейшими тройниками. Теплоноситель перенаправляется в нужную сторону путём включения и выключения насосов. Управляет всем температурный датчик с двумя парами контактов.

Когда вода в бойлере остывает, включается цепь питания циркуляционного насоса, установленного в контуре бойлера. После того, как вода прогреется, «просыпается» циркуляционный насос, который с силой проталкивает теплоноситель к радиаторам.

Как работает бойлер в паре с энергонезависимым котлом

Если в качестве источника обогрева работает энергонезависимый котёл, чтобы в приоритете была ГСВ, бойлер надо расположить выше радиаторов. Это легко сделать, если модель настенного типа. Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов.

В напольной модели вода нагреется, но времени понадобится гораздо больше. Кроме того, внизу бака вода останется не прогретой. Её температура не превысит уровень нагрева обратки в системе отопления. При такой схеме поток теплоносителя происходит самотёком, движущей силой выступает гравитация. Есть способ монтажа, при котором к бойлеру с подключают циркуляционный насос. Но это не выход, потому что при отсутствии электричества вода не нагреется. Специалистами разработано несколько схем, подогнанных под гравитационные системы отопления.

Хитрость в том, что диаметр трубы, предназначенной для контура водонагревателя, берут на один шаг больше диаметра отопительной трубы. Теплоноситель по законам физики «выберет» трубу с большим диаметром, то есть бойлер окажется в приоритете.

При другом способе в систему отопления устанавливают термостатическую головку со встроенным датчиком, работающую на батарейках. Всё очень просто: с помощью регулятора термоголовки задают нужный уровень нагрева воды. Пока вода холодная, термостат открывает путь воде на бойлер. Как только вода прогреется, теплоноситель направляется на отопительный контур.

Важно. Температуру воды для бойлера с помощью термостатической головки со встроенным датчиком можно задать не большую, чем температура теплоносителя.

Как поступить, если требуется рециркуляция

 Часто возникает ситуация, когда в ванной есть полотенцесушитель, через которую должна постоянно циркулировать вода. В этот процесс можно задействовать и котёл, и бойлер.

 В этом случае нагретая вода будет беспрерывно циркулировать по замкнутому кругу с помощью насоса. Преимущество такой схемы в том, что вода из крана будет литься сразу горячей(спускать её не нужно).

Но есть и недостаток: при рециркуляции повышен расход топлива. Продвигаясь по полотенцесушителю, вода будет стремительно охлаждаться, котлу придётся чаще «отвлекаться» на ГВС и при этом расходовать дополнительное топливо. Особенно это будет ощущаться при схемах, где участвуют твердотопливный котел и бойлер косвенного нагрева.

Но даже не этот момент отталкивает многих от применения этого способа. При рециркуляции водные слои смешиваются, и общая температура нагрева воды в контуре ГВС падает. В обычном режиме сначала используются верхний слой воды в баке, а он более горячий. Но зато полотенца всегда будут сухими.

Как избежать этих недочётов? Есть особенные модели бойлеров с косвенным нагревом воды с уже предусмотренной рециркуляцией. Полотенцесушитель подключают к предназначенным для этого патрубкам на бойлере. Устройства значительно дороже, чем подобные варианты водонагревателей с таким же объёмом, только без системы рециркуляции.

Схема обвязки бойлера косвенного нагрева: монтаж и подключение агрегата

Бойлер косвенного нагрева давно известен как один из лучших способов обеспечить частный дом или дачу достаточным количеством горячей воды. Вполне успешно эти устройства также используют в квартирах, офисах, на предприятиях и т. п. Принцип работы бойлера настолько прост, что его не так уж сложно изготовить самостоятельно. Однако эффективность работы этого прибора в значительной степени зависит от того, насколько правильно выбрана схема обвязки бойлера косвенного нагрева.

Основные принципы подключения бойлера

Вода в устройство подается на два контура. Первый — это нагревательный контур, который обычно подключают к домовой системе отопления. Второй контур предназначен для обогреваемой воды, которая поступает из водопроводной системы, а затем выводится в ванную комнату, на кухню и т.д.

Выясняя, как установить бойлер косвенного нагрева, перво-наперво следует запомнить следующие принципы:

1. Холодная вода должна подаваться в нижнюю часть бойлера, а вывод горячей воды осуществляется в верхней точке устройства.
2. Теплоноситель должен поступать в бак по направлению сверху вниз, т. е. вода или антифриз подается в верхний патрубок бойлера и возвращается в систему из нижнего.
3. Точка рециркуляции будет располагаться в центре емкости бойлера.

Соблюдение этих принципов позволит максимально увеличить КПД прибора, поскольку температура воды в верхней части бойлера останется достаточно высокой, а затем теплоноситель нагреет и более холодную воду в нижней части бака.

Варианты обвязки для различных ситуаций

Чаще всего при подключении бойлера косвенного нагрева используют три основных схемы:

• вариант с трехходовым клапаном
• применение двух циркуляционных насосов
• использование гидравлической стрелки.

Кроме того, стоит рассмотреть применение рециркуляционной системы, которая позволяет существенно повысить качество ГВС в частном доме или квартире.

Как использовать трехходовой клапан?

При потреблении большого количества горячей воды чаще всего используют подключение бойлера косвенного нагрева с помощью трехходового клапана. В этом случае необходимо создать два контура отопления: основной, который обогревает помещение, и отдельный контур, необходимый для нагрева воды в бойлере. Для распределения потока теплоносителя между этими контурами используют трехходовой клапан, который управляется термостатом бойлера.

Трехходовой клапан в схеме обвязки бойлера косвенного нагрева используется для регулирования направления потока теплоносителя. Клапан управляется термодатчиком бойлера

Работает эта система следующим образом. Когда температура воды в баке опускается ниже установленного значения, клапан направляет теплоноситель на контур нагрева бойлера. После того, как вода нагреется до необходимого уровня, клапан возвращает поток теплоносителя на основной контур обогрева. При этом главную роль играет нагрев воды в баке бойлера, а не отопительный контур.

Обратите внимание! В местности с очень жесткой водой рекомендуется использовать именно бойлер косвенного нагрева с трехходовым клапаном вместо двухконтурного котла, элементы которого слишком быстро выходят из строя при таких условиях работы.

Для корректной работы системы этого типа очень важно правильно настроить термостат. Дело в том, что если максимальное значение температуры нагрева воды в баке будет выше, чем температура нагрева теплоносителя в котле, вода в бойлере будет подогреваться постоянно. Переключение на отопительный контур не произойдет, поскольку максимум температуры в бойлере достигнут не будет.

Система с двумя насосами

Вместо трехходового клапана можно использовать систему с двумя рециркуляционными насосами и обратным клапаном. В этом случае монтаж бойлера косвенного нагрева также включает два параллельных контура: контур отопления и контур бойлера. Для управления каждым из контуров используется отдельный циркуляционный насос.

В схеме обвязки бойлера косвенного нагрева с использованием двух циркуляционных насосов контур отопления и контур бойлера монтируются параллельно, однако главную роль играет контур бойлера

Поскольку линия горячего водоснабжения при этом имеет приоритет, то циркуляционный насос контура бойлера устанавливают перед насосом отопительной системы. Для управления насосами используется все тот же термодатчик бойлера, повинуясь сигналам которого насосы включаются и выключаются. Двухнасосная схема может быть очень удобной при использовании системы отопления, которая включает два котла. При этом один котел полностью используется для обогрева помещения, а второй подключен и к системе отопления, и к бойлеру.

При остывании воды в бойлере поток теплоносителя направляется для ее обогрева, а по окончании процесса вновь возвращается в отопительную систему. Обратный клапан необходим, чтобы потоки теплоносителя не смешивались.

Не стоит опасаться, что качество обогрева жилых помещений пострадает из-за применения бойлера контурного нагрева. Вода в системе ГВС нагревается очень быстро, обычно менее часа. За это короткое время комнаты просто не успевают остыть.

Как работает гидравлическая стрелка?

В современных частных домах и даже в обычных квартирах система отопления может быть достаточно сложной. Помимо радиаторной линии в нее нередко включают и контур нагрева бойлера, и систему теплого пола, и прочие элементы.

Гидравлическая стрелка в схеме обвязки циркуляционного насоса необходима для регулирования потоков теплоносителя и компенсации разницы давления в отдельных частях сложной отопительной системы

Каждый такой контур снабжается отдельным циркуляционным насосом. При этом потоки в различных контурах схемы необходимо уравновешивать. Для управления такими многоконтурными системами отопления используют гидравлический распределитель, который может включать гидравлическую стрелку и коллектор. Нейтрализовать перепады давления в отдельных контурах можно также с помощью специальных балансировочных вентилей.

Чем сложнее система отопления, тем внимательнее следует осуществлять ее монтаж. Проектирование подключения бойлера косвенного нагрева с использованием гидравлической стрелки лучше всего поручить опытному специалисту, поскольку отрегулировать такую систему «на глазок» достаточно сложно.

Несколько слов о пользе рециркуляции

Чтобы не приходилось дожидаться, пока холодная вода в кране горячего водоснабжения сменится подогретой, используют систему рециркуляции. При ее применении создается зацикленная магистраль, по которой вола постоянно движется и при этом постоянно подогревается, т. е. не успевает остывать. Таким образом потребитель получает горячую воду практически мгновенно, как только откроет соответствующий кран.

Для создания постоянного цикла понадобится еще один циркуляционный насос. Очень удобным дополнением к такой системе является полотенцесушитель.

Оцените статью: Поделитесь с друзьями!

Как установить водонагреватель косвенного нагрева на бойлер

Водонагреватели косвенного действия

бывают всех форм и размеров. Но чтобы они заработали, их нужно установить на котел. Этот старый дом продемонстрирует, как правильно выполнить монтаж.

This Old House® — это мультиплатформенный бренд для домашних энтузиастов, ответственный за создание этого контента. Пожалуйста, поддержите официальный выпуск. Спасибо!

---

ВИДЕО ОПИСАНИЕ

Эксперт по сантехнике и отоплению в старом доме Ричард Третви помогает домовладельцу установить водонагреватель косвенного нагрева на существующий паровой котел, чтобы увеличить количество горячей воды в доме.

Шагов:

1. Выключить главный выключатель на котле и основную подачу воды к котлу.
2. Подсоедините шланг и водяной насос к сливному крану котла, чтобы слить воду из котла. Если возможно, откачайте воду в раковину или вытяните шланг на улицу.
3. Найдите место для нового водонагревателя. Используйте прокладки и уровень, чтобы убедиться, что он прочный и ровный.
4. Найдите подходящее место для подключения к бойлеру для подключения бойлера к косвенному водонагревателю через змеевик теплообменника — желательно чуть ниже водяной линии, чтобы избежать возможного образования осадка около дна бойлера.
5. Сухая установка 1-дюймовых медных трубных соединений от котла до входа змеевика теплообменника. Обязательно установите запорный шаровой кран в точке отвода. Поместите Y-образный фильтр после шарового клапана, чтобы он действовал как фильтр и точка промывки. Используйте соответствующие переходные фитинги, смазку для труб и водопроводную ленту для соединения труб. Убедитесь, что все соединения выровнены.
6. Перед пайкой любых медных труб обязательно используйте песчаную ткань и флюс для всех соединений.
7. Припаяйте соединения припоем и пропановой горелкой.
8. Обрыв соединения с краном подачи воды котла. Этот ввод теперь будет служить в качестве возврата для змеевика теплообменника и отвода.
9. Сухая установка 1-дюймовых медных трубных соединений между выходом теплообменника и входом котла. Участок трубопровода должен включать циркуляционный насос, продувочный клапан, запорный шаровой кран и второй продувочный клапан в указанном порядке.
10. Припаяйте соединения припоем и пропановой горелкой.
11. Разорвать соединение с водопроводной сетью котла с помощью трубореза.Обязательно приготовьте ведро, чтобы собрать лишнюю воду.
12. Сухая установка медных трубных соединений ½ дюйма от основного водопровода до входа холодной воды в нижней части косвенного водонагревателя. Используйте соответствующие переходные фитинги, смазку для труб и водопроводную ленту для соединения труб. Участок трубопровода должен иметь тройниковую муфту для подсоединения нового участка к котлу. Включите запорный вентиль после муфты в котел. Вытяните трубопровод из средней части тройника. Труба должна доходить до косвенного водонагревателя и включать в себя спускной клапан на входе холода.Дополнительная труба также должна быть подключена к термостатическому смесительному клапану.
13. Разорвать соединение котла с главной подачей горячей воды в дом с помощью трубореза.
14. Установите сухие соединения медных труб ½ ”от выхода наверху косвенного водонагревателя. Трубопровод должен подводиться к предохранительному клапану, термостатическому смесительному клапану и подключаться к основной подаче горячей воды в дом.
15. Припаяйте соединения припоем и пропановой горелкой.
16. Присоедините датчик температуры к водонагревателю косвенного нагрева.
17. Присоединить к котлу электронное реле.
18. Подключите электрические соединения от датчика температуры к реле на котле и циркуляционном насосе.
19. Снова включить главный выключатель на котле.
20. Снова включите кран подачи воды.
21. Используйте продувочные клапаны, чтобы удалить из системы избыток воздуха. Вам понадобится ведро, чтобы поймать воду.
22. Бачок водонагревателя заполнится и нагреется через некоторое время.

© 2017 Старый дом.Все права защищены.

БЫСТРЫЕ ССЫЛКИ

Ознакомьтесь с нашим ассортиментом бойлеров
Ознакомьтесь с нашим ассортиментом водонагревателей
Посетите веб-сайт этого старого дома

Автор сообщения: Дебора Мазик

сообщение навигации

Как работают водонагреватели косвенного действия?

Бытовые системы горячего водоснабжения являются одними из самых важных и основных устройств, необходимых современному обществу.Доступно множество конфигураций системы ГВС, каждая из которых обладает уникальными характеристиками, а также существуют различные источники тепла. Независимо от настройки системы, энергоэффективность является важным аспектом, который следует учитывать: более эффективные обогреватели имеют повышенную цену, но дополнительные расходы многократно возмещаются в течение их срока службы в виде экономии энергии.

В следующей таблице приведены наиболее распространенные типы систем горячего водоснабжения. В этой статье мы остановимся на последнем типе: безрезервуарные змеевики и косвенные водонагреватели.

Тип системы ГВС	Описание
Обычные водонагреватели	Использует резервуар (резервуар для хранения), наполненный горячей водой, для подачи ее по мере необходимости.
Водонагреватели без резервуаров или по требованию	Нагревает воду прямо по мере ее прохождения через агрегат, без использования накопительного бака.
Водонагреватели с тепловым насосом	Использует обратный цикл охлаждения для нагрева воды. Тепло получается из наружного воздуха или грунтовых вод и подводится к воде, используемой сантехническими приборами.
Солнечный водонагреватель	Использует солнечный коллектор для нагрева воды без потребления топлива или электроэнергии. В зависимости от высоты крыши могут потребоваться небольшие расходы на перекачку.
Бесконтактные змеевики и водонагреватели косвенного нагрева	Использует систему отопления помещения для системы горячего водоснабжения.

Каковы наиболее распространенные конфигурации системы ГВС?

Что касается коммерческого водяного отопления (многоквартирные дома, рестораны, гостиницы и т. Д.), В 99% случаев вы увидите одну из двух распространенных схем в котельной:

• Первый — это то, что мы называем стандартной установкой водонагревателя резервуарного типа. Он содержит большой водонагреватель для коммерческого использования или несколько водонагревателей меньшего размера, размер которых соответствует конкретному применению.
• Вторая типовая конфигурация — это бойлер (водяной или паровой), работающий в тандеме с теплообменником и баком для горячей воды, обычно называемый системой косвенного нагрева горячей воды.В этой системе коммерческий котел обеспечивает нагрев воздуха в здании, а также обеспечивает горячую воду для кранов и арматуры здания через теплообменник. Водонагреватели косвенного нагрева наиболее эффективно работают в холодное время года, когда система отопления используется регулярно; с другой стороны, котел отопления помещения вынужден работать с частичной нагрузкой, когда требуется горячая вода в летние месяцы.

Системы косвенного нагрева воды могут работать на природном газе, масле, пропане или электричестве (в зависимости от того, какой источник тепла используется в котле отопления помещения).Водонагреватель косвенного нагрева также может дополнять солнечный коллектор, обеспечивая дополнительное отопление, которое невозможно обеспечить только за счет солнечного излучения. Эффективность водонагревателей косвенного нагрева зависит в основном от двух факторов: эффективности изоляции бака и эффективности котла, к которому он подключен.

Принцип работы водонагревателей косвенного нагрева

Водонагреватели косвенного нагрева используют уже работающий котел для обогрева помещения, чтобы поддерживать тепло в доме.Резервуар для косвенной воды расположен рядом с бойлером и соединен замкнутым водяным контуром, который проходит между обоими частями оборудования. Когда труба входит в резервуар для косвенной воды, она скручивается, как змеевик, чтобы увеличить площадь теплопередачи, а затем выходит обратно. Таким образом, горячая вода проходит от котла по спиральной трубе в косвенном баке и возвращается обратно в котел. Этот процесс продолжается до тех пор, пока вода в баке не достигнет необходимой температуры, и ее можно будет подавать к сантехнике.

Подтипы систем косвенного нагрева воды

Системы косвенного нагрева воды можно разделить на три подтипа, в зависимости от того, как они справляются с протекающей через них водой.

• Системы накопительного бака аналогичны обычным водонагревателям в использовании бака для горячей воды. Однако вместо того, чтобы поддерживать высокую температуру резервуара с помощью прямого источника тепла, вода постоянно циркулирует между резервуаром и теплообменником. Эти системы лучше всего подходят для применений, где потребляются большие объемы воды, но где спрос непостоянен.

• Системы без резервуаров лучше подходят для применений, где потребность в горячей воде постоянна в течение длительных периодов времени, и нет необходимости поддерживать резервуар полным. Поскольку резервуар для хранения не используется, эта конфигурация системы более доступна, поэтому ее следует рассматривать, когда это возможно.

• Гибридные системы без резервуара и без резервуара подходят, когда одно и то же здание требует двух разных температур воды для разных применений. Система накопительного бака может использоваться для подачи воды с одной температурой, в то время как вода из бака рециркулирует через безбаковый нагреватель для подачи воды с еще более высокой температурой.

Определение размеров косвенного водонагревателя

Чтобы определить размер водонагревателя косвенного нагрева, важно определить потребность в горячей воде и то, как она меняется по часам. Общая потребность определяет требуемую мощность водонагревателя косвенного нагрева, а почасовой режим определяет, имеет ли смысл использовать несколько устройств. Если есть определенные часы, когда потребность в горячей воде особенно высока, общая требуемая мощность нагревателя может быть чрезмерной. В этих случаях имеет смысл использовать бак с горячей водой и заполнять его до часов пик, тем самым уменьшая требуемую мощность нагревателя.Вместо того, чтобы использовать большой и дорогой нагреватель, который работает только в часы пик, имеет смысл заранее заполнить накопительный бак достаточным количеством горячей воды, используя меньшие устройства.

Формула расчета тепловой энергии

Для расчета тепловой мощности косвенного водонагревателя необходимы следующие данные:

• Требуемая температура горячей воды (° F)
• Температура подаваемой воды (° F)
• Расход (галлонов в минуту)

Как только указанная выше дата доступна, используется следующая формула:

• Тепловая мощность (БТЕ / ч) = Повышение температуры (° F) x Расход (галлонов в минуту) x Удельная теплоемкость (БТЕ / галл ° F)

В качестве примера предположим следующие данные:

• Требуемая температура = 140 ° F
• Температура подачи = 40 ° F
• Расход = 300 галлонов в минуту
• Удельная теплоемкость = 8.33 БТЕ / гал. ° F

С учетом вышеприведенных данных тепловложение, необходимое для воды, составляет:

• Тепловая мощность = 100 ° F x 300 галлонов в минуту x 8,33 БТЕ / галл ° F = 249 900 БТЕ / ч

Однако это тепло, подводимое к воде. Поскольку ни одна система не является идеальной, необходимо учитывать эффективность косвенного водонагревателя. Предполагая, что эффективность системы составляет 80%,

• Тепловая нагрузка = Тепловая мощность / КПД = 249 900 БТЕ / ч / 0,80
• Тепловая нагрузка = 312 375 БТЕ / ч

Определение размеров расширительного бака

Подача холодной воды в косвенный нагреватель может содержать обратный клапан, редукционный клапан или предохранитель обратного потока, создавая «закрытую систему».«Когда нагретая вода расширяется, она создает давление в замкнутой системе, и это может вызвать пропускание воды через предохранительный клапан T&P (температура и давление). Чтобы этого не произошло, в магистраль подачи холодной воды необходимо установить расширительный бак. Установите расширительный бак на 10% мощности водонагревателя или в соответствии с рекомендациями производителя.

Преимущества косвенного водонагревателя

Если у вас уже есть большой котел в эксплуатации, добавление косвенного водонагревателя для создания комбинированной системы является жизнеспособным вариантом для рассмотрения.

1. Резервуар непрямого действия — довольно недорогое дополнение.
2. Непрямые цистерны не требуют дополнительного источника топлива.
3. Резервуары непрямого действия служат дольше, чем стандартные газовые водонагреватели резервуарного типа.

Обычные водонагреватели изнашиваются быстрее, потому что они подвергаются прямому воздействию пламени на дне резервуара. Кроме того, они также должны обрабатывать дымовые газы. Частое воздействие высоких температур вызывает расширение и сжатие, а также механическую нагрузку на сварные соединения.Со временем сварные швы начинают трескаться, и тогда требуется их замена.

С косвенным баком разница температур намного меньше. Труба с горячей котловой водой быстро нагревает воду в косвенном баке, тогда как вода в стандартном водонагревателе бакового типа нагревается дольше и подвергается более резким перепадам температур. При наличии спиральной трубы внутри резервуара непрямого действия не происходит частого теплового расширения, что снижает механическую нагрузку на резервуар.Меньшая нагрузка на бак означает меньшую частоту замен и больше денег, которые останутся в вашем кармане.

На что следует обратить внимание при выборе водонагревателей косвенного нагрева

Какую бы систему водяного отопления вы ни выбрали, всегда нужно учитывать разные затраты. Когда вы выбираете комбинированную систему, даже если котел уже установлен в вашем здании, вы должны взять на себя расходы на дополнительные трубопроводы и насосы, плюс электричество для работы этих насосов, в дополнение к самому косвенному резервуару.Однако после первоначальных вложений комбинированная система должна прослужить довольно долго.

Водонагреватели косвенного нагрева также страдают отсутствием резервирования. Если ваш котел не работает, вы теряете и отопление помещения, и горячую воду. Летний режим также очень неэффективен, так как котел не обеспечивает обогрев помещения и должен работать лишь на часть своей полной мощности. В идеале котел должен иметь возможность работать с частичной нагрузкой летом — убедитесь, что он не установлен на 100% мощности, когда присутствует только нагрузка на ГВС.

Если вы управляете коммерческой недвижимостью и пытаетесь выбрать между комбинированными или раздельными системами отопления помещений и горячего водоснабжения, наша лучшая рекомендация — получить профессиональную консультацию. Только эксперт может точно проанализировать ваши тепловые нагрузки, чтобы определить, какая конфигурация лучше всего подходит для вашего применения.

Непрямые водонагреватели: краткое описание котлов

Хотите знать, чем отличаются косвенные водонагреватели от стандартных водонагревателей резервуарного типа? Все дело в котле!

Вашему предприятию требуется горячая вода, и у нагревателя резервуарного типа и косвенного нагрева воды будут свои преимущества и недостатки.Добавление резервуара косвенного нагрева к отопительному котлу для создания «комбинированной системы» может обеспечить дополнительную мощность и сэкономить место, но традиционная установка водонагревателя может создать меньше головной боли в долгосрочной перспективе. Мы рассмотрим некоторые ключевые факторы, которые необходимо учитывать, в том числе основные различия между двумя системами, чтобы помочь вам решить, должен ли ваш котел также работать как часть вашей коммерческой системы водяного отопления.

Полный текст читайте здесь!

Когда дело доходит до нагрева воды в коммерческих приложениях (например, в ресторанах, гостиницах и многоквартирных домах), большую часть времени вы все равно увидите то, что мы называем стандартной установкой для водонагревателя в «котельной».«Возможно, вы знакомы с принципом работы водонагревателя резервуарного типа по опыту работы в вашем офисе или дома, но существует множество разновидностей коммерческих водонагревателей, что делает этот тип установки чрезвычайно универсальным вариантом для различных применений. Независимо от размера или конфигурации, классический водонагреватель резервуарного типа в основном состоит из одного или нескольких коммерческих водонагревателей в стандартных или высокоэффективных вариантах, которые нагревают и хранят горячую воду для вашего здания.

Хотя это все еще самая распространенная установка, не всегда доступна опция , только для подачи горячей воды в смесители. Другой тип установки для нагрева воды в коммерческих целях, завоевавший популярность, — это система косвенного нагрева воды или комбинированная система , более известная как , поскольку она сочетает в себе бак косвенного нагрева с нагревательным котлом (водяным или паровым) , а также обеспечивают не только тепло, но и горячую воду для дома.

Отопительный котел и его верный помощник, косвенный резервуар

Чтобы понять, как работает эта система, полезно иметь некоторые базовые знания о котлах . Как и водонагреватели, котлы также производят горячую воду, но они не могут хранить ее , а производимая ими горячая вода (или пар) может использоваться для различных целей — наиболее типичным применением является отопление помещений (также известное как гидронное отопление ). Водогрейные котлы используются только для отопления помещений, не требует места для хранения горячей воды, потому что вместо этого она отправляется в систему для обогрева здания, обычно с использованием радиаторов для распределения тепла по всему зданию (известное как лучистое тепло ).В здании с лучистым теплом вода нагревается котлом до точки чуть ниже точки кипения и течет по постоянному контуру от котла к трубам, в радиаторы и обратно в котел для повторного нагрева (это известно как замкнутый контур ).

Когда бойлер используется как для водяного отопления, так и для водяного отопления и , это называется комбинированной системой. Комбинированная система отопления состоит из двух основных компонентов:

1. A Hydronic (горячая вода или пар) отопление бойлер .Основная часть этой системы, обеспечивающая отопление здания. Размеры коммерческих котлов могут варьироваться от 2 на 2 дюйма до более 5 футов в высоту и более 8 футов в длину, в зависимости от вашего применения и конфигурации.
2. Бак косвенного водонагревателя для горячего водоснабжения здания. Бак косвенного нагрева визуально похож на стандартный водонагреватель, но без механических кишок, необходимых для нагрева только воды, поэтому ему нужен бойлер.

Это означает, что отопительный котел является критическим условием при рассмотрении косвенного водонагревателя в качестве опции для горячего водоснабжения.Непрямой водонагреватель похож на коляску на мотоцикле, отключающую мощность основного устройства для получения дополнительной бонусной функции.

Водонагреватели непрямого действия названы буквально — они не нагревают воду напрямую, как стандартные водонагреватели, поэтому у них нет собственных средств управления, но они также представляют собой нечто большее, чем просто резервуары для хранения воды. Как и стандартный водонагреватель, водонагреватель косвенного действия имеет собственное впускное отверстие для холодной воды и заполняется свежей питьевой водой из городской системы водоснабжения.Но косвенный нагреватель полностью управляется котлом и подключен к нему через трубопровод с замкнутым контуром, проходящий между ними. Труба проходит от котла к резервуару косвенного нагрева, где он соединяется со змеевиком теплообменника, который представляет собой металлическую трубу, закрученную, как штопор, внутри резервуара, окруженную водой для бытового потребления, которую необходимо нагреть. Другой конец змеевика соединяется с другой трубой, идущей обратно к котлу, образуя замкнутый контур. (См. Диаграмму.)

Для ясности, в этих типах комбинированных систем вода, которая нагревается непосредственно бойлером для обогрева здания, и горячая вода, которая выходит из кранов или проходит через посудомоечную машину, являются не одно и то же — эти два разных потока воды никогда не соприкасаются друг с другом.Есть два замкнутых контура непитьевой воды, постоянно нагреваемых котлом, которые называются первичным контуром и вторичным контуром . Первичный водяной контур используется для водяного тепла, но этот контур также подключается к вторичному контуру, который используется для нагрева бытовой или питьевой воды, хранящейся внутри косвенного резервуара. Общим элементом является бойлер и подсоединенный трубопровод, а не образующаяся вода.

Таким образом, вода в этом вторичном контуре непрерывно нагревается котлом почти до кипения, течет в косвенный резервуар и через спиральную трубу теплообменника в виде штопора внутри резервуара.Затем тепло передается от этой сверхгорячей воды в спиральной трубе к окружающей более холодной воде в косвенном баке, в то время как вода внутри змеевика возвращается обратно в бойлер для повторного нагрева. Конструкция змеевика обеспечивает большую площадь поверхности, максимизируя теплопередачу, чтобы вода, содержащаяся в резервуаре косвенного нагрева, становилась достаточно ГОРЯЧЕЙ, чтобы обеспечить достаточное количество горячей воды для бытового потребления для раковин, посудомоечных машин и смесителей. (Хотя в большинстве случаев термин «водонагреватель» является избыточным, в случае косвенного бака это очень верно! Бачок косвенного нагрева на самом деле представляет собой «нагреватель горячей воды », использующий горячей воды для нагрева холодная вода !)

Требования к комбинированной системе отопления

Преимущества системы косвенного нагрева воды в основном сводятся к энергоэффективности, стоимости и компактности, но практичность комбинации system действительно зависит от вашей текущей системы.Ранее мы использовали аналогию, согласно которой добавление косвенного водонагревателя к бойлеру было сродни добавлению коляски к мотоциклу для получения дополнительной функциональности. Давайте рассмотрим это дальше, чтобы объяснить, почему водонагреватели косвенного нагрева по-прежнему занимают такую ​​нишу на современном рынке. Если у вас даже нет мотоцикла, то иметь коляску было бы бесполезно и глупо. Точно так же, если у вас нет водогрейного котла, то водонагревателю непрямого действия не к чему подключаться в качестве источника тепла, поэтому его бессмысленно рассматривать.

Если у вас или есть мотоцикл, то добавление коляски может быть вариантом, если ваш существующий автомобиль может справиться с добавлением и делать это эффективно. Итак, если в вашем доме уже установлен бойлер для водяного тепла (часто бывает в многоквартирных домах), то добавление косвенного водонагревателя для создания комбинированной системы может быть рентабельным и эффективным вариантом для нагрева воды. Но наличие существующего бойлера для водяного тепла не обязательно означает, что ваш бойлер подходит для такого типа системы.

Проще говоря, не все водогрейные котлы достаточно эффективны, чтобы их можно было использовать для различных целей . Технически водонагреватели косвенного действия могут быть модернизированы на более старые котлы стандартной эффективности (атмосферные с КПД 78-86%), но это может сократить срок службы вашего бойлера, заставив его работать круглый год для обеспечения горячей водой, и это обычно не дает никаких преимуществ по сравнению со стандартным водонагревателем, который может достичь такого же или более высокого уровня эффективности.

На самом деле, лучшее время, чтобы начать изучение комбинированной системы, — это когда вы покупаете новый более эффективный водяной котел , независимо от того, заменит ли старый существующий агрегат или просто создадите новую с нуля. Итак, если вы начинаете с чистого листа и устанавливаете новую систему бойлера, косвенный бак — довольно недорогое дополнение, которое может сэкономить ваши деньги в будущем за счет повышения эффективности ваших операций по нагреву воды.

Преимущества многозадачности

Добавление системы косвенного нагрева воды к существующей установке требует вложений в дополнительные трубопроводы и насосы, электричество для работы этих насосов и сам резервуар косвенного нагрева.Однако после того, как вы сделаете первоначальные вложения, комбинированная система может быть относительно долговечной. Котлы рассчитаны на длительную работу, особенно новые модулирующие модели, которые предлагают переменные настройки, чтобы избежать переутомления, так что вы уже получаете большую жизнь от этого оборудования. Кроме того, резервуары косвенного водонагревателя, как правило, служат дольше, чем стандартные газовые водонагреватели резервуарного типа. Вот почему…

Стандартный атмосферный водонагреватель резервуарного типа втягивает воздух из окружающей среды, чтобы создать пламя, которое сжигает топливо (будь то природный газ, пропан или масло).Нагретые газы проходят вверх через многочисленные выхлопные трубы внутри водонагревателя. Перегородки в дымоходных трубах замедляют движение горячего воздуха по мере его продвижения вверх, нагревая воду, окружающую эти трубы, по мере того, как она движется вверх по направлению к коллекторному колпаку, выходит из верхнего дымохода через дымоход и наружу. Когда в здании используется достаточно горячей воды, бак водонагревателя наполняется свежей холодной водой извне для нагрева до следующего раунда. Этот процесс подвергает водонагреватели постоянным изменениям температуры от холодной к горячей, в результате чего стандартный резервуар постоянно расширяется и сжимается, вызывая нагрузку на сварные соединения.В конце концов, эти высокие показатели теплообмена приводят к порче бака водонагревателя, и эти сварные швы разрываются — и именно тогда требуется замена.

В случае водонагревателя косвенного нагрева в баке нет прямого нагрева или горения — вода внутри нагревается пассивно, когда очень горячая вода из бойлера проходит по спиральной трубе в баке косвенного нагрева, передавая тепло более холодной воде, находящейся внутри. непрямой танк. Горячая котловая вода проходит по спиральной трубе довольно медленно, но очень быстро нагревает воду вокруг нее (внутри косвенного резервуара) .Когда бак косвенного нагрева пополняется холодной водой, вода протекает прямо над нагревательной спиралью и сразу же начинает нагреваться, поэтому разница температур, или Δ (дельта) T, намного меньше. В свою очередь, тепловое расширение меньше, что снижает нагрузку на сам резервуар. Этот процесс также делает водонагреватели косвенного нагрева более эффективными, чем стандартные атмосферные водонагреватели. (Хотя многие высокоэффективные водонагреватели повышают свою эффективность за счет использования аналогичной технологии, такой как спиральные теплообменники, поэтому, опять же, важно рассмотреть все варианты, чтобы сделать лучший выбор для вашего здания и потребностей.)

Если у вас ограниченное пространство в котельной, косвенный резервуар может быть отличным вариантом для экономии места, поскольку нет дополнительной вентиляции. Кроме того, часто можно обойтись меньшим косвенным резервуаром для горячей воды, чем для обычного водонагревателя, потому что высокая потребляемая мощность бойлера в БТЕ обеспечивает преимущество быстрого восстановления горячей воды, что компенсирует нехватку хранилища. .

Соображения

С учетом всего сказанного важно уточнить, что косвенные водонагреватели действительно имеют тенденцию быть наиболее выгодными при работе в сочетании с более новыми, высокоэффективными моделями , модулирующими котлами , по нескольким причинам.Во-первых, эти высокоэффективные котлы достигают показателей эффективности от 90 до 99%, что делает их достаточно эффективными для многозадачности, обеспечивая как тепло, так и горячую воду, и при этом экономить ваши деньги на счетах за электроэнергию. Но регулирующий аспект этих котлов — еще один важный фактор для получения максимальной отдачи от комбинированной системы. Модулирующие котлы могут обеспечивать различные уровни розжига горелок, поэтому они могут определить, нужно ли им разжечь полное или слабое пламя. В частности, это означает, что в теплую погоду, когда вы не используете свой бойлер для обогрева, котел может оставаться на низком уровне, когда вы подаете только горячую воду.

Если вы планируете обновить существующую систему котла , включив в нее водонагреватель косвенного действия, необходимо учитывать дополнительные факторы, такие как износ котла, а также эффективность котла. Эффективность котла определенно влияет на то, стоит ли выбирать непрямой водонагреватель по сравнению со стандартным водонагревателем. Использование неэффективного котла для выполнения нескольких функций не увеличивает его эффективность.

Вообще говоря, когда котлы используются только для водяного отопления , они отключаются в теплые месяцы года.Таким образом, важно учитывать, что добавление косвенного нагревателя для бытового использования воды приведет к тому, что котел будет работать круглый год (и связанные с этим расходы). А котел без модуля управления горелкой означает, что котел не может отличить потребность в топке для тепла или горячей воды, поэтому он сжигает одинаковое количество в любом случае и, следовательно, будет гореть чаще, когда также используется для горячей воды. вода. Это может серьезно сократить срок службы котла, поскольку он используется чаще, чем предполагалось изначально.

Одним из недостатков любой комбинированной системы является то, что водяное тепло всегда имеет приоритет над горячей водой для бытового потребления. Когда зданию требуется тепло, включается первичный контур, и если жильцы одновременно принимают душ или используют воду для бытового потребления, тепло здания по-прежнему имеет приоритет. Таким образом, если ударит еще один полярный вихрь, этому котлу, возможно, часто придется удовлетворять свои потребности в обогреве душевых, посудомоечных машин и т. Д. Большинство систем настроены так, чтобы не «игнорировать» бытовые потребности более 30 минут, но что, если это произойдет? быть временными рамками, когда половина дома готовится к работе и принимает душ?

Также, как если бы вы выбрали один большой водонагреватель вместо нескольких меньших блоков, , когда ваш бойлер выходит из строя, вся ваша система ВЫКЛЮЧАЕТСЯ на .Если вы полагаетесь на один бойлер для водяного отопления и нагрева воды, и он выйдет из строя, все ваше здание потеряет и горячую воду, и тепло, и все сразу; нет ни избыточности, ни резервной копии. Перед выбором системы водяного отопления важно соответствующим образом спланировать и оценить свои потребности.

Еще одно соображение — качество воды, используемой в вашей комбинированной системе. Как и в случае с водонагревателями резервуарного типа, важно убедиться, что в вашем бойлере и резервуаре косвенного водонагревателя используется умягченная вода.Вы можете подумать, что ваша вода недостаточно жесткая, чтобы требовать умягчителя, но если вы хотите, чтобы ваш бойлер и водонагреватели жили долгой и здоровой жизнью, это очень важно. Когда жесткая вода нагревается, природные минералы в этой воде отделяются и остаются, чтобы прилипнуть к тому, на что они приземляются. Чем горячее становится вода, тем больше осадка вытряхивается и остается внутри вашего оборудования и труб. Мы упоминали, что котлы производят на самом деле горячей воды?

Отложения в трубках теплообменника котла (самая дорогая часть котла) вызывают эффект пульсации, который в конечном итоге может засорить трубы и препятствовать свободному течению воды.По мере того, как минералы и отложения накапливаются внутри трубок, небольшие промежутки между отложениями создают карманы, в которых водяной пар застревает и выскакивает, создавая небольшие колебания. Это может привести к раскачиванию котла вверх и вниз, что в конечном итоге приведет к выходу из строя теплообменника. Это в конечном итоге приведет к утечке из теплообменника, которая погасит пилотный узел, остановив все возможности нагрева и в конечном итоге превратятся в гигантскую лужу на полу вашей котельной.Проблемы с отложением отложений будут развиваться постепенно, но к тому времени, когда появятся заметные симптомы, ущерб будет трудно обратить вспять. Поскольку жесткая вода может привести к катастрофическому отказу вашего оборудования, предотвращение ее умягчением является достойным вложением для сохранения вашего бойлера и системы косвенного нагрева воды как можно дольше.

Если вы находитесь на начальной стадии установки коммерческого водонагревателя или готовы к капитальному ремонту, вы можете столкнуться с выбором между стандартным водонагревателем резервуарного типа или комбинированной системой, в которой используется бойлер и непрямой танк.Комбинированная система с правым бойлером является отличным вариантом для нагрева воды для хозяйственных нужд и в коммерческих помещениях. Бак косвенного нагрева воды может быть довольно недорогим дополнением к вашей системе водяного отопления, что может сэкономить вам деньги в будущем за счет повышения эффективности операций по нагреву воды.

Несмотря на то, что система бойлера и водонагревателя косвенного нагрева имеет множество преимуществ, есть также случаи, когда она может не подходить для вашего бизнеса.Прежде чем вносить изменения, важно понимать основы бойлеров и водонагревателей и взвешивать затраты / выгоды. Профессиональный, обученный специалисту по системам водяного отопления может помочь вам взвесить ваши варианты и определить, какая установка для водяного отопления лучше всего подходит для вашего коммерческого применения .

…

Не знаете с чего начать? Ознакомьтесь с нашей информацией о водонагревателях, чтобы принять наилучшие решения по поводу установки для коммерческого отопления и водоснабжения .Или свяжитесь с нашими обученными специалистами в Reliable Water Services (800-356-1444). Мы рады помочь вам выбрать лучшую систему водяного отопления для вашего коммерческого применения.

% PDF-1.4 % 881 0 объект> эндобдж xref 881 78 0000000016 00000 н. 0000006376 00000 п. 0000006477 00000 н. 0000007093 00000 п. 0000007629 00000 н. 0000008300 00000 н. 0000008919 00000 н. 0000009296 00000 н. 0000009554 00000 п. 0000009922 00000 н. 0000010184 00000 п. 0000010246 00000 п. 0000010359 00000 п. 0000010613 00000 п. 0000011302 00000 п. 0000011388 00000 п. 0000011499 00000 п. 0000011751 00000 п. 0000012349 00000 п. 0000012971 00000 п. 0000014629 00000 п. 0000014953 00000 п. 0000015331 00000 п. 0000015598 00000 п. 0000017771 00000 п. 0000018273 00000 п. 0000018356 00000 п. 0000018629 00000 п. 0000019134 00000 п. 0000021151 00000 п. 0000022981 00000 п. 0000024814 00000 п. 0000026502 00000 п. 0000026974 00000 п. 0000027248 00000 п. 0000027670 00000 н. 0000029596 00000 п. 0000030863 00000 п. 0000035498 00000 п. 0000037497 00000 п. 0000040717 00000 п. 0000045337 00000 п. 0000053735 00000 п. 0000056828 00000 п. 0000057058 00000 п. 0000057140 00000 п. 0000057194 00000 п. 0000057222 00000 п. 0000057338 00000 п. 0000058664 00000 п. 0000060662 00000 п. 0000075150 00000 п. 0000111100 00000 н. 0000111174 00000 н. 0000111477 00000 н. 0000111551 00000 н. 0000111853 00000 н. 0000111927 00000 н. 0000112232 00000 н. 0000115210 00000 п. 0000115284 00000 н. 0000115893 00000 н. 0000116243 00000 н. 0000116277 00000 н. 0000116342 00000 п. 0000116458 00000 н. 0000116532 00000 н. 0000117117 00000 н. 0000117464 00000 н. 0000117498 00000 н. 0000117563 00000 н. 0000117679 00000 н. 0000117753 00000 н. 0000118346 00000 п. 0000118695 00000 н. 0000118729 00000 н. 0000118794 00000 н. 0000001856 00000 н. трейлер ] >> startxref 0 %% EOF 958 0 obj> поток xYXW> B T @) «от.X * JE * + aaIgCNGFʞcϞ | îS2Vg> /% & 0 {‘\ $ w7FvwOXwdVZE] ~ Doa /

Как установить два водонагревателя

Изображение большего размера Изображение большего размера с более подробной информацией о сантехнике Косвенное Нагреватель и бойлер … На рис. 1 показан обзор работы бойлера и косвенного нагревателя. Цель: отопление дома плюс горячая вода. котел перегревает горячую воду на газе или масле со скоростью 150 000–300 000 + БТЕ в час при диапазоне температур, который может достигнуть почти кипящей воды 200F (смертельная температура для людей, бактерии, омары и т. д.). «Водонагреватель — прибор для подачи горячей воды в жилые дома. или коммерческое использование, кроме отопления помещений . Максимальная температура воды на выходе для любой воды нагреватель 210F (98,5C). «Проектирование энергоэффективного коммерческого систем .pdf котел выполняет две функции. 1) Нагрейте жилое пространство за счет непрерывной циркуляции воды на 200 градусов (котельный контур) от котла через ряд труб и радиаторов находится в каждой комнате, и обратно к котлу. 2) Теплоснабжение питьевая вода путем циркуляции воды 200 градусов по контуру от котла через спиральный теплообменник внутри косвенного нагревателя и обратно к бойлеру. При подключении к типичный бойлер, косвенный нагреватель может поставлять очень большой объем питьевая горячая вода (200-400 галлонов в час) в зависимости от рейтинга BTU котел, характеристики системы, установка термостата, температура поступающая холодная вода, размер косвенного нагревателя и т. д. Какой размер косвенного нагревателя нужен Там представляют собой различные типы конструкций водонагревателей косвенного нагрева, которые получают горячую вода от внешнего источника тепла…. например, геотермальная петля, солнечная система на крыше, дровяная печь-котел и т. д. Многие конструкции не используют косвенный нагреватель, а вместо этого используют циркулирующую питьевую воду через источник тепла, а затем обратно в обычный водонагреватель или же резервуар. Уход должны приниматься, чтобы не превышать пределы резервуара. Некоторый модели резервуаров для хранения Marathon рассчитаны на 170F. Солнечные баки есть обычно рассчитан на температуру воды 180F. Какой-то водонагреватель вспомогательный резервуары для хранения и некоторые коммерческие водонагреватели рассчитаны на 180 + F (необходимо проверить спецификацию), в то время как обычные жилые танки равномерный рейтинг 150 в новом состоянии.Более высокие температуры повредят резервуар от ослабление целостности входных и выходных сварных швов и т. д. для предотвращения повреждений, все водонагреватели должны иметь правильную номинальную Клапан TP, выпускающий воду при 210F. Старые резервуары с ржавчиной будет небезопасно при высоких температурах и с большей вероятностью разорвется жестоко. Ресурс: Код клапана TP Водонагреватель косвенного действия необходим для любой системы в котором не циркулирует чистая питьевая вода, для пример солнечная система сбора на крыше, в которой используется гликоль (смертельный антифриз) в циркуляционном контуре, чтобы предотвратить замерзание.Ресурс Прочтите о водонагревателях с гликолем Гликоль, свинец и другие химические вещества нельзя попадать в питьевую воду. питьевое водоснабжение. Питьевой вода не может проходить по трубам, которые используются или использовались для котел из-за химикаты (хроматы, уплотнение котла и т. д.), присутствующие в системе котла, и из-за опасно высоких температур и давлений котла вода. Использование косвенный нагреватель обеспечивает подачу питьевой воды и воды из бойлер останется отдельно. Если теплообменник, расположенный внутри косвенный нагреватель ломается или образует трещину, косвенный нагреватель должен быть заменены. Косвенный обогреватель подает в дом питьевую (питьевую) воду. Как это работает: косвенный нагреватель имеет термостат, который установлен независимо от бойлера. Термостат управляет циркуляционным насосом. Когда вода внутри косвенного нагревателя опускается ниже заданного значения, насос циркулирует горячая вода из котел, через тепло теплообменник и обратно в котел в непрерывном цикле. Когда вода температура внутри косвенного нагревателя достигает заданного значения термостата, например 120F, циркуляционный насос выключается, и вода останавливается движение через теплообменник, пока термостат снова не потребует тепла. Зачем использовать косвенный бак с теплообменником для подачи горячей воды в дом? 1) Питьевая горячая вода должна быть безопасной для питья, и ее нельзя смешивать с горячая вода, используемая в котельной системе. Котел представляет собой замкнутую систему, которая рециркулирует ту же воду, в то время как питьевая вода должна подаваться свежей с каждым розыгрышем. 2) супер нагретую горячую воду из котла нельзя пускать в бытовую воду трубы, в которых давление может превышать номинальное значение трубы, и температуры может превышать номинальную мощность резервуара или превышать стандарты безопасности в жилых помещениях для ошпаривание (максимум 150 для бытовых обогревателей).Очень горячая вода (140-180F +) может убить и / или вызвать серьезные ожоги. Типичный температура ванны в душе составляет 104 F и редко намного выше. Типичный установка термостата косвенного нагрева может быть 120-135F, что означает, что холодная вода смешивается с горячей водой на душевом клапане до температуры 104F температура. Руководство по каждому продукту для бытовых водонагревателей Рекомендуем установить термостат 120. Смесительный клапан должен быть установлен для любая установка термостата выше 120F. Ресурс: Преимущества смесительного клапана Котловой контур — это «замкнутая система», и должен иметь гарантии минимизировать высокое давление и предотвратить взрыв резервуаров и трубы, содержащие перегретую горячую воду.Котел ДОЛЖЕН устанавливаться, обслуживаться и т.д. лицензированным сантехником с опытом работы в сфере котлов из-за высокого давления и температуры от котла … Проект не для дома своими руками. Ресурс Схема труб на 3 котла Типовая Руководство по косвенному обслуживанию котла: Руководство по косвенному обслуживанию Руководство по эксплуатации котла Руководство по установке / обслуживанию котла Установка / обслуживание коммерческого котла Какой размер необходим косвенный нагреватель Бойлер и непрямые — это действительно «бесконечный запас горячей воды»… способен доставляет 400+ галлонов горячего при непрерывном розливе, прежде чем станет слишком холодным к использовать.

Изображение большего размера Конденсация обогреватели … Начиная с энергетического стандарта 2015 года, любое домашнее хозяйство, нуждающееся в газовой воде обогреватель объемом более 50 галлонов, необходимо обратить внимание на покупку двух обогревателей, или рассмотрите конденсационный нагреватель. Polaris относится к классу воды нагреватели называют «конденсационными» из-за количества тепла, рециркулируемого из дымохода и получаемого в результате конденсированного кислого водяного пара, который должен быть направленным в слив пола. Полярная звезда обогреватель … … водонагреватель Polaris со сверхнизким выбросом Горелка 100000-199000 БТЕ в час и 444 резервуара из нержавеющей стали и тепла теплообменник, не требует анодного стержня и имеет размер 34 и 50 галлонов. Назначение: снабжение больших объемов горячей питьевой воды со вторичным назначение отопления дома. г. Polaris используется много лет. Это не новое введение. Polaris имеет более высокий КПД (80%), чем у обычного атмосферного нагревателя или нагревателя с механической вентиляцией (60% эффективность). Эффективность совокупный тепловой КПД и стоимость нагревателя в режиме ожидания, включая любые электричество необходимо для нагнетателя, заслонки дымохода и т. д., но не учитывается цена покупки, долговечность, обслуживание, ремонт, стоимость установки, домашние изменения и т. д., а также не учитывать ущерб окружающей среде домохозяйства с высоким потреблением. 50 галлон от 100000 до 199000 БТЕ в час Polaris примерно такого же размера, как и обычный жилой водонагреватель (Диаметр 22 дюйма), но может поставить больше горячей воды, чем водонагреватели на 40 000 БТЕ. Например, 50 галлон 100000 БТЕ Polaris обеспечивает ориентировочно 100 галлонов в первый час … Это означает, что он будет поставлять 100 галлонов горячей воды за один непрерывный розлив до температуры воды становится непригодным для использования. Восстановление 129 галлонов в час. (В зависимости от температуры входящая холодная вода и настройка термостата). 50-галлонный 199000 БТЕ Polaris может доставить примерно 170 галлонов Первый час. Контраст с обычным нагревателем резервуара на 40 галлонов с доставкой в ​​первый час оценка 60+ галлонов полезной горячей воды, с восстановлением 40-50 галлонов в час в час. компромисс для конденсационных нагревателей, таких как Polaris, — более высокая стоимость, больше дорогой ремонт, крупнее газопровод и расход газа, более сложная установка (мощность прямая вентиляция), необходимость в чистая электроэнергия и выделенная цепь 120 вольт, плюс скачок напряжения защита для защиты сложных электронных регуляторы чувствительны к скачкам напряжения и т. д. Конденсационный нагреватель Polaris использует воздуходувка для втягивания воздуха в горелку в нижней части водонагревателя через всасывающую трубу снаружи. Поставка природного газа или пропан газ смешивается с воздухом внутри горелки, расположенной в нижней части резервуара для воды.После сжигания топлива вентилятор выталкивает горячие побочные продукты сгорания. через спиралевидный теплообменник, расположенный внутри бака перед тем, как нажать на выхлоп побочный продукт из резервуара и вверх по вентиляционной трубе, выходящей через боковую стенку или окончания на крыше. Вентиляционная труба типичная 2-3 дюйма ПВХ, как указано в руководстве. Обогреватель Polaris может быть интегрирован с дополнительным накопительным нагревателем или интегрирован с воздухом манипулятор для отопления всего дома … или используется отдельно для доставки питьевая горячая вода большого объема. Ресурсы: Обзор водонагревателя Polaris и изображения Конденсационный нагреватель Vertex не удается сохранить вверх с душем с высоким расходом Эффективность: конденсационные нагреватели обеспечивают циркуляцию горячей воды за счет спирального тепла обменник повышение теплового КПД. Тепловой КПД Polaris составляет 94-96% Тепловой КПД — это процент тепла от горелки, переведен в вода … добавить тепловой КПД с расчетными потерями в режиме ожидания = общая эффективность. Polaris имеет общий КПД около 81%. КПД обычного атмосферного газового водонагревателя составляет около 60%. Помните, что рейтинг EF обогревателя — это не эффективность … это формула для расчета эффективности, которая вычитает процент резервуара объем … с меньшими резервуарами, имеющими меньший объем, и немного выше эффективность. Токсично побочные продукты. По федеральному стандарту любой водонагреватель мощностью 100000+ БТЕ должен быть сверхнизким NOx. Polaris с горелкой от 100000 до 199000 БТЕ имеет сверхнизкий уровень выбросов NOx … с выделением 20 частей на миллион NOx.Контраст с типичным бытовым обогревателем со сверхнизким выбросом NOx 40000 БТЕ, который выделяет 14 стр / мин. Типичный бытовой газ 40 000 БТЕ водонагреватель (если не рассчитан на низкий уровень выбросов) около 54 частей на миллион.

Интернет-курсов PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии

курсов. «

Russell Bailey, P.E.

Нью-Йорк

«Он укрепил мои текущие знания и научил меня еще нескольким новым вещам

, чтобы познакомить меня с новыми источниками

информации.»

Стивен Дедак, П.Е.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

.

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. «

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей роте

имя другим на работе. «

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что я уже знаком

с деталями Канзас

Городская авария Хаятт.»

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

.

информативно и полезно

на моей работе »

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны.Вы

— лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал «

Jesus Sierra, P.E.

Калифорния

«Спасибо, что позволили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от отказов »

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения »

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.э., позволяя

студент, оставивший отзыв на курс

материалов до оплаты и

получает викторину «

Арвин Свангер, П.Е.

Вирджиния

«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие «

Mehdi Rahimi, P.E.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов.»

Уильям Валериоти, P.E.

Техас

«Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

.

обсуждаемых тем »

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П.Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам »

Джеймс Шурелл, П.Е.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании какой-то неясной секции

законов, которые не применяются

до «нормальная» практика.»

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор.

организация «

Иван Харлан, П.Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

доступный и простой

использовать. Большое спасибо ».

Патрисия Адамс, P.E.

Канзас

«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

Joseph Frissora, P.E.

Нью-Джерси

«Должен признать, я действительно многому научился. Помогает иметь печатный тест во время

обзор текстового материала. Я

также оценил просмотр

фактических случаев «

Жаклин Брукс, П.Е.

Флорида

«Документ» Общие ошибки ADA при проектировании объектов «очень полезен.Модель

Тест потребовал исследований в

документ но ответов

в наличии. «

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за широкий выбор вариантов

в транспортной инженерии, что мне нужно

для выполнения требований

Сертификат ВОМ.»

Джозеф Гилрой, P.E.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой.»

Кристина Николас, П.Е.

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать еще

курсов. Процесс прост, и

намного эффективнее, чем

приходится путешествовать. «

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время искать, где на

получить мои кредиты от. «

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теорий. «

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утро

до метро

на работу.»

Клиффорд Гринблатт, П.Е.

Мэриленд

«Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. «

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.»

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по ваш промо-адрес который

сниженная цена

на 40%. «

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

коды и Нью-Мексико

правил. «

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительных

Сертификат . «

Томас Каппеллин, П.E.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил — много

оценено! «

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

«Курс был по разумной цене, а материалы были краткими и

хорошо организовано. «

Glen Schwartz, P.E.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока —

хороший справочный материал

для деревянного дизайна. «

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефонному звонку.»

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве — проектирование

Здание курс и

очень рекомендую .»

Денис Солано, P.E.

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлен. «

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загрузить учебные материалы на номер

.

обзор где угодно и

всякий раз, когда.»

Тим Чиддикс, P.E.

Колорадо

«Отлично! Сохраняю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, без всякой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

«Вопросы на экзамене были зондирующими и продемонстрировали понимание

материала. Полная

и всесторонний ».

Майкл Тобин, P.E.

Аризона

«Это мой второй курс, и мне понравилось то, что мне предложили этот курс

поможет по телефону

работ.»

Рики Хефлин, П.Е.

Оклахома

«Очень быстро и легко ориентироваться. Я определенно буду использовать этот сайт снова».

Анджела Уотсон, П.Е.

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

«Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличное освежение ».

Luan Mane, P.E.

Conneticut

«Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

вернись, чтобы пройти викторину «

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использовать в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

«Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

курс.»

Ира Бродская, П.Е.

Нью-Джерси

«Веб-сайтом легко пользоваться, вы можете скачать материал для изучения, а потом вернуться

и пройдите тест. Очень

удобно а на моем

собственный график «

Майкл Гладд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Деннис Фундзак, П.Е.

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

Сертификат

. Спасибо за изготовление

процесс простой. »

Fred Schaejbe, P.E.

Висконсин

«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и прошел

один час PDH в

один час. «

Стив Торкильдсон, P.E.

Южная Каролина

«Мне понравилось загружать документы для проверки содержания

и пригодность, до

имея для оплаты

материал .»

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об EE для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

.

процесс, требующий

улучшение.»

Thomas Stalcup, P.E.

Арканзас

«Мне очень нравится удобство участия в викторине онлайн и получение сразу

сертификат. «

Марлен Делани, П.Е.

Иллинойс

«Учебные модули CEDengineering — это очень удобный способ доступа к информации по телефону

.

многие различные технические зоны за пределами

по своей специализации без

надо ехать.»

Гектор Герреро, П.Е.

Грузия

Котельная система

: схема системы косвенного котла

Weil McLain Руководство по поиску и устранению неисправностей
Пошагово следуйте руководству по поиску и устранению неисправностей: — Водонагреватель меньшего размера — Неправильный размер котельной системы — Проверка компонентов — Рабочая температура котла — Расположение устройств управления потоком — Воздух во Все водонагреватели (прямые и косвенные) будут складываться . Уменьшение укладки в… Получите Doc

ЦИЛИНДРЫ ГОРЯЧЕЙ ВОДЫ С ВЕНТИЛЯЦИЕЙ — Советы по сантехнике — YouTube
Это видео даст вам основную информацию о системе. Если вы на самом деле заглянете внутрь, то увидите, что внутри находится змеевик, в котором течет горячая вода из бойлер, передающий тепло в ЦИЛИНДРЫ ПРЯМОЙ И НЕПРЯМОЙ ГОРЯЧЕЙ ВОДЫ — Сантехнические насадки — Продолжительность: 6 … Просмотр видео

ОПРЕДЕЛЕНИЯ — Центральный Бойлер
Система подачи потока, выраженная в фунтах на квадратный дюйм (psi).Падение давления вызвано трением о стенки трубопровода и, кроме того, зависит от размера, длины и текстуры трубок горячего питания котла … Прочитать документ

БЕЗБАКОВЫЕ СХЕМЫ УСТАНОВКИ ВОДОНАГРЕВАТЕЛЯ
Бесконтактный водонагреватель без снятия всей системы не в сети. Размеры трубопровода или водопроводного коллектора должны соответствовать количеству устанавливаемых безбаквальных водонагревателей. Многоблочная установка коллектора с альтернативной косвенной рециркуляцией… Получите доступ к документу

Водонагреватели косвенного нагрева серии 3 — Водонагреватели косвенного нагрева Weil-McLain
серии 3 PLUS Line GOlD Plus могут образовываться в системе распределения питьевой воды при определенных минимальных температурах воды или 80; и PLUS 100, 110 или 119 водонагревателей, независимо от используемого котла. В Разделе A приведены инструкции по бытовому водоснабжению … Подробнее

Trin & Stor — Home | Бойлеры NTI
Обвязка котельной системы линии косвенного нагрева воды NTI Trin & Stor.Настоящее руководство НЕ содержит инструкций по установке котлов системы отопления; поэтому монтажники должны обращаться к инструкциям производителя котла для процедуры установки котла. … Получить Doc

MnR750 / MnR1050 СИСТЕМА КОНДЕНСАЦИИ НЕПРЯМОЙ БЫТОВОЙ ГОРЯЧЕЙ ВОДЫ Модель №: 6.1 Схема электрических соединений Система P-K MACH ‘n’ Roll ™ и бойлер P-K MACH являются лишь частью полной системы отопления. Это добавление … Посмотреть документ

ASPE Cleveland Seminar
• Добавьте косвенную бытовую нагрузку к негабаритной котельной. Система большой массы • Достаточный объем воды в котле или трубопроводе системы обеспечивает минимальную цикличность котла • Может быть конденсационной или неконденсирующейся Семинар ASPE в Кливленде… Получить Doc

Термосифон — Википедия
Термосифон (или термосифон) Когда в термосифоне происходит фазовое изменение, это означает, что в системе не хватает жидкости, диаграмма 1937 года охлаждения двигателя полностью за счет циркуляции термосифона.
