Повезло тем, кто может подключиться к системе общего теплоснабжения и не знать лишних проблем. Если же дом расположен в районе, где централизованного отопления нет, надо будет выкручиваться. Придется обустроить индивидуальную котельную, а то, какой она будет, где разместится, и на каком топливе будет работать, зависит от массы факторов. Попробуем разобраться со всеми нюансами и понять, как правильно обустроить котельную в частном доме и какие требования выдвигаются к подобным помещениям.

№1. Типы котельных по расположению

Конечно, есть требования безопасности, которые обязательно необходимо соблюдать при обустройстве такого помещения, как котельная, но все же они предоставляют нам право выбора в вопросах вида топлива, размеров и местоположения топочной.

По типу размещения в частном доме котельная бывает:

• встроенная в дом. В этом случае все оборудование размещается в одном из помещений дома (обычно, это кухня или коридор). В плане простоты и дешевизны обустройства это лучший вариант, но подойдет он лишь в том случае, если планируется использовать маломощный компактный котел. Газовый котел с надувной горелкой в данном случае использовать не рекомендуется по причине высокой шумности, а оборудование, работающее на солярке, может доставить массу неудобств из-за резкого неприятного запаха;
• в пристройке или отдельном помещении дома. Все котельное оборудование размещается в отдельном помещении, которое соединяется с домом одной или несколькими стенами. Дверь в такую котельную оббивают негорючими материалами. Это оптимальный вариант с точки зрения удобства и безопасности. Если котельная будет соседствовать с жилыми помещениями, то желательно произвести дополнительную шумоизоляцию: в СНИПах об этом ничего не сказано, но так будет намного комфортнее;
• отдельно стоящее здание. Все оборудование можно и вовсе вынести в самостоятельное небольшое здание, обустроенное в соответствии со всеми правилами и нормами. Оно будет соединяться с домом посредством теплотрасс. В этом случае у вас развязаны руки: можно использовать оборудование любого типа и не переживать о шумности или наличии запахов. Часто такие котельные обустраивают, когда используется газовый котел высокой мощности. Минус – затраты на возведение отдельного здания и прокладку коммуникаций;
• блочно-модульная котельная. Все оборудование в этом случае располагается в контейнере, который можно относительно легко переместить с места на место. Применяется как резервный или временный вид отопления на предприятиях и промышленных объектах, но может быть использован и в частном доме.

В идеале продумать расположение котельной необходимо на этапе проектирования дома. Если дом уже возведен, количество возможных вариантов расположения сокращается, а из-за этого можно столкнуться с тем, что выбор отопительного оборудования будет существенно ограничен. В любом случае, приступая к обустройству котельной, лучше обратиться за помощью к профессионалам. В Москве, области и соседних регионах монтажом котельных занимается компания «Миг-Плюс»: с 1997 года специалисты предприятия ввели в эксплуатацию более двух сотен объектов бытового и промышленного назначения. Специалисты сопровождают каждый объект от проектирования до ввода в эксплуатацию. С примерами работ и прочими подробностями можно ознакомиться на странице http://migplus.ru/montazh-kotelnyh.html.

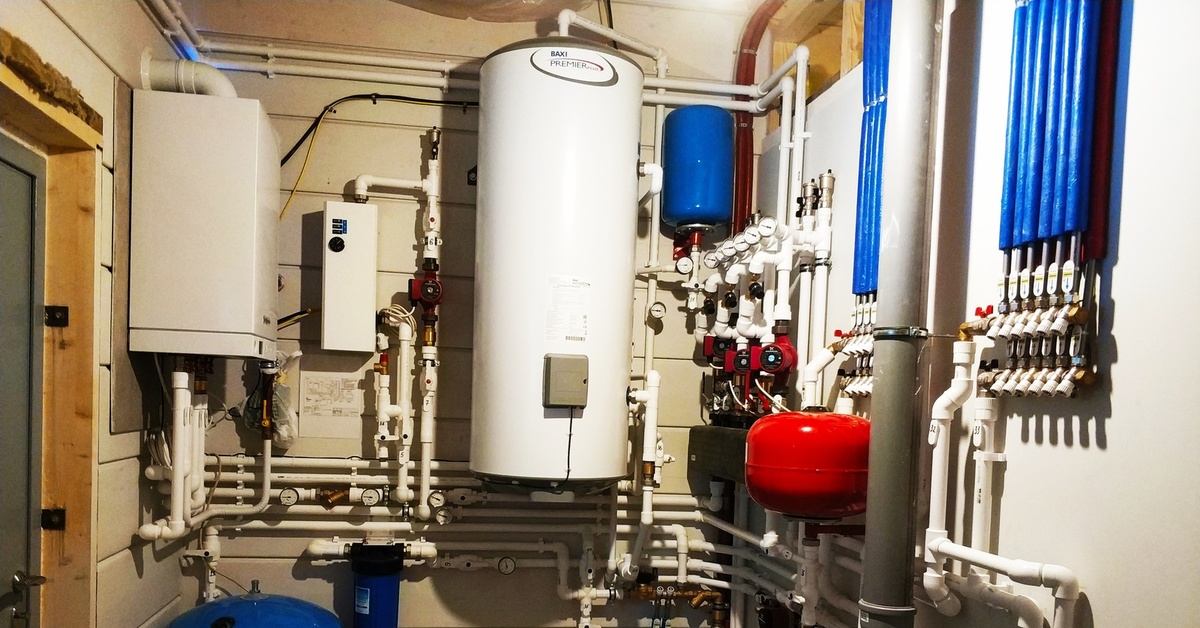

№2. Основные элементы котельной в частном доме

Хорошо, если дом маленький, и проблемы отопления и горячего водоснабжения можно решить одним небольшим двухконтурным газовым котлом. Но в большинстве случаев этого будет недостаточно – понадобится целый комплекс оборудования, который может состоять из набора следующих элементов:

• котел – сердце всей котельной. Он будет отвечать за нагрев воды для системы отопления. Тепло может получаться при сжигании разных видов топлива: жидкого, газообразного или твердого. Отдельный случай – электрические котлы. В некоторых случаях устанавливают сразу два котла, чтобы обеспечить частному дому полную энергонезависимость;
• бойлер. Если используется одноконтурный котел, то для подогрева воды для системы горячего водоснабжения придется использовать бойлер;
• расширительный бак. В эту емкость будет попадать вода из системы отопления, если давление в ней повысится. Таким образом, трубы и радиаторы защищены от прорыва;
• аккумулятор тепла. Устанавливается не всегда, несмотря на то, что это очень полезный элемент. В этой емкости накапливается перегретый теплоноситель, «лишнее тепло», который потом подается в систему отопления. Таким образом значительно экономятся ресурсы и повышается безопасность. Особенно актуально наличие этого элемента для твердотопливных котлов и при наличии двух котлов разного типа;
• распределительный коллектор. Необходим для правильного распределения теплоносителя по всей системе, регулирует температуру;
• циркуляционный насос. Необходим только в системах, где теплоноситель циркулирует принудительно;
• дымоход. Необходим для отвода продуктов горения за пределы дома. Дымоход не нужен только для электрического котла;
• группа безопасности и контроля – комплекс приборов, которые следят за температурой и давлением в котле и системе. Также сюда могут входить датчики, которые контролируют состояние воздуха в котельной;
• автоматика получает команды от пользователя по поводу требуемой температуры, собирает данные группы безопасности и позволяет правильно регулировать основные параметры системы;
• запорная арматура необходима для того, чтобы контролировать поток теплоносителя;
• трубы, по которым вода от котла идет в радиаторы;
• фильтр необходим для очистки воды перед ее попаданием в котел и бойлер. Если в регионе вода насыщена солями и содержит механические примеси, то без фильтра не обойтись – иначе оборудование может в скором времени отказать.

Необязательно использовать все эти элементы – их набор зависит от многих факторов. Прежде всего, это площадь дома и тип топлива.

№3. Виды котлов для котельной

Именно от того, какого типа котел будет использоваться, зависят многие нюансы обустройства котельной.

По типу топлива котлы бывают:

• газовые, работают на природном или сжиженном газе, отличаются высоким КПД, простотой управления. Их можно переводить с одного типа газа на другой. Оптимальный выбор для большинства частных домов;
• на твердом топливе (уголь, дрова, торф, брикеты) в плане эксплуатации более экономные, но придется постоянно следить за системой и подбрасывать топливо;
• на жидком топливе (дизель). Такие котлы обычно ставят там, где нет возможности использовать природный газ или подвозить сжиженный. Если же со временем в районе появится газопровод, то такой котел можно будет переоборудовать на работу с газом;
• электрические котлы самые безопасные, удобные и бесшумные, но и самые дорогие. Отапливать целый дом ими невыгодно, но в качестве резервного источника тепла они подходят.

По способу установки котлы бывают:

• настенные;
• напольные.

Настенные котлы в компактном корпусе содержат такие необходимые элементы, как автоматика, датчики, расширительный бак и т.д. В подобном исполнении производятся котлы мощностью до 60 кВт. Если мощность котла не превышает 35 кВт, его разрешается устанавливать в кухне или прихожей. Настенные модели зачастую более чувствительны к состоянию воды. Напольные модели могут быть любой мощности, они незаменимы при отоплении помещений большой площади.

Какой мощности необходим котел? Лучше доверить расчет специалистам, которые знают, что учитывать необходимо множество параметров. Чтобы приблизительно понять, какой мощности оборудование понадобится, можно воспользоваться правилом, согласно которому на каждые 10 кв.м площади дома понадобится 1 кВт мощности котла. Если он будет использоваться в системе горячего водоснабжения, то надо добавить еще 10% к мощности. Чтобы котел не работал на пределе своих возможностей, к полученному значению добавляют еще 20%.

№4. Котельная в частном доме: требования к безопасности

Тот факт, что котельная – объект повышенной опасности, в объяснении не нуждается. Вопрос заключается в другом. Как же обустроить помещение так, чтобы обеспечить себе максимальную безопасность, комфорт и простоту доступа к оборудованию?

Общие требования к котельной в частном доме:

• стены должны быть выполнены из бетона или строительного кирпича. Допускается использование керамической плитки или штукатурки – это негорючие материалы;
• при установке котла на пол необходима бетонная стяжка, также пол можно прикрыть листом металла;
• при установке настенного котла участок стены необходимо облицевать плиткой или покрыть листом металла;
• в помещении котельной нельзя хранить взрывоопасные и легковоспламеняющиеся вещества. Это не касается только лишь топлива, которое будет храниться специальным образом;
• около котла следует оставить достаточно места, чтобы к нему мог быть осуществлен беспрепятственный доступ для эксплуатации, техобслуживания и ремонта. Если для котельной отведено небольшое помещение, то разместить все оборудование будет непросто – лучше предварительно составить схему расположения котла и прочих элементов;
• дверь, которая ведет из котельной в дом, должна быть противопожарной.

В идеале еще до строительства котельной лучше составить проект размещения оборудования и учесть все требования, которые выдвигаются такими нормативными актами, как СНиП по котельным установкам II-35-67, Свод правил по проектированию автономных теплоснабжающих систем СП-41-104-2000 и Инструкция по размещению теплогенераторов МДС 41-2.2000.

Котельные с газовым котлом

Газовые котлы при неправильной установке и эксплуатации могут стать причиной пожара или даже взрыва

При установке газового котла следует учитывать следующие особенности:

• помещение, где будет располагаться все оборудование, должно быть по площади не менее 6 м²;
• высота помещения не менее 2,5 м;
• объем помещения – 15 м³ и более;
• стены котельной, смежные с жилыми помещениями, должны иметь огнестойкость не менее 0,75 часов;
• минимальный размер оконного проема – 0,03 м²/1 м³ помещения;
• наличие подиума под напольный котел высотой не менее 5 см;
• перед котлом должно оставаться свободное пространство площадью 1 м², между оборудованием, стенами и прочими предметами должен быть проход шириной не менее 70 см, иначе доступ к котлу будет затруднен;
• обязательное наличие вентиляции и канализации;
• ширина дверного проема не менее 80 см, дверь открывается наружу;
• для котлов мощностью более 350 кВт необходимо строить отдельное здание;
• если котельную располагают в пристройке, необходимо чтобы она была около глухой стены. Минимальное расстояние до ближайшего окна – 1 м.

Это не считая того, что необходимо выполнить все общие требования.

Котельные с тведотопливным котлом

В этом случае принять во внимание следует такие требования:

• расстояние от котла до ближайших стен и предметов – от 10 см;
• на каждый 1 кВт мощности необходимо предусмотреть 8 см² оконного проема;
• дымоход по всей длине должен иметь одинаковый диаметр и как можно меньшее количество поворотов;
• внутреннюю поверхность дымохода можно оштукатурить, но это необязательно;
• в дымоходе должно быть специальное отверстие для его обслуживания;
• для котлов, которые будут работать на угле или дровах, площадь котельной должна быть не менее 8 м²;
• при использовании котла на угле необходимо делать проводку скрытого типа, так как угольная пыль отличается повышенной взрывоопасностью;
• пространство перед котлом должно быть свободным, чтобы можно было подбрасывать топливо и чистить зольник;
• стены, выполненные из недостаточно огнестойких материалов, обшивают листом стали толщиной 2,5 мм.

Котельная с дизельным котлом

Список требований таков:

• в котельной, а лучше за ее пределами, необходимо разместить металлический толстостенный резервуар объемом не менее 1,5 м³. Из него топливо будет поступать в бак котла. К резервуару должен быть обеспечен свободный подъезд;
• от горелки котла до противоположной стены должно быть не менее 1 м пространства.

Котельная с электрическим котлом

Электрический котел не сжигает топливо, не шумит и не пахнет. Под него не обязательно выделять отдельное помещение, да и к вентиляции особых требований нет. Единственное что необходимо помнить, так это то, что токопроводящие клеммы котла должны быть заземлены.

№5. Требования к дымоходу котельной

Продукты сгорания газового, жидко- и твердотопливного котла необходимо отводить за пределы котельной при помощи дымохода. При его проектировании и обустройстве учитывайте такие нюансы:

• дымовая труба должны быть выше уровня кровли. Это обязательное условие нормальной тяги;
• в качестве материала для дымохода можно использовать кирпич, одностенные и двустенные стальные трубы, керамические, асбестоцементные и вермикулитовые трубы. Самый популярный вариант – это все же сталь, следом идет кирпич. Порой одностенные стальные трубы размещают в кирпичном дымоходе;
• каким бы ни был материал, необходимо предусмотреть отверстие для проведения ревизии и очистки;
• если дымоход идет вдоль стены дома, то его необходимо прочно его зафиксировать;
• рекомендуется, чтобы диаметр отверстия котла, предназначенного для вывода дымовых газов, был меньше, чем диаметр дымохода.

№6. Требования к вентиляции котельной

Для электрического котла вентиляция особо не нужна, в остальных случаях придется внимательно изучить существующие требования:

• вентиляция котельной может быть объединена с общей приточной вентиляцией дома;
• необходимо обеспечить 3-кратный воздухообмен за 1 час, т.е. если объем котельной 15 м³, то за час в нее должно поступить 45 м³ воздуха. Он необходим для поддержания процесса горения, часть его необходима для вытяжки;
• для организации естественной притяжной вентиляции в стене, противоположной котлу, делают отверстие диаметром 13-15 см при мощности котла до 40 кВт и 17 см при более высокой мощности. В отверстие ставят специальную вентиляционную трубу с заслонкой и сеткой;
• если котельная – это отдельное помещение, то вентиляцию можно организовать благодаря наличию жалюзийных решеток в нижней части входной двери. На 1 кВт мощности котла предусматриваю 8 см² площади вентиляционного отверстия;
• при использовании общедомовой притяжной вентиляции размер отверстия рассчитывают, исходя из пропорции: на 1 кВт мощности котла 30 см² отверстия;
• принудительная вентиляция должна работать более эффективно, не будет зависеть от различных погодных факторов, но будет потреблять электроэнергию. Чтобы немного сэкономить, можно синхронизировать работу котла и вентиляции, чтобы вентилятор включался только тогда, когда работает котел. При использовании газовых и дизельных котлов вентилятор помещают в корпус, чтобы не случилось воспламенения.

№7. Модульные котельные

Если в доме ну никак не получается найти подходящее помещение для котельной, пристройка кажется неэстетичной, а возводить отдельное здание нет возможности, можно использовать специальные модульные котельные. Они выпускаются уже готовыми, имеют весь набор необходимых элементов, поэтому на монтаж уходит минимум времени.

Модульная котельная – это металлический контейнер длиной не более 2,5 м. Стенки в нем двойные, между ними используется специальный войлочный утеплитель. Мощность может быть разной, но обычно такие котельные используют для обогрева помещений с объемом до 1300 м³ (при высоте потолков 2,7 м это около 480 м²). В зависимости от того, какого типа котел используется, в качестве топлива применяют дизель, уголь, дрова и т. д.

От модульной котельной к дому ведет трехслойная металлическая труба с утеплителем. Стандартная длина – 6 м, но ее можно увеличить. Монтаж такого оборудования прост. Его просто необходимо установить около дома (при необходимости потом котельную можно будет перевезти в другое место), подключить к электричеству и заполнить систему отопления водой. Как правило, в таком оборудование предусмотрено резервное электропитание.

В заключение

Приступая к проектированию котельной, внимательно изучите все законодательную базу. Если планируется использовать мощное оборудование, лучше доверить составление проекта специалистам. Если оборудование не особо мощное, то составленный собственноручно проект желательно показать профессионалу. Консультация контролирующих служб лишней не будет.

Статья написана для сайта remstroiblog.ru.

Котельная в частном доме: требования, нормы, устройство

Наличие автономного отопления в частном доме, требует обустройства в нем котельной. Данное помещение нуждается в серьезном подходе к его планировке. Существуют особые нормы и требования по обустройству котельной, о них и поговорим далее.

Оглавление:

1. Котельная в частном доме: обустройство помещения для газового котла
2. Котельная в частном доме: схема обустройства помещения для твердотопливного котла
3. Котельные в частном доме фото: помещение для электрического котла
4. Требования к котельной в частном доме

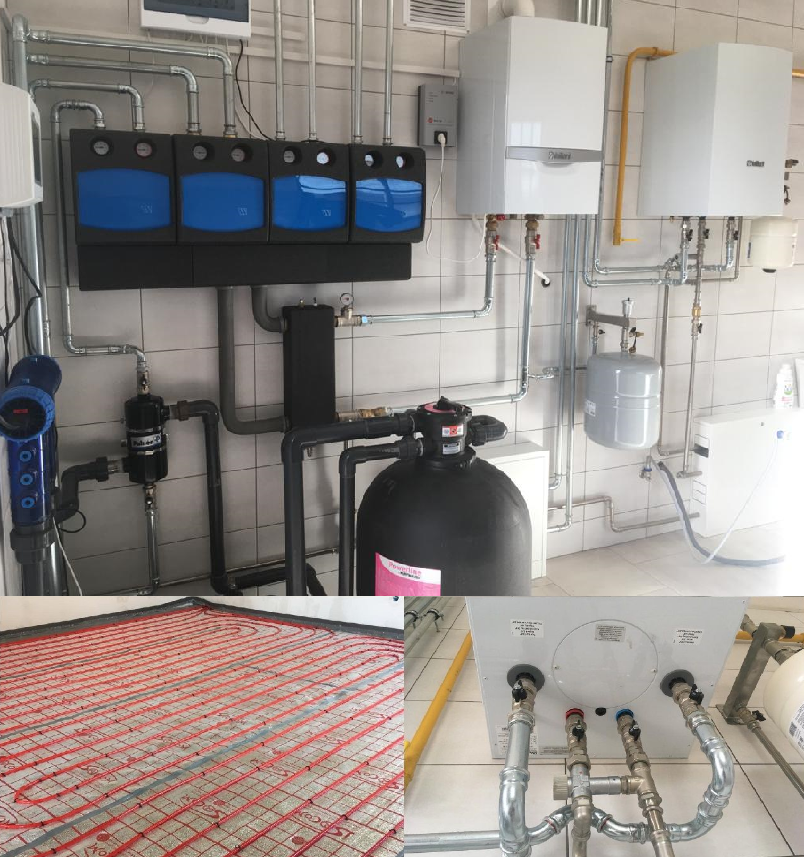

5. Устройство котельной в частном доме: основные составляющие оборудования
6. Рекомендации по обустройству котельной в частном доме

Котельная в частном доме: обустройство помещения для газового котла

Перед тем как рассматривать правила обустройства котельной, следует ознакомиться с разновидностями котлов, которые будут в ней устанавливаться. Так как от типа котла, зависят определенные нормы и требования пожарной безопасности в данном помещении.

Самый популярный отопительный прибор — газовый котел. Среди его преимуществ следует выделить легкость и простоту его эксплуатации, доступную стоимость самого оборудования и топлива, которое в нем используется. Несмотря на это, установка данных котлов должна производиться в соответствии с особыми требованиями и нормами, так как малейшая ошибка может привести к возникновению взрыва.

Если в доме устанавливается газовый котел, мощность которого составляет до тридцати киловатт, то котельную обустраивать не нужно. Возможен вариант установки такого котла на кухне или в прихожей, в зависимости от их размеров.

Установка газового котла на кухне, возможна в таком случае:

• если минимальное значение ее площади составляет не ниже пятнадцати киловатт;
• наличие окон, площадью 30 см квадратных на 100 см квадратных;
• обязательная вентиляция в виде форточек;
• минимальное значение высоты помещение 220 см;
• наличие свободного прохода, размером в 70 см;
• наличие воздухозаборного отверстия, с помощью которого обеспечивается горение топлива в котле;
• высокие показатели огнеустойчивости помещения, в том числе и отделочных материалов, используемых для его ремонта.

Также, установка навесного котла возможна только в том случае, если стену кухни сделаны из негорючих или не поддающихся горению материалов. Если планируется установка напольного типа котла, то под ним должна быть установлена подложка в виде металлического листа или бетонированного пола, она должны выступать за крайние части котла, минимум на 100 мм со все сторон.

Если стены дома изготовлены из горючих материалов, например, из дерева, то перед монтажом котла следует установить защитный экран, который обезопасит стены от возгорания.

Если мощность котла составляет от тридцати до двести киловатт, то для его монтажа требуется наличие отдельного помещения. Возможен вариант обустройства котельной в подвальном или цокольном помещениях. В таком случае, необходимо соблюсти такие правила:

• обеспечить естественное освещение;
• за один час, весь воздух, находящийся в комнате должен обновляться минимум три раза, то есть должна быть организованна естественная или принудительная вентиляция;
• обязательный выход на улицу;
• минимальная высота стен 250 см;
• минимальный объем помещения, как и для кухни, пятнадцать квадратных метров.

Самый лучший вариант — газовая котельная в частном доме, отдельно стоящего типа. Таким образом, удастся не только улучшить комфорт ее эксплуатации, но и снизится опасность возникновения пожара во всем доме. К отдельно стоящим котельным, предъявляются следующие требования:

• наличие обязательного фундамента у постройки;
• отсутствие примыкания к дому;
• после обустройства фундамента здания, закладывается фундамент под монтаж котла;
• котел устанавливается над полом на 150-200 мм;
• для заливки пола используется бетонный раствор, в составе которого в обязательном порядке присутствует песок.

Для изготовления крыши и стен используйте только негорючие отделочные материалы. Что касается внутренней отделки, то чаще всего для ее выполнения используется керамическая плитка. Кроме того, для удаления теплоносителя, необходимо наличие в котельной канализационного слива. Кроме того, перед началом строительных работ, необходимо разработать проект, который согласовывается с газовиками.

Котельная в частном доме: схема обустройства помещения для твердотопливного котла

Использование твердотопливных котлов отличается высокой популярностью в тех регионах, где отсутствует централизованное газоснабжение. Такие котлы работают на дровах, пеллетах, торфе и других твердых типах топлива. Среди их преимуществ следует отметить:

• разнообразие топлива;
• доступность и невысокая стоимость топлива;
• простота монтажа и эксплуатации;
• меньше требований и норм по обустройству котельной;
• не взрывоопасность;
• если планируется установка котла длительного горения, то данное оборудование работает без вмешательства человека до трех суток.

Несмотря на это, твердотопливные котлы отличаются более низким КПД, чем газовые. К тому же, они достаточно чувствительны к повышенной влажности воздуха, требуют постоянной загрузки топлива и чистки котла.

Предлагаем ознакомиться с основными правилами, согласно которым оборудуется котельная для котлов, работающих на твердом виде топлива:

• место, на котором будет установлен котел должно быть легкодоступным, так как в него постоянно загружается топливо и производится чистка зольника;
• минимальное расстояние между стеной и любой из сторон котла — 100 мм;
• при установке котла вблизи стен, отделанных легко воспламеняемыми материалами, рекомендуется произвести их обшивку с помощью металлического листа, толщина которого составляет 2,5 мм;
• перед основанием топки следует также уложить материал в виде стального листа.

Учтите, что лучше всего, если пол, в помещении, в котором установлен котел, изготовлен из бетона и облицован любым из негорючих материалов.

Учтите, что особые требования предъявляются к обустройству вентиляционной системы:

• на один киловатт мощности котельного оборудования необходимо организовать 80 кубических миллиметров окна;
• дымоходное отверстие котла в диаметре должно быть меньше, нежели диаметр дымохода;
• кроме того, следует позаботиться о наличии специального отверстия, которое позволит проводить технические работы по обслуживанию дымохода;
• дымоход должен иметь одинаковый диаметр по всей его площади;
• внутренняя часть дымохода должна быть оштукатурена, таким образом, дым не будет попадать в помещение;
• кроме того, в помещении требуется наличие водопровода и канализационной системы слива;
• если для отопления дома используется уголь или дрова, то минимальная площадь котельной составляет восемь метров квадратных.

При условии использовании только угля в качестве топлива для котла, в котельной должны присутствовать электрическая проводка скрытого типа и специальные герметические осветительные приборы, так как угольная пыль отличается высокой взрывоопасностью.

Учтите, что кроме правильно установленного дымохода, в помещении должна присутствовать естественная или принудительная вентиляция. Так как при каждой закладке топлива из котла в комнату попадают продукты его сгорания. Их накапливание приведет к отправлению угарным газом.

Котельные в частном доме фото: помещение для электрического котла

Электрический котел относится к ряду самых безопасных котлов отопления. Кроме того, для его монтажа не требуется отдельное помещение, а достаточно любого свободного уголка дома.

Среди преимуществ электрических котлов выделим:

• доступную стоимость самого прибора;
• легкость установки, которая не требует привлечения специалистов;
• экономия места, так как котлы такого типа отличаются компактностью;
• безопасность, так как в котле отсутствует открытое пламя;
• отсутствие необходимости в монтаже дымохода;
• бесшумность и комфортная работа;
• экологическая безопасность.

Несмотря на это, у электрических котлов имеются определенные недостатки:

• возможность получения удара от электротока;
• необходимость в обустройстве заземления;
• высокая стоимость электроэнергии, используемой для отопления.

Использование таких котлов — достаточно редкое, так как расходы на электричество слишком высокие. Такие котлы чаще всего применяют в качестве дополнительных источников обогрева.

Требования к котельной в частном доме

Предлагаем подробнее изучить к газовой котельной в частном доме требования:

1. Каким должно быть помещение котельной.

• если планируется обустраивать котельную в частном доме, то следует, обязательно выделить для нее отдельную комнату или пристройку, установка газового котла в жилой комнате — недопустима;
• минимальная высота потолка в комнате составляет 220 см;
• размер котельной в частном доме рассчитывается исходя из четырех метров квадратных на установку одного котла;
• стены помещения должны быть обязательно оштукатуренными, не используйте для их отделки легко воспламеняемые отделочные материалы;
• минимальная ширина дверного проема составляет 80 см;
• на десять кубических метров комнаты требуется тридцать сантиметров квадратных окна.

2. Наличие коммуникационных систем — обязательно.

• электрическая сеть должна характеризоваться наличием однофазного тока в двадцать Ампер и напряжением в 220 В, необходимо наличие заземления и установка специального автомата, защищающего сеть;
• на каждом из котлов должен присутствовать узел запорного назначения;
• кроме того, в котельную должна быть подведена вода, с помощью которой осуществляется горячее водоснабжение дома;
• для обеспечения аварийного стока воды из системы следует обустроить канализационную систему;
• следите за давлением газа и воды в системе, которые должны быть в соответствии с определенными нормативами.

3. Вентиляционная система в котельном помещении.

• если в доме присутствует ранее организованная вентиляция, то она может объединяться с вентиляцией котельной;
• чтобы обустроить дымоход, необходимо пробить два отверстие, находящиеся непосредственно в стене;
• чтобы осуществить подачу воздуха, достаточно проделать отверстие в стене или в двери и установить на него вентиляционную решетку;
• для расчета вентиляции достаточно мощность котла, например 2 кВт умножить на 8 квадратных сантиметров, получается 16 сантиметров квадратных — это площадь минимального вентиляционного отверстия для котельной.

4. Дымоход и правила его монтажа.

• любой из видов дымохода, устанавливаемых в котельной должен отличаться газонепроницаемостью, продукты сгорания топлива, ни в коем случае не должны попадать в помещение;
• отверстие под дымоход, которое находится на котле, должно быть меньшего диаметра, нежели сам дымоход;
• после установки котла он должен находиться в свободном доступе со всех сторон.

Устройство котельной в частном доме: основные составляющие оборудования

Проекты котельной для частного дома различаются по площади основного помещения, технологическим особенностям, однако, в состав практически любой котельной входят такие составляющие:

• котел для системы отопления — прибор, который генерирует тепло, для обогрева дома, в котле находится камера сгорания, в ней из топлива, выделяется энергия, с помощью которой нагревается теплоноситель и производится обогрев всего здания;
• водонагревательный резервуар в виде бойлера — выполняет функцию нагрева воды, используется только в двухконтурных системах отопления, таким образом, котел не только обогревает здание, то также выполняет функцию подачи горячего водоснабжения;
• расширительный бак — способен компенсировать слишком высокое давление в системе, возникающее при сильном нагреве котла, жидкость, в процессе нагрева нагревается и увеличивается в объеме, при этом, происходит повышение давления в системе, чтобы предотвратить разрыв труб, используется расширительный бак, излишки воды попадают в него, затем, в процессе ее охлаждения, они под давлением возвращаются обратно;
• для того, чтобы распределить теплоносительную жидкость в системе и обеспечить равномерный обогрев всех комнат, необходимо наличие распределительного коллектора, кроме того, с помощью данного прибора, удается регулировать температуру теплоносительной жидкости, в составе данного устройства присутствует циркуляционный насос, гребенка и разделитель гидравлического типа;
• дымоход — позволяет отводить продукты сгорания топлива из помещения, именно от правильной технологии установки котла зависит качество работы и КПД самой системы обогрева;
• для защиты системы от перегрева необходимо наличие группы безопасности, в составе которой присутствует термореглятор и расширительный бак;
• чтобы транспортировать теплоноситель в системе необходимо наличие трубопровода и запорных кранов, которые помогают перекрыть движение теплоносителя.

Рекомендации по обустройству котельной в частном доме

1. Учтите, что в одном помещении должно находиться максимум два котла, не более.

2. Выбор дымохода, вытяжной системы и их особенностей напрямую зависит от типа котла, который будет установлен в котельной, поэтому перед обустройством самого помещения, желательно уже приобрести котел.

3. Для изготовления стен котельной лучше всего использовать огнеупорный кирпич или бетон.

4. Для отделки пола используется керамическая плитка, штукатурка или стальной лист.

5. При наличии смежной двери между домом и помещением котельной, следует сделать ее противопожарной.

6. Наличие свободного пространства вокруг котла — обязательно, так как оно обеспечивает свободный доступ к оборудованию в случае его ремонта.

Площадь котельной в частном доме зависит от мощности котла.

оборудование и фото, устройство и отделка, проект бойлерной, обустройство топочной

Важным условием комфорта в частном доме является отопление. Домашняя котельная – это наилучший вариант для этого. Различают несколько основных видов генераторов, которые подойдут для автономного обогрева домов или коттеджей. Поэтому о строительстве котельной нужно подумать заранее, пока еще будут идти отделочные работы дома.

Бойлерная в доме: основные виды для частных владений

Бойлерная не имеет, какую либо определенную конструкцию. В частном доме можно установить любую котельную, какую только пожелает сам владелец. Ни каких единых параметров не существует. Размер, местоположение и оборудование для бойлерной выбирает сам хозяин.

Отопительное оборудование требует к себе строгого контроля. Часто его нужно устанавливать отдельно от главного здания, так как такое оборудование является опасным. Поэтому нужно выполнять определенные требования, чтобы обезопасить себя и своих близких.

Бойлерная, ее еще называют топочная или котельная, может располагаться как вне дома, так в нем. Ее можно расположить в очень разных местах: на цокольном этаже, в гараже, пристройке или подвале. Однако, лучше всего, разместить ее на некотором расстоянии от загородного здания.

Вид котельной по ее расположению:

• Встроенная бойлерная в доме, не имеющая отдельного помещения. Располагать все оборудование (котел, насос, бойлер) можно на кухне или в прихожей. Этот вариант самый дешевый, годится только для небольшого котла.
• Бойлерная, встроенная в доме, но находится в отдельной небольшой комнате
• Котельная, которая находится в пристройке. Этот вариант подходит для оборудования, которое создает много шума.
• Отдельная мини-котельная, расположенная на расстоянии от здания.

Вариант самый дешевый – это бойлерная на кухне, годится только для небольшого котла. Удобным вариантом котельной для отопления является внутри дома, но располагается она, в предназначенной для нее, комнате. Пристроенная к помещению котельная может иметь отдельную дверь. Самой безопасной является та бойлерная, которую можно построить отдельно от главного жилища, однако сделать это очень сложно и дорогостояще.

Проект котельной для частного дома: критерии выбора

Важным этапом строительства котельной, предназначенной для частного дома, является проектирование. Проект создать самостоятельно не получится, им обязательно должен заниматься специально обученный проектировщик. Он в свою очередь должен иметь все необходимые документы.

На рабочих чертежах выполняются все расчеты, а так же подбор нужного, для строительства, оборудования. А описывается все действия и решения в специальной записке. Все эти документы будут нужны для предоставления в соответствующие органы.

От сложности проекта зависит и процесс согласования, который может затянуться на несколько месяцев. Если не возникло ни каких претензий, и стоит печать на документах, тогда можно приступать к строительству. Когда делается проект, тогда уже нужно и выбирать вид котельной, обращая внимание на некоторые критерии.

Критерии, на которые стоит обратить свое внимание:

• Режим отопления;
• Тип энергоносителя;
• Место установки;
• Вентиляцию;
• Освещение;
• Размер: высота должна быть приблизительно 2,5м, а объем всего помещения – 15м кубических.

Примеры котельных могут быть разными: газовыми, работающими на твердом топливе или электрическими. Газовая котельная самая не безопасная, нормы и требования к ней очень жесткие, потому что газ взрывоопасен. Устройство твердотопливного типа менее взрывоопасны, но устанавливают их так же вне дома. Некоторые котлы могут работать даже на дровах. Такая котельная называется кочегарка. Правильно уложенная электрика – это залог безопасности. Обязательно нужно сделать заземление.

Необходимое котельное оборудование для частного дома

Самым главным для котельной, является не только помещение, но и ее оборудование. Если грамотно сделать подбор оборудования, можно получить отличную функциональность и качество обогрева.

Котельная – это место, где должно быть не только удобно и аккуратно, но и безопасно. Обязательно нужно устанавливать все приборы, соблюдая все правила безопасности. Ее отделывать нужно только высокопрочными материалами.

Один котел, конечно, не справится с основной задачей, а именно не сможет отопить весь дом. Чтобы ему помочь, нужно приобрести дополнительное оборудование, которое устанавливают специалисты. Оборудовать котельную, можно и своими руками, однако этот процесс требует особых навыков и знаний. Поэтому, обустройство бойлерной лучше доверить мастерам этого дела.

Оборудование для котельной:

• Котел нагревательный;
• Расширительный бак;
• Аккумулятор тепла;
• Бойлер;
• Распределительный коллектор;
• Насос;
• Запорная арматура;
• Трубы;
• Автоматика;
• Дымоход.

Приобретя все элементы, вы сможете прикрепить их самостоятельно или же нанять специализированного мастера. Котлы могут крепиться к стене на расстоянии 10см или же ставиться просто на пол. Если котел устанавливается напольный, тогда обязательно нужен фундамент. Потолок, пол и стены отделать лучше всего жаропрочными материалами. Установки всех деталей производятся вручную.

Отделка котельной в частном доме: фото и материалы

Отделка бойлерной – это очень важный этап строительства. Обустроить и отделать помещение нужно очень грамотно – это является залогом вашей безопасности. Чтобы сделать все правильно и при этом красиво, нужно выполнять все требования и придерживаться норм.

Прежде чем приступать к отделке помещения, сначала, нужно определить, какой материал вы будете использовать для этих целей? Материалов для этого большое количество, но самым альтернативным вариантом является плитка.

Просмотрев различные фотографии отдельных вариантов, по отделки котельных, нужно определиться с выбором или же создать свой дизайн помещения и воплотить его в жизнь.

Негорючие материалы для отделки:

• Керамическая плитка. Для отделки стен – это идеальное решение.
• Керамогранит. Им обычно устилают пол котельной, так как он способен выдержат большие нагрузки.
• Ксилолито-волокнистый лист. Это экологически чисты материал, способны выдерживать очень высокие температуры (1000 градусов).
• Огнеупорная и термостойкая штукатурка. Она способна выдерживать открытое пламя несколько минут. Ее, так же, можно красить в разный цвет и при этом она не утратит свои огнестойкие способности.

Отделка внутри котельной может быть выполнена из не дорогих материалов, но обязательно они должны соответствовать всем требованиям. Цена некоторых из них может быть даже очень скромной. Главное для котельной – это не ее отделка, а оборудование. Вот на него и нужно тратить сбережения, чтобы затем чувствовать себя в безопасности.

Устройство котельной в частном доме: некоторые требования

Для обогрева загородного дома нужна котельная. Устройство такого помещения требует абсолютно грамотного подхода. Именно это устройство создает уют и комфорт вашего дома, а так же и его безопасность. Поэтому следует подходить к нему с особым вниманием.

Нельзя экономить на некоторых материалах, а особенно оборудовании. Установку котла и некоторого дополнительного оборудования лучше доверить профессионалам. Они грамотно и качественно сделают свою работу, со всеми допустимыми нормами.

Самым важным для этого процесса является внутренняя отделка помещения. Она должно быть настолько огнеупорной, чтобы смогла выдержать открытое пламя примерно 25 минут. Так же существуют некоторые определенные нюансы, которые обязательно нужно предусмотреть заранее, несмотря на то, где будет располагаться ваша котельная.

Требования к котельной:

• Рассчитать мощность котла, учитывая при этом площадь помещения;
• Оборудование лучше всего приобретать заранее;
• Выбрать необходимую по размеру дверь, обязательно огнеупорную;
• Все размеры котельной должны соответствовать специальным стандартам;
• Отдать предпочтение отделочному материалу – плитке.

Перед началом строительства отельного помещения котельной, делается план, который нужно обязательно согласовать с газовой службой. Затем, конечно, этот объект обязательно нужно добавить в технологический план всего участка.

Оборудование котельной в частном доме (видео)

Современные проекты частных загородных домов подразумевают наличие такого помещения, как котельная, где будет находиться все оборудование для отопления всей площади дома. Такая бойлерная может работать на разном энергоносителе. Обычно это природный газ, который поступает из ведущей магистральной сети. Если, все же, газ отсутствует, тогда можно применять котлы, работающие на твердом или дизельном топливе, электричестве. Однако самым востребованным и не дорогим топливом, все же, является газ.

Примеры котельных в частном доме (фото)

составные элементы, правила и требования, фотографии решений

Составляющие системы отопления для частного дома

Существуют самые разные схемы обогрева. Каждый владелец подбирает наиболее подходящую для своего здания. При выборе отталкиваются от вида топлива. Наряду с ним учитывается и мощность системы. Если здание отличается большой площадью, то чаще всего в специальном помещении устраивается котельная, снабженная коллектором и гидрострелкой. Если сооружение небольшое, то будет вполне достаточно установки расширительного бака. Такая схема для рассматриваемого случая — самый подходящий вариант. Далее приведем полный список оборудования, необходимого для создания котельной в частном доме, а также разъясним принцип работы, чтобы понять, какое устройство котельной будет оптимальным в определенных условиях.

Котельная, устраиваемая для обогрева частного дома, состоит из следующих элементов:

• теплотрасса или паропровод;
• котел — он может функционировать на газе, работать на твердом, жидком топливе или же использовать электрическую энергию. В системах с высокими требованиями в плане безопасности дополнительно выполняется установка дублирующих котлов;
• бункер для хранения топлива вместе со шнеком, благодаря которому обеспечивается его подача;
• аккумулирующая емкость. Если схемой устройства котельной предусмотрена установка оборудования, работающего на твердом топливе, то в этом случае владелец должен позаботиться об установке теплоаккумулятора. Благодаря ему будет обеспечена продолжительность работы оборудования на одной закладке. Объем рассчитывается из соотношения: 50 л на 1 кВт мощности. Внутри может располагаться бак, снабженный термообменником, благодаря которому обеспечивается горячее водоснабжение;
• расширительный бак — он вмещает всю вытесняемую из трубопровода жидкость при изменении температуры. Небольшие баки входят в конструкцию некоторых котельных. Они обладают компактными размерами, что позволяет разместить их даже в небольшом помещении котельной. Владелец, устраивающий её в частном доме, должен знать, что его объем должен составлять 10% от общего объема воды в системе отопления. Это означает, что в больших системах следует использовать отдельное оборудование соответствующей емкости;
• бойлер — его используют для систем ГВС. Ознакомившись с фото правильной установки оборудования в котельной, можно увидеть, что этот элемент может представлять собой самостоятельное устройство. У него имеются свои греющие узлы и получающие тепловую энергию элементы благодаря термоносителю, протекающему через него;
• фильтр очистки жидкости — благодаря ему продлевается период эксплуатации оборудования при использовании воды плохого качества;
• циркуляционные насосы — эти установки обязательно должны присутствовать в составе систем с принудительным оборотом теплоносителя. Их установка на каждый контур отопления выполняется отдельно;
• трубопроводы — в котельной, в особенности такой, в которой используется оборудование, работающее на твердом топливе, они должны быть металлическими. В местах выхода из помещения трубопроводы должны переходить на пластик;
• если владелец здания для обустройства котельной выбрал подвальное помещение, то в процессе работ необходимо, помимо всего вышеперечисленного, дополнительно установить гидрострелку, коллектор, а кроме них клапан, арматуру и датчики.

Обустройство помещений под котлы отопления

Каждый вид оборудования отопления имеет свои особенности эксплуатации. Поэтому и обустроено помещение в зависимости от выбранных установок будет по-разному. Фотографии позволяют увидеть, каким должно быть помещение под котельную, оборудование в которой работает на разных видах топлива. Об основных особенностях в помещении мы расскажем далее.

• Газовый котел. Его использование в котельной несет опасность взрыва установки. Поэтому в процессе работ владелец здания должен согласовать проект на установку газового агрегата в частном доме с соответствующими службами. В помещении, которое было выбрано для его размещения, должны отсутствовать оголенные электрические контакты. В металлические трубы должна быть спрятана вся проводка. Светильники, размещенные в комнате, должны быть закрыты плафонами. В наши дни купить газовую котельную в комплекте предлагают многие фирмы. Заплатив деньги, владелец получает все необходимое оборудование и материалы, которые обеспечат надежность её работы;
• Жидкотопливный котел. Рядом с баком следует разместить котел с возможностью беспрепятственного подъезда к нему для заправки. Обычно его объем составляет 3-4 т. Его емкость рассчитывается в соответствии с объемом потребления в течение одного сезона. В самом помещении должна быть устроена эффективная система вентиляции. Как её создать, можно узнать из инструкций, которые есть на многих специализированных сайтах. Фотографии, прилагаемые к ним, помогут понять, как правильно сделать это. Также в помещении котельной должна быть хорошая звукоизоляция, поскольку установки, работающие на жидком топливе, при работе создают большой шум;
• Схема котельной на твердом топливе в частном доме предполагает устройство дымохода, который должен выходить выше крыши. Кроме этого, на полу непосредственно перед камерой сгорания должен быть уложен стальной лист. Само же оборудование должно располагаться на некотором удалении от стен. Это обеспечит качественное техническое обслуживание;
• Электрические котлы отопления. Каких-то особенностей в процессе их монтажа нет. Однако при установке такого оборудования в частном доме должны неукоснительно выполняться правила техники безопасности;
• Комбинированные котельные. Они сочетают в себе все вышеуказанное в зависимости от видов используемого топлива.

Требования и нормы

Если вы решили обустроить в своем частном доме котельную для эффективного отопления помещений, то, посмотрев фотографии на специализированных сайтах, вы сможете увидеть, какой должна быть котельная после завершения всех работ.

Решая вопрос, какую котельную выбрать для частного дома, в первую очередь следует ознакомиться с правилами безопасности во время работ по её обустройству.

• помещение жилого дома, которое будет использоваться под котельную, обязательно должно иметь пассивную вентиляцию приточного типа. Например, над дверью, выходящей в смежную комнату, должен быть зазор или же решетка. Площадь отверстия зависит от мощности установленного в помещении оборудования: для установок с мощностью до 30 кВт – до 200 кв. см, а для оборудования отопления с мощностью более 30 кВт — 250 кв. см;
• в помещении должна быть устроена система вывода газа. Она создается через дымоход, если мощность устройств, установленных в помещении, не превышает 30 кВт. Также для вывода газов может использоваться и наружная стена. На фотографиях из инструкций можно увидеть, как должна устраиваться эта система;
• в частный дом котельная монтируется на расстоянии, указанном в паспорте, к устанавливаемому оборудованию. Также во время выполнения монтажных работ необходимо руководствоваться инструкцией по пожарной безопасности, которая обеспечивает удобство эксплуатации и ремонта;
• когда в котельной выполняется установка газового оборудования, специалисты рекомендуют монтировать датчики, которые сигнализируют о нарушении норм природного и угарного газа. Кроме этого, должна быть форточка. Еще не помещает и фрамуга, которая позволит обеспечить экстренное проветривание.

Устройство внешней котельной в частном доме

Чтобы в процессе эксплуатации котельной избежать проблем, все работы следует проводить с соблюдением определенных правил и требований.

• перед тем как приступать к обустройству котельной в частном доме, следует подумать о помещении, в котором будет располагаться оборудование для системы отопления. Допускается одна общая дверь с другой комнатой, которая обязательно должна быть металлической;
• под зданием следует сделать независимый фундамент, а во время работ по созданию помещения используют материалы, которые являются не горючими. Чтобы избежать ошибок, следует перед началом работ зайти на строительные сайты. Ознакомление с инструкциями с фотографиями позволит избежать ошибок;
• под котлом создают основание, которое должно превосходить поверхность пола на 20 см;
• вывод в канализацию оборудуют на случай сброса теплоносителя в аварийных ситуациях.

Требования

В некоторых домах кухня — единственное помещение, в котором можно расположить оборудование котельной. В таких случаях к обустройству этого помещения предъявляют следующие требования:

• высота потолков в помещении должна быть не менее 2,5м. Минимальный объем комнаты должен составлять 15 куб.м. На каждый киловатт мощности размещенного в комнате оборудования должно приходиться 0,2 м. куб.м.;
• обязательным условием является наличие на кухне вентиляции в рабочем состоянии. За один час она должна обеспечивать 3-кратный воздухооборот (приток, компенсирующий вытяжку и сгорание кислорода).

М = (S x H x 12) + 30 %, где:

М – мощность вытяжки;

H – высота потолков;

S – площадь котельной;

12 – количество смен воздуха за один час, 30 % – минимальный запас мощности котельной для эффективной очистки воздуха.

Из помещения должен быть выведен вентиляционный ход. Он должен достигать высоты дымовой трубы. Только в этом случае будет обеспечиваться трехкратный воздухооборот. Декоративной решеткой должен быть закрыт выход из помещения. От потолка он должен располагаться на расстоянии 30 см.

Обязательным требованием к котельной в частном доме является наличие на кухне форточки, посредством которой будет обеспечиваться экстренное проветривание.

Настенные газовые установки в котельных частных домов устанавливаются на поверхности, которые отделаны материалами, не поддерживающими горение. Как правильно выполнять монтажные работы, можно узнать, если посмотреть фотографии из инструкций, которые есть на специализированных интернет-ресурсах. Если же в помещении, которое обустраивается под котельную, отсутствуют такие условия, то в этом случае установка должна производиться на оштукатуренные плоскости. При этом между стеной и агрегатом отопления должно соблюдаться расстояние в 10 см.

Для изоляции стен частного дома, которые являются трудногорючими, используется металлический экран. Он представляет собой асбестовый лист, на который уложен лист стали. При этом экран размещают так, чтобы он выходил за корпус устройства по бокам на 10 см, а сверху и снизу – на 70 см. Готовый вариант наглядно демонстрируют фото котельных в частном доме.

Инструкция по обвязке котла

Выполнив монтаж оборудования котельной в подвальном помещении и получив полноценную систему отопления, следует выполнить обвязку котла. При этом нужно предусмотреть, чтобы расположение котла было ниже уровня установленных радиаторов отопления и ниже пола. Это крайне важно в тех случаях, когда выполняется устройство систем с естественной циркуляцией. Далее можно переходить к основному этапу.

• первым делом выполняем подсоединение к выходному патрубку отопительной трубы. Следует знать, что их диаметры должны быть одинаковыми;
• перед тем как приступать к работам по монтажу коллектора, следует внимательным образом изучить отметки на его корпусе, чтобы избежать путаницы с прямой подачей и «обраткой». На котел идет отверстие 1,25, а для подсоединения трубопровода предназначено отверстие 1 дюйм. Все другие неиспользуемые выходы должны быть закрыты заглушками;
• на трубе подачи, согласно инструкции, должно присутствовать устройство, обеспечивающее безопасность низкотемпературных контуров. К числу таковых ,в частности, относится «теплый» пол. Для этого устанавливается трехходовой смеситель. С его помощью можно осуществлять регулировку температуры при подключении других потребителей;
• циркуляционное насосное оборудование располагается в обратном контуре. При установке оно подсоединяется к коллектору и распределительному клапану;
• на завершающей стадии работ выполняется установка приборов, посредством которых осуществляется контроль за давлением и температурой. Кроме них размещаются проходной фильтр, краны для балансировки и слива. Наряду с ними выполняется монтаж обратных и воздушных клапанов;
• действия по обвязке котла у котельных с разным оборудованием могут иметь разный порядок.

Котельная в частном доме

Котельное оборудование для частного дома

Установка котельного оборудования в частном доме давно стала необходимостью. По сравнению с печным его КПД гораздо выше и затраты сил на эксплуатацию минимальны. Принимая  решение об обустройстве котельной в доме, стоит рассмотреть основные виды оборудования и правила его эксплуатации.

На фото показано обустройство котельной частного дома. Строительство подобного  помещения потребует серьезного системного подхода при выборе оборудования и места размещения. Для этих целей стоит обратиться в специализированное учреждение, совместно со специалистами составить техническое задание по проектированию, согласовать объем работ и произвести выбор оборудования для  котельной частного дома. Можно обойтись и без привлечения сторонних организаций, но стоит помнить, что любая ошибка может обернуться крупными финансовыми потерями, штрафами или серьёзной аварией.

По типам котельные можно разделить на газовые, твердотопливные и электрические. Различаются они по комплектации, топливу и условиям эксплуатации.

Газовое котельное оборудование

Оборудование газовой котельной в частном доме не такое уж редкое явление. Низкая цена топлива обеспечила газовому котлу популярность, но его установка потребует соблюдения ряда условий. Это продиктовано взрывоопасностью газа. В зависимости от выбранной мощности будет определяться место размещения. Для котла мощностью до 30 кВт подойдет любое помещение объемом не менее 7,5 м3. Как правило, такой котел размещают на кухне. Требования СНиП весьма строги:

• Настенный котел устанавливается, либо на стенах из трудновоспламенимых материалов, либо требуется монтаж защитных экранов
• Свободное пространство между оборудованием и мебелью не менее 0.7 м
• Установка напольного котла требует монтаж специальной подложки
• Необходима постоянная вентиляция за счет воздухозаборного отверстия в нижней части стены или двери.

Котел мощностью от 30 кВт до 200 кВт, согласно требованиям противопожарной безопасности, размещается в отдельном помещении. При оборудовании котельной в подвале, согласно СНиП, требования становятся жестче:

• Необходим  источник естественного освещения
• Оборудование, позволяющее сменить воздух в помещении трижды в течение часа
• Объем помещения от 15 м3, а высота комнаты не менее 2,5 метров

Котлы мощностью свыше 200 кВт устанавливаются только в отдельном здании. Такая котельная должна иметь отдельный фундамент, стены и крыша должны быть изготовлены из негорючих материалов, а сам котел должен располагаться на специальной подложке в 25 см от пола.

Устройство газового котла

Оборудование газовой котельной в частном доме включает в себя:

• Отопительный котел, вырабатывающий и распределяющий по теплопроводящей жидкости тепло
• Распределительные коллекторы, для обеспечения постоянной температуры в радиаторах
• Дымоход, для выведения продуктов горения из помещения
• Расширительные баки, чтобы обеспечить стабильность системы и избежать возможного разрыва труб
• Предохранительные клапаны, комплекс измерительных приборов и воздуховоды, необходимы для контроля всей системы
• Бойлер, который устанавливается при необходимости нагрева воды. В зависимости от потребности в горячей воде и мощности котла, подбирается оптимальный объем
• Автоматика и система подпитки, служит для поддержания температуры и оптимального давления в радиаторах
• Запорные механизмы и магистральные трубы, для распределения теплоносителя по помещению.

Выбор котельного газового оборудование для частного дома позволит оптимизировать затраты на отопление и сэкономить свои средства.

Твердотопливное котельное оборудование.

При нежелании или отсутствии возможности использования газа, стоит обратить внимание на твердое топливо. Требования противопожарной безопасности в этом случае мягче, а само топливо доступнее. Перед топкой необходимо разместить стальной лист площадью не менее 60 см. Если стены помещения сделаны из горючих материалов, то придется их обшить асбестовой подложкой и сталью. Промежуток между котлом и стеной должен составлять не менее 10 см. В котельную необходимо обеспечить легкий доступ, чтобы доставка топлива не причиняла хлопот.

При организации твердотопливной котельной в частном доме важно обеспечить достаточную вентиляцию помещения:

• Площадь окна должна исходить из соотношения 8 см2 к 1 кВт мощности котла
• Площадь сечения дымоходной трубы должна быть единой и сечение дымоходного отверстия не должно ее превышать
• Для проверки состояния дымоходной трубы и ее очистки от продуктов горения необходимо специальное отверстие
• Нежелательно размещение котельной по соседству с жилыми помещениями из-за возможной утечки продуктов горения
• При использовании угольного топлива необходимы специальные осветительные приборы и скрытая электропроводка, чтобы избежать воспламенения угольной пыли

​

На рынке сейчас представлено несколько видов твердотопливного оборудования. Благодаря низкой стоимости и простоте эксплуатации, традиционные котлы могут заинтересовать владельца частного дома. Принцип их работы прост и неизменен долгие годы: в открытую топку вручную закладывается топливо, а продукты горения выбрасываются в атмосферу. Нуждается в частой чистке от золы и шлака, а КПД ниже, чем у современных аналогов.

Котлы длительного горения экономически выгоднее, чем традиционные в эксплуатации. Закладываемое топливо прогорает в нем эффективнее за счет изменения процесса горения. Используется принцип свечи, топливо сгорает сверху вниз.  Данный тип использует в работе систему автоматического поддержания горения, поэтому потребует подключения к электросети.

Пиролизные котлы за счет использования энергии выделяемых при горении газов показывают наивысшие показатели КПД и экологичности. Но стоимость такого котла выше и окупиться он лишь спустя долгий срок.

Устройство твердотопливного котла

Материалом для изготовления котла обычно служат сталь или чугун. Стальное оборудование обойдется дешевле и будет проще в обслуживании, но чугунное гораздо долговечнее. Если планируется постоянное использование котла, то выбор лучше остановить на чугуне.

Схема простого твердотопливного котла проще, чем газового и включает в себя те же основные элементы оборудования:

• Система удаления шлака и продуктов горения, состоит из специальных трубок и дымохода
• Топка для сжигания топлива. В зависимости от топливного элемента, подразделяется на топки с ручной загрузкой и автоматической. При автоматической загрузке необходимо постоянное подключение к электросети для работы оборудования
• Камера нагрева, в которой происходит прогрев теплопередающего элемента
• Система контроля температуры. В зависимости от выбранного котла может быть автоматической или ручной.

Электрическое котельное оборудование

Электрическое котельное оборудование — наиболее безопасный вид оборудования, а потому не требует особых условий установки и эксплуатации. При отсутствии возможности выделения отдельного помещения под котельную, наиболее приемлемый вариант. Не требует запаса топлива, что позволит освободить пространство. Также не выделяет в атмосферу продуктов горения или распада. Данное оборудование отличается своей бесшумностью и малыми габаритами. В процессе эксплуатации не требует постоянного надзора и профилактики. Отрицательным моментом является высокая стоимость электроэнергии в большинстве регионов, что делает использование такого котла затратным.

Устройство электрического котла

Существуют три основных типа электрических котлов, различающихся по принципу работы. Тэновые котлы используют нагревательный элемент для поддержания заданной температуры жидкости в системе. Такие котлы способны работать не только с водой, но и с незамерзающей жидкостью. Происходит постоянный нагрев проточной жидкости, благодаря чему сохраняется температура в системе.  Котел оснащен несколькими датчиками, анализирующими температуру жидкости и температуру воздуха в помещение. Монтаж оборудования прост, а управление позволит выбрать оптимальный режим работы.  Из-за низкого качества воды на нагревательных элементах может образоваться накипь, что уменьшит теплоотдачу и повысит затраты электроэнергии на нагрев жидкости.

Электродные котлы производят нагрев не за счет нагревательных элементов, а передавая электричество воде. Повышение температуры происходит за счет сопротивления воды в момент прохождения электрического разряда. Происходит распад молекул воды на ионы разной полярности, который происходит с выделением тепла. Не стоит беспокоиться по поводу безопасности использования такого оборудования, так как в случае неполадок котел отключается. Основные сложности возникают при монтаже данного оборудования. Так как работа котла возможна лишь при оптимальном уровне удельного сопротивления воды, необходимо специальное оборудование для ее измерения и изменения. В процессе работы происходит постепенное растворение электродов, поэтому необходима их периодическая замена. Но электрокотлы этого типа наиболее компактны и дешевы, а выход на номинальную мощность происходит плавно.

Индукционные котлы используют принцип индукционного нагрева специальных ферромагнитных элементов. Внутри герметичного отсека располагается катушка индукции, которая передает энергию на специальный сердечник или замкнутый трубопровод, который нагревает теплоноситель. Несмотря на высокую стоимость самого котла, экономически это наиболее выгодный вариант. Отсутствие нагревательных элементов и электродов, позволяют сэкономить на постоянной замене элементов.

Заключение

Строительство частного дома, подразумевает под собой жизнь в нем долгие годы, поэтому подходить к этому следует основательного и придирчиво. Оборудование котельной частного дома позволит обеспечить комфорт семье долгие годы, а потому его выбор так важен.

требования, нормы, размеры, схема + фото

Расположение бойлерной

Для начала разберемся с определениями. Под бойлерной подразумевается техническая комната с целым комплексом специального оборудования, которое предназначено для организации горячего водоснабжения в доме. Параллельно этот же комплекс отвечает и за отопление. Вот почему помещение, с учетом его многофункциональности, целесообразнее именовать котельной, хотя в быту распространены оба названия. Есть три вариации расположения бойлерной.

• Первый – внутри дома: в полуподвале или подвале, или же в отдаленной комнате первого этажа.
• Второй – в специальной пристройке: бойлерную пристраивают вплотную к дому, преимущественно, со стороны санузла.

• Третий – в отдельностоящем здании: отопительную систему обустраивают в отдельном строении, которое соединяется с основным домом с помощью коммуникаций.

Совет. Рекомендуемый вариант расположения бойлерной-котельной – в отдельностоящем здании: благодаря удаленности технического оборудования от жилых комнат домочадцам обеспечивается максимальная безопасность и комфорт.

Оснащение бойлерной

Бесперебойная работа бойлерной-котельной, а соответственно и обеспечение дома горячей водой и отоплением, невозможно без целого набора специальных устройств и элементов коммуникаций. К обязательным составляющим системы относятся:

• Котел – главный теплогенератор. Именно здесь нагревается теплоноситель, который в последующем подается в бойлер и отопительные приборы. Исходя из источника теплоэнергии, котлы делятся на пять типов: электрические, газовые, твердотопливные, жидкотопливные и комбинированные.
• Бойлер – бак-водонагреватель. Внутри емкости расположена трубка, по которой перемещается горячий теплоноситель – он передает тепло воде в бойлере, тем самым нагревая ее до необходимой температуры.
• Распределительный коллектор – насос, гидрораспределитель и гребенка. Этот узел обеспечивает распределение и бесперебойную циркуляцию теплоносителя по всем элементам рабочей системы.
• Гидроаккумулятор – расширительный бак: компенсирует увеличение давления в процессе нагрева рабочего теплоносителя.
• Устройства безопасности – воздухоотводчик, предохранительная арматура, манометр: защищают систему от лишнего воздуха и избыточного давления.

• Автоматика – разного рода электронные приборы, которые предназначены для слаженного управления всеми компонентами системы отопления и водоснабжения.
• Дымоход – отводящая труба: выводит во внешнюю среду продукты сгорания рабочего топлива. В дымоходе нет острой необходимости лишь в том случае, если в бойлерном помещении эксплуатируется электрический котел.
• Набор запорной арматуры, предназначенной для оперативного перекрытия движения теплоносителя в случае аварийных ситуаций.

Основные требования к бойлерной

Все требования, предъявляемые к обустройству бойлерной-котельной, можно разделить на две категории: касающиеся самого помещения и оборудования. Начнем с первых.

Бойлерная должна иметь большую площадь – не меньше 6 кв.м. Минимальный объем помещения – 15 куб.м. Высота потолков должна быть 2,5 м и более. Эти требования обусловлены не только мерами безопасности, но и удобством обслуживания системы отопления и ГВС – важно обеспечить свободный доступ ко всем трубам и приборам.

Стены бойлерной выполняются только из огнестойких материалов – бетона или кирпича. Пол – из бетона. Для финишной облицовки как стен, так и пола рекомендуется использовать рельефную кафельную плитку. Допустимая альтернатива для стен – минеральная штукатурка негорючей группы. Если бойлерная обустраивается непосредственно в доме или в пристройке к нему, она должна отделяться от соседних жилых помещений отражающими стенами из материала с нулевым пределом распространения огня. Дверь бойлерной-котельной должна быть огнеупорной. Рекомендуется, чтобы она открывалась наружу.

Важно! К бойлерной необходимо обязательно подвести канализационную трубу – она нужна для беспрепятственного отвода аварийных стоков.

В бойлерной должна быть организована вентиляционная система. Если нет возможности установить специальные вентиляторы, следует позаботиться о естественной вентиляции – сделать в верхней зоне комнаты отверстие 15х20 см.

Требования к оборудованию

Устанавливая оборудование в бойлерной-котельной, следует помнить о следующих правилах:

• В помещении не должно быть больше двух отопительных котлов.
• Минимальное расстояние между крупными приборами (бойлерами и котлами) – 70 см.

• Ни отопительный котел, ни бойлер ни одной своей стороной не должны вплотную примыкать к поверхности стен – между приборами и стенами обязательно должно быть свободное пространство.
• Если котельная располагается на первом этаже дома, общая мощность оборудования системы не должна быть выше 150-200 кВт, а если в пристройке, в полуподвале или в подвале – 350 кВт. В случае с бойлерными в отдельных зданиях таких жестких норм не предусмотрено.
• Электрическая проводка должна быть закрытой. Оптимальный вариант – спрятать ее в специальные трубы из стали.
• Светильники должны закрываться металлическими сетчатыми корпусами.

Как видите, обустройство бойлерной, или же котельной, в частном доме требует соблюдения множества норм – начиная от габаритов технической комнаты и заканчивая ее оснащением. Нарушение этих требований чревато крупными неприятностями, так что учитывайте все нюансы, если хотите получить по-настоящему эффективную и безопасную систему отопления и водоснабжения своего жилища.

Котельная в частном доме: видео

Котельная в частном доме

При проектировании планировки частного дома особое внимание следует уделить котельной. Именно в этом помещении находится основное отопительное оборудование, обеспечивающее комфортную температуру в доме, а также своевременную подачу горячей и холодной воды.

Монтаж котла в частном доме довольно сложно назвать простым мероприятием. Ведь это пространство должно соответствовать особым требованиям, которые очень важно соблюдать.

Условия установки котельной частного дома напрямую зависят от типа котельной и ее расположения. Первое, что должен сделать собственник частного дома — это составить проект будущего котла, в котором будут указаны все основные детали и элементы и стандарты на котел.

Монтаж котла в частном доме производится в следующих местах:

• на чердаке;
• в отдельно построенном коттедже;
• размещается в автономном контейнере;
• в доме;
• в дополнение к дому.

Разрабатывая план будущего своего частного дома, оптимальным вариантом будет установка котла на чердаке или в подвале. Но если дом уже построен и эксплуатируется, оптимальным вариантом расположения котла будет пристройка к дому или отдельно стоящее строение. Довольно популярным устройством котельной является котельная, где все отопительное оборудование размещается в специальной емкости. Компактные размеры этого помещения позволяют оборудовать место под бытовую технику, отопление и воду практически в любом месте.

Также стоит отметить еще одно расположение котельной в частном доме, представляющее собой готовую компактную конструкцию. Легкий каркас из металлического профиля, облицованный сэндвич-панелями, делает это здание очень мобильным, простым в транспортировке и монтаже. Все материалы имеют повышенный уровень пожарной безопасности, что очень важно для оборудования под обогревателями.

Внутреннее устройство котельной в частном доме зависит от модели отопительного котла.Он может быть газовым, твердотопливным и электрическим. Соответственно это будет зависеть от выбора помещения под котельную.

Важно понимать, что для определения типа котла и помещения недостаточно оборудовать котел по правилам. Нужен проект, сочетающий в себе полную схему установки котла в частном доме и правила его эксплуатации.

Внимание! Перед установкой котельного оборудования в частном доме не обойтись без согласования проекта с соответствующими государственными органами.Как правило, это касается проектов, предполагающих установку газового котла.

В зависимости от опций навесные котлы предъявляют ряд требований. Весь перечень прописан в нормативных актах, и он требует от владельцев частных домов самой тщательной проработки и неукоснительного исполнения.

Рассмотрим основные требования подробнее.

Требования к газовой котельной ↑

Согласно действующим нормативам, возможна работа газового котла мощностью не более 30кВт в жилом доме.

В комнате обязательно должно быть окно.

Оборудование газового котла невозможно без вытяжек. Поэтому убедитесь, что в нижней части дверцы есть специальные отверстия, чтобы обеспечить надлежащий приток воздуха.

Если газовое оборудование имеет мощность 30 кВт, то для его правильного хоста потребуется отдельное помещение.

В случае, когда отопительное оборудование монтируется внутри жилища, к обязательной реализации применяются следующие требования:

• с отдельным входом с улицы;
• адекватное освещение;
• мощный капюшон;
• стена, примыкающая к котельной, должна быть из огнеупорного материала.

Как показывает практика, оптимальным вариантом для мощного нагрева котла будет отдельно стоящий мини-котел.

Внимание! Обустройство таких помещений обеспечит безопасность работы оборудования, сохранит тишину в доме и сэкономит жилую площадь.

К уединенному помещению рядом с отопительным оборудованием должны выполняться следующие требования:

• фундамент здания и основание котла нельзя касаться;
• для установки газового котла нужно построить отдельный фундамент;
• все перекрытия должны выполняться только из огнестойких материалов;
• дымоход устанавливается на отдельном основании.

Требования к твердотопливным котлам ↑

Данный вид нагревательного оборудования не классифицируется как взрывоопасный, поэтому требования не очень строгие.

Установить котел в подвале.

На полу перед отверстием печи должен быть стальной лист. Остальной пол залит бетонной стяжкой.

Обязательно установка окон, габариты которых определяются исходя из силового оборудования. При мощности 1кВт должно быть 0.8 м? оконное остекление.

Диаметр дымохода и котла должен быть одинаковым.

Совет! Для большей безопасности и долговечности дымоход лучше покрыть штукатуркой.

Минимальная площадь для размещения твердотопливного котла 8 м².

Мощность вытяжек зависит от мощности котла.

Обязательным условием для размещения твердотопливного котла является наличие средств для тусонного пожара: огнетушитель, песок, небольшая лопасть.

Требования к электрокотлам ↑

Этот вид отопительного оборудования считается наиболее безопасным и простым в эксплуатации. Для встраивания электрических отопительных приборов не требуется обустройство отдельного помещения.

Также не стоит ломать голову над установкой вентиляции, ведь электрокотлы не выделяют продуктов сгорания.

Котел может стоять где угодно, если напряжение выдерживает большую нагрузку котла.

Процесс монтажа отопительного оборудования в целом одинаков для любого типа котла.Рассмотрим для примера самый распространенный вариант — установка газового котла.

Котел, работающий на газе, бывает двух типов: настенный и напольный.

Настенная модель ↑

Главное условие при установке оборудования данного типа — температура воздуха в помещении. Она должна варьироваться от +5 ° C до + 36 ° C, влажность должна быть в пределах 80%.

Изначально работы на стенах. Им необходимо покрывать специальные огнеупорные материалы толщиной не менее 3 мм.

Также необходимо соблюдать особые требования по вентиляции котельной в частном доме. Этот шаг желателен как можно раньше. С этой целью в нижней части стены пробивается отверстие диаметром около 15 см с выходом на улицу дома. Вставляется в гофрированную трубу. Внутри трубы установлен обратный клапан. Таким же образом оборудовали выхлопное отверстие.

Внимание! Особенно важно провести установку вентиляции, если в помещении герметичны дверь и окно.

Приступить к установке газового оборудования. К стене крепится специальный кронштейн для котла. Обычно в него входит.

Высота оборудования от пола должна быть не менее 80 см. Крепление монтируется строго параллельно основанию. Проверить это можно с помощью уровня.

После того, как котел прикреплен к стене в самой высокой точке системы отопления, необходимо установить расширительный бак и воздушный клапан.

Для предотвращения попадания мусора из теплообменника в трубу воздуховода установлен фильтр.Затем подключите трубу обратно котла.

Следующим шагом будет подключение котла к трем основным системам в доме: газу, воде и электричеству.

Важно! Подключение котла отопления к системе газивода лучше доверить специалисту.

Электро и Гидроинвест можно сделать своими руками. Важно при обвязке котельной в частном доме соблюдать следующие требования:

• поток горячей воды и газа должен быть в обратном направлении.В противном случае велика вероятность взрыва. После завершения процесса подключения котла к водопроводу дома необходимо тщательно проверить все подключения, желательно через некоторое время повторить процедуру еще раз;
• если система отопления до антифриза, то обязательно слить и промыть всю систему, иначе взрыв будет неминуем.

Важно! Перед тем, как приступить к монтажу котла, установите газовый вентиль, вентиль, счетчик и датчик газосодержания.

Монтажная электрическая система должна быть оборудована автоматическими датчиками, которые могут предотвратить перегрев, и оборудованием для защиты цепи. Перед первым запуском оборудования его необходимо наполнить водой для проверки на герметичность.

Напольная модель ↑

Outdoor версия имеет более высокую мощность и производительность. Обычно такие котлы устанавливают в отдельных помещениях.

Для того, чтобы котел был установлен правильно, пол должен быть ровным и прочным.Оптимальным вариантом станет бетонная стяжка.

После того, как смонтированы котел и котел, они подводятся к дымоходу и фильтру системы отопления от засорения.

Подключая систему к водопроводу, водопроводные трубы следует проводить как можно ближе к входной трубе в дом.

Следует отметить, что создание проекта и установка котла в частном доме — мероприятие трудоемкое, требующее не только знаний и опыта, но и наличия специальных инструментов и материалов.Не стоит рисковать, если вы не уверены в своих силах и возможностях, ведь от правильно установленной системы зависит не только комфортное проживание, но и безопасность всех семей.

Как установить котел в деревянном доме, узнайте в следующем видео

Связанные с контентом

Основные требования и стандарты обустройства. Помещичий дом, как он был устроен, внешний вид и внутреннее устройство

Задача этого материала — прояснить, какой должна быть планировка в частном доме, дать представление о том, какое пространство следует отвести той или иной комнате, а какие комнаты лучше вообще не использовать.Все это будет сделано на примере каждой отдельной комнаты.

Какой должна быть прихожая

Когда человек входит в дом, он видит коридор.Здесь важную роль играет Метод этой комнаты (это явно не полноценная комната). Если прихожая и другие помещения отделаны с помощью коридора, ведущего в остальные комнаты, то для прихожей 4-6 м² достаточно места.

В том случае, если прихожая и коридор совмещены рядом с гостиной или ванной, то под одежду и обувь потребуются более квадратные размеры, чтобы гости (и хозяева) могли свободно делиться / ходить и одеваться / уходить.

Дизайн гостиной

Оптимальный вариант — по коридору из коридора можно пройти прямо в гостиную. Это способствует свободному ориентированию гостей в доме, упрощает планировку. Величина площади гостиной может варьироваться от 15 до 30 м², все зависит от того, насколько велик дом. На этой площади можно спокойно разместить 5 гостей, а то и больше.

Гостиная должна быть отключена с той стороны, на которую светит солнце, так как это дневное помещение, для которого важен дневной свет.Кроме того, гостиная и ванная должны располагаться как можно ближе друг к другу, чтобы гостям не пришлось искать туалет.

Оптимальный размер ванной

Если площади достаточно, лучше остановиться на варианте раздельного санузла. Это позволит человеку сходить в туалет, не дожидаясь ванной, при освобождении ванной. В случае совмещенного санузла следует убирать санузел (или душевую кабину), для чего используется раздвижная перегородка.

В санузле раздельный, на пару м² достаточно места для туалета, много места не нужно. Причем баня планируется в соответствии с прихотями хозяина. Если вы хотите, чтобы сама ванная была большой (примерно 2-4 м²), то с учетом умывальника комната должна быть 8-10 м². Для небольшого дома достаточно 6 м². Обустройство ванной комнаты выполняется с теневой стороны конструкции.

Если вы планируете построить двухэтажный дом, и если есть средства, то хороший вариант — обустройство второго санузла на территории второго этажа.Однако санузлы следует располагать одна над другой, чтобы не страдали коммуникационные трубы.

Размер спальни

Эта комната должна располагаться по сторонам от солнца. Окна должны быть расположены таким образом, чтобы утром в комнату не попадало солнце. Спальня может быть от 12 до 20 м², опять же, все дело в размахе конструкции.

В двухэтажном доме спальню желательно оборудовать наверху. Ведь спальня — это личное пространство.Однако, если спальня делается для пожилых людей, лучше разместить ее на территории первого этажа.

Кухня, столовая

Кухня и столовая хорошо сочетаются, если выделить для этого немного большую площадь. Например, для кухни — столовой вполне подойдет комната от 12 до 16 м². При раздельной планировке этих комнат просторная кухня займет около 10 м², а столовая — 8 м².

На самом деле расположение кухни и столовой на территории дома при условии достаточного освещения может быть любым.Однако есть одно условие — чем дальше от кухни находится спальня, тем лучше. Помещения кухни и спальни плохо сочетаются между собой.

Кроме того, кухню лучше располагать ближе к ванной и туалету, ведь так можно сэкономить на длине водопровода.

Простая бесплатная программа планирования дома

С помощью несложной программы вы легко сможете сделать дизайн и планировку комнат дома на свой вкус.В виде урока рассказывается, как скачать с официального сайта 3D планировщик, и как им пользоваться (пример планирования и расчета размеров дома с нуля).

Планировка комнат в частном доме видео

Комфортное проживание в частном доме невозможно без таких благ цивилизации, как горячая вода и. Но чтобы их получить, нужно приложить немало усилий. Особенно, если вы планируете сделать свое жилище полностью автономным — в этом случае не нужно обходиться без специального котла, где будут находиться устройства отопления и накопления воды.Правильное обустройство этого помещения — залог не только грамотно функционирующих инженерных сетей, но и вашей безопасности, поэтому предлагаем разобраться, какие требования предъявляются к организации котельной: габариты, расценки размещения оборудования, схемы подключения — до Вашему вниманию теоретический ассистент и фото.

Для начала разберемся с определениями. Под котельной подразумевается техническое помещение с целым комплексом спецтехники, которое предназначено для организации горячего водоснабжения в доме.Параллельно этот же комплекс отвечает за отопление. Именно поэтому помещение с учетом его многофункциональности целесообразнее называть котельной, хотя оба названия общие. Возможны три варианта расположения котла.

• Первый находится внутри дома: в смесителе или подвале, или в удаленной комнате первого этажа.
• Второй — в специальной пристройке: котельная пристроена вплотную к дому, в основном со стороны санузла.

Для котла нужно выделить отдельную комнату

• Третий — в отдельно стоящем доме: система отопления оборудована в отдельном строении, которое с помощью коммуникаций подключается к основному дому.

Совет. Рекомендуемый вариант — расположение котельной — в отдельно стоящем доме: за счет удаленности технического оборудования от жилых помещений домочадцам обеспечивается максимальная безопасность и комфорт.

Оборудование котельной

Бесперебойная работа котельно-котельной, а соответственно, обеспечение горячего водоснабжения и отопления дома невозможно без целого набора специальных устройств и элементов коммуникаций. Обязательный компонент системы включает:

• Котел является основным теплогенератором. Именно здесь нагревается теплоноситель, который впоследствии подается в котел и отопительные приборы. По источнику тепла котлы делятся на пять типов: электрические, газовые, твердотопливные, жидкостные и комбинированные.
• Котел — бак водонагревателя. Внутри емкости находится трубка, по которой движется горячий теплоноситель — он передает тепловую воду в бойлер, тем самым нагревая ее до необходимой температуры.
• Коллектор распределительный — насос, гидрораспределитель и гребенка. Этот узел обеспечивает раздачу и бесперебойную циркуляцию теплоносителя по всем элементам рабочей системы.
• Гидроаккумулятор — расширительный бачок: компенсирует повышение давления при нагреве рабочего теплоносителя.
• Устройства безопасности — вентиляционное отверстие, предохранительное усиление, манометр: защищают систему от избытка воздуха и избыточного давления.

Оборудование котельной

• Автоматика — разного рода электронные устройства, предназначенные для слаженного управления всеми компонентами системы отопления и водоснабжения.
• Дымоход — выпускной патрубок: выводит продукты сгорания рабочего топлива во внешнюю среду.В дымоходе острой необходимости нет только в том случае, если котельная эксплуатируется.
• Комплект запорной арматуры, предназначенный для оперативного перекрытия движения теплоносителя при возникновении нештатных ситуаций.

Основные требования к котлу

Все требования к устройству котла котел можно разделить на две категории: относящиеся к самому помещению и оборудованию. Начнем с первого.

Котел должен иметь большую площадь — не менее 6 кв.м. Минимальный размер помещения — 15 кубометров. Высота потолков должна быть 2,5 м и более. Эти требования обусловлены не только мерами безопасности, но и удобством обслуживания системы отопления и ГВС — важно обеспечить свободный доступ ко всем трубам и приборам.

Стены котла выполняются только из огнестойких материалов — бетона или кирпича. Пол — из бетона. Для финишной облицовки стен и пола рекомендуется использовать рельефную плитку.Допустимая альтернатива стенам — минеральная штукатурка негорючей группы. Если котельная отгораживается непосредственно к дому или в пристройке к нему, ее необходимо отделить от соседних жилых помещений светоотражающими стенами из материала с нулевым пределом распространения огня. Дверца котла-котла должна быть огнеупорной. Рекомендуется, чтобы она открывалась.

Важно! К котлу необходимо подвести канализационную трубу — она ​​необходима для беспрепятственного снятия аварийного слива.

В котле должна быть организована система вентиляции. Если нет возможности установить специальные вентиляторы, стоит позаботиться о естественной вентиляции — в верхней зоне помещения проделать отверстие 15х20 см.

потребность в оборудовании

Устанавливая оборудование в котельной, следует помнить о следующих правилах:

• В помещении должно быть не более двух отопительных котлов.
• Минимальное расстояние между крупногабаритными приборами (котлами и котлами) составляет 70 см.

Соблюдайте минимальные расстояния при установке устройств

• Ни котел отопления, ни котел не должны находиться близко к поверхности стен — между приборами и стенами должно быть свободное пространство.
• Если котельная расположена на первом этаже дома, суммарная мощность оборудования системы не должна быть выше 150-200 кВт, а в пристройке, в смесителе или в подвале — 350 кВт. Для котельных в индивидуальных домах такие жесткие нормы не предусмотрены.
• Электропроводка должна быть замкнута. Оптимальный вариант — спрятать его в специальные трубы из стали.
• Светильники следует закрывать кожухами из металлической сетки.

Как видите, устройство котельной, или котельной, в частном доме требует соблюдения набора норм — начиная от габаритов технического помещения и заканчивая оборудованием. Нарушение этих требований чревато большими неприятностями, поэтому учитывайте все нюансы, если хотите получить действительно эффективную и безопасную систему отопления и водоснабжения своего дома.

Котельная в частном доме: видео

как внешний вид, так и внутреннее устройство и расположение любого помещичьего дома настолько сильно зависит от личных вкусов и взглядов, а зачастую и от материала собственника, что категорически невозможно привести такие дома к какому-либо распространенному, вполне устоявшемуся типу.

Имея профилактический дом в данном районе, следует уделять значительное внимание тому факту, что он может быть красивым и чтобы его главный фасад был обращен, если можно, на восток или юго-восток, чем на отсутствие солнца во вторую, более быструю, половину летнего дня.

Дома, обращенные главным фасадом и террасой на север, всегда имеют несколько мрачный характер, но в южном климате имеют преимущество большей прохлады.

Местность должна быть сухой и здоровой, рядом есть пруд или река, где можно устроить баню.

Наш сертификат

* (САЖ.) Сяжень — старомодный прибор для измерения расстояний.
В XVII веке существовала касеная шалфея, равная 2.16 м, и вмещает три АРШИНА по 16 верш (72 см).
С 11 октября 1835 года, согласно Николаю I «О русской системе мер и весов», длина растения равнялась длине 7 английских футов, то есть ровно 2,1336 метра.

С введением в 1924 году в СССР метрических мер стало потребление.

1 мудрец = 7 английских футов = 84 дюйма = 21336 метров

1 мудрец = 1/500 версты = 3 АРШИНА = 12 пролет = 48 вершков

Так продолжаем:
Каждые

Все эти комнаты должны не только иметь достаточную стоимость, но и максимально удобно располагаться. Обыкновенность обитателей дома относительно невелика, поэтому на необходимый объем комнат часто не обращают внимания полностью. Но, имея в виду, что, помимо постоянных жителей, в доме могут иногда присутствовать гости, размер таких комнат, как офис, холл, гостиная и столовая, всегда можно сконструировать, именно с ними наибольшее количество людей, которые им подходят.

Теоретически требуемый объем помещений составляет 5 кубометров. САЗ. О человеке следует строго соблюдать только в спальнях и детских. А в остальных комнатах, ввиду возможности переполнения людьми, этот объем можно ограничить 2-3 даже 1,5 кубометрами. САЗ. на человека. Высота комнат не должна быть меньше 5 аршин.

В целом все помещения этой квартиры должны быть расположены так, чтобы было как можно меньше проходных комнат.
Исключение составляет холл, а иногда и гостиная.В любом случае необходимо расположить комнаты так, чтобы внутренние жилые камеры были сообщены между собой, минуя холл и гостиную на кухню и водозабор, были хорошо изолированы от остальных комнат и, наконец, всегда имели две полностью независимый выход, черный и передний.

Все эти условия могут быть улучшены только при разумном использовании центрального фасада или центрального коридора.

Рассмотрим последовательно размер и расположение всех комнат по отдельности.

Фасад

Размер самой прихожей переделан с учетом наибольшего количества людей, которым придется оставить в нем верхнюю одежду.Можно поставить с такой точностью, что во избежание клещей потребуется от 0,12 до 0,13 квадратных метров. САЗ. Квадратный пол прихожей на каждого человека.

Учитывая, что на 1 рядной ножке, вешалках с тремя рядами крючков можно расположить платье примерно на 4 человека, получаем необходимую длину вешалок, а значит, и свободные стены прихожей, около которых эти вешалки расположены.

Если подвесы навешиваются поперек, то можно предположить, что для них требуется около 0.02 квадратных метра для их бесплатного проживания. Сажена на человека.

Единственным недостатком центральных хозяев и коридоров является неудобство их освещения, которое может быть достигнуто только с помощью стеклянных дверей, выходящих в коридор, или специально устроенных окон из соседних комнат.

При благоприятных климатических условиях на верхних этажах, хорошем обслуживании по освещению коридоров, да и вообще помещений, могут служить стеклянные фонари, встроенные на крышу.

Шкаф

Дальнейшее увеличение шкафа — это скорее роскошь, чем необходимость.

Кабинет должен быть удален от детской или столовой и сообщается дверями с фасадом и, если возможно, с холлом, который в этом случае иногда может играть роль приемной.

Библиотека

В любом случае библиотека должна быть не менее 4 квадратных метров. САЗ. Помимо книжных шкафов в нем можно было поставить посреди стола и необходимую мебель.

Холл, гостиная и будуа

Локация Анфлад красивая и удобная в плане мебели. Что касается размеров этих помещений, то о них можно сказать следующее.

Зал рассчитан по количеству танцующих пар, считая 1,5-1.По 75 квадратных метров каждая. САЗ. Пол, включая сюда и мебель. В целом зал не следует делать меньше 12-15 кв. САЗ. (на 20 пар), придав ему глубину 4 копоти.

Гостиная

В гостиной, как и в офисе, камины очень уместны, а расположение их в углу или поперечной короткой стене достигается меньшей стеснительностью помещения.

Столовая

Если в стенах расположены какие-либо сцены или буфеты, то ширину необходимо соответственно увеличить для свободного передвижения по столу с посудой.

В очень больших столовых (более 25 человек) площадь пола может быть уменьшена до 0.3-0,2 кв. САЗ. для каждого человека.

На верхних этажах можно получить очень эффектные столовые, освещая их сверху фонаря, что дает большую свободу в их расположении, позволяя избежать окон. Из зала гостиная или столовая часто превращаются в террасу, играющую большую роль летом.

Терраса

Но полное отсутствие солнца не всегда желательно, поэтому угловые террасы, обращенные к их двум фасадам на север и восток, очень рекомендуются.

Во избежание сквозняков, террасу лучше разместить так, чтобы она сбоку примыкала к глухой стене, либо обе ее боковые стены сделать в виде стеклянных рам.

Последние, оснащенные разноцветными или узорчатыми стеклами, придают террасе очень элегантный вид. Терраса, обслуживающая своих обитателей дома летом, должна быть обращена в сад, но ни в коем случае не находиться на службе, что может не только испортить вид, но и загрязнить воздух.

По той же последней причине Ни в коем случае нельзя иметь кухонные окна, когда они находятся в подвале, на одной стороне с террасой, чтобы избежать неизбежного запаха кухни и чада.

Размер террасы по ширине выполнен в 1,5-2 шага, длина определяется внешними условиями. Чтобы терраса не была слишком темной для комнат, выходящих на нее окнами, ее высота должна быть не менее 1,25 сажи. Пол террасы устроен, конечно, в целителе с полом соответствующего этажа.

Иногда дверь с террасы выводит не прямо в холл, гостиную или столовую, а в поперечный, центральный коридор, в который уже, в свою очередь, выходят двери вышеупомянутых комнат.

Это достигается тем, что в дождливую погоду лица входят в дом через террасу в загрязненной одежде и обуви, за вычетом чистых помещений.

Буферная

Спальные комнаты

Однако из экономических соображений часто объем спальни уменьшается до 3 кубометров.САЗ. на человека, но допустимо только при хорошей вентиляции.

Ширина спальни достаточна в 1,5-2 сажи. Отдельно для мальчиков и девочек. Эти комнаты изолированы от других и особенно от лобных комнат. Их объем также не должен быть по возможности менее 5 кубометров. САЗ. С площадью 2, 5-3 кв. САЗ. Для каждого ребенка.

Рекомендуется рассчитывать в каждой датской комнате не более двух детей, организуя, при большем количестве, количество отдельных комнат.Но, конечно, нет возможности этого, самого желанного устройства детских детей.

Слугу всегда следует размещать отдельно, и только в комнатах, удобных для груди, где ее присутствие необходимо, необходимо соответственно увеличивать объемную и квадратную форму комнаты.

Для наилучшего освещения и естественной вентиляции детей следует размещать в угловых комнатах.

Чтобы добиться, можно лучше избежать устройства в спальне любых перегородок и перегородок, а особенно от материи.

Однако перегородки из материи в виде свободно висящих на кольцах штор допустимы, но с непременным условием частого выбивания скопившейся на них пыли. К спальне примыкает BooR, гардеробная, а иногда и ванна.

Будуар и гардеробная

Гардеробная определяется в зависимости от шкафов для платьев и белья. Только лучше разместить эту комнату между спальней и детской, чтобы изолировать эти комнаты одна от другой, не мешая между ними прямо дверями сообщений. Размер гардеробной в 4 квадратных метра. САЗ. Более чем достаточно.

Детские комнаты

В связи с детскими часто устраиваются классных комнат , рассчитано, полагая, 1,25 кв. Сажена для каждого человека, в том числе здесь и учителя. Помещение можно с успехом использовать для изоляции детей от других, соседних, квартирных комнат.

В домах, особняках очень рационально иметь детей со всеми соответствующими помещениями на верхних этажах и антресолях, соблюдая только то, что эти комнаты имеют надлежащую высоту (не менее 4 Арш.) И что лестница хорошо устроена и светлая.

Кухня

На рис. 1-4-й — фасад и планы полигонов с антресолями, подвалом и башней.

На цокольном этаже расположены следующие помещения (рис. 2): C-высокий, W-коридор, W-Human, F-кладовая, H-комната для повара или повара, cuz-кухня, h-комната Ласеева. , W-лестница на первый этаж.

На первом этаже (Рис. 3): A-фасад с винтовой лестницей на втором этаже и на башне, B-кабинет, B-холл, M-Living, D-Dating, E-Corridor, W- Будуа, З-Спальня, з »-Гердед, М-буфет, е» — Лето в цокольном этаже.

Наконец, на втором этаже (рис. 4) размещены: детская (l), комната гувернантки (m), комната для прислуги (H), комната няни (o), водозабор (P) и башня (P). Столовая сообщена с верандой, а холл с террасой -G, имеющей подобие сада.

Опыт показывает, что кухня 4 кв. Сяжени хватает на изготовление кушана на 25 человек. При большем количестве (до 50) кухня должна давать размер 6 кв. сажа. и др.

При этом следует иметь в виду, что трехконтурная печь с бойлером занимает 0,3-0,35 кв. САЗ., И русская печь, если там 0,3-0,5 кв. Саени.

С точки зрения удобства жилого помещения очень важно правильное расположение кухни.Для лучшего наблюдения и удобства перемещения посуды все удобнее всего, если кухня будет расположена в один этаж с жилыми комнатами.

На рис. 5-8-М Планы этажей, врез и главный фасад более обширного помещичьего дома.

Размеры указаны в метрах. Этот дом спроектирован для очень большой семьи и имеет, может быть, даже излишне много разных офисных помещений. Характерной чертой Дома является центральное лобби (план 1 этажа), освещенное сверху стеклянным фонарем, что очень оригинально и красиво.

Единственным недостатком такого расположения является то, что при этом кухонный чад легко распределяется по квартире. В прочем это неудобство хорошо устраняет устройство на кухне двух дверей, разделенных промежутком примерно в 1 шалфей, в результате чего одна дверь всегда будет вывешиваться при открытии другой.

Обе двери, естественно, автоматически притворяются пружинами. Образовавшаяся небольшая комната снабжена сильной вытяжкой и может быть утилизирована для устройства из нее в водозабор, который, таким образом, возле кухни можно хорошо проветривать, если использовать тепло продуктов топки топки для это.Сама кухня тоже должна быть так снабжена вытяжкой, чтобы воздух не проникал в кухню в квартире, а, наоборот, вытягивался из ее дверной щели.

Расположение кухни внизу, в подвале, хотя это часто практикуется, но вряд ли может быть признано удачным из-за необходимости наличия лестницы, которая делает неудобным как наблюдение за кухней, так и перемещение посуды и посуды. Последнее, однако, может быть частично устранено устройством простого подъемного устройства.

Кроме того, когда кухня расположена внизу, квартира становится еще больше, из-за того, что она всегда проходит через трубу, которая образует в данном случае цилиндр кухонная лестница. Поэтому с нижними кухнями вытяжка у них должна быть более энергичной, а лестница обязательно сообщается с кухонным двойником, автоматически закрывая двери.

Кухня наверху, над квартирой, устраивается очень редко, как бы тем самым устраняя неудобства проникновения Чада, но сообщение с различными услугами (погреб, погреба и т. Д.)) крайне сложно. С точки зрения внешней отделки кухня должна быть оборудована такими стенами, полами и мебелью, которые можно было бы легко пропитать водой и очистить.

Стены, конечно же, лучший способ очистить плитку, хотя бы с точки зрения панели, до высоты 0,75-0,85 копоти. или покрасить светлой масляной краской. В крайнем случае краску можно и клеить, но тогда стены придется отменять довольно часто. Пол может быть лепным, асфальтовым или деревянным, без упаковки, чтобы его можно было чистить и мыть.

В связи с кухней есть кладовая (2 м.кв.) Человеческий и черный ход.

Человек, или Слуги

В деревенской практике, особенно в старые времена, кухня и человек часто располагались в отдельном дымоходе, который иногда совпадает с домом корневой галереи. Но при всех несомненных преимуществах этого места, в настоящее время оно вряд ли особенно желательно из-за сложности наблюдения за всем, что делается на людях и на кухнях. Кроме того, устройство отдельного служебного флага требует затрат на место, которое в противном случае можно было бы использовать для любых других сельскохозяйственных нужд.

Водяные шкафы

Шум, возникающий от движения воды в трубах водозабора, не должен беспокоить окружающих, а сами трубы удерживаются таким образом, чтобы вода не могла заморозить воду зимой, в холодное время.

Кроме того, водозащита должна освещаться, хотя бы из соседнего помещения, с помощью высоко расположенного окна, оснащенного рамой с простыми или матовыми стеклами.

Наименьшим размером водозабора в одной точке следует считать 0,35-0,4 квадратных метра. Сажен, предполагая, что должно быть пространство не менее 0,5 сокси с такой же шириной.

Это соображения относительно размера и расположения комнат в жилых семейных домах. Конечно, более или менее удачное сочетание всех вышеперечисленных условий полностью зависит от экспериментов и частных, соответствующих тому или иному случаю, соображений строителя.

Поэтому, не пытаясь дать какие-либо строго определенные правила проектирования жилых домов, мы приводим только два примера наиболее удачных планов и фасадов помещичьих домов, из которых первый полностью адаптирован к условиям русской жизни, а вторая представляет собой довольно типичный образец немецкого сельского строительства.

Литература. КЛАСЕН, ГРУНДРИССВОРБИЛЬДЕР ФОН ГЕБАУДЕН АЛЛЕР АРТ, Я АБТЕЙЛ. 1896 г. — Астер, Fami-Lienhauser Fur Stadt Und Land. 1898 г. — ABEL, Das Elegante Wohnhaus.189O.-Wanderley, Die Land-Lichen Wirthschaftsgebaude, BD. III.

6 основных фактов о сантехнике котельной

Чтобы стать успешным водопроводчиком, нужно понимать, какие вакансии вам доступны. Например, сантехник захочет ознакомиться с устаревшей сантехникой в ​​старых домах, а также с модернизированными и эффективными вариантами, к которым ваши клиенты проявляют больше интереса. Перейдите на коммерческий уровень, и ситуация станет еще больше.Теперь у вас есть больше типов сантехнических систем, на которые стоит обратить внимание, а водопровод котельной — одна из наиболее важных областей, на которые вам нужно обратить внимание в этом отношении. Вот некоторые из ключевых элементов, о которых следует помнить.

Что такое сантехника котельной?

— это часть более крупной системы. Сантехника котельной — это часть общей котельной системы, которая, в свою очередь, является частью более крупной гидронной системы сооружения. Давайте сначала поговорим о четырех основных частях котла:

Фото Alhim

Горелка:

В этой зоне начинается горение в котле, когда термостат посылает команды на выработку тепла.Сопло горелки распыляет топливо, чтобы зажечь его.

Камера сгорания:

Здесь топливо сгорает и может нагреваться до более 100 градусов. Вырабатываемое здесь тепло поступает в теплообменник.

Теплообменник:

Он нагревает воду без прямого контакта с жидкостью, как кипящая вода в кастрюле над плитой. Затем вода перекачивается по трубам в обогреватели или радиаторы плинтуса.

Водопроводные системы котла:

Эта область, которую вы, скорее всего, обслуживаете, распределяет тепло.Однако вам может потребоваться понять аспекты всех четырех частей, чтобы выполнять свою работу.

У вас есть множество возможностей

Не все котельные системы одинаковы, и есть вероятность, что материалы и компоновка водопроводной системы вашего котла различаются. Во-первых, у вас есть две основные стальные котельные системы:

Пожарные котлы:

Здесь дымовые газы проходят через прямые трубы, окруженные водой. Вода превращается в пар.Как правило, это идеальный вариант для коммерческого и промышленного применения.

Фото WUTTISAK PROMCHOO

Водотрубные котлы:

В них вода проходит через трубы и клапаны, в то время как горение окружает трубы. Они больше подходят для промышленного использования, чем для обогрева. Хотя они могут выдерживать более высокие давления и температуры, они дороги и их сложнее чистить.

После этого у вас есть чугунные котлы.Здесь есть три различных типа секций, в том числе:

— Цельный чугун: Они имеют только один литой сосуд высокого давления.

— По горизонтали: Эти секции штабеля расположены друг над другом и соединены нажимными ниппелями.

— Вертикальные секции: Эти секции стоят вертикально, как нарезанный хлеб.

Есть и другие типы котлов, с которыми вы можете столкнуться. Например, конденсационный котел обычно используется для подачи тепла или пара на предприятии, где в котел добавляется вода.В гидравлических котельных системах используется система трубопроводов с замкнутым контуром для нагрева воды и, как правило, они используются для отопления помещений.

Вопросы низкого давления воды

Одна вещь, которую вы хотите сообщить своим клиентам, а также сделать самостоятельно, — это убедиться, что давление воды в конструкции работает должным образом, чтобы помочь заполнить трубы отопления водой. Если вы этого не сделаете, ваши краны и арматура могут не подавать горячую воду, пока котел включен. Любой работе котла должна предшествовать оценка давления воды.

Фото Alexxxey

Не отставайте от технического обслуживания

Даже если котел технически исправен, если он не работает с максимальной эффективностью, вы можете платить намного больше в счетах за отопление. Поэтому, когда сантехники работают с котельной или устанавливают новую, рекомендуется порекомендовать план обслуживания. Это означает, что котел всегда работает в полной мере.

Котлы могут заменять водонагреватели в некоторых случаях

Много разговоров, которые мы ведем до сих пор, касается водопровода котельной в контексте отопления.Кроме того, в некоторых случаях бойлер можно использовать для заполнения места нескольких водонагревателей в жилом помещении. Обычно это происходит из-за нехватки места или проблем с вентиляцией. Типичные примеры — отели и аналогичные объекты гостеприимства. Вы должны быть внимательны, если это произойдет с клиентом, так как это повлияет на то, как вы обслуживаете сантехнику.

Котлы и водонагреватели не взаимозаменяемы

С учетом сказанного, бойлер не всегда является водонагревателем для помещения или участка.Например, котлы иногда используются для отопления коммерческих бассейнов. Опять же, это чаще всего относится к жилым комплексам или отелям. Причина этого в том, что бойлеры имеют гораздо большую мощность, а это означает, что они лучше подходят для обогрева больших бассейнов. Кроме того, существует опасение, что химические вещества в бассейне могут вызвать проблемы с обычным водонагревателем. В этих условиях бойлер — лучший выбор.

https://www.shutterstock.com/image-photo/pipes-boiler-room-312327983

Программное обеспечение для управления проектами бесценно

Если есть одна вещь, которую вы должны уйти от этого, когда дело доходит до трубопроводов котельной на данном этапе, так это то, что они не взаимозаменяемы с другими видами водопровода, особенно в коммерческих условиях.Вам нужно будет следовать новым методам, а также использовать новые инструменты и материалы для выполнения работы. В результате, если вы хотите расширить свои услуги до сантехники котельных, вы, скорее всего, понесете большие затраты, не говоря уже о повышенных затратах на рабочую силу для найма работников с необходимыми вам знаниями.

Последние мысли о водопроводе котельной

Ключевым моментом здесь является обеспечение того, чтобы любые ставки, которые вы составляете на будущие работы по установке сантехники котельной, будут достаточно точными, чтобы обеспечить прибыль вашему бизнесу, и лучший способ управлять этим — использовать программное обеспечение для управления проектами, такое как eSUB.От управления оборудованием до человеко-часов — у нас есть все инструменты, которые помогут вам точно определить, сколько вам стоит монтаж водопровода котельной, создав надлежащую схему ценообразования для ваших клиентов.

Почему системы центрального отопления Чикаго полагаются на конденсационные котлы

Есть много способов генерировать тепло в доме и других зданиях — с помощью огня, пара, газа, горячего воздуха, воды, электричества — с использованием различных инструментов и устройств, включая котлы, радиаторы и печи.Все они на протяжении веков изготавливались из различных материалов с использованием различных систем, и со временем они стали меньше и, в конечном итоге, более энергоэффективными и более простыми в управлении и обслуживании.

Системы центрального отопления Чикаго

Менометр, патрубки и краны отопительного котла

Хотя изобретение первого чугунного радиатора было провозглашено первым важным шагом на пути к системам центрального отопления в современных домах во всем мире, сегодня экологичное проектирование зданий позволяет нам регулировать внутреннюю среду с помощью пассивных мер, которые контролируют не только отопление, но и охлаждение, изоляцию. , а также вентиляция.Кроме того, радиаторы теперь изготавливаются из различных металлов, включая традиционный чугун, низкоуглеродистую сталь, более эффективную нержавеющую сталь и сверхпроводящий алюминий.

Но радиаторы редко используются сами по себе. Вместо этого современные инженеры обычно проектируют системы отопления, вентиляции и кондиционирования воздуха (HVAC), которые работают вместе как для повышения энергоэффективности, так и для повышения функциональности. Выявляется и устраняется ненужное потребление энергии. В конечном итоге цель состоит в том, чтобы разработать решение для здания, которое обеспечит постоянный комфорт жителям независимо от внешних условий и температуры.

Какая бы система не использовалась, «бойлеры» своего рода играют ключевую роль, когда речь идет как об отоплении помещений, так и при подаче горячей воды в современные дома и коммерческие здания в Чикаго.

Тем не менее, котлы, которые мы используем сегодня для систем отопления, не только сильно различаются по типу и конструкции, но и полностью отличаются от оригинальных котлов, использовавшихся в Чикаго на рубеже ^– гг. Фактически, современные конденсационные котлы стали приемлемым коммерческим товаром в США только в последние 10-15 лет.

Котлы тепловые

По сути, первые котлы были просто своего рода «ящиком», в котором находились трубы, нагретые до высокой температуры для производства тепла, горячей воды или пара. Изобретенные на рубеже 19–907–15–907–16 веков, котлы изначально были изготовлены в виде котла, который буквально превращал воду в пар. Это привело к разработке конвенционного парогенераторного котла, в конструкции которого использовались трубы из огнеупорных кирпичей. Первые использовали кусковой уголь в качестве топлива и имели низкую теплопроизводительность.

В то время как самые первые котлы использовались для транспортировки энергии, к концу 19, ^-го, -го века, котлы использовались коммунальными предприятиями в некоторых частях страны для выработки электроэнергии, а промышленные компании использовали их для управления своими производственными предприятиями, в том числе производящими масло и сталь. Первое коммунальное предприятие, предлагающее электроэнергию, было основано Томасом Эдисоном в Нью-Йорке в 1882 году. Первое в Чикаго открылось в 1902 году и работало на паровых турбинах.

Хотя к началу 1930-х годов использовались новые улучшенные конструкции, потребность в более крупных котлах с большей мощностью привела к разработке радиантных котлов и энергетических котлов, которые использовались на электростанциях. В течение трех десятилетий использовались универсальные котлы высокого давления и сверхкритические котлы, и за это время в различных отраслях промышленности были разработаны котлы, отвечающие их конкретным потребностям.

Также рос спрос на бойлеры, которые можно было использовать для так называемого «комфортного отопления» домов и больших зданий в городах США, включая Чикаго.Вначале чугун был предпочтительным материалом, так же как и для радиаторов, а пар был предпочтительным методом отопления.

Центральное отопление Чикаго на улице 21 Century

Отопительный сезон в Чикаго длится с октября по май, что значительно дольше, чем во многих других городах США. Это делает центральное отопление жизненно важным элементом дизайна здания.

Котельная с системой отопления в частном доме

С тех пор, как первые конденсационные котлы появились на рынке на рубеже 21, ^, века, можно было выбирать между этими и неконденсирующими котлами.Это касается как новых домов, так и домов, в которых модернизируется отопление.

Работая на природном газе, пропане или масле, они фактически не «кипятят» воду, а нагревают ее. Затем эта горячая вода перекачивается в излучающие трубы пола, в радиаторы или проходит через теплообменник, обеспечивая эффективное и компактное решение для отопления современного дома или офиса.

Помимо значительно меньшего углеродного следа, конденсационные котлы рециркулируют выхлопные газы через конденсационный теплообменник, снижая выбросы CO ₂ и тем самым помогая бороться с изменением климата.С другой стороны, неконденсирующиеся котлы тратят около трети выделяемого тепла, потому что выделяемые ими дымовые газы уходят через дымоход. Кроме того, продукты сгорания имеют температуру около 180 ° C, в то время как конденсационные котлы имеют гораздо более низкую температуру сгорания, которая составляет всего около 55 ° C.

Значительно более энергоэффективные, чем устаревшие котлы без конденсации (КПД 99 процентов против 78 процентов в лучшем случае), конденсационные котлы также намного дешевле в эксплуатации.Кроме того, поскольку они хорошо герметизированы для теплоизоляции, отсутствует риск попадания загрязняющих веществ в систему.

Хотя более высокая стоимость конденсационных котлов может считаться недостатком, в долгосрочной перспективе они экономически эффективны.

Строительный кодекс Чикаго содержит минимальные стандарты для всех типов котлов и требует их регулярной проверки.

Инспекция котлов в Чикаго

Согласно Строительному кодексу Чикаго, Бюро инспекции котлов Департамента зданий города несет ответственность за проведение ежегодных проверок котлов в школах, коммерческих зданиях, больницах и домах престарелых, церквях и многоквартирных домах, где котлы установлены для обогрева четырех квартир или более.

Эти проверки выполняются внутри и снаружи для проверки на предмет повреждений и утечки в трубках, а также для обеспечения безопасной и эффективной работы предохранительных клапанов, обратных линий и т. Д.

Новые котлы проверяются на предмет правильности их установки и получения всех необходимых разрешений от производителя и установщика.

Гидростатические испытания проводятся на вновь установленных котлах и на котлах, которые были капитально отремонтированы.

Попросите профессионалов спроектировать для вас систему центрального отопления

По общему признанию, понимание всех тонкостей котлов — это то, что большинству людей кажется более чем трудным. Это потому, что требуется много технических знаний. Наши инженеры знают котлы наизнанку и могут проанализировать ваши требования и предложить лучшее решение, не ожидая, что вы пройдете ускоренный курс по отоплению.

Мы позаботимся о том, чтобы использовать правильный конденсационный котел для максимальной эффективности вашей системы центрального отопления.

Типы систем отопления дома

Существует несколько типов систем, используемых для обеспечения тепла в доме, и в пределах каждого широкого типа существует множество вариаций. Некоторые системы отопления имеют общие компоненты с охлаждающим оборудованием дома, а некоторые системы обеспечивают как отопление, так и охлаждение. Термин HVAC — отопление, вентиляция и кондиционирование — используется для описания всей системы климат-контроля в доме.

Независимо от того, какая система отопления, вентиляции и кондиционирования воздуха используется, все отопительные приборы предназначены для отвода тепловой энергии от источника топлива и передачи ее в жилые помещения для поддержания комфортной температуры окружающей среды.В системах отопления могут использоваться различные источники топлива, включая природный газ, пропан, мазут, биотопливо (например, дрова) и электричество. Некоторые дома имеют более одной системы отопления, например, когда дополнительный или готовый подвал обогревается другой системой, чем остальная часть дома.

Системы принудительного воздушного отопления / охлаждения

Безусловно, наиболее распространенной системой отопления, вентиляции и кондиционирования воздуха в современных домах в Северной Америке является система приточного воздуха, в которой используется печь с нагнетательным вентилятором, который подает теплый воздух в различные комнаты дома через сеть воздуховодов.Системы с принудительной подачей воздуха очень быстро регулируют температуру в помещении, а поскольку в системах кондиционирования воздуха могут использоваться одни и те же воздуходувки и воздуховоды, это эффективная общая система отопления, вентиляции и кондиционирования воздуха.

Источники топлива: Топки, питающие системы с наддувом, могут работать на природном газе, жидком пропане (LP), мазуте или электричестве.

Распределение: Воздух, нагретый горелкой печи или нагревательным элементом, воздух распределяется по сети каналов к нагревательным регистрам в отдельных помещениях.Другая система каналов возвращает воздух обратно в топку через возврат холодного воздуха.

Преимущества:

• Системы с принудительной подачей воздуха можно фильтровать для удаления пыли и аллергенов. Однако они также могут увеличить количество переносимых по воздуху аллергенов.
• Увлажнитель (или осушитель) может быть интегрирован в систему принудительной подачи воздуха.
• Печи с принудительной циркуляцией воздуха относительно недороги.
• Эти печи могут достигать самых высоких показателей AFUE (годовой эффективности использования топлива) среди всех систем отопления (но это не обязательно означает, что это наиболее эффективный способ обогрева дома).
• Системы с принудительной подачей воздуха могут сочетать охлаждение с обогревом.

Недостатки:

• Требуется воздуховод и занимает место в стенах.
• Печные вентиляторы могут быть шумными.
• Движущийся воздух может распространять аллергены.
• Движущийся воздух может стать сухим, если его не увлажнить.
• Поскольку системы с принудительной подачей воздуха нагревают воздух, а не предметы в комнате, это не считается самым удобным способом обогрева.

Системы гравитационных печей на воздухе

Предшественники систем с принудительной подачей воздуха, гравитационные воздушные печи также распределяют воздух через систему металлических каналов, но вместо того, чтобы нагнетать воздух через вентилятор, гравитационные воздушные системы работают по простой физике: теплый воздух поднимается и холодный опускается. Печь с гравитационным воздухом в подвале нагревает воздух, который затем поднимается по воздуховодам в разные комнаты. Холодный воздух возвращается в топку по системе каналов возврата холодного воздуха.Так называемые печи «осьминоги», которые можно найти во многих старых домах, представляют собой самотечные печи.

Системы гравитационного воздуха больше не устанавливаются, но во многих старых домах они продолжают работать эффективно.

Источник топлива: Печи с принудительным воздухом могут работать на природном газе, жидком пропане (LP), мазуте или электричестве.

Распределение : Кондиционированный воздух циркулирует по сети металлических каналов.

Преимущества :

• Гравитационные системы не имеют движущихся частей и могут служить многие десятилетия.
• Системное оборудование очень надежно и требует минимального обслуживания.

Недостатки :

• Воздух не фильтруется эффективно.
• Энергоэффективность ниже, чем у более новых печей.
• Регулировка температуры происходит медленно, потому что системы работают за счет простых конвекционных потоков.

Системы лучистого отопления для пола

Современные теплые полы — это разновидность систем лучистого отопления.Лучистое отопление отличается от принудительного воздушного отопления тем, что нагревает предметы и материалы, такие как мебель и пол, а не только воздух. Большинство излучающих систем для всего дома распределяют тепло через горячую воду, нагретую в бойлере или водонагревателе.

Внутрипольное отопление включает пластиковые водопроводные трубы, устанавливаемые внутри бетонных перекрытий или прикрепляемые к верхней или нижней части деревянных полов. Он тихий и в целом энергоэффективный. Он имеет тенденцию нагреваться медленнее и требует больше времени для адаптации, чем принудительное воздушное тепло, но его тепло более стабильно.

Существуют также внутрипольные системы, в которых используется электропроводка, проложенная под напольными покрытиями, как правило, керамической или каменной плиткой. Они менее энергоэффективны, чем системы горячего водоснабжения, и обычно используются только в небольших помещениях, таких как ванные комнаты.

Источники топлива : Системы трубопроводов горячей воды обычно нагреваются центральным котлом, который может работать на природном газе, жидком пропане (LP) или электричестве. Горячая вода также может быть обеспечена солнечными системами горячего водоснабжения, которые обычно используются в дополнение к топливным системам.

Распределение : Напольные системы обычно распределяются с помощью горячей воды, протекающей по пластиковым трубам.

Преимущества :

• Излучающие системы обеспечивают комфортное, равномерное тепло.
• При отоплении котлами излучающие системы могут быть очень энергоэффективными.

Недостатки :

• Излучающие системы относительно медленно нагреваются и приспосабливаются к изменениям температуры.
• Установка внутрипольных систем может быть дорогостоящей.
• При возникновении проблем с обслуживанием доступ к скрытым трубопроводам затруднен.
• Котельные системы нельзя комбинировать с кондиционированием воздуха.

Традиционные котельные и радиаторные системы

Старые дома и многоквартирные дома в Северной Америке часто отапливаются традиционными котельными и радиаторными системами. К ним относится центральный котел, который направляет пар или горячую воду по трубам к радиаторам, расположенным в стратегически важных местах вокруг дома.Классический радиатор — чугунный вертикальный блок, обычно устанавливаемый возле окон — часто называют паровым радиатором, хотя этот термин иногда неточен.

На самом деле с этими старыми радиаторами используются два типа систем. Настоящие паровые котлы действительно направляют газообразный пар по трубам к отдельным радиаторам, который затем конденсируется обратно в воду и возвращается в котел для повторного нагрева. В современных радиаторных системах горячая вода подается к радиаторам с помощью электронасосов. Горячая вода отдает тепло в радиаторе, а охлажденная вода возвращается в котел для дополнительного нагрева.Радиаторные системы с горячей водой очень распространены в Европе.

Источники топлива: Системы котлов / радиаторов могут работать на природном газе, жидком пропане, мазуте или электричестве. Оригинальные котлы могли даже работать на угле.

Распределение: Тепло вырабатывается паром или горячей водой, циркулирующими по металлическим трубам к радиаторам, форма которых облегчает передачу тепловой энергии.

Преимущества :

• Лучистое тепло довольно комфортно и не сушит воздух, как принудительное тепло.
Радиаторы
• можно обновить до низкопрофильных плинтусов или панельных радиаторов.
• При замене старых котлов современные котлы могут предложить очень хорошую энергоэффективность.

Недостатки :

• Радиаторы могут быть некрасивыми.
• Расположение радиаторов может ограничивать размещение мебели и оконные покрытия.
• Котельные системы нельзя комбинировать с кондиционированием воздуха.

Радиатор плинтуса с горячей водой

Еще одна более современная форма лучистого тепла — это система плинтуса с горячей водой, также известная как гидронная система.В этих системах также используется централизованный бойлер для нагрева воды, которая циркулирует по системе водяных труб к низкопрофильным нагревательным элементам на плинтусе, которые излучают тепло от воды в комнату через тонкие металлические ребра, окружающие водопроводную трубу. По сути, это просто обновленная, усовершенствованная версия старых вертикальных радиаторных систем.

Источники топлива: Котлы для гидравлических систем могут работать на природном газе, жидком пропане (LP), мазуте или электричестве. Им также могут помочь солнечные системы отопления.

Распределение :

• Горячая вода нагревается котлом и подается на плинтусы типа «ребристая труба», установленные вдоль стен. Ребра увеличивают площадь отвода тепла для повышения эффективности.
• Тепло распределяется за счет естественной конвекции: нагретый воздух поднимается от плинтуса, а холодный воздух падает в сторону блока для обогрева.

Преимущества :

• Гидравлические системы могут предложить отличную энергоэффективность.
Системы
• Hydronic работают тихо, потому что в них нет вентиляторов или нагнетателей.
• Температуру можно точно контролировать.
• Радиаторные системы очень долговечны и не требуют значительного обслуживания.

Недостатки :

• Блоки излучения / конвекции плинтуса не должны иметь препятствий, так как они могут создавать проблемы при расстановке мебели и дизайне драпировки.
• Радиаторы медленно нагреваются.
• Системы горячего водоснабжения нельзя комбинировать с системами кондиционирования воздуха.
• Если тепло будет отключено на продолжительное время, трубы отопления могут замерзнуть.

Системы отопления с тепловым насосом

Новейшая технология отопления (и охлаждения) дома — это тепловой насос. Используя систему, аналогичную кондиционеру, тепловые насосы извлекают тепло из воздуха и доставляют его в дом через внутренний кондиционер. Стандартные домашние системы представляют собой воздушные тепловые насосы, которые забирают тепло из наружного воздуха.Существуют также наземные или геотермальные тепловые насосы, которые отбирают тепло из глубины земли, а также тепловые насосы с водным источником, которые получают тепло от пруда или озера.

Популярный тип теплового насоса с воздушным источником — это мини-сплит или бесканальная система. Это относительно небольшой наружный компрессорный агрегат и один или несколько внутренних воздухообрабатывающих агрегатов, которые легко добавить к дополнительным комнатам или удаленным районам дома. Многие системы тепловых насосов являются реверсивными и могут быть переключены в режим кондиционирования летом.Тепловые насосы могут быть энергоэффективными, но они подходят только для относительно мягкого климата; они менее эффективны в очень жаркую и очень холодную погоду.

Источники топлива: Тепловые насосы обычно работают от электричества, хотя также доступны модели, работающие на природном газе.

Распределение : Тепло (и охлаждение) обеспечивается настенными блоками, которые продувают воздухом змеевики испарителя, связанные с наружным насосом, который отбирает или поглощает тепло снаружи.

Преимущества :

• Системы предлагают как обогрев, так и охлаждение.
• Тепловые насосы могут быть очень энергоэффективными.
• Индивидуальные настенные блоки позволяют точно контролировать каждую комнату.
• Вентиляторы тише, чем центральные приточно-вытяжные системы.
• Воздуховодов не требуется.

Недостатки :

• Тепловые насосы лучше всего подходят для относительно мягкого климата.
• Распределение нагретого или охлажденного воздуха может быть ограничено, поскольку он исходит от одного блока (в каждой комнате или зоне).

Системы электрического сопротивления

Электрические обогреватели для плинтусов и другие типы электрических обогревателей обычно не используются для первичных систем отопления дома, в основном из-за высокой стоимости электроэнергии. Тем не менее, они остаются популярным вариантом дополнительного отопления в готовых подвалах, домашних офисах и сезонных помещениях (например, трехсезонных верандах и соляриях). Электрические обогреватели просты и недороги в установке, и для них не требуются воздуховоды, насосы, кондиционеры или другое распределительное оборудование.Агрегаты недорогие, не имеют движущихся частей и практически не требуют обслуживания.

Помимо обычных обогревателей для плинтусов, существуют электрические лучистые обогреватели, которые нагреваются излучением. Обычно они устанавливаются возле потолка и направлены на людей, находящихся в комнате, обеспечивая более сфокусированное тепло, чем при использовании плинтусов. Лучистые обогреватели также более энергоэффективны, чем плинтусы.

Распределение : В обогревателях для плинтусов используется естественная конвекция для циркуляции тепла по комнате.Настенные обогреватели и многие специальные обогреватели (например, обогреватели toekick) обычно имеют внутренние вентиляторы, которые выдувают нагретый воздух.

Преимущества :

• Нагреватели универсальны и могут быть установлены практически в любом месте.
• Системам требуется только электрическая цепь для питания.
• Агрегаты без вентиляторов работают бесшумно.
• Лучистые электрические обогреватели нагревают предметы в помещении, как и лучистое тепло в полу.
• Не требуются воздуховоды или дорогостоящая установка.

Недостатки :

• Электронагреватели очень дороги в эксплуатации.
• Они потребляют много электроэнергии и поэтому вносят непропорциональный вклад в чрезмерное использование энергосистемы общего пользования и связанные с этим проблемы.
• Большая часть электроэнергии вырабатывается угольными электростанциями, поэтому электрические обогреватели, хотя и чисты в эксплуатации, в значительной степени способствуют загрязнению воздуха и выбросу углерода в атмосферу.

% PDF-1.6 % 95 0 объект > эндобдж xref 95 177 0000000016 00000 н. 0000004416 00000 н. 0000004553 00000 н. 0000004720 00000 н. 0000004846 00000 н. 0000004877 00000 н. 0000005082 00000 н. 0000005117 00000 н. 0000006756 00000 н. 0000007103 00000 н. 0000007451 00000 п. 0000007567 00000 н. 0000007694 00000 п. 0000008281 00000 п. 0000008826 00000 н. 0000008863 00000 н. 0000009069 00000 н. 0000009269 00000 н. 0000009384 00000 п. 0000010243 00000 п. 0000011027 00000 п. 0000011818 00000 п. 0000012572 00000 п. 0000013307 00000 п. 0000014011 00000 п. 0000014852 00000 п. 0000015575 00000 п. 0000018246 00000 п. 0000050198 00000 п. 0000084359 00000 п. 0000084385 00000 п. 0000084457 00000 п. 0000084568 00000 п. 0000084660 00000 п. 0000084701 00000 п. 0000084804 00000 п. 0000084845 00000 п. 0000084972 00000 н. 0000085061 00000 п. 0000085200 00000 п. 0000085358 00000 п. 0000085465 00000 п. 0000085506 00000 п. 0000085643 00000 п. 0000085778 00000 п. 0000085880 00000 п. 0000085921 00000 п. 0000086026 00000 п. 0000086067 00000 п. 0000086186 00000 п. 0000086227 00000 п. 0000086333 00000 п. 0000086374 00000 п. 0000086424 00000 н. 0000086474 00000 п. 0000086524 00000 п. 0000086574 00000 п. 0000086615 00000 п. 0000086665 00000 п. 0000086706 00000 п. 0000086819 00000 п. 0000086860 00000 п. 0000086999 00000 п. 0000087040 00000 п. 0000087153 00000 п. 0000087194 00000 п. 0000087307 00000 п. 0000087348 00000 п. 0000087473 00000 п. 0000087514 00000 п. 0000087644 00000 п. 0000087685 00000 п. 0000087817 00000 п. 0000087858 00000 п. 0000087959 00000 п. 0000088000 00000 п. 0000088105 00000 п. 0000088146 00000 п. 0000088240 00000 п. 0000088281 00000 п. 0000088388 00000 п. 0000088429 00000 п. 0000088546 00000 п. 0000088587 00000 п. 0000088691 00000 п. 0000088732 00000 п. 0000088864 00000 п. 0000088905 00000 н. 0000089014 00000 п. 0000089055 00000 п. 0000089187 00000 п. 0000089228 00000 п. 0000089328 00000 п. 0000089369 00000 п. 0000089420 00000 п. 0000089470 00000 п. 0000089520 00000 н. 0000089570 00000 п. 0000089620 00000 н. 0000089670 00000 п. 0000089720 00000 н. 0000089770 00000 п. 0000089821 00000 п. 0000089872 00000 н. 0000089923 00000 н. 0000089974 00000 н. 00000
