Узел нижнего подключения радиатора — самостоятельный монтаж

Автор Монтажник На чтение 10 мин. Просмотров 15.2k. Обновлено

При обустройстве систем отопления частных домов часто применяются теплообменные радиаторы с подводом воды по трубопроводу, находящимся в полу под стяжкой. Такое расположение труб позволяет эффективно и эстетично подвести тепловой носитель к теплообменным приборам через узел нижнего подключения радиатора.

Реализовывают подключение снизу при помощи стальных или алюминиевых панельных радиаторов, имеющих отводы внизу с наружной резьбой на стандартном удалении друг от друга. К отводам труб в стене или полу радиатор подключают при помощи угловых или прямых н-образных переходников с винтовым разъемом американка на выходном патрубке (в народе их также называют «бинокль» из-за схожего внешнего вида).

Рис. 1 Узлы подключения радиаторов отопления — разновидности

Что такое узел подключения радиатора

Узлом подключения радиатора с нижней подводкой называет н-образную деталь сантехнической арматуры с двумя параллельно расположенными фитингами на расстоянии посадочных мест стального панельного радиатора, и жесткой перемычкой между ними. Типовая деталь имеет с одной стороны фитинг в запрессованную накидную гайку с прокладкой (разъем американка) с внутренним диаметром 3/4 дюйма, с другой стороны на фитинг нанесена 3/4 дюймовая наружная резьба.

Внутри каждого из вводов размещен запорный шаровый кран или винтовой вентиль, позволяющий регулировать или перекрывать поступающий тепловой носитель, при снятии батареи во время ее ремонта или замены применяют запорную функцию.

Узел нижнего подключения радиатора — преимущества использования

Арматура для радиаторов, с помощью которой производится подсоединение снизу, предназначена для использования в стальных панельных теплообменниках и не подходит для алюминиевых секций радиаторов — благодаря этому стальные виды оказывают им высокую конкуренцию. Нижнее включение по сравнению с другими типами имеет следующие преимущества использования арматуры:

  • Экономия трубных материалов и отводов — в конструкции пола или на стене для присоединения радиатора имеются только два коротких вывода, трубы не идут к его верхнему входному отверстию.
  • Соединение внизу обладает эстетичностью, а если трубопровод выходит из стены, его практически не видно под корпусом и оно не мешает мыть напольное покрытие.
  • Запорно регулирующая арматура (краны шаровые или вентили) в «бинокле» позволяет управлять интенсивностью поступающей в теплообменник жидкости, а при полном ее перекрытии снимать батареи для обслуживания или ремонта.
  • Узел нижнего подключения с вертикальным байпасом равномерно распределяет воду по радиатору с обогревом его наиболее холодных верхних углов, которое наблюдается при нижнем подсоединении. Также при однотрубной разводке байпас способствует выравниванию температур входящего и обратного потоков, что свою очередь приводит к равномерному нагреванию встроенных в линию приборов.

Рис. 2 Установленные прямой и угловой 3/4 дюймовые нижние фитинги

Особенности применения узлов нижнего подключения

Присоединение к системам отопления внизу эффективно в случае прохождения подводящих труб под полом, иногда для удобства и эстетики их заводят в стены на небольшую высоту — угловые фитинги позволяют подключить трубы к радиаторному корпусу.

Помимо запирающих и регулирующих вентилей, для повышения эффективности работы в арматурные подключающие узлы нередко встраивают внутренние и наружные байпасы, для установки температурного режима используют терморегуляторы.

Основным материалом изготовления устройств является латунь, при приобретении следует обращать внимание на толщину стенок и длину резьбы — производители, которые выпускают бюджетные изделия, делают их тонкостенными с короткой резьбовой нитью.

Основным материалом изготовления устройств является латунь, при приобретении следует обращать внимание на толщину стенок и длину резьбы — производители, которые выпускают бюджетные изделия, делают их тонкостенными с короткой резьбовой нитью.

Рис.3 Нижняя подводка – примеры монтажа

Типы узлов нижнего подключения

В индивидуальных жилых домах используются однотрубная и двухтрубная отопительные системы, для подключения отдельно стоящего теплообменника применяют комбинированный способ, при котором в разводке с двумя трубами его включают только в подающую линию по схеме ленинградка.

Соответственно выпускаемые производителем узлы с нижним подключением предназначены для использования арматуры в однотрубных, двухтрубных или комбинированных контурах, их особенности:

  • В однотрубной линии при движении теплоносящей жидкости последовательно по всем обогревательным приборам, ее температура падает, что соответственно приводит к сильному нагреву первых в цепи батарей и холодной поверхности последних. Для выравнивания температур теплоносителя на входе всех приборов используется термокомпенсация, которая осуществляется байпасной разводкой, разделяющей входящий поток на две ветви — одна часть отправляется в радиатор и нагревает его корпус, другая беспрепятственно следует к следующей батарее, смешиваясь с охлажденным потоком, выходящим с первого теплообменника.
  • В двухтрубных системах температура нагрева всех обогревателей равномерна и их температурная компенсация не требуется. При данной разводке применяется основная конструкция «бинокля» — фитинг с запорными или регулирующими клапанами, один патрубок которого подключают к подающей линии, другой подсоединяют к обратке.
  • Комбинированный узел с внутренним байпасным каналом встраивают как в однотрубную, так и в двухтрубную отопительную систему, в первом случае канал байпаса приоткрывают, во втором он полностью закрыт.

Рис. 4 Фитинги от ведущих зарубежных производителей

По конструктивному исполнению корпуса различают две главные разновидности фитингов нижнего подключения:

  1. Прямые. Предназначены для подсоединения радиаторных модулей к вертикально выходящим из пола трубам, так как выходной патрубок узла имеет внешнюю резьбу, трубы должны иметь выходные фитинги с накидной гайкой (американкой) или компрессионную муфту с переходом на американку.
  2. Угловые. Системы угловой фиксации — лучший вариант с эстетической точки зрения, в этом случае трубы выходят из стены на небольшой высоте от пола, а резьбовые патрубки углового фитинга подсоединяются к ним при помощи накидной гайки, установленной на трубных концах.

Для соединения узла с магистралью из стальных труб применяют американку, для сшитого полиэтилена (металлопласта) используют специальный компрессионный разъем Евроконус. Его штуцер вставляется в трубу и прижимается к ней наружным кольцом с прорезью посредством вращающейся вокруг своей оси накидной гайки, она же вместе с конусным уплотнением соединяет стыкуемые детали друг с другом.

Рис. 5 Узлы со встроенным байпасом

Помимо стандартной конструкции со встроенными запорными или регулирующими вентилями, напоминающей своим внешним видом бинокль, на строительном рынке представлен довольно широкий ассортимент товаров, имеющих отличную от типового узла конструкцию. Основные модификации узлов, представленные в торговой сети:

  • С запорными или регулирующими вентилями. Фитинг предназначен для подключения к двухтрубной системе, вмонтированные в корпус шаровые или винтовые вентили с утопленной головкой под плоскую отвертку позволяют регулировать отдельно потоки подачи и обратки при необходимости балансировки, а также отключать радиатор от теплоносящей магистрали.
  • Со встроенным байпасом. Такую схему имеет радиаторная арматура Hummel — в ее нижней части имеется байпасный канал, диаметр прохода которого регулируется винтовым клапаном. Данное конструктивное исполнение эффективно для однотрубных систем, в которых желательно поддерживать одинаковую температуру теплоносителя на входе всех радиаторных теплообменников. Помимо этого, в комплект радиаторного арматурного узла Hummel входят эксцентрические гайки, которые нужны для его подключения к трубным отводам с различным осевым расстоянием — это позволяет избежать некачественного монтажа при отклонениях в соосности.

Рис. 6 Конструкция с вертикальным байпасом

  • С вынесенным байпасом. Схема подключения радиаторов с байпасом позволяет повысить температуру проходящего потока для увеличения нагрева следующих батарей и соответственно выравнивания их теплоотдачи во всей цепи. Подводку с байпасом подсоединяют к радиатору сбоку, байпасная трубка подключается к его верхней точке через фитинг, в который встроена терморегулирующая головка.
    Так как теплоноситель поступает через байпас в верхнюю часть обогревателя и затем стекает вниз, возвращаясь в контур через обратку, эффективность его обогрева намного выше, чем у модификаций чисто нижнего подсоединения с теплопотерями около 20%. Также в модели с вертикальным байпасом имеется винт для регулировки обратного потока теплоносителя, иногда вверх встраивается автоматический воздухоотводчик.

Рис. 7 Инжекторная подводка – принцип работы и конструкция

  • Инжекторный. К разновидностям устройств подводки снизу можно отнести инжекторные приспособления, подсоединяемые к боковой части батареи снизу, схема включает в себя трубку, вставленную в выходной корпусной патрубок. Горячий носитель вливается в радиатор через входное отверстие вокруг трубки, и через нее возвращается в обратку. В боковой части инжектора имеется клапанный регулятор, в некоторых моделях он заменен терморегулятором, также в устройстве предусмотрена возможность регулировки интенсивности обратного потока винтом.

Помимо перечисленных выше приспособлений, выпускается ряд других модификаций н-образных фитингов, имеющих различные конструктивные особенности арматуры — приборы с перекрестным направлением потоков, элементы с отводом в боковой части для слива воды (дренажа), с переходными эксцентриками, смещенной соосностью входных и выходных отверстий.

Рис. 8 Подключение и разновидности модельного ряда нижневходовых узлов

Схема подключения узла

Основными типами радиаторов для обогрева, которые подключают с низкой подводкой, является стальные панельные и биметаллические (выдерживают высокое давление), намного реже расположенные внизу выводы встречаются в конструкции алюминиевого радиатора и трубчатых модификациях.

Так как подвод жидкости снизу может использоваться в однотрубной и двухтрубной системе, ее схема ничем не отличается от других способов подключения и соединений радиаторов (боковое, диагональное, верхнее). При однотрубной разводке стандартная схема отопления нуждается в проведении ручной или автоматической настройки, существенно упростить балансировку помогает разводка Тихельмана (попутная), в которой общая длина отопительного контура подачи и обратки одинакова для всех обогревателей.

Возможно будет интересно почитать отдельную статью о Подключение биметаллических радиаторов отопления – инструкция от “А” до “Я”

Рис. 9 Схема подключения радиаторов снизу

Монтаж радиаторов с узлом нижнего подключения

Присоединение узлами панельного обогревателя осуществляется простейшим инструментом в виде гаечного ключа, если производится регулировка, применяется шестигранник или плоская отвертка. Так как все патрубки оснащены герметичными фторопластовыми или резиновыми уплотнителями, применение нитей, пакли и других гидроизолирующих материалов не требуется. При подключении снизу к распространенному трубопроводу из сшитого полиэтилена поступают следующим образом:

  1. Одевают на торцевые трубные выходы муфту Евроконус с накидной гайкой, ее отличие от стандартных компрессионных фитингов заключается в том, что прижим полиэтиленовой оболочки к внутреннему штуцеру через внешнее кольцо с прорезью, и подсоединение к патрубку «бинокля» производится одной накидной гайкой. Конус на конце разъема с резиновой прокладкой плотно и герметично входит в ответное посадочное отверстие при закручивании гайки.
  2. Прикручивают ключом к радиатору снизу н-образный узел гайкой американки с использованием обычных и конусных прокладок, входящих в монтажный комплект терморегулирующего фитинга, устанавливают радиатор на пол или навешивают на стену на нужной высоте.
  3. Присоединяют гаечным ключом накидные гайки муфты Евроконус от трубных концов к входным патрубкам арматуры нижнего подключения.

При проведении работ главное не пережать соединения ключом, которое может вызвать необратимый разрыв прокладок и потерю герметичности, лучше прикрутить все гайки вручную с максимальным усилием, а после подачи воды в местах утечек слегка поджать разводным ключом.

Возможно будет интересно: Отопление в частном доме из полипропиленовых труб своими руками

Рис. 10 Пример монтажа радиатора на нижние фитинги (Hummel)

Главные преимущества нижней подводки радиаторов — эстетичный вид и экономия материалов, при этом плохо прогреваются верхние углы батарей, в результате чего эффективность обогревания снижается на 15 — 20%. Выходом из положения является встраивание наружного байпаса, через который теплоноситель сразу подается в верхний радиаторный патрубок.

Хотя тепло распределяется равномерно, данная деталь снижает эстетику вида и теряется одно из основных преимуществ нижней подводки. Применение в подводящей арматуре встроенных байпасов, терморегуляторов, регулирующих и запорных клапанов, позволяет эффективно использовать нижневходовое устройство в однотрубных и двухтрубных отопительных системах.



Подключение радиаторов отопления | Нижнее или боковое подключение, какое выбрать

Когда Вы хотите купить радиатор отопления, в любом из выбранных магазинов, одним из первых вопросов менеджера будет – с каким подключением нужен радиатор? И это действительно один из самых важных критериев, именно от него зависит дальнейший подбор необходимого отопительного прибора. В данной статье мы рассмотрим какие варианты подключения бывают и какое подключение лучше.

Нижнее или боковое подключение радиатора, какое выбрать?

Существует два основных видов подключения радиаторов – нижнее и боковое. В свою очередь, каждый из этих видов имеет несколько разновидностей. К боковому подключению можно отнести также диагональное подключение и седловидное (или проходное). Нижнее подключение может быть сбоку (справа или слева), по центру или по бокам. Сейчас мы с Вами рассмотрим каждое подключение подробнее и в какой ситуации стоит использовать тот или иной вид.

Нижнее подключение

Боковое подключение

Боковое подключение радиаторов — виды, преимущества, недостатки

Любые радиаторы (биметаллические, алюминиевые, стальные, чугунные, медно-алюминиевые) могут быть с боковым подключением. Его используют в многоэтажных и частных домах с разводкой труб по стенам или вертикальной разводкой труб (в основном встречается в старых панельных домах с высоким давлением). Наиболее распространённое боковое одностороннее подключение, с расстоянием между трубами 500 мм. Диагональное подключение рекомендуется использовать на радиаторах большой ширины (стальные радиаторы длиннее двух метров и секционные радиаторы, более 12-и секций). Проходное (или седловидное) подключение радиаторов используют при большой ширине радиатора, или для напольных радиаторов с боковым подключением (чтобы подключить радиатор из пола). Также, данный вид подключение путают с нижним по бокам, но это два совершенно разных вида подключения. Боковое подключение может быть, как со стены, так и вдоль стены, и в некоторых случаях из пола.

Боковое подключение вдоль стены

Диагональное подключение с пола

Проходное (седловидное) подключение с пола

Преимущества бокового подключения. Главным преимуществом радиаторов с боковым подключением является то, что они более бюджетные, чем с нижним (не зависимо от материала и типа радиатора).

Недостатки бокового подключения. К недостаткам радиаторов с боковым подключением можно отнести непривлекательный внешний вид кранов. При нижнем подключении краны располагаются снизу радиатора и не «бросаются в глаза», при боковом подключении – краны на виду и (если они не дизайнерские) могут портить дизайн помещения. Решением этой проблемы может стать радиаторная арматура Schlosser.

Нижнее подключение радиаторов — виды, преимущества, недостатки

Бытует мнение, что боковое подключение – это когда трубы со стены, а нижнее, когда трубы из пола. Но это не так, нижнее подключение может быть, как из пола, так и со стены. Если ремонт не закончен и есть возможность выбирать, то лучше делать нижнее подключение со стены (не нужно будет портить напольное покрытие под трубы и будет больше доступа для уборки).

Нижнее подключение со стены

Нижнее подключение с пола

Главным преимуществом нижнего подключения радиаторов является то, что краны и трубы спрятаны под радиатором и не портят эстетический вид. К сожалению, не все радиаторы могут быть с нижним подключением. С нижним подключением могут быть стальные панельные радиаторы, стальные трубчатые радиаторы, медно-алюминиевые радиаторы. Чугунные, алюминиевые и

биметаллические радиаторы с нижним подключением встречаются крайне редко. Наиболее распространённое – подключение нижнее сбоку (как правило у большинства стальных радиаторов, установленных от застройщика в новых домах). Для вертикальных радиаторов, самое правильное – это нижнее центральное подключение. Подключение нижнее по бокам используется при подключении дизайн радиаторов и полотенцесушителей.

Нижнее подключение сбоку

Нижнее подключение по центру

Нижнее подключение по бокам

Недостатком нижнего подключения является наценка на радиаторы – с нижним подключением радиаторы дороже, чем с боковым. Поэтому, если Вы хотите, чтоб подключение имело более привлекательный внешний вид, и Вы готовы немного переплатить – то нижнее подключение, это то что нужно. С другой стороны, если в помещении разводка труб по полу, иногда стоимость работ по переделыванию на боковое подключение обходится дороже, чем наценка на радиаторы, с нижним подключением.

Итог. При ремонте в старом многоквартирном доме и замене батарей, лучше выбирать радиаторы с боковым подключением. При замене радиаторов в новых квартирах и домах желательно подбирать радиаторы с таким же подключением, с каким были (с нижним или боковым), чтобы сэкономить на работе мастеров и материалах. Если Вы хотите, чтоб отопительные приборы имели лучше эстетический вид, стоит выбирать радиаторы с нижним подключением. Когда разводки труб еще нет (например, при строительстве частного дома), можно использовать радиаторы с любым подключением, но лучше предварительно посоветоваться со специалистами.

Надеемся данная статья была полезна для Вас. Если Вы подбираете радиаторы отопления и не знаете какое подключение больше подходит, наши специалисты с радостью подскажут. Наша команда профессионалов на протяжении многих лет занимается подбором отопительных приборов. Контакты для подбора радиаторов: 0961998322, Viber: 0661152008, Email: [email protected]



Как подключить стальной радиаторо отопления, схемы подключения

Для начала необходимо определиться, какой стальной радиатор необходимо подключить — с боковым или нижним подключением.

Стальной панельный радиатор отопления подключается аналогично алюминиевым и биметаллическим радиаторам. Стальной радиатор с нижним подключением имеет в нижней части два вывода — подачу и обратку, путать которые нельзя.

Схемы бокового подключения радиаторов

Существует три основные схемы подключения труб к радиатору:

1. Диагональное подключение — наиболее предпочтительный вариант по максимальной теплоотдаче. В данной схеме подающий трубопровод должен быть подключен к верхнему патрубку одной стороны, а отводящая — к нижнему патрубку другой стороны радиатора. В этом случае тепловая мощность у радиатора — максимальная. При обратном подключении — подающий трубопровод снизу, а обратный — сверху, теплоотдача радиатора уменьшится на 10%.

Данная схема предпочтительная для длинных радиаторов и радиаторов с количеством секций более 12. Наилучшим вариантом с эстетической точки зрения, будет вариант прокладки подходящих трубопроводов в стене (в штробе, или за фальшстеной).

2. Боковое одностороннее подключение — самый распространенный случай в квартирах. В данном варианте подающая труба подключается к верхнему патрубку, а обратная — к нижнему, этой же стороны радиатора. При этом максимальная мощность меньше, чем в случае с диагональным подключением на 2%. При обратном подключении подходящего и возвратного трубопровода, мощность уменьшается еще на 7%.





3. Нижнее подключение. Такой вариант подключения радиатора чаще всего применяется при прокладке магистральных трубопроводов в полу или по стене, когда нет возможности спрятать трубы в штробу.



Максимальная теплоотдача радиатора на 7% меньше, чем при диагональном подключении.





Подключение стального панельного радиатора с нижним подключением

Стальные радиаторы с нижним подключением, нужно отнести к схеме с односторонним подключением, т.к. вся разводка (верхнего и нижнего патрубка) произведена внутри него.

Также необходимо помнить, что при обвязке стального радиатора с нижним подключением нельзя менять местами подачу и обратку. Обратный патрубок — всегда первый от ближнего угла (см. рисунок).

Все стальные радиаторы с нижним подключением являются универсальными, то есть их можно подключить через нижние патрубки или второй вариант, заглушить заглушками нижние патрубки и выкрутить верхний встроенный термостатический вентиль. В место вентиля подключить подающий трубопровод, а к одному из нижних боковых патрубков подключить обратный трубопровод.

Чем подключить стальной радиатор отопления

Стальной радиатор отопления с боковым подключением монтируется также, как и любой секционный радиатор. В большинстве случаев у него выхода со внутренней резьбой 1/2 дюйма, в которые закручиваются: заглушка, кран Маевского и регулировочные вентили.

Стальные радиаторы с нижним подключением в большинстве случаев обвязываются медью, металлопластиковыми трубами или сшитым полиэтиленом. Для подключения труб к радиатору, а также для отсечения радиатора от системы используются узлы нижнего подключения (угловой или прямой).

Гайка закручиваютя на 3/4 наружную резьбу радиатора, труба к узлу нижнего подключения подсоединяется через евроконус 3/4.

У некоторых стальных радиаторов входные штуцеры имеют внутреннюю резьбу на 1/2 дюйма, для подключения такого радиатора к узлу нижнего подключения необходимо использовать специальные ниппели 1/2 х 3/4 под евроконус.

Кроме того такие радиаторы можно подключить и с помощью обычных терморегулирующих вентилей.



Радиатор подключен с помощью прямых узлов нижнего подключения и переходников 3/4(евроконус)х20 PPRC



Биметаллические радиаторы с нижним подключением

Если вы озадачены выбором радиаторов отопления для своего дома или квартиры, стоит обратить внимание на

биметаллические радиаторы, которые состоят из сплава сразу двух видов металла – алюминия и стали. Благодаря такому тандему, существующие недостатки мягкого, способного лопаться от перепадов давления в системе алюминия, компенсируются сталью, способной выдерживать высокие температуры и колебания давления.

Как известно алюминий обладает прекрасной теплоотдачей, поэтому из него изготавливают корпус радиатора, а сталь свойствами пластичности и одновременно высокой прочностью и замечательно подходит для внутренних каналов. Поэтому данный вид радиаторов обладает множеством достоинств:

  • Прекрасная механическая устойчивость к перепадам давления в сети (и даже гидроудары вплоть до 150 атмосфер) и высокая прочность изделия;
  • Обладают самыми высокими показателями теплоотдачи среди остальных видов батарей;
  • Используют небольшое количество теплоносителя, что позволяет быстро исполнять сигналы, поступающие от терморегулятора или других систем автоматики;
  • Хорошая устойчивость к коррозии при условии отсутствия воздуха в системе;
  • Имеют небольшой вес, просты в монтаже;
  • Долговечность в эксплуатации.

Биметаллические радиаторы по типу конструкции делятся на монолитные секционные (стальные патрубки соединены в единое целое, и разобрать их нельзя) и разборные секционные (количество секций выбирается покупателем в зависимости от теплоотдачи).

В зависимости от подключения радиаторы можно разделить на две группы: с боковым подключением и нижним. Биметаллические радиаторы с нижним подключением пользуются большим спросом благодаря возможности осуществить незаметной (в полу или стенах) укладку труб отопления, это очень удобно и не портит дизайн помещения. Считается, что при нижнем варианте подключения несколько страдает КПД системы, но это настолько ничтожная цифра, что ее можно не брать во внимание вовсе.

Применять биметаллические радиаторы можно практически в любых видах помещений, как с центральным отоплением в многоэтажках, так и в частной отопительной сети. К недостаткам данного вида батарей можно отнести только сравнительно немалую стоимость.

Данный вид радиаторов способен служить долго и качественно не требуя особого ухода и обслуживания, поэтому выбор в их пользу оправдает себя довольно быстро!

Zehnder Charleston 3057/20 секций нижнее подключение

Преимущества

  • Безопасные и гигиеничные
  • Дизайнерское решение
  • Широкий размерный ряд
  • Боковое и нижнее подключение
  • Покраска по RAL
  • Простота в монтаже

Описание товара

 Zehnder Charleston 3057/20 секций нижнее подключение

Zehnder Charleston – трубчатый секционный радиатор  отличаются современным внешним видом и травмобезопасными скругленными верхними окончаниями секций. Конструкция радиаторов Zehnder Charleston имеет универсальное трубчатое строение. Секции стальных вертикальных трубок образуют своего рода колонны. Секции у данного радиатора трехтрубные (трехтрубчатые). При монтаже радиатора Zehnder на стену следует соблюдать расстояние между стеной и радиатором не менее 20 мм. Если не получается сохранить необходимое расстояние, рекомендуется использовать напольные кронштейны.

1. Комфортная температура
Трубчатые радиаторы Zehnder Charleston нагревают помещение с помощью теплового излучения, без перемещения холодных и горячих масс (так же земля получает тепло от солнца). Пространство прогревается равномерно и комфортно, без температурных перекосов в разных зонах.
2. Отзывчивая система отопления
Радиаторы обладают низкой тепловой инерцией и хорошей теплоотдачей, чутко реагируют на изменение температурного режима в помещении.
3. Идеальный радиатор для чистюль
За радиаторами Zehnder Charleston ухаживать проще простого: их конструкция настолько удобна, что лишний раз протереть батарею также легко, как протереть стол.
4. Безопасен для детей
Идеальны для детской комнаты, потому что  гигиеничны (смотрите пункт выше) у них нет острых углов и опасных щелей, куда ребенок может засунуть руку или мелкую игрушку, а потом в попытках высвободить ее травмироваться или пораниться.
5. Оригинал, а не копия
Компания Zehnder изобрела и запатентовала стальные трубчатые радиаторы в 1930 году и вот уже больше восьми десятилетий сама выпускает их. Зачем покупать копию, когда лучше взять качественный оригинал, сделанный, проверенный и упакованный в Германии.
6. Полезная инвестиция
Хорошие инженерные системы, сантехника и радиаторы – это основа. Качественные приборы не только прослужат долго, но и добавят материального “веса” недвижимости при продаже.

Отличия:
цельносваренность конструкции;
термостатическая антипылевая обработка поверхности;
простота обслуживания и уборки;
оптимальная теплоотдача;
отсутствие электрохимических реакций между теплоносителем и медными элементами радиаторов;
максимально длительные сроки эксплуатации.
Для увеличения срока эксплуатации теплообменников, их наружные поверхности подвергаются пятикратной обработке: предварительная очистка от загрязнений, грунтование в два слоя, окраска электростатическим методом порошковой эмалью, тепловая обработка поверхности для закрепления результата.

Преимущества:
возможность подключения неограниченного количества секций;
уникальная безопасность, обеспечивающаяся скругленными углами труб;
радиусные и угловые модели;
широкий модельный ряд;
несколько вариантов подключения;
возможность обогрева помещений любых размеров.

Для защиты радиаторов от коррозионных процессов применяется инновационная технология нанесения внутреннего слоя антикоррозийной защиты.

Компания Zehnder работает только с качественными материалами и предоставляет гарантию на продукцию.

Порошковая покраска стальных трубчатых радиаторов :

Покраска радиаторов в любой цвет из состава оттенков RAL.
Сроки оказания услуги  3-7 рабочих дней.
Более подробную информацию о скидках уточняйте у менеджера

Гарантия

Срок эксплуатации радиатора при условии соблюдения требований и рекомендаций производителя составляет не менее 5 лет. Гарантия на радиатор Zehnder действует в течение 1-го года со дня его продажи при наличии у покупателя настоящего паспорта с заполненным гарантийным талоном и штампом торгующей организации. Гарантия распространяется на все дефекты, возникшие по вине изготовителя. Гарантия не распространяется на дефекты, возникшие по вине потребителя или организации, ответственной за эксплуатацию системы отопления, к которой подключен (был подключен) данный радиатор.

Радиаторы Kermi FTV с нижним подключением в Москве в Kermi-Market

Радиаторы Kermi FTV — современные отопительные приборы немецкого производства. Они предусматривают нижнее подключение и характеризуются высокой эффективностью и экономичностью. Панельные радиаторы — отличное решение для создания автономной системы отопления в частных домах. Эти приборы отличаются универсальностью, и могут быть использованы при любой схеме разводки.

Предлагаем посмотреть видео о технологии Therm X2

Конструкция радиаторов состоит из нагревательных панелей, число которых может быть от 1 до 3, и конвективного оребрения, позволяющего интенсифицировать воздухообмен. По бокам они закрыты планками, а верхняя часть — решеткой.

Панели изготавливаются из профилированной холоднокатаной листовой стали, которая соединяется при помощи сварки. Эти отопительные приборы имеют высокий уровень надежности и могут эффективно работать при пониженных температурах.

Дополнительно комплектующие:

При необходимости скрыть трубопровод отопительной системы нижнее подключение позволяет сделать это без труда. Такой способ не приводит к снижению эффективности работы отопительного прибора. Современные батареи отопления быстро нагреваются и обеспечивают интенсивный конвективный теплообмен. В них использована инновационная технология Therm X2, которая предусматривает нагрев сначала передней панели, а затем той, что находится за ней.

металлопласт полиэтилен полипропилен медь

Интернет-магазин Kermi-market предлагает купить радиаторы Kermi FKO в широком ассортименте. В каталоге есть весь модельный ряд этих приборов, с помощью которых можно создать эффективную автономную систему отопления.

Базовая высота отопительного прибора (мм)

Величина зазора от отопительного прибора до стены (мм)

300

140

400

180

500

230

600

270

900

405

навыбор 4 типа радиаторов Kermi FTV

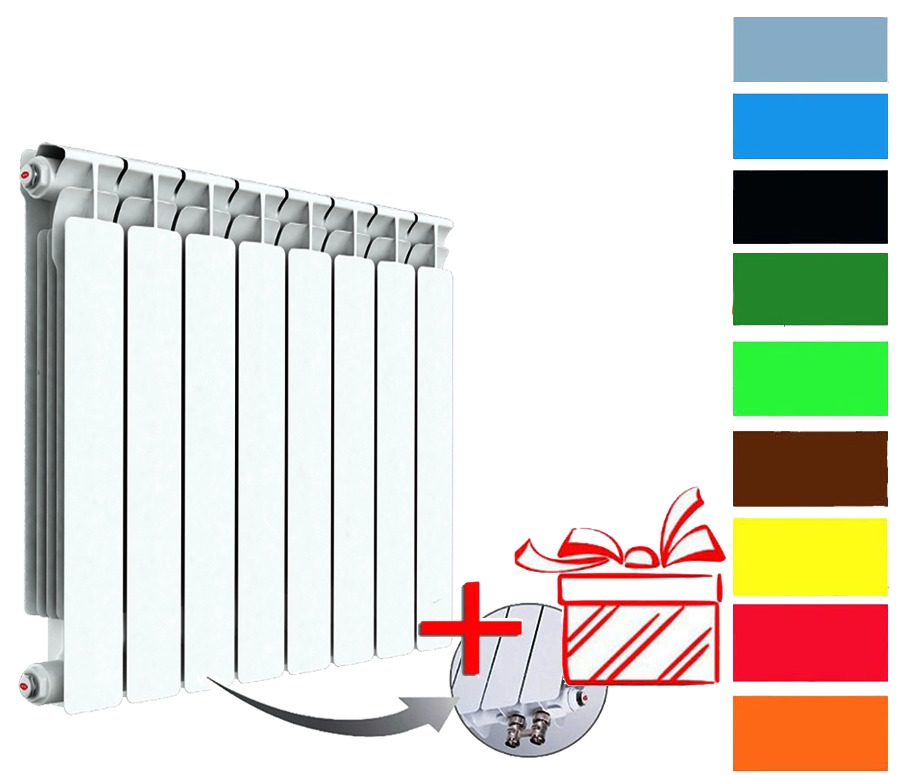

Rifar monolit ventil 500 нижнее левое подключение 4 секции

Описание модели

Специально для нижнего подключения разработано конструктивное исполнение алюминиевых и биметаллических радиаторов. Такое исполнение имеет обозначение – VENTIL. В зависимости от выбранной модели после сборки радиатор сохраняет ее теплотехнические и эксплуатационные характеристики. При разработке проекта системы отопления необходимо учесть гидравлические особенности узла нижнего подключения и термостатического клапана согласно оговоренной комплектации.

Биметаллический радиатор MONOLIT – это принципиально новый, запатентованный отопительный прибор компании «РИФАР» с особо высокими техническими характеристиками, отвечающими самым суровым условиям эксплуатации.

Внешне похожий на обычные биметаллические и алюминиевые секционные радиаторы, радиатор MONOLIT отличается от них тем, что внутри него теплоноситель движется по стальным каналам, соединенным с помощью уникальной технологии сварки в единую неразборную конструкцию. Благодаря этому в радиаторе MONOLIT в принципе отсутствуют участки, потенциально опасные для возникновения протечек.

Радиаторы MONOLIT обладают исключительной надежностью, а также высокой теплоотдачей, которая достигается за счет развитой геометрии теплопередающих поверхностей из алюминиевого сплава.

Выпускается под заказ от 4 до 14 секций.

В стандартном исполнении допускается использование антифризов.

Характеристики

Базовая единица шт
Отапливаемая площадь, кв.м 7.84
Страна Россия
Мощность, Вт 784
Рабочее давление, Атм 100
Опрессовочное давление, Атм 150
Давление на разрыв, Атм 250
Гарантия, лет 25
Вес, кг 8
Высота, мм 577
Ширина, мм 320
Глубина, мм 100
Диаметр подключения, дюйм 3/4
Цвет Белый
Внутренности Полностью стальные
Назначение Для квартир и загородных зданий
Производитель Rifar
Межосевое расстояние, мм 500
Тип подключения Нижнее подключение

301D-208H Манометр PIC 2 «из нержавеющей стали, нижнее соединение 1/8», 0-300 фунтов на кв.

Дюйм Будьте первым кто оценит этот продукт

Манометр 2 «из нержавеющей стали, нижнее соединение 1/8», 0-300 фунтов на кв. Дюйм

было 41,30 долл. США Специальная цена 38,98 долл. США

Артикул:

301D-208H

Производитель:

PIC Gauges Количество:
