Как починить выключатель света – инструкция по ремонту

С чего начать работу

Если при нажатии клавиши свет не загорается, не всегда причина поломки именно выключатель, не стоит сразу же начинать его разбирать. Сначала не помешает проверить наличие напряжения в сети, а также состояние лампы накаливания. Если нет напряжения, скорее всего, выключатель в порядке.

Нужно выяснить, что не так с сетью (короткое замыкание, отключение, повреждение питающего кабеля и т.п.), и устранить эту поломку. С перегоревшей лампочкой все еще проще — ее нужно заменить. Если же сеть и лампа в порядке, пора повнимательнее присмотреться к выключателю.

Сначала нужно найти на распределительном щитке автомат, через который подключен этот конкретный выключатель, и перевести рычаги в положение “вниз”, т.е. отключить его. После этого следует проверить с помощью тестера наличие/отсутствие напряжения на выходе. Процедура несложная и не отнимает много времени, не стоит ею пренебрегать, даже если есть полная уверенность, что устройство точно отключено от электросети.

Сделать предположение о характере поломки можно даже еще до начала ремонта. Распространенная проблема — окисление контактов внутри прибора. Если выключатель не срабатывает только иногда, скорее всего, причина именно в плохих контактах, которые придется просто зачистить. Кроме «оболочки» окисления на металлической пластине переключателя может накапливаться и нагар. Его также можно отчистить от накоплений, чтобы восстановить работу прибора.

Серьезные поломки может вызвать неправильный монтаж выключателя. По неопытности некоторые самодеятельные мастера подключают к автомату не фазу, а нулевую жилу. В результате выключатель вроде и работает, но вся осветительная проводка, подключенная таким образом, остается под напряжением. Бывает, что и простая замена перегоревшей лампочки в такой сети может обернуться электроударом. Достаточно исправить схему, чтобы все заработало правильно.

Подобные ошибки монтажа могут привести и к тому, что после отключения автомата линия все равно останется под напряжением.

Это одна из причин, по которым следует всегда проверять даже отключенный прибор. Если напряжение есть, нужно обесточить квартиру или дом. Если при каждом включении и выключении внутри выключателя появляются искры, это обычно говорит о том, что контакты прибора низкого качества.

В отдельных случаях приходится заменять весь выключатель на такой же, только новый. Обычно для замены подбирают точно такую же модель, которая подходит и к подрозетнику, и к интерьеру. Если же по каким-то причинам нужно установить другую модель, следует убедиться, что уже имеющийся подрозетник для нее подходит.

Причиной частых перепадов напряжения в сети может быть не только общее состояние электросети, но и большое количество мощных электроприборов, которые подключены одновременно. По этому поводу можно проконсультироваться с опытным электриком, возможно, нужно внести корректировки в существующую схему.

Как заменить выключатель

Выключатель может потребовать замены по самым разным причинам. Иногда просто ломается или изнашивается коробка. Чтобы провести весь комплекс работ самостоятельно, много времени не потребуется.

Известно, что замена старого выключателя на новый занимает даже у неподготовленного человека не более 20 минут

Однако перед тем как начинать работу, надо принять меры предосторожности

В статье мы расскажем как заменить выключатель света в квартире своими руками, рассмотрим варианты одноклавишного и двухклавишного выключателей.

Подготовка

Обесточить квартиру

Если есть возможность, то лучше воспользоваться для замены выключателя услугами электрика. Самостоятельная замена выключателя может быть опасной.

Где установить

  1. Перед тем как самостоятельно заменить выключатель, надо сначала снять лампочку и проверить, действительно ли виноват выключатель. Ведь часто бывает так, что просто перегорает патрон.
  2. Также надо установить, что в других помещениях квартиры свет есть.
  3. Если точно установлено, что неисправен именно конкретный выключатель, то его надо демонтировать. Однако перед этим сначала придется полностью обесточить квартиру. Выключив рубильник, следует удостовериться, что напряжения на линии нет. После этого необходимо сказать своим близким о том, чтобы они не включали свет и не поворачивали рубильник. Люди, которые находятся в помещении, должны быть в курсе, что проводится работа с электричеством.

Демонтаж

Демонтаж старого

Сначала убираются клавиши выключателя. Делается это обычно просто: надо только поддеть их и аккуратно снять.

Двойные клавиши надо убирать по очереди.
После того как клавиши демонтированы, следует снять внешнюю часть коробки, которая служит декоративным украшением для выключателя. Она, как правило, демонтируется так же легко, как и сами клавиши. Достаточно поддеть ее отверткой и потянуть на себя.
После съема декоративной части мастер увидит винты, с помощью которых прикручен сам выключатель. С помощью отвертки винты надо вывернуть.
Выключатель вынимается из проема.
После демонтажа выключателя мастер увидит проводки. Их надо тоже отсоединить

При этом важно запомнить, в каком порядке и на каких местах они были установлены.
Провода следует заизолировать. После того, как все манипуляции закончены, можно даже включить рубильник

Провода в таком состоянии не опасны.

Выбор нового выключателя

Разборка нового

  1. Выбор
    При покупке нового выключателя надо иметь под рукой старый. Это гарантирует, что коробка идеально подойдет к проему.
  2. Если планируется подключение сенсорного выключателя света, то с этим тоже не будет проблем. Главное, чтобы по размерам он был таким же, как старый выключатель.
  3. Перед тем как установить выключатель света, надо снова обесточить квартиру.
  4. Подключение выключателя света производится в порядке, обратном тому, который использовался при демонтаже.
  5. Сначала надо разобрать новое устройство. В первую очередь снимаются клавиши, потом внешняя обводка.
  6. Провода нужно закрепить в выключателе на том месте, где они располагались в старом. В западных выключателях работает зажимная система.
  7. Блок устанавливается в подрозеточный проем. После этого его надо тщательно закрепить при помощи винтов.
  8. Сверху на выключатель устанавливается коробка, которая служит декоративным элементом.
  9. После этого нужно установить клавиши выключателя.

Подключение

Когда работа завершена, можно проверить, правильно ли был произведен монтаж. Для этого необходимо включить рубильник и пустить электричество. При любых неисправностях систему лучше быстро обесточить.

Точно так же, как и простой выключатель, устанавливаются сенсорные системы и выключатели со светодиодами.

Как снять розетку с выключателем

Большой популярностью пользуются универсальные конструкции, включающие в себя розетку и выключатель, выполненные в едином корпусе.

Подобные устройства достаточно удобны в процессе эксплуатации, поскольку появляется возможность и подключить осветительные приборы, и запитать розетку от одной входящей линии. Недостаток очевиден – в случае поломки одного из элементов потребуется снять розетку со стены вместе с выключателем, независимо от источника проблем. Переживать не стоит, ведь и эта операция выполняется очень быстро.

Вооружившись плоской отверткой, снимаем клавиши, как это было описано выше. Под клавишами расположены винты, снимаются которые при помощи уже крестообразной отвертки. Это не единственный элемент крепежа – на розетке имеются свои винты, которые также потребуется открутить для демонтажа всего корпуса. Открутив все винты, остается лишь аккуратно потянуть корпус устройства на себя, чтобы он отошел со своего места

Чтобы помочь себе, можно снова воспользоваться плоской отверткой, осторожно поддев корпус

Признаки неисправности и основные виды поломок

Выключатель неисправен, если при включении слышится потрескивание

Перед тем как починить неисправный выключатель сначала нужно понять, как он работает, а также ознакомиться с основными причинами, по которым он мог сломаться. Характерные признаки поломки:

  • при нажатии на клавишу перекидной механизм начинает заедать и не переводится в нужное положение;
  • в момент переключения слышно потрескивание, а иногда заметно как внутри что-то искрит;
  • после нажатия кнопки прибор просто не включает освещение.

Обычно эти неисправности наблюдаются только с одной из клавиш, но не исключается возможность выхода из строя сразу двух или даже 3-х переключающих механизмов.

В первом случае предположительно могла выпасть ось, на которой фиксируется основание клавиши или внутрь попала посторонняя вещь (скопилась пыль). При характерном потрескивании и искрении наверняка обгорел один из замыкаемых контактов или сразу оба. Если свет после нажатия клавиши совсем не включается – дело, скорее всего, в том, что нарушен контакт в одной из точек соединения проводников с клеммами и ток не поступает в нагрузку. В этом случае сначала проверяется, не пропало ли напряжение во всей квартире и что лампочка осветителя полностью исправна.

Последовательность ремонта выключателя света

Прежде чем приступить к починке выключателя, в первую очередь необходимо обесточить линию, опустив рубильник на щитке. При этом обязательно разместите на счетчике объявление, чтобы его никто не включил, если необходимый вам рубильник располагается за пределами дома или квартиры. Да и домочадцев предупредить тоже не будет лишним. Этот шаг является обязательным, так как ремонтировать электрическое оборудование с включенным при этом напряжением небезопасно.

Пространство возле выключателя следует по возможности освободить, чтобы разместить под рукой все необходимые инструменты, а то, что не нужно, не должно мешать работе. При этом постарайтесь разложить инструментаж и запчасти таким образом, чтобы вам было по максимуму удобно брать все предметы. Ремонт, разумеется, лучше всего проводить утром или днем, чтобы естественного освещения хватало. Однако если вы производите ремонт выключателя в темном помещении либо поломка устройства была аварийной, предварительно запаситесь дополнительным источником света.

Перед тем как ремонтировать выключатель, желательно вкрутить в патрон хотя бы одну лампу, которая выступит в качестве индикатора работоспособности системы.

Последовательность ремонта выключателя света:

  • снимите крышку и клавиши;
  • устраните декоративную накладку;
  • проверьте наличие напряжения на устройстве при помощи специального индикатора;
  • выкрутите внутренние крепежи;
  • достаньте прибор из подрозетника;
  • отсоедините корпус выключателя и сам прибор от проводов;
  • затем наденьте на оголенные края проводов предохранители или же хотя бы просто обмотайте их изолентой.

Снятый выключатель желательно тщательно осмотреть с целью выявления повреждений и следов плохого контакта.

Выполнение ремонтных работ

Для того чтобы отремонтировать комнатный выключатель, необходимо подготовить требуемый инструмент:

  • мелкозернистую наждачную бумагу;
  • крестообразную и плоскую отвертку;
  • отвертку-индикатор;
  • фломастер.

Для обеспечения собственной безопасности необходимо отключить напряжение в сети. Удостовериться в отсутствии напряжения можно при помощи индикатора в ближайшей к выключателю розетке.

Перед тем как приступить к работе, необходимо обесточить дом или квартиру

Далее выключатель снимается со штробы. Для этого демонтируется декоративная крышка и еще раз на всякий случай проверятся напряжение. Отвинчиваются боковые винты, корпус вытягивается из подрозетника.

Вытянутый из коробки выключатель перед выполнением тщательной зачистки токоведущих жил

Затем необходимо отсоединить провода. Если устройства двухклавишное, рекомендуется пометить фломастером вводную жилу, чтобы при последующей сборке не перепутать контакты.

Далее следует приступить к разборке корпуса. Необходимо подобраться к контактам, в большинстве случаев являющихся причиной неисправности прибора. Расположены эти элементы конструкции сразу же за клавишей, крепящейся при помощи винтов. Их починка не составляет никакой сложности.

После получения доступа, нужно тщательно осмотреть полусферические контакты, и если на них имеются следы перегорания, следует зачистить их наждачкой до появления металлического блеска. Если нагар не отходит, то можно попробовать снять его при помощи острого наконечника отвертки.

Сборка корпуса выполняется в обратном порядке, осуществляется подключение проводов, корпус выключателя вставляется в коробку.

Крепление выключателя в гнезде после ремонта производится с помощью отвертки

Включается расположенный в щитке автомат и проверяется работоспособность устройства. Если выключатель работает правильно, а при его функционировании не наблюдаются посторонние визуальные или звуковые эффекты, то ремонт прибора произведен успешно.

Если чистка контактов выполнена недостаточно хорошо, придется снова разбирать выключатель и повторять все ремонтные процедуры.

Ремонт выключателя в холодильнике

Причин, по которым свет в холодильнике не горит, может быть множество:

  • Выход из строя терморегулятора, подающего на лампочку специальный контакт. Этот прибор не подлежит ремонту, потому придется его заменить новым.
  • Не срабатывание или «западание» кнопки, переводящейся во включенное положение прижатием дверцы холодильника. Необходимо проверить ее работу и возможность выполнения ремонта.
  • Также необходимо проверить, не перегорела ли лампочка. Она может быть недостаточно плотно установлена, либо вставлена так, что ее контакты периодически отходят. В свое время мне не удалось поступить в институт по состоянию здоровья, потом замоталась, так и не получив никакой специальности. Но мне очень хочется состояться в этой жизни, построить карьеру и развиваться в профессии, поэтому стала искать, где приобрести диплом в Москве без риска. Найдя компанию, слегка растерялась и засомневалась. Но поговорив с менеджерами, все страхи улетучились. Они, дали гарантию полной анонимности, и заверили, что диплом идентичен оригиналу. После сотрудничества с ними, я в этом убедилась. Для того чтобы удостовериться в этом, необходимо просто покачать лампочку в разные стороны и, если она начнет мерцать, потребуется всего лишь заменить патрон.
  • Не лишним будет убедиться, что холодильник вообще работает, подключен ли он к электросети или просто сломался по различным причинам.

Также причина может заключаться и в других поломках:

  • сбоит электроника;
  • не работает магнитный выключатель;
  • какие-либо проблемы с проводкой внутри прибора.

Проблемы с проводкой могут возникнуть при попадании воды в гнездо лампочки, что часто приводит к перегоранию проводов. Зачастую повышенное образование конденсата может вывести из строя всю проводку. Такой «болезнью» в основном отличаются недорогие модели от малоизвестных производителей.

Выключатель рычажного типа, применяющийся в большинстве современных моделей холодильников известных марок

Если обнаружено, что проблема заключается именно в выключателе, необходимо найти его внутри холодильного устройства. Как правило, в большинстве моделей выключатель расположен в верхней внутренней части корпуса и имеет вид вытянутого рычажка, прижимаемого дверцей. На дверце для надежного прижатия устроен соответствующий выступ.

При неисправности выключателя, максимум, что можно сделать собственными силами — это несколько раз попеременно прижать и отжать кнопку.

Отказывается повиноваться пульт

Нередко ремонт люстры с пультом начинают и заканчивают ПДУ. Чтобы проверить его, рекомендуют взять смартфон, включить в «теле» режим камеры, затем навести на него пульт и понажимать кнопки. Если прибор находится в рабочем состоянии, то на экране появится яркое белое моргание. Если ничего не происходит, то пульт придется ремонтировать. Чтобы определить причину, проверяют:

  • батарейки;
  • дорожки платы;
  • ее контактные площадки.

Сначала открывают отсек с батарейками, вставляют в него новые элементы, либо сначала проверяют напряжение мультиметром. Если значение ниже нормы, то их заменяют новыми аккумуляторами. Когда результата нет, прибор остается в нерабочем состоянии, пульт разбирают, тщательно осматривают дорожки печатной платы, а также все места паек. При обнаружении кольцевых трещин их пропаивают. Контактные площадки очищают.

Если оказывается, что пульт находится в рабочем состоянии, то одним из подозреваемых становится контроллер управления. В этом случае люстру снимают, достают блок контроллера, затем его разбирают и осматривают плату приемника сигнала (RF). Проверяют контакты паек, все конденсаторы. Последние рекомендуют заменить, так как со временем емкость их падает, возникает риск утечки.

Затем проверяют другое слабое звено — контакты возле фотоэлемента. Если обнаруживают потерю, то ее восстанавливают пайкой. Дополнительно проверяют фотоэлемент на наличие трещин. В том случае, когда все неполадки устранены, но приемник все-таки отказывается работать, можно сделать вывод о выходе из строя микросхемы. Варианта есть лишь два — ее замена либо покупка нового приемника.

Установка выключателя

Собрав прибор, переходим к его установке на прежнее место. В первую очередь к общей клемме должен быть подсоединена вводная жила, помеченная маркером, а затем – остальные кабели. После этого устройство нужно закрепить в подрозетнике. В последнюю очередь устанавливается корпусное обрамление и крышка.

Иногда установить крышку на основание переключателя не получается. Причиной, как правило, является неверное положение корпуса устройства внутри подрозетника. Нужно ослабить фиксирующие болты, при помощи которых выключатель держится в пластмассовой коробке, и, поставив корпус устройства в нужное положение, снова затянуть их. Если изделие находится в правильном положении, крышка легко сядет на свое место.

Затем нужно подать электричество в помещение и произвести проверку работы прибора, несколько раз включив и выключив его. Если свет включается нормально, движение клавиши не затруднено, корпус не трещит – ремонт выполнен правильно.

Эти советы помогут вам продлить срок службы выключателя, а при его поломке избежать лишней работы:

  • Если прибор, который сломался, установлен давно, а тем более – относится к старым образцам, чинить его не стоит. Во-первых, это будет нелегко из-за естественного износа его элементов, а во-вторых – старые электрические приборы использовать нежелательно в целях пожарной безопасности.
  • Нередко контакты переключателя подгорают из-за использования слишком мощных электролампочек. Советуем заменить их на изделия меньшей мощности, а лучше всего – на современные светодиодные. Яркость их свечения не меньше, чем у обычных ламп накаливания, а потребляемая мощность намного ниже.
  • Не торопитесь снимать и разбирать корпус выключателя. Иногда причиной неисправности становятся плохо закрепленные провода, и подтяжки винтов бывает достаточно для того, чтобы вернуть устройству работоспособность.

Наглядно замена и ремонта выключателя на видео

На этом мы заканчиваем свой рассказ. Думаем, что этой информации вполне достаточно для того, чтобы понять, как починить выключатель света, не прибегая к помощи электрика. Воспользовавшись этим материалом, вы сможете отремонтировать выключатель самостоятельно за короткое время, не только сэкономив деньги, но и повысив свой авторитет в глазах близких людей.

Что делать с поворотным выключателем

Клавишные выключатели – это самые распространенные и простые модели. С другими вариантами таких устройств могут возникнуть некоторые затруднения. Иногда приходится устранять проблемы с так называемыми поворотными выключателями, которые также называют диммерами.

Такие приборы также чувствительны к перепадам напряжения в сети и коротким замыканиям, как и их “собратья” с клавишами. Очень часто в диммерах ломается симистор. Ремонту этот элемент не подлежит, но его можно заменить. Начинать разборку поворотного выключателя нужно со снятия ручки регулировки.

Она крепится на полукруглых элементах типа “папа-мама” или специальными шлицами. Нужно придержать одной рукой корпус выключателя, а второй аккуратно, но с усилием потянуть ручку на себя. Крутить ее при этом не нужно.

Под ручкой находится крепежная контргайка, ее также нужно открутить. Иногда крепление выполняется с помощью винта.

Откручивать любой из этих элементов следует против часовой стрелки. Теперь нужно снять пластиковую накладку, а также рамку, если это необходимо. Затем следует ослабить элементы, которые удерживают механизм диммера внутри и можно его вынуть из подрозетника.

Для начала необходимо проверить все контакты, соединения и провода, зачистить появившийся нагар и окисление, восстановить поврежденную изоляцию, заменить сломанные провода и т.п.

Испорченный симистор нужно вынуть и отнести в магазин электрики, чтобы найти новый, точно такой же. Сборку отремонтированного прибора выполняют в обратном порядке.

Как и в случае с клавишным выключателем, перед разборкой нужно обесточить линию, проверить контакты тестером и зафиксировать процесс в виде фото, чтобы ничего не перепутать во время сборки.

Разборка и чистка контактов

Снимаем клавиши

Если вы обнаружили, что выключатель света все-таки работает, но нестабильно, то, зачастую, причина поломки заключается в обгоревших в нем контактах. В данном случае следует руководствоваться такой последовательностью действий:

  1. После выключения электропитания на участке поломки, следует еще пару раз внимательно проверить выключатель на наличие/отсутствие подачи тока с помощью мультиметра или индикаторной отвертки.
  2. Убедившись в том, что механизм обесточен, следует аккуратно разобрать выключатель. Для этого сначала с помощью отвертки или другого инструмента нужно поддеть кнопки механизма и снять их.
  3. Снять пластиковый ободок корпуса выключателя и убрать его.
  4. Проверить клеммы демонтируемого устройства на наличие тока с помощью индикаторной отвертки.
  5. В случае разборки двухклавишного выключателя, нужно с помощью маркера обозначить провод, который является совместным для двух видов включения.
  6. Далее с помощью обычной отвертки нужно ослабить затяжки 2-х болтиков, которые находятся по краям корпуса механизма, а затем вынуть их из пластикового подрозетника.
  7. После этого оголенные провода, подводящие ток к устройству, зачищаются с помощью подготовленной ранее мелкозернистой шкурки и обматываются с помощью изоляционной ленты.
  8. На этом процесс починки завершен.

Полная разборка

Стоит отметить, что если вы плохо разбираетесь в ремонтном деле, или, если вы вообще впервые в жизни решились на починку выключателя света, располагайте детали устройства во время демонтажа в порядке их разборки. Или, как вариант, сфотографируйте поэтапную разборку устройства, чтобы после решения проблемы, вы смогли спокойно и без всяких раздумий собрать его так, как нужно.

Как разобрать выключатель света?

Вы здесь:Чаще всего необходимость разобрать выключатель света возникает при его выходе из строя. Хотя конструкция изделия довольно простая, иногда производители (в основном Legrand, Schneider, Viko) в целях улучшения дизайна делают незаметными отверстия для демонтажа. Результатом может стать случайное повреждение корпуса либо длительное время поиска зажимов и разъемов.

Чтобы читатели «Сам электрика» не сталкивались с такой нелепой ситуацией, рекомендуем Вам просмотреть подробную инструкцию по разборке корпуса своими руками.

Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы.

Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.
Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.
Демонтируйте клавишу (-ши)

Неважно, какой вид выключателя Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото)

Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.
Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.
Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.
Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.

Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель светаРазборка выключателя с розеткой в одном блокеКак разобрать диммер (модель с регулятором света «крутилкой»)

Что касается ремонта (ради чего и нужно было разобрать выключатель света), то тут все сводиться к следующим действиям:

  • Если внутри корпуса видны последствия плавления механизма (пластик пожелтел, некоторые зоны обуглены), можете не задумываясь выбрасывать изделие и идти в магазин за покупкой нового. На сегодняшний день стоимость клавишного выключателя не слишком велика, а вот безопасность гораздо важнее!
  • Если видимых повреждений нет, попробуйте заново вставить жилы и тщательно затянуть их, т.к. возможно контакт просто ослабился, в результате чего и перестал работать выключатель. Если не помогло, скорее всего, причина в электропроводке, попробуйте прозвонить ее мультиметром, на основании чего и сделайте выводы.

После нахождения причины поломки, а скорее всего это слабый контакт, сборка осуществляется в обратном порядке. Надеемся, что теперь Вы поняли, как разобрать выключатель света своими руками!

Также читают:

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель светаРазборка выключателя с розеткой в одном блокеКак разобрать диммер (модель с регулятором света «крутилкой»)

Как правильно перенести розетку?

Схема подключения выключателя света с двумя клавишами

Диагностика неисправности

В доме, гараже или сарае пропал свет? Прежде чем браться за отвертку, надо выяснить возможную причину. Их может быть несколько, выявить их не составит труда:

  • Перегорание лампы накаливания. Иногда в таких случаях при включении она может вспыхнуть, помигать или лопнуть, а только потом потухнуть. Если такое произошло, то сомнений возникнуть не должно — лампа требует замены. Следует перевести выключатель в положение «выкл.», аккуратно выкрутить и заменить сгоревшую лампочку рабочей. Если лампа просто не включилась, то для ее диагностики придется также выкрутить ее из патрона, посмотреть, цела ли вольфрамовая спираль, или просто попробовать вставить новую лампу на ее место. Если после проведенных манипуляций свет включился, значит, все в порядке и больше ничего делать не нужно.
  • Если замена лампы ничего не дала, и свет по-прежнему не желает включаться, возможно, вышел из строя патрон. Чтобы проверить это предположение, его нужно открутить и поставить на его место другой.
  • При отсутствии реакции вариантов не остается — неисправен сам выключатель.

Дело в том, что причина бездействия механизма включения/выключения может быть легко устранима домашними методами, и замена не потребуется, тогда можно будет снова поставить отремонтированный выключатель на место

А учитывая то, что производители сейчас уделяют большое внимание дизайну своих изделий, то все винты, зажимы и другие крепления обычно спрятаны под рамкой. Поэтому при демонтаже, не зная подробного устройства фурнитуры, можно легко повредить клавиши или рамку, а это значительно ухудшит внешние данные

Ремонт выключателя света своими руками

Одна из распространенных проблем с домашней электрикой — поломка выключателя. Многие обращаются к помощи электрика, так как не уверены в своих знаниях и умениях. На самом деле ремонт выключателя света — несложная задача. С ней справится даже начинающий домашний мастер с минимальным пониманием основ электротехники и навыками обращения с инструментом.

Причины поломок

Наиболее частая причина, из-за которой не работает выключатель света — превышение максимально допустимого напряжения тока в электросети. Это случается при одновременном подключении нескольких мощных электроприборов.

Другие причины:

  1. Высокий уровень влажности. Из-за этого окисляются контакты.
  2. Некачественные контакты. Регулярное искрение при включении освещения.

Подготовка

Перед тем как починить выключатель света, следует выполнить ряд подготовительных действий. Отключаем электропитание квартирной или домовой сети. В необесточенной сети избегаем касания механизмов и оголенных проводов. Отключаем ток на электрощитке. Он чаще всего расположен у входа в жилье. После отключения обязательно проверяем отсутствие напряжения с помощью мультиметра.

Для выполнения задачи понадобятся инструменты и материалы:

  • индикатор для проверки напряжения;
  • обычная отвертка;
  • маркер.

Желательно иметь фотоаппарат (телефон с фотокамерой). С помощью фотоаппарата будем снимать каждый этап демонтажа выключателя. Собирать устройство придется в обратном порядке. Перепутать ничего нельзя. Поэтому лучше не надеяться на память, а сфотографировать процесс изменений.



Демонтаж

Еще один этап, который надо пройти перед тем как отремонтировать выключатель света — разборка его корпуса. Последовательность действий зависит от типа устройства.

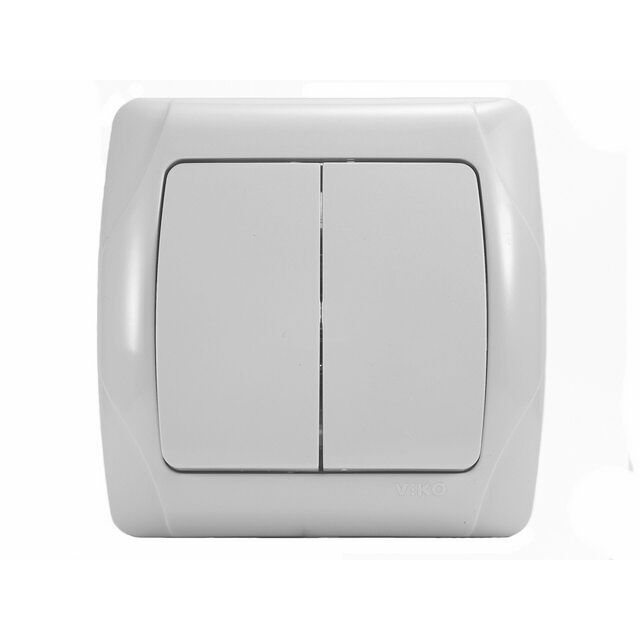

Двухклавишный выключатель

Порядок действий:

  1. Берем тонкую отвертку или нож и поддеваем инструментом декоративную панель. Новые модели обычно оснащены специальной выемкой, позволяющей снять крышку без всякого инструмента.
  2. Откручиваем винты под кнопками. Складываем их в заранее подготовленную емкость (чтобы не потерять).
  3. Откручиваем крепежные элементы и удаляем устройство со стены. Обязательно отмечаем расположение выключателя на стене.
  4. Помечаем с помощью маркера провод, идущий к главной клемме, отвечающей за напряжение.

Одноклавишный выключатель

Демонтируем устройство следующим образом:

  1. Поддеваем отверткой клавишу и снимаем ее с выключателя. Чаще всего клавиша держится за счет фиксирующей пластинки. Ее нужно снять.
  2. Убираем декоративную панель.
  3. Выключатель держится на паре винтов. Выкручиваем их и кладем в емкость для хранения запчастей.
  4. По обеим сторонам корпуса имеются отверстия для провода. В случае с одноклавишным устройством есть лишь один провод, поэтому разобраться будет легче.

Старые модели

Устройства этого типа встречаются в квартирах, где не проводился современный ремонт. Рекомендуется заменить старый выключатель на новый.

Разбираем корпус следующим образом:

  1. Откручиваем два винта с лицевой стороны. Винты расположены сверху и снизу от клавиши.
  2. Убираем декоративную панель. Клавишу удалять необязательно, так как она не будет мешать ремонту.
  3. Для выемки механизма из подрозетника откручиваем держащие его фиксаторы. Удаляем специальную скобу.
  4. Достаем проводники из двух отверстий.

Ремонтные работы

Ниже представлена инструкция о том, как починить выключатель света:

  1. Убираем с контактов нагар с помощью отвертки или ножа. Меняем проводники, если на проводах имеются механические дефекты. Провода должны находиться в клеммах не глубоко (2–3 мм). Поврежденную изоляцию меняем на новый слой.
  2. Обращаем внимание на надежность фиксации деталей. Если нужно, слегка затягиваем их. Закрепляем провода, отошедшие от фиксаторов.
  3. Собираем выключатель в обратном порядке. Пользуемся ранее сделанными фотографиями. Надежно, но без чрезмерных усилий закручиваем болты. Элементы корпуса должны крепко «сидеть» на своих местах.
  4. Подключаем электропитание. Тестируем выключатель на исправную работу. Для проверки несколько раз включаем и выключаем устройство. Странные шумы, мерцание света, полное его отсутствие указывают на неправильность выполненных действий. Придется вновь разбирать корпус и искать неисправность. Рекомендуется в таком случае обратиться к профессиональному электрику.

При проведении ремонта выключателя желательно заменить все лампы осветительного прибора. Нагар на контактах образуется особенно быстро, если используются обычные, а не энергосберегающие лампочки.

Почему свет в холодильнике не горит: перестал включаться и морозить

Одним из необходимых и функциональных домашних устройств является холодильник. Но иногда и с этим видом бытовой техники случаются поломки. Пользователи замечают, что при открывании дверцы внутри камер не горит вовсе либо мигает подсветка. Почему так происходит? Как устранить данную неисправность?

Почему не работает свет в холодильнике

О причинах

Чтобы устранить поломку нужно выяснить причину. Если не горит свет в холодильнике и не слышно гудение мотора, возможно вышла из строя розетка электропитания или вилка. Если же мотор функционирует, а подсветки нет, возможно перегорела лампочка.

В случае исправности лампочки обследуем устройство на наличие таких поломок:

  • Проблемы в электропроводке.
  • Неисправность патрона в холодильнике.
  • Поломка выключателя.
  • Выход из строя терморегулятора.
  • Неисправность другого механизма, отвечающего за функциональность освещения в холодильнике.

Свет в холодильнике

Что предпринять

Если не работает свет в холодильнике Самсунг и при этом агрегат перестал морозить, не включается нужно проверить наличие электричества в доме. Возможно произошло плановое отключение жилья от электроснабжения либо выбило пробки на счетчике. При нормальной работе электросети проверяем работоспособность вилки и розетки холодильника, также патрона. Как правило, заменить данные детали не составляет особого труда домашнему хозяину.

Следующий шаг – проверка работоспособности терморегулятора.Этот механизм обеспечивает подсветке необходимый контакт для функционирования. Поломка регулятора исправляется путем замены прежнего механизма новым.

Если не работает свет в устройстве Самсунг возможно вышел из строя выключатель света в холодильнике называемый герконом. Это герметичный контакт, который управляется магнитным полем. Решить данную проблему самостоятельно не получится. Для устранения поломки нужно обратиться к мастеру.

выключатель света в холодильник

Другие причины

Специалисты утверждают, что,если холодильник Самсунг не работает, что выражается в отсутствии подсветки необходимо предпринимать соответствующие меры. Частой причиной такой проблемы является чрезмерное накопление льда в области расположения выключателя. В этой же зоне размещается термодатчик, который запускается функцию включения и отключения света. В данной ситуации поможет разморозка холодильника и очищение камер от льда.

Дополнительно следует проверить плотность прилегания резинового уплотнителя. Если он поврежден, значит внутрь агрегата поступает теплый воздух. А это ведет к нарушению температурного режима и неисправности подсветки. Вследствие поступления теплого воздуха в камеры холодильника на стенках образуется конденсат. Капельки воды замораживаются, температурный режим нарушается. Происходит нарушение в работе термодатчика и подсветки.

Проверка подключения света

Общие рекомендации

Если не работает холодильник, не включается мотор и не горит подсветка необходимо удостовериться в правильной эксплуатации устройством. Частой причиной поломок выступает некорректное пользование холодильным агрегатом.

Это может заключаться в следующих ситуациях:

  • Редкой разморозки и очищении камер от льда.
  • Подключении устройства к электросети с неподходящей мощностью.
  • В отсутствии профилактического обслуживания.

Чтобы пользователь не стал причиной поломки холодильника рекомендуется регулярно размораживать устройство, мыть и очищать внутренние поверхности камер. Осуществлять подключение к сети 220 Вт. В ходе мытья проверять функциональность всех деталей, уплотнителей и прочих компонентов.

Новый выключатель света

В завершении

Замечая, что подсветка в холодильнике работает некорректно пользователю нужно удостовериться в функциональности лампочки, патрона, термодатчика. Также подлежит проверке розетка и вилка, которые обеспечивают подачу электроэнергии к устройству. Если причина не была обнаружена, рекомендуется обратиться к мастеру. Используя специальное оборудование и знания, специалист выявит и устранит неисправность.

Включите это немедленно: сенсорные выключатели света


В современном мире всё планомерно движется к сенсорному управлению. Это обусловлено повышенной популярностью мобильных телефонов и планшетов, где неоднократно было доказано, что всё может управляться при помощи одного пальца. В данный момент эта необычная концепция коснулась даже автомобилей и летательных аппаратов. Постепенно всё это продолжает внедряться и в бытовую сферу нашей жизни. Даже выключатели постепенно переходят на эту технологию, что очень радует любителей фантастического дизайна помещений. Эти устройства не лишены своих собственных недостатков и преимуществ, но большинство людей видят в них свою прелесть. Рассмотрим всё, что могут нам дать сенсорные выключатели.

Внешней они представляют собой обычную стеклянную панель с разметкой и покрытием, снижающим трение при касании пальцами. Также оно позволяет провести электрический импульс между пальцем и устройством. А это даёт возможность повысить чувствительность. Немногие модели реагируют на прикосновение в перчатках.


Что владельцы ценят в этих устройствах

У этого типа изделий имеется огромное количество неоспоримых преимуществ. Иначе бы они никогда не закрепились на современных рынках настолько прочно:

  • Не нужно постоянно издавать раздражающие громкие щелчки. Особенно это актуально ночью, когда все спят. Можно тихо включить свет, а потом так же погасить его.
  • Можно сразу включить светильники не на максимальную яркость. Сначала отрегулируйте эту характеристику, а потом запускайте освещение. Это также очень удобно, чтобы глаза не получали поток света резко. Затем можно постепенно поднять этот показатель на новый уровень.
  • Сенсорные выключатели полностью безопасны для маленьких детей. Они могут возить своими пальчиками по их поверхности сразу после мытья рук, когда ладошки вспотеют, будут покрыты едой. Удара током не произойдёт. Большинство людей переходит на этот тип приборов именно по этой причине.
  • Подключенные светодиоды не будут получать резкий скачок напряжения. В большинстве моделей выключателей стоит очень надежная защита. Поэтому срок эксплуатации лампочек будет сильно увеличен.
  • Нет необходимости покупать бра и ночники. При регулировке яркости на эту роль сгодится и обычная люстра.
  • Экономия электроэнергии также очевидна. Если вы до сих пор не пользовались экономичными режимами, то это значит, что у вас установлены обычные модели. После монтажа сенсора вы поймёте эти преимущества, обязательно снижающие цифры в квитанции.

Почему сенсор не работает

Причин может быть много. В основном, это происходит при поломке или неправильной настройке. Обычно всё настраивается внутри корпуса, нужно только немного добавить чувствительность. Это делается непосредственно при монтаже. Также снаружи может скопиться слишком много потовых отпечатков, нужно регулярно протирать поверхность при помощи специальной жидкости. Можно использовать составы, используемые для чистки объективов и прочей оптики. Ещё одной причиной поломки сенсора является грубое использование. Не пытайтесь достучаться до него сильными ударами пальцев, а тем более, посторонними предметами. Лучше найдите настоящую причину нерабочего состояния.

Он может выйти из строя, если постоянно пытаться грязными руками включать и выключать его. Восстановить чувствительность стертого поверхностного слоя можно при помощи специального лака, но лучше делать ставку на бережную эксплуатацию.

Это высокотехнологичное устройство, оно не может правильно работать при кустарном производстве. Сейчас на рынках полно разных моделей, подкупающих доступными ценами. Но на деле это функционирует недолго или постоянно выдаёт ошибки. А теперь представьте нерабочий выключатель или включение света на полную мощность среди ночи. Такая экономия явно не стоит того.

Где купить сенсорный выключатель

Приобрести это устройство можно прямо сейчас в нашем интернет-магазине «ПрофЭлектро». В ассортименте представлены интересные модели от ведущих мировых и отечественных производителей. Всё это настоящая фирменная продукция, обладающая длительной официальной исполняемой гарантией. Перед отправкой клиенту всё тестируется на работоспособность. Доставка возможна в любой город и регион России!

Почему Led лампы не работают с выключателем с подсветкой?

Частая причина — подсветка в настенном выключателе.

▪ Наиболее частая причина, почему светодиодная лампа не включается, мерцает или работает некорректно — это установленный выключатель имеющий подсветку.

Нередки случаи, когда приобретая светодиодную лампу для работы с выключателями, имеющими подсветку, пользователь в результате получает вовсе не то, на что рассчитывал, а именно:
► светодиодная лампа мерцает,
► лампа светится не на полную яркость светодиодов, или же вообще
► отсутствует свечение светодиодов.
Выключатель с подсветкой представляет собою устройство оснащенное светодиодом или газоразрядной лампой встроенными непосредственно в корпус, что позволяет видеть выключатель в темноте.
В случае же отключения клавиши подобного выключателя светодиод или газоразрядная лампа производит шунтирование контакта, в связи с чем и осуществляется подача небольшого разряда тока прямо через LED-лампу.
Отчего пускорегулирующий аппарат, представленный в виде схемы прямо в цоколе лампы, начинает делать непрекращающиеся попытки запуститься, а так как тока недостаточно для полноценного пуска, то и происходит мерцание светодиодной лампы либо очень слабое свечение, иногда при выключенном устройстве.

При этом надо заметить, что для лампы такая ситуация вредна, так как в разы снижается срок ее службы.

Как избежать некорректной работы светодиодной лампы в выключателях с подсветкой?

Существует несколько возможных способов для налаживания совместной работы светодиодных ламп и выключателей с подсветкой:


• Самый простой – это, конечно, избавление от светодиода в выключателе, что позволит LED-лампе функционировать без каких-либо перебоев в работе.

• Можно подключить еще один резистор прямо параллельно с лампой или зашунтировать конденсатором.
• Поэкспериментировать с лампами. В некоторых случаях пользователями было отмечено, что, к примеру, лампы, мощность которых составляет 15 Вт, демонстрировали мерцание, а лампы в 13 Вт его не проявляли, исправно и корректно работая.
• Использование светодиодных ламп, разработанных целенаправленно на успешный коннект с выключателями с подсветкой. Такие лампы замечательно проявляют себя в условиях частого включения и выключения, показывают мгновенный старт, практически не нагреваются и главное, что выдерживают перепады напряжения, не мерцают при работе с выключателем, оборудованным светодиодной подсветкой.

Светодиодная лампа не выключается полностью, почему?

Возможная причина — ФАЗА в сети не выключена

▪ Не менее частая причина, почему светодиодная лампа не выключается полностью и слегка светится после выключения света или мерцает, это ошибка электрика, сеть остается под напряжением.

Если вы привлекали к работе с электросистемой не профессионального специалиста, возможно он перепутал провода. А именно, выключатель не снимает напряжение сети ФАЗУ, а выключает НОЛЬ. Поэтому после выключения света наблюдаются:
► светодиоды в лампе мерцют,
► светодиоды неярко светятся.

В этом случае профессиональный электрик легко устранит причину.

Если после устранения этих причин лампа продолжает работать некорректно, возможен заводской брак лампы и она подлежит утилизации.

Схема переключателя света с двух мест – RozetkaOnline.COM

Чтобы включать свет из двух мест, недостаточно просто установить переключатели, вместо обычных выключателей, нужно также подготовить соответствующую схему электропроводки.

В этой статье я подробно расскажу об устройстве системы переключателей света с двух мест, простым, понятным языком, с наглядными примерами, схемами.

Обычно управление освещением с двух мест выглядит следующим образом:

Два удаленных друг от друга выхода из помещения, рядом с ними, на стене, 2 проходных переключателя, с каждого из которых можно включать и выключать люстру в центре комнаты. Оба органа управления полноценные, их можно задействовать в любом порядке: зажигать лампу одним, выключая вторым или менять очередность произвольно – работают любые комбинации.

Такая схема переключения состоит из трех компонентов и достигается использованием:

– Переключателей света, вместо выключателей

– Электропроводки, с использованием кабелей с большим количеством жил, чем при монтаже стандартного освещения

– Правильного порядка соединения проводов в распределительной (распаячной) коробке

Чтобы понять, как это работает, рассмотрим отдельно каждый элемент.

Проходной переключатель света

Чтобы управлять светильниками с двух мест, устанавливают не простые выключатели, используются проходные ПЕРЕКЛЮЧАТЕЛИ, названые так по принципу работы. Ниже показано наглядное сравнение их схем.

Выключатель просто разрывает или замыкает фазный проводник, проходящий через него, обесточивая или зажигая светильники.

Переключатель устроен иначе, внутри него, при каждом нажатии клавиши, фазный проводник соединяется то с одним, то с другим внутренним контактом. Фаза при этом не обрывается, а лишь перекидывается на соседний контакт – из-за этого устройство еще называют перекидной выключатель. О том для чего это нужно и как используется читайте далее.

Электропроводка для выключения света с двух мест

Из логики работы видно, что к местам включения света подводится кабели с большеим количеством жил, чем для выключателя. На изображении ниже схематически показана стандартная электрическая проводка для включения света с 2х мест, с использованием распределительной коробки.

Так как всё коммутируется в электротехнической распаячной коробке, поэтому от устройств до неё проложены трехжильные кабели (в квартире или частном доме это ВВГнг-LS 3х1.5мм.кв.):

– До каждого механизма переключателя

– До светильника

– До электрического щита или ближайшей распредкоробки

Всего используется 4 кабеля. Будьте внимательны, если органов управления большем чем два, это правило не работает.

Схема соединения проводов в распределительной коробке



– Голубой НУЛЕВОЙ и желто-зеленый ЗАЗЕМЛЯЮЩИЙ проводники, соединяются с аналогичными проводами, идущими напрямую к светильнику – каждый с каждым.

– Таким же образом связываются (узнай, правила соединения в распредкоробках) голубой и желто-зеленые жилы идущие от проходного выключателя, так же каждый с каждым.

– Оставшийся коричневый (или белый в зависимости от производителя кабеля) провод: от одного выключателя соединяется с фазным от электрического щита, а от другого с аналогичным оставшимся проводом, идущим на люстру.

Общая схема переключателя света с двух мест

Правильное соединение в распред коробке этап, где любая ошибка не позволит схеме переключателей света работать правильно.

Нейтраль и заземление питающего кабеля, согласно принципа работы системы, идут сразу к потребителю (светильник).

Фаза поступает на переключатели, где с помощью перекидного механизма подаётся на один из двух контактов, соединяющих его со вторым устройством управления. А то, в свою очередь, уже связано с люстрой.

Таким образом, если на пути сигнала контакты замкнуты – электрический ток попадает на люстру и свет включается, если же при этом нажать клавишу одного из двух механизмов, цепь разрывается и он гаснет, до следующего нажатия любого из них.

Как видите схема, казавшаяся на первый взгляд запутанной проста и реализовать её может каждый. О том, как подключаются сами механизмы, подробно описано ЗДЕСЬ.

4 Общие проблемы с переключателем света

Выключатель — это механическое устройство, состоящее из пластмассового переключателя снаружи и качающегося рычага внутри, которое приводит в действие один или несколько подпружиненных контакторов, позволяя установить электрическое соединение или отключить его.

Коммутаторы подвергаются многократным манипуляциям на протяжении многих лет, поэтому многие из их частей со временем могут выйти из строя и стать ненадежными. В результате в их схемах могут возникнуть проблемы, которые потребуют устранения неисправностей.

Примечание по безопасности: Выключите выключатель перед началом любых электромонтажных работ.

1. Сломанный тумблер

Одна из механических неисправностей, которую достаточно легко распознать, — это внутренняя поломка тумблера, когда рычаг внутри не может (или только иногда) активировать контакторы. Эту проблему можно ощутить наощупь, поскольку пластиковая деталь обычно не затягивается в переключателе без какого-либо натяжения пружины.

Купите дешевый переключатель на Amazon.

2. Плохое соединение

Если вы слышите жужжание или шум жарки или чувствуете запах озона, возможно, вы имеете дело либо с корродированным контактором с отложениями углерода, либо с ослабленным винтом клеммы, оставляющим провод » плавающий »внутри своего соединения. Это может привести к прерывистому контакту, сгоранию провода в точках соединения и еще большему накоплению углерода, что может ухудшить плохое соединение и накапливать тепло, которое приведет к дальнейшему ослаблению винта клеммы.

3. Проблема с прибором

Третья проблема, которая может быть связана с переключателем света, на самом деле может быть вызвана самим осветительным прибором. Вы можете заметить этот тип проблемы, если лампочка во включенном состоянии мигает. Это может быть вызвано различными событиями:

Ослабление провода в винте клеммы или соединителе провода на выключателе или осветительной арматуре может вызвать мерцание.

Корродированный контактор внутри переключателя может вызвать мерцание, но также может вызвать ощущение тепла переключателем при прикосновении.

Пластина горячего контакта в центре патрона лампы, которая обычно отскакивает при снятии лампочки, могла потерять жесткость, препятствуя положительному контакту с концом лампочки и вызывая ее мерцание.

Обратный путь для патрона также может быть нарушен из-за его соединения между металлической резьбовой охватываемой частью лампы и резьбовой частью самого патрона, особенно если это просто сделано через узкую металлическую полосу, идущую вверх по стороне розетка с остальной поверхностью резьбы только пластик.На рисунке 1 показаны оба типа розеток.

4. Проблема с розеткой

Четвертая проблема, с которой столкнулись, особенно при работе с некачественными розетками, — это не включается новая лампочка. Вероятная причина в этом случае — горячий контакт в нижней части патрона, который не имеет гибкости, чтобы отскочить назад и остается в сложенном состоянии или остается изогнутым, не позволяя ему коснуться конца лампочки.

Примечание по безопасности: Опять же, выключатель должен быть ВЫКЛЮЧЕН перед тем, как вытащить контакт гнезда.

Типы коммутаторов

Существует множество различных типов коммутаторов, которые соответствуют различным потребностям и требованиям. Наиболее распространенными бытовыми переключателями являются однополюсный переключатель, трехпозиционный переключатель и двухполюсный переключатель. Человек, намеревающийся выполнить какое-либо устранение неполадок, должен иметь возможность определить, с чем он имеет дело, поскольку проводка для каждого из них очень разная.

Однополюсные выключатели света

Однополюсный выключатель, показанный на Рисунке 2, легче всего распознать, поскольку у него всего два латунных винта клемм, а иногда и один третий винт зеленого цвета для заземления.

Если линия электропитания проходит через распределительную коробку переключателя, а провода светильника также выходят из той же коробки, то горячий провод (черный) от крюков подачи питания зацепляется до одной из клемм на переключателе, а черный провод от осветительной арматуры к другой клемме, с двумя белыми проводами, соединенными соединителем.

Если линия подачи питания сначала идет к светильнику, а затем другой провод идет к переключателю, черный провод от источника питания (горячий) и черный провод, идущий к переключателю, должны быть соединены косичками в распределительной коробке осветительного прибора. .Затем черный провод, питающий распределительную коробку переключателя, подключается к одной из латунных клемм переключателя, а белый провод слева — к другой клемме.

Но поскольку белый провод на переключателе будет передавать питание от горячей стороны к прибору, для обозначения этого необходимо обернуть кусок черной ленты вокруг него рядом с соединением.

По той же логике, кусок черной ленты также должен быть намотан на другой конец того же белого провода у осветительной арматуры, чтобы указать, откуда идет горячая линия, и этот провод, подключенный к горячему контакту в центре розетка.Последний белый провод или нейтраль от линии электропередачи затем подключается к другому выводу розетки, подключенной к резьбовой втулке. Наконец, все заземляющие провода должны быть заземлены там, где это необходимо.

3-ходовые переключатели

3-ходовые переключатели используются попарно и требуются, когда светильником необходимо управлять из двух разных мест. У них есть три клеммных винта и, возможно, еще один зеленый для заземления (Рисунок 3).

Горячий провод всегда подключается к самому темному или черному винту, называемому общим (COM), два других называются путешественниками и взаимозаменяемы, поэтому их невозможно ошибиться, хотя важно отметить, что всегда есть один из путешественники, несущие сетевое напряжение.При замене трехпозиционного переключателя или отсоединении от него проводов провод, идущий к клемме COM, должен быть обернут куском ленты возле конца, чтобы идентифицировать его от путешественников.

От первого трехпозиционного переключателя по 3-проводному кабелю два движущихся элемента первого переключателя соединяются с движущимися контактами второго переключателя черным и красным проводами. Затем черный или самый темный вывод подключается к черному проводу, который идет к осветительной арматуре, чтобы подключиться к горячему контакту на приспособлении, а белый — к гнездовой муфте переключателя.

Возвращаясь к переключателям, все белые провода в каждой распределительной коробке соединены с помощью соединителя, а заземляющие провода должным образом заземлены на соединительные коробки и переключатели, если это возможно.

И с этими советами ремонт световой цепи — вполне возможная задача даже для начинающего мастера. Быть безопасным!

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Устранение неисправностей переключателей — электрическая система 101

Устранение неисправностей однополюсного переключателя

Устранение неисправностей однополюсного переключателя довольно просто.

  1. При включенном питании снимите крышку с переключателя и выключите переключатель. Используя детектор напряжения (см. Рисунок ниже), поместите его рядом с клеммами на переключателе. Посмотрите, есть ли напряжение на одной из клемм переключателя. Если тестер обнаруживает напряжение, включите переключатель и посмотрите, обнаружено ли напряжение на другом выводе переключателя.
  2. На одну клемму (линию) всегда будет напряжение, а на другую — только при включенном переключателе. Если вы обнаруживаете напряжение только на одной клемме при переключении переключателя, вероятно, переключатель неисправен.Иногда клеммы переключателя подключаются к задней части переключателя, и напряжение не может быть обнаружено, пока переключатель находится внутри распределительной коробки. В этом случае переходите к шагу 3.
  3. Отключите питание переключателя на автоматическом выключателе. Отвинтите крепежные винты переключателя и вытащите переключатель из коробки настолько, чтобы получить доступ к клеммам переключателя. Провода переключателя отсоединять на данном этапе не требуется. Используя тестер целостности на клеммах, проверьте, есть ли непрерывность при включении переключателя.Если непрерывности нет, переключатель неисправен и его необходимо заменить.

Проверить напряжение на клемме переключателя

Подключите провода тестера непрерывности к двум клеммам при выключенном питании

Устранение неполадок переключаемой розетки

Если лампа, подключенная к переключаемой розетке, не работает, это может быть неисправный выключатель света. Ниже приведен пример устранения неисправности лампы с исправной лампочкой, которая не включается.

С помощью электрического счетчика проверьте наличие питания на переключаемой части розетки или воспользуйтесь датчиком напряжения, чтобы проверить, есть ли напряжение на шнуре лампы.

Если в розетке и на шнуре присутствует напряжение, в лампе может быть разрыв цепи:

  • Переключатель лампы может быть неисправен
  • Проблема с проводкой внутри лампы

Если нет напряжения в розетке или на шнуре:

  • Неисправен выключатель света
  • Плохое соединение в цепи
  • Розетка может быть неисправной

Устранение неполадок 3- переключателей положения Устранение неполадок 4- переключателей положения

Обратите внимание на следы ожога на вышедшем из строя переключателе, вызванные вспышкой внутренней дуги.Если вы слышите треск внутри переключателя, это вызвано внутренней дугой и готов выйти из строя.

Тумблерный однополюсный выключатель света

Выключатели используются для включения и выключения света или электрических устройств. Обычно при выходе из строя переключателя свет или электрическое устройство не включаются. После определения того, что лампочка не перегорела и не сработал автоматический выключатель или GFCI, возможно, произошел сбой выключателя.

На этой странице поиска и устранения неисправностей предполагается, что проводка переключателя правильная и переключение работало правильно в недавнем прошлом.Если вы считаете, что возникла проблема с проводкой, или если кто-то работал с ней, но не устранил ее, вызовите электрика.

Переключатели

подпружинены, чтобы минимизировать изгиб и продлить срок их службы. Однако при переключении переключателя возникает очень небольшое искрение. Плохой переключатель может не выйти из строя полностью, сгоревшие контакты могут вызвать периодический отказ. Помните об этом при поиске и устранении неисправностей переключателей. Периодическая неисправность может затруднить поиск и устранение неисправностей, особенно с 3- и 4-позиционными переключателями .

Как узнать, неисправен ли выключатель света | Mr. Electric

Выключатели света легко принять как должное. Они используются тысячи раз за долгие годы, пока однажды они не начнут выходить из строя, и их потребуется заменить. Некоторые признаки плохого выключателя света очевидны. Например, если при повороте переключателя слышен щелчок, треск или треск, очевидно, что переключатель неисправен, и пора заменить его новым.

Вы обеспокоены одним или несколькими выключателями света? Продолжайте читать, чтобы узнать, как диагностировать проблемы с переключателем света и что делать дальше.

Нужна помощь с переключателем света — быстро? Для немедленной помощи позвоните своему местному г-ну Electric
® по телефону (844) 866-1367.

Почему выходят из строя переключатели света?

Как и любой другой тип простой машины, выключатели света имеют несколько движущихся частей. Со временем они изнашиваются. Соединения могут ослабнуть, а пластмассовые детали сломаться. Когда-нибудь потребуется заменить каждый из ваших выключателей.

Четыре признака того, что пришло время заменить выключатель света

Когда вы вставляете новую лампочку в прибор, но выключатель все еще не включается, это явный признак того, что выключатель вышел из строя.Вот еще четыре признака того, что выключатель света вышел из строя.

  1. Изящный светильник
    У всех нас был один выключатель света, который просто не работает. Иногда включается, иногда нет. Иногда перед включением мигает на секунду. А установка новой лампочки не устраняет мерцания. Если это происходит, значит, внутри переключателя света не выполняются надлежащие подключения, и пришло время установить новый переключатель.
  2. Выключатель зажигает искры
    Иногда вы можете увидеть небольшую искру при выключении света.Это называется дугой нагрузки, которая возникает, когда соединения внутри переключателя света отрываются друг от друга. Однако, если есть большая искра , которая издает слышимый «щелчок», выключатель света вышел из строя. Если это произойдет, и вы увидите следы дыма или ожога, настало , определенно, пора покупать новый выключатель света.
  3. Переключатель шума
    При правильной работе переключатели света не издают шума. Итак, если вы начинаете слышать щелчки, гудение или треск, исходящие от переключателя, что-то внутри переключателя работает неправильно.Пора заменить этот переключатель.
  4. Переключатель теплый на ощупь
    При выключении диммера вы можете заметить, что он немного теплый на ощупь после того, как он некоторое время был включен. Это нормально. Однако это , а не , когда стандартный тумблерный выключатель разогревается. Эти выключатели всегда должны быть прохладными. Если выключатель кажется теплым, пора установить новый.

Как использовать мультиметр для проверки выключателя света

Мультиметр — это портативное испытательное устройство, используемое для измерения электрического напряжения.Электрики и подрядчики используют их для устранения проблем с двигателями, приборами, цепями, источниками питания, системами электропроводки и т. Д. Вы можете использовать мультиметр, чтобы проверить, нормально ли работает выключатель света.

Для проверки выключателя света мультиметром:

  1. Выключите автоматический выключатель, который подает питание на проверяемый выключатель света.
  2. Снимите выключатель света.
  3. Включите мультиметр и установите для него параметр «Непрерывность» или «Ом» (в зависимости от вашей модели).
  4. Определите, какой у вас переключатель: однополюсный или трехпозиционный. Однополюсные переключатели имеют два боковых клеммных винта и могут иметь винт заземления рядом с одним из концов. Трехпозиционный переключатель будет иметь винт темного цвета («общая» клемма) и две нормальные боковые клеммы («дорожные»).
    1. Чтобы проверить однополюсный выключатель света, прикоснитесь одним проводом мультиметра к каждой из боковых клемм. Когда вы включаете переключатель, мультиметр должен показывать 1.
    2. Чтобы проверить трехпозиционный переключатель, поднесите один провод мультиметра к общему винту, а другой провод прикоснитесь к одному из переходников.Когда вы включаете выключатель, мультиметр должен показывать 1. Затем прикоснитесь вторым проводом к другому путешественнику, чтобы проверить его.

Если ваш коммутатор не прошел этот тест, его необходимо заменить.

  1. Если у вас есть исправный выключатель света, осторожно установите его при выключенном питании. Не забудьте снова включить автоматический выключатель!

Положитесь на Mr. Electric, чтобы заменить неисправные переключатели

Замена переключателя может показаться достаточно простой задачей, но может оказаться сложной задачей, если вы не уверены в состоянии вашей проводки, электрической нагрузке на вашу систему или сроке последней работы, выполненной в этой части вашего дома.Если у вас есть КАКИЕ-ЛИБО сомнения, лучше всего назначить встречу с электриком, даже если вы установите «простой» выключатель. Не уверены, что готовы взяться за этот проект своими руками? Без проблем! Специалисты Mr. Electric готовы диагностировать и решить любые проблемы, которые у вас возникают с выключателями света. Готовы ли вы перейти на диммерные переключатели или, возможно, даже на умные переключатели света? С этим мы тоже можем помочь. Позвоните своему местному г-ну Electric сегодня по телефону (844) 866-1367 или запишитесь на прием онлайн.Интересно, как определить, что у вас плохой фланец унитаза? Г-н Рутер ® Сантехника дает несколько советов, которые помогут вам решить эту проблему. Как еще одна компания Neighborly ® , г-н Рутер является вашим надежным помощником по всем вопросам и вопросам, связанным с сантехникой.

Вы заменили выключатель света — теперь все не работает

» Дом »Электромонтажные проекты

Я заменил выключатель, но теперь некоторые вещи не работают, как это исправить? Как исправить проводку выключателя света.

Электропроводка выключателя света

[блок объявления] Вопрос: Я заменил переключатель, но теперь некоторые вещи не работают, как это исправить?

Тим, домовладелец из Миннесоты спрашивает:

  • Я заменил двойной выключатель света и вентилятора в своей ванной, и теперь, когда я выключаю свет в ванной (только), он отключает все питание в соседней спальне и только на освещение в прачечной, которая находится прямо под ним.
  • Свет не работает. Почему это происходит и как это исправить?

Ответ Дэйва:
Спасибо за ваш вопрос по электрике, Тим.

Уровень квалификации: средний — лучше всего выполняется лицензированным электриком.
Необходимые инструменты: простые ручные инструменты в сумке для электриков и тестер напряжения.
Расчетное время: зависит от личного опыта и способности работать с инструментами.
Меры предосторожности: Определите схему осветительной арматуры и выключателя, выключите ее и пометьте примечанием перед работой с проводкой.
Примечание. Установка дополнительной проводки светильника должна выполняться в соответствии с местными и национальными электротехническими нормами, однако для замены выключателя света в большинстве мест не требуется разрешение.
Материалы: Убедитесь, что запасной выключатель света имеет ту же силу тока и напряжение, что и оригинальный выключатель, и полностью совместим с электрической схемой, осветительной арматурой и типом используемых лампочек.

Как исправить проводку переключателя света

  • Тим, вы, очевидно, изменили конфигурацию проводки, когда заменили выключатель.
  • Необходимо определить следующую проводку в распределительной коробке: входное питание источника, выход питания к другим областям и провода переключателя, ведущие к свету и вентилятору.
  • После того, как эти элементы были идентифицированы, можно выполнить правильные электрические соединения.
  • Из того, что вы описали, похоже, что вы подключили силовой вывод, который питает спальню и белье, через выключатель света в ванной.
Подробнее о проводке выключателя света

Домашние электрические схемы

Подключение переключателя света

Подключение переключателя света — схема 1

  • Полностью объясненные изображения и схемы подключения выключателей света.
  • Описание наиболее распространенных переключателей, начиная с фото-схемы 1.

Как использовать электрические тестеры

Электробезопасность и тестеры напряжения

  • При работе с домашней электропроводкой качественные тестеры напряжения могут сыграть важную роль в обеспечении электробезопасности.
    • Электрические тестеры
  • позволяют идентифицировать электрические цепи и помогают предотвратить возможность случайного поражения электрическим током.


Вам также могут быть полезны следующие данные:

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней электропроводки.


Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки 1208 и 240 Вольт Электропроводка выключателей света
Электропроводка 3-проводного и 4-проводного электрического диапазона
Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Поиск и устранение неисправностей и ремонт электропроводки
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
….и многое другое.

Будьте осторожны и безопасны — никогда не работайте в цепях под напряжением!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

электрическое — Новый выключатель света, из-за которого не работают другие переключатели

электрический — Новый выключатель света, из-за которого не работают другие переключатели — Обмен стеками для ремонта дома
Сеть обмена стеков

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  2. 0
  3. +0
  6. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 2k раз

Создан 02 июл.

Джим Джим

7366 бронзовых знаков

7

Глядя на вашу фотографию, трудно сказать, как вы закрепили провода для вашего нового переключателя (эти нейтрали мешают — если бы только их вытащили, чтобы мы могли проследить за проводкой до каждого соединения).Тем не менее, я нанесу два удара по этой проблеме, и проблема, скорее всего, в том или ином.

Ваш Z-Wave должен быть настроен следующим образом:

  1. Линия входа: внизу слева.
  2. Нейтраль: внизу справа.
  3. Нагрузка: вверху слева.
  4. И если у него есть 3-сторонний путешественник: вверху справа.

Я подозреваю, что наиболее вероятный сценарий:

Возможно, когда вы добавили нейтральную линию для вашей Z-волны, вы сделали не очень хорошо собрать все эти нейтрали в гайке провода — я знали, что это происходит с людьми не только на нейтральном, но и на нейтральном уровне. горячая сторона тоже — леска сбоку просто не заматывалась все остальные провода, потому что установщик просто добавил один провод и попытался> использовать ту же гайку для проводов, которая раньше была хороша, но теперь немного слишком мала, и провод немного соскользнул и не со всеми проводами соединились.

Другая возможность:

Возможно, вы отключили линию, что будет считаться линия распределения питания, обслуживающая все 3 этих переключателя, а затем вы прикрепил его к загрузочной стороне вашего Z-Wave?

By alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
