Насосная станция – что это такое, принцип работы, основные характеристики и виды

Насосная станция – что это такое, принцип работы, основные характеристики и виды

Купив загородный дом или дачу, при отсутствии центрального водоснабжения перед владельцами возникает проблема добычи воды. В этой ситуации может пригодиться собственная насосная станция, которая делает жизнь комфортнее, помогая решить вопросы полива и подачи жидкости в жилище.

Что такое насосная станция?

Многие сталкиваются с необходимостью обеспечения водоснабжения частного дома и приусадебного участка. Насосная станция представляет собой конструкцию, состоящую из определенного оборудования, которое предназначено для перекачки жидкости. Приспособление нашло свое применение в разных областях. Насосная станция для частного дома одинаково эффективна при использовании в качестве источника воды из открытого водоема или колодца. Она состоит из следующих частей:

  • насоса;
  • гидроаккумулятора;
  • реле давления;
  • манометра.

Насосное оборудование удобно в эксплуатации, после установки нет надобности, что-то включать или выключать, все происходит автоматически. Среди имеющих вариаций выделим канализационную насосную станцию, которая подходит для использования в местах, где наблюдается загрязнение источника. Дополнительным преимуществом установки является экономия электроэнергии благодаря тому, что насос работает только тогда, когда в гидроаккумуляторе падает давление.

Принцип работы насосной станции

Оборудование предназначено для организации полноценного и при этом автономного водоснабжения домов. На первый взгляд сложное устройство имеет простой принцип функционирования. Насосная станция для дачи и других строений работает следующим образом:

  1. Насос «забирает» воду из колодца или другого места.
  2. Закачивает ее в специальный накопитель. В нем уровень воды контролируется датчиком, когда он достигает определенного уровня срабатывает насос для подкачки.
  3. После открытия крана вода начинает поступать под давлением. После того как оно уменьшатся, происходит автоматическое включение насоса.
  4. После закрытия крана и наполнения накопителя, насос выключается и находится в режиме ожидания.
    5. принцип работы насосной станции

Давление в насосной станции

Этот показатель – важный параметр в работе оборудования. Нормальными считаются такие значения:

  • включение – 1,8 бар;
  • выключение – 3 бар;
  • максимальное давление – 5 бар.

Насосные станции водоснабжения для частного дома, в которых давление ниже нормы, будут работать неправильно. Узнать показатель можно с помощью манометра, но если подобного оборудования нет, тогда понаблюдайте за устройством. Когда насос включается только при открытии крана и отключается при его закрытии – это указывает на низкий уровень давления. Проблемой является и превышенное давление, которое нужно обязательно привести в норму, отрегулировав устройство.

Виды насосных станций

Подобное оборудование используется для коттеджей и загородных домов. Насосные станции водоснабжения классифицируются по таким критериям:

  1. Тип засасывания. Разделение проходит согласно расположению гидроэжектора. Он может быть выносным или вмонтированным. Первый вариант способен поднимать воду с глубины 50 м, а второй – только с 8 м.
  2. Тип бака. Он может быть накопительным или диафрагменным. Первый тип устанавливается отдельно, и поступление воды контролируется клапаном, а второй – используется для скважин с высоким уровнем воды, его нужно постоянно пополнять.
  3. Источник водоснабжения. Тут разделение проводится на: поверхностный и погружной вариант. В первом случае в воду опускается только шланг, остальное оборудование расположено на поверхности. Погружной тип наделен водонепроницаемым корпусом, а для качественной его работы глубина скважины должна быть не меньше 10 м.

Погружная насосная станция

Подбирается подобное оборудование в привязке к типу источника водоснабжения. Чем большей мощностью прибор будет обладать, тем выше сможет поднять воду. Такая насосная станция для дома комплектуется следующими видами насосов: центробежным и вибрационным. К недостаткам такого варианта относят высокие требования к узлам и соединениям. Среди преимуществ можно выделить следующие позиции:

  1. Подъем воды с большой глубины.
  2. Плохие требования к герметичности.
  3. Отсутствие завоздушивания.
погружная насосная станция

Поверхностная насосная станция

Подобное оборудование используется только, когда уровень воды расположен не ниже 9 м от земли. Насосная станция для колодца и другого источника с поверхностным типом бывает:

  1. Многоступенчатая. Отличается высоким подъемом воды и КПД. Имеет приемлемый уровень шума.
  2. С самовсасывающимся эжектором. Имеет средний напор воды с хорошей производительностью. Можно запускать при недостатке воды в магистрали.
  3. Центробежная. Обеспечивает высокий напор, но низкую производительность. Сильно шумит.

Среди преимуществ этого вида можно выделить следующие моменты:

  1. Доступная цена.
  2. Визуальное наблюдение за работой насосной станции.
  3. Нет надобности в герметизации электродвигателя.
  4. Много места для автоматики управления.
  5. Легкость ремонта и модернизации благодаря открытому исполнению.
  6. Монтаж более простой и понятный.

Помимо положительных моментов можно выделить и некоторые недостатки:

  1. Плохое охлаждение корпуса.
  2. Меньшая глубина всасывания.
  3. Высокий уровень шума.
  4. Гидроаккумулятор небольшого размера.
поверхностная насосная станция

Как выбрать насосную станцию для частного дома?

Для того чтобы не разочароваться в оборудовании нужно знать на что обратить внимание, совершая покупку. При выборе насосно-перекачивающей станции стоит участь следующие параметры:

  • объем гидроаккумулятора;
  • материал;
  • мощность насоса;
  • производительность;
  • напор;
  • глубину;
  • высоту подъема воды;
  • надежность автоматики.

Насосная станция для частного дома – рейтинг лучших

Среди большого разнообразия моделей есть те, которые пользуются большой популярностью. Промышленные насосные станции имеют высокие показатели, но бытовые больше подходят для небольших частных домов. Предлагаем познакомиться с отличными приборами:

  1. Optima Jet 100-24.
    2. Optima Jet 100 24
  2. AL-KO HW 3500 Classic.
    3. AL KO HW 3500 Classic
  3. Ultro Pump QBm 60/24
    .
    4. Ultro Pump QBm 6024

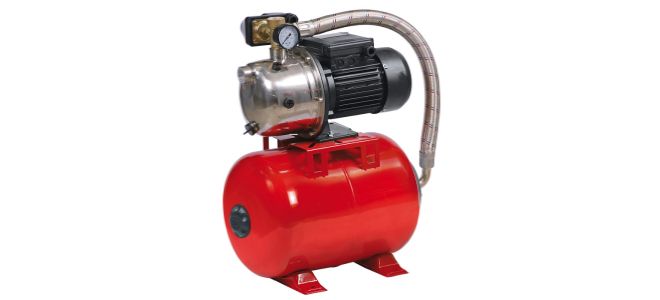

  4. Sprut AUJS 110.
    5. Sprut AUJS 110
  5. Насосная станция Джилекс Джамбо 70/50 Н-24.
    6. Джилекс Джамбо 7050 Н24
  6. Karcher BP 3 Home.
    7. Karcher BP 3 Home
  7. Marina CAM 40/22.
    8. Marina CAM 4022
  8. Grundfos JPA 4-54 PT-H.
    9. Grundfos JPA 4 54 PT H
  9. Optima Jet 100S-PL-24.
    10. Optima Jet 100S PL 24

Установка насосной станции

Для нормальной работы любого оборудования важно провести правильный монтаж. Подключение насосной станции проводят после следующей предварительной подготовки:

  • выбор места расположения;
  • учет глубины залегания воды;
  • расстояние до источника.

Для полноценной работы насосной станции нужно установить дополнительное оснащение:

  • водяной фильтр;
  • реле защиты;
  • обратный клапан;
  • реле давления;
  • блок автоматики;
  • стабилизатор напряжения.

Установку проводят в кессоне или в подвальном отапливаемом помещении. Насосная станция не должна соприкасаться со стенами. Монтаж осуществляется следующим образом:

  1. Проводят сборку эжектора и установку специальной фильтрующей сетки.
  2. К раструбу присоединяют сгон и муфту, обеспечивающую надежное соединение конструкции с полиэтиленовой трубой.
  3. Роют траншею и укладывают трубопровод. Один конец которого соединяют с эжектором, а другой – с наружной трубой водопровода.
  4. Потом проводят присоединение к центральному водопроводу накопительной емкости.

Как настроить насосную станцию?

В этом вопросе важным является конфигурация работы реле, которое отвечает за автоматические процессы. Регулировка насосной станции с помощью этого элемента обеспечивает включение и отключение устройства. Настройка проводится в момент сборки устройства. Подобные работы лучше доверить специалисту, хотя большинство оборудования поставляется уже в комплекте с настроенным реле.

Для самостоятельной настройки нужно записать значения давления во время включения и выключения оборудования. Проводится регулировка с помощью поворота определенного болта, который находится внутри корпуса. Деталь большего размера отвечает за нижнее давление, а меньшего – за верхнее. Движение по часовой стрелке приводит к увеличению показателя давления, а против – к его уменьшению.

Неисправности насосной станции и их устранение

Даже самое надежное оборудование может выйти из строя. Проблемы с работой свойственны всем устройствам. Рассмотрим часто встречающиеся поломки и пути восстановления работы насосной станции:

  1. Насос работает, а вода не поступает. Первым проверяют исправность обратного клапана. Когда он пустой, возможно засорение отверстия, поэтому нужна прочистка. Если в заборном шланге есть вода, и он работает, тогда стоит искать дальше. Проверяются все стыки и трубы на предмет протечки.
  2. Прибор включается, но не работает. Такое происходит с насосной станцией, которая долгое время не использовалась. Для возобновления работы нужно пару раз руками крутнуть крыльчатку, которая могла склеиться с корпусом. Если проблема не решилась нужно заменить конденсатор.
  3. Не отключается насосная станция. Причины могут крыться в следующем: сбились настройки реле, что не дает набрать оборудованию нужного давления. Второй причиной может быть износ крыльчатки насоса, что не обеспечивает нужное рабочее давление. Для устранения проблемы стоит откорректировать пружину на реле.
  4. Вода поступает неравномерно. В этом случае нужно проверить количество воды в источнике и при необходимости откорректировать положение шланга.
  5. Оборудование не включается. Проверяют электропитание, а потом тестируют работу насосной станции. Ощущение запаха горелой резины указывает на сгорание обмотки двигателя. Здесь без привлечения специалистов не обойтись.



Насосная станция — это… Что такое Насосная станция?

Насосная станция Van Sasse в Граве, Нидерланды

Насосная станция — комплексная система для перекачки жидкостей из одного места в другое, включает в себя здание и оборудование: насосные агрегаты (рабочие и резервные) — насосы, трубопроводы и вспомогательные устройства (например, трубопроводную арматуру). Используются в качестве инфраструктуры для нужд водоснабжения, канализации, на месторождениях нефти и т. д. Также используются для удаления воды на территориях в низменности, обводненных в результате прорыва воды или наводнения.

Насосные станции на каналах

Насосные станции часто встречаются в странах с развитой системой каналов. Из-за работы системы шлюзов на канале уровень воды падает на верхней части канала при каждом прохождении судов через шлюзы. Кроме того, многие шлюзы не герметичны, и вода просачивается из верхней части канала в нижнюю.

Очевидно, что уровень воды в верхней части канала требуется поднять (компенсировать), иначе, в конечном итоге, уровня воды перед шлюзом не хватит для судоходства. Обычно каналам требуется дополнительные объёмы воды, которые поступают путём направления воды из рек и ручьёв в верхнюю часть канала. Однако при отсутствии таких источников для поддержания уровня используется насосная станция.

Насосные станции в системе водопровода и канализации

Наибольшее распространение насосные станции получили в системах водоснабжения загородных домов, коттеджей, участков. Насосная станция представляет поверхностный насос, соединенный гибкой подводкой с гидроаккумулятором и управляющим насосом реле давления. Поверхностный насос осуществляет забор воды из открытого источника и подачу её под давлением в гидроаккумулятор. После выключения насоса, водоснабжение потребителей осуществляется за счет воды, запасенной под давлением в гидроаккумуляторе. После того, как давление воды в гидроаккумуляторе упадет до заданного уровня, реле давления включит насос и цикл повторится. В ряде случаев, насосные станции используются для повышения давления воды в системе.

Для увеличения срока службы насоса и периода между его включениями, рекомендуется устанавливать гидроаккумулятор соответствующий объёмам потребления:

ПотребительРасход л/минРасход м³/час
Умывальник с раковиной100,6
Умывальная раковина100,6
Ванна/гидромассаж181,08
Душ120,72
Туалет70,42
Биде60,36
Стиральная машина120,72
Кухонная мойка120,72
Посудомоечная машина80,48
Водоразборный кран 1/2″201,2
Водоразборный кран 3/4″251,5

Исходя из этих данных можно просуммировать и выбрать нужный Вам насос. Не забудьте учесть, что поскольку одновременно у Вас вряд ли будет везде использоваться вода и соответственно уменьшить расчетное потребление.

В системе канализации насосные станции (чаще используется термин «Канализационная установка») используются для поднятия сточных вод на возвышение, например, для преодоления холмистой местности на пути трубопровода, ведущего к станции очистки сточных вод, а также в случаях, когда помещение находится ниже уровня земли и отвод стоков самотеком невозможен.

Насосные станции на месторождениях

На месторождениях нефти используются дожимные насосные станции (ДНС), осуществляющие транспорт нефти до центральных пунктов её сбора, хранения, переработки и дальнейшей транспортировки. ДНС могут производить перекачку водогазонефтяной эмульсии по нефтепроводу мультифазными насосами, или, помимо этого, проводить предварительную подготовку скважинной продукции — сепарацию (сброс) воды и попутного нефтяного газа с закачкой в нефтепровод обезвоженной и дегазированной нефти, а также осуществлять закачку воды в нагнетательные скважины для поддержания пластового давления.

См. также

Литература

  • Флоринский М. М., Рычагов В. В. Насосы и насосные станции. — 3 изд. — М., 1967.

Ссылки

Насосная станция — Википедия. Что такое Насосная станция

Насосная станция Van Sasse в Граве, Нидерланды

Насосная станция — комплексная система для перекачки жидкостей из одного места в другое, включает в себя здание и оборудование: насосные агрегаты (рабочие и резервные) — насосы, трубопроводы и вспомогательные устройства (например, трубопроводную арматуру). Используются в качестве инфраструктуры для нужд водоснабжения, канализации, на месторождениях нефти и т. д. Также используются для удаления воды на территориях в низменности, обводненных в результате прорыва воды или наводнения.

Насосные станции на каналах

Насосные станции часто встречаются в странах с развитой системой каналов. Из-за работы системы шлюзов на канале уровень воды падает на верхней части канала при каждом прохождении судов через шлюзы. Кроме того, многие шлюзы не герметичны, и вода просачивается из верхней части канала в нижнюю.

Очевидно, что уровень воды в верхней части канала требуется поднять (компенсировать), иначе, в конечном итоге, уровня воды перед шлюзом не хватит для судоходства. Обычно каналам требуются дополнительные объёмы воды, которые поступают путём направления воды из рек и ручьёв в верхнюю часть канала. Однако при отсутствии таких источников для поддержания уровня используется насосная станция.

Насосные станции в системе водопровода и канализации

Наибольшее распространение насосные станции получили в системах водоснабжения загородных домов, коттеджей, участков. Насосная станция представляет поверхностный насос, соединенный гибкой подводкой с гидроаккумулятором и управляющим насосом реле давления. Поверхностный насос осуществляет забор воды из открытого источника и подачу её под давлением в гидроаккумулятор. После выключения насоса, водоснабжение потребителей осуществляется за счет воды, запасенной под давлением в гидроаккумуляторе. После того, как давление воды в гидроаккумуляторе упадет до заданного уровня, реле давления включит насос и цикл повторится. Данные комплексы удобны тем, что автоматически поддерживают нужное давление в системе водоснабжения.[1] В ряде случаев, насосные станции используются для повышения давления воды в системе.

Для увеличения срока службы насоса и периода между его включениями, рекомендуется устанавливать гидроаккумулятор соответствующий объёмам потребления:

ПотребительРасход л/минРасход м³/час
Умывальник с раковиной100,6
Умывальная раковина100,6
Ванна/гидромассаж181,08
Душ120,72
Туалет70,42
Биде60,36
Стиральная машина120,72
Кухонная мойка120,72
Посудомоечная машина80,48
Водоразборный кран 1/2″201,2
Водоразборный кран 3/4″251,5

Исходя из этих данных можно просуммировать и выбрать нужный Вам насос. Не забудьте учесть, что поскольку одновременно у Вас вряд ли будет везде использоваться вода и соответственно уменьшить расчетное потребление.

В системе канализации насосные станции (чаще используется термин «Канализационная установка») используются для поднятия сточных вод на возвышение, например, для преодоления холмистой местности на пути трубопровода, ведущего к станции очистки сточных вод, а также в случаях, когда помещение находится ниже уровня земли и отвод стоков самотеком невозможен.

Насосные станции в нефтегазодобывающей промышленности

Дожимные насосные станции (ДНС) используются при разработке месторождений нефти. ДНС осуществляют транспорт поступающей от скважин водогазонефтяной эмульсии на пункты сбора и переработки нефти или до пунктов сбора и хранения подготовленной нефти. Для перекачки по нефтепроводу водогазонефтяной эмульсии используются мультифазные насосы. На дожимных насосных станциях часто имеется оборудование для предварительной подготовки продукции скважин — сепараторы для обезвоживания (сброса) пластовой воды и отделения попутного нефтяного газа. На месторождениях, разрабатываемых с использованием технологии поддержания пластового давления (ППД), в состав дожимных насосных станций также может входить оборудование и коммуникации для закачки воды в нагнетательные скважины.

На магистральных нефтепроводах дожимные насосные станции служат для транспорта товарной нефти на значительные расстояния, инфраструктура станций может содержать резервуарные парки для сбора или временного хранения нефти на период плановой или аварийной остановки перекачки на участке нефтепровода между насосными станциями.

Насосные станции в системах пожаротушения

Насосные установки в системах пожаротушения — это совокупность инженерных коммуникаций, которые способны обеспечить безопасность для людей, находящихся в здании в момент возможного возгорания. Основная цель таких конструкций — предотвращение распространения огня, эффективное пожаротушение и своевременное удаление дыма и углекислого газа из помещения.

Составляющие комплекта установки (возможно дополнительное оборудование):

  1. Центробежные насосы — в стандартную комплектацию оборудования чаще всего входят два насоса: рабочий и резервный.
  2. Коллекторы — первый для заполнения системы активным веществом (всасывающий), второй для создания необходимого давления (нагнетательный).
  3. Автоматика и устройство контроля.
  4. Регулирующая и запорная арматура.
  5. Шкаф управления.

См. также

Литература

  • Флоринский М. М., Рычагов В. В. Насосы и насосные станции. — 3 изд. — М., 1967.

Примечания

Ссылки

Что такое насосная станция

Все знают, что такое насос, а вот что такое насосная станция и чем отличается она от обычного насоса, мы разберемся в этой статье. Насосная станция – это бытовой прибор, основная функция которого это подача воды и увеличение давления в водопроводе. Современная схема автономного водоснабжения обязательно должна включать в себя насосную станцию.

Это достаточно компактное устройство, которое состоит из самого насоса, напорного накопителя и блока управления. Также в зависимости от марки производителя и модели насосные станции могут поддерживать защиту от перегрева. Обычно насосная станция оснащается гидроаккумулятором. Принцип работы насосной станции следующий.

Насос забирает воду и направляет ее в гидроаккумулятор, потом насос выключается, и вода из гидроаккумулятора используется до тех пор, пока давление воды не упадет до определенного уровня. После этого к насосу поступает сигнал от реле давления, благодаря которому он вновь включается. Этот цикл повторяется постоянно.

  • Существует несколько разновидностей насосных станций
  • Насосные станции вихревые;
  • Центробежные;
  • Установки канализационные.

Вихревой насос создает необходимое давление при помощи большого количества вихрей, которые создаются лопастным колесом, расположенным в теле насоса. Минус такого насоса – это работа только с достаточным давлением воды, например в колодце, такой насос нельзя использовать.

Центробежные насосы в этом плане лучше, потому как они работают в вакууме. Схема водоснабжения загородного дома подразумевает использование такого насоса для поднятия воды с большой глубины. Такие насосы обычно применяют в скважины, например в артезианских.

Канализационная установка – это большое сооружение, которое нужно для отведения сточных вод. Состоит из корпуса, где расположены вспомогательные насосы, а также датчики соединительных патрубков и трубопроводов. Такие установки работают практически при любых атмосферных условиях.

Если вы купите один из таких насосов, то вы получите хорошего помощника для своего загородного водопровода. Это ведь очень удобно!

Предыдущая статья:

Система автономного водоснабжения загородного дома

Насосная станция — это… Что такое Насосная станция?


Насосная станция
        (a. pump station; н. Pumpenhaus, Pumpstation; ф. station de pompage; и. estacion de bombeo) — единый комплекс, включающий насосное и вспомогат. оборудование. B состав H. c. входят осн. и вспомогат. (подпорные, резервные и т.п.) насосы, сеть технол. трубопроводов, запорная арматура и узлы переключения. Мощные H. c., в к-рых насосная система выделяется в самостоят. цех, дополнительно включают объекты водоснабжения и канализации, пожарной защиты, электроподстанцию и др. Номенклатура и техн. характеристики оборудования H. c. зависят от вида перемещаемого продукта и функционального назначения станции.
H. c. бывают стационарными (размещаются на открытых площадках или в пром. зданиях), передвижными (монтируются на шасси автомобилей, прицепов и полуприцепов и др.) и плавучими. Для ускорения стр-ва H. c. применяют блочно-комплектные (блочно-модульные) конструкции. B этом случае всё оборудование, технол. установки и аппаратура компонуются в виде блоков, блок-боксов и блок-контейнеров, к-рые собирают на сборочно-комплектовочных базах строит. орг-ций, испытывают и доставляют на площадки.
B нефтяной пром-сти H. c. используют при заводнении нефт. пластов (c целью поддержания пластового давления в залежи), a также при хранении и транспортировании нефти и нефтепродуктов. B первом случае для закачки воды в пласт (см. также Заводнение) применяют кустовые H. c. (KHC). Станции оснащаются в осн. центробежными насосами c электрич. приводом (за рубежом распространены также насосы c приводом от газовых турбин), a также поршневыми насосами. Источниками водоснабжения KHC являются поверхностные водоисточники, водоносные пласты (через водозаборные скважины) и сточные воды нефтепромыслов. Перед поступлением на KHC вода проходит систему водоподготовки. Закачка в продуктивный пласт сточных вод требует коррозионно-стойкого исполнения оборудования KHC. Давление нагнетания KHC достигает 20 МПa. Совр. блочные KHC (БКНС) монтируются из крупных блоков полной заводской готовности.
H. c. нефтебаз и нефтехранилищ осуществляют слив или налив нефт. резервуаров, автоцистерн, танкеров и др. Пo роду перекачиваемых нефтепродуктов H. c. подразделяются на станции для перекачивания тёмных, светлых и смешанных нефтепродуктов; по типу осн. двигателей — на паровые, электрические, дизельные и т.п. Ha станциях применяются в осн. центробежные, поршневые, роторные и винтовые насосы. Стационарные H. c. выполняются надземными, полуподземными и подземными. Заглубление и местоположение станции обусловливается обеспечением нормального всасывания насосов. Передвижные H. c. служат для перекачки нефтепродуктов на врем. складах горючего, мелких нефтебазах c однониточной системой трубопроводов, для врем. замены вышедших из строя стационарных H. c., сбора разлившегося нефтепродукта, заправки транспорта и др. Плавучие H. c. применяются для выполнения технол. операций на прибрежных нефтебазах (расположенных на реках, озёрах и морях, уровень воды к-рых подвержен сильным колебаниям) и судах. Сооружаются станции трёх типов: перекачивающие, зачистные и бункеровочные. Первые предназначаются для перемещения осн. массы нефтепродуктов, зачистные — для освобождения судов от остатков нефтепродуктов и полной зачистки танков, бункеровочные — производят заправку судов жидким топливом и маслами, a также могут одновременно служить хранилищем топлив и масел.
H. c. магистральных трубопроводов обеспечивают транспортирование нефти и нефтепродуктов. Различают головные (см. Головная нефтеперекачивающая станция) и промежуточные H. c., расположение к-рых на трассе определяется гидравлич. расчётом. Головные H. c., a также промежуточные, находящиеся в начале эксплуатац. участков, снабжаются резервуарными парками, предназначенными для обеспечения бесперебойной работы трубопроводов. H. c. оборудуют магистральными насосами. Соединение насосов последовательное, реже параллельное и последовательно-параллельное. B качестве привода применяются газовые турбины co свободнопоршневыми генераторами газа, стационарные газовые турбины, двигатели внутр. сгорания (дизели) и электродвигатели. B CCCP наиболее распространены последние. Необходимое для бескавитационной работы насосов дополнит. давление на входе осн. агрегатов создаётся на головной H. c. работой подпорных насосов, на промежуточных станциях — за счёт неиспользов. напора предыдущей станции.
При гидромеханизир. разработкe м-ний твёрдых п. и. H. c. обеспечивают подачу воды к забойным агрегатам, осуществляющим размыв (отбойку) г. п., a также в систему гидротранспорта. Ha открытых разработках H. c. монтируются c водозабором из рек, водохранилищ, прудка гидроотвала, на гидрошахтах — c водозабором из резервуаров осветлённой воды на поверхности. H. c. подразделяются на основные (для подачи воды к забойным агрегатам) и станции подпитки (для восполнения потерь воды при оборотном водоснабжении), водозаборные (первая ступень) и станции перекачки (вторая и т.д.), на станции для врем. и длит. работы, a также на стационарные и передвижные (в т.ч. плавучие, применяемые при перекачивании осветлённой воды c гидроотвалов в общую систему водоснабжения, a также при сильном колебании уровня воды в источнике). Оборудуются H. c. в осн. центробежными насосами, в качестве привода используют электродвигатели, реже дизельные двигатели. Ha H. c. высокого давления применяются также плунжерные насосы c электродвигателями.
Работа H. c. автоматизируется. Предусматривается дистанционное программно- автоматич. управление отд. насосными агрегатами c помощью средств телемеханики из операторной или из центр. диспетчерского пункта. Литература: Охрименко B. A., Куприн A. И., Ищук И. Г., Подземная гидродобыча угля, M., 1974; Трубопроводный транспорт нефти и газа, M., 1978; Смолдырев A. E., Трубопроводный транспорт, M., 1980; Проектирование и эксплуатация нефтебаз, M., 1982; Справочник по нефтепромысловому оборудованию, Под редакцией E. И. Бухаленко, M., 1983. P. A. Алиев, A. P. Каплан, B. M. Михайлов, Г. П. Никонов.

Горная энциклопедия. — М.: Советская энциклопедия. Под редакцией Е. А. Козловского. 1984—1991.

  • Насос магистральный
  • Насосно-компрессорная колонна

Смотреть что такое «Насосная станция» в других словарях:

  • Насосная станция — Van Sasse в Граве, Нидерланды Насосная станция  комплексная система для перекачки жидкостей из одного места в другое, включает в себя здание и оборудование: насосные агрегаты (рабочие и резервные)  …   Википедия

  • насосная станция — Комплекс гидротехнических сооружений и оборудования для подъема воды насосами. [ГОСТ 19185 73] [СО 34.21.308 2005] станция насосная Комплекс сооружений, машин и устройств для напорного перемещения жидкостей [Терминологический словарь по… …   Справочник технического переводчика

  • НАСОСНАЯ СТАНЦИЯ — здание, в к ром установлены насосные агрегаты. Располагается Н. с. на не затопляемом весенними водами месте, возможно ближе к водоприемнику с целью сокращения длины всасывающей и самотечной линий. Для уменьшения высоты всасывания очень часто в Н …   Технический железнодорожный словарь

  • насосная станция — 3.8.1 насосная станция: Комплекс гидротехнических сооружений и оборудования для подъема воды насосами. Источник: СО 34.21.308 2005: Гидротехника. Основные понятия. Термины и определения 3.15 насосная станция: Комплекс гидротехнических сооружений… …   Словарь-справочник терминов нормативно-технической документации

  • НАСОСНАЯ СТАНЦИЯ — комплекс сооружений, машин и устройств для напорного перемещения жидкостей; обычно состоит из приёмного устройства (водозабора), всасывающих труб, насосов, двигателей, напорных трубопроводов и комплектующего оборудования (приборов, регуляторов и… …   Большой энциклопедический политехнический словарь

  • насосная станция — siurblinė statusas T sritis Energetika apibrėžtis Kompleksas pastatų, mašinų ir įrenginių (ėmimo įrenginių, įsiurbimo vamzdžių, siurblių, variklių ir kt.), slėgiu skysčiams perkelti (pumpuoti). Šiluminėse ir atominėse elektrinėse siurblinės… …   Aiškinamasis šiluminės ir branduolinės technikos terminų žodynas

  • Насосная станция — ► pumping facility (plant, station) Единый комплекс, включающий насосное и вспомогательное оборудование. В состав станции входят основные и вспомогательные (подпорные, резервные и т. п.) насосы, сеть технологических трубопроводов, запорная… …   Нефтегазовая микроэнциклопедия

  • Насосная станция —         сооружение, состоящее, как правило, из здания и оборудования насосных агрегатов (См. Насосный агрегат) (рабочих и резервных), трубопроводов и вспомогательных устройств. Здания Н. с. бывают наземные (фундаменты стен и агрегатов не связаны… …   Большая советская энциклопедия

  • НАСОСНАЯ СТАНЦИЯ — комплекс гидротехнич. сооружений, машин и механизмов для забора воды и подачи её на более высокие отметки. Н. с. подразделяют на: мелиоративные оросительные (подают воду в оросительную сеть или к дождевальным машинам) и осушительные (отводят воду …   Сельско-хозяйственный энциклопедический словарь

  • НАСОСНАЯ СТАНЦИЯ ДОКА — состоит из нескольких агрегатов насосов для откачки воды из дока и из насосов для осушки дока и удаления фильтрационной воды, проникающей в док во время ремонта судна. Н. С. Д. располагается над водосборным колодцем, обыкновенно вблизи самого… …   Морской словарь

НАСОСНАЯ СТАНЦИЯ — это… Что такое НАСОСНАЯ СТАНЦИЯ?


НАСОСНАЯ СТАНЦИЯ

комплекс сооружений, машин и устройств для напорного перемещения жидкостей; обычно состоит из приёмного устройства (водозабора), всасывающих труб, насосов, двигателей, напорных трубопроводов и комплектующего оборудования (приборов, регуляторов и др.). Н. с. входят в состав систем водоснабжения, канализации, мелиорации, гидротехнич. сооружений, нефтепроводов и т. д. Различают Н. с. наземные, заглублённые и глубокие (шахтного типа). В с. х-ве для полива применяют передвижные Н. с. (самоходные, прицепные и навесные). В СССР выпускаются передвижные Н. с. СНП-50/40 (в числителе расход воды в л/с, в знаменателе — номин. напор в м), СНП-50/80 (см. рис.) и др. с расходом воды до 360 л/с и напором до 110 м. Эти Н. с. подают воду к дождев. машинам и установкам.

Передвижная насосная станция СНП-50/80: 1 - всасывающий трубопровод; 2 - лебёдка; 3 - насос; 4 - топливный бак; 5 - задвижка; 6 - напорный трубопровод; 7 - двигатель; 8 - разборный напорный трубопровод; 9 - эжектор (для заполнения всасывающей линии)

Передвижная насосная станция СНП-50/80: 1 — всасывающий трубопровод; 2 — лебёдка; 3 — насос; 4 — топливный бак; 5 — задвижка; 6 — напорный трубопровод; 7 — двигатель; 8 — разборный напорный трубопровод; 9 — эжектор (для заполнения всасывающей линии)

Большой энциклопедический политехнический словарь. 2004.

  • НАСОС ТРЕНИЯ
  • НАСОСНО-АККУМУЛИРУЮЩАЯ ЭЛЕКТРОСТАНЦИЯ

Смотреть что такое «НАСОСНАЯ СТАНЦИЯ» в других словарях:

  • Насосная станция — Van Sasse в Граве, Нидерланды Насосная станция  комплексная система для перекачки жидкостей из одного места в другое, включает в себя здание и оборудование: насосные агрегаты (рабочие и резервные)  …   Википедия

  • Насосная станция —         (a. pump station; н. Pumpenhaus, Pumpstation; ф. station de pompage; и. estacion de bombeo) единый комплекс, включающий насосное и вспомогат. оборудование. B состав H. c. входят осн. и вспомогат. (подпорные, резервные и т.п.) насосы, сеть …   Геологическая энциклопедия

  • насосная станция — Комплекс гидротехнических сооружений и оборудования для подъема воды насосами. [ГОСТ 19185 73] [СО 34.21.308 2005] станция насосная Комплекс сооружений, машин и устройств для напорного перемещения жидкостей [Терминологический словарь по… …   Справочник технического переводчика

  • НАСОСНАЯ СТАНЦИЯ — здание, в к ром установлены насосные агрегаты. Располагается Н. с. на не затопляемом весенними водами месте, возможно ближе к водоприемнику с целью сокращения длины всасывающей и самотечной линий. Для уменьшения высоты всасывания очень часто в Н …   Технический железнодорожный словарь

  • насосная станция — 3.8.1 насосная станция: Комплекс гидротехнических сооружений и оборудования для подъема воды насосами. Источник: СО 34.21.308 2005: Гидротехника. Основные понятия. Термины и определения 3.15 насосная станция: Комплекс гидротехнических сооружений… …   Словарь-справочник терминов нормативно-технической документации

  • насосная станция — siurblinė statusas T sritis Energetika apibrėžtis Kompleksas pastatų, mašinų ir įrenginių (ėmimo įrenginių, įsiurbimo vamzdžių, siurblių, variklių ir kt.), slėgiu skysčiams perkelti (pumpuoti). Šiluminėse ir atominėse elektrinėse siurblinės… …   Aiškinamasis šiluminės ir branduolinės technikos terminų žodynas

  • Насосная станция — ► pumping facility (plant, station) Единый комплекс, включающий насосное и вспомогательное оборудование. В состав станции входят основные и вспомогательные (подпорные, резервные и т. п.) насосы, сеть технологических трубопроводов, запорная… …   Нефтегазовая микроэнциклопедия

  • Насосная станция —         сооружение, состоящее, как правило, из здания и оборудования насосных агрегатов (См. Насосный агрегат) (рабочих и резервных), трубопроводов и вспомогательных устройств. Здания Н. с. бывают наземные (фундаменты стен и агрегатов не связаны… …   Большая советская энциклопедия

  • НАСОСНАЯ СТАНЦИЯ — комплекс гидротехнич. сооружений, машин и механизмов для забора воды и подачи её на более высокие отметки. Н. с. подразделяют на: мелиоративные оросительные (подают воду в оросительную сеть или к дождевальным машинам) и осушительные (отводят воду …   Сельско-хозяйственный энциклопедический словарь

  • НАСОСНАЯ СТАНЦИЯ ДОКА — состоит из нескольких агрегатов насосов для откачки воды из дока и из насосов для осушки дока и удаления фильтрационной воды, проникающей в док во время ремонта судна. Н. С. Д. располагается над водосборным колодцем, обыкновенно вблизи самого… …   Морской словарь

Насосная станция — это… Что такое Насосная станция?


Насосная станция
        сооружение, состоящее, как правило, из здания и оборудования — насосных агрегатов (См. Насосный агрегат) (рабочих и резервных), трубопроводов и вспомогательных устройств. Здания Н. с. бывают наземные (фундаменты стен и агрегатов не связаны между собой), полузаглублённые (с шахтой, для того чтобы насосы можно было расположить на требуемой высоте над уровнем подаваемой среды) и подземные. Известны также плавучие Н. с.— на барже или понтоне.          На современных Н. с. используется ручное, автоматизированное управление или телеуправление. Н. с. входят в системы водоснабжения (См. Водоснабжение) и канализации (См. Канализация), применяются на Нефтепроводах, в системах орошения и системах осушения на судоходных Каналах и т.д.

         Лит.: Флоринский М. М., Рычагов В. В., Насосы и насосные станции, 3 изд., М., 1967.

Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.

  • Насос-форсунка
  • Насосная установка

Смотреть что такое «Насосная станция» в других словарях:

  • Насосная станция — Van Sasse в Граве, Нидерланды Насосная станция  комплексная система для перекачки жидкостей из одного места в другое, включает в себя здание и оборудование: насосные агрегаты (рабочие и резервные)  …   Википедия

  • Насосная станция —         (a. pump station; н. Pumpenhaus, Pumpstation; ф. station de pompage; и. estacion de bombeo) единый комплекс, включающий насосное и вспомогат. оборудование. B состав H. c. входят осн. и вспомогат. (подпорные, резервные и т.п.) насосы, сеть …   Геологическая энциклопедия

  • насосная станция — Комплекс гидротехнических сооружений и оборудования для подъема воды насосами. [ГОСТ 19185 73] [СО 34.21.308 2005] станция насосная Комплекс сооружений, машин и устройств для напорного перемещения жидкостей [Терминологический словарь по… …   Справочник технического переводчика

  • НАСОСНАЯ СТАНЦИЯ — здание, в к ром установлены насосные агрегаты. Располагается Н. с. на не затопляемом весенними водами месте, возможно ближе к водоприемнику с целью сокращения длины всасывающей и самотечной линий. Для уменьшения высоты всасывания очень часто в Н …   Технический железнодорожный словарь

  • насосная станция — 3.8.1 насосная станция: Комплекс гидротехнических сооружений и оборудования для подъема воды насосами. Источник: СО 34.21.308 2005: Гидротехника. Основные понятия. Термины и определения 3.15 насосная станция: Комплекс гидротехнических сооружений… …   Словарь-справочник терминов нормативно-технической документации

  • НАСОСНАЯ СТАНЦИЯ — комплекс сооружений, машин и устройств для напорного перемещения жидкостей; обычно состоит из приёмного устройства (водозабора), всасывающих труб, насосов, двигателей, напорных трубопроводов и комплектующего оборудования (приборов, регуляторов и… …   Большой энциклопедический политехнический словарь

  • насосная станция — siurblinė statusas T sritis Energetika apibrėžtis Kompleksas pastatų, mašinų ir įrenginių (ėmimo įrenginių, įsiurbimo vamzdžių, siurblių, variklių ir kt.), slėgiu skysčiams perkelti (pumpuoti). Šiluminėse ir atominėse elektrinėse siurblinės… …   Aiškinamasis šiluminės ir branduolinės technikos terminų žodynas

  • Насосная станция — ► pumping facility (plant, station) Единый комплекс, включающий насосное и вспомогательное оборудование. В состав станции входят основные и вспомогательные (подпорные, резервные и т. п.) насосы, сеть технологических трубопроводов, запорная… …   Нефтегазовая микроэнциклопедия

  • НАСОСНАЯ СТАНЦИЯ — комплекс гидротехнич. сооружений, машин и механизмов для забора воды и подачи её на более высокие отметки. Н. с. подразделяют на: мелиоративные оросительные (подают воду в оросительную сеть или к дождевальным машинам) и осушительные (отводят воду …   Сельско-хозяйственный энциклопедический словарь

  • НАСОСНАЯ СТАНЦИЯ ДОКА — состоит из нескольких агрегатов насосов для откачки воды из дока и из насосов для осушки дока и удаления фильтрационной воды, проникающей в док во время ремонта судна. Н. С. Д. располагается над водосборным колодцем, обыкновенно вблизи самого… …   Морской словарь

By alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
