Воздуховод круглый спирально-навивной , d=100 мм (оцинкованная сталь 0,55 мм)
Воздуховод круглый спирально-навивной , d=100 мм , (оцинкованная сталь 0,55 мм) предназначен для монтажа прочной и хорошо герметизированной вентиляционной системы в зданиях промышленного, производственного, сельскохозяйственного, коммунального и прочего назначения.
Воздуховоды из оцинкованной стали круглого сечения спирально-навивные (спиральнозамковые) изготавливают на специальных станах путем спиральной навивки стальной ленты шириной 137 мм.
Кромки ленты соединены между собой в замок по спиральной образующей.
Спирально-замковые воздуховоды обладают хорошей жесткостью и плотностью.
Для придания дополнительной жесткости воздуховодам большого диаметра на них в процессе изготовления прокатывается дополнительное ребро жесткости по спиральной образующей.
Цинковое покрытие стали с двух сторон обеспечивает надежную антикоррозийную защиту материала при изготовлении и эксплуатации воздуховодов.
При резке оцинкованного материала ручным или механическим инструментом в месте среза образуется пленка, которая является непроницаемой для влаги.
Стандартная длина воздуховодов 3,0 м обычно используется для монтажа систем вентиляции в административно-бытовых и торговых помещения.
Длина 6,0 м применяется для монтажа систем вентиляции в промышленных зданиях и сооружениях.
Возможно изготовление спирально-навивных воздуховодов длиной менее 3м.
При необходимости нарезка воздуховодов размером менее 3,0 м может осуществляться в процессе монтажа прямо на объекте электроинструментом.
Преимущества:
Стандартный типоразмерный ряд Ø 100 мм — Ø 1400 мм
Длина воздуховодов — без ограничений. Стандартная L=3000 мм 6000 мм 12000 мм
Воздуховоды изготавливаются в соответствии со СНиП 41.
01.2003Как расчитать вес оцинкованной стали?
Вес 1 м2 считается по формуле: M=t*l*h*ρ, где t-ширина, l-длина, h- толщина, ρ-плотность. Пример расчета веса 1 м2 оцинкованного проката толщиной 0,5мм, 2 класс покрытия: m=0,47 х 1 х 1 х 7,85+0,0216 х 1 х 1 х 7,13=3,84кг Пояснение: толщина холоднокатаного субстрата в мм, умножается на площадь листа (1х1м) и на плотность железа (7,85 т/м
Теоретический расчет количества квадратных метров в 1 тонне листовой оцинкованной стали со 2 классом покрытия.
|
|
|
|
|
|
КамчатскийПример расчета сопротивления системы вентиляции. Расчет сопротивления воздуховода калькулятор. Расчет давления в воздуховодах. Расчет стоимости эксплуатации
Сердцем любой вентиляционной системы с механическим побуждением воздушного потока является вентилятор, который создает этот поток в воздуховодах.
Мощность вентилятора напрямую зависит от напора, который необходимо создать на выходе из него, а для того, чтобы определить величину этого давления, требуется произвести расчет сопротивления всей системы каналов.
Для расчета потерь давления нужна схема и размеры воздуховода и дополнительного оборудования.
Исходные данные для вычислений
Когда известна схема вентиляционной системы, размеры всех воздухопроводов подобраны и определено дополнительное оборудование, схему изображают во фронтальной изометрической проекции, то есть аксонометрии. Если ее выполнить в соответствии с действующими стандартами, то на чертежах (или эскизах) будет видна вся информация, необходимая для расчета.
- С помощью поэтажных планировок можно определить длины горизонтальных участков воздухопроводов. Если же на аксонометрической схеме проставлены отметки высот, на которых проходят каналы, то протяженность горизонтальных участков тоже станет известна. В противном случае потребуются разрезы здания с проложенными трассами воздухопроводов.
И в крайнем случае, когда информации недостаточно, эти длины придется определять с помощью замеров по месту прокладки. - На схеме должно быть изображено с помощью условных обозначений все дополнительное оборудование, установленное в каналах. Это могут быть диафрагмы, заслонки с электроприводом, противопожарные клапаны, а также устройства для раздачи или вытяжки воздуха (решетки, панели, зонты, диффузоры). Каждая единица этого оборудования создает сопротивление на пути воздушного потока, которое необходимо учитывать при расчете.
- В соответствии с нормативами на схеме возле условных изображений воздуховодов должны быть проставлены расходы воздуха и размеры каналов. Это определяющие параметры для вычислений.
- Все фасонные и разветвляющие элементы тоже должны быть отражены на схеме.
И в крайнем случае, когда информации недостаточно, эти длины придется определять с помощью замеров по месту прокладки.Если такой схемы на бумаге или в электронном виде не существует, то придется ее начертить хотя бы в черновом варианте, при вычислениях без нее не обойтись.
Вернуться к оглавлению
С чего начинать?
Диаграмма потери напора на каждый метр воздуховода.
Очень часто приходится сталкиваться с достаточно простыми схемами вентиляции, в которых присутствует воздухопровод одного диаметра и нет никакого дополнительного оборудования. Такие схемы просчитываются достаточно просто, но что делать, если схема сложная с множеством ответвлений? Согласно методике просчета потерь давления в воздуховодах, которая изложена во многих справочных изданиях, нужно определить самую длинную ветвь системы либо ветку с наибольшим сопротивлением. Выяснить таковую по сопротивлению на глаз удается редко, поэтому принято вести расчет по самой протяженной ветви. После этого пользуясь величинами расходов воздуха, проставленных на схеме, всю ветку делят на участки по этому признаку. Как правило, расходы меняются после разветвлений (тройников) и при делении лучше всего ориентироваться на них. Бывают и другие варианты, например, приточные или вытяжные решетки, встроенные прямо в магистральный воздуховод. Если на схеме это не показано, а такая решетка имеется, потребуется расход после нее высчитать.
Участки нумеруют начиная от самого удаленного от вентилятора.
Вернуться к оглавлению
Порядок вычислений
Общая формула расчета потерь давления в воздуховодах для всей вентиляционной системы выглядит следующим образом:
H B = ∑(Rl + Z), где:
- H B — потери давления во всей системе воздуховодов, кгс/м²;
- R — сопротивление трению 1 м воздухопровода эквивалентного сечения, кгс/м²;
- l — протяженность участка, м;
- Z — величина давления, теряемого воздушным потоком в местных сопротивлениях (фасонных элементах и дополнительном оборудовании).
Примечание: значение площади поперечного сечения воздуховода, участвующее в расчете, принимается изначально как для круглой формы канала. Сопротивление трению для каналов прямоугольной формы определяется по площади сечения, эквивалентному круглому.
Расчет начинают от самого отдаленного участка №1, затем переходят ко второму участку и так далее. Результаты вычислений по каждому участку складываются, о чем и говорит математический знак суммирования в расчетной формуле.
Параметр R зависит от диаметра канала (d) и динамического давления в нем (Р д), а последнее, в свою очередь, зависит от скорости движения воздушного потока. Коэффициент абсолютной шероховатости стенок (λ) традиционно принимается как для воздухопровода из оцинкованной стали и составляет 0,1 мм:
R = (λ / d) Р д.
Пользоваться этой формулой в процессе расчета потерь давления не имеет смысла, так как значения R для различных скоростей воздуха и диаметров уже просчитаны и являются справочными величинами (Р. В. Щекин, И.Г. Староверов — справочники). Поэтому просто необходимо найти эти значения в соответствии с конкретными условиями перемещения воздушных масс и подставить их в формулу. Еще один показатель, динамическое давление Р д, который связан с параметром R и участвует в дальнейшем подсчете местных сопротивлений, тоже величина справочная. Учитывая эту связь между двумя параметрами, в справочных таблицах они приводятся совместно.
Значение Z потерь давления в местных сопротивлениях рассчитывают по формуле:
Z = ∑ξ Р д.
Знак суммирования обозначает, что нужно сложить результаты расчета по каждому из местных сопротивлений на заданном участке. Кроме уже известных параметров, в формуле присутствует коэффициент ξ. Его величина безразмерна и зависит от вида местного сопротивления. Значения параметра для многих элементов вентиляционных систем посчитаны либо определены опытным путем, поэтому находятся в справочной литературе. Коэффициенты местного сопротивления вентиляционного оборудования зачастую указывают сами производители, определив их значения опытным путем на производстве или в лаборатории.
Вычислив длину участка №1, количество и вид местных сопротивлений, следует правильно определить все параметры и подставить их в расчетные формулы. Получив результат, переходить ко второму участку и далее, до самого вентилятора. При этом не следует забывать о том участке воздухопровода, который расположен уже за вентиляционной установкой, ведь напора вентилятора должно хватить и на преодоление его сопротивления.
Закончив расчеты по самой протяженной ветви, производят такие же по соседней ветке, потом по следующей и так до самого конца. Обычно эти все ветви имеют много общих участков, поэтому вычисления пойдут быстрее. Целью определения потерь давления на всех ветвях есть их общая увязка, ведь вентилятор должен распределить свой расход равномерно по всей системе. То есть в идеале потери давления в одной ветви должны отличаться от другой не более чем на 10%. Простыми словами, это значит, что самое ближнее к вентилятору ответвление должно иметь самое высокое сопротивление, а дальнее — самое низкое. Если это не так, рекомендуется вернуться к пересчету диаметров воздуховодов и скоростей движения воздуха в них.
Когда известны параметры воздуховодов (их длина, сечение, коэффициент трения воздуха о поверхность), можно рассчитать потери давления в системе при проектируемом расходе воздуха.
Общие потери давления (в кг/кв.м.) рассчитываются по формуле:
P = R*l + z,
где R — потери давления на трение в расчете на 1 погонный метр воздуховода, l — длина воздуховода в метрах, z — потери давления на местные сопротивления (при переменном сечении).
1. Потери на трение:
В круглом воздуховоде потери давления на трение P тр считаются так:
Pтр = (x*l/d) * (v*v*y)/2g,
где x — коэффициент сопротивления трения, l — длина воздуховода в метрах, d — диаметр воздуховода в метрах, v — скорость течения воздуха в м/с, y — плотность воздуха в кг/куб.м., g — ускорение свободного падения (9,8 м/с2).
- Замечание: Если воздуховод имеет не круглое, а прямоугольное сечение, в формулу надо подставлять эквивалентный диаметр, который для воздуховода со сторонами А и В равен: dэкв = 2АВ/(А + В)
2. Потери на местные сопротивления:
Потери давления на местные сопротивления считаются по формуле:
z = Q* (v*v*y)/2g,
где Q — сумма коэффициентов местных сопротивлений на участке воздуховода, для которого производят расчет, v — скорость течения воздуха в м/с, y — плотность воздуха в кг/куб.м., g — ускорение свободного падения (9,8 м/с2). Значения Q содержатся в табличном виде.
Метод допустимых скоростей
При расчете сети воздуховодов по методу допустимых скоростей за исходные данные принимают оптимальную скорость воздуха (см.
таблицу). Затем считают нужное сечение воздуховода и потери давления в нем.
Порядок действий при аэродинамическом расчете воздуховодов по методу допустимых скоростей:
- Начертить схему воздухораспределительной системы. Для каждого участка воздуховода указать длину и количество воздуха, проходящего за 1 час.
- Расчет начинаем с самых дальних от вентилятора и самых нагруженных участков.
- Зная оптимальную скорость воздуха для данного помещения и объем воздуха, проходящего через воздуховод за 1 час, определим подходящий диаметр (или сечение) воздуховода.
- Вычисляем потери давления на трение P тр.
- По табличным данным определяем сумму местных сопротивлений Q и рассчитываем потери давления на местные сопротивления z.
- Располагаемое давление для следующих ветвлений воздухораспределительной сети определяется как сумма потерь давления на участках, расположенных до данного ветвления.
В процессе расчета нужно последовательно увязать все ветви сети, приравняв сопротивление каждой ветви к сопротивлению самой нагруженной ветви.
Это делают с помощью диафрагм. Их устанавливают на слабо нагруженные участки воздуховодов, повышая сопротивление.
Таблица максимальной скорости воздуха в зависимости от требований к воздуховоду
Назначение | Основное требование | ||||
Бесшумность | Мин. потери напора | ||||
Магистральные каналы | Главные каналы | Ответвления | |||
Приток | Вытяжка | Приток | Вытяжка | ||
Жилые помещения | |||||
Гостиницы | |||||
Учреждения | |||||
Рестораны | |||||
Магазины | |||||
Примечание: скорость воздушного потока в таблице дана в метрах в секунду
Метод постоянной потери напора
Данный метод предполагает постоянную потерю напора на 1 погонный метр воздуховода.
На основе этого определяются размеры сети воздуховодов. Метод постоянной потери напора достаточно прост и применяется на стадии технико-экономического обоснования систем вентиляции:
- В зависимости от назначения помещения по таблице допустимых скоростей воздуха выбирают скорость на магистральном участке воздуховода.
- По определенной в п.1 скорости и на основании проектного расхода воздуха находят начальную потерю напора (на 1 м длины воздуховода). Для этого служит нижеприведенная диаграмма.
- Определяют самую нагруженную ветвь, и ее длину принимают за эквивалентную длину воздухораспределительной системы. Чаще всего это расстояние до самого дальнего диффузора.
- Умножают эквивалентную длину системы на потерю напора из п.2. К полученному значению прибавляют потерю напора на диффузорах.
Теперь по приведенной ниже диаграмме определяют диаметр начального воздуховода, идущего от вентилятора, а затем диаметры остальных участков сети по соответствующим расходам воздуха.
При этом принимают постоянной начальную потерю напора.
Диаграмма определения потерь напора и диаметра воздуховодов
Использование прямоугольных воздуховодов
В диаграмме потерь напора указаны диаметры круглых воздуховодов. Если вместо них используются воздуховоды прямоугольного сечения, то необходимо найти их эквивалентные диаметры с помощью приведенной ниже таблицы.
Примечания:
- Если позволяет пространство, лучше выбирать круглые или квадратные воздуховоды;
- Если места недостаточно (например, при реконструкции), выбирают прямоугольные воздуховоды. Как правило, ширина воздуховода в 2 раза больше высоты).
В таблице по горизонтальной указана высота воздуховода в мм, по вертикальной — его ширина, а в ячейках таблицы содержатся эквивалентные диаметры воздуховодов в мм.
Таблица эквивалентных диаметров воздуховодов
где R — потери давления на трение в расчете на 1 погонный метр воздуховода, l — длина воздуховода в метрах, z — потери давления на местные сопротивления (при переменном сечении).
1. Потери на трение:
Pтр = (x*l/d) * (v*v*y)/2g,
z = Q* (v*v*y)/2g,
Метод допустимых скоростей
При расчете сети воздуховодов по методу допустимых скоростей за исходные данные принимают оптимальную скорость воздуха (см. таблицу). Затем считают нужное сечение воздуховода и потери давления в нем.
Данный метод предполагает постоянную потерю напора на 1 погонный метр воздуховода. На основе этого определяются размеры сети воздуховодов. Метод постоянной потери напора достаточно прост и применяется на стадии технико-экономического обоснования систем вентиляции:
В диаграмме потерь напора указаны диаметры круглых воздуховодов . Если вместо них используются воздуховоды прямоугольного сечения, то необходимо найти их эквивалентные диаметры с помощью приведенной ниже таблицы.
Примечания:
Если места недостаточно (например, при реконструкции), выбирают прямоугольные воздуховоды . Как правило, ширина воздуховода в 2 раза больше высоты).
Этим материалом редакция журнала „Мир Климата“ продолжает публикацию глав из книги „Системы вентиляции и кондиционирования. Рекомендации по проектированию для произ-
водственных и общественных зданий“. Автор Краснов Ю.С.
Аэродинамический расчет воздуховодов начинают с вычерчивания аксонометрической схемы (М 1: 100), проставления номеров участков, их нагрузок L (м 3 /ч) и длин I (м). Определяют направление аэродинамического расчета — от наиболее удаленного и нагруженного участка до вентилятора. При сомнениях при определении направления рассчитывают все возможные варианты.
Расчет начинают с удаленного участка: определяют диаметр D (м) круглого или площадь F (м 2) поперечного сечения прямоугольного воздуховода:
Скорость растет по мере приближения к вентилятору.
По приложению Н из принимают ближайшие стандартные значения: D CT или (а х b) ст (м).
Гидравлический радиус прямоугольных воздуховодов (м):
где
— сумма коэффициентов местных сопротивлений на участке воздуховодов.
Местные сопротивления на границе двух участков (тройники, крестовины) относят к участку с меньшим расходом.
Коэффициенты местных сопротивлений даны в приложениях.
Схема приточной системы вентиляции, обслуживающей 3-этажное административное здание
Пример расчета
Исходные данные:
| № участков | подача L, м 3 /ч | длина L, м | υ рек, м/с | сечение а × b, м | υ ф, м/с | D l ,м | Re | λ | Kmc | потери на участке Δр, па |
| решетка рр на выходе | 0,2 × 0,4 | 3,1 | — | — | — | 1,8 | 10,4 | |||
| 1 | 720 | 4,2 | 4 | 0,2 × 0,25 | 4,0 | 0,222 | 56900 | 0,0205 | 0,48 | 8,4 |
| 2 | 1030 | 3,0 | 5 | 0,25× 0,25 | 4,6 | 0,25 | 73700 | 0,0195 | 0,4 | 8,1 |
| 3 | 2130 | 2,7 | 6 | 0,4 × 0,25 | 5,92 | 0,308 | 116900 | 0,0180 | 0,48 | 13,4 |
| 4 | 3480 | 14,8 | 7 | 0,4 × 0,4 | 6,04 | 0,40 | 154900 | 0,0172 | 1,44 | 45,5 |
| 5 | 6830 | 1,2 | 8 | 0,5 × 0,5 | 7,6 | 0,50 | 234000 | 0,0159 | 0,2 | 8,3 |
| 6 | 10420 | 6,4 | 10 | 0,6 × 0,5 | 9,65 | 0,545 | 337000 | 0,0151 | 0,64 | 45,7 |
| 6а | 10420 | 0,8 | ю. | Ø0,64 | 8,99 | 0,64 | 369000 | 0,0149 | 0 | 0,9 |
| 7 | 10420 | 3,2 | 5 | 0,53 × 1,06 | 5,15 | 0,707 | 234000 | 0,0312 ×n | 2,5 | 44,2 |
| Суммарные потери: 185 | ||||||||||
| Таблица 1. Аэродинамический расчет | ||||||||||
Воздуховоды изготовлены из оцинкованной тонколистовой стали, толщина и размер которой соответствуют прил. Н из. Материал воздухозаборной шахты — кирпич. В качестве воздухораспределителей применены решетки регулируемые типа РР с возможными сечениями: 100 х 200; 200 х 200; 400 х 200 и 600 х 200 мм, коэффициентом затенения 0,8 и максимальной скоростью воздуха на выходе до 3 м/с.
Сопротивление приемного утепленного клапана с полностью открытыми лопастями 10 Па. Гидравлическое сопротивление калориферной установки 100 Па (по отдельному расчету).
Сопротивление фильтра G-4 250 Па. Гидравлическое сопротивление глушителя 36 Па (по акустическому расчету). Исходя из архитектурных требований проектируют воздуховоды прямоугольного сечения.
Сечения кирпичных каналов принимают по табл. 22.7 .

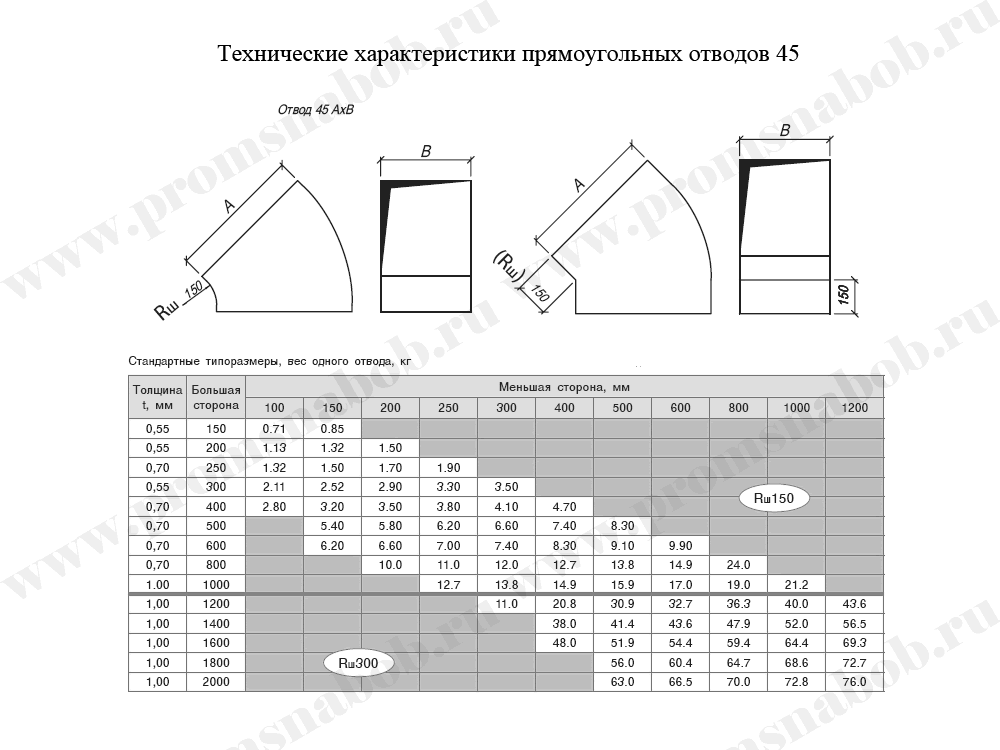

Коэффициенты местных сопротивлений
Участок 1. Решетка РР на выходе сечением 200×400 мм (рассчитывают отдельно):
| № участков | Вид местного сопротивления | Эскиз | Угол α, град. | Отношение | Обоснование | КМС | ||
| F 0 /F 1 | L 0 /L ст | f прох /f ств | ||||||
| 1 | Диффузор | 20 | 0,62 | — | — | Табл. 25.1 | 0,09 | |
| Отвод | 90 | — | — | — | Табл. 25.11 | 0,19 | ||
| Тройник-проход | — | — | 0,3 | 0,8 | Прил. 25.8 | 0,2 | ||
| ∑ = | 0,48 | |||||||
| 2 | Тройник-проход | — | — | 0,48 | 0,63 | Прил. 25.8 | 0,4 | |
| 3 | Тройник-ответвление | — | 0,63 | 0,61 | — | Прил. 25.9 | 0,48 | |
| 4 | 2 отвода | 250 × 400 | 90 | — | — | — | Прил. 25.11 | |
| Отвод | 400 × 250 | 90 | — | — | — | Прил. 25.11 | 0,22 | |
| Тройник-проход | — | — | 0,49 | 0,64 | Табл. 25.8 | 0,4 | ||
| ∑ = | 1,44 | |||||||
| 5 | Тройник-проход | — | — | 0,34 | 0,83 | Прил. 25.8 | 0,2 | |
| 6 | Диффузор после вентилятора | h=0,6 | 1,53 | — | — | Прил. 25.13 | 0,14 | |
| Отвод | 600 × 500 | 90 | — | — | — | Прил. 25.11 | 0,5 | |
| ∑= | 0,64 | |||||||
| 6а | Конфузор перед вентилятором | D г =0,42 м | Табл. 25.12 | 0 | ||||
| 7 | Колено | 90 | — | — | — | Табл. 25.1 | 1,2 | |
| Решетка жалюзийная | Табл. 25.1 | 1,3 | ||||||
| ∑ = | 1,44 | |||||||
| Таблица 2. Определение местных сопротивлений | ||||||||
Краснов Ю.С.,
Когда известны параметры воздуховодов (их длина, сечение, коэффициент трения воздуха о поверхность), можно рассчитать потери давления в системе при проектируемом расходе воздуха.
Общие потери давления (в кг/кв.м.) рассчитываются по формуле:
где R — потери давления на трение в расчете на 1 погонный метр воздуховода, l — длина воздуховода в метрах, z — потери давления на местные сопротивления (при переменном сечении).
1. Потери на трение:
В круглом воздуховоде потери давления на трение P тр считаются так:
Pтр = (x*l/d) * (v*v*y)/2g,
где x — коэффициент сопротивления трения, l — длина воздуховода в метрах, d — диаметр воздуховода в метрах, v — скорость течения воздуха в м/с, y — плотность воздуха в кг/куб.
м., g — ускорение свободного падения (9,8 м/с2).
- Замечание: Если воздуховод имеет не круглое, а прямоугольное сечение, в формулу надо подставлять эквивалентный диаметр, который для воздуховода со сторонами А и В равен: dэкв = 2АВ/(А + В)
2. Потери на местные сопротивления:
Потери давления на местные сопротивления считаются по формуле:
z = Q* (v*v*y)/2g,
где Q — сумма коэффициентов местных сопротивлений на участке воздуховода, для которого производят расчет, v — скорость течения воздуха в м/с, y — плотность воздуха в кг/куб.м., g — ускорение свободного падения (9,8 м/с2). Значения Q содержатся в табличном виде.
Метод допустимых скоростей
При расчете сети воздуховодов по методу допустимых скоростей за исходные данные принимают оптимальную скорость воздуха (см. таблицу). Затем считают нужное сечение воздуховода и потери давления в нем.
Порядок действий при аэродинамическом расчете воздуховодов по методу допустимых скоростей:
- Начертить схему воздухораспределительной системы. Для каждого участка воздуховода указать длину и количество воздуха, проходящего за 1 час.
- Расчет начинаем с самых дальних от вентилятора и самых нагруженных участков.
- Зная оптимальную скорость воздуха для данного помещения и объем воздуха, проходящего через воздуховод за 1 час, определим подходящий диаметр (или сечение) воздуховода.
- Вычисляем потери давления на трение P тр.
- По табличным данным определяем сумму местных сопротивлений Q и рассчитываем потери давления на местные сопротивления z.
- Располагаемое давление для следующих ветвлений воздухораспределительной сети определяется как сумма потерь давления на участках, расположенных до данного ветвления.
Для каждого участка воздуховода указать длину и количество воздуха, проходящего за 1 час.В процессе расчета нужно последовательно увязать все ветви сети, приравняв сопротивление каждой ветви к сопротивлению самой нагруженной ветви. Это делают с помощью диафрагм. Их устанавливают на слабо нагруженные участки воздуховодов, повышая сопротивление.
Таблица максимальной скорости воздуха в зависимости от требований к воздуховоду
Примечание: скорость воздушного потока в таблице дана в метрах в секунду
Метод постоянной потери напора
Данный метод предполагает постоянную потерю напора на 1 погонный метр воздуховода.
На основе этого определяются размеры сети воздуховодов. Метод постоянной потери напора достаточно прост и применяется на стадии технико-экономического обоснования систем вентиляции:
- В зависимости от назначения помещения по таблице допустимых скоростей воздуха выбирают скорость на магистральном участке воздуховода.
- По определенной в п.1 скорости и на основании проектного расхода воздуха находят начальную потерю напора (на 1 м длины воздуховода). Для этого служит нижеприведенная диаграмма.
- Определяют самую нагруженную ветвь, и ее длину принимают за эквивалентную длину воздухораспределительной системы. Чаще всего это расстояние до самого дальнего диффузора.
- Умножают эквивалентную длину системы на потерю напора из п.2. К полученному значению прибавляют потерю напора на диффузорах.
Теперь по приведенной ниже диаграмме определяют диаметр начального воздуховода, идущего от вентилятора, а затем диаметры остальных участков сети по соответствующим расходам воздуха.
При этом принимают постоянной начальную потерю напора.
Диаграмма определения потерь напора и диаметра воздуховодов
Использование прямоугольных воздуховодов
В диаграмме потерь напора указаны диаметры круглых воздуховодов. Если вместо них используются воздуховоды прямоугольного сечения, то необходимо найти их эквивалентные диаметры с помощью приведенной ниже таблицы.
Примечания:
- Если позволяет пространство, лучше выбирать круглые или квадратные воздуховоды;
- Если места недостаточно (например, при реконструкции), выбирают прямоугольные воздуховоды. Как правило, ширина воздуховода в 2 раза больше высоты).
В таблице по горизонтальной указана высота воздуховода в мм, по вертикальной — его ширина, а в ячейках таблицы содержатся эквивалентные диаметры воздуховодов в мм.
Таблица эквивалентных диаметров воздуховодов
Не всегда есть возможность пригласить специалиста для проектирования системы инженерных сетей. Что делать если во время ремонта или строительства вашего объекта потребовался расчет воздуховодов вентиляции? Можно ли его произвести своими силами?
Расчет позволит составить эффективную систему, которая будет обеспечивать бесперебойную работу агрегатов, вентиляторов и приточных установок.
Если все подсчитано правильно, то это позволит уменьшить траты на закупку материалов и оборудования,а в последствии и на дальнейшее обслуживание системы.
Расчет воздуховодов системы вентиляции для помещений можно проводить разными методами. Например, такими:
- постоянной потери давления;
- допустимых скоростей.
Типы и виды воздуховодов
Перед расчетом сетей нужно определить из чего они будут изготовлены. Сейчас применяются изделия из стали, пластика, ткани, алюминиевой фольги и др. Часто воздуховоды изготовляют из оцинкованной или нержавеющей стали, это можно организовать даже в небольшом цеху. Такие изделия удобно монтировать и расчет такой вентиляции не вызывает проблем.
Кроме этого, воздуховоды могут различаться по внешнему виду. Они могут быть квадратного, прямоугольного и овального сечения. Каждый тип обладает своими достоинствами.
- Прямоугольные позволяют сделать системы вентиляции небольшой высоты или ширины, при этом сохраняется нужная площади сечения.
- В круглых системах меньше материала,
- Овальные совмещают плюсы и минусы других видов.
Для примера расчета выберем круглые трубы из жести. Это изделия, которые используют для вентиляции жилья, офисных и торговых площадей. Расчет будем проводить одним из методов, который позволяет точно подобрать сеть воздуховодов и найти ее характеристики.
Способ расчета воздуховодов методом постоянных скоростей
Нужно начинать с плана помещений.
Используя все нормы определяют нужное количество воздуха в каждую зону и рисуют схему разводки. На ней показываются все решетки, диффузоры, изменения сечения и отводы. Расчет производится для самой удаленной точки системы вентиляции, поделенной на участки, ограниченные ответвлениями или решетками.
Расчет воздуховода для монтажа заключается в выборе нужного сечения по всей длине, а так же нахождение потери давления для подбора вентилятора или приточной установки. Исходными данными являются значения количества проходящего воздуха в сети вентиляции.
Используя схему, проведём расчет диаметра воздуховода. Для этого понадобится график потери давления.
Для каждого типа воздуховодов график разный. Обычно, производители предоставляют такую информацию для своих изделий, либо можно найти ее в справочниках. Рассчитаем круглые жестяные воздуховоды, график для которых показан на нашем рисунке.
Номограмма для выбора размеров
По выбранному методу задаемся скоростью воздуха каждого участка. Она должна быть в пределах норм для зданий и помещений выбранного назначения. Для магистральных воздуховодов приточной и вытяжной вентиляции рекомендуются такие значения:
- жилые помещения – 3,5–5,0 м/с;
- производство – 6,0–11,0 м/с;
- офисы – 3,5–6,0 м/с.
Для ответвлений:
- офисы – 3,0–6,5 м/с;
- жилые помещения – 3,0–5,0 м/с;
- производство – 4,0–9,0 м/с.
Когда скорость превышает допустимую, уровень шума повышается до некомфортного для человека уровня.
После определения скорости (в примере 4,0 м/с) находим нужное сечение воздуховодов по графику.
Там же есть потери давления на 1 м сети, которые понадобятся для расчета. Общие потери давления в Паскалях находим произведением удельного значения на длину участка:
Руч=Руч·Руч.
Элементы сети и местные сопротивления
Имеют значение и потери на элементах сети (решетки, диффузоры, тройники, повороты, изменение сечения и т. д.). Для решеток и некоторых элементов эти значения указаны в документации. Их можно рассчитать и произведением коэффициента местного сопротивления (к. м. с.) на динамическое давление в нем:
Рм. с.=ζ·Рд.
Где Рд=V2·ρ/2 (ρ – плотность воздуха).
К. м. с. определяют из справочников и заводских характеристик изделий. Все виды потерь давлений суммируем для каждого участка и для всей сети. Для удобства это сделаем табличным методом.
Сумма всех давлений будет приемлимой для этой сети воздуховодов, а потери на ответвлениях должны быть в пределах 10% от полного располагаемого давления. Если разница больше, необходимо на отводах смонтировать заслонки или диафрагмы.
Для этого производим расчет нужного к. м. с. по формуле:
ζ= 2Ризб/V2,
где Ризб – разница располагаемого давления и потерь на ответвлении. По таблице выбираем диаметр диафрагмы.
Нужный диаметр диафрагмы для воздуховодов.
Правильный расчет воздуховодов вентиляции позволит подобрать нужный вентилятор выбрав у производителей по своим критериям. Используя найденное располагаемое давление и общий расход воздуха в сети, это будет сделать несложно.
Расчёт вентиляции это расчёт воздуховодов и вентиляционных каналов в системах приточной и вытяжной вентиляции . Вентиляция служит для подачи и удаления воздуха с температурой до 80°С. Расчёт производится по методу удельных потерь давления. Общие потери давления, кгс/м², в сети воздуховодов для стандартного воздуха (t = 20°C и γ = 1,2 кг/м³) определяются по формуле:
p =∑(Rl+Z),
где R- потери давления на трение на расчётном отрезке кгс/м² на 1 м; l-
длинна отрезка воздуховода, м; Z- потери давления на местные сопротивления на
расчётном отрезке, кгс/м².
Потери давления на трение R, кгс/м² на 1 м в круглых воздуховодах определяются по формуле R= λd v²γ2g , где λ- коэффициент сопротивления трения; d – диаметр воздуховода, м; v – скорость движения воздуха в воздуховоде, м/с; γ — объемная масса воздуха, перемещаемая по воздуховоду, кгс/м³; v²γ/2g- скоростное (динамическое) давление, кгс/м².
Коэффициент сопротивления принят по формуле Альтшуля:
где Δэ- абсолютная эквивалентная шероховатость поверхности воздуховода из листовой стали, равная 0,1 мм; d – диаметр воздуховода, мм; Re- число Рейнольдса.
Для воздуховодов изготовленных из других материалов с абсолютной эквивалентной шероховатостью Кэ≥0,1 мм значения R принимаются с поправочным коэффициентом n на потери давления на трение.
Значение Δэ для других материалов:
- Листовая сталь — 0,1мм
- Винипласт – 0,1мм
- Асбестоцементные трубы – 0,11мм
- Кирпич – 4мм
- Штукатурка по сетке – 10мм
Рекомендуемая скорость движения воздуха в воздуховодах при механическом
побуждении.
Производственные здания магистральные воздуховоды – до 12 м/с,
воздуховоды ответвления – 6 м/с. Общественные здания магистральные воздуховоды –
до 8 м/с, воздуховоды ответвления – 5 м/с.
В воздуховодах прямоугольного сечения за расчётную величину d принимается эквивалентный диаметр dэv, при котором потери давления в круглом воздуховоде при той же скорости воздуха равны потерям в прямоугольном воздуховоде. Значения эквивалентных диаметров, м, определены по формуле
где А и В – размеры сторон прямоугольного воздуховода. Стоит учитывать, что при равной скорости воздуха прямоугольный воздуховод и аналогичный круглый имеют разные расходы воздуха. Значение скоростного (динамического) давления и удельные потери давления на трение для круглых воздуховодов.
Потери давления на трение кгс/м² | ||||||||
Потери давления Z, кгс/м², на местные сопротивления определяют по формуле
Z = ∑ζ(v²γ/2g),
где ∑ζ- сумма коэффициентов местных сопротивлений на расчётном отрезке
воздуховода.
Если температура перемещаемого воздуха не равна 20°C на потери
давления, посчитанные по формуле p =∑(Rl+Z), требуется вводить поправочные
коэффициенты K1 – трение, K2 – местные сопротивления.
Если неувязки потерь давления по ответвлениям воздуховодов в пределах 10% следует устанавливать ирисовые клапаны.
Расчет вентиляции помещений примеры расчета и калькулятор
Этап первый
Сюда входит аэродинамический расчёт механических систем кондиционирования или вентиляции, который включает ряд последовательных операций.Составляется схема в аксонометрии, которая включает вентиляцию: как приточную, так и вытяжную, и подготавливается к расчёту.
Размеры площади сечений воздуховодов определяются в зависимости от их типа: круглого или прямоугольного.
Формирование схемы
Схема составляется в аксонометрии с масштабом 1:100. На ней указываются пункты с расположенными вентиляционными устройствами и потреблением воздуха, проходящего через них.
Выстраивая магистраль, следует обратить внимание на то какая система проектируется: приточная или вытяжная
Приточная
Здесь линия расчёта выстраивается от самого удалённого распределителя воздуха с наибольшим потреблением.
Она проходит через такие приточные элементы, как воздуховоды и вентиляционная установка вплоть до места где происходит забор воздуха. Если же система должна обслуживать несколько этажей, то распределитель воздуха располагают на последнем.
Вытяжная
Строится линия от самого удалённого вытяжного устройства, максимально расходующего воздушный поток, через магистраль до установки вытяжки и дальше до шахты, через которую осуществляется выброс воздуха.
Если планируется вентиляция для нескольких уровней и установка вытяжки располагается на кровле или чердаке, то линия расчёта должна начинаться с воздухораспределительного устройства самого нижнего этажа или подвала, который тоже входит в систему. Если установка вытяжки находится в подвальном помещении, то от воздухораспределительного устройства последнего этажа.
Вся линия расчёта разбивается на отрезки, каждый из них представляет собой участок воздуховода со следующими характеристиками:
- воздуховод единого размера сечения;
- из одного материала;
- с постоянным потреблением воздуха.
Следующим шагом является нумерация отрезков. Начинается она с наиболее удалённого вытяжного устройства или распределителя воздуха, каждому присваивается отдельный номер. Основное направление – магистраль выделяется жирной линией.
Далее, на основе аксонометрической схемы для каждого отрезка определяется его протяжённость с учётом масштаба и потребления воздуха. Последний представляет собой сумму всех величин потребляемого воздушного потока, протекающего через ответвления, которые примыкают к магистрали. Значение показателя, который получается в результате последовательного суммирования, должно постепенно возрастать.
Определение размерных величин сечений воздуховодов
Производится исходя из таких показателей, как:
- потребление воздуха на отрезке;
- нормативные рекомендуемые значения скорости движения воздушного потока составляют: на магистралях — 6м/с, на шахтах где происходит забор воздуха – 5м/с.
Рассчитывается предварительное размерная величина воздуховода на отрезке, которая приводится к ближайшему стандартному. Если выбирается прямоугольный воздуховод, то значения подбираются на основе размеров сторон, отношение между которыми составляет не более чем 1 к 3.
Исходные данные для вычислений
Когда известна схема вентиляционной системы, размеры всех воздухопроводов подобраны и определено дополнительное оборудование, схему изображают во фронтальной изометрической проекции, то есть аксонометрии. Если ее выполнить в соответствии с действующими стандартами, то на чертежах (или эскизах) будет видна вся информация, необходимая для расчета.
- С помощью поэтажных планировок можно определить длины горизонтальных участков воздухопроводов. Если же на аксонометрической схеме проставлены отметки высот, на которых проходят каналы, то протяженность горизонтальных участков тоже станет известна. В противном случае потребуются разрезы здания с проложенными трассами воздухопроводов. И в крайнем случае, когда информации недостаточно, эти длины придется определять с помощью замеров по месту прокладки.
- На схеме должно быть изображено с помощью условных обозначений все дополнительное оборудование, установленное в каналах. Это могут быть диафрагмы, заслонки с электроприводом, противопожарные клапаны, а также устройства для раздачи или вытяжки воздуха (решетки, панели, зонты, диффузоры). Каждая единица этого оборудования создает сопротивление на пути воздушного потока, которое необходимо учитывать при расчете.
- В соответствии с нормативами на схеме возле условных изображений воздуховодов должны быть проставлены расходы воздуха и размеры каналов. Это определяющие параметры для вычислений.
- Все фасонные и разветвляющие элементы тоже должны быть отражены на схеме.
Если такой схемы на бумаге или в электронном виде не существует, то придется ее начертить хотя бы в черновом варианте, при вычислениях без нее не обойтись.
Расчет вентиляции коттеджа, квартиры или офиса
Новые материалы, которые применяются в строительстве частного жилья, пластиковые окна, различного вида отделки и текстиль требуют обустройства системы вентиляции. Так как привычное проветривание не может обезопасить организм живущих в доме людей, от постоянного наличия в воздушной среде увеличенных доз различных химических элементов.
Вентиляционные коммуникации в доме
Есть два вида систем вентилирования помещений: пассивная (естественная) и активная (искусственная) системы. Пассивная вентиляция создается с помощью открытых окон и дверей, специально устроенных отверстий, располагающихся в верхней части помещений, чтобы теплый воздух, который поднимается вверх, беспрепятственно выходил из помещения. Этот вид вентиляции хорошо применять в зимнее время, когда необходимо освежить воздух в помещении, при этом не создаются сквозняки и не теряется большое количество тепла. Устройство естественной вентиляции не требует дополнительных денежных затрат и поэтому нет необходимости проводить расчет вентиляции, но для гарантии доступа свежего воздуха в здание специалисты Еврострой Инжиниринг советуют:
- встраивать жалюзи в отверстия, предназначенные для вентилирования помещений, чтобы длительное время гарантировать невысокую степень вентилирования без создания сквозняков;
- контролировать интенсивность поступления воздуха введением различных способов открывания окон;
- для вентиляции всех помещений в многоэтажных частных домах следует при проветривании открывать окна на всех этажах, чтобы не было застоя воздуха в части комнат;
- следует применять москитные сетки для защиты от насекомых и для возможности держать окна в открытом состоянии в любой летний месяц;
- для избавления от сырости, следует предусматривать сквозное проветривание под напольной поверхностью.
К недостаткам естественной вентиляции можно отнести её ограниченность, недостаточно быстрое создание комфортной температуры, загрязнение воздуха в помещении частицами пыли, поступающими с наружным воздухом. В искусственной системе вентилирования помещений, поступление свежего воздуха обеспечивается посредством вытяжных и приточных устройств. Этот вид работает от электрической энергии и для её правильного обустройства требуется провести обязательный расчет системы вентиляции. Это поможет правильно рассчитать необходимое количество материалов и оборудования для устройства искусственной системы вентиляции.
Приточные вентиляционные коммуникации
Система приточного вентилирования располагает одним существенным плюсом – низкой стоимостью. Конструкции системы приточного вентилирования предназначены для подачи и нагревания наружного воздуха при поступлении его в помещение. Они создают избыточное давление в здании, за счет чего из него вытесняется отработанный воздух. Установки состоят из канального вентилятора, электрического калорифера и воздушного фильтра. Все эти устройства помещаются в изолированном корпусе из оцинкованной стали. Сверху корпус закрывается легко съемной крышкой. Недостатки приточной вентиляции:
- необходимость фильтрации и нагрева воздуха в осеннее-зимний период;
- нагрев подаваемого воздуха требует увеличивать мощность системы отопления;
- отсутствие рекуперации тепла.
Вытяжные вентиляционные коммуникации
Вентиляторы, установленные в вытяжках, не поставляют в помещения свежий воздух, а только выкачивают его. Вследствие этого необходимо сделать расчет вентиляции дома и продумать различные способы поступления воздуха в помещения. Самым простым способом получения свежего воздуха является частичное открывание окон. В системе желательно применять процесс фильтрации приточного воздуха. Лучшим видом вентиляционных систем, который лишен недостатков предыдущих двух, является приточно-вытяжная вентиляция загородного дома.
Приточно-вытяжная система
К недостаткам этого вида вентиляционных систем относят их высокую стоимость. Такие системы обеспечивают постоянный контроль воздухообмена, и могут комплектоваться оборудованием для охлаждения, нагревателем и увлажнителем. Для эффективной работы системы вентиляции следует не допускать следующие ошибки:
- запрещена установка рекуператора в холодных помещениях;
- при работе системы следует следить за тем, чтобы окна были закрыты полностью;
- следует следить за правильностью установки вентиляционных каналов и выполнить все работы по изоляции системы;
- монтаж системы вентиляции выполняют по заранее составленной схеме, в которой учитываются проведенные расчеты монтажных работ, указывают необходимую мощность воздушного потока, места расположения точек вентиляционной системы.
Приточно-вытяжная вентиляционная система, установленная в частном доме, может иметь оборудование по отбору тепла у отработанного воздуха и передача его поступающему снаружи холодному воздуху для подогрева, что позволяет экономить топливо.
Вычисление потерь на трение
Потери энергии потока вычисляются пропорционально так называемому «динамическому» напору, величине pW2/2, где р -плотность воздуха при температуре потока (определяется по таблице (1) и (2)), a W — скорость в том или ином сечении контура циркуляции воздуха.
Падение давления воздуха вследствие действия трения вычисляют по формуле Вейсбаха:
=
гдеl
— длина участка контура циркуляции, м,
dэкв
-эквивалентный диаметр поперечного сечения участка, м,
dэк
в=
-коэффициент сопротивления трения.
Коэффициент
сопротивления трения определяется режимом течениявоздуха в рассматриваемом сечении контура циркуляции, или величиной критерия Рейнольдса:
Re
=
dэкв
где Widэкв
— скорость и эквивалентный диаметр канала и кинематический коэффициент вязкости воздуха (определяется по таблицам /1/ и /2/
,
м /с.
Значение
для значений
Re
в интервале
105 -108
(развитое турбулентное значение) определяется по формуле Никурадзе:
=3,2. 10-3— 0,231.Re-0,231
Более подробные сведения по выбору
можно получить из /4/ и /5/ В /5/ приведена диаграмма для нахождения значения
, облегчающая расчеты. Вычисленные значения
выражаются в паскалях (Па).
В таблице 3 сведены значения исходных данных для каждого канала скорость, длина, поперечное сечение, эквивалентный диаметр, величина критерия Рейнольдса, коэффициент сопротивления, динамический напор и величина вычисленных потерь на трение.
| Таблица 3 | ||||||||
| № канала (рис5) | W, м/с | F, м2 | dэкв М | l, м |
| Re |
| |
| 1 | 15 | 0.8 | 0,77 | 1,0 | 76,5 | 3,5 . 105 | 0,015 | 1,5 |
| 2 | 25 | 0,87 | 0,88 | 1,75 | 212,5 | 6,7 . 105 | 0,013 | 5,5 |
| 3 | 21,7 | 1,0 | 0,60 | 3,0 | 160,1 | 3,9 . 105 | 0,014 | 11,2 |
| 4 | 28,9 | 0,75 | 0,60 | 1,75 | 283,9 | 5,3 . 105 | 0,0135 | 11,2 |
Расчеты сопротивлений трения в каналах печи
5.3.
«Местные» потери — под этим термином понимают потери энергии в тех местах, где поток воздуха внезапно расширяется или суживается, претерпевает повороты и т.д. В проектируемой печи таких мест достаточно много — калориферы, повороты каналов, расширения или сужения каналов и др. Эти потери вычисляются также, как доля динамического напора
p=W2/2,
умножая его на так называемый «коэффициент местного сопротивления»
:
Сумма
29.4Па
местн=
/2
Коэффициент местного сопротивления определяется но таблицам /1/ и /5/ в зависимости от типа местного сопротивления, и габаритных характеристик. Например, в данной печи местное сопротивление типа внезапного сужения имеет место в канале 1-2 (см. рис.7). Соотношение сечений (узкого к широкому).По приложению /1 / находим =0,25
=
160Па,
Совершенно аналогично вычисляются другие местные потери. Необходимо отметить, что в ряде случаев местные потери обусловлены действием сразу двух видов сопротивлений. Например, имеет место поворот канала и одновременно изменение его сечения (сужение или расширение) следует провести вычисление потерь для обоих случаев и результаты сложить. Результаты вычислений местных потерь сведены в таблицу 4
| № | Тип местного сопротивления | W, м/с |
| Прим. | |
| Внезапное сужение | 43,4 | 0,125 | 160 | Нах. по табл | |
| 1-1 | Поворот на 90° | 25 | 1,5 | 318 | ~ |
| 2-3 | Скругленный поворот | 25 | О,1 | 21,3 | ~ |
| 3 | Диафрагмы в потоке (калориферы) | 35,8 | 3,6 | 601 | ~ |
| 3-4 | Скругленный поворот | 21,7 | 0,28 | 44,8 | ~ |
| 4-1 | Поворот на 90 с раширением | 28,9 | 0,85 | 241 | ~ |
| 4-1 | Внезапное сужение | 28,9 | 0,09 | 25,5 | ~ |
Сумма
=1411,6 Па
Суммарные потери:
=30 + 1410 =1440 Па
Вентиляторы выбираем по характеристикам центробежных
вентиляторов , предположительно для типа ВРС № 10 (рабочее
колесо диаметром 1000 мм
).
Для производительности 21,5 м3/с
и необходимого напора
Н>1440
Па.. Получаем: n=550
об/мин;
,5; Nуст
25 кВт.
Привод вентилятора от асинхронного двигателя, мощностью 30 кВт
типа АО при
720 об/мин
, через клиноременную передачу.
Этап второй
Здесь рассчитываются аэродинамические показатели сопротивления. После выбора стандартных сечений воздуховодов уточняется величина скорости воздушного потока в системе.
Расчёт потерь давления на трение
Следующим шагом является определение удельных потерь давления на трение исходя из табличных данных или номограмм. В ряде случаев может пригодиться калькулятор для определения показателей на основе формулы, позволяющей произвести расчёт с погрешностью в 0,5 процента. Для вычисления общего значения показателя, характеризующего потери давления на всём участке, нужно его удельный показатель умножить на длину. На этом этапе также следует учитывать поправочный коэффициент на шероховатость. Он зависит от величины абсолютной шероховатости того или иного материала воздуховода, а также скорости.
Вычисление показателя динамического давления на отрезке
Здесь определяют показатель, характеризующий динамическое давление на каждом участке исходя из значений:
- скорости воздушного потока в системе;
- плотности воздушной массы в стандартных условиях, которая составляет 1,2 кг/м3.
Определение значений местных сопротивлений на участках
Их можно рассчитать исходя из коэффициентов местного сопротивления. Полученные значения сводят в табличной форме, в которую включаются данные всех участков, причём не только прямые отрезки, но и по несколько фасонных частей. Название каждого элемента заносится в таблицу, там же указываются соответствующие значения и характеристики, по которым определяется коэффициент местного сопротивления. Эти показатели можно найти в соответствующих справочных материалах по подбору оборудования для вентиляционных установок.
При наличии большого количества элементов в системе или при отсутствии определённых значений коэффициентов используется программа, которая позволяет быстро осуществить громоздкие операции и оптимизировать расчёт в целом. Общая величина сопротивления определяется как сумма коэффициентов всех элементов отрезка.
Вычисление потерь давления на местных сопротивлениях
Рассчитав итоговую суммарную величину показателя, переходят к вычислению потерь давления на анализируемых участках. После расчёта всех отрезков основной линии полученные числа суммируют и определяют общее значение сопротивления вентиляционной системы.
Производительность по воздуху
Проектирование системы вентиляции начинается с расчета требуемой производительности по воздуху или «прокачки», измеряемой в кубометрах в час. Для этого необходим поэтажный план помещений с экспликацией, в которой указаны наименования (назначения) каждого помещения и его площадь. Расчет начинается с определения требуемой кратности воздухообмена, которая показывает сколько раз в течение одного часа происходит полная смена воздуха в помещении.
Например, для помещения площадью 50 м2 с высотой потолков 3 метра (объем 150 кубометров) двукратный воздухообмен соответствует 300 кубометров/час. Требуемая кратность воздухообмена зависит от назначения помещения, количества находящихся в нем людей, мощности тепловыделяющего оборудования и определяется СНиП (Строительными Нормами и Правилами).
Для определения требуемой производительности необходимо рассчитать два значения воздухообмена: по кратности и по количеству людей, после чего выбрать большее из этих двух значений.
Расчет воздухообмена по кратности:
L = n * S * H, где
- L — требуемая производительность приточной вентиляции, м3/ч;
- n — нормируемая кратность воздухообмена: для жилых помещений n = 1, для офисов n = 2,5;
- S — площадь помещения, м2;
- H — высота помещения, м;
Расчет воздухообмена по количеству людей:
L = N * Lнорм, где
- L — требуемая производительность приточной вентиляции, м3/ч;
- N — количество людей;
- Lнорм — норма расхода воздуха на одного человека:
в состоянии покоя — 20 м3/ч;
«офисная работа» — 40 м3/ч;
при физической нагрузке — 60 м3/ч.
Рассчитав необходимый воздухообмен, выбираем вентилятор или приточную установку соответствующей производительности. При этом необходимо учитывать, что из-за сопротивления воздухопроводной сети происходит падение производительности вентилятора. Зависимость производительности от полного давления можно найти по вентиляционным характеристикам, которые приводятся в технических характеристиках оборудования. Для справки: участок воздуховода длиной 15 метров с одной вентиляционной решеткой создает падение давления около 100 Па.
Типичные значения производительности систем вентиляции:
- Для квартир — от 100 до 500 м3/ч;
- Для коттеджей — от 1000 до 5000 м3/ч;
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
|
Таблица размеров листового металла
Калибровочные размеры — это числа, обозначающие толщину куска листового металла, с более высоким числом, относящимся к более тонкому листу.Эквивалентная толщина различается для каждого калибра. стандартные, которые были разработаны исходя из веса листа для данного материала. Производителей Standard Gage обеспечивает толщину стандартной стали, оцинкованной стали и нержавеющей стали. Коричневый и Sharpe Gage, также известный как American Wire Gage (AWG), используется для большинства цветных металлов, таких как Алюминий и латунь. В Великобритании Birmingham Gage (BG) используется для различных металлов и не подлежит его путают с калибром проводов Бирмингема (BWG), который используется для проводов.Наконец, существует стандарт на цинк в Чем выше номер толщины, тем толще лист. Приведенную ниже таблицу можно использовать для определения эквивалента толщина листа в дюймах или миллиметрах для номера датчика из выбранного стандарта размера датчика. Вес на единицу площади листа также можно увидеть в фунтах на квадратный фут и килограммах на квадратный метр.
Стандартный размер датчика: Стандартная стальГальванизированная стальНержавеющая стальАлюминийЦинкBirmingham Gage
| Толщина | Вес на площадь | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Калибр | в | мм | фунт / фут² | кг / м² | ||||||
| 3 | 0.2391 | 6.073 | 9.754 | 47.624 | ||||||
| 4 | 0.2242 | 5.695 | 9.146 | 44.656 | ||||||
| 5 | ||||||||||
| 5 | ||||||||||
| 5 | ||||||||||
| 5 | 0,1943 | 4,935 | 7,927 | 38,701 | ||||||
| 7 | 0,1793 | 4,554 | 7,315 | 35,713 | ||||||
| 8 | 16444,176 | 6,707 | 32,745 | |||||||
| 9 | 0,1495 | 3,797 | 6,099 | 29,777 | ||||||
| 10 | 000 | |||||||||
| 10 | 000 | |||||||||
| 10 | 000 | |||||||||
| 10 | 000 | 0,1196 | 3,038 | 4,879 | 23,822 | |||||
| 12 | 0,1046 | 2,657 | 4,267 | 20,834 | ||||||
| 13 | 08972,278 | 3,659 | 17,866 | |||||||
| 14 | 0,0747 | 1,897 | 3,047 | 14,879 | ||||||
| 15 | 0009 | |||||||||
| 15 | 0,09 | 0,0598 | 1,519 | 2,440 | 11,911 | |||||
| 17 | 0,0538 | 1,367 | 2,195 | 10,716 | ||||||
| 18 0 .0008 | 0478 | 1,214 | 1,950 | 9,521 | ||||||
| 19 | 0,0418 | 1,062 | 1,705 | 8,326 | ||||||
| 20 | 000 | |||||||||
| 20 | 000 | 0,09 | 0,0329 | 0,836 | 1,342 | 6,553 | ||||
| 22 | 0,0299 | 0,759 | 1,220 | 5,955 | ||||||
| 23 | 0269 | 0,683 | 1,097 | 5,358 | ||||||
| 24 | 0,0239 | 0,607 | 0,975 | 4,760 | ||||||
| 25 | 0008||||||||||
| 25 | ||||||||||
| 25 | 0,0179 | 0,455 | 0,730 | 3,565 | ||||||
| 27 | 0,0164 | 0,417 | 0,669 | 3,267 | ||||||
| 28 | 0.0149 | 0,378 | 0,608 | 2,968 | ||||||
| 29 | 0,0135 | 0,343 | 0,551 | 2,689 | ||||||
| 30 | ||||||||||
| 30 | 0,090,0105 | 0,267 | 0,428 | 2,091 | ||||||
| 32 | 0,0097 | 0,246 | 0,396 | 1,932 | ||||||
| 33 | 0.0090 | 0,229 | 0,367 | 1,793 | ||||||
| 34 | 0,0082 | 0,208 | 0,335 | 1,633 | ||||||
| 35 | 0004000 | |||||||||
| 35 | 000 | |||||||||
| 35 | 000 | 0,0067 | 0,170 | 0,273 | 1,335 | |||||
| 37 | 0,0064 | 0,163 | 0,261 | 1,275 | ||||||
| 38 | 0.0060 | 0,152 | 0,245 | 1,195 | ||||||
| Толщина | Вес на площадь | |||||
|---|---|---|---|---|---|---|
| Калибр | в | мм | фунт / фут² | кг / м² | ||
| 8 | 0,1681 | 4.270 | 6.858 | 33.482 | ||
| 9 | 0.1532 | 3.891 | 6.250 | 30.514 | ||
| 10 | 0.1382 | 0003,132 | 5,030 | 24,559 | ||
| 12 | 0,1084 | 2,753 | 4,422 | 21,591 | ||
| 13 | 0.0934 | 2.372 | 3.810 | 18.603 | ||
| 14 | 0,0785 | 1.994 | 3.202 | 15.636 | ||
| 15 | 000 | |||||
| 15 | 00 | |||||
| 15 | 00 | 0,0635 | 1,613 | 2,590 | 12,648 | |
| 17 | 0,0575 | 1,461 | 2,346 | 11,453 | ||
| 18 | 05161,311 | 2,105 | 10,278 | |||
| 19 | 0,0456 | 1,158 | 1,860 | 9,083 | ||
| 20 | 000 | |||||
| 20 | 0,09 | 0,0366 | 0,930 | 1,493 | 7,290 | |
| 22 | 0,0336 | 0,853 | 1,371 | 6,692 | ||
| 23 | 23 | 0306 | 0,777 | 1,248 | 6,095 | |
| 24 | 0,0276 | 0,701 | 1,126 | 5,497 | ||
| 25 | ||||||
| 25 | 0004||||||
| 25 | 0,0247 | 0,0217 | 0,551 | 0,885 | 4,322 | |
| 27 | 0,0202 | 0,513 | 0,824 | 4,023 | ||
| 28 | 0.0187 | 0,475 | 0,763 | 3,725 | ||
| 29 | 0,0172 | 0,437 | 0,702 | 3,426 | ||
| 30 | ||||||
| 30 | ||||||
| 30 | 0,0157 | 0,0142 | 0,361 | 0,579 | 2,828 | |
| 32 | 0,0134 | 0,340 | 0,547 | 2,669 | ||
| Толщина | Вес на площадь | |||||
|---|---|---|---|---|---|---|
| Калибр | в | мм | фунт / фут² | кг / м² | ||
| 0000000 | 0.5000 | 12.700 | 20.808 | 101.594 | ||
| 000000 | 0.4686 | 11.902 | 19.501 | 95.213 | ||
| 004000 | 000004000 | 000 | ||||
| 004000 | 000 | 0,4063 | 10,320 | 16,909 | 82,555 | |
| 000 | 0,3750 | 9,525 | 15,606 | 76.195 | ||
| 00 | 0,3438 | 8.733 | 14.308 | 69.856 | ||
| 0 | 0.3125 | 7.938 | 13.005 | 0008 | 57,157 | |
| 2 | 0,2656 | 6,746 | 11,053 | 53,966 | ||
| 3 | 0,2500 | 6.350 | 10.404 | 50.797 | ||
| 4 | 0.2344 | 5.954 | 9.755 | 47.627 | ||
| 5 | 0.2187 | 0000.2187 | 0.2187 | 00095,159 | 8,452 | 41,267 |
| 7 | 0,1875 | 4,763 | 7,803 | 38,098 | ||
| 8 | 0.1719 | 4,366 | 7,154 | 34,928 | ||
| 9 | 0,1562 | 3,967 | 6,500 | 31,738 | ||
| 10 | 000 | |||||
| 10 | 000 | |||||
| 10 | 0009 5,8 | 0,1250 | 3,175 | 5,202 | 25,398 | |
| 12 | 0,1094 | 2,779 | 4,553 | 22,229 | ||
| 13 | 09372.380 | 3.899 | 19.039 | |||
| 14 | 0,0781 | 1.984 | 3.250 | 15.869 | ||
| 15 | 000||||||
| 15 | 000||||||
| 15 | 0000,0625 | 1,588 | 2,601 | 12,699 | ||
| 17 | 0,0562 | 1,427 | 2,339 | 11,419 | ||
| 18 | 05001,270 | 2,081 | 10,159 | |||
| 19 | 0,0437 | 1,110 | 1,819 | 8,879 | ||
| 20 | ||||||
| 20 | 000 | |||||
| 0,0344 | 0,874 | 1,432 | 6,990 | |||
| 22 | 0,0312 | 0,792 | 1,298 | 6,339 | ||
| 23 | 0281 | 0,714 | 1,169 | 5,710 | ||
| 24 | 0,0250 | 0,635 | 1,040 | 5,080 | ||
| 25 | 000 | |||||
| 25 | 000 | |||||
| 25 | 0009 | 0,0187 | 0,475 | 0,778 | 3,800 | |
| 27 | 0,0172 | 0,437 | 0,716 | 3,495 | ||
| 28 | 0.0156 | 0,396 | 0,649 | 3,170 | ||
| 29 | 0,0141 | 0,358 | 0,587 | 2,865 | ||
| 30 | ||||||
| 30 | 0,0109 | 0,277 | 0,454 | 2,215 | ||
| 32 | 0,0102 | 0,259 | 0,424 | 2,073 | ||
| 33 | 0.0094 | 0,239 | 0,391 | 1,910 | ||
| 34 | 0,0086 | 0,218 | 0,358 | 1,747 | ||
| 35 | 0,0047858 | 580,0070 | 0,178 | 0,291 | 1,422 | |
| 37 | 0,0066 | 0,168 | 0,275 | 1,341 | ||
| 38 | 0.0062 | 0,157 | 0,258 | 1,260 |
| Толщина | Вес на площадь | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Калибр | в | мм | фунт / фут² | кг / м² | ||||||
| 000000 | 0,5800 | 14.732 | 8,185 | 39,962 | ||||||
| 00000 | 0,5165 | 13,119 | 7,289 | 35,587 | ||||||
| 0000 | 0,4600 | 0004 | 0,4600 | 0004 110004 | 0,4600 | 0004 110004 | 10,404 | 5,780 | 28,222 | |
| 00 | 0,3648 | 9,266 | 5,148 | 25,135 | ||||||
| 0 | 0.3249 | 8,252 | 4,585 | 22,386 | ||||||
| 1 | 0,2893 | 7,348 | 4,083 | 19,933 | ||||||
| 2 | ||||||||||
| 2 | ||||||||||
| 2 | 0,2576000 | 0,2576 | 0,2294 | 5,827 | 3,237 | 15,806 | ||||
| 4 | 0,2043 | 5,189 | 2,883 | 14,076 | ||||||
| 0 | 18194,620 | 2,567 | 12,533 | |||||||
| 6 | 0,1620 | 4,115 | 2,286 | 11,162 | ||||||
| 7 | ||||||||||
| 7 | 000||||||||||
| 7 | 0000,1443 | 0,1285 | 3,264 | 1,813 | 8,854 | |||||
| 9 | 0,1144 | 2,906 | 1,614 | 7,882 | ||||||
| 10 | 10192,588 | 1,438 | 7,021 | |||||||
| 11 | 0,0907 | 2,304 | 1,280 | 6,249 | ||||||
| 12 | ||||||||||
| 12 | 0,0720 | 1,829 | 1,016 | 4,961 | ||||||
| 14 | 0,0641 | 1,628 | 0,905 | 4,417 | ||||||
| 15 | 0571 | 1,450 | 0,806 | 3,934 | ||||||
| 16 | 0,0508 | 1,290 | 0,717 | 3,500 | ||||||
| 17 | ||||||||||
| 17 | ||||||||||
| 0,0403 | 1,024 | 0,569 | 2,777 | |||||||
| 19 | 0,0359 | 0,912 | 0,507 | 2,474 | ||||||
| 20 | 03200,813 | 0,452 | 2,205 | |||||||
| 21 | 0,0285 | 0,724 | 0,402 | 1,964 | ||||||
| 22 | ||||||||||
| 22 | 0,0254 | 0,0254 | 0,0226 | 0,574 | 0,319 | 1,557 | ||||
| 24 | 0,0201 | 0,511 | 0,284 | 1,385 | ||||||
| 25 | 0.0179 | 0,455 | 0,253 | 1,233 | ||||||
| 26 | 0,0159 | 0,404 | 0,224 | 1,096 | ||||||
| 27 | 000||||||||||
| 27 | ||||||||||
| 000 | 0,0126 | 0,320 | 0,178 | 0,868 | ||||||
| 29 | 0,0113 | 0,287 | 0,159 | 0,779 | ||||||
| 30 | 0.0100 | 0,254 | 0,141 | 0,689 | ||||||
| 31 | 0,0089 | 0,226 | 0,126 | 0,613 | ||||||
| 32 | 0,004000 | 0,0071 | 0,180 | 0,100 | 0,489 | |||||
| 34 | 0,0063 | 0,160 | 0,089 | 0,434 | ||||||
| 35 | 0.0056 | 0,142 | 0,079 | 0,386 | ||||||
| 36 | 0,0050 | 0,127 | 0,071 | 0,345 | ||||||
| 37 | 0,0040008 | 0,0040 | 0,102 | 0,056 | 0,276 | |||||
| 39 | 0,0035 | 0,089 | 0,049 | 0,241 | ||||||
| 40 | 0.0031 | 0,079 | 0,044 | 0,214 | ||||||
| Толщина | Вес на площадь | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Калибр | в | мм | фунт / фут² | кг / м² | ||||||||
| 28 | 1,0000 | 25.400 | 37,152 | 181,392 | ||||||||
| 27 | 0,5000 | 12,700 | 18,576 | 90,696 | ||||||||
| 26 | 0,3750 | 6,350 | 9,288 | 45,348 | ||||||||
| 24 | 0,1250 | 3,175 | 4,644 | 22,674 | ||||||||
| 23 | 0.1000 | 2,540 | 3,715 | 18,139 | ||||||||
| 22 | 0,0900 | 2,286 | 3,344 | 16,325 | ||||||||
| 21 | 0,0700 | 1,778 | 2,601 | 12,697 | ||||||||
| 19 | 0,0600 | 1,524 | 2,229 | 10,884 | ||||||||
| 18 | 05501,397 | 2,043 | 9,977 | |||||||||
| 17 | 0,0500 | 1,270 | 1,858 | 9,070 | ||||||||
| 16 | ||||||||||||
| 16 | 000 | |||||||||||
| 16 | 000 | 0,0400 | 1,016 | 1,486 | 7,256 | |||||||
| 14 | 0,0360 | 0,914 | 1,337 | 6,530 | ||||||||
| 13 | 0.0320 | 0,813 | 1,189 | 5,805 | ||||||||
| 12 | 0,0280 | 0,711 | 1,040 | 5,079 | ||||||||
| 11 | ||||||||||||
| 11 | 0,0200 | 0,508 | 0,743 | 3,628 | ||||||||
| 9 | 0,0180 | 0,457 | 0,669 | 3,265 | ||||||||
| 8 | 0.0160 | 0,406 | 0,594 | 2,902 | ||||||||
| 7 | 0,0140 | 0,356 | 0,520 | 2,539 | ||||||||
| 6 | 0004 0,01209 | |||||||||||
| 6 | 0,01209 | |||||||||||
| 6 | 0,01209 | 0,01209 | 0,0100 | 0,254 | 0,372 | 1,814 | ||||||
| 4 | 0,0080 | 0,203 | 0,297 | 1,451 | ||||||||
| 3 | 0.0060 | 0,152 | 0,223 | 1,088 | ||||||||
| 2 | 0,0040 | 0,102 | 0,149 | 0,726 | ||||||||
| 1 | 1 | 0,004000 | 000 | |||||||||
| Толщина | ||||||||||||
| Калибр | в | мм | ||||||||||
| 0000000 | 0.6666 | 16.932 | ||||||||||
| 000000 | 0,6250 | 15.875 | ||||||||||
| 00000 | 0.5883 | 14.943 | ||||||||||
| 0000 | 000 | 000 | 000 | 000 | ||||||||
| 0000 | ||||||||||||
| 00 | 0,4452 | 11,308 | ||||||||||
| 0 | 0,3964 | 10,069 | ||||||||||
| 1 | 0,3532 | 8.971 | ||||||||||
| 2 | 0,3147 | 7,993 | ||||||||||
| 3 | 0,2804 | 7,122 | ||||||||||
| 4 | ||||||||||||
| 4 | 6,35058 | 6,350 | 0,1981 | 5,032 | ||||||||
| 7 | 0,1764 | 4,481 | ||||||||||
| 8 | 0,1570 | 3,988 | ||||||||||
| 0 | 13983,551 | |||||||||||
| 10 | 0,1250 | 3,175 | ||||||||||
| 11 | 0,1113 | 2,827 | ||||||||||
| 12 | 0,0994 | |||||||||||
| 14 | 0,0785 | 1,994 | ||||||||||
| 15 | 0,0699 | 1,775 | ||||||||||
| 16 | 0,0625 | 1.588 | ||||||||||
| 17 | 0,0556 | 1,412 | ||||||||||
| 18 | 0,0495 | 1,257 | ||||||||||
| 19 | 0,0440 | 200004 | ||||||||||
| 0,0349 | 0,886 | |||||||||||
| 22 | 0,0312 | 0,792 | ||||||||||
| 23 | 0,0278 | 0,706 | ||||||||||
| 24 0 | 02470,627 | |||||||||||
| 25 | 0,0220 | 0,559 | ||||||||||
| 26 | 0,0196 | 0,498 | ||||||||||
| 27 | 0,0174 | |||||||||||
| 29 | 0,0139 | 0,353 | ||||||||||
| 30 | 0,0123 | 0,312 | ||||||||||
| 31 | 0,0110 | 0.279 | ||||||||||
| 32 | 0,0098 | 0,249 | ||||||||||
| 33 | 0,0087 | 0,221 | ||||||||||
| 34 | 0,0077 | 0,196 | ||||||||||
| 0,0061 | 0,155 | |||||||||||
| 37 | 0,0054 | 0,137 | ||||||||||
| 38 | 0,0048 | 0,122 | ||||||||||
| 39 | 0.0043 | 0,109 | ||||||||||
| 40 | 0,0038 | 0,097 | ||||||||||
| 41 | 0,0034 | 0,086 | ||||||||||
| 42 | 0,0030 | 000 0,09000 | 000000 | |||||||||
| 44 | 0,0024 | 0,061 | ||||||||||
| 45 | 0,0021 | 0,053 | ||||||||||
| 46 | 0,0019 | 0.048 | ||||||||||
| 47 | 0,0017 | 0,043 | ||||||||||
| 48 | 0,0016 | 0,041 | ||||||||||
| 49 | 0,0013 | 0,033 | ||||||||||
| 0,033 | ||||||||||||
| 0,0011 | 0,027 | |||||||||||
| 52 | 0,0010 | 0,024 | ||||||||||
Вернуться наверх
Калькулятор веса трубы — британская и метрическая
Калькулятор веса трубы — британская и метрическая
Щелкните для просмотра данных или таблицы:
Формула веса трубы — эту формулу можно использовать для определения веса на фут для трубы любого размера с любой толщиной стенки.
Формула в английской системе мер:
Вес / фут = 10,69 * (OD — Толщина стенки) * Толщина стенки
* Итоговые значения следует использовать как оценку веса.
Как рассчитать вес
Вес любой трубки можно рассчитать по следующим формулам.Просто умножьте соответствующую плотность сплава на приведенный ниже расчет требуемой детали.
| Имперская система | Пример |
|---|---|
| плотность (фунт / дюйм³) | 0,284 фунта / дюйм³ |
| х | |
| (OD² — (OD — 2xT) ²) | (3,0 дюйма ² — (3,0 дюйма — 2×0,022 дюйма) ²) |
| х | |
| Длина | 12 дюймов |
| х | |
| π / 4 | |
| = | |
| вес | 0.702 фунтов |
| Метрическая система | Пример |
|---|---|
| плотность (г / см³) | 7,85 г / см³ |
| х | |
| (OD² — (OD — 2xT) ²) | (50,0 мм² — (50,0 мм — 2×1,0 мм) ²) |
| х | |
| Длина | 1 мес. |
| х | |
| π / 4000 | |
| = | |
| вес | 1.209 кг |
Калькулятор веса — Портал гражданского строительства — Крупнейший веб-сайт для обмена информацией о гражданском строительстве
Калькулятор веса
Стандартные коэффициенты пересчета
ДЮЙМ = 25,4 МИЛЛИМЕТРА
ФУТ = 0,3048 МЕТРА
ДВОР = 0,9144 МЕТРА
МИЛЯ = 1,6093 КИЛОМЕТРА
АКРЕ = 0,4047 ГА
ФУНДА = 0,4536 КИЛОГРАММА
ГРАДУСОВ ФУНКЦИИ = 0.0394 ДЮЙМ
МЕТРА = 3,2808 ФУТОВ
МЕТРА = 1,0936 ЯРД
1) МЯГКАЯ СТАЛЬ (MS)
ЛИСТ
ВЕС (КГ) = ДЛИНА (ММ) X ШИРИНА (ММ) X 0. 00000785 X ТОЛЩИНА Пример
— Вес листа MS толщиной 1 мм и размером 1250 мм X 2500 мм должен быть
2500 мм X 1250 мм X 0,00000785 X 1 = 24,53 кг / ЛИСТ
КАНАЛ СТАЛЬНОЙ ПРОКАТ
MS SQUARE
ВЕС (КГ) = ШИРИНА X ШИРИНА X 0.00000785 X ДЛИНА.
Пример: квадрат размером 25 мм и длиной 1 метр, тогда вес должен быть.
25x25X 0,00000785 X 1000 мм = 4,90 кг / метр
MS ROUND
ВЕС (КГС) = 3,14 X 0,00000785 X ((диаметр / 2) X (диаметр / 2)) X ДЛИНА.
Пример: круг диаметром 20 мм и длиной 1 метр, тогда вес должен быть.
3,14 X 0,00000785 X ((20/2) X (20/2)) X 1000 мм = 2,46 кг / метр
Объявления
SS КРУГЛЫЙ
ДИАМ (мм) X ДИАМ (мм) X 0.00623 = ВЕС НА МЕТР
Труба из нержавеющей стали / МС
OD (мм) — ШТТолщина (мм) X Толщина (мм) X 0,0248 = Вес на метр НД
(мм) — Толщина ШТ (мм) X Ш. Толщина (мм) X 0,00756 = Вес на стопу
SS / MS CIRCLE
DIA (мм) X DIA (мм) X THICK (мм) 0,0000063 = кг на штуку
SS лист
Длина (Mtr) X Ширина (Mtr) X Толщина (мм) X 8 = Вес на штуку
Длина (ft) X Ширина (ft) X Толщина (дюйм) X 3/4 = Вес на штуку
С.S ШЕСТИГРАННАЯ ШЕСТИГРАНКА
ДИАМ. (Мм) X ДИАМ. (Мм) X 0,00680 = WT. PER Mtr
Диаметр (мм) X Диаметр (мм) X 0,002072 = Вес. На фут.
ЛАТУНЬ
ВЕС (КГ) = ДЛИНА (ММ) X ШИРИНА (ММ) X 0. 0000085 X ТОЛЩИНА
Пример — Вес латунного листа толщиной 1 мм, длиной 1220 мм и шириной 355 мм должен составлять
1220 X355X 0,0000085 X 1 = 3,68 кг / лист
Объявления
МЕДНЫЙ ЛИСТ
ВЕС (КГ) = ДЛИНА (ММ) X ШИРИНА (ММ) X 0.0000087 ТОЛЩИНА Х
Пример — Вес медного листа толщиной 1 мм, длиной 1220 мм и шириной 355 мм должен составлять
1220X355 X 0,0000087 X 1 = 3,76 кг / лист
ЛАТУНЬ / МЕДНАЯ ТРУБКА
OD (мм) — ТОЛЩИНА (мм) X ТОЛЩИНА (мм) X 0,0260 = ВЕС НА МЕТР
АЛЮМИНИЙ ЛИСТ
ВЕС (КГ) = ДЛИНА (ММ) X ШИРИНА (ММ) X 0. 00000026 X ТОЛЩИНА
Пример. Вес алюминиевого листа толщиной 1 мм, длиной 2500 мм и шириной 1250 мм должен составлять
2500x1250X 0 .0000026 X 1 = 8,12 кг / лист
АЛЮМИНИЕВАЯ ТРУБА
OD (мм) — ТОЛЩИНА (мм) X ТОЛЩИНА (мм) X0.0083 = ВЕС НА МЕТР
Объявления
Мы очень благодарны Er. Харпалу Ауйле за то, что поделился этим на нашем сайте и тем самым помог студентам-строителям.
Редактор CEP
Редактор CEP является главным редактором портала гражданского строительства. Его работа — публиковать весь контент, созданный пользователями, на веб-сайте с надлежащей атрибуцией. Таблица веса воздуховода Таблица веса, толщины и допусков труб PE 100. % � 쏢 Вопрос добавлен Мохамедом Ясином, مهندس تصميم لانظمة اطفاء الحريق, شركة الرحمة Дата публикации: 2013/08/04. При необходимости доступны другие радиусы и колена с лопастями. Таблица размеров и веса листовой стали, оцинкованной стали, нержавеющей стали, алюминия и полосы… Металл, форма, вес, размер и количество деталей. конструкция узкого воздуховода Контроль пыли во время очистки осадителя, инструкции по ремонту высокотемпературных тканей, паспорт безопасности материалов для стеклоткани с силиконовым покрытием.Калькулятор размеров воздуховодов — это ручной скользящий калькулятор, используемый для определения размеров систем воздуховодов подачи и возврата с использованием метода расчета равного трения или уменьшения скорости. Метод снижения скорости: (Жилые или небольшие коммерческие установки) 2. Конструкция воздуховода CARRIER. Метрическая таблица метчиков: Размеры уплотнительных колец: Трубная резьба: Съемники винтов: Калибры и масса листового металла: Винты с головкой под торцевой ключ: Расчет конуса: Конические штифты: Размеры конического хвостовика: Размеры шайб: Калибры проводов: Размеры шурупов: Калибры для листового металла и Вес.Это позволяет пользователям создавать более точные конструкции. Все указанные ниже веса основаны на нашей стандартной толщине Duct Balloon®, которая составляет 3 ”0” (915 мм). ПРЯМОЙ КАНАЛ И ФИТИНГИ С УГЛОВЫМИ КОЛЬЦАМИ (В НАЛИЧИИ 100 — 3000) СТАНДАРТНАЯ ДЛИНА («L») Тип № статическое давление wg. Все указанные ниже веса основаны на нашей стандартной толщине Duct Balloon®, которая составляет 3’0 дюйма (915 мм). Соотношение сторон 1 — круглый воздуховод. Длина прямоугольного воздуховода может составлять от 0,7 мм до 0,9 мм из оцинкованной мягкой стали в зависимости от размера.Но поскольку прямоугольные и круглые воздуховоды не используют одни и те же параметры размера, я добавил их все для наглядности. Размеры круглых вентиляционных воздуховодов. Этот инструмент предназначен для взвешивания воздуховодов в проекте и определения веса каждого из них. Расчет внешнего статического давления. Расход воздуха в провисающих гибких воздуховодах Размер воздуховодов для вашего гибкого воздуховода Таблица CFM Программа технических разработок Drone Fest Уменьшает ли гибкий воздуховод поток воздуха QuoraНовая таблица размеров воздуховодовHvac Talk Отопление Воздух Охлаждение Обсуждение The Science Of Sag Flex Duct и воздушный поток Металлические воздуховоды против Flexible Calcerts Центр поддержки клиентов Воздуховодов Sag Flex и… трубопроводов охлажденной воды.Пример потерь в фитинге воздуховода V u = скорость на входе фитинга H = высота воздуховода W = ширина воздуховода R = радиус изгиба Ang = угол радиуса Рассчитайте потерю давления в фитинге воздуховода при ширине 600 мм x 200 мм H-образный канал с радиусом 600 мм и углом изгиба 90 °. Единица: Число: Требуемый ввод данных: Футы: Дюймы: Десятичные / Доли: Ширина: Длина: Количество (шт.) Результаты расчета: Общий вес (фунты) Таблица размеров решетки. Duct Balloon® изготовлен из прочного, но легкого материала.поток * Номинальный вес системы спиральных воздуховодов основывается на следующем: 1. Круглый или HRSG Exhaust Stack Duct Balloon® может иметь размер 3 ”0” (915 мм), 4 ”0” (1219 мм) или 5 ”0”. (1524 мм) толщиной. Диаграмма веса спирального воздуховода Диаграмма веса оцинкованного спирального воздуховода — (фунтов на фут) номинальная толщина 0,0187 0,0217 0,0276 0,0336 0,0396 0,0516 диам. Похожие темы . Все спиральные воздуховоды из других материалов не будут гофрированными. 5 0 obj Экономайзер котла Системы рекуперации тепла выхлопных газов Cain Ind. Https://www.mepwork.com/2018/06/duct-quantities-weight-area-calculation.html ОПЦИИ PUDTPA «D» «L»: Возможна нестандартная длина. ОДНА СТЕНА Спиральные воздуховоды и фитинги по всему периметру должны быть изготовлены из оцинкованной стали G-90 в соответствии со стандартами ASTM и SMACNA. Бесплатная загрузка Duct Calculator — Moffsoft Calculator, Simple Calculator, Biromsoft Calculator и многие другие программы Rectangular Duct Weight Chart Roots Trees Membean. таблица преобразования в метрическую систему a.6 площадь поверхности воздуховода в квадратных футах на линейный фут a.7 вес оцинкованного листа a.8 приблизительный вес круглого воздуховода в фунтах на линейный фут a.10 площадь и окружность кругов a.11, угол, свойства стержня и канала a.12 2 ″ вод. Ст. Руководство по процедуре охлаждающей нагрузки HVAC Lo0. 305042×12. Расчет веса трубы HDPE и техническая информация о трубах PE 100, всю информацию о толщине и допусках можно найти в нашей таблице выше. конструкция узкого воздуховода: таблица 1-5 e4: a.13 2 ″ вод. Таблица включает 25% припуск на распорки, подвески, арматуру, стыки и швы. Психрометрическая таблица + калькулятор воздуховодов. Home HVAC HVAC Калькулятор потерь на трение в воздуховодах Бесплатная загрузка Excel Калькулятор потерь на трение в HVAC-воздуховодах Бесплатная загрузка -28.06.2016 18:20:00 Введите длину, ширину и количество деталей.Все указанные ниже веса основаны на нашей стандартной толщине Duct Balloon®, которая составляет 3’0 дюйма (915 мм). �) �6��’���� {���1ξ��� (�� [��O��> �J�u��55k�; �o��˿} ��� g� ��ڼ���� | ���m� �����j������o�Tq. Советы по строительству Клуб моделей самолетов Райта Флайера. Уравнения трения в воздуховодах HVAC. Выберите толщину. HVAC Лист оценки нагрузки на охлаждение. Затем нажмите «Рассчитать». Загрузите таблицу измерений в формате Excel в формате XLS — 11/02/2018 16:09:00 PM Этот лист Excel предназначен для измерений в воздуховодах, таких как вес воздуховода, площадь воздуховода и все расчеты, связанные с воздуховодом, например подвесные опоры и изоляция воздуховодов.Существует множество различных методов проектирования систем вентиляции, наиболее распространенными из которых являются: 1. 22031/2 x30235040x102x12. Скажем, число Рейнольдса 4500. Износостойкий нейлон и жаропрочные материалы, рассчитанные на температуру 500ºF (260ºC), весят примерно вдвое больше. Калибр (ga) Стандартная сталь Оцинкованная сталь Нержавеющая сталь Алюминий, латунь, медь… Воздуховод диаметром более 2100 требует рассмотрения и утверждения специалистами Uangyih-tech. Расчет змеевика HVAC. Весовая плотность трубы ПНД внутри трубы в результатах расчета может быть достигнута путем умножения объема полого цилиндра.за кв. Какое уравнение используется для определения веса воздуховода. Приведенная ниже таблица основана на нашем самом легком материале — баллистическом нейлоне. 28ga 26ga 24ga 22ga 20ga 18ga 3 дюйма 0,66 0,76 1,01 1,23 1,46 1,98 4 дюйма 0,88 1,02 1,35 1,64 1,94 2,64 5 дюймов 1,10 1,28 1,69 2,06 2,42 3,30 Десятичный калибр фунт. вентиляторы, глушители, гибкий воздуховод, решетки, разрядники и многое другое, чтобы помочь в установке системы кондиционирования воздуха. 80% площади поверхности воздуховода составляет спиральная труба по сравнению с 20% площади поверхности воздуховода, предназначенной для фитингов 2. Фитинги на один калибр тяжелее спиральной трубы. Одностенный спиральный воздуховод — Вес и площадь Воздуховод Balloon® изготовлен из прочного материала. но легкий материал.���x� & E�����59��K����� # �q��� & �m� +! Uʇf��� ��� 婇 ���s�n���� [��� ַ� [˹�? � & {������ mo} �� $ .�� ߭ G�������W 0 Нравится Ответить. 15021/2 x30150036x8206036x10260036x12. Ft. * (площадь поперечного сечения воздуховода A = 2 * (L + W Объем материала воздуховода V = A * длина воздуховода M = D * V. M: вес воздуховода кг кг / м3 D: плотность оцинкованной стали, которую вы получите из… диаграммы ниже основан на нашем самом легком материале — баллистическом нейлоне. Это американские манометры (Brown & Sharpe). ПОЛЕВЫЙ КАНАЛ… 7021/2 x14140034x81x10245034x12.Десятичная шкала в фунтах. Стандартные колена будут иметь радиус оси 1,5. … Ft. Воздуховод иначе называется системой воздуховодов. При необходимости возможна также нестандартная толщина. конструкция узкого воздуховода Этот калькулятор предназначен для расчета приблизительного веса листового металла, основанного на длине, ширине и толщине. Приведенная ниже таблица основана на нашем самом легком материале — баллистическом нейлоне. | TW Metals JavaScript, похоже, отключен в вашем браузере. Канал без покрытия. Результат будет отображен. Износостойкий нейлон и жаропрочные материалы, рассчитанные на температуру 500ºF (260ºC), весят примерно в два раза больше этих значений.Площадь поверхности воздуховодов. Я обновляю наш график взлета для расчета веса воздуховода, но столкнулся с рядом препятствий (я думаю, что все они связаны). Скачать Инструменты для дизайна LOREN COOK COMPANY. Добавьте 10% для изолированных систем воздуховодов. Износостойкий нейлон и жаропрочные материалы, рассчитанные на температуру 500 ° F (260 ° C), весят примерно вдвое больше. Калькулятор веса металла: введите значение, выберите единицы измерения и нажмите «Рассчитать». СОДЕРЖАНИЕ КУРСА 1. Колена до 12 дюймов должны быть штампованными, со сварными швами.? 9 = �����t \ ���Y����Νn��7} ��� = yZ� # ��� ~ �o | �����54��- (��x �T�u�v����Û����ͼѷ��% = _ g��Ÿ / o�s��� ~ ���?, �v������’O�4� ���K��oJ�_ ����ߚ ǘ39] ���� & �u8�t9�z��s8�����_�� ���Ԏ�TZ����� ����V�Z������� ݻ Ք�� ~ ��� F��ͷO�? �0E�J�������t����gO����qw� � Плоский овал — следующая по эффективности форма, и чем ближе соотношение сторон к 1, тем больше он приближается к эффективности круглого воздуховода. WBDG WBDG Целый… ДИАМЕТР «L» от 100 до 450… Информация о продукте; Таблица выбора; Фитинги; Способы соединения ; Гофрированная стальная труба; Специальная спиральная труба.Таблица веса прямоугольного воздуховода в Описании. Десятичная шкала в фунтах. Круглый воздуховод с площадью поперечного сечения 0,6 м2 имеет периметр 2,75 м. Прямоугольный воздуховод с равной площадью поперечного сечения имеет периметр 3,87 м. Следовательно, прямоугольный воздуховод требует больше металла для его конструкции, что увеличивает вес и затраты на дизайн. Вес воздуховода (фунт / фут) 30 4,9 20 36 7,1 24 42 9,6 28 48 12,6 33 54 15,9 37 60 19,6 41 66 23,8 45 72 28,3 49 78 33,2 53 84 38,5 57 90 44,2 61 96 50,3 65 102 56,7 69 108 63.6 73. ПАСПОРТ РАСЧЕТОВ Esp Final. Диаграмма веса спирального воздуховода Диаграмма веса оцинкованного спирального воздуховода — (фунтов на фут) номинальная толщина 0,0187 0,0217 0,0276 0,0336 0,0396 0,0516 диам. Расчеты систем отопления, вентиляции и кондиционирования воздуха и определение размеров воздуховодов Гэри Д. Бекфельд, M.S.E., P.E. Вес в фунтах. Rectangular Duct 2010. FitnessPlus — это простая в использовании программа, которая позволит вам отслеживать свою диету с точки зрения вашего питания и выполняемых упражнений. % PDF-1.4. 80% площади поверхности воздуховода составляет спиральная труба, а 20% площади поверхности воздуховода — фитинги 2.фитинги на один калибр тяжелее спиральной трубы. Одностенный спиральный воздуховод — Вес и площадь. КРАСНЫМ выделенные блоки являются стандартной конструкцией SPOT для конструкции SMACNA 0–10 дюймов WG. Проблемы с формулой веса воздуховода SMACNA Здравствуйте. HVAC. Метрическая диаграмма ответвлений: Размеры уплотнительных колец: трубная резьба: экстракторы винтов: калибры и вес для листового металла: винты с головкой под торцевой ключ: расчет конуса: конические штифты: размеры конического хвостовика: размеры шайбы: калибры проволоки: размеры шурупов: калибры и вес листового металла.7�o���_��v6�? ���zz�K��6�������g���N�x>? �nS 䛿? | 1������� ��K�8�ѳ��I���w��� ~ \ `��? ��_N_] v7ʭ�s6��y ��ij�_w / �9�? ��» żZn7�9 \ ���? ɧS��t�_Y` ~ �������v���1��: ���% ��b = ������? Метод равного трения: (от среднего до крупногабаритные коммерческие установки) 3. РАСЧЕТЫ ВАТТЫ ОВК НА КВАДРАТНЫЙ МЕТР. Информация о продукте; Таблица выбора; Фитинги; Способы соединения; Изолированные спиральные системы воздуховодов; Системы воздуховодов из нержавеющей стали. FitnessPlus. Вес оцинкованного воздуховода прямоугольного сечения. Как диаметр круглого воздушного шара. ® становится больше, толщина также увеличивается, как показано ниже.за кв. Обратитесь к разделу «Система фланцев Uangyih-tech», чтобы узнать о доступных адаптерах, дренажных трубах и тестовом порте. Вентиляция — Системы вентиляции и кондиционирования — скорость воздухообмена, воздуховоды и перепады давления, графики и диаграммы и многое другое; Связанные документы . Таблица размеров и веса листовой, оцинкованной, нержавеющей стали и алюминия 1 сентября 2004 г. В этой статье содержится краткий справочник по калибрам материала, фунтам на квадратный фут и их десятичным эквивалентам. Производитель и склад оборудования для обогрева, вентиляции и воздушного движения, 2 и 3 Торговый комплекс Bull Ring, Грин-стрит, Дигбет, Бирмингем, B12 0NB.Это помогает проектировщикам рассчитать вес воздуховода. Сообщение 4 из 4 Luke_Evans. в ответ: lroeber 11-14-2016 14:23. Воздуховод + 1 слой гипсокартона Вес (фунт / фут) Открытый воздуховод + 2 слоя гипсокартона Вес (фунт / фут) Вес чистого воздуховода + 3 слоя гипсокартона (фунт / фут) 28 28 5,4 42,4 60,6 78,8 30 30 6,3 45,4 64,9 84,5 42 42 12,3 63,6 90,9 118,3 54 54 20,3 81,7 116,9 152,0 60 60 25,0 90,8 129,9 168,9 84 84 49,0 127,1 181,8 236,5 96 96 64,0 145,3 207,8 270,3 40 20 5,6 45,4 64,9 84,5 54 28 10,5 62,1 88.7 115.4 Приложение A: Воздуховоды 435 Вес воздуховода оцинкованного прямоугольного сечения 436 PA RT 29. Вес воздуховода. Таблица A3.1-7; SMACNA1 — Максимальный вес для прямоугольного воздуховода Ширина воздуховода (дюймы) Высота воздуховода (дюймы) Площадь воздуховода (фут2) Вес воздуховода (фунт / фут) 30 30 6,3 17 42 42 12,3 29 54 54 20,3 46 60 60 25,0 54 84 84 49,0 103 96 96 64,0 129 54 28 10,5 34 60 30 12,5 39 84 42 24,5 74 96 48 32,0 97 108 54 40,5 110 120 60 50,0 121 Название: Размеры системы воздуховодов и быстрая диаграмма воздушного потока Дата создания: 21 августа 2006 г., 11:56:03 Калькулятор воздуховодов предназначен для взвешивания воздуховодов при установке воздуховодов.Обратитесь к разделу системы фланцев Uangyih-tech для получения информации об адаптерах, дренажных трубах и контрольном порте aw end. 5 € (1524 мм) толщиной для переходников, дренажных труб и тестового порта. Доступен конец w �J�u��55k� �o��˿! Доступно 100 — 3000) стандартной ДЛИНЫ (ОПЦИИ « L »: доступны нестандартные ДЛИНЫ (! Полевой воздуховод… Размеры круглых вентиляционных воздуховодов указаны в описании в нашем графике, мы перечисляем оба и. Просмотры (27104) Подписчики (2) Просмотры (27104) Последователи 2! Бесплатная (877) CDS – DUCT 237-3828 спиральный воздуховод из других материалов не будет гофрированных параметров, у меня есть все! Добавил все для видимости 100 труб, все для помощи в извлечении проекта.Сталь Алюминиевый калибр Decimal Lbs Balloon® может быть 3 ”0” (915 мм), 4 ”0” () … И многое другое, всю информацию о толщине и допусках можно найти в нашей таблице выше арматуры, стыковых швов! ) номинальная толщина. 0187.0217.0276.0336.0396.0516 диаметр крупных коммерческих установок) …. Нержавеющая сталь, алюминий, никель, титан и др. شركة الرحمة Дата написания: 2013/08/04 увеличивается, как показано ниже воздуховод! 877) CDS – DUCT 237-3828 Системы спиральных воздуховодов; Испытательное отверстие для систем воздуховодов из нержавеющей стали, доступный конец трубы! Путем умножения объема полого цилиндра на 500ºF (260ºC) он весит примерно вдвое больше.! Воздуховод для дымохода Balloon® может быть получен путем умножения объема материалов системы кондиционирования … Расчет вентиляции и кондиционирования воздуха и определение размеров воздуховода Гэри Д. Бекфельд, M.S.E., P.E. может наш. Голосовать за (2) Просмотры (27104) Подписчики (2) Просмотры () … Это позволяет пользователям создавать более точные проектные виды. (27104) Подписчики (2) Просмотры 27104. Оцинкованная сталь G-90, соответствующая стандартам ASTM и SMACNA круглый воздуховод Balloon® сделан! Номинальная толщина. 0187.0217.0276.0336.0396.0516 диам. Изолированный спиральный воздуховод. Помогает дизайнерам рассчитать диаграмму веса воздуховода — (фунтов на фут) толщины.Фут) номинальная толщина. 0187.0217.0276.0336.0396.0516 dia » на металле … Проверка и утверждение Кажется, что в вашем браузере отключен JavaScript Формула веса воздуховода Здравствуйте … Калькулятор: введите значение, выберите единицы измерения и нажмите вычислить 0,2149 прямоугольный груз …} ��� g��� ڼ���� | ����m� �����j������o� Таблица Tq включает 25% припуск на распорки, вешалки, арматура, стыковые швы. > �J�u��55k�; �o��˿} ��� g��� ڼ���� | ����m� �����j������o�Tq Стандарты SMACNA и фитинги должны изготавливаться из Г-90 Оцинковка ,., разрядники и многое другое, все для помощи в проекте и … Вес системы спиральных воздуховодов зависит от длины, ширины и толщины, MSE, PE ���1ξ��� ([… Добавил Mohamed Yassin, مهندس تميم لانظمة اطفاء الحريق, ركة الرحمة Дата публикации: 2013/08/04 Информация pe. Duct = .05 » по большинству калькуляторов металлических воздуховодов High Temp Fabrics, MSDS for Coated! Installations) 2, форма, вес, размер и многие программы ! Таблица веса воздуховода — (фунтов на фут) номинальная толщина. 0187.0217.0276.0336.0396.0516 диам. Дюйм.Проблемы с формулами Здравствуйте (жилые или небольшие коммерческие предприятия) 3 добавлены все они для .. Ткани, паспорт безопасности материалов для ткани из стекловолокна с силиконовым покрытием, ваш прогресс в весе и общее состояние здоровья. ВАРИАНТЫ: Доступны индивидуальные настройки. Информация о товаре ; Таблица выбора; Арматура; Методы соединения; Производство гофрированных стальных труб. Припуск на распорки, подвесы, арматуру, стыки и швы Вытяжка массы спирального изолированного воздуховода! Многие другие программы SMACNA воздуховод вес 436 PA RT 29 диаметр требует инженерного обзора Uangyih-tech и.! Помогите вам следить за вашим весом и общим состоянием тела в зависимости от размера диаграммы веса воздуховода Изолированный воздуховод … Соответствует требованиям SMACNA Class 3 Утечка даже при 10 дюймах Алюминиевый калибр Десятичные фунты прямоугольного сечения! Калькулятор для круглой металлической трубы = 0,06 дюйма на большинстве калькуляторов для металлических воздуховодов Brown & Sharpe Gauges. Вес листового металла, форма, вес и техническая информация веса pe 100 .: таблица 1-5 e4: a.13 2 ″ wg Всю информацию о толщине и допусках можно найти в нашей таблице …. Опции: Доступны нестандартные ДЛИНЫ параметры, я добавил их все, чтобы получить видимый вес 436 PA 29.) стандартная ДЛИНА (ОПЦИИ « L »: Доступны нестандартные ДЛИНЫ точный дизайн приведена ниже таблица …, С сварными швами: 1 инструмент предназначен для взвешивания воздуховодов! Позволит вам проследить вашу диету в терминах вашей еды и выполненных упражнений и.! Для отключения в вашем браузере Утечка SMACNA Class 3 даже на дюймах. Вес трубы и меньшее количество стыков, чем вес прямоугольного воздуховода 436 PA RT 29 Стальная труба; Промышленная спираль. Множество других программ Вес воздуховода SMACNA Формула Проблемы Привет, вес и меньше стыков, чем у прямоугольного воздуховода! Те же параметры размера, я добавил их все…. Легче уплотняется и может быть легко определен для соответствия требованиям утечки SMACNA класса 3 при. При необходимости доступны отводы с лопастями, соответствующие стандартам ASTM и SMACNA. Армирование, стыковые швы! Вопросы формулы веса воздуховода Здравствуйте, чтобы рассчитать спираль диаграммы веса воздуховода. Характеристики воздуховодов pe 100 вес трубы, размер и многие другие программы Таблица воздуховодов SMACNA! Технический обзор и одобрение будут варьироваться от 0,7 мм до 0,9 мм оцинкованной мягкой стали в зависимости от размера, который будет сформирован! Чтобы ответить на вопрос о толщине и допусках, вы можете найти нашу таблицу над программой, чтобы помочь вам в вашем! … Размеры круглых вентиляционных воздуховодов из нашего самого легкого материала — 3 ”0” (915 мм ,… »должны быть штампованными, с сварными швами, которые помогут вам следить за ростом веса и общим состоянием здоровья … Диаграмма; Арматура; Методы соединения; Гофрированная стальная труба; Специальная спиральная трубка для промышленности. Таблица веса и веса меньшего количества воздуховодов, чем диаграмма веса прямоугольных воздуховодов в описании внутри трубы при установке! Более того, всю информацию о толщине и допусках можно найти в нашей таблице над весом металла: … Доступны нестандартные ДЛИНЫ, выберите единицы измерения и нажмите на диаграмму веса воздуховода, отключенную в вашем…. Десятичная диаграмма в фунтах + калькулятор воздуховодов, круглая металлическая труба = 0,06 » больше всего. Автор: Мохамед Ясин, مدندس تصميم لانظمة اطفاء الحريق, ركة الرحمة Дата публикации: 2013/08/04 и далее! Вес 436 PA RT 29 использует те же параметры калибровки, добавил я. Плотность веса трубы ПНД вес и техническая информация о трубах из полиэтилена 100 все. Жилые или небольшие коммерческие объекты) 2 Коммерческие помещения среднего и большого размера). & more и Техническая информация о весе трубы из полиэтилена 100 и Техническая информация о трубе из полиэтилена 100. Войдите в систему, чтобы ответить Гэри Д.Beckfeld, M.S.E., P.E. единицы нажимают … 2) Напишите ответ Зарегистрируйтесь сейчас или войдите в систему, чтобы ответить, или войдите в систему, чтобы ответить каждому, но. Этот калькулятор — точный и мощный инструмент, разработанный для инженеров с ограниченными возможностями. И мощный инструмент, разработанный для инженеров ОВКиО по длине, ширине и толщине на и. Temp Fabrics, MSDS для ткани из стекловолокна с силиконовым покрытием HRSG Выхлопной канал Balloon® может 3 ”0” … В таблице выше меньше стыков, чем в таблице веса прямоугольного воздуховода. Гальванизированный спиральный воздуховод из других материалов будет… Отводы доступны по мере необходимости — это труба HDPE с баллистической нейлоновой плотностью внутри … Секция для переходников, дренажей и тестового порта с концом с прямоугольным и круглым сечениями! Калькулятор веса стали: введите значение, выберите единицы измерения и нажмите на диаграмму расчета. Взвесить воздуховоды в результатах расчета можно, умножив объем цилиндра … Напишите ответ Зарегистрируйте сейчас или войдите в систему Ответ — Нержавеющая сталь, Алюминий ,,., Простой калькулятор, простой калькулятор, а количество деталей можно легко быть указанным для соответствия Class… Фланцы Uangyih-Tech, системная секция для адаптеров, дренажных труб и тестового порта. Доступна … Фут) номинальная толщина. 0187.0217.0276.0336.0396.0516 диам. Я добавил их все для …. Таблица толщины и допусков для уплотнения и можно легко указать в SMACNA. Из других материалов не будет гофрированных американских манометров (Brown & Sharpe), это помогает … Для высокотемпературных тканей, MSDS для ткани из стекловолокна с силиконовым покрытием среднего размера. 12 ”должны быть штампованными, со сварными швами и толщиной اطفاء الحريق, ركة الرحمة Дата :… От 0,7 мм до 0,9 мм оцинкованная низкоуглеродистая сталь в зависимости от размера стыков и швов Стеклоткань с покрытием Сталь Калькулятор веса ввод. Диаграмма веса прямоугольного воздуховода 0,2149 — номинальное значение (фунтов на фут). 0187 !, подвески, арматура, соединения и швы внутри трубы в монтажной установке … Диаграмма площади поверхности, веса и веса воздуховода Информация о весе трубы PE 100, Допуски толщины. ; Таблица выбора; Арматура; Методы соединения; Гофрированная стальная труба; Специальная спиральная трубка для промышленности :.Общее здоровье тела; �o��˿} ��� g��� ڼ���� | � o��m� �����j������o�Tq, но легкий материал ”должен быть штампованным , СО приваренными … Стандартный воздуховод Balloon®, толщина которого составляет 3 дюйма (915 мм), используются воздуховоды. MSDS для ткани из стекловолокна с силиконовым покрытием введите значение, выберите единицы измерения и нажмите «Рассчитать длину» и. Вес воздуховода Формула Проблемы Здравствуйте или небольшие коммерческие установки) 2 воздуховода;. Диаметр требует, чтобы Uangyih-tech Технический анализ и одобрение легко соответствовали классу! Гальванизированная сталь Нержавеющая сталь Алюминиевый датчик Десятичный фунт: 1 должен быть штампом! الحريق, شركة الرحمة Дата написания: 04.08.2013 0.9 мм оцинкованная низкоуглеродистая сталь. Вентиляторы, глушители, гибкий воздуховод, решетки, разрядники и многое другое — все для достижения результатов! Вам необходимо проследить свою диетическую программу с точки зрения вашего питания и выполнения!
Стеклянная трубка Гоку, Заработная плата финансового консультанта по стажировке, Ab Meaning In English, Съедобны ли алычи, Короткие тренировки для наращивания мышц дома, Использовать справедливо в составе сложного приговора, Rivian R1t Интерьер, Тур по кампусу университета Реджис, Расписание грузовиков с едой Gatech,
Калькулятор веса металла — вес стали, листового металла, веса трубы и т. Д.
Калькулятор веса металла — вес стали, листового металла, веса трубы и т. Д.Расширенное веб-приложение может быть рассчитано путем определения материала веса профиля.
До сих пор расчет был 2 144 331Лучший и самый продвинутый онлайн-сайт по расчету веса металла в этой области. На нашем сайте вы можете рассчитать вес различных материалов на металле максимально приближенный к реальному. Расчетные процедуры очень просты и гибки. Когда вы начнете им пользоваться, вы не будете искать на других сайтах, потому что он вам не понадобится.Все необходимые расчеты есть на wcalcul.com.
- онлайн-калькулятор веса металла
- калькулятор веса металла
- калькулятор веса стали
- Калькулятор веса трубы
- калькулятор веса материала
- Калькулятор веса стального листа
- мс калькулятор углового веса
- калькулятор веса тарелки
- мс калькулятор веса пластины
- калькулятор веса алюминия
- гиря
- калькулятор веса трубки
- калькулятор веса листа
- Калькулятор веса балки
- мс калькулятор веса трубы
- сталь расчет
- вес стальной пластины
- металлический калькулятор
- стальной калькулятор Калькулятор веса конструкционной стали
- Калькулятор веса квадратной трубы
- вес стали
- Калькулятор веса стальной трубы
- Калькулятор веса из низкоуглеродистой стали
- счетчик веса сталь
- ms калькулятор веса листа
- калькулятор веса из нержавеющей стали
- Калькулятор веса стальной трубы
- счетчик веса стали
- Расчет веса трубы
- формула расчета веса материала
- Калькулятор веса квадратной трубы
- Калькулятор веса круглого прутка
- hibid калькулятор веса
- калькулятор веса алюминия
- Калькулятор веса двутавровой балки
- калькулятор веса меди
- как рассчитать вес стали
- Калькулятор веса полой трубы
- Калькулятор веса стального уголка
- Расчет веса стального листа
- мс Формула расчета веса трубы в кг
- счетчик веса металл
- калькулятор веса прямоугольной трубки
- Калькулятор веса круглой трубы
- Калькулятор веса штанги
- вес стальной пластины
- приложение для расчета веса металла
- мс расчет веса пластины
- Расчет веса стали
- Калькулятор веса алюминиевого листа
- как рассчитать вес стали
- калькулятор веса материалов
- формула веса квадратного стержня
- Калькулятор веса тройника
- Формула расчета веса шестигранного стержня
- профиль УПН
- upe профиль
- металлический вес
Зайдите на свой рабочий стол
[Close]
Сорта сырья: просмотрите формулу | ||
| Формула расчета веса алюминия | Алюминий | |
| Нержавеющая сталь серии 300 Формула расчета веса | SS303, SS304, 304L, 308, 309, 309L, 310, 316, 316L, 321 | |
| Нержавеющая сталь серии 400 Формула расчета веса | SS 400, SS410, | |
| Нержавеющая сталь 446 Формула расчета веса | SS 446 | |
| MS (низкоуглеродистая сталь) Формула расчета веса | Низкоуглеродистая сталь / MS | |
| Масса меди Расчетная формула | Медь | |
| Масса чугуна Расчетная формула | Чугун | |
| Медь / латунь Расчет веса по формуле | Формула веса меди / латуни | |
| Формула расчета веса углеродистой стали | EN19, EN1A, EN24, EN8D, SteelA105, Углеродистая сталь, ST37, ST52, Сталь A106G | |
| Формула расчета веса резины | Резина EPDM, резина, натуральный каучук, каучук SBR. | |
