Чаще их можно встретить внутри помещений. В основном ими освещают производственные площади промышленных объектов и склады.

Благодаря спектру свечения ДРВ-250 могут успешно применяться для досветки растений в тепличных условиях. Это касается только модели ДРВ-250.

Учитывая недостатки этих осветителей и скорое снятие их с производство данная технология освещения утрачивает свою актуальность.

Схема соединения лампы дрл с дросселем

Ртутная дуговая лампа высокого давления, является одно из разновидностей электрической лампы. Она широко используется, чтобы осветить крупные объекты, например, заводы, фабрики, складские помещения и даже улицы. Она обладает высокой отдачей света, но при этом не имеет высокой степени качества и светопередача довольно низкая.

Такие устройства обладают очень широким спектром мощности, от пятидесяти до двух тысяч ват, и работают от стандартной сети в 220 вольт, при частоте пятьдесят герц.

Устройство и принцип работы

Работа осуществляется благодаря пуско-регулирующему устройству, состоящему из индуктивного дросселя.

Схема устройства лампы ДРЛ

Состоит такое устройство из трёх основных компонентов:

• Цоколь  – является основанием и подключается к сети.
• Кварцевая горелка – центральный механизм прибора.
• Стеклянная колба – основная защитная оболочка из стекла.

Принцип работы такого устройства очень простой, к лампе подходит напряжение от сети. Ток, доходит к промежутку между одной и второй пар электродов, которые размещены на разных концах лампы. Благодаря небольшому расстоянию, газы легко ионизуются. После ионизации в промежутках между дополнительными электродами, ток поступает на основные, после чего лампа начинает светиться.

Различные виды

Максимально лампа разгорается примерно через семь-десять минут. Это обусловлено тем, что ртуть, которая излучает свет при зажигании, находится сгустком или налётом на стенках колбы и ей необходимо время разогреться. Период полного включения увеличивается спустя некоторое время при эксплуатации.

Классифицируют дрл ламы по форме цоколя, мощности, принципу установки. Очень часто их изготовляют с разного материала, что также может  являться классификацией устройств. Существуют разновидности с добавкой особых паров в конструкцию, например, такие как натриевые лампы, металлогалогенные и ксеноновые.

Существует разновидность с дополнительным излучением красного спектра света. Они называются дуговыми ртутно-вольфрамовыми. Их внешний вид абсолютно не отличается от стандартного устройства дрл 250, но в своей конструкции они имеют специальную накаливающуюся спираль, которая и добавляет красный спектр к световому потоку.

Схема подключения через дроссель

Чтобы лампа дрл работала исправно необходима правильная схема подключения данного устройства. Благодаря грамотной установке зажечь такую ламу не составит никаких проблем, и она будет работать всегда качественно и без сбоев.

К тому же неправильное подключение повышает риск, что устройство испортится и перегорит раньше времени или вообще, при первом включении.

Схема подключения довольно простая и представляет собой цепь последовательно соединённого дросселя и самого устройства ДРЛ 250. Подключение производится к сети 220 вольт и работает при стандартной частоте. По этому их без труда можно установить в домашнюю сеть. Дроссель работает стабилизатором и корректировщиком работы. Благодаря ему источник света не мигает, работает непрерывно и при нестабильном входящем напряжении световой поток остаётся неизменным.

Подключение ДРЛ через дросель

Бездроссельное подключение невозможно, так как лампа сразу сгорит. Для пуска, схема должна питаться довольно большим напряжением, которое иногда достигает отметки эквивалентной двум-трём входящим напряжениям.

Как ранее говорилось, загорается устройство дрл не сразу. В редких случаях полный разогрев и начало работы в полную мощность может быть спустя пятнадцать минут.

Проверяем работоспособность

Если после подключения ваша лампа не хочет работать либо работает неправильно, следует её проверить и провести тестирование и убедиться в её исправности. Для этого вам поможет специальный тестер или омметр.

С их помощью необходимо проверить все витки обмотки на разрыв или короткое замыкание между соседними витками. Если схема имеет разрыв, тогда сопротивление будет бесконечно большим и прибор покажет ненормальное значение. В таком случае необходимо полностью заменять обмотку.

Если же разрыва нету, но присутствует потеря изоляции из-за чего проходит короткое замыкание, сопротивление будет незначительно повышаться. Если небольшое количество витков взаимодействуют между собой, тогда повышение будет незначительным.

Если же замыкание происходит в обмотке дросселя, тогда повышения сопротивления практически не будет и на работу устройства это никак не повлияет. Проверив всю обмотку омметром, или тестером и не выявим никаких проблем, необходимо искать проблему в самой лампочке или в системе подачи электроэнергии.

Запускаем лампу без дросселя

Если вы хотите использовать модель дрл 250 как обычно устройство без применения стандартного дросселя, её можно подключить по специальной технологии.

Самым простым вариантом подключения, является покупка специальной дрл 250, которая может работать без дросселя. Она оснащена специальной спиралью, которая работает как стабилизатор и дополнительно разбавляет излучаемый свет.

Одним из вариантов не использовать дроссель, является подключение в схему обычной лампы накаливания. Она должна обладать той же мощность что и дрл, чтобы выдавать необходимое сопротивление и подавать напряжение на источник света дрл 250.

Ещё одним вариантом убрать дроссель из конструкции, является установка конденсатора или группы конденсаторов. Но в таком случае необходимо точно рассчитать выдаваемый ими ток. Он должен полностью соответствовать необходимому напряжению для работы.

Оценка статьи:

(

оценок, среднее:

из 5)

Вы здесь Главная » Освещение » Лампы » Схема подключения лампы ДРЛ и устройство лампы

Дуговая ртутная люминесцентная или люминофорная лампа чаще всего применяется в освещении открытых площадей, сельскохозяйственных территорий, а также производственных или складских помещений, вне зависимости от их размеров.

Правильная схема подключения лампы ДРЛ – гарантия долгой и беспроблемной работы такого современного осветительного прибора.

Устройство лампы ДРЛ

Основной принцип функционирования, а также непосредственно само устройство ДРЛ-ламп, относительно сложные, но именно это и помогает придавать современным осветительным приборам все необходимые качественные характеристики.

Горелка представлена тугоплавкими и обладающими химической стойкостью прозрачными материалами. Хорошо зарекомендовали себя современное кварцевое стекло или керамическое исполнение устройства. Внутренняя часть заполняется инертными газами с добавлением минимального количества ртути металлического типа.

Схема устройства лампы

В процессе подачи напряжения наблюдается возникновение тлеющего разряда, переходящего через определенный промежуток света в дуговой. Ограничение тока происходит при помощи сопротивления пускорегулирующих устройств.

Электрическим разрядом обуславливается появление хорошо различимого голубого или фиолетового излучения, возбуждающего свечение слоя люминофора, расположенного с внутренней стороны светопрозрачного баллона лампы.

В процессе горения отмечается сильный нагрев лампы, поэтому такой источник освещения применяется в приборах, оснащаемых термостойкими проводами и высококачественными патронами. Благодаря особому устройству, ДРЛ-лампа обладает высокими показателями световой отдачи, а также характеризуется повышенной устойчивостью к негативным внешним воздействиям.

Стабильная работоспособность сохраняется вне зависимости от внешних температурных показателей.

Стандартная мощность всех выпускаемых на сегодняшний день осветительных ДРЛ-приборов:

• 80Вт;
• 225Вт;
• 250Вт;
• 400Вт;
• 700Вт;
• 1000 Вт.

Средний срок эксплуатации качественного осветительного прибора этого типа от хорошо зарекомендовавших себя производителей составляет 10 тысяч часов. Некоторые недостатки, которыми характеризуется дуговая ртутная люминесцентная или люминофорная лампа, делают невозможным широкое применение такого источника света в жилых помещениях.

Важно помнить, что в процессе функционирования ДРЛ-лампы интенсивно образуется озон, поэтому в помещениях, освещаемых такими приборами, необходимо обеспечивать достаточную по производительности вентиляционную систему.

Основные функциональные части обычной лампы ДРЛ

Главные элементы современной дуговой ртутной люминесцентной или люминофорной лампы:

• цокольное основание, подключаемое к патрону осветительного прибора;
• кварцевая горелка, являющаяся центральным механизмом осветительного прибора;
• стеклянный баллон, служащий основной защитной оболочкой всех внутренних элементов.

Как и большинство традиционных ламп, ртутно-люминесцентный источник освещения представляет собой стеклянный баллон, в нижней части которого устанавливается цоколь с резьбой. Свечение происходит за счёт наличия ртутно-кварцевой горелки, которая имеет форму трубки и заполняется смесью на основе аргона и ртути.

Четырех-электродные лампы оснащаются основными и дополнительными электродами, которые соединяются с главными катодами посредством противоположных полярностей при наличии дополнительного угольного резистора. Добавочные электроды не только стабилизируют работу осветительного прибора, но также способствуют значительному упрощению процесса зажигания.

Основной функцией цокольной части является прием сетевой электроэнергии посредством точечного и резьбового элемента с контактов патрона, который вмонтирован в осветительный прибор.

На следующем этапе осуществляется передача электрической энергии на электроды.

Внутри кварцевой колбы присутствует пара ограничителей сопротивления, которые включены в одну цепь с дополнительными электродами.

Особенностью внутренней поверхности стеклянной колбы является слой люминофора, который и отвечает за свечение.

При выборе ДРЛ-лампы нужно обращать внимание на параметры, представленные напряжением питания, мощностью, световым потоком, продолжительностью свечения, видом цокольной части, габаритами и общим весом изделия.

Материал для ламп

Конструкцией ртутно-люминесцентного источника освещения предусматривается обязательное наличие стандартной стеклянной колбы, которая выступает в качестве барьера, отделяющего любые внешние неблагоприятные факторы от функциональной части, а также предотвращает их остывание.

Кроме всего прочего, на внутреннюю поверхность баллона наносится тонкий слой люминофора, легко преобразующего ультрафиолетовое излучение в красный спектр свечения.

Объединенные синие, красное и зеленое излучение обуславливают получение в результате традиционного белого свечения.

Схема подключения лампы ДРЛ через дроссель

Одним из основных отличий ДРЛ-ламп от остальных осветительных приборов является подключение к электрической сети посредством пускорегулирующей аппаратуры или ПРА, представленной дросселем. Это стабилизирующее устройство способствует преобразованию номинального сетевого напряжения в пусковое. Отсутствие дросселя спровоцирует практически мгновенное перегорание лампочки при включении.

Схематично такой вариант подключение можно представить в виде последовательного подсоединения дуговой ртутной люминесцентной или люминофорной лампы при помощи дросселя к электрической сети.

Схема подключения лампочки через дроссель

В большинстве своём, все современные и качественные светильники, относящиеся к категории ртутно-люминесцентных ламп, характеризуются наличием уже встроенной пускорегулирующей аппаратуры. Такие модели несколько дороже стандартных светильников.

Бюджетные модели необходимо снабжать дросселем самостоятельно. Любые дроссели функционируют в качестве стабилизатора, а также эффективно корректируют работу осветительного прибора.

Благодаря правильной работе пускорегулирующей аппаратуры, ртутно-люминесцентные лампы в процессе эксплуатации не мигают и работают в непрерывном режиме даже при наличии нестабильного входящего напряжения.

Следует отметить, что дроссель вырабатывает заложенный производителем ресурс в процессе эксплуатации значительно быстрее, чем сам ртутно-люминесцентный светильник, поэтому умение самостоятельно выполнить замену такого пускорегулирующего устройства очень актуально.

Заключение

Столбовые осветительные приборы, относящиеся к категории дуговых ртутных люминесцентных или люминофорных ламп, являются долговечным, очень эффективным и достаточно экономичным оборудованием, которое удачно сочетает в себе мощность и декоративный внешний вид.

Владельцами загородной недвижимости такие современные источники света ценятся очень высоко за возможность получить качественное освещение с минимальными затратами времени и денежных средств.

Видео на тему

Лампа освещения ДРЛ

Еще недавно лампа освещения ДРЛ (дуговая ртутная люминесцентная) была самой распространенной в уличных светильниках. Однако лампы ДНаТ по многим светотехническим характеристикам превосходят лампы освещения ДРЛ, но тем не менее сегодня на рынке у них большой выбор и они много где до сих пор применяются. В первую очередь это связано с цветопередачей, у ДРЛ белый дневной цвет, у ДНаТ оранжевый.

Принцип работы лампы освещения ДРЛ

Лампа освещения дуговая ртутная люминесцентная

1. – колба из стекла, наполненная парами ртути
2. – обыкновенный цоколь, может быть Е14, 27, 40
3. – горелка
4. – основные рабочие электроды
5. – поджигающий электрод
6. – резистор, ограничивающий пусковой ток

На основной и поджигающий электрод подается напряжение. Так как они между собой находятся близко, то образовывается тлеющий разряд и в нем возникает большое количество свободных электронов и положительных ионов. Это тем самым вызывает разряд между рабочими электродами, и он преобразовывается в дугу и разряд, излучающий сильное ультрафиолетовое излучение. Оно не создает видимый для человеческого глаза свет. По этой причине на внутренней стороны колбы нанесен слой люминофора, который при помощи эффекта люминесценции создает освещение, которое мы знаем и видим.

Освещенность ртутной люминесцентной лампы прямо пропорциональна напряжению питающей электрической сети. При его понижении на 10 %, освещенность уменьшается на 20 – 25 %. Если напряжение уменьшается до 80 % от номинального (220 В ). то она может не зажечься, а работающая может погаснуть. При работе она сильно нагревается. По этой причине рекомендуется использовать при подключении патрона в светильниках термостойкие провода. Во время включения в ней проходит большой ток, и пары ртути постепенно переходят в газообразное состояние. Стабилизация процессов до рабочего длиться 10 – 15 минут. Так же стоит отметить, что чем ниже температура, тем дольше она будет разгораться. Если пропало напряжение, и лампа потухла, то она не включится заново, пока не остынет.

Рис.2. Светотехнические характеристики

Как видно из таблицы, энергоэффективность ламп ДРЛ (50 – 60 Люмен/Ватт ) существенно меньше ДНаТ (80 – 120 Люмен/Ватт ). Но, тем не менее, они широко применяются для освещения дворовых территорий, улиц, садов, парков, а так же для подсветки домов и зданий. Основной тип светильников, где они используются, это ЖКУ.

Рис. 3. Подключение дросселя

Если ее включить без подключения дросселя ДРЛ, то она перегорит. Выбор дросселя осуществляется в соответствии с ее мощностью. Самая распространенная мощность 125, 250, 400 Вт. Дроссель уменьшает пусковой ток, а конденсатор компенсирует реактивную составляющую мощности, что экономит электроэнергию до 50 %. Дроссель и конденсатор это пускорегулирующая аппаратура, которая идет в комплекте со светильником.

В последнее время в продаже появились лампы освещения ДРЛ прямого включения, то есть включается в сеть без дросселя.

Так как внутри ДРЛ находятся пары ртути, то к ее хранению предъявляются особые требования.

Для чего нужен дроссель для ламп дневного света, ДРЛ, ДНаТ ?

Газоразрядные источники света уверенно завоевали свою потребительскую нишу благодаря мощному свечению, экономности, долгому сроку службы и простоте использования.

Существует много разновидностей данного типа электроосветительных приборов:

Данные осветительные электроприборы отличаются по принципу действия, использованию материалов и химических элементов, внутреннему давлению, светимости, спектру, яркости и мощности. Общим признаком газоразрядных ламп является непостоянство сопротивления (соответственно тока) при запуске и работе.

дросселя для ламп

Поэтому, для ограничения рабочего тока данных источников света применяют балласт (пускорегулирующий аппарат, ПРА), который может быть электронным (ЭПРА), или электромагнитным (ЭмПРА), выполненным в виде дросселя (катушки индуктивности).

Изменчивое сопротивление газоразрядных ламп

Вначале нужно более подробно рассмотреть, зачем для газоразрядных ламп дневного света нужен дроссель. Независимо от типа подобных осветительных электроприборов, в момент запуска они обладают очень большим сопротивлением.

схема подключения лампы дневного света

При розжиге лампы происходит электрический пробой в атмосфере инертных газов, насыщенных парами ртути или натрия, и других добавочных элементов, после чего возникает тлеющий или дуговой разряд.

Сопротивление ионизированного вследствие разряда газа уменьшается в десятки раз, соответственно возрастает протекающий в нём ток. Если данный ток не ограничить, то чрезмерное тепловыделение в доли секунд перегреет находящиеся внутри газы, и выведет электроосветительный прибор из строя, или даже приведёт к взрыву лампу дневного света (ДРЛ, ДНаТ). Чтобы этого не случалось, последовательно в цепь подключения добавляют сопротивление.

Применение активного сопротивления крайне нецелесообразно, ввиду больших потерь электроэнергии на тепловыделение. Поэтому используют электронную схему или дроссель. В идеале, дроссель не имеет активного сопротивления, поэтому он мощности не потребляет, накапливая и отдавая энергию в цепь.

Физические характеристики катушки индуктивности

При неизменной частоте сети, питающей лампы дневного света, реактивное сопротивление подключённого последовательно дросселя зависит от его индуктивности, которое измеряется в международных физических единицах Генри (Гн). Через индуктивность 1 Гн, при напряжении в 1 В, в первую секунду протекает ток 1А.

Индуктивность обмотки дросселя зависит от квадрата числа количества витков, конструкции и поперечного сечения сердечника магнитопровода, а также от его качества и электромагнитного насыщения.

Поскольку витки обмотки обладают также активным сопротивлением, которое зависит от поперечного сечения обмоточного провода, то при расчёте дросселей для ДРЛ, ДНаТ, или люминесцентных ламп дневного света учитывается их мощность, от которой зависит рабочий ток. Соответственно, габариты дросселя напрямую зависят от мощности подключаемой газоразрядной лампы.

Схемы подключения дросселя и газоразрядных источников света

Наиболее простой является схема подключения дросселя для ДРЛ лампы, в которой для запуска конструктивно предусмотрены дополнительные электроды, с помощью которых создается предварительная ионизация газа, необходимая для возникновения тлеющего разряда, переходящего в электрическую дугу.

В данном случае индуктивное сопротивление служит для ограничения рабочего тока ДРЛ лампы.

Дроссель для люминесцентных ламп также подключается последовательно с катодами, но в данной схеме используется также такое свойство катушек индуктивности, как самоиндукция – возникновение большого импульса напряжения при разрыве цепи на контактах стартера, который используется для нагрева нитей накала.

Лампа ДНаТ, в отличие от других источников дневного света, имеющих люминесцентное покрытие внутри колбы, благодаря парам натрия, испускает излучение в видимом спектре, из-за чего повышается КПД электроосветительного прибора.

Конструктивно светящаяся керамическая трубка данной лампы отличается от аналогичной в ДРЛ, что требует дополнительного импульса для розжига дуги.

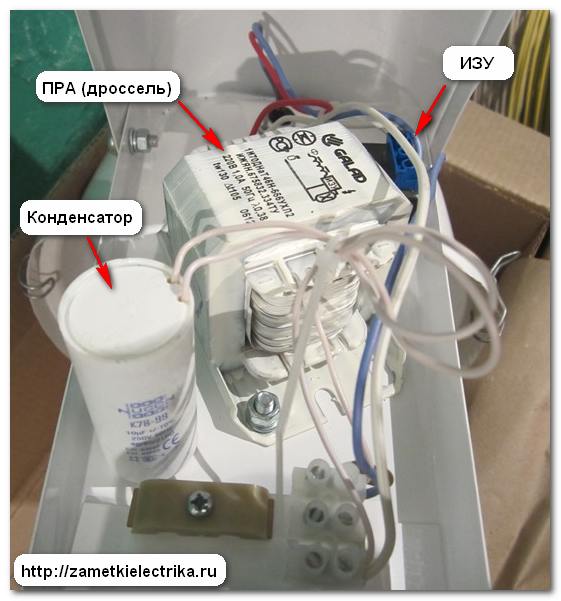

Поэтому дроссель для ДНаТ подключается вместе с импульсным зажигающим устройством (ИЗУ).

схема подключения ДНаТ

Компенсирующий конденсатор

Во всех схемах присутствует подключённый параллельно конденсатор, который служит для компенсации реактивных потерь на дросселе, уменьшая общее энергопотребление. В таблице указаны рекомендуемые номиналы компенсирующих конденсаторов относительно мощности некоторых видов ламп.

Конденсаторы не должны быть электролитическими, рассчитанными на напряжение не менее 400В. Нужно помнить, что увеличение выше емкости выше указанных параметров не приведёт к уменьшению потерь энергии, но может вызвать резонанс в образующемся автоколебательном контуре, что приведёт к импульсам напряжения и миганию лампы.

Уменьшение емкости не даст ожидаемой компенсации реактивных потерь и экономии электроэнергии.

Внешний вид ЭмПРА

Конструктивно дроссели очень похожи на трансформаторы, к тому же, они могут иметь выводов больше двух, что делает затруднительной визуальную идентификацию устройства без наличия обозначения на его корпусе.

Фактически, трансформатор, с используемой одной обмоткой является дросселем. Чтобы проверить тип устройства, нужно воспользоваться мультиметром – если выводы являются ответвлениями одной обмотки, то все они должны прозваниваться с разными показаниями сопротивления.

Часто равнозначные обмотки трансформатора включаются последовательно во входную и выходную цепь питания лампы дневного света или ДРЛ, ДНаТ, выполняя функции дросселя.

При прозвонке такого дросселя сопротивление обмоток должно быть одинаково. Проверить ЭмПРА на наличие межвиткового замыкания можно только с помощью мультиметра, имеющего возможность измерения индуктивности.

В разобранном виде ЭмПРА

Если измеренная индуктивность меньше чем паспортное значение, то внутри обмотки имеется межвитковое замыкание. Использовать такой ЭмПРА нельзя, так как уменьшенная индуктивность обладает меньшим реактивным сопротивлением, что неминуемо приведёт к выходу из строя любую из подключённых ламп дневного света, будь-то люминесцентная, ДРЛ, ДНаТ и т.д.

Похожие статьи

Как проверить работоспособность конденсатора мультиметром

Электрические новогодние гирлянды

Освещение в бане собственными силами

Правильное подключение лампы ДРЛ

Ртутная дуговая лампа высокого давления, является одно из разновидностей электрической лампы. Она широко используется, чтобы осветить крупные объекты, например, заводы, фабрики, складские помещения и даже улицы. Она обладает высокой отдачей света, но при этом не имеет высокой степени качества и светопередача довольно низкая.

Такие устройства обладают очень широким спектром мощности, от пятидесяти до двух тысяч ват, и работают от стандартной сети в 220 вольт, при частоте пятьдесят герц.

Устройство и принцип работы

Работа осуществляется благодаря пуско-регулирующему устройству, состоящему из индуктивного дросселя.

Схема устройства лампы ДРЛ

Состоит такое устройство из трёх основных компонентов:

• Цоколь – является основанием и подключается к сети.
• Кварцевая горелка – центральный механизм прибора.
• Стеклянная колба – основная защитная оболочка из стекла.

Принцип работы такого устройства очень простой, к лампе подходит напряжение от сети. Ток, доходит к промежутку между одной и второй пар электродов, которые размещены на разных концах лампы. Благодаря небольшому расстоянию, газы легко ионизуются. После ионизации в промежутках между дополнительными электродами, ток поступает на основные, после чего лампа начинает светиться.

Максимально лампа разгорается примерно через семь-десять минут. Это обусловлено тем, что ртуть, которая излучает свет при зажигании, находится сгустком или налётом на стенках колбы и ей необходимо время разогреться. Период полного включения увеличивается спустя некоторое время при эксплуатации.

Классифицируют дрл ламы по форме цоколя, мощности, принципу установки. Очень часто их изготовляют с разного материала, что также может являться классификацией устройств. Существуют разновидности с добавкой особых паров в конструкцию, например, такие как натриевые лампы, металлогалогенные и ксеноновые.

Существует разновидность с дополнительным излучением красного спектра света. Они называются дуговыми ртутно-вольфрамовыми. Их внешний вид абсолютно не отличается от стандартного устройства дрл 250, но в своей конструкции они имеют специальную накаливающуюся спираль, которая и добавляет красный спектр к световому потоку.

Схема подключения через дроссель

Чтобы лампа дрл работала исправно необходима правильная схема подключения данного устройства. Благодаря грамотной установке зажечь такую ламу не составит никаких проблем, и она будет работать всегда качественно и без сбоев.

К тому же неправильное подключение повышает риск, что устройство испортится и перегорит раньше времени или вообще, при первом включении.

Схема подключения довольно простая и представляет собой цепь последовательно соединённого дросселя и самого устройства ДРЛ 250. Подключение производится к сети 220 вольт и работает при стандартной частоте. По этому их без труда можно установить в домашнюю сеть. Дроссель работает стабилизатором и корректировщиком работы. Благодаря ему источник света не мигает, работает непрерывно и при нестабильном входящем напряжении световой поток остаётся неизменным.

Подключение ДРЛ через дросель

Бездроссельное подключение невозможно, так как лампа сразу сгорит. Для пуска, схема должна питаться довольно большим напряжением, которое иногда достигает отметки эквивалентной двум-трём входящим напряжениям.

Как ранее говорилось, загорается устройство дрл не сразу. В редких случаях полный разогрев и начало работы в полную мощность может быть спустя пятнадцать минут.

Проверяем работоспособность

Если после подключения ваша лампа не хочет работать либо работает неправильно, следует её проверить и провести тестирование и убедиться в её исправности. Для этого вам поможет специальный тестер или омметр.

С их помощью необходимо проверить все витки обмотки на разрыв или короткое замыкание между соседними витками. Если схема имеет разрыв, тогда сопротивление будет бесконечно большим и прибор покажет ненормальное значение. В таком случае необходимо полностью заменять обмотку.

Если же разрыва нету, но присутствует потеря изоляции из-за чего проходит короткое замыкание, сопротивление будет незначительно повышаться. Если небольшое количество витков взаимодействуют между собой, тогда повышение будет незначительным.

Если же замыкание происходит в обмотке дросселя, тогда повышения сопротивления практически не будет и на работу устройства это никак не повлияет. Проверив всю обмотку омметром, или тестером и не выявим никаких проблем, необходимо искать проблему в самой лампочке или в системе подачи электроэнергии.

Запускаем лампу без дросселя

Если вы хотите использовать модель дрл 250 как обычно устройство без применения стандартного дросселя, её можно подключить по специальной технологии.

Самым простым вариантом подключения, является покупка специальной дрл 250, которая может работать без дросселя. Она оснащена специальной спиралью, которая работает как стабилизатор и дополнительно разбавляет излучаемый свет.

Одним из вариантов не использовать дроссель, является подключение в схему обычной лампы накаливания. Она должна обладать той же мощность что и дрл, чтобы выдавать необходимое сопротивление и подавать напряжение на источник света дрл 250.

Ещё одним вариантом убрать дроссель из конструкции, является установка конденсатора или группы конденсаторов. Но в таком случае необходимо точно рассчитать выдаваемый ими ток. Он должен полностью соответствовать необходимому напряжению для работы.

Источники:

Потребность общества в осветительных устройствах большой мощности свечения и одновременно экономичных в потреблении электроэнергии, а также долговечных в эксплуатации удовлетворяют производители ламп ДРЛ и других газоразрядных ламп. Их применяют для освещения большой территории, объектов хранения материалов, зданий заводов. Лампа ДРЛ может иметь разброс мощности от 50 до 2 000 ватт, а подключается к однофазной электрической сети с напряжением 220 вольт и частотой 50 герц.

Для чего нужен дроссель?

Дроссель для ДРЛ-ламп применяется для пуска, на рынке есть разные виды осветительных устройств, в которых он используется:

1. Лампы люминесцентные и ультрафиолетового освещения.

   Ультрафиолетовая лампа

2. Разного вида дуговые ртутные осветительные приборы: ДРТ, ДРЛ, ДРИЗ, ДРШ, ДРИ.

   Дуговые ртутные лампы

3. Дуговые натриевые лампы: ДНаМТ, ДНаС, ДНаТ.

   Дуговая натриевая лампа

Все осветительные устройства имеют отличия в принципе получения светового потока, есть и другие различия:

• в их устройстве применяются разные материалы;
• отличаются наличием химических элементов;
• внутри колб давление по собственным параметрам каждого осветительного устройства;
• они различны по мощности и яркости светового потока.

Объединяет эти виды ламп непостоянная величина пускового тока и сопротивления в процессе пуска и дальнейшей работы.

Для того чтобы ограничить величину рабочего тока, в осветительных устройствах этого вида применяют разного вида балласт: ЭПРА, ПРА и ЭмПРА, которые представляют собой катушки индуктивности (дроссели). В момент пуска каждое устройство этого типа имеет высокое значение сопротивления; когда осветительный прибор разжигается, происходит процесс электропробоя в среде инертного газа, которым наполнена лампа (ртутный или натриевый пар), и возникает дуговой разряд.

Схема подключения:

Розжиг лампы:

В процессе, когда происходит зажигание лампы, ионизированный газ теряет сопротивление от дугового разряда в несколько десятков раз, и по этой причине возрастает ток, идет выделение тепла. Если не ограничивать величину тока, он мгновенно создаст перегретую газовую среду, что приведет к поломке осветительного устройства, его повреждению изнутри. Для предотвращения этого в цепь прибора освещения включают сопротивление (дроссель).

Физические параметры и схема подключения дросселя

Последовательно включенный дроссель ДРЛ имеет реактивное сопротивление, величина которого зависит от катушки индуктивности: один генри пропускает один ампер тока, когда напряжение – один вольт.

Дроссель

К параметрам катушки индуктивности относятся:

• квадрат используемой медной проволоки;
• количество витков;
• какой сердечник и величина поперечного сечения магнитопровода;
• какое электромагнитное насыщение.

Катушка индуктивности имеет активное сопротивление, которое всегда учитывается, когда проводится расчет балласта для каждого типа прибора освещения этого вида с учетом его мощности, от этого зависят габаритные размеры дросселя.

Рассмотрим простую схему включения балласта, когда в конструкции лампы ДРЛ предусмотрены электроды (дополнительные) для процесса возникновения тлеющего разряда, переходящего в электродугу.

Схема подключения лампы ДРЛ

В этом случае индуктивность ограничивает величину рабочего тока в осветительном устройстве.

Балласт для люминесцентных ламп

Конструктивно люминесцентный прибор освещения для пуска использует дроссель ПРА, в новых видах этого осветительного устройства применяется ЭПРА, это электронный вид пускорегулирующего аппарата. Задачей этого устройства является сдерживание возрастающего значения тока на одном уровне, который поддерживает необходимое напряжение на электродах внутри осветительного прибора.

Рассмотрим, как работает балласт для люминесцентных светильников. Когда его подключают, в цепи между параметрами напряжения и тока происходит сдвиг фаз, отставание характеризуется коэффициентом мощности, cos φ. Когда рассчитывается активная нагрузка, эту величину надо учитывать, так как при маленьком значении этого параметра нагрузка растет, по этой причине в схему пуска включается и конденсатор, который выполняет компенсационную функцию.

Схема включения

Специалисты по параметрам потери мощности различают несколько исполнений этих осветительных устройств:

• обычный вид исполнения, с литерой D;
• пониженный вид исполнения, с литерой B;
• низкий вид исполнения, с литерой C.

Применение балласта имеет свои положительные моменты:

• осветительное устройство работает в безопасном режиме, необходимо использовать и стартер для пуска;
• появляется способность сдерживать значение тока на установленном уровне;
• световой поток становится намного стабильнее, хотя полностью мерцание убрать нет возможности;
• стоимость такого исполнения светильника доступна для широкого потребления.

Схема включения люминесцентного прибора освещения через балласт и стартер

Подключение ламп с применением конденсатора с компенсационной функцией

Существует способ подключения люминесцентного прибора освещения без использования балласта, но для этого необходимо в два раза повысить сетевое напряжение с выпрямленным током, а вместо балласта использовать лампу с нитью накаливания. Схема такого включения:

Подключение люминесцентного прибора без использования балласта

Как самостоятельно сделать дроссель?

Благодаря своим параметрам дуговые приборы освещения мощностью 250 или 125 ватт применяются обществом для освещения следующих помещений:

• гаражные кооперативы;
• дачные участки;
• загородный дом.

Купить устройство освещения этого вида можно в магазине или на рынке, часто возникает проблема, как найти дроссель для ламп ДРЛ, стоимость дросселя может быть выше самой лампы из-за конструктивных особенностей и наличия медной проволоки.

Решить этот вопрос помогут народные идеи изготовления балласта для лампы ДРЛ 250 из других материалов: три дросселя для лампы дневного света при мощности лампы 40 ватт или же два дросселя от лампы дневного света мощностью в 80 ватт. В нашем случае для того чтобы зажечь лампу ДРЛ, используя самодельный балласт, сделанный своими руками, рекомендуется применить два дросселя мощностью 80 ватт и один балласт мощностью 40 ватт, соединение показано на фото.

Подключение лампы ДРЛ с самодельным балластом

Из схемы видно, что все балласты образуют один дроссель, собрать пусковой балласт можно в общий ящик. Важно! Особенное внимание нужно уделить контактам на дросселях, они должны быть надежными, чтобы не нагревались и не искрились.

Как можно запустить ДРЛ-лампу без дросселя?

Существует возможность пуска дугового устройства освещения 250 ватт без балласта, но для этого необходимо применить другую технологию включения прибора. Специалисты рекомендуют вариант покупки специальной лампы ДРЛ 250, у которой есть способность включения без балласта (дросселя), когда в конструкцию лампы добавляется спираль, в задачу которой входит разбавлять световой поток.

Еще народными умельцами применяется способ пуска ламп этого вида с использованием набора конденсаторов, но в этом случае надо точно знать величину получаемого тока. Также применяют пуск ламп ДРЛ с использованием простой лампы, но только при условии, что она имеет одинаковую мощность с ДРЛ-лампой.

otoplenie-help.ru

Лампа ДРЛ » схема подключения, характеристики, устройство, работа.

Тема: схема подлючения, характеристики, устройство, работа лампы ДРЛ.

Лампа ДРЛ (Дуговая Ртутная Лампа) — дуговая ртутная люминофорная лампа высокого давления. Это одна из разновидностей электрических ламп, что широко используется для общего освещения объёмных территорий таких как заводские цеха, улицы, площадки и т.д. (где не предъявляется особые требования к цветопередаче ламп, но требуется от них высокой светоотдачи). Лампы ДРЛ имеют мощность 50 — 2000 Вт и изначально рассчитаны на работу в электрических сетях переменного тока с напряжением питания 220 В. (частота 50 Гц.). Для работы лампы необходимо пуско-регулирующее устройство в виде индуктивного  дросселя.

Теперь, что касается устройства лампы ДРЛ. Дуговая ртутная лампа (ДРЛ) состоит из трёх основных функциональных частей: цоколь, кварцевая горелка и стеклянная колба.

Цоколь предназначен для приема электроэнергии из сети, по средствам соединения контактов лампы (один из которых резьбовой, а второй — точечный) с контактами патрона, после чего происходит передача переменного электричества непосредственно на электроды самой горелки ДРЛ лампы (дуговой ртутной лампы электрической).

Кварцевая горелка является основной функциональной частью лампы ДРЛ. Она представляет собой кварцевую колбу, у которой по бокам располагаются по 2 электрода. Два из них основных и два — дополнительные. Пространство горелки заполнено инертным газом «аргона» (для изоляции теплообмена между горелкой и средой) и капелькой ртути.

Стеклянная колба — это внешнюю часть лампы. Внутри неё помещена кварцевая горелка, к которой от контактного цоколя подходят проводники. Из колбы выкачивают воздух и закачивают в ней азот. И ещё один немаловажный элемент, что находится в стеклянной колбе, это 2 ограничивающих сопротивления (подсоединенные к дополнительным электродам). Внешняя стеклянная колба с внутренней стороны покрыта люминофором.

Первые варианты ламп ДРЛ имели только два электрода, что требовало для поджога лампы ДРЛ дополнительное устройство запуска (через высоковольтный импульсный пробой газового промежутка кварцевой горелки). Данный вид ламп был снят с производства и заменён на четырёх электродный аналог, для работы которого нужен только дроссель.

Основные характеристики ламп ДРЛ:

Работа лампы ДРЛ: на лампу подаётся сетевое напряжение, оно подводится к промежутку между основным и дополнительным электродом, что расположены с одной стороны кварцевой горелки и на такую же пару, расположенную на другой стороне горелки. Вторым промежутком, между которых сосредотачивается сетевое напряжение, это расстояние между основными электродами кварцевой горелки, находящихся на противоположных её сторонах.

Расстояние между основным и дополнительным электродом невелико, это позволяет при подаче напряжения легко ионизировать данный промежуток газа. Ток на данном участке обязательно ограничивается сопротивлениями, стоящие в цепи дополнительных электродов перед входом проволочных проводников в кварцевую горелку. После того как на обоих концах кварцевой горелки произошла ионизация, она постепенно перебрасывается на промежуток между основными электродами, тем самым обеспечивая дальнейшее горение лампы ДРЛ.

Максимальное горение лампы ДРЛ наступает спустя около 7 минут. Это обусловлено тем, что в холодном состоянии ртуть, находящаяся в кварцевой горелки находится в виде капельки или налёта на стенках колбы. После запуска, ртуть под воздействием температуры медленно испаряется, постепенно улучшая качество разряда между основными электродами. После того как вся ртуть перейдёт в пары (газ), лампа ДРЛ выйдет на номинальный режим работы и максимальную светоотдачу. Также ещё следует добавить, что при выключении лампы ДРЛ повторное включение невозможно, пока лампа полностью не остынет. Это является одним из недостатков ламы, поскольку появляется зависимость от качества электроснабжения.

ДРЛ лампа довольно чувствительна к температуре и поэтому в её конструкции предусмотрена внешняя стеклянная колба. Она выполняет две функции: во-первых, служит барьером между внешней средой и кварцевой горелкой, предотвращая остывание горелки (находящийся внутри колбы азот препятствует теплообмену), а во-вторых, поскольку при внутреннем разряде излучается не весь видимый спектр (только ультрафиолет и зелёный цвет), то люминофор, лежащий тонким слоем на внутренней стороне стеклянной колбы, преобразует ультрафиолет в спектр красного свечения. В результате объединения синего, зелёного и красного излучения образуется белое свечение лампы ДРЛ.

Подключение к электросети четырех электродной лампы осуществляется через дроссель. Дроссель подбирается в соответствии с мощностью ДРЛ лампы. Роль дросселя — ограничивать ток, питающий лампу. Если включить лампу без дросселя, то она моментально сгорит, поскольку через неё пройдёт слишком большой электроток. В схему подключения желательно добавить конденсатор (не электролитический). Он будет влиять на реактивную мощность, а это сэкономит электроэнергию в два раза.

Дроссель ДРЛ-125 (1.15А) = конденсатор 12 мкф. (не меньше 250 В.)

Дроссель ДРЛ-250 (2.13А) = конденсатор 25 мкф. (не меньше 250 В.)

Дроссель ДРЛ-400 (3.25А) = конденсатор 32 мкф. (не меньше 250 В.)

P.S. Лампа ДРЛ содержит внутри капельки ртути, если разобьется кварцевая колба, то пары ртути развеются в помещении на 25 м.кв. Обращайтесь с лампой ДРЛ осторожно.

electrohobby.ru

принцип работы, схема подключения ДРЛ

Еще недавно лампа освещения ДРЛ (дуговая ртутная люминесцентная) была самой распространенной в уличных светильниках. Однако лампы ДНаТ по многим светотехническим характеристикам превосходят лампы освещения ДРЛ, но тем не менее сегодня на рынке у них большой выбор и они много где до сих пор применяются. В первую очередь это связано с цветопередачей, у ДРЛ белый дневной цвет, у ДНаТ оранжевый.

Принцип работы лампы освещения ДРЛ

Лампа освещения дуговая ртутная люминесцентная

1. – колба из стекла, наполненная парами ртути
2. – обыкновенный цоколь, может быть Е14, 27, 40
3. – горелка
4. – основные рабочие электроды
5. – поджигающий электрод
6. – резистор, ограничивающий пусковой ток

Принцип работы

На основной и поджигающий электрод подается напряжение. Так как они между собой находятся близко, то образовывается тлеющий разряд и в нем возникает большое количество свободных электронов и положительных ионов. Это тем самым вызывает разряд между рабочими электродами, и он преобразовывается в дугу и разряд, излучающий сильное ультрафиолетовое излучение. Оно не создает видимый для человеческого глаза свет. По этой причине на внутренней стороны колбы нанесен слой люминофора, который при помощи эффекта люминесценции создает освещение, которое мы знаем и видим.

Особенности работы

Освещенность ртутной люминесцентной лампы прямо пропорциональна напряжению питающей электрической сети. При его понижении на 10 %, освещенность уменьшается на 20 – 25 %. Если напряжение уменьшается до 80 % от номинального (220 В), то она может не зажечься, а работающая может погаснуть. При работе она сильно нагревается. По этой причине рекомендуется использовать при подключении патрона в светильниках термостойкие провода. Во время включения в ней проходит большой ток, и пары ртути постепенно переходят в газообразное состояние. Стабилизация процессов до рабочего длиться 10 – 15 минут. Так же стоит отметить, что чем ниже температура, тем дольше она будет разгораться. Если пропало напряжение, и лампа потухла, то она не включится заново, пока не остынет.

Рис.2. Светотехнические характеристики

Как видно из таблицы, энергоэффективность ламп ДРЛ (50 – 60 Люмен/Ватт)  существенно меньше ДНаТ (80 – 120 Люмен/Ватт). Но, тем не менее, они широко применяются для освещения дворовых территорий, улиц, садов, парков, а так же для подсветки домов и зданий. Основной тип светильников, где они используются, это ЖКУ.

Схема подключения

Рис. 3. Подключение дросселя

Если ее включить без подключения дросселя ДРЛ, то она перегорит. Выбор дросселя осуществляется в соответствии с ее мощностью. Самая распространенная мощность 125, 250, 400 Вт. Дроссель уменьшает пусковой ток, а конденсатор компенсирует реактивную составляющую мощности, что экономит электроэнергию до 50 %. Дроссель и конденсатор это пускорегулирующая аппаратура, которая идет в комплекте со светильником.

В последнее время в продаже появились лампы освещения ДРЛ прямого включения, то есть включается в сеть без дросселя.

Так как внутри ДРЛ находятся пары ртути, то к ее хранению предъявляются особые требования.

stroymasterok.com

Подключение ДРЛ — Ремонт220

Автор Светозар Тюменский На чтение 2 мин. Просмотров 787 Опубликовано 10 марта

ДРЛ (дуговые ртутные лампы) имеют очень высокую световую отдачу (до 60 лм/Вт), эффективно работают при установке на большой высоте (более 4 м), поэтому с успехом применяются для освещения улиц, цехов предприятий, т. е. больших площадей.

Схема подключения ДРЛ представляет собой цепь  из последовательно соединённых  дросселя и самой ДРЛ, подключенных к сети переменного тока  ~ 220 вольт. Полярность подключения роли не играет.

Дроссель в этой схеме служит для стабилизации работы ДРЛ.

Подключение ДРЛ напрямую, без дросселя не допускается – в этом случае лампа  просто сгорит. Эти лампы имеют большой пусковой ток, иногда превышающий номинальный в 2,5 раза.

Устройство ДРЛ:

1 – колба

2 – кварцевая горелка

3 – рабочий электрод

4 – резистор

5 – зажигающий электрод

6 – экран

7 – цоколь

При включении ДРЛ разгораются не сразу – процесс может длиться 5 мин и более, как и при повторном включении работающей лампы – она должна остыть (5 – 15 мин).

Технические характеристики, выпускаемых ДРЛ:

Схема подключения ДРЛ (светильника)

Обзор: Как правильно подключать (собрать) комплект ДНАТ с конденсатором

remont220.ru

Подключение к сети ламп ДНаТ и ДРЛ

Первыми электрическими источниками света, появившимися в конце XIX века, были газоразрядные лампы. Дуга в них горела на открытом воздухе, в котором присутствует кислород. Поэтому время их работы было небольшим, всего несколько часов, а свечение неустойчивым.

Однако идея эта оказалась очень продуктивной, ведь КПД газоразрядных ламп в пять-шесть раз выше, чем ламп накаливания. Поэтому в середине прошлого века, после достижения необходимого технологического уровня, сначала появились газоразрядные лампы низкого давления, а потом и высокого.

Средой распространения электрического разряда в них является инертный газ, обычно аргон. А для увеличения ее электрической проницаемости к нему добавляют соли металлов – ртути или натрия.

Дуговые лампы высокого давления

Повышение давления среды, в которой распространяется электрический заряд и возникает светящаяся дуга, позволяет получить более интенсивный световой поток, затратив на это меньшую энергию. Для примера: светоотдача натриевых ламп низкого давления не превышает 100 люмен на ватт, а у ламп высокого давления это значение более 200 люмен на ватт. Поэтому их используют для наружного освещения или в помещениях большой площади – теплицах, ангарах, производственных цехах.

Принципиальное устройство ртутных и натриевых дуговых ламп высокого давления имеет много схожих черт, но есть и различия, из-за которых схема подключения натриевой лампы иная, чем у ртутной. И они не взаимозаменяемы. Отличить эти осветительные приборы друг от друга можно как по обозначению, так и внешне. ДРЛ – дуговая ртутная лампа, ДНаТ – дуговая натриевая трубчатая. А внешние отличия станут вам понятны из разбора их устройства. Итак, они состоят из следующих элементов:

• Газовой горелки.
• Набора электродов.
• Внешней колбы.
• Цоколя.

Газовая горелка

В обоих случаях она выполняется в виде трубки из жаропрочного кварцевого стекла. Но у ДРЛ ее размеры больше, чем у ДНаТ. Из-за высокой химической активности натрия в состав стекла горелки вводят алюминиевые квасцы – Al₂O₃. Внутрь горелки закачан инертный газ – аргон – под давлением 100-150 кПа. А также находится ртуть или натриевая амальгама (сплав Na и Hg).

Набор электродов

У ламп ДРЛ их четыре: два основных и два поджигающих. Пары расположены на противоположных концах колбы и подключены к разным полюсам питающей линии. А у ДНаТ электродов только два. Это и обуславливает различия в способе запуска и построении схемы подключения ламп.

У ртутных источников света дуга загорается от малой искры, возникающей между противоположными по знаку электродами. А натриевым требуется поджигающий импульс. Причем у ДРЛ первых выпусков (до середины 60-х годов прошлого века) было два электрода и применялся такой же принцип включения, но впоследствии от него отказались.

Внешняя колба

Это основной визуальный отличительный признак ламп. Внутри колбы вакуум, который обеспечивает химическую и термическую устойчивость стекла горелки. Но у ДРЛ она белого или матового цвета, а колба ДНаТ прозрачная.

На внутреннюю поверхность колбы ртутной лампы нанесен слой люминофора. Дело в том, что горение паров ртути вызывает мертвенно-зеленое или синее свечение, чрезвычайно искажающего восприятие действительности глазом человека. Люминофор сдвигает его спектр в область ослепительно белого света, что вполне приемлемо для уличного освещения.

Натриевые лампы светят красным или ярко-оранжевым цветом. Лучи света этой частоты практически не преломляются водяной взвесью, которая может висеть в воздухе (снег, туман, моросящие осадки, брызги), поэтому его используют для освещения автострад. Необходимость в спектральном сдвиге отсутствует, поэтому колба прозрачная.

Цоколь

У обеих ламп для подключения к питающей лини используется так называемый резьбовой цоколь Эдисона, обозначаемый буквой Е. Поскольку мощность дуговых ламп высокого давления обычно превышает 250 Вт, применяются модели Е40, диаметром 400 мм. По этой же причине рекомендуется использовать керамические патроны, способные выдерживать сильный нагрев.

Схемы подключения

Набор элементов для запуска газоразрядных ламп высокого давления называется пускорегулирующей аппаратурой (ПРА). В последнее время появились ее электронные аналоги (ЭПРА), в которых все детали установлены в одном корпусе. Они обеспечивают более оптимальный режим работы ламп, но имеют абсолютно тот же принцип действия. Поэтому для лучшего понимания рассмотрим все элементы по отдельности.

Схема включения ДРЛ представлена на рисунке ниже.

Ее основным элементом является балластный дроссель. Это катушка индуктивности на ферромагнитном сердечнике, обычно имеющем форму тора. Ее задачей является гашение пускового тока, который в первые секунды после включения близок к току короткого замыкания, ведь расстояние между основным и вспомогательными электродами не более миллиметра.

Действие дросселя основано на эффекте возникновения магнитного потока в сердечнике, направление которого противоположно току, его породившего. Катушка индуктивности должна быть рассчитана на ту же мощность, что и лампа. Конденсатор необходим для того, чтобы сглаживать пульсации тока, возникающие при горении дуги. В принципе, он является необязательным элементом.

Если у вас нет заводского дросселя, ДРЛ можно зажечь, включив последовательно с ней лампу накаливания той же или большей мощности. Как вариант – автотрансформатор, с помощью которого можно обеспечить плавный запуск устройства. Обычно горение дуги стабилизируется через 10-12 минут после включения.

Схема включения ДНаТ сложнее. В ней вы видите дополнительный элемент – ИЗУ (Импульсное Запускающее Устройство).

ИЗУ – это тиристорный генератор непрерывных импульсов. Одна из его схем представлена на рисунке ниже. Она рассчитана на двухточечное подключение.

Однако существует и трехточечный вариант.

Дуговые лампы высокого давления имеют очень большую энергетическую эффективность, особенно ДНаТ. По ней и по количеству часов непрерывной работы они практически не уступают светодиодным лампам. При этом их надежность зачастую выше. Поэтому эти источники света еще рано списывать в разряд технических раритетов.

electriktop.ru

Подключение ламп ДРЛ, схема — Освещение — Каталог статей

ДРЛ — это дуговые ртутные лампы. Они имеют на порядок высокую световую отдачу (до 60 лм/Вт) нежели лампы накаливания. ДРЛ эффективно работают при установке на большой высоте (более 4 м), поэтому с успехом применяются для освещения улиц, цехов предприятий, т. е. больших площадей.

Перед вами схема подключения лампы ДРЛ это собственно цепь  из последовательно соединённых лампы ДРЛ(EL-ДРЛ) и дросселя(LL), подключенных к сети переменного тока с включением в цепь конденсатора. Полярность подключения фазы и ноля роли не играет.

Дроссель(обозначенный в схеме — LL)  служит для пуска и стабилизации работы лампы.

Подключение ДРЛ напрямую то-есть как лампу накаливания, без включения в цепь дросселя не допустимо опустимо – лампа  просто-напросто сгорит. Лампы о которых идет речь, имеют большой пусковой ток, в случаях превышающий номинальный в 2,5 раза.

Ознакомимся с устройством ДРЛ:

1 — колба

2 — кварцевая горелка

3 — рабочий электрод

4 — резистор

5 — зажигающий электрод

6 — экран

7 — цоколь

ДРЛ Ламы при включении в цепь разгораются не сразу – процесс может длиться 5 мин и более, как и при повторном включении работающей лампы – она должна остыть (5 – 15 мин) иногда и больше времени уходит на снижение ее температуры. Пока лампа ДРЛ не остынет, она не загорится.

Технические характеристики, выпускаемых ДРЛ:

www.reg35.com
