Содержание

Пластиковые короба для электропроводки: размеры

Скрытый способ прокладки электропроводки является предпочтительным, поскольку увеличивается пожаро,- и электробезопасность, а также исключается возможность ее повреждения. Но часто возникают ситуации, когда возможен только открытый способ, например, в деревянном доме. На фото ниже изображен один из распространенных вариантов такой прокладки. Здесь применяется пластиковый короб для проводки, с установкой которого справится большинство домашних мастеров.

Открытая электропроводка в коробе

Устройство

В поперечном сечении короб для электропроводки может быть прямоугольным или квадратным.  Он состоит из двух частей:

  1. Основание. Оно представляет большую часть конструкции и состоит из днища и боковых стенок. Для крепления к стене в нем могут быть отверстия под крепеж. Если их нет, то придется сверлить самостоятельно. Боковые стенки выполнены с выступами, служащими замком для соединения с верхней частью.
  2. Верхняя часть. Она также состоит из основания и небольших боковых стенок с незначительными углублениями на внутренних краях, предназначенными для соединения с замком основания.

После установки короба и выполнения монтажа проводки, верхняя часть прижимается к основанию до фиксации в замке. На рисунке изображены короба разных сечений в сборе.

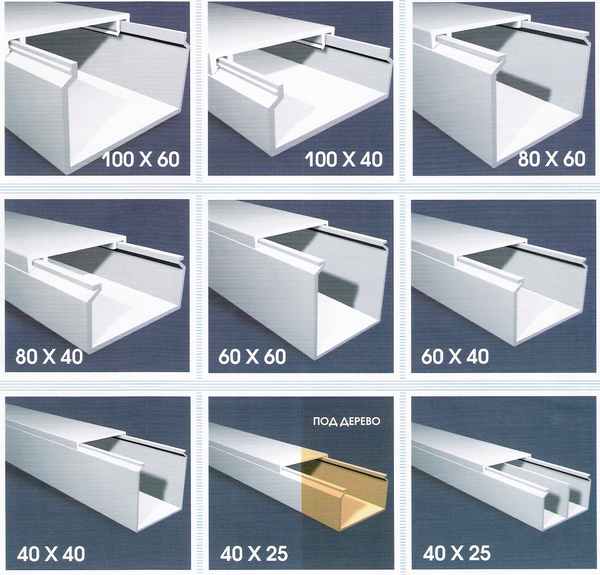

Пластиковые короба разных сечений для проводки

Достоинства пластиковых коробов следующие:

  • низкая цена;
  • небольшая себестоимость;
  • устойчивость к влаге, огню, агрессивным средам;
  • достаточная прочность;
  • электробезопасность;
  • широкая цветовая гамма;
  • возможность монтажа розеток и выключателей на верхней части;
  • легкость монтажа и механической обработки.

Металлический короб делается из алюминия или нержавеющей стали, устойчивой к внешним воздействиям окружающей среды. Для защиты от коррозии применяются покрытия из цинка или алюмоцинка (сплав цинка с алюминием). Изделия с покрытиями дешевле, чем из нержавеющей стали. Их низкая электрическая безопасность требует установки кабелей с качественной изоляцией.

Металлические кабель-каналы не рекомендуется устанавливать в помещениях, где высокая влажность.

Классификация кабель-каналов

Открытая проводка может быть выполнена на изоляторах. При грамотном исполнении она будет выглядеть привлекательно, но этот способ подходит далеко не для каждого интерьера. Укладка в гофротрубе приемлема больше для подсобных помещений. При современном подходе к открытой проводке лучшим вариантом является короб (кабель-канал), обладающий следующими преимуществами:

  • эстетичный вид;
  • безопасная эксплуатация проводки;
  • легкий доступ к кабелям и проводам;
  • не поддерживает горение.

Кабель-канал – это П-образный профиль. Он крепится на поверхности, затем в него укладывается проводка, которая закрывается крышкой на защелках. Изделия производят в виде «палок» длиной 2 м.

Производят также более сложные конструкции коробов с внутренними перегородками. Они снабжаются одной общей или раздельными крышками, а кабели укладываются в разные каналы.

Пластиковый короб с внутренними перегородками для проводки

Конструктивно короба различаются следующим образом:

  1. Мини кабель-каналы (рис. а ниже). Применяются при прокладке проводов к компьютерам, телефонам и телевизору. Они малозаметны и не ухудшают интерьер помещений.
  2. Напольные (рис. б). Имеют форму овала и не мешают передвижению по комнате.
  3. Парапетные (рис. в). Чаще всего применяются в жилых домах, административных зданиях, офисах. В них прячут провода от бытовой техники.
  4. Перфорированные (рис. г). Боковые стенки короба выполняются с прорезями, что позволяет уменьшить вес конструкции.

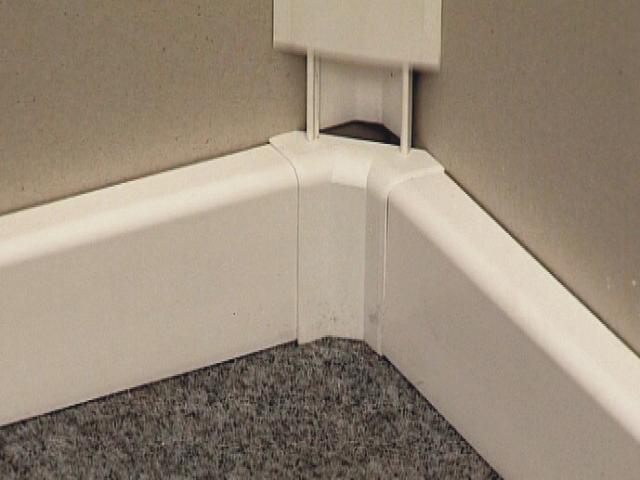

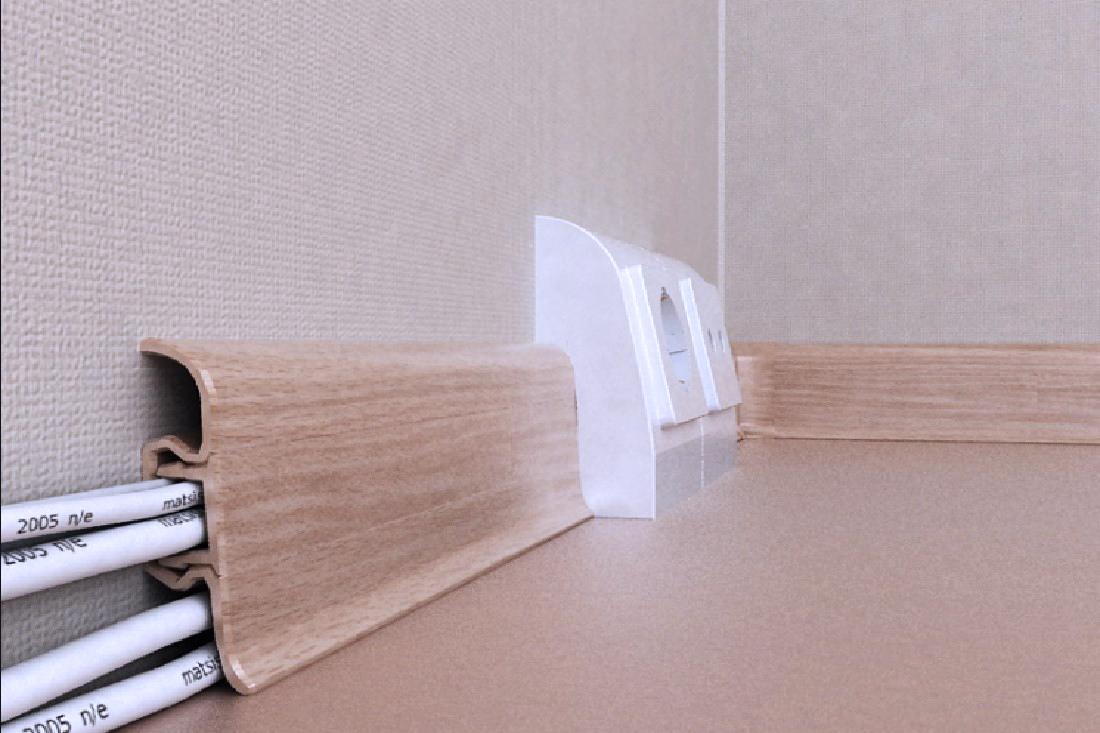

  5. Плинтусные (рис. д). Электротехнический плинтус выполняется с каналами для кабеля. Широко распространен в жилых помещениях, так как не нарушает их дизайн.
  6. Гибкие (рис. е). Перфорированная форма позволяет сгибать короб в соответствии с профилем поверхности. Особенно устройства нужны при архитектурных неровностях и изгибах. Форма выполняется прямоугольной или круглой. В качестве материалов применяются пластик и резина.
  7. Угловые (рис. ж). Кабельный канал выполняется в виде потолочного плинтуса. В нем удобно делать электропроводку под потолком, на стыках со стенами.
  8. Прозрачные (рис. з). Нашли применение для размещения в них светодиодных лент.
  9. Проволочная сетка (рис. и). Это один из самых дешевых видов кабельного лотка, применяемого в технических помещениях или на складах. В них не оседает пыль, и создаются благоприятные условия для вентиляции.
  • Лестничные (рис. к). В них можно прокладывать много кабеля, поскольку профили выдерживают значительные нагрузки.

Популярные виды кабель-каналов для электропроводки

Выбор кабельного короба

Самыми практичными в применении являются изделия из пластика. Они легче по весу и в обработке. Короб легко подогнать по месту при монтаже. Особым преимуществом является изолирующее свойство материала.

Рассчитав необходимое количество короба, заказанный метраж следует увеличить на 10-30 %. При его недостатке в дальнейшем будет трудно найти добавку. Не стоит экономить на фурнитуре, придающей проводке законченный вид: уголки, повороты, тройники и др.

Внешний вид короба с фурнитурой

Особенно тщательно следует рассчитать необходимое количество фурнитуры, когда короба выбираются по цвету. Если в дальнейшем придется докупать недостающие детали, трудно будет найти нужный цветовой оттенок.

Сечение короба определяют по формуле:

S = (N∙d)/K, где

  • S – сечение короба, мм3;
  • N – количество кабелей, шт.; d – диаметр кабеля, мм;
  • K=0,45 – коэффициент, учитывающий свободную укладку кабеля, она не  должна быть слишком плотной.

Если кабель-канал выбрать меньшего сечения, крышка будет неплотно закрываться, а проводка может перегреться при слишком плотной укладке.

Перед покупкой следует выполнить следующие действия:

  1. Выбрать места установок и требуемое количество светильников, выключателей, розеток и другой фурнитуры.
  2. Начертить схему открытой проводки в доме или квартире.
  3. Рассчитать необходимый метраж и размеры коробов в соответствии с сечениями и количеством кабелей.
  4. Подобрать нужный инструмент и крепеж для монтажа.
  5. Определиться с материалами коробов. Плюсами металлических изделий являются прочность и пожаробезопасность. Достоинства пластиковых коробов упоминались ранее. При этом следует учесть такой недостаток, как их деформация от нагрузки проводами. При этом крышка может не совпадать с корпусом и ее придется посадить на клей.

Особое внимание следует уделить кабель-каналам, проложенным по потолку. Под весом кабеля крышка может открываться, поэтому соединение нужно выбирать более прочное.

Выбор модели

Вид кабель-канала зависит от типа помещения. Для проводки в каркасном доме применяются металлические короба. Они монтируются в подвесных потолках, в перегородках и фальшполах. Короб прикручивается к основанию саморезом и в него производится укладка кабелей, которые крепятся к каналу хомутами из пластика.

В квартире или доме открытую проводку делают по стенам или потолку. Модель короба можно выбрать по цвету. На некоторые устройства наносится рисунок методом фотопринта. Это стоит дороже, но такая модель выглядит как элемент дизайна.

Самыми лучшими считаются изделия из алюминия производства немецких или итальянских компаний. Внешняя сторона крышки у них имитирует натуральные материалы, например, дерево.

Желательно выбирать короба с перегородками для разделения шлейфов. Крышку лучше выбирать с защелками с двух сторон (рис. а ниже). Односторонний замок держит ее хуже.

Короба с защелками: а – с двух сторон; б – с одной стороны

Монтаж короба под электропроводку

Короб подбирается под величину сечения кабеля. Здесь также требуются монтажные коробки для соединения жил. Короба классифицируются по размерам в мм:

  • микро-каналы – 13х7 — 16х13;
  • мини-каналы – 33х10 — 40х16;
  • обычные размеры – 100х40 — 300х80.

Поверхность основания должна быть ровной и отделанной. К гипсокартону короб крепят мелкими саморезами. Для не очень ровных стен короба устанавливаются с провисом, без натяжки.

В стенах делаются отверстия, в которые вставляются дюбели для крепления оснований. Лишние части отрезаются ножовкой по металлу. Затем укладываются кабели и закрываются крышкой. Жесткие кабели укладывать сложнее. Их выравнивают по мере прокладки. Здесь лучше подойдут короба с продольными перегородками.

От проемов трассу следует прокладывать на расстоянии не менее 100 мм, а от потолка – 150 мм.

Не стоит забывать об установке на линии распределительных коробок, облегчающих ремонт проводки.

Видео про проводку

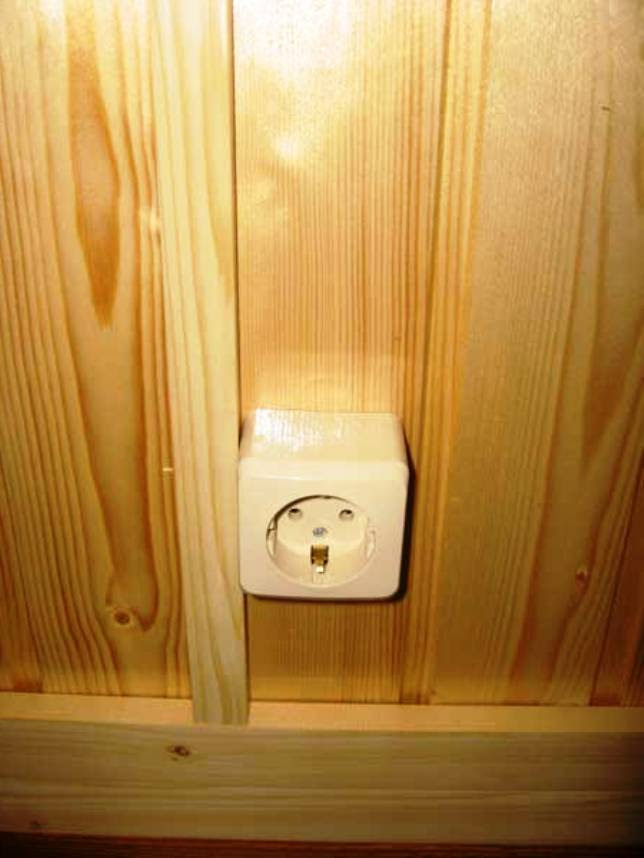

Как устроена проводка в кабель-канале в деревянном доме, рассказывается в видео ниже.

При монтаже открытой проводки в коробах существует много нюансов. Главным здесь является выполнение требований безопасности. Хозяин квартиры должен знать способы выбора коробов и правила их установки, чтобы сделать монтаж самостоятельно или проверить качество прокладки у электромонтажников.

Оцените статью:

Кабель каналы — типы, размеры и способы монтажа

Отредактировано: 26.02.2020

При прокладке кабельных сетей во внутренних помещениях не всегда имеется возможность проложить проводку скрытым способом. Это бывает в случаях, когда ремонт уже произведен, но есть необходимость установить дополнительные розетки. В деревянных домах, банях и хозяйственных строениях зачастую проводка уложена открытым способом.

Что такое кабель канал?

Для монтажа открытой проводки совсем необязательно прибивать гвоздями провода к стене. Чтобы придать открытой проводке красивый и аккуратный вид, применяют специальную фурнитуру, называемую кабель канал. Кабельный канал это короб, закрывающий провода и выполняющий не только декоративную роль, но и защитную. Защитный короб для кабеля оберегает маленьких детей и домашних животных от удара током.

Кабель канал для кабеля имеет множество преимуществ:


1. Установка кабель канала и прокладка всех электрических проводов займет намного меньше времени, чем при закрытом способе.
2. В любое время можно легко и быстро провести новые линии и установить дополнительные электроточки, не нарушая поверхность стен.
3. Кабельный короб может закрывать как один провод, так и многопроволочные жилы.

Однако у коробов для кабеля имеются и недостатки:

1. Пространство помещения уменьшается.
2. Невозможно подвинуть мебель вплотную к стене, если на ней установлен кабель канал.
3. Защитный короб не всегда гармонично вписывается в интерьер помещения. Совсем неуместным он будет на изысканных обоях.

Кабель каналы виды и размеры

В строительных магазинах можно купить разновидности кабель каналов для электропроводки, различных форм и размеров.

По материалу, из которого они изготовлены, кабель-каналы бывают: металлические, алюминиевые и пластиковые.

  • Стальные кабельные каналы используют как при наружных, так и при внутренних работах. Они имеют большую цветовую палитру, дающую возможность подобрать самый подходящий вариант. Благодаря защитному слою профиль каналы из стали обработанной цинком не подвергаются коррозии. Они встречаются как перфорированного, так и гофрированного типа.
  • Оцинкованные каналы, выполненные из алюминия, также не поддаются ржавчине. Это позволяет использовать их при защите кабеля снаружи. Характерные качества – долговечность, пожаробезопасность, эстетичность.
  • Пластиковые кабель-каналы относятся к самым недорогим видам, поэтому их используют чаще других вариантов для монтажа внутри помещений. Для повышения прочности и продления срока службы в пластик добавляют специальные компоненты. ПВХ кабель-каналы могут быть любого цвета, но наиболее часто используют короба белого цвета.



Размеры кабель-каналов П-образного типа
Размер, ммПолезное
сечение, мм2
Толщина
стенок, мм
  12х12 130 1
  15х10 135 1
  16х16 230 1
  20х10 180 1
  25х16 360 1.1
  25х25 563 1.1
  40х16 576 1.3
  40х16 900 1.3
  40х40 1440 1.3
  60х40 2160 1.7
  60х60 3240 1.7
  80х40 2880 1. 7
  80х60 4320 1.7
  100х40 3600 2
  100х60 5400 2

По типу они делятся на:

  • напольные;
  • лестничные;
  • парапетные;
  • плинтусные;
  • магистральные;
  • гибкие;
  • прозрачные;
  • мини-каналы.

Форма кабельных каналов

Сегодняшние технологические процессы дают возможность производить кабельгон всевозможных габаритов и конструкций, таких как: кабель канал полукруглый, прямоугольный, треугольный, угловой кабельный канал и квадратный короб для проводов. Поэтому всегда есть возможность купить кабель-канал такого типа, который подойдет именно вам.

Как составить план и разметку

Перед началом монтажа проводят предварительные работы. Сначала делают расчет необходимых материалов. Чтобы правильно рассчитать монтажный короб для проводов, необходимо составить точный план квартиры, отметить на нем весь путь кабеля и розетки, все дополнительные элементы для его установки и посчитать метраж.

Затем проверяют ровность стен. Если планируется крепеж кабеля на клей, стена должна быть идеально ровная. Если поверхность стены шероховатая, неровная, имеет перепады, то крепить канал можно гвоздями или дюбелями. На гипсокартонные стены короб крепят при помощи дюбелей-бабочек.

Затем делают разметку на стене, отмечая высоту и проводя линию, где будет крепиться канал. Следует использовать уровень или лазер.

Процесс монтажных работ

В зависимости от нагрузки определяют промежутки между точками крепления. Нагрузку рассчитывают от количества проводов внутри короба.

Этапы монтажа:


1. Дно кабель-канала просверливают в местах, где будут располагаться крепежные элементы. Они должны совпадать с точками креплений на стене.
2. Канал прикрепляют к стене. Для этого используют длинные шурупы или дюбеля.
3. Кабель закладывают в короба.
4. Следует следить за тем, чтобы провода не упирались в крышку, иначе она не защелкнется.
5. Декоративная крышка накрывается после прокладки кабеля.

Для крепления необходимо применять строительный клей. Это будет самый быстрый способ. Его зачастую используют при прокладке кабеля на плитке или основаниях из металла. Хотя клеевой состав чаще используется для усиления основного крепежа.

Дополнительные элементы

Для удобства прокладки кабельных каналов, производители выпускают широкий спектр дополнительных элементов-заглушки, тройники, повороты для любых видов кабельных коробов.С помощью них можно быстро создать конфигурацию сети любой сложности, и сэкономить много времени.

Если стоит выбор, где купить кабель-каналы, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

Короба для проводки: характеристики и монтаж электропроводки

Сейчас каждое жилое помещение оснащается системой электрического снабжения. При этом её монтаж может проходить по двум направлениям. Она может быть скрытой, когда все провода спрятаны в стены комнат и открытой, где используют короб для проводки.

Они предназначены для того, чтобы спрятать от внешнего глаза провода и при этом обеспечить безопасную эксплуатацию их на протяжении длительного времени.

Что такое короб для электрической проводки

Ранее в основном электрические провода монтировали в стены. Впоследствии это вызывало немало неудобств. При проведении ремонтных работ скрытых участков электрического снабжения жилых помещений приходилось вскрывать всю проводку, что нарушало целостность стены.

Теперь же нет необходимости выполнять такие действия для скрытой системы благодаря использованию специальных коробов для открытой проводки.

Короб для проводки представляет собой изделие прямоугольной или квадратной формы в сечении имеющее разные размеры в длину.

Состоит оно из двух частей.

  1. Основание короба. Эта часть представляет собой половину изделия, которая имеет основание и боковые стенки. На его основании могут быть предусмотрены специальные отверстия для крепления короба к стене и последующей разводки. Если их нет, то необходимо при монтаже самому проделывать отверстия в нужных местах.

На боковых стенах конструкции находятся специальные выступы. Они располагаются в самом верху и служат в качестве специального «замка» для крепления верхней части короба.

  1. Верхняя часть короба. Она имеет конструкцию схожую с основание. При этом боковые стены на своих внутренних краях имеют небольшие углубления, которые необходимы во время крепления данного элемента к основанию короба. Верхняя часть элемента представляет собой гладкую поверхность, которая иногда может иметь различные узоры.

После выполнения всех работ верхняя часть устанавливается на основание и небольшим нажатием происходит фиксация «замков».

Размеры короба в сечении, а так же его форма зависят от вида провода, который будет использоваться при осуществлении разводки в квартире или частном доме, а так же наличия ответвительных участков цепи.

Виды коробов

На рынке материалов представлено большое множество изделий, которые различаются по нескольким направлением.

Есть несколько видов материалов, из которых происходит изготовление современных коробов под электропроводку в открытом исполнении.

Металлические

Их изготавливают из металла. При производстве используют специальные марки, которые менее подвержены воздействиям различных внешних факторов. Главным преимуществом данного вида есть его высокая прочность, что практически исключает возможность повреждения открытой электрической проводки с помощью ударов.

Среди недостатков данного типа короба для электропроводки можно выделить невысокую электрическую безопасность материала. Все провода, должны иметь хорошую изоляцию. Если этого не сделать, то будет высока вероятность повреждения изоляции в течение времени и подачи напряжения на корпус. При этом данный элемент из устройства защиты проводов превратиться в элемент возможного поражения человека током.

Так же металлические изделия не рекомендуется устанавливать в помещениях с повышенной влажностью. Вследствие постоянного воздействия воды они могут раньше времени выйти из строя из-за коррозии металла.

При монтировании системы открытой электрической проводки данный вид коробов необходимо разрезать с использованием специального инструмента (ножницы по металлу или ножовка), а так же делать отверстия, в основании изделия прибегая к помощи ручной или электрической дрели.

Такие работы тоже можно отнести к дополнительным неудобствам при использовании металлических элементов для электропроводки, особенно при обустройстве ответвительных участков.

Деревянные

Данный тип изделий имеет массу положительных свойств. Прежде всего, они изготавливаются из экологически чистого природного материала – дерева. Так же не проводит электрический ток и обладают высокой степенью безопасности.

К основным недостаткам относиться возможность быстрого выхода из строя вследствие неправильной эксплуатации изделия. Например, дерево подвержено разрушительному действию из-за влаги.

Их дополнительно стараются обрабатывать материалами повышающими стойкость элемента к вредному воздействию влажного климата. Это позволяет повысить надёжность, но полностью не устраняет данный фактор.

Ещё одним из недостатков является высокая степень горения материала. При возникновении короткого замыкания, может возникнуть возгорание изделия, которое впоследствии станет причиной пожара в помещении.

Поэтому изделия обрабатывают и специальными несгораемыми смесями, они значительно повышают их устойчивость к действию огня.

Для монтажа изделия необходимо использовать ножовку по дереву, а так же электрическую или ручную дрель, чтобы проделывать в нужных местах основания отверстия для крепления его к стене.

Пластиковые

Данный тип изделия сейчас имеет наибольшее распространение.

Этому есть ряд объективных причин.

  1. Дешевизна материалов, из которых изготавливаются изделия.
  2. Наличие современных технологий позволяющих изготавливать их в больших количествах.
  3. Большая устойчивость материала к воздействию различных факторов (кислоты, огонь, влага и другие).
  4. Высокая степень устойчивости к различным механическим повреждениям.
  5. Не способность проводить электрический ток, что обеспечивает безопасность эксплуатации изделий как в условиях обычных помещении так и помещений с высоким уровнем влажности.
  6. Они довольно легко монтируются на стены помещений. Для их установки нет необходимости использовать дополнительные инструменты. Достаточно иметь под рукой строительный нож или ножницы.

  1. Могут выполняться в различной цветовой гамме, что позволяет органично вписывать их в дизайн помещений.
  2. В них можно провести монтаж электрических розеток, а так же при необходимости перенести их с одного места на другое используя ответвительные рукава.
  3. Возможно использовать одновременно изделия различного размера в сечении для организации ответвительных элементов внутренней сети.
  4. При необходимости можно добавлять электрические точки (розетки и выключатели) в любом удобном месте системы без проведения дополнительных монтажных работ.

Монтаж короба

Произвести работы связанные с разводкой необходимо после соответствующего анализа требований, которым должна удовлетворять монтируемая система.

Прежде всего, надо определиться с видом провода, который надо будет использовать в помещении при разводке, что в свою очередь зависит от нагрузки.

Исходя из размеров провода в сечении, и надо производить выбор.

Сейчас в основном для разводки применяют конструкции, изготовленные из пластика. Они надёжные и не требуют дополнительных инструментов при монтаже. Так же необходима и монтажная коробка для наружной проводки.

Специалисты рекомендуют использовать несколько основных типов, которые различаются по размерам в поперечном сечении.

В таблице представлены основные размеры данных элементов, которые рекомендуется использовать как в жилых, так и производственных помещениях для обустройства разводки систем электрического снабжения с ответвительными участками.

Таблица размеров коробок

Монтаж выполняется путём создания отверстия в стенах и крепления изделий. Потом проводится укладка кабелей и установка верхней крышки.При этом следует учитывать, что размеры 100*40 и 100*50 являются наиболее распространёнными при обустройстве систем электрического снабжения в жилых помещениях.

Такие элементы являются неотъемлемым элементов проводки в помещениях различного назначения. Их позволяет обеспечить своевременный доступ к проводке для осуществления ремонтных работ, а так же создать требуемый уровень электрической безопасности.

Кабель-каналы (короба для проводов): назначение, виды, размеры, цвета

Электропроводка занимает важное место в коммуникациях современных зданий. Насыщение домов, офисов и производственных помещений различной электротехникой требует создания разветвлённых электрических сетей. Это приводит к увеличению количества силовых кабелей, для прокладки которых требуются отдельные ниши или каналы. С этой целью используются специальные кабель-каналы, упрощающие задачи по монтажу электропроводки.

Назначение

Монтажные короба применяются при создании локальных электросетей и для прокладки кабельных трасс. Конструкция магистральных кабель-каналов обеспечивает профессиональную прокладку проводов различного назначения:

  • электрической проводки для снабжения питанием электрооборудования;
  • телефонных кабелей;
  • оптоволоконных и других проводок, используемых в коммуникациях информационных сетей;
  • линий видеонаблюдения, сигнализации и пожарной безопасности.

Благодаря такой универсальности электромонтажных коробов, они всё чаще применяются не только в зданиях новой постройки, но широко используются в тех случаях, когда необходимо заменить устаревшую электропроводку, проложенную в штукатурке. Это удобные конструкции для обустройства новых коммуникационных сетей. Пример использования изделий см. на рис. 1.

Рис. 1. Пример использования напольных и плинтусных кабель-каналов

Благодаря свободному доступу к проводке кабельных лотков, её в любое время можно визуально оценить на предмет повреждения. При необходимости, повреждённый кабель легко меняется или просто добавляется новый провод, поверх уже существующих. Такая возможность значительно упрощает обслуживание сетей электроснабжения помещений, поддержания в рабочем телефонных кабелей, ремонт или создание ответвлений для оборудования новых точек электронных узлов.

К достоинствам кабельных коробов, несомненно, относятся:

  • высокий уровень безопасности на протяжении всего срока эксплуатации;
  • простой и удобный монтаж (см. Рис. 2.), как самих магистральных коробов, так проводки в их каналах;
  • надёжная защита проводов от случайных механических повреждений;
  • ограничение несанкционированного доступа к проложенной проводке;
  • эстетическая привлекательность парапетных коробов, усиленная элементами декораций.
Рис. 2. Схема монтажа парапетного короба

Безопасность кабельных каналов обеспечивается свойствами современных материалов, используемых в производстве пластиковых коробов. Широкий диапазон размеров и особенности конструкции изделий позволяет осуществлять монтаж электропроводки, в которой используются разные диаметры кабелей.

Виды

Производители кабель-каналов поставляют на рынок несколько видов этой продукции (Рис. 3):

  • парапетный;
  • магистральный;
  • плинтусный;
  • напольный;
Рисунок 3. Виды изделий

В зависимости от приоритетности функционального назначения можно выбрать короба, которые наиболее оптимально подходят для прокладки кабеля в конкретных условиях, с учётом требований безопасности, выбора места расположения короба и пожеланий к его дизайнерскому оформлению.

Исходя из конструктивных особенностей электрокоробов и используемых материалов для их изготовления, изделия подразделяются по следующим признакам:

  • по типу конструкции;
  • способу монтажа;
  • материалу, используемому при изготовлении.

Отдельно следует отметить такой вид кабель-канала, как кабельный трамп или мостик рукавный. Он используется для прокладывания высоковольтных проводов, шнуров, кабелей, шлангов через проезжую часть дворов, дачных участков и т.п. территорий, где возможны высокие механические нагрузки. Кабельная капа (мост) являет собой поддон с укладочными пазами, вдоль которых прокладываются соответствующие коммуникации.

Овальная поверхность рукавного моста позволяет беспрепятственно проезжать по нему автомобилям и не мешает прохождению пешеходов. Изделие изготовляется из жёсткой резины или из полиуретана.

Применение кабель-канала конкретного типа определяется той задачей, которую приходится решать, с учётом параметров будущей сети. Правильный выбор упростит прокладку проводки, обеспечит необходимый уровень безопасности кабельной трассы при её эксплуатации.

Охарактеризуем основные виды электромонтажных коробов, по их признакам.

По конструкции

Общими признаками для всех типов каналов является то, что все они состоят из короба и крышки. Именно наличие крышки отличает кабель-канал от лотка. Конструктивные особенности отдельно взятого монтажного короба отличаются формой лотка, профилем и конструкцией замков крышки, наличием дополнительных аксессуаров, упрощающих монтаж и улучшающих внешний вид изделий.

Конструктивно изделия отличаются формой лотка. Он может быть круглым (трубчатым) или прямоугольным. Для угловых коробов, а также для категории плинтусных кабель-каналов характерна треугольная форма лотка. Треугольный кабель-канал отлично ложится на стыке стены и потолка. При необходимости его легко спрятать под декоративным багетом.  Существуют перфорированные кабель-каналы (рис. 4), у которых стенки основания не сплошные, а с прорезями определённой формы.

Рис. 4. Перфорированный кабель-канал

Такие конструкции используются для установки на фасадных поверхностях зданий. Перфорации обеспечивают хорошую вентиляцию кабельных магистралей, что предупреждает накопление конденсата в каналах. Это увеличивает срок службы внешней электропроводки в условиях частых температурных перепадов.

Существуют также гибкие кабель-каналы. Они состоят из шарнирных элементов, способных поворачиваться в трёх измерениях. С помощью таких коробов удобно прокладывать кабель, огибая выступы и углубления. Используя гибкий кабель-канал вы без труда подведёте проводку к столу или создадите новую магистраль в любом помещении.

По способу монтажа

С помощью кабель-каналов определённой конструкции оборудуют подземные кабельные магистрали, в том числе прокладку проводов в конструкциях заливных полов. Существуют разновидности моделей для настенного наружного монтажа и прокладывания трасс внутри помещений.

Внутренние конструкции имеют улучшенный дизайн. Стыки крышек у них почти не заметны. Они оборудованы полированной декоративной крышкой, цвет которой можно подобрать под расцветку стен и потолков.

Принт на крышках напольных кабель-каналов имитирует текстуру разных пород дерева. Треугольные конструкции можно использовать вместо пластикового плинтуса. При необходимости, короба можно спрятать за панелями плинтусных конструкций.

Профили кабель-каналов, устанавливаемых под потолком, могут иметь разную форму. Они крепятся либо с помощью шурупов или для их монтажа применяются крепёжные элементы, которые входят в комплектацию устройств. Для маскировки стыков используются стыковочные узлы, внешние (Рисунок 5) и внутренние (Рисунок 6) уголки.

Рис. 5. Внешний уголокРис. 6. Внутренний уголок

Отводы от магистралей прокладываются в плоских коробах по поверхности стены. Ширина лотка выбирается в зависимости от количества проводов и от их толщины.

По материалу, из которого они изготовлены

Собственно говоря, здесь выбор невелик: металл либо пластик. При изготовлении металлических коробов используют листовую оцинкованную сталь или алюминиевый профиль. На рисунке 7 изображён металлический короб.

Рис. 7. Металлический кабель-канал

Стальные конструкции обычно применяются для прокладки подземных магистралей. Алюминиевые изделия используют в помещениях, когда требуется подчеркнуть выразительность авангардного или другого современного стиля интерьера.

Применение металлических кабель-каналов диктуется требованиями к прочности этого материала и соображениями по поводу пожарной безопасности. Хотя стоимость металлических изделий довольно высока, часто они являются единственным приемлемым вариантом для прокладывания кабелей.

Проволочные изделия, в отличие от закрытых стальных коробов, позволяет визуально контролировать состояние проводки. Кроме того, они обеспечивают естественное охлаждение уложенных кабелей. Это очень удобно в производственных цехах, где проводка подвергается значительным нагрузкам. На рисунке 8 показан проволочный кабель-канал.

Рис. 8. Подвесной проволочный кабель-канал

Популярность кабель-каналов из ПВХ обусловлена их дешевизной и универсальностью. Наличие декоративных крышек на все случаи жизни, также способствует массовому их применению. Гибкую крышку даже с двойным замком, при необходимости, довольно легко снять.

В конструкциях некоторых моделей используется прозрачный пластик. В короб можно поместить светодиодную ленту для подсветки потолка, или для другого декоративного освещения комнаты.

Размеры

Кабель-каналы поставляются на рынок в упаковках содержащих отрезки по 2 м длиной. Ниже приведена таблица стандартных размеров и общая длина изделий в упаковке.

Таблица 1.

Размер канала в ммКоличество отрезков в упаковке, шт.Общая длина комплекта в м
12×12100200
15×10100200
16×1670140
25×164284
25×253060
30×1050100
40×162448
40×251632
40×401224
60×402040
60×601224
80×401530
80×601224
100×401224
100×60918

Заметим, что отдельные производители могут выпускать кабель-канальную продукцию других размеров и поставлять в упаковках, вместимость которых отличается от той, что указана в таблице. Поэтому информацию из этой таблицы используйте в ознакомительных целях, а при покупке товара уточняйте данные у продавца.

На рисунке 9 показаны изделия с разным сечением коробов.

Рис. 9. Размеры кабель-каналов

Выбор размеров осуществляйте исходя из суммарного сечения проводов с небольшим запасом. Например, если вам необходимо проложить 4 кабеля с диаметром по 5 мм каждый, то их суммарная площадь составит: 5 мм × 3,14 × 4 = 62,8 мм2. Сечения кабель-канала, размером 12×12 мм = 144 мм2, вполне достаточно для монтажа такой проводки.

Палитра цветов

По цветовому решению напольных кабель-каналов вообще не должно быть проблем в выборе. Цветовая палитра имитации текстуры разных сортов дерева настолько богата, что подойдёт, практически, к любому полу. В крайнем случае, можно заказать изделия с желаемым оттенком. (см. рисунок 10)

Рисунок 10. Пример расцветки кабель-каналов

Настенные и подпотолочные короба обычно белого или серого цвета. Эти оттенки хорошо сочетаются с большинством красок на стенах. Но при необходимости, производитель может изготовить изделие с любым оттенком поверхности.

Список литературы

  • А.Б.Семенов «Проектирование и расчет структурированных кабельных систем и их компонентов» 2010
  • М. А. Короткевич «Эксплуатация электрических сетей» 2014
  • Е. Пантелеев «Монтаж и ремонт кабельных линий» 1990
  • А. Филиппов, В. Филипов «Ремонт и монтаж кабельных линий» 2005
  • Стерлинг Д.Дж., Лес Бакстер «Кабельные системы» 2003

нюансы установки и прокладки короба

Электротехнический короб – оптимальное решение для организации проводки в банях. Проложить электросеть в строении из бруса или бревна скрытым способом слишком дорого и сложно. Однако строгим регламентом ПУЭ запрещен открытый монтаж силового кабеля в помещениях с характерным для них парообразованием и с высоким содержанием влаги. Проще, дешевле и удобнее установить короба, совмещающие плюсы проводки открытого и закрытого типа. С установкой данных защитных приспособлений без проблем справится любой домашний мастер. Никаких затруднений не возникнет, если будущий исполнитель узнает, как крепить кабель канал и как правильно проложить в нем провод.

Электротехнические короба представляют собой простейшую конструкцию, выполненную из оцинкованного стального сплава, алюминия или из прочного, не поддерживающего горение пластика. Основной их элемент двухметровый профиль с П-образным сечением, который предстоит прикрепить к стене. В него укладывают силовой кабель и слаботочные провода, затем закрывают крышкой. Вот, собственно, и все дела.

Но у простейшего на первый взгляд процесса есть несколько важных нюансов. Их то и следует выяснить самостоятельному мастеру, чтобы результат не требовал доработок или глобальных переделок.

К семейству электротехнических коробов, применяемых в организации электропроводки по открытой схеме, относятся:

  • настенные кабель каналы с односторонним или двухсторонним замком;
  • напольный плинтус с секциями для проводов, преимущественно слаботочных;
  • потолочный аналог предшественника;
  • напольные системы с защитой от механического воздействия;
  • лотки и гофоротрубы, используемые в основном для устройства проводки в подсобных помещениях и на внешних сторонах стен.

Т.к. условия эксплуатации обязывают во главу выбора ставить практичность, напольные варианты рассматривать не имеет смысла даже для обустройства комнат отдыха в банях.

На примеры оформления комнаты отдыха в бане можно посмотреть здесь: http://stroy-banya.com/otdelka_interier/komnata-otdyxa-v-bane.html

Из эстетических соображений оставим мысли о проводке в гофротрубе и в лотках для наружных работ.

Рассмотрим самую распространенную разновидность прокладки кабеля в настенном канале из пластика. Это наиболее дешевые и простые в обработке короба, не требующие от исполнителя мастерских навыков и особых знаний.

Какой кабель канал нужен владельцу бани?

Для организации электропроводки открытого типа выпускают сейчас обширный диапазон различных по форме, габаритам и цвету изделий. Преобладают в продаже демократичные белые пластиковые короба длиной от 2х м с вариациями в пару-тройку десятков см.

У желающих подобрать продукцию точно в тон деревянным стенам есть шанс купить каналы необходимого цвета. Имеются в магазинах комплексные системы с полным набором аксессуаров для формирования сети любой степени сложности. Есть мини-каналы без дополнительных приспособлений, облегчающих монтаж.

Резку кабель каналов по требующимся покупателю размерам в магазинах не выполняют. Готовить отрезки к монтажу магистрали нужно будет самостоятельно. Запастись нужно будет ножовкой по металлу, лучше болгаркой. Потребуется стусло для разрезания заготовок под углом.

Выбор определяет цель работы:

  • если задача заключается в установке дополнительного выключателя или розетки, достаточно приобрести накладную разновидность данного электроустановочного изделия и купить к ней один мини-канал;
  • если электрификация бани будет производиться с нуля, есть смысл купить частично или полностью комплекс каналов с аксессуарами: угловыми и Т-образными разводными элементами, заглушками, приспособлениями для устройства розеток, распределительных коробок, выключателей и др.;
  • если планируется собственноручно устроить несложную цепь с прокладкой кабеля в недорогих пластиковых коробах, нужно предварительно составить схему, подсчитать метраж каналов и запастись аксессуарами той же марки.

Покупатели комплексной системы вместе с приятным приобретением получат подробную инструкцию об установке основных и дополнительных элементов для состыковки их в единую магистраль.

Домашним умельцам, принявшим решение использовать мини-короба для организации электропроводки, инструкцию не предложат. Им-то и пригодится статья о том, каким образом осуществляется прокладка кабель канала и какие правила требуется соблюдать.

Устройство проводки в кабель канале

К реализации любой идеи, а уж тем более такой ответственной, как электрификация бани, следует подготовиться. Нужно заранее все продумать, предусмотреть и, естественно, распределить этапы работ.

Если вас интересуют варианты освещения в бане, советуем ознакомиться со статьёй http://stroy-banya.com/provodka/osveshhenie-v-bane.html

Тем, кто решил проложить кабель в электротехническом коробе, предстоит:

  • составить чертеж обустраиваемого объекта с точными размерами;
  • определиться с количеством и типом проводов, уложить которые потребуется в кабель канал;

Подробнее о том, как крепить кабель в канал, расскажет статья http://stroy-banya. com/provodka/kak-krepit-kabel-kanal.html

  • выбрать оптимальную трассу проводки и нанести ее на план;
  • купить короба с аксессуарами согласно сделанной схеме;
  • разметить путь электропроводки;
  • правильно подготовить короба к установке;
  • соорудить канал для укладки кабеля;
  • уложить провода, правильно закрепить их и закрыть крышки;
  • установить выключатели и розетки.

Для прокладки силовых и слаботочных проводов в одном кабель канале желательно приобрести короб с секциями. Силовые и слаботочные линии не должны пересекаться или скручиваться в жгут, иначе при передаче сигнала возникнут помехи.

Осуществлять прокладку кабеля следует в кабель канале, размер которого позволяет свободно расположить в нем весь набор требующихся проводов. Крышка должна без усилий защелкиваться, чтобы вся конструкция не «распахивалась» от случайного прикосновения.

При покупке обязательно нужно проверить крышку кабель канала «на предмет» закрывания. Не стесняясь продавца «пощелкайте» замком несколько раз. Будет обидно, если в уже установленном основании крышка просто не будет «держаться».

Планирование – гарантия успеха в работе

Прокладка проводки в коробе относится к разряду открытых схем, потому в обязательном соблюдении горизонталей, перпендикуляров и вертикалей нет необходимости. Ведь трасса полностью обозрима. Т.е. при желании повесить полочку на стену, угрозы случайно пробить кабель не возникнет. Допустимы диагональные линии, всевозможные зигзаги, ступени. Однако непреодолимая тяга хозяев к четкой геометрии чаще всего заставляет придерживаться строгих направлений, свойственных закрытой схеме проводки. Обычно линии параллельны плоскостям пола и стен, вытянуты вдоль оконных и дверных проемов.

Вычертить трассу можно, как душе будет угодно. Главное, чтоб не возникало ситуаций для случайного повреждения электросети, а также чтобы «привязанными» к ней выключателями и розетками было удобно пользоваться.

Нормативных регламентов по поводу устройства открытой проводки нет, есть рекомендации:

  • удобно пользоваться выключателем, если он установлен возле двери со стороны ручки на высоте 90 – 160 см от плоскости пола;
  • от потолка желательно отступить min 15 см, от оконного проема min 10 см;
  • ближе 30 см от плоскости пола горизонтальные линии проводки и электроустановочные устройства располагать не стоит из-за возможности случайного увлажнения в ходе уборки. Исключение – плинтус с кабель каналом, но его зачастую используют для прокладки слаботочных проводов, применяемых для подключения интернета, телефона, антенны.

Согласно собственноручно сделанной схеме закупаем материал, приобретаем аксессуары, запасаемся инструментом для резки.

Начинающим мастерам желательно запастись коробом на 10-15% больше расчетного метража. Не нужно сразу весь материал нарезать на требующиеся для монтажа отрезки. По факту обязательно выявятся отклонения, свойственные отечественному строительству.

Лучше действовать последовательно: 7 раз померил – для уверенности приложил к месту установки – аккуратно отрезал – прикрепил. И так с каждым отрезком, для крепления которого на стене нужно заранее разметить место установки простым карандашом. В процессе разметки будущей трассы не нужно ориентироваться на линии сопряжения пол/стена, стена/потолок и т.д. Реальное положение выверяйте уровнемером и отвесом.

Варианты крепления электротехнического короба

Способ крепления электротехнических коробов определен материалом, из которого сложены стены. Желающие заняться самостоятельной установкой пластикового кабель канала могут:

  • банально приклеить основание к деревянной, оклеенной обоями, окрашенной стене, к перегородке, выполненной из влагостойкого гипсокартона или обшитой фанерой, любой плитой из прессованных отходов деревообработки;
  • привинтить оцинкованными саморезами к деревянной поверхности;
  • зафиксировать основание на бетонной или кирпичной стене с помощью дюбель-гвоздей;
  • совместить клеевой метод с монтажом на саморезы.

В продаже имеются короба с липкой лентой, посаженной на основание в заводских условиях, но их предпочитают применять для организации временной проводки из-за сомнений в надежности.

Резать короба нужно вместе с защелкнутыми на них крышками. При сооружении трассы из нескольких отрезков нужно стараться, чтобы места состыковки двух оснований не совпадали с местами состыковки крышек. Проще говоря, меняйте крышки местами: длинный отрезок закройте сначала короткой крышкой, затем длинной и наоборот.

Специфика приклеивания кабель канала

Приклеивать проще простого, но нужно учесть, что о демонтаже приклеенного короба нужно забыть окончательно. Просто так оторвать его не получиться, только вместе с куском стены или ее отделки. Правда, для установки понадобится минимум усилий и времени, из расходных материалов только клей, к примеру, «жидкие гвозди».

Алгоритм следующий:

  • клеевой состав наносим своеобразным зигзагом с шагом между «вершинами», равным приблизительно увеличенной в 1,5 раза ширине короба;
  • обработанное клеем основание прикладываем к стене, но не фиксируем на ней, а убираем в сторону;
  • ждем, пока оставшийся на стене клеевой след загустеет;
  • устанавливаем канал на место и с усилием прижимаем;
  • опять ждем застывания клея.

Для собственного успокоения и повышения надежности можно дополнить клеевое крепление гвоздями, забитыми вдоль центральной оси короба с шагом 50-60 см.

Только после застывания можно будет приступить к укладке кабеля, который для удобства нужно зафиксировать в канале. Для постоянной фиксации пригодятся специальные пластиковые держатели. Экономные мастера могут воспользоваться подручными приспособлениями: отрезками крышки или самого кабель канала. Временные приспособления вне сомнений нужно убирать перед креплением крышки.

Совет. Прокладку кабеля в сооруженной системе удобнее выполнять, чередуя с защелкиванием крышки. Установили часть проводки в канале, затем защелкнули и т.д.

Нюансы применения саморезов

На внутренней поверхности основы канала нужно предварительно сделать отверстия. В узком профиле их расположить можно по одной линии, в широком коробе по зигзагообразной схеме. Шаг между отверстиями зависит от качества выравнивания стены. Для ровной поверхности достаточно 50 см. Если между приложенным к месту установки кабель каналом и стеной есть незначительные щели, шаг нужно уменьшить до 30-40 см. Вообще «просветы» между стеной и электротехническим коробом нежелательны. Установка каналов производится на тщательно выравненное основание.

Подготовленный к монтажу отрезок кабель канала прикладываем к стене и завинчиваем саморезы через сформированные отверстия.

Тонкости использования дюбелей с шурупами

Метод достаточно трудоемкий, применяемый для сооружения кабельной магистрали поверх кирпичных или бетонных стен:

  • готовим основу канала: заранее высверливаем отверстия;
  • прикладываем ее к месту крепления для того чтобы отметить через имеющиеся отверстия точки предстоящего бурения стены;
  • 6-миллиметровым буром сверлим по отмеченным точкам отверстия под дюбель-гвозди рекомендованного размера 6×40;
  • снова прикладываем основу короба к месту крепления;
  • вставляем дюбеля и закручиваем шурупы.

Без опыта в сфере установки коробов сверлить основу сразу на стене и тут же вставлять дюбеля нежелательно. Хорошо, если результат ошибок закроется в последствие непосредственно кабель каналом. А если нет?

Инструктаж по выполнению угловых стыков

Основное требование данной работы – отсутствие видимых глазу «прорех» между элементами после защелкивания крышек. Чтобы не получалось щелей нужно тщательно мерить и аккуратно резать, пользуясь полотном по металлу и стуслом или торцовкой. Потому желающим самостоятельно соорудить систему кабель каналов настойчиво рекомендуют пользоваться аксессуарами, скрывающими все огрехи.

Незначительные ошибки можно замаскировать подобранным в цвет герметиком, но есть еще способ для формирования аккуратного углового перехода. Вместо разрезания двух заготовок под традиционным 45º-ным углом можно просто подрезать стенки оснований на их полную ширину. Короба в таких случаях устанавливаются внахлест. Надрезы и вырезы на стенках кабель канала делают ножницами по металлу.

Убедились, особых премудростей в креплении электротехнических коробов нет. Подключение розеток и выключателей к проложенной в них магистрали производится стандартным способом. Если исполнитель запасется терпением и мобилизует собственную аккуратность, результатом по праву можно будет гордиться.

Правильный выбор кабель-канала для проводки

Как выбрать кабель-канал для электропроводки: критерии выбора и особенности эксплуатации​



Кабель-канал для монтажа

В любом цивилизованном доме, офисе, или в помещении промышленного назначения есть штатная проводка. Традиционно провода еще на стадии строительства укладываются в борозду в стене или в потолке, которая затем заделывается. Но есть и иной способ скрыть провода, сделав все без шума и пыли.

Скажем, вы затеяли ремонт или решили проложить коммуникационный или электрический провод из одной комнаты в другую поверх стены или потолка, да так, чтобы никто об него не запнулся, и вообще чтобы провод не попадался на глаза. Здесь то вам и помогут современные кабель-каналы.

Кабель-каналы позволят эстетично скрыть, и в то же время достаточно надежно защитить ваши провода от грязи и влаги. При необходимости провода можно будет легко достать, дополнить еще одним проводом или вовсе заменить проводку. Кстати монтаж кабель-каналов достаточно прост. Однако обо всем по порядку.

Как правило, любое современное здание изобилует проводами и кабелями. Если бы кабели остались лежать на полу или даже вдоль стены, то они бы все равно мешали передвижению людей, по крайней мере точно портили бы интерьер, да представляли бы опасность поражения током (особенно если провод сетевой электрический).

Кабель-каналы легко решают эти проблемы. Не стоит путать их с металлическими коробами, которые не достаточно гибки и не вполне эстетичны.

Пластиковые кабель-каналы и эстетичны и гибки, они дадут безопасность и интерьера помещения не испортят. ПВХ белый или под дерево, для внутренней отделки на полу в форме плинтуса или в виде просто узкого короба — выбор за вами.

Их можно установить в офисе, в квартире или в доме, в общественном здании или в цеху, достаточно лишь выбрать степень защиты оболочки, и обратить внимание на наличие или отсутствие перфорации, а также на качество крышки.

При всех своих достоинствах ПВХ каналы не очень дороги, не в последнюю очередь по этой причине они и пользуются большой популярностью при прокладке кабелей внутри помещений.

Непосредственно кабель-канал представляет собой чаще всего разборную трубку прямоугольного сечения из ПВХ. Основание и крышка — вот главные части кабель-канала. Крышка просто защелкивается на коробе, в который укладываются провода.

Проводами, укладываемыми в канал, могут быть электрические силовые провода, телефонные кабели, информационные коммуникационные кабели и т. д. — любые провода, традиционно применяемые внутри помещений.

Какие бывают кабель-каналы

На сегодняшний день лучшие производители электротехнических изделий (к примеру, Легранд, ИЕК либо ДКС) имеют у себя в ассортименте следующие виды пластиковых коробов для электропроводки:

  • Миниканалы, мини кабель-каналы. В основном используются для прокладки телевизионных, телефонных и компьютерных проводов. Благодаря своим компактным размерам практически не нарушают интерьер комнаты;
  • Напольные (имеют овальный короб). Очень удобны, т.к. благодаря своей овальной форме не будут препятствовать передвижению;
  • Магистральные;
  • Плинтусные. Чаще всего используются в домах и квартирах, т.к. полностью скрывают кабель в специальном канале электротехнического плинтуса;
  • Безгалогенные — материал короба не содержит галогены: бром, фтор, йод, хлор, астат. Такое изделие экологично. Особенно актуально использование их в закрытых пространствах;
  • Парапетные. Наиболее популярный вид коробов, которые чаще всего используются в домах, офисах и административных помещениях;
  • Перфорированные. Благодаря своей конструкции такие короба обладают меньшим весом, а соответственно и стоимостью. Преимуществом изделий можно также считать более простое крепление кабель канала;
  • Гибкие. Благодаря своей перфорированной форме могут применяться для крепления кабеля на неровных поверхностях. По форме могут быть круглыми либо прямоугольными;
  • Угловые. Этот вид кабельных каналов рекомендуется использовать для крепления электропроводки под потолком;
  • Прозрачные. Отлично зарекомендовали себя при создании подсветки светодиодной лентой. Благодаря абсолютной прозрачности и компактному размеру с помощью таких кабель каналов можно без проблем закрепить LED ленту на потолке, стенах либо даже днище автомобиля.
  • Проволочные. Самый дешевый вид лотков для кабеля и в то же время самый удобный в плане чистки. На коробах из стальной проволоки практически не оседает пыль, что делает их весьма практичными, если нужно провести проводку по складу либо техническому помещению. Еще один плюс проволочных лотков – они хорошо вентилируются, благодаря чему кабельная линия меньше прогревается.
  • Лестничные. Используются для прокладки тяжелых кабелей, т.к. обладают усиленной конструкцией.
  • Специальные короба для кондиционеров.

Это все самые популярные виды кабель-каналов, которые могут использоваться в домах, административных и производственных помещениях.

Размеры

Продают изделия ПВХ в стандартных отрезах, каждый по два метра длиной. А вот размеры сечения могут быть различные: от 12 на 12 до 100 на 60 и всевозможные промежуточные габариты (80 на 40, 50 на 16, 70 на 20, 40 на 40 и другие). Форма также определяется видом изделия, например, угловые каналы имеют треугольное сечение. Размер подбирают в зависимости от толщины проводов.

С размерами кабель каналов все намного проще. Ассортимент сечений вы можете увидеть в таблице:

Следует отметить, что у некоторых производителей могут быть еще и другие размеры кабельных каналов, к примеру, 80*45 мм. Самыми популярными считаются 12*12 (для прокладки кабелей связи), 40*40 и 100*60 мм. У угловых лотков наиболее практичным считается сечение 40*40 мм.

Чтобы правильно подобрать пластиковое изделие нужно решить, какого размера должен быть короб. Нужно, чтобы все провода укладывались свободно в его ёмкости и оставался небольшой запас, который потом может пригодиться.

Стоит учесть, что магистральный канал, который тянется вверху вдоль потолка, лучше подобрать большего размера, а короб для вертикальных отводов к выключателям и розеткам – меньшего.

Далее, нужно подсчитать, сколько канала нужно для установки. Длину лучше считать с запасом на 15–20 процентов. Так как при работе какую-то часть короба можно испортить, а купить такой же кабель канал может и не выйти. Кабель-канал можно выбрать различного цвета, но нужно помнить, что белые изделия продаются в более широком ассортименте. Рассчитать минимальный размер кабель канала зная количество и сечение проводов можно в следующей таблице.

Выбор фурнитуры для кабель-каналов

Большинство производителей пластиковых коробов, выпускают к ним разнообразную фурнитуру, такую как:

  • стыки;
  • заглушки;
  • тройники;
  • угловые переходы;
  • внешние и внутренние углы.

Даже сэкономив на цене самого короба, лучше не мелочиться с дополнительными элементами и не стоит покупать кабель-канал без фурнитуры. С ней монтаж станет куда проще, а выглядеть готовое изделие будет намного симпатичнее.

Цветовые решения

Наиболее популярный материал корпуса канала — ПВХ, и не случайно именно этот материал выбран для него. Во-первых, он не дорог, во-вторых прочен, в-третьих диэлектрик, наконец ему нипочем грызуны. В процессе монтажа канал удобно отрезается резаком под требуемую длину и хорошо гнется если нужно. Типоразмер выбирается под любой объем проводов, а цвет — под интерьер.

На сегодняшний день вы можете заказать любой подходящий под интерьер комнат окрас коробов. Для офисов подходит белый цвет, для квартиры или для деревянного загородного дома — можно и под дерево. Этих самых цветовых решений «под дерево» можно насчитать свыше десятка, начиная от стандартных (дуб, сосна, бук) и заканчивая, такими как красная вишня, орех либо северный дуб.

Рассчитайте объем с запасом, чтобы проводам «было относительно просторно», выберите цвет, оцените длину стандартных кусков. Обычный размер куска профиля идет 2 метра. Предусмотрите запас по объему, может быть в будущем потребуется добавить проводов — пусть будет побольше места.

Фурнитура, такая как стыковочные переходники, тройники и заглушки должна быть в вашем плане перед закупкой материалов. Самый последний шаг при покупке — проверить, насколько удобно и прочно защелкивается канал.

Установка кабель-каналов

Установка канала много хлопот не доставит. Если ваши пол, стены и потолки ровные, то нет ничего проще, чем приклеить канал поверх облицовки, предварительно отрезав кусок нужной длины ножом или болгаркой. Можно клеить на «жидкие гвозди» или другим хорошим клеем.

Как вариант крепления для дерева — на шурупы. Для бетона можно и дюбели. Когда основание канала смонтировано (если применяли клей, то когда клей полностью высох), останется уложить провода и закрыть канал крышкой. Следите, чтобы стыки не были очень заметны.

Все эти действия можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности.

размеры, цвет, монтаж и фото

Кабельные короба представляют собой вид изделий, предназначенных для укладки электроцепей. Их использование целесообразно, поскольку с точки зрения пожарной безопасности открытый монтаж проводов на стенах является ненадежным.

Содержание

Открытьполное содержание

[ Скрыть]

Зачем нужны и как устроены кабельные короба?

Декоративные короба для прокладки кабелей в квартире или в деревянном доме представляют собой специальные каналы, предназначенные для скрытого монтажа электропроводов. Преимущество использования изделий заключается в том, что потребитель может прокладывать провода не только в помещении, но и за его пределами на улице. Эти каналы могут называться электротехническими коробками или лотками.

Главное предназначение коробов под проводку заключается в защите электрических цепей и электрооборудования от негативного воздействия внешних факторов, в частности, влаги.

Что касается конструкции, то эти изделия состоят из основного корпуса и крышки. Их сечение обычно квадратное либо прямоугольное, но в продаже можно встретить и другие варианты. В зависимости от производителя короба могут быть выполнены в цельном либо перфорированном корпусе. Последний вид не так востребован среди потребителей, он обычно используется для обеспечения лучшей вентиляции и ускоренного охлаждения.

Корпус с крышкой фиксируется посредством обычного или специального электромеханического замка. Такие изделия удобны, поскольку потребитель может в любой момент их открыть, чтобы произвести диагностику состояния, удалить или уложить новый кабель. Удобство эксплуатации изделий зависит в первую очередь от конструкции замочных устройств, а также их качества. С помощью замков обеспечивается качественная фиксация крышки к корпусу, благодаря чему ресурс эксплуатации декоративных коробок будет выше.

Изнутри изделие может разделяться посредством перегородок в конструкции. Это позволит потребителю уложить отдельно силовые кабели, а также малоточные электроцепи, которые могут применяться для подключения к телефону, телевизору и т. д. Такие провода специалисты рекомендуют укладывать раздельно. Некоторые производители поставляют на рынок короба, в которых потребитель может сделать перегородки самостоятельно. Эти элементы продаются отдельно и устанавливаются на специальные выступы, расположенные внутри корпуса.

Внешний вид короба для проводов

Материал изготовления

Диэлектрические электромонтажные короба под провода могут выполняться из пластика или металла. Выбирая первый вариант, учитывайте, что такие изделия должны быть негорючими. Если они не будут поддерживать горение, их использование возможно в деревянных домах для защиты древесины от возгорания. Желательно, чтобы короб выдавал минимум дыма.

Преимущества оцинкованных коробов:

  • эффективная защита от внешних воздействий;
  • простота установки;
  • возможность выбора изделия нужного цвета, чтобы «вписать» кабельный канал в интерьер;
  • крышка защелкивается, это избавляет потребителя от необходимости покупки коробов с замками, демонтаж крышки возможен без использования специальных инструментов.

Если для установки использовать пластиковые изделия, то помните, что они могут деформироваться и прогнуться. Покупая короб, попробуйте самостоятельно закрыть крышку. Так во время монтажа у вас будет меньше вопросов. На практике возможно такое, что на последнем этапе прокладки крышку короба приходится фиксировать стяжками или посредством клея. В этом плане металлические оцинкованные короба выигрывают у пластмассовых.

Достоинства пластиковых изделий:

  • пластмассовые кабельные каналы не подвержены воздействию ржавчины;
  • легкие по весу;
  • удобство и быстрота монтажа;
  • установка крышки возможна без применения инструментов;
  • потребитель может самостоятельно обрезать короб под нужную длину;
  • в результате температурных перепадов пластиковые короба не деформируются.

Изделия могут быть выполнены из анодированного алюминия. Использование таких коробок актуально в промышленных и производственных помещениях. Алюминиевые короба применяются для укладки открытых электроцепей или используются в квартирах, если помещение обустроено в стиле Хай-Тек.

Достоинства алюминиевых каналов:

  • защита электроцепей от электромагнитных помех;
  • хорошая ударопрочность — около 20 Дж;
  • пластиковые изделия более устойчивы к воздействию ультрафиолетовых лучей;
  • огнеупорность каналов;
  • устойчивость к температурным перепадам.

Конструкции и размеры

В зависимости от типа короба под проводку могут различаться по:

  • способу монтажа;
  • габаритам;
  • ширине.

В некоторых продуктах при изготовлении применяются специальные материалы. Они могут быть выполнены из прозрачной пластмассы, алюминия, а также его сплавов.

Плинтусные

Этот вариант актуален, если планируется скрытная укладка электроцепей без вмешательства в конструкцию стен. Они выполнены из пластмассы и с виду напоминают плинтуса, внутри изделия есть специальная полость под проводку. На рынок поставляются в разных цветах под стены или обои. В зависимости от производителя систем плинтусных каналов можно найти дополнительные элементы, с помощью которых собирается конструкция любой формы.

К примеру, для соединения компонентов используются:

  • внешние и внутренние уголки;
  • заглушки;
  • специальные модульные коробки для подключения переключателей и т. д.

Канал Hagerinrussia Hagerinrussia рассказал об особенностях плинтусных кабельных коробок и их производстве.

Допускается монтаж розеток на уровне плинтусов. Этот вариант подойдет не для всех потребителей, поскольку для пожилых людей он нецелесообразен. Зато с его помощью можно скрыть укладку электроцепей в помещении. Изделия поставляются на рынок в разных цветах — начиная от белых и бежевых проводов и заканчивая продуктами, окрашенными в оттенок дерева либо металла. Основной минус заключается в высокой стоимости, однако за штробление стен потребителю придется заплатить больше.

В зависимости от производителя размеры коробов могут быть разными:

  1. Sl Hager. Поставляет на рынок короба с размерами 2*5 см, 2*7 см, 1,5*10 см, 2,5*10 см.
  2. Легранд. Производит изделия с габаритами 2*1,25 см, 3,2*1,25 см, 4*1,25 см и т. д. Такие продукты относятся к серии мини.
  3. Производитель Легранд также выпускает изделия с размерами 3,5*8 см, 3,5*10,5 см, 5*8 см, 5*15 см и т. д. Эти продукты относятся к серии DPL.

Напольные

Эта разновидность изделий отличается от предыдущей не только формой, но и способом установки. Монтаж коробов осуществляется на поверхность пола, из-за этого их конструкция с одной стороны закруглена, что не позволит ей двигаться после монтажа. Производятся напольные устройства из прочной пластмассы либо алюминия и поставляются на рынок в одной форме. Такие изделия применяются в качестве одной из составляющей систем, к примеру, если надо подвести электроцепь к столу или источнику освещения, расположенному вдали от стен. Как вариант, напольные короба могут использоваться в качестве заменителей удлинителей с переносками.

Рынок предлагает потребителям напольные короба в нескольких размерах:

  • 5*1,2 см;
  • 7,5*1,7 см;
  • 9,2*2 см;
  • 16*6,5 см.

Что касается цвета, то выбор здесь небольшой — покупателям предлагаются белые, серые либо черные изделия. Специалисты отмечают, что угловые части, а также стыки крышки и корпуса при установке можно оформить с использованием фасонных устройств соответствующих габаритов.

Изначально производится монтаж нижней части, затем делается укладка электроцепей, а потом на корпусе фиксируется крышка. После этого в соответствующих местах выполняется установка стыковых компонентов либо углов. Они выполнены так, что при монтаже их надо просто защелкнуть, это позволит обеспечить качественное крепление.

Укладка напольных изделий

Парапетные

Парапетные короба могут называться магистральными, по своей конструкции они напоминают плинтусные изделия. Имеют определенные отличия в форме, поскольку устанавливаются над поверхностью пола. Используя кабельные каналы ДКС, можно собрать любую конфигурацию благодаря комплектующим элементам.

Изделия нашли широкое применение в офисных помещениях, а также на производственных предприятиях. Если установка осуществляется в частном домовладении либо квартире, то желательно выбрать короба под цвет стен. Могут применяться в качестве изделий, закрывающих магистрали, которые соединяют внешние и внутренние блоки систем кондиционирования.

На рынок поставляются в нескольких размерах:

  • с шириной — 8 см, 10 см, 12 см, 15 см;
  • высотой — 4 см, 5,5 см, 6 см.

К различным видам сечения в комплекте поставляются фасонные компоненты:

  • внешние и внутренние углы;
  • разветвительные составляющие;
  • заглушки и т. д.

Поставляются изделия на рынок в разных цветах, но наиболее популярными стали светлые оттенки. Найти короба в темных цветах в продаже затруднительно.

Мини

Мини изделия представляют собой уменьшенный вариант коробов, в них можно уложить ограниченное количество кабелей. Обычно используются для прокладки телефонных, телевизионных, а также Ethernet-проводов для интернета. При укладке этих изделий углы оформляются путем запиливания канала под 45 градусов. При обрезании короба надо учитывать, внешний это угол или внутренний.

На рынок поставляются в таких размерах:

  • ширина короба — 1, 1.2, 1.6, 2, 2.5, 4, 6, 8 или 10 см;
  • высота канала — 1, 1.2, 1.6, 2, 2.5, 4 или 6 см.

Различные комбинации данных размеров позволяют получить разные вариации изделий. В продаже можно найти более широкие и низкие каналы либо высокие и узкие короба.

Пять мини-изделий для укладки кабелей

Угловые

В продаже можно найти разные размеры, но самые распространенные из них это 4*4 см. Благодаря конструктивным особенностям угловые короба можно монтировать на стыке стен и потолка, также их использование допускается вместо плинтуса. Оформление углов осуществляется с помощью канцелярского ножа либо ножовки. Если выполнить угол аккуратно, со стороны кабельный канал может смотреться как декоративный компонент интерьера.

Основной недостаток заключается в том, что в угловых изделиях места значительно меньше, чем в плинтусах, также их стенки тоньше. В процессе эксплуатации может произойти повреждение электроцепи, особенно если выполняется укладка внизу.

Перфорированные

Такие короба могут быть выполнены из пластмассы либо металла. По сравнению с обычными кабельными каналами они в среднем на 30% легче и характеризуются упрощенной установкой.

Основные преимущества перфорированных изделий:

  • эффективная защита электроцепей от перегрева и расплавления, что обеспечивается посредством постоянной циркуляции воздуха внутри;
  • доступная для большинства потребителей цена;
  • перфорированные кабельные каналы обеспечивают открытый доступ электроцепям на любом участке;
  • такие изделия могут быть вмонтированы на изогнутых поверхностях.

Применение перфорированных изделий целесообразно при необходимости группировки электроцепей в щитках промышленных помещений. Их использование актуально в любом месте, где внешний вид конструкции не играет роли.

Гибкие

Такой тип изделий бывает цепным либо гофрированным. Конструкция первых включает в себя определенное количество стальных либо пластмассовых компонентов. Они обычно применяются для укладки электроцепей и фиксации их к электрооборудованию и промышленным станкам. Цепные кабельные каналы позволяют эффективно защитить провода от внешних механических воздействий, включая вибрации.

Алексей Северин в ролике рассмотрел гибкие изделия, привезенные из Китая.

Основные достоинства цепных каналов:

  • гибкость, что позволяет произвести их монтаж в любом месте;
  • снижение уровня шума;
  • эффективная защита электроцепей при их укладке в жестких условиях;
  • взаимозаменяемость участков электропроводки;
  • удобство установки;
  • легкость изделий благодаря небольшой массе;
  • полный доступ к электроцепям после их укладки в короба;
  • пониженный износ проводов благодаря их надежной защите;
  • устойчивость цепных коробов к воздействию коррозии.

Что касается гофрированных коробов, то они производятся из негорючего пластика и могут применяться при постройке сооружений и зданий. Электроцепи, которые защищены гофрированными каналами, можно устанавливать внутри стен либо оставлять снаружи, допускается их монтаж за подвесные потолки. Использование гофрированных коробов актуально в том случае, если у потребителя не получается поставить жесткую конструкцию.

Стандартные габариты:

  • с целью укладки телефонных проводов, а также электроцепей для подключения осветительных устройств — 1,6 см;
  • для подключения розеток и переключателей используются изделия размером 2 см;
  • чтобы обеспечить подключение электрических щитков, а также распределительных коробок, применяются каналы размером 2,5 см;
  • изделия размером 5 см применяются обычно для укладки межэтажных соединений на этапе строительства здания.

Основные достоинства, характерные для гофрированных изделий:

  • потребитель может изогнуть короб под любым углом;
  • хорошая изоляция электроцепей;
  • надежная защита проводки от возгорания;
  • при установке потребителю не нужно использовать стыковочные детали или заглушки.

Чтобы избежать возможного замыкания электрического тока, в гибкий кабель-канал можно укладывать один провод.

Прозрачные

Прозрачные каналы по своему строению похожи на угловые изделия, но их предназначение другое. На внутренней части вместо прямоугольной поверхности располагается специальная перегородка, выполненная под углом 45 градусов, а сама крышка короба прозрачная. Такие изделия применяются для прокладки электроцепей от осветительных приборов под потолком, в кухонных гарнитурах, а также в машинах. На саму перегородку обычно производится монтаж диодной ленты, после чего она прикрывается крышкой. В зависимости от размера короба ширина диодной ленты может составить от 0,5 до 2 см.

Прозрачный короб канал

Проволочные

Такие изделия изготовляются из специальной стальной проволоки и считаются дешевыми. Проволочные короба применяются в производственных, промышленных помещениях и зданиях, могут быть установлены в натяжные потолки. Одним из основных преимуществ таких изделий является то, что они не задерживают внутри себя пыль и удобны в использовании.

Другие достоинства:

  • экономичность благодаря низкой цене;
  • возможность циркуляции воздуха внутри, что предотвращает перегрев;
  • потребитель в любой момент может получить доступ к электроцепям;
  • быстрая установка изделий, осуществляемая посредством саморезов;
  • можно нарастить либо разветвить систему кабельных каналов без их снятия.

После укладки проволочного кабель-канала фиксация электроцепей внутри осуществляется посредством хомутов, размер которых зависит от габаритов основания, а также высоты стенок.

Стандартные размеры изделий:

  • высота — 3, 5, 8 либо 10 см;
  • ширина короба может составить от 0,5 до 60 см.

Лестничные

Лестничные короба применяются для прокладки тяжелых проводов, поскольку они характеризуются усиленной конструкцией. Обычно используются в складских и производственных помещениях, на предприятиях и т. д. Лестничные каналы являются хорошим аналогом проволочных изделий.

Виды КЭТ коробов:

  • каналы могут оснащаться крышкой или использоваться без нее;
  • изделие может оснащаться глухими либо перфорированными стенками.

Схематическое изображение лестничного канала

Количество замков

Замочные устройства, которые фиксируют крышку канала, могут быть установлены с обеих или с одной стороны. Если замок расположен только на одной стороне, то вместо фиксатора будет использоваться паз. Короба с двумя замками более надежны, поэтому рекомендуем остановить свой выбор на таких моделях. Основной недостаток, характерный для продуктов от разных производителей — ненадежная фиксация крышки, в результате чего после закрытия потребителю приходится стучать по ней.

Цветовые решения

Наиболее популярны среди потребителей белые и серые кабельные каналы, этот вариант считается универсальным, поскольку белый цвет обычно вписывается практически в любой интерьер. Потребитель может заказать любые цветные изделия. В последнее время среди покупателей стали популярны коричневые и древесные короба, которые можно установить в деревянном доме либо бане. Причем только древесных оттенков могут быть десятки — начиная от дуба и бука и заканчивая оттенками ореха или красной вишни.

О разновидностях, а также цветовых решениях короб-канала рассказал Василий Петров.

Как выбрать кабельный короб?

Прежде чем приобрести изделие, сделайте следующее:

  1. Определитесь, где будет производиться монтаж розеток, переключателей, осветительных устройств и других потребителей энергии. Надо продумать, сколько приборов вы планируете установить.
  2. Сделайте схему разводки электропроводки по комнатам.
  3. Определитесь, сколько метров короба потребуется. Не покупайте изделия впритык, обязательно должен быть запас.
  4. Подумайте, какие элементы фурнитуры будут использоваться. Речь идет о распределительных коробах, уголках, поворотных компонентах и т. д. Продумайте, какие размеры под коробки будут использоваться, следует выбрать один из оптимальных вариантов. На размеры влияет и число секций в канале.
  5. Решите, как будет производиться крепление изделий на поверхности стены, потолка или пола. В зависимости от этого подготавливается соответствующий инструментарий.

Чтобы приобрести кабельный канал, следует руководствоваться следующими параметрами:

  1. Тип материала. Надо продумать, целесообразно ли использование металлических изделий для укладки кабелей или подойдут обычные пластиковые короба. Основным преимуществом железных каналов является их прочность и надежность. В металлические изделия допускается укладка высоковольтных электроцепей, поскольку в них предусмотрен заземляющий контакт. Пластмассовый кабельный канал не позволит уложить много проводов, так как для этого придется обеспечить частую фиксацию к поверхности стены. В противном случае изделие будет прогибаться.
  2. Цвет. Если покупаются изделия для производственных или промышленных помещений, цветовое решение не играет роли. Если важно «вписать» короб в интерьер квартиры или дома, то надо приобрести изделие соответствующего оттенка.
  3. Размеры. Желательно, чтобы электроцепи укладывались в короб свободно. Если планируется установка дополнительных электроприборов и оборудования, то лучше приобрести изделие большего размера, чтобы оставить запас для укладки кабелей в будущем.
  4. Определитесь, где будут установлены кабельные каналы. Если короб монтируется на потолке, то рекомендуется купить изделие большего размера. А для укладки кабелей в канал, который будет установлен вертикально, можно приобрести короб меньших размеров.

Канал ChipiDip рассказал о выборе и креплении коробов для укладки электроцепей.

Порядок монтажа и укладки проводов

Перед выполнением монтажа проводов в кабельные короба следует произвести подготовительные мероприятия. А в процессе работ нужно соблюдать рекомендации по установке каналов и укладке кабелей.

Подготовка стен и инструментов

Монтаж электроцепей начинается с установки кабельных каналов, а для этого надо подготовить стены и потолки в доме или помещении. Если поверхность стен неровная, а геометрия помещения нарушена, то качественный монтаж изделий будет невозможен. Между рабочей поверхностью и каналом появятся щели, что впоследствии приведет к искривлению короба. Поэтому рекомендуем заняться выравниванием стен, если внешний вид конструкции важен. Выравнивание осуществляется посредством нанесения слоя шпатлевки на поверхность.

Монтаж кабельных каналов возможен после отделки стен или во время выполнения этой задачи. Но в первом случае действовать необходимо аккуратно, поскольку скрыть недочеты, появившиеся в результате допущенных ошибок, будет проблематично. Для разметки изделий воспользуйтесь маркером либо карандашом.

Выбор инструмента и материала для фиксации осуществляется в соответствии с видом стен, к примеру, изделие можно приклеить:

  • на окрашенную поверхность;
  • на деревянную поверхность;
  • на стены из гипсокартона, гипсового волокна;
  • на обои.

Эта процедура осуществляется с использованием супер-клея или жидких гвоздей. Укладка электроцепей будет выполняться после того, как клей полностью высохнет, до этого момента закрывать крышку нельзя.

Если стена выполнена из дерева, то к ней прикрепляется короб с помощью саморезов или шурупов. Для облегчения процесса монтажа допускается использование шуруповерта. С помощью сверла производится подготовка отверстия в нижней части кабельного канала, через него будут ввинчиваться саморезы либо шурупы в стену. Если стены помещения сделаны их кирпича, то фиксация кабельных каналов осуществляется посредством дюбелей и шурупов.

Алексей Медведев показал, как можно быстро зафиксировать кабельные короба на стене.

Процесс монтажа

Процедура осуществляется так:

  1. Короб с просверленным отверстием прикладывается к стене.
  2. С помощью карандаша или маркера надо разместить на поверхности точки под отверстия.
  3. Берется перфоратор, в него устанавливается сверло соответствующего размера. Оно должно быть не больше диаметра шурупов.
  4. Стены пробиваются в размеченных местах.
  5. Производится установка дюбелей.
  6. Устанавливается сам короб, а его фиксация осуществляется с помощью саморезов.

Рекомендации по монтажу

При монтаже рекомендуем отмерять нужный размер изделия с помощью рулетки либо посредством прикладывания канала к стене. Чтобы короб был установлен ровно, при выполнении задачи этот параметр контролируется строительным уровнем. Если монтаж осуществляется вертикально, то диагностика производится с помощью отвеса. После установки коробов выполняется подготовка крышек, эти элементы надо правильно обрезать. Учтите, что места стыков при переходе с горизонтальных каналов на вертикальные должны быть выполнены максимально аккуратно.

Когда короб будет закрыт крышкой, не должно остаться зазора, для этого используйте фурнитуру. Чтобы обеспечить качественный угловой переход, короба, установленные горизонтально и вертикально, должны иметь одинаковые размеры. Если используются Т-образные соединения, то габариты изделий не играют роли.

Что касается укладки, то эта процедура займет время. Более удобны изделия, оснащенные внутренними перегородками, с их помощью можно зафиксировать провод внутри, чтобы он не выпадал при открытой крышке.

При укладке кабеля в канал обязательно соблюдайте последовательность — сначала производится монтаж всего провода, после чего крышка закрывается.

Если изделие оснащено прочным замком, то он не позволит выпасть кабелям из короба даже под большим весом. При укладке проследите за тем, чтобы место стыка изделия не совпадало с местом состыковки крышки. Это позволит всей линии смотреться качественно благодаря отсутствию стыков. Фиксировать крышку на клей не стоит, поскольку в будущем ее будет сложно демонтировать. Если имеются места неудачных стыков, то их лучше обработать герметиком.

Фотогалерея

Фото разных типов кабельных каналов представлены ниже.

Видео «Выбор и установка кабельного канала»

Канал EKF рассказал о выборе коробов для укладки электропроводов и показал, как производится монтаж изделий.

 Загрузка …

Как соединить провода электрических цепей

Очень многие электрические проекты требуют соединения (сращивания) электрических кабелей вместе. Иногда это происходит в монтажных коробках, но это также может произойти в любом месте, где вы хотите разветвить цепь в двух или более направлениях. Когда сращивание выполняется за пределами стандартной монтажной коробки, проект предусматривает выполнение кабельных соединений внутри распределительной коробки с глухой крышкой, к которой можно получить доступ всякий раз, когда вам нужно работать с проводами.

Изучение техники сращивания позволит решать бесчисленные проекты, которые улучшают ваше жилое пространство, например, перемещение розетки или осветительной арматуры, удаление стены, отделка подвала или укрощение оборванных проводов, которые неправильно подключены.

Смотреть сейчас: Как сращивать электрический провод

Соображения безопасности

Любой проект, связанный с работой с проводами цепи, требует, чтобы вы сначала отключили питание цепи на сервисной панели (коробке выключателя).

Продемонстрированный здесь метод является правильным способом сращивания электрических проводов с использованием одобренных UL соединителей проводов, соединенных внутри одобренной электрической коробки. Этими разъемами могут быть знакомые накручиваемые гайки для проводов или вставные разъемы нового типа.Этот метод одобрен Национальным электротехническим кодексом (NEC). Никогда не следует использовать старый неформальный метод соединения проводов с помощью изоленты.

Электрические соединения нельзя оставлять сами по себе в полости стены или потолка. Вместо этого все стыки должны находиться в утвержденной распределительной коробке или электрической коробке приспособления. Сам ящик должен оставаться доступным и не может быть спрятан за гипсокартоном или другими строительными материалами, которые потребуют снятия, чтобы добраться до коробки.Распределительная коробка обеспечивает безопасную среду для ваших соединений, защищая их от ударов и сдерживая искры и огонь, если что-то пойдет не так. Хотя распределительные коробки сначала могут показаться громоздкими и ненужными, вы обнаружите, что с ними легко работать и они сделают вашу работу более безопасной.

Сращивание проволоки — несложная техника. Но, как и при любом ремонте электрооборудования, который включает в себя работу с проводами цепи, домашние мастера должны хорошо разбираться в электрических системах, а также иметь некоторый опыт в проведении базового ремонта.

Примечание

В этом проекте предполагается, что поверхности стен открыты для обеспечения доступа и что электрические кабели уже проложены внутри стеновых полостей. В противном случае процесс ловли кабеля сделает проект более сложным и трудоемким.

Ель / Марго Кэвин

Восьмиугольные электрические коробки и их применение

Электрический шкаф восьмиугольника — это распространенный тип коробки, который обычно используется для установки осветительных приборов на стене или потолке.Обычно они сделаны из металла и бывают стандартных размеров 4 x 4 дюйма и глубиной 1 1/4, 1 1/2 и 2 1/8 дюйма. Коробки восьмиугольника не являются настоящими восьмиугольниками — они больше похожи на квадраты со скошенными или обрезанными углами. Эта форма лучше квадратной коробки для соответствия круглым основаниям светильников, так что коробку легко спрятать при установке светильника. Коробки Octagon бывают нескольких видов для различных применений.

Стандартный восьмиугольник

Стандартный восьмиугольный электрический ящик — это простой металлический ящик, который можно установить непосредственно на стеновой или потолочный каркас (стенные стойки или потолочные или напольные балки) с помощью шурупов для дерева.У некоторых есть кронштейны для крепления по бокам к стойкам или балкам. Если место коробки находится между двумя элементами каркаса, стандартную коробку можно закрепить на блоке из массивной древесины, установленном между элементами. В этом случае задняя часть коробки плотно прилегает к блокировке и закрепляется как минимум двумя винтами. Это обеспечивает надежное соединение тяжелых осветительных приборов и даже потолочных вентиляторов, если коробка правильно рассчитана и винты достаточно крепкие.

Ящики со скобами

Восьмиугольные коробки с распорками имеют регулируемые металлические распорки или стержни, которые выступают наружу для встречи с элементами каркаса с обеих сторон коробки, что позволяет устанавливать их в любом месте между двумя элементами каркаса (альтернатива использованию блокировки пиломатериалов).Чаще всего они используются с потолочными светильниками, но подходят и для настенного освещения. Раскосы обычно привинчиваются к каркасу, а некоторые усиленные распорки имеют встроенное монтажное устройство, которое вдавливает раскосы в каркас с помощью поршневого винтового устройства.

Коробки для новой работы и коробки для старой работы

Если коробка помечена как «новая работа», это стандартный тип, который предназначен для установки во время нового строительства или ремонта, когда гипсокартон стены или потолка еще не повешен, а каркас полностью открыт.«Старые» (иногда называемые «модифицированными») коробки имеют специальные монтажные устройства, которые позволяют устанавливать коробки, когда гипсокартон уже установлен. Стандартные старые рабочие коробки обычно имеют монтажные проушины, которые прикрепляют коробку к гипсокартону во время прикручивания. Ящики с подкосами для старых работ имеют на скобах винто-поршневые устройства, которые позволяют закрепить ящик без необходимости проделывать большие отверстия в гипсокартоне.

Грузоподъемность

Номинальная нагрузка — это вес, который ящик может безопасно выдержать.Крайне важно использовать коробку надлежащего номинала для каждого приспособления и устанавливать коробку и приспособление в соответствии с конструкцией. Стандартные восьмиугольные электрические коробки могут быть рассчитаны на поддержку до 35 фунтов (в зависимости от метода установки), а коробки с легкими скобами могут быть рассчитаны только на 10 или 15 фунтов. Ящики с потолочными вентиляторами для тяжелых условий эксплуатации могут быть рассчитаны на вес более 50 фунтов. Никогда не устанавливайте потолочный вентилятор на стандартную восьмиугольную коробку; необходимо использовать коробку (и распорку), разработанную специально для потолочных вентиляторов.

Как выбрать электрическую коробку

Шагов:

1.Хит разбивает электрические коробки на несколько категорий и объясняет их различия.

2. Хит начинает с объяснения того, что новые рабочие боксы используются всякий раз, когда стены открываются для работы. Это может быть новое строительство, но также и ремонт. Они поставляются с боковыми скобами, чтобы прибить непосредственно к шпильке сбоку.

3. Старые рабочие боксы используются всякий раз, когда стены закрываются и требуются небольшие дополнения к проводке.
а. У большинства из них есть выступы, которые выскакивают при вдавливании в стену, чтобы удерживать гипсокартон или штукатурку сзади.
г. Они также делают некоторые старые рабочие коробки, которые поставляются с угловыми скобами внутри коробки, которые позволят вам вкрутить коробку в стойку, не открывая стену.

4. Пластиковые коробки являются наиболее распространенными и должны использоваться с неметаллической кабельной разводкой.

5. Металлические коробки используются, когда проводка обшивается металлической оболочкой.

6. Одноканальные ящики предназначены для размещения одного электрического устройства, например выключателя или розетки.

7. Ящики с двумя секциями предназначены для размещения двух электрических устройств.

8. Электрические коробки круглой формы используются для светильников на стене, как бра.

9. Электрические коробки с вентилятором предназначены для размещения потолочных светильников с большим весом. Они продают и другие типы коробок для потолочных светильников, но Хит рекомендует всегда устанавливать металлические коробки с вентилятором, чтобы в этом месте всегда можно было безопасно установить потолочный светильник любого типа.

Ресурсы:

Хит описал лучший тип электрического блока для различных целей.В целом он рекомендует пластиковые коробки для выключателей и розеток и металлические коробки для осветительных приборов. Металлические коробки необходимы, когда существующая электропроводка в доме представляет собой кабель с металлической оболочкой и должна быть соединена с заземляющим проводом.

Все коробки, которые продемонстрировал Хит, доступны в домашних центрах и домах электроснабжения.

Специальную помощь в этом проекте оказали Eaton и Eastman Electric.

Для чего используется распределительная коробка?

Что такое распределительная коробка?

Распределительные коробки — это металлические или пластмассовые корпуса, используемые в качестве кожухов для электромонтажных соединений.Соединения внутри называются ответвленными цепями и обычно представляют собой конец участка кабелепровода. Распределительные коробки облегчают доступ к проводам, поскольку все, что нужно сделать, — это снять покрытие, чтобы внести изменения, отремонтировать или дополнить кабелепровод. Распределительные коробки также защищают проводку от элементов или окружающей среды, которые иногда могут быть коррозионными или иным образом вредными для материала проводки. Наконец, распределительные коробки защищают проводку от нежелательного вмешательства, злонамеренного или непреднамеренного.

Основы электромонтажа распределительной коробки

По сути, распределительная коробка содержит проводные соединения для разделения мощности от одного источника на несколько розеток.Например, распределительная коробка может содержать источник питания с одним проводом, который соединен несколькими проводами для питания нескольких различных источников света.

Распределительные коробки обычно имеют длину от 2 ½ до 3 ½ дюймов и сделаны из металла или твердого пластика. Функциональная разница между пластиком и металлом зависит от того, должна ли распределительная коробка выдерживать какой-либо вес. Некоторые металлические распределительные коробки могут поддерживать светильники; пластиковые распределительные коробки не выдерживают такого веса. Дополнительные отличия включают установку, поскольку пластиковые распределительные коробки, как правило, устанавливаются быстрее и проще, чем металлические.Однако стандартная распределительная коробка, предназначенная для простого закрытия стыков проводов, может быть металлической или пластиковой.

Соединения проводов в распределительных коробках

Все сращивания проводов должны быть помещены в распределительную коробку, чтобы здание соответствовало электрическим нормам, хотя иногда сращивания пропускаются, что в результате может представлять опасность. Любая оголенная проводка может быть опасной, но оголенные сращивания проводов особенно подвержены несчастным случаям, потому что о них можно споткнуться, выбросить искры или ввести себя в заблуждение, чтобы дети или домашние животные приняли их за игрушки.Распределительные коробки полезны для сращивания проводов, потому что они также позволяют легко определить место сращивания проводов.

Больше от Automation & Electronics

вещей, которые вам нужно знать

У вас есть распределительная коробка, которую вам нужно подключить? Вы в недоумении, потому что не знаете , как подключить к нему ? Если да, то вы попали в нужное место. Мы составили руководство, в котором подробно описано, что такое распределительная коробка и как ее можно подключить. Подробнее читайте ниже!

По сути, распределительная коробка — это часть вашего дома; скорее, это раздел, в котором собраны все электрические соединения вашего дома.Он используется для обеспечения безопасного места и защиты этих соединений от повседневной деятельности и от внешних факторов.

Таким образом, он также защищает вас и ваш дом от возможных последствий, которые могут возникнуть из-за незащищенных электрических цепей и соединений.

Что вам понадобится?

Подключение распределительной коробки — невероятно серьезная задача. Если вы не сделаете этого должным образом, это может привести к электрическим осложнениям в будущем, которые могут стоить вам вашего дома и вашего имущества.

Вот список того, что вам нужно сделать правильно.

  • 1. Съемный тестер цепей
  • 2. Отвертка
  • 3. Молоток
  • 4. Кабельные зажимы
  • 5. Рыболовная лента
  • 6. Электрический кабель
  • 7. Универсальный нож
  • 8. Кусачки
  • 9. Две гайки для проводов
  • 10. Инструмент для зачистки проводов
  • 11. Крышка распределительной коробки
  • 12. Зеленый заземляющий провод

Советы и предупреждения

Если вы неправильно подключите распределительную коробку, это может привести к серьезным осложнениям, таким как перебои в работе, перебои в электроснабжении и пожары.По этой, среди многих других, причинам вы должны обязательно выбрать правильный размер для вашей распределительной коробки и убедиться, что вы не используете слишком много сращиваний проводов.

Шаги

Теперь, когда вы собрали все необходимое и знаете об опасностях, можно приступать к подключению соединительной коробки.

Это может показаться тривиальным и очевидным шагом, но многие его пропускают. Вы ДОЛЖНЫ выключить или выключить питание блока выключателя, который находится в вашем доме.

  • 2.Подключаемый к сети тестер цепей

Теперь пришло время найти хорошее применение вашему тестеру цепей. Вставьте его в электрическую розетку и в электрическую цепь, чтобы проверить, действительно ли отключено электричество в комнате, в которой вы устанавливаете распределительную коробку. Его мультяшный необходим для электрика, где он работает.

  • 3. Отвертка и молоток
  • Если вы посмотрите на распределительную коробку, вы обнаружите, что в ней есть выбивные отверстия.Выколотите их отверткой и молотком, чтобы потом можно было успешно вставить проволоку.

    К настоящему времени вы успешно пробили выбивные отверстия. Теперь вам нужно взять кабельные зажимы и вставить их в выбивные отверстия.

    В вашей электрической коробке или выключателе света должно быть отверстие для кабеля, в которое можно вставить один из проводов. Как только вы найдете его, вы можете протолкнуть провод через отверстие и с помощью рыболовной ленты протолкните провод через зажим для кабеля и прикрепите его к распределительной коробке.

    А теперь пора натянуть электрические кабели. Вы должны делать это, пока они не выступят примерно на шесть дюймов от вашей распределительной коробки, и используйте кусачки, чтобы отрезать их.

    • 7. Дополнительные электрические кабели

    Повторите пятый шаг. Возьмите электрический кабель и выведите его из розетки или переключите на распределительную коробку и подключите его к кабельным зажимам. Убедитесь, что электрический провод выходит на шесть дюймов от распределительной коробки, и обрежьте его кусачками.

    Возьмите внешнюю изоляционную оболочку и отрежьте от нее три дюйма. Это покажет вам изолированные провода с цветовой кодировкой и провод заземления внутри.

    • 9. Отделите изоляционные провода

    Посмотрите на свои цветные провода и отделите их друг от друга. Как только вы это сделаете, вы можете снять с проводов 3/8 изоляционной оболочки. Для этого используйте кусачки.

    Теперь вам нужно сопоставить цветные провода в распределительной коробке с цветными изоляционными проводами.Используйте кусачки, чтобы сделать их равными друг другу, и крутите их по часовой стрелке. Теперь вы можете использовать гайку, потому что это обеспечит защиту концов ваших проводов и их удержание на месте.

    • 11. Зеленый винт заземления

    Вы должны найти зеленый винт заземления на конце провода зеленого заземляющего провода. Возьмите этот заземляющий винт и вставьте его в отверстие для винта в распределительной коробке. Теперь вы можете взять медный заземляющий провод или зеленые изолированные заземляющие провода и зеленый провод заземления.Как и на предыдущем шаге, обрежьте эти провода кусачками, чтобы они были ровными. Скрутите их и накрутите гайку для проволоки зеленого цвета.

    Почти готово! Если у вас есть провода, идущие к электрической розетке или осветительной арматуре, вам необходимо их соединить или срастить.

    Вы успешно подключили соединительную коробку. Теперь просто наденьте крышку на установочные винты и затяните их.

    Заключение

    Если у вас есть распределительная коробка, которую нужно подключить, то вы попали в нужное место.Выше вы можете прочитать все о том, что такое распределительная коробка и как ее можно успешно подключить.

    Электротехника


    В статье « Фитинги и опоры кабелепровода » я объяснил следующие моменты:
    • Типы фитингов и опор кабелепровода,
    • Примечания для поддержки кабелепровода.

    Сегодня я объясню Типы электрических коробок следующим образом.

    Для получения дополнительной информации вы можете просмотреть следующие статьи этого же курса:

    1- Функции электрооборудования Ящики В любой установке электрические коробки используются для выполнения следующих требований:
    1. Электрические коробки закрывают проводное соединение или кабельные сращивания.
    2. Щит коробки электрооборудования элементы каркаса деревянных зданий или другие горючие предметы из электрические искры в случае неисправности проводки.
    3. Электрические коробки также защищают людей от случайного поражения электрическим током и сохраняют влагу и пыль нет проводных соединений или стыков.

    2- Материалы электрических коробок Большинство электрических коробок изготавливаются из следующих материалов:
    1. Сталь листовая и окрашенная или оцинковка,
    2. Чугун,
    3. Алюминий,
    4. ПВХ, или
    5. Прозрачный поликарбонат.

    3- Где находится электрическая коробка требуется в системе электропроводки? Раздел 300.15 NEC содержит особые требования для случаев, когда требуется коробка или корпус кабелепровода. система проводки. Как видно, есть общее утверждение с несколькими исключения. Коробка или корпус из кабелепровода, соответствующий Статье 314, требуется для быть установлен в каждой точке соединения сращивания проводов, розетке, точке переключения, точка соединения или точка отрыва для подключения кабелепровода, электрического металлические трубки, поверхностные дорожки качения или другие дорожки качения.Коробка обязательна установлен в каждой точке соединения сращивания проводов, розетке, точке переключения, точка соединения или точка отвода для подключения кабеля типа MC, кабель с минеральной изоляцией, в металлической оболочке или другие кабели. Коробка должна быть устанавливается в точке соединения между любой такой кабельной системой и кабельным каналом. система.
    • Ящики следует устанавливать только при необходимости. Слишком много коробок приведет к такому сращиванию проводов, что вероятность возникновения проблем из-за неправильно сращенных проводов возрастет.

    4- Общие Правила для ящиков
    • Все коробки должны быть достаточно большими обеспечить достаточно свободного места для всех проводников, которые будут закрыты внутри них, чтобы предотвратить переполненность и возможное физическое повреждение, когда устройства или стыки установлены или завершены.
    • Ни в одной коробке не допускается внутренняя глубина менее 1/2 дюйма.Коробка, предназначенная для установки заподлицо устройства должны иметь внутреннюю глубину не менее 15/16 дюйма.
    • В завершенных установках каждая Коробка обязательно должна иметь крышку, лицевую панель или навес для крепления.
    • Металлические крышки, используемые с Неметаллические коробки необходимо заземлить.
    • Ящики с подставками бытовые требуется в вертикальных кабельных каналах, где вес кабеля может чрезмерная нагрузка на клеммы проводов.Эти опорные коробки для кабелепроводов часто встречается в многоэтажных зданиях, где используются тяжелые фидерные проводники.
    • Ящики доступны с различное количество заглушек (KOs) или pryouts (POs) для размещения различное расположение рычагов переключателей, ручек управления, розеток, или другие устройства.
    • Потому что так много разных производители предлагают эти электрические коробки, читателю рекомендуется проконсультироваться последние каталоги производителей для получения более подробной информации, чем можно здесь.

    5- Монтаж электрических коробок
    • Ящик любого типа должен быть установлен заподлицо в стене или потолке из дерева или другого горючего материала. В этом Таким образом, материал, который будет гореть, хранится подальше от проводов в случае возникновения дуг или искры в коробке. Если коробка установлена ​​в стене или потолке из материала, не горит, коробка может быть утоплена до 1/4 дюйма.
    • Провод не менее 6 дюймов необходимо оставить у розетки или распределительной коробки для подключения приборов или устройств.Этот измерение производится от точки выхода проводника из кабелепровод или оболочка кабеля. Если проем коробки меньше восьми дюймов в При любом размере каждый проводник должен выходить на 3 дюйма за пределы отверстия.

    6- Типы электрических коробок Есть много типов ящиков, используемых в монтаж кабелепровода. Приложение и условия площадки определяют тип используемой коробки.Электрические коробки могут делиться на:
    • Коробки розеточные,
    • Ящики для приборов,
    • Коробки тяговые и соединительные.

    Ниже приводится список наиболее распространенных коробки и краткое описание их предполагаемого использования.

    Первое: распределительные коробки Розетки с правильной фурнитурой быть установлен в следующих местах:
    1. Каждая точка соединения проводов,
    2. Каждая розетка, точка переключения или соединение точка,
    3. Каждая точка подключения для кабелепровод и другие дорожки качения,
    4. Переходы от кабелепровода к открытым кабелям.

    • Широкий выбор стандартных металлических и неметаллических электрические или розеточные коробки доступны для установки выключателей и розетки, соединяющие осветительные приборы и защитные стыки. Только обсуждаются и проиллюстрированы наиболее часто используемые коробки и их особенности в этом курсе.
    • Тип шкафов, используемых в качестве розеток и ящики для устройств для поддержки, ограждения и фиксации электропроводки, например, выключатели, розетки или другое оборудование на одной вилке или ремне доступны в различных размерах и формах.Эти корпуса можно использовать в одном, два, три и более типов банд.

    6,1 Коробки розетки прямоугольные
    • прямоугольный розетки предназначен для установки одиночного выключателя или дуплексной розетки. Также называется устройством коробки, они обычно монтируются вертикально в стенах, прикрепляя их к стенным стойкам в новое строительство.
    • прямоугольный розетки могут быть объединены вместе с соответствующими коробками, чтобы получить одну коробку с двумя громкость.После удаления противоположных съемных сторон каждой коробки они скреплены винтами, образуя единый жесткий блок. Ящики с гангстерами могут принимать два переключателя или две дуплексные розетки с соответствующей проводкой.

    6,2 Восьмиугольные розеточные коробки
    • Восьмиугольник, часто называемый «Коробка для светильников», соединяет светильники. В восьмиугольных коробках есть защитные крышки. проводники, когда коробка используется как распределительная коробка. В таблице 314-16 (a) перечислены размеры коробок с устройствами или без них, но можно использовать только провода от №14 до №6. использовал.Доступны восьмиугольные коробки разных размеров для размещения кабеля. зажимы, фитинги и устройства (выключатели или розетки).
    • Эти коробки обычно измеряются по диагонали, где их фактические размеры составляют 4 дюйма, но у них номинал 4 дюйма. размеры при измерении между их плоскими стороны. Их можно прикрепить к потолочным балкам или стойкам с помощью гвоздей или шурупов, или может поддерживаться телескопическими металлическими скобами, которые проходят между смежные балки.Эти коробки часто используются для крепления светильников, если в коробке, на крышках коробки или на поперечных ремнях есть шпильки или засосы.

    • Ящики для опорных осветительных приборов и Лопастные потолочные вентиляторы бывают круглого и восьмиугольного типа.
    • Обычно коробки с устройствами не принимаются для крепления или поддержки осветительных приборов. Одна из причин в том, что Коробки для устройств имеют от 6 до 32 отверстий для винтов, а коробки круглой или восьмиугольной формы 8-32 отверстия для винтов с резьбой, чтобы выдержать вес осветительного прибора.

    6,3 Ящики для потолочных панелей круглые
    • Круглый потолочные поддоны с диаметры 3,25 дюйма применяются аналогично восьмиугольным коробкам. потому что они могут быть установлены на стенах или потолках для поддержки осветительных приборов. Круглые коробки глубиной 0,5 дюйма имеют объем 4 дюйма. 3 , и те, у которых глубина 0,75 дюйма, имеют объем 5,5 дюйма. 3 . Выбор внутренних кабельных зажимов предлагается с этими коробками, и они могут принимать круглые крышки, подходящие как для круглых, так и для восьмиугольных коробок.

    • Размер квадратной коробки четыре дюймов на четыре дюйма. Они есть достаточно большой, чтобы разместить два переключателя или две дуплексные розетки в одной коробке или защитить кабельные сращивания.
    • Это включает переключатели, термостаты, таймеры и розетки. У них больше объем кубического дюйма, чем у восьмиугольных коробок, и позволяет размещать больше проводников. установлены. У них также есть аксессуары, такие как гипсовые (грязевые) кольца для крепления приспособления или устройства. Он также функционирует как распределительная коробка или тяговая коробка.
    • Если используется квадратный металлический ящик, он может быть используется для поддержки приспособления или устройства, в зависимости от типа поднятого крышка б / у. Эти покрытия часто называют «гипсовыми» или «грязевыми» кольцами.
    • Квадратные коробки также обычно устанавливаются вертикально в стены, прибивая их к стойкам во время оригинального строительство. Для этих ящиков доступен широкий выбор крышек, с разными вырезами для доступа к переключателям на ремнях или к откройте оба выхода двойных розеток на ремне.Одиночные переключатели или дуплексные розетки могут быть установлены в эти коробки, если крышка адаптера с центрально расположенным вырезом.

    • Монтажный ящик или розетка на поверхности. Его часто называют «Удобная коробка». В служебном ящике переключатели, розетки, термостаты или кнопочные блоки. Коробка имеет глубину минимум 1,5 дюйма. Коробки должны соответствовать минимальной емкости в кубических дюймах на количество проводников на Таблица 314-16 (a) и Таблица 314-16 (b) Статьи 314 в NEC.Подсоедините кабелепровод к любому выбивному отверстию. дырочки в коробке. Этот тип ящика используется для выставленных работ.

    6.6 Коробка для кабелепровода
    • Коробка для устройства кабелепровода устанавливается в гипсокартон. Боковые стороны можно снять, чтобы увеличить прикрепляя еще одну коробку. Это называется «группировка ящиков». Коробка для устройства кабелепровода устанавливается в офисах и домах для выключателей и сосуды.

    • Кладочная коробка представляет собой специальное устройство для кабелепровода коробки.Кладочная коробка устанавливается в бетонные блоки и кирпичные стены. Каменная коробка доступна в различных размерах. не увеличивается.

    • The Всепогодный бокс — это специальные коробки для кабелепроводов, которые используются снаружи и во влажной среде. или влажные места. Всепогодный бокс изготовлен из тяжелого литого металла и имеет резьбовую втулку для подсоединения к кабелепроводу.

    В следующей статье я объясню Другие типы электрических коробок .Пожалуйста, продолжайте следить.

    5.4: Кабелепровод, коробки и проводка

    Жесткий металлический кабелепровод (RMC) — RMC обычно изготавливается из стали с защитным гальваническим покрытием. Это кабельный канал с резьбой, предназначенный для физической защиты и прокладки проводов и кабелей, а также для использования в качестве заземляющего проводника оборудования при установке с соответствующими фитингами. Его можно использовать при любых атмосферных условиях и формах занятости. Требуется специальный инструмент для нарезания труб и резьбы.

    Промежуточный металлический трубопровод (IMC) — IMC представляет собой версию жесткого металлического трубопровода с тонкими стенками и может использоваться во всех местах дома, где разрешено использование жесткого металлического канала. Его можно использовать в качестве заземляющего провода оборудования при установке с соответствующими муфтами и соответствующей арматурой. Требуется специальный инструмент для нарезания труб и резьбы.

    При выполнении гибки с помощью ручного гибочного станка:

    • Надевайте защитные очки и соблюдайте все применимые правила безопасности.
    • Сгибайтесь на ровной нескользкой поверхности.
    • Отметьте места на кабелепроводе, где вы хотите сделать изгибы четко и точно.
    • Сильно надавите на ножную педаль, чтобы трубка плотно удерживалась в устройстве для гибки.
    • При выполнении нескольких изгибов на одной и той же длине трубы все изгибы должны находиться в одной плоскости.

    Электрические коробки от Гвен Аркин имеет лицензию под номером CC BY 4.0

    Ящики для устройств — используются для установки розеток или переключателей в определенных местах электрической цепи.Стандартные отверстия в коробках имеют размер примерно 3 ″ x 2 ″ с глубиной от 1-1 / 2 ″ до 3-1 / 2 ″.

    Розеточные коробки — используются при установке осветительных приборов на потолке или на стене, а также при подключении небольших или больших приборов. Они больше, чем коробка для устройств, и дают больше места для различных ситуаций подключения. Коробки розеток бывают круглой, восьмиугольной или квадратной формы.

    Распределительные коробки (J-Box) — Они используются, когда несколько проводов соединяются вместе в одной точке системы проводки.NEC® требует, чтобы распределительные коробки были доступны после установки без изменения отделки здания. Распределительные коробки всегда должны быть закрыты.

    Ящики для тяжелых грузов — Специально разработаны и испытаны для работы с более тяжелыми грузами. Используется для более тяжелых нагрузок, таких как потолочные подвесные лопастные вентиляторы. Ящики для тяжелых грузов могут быть изготовлены из металла или неметалла.

    Многожильный провод против сплошного провода от Гвен Аркин под лицензией CC BY 4.0

    T: термопласт
    H: термостойкий; HH означает высокую термостойкость.
    W: для влажных помещений.
    N: с нейлоновым покрытием, для дополнительной защиты.

    Solid Core VS. Многожильный провод — Сплошной провод состоит из одного металлического сердечника, а многожильный провод состоит из множества более тонких проводов, скрученных вместе в сплоченный пучок. Оба типа проводов подходят для коммерческой и жилой установки, однако каждый из них имеет определенные преимущества и недостатки, которые приводят к выбору одного из них для каждого конкретного применения.

    • Для прямой 240-вольтовой цепи (например, электрического водонагревателя) используйте два черных проводника или черный и красный провод.
    • Если цепь представляет собой цепь на 120/240 В (например, электрическая сушилка для одежды), проложите белый изолированный провод, черный изолированный провод и красный изолированный провод.

    Черный– Используется в качестве незаземленного или «горячего» проводника и передает ток на нагрузку в цепях на 120 В.

    Красный– Также используется в качестве незаземленного или «горячего» проводника и проводит ток к нагрузке в цепях напряжением 120/240 В, таких как электрическая сушилка для одежды.

    Белый– Используется как проводник заземленной цепи
    — Возвращает ток от нагрузки обратно к источнику
    — Называется «нейтральный» провод, но только истинный «нейтральный» при использовании с черным и красным проводом в многопроволочной схеме

    Bare– Используется в качестве заземляющего проводника оборудования, который соединяет все нетоковедущие металлические части цепи вместе; никогда не несет тока.

    Зеленый (может быть зеленым с желтыми полосами) — Используется в качестве изолированного заземляющего проводника оборудования; никогда не несет тока.

    Методы кабельной разводки проще в установке, чем методы разводки кабельных каналов, и это основная причина, по которой в большинстве домов используется как можно меньше кабелепроводов. Кабельный провод содержит все проводники, необходимые для цепи в одном изолированном блоке.

    При покупке кабельной разводки кабель обозначается двумя цифрами: первая цифра указывает калибр; второй — количество токопроводящих жил в проводе. Кроме того, обычно для заземления используется другой провод (зеленый или неизолированный).«12-2» означает калибр 12, два изолированных токоведущих провода и неизолированное заземление. Провод 12-2 обычно имеет черный, белый и оголенный провод заземления. Для цепей 220 В без нейтрали используются черный, красный и земля без белого провода. Провод 12-3 обычно имеет черный, красный, белый и неизолированный провод заземления и используется для 220 В с нейтралью или в трехпозиционных переключателях в качестве переходника между переключателями, где требуется дополнительный провод.

    Кабель с неметаллической оболочкой (тип NM) — Также известен как «Romex».Наименее дорогой и наиболее часто используемый метод подключения к жилой среде для покупки и установки.

    Кабель Romex® от Гвен Аркин имеет лицензию под номером CC BY 4.0

    Типы кабеля типа NM:

    • Тип NM-B (белая внешняя оболочка) — Самый распространенный тип; использовать только в сухих помещениях. Имеет огнестойкую, влагостойкую неметаллическую внешнюю оболочку.
    • Тип NMC-B (желтая внешняя оболочка) — Не часто используется в жилых помещениях; использовать в сухих или влажных местах.Имеет негорючую, устойчивую к грибкам и коррозии неметаллическую внешнюю оболочку.
    • Тип NMS-B (оранжевая внешняя оболочка) — Используется в новых домах с системами домашней автоматизации. Содержит силовые провода, телефонные провода, коаксиальный кабель для видео и другие провода данных в одном кабеле. Имеет влагостойкую, огнестойкую, неметаллическую внешнюю оболочку.

    Подземный фидерный кабель (тип UF) — Используется для подземной прокладки ответвлений и фидерных цепей.Также используется во внутренней установке, но должен быть установлен в соответствии с требованиями к установке кабеля с неметаллической оболочкой.

    Подземный питающий кабель (тип UF) от Clifford Rutherford имеет лицензию под номером CC BY 4.0

    Кабель в армированной оболочке (тип AC) и в металлической оболочке (тип MC) — В некоторых регионах США может быть запрещено использование кабелей в неметаллической оболочке в жилищном строительстве. Оба имеют металлическую внешнюю оболочку и обеспечивают очень высокий уровень физической защиты проводников в кабеле.Электрики иногда затрудняются отличить тип кабеля переменного тока (также известный как кабель «BX») от типа MC. Кабель типа AC имеет оберточную бумагу, покрывающую каждый проводник, а кабель типа MC имеет прозрачную пластиковую обертку вокруг всех проводников.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
