Цвета проводов в электрике: фаза, ноль, земля
Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.
Содержание статьи
Как окрашиваются провода фазы
При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.
Расцветка фазных проводовЧаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый.
На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.
Цвет провода заземления
По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.
Такого цвета могут быть заземлениеВ некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE.
Так же маркируются и контакты, к которым «земляной» провод надо подключать.
Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.
Какого цвета нулевой провод
Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.
Какого цвета нулевой провод? Синий или голубойСиним цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».
Как проверить правильность маркировки и расключения
Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно.
Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.
Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.
Определение фазного провода при помощи индикаторной отвертки На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля».
Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.
Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».
И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.
Цвет проводов фаза ноль земля.
Проводка в зданиях состоит из изолированных алюминиевых и медных проводов. Для удобной прокладки электропроводки, а также для дальнейшего обслуживания кабелей изготовители используют различную колористику для маркировки токоведущих жил в электрическом кабеле.
Монтажный провод
Какие цвета встречаются
Согласно Правилам устройства электроустановок (ПУЭ), изолирующий материал проводки должен иметь цветовой окрас и легко распознаваться мастером. Электрокабель обычно имеет трехжильную структуру (фаза, ноль, земля), каждый проводок окрашен в определенный цвет. Сейчас с трудом верится в то, что не так давно изоляция кабельных жил имела только два цвета: черный и белый. Но, к счастью, с введением новых правил, цветовое оформление кардинально изменилось. В основном, для электропроводки используются такие цвета: белый, черный, красный, голубой (синий), желто-зеленый, коричневый оттенки. Рассмотрим подробнее какому проводнику соответствует тот или иной цвет.
Наглядный пример цветов для электрических проводников.
Нейтраль
Нулевая жила (нейтраль) обычно синего или голубого цвета. В распределительной коробке этот провод подключают к нулевой шине, которая помечена латинской буквой N. К этой шине подключают все синие провода. Следует отметить, что провод ноль совмещает в себе две функции: рабочего и защитного нуля. Защитный провод ноль тоже синего цвета, а на концах, т.е. в местах соединений, имеются желто-зеленые полосы. Подсоединяется к шине, имеющей обозначение REN. Нужно отметить, что общепринятые правила допускают зеленые полосы по всему проводу с синими окончаниями.
Схема замкнутой электроцепи.
Заземляющий провод
Заземляющий проводник имеет желтый или зеленый цвет или обозначен полосами такого цвета по всему кабелю. Такой проводник подключают в распределительном щитке к заземляющей пластине. В распределительной коробке проводник земля подключается к заземляющим проводам, идущих от розеток и электроприборов, таких как светильники, например.
Проводник земля не подключают к устройству защитного отключения.
Как выглядит провод заземления.
Провод фаза
Жила, отвечающая за фазу в электрическом проводе, окрашивается в разные цвета. Она может быть: черной, коричневой, красной, серой, фиолетовой, розовой, белой, оранжевой, бирюзовой. Каждый производитель электропроводов имеет право обозначить фазную жилу в один из этих оттенков. Проще говоря, главная задача электрика во время монтажа электропроводки помещения в первую очередь определиться с нулевым проводом и заземляющим, а оставшийся провод будет фазой. Для того, чтобы не ударило током электрик должен проверить провода с помощью специального пробника, чаще всего он представлен в виде отвертки.
Какого цвета могут быть провода в кабеле
Как самостоятельно обозначить провода цветом
Бывают случаи, когда провода имеют нестандартный цвет, отличающийся от перечисленных в ПУЭ. В таких ситуациях можно самостоятельно сделать цветовую маркировку кабельных жил.
Для этого используем цветную изоленту, которой помечаем концы проводов в распределительном щитке. Также для таких целей есть специальная термоусадочная трубка, ее иногда называют кембриком. После этого не забываем обязательно записать ваши обозначения, чтобы в дальнейшем не возникло путаницы.
- Цветная изолента для обозначения проводов.
- Термоусадочная трубка для изоляции проводов.
Видео. Как выглядит распределительная коробка в жилом помещении. Как изменилась цветовая маркировка проводов со времен СССР
Особенности и сфера использования многожильного гибкого медного кабеля Преимущества и недостатки алюминиевой проводки Кабель канал Legrand поможет организовать любые кабели в офисе Виды и области применения металлических кабель-каналов
Ноль синий или коричневый — Морской флот
Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции.
Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.
Как окрашиваются провода фазы
При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.
Расцветка фазных проводов
Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.
На схемах фазные провода обозначаются латинской (английской) буквой L.
При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.
Цвет провода заземления
По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.
Такого цвета могут быть заземление
В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.
Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте.
Это именно земляной, а защитный он потому, что снижает риск поражения током.
Какого цвета нулевой провод
Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.
Какого цвета нулевой провод? Синий или голубой
Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».
Как проверить правильность маркировки и расключения
Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.
Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.
Определение фазного провода при помощи индикаторной отвертки
На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.
Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку.
Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.
Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».
И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.
Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов.
Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.
Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.
В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.
Цвет заземления
Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом, реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления – это заземление, совмещенное с нейтралью.
В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка.
Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами
Обозначение заземления на схемах:
Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)
Цвет нуля, нейтрали
Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.
Цвет фазы
Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.
Как найти заземление, нейтраль и фазу при отсутствии обозначения
Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления – нет.
Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это – нейтраль, если значения ниже 220, то заземление.
Буквенные и цифровые маркировки проводов
Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник – медный.
Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.
«АС» обозначается в случае дополнительной оплетки из свинца.
Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.
«Бн» оплетка кабеля не поддерживает горение.
«В» поливинилхлоридная оболочка.
«Г» не имеет защитной оболочки.
«г»(строчная) голый влагозащищенный.
«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.
«Р» резиновая оболочка.
«НР» негорящая резиновая оболочка.
Цвета проводов за рубежом
Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления – Зелено-желтый
Провод нейтрали – голубой
фазы маркируется другими цветами
Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.
в настоящее время нейтраль синяя.
В австралии может быть синий и черный.
В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.
Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.
Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.
Проводка в зданиях состоит из изолированных алюминиевых и медных проводов. Для удобной прокладки электропроводки, а также для дальнейшего обслуживания кабелей изготовители используют различную колористику для маркировки токоведущих жил в электрическом кабеле.
Какие цвета встречаются
Согласно Правилам устройства электроустановок (ПУЭ), изолирующий материал проводки должен иметь цветовой окрас и легко распознаваться мастером. Электрокабель обычно имеет трехжильную структуру (фаза, ноль, земля), каждый проводок окрашен в определенный цвет. Сейчас с трудом верится в то, что не так давно изоляция кабельных жил имела только два цвета: черный и белый.
Но, к счастью, с введением новых правил, цветовое оформление кардинально изменилось. В основном, для электропроводки используются такие цвета: белый, черный, красный, голубой (синий), желто-зеленый, коричневый оттенки. Рассмотрим подробнее какому проводнику соответствует тот или иной цвет.
Наглядный пример цветов для электрических проводников.
Нейтраль
Нулевая жила (нейтраль) обычно синего или голубого цвета. В распределительной коробке этот провод подключают к нулевой шине, которая помечена латинской буквой N. К этой шине подключают все синие провода. Следует отметить, что провод ноль совмещает в себе две функции: рабочего и защитного нуля. Защитный провод ноль тоже синего цвета, а на концах, т.е. в местах соединений, имеются желто-зеленые полосы. Подсоединяется к шине, имеющей обозначение REN. Нужно отметить, что общепринятые правила допускают зеленые полосы по всему проводу с синими окончаниями.
Схема замкнутой электроцепи.
Заземляющий провод
Заземляющий проводник имеет желтый или зеленый цвет или обозначен полосами такого цвета по всему кабелю.
Такой проводник подключают в распределительном щитке к заземляющей пластине. В распределительной коробке проводник земля подключается к заземляющим проводам, идущих от розеток и электроприборов, таких как светильники, например. Проводник земля не подключают к устройству защитного отключения.
Как выглядит провод заземления.
Провод фаза
Жила, отвечающая за фазу в электрическом проводе, окрашивается в разные цвета. Она может быть: черной, коричневой, красной, серой, фиолетовой, розовой, белой, оранжевой, бирюзовой. Каждый производитель электропроводов имеет право обозначить фазную жилу в один из этих оттенков. Проще говоря, главная задача электрика во время монтажа электропроводки помещения в первую очередь определиться с нулевым проводом и заземляющим, а оставшийся провод будет фазой. Для того, чтобы не ударило током электрик должен проверить провода с помощью специального пробника, чаще всего он представлен в виде отвертки.
Какого цвета могут быть провода в кабеле
Как самостоятельно обозначить провода цветом
Бывают случаи, когда провода имеют нестандартный цвет, отличающийся от перечисленных в ПУЭ.
В таких ситуациях можно самостоятельно сделать цветовую маркировку кабельных жил. Для этого используем цветную изоленту, которой помечаем концы проводов в распределительном щитке. Также для таких целей есть специальная термоусадочная трубка, ее иногда называют кембриком. После этого не забываем обязательно записать ваши обозначения, чтобы в дальнейшем не возникло путаницы.
Видео. Как выглядит распределительная коробка в жилом помещении. Как изменилась цветовая маркировка проводов со времен СССР
Цветовая маркировка проводов: фаза, земля, ноль
В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше.
Содержание статьи
Зачем это надо
В электрике принято различать провода по цветам.
Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен. Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.
Цвета проводов имеют определенное значение
Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.
Цветовая маркировка провода заземления
По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.
Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.
Цвет провода заземления — одножильного и многожильного
Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).
В некоторых случаях на схемах шина «земля» и подключение к ней обозначается зеленым цветом
Цвет нейтрали
Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой).
На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.
Цвет нейтрали — синий или голубой
В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочку более темных, насыщенных тонов.
Окраска фазы
С фазными проводниками несколько сложнее. Их окрашивают в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами надо быть особенно аккуратными и внимательными, ведь именно на них присутствует напряжение.
Цветовая маркировка проводов: какого цвета фаза — возможные варианты
Итак, наиболее часто встречающаяся цветовая маркировка проводов фазы — красный, белый и черный. Еще могут быть коричневый, бирюзовый оранжевый, розовый, фиолетовый, серый.
На схемах и клеммах фазные провода подписываются латинской буквой L, в многофазных сетях рядом стоит номер фазы (L1, L2, L3).
П кабелях с несколькими фазами они имеют разную окраску. Так проще при разводке.
Как определить правильно ли подключены провода
При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим. При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально.
Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой
Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки.
Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.
Для проверки понадобятся специальные инструменты или измерительные приборы:
- индикаторная отвертка;
- мультиметр или тестер.
Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.
Проверка с индикатором
Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.
С индикаторной отверткой работать просто
При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.
Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).
Проверка с мультиметром или тестером
На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение) или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.
Тестер дает однозначный ответ
В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».
Два провода синий и коричневый какой плюс
Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.
Как окрашиваются провода фазы
При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.
Расцветка фазных проводов
Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.
На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.
Цвет провода заземления
По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.
Такого цвета могут быть заземление
В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.
Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.
Какого цвета нулевой провод
Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.
Какого цвета нулевой провод? Синий или голубой
Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».
Как проверить правильность маркировки и расключения
Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.
Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.
Определение фазного провода при помощи индикаторной отвертки
На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.
Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.
Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».
И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.
Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.
Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.
В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.
Цвет заземления
Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом, реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления – это заземление, совмещенное с нейтралью.
В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами
Обозначение заземления на схемах:
Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)
Цвет нуля, нейтрали
Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.
Цвет фазы
Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.
Как найти заземление, нейтраль и фазу при отсутствии обозначения
Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления – нет.
Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это – нейтраль, если значения ниже 220, то заземление.
Буквенные и цифровые маркировки проводов
Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник – медный.
Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.
«АС» обозначается в случае дополнительной оплетки из свинца.
Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.
«Бн» оплетка кабеля не поддерживает горение.
«В» поливинилхлоридная оболочка.
«Г» не имеет защитной оболочки.
«г»(строчная) голый влагозащищенный.
«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.
«Р» резиновая оболочка.
«НР» негорящая резиновая оболочка.
Цвета проводов за рубежом
Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления – Зелено-желтый
Провод нейтрали – голубой
фазы маркируется другими цветами
Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.
в настоящее время нейтраль синяя.
В австралии может быть синий и черный.
В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.
Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции. (32) 5 (3427) 1 27 52 3 г
коричневый – фаза (+)
синий – ноль (-)
но лучше проверить!
нынче такие мастера что стандарты не всегда учитывают и крутят как попало
Ответы
Андрис 7 (47470) 8 44 155 3 г
Скорей всего один фаза, а другой ноль. Если кто-то повесил туда постоянку, то лучше тыкнуть мультиметров.
night vulf 7 (96173) 10 32 177 3 г
Это проводка в доме? Там нету плюсов и минусов, там переменный ток. Синий скорее всего земля, коричневый – фаза, но лучше перепроверить фазовой отверткой
synthcat 6 (5667) 1 4 32 3 г
синий – 0, коричневый – фаза
синий ноль, коричневый – фаза
lojcin 7 (92222) 34 176 787 3 г
. в радиотехнике по стандарту так:
1. Находящиеся под положительным потенциалом (относительно корпуса или/и общего провода) – красный и все сочетания красного с другими цветами, кроме синего и зеленого; заменяющий цвет – розовый.
2. Находящиеся под отрицательным потенциалом – синий и все сочетания с другими цветами, кроме красного и зеленого; заменяющий – голубой.
3. Цепи питания переменного тока и цепи накала электронно-вакуумных и газонаполненных приборов – желтый; заменяющий – оранжевый.
4. Цепи с нулевым потенциалом (относительно корпуса или/и общего провода) – черный; заменяющий – фиолетовый.
5. Все остальные цепи – белый; заменяющие – серый или зеленый.
Как правильно подключить люстру дома самостоятельно: инструкция и советы
Непрофессионалу работать с электричеством опасно. Именно поэтому для работ по монтажу обычно приглашают специалиста-электрика, даже для таких несложных операций, как установка потолочного светильника.
И всё-таки многие хозяева рискуют начинать работать с проводкой. На первых порах, разумеется, возникает множество вопросов, и незаменимым помощником становится полезная информация в Интернете. Как правильно подключить люстру, Вам расскажет наш интернет-ресурс. Разберёмся последовательно, по этапам, что нужно сделать, и разберёмся в разных вариантах подключения.
Определяем провода на потолке
Итак, в первую очередь нужно разобраться в имеющейся проводке. Тут могут быть два-четыре проводника трёх типов:
- «фаза»;
- «ноль»;
- заземление (только в новостройках и домах после реконструкции).
Последний тип можно вычислить по жёлто-зелёному цвету, который он должен иметь по стандарту. Если у Вас нет заземления у люстры, его лучше сразу тщательно заизолировать (при отключенном электричестве) и далее не обращать на него внимания.
Обязательно есть «ноль», остальные провода — это «фаза». Обычно первый — синего цвета, а вторые — чёрного или коричневого. Но определить их точно можно т. н. прозвонкой, для чего используют тестер-мультиметр или индикаторную отвёртку.
На электрощитке свет должен быть включен, поэтому действуют с максимальной осторожностью, ни в коем случае не касаясь руками и другими частями тела проводов.
Индикаторной отвёрткой работать просто. Нужно её концом коснуться оголённого провода, и зажёгшийся огонёк покажет «фазу». Если он не загорелся — это «ноль».
«Прозвонка» с помощью мультиметра идёт следующим образом. Его переводят в режим «вольты», затем щупы попарно подключаются к оголённым проводам. Если Вы подключились к двум фазам, параметры на дисплее тестера не изменятся. Если это фаза и ноль, мультиметр должен показать 220 В.
Чтобы запомнить результаты, лучше нанести отметки — например, цветным маркером или липкой лентой. Далее электроснабжение на щитке отключается.
Подключение светильника с двумя и тремя проводами
Если и у прибора, и на потолке по два проводника, они попарно скручиваются друг с другом в любом сочетании, ошибиться тут невозможно.
Если же в проводке три «выхода», а выключатель двойной, возможны такие варианты:
- Фазы скручиваются между собой и подключаются к одному из проводников, оставшиеся два — между собой. В таком случае для выключения светильника надо будет нажимать обе клавиши выключателя.
- Одна из фаз подключается, вторая изолируется. При таком варианте одна из клавиш останется просто неактивной.
Речь до сих пор шла о монтаже светильника с одной лампочкой, теперь поговорим о более сложных конструкциях — Вы поймёте даже как подключить 5-рожковую люстру.
Монтаж светильника с несколькими рожками
Разберёмся сначала с ситуацией, когда в комнате двухклавишный выключатель.
В люстрах от каждого рожка идёт по два проводника, синий «ноль» и коричневая «фаза». Необходимо разделить их все на три группы. Объясним, что нужно сделать:
- В первую очередь — скрутить все «нули».
- Остальные, которые соответствуют «фазе», разбиваются на две группы. Принцип простой: за одну будет отвечать одна клавиша, за другую — другая. Разбивка может быть какой угодно: 2+2 или 3+1 для четырёхрожковой люстры, 3+2 или 4+1 для пятирожковой и т. д. Главное — не допустить скрутки «фаз» прибора с «нулями».
- К проводам на потолке подключение идёт по обычной схеме. «Фазы» — к «фазам», «ноль» — к «нулю».
Если клавиша у выключателя одна, нужно скрутить провода люстры по цветам, то есть получится не три группы, а две. Все лампы, соответственно, будут включаться и выключаться одновременно по нажатию.
Три клавиши у выключателя (и более) бывают обычно тогда, когда кроме люстры он контролирует ещё какое-то локальное освещение. Поэтому никаких принципиальных отличий в монтаже в данном случае нет.
Особенности галогенных приборов
Несмотря на конструктивные отличия, такие люстры подключать даже проще. Дело в том, что они питаются от сети 12 или 24 В, поэтому на входе установлен понижающий трансформатор. Схема уже заранее собрана, и свободными остаются только два провода, ведущие от скрутки — их и нужно подсоединить в любом порядке к «фазе» и «нулю» на потолке.
Если люстра комплектуется ещё пультом ДУ, то помимо трансформатора она оснащается ещё блоком питания. Также к двум проводникам добавляется третий — антенна приёмника. Его при подключении задействовать не нужно — он отвечает за связь с пультом.
ВАЖНО! Светильники с трансформаторами или пультами дистанционного управления НЕЛЬЗЯ подключать к выключателю с диммером.
Соединение с электросетью
Особенности связаны с подключением уже подготовленных проводников люстры к проводам выключателя. Здесь настоятельно рекомендуют обойтись совсем без скруток — особенно если соединяются алюминиевая и медная проводка.
Такой контакт будет постепенно окисляться, что приведёт в лучшем случае просто к нагреву (отследив по запаху, можно исправить положение), но он может начать искриться. Это опасно, особенно при близости обоев и других легковоспламеняющихся материалов.
Обычно к люстрам в комплекте идут клеммные коробки. Однако аналогичные устройства можно найти в магазине, тем более что по качеству они обычно даже превосходят.
Например, в продаже можно найти:
- Полиэтиленовые клеммники. Внутри них находится гильза из латуни, куда провода вставляются и зажимаются винтами. Есть нюансы: алюминий зажимать нельзя (в крайнем случае — подтягивать соединение раз в год), латунь — очень аккуратно.
- Колодки из чёрного пластика — Terminal Blocks. Из плюсов — прижимает не винт, а металлическая пластина, и больше подходит для алюминия, недостаток — громоздкость (продаются по 6 гнёзд минимум).
- Самозажимные клеммники. Это удобные одноразовые изделия, которые автоматически прижимают провода и не дают выпасть.
- Коробки с рычажками от Wago. Также изделия с удобной конструкцией, однако могут использоваться многоразово, подходят для проводов разного диаметра и типа, в целом упрощают процесс соединения.
- Скотч-локи. Подойдут только для светодиодных светильников и других слаботочных приборов. Однако в остальном также удобны — просты, дешевы и не требуют снятия изоляции. Защёлкиваются плоскогубцами.
Что делать, если скрутка проводов люстры не лезет в отверстие клеммной коробки? В таком случае к ней припаивается проводник с сечением не менее 0,5 мм2, и в клеммник вставляется его свободный конец.
Итак, теперь, если Вам нужно сменить осветительный прибор в своей квартире или доме, Вы сможете это сделать при помощи нашего руководства и советов опытных товарищей. Купить люстру можно у нас — в магазине «Республика света».
Какого цвета фаза ноль земля цвет обозначения (L, N, PE)
При монтаже проводки и сборке электрощитов цвет изоляции проводов, выполненной согласно нормативным документам, имеет большое значение. Это ускоряет монтажные работы и облегчает поиск неисправностей. По цветовой маркировке видно, какой проводник является фазным, а какой нейтральным или заземлением.
Несмотря на все преимущества использования этой маркировки, пользоваться этими стандартами можно только в том случае, если она была выполнена самостоятельно или квалифицированным электромонтёром. В остальных ситуациях необходимо проверить, какого цвета фаза в конкретном электрощите. Для этого мультиметром или тестером проверяется напряжение на проводах, отходящих от автоматических выключателей и других устройств защиты.
Маркировка проводов по цвету в разных кабелях на соединениях и клеммниках в переходных коробках может отличаться друг от друга, поэтому на остальных участках сети она проверяется аналогичным образом или путём визуального осмотра.
Цвет обозначения фаза ноль земля
Производители проводов и кабелей изготавливают кабельно-проводниковую продукцию с изоляцией, имеющей различную окраску. Цвет проводов фаза ноль земля выбран не по желанию дизайнеров, а согласно требованиям ПУЭ, ГОСТ и международных стандартов.
Бытовая электропроводка прокладывается трёхжильным проводом, каждый из которых имеет своё назначение. При подключении розеток и светильников это фаза, нейтраль и заземление. Цветовая маркировка облегчает ремонт и монтаж, позволяет избежать ошибок и предотвратить короткое замыкание.
Благодаря разноцветной оболочке нет необходимости прозванивать каждый отрезок кабеля. Достаточно просто посмотреть на цвет изоляции проводников на обоих концах кабеля. Это упрощает прокладку электропроводки и исключает ошибки при подключении розеток и выключателей.
Есть несколько распространённых ошибок, которые допускают неопытные электромонтёры при монтаже электропроводки:
- То, какого цвета фаза и ноль в кабелях разных марок, а тем более разных лет производства и изготовленных по различным ГОСТам может не совпадать. Например, в одном из проводов чёрным цветом обозначается нейтраль, а в другом заземление. Поэтому при соединении кабелей разных марок следует обращать внимание не на цвет изоляции отдельной жилы, а на её назначение в кабеле.
- При несоответствии цветовой маркировки отдельных проводов их следует пометить изоляцией или термоусадочной трубкой соответствующего цвета. При их отсутствии допускается сделать пометки маркером на отрезках ПХВ трубки и надеть её на конец жилы.
- Отсутствие запаса проводов при монтаже. Эта проблема не относится к цветовой маркировке, но от этого не становится менее актуальной.
Недостаточная длина приводит к плохому контакту в автоматическом выключателе, особенно модульном, а после выгорания клеммы и конца провода его придётся удлинять.
Совет! В переходных коробках после определения длины, необходимой для подключения, нужно оставлять запас по длине не менее 15-20см, в электрощитах 0,5-1м. При неизвестной высоте установки электрощита и прокладке кабеля вверху стены он обрезается на уровне пола.
Маркировка проводов по цвету
В советское время такое понятие, как «цветовая маркировка» отсутствовало. Для прокладки электропроводки использовался двух- или трёхжильный провод одного, чёрного или белого цвета.
Это приводило к затратам времени при монтаже для вызванивания жил, а так же к ошибкам, при которых выключатель разрывал не фазу, а ноль. При таком подключении светильник всё время находился под напряжением и простая замена электролампы была опасной операцией.
Для предотвращения подобных ситуаций ГОСТом Р 50462-2009 и ПУЭ п.1.1.30 устанавливаются нормы окраски оболочки токопроводящих жил.
Информация! Цвет изоляции в контрольных кабелях — красный, синий и белый (прозрачный) не имеют отношения к цветовой маркировке. Они используются для упрощения процесса прозвонки.
Каким цветом обозначается фаза
Прежде всего, следует обратить внимание на цвет оболочки фазных проводников. В однофазной сети чаще всего этот провод имеет коричневый либо белый цвет, но встречаются и токопроводящие жилы других цветов — черный, серый, розовый, оранжевый, бирюзовый или фиолетовый.

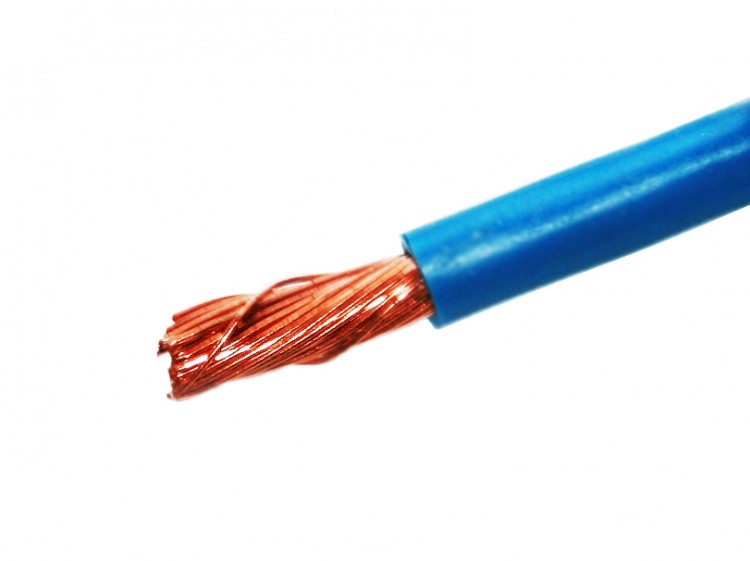

Каким цветом обозначается ноль
Нейтральный проводник в кабеле всегда в оболочке синего или голубого цвета. Это не зависит от количества жил в кабеле и числа фаз в сети. На электросхемах и в щитках нейтраль обозначается буквой «N».
Каким цветом обозначается заземление
Заземляющий проводник имеет жёлто-зелёную оболочку. Эти цвета расположены вдоль всей жилы. Заземление подключается к металлическому корпусу электроприбора или к заземляющему выводу розетки. На схемах и в панели оно обозначается «РЕ». Отключать этот проводник запрещается. Правила, по которым осуществляется эта маркировка, указаны в примечаниях к п.5.3.2.
Если заземляющую шину или провод невозможно перепутать с другими проводниками, то допускается выполнять маркировку только на концах или других местах, в которых возможно подключение.
Информация! Заземлённые элементы здания, используемые в качестве контура заземления, не маркируются.
Проводник PEN
В некоторых случаях функции нулевого и заземляющего проводников выполняет один провод. Как правило такое совмещение можно встретить в системах заземления TN-C или TN-C-S. Согласно ГОСТу Р 50462-2009, специальный цвет для изоляции таких проводов отсутствует, поэтому для PEN-проводника применяется два вида сочетаний цветов:
- синяя или голубая оболочка, на концы должны надеваться трубки ПХВ жёлто-зелёного цвета;
- жёлто-зелёный цвет изоляции, концы помечаются голубой трубкой или изолентой.
Такой проводник и его клеммы обозначаются буквами «PEN».
Цвет проводов в трехфазной сети (380 В)
Согласно ПУЭ п.1.1.30 и ГОСТу, действовавшему до 01.01.20011 фазные провода обозначались желтым (L1,A), зеленым (L2,B) и красным (L2,C) цветом.
Сейчас эти фазы имеют серый, коричневый и черный цвета. При прокладке шинопроводов достаточно окрасить соответствующим цветом места подключений к оборудованию и соединений с кабелями.
Друзья, а теперь я бы хотел приведенную выше информацию аргументировать правилами и ГОСТами, в которых это все указано.
Правила и ГОСТ маркировки проводов по цвету
Согласно ПУЭ п.1.1.30 для упрощения ремонтных и монтажных работ, а так же для предотвращения ошибочного подключения проводов токопроводящие части электросети должны иметь буквенно-цифровую и цветовую маркировку, причём наличие одного вида меток не отменяет необходимость использовать другой.
Там же указывается, что маркировка производится согласно ГОСТ Р 50462-92. В п.3.1.1 этого документа указывается, какие цвета изоляции проводов и окраски шин допускается применять для маркировки. Необходимый цвет отображается на электросхемах буквенным кодом. Соотношение цветов и букв определяется ГОСТом 28763-90
Конкретное указание, какого цвета фаза, отмечено в ПУЭ п.1.1.29:
- нулевой проводник обозначается голубым цветом и буквой «N»;
- заземляющий проводник обозначается жёлто-зелёными продольными полосами и буквами «РЕ»;
- провод, совмещающий функции заземления и нейтрали имеет голубой цвет, на концах должны находиться жёлто-зелёные бирки, буквенное обозначение такого проводника «PEN».
Все остальные цвета допускаются для обозначения фазных проводников. В трёхжильных кабелях обычно используется коричневый цвет, в пятижильных белый и другие цвета.
Изменения в ГОСТ
| Важно! С 01.01.2011 отменено действие ГОСТа Р 50462-92. Вместо него введён в действие ГОСТ Р 50462-2009, в котором некоторые пункты были изменены. |
В частности, в п.5.2.3 указывается, каким цветом обозначается фаза. Рекомендованными цветами для таких проводников являются серый, коричневый и черный. Этим новые правила отличаются от действовавших много лет стандартных цветов — жёлтого, зелёного и красного (привычная в союзе ЖЗК).
Информация! Новая цветовая маркировка используется для того, чтобы избежать путаницы — жёлто-зелёную окраску имеет заземляющий проводник.
Согласно ГОСТ Р 50462-2009 п.5.2.1 жёлтый и зелёный проводники по отдельности использовать запрещено, если есть опасность ошибочной индентификации.
Несмотря на введение в действие нового ГОСТа, нет необходимости переделывать существующую электропроводку. Новые правила являются обязательными только при прокладке новых сетей или замене старой проводки.
При отсутствии возможности использовать проводники с изоляцией необходимого цвета концы проводов необходимо пометить одним из следующих способов:
- надеть кусочки ПХВ или термоусадочной трубки необходимого цвета;
- намотать изоляционную ленту;
- на концы проводов напрессовать наконечники НШВИ.
Что делать если цветовая маркировка не совпадает?
При выполнении ремонтных работ возникает необходимость определить, какого цвета фаза в существующей электропроводке. Для этого необходимо учитывать несколько правил:
- 1. Жёлто-зелёный проводник ВСЕГДА является заземляющим РЕ
- 2. Синий (голубой) всегда должен быть нейтралью N (нулем).
- 3. В однофазной проводке у фазного провода должна быть коричневая оболочка. Вместо коричневого фаза может обозначаться другими приоритетными цветами (серый, белый, красный и т.п.). Она не должна быть синей или жёлто-зелёной.
- 4. При отсутствии в кабеле проводов желто-зеленого цвета, но есть просто зелёный к заземлению подключается зелёный проводник.
При подключении двухклавишного выключателя задействуются три жилы кабеля и часто можно встретить картину, когда в распределительной коробке на общую клемму выключателя фаза подается через желто-зелёную жилу. Так делать не рекомендуется! «Общая фаза» в таких случаях должна быть коричневой или другого приоритетного цвета (серый, белый, красный и т.п.).
Если вышло так, что все провода одного цвета или цвет обозначения фаза ноль земля отличается от указанных выше, то для маркировки можно использовать цветную изоленту или термоусадочную трубку.
Важно! Наличие цветовой маркировки и бирок на концах проводов не отменяет необходимость отключения автоматического выключателя и проверки отсутствия напряжения при ремонте
Соблюдение всех правил цветовой маркировки проводов позволит упростить ремонтные работы и поможет избежать ошибок при монтаже электропроводки.
Похожие материалы на сайте:
Понравилась статья — поделись с друзьями!
цветов электрических проводов и их значение, решено!
Фото: istockphoto.com
В: Я заменяю нагревательный элемент в своем электрическом водонагревателе. Провода, идущие к элементу, черно-белые, но белый провод обернут красной лентой. Я запутался — я думал, что белый всегда считался «нейтральным» проводом. Что означают эти цвета электрических проводов и что обозначает красная лента?
A: Вы правы, в белой оболочке обычно обозначает нулевой провод , но это не всегда так просто расшифровать.В этом случае ваш водонагреватель, вероятно, подключен с помощью двухжильного гибкого бронированного кабеля «BX» или «MC» — это заводской кабель с металлической оболочкой, защищающей черный, белый и неизолированный медный провод. Горячий провод или «токоведущий» провод в черной оболочке обычно передает питание к лампе или розетке на 110 вольт, тогда как нейтральный провод будет уносить энергию, а неизолированный медный провод заземления может проводить любую избыточную энергию, которая в противном случае могла бы быть опасность поражения электрическим током или возгорания.
Однако, если размеры соответствуют нагрузке, двухпроводные армированные кабели также могут использоваться для подачи питания на 220-вольтовые приборы, такие как водонагреватель или скважинный насос, что здесь усложняется.Поскольку этим приборам не требуется нейтраль, но используются два токоведущих проводника и заземляющий провод, электрик может использовать белый цвет для передачи вторичной фазы (также называемой «вторичная ветвь») 220-напряжения. Это разрешено кодексом при условии, что провод помечен красной или оранжевой лентой или краской, чтобы предупредить будущих обслуживающего персонала, электриков или опытных мастеров по ремонту, что провод не нейтральный, а проводник с током.
Некоторые рабочие места лучше оставить профессионалам
Получите бесплатные оценки от ближайших к вам лицензированных электриков.
+В новых домах вы найдете больше примеров типов электрических проводов, которые, казалось бы, игнорируют традиционное значение цвета электрических проводов. Это не ошибка: в новых конструкциях часто используются готовые кабели, и, хотя они более удобны, они имеют меньшее количество вариантов цвета проводов. Как видно на примере электрического водонагревателя, электрикам часто приходится перенаправлять белый провод, чтобы он действовал как токопроводящие проводники, и им следует использовать соответствующую цветовую маркировку в зависимости от нового обозначения.
До того, как готовые кабели стали нормой, электрики прокладывали пустые трубки между главной панелью и стеновыми и потолочными коробками и заполняли трубки проводами разных цветов, таких как синий, красный, оранжевый, желтый, коричневый, и фиолетовый — такая установка все еще встречается в старых домах сегодня.
Что обозначают цвета отдельных электрических проводовФото: istockphoto.com
Зеленый, зеленый с желтой полосой и оголенные медные провода можно использовать только для заземления.Заземляющий провод никогда нельзя использовать в качестве нейтрали, даже если он подключается к той же шине на главной панели — это серьезное нарушение техники безопасности, которое может вызвать поражение электрическим током, серьезные травмы или смерть. Тем не менее, во многих старых домах нет нейтральных проводов, и некоторые неопытные мастера-самоделки подключат белый нейтральный провод от нового переключателя к заземляющему проводу. Не делайте этой ошибки . Если вы видите заземляющий провод, подключенный к токоведущему винту или клемме на выключателе или розетке, или к белому, черному или любому другому цветному проводу, немедленно остановите и вызовите электрика, чтобы он разобрался.
Белые и серые провода обычно используются в качестве нейтральных проводов.Национальный электротехнический кодекс 2011 года требует наличия нейтрали в каждой распределительной коробке для установки новых устройств, таких как датчики движения, датчики присутствия, переключатели домашней автоматизации и диммеры. Если в вашей распределительной коробке нет нейтрального провода, найдите устройство, которое не требует нейтрали, или попросите профессионального электрика отремонтировать электрическую проводку.
Белые и серые провода можно использовать в качестве токоведущих, если они промаркированы с обоих концов лентой или краской.Новый цвет должен соответствовать общепринятым отраслевым практикам, изложенным здесь, но обязательно добавьте уведомление на главной электрической панели или дополнительной панели с указанием значения маркировки.
Черные провода используются для подачи питания в цепь.Всегда предполагайте, что черные провода находятся под напряжением.
Красные или оранжевые провода часто используются для обеспечения напряжения вторичной фазы в 220-вольтовой системе.Всегда предполагайте, что красный или оранжевый провод (в дополнение к черному проводу, который обеспечивает напряжение первичной фазы) находится под напряжением.Вы найдете черные, красные или оранжевые провода, подключенные к 220-вольтным приборам, таким как электрические водонагреватели, колодезные насосы и старые электрические плиты. Тем не менее, те же самые 220-вольтовые приборы могут быть подключены с помощью черно-белого провода, где белый провод был отмечен черной или красной лентой как на приборе, так и на главной панели, чтобы указать, что он был переназначен как токоведущий провод. В этой схеме подключения предполагается, что черный и перемаркированный белый провода находятся под напряжением.
Красный или оранжевый также можно использовать в качестве второго «переключаемого» провода питания в приложении на 120 вольт.При установке потолочного вентилятора вы часто обнаружите, что черный провод, идущий от настенного выключателя, обеспечивает коммутируемое питание двигателю вентилятора. Если у вашего нового потолочного вентилятора есть лампа, красный провод от второго переключателя в той же настенной коробке может обеспечить коммутируемое питание для освещения вентилятора. Предположим, что красный и черный провода находятся под напряжением.
Красный также может использоваться в качестве «сигнального» или «пускового» провода в трехпроводных взаимосвязанных устройствах для обнаружения дыма.Триггерный провод используется для активации всех соединенных между собой дымовых извещателей, как только один извещатель обнаруживает дым или пожар.В этой схеме подключения дымовые извещатели получают питание и нейтраль от черного и белого проводов, а красный провод соединяет каждый проводной извещатель. Для каждой марки детектора и каждой серии моделей используются разные методы сигнализации и напряжения, поэтому при подключении обращайтесь к руководству. Всегда предполагайте, что красный провод в этих приложениях находится под напряжением.
Синие, желтые, фиолетовые и коричневые провода часто выступают в качестве «проводников» для передачи энергии между переключателями в трех- и четырехпозиционных переключателях.Другими словами, синий, желтый, фиолетовый и коричневый провода вступают в игру, когда у вас есть несколько мест настенного переключателя — два в трехпозиционном переключателе или три в четырехпозиционном переключателе, которые управляют одним и тем же набором источников света. .Поскольку они проводят ток между каждым из переключателей, вы всегда должны предполагать, что эти цветные провода находятся под напряжением. В качестве альтернативы, провода этих цветов также могут использоваться для подачи питания в приложениях с напряжением 220 вольт; и здесь всегда следует предполагать, что они живы.
Советы по безопасности при работе со всеми типами электрических проводовСоблюдайте осторожность при наблюдении за проводами любого цвета и взаимодействии с ними. Национальный электротехнический кодекс содержит строгие правила окраски проводов для заземляющих и нейтральных проводников, но он менее строг, когда речь идет о других цветах.Мы перечислили типичные варианты использования цветов проводов на основе общепринятой отраслевой практики, но не следует полагать, что электромонтаж в вашем доме был выполнен правильно профессиональным электриком. Чтобы защитить себя:
- Вы, , должны отключить питание цепи (или всего дома) и предположить, что все провода находятся под напряжением, даже если это руководство говорит, что это не так.
- Всегда используйте свой электрический тестер, чтобы убедиться, что питание действительно отключено на каждом проводе, прежде чем отсоединять какие-либо провода.
Некоторые рабочие места лучше оставить профессионалам
Получите бесплатные оценки от ближайших к вам лицензированных электриков.
+Стандарты цветов электропроводки — разъемы фазы 3
Цвета электропроводки для трехфазных электрических систем стандартизированы, чтобы помочь идентифицировать отдельные фазы проводов. Цветовые коды проводки для цепей распределения питания переменного и постоянного тока менялись много раз и различаются в зависимости от региона. Для трехфазного электроснабжения схемы будут использовать пять проводов: провод заземления, нейтральный провод, провод под напряжением, провод линии 2, электрический провод линии 3.В этой статье подробно описаны следующие цветовые коды кабелей:
— Международные цвета проводки
— Европейские стандарты цвета проводов
— Старые и новые цвета проводки в Великобритании
Электроснабжение с фиксированной проводкой требует определенных правил цвета проводки (bs 7671) для обозначения различных линий питания в разных страны. В США есть свои собственные цвета проводки для электрических цепей: черный, красный и синий используются для трехфазной сети 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. В Австралии также существует другой стандарт цвета проводки.Новые цвета кабелей для вилок в Великобритании теперь гармонируют с цветами кабелей питания в Европе для переменного и постоянного тока. Большая часть Европы соблюдает правила расцветки электропроводки IEC («Международная электротехническая комиссия») для параллельных цепей переменного тока.
В марте 2006 года правительство Соединенного Королевства внесло поправку в британский стандарт BS 7671 (Требования к электрическому оборудованию), в результате изменение цветовой кодировки электрических кабелей считалось одним из самых значительных изменений для электротехнической промышленности в России. современная история.В правилах электромонтажа внесены изменения, чтобы согласовать цвета проводов в Великобритании с цветами европейских кабелей для единообразия и во избежание путаницы. В старых цветовых кодах кабельных вилок не учитывалось правильное чередование фаз, поэтому большая часть Европы в настоящее время соблюдает цветовые коды проводки IEC (Международной электротехнической комиссии) для цепей переменного тока
В 1977 году CENELEC опубликовал Гармонизированный документ 324 S1, охватывающий идентификацию изолированных и голые проводники по цветам. В 1999 году стало очевидно, что новый европейский стандарт для проводов и цветов кабелей означает, что Великобритании придется изменить цвета фиксированных изоляторов проводов.В результате старые британские цвета проводки потребовали заменить красный провод под напряжением и черный нейтральный провод.
| Старый цвет | Новый цвет | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Живой красный | Живой коричневый | ||||||||||||
| Нейтральный черный | Нейтральный Синий черный |
| Пара Номер | Ножка 1 Цвет | Ножка 1 Tracer | Ножка 2 Цвет | 27 | Цвет | Черный Белый | |||||||
| 2 | Красный | — | Белый | ||||||||||
| 3 | Зеленый | — | Белый | ||||||||||
| 4 | Оранжевый | Оранжевый | — Оранжевый Синий | — | Белый | ||||||||
| 6 | Белый | Черный | Белый | ||||||||||
| 7 | Красный | Черный | Белый | ||||||||||
| 8 Зеленый | |||||||||||||
| 8 | |||||||||||||
| 9 | Оранжевый | Черный | Белый | ||||||||||
| 10 | Синий | Черный | Белый | ||||||||||
| 11 | Черный | Белый | Белый | ||||||||||
| 12 | Красный | Белый | Белый | Белый | Белый | Белый | Белый | ||||||
| 14 | Синий | Белый | Белый | ||||||||||
| 15 | Черный | Красный | Белый | ||||||||||
| 16 | Белый | Белый | 907Оранжевый | Красный | Белый | ||||||||
| 18 | Синий | Красный | Белый | ||||||||||
| 19 | Красный | Зеленый | Белый | 9013 9013 907 Белый | 9013 907 Оранжевый 907 | ||||||||
| 21 | Черный | — | Белый |
Таблица цветовых кодов согласно NEMA и ICEA Method 1 / K-1
| Конд.№ | Базовый цвет | 1-й цвет Tracer | 2-й цвет Tracer | |||||
| 1 | Черный | — | — | |||||
| белый — | ||||||||
| 3 | Красный | — | — | |||||
| 4 | Зеленый | — | — | |||||
| 5 | Оранжевый | — Оранжевый Синий | — | — | ||||
| 7 | Белый | Черный | — | |||||
| 8 | Красный | Черный | — | |||||
| 9136 | 9 зеленый | |||||||
| 10 | Оранжевый | Черный | — | |||||
| 11 | Синий | Черный 90 137 | — | |||||
| 12 | Черный | Белый | — | |||||
| 13 | Красный | Белый | — | |||||
| 14 | Зеленый | Зеленый | Синий | Белый | — | |||
| 16 | Черный | Красный | — | |||||
| 17 | Белый | Красный | — | Красный | — | Оранжевый 9 — | ||
| 19 | Синий | Красный | — | |||||
| 20 | Красный | Зеленый | — | |||||
| 21 | Зеленый | Оранжевый | Зеленый | Черный | Белый | Красный | ||
| 23 | Белый | Черный | Красный | |||||
| 24 | Красный | Черный | Белый | |||||
| 25 | Зеленый | Черный | Белый | |||||
| 26 | Оранжевый | Черный | Черный | Оранжевый | Черный | Черный | Белый | |
| 28 | Черный | Красный | Зеленый | |||||
| 29 | Белый | Красный | Зеленый | |||||
| 9013 9013 красный | ||||||||
| 31 | Зеленый | Черный | Оранжевый | |||||
| 32 | Оранжевый | Черный | Зеленый | |||||
| 33 | Синий | Белый | Оранжевый | Оранжевый Белый | Оранжевый | |||
| 35 | Белый e | Красный | Оранжевый | |||||
| 36 | Оранжевый | Белый | Синий | |||||
| 37 | Белый | Красный | Синий | |||||
| 386 Синий | ||||||||
| 38 | ||||||||
| 39 | Белый | Черный | Зеленый | |||||
| 40 | Красный | Белый | Зеленый | |||||
| 41 | Зеленый | Синий | Зеленый | Синий | 9062Красный | Зеленый | ||
| 43 | Синий | Красный | Зеленый | |||||
| 44 | Черный | Белый | Синий | |||||
| 45 | ||||||||
| 45 | Синий||||||||
| 45 | 46 | Красный | Белый | Синий | ||||
| 47 | Зеленый | Оранжевый | Красный | |||||
| 48 | Оранжевый | Красный | Синий | |||||
| 49 | Синий | Красный | Оранжевый | Оранжевый | Красный | |||
| 51 | Белый | Черный | Оранжевый | |||||
| 52 | Красный | Оранжевый | Черный | |||||
| 53 | Зеленый | |||||||
| 53 | Зеленый | Зеленый | Оранжевый | Черный | Синий | |||
| 55 | Синий | Черный | Оранжевый | |||||
| 56 | Черный | Оранжевый | Зеленый | 9 Оранжевый | Зеленый | 9 Оранжевый Зеленый | ||
| 58 | Красный | Оранжевый 90 137 | Зеленый | |||||
| 59 | Зеленый | Черный | Синий | |||||
| 60 | Оранжевый | Зеленый | Синий |
Таблица цветовых кодов согласно NEMA и ICEA Method 1 / K-2
| Конд.№ | Базовый цвет | Трассирующий цвет | |||||||
| 1 | Черный | — | |||||||
| 2 | Красный | — | |||||||
| 4 | Оранжевый | — | |||||||
| 5 | Желтый | — | |||||||
| 6 | Коричневый | — | |||||||
| 7 | Красный | ||||||||
| 7 | Красный | Черный | |||||||
| 9 | Оранжевый | Черный | |||||||
| 10 | Желтый | Черный | |||||||
| 11 | Коричневый | Черный | 12109 | Черный | 9106 Черный | 910 | 13 | Синий | Красный |
| 14 | Оранжевый | Красный | |||||||
| 15 | Желтый | Красный | |||||||
| 16 | Коричневый | Красный | |||||||
| 17 | Черный | Синий | |||||||
| 18 | Синий | ||||||||
| 18 | Синий | ||||||||
| 18 | Синий | ||||||||
| 18 | Оранжевый | Синий | |||||||
| 20 | Желтый | Синий | |||||||
| 21 | Коричневый | Синий | |||||||
| 22 | Черный | Оранжевый | Оранжевый|||||||
| 24 | Синий | Оранжевый | |||||||
| 25 | Желтый | Оранжевый | |||||||
| 26 | Коричневый | Оранжевый | |||||||
| 27 | 9013|||||||||
| 27 | 9013Желтый | ||||||||
| 29 | Синий | Желтый | |||||||
| 30 | Оранжевый | Желтый | |||||||
| 31 | Коричневый | Желтый | |||||||
| 32 | Черный | Коричневый | |||||||
| 9013 907 34 | Синий | Коричневый | |||||||
| 35 | Оранжевый | Коричневый | |||||||
| 36 | Желтый | Коричневый |
Цветовой код для кабелей SO (цвета переносных кабелей питания)
Tracer Color (Цвет полосы для полосатого провода)
| Конд.№ | Цвет | Цвет Tracer | ||
| 1 | Черный | — | ||
| 2 | Белый | — | 31062 | 4 | Красный | — |
| 5 | Оранжевый | — | ||
| 6 | Синий | — | ||
| 7 | Красный | Белый | Черный | |
| 9 | Зеленый | Черный | ||
| 10 | Оранжевый | Черный | ||
| 11 | Синий | Черный | ||
| Черный | ||||
| Черный | ||||
| Черный 13 | Красный | Белый | ||
| 14 | Зеленый | Белый 901 37 | ||
| 15 | Синий | Белый | ||
| 16 | Черный | Красный | ||
| 17 | Белый | Красный | ||
| 18 | ||||
| 18 | Красный | Синий | Красный | |
| 20 | Красный | Зеленый | ||
| 21 | Оранжевый | Зеленый |
* Примечание: цвета повторяются после 21 проводника.
ТАБЛИЦА ЦВЕТОВ МНОГОПРОВОДНЫХ КАБЕЛЕЙ
| No. | Базовый цвет | 1-я полоса | 2-я полоса | 3-я полоса | |||||||||
| 2- | Красный | — | — | — | |||||||||
| 3- | Белый | — | — | — | |||||||||
| — | |||||||||||||
| 5- | Оранжевый | — | — | — | |||||||||
| 6- | Синий | — | — | 71062 | |||||||||
| — | — | — | |||||||||||
| 8- | Желтый | — | — | — | |||||||||
| 9- | Фиолетовый 90 137 | — | — | — | |||||||||
| 10- | Серый | — | — | — | |||||||||
| 11- | Розовый | — | — — | Желто-коричневый | — | — | — | ||||||
| 13- | Красный | Зеленый | — | — | |||||||||
| 14- | Красный | Красный | |||||||||||
| 15- | Красный | Черный | — | — | |||||||||
| 16- | Белый | Черный | — | — | — | 9013 9013 Белый 906 7 | 17- | — | |||||
| 18- | Белый | Зеленый | — | — | |||||||||
| 19- | Белый | Желтый | — 9013 7 | — | |||||||||
| 20- | Белый | Синий | — | — | |||||||||
| 21- | Белый | Коричневый | — | — | 2 | белый | Оранжевый | — | — | ||||
| 23- | Белый | Серый | — | — | |||||||||
| 24- | Белый | Фиолетовый | — | — | — | Белый | Черный | Красный | — | ||||
| 26- | Белый | Черный | Зеленый | — | |||||||||
| 27- | Белый | Черный | Черный | Черный | Черный | 28- | Белый | Черный | Синий | — | |||
| 29- | Белый | Черный | Br собственный | — | |||||||||
| 30- | Белый | Черный | Оранжевый | — | |||||||||
| 31- | Белый | Черный | Серый | Черный | Фиолетовый | — | |||||||
| 33- | Белый | Черный | Черный | — | |||||||||
| 34- | Белый | Красный | Красный | Черный | Красный | Белый | Красный | Красный | — | ||||
| 36- | Белый | Красный | Зеленый | — | |||||||||
| 37- | Красный | Красный | Красный | ||||||||||
| 38- | Белый | Красный | Коричневый | — | |||||||||
| 39- | Белый | Красный | Фиолетовый | — | |||||||||
| 40- | Белый | Зеленый | Черный | — | |||||||||
| 41- | Белый | Зеленый | Красный | Красный | БелыйЗеленый | Зеленый | — | ||||||
| 43- | Белый | Зеленый | Синий | ||||||||||
| 44- | Белый | зеленый 9062 45- | Белый | Зеленый | Фиолетовый | — | |||||||
| 46- | Белый | Синий | Черный | — | |||||||||
| 47- | Синий | Белый | Синий | ||||||||||
| 48- | Белый | Синий | Зеленый | — | |||||||||
| 49- | Белый | Синий | Синий | — | |||||||||
| 50- | Белый | Синий | Коричневый | ||||||||||
| 51- | Белый | Синий | Синий | 52- | Белый | Коричневый | Черный | — | |||||
| 53- | Белый | Коричневый | Красный | — | |||||||||
| 54- | Зеленый | Зеленый | |||||||||||
| 55- | Белый | Коричневый | Синий | — | |||||||||
| 56- | Белый | Коричневый | Коричневый | — | 9106 9013 907 Фиолетовый | — | |||||||
| 58- | Белый | Фиолетовый | Красный | — | |||||||||
| 59- | Белый | Фиолетовый | Зеленый | — | |||||||||
| 60- | Белый | Фиолетовый | Синий | — | |||||||||
| 61-9013 Белый | |||||||||||||
| 61- | Красный Зеленый|||||||||||||
| 62- | Белый | Черный | Красный | Желтый | |||||||||
| 63- | Белый | Черный | Красный | Синий | Синий | 646-62 9013 907Красный | Коричневый | ||||||
| 65- | Белый | Черный | Красный | Оранжевый | |||||||||
| 66- | Белый | Черный | Красный 67137 | Серый | Серый | Серый | Черный | Красный | Фиолетовый | ||||
| 68- | Белый | Черный | 9 0136 ЗеленыйЖелтый | ||||||||||
| 69- | Белый | Черный | Зеленый | Синий | |||||||||
| 70- | Белый | Черный | Зеленый | 71 | Зеленый | 71 | Коричневый | Черный | Зеленый | Оранжевый | |||
| 72- | Белый | Черный | Зеленый | Серый | |||||||||
| 73- | Белый | Черный | Зеленый | —Белый | Черный | Желтый | Синий | ||||||
| 75- | Белый | Черный | Желтый | Коричневый | |||||||||
| 76- | Черный | Черный | Оранжевый|||||||||||
| 77- | Белый | Черный | Желтый | Серый 901 37 | |||||||||
| 78- | Белый | Черный | Желтый | Фиолетовый | |||||||||
| 79- | Белый | Черный | Синий | Коричневый | |||||||||
| Коричневый | Коричневый Синий | Оранжевый | |||||||||||
| 81- | Белый | Черный | Синий | Серый | |||||||||
| 82- | Белый | Черный | Синий | Синий | фиолетовый | Черный | Коричневый | Оранжевый | |||||
| 84- | Белый | Черный | Коричневый | Серый | |||||||||
| 85- | Белый | Черный | Черный | Коричневый | Коричневый | Белый | Черный | Оранжевый | Серый | ||||
| 87- | 90 136 БелыйЧерный | Оранжевый | Фиолетовый | ||||||||||
| 88- | Белый | Черный | Серый | Фиолетовый | |||||||||
| 89- | Красный | Красный | Красный | Красный | Красный | 90- | Белый | Красный | Черный | Желтый | |||
| 91- | Белый | Красный | Черный | Синий | |||||||||
| 92- | Белый | Белый | 92- | Белый Коричневый | |||||||||
| 93- | Белый | Красный | Черный | Оранжевый | |||||||||
| 94- | Белый | Красный | Черный | Серый | |||||||||
| Черный | Фиолетовый | ||||||||||||
| 96- | Белый | Красный | Зеленый 90 137 | Желтый | |||||||||
| 97- | Белый | Красный | Зеленый | Синий | |||||||||
| 98- | Белый | Красный | Зеленый | Коричневый | 2 | 9136 | Коричневый | 2 | 9136 Красный | Зеленый | Оранжевый | ||
| 100- | Белый | Красный | Зеленый | Серый |
ЦВЕТОВЫЕ КОДЫ ТЕРМОКОПЛА ANSI / ISA
| Тип | Материал | Цветовой код | Общая оболочка | |||||||||
| Удлинитель | Проволока отрицательная Положительный провод | Отрицательный провод | Удлинитель | Класс | ||||||||
| JX | J | Железо | Красный Константин | 9013 | Красный KX | K | Хромель | Alumel | Желтый | Красный | Желтый | Коричневый |
| TX | T | Медь | Красный | Красный | ||||||||
| EX | E | Хромель | Constantan | Фиолетовый | Красный | Фиолетовый | Коричневый | |||||
| RX, SX | — | Медь | 9013 Красный сплав # 11 | Медный сплав # 11 | Красный N / A |
МНОГОПРОВОДНИК КАБЕЛЬ МНОГОПАРНЫЕ ЦВЕТОВЫЕ КОДЫ
| № пары | Сочетание цветов | |||
| 1- | Черный в паре с красным | |||
| 2- | Черный в паре с белым | |||
| 3- | Черный | в паре с зеленым | Черный в паре с синим | |
| 5- | Черный в паре с коричневым | |||
| 6- | Черный в паре с желтым | |||
| 7- | Черный в паре с оранжевым | 8137 6 | 8 в паре с зеленым | |
| 9- | Красный в паре с белым | |||
| 10- | Красный в паре с синим | |||
| 11- | Красный в паре с желтым | |||
| 12- | в паре Коричневый||||
| 13- | Красный в паре с оранжевым | |||
| 14- | Зеленый в паре с синим | 15- | Зеленый в паре с белым | |
| 16- | Зеленый в паре с коричневым | |||
| 17- | Зеленый в паре с оранжевым | |||
| 18- | Зеленый в паре | |||
| 19- | Белый в паре с синим | |||
| 20- | Белый в паре с коричневым | |||
| 21- | Белый в паре с оранжевым | |||
| 22- | Белый в паре с желтым | 910 | Синий в паре с коричневым | |
| 24- | Синий в паре с оранжевым | |||
| 25- | Синий в паре с желтым | |||
| 26- | Коричневый в паре с оранжевым | |||
| 28- | Фиолетовый в паре с красным | |||
| 29- | Фиолетовый в паре с Белый | |||
| 30- | Фиолетовый в паре с зеленым | |||
| 31- | Фиолетовый в паре с синим | |||
| 32- | Фиолетовый в паре с коричневым | |||
| 33- | ||||
| 34- | Фиолетовый в паре с оранжевым | |||
| 35- | Фиолетовый в паре с шифером | |||
| 36- | Фиолетовый в паре с черным | |||
| 37- | ||||
| 38- | Шифер в паре с белым | |||
| 39- | Шифер в паре с зеленым | |||
| 40- | Шифер в паре с синим | |||
| 41- | Шифер | Сланец в паре с желтым | ||
| 43- | Сланец в паре с оранжевым | |||
| 44-9013 7 | Сланец в паре с черным | |||
| 45- | Белый / черный в паре с красным | |||
| 46- | Белый / черный в паре с зеленым | |||
| 47- | Белый / черный в паре с синим | |||
| 48- | Белый / черный в паре с коричневым | |||
| 49- | Белый / черный в паре с желтым | |||
| 50- | Белый / черный в паре с оранжевым | |||
| 51- | Белый Черный в паре с фиолетовым |
Зеленый Белый Черный Провода
Зеленый провод: Зеленый провод имеет цветовую кодировку, соответствующую цвету заземляющего провода . Этот провод заземляет вашу электрическую цепь. Зеленый цвет провода заземления обеспечивает безопасность и помогает защитить вашу систему! зеленый белый черный провода
Белый провод: Белый провод — это нейтральный провод . Белый нейтральный провод часто называют «общим проводом», и его часто путают с заземляющим проводом. На самом деле они служат очень разным целям. А именно, белые электрические нейтральные провода несут электрический ток обратно к источнику питания.Нейтраль помогает системам лучше контролировать и регулировать электрическое напряжение. Общая цель белого заземляющего провода — служить реальным путем к , возвращая энергию . Национальный электрический кодекс NEC США (как для переменного, так и для постоянного тока) гласит, что заземленный нейтральный проводник энергосистемы окрашен в белый или серый цвет. зеленый белый черный провода
Черный провод: Все дело в мощности, детка! Черный электрический провод — это цвет провода, используемого для передачи мощности для всех цепей в электрической системе.Черный провод не предназначен для заземления или нейтрали. Черный электрический провод — это наиболее часто используемый цветной провод для электроснабжения электрических систем по всей стране. Помните, черные провода ГОРЯЧИЕ! зеленый белый черный провода
Красный Белый Черный Провода
Красный провод: Ваш красный с цветовой кодировкой Электрический провод — это цветовая система для вторичного горячего провода или провода питания в цепях 220 вольт. Электрические провода красного цвета были в соединительных системах и переключателях.Поскольку красный провод является второстепенным проводом питания, вы можете попеременно соединять красный и черный провод. Красный провод совместим с черным проводом, черный провод совместим с красным проводом. красный белый черный провода
Белый провод: Белый провод — это нейтральный провод . Белый нейтральный провод часто называют «общим проводом», и его часто путают с заземляющим проводом. На самом деле они служат очень разным целям.А именно, белые электрические нейтральные провода несут электрический ток обратно к источнику питания. Нейтраль помогает системам лучше контролировать и регулировать электрическое напряжение. Общая цель белого заземляющего провода — служить реальным путем к , возвращая энергию . Национальный электрический кодекс NEC США (как для переменного, так и для постоянного тока) гласит, что заземленный нейтральный проводник энергосистемы окрашен в белый или серый цвет. красный белый черный провода
Черный провод: Все дело в мощности, детка! Черный электрический провод — это цвет провода, используемого для передачи мощности для всех цепей в электрической системе.Черный провод не предназначен для заземления или нейтрали. Черный электрический провод — это наиболее часто используемый цветной провод для электроснабжения электрических систем по всей стране. Помните, черные провода ГОРЯЧИЕ! красный белый черный провода
Цвета проводов переменного тока и цвета кабелей с металлической оболочкой MC
СИСТЕМЫ ПЕРЕМЕННОГО ТОКА НВ: 120/208/240 В переменного тока Цвета проводов
Эти цвета проводов MC и AC преобладают в электрических системах переменного тока, которые являются стандартными для жилых и коммерческих зданий. Цветные электрические провода, означающие: Они называются цветами низкого напряжения.
- Фаза 1 — Черный
- Фаза 2 — Красный
- Фаза 3 — Синий
- Нейтраль — Белый
- Заземление — Зеленый, Зеленый с желтой полосой или неизолированный провод / луженый медный провод
СИСТЕМЫ ВЫСОКОГО напряжения переменного тока: 277 / 480 В переменного тока Цвета проводов
Высоковольтные цвета проводов MC и AC предназначены для электрических систем, которые гораздо более распространены в тяжелых промышленных двигателях и электрическом оборудовании. Цветные электрические провода, означающие: Мы называем эти BOY цветами или цветами высокого напряжения.
- Фаза 1 — Коричневый
- Фаза 2 — Оранжевый
- Фаза 3 — Желтый
- Нейтраль — Серый
- Заземление — Зеленый, Зеленый с желтой полосой или неизолированный медный / луженый медный провод
Цвета проводов термостата Цвета проводов термостата, Цветные электрические провода, Цветовая кодировка электрических цепей, Цвета проводов,
Общие цветовые коды проводки клемм термостата, Значение цветных электрических проводов TSTAT,
| Цветовые коды проводов базового термостата | ||||
| Цвета проводов термостата | Клемма | Использование | Детали цветного провода | |
| Включает вентилятор нагнетателя AHU | ||||
| Красный Провод | R | 24VAC | Питание от трансформатора | |
| 9000 24VAC | Здесь также используются другие цвета | |||
| Желтый Провод | Y | Охлаждение | Блок кондиционера, если есть — к реле компрессора. | |
| Белый Провод | Вт | Нагреватель | Нагреватель |
Цвет электропроводки для авто (цвета автомобильных проводов)
ЦВЕТА ПРОВОДОВ LUCAS, ОПИСАННАЯ ROLLS-ROYCE
Цвета автомобильных проводов, цветные электрические провода и многое другое…
1XTechnologies предлагает вам удивительный выбор цветов автомобильных проводов и автомобильных кабелей для использования в различных приложениях и системах.
Цветная электрическая проводка также доступна во многих различных калибрах, проводниках, типах, цветах и номинальных наружных диаметрах, таких как 500 MCM, 750 MCM, 1000 MCM, 1500 MCM, 2000 MCM и 2500 MCM. По запросу наш автомобильный электрический провод поставляется в больших количествах в барабанах по сниженным оптовым ценам. Не забывайте о настраиваемых цветах и маркировочных полосах для облегчения идентификации. Позвоните по номеру 1.888.651.9990, чтобы узнать стоимость цветного электрического провода!
Система цветового кодирования электропроводки
Открывая розетку или коробку выключателя света, вы можете столкнуться с удивительным набором проводов разных цветов.Черный, белый, голая медь и другие цвета тесно переплетаются, но каждый из них имеет определенную цель. Зная назначение каждого провода, вы будете в безопасности, а электрическая система вашего дома будет в отличном рабочем состоянии.
Смотреть сейчас: Общие сведения о системе цветового кодирования электропроводки
Цветовая маркировка электрических кабелей и проводов
Неметаллический (или NM) электрический кабель на 120 и 240 вольт состоит из двух основных частей: внешней пластиковой оболочки (или оболочки) и внутренних проводов с цветовой кодировкой.Оболочка связывает внутренние провода вместе, а его внешняя маркировка указывает количество проводов и размер провода (калибр) в оболочке. Цвет оболочки указывает на рекомендованное использование. Например, белая оболочка означает, что внутренние провода имеют калибр 14, а желтая оболочка означает, что они имеют калибр 12.
Но если посмотреть глубже, то цвет проводов внутри оболочки показывает, что провода разного цвета служат разным целям. В Национальном электротехническом кодексе (NEC) говорится, что для нейтральных проводов следует использовать белый или серый цвет, а в качестве заземляющих проводов следует использовать неизолированные медные или зеленые провода.Помимо этого, существуют общие общепринятые правила в отношении цвета проводов, указывающие на их назначение.
Ель / Екатерининская песняЧерные провода: горячие
Черная изоляция всегда используется для горячих проводов и распространена в большинстве стандартных бытовых цепей.
Термин «горячий» используется для обозначения проводов источника, по которым питание от электрической сервисной панели направляется к месту назначения, например к свету или розетке. Даже если вам разрешено использовать белый провод в качестве горячего провода, пометив его изолентой, обратное не рекомендуется и не допускается.Другими словами, не используйте черный провод в качестве нейтрального или заземляющего провода или для каких-либо целей, кроме как для переноски электрических нагрузок под напряжением.
Ель / Марго КэвинКрасные провода: горячие
Красные провода используются для обозначения проводов под напряжением.
Красные провода иногда используются в качестве второго горячего провода в 240-вольтовых установках. Еще одно полезное применение красных проводов — это соединение проводных датчиков дыма, чтобы при срабатывании одного сигнала тревоги все остальные срабатывали одновременно.
Ель / Марго КэвинБелые провода с черной или красной лентой: горячие
Когда белый провод дополняется красной или черной маркировкой, это часто указывает на то, что он используется в качестве горячего провода, а не нейтрального провода. Обычно это обозначается полосой из черной или красной изоленты (но могут использоваться другие цвета), обернутой вокруг изоляции провода.
Например, белый провод в двухпроводном кабеле можно использовать для второго горячего провода в приборе на 240 В или в розетке.Этот белый провод следует несколько раз обмотать черной изолентой, чтобы показать, что он используется не для нейтрали.
Ель / Марго КэвинОголенные медные провода: заземление
Голые медные провода — самый распространенный тип проводов, используемых для заземления.
Все электрические устройства должны быть заземлены. В случае неисправности заземление обеспечивает безопасный путь для прохождения электричества. Ток возвращается на землю или землю. Голые медные провода подключаются к электрическим устройствам, таким как выключатели, розетки и приспособления, а также к металлическим каркасам или корпусам приборов.Металлические электрические коробки также нуждаются в заземлении, потому что они сделаны из проводящего материала. Пластиковые коробки не проводят ток и не требуют заземления.
Ель / Марго КэвинЗеленые провода: земля
Иногда для заземления используют зеленые изолированные провода.
Винты заземления на электрических устройствах также часто окрашиваются в зеленый цвет. Никогда не используйте зеленый провод для каких-либо целей, кроме заземления.
Ель / Марго КэвинБелые или серые провода: нейтраль
Белый или серый цвет обозначают нейтральный провод.
При осмотре белого или серого провода убедитесь, что он не обмотан изолентой. Это указывало бы на горячую проволоку. Старые провода иногда могут терять изоляционную ленту. Таким образом, если внутри коробки есть свободная петля из ленты, есть вероятность, что она оторвалась от нейтрального провода.
Термин нейтраль может быть опасно вводящим в заблуждение, поскольку, по всей видимости, подразумевает неэлектрифицированный провод. Важно отметить, что нейтральный провод также может нести ток и может шокировать вас.В то время как провода, обозначенные как горячие (черные или красные изолированные провода), передают питание от сервисной панели (коробки выключателя) к устройству, нулевые провода передают питание назад, к сервисной панели. Таким образом, как горячий, так и нейтральный провода могут привести к поражению электрическим током и травмам.
Ель / Марго КэвинСиние и желтые провода
Синие и желтые провода иногда используются в качестве горячих проводов внутри электрического кабелепровода.
Ель / Марго КэвинВ кабеле NM редко встречаются синие и желтые провода.Синие провода обычно используются путешественниками в трех- и четырехпозиционных переключателях.
.
