Близится новый год. Клиенты сидят по норам, работы нету. Давайте похоливарим чутка, чтоли?

Как известно, существует примерно 4 способа соединения проводов: скрутка, пайка, сварка, обжимка. Винтовые соединения рассматривать не будем, пожалуй, как и всякие ваго, которые имеют значительные габариты и не очень применимы в автомобиле. Спор о том что можно, что нельзя, что лучше и что хуже применять в автомобиле — не затихает. Попробую расставить точки.

Начнем со сварки. Она в автомобиле применяется (в заводских условиях) для соединения нескольких массовых либо плюсовых проводов. Соединение надежное при условии хорошей изоляции места соединения, но при ремонте ИМХО не применяется, потому что оборудование для сварки дорого, в труднодоступных местах им не поработаешь (а они в машине почти везде), так что на этом мы со сваркой и закончим 😉

Далее идёт скрутка. Сделанная прямыми руками скрутка — соединение довольно надежное, но есть нюансики. Во-первых как ни крути — но от вибрации это соединение со временем ослабнет. Во-вторых оно изначально плохо применимо для высоких токов. Ну и в-третьих — провода нужно тщательнейшим образом зачищать для обеспечения хорошего контакта. Таким образом я считаю применение скруток в автомобиле «условно допустимым», с учетом вышесказанного. Напоследок опишу «свой» способ скрутки, дающий на мой взгляд оптимальные результаты и по прочности и по надежности соединения. Итак, расплетаем жилки соединяемых проводов на два пучка каждый. Скручиваем их попарно, а затем скручиваем между собой ну и пригибаем к проводу.

О том что место соединения нужно защищать я далее упоминать не буду, потому что это понятно и логично для любого соединения. Впрочем, раз уж вспомнил — опять же есть по сути два распространенных и общепринятых способа изоляции/защиты соединения — термоусадка и изолента. Термоусадка в свою очередь бывает с клеем и без (ну и разная по качеству). Естественно, что идеальный вариант — это термоусадка с клеем. Она и ограничивает доступ влаги к соединению и дополнительно фиксирует его.

Далее следует пайка. И это самый сложный вопрос. Потому что именно на нем сломано немеряно копий. То есть на вопрос «можно ли паять провода в автомобиле?» существует ровно два правильных ответа — «да» и «нет». 😉 То есть на самом деле паять МОЖНО (и примером тому — мерседес по w124 включительно, где большинство разъемов именно паяные), но при этом существует столько нюансов, что проще заявить что «НЕЛЬЗЯ», чем читать лекцию.

Я же прочитаю лекцию. Итак, пайка. начнем с того, что даже в идеальных условиях и на столе — при пайке требуется и хороший паяльник и главное прямые руки. То есть паять нужно УМЕТЬ. Смешно? мне — нет. Потому что большинство незаводских паяных соединений в машине называются «срали-мазали». Второй нюанс — применение флюсов. При пайке применяется флюс. Всегда. Флюсы бывают активные и нейтральные. Флюсы нужно смывать. Почти все и почти всегда. То есть тут опять же — проще написать что все и всегда, чем углубляться в еще одни дебри. Особенно важно помнить о необходимости промывки в случае активных флюсов, которые применяются для пайки «несвежих» проводов — а это в 99% наш случай, ведь на новых машинах провода паять нужно только разве что при установке сигнализации. А на старых машинах — провода уже окислены в большей или меньшей степени. Соответственно, для качественной пайки нужно зачистить каждую жилку от окислов и/или применять активный флюс. Который неминуемо засосёт под изоляцию, как ни вымывай. Кроме этого под изоляцию засосёт и припой и многожильный провод станет «одножильным» и потеряет гибкость. И успешно и неминуемо отвалится в этом месте через какое-то время от вибраций (что регулярно наблюдалось на мерседесах, несмотря на специальную конструкцию разъемов). Либо отгниёт из-за несмытого активного флюса.

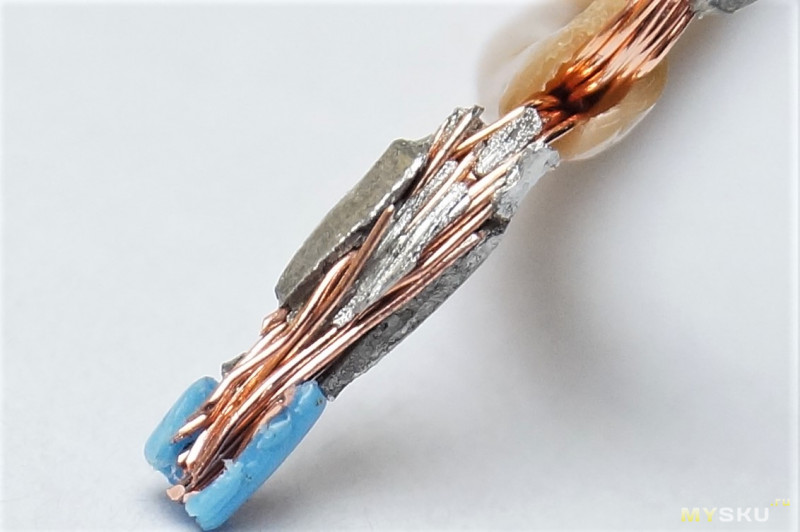

Не могу не упомянуть соединительные муфты с припоем в термоусадке. Тут те же проблемы — провода должны хорошо паяться, потому что флюса там — минимальное количество и он нейтральный. Ну и требуются навыки пайки, чтобы оценить качество соединения. Потому что то что я видел на mysku как пример соединения — иначе как браком назвать нельзя.

То есть подытоживая — паяное соединение боится вибрации и требует тщательной зачистки перед пайкой и промывки после пайки. Исключения — пайка НОВЫХ проводов гарантированно нейтральным флюсом и фиксация места соединения в жгуте.

Отдельным пунктом тут стоит лямбда-зонд и его провода. Тут всё вообще прикольно, потому что есть несколько нюансов. Во-первых провода лямбда-зонда — не медные, или не совсем медные (слегка магнитятся), короче говоря паяются они не то что с активным флюсом, а вообще только с кислотой. В-вторых — Бош официально заявляет что по проводам внутрь датчика поступает воздух. Может это и не так, но эксперименты показали что воздух МОЖЕТ проходить по проводам. Действительно ли это свойство нужно для работы лямбда-зонда — я на 100% не уверен, но и не доверять бошу тоже как-то глупо. Плюс к этому совершенно точно известно что по проводам может проходить жидкость. Так вот у меня были случаи когда в лямбду по проводам попадала вода и он там внутри начинал коротить, выдавая на сигнальный провод 12В с подогрева. А на батарее просох — и заработал. Второй случай — я смазал контактолом разъем, после чего датчик таки заработал, но хватило его минут на 5 — дальше контактол дошел до датчика и он успешно издох. Как вы думаете, попадет ли кислота под изоляцию, и дойдёт ли она до датчика? А будет ли провод по-прежнему пропускать воздух? Я вот чот не сильно горю желанием проверять. И на этой ноте мы переходим к единственно правильному методу соединения проводов в автомобиле — обжимке.

Итак, обжимка. Повторюсь, я считаю этот метод оптимальным по совокупности достоинств. Это быстро, просто, технологично, надежно. Соединяемые провода не требуют особо тщательной зачистки, потому что окислы при обжимке частично разрушаются, и контакт всё равно обеспечивается. Несомненно, лучше зачищать как можно тщательнее, а еще лучше поменять кусок провода на всем протяжении где он почернел, а луше весь провод, а еще лучше машину на новую… Но, повторюсь — вполне нормально работает и так. Работа не требует каких-то особых навыков — только инструмент и здравый смысл. При чем тут здравый смысл? Ну потому что нужно выбирать соединители под сечение провода. Работать достаточно безопасно — нет вероятности ткнуть куда-то не туда паяльником, а это может быть и глаз и приборка.

Недавно вот встретил мнение что обжимка, дескать, круто, но дорого. Хм. да нет, ребята, прошли те времена когда это было дорого. Сейчас в Китае даже гидравлические кримперы стоят от 50 баксов. Как пример вот один от 4 до 70 квадратов и вот второй — от 8 до 300 квадратов. Оба — в пределах 50 баксов (для белорусов как всегда + доставочка еще, итого уже порядка сотки плюс влёт на растаможку). Да, собственно, и «отечественный» КВТ ПГРс-70 не думаю что будет прям существенно дороже — порядка 70-75 баксов судя по яндексу.

Для меньших сечений применяются обычные ручные кримперы, которые даже в оффлайне стоят 30-40 баксов, а в Китае — около 20. Как пример могу привести КВТ СТВ-05 — это кримпер как раз для обжимки неизолированных муфт и клемм до 10 квадратов.

Теперь поговорим о видах расходников для соединения проводов обжимкой. Ну во-первых не могу не упомянуть самые правильные соединители для многожильных проводов.

Они обеспечивают самую правильную обжимку, так как фиксируют не только жилы, но и изоляцию. Обзор можете почитать тут. Это реальный мастхэв каждого автоэлектрика. Для них требуется обычный примпер для автомобильных неизолированных клемм. Я покупал его тут на месте, поэтому не могу дать на него ссылку, но чисто для примера у тех же КВТ это модели СТВ-04 и СТВ-14. По качеству этих кримперов ничего сказать не могу, это чисто пример «что это такое».

Данные соединители — достаточно редкий вариант, в основном же используются неизолированные муфты типа ГМЛ (их несколько разновидностей) и изолированные ГСИ и ГСИ-т — с простым пластиком и с термоусадкой. Здесь и далее ссылки на сайт КВТ приведены чисто для простоты и удобства. Никоим образом не пытаюсь их рекламировать. Производят всё это десятки фирм, купить можно не только на месте, но и в Китае. Ниже картинки ГМЛ, ГСИ, ГСИ-Т

Кстати, обратите внимание, что для ГСИ и ГСИ-Т применяются разные кримперы — СТВ-01 и СТВ-10 соответственно.

Я предпочитаю использовать неизолированные соединители. При этом для их обжимки (особенно для малых сечений) условно можно использовать и кримпер для автомобильных неизолированных клемм, что здорово упрощает жизнь. Я не могу конечно рекомендовать такое неправильное использование инструмента, но не вижу причин почему бы и нет 😉

Изолированные без термоусадки как ни странно обеспечивают очень неплохое качество соединения (при использовании специального кримпера! а не плоскогубцев), но имеют очень уж большие габариты и не обеспечивают никакой защиты от попадания влаги.

Качество соединения муфт в термоусадке по идее не должно отличаться, плюс если термоусадка с клеем — то и герметизация будет отличная. Впрочем, даже если без клея — то всё равно лучше чем у ГСИ. Чтобы исключить варианты — можно применять неизолированные соединители и качественную термоусадку с клеем. Где её покупать — тут уж каждый решает сам.

Надеюсь, что мне удалось максимально прояснить ситуацию с вариантами и нюансами соединения проводов в машине. Если будут появляться новые умные мысли — буду дополнять. Можете пройтись по моим обзорам на mysku — там есть обзоры разного инструмента и прочих полезных штук, не все из них я переношу в ЖЖ — что-то забываю, что-то специально… 😉

Автомобильные клеммы для соединения проводов | Электирика

» Электирика

Способы соединения проводов при ремонте электропроводки автомобиля.

В этой статье рассмотрим способы соединения проводов при ремонте электропроводки автомобиля. Описанные способы ремонта проводки автомобиля проверенные на практике, но не единственные.

Рассмотренные соединения попытаемся оценить по четырем главным критериям важных при ремонте автомобильной проводки:

1. хороший электрический контакт
2. механическая прочность
3. защита от влаги
4. гибкость.

Соединение проводов путём скручивания.

Способ соединения проводов скручиванием наиболее распространен среди автомобилистов и автомобильных СТО. Широкое применение этого способа обусловлено его простотой, довольно неплохой механической прочностью и при правильном изолировании, хорошей защитой от влаги. Для выполнения подобного соединения, нам не понадобиться ни какой инструмент. Единственный расходник для такого соединения — изолента, которую нужно подобрать правильно (об этом мы поговорим позже).

Подобное соединение можно применить при ремонте автомобильной электропроводки, где не требуется механическая прочность, в местах имеющих трудный доступ для спец инструмента, там, где отсутствует цифровой сигнал CAN шины.

Достоинства: быстрота соединения проводов, неплохой контакт, гибкость.

Недостатки: низкая механическая прочность соединения.

Оценка соединения:

1. электрический контакт – (зависит от качества соединения)
2. механическая прочность –
3. защита от влаги — (зависит от изоляционного материала)
4. гибкость соединения –

Соединение проводов путём пайки.

Повысить прочность соединения можно путём пайки проводов. Хотя недостатков подобного соединения для автомобильной проводки больше чем преимуществ.

Достоинства: механическая прочность соединения, отличный электрический контакт в соединении.

Недостатки:

1. автомобильные провода со временем окисляются, поэтому выполнить пайку становиться довольно трудно (применение активных флюсов зачастую ухудшает электрическое соединение)
2. из-за большой текучести олова жестким становиться 10-15мм провода под изоляцией, следовательно, соединение перестает быть гибким

Оценка соединения:

1. электрический контакт – (зависит от качества соединения)
2. механическая прочность – (для хорошо пропаянного соединения)
3. защита от влаги — (зависит от изоляционного материала)
4. гибкость соединения –

Соединение проводов опресовкой №1.

Используя широко распространенные разъемы типа мама , папа можно выполнить крепкое электрическое соединение автомобильных проводов. Вот правда для выполнения прочного соединения проводов потребуется специнструмент.

Достоинства: механическая прочность, хороший электрический контакт, замечательная гибкость, т. к. длина соединения 8-10 мм, возможность подключения дополнительного провода к штатной проводке автомобиля с незначительным ее повреждением, низкая цена соединения.

Недостатки: очень трудно подобрать подходящий инструмент, дороговизна инструмента.

Оценка соединения:

1. электрический контакт –
2. механическая прочность –
3. защита от влаги — (зависит от изоляционного материала)
4. гибкость соединения –

Соединение проводов №2.

Соединить электропроводку автомобиля таким способом не составит труда. Для подобного соединителя нет необходимости даже зачищать провода, эту функцию выполнит соединитель, прорезав изоляцию проводов до меди. Однако соединять провода с большим током в нагрузке не желательно, т.к. соединение выполняется не по всему сечению провода и площадь контакта очень маленькая.

Достоинства: простота соединения, возможность подключения дополнительного провода к штатной проводке автомобиля с незначительным ее повреждением.

Недостатки: низкая механическая прочность, низкая защита от влаги (из-за большого размера соединения, нет возможности хорошо заизолировать соединение, поэтому область применения такого соединения ограничена), удовлетворительный электрический контакт (используется небольшая площадь контакта в соединении).

Оценка соединения:

1. электрический контакт –
2. механическая прочность –
3. защита от влаги — (зависит от изоляционного материала)
4. гибкость соединения –

Cоединение проводов №3.

Данное соединение проводов простое в применении, обеспечит хороший электрический контакт, но увы обладает низкой защитой от влаги.

Достоинства: простота соединения электропроводов, хороший электрический контакт, дешевый и распространенный инструмент.

Недостатки: низкая защита от влаги (тяжело заизолировать соединение).

Оценка соединения:

1. электрический контакт –
2. механическая прочность –
3. защита от влаги —
4. гибкость соединения –

Соединение проводов опресовкой с клеевым изолятором №4.

Данное электрическое соединение максимально отвечает всем требованиям. Оно обладает достаточной механической прочностью, защитой от влаги (так как при нагреве изолятор усаживается и расплавляет клей находящийся внутри), имеет хороший электрический контакт, для установки применим простой распространенный инструмент.

Недостатки: низкая гибкость, так как 3-4 см соединения придают проводу жесткость.

Оценка соединения:

1. электрический контакт –
2. механическая прочность –
3. защита от влаги —
4. гибкость соединения –

Подводя итоги можно сказать, что каждое соединение имеет свои достоинства и недостатки и выбирать их нужно исходя из области применения.

К примеру, для ремонта электропроводки автомобиля в местах частого перегиба проводов хорошо зарекомендовали себя соединение проводов скручиванием и соединение опресовкой №1.

При ремонте прямых участков электропроводки автомобиля в кабине, можно применить любое соединение.

Однако при ремонте прямых участков электропроводки автомобиля в условиях повышенной влажности, (у грузовика большая часть проводки работает в таких условиях) лидером, несомненно, является соединение №4.

Какой способ соединения проводов лучше?

Главная Статьи Интересное и новое Какой способ соединения проводов лучше?

Дорогие посетители, приветствую вас на сайте kiev-elektro.ru . В статье Способы соединения проводов  мы уже рассматривали различные способы соединения проводов, и я рассказывал о том что в современной редации ПУЕ скрутки запрещены. По этому я решил выяснить насколько надежным является соединение проводов скруткой по сравнению с клеммниками WAGO.

Сравнение соединений клеммами WAGO и скруткой.

Итак, по выгодности использования скрутка явно лучше чем клеммники. Ее себестоимость практически нулевая, а клемники необходимо покупать. С другой стороны клеммное соединение выглядит гораздо лучше, да и отсоединить и подключить провода по другому получится гораздо быстрее и удобнее.  Ну да ладно, давайте рассмотрим их с точки зрения их надежности.

Хочу обратить ваше внимание на то, что в клеммнике площадь контакта гораздо меньше чем при качественном соединении скруткой.

При соединении проводов клеммами площадь контакта между зажимами клеммы и проводом очень небольшая, можно даже сказать точечная, а это в свою очередь создает определенное сопротивление для протекания тока. В то же время при использовании скрутки площадь контакта гораздо больше чем при соединении клеммой.

Но если уж мы говорим о площади контакта между соединяемыми проводами. то думаю будет справедливым так же сказать, что соединение скруткой при достаточно большом количестве соединяемых проводов может стать достаточно трудновыполнимой задачей. Не говоря уже о том что соединять между собой алюминиевые и медные провода вообще нельзя, а при использовании клеммных соединений этих нюансов не возникает.

Так же есть еще один момент касающийся соединения проводов с помощью скрутки,

Все дело в том, что алюминиевые провода легко ломаются если их перегнуть несколько раз, а как вы уже наверное догадались при скрутке приходится в той или иной степени сгибать провода. И поэтому при алюминиевой проводке, когда возникает необходимость проведения соединения, или пере соединения проводов скруткой приходится сталкиваться с риском того что провод может просто обломаться. А при использовании клемм, все же гнуть провода приходится значительно меньше.

Что ж, давайте теперь поговорим и о пропускной способности контактов проводов соединенных при помощи клемм. или скрутки.

Переходное сопротивление контакта клемм и скрутки.

Как я уже упоминал выше, площадь контакта при соединении клеммами намного меньше чем при той же скрутке. А следовательно и нагреваться клеммное соединение должно, и будет, больше чем скрутка. Давайте посмотрим что получается на практике:

Клеммные колодки для соединения проводов

Опытные электрики довольно часто шутят: «электротехника – это наука о контактах». И действительно, ведь при ремонте проводки наиболее часто встречаемой неисправностью является отсутствие контакта. В данной статье поговорим о том как правильно выполнить соединение проводов клеммной колодкой .

Как правило, подобного рода неполадки встречаются в клеммах, зажимах, скрутках и прочих местах соединения проводников. Ухудшение контакта может проявляться не только в «пропадании света», но и в нагреве изоляции проводов, что, в свою очередь, может стать причиной ее возгорания.

Простое скручивание проводов для их электрического соединения уже давно в прошлом – на сегодняшний день, для обеспечения надежного контакта применяют специальные клеммы для соединения проводов – клеммные колодки .

Невзирая на то, что на современном рынке представлен широчайший ассортимент этих элементов, которые различаются не только по цене, но и по некоторым особенностям исполнения, конструкция колодок во всех случаях одинакова: в ячейках корпуса устанавливаются латунные трубки с резьбовыми отверстиями с обеих сторон.

Трубки могут быть различного диаметра, в зависимости от того, для соединения какого сечения проводов предназначена колодка.

Очень удобен данный соединитель и при необходимости соединения перебитых в стене проводов, ведь, как правило, поврежденные проводники имеют недостаточную длину для того, чтобы соединить их каким-либо иным способом. Правда, здесь есть одно «но»:

клеммную колодку следует располагать только в распределительной коробке – скрывать ее в штукатурке недопустимо.

Конечно, надежность соединения при помощи колодки определенно ниже, чем в случае соединения пайкой. Однако, такое соединение удобнее и требует гораздо меньше времени.

Неоспоримым преимуществом ее использования является также и возможность соединения алюминиевых и медных проводников. В таком случае, для исключения возможного окисления, под каждый зажимной винт пропускают по одному проводу, не допуская при этом непосредственного контакта жил друг с другом.

Соединение проводов клеммной колодкой

При выборе соединительной колодки прежде всего следует учитывать величину тока, который будет проходить через место соединения, а также требуемое количество монтажных клемм в гребенке.

Как правило, процесс соединения проводников не вызывает каких-либо затруднений даже у электриков-любителей.

Монтаж действительно очень прост: берете колодку с требуемым размером ячейки, отрезаете нужное количество секций, вставляете жилы внутрь клеммной ячейки и при помощи винтов зажимаете каждый из соединяемых проводников.

Затягивать винты фиксации жил следует с достаточно умеренным усилием. Естественно, предварительно с концов соединяемых проводников следует снять изоляцию (вполне достаточно снять около 5 мм изоляции), а саму поверхность токопроводящей жилы тщательно зачистить.

Большим преимуществом таких колодок является то, что в зависимости от условий монтажа каждый сегмент можно отрезать. Правда, здесь есть один нюанс: в такой колодке, я бы не рекомендовал зажимать алюминий. При затягивании алюминиевую жилу можно передавить самим винтом.

Если соединяются алюминиевые жилы, то винты необходимо затягивать с особой осторожностью. Обусловлено это тем, что, во-первых, алюминиевая жила может попросту переломиться, а, во-вторых, как известно, алюминий обладает определенной текучестью под воздействием значительного давления, что по истечению некоторого времени может привести к ухудшению или полному пропаданию контакта.

А это, в свою очередь, чревато перегревом проводника и его возгоранием. К слову, по нормативам, абсолютно все соединения, в которых есть алюминий, необходимо подтягивать с периодичностью раз в год.

Как соединять многожильные провода в колодке

Также обратим внимание, что недопустимо зажимать в такой колодке многожильные проводники. Многожильный провод, как и алюминиевый, можно передавить зажимным винтом.

Дело в том, что в соединительной колодке есть все то, что не очень «любит» многожильный провод – это и неровная поверхность зажимного винта, и точечное (неравномерное) давление, и вращательное движение.

Конечно, монтаж может получиться вполне приемлемым, но может и не получиться – и от проводника останется лишь очень небольшое количество жил.

Тонкие проволоки, из которых состоят такие жилы, быстро деформируются и повреждаются под действием прижимного винта колодки. В результате контакт получается ненадежным – соединение греется и оплавляется.

Лучшим решением данной проблемы является применение специальных наконечников для проводников. В бытовой электрике наиболее часто используются втулочные наконечники с пластиковыми манжетами, которые для удобства монтажа выполняются разных цветов.

Процесс монтажа наконечников выполняется в несколько этапов:

1. Конец проводника подравнивается при помощи кусачек (концы всех «проволочек» жилы должны быть одинаковой длины). 2. Производится зачистка изоляции в соответствии с длиной металлической гильзы наконечника. 3. Аккуратно формируется параллельность всех проволок (без скручивания). В случае, если проволоки скручены их аккуратно выпрямляют. 4. Надевается наконечник таким образом, чтобы пучок проволок выступал из гильзы примерно на 0,5-1 мм. При этом следят, чтобы манжета закрывала край изоляционного покрытия проводника. 5. Далее при помощи специальных пресс-клещей наконечник обжимается (в случае отсутствия этого инструмента обжим можно произвести с помощью обыкновенных пассатижей). 6. После этого проводник с установленным наконечником вставляется в клеммный соединитель и фиксируется прижимным винтом.

Колодки с крышкой для соединения проводов

Отдельно необходимо вспомнить о клеммных колодках, выполненных из высокопрочного черного пластика. Основное преимущество такого соединителя заключается в том, что в нем зажим проводника осуществляется пластиной, а не непосредственно винтом.

За счет такой конструкции можно надежно соединять не только алюминиевые, но и многожильные проводники. Кроме того, такие колодки отличаются и более высоким допустимым рабочим током (можно встретить колодки, рассчитанные на ток до 40А).

Единственный минус таких колодок – они не режутся и не разделяются.

Основным недостатком данного способа соединения проводов является то, что большая часть реализуемых клеммных колодок очень плохого качества – ненадежны и недолговечны.

Еще одна проблема в том, что отличить подделку от нормального соединителя крайне сложно и возможно только в процессе непосредственного монтажа.

Именно поэтому большинство действительно профессиональных электриков выбирают только клеммы для соединения проводов проверенных временем производителей, к примеру таких, как: «Верит», «Тридоник», «АВВ», «Легранд».

Похожие материалы на сайте:

Источники: http://www.100scan.ru/soedinenie_provoda.php, http://kiev-elektro.ru/soedinenie-provodov-skrytka-klema/, http://electricvdome.ru/instrument-electrica/klemmnie-kolodki.html

Комментариев пока нет!

приспособления для подключения к электропроводке машины и её ремонта

Обилие разных гаджетов все чаще заставляет для их подключения внедряться в электрическую схему автомобиля. Кто-то, не разбираясь в электричестве, доверяет это профессионалам, а кто-то вполне способен сам запитать видеорегистратор или камеру заднего вида. Думаем, этот материал будет интересен как профессионалам, так и самоделкиным, ведь в нем мы расскажем об устройствах и приспособлениях, которые помогут легко и главное безопасно внедриться в электросхему автомобиля или восстановить ее.

ОТСЕКАТЕЛЬ МАССЫ

Электричество, как известно, своих не трогает, но перед тем как приступить к работе с проводкой, его все же следует отключить. Как правило, это можно сделать, скинув с аккумулятора минусовую клемму, то есть «отключив массу». В большинстве случаев для этого потребуется взяться за гаечный ключ и, ослабив крепление клеммы к минусовому выводу аккумулятора, снять ее. А между тем существует немало способов сделать это быстро и без применения инструмента, например, заменив штатные плюсовую и минусовую клеммы быстросъемными. Вариантов их исполнения сейчас предлагается большое количество, но при покупке такого узла нужно быть очень внимательным.

Большинство из них выполнены из тонкого листа стали, что не обеспечивает надежность конструкции и электрического контакта. Другой вариант – поставить отсекатель массы, который позволит одним движением полностью обесточить автомобиль. Внешне он очень напоминает рубильник и по сути таковым и является, только в уменьшенных до применимых к автомобилю размерах.

Медная контактная группа обеспечивает надежный контакт, а долговечность – конструкция, в которой, по сути, нечему ломаться.

КЛЕММЫ АККУМУЛЯТОРА

Раз уж зашла речь о клеммах, стоит отметить появившиеся на рынке клеммы аккумулятора с возможностью подключения к ним дополнительных проводов. Такое часто случается, когда нужно запитать что-либо непосредственно от батареи, а не от бортовой сети автомобиля.

Эти клеммы позволяют подсоединить к ним и штатный плюсовой контакт, и еще несколько, зажав каждый в отверстии соответствующим сечению провода мощным винтом. Такое крепление обеспечивает надежный механический и электрический контакт провода с клеммой. Помимо этого, есть модели с инсталлированным в клемму вольтметром.

В этом случае на цифровом дисплее отображается, сколько вольт на аккумуляторе в данный момент и сколько вольт выдает генератор при работающем двигателе. Нужно признать такое решение насколько оригинальным, настолько и полезным.

Крепление провода в клемме путем обжима винтом есть и для минусовых клемм, и для отдельных проводов. Часто случается так, что контакт от силового минусового провода, крепящегося на массу, либо отгнивает, либо обламывается.

Прийти на помощь в этой ситуации может отдельная клемма, в которую так же вставляется обломленный провод, после чего обжимается винтом и уже затем крепится к кузову автомобиля в штатном месте.

ПОДКЛЮЧЕНИЕ К БЛОКУ ПРЕДОХРАНИТЕЛЕЙ

Нередко инсталляторам приходится подключать что-либо в блоке предохранителей. Кто-то режет нужные провода, чтобы спаять их с подключаемыми, кто-то подматывает провод непосредственно к ножке предохранителя. Упростить эту процедуру может специальный переходник с клеммами на концах.

Одна часть, схожая с формой предохранителя, вставляется на место нужного предохранителя, ко второй подключается провод от устройства. Такое подключение очень удобно, к тому же при этом штатная цепь автомобиля и подключенное устройство защищены предохранителем, который устанавливается в этот переходник. Главное – правильно вставить переходник в блок предохранителей. «Плюс» на конце отвода должен появиться только после установки в переходник предохранителя.

ОБЖИМЫ ДЛЯ ВРЕЗКИ

Случается так, что при монтаже того или иного устройства нужно подключиться к штатной проводке автомобиля непосредственно в косе. Облегчить эту процедуру поможет специальный обжим.

Ножи-контакты при обжиме такой «врезки» надрезают изоляцию и металлической частью замыкают контакт на проводе, при этом провод за счет пластикового корпуса остается надежно изолирован. После такой несложной процедуры инсталлятору остается лишь подключить в образовавшийся разъем соответствующий провод.

ТЕРМОУСАДОЧНАЯ ПАЙКА

Разорванный, перебитый или перетертый провод тоже довольно частая неисправность, встречающаяся в автомобилях, особенно если ему уже немало лет. Как правило, восстанавливают такую напасть, скрутив провода с последующей изоляцией восстановленного контакта либо изолентой, либо термоусадочной трубкой. Но скрутка со временем начинает окисляться, особенно если изоляция была некачественной и в место ремонта попадала влага, и тогда контакт вновь начинает барахлить. Исключить это позволяет новинка рынка – термоусадочная пайка.

Принцип действия ее очень схож с принципом действия термоусадочной трубки-изолятора. Ее точно так же нужно нагреть феном либо зажигалкой, чтобы она плотно охватила провод, только здесь еще присутствует припой, а на концах трубки – герметизирующие вставки. Принцип действия прост. На один из проводов натягивается трубка, после чего зачищенные концы проводов распушаются и вставляются друг в друга. После чего трубка натягивается на оба повода таким образом, чтобы припой оказался аккурат посередине оголенных проводов. Далее соединение обжигается зажигалкой или термофеном, трубка усаживается, припой плавится, скрепляя провода, а концы надежно герметизируются от попадания влаги. Все, надежный контакт обеспечен.

ЭКСТРАКТОРЫ

Обломившийся или отгнивший провод у самого конца штекера тоже проблема, довольно часто встречающаяся.

Для того чтобы заменить в штекере пин, порой приходится попотеть, выковыривая его при помощи шила или других подручных средств. Облегчить эту ювелирную операцию можно при помощи набора специальных экстракторов для пинов. Набор включает в себя несколько экстракторов для работы с наиболее типовыми видами штекеров.

Восстановить штекер при помощи этих нехитрых, но таких нужных приспособлений труда не составит даже начинающему автоэлектрику.

КЛИПСЫ ДЛЯ ПРОВОДКИ

После инсталляции того или иного устройства до него требуется проложить проводку. Часто она идет в скрытых от глаз местах, что существенно облегчает ее монтаж – провод достаточно закрепить изолентой либо притянуть к соседней косе стяжками. Но как быть, когда провод выходит на поверхность и, что называется, мозолит глаза?

Красиво проложить провод и исключить его провисание позволят специальные клипсы. В месте прокладки провода или проводов они приклеиваются на идущий в комплекте двухсторонний скотч с определенным шагом к элементам интерьера, после чего в них и закрепляется провод. После такой инсталляции салон выглядит куда опрятнее.

Хочу получать самые интересные статьи

Как соединить 2 провода в автомобиле

Не так давно я перешел на новое место работы, теперь занимаюсь установкой «допов», надеюсь, что в скором времени вернемся еще и к теме чип-тюнинга, но пока поговорим о автоэлектрике. Начнем с самого простого: «Как соединить 2 провода в автомобиле», дальше, если тема будет интересна для читателей, буду её развивать.

К написанию этой статьи меня сподвигли две истории.

Первая: человек в Питере хотел модернизировать мультимедиа на своем мерседесе. Но доехать до нас он не смог — автомобиль загорелся на трассе между Москвой и Питером. Результат на фото.

Причиной возгорания оказалась короткое замыкание в проводке.

 Вторая история произошла уже у нас в установочном центре. На Гелендваген ставили дополнительную мультимедиа. В процессе работы надо было разобрать приборную панель и подключить свое оборудование. В процессе проверки при включении зажигания из-под переднего пассажирского сиденья пошел дым. Зажигание сразу же выключили и стали разбираться. Оказалось, что под сиденьем была установлена светодиодная лента для подсветки. Причем‚ никаких предохранителей на нее установлено не было.

Что случилось? Эта светодиодная лента отклеилась и упала на металлическое основание сиденья. Причем удачно упала: не заизолированными контактами на металл. Позже в этом автомобиле были еще найдены несколько критически важных ошибки, которые могли бы стать причиной пожара.

Сегодня затронем автоэлектрику, а именно, самое простейшее: «Рассмотрим несколько вариантов, как можно соединить 2 или более провода».
Итак, я знаю 5 способов соединить провода в автомобиле. Возможно кто то добавит в мою копилку еще несколько.
· Скрутка.
· Спайка
· Скотчлок.
· Гильза.
· Термоусадка с припоем.

 Начнем с самого распространенного способа — скрутка.
Думаю что в подавляющем большинстве случаев ремонта проводки используются скрутки. Причем независимо от того, куда вы обращаетесь. Но стоит отметить, что правильная скрутка, правильно скрученная и за изолированная живет очень долго и не причиняет никаких неудобств.
Здесь я опишу, как сделать надежную скрутку, которая не разберется от минимального растяжения. Это результат моего личного опыта, поиска информации в интернете, советов от коллег, а также подсматриванием за работой других людей, которые профессионально занимаются установкой дополнительного оборудования.
Для того‚ чтобы сделать правильную скрутку‚ оба провода зачищаются примерно на 1-2 см

Скрутку будем делать “на излом”, так как она механически более прочная и если растягивать провода, то она так просто не растянется.

Скрещиваем провода в том месте, где заканчивается изоляция

И начинаем скручивать.

Скручивать надо как можно плотнее, чтобы был хороший контакт.

Дальше скрученный конец обвиваем вокруг одного из проводов

Со скруткой закончили, теперь ее надо заизоливать. И тут есть 2 варианта, термоусадка или изолента.
Начнем с изоленты, можно и с синей

Но я предпочитаю черную. Да и все профессиональные установщики ее предпочитают.
Изоленту плотно обматываем вокруг провода. Стараемся поддерживать постоянное натяжение

И готовый вариант:

Второй вариант — термоусадка. Если используется этот вариант, то термоусадку надо будет надеть до скрутки проводов.
Берем теромусадку с минимальным диаметром, который налезает на провод. Я взял ту, что была под рукой, можно брать и с меньшим диаметром, тогда уплотнение будет лучше:

натягиваем термоусадку на место скрутки и с помощью зажигалки усаживаем ее

И результат:

Следующий вариант скрутки я не рекомендую, так как она легко распускается при механическом воздействии на провод, но она хорошо подойдет для пропайки. Это скрутка в стык.
При этом зачищенные провода соединяются посередине зачищенного провода

И скручиваем:

Конечный вариант :

Если эту скрутку спаять и надеть на нее термоусдаку в цвет провода — то получается очень аккуратное соединение. Но о спайках в следующий раз.
Теперь рассмотрим вариант, когда от провода надо сделать ответвление. Можно разрезать провод, от которого надо сделать ответвление и сделать скрутку из 3х проводов, но это не лучший вариант. Лучше сделать так: с помощью ножа зачищаем 1-2 см провода, от которого надо сделать ответвление, так же зачищаем провод, который надо присоединить.

Дальше в проводе, от которого делаем ответвление, разделяем жилы на 2 пары, делая ушко, в которое продеваем подсоединяемый провод.

А дальше делаем скрутку.

Ну а дальше изолируем или с помощью изоленты

Или с помощью термоусадки. Правда в условиях автомобиля нацепить термоусадку на провод будет проблематично, скорее всего придется распиновывать разъем.

На этом я заканчиваю со скрутками, если будут какие вопросы — с удовольствием на них отвечу.

Фокин Алексей Евгеньевич
[email protected]
+7 (960) 516-91-87
© Легион-Автодата
