Предохранительный клапан для водонагревателя: установка и подключение

Накопительные водонагреватели устанавливают не только в частных домах, не подключенных к центральным коммуникациям, но и в квартирах для комфортного ожидания окончания ремонтных работ, планово проводимых коммунальщиками.

Для безопасной эксплуатации водогрейного оборудования необходимо приобрести и установить предохранительный клапан для бойлера, защищающий бытовой прибор от скачков давления в системе холодного водоснабжения. Помимо этого данный клапан называют еще и обратным, так как он не дает воде вытекать обратно из накопительной емкости в случае ее аварийного отключения.

Поэтому в случае отсутствия воды в системе холодного водоснабжения вы можете не беспокоиться за сохранность электронагревательного элемента. ТЭН не останется “сухим” и не перегорит. Наличие предохранительного клапана позволит вам без труда слить воду из бойлера, если надо будет почистить емкость от накопившихся отложений в процессе нагревания воды или заменить ТЭНу, отслужившую свой срок.

Исправный предохранительный клапан способен обеспечить долгую и стабильную работу накопительных бойлеров.

Содержание статьи:

Защитные функции предохранительного клапана

В процессе нагревания воды в накопительном баке водонагревателя происходит увеличение ее объема. В замкнутой системе, согласно законам термодинамики, с повышением температуры вещества растет и уровень давления.

Для осуществления контроля величины температуры воды в бойлерах производители устанавливают на выпускаемые изделия терморегуляторы и термостаты. Если же данные устройства выйдут из строя, то произойдет вскипание воды в баке, что приведет к ощутимому повышению давления и еще большему разогреву жидкости.

Лавинообразное протекание описанного процесса, в конце концов, приведет к образованию трещины в стенках накопительной емкости, через которую выльется некоторая часть горячей воды. Освободившееся место тут же заполнится холодной водой, поступающей из водопроводной системы.

Это приведет к моментальному закипанию всей жидкости в баке, сопровождающемуся выделением огромного количества пара и, как следствие, взрыву емкости, распирающейся под его воздействием.

Предохранительный клапан не позволит давлению превысить допустимые значения путем сброса части жидкости в канализационную систему.

Помимо обеспечения целостности оборудования при возникновении критических ситуаций предохранительные клапаны выполняют еще несколько важных функций, к числу которых можно отнести:

недопущение возврата нагретой воды из бойлера обратно в водопровод;
сглаживание скачков давления холодной воды на входе в бак водонагревателя, что предотвращает возможность возникновения гидроударов;

сбрасывание излишков жидкости из бака в момент критического повышения показателей температуры и давления;
предоставление возможности слива воды из накопительной емкости водонагревателя для планового проведения профилактического обслуживания и необходимого ремонта.

Клапаны, которые выпускают производители в настоящее время, могут иметь разнообразную конструкцию. В комплект вместе с основным изделием могут входить манометры, различные запорные вентили и др.

При выборе предохранительного клапана для бойлера следует учитывать тот факт, что приобретаемое устройство должно соответствовать параметрам эксплуатирующейся системы горячего водоснабжения в доме.

На схеме наглядно представлено устройство предохранительного клапана для водонагревателя (бойлера), все элементы которого снабжены указателями с надписями

Как работает такой клапан?

Предохранительный клапан бойлера выполняет функции и обратного клапана, что отражается на его конструкции. Схематично изделие можно представить как два тонкостенных цилиндра, расположенных по отношению друг к другу под прямым углом, имеющих разные размеры, наделенных общей рабочей полостью.

Если посмотреть внутрь цилиндра большего размера, то можно увидеть установленный там обратный клапан, в конструкцию которого входит тарелка, пружина и седло, выточенное в корпусе изделия. Резьба, нанесенная с обеих сторон этой части защитного прибора, позволяет присоединять его к вводному патрубку электробойлера.

Внутри цилиндра меньшего размера также содержится запорное устройство, аналогичное по конструкции описанному выше обратному клапану, и отличающееся от него лишь наличием более жесткой пружины.

В большинстве моделей предохранительных клапанов имеется функция регулировки давления открытия, производимая путем изменения степени сжатия пружины. Дренажное отверстие находится непосредственно за запирающим механизмом. К данному отверстию рекомендуют подсоединять прозрачную трубку, позволяющую наблюдать за сбрасываемой из бака водой.

Вид с трех ракурсов на конструкцию предохранительного клапана, использующегося при подключении водонагревательного оборудования накопительного типа

Действует предохранительный клапан по следующему алгоритму.

При открытом положении крана, вмонтированном на вводной магистрали, вода беспрепятственно проходит в емкость сквозь отверстие, получившееся в результате оттягивания тарелки обратного клапана от седла. При этом к дренажному отверстию поступающая жидкость доступа не имеет, потому что предохранительная пружина имеет жесткость, рассчитанную на более высокое давление по сравнению с водопроводным значением этой величины.

В момент полного заполнения бойлера происходит выравнивание уровня давления в баке и в магистрали, из-за чего обратный клапан закрывается. Увеличение температуры нагреваемой воды в накопительной емкости вызывает рост силы давления на тарелку обратного клапана, которая еще крепче прижимается к седлу. Поэтому возвратиться нагретая вода в трубы холодного водоснабжения уже не может.
Когда пользователи начинают расходовать горячую воду на бытовые нужды, давление внутри водонагревателя начинает падать и достигает значения, меньшего, чем водопроводная величина. В этот момент тарелка отжимается от седла и начинается процесс наполнения бака водой.
Если произойдет поломка терморегулятора, то начнется бесконтрольный рост температуры, который вызовет повышение давления до критического уровня.

Вот тут в результате сжатия пружины предохранительного клапана появится возможность для оттока лишней жидкости через дренажное отверстие в систему канализации через прозрачный шланг.

Маленький рычаг необходим для принудительного открытия дренажного отверстия, через которое происходит сброс воды и понижение давления

Перерасход электроэнергии без обратного клапана

Система горячего водоснабжения с водонагревателем может функционировать без запорного клапана, но тогда в случае роста давления горячая вода будет выдавливаться в подающую магистраль. Это повлечет перерасход электроэнергии, ведь прибору придется греть большее количество воды.

Лишние намотанные киловатты нужно будет оплатить, что не добавит радости владельцу квартиры или дома. Помимо финансовой стороны дела есть еще и практические неудобства. Ведь вместо холодной воды из кранов может побежать теплая водичка.

Эти проблемы надо приплюсовать к тем минусам, которые были описаны выше. Поэтому не соглашайтесь на монтаж водонагревателя без установки предохранительного клапана.

Стоимость этого латунного изделия несравнима с затратами, понесенными на приобретение бойлера.

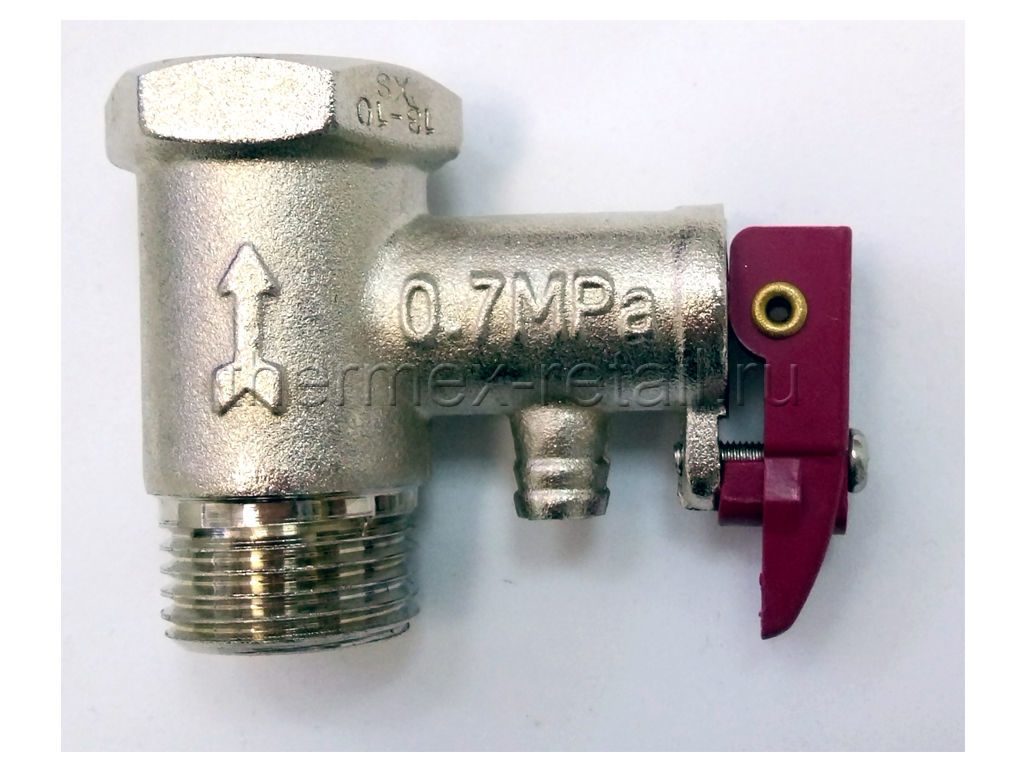

Информация на корпусе предохранительного клапана помогает правильно выбрать деталь для первичной установки или замены во время ремонта водонагревателя

Порядок подключения водонагревателя

После установки водонагревателя приступают к его подключению. Для этого берут тройник, примеряют, накручивая на входной патрубок холодной воды, отмеченный синим цветом. Если не хватает резьбы, то специальным приспособлением добавляют несколько витков, чтобы тройник был поставлен правильно.

Затем обматывают паклей резьбу, обмазывают ее пастой, обеспечивающей герметичное соединение, и накручивают тройник, затягивая его разводным ключом. Далее на боковой отвод тройника накручивают кран для обеспечения быстрого слива воды из бойлера в случае замены перегоревшего нагревательного элемента или очистки бака от накипи.

Также соединение уплотняют паклей или лентой для резьбовых соединений. Снизу на тройник подсоединяют предохранительный клапан, ориентируясь на стрелку, показывающую направление поступающей в водонагреватель холодной воды. Стрелка находится на корпусе клапана.

Далее на предохранительный клапан накручивают одну часть американки. На кран накручивают вторую часть американки и производят соединение с первой частью. Затем в кран вкручивают переходную муфту для подсоединения к водопроводу пропиленовыми трубами.

Далее производят подключение к горячей воде. Для этого накручивают на выходной патрубок бойлера, отмеченный красным цветом, первую часть американки. На отсекающий кран накручивают вторую часть американки. Выполняют соединение.

Затем на кран также навинчивают переходную муфту для припайки пропиленовой трубы. Остается подсоединить бойлер к системе холодного и горячего водоснабжения. Пропиленовые трубы можно заменить гибкой подводкой.

Схема подключения водонагревателя (бойлера) к системам горячего и холодного водоснабжения показывает в какой последовательности идет монтаж прибора

Альтернативный способ монтажа обратного клапана

Этот метод придуман мастером, сталкивающимся с проблемой загрязнения предохранительного клапана осадками, попавшими из бака с горячей водой под давлением. Если кусочек ржавчины попадет под поршневую тарелку на седло, то клапан не может уже корректно работать. Он постоянно остается открытым.

Чтобы не допустить такого развития ситуации, надо монтировать клапан на уровне середины бака. То есть так же, как описано выше, к входному патрубку бойлера присоединяется тройник, а дальше немного по-другому производится подключение.

Кран сливной приворачивается снизу, а в сторону отводят трубу, ставят уголки, опять трубу, и где-то на уровне середины бака устанавливают предохранительный клапан. После него идет отсекающий кран и фитинг, через который уже идет непосредственное подключение прибора к водопроводу.

При таком способе клапан всегда остается чистым и “не зависает” тарельчатый поршень над седлом. К тому же при отсутствии воды в системе такое изгибистое подсоединение служит своеобразным гидрозатвором.

Подробнее об этом методе монтажа можно узнать из видеоролика.

Советы по эксплуатации водонагревателя

Во время эксплуатации бойлера необходимо следить за тем, чтобы дренажное отверстие на предохранительном клапане не оказалось забитым или заблокированным. Дренаж может забиться ржавчиной, мелкими твердыми частичками и другими примесями, содержащимися в водопроводной воде.

Для проверки его рабочего состояния периодически производят сброс небольшого количества воды, нажимая на специальный рычаг или поворачивая ручку. В инструкции, приложенной к предохранительному клапану для водонагревателя , указывается, как функционирует механизм принудительного открывания клапана.

Установка фильтра для очистки водопроводной воды решает частично проблему. Нежелательно менять заводские настройки жесткости пружины в моделях клапанов, наделенных такой регулировкой.

Подобное вмешательство может повлечь разрушение бака водонагревателя по причине превышения допустимых значений давления внутри бытового прибора.

Принудительный сброс воды из бойлера с целью уменьшения величины давления в баке производится путем нажатия на рычаг

Постоянно капает вода – что делать и как исправить?

Некоторые владельцы бойлеров сталкиваются с проблемой постоянного просачивания воды через дренажное отверстие. Вода может капать из дренажа по двум причинам:

неправильная настройка клапана;
чересчур высокое давление в системе холодного водоснабжения.

Первая проблема устраняется путем замены или настройки устройства, выполнять которую надо шестигранным ключом. При этом немного подкручивают прижимную гайку, находящуюся на входе внутрь клапана.

Добраться до этой гайки можно путем частичного разбора устройства, при котором снимают рычажок, гайку и уплотнительную шайбу. Вообще быстрее решить проблему можно с помощью покупки нового клапана.

Вторая проблема, связанная с высоким давлением в системе, исчезает при монтаже редукционного клапана.

Подсоединение трубки с прозрачными стенками к дренажному отверстию произведено без вывода ее в систему канализации

Подсоединение отвода в виде прозрачной трубки от дренажного отверстия предохранительного клапана к системе канализации через патрубок с косым впуском

Проблемы и пути их решения

Причину неправильной работы водонагревателя следует начинать искать сразу же, как только появились первые признаки. Желательно подвергнуть проверке все элементы бытового прибора, начав с термостата, предохранительного клапана и нагревательного элемента. Чаще всего ломаются именно эти детали бойлера.

При поломке клапана мастера советуют не экономить, занимаясь ремонтом детали, а сразу приобрести новый аналог. Модель выбирают по уровню давления, на которое рассчитан клапан, указываемому на корпусе изделия. Эту информацию также указывают в руководстве по эксплуатации предохранительного клапана.

Бывают ситуации, когда клапан не функционирует из-за скрытого брака, выявить который не представляется возможным. Тратить время на поиск брака в конструкции детали не стоит, так как бойлер надо эксплуатировать по назначению.

Поэтому бракованный клапан заменяют новым устройством. Если ресурс установленного предохранительного клапана исчерпан, то его также демонтируют и ставят новое устройство. Сменив клапан, можно не беспокоиться о том, как работает водонагреватель.

Поставленная деталь обеспечит надежную и безопасную эксплуатацию водонагревательного оборудования.

Предохранительный клапан в разобранном виде позволяет увидеть винт, который с помощью отвертки регулирует степень жесткости пружины

Установить водонагреватель и выполнить правильно его обвязку под силу любому начинающему мастеру. Прочитав статью и посмотрев видеоролики, вы сможете все сделать своими руками, сэкономив на оплате монтажных работ, сделанных сторонними организациями.

Если вы считаете, что каждый должен выполнять свою работу на профессиональном уровне, то приглашайте специалистов. Опытные мастера помогут выбрать подходящую модель предохранительного клапана, докупят недостающую фурнитуру, проведут подсоединение бойлера к холодной и горячей воде в соответствии с нормами строительных работ.

Не слушайте только тех горе-мастеров, которые считают предохранительные клапаны ненужными звеньями в обвязочной цепи подключаемого к водопроводу водонагревателя. Никогда не экономьте на своей безопасности!

Ванная своими руками — ТаВанная.ру Что такое предохранительный (обратный) клапан для водонагревателя, инструкция его монтажа и фото — Ванная своими руками

Предохранительный клапан для водонагревателя часто называют обратным клапаном для водонагревателя — его необходимо устанавливать для безопасной эксплуатации бойлеров. Бойлер представляет собой емкость, где происходит нагрев воды. Вода во время нагревания, согласно законам физики, расширяется и увеличивается в объеме. В условиях замкнутого пространства, с повышением температуры, увеличивающийся объем воды создает повышенное давление на стенки бака и потенциально несет за собой фактор угрозы. Поэтому при монтаже для безопасности на этом оборудовании необходимо устанавливать предохранительный клапан. Он предохраняет изделие от поломки, а при возникновении аварийной ситуации сбросит лишнее давление, и удалит из емкости водонагревательного бака лишнюю воду.

Содержание статьи

1 Что представляет собой предохранительный клапан
- 1.1 Какие бывают клапаны
- 1.2 Устройство
- 1.3 Принцип работы
2 Что может случиться при отсутствии защиты бойлера
3 Монтаж
4 Заключение

Что представляет собой предохранительный клапан

Предохранительные клапаны для бойлера внешне похожи на сантехнические тройники и совмещают в себе функции:

Запорного крана;
Обратного клапана;
Предохранительного клапана.

Они необходимы в обустройстве водонагревателей для стравливания лишней воды, которая образовывается вследствие ее теплового расширения.

Какие бывают клапаны

Предохранительные клапаны, выпускаемые для бытовых нагревательных приборов, подразделяются на три группы.

Для емкости водонагревателей до 50 литров.
Для емкостей от 50 до 200 литров.
Более 200 литров.

Небольшие нагреватели обустраиваются одноразовыми клапанами первой или второй группы. Они представляют собой неразборные конструкции китайского производства с коротким сроком службы и небольшой ценой. Поэтому их замену можно безболезненно производить по мере возникновения необходимости.

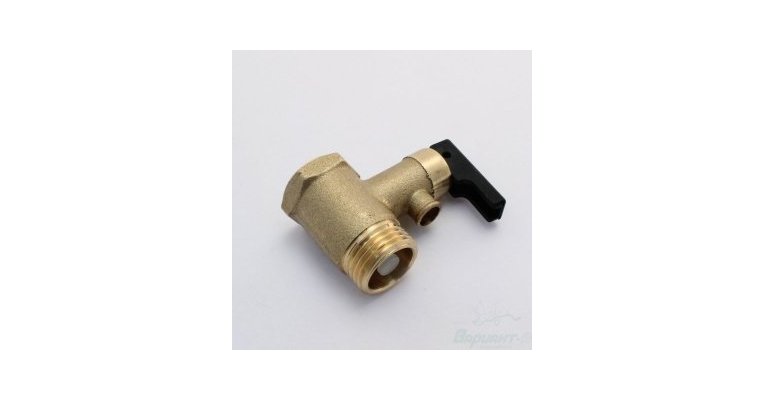

Фото предохранительного клапана

Клапаны третьей группы выполняются на более высоком уровне исполнения, они:

Имеют сложную конструкцию;
Выдерживают давление до 7 бар;
Имеют насадку для подключения канализации;
Дают возможность визуально контролировать сброс воды.

В последнее время известные производители электрических бойлеров, всегда комплектуют свои изделия фирменными клапанами высокого качества.

В случае замены предохранительные клапаны для водонагревателя можно приобрести в торговой сети, а их технические характеристики распознать визуально по цвету ручки. Красный цвет ручки указывает на то, что данный клапан работает с давлением 0,6 МПа, черный – 0,7 МПа, синий – 0,8 МПа.

Устройство

Схема всех составляющих безопасной эксплуатации водонагревателя

Предохранительный клапан для водонагревателя имеет простое устройство и представляет собой два неравнозначных перпендикулярных цилиндра с общей плоскостью.

Внутри большого цилиндра располагается тарельчатый клапан, который поджат специальной пружиной. Он позволяет двигаться потоку воды только в одном направлении, как в случае обычного обратного клапана. Большой цилиндр располагается на вводе к бойлеру и соединяет его с трубой подвода холодной воды, поэтому с двух сторон обустроен резьбовыми соединениями.

Второй меньший по диаметру цилиндр:

Располагается перпендикулярно основному цилиндру;
Заглушен с внешней стороны;
Имеет небольшой отводной дренажный сливной патрубок.

Внутреннее обустройство меньшего цилиндра тоже состоит из тарельчатого клапана, но с противоположной ориентацией срабатывания.

Принцип работы

Схема устройства подключения бойлера

Предохранительное устройство устанавливается на входе к бойлеру и настраивается на определенное допустимо максимальное давление. При закрытом состоянии на его чувствительный тарельчатый клапан одновременно действует две силы.

Первая – это давление жидкости в бойлере. Вторая – со стороны задатчика в виде пружины, которая препятствует открытию клапана. Если сила давления жидкости уменьшается, клапан открывается и холодная вода заполняет бойлер.

При выравнивании давления устройство запирается, а вода из бака, благодаря обратному клапану, не может выливаться под действием давления жидкости в действующую водопроводную систему. Если же сила давления увеличивается при нагревании воды до определенного уровня, начинает срабатывать защита маленького цилиндра с обратным действием и тогда через боковой вывод производится сброс лишней воды.

Иногда многие нервничают по поводу того, что из предохранительного клапана начинает капать вода. В этом процессе ничего страшного нет. Это нормальное явление. Решить эту проблему можно подставив под него небольшую емкость, или подсоединив к дренажному отверстию шланг, который потом нужно опустить в унитаз или канализацию.

Что может случиться при отсутствии защиты бойлера

Рассмотрим вариант отсутствия защиты, которая перекрывает обратный поток подачи воды в бак. В этом случае водонагреватель, даже при стабильном давлении в водопроводной сети, правильно функционировать не будет. По закону термодинамики с повышением температуры воды в неизменном объеме, обязательно начнет повышаться ее давление. Вследствие чего, может наступить такой момент, когда давление воды начнет превышать напор подачи. Тогда сброс горячей воды начнет происходить в водопроводную систему или даже бачок унитаза. В этой ситуации в бойлер продолжает поступать холодная вода, а работающий терморегулятор давать команду тэну на постоянный нагрев, тем самым впустую расходуя дорогостоящую электроэнергию.

Более критичной может сложиться ситуация, когда давление воды водопроводной сети резко падает. Обычно это часто бывает в ночное время, когда соответствующие службы производят непредвиденные ремонтные или профилактические работы, отключая подачу холодной воды. В этом случае полный слив воды с бойлера приводит к перегоранию тэна.

Для избежания подобных ситуаций многие «горе Кулибины», не осознавая сложности ситуации, ставят в систему обустройства водонагревателей обычные обратные клапаны. Однако они не понимают, что подкладывают в свое жилье «бомбу замедленного действия».

Ведь водонагреватель является сложным теплотехническим прибором, его автоматика и терморегулятор может тоже выйти из строя в самый неподходящий момент. Тогда события могут обернуться очень печально. Если материал, из которого сделан бак водонагревателя, выбран правильно, то закипания там не происходит, так как точка кипения здесь смещается выше обычных 100 градусов и ситуация держится под контролем. Однако если материал не соответствует прочностным характеристикам, то при случайном открытии любого водопроводного крана в квартире, может резко упасть внутреннее давление бака, точка кипения воды возвратится к 100 градусам, и тогда молниеносно возникает лавинообразный поток пара, который может привести к механическому повреждению границ бака и мощному взрыву.

Вывод

Делая вывод относительно установки дополнительной защиты водонагревателя необходимо обязательно учитывать следующие факторы:

Сбрасывать излишки воды при ее нагревании, удерживая параметры зоны ее безопасного давления;
Не допускать обратный отток воды из нагревателя;
Сглаживать гидроудары и скачки давления водопроводной системы.

Монтаж

Обычно водонагреватели для монтажа комплектуются производителями полной системой защиты. Если бойлер полностью смонтирован, а предохранительный клапан к нему отсутствует, его нужно обязательно приобрести. Монтаж и покупку защиты лучше доверить опытному специалисту, хотя сделать это самому тоже не составит особого труда.

Главное условие монтажа – установка предохранительного клапана непосредственно под баком после отсекающего крана на входе холодной воды в нагреватель. Для проведения монтажа необходимо подготовить зону работ.

В баке бойлера не должно быть воды.
Основной доступ к ней должен быть перекрыт.
Водонагревательный прибор полностью отключен от электропитания.

Устанавливают защиту с учетом направления входящего потока воды, на клапане оно указано стрелочкой. Чтобы обеспечить полную герметизацию стыковочных соединений, резьбы уплотняются фум лентой.

Заключение

Предохранительный клапан является обязательным элементом для обустройства бытовых водонагревателей, работающих под давлением. Приобретая и устанавливая эту защиту необходимо убедиться:

В его рабочих параметрах;
Рассчитанной мощности;
Максимально рабочем давлении.

Нельзя устанавливать устройства, которые рассчитаны на меньшие параметры или не подходят своими резьбовыми соединениями к месту установки.

Игнорировать правила установки, упрощать схему монтажа или самостоятельно усовершенствовать эту защиту крайне опасно.

Доверив установку опытному специалисту, человек будет полностью уверен, что находится в безопасности, а его дом защищен от беды и пожара, к которому может привести неисправный водонагреватель.

как выбрать, с ручкой спуска, для бойлера косвенного нагрева

При эксплуатации любого теплового оборудования очень важно соблюдать все рекомендованные меры безопасности. Это касается не только крупных установок, которые используют в строительстве или на производстве, но и компактных приборов, например бытовых водонагревателей.

Если игнорировать правила техники безопасности последствия могут быть крайне серьезными – ведь речь идет не только о вашей жизни, но и о жизнях окружающих вас людей. Предохранительный клапан – это очень значимая вещь в оснащении домашнего водонагревателя, о которой, к сожалению, многие забывают. В этой статье мы расскажем вам о том, для чего нужно это устройство, как оно работает, а также о том, как его правильно эксплуатировать.

Назначение

Чтобы разобраться с назначением предохранительного клапана, для начала вспомним элементарные вещи из школьного курса физика. Известно, что вода имеет свойство увеличиваться в объеме при нагревании. Если нагреть воду до 80 градусов (приблизительная максимальная температура горячей воды из-под крана), то ее объем увеличится на 2 или 3% — это зависит от того, какая температура была в начале нагрева.

Так как емкость, в которой происходит нагрев воды в бойлере, герметична, то при сильном нагреве неизбежно возрастает давление внутри этой емкости. Результатом неконтролируемого роста давления может стать взрыв прибора. Именно здесь нам придет на помощь предохранительный клапан. Он выполняет следующие функции:

не позволяет горячей воде попасть обратно в водопроводные трубы;
нормализует давление внутри водонагревателя, сводя к минимуму вероятность гидроудара;
избавляется от лишней воды, сбрасывая ее, как только происходит превышение нормальных показателей давления и температуры;
дает возможность безопасность слить воду из бойлера для проведения технического обслуживания.

Если перед вами стоит вопрос, устанавливать ли предохранительный клапан на бойлер, предлагаем вашему вниманию видео Геннадия Мягкова, в котором он объясняет, почему и когда необходимо ставить клапан и как он устроен.

Устройство и принцип работы

Несмотря на довольно широкий функционал, предохранительный клапан имеет очень простое устройство: его основными элементами являются два цилиндра – большой и маленький.

Большой цилиндр представляет собой своеобразный «обратный клапан». Внутри него установлена створка, которая называется «тарельчатый клапан». Этот клапан приводит в действие небольшая пружинка. На обоих концах большого цилиндра закреплены резьбовые детали, которые нужны для соединения предохранительного клапана с другими элементами бойлера.
Маленький цилиндр закреплен перпендикулярно большому. Оба его конца заткнуты заглушками, а на корпусе находится дренажная трубка. Внутри маленького цилиндра тоже есть обратный клапан, который работает в направлении противоположном первому.

Как же функционирует предохранительный клапан? Рост давления воды внутри бойлера приводит в действие пружинку обратного клапана. Он открывается, позволяя воде наполнить бак. Как только вода достигает нужного уровня, давление внутри водонагревателя возрастает, и обратный клапан захлопывается. По мере расходования воды в резервуаре, ее запасы будут пополняться автоматически.

Обратный клапан внутри маленького цилиндра рассчитан на более высокое давление. Как только этот показатель становится критичным, приводится в действие пружинка, открывающая клапан. Таким образом, лишняя вода будет сбрасываться.

Виды

Существует несколько различных модификаций обратных клапанов для бойлеров. Они различаются по определенным ключевым параметрам. Например, по способу установки обратные клапаны разделяются на:

невозвратно-запорные;
приемные;
стальные;
шаровые.

В зависимости от принципа действия можно выделить следующие разновидности обратных клапанов:

прямые;
непрямые;
рассчитанные на две позиции;
пропорциональные.

Наконец, различают еще несколько типов обратных клапанов для бойлеров по высоте поднятия запора:

полноподъемные;
среднеподъемные;
малоподъемные.

С ручкой спуска

Одним из самых распространенных вариантов обратных клапанов, которыми оснащают водонагреватели, является клапан с ручкой спуска. Расскажем вкратце о его устройстве и принципе действия.

В конструкции обратного клапана с ручкой спуска имеются следующие элементы: корпус, штуцер для сброса воды, рукоятка принудительного сброса давления, пружина предохранительного клапана и пружина обратного клапана.

Под воздействием давление воды происходит сжатие пружины обратного клапана, в результате чего тарельчатый клапан поворачивается и открывает воде доступ в резервуар. После того как набирается достаточно воды, обратный клапан возвращается в исходное положение.

Ручка спуска нужна для того чтобы в случае необходимости осуществлять принудительный сброс давления внутри системы. Как только давление превышает допустимый максимум, приводится в действие предохранительный клапан, через который происходит сброс излишков воды, благодаря чему давление нормализуется.

Для бойлера косвенного нагрева

Во многих квартирах установлены водонагреватели косвенного типа. Косвенный нагрев происходит не в самом бойлере, а в ином устройстве, чаще всего – в котле отопления. Таким образом, работа косвенного бойлера и котла тесно взаимосвязана. Для данного типа водонагревателей требуется выбрать подходящий предохранительный клапан.

Все нужные нам характеристики указаны в техническом паспорте устройства, поэтому перед покупкой обязательно изучите этот документ. Важно знать допустимое рабочее давление прибора – ориентироваться нужно именно на него, а не на давление в водопроводных трубах.

Можно ли предохранительный клапан заменить обратным?

Пользователи бытовых водонагревателей часто задают вопрос: «Можно ли вместо предохранительного клапана установить обратный?». Технически это возможно, но поступать так ни в коем случае не стоит. Если произвести подобную замену, то бойлер превратиться в воздушный шар, который в любой момент может лопнуть.

Например, при нагревании воды до 150 градусов бойлер спокойно выдержит быстро выросшее давление. Однако если в этот момент открыть кран с горячей водой, давление внутри резервуара с водой начнет быстро падать. Далее температура кипения понизится до 100 градусов, но остыть так быстро она не успеет. В результате вода моментально вскипит, выделится огромное количество пара, давление вскачет вверх и произойдет довольно сильный взрыв.

Советы по выбору

При выборе предохранительного клапана для бытового водонагревателя, воспользуйтесь рекомендациями, которые составили для вас специалисты.

Среди разнообразия конструкций наибольшей надежностью отличается пружинный механизм, так он способен хорошо противостоять давлению воды.
Не нужно забывать и о таком факторе, как пропускная способность клапана. Мы советуем вам отдать предпочтение устройству низкого или полного подъема.

Учитывайте устройство водопроводной и канализационной систем у вас дома. Если излишки жидкости будут сливаться в атмосферу, выбирайте открытый предохранительный клапан, а если в специально оборудованный трубопровод – то закрытого.
Выбирая предохранительный клапан, следует помнить о максимально допустимом давлении в системе водонагревателя. Если оно будет выше, чем указано в техпаспорте прибора, клапан не сможет нормально функционировать.

Проверка на исправность

В домашних условиях можно довольно легко выяснить, исправен ли предохранительный клапан, установленный на водонагревателе. Для этого нужно только установить регулировщик температуры на максимальное значение, и открыть кран с горячей водой. Если после того как вода в бойлере нагреется до нужной температуры, излишки жидкости начнут вытекать через предохранительный клапан, значит, он вполне пригоден к работе. Если вода через клапан не вытекает, вероятнее всего, он неисправен.

Как отрегулировать?

Большинство предохранительных клапанов сконструировано таким образом, что после установки их нельзя (да и не нужно) регулировать. Однако существуют и такие модели, которые время от времени нуждаются в настройке. В первую очередь, это касается устройств, оснащенных регулировочным винтом, который способен задавать силу давления на пружинку и, как следствие, пороговое значение срабатывания клапана.

Перед началом регулировки внимательно изучите показатели работы клапана, указанные в сопроводительных документах. Зная рабочее давления, можно задать правильное положение винта.

Установка

Мы составили для вас краткую инструкцию, которая поможет вам самостоятельно установить предохранительный клапан для бытового водонагревателя.

Отсоединяем бойлер от электрической сети и сливаем из резервуара всю воду.
Находим материал, который мы будем использовать в качестве уплотнителя для соединений (например, обыкновенную паклю или ФУМ-ленту).
Вооружившись гаечным ключом, вкручиваем клапан в место соединения водопроводной трубы и бойлера.
Убеждаемся, что клапан установлен в правильном положении. Направление движения воды должно совпадать с нанесенной на устройство разметкой в виде стрелочки.

Правила эксплуатации

Не допускается установка запорных механизмов на участке между предохранительным клапаном и входом в бойлер.
Предохранительный клапан должен быть зафиксирован на расстоянии не более 2-х метров от входа в водонагреватель.
Использование гибкой дренажной трубки из прозрачного материала позволит вам проверять работоспособность предохранительного клапана при помощи одного лишь визуального осмотра.

Предохранительный клапан для бойлера косвенного нагрева с ручкой спуска, установка, регулеровка

Всем известно, что вода при нагревании расширяется в объеме. Его прирост составит примерно 3—4% при нагреве от 10 до 80 ºС. На практике это означает, что объем воды в 50 л вырастет еще на 1.5 л. В закрытом пространстве накопительного водонагревателя давление неизбежно возрастет до критического и может привести к его разрушению. Компенсировать расширение призван предохранительный клапан для бойлера, о нем и пойдет речь в данной статье.

Как работает предохранительный клапан?

Конструктивно клапан представляет собой корпус из латуни, в котором встроены 2 пружины с тарельчатыми запорными элементами. Первая установлена внутри проточного канала и выполняет функцию обратного клапана, не пуская воду из бойлера обратно в подающий трубопровод. Ниже на схеме показано, как устроен самый простой предохранительный клапан с ручкой спуска:

Под воздействием давления в водопроводе пружина сжимается и тарельчатый элемент пропускает воду в бак. После наполнения давление с обеих сторон уравнивается и пружина возвращает тарелку в закрытое положение. Если давление в сети станет чересчур низким или исчезнет в связи с отключением, водонагреватель останется заполненным, поскольку клапан не выпустит воду обратно.

Вторая пружина повышенной жесткости находится на отводе, ее задача – сбрасывать воду в случае превышения определенного давления. Это происходит просто: сила давления, возникающего в прямом трубопроводе, преодолевает жесткость пружины, она сжимается и тарельчатый запорный элемент открывает проход жидкости к сбросному штуцеру. Значение давления, при котором сработает предохранительный клапан с обратной заслонкой, определяется силой упругости пружины и настраивается в заводских условиях.

По сути, клапан совмещает в себе 2 устройства и является обязательным атрибутом каждого накопительного нагревателя. Его основные функции:

не допускать превышение давления в баке бойлера путем сброса лишней воды, защищая его от разрушения;
защита водонагревателя от высокого давления, могущего возникнуть на входе из водопроводной сети;
предохранение от гидроударов, что случаются в централизованных сетях водоснабжения;
не позволять воде уходить из емкости, когда давление в сети снижается или пропадает вовсе.

Советы по монтажу

Сбросной предохранительный клапан устанавливается на подводящей линии холодной воды к бойлеру в соответствии с рекомендациями:

между клапаном и водонагревателем нельзя ставить запорную арматуру, только американку для отсоединения трубы;
необходимо провести шланг с предохранительного клапана до ближайшего слива в канализацию;
для удобного опорожнения емкости между клапаном и водонагревателем можно смонтировать тройник с шаровым краном на отводе. Как это правильно сделать, показано на фото:

Важно. Нельзя вместо клапана предохранительного ставить обычный обратный, как это делают некоторые пользователи. Обратный клапан не защищает водонагреватель от высокого давления, а только удерживает воду внутри бака. Как нельзя выполнять обвязку бойлера, показано ниже на фото:

Обычно при монтаже проблем не возникает, операция и вправду несложная. А вот дальнейшая эксплуатация, когда постоянно капает с предохранительного клапана, вызывает множество вопросов пользователей. Надо понимать, что режим работы, при котором из сбросного штуцера периодически прокапывает вода, считается абсолютно нормальным, для того и требуется трубка, отводящая ее в канализацию.

Ненормально, когда из патрубка все время течет либо не капает никогда. Отсутствие капель может свидетельствовать о неисправности клапана, поэтому рекомендуется периодически принудительно стравливать немного воды с помощью соответствующей рукоятки.

Примечание. Отсутствие прокапывания воды не всегда говорит о неисправности предохранительного устройства. В автономных системах водоснабжения с насосной станцией давление не превышает 3 Бар и клапан может капать очень редко, так, что вы этого и не заметите.

Причин, почему постоянно течет предохранительный клапан, может быть две:

неисправность изделия;
слишком высокое давление в сети водоснабжения.

В первом случае поможет установка нового клапана. А вот менять его на устройство с более высоким порогом срабатывания будет ошибкой, вы подвергнете опасности разрушения свой электронагреватель или бойлер косвенного нагрева. Тут есть 2 способа: пренебречь и платить за лишний расход воды либо дополнительно установить на вводе в дом понижающий регулятор давления.

Как отрегулировать предохранительный клапан?

На самом деле все эти устройства имеют заводскую преднастройку, менять которую не допускается, да и в большинстве конструкций невозможно. Тем не менее существуют клапаны с регулировочным винтом, его закручивание или выкручивание меняет силу сжатия пружины, а значит, и порог срабатывания изделия. Но помните, что изменив положение винта в ту или иную сторону, вы установили новое критическое давление весьма приблизительно, а это ненадежно в плане безопасности.

Правильный путь – это регулировка предохранительного клапана методом подбора по паспортному давлению и никак иначе. Исключение – регулируемые устройства с нанесенной шкалой, но их ставить нет смысла, поскольку максимальное рабочее давление бойлера – величина неизменная. А посему – приобретайте и монтируйте качественные изделия в соответствии с техническими требованиями и они будут исправно служить длительное время.

Заключение

Предохранительные клапаны для бойлеров различных типов служат средствами безопасности и обязательны к установке. Здесь важно правильно подобрать элемент по давлению и соблюсти все рекомендации по монтажу. Проверку работоспособности клапана и его обслуживание стоит производить вместе с промывкой бака, а при необходимости вовремя его менять.

Предохранительный клапан на бойлере течет. Чем вызвано? Что делать?

Все долгие тысячелетия своего существования человек стремится улучшить свою жизнь, старается сделать её наиболее лёгкой и комфортной. Разумеется, понятие комфорта у современных людей неотрывно связанно с наличием горячей воды. Тут достаточно вспомнить себя, стоящего перед краном и беспомощно дергающего ручку горячей воды, во время её отключения. Во избежание такой печальной ситуации и был придуман бойлер. Устанавливаемый в квартирах или на дачах, он исправно обеспечивает обитателей горячей водой, но те часто пугаются, увидев, что предохранительный клапан на бойлере течёт. Ниже мы постараемся разобраться в этой проблеме.

Устройство бойлера.

Для начала необходимо разобраться в принципе работы самого бойлера – в нём нет ничего сложного. Бойлер представляет собой своеобразный термос с подогревом. Во внешнюю оболочку заключается цилиндрическая ёмкость (В последнее время баки часто изготавливают из нержавеющей стали, хотя большое число водонагревателей по-прежнему имеют эмалированное покрытие), обложенная хорошим теплоизолятором – классический вариант поролон или пенополиуретан. Хорошая теплоизоляция позволяет значительно снизить расходы на нагревание воды, долгое время, поддерживая её температуру на нужном уровне. Способ нагрева бака зависит от типа бойлера – электрического или газового. В первом случае используется электрический ТЭН, а во втором – газовая горелка. Нагрев и подача воды производятся внизу бака, горячая же вода поднимается наверх, откуда и производится её забор.

Предохранительный клапан. Зачем он нужен?

Предохранительный клапан состоит из обратного и предохранительного клапана. Задача этого устройства – предотвратить возможный взрыв бойлера, который может отрицательно сказаться, как на бюджете, так и на здоровье. Взрыв может произойти по причине слишком высокого давления внутри бака, которое создаётся вследствие увеличения объёма нагретой жидкости и неравномерного напора воды поступающий в бойлер.

Устройство и принцип работы клапана.

Сам клапан, состоящий из двух цилиндров, имеет вид перевёрнутой буквы Т. Первый цилиндр – регулирует поступление воды в бойлер при помощи пружины и тарельчатой пластины, прикреплённой к ней. Пока давление в водопроводе превышает давление внутри бака, створка остаётся открытой, напора достаточно для того, чтобы сдвинуть пружину. Соответственно, как только давление в бойлере становиться выше давления в трубе, ситуация меняется, и пружина «закрывает» створку. Этот клапан получил название обратного. Второй цилиндр, идущий перпендикулярно первому и называющийся предохранительным клапаном, точно так же состоит из пружины и заслонки. Пружина в нём рассчитана на определённое давление, и как только оно превышается внутри бака, пружина сдавливается, открывая заслонку и путь воде, которая вытекая из бойлера, начинает капать из крана. Как следствие, давление внутри бака падает до нормальных значений.

Причины «подтекания» предохранительного клапана.

По сути, основных причин подтекания клапана всего две:

Поломка клапана, его засорение.
Избыточное давление в магистрали.
Временное избыточное давление в бойлере.

Беспокоиться следует лишь в первом и во втором случае, так как подтекание вследствие избыточного давления является лишь показателем хорошей и бесперебойной работы клапана, благодаря которой бойлер остаётся цел и невредим.

Признаки поломки клапана.

Распознать поломку клапана помогут следующие признаки:

Вода течёт не переставая, даже в том случае, если бойлером некто не пользуется.
«Спуск» воды одинаков как при интенсивном использовании бойлера, так и при малом.

Возможные способы устранения протекания.

В любом случае, торопиться и сразу менять клапан не стоит, особенно если это дорогая и качественная модель. Если проблема в загрязнении клапана, можно попробовать устранить неисправность с помощью следующих простых действий:

Для временного исправления ситуации можно попробовать открыть рычаг аварийного сброса и спустить воду. В том случае, если накипь или другие мелкие предметы мешали створке плотно закрываться, то есть вероятность, что часть из них вымоется, и клапан перестанет протекать.
В том случае если причина поломки – загрязнение, а модель клапана разборная, можно попробовать его разобрать и прочистить. Перед этим обязательно нужно отключить бойлер от электричества, отсоединить подачу воды и спустить всю воду. Так же, снятый клапан можно промыть под струёй воды и погрузить его в специальную чистящую жидкость.

Следует заметить, что дешёвые клапаны ломаются гораздо чаще дорогих и поломка совсем не обязательно будет связана с постоянным течением из него воды – клапан может наоборот, забившись накипью, не пропускать её, вследствие чего он уже не сможет справляться со своей задачей.

Избыточное давление в водопроводе.

Избыточное давление в водопроводе может стать причиной постоянно капающей из клапана воды. Чтобы убедиться, что проблема именно в этом, необходимо замерить манометром давление холодной воды перед её входом в бойлер. Нормальными считаются показатели в 1,5 – 3 атм. Если эти показатели выше чем те, на которые рассчитан бойлер, то ситуацию с протеканием клапана исправить будет гораздо сложнее, придётся устанавливать редуктор давления, с помощью которого будет возможно уменьшить напор воды.

Заключение.

Умеренный выход воды из предохранительного клапана – это нормальное явление, свидетельствующие о его работе. Для её отвода к штуцеру клапана обычно прикрепляют трубку, другой конец который выводят в канализацию. Помните, использование бойлера без предохранительного клапана опасно!

Предохранительный клапан для водонагревателя: устройство и принцип работы

Накопительным водонагревателем (бойлером) или просто водонагревателем называется устройство, предназначенное для нагрева воды, используемой в быту. Накопительные водонагреватели могут иметь различные конструктивные особенности, но в преобладающем большинстве это металлические емкости, полностью заполненные водой, внутри которых расположены нагревательные элементы.

Водонагреватель устроен так, что в нем постоянно находится один и тот же объем воды: при заборе горячей воды освободившийся объем заполняется холодной водой из водопровода, что позволяет использовать прибор непрерывно.

В том случае, когда забора горячей воды нет, а нагрев воды продолжается, в резервуаре водонагревателя может возникнуть избыточное давление, способное при вести его в негодность.

Почему в накопительном водонагревателе возникает избыточное давление?

При нагреве вода расширяется примерно на 3% от общего объема, занимаемого жидкостью. Это значит, что в бойлере объемом 100 литров при нагреве воды от 20 до 80 градусов «лишними» оказываются без малого 3 литра воды. Если вспомнить о том, что жидкость практически не сжимается, то легко смоделировать ситуацию, при которой металлический резервуар бойлера дает течь и выходит из строя.

Для предотвращения возможной аварийной ситуации водонагреватели комплектуются предохранительными клапанами, через который сбрасывается наружу лишний объем воды.

Иными словами, предохранительный клапан это трубопроводная арматура, предназначенная для защиты устройств от разрушения при возникновении в них избыточного давления путем автоматического сброса излишней жидкости в окружающую среду.

Предохранительный клапан срабатывает под непосредственным воздействием рабочей среды и является устройством прямого действия. При нормализации параметров среды клапан возвращается в исходное положение. Это значит, что пока нет избыточного давления в водонагревателе, клапан находится в исходном положении и не пропускает воду наружу. При увеличении давления выше предельно допустимого значения клапан открывается и сбрасывает излишки жидкости до тех пор, пока давление не опустится ниже установленного значения.

Как работает предохранительный клапан водонагревателя?

Предохранительный клапан водонагревателя состоит из двух частей

Обратного клапана, препятствующего обратному ходу горячей воды в водопровод
Пружинного клапана прямого действия

Как работает предохранительный клапан можно рассмотреть на примере типичного пружинного клапана прямого действия, настроенного на определенное максимально допустимое давление. В закрытом состоянии на чувствительный элемент клапана одновременно действуют 2 силы: одна со стороны давления жидкости в бойлере, а другая со стороны задатчика или пружины, препятствующей срабатыванию и открытию клапана.

Если сила давления жидкости превышает силу действия пружины, то клапан открывается и происходит сброс воды. При понижении давления рабочей среды клапан закрывается, и сброс воды прекращается.

С помощью задатчика можно менять настройки предохранительного клапана.

Как видите, конструкция предохранительного клапана предельно проста, но при этом исправно работающий клапан является гарантией безопасной работы водонагревателя и надежно защищает от таких бед, как перегрев устройства и возможное закипание воды в нем, что может случиться при неработающем термостате.

Как проверить, работает клапан или нет?

Проверить работоспособность предохранительного клапана несложно: нужно просто включить водонагреватель и не открывать кран горячего водоснабжения до тех пор, пока вода не нагреется до предельно допустимой температуры. При этом через предохранительный клапан должна сбрасываться (капать) лишняя вода.

Если вода в бойлере нагревается, но клапан не срабатывает, значит, он неисправен, и его нужно заменить новым исправным клапаном, а после установки проверить его работоспособность.

Но прежде чем приступать к ремонту, необходимо убедиться в том, что кран забора горячей воды исправен и не подтекает. Если он неисправен, то «лишняя» вода из бойлера будет вытекать именно через него и ситуация, при которой клапан может сработать, просто не возникнет.

Также клапан не сработает, если термостат прибора установлен на неполный нагрев воды (30-40 С) или из водонагревателя производится забор горячей воды, что также снижает уровень давления в нем.

Меры предосторожности

Подводя итог сказанному, следует отметить, что предохранительный клапан является обязательным устройством для установки в приборах, работающих под давлением, особенно, если они используются в быту.

Без него водонагреватель эксплуатироваться не должен. Особенно опасно самостоятельное усовершенствование прибора и замена предохранительного клапана обратным клапаном.

Безопасный предохранительный клапан в бойлерах Gorenje

Бойлеры Gorenje с предохранительным клапаном относятся к оборудованию с повышенной степенью безопасности. При нагревании вода расширяется, и ее объем увеличивается в среднем на 3 %, из-за чего возникают перепады давления. Это может привести к поломке устройства либо попаданию горячего потока в водопроводную магистраль.

Предохранительный клапан, который устанавливается в бойлерах Горенье, выравнивает давление в водопроводе и баке и не позволяет жидкости выдавливаться в систему водоснабжения. Защитным дросселем комплектуются газовые и электрические водонагреватели.

Принцип работы механизма

Безопасный предохранительный клапан состоит из двух латунных цилиндров, которые расположены под углом 90 друг к другу и имеют общую плоскость. Внутри большой цилиндрической емкости располагается элемент обратного срабатывания, напоминающий тарелку. На выходе из цилиндра имеется ручка принудительного сброса, а снизу – соединенная с канализационной системой трубка для вывода излишков воды.

Под воздействием поступающей из водопровода воды пружина отжимает тарельчатый элемент, и жидкость поступает в резервуар бойлера. После того как вода заполнила бак и давление превысило водопроводное, предохранительный клапан перекрывает подачу. По мере расхода жидкости давление уменьшается, дроссель снова открывается, подача возобновляется. При нагревании вода расширяется и активирует тарельчатый механизм меньшего цилиндра, который осуществляет слив излишков через дренажное отверстие, находящееся на боковой части предохранительного клапана.

Бойлеры Горенье с безопасным дросселем имеют объем от 30 до 200 литров и при среднем расходе жидкости рассчитаны на 1–10 человек соответственно. Водонагреватели с предохранительным клапаном принадлежат к оборудованию накопительного типа, в котором поддерживается установленный температурный режим. Максимальная температура воды на выходе составляет 85 °С, рабочее давление в баке – 6 бар. Резервуар водонагревателей словенского производства имеет теплоизоляционный слой толщиной до 60 мм, что позволяет экономно расходовать электроэнергию.

Если вам нужен бойлер с безопасным предохранительным клапаном, покупайте оборудование Gorenje в нашем интернет-магазине. Это известный производитель, который выпускает надежные и функциональные водонагреватели, купить которые можно по выгодным ценам. На технику предоставляется гарантия, доставка выполняется во все регионы России.

Узнайте о Steam | Предохранительные клапаны

Конструкция предохранительного клапана

Базовый подпружиненный предохранительный клапан, называемый «стандартным» или «обычным», представляет собой простое и надежное самодействующее устройство, обеспечивающее защиту от избыточного давления.

Основные элементы конструкции состоят из корпуса клапана с прямоугольной диаграммой направленности с входным патрубком клапана или соплом, установленным на системе, работающей под давлением. Выпускное соединение может быть резьбовым или фланцевым для подключения к трубопроводной системе нагнетания.Однако в некоторых приложениях, таких как системы сжатого воздуха, предохранительный клапан не имеет выпускного соединения, и жидкость выпускается непосредственно в атмосферу.

Конструкция впускного (или подходного) клапана клапана может быть сплошной или полу-сопловой. В конструкции с полным соплом весь «смачиваемый» впускной тракт сформирован из одной детали. Подходящий канал — это единственная часть предохранительного клапана, которая подвергается воздействию технологической жидкости во время нормальной работы, кроме диска, если только клапан не выпускается.

Полные форсунки обычно входят в состав предохранительных клапанов, предназначенных для технологических процессов и приложений высокого давления, особенно когда жидкость вызывает коррозию.

Напротив, конструкция полусопла состоит из посадочного кольца, вставленного в корпус, верхняя часть которого образует седло клапана. Преимущество такой компоновки состоит в том, что сиденье можно легко заменить без замены всего воздухозаборника.

Диск удерживается напротив седла форсунки (при нормальных условиях эксплуатации) пружиной, которая размещена в открытом или закрытом корпусе пружины (или крышке), установленном на верхней части корпуса.Диски, используемые в предохранительных клапанах с быстрым открытием (хлопкового типа), окружены кожухом, держателем диска или камерой уплотнения, которая помогает обеспечить быстрое открытие.

Закрывающее усилие на диске обеспечивается пружиной, обычно изготовленной из углеродистой стали. Степень сжатия пружины обычно регулируется с помощью регулятора пружины, чтобы изменить давление, при котором диск поднимается со своего седла.
Стандарты, которые регулируют конструкцию и использование предохранительных клапанов, обычно определяют только три измерения, которые относятся к пропускной способности предохранительного клапана, а именно площадь потока (или отверстия), площадь завесы и площадь нагнетания (или отверстия) (см. Рисунок 9.1.4).

1. Площадь проходного сечения — Минимальная площадь поперечного сечения между впускным отверстием и седлом в самом узком месте. Диаметр проходного сечения представлен размером «d» на рисунке 9.1.4.

2. Зона занавеса — Площадь цилиндрического или конического выпускного отверстия между посадочными поверхностями, создаваемая подъемом диска над сиденьем. Диаметр области завесы представлен размером «d1» на рисунке 9.1.4.

3.Площадь нагнетания — это меньшая из областей завесы и потока, которая определяет поток через клапан.

Клапаны, пропускная способность которых определяется площадью потока, а не площадью завесы, называются полноподъемными клапанами. Эти клапаны будут иметь большую производительность, чем клапаны с низким или высоким подъемом. Этот вопрос будет более подробно рассмотрен в Модуле 9.2.

Хотя основные элементы обычного предохранительного клапана схожи, детали конструкции могут значительно отличаться.Как правило, клапаны типа DIN (обычно используемые по всей Европе) имеют более простую конструкцию с фиксированной юбкой (или колпаком), тогда как клапаны типа ASME имеют более сложную конструкцию, которая включает одно или два регулируемых продувочных кольца. Положение этих колец можно использовать для точной настройки значений избыточного давления и продувки клапана.

Для данной площади отверстия может быть несколько различных размеров входных и выходных соединений, а также размеры корпуса, такие как размеры от осевой линии до лицевой стороны.Кроме того, многие конкурирующие продукты, особенно европейского происхождения, имеют разные размеры и емкость при одном и том же номинальном размере.

Исключением из этой ситуации являются стальные клапаны по спецификации ASME, которые неизменно следуют рекомендациям Рекомендуемой практики API 526, где указаны размеры от осевой линии до торца и размеры отверстий. Серии площади отверстия обозначаются буквой. Это обычное дело для

клапанов с одинаковой буквой диафрагмы для нескольких различных размеров входного и выходного патрубков.

Например, 2 «x J x 3» и 3 «x J x 4» — это клапаны, которые имеют отверстие одинакового размера (‘J’), но имеют разные размеры входа и выхода, как показано до и после буквы отверстия. соответственно.

Клапан 2 дюйма x J x 3 дюйма должен иметь входное отверстие 2 дюйма, отверстие размера «J» и выходное отверстие 3 дюйма.

Предохранительные клапаны для котлов

— Блог по котлам | Nationwide Boiler Inc.

Много лет назад нередко можно было прочитать новости о трагических взрывах котлов, которые иногда приводили к массовым разрушениям.Сегодня котлы оснащены важными устройствами безопасности, помогающими защититься от подобных катастроф. Давайте посмотрим на самое важное из этих устройств: предохранительный клапан.

Что

Предохранительный клапан — одно из важнейших предохранительных устройств в паровой системе. Предохранительные клапаны обеспечивают определенную защиту операторов и оборудования завода от избыточного давления. Основная функция предохранительного клапана — сбросить давление. Он расположен на паровом барабане котла и автоматически открывается, когда давление на входе клапана превышает заданное значение.Кодекс ASME требует, чтобы все котлы имели хотя бы один предохранительный клапан, в зависимости от максимальной пропускной способности (MFC) котла. Общая производительность предохранительного клапана в заданной точке должна превышать MFC парорегулирующего клапана, если паровой клапан не открывается. В большинстве случаев требуются два предохранительных клапана на бойлер, а третий может потребоваться, если они не превышают MFC.

Как

Предохранительный клапан состоит из трех основных частей: форсунки, диска и пружины.Сжатый пар поступает в клапан через сопло и затем направляется в котел. Диск — это крышка форсунки, которая открывается или закрывается в зависимости от давления, поступающего из котла. Пружина — это регулятор давления.

Когда в бойлере возникает избыточное давление, сопло начинает получать более высокое давление, поступающее со стороны впускного отверстия клапана, и начинает звучать так, как будто оно кипит. Когда давление становится выше заданного давления пружины, диск начинает подниматься и выпускать пар, создавая звук «хлопка».После того, как он сработает и пар и давление упадут ниже установленного давления клапана, пружина закроет диск. Как только предохранительный клапан лопнул, важно проверить его, чтобы убедиться, что он не поврежден и работает правильно.

Почему

Предохранительный клапан обычно называют последней линией защиты. Без предохранительных клапанов котел может превысить максимально допустимое рабочее давление (МДРД) и не только повредить оборудование, но и травмировать или убить находящихся поблизости операторов завода.Многие переменные факторы могут вызвать подъем предохранительного клапана на котле, например, отказ сжатого воздуха или электроэнергии для управления контрольно-измерительными приборами, или дисбаланс расхода питательной воды, вызванный непреднамеренным закрытием или открытием запорного клапана.

После подъема предохранительного клапана важно провести полную проверку котла и убедиться в отсутствии других проблем с обслуживанием котла. Предохранительный клапан должен выполнять свою работу только один раз; предохранительные клапаны не должны подниматься постоянно. Наконец, важно, чтобы предохранительные клапаны были полностью отремонтированы, очищены и повторно сертифицированы со штампом Национального совета по ремонту клапанов (VR) в соответствии с требованиями местного законодательства или юрисдикции.Предохранительные клапаны являются важным компонентом паровой системы, и их необходимо обслуживать.

Все арендные котлы Nationwide Boiler включают до двух предохранительных клапанов в зависимости от размера; один установлен на расчетное давление, а другой — немного выше расчетного. По запросу мы можем сбросить предохранители на более низкое давление, если этого требует приложение. Кроме того, клапаны тщательно проверяются после каждой аренды и перед тем, как переходить к новому клиенту, и при необходимости они заменяются и повторно сертифицируются.

Предохранительные клапаны и правила для котлов: паспортные таблички, стандарты ASME и др.

Взрывы котлов на протяжении многих лет наносили серьезный ущерб компаниям, поэтому современные котлы оснащены предохранительными клапанами и / или предохранительными клапанами. Предохранительные клапаны котла предназначены для предотвращения избыточного давления, которое обычно является причиной этих разрушительных взрывов. При этом, чтобы гарантировать, что предохранительные клапаны котла работают должным образом и обеспечивают адекватную защиту, они должны соответствовать нормативным требованиям и требовать постоянного обслуживания и периодических испытаний.Без этих мер предосторожности неисправные предохранительные клапаны могут выйти из строя, что приведет к потенциально катастрофическим последствиям.

Как работают предохранительные и предохранительные клапаны котла

Предохранительные клапаны котла активируются давлением на входе. Если давление превышает определенный порог, клапан активируется и автоматически сбрасывает давление. Обычно используемые для работы с газом или паром, предохранительные клапаны котла полностью открываются при достижении порога давления и остаются открытыми до тех пор, пока давление в котле не достигнет заранее определенного безопасного нижнего давления.

Предохранительные клапаны котла служат той же цели — автоматически понижают давление в котле, но действуют несколько иначе, чем предохранительные клапаны. Предохранительный клапан не открывается полностью, когда давление превышает определенный порог; вместо этого он постепенно открывается при превышении порога давления и постепенно закрывается, пока не будет достигнут нижний безопасный порог. Предохранительные клапаны котла обычно используются для работы с жидкостью.

Существуют также устройства, известные как «предохранительные клапаны», которые обладают характеристиками обоих типов, описанных выше.Предохранительные клапаны могут использоваться как для жидкости, так и для газа или пара.

Требования к паспортной табличке предохранительного клапана котла

Для предохранительных клапанов

требуются паспортные таблички с важной информацией об устройстве, в том числе:

Вместимость
Установить давление PSI
Производитель
Дизайн
Дата сборки
Дата (даты) испытания
Символ ASME

Паспортные таблички должны быть надежно и постоянно прикреплены к предохранительному клапану и оставаться читаемыми в течение всего срока службы клапана, поэтому долговечность является ключевым фактором.

Руководство по предохранительному клапану котла: Национальный совет инспекторов котлов и сосудов под давлением

Национальный совет инспекторов котлов и сосудов высокого давления предлагает руководящие указания и рекомендации по правилам и нормам безопасности котлов и сосудов высокого давления. Однако в большинстве штатов установлены собственные правила и нормы, и, хотя они могут быть похожими в разных штатах, важно убедиться, что предохранительные клапаны котла соответствуют всем государственным и местным нормативным требованиям.

Национальный совет опубликовал NB-131, Рекомендуемый закон о безопасности котлов и сосудов под давлением и NB-132, , Рекомендуемые административные правила и правила безопасности котлов и сосудов высокого давления , чтобы обеспечить руководство и способствовать разработке важнейших законов безопасности в юрисдикции, в которых в настоящее время отсутствуют законы о «надлежащем строительстве, установке, проверке, эксплуатации, техническом обслуживании, изменении и ремонте», необходимых для защиты рабочих и населения от опасных взрывов котлов и сосудов высокого давления, которые могут произойти без этих мер безопасности.

Документы предназначены для использования в качестве руководства при разработке местных законов и постановлений, а также могут использоваться для обновления существующих требований юрисдикции. Таким образом, их можно изменять в соответствии с местными условиями любой юрисдикции.

Правила для предохранительных клапанов котла из ASME

Американское общество инженеров-механиков (ASME) регулирует кодекс, который устанавливает руководящие принципы и требования для предохранительных клапанов. Обратите внимание, что персонал предприятия должен ознакомиться с требованиями и понять, какие части правил относятся к конкретным частям паровых систем завода.

Правильный выбор размеров и правильная установка являются первоочередными задачами предохранительных клапанов котла. Некоторые общие рекомендации по обеспечению правильного размера включают:

Разница между рабочим и установленным давлением пара должна составлять не менее 20%.
никогда не должны быть слишком большого размера; Клапаны увеличенного размера могут привести к таким проблемам, как утечки, вибрация и преждевременный выход из строя.
Общая паропроизводительность предохранительного клапана, расположенного после клапана регулирования давления, должна превышать максимальную пропускную способность регулирующего клапана.
Высокие требования к паропроизводительности, физические или экономические ограничения могут сделать невозможным использование одного предохранительного клапана. В этих случаях использование нескольких предохранительных клапанов в одной системе считается приемлемой практикой при условии соблюдения надлежащих требований к размерам и установке, включая вентиляционную трубу подходящего размера, которая учитывает общую пропускную способность всех клапанов, когда они открываются одновременно. время.
Для определения давления срабатывания предохранительного клапана всегда следует использовать самый низкий рейтинг (МДРД или максимально допустимое рабочее давление) среди всех предохранительных устройств в системе, включая котлы, сосуды высокого давления и системы трубопроводов оборудования.

Общие рекомендации по правильной установке могут показаться опытным установщикам и инспекторам здравым смыслом. Вот несколько наиболее важных рекомендаций и передовых практик:

Всегда проверяйте, чтобы вся паровая система была чистой и свободной от мусора перед установкой любых предохранительных клапанов.
всегда следует устанавливать в вертикальном положении, чтобы не влиять на давление срабатывания клапана.
Избегайте отсечения предохранительных клапанов от системы, например, путем установки промежуточных запорных клапанов, расположенных между паровым компонентом или системой и входом.
Не закупоривайте и не закрывайте сливные и вентиляционные отверстия, поскольку эти функции служат для эффективной работы предохранительного клапана.
Немедленно обратитесь к поставщику клапана для любого предохранительного клапана с обрывом проволочного уплотнения, так как это указывает на то, что клапан небезопасен для использования. Предохранительные клапаны опломбированы и сертифицированы для предотвращения взлома, который может помешать правильной работе.
Избегайте подсоединения выпускного вентиляционного трубопровода непосредственно к предохранительному клапану, так как это может вызвать излишний вес и дополнительную нагрузку на клапан, что приведет к изменению установленного давления.

Дополнительная информация о предохранительных клапанах, правилах и многом другом

Для получения дополнительной информации о различных типах предохранительных клапанов, компонентах котла, нормативах и связанных темах посетите следующие ресурсы:

5 общих неисправностей предохранительного клапана котла и решений

Как клапан с важной защитной функцией, предохранительный клапан широко используется в различных сосудах высокого давления и системах трубопроводов, который может автоматически открываться, когда система достигает верхнего предела указанного значения давления, выдерживаемого давлением. Отвод избыточной среды из системы. , и после того, как выгрузка может быть автоматически закрыта, чтобы гарантировать, что сосуд высокого давления может быть безопасным, надежное давление позволяет работать в объеме, чтобы избежать серьезных аварий.

Как производитель предохранительных клапанов, COVNA стремится помочь вам выбрать и изготовить необходимый предохранительный клапан. Проконсультируйтесь с нами по поводу бесплатного решения клапана по лучшей цене! [адрес электронной почты защищен]

● Диапазон размеров: от DN20 до DN400

● Макс. Давление: 60 бар. Если вам нужно более высокое давление, свяжитесь с нами.

● Температура: от -29 до 425 ℃

● Варианты материалов: CF8, CF8M или бронза

● Присоединение: фланцевое или резьбовое

● Подходящие среды: пар, воздух и т. Д.

Нормальная работа предохранительного клапана связана не только с нормальным безопасным использованием сосудов под давлением, таких как котлы, но также напрямую связана с безопасностью жизни и имущества людей. Поэтому необходимо большое внимание уделять распространенным неисправностям предохранительного клапана котла и своевременно их устранять.

1. Утечка из предохранительного клапана

Протечка клапана — одна из самых частых неисправностей предохранительного клапана котла.В основном это относится к утечкам между тарелкой клапана и седлом клапана при нормальном рабочем давлении.

Причины сбоев и способы их устранения:

1,1 Грязь попадает на уплотнительную поверхность. Используйте подъемный ключ, чтобы открыть клапан несколько раз, чтобы смыть грязь.

1,2 Повреждение поверхности уплотнения. По степени повреждения для ремонта следует использовать метод шлифовки или шлифовки после точения. После ремонта следует убедиться в гладкости уплотнительной поверхности, ее гладкость должна быть не менее 10.

1,3 Из-за неправильной сборки или нагрузки на трубу концентричность деталей нарушается. Дополнительные нагрузки на трубы должны быть повторно собраны или исключены.

1,4 Давление открытия клапана слишком близко к нормальному давлению оборудования, так что поверхность уплотнения ниже давления. Когда клапан подвержен вибрации или колебаниям среднего давления, он более подвержен утечкам. Давление открытия следует регулировать в соответствии с прочностным состоянием оборудования.

1,5 Ослабленная пружина Снижает давление настройки и вызывает утечку клапана. Может быть связано с высокой температурой или коррозией и по другим причинам, следует принять меры для замены пружины или даже клапана и других мер. Если это вызвано неправильной регулировкой, регулировочный винт можно правильно затянуть.

2. Низкое обратное давление предохранительного клапана

Причина 1: Низкое обратное давление вызовет со временем выпуск большого количества среды, что приведет к ненужным потерям энергии.Причина в том, что пружинный импульсный предохранительный клапан при большом количестве выпускаемого пара, эта форма импульсного предохранительного клапана для открытия, среда продолжает выпускаться, корпус клапана для снятия вибрации или импульсный предохранительный клапан до и после силы, вызванной основным Выпуск среды из предохранительного клапана недостаточен, чтобы продолжать увеличиваться, поэтому пар в импульсной трубке вдоль газового коллектора барабана продолжает течь через импульсное действие предохранительного клапана.

С другой стороны, из-за этого типа импульсного предохранительного клапана действие импульсного предохранительного клапана уплотнительной поверхности.Для его реорганизации для образования зоны кинетического давления золотник будет поднят, чтобы импульсный предохранительный клапан продолжал выпускать, чем больше выпуск пара, тем больше роль золотника в безопасности тяги, тем больше импульсная безопасность. клапан будет легче вернуть в седло.

Решение 1: На этом этапе способ устранения неисправности заключается в небольшом закрытии дроссельной заслонки, чтобы поток среды из импульсного предохранительного клапана уменьшал давление в зоне давления кинетической энергии, поэтому этот импульсный предохранительный клапан обратно в седло.

Причина 2: Второй фактор, вызывающий низкое давление возврата, заключается в том, что зазор посадки между золотником и направляющей втулкой не подходит, а зазор посадки — это небольшое время задержки возврата.

Решение 2: Способ устранения этой неисправности состоит в том, чтобы тщательно проверить размер золотника, а также детали направляющей втулки, поскольку зазор слишком мал, уменьшить непосредственно крышку диска или диаметр крышки запорного клапана диска или увеличить диск и радиальный зазор направляющей втулки, чтобы увеличить площадь циркуляции детали, чтобы поток пара не отклонялся при локальном давлении, чтобы сформировать зону высокого кинетического давления.

3. Утечка в шарнире корпуса

Утечка поверхности соединения корпуса клапана в основном относится к явлению утечки через поверхность соединения верхней и нижней части корпуса клапана.

Причины отказов и способы их устранения:

Причина 1: Одна из них заключается в том, что на стыковой поверхности болта сила затяжки недостаточна или затягивается частично, что приводит к плохой уплотнительной поверхности соединения.
Решение 1: Метод устранения состоит в том, чтобы отрегулировать усилие затяжки болта, при этом затяжной болт должен удерживаться в соответствии с методом диагональной затяжки, лучше всего измерять все боковые зазоры, затягивая болт, чтобы не продвиньтесь так далеко и сделайте равным общий зазор между поверхностями во всех местах.

Причина 2: Во-вторых, поверхность соединения корпуса клапана зубчатого уплотнения не соответствует стандарту. Это вызывает утечку в соединении корпуса клапана.
Решение 2: При сохранении качества запасных частей использование стандартной зубчатой прокладки позволяет избежать этого явления.

Причина 3: Наконец, плоскость соединения корпуса клапана слишком плохая или из-за неисправности уплотнения подушки из твердых примесей.
Решение 3: Устранение утечки поверхности корпуса из-за плохой плоскостности поверхности корпуса заключается в разборке клапана и повторной шлифовке поверхности соединения до тех пор, пока она не будет соответствовать стандартам качества.Если уплотнение выходит из строя из-за загрязнения набивки, тщательно очистите поверхность стыка, чтобы загрязнения не попали в узел клапана.

4. Отсроченный возврат предохранительного клапана

Основная работа импульсного предохранительного клапана после возврата основного предохранительного клапана слишком велика.

Причины неисправностей и способы их устранения:

Причина 1: С одной стороны, негерметичность поршневой камеры главного предохранительного клапана велика.
Решение 1: Способ устранения такого рода проблем в основном решается путем открытия дроссельной заслонки шире и увеличения диаметра дроссельного отверстия.

Casuse 2: С другой стороны, трение между движущимися частями и фиксирующими частями главного предохранительного клапана заставит главный предохранительный клапан медленно вернуться в седло.
Решение 2: Решение этой проблемы заключается в установке подвижных и неподвижных частей главного предохранительного клапана в пределах стандартного диапазона консоли.

5. Дребезжание предохранительного клапана

Явление вибрации предохранительного клапана в процессе разгрузки называется дребезжанием предохранительного клапана. Явление вибрации легко вызывает усталость металла, что снижает механические характеристики предохранительного клапана и вызывает серьезные скрытые неисправности оборудования.

Причины неисправностей и способы их устранения:

Причина 1: С одной стороны, клапан используется неправильно, пропускная способность клапана слишком велика.
Решение 1: Метод устранения состоит в том, что номинальный выпуск клапана должен использоваться как можно ближе к необходимому выпуску оборудования.

Причина 2: С другой стороны, потому что диаметр впускной трубы слишком мал, меньше, чем диаметр впускного отверстия клапана, или сопротивление впускной трубы слишком велико.
Решение 2: Метод устранения: когда клапан установлен, внутренний диаметр впускной трубы не должен быть меньше, чем диаметр впускного отверстия клапана, или сопротивление впускной трубы должно быть уменьшено. Это можно решить с помощью снижение сопротивления напорной линии.

Если возникнут какие-либо вопросы или проблемы с предохранительным клапаном, свяжитесь с нами, и мы будем рады помочь вам решить их.

Предохранительный клапан парового двигателя: новые клапаны требуют знания старых котлов — Farm Collector

Брюс Э. Бэбкок

1/7

Назначение предохранительных клапанов для ручных котлов изменилось с 1909 года по настоящее время.Предохранительный клапан 1909 года (слева) должен был предупреждать о максимально допустимом давлении, согласно Американскому обществу инженеров-механиков, и предупреждать о том, что требуется больше воды или меньше топлива. (См. «Назначение предохранительного клапана» в конце этой статьи, чтобы узнать больше.
