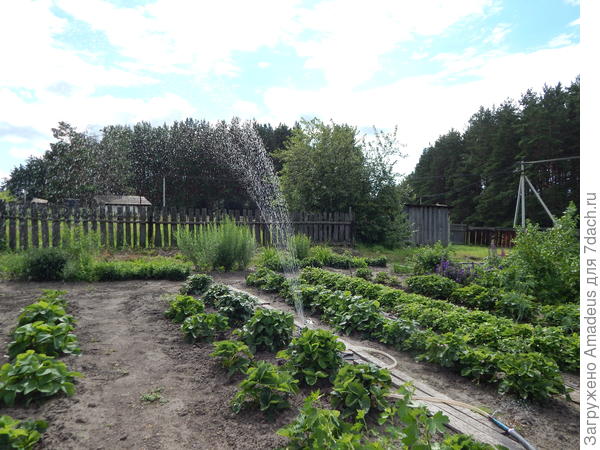

Бытовой электронасос Кама 10 в действии
Всем известно, что без воды «и не туды, и не сюды».Сегодня хочу поделиться одним из решений полива в саду и огороде.

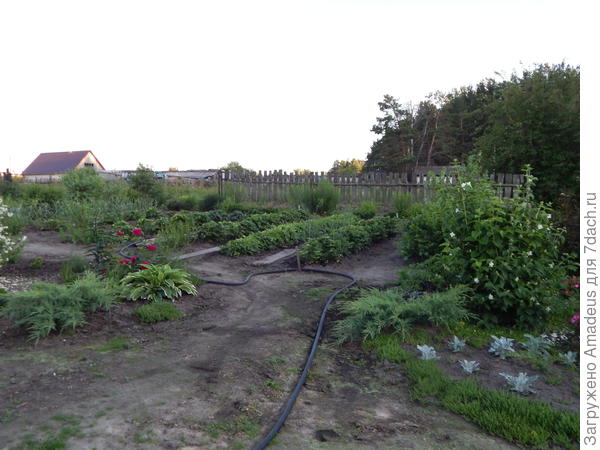

Полив для огородника — самый важный момент. У меня полив проводится шлангом с помощью насоса. И, так как площадь большая, бегать по участку со шлангом не очень привлекательная процедура. Поэтому решено было установить стационарно, хотя бы для ягодника, еще один насос.

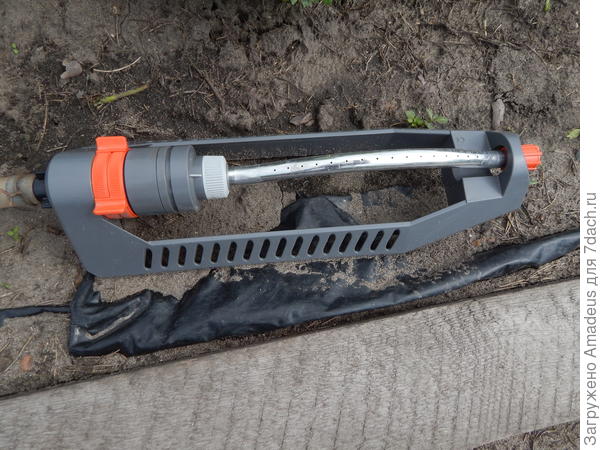

Задумала и установила осциллирующий (слово-то какое) дождеватель
марки Polo Classik от GARDENA
Но для его работы нужен насос.
И для этой цели пригодился электронасос бытовой Кама 10.

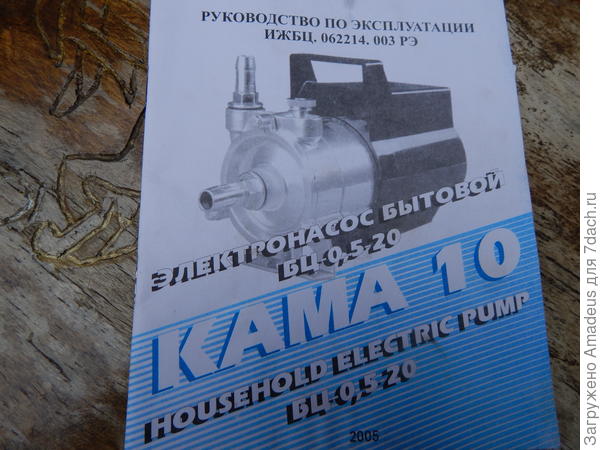

Внешний вид по техническому паспорту

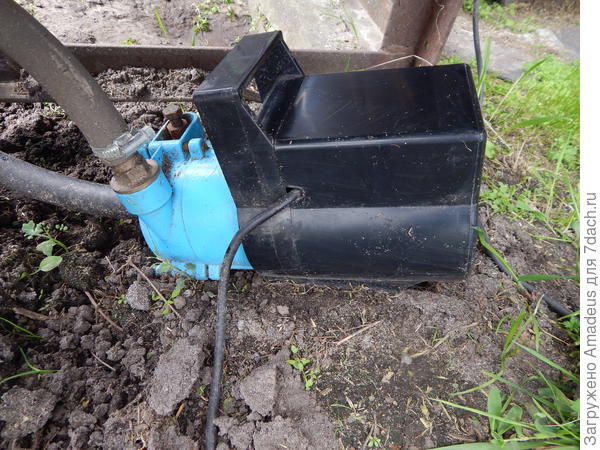

А это уже насос в действии, который пришлось установить под скамеечку, чтобы во время дождя на него не попадала влага.

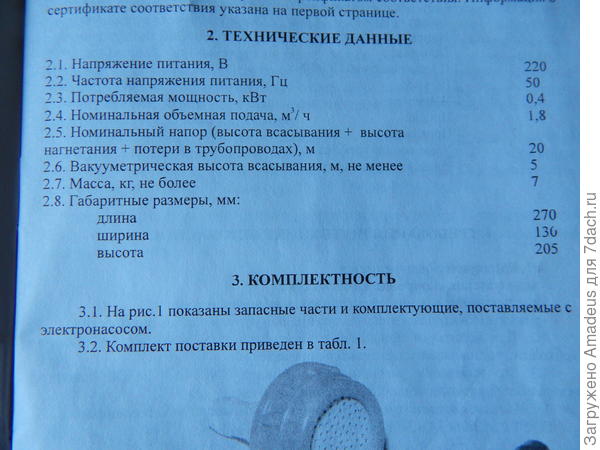

Технические данные по паспорту
И все составляющие насоса

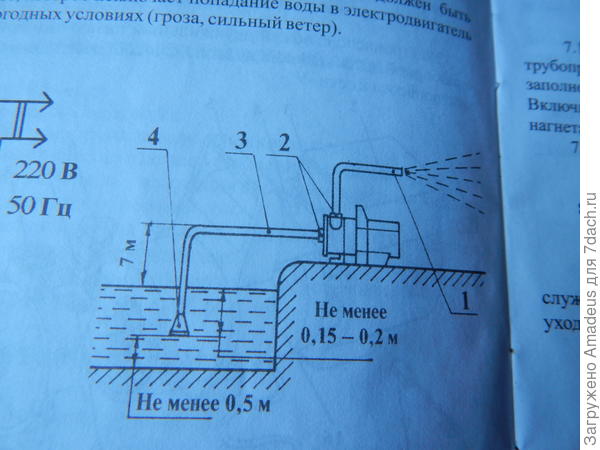

Рекомендации по установке от производителя.

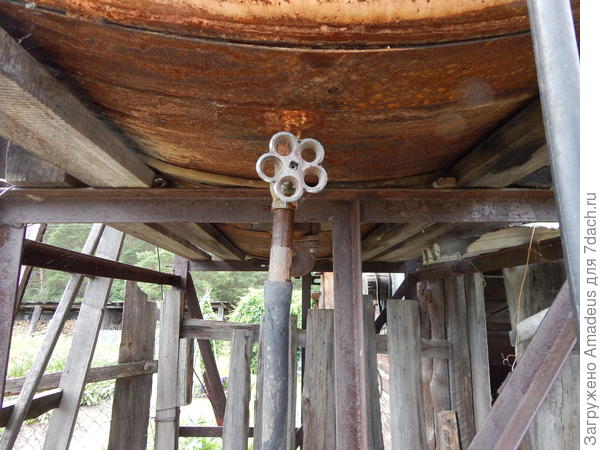

Фактическое соединение насоса с водяным баком при помощи шланга и крана. Перед включением насоса кран открывается.
И далее шлангом через насос перегоняется на нужный участок.
Конструкция не замысловатая, но приносит огромную помощь.
Бак объемом 1200 литров, так что вполне хватает для успешного полива.
И меньше бегать по участку со шлангом, да и время экономится.
Насос работает с 2005 года, ни разу не подвел!
Изготовитель Пермский электротехнический завод.
В зимнее время насос убирается в теплое помещение.
Благодарю за терпеливое прочтение моего не научного повествования.
Инструкция Водяного насоса KAMA НПД-90-10
Найденные инструкции для KAMA НПД-90-10
В случае если инструкция не полная или нужна дополнительная информация по этому устройству, если вам нужны дополнительные файлы: драйвера, дополнительное руководство пользователя (производители зачастую для каждого продукта делают несколько различных документов технической помощи и руководств), свежая версия прошивки, то вы можете задать вопрос администраторам или всем пользователям сайта, все постараются оперативно отреагировать на ваш запрос и как можно быыстре помочь.
Ваше устройство имеет характеристики: Тип: поверхностный циркуляционный, Повышение давления: да (основная функция), Максимальный напор: 10 м, Пропускная способность: 0.72 куб. м/час, Напряжение сети: 220/230 В, Потребляемая мощность: 90 Вт, полные характеристики смотрите в следующей вкладке.
Скачать инструкцию к Водяные насосы KAMA НПД-90-10 | |||
KAMA_НПД-90-10_0.pdf | Руководство пользователя | ||
KAMA_НПД-90-10_1.pdf | Скачать сертификат соответствия | ||
Скачать Сообщить о нерабочей ссылке |
Полезные файлы и ПО
Для многих товаров, для работы с KAMA НПД-90-10 могут понадобиться различные дополнительные файлы: драйвера, патчи, обновления, программы установки, список кодов ошибок, электронная схема или фото. Вы можете скачать онлайн эти файлы для конкретнй модели KAMA НПД-90-10 или добавить свои для бесплатного скачивания другим посетителями.
Драйверы | Найдено (0) |
Электронная схема | Найдено (0) |
Фото | Найдено (0) |
Схема установки | Найдено (0) |
Datasheet | Найдено (0) |
Добавить файл |
Инструкции для похожих Водяных насосов
Если вы не нашли файлов и документов для этой модели то можете посмотреть интсрукции для похожих товаров и моделей, так как они зачастую отличаются небольшим изменениями и взаимодополняемы.
Отзывы о KAMA НПД-90-10
Обязательно напишите несколько слов о преобретенном вами товаре, чтобы каждый мог ознакомиться с вашим отзывом или вопросом. Проявляйте активность чтобы как можно больше людей смогли узнать мнение настоящих людей которые уже пользовались KAMA НПД-90-10.
Вы_приколисты на НПД-90-10 2018-01-09 17:12:12KAMA НПД-90-10
Хороший насос Алексей Давыдов на НПД-90-10 2019-07-20 15:38:54инструкция в комплекте беспонтовая
Характеристики KAMA НПД-90-10
Текст описываающий харакетристики устройства.
Общие характеристики | |
Тип | поверхностный циркуляционный |
Повышение давления | да (основная функция) |
Максимальный напор | 10 м |
Пропускная способность | 0.72 куб. м/час |
Напряжение сети | 220/230 В |
Потребляемая мощность | 90 Вт |
Вода | |
Качество воды | чистая |
Конструкция | |
Установка насоса | горизонтальная/вертикальная |
Поломки у Водяных насосов
Здесь представлен список самых частых и распространенных поломок и неисправностей у Водяных насосов. Если у вас такая поломка то вам повезло, это типовая неисправность для KAMA НПД-90-10 и вы можете задать вопрос о том как ее устранить и вам быстро ответят или же прочитайте в вопросах и ответах ниже.
Название поломки | Описание поломки | Действие |
---|---|---|
Не включается | вопрос | |
Скачки напряжения | вопрос | |
Не закачивает воду | вопрос | |
Не работает мотор | вопрос | |
akvario ags 100 А | не выключается | вопрос |
лопнула крышка и крылчатка | из а оставление воды внутри холодном помещении -30 гадусе | вопрос |
гудит при включении | воду не подает | |
Скачет давление | При включении в сеть насос начинает прерывисто работать. Давление поднимается и сразу падает. Вода из крана идет прерывисто. Как решить эту проблему | вопрос |
Напор слабый, ели ели | Нету напора | вопрос |
при включение в сеть работает,и через несколько минут отключается при открытом кране и все | вопрос | |
Течь воды между двигателем и насосом | Чем больше давление, тем больше течь. | вопрос |
Течь воды между двигателем и насосом | Чем больше давление, тем больше течь. | вопрос |
какая последовательность сборки насоса | 202е | вопрос |
не работает в авто в manual работает | вопрос | |
е | Не выключается | вопрос |
Не включается 1-я и 2-я скорости | При включении помпы в сеть,насос работает только на 3-ей скорости,а 1-я и 2-я не включаются и помпа не работает | вопрос |
вылелось масло изнасоса | изза ротозейства слил масло | вопрос |
гудит но не крутит крыльчатку | вопрос | |
ВРР 3000/42 | стала долго работать и выключается через минимум 15 минут | вопрос |
долго не включается пусковой механизм | вопрос | |
свд-1350п водяной мотор | запускается черезкаждые2секунды при открытом кране | вопрос |
постоянно включается и отключается реле | Реле постоянно отключается | вопрос |
Треск во время работы | Появляется и пропадает треск во время работы | вопрос |
Постоянно работает мотор измельчителя | вопрос | |
как заменить эл.кабель в насосе | вопрос | |
сгорел конденсатор какая его ёмкость? | Емкость конденсатора | вопрос |
даб J62 | Мигает бесконца красная лампочка | вопрос |
при работе насос отключается. Где стоит термореле на Бц-1.2-20-У1.1 | вопрос | |
не включается насос | горят 000 | вопрос |
закачка воды в систему | после закачки воды в систему продолжает работать | вопрос |
Поломки у KAMA НПД-90-10
Если ни одна поломка из списка выше не подходит под описание для вашего случая то вы можете добавить свою поломку и мастера из сервисных центров или просто посетители сайта смогут вас проконсультруют. Это Бесплатно!
Добавить поломку
Сервисы специалзирующиеся на ремонте Водяных насосов
В нашей базе сейчас зарегестрированно 18 353 сервиса в 513 города России, Беларусии, Казахстана и Украины.
Сервисы выбранные пользователями
Сервисы по порядку
загрузть ещеНасос «Кама»: виды, особенности устройства
Любой частный дом, будь это дачный участок либо огромный особняк, из-за отсутствия центрального водоснабжения нуждается в водяном насосе. Самой распространенной маркой на постсоветском пространстве является насос «Кама».
В силу своих технических характеристик и особенностей, насосы данной марки могут иметь несколько различных видов и моделей. Так, существуют погружные, автоматические, поверхностные и даже ручные насосы. Ознакомимся с основными характеристиками каждого из перечисленных видов.
Насос погружного типа
![насос кама](/800/600/https/fb.ru/misc/i/gallery/17189/333789.jpg)
Насосы данного вида могут быть подразделены ещё на несколько типов. Основными из них являются:
- Вибрационный. Такой водяной насос «Кама» прост в своём устройстве, но при этом способен осуществлять подачу большой мощности, потребляя при этом мало электроэнергии.
- Дренажный. Используется для удаления воды из погребов подвалов, а также для удаления жидкости из переувлажненного грунта.
- Центробежный. Такого типа насос «Кама» способен выкачать любую жидкость из любого источника (благодаря мощности и отличным техническим параметрам).
Применение того или иного типа зависит от конкретных условий. Так, использовать вибрационного типа насосы можно на глубине, не превышающей 10 метров.
Самым распространенным среди поверхностных является насос «Кама-10». Благодаря его надёжности и большому сроку службы он заработал доверие не одного поколения людей.
В большинстве случаев вихревые и центробежные насосы не имеют функции самовсасывания. Но данный факт можно устранить, установив для этого эжектор.
![водяные насосы кама](/800/600/https/fb.ru/misc/i/gallery/17189/333800.jpg)
Механизм действия насоса
Для того чтобы насос «Кама» начал работать, его корпус должен заполниться водой выше, чем установлена у него ось. Когда происходит включение двигателя насоса, жидкость из заполненного эжектора, проходя через нижнюю часть корпуса, попадает в его входную часть. Таким способом осуществляется циркуляция воды внутри самого насоса. Она подхватывает с собой воздух, который попадает из устройства всасывания. Поэтому поначалу напор, подаваемый насосом, невелик. По мере того как воздух удаляется из системы, струя увеличивается.
Какой насос лучше использовать дома?
![насос кама 10](/800/600/https/fb.ru/misc/i/gallery/17189/333796.jpg)
Для обеспечения дома горячей и холодной водой лучше использовать поверхностный насос «Кама» моноблочного типа. Преимуществом таких устройств является то, что перекачивать они могут жидкость, температура которой 110 °С. Мощность относительно невелика, именно поэтому избыточный шум при работе отсутствует. Такие моноблочные водяные системы очень часто применяются для автоматического поддержания давления в водопроводных трубах коттеджей и дачных домиков. Благодаря им система подачи воды функционирует по тому же типу, что и в городе.
Таким образом, водяные насосы «Кама» предназначены как для домашнего, так и для промышленного применения. Благодаря своей надежности вместе с высокими техническими характеристиками они по праву заполучили свою высокую репутацию и у профессионалов, и у обычных дачников. Одним словом, насосы «Кама» — устройства на века!
Насос Кама 8
Внимание покупателей подшипников Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас: +7(499)403 39 91
Доставка подшипников по РФ и зарубежью. Каталог подшипников на сайте themechanic.ru
|
Внимание покупателей подшипников
Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
tel:+7 (495) 646 00 12
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте
Внимание покупателей подшипников
Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
tel:+7 (495) 646 00 12
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте
Бытовой Центробежный насос поверхностного типа, БЦ-0,5-20 «Кама-8» предназначен для работы с пресной чистой водой в бытовых целях: закачки воды в резервуар из водоёмов; полива садовых участков; подачи воды в дома или животноводческие комплексы. Ввиду небольшого веса может устанавливаться на плавучие плоты. Горизонтальная подача до 30 метров при производительности 1,3 л / сек.
Рис.1. Центробежный Насос Кама 8, поверхностного типа, бытовой (БЦ-0,5-20)Насос Кама 8: характеристики, инструкция
По конструкции насос состоит из двух составных частей — центробежного колеса и его привода от электродвигателя мощностью 0 4 кВт. Конструкция насоса была придумана с советских времён и оказалось настолько удачна, что изделие включалось в многочисленные комплексные проекты по сельскому хозяйству, строительства и полива.Внешний вид насоса Кама 8 представлены на фото 1.
Остановимся поближе на характеристиках и правилами пользования.
Рис.2. Устройство насоса. 1- Резиновый сальник или сальниковая набивка, 2 — Фиксатор колеса. 3- Заборная камера, 4- Роторное колесо, 5- Передняя крышка корпуса камеры, 6- Задняя крышка нагнетательной камеры с выемкой для сальникового уплотнения, 7 — выходной патрубок с обратным клапаном, 8 — вал электродвигателя, 9 — корпус электродвигателя.Характеристики:
- Изделие эксплуатируется по температуры от +0°С до +41°С;
- Относительная влажность воздуха 98,5 % при температуре окружающей среды 25, 4°С;
- Температура перекачиваемой жидкости до 35 °С
Внимание! Всасывающие и подающей трубы должны быть гибкими внутренним диаметром 20 мм и иметь необходимую жесткость, чтобы бы не сужался диаметр при перегибе шланга. Насос должен эксплуатироваться только совместно с обратным клапаном на подающей трубе.
В связи с несложной конструкцией насоса Кама 8, имеющим хорошие характеристики, цена на него значительно ниже конкурирующих аппаратов.
Принцип работы насоса Кама 8
Электродвигатель:
Однофазный, синхронный с коллекторным якорем, мощностью 400 Вт. Является приводом рабочего колеса насоса. От попадания брызг и посторонних предметов защищен корпусом и дополнительным кожухом, который крепится к корпусу двумя винтами М6.
Электрическая часть двигателя состоит из обмоток катушек статора и якоря. Концы обмотки якоря впаяны в петушки коллектора, твердым свинцово — оловянным припоем. Все обмотки пропитаны специальным компаундом. Токосъем с коллектора осуществляется двумя щеткодержателями, в которые вставлены электроугольные щетки. Для облегчения пуска в корпусе двигателя установлен электролитический конденсатор, кроме этого установлен емкостной фильтр для уменьшения радиопомех при работе двигателя
Насосная часть:
Представляет центробежное колесо, которое при вращении лопастями отбрасывает поступающую воду к стенкам насосной камеры, проталкивая воду к обратному клапану, из которого поступает в нагнетательный штуцер для дальнейшей транспортировки по трубопроводу. На всасывающем патрубке установлен всасывающий клапан, назначение которого не выпускать воду из подающей камеры при остановке двигателя.
К корпусу приварены «лапки» для надежного крепления корпуса к подставке.
Как пользоваться насосом Кама 8
Рис. 3. Установка. Чем ближе источник воды к входному патрубку тем лучше, но не более 5 м. Избегать перегибов шланга , особенно подающего.Перед пуском агрегата в работу необходимо учесть следующе рекомендации:
- Корпус насоса должен быть установлен в сухом месте, исключающий попадания воды на корпус двигателя, если это открытая местность, то, обязательно, должно быть предусмотрено укрытие от атмосферных осадков. Защита в виде небольшой крыши исключит прямое попадание солнечных лучей на двигатель и как следствие уменьшит нагрев обмоток;
- Учитывая вышеперечисленное требование, насос должен устанавливаться как можно ближе к источнику воды, чем ближе источник воды, тем устойчивее работа центробежного колеса.
Как подсоединить насос Кама 8 к трубе
- Для более быстрого подсоединения можно воспользоваться гибким жестким шлангом. При прокладке трубопроводов необходимо уменьшить количество перегибов шланга в горизонтальной и вертикальной плоскостях;
- На штуцерах крепление шлангов, предусмотренных выточки для кольцевых уплотнений, в нижней части плоское основание для установки хомута;
- Трубопровод должен быть по диаметру не меньше диаметра выходного патрубка.
Подготовка насоса к работе
- Отвернуть пробку заливного патрубка и залить в насос воду до прекращения выхода воздушных пузырьков из корпуса;
- Надежно завернуть пробку;
- Подготовить удлинитель для вилки электропровода;
- Установить насос на горизонтальную поверхность;
- Закрепить падающие и нагнетательные трубопроводы к штуцерам.
Ремонт насосов Кама 8
Рис.4. Конструкция. 1- Крышка, 2- Выпускной патрубок, 3 — Задняя крышка, 4- Двигатель, 6- Коллектор якоря, 7- Рабочее колесо.Благодаря простоте конструкции, если следовать строго рекомендации приложенной к насосу Кама 8 инструкции, то аппарат может работать многие годы, но даже надежные детали со временем выходят из строя.
Основные неисправности: двигатель не запускается, повышенная вибрация, нет производительности. Разберем каждую неисправность более подробно:
- Насос Кама 8 не включается. Если двигатель не запускается и отключает защита сетевого провода, то скорее всего, произошло короткое замыкание (пробой) катушки статора или подводящих кабелей на корпусе. Одна из возможных причин — пропуск сальникового уплотнения по валу якоря в двигатель. Для устранения этой неисправности необходимо разобрать двигатель и заменить сальниковое уплотнение.
- Двигатель не запускается и гудит, сетевой предохранитель не отключается, двигатель быстро нагревается, то скорее всего разрушился подшипник и ротор двигателя с рабочим колесом не может провернуться. Чтобы устранить неисправность, необходимо разобрать двигатель, вынуть якорь вместе с подшипниками. При осмотре обратить внимание на шарики и обоймы, они должны быть в смазке без какого-либо признака нагрева (цвета побежалости) на роликах или обоймах).
- Смена подшипника. При замене подшипников необходимо обратить внимание на диаметр посадочной поверхности вала. Если имеется выработка, то необходимо сделать проточку вдоль всего вала и насадить на него втулку с натягом на обточенный вал примерно 0,1 мм. Диаметр втулки должен обеспечить примерно такой же натяг в обойму подшипника.
Какой размер подшипников в насосе Кама 8 установить? Если производить смену подшипника, то лучше всего выбрать подшипник закрытого типа № 201 размеры 12х32х10. На насосах раннего выпуска устанавливаются подшипники открытого типа, которые требуют запрессовку смазкой «Буксол» примерно один раз в три месяца. С подшипниками «закрытого» типа этого делать не требуется, т.к смазка там уже заложена производителем. - Ремонт якоря и щеточного аппарата.
Двигатели применением коллекторно — щеточного аппарата имеют более меньшие габариты и больший КПД, чем бес коллекторные. Но наличие дополнительных элементов в конструкции влечет за собой дополнительные неисправности:
- износ электрощеток токосъема;
- затяжка межламельного пространство коллектора;
- распайка соединения обмоток якоря в петушках соединения с коллекторными пластинами;
- пробой обмотки якоря на корпус.
В процессе эксплуатации необходимо отслеживать размер графитовых электрощеток в щеткодержателях. Он должен быть не менее 1/3 от первоначальной величины. Несоблюдение этого условия может повлечь за собой задиры медных пластин коллектора с последующим замыканием между собой и замыкание обмотки через
Рис.7 Щеточный аппарат. 1- гнездо для электрощетки, 2- щеткодержатель, 3- коллектор якоря, 4 — конденсатор.коллекторные пластины. Это вызывает сильное искрение, нагрев якоря и потерю мощности.
Устранение неисправности
Для устранения подобных неисправности необходимо вынуть якорь, обточить коллекторные пластины на токарном станке, потом снять слой между ламелями изоляционного миканита не менее 0,5 мм. и не более 2 мм. Снять фаску с ламелей под углом. 45° размером 0, 1 мм.
Рис. 8 . Насос Кама 8 и рем комплект поставляемый с аппаратом.При смене новых щеток необходимо притереть щетки по диаметру коллектора. Это можно сделать наждачной бумагой обернув её по коллектору и вращая якорь рукой.
Приобрести рем. комплект и бытовой насос Кама 8 можно обратившись в дилерские центры сантехнического оборудования, специализированные магазины по продажам оборудования водоподготовки или на интернет ресурсах, набрав название товара в поисковой строке. Еще идеи по эксплуатации и ремонту изделия можно узнать, посмотрев два видео ролика, представленных ниже.
Кроме бытовых центробежных насосов в продаже имеется циркуляционный насос Кама rs 25 8 180, предназначенный для принудительной циркуляции теплоносителя в системах отопления частных домов.
