Расчет водяного теплого пола , онлайн калькулятор теплопотери

Желаемая температура воздуха

Температура воздуха в помещении, которая является комфортной для жильцов. Этот показатель весьма индивидуален – кто-то любит чтобы в комнате было очень тепло, а кто-то не переносит жару и предпочитает прохладу.

В среднем можно принять 20⁰С. По европейским нормам в спальнях, гостиных, кабинетах, кухнях, столовых принимается 20-24⁰С; в туалетах, гардеробных, кладовых – 17-23⁰С; в ванных 24-26⁰С.

Чем выше желаемая температура воздуха, тем больше энергии нужно затратить на ее достижение и поддержание.

Вверх

Температура подачи и обратки

Температура подачи – температура теплоносителя на входе в теплый пол (в подающем коллекторе).

Температура обратки – температура теплоносителя на выходе из контура теплого пола (в обратном коллекторе).

Температура подачи должна быть выше температуры обратки, иначе теплый пол не будет отдавать тепло в помещение. Оптимальным является поддержание разницы температур подачи и обратки в 10⁰С.

Температура подачи должна быть выше желаемой температуры воздуха в помещении.

Вверх

Температура в нижнем помещении

Этот показатель используется для учета теплового потока вниз.

Если рассчитывается водяной теплый пол в двух- или многоэтажном доме, то в расчете используется температура воздуха в расположенной ниже комнате. Например, 22⁰С.

Если теплый пол располагается над подвалом, то используется температура, поддерживаемая в подвале. В случае, если дом не имеет подвала, а пол располагается над грунтом или на грунте, то следует использовать температуру воздуха в самую холодную пятидневку для конкретного города. Например, для Москвы это -26⁰С.

Вверх

Шаг укладки трубы теплого пола

Шаг укладки трубы – расстояние между трубами в стяжке теплого пола. Он влияет на теплоотдачу пола – чем меньше шаг, тем выше тепловой поток с каждого квадратного метра пола. И наоборот – чем больше шаг, тем меньше тепловой поток. Только Европейские трубы для теплых водяных полов.

Оптимальным является шаг укладки труб в пределах 100-300 мм. При меньшем шаге возможна отдача тепла из трубы подачи в трубу обратки, а не в помещение. При большем шаге может образоваться «полосатое тепло» — участки, где нога отчетливо чувствует тепло над трубами и холод между ними.

Влияние шага укладки трубы теплого пола на равномерность прогрева можно посмотреть на рисунке.

Вверх

Длина подводящих труб от коллектора

Это длина трубы от коллектора до начала контура теплого пола, т.е. точки, где трубы укладываются выбранным рисунком с заданным шагом. Плюс длина от конца контура до обратного коллектора.

Если коллектор установлен в том же помещении, где монтируется теплый пол, то длина подводящей магистрали минимальна и практически не оказывает влияния на гидравлическое сопротивление петли. Если же коллектор устанавливается в другом помещении, то длина подводящей магистрали может оказаться большой. При этом гидравлические потери на подводящей магистрали могут составлять до половины гидропотерь петли.

Вверх

Толщина стяжки над трубой теплого пола

Стяжка над трубой выполняет 2 функции – воспринимает нагрузку от предметов и людей, защищая трубу от повреждений, и распределяет тепло по поверхности пола.

Если стяжка над трубой армируется, то ее минимальная толщина должна быть не меньше 30 мм. При меньшей толщине стяжка не будет обеспечивать необходимую прочность и будет ощущаться эффект «полосатого тепла» — неравномерный нагрев поверхности пола.

Также, стяжку не стоит делать толще 100 мм, т.к. это приведет к тому, что пол будет прогреваться очень долго. При этом регулирование температуры становится практически невозможным – изменение температуры теплоносителя будет ощутимо спустя несколько часов, а то и сутки.

Оптимальная толщина стяжки без добавления пластификатора и фибры — 60-70 мм.

Добавление фибры и пластификатора позволяет заливать стяжку толщиной 30-40 мм.

Влияние толщины стяжки на равномерность прогрева можно посмотреть на рисунке.

Вверх

Максимальная температура поверхности пола

Максимальная температура поверхности пола – температура поверхности пола над трубой контура в стяжке. Согласно СНиПу не должна превышать 35⁰С.

Вверх

Минимальная температура поверхности пола

Минимальная температура поверхности пола – температура поверхности пола на равном расстоянии от соседних труб контура. Чем больше шаг укладки трубы, тем больше разница между максимальной и минимальной температурой пола.

Вверх

Средняя температура поверхности пола

Средняя температура поверхности пола – среднее значение между максимальной и минимальной температурой поверхности пола.

Согласно СНиПу, в помещениях с постоянным нахождением людей эта температура не должна превышать 26⁰С. В помещениях с непостоянным пребыванием людей и с повышенной влажностью (ванные, бассейны) средняя температура поверхности пола не должна превышать 31⁰С.

На практике такие значения являются заниженными – ощущения тепла для ног нет, поскольку температура ступни человека 26-27⁰С. Оптимальной является температура 29⁰С – при этом обеспечивается комфорт. Поднимать температуру выше 31⁰С не стоит, т.к. это приводит к высушиванию воздуха.

Вверх

Тепловой поток вверх

Количество тепла, которое теплый пол отдает на обогрев помещения.

Если планируется использовать водяной теплый пол в качестве основной системы отопления, то этот показатель должен немного превышать максимальные теплопотери помещения.

Если основным видом отопления являются радиаторы, то тепловой поток вверх компенсирует лишь незначительную часть тепловых потерь, а первоочередным показателем является температура пола.

Вверх

Тепловой поток вниз

Количество тепла, уходящее от труб водяного теплого пола вниз. Поскольку эта энергия расходуется не на обогрев помещения, то тепловой поток вниз является потерей тепла.

Для повышения энергоэффективности системы этот показатель должен быть как можно ниже. Добиться этого можно увеличением толщины утеплителя.

Вверх

Суммарный тепловой поток

Общее количество выделяемого теплым полом тепла – вверх (полезного) и вниз (потери).

Вверх

Удельный тепловой поток вверх

Тепловой поток вверх (полезный) с каждого квадратного метра теплого пола.

Вверх

Удельный тепловой поток вниз

Тепловой поток вниз (теплопотери) с каждого квадратного метра теплого пола.

Вверх

Суммарный удельный тепловой поток

Общее количество тепла, выделяемого каждым квадратным метром теплого пола.

Вверх

Расход теплоносителя

Этот параметр необходим для гидравлической балансировки нескольких контуров, подключенных к одному коллектору теплого пола. Полученное значение необходимо выставить на шкале расходомера.

Вверх

Скорость теплоносителя

Скорость движения теплоносителя по трубе контура влияет на акустический комфорт в помещении. Если скорость превысит 0,5 м/с, то возможны посторонние звуки от циркуляции теплоносителя по контуру.

Повлиять на это значение можно диаметром или длиной трубы.

Вверх

Перепад давления

По этому параметру подбирается циркуляционный насос. Перепад давления в контуре (между подающим и обратным коллектором) указывает какой напор должен обеспечивать насос. Если насос не обеспечивает требуемый напор, то можно выбрать более мощную модель, или уменьшить длину трубы.

Вверх

Программа теплый пол 3D калькулькулятор —

Программа для расчета теплого пола

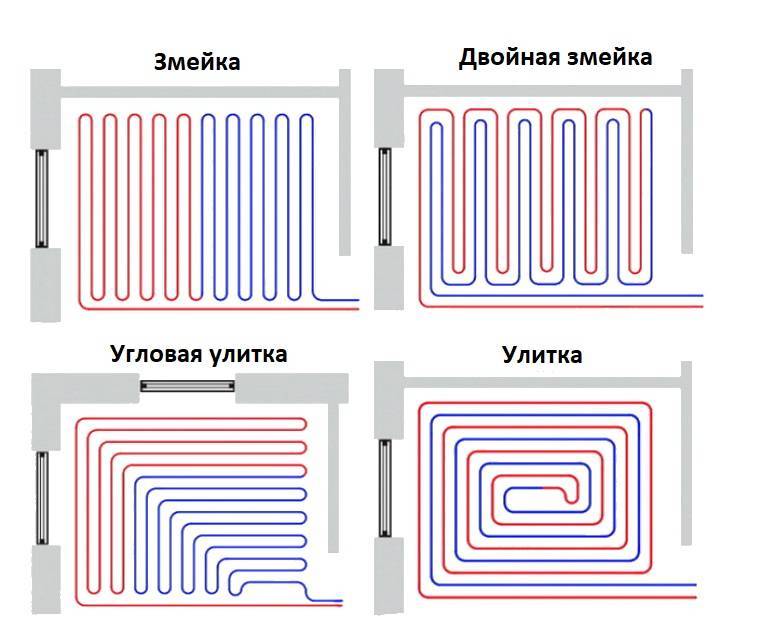

Улитка – быстрая и простая раскладка

петель тёплого пола

Легкая и простая программа для расчётов при укладке тёплых полов.
Полезна как профессионалам так и самостоятельным строителям.
Позволяет существенно ускорить планирование и сэкономить на материале

Программа позволяет быстро и удобно рисовать петли теплого пола, при этом рисование происходит по сетке, которая задается при создании нового проекта – и после этого проектирование происходит с привязкой к этой сетке, что позволяет избежать произвольных изгибов, невозможных при выполнении работ.

Выходит достаточно быстро и точно – ведь всегда попадаешь в нужный узел и не нужно целиться.

Кроме петель в программе есть возможность рисования комнат – это сделано для того, чтобы можно было быстро посчитать площадь помещения в котором будет производится укладка, а также для того, чтобы знать количество подложки, которое будет использоваться.
Подложки бывают разных видов: либо металлическая сетка, либо пластик либо специальные варианты. Улитка позволяет с достаточной точностью оценить предстоящие финансовые затраты.

В течении получаса специалист, находясь прямо на объекте, произведёт замеры и строит план помещения, набросывет петли теплых полов и получает предварительную смету

— то есть все очень оперативно.
Нет необходимости изучать какие-то специализированные CAD-ы, которые хотя и позволяют многое, но требуют длительного обучения — для того чтобы в ней начать отрисовывать хотя бы примитивные теплые полы в ванной комнате нужно не один год осваивать эту систему!

При создании петли указывается цвет, толщина линии — важные трассы делаются легко различимыми.
В программе придусмотрена динамическая смета — при расчете сметы можно ввести стоимость метра трубы и сразу видеть итоговую сумму.

Важная функция программы — вывод проекта на печать на любое количества страниц. Проект можно распечатать с любой детализацией, после чего будет произведена печать на нескольких страницах которые можно склеить и получить большую схему.
Проекты могут храниться как локально на компьютере пользователя, так и в

облачном сервисе: каждому пользователю выделяется собственное защищенное файловое хранилище под хранения его проектов.

После получения регистрационного ключа пользователь будет иметь доступ к своим проектам с любого компьютера где установлена данная программа и где есть выход в интернет. В перспективе планируется реализация простого просмотрщика прямо из интернета через браузер пользователя либо через андроид-приложение.

ЗАГРУЗИТЬ (Win)

Расчет теплого пола

Правильный расчет водяного теплого пола, программа для домашнего мастера. Программа для укладки теплого водяного пола онлайн

ПолПрограмма для укладки теплого водяного пола онлайн

Улитка – быстрая и простая раскладкапетель тёплого пола

Легкая и простая программа для расчётов при укладке тёплых полов. Полезна как профессионалам так и самостоятельным строителям. Позволяет существенно ускорить планирование и сэкономить на материале

Программа позволяет быстро и удобно рисовать петли теплого пола, при этом рисование происходит по сетке, которая задается при создании нового проекта – и после этого проектирование происходит с привязкой к этой сетке, что позволяет избежать произвольных изгибов, невозможных при выполнении работ. Выходит достаточно быстро и точно – ведь всегда попадаешь в нужный узел и не нужно целиться.

Кроме петель в программе есть возможность рисования комнат – это сделано для того, чтобы можно было быстро посчитать площадь помещения в котором будет производится укладка, а также для того, чтобы знать количество подложки, которое будет использоваться. Подложки бывают разных видов: либо металлическая сетка, либо пластик либо специальные варианты. Улитка позволяет с достаточной точностью оценить предстоящие финансовые затраты.

Нет необходимости изучать какие-то специализированные CAD-ы, которые хотя и позволяют многое, но требуют длительного обучения – для того чтобы в ней начать отрисовывать хотя бы примитивные теплые полы в ванной комнате нужно не один год осваивать эту систему! При создании петли указывается цвет, толщина линии – важные трассы делаются легко различимыми. В программе придусмотрена динамическая смета – при расчете сметы можно ввести стоимость метра трубы и сразу видеть итоговую сумму.

Важная функция программы – вывод проекта на печать на любое количества страниц. Проект можно распечатать с любой детализацией, после чего будет произведена печать на нескольких страницах которые можно склеить и получить большую схему.

Проекты могут храниться как локально на компьютере пользователя, так и в облачном сервисе: каждому пользователю выделяется собственное защищенное файловое хранилище под хранения его проектов. После получения регистрационного ключа пользователь будет иметь доступ к своим проектам с любого компьютера где установлена данная программа и где есть выход в интернет.

В перспективе планируется реализация простого просмотрщика прямо из интернета через браузер пользователя либо через андроид-приложение.

xn—–8kcrdunc0agdpocn2fwc.xn--p1ai

Расчет водяного теплого пола, программа онлайн – ваш надежный помощник

Перед тем как прокладывать низкотемпературную систему обогрева, вначале нужно узнать, как рассчитать теплый водяной пол, чтобы заранее приобрести все необходимое оборудование. Целесообразнее было бы поручить это специалистам. Но если у вас нет на это средств, то можно сделать это и самостоятельно, главное правильно к этому подойти.

Сегодня в интернете, можно найти различные сервисы, предлагающие онлайн-расчет труб, или специальные программки-калькуляторы, но все же, не имея инженерного образования, многим будет сложно разобраться с этим. Между тем, от правильного подхода, целиком и полностью зависит конечный итог, а также безопасность жилья.

Программа улитка для теплого пола скачать бесплатно

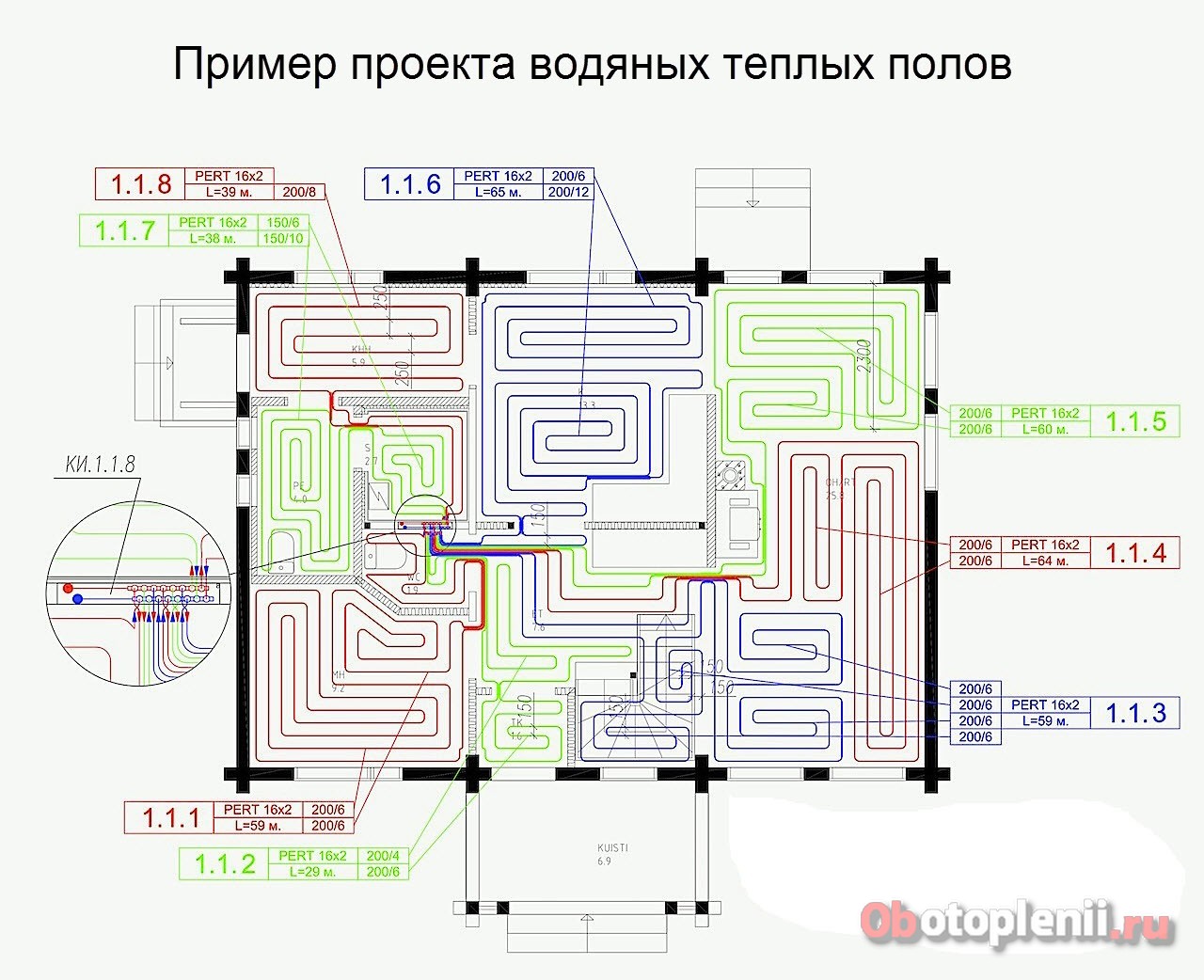

Проект водяного теплого пола

Проект водяного теплого пола. Бетонная система.

Профессиональное проектирование систем напольного отопления (водяного теплого пола) для зданий различного назначения и конструкции (коттедж, ТЦ, БЦ, СТО, цех и т.п.), и любыми источниками тепла в соответствии с европейскими и российскими стандартами и нормами.

Проект необходим для монтажа водяного теплого пола и является паспортом системы, в т.ч. для последующего обслуживания системы.

Проект включает расчет тепло-потерь здания с учетом климатической зоны. Учитывается материалы, толщина и конструкция стен, перекрытий, утепление фундамента и кровли, заполнение дверных и оконных проемов, поэтажные планировки. При проектировании учитываются все особенности здания и индивидуальные по желания заказчиков. Законченный проект напольной системы отопления включает следующие основные разделы:

результаты теплотехнического расчета,
паспорт системы,
монтажные схемы укладки труб теплого пола, магистралей, демпферной ленты, расстановки термостатов,
таблицы балансировки коллекторов теплого водяного пола,
спецификация материалов и комплектующих.

В наших проектах раскладку труб выполняет опытный проектировщик, причем трубы укладываются в соответствии с методикой Thermotech «меандром» («улиткой») и с переменным шагом с выделение краевых (рантовых) зон. В отличие от некоторых фирм, работающих под «зонтиком» именитых брендов, где раскладку труб автоматически выполняет «фирменная» компьютерная программа, использующая примитивную «змейку» с одинаковым шагом. В теплой Европе «змейка» применяется для зданий с очень низкими теплопотерями (до 30 Вт/м2), при увеличенных теплопотерях проектировщики вынуждены переходить на «улитку» и применяют рантовые зоны вдоль наружных стен для компенсации повышенных теплопотерь. Программы пока так не делают.

Проект водяного теплого пола в купольном доме

Но, как правило, в наших климатических условиях, и с отстающими требованиями стандартов к утеплению ограждающих конструкций, а так же массово практикуемом отсутствием наружной теплоизоляции в индивидуальном строительстве с теплопотерями все обстоит намного хуже. Хорошо если теплопотери дома укладываются в значение 75-80 Вт/м2 пола, но больше тоже не редкость, а скорее наоборот в частной застройке. Но наши специалисты давно и успешно занимаются проектированием и реализацией систем напольного отопления в суровых условиях Сибири и обладают колоссальным опытом в этой сфере. Это позволяет нам выполнять проекты максимально соответствующие нашим (да и любым) климатическим условиям и индивидуальным особенностям конкретного объекта.

Проект водяного теплого пола для дома из бревна. Монтажная схема. Бетонная система.

Для разработки проекта водяного теплого пола в идеальном случае нужен проект здания или, хотя бы, поэтажные планировки, желательно формате в AutoCad. При их отсутствии нужны поэтажные планировки со всеми размерами начерченные ручным способом. Кроме того составляется и согласовывается техническое задание на проектирование.

Проект системы напольного отопления выполняется с учетом особенностей здания и пожеланий заказчика. Для слабых перекрытий или тонких систем в проекте могут быть использованы легкие системы теплого пола с алюминиевыми теплораспределительными пластинами или фольгированная система.

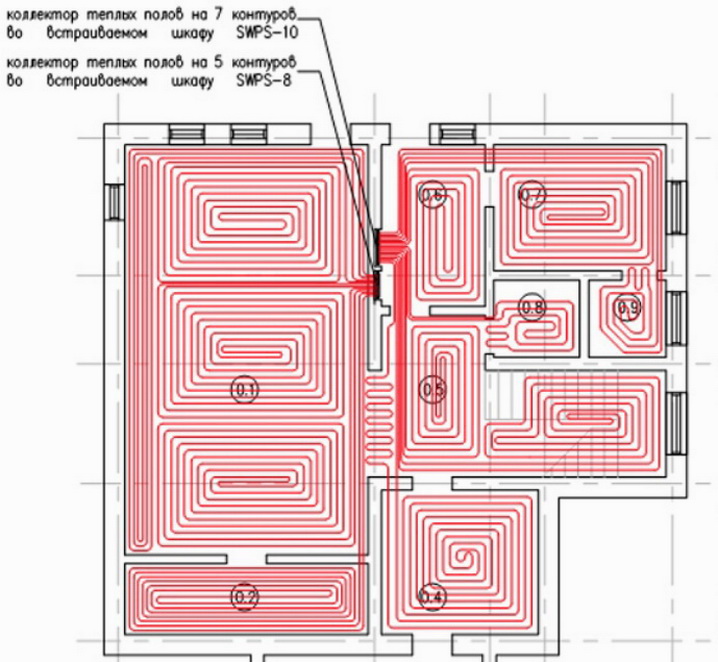

Монтажная схема теплого водяного пола. Фольгированная система.

Результатом проектирования является пакет технической документации, содержащий паспорт системы с результатом теплотехнических расчетов, монтажные схемы укладки труб водяного теплого пола и расстановки комнатных термостатов, таблицы балансировки коллекторов и спецификацию материалов, оборудования и комплектующих.

Выполненный проект позволяет полностью закомплектовать систему оборудованием, комплектующими и матералами согласно прилагаемой спецификации и произвести монтаж и пуско-наладку работоспособной системы.

Тэги: пол схема, расчет пол, теплый пол схема, теплый пол расчет, теплый пол расчет, водяной пол схема, водяной теплый пол схема, водяной пол расчет, теплый пол водяной расчет, проектирование теплый водяной пол

Сделать запрос:

позвонить по тел.: +7(383)2486390

МТС / WhatsApp / Viber : +79833216510

Откройте данную ссылку, чтобы написать в WhatsApp: https://wa. me/79833216510

Отправьте сообщение через любой из доступных мессенджеров кликнув на форму диалога в левом нижнем углу страницы

Воспользуйтесь чатом online на сайте в правом нижнем углу страницы

Расклад простой

экономим материал – экономим время – получаем точный расклад

. программой сам воспользовался и благодаря ей сам выполнил все расчёты, всё закупил и не разочаровался – даже в демо версии, распечатывал результаты, через снимок экрана, всё намотал и всё работает – очень доволен. Спасибо.

Из общения на интернет-форуме

Нам задают вопросы

Добрый день! Будет ли програмка дальше жить? Народ на форумхаусе волнуется. Можно было отрисовать все пелтли, пусть в приближении, но без изучения всяких компасов, автокадов и т.д. Сам себе прорисовал 300 кв.метров 3-х уровневый дом, сделал закупку, все смонтировал, сам просто в в восторге от программы

Из письма пользователя

Строители ищут

Нужна простейшая програмка, в которой можно посчитать длину петель ТП. Расчет теплопотерь мне не нужен. Надо просто определиться, сколько петель делать и сколько трубы брать. То, что советует в интернете, либо не скачивается, либо не запускается у меня. Огромная просьба, скинуть на мыло или дать ссылку на рабочую программку!

Во многих квартирах сегодня устанавливают водяные теплые полы по соображениям экономии. Температура подачи подогрева в этих системах намного ниже, чем при использовании радиаторов. Перед тем, как спроектировать и спланировать систему отопления, необходимо определить потребность в теплоэнергии, мощности и нагрузку для обогрева каждой комнаты в здании. Чтобы провести расчет водяного теплого пола по программе, нужно определиться с параметрами будущего покрытия.

Тепловой и гидравлический расчет теплого пола.

Примерное кол-во тепла, необходимое для обогрева помещения.
Единицы измерения — Ватт. Теплопотери помещения Вт

При указании площади учитывать необходимые отступы от стен.
Единицы измерения — квадратные метры. Площадь теплого пола м2

Назначение рассчитываемого помещения Назначение помещения Постоянное пребывание людейПостоянное пребывание людей (Влажное помещение)Временное пребывание людейВременное пребывание людей (Влажное помещение)Детское учреждение

Необходимая температура воздуха в рассчитываемом помещении.
Единицы измерения — градусы цельсия. Требуемая t°С воздуха в помещении °С

Температура воздуха в нижерасположенном помещении.
Если помещение отсутствует, указывать 0.
Единицы измерения — градусы цельсия. t°С воздуха в нижнем помещении °С

Шаг укладки трубы ТП.
Единицы измерения — сантиметры. Шаг трубы 1015202530см

Тип труб используемых в системе ТП, внешний диаметр и толщина стенок. Тип труб Металлопластиковые 16х1.5Металлопластиковые 16х2.0Металлопластиковые 20х2.0Металлопластиковые 26х3.0Металлопластиковые 32х3.0Металлопластиковые 40х3.5Полиэтиленовые 16х2.2Полиэтиленовые 16х2.0Полиэтиленовые 20х2.0Полиэтиленовые 25х2.3Полиэтиленовые 32х 3.0Полипропиленовые 16х1.8Полипропиленовые 16х2.7Полипропиленовые 20х1.9Полипропиленовые PPR 20х3.4Полипропиленовые 25х2.3Полипропиленовые PPR 25х4.2Полипропиленовые 32х3.0Полипропиленовые PPR 32х5.4Полипропиленовые PPR 40х6.7Полипропиленовые PPR 50х8.3Полипропиленовые PPR-FIBER 20х2.8Полипропиленовые PPR-FIBER 20х3.4Полипропиленовые PPR-FIBER 25х3.5Полипропиленовые PPR-FIBER 25х4.2Полипропиленовые PPR-FIBER 32х4.4Полипропиленовые PPR-FIBER 32х5.4Полипропиленовые PPR-FIBER 40х5.5Полипропиленовые PPR-FIBER 40х6.7Полипропиленовые PPR-FIBER 50х6.9Полипропиленовые PPR-FIBER 50х8.3Полипропиленовые PPR-ALUX 20х3.4Полипропиленовые PPR-ALUX 25х4.2Полипропиленовые PPR-ALUX 32х5.4Полипропиленовые PPR-ALUX 40х6.7Полипропиленовые PPR-ALUX 50х8.3Медные 10х1Медные 12х1Медные 15х1Медные 18х1Медные 22х1Медные 28х1Медные 35х1.5Стальные ВГП легкие 1/2″Стальные ВГП обыкновенные 1/2″Стальные ВГП усиленные 1/2″Стальные ВГП легкие 3/4″Стальные ВГП обыкновенные 3/4″Стальные ВГП усиленные 3/4″Стальные ВГП легкие 1″Стальные ВГП обыкновенные 1″Стальные ВГП усиленные 1″

Температура теплоносителя на выходе из котла в систему ТП.
Единицы измерения — градусы цельсия. Температура теплоносителя на входе°С

Температура теплоносителя на входе в котел из системы ТП. В среднем ниже на 5-10°С температуры теплоносителя на входе в систему ТП.
Единицы измерения — градусы цельсия. Температура теплоносителя на выходе°С

Длина трубы от котла до рассчитываемого помещения «туда-обратно».
Единицы измерения — метры. Длина подводящей магистрали ⇄метров

Слои НАД трубами:

↑ НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплители мм

↑ НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплителиКовролин (0.07 λ Вт/м К)Линолеум многослойный ρ1600 (0.33 λ Вт/м К)Линолеум многослойный ρ1800 (0.38 λ Вт/м К)Линолеум на тканевой основе ρ1400 (0.23 λ Вт/м К)Линолеум на тканевой основе ρ1600 (0.29 λ Вт/м К)Линолеум на тканевой основе ρ1800 (0.35 λ Вт/м К)Паркет (0.2 λ Вт/м К)Ламинат (0.3 λ Вт/м К)Плитка ПВХ (0.38 λ Вт/м К)Плитка керамическая (1 λ Вт/м К)Пробка (0.047 λ Вт/м К) мм

↥ БетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплителиРаствор гипсоперлитовый ρ600 (0.23 λ Вт/м К)Раствор гипсоперлитовый поризованный ρ400 (0.15 λ Вт/м К)Раствор гипсоперлитовый поризованный ρ500 (0.19 λ Вт/м К)Раствор известково-песчаный ρ1600 (0.81 λ Вт/м К)Раствор сложный (цемент+песок+известь) ρ1700 (0.87 λ Вт/м К)Раствор цементно-перлитовый ρ1000 (0.3 λ Вт/м К)Раствор цементно-перлитовый ρ800 (0.26 λ Вт/м К)Раствор цементно-песчаный ρ1800 (0.93 λ Вт/м К)Раствор цементно-шлаковый ρ1200 (0.58 λ Вт/м К)Раствор цементно-шлаковый ρ1400 (0.64 λ Вт/м К) мм

Слои ПОД трубами (начиная от трубы):

↧ НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплители мм

↓ НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплителиАрмопенобетон (0. 13 λ Вт/м К)Асбест (0.08 λ Вт/м К)Асбозурит ρ600 (0.15 λ Вт/м К)Битумокерамзит (0.13 λ Вт/м К)Битумоперлит ρ400 (0.13 λ Вт/м К)Изделия перлитофосфогелиевые ρ200 (0.09 λ Вт/м К)Изделия перлитофосфогелиевые ρ300 (0.12 λ Вт/м К)Каучук вспененный Аэрофлекс ρ80 (0.054 λ Вт/м К)Каучук вспененный Кайманфлекс ST ρ80 (0.039 λ Вт/м К)Каучук вспененный Кайманфлекс ЕС ρ80 (0.039 λ Вт/м К)Каучук вспененный Кайманфлекс ЕСО ρ95 (0.041 λ Вт/м К)Куцчук вспененный Армафлекс ρ80 (0.04 λ Вт/м К)Маты алюминиево-кремниевые волокнистые Сибрал ρ300 (0.085 λ Вт/м К)Маты из супертонкого стекловолокна ρ20 (0.036 λ Вт/м К)Маты минераловатные Парок (0.042 λ Вт/м К)Маты минераловатные Роквул ρ35 (0.048 λ Вт/м К)Маты минераловатные Роквул ρ50 (0.047 λ Вт/м К)Маты минераловатные Флайдер ρ11 (0.055 λ Вт/м К)Маты минераловатные Флайдер ρ15 (0.053 λ Вт/м К)Маты минераловатные Флайдер ρ17 (0.053 λ Вт/м К)Маты минераловатные Флайдер ρ25 (0.05 λ Вт/м К)Маты стекловолоконные ρ150 (0.07 λ Вт/м К)Маты стекловолоконные ρ50 (0.064 λ Вт/м К)Опилки древесные (0.08 λ Вт/м К)Пакля ρ150 (0.07 λ Вт/м К)Пенопласт ППУ ρ80 (0.025 λ Вт/м К)Пенопласт ПХВ-1 ρ100 (0.052 λ Вт/м К)Пенопласт ПХВ-1 ρ125 (0.064 λ Вт/м К)Пенопласт ЦУСПОР ρ50 (0.025 λ Вт/м К)Пенопласт ЦУСПОР ρ70 (0.028 λ Вт/м К)Пенопласт карбамидный Мэттэмпласт (пеноизол) ρ20 (0.03 λ Вт/м К)Пенопласт резольнофенолфор3дегидный ρ100 (0.076 λ Вт/м К)Пенопласт резольнофенолфор3дегидный ρ40 (0.06 λ Вт/м К)Пенопласт резольнофенолфор3дегидный ρ50 (0.064 λ Вт/м К)Пенопласт резольнофенолфор3дегидный ρ75 (0.07 λ Вт/м К)Пенополистирол ρ100 (0.052 λ Вт/м К)Пенополистирол ρ150 (0.06 λ Вт/м К)Пенополистирол ρ40 (0.05 λ Вт/м К)Пенополистирол Пеноплекс ρ35 (0.03 λ Вт/м К)Пенополистирол Пеноплекс ρ43 (0.032 λ Вт/м К)Пенополистирол Радослав ρ18 (0.043 λ Вт/м К)Пенополистирол Радослав ρ24 (0.041 λ Вт/м К)Пенополистирол Стиродур 2500С ρ25 (0.031 λ Вт/м К)Пенополистирол Стиродур 2800С ρ28 (0.031 λ Вт/м К)Пенополистирол Стиродур 3035С ρ33 (0.031 λ Вт/м К)Пенополистирол Стиродур 4000С ρ35 (0. 031 λ Вт/м К)Пенополистирол Стиродур 5000С ρ45 (0.031 λ Вт/м К)Пенополистирол Стиропор PS15 ρ15 (0.044 λ Вт/м К)Пенополистирол Стиропор PS20 ρ20 (0.042 λ Вт/м К)Пенополистирол Стиропор PS30 ρ30 (0.04 λ Вт/м К)Пенополиуретан ρ40 (0.04 λ Вт/м К)Пенополиуретан ρ60 (0.041 λ Вт/м К)Пенополиуретан ρ80 (0.05 λ Вт/м К)Пенополиуретан Изолан 101 (2) ρ70 (0.027 λ Вт/м К)Пенополиуретан Изолан 101 (3) ρ70 (0.028 λ Вт/м К)Пенополиуретан Изолан 105 (2) ρ70 (0.025 λ Вт/м К)Пенополиуретан Изолан 105 (3) ρ70 (0.027 λ Вт/м К)Пенополиуретан Изолан 123 (2) ρ75 (0.028 λ Вт/м К)Пенополиуретан Изолан 123 (3) ρ75 (0.028 λ Вт/м К)Пенополиуретан Изолан 18М ρ65 (0.026 λ Вт/м К)Пенополиуретан Изолан 210 ρ65 (0.025 λ Вт/м К)Пенополиуретан Корунд ρ70 (0.027 λ Вт/м К)Пеностекло ρ200 (0.09 λ Вт/м К)Пеностекло ρ300 (0.12 λ Вт/м К)Пеностекло ρ400 (0.14 λ Вт/м К)Перлитопластбетон ρ100 (0.05 λ Вт/м К)Перлитопластбетон ρ200 (0.06 λ Вт/м К)Плиты минераловатные прошивные на синтетическом связующем ρ125 (0.07 λ Вт/м К)Плиты минераловатные прошивные на синтетическом связующем ρ50 (0.06 λ Вт/м К)Плиты минераловатные прошивные на синтетическом связующем ρ75 (0.064 λ Вт/м К)Плиты базальтовые ТермоЛайт ρ40 (0.044 λ Вт/м К)Плиты базальтовые ТермоЛайт ρ55 (0.043 λ Вт/м К)Плиты базальтовые Термовент ρ90 (0.04 λ Вт/м К)Плиты базальтовые Термокровля ρ110 (0.04 λ Вт/м К)Плиты базальтовые Термокровля ρ160 (0.043 λ Вт/м К)Плиты базальтовые Термокровля ρ185 (0.045 λ Вт/м К)Плиты базальтовые Термокровля ρ210 (0.045 λ Вт/м К)Плиты базальтовые Термомонолит ρ130 (0.041 λ Вт/м К)Плиты базальтовые Термопол ρ150 (0.041 λ Вт/м К)Плиты базальтовые Термостена ρ70 (0.043 λ Вт/м К)Плиты базальтовые Термофасад ρ150 (0.043 λ Вт/м К)Плиты камышитовые ρ200 (0.09 λ Вт/м К)Плиты камышитовые ρ300 (0.14 λ Вт/м К)Плиты минераловатные ППЖ ρ200 (0.054 λ Вт/м К)Плиты минераловатные Роквул ρ100 (0.045 λ Вт/м К)Плиты минераловатные Роквул ρ150 (0.047 λ Вт/м К)Плиты минераловатные Роквул ρ200 (0.05 λ Вт/м К)Плиты минераловатные Флайдер ρ15 (0.055 λ Вт/м К)Плиты минераловатные Флайдер ρ17 (0. 053 λ Вт/м К)Плиты минераловатные Флайдер ρ20 (0.048 λ Вт/м К)Плиты минераловатные Флайдер ρ30 (0.046 λ Вт/м К)Плиты минераловатные Флайдер ρ35 (0.046 λ Вт/м К)Плиты минераловатные Флайдер ρ45 (0.045 λ Вт/м К)Плиты минераловатные Флайдер ρ60 (0.045 λ Вт/м К)Плиты минераловатные Флайдер ρ75 (0.047 λ Вт/м К)Плиты минераловатные Флайдер ρ85 (0.05 λ Вт/м К)Плиты минераловатные на крахмальном связующем ρ125 (0.064 λ Вт/м К)Плиты минераловатные на крахмальном связующем ρ200 (0.08 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ100 (0.07 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ200 (0.08 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ300 (0.09 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ350 (0.11 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ50 (0.06 λ Вт/м К)Плиты минераловатные полужесткие ρ90 (0.045 λ Вт/м К)Плиты минераловатные полужесткие гидрофобизированные ρ100 (0.045 λ Вт/м К)Плиты минераловатные фасадные ПФ ρ180 (0.053 λ Вт/м К)Плиты стекловолоконные ρ50 (0.064 λ Вт/м К)Плиты торфяные ρ200 (0.064 λ Вт/м К)Плиты торфяные ρ300 (0.08 λ Вт/м К)Плиты торфяные Геокар ρ380 (0.072 λ Вт/м К)Плиты фибролитовые ρ300 (0.14 λ Вт/м К)Плиты фибролитовые ρ400 (0.16 λ Вт/м К)Плиты фибролитовые ρ600 (0.23 λ Вт/м К)Плиты фибролитовые ρ800 (0.3 λ Вт/м К)Полиэтилен вспененный (0.044 λ Вт/м К)Полиэтилен вспененный Пенофол ρ60 (0.04 λ Вт/м К)Пух гагчий (0.008 λ Вт/м К)Совелит ρ400 (0.087 λ Вт/м К)Шевелин (0.045 λ Вт/м К)Эковата ρ40 (0.043 λ Вт/м К)Эковата ρ50 (0.048 λ Вт/м К)Эковата ρ60 (0.052 λ Вт/м К) мм

↓ НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплителиАсфальтобетон ρ2100 (1.05 λ Вт/м К)Бетон тяжелый ρ2400 (1.51 λ Вт/м К)Железобетон ρ2500 (1.69 λ Вт/м К)Плиты железобетонные пустотные при потоке сверху-вниз (1.11 λ Вт/м К)Плиты железобетонные пустотные при потоке снизу-вверх (1. 27 λ Вт/м К)Силикатный бетон ρ1800 (1.16 λ Вт/м К) мм

Расчет водяного теплого пола, программа онлайн – ваш надежный помощник

Опубликовано 19 Май 2015 в 17:24

Основы расчета теплых полов

Конструкция системы такова, что непосредственно в полости между основанием и финишным покрытием расположен контур отопительной линии, по которой циркулирует жидкость. Это может быть как вода, так и антифриз.

Составными частями обогревательной системы, является следующее:

Коллекторный шкаф.
Материал для теплоизоляции.
Контур трубопровода.
Запорная арматура.
Соединительные элементы (фитинги).
Крепежные детали.

Для начала подбирается оптимальный вариант прокладки отопления, относительно которого и будет производиться расчет. Способы организации теплых полов делятся на два вида:

Когда монтируется одна система теплого пола, которая является основной, а все отопительные радиаторы в этом случае убирают.
Если теплый пол используется в качестве дополнительной системы, работающей совместно с другими отопительными приборами или централизованным отоплением.

Относительно этого, и составляется план прокладки, и проводятся расчеты в потребности необходимых материалов. Информация должна быть максимально точной. Даже небольшая ошибка может повлиять на качество работы системы «теплый пол» или привести к аварии.

Особо внимательными необходимо быть при планировании отделки будущего помещения, а именно, выборе финишного напольного покрытия.

Рассчитывая теплый пол, вам необходимо будет учесть следующие данные:

Процесс расчетов в программе RAUCAD/RAUWIN 7.0

Объем теплопотерь в помещении. На это может повлиять наличие объёмного остекления в доме: эркеры или мансарды, а также высота жилого здания.
Тип обустраиваемого помещения и напольного покрытия. Здесь учитывают наличие специальных материалов в отделке пола, которые обладают повышенной теплоемкостью – мраморные или гранитные плиты.
Предполагаемый уровень температуры, которая должна быть в помещении. При использовании теплого пола в качестве индивидуальной системы обогрева, потребуется большая затрата электроэнергии или более частый шаг прокладки контура.

Если у вас в квартире есть такие конструктивные особенности, то, прежде всего, нужно сделать упор на увеличение мощности. Особое внимание уделяется организации прокладки водяного пола, в помещениях с дощатым полом. Дело в том, что учитывая низкую теплопроводность древесины, стандартной удельной мощности подобной системы может не хватить для создания комфортной температуры в помещении.

Не стоит использовать теплые полы в качестве обогрева в помещениях, не имеющих дополнительного утепления. Как правило, в них наблюдается больший объем теплопотерь, и это только приведет к большим затратам на их обогрев.

Расчет длины контура и котла нагрева

Используя собранные данные, необходимо в первую очередь рассчитать мощность циркуляционного насоса, электрического или газового котла. Также эти показатели учитываются при расчете шага трубы при прокладке. На сегодняшний день, можно использовать 5 видов материала для устройства контура теплого пола:

Работа в Multiplaner CAD

Гофрированные трубы из нержавеющего металла. Этот материал имеет эффективную теплоотдачу.
Медные. Также отличаются высокими показателями, но при этом и стоят намного дороже.
Трубы из сшитого полиэтилена. Отличаются хорошим качество при доступной цене.
Металлопластиковые изделия. Самый популярный материал, сочетающий низкую стоимость и высокое качество.

Тип используемых труб, также учитывается при расчете теплого пола, потому что каждый материал имеет свои особенности и коэффициент теплопроводности. Например, высокую теплоотдачу и долгий срок эксплуатации, имеют медные трубы, но ввиду большой стоимости материала, позволить их себе может не каждый.

Расчет на специальных программах

Существование таких программ, немного упрощает процесс выбора конструкции теплых водяных полов. Как нужно работать с ними?

Вначале в программе заполняются все данные о помещении и предполагаемом материале изделий для контура, который вы решили использовать. Программа самостоятельно выдаст вам необходимую длину и шаг трубы.

На этом этапе определяются следующие параметры:

Необходимая длина всего контура.
Правильное распределение тепловой энергии по всей поверхности пола.
Пределы максимальной тепловой нагрузки, которую сможет обеспечить система.

Совет. Если ввиду каких-то причин вам понадобится сделать больше шаг трубопровода, то одновременно следует и позаботиться об увеличении температуры теплоносителя. Допустимый показатель шага 5–60 см, наиболее часто трубы укладывают с шагом в 15–30 см, используя как переменный, так и постоянный шаг.

Использование теплого пола как источника обогрева помещения

Расчет мощности котла

Как правило, стены здания, контактирующие с улицей (наружные), отличаются большими теплопотерями. Поэтому здесь лучше рассчитывать шаг укладки труб с большей частотой, а также продумать дополнительную систему обогрева. Чтобы убедиться в том, что для создания комфортной температуры, будет достаточно одной системы теплого пола, то заранее просчитывают большую мощность нагревательного котла.

Вначале определяется общее значение теплопотерь здания, учитывая высоту стен, площадь окон, степень теплоизоляции помещения. Здесь также можно использовать специальную программу. Этот показатель сравнивается со средней мощностью, выдаваемой системой теплого пола. Если она не покрывает теплопотери здания, то использовать систему как единственный источник обогрева нельзя.

Расчет пола в интернете

Простая схема

Сегодня можно использовать различные онлайн-калькуляторы для расчета мощности водяных полов. Принцип работы одинаковый, и основывается на суммарных показателях тепловых потерь. Для этого необходимо вычислить размер площади помещения, но только то, которое не будет заставлено мебелью, потому что под тяжелой мебелью и другими предметами укладывать трубопровод не рекомендуется.

Использование такого калькулятора может освободить вас от необходимости проведения сложных расчетов вручную. Главное, правильно ввести все данные. Также, можно будет рассчитать и стоимость стяжки пола, нетрудно догадаться, что для этого тоже потребуется измерить всю рабочую площадь.

Конечно, нельзя полностью полагаться на онлайн-калькулятор, потому что все он выполнит расчеты не точно, а выдаст приблизительную оценку. Но зато вы будете знать о примерном масштабе предстоящей работы.

Правила безопасности

По большому счету, используются водяные теплые полы в основном в частных застройках, в многоэтажных домах их укладка не разрешается, поэтому чаще используют инфракрасные системы. Существуют некоторые правила безопасности, запрещающие подключение водяного теплого пола к централизованной системе отопления.

Коллекторная система

Например, запрещается подключение индивидуальной схемы отопления, к общей системе стояков с горячей водой, потому что проходя по контуру пола, вода будет охлаждаться, это может вызвать недовольство соседей. Также, самовольное подключение водяного пола противоречит административным нормам, и может быть наказано штрафом.

В новых домах застройщики заранее предусматривают возможность подключения водяного теплого пола в каждой квартире к централизованной системе обогрева. Изначально проводятся все расчеты, в таких случаях никакого нарушения со стороны жильцов не будет. Только нужно будет для подключения согласовать все в соответствующих организациях.

Заключение

Конечно, точно рассчитать полную сумму денег, необходимую для монтажа водяного теплого пола, можно, только обратившись к специалистам, которые используют профессиональные программы. Стоит такая услуга недорого, и в результате вы получите точные сведения, которые позволят приобрести необходимое количество материала и провести грамотный монтаж всей системы.

Автор:

Поделиться материалом:

Комментарии и отзывы к материалу

Планирование водяного теплого пола – расчет отопительных контуров и объема труб по программе

Расчет с помощью программы

В программах расчета используется упрощенный метод для определения тепловой нагрузки на жилые здания в соответствии со стандартными нормативами. На этапе планирования возникают следующие вопросы:

Каковы требования к материалам для такой системы отопления.
Сколько нагревательных контуров должно быть установлено.
Какое количество труб нужно для рекомендуемой мощности обогрева.

Одним из решений является программа расчета теплого пола Valtec. Чтобы использовать ее правильно, требуется достаточно обширная информация. Первый шаг – выбор расстояния между трубами, если это не задано выбранной системой подогрева. В Валтек программе расчета теплого пола вы также должны отметить употребляемый теплогенератор для обогрева помещения:

При применении насоса нужно выбрать расстояние установки немного меньше, чтобы поддерживать температуру потока в трубах как можно ниже. Рекомендуется шаг в 10 см.
При использовании другого источника обогрева помещения, который работает с более высокой температурой подачи, следует выбрать шаг в 15 см.

Как только программа для расчета теплого пола определит правильное расстояние, вторым шагом будет проектирование отопительных контуров в помещении. Убедитесь, что размер трубы на них не слишком длинный. Трубы в системе не должны превышать 100 м плюс соединительный контур, иначе потеря давления будет слишком высокой, и отопительный контур будет слабо реагировать или вообще не прогреваться.

В программе расчета теплого пола для разных расстояний требуются использовать следующие количества труб в помещении:

Расстояние	Труб на квадратный метр
15 см	5,8 м
12,5 см	6,8 м
10 см	8,8 м

Теперь вы можете легко вычислить число требуемых отопительных контуров в каждой комнате на основе стандартных значений программы для расчета теплого водяного пола.

Пример расчета количества труб в помещении площадью 24 кв. м (6 м х 4 м):

Расстояние укладки 15 см – 24 кв. м х 5,8 м = 139,2 м труб

Принимая во внимание максимальную длину в 100 м, согласно программе для раскладки теплого пола, должны быть запланированы 2 отопительных контура для напольной системы в помещении. Для них круги обычно устанавливаются одинаковой длины, так они прогреются равномерно, быстро достигнув нужной мощности и температуры.

Таким образом, с помощью программы для раскладки теплого водяного пола можно легко оценить потребность в материалах, определить стоимость работ и количество нужных шагов для выполнения работы. Тип установки системы труб, будь то «улитка» или «змейка», не имеет значения.

Расчет системы напольного отопления в интернете

Сегодня можно использовать программы для теплого пола, существует много вариантов на различных сайтах. Применение таких калькуляторов освобождают от сложных вычислений. Для правильного подсчета раскладки теплого пола в программу нужно вводить все требуемые данные.

Полностью полагаться на онлайн-калькулятор не стоит, все предоставленные рекомендации приблизительны. Однако с помощью полученной информации можно проводить раскладку труб теплого пола, программа оценит объемы будущей работы в помещениях.

Мы с удовольствием определим требуемые количества для вас. Просто отправьте запрос с вашим планом или сведениями о размерах комнаты по электронной почте или через форму запроса на сайте. Мы рассчитаем мощность системы напольного отопления, рекомендуемое количество труб и вышлем предложение по установке системы.

Калькулятор теплых водяных полов

Инструкция по использованию

калькулятора теплых водяных полов

Когда встает необходимость создать грамотный проект теплого водяного пола, нужно выполнить ряд сложных вычислений. Эта процедура должна быть сделана грамотно, иначе нужный нам функционал системы теплого пола может не функционировать или происходить с перебоями. Еще несколько лет назад реализовать расчеты для подобного проекта было крайне сложно, однако современные технологии позволяют справиться с такой задачей даже не искушенному в строительном деле пользователю. Речь идет об узкопрофильном онлайн-калькуляторе, с его функционалом можно получить необходимые вычисления. Давайте по порядку разберемся, как происходит расчет тепла теплого пола, и какие данные понадобятся для работы с калькулятором.

Что учитывается при создании

проекта теплого пола

План вашего помещения
Материал покрытия пола
Утеплены ли стены помещения
Формат и размещение теплого генератора

В проекте вашего теплого пола – важно грамотно рассчитать теплопотери в помещении с учетом его габаритов, среднестатистической температуры воздуха и влажности зимой. Будет уместно так же учесть наличие вторичных источников обогрева в помещении. Сделав учет всех упомянутых параметров, и приняв во внимание факторы теплопотери, можно приступать к просчету труб и реализовывать маршрут коммуникаций теплого пола.

Совет! Для создания дизайн-проекта помещения лучше воспользоваться программой – Sweet Home 3D, которая поможет избежать распространенных ошибок при планировке жилого пространства.

Именно на основании показателей мощности происходит выбор оптимальной системы теплого пола. Данный показатель всецело зависит от формата и габаритов помещения, специфики отопительной системы. Важно учитывать, что для вычислений будет учитываться только используемая площадь комнаты, которая может считаться жилой, и не загромождена мебелью или бытовыми приборами. Теплый пол может рассматриваться, как основной источник тепла в помещении, только если его коммуникации смогут обогревать не менее 70% от объема всего помещения.

Работа с калькулятором

В основе функционала калькулятора лежит метод коэффициентов, то есть, используется оптимальный вариант уже готового расчета теплых водных полов, который может быть изменен под нужды конкретного проекта. Пользователь может изменить все параметры под свое помещение, задать его габариты и температуру подачи/обратки.

Начните заполнять поля онлайн-калькулятора

Задайте остальные данные, не забудьте про тип напольного покрытия. Если вы хотите использовать, к примеру, деревянный паркет, то мощность системы должна быть больше, поскольку дерево обладает не высокой теплопроводностью. Лучше отдать предпочтение в пользу кафеля или ламината.

Заполните остальные поля таблицы, указав тип финишного накрытия пола

После того как все поля будут заполнены — нажмите на кнопку «рассчитать». Обратите внимание — расчет теплого водяного пола с использованием специализированного калькулятора получается значительно точнее, чем проект созданный вручную. Принимая во внимание тот факт, что метод «коэффициентов» опирается на параметры реально созданного эталонного теплого пола.

Расчет теплого водяного пола по вашим критериям

Подводя итоги, можно сделать вывод — данный калькулятор отличается более продвинутым функционалом, чем его аналоги. В его базу вносятся, помимо типичных данных, еще и информация о начальной и финишной стяжке, толщина полистирола и квадратура помещения. Эти функции делают его отличным помощником при прокладке теплых полов в вашем доме.

Расчет водяного теплого пола, онлайн калькулятор теплопотери

Желаемая температура воздуха

Это комфортная для жильцов температура в помещении. Желаемая температура — очень индивидуальный параметр, ведь кому-то нравится высокая температура в помещении, а кому-то прохлада.

Европейские нормы указывают, что в спальне, кабинете, гостиной, столовой и кухне оптимальной является температура 20-24°С; в туалете, кладовой, гардеробной — 17-23°С; в ванной — 24-25°С.

Усредненно можно задать 20°С.

Вверх

Температура подачи / температура обратки

Температура подачи — температура теплоносителя в подающем коллекторе. Т.е. на входе в контур теплого пола.

Температура обратки — температура теплоносителя в обратном коллекторе (на выходе из контура).

Для того, чтобы теплый пол отапливал помещение, он должен отдавать тепло, т.е. температура подачи должна быть выше температуры обратки. Оптимально, если разница температуры подачи и обратки составляет 10°С (например, подача — 45°С, обратка — 35°С).

Для обогрева помещения температура подачи должна быть выше желаемой температуры в помещении.

Вверх

Температура в нижнем помещении

Эта температура необходима для учета тепла, идущего вниз, т.е. теплопотерь.

Если теплый пол располагается над помещением (нижний этаж, подвал), то используется температура, поддерживаемая в нем. Если пол располагается над грунтом или на грунте, то для расчета используется температура воздуха для самой холодной пятидневки года. Этот показатель автоматически подставляется для выбранного города.

Вверх

Шаг укладки труб теплого пола

Это расстояние между трубами, залитыми в стяжку пола. От шага укладки зависит теплоотдача теплых полов — чем меньше шаг, тем больше удельная теплоотдача, и наоборот.

Оптимальный шаг укладки труб теплого пола лежит в пределах 10-30 см. При меньшем шаге возможна отдача тепла из подачи в обратку. При большем — неравномерный прогрев пола, когда на поверхности пола над трубой ощущается тепло, а между трубами — холод.

Вверх

Длина подводящей магистрали теплого пола

Это сумма длин труб от подающего коллектора до начала контура теплого пола и от конца контура до обратного коллектора.

При размещении коллектора теплого пола в том же помещении, где и теплые полы, влияние подводящей магистрали незначительно. Если же они находятся в разных помещениях, то длина подводящей магистрали может быть большой и ее гидравлическое сопротивление может составлять половину сопротивления всего контура.

Вверх

Толщина стяжки над трубами теплого пола

Назначение стяжки над трубами теплых полов — воспринимать нагрузку от людей и предметов в отапливаемом помещении и равномерно распределять тепло от труб по поверхности пола.

Минимально допустимая толщина стяжки над трубой составляет 30 мм при наличии армирования. При меньшей толщине стяжка будет обладать недостаточной прочностью. Также, малая толщина стяжки не обеспечивает равномерный нагрев поверхности пола — возникают полосы горячего пола над трубой и холодного между трубами.

Заливать стяжку толще 100 мм не стоит, т.к. это увеличивает инерционность теплых полов, исключает возможность быстрого регулирования температуры пола. При большой толщине изменение температуры поверхности пола будет происходить спустя несколько часов, а то и суток.

Исходя из этих условий, оптимальная толщина стяжки теплого пола — 60-70 мм над трубой. Добавление в раствор фибры и пластификатора позволяет уменьшить толщину до 30-40 мм.

Вверх

Максимальная температура поверхности пола

Это температура поверхности пола непосредственно над трубой контура. По нормативным требованиям этот параметр не должен превышать 35°С.

Вверх

Минимальная температура поверхности пола

Это температура поверхности пола на равном расстоянии от труб (посередине).

Вверх

Средняя температура поверхности пола

Этот параметр является основным критерием расчета теплого пола в плане комфорта для жильцов. Он представляет собой среднее значение между максимальной и минимальной температурой пола.

По нормам в помещениях с постоянным нахождением людей (жилые комнаты, кабинеты и т.д.) средняя температура пола должна быть не выше 26°С. В помещениях с повышенной влажностью (ванные, бассейны) или с непостоянным нахождением людей температура пола может составлять до 31°С.

Температура пола в 26°С не обеспечивает ожидаемого комфорта для ступней. В частном доме, где никто не вправе владельцу указывать какой температурой обогревать жилье, можно настраивать среднюю температуру пола в 29°С. При этом ступни будут ощущать комфортное тепло. Поднимать температуру выше 31°С не стоит — это приводит к высушиваю воздуха.

Вверх

Тепловой поток вверх

Тепловой поток вверх — тепло, отдаваемое теплым полом на обогрев помещения.

Если водяной теплый пол является единственным источником тепла, то тепловой поток вверх должен немного превышать теплопотери помещения.

При использовании теплого пола в комбинации с радиаторами, он компенсирует лишь некоторую часть теплопотерь.

Вверх

Тепловой поток вниз

Это тепло, уходящее в перекрытие и нижнее помещение, т.е. тепловые потери. Тепловой поток вниз должен быть как можно меньше. Добиться этого можно увеличением толщины утеплителя.

Вверх

Суммарный тепловой поток

Мощность теплого пола, включающая полезное тепло (обогрев помещения) и теплопотери (тепловой поток вниз).

Вверх

Удельный тепловой поток вверх

Полезное тепло, идущее на обогрев помещения, выделяемое каждым квадратным метром теплого пола.

Вверх

Удельный тепловой поток вниз

Теплопотери каждого квадратного метра теплого пола.

Вверх

Суммарный удельный тепловой поток

Количество тепла, выделяемого каждым квадратным метром теплого пола, на обогрев помещения и на теплопотери вниз.

Вверх

Расход теплоносителя

Величина расхода необходима для правильной балансировки нескольких контуров теплых полов, подключенных к одному коллектору. Полученное значение нужно выставить на шкале расходомера.

Вверх

Скорость теплоносителя

От скорости движения теплоносителя по трубе теплого пола зависит акустический комфорт в отапливаемом помещении. Если скорость теплоносителя превышает 0,5 м/с, то возможно образование посторонних звуков от циркуляции теплоносителя. Снижения скорости теплоносителя можно добиться увеличением диаметра трубы или уменьшением ее длины.

Вверх

Перепад давления

По перепаду давления в контуре теплого пола (между подающим и обратным коллектором) подбирается циркуляционный насос. Напор насоса должен быть не меньше, чем перепад давления в самом нагруженном контуре. Если напор насоса ниже перепада давления в контуре, то следует выбрать более мощную модель или уменьшить длину контура.

Вверх
Калькулятор

БТЕ

Калькулятор БТЕ переменного тока

Используйте этот калькулятор для оценки потребностей в охлаждении типичной комнаты или дома, например для определения мощности оконного кондиционера, необходимого для многоквартирной комнаты, или центрального кондиционера для всего дома.

Калькулятор БТЕ переменного тока общего назначения или отопления

Это калькулятор общего назначения, который помогает оценить количество БТЕ, необходимое для обогрева или охлаждения помещения. Желаемое изменение температуры — это необходимое повышение / понижение температуры наружного воздуха для достижения желаемой температуры в помещении.Например, в неотапливаемом доме в Бостоне зимой температура может достигать -5 ° F. Для достижения температуры 75 ° F требуется желаемое повышение температуры на 80 ° F. Этот калькулятор может делать только приблизительные оценки.

Что такое БТЕ?

Британская тепловая единица или BTU — это единица измерения энергии. Это примерно энергия, необходимая для нагрева одного фунта воды на 1 градус по Фаренгейту. 1 БТЕ = 1055 джоулей, 252 калории, 0,293 ватт-часа или энергия, выделяемая при сжигании одной спички.1 ватт составляет примерно 3,412 БТЕ в час.

БТЕ часто используется как точка отсчета для сравнения различных видов топлива. Несмотря на то, что они являются физическими товарами и измеряются соответствующим образом, например, по объему или баррелям, их можно преобразовать в БТЕ в зависимости от содержания энергии или тепла, присущего каждому количеству. БТЕ как единица измерения более полезна, чем физическая величина, из-за внутренней ценности топлива как источника энергии. Это позволяет сравнивать и противопоставлять множество различных товаров с внутренними энергетическими свойствами; например, один из самых популярных — это природный газ к нефти.

БТЕ также можно использовать с практической точки зрения как точку отсчета для количества тепла, которое выделяет прибор; чем выше рейтинг прибора в БТЕ, тем выше его теплопроизводительность. Что касается кондиционирования воздуха в домах, хотя кондиционеры предназначены для охлаждения домов, БТЕ на технической этикетке относятся к тому, сколько тепла кондиционер может удалить из окружающего воздуха.

Размер и высота потолка

Очевидно, что меньшая по площади комната или дом с меньшей длиной и шириной требуют меньшего количества БТЕ для охлаждения / обогрева.Однако объем является более точным измерением, чем площадь для определения использования БТЕ, поскольку высота потолка учитывается в уравнении; каждый трехмерный кубический квадратный фут пространства потребует определенного количества использования БТЕ для охлаждения / нагрева соответственно. Чем меньше объем, тем меньше БТЕ требуется для охлаждения или нагрева.

Ниже приводится приблизительная оценка холодопроизводительности, которая потребуется системе охлаждения для эффективного охлаждения комнаты / дома, основанная только на площади помещения / дома, предоставленной EnergyStar в квадратных футах.губ.

Охлаждаемая площадь (квадратных футов)	Необходимая мощность (БТЕ в час)
от 100 до 150	5000
от 150 до 250	6000
от 250 до 300	7000
300 до 350	8000
350 до 400	9000
400 до 450	10 000
450 до 550	12000
550 до 700	14000
700–1000	18000
1000–1200	21000
1200–1400	23000
1400–1 500	24000
1500–2000	30 000
от 2000 до 2500	34000

Состояние изоляции

Термическая изоляция определяется как уменьшение теплопередачи между объектами, находящимися в тепловом контакте или в диапазоне радиационного воздействия.Важность изоляции заключается в ее способности снижать использование БТЕ за счет максимально возможного управления неэффективным ее расходом из-за энтропийной природы тепла — оно имеет тенденцию течь от более теплого к более холодному, пока не исчезнет разница температур.

Как правило, новые дома имеют лучшую изоляционную способность, чем старые дома, благодаря технологическим достижениям, а также более строгим строительным нормам. Владельцы старых домов с устаревшей изоляцией, решившие обновить, не только улучшат теплоизоляционные свойства дома (что приведет к более дружественным счетам за коммунальные услуги и более теплым зимам), но также оценят ценность своих домов.

R-значение — это обычно используемая мера теплового сопротивления или способности теплопередачи от горячего к холодному через материалы и их сборку. Чем выше R-показатель определенного материала, тем более он устойчив к теплопередаче. Другими словами, при покупке утеплителя для дома продукты с более высоким значением R лучше изолируют, хотя обычно они дороже.

При выборе правильного ввода состояния изоляции в калькулятор используйте обобщенные допущения.Бунгало на пляже, построенное в 1800-х годах без ремонта, вероятно, следует отнести к категории бедных. Трехлетний дом в недавно построенном поселке, скорее всего, заслуживает хорошей оценки. Окна обычно имеют более низкое тепловое сопротивление, чем стены. Следовательно, комната с большим количеством окон обычно означает плохую изоляцию. По возможности старайтесь устанавливать окна с двойным остеклением, чтобы улучшить изоляцию.

Повышение или понижение желаемой температуры

Чтобы найти желаемое изменение температуры для ввода в калькулятор, найдите разницу между неизменной наружной температурой и желаемой температурой.Как правило, комфортная температура для большинства людей составляет от 70 до 80 ° F.

Например, дом в Атланте может захотеть определить использование БТЕ зимой. Зимой в Атланте обычно бывает около 45 ° F с шансом иногда достигать 30 ° F. Желаемая температура обитателей — 75 ° F. Следовательно, желаемое повышение температуры будет 75 ° F — 30 ° F = 45 ° F.

Дома в более суровых климатических условиях, очевидно, потребуют более радикальных изменений температуры, что приведет к увеличению использования БТЕ.Например, для обогрева дома зимой на Аляске или охлаждения дома летом в Хьюстоне потребуется больше БТЕ, чем для обогрева или охлаждения дома в Гонолулу, где температура обычно держится около 80 ° F круглый год.

Прочие факторы

Очевидно, что размер и пространство дома или комнаты, высота потолка и условия изоляции очень важны при определении количества БТЕ, необходимого для обогрева или охлаждения дома, но следует учитывать и другие факторы:

Количество проживающих в жилых помещениях. Тело человека рассеивает тепло в окружающую атмосферу, поэтому требуется больше БТЕ для охлаждения и меньше БТЕ для обогрева комнаты.
Постарайтесь разместить конденсатор кондиционера в самой тенистой стороне дома, обычно к северу или востоку от него. Чем больше конденсатор подвергается воздействию прямых солнечных лучей, тем тяжелее он должен работать из-за более высокой температуры окружающего воздуха, который потребляет больше БТЕ. Размещение его в тенистом месте не только повысит эффективность, но и продлит срок службы оборудования.Можно попытаться разместить вокруг конденсатора тенистые деревья, но имейте в виду, что конденсаторам также требуется хороший окружающий воздушный поток для лучшей эффективности. Убедитесь, что соседняя растительность не мешает конденсатору, блокируя поток воздуха в агрегат и блокируя его.
Размер конденсатора кондиционера. Единицы слишком большие крутые дома слишком быстро. Следовательно, они не проходят запланированные циклы, которые были намеренно разработаны для работы вне завода. Это может сократить срок службы кондиционера.С другой стороны, если устройство слишком мало, оно будет работать слишком часто в течение дня, а также переутомиться до изнеможения, потому что оно не используется эффективно, как предполагалось.
Потолочные вентиляторы могут помочь снизить потребление БТЕ за счет улучшения циркуляции воздуха. Любой дом или комната могут стать жертвой мертвых зон или определенных участков с неправильной циркуляцией воздуха. Это может быть задний угол гостиной за диваном, ванная без форточки и большого окна или прачечная. Термостаты, помещенные в мертвые зоны, могут неточно регулировать температуру в доме.Работающие вентиляторы помогают равномерно распределять температуру по всей комнате или дому.
Цвет крыш может повлиять на использование БТЕ. Более темная поверхность поглощает больше лучистой энергии, чем более светлая. Даже грязно-белые крыши (с заметно более темными оттенками) по сравнению с более новыми, более чистыми поверхностями привели к заметным различиям.
Уменьшение КПД отопителя или кондиционера со временем. Как и у большинства бытовых приборов, эффективность обогревателя или кондиционера снижается по мере использования.Нередко кондиционер теряет 50% или более своей эффективности при работе с недостаточным количеством жидкого хладагента.
Форма дома. У длинного узкого дома больше стен, чем у квадратного дома такой же площади, что означает потерю тепла.

Система водяного отопления — Процедура проектирования

При проектировании системы водяного отопления может использоваться процедура, указанная ниже:

Рассчитайте теплопотери в помещениях
Рассчитайте мощность котла
Выберите нагревательные элементы
Выберите тип, размер и режим работы циркуляционного насоса
Составить схему трубопровода и рассчитать размеры труб
Расчет расширительного бака
Расчет предохранительных клапанов

1.Расчет потерь тепла

Рассчитайте потери тепла при передаче через стены, окна, двери, потолки, полы и т. Д. Кроме того, необходимо рассчитать потери тепла, вызванные вентиляцией и проникновением наружного воздуха.

2. Мощность котла

Мощность котла может быть выражена как

B = H (1 + x) (1)
, где
B = мощность котла (кВт)
H = общие тепловые потери (кВт)
x = запас на нагрев — обычно используются значения в диапазоне 0.От 1 до 0,2

Подходящий котел необходимо выбрать из производственной документации.

3. Выбор комнатных обогревателей

Номинальные характеристики радиаторов и комнатных обогревателей можно рассчитать как

R = H (1 + x) (2)
, где
R = рейтинг обогреватели в помещении (Вт)
H = потери тепла из помещения (Вт)
x = запас для обогрева помещения — общие значения в диапазоне 0. От 1 до 0,2

Нагреватели с правильными характеристиками должны быть выбраны из производственной документации.

4. Калибровка насосов

Производительность циркуляционных насосов может быть рассчитана как

Q = H / (h ₁ — h ₂) ρ (3)
где
Q = объем воды (м ³ / с)
H = общие тепловые потери (кВт)
ч ₁ = энтальпия расхода воды (кДж / кг) (4 .204 кДж / кг. ^o C при 5 ^o C, 4,219 кДж / кг. ^o C при 100 ^o C )
h ₂ = энтальпия возвратной воды (кДж / кг)
ρ = плотность воды в насосе (кг / м ³) (1000 кг / м ³ при 5 ^o C, 958 кг / м ³ при 100 ^o C)

Для циркуляционных систем с насосом низкого давления — LPHW ( 3) можно приблизить к

Q = H / 4.185 (t ₁ -t ₂) (3b)
где
t ₁ = температура подачи (^o C)
t ₂ = температура возврата (^o C)

Для циркуляционных систем с низким давлением — LPHW напор от 10 до 60 кН / м ² и сопротивление трению основной трубы от 80 до 250 Н / м ² на метр труба обычная.

Для насосных циркуляционных систем высокого давления — HPHW напор от 60 до 250 кН / м ² и сопротивление трению основной трубы от 100 до 300 Н / м ² на метр трубы является обычным.

Циркуляционная сила в гравитационной системе может быть рассчитана как

p = hg (ρ ₁ — ρ ₂) (4)
, где
p = давление циркуляции в наличии (Н / м ²)
h = высота между центром котла и центром радиатора (м)
g = ускорение свободного падения = 9. 81 (м / с ²)
ρ ₁ = плотность воды при температуре подачи (кг / м ³)
ρ ₂ = плотность воды при температуре возврата (кг / м ³)

5. Определение размеров труб

Полная потеря давления в системе трубопроводов горячей воды может быть выражена как

p _t = p ₁ + p ₂ (5)
где
p _t = общая потеря давления в системе (Н / м ²)
p ₁ = основная потеря давления из-за трения (Н / м ²)
p ₂ = незначительная потеря давления из-за фитингов (Н / м ²)

м В качестве альтернативы основная потеря давления из-за трения может быть выражена как

p ₁ = il (6)
, где
i = основное сопротивление трению трубы на длину трубы (Н / м ² на метр трубы)
л = длина трубы (м)

Значения сопротивления трению для фактических труб и объемного расхода можно получить из специальных таблиц, составленных для труб или трубок.

Незначительные потери давления из-за фитингов, таких как колена, колена, клапаны и т.п., можно рассчитать как:

p ₂ = ξ 1/2 ρ v ² (7)
или как выражается как «напор»
h _потери = ξ v ²/2 g (7b)
где
ξ = коэффициент малых потерь
p _убыток = потеря давления (Па (Н / м ²), фунт / дюйм (фунт / фут ²))
ρ = плотность (кг / м ³, снарядов / фут ³ )
v = скорость потока (м / с, фут / с)
h _потеря = потеря напора (м, фут)
g = ускорение свободного падения ( 9. 81 м / с ², 32,17 фут / с ²)

6. Расширительный бак

Когда жидкость нагревается, она расширяется. Расширение воды, нагретой от 7 ^o C до 100 ^o C , составляет приблизительно 4% . Чтобы избежать расширения, создающего давление в системе, превышающее расчетное давление, обычно расширяющуюся жидкость направляют в резервуар — открытый или закрытый.

Открытый расширительный бак

Открытый расширительный бак применим только для систем горячего водоснабжения низкого давления — LPHW.Давление ограничено самым высоким расположением бака.

Объем открытого расширительного бачка должен быть вдвое больше предполагаемого объема расширения в системе. Приведенная ниже формула может использоваться для системы горячего водоснабжения с нагревом от 7 ^o C до 100 ^o C (4%):

V _t = 2 0,04 V _w (8 )
где
V _т = объем расширительного бака (м ³)
V _w = объем воды в системе (м ³)

Закрытый расширительный бак

В закрытом расширительном баке давление в системе частично поддерживается сжатым воздухом.Объем расширительного бачка может быть выражен как:

V _t = V _e p _w / (p _w — p _i) (8b)
где
V _т = объем расширительного бака (м ³)
V _e = объем, на который увеличивается объем воды (м ³)
p _w = абсолютное давление резервуара при рабочей температуре — рабочая система (кН / м ²)
p _i = абсолютное давление холодного резервуара при заполнении — нерабочая система ( кН / м ²)

Расширяющийся объем может быть выражен как:

V _e = V _w (ρ _i — ρ _w) / ρ _w (8c)
где
V _w = объем воды в системе (м ³)
ρ _i = плотность холодной воды при температуре наполнения (кг / м ³)
ρ _w = плотность воды при рабочей температуре (кг / м ³)

Рабочее давление системы — p _w — должно быть таким, чтобы рабочее давление в наивысшей точке системы соответствовало температуре кипения на 10 ^o C выше рабочей температуры.

p _w = рабочее давление в наивысшей точке
+ разница статического давления между наивысшей точкой и резервуаром
+/- давление насоса (+/- в зависимости от положения насоса)

7. Выбор предохранительных клапанов

Предохранительные клапаны для систем с принудительной циркуляцией (насос)

Настройки предохранительного клапана = давление на выходной стороне насоса + 70 кН / м ²

Предохранительные клапаны для систем самотечной циркуляции

Настройки предохранительного клапана = давление в системе + 15 кН / м ²

Чтобы предотвратить утечку из-за ударов в системе, обычно настройка составляет не менее 240 кН / м ² .

Расход систем отопления

Объемный расход в системе отопления может быть выражен как

q = h / (c _p ρ dt) (1)
, где
q = объемный расход (м ³ / с )
ч = тепловой поток (кДж / с, кВт)
c _p = удельная теплоемкость (кДж / кг ^o C )
ρ = плотность (кг / м ³)
dt = разница температур ( ^o C)

Это общее уравнение может быть изменено для фактических единиц — СИ или британских единиц — и используемых жидкостей.

Объемный расход воды в имперских единицах

Для воды с температурой 60 ^o F Расход можно выразить как

q = ч (7,48 галлонов / фут ³) / ((1 БТЕ / фунт _м^o F) (62,34 фунта / фут ³) (60 мин / ч) dt)
= h / (500 dt) (2)
где
q = расход воды (гал / мин)
ч = расход тепла (БТЕ / ч)
ρ = плотность ( фунт / фут ³)
dt = разница температур (^o F)

Для более точного объемного расхода следует использовать свойства горячей воды.

Массовый расход воды в британских единицах измерения

Массовый расход воды может быть выражен как:

м = h / ((1,2 БТЕ / фунт. ^o F) dt)
= ч / (1,2 дт) (3)
, где
м = массовый расход (фунт _м / ч)

Объемный расход воды в единицах СИ

Объемный расход воды расход в системе отопления может быть выражен в единицах СИ как

q = h / ((4.2 кДж / кг ^o C) (1000 кг / м ³) dt)
= h / (4200 dt) (4)
где
q = вода расход (м ³ / с)
h = тепловой поток (кВт или кДж / с)
dt = разница температур (^o C)

Для более При точном объемном расходе следует использовать свойства горячей воды.

Массовый расход воды в единицах СИ

Массовый расход воды можно выразить как:

м = h / ((4,2 кДж / кг ^o C) dt)
= h / (4,2 dt) (5)
, где
м = массовый расход (кг / с)

Пример — расход в системе отопления

Циркуляция воды системы отопления выдает 230 кВт с перепадом температур 20 ^o C .

Объемный расход можно рассчитать как:

q = (230 кВт) / ((4,2 кДж / кг ^o C) (1000 кг / м ³) (20 ^o C) )
= 2,7 10 ^-3 м ³ / с

Массовый расход можно выразить как:

м = (230 кВт) / ((4,2 кДж / кг ^o C) (20 ^o C))
= 2.7 кг / с

Пример — Нагрев воды с помощью электричества

10 литров воды нагревается с 10 ^o C до 100 ^o C за 30 минут . Тепловой поток можно рассчитать как

h = (4,2 кДж / кг ^o C) (1000 кг / м ³) (10 литров) (1/1000 м ³ / литр) ( (100 ^o C) — (10 ^o C)) / ((30 мин) (60 с / мин))

= 2.1 кДж / с (кВт)

Электрический ток 24 В постоянного тока , необходимый для обогрева, можно рассчитать как

I = (2,1 кВт) (1000 Вт / кВт) / (24 В)

= 87,5 А

.
Расчет потерь тепла в стене | EGEE 102: Энергосбережение и защита окружающей среды
Потери тепла с поверхности стены можно рассчитать с помощью любой из трех формул, которые мы рассмотрели в Части A этого урока.
Потери тепла через стены, окна, крышу и пол следует рассчитывать отдельно из-за разных значений R для каждой из этих поверхностей. Если R-значение стен и крыши одинаково, сумма площадей стен и крыши может использоваться с одним R-значением.
Пример
Дом в Денвере, Колорадо, имеет 580 футов ² окон (R = 1), 1920 футов ² стен и 2750 футов ² крыши (R = 22). Стены состоят из деревянного сайдинга (R = 0,81), фанеры 0,75 дюйма, теплоизоляции из стекловолокна 3,5 дюйма, полиуретановой плиты 1,0 дюйма и гипсокартона 0,5 дюйма. Рассчитайте потребность в отоплении дома на отопительный сезон, учитывая, что HDD для Денвера составляет 6 100.
Решение:
Потребность в отоплении дома = Потери тепла из дома в течение всего года.Чтобы рассчитать теплопотери всего дома, нам необходимо отдельно рассчитать теплопотери от стен, окон и крыши и сложить все тепловые потери.
Потери тепла от стен:
Площадь стен = 1,920 футов ², HDD = 6,100, и необходимо вычислить составное R-значение стены.
Материалы и их R-ценность
Материал R-значение
Деревянный сайдинг 0.81
Фанера 3/4 дюйма 0,94
3,5 дюйма из стекловолокна 3,5 дюйма x 3,7 / дюйм 12,95
1,0 дюйм полиуретановой плиты = 1,0 дюйм x 5,25 / дюйм 5,25
1/2 дюйма Гипсокартон 0,45
Общая R-стоимость стен 20,40
Потери тепла от стен = 1 920 футов 2 × 6 100 ° F − дней × 24 часа 20.4ft2 ° FhBtu = 13,78 млн БТЕ Потери тепла из окон = 580 кв. Футов × 6 100 ° F — дни × 24 часа 1 фут 2 ° F hBtu = 84,91 MMBtu Потери тепла от крыши = 2750 футов2 × 6100 ° F — дни × 24 часа22 футов2 ° F hBtu = 18,30 MMBtu
Общие тепловые потери из дома = 13,78 + 84,91 + 18,30 = 116,99 MMBTU в год или потребность в отоплении составляет 116,99 млн BTU в год .
.
Калькулятор расчета теплого пола
Результаты расчета
Необходимая мощность кабеля:
Вы решили сделать свой дом или квартиру более комфортными и установить теплый пол? Для установки системы «теплый пол» лучше обратиться к профессионалам и не доверять статьям и роликам, которые размещены в Интернет. Однако, прежде чем подписывать соответствующий договор, мы рекомендуем вам сделать предварительный расчет теплого пола и определить стоимость покупных материалов и приборов. Для упрощения решения этой задачи, мы рекомендуем вам калькулятор теплого пола.
Ваш помощник: онлайн калькулятор теплого пола
В сети размещены различные таблицы, с помощь которых вы сможете определить стоимость покупных материалов и подобрать необходимую аппаратуру по контролю за температурой воздуха в каждой вашей комнате. Для того, чтобы определить конечную стоимость покупных материалов, вам необходимо будет умножить стоимость погонного метра на вычисленные вами результаты, которые даст вам расчет мощности теплого пола электрического или водяного. К сожалению, такой способ определения стоимости далек от совершенства и не позволяет быстро и без проблем подобрать наиболее приемлемую стоимость отопительной системы в целом. Более удобен онлайн расчет теплого пола.
Онлайн калькулятор позволит вам выполнить расчет нагревательного пола, который будет служить вам в роли основного или дополнительного источника тепла. В зависимости от площади помещения, вы сможете произвести расчет длины нагревательного кабеля или матов. Под площадью помещения подразумевается площадь комнаты, которая свободна от стационарной бытовой техники, мебели без ножек и так далее. При этом надо учесть необходимый отступ от стен, который равен 10 сантиметрам.
Кроме площади, при расчете отопительной системы «теплый пол» вы сможете достаточно быстро переключаться в расчетах между электрическим и водяным типом теплого пола. Порядок расчета водяного теплого пола практически не отличается от порядка расчета электронагревательных элементов. Это позволит вам сделать окончательный выбор и рассчитать эксплуатационные расходы на отопления вашего коттеджа или квартиры.
Вам не придется определять будущие тепловые потери, которые возникнут из-за напольного покрытия. Онлайн расчет нагревательного пола позволяет учесть основные виды напольного покрытия и их воздействие на коэффициент теплопотерь. Это так же позволит вам более точно рассчитать предстоящие вам затраты и в случае необходимости, скорректировать стоимость покупных материалов или выбрать другое напольное покрытие.
Выбор дополнительного оборудования
Для снижения энергоемкости отопительной системы «теплый пол» можно использовать дополнительное оборудование, в частности, различные модели термостатов. Вы сможете выбрать несколько наиболее подходящих моделей и оценить, насколько изменится конечная стоимость теплого пола в вашей квартире или частном доме.
Воспользовавшись онлайн калькулятором, вы сможете выполнить предварительные расчеты, что позволит вам более ответственно подойти к выбору компании, которая будет заниматься установкой теплого пола в вашем доме. Кроме этого, вы сможете сэкономить деньги за счет возможности воспользоваться определенными скидками, приобретя расходные материалы в Интернет-магазине фирмы, которую вы выберите.
как рассчитать количество труб напольного обогрева
Система обогрева «тёплый пол» является хорошей альтернативой радиаторному отоплению. При правильной организации напольной магистрали в помещении не остаётся холодных зон.
Шаг трубы, м.
0.050.10.150.20.250.30.35
Труба
Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытие
ПлиткаЛаминат на подложкеПаркет на фанереКовролин
Тепло равномерно распространяется по комнате. Водяной или электрический контур спрятан под облицовкой, что даёт возможность выполнять любой дизайн в доме. Система отопления требует проекта и определённых расчётов.
Специалисты используют многочисленные таблицы, высчитывая теплопотери помещения, длину трубопровода, шаг укладки контура. Программисты облегчили работу строителей.
Все необходимые расчёты можно выполнить с помощью online-калькулятора. Как работает программа? Какими данными она оперирует?
Описание программы
Основной вопрос, который возникает при создании проекта напольного обогрева, сколько трубы необходимо для определённого помещения. На форумах предлагается выполнить несложный расчёт.
Определяют площадь обогреваемой поверхности пола. Для системы отопления выбирают трубу диаметром 16 мм или 20 мм. Оптимальный шаг витков при выкладывании контура 10-15 см. Если разделить данные площади на шаг укладки магистрали, то получают длину трубы. L длина трубы = S площадь /h шаг.
Калькулятор «тёплого пола» предусматривает не только площадь комнаты и длину шага витка напольного контура, но и другие условия, которые влияют на температуру воздуха в помещении, и на эффективность системы отопления.
Принимается во внимание теплопотери помещения. Для комнат, которые находятся на подвальном уровне или на 1 этаже, потребуется больше мощности от системы отопления. Теплопотери высокие. Они связаны с наличием входной двери, близостью фундамента.
Для помещений, находящихся, на 2-3 этажах, необходим менее мощный обогрев. Теплопотери незначительные. Внизу и вверху площадь отапливается, уличная дверь отсутствует.
Калькулятор расчёта водяного тёплого пола предусматривает характеристику обогреваемой площади: процент влажности, частоту использования дома; постоянное проживание или пребывание людей только в определённые дни; для кого предназначено помещение, для взрослых или для детей. В детских комнатах выдерживается средняя температура 20 0С, в гостиной – 22-24 0С, в спальне 18 0С, в ванной комнате 33 0С.
В программу вводят показатель площади обогреваемой поверхности, желаемый тепловой режим, тип теплоносителя, вода, антифриз.
Важны характеристики трубы для тёплого пола: медь, нержавеющая сталь, сшитый или термостойкий полиэтилен, диаметр контура. Учитывается длина труб, которые соединяют нагревательное оборудование с коллектором.
Один из блоков калькулятора посвящается характеристике «тёплого пола»: наличие утеплителей, гидроизоляционных материалов, толщина черновой и чистовой стяжки, клеевого раствора, наливного пола. Принимается во внимание материал для напольного финишного покрытия.
Плитка обладает высокой теплопроводностью. Она быстро отдаёт тепло. Паркет и ламинат имеют низкую теплопроводность. Данные покрытия не рекомендуют сильно нагревать.
Программа анализирует исходные показатели, делает определённые расчёты «тёплого пола»:
количество тепла, которое выделяется в помещении – общий тепловой поток; если он меньше, чем тепловые потери, то потребуются дополнительные нагревательные приборы;
кол-во тепла с 1 м2 тёплого водяного пола;
кол-во тепла с 1м2, направленного вниз, к фундаменту; если показатель превышает норму, то при проекте системы отопления предусматривают дополнительный слой теплоизоляции для чернового покрытия; это позволит уменьшить расход энергии для обогрева фундамента, направит тепловой поток вверх к полу;
какое суммарное количество тепла вырабатывается с 1 м2 и 1 пог. м напольного покрытия; определяется минимальная, максимальная и средняя температура пола;
средняя температура теплоносителя; скорость его движения; расход жидкости;
расчет трубы; длина, тепловая нагрузка;
линейные потери; снижение напора теплоносителя по всей длине магистрали; максимальное давление 20 000 Па; давление уменьшают, выбирая трубу большего диаметра.
В проекте для «тёплого пола» указываются материалы, которые используются для формирования уровней пола над жидкостной магистралью и под трубопроводом.
Учитывают характеристику гидроизоляции и утеплителя, толщину слоя, наличие отражающего экрана. Если выполняется бетонная стяжка, то предусматривается тип бетона: лёгкий с пластификаторами, утяжелённый с армированной сеткой.
Как работает калькулятор?
В первую очередь проводится подсчёт теплопотерь. Для этого вводят название региона и населённого пункта. Указывается площадь комнаты, высота стен, наличие внутренних перегородок, высота потолков, количество окон и их размер.
Обозначается, с какой стороны находятся внешние стены комнаты: север, юг, восток, запад. Заполняется информация об утеплении стен, расположение комнаты: подвальный уровень, этаж.

Исходные данные: дом находится в г. Волгограде.
Комната, в которой предусматривается водяное отопление, располагается с северной стороны, на 2 этаже.
Стены утеплены плохо.
Общая площадь помещения 20 м2.
В комнате находится одна перегородка.
Остекление – двухкамерное; общая площадь окон 3 м2.
Расчётные данные:
общие теплопотери составят 2323 Вт; удельные теплопотери – 116 кВт/м2;
средняя температура воздуха холодных суток -27 0С; в неделю -25 0С;
продолжительность сезона – 176 дней.
Данные используются при калькуляции для водяного тёплого пола. Дополнительно указывается желаемая температура в помещении, температура теплоносителя при выходе из котла и в обратном контуре, длина подводящей магистрали.
Исходные данные:
общие потери 2323 Вт;
температура воздуха – 20 0С;
t0 теплоносителя при выходе 30 0С, на «обратке» – 23 0С;
длина труб от котла до коллектора – 10 м;
трубы из сшитого полиэтилена 16 мм, толщина стенки 2,2 мм;
облицовка – кафель;
толщина бетонной стяжки чистового основания 5 см; чернового покрытия 8 см;
в качестве утеплителя использованы полистирольные плиты толщиной 3 см.
Расчётные данные калькулятора тёплого пола:
рекомендуемая площадь обогрева – 16 м2;
длина трубы – 170 м; магистраль разделяют на 3 контура по 63,33 м;
шаг укладки – 10 см;
общий тепловой поток – 684,34 Вт; программа рекомендует установить дополнительный источник обогрева мощностью – 1638,66 Вт;
t0ср. теплоносителя 26,5 0С;
t0ср. пола – 23,29 0С; температура является комфортной;
линейные потери давления петли – 1324,3 Па; программа указывает, что показатель в норме;
скорость движения теплоносителя – 0,089 м/с;
общий объём теплоносителя в системе 17,96 л.
В конце расчёта даются рекомендации. В данном случае рекомендуют увеличить скорость теплоносителя за счёт уменьшения диаметра трубы. Калькулятор не только рассчитывает систему отопления, но и выполняет чертёж на основании полученных данных, выводит все уровни «тёплого пола» в разрезе с указанием соответствующих размеров.
При изменении каких-либо данных, программа корректирует расчёт. Если для облицовки пола используется не кафель, а ламинат, то объём теплового потока уменьшается. Средняя температура пола снижается на градус. Рекомендуется дополнительный обогрев большей мощности.
Самостоятельно рассчитать напольную систему отопления сложно. При использовании online-калькулятора получают не только необходимые показатели для монтажа жидкостной магистрали, но и определённые рекомендации по настройке всех элементов контура.
Отпадает необходимость выполнять чертёж на бумаге вручную. Его можно распечатать на принтере.
YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.
Загрузка…
Калькулятор теплого пол, онлайн расчет стоимости теплого пола
Часто так бывает, что человек хочет установить себе теплый пол, потому как у друга, например, выдел и понравилось. Время для поиска информации про технологию, производителей и всякие нюансы может попросту не быть, или нет на это желания. Вот в таких случаях и рекомендуется воспользоваться калькулятором для расчета теплого пола.
Для начала узнайте здесь целесообразность монтажа теплого пола
Это работает следующим образом:
Вы максимально точно заполняете поля для ввода информации и отправляете заявку.
Получив заявку от вас, мы обрабатываем её и отправляем ответ в зависимости от предоставленного вами канала обратной связи.
Получив ответ, вам будут предоставлены варианты товаров и услуг, подходящих под ваш запрос и их ценники.
После ознакомления ответа и в случае удовлетворения предложенными условиями, принимайте решения о заключении сделки. А мы всегда рады ответить на интересующие клиентов вопросы.
Часто задаваемые вопросы
1. Сколько нужно выделяемой тепловой энергии на м2 в теплом полу?
— 0,13 – 0,18 кВт м2, при этом потребление будет в 3-4 раза меньше мощности.
2. Сколько нужно трубы в водяном теплом полу на 1м2?
— В среднем 7-8 м\п на м2.
3. Какую площадь нужно покрыть, что бы теплый пол служил основным отоплением?
— Не менее 2\3 от общей площади помещения.
Универсальный калькулятор теплого пола. Сделает подсчет для водяных и электрических систем. Просчет можно осуществить без звонка, получив смс или результат сразу. Обязательно нужно указать обратную связь для получения Вами результата.
Для просчета водяных или электрических теплых полов калькулятором мы руководствуемся в первую очередь понятием теплопотерь. Тут нам помогают ваши данные такие как, этаж помещения, утепление, тип использования теплого пола. Также важно знать каким будет финишное напольное покрытия, так как отдельный тип теплого пола подходит под определенный вид покрытия наилучшим образом. Если Вам необходимо узнать потребление теплого пола мы с легкостью предоставим Вам расчет и всю необходимую информацию. Калькулятор просчитывает нагревательные маты, нагревательный кабель, пленочный теплый пол, водяной теплый пол, калькулятор трубы, калькулятор потребления электроэнергии. Спасибо!
Калькулятор теплых водяных полов

Инструкция по использованию

калькулятора теплых водяных полов
Когда встает необходимость создать грамотный проект теплого водяного пола, нужно выполнить ряд сложных вычислений. Эта процедура должна быть сделана грамотно, иначе нужный нам функционал системы теплого пола может не функционировать или происходить с перебоями. Еще несколько лет назад реализовать расчеты для подобного проекта было крайне сложно, однако современные технологии позволяют справиться с такой задачей даже не искушенному в строительном деле пользователю. Речь идет об узкопрофильном онлайн-калькуляторе, с его функционалом можно получить необходимые вычисления. Давайте по порядку разберемся, как происходит расчет тепла теплого пола, и какие данные понадобятся для работы с калькулятором.
Что учитывается при создании

проекта теплого пола
План вашего помещения
Материал покрытия пола
Утеплены ли стены помещения
Формат и размещение теплого генератора
В проекте вашего теплого пола – важно грамотно рассчитать теплопотери в помещении с учетом его габаритов, среднестатистической температуры воздуха и влажности зимой. Будет уместно так же учесть наличие вторичных источников обогрева в помещении. Сделав учет всех упомянутых параметров, и приняв во внимание факторы теплопотери, можно приступать к просчету труб и реализовывать маршрут коммуникаций теплого пола.
Совет! Для создания дизайн-проекта помещения лучше воспользоваться программой – Sweet Home 3D, которая поможет избежать распространенных ошибок при планировке жилого пространства.
Именно на основании показателей мощности происходит выбор оптимальной системы теплого пола. Данный показатель всецело зависит от формата и габаритов помещения, специфики отопительной системы. Важно учитывать, что для вычислений будет учитываться только используемая площадь комнаты, которая может считаться жилой, и не загромождена мебелью или бытовыми приборами. Теплый пол может рассматриваться, как основной источник тепла в помещении, только если его коммуникации смогут обогревать не менее 70% от объема всего помещения.
Работа с калькулятором
В основе функционала калькулятора лежит метод коэффициентов, то есть, используется оптимальный вариант уже готового расчета теплых водных полов, который может быть изменен под нужды конкретного проекта. Пользователь может изменить все параметры под свое помещение, задать его габариты и температуру подачи/обратки.
Начните заполнять поля онлайн-калькулятора
Задайте остальные данные, не забудьте про тип напольного покрытия. Если вы хотите использовать, к примеру, деревянный паркет, то мощность системы должна быть больше, поскольку дерево обладает не высокой теплопроводностью. Лучше отдать предпочтение в пользу кафеля или ламината.
Заполните остальные поля таблицы, указав тип финишного накрытия пола
После того как все поля будут заполнены — нажмите на кнопку «рассчитать». Обратите внимание — расчет теплого водяного пола с использованием специализированного калькулятора получается значительно точнее, чем проект созданный вручную. Принимая во внимание тот факт, что метод «коэффициентов» опирается на параметры реально созданного эталонного теплого пола.
Расчет теплого водяного пола по вашим критериям
Подводя итоги, можно сделать вывод — данный калькулятор отличается более продвинутым функционалом, чем его аналоги. В его базу вносятся, помимо типичных данных, еще и информация о начальной и финишной стяжке, толщина полистирола и квадратура помещения. Эти функции делают его отличным помощником при прокладке теплых полов в вашем доме.
Калькулятор расчета теплого водяного пола
О преимуществах тёплого водяного пола сейчас знают если не все, то очень многие люди. А те, кто хоть раз попробовал, что это такое, никогда не откажутся сделать тёплый пол у себя в доме, если появится такая возможность. Ощущение тепла от обычно холодного пола (из керамической плитки или мрамора) оставляет очень позитивные впечатления. И сегодня, во время ремонтных работ, даже непрофессионалы устанавливают тёплый пол своими руками. Чтобы сделать это правильно, надо освоить несложную методику монтажа, а также всё рассчитать. При проектировании удобно использовать калькулятор расчёта теплого водяного пола, который можно найти ниже.
Зачем рассчитывать параметры тёплого пола?
Так как помещения, в которых производится установка тёплого пола, иногда кардинально разные, как и цели такого монтажа, то без правильного расчёта невозможно получить исправно работающий и выполняющий свои функции контур напольного отопления. Тёплый пол может быть проложен в многоквартирном или частном доме, подключён к центральному отоплению или индивидуальном котлу. В зависимости от этого и многих других факторов проект тёплого пола будет отличаться. Если не произвести правильный расчёт, водяной пол может просто плохо нагревать напольное покрытие и быть малополезным, особенно если данная конструкции используется в качестве основной при отоплении.
Учитывать и рассчитывать все нюансы можно вручную, с помощью листика бумаги, карандаша и обычного калькулятора. Но гораздо проще сделать это с помощью специализированного калькулятора расчёта теплого водяного пола.
Как работает калькулятор расчёта теплого водяного пола?
Калькулятор расчета теплого водяного пола представляет программу, которая производит расчёт на основе метода коэффициентов. Это означает, что за эталон берётся какой-то условный идеальный тёплый пол, а при добавлении определённых коэффициентов рассчитывается любой другой.
Программа позволяет вводить такие основные данные:
длину и ширину помещения,
его тепловую мощность,
температуру теплоносителя в подающей и обратной трубах,
длину подводящей магистрали,
шаг укладки трубы, её толщину и тип,
толщину стяжки и тип финишного покрытия пола, а также желаемую температуру воздуха в комнате.
Калькулятор расчета теплого водяного пола

]]>
Температура подачи, ^oC.
Температура обратки, ^oC.
Шаг трубы, м.
0.050.10.150.20.250.30.35
Труба
Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытие
ПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, мм.
Удельная тепловая мощность, Вт/м²
Температура поверхности пола (средняя), ^oC
Удельный расход теплоносителя, (л/ч)/м²

Просмотры: 417
Онлайн-калькулятор водяного теплого пола в зависимости от помещения
Калькулятор для систем теплых полов и отопления. Разгрузите радиатор отопления дома или полностью замените его, при достаточной тепловой мощности водяного теплого пола хватит для компенсации потерь тепла и обогрева помещения.
Как сделать расчет теплого водяного пола онлайн? Водяной пол может служить как основным источником обогрева помещения, так и выполнять дополнительную отопительную функцию.Делая расчет дизайна, нужно заранее определиться с основными моментами, для чего будет использоваться изделие, чтобы полностью обеспечить дом теплой или охлаждающей поверхностью для комфорта помещения.
Если вопрос решен, следует переходить к составлению проекта и расчету мощности теплого водяного пола. Все ошибки, которые будут допущены на этапе проектирования, могут быть исправлены только открыв галстуки. Именно поэтому важно правильно и максимально точно произвести предварительный расчет.
Расчет теплого водяного пола с помощью калькулятора онлайн
Благодаря специально подготовленной онлайн платежной системе сегодня можно определить удельную мощность теплого пола за несколько секунд и получить необходимые расчеты.
В основу калькулятора входит метод коэффициентов, когда пользователь вставляет отдельные параметры в таблицу и получает базовый расчет с определенными характеристиками.
После внесения всех приведенных коэффициентов можно максимально точно получить рассчитанные точные характеристики пола.Для этого вам необходимо знать реквизиты:
температура подаваемой воды;
температура обработки;
смола и профильная труба;
который будет настилом;
толщина стяжки по трубе.
В результате пользователь получает информацию о удельной расчетной мощности, средней температуре получаемого теплого пола, удельном расходе теплоносителя. выгодно, быстро и очень четко за несколько секунд!
Помимо основных данных следует учесть ряд второстепенных, которые максимально влияют на конечный результат теплого пола:
наличие или отсутствие остекления балконов и эркеров;
высота потолка этажей в доме;
наличие специальных материалов для теплоизоляции стен;
Уровень утепления в доме.
Внимание: производя калькулятор расчета водяного теплого пола, следует учитывать тип напольного покрытия, если вы планируете укладывать деревянную конструкцию, мощность системы отопления необходимо увеличивать из-за низкой теплопроводности древесины. При высоких тепловых потерях устройство теплого пола как единственной системы отопления будет нецелесообразным и невыгодным по стоимости.
Особенности расчета калькулятора водяного пола.
Перед тем, как произвести предварительный расчет системы водяного теплого пола, следует учесть перечень особенностей:
Какой тип трубы использовать мастера, гофрированная с эффективным коэффициентом излучения, медь, с высокой теплопроводностью, сшитый полиэтилен, металлический или пенопропиленовый, с низким коэффициентом излучения.
Расчет длины обогрева заданной площади на основе определения длины контура по поверхности в режиме равномерного распределения тепловой энергии с учетом пределов покрытия тепловой нагрузки.
Важно! Если вы планируете делать набивку более ступенчатой, то необходимо повысить температуру охлаждающей жидкости. Допустимый шаг выполнения — от 5 до 60 см. Могут использоваться как постоянные, так и переменные ступени.
ошибок новичков — рекомендации профессионалов
Многие пользователи онлайн-калькулятора для расчета водяного пола допускают существенные ошибки, которые влияют на конечный результат.Вот некоторые ошибки пользователя:
В одном витке длина трубы рассчитана не более 120 м.
Если теплый пол будет в нескольких комнатах, средняя длина пути должна быть примерно такой же, отклонение не должно превышать 15 м.
Расстояние между ответвлениями выбирается в соответствии с температурным режимом системы отопления, большая часть будет зависеть от региона.
Среднее значение расстояния от стен до контура 20 см, плюс-минус 5 см.
Что нужно знать, покупая необходимые строительные материалы?
экструдированный пенополистирол Лучший материал для утепления полов, отличается прочностью и монолитностью. Поверх утеплителя следует уложить гидроизоляцию, для этого будет достаточно полиэтиленовой пленки, а вдоль стен нужно положить демпферную ленту.
Арматура — основа для крепления труб и бетонной стяжки, зажимы для труб — еще один обязательный элемент. Также следует взять разводящий коллектор, позволяющий экономно и эффективно распределять теплоноситель.
заключение
Делая расчет секса в воде онлайн, следует учитывать разницу в данных коэффициента 10%, таким образом данные будут более реалистичными и достоверными.
Удачи Вам в строительных работах!
систем лучистого теплого пола. PEX в системе лучистого обогрева пола
1. Что мне нужно для существующей структуры?
Чтобы правильно определить размер большинства компонентов, относящихся к вашей системе теплого пола, мы настоятельно рекомендуем рассчитать теплопотери для вашего проекта, если это ваш основной источник тепла.Это еще более важно при установке в существующем доме. Почему? Потеря тепла является критическим шагом, поскольку мы можем оценить среднюю мощность теплоносителя в размере 25 БТЕ на квадратный фут, но окна, двери, изоляция и градусо-дни — все это оказывает большое влияние на получение именно того, что вам нужно.
Самая распространенная ошибка при определении размеров теплого пола — это завышение размера. Это не только увеличивает стоимость установки новой системы лучистого отопления, но и заставляет ее работать неэффективно, чаще выходить из строя и обходиться дороже в эксплуатации.Негабаритное отопительное оборудование также часто создает неудобные и большие перепады температуры в доме, плюс оно сокращает цикл работы водогрейного котла и выходит за рамки проектных параметров, что обходится вам дороже.
Мы не занимаемся продажей оборудования, которое вам не нужно, и небольшая предварительная работа может сэкономить вам тысячи долларов в течение всего срока службы вашей системы.
2. Как рассчитать потери тепла?
Тепловые потери могут различаться в домах разного возраста и местоположения.Например, здесь, в Вермонте, теплопотери в новом доме могут составлять от 25 до 30 британских тепловых единиц на квадратный фут, в соседнем доме, построенном в 1970-х годах, может быть от 35 до 50 британских тепловых единиц на квадратный фут, а в доме рядом с этим домом, построенном ранее. до Второй мировой войны — может достигать 100 британских тепловых единиц за квадратный фут. Получить математику? Трудно сказать, что такое потери тепла в старых структурах, без потери тепла чего-то еще, что говорит нам то, что нам нужно знать.
Попросите вашего архитектора или строителя предоставить его вам, как это требуется во многих штатах, таких как Нью-Хэмпшир или Калифорния.
Рассчитайте это самостоятельно с помощью программного обеспечения — вернитесь к калькулятору тепловых потерь в разделе «Установки радиантных трубок Pex».
Или используйте одну из двух различных ориентировок для грубой обработки, указанных ниже.
Тип изоляции и климатическая зона
(Обратите внимание: мы настоятельно рекомендуем вам произвести расчет теплопотерь и предоставить приведенную ниже информацию в качестве отправной точки)
1) Отсутствие изоляции на стенах, потолках и полах; нет штормовых окон; окна и двери подходят свободно …. от 60 до 100 БТЕ на кв.Ft.
2) Утеплитель Р-11 в стенах и потолках; отсутствие теплоизоляции в полах над проходами; нет штормовых окон; двери и окна подходят довольно плотно …. 50-60 BTU на кв. Ft.
3) Утеплитель R-19 в стенах, R-30 в потолках и R-11 в полах; плотно закрывающиеся штормовые окна или окна с двойным остеклением …. от 29 до 35 БТЕ на кв. Ft.
4) Дом «Energy Star Rated» с изоляцией стен R-24 +, R-40 в потолках и R-19 в полу; плотно закрывающиеся штормовые окна или стеклопакеты; пароизоляция тщательно загерметизирована при строительстве…. от 20 до 25 БТЕ на кв. Ft.
5) SIP или защищенный от земли дом с небольшой экспозицией; Окна заполнены аргоном и изолированы R40 + …. от 10 до 15 БТЕ на кв. Ноги.
Климатическая зона
Тепловая пл. Кадры по климатической зоне для дома до 1970-х годов
Хьюстон, Техас ЗОНА 1 -> 15-25 БТЕ на квадратный фут
Los Angles, CA ZONE 2 -> 25-30 БТЕ на квадратный фут
Сент-Луис, МО ЗОНА 3 -> 30-40 БТЕ на квадратный фут
Нью-Йорк, NY ZONE 4 -> 40-50 БТЕ на квадратный фут
Миннеаполис, Миннесота, ЗОНА 4 -> 50-60 БТЕ на квадратный фут
Расчетная температура вне помещения
Расчетная наружная температура (ODT), также обозначаемая как 2.5% расчетной дневной температуры — это не самый холодный день, а температура, которая достигается в 97,5% случаев.
Примеры:
ODT Chicago = — 8 градусов F
ODT Денвер = 1 градус F
ODT Minnesota = -12 градусов F
ODT Вашингтон = 17 градусов F
Просто умножьте соответствующий коэффициент на общую отапливаемую площадь вашего дома, чтобы получить приблизительную требуемую теплопроизводительность. Например, если вы живете в Зоне 3, ваш дом хорошо изолирован и у вас есть 2 000 отапливаемых квадратных футов, уравнение будет выглядеть так:
2000 квадратных футов нового строительства класса «Energy Star», но с большим количеством окон =
35 БТЕ на кв. Фут.70,000 БТЕ Нагрузка
Затем, чтобы рассчитать мощность бойлера для горячей воды, умножьте его коэффициент полезного действия на указанный входной рейтинг, чтобы получить фактическую тепловую мощность в британских тепловых единицах. Пример котла средней эффективности. Конечно, это очень простой способ посмотреть на эффективность, но на самом деле он более сложный. Факторы, такие как время, необходимое для достижения КПД, конденсация, прямая вентиляция или нет, использование pex и большого количества воды в котле, влияют на истинную эффективность.
87 000 британских тепловых единиц на входе X.КПД 86 = 73000 БТЕ, фактическая выработка
3. Существующая система отопления
Все водогрейные котлы, продаваемые в США, должны иметь паспортную табличку. Проверьте паспортную табличку и получите:
1) Например -> 92 000 британских тепловых единиц на входе вашего водогрейного котла X .80 КПД вашего бойлера = 73000 британских тепловых единиц на выходе
2) Подсчитайте общие погонные метры плинтуса в доме. Умножьте это число на 600 БТЕ. Это даст вам выход BTU при 180 градусах F.Это число должно быть близко к фактической мощности котлов.
Есть несколько способов рассчитать теплопотери. Используйте приведенную выше информацию, чтобы получить общее представление. Мы настоятельно рекомендуем вам скачать калькулятор теплопотерь. Почему? Потому что окна и двери имеют огромное значение для тепловой нагрузки вашего дома. Как только вы составите представление о ваших требованиях, мы сможем предоставить вам ценовое предложение.
4. Способы установки Radiant PEX на существующий пол
Трубы PEX под полом — обычно под паркетом или плиточным полом
PEX In Floor — Обычно в заливном цементе
PEX Over Floor — Обычно используется ThermalBoard, VersaTherm или Creatherm Radiant Heat Mass
5.Плита системы лучистого отопления в полу, класс
Для плит в жилых домах мы рекомендуем трубку PEX диаметром 1/2 дюйма с шагом 12 дюймов по центру. Вдоль стен с большим количеством стекла или с высокими потерями тепла PEX должен составлять от 6 до 9 дюймов по центру на внешних стенах для первых 2 футов и 12 дюймов по центру во всех остальных местах. Система лучистого обогрева пола даст вам наибольший выход BTU, но также и самое медленное время отклика.
При расчете общей длины трубки вам необходимо разделить любую 6-дюймовую область расстояния на.5, разделите любую 9-дюймовую область с интервалом на 0,75 и любую 12-дюймовую область с интервалом на 1. Это даст вам общую длину PEX, необходимую в плите. Вам нужно будет добавить длину трубок, необходимую для получения коллектор pex.
Обычно коллекторы pex монтируются на расстоянии 18–24 дюймов от плиты.
6. Установка трубки PEX
При соблюдении надлежащей практики прокладки трубопроводов максимальная длина каждого участка трубопровода PEX размером 1/2 дюйма не должна превышать 300 футов (максимум 300 футов является нормой во многих местах).Когда петли труб превышают 300 футов, вам необходимо использовать более крупные циркуляционные насосы (насосы) для поддержания этого перепада температуры. С более крупными циркуляционными насосами начальная стоимость выше, и они обычно требуют в два раза больше электроэнергии для работы. Большинство хороших монтажников излучающих систем стараются ограничить длину петель трубопровода до 300 футов.
Есть много правильных способов установки PEX в теплый пол внутри плиты. Лучше всего привязать PEX к арматурной сетке или арматуре. При прикреплении трубки PEX к армирующей сетке или арматуре рекомендуется использовать стяжку-молнию через каждые 2 фута трубки PEX.
Другой способ установки PEX в плиту — это прикрепление трубки PEX к ребристой изоляции. Часто используются изоляционные винтовые зажимы или большие пластиковые скобы.
Мы рекомендуем изоляционный винтовой зажим или скобу через каждые 2 фута при установке трубки только поверх изоляции (без проволочной сетки). Если вы используете 2-дюймовую изоляцию из полистирола, рекомендуется использовать 6 мил. полиэтиленовый влагобарьер.
Установка коллекторов и поддержание давления в линиях (давление воздуха или воды) для заливки бетона настоятельно рекомендуется и требуется по нормам во многих местах.
7.Изоляция
Изоляция всегда необходима для любой системы лучистого отопления и особенно необходима под плитами. Почему, если в почве есть влага, она будет отводить тепло с огромной скоростью, делая вашу систему неэффективной.
Сегодня многие излучающие плиты устанавливаются с изоляцией только по периметру. По их мнению, вы должны хранить тепло в земле, чтобы использовать его позже. Одна из проблем с этим представлением заключается в том, что большая часть тепла поглощается землей и никогда не согревает ваш дом.Почему вы хотите платить за обогрев земли? Изоляция плиты важна для всей плиты.
Мы рекомендуем изоляцию Slab Shield Insulation, которая была разработана специально для применения под плитами. Изготовлен с использованием двух отдельных слоев пенополиэтилена толщиной 1/4 дюйма с алюминиевым центром. Этот продукт доступен в рулонах размером 4 фута x 63 фута для облегчения нанесения. Его просто раскручивают и склеивают между собой (это необходимо для достижения полной пароизоляции). С Slab-Shield вы не потеряете время, устанавливая пенопласт 4 фута x 8 футов.С сопротивлением проколу 92,9 фунтов на квадратный дюйм вы можете работать и ходить по нему, не разрушая его.
8. Вот примерное, сколько будет стоить
Ниже приведены некоторые рекомендации по ценообразованию. Эти цифры выше, чем в большинстве предложений, но могут служить «заменой» при формировании бюджета строительства.
Водогрейный котел среднего КПД (87% +): от 1500 до 3000 долларов
Высокопроизводительный (95% +) водогрейный котел: от 2200 до 5500 долларов
Бесконтактный водонагреватель в качестве источника тепла: от 1200 до 1700 долларов
За контроль зоны: 250 долларов США.00 шт. зона
Плита на уровне Radiant: 1,20 доллара за квадрат
Wood Underfloor Radiant: 1,70 доллара за квадрат
Радиаторы Myson: 260 долларов за 5000 BTU
Люди считают, что лучистое отопление имеет превосходные экономические преимущества и преимущества. Но при росте цен на энергию на 35% в этом году, какую бы эффективную систему вы ни выбрали, вы оцените экономию средств!
Как измерить бытовую систему водяного отопления Btu
Если вы читали эти статьи на протяжении многих лет, вы читали об измерении и расчетах производительности систем принудительного воздушного отопления и охлаждения.В связи с многочисленными недавними запросами читателей Hotmail, похоже, что сейчас самое подходящее время для обсуждения другого теплоносителя — воды. Поскольку зима приближается, давайте посмотрим, как измерить подачу британских тепловых единиц в бытовой системе водяного отопления.
Это будет краткое введение в измерение Btu водяной системы, и, если реакция будет хорошей, мы можем продолжить добавлять больше к основам измерения производительности водной системы.
Формула
Понимание математики — ключ к пониманию того, как Btus перемещаются в системе.Простая формула: БТЕ, доставленных системой = 500 x галлонов в минуту x изменение температуры системы . Давайте посмотрим на формулу, чтобы понять, что означает каждая деталь, чтобы лучше ее понять.
Константа BTU в формуле равна 500. Поскольку BTU измеряется в час, 500 получается из одного галлона воды, который весит 8,33 фунта, умноженные на 60 минут за один час (8,33 фунта, умноженные на 60 минут = 500).
Вторая часть формулы, которую иногда труднее всего определить, — это галлоны в минуту или системные галлоны в минуту.Подробнее на эту тему мы поговорим ниже.
Наконец, нам нужно изменение температуры системы. Обратите внимание, что мы говорим об изменении температуры системы, а не об изменении температуры оборудования. Изменение температуры — это эффект Btus, переданного из системы в кондиционируемое пространство. Таким образом, если вы измеряете температуру воды, выходящей из теплообменника, и вычитаете температуру воды, возвращающейся из системы, вы обнаружите изменение температуры системы.

Вычислить давление насоса и построить график в галлонах в минуту
Для целей этой статьи и поскольку мы рассматриваем только основы, давайте взглянем на расчет давления насоса и построение графика в галлонах в минуту в системе водяного отопления жилых помещений.Мы могли бы обсудить гораздо более точные методы, но это только отправная точка. Это начальный тест для начинающих.
Так как нам не нужно заниматься проблемами утечки в воздуховоде, мы будем предполагать, что насос GPM является системным GPM. Для оценки GPM насоса необходимы два бита информации. Первый элемент — это характеристика насоса. Когда насос построен, каждый производитель публикует кривую производительности насоса. У вас должна быть точная кривая производителя, соответствующая установленному насосу, с правильным размером рабочего колеса, числом оборотов в минуту и точным номером модели, иначе ваш тест Btu может отличаться более чем на 50%.Просто введите в Google слова, характеристика насоса, номер модели и название производителя. Самые актуальные характеристики насосов можно найти в Интернете.
Подобно кривой вентилятора, эта таблица графически представляет производительность насоса в определенных полевых условиях.
В идеале давление насоса измеряется с помощью манометров или устройства для настройки контура. Для ознакомления мы рассчитаем давление насоса по проверенной временем формуле.
Кроме того, при выполнении теста убедитесь, что все клапаны зон открыты и требуют нагрева.Тест производительности системы будет неточным, если одна или несколько зон будут закрыты.
Для расчета давления насоса в простой жилой системе используйте следующую формулу. Давление насоса в футах напора = футы трубы x 1,5 x 0,04.
Во-первых, чтобы найти футы трубы, измерьте общие погонные футы подающей и обратной трубы к самому дальнему отопительному устройству в доме и от него. 1,5 в формуле — это коэффициент, включающий сопротивление трубы потоку (давлению) и падение давления в компонентах системы (змеевиках, плинтусах, радиаторах и избыточной арматуре).0,04 представляет собой типичный коэффициент трения трубы на 100 футов трубы.
Пример: Скажем, в доме есть 90 футов трубы в системе водяного отопления. Формула будет: 90 футов x 1,5 x 0,04 = 5,4 фута головы.
После того, как мы рассчитали давление насоса, мы можем использовать кривую насоса для построения графика насоса в галлонах в минуту. Сначала отметьте расчетное давление насоса на левой стороне кривой насоса, где находятся ноги напора. Во-вторых, постройте прямую линию по горизонтали вправо, пока она не пересечет закругленную линию кривой насоса.В-третьих, нанесите график прямо в нижнюю часть таблицы, чтобы определить количество галлонов в минуту, в котором движется насос.
Теперь вы нашли насос, GPM, и вы на шаг ближе к поиску системы, доставляющей Btu.
Измерение температуры в системе
Для обеспечения полной точности погружной термометр следует погружать в воду. Но я предположил, что у вас, вероятно, нет пробок Пита, чтобы получить доступ к температуре или давлению воды. Поэтому мы измеряем температуру на поверхности трубы, обернутой изоляцией, или с помощью накладного термометра, специально созданного для измерения температуры трубы.
Поскольку мы проверяем производительность системы, а не оборудования, измерьте температуру воды на расстоянии не менее 10 диаметров трубы ниже по потоку от насоса или теплообменника, где вода выходит из оборудования. Считайте и запишите температуру с точностью до 1/10 градуса.
Измерьте температуру возвратной воды, измерив температуру трубы не менее 10 диаметров трубы до того, как труба вернется в оборудование. Следите за тем, чтобы измерения не производились непосредственно над котлом или слишком близко к дымоходу, чтобы не улавливать тепло оборудования при измерении температуры воды.
Вычтите температуру подаваемой воды из температуры обратной воды, чтобы найти изменение температуры системы.
Расчет количества доставленных британских тепловых единиц
Чтобы найти систему, поставленную британскими тепловыми единицами, умножьте константу британских тепловых единиц на 500 x расчетное значение насоса в галлонах в минуту на изменение температуры системы.
Пример: Допустим, вы рассчитываете давление насоса на 8,0 футах напора. Используя кривую насоса, вы строите график и обнаруживаете, что насос Taco 007 перемещается на 8,0 галлона в минуту. Затем вы измеряете температуру системы и обнаруживаете, что температура нагнетания равна 168.2F, а обратное давление — 152,4F. Вы вычитаете, чтобы найти изменение температуры системы на 15.8F. Теперь, когда у вас есть все факты, примените формулу гидронных британских тепловых единиц: 500 x 8,0 галлонов X 15,8 ° = 63 200 британских тепловых единиц.
Приближается ли поставка системы BTU к техническим характеристикам оборудования, или это новый котел мощностью 100 000 BTU, взломанный в испорченной системе трубопроводов 40-летней давности? Возможно, ваш клиент хотел бы, чтобы вы прописали некоторые дополнительные улучшения системы.
Это все, что вам нужно для завершения начального расчета БТЕ для жидкостной системы.Помните, что это всего лишь начальный тест. Существуют гораздо более точные тесты и процедуры, необходимые для повышения точности и точного расчета системы, доставленной в британских тепловых единицах. Но это отличное начало.
К сожалению, нередки случаи, когда производительность гидравлической системы значительно ниже 60% от номинальной мощности оборудования. Вероятно, не стоит обещать клиентам, что их гидронная система идеальна, пока вы не измеряете ее производительность. Предполагать, что система работает с заявленной номинальной мощностью оборудования, — не лучшая идея.
Итак, насколько хорошо работала последняя гидронная система, над которой вы работали? Или насколько плохо это было? Если вы не можете честно ответить на этот вопрос, возможно, вы захотите измерить в следующий раз.
Роб «Док» Фалке служит в отрасли в качестве президента National Comfort Institute, обучающей компании, специализирующейся на измерении, оценке, улучшении и проверке характеристик систем HVAC. Если вы подрядчик или технический специалист по ОВКВ, заинтересованный в процедуре измерения производительности системы водяного отопления, свяжитесь с Доком по адресу robf @ ncihvac.com или позвоните ему по телефону 800-633-7058. Посетите веб-сайт NCI по адресу nationalcomfortinstitute.com для получения бесплатной информации, технических статей и загрузок.
Как рассчитать теплопотери для систем теплого пола
Когда дело доходит до достижения удовлетворительного уровня комфорта и эффективности с системами теплого пола, расчеты теплопотерь играют важную роль. Здесь точные цифры не только означают, что эти системы могут быть хорошо спроектированы — они также гарантируют, что они производят оптимальное тепло, несмотря на возникающие тепловые потери.
Хотя эти расчеты практически одинаковы для любого нагревательного устройства, однако системы водяного теплого пола требуют индивидуального подхода к измерению теплопотерь. Хотите знать, как с этим справиться?
Наш блог на этой неделе рассматривает. Продолжайте читать, чтобы узнать!
Установка внутренней температуры для теплого пола
Учитывая эффективность водяных систем теплого пола по сравнению с обычными обогревателями, включая радиаторы, при расчете потерь тепла необходимо учитывать рабочую температуру в помещении.
Это связано с тем, что температура воздуха в помещении с системой подогрева пола будет ниже, чем в помещении, отапливаемом радиатором, без ущерба для уровня комфорта. Это значение находится где-то на 1-2 ° C ниже.
Таким образом, в условиях, когда существует значительная разница между температурой наружного воздуха и средней излучаемой температурой, например, при использовании систем напольного отопления, потери тепла должны рассчитываться с использованием рабочей температуры.При этом потери на вентиляцию следует определять исходя из внутренней температуры воздуха.
На основе этого метода расчеты теплопотерь могут снизить на 6–12%. В этом процессе может потребоваться обширное тепловое моделирование обогреваемого помещения, чтобы получить еще более точное указание. Таким образом, гидравлические системы пола оказываются значительно более энергоэффективными и экономичными по сравнению с другими технологиями отопления, представленными на рынке.
Потери тепла через пол и вниз с водяным теплым полом
Когда дело доходит до потерь тепла, характерных для этих типов систем, теплопотери вниз являются значительным фактором.Имеется в виду потеря тепла через пол. Чтобы избежать этого, владельцы недвижимости должны утеплить пол, на котором размещены системы водяного теплого пола. В связи с этим необходимо принять меры для обеспечения того, чтобы потери тепла в этом процессе не превышали 10%.
Здесь также может быть уместно узнать о любых действующих стандартах и нормах изоляции. Они могут относиться ко всем уровням полов, охватывающих цокольные этажи, промежуточные этажи, системы водяного теплого пола или электрические системы полов.
При расчете потерь тепла в помещении необходимо помнить, что по мере того, как тепло перемещается из горячего места в более прохладное, тепло не теряется за пределы труб теплого пола. Таким образом, в расчетах следует исключить любые потери тепла при использовании отопительных труб.
При этом, в случаях, когда пол нагревается лишь частично, необходимо также рассчитать потери тепла через неотапливаемые участки. Кроме того, в процессе расчета потерь тепла на грунт, периметр отапливаемой площади должен считаться равным площади одной трубы за пределами внешних труб системы.
Влияние объема помещения на теплопотери
Еще один фактор, который необходимо учитывать при расчете теплопотерь в системах водяного теплого пола, — это объем помещения.
В этом отношении области с высокими потолками и другие кавернозные пространства имеют тенденцию увеличивать значения потерь тепла, требуя увеличения уровня внутреннего тепла для достижения комфорта. Учитывая, что системы теплого пола основаны на принципе лучистого отопления и считаются высокоэффективными обогревателями, это соображение обычно не представляет проблемы.
Ключевые выносы
Системы теплого пола остаются одними из самых популярных отопительных решений для современных жилых и коммерческих помещений.
Таким образом, для обеспечения беспрецедентного комфорта, эффективности и экономии средств, которые обещают эти системы, расчет потерь тепла играет важную роль в процессе перед установкой. Правильно указав эти числа и значения, владельцы собственности могут гарантировать максимальную отдачу от своей системы — завершив период окупаемости быстрее, чем предполагалось ранее.
5-ступенчатый расчет тепловых потерь
Расчет тепловой нагрузки необходим до начала установки системы лучистого отопления, поскольку разные типы систем лучистого отопления имеют разные значения мощности в БТЕ.
Типичный расчет тепловой нагрузки состоит из расчета поверхностных тепловых потерь и тепловых потерь из-за инфильтрации воздуха. И то, и другое следует делать отдельно для каждой комнаты в доме, поэтому неплохо начать с плана этажа с размерами всех стен, полов, потолка, а также дверей и окон.
Ниже приведен пример 5-шагового руководства по расчету поверхностных тепловых потерь:
Шаг 1 — Расчет дельты T (расчетная температура):
Дельта T — это разница между расчетной температурой в помещении (T1) и расчетной температурой снаружи (T2), где расчетная температура в помещении обычно составляет 68-72 ° F в зависимости от ваших предпочтений, а расчетная температура наружного воздуха является типичным минимумом в течение отопительного сезона. Первый можно получить, позвонив в местную коммунальную компанию.
Предполагая, что T1 равно 72F, а T2 равно –5F, Delta T = 72F - (-5F) = 72F + 5F = 77F
Шаг 2 — Расчет площади поверхности:
Если расчет выполняется для внешней стены с окнами и дверями, расчет теплопотерь окна и двери должен выполняться отдельно.
Площадь стены = Высота x Ширина — Поверхность двери — Площадь окна
Площадь стены = 8 футов x 22 фута - 24 квадратных фута - 14 квадратных футов = 176 квадратных футов - 38 квадратных футов = 138 квадратных футов
Шаг 3 — Рассчитайте коэффициент теплопередачи:
Используйте руководство «Типичные значения R и U» для получения значения R стены.
Значение U = 1 / значение R
Значение U = 1 / 14,3 = 0,07
Шаг 4 — Расчет теплопотерь поверхности стены:
Потери тепла с поверхности можно рассчитать по следующей формуле:
Поверхностные тепловые потери = U-значение x площадь стены x дельта T
Поверхностные тепловые потери = 0.07 x 138 кв. Футов x 77F = 744 BTUH
(значение U основано на предположении, что деревянная каркасная стена 2×4 с 3,5-дюймовой изоляцией из стекловолокна)
Шаг 5 — Рассчитайте общую потерю тепла стеной:
Выполните шаги с 1 по 4, чтобы рассчитать теплопотери отдельно для окон, дверей и потолка.
Теплопотери двери = 0,49 x 24 кв. Фута x 77F = 906 BTUH
(значение U основано на предположении, что дверь из цельного дерева)
Тепловые потери окна = 0,65 x 14 кв. Футов x 77F = 701 BTUH
(Значение U основано на предположении, что окно состоит из двух панелей)
Потери тепла на потолке = 0.05 x 352 кв. Фута x 77F = 1355 BTUH
(значение U основано на предположении, что изоляция из стекловолокна 6 дюймов. Поверхность потолка составляет 22 фута x 16 футов)
Теперь сложите все числа вместе:
Общая теплопотеря стены = Потери в стенах + Потери в окнах + Потери в дверях + Потери на потолке
Общие тепловые потери в стене = 744 BTUH + 906 BTUH + 701 BTUH + 1352 BTUH = 3703 BTUH
Всегда следует учитывать скорость инфильтрации воздуха.
Для расчета потерь тепла в помещении из-за инфильтрации воздуха можно использовать следующую формулу:
Потери тепла при инфильтрации воздуха = Объем помещения x Дельта T x Количество воздуха в час x 0.018
Где объем помещения = длина x ширина x высота
изменения воздуха в час учитывают утечку воздуха в комнату.
Например: Потери тепла при инфильтрации воздуха = (22 фута x 16 футов x 8 футов) x 77F x 1,2 x 0,018 = 4683 BTUH
Для фактических расчетов обратитесь к своему подрядчику или разработчику системы.

Стоимость водяного теплого пола | Стоимость полов с подогревом в 2021 г.
от 5,80 до 8,85 долларов за квадратный фут
Средняя стоимость установки лучистого теплого пола составляет 5 долларов США.От 80 до 8,85 долларов за квадратный фут для гидронной системы , включая бойлер . Если у вас уже есть бойлер с достаточной мощностью, чтобы добавить теплый пол, стоимость труб и установленных принадлежностей составит от 2,75 до 4,25 доллара за квадратный фут.
Стоимость электрического лучистого теплого пола составляет от 9,80 до 14,25 долларов за квадратный фут. установлен и подключен к электрической панели вашего дома.
Как рассчитать затраты на теплый пол
Низкая стоимость Средняя стоимость Высокая стоимость
2 доллара.75 — $ 6,25 / кв. Фут. 6.20 — 11.00 $ / кв. Фут. 11,00 — 14,25 долл. США / кв. Фут.
Сделай сам Частично № №
Тип Гидроник Гидравлический или электрический Электрический
Котел в комплекте № Да или нет НЕТ
Системный размер любой Менее 500 кв.футы Более 500 кв. Футов
Стоимость жизни любой Низкое — Среднее Среднее — Высокое
Зональный № Да или Нет Да или Нет
Нужна консультация по напольным покрытиям или бесплатное предложение?
У нас есть профессионалы в вашем районе!
Нажмите здесь

Начало работы
Для 1 000 квадратных футов водяного теплого пола для бойлера, материалов и затрат на установку будет от 5 800 до 7 900 долларов .Эти цены покрывают расходы на установку лучистого теплого пола в бетонную плиту, наиболее распространенный тип установки полов. Один только котел стоит от 1750 до 5100 долларов за котел такой мощности. Средняя стоимость котла, установленного на 1000 квадратных футов, составляет 3300 долларов.
Стоимость электрического лучистого теплого пола на 1 000 квадратных футов составляет 9800 долларов США 11 500 долларов США .
Для обоих типов стоимость квадратного фута немного снижается по мере увеличения размера системы полов.
Типы систем теплого пола и принцип их работы
В этой статье обсуждаются два типа систем лучистого отопления: жидкостное лучистое отопление и электрическое лучистое отопление.
Гидравлический водяной теплый пол
Гидравлическое отопление — водяное . Источником тепла является котел, работающий на газе, масле, дровах или на сочетании топлива. Также доступны электрические котлы, но они имеют более высокие эксплуатационные расходы.
Котел в этих системах нагревает воду и использует насос для ее циркуляции по коррозионно-стойким трубкам , часто по трубам PEX, проложенным под существующим полом. Котел нагревает воду примерно до от 90 до 130 градусов по Фаренгейту , что, в свою очередь, нагревает поверхность пола.Допустимый температурный диапазон определяется типом напольного покрытия и материалом, из которого изготовлены трубы.
Многие котельные системы регулируют всю систему лучистого теплого пола с помощью программируемого термостата дома — и все помещения получают одинаковое количество тепла.
В зонированных системах используются зонирующие клапаны, которые распределяют и регулируют поток воды из комнаты в комнату. Это дает вам возможность сократить расходы на отопление за счет обогрева занятых комнат, а не пустующих.
Электрический теплый пол
Электрическое отопление — это то, на что это похоже: его источник энергии — электричество.По этой причине для системы электрического отопления не требуется бойлер , а вместо этого используются заряженные кабели (резистивные провода, покрытые водостойким полимером), которые проводят тепло. Эти кабели могут проходить непосредственно через слой бетона или гипса между черным полом и поверхностью пола, либо они крепятся к пластиковым или металлическим матам под поверхностью пола.
Электрические лучистые напольные покрытия регулируются термостатом .
Примечание по типам основания : Стоимость эксплуатации водяного водяного обогрева пола ниже при использовании твердого пола.Обе системы лучистого отопления, водяная и электрическая, являются наиболее экономичными с бетонными, плиточными и деревянными полами . Эти материалы лучше удерживают тепло, чем, например, виниловые полы и ковровые покрытия, покрытые OSB или фанерой, что позволяет теплу рассеиваться гораздо быстрее.
В результате системы теплого пола с мягкими напольными покрытиями, такими как ковролин, имеют гораздо более высокие эксплуатационные расходы. Это особенно проблематично для электрических излучающих полов из-за более высокой стоимости электроэнергии в большинстве регионов.
Коэффициенты затрат на теплый пол
Сколько стоит лучистый пол с подогревом? Учтите эти вопросы, когда вы составите приблизительную оценку ваших затрат на установку лучистого теплого пола:
Установка «сделай сам» или «Профессионал» : Мы рекомендуем профессионалу установить котел или подключить проводку к панели для электрической системы. Тем не менее, если у вас есть хорошие навыки и внимание к деталям, вы можете сделать своими руками трубку для гидронной системы или электрические коврики для электрической системы.Экономия затрат на оплату труда может составлять 15-25% от общей стоимости.
Тип — Гидравлический против электрического : Гидравлические системы стоят меньше, особенно когда бойлер уже установлен. Стоит отметить, что стоимость эксплуатации электрического лучистого теплого пола также выше. Преимущество электрики в том, что нет риска взрыва, утечки газа или утечки угарного газа.
Добавлен ли бойлер : Если у вас есть бойлер, ваши затраты на водяной теплый пол, очевидно, будут ниже.Ваш установщик должен определить, достаточно ли мощности вашего котла для работы с поверхностным отоплением.
Котел Тип : См. Относительную стоимость типов котлов в приведенной ниже таблице затрат.
Размер системы : Более крупные системы, конечно, имеют более высокую общую стоимость, но цена за квадратный фут снижается по мере увеличения размера системы. Например, стоимость установки лучистого теплого пола будет ближе к 8,85 долларов за квадратный фут в ванной и ближе к 5 долларам.80 на квадратный фут большой комнаты или всего дома.
Где вы живете : Стоимость жизни в вашем районе может повлиять на затраты на установку и эксплуатацию лучистого теплого пола на 30%. Цены выше на восточном побережье, северо-востоке и северо-западе, чем в крупных мегаполисах Среднего Запада и Юга. Самые низкие затраты в небольших городах и сельской местности.
Таблица затрат и дополнительная информация о ценах
В этой таблице затрат представлены общие цены и стоимость квадратного фута для каждой системы теплого пола, а также некоторые дополнительные расходы.
Гидравлический теплый пол
Стоимость квадратного фута 5,80–8,85 долл. США 9,80–14,25 долларов +
Общая стоимость — 1500 кв. Футов 5800–7900 долларов 9800–11 500 долл. США
Котел на природном газе 2900–6600 долларов НЕТ
Пропановый котел 2750–8100 долларов НЕТ
Масляный котел 3500–7000 долларов НЕТ
Электрокотел 1750–3300 долларов НЕТ
Солнечная лучистая система полов 7600–11000 долларов НЕТ
Принадлежности
Электрические излучающие напольные покрытия НЕТ $ 5.25 — $ 12.00 / кв. Фут.
Трубки и принадлежности PEX 0,50–1,15 долл. США за погонный фут НЕТ
Эксплуатационные расходы на электрическое и водяное отопление
Эксплуатационные расходы — важный фактор, который следует учитывать.
Гидравлическое отопление наиболее экономичный и популярный из двух вариантов. Стоимость эксплуатации водяного водяного водяного водяного отопления также ниже, поскольку газовое отопление всех типов дешевле, чем электрическое.Вода лучше проводит тепло, поэтому система водяного лучистого отопления более эффективна .
Стоимость эксплуатации электрического водяного теплого пола выше. Вы можете снизить ежемесячные затраты на лучистое отопление пола, если ваш поставщик электроэнергии предлагает более низкие тарифы в непиковые часы, например, ночью или ранним утром. Однако отопление только в это время не сделает ваш дом комфортным.
Если вы выберете электрические, маты нагреваются быстрее, чем кабели, поэтому они более эффективны. .Первоначальная стоимость матов выше, но вы окупите дополнительные расходы за +/- 5 лет за счет повышения эффективности. Коврики также позволяют оптимально управлять отоплением за счет зонирования, экономя деньги на электричестве, давая вам возможность регулировать, какие комнаты и когда отапливаются.
Воспользуйтесь этим калькулятором стоимости электрического лучистого теплого пола, чтобы определить примерную сумму денег, которую вы бы потратили на использование своей системы лучистого отопления.
Нужна консультация по напольным покрытиям или бесплатное предложение?
У нас есть профессионалы в вашем районе!
Нажмите здесь

Начало работы
Перед покупкой системы теплого пола
Перед покупкой системы лучистого отопления вам следует учесть следующие моменты:
Предварительные вложения : Лучистое отопление пола со временем сэкономит вам деньги на счетах за коммунальные услуги, но установка одного требует значительных предварительных затрат, даже если у вас уже есть бойлер.В противном случае см. Нашу таблицу затрат выше для получения дополнительной информации о ценах.
Возможные проблемы безопасности : Гидравлические и электрические нагревательные системы в целом безопасны и надежны , но это не означает, что они надежны.
Для водяного отопления утечка может произойти, если система установлена неправильно, например, при перегибе гибкой трубки PEX или надрезании одной застежкой.
Электрический обогреватель может вызвать пожар, если проводка на черновом полу не изолирована должным образом, или если электрические маты соприкасаются с древесными отходами, пылью или другим легковоспламеняющимся мусором.
Этих специфических проблем можно избежать, приняв надлежащие меры предосторожности и наняв подрядчика по лучистому отоплению пола с проверенной репутацией в области качественного монтажа.
Затруднения с ремонтом системы : Котлы очень доступны для обслуживания и ремонта. Но утечки жидкости, короткое замыкание или разрывы под чистым полом трудно найти, и их ремонт требует больших затрат. Стоит отметить, что необходимость в ремонте пола возникает редко.
Связаться со специалистом
Вот советы по получению конкурентоспособных профессиональных оценок за качественную работу:
Спросите более чем у одного специалиста по расценкам .Наличие вариантов — это хорошо. Если вы запросите расценки у нескольких компаний, вы сможете сравнить / сопоставить цены, решив, какая компания лучше всего соответствует вашим потребностям и бюджету.
Конкурс . Скажите профессионалам, с которыми вы разговариваете, что вы получаете несколько оценок теплого пола. Если профессионалы знают, что они конкурируют, они с меньшей вероятностью будут переоценивать вас.
Не соглашайтесь на дешевизну . Не выбирайте самые дешевые предложения, если считаете, что качество пострадает.Напольное отопление может вызвать ряд проблем, от незначительной проблемы с плесенью до пожара в доме, поэтому совершенно необходимо не жертвовать качеством работы ради более низкой начальной цены.
Прошлые работы . Когда вы решите, какую компанию выбрать, посмотрите, как другие оценили их работу. Остальные клиенты остались довольны? Вы можете обнаружить, что компания с самым дешевым предложением имеет лучшие отзывы, в то время как компания с более высокими оценками имеет более низкий рейтинг качества.
Проанализируйте комплексную проверку компаний, которые вы рассматриваете, чтобы обеспечить безопасность вашего дома и наилучшие результаты для вашего проекта.
Нужна консультация по напольным покрытиям или бесплатное предложение?
У нас есть профессионалы в вашем районе!
Нажмите здесь

Начало работы
Borst Engineering & Construction LLC
Смесь жидких углеводородов (% пропиленгликоль / вода)
Расчетная температура сухого термометра на открытом воздухе (градус F)
Расчетная температура сухого термометра в помещении (градусы F) — зона 1
Допустимое падение температуры контура (рекомендуется градус F, 15 или меньше) — зона 1
Обогреваемая зона (SF) — Зона 1
Разблокированная отапливаемая зона (SF) — зона 1
Общие тепловые потери (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 1
Потери тепла на открытом полу (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 1
Требуемая длина выноски до станции коллектора (футы) — зона 1
Номинальный диаметр трубки (дюймы, 0.25, 0,375, 0,5, 0,625, 0,75, 1,0) — Зона 1
Тип трубки (0 = PEX, 1 = PEX-AL-PEX) — зона 1
Тип сборки пола (0 = плита на уровне пола, 1 = тонкая плита, 2 = над полом, 3 = под полом) — Зона 1
Показатель R поверхности пола (градусы F-H-SF / BTU) — зона 1
Фактическое расстояние между трубками (дюймы, 0 = рекомендуется, см. Инструкции) — зона 1
Фактическое количество контуров (0 = рекомендуется, см. Инструкции) — зона 1
Дополнительный прирост тепла (БТЕ / день) — зона 1
Настройка коэффициента расхода балансировочного клапана (см. Инструкции) — зона 1
Расчетная температура сухого термометра в помещении (градус F) — зона 2
Допустимое падение температуры контура (рекомендуется градус F, 15 или меньше) — зона 2
Обогреваемая зона (SF) — Зона 2
Разблокированная отапливаемая зона (SF) — Зона 2
Общие тепловые потери (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 2
Потери тепла на открытом воздухе (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 2
Требуемая длина выноски до станции коллектора (футы) — зона 2
Номинальный диаметр трубки (дюймы, 0.25, 0,375, 0,5, 0,625, 0,75, 1,0) — Зона 2
Тип трубки (0 = PEX, 1 = PEX-AL-PEX) — зона 2
Тип сборки пола (0 = плита на уровне пола, 1 = тонкая плита, 2 = над полом, 3 = под полом) — Зона 2
Значение R для поверхности пола (градусы F-H-SF / BTU) — зона 2
Фактическое расстояние между трубками (дюймы, 0 = рекомендуется, см. Инструкции) — зона 2
Фактическое количество контуров (0 = рекомендуется, см. Инструкции) — зона 2
Дополнительный прирост тепла (БТЕ / день) — Зона 2
Настройка коэффициента расхода уравновешивающего клапана (см. Инструкции) — зона 2
Расчетная температура сухого термометра в помещении (градус F) — зона 3
Допустимое падение температуры контура (рекомендуется градус F, 15 или меньше) — зона 3
Обогреваемая зона (SF) — Зона 3
Разблокированная отапливаемая зона (SF) — Зона 3
Общие тепловые потери (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 3
Потери тепла на открытом полу (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 3
Требуемая длина выноски до станции коллектора (футы) — зона 3
Номинальный диаметр трубки (дюймы, 0.25, 0,375, 0,5, 0,625, 0,75, 1,0) — Зона 3
Тип трубки (0 = PEX, 1 = PEX-AL-PEX) — зона 3
Тип сборки пола (0 = плита на уровне пола, 1 = тонкая плита, 2 = над полом, 3 = под полом) — Зона 3
R-значение поверхности пола (градусы F-H-SF / BTU) — зона 3
Фактическое расстояние между трубками (дюймы, 0 = рекомендуется, см. Инструкции) — зона 3
Фактическое количество контуров (0 = рекомендуется, см. Инструкции) — зона 3
Дополнительный прирост тепла (БТЕ / день) — Зона 3
Настройка коэффициента расхода балансировочного клапана (см. Инструкции) — зона 3
Расчетная температура сухого термометра в помещении (градус F) — зона 4
Допустимое падение температуры контура (рекомендуется градус F, 15 или меньше) — зона 4
Обогреваемая зона (SF) — Зона 4
Разблокированная отапливаемая зона (SF) — зона 4
Общие тепловые потери (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 4
Потери тепла на открытом полу (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 4
Требуемая длина выноски от станции коллектора (футы) — зона 4
Номинальный диаметр трубки (дюймы, 0.25, 0,375, 0,5, 0,625, 0,75, 1,0) — Зона 4
Тип трубки (0 = PEX, 1 = PEX-AL-PEX) — зона 4
Тип сборки пола (0 = плита на уровне пола, 1 = тонкая плита, 2 = над полом, 3 = под полом) — Зона 4
Значение R для поверхности пола (градусы F-H-SF / BTU) — зона 4
Фактическое расстояние между трубками (дюймы, 0 = рекомендуется, см. Инструкции) — зона 4
Фактическое количество контуров (0 = рекомендуется, см. Инструкции) — зона 4
Дополнительный прирост тепла (БТЕ / день) — Зона 4
Настройка коэффициента расхода уравновешивающего клапана (см. Инструкции) — зона 4
Расчетная температура сухого термометра в помещении (градус F) — зона 5
Допустимое падение температуры контура (рекомендуется градус F, 15 или меньше) — зона 5
Обогреваемая зона (SF) — Зона 5
Разблокированная отапливаемая зона (SF) — Зона 5
Общие тепловые потери (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 5
Потери тепла на открытом полу (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 5
Требуемая длина выноски до станции коллектора (футы) — зона 5
Номинальный диаметр трубки (дюймы, 0.25, 0,375, 0,5, 0,625, 0,75, 1,0) — Зона 5
Тип трубки (0 = PEX, 1 = PEX-AL-PEX) — зона 5
Тип сборки пола (0 = плита на уровне пола, 1 = тонкая плита, 2 = над полом, 3 = под полом) — Зона 5
R-значение поверхности пола (градусы F-H-SF / BTU) — зона 5
Фактическое расстояние между трубками (дюймы, 0 = рекомендуется, см. Инструкции) — зона 5
Фактическое количество контуров (0 = рекомендуется, см. Инструкции) — зона 5
Дополнительный прирост тепла (БТЕ / день) — Зона 5
Настройка коэффициента расхода балансировочного клапана (см. Инструкции) — зона 5
Расчетная температура сухого термометра в помещении (градус F) — зона 6
Допустимое падение температуры контура (рекомендуется градус F, 15 или меньше) — зона 6
Обогреваемая зона (SF) — зона 6
Разблокированная отапливаемая зона (SF) — зона 6
Общие тепловые потери (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 6
Потери тепла на открытом полу (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 6
Требуемая длина выноски до станции коллектора (футы) — зона 6
Номинальный диаметр трубки (дюймы, 0.25, 0,375, 0,5, 0,625, 0,75, 1,0) — Зона 6
Тип трубки (0 = PEX, 1 = PEX-AL-PEX) — зона 6
Тип сборки пола (0 = плита на уровне пола, 1 = тонкая плита, 2 = над полом, 3 = под полом) — зона 6
R-значение поверхности пола (градусы F-H-SF / BTU) — зона 6
Фактическое расстояние между трубками (дюймы, 0 = рекомендуется, см. Инструкции) — зона 6
Фактическое количество контуров (0 = рекомендуется, см. Инструкции) — зона 6
Дополнительный прирост тепла (БТЕ / день) — зона 6
Настройка коэффициента расхода балансировочного клапана (см. Инструкции) — зона 6
Расчетная температура сухого термометра в помещении (градус F) — зона 7
Допустимое падение температуры контура (рекомендуется градус F, 15 или меньше) — зона 7
Обогреваемая зона (SF) — зона 7
Разблокированная отапливаемая зона (SF) — зона 7
Общие тепловые потери (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 7
Потери тепла на открытом полу (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 7
Требуемая длина выноски до станции коллектора (футы) — зона 7
Номинальный диаметр трубки (дюймы, 0.25, 0,375, 0,5, 0,625, 0,75, 1,0) — Зона 7
Тип трубки (0 = PEX, 1 = PEX-AL-PEX) — зона 7
Тип сборки пола (0 = плита на уровне пола, 1 = тонкая плита, 2 = над полом, 3 = под полом) — Зона 7
R-значение поверхности пола (градусы F-H-SF / BTU) — зона 7
Фактическое расстояние между трубками (дюймы, 0 = рекомендуется, см. Инструкции) — зона 7
Фактическое количество контуров (0 = рекомендуется, см. Инструкции) — зона 7
Дополнительный прирост тепла (БТЕ / день) — Зона 7
Настройка коэффициента расхода уравновешивающего клапана (см. Инструкции) — зона 7
Точка данных кривой производительности насоса # 1 (расход в галлонах в минуту, 0.0 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 2 (расход в галлонах в минуту, 1,0 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 3 (расход в галлонах в минуту, 2,0 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 4 (расход в галлонах в минуту, 3,0 для Grundfos UP15-42F)
Точка данных кривой производительности насоса # 5 (расход в галлонах в минуту, 4.0 для Grundfos UP15-42F)
Точка данных кривой производительности насоса №6 (расход в галлонах в минуту, 5,0 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 7 (расход в галлонах в минуту, 6.0 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 8 (расход в галлонах в минуту, 7,0 для Grundfos UP15-42F)
Точка данных кривой производительности насоса # 9 (расход в галлонах в минуту, 8.0 для Grundfos UP15-42F)
Точка данных кривой производительности насоса №10 (расход в галлонах в минуту, 9,0 для Grundfos UP15-42F)
Точка данных кривой производительности насоса №11 (расход в галлонах в минуту, 10,0 для Grundfos UP15-42F)
Точка данных кривой производительности насоса №12 (расход в галлонах в минуту, 12,0 для Grundfos UP15-42F)
Точка данных кривой производительности насоса # 13 (расход в галлонах в минуту, 14.0 для Grundfos UP15-42F)
Точка данных кривой производительности насоса №14 (расход в галлонах в минуту, 16,8 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 1 (напор в футах, 14,9 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 2 (напор в футах, 14,4 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 3 (напор в футах, 13.8 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 4 (напор в футах, 13,1 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 5 (напор в футах, 12,6 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 6 (напор в футах, 11,9 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 7 (напор в футах, 11.
By alexxlab
Разное
Навигация по записям
Фото туалет в стиле прованс – Ой!
Батареи отопления для квартиры электрические – Электрический радиатор отопления как выбрать и какой лучше
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Search for:
Рубрики
Автономное
Батареи
Газ
Индивидуальное
Квартира
Отопление
Регулировка
Своими руками
Установка
Разное
2024 © Все права защищены и охраняются законом.
