Какое давление в насосной станции – Какое давление должно быть в станции водоснабжения. Подготовка насосной станции. Диагностика, устранение неисправностей после настройки и модернизация.

Содержание

Как запустить насосную станцию первый запуск и эксплуатация

Регулировка давления насосной станции

Реле давления в агрегатах с насосами считается основной частью её нормального функционирования, то каждый владелец агрегата должен знать, как осуществляется настройка:

Обеспечить работающее состояние насоса и накачать воды до отметки в три атмосферы.
Выключить аппарат.
Снять крышку, и не спеша проворачивать гайку до тех пор, пока элемент не включится. Если совершать движения по ходу стрелки часов, то можно увеличить давление воздуха, против хода – уменьшить.
Открыть кран и уменьшить показания жидкости до отметки в 1,7 Атмосфер.
Перекрыть кран.
Снять крышку реле и крутить гайку до момента срабатывания контактов.

Гидроаккумулятор агрегата с насосом содержит в себе такой элемент, как резиновая емкость, которую еще принято называть груша. Между стенками бачка и самим резервуаром должен находиться воздух. Чем больше воды будет находиться груше, тем сильнее будет сжат воздух и, соответственно, больше будет его давление. И наоборот, если падает давление, значит, объем воды в резиновой емкости уменьшился. Так каким же должно быть значение оптимального давления для подобного агрегата? В большинстве случаев производители заявляют давление в 1,5 Атмосферы. Приобретая насосную станцию, необходимо проверить уровень давления манометром.

Не забывайте и о том, что разные манометры имеют разные погрешности. Поэтому лучше всего использовать поверенный автомобильный манометр с минимальными значениями градуировки шкалы на нем.

Какое давление должно быть в расширительном баке насосной станции?

Давление в ресивере не должно быть больше верхнего предела уровня давления жидкости. Иначе ресивер перестанет выполнять свою прямую обязанность, а именно, заполняться водой и смягчать гидроудары. Рекомендуемое уровень давления для расширительного бачка – 1,7 Атмосфер.

Насос недостаточно мощный или его детали изношены.
Происходит утечка воды через соединения или имеется разрыв трубы.
Падает напряжение электрической сети.
Всасывающая труба захватывает воздух.

Почему насосная станция не набирает давление и не отключается?

Основное предназначение подобных агрегатов – подавать жидкость из различных источников с большой глубиной, создавать и поддерживать постоянные показатели давления. Однако в процессе эксплуатации аппаратов имеют место различные неполадки. Случается и так, что агрегат не может нагнать нужное давление и выключается. Причинами этого могут стать:

Работа насоса «всухую». Происходит это вследствие падения водяного столба ниже уровня забора воды.
Увеличение сопротивления трубопровода, что возникает, если длина магистрали не соответствует диаметру.

Негерметичные соединения, вследствие чего наблюдается подсос воздуха. При этой проблеме стоит проверить все соединения и в случае необходимости обеспечить каждый из них герметиком.
Забит фильтр грубой очистки. Очистив фильтр, можно пробовать подавать давление в насосную станцию.
Сбой в работе реле давления. Решить проблему поможет регулировка реле.

Найдя причину неисправности насосной станции, можно приступать к её устранению.

Почему не поднимается давление в насосной станции?

Когда манометр насосной станции показывает низкое давление, и оно не поднимается, такой процесс еще принято называть завоздушиванием. Причинами такой проблемы могут быть:

Если это не погружной насос, то причина может скрываться во всасывающей трубке, через которую может всасываться нежелательный воздух. Справиться с проблемой поможет установка датчика «сухого хода».

Подающая магистраль негерметична вовсе нет плотности на стыках. Нужно проверить все стыки и обеспечить их полной герметизацией.
Наполняясь, в насосной установке остается воздух. Тут не обойтись без его выгонки, заполняя насос сверху под давлением.

Разрыв резиновой емкости в гидроаккумуляторе, в результате чего бачок полностью заполняется водой даже там, где должен быть воздух. Именно этот элемент и регулирует постоянство давления станции. Обнаружить проблему можно, придавив штуцер закачки жидкости. Если же жидкость станет просачиваться, то проблема в резиновой емкости. Здесь лучше сразу прибегнуть к замене мембраны.
В гидроаккумуляторе не наблюдается давление воздуха. Решить проблему – это подкачать воздух в камеру, используя обычный прибор для закачивания воздуха.
Поломано реле. В случае, когда штуцер без подтеков, то проблема именно с реле. Если настройки не помогают, придется прибегнуть к замене прибора.

Конструкция и принцип действия реле давления насосной станции

Перед тем как приступить к регулировке реле давления неплохо будет ознакомиться с его конструкцией и принципом действия.

Конструктивно реле насосной станции, чаще всего, представляет собой металлическое основание к которому снизу крепится крышка мембраны (под ней находится мембрана и металлический поршень) с быстросъемной гайкой для крепления к переходнику насосной станции, а сверху — контактная группа, клеммная колодка (для подключения сети, насоса и заземления) и два пружинных регулятора разных размеров. Все это сверху накрывается пластиковой крышкой, которая крепится к винту большого регулятора и которую, в зависимости от модели, можно легко снять с помощью отвертки или гаечного ключа.

В зависимости от производителя и модели реле могут отличаться размерами, формой, расположением составляющих элементов, но большинстве своем они имеют вышеописанную конструкцию. Иногда в неё включают дополнительные элементы, например, рычаг защиты от «сухого хода» или др.

Принцип действия

Принцип действия этого реле основан на том, что под действием давления воды, которая подается от насоса, мембрана давит на поршень, который приводит в движение контактную группу, смонтированную на металлической платформе, имеющей два шарнира. зависимости от её положения, контакты к которым подключены напряжение 220V и насос, могут быть замкнуты или разомкнуты, соответственно насос будет включаться или выключаться. Пружина большого регулятора действует на платформу контактной группы, уравновешивая давление поршня. Как только давление ослабевает, под действием пружины платформа опускается и контакты замыкаются (насос включается).

Пружина малого регулятора также действует против давления воды, но она расположена дальше от шарнира платформы и вступает в работу не сразу, а когда платформа с контактами поднимется на определенную высоту.

За срабатывание электрической части реле (замыкание и размыкание контактов) отвечает небольшой шарнир с пружиной. Конструктивно устроено так, что платформа и это шарнир не могут быть в одной плоскости. Как только она поднимается выше шарнира, контакты скачком опускаются вниз, а как только она опускается ниже его плоскости – они тут же перещелкиваются вверх. Плоскость этого шарнира находится немного выше основания пружины малого регулятора, что позволяет платформе подниматься до этого уровня без размыкания контактов, а как только она его достигнет – под действием пружин обеих регуляторов контакты размыкаются и насос выключается.

Таким образом, большой пружинный регулятор отвечает за момент включения насоса или так называемое «нижнее» давление (P), а меньший – за разность давлений включения и выключения (∆P).

При сжимании пружины большого регулятора (закручивании гайки по часовой стрелке) , она с большей силой действует на платформу контактной группы и «нижнее» давление возрастает. Если при этом не изменять степень сжатия пружины малого регулятора, то также возрастет и «верхнее» давление (отключения), ровно на такую же величину ( так как ∆P будет в этом случае неизменным).

При сжимании пружины меньшего регулятора, будет увеличиваться «верхнее» давление при неизменном «нижнем», то есть будет увеличиваться ∆P. При ослаблении пружин, соответственно, вышеуказанные показатели будут уменьшаться. На этом и основана регулировка реле давления насосной станции.

Давление в гидроаккумуляторе

Понимание того, как устроен гидроаккумулятор, поможет лучше справиться с самостоятельной настройкой управляющего оборудования.

Различают два типа гидробаков: с резиновой вставкой, напоминающей грущу, или с резиновой же мембраной. Этот элемент делит емкость на две не сообщающиеся части, в одной из которых находится вода, а в другой – воздух.

Внутри гидробака находится резиновая грушевидная вставка или резиновая мембрана. Давление в гидробаке можно регулировать, подкачивая или стравливая воздух

В любом случае, работают они примерно одинаково. В бак поступает вода, а резиновая вставка давит на нее, чтобы обеспечить перемещение воды по водопроводной системе.

Поэтому в гидробаке всегда присутствует определенное давление, которое заметно изменяется в зависимости от количества воды и воздуха в баке.

Чтобы перед настройкой реле измерить давление воздуха в гидробаке, следует подключить манометр к ниппельному соединению, предусмотренному на корпусе устройства

На корпусе бака обычно имеется автомобильный ниппель. Через него можно закачать в гидробак воздух или стравить его, чтобы отрегулировать рабочее давление внутри емкости.

При выполнении подключения реле давления к насосу рекомендуется измерить текущее давление в гидробаке. Производитель по умолчанию выставляет показатель в 1,5 бар. Но на практике часть воздуха обычно уходит, и давление в емкости будет ниже.

Чтобы измерить давление в гидроаккумуляторе, используют обычный автомобильный манометр. Рекомендуется выбрать модель со шкалой, на которой проставлен самый малый шаг градации. Такой прибор позволит провести более точные измерения. Не имеет смысла замерять давление, если нет возможности учесть одну десятую часть бара.

В этом отношении имеет смысл проверить и тот манометр, которым укомплектована насосная станция промышленного производства.

Нередко изготовители экономят и устанавливают недорогие модели. Точность измерений с помощью такого прибора может вызывать сомнения. Его лучше заменить на более надежное и точное устройство.

Выбирая манометр для насосной станции или насоса с гидробаком, стоит обратить внимание на механические модели с точной шкалой градации

Механические автомобильные манометры выглядят не слишком презентабельно, однако, судя по отзывам, они значительно лучше новомодных электронных устройств. Если все же выбор сделан в пользу электронного манометра, не следует экономить. Лучше взять устройство, выпущенное надежным производителем, чем дешевую пластиковую поделку, которая точных данных не дает и может в любой момент сломаться.

Еще один важный момент – электронный манометр требует электропитания, за этим придется следить. Проверяют давление в гидробаке очень просто.

Манометр присоединяют к ниппелю и замеряют показания. Нормальным считается давление в пределах от одной до полутора атмосфер. Если давление в гидробаке слишком высокое, запас воды в нем будет меньше, но напор при этом будет просто отличным.

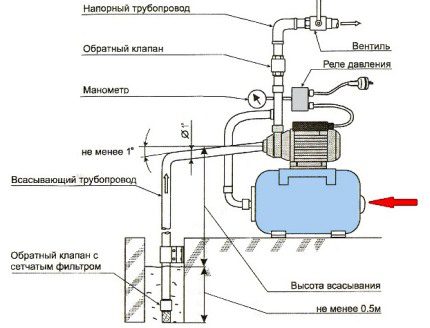

На этой схеме наглядно показан порядок подключения реле давления и манометра к погружному насосу и гидробаку, чтобы автоматизировать работу насосного оборудования

Следует помнить, что слишком высокое давление в системе может быть опасным. В этом случае все компоненты водопровода постоянно работают под повышенной нагрузкой, а это приводит к быстрому износу оборудования. Кроме того, чтобы поддерживать повышенное давление в системе приходится чаще подкачивать в бак воду, а значит и чаще включать насос.

Это также не слишком полезно, поскольку вероятность поломок увеличивается. При настройке системы нужна определенная уравновешенность. Например, если давление в гидроаккумуляторе слишком высокое или чрезмерно низкое, это может привести к повреждению резиновой прокладки.

Дополнение реле давления пятиходовым штуцером и манометром переводит устройство в разряд блоков автоматики Накидная гайка значительно облегчает подключение прибора в труднодоступных местах В конструкции использован пятиходовый штуцер, который подключается к реле и имеет еще 3 выхода с резьбой

Особенности устройства и принцип работы

Многочисленные разновидности реле давления, которое комплектуется практически со всеми насосными станциями, устроены примерно одинаково.

Внутри пластикового корпуса находится металлическое основание, на котором закреплены остальные элементы:

мембрана;
поршень;
металлическая платформа;
узел электрических контактов.

Сверху под пластиковой крышкой расположены две пружины – большая и малая. Когда мембрана испытывает давление, она толкает поршень.

Он, в свою очередь, поднимает платформу, которая воздействует на большую пружину, сжимая ее. Большая пружина сопротивляется этому давлению, ограничивая движение поршня.

Небольшого расстояния, которое разделяет большую и малую регулировочную пружины, достаточно для того, чтобы регулировать работу целого комплекса приборов. Платформа под давлением от мембраны постепенно поднимается до тех пор, пока ее край не дойдет до малой пружины. Давление на платформу в этот момент увеличивается, в результате ее положение изменяется.

Функциональное назначение реле давления заключается в автоматизации процессов включения/выключения электронасоса

Представляет собой двухконтактный прибор коммутации электрических цепей, реагирующий на падение и повышение давления в контуре водоснабжения

При использовании реле давления, дополненного манометром и пятиходовым штуцером, устройство приобретает значения автоматического комплекта

Реле давления включают в схему водоснабжения только с гидроаккумулятором, конструкция которого позволяет точно фиксировать моменты изменения давления в системе

В заводском исполнении реле давления рассчитано на среднестатистические значения давления в водоснабжающих системах. При необходимости внести изменения в настройки его разбирают

Для выполнения бесплатного ремонта, гарантированного обязательствами изготовителя, необходимо соблюдать перечисленные в инструкции потребительские правила и корректно эксплуатировать прибор

Регулировка прибора заключается в изменении уровня верхнего или нижнего предела давления, установленного при выполнении заводской настройки

Для увеличения предела давления установленные на пружины гайки аккуратно подкручиваются по часовой стрелке, для уменьшения — наоборот

Это вызывает переключение контактов, что изменяет режим работы насоса, и он выключается. Для переключения контактов имеется специальный шарнир с пружинкой.

Когда платформа преодолевает уровень, на котором находится этот шарнир, электрические контакты изменяют положение, размыкая цепь электропитания. В этот момент происходит отключение насоса. После чего вода перестает поступать и давление, оказываемое на мембрану, снижается по мере расходования воды из гидроаккумулятора.

Соответственно, платформа плавно опускается. Когда ее положение оказывается ниже, чем пружинный шарнир электрических контактов, они поднимаются, снова включая электропитание.

Реле давления – это небольшое устройство, которое позволяет включать и выключать насос в зависимости от наличия или отсутствия воды в гидроаакумуляторе

Насос закачивает воду в гидробак, мембрана реле давит на платформу, она поднимается, достигает большой пружины и т.д. Цикл возобновляется и производится в автоматическом режиме.

С помощью большой пружины задается показатель давления, при котором насосный агрегат необходимо включить, а малая определяет не “потолок” допустимого давления в системе, как можно подумать, а разницу между этими двумя показателями. Это важный момент, который пригодится при изучении порядка действий при собственного насоса.

Несколько советов и рекомендаций

Для нормального функционирования насосной станции рекомендуется замерять показатели давления воздуха в гидроаакумуляторе каждые три месяца. Эта мера поможет поддерживать стабильные настройки в работе оборудования. Резкое изменение показателей может свидетельствовать о каких-то поломках, которые необходимо устранить.

Чтобы оперативно контролировать состояние системы, имеет смысл просто время от времени фиксировать показания водяного манометра при включении и отключении насоса. Если они соответствуют цифрам, установленным при настройке оборудования, можно считать работу системы нормальной.

Заметная разница свидетельствует о том, что нужно проконтролировать давление воздуха в гидробаке и, возможно, перенастроить реле давления. Иногда просто нужно подкачать немного воздуха в гидроаккумулятор, и показатели придут в норму.

Точность показателей манометра имеет определенную погрешность. Отчасти это может быть вызвано трением его подвижных частей во время измерений. Чтобы улучшить процесс показаний, рекомендуется перед началом измерений дополнительно смазать манометр.

Реле давления, как и прочие механизмы, имеет свойство со временем изнашиваться. Изначально следует выбрать прочное изделие. Важный фактор длительной работы реле давления – правильные настройки. не следует использовать этот прибор на максимально допустимых значениях верхнего давления.

Если в работе реле давления появились проблемы и неточности, возможно, его необходимо разобрать и очистить от загрязнений

Следует оставить небольшой запас, тогда элементы устройства будут изнашиваться не так быстро. Если же необходимо выставить верхнее давление в системе на достаточно высоком уровне, например, в пять атмосфер, лучше приобрести реле с предельно допустимым значением работы в шесть атмосфер. Найти такую модель сложнее, но это вполне возможно.

К серьезным поломкам реле давления может привести наличие загрязнений в . Это характерная ситуация для старых водопроводов, выполненных из металлических конструкций.

Перед установкой насосной станции водопровод рекомендуется тщательно прочистить. Не помешает и полная замена металлических труб на пластиковые конструкции, если имеется такая возможность.

При настройке реле к регулировочным пружинам следует относиться исключительно бережно. Если они будут сжаты слишком сильно, т.е. перекручены в процессе настройки, при работе устройства очень скоро станут наблюдаться погрешности. Поломка реле в ближайшем будущем почти гарантирована.

Если во время проверки работы насосной станции наблюдается постепенный рост давления выключения, это может свидетельствовать о том, что устройство засорилось. Не нужно сразу же его менять.

Нужно открутить четыре крепежных болта на корпусе реле давления, снять мембранный узел и тщательно промыть внутреннюю часть реле, где это возможно, а также все небольшие отверстия.

Иногда достаточно просто снять реле и почистить его отверстия снаружи без разборки. Не помешает также провести очистку всей насосной станции. Если же вода вдруг начинает течь прямо из корпуса реле, значит, частички загрязнений пробили мембрану. В этом случае придется устройство полностью заменить.

Работа оборудования под управлением реле

Наличие реле обеспечивает постоянные показатели давления в системе и создаёт необходимый для работы станции напор воды.

Управление насоса осуществляется автоматически.

Поэтому, правильная регулировка электромагнитного клапана для воды своими руками (прочитайте здесь) на минимальное и максимальное значение давления позволяет обеспечивать периодическое выключение и включение системы.

Управляемая реле насосная станция работает по следующему принципу:

закачивание воды в бак при помощи насоса;
увеличение давления, отражающееся на манометре;
срабатывание реле при давлении, достигшем выставленного предельного уровня;
отключение насоса.

Уменьшение количества воды в баке-накопителе сопровождается снижение давления.

После того, как давление в системе достигнет нижнего уровня, насосное оборудование вновь включается, и цикл работы повторяется.

Параметры функционирования реле:

на этапе включения в условиях нижнего уровня давления, происходит замыкание контактов на реле, что вызывает поступление воды в бак;
на этапе выключения в условиях верхнего давления, происходит размыкание контактов на реле, сопровождающееся выключением насоса.

Разность между показателями включения и выключения носит называние «диапазон давления».

Советы

Чтобы вода в вашей системе всегда радовала своим напором, стоит прислушаться к советам, которые касаются настройки реле давления

Особенно важно учитывать некоторые моменты, на которые многие даже не обращают внимания.

Не следует выставлять максимальное значение давления (более 5 атмосфер). А также не следует гайки, которыми осуществляется регулировка давления, закручивать до упора. Иначе реле, вообще, не будет работать.

В ходе эксплуатации насосной станции нужно смотреть за наличием и давлением воздуха в корпусе гидробака. Отдельные неполадки можно определить на слух. Например, если в емкости гидроаккумулятора сниженное давление воздуха, то будет заметно чрезмерно частое включение насоса. Причем автоматика будет включать его практически сразу при открытии крана и выключать при закрытии. В данном случае, когда кран открыт, стрелка манометра будет достигать нижнего значения.

Чтобы мембрана или груша работала как можно дольше, давление воздуха следует установить на 10 процентов ниже, чем значение давления на включение при регулировании реле.

Если при регулировании верхнего значения не происходит выключения насоса, а манометр показывает какую-то одну и ту же цифру, то это свидетельствует о малой мощности насоса. Ее просто не хватает, чтобы закачивать воду в установленных пределах.

Ремонтировать реле можно, но это не всегда уместно. Лучше приобрести новое исправное реле, так как оно защищает грушу от повреждений, а насос – от чрезмерной перегрузки. Реле нуждается в постоянном обслуживании, например, можно смазывать внутренние детали, которые трутся. Это позволит снизить сопротивление, и реле будет срабатывать более точно.

Достижение оптимального режима работы насосной станции важно, и он во многом зависит от правильно подобранного давления в гидробаке и правильной настройки реле.

Проверять давление лучше всего автомобильным насосом, в котором менее градуированная шкала. Это позволит обеспечить более точные измерения. В некоторых моделях насосных станций имеются пластиковые манометры, но они не отличаются надежностью и точными показателями. Что касается электронных манометров, то их показания зачастую зависят от окружающей температуры и уровня заряда батареи. Именно поэтому специалисты советуют остановить выбор на обычном механическом манометре в металлическом корпусе.

Некоторые виды ремонтных работ

Некоторые действия по ремонту насосной станции своими руками интуитивно понятны. Например, почистить обратный клапан или фильтр не составит труда, но вот заменить мембрану или грушу в гидроаккумуляторе может быть без подготовки сложно.

Замена «груши» гидроаккумулятора

Первый признак того, что мембрана повредилась — частые и кратковременные включения насосной станции, причем вода подается рывками: то сильный напор, то слабый. Чтобы убедиться в том, что дело в мембране, снимите заглушку на ниппеле. Если из него выходит не воздух, а вода, значит мембрана порвалась.

Устройство мембранного бака пригодится при замене груши

Чтобы начать ремонт , отключите систему от электропитания, сбросьте давление — откройте краны и подождите, пока стечет вода. После этого его можно отключать.

Далее порядок действий такой:

Ослабляем крепление фланца в нижней части бака. Дожидаемся, пока стечет вода.
Откручиваем все болты, снимаем фланец.
Если бак от 100 литров и больше, в верхней части бака откручиваем гайку держателя мембраны.
Вынимаем мембрану через отверстие в нижней части емкости.
Бак промываем — в нем обычно много осадка ржавого цвета.
Новая мембрана должны быть точно такой же как поврежденная. Вставляем в нее штуцер, которым верхняя часть крепится к корпусу (закручиваем).
Устанавливаем мембрану в бак гидроаккумулятора.
Если есть, устанавливаем гайку держателя мембраны в верхней части. При большом размере бака рукой вы не достанете. Можно привязать держатель к веревке и так установить деталь на место, навернув гайку.
Горловину натягиваем и прижимаем фланцем, устанавливаем болты, последовательно подкручивая их на несколько оборотов.
Подключаем в систему и проверяем работу.

Замена мембраны насосной станции закончена. Дело несложное, но нюансы знать надо.

Сфера использования устройства

Редуктор давления одновременно выполняет несколько функций. Прежде всего, он используется для защиты сантехнических приборов от высокого давления. Так, большинство сантехники и бытовых приборов рассчитано на работу, когда давление воды в трубопроводе не превышает 3 Атм. Если этот показатель несколько выше, то система водоснабжения испытывает серьезную нагрузку. Впоследствии страдают клапаны, соединения и другие элементы системы и сантехнических приборов

Также редуктор используется для борьбы с гидравлическим ударом, который может возникнуть как на промышленных предприятиях, так и в жилых домах. В результате резкого скачка давления воды в водопроводе возникает гидравлический удар, который способен повредить конструктивные элементы системы. Известны случаи, когда такой резкий скачок привел к разрыву бойлера. Поэтому специалисты рекомендуют устанавливать редуктор, так как он позволит предотвратить возникновение таких проблем

Очень важно учесть установку в системе .

Критерии выбора

При выборе регулятора обязательно обращайте внимание не только на конструктивное исполнение прибора и его технические характеристики, но и на материал, из которого он сделан. . Конструктивные особенности

Конструктивные особенности

Современные РДВ в зависимости от конструкции делятся на поршневые и мембранные. Несмотря на то, что поршень практически не изнашивается, редукторы первого типа менее надёжны. Связано это как с чувствительностью к чистоте воды (поршень может заклинить от частичек грязи или песка), так и с возможностью коррозии элементов конструкции.

РДВ мембранного типа неприхотливы в обслуживании, так как диафрагма делит их рабочее пространство на две камеры. Одна из них полностью герметизирована от контакта с водой. Как вы, наверное, уже догадались, именно в этой половине и установлено большинство деталей редуктора. При соблюдении правил эксплуатации, работа устройства не требует вмешательства, поэтому единственным недостатком можно считать необходимость регулярного контроля целостности мембраны.

Технические параметры

Бытовые редукторы, выпускаемые промышленностью, рассчитаны на разное входное и выходное давление. Например, устройство, позволяющее подключение к магистрали, рассчитанной на 15 бар, может обеспечить выходные параметры в пределах 1–4 бар. Чтобы не путаться в терминах, часто величину в 1 бар принимают равной 1 атмосфере, хоть на самом деле 1 бар = 0.987 атм. Давление на выходе бытовых регуляторов составляет от 0.5 до 4 атм или от 1 до 6 атм. Чтобы определить, какой прибор вам нужен, посмотрите требования к подключению оборудования, установленного в доме. Чаще всего производитель указывает их в техническом паспорте или специальной табличке, установленной на задней панели.

Вторым важным параметром при выборе считается рабочая температура РДВ. Устройства, рассчитанные на температурный режим 0–40 ºС, можно использовать только при использовании в системах с холодной водой. Если вам нужен прибор на «горячий» водопровод, выбирайте прибор, работающий в диапазоне до 130 ºС.

Материал и качество изготовления

Как и другая водопроводная арматура, регуляторы давления должны изготавливаться из прочных металлов и сплавов – стали, латуни, бронзы и т. д. Кроме того, сплавы, включающие железо, должны иметь в составе лигатуры с антикорродирующими свойствами. На практике в торговых сетях можно найти как очень достойные изделия, отличающиеся высоким качеством изготовления, так и откровенный хлам. «Отделить зерно от плевел» несложно благодаря двум критериям – цене и массе. Во-первых, хорошая вещь не может стоить дёшево, а во-вторых, возьмите в руки сравниваемые изделия и выберите тот, вес которого отличается в большую сторону. Кроме того, обязательно обращайте внимание на качество литья. Помните о том, что хороший производитель никогда не выпустит за территорию своих цехов изделие с раковинами или облоем на стенках.

Проблемы и решения

Почему насосная станция Джилекс не держит давление в гидроаккумуляторе?

Вот список возможных причин неисправности, типичный для устройств всех производителей:

Отсутствие, загрязнение, неправильный монтаж или неисправность обратного клапана на всасывающем патрубке или на вводе водоснабжения. Стрелка на корпусе клапана должна указывать в сторону насоса, а сам он должен пропускать воду только в одном направлении;

Отсутствие воздуха с избыточным давлением в воздушном отсеке мембранного бака. Чтобы убедиться в отсутствии или наличии этой неисправности, нажмите на шток ниппеля. Если оттуда не поступает ни воздух, ни вода — гидроаккумулятор нужно просто-напросто накачать;

Разрыв мембраны гидроаккумулятора. В этом случае из ниппеля при нажатии на его шток начинает капать вода. Мембрана меняется на новую после отключения воды и вскрытия бака ресивера;

Мощности насоса не хватает для создания напора, соответствующего настройкам автоматического реле. Признак наличия этой проблемы — непрерывная, без отключений, работа насоса. Проблема устраняется путем регулировки реле;
Утечки воды (прежде всего течи напроток сливных бачков в туалетах). При утечках насос периодически включается в отсутствие разбора воды через смесители. Проблема устраняется регулировкой, ремонтом или заменой заливных или сливных клапанов в бачках.

Почему в систему водоснабжения с насосной станцией попадает воздух?

Вероятная причина — негерметичность всасывающей трубы (разрыв или неплотное соединение с всасывающим патрубком насоса или обратным клапаном). Проблема устраняется герметизацией соединений или заменой трубы.

Проверка автоматики

После запуска насосной станции нужно проверить, правильно ли работает автоматика. Если вы приобрели реле давления с заводскими настройками, то оно должно отключить насосное оборудование при достижении верхнего порога давления в системе, установленного на реле. После открывания крана и вытекания вод из гидробака реле давления должно снова запустить насос, когда показатель давления в системе понизится до установленного минимума. При необходимости заводские настройки можно изменить, настроив реле на нужное вам давление включения и выключения. Это делается так:

Отключаем насосное оборудование и сливаем воду из гидробака, открутив нижний кран в системе. Открываем крышку на реле давления при помощи отвертки или гаечного ключа.
Запускаем насосное оборудование, которое начнёт закачивать воду в гидробак.
Засекаем и записываем показания манометра в момент отключения насоса. Это будет верхнее давление.
Теперь открываем самый удалённый от насоса кран или тот кран, который находится на самой верхней отметке. По мере вытекания из него воды давление понизится, и насос снова запуститься. Нужно зафиксировать и записать показания манометра в момент запуска насоса. Это будет нижнее давление. Находим их разницу.
Во время тестирования необходимо обратить внимание на напор воды, текущей из самого дальнего или высшего крана в системе. Если он вас не устраивает, то давление нужно повысить. Чтобы это сделать правильно, насос нужно отключить и туже закрутить гайку на большой пружине в реле. Для уменьшения напора, наоборот, ослабляем эту гайку.
Теперь настроим разность давлений. Вы уже нашли её, отняв записанные показания манометра. Если это число равно 1,4 бар, то ничего настраивать не надо. Если найденное значение ниже, то это может привести к более частому запуску насоса и неравномерному напору, что вызовет преждевременный износ оборудования. Если значение выше, то режим работы станции будет более щадящим, но станет заметна разница между максимальным и минимальным напором. Для настройки этого параметра нужно подтянуть или ослабить гайку на малой пружине в реле. Для увеличения разности давлений гайку затягивают сильнее, а для уменьшения – ослабляют.
Когда вы отрегулировали давление, нужно снова проверить работу системы, повторив предыдущие действия. При необходимости регулировку можно повторить.

Если ваше реле давления вообще без настроек, то есть все пружины полностью ослаблены, то регулировку делают так:

Запускаем насос и нагнетаем давление в трубопроводе настолько, чтобы напор воды из самого дальнего или высшего в системе крана был удовлетворительным. Засекаем показания манометра и отключаем насос. Допустим, что прибор показал в этот момент давление равное 1,3 бар.
Отключаем питание станции и открываем крышку на реле давления. Начинаем подтягивать гайку на большой пружине. Когда раздастся щелчок замыкания контактов, вращение прекращаем.
Ставим на место крышку и включаем насос. Доводим давление в системе до 2,7 бар. Это значение мы получили, сложив наш показатель 1,3 бар с рекомендуемой разницей значений равной 1,4 бар.
Отключаем насос от сети, снимаем крышку и подтягиваем гайку на меньшей пружине. Когда контакты разомкнуться, вы услышите щелчок. В этот момент вращение нужно прекратить.
После наших настроек реле давления будет производить запуск насосного оборудования, когда давление в системе понизится до 1,3 бар, и отключать насос, когда давление повысится до 2,7 бар. Теперь все настройки выполнены. Крышку реле устанавливаем на место, а насосный агрегат подключаем к сети электропитания.

Facebook

Twitter

Вконтакте

Одноклассники

Какое давление должно быть в станции водоснабжения. Подготовка насосной станции. Диагностика, устранение неисправностей после настройки и модернизация.

Работа насосного оборудования в системе автономного водоснабжения регулируется специальной автоматикой. Одной из основных деталей, контролирующих параметры сети, является реле давления. Это устройство имеет заводские настройки, определяющие низший и высший предел, при котором включается насос. При необходимости изменить показатели выполняется регулировка реле давления насосной станции. Такая операция не требует привлечения специалистов, зная правила настройки, ее можно осуществить самостоятельно.

Сеть водоснабжения с реле

Как устроено реле давления

Независимо от производителя реле давления воды в системе водоснабжения представляет собой компактный блок с двумя пружинами и электрическими контактами. Гидравлическая часть устройства – это мембрана с поршнем и двумя пружинами разного размера. Электрическая часть – контактная группа, размыкающая/замыкающая сеть для включения/выключения насоса. Все конструктивные детали, включая клеммную колодку, крепятся к металлическому основанию. Устройство имеет несколько групп клемм:

для подключения напряжения 220В;
для заземления;
клеммы на насос.

С тыльной стороны располагается гайка подключения к штуцеру. Сверху прибор накрывается пластиковой крышкой, фиксирующейся к винту большей пружины. Изделия различных заводов могут оснащаться дополнительными элементами, обладать характерной формой и расположением узлов, но все они имеют схожую конструкцию. Датчик может быть механическим и электронным. Механические устройства более популярны благодаря низкой стоимости.

Конструкция реле

Внимание. Для снятия с прибора пластиковой крышки требуется отвертка или гаечный ключ.

Принцип функционирования реле

Устройство реле давления насосной станции не требует вмешательства человека в процесс включения и отключения насоса. Принцип его работы основан на изменении степени воздействия на поршень, отвечающий за смыкание контактов. Большая пружина, посаженная на шток с гайкой регулировки, оказывает противодействие движению мембраны и поршня. Когда давление в системе снижается вследствие разбора воды, контактная платформа опускается и замыкает контакты. Насос включается и начинает качать жидкость.

Механический контроллер давления

Поступление воды в гидроаккумулятор приводит к возрастанию давления воздуха на мембрану устройства. Поршень, преодолевая действие пружины, начинает смещать контактную платформу. Этот процесс вызывает размыкание электрических контактов. Отключение тока происходит не сразу, а при отведении платформы на расстояние, определенное настройкой малой пружины. Этот регулятор отвечает за разницу давления. После полного размыкания контактов агрегат прекращает работу по перекачиванию воды.

Информация. Для регулировки нижнего уровня давления (включение) используется большая пружина, для выставления верхнего предела (выключения) – маленькая пружина.

Подготовка насосной станции

При организации индивидуального водоснабжения устанавливается специальное оборудование — насосная станция. Она состоит из двух частей:

погружной (поверхностный) насос;
гидроаккумулятор.

Настройка правильного давления в насосной станции. МЫ ПОМОЖЕМ ВАМ butnet|RU

Реле давления — элемент который управляет работой насосной станции AQUAJET или AQUAJETINOX и который делает возможной её работу в автоматическом режиме. Реле давления имеет несколько характеристик:

Давления включения (Pвкл) — это то давление (бар) при котором происходит включение насосной станции путем замыкания контактов в реле давления. Иногда давление включения еще называют «нижним» давлением.

Давление выключения (Pвыкл) — это давление (бар) при котором происходит выключение насосной станции путем размыкания контактов в реле давления. Иногда давление выключения еще называют «верхним» давлением.

Перепад давления (ΔP) — абсолютная разница между давлением выключения и давлением включения (бар).

Максимальное давление выключения — это то максимальное давление (бар) при котором возможно отключение насосной станции.

Любое реле давления имеет заводские установки и, как правило, они следующие:
Давление включения: 1.5 — 1.8 бар
Давление выключения: 2.5 — 3 бар
Максимальное давления выключения: 5 бар

Итак, как все это работает:
Допустим, насосная станция подключена (об этом в статье «Подготовка насосной станции DAB к работе»), и вся система заполнена водой. После открытия любого крана (душ, мойка и т.п.), и начала водоразбора, давление в системе начнет плавно (благодаря мембранному гидробаку) падать, что легко отследить по манометру. Все это время вода поступает потребителю из гидробака. При достижении «нижнего» давления включения (его можно также отследить по манометру в момент включения насоса) контакты внутри реле давления замкнутся и насос запустится. Все остальное время водоразбора насос продолжает работать, подавая воду напрямую потребителю. После завершения водоразбора (все краны закрыты), насос все еще продолжает работать, только теперь вода подается не потребителю, а закачивается в гидробак (т.к больше ей некуда деться) и давление плавно возрастает. При достижении давления выключения (можно легко отследить по манометру в момент остановки насоса) контакты внутри реле давления размыкаются и насос останавливается. При следующем водоразборе цикл повторяется. Все довольно просто.

Но что делать если заводские установки реле давления не очень комфортны? Например, на верхних этажах давление падает очень заметно, или система очистки воды требует на входе не менее 2.5 бар, в то время как насос включается только при 1.5 — 1.8 бар.

Настроить реле давление можно и самостоятельно:
Записываем по манометру давление включения и выключения при работающем насосе. Отключаем питание от насоса и снимаем верхнюю крышку реле давления (как правило, отвернув один винт). Вы увидите два винта, один более большой, находится в верхней части реле, а второй, немного меньшего размера, находится под ним. Верхний винт отвечает за давление выключения и как правило рядом с ним находится буква «P» и стрелка со знаками «+» и «-» . Затем вращаем винт в нужном направлении (если давление выключения необходимо поднять то вращаем по направлению знака «+», если опустить то в направлении знака «-«). Сколько вращать? Сделайте оборот (пол оборота, полтора — сколько хотите). После этого запускаем насос и смотрим, при каком давлении он выключится теперь. Запоминаем, выключаем питание насоса, и вращаем винт дальше, опять запускаем насос и записываем новое значение, таким образом приближаясь к нужному значению.

Нижний винт отвечает за разницу между давлением выключения и давлением включения. Как правило рядом написано «ΔP» и находится стрелка со знаками «+» и «-«. Настройка разницы давлений аналогична настройке давления выключения. Остается только один вопрос, какой она должна быть? Разница между давлением включения и выключения обычно составляет 1.0 — 1.5 бар. Причем чем выше давление выключения, тем большей может быть эта разница. Например, при заводских установках Pвкл = 1.6 бар, Pвыкл = 2.6 бар разница составляет 1 бар, это как раз стандартное значение. Если мы хотим изменить заводские установки и поднять Рвыкл до 4 бар, то разницу можно сделать в 1.5 бар, т.е. Pвкл нужно установить на уровне 2.5 бар. Надо понимать, что чем больше эта разница, тем выше перепад давления в системе, что не всегда комфортно. Но в то же время, реже будет включаться насос, и больше воды поступит из гидробака до момента включения насоса.

Это справедливо только в том случае, когда насос может обеспечить требуемое давление (смотрите характеристику насоса). Т.е. если насос может выдать по паспорту только 3.5 бар (с учетом всех видов потерь), то настройка реле давления на выключение 4 бар ничего не даст. Насос просто не сможет обеспечить требуемое давление и в данном случае будет работать не останавливаясь. И если нужно все-таки именно 4 бар, то придется менять насос на более мощный.

И последнее, каким же все-таки должно быть давление воздуха в воздушной полости гидробака?
Очень многие не задумываются, или же просто не знают, что нужно следить еще и за этим. К сожалению да, нужно, от этого напрямую зависит срок службы мембраны гидробака, а в конечном счете, и насоса.

Итак, что делаем:
Замеряем давление воздуха в воздушной полости гидробака. Делаем это только на отключенном от системы гидробаке! — отключаем питание насоса, открываем любой кран за насосом и ждем пока вода выйдет из гидробака. Либо замеряем на установке еще не подключенной к системе водоснабжения. Для этого снимаем декоративный колпачок с воздушного ниппеля гидробака и подсоединяем к нему обычный автомобильный манометр (для проверки давления в шинах автомобиля). Запоминаем это давление. (Как правило на небольших гидробаках, емкостью до 50 литров, это давление будет равно 1.5 бар). Теперь самое главное правило: давление воздуха в гидробаке должно быть меньше, чем давление включения насоса примерно на 10%! Т.е. если давление включения насоса составляет 1.6 бар, то давление воздуха должно составлять 1.4 — 1.5 бар. В большинстве случаев, это и есть те заводские установки о которых говорилось выше. Т.е. покупая готовую насосную станцию, Вы уже имеете полностью настроенную систему. Но как только вы внесли изменения в заводские установки реле давления, необходимо всегда изменять и давление воздуха в гидробаке. Например, если вы установили Pвкл = 2.5 бар, Pвыкл = 3.5 бар, то необходимо и давление воздуха поднять до значения в 2.2 — 2.3 бар.

Кстати, даже если Вы ничего не меняли в заводских настройках, за давлением воздуха необходимо регулярно следить, или, хотя бы, контролировать его раз в год в начале дачного сезона. Важно чтобы это давление было постоянным, если же оно немного снизилось за зиму, его всегда можно поднять обычным автомобильным насосом до требуемого уровня.

Все эти несложные операции не займут много времени, достаточно уделить им внимание один раз в год, тем более, что все окупится долгой и бесперебойной работой всей системы водоснабжения в целом.

Какое давление должно быть в гидроаккумуляторе насосной станции в норме

Содержание статьи:

Гидроаккумулятор в системе водоснабжения предназначен для поддержания стабильного давления. Он представляет собой герметичную емкость с эластичной мембраной. Вместе с гидроаккумулятором устанавливают датчик давления (реле), который будет автоматически контролировать работу насоса.

Почему важно подобрать давление правильно

Работа водопроводной сети и ресурс бака зависят от ряда параметров:

Грамотный выбор минимально и максимального допустимого давления воздуха, при котором происходит автоматическое включение насоса.
Правильная установка уровня давления в устройстве.

Внутри бака присутствует две среды — воздух и вода, которая заполняет мембрану. Включение насоса приводит к запуску воды и увеличению давления. Воздух выталкивает жидкость из мембраны в трубы. После достижения оптимального показателя гидравлический аккумулятор отключается. Из-за уменьшения количества воды давление снова падает и происходит повторный запуск насоса. Гидроаккумулятор контролирует поток воздуха в системе, тем самым создавая оптимальные условия для функционирования насоса.

Прибор предотвращает повторный кратковременный запуск насоса. Это позволяет поддерживать оптимальное давление в системе. При отсутствии гидравлического аккумулятора перегревается двигатель насоса, что приводит к его поломке. При правильно заданных параметрах и настройке устройства исключается риск перепадов давления.

Как рассчитать давление

Значение давления воздуха в гидравлическом аккумуляторе устанавливает производитель. При установке агрегата можно самостоятельно рассчитать оптимальный параметр. При этом нужно ориентироваться на высоту подъема воды. Этот показатель исчисляется в метрах.

Существует формула для расчета показателя в гидроаккумуляторе:

Ратм. = (максимальная высота + 6) / 10,

где Ратм. – это минимально допустимое значение давления воздуха, а максимальная высота — наивысшая точка водозабора, измеряемая в метрах.

Если показатель будет меньше рассчитанного, то жидкость поднимется в верхнюю часть водопроводной системы. Обычно заводские настройки для систем, используемых в бытовых условиях, составляют 1-1,5 атмосферы. Этот показатель не зависит от емкости бака. Показатель может измениться из-за характеристики мембраны, которые указаны в паспорте.

При использовании гидробака с насосом показатель должен соответствовать нижнему пределу запуска насоса. Пределы включения и выключения насоса нужно отрегулировать с помощью настроек реле. Важно следить за тем, чтобы емкость была наполнено хотя бы на треть. Это предотвратит преждевременный износ агрегата.

При самостоятельной проверке и регулировании показателей необходимо придерживаться рекомендаций, обозначенных производителем в паспорте приборе. Главное правило — давление в баке должно быть ниже аналогичного показателя насоса в рабочем режиме. Разница может составлять 10-12%.

Низкий напор препятствует износу системы, но ограничивает использование приборов. Падение давления ниже 1 бар приводит к растягиванию мембраны. Избыточное давление повышает нагрузку на трубу и элементы системы, что приводит к их повреждению.

Как и чем его отрегулировать, как часто проверять

Сильные перепады давления в гидроаккумуляторе значительно уменьшают срок службы мембраны. Воздух постепенно переходит в ниппель, что приводит к растягиванию мембраны. Из-за этого она может лопнуть. Чтобы агрегат не вышел из строя раньше времени, нужно периодически делать замеры давления с помощью манометра.

В паспорте гидроаккумулятора указана частота проверок. Стандартный показатель — 2 раза в год. Перед проверкой параметра нужно слить воду из бака и отключить насос от электропитания. Проводить контроль нужно перед подключением агрегата в систему.

Процедура проверки состоит из ряда этапов:

Проверка начального давления. Нужно отключить устройство от системы и слить жидкостью. Далее нужно подключить манометр к ниппелю и измерить давление. Оно должно соответствовать показателю, который указан в паспорте агрегата. Если параметр не соответствует норме, необходимо подкачать воздух компрессором.
Проверка значений в рабочем и отключенном состоянии. Нужно включить подачу воды и снять показатель в момент запуска насоса. После закрытия крана необходимо измерить показатель в отключенном режиме.

Основные правила регулировки:

Включить кран, чтобы запустить систему и наполнить бак водой. После этого давление начнет снижаться до тех пор, пока не достигнет нижнего значения. В этот момент реле сработает и можно снять показатель с манометра.
Закрыть кран. Подача воды прекратится, а насос продолжит работать. Это приведет к увеличению давления в устройстве. Когда показатель достигнет максимальной отметки, установленной для системы, гидроаккумулятор придет в действие. Нужно снова записать данные.
Полученные в результате проверок данные нужно сравнить. Оптимальные показатели обозначены в паспорте прибора.
Если значения сильно отличаются, нужно провести регулировку гаечным ключем. Понадобится затянуть гайку, чтобы уменьшить давление. Для увеличения показателя необходимо ослабить гайку. Повторять эти действия требуется, пока не будет достигнут необходимый параметр.

Контроль давления важен в той же мере, что и контроль напора воды. Минимальный и максимальный показатель давления на реле должны быть определены без погрешностей. Превышение значений может привести к поломке оборудования.

Гидравлический аккумулятор может выйти по следующим причинам:

частый запуск воды;
протечка клапана;
низкое давление на момент впуска/ спуска жидкости.

Перед выявлением причины неисправности нужно определить точное давление в насосной станции. Если оно сильно отклонено от нормы повреждается мембрана, реле или корпус. В таких случаях понадобится замена поврежденной детали. Чтобы прибор прослужил долго, необходимо проводить профилактику: проверять и регулировать механические элементы, а также правильно устанавливать давление в устройстве.

Устройство и функции гидроаккумулятора

Гидроаккумулятор представляет собой небольшую коробку с дополнительными элементами под крышкой, которые отвечают за его работу. Аккумулятор крепится к выходу штуцера емкости. Механизм оснащен пружинами, необходимыми для регулирования гаек.

Принцип работы устройства:

Пружины соединяются с мембраной, которая контролирует силу нажима.
В помпу подается сигнал о включении.
В процессе наполнения бака увеличивается давление. После этого устройство дезактивирует помпу, подавая соответствующий сигнал.
По ходу расходования воды нажим становится слабее. Система автоматически запускает двигатель.

Попавшая в емкость жидкость приводит к растягиванию резиновой мембраны, вытесняя воздух из полости. Давление в гидравлическом аккумуляторе увеличивается

Помимо этого гидравлический ккумулятор выполняет ряд функций:

исключает риск гидроудара, который может произойти из-за быстрого изменения скорости подачи воды;
поддерживает в устройстве минимальный запас воды;
контролирует запуск и отключение насоса.

Регулировка (Настройка) Насосной Станции Своими Руками

Насосная станция с частотным регулированием

Регулировка автоматики насосной станции изначально выполняется производителем на определенную величину давления при включении и отключении оборудования. Обычно значения таких заводских установок составляют от 1,5 до 1,8 бар при включении и от 2,3 до 3 бар при выключении.
Но бывают ситуации, когда при эксплуатации необходима дополнительная настройка давления на оборудовании. Как отрегулировать насосную станцию предлагается познакомиться из этой статьи.

Процесс установки насосной станции: основные рекомендации

Чтобы не допустить вакуумного сжатия труб на всасывающей магистрали, необходимо чтобы они имели определенную жесткость, если они пластиковые, также они могут быть металлическими, армированными на разрежение.

Схема установки насосной станции

Внимание: Очень важно не допускать сгибов или перекручиваний на таких трубах либо шлангах.

Итак:

Все соединения должны иметь высокую герметичность. Воздух, который может подсасываться, оказывает плохое влияние на функционирование станции.
Очень удобно применять быстроразъемные соединения при обслуживании станции. Примером такого соединения можно назвать «американку».
Необходимо, чтобы всасывающая труба была оснащена специальным обратным клапаном с сеткой. Также перед насосной станцией может применяться магистральный фильтр. Это позволит обезопасить систему от попадания в нее мелких частиц.
Одна сторона всасывающей трубы должна опускаться в воду на уровень не менее 30 см ниже поверхности воды. Также важно, чтобы до дна колодца оставалось не менее 20 см.
Выходную трубу насосной станции рекомендуется оснастить обратным клапаном, который убережет ее от гидроударов при включении и выключении насоса.
Насосная станция должна быть укреплена в фиксированном положении.
Лучше воздержаться от большого числа кранов и изгибов в системе.
Если глубина, с которой производится всасывание, превышает 4 м. либо система имеет горизонтальный участок, длина которого превышает 4м. лучше применять трубы, имеющие больший диаметр, так как это улучшит работу станции.
Необходимо обезопасить насосную станцию от работы при отсутствии воды. При наличие подобного риска лучше проконсультироваться со специалистом о возможности решения данной проблемы.
Для того, чтобы не допустить замерзания системы в зимнее время, лучше заранее предусмотреть возможность слива воды во всех точках системы. Сделать это можно при помощи сливных кранов, при этом необходимо обратить внимание на наличие обратных клапанов, которые не дадут возможности слить воду.

Процесс фиксации насосной станции

Насос необходимо установить на ровной поверхности, желательно в наибольшей близости к водному источнику:

В том помещении, где размещается насосная станция, должна быть организована надлежащая вентиляция, которая позволит снизить влажность, а также температурный режим не более 40 °С.
Между насосной станцией и стенами помещения, где она располагается, должно быть расстояние не менее 20 см, это позволяет иметь доступ к системе при ее обслуживании.
Трубы, используемые для фиксации, должны иметь соответствующий диаметр.
Далее необходимо наметить отверстия под крепеж на той поверхности, где будет располагаться станция, после чего их просверлить.
Перед тем, как окончательно закрепить все винты на креплениях лучше лишний раз проверить нет ли изгибов на трубах, дающих им механические напряжения.

Устройство реле давления для насосной станции

Прежде чем начинать регулировку реле давления необходимо ознакомиться с его устройством и принципом работы.

Конструкция реле давления

На фото представлена конструкция устройства.
Ее основные элементы:

1 и 2 – регуляторы пружин.
3 – основание прибора.
4 – гайка, фиксирующая реле к переходнику и крышку мембраны.
5 – колодка с клеммами для подключения сети 220V, самого насоса и его заземления.

К металлическому основанию снизу крепится мембранная крышка, под которой находится мембрана и поршень с быстросъемной гайкой поз. 4. Сверху находится контактная группа, колодки для клемм и два регулятора пружин разных размеров.
Все элементы сверху закрываются пластиковой крышкой, прикрепляемой к винту большого регулятора и которая, в зависимости от модели, легко снимается отверткой или гаечным ключом.
Разные модели изделий, цена которых не сильно колеблется, могут отличаться по размерам, форме, расположению составляющих элементов, но большая их часть имеет вышеописанную конструкцию. В некоторые из изделий включаются дополнительные элементы, такие как рычаг включающий защиту от «сухого хода».

Как работает реле

Реле работает по такому принципу:

Под действием давления жидкости, подающейся от насоса, мембрана начинает давить на поршень.
Он приводит в действие контактную группу, которая смонтирована на металлической платформе с двумя шарнирами.
Контакты для подключения напряжения 220V и насоса, в зависимости от положения, могут быть разомкнуты или замкнуты, что соответствует отключению и включению насоса.
При действии на платформу контактной группы пружины большого регулятора, происходит уравновешивание давления поршня.
Если давление начинает ослабевать, под действием пружины начинает опускаться платформа и контакты замыкаются, что включает насос(см.Водяной насос для дома: выбираем по параметрам).
Против давления воды действует и пружина малого регулятора, но она находится от шарнира платформы дальше и не сразу вступает в работу, а после того, как платформа с контактами сможет подняться на определенную высоту.
Небольшой шарнир с пружиной отвечает за срабатывание электрического участка реле, за замыкание и размыкание его контактов.

Электрическое подключение реле

Конструкция реле устроена так, что шарнир и платформа не могут располагаться в одной плоскости.
При поднятии платформы выше шарнира, скачком контакты опускаются вниз, а при опускании ниже его плоскости элементы сразу же перещелкиваются вверх.
Расположение плоскости этого шарнира немного выше, чем основание пружины малого регулятора, позволяет подниматься платформе без размыкания контактов до этого уровня, а при достижении его, под действием пружин этих двух регуляторов, контакты будут размыкаться и насос выключаться.
При этом, большой пружинный регулятор, таким образом, отвечает за момент включения агрегата или за «нижнее» давление (P), а поменьше — за разницу давлений выключения и включения (∆P).
При сжатии пружины большого регулятора, что выполняется закручиванием гайки по часовой стрелке, происходит ее действие большей силой на платформу контактной группы, что вызывает возрастание «нижнего» давления.
Если в этом случае не менять степень сжатия пружины меньшего регулятора, начнет возрастать и «верхнее» давление или отключения, до такой же величины. При этом ∆P будет неизменным.
При сжатии пружины меньшего регулятора, станет увеличиваться «верхнее» давление, а «нижнее» при этом меняться не будет, что приведет к увеличению ∆P.
При соответствующем ослаблении пружин, эти показатели будут уменьшаться.
Регулировка реле давления насосного оборудования основана на этом принципе.

Пружины для регулировки давления

Как регулируется самостоятельно реле давления

Перед тем как отрегулировать автоматику насосной станции необходимо подготовить отвертку или гаечный ключ, чтобы снять крышку реле и ключ для закручивания или откручивания регуляторов гаек.
После этого инструкция проведения работ своими руками выглядит следующим образом:

Отключается от напряжения реле давления.
Снимается пластиковая крышка реле и производится его регулировка в зависимости от ее цели:

повышение давления;
понижение;
изменение диапазона срабатывания оборудования.

Под крышкой смонтированы два пружинных регулятора, отвечающие за нижнее и верхнее давление.

Для повышения или уменьшения давление в сети необходимо:

Просто закрутить или открутить гайку на большем регуляторе.
После изменения регулировки, крышка закрывается.
Включается напряжение.
Открывается кран и по манометру, встроенному в насосной станции, определяется, давление при котором включается насос или «нижнее».
Закрывается кран и проверяется по манометру «верхнее» давление при отключении насоса.

Совет: При удовлетворительных показателях давления регулировка считается оконченной. Если нет, все повторяется снова.

Как изменить диапазон срабатывания реле

Если «нижнее» давление нормальное, а необходимо лишь увеличить или уменьшить «верхнее», нужно использовать меньший регулятор.
При этом:

Закручивание для этого регулятора гайки по часовой стрелке приведет к увеличению «верхнего» давления, при неизменном «нижнем».
Откручивание – наоборот: при этом будет уменьшаться или увеличиваться разница между ними — ∆P.
После изменения регулировки, включается питание и замечается по манометру момент, когда отключается насос — «верхнее» давление.
При удовлетворительных результатах, регулировку на этом можно прекратить, если нет — процесс повторяется до получения нужного результата.

Совет: Необходимо учитывать, что увеличение ∆P позволяет насосу реже включаться, но в этом случае в сети водоснабжения возникнут более заметные перепады давления, а при уменьшении его, наоборот, будет выравнивание его в системе, но включаться насос при этом будет чаще, что приведет к уменьшению срока его эксплуатации.

Если не устраивает одновременно и «нижнее» давление и диапазон срабатывания реле, необходимо сначала выполнить регулировку большим регулятором, а после этого — меньшим, весь процесс при этом контролируется по манометру станции.

Что учитывается при выполнении регулировки

Регулируя самостоятельно работу реле оборудования необходимо учитывать такие важные моменты:

Нельзя «верхнее» давление, составляющее более 80% от максимального для изделия, устанавливать на данной модели. Как правило, оно указано на упаковке или в инструкции, и составляет от 5 до 5,5 бар.
Для установки более высокого уровня в системе частного дома, необходимо подобрать реле у которого большее максимальное давление.
Перед повышением давления для включения насоса необходимо познакомиться с его характеристиками, сможет ли он развивать такое давление. В противном случае, если его создать нельзя, агрегат не будет выключаться, а реле его отключить не сможет, потому что нельзя достигнуть установленного предела.
Напор насоса измеряется в метрах водяного столба: 1 м. вод. ст. = 0,1 бар. Помимо этого, учитываются и гидравлические потери во всей системе.
Нельзя закручивать до отказа гайки регуляторов при регулировании, иначе реле может совсем перестать срабатывать.

Влияние давления воздуха в баке

От величины давления воздуха в гидроаккумуляторе(см.Схема подключения гидроаккумулятора к погружному насосу: какая лучше) оборудования зависит его нормальная работа, но оно никакого отношения не имеет к регулировке реле. Оно в любом случае начнет срабатывать при определенном «нижнем» и «верхнем» давлении, независимо от его наличия в баке.
При отсутствии воздуха в мембранном баке может привести лишь к полному заполнению водой и давление в системе начнет повышаться моментально до «верхнего» и насос будет сразу же отключаться, после прекращения забора жидкости. При каждом открытии крана насос включается, оно будет сразу падать до «нижнего» предела.
При отсутствии гидроаккумулятора реле будет срабатываться все равно. Пониженное давление воздуха приводит к сильному растягиванию мембраны, а повышенное — к недостаточному заполнению бака водой. В этом случае избыточное давление воздуха станет вытеснять жидкость.
Для нормальной работы насосной станции и долгой службы мембраны, необходимо, чтобы давление воздуха было на 10% меньше «нижнего», установленного при регулировке. Тогда гидроаккумулятор будет нормально заполнен водой, а мембрана слишком растягиваться не будет, а значит ее надолго хватит. Насос при этом будет включаться с интервалами, соответствующими отрегулированному в реле ∆P.
Помимо этого, необходимо проверять давление воздуха в баке насосной станции при отсутствии в нем давления жидкости. В этом случае нужно открыть кран, расположенный в системе ниже всего, и слить всю воду.
Подробности регулировки реле давления хорошо показывает видео в этой статье.

Совет: При настройке реле давления нужно помнить, что гидроаккумулятор или бак, сантехника, все шланги и механика реле обладают своими предельными значениями давления, которые нельзя превышать.

Соблюдая такие простые рекомендации, насосная станция будет долго эксплуатироваться в исправном состоянии.

Ответы на часто задаваемые вопросы

Давление воздуха в гидроаккумуляторе (гидроаккумулирующем баке) насосной станции должно соответствовать минимальному давлению (включения насоса) установленному на её реле и быть на 10% ниже его. Если, например, минимальное давление 1,5 бар (атм.), то оптимальное давление воздуха в гидроаккумуляторе должно быть 1,5 — 0,15 = 1,35 бар (атм.).

Узнать минимальное давление в системе водоснабжения вашего дома, если вы его не регулировали самостоятельно, можно по манометру в момент включения насоса станции.

Для чего нужно давление воздуха в гидроаккумуляторном баке

Если давление воздуха в гидроаккумуляторе будет ниже нормы или вообще будет равно нулю, то насосная станция будет очень часто включаться. При этом, она будет включаться сразу же после каждого открывания крана (так как жидкость не сжимается и в этом случае будет моментальное падение давления в системе) и сразу же отключаться после его закрывания. Кстати, это является одним из основных признаков, что давления воздуха нет или оно недостаточное.

Нежелательно также, чтобы давление воздуха в гидроаккумуляторном баке и не превышало максимальное давление воды в системе.

Как замерить и увеличить давление воздуха?

Замерить давление воздуха в гидроаккумуляторе насосной станции можно с помощью манометра, которым измеряют давление в шинах автомобиля. Для этого в баке под пластиковой крышкой имеется штуцер с золотником. Перед тем, как проверить давление необходимо обязательно сбросить давление воды в системе до нуля. Для этого достаточно отключить насосную станцию и открыть кран пока вода не перестанет течь.

Накачивать воздух в гидроаккумулятор можно автомобильным компрессором или обычным насосом (лучше всего с манометром).

Иногда, при нажатии на золотник штуцера для воздуха из него поступает вода. Это может свидетельствовать о нарушении герметичности резиновой мембранны бака («груши»). В этом случае её необходимо заменить.

Подробнее о насосной станции для водоснабжения дома в статьях:

Безбашенка: насосная станция для водоснабжения дома

Как выбрать насосную станцию

Безбашенка: неисправности насосной станции
