Патроны для ламп: интересно об известном
Обычно патроны для ламп не удостаиваются подробного рассмотрения, поскольку считаются одними из самых простых элементов осветительных сетей. Однако, если попытаться копнуть глубже, о них можно узнать много интересного. Сегодня мы поговорим о видах данных изделий, о том, как правильно их подключать и откуда взялось большое разнообразие, казалось бы, довольно стандартного приспособления.
Патроны для ламп правильнее всего относить к категории вспомогательной электрофурнитуры, наряду с розетками, выключателями, диммерами, разными видами клеммников и пр. Сегодня мы понимаем, как просто и удобно устроены патроны – это надёжное соединение на резьбе, которая может являться одним из двух проводников тока. Однако так было не всегда: разъёмный способ подключения стал плодом умственного труда и столкновения с различными препятствиями на практике.
История и устройство
Известно, что пару «цоколь-патрон» в их нынешнем виде запатентовал великий американский изобретатель Томас Эдисон.
Он пришёл к идее винтового соединения, играющего роль контакта, после ряда попыток удерживать источник освещения при помощи защёлки или дополнительного съёмного колпака. Сейчас электрический патрон стал неотъемлемой частью любой люстры или светильника, и базовые отличия сводятся лишь к диаметру установочного гнезда.
Наиболее знакомый нам вид носит название Е27 и является типичным представителем серии Е, которая была полностью придумана Эдисоном и получила своё название не по алфавиту, а по первой букве фамилии изобретателя. Всего в неё входит около десятка наименований, однако на рынке Вам вряд ли удастся найти больше трёх из них: это уже упомянутый Е27, его «младший брат» Е14, который также называют «миньон», и Е40, который крупнее двух других типов и зачастую находит своё применение в промышленности и ЖКХ. Следует отметить, что резьба на лампе и в патроне – её шаг, наклон и форма также являются патентованными и носят имя Эдисона. Подобный стандарт сегодня нигде больше не применяется, а самой приближённой к нему, как это ни странно, является форма резьбы на обычных пластиковых бутылках с узким горлышком.
Рассмотрим устройство патрона. В зависимости от модификации, он может состоять из трёх или пяти съёмных компонентов, однако это сделано для упрощения разборки изделия. На самом деле базовых деталей всего три: это корпус в виде цилиндра с металлической резьбовой гильзой внутри, торцевая крышка и керамическая проставка с контактами. На последней закреплены латунные пластинки, через которые и будет передаваться ток. В современных моделях с резьбы патрона была снята нагрузка выступать проводником – расположенные на дне патрона пластины вполне дотягиваются до цоколя лампочки. При закручивании её до конца, осевой контакт лампы оказывается на центральном латунном контакте патрона, а нижняя часть резьбы – на боковом.
По правилам электробезопасности фазный провод желательно подводить на центральный контакт. Это помогает уберечь человека от травм при замене лампочки, поскольку уменьшает вероятность случайного прикосновения к фазному проводу. Если Вам приходится менять лампочку при заведомо включённом выключателе, будьте предельно осторожны: дотронувшись до фазы, Вы станете проводником, по которому ток будет стекать, как по нулевой жиле.
В период 2005-2010 годов ненадолго стал довольно популярен патрон серии G. С его помощью подключались галогеновые лампочки, которые тогда вышли на передний план. Мода на точечные светильники повлекла за собой необходимость применять более компактные способы соединений, и специалисты по всему миру успели изобрести несколько новых модификаций патронов данной серии. Разумеется, принцип работы всех патронов одинаков, отличия состоят лишь в способе соединения с лампой. Для серии G предусматривалась вставка штырькового цоколя в два гнезда патрона, наподобие миниатюрной розетки. Однако в данном случае удерживающая сила была заметно больше. Лампы с цоколем типа G4, G9, GU5,3 и GU10 до сих пор можно найти в продаже, а остальные модификации практически полностью ушли в небытие. Следует отметить, что между G и GU есть одно важное отличие: в первом случае контактами выступают просто гладкие штырьки, которые зажимаются в гнёздах, а во втором на конце штырьков находятся небольшие напайки, которые позволяют вставить цоколь в патрон и, повернув его по часовой стрелке на 30°, зафиксировать более надёжно.
Хотя в мире существует ещё довольно много типов соединений, здесь будет достаточно добавить к упомянутым только лишь серию Т. Это тоже штырьковый патрон, однако он немного отличается от серии G и применяется для лампочек с совершенно другим форм-фактором. Обычно речь идёт о LED-панелях, линейных светильниках или переоборудованных потолочных моделях советского образца, которые использовали продолговатые люминесцентные лампы. Современные светодиодные лампочки с цоколем типа Т8 являются отличной заменой последним и не требуют существенной модификации самих приборов.
Работа с патронами
Наверняка каждый домашний мастер неоднократно сталкивался с установкой, разборкой, ремонтом или заменой стандартного патрона Е27. И при этом он не мог не отметить, что даже в этой категории существует несколько видов изделий: они отличаются по строению и материалу, сложности взаимодействия, способу подвода питающих жил и т.д. Хотя подобные технические нюансы также могут касаться миньонов или патронов Е40, далее мы будем подразумевать, что оперируем патронами для лампочек с цоколем Е27, поскольку подавляющему большинству читателей предстоит иметь дело именно с ними.
В первую очередь, изучим, по каким признакам карболитовые изделия отличатся от керамических. Хотя оба материала являются диэлектриками (то есть, не проводят ток), для разных целей принято использовать разные патроны. Карболитовые патроны делят на подвиды с условным обозначением «универсальные», «плафонные» и «автономные». На самом деле, отличия здесь невелики и полностью ограничиваются сферой применения патронов. Универсальными называют прямые цилиндрические модели с гладкой наружной стенкой и жёстким косым основанием – их можно ставить, где угодно. Плафонные также имеют форму правильного цилиндра, однако вдоль всей наружной поверхности изделия нарезана резьба, что позволяет надеть на него большую пластмассовую гайку и притянуть с её помощью плафон к основанию светильника. Наконец, автономные патроны можно со значительной натяжкой назвать декоративной версией универсальных – они расширяются на конце и обычно имеют чуть более глянцевую наружную поверхность. Такой вид позволяет использовать их для организации освещения вообще без плафонов.
Карболитовые изделия очень любимы мастерами старой закалки, которые привыкли чётко вручную контролировать каждое соединение и рассчитывать на все преимущества разборной конструкции. В качестве иллюстрации для последнего тезиса хочется привести следующую ситуацию. Представим, что мастеру необходимо произвести мелкий ремонт патрона – исправная лампочка не горит или мерцает по причине того, что её торцевой контакт не дотягивается до контактной пластинки. На первый взгляд, всё, что требуется сделать – это просто немного отогнуть пластинку от основания. Однако всегда нужно иметь в виду, что фазный и нулевой провод могут быть соединены неправильно, а потому после щелчка выключателем светильник с этой лампочкой может оказаться не обесточен. Для повышения безопасности работы, конечно, лучше централизованно отключить автоматический выключатель в распределительном щитке, однако это далеко не всегда возможно по тем или иным причинам. И тогда мастеру приходится на свой страх и риск пытаться поддеть нужный контакт отвёрткой, рискуя зацепить оба полюса одновременно.
Вдобавок, пользуясь металлической отвёрткой с плохо изолированной ручкой можно вообще сразу получить удар током. Гораздо разумнее воспользоваться самим патроном. Без страха взявшись за цилиндрическую часть, открутите её до конца, снимите, а затем вставьте между контактными пластинками боковой гранью. Небольшая толщина стенок корпуса позволит подцепить средний контакт и отогнуть его, что и было нужно. Процедура займёт всего пару секунд и будет гораздо безопаснее всех других методов. При необходимости такую манипуляцию вообще можно провести, не обесточивая участок электроцепи, ведь Вы не создаёте ни опасности короткого замыкания, ни риска поражения током за счёт диэлектрических свойств карболита.
Более современные керамические патроны многим кажутся заметно надёжнее. Нельзя сказать, что это не так, однако удобство обращения с ними всё же кое в чём меньше. Это монолитные, неразборные изделия, что в определённом контексте может стать проблемой на этапе монтажа.
Хотя механическая прочность керамики выше, чем у карболита, а присоединения жил кабеля или провода осуществляется удобнее, с наружной стороны изделия, многие электрики часто сетуют на недостатки подобных патронов. Контактные пластины здесь завальцованы, однако после длительной эксплуатации и перегрева, металл нередко отгорает и может попросту выкрошится. Кроме того, при обычном выкручивании лампочки из керамического плафона для замены иногда случается так, что фиксирующая резьба остаётся на цоколе. Корректно закрепить её на место не получится, а это значит, что придётся полностью менять патрон: тратить на это силы и время. С другой стороны, мощнейшим преимуществом керамических моделей является скорость изначального монтажа при готовой проводке. Вместо формирования колечек, долгой возни с мелкими винтиками и их попаданием в резьбу, как это случается при работе с карболитовыми изделиями, здесь лишь нужно немного ослабить зажимные винты, вставить в маленькие гильзы жилы и затянуть соединение.
На всё это потребуются считанные секунды.
Говоря о применяемых сейчас моделях, нельзя также не упомянуть так называемый быстрозажимной патрон. Токопроводящие жилы в них крепятся точно так же, как в пластиковых зажимных клеммниках. Здесь полностью отсутствуют винтовые соединения, благодаря чему вероятность выпадения провода из гнезда по причине ослабления прижима минимизирована. Чтобы разобрать патрон, необходимо взять плоскую отвёртку (желательно с довольно тонким жалом) и аккуратно открепить защёлки торцевой крышки. Перед Вами окажется поверхность с несколькими отверстиями – обычно каждый полюс имеет по два гнезда под провод. Для монтажа нужно зачистить концы проводов и вставить их в соответствующие гнёзда до щелчка. Большинство моделей рассчитано на диаметр жилы от 0,5 до 2,5 кв. мм. Патроны рассматриваемого типа зачастую применяются для удобного монтажа крупных гирлянд. Хотя создаётся впечатление последовательного соединения ламп между собой, на самом деле оно обустроено по всем правилам и является параллельным.
Напоследок обязательно необходимо упомянуть о принципе фиксации патрона на своём месте. В этом смысле лучше всего обстоят дела у керамических моделей – с ними в комплекте почти всегда идёт металлическая скоба-кронштейн, которая позволяет закрепить патрон в чаше плафона (у настольных ламп), на основании светильника (у потолочных моделей) или просто повесить изделие на стену (если речь идёт о гараже). В то же время, карболитовые изделия нуждаются в специальной удерживающей втулке, которая будет фиксировать патрон к рожку люстры. Сами втулки имеют несколько модификаций, что позволяет крепить торцевую часть патрона к округлым и плоским поверхностям, к трубкам и тонкостенным материалам, к изделиям замысловатой формы. Самое важное – не забывать, что подвешивать патрон непосредственно на кабеле крайне нежелательно и при прочих равных всегда следует придать конструкции дополнительную жёсткость. Хотя формально отсутствие крепежа запрещено не для всех ситуаций, в реальности только такой подход обеспечит долговечность и электрическую безопасность системы питания осветительного прибора.
Патрон для люстры как основа выбора
При разработке дизайна современных светильников производители используют различные типы патронов. Зачастую выбор типа патронов зависит от конструктивных особенностей каркаса светильника и плафона.
-
Патроны для галогенных люстр бывают различных видов, наиболее распространенные среди них: G4, G9, GU10, R7S. Российскому потребителю следует знать, что при использовании галогенных светильников в наших сетях существует большая вероятность быстрого выхода из строя, применяемых в них ламп, если они рассчитаны на 220В.
Исключением является только патрон G4, с ним, как правило, используют трансформатор. Таким образом, если Вы планируете покупать галогенный светильник, то желательно выбирать из тех, в которых производителем установлены понижающие трансформаторы на 12В. При дальнейшей эксплуатации превышать указанную производителем мощность ламп нельзя. Это связано с тем, что трансформатор рассчитывается на определенную суммарную мощность ламп и при превышении ее — он работает в усиленном режиме и может быстро выйти из строя.
-
Патроны для ламп накаливания бывают Е10, Е14, Е27 и Е40. В современных бытовых светильниках, как правило, используют так называемые миньоны – Е14 и стандартные Е27. Они сделаны из разных материалов, но по своим потребительским качествам близки друг к другу.
Например, керамический патрон по температуре нагрева надежнее, чем выполненный из термопластика, т.е. теоретически он прослужит дольше. Но у керамического патрона есть несколько минусов:
- Если патрон с резьбой то гайка обязательно должна быть металлической, в противном случае существует большая вероятность «заедания» гайки на патроне вследствие нагрева.
- Металлическая гильза некоторых производителей внутри патрона при долгом использовании светильника прикипает к цоколю лампы и при ее замене выкручивается вместе с лампочкой.
-
Высокая стоимость по сравнению с патронами из термопластика.
Патрон из термопластика лишен этих недостатков, но у него есть свои:
- Ограничение по мощности ламп накаливания – как правило, это 60 Вт.
- В процессе эксплуатации от нагрева такие патроны темнеют (конечно, если они белые) с технической точки зрения это естественный процесс, но выглядит такой патрон некрасиво.
- Со временем патрон рассыхается и может выйти из строя раньше, чем керамический.
Если покупатель стоит перед выбором, с какими патронами ему выбрать светильник: Е14 или Е27, то в этом случае следует полагаться только на дизайн и внешний вид товара потому, что фактически разницы между этими патронами нет. А Е14 был создан для минимизации плафона и рожка и как следствие светильника в целом.
Дополнительная информация:
Вернуться назад
| |
Такие патроны все чаще используются в современных осветительных приборах и без знания устройства пластмассовых патронов, поменять такой патрон и даже прикрепить провода к патрону бывает не просто.
Цельные патроны используются в основном для ламп с цоколем Е14. Выглядит цельный (литой) патрон приблизительно так:
Главное, при оформлении перевода точно указать свой e-mail и я обязательно с вами свяжусь. К тому же вы всегда можете добавить свой комментарий. Больше подробностей в статье «Записаться на прием к доктору»
KAZ.transneft.ruПатроны, клипсы для люминесцентных ламп T5, T2 и 4P
Патроны и клипсы для электрических ламп
Правильно подобранный и качественный патрон для электрической лампы существенно влияет на длительность ее работы, надежность работы осветительного прибора в целом.
Важно уделять внимание качеству контактов и материалу их исполнения, так как ослабевание контакта с цоколем лампы в следствие, утраты пружинистых свойств или окисления соединительных площадок патрона часто приводят, в лучшем случае, в выходу ламп из строя.
Патроны электрические бывают, резьбовые цокольные, штыревого типа или клипсы, в основном применяемые для подключения люминесцентных ламп. Рассмотрим немного поподробнее электрические патроны каждого из этих видов.
Цокольные электрические патроны имеют следующие характеристики:
— диаметр внутренний диаметр в миллиметрах указывается после буквы Е означающей винт Эдисона. Самые распространённые цокольные патроны типов Е14, Е27, Е40.
— номинальная и максимальная мощность включаемой в патрон лампы;
— материал исполнения корпуса патрона. Корпус патрона может быть выполнен из карболита или керамики;

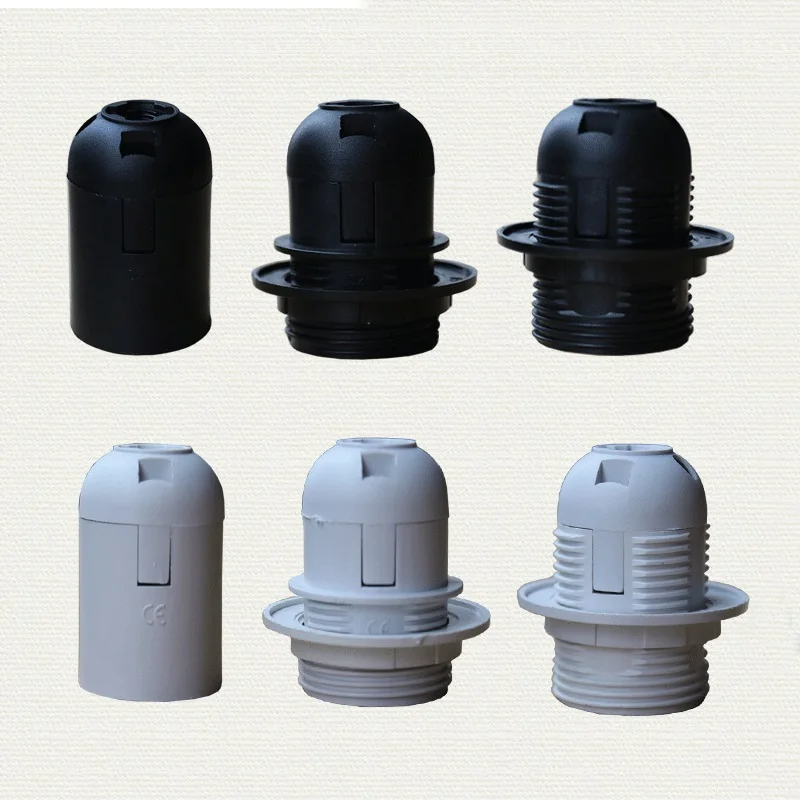

— наличие или отсутствие зажимного кольца;
— настенное или потолочное исполнение патрона.
Настенное исполнение имеет угол наклона относительно несущей поверхности 45 градусов. Потолочное исполнение применяется в большинстве светильников.
— наличие резиновых уплотнителей для помещений с повышенной влажностью или для освещения площадок под открытым небом.
Электрические патроны с резьбовым цоколем используются для включения в них ламп накаливания, галогенных ламп, экономайзеров, светодиодных ламп, натриевых и ртутных ламп высокого давления.
Для подключения маломощных галогенных лампочек, светодиодных ламп в светильниках встраиваемого типа используются штыревые разъёмы, в которых сама лампочка фиксируется цоколем самого светильника, и токопроводящими контактами. Цоколь такого патрона, может быть выполнен или керамики или само затухающего поликарбоната.
Для организации люминесцентного освещения используются соединительные электрические патроны типа «клипса». Такой патрон состоит из диэлектрического корпуса с питающими лампу контактами, клипсы из стали, которая фиксирует лампу, и имеет отверстие под винт для крепления конструкции. Материал контактной группы как правило латунь, клипсы подпружиненная сталь.
При выборе патронов для ламп важно обращать внимание на изоляционные свойства материала его корпуса и деталей данного устройства, рабочий диапазон температур, так как лампа является источником выделения тепла, стойкость к ультрафиолетовому воздействию на них (это касается люминесцентных ламп), устойчивость к коррозии. Не стоит использовать бытовые патроны для уличного освещения, патрон наружного исполнения и включенная в него лампа прослужат гораздо дольше.
Виды электрических патронов | Электрика в квартире, ремонт бытовых электроприборов
Просмотров 63 Опубликовано Обновлено
Прежде чем говорить о видах электрических патронов, хотелось бы затронуть их общую маркировку. Все электропатроны ее имеют, но выглядеть она может по разному. Суть от этого не меняется.
По маркировке можно определить максимальную нагрузку в Амперах и максимальное напряжение в Вольтах, которое может выдержать данный электрический патрон. Например, 4 А 250 В; 4-250, 4/250 — эти либо другие комбинации данных чисел и букв обозначают, что патрон рассчитан на силу тока в 4 Ампера при максимальном напряжении в сети 250 Вольт. Иногда в маркировке дополнительно указывается максимальная мощность на которую рассчитан данный патрон, например, после чисел 4 и 250 может стоять надпись 1000W.
Следует учитывать, что маркировка патрона и маркировка светильника, в котором он находится — это разные вещи, на современных светильниках также есть маркировка и допустимые значения мощности или силы тока часто бывают меньше, поэтому лампы в таких светильниках нужно использовать согласно маркировки светильника, а не патрона.
Кроме этих достаточно понятных цифр в маркировке патронов часто есть и другие буквы с цифрами, означающими марку цоколя лампы. Простому человеку эти буквы с цифрами ни о чем не говорят, да и увидеть эту маркировку можно только тогда, когда вы разберете светильник до основания.
Главным критерием, по которому различаются электрические патроны — это вид электрической лампы, для которой они используются.
По типу подключаемых ламп электрические патроны подразделяются на виды.
Электропатрон для ламп с резьбой Эдисона
В такие патроны лампы вкручиваются и выкручиваются. Это самые распространенные патроны, в них могут вкручиваться обычные лампы накаливания, люминисцентные лампы со встроенным стартером (эконом-лампы), галогеновые цокольные лампы. Когда вопросы касаются электрических патронов, то, как правило, речь идет именно о данных резьбовых патронах. Такие патроны могут иметь маркировку Е5, Е10, Е14, Е27 и Е40. Цифры после буквы «Е» означают диаметр цоколя в миллиметрах.
Патроны для люминисцентных ламп
Сейчас люминисцентные лампы используются не только в готовых светильниках, но и для боковой подсветки многоуровневых подвесных потолков из гипсокартона. Такие патроны могут иметь маркировку G5, G13, 2G 13, G20, G23. Цифра после буквы «G» означает расстояние между контактами лампы в миллиметрах.
электропатрон для галогеновых ламп
Электропатроны для галогеновых ламп мощностью до 50 Вт
Данные электрические патроны используются в растровых (спотовых) светильниках, получивших в последнее время очень большое распространение. Количество желающих врезать несколько светильников в подвесной потолок из гипсокартона, пластиковый потолок, панелей МДФ и других панелей только увеличивается. Такие патроны могут иметь маркировку G3.9, G5.3, GX5.3, GU5.3, GY5.3, GU10. Цифра после буквы «G» означает расстояние между контактами лампы в миллиметрах.
Электропатроны для двухцокольных галогеновых ламп мощностью 50-1000 Вт
Вообще-то по большому счету это не патроны, а ламподержатели. Они используются в некоторых видах торшеров и в прожекторах для освещения подъездов, лестничных площадок, приквартирных территорий и наружного освещения приусадебных участков.
Кроме вышеуказанных есть еще разные виды электрических патронов, но в домашнем хозяйстве они практически не встречаются, а потому мы не будем их рассматривать.
Патрон для люстры — 85 фото популярных моделей и их технические характеристики
Какие патроны бывают для люстр? Патроны для люстр бывают разных модификаций, но самые распространенные это *Е 27* для ламп накаливания, энергосберегающих и светодиодных ламп. Далее на втором месте по применению после *Е 27* – это *Е 14* у которого резьбовая часть и цоколь меньше.
Итак, рассмотрим маркировку патронов Е – это вид модели, а цифры – которые обозначены после буквы определяются диаметром резьбовой части патрона.
Изготавливаются они из керамики, карболита и пластика, которые отличаются между собой рабочим ресурсом и качеством. Керамические (фарфоровые) патроны белого цвета термостойкие, и при случайном падении 95% остаются не поврежденными. Патроны карболитовые из черного термостойкого пластмасса боятся механических воздействий.
Пластиковые при изготовлении производителю обходятся дешево, но качество не радует результатами, низкая термоустойчивость, оплавляются и выходят из строя. В течение года производят замену 2, а то и 3 раза, применять пластиковые патроны для ламп накаливания и энергосберегающих не рекомендуют во избежание пожара. Единственное, что позволяет применять такие патроны для светодиодных ламп и низкая себе стоимость.
Краткое содержимое статьи:
Различие патронов
Производители применяют разные виды и размеры патронов для люстры, как в одном количестве, так и не большое количество штук в одной люстре, которые различаются по высоко габаритным размером. Зачастую к люстрам применяют обычные изделие Е 27 или Е 14 к ним проще подобрать лампу освещения.
Но есть и другие виды изделий которые применяются в люстрах. Например, серия G относится к галогенным и люминесцентным лампам с надлежащими цоколями.
Самые распространенные типа G это G-4; G 9; G-R7S; GU10, поэтому надо внимательно отнестись к их выбору. Когда вы покупаете люстру ознакомьтесь с ее технической характеристикой, для того чтобы знали какую лампу вы должны применить к данной люстре.
Важно! Для люстр с низким напряжения тока патронами (G4) нужно выбрать место для понижающего трансформатора.
Обладает патроном, в который вкручивается лампочка, любая люстра. Иногда случается так, что необходимо заменить не только лампу, но и сам патрон для светильника или отремонтировать. Зачастую причиной становится то, что лопается корпус патрона или отгорают контакты.
С этой задачей может справится самостоятельно любой, если совершать все действия конкретной схемы. Обязательно во время работы соблюдать правила электробезопасности, во избежание несчастных случаев.
Замена патрона в люстре
Для того чтобы самостоятельно поменять патрон в люстре самому рассмотрим инструкцию, как поменять патроны в люстре. Нужно в первую очередь отключить электричество на щите электроснабжения. ЗАПРЕЩАЕТСЯ выполнять работы под напряжением. Чтобы поменять патрон на люстре и подключить его, надо разобраться в сборке изделия.
С начала снимите с люстры бижутерию, всякие стеклянные висюльки, если таковые имеются. Затем – на патронах с внешней стороны находится резьбовая часть с крепежной гайкой, с помощью которой патрон фиксируется к люстре. Открутите эту гайку и освободите люстру от патрона и открутите провода от клеммных колодок.
Все патрон снят. Это один из способов снятие патронов для люстр, которых производитель предусмотрел чтобы при замене не отсоединять люстру от потолка.
Другой способ для люстр, светильников необходимых к отсоединению от потолка при замене патрона. Открутите маскировочный колпак, крепеж которого производится по разному. Либо стопорным винтом или гайкой, который закрывает все соединенные провода под потолком. Потом разъединить провода друг от друга, и изолировать провод который идет от выключателя к люстре. Снимите светильник с крюка или планки прикрепленные к потолку. И можно приступать к замене патрона или ремонта.
Подключение электрического патрона
Многие сталкивались с тем как подключить электрический патрон. Подключение электрического патрона имеет два способа, это винтовой и клеммный.
Винтовой способ
Необходимо ознакомиться со сборкой патрона, и его деталей для дальнейшей работы. Контактные детали в основном сделаны из латуни. Центральная контактная пластина из латуни прижимается к керамическому вкладышу. Она винтом прикручена к стальной пластине, что находится с другой стороны вкладыша.
Боковая пластина крепится так же, как центральная. Фазу желательно прикручивайте к центральному контакту. Провода необходимо притягивать с усилием, чтобы не было легкого зазора.
Затем убедитесь что центральный контакт плотно прилегает к контакту лампы, если нет, то отогните пластину к центру немного. В дальнейшем собираем патрон.
Клеммный способ
Клеммный (без винтовой) способ хорош тем, что легко и удобно подключать провода к патрону. Но в случае поломки, патрон не ремонтируется, а утилизируется. Сам патрон снабжен внутри корпуса пружинными контактами на зажатие и фиксирования проводов.
Для подключения берется провод, снимается с него изоляция один сантиметр и вставляется в отверстие для зажатия провода. Допустим, провод многожильный, в таком случае его нужно лудить паяльником, чтобы он не распускался и легко вставлялся.
Можно обойтись без паяльника, просто скрутить жилки провода между собой, получится как одножильный, монолитный провод. Воткните провод и убедитесь, что он хорошо зафиксирован, потянув его из отверстия. В общем здесь нет ничего сложного.
Выбор электрических патронов
- Какой патрон лучше выбрать для люстры освещения. Как известно патроны изготавливают из; керамики,пластмасса и карболита.
- Керамика выдерживает высокую температуру, крепкий материал, выносливый к падению и слабых ударах.
- Пластмасс прост в изготовлении, и дешевый продукт для покупателя. Но термоустойчивость малая, и выход из строя очень велик.
- Карболит устойчив к большим температурам но боится падений,ударов структура материала колкая.
Судя из характеристик сырья для изготовления изделия, керамические патроны дольше прослужат вам.

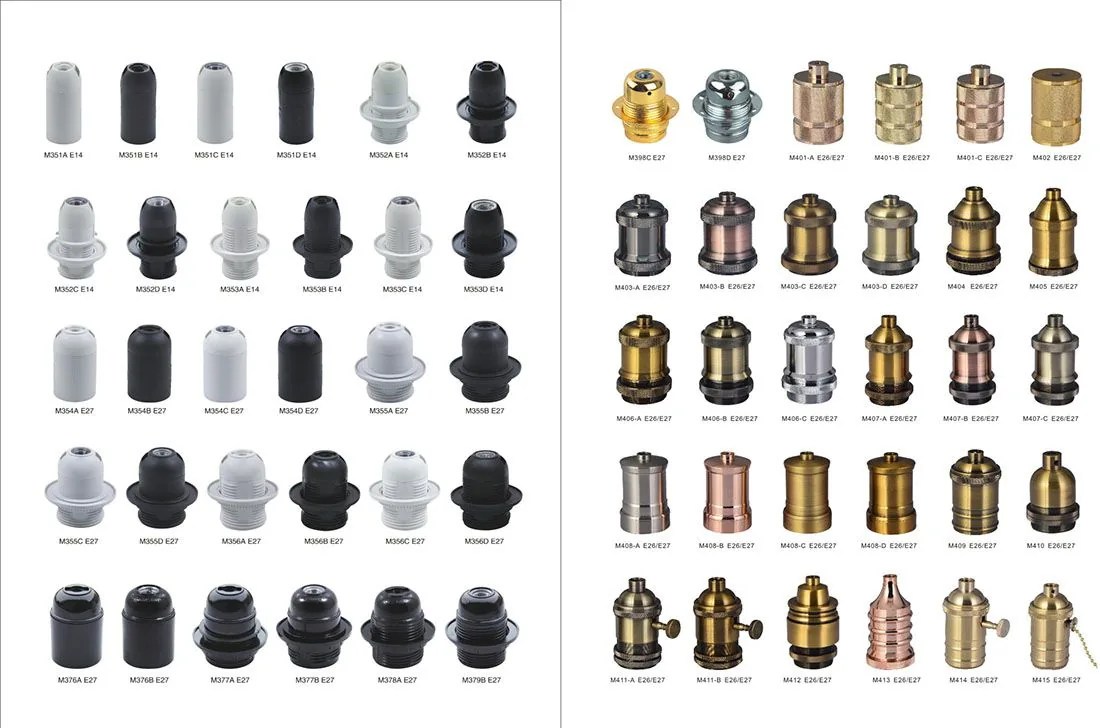

Фото патронов для люстры
Какие лампочки выбирать? Зависит от цоколя!
Цоколь — элемент, необходимый для крепления лампы в патроне и подведения к ней электрического тока. Ответная часть для цоколя лампы называется патроном. Чтобы закрепить лампочку в патроне необходимо, чтобы цоколь лампы и патрона были одного типа. Цоколь, как правило, изготовлен из метала, но иногда бывает из пластика, керамики/частями из керамики, или даже из стекла.
Цоколь лампы и патрон должны обеспечивать изоляцию проводников друг от друга, механическую прочность соединения, выдерживать температуру при работающей лампе. Патроны, изготовленные из керамики (обычно электротехнический фарфор), выдерживают гораздо большую температуру, чем карболитовые или изготовленные из других видов пластика. Электрические контакты в патроне должны выдерживать рабочие токи и обеспечивать надежный электрический контакт с цоколем лампы. В случае, если важно точное положение лампы (например, в кинопроекторе или в фокусе рефлектора), то патрон имеет конструктивные элементы, обеспечивающие точность позиционирования.
Выводы лампы накаливания часто припаиваются к цоколю мягкими припоями, поэтому температура патрона и цоколя во время работы лампы не должна превышать температуру плавления припоя (то есть быть ниже 180 °C). Также необходимо учитывать тепловое расширение узлов во всем диапазоне температур, поэтому часто патроны имеют предусмотренные упругие элементы, в том числе пружинные контакты.
Наиболее распространенные неисправности соединения цоколь-патрон вызываются перегревом патрона, потерей пружинных свойств контактами, окислением контактов. Иногда цоколь в патроне «закисает» и попытка заменить такую лампу заканчивается тем, что цоколь отрывается от баллона лампы и остается в патроне. Неисправный патрон вызывает мерцание и искрение ламп.
Кстати, существуют еще и бесцокольные лампы – это узкоспециальная разновидность, предназначенная для организации системы освещения автомобиля (лампочки Н10, НВ3, D1S).
РАСШИФРОВЫВАЕМ МАРКИРОВКУ ЦОКОЛЯ
Первая буква указывает на тип цоколя:
E – резьбовой цоколь (Эдисона)
G – штырьковый цоколь
R – цоколь с утопленным контактом
B – штифтовой цоколь (Байонет)
F – цоколь с одним штырьком
a – цилиндрический штырёк
b – рифленый штырёк
c – штырёк специальной формы
S – софитный цоколь
K – цоколь с кабельными соединениями
H – цоколь для ксеноновых ламп
P – фокусирующий цоколь
T – телефонный цоколь
W – основание, в котором электрический контакт с патроном осуществляется непосредственно через токовые вводы, расположенные на стеклянном основании лампы.
Цифры рядом с буквой обозначения цоколя — это наружный диаметр резьбового соединения в миллиметрах или расстояние между контактами в миллиметрах. Например, GX53, где 53 мм – это расстояние между штырями
Буквы после диаметра (или расстояния) указывают на количество контактных пластин, штырьков или гибких соединений:
s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов
Для некоторых типов цоколей добавляется еще одна буква, уточняющая:
U – энергосберегающая лампочка;
V – цоколь с коническим концом;
A – автомобильная лампа.
Пример расшифровки цоколя лампы: E14U – лампа энергосберегающая с резьбовым цоколем, диаметром 14 мм.
Если разделять цоколи ламп глобально, то поделить их можно на две группы: резьбовые цоколи и цоколи с поверхностными контактами (штыковые, с утопленным контактом и т.д.)
РЕЗЬБОВОЙ (ИЛИ ВИНТОВОЙ) ЦОКОЛЬ E
Цоколь Эдисона (Edison) — самый популярный вид цоколя. Именно такой цоколь у обычной лампы накаливания. Это самый удобный цоколь для использования и в настоящее время он используется не только в лампах накаливания, но и в светодиодных лампочках и энергосберегающих. Кроме того, лампа с цоколем типа E отличается своими размерами – она имеет малый вес.
Данный вид цоколя встречается в следующих вариациях: Е5, Е10, Е12, Е14, Е17, Е26, Е27, Е40. Но самыми популярными являются Е14, Е27, Е40
Лампы с цоколем E27 — самый распространенный тип цоколя в быту. Лампы с цоколем Е27 чаще всего используются в люстрах, плафонах, настенных и настольных светильниках.
Цоколь E14 — второй по популярности тип цоколя в быту. Лампы с цоколем Е14 в быту часто называют «миньоны» Практически в любой квартире найдется место, где установлены лампы с таким цоколем. Чаще всего это кухня, туалетная или ванная комната, коридор.
Лампы с цоколем E40 — это самый крупный цоколь с категории типа «E». Чаще всего лампы с цоколем E40 имеют большую мощность и используются в промышленном и уличном освещении.
В Америке стандартные размеры цоколей совсем иные, чем в Европе. Это связано с тем, что там в сети напряжение составляет 110 В. Чтобы нечаянно не вкрутить европейскую лампочку, нужно помнить, что диаметр у них другой: Е12, Е17, Е26 и Е39.
ШТЫРЬКОВЫЙ ЦОКОЛЬ G
В цоколе этого типа используется не винтовая резьба, а штыревая система соединения лампы с патроном. Штыри обеспечивают удержание прибора в патроне, потому что их вставляют в патрон очень плотно. Штырьковый цоколь G используется для разных видов ламп, начиная от маленьких галогенных, заканчивая потолочными люминесцентными. Так как существует множество штыревых цоколей с разницей между контактами всего в несколько миллиметров, то их легко спутать, но делать этого нельзя. Обозначение в цифрах после буквы G соответствует расстоянию в миллиметрах между контактами.
Для цоколей этого типа часто применяются дополнительные обозначения, указывающие на невзаимозаменяемые модификации ламп: U, X, Y, Z. Например, лампы с цоколями GX53 и G53 имеют одинаковое расстояние между центрами штырьков (53 мм), но требуют абсолютно разных разъёмов для подключения.
Цоколь GU5.3 наиболее часто встречается в галогенных и светодиодных лампах типоразмера MR16, которые используются в нишевом освещении, бытовой, декоративной и витринной подсветке. Обычно такие лампы питаются от сети 220V (AC) или 12V (AC/DC). Кстати, среди светодиодных ламп данный цоколь очень популярен.
Лампы с поворотно-штырьковым цоколем GU10 также имеют типоразмер MR16, вставляются в патрон и проворачивают до упора в специальном замке. Поэтому они используются там, где из-за вибрации или внешних воздействий другие лампы могут выпасть. Питание ламп с цоколем GU10 обычно осуществляется от сети переменного тока 220V (AC).
Внешне лампы с цоколями GU10 и GU5.3 различаются только толщиной и внешним видом штырьков.
Цоколь G4 разработан для миниатюрных ламп с корпусом MR11, которые широко используются для декоративного светового оформления благодаря своему яркому точечному свету. В основном это низковольтные лампы для напряжения 12/24В, но встречаются и на 220В (AC). Преимущества этих ламп проявляются, прежде всего, во встраиваемых потолочных светильниках и гибких системах освещения.
Цоколь G6.35 очень похож на предыдущие. Расстояние между штырьками — 6,35 мм. Питание таких ламп обычно происходит от сети переменного тока 220V(AC).
Цоколь G9 — тоже штырьковый цоколь, в виде двух вытянутых петелек проволоки с расстоянием между штырьками 9 мм. Лампы с цоколем G9 применяются в светильниках акцентного и декоративного освещения, в последнее время часто встречаются в люстрах для дома. Штырьковый цоколь очень удобен в использовании – установка и замена ламп является быстрой и простой.
Цоколь G13 — штырьковый цоколь с расстоянием между штырьками 13 мм. Лампы с данным цоколем чаще всего устанавливаются в светильники типа Армстронг, ЛПО, ЛВО, ЛСП и других.
Трубчатые люминесцентные и светодиодные лампы Т8 имеют одинаковый цоколь G13 и являются аналогами.
Цоколь G23 — это цоколь с расстоянием между штырьками 23 мм. Лампы с таким цоколем часто используются в настольных лампах, светильниках для душевых и ванных комнат. Цокольные гнёзда таких ламп имеют специальные отверстия для монтажа в обычные настенные светильники.
Цоколь GX53 часто используют для подвесных и натяжных потолков в жилых и офисных помещениях из-за небольшой высоты ламп с таким цоколем (28 мм). Такие лампы также поворачиваются до упора с специальном замке (как лампы с цоколем GU10). Расстояние между центрами штырьков — 53 мм. Лампы с цоколем GX53 обычно работают от сети переменного тока 220V (AC) и не нуждаются в каких-либо трансформаторах. Для подключения таких ламп обычно достаточно подходящего по цоколю светильника, дополнительных патронов не требуется.
Цоколь GX70 — «старший брат цоколя GX53». Он абсолютно аналогичен ему с той лишь разницей, что расстояние между центрами штырьков — 70 мм.
Лампа с цоколем G53 используется в тех областях, где требуется направленное освещение, например, создавать акцентное освещение объектов в торговых залах, ресторанах, в эксклюзивных бутиках и галереях, в помещениях с высокими потолками, для сцены. Лампа с таким цоколем чаще всего используется в светильниках с шарнирным креплением лампы типа «кардан».
Разновидности и типоразмеры штыковых цоколей и их применяемость в различных лампах:
Тип с утопленным контактом (R). Он получил широкое применение главным образом в технике, которая работает с высокой интенсивностью с питанием от переменного тока. Главные представители ламп с цоколем R7s – кварцевые галогенные лампы, которые используют в осветительных установках высокой интенсивности. Такие лампы легкие и маленькие, их используют в сетях переменного тока 220В, 50Гц. Стоит обратить внимание, что после обозначения цоколя R7s, указываются цифры 78 или 118. Они показывают общую длину лампы в мм.
Штифтовой цоколь B. Этот тип цоколей возник в процессе эволюции цоколя Эдисона. Его разработали для того, чтобы ускорить процесс замены лампочек и сделать их более компактными. Характерной его особенностью являются несимметричные боковые контакты, с помощью которых закрепляют лампу в держателе (патроне) в строго заданном положению, например для фокусировки светового потока в автомобильных спиральных лампах «ближнего-дальнего» света.
Софитный цоколь S. Софитный двусторонний цоколь S как правило применяется в светильниках для освещения ванных комнат, подсветке зеркал или для освещения автомобиля и номерных знаков. Контакты в нем расположены симметрично с обеих сторон. Цифрами обозначают диаметр корпуса (S6, S7, S8,5). Например, S19 – это софитный цоколь с диаметром корпуса 19 мм; S14s – это софитный цоколь с диаметром 14 мм и одним контактом.
Фокусирующий цоколь P. Такой тип цоколя применяют в навигационных огнях, кинопроекторах, прожекторах и фонарях. С помощью сборной линзы, которая помещена внутри цоколя, фокусируется световой поток в заданную сторону. Цифры в маркировке типа цоколя обозначают диаметр фокусирующего фланца или части корпуса цоколя, на которой горизонтально устанавливается лампа. Например, цоколь P20d – это фокусирующий цоколь с диаметром фокусирующего фланца 20 мм и двумя контактами.
Телефонный цоколь Т. Такой тип цоколей применяют в основном для подсветки в пультах управления и щитках автоматики. Он оснащен маленькой лампочкой. Цифры означают измеренную по контактным пластинкам внешнюю ширину. Например, цоколь Т5.5 имеет габариты 5,5х30мм, при этом:
- диаметр цоколя – 5,5мм
- диаметр колбы – 4,8 мм
- общая длина лампы – 30 мм
Кабельный цоколь K. Нестандартный цоколь, используемый в некоторых проекционных лампах
Без цокольный тип W. Контакт с патроном происходит прямо через токовые вводы, которые расположены на стеклянном основании лампы. Цифрами обозначена общая толщина стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.
На сегодняшний день существует ещё ряд нестандартных цоколей, например, специальные цоколи для ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией.
Ситуация, когда вместо цоколя указывается тип лампы
- MR16 (цифры могут быть разные)- стандартный типоразмер галогенных ламп накаливания с отражателем. Как правило, используется штырьковый цоколь (G9, G4, G23 и т. д.).
- R50 (цифры – это диаметр лампы)- типоразмер рефлекторных ламп. Их используют для создания направленного света. Как правило, используется резьбовой цоколь — E27 или E14.
- 2D — это компактные люминесцентные лампы. Колбы ламп выполнены в форме двух дуг. Как правило, используется цоколь G10q или GR8.
Как правильно выбрать патрон для вашей лампы
С момента разработки лампочки в конце 1890-х годов в основной форме патронов для ламп мало что изменилось. Существуют небольшие вариации в разъемах, как описано ниже. Размеры и материалы, из которых изготавливаются патроны для ламп, регулируются Underwriters Laboratories (UL) и называются «патронами».
Также обратите внимание, что все наши патроны для ламп или патроны идеально совместимы со светодиодными и компактными люминесцентными лампами.Однако имейте в виду, что некоторые светодиодные и компактные люминесцентные лампы не диммируются (на упаковке указано «не диммируется»), и только 3-сторонние лампы накаливания правильно работают с патронами 3-стороннего типа.
Прочитав следующие категории описания, вы сможете определить размер, стиль и материал сменного патрона накаливания для вашей лампы.
- Терминология патрона лампы:
- Материал — Из чего сделана патрон. Примеры: металл, фарфор и пластик.
- Заглушка — внешнее основание розетки, фиксируется в корпусе
- Корпус — внешняя верхняя часть патрона лампы, фиксируется в основании
- Резьба UNO — часть кожуха с резьбой для соединения абажура с помощью монтажного приспособления UNO
- Mogul — большая специальная розетка для ламп Mogul, встречается в основном в торшерах.
- Keyless — Розетка, не имеющая переключателя в корпусе розетки, используемая с шнуровыми выключателями или люстрами
- Push Through — Тумблер в розетке включается / выключается нажатием на шток переключателя
- Pull Chain — Розеточный выключатель, приводимый в действие вытягиванием подключенной цепи
Размеры
Стандарт:
Стандартные розетки, широко известные как Edison Base, используются для различных целей, от настольных ламп, потолочных светильников, торшеров и некоторых люстр.
Стандартные базовые розетки имеют внутренний диаметр отверстия примерно 1 дюйм.
Канделябры:
Обычный среди большинства декоративных светильников с несколькими лампочками, канделябры меньше стандартных розеток, и выбор ламп также более декоративен.
ГнездаCandelabra имеют внутренний диаметр отверстия примерно 7/16 дюйма.
Средний:
Немного больше канделябра и меньше стандартного, гнездо промежуточного размера встречается довольно редко.Промежуточная розетка может быть найдена в лампе из Европы, Центральной Америки или Азии.
Промежуточные базовые розетки имеют внутренний диаметр отверстия примерно 5/8 дюйма.
французский:
Розетки французского размера больше канделябров, произведены во Франции и требуют лампочки французского размера. Эти розетки типичны для декоративных светильников из Франции.
Розетки с французским основаниемимеют приблизительный внутренний диаметр отверстия 9/16 дюйма.
Могул:
Самая большая среди домашних осветительных розеток, розетка размера Mogul используется исключительно для торшеров с отражателем и требует лампы размера Mogul.
Базовые головкиMogul имеют внутренний диаметр отверстия примерно 1 и 9/16 дюйма.
Адаптеры:
Если лампа в настоящее время имеет патрон неподходящего размера, лампочка или адаптер патрона могут легко заменить патрон, чтобы подобрать другой размер патрона. Если у лампы есть патрон необычного размера (промежуточный или французский), адаптация патрона позволит вам использовать более распространенные лампы размера канделябра.
У нас также есть сменные галогенные розетки.
Галоген:
| Используемые с галогенными лампами, галогенные розетки относительно новы в мире освещения.Галогенные розетки используются в местах, где требуется интенсивное освещение (например, в ювелирных магазинах, витринах, прожекторном освещении и кухонном освещении). |
| Щелкните здесь, чтобы просмотреть каталог галогенов. |
Стили
| Keyless: Эти розетки не имеют встроенного выключателя и требуют, чтобы в лампе был выключатель в шнуре или настенный выключатель. Розетки без ключа лучше всего подходят для подвешивания светильников, когда свет находится на настенном выключателе. | |
| Стандарт: Стандартные розетки без ключа могут быть в корпусе или иметь засос для крышки свечи. | |
| Канделябры: Для люстр и другого декоративного освещения розетки для канделябров без ключа бывают разных стилей. Чаще всего используются подставки для свечей и регулируемые патроны для свечей, которые позволяют надевать крышку на патрон. | |
| Поворотная ручка или ключ: Эти розетки более традиционные с поворотной кнопкой включения / выключения сбоку.Ключи обычно прикрепляются к валу того же размера и могут быть изменены или расширены. Смена ключа розетки может внести незначительные, но впечатляющие изменения во внешний вид розетки. |
| Push-thru: Эти патроны имеют пластмассовый стержень, проходящий через патрон для включения / выключения лампы. Несмотря на то, что механизм проталкивания — это прочная конструкция с минимальным количеством поломок, сам вал не подлежит замене. Пример: вставной патрон лампы |
| Тяговая цепь: Общая для настольных и торшерных ламп, розетка тягово-цепи сбоку содержит цепь для включения / выключения лампы.Цепочки могут различаться по длине и дизайну, чтобы соответствовать лампе. Пример: патрон лампы вытяжной цепи |
| Диммер : Гнездо поворотной ручки диммера позволяет регулировать яркость лампы. Пример: патрон диммерной лампы |
| Трехходовой : Гнездо поворотной ручки на три направления позволяет лампе гореть в трех положениях: Hi, Lo и Off. Пример: 3-сторонний патрон лампы |
| Три контакта : Гнездо с тремя контактами позволяет соединить две розетки вместе и работать на одном переключателе. Обе розетки должны быть трехконтактными, а одна розетка должна иметь ключ. При повороте ключа доступны три варианта освещения: «Выкл.», «Оба включены», «Включение с помощью ключа» и «Выкл. Без ключа». Лампы Gone-With-The-Wind — это обычное применение трех клеммных колодок, где есть лампочка в горелке и в купели. Пример: 3 клеммы патрона лампы |
Материалы
Внутренний винт:
Алюминий: Алюминий — наиболее распространенный и экономичный материал для внутренней части розетки.
Медь: Медь является альтернативой алюминию, когда светильник подвержен погодным условиям. Светильники крыльца должны использовать розетки с медным корпусом винта и фарфоровым корпусом.
Внешний колпачок и кожух:
Латунь: Латунь — наиболее распространенный материал для изготовления корпусов розеток.В латунной оболочке есть разные отделки, такие как; полированные (блестящие), антикварные и необработанные
Латунное покрытие: Гильзы с латунным покрытием внешне похожи на латунные гильзы и имеют более дешевую цену. Корпус с латунным покрытием имеет такую же отделку, что и цельный латунный корпус.
Никелирование: Блестящее серебристое покрытие.
Бакелит / фенол: Эти корпуса розеток сделаны из толстого черного пластика и обычно используются в менее дорогих осветительных приборах, где розетки скрыты корпусом лампы.
Фарфор: Самая прочная и долговечная оболочка, фарфор более устойчив к нагреванию и погодным условиям, чем любой другой тип оболочки. Если свет находится снаружи или свешивается лампочкой вниз, настоятельно рекомендуется использовать фарфоровую розетку.
Как правильно выбрать патрон лампы?
По количеству патронов для ламп существует несколько вариантов. С помощью следующего руководства мы наведем порядок в разнообразии различных сокетов.Существуют четкие характеристики, которые упрощают различие и обязательно приведут вас к подходящей альтернативе светодиодам. Существует два распространенных типа патронов: классическая розетка (Edison) и розетка pin .
Всегда проверяйте старый тип патрона, иначе новая лампа не подойдет!
Все замены возможны в соотношении 1: 1 без каких-либо механических или электрических регулировок. Если вы используете лампочки вместе с диммерами, что довольно часто встречается в декоративных осветительных приборах, обратите внимание на совместимые альтернативные варианты светодиодов.
Edison / Байонетная головка
Наиболее распространенными патронами для лампочек являются E14 и E27 , число основывается на диаметре резьбы лампы (в мм). Обозначение «E» относится к вращающейся резьбе Эдисона, которая просто ввинчивается в соответствующий фитинг.
Кроме того, имеется розетка B22 , относящаяся к розетке байонет, которую вам нужно только вставить и повернуть на 180 °.
Гнездо
Традиционные лампы, которые не оснащены классической розеткой Эдисона (в основном это галогенные лампы и люминесцентные лампы), имеют так называемую цоколь с двумя контактами. Эти патроны для ламп классифицируются с помощью буквы «G», что означает стекло, поскольку это был оригинальный материал, из которого были сделаны контактные штыри.
Если вы ищете точечные светильники на кухне или в гостиной, у этих светильников, вероятно, будет патрон GU10 .«GU» означает, что это вставная розетка с поворотным замком. Вы вставляете лампу в штуцер, а затем вращаете лампу, пока она не встанет на место (тот же принцип, что и байонетный патрон).
Как и у электронных розеток, число за буквой является мерой, которая указывает расстояние между двумя полюсами в миллиметрах.
Вы ищете конкретную лампочку, но розетка у вас другая?
У нас есть для вас простое решение. В нашем магазине вы можете найти множество адаптеров собственной марки.С этими переходниками вы можете использовать, например, лампочки E14 в патроне E27 и многое другое! Ознакомьтесь со всеми возможностями здесь.
Вывод всех распространенных патронов ламп:
Типы розеток — блог 1000Bulbs.com
Все розетки Edison имеют металлические контакты с резьбой, но корпус может быть из пластика, фарфора или металла.Пластиковые и фарфоровые корпуса не имеют большого разнообразия, когда дело доходит до цветовых вариантов, обычно это черный или белый, но металлические винтовые гнезда могут иметь различную отделку из латуни, бронзы или никеля с вариациями цвета в зависимости от производитель. Выбор материала, который вы должны купить, почти полностью зависит от эстетики, но пластиковые розетки могут быть не в состоянии выдерживать более высокие температуры некоторых типов источников света.
Штыревые розетки
Штыревые розетки используются в основном с линейными люминесцентными лампами, вставными CFL-лампами, некоторыми мини-индикаторными лампами, HID-лампами, MR16 и светодиодными версиями каждой из них.Лампы со штыревым цоколем имеют от одного до четырех штырей, выходящих из нижней части, которые подключают лампу к электрическому току. Обозначения гнезд для штифтов начинаются с буквы, различающейся для каждого типа основания, но часто после буквы «G» следует число, обозначающее расстояние между штифтами в миллиметрах. Линейные люминесцентные и светодиодные ламповые лампы вставляются в гнезда надгробных плит, а затем поворачиваются на место. Точно так же базовые лампы GU24 скручиваются и фиксируются на месте.
Большинство контактных баз и гнезд довольно просты, но некоторые могут быть немного сложнее.4-контактные вставные лампы CFL имеют такое же обозначение, как и другие основания для штифтов, с буквой «q» после номера расстояния между штырями, что означает четырехкратный, а затем либо 1, 2 или 3. Это последнее число указывает положение штифта основания. . Вы всегда можете заметить, что некоторые базы CFL имеют в своем обозначении «X» после «G». Основания GX немного короче, чем основания без «X» в названии. Например, база G24 выше, чем база GX24. Вставные гнезда CFL предназначены для работы только с одним типом штыревой цоколя, чтобы гарантировать, что правильная лампочка используется в соответствии с балластом в приспособлении.2-контактные разъемы работают только с магнитными балластами, а 4-контактные разъемы — только с электронными балластами. Эти патроны удерживают лампочки на месте с помощью трения.
Клиновые розетки
Клиновые розетки и основания очень различаются, потому что, в отличие от более традиционных розеток и оснований, основания не имеют металлической крышки или штифтов. Вместо этого стекло колбы сужается до точки, чтобы запечатать ее. Два провода выходят из нижней части основания и служат точками контакта.
Байонетные гнезда
Байонетные гнезда, довольно редко встречающиеся в домашнем освещении в Соединенных Штатах, названы в честь штыков, используемых на винтовках, потому что они имеют аналогичный метод подключения.Лампочки, которые используются в байонетных розетках, вставляются, а затем слегка поворачиваются, чтобы зафиксировать их на месте. Основание лампы имеет два штифта с каждой стороны, в то время как патрон имеет два соответствующих L-образных паза и небольшую пружину, чтобы удерживать их вместе. Механизм блокировки делает байонетные розетки хорошим выбором для применений, где вибрация может ослабить винтовые лампы Эдисона, например, в автомобильном освещении. Эти гнезда имеют одну или две точки контакта внизу в зависимости от того, какой тип лампы накаливания с байонетным цоколем используется.Байонетные основания имеют обозначение «BA», за которым следует число, обозначающее диаметр основания в миллиметрах, затем либо «s», либо «d», чтобы указать, является ли контакт одинарным или двойным.
Ваши розетки все еще вас смущают? Если вам нужна помощь в поиске того, что вам нужно, позвоните нам по телефону 1-800-624-4488, чтобы поговорить с одним из наших экспертов по освещению с понедельника по пятницу с 7:00 до 19:00 по центральному поясному времени.
Как правильно выбрать розетку для лампы — EP Designlab LLC
Возможно, вы знаете больше о различных типах ламп, которые вы можете купить, но типы патронов также сильно различаются.Узнайте о различных типах основ, их влиянии и о том, где их можно получить.
Существует четыре основных типа патронов лампы. Это Эдисон, маленький Эдисон, Штык и малый Штык. Это важно при выборе светодиодных ламп, будь то существующие или новые аксессуары.
Эдисон / Байонетная головка
Самыми распространенными патронами для лампочек являются E14 и E27, число основывается на диаметре резьбы лампы (в мм). Обозначение «E» относится к вращающейся резьбе Эдисона, которая просто ввинчивается в соответствующий фитинг.
Кроме того, имеется гнездо B22, относящееся к байонетному гнезду, которое вам нужно только вставить и повернуть на 180 °.
G4
Это для всех действительно сложных или декоративных приспособлений. Светильники
G4 очень часто используются в шкафах, в декоративных целях или в освещении жилых автофургонов.
Небольшой размер, но высокая мощность делают светильники G4 действительно идеальным выбором для небольших помещений, а это означает, что вам не придется идти на компромиссы.Цифра «4» означает зазор 4 мм между каждым штифтом.
Подробнее
Уловки украшения, которые стоит украсть
Самая креативная лампа для освещения вашего дома
Идеи освещения для вечеринок
G9
Лампы G9 очень похожи на лампы G4, но имеют двухконтактную конструкцию. Они чрезвычайно компактны, идеально подходят для декоративных или практических функций. Светодиодные лампы
G9 — это высокоэффективные лампы, которые можно использовать в повседневном использовании.Светодиодные лампы сокращают потребление энергии без ущерба для яркости. Как и в случае с G4, «9» обозначает 9-миллиметровый зазор между каждым штифтом.
База E.P.Light LED
Вы ищете конкретную лампочку, но розетка у вас другая? У нас есть для вас простое решение. В нашем магазине вы найдете светодиодную базу. Со светодиодной базой вы можете использовать для любых ламп. Гибкая и адаптируемая светодиодная лампа, которая полностью удовлетворяет разнообразные потребности каждого человека.
Важность цоколя лампы
Первое, что нужно проверить при покупке лампы, — это цоколь. Если вы покупаете уже существующее приспособление, которое есть у вас дома, в первую очередь … проверьте основание. Скорее всего, это будет либо байонетный колпачок, либо Эдисон.
Кому-то нравится классический вид завинчивающейся крышки Эдисона, в то время как другие выбирают удобство G4 и G9. Вы можете покупать светодиодные лампы по цоколю где угодно, это гарантирует, что вы сможете начать покупки с правильного пути.
Терминология патрона лампы
Материал — Из чего сделана розетка. Примеры: металл, фарфор и пластик.
Колпачок — внешнее основание патрона, фиксируется в кожухе
Кожух — внешняя верхняя часть патрона лампы фиксируется в основании
Резьба UNO — резьбовая часть кожуха для соединения абажура с установщиком UNO
Mogul — Большая специальная розетка для ламп Mogul, в основном в торшерах
Keyless — Розетка без переключателя в корпусе розетки, используется с шнуровыми выключателями или люстрами
Push Through — Тумблер в розетке включает / выключает нажатием на стержень переключателя
Pull Chain — Розетка переключателя, приводимая в действие путем вытягивания соединенной цепи
Что такое стандартная цоколь для лампочки? Различные типы электронных розеток — Mondoro Company Limited
При рассмотрении различных типов цоколей для лампочек возникает путаница.Многие люди не понимают различных цифр, используемых для каждой цоколя лампочки, и их значений.
Стандартное цоколь лампы — Е-26. Цоколь лампочки E-26 должен использовать патрон E-26; Вы найдете розетки E-26 на многих настольных и торшерах, продаваемых в Соединенных Штатах. Розетка E-26 также известна как стандартная розетка. Помимо цоколя патрона лампы E-26, в США существуют другие важные типы патронов патрона лампы E-12, E-19 и E-39.
E-26 Объяснение патрона лампы, патронов и лампочки.E-26 — Цоколь и патрон для стандартной лампы
Стандартным размером UL для всех патронов и лампочек является патрон E-26 и лампа накаливания; большинство людей называют это стандартной розеткой и лампочкой или просто E-26. В большинстве приобретаемых вами настольных и торшеров используются розетка E-26 и лампочка E-26. Этот тип лампочки также известен как лампочка со средним винтом Эдисона (MES).
В лампочке или патроне E-26 используется цоколь лампы размера E-26 диаметром 26 мм, который подходит для патрона патрона размера E-26. Один из способов легко узнать, используется ли в вашей лампочке или патроне лампа E 26, — это измерить нижнюю часть лампочки или внутреннюю часть патрона.
На фотографии ниже показано, как можно измерить розетку, чтобы увидеть, подходит ли она к цоколю лампы E-26.
Как измерить размер розетки EЧто нужно помнить о стандартных розетках и лампочках E-26:
- E-26 не относится к форме или стеклянной части лампочки.
- E-26 относится только к размеру цоколя лампы, который ввинчивается в патрон .
- Обычно производители печатают E 26 на лампочках.
- Лампа E-26 также может быть лампой накаливания или светодиодной лампой.
- E-26 также относится к размеру патрона лампы. Итак, если кто-то говорит, что этот цоколь лампы имеет сертифицированный UL патрон патрона E-26, они имеют в виду, что в цоколе лампы также используется лампочка E-26.
Типы розеток E 26 для настольных и напольных светильников
Когда мы производим сертифицированные UL настольные или торшеры, мы обычно используем патрон E 26; патроны, которые мы используем, являются либо сверхмощными, либо обычными патронами. Под сверхмощным или обычным патроном лампы понимается внешний кожух самого патрона патрона. Большинство внутренних деталей, используемых для изготовления мощных или обычных розеток на цоколе лампы, одинаковы.
Гнезда для патронов для тяжелых условий эксплуатации по сравнению с обычными патронамиВот таблица, которую мы составили, чтобы сравнить вам разницу между патронами E-26 для тяжелых условий эксплуатации и обычными патронами.
| Описание | Гнездо патрона лампы для тяжелых условий эксплуатации (E-26) | Гнездо патрона стандартной лампы (E-26) |
| Размер лампы | E-26 | E-26 |
| Размер отверстия для лампы накаливания | 26 мм или 1 дюйм | 26 мм или 1 дюйм |
| Типы розеток | Ключ или без ключа | Ключ или без ключа |
| Стандартные типы розеток | 2-ходовые, 3-ходовые и диммеры | 2-ходовые, 3-ходовые и диммеры |
| Патрон лампы Материал | Металл | Металл, керамика и пластик . |
| Стандартные покрытия | Полированная латунь и полированный никель | Латунь и никель, белый (керамика) и черный (пластик). |
| Другая отделка | Античная латунь, полированная медь, сатинированный никель, матовый черный | Античная латунь, полированная медь, сатинированный никель, матовый черный |
| Сборка | Патрон лампы привинчивает вместе | Патрон держателя лампы зажимается вместе |
| Поверните ручку (ключ) | Обычно всегда металлический | Обычно черный пластик (иногда черная ручка заменяется металлической ручкой). |
| Стандартное использование | Стол, торшеры и подвески | Стол, торшеры и подвески |
| Детали стандарта UL | Стандартные детали (большинство компаний запрашивают усиленный держатель арфы с тяжелым — дежурная розетка). | Стандартные детали |
| Стоимость | Дороже, чем обычная розетка, обычно используется в более дорогих лампах и осветительных приборах, | Дешевле, чем мощная розетка. |
Как видно из приведенной выше таблицы, основное различие патронов для тяжелых условий эксплуатации и обычных розеток заключается в качестве внешнего кожуха патрона лампы, ручке включения / выключения, и как собирается сама розетка.
Не существует четких правил о том, какая компания будет использовать патроны для тяжелых условий эксплуатации, а какие — обычные патроны для производства ламп. Розетка для тяжелых условий эксплуатации — более дорогая и более дорогая розетка, чем обычная розетка; мы обнаружили, что большинство производителей ламп более высокого класса будут использовать для производства ламп усиленные цоколи, а не обычные цоколи.
Если вы хотите больше узнать об этих двух разных типах патронов для ламп E-26, вы можете посмотреть наше видео ниже, в котором четко показана разница между сверхмощными E-26 и E-26 обычными патронами UL. разъем.
Нажмите на видео ниже :
Патрон E-26 и лампочка в стандартной лампочке, используемой в большинстве осветительных приборов. Другие важные патроны и цоколи лампочек — E-12, E-19 и E-39.
Что означают разные розетки E?
Ниже мы представили основные сертифицированные UL цоколи ламп E и их размеры. В E-12 используется цоколь лампочки наименьшего размера, а в E-39 — самый большой. Стандартная цоколь лампочки типоразмера Е-26 находится посередине этих размеров.
Сравнение цоколей лампочек E (цоколи стандартных ламп США)Каждая из этих четырех основных цоколей для патронов E подходит для различных типов цоколей лампочек. 4 типа: E-12, E-19, E-26 (стандартное основание лампочки) и E-39, — основные сертифицированные UL лампочки и патроны для ламп, продаваемые в США. Европейский E-26 называется E-27 и должен использовать лампочку E-27.
Буква «E» на каждой из этих лампочек или розеток означает Edison в честь американского изобретателя Томаса Эдисона . Томас Эдисон считается одним из величайших изобретателей всех времен, поскольку он разработал ключевые изобретения в области электроэнергии, массовой коммуникации, звукозаписи и кинофильмов.Среди основных изобретений Томаса Эдисона — фонограф, кинокамера и электрическая лампочка.
Буква E для цоколей лампочек также известна как ES для системы Edison Screw ; Система ES сегодня используется со многими системами крепления лампочек. Винт Эдисона (ES) относится к способу ввинчивания лампочек в патрон лампы. Лампочки имеют металлическое основание (колпачки) с правой резьбой, которое ввинчивается в соответствующий патрон с резьбой.
Как измерить размер лампочки EЧисло после E на патронах или лампочках обозначает диаметр в миллиметрах (мм) основания лампочек, которые ввинчиваются в патрон патрона.
В приведенной ниже таблице показаны все типы розеток E, их стандартные отраслевые наименования, соответствующие типы лампочек и фактические размеры цоколя ламп , которые продаются в США:
| Размер патрона патрона | Патрон патрона Название патрона | Тип лампы | Размер основания лампы |
| E-12 | Гнездо Candelabra | E-12 | 12 мм (0.47 дюймов) |
| E-19 | Промежуточная розетка | E-19 | 19 мм (0,74 дюйма) |
| E-26 | Средняя или стандартная розетка | E-26 | 26 мм (1 дюйм) |
| E-39 | Головка Mogul | E-39 | 39 мм (1,53 дюйма) |
Два основных патрона для патронов, которые мы используем для производства сертифицированных UL ламп и освещения для домашнего декора и домашнего интерьера, — это E-12 (канделябры) и E 26 (средние или стандартные патроны). .
Mondoro имеет собственный завод по производству ламп, сертифицированный UL, за пределами Ханоя, Вьетнам. На заводе мы собираем лампы UL (настольные, напольные и другие портативные), а также изготавливаем собственные плафоны. Если вы хотите узнать больше о том, как мы можем помочь вам в производстве ламп, сертифицированных UL, свяжитесь с Анитой, нажав здесь, или напишите ей прямо на ее адрес электронной почты, нажав здесь. Мы будем рады услышать от вас и узнать, чем мы можем вам помочь.
Связанные вопросы
Что такое Solid Wood vs.Инженерная древесина?
Твердая древесина вырезается из дерева, разрезается на деревянные доски, а затем используется для изготовления. С другой стороны, искусственная древесина считается искусственной, поскольку обычно ее изготавливают из древесной стружки или стружки и клея. Сегодня производство инженерной древесины чрезвычайно технологично.
Вы можете узнать больше, прочитав наш блог. Что такое цельная древесина по сравнению с конструкционной древесиной? нажав здесь.
Что такое алебастр?
Алебастр известен как минерал гипса или кальцита средней твердости, который обычно белый и полупрозрачный с мелкой однородной текстурой.Поднесите алебастр к свету, и вы увидите мелкую мелкую естественную зернистость камня. Поскольку алебастр — это пористый минерал, его можно окрашивать в различные цвета.
Вы можете узнать больше об Алебастре, прочитав наш блог Что такое Алебастр? Алебастр для разработки продуктов домашнего декора, нажав здесь.
Satco2G11 4-контактная горизонтальная розетка В наличии Наша цена (без учета количества скидок *): 3,39 $ Количество: Satco 80-1601 — Шунтированный горизонтальный защелкивающийся монтаж для электронных балластов — Для 2G11 4-контактный — Нижняя вставная проводка — Включено в список cULus — 660 Вт — Напряжение 600 — Гнездо патрона — 045923816017 UPC — Аксессуар освещения 7987 | Satco2G11 4-контактная вертикальная розетка В наличии Наша цена (без учета количества скидок *): 3 $.39 Количество: Satco 80-1602 — Шунтированный вертикальный защелкивающийся монтаж для электронных балластов — Для 4-контактного 2G11 — Разводка с боковой вставкой — Кабельные каналы позволяют прокладывать проводку сверху / снизу монтажной панели Включено в список cULus — 660 Вт — Напряжение 600 — Гнездо патрона 7988 | ||
SatcoVert GX23 GX23-2 Базовая розетка В наличии Наша цена (без учета количества скидок *): 1 $.95 Количество: Satco 90-1545 — Вертикальный винтовой цоколь GX23 или GX23-2 — 2-контактный люминесцентный патрон — Для использования с люминесцентными лампами CF13DS и CF13DD — Зарегистрировано в cULus — 75 Вт — Напряжение 600 — Гнездо патрона — 045923954151 UPC — Аксессуары для освещения 6848 | Специальный заказДвухштырьковая шунтированная розетка T8 В наличии Наша цена (без учета количества скидок *): 1 $.59 Количество: Сменная двухштырьковая люминесцентная розетка среднего размера Octron T8 — в основном используется для модернизации вашего прибора T12 до системы T8. 298 | ||
SatcoДвухконтактная розетка T5 без шунтирования В наличии Наша цена (без учета количества скидок *): 1 $.82 Количество: Satco 80-1944 — Патрон T5 — Поворотная розетка T5 — Сдвижная розетка — Миниатюрная двухштырьковая розетка G5 без шунтирования — Надгробная розетка — Применение для быстрого запуска — Рассчитано на 120 Вт и 600 В — 1-1 / 8 дюйма В x 7/8 Дюйм W x 0,625 дюйма D — Гнездо для светодиодной лампы T5 18342 | SatcoT8 Slide Mount Non-Shunted В наличии Наша цена (без учета количества скидок *): 1 $.60 Количество: Сменная двухштырьковая нешунтированная люминесцентная розетка среднего размера T8 — в основном используется для модернизации вашего прибора T12 на систему T8 — скользящий монтаж — номинальная мощность 660 Вт и 600 вольт. 3131 | ||
SatcoT8 Snap Mount Non-Shunted В наличии Наша цена (без учета количества скидок *): 1 $.60 Количество: Сменная двухконтактная нешунтированная люминесцентная розетка среднего размера T8 — в основном используется для модернизации вашего прибора T12 на систему T8 — Snap Mount — номинальная мощность 660 Вт и 600 вольт. 3130 | SatcoОднополюсная плунжерная головка Fa8 В наличии Наша цена (без учета количества скидок *): 2 $.66 Количество: Satco 80-1496 Однополюсное сменное люминесцентное плунжерное гнездо Slimline Fa8 Base — в основном используется для обновления 8-футового люминесцентного светильника T12 или T8 — скользящее мелкое основание — номинальная мощность 660 Вт и 1000 вольт — принимает сплошные или луженые выводы до 20 калибра. 6814 | ||
SatcoФиксированная розетка с одинарным контактом Fa8 В наличии Наша цена (без учета количества скидок *): 2 $.66 Количество: Satco 80-1497 Однополюсная фиксированная сменная люминесцентная розетка Slimline Fa8 Base — в основном используется для обновления 8-футового люминесцентного прибора T12 или T8 — Slide Shallow Base — номинальная мощность 660 Вт и 1000 вольт — Принимает до 20 калибра сплошных или луженых проводов. 6815 | SatcoДвойной контакт R17d Плунжер В наличии Наша цена (без учета количества скидок *): 3 $.12 Количество: Satco 80-1498 с утопленным двойным контактом (RDC) R17d Сменное люминесцентное плунжерное гнездо — в основном используется для обновления вашего флуоресцентного светильника T12HO или T8 — скользящее мелкое основание — номинальная мощность 660 Вт и 1000 вольт — принимает сплошные или луженые выводы до 18 калибра. 6817 | ||
SatcoДвойной контакт R17d Фиксированный В наличии Наша цена (без учета количества скидок *): 3 $.12 Количество: Satco 80-1499 с утопленным двойным контактом (RDC) R17d Сменная фиксированная флуоресцентная розетка — в основном используется для обновления вашего флуоресцентного светильника T12HO или T8 — скользящее неглубокое основание — номинальная мощность 660 Вт и 1000 вольт — принимает сплошные или луженые выводы до 18 калибра. 6816 | SatcoCandelabra to Candelabra Ext В наличии Наша цена (без учета количества скидок *): 3 $.02 Количество: Удлинитель для цоколя канделябра предназначен для использования в существующем цокольном патроне канделябра, где цоколь необходимо удлинить, чтобы принять желаемую лампочку, или по эстетическим причинам. 879 | ||
SatcoКанделябры до среднего В наличии Наша цена (без учета количества скидок *): 2 $.69 Количество: E12 Candelabra Base to E17 Intermediate Base Socket Enlarger. Используйте этот переходник для патрона лампы, чтобы заменить патрон цоколя канделябра E12 на патрон промежуточной лампы E17. 880 | SatcoКанделябры до среднего увеличения В наличии Наша цена (без учета количества скидок *): 2 $.80 Количество: E12 Candelabra Base to E26 Medium Base Socket Enlarger. Используйте этот адаптер для цоколя лампы, чтобы заменить цоколь цоколя канделябра E12 на цоколь E26 среднего размера. Используйте этот новый вариант цоколя для установки люминесцентных ламп среднего цоколя E26. 299 | ||
SatcoЕвропейский E14 до Candelabra E12 В наличии Наша цена (без учета количества скидок *): 1 $.97 Количество: Европейская база E14 — переходник для световых розеток Candelabra E12. Используйте этот адаптер для цоколя лампы, чтобы заменить цоколь европейского цоколя E14 на цоколь E12. Используйте эту новую опцию для установки люминесцентных ламп канделябров! 505 | SatcoЕвропейский до среднего В наличии Наша цена (без учета количества скидок *): 2 $.12 Количество: Европейская база E14 для промежуточного увеличителя базовых розеток E17. Используйте этот адаптер для цоколя лампы, чтобы заменить цоколь европейского цоколя E14 на промежуточный цоколь E17. 877 | ||
Специальный заказСредний и средний увеличитель В наличии Наша цена (без учета количества скидок *): 3 $.06 Количество: От промежуточной базы E17 до увеличителя розеток средней базы E26. Используйте этот адаптер для патрона лампы, чтобы заменить патрон лампы с промежуточного цоколя E17 на патрон E26 среднего размера. Используйте этот новый вариант цоколя для установки люминесцентных ламп среднего цоколя E26. 1176 | SatcoОт среднего уровня до канделябра В наличии Наша цена (без учета количества скидок *): 1 $.97 Количество: Переходник от промежуточной базы к базе канделябра. Используйте этот переходник патрона лампы, чтобы заменить патрон лампы промежуточного цоколя E17 на патрон канделябра E12. Используйте этот новый вариант розетки для установки канделябров люминесцентных ламп. Орёл 341 равняется. 268 | ||
SatcoРозетка для фарфора среднего размера В наличии Наша цена (без учета количества скидок *): 4 $.81 Количество: Промежуточное базовое белое фарфоровое гнездо E17 — гнезда для ламп E17 для замены или модернизации существующих светильников, 250 вольт, максимум 75 ватт Промежуточное базовое гнездо — 1/8 IP внутри экструзии — 8-дюймовые черные и белые выводы — Сравните с Sun-Lite E17-3 . 4228 | SatcoБазовое гнездо среднего размера 1/8, IP-крышка В наличии Наша цена (без учета количества скидок *): 4 $.70 Количество: Сменная белая фарфоровая розетка со средним основанием — розетки для ламп E26 используются для замены или модернизации существующих светильников, для которых требуется импульсная розетка 4 КВ, 600 В, максимальная мощность 660 Вт. Крышка IP 1/8 с боковыми выемками — выводы 18 дюймов 1033 | ||
1034 | 1035 | ||
SatcoСредний и средний удлинитель В наличии Наша цена (без учета количества скидок *): 3 $.22 Количество: Удлинитель розетки со средним основанием предназначен для использования в существующей розетке со средним основанием, где розетка должна быть расширена, чтобы принять желаемую лампочку, или по эстетическим причинам. 297 | SatcoФарфор от среднего до среднего В наличии Наша цена (без учета количества скидок *): 3 $.84 Количество: Удлинитель розетки со средним основанием предназначен для использования в существующей розетке со средним основанием, где розетка должна быть расширена, чтобы принять желаемую лампочку, или по эстетическим причинам. 848 | ||
SatcoАдаптер для розеток Medium To GU24 В наличии Наша цена (без учета количества скидок *): 3 $.36 Количество: Переходник со средней базы E26 на базу GU24. Используйте этот адаптер для цоколя лампы, чтобы заменить цоколь лампы с цоколем E26 Edison Screw на цоколь GU24. Этот адаптер розетки фиксируется на вашей существующей розетке E26 с использованием конструкции Anti-Reverse. 394 | SatcoСредний адаптер для розеток GU10 В наличии Наша цена (без учета количества скидок *): 3 $.32 Количество: Переходник со средней базы E26 на гнездо GU10. Используйте этот адаптер для цоколя лампы, чтобы заменить цоколь лампы с цоколем E26 Edison Screw на цоколь GU10. ПРИМЕЧАНИЕ. Этот адаптер не имеет функции обратного хода. 878 | ||
SatcoГоловка для фарфора Mogul Base В наличии Наша цена (без учета количества скидок *): 10 $.93 Количество: Сменная белая фарфоровая розетка Mogul Base — розетки для ламп E39 используются для замены или модернизации существующих светильников, для которых требуется импульсная розетка Mogul Base с номинальным напряжением 5 кВ, напряжением 600 вольт и максимальной мощностью 1500 Вт. Монтажные винты остаются невыпадающими — выводы 30 дюймов. 296 | SatcoГнездо для крепления Mogul Base Open В наличии Наша цена (без учета количества скидок *): 15 $.38 Количество: Сменная розетка Mogul Base из лилового / розового фарфора — Розетки для ламп E39 — Сменные розетки для светильников с открытым номиналом, требующих импульсного номинала 5 кВ, 600 В, максимальная мощность 1500 Вт. Монтажные винты удерживаются невыпадающими — выводы 11 дюймов 1032 | ||
SatcoАдаптер Mogul к основанию среднего размера В наличии Наша цена (без учета количества скидок *): 3 $.69 Количество: Редуктор от Mogul Base до Medium Base. Используйте этот адаптер для цоколя лампы, чтобы заменить текущий цоколь E39 с цоколем Mogul на цоколь среднего размера E26. Eagle 332 или эквивалент Sun-Lite ES-01. 205 | SatcoMogul to Mogul Extender В наличии Наша цена (без учета количества скидок *): 20 $.17 Количество: Удлинитель розеток Mogul Base Porcelain Socket Extender предназначен для использования в существующей розетке mogul base, где розетка должна быть расширена, чтобы принять желаемую лампочку, или по эстетическим причинам. Импульсное напряжение 4KV, рассчитанное только на HID. 600 В — 1500 Вт. Левитон 8647-100. 847 | ||
Satco13 Вт GU24-4 Pin PL 120 В В наличии Наша цена (без учета количества скидок *): 23 $.53 Количество: Satco 80-1710 (120 В) двухконтактная база GU24 для подключения к 4-контактному адаптеру G24q-1 или GX24q-1 мощностью 13 Вт. Адаптер с самобалластом для замены базовой розетки GU24 на одну 13-ваттную, 4-контактную розетку G24q-1 или GX24q-1. 1076 | Satco18 Вт GU24-4 Pin PL 120 В В наличии Наша цена (без учета количества скидок *): 23 $.53 Количество: Satco 80-1847 (120 В) двухконтактная база GU24 для подключения к 4-контактному адаптеру G24q-2 или GX24q-2 мощностью 18 Вт. Адаптер с самобалластом для замены базовой розетки GU24 на одну 18-ваттную, 4-контактную розетку G24q-2 или GX24q-2. 1077 | ||
Satco26 Вт GU24-4 Pin PL 120 В В наличии Наша цена (без учета количества скидок *): 23 $.53 Количество: Satco 80-1848 (120 В) двухконтактная база GU24 для 4-контактного адаптера G24q-3 или GX24q-3 мощностью 26 Вт. Адаптер с самобалластом для замены базовой розетки GU24 на одну 26-ваттную, 4-контактную розетку, G24q-3 или GX24q-3. 1078 | MaxLiteGU24 Задняя розетка для фонаря, 3 провода Осталось всего 8 штук. Наша цена (без учета количества скидок *): 2.20 $ Количество: Используйте эту розетку GU24 cfl для замены или модернизации существующих домашних осветительных приборов для использования с люминесцентными лампами GU24, сертифицированными ENERGY STAR. Эти патроны для лампочек GU24 имеют 20-дюймовые выводы, заднюю вставку IPS и 3 выводных провода. 661 | ||
MaxLiteGU24 Кронштейн с отверстием под патрон Осталось всего 34. Наша цена (без учета количества скидок *): 2,00 $ Количество: Используйте эту розетку GU24 cfl для замены или модернизации существующих домашних осветительных приборов для использования с люминесцентными лампами GU24, сертифицированными ENERGY STAR. Эти патроны для ламп GU24 имеют 24-дюймовые провода и кронштейн с боковым отверстием. 657 | MaxLiteGU24 Защелкивающийся кронштейн для патронов Осталось всего 9 штук. Наша цена (без учета количества скидок *): 2,00 $ Количество: Используйте эту розетку GU24 cfl для замены или модернизации существующих домашних осветительных приборов для использования с люминесцентными лампами GU24, сертифицированными ENERGY STAR. Эти патроны для ламп GU24 имеют 24-дюймовые провода и боковую скобу для установки. 656 | ||
Satco13 Вт GU24 на 4 контакта PL 277V В наличии Наша цена (без учета количества скидок *): 26 $.15 Количество: Satco 80-1855 (277 В) двухконтактная база GU24 к 4-контактному адаптеру G24q-1 или GX24q-1 мощностью 13 Вт. Адаптер с самобалластом для замены базовой розетки GU24 на одну 13-ваттную, 4-контактную розетку G24q-1 или GX24q-1. 1079 | Satco18 Вт GU24 на 4 контакта PL 277V В наличии Наша цена (без учета количества скидок *): 25 $.21 Количество: Satco 80-2076 (277 В) двухконтактная база GU24 для подключения к 4-контактному адаптеру G24q-2 или GX24q-2 мощностью 18 Вт. Адаптер с самобалластом для замены базовой розетки GU24 на одну 18-ваттную, 4-контактную розетку G24q-2 или GX24q-2. 1080 | ||
Satco26 Вт GU24 на 4 контакта PL 277V В наличии Наша цена (без учета количества скидок *): 26 $.89 Количество: Satco 80-1857 (277 В) двухконтактная база GU24 для 4-контактного адаптера G24q-3 или GX24q-3 мощностью 26 Вт. Адаптер с самобалластом для замены базовой розетки GU24 на одну 26-ваттную, 4-контактную розетку, G24q-3 или GX24q-3. 1081 | Satco13 Вт GU24-4 Pin PL 277 Вольт В наличии Наша цена (без учета количества скидок *): 25 $.21 Количество: Satco 80-2073 Замена двухконтактной базы 80-1852 (277 В) GU24 на 4-контактный адаптер G24q-1 или GX24q-1 мощностью 13 Вт. Адаптер с самобалластом для замены базовой розетки GU24 на одну 13-ваттную, 4-контактную розетку G24q-1 или GX24q-1. 1073 | ||
Satco18 Вт GU24-4 Pin PL 277 Вольт В наличии Наша цена (без учета количества скидок *): 24 $.61 Количество: Satco 80-1853 (277 В) двухконтактная база GU24 к 4-контактному адаптеру G24q-2 или GX24q-2 мощностью 18 Вт. Адаптер с самобалластом для замены базовой розетки GU24 на одну 18-ваттную, 4-контактную розетку G24q-2 или GX24q-2. 1074 | Satco26 Вт GU24-4 Pin PL 277 Вольт В наличии Наша цена (без учета количества скидок *): 25 $.21 Количество: Satco 80-1854 / 80-2077 (277 В) двухконтактная база GU24 для 4-контактного адаптера G24q-3 или GX24q-3 мощностью 26 Вт. Адаптер с самобалластом для замены базовой розетки GU24 на одну 26-ваттную, 4-контактную розетку, G24q-3 или GX24q-3. 1075 | ||
Satco10-футовый шнур с вилкой 120 В, 15 А, черный В наличии Наша цена (без учета количества скидок *): 11 $.33 Количество: Satco 90-2325 — 3-проводной шнур длиной 10 футов с вилкой 5-15 (120 В, 15 А) на одном конце и объемным быстроразъемным соединением с люминесцентным отсеком HighBay на другом конце. 2624 | G13 Патрон лампы без шунтирования байпаса U-образного изгиба В наличии Наша цена (без учета количества скидок *): 1 $.09 Количество: Maxlite G13UNS — Патрон лампы без шунтирования байпаса U-образного изгиба G13 — Используется для тройников 2’x2 ’- Быстроразъемные вставные клеммы для сплошного провода 18 AWG 5/16 — 14098795 22039 | ||
MaxLiteЖгут проводов 1 разъема LED T5 В наличии Наша цена (без учета количества скидок *): 3 $.85 Количество: Maxlite G5KIT1 (14098784) Жгут проводов с одной лампой для трубок SE T5 типа B — Дополнительное оборудование для модернизации светодиодных трубок — Миниатюрная двухштырьковая розетка G5 без шунтирования — Быстрое отключение питания — Для использования с односторонними байпасными балластными лампами LED T5 19965 | MaxLiteКомплект без шунтирования 1 розетки типа B В наличии Наша цена (без учета количества скидок *): 3 $.88 Количество: Maxlite G13KIT1 (1409026) 1 лампа + 1 дополнительное гнездо Жгут проводов для ламп типа B SE — Дополнительное оборудование для модернизации светодиодных трубок — Двухконтактная розетка среднего размера G13 без шунтирования — Быстрое отключение питания — Для использования с односторонним питанием LED T8 Балластные байпасные лампы 8162 | ||
MaxLiteЖгут проводов для светодиодов T5 с 2 розетками В наличии Наша цена (без учета количества скидок *): 4 $.07 Количество: Maxlite G5KIT2 (14098785) Жгут проводов с 2 лампами для трубок SE T5 типа B — Дополнительное оборудование для модернизации светодиодных ламп — Миниатюрная двухштырьковая розетка G5 без шунтирования — Устройство быстрого отключения питания — Для использования с односторонними байпасными балластными лампами LED T5 19966 | MaxLiteЖгут проводов для светодиодов T5 на 4 разъема В наличии Наша цена (без учета количества скидок *): 6 $.46 Количество: Maxlite G5KIT4 (14098786) Жгут проводов с 4 лампами для трубок SE T5 типа B — Дополнительное оборудование для модернизации светодиодных трубок — Миниатюрная двухштырьковая розетка G5 без шунтирования — Быстрое отключение питания — Для использования с односторонними байпасными балластными лампами LED T5 19967 | ||
MaxLiteКомплект без шунтирования с двумя гнездами типа B В наличии Наша цена (без учета количества скидок *): 4 $.62 Количество: Maxlite G13KIT2 (1409027) 2 лампы + 2 дополнительных гнезда Жгут проводов для ламп типа B SE — Дополнительное оборудование для модернизации светодиодных трубок — Двухконтактная розетка среднего размера G13 без шунтирования — Быстрое отключение питания — Для использования с односторонним источником питания LED T8 Балластные байпасные лампы 8163 | MaxLiteКомплект без шунтирования на 3 разъема типа B В наличии Наша цена (без учета количества скидок *): 5 $.08 Количество: Maxlite G13KIT3 (1409028) 3 лампы + 3 дополнительных гнезда Жгут проводов для трубок SE типа B — Дополнительное оборудование для модернизации светодиодных трубок — Двухконтактная розетка среднего размера G13 без шунтирования — Быстрое отключение питания — Для использования с односторонним источником питания LED T8 Балластные байпасные лампы 8164 | ||
MaxLiteКомплект без шунтирования на 4 разъема типа B Доставка товара занимает 2–4 рабочих дня. Наша цена (без учета количества скидок *): 5,38 $ Количество: Maxlite G13KIT4 (1409029) 4 лампы + 4 дополнительных гнезда Жгут проводов для трубок типа B SE — Дополнительное оборудование для модернизации светодиодных трубок — Гнездо без шунтирования, двухконтактное среднее G13 — Быстрое отключение питания — Для использования с односторонним питанием LED T8 Балластные байпасные лампы 8165 | Keystone TechnologiesКороткие, без шунтирования, 2 гнезда В наличии Наша цена (без учета количества скидок *): 7 $.87 Количество: Стандартный нешунтированный жгут проводов с 2 розетками — Аксессуар для светодиодных трубок — Две короткие двухконтактные розетки G13 с быстрым отключением питания — Для использования в модернизированных светодиодных ламповых лампах T8 с односторонним питанием и в проектах по замене. 6859 | ||
Keystone TechnologiesКороткие без шунтирования на 3 гнезда В наличии Наша цена (без учета количества скидок *): 7 $.87 Количество: 3-розеточный стандартный нешунтированный жгут проводов — Принадлежность для светодиодных трубок — Три двухконтактных коротких, не шунтируемых розетки G13 с функцией быстрого отключения питания — Для использования в светодиодных модернизированных ламповых лампах T8 с питанием от одного конца и в проектах по замене. 6860 | Keystone TechnologiesКороткие, 4 разъема без шунтирования В наличии Наша цена (без учета количества скидок *): 9 $.87 Количество: Стандартный 4-розеточный нешунтированный жгут проводов — Принадлежность для светодиодных трубок — Четыре двухконтактных коротких, не шунтируемых розетки G13 с быстрым отключением питания — Для использования в светодиодных модернизированных ламповых светильниках T8 с односторонним питанием и в проектах по замене. 6861 |
Разъемы для проводки: 8 ступеней
В следующем наборе шнуров шнур и розетка отличаются от тех, которые мы только что использовали.Со шнуром работать немного сложнее, а с розеткой — немного легче. Так что в некотором роде все уравновешивается. 🙂 Эта комбинация шнура и розетки используется в основном для подвесных светильников.
Хорошо, поехали. Звоните в колокол для второго раунда!
Отмерьте и отметьте 1 1/4 дюйма на одном из концов шнура. Затем отрежьте кусок электрической или малярной ленты длиной 1,5 дюйма и оберните его вокруг шнура, оставив 1 1/4 дюйма Лента предотвращает истирание тканевого покрытия при подключении к розетке.
Удерживая шнур в руке или положив его на коврик для резки, осторожно используйте нож для резки бумаги, чтобы аккуратно прорезать ПРОСТО ТКАНЬ по всей длине и по краю ленты.
На этом этапе вы можете снять крышку, но если нет (некоторые шнуры используют легкий клей для фиксации крышки), уложите шнур коврика для резки и слегка обрежьте его по длине. Чтобы удалить ткань, следуя приведенным выше инструкциям, не порежьте горячий или нейтральный провод.
После снятия тканевого покрытия поместите оголенный конец шнура обратно на коврик для резки или рабочий стол, снова так, чтобы два провода (горячий и нейтральный) были параллельны столу или в корпус моего шнура 18/3 так, чтобы зеленый провод заземления был обращен к потолку.
Используйте нож для резки коробок, чтобы прорезать шнур вдоль внешней изоляции от ленты до конца, соблюдая осторожность, чтобы не порезать горячий и нейтральный провод (не имеет значения, если вы прорежете зеленый провод заземления, как мы в любом случае буду отрезать его), пока вы не откроете его, обнажив покрытые провода внутри.
Если у вас возникли проблемы с отслаиванием изоляции, используйте нож для резки бумаги, чтобы аккуратно сделать разрез параллельно ленте на пересечении первого разреза (опять же, будьте осторожны, чтобы не порезать белые или черные провода).
Теперь изоляция должна легко отслаиваться. У вас останутся оголенные горячий (черный) и нейтральный (белый) провода (и, возможно, как и я, также зеленый заземляющий провод) вместе с некоторыми изоляционными волокнами.
Обрежьте волокна на ленте.Если вы использовали шнур 18/3 и у вас есть зеленый провод заземления, отрежьте и его. У вас останутся только горячий и нейтральный провода.
Используя отверстия калибра 16 на приспособлении для зачистки проводов (я обнаружил, что меньшие отверстия калибра 18 обрезают некоторые жилы вместе с изоляцией), снимите изоляцию 3/8 дюйма с концов проводов. Мы удаляем меньше чем мы сделали для последнего гнезда, так как соединение выполняется иначе, чем с металлической крышкой и гнездом оболочки.
Вентилятор
и Twist
Покрутите и скрутите жилы проводов, как мы это делали с нашим первым гнездом.
Пальцами или плоскогубцами согните скрученные провода пополам.
Последний штрих к шнуру — аккуратно удалить ленту, нанести каплю клея Элмера на конец внешней изоляции, затем пальцем нанести клей на весь конец тканевое покрытие, стараясь держать клей как можно ближе к обрезанному концу, чтобы шнур, торчащий из нижней части гнезда, оставался чистым и красивым.Использование клея предотвращает истирание тканевого покрытия очень тонким образом.
Дайте клею высохнуть в течение 5 минут, прежде чем переходить к следующему этапу.
Затем наденьте колпачок на оголенный конец шнура перед тем, как мы подключим внутреннюю часть розетки. Я знаю, что наш шнур для этого набора всего 2 фута в длину, но как только вы будете делать комплекты шнуров длиной 15 футов, вы наверняка пожалеете, что не забыли сначала надеть колпачок, чтобы вам не приходилось скользить это все вверх с другого конца! Это просто хорошая привычка.
Теперь, когда концы проводов подготовлены, пора подключить шнур к розетке! Вот нижняя часть внутренней части фенольной розетки и то, как провода совпадают с ней. (ПРИМЕЧАНИЕ: нейтральный вывод находится за моим большим пальцем на левом изображении выше !!)
Я считаю полезным согнуть и придать форму проводам, чтобы концы легче совмещались с выводами.
Убедитесь, что винты клемм полностью выкручены, прежде чем пытаться вставить концы проводов.
Вставьте конец горячего провода в отверстие разъема, соответствующее металлическому язычку горячего центра на противоположной стороне разъема. Затяните винт клеммы. Повторите эти действия для конца нейтрального провода в отверстии клеммы, которое соответствует внешнему металлическому выступу нейтрали. Затяните и этот винт.
Отличная работа! Мы почти закончили этот урок!
Теперь мы собираемся добавить разгрузку от натяжения. Этот аппаратный элемент с отверстием «шире, чем крышка» прижимается к изоляции шнура, защищая провода / клеммные соединения — почти так же, как узел страховщика делает для шнура SPT-1 — и выдерживая вес оттенок, когда-то добавленный к розетке.
Установите маленькие плоскогубцы Channellock на средний размер и возьмите зажим для снятия натяжения. Поместите приспособление для снятия натяжения как можно ближе к верхней части линии разреза внешней изоляции шнура (как показано на рисунке) и прижмите его к месту. Измените плоскогубцы на минимальный размер и еще раз хорошенько сожмите их, чтобы убедиться, что изоляция шнура надежно и плотно удерживается.
Сдвиньте колпачок вверх, чтобы он встретился с внутренней частью сокета, чтобы он вошел в колпачок.(Возможно, вам придется повернуть гнездо до тех пор, пока две части не будут правильно совмещены.) Затем прикрутите корпус. По мере приближения крышки и корпуса друг к другу может потребоваться немного больше крутящего момента. Вы услышите и почувствуете небольшие щелчки, которые соединяют две части вместе. (Не волнуйтесь, я покажу вам, как их разобрать, когда мы закончим наборы, чтобы вы могли повторно использовать сокет!)
.
